Operating Instructions

WF 25i Dual

Istruzioni per l'uso

42,0426,0427,IT 001-14022023

Indice

Norme di sicurezza 6

In generale 6 Uso prescritto 6 Condizioni ambientali 7 Obblighi del gestore 7 Obblighi del personale 7 Collegamento alla rete 7 Protezione personale e di terzi 8 Pericolo derivante da gas e vapori dannosi 8 Pericolo derivante dalla dispersione di scintille 9 Pericoli derivanti dalla corrente di rete e di saldatura 10 Correnti di saldatura vaganti 11 Classificazioni di compatibilità elettromagnetica degli apparecchi 11 Misure relative alla compatibilità elettromagnetica 11 Misure relative ai campi elettromagnetici 12 Punti particolarmente pericolosi 12 Requisiti del gas inerte 14 Pericolo dovuto alle bombole del gas inerte 14 Pericolo dovuto al gas inerte in uscita 14 Misure di sicurezza sul luogo di installazione e durante il trasporto 15 Misure di sicurezza in condizioni di funzionamento normale 15 Messa in funzione, manutenzione e riparazione 16 Verifiche tecniche per la sicurezza 16 Smaltimento 17 Certificazione di sicurezza 17 Protezione dei dati 17 Diritti d'autore 17

In generale 18

Concezione dell'apparecchio 18 Requisiti di sistema 18 Avvertenze riportate sull'apparecchio 19 Descrizione delle avvertenze riportate sull'apparecchio 21

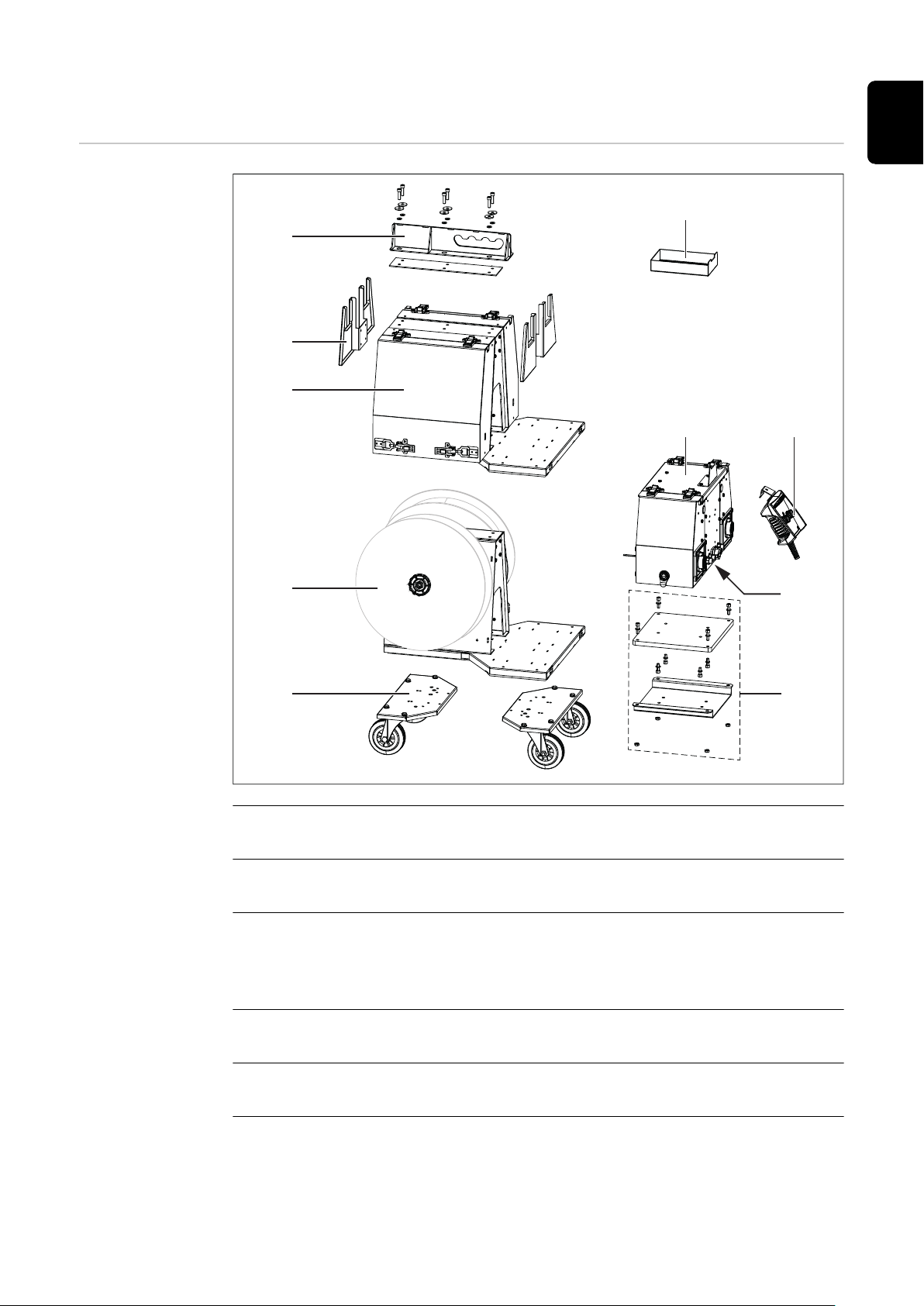

Opzioni e componenti 23

Opzioni e componenti 23 Opzioni per carrello 25

Configurazione di sistema 26

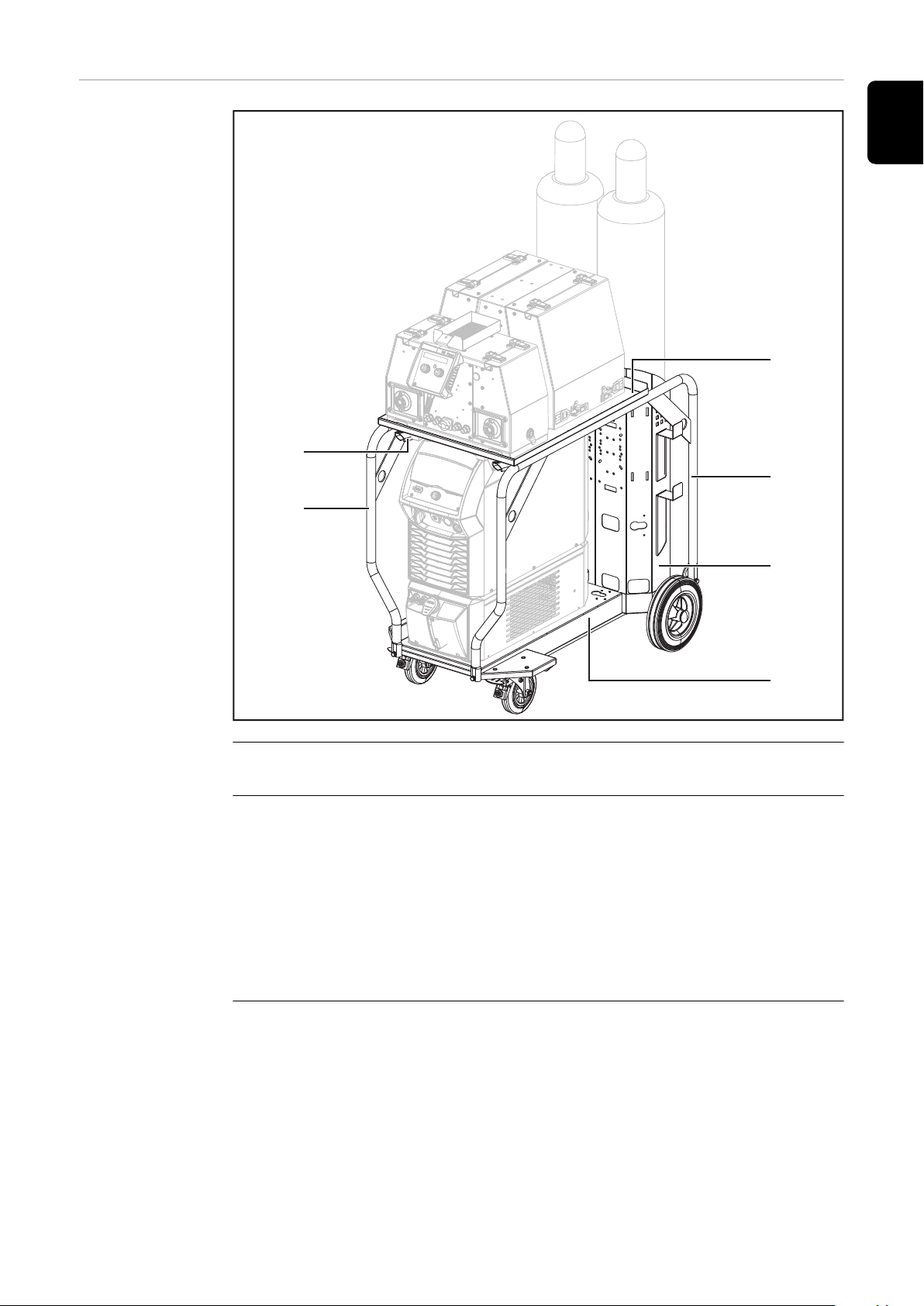

Installazione sul carrello 26 Installazione sul braccio di saldatura (Welding-Boom) 27 Installazione sulla gru 28 Limiti del sistema 29

Trasporto mediante gru 30

Adesivo di sicurezza per il trasporto con gru 30 Trasporto con gru di WF 25i Dual con supporto bobina D300 32 Trasporto con gru di WF 25i Dual con supporto bobina D450 senza copertura della bobina 32 Trasporto con gru di WF 25i Dual installato sul carrello 33

Elementi di comando, attacchi e componenti meccanici 34

Sicurezza 34 WF 25i Dual con supporto bobina D300 34 WF 25i Dual con supporto bobina D450 36 Carrello traina filo - Lato posteriore 38 Carrello traina filo - Parte laterale 39 Funzione dei tasti Controllo gas, Ritorno filo e Inserimento filo 40

Prima dell'installazione e della messa in funzione 42

Sicurezza 42 Uso prescritto 42 Collocazione dell'apparecchio 43

Montaggio delle opzioni 44

Sicurezza 44 Montaggio del supporto bobina con copertura D300 44 Montaggio del supporto bobina senza copertura D450 45

Montaggio dell'opzione per il trasporto con gru 46 Montaggio dell'opzione supporto pacchetto tubi ﬂessibili 46 Montaggio dell'opzione vassoio portaoggetti 47 Montaggio dell'opzione kit di montaggio del braccio 47

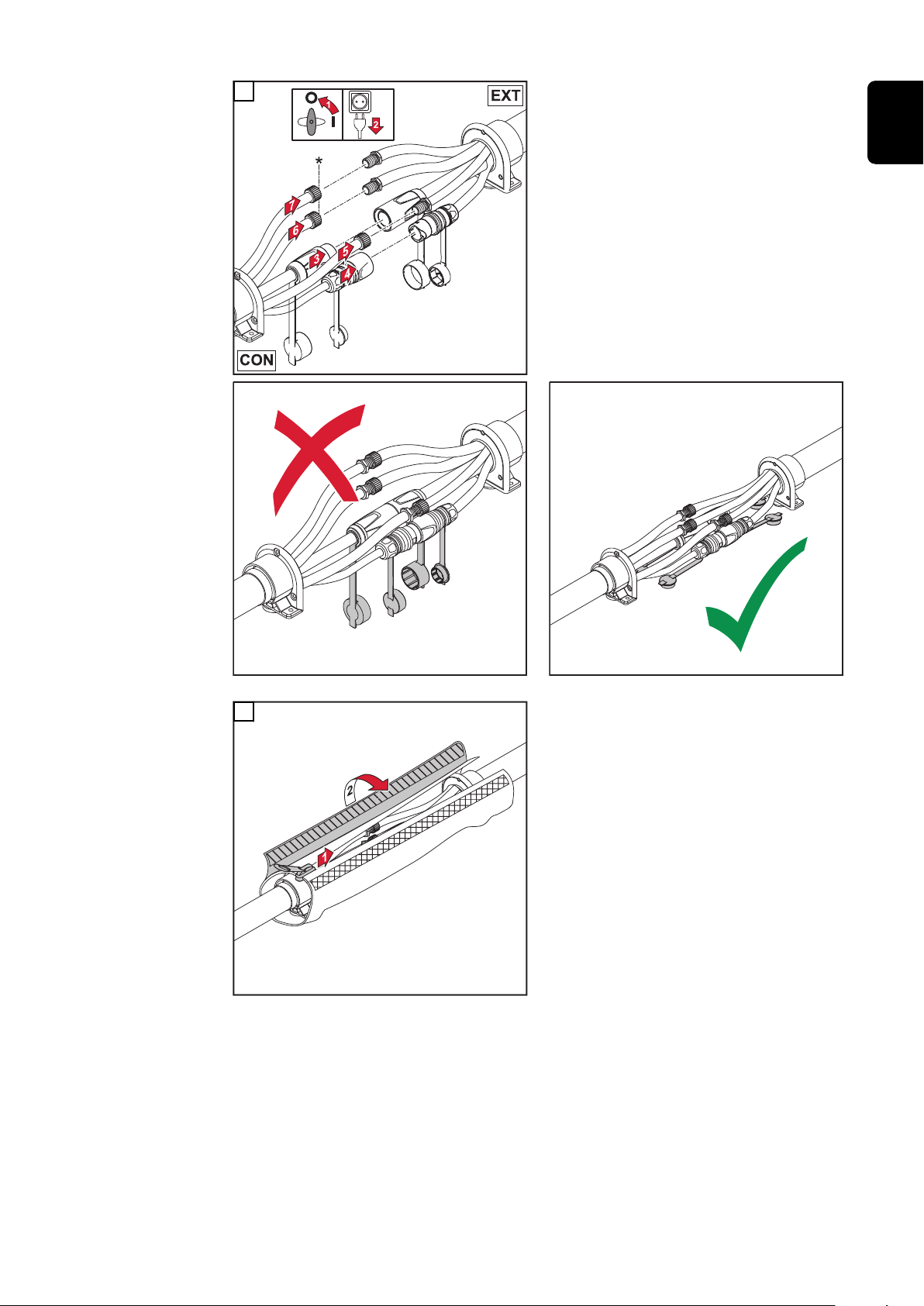

Collegamento del carrello traina filo con il generatore 48

Sicurezza 48 In generale 48 Collegamento del carrello traina filo con il generatore 48 Collegamento del pacchetto tubi ﬂessibili di prolunga 50

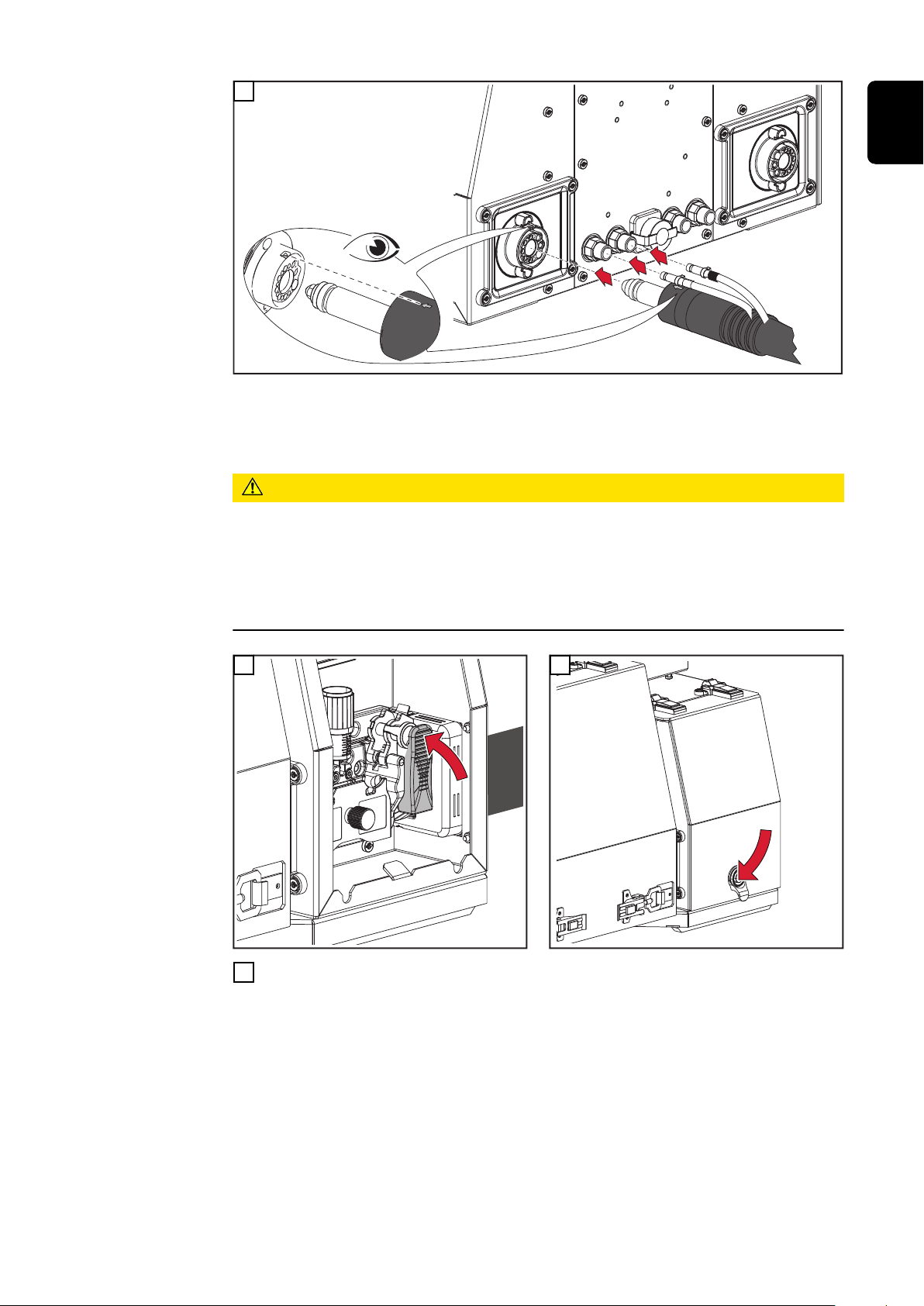

Collegamento della torcia per saldatura 52

Sicurezza 52 Collegamento della torcia per saldatura MIG/MAG 52

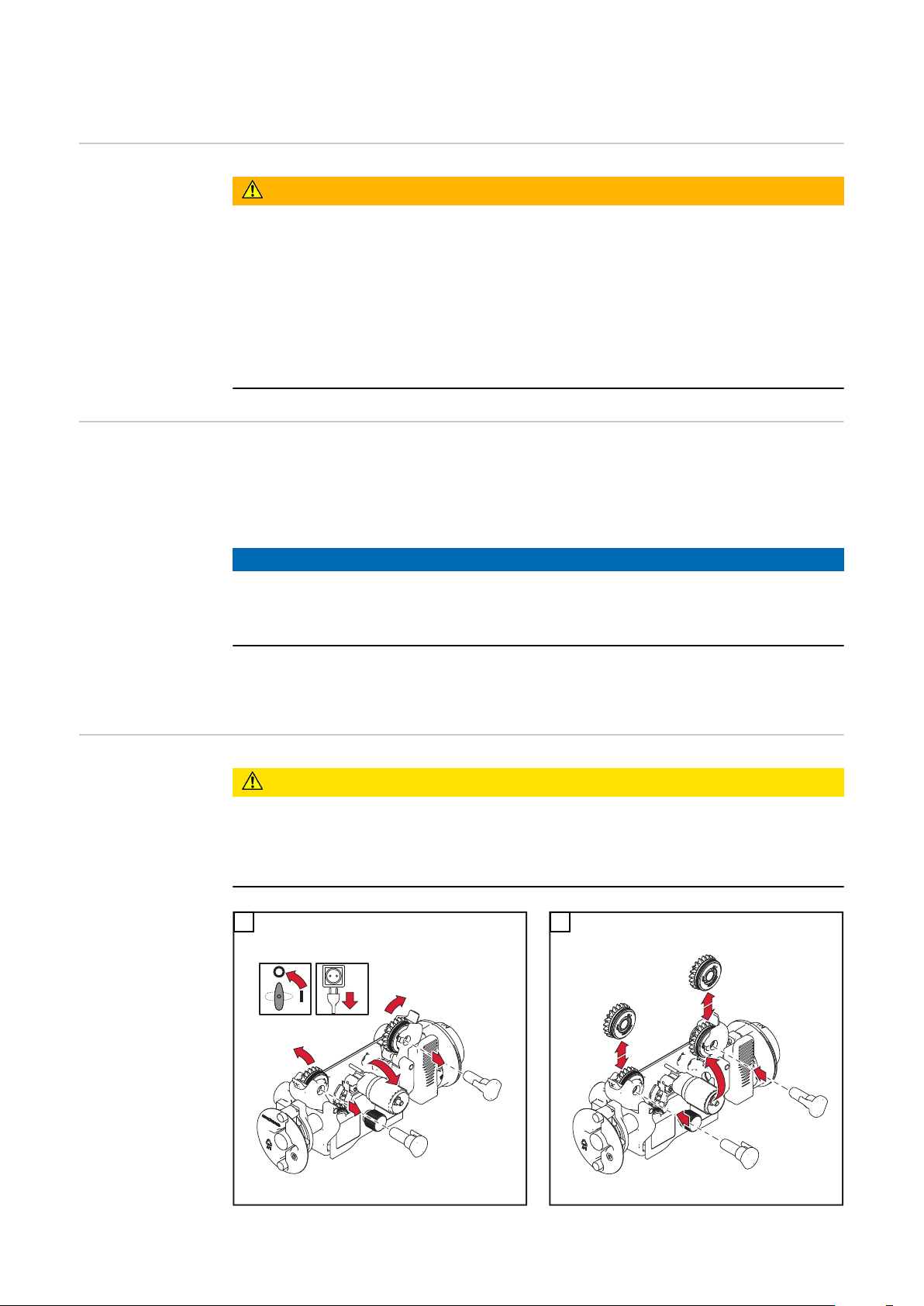

Inserimento/sostituzione dei rulli di avanzamento 54

Sicurezza 54 In generale 54 Inserimento/sostituzione dei rulli d'avanzamento 54

Rimontaggio del D450 per l'uso con una bobina filo D300 56

Inserimento della bobina filo, inserimento della bobina intrecciata 57

Sicurezza 57 Inserimento della bobina filo D300 57 Inserimento della bobina intrecciata D300 58 Inserimento della bobina filo D450 60

Inserimento dell'elettrodo a filo 61

In generale 61 Operazioni preliminari 61 Inserimento dell'elettrodo a filo 62 Regolazione della pressione d'aderenza 63

Regolazione del freno 64

In generale 64 Regolazione del freno D300 64 Installazione del freno D300 65 Regolazione del freno su WF 25i Dual D450 65 Installazione del freno D450 67

Messa in funzione 68

Sicurezza 68 Avviso relativo a componenti liberi sotto tensione su WF 25i Dual con supporto bobina D450 senza copertura della bobina Requisiti minimi per la messa in funzione 69 Messa in funzione 69 Avvertenza per le applicazioni TIG-AC 69

Selezione della linea del processo di saldatura 70

Selezione della linea delprocesso di saldatura 70 Selezione della linea del processo di saldaturamediante il tasto della torcia 70 Selezione della linea del processo di saldaturamediante tasto/LED sul carrello traina filo 70 Selezione della linea del processo di saldaturamediante i tasti Controllo gas, Ritorno filo e Inserimento filo Selezione della linea del processo di saldaturasul generatore o mediante il comando a distanza RC Panel Pro Selezione della linea del processo di saldaturamediante il comando a distanza RC Panel Standard

Diagnosi e risoluzione degli errori 72

Sicurezza 72 Diagnosi e risoluzione degli errori 72

Cura, manutenzione e smaltimento 76

In generale 76 Sicurezza 76 Ad ogni messa in funzione 76 Ogni 6 mesi 77 Smaltimento 77

Dati tecnici 78

WF 25i Dual 78 Supporto bobina con copertura D300 79 Supporto bobina senza copertura D450 79

HP 70i 79 HP 95i 79

Norme di sicurezza

In generale L'apparecchio è realizzato conformemente agli standard correnti e alle normative

tecniche per la sicurezza riconosciute. Tuttavia, il cattivo uso dello stesso può causare pericolo di

lesioni personali o decesso dell'operatore o di terzi

danni all'apparecchio e ad altri beni di proprietà del gestore

lavoro inefficiente con l'apparecchio.

Tutte le persone addette alla messa in funzione, all'utilizzo, alla manutenzione e alla riparazione dell'apparecchio devono

essere in possesso di apposita qualifica

disporre delle competenze necessarie in materia di saldatura e

leggere integralmente e osservare scrupolosamente le presenti istruzioni per

l'uso.

Conservare sempre le istruzioni per l'uso sul luogo d'impiego dell'apparecchio. Oltre alle istruzioni per l'uso, attenersi alle norme generali e ai regolamenti locali vigenti in materia di prevenzione degli incidenti e tutela dell'ambiente.

Per quanto concerne le avvertenze relative alla sicurezza e ai possibili pericoli riportate sull'apparecchio

mantenerle leggibili

non danneggiarle

non rimuoverle

non coprirle, non incollarvi sopra alcunché, non sovrascriverle.

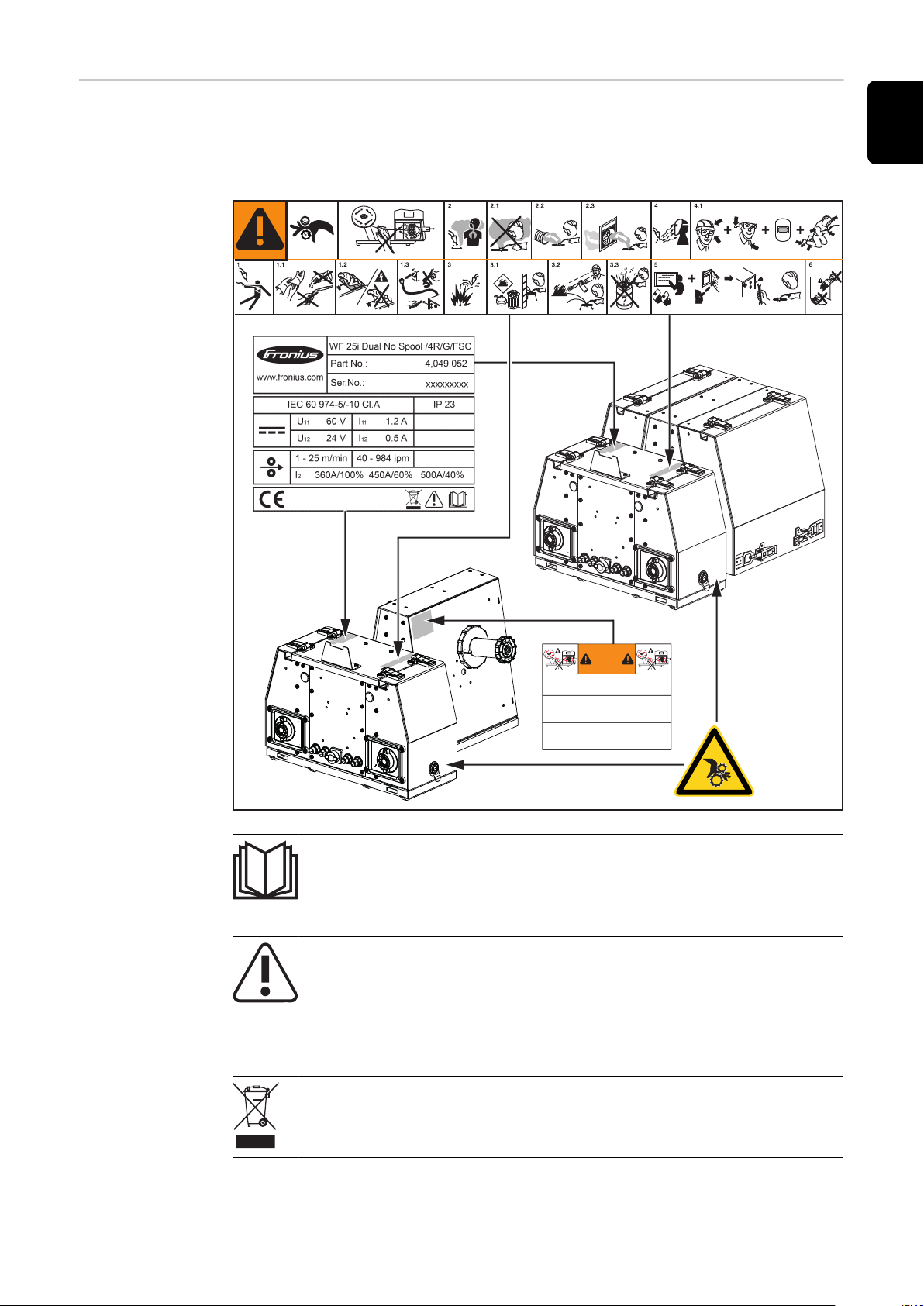

Per conoscere l'esatta posizione delle avvertenze relative alla sicurezza e ai possibili pericoli riportate sull'apparecchio, consultare il capitolo "In generale" nelle istruzioni per l'uso dell'apparecchio stesso. Prima di accendere l'apparecchio, eliminare tutti i problemi che potrebbero pregiudicare la sicurezza.

È in gioco la vostra sicurezza!

Uso prescritto Utilizzare l'apparecchio esclusivamente per applicazioni conformi all'uso prescrit-

to.

L'apparecchio è destinato esclusivamente all'esecuzione dei processi di saldatura indicati sulla targhetta. Non sono consentiti utilizzi diversi o che esulino dal tipo d'impiego per il quale l'apparecchio è stato progettato. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

L'uso prescritto comprende anche

la lettura integrale e l'osservanza di tutte le avvertenze riportate nelle istru-

zioni per l'uso la lettura integrale e l'osservanza di tutte le avvertenze relative alla sicurezza

e ai pericoli l'esecuzione dei controlli e dei lavori di manutenzione.

Non utilizzare mai l'apparecchio per le seguenti applicazioni:

scongelamento di tubi

carica di batterie/accumulatori

avviamento di motori.

L'apparecchio è progettato per l'utilizzo nei settori dell'industria e dell'artigianato. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivare dall'impiego in ambienti domestici.

Il produttore, inoltre, non si assume alcuna responsabilità per risultati di lavoro imperfetti o errati.

Condizioni ambientali

Obblighi del gestore

Utilizzare o stoccare l'apparecchio in ambienti diversi da quelli specificati non è una procedura conforme all'uso prescritto. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

Gamma di temperatura dell'aria ambiente:

durante l'utilizzo: da -10 °C a +40 °C (da 14 °F a 104 °F)

durante il trasporto e lo stoccaggio: da -20 °C a +55 °C (da -4 °F a 131 °F)

Umidità dell'aria relativa:

fino al 50% a 40 °C (104 °F)

fino al 90% a 20 °C (68 °F)

Aria ambiente: priva di polvere, acidi, sostanze o gas corrosivi, ecc. Altitudine sul livello del mare: fino a 2000 m (6561 ft. 8.16 in.)

Il gestore è tenuto a far utilizzare l'apparecchio esclusivamente a persone che

siano a conoscenza delle norme fondamentali in materia di sicurezza sul la-

voro e di prevenzione degli incidenti e siano in grado di maneggiare l'apparecchio abbiano letto e compreso le presenti istruzioni per l'uso, in particolare il capi-

tolo "Norme di sicurezza", e abbiano sottoscritto una dichiarazione in cui si afferma di aver letto e compreso quanto sopra siano state addestrate per soddisfare i requisiti imposti per i risultati di lavo-

ro.

Obblighi del personale

Collegamento alla rete

Occorre verificare regolarmente che il personale lavori in conformità con le norme di sicurezza.

Prima di iniziare un lavoro, tutte le persone incaricate di lavorare con l'apparecchio sono tenute a

osservare le norme fondamentali in materia di sicurezza sul lavoro e di pre-

venzione degli incidenti leggere le presenti istruzioni per l'uso, in particolare il capitolo "Norme di si-

curezza", e sottoscrivere una dichiarazione in cui affermino di aver compreso e di impegnarsi ad osservare quanto detto.

Prima di lasciare la postazione di lavoro, assicurarsi che anche durante la propria assenza non possano verificarsi lesioni personali o danni materiali.

Gli apparecchi con potenza elevata possono inﬂuire sulla qualità dell'energia della rete per via del loro assorbimento di corrente.

Ciò può riguardare alcuni modelli di apparecchi sotto forma di:

limitazioni di collegamento

requisiti concernenti l'impedenza di rete massima consentita

requisiti concernenti la potenza di corto circuito minima richiesta *).

Ognuno sull'interfaccia verso la rete pubblica.

Vedere i dati tecnici.

In questo caso il gestore o l'utente dell'apparecchio deve assicurarsi che l'apparecchio possa essere collegato, consultandosi eventualmente con il fornitore di energia elettrica.

IMPORTANTE! Assicurare la messa a terra sicura del collegamento alla rete!

Protezione personale e di terzi

L’utilizzo dell'apparecchio comporta numerosi pericoli, ad esempio:

dispersione di scintille e pezzi di metallo caldi

lesioni agli occhi o alla pelle dovute all'irradiazione dell'arco voltaico

campi elettromagnetici dannosi, che costituiscono un pericolo mortale per i

portatori di pacemaker pericoli elettrici derivanti dalla corrente di rete e di saldatura

maggiore inquinamento acustico

fumi di saldatura e gas dannosi.

Per l’utilizzo dell’apparecchio, indossare appositi indumenti protettivi. L'abbigliamento protettivo deve avere le seguenti caratteristiche:

non infiammabile

isolante e asciutto

che copra l'intero corpo, integro e in buono stato

comprendente un casco protettivo

pantaloni privi di risvolti.

L'abbigliamento protettivo include, tra l'altro:

schermo protettivo dotato di filtri a norma per proteggere gli occhi e il volto

dai raggi UV, dal calore e dalla dispersione di scintille occhiali protettivi a norma, dotati di protezione laterale, indossati dietro lo

schermo protettivo calzature robuste e isolanti anche sul bagnato

guanti appositi per la protezione delle mani (isolanti dall'elettricità, protettivi

contro il calore) per ridurre l'inquinamento acustico ed evitare eventuali lesioni, indossare una

protezione per l'udito.

Pericolo derivante da gas e vapori dannosi

Le persone, in particolare i bambini, devono essere allontanate durante l'utilizzo degli apparecchi e il processo di saldatura. Tuttavia, se sono presenti persone nelle vicinanze

informarle su tutti i pericoli (pericolo di abbagliamento dovuto all'arco voltai-

co, pericolo di lesioni dovuto alla dispersione di scintille, fumi di saldatura dannosi per la salute, inquinamento acustico, possibili rischi dovuti alla corrente di rete o di saldatura, ecc.) mettere a disposizione mezzi protettivi adeguati oppure

predisporre pareti e tende protettive adeguate.

I fumi prodotti dal processo di saldatura contengono gas e vapori dannosi per la salute.

Tali fumi contengono sostanze che secondo la Monografia 118 dell'Agenzia internazionale per la ricerca sul cancro causano tumori.

Impiegare aspirazione localizzata e ambientale. Se possibile, utilizzare torce per saldatura con aspiratore integrato.

Tenere la testa lontana dai fumi di saldatura e dai gas prodotti dal processo di saldatura.

I fumi e i gas dannosi prodotti dal processo di saldatura

non devono essere inalati

devono essere aspirati dalla zona di lavoro mediante mezzi appositi.

Predisporre un'alimentazione di aria pura sufficiente. Assicurarsi che vi sia sempre un tasso di aerazione di almeno 20 m³/ora.

In caso di aerazione insufficiente, utilizzare una maschera per saldatura con apporto d'aria.

In caso di dubbi riguardanti l'efficacia dell'aspirazione, confrontare i valori delle emissioni di sostanze nocive misurati con i valori limite ammessi.

I componenti che seguono concorrono, tra l'altro, al grado di dannosità dei fumi di saldatura:

metalli utilizzati per il pezzo da lavorare

elettrodi

rivestimenti

detergenti, sgrassatori e prodotti similari

processo di saldatura utilizzato.

Osservare pertanto quanto riportato nelle schede dei dati di sicurezza relative ai materiali e le indicazioni del produttore per quanto concerne i suddetti componenti.

Raccomandazioni su scenari di esposizioni, misure di gestione dei rischi e per l'identificazione delle condizioni di lavoro sono disponibili sul sito Web della European Welding Association alla sezione Health & Safety (https://european-welding.org).

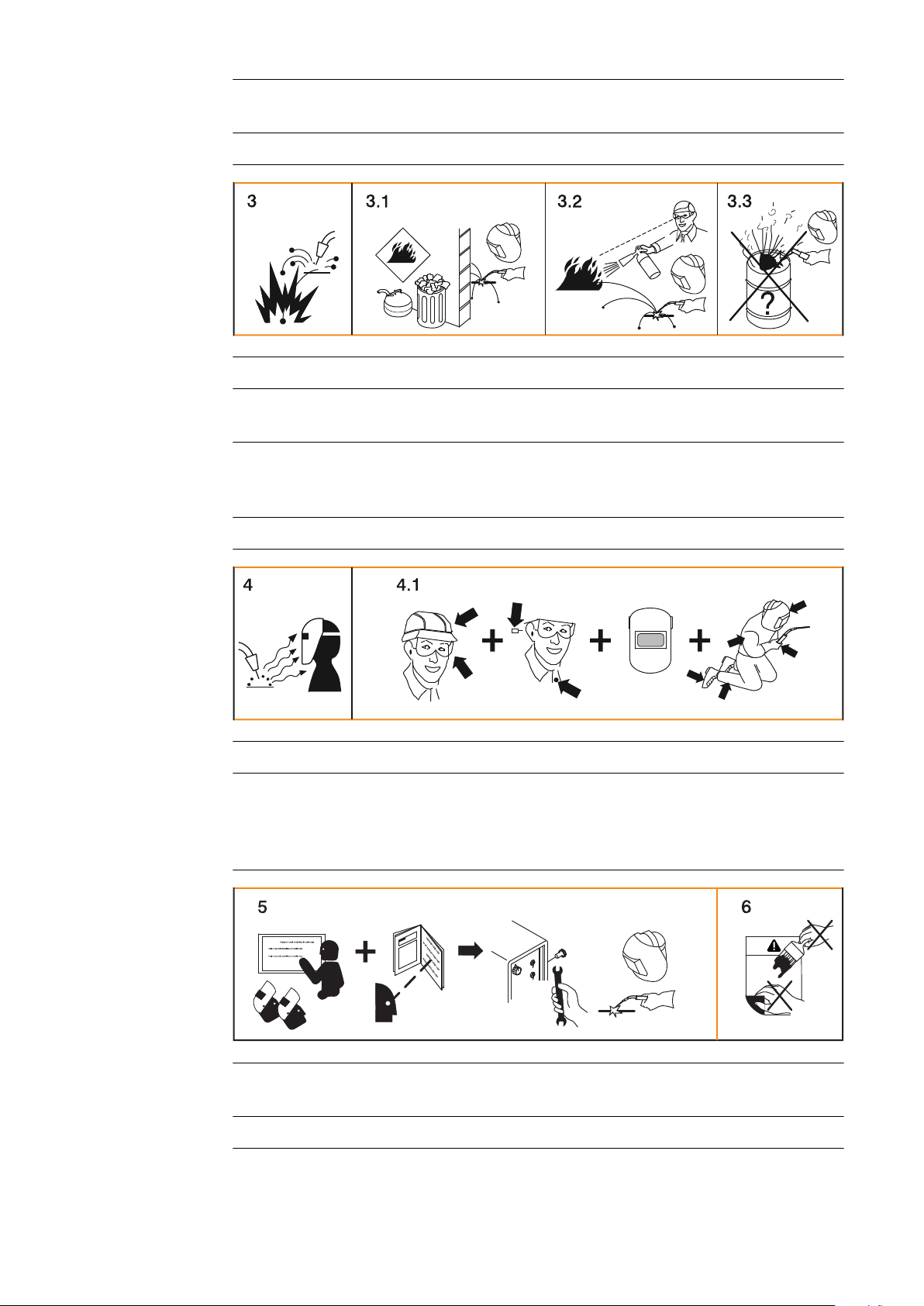

Pericolo derivante dalla dispersione di scintille

Tenere lontani i vapori infiammabili (ad es. i vapori dei solventi) dalla zona di irradiazione dell'arco voltaico.

Se non si deve saldare, chiudere la valvola della bombola del gas inerte o l'alimentazione del gas principale.

La dispersione di scintille può provocare incendi ed esplosioni.

Non eseguire mai lavori di saldatura nelle vicinanze di materiali infiammabili.

I materiali infiammabili devono essere mantenuti ad una distanza minima di 11 metri (36 ft. 1.07 in.) dall'arco voltaico, oppure protetti con una copertura a norma.

Predisporre estintori adeguati e a norma.

Le scintille e i pezzi di metallo caldi possono raggiungere anche gli ambienti circostanti, attraverso piccole fessure e aperture. Adottare le misure adeguate al fine di evitare rischi di incendio o di lesioni personali.

Non eseguire lavori di saldatura in zone a rischio di incendio o di esplosione né nelle vicinanze di serbatoi, barili o tubi, se questi non sono stati predisposti in conformità con le normative nazionali e internazionali vigenti in materia.

Non eseguire lavori di saldatura su recipienti che contengano/abbiano contenuto gas, carburanti, oli minerali e simili. I residui potrebbero provocare esplosioni.

Pericoli derivanti dalla corrente di rete e di saldatura

Una scossa elettrica costituisce sempre un rischio per la vita e può risultare mortale.

Non toccare i componenti sotto tensione all'interno e all'esterno dell'apparecchio.

Nei processi di saldatura MIG/MAG e TIG anche il filo di saldatura, la bobina filo, i rulli di avanzamento e tutti i pezzi di metallo collegati al filo di saldatura sono conduttori di tensione.

Disporre sempre il carrello traina filo su una base adeguatamente isolata oppure utilizzare un alloggiamento del carrello traina filo isolante adatto.

Per una protezione adeguata dell'utente e di terzi contro il potenziale di terra o di massa, predisporre una base o una copertura asciutta e sufficientemente isolante. La base o la copertura deve ricoprire l'intera zona posta tra il corpo e il potenziale di terra o di massa.

Tutti i cavi e i conduttori devono essere ben fissati, integri, isolati e sufficientemente dimensionati. Sostituire immediatamente i collegamenti allentati, i cavi e i conduttori sottodimensionati, danneggiati o bruciati. Prima di qualsiasi utilizzo, verificare che i collegamenti elettrici siano posizionati saldamente tramite l'impugnatura. In caso di cavi elettrici con connettore a baionetta, ruotare il cavo elettrico di almeno 180° intorno all'asse longitudinale e preserrarlo.

Non avvolgere cavi o conduttori attorno al corpo o a parti del corpo.

Quanto all'elettrodo (elettrodo a barra, elettrodo al tungsteno, filo di saldatura, ecc.)

mai immergerlo in un liquido per raffreddarlo

mai toccarlo quando il generatore è acceso.

Tra gli elettrodi di due impianti di saldatura può esservi, ad esempio, una tensione di funzionamento a vuoto doppia rispetto ad un solo impianto di saldatura. Se i potenziali dei due elettrodi entrano in contatto contemporaneamente, in certi casi può sussistere un pericolo mortale.

Far controllare regolarmente la funzionalità del conduttore di terra della linea di rete e dell'apparecchio da un elettricista qualificato.

Per funzionare correttamente, gli apparecchi della classe di protezione I necessitano di una rete con conduttore di terra e un sistema a innesto con contatto per il conduttore di terra.

È consentito utilizzare l'apparecchio su una rete priva di conduttore di terra e su una presa priva di contatto per il conduttore di terra solo se vengono rispettate tutte le disposizioni nazionali in materia di isolamento. In caso contrario, ciò costituisce un atto di grave negligenza. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

In caso di necessità, provvedere con mezzi appositi alla messa a terra adeguata del pezzo da lavorare.

Spegnere gli apparecchi non utilizzati.

In caso di lavori ad altezze elevate, indossare un'imbracatura anticaduta adeguata.

Prima di eseguire qualsiasi lavoro sull'apparecchio, spegnerlo e scollegare la spina di rete.

Apporre sull'apparecchio un cartello di segnalazione chiaramente leggibile e comprensibile recante il divieto di reinserire la spina di rete e di riaccendere l'apparecchio.

Dopo aver aperto l'apparecchio:

scaricare tutti i componenti che accumulano cariche elettriche

accertarsi che tutti i componenti dell'apparecchio siano privi di corrente.

In caso di lavori su componenti conduttori di tensione, chiedere l'assistenza di una seconda persona che possa spegnere tempestivamente l'interruttore principale.

Correnti di saldatura vaganti

L'inosservanza delle avvertenze riportate di seguito può determinare l'insorgenza di correnti di saldatura vaganti che, a loro volta, possono causare quanto segue:

pericolo di incendio

surriscaldamento dei componenti collegati al pezzo da lavorare

rottura dei conduttori di terra

danni all'apparecchio e ad altre apparecchiature elettriche.

Assicurarsi che il dispositivo di fissaggio sia saldamente collegato al pezzo da lavorare.

Fissare il suddetto dispositivo quanto più possibile vicino al punto da saldare.

Disporre l'apparecchio con un isolamento sufficiente rispetto all'ambiente elettricamente conduttivo, ad esempio Isolamento rispetto al pavimento o ai telai conduttivi.

In caso di utilizzo di ripartitori di corrente, supporti doppia testina, ecc., prestare attenzione a quanto segue: Anche l'elettrodo della torcia per saldatura/pinza portaelettrodo non utilizzata è conduttore di potenziale. Assicurarsi che la torcia per saldatura/pinza portaelettrodo non utilizzata venga stoccata con un isolamento adeguato.

In caso di applicazioni MIG/MAG automatizzate, il passaggio dell'elettrodo a filo dal fusto del filo di saldatura, dalla bobina grande o dalla bobina filo verso il carrello traina filo deve essere isolato.

Classificazioni di compatibilità elettromagnetica degli apparecchi

Misure relative alla compatibilità elettromagnetica

Gli apparecchi di Classe A:

Sono previsti solo per l'impiego negli ambienti industriali.

Possono causare, in altri ambienti, interferenze di alimentazione e dovute a

radiazioni.

Gli apparecchi di Classe B:

Soddisfano i requisiti concernenti le emissioni in ambienti domestici e indu-

striali. Ciò vale anche per gli ambienti domestici in cui l'approvvigionamento di energia ha luogo dalla rete pubblica di bassa tensione.

La classificazione di compatibilità elettromagnetica degli apparecchi viene effettuata in conformità con le indicazioni riportate sulla targhetta o nei dati tecnici.

In casi particolari è possibile che, nonostante si rispettino i valori limite di emissione standardizzati, si verifichino comunque interferenze nell'ambiente di impiego previsto (ad esempio, se nel luogo di installazione sono presenti apparecchi sensibili, oppure se il luogo di installazione si trova nelle vicinanze di ricevitori radio o televisivi). In questo caso il gestore è tenuto ad adottare le misure necessarie per l'eliminazione di tali interferenze.

Verificare e valutare l'immunità alle interferenze delle apparecchiature presenti nell'ambiente dell'apparecchio conformemente alle disposizioni nazionali e internazionali vigenti. Esempi di apparecchiature sensibili alle interferenze che potrebbero essere inﬂuenzate dall'apparecchio:

dispositivi di sicurezza

linee di rete, di trasmissione di segnali e dei dati

dispositivi per l'elaborazione dei dati e per le telecomunicazioni

apparecchiature per la misurazione e la calibratura.

Misure di supporto per evitare problemi di compatibilità elettromagnetica:

Alimentazione di rete

1. In caso di interferenze elettromagnetiche nonostante il collegamento al-

la rete sia a norma, adottare misure aggiuntive (ad esempio l'utilizzo di filtri di rete adeguati).

Cavi di saldatura

2. Mantenerli più corti possibile.

Disporli il più vicino possibile l'uno all'altro (anche per evitare problemi

dovuti a campi elettromagnetici). Disporli molto lontano dagli altri cavi.

Collegamento equipotenziale

Messa a terra del pezzo da lavorare

4. Se necessario, eseguire il collegamento a terra tramite appositi conden-

satori.

Schermatura, se necessaria

5. Schermare le altre apparecchiature presenti nell'ambiente.

Schermare l'intero impianto di saldatura.

Misure relative ai campi elettromagnetici

Punti particolarmente pericolosi

I campi elettromagnetici possono avere effetti nocivi sulla salute che non sono ancora noti:

Effetti sullo stato di salute delle persone vicine, ad esempio i portatori di pa-

cemaker e apparecchi acustici. I portatori di pacemaker devono consultare il proprio medico prima di sosta-

re nelle immediate vicinanze dell'apparecchio e dei luoghi in cui si esegue il processo di saldatura. I cavi di saldatura devono essere tenuti più lontani possibile dal capo/busto

del saldatore. I cavi di saldatura e i pacchetti tubi ﬂessibili non devono essere trasportati

sulle spalle né avvolti intorno al corpo o a parti del corpo del saldatore.

Tenere lontani mani, capelli, indumenti e attrezzi dai componenti in movimento, quali ad esempio:

ventilatori

ingranaggi

rulli

alberi

bobine filo e fili di saldatura.

Non toccare gli ingranaggi rotanti dell'avanzamento filo né i componenti rotanti della trasmissione.

Le coperture e le parti laterali devono essere aperte/rimosse solo per il tempo strettamente necessario all'esecuzione dei lavori di manutenzione e riparazione.

Durante il funzionamento

Accertarsi che tutte le coperture siano chiuse e tutte le parti laterali monta-

te correttamente. Tenere tutte le coperture e le parti laterali chiuse.

Il filo di saldatura in uscita dalla torcia per saldatura comporta un elevato rischio di lesioni personali (ferite alle mani, lesioni al viso e agli occhi, ecc.).

Pertanto, tenere sempre la torcia per saldatura lontana dal corpo (apparecchi dotati di carrello traina filo) e indossare occhiali protettivi adatti.

Non toccare il pezzo da lavorare durante e dopo la saldatura. Pericolo di ustioni.

È possibile che dai pezzi da lavorare in via di raffreddamento si stacchino scorie. Pertanto, anche durante i lavori di rifinitura dei pezzi da lavorare, indossare dispositivi di protezione a norma e assicurare una protezione adeguata per le altre persone.

Lasciare raffreddare la torcia per saldatura e gli altri componenti dell'attrezzatura con una temperatura d'esercizio elevata prima di eseguire qualsiasi lavoro su di essi.

Per i locali a rischio di incendio ed esplosione sono in vigore norme speciali.

- osservare le disposizioni nazionali e internazionali vigenti in materia.

I generatori impiegati per eseguire lavori all'interno di locali caratterizzati da un elevato rischio elettrico (ad esempio caldaie) devono essere contrassegnati dal simbolo (Safety). Il generatore non deve comunque trovarsi all'interno di tali locali.

Il refrigerante in uscita può causare ustioni. Prima di scollegare gli attacchi di mandata e di ritorno del refrigerante, spegnere il gruppo di raffreddamento.

Quando si maneggia il refrigerante, seguire le indicazioni fornite nella relativa scheda dei dati di sicurezza. La scheda dei dati di sicurezza del refrigerante può essere richiesta al proprio centro di assistenza o scaricata dal sito Web del produttore.

Per il trasporto degli apparecchi mediante gru, utilizzare unicamente mezzi per il sollevamento di carichi del produttore adatti.

Agganciare le catene o le funi in tutti i punti appositamente previsti del mez-

zo per il sollevamento di carichi. Le catene o le funi devono presentare il minor angolo di incidenza possibile.

Rimuovere la bombola del gas e il carrello traina filo (apparecchi MIG/MAG e

TIG).

In caso di sospensione mediante gru del carrello traina filo durante la saldatura, utilizzare sempre una sospensione dell'avanzamento filo adatta (apparecchi MIG/MAG e TIG).

Nel caso in cui l'apparecchio sia dotato di tracolla o di maniglia di trasporto, utilizzarle esclusivamente per il trasporto manuale. La tracolla non è adatta per il trasporto mediante gru, elevatore a forche o altri elevatori meccanici.

Tutti i dispositivi di imbracatura (cinghie, fibbie, catene, ecc.) che vengono utilizzati insieme all'apparecchio o ai suoi componenti devono essere controllati a intervalli regolari (ad esempio per verificare la presenza di danni meccanici, corrosione o alterazioni causate da fattori ambientali). Gli intervalli e l'entità dei controlli devono essere quanto meno conformi alle norme e direttive nazionali di volta in volta in vigore.

Pericolo di fughe di gas non percepibili (il gas inerte è incolore e inodore) in caso di utilizzo di un adattatore per l'attacco del gas inerte. Prima del montaggio, ermetizzare la filettatura sul lato apparecchio dell'adattatore per l'attacco del gas inerte con un nastro in teﬂon adatto.

Requisiti del gas inerte

Gas inerte contaminato può, soprattutto sugli anelli, causare danni all'attrezzatura e determinare saldature di qualità inferiore. Soddisfare le seguenti prescrizioni per quanto riguarda la qualità del gas inerte:

dimensione delle particelle solide < 40 µm

temperatura del punto di rugiada < -20 °C

contenuto di olio max. < 25 mg/m³

Se necessario, utilizzare un filtro!

Pericolo dovuto alle bombole del gas inerte

Le bombole del gas inerte contengono gas sotto pressione e, in caso di danneggiamento, possono esplodere. Poiché le bombole del gas inerte sono parte integrante dell'attrezzatura per saldatura, devono essere maneggiate con estrema cautela.

Proteggere le bombole del gas inerte contenenti gas sotto pressione da calore eccessivo, urti meccanici, scorie, fiamme libere, scintille e archi voltaici.

Montare le bombole del gas inerte in posizione verticale e fissarle come riportato nelle istruzioni per evitare che cadano.

Tenere lontane le bombole del gas inerte dal circuito di saldatura o altri circuiti elettrici.

Non appendere mai una torcia per saldatura su una bombola del gas inerte.

Evitare qualsiasi contatto tra le bombole del gas inerte e gli elettrodi.

Pericolo di esplosione: mai eseguire saldature su una bombola contenente gas inerte sotto pressione.

Utilizzare sempre bombole del gas inerte adatte ai vari tipi di applicazione, nonché accessori appropriati (regolatori, tubi e raccordi, ecc.). Utilizzare esclusivamente bombole del gas inerte e accessori in buono stato.

Se una valvola di una bombola del gas inerte viene aperta, scostare il viso dal punto di fuoriuscita del gas.

Pericolo dovuto al gas inerte in uscita

Se non si deve saldare, chiudere la valvola della bombola del gas inerte.

Se la bombola del gas inerte non è collegata, lasciare il cappuccio di protezione della valvola al suo posto.

Attenersi alle indicazioni del produttore e rispettare le norme nazionali e internazionali relative alle bombole del gas inerte e rispettivi accessori.

La fuoriuscita incontrollata del gas inerte può causare asfissia.

Il gas inerte è incolore e inodore e, se fuoriesce, può sostituirsi all'ossigeno nell'aria ambiente.

Predisporre un'alimentazione di aria pura sufficiente che offra un tasso di ae-

razione di almeno 20 m³/ora. Osservare le avvertenze per la sicurezza e la manutenzione della bombola

del gas o dell'alimentazione del gas principale. Se non si deve saldare, chiudere la valvola della bombola del gas inerte o l'ali-

mentazione del gas principale. Prima di ogni messa in funzione, controllare che dalla bombola del gas o

dall'alimentazione del gas principale non vi siano fuoriuscite incontrollate di gas.

Misure di sicurezza sul luogo di installazione e durante il trasporto

Il rovesciamento di un apparecchio può costituire un pericolo mortale! Disporre l'apparecchio in modo stabile su una base piana e solida.

È consentito un angolo d'inclinazione massimo di 10°.

Nei locali a rischio di incendio ed esplosione sono in vigore norme speciali.

Osservare le disposizioni nazionali e internazionali vigenti in materia.

Attraverso istruzioni aziendali interne e controlli, assicurare che l'ambiente circostante la postazione di lavoro sia sempre pulito e ordinato.

Installare e utilizzare l'apparecchio unicamente in conformità alla classe di protezione indicata sulla targhetta.

Durante l'installazione, accertarsi che venga mantenuta una distanza di 0,5 m (1 ft. 7.69 in.) tutt'intorno all'apparecchio, affinché l'aria di raffreddamento possa afﬂuire e deﬂuire liberamente.

Durante il trasporto dell'apparecchio, assicurare che vengano rispettate le direttive e le norme antinfortunistiche nazionali e regionali vigenti. Questo vale in particolar modo per le direttive concernenti i rischi durante il trasporto e la spedizione.

Non sollevare o trasportare apparecchi attivi. Spegnere gli apparecchi prima di trasportarli o sollevarli!

Prima di trasportare l'apparecchio, scaricare tutto il refrigerante e smontare i seguenti componenti:

carrello traina filo

bobina filo

bombola del gas inerte.

Misure di sicurezza in condizioni di funzionamento normale

Dopo il trasporto e prima della messa in funzione, procedere assolutamente a un'ispezione visiva dell'apparecchio per verificare l'eventuale presenza di danni. Far riparare eventuali danni da personale qualificato dell'assistenza prima di mettere in funzione l'apparecchio.

Mettere in funzione l'apparecchio solo se tutti i dispositivi di sicurezza risultano perfettamente funzionanti. In caso contrario, vi è pericolo di

lesioni personali o decesso dell'operatore o di terzi

danni all'apparecchio e ad altri beni materiali del gestore

lavoro inefficiente con l'apparecchio.

Prima di accendere l'apparecchio, far riparare i dispositivi di sicurezza non perfettamente funzionanti.

Mai disattivare o eludere i dispositivi di sicurezza.

Prima di accendere l'apparecchio, assicurarsi che non vi sia pericolo per nessuno.

Controllare l'apparecchio almeno una volta alla settimana per verificare l'assenza di danni visibili dall'esterno e la funzionalità dei dispositivi di sicurezza.

Fissare sempre correttamente la bombola del gas inerte e rimuoverla prima di trasportare l'apparecchio mediante gru.

Soltanto il refrigerante originale del produttore, per via delle sue proprietà (conduttività elettrica, protezione antigelo, compatibilità con i materiali, infiammabilità, ecc.), è adatto a essere utilizzato nei nostri apparecchi.

Utilizzare esclusivamente un refrigerante originale del produttore adatto.

Non mescolare il refrigerante originale del produttore con altri refrigeranti.

Collegare al circuito di raffreddamento solo componenti del sistema del produttore.

L'utilizzo di componenti del sistema o refrigeranti diversi implica il declino di ogni responsabilità da parte del produttore, nonché la decadenza di tutti i diritti di garanzia.

Il refrigerante Cooling Liquid FCL 10/20 non è infiammabile. In particolari condizioni, il refrigerante a base di etanolo diventa infiammabile. Trasportare il refrigerante esclusivamente nei contenitori originali chiusi e tenerlo lontano da fonti di accensione.

Smaltire il refrigerante esausto nel rispetto delle disposizioni nazionali e internazionali vigenti in materia. La scheda dei dati di sicurezza del refrigerante può essere richiesta al proprio centro di assistenza o scaricata dal sito Web del produttore.

Prima di iniziare qualsiasi lavoro di saldatura controllare, a impianto freddo, il livello del liquido refrigerante.

Messa in funzione, manutenzione e riparazione

Verifiche tecniche per la sicurezza

Nella progettazione e produzione dei componenti non originali non è garantito il rispetto delle norme relative alle sollecitazioni e alla sicurezza.

Utilizzare esclusivamente pezzi di ricambio e pezzi soggetti a usura originali

(anche per i componenti normalizzati). Non modificare, aggiungere pezzi o adattare l'apparecchio senza l'autorizza-

zione del produttore. Sostituire immediatamente i componenti le cui condizioni non risultino otti-

mali. Al momento dell'ordine, indicare esattamente la denominazione e il numero

di disegno riportati nell'elenco dei pezzi di ricambio, nonché il numero di serie dell'apparecchio.

Le viti del corpo esterno costituiscono il collegamento al conduttore di terra per la messa a terra dei componenti del corpo esterno. Utilizzare sempre viti del corpo esterno originali nella quantità adeguata con la coppia indicata.

Il produttore consiglia di far eseguire sull'apparecchio verifiche tecniche per la sicurezza con frequenza almeno annuale.

Nel corso dei suddetti intervalli di 12 mesi, il produttore consiglia una calibratura dei generatori.

Si consiglia di far eseguire le verifiche tecniche per la sicurezza da un elettricista qualificato

dopo qualsiasi modifica

dopo l'aggiunta di pezzi o adattamenti

dopo lavori di riparazione, cura e manutenzione

almeno una volta l'anno.

Attenersi alle norme e alle disposizioni nazionali e internazionali vigenti in materia di verifiche tecniche per la sicurezza.

Informazioni più dettagliate sulle verifiche tecniche per la sicurezza e sulla calibratura sono disponibili presso il proprio centro di assistenza, che mette a disposizione dei richiedenti la documentazione necessaria.

Smaltimento I rifiuti di apparecchiature elettriche ed elettroniche devono essere raccolti sepa-

ratamente e riciclati in modo compatibile con l'ambiente conformemente alla Direttiva UE e alla legge nazionale applicabile. Le apparecchiature usate devono essere restituite al distributore o tramite un sistema di raccolta e smaltimento locale autorizzato. Un corretto smaltimento della vecchia apparecchiatura favorisce il riciclaggio sostenibile delle risorse materiali. Ignorare questa indicazione può avere potenziali impatti sulla salute/ambiente.

Imballaggi

Raccolta differenziata. Controllare le norme del proprio Comune. Ridurre il volume del cartone.

Certificazione di sicurezza

Protezione dei dati

Diritti d'autore I diritti d'autore delle presenti istruzioni per l'uso sono di proprietà del produtto-

Gli apparecchi provvisti di marcatura CE soddisfano i requisiti fondamentali stabiliti dalla direttiva sulla bassa tensione e sulla compatibilità elettromagnetica (ad esempio le norme di prodotto pertinenti della serie di normative EN 60 974).

Fronius International GmbH dichiara che l'apparecchio è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile sul sito Internet: http://www.fronius.com.

Gli apparecchi dotati di certificazione CSA sono conformi ai requisiti previsti dalle norme pertinenti per il Canada e gli Stati Uniti.

L'utente è responsabile dell'esecuzione del backup dei dati relativi alle modifiche apportate alle impostazioni di fabbrica. Il produttore non si assume alcuna responsabilità in caso di perdita delle impostazioni personali.

re.

Il testo e le illustrazioni corrispondono alla dotazione tecnica dell'apparecchio al momento della stampa. Con riserva di modifiche. L'acquirente non può vantare alcun diritto sulla base del contenuto delle presenti istruzioni per l'uso. Saremo grati per la segnalazione di eventuali errori e suggerimenti per migliorare le istruzioni per l'uso.

In generale

Concezione dell'apparecchio

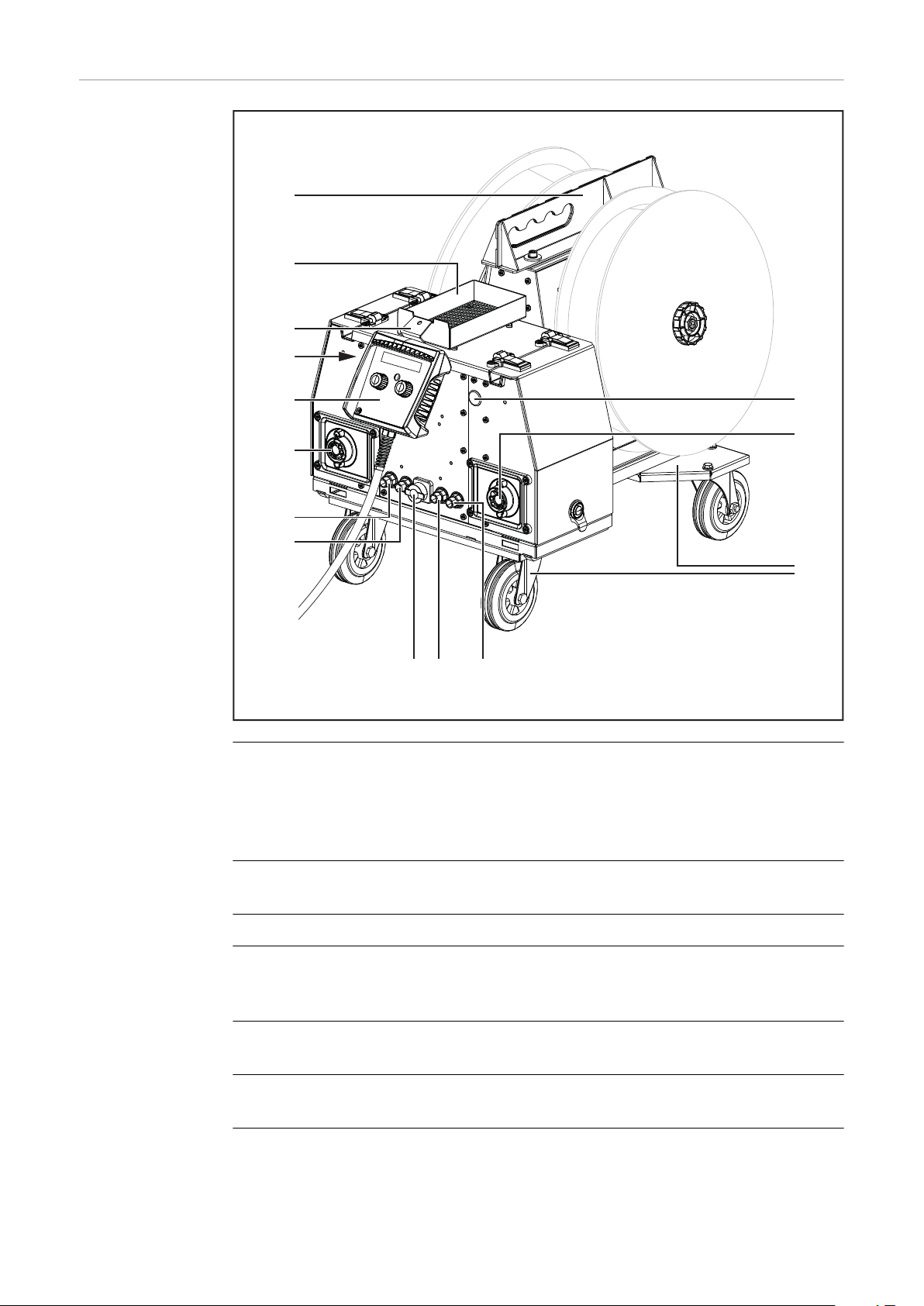

WF 25i Dual consente l'utilizzo congiunto di due linee del processo di saldatura con un unico generatore. Le linee del processo di saldatura vengono modificate utilizzando il tasto della torcia, il generatore, i comandi del carrello traina filo o un comando a distanza.

Per WF 25i Dual sono disponibili 2 supporti bobina e varie opzioni:

WF 25i Dual con supporto bobina D300 e copertura della bobina per bobine filo D300 mm (con le opzioni satellite, comando a distanza, vassoio porta attrezzi, trasporto con gru e supporto pacchetto tubi ﬂessibili)

WF 25i Dual con supporto bobina D450 senza copertura della bobina per bobine filo D450 mm (con le opzioni satellite, comando a distanza, vassoio porta attrezzi e trasporto con gru)

Requisiti di siste-maPer il corretto funzionamento del carrello traina filo con doppia testina WF 25i

Dual, il generatore deve disporre della seguente versione firmware: official_TPSi_iWave_3.5.2-xxx.ffw o superiore

Avvertenze ri-

40,0006,3035

WF 25i D300

WF 25i D450

ELECTRIC SHOCK can kill.

Wire, wire reel and drive rolls are electrically live (hot)

for ALL welding processes even when not in use!

Les CHOCS ELECTRIQUES peuvent tuer.

Le fil, la bobine de fil et les rouleaux d'entraînement sont

électriquement sous tension (chauds) pour TOUS les

procédés de soudage, même lorsqu'ils ne sont pas utilisés!

Las descargas eléctricas pueden ser mortales.

El alambre, el carrete de alambre y los rodillos impulsores

están eléctricamente vivos (calientes) para TODOS los

procesos de soldadura, incluso cuando no están en uso!

ADVERTENCIA

WARNING

ADVERTISSEMENT

inside 2x

portate sull'apparecchio

Il carrello traina filo è dotato di simboli di sicurezza e di una targhetta, che non vanno rimossi né sovrascritti. I simboli di sicurezza forniscono avvertenze sul cattivo uso dell'apparecchio, da cui possono risultare gravi lesioni personali e danni materiali.

Utilizzare le funzioni descritte solo dopo aver letto integralmente e

compreso i seguenti documenti:

le presenti istruzioni per l'uso

tutte le istruzioni per l'uso dei componenti del sistema, in parti-

colare le norme di sicurezza.

La saldatura è un'operazione che comporta pericoli. Per lavorare cor-

rettamente con l'apparecchio è necessario soddisfare i seguenti requisiti di base:

possedere una qualifica per la saldatura di grado sufficiente

disporre di dispositivi di protezione adeguati

vietare l'accesso al carrello traina filo e al processo di saldatura

ai non addetti.

Non gettare gli apparecchi usati tra i rifiuti domestici, ma smaltirli

conformemente alle norme di sicurezza.

Tenere lontani mani, capelli, indumenti e attrezzi dai componenti in

ELECTRIC SHOCK can kill.

Wire, wire reel and drive rolls are electrically live (hot)

for ALL welding processes even when not in use!

Les CHOCS ELECTRIQUES peuvent tuer.

Le fil, la bobine de fil et les rouleaux d'entraînement sont

électriquement sous tension (chauds) pour TOUS les

procédés de soudage, même lorsqu'ils ne sont pas utilisés!

Las descargas eléctricas pueden ser mortales.

El alambre, el carrete de alambre y los rodillos impulsores

están eléctricamente vivos (calientes) para TODOS los

procesos de soldadura, incluso cuando no están en uso!

ADVERTENCIA

WARNING

ADVERTISSEMENT

movimento, quali ad esempio:

ingranaggi

rulli d'avanzamento

bobine filo ed elettrodi a filo.

Non toccare gli ingranaggi rotanti dell'avanzamento filo né i componenti rotanti della trasmissione.

Le coperture e le parti laterali devono essere aperte/rimosse solo per il tempo strettamente necessario all'esecuzione dei lavori di manutenzione e riparazione.

Durante il funzionamento

Accertarsi che tutte le coperture siano chiuse e tutte le parti la-

terali montate correttamente. Tenere tutte le coperture e le parti laterali chiuse.

Una scossa elettrica può risultare mortale!

Non toccare i componenti liberi e sotto tensione!

Vedere anche pagina 68!

Descrizione delle

A B

avvertenze riportate sull'apparecchio

In determinate versioni, le avvertenze sono riportate sull'apparecchio.

La disposizione dei simboli può variare.

! Avviso! Prestare attenzione!

I simboli illustrano i possibili pericoli.

A I rulli d'avanzamento possono ferire le dita.

B Durante il funzionamento il filo di saldatura e i componenti della trasmis-

sione sono sotto tensione di saldatura. Tenere lontani mani e oggetti metallici!

1. Una scossa elettrica può risultare mortale.

1.1 Indossare guanti asciutti e isolanti. Non toccare l'elettrodo a filo a mani

nude. Non indossare guanti bagnati o danneggiati.

1.2 Per proteggersi dalle scosse elettriche, utilizzare una base isolante tra il

pavimento e l'area di lavoro.

1.3 Prima di eseguire qualsiasi lavoro sull'apparecchio, spegnerlo e scollegare

la spina di rete o l'alimentazione elettrica.

2. L'inalazione dei fumi di saldatura può nuocere alla salute.

2.1 Tenere la testa lontana dai fumi di saldatura prodotti dal processo di sal-

datura.

2.2 Utilizzare ventilazione forzata o un'aspirazione locale per eliminare i fumi

xx,xxxx,xxxx *

di saldatura.

2.3 Eliminare i fumi di saldatura con un ventilatore.

3 Le scintille prodotte dalla saldatura possono causare esplosioni o incendi.

3.1 Tenere i materiali infiammabili lontani dal processo di saldatura. Non ese-

guire lavori di saldatura nelle vicinanze di materiali infiammabili.

3.2 Le scintille prodotte dalla saldatura possono causare incendi. Tenere

pronto un estintore. Eventualmente, tenere pronto un addetto alla sorveglianza che sappia utilizzare l'estintore.

3.3 Non eseguire lavori di saldatura su fusti o contenitori chiusi.

4. I raggi dell'arco voltaico possono ustionare gli occhi e ferire la pelle.

4.1 Indossare un copricapo e occhiali protettivi. Utilizzare una protezione per

l'udito e colletti con bottoni. Utilizzare una maschera per saldatura della colorazione corretta. Indossare indumenti protettivi adatti su tutto il corpo.

5. Prima di eseguire qualsiasi lavoro sulla macchina o la saldatura:

farsi istruire sull'uso dell'apparecchio e leggere le istruzioni!

6. Non rimuovere né sovrascrivere l'adesivo con le avvertenze di sicurezza.

* Numero d'ordine del produttore dell'adesivo

Opzioni e componenti

(1)

(2)

(4)

(5) (6)

(7)

(8)

(9)

(3)

(10)

Opzioni e componenti

(1) Opzione per il trasporto con gru

OPT/WF Lift Bail Dual

(2) Opzione vassoio porta attrezzi

OPT/WF Tool Tray Dual

(3) Opzione supporto pacchetto tubi ﬂessibili

In 2 parti, solo in combinazione con il supporto bobina con copertura D300 OPT/WF Hosepack Holder Dual

(4) Supporto bobina con copertura D300

OPT/WF Spool Holder D300 Dual

(5) Carrello traina filo con doppia testina

WF 25i Dual No Spool/4R/G/FSC

(6) Opzione comando a distanza

RC Panel Standard, RC Panel Pro

(7) Opzione attacchi del refrigerante

OPT/WF Water Connection Dual

(8) Supporto bobina senza copertura D450

OPT/WF Spool Holder D450 Dual (senza bobine filo)

(9) Opzione carrello satellite

OPT/TU Trabant

(10) Opzione kit di montaggio del braccio

OPT/WF Boom Mounting Kit Dual

Non illustrati:

Kit di adattamento attacco Euro

Cavo SpeedNet 5 m

Cavo SpeedNet 10 m

Opzioni per car-

(1)

(2)

(a)

(b)

(c)

(d)

rello

(1) Carrello TU Car 4 Pro

incl. supporto bombola gas

(2) Opzione kit di montaggio WF Dual

OPT/TU Mounting Set WF Dual

inclusi:

Vassoio portaoggetti

Telaio tubolare

2 supporti torcia isolati

2º supporto bombola gas e cinghia per bombola

Materiale di fissaggio

Configurazione di sistema

Installazione sul carrello

Per l'installazione sul carrello sono necessari:

Carrello TU Car 4 Pro

Opzione OPT/TU Mounting Set WF Dual H510 (per sistemi raffreddati a gas)

oppure Opzione OPT/TU Mounting Set WF Dual H740 (per sistemi raffreddati ad acqua)

WF 25i Dual con supporto bobina D300 sul carrello

In alternativa, l'installazione sul carrello è possibile anche con WF 25i Dual con supporto bobina D450.

Dettagli sull'installazione del carrello traina filo con doppia testina secondo le istruzioni d'installazione "OPT/TU Mounting Set WF Dual" (42,0410,2636).

Installazione sul

max. 5 m / 16 ft. 4.85 in.

max.

3 m

9 ft. 10.11 in.

braccio di saldatura (WeldingBoom)

Per l'installazione sul braccio di saldatura è necessaria l'opzione OPT/WF Boom Mounting Kit Dual. Si raccomanda l'uso di fusti di filo di saldatura.

WF 25i Dual con l'opzione Boom Montage Set, montato sul braccio di saldatura (schema)

Altezza di trasporto max. 3 m/9 ft. 10.11 in. Lunghezza max. di trasporto orizzon-

tale Distanza max. di trasporto tra fusto di

filo di saldatura e torcia per saldatura

AVVERTENZA!

Il carrello traina filo con doppia testina deve essere installato isolato sul braccio di saldatura.

Utilizzare l'opzione kit di montaggio del braccio o un isolamento equivalente.

▶

5 m/16 ft. 4.85 in.

16 m/52 ft. 5.92 in.

Installazione sulla gru

Per l'installazione sulla gru è necessaria l'opzione OPT/WF Lift Bail Dual.

WF 25i Dual con supporto bobina D300 per installazione su gru

IMPORTANTE! L'installazione e l'uso sulla gru sono consentiti solo per WF 25i Dual con supporto bobina D300.

AVVERTENZA!

Per le applicazioni su gru, scegliere la posizione di sospensione del carrello traina filo con doppia testina in modo che il carrello traina filo con doppia testina sia appeso il più orizzontalmente possibile sulla gru.

Osservare i dettagli sul trasporto con gru (vedere da pagina 30).

▶

Limiti del sistema

A seconda del sistema di saldatura, è necessario osservare i seguenti dati per i componenti del sistema raffreddati ad acqua.

Sistema di saldatura con WF 25i Dual e TPS 320i - 600i (MIG/MAG):

Gruppi di raffreddamento adatti CU 1100i, CU 1100i/MV RVP,

CU 1400i Pro

Pacchetto tubi ﬂessibili di collegamento *

Pacchetto tubi ﬂessibili della torcia per saldatura

Sistema di saldatura con WF 25i Dual e iWave 300i - 500i MP (MIG/MAG + TIG):

Gruppi di raffreddamento adatti CU 1400i Pro

Pacchetto tubi ﬂessibili di collegamento *

Pacchetto tubi ﬂessibili della torcia per saldatura MIG/MAG

Pacchetto tubi ﬂessibili della torcia per saldatura TIG **

IMPORTANTE! Non è possibile utilizzare un pacchetto tubi ﬂessibili di prolunga TIG in combinazione con WF 25i Dual.

* Collegamento tra generatore e carrello traina filo

** Per i sistemi di saldatura multiprocesso, se oltre alle 2 torce per saldatura

MIG/MAG raffreddate ad acqua viene collegata una torcia per saldatura TIG raffreddata ad acqua.

Max. 25 m/82 ft. 0.25 in.

2 x max. 6 m/19 ft. 8.22 in.

Max. 25 m/82 ft. 0.25 in.

2 x max. 6 m/19 ft. 8.22 in.

Max. 8 m/26 ft. 2.96 in.

Trasporto mediante gru

42,0409,1255

Adesivo di sicurezza per il trasporto con gru

Sull'opzione per il trasporto con gru OPT/WF Lift Bail Dual è applicato il seguente adesivo di sicurezza:

a) b) c)

WF 25i Dual può essere trasportato solo con l'opzione OPT/WF Lift Bail Dual

montata sulla gru.

Per i dettagli, vedere pagina 32.

Il trasporto con gru di un impianto di saldatura montato sul carrello con WF

25i Dual è consentito solo in combinazione con l'opzione OPT/TU Mounting Set WF Dual.

Per i dettagli, vedere pagina 33.

Non è consentito il trasporto con gru di un impianto di saldatura montato sul

carrello con WF 25i Dual sull'opzione di trasporto con gru OPT/WF Lift Bail Dual.

Per i dettagli, vedere pagina 33 o le istruzioni d'installazione dell'opzione OPT/TU Mounting Set WF Dual (42,0410,2636).

Sull'opzione di trasporto della gru OPT/WF Lift Bail Dual è applicata anche la targhetta che indica il carico massimo:

Trasporto con gru di WF 25i Dual con supporto bobina D300

Per il trasporto con gru di WF 25i Dual con supporto bobina D300, è necessaria l'opzione per il trasporto con gru OPT/WF Lift Bail Dual.

PERICOLO!

La caduta di oggetti

può causare gravi lesioni personali e danni materiali.

Assicurarsi che l'opzione per il trasporto con gru sia stata montata corretta-

▶

mente secondo le indicazioni di queste istruzioni per l'uso e tenendo conto di tutte le specifiche di coppia Assicurarsi che le bobine filo/bobine intrecciate con il relativo adattatore sia-

▶

no sempre posate saldamente sull'alloggiamento bobina filo. Assicurarsi che le parti laterali del supporto bobina siano chiuse e fissate du-

▶

rante il trasporto con gru. Trasportare il carrello traina filo solo con l'opzione per il trasporto con gru.

▶

Per il trasporto con gru, utilizzare solo dispositivi di imbracatura collaudati e

▶

conformi alle direttive nazionali. Scegliere la posizione di sospensione del carrello traina filo con doppia testi-

▶

na in modo che il carrello traina filo con doppia testina sia appeso il più orizzontalmente possibile sulla gru.

Trasporto con gru di WF 25i Dual con supporto bobina D450 senza copertura della bobina

Per il trasporto con gru di WF 25i Dual con supporto bobina D450 senza copertura della bobina, è necessaria l'opzione per il trasporto con gru OPT/WF Lift Bail Dual.

PERICOLO!

La caduta di oggetti

può causare gravi lesioni personali e danni materiali.

Assicurarsi che l'opzione per il trasporto con gru sia stata montata corretta-

▶

mente secondo le indicazioni di queste istruzioni per l'uso e tenendo conto di tutte le specifiche di coppia Prima del trasporto con gru, rimuovere le bobine filo/bobine intrecciate con il

▶

relativo adattatore dagli alloggiamenti bobine. Trasportare il carrello traina filo solo con l'opzione per il trasporto con gru.

▶

Per il trasporto con gru, utilizzare solo dispositivi di imbracatura collaudati e

▶

conformi alle direttive nazionali. Scegliere la posizione di sospensione del carrello traina filo con doppia testi-

▶

na in modo che il carrello traina filo con doppia testina sia appeso il più orizzontalmente possibile sulla gru.

Trasporto con gru di WF 25i Dual installato sul carrello

Per il trasporto con gru dell'impianto di saldatura installato sul carrello, è necessaria l'opzione per carrello kit di montaggio WF Dual.

PERICOLO!

La caduta di oggetti

può causare gravi lesioni personali e danni materiali.

Assicurarsi che l'impianto di saldatura e l'opzione kit di montaggio WF Dual

▶

siano correttamente installati sul carrello. Prima del trasporto con gru, rimuovere le bombole del gas dal carrello.

▶

Per WF 25i Dual con supporto bobina D300, assicurarsi che

▶

a) le bobine filo/bobine intrecciate con il relativo adattatore siano ben inseriti negli alloggiamenti bobine; b) le parti laterali del supporto bobina siano chiuse e fissate durante il trasporto con gru. Per WF 25i Dual con supporto bobina D450 senza copertura della bobina, ri-

▶

muovere le bobine filo prima del trasporto con gru. Trasportare l'impianto di saldatura sul carrello solo nelle posizioni contrasse-

▶

gnate. Agganciare i dispositivi di imbracatura sempre a tutti e quattro i punti appo-

▶

sitamente previsti. Per il trasporto con gru, utilizzare solo dispositivi di imbracatura collaudati e

▶

conformi alle direttive nazionali.

Per i dettagli sul trasporto con gru, vedere le istruzioni d'installazione dell'opzione OPT/TU Mounting Set WF Dual (42,0410,2636).

Elementi di comando, attacchi e componenti mec-

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(16)

(15)

(14)

(13)

(12)

(11)

(10)

(8)

(9)

canici

Sicurezza

WF 25i Dual con supporto bobina D300

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale tecnico qualificato. Leggere integralmente e comprendere il presente documento.

▶

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per

▶

l'utente di questo apparecchio e di tutti i componenti del sistema.

(1) Opzione per il trasporto con gru

OPT/WF Lift Bail Dual

Per il trasporto mediante gru

Le bobine filo possono rimanere nel carrello traina filo se le parti laterali del supporto bobina sono chiuse e fissate.

Per l'applicazione su gru

Il carrello traina filo è appeso alla gru durante i lavori di saldatura, le bobine filo si trovano nel carrello traina filo, le parti laterali del supporto bobina sono chiuse e fissate. (Vedere anche Configurazioni del sistema/Installazione sulla gru da pagina 28)

(2) Opzione vassoio porta attrezzi

OPT/WF Tool Tray Dual

(3) Alloggiamento per comando a distanza

(4) Pulsante/LED Linea di saldatura 1

Per attivare la linea di saldatura 1. Il LED si accende quando la linea di saldatura è attiva.

(5) Opzione comando a distanza

RC Panel Standard, RC Panel Pro

(6) Attacco per torcia per saldatura

Linea del processo di saldatura 1

(7) Attacco di mandata del refrigerante (blu) *

Opzione Linea del processo di saldatura 1

(8) Attacco di ritorno del refrigerante (rosso) *

Opzione Linea del processo di saldatura 1

(9) Connettore SpeedNet

Per collegare il comando a distanza.

(10) Attacco di mandata del refrigerante (blu) *

Opzione Linea del processo di saldatura 2

(11) Attacco di ritorno del refrigerante (rosso) *

Opzione Linea del processo di saldatura 2

(12) Opzione carrello satellite

OPT/TU Trabant

(13) Attacco per torcia per saldatura

Linea del processo di saldatura 2

(14) Pulsante/LED Linea di saldatura 2

Per attivare la linea di saldatura 2. Il LED si accende quando la linea di saldatura è attivata.

(15) Copertura della bobina filo

Entrambi i lati

(16) Supporto pacchetto tubi ﬂessibili

* Se i tubi del refrigerante di una torcia per saldatura vengono chiusi, anche

l'altra torcia per saldatura non riceve più il refrigerante. In questo caso, utilizzare l'elemento per tubo ﬂessibile corto fornito in dotazione per il bypass.

WF 25i Dual con

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(14)

(13)

(12)

(10) (11)

(9)

supporto bobina D450

(1) Opzione per il trasporto con gru

OPT/WF Lift Bail Dual

Per il trasporto mediante gru

Le bobine filo devono essere rimosse durante il trasporto con gru.

(2) Opzione vassoio porta attrezzi

OPT/WF Tool Tray Dual

(3) Alloggiamento per comando a distanza

(4) Pulsante/LED Linea di saldatura 1

Per attivare la linea di saldatura 1. Il LED si accende quando la linea di saldatura è attivata.

(5) Opzione comando a distanza

RC Panel Standard, RC Panel Pro

(6) Attacco per torcia per saldatura

Linea del processo di saldatura 1

(7) Attacco di mandata del refrigerante (blu) *

Opzione Linea del processo di saldatura 1

(8) Attacco di ritorno del refrigerante (rosso) *

Opzione Linea del processo di saldatura 1

(9) Connettore SpeedNet

Per collegare il comando a distanza.

(10) Attacco di mandata del refrigerante (blu) *

Opzione Linea del processo di saldatura 2

(11) Attacco di ritorno del refrigerante (rosso) *

Opzione Linea del processo di saldatura 2

(12) Opzione carrello satellite

OPT/TU Trabant

(13) Attacco per torcia per saldatura

Linea del processo di saldatura 2

(14) Pulsante/LED Linea di saldatura 2

Per attivare la linea di saldatura 2. Il LED si accende quando la linea di saldatura è attivata.

Le bobine filo non sono comprese nella fornitura.

* Se i tubi del refrigerante di una torcia per saldatura vengono chiusi, anche

l'altra torcia per saldatura non riceve più il refrigerante. In questo caso, utilizzare l'elemento per tubo ﬂessibile corto fornito in dotazione per il bypass.

Carrello traina

(1) (1)(2) (3) (4) (5) (6)

(7) (8)

(9)

WF 25i Dual + D300

WF 25i Dual + D450

filo - Lato posteriore

(1) Supporto antistrappo del pacchetto tubi ﬂessibili di collegamento

(2) Inserimento filo

Linea del processo di saldatura 2

(3) Attacco di ritorno del refrigerante (rosso)

Opzione per collegare il tubo di ritorno del refrigerante del pacchetto tubi ﬂessibili di collegamento.

(4) Collegamento elettrico

per collegare il cavo di corrente del pacchetto tubi ﬂessibili di collegamento.

(5) Attacco di mandata del refrigerante (blu)

Opzione per collegare il tubo di mandata del refrigerante del pacchetto tubi ﬂessi- bili di collegamento.

(6) Inserimento filo

Linea del processo di saldatura 1

(7) Attacco del gas inerte

Linea del processo di saldatura 2

(8) Attacco SpeedNet

per collegare il cavo SpeedNet del pacchetto tubi ﬂessibili di collegamento.

(9) Attacco del gas inerte

Linea del processo di saldatura 1

Carrello traina

(1)

(2)

(3) (4) (5) (6)

(7)

(8)

(9)

WF 25i Dual + D300

WF 25i Dual + D450

filo - Parte laterale

Figura senza coperture e parti laterali illustrate.

(1) Adattatore per bobina intrecciata

(2) Alloggiamento bobina filo con freno

(3) LED Stato di funzionamento

si accende con luce verde quando l'apparecchio è pronto all'uso.

(4) Tasto Controllo gas

(5) Tasto Ritorno filo

(6) Tasto Inserimento filo

(7) Leva di bloccaggio

per regolare la pressione d'aderenza dei rulli di avanzamento.

(8) Avanzamento a 4 rulli

(9) Leve di bloccaggio

Gli elementi descritti si trovano su entrambi i lati del carrello traina filo.

Funzione dei tasti Controllo gas, Ritorno filo e Inserimento filo

LED stato di funzionamento

Si accende con luce verde quando l'apparecchio è pronto all'uso

Tasto Controllo gas

Dopo aver premuto il tasto Controllo gas, il gas esce per 30 s. Premendolo di nuovo, il processo termina prematuramente.

Tasto Ritorno filo

Sono disponibili 2 varianti di ritorno dell'elettrodo a filo:

Variante 1 Ritorno dell'elettrodo a filo alla velocità di ritorno filo preimpostata:

Tenere premuto a lungo il tasto Ritorno filo.

Dopo aver premuto il tasto Ritorno filo, l'elettrodo a filo viene fatto ritornare

di 1 mm (0,039 in.). Dopo una breve pausa il carrello traina filo continua a far ritornare l'elettrodo

a filo; tenendo premuto il tasto Ritorno filo, la velocità aumenta di secondo in secondo di 10 m/min (393.70 ipm) fino alla velocità di ritorno filo preimpostata.

Variante 2 Tirare indietro l'elettrodo a filo a passi di 1 mm (0,039 in.)

Premere (toccare) sempre il tasto Ritorno filo per meno di 1 secondo

AVVERTENZA!

Far ritornare l'elettrodo a filo sempre e solo per una lunghezza ridotta, poiché l'elettrodo a filo non viene avvolto sulla bobina filo quando ritorna.

AVVERTENZA!

Se prima di premere il tasto Inserimento filo è presente un collegamento a massa con il tubo di contatto, premendo il tasto Ritorno filo l'elettrodo a filo viene fatto ritornare finché l'elettrodo a filo risulta privo di corto circuiti; comunque al massimo di 10 mm (0.39 in.) ogni volta che si preme il tasto.

Se occorre far ritornare ulteriormente l'elettrodo a filo, premere nuovamente il tasto Ritorno filo.

Tasto Inserimento filo

Sono disponibili 2 varianti di inserimento filo:

Variante 1 Inserimento dell'elettrodo a filo alla velocità di inserimento filo preimpostata:

Tenere premuto a lungo il tasto Inserimento filo.

Dopo aver premuto il tasto Inserimento filo, l'elettrodo a filo viene inserito di

1 mm (0.039 in.). Dopo una breve pausa il carrello traina filo continua a inserire l'elettrodo a fi-

lo; tenendo premuto il tasto Inserimento filo, la velocità aumenta di secondo in secondo di 10 m/min (393.70 ipm) fino alla velocità di inserimento filo preimpostata. Se l'elettrodo a filo incontra un collegamento a massa, l'alimentazione filo

viene interrotta e l'elettrodo a filo viene fatto di nuovo ritornare di 1 mm (0.039 in.).

Variante 2 Inserire l'elettrodo a passi di 1 mm (0,039 in.)

Premere (toccare) sempre il tasto Inserimento filo per meno di 1 secondo

Se l'elettrodo a filo incontra un collegamento a massa, l'alimentazione filo

viene interrotta e l'elettrodo a filo viene fatto di nuovo ritornare di 1 mm (0.039 in.).

AVVERTENZA!

Se prima di premere il tasto Inserimento filo è presente un collegamento a massa con il tubo di contatto, premendo il tasto Inserimento filo l'elettrodo a filo viene fatto ritornare finché l'elettrodo a filo risulta privo di corto circuiti; comunque al massimo di 10 mm (0.39 in.) ogni volta che si preme il tasto.

Se dopo 10 mm (0.39 in.) di ritorno del filo continua a essere sempre presente un collegamento a massa con il tubo di contatto, premendo nuovamente il tasto Inserimento filo l'elettrodo a filo viene di nuovo fatto ritornare di massimo 10 mm (0.39 in.). L'operazione viene ripetuta finché non sussistono più collegamenti a massa con il tubo di contatto.

Prima dell'installazione e della messa in funzione

Sicurezza

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

▶ ▶

▶

Uso prescritto L'apparecchio è destinato esclusivamente all'alimentazione filo per la saldatura

MIG/MAG in combinazione con componenti del sistema Fronius. Non sono consentiti utilizzi diversi o che esulino dal tipo d'impiego per il quale l'apparecchio è stato progettato. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

L'uso prescritto comprende anche

PERICOLO!

Tutti i lavori e le funzioni descritti nel presente documento devono essere eseguiti soltanto da personale tecnico qualificato. Leggere integralmente e comprendere il presente documento.

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per l'utente di questo apparecchio e di tutti i componenti del sistema.

la lettura integrale delle presenti istruzioni per l'uso l'osservanza di tutte le istruzioni e norme di sicurezza contenute nelle presenti istruzioni per l'uso l'esecuzione dei controlli e dei lavori di manutenzione.

Collocazione

IP23

IP20

dell'apparecchio

PERICOLO!

Il ribaltamento o la caduta degli apparecchi

può causare gravi lesioni personali e danni materiali.

Collocare tutti i componenti del sistema, le console verticali e i carrelli in

▶

modo stabile su una base piana e solida. A seconda della configurazione del sistema, assicurarsi che tutti i collega-

▶

menti a vite siano serrati alla coppia corretta. Per le applicazioni con gru, utilizzare solo dispositivi di imbracatura collauda-

▶

ti e conformi alle direttive nazionali.

Il carrello traina filo con doppia testina e il carrello traina filo con doppia testina con copertura D300 sono collaudati secondo la classe di protezione IP23, che implica:

protezione contro la penetrazione

di corpi estranei solidi di diametro superiore a 12,5 mm (0.49 in.) protezione contro gli spruzzi d'ac-

qua che battono sulla superficie con un angolo d'incidenza fino a 60°.

Conformemente alla classe di protezione IP 23, il carrello traina filo e il carrello traina filo con supporto bobina D300 possono essere collocati e utilizzati all'aperto. Evitare l'azione diretta dell'umidità (ad esempio della pioggia).

Il carrello traina filo con doppia testina senza D450 è collaudato secondo la classe di protezione IP20, che implica:

protezione contro la penetrazione

di corpi estranei solidi di diametro superiore a 12,5 mm (0.49 in.) nessuna protezione contro l'acqua.

Il carrello traina filo con supporto bobina D450 deve essere collocato e utilizzato solo in ambienti chiusi.

Montaggio delle opzioni

2 x

Sicurezza

Montaggio del supporto bobina con copertura D300

PERICOLO!

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

Prima di iniziare qualsiasi lavoro, spegnere e scollegare dalla rete elettrica

▶

tutti gli apparecchi e i componenti interessati. Assicurarsi che gli apparecchi e i componenti interessati non vengano riacce-

▶

si. Dopo aver aperto l'apparecchio, con l'ausilio di uno strumento di misura adat-

▶

to, accertarsi che i componenti caricati elettricamente (ad esempio i condensatori) siano scarichi.

Viti comprese nella fornitura del supporto bobina.

2 x M5 x 12 mm, coppia di serraggio = 3 Nm/2.21 lb-ft.

2 x

Ripetere i passaggi 2 e 3 sull'altro lato del carrello traina filo.

Montaggio del supporto bobina senza copertura D450

Viti comprese nella fornitura del supporto bobina.

4 x M5 x 12 mm, coppia di serraggio = 3 Nm/2.21 lb-ft.

Ripetere i passaggi 2 e 3 sull'altro lato del carrello traina filo.

Montaggio dell'opzione per il trasporto con gru

Montaggio dell'opzione supporto pacchetto tubi ﬂessibili

6 x M8 x 20 mm, coppia di serraggio = 21 Nm/

15.49 lb-ft;

opzione per il trasporto con gru montata sul supporto bobina D300.

Viti e materiale di fissaggio compresi nella fornitura dell'opzione per il trasporto con gru.

Il supporto bobina D450 senza copertura della bobina viene montato nello stesso modo.

8 x M5 x 12 mm, coppia di serraggio = 3 Nm/2.21 lb-ft.

Montaggio

4 x M5x12 mm

dell'opzione vassoio portaoggetti

4 x distanziale in ottone M5x12 mm, coppia di serraggio = 2,1 Nm/1.55 lb·ft 4 x M5 x 12 mm, coppia di serraggio = 3 Nm/2.21 lb-ft.

Montaggio dell'opzione kit di montaggio del braccio

4 x M8 x 25 mm + rondella M8 + NL8 coppia di serraggio = 21 Nm/15.49 lb-ft.

4 x M8 x 30 mm + rondella M8 + NL8 coppia di serraggio = 21 Nm/15.49 lb-ft.

Collegamento del carrello traina filo con il gene-

ratore

Sicurezza

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

▶ ▶ ▶

In generale Il carrello traina filo viene collegato al generatore con il pacchetto tubi ﬂessibili

di collegamento.

Collegamento del carrello traina filo con il generatore

PERICOLO!

Prima di iniziare qualsiasi lavoro, spegnere e scollegare dalla rete elettrica tutti gli apparecchi e i componenti interessati. Assicurarsi che gli apparecchi e i componenti interessati non vengano riaccesi. Dopo aver aperto l'apparecchio, con l'ausilio di uno strumento di misura adatto, accertarsi che i componenti caricati elettricamente (ad esempio i condensatori) siano scarichi.

Il collegamento del carrello traina filo con il generatore è descritto utilizzando WF 25i Dual con supporto bobina D300. Il collegamento di WF 25i Dual con supporto bobina D450 al generatore viene eseguito nello stesso modo.

2 x M5 x 12 mm

Ripetere i passaggi 1 e 2 sull'altro lato del carrello traina filo.

Gas 2

Spingere in avanti il carrello traina filo; inserire il pacchetto tubi ﬂessibili di collegamento e Gas 2 nel supporto bobina.

Collegamento del pacchetto tubi ﬂessibili di collegamento e Gas 2 al carrello traina filo

Spingere il carrello traina filo nella posizione originale.

2 x M5 x 12 mm, coppia di serraggio = 3 Nm/2.21lb-ft.

Ripetere il passaggio 7 sull'altro lato del carrello traina filo.

Collegamento del pacchetto tubi ﬂessibili di prolunga

Fissare il supporto antistrappo del pacchetto tubi ﬂessibili di collegamento

con 2 viti M5 x 12 mm sul supporto bobina coppia di serraggio = 3 Nm/2.21 lb-ft.

PERICOLO!

La corrente elettrica dovuta a componenti del sistema difettosi e il cattivo uso dell'apparecchio

possono causare gravi lesioni personali e danni materiali.

Tutti i cavi, i conduttori e i pacchetti tubi ﬂessibili devono sempre essere sal-

▶

damente collegati, integri e correttamente isolati. Utilizzare solo cavi, conduttori e pacchetti tubi ﬂessibili adeguatamente di-

▶

mensionati.

* Solo per il pacchetto tubi ﬂessi-

bili raffreddato ad acqua.

CON = pacchetto tubi ﬂessibili di col-

legamento

EXT = pacchetto tubi ﬂessibili di

prolunga

Collegamento della torcia per saldatura

Sicurezza

Collegamento della torcia per saldatura MIG/MAG

PERICOLO!

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

Prima di iniziare qualsiasi lavoro, spegnere e scollegare dalla rete elettrica

▶

tutti gli apparecchi e i componenti interessati. Assicurarsi che gli apparecchi e i componenti interessati non vengano riacce-

▶

si. Dopo aver aperto l'apparecchio, con l'ausilio di uno strumento di misura adat-

▶

to, accertarsi che i componenti caricati elettricamente (ad esempio i condensatori) siano scarichi.

PERICOLO!

La corrente elettrica, a causa di collegamenti insufficienti,

può causare gravi lesioni personali e danni materiali.

Tutti i cavi, i conduttori e i pacchetti tubi ﬂessibili devono essere saldamente

▶

collegati, integri, correttamente isolati e sufficientemente dimensionati.

* Solo se nel carrello traina filo sono installati gli attacchi del refrigerante e

per le torce per saldatura raffreddate ad acqua; osservare il contrassegno colorato degli attacchi del refrigerante!

PRUDENZA!

Pericolo dovuto all'assenza di refrigerante.

Se i tubi del refrigerante di una torcia per saldatura vengono chiusi, anche l'altra torcia per saldatura non riceve più il refrigerante. Possono conseguirne surriscaldamento e danni materiali.

Se sono presenti attacchi del refrigerante, collegare sempre i tubi del refri-

▶

gerante di entrambe le torce per saldatura.

Ripetere i passaggi sull'altro lato del carrello traina filo.

Inserimento/sostituzione dei rulli di avanzamento

31 2

4 5

Sicurezza

PERICOLO!

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

Prima di iniziare qualsiasi lavoro, spegnere e scollegare dalla rete elettrica

▶

tutti gli apparecchi e i componenti interessati. Assicurarsi che gli apparecchi e i componenti interessati non vengano riacce-

▶

si. Dopo aver aperto l'apparecchio, con l'ausilio di uno strumento di misura adat-

▶

to, accertarsi che i componenti caricati elettricamente (ad esempio i condensatori) siano scarichi.

In generale Alla prima consegna i rulli d'avanzamento non sono inseriti nell'apparecchio.

Per garantire un'alimentazione ottimale dell'elettrodo a filo, i rulli d'avanzamento devono essere adattati al diametro e alla lega del filo da saldare.

AVVERTENZA!

Rulli d'avanzamento insufficienti

possono pregiudicare le proprietà di saldatura.

Utilizzare esclusivamente rulli d'avanzamento adatti all'elettrodo a filo.

▶

Inserimento/ sostituzione dei rulli d'avanzamento

Gli elenchi dei pezzi di ricambio riportano i vari tipi di rulli d'avanzamento disponibili e le relative opzioni d'impiego.

PRUDENZA!

I rulli d'avanzamento che scattano verso l'alto

possono causare lesioni personali.

Quando si sblocca la leva di bloccaggio, tenere lontane le dita dalla zona a si-

▶

nistra e a destra della leva.

PRUDENZA!

I rulli d'avanzamento che restano aperti

possono causare lesioni personali.

Montare sempre la copertura dell'avanzamento a 4 rulli dopo aver inserito/

▶

sostituito i rulli d'avanzamento.

Rimontaggio del D450 per l'uso con una bobina fi-

(1)

(2)

lo D300

Rimontaggio del D450 per l'uso con una bobina filo D300

Se il supporto bobina D450 senza copertura della bobina deve essere utilizzato con una bobina filo D300, il freno deve essere rimontato:

(1) Posizione di montaggio del freno quando si utilizzano bobine filo con dia-

metro di 450 mm

(2) Posizione di montaggio del freno quando si utilizzano bobine filo con dia-

metro di 300 mm

Rimuovere la vite M16 sul lato posteriore del freno.

WF 25i Dual con alloggiamento bobina D450

Fissare il freno nella nuova posizione con la vite M16.

AVVERTENZA!

Quando si utilizza una bobina filo D300 sul supporto bobina D450, è necessario regolare anche l'effetto frenante del freno D450.

Inserimento della bobina filo, inserimento della bobina intrecciata

Sicurezza

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

▶ ▶ ▶

L'effetto molla dell'elettrodo a filo avvolto sulla bobina

può causare gravi lesioni personali.

▶ ▶

PERICOLO!

Indossare occhiali protettivi. Fissare saldamente l'estremità dell'elettrodo a filo durante l'inserimento del-

la bobina filo/bobina intrecciata, per evitare che il filo scatti all'indietro causando lesioni.

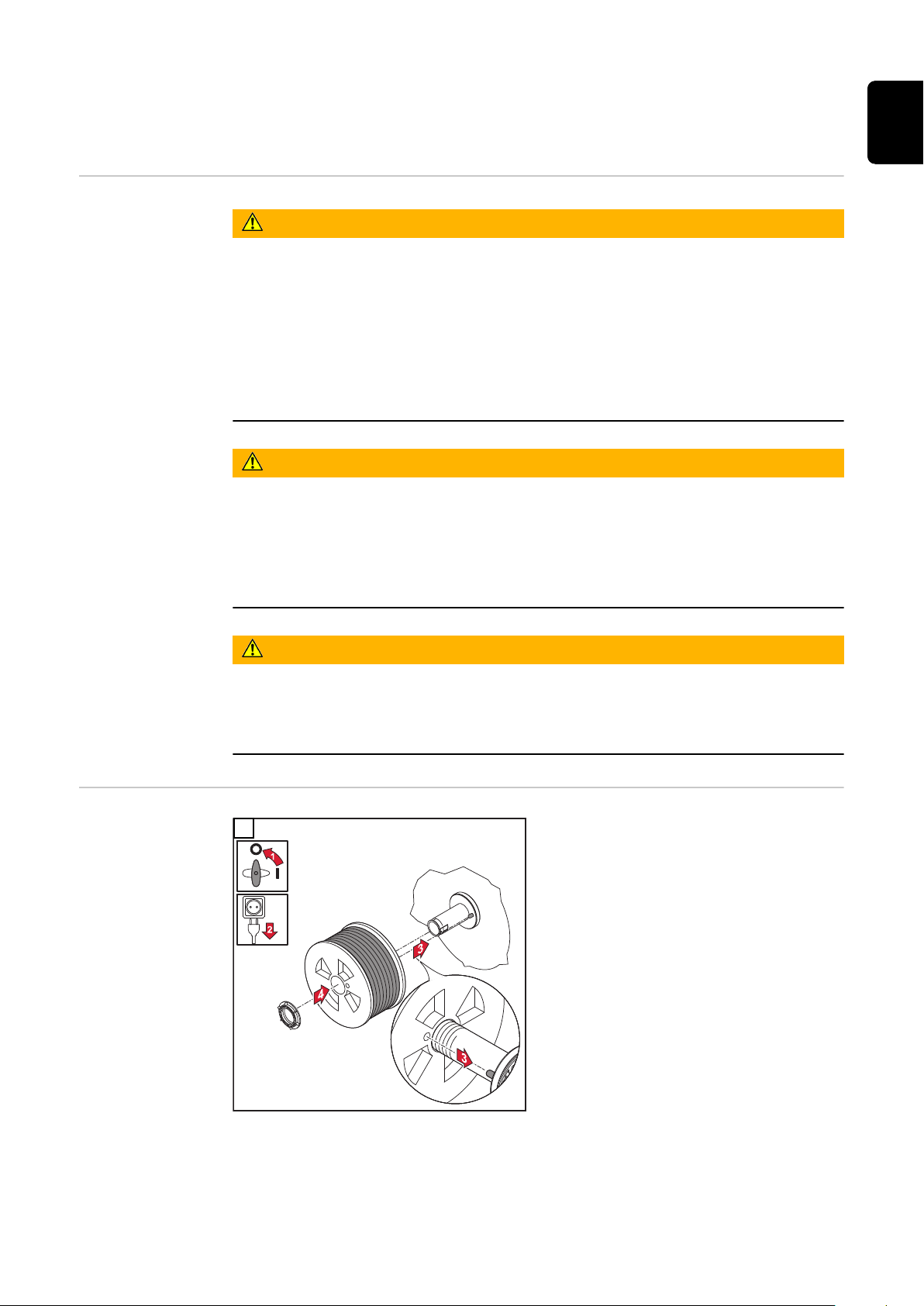

Inserimento della bobina filo D300

PERICOLO!

La caduta della bobina filo/bobina intrecciata

può causare gravi lesioni personali e danni materiali.

Assicurarsi che la bobina filo/bobina intrecciata con il relativo adattatore sia

▶

sempre posata saldamente sull'alloggiamento bobina filo.

PERICOLO!

La caduta della bobina filo a seguito dell'installazione dal lato sbagliato dell'anello di sicurezza

può causare gravi lesioni personali e danni materiali.

Installare sempre l'anello di sicurezza come illustrato di seguito.

▶

Inserimento della bobina intrecciata D300

PERICOLO!

La caduta della bobina intrecciata a seguito dell'assenza del relativo adattatore

può causare gravi lesioni personali e danni materiali.

Utilizzare le bobine intrecciate esclusivamente con l'adattatore per bobine

▶

intrecciate compreso nella fornitura dell'apparecchio!

PERICOLO!

La caduta della bobina intrecciata

può causare gravi lesioni personali e danni materiali.

Collocare la bobina intrecciata sul relativo adattatore compreso nella forni-

▶

tura, in modo che le staffe della bobina siano inserite nelle scanalature di guida dell'adattatore per bobine intrecciate.

1 2

PERICOLO!

La caduta della bobina intrecciata dovuta all'installazione dal lato sbagliato dell'anello di sicurezza

può causare gravi lesioni personali e danni materiali.

Installare sempre l'anello di sicurezza come illustrato di seguito.

▶

Inserimento del-

la bobina filo D450

PERICOLO!

La caduta della bobina filo a seguito dell'installazione dal lato sbagliato dell'anello di sicurezza

può causare gravi lesioni personali e danni materiali.

Installare sempre l'anello di sicurezza come illustrato di seguito.

▶

AVVERTENZA!

Per le applicazioni con bobine di filo pieno da 60 lb, utilizzare gli appositi adattatori per bobine.

Gli adattatori per bobine di filo pieno da 60 lb non sono disponibili presso Fronius.

Inserimento dell'elettrodo a filo

In generale

Operazioni preliminari

AVVERTENZA!

L'elettrodo a filo può essere inserito tramite qualsiasi tasto Inserimento filo di un altro componente del sistema, ad esempio il tasto Inserimento filo del generatore.

La funzione del tasto Inserimento filo è identica per tutti i componenti del sistema del produttore.

Per maggiori informazioni sulla funzione del tasto Inserimento filo, vedere da

▶

pagina 40.

PERICOLO!

L'effetto molla dell'elettrodo a filo avvolto sulla bobina

può causare gravi lesioni personali.

Indossare occhiali protettivi.

▶

Fissare saldamente l'estremità dell'elettrodo a filo durante l'inserimento del-

▶

la bobina filo/bobina intrecciata, per evitare che il filo scatti all'indietro causando lesioni.

PRUDENZA!

Pericolo dovuto all'accensione accidentale dell'arco voltaico.

Possono conseguirne lesioni personali e danni materiali.

Prima di iniziare i lavori, staccare il collegamento a massa tra il sistema di sal-

▶

datura e il pezzo da lavorare.

PRUDENZA!

Pericolo dovuto agli spigoli vivi dell'estremità dell'elettrodo a filo.

Possono conseguirne lesioni personali e danni materiali.

Eliminare accuratamente le sbavature dall'estremità dell'elettrodo a filo pri-

▶

ma di inserirlo.

Inserimento

dell'elettrodo a filo

PERICOLO!

L'elettrodo a filo in uscita

può causare gravi lesioni personali.

Tenere la torcia per saldatura in modo che la punta sia rivolta lontano da viso

▶

e corpo. Indossare occhiali protettivi adatti.

▶

Non rivolgere la torcia per saldatura verso altre persone.

▶

Assicurarsi che l'elettrodo a filo non tocchi alcun oggetto elettricamente

▶

conduttivo.

PRUDENZA!

Pericolo dovuto all'accensione accidentale dell'arco voltaico.

Possono conseguirne lesioni personali e danni materiali.

Prima di iniziare i lavori, staccare il collegamento a massa tra il sistema di sal-

▶

datura e il pezzo da lavorare.

Disporre il pacchetto tubi ﬂessibili della torcia per saldatura disteso.

Regolazione del-

la pressione d'aderenza

PRUDENZA!

Una pressione d'aderenza eccessiva

può causare danni materiali e pregiudicare le proprietà di saldatura.

Regolare la pressione d'aderenza in modo che l'elettrodo a filo non si defor-

▶

mi, assicurando comunque un trasporto del filo regolare.

Valori indicativi della pressione d'aderenza per i rulli con intaglio a U:

Acciaio: 4-5

CrNi: 4-5

Alluminio: 0,5-1,5

Elettrodi a filo pieno: 2-3

Valori indicativi per la pressione d'aderenza dei rulli zigrinati:

Elettrodi a filo pieno: 1-2

Osservare l'adesivo sull'avanzamento filo!

Regolazione del freno

STOP

In generale

Regolazione del freno D300

AVVERTENZA!

Il ritardo di intervento del freno può causare danni materiali.

Dopo aver rilasciato il tasto della torcia/tasto Inserimento filo, la bobina filo

▶

non deve continuare a svolgersi. Se continua a svolgersi, regolare nuovamente il freno.

▶

PERICOLO!

L'elettrodo a filo in uscita

può causare gravi lesioni personali.

Tenere la torcia per saldatura in modo che la punta sia rivolta lontano da viso

▶

e corpo. Indossare occhiali protettivi adatti.

▶

Non rivolgere la torcia per saldatura verso altre persone.

▶

Assicurarsi che l'elettrodo a filo non tocchi alcun oggetto elettricamente

▶

conduttivo.

PRUDENZA!

Pericolo dovuto all'accensione accidentale dell'arco voltaico.

Possono conseguirne lesioni personali e danni materiali.

Prima di iniziare i lavori, staccare il collegamento a massa tra il sistema di sal-

▶

datura e il pezzo da lavorare.

STOP

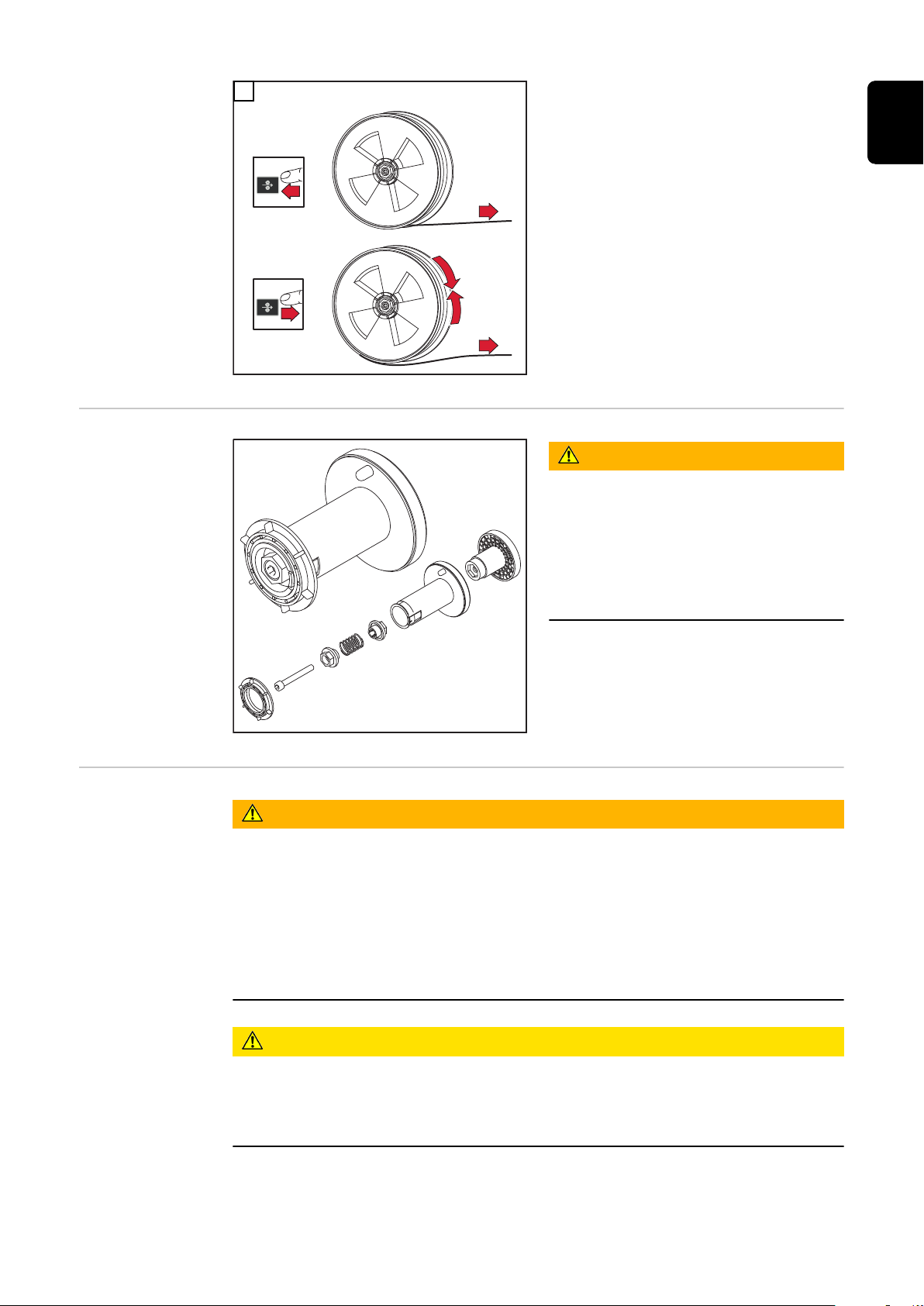

Installazione del freno D300

Regolazione del freno su WF 25i Dual D450

PERICOLO!

Il montaggio errato

può causare gravi lesioni personali e danni materiali.

Non smontare il freno.

▶

I lavori di manutenzione sul freno

▶

devono essere eseguiti soltanto da personale tecnico qualificato.

Il freno è disponibile soltanto in un blocco unico. La figura del freno ha soltanto valore informativo!

PERICOLO!

L'elettrodo a filo in uscita

può causare gravi lesioni personali.

Tenere la torcia per saldatura in modo che la punta sia rivolta lontano da viso

▶

e corpo. Indossare occhiali protettivi adatti.

▶

Non rivolgere la torcia per saldatura verso altre persone.

▶

Assicurarsi che l'elettrodo a filo non tocchi alcun oggetto elettricamente

▶

conduttivo.

PRUDENZA!

Pericolo dovuto all'accensione accidentale dell'arco voltaico.

Possono conseguirne lesioni personali e danni materiali.

Prima di iniziare i lavori, staccare il collegamento a massa tra il sistema di sal-

▶

datura e il pezzo da lavorare.

STOP

Installazione del freno D450

Il freno è disponibile soltanto in un blocco unico. La figura del freno ha soltanto valore informativo!

Installazione provvisoria del freno D450

PERICOLO!

Il montaggio errato

può causare gravi lesioni personali e danni materiali.

Non smontare il freno.

▶

I lavori di manutenzione sul freno devono essere eseguiti soltanto da perso-

▶

nale tecnico qualificato.

Messa in funzione

Sicurezza

Avviso relativo a componenti liberi sotto tensione su WF 25i Dual con supporto bobina D450 senza copertura della bobina

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale tecnico qualificato. Leggere integralmente e comprendere il presente documento.

▶

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per

▶

l'utente di questo apparecchio e di tutti i componenti del sistema.

Solo per WF 25i Dual con supporto bobina D450 senza copertura della bobina:

Se il carrello traina filo con doppia testina è collegato al generatore e il generatore è acceso, alcuni componenti sono liberi e sotto tensione!

PERICOLO!

Una scossa elettrica può risultare mortale! Pericolo di scosse elettriche dovute a componenti liberi sotto tensione.

Il contatto con i componenti sotto tensione può causare gravi lesioni personali.

Non toccare i seguenti componenti sotto tensione:

▶

bobina filo, elettrodo a filo, prese di corrente, attacco della torcia per saldatura, rulli di avanzamento (con la copertura dei rulli di avanzamento aperta). Indossare guanti asciutti e isolanti.

▶

Non indossare guanti bagnati o danneggiati.

▶

Utilizzare una base asciutta e isolante dal pavimento e dall'area di lavoro.

▶

Requisiti minimi per la messa in funzione

Messa in funzio-neLa messa in funzione del carrello traina filo avviene premendo il tasto della torcia

Per la messa in funzione del carrello traina filo devono essere soddisfatti i seguenti requisiti minimi:

carrello traina filo collegato al generatore per mezzo del pacchetto tubi ﬂes-

sibili di collegamento torcia per saldatura collegata al carrello traina filo

rulli d'avanzamento inseriti nel carrello traina filo

bobine filo/bobine intrecciate con il relativo adattatore inserite nel carrello

traina filo elettrodi a filo inseriti

pressione d'aderenza dei rulli d'avanzamento regolata

freno regolato

tutte le coperture chiuse, tutte le parti laterali montate, tutti i dispositivi di

protezione intatti e installati nei punti previsti. Linea del processo di saldatura selezionata

nelle applicazioni manuali e mediante un segnale attivo di avvio saldatura nelle applicazioni automatizzate.

Avvertenza per le applicazioni TIG-AC

AVVERTENZA!

Se il carrello traina filo con doppia testina è integrato in un sistema di saldatura multiprocesso, il carrello traina filo deve essere scollegato dal generatore prima di attivare un processo di saldatura TIG-AC!

Chiudere il pacchetto tubi ﬂessibili di collegamento!

▶

Selezione della linea del processo di saldatura

Selezione della linea del processo di saldatura mediante il tasto della torcia

Selezione della linea del processo di saldatura mediante tasto/LED sul carrello traina filo

La linea di processo di saldatura può essere selezionata nel modo seguente:

mediante il tasto della torcia

sul carrello traina filo mediante tasto/LED

sul carrello traina filo mediante i tasti Controllo gas, Ritorno filo e Inserimen-

to filo sul generatore

mediante il comando a distanza RC Panel Standard o RC Panel Pro.

AVVERTENZA!

Non è possibile passare all'altra linea del processo di saldatura durante il processo di saldatura.

Il passaggio all'altra linea del processo di saldatura avviene premendo il tasto della torcia corrispondente.

Il passaggio all'altra linea del processo di saldatura avviene premendo il pulsante corrispondente sul carrello traina filo. Se il LED del tasto si accende, la linea del processo di saldatura è attivata.

Tasto/LED sul carrello traina filo 1, 2 = linee del processo di saldatura

Selezione della linea del processo di saldatura mediante i tasti Controllo gas, Ritorno filo e Inserimento filo

Premendo uno dei tasti Controllo gas, Ritorno filo o Inserimento filo su un lato del carrello traina filo, si attiva la linea del processo di saldatura in questione. Il LED del tasto corrispondente sul carrello traina filo si accende.

Selezione della linea del processo di saldatura sul generatore o mediante il comando a distanza RC Panel Pro

Selezione della linea del processo di saldatura mediante il comando a distanza RC Panel Standard

Il generatore o il comando a distanza RC Panel Pro rilevano la presenza di un carrello traina filo con doppia testina nel sistema di saldatura. Nella riga di stato del display del generatore viene visualizzata la linea del processo di saldatura attiva.

Per cambiare la linea del processo di saldatura, toccare la linea del processo di saldatura visualizzata nella riga di stato e confermare la successiva richiesta di conferma per cambiare linea del processo di saldatura.

Per informazioni dettagliate sulla selezione della linea del processo di saldatura, consultare le istruzioni per l'uso del generatore.

Per cambiare la linea del processo di saldatura, premere 2 volte la manopola di regolazione del comando a distanza:

Manopola di regolazione sinistra = linea del processo di saldatura 1

Manopola di regolazione destra = linea del processo di saldatura 2

Sul display del comando a distanza viene visualizzato il cambio della linea del processo di saldatura.

Dopo lo spegnimento del display, il LED della rispettiva manopola di regolazione si accende per indicare la linea del processo di saldatura attiva.

Diagnosi e risoluzione degli errori

Sicurezza

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale tecnico qualificato. Leggere integralmente e comprendere il presente documento.

▶

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per

▶

l'utente di questo apparecchio e di tutti i componenti del sistema.

PERICOLO!

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

Prima di iniziare qualsiasi lavoro, spegnere e scollegare dalla rete elettrica

▶

tutti gli apparecchi e i componenti interessati. Assicurarsi che gli apparecchi e i componenti interessati non vengano riacce-

▶

si. Dopo aver aperto l'apparecchio, con l'ausilio di uno strumento di misura adat-

▶

to, accertarsi che i componenti caricati elettricamente (ad esempio i condensatori) siano scarichi.

Diagnosi e risoluzione degli errori

PERICOLO!

Componenti del sistema e/o mezzi operativi surriscaldati

possono causare gravi ustioni.

Prima di iniziare qualsiasi lavoro, far raffreddare tutti i componenti del siste-

▶

mo e/o i mezzi operativi a +25 °C / +77 °F (ad esempio il refrigerante, i componenti del sistema raffreddati ad acqua, il motore di azionamento del carrello traina filo, ecc.). Se non è possibile farli raffreddare, indossare dispositivi di protezione ade-

▶

guati (ad esempio guanti protettivi resistenti al calore, occhiali protettivi, ecc.).

Trascrivere il numero di serie e la configurazione dell'apparecchio e contattare il servizio di assistenza con una descrizione dettagliata dell'errore se

si verificano errori non riportati di seguito

le procedure di risoluzione riportate non hanno successo.

Il generatore non funziona

L'interruttore di rete è acceso, le spie sono spente.

Causa: Risoluzione:

Causa:

Risoluzione:

Anche premendo il tasto, la torcia non funziona.

L'interruttore di rete del generatore è acceso, le spie sono accese.

Causa:

Risoluzione:

Corrente di saldatura assente

L'interruttore di rete del generatore è acceso, le spie sono accese.

Cavo di rete interrotto, spina di rete disinserita. Controllare il cavo di rete, ev. inserire la spina di rete.

Spina o presa di rete difettosa. Sostituire i componenti difettosi.

Fusibile di rete Sostituire il fusibile di rete.

Corto circuito sull'alimentazione 24 V dell'attacco SpeedNet o del sensore esterno.

Disinserire i componenti collegati.

Torcia per saldatura o cavo di comando della torcia per saldatura guasti.

Sostituire la torcia per saldatura.

Causa: Risoluzione:

Gas inerte assente

Tutte le altre funzioni sono disponibili.

Causa: Risoluzione:

Collegamento a massa errato. Controllare la polarità del collegamento a massa.

Cavo della corrente della torcia per saldatura interrotto. Sostituire la torcia per saldatura.

Bombola del gas vuota. Sostituire la bombola del gas.

Riduttore di pressione del gas difettoso. Sostituire il riduttore di pressione del gas.

Tubo del gas non montato o danneggiato. Montare o sostituire il tubo del gas.

Torcia per saldatura guasta. Sostituire la torcia per saldatura.

Valvola magnetica del gas difettosa. Contattare il Servizio assistenza.

Velocità filo irregolare

Causa: Risoluzione:

Regolazione del freno troppo rigida. Allentare il freno.

Causa: Risoluzione:

Problemi di alimentazione del filo

nelle applicazioni con pacchetti tubi ﬂessibili lunghi

Causa: Risoluzione:

La torcia per saldatura si surriscalda

Causa: Risoluzione:

Foro del tubo di contatto troppo stretto. Utilizzare un tubo di contatto adatto.

Guaina guidafilo all'interno della torcia per saldatura difettosa. Controllare che la guaina guidafilo non sia piegata, sporca, ecc.

ed eventualmente sostituirla.

Rulli d'avanzamento non adatti all'elettrodo a filo utilizzato. Utilizzare rulli d'avanzamento adatti.

Pressione d'aderenza dei rulli d'avanzamento errata. Ottimizzare la pressione d'aderenza.

Disposizione non corretta del pacchetto tubi ﬂessibili. Disporre il pacchetto tubi ﬂessibili il più diritto possibile, evitare

raggi di curvatura stretti.

Torcia per saldatura sottodimensionata. Rispettare il tempo di accensione e i limiti di carico.

Causa:

Risoluzione:

Solo per impianti raffreddati ad acqua: portata del refrigerante insufficiente.

Controllare il livello, la portata, la purezza, ecc. del refrigerante. Per ulteriori informazioni, consultare le istruzioni per l'uso del gruppo di raffreddamento.

Proprietà di saldatura scarse

Causa: Risoluzione:

Parametri di saldatura errati. Controllare le impostazioni.

Causa: Risoluzione:

Cattivo collegamento a massa. Creare un buon contatto con il pezzo da lavorare.

Gas inerte assente o insufficiente. Controllare regolatore di pressione, tubo del gas, valvola ma-

gnetica del gas, attacco del gas inerte della torcia per saldatura, ecc.

Torcia per saldatura non ermetica. Sostituire la torcia per saldatura.

Tubo di contatto errato o usurato. Sostituire il tubo di contatto.

Lega del filo o diametro del filo errati. Controllare l'elettrodo a filo inserito.

Lega del filo o diametro del filo errati. Verificare la saldabilità del materiale di base.

Gas inerte non adatto alla lega del filo. Utilizzare un gas inerte adatto.

Causa: Risoluzione:

Scanalatura dei rulli di alimentazione filo usurata. Sostituire i rulli di alimentazione filo.

Cura, manutenzione e smaltimento

In generale In condizioni d'uso normali, l'apparecchio necessita solo di piccole attenzioni per

la cura e la manutenzione. È tuttavia indispensabile osservare alcune precauzioni per mantenere costante negli anni la funzionalità del sistema di saldatura.

Sicurezza

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale tecnico qualificato. Leggere integralmente e comprendere il presente documento.

▶

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per

▶

l'utente di questo apparecchio e di tutti i componenti del sistema.

PERICOLO!

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

Prima di iniziare qualsiasi lavoro, spegnere e scollegare dalla rete elettrica

▶

tutti gli apparecchi e i componenti interessati. Assicurarsi che gli apparecchi e i componenti interessati non vengano riacce-

▶

si. Dopo aver aperto l'apparecchio, con l'ausilio di uno strumento di misura adat-

▶

to, accertarsi che i componenti caricati elettricamente (ad esempio i condensatori) siano scarichi.

Ad ogni messa in funzione

PERICOLO!

Componenti del sistema e/o mezzi operativi surriscaldati

possono causare gravi ustioni.

Prima di iniziare qualsiasi lavoro, far raffreddare tutti i componenti del siste-

▶

guati (ad esempio guanti protettivi resistenti al calore, occhiali protettivi, ecc.).

Verificare che tutti i pacchetti tubi ﬂessibili e il collegamento a massa non

siano danneggiati. Sostituire i componenti danneggiati. Verificare che i rulli d'avanzamento e le guaine guidafilo non siano danneggia-

ti. Sostituire i componenti danneggiati. Controllare ed eventualmente regolare la pressione d'aderenza dei rulli

d'avanzamento.

Ogni 6 mesi

L'aria compressa soffiata da breve distanza

può danneggiare i componenti elettronici.

▶

Smaltimento Lo smaltimento va eseguito unicamente nel rispetto delle disposizioni nazionali e

regionali vigenti.

PRUDENZA!

Non insufﬂare i componenti elettronici da distanza ravvicinata.

Aprire le coperture, smontare le parti laterali dell'apparecchio e pulire l'interno dell'apparecchio con aria compressa ridotta e asciutta. Terminata la pulizia, ripristinare lo stato originario dell'apparecchio.

Dati tecnici

WF 25i Dual

Tensione d'alimentazione 24 V DC/60 V DC

Corrente nominale 0,5 A/1,2 A

Corrente di saldatura per 10 min/40 °C (104 °F)

Pressione massima gas inerte 7 bar

Refrigerante Fronius originale

Pressione massima refrigerante 5 bar

Velocità filo 1-25 m/min

Avanzamento filo Avanzamento a 4 rulli

Diametro filo 0,8-1,6 mm

Diametro bobina filo Max. 300 mm

Peso bobina filo Max. 19 kg

40% TA*/500 A 60% TA*/450 A

100% TA*/360 A

101.53 psi

72.53 psi

39.37-984.25 ipm

0.03-0.06 in.

Max. 11.81 in.

Max. 41.89 Ib.

Classe di protezione IP 23

Certificazione S/CE/CSA

Dimensioni lung. x larg. x alt. (senza opzioni)

Peso (senza opzioni)

* TA = tempo di accensione

550 x 256 x 354,5 mm

21.65 x 10.08 x 13.96 in.

18,8 kg

41.45 Ib.

Supporto bobina con copertura D300

Diametro bobina filo Max. 300 mm

Max. 11.81 in.

Peso bobina filo Max. 19 kg

Max. 41.89 Ib.

Classe di protezione IP 23

Dimensioni lung. x larg. x alt. 620 x 557 x 444 mm

24.37 x 21.93 x 17.48 in.

Peso - kg

- Ib.

Supporto bobina senza copertura D450

HP 70i

Diametro bobina filo Max. 450 mm

Max. 17.72 in.

Peso bobina filo Max. 27,2 kg

Max. 60 Ib.

Classe di protezione IP 20

Dimensioni lung. x larg. x alt. 616 x 506 x 424 mm

24.25 x 19.92 x 16.69 in.

Peso - kg

- Ib.

Corrente di saldatura per 10 min/40 °C (104 °F)

* TA = Tempo di accensione

40% TA*/400 A

60% TA*/365 A

100% TA*/320 A

HP 95i

Corrente di saldatura per 10 min/40 °C (104 °F)

* TA = Tempo di accensione

40% TA*/500 A 60% TA*/450 A

100% TA*/360 A

Fronius WF 25i Dual Operating Instruction [IT]

Specifications and Main Features

Frequently Asked Questions

User Manual
