Fronius WF 25i Case D200, WF 25i Case D300 Operating Instruction [HU]

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).

/ Perfect Charging / Perfect Welding / Solar Energy

WF 25i Case D200
WF 25i Case D300

Kezelési útmutató

HU

Huzalelőtolás

42,0426,0187,HU 017-14092020

Tartalomjegyzék

Biztonsági előírások 5

A biztonsági tudnivalók értelmezése 5
Általános tudnivalók 5
Rendeltetésszerű használat 6
Környezeti feltételek 6
Az üzemeltető kötelezettségei 6
A személyzet kötelezettségei 6
Hálózati csatlakozás 7
Magunk és mások védelme 7
Ártalmas gázok és gőzök miatti veszély 7
Szikraugrás veszélye 8
Hálózati és hegesztőáram miatti veszély 8
Kóbor hegesztőáramok 10
A készülékek elektromágneses összeférhetőség besorolásai 10
Elektromágneses összeférhetőség-intézkedések 10
EMF-intézkedések 11
Különösen veszélyes helyek 11
Védőgázra vonatkozó követelmény 12
Védőgáz palackok által okozott veszély 12
Veszély a kiáramló védőgáz következtében 13
Biztonsági intézkedések a felállítás helyén és a szállítás során 13
Biztonsági intézkedések normál üzemben 14
Üzembe helyezés, karbantartás és javítás 14
Biztonságtechnikai ellenőrzés 14
Ártalmatlanítás 15
Biztonsági jelölés 15
Adatbiztonság 15
Szerzői jog 15

HU

Általános tudnivalók 17

Általános tudnivalók 19

Készülék-koncepció 19

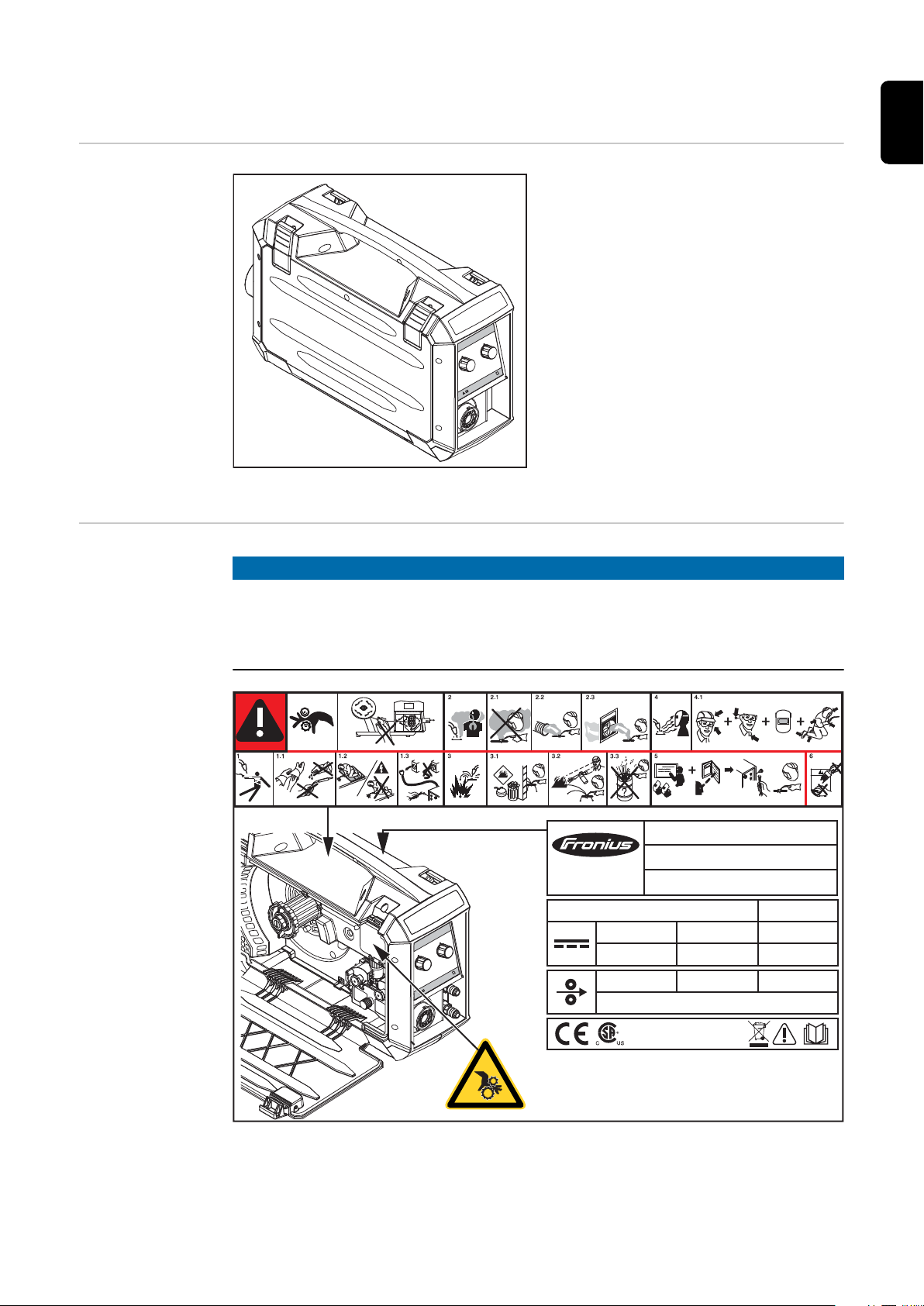

Figyelmeztető tudnivalók a készüléken 19

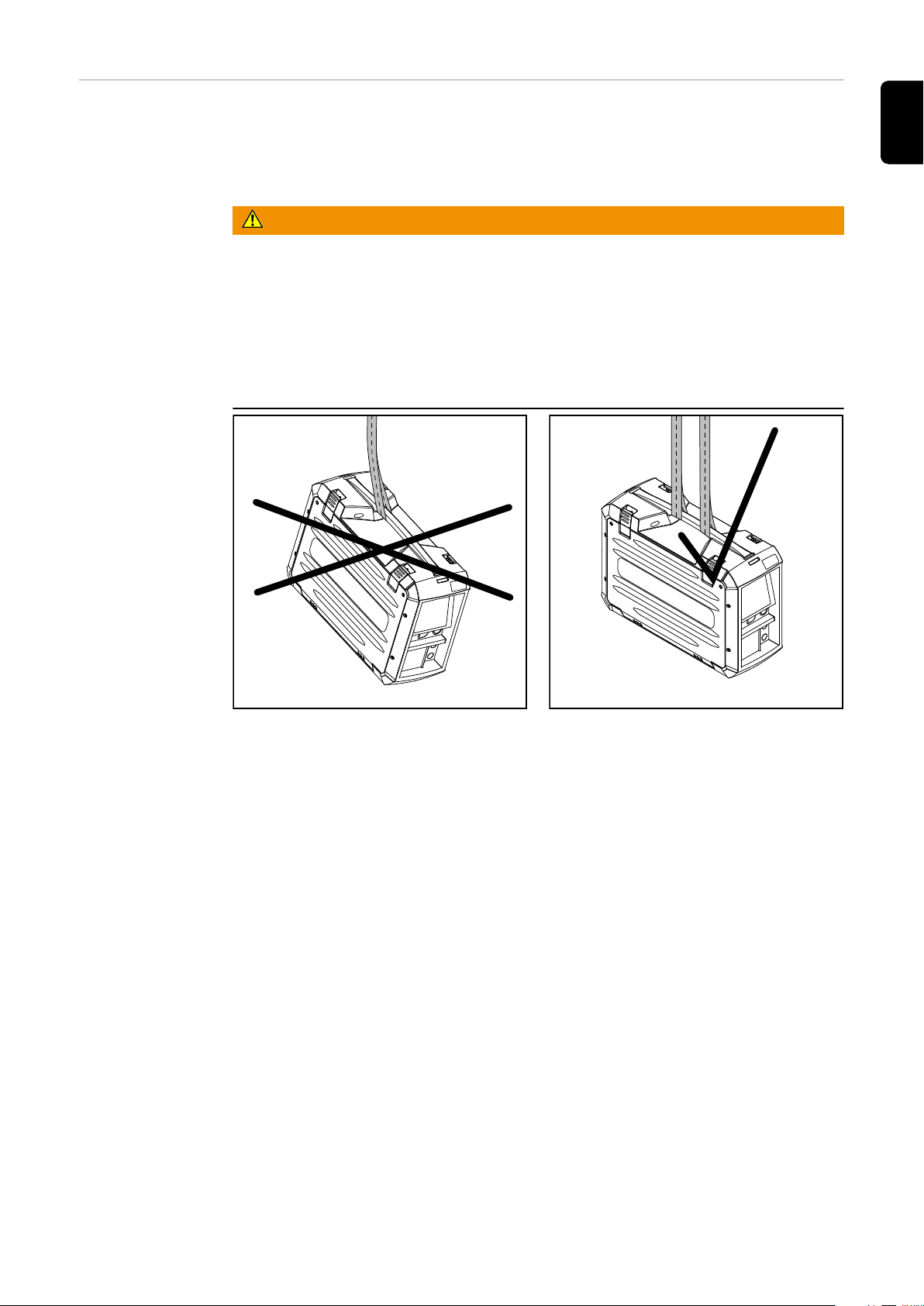

Szállítás daruval 21

Kezelőelemek, csatlakozók és mechanikai komponensek 23

WF 25i Case D200 kezelőelemek, csatlakozók és mechanikai komponensek 25

Biztonság 25
Huzalelőtoló elülső oldal 25
Huzalelőtoló oldala 26

WF 25i Case D300 kezelőelemek, csatlakozók és mechanikai komponensek 27

Biztonság 27
Huzalelőtoló elülső oldal 27
Huzalelőtoló oldala 28

Opcionális kezelőpanelek 29

Biztonság 29
Általános tudnivalók 29
OPT/i WF kezelőpanel POT 29
OPT/i WF gázellenőrzés & huzalbefűzés 30
OPT/i WF kezelőpanel standard 32

Szerelés és üzembe helyezés 37

Szerelés és üzembe helyezés előtt 39

Biztonság 39
Rendeltetésszerű használat 39
Felállítási rendelkezések 39

Csatlakoztassa az összekötő tömlőköteget és az AFI/VFI hegesztőpisztolyt 40

Biztonság 40

3

Általános tudnivalók 40
Az összekötő tömlőköteg csatlakoztatása 40
AFI/VFI hegesztőpisztoly csatlakoztatása 41

Az előtoló görgők behelyezése / kicserélése 42

Biztonság 42
Általános tudnivalók 42
Az előtológörgők behelyezése / kicserélése 42

Huzaltekercs behelyezése, kosártekercs behelyezése 44

Biztonság 44
Huzaltekercs behelyezése: D200 készüléknél 44
Huzaltekercs behelyezése: D300 készüléknél 45
Kosártekercs behelyezése: D300 készüléknél 45

Huzalelektróda befűzése 46

Általános tudnivalók 46
Előkészítés 46
Huzalelektróda befűzése 47
Az összenyomó nyomás beállítása 47

A fék beállítása 48

Általános tudnivalók 48
Fék beállítása: D200 készüléknél 48
Fék beállítása: D300 készüléknél 49
Fék felépítése: D200 készüléknél 50
Fék felépítése: D300 készüléknél 50

Üzembe helyezés 51

Biztonság 51
Előfeltételek 51
Általános tudnivalók 51

Hibadiagnosztika, hibaelhárítás, karbantartás és ártalmatlanítás 53

Hibadiagnosztika, hibaelhárítás 55

Biztonság 55
Hibadiagnosztika, hibaelhárítás 55

Ápolás, karbantartás és ártalmatlanítás 59

Általános tudnivalók 59
Biztonság 59
Minden üzembe helyezésnél 59
6 havonta 59
Ártalmatlanítás 60

MŰSZAKI ADATOK 61

MŰSZAKI ADATOK 63

WF 25i Case D200 63
WF 25i Case D300 63
HP 70i Case 64
HP 95i Case 64

4

Biztonsági előírások

HU

A biztonsági tud­nivalók értel­mezése

FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelez.

Halál vagy súlyos sérülés a következménye, ha nem kerüli el.

▶

VESZÉLY!

Veszélyessé is válható helyzetet jelöl.

Ha nem kerüli el, következménye halál vagy súlyos sérülés lehet.

▶

VIGYÁZAT!

Károssá válható helyzetet jelöl.

Ha nem kerüli el, következménye könnyű személyi sérülés vagy csekély anyagi kár

▶

lehet.

MEGJEGYZÉS!

Olyan lehetőséget jelöl, amely a munka eredményét hátrányosan befolyásolja és a
felszerelésben károkat okozhat.

Általános tudni­valók

A készüléket a technika mai állása és elismert biztonságtechnikai szabályok szerint
készítettük. Ennek ellenére hibás kezelés vagy visszaélés esetén veszély fenyegeti

- a kezelő vagy harmadik személy testi épségét és életét,

- az üzemeltető készülékét és egyéb anyagi értékeit,

- a készülékkel végzett hatékony munkát.

A készülék üzembe helyezésével, kezelésével, karbantartásával és állagmegóvásával
foglalkozó személyeknek

- megfelelően képzettnek kell lenniük,

- hegesztési ismeretekkel kell rendelkezniük és

- teljesen ismerniük és pontosan követniük kell ezt a kezelési útmutatót.

A kezelési útmutatót állandóan a készülék felhasználási helyén kell őrizni. A kezelési
útmutató előírásain túl be kell tartani a balesetek megelőzésére és a környezet
védelmére szolgáló általános és helyi szabályokat is.

A készüléken található összes biztonsági és figyelmeztető feliratot

- olvasható állapotban kell tartani

- nem szabad tönkretenni

- eltávolítani

- letakarni, átragasztani vagy átfesteni.

A készüléken lévő biztonsági és veszélyjelző útmutatások helyét a készülék kezelési
útmutatójának „Általános információk” című fejezete adja meg.
A biztonságot veszélyeztető hibákat a készülék bekapcsolása előtt meg kell szüntetni.

Az Ön biztonságáról van szó!

5

Rendeltetésszerű
használat

A készüléket kizárólag rendeltetésszerűen szabad használni.

A készülék kizárólag az adattáblán megadott hegesztőeljárásra szolgál.
Az egyéb vagy ezen túlmenő használat nem rendeltetésszerűnek minősül. Az ebből
eredő károkért a gyártó nem felel.

A rendeltetésszerű használathoz tartozik még

- a kezelési útmutató összes tudnivalójának teljes ismerete és betartása

- az összes biztonsági és veszélyre figyelmeztető útmutatás teljes ismerete és
betartása

- az ellenőrzési és karbantartási munkák elvégzése.

Tilos a készüléket a következő alkalmazásokhoz használni:

- csövek jégtelenítése

- elemek/akkumulátorok töltése

- motorok indítása

A készülék ipari és kisipari használatra alkalmas. A lakóterületen történő használatból
eredő károkért a gyártó nem vállal felelősséget.

Hiányos vagy hibás munkavégzésért a gyártó szintén nem vállal felelősséget.

Környezeti
feltételek

Az üzemeltető
kötelezettségei

A készüléknek a megadott tartományon kívül történő üzemeltetése vagy tárolása nem
rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel.

Környezeti levegő hőmérséklet-tartománya:

- Üzem közben: -10 °C ... +40 °C (14 °F ... 104 °F)

- Szállítás és tárolás során: -20 °C ... +55 °C (-4 °F ... 131 °F)

Relatív páratartalom:

- max. 50% 40 °C-on (104 °F)

- max. 90% 20 °C-on (68 °F)

Környezeti levegő: portól, savaktól, korrozív gázoktól vagy anyagoktól, stb. mentes
Tengerszint feletti telepítési magasság: max. 2000 m (6561 láb) 8.16 hüvelyk)

Az üzemeltető kötelezettséget vállal arra vonatkozóan, hogy csak olyan személyekkel
végeztet munkát a géppel, akik

- az alapvető munkabiztonsági és balesetmegelőzési előírásokkal tisztában vannak
és a készülék kezelésére betanították őket

- a kezelési útmutatót, különösen a „Biztonsági előírások“ fejezetet elolvasták,
megértették és azt aláírásukkal igazolták

- A munka eredményével szemben támasztott követelményeknek megfelelő
képzésben részesültek.

A személyzet biztonságtudatos munkáját rendszeres időközönként ellenőrizni kell.

A személyzet
kötelezettségei

6

Mindenki, aki a készülékkel végzendő munkával van megbízva, köteles a munka meg­kezdése előtt

- az alapvető munkabiztonsági és balesetmegelőzési előírásokat betartani

- a kezelési útmutatót, különösen a „Biztonsági előírások“ fejezetet elolvasni és
aláírásával igazolni, hogy azt megértette és betartja.

A munkahely elhagyása előtt győződjön meg arról, hogy a távollétében sem keletkezhet­nek személyi vagy anyagi károk.

Hálózati csatla­kozás

A nagy teljesítményű készülékek áramfelvételük miatt befolyásolhatják a hálózat energe­tikai minőségét.

Ez néhány készüléktípust a következő formában érinthet:

- csatlakoztatási korlátozások

-

a maximális megengedett hálózati impedanciára vonatkozó követelmények

-

a minimálisan szükséges rövidzárlati teljesítményre vonatkozó követelmények

*)

Mindenkor a közhálózathoz menő csatlakozón

*)

*)

lásd a műszaki adatokat

Ebben az esetben a készülék üzemeltetője vagy felhasználója – adott esetben az ener­giaszolgáltató vállalattal egyeztetve – köteles meggyőződni arról, hogy a készüléket sza­bad-e csatlakoztatni.

FONTOS! Ügyeljen a hálózati csatlakozó biztonságos földelésére.

HU

Magunk és
mások védelme

A készülék használata során Ön számos veszélynek teszi ki magát, pl.:

- szikrahullás, repkedő, forró fém alkatrészek

- szem- és bőrkárosító ívsugárzás

- káros elektromágneses terek, amelyek szívritmus-szabályozóval ellátott személyek
számára életveszélyt jelentenek

- hálózati és hegesztőáram miatti veszély

- fokozott zajterhelés

- káros hegesztési füst és gázok

A készülék használata során viseljen megfelelő védőruházatot. A védőruházatnak a
következő tulajdonságokkal kell rendelkeznie:

- nehezen gyulladó

- szigetelő és száraz

- az egész testet befedő, sérülésmentes és jó állapotú

- védősisak

- hajtóka nélküli nadrág

A védőruházathoz tartozik többek között:

- A szemet és az arcot UV-sugárzás, hőség és szikrahullás ellen védő, előírásszerű
szűrőbetéttel rendelkező védőpajzzsal kell védeni.

- A védőpajzs mögött előírásszerű, oldalvédővel rendelkező védőszemüveg viselése.

- Stabil, nedvesség esetén is szigetelő cipő viselése.

- A kéz védelme megfelelő kesztyűvel (elektromosan szigetelő, hővédő).

- Hallásvédő viselése a zajterhelés csökkentése és a sérülések elleni védelem
érdekében.

Ártalmas gázok
és gőzök miatti
veszély

Üzem közben más személyeket, mindenekelőtt a gyermekeket tartsa távol a
készülékektől és a hegesztési eljárástól. Ha mégis tartózkodnak személyek a közelben,
akkor

- részesítse őket a veszélyekre (ív általi vakításveszély, szikrahullás általi
sérülésveszély, egészségkárosító hegesztési füst, zajterhelés, hálózati és
hegesztőáram által előidézett esetleges veszélyeztetés, ...) vonatkozó oktatásban,

- bocsásson rendelkezésre megfelelő védőeszközt, vagy

- építsen megfelelő védőfalakat és -függönyöket.

A hegesztéskor keletkező füst egészségkárosító gázokat és gőzöket tartalmaz.

A hegesztési füst olyan anyagokat tartalmaz, amelyek az International Agency for Rese­arch on Cancer 118. sz. tanulmánya szerint rákot okoznak.

7

Pontszerű elszívást és helyiségelszívást kell alkalmazni.
Ha lehetséges, akkor beépített elszívó szerkezettel rendelkező hegesztőpisztolyt kell
használni.

Tartsa távol a fejét a keletkező hegesztési füsttől és gázoktól.

A keletkező füstöt, valamint káros gázokat

- ne lélegezze be

- megfelelő eszközökkel szívassa el a munkaterületről.

Gondoskodjon elegendő friss levegő hozzávezetéséről. Gondoskodjon arról, hogy a
szellőztetés mértéke mindig legalább 20 m³/óra legyen.

Nem megfelelő szellőztetés esetén viseljen levegőbevezetéses hegesztősisakot.

Ha bizonytalan abban, hogy az elszívási teljesítmény elegendő-e, hasonlítsa össze a
mért károsanyag-kibocsátási értékeket a megengedett határértékekkel.

Többek között a következő komponensek felelősek a hegesztési füstért:

- a munkadarabhoz felhasznált fémek

- elektródák

- bevonatok

- tisztítók, zsírtalanítók és hasonlók

- az alkalmazott hegesztési eljárás

Ezért vegye figyelembe a felsorolt komponensekkel kapcsolatos megfelelő anyagbiz­tonsági adatlapokat és gyártói adatokat.

Szikraugrás
veszélye

Az esetleg előfordulható expozícióra, a kockázatkezelési intézkedésekre és a mun­kakörülmények azonosítására vonatkozó ajánlások megtalálhatók a European Welding
Association weboldalán, a Health & Safety területen (https://european-welding.org).

Tartsa távol a gyúlékony gőzöket (például oldószergőzöket) az ív sugárzási tar­tományától.

Ha nem hegeszt, zárja el a védőgáz palack vagy a fő gázellátás szelepét.

A szikraátugrás tüzet és robbanást okozhat.

Soha ne hegesszen gyúlékony anyagok közelében.

A gyúlékony anyagoknak legalább 11 méter (36 láb 1.07 hüvelyk) távolságban kell
lenniük az ívtől, vagy bevizsgált burkolattal le kell fedni őket.

Tartson készenlétben megfelelő, bevizsgált tűzoltó készüléket.

Szikrák és forró fémrészecskék kis repedéseken és nyílásokon keresztül is bejuthatnak
a környező területekre. Tegyen megfelelő intézkedéseket a sérülés- és balesetveszély
elkerülésére.

Ne hegesszen tűz- és robbanásveszélyes területen és zárt tartályokban, hordókban vagy
csövekben, ha azok nincsenek a megfelelő nemzeti és nemzetközi szabványok szerint
előkészítve.

Hálózati és
hegesztőáram
miatti veszély

8

Nem szabad hegeszteni olyan tartályokat, amelyekben gázt, üzemanyagot, ásványolajat
és hasonlókat tároltak/tárolnak. A maradványok robbanásveszélyt jelentenek.

Az elektromos áramütés alapvetően életveszélyes és halálos lehet.

Ne érintsen semmilyen feszültség alatt álló alkatrészt a készüléken belül és kívül.

MIG/MAG és AVI hegesztőeljárásnál a hegesztőhuzal, a huzaltekercs, az előtológörgők,
valamint a hegesztőhuzallal kapcsolatban álló összes fém alkatrész feszültség alatt áll.

Mindig tegye jól szigetelt alapfelületre a huzalelőtolót, vagy használjon megfelelő, szige­telt huzalelőtoló-befogót.

Gondoskodjon a megfelelő ön- és személyvédelemről a föld- vagy testpotenciállal szem­ben jól szigetelő, száraz alátétlemez vagy burkolat segítségével. Az alátétlemeznek vagy
burkolatnak teljesen le kell fednie az emberi test és a föld- vagy testpotenciál közötti tel­jes területet.

Az összes kábelnek és vezetéknek jól rögzítettnek, sértetlennek, szigeteltnek és megfe­lelően méretezettnek kell lennie. A laza, megégett, károsodott vagy alulméretezett
kábeleket és vezetékeket azonnal ki kell cserélni.
Minden használat előtt kézzel ellenőrizni kell az áramösszeköttetések stabilitását.
Bajonettzáras áramkábelek esetén az áramkábelt min. 180°-kal el kell forgatni a hossz­tengelye körül és elő kell feszíteni.

Ne hurkolja a teste vagy testrészei köré a kábeleket és vezetékeket.

Az elektródát (bevont elektródát, wolframelektródát, hegesztőhuzalt, ...)

- soha ne merítse hűtés céljából folyadékba

- soha ne érintse meg bekapcsolt áramforrás esetén.

Két áramforrás elektródái között például az egyik áramforrás üresjárati feszültségének
kétszerese léphet fel. A két elektróda potenciáljainak egyidejű érintésekor adott esetben
életveszély áll fenn.

HU

A hálózati és készülékcsatlakozó kábelekben rendszeresen vizsgáltassa meg villamos
szakemberrel a védővezeték működőképességét.

Az I. védelmi osztályú készülékeknek védővezetős hálózatra és védőérintkezős dugasz­rendszerre van szükségük az előírásszerű működéshez.

A készülékek védővezető nélküli hálózaton és védőérintkező nélküli dugaszoló aljzaton
történő üzemeltetése csak akkor megengedett, ha betartanak minden, a
védőleválasztásra vonatkozó nemzeti rendelkezést.
Ellenkező esetben ez durva hanyagságnak minősül. Az ebből eredő károkért a gyártó
nem felel.

Szükség esetén gondoskodjon alkalmas eszközzel a munkadarab megfelelő
földeléséről.

Kapcsolja ki a nem használt készüléket.

Nagyobb magasságban végzett munkához viseljen zuhanásvédő biztonsági hevedert.

A készüléken végzendő munka előtt kapcsolja ki készüléket és húzza ki a hálózati csat­lakozó dugót.

Jól olvasható és érthető figyelmeztető táblával biztosítsa a készüléket a hálózati csatla­kozó dugó csatlakoztatása ellen.

A készülék felnyitása után:

- süsse ki az elektromos töltést tároló összes alkatrészt

- Biztosítsa, hogy a készülék összes komponense árammentes legyen.

Ha feszültség alatt álló alkatrészeken kell dolgozni, vonjon be egy másik személyt, aki
időben lekapcsolja a főkapcsolót.

9

Kóbor
hegesztőáramok

Amennyiben nem veszi figyelembe az alábbi tájékoztatót, kóbor hegesztőáramok kelet­kezhetnek, amelyek a következőket okozhatják:

- tűzveszély

- a munkadarabbal összekapcsolt alkatrészek túlmelegedése

- védővezetők tönkremenetele

- a készülék és egyéb elektromos alkatrészek károsodása

Gondoskodjon a munkadarab-csatlakozókapocs és a munkadarab fix kapcsolatáról.

A munkadarab-csatlakozókapcsot rögzítse a lehető legközelebb a hegesztési helyhez.

Az elektromosan vezetőképes környezettől, pl. vezetőképes padlótól vagy vezetőképes
állványoktól megfelelően elszigetelve kell felállítani a készüléket.

Áramelosztók, duplafejű befogók, stb. használata esetén ügyeljen a következőkre: A
nem használt hegesztőpisztoly / elektródatartó elektródája is potenciálvezető. Gondos­kodjon a nem használt hegesztőpisztoly / elektródatartó megfelelően szigetelt elhe­lyezéséről.

Automatizált MIG/MAG alkalmazások esetén a huzalelektródát csak szigetelve vezesse
a hegesztőhuzal-hordóból, a nagy tekercsről vagy a huzaltekercsről a huzalelőtolóhoz.

A készülékek
elektromágneses
összeférhetőség
besorolásai

Elektromágneses
összeférhetőség­intézkedések

„A” zavarkibocsátási osztályú készülékek:

- csak ipari területen történő használatra szolgálnak

- más területen vezetéken terjedő és sugárzott zavarokat okozhatnak.

„B” zavarkibocsátási osztályú készülékek:

- teljesítik az ipari és a lakóterületek zavarkibocsátási követelményeit. Ez érvényes
olyan lakóterületekre is, ahol az energiaellátás a nyilvános kisfeszültségű hálózatból
történik.

A készülékek elektromágneses összeférhetőség besorolása a típustábla vagy a műszaki
adatok alapján.

Különleges esetekben a készülék a szabványban rögzített zavarkibocsátási határértékek
betartása ellenére is befolyással lehet a tervezett alkalmazási területre (pl. ha a felállítás
helyén érzékeny készülékek vannak, vagy ha a felállítás helye rádió- vagy televízió­vevőkészülékek közelébe esik).
Ebben az esetben az üzemeltető köteles a zavar elhárítására megfelelő intézkedéseket
tenni.

Végezze el a készülék környezetében lévő berendezések zavartűrésének vizsgálatát és
értékelését a nemzeti és nemzetközi rendelkezések szerint. Példák olyan zavarérzékeny
berendezésekre, amelyeket a készülék befolyásolhat:

- biztonsági berendezések

- hálózat-, jel- és adatátviteli vezetékek

- elektronikus adatfeldolgozó és telekommunikációs berendezések

- mérő és kalibráló berendezések

10

EMC-problémák elkerülését elősegítő intézkedések:

1. Hálózati ellátás

- Amennyiben az előírásszerű hálózati csatlakozás ellenére elektromágneses

zavarok lépnek fel, tegyen kiegészítő intézkedéseket (pl. megfelelő hálózati
szűrő használata).

2. Hegesztőáram vezetők

- a lehető legrövidebbek legyenek

- szorosan együtt legyenek vezetve (az elektromágneses mezőkkel (EMF) kap-

csolatos problémák elkerülése érdekében is)

- legyenek távol más vezetékektől

3. Potenciál-kiegyenlítés

4. Munkadarab földelése

- Szükség esetén megfelelő kondenzátorok segítségével hozzon létre földcsatla-

kozást.

5. Árnyékolás, szükség esetén

- Árnyékolja le a környezetben található más berendezéseket

- Árnyékolja le a teljes hegesztőrendszert

HU

EMF­intézkedések

Különösen
veszélyes helyek

Az elektromágneses mezők eddig nem ismert egészségkárosodást okozhatnak:

- A szomszédban lévő, pl. szívritmus-szabályozót vagy hallásjavító készüléket viselő
személyekre gyakorolt hatások

- A szívritmus-szabályozót viselőknek orvosi tanácsot kell kérniük, mielőtt a készülék
és a hegesztési eljárás közvetlen közelébe mennek

- A hegesztőkábelek és a hegesztő feje/törzse közötti távolságot biztonsági okokból a
lehető legnagyobbra kell választani

- A hegesztőkábeleket és a tömlőkötegeket ne vigye a vállán és ne tekerje a teste
vagy testrészei köré

Kezét, haját, ruhadarabjait és szerszámait tartsa távol a mozgó alkatrészektől, mint
például:

- ventilátorok

- fogaskerekek

- görgők

- tengelyek

- Huzaltekercsek és hegesztőhuzalok

Ne nyúljon a huzalelőtoló forgó fogaskerekei vagy a hajtás forgó alkatrészei közé.

A burkolatokat és oldalrészeket csak a karbantartási és javítási munkák idejére nyissa
fel / távolítsa el.

Üzem közben

- biztosítsa, hogy az összes burkolat zárva legyen és az összes oldalrész
szabályszerűen fel legyen szerelve.

- tartsa zárva az össze fedelet és oldalrészt.

A hegesztőhuzal hegesztőpisztolyból történő kilépése nagy sérülési kockázatot jelent
(kéz átszúródása, arc vagy szem sérülése, ...).

Ezért mindig tartsa el a testétől a hegesztőpisztolyt (huzalelőtolásos készülékek) és
viseljen megfelelő védőszemüveget.

Hegesztés közben és után ne érintse meg a munkadarabot - égési sérülés veszélye.

A lehűlő munkadarabról salak pattanhat le. Ezért a munkadarab utómunkálataihoz is
előírásszerű védőfelszerelést kell viselni és más személyek megfelelő védelméről is gon­doskodni kell.

Hagyja lehűlni a hegesztőpisztolyt és a többi magas üzemi hőmérsékletű felszerelési
komponenst, mielőtt dolgozni kezd rajtuk.

Tűz- és robbanásveszélyes helyiségekben különleges előírások érvényesek

- vegye figyelembe a megfelelő nemzeti és nemzetközi rendelkezéseket.

11

A fokozott elektromos veszélyeztetettségnek kitett helyiségekben (pl. kazánok)
végzendő munkához használt áramforrásokat a (Safety) jellel kell megjelölni. Az áram­forrásnak azonban nem szabad ilyen helyiségekben lennie.

Forrázásveszély a kifolyó hűtőközeg következtében. A hűtőközeg előremenő és
visszatérő köre csatlakozóinak leválasztása előtt kapcsolja le a hűtőegységet.

A hűtőközeggel végzett munkához vegye figyelembe a hűtőközeg biztonsági adat­lapjának adatait. A hűtőközeg biztonsági adatlapja a szerviztől vagy a gyártó honlapjáról
szerezhető be.

Készülékek daruval történő szállításához csak a gyártó megfelelő teherfelvevő szerke­zetét használja.

- Akassza be a láncokat vagy köteleket a megfelelő teherfelvevő szerkezet
felfüggesztési pontjain.

- A láncoknak vagy köteleknek a lehető legkisebb szöget kell bezárniuk a függőleges­sel.

- Távolítsa el a gázpalackot és a huzalelőtolót (AFI/VFI- és TIG-készülékek).

A huzalelőtoló hegesztés közbeni darus felfüggesztéséhez mindig megfelelő, szigetelt
huzalelőtoló-felfüggesztőt használjon (AFI/VFI- és TIG-készülékek).

Minden függesztéket (hevederek, csatok, láncok, stb.), amely a készülékkel vagy kom­ponenseivel kapcsolatban kerül felhasználásra, rendszeresen ellenőrizni kell (pl. mecha­nikai sérülések, korrózió vagy egyéb környezeti hatások miatt bekövetkező változások
szempontjából).
a vizsgálati intervallumnak és a vizsgálat terjedelmének legalább a mindenkori hatályos
nemzeti szabványoknak és irányelveknek megfelelőnek kell lennie.

Védőgázra vonat­kozó
követelmény

Védőgáz palac­kok által okozott
veszély

Színtelen és szagtalan védőgáz észrevétlen kiömlésének veszélye védőgázcsatlakozó
adapter használata esetén. A védőgázcsatlakozó adapter készülékoldali menetét a sze­relés előtt megfelelő teflonszalaggal kell tömíteni.

A szennyezett védőgáz - különösen körvezetékeknél - károkat okozhat a felszerelésen
és a hegesztés minőségének csökkenéséhez vezethet.
A védőgáz minőségét tekintve a következő előírásokat kell teljesíteni:

- szilárd anyagok részecskenagysága < 40 µm

- nyomás alatti harmatpont < -20 °C

- max. olajtartalom < 25 mg/m³

Szükség esetén használjon szűrőt!

A védőgáz palackok nyomás alatt álló gázt tartalmaznak és sérülés esetén felrobbanhat­nak. Mivel a védőgáz palackok a hegesztő felszerelés részei, nagyon óvatosan kell
kezelni őket.

Védje a sűrített gázt tartalmazó védőgáz palackokat a túl nagy hőségtől, mechanikus
ütésektől, salaktól, nyílt lángtól, szikrától és ívtől.

Szerelje függőlegesen és rögzítse az utasítás szerint a védőgáz palackokat, hogy ne
borulhassanak fel.

12

Hegesztő vagy más elektromos áramköröktől tartsa távol a védőgáz palackokat.

Soha ne akassza a hegesztőpisztolyt a védőgáz palackra.

Soha ne érintsen elektródát a védőgáz palackhoz.

Robbanásveszély - soha ne hegesszen nyomás alatt álló védőgáz palackon.

Mindig csak a mindenkori alkalmazáshoz megfelelő védőgáz palackot és hozzávaló,
alkalmas tartozékokat (szabályozókat, tömlőket és csőszerelvényeket, ...) használjon.
Csak jó állapotban lévő védőgáz palackokat és tartozékokat használjon.

Ha kinyitja egy védőgáz palack szelepét, fordítsa el az arcát a kieresztőnyílástól.

Ha nem hegeszt, zárja el a védőgáz palack szelepét.

Nem csatlakoztatott védőgáz palack esetén a hagyja a sapkát a védőgáz palack sze­lepén.

Tartsa be a védőgáz palackokra és tartozékalkatrészekre vonatkozó gyártói utasításokat,
valamint a megfelelő nemzeti és nemzetközi rendelkezéseket.

HU

Veszély a
kiáramló védőgáz
következtében

Biztonsági
intézkedések a
felállítás helyén
és a szállítás
során

Fulladásveszély az ellenőrizetlenül kiáramló védőgáz következtében

A védőgáz színtelen, szagtalan és kiáramláskor kiszoríthatja a környezeti levegőben
lévő oxigént.

- Gondoskodjon a megfelelő friss levegő bevezetésről - szellőztetési tényező legalább
20 m³ / óra.

- Vegye figyelembe a védőgáz palackra vagy a fő gázellátásra vonatkozó biztonsági
és karbantartási utasításokat

- Ha nem hegeszt, zárja el a védőgáz palack vagy a fő gázellátás szelepét.

- Minden üzembe helyezés előtt vizsgálja meg ellenőrizetlen gázkiáramlás szem­pontjából a védőgáz palackot vagy a fő gázellátást.

A felboruló készülék életveszélyes lehet! Az akkumulátort sík és szilárd alapfelületen kell
stabilan felállítani.

- Maximum 10°-os dőlésszög megengedett.

Tűz- és robbanásveszélyes helyiségekben különleges előírások érvényesek

- Vegye figyelembe a megfelelő nemzeti és nemzetközi rendelkezéseket.

Üzemen belüli utasításokkal és ellenőrzésekkel biztosítsa, hogy a munkahely környezete
mindig tiszta és áttekinthető legyen.

A készüléket csak az adattáblán megadott IP-védettséggel állítsa fel és üzemeltesse.

A készülék felállításakor biztosítson 0,5 m (1 láb 7.69 hüvelyk) körkörös távolságot, hogy
a hűtőlevegő akadálytalanul beáramolhasson és távozhasson.

A készülék szállításakor gondoskodjon arról, hogy a hatályos nemzeti és nemzetközi
irányelveket és balesetvédelmi előírásokat betartsák. Ez speciálisan a szállítás és fuva­rozás során fennálló veszélyekre vonatkozó irányelveket jelenti.

Ne emeljen fel vagy szállítson aktív készülékeket. Szállítás vagy emelés előtt kapcsolja
ki a készülékeket!

A készülék minden szállítása előtt eressze le teljesen a hűtőközeget, valamint szerelje le
a következő komponenseket:

- huzalelőtoló

- huzaltekercs

- védőgáz palack

Az üzembe helyezés előtt, a szállítás után feltétlenül végezze el a készülék sérülésekre
vonatkozó szemrevételezését. Az esetleges sérüléseket az üzembe helyezés előtt
képzett szervizszemélyzettel hozassa rendbe.

13

Biztonsági
intézkedések
normál üzemben

A készüléket csak akkor üzemeltesse, ha valamennyi biztonsági berendezés
működőképes. Ha a biztonsági berendezések nem teljesen működőképesek, akkor az
veszélyezteti

- a kezelő vagy harmadik személy testi épségét és életét,

- az üzemeltető készülékét és egyéb anyagi értékeit

- a készülékkel végzett hatékony munkát.

A készülék bekapcsolása előtt hozassa rendbe a nem teljesen működőképes biztonsági
berendezéseket.

A biztonsági berendezéseket soha ne kerülje meg és ne helyezze üzemen kívül.

A készülék bekapcsolása előtt biztosítsa, hogy senki se legyen veszélyben.

Legalább hetente egyszer ellenőrizze a készüléket a biztonsági berendezések külsőleg
felismerhető károsodásai szempontjából.

Mindig rögzítse jól és darus szállítás esetén előtte vegye le a védőgáz palackot.

Tulajdonságai (elektromos vezetőképesség, fagyállóság, anyag-összeférhetőség,
gyúlékonyság, ...) alapján csak a gyártó eredeti hűtőközege alkalmas készülékeinkben
történő felhasználásra.

Csak a gyártó megfelelő eredeti hűtőközegét használja.

Ne keverje más hűtőközeggel a gyártó eredeti hűtőközegét.

Üzembe
helyezés, karban­tartás és javítás

Csak a gyártó rendszerelemeit csatlakoztassa a hűtőkörhöz.

Más rendszerelemek vagy más hűtőközegek használata során keletkező károkért a
gyártó nem vállal felelősséget és minden szavatossági igény elvész.

A Cooling Liquid FCL 10/20 folyadék nem gyúlékony. Az etanol alapú hűtőközeg bizo­nyos feltételek mellett gyúlékony. A hűtőközeget csak zárt eredeti göngyölegben szállítsa
és tartsa távol a gyújtóforrásoktól

Az elhasználódott hűtőközeget ártalmatlanítsa szakszerűen, a nemzeti és nemzetközi
rendelkezések megfelelően. A hűtőközeg biztonsági adatlapja a szerviztől vagy a gyártó
honlapjáról szerezhető be.

Lehűlt berendezés esetén a hegesztés kezdete előtt mindig ellenőrizze a hűtőközegszin­tet.

Idegen forrásból beszerzett alkatrészek esetén nem garantált, hogy az igénybevételnek
és a biztonsági igényeknek megfelelően tervezték és gyártották őket.

- Csak eredeti pót- és kopó alkatrészeket használjon (ez érvényes a szabványos
alkatrészekre is).

- A gyártó beleegyezése nélkül ne végezzen a készüléken semmiféle változtatást, be­vagy átépítést.

- A nem kifogástalan állapotú alkatrészeket azonnal cserélje ki.

- A rendelésnél adja meg az alkatrészjegyzék szerinti pontos megnevezést és
cikkszámot, valamint a készülék sorozatszámát.

Biztonságtechni­kai ellenőrzés

14

A ház csavarjai védővezető-csatlakozást biztosítanak a ház részeinek földeléséhez.
Mindig megfelelő számú eredeti házcsavart használjon a megadott forgatónyomatékkal.

A gyártó javasolja, hogy legalább 12 havonta végeztesse el a gép biztonságtechnikai
ellenőrzését.

Ugyanazon 12 hónapos intervallumon belül javasolja a gyártó az áramforrások
kalibrálását.

Ajánlatos a biztonságtechnikai ellenőrzést minősített villamos szakemberrel elvégeztetni

- módosítás után

- beszerelés vagy átépítés után

- javítás, ápolás és karbantartás után

- legalább tizenkét havonta.

A biztonságtechnikai ellenőrzés során követni kell a megfelelő nemzeti és nemzetközi
szabványok és irányelvek előírásait.

A biztonságtechnikai ellenőrzéssel és a kalibrálással kapcsolatban közelebbi tájékoz­tatást a szerviz nyújt. A szerviz kérésre a szükséges dokumentumokat rendelkezésre
bocsátja.

Ártalmatlanítás Ne tegye a háztartási hulladékba a készüléket! Az elhasználódott elektromos és elektro-

nikus berendezésekről szóló európai irányelv és az azt végrehajtó nemzeti jogszabály
értelmében az elhasználódott elektromos szerszámokat külön kell gyűjteni, és gondos­kodni kell a környezetvédelmi szempontból megfelelő újrahasznosításukról.
Elhasználódott készülékét adja le a viszonteladónál vagy tájékozódjon a lakóhelyén
működő engedélyezett gyűjtési és ártalmatlanítási rendszerről. Ennek az EU-irányelvnek
a betartása a környezet védelmét és az Ön egészségének megőrzését szolgálja!

HU

Biztonsági jelölés A CE-jellel ellátott készülékek teljesítik a kisfeszültségre és az elektromágneses

összeférhetőségre vonatkozó irányelv (pl. az EN 60 974 szabványsor fontos
termékszabványai) alapvető követelményeit.

A Fronius International GmbH kijelenti, hogy a készülék megfelel a 2014/53/EU irányelv
előírásainak. Az EU megfelelőségi nyilatkozat teljes szövege a következő Internet-címen
áll rendelkezésre: http://www.fronius.com

A CSA vizsgálati jellel jelölt készülékek teljesítik a Kanadában és az USA-ban érvényes
releváns szabványok előírásait.

Adatbiztonság A gyári beállítások megváltoztatása esetén az adatok biztonságáért (mentéséért) a fel-

használó felelős. A személyes beállítások kitörlődéséért a gyártó nem felel.

Szerzői jog A jelen kezelési útmutató szerzői joga a gyártóé.

A szöveg és az ábrák a nyomdába adás időpontjában fennálló műszaki állapotnak felel­nek meg. A változtatás jogát fenntartjuk. A kezelési útmutató tartalma semmiféle igényre
nem adhat alapot. Újítási javaslatokat és a kezelési útmutatóban előforduló hibák
közlését köszönettel vesszük.

15

16

Általános tudnivalók

17

18

Általános tudnivalók

40,0006,3035

Caution: Parts may be at welding
voltage
Attention: Les pièces peuvent être
à la tension de soudage

1 - 25 m/min 40-984 ipm

360A/100% 450A/60% 500A/40%I

2

1.2 A

I

11

U11

60 V

U12 I12 0.5 A24 V

IEC 60 974-5/-10 Cl.A IP 23

www.fronius.com

Ser.No.:

Part No.:

HU

Készülék-kon­cepció

Figyelmeztető
tudnivalók a
készüléken

A WF 25i Case D200 / WF 25i Case D300
huzalelőtoló egy teljesen zárt műanyag
kofferházban van elhelyezve és max. 200
mm (7.87 in.) / 300 mm (11.81 in.)
átmérőjű huzaltekercsekhez alkalmas.

Az alapkivitelű 4 görgős előtoló jó huzal­továbbítási tulajdonságokkal rendelkezik.
A huzalelőtoló hosszú tömlőkötegekhez is
alkalmas.

WF 25i Case D200

MEGJEGYZÉS!

A huzalelőtoló biztonsági szimbólumokkal és adattáblával van felszerelve.

A biztonsági szimbólumokat és az adattáblát nem szabad eltávolítani vagy átfesteni. A
biztonsági szimbólumok figyelmeztetnek a helytelen kezelésre, melynek súlyos személyi
sérülések és anyagi károk lehetnek a következményei.

19

A leírt funkciókat csak akkor alkalmazza, ha a következő dokumentumokat

teljesen átolvasta és megértette:

- jelen kezelési útmutató

- a rendszerelemek összes kezelési útmutatója, különösen a biztonsági
előírások

A hegesztés veszélyes. A készülékkel végzett szabályszerű munkához a

következő alapfeltételeknek kell teljesülniük:

- megfelelő hegesztői képzettség

- alkalmas védőfelszerelés

- illetéktelen személyek távoltartása a huzalelőtolótól és a hegesztési
folyamattól

A kiszolgált készülékeket ne tegye a háztartási hulladékba, hanem a biz-

tonsági előírásoknak megfelelően ártalmatlanítsa.

Kezét, haját, ruhadarabjait és szerszámait tartsa távol a mozgó

alkatrészektől, mint például:

- Fogaskerekek

- Előtológörgők

- Huzaltekercsek és huzalelektródák

Ne nyúljon a huzalelőtoló forgó fogaskerekei vagy a hajtás forgó alkatrészei
közé.

A burkolatokat és oldalrészeket csak a karbantartási és javítási munkák
idejére nyissa fel / távolítsa el.

Üzem közben

- biztosítsa, hogy az összes burkolat zárva legyen és az összes
oldalrész szabályszerűen fel legyen szerelve.

- tartsa zárva az össze fedelet és oldalrészt.

20

Szállítás daruval A huzalelőtoló a fogantyúnál fogva daruval szállítható.

A fogantyú maximális teherbírása kiviteltől függően:

- D200: 15 kg (33.07 lb.)

- D300: 35 kg (77.16 lb.)

VESZÉLY!

A leeső készülék életveszélyt jelenthet.

A darus szállításhoz csak megfelelő függesztéket használjon (például heveder

▶

körhevederrel)
A függesztékek sérülésmentesek és kifogástalan állapotúak legyenek

▶

A függesztékeket mindig a fogantyú mindkét végén be kell akasztani - lásd a követ-

▶

kező ábrát
A huzalelőtolón kívül ne szállítson további terheket a fogantyúval

▶

Szállítás közben ne akasszon semmit a huzalelőtolóra

▶

HU

Darus szállítás előtt:

- Fűzze ki a huzalelektródát, távolítsa el a huzaltekercset

- Válassza le a hegesztőégő tömlőköteget és az összekötő tömlőköteget a
huzalelőtolóról

- Amennyiben vannak, válassza le a hűtőközeg-csatlakozókat

21

22

Kezelőelemek, csatlakozók és

mechanikai komponensek

23

24

WF 25i Case D200 kezelőelemek, csatlakozók és

(1)

(2)

(3)

mechanikai komponensek

Biztonság

Hibás kezelés miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

▶
▶
▶

Huzalelőtoló
elülső oldal

VESZÉLY!

Az ismertetett összes funkciót csak képzett szakszemélyzet alkalmazhatja.
Olvassa el és értse meg teljesen ezt a dokumentumot.
Olvassa el és értse meg teljesen a rendszerelemek összes kezelési útmutatóját,

különösen a biztonsági előírásokat.

HU

(1) Hegesztőpisztoly csatlakozó

a hegesztőpisztoly csatlakoz­tatásához

(2) Hűtőközeg előremenő köri csat-

lakozó (kék) - opció

a hegesztőégő tömlőköteg
hűtőközeg-tömlőjének csatlakoz­tatásához

(3) Hűtőközeg visszatérő köri csat-

lakozó (piros) - opció

a hegesztőégő tömlőköteg
hűtőközeg-tömlőjének csatlakoz­tatásához

25

Huzalelőtoló

(1)

(2)

(3) (4) (5) (6)

(7) (8)(9)

(12)(11) (13)

(10)

oldala

(1) SpeedNet csatlakozó

az összekötő tömlőköteg SpeedNet-kábelének csatlakoztatásához

(2) (+) - áramátadó hüvely finommenettel

az összekötő tömlőköteg áramkábelének csatlakoztatásához

(3) Hűtőközeg visszatérő köri csatlakozó (piros) - opció

az összekötő tömlőköteg hűtőközeg-tömlőjének csatlakoztatásához

(4) Védőgáz csatlakozó

(5) Hűtőközeg előremenő köri csatlakozó (kék) - opció

az összekötő tömlőköteg hűtőközeg-tömlőjének csatlakoztatásához

(6) Vakfedél

gázmennyiségmérő opcióhoz

(7) Vakfedél

opcióhoz

(8) Vakfedél

opcióhoz

(9) Vakfedél

opcióhoz

(10) Huzaltekercstartó fékkel

max. 200 mm (7.87 in.) átmérőjű és max. 5 kg (11.02 Ib.) tömegű szabványos
huzaltekercsek rögzítéséhez

(11) 4 görgős előtoló

(12) 4 görgős előtoló védőburkolata

(13) Feszítőkar

az előtológörgők összenyomó nyomásának beállításához

26

WF 25i Case D300 kezelőelemek, csatlakozók és

(1)

(4)

(3)

(5)

(2)

mechanikai komponensek

Biztonság

Hibás kezelés miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

▶
▶
▶

Huzalelőtoló
elülső oldal

VESZÉLY!

Az ismertetett összes funkciót csak képzett szakszemélyzet alkalmazhatja.
Olvassa el és értse meg teljesen ezt a dokumentumot.
Olvassa el és értse meg teljesen a rendszerelemek összes kezelési útmutatóját,

különösen a biztonsági előírásokat.

HU

(1) SpeedNet csatlakozó - opció

opciók - például távszabályozó ­csatlakoztatásához

(2) Hegesztőpisztoly csatlakozó

a hegesztőpisztoly csatlakoz­tatásához

(3) (+) áramátadó hüvely bajo-

nettzárral - opció

az elektródatartó csatlakoz­tatásához

(4) Hűtőközeg visszatérő köri csatlakozó (piros) - opció

a hegesztőégő tömlőköteg hűtőközeg-tömlőjének csatlakoztatásához

(5) Hűtőközeg előremenő köri csatlakozó (kék) - opció

a hegesztőégő tömlőköteg hűtőközeg-tömlőjének csatlakoztatásához

27

Huzalelőtoló

(1)

(2)

(4) (5)

(6)

(3)

(7) (8)

(11)(10) (12)

(9)

oldala

(1) SpeedNet csatlakozó

az összekötő tömlőköteg SpeedNet-kábelének csatlakoztatásához

(2) Hűtőközeg visszatérő köri csatlakozó (piros) - opció

az összekötő tömlőköteg hűtőközeg-tömlőjének csatlakoztatásához

(3) Hűtőközeg előremenő köri csatlakozó (kék) - opció

az összekötő tömlőköteg hűtőközeg-tömlőjének csatlakoztatásához

(4) Védőgáz csatlakozó

(5) (+) - áramátadó hüvely finommenettel

az összekötő tömlőköteg áramkábelének csatlakoztatásához

(6) Vakfedél

opcióhoz

(7) Vakfedél

opcióhoz

(8) Vakfedél

opcióhoz

(9) Huzaltekercstartó fékkel

Max. 300 mm (11.81 in.) átmérőjű és max. 19 kg (41.89 Ib.) tömegű
szabványos huzaltekercsek rögzítéséhez

(10) 4 görgős előtoló

(11) 4 görgős előtoló védőburkolata

(12) Feszítőkar

az előtológörgők összenyomó nyomásának beállításához

28

Opcionális kezelőpanelek

(3)

(1)

(2)

HU

Biztonság

Általános tudni­valók

OPT/i WF
kezelőpanel POT

VESZÉLY!

Hibás kezelés miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az ismertetett összes funkciót csak képzett szakszemélyzet alkalmazhatja.

▶

Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvassa el és értse meg teljesen a rendszerelemek összes kezelési útmutatóját,

▶

különösen a biztonsági előírásokat.

MEGJEGYZÉS!

Opcionálisan kapható kezelőpanelek WF 25i Case D200 és WF 25i Case D300
huzalelőtolóhoz.

A kezelőpanelek kivitele és pozíciója mindkét huzalelőtolónál azonos.

Sz. Funkció
(1) OPT/i WF kezelőpanel POT

Sz. Funkció
(3) - Ívhossz módosítás

(AFI/VFI Synergic hegesztésnél - standard, impulzus, PMC, LSC)

- = rövidebb ívhossz
0 = semleges ívhossz
+ = hosszabb ívhossz

- Hegesztőfeszültség beállítása

(AFI/VFI Standard kézi hegesztésnél)

(2) - Hegesztési teljesítmény

beállítása

(AFI/VFI Synergic
hegesztésnél - standard, impul­zus, PMC, LSC)

- Huzalsebesség beállítása

(AFI/VFI-Standard kézi
hegesztésnél)

29

OPT/i WF gázel-

(2)

(1)

(3)

(4)

(5)

lenőrzés & huzal­befűzés

Sz. Funkció
(4) Huzalvisszafutás gomb

Huzalelektróda gáz- és árammentes visszahúzása

A huzalelektróda visszahúzásához 2 változat áll rendelkezésre:

Sz. Funkció
(1) OPT/i WF gázellenőrzés & huzal-

befűzés

(2) LED üzemállapot

zölden világít, ha a készülék
üzemkész

(3) Gázellenőrző gomb

a szükséges gázmennyiség
nyomáscsökkentő szelepen történő
beállításához

- A gázellenőrző gomb meg­nyomására 30 másodpercig
gáz áramlik ki. Újbóli meg­nyomással előbb is befejezhető
a folyamat.

1. változat

Huzalelektróda visszahúzása előre beállított huzalvisszafutási sebességgel:

- Tartsa nyomva a huzalvisszafutás gombot

- A huzalvisszafutás gomb megnyomása után a huzalelektróda 1 mm-t
(0.039 in.) húzódik vissza

- Rövid szünet után a huzalelőtoló folytatja a huzalelektróda visszahúzását

- ha nyomva marad a huzalvisszafutás gomb, minden további másod­perccel 10 m/min (393.70 ipm) értékkel növekszik a sebesség az előre
beállított huzalvisszafutási sebesség eléréséig

2. változat

Huzalelektróda visszahúzása 1 mm-es (0.039 in.) lépésekben - a huzalvissza­futás gombot mindig 1 másodpercnél rövidebb ideig nyomja (érintse) meg

MEGJEGYZÉS!

A huzalelektródát mindig csak kis hosszakkal húzza vissza, mivel a huzalelektróda
a visszahúzáskor nem csévélődik fel a huzaltekercsre.

MEGJEGYZÉS!

Ha az áramátadó a huzalvisszafutás gomb megnyomása előtt testelve van, a huzal­elektróda a huzalvisszafutás gomb megnyomásakor addig húzódik vissza, amíg a
huzalelektróda zárlatmentes nem lesz - de minden gombnyomással csak max.

10 mm-rel (0.39 in.).

Ha a huzalelektródát tovább kell visszafelé húzni, nyomja meg újra a gombot.

30

Sz. Funkció
(5) Huzalbefűzés gomb

A huzalelektróda gáz- és árammentes befűzése a hegesztőégő tömlőkötegébe

A huzalelektróda befűzéséhez 2 változat áll rendelkezésre:

1. változat

Huzalelektróda befűzése előre beállított huzalbefűzési sebességgel:

- Tartsa nyomva a huzalbefűzés gombot

- A huzalbefűzés gomb megnyomása után a huzalelektróda 1 mm-t (0.039
in.) fűződik be

- Rövid szünet után a huzalelőtoló folytatja a huzalelektróda befűzését - ha
nyomva marad a huzalbefűzés gomb, minden további másodperccel 10
m/min (393.70 ipm) értékkel növekszik a sebesség az előre beállított
huzalbefűzési sebesség eléréséig

- Ha a huzalelektróda testeléssel érintkezik, a huzaltovábbítás leáll és a
huzalelektróda 1 mm-t (0.039 in.) visszahúzódik

2. változat

Huzalelektróda befűzése 1 mm-es (0.039 in.) lépésekben - a huzalbefűzés
gombot mindig 1 másodpercnél rövidebb ideig nyomja (érintse) meg:

- Ha a huzalelektróda testeléssel érintkezik, a huzaltovábbítás leáll és a
huzalelektróda 1 mm-t (0.039 in.) visszahúzódik

HU

MEGJEGYZÉS!

Ha az áramátadó a huzalbefűzés gomb megnyomása előtt testelve van, a huzal­elektróda a huzalbefűzés gomb megnyomásakor visszahúzódik.

A huzalelektróda addig húzódik vissza, amíg a huzalelektróda zárlatmentes nem lesz ­de minden gombnyomással csak max. 10 mm-t (0.39 in.).

Ha 10 mm (0.39 in.) huzalvisszahúzás után az áramátadó még mindig testelve van, a
huzalelektróda a huzalbefűzés gomb ismételt megnyomásakor max. 10 mm-rel (0.39 in.)
visszahúzódik. A folyamat addig ismétlődik, amíg már nincs testelve az áramátadó.

31

OPT/i WF

(1)

(9)(8)

(5)(6)

(10)
(11)
(12)

(2)

(3)

(4)

(7)

(14)
(13)

kezelőpanel stan­dard

32

HU

Szám

(1) Paraméterválasztás bal gomb

Kezelőelem

Anyagvastagság *)

Áram *)

Huzalelőtolás *)

Kijelzés

az alább felsorolt paraméterek kiválasztásához.
Kiválasztott paraméter esetén a megfelelő kijelző világít.

mm-ben vagy inch-ben

Áram A-ban
A hegesztés kezdete előtt automatikusan megjelenik egy
irányérték, amely a programozott paraméterekből adódik. A
hegesztési folyamat alatt az aktuális tényleges érték jelenik meg.

m/min vagy ipm mértékegységben

Funkció

Különleges funkció

Csak akkor választható ki, ha előtte a hegesztőeljárás gombbal
(5) ki lett választva az SP hegesztési eljárás és az LSC vagy
PMC különleges program.

Alapkivitelben a következő folyamatszabályozó paraméterek
kiválasztásához és beállításához:

- Beolvadás-stabilizátor

- Ívhossz-stabilizátor

Az F1 kiválasztása után a kijelzőn nyíllal lesz megjelölve az
aktuálisan beállítható folyamatszabályozó paraméter. A második
folyamatszabályozó paraméter a Paraméterválasztás bal gomb
(1) újbóli megnyomásával választható ki.

Konfigurációtól függően, különleges funkciók kiválasztásához.

*) = szinergia paraméter.

Egy szinergia paraméter módosítása esetén a szinergia funkció
következtében az összes többi szinergia paraméter is automati­kusan beállításra kerül.

33

Szám

(2) Paraméterválasztás jobb gomb

Kezelőelem

Ívhossz-korrekció

Feszültség *)

Impulzus-/dinamika-korrekció

Kijelzés

az alább felsorolt paraméterek kiválasztásához.
Kiválasztott paraméter esetén a megfelelő kijelző világít.

Az ívhossz korrigálásához

- ... rövidebb ívhossz
0 ... semleges ívhossz
+ ... hosszabb ívhossz

Feszültség V-ban
A hegesztés kezdete előtt automatikusan megjelenik egy
irányérték, amely a programozott paraméterekből adódik. A
hegesztési folyamat alatt az aktuális tényleges érték jelenik meg.

Funkció

az impulzusenergia korrekciójához impulzusos ívnél

- ... kisebb cseppleválasztó erő
0 ... semleges cseppleválasztó erő
+ ... nagyobb cseppleválasztó erő

Job-szám

(csak akkor választható ki, ha előtte a hegesztőeljárás gombbal
(5) ki lett választva a JOB hegesztőeljárás)

Job-szám kiválasztásához

*) = szinergia paraméter.

Egy szinergia paraméter módosítása esetén a szinergia funkció
következtében az összes többi szinergia paraméter is automati­kusan beállításra kerül.

(3) Beállító kerék elfordítás/megnyomás funkcióval

- Az ívhossz-korrekció, feszültség, impulzus-/dinamikakor­rekció paraméterek módosításához

- A Job-szám kiválasztásához

34

HU

Szám

(4) EasyJob gomb

(5) Hegesztőeljárás gomb

Kezelőelem

Kijelzés

EasyJob-ok mentéséhez, lehívásához és törléséhez.
A gomb LED-je jelzi, hogy az Easy Job ki van választva

Működési mód:

- Gomb nyomva tartása 3 másodpercig = Easy Job mentése
(aktuális beállítások mentése). A mentés után világít a
gomb LED-je és a kijelzőn ‘Store‘ jelenik meg

- Gomb nyomva tartása 5 másodpercig = Easy Job törlése.
3 másodperc után ‘Store‘, 5 másodperc után ‘Clear‘ jelenik
meg a kijelzőn és a gomb LED-je kialszik

- Gomb megnyomása = tárolt EasyJob kiválasztása

a hegesztőeljárás kiválasztásához

- PULS SYNERGIC - AFI/VFI Puls Synergic hegesztés

- SYNERGIC - AFI/VFI Standard Synergic hegesztés

- MANUAL - AFI/VFI Standard kézi hegesztés

- JOB - Job üzemmód

- STICK - bevont elektródás hegesztés

- SP (SP = különleges programok: LSC, PMC, TIG, ...) - Az
engedélyezett funkciócsomagtól függően különböző
hegesztőeljárások választhatók ki. A gomb megnyomásával
a rendelkezésre álló hegesztőeljárások egymás után megje­lennek a kijelzőn

Funkció

(6) Üzemmód gomb

Az üzemmód kiválasztásához

2 ütemes üzemmód

4 ütemes üzemmód

- A funkciócsomagtól függően különböző különleges
üzemmódok választhatók ki. A gomb megnyomásával a rendel­kezésre álló üzemmódok egymás után megjelennek a kijelzőn

(7) Beállító kerék elfordítás/megnyomás funkcióval

- Az anyagvastagság, áram, huzalelőtolás és különleges

funkció paraméterek módosításához

- A Setup menü paramétereinek kiválasztásához és

módosításához

Szám

(8) Hold kijelző

Kijelzés

Minden hegesztés vége után automatikusan megjelennek a tényleges
értékek (áram, feszültség, huzalelőtolás, ...). A tényleges értékek megje­lenítését a HOLD kijelző világítása jelzi.

Funkció

35

Szám

(9) Átmeneti ív kijelző

(10) SFI kijelző (Spatter Free Ignition)

(11) SynchroPuls kijelző

(12) VRD (Voltage Reduction Device) kijelző

(13) Beolvadás-stabilizátor kijelző

(14) Ívhossz-stabilizátor kijelző

Kijelzés

A rövid ív és a szóró ív között fröcskölő átmeneti ív keletkezik. Az átme­neti ív kijelző világítása erre a tartományra utal

Akkor világít, ha a Spatter Free Ignition funkció aktiválva van

Akkor világít, ha a SynchroPuls funkció aktiválva van

Akkor világít, ha a feszültségcsökkentés (VRD) aktiválva van

Akkor világít, ha a beolvadás-stabilizátor aktiválva van

Akkor világít, ha az ívhossz-stabilizátor funkció aktiválva van

Funkció

36

Szerelés és üzembe helyezés

37

38

Szerelés és üzembe helyezés előtt

HU

Biztonság

Rendeltetésszerű
használat

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az ismertetett összes funkciót csak képzett szakszemélyzet alkalmazhatja.

▶

Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvassa el és értse meg teljesen a rendszerelemek összes kezelési útmutatóját,

▶

különösen a biztonsági előírásokat.

Az áramforrás kizárólag huzaltovábbításra szolgál AFI/VFI-hegesztésnél, a Fronius rend­szerelemeivel együtt.
Az egyéb vagy ezen túlmenő használat nem rendeltetésszerűnek minősül.
Az ebből eredő károkért a gyártó nem felel.

A rendeltetésszerű használathoz tartozik még:

- a teljes kezelési útmutató elolvasása

- a kezelési útmutató összes utasításának és biztonsági előírásának betartása

- az ellenőrzési és karbantartási munkák elvégzése

Felállítási rendel­kezések

VESZÉLY!

A felboruló vagy leeső készülékek életveszélyt jelenthetnek.

Az összes rendszerelemet, állókonzolt és mozgatókocsit sík és szilárd alapfelületre kell
stabilan felállítani. Forgócsap-tartó használata esetén mindig biztosítani kell a
huzalelőtoló stabil helyzetét a forgócsap-tartó forgócsapján.

A készülék az IP23-védettség szempontjából bevizsgálva, ami a következőt jelenti:

- 12,5 mm-nél (0,49 in.) nagyobb átmérőjű szilárd idegen testek behatolása elleni
védelem

- Védelem vízpermet ellen a függőlegeshez képest 60°-os szögig

A készülék az IP23 védettség szerint a szabadban is felállítható és üzemeltethető.
Kerülje a nedvesség közvetlen behatolását (pl. esőzés által).

39

Csatlakoztassa az összekötő tömlőköteget és az

*

*

AFI/VFI hegesztőpisztolyt

Biztonság

Általános tudni­valók

Az összekötő
tömlőköteg csat­lakoztatása

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Kapcsolja az áramforrás hálózati kapcsolóját - O - állásba.

▶

Válassza le az áramforrást a hálózatról.

▶

Gondoskodjon arról, hogy az áramforrás a munkálatok befejezéséig a hálózatról

▶

leválasztva maradjon.

A huzalelőtoló összekötő tömlőköteg segítségével köthető össze az áramforrással.

VIGYÁZAT!

Személyi sérülések és anyagi károk veszélye nem megfelelő csatlakozás miatt.

Az összes kábelnek, vezetéknek és tömlőkötegnek mindig jól rögzítettnek, sértetlennek,
jól szigeteltnek és megfelelően méretezettnek kell lennie.

1

2

* Csak akkor, ha a hűtőközeg-csat-

lakozók be vannak építve a
huzalelőtolóba és vízhűtéses
hegesztőpisztoly esetén

40

3

*

*

6

7

4

5

3

HU

AFI/VFI
hegesztőpisztoly
csatlakoztatása

1

VIGYÁZAT!

Személyi sérülések és anyagi károk
veszélye nem megfelelő csatlakozás
miatt.

Az összes kábelnek, vezetéknek és
tömlőkötegnek mindig jól rögzítettnek,
sértetlennek, jól szigeteltnek és megfe­lelően méretezettnek kell lennie.

* Csak akkor, ha a hűtőközeg-csat-

lakozók be vannak építve a
huzalelőtolóba és vízhűtéses
hegesztőpisztoly esetén

41

Az előtoló görgők behelyezése / kicserélése

Biztonság

Általános tudni­valók

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Kapcsolja az áramforrás hálózati kapcsolóját - O - állásba.

▶

Válassza le az áramforrást a hálózatról.

▶

Gondoskodjon arról, hogy az áramforrás a munkálatok befejezéséig a hálózatról

▶

leválasztva maradjon.

Az előtoló görgők az első kiszállításkor nincsenek behelyezve a készülékbe.

A huzalelektróda optimális továbbításának biztosításához össze kell hangolni az előtoló
görgőket a hegesztendő huzal keresztmetszetével, valamint a huzalötvözettel.

MEGJEGYZÉS!

Nem megfelelő előtológörgők miatti kockázat.

Ennek rossz hegesztési tulajdonságok lehetnek a következményei.

Csak a huzalelektródának megfelelő előtoló görgőket használjon.

▶

A rendelkezésre álló előtoló görgők és alkalmazási lehetőségeik áttekintése az
alkatrészjegyzékben található.

Az előtológörgők
behelyezése /
kicserélése

VIGYÁZAT!

Sérülésveszély az előtológörgők kiugró tartói miatt.

A feszítőkar kireteszelésekor jobbra és balra távol kell tartani az ujjakat a feszítőkartól.

1 2

42

VIGYÁZAT!

Zúzódásveszély a nyitott előtológörgők következtében.

Az előtológörgők behelyezése / cseréje után mindig szerelje fel a 4-görgős előtoló
védőburkolatát.

3 4

HU

43

Huzaltekercs behelyezése, kosártekercs behe­lyezése

Biztonság

VESZÉLY!

Elektromos áram miatti veszély.

Az áramütés halálos lehet.

Kapcsolja az áramforrás hálózati kapcsolóját - O - állásba.

▶

Válassza le az áramforrást a hálózatról.

▶

Gondoskodjon arról, hogy az áramforrás a munkálatok befejezéséig a hálózatról

▶

leválasztva maradjon.

VIGYÁZAT!

A feltekert huzalelektróda rugóhatása miatti veszély.

Súlyos sérülés lehet a következmény.

A huzaltekercs/kosártekercs behelyezésekor fogja erősen a huzalelektróda végét,

▶

hogy a visszacsapódó huzalelektróda okozta sérülések elkerülhetők legyenek.

VIGYÁZAT!

Leeső huzaltekercs/kosártekercs miatti veszély.

Súlyos sérülés lehet a következmény.

Biztosítsa, hogy a huzaltekercs/kosártekercs a kosártekercs-adapterrel együtt min-

▶

dig stabilan üljön a huzaltekercstartón.

Huzaltekercs
behelyezése:
D200 készüléknél

1

44

Huzaltekercs
behelyezése:
D300 készüléknél

1

HU

Kosártekercs
behelyezése:
D300 készüléknél

VIGYÁZAT!

Személyi sérülések és anyagi károk veszélye a leeső kosártekercs miatt.

A kosártekercset úgy kell felhelyezni a készülékkel szállított kosártekercs-adapterre,
hogy a kosártekercs bordái a kosártekercs-adapter vezetőhornyain belül legyenek.

1 2

45

Huzalelektróda befűzése

1

2

Általános tudni­valók

Előkészítés

MEGJEGYZÉS!

Ha nincs huzalbefűzés gomb a huzalelőtolón, a huzalbefűzéshez használja a
gyártó egy másik rendszerelemének huzalbefűzés gombját - például az áramforrás
huzalbefűzés gombját.

A huzalbefűzés gomb funkciója a gyártó összes rendszereleménél azonos.

MEGJEGYZÉS!

A huzalbefűzés gomb funkciójával kapcsolatos részletes információk a huzal­befűzés gomb leírásában találhatók („Opcionális kezelőpanelek“ rész, „OPT/i WF
gázellenőrzés & huzalbefűzés“ szakasz).

VIGYÁZAT!

Személyi sérülések és anyagi károk veszélye a hegesztőáram és az ív véletlen
meggyújtása következtében.

A munka kezdete előtt válassza le a hegesztőrendszer és a munkadarab közötti tes­telést.

VIGYÁZAT!

A hegesztőpisztoly megsérülésének veszélye a huzalelektróda éles vége miatt.

A bevezetés előtt sorjátlanítsa alaposan a huzalelektróda végét.

VIGYÁZAT!

Sérülésveszély a feltekert huzalelektróda rugóhatása miatt.

A huzalelektródának a 4 görgős előtolóba történő behelyezésekor fogja erősen a huzal­elektróda végét, hogy a visszaugró huzalelektróda okozta sérülések elkerülhetők legye­nek.

1

2

46

Huzalelektróda

4

6

7

5

3

2

1

1

1

2

1

befűzése

VIGYÁZAT!

Hegesztőáram és az ív véletlen meggyújtása miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munka kezdete előtt válassza le a hegesztőrendszer és a munkadarab közötti tes-

▶

telést.

VIGYÁZAT!

Kilépő huzalelektróda miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Tartsa úgy a hegesztőpisztolyt, hogy a hegesztőpisztoly csúcsa az arcával és

▶

testével ellentétes irányba mutasson.
Viseljen megfelelő védőszemüveget.

▶

Ne irányítsa emberre a hegesztőpisztolyt.

▶

Ügyeljen arra, hogy a huzalelektróda ne érjen elektromosan vezető vagy földelt

▶

részekhez (pl. házhoz stb.).

Helyezze el egyenesen a hegesztőpisztoly tömlőkötegét

1

2

3

HU

Az összenyomó
nyomás
beállítása

1

MEGJEGYZÉS!

Az összenyomó nyomást úgy kell
beállítani, hogy a huzalelektróda ne
deformálódjon el, de a kifogástalan
huzaltovábbítás biztosított legyen.

Az összenyomó nyomás beállításához
használja fel a védőburkolat címkéjén
megadott irányértékeket.

47

A fék beállítása

1

4

5

STOP

6

7

3

1

2

Általános tudni­valók

VIGYÁZAT!

Személyi sérülések és anyagi károk veszélye a hegesztőáram és az ív véletlen
meggyújtása következtében.

A munka kezdete előtt válassza le a hegesztőrendszer és a munkadarab közötti tes­telést.

VIGYÁZAT!

Személyi sérülések és anyagi károk veszélye kilépő huzalelektróda miatt.

Munka közben:

Tartsa úgy a hegesztőpisztolyt, hogy a hegesztőpisztoly csúcsa az arcával és

▶

testével ellentétes irányba mutasson
Viseljen megfelelő védőszemüveget

▶

Ne irányítsa emberre a hegesztőpisztolyt

▶

Ügyeljen arra, hogy a huzalelektróda ne érjen elektromosan vezető vagy földelt

▶

részekhez (pl. ház, stb.).

MEGJEGYZÉS!

Az égővezérlő gomb elengedése után a huzaltekercsnek nem szabad továbbhalad­nia.

Ha ez a helyzet, állítsa be a féket.

Fék beállítása:
D200 készüléknél

1 2

48

2

4

STOP

OK

3

1

3

1

4

5

STOP

6

7

3

1

2

2

1

2

4

STOP

OK

3

1

HU

Fék beállítása:
D300 készüléknél

1

3

2

49

Fék felépítése:
D200 készüléknél

VESZÉLY!

A hibás felszerelés súlyos személyi sérüléseket és anyagi károkat okozhat.

Ne szerelje szét a féket.

▶

A féken csak képzett szakemberrel végeztessen karbantartási és szervizmunkákat.

▶

A fék csak kompletten kapható.
A szöveg melletti ábra csak információként szolgál!

Fék felépítése:
D300 készüléknél

VESZÉLY!

A hibás felszerelés súlyos személyi
sérüléseket és anyagi károkat okozhat.

Ne szerelje szét a féket.

▶

A féken csak képzett szakemberrel

▶

végeztessen karbantartási és szerviz­munkákat.

A fék csak kompletten kapható.
A szöveg melletti ábra csak információként
szolgál!

50

Üzembe helyezés

HU

Biztonság

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

▶
▶
▶

Előfeltételek A huzalelőtoló üzembe helyezéséhez a következő előfeltételeknek kell teljesülniük:

- A huzalelőtoló összekötése az áramforrással az összekötő tömlőköteg segítségével

- Hegesztőpisztoly csatlakoztatása a huzalelőtolóhoz

- A huzalelőtoló előtológörgőinek behelyezése

- A huzaltekercs / kosártekercs-adapterrel ellátott kosártekercs behelyezése a

- Huzalelektróda befűzése

- Előtológörgők összenyomó nyomásának beállítása

- A fék beállítva

- Az összes fedél lezárása, az összes oldalrész felszerelése, az összes védőszerke-

VESZÉLY!

Az ismertetett összes funkciót csak képzett szakszemélyzet alkalmazhatja.
Olvassa el és értse meg teljesen ezt a dokumentumot.
Olvassa el és értse meg teljesen a rendszerelemek összes kezelési útmutatóját,

különösen a biztonsági előírásokat.

huzalelőtolóba

zet működőképes állapotban történő elhelyezése az előirányzott helyen

Általános tudni­valók

A huzalelőtoló üzembe helyezése kézi alkalmazásoknál a pisztolyvezérlő gomb meg­nyomásával, automatizált alkalmazásoknál aktív hegesztésindító jellel történik.

51

52

Hibadiagnosztika, hibaelhárítás, kar-

bantartás és ártalmatlanítás

53

54

Hibadiagnosztika, hibaelhárítás

HU

Biztonság

VESZÉLY!

Hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az alábbiakban leírt összes munkát csak képzett szakszemélyzet végezheti el.

▶

Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvassa el és értse meg teljesen a rendszerelemek összes kezelési útmutatóját,

▶

különösen a biztonsági előírásokat.

VESZÉLY!

Elektromos áram miatti veszély.

Az áramütés halálos lehet.

Kapcsolja az áramforrás hálózati kapcsolóját - O - állásba.

▶

Válassza le az áramforrást a hálózatról.

▶

Gondoskodjon arról, hogy az áramforrás a munkálatok befejezéséig a hálózatról

▶

leválasztva maradjon.
A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról, hogy az

▶

elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

VIGYÁZAT!

Hibadiagnosztika,
hibaelhárítás

Forró rendszerelemek miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munka kezdete előtt az összes forró rendszerelemet hagyja lehűlni szo-

▶

bahőmérsékletre (+25 °C, +77 °F), például:

Forró rendszerelemek például

- hűtőközeg

- vízhűtéses rendszerelemek

- a huzalelőtoló hajtómotorja

Jegyezze fel a készülék sorozatszámát és konfigurációját, valamint részletes
hibaleírással értesítse a szervizszolgálatot, ha

- a következőkben fel nem sorolt hibák lépnek fel

- a felsorolt elhárítási intézkedések nem vezetnek eredményre

55

Nem működik az áramforrás

A hálózati kapcsoló be van kapcsolva, a kijelzők nem világítanak

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Nincs működés a pisztolyvezérlő gomb megnyomása után

Az áramforrás hálózati kapcsolója be van kapcsolva, a kijelzők világítanak

Ok:

Elhárítás:

Ok:
Elhárítás:

Elszakadt a hálózati vezeték, nincs bedugva a hálózati dugasz
Ellenőrizze a hálózati vezetéket, szükség esetén dugja be a hálózati

dugaszt

Hibás a hálózati dugaszoló aljzat vagy a hálózati dugasz
Cserélje ki a hibás alkatrészeket

Hálózati biztosító
Cserélje ki a hálózati biztosítót

Rövidzár a SpeedNet csatlakozó vagy külső érzékelő 24 V-os ellátásánál
Húzza ki a csatlakoztatott komponenseket

Csak külső vezérlődugasszal rendelkező hegesztőpisztolyoknál: nincs
bedugva a vezérlődugasz

Dugja be a vezérlődugaszt

Hibás a hegesztőpisztoly vagy a hegesztőpisztoly vezérlővezetéke
Cserélje ki a hegesztőpisztolyt

Nincs működés a égővezérlő gomb megnyomása után

Az áramforrás hálózati kapcsolója bekapcsolva, az áramforrás kijelzője aktív, a
huzalelőtoló kijelzői nem világítanak

Ok:
Elhárítás:

Nincs hegesztőáram

Az áramforrás hálózati kapcsolója be van kapcsolva, a kijelzők világítanak

Ok:
Elhárítás:

Ok:
Elhárítás:

Az összekötő tömlőköteg nincs megfelelően csatlakoztatva / hibás
Csatlakoztassa megfelelően / cserélje ki az összekötő tömlőköteget

Helytelen testcsatlakozás
Ellenőrizze a testcsatlakozás polaritását

Szakadt az áramkábel a hegesztőpisztolyban
Cserélje ki a hegesztőpisztolyt

56

Nincs védőgáz

Az összes többi funkció rendelkezésre áll

HU

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Nem egyenletes huzalsebesség

Ok:
Elhárítás:

Ok:
Elhárítás:

Üres a gázpalack
Cserélje ki a gázpalackot

Nyomáscsökkentő szelep hibás
Cserélje ki a nyomáscsökkentő szelepet

A gáztömlő nincs felszerelve vagy sérült
Szerelje fel vagy cserélje ki a gáztömlőt

Hibás a hegesztőpisztoly
Cserélje ki a hegesztőpisztolyt

Hibás a gáz mágnesszelepe
Értesítse a szervizszolgálatot

A fék túl erősre van beállítva
Lazítsa meg a féket

Az áramátadó furata túl szűk
Használjon megfelelő áramátadót

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Huzaltovábbítási problémák

hosszú tömlőköteges alkalmazások esetén

Ok:
Elhárítás:

A hegesztőpisztoly nagyon felforrósodik

Ok:
Elhárítás:

Ok:
Elhárítás:

Hibás a huzalvezető-bélés a hegesztőpisztolyban
Ellenőrizze a huzalvezető-bélést törés, szennyeződés stb. szempontjából

és adott esetben cserélje ki

Az előtoló görgők nem alkalmasak a felhasznált huzalelektródához
Használjon megfelelő előtoló görgőket

Helytelen az előtoló görgők szorítónyomása
Optimalizálja a szorítónyomást

A tömlőköteg szakszerűtlenül van lefektetve
A tömlőköteget lehetőleg egyenes vonalban fektesse le, kerülje a kis suga-

rakat

A hegesztőpisztoly túl gyengére van méretezve
Ügyeljen a bekapcsolási időtartamra és a terhelési határokra

Csak vízhűtéses berendezéseknél: a hűtőközeg átáramlás túl gyenge
Ellenőrizze a hűtőközegszintet, az átáramló hűtőközeg mennyiségét, a

hűtőközeg szennyezettségét stb. Közelebbi információk a hűtőegység
kezelési útmutatójában találhatók

57

Rossz hegesztési tulajdonságok

Ok:
Elhárítás:

Helytelen hegesztési paraméterek
Ellenőrizze a beállításokat

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Hibás testelés
Hozzon létre jó érintkezést a munkadarabbal

Nincs vagy túl kevés a védőgáz
Ellenőrizze a nyomáscsökkentő szelepet, a gáztömlőt, a gáz-mágnesszele-

pet, a hegesztőpisztoly gázcsatlakozását stb.

A hegesztőpisztoly tömítetlen
Cserélje ki a hegesztőpisztolyt

Helytelen vagy kopott áramátadó
Cserélje ki az áramátadót

Helytelen huzalötvözet vagy helytelen huzalátmérő
Ellenőrizze a behelyezett huzalelektródát

Helytelen huzalötvözet vagy helytelen huzalátmérő
Ellenőrizze az alapanyag hegeszthetőségét

A védőgáz nem alkalmas a huzalötvözethez
Használjon megfelelő védőgázt

58

Ápolás, karbantartás és ártalmatlanítás

HU

Általános tudni­valók

Biztonság

Szokásos üzemeltetési feltételek mellett a készülék csak minimális ápolást és karban­tartást igényel. Néhány pont betartása azonban elengedhetetlen ahhoz, hogy éveken át
működőképes állapotban maradjon a hegesztőrendszer.

VESZÉLY!

Hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az alábbiakban leírt összes munkát csak képzett szakszemélyzet végezheti el.

▶

Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvassa el és értse meg teljesen a rendszerelemek összes kezelési útmutatóját,

▶

különösen a biztonsági előírásokat.

VESZÉLY!

Elektromos áram miatti veszély.

Az áramütés halálos lehet.

Kapcsolja az áramforrás hálózati kapcsolóját - O - állásba.

▶

Válassza le az áramforrást a hálózatról.

▶

Gondoskodjon arról, hogy az áramforrás a munkálatok befejezéséig a hálózatról

▶

leválasztva maradjon.
A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról, hogy az

▶

elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

Minden üzembe
helyezésnél

6 havonta

VIGYÁZAT!

Forró rendszerelemek miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munka kezdete előtt az összes forró rendszerelemet hagyja lehűlni szo-

▶

bahőmérsékletre (+25 °C, +77 °F), például:

Forró rendszerelemek például

- hűtőközeg

- vízhűtéses rendszerelemek

- a huzalelőtoló hajtómotorja

- Ellenőrizze az összes tömlőköteget és a testelést sérülés szempontjából. Cserélje ki
a sérült alkatrészeket.

- Ellenőrizze az előtoló görgőket és a huzalvezető-béléseket sérülés szempontjából.
Cserélje ki a sérült alkatrészeket.

- Ellenőrizze és adott esetben állítsa be az előtoló görgők szorítónyomását.

VIGYÁZAT!

Elektronikus alkatrészek sérülésének veszélye.

Ne fúvassa rövid távolságból az elektronikus alkatrészeket.

▶

59

- Nyissa fel a burkolatokat, szerelje le a készülék oldalrészeit és száraz, csökkentett
nyomású sűrített levegővel fúvassa tisztára a készülék belsejét. A tisztítás után
állítsa helyre a készülék eredeti állapotát.

Ártalmatlanítás Az ártalmatlanítást a hatályos nemzeti és regionális előírásoknak megfelelően végezze

el.

60

MŰSZAKI ADATOK

61

62

MŰSZAKI ADATOK

HU

WF 25i Case
D200

Tápfeszültség 24 V DC / 60 V DC
Névleges áram 0,5 A / 1,2 A
Hegesztőáram 10 min / 40 °C (104 °F) esetén 40% ED* 60% ED* 100% ED*
500 A 450 A 360 A
Védőgáz maximális nyomása 7 bar

101.53 psi
Hűtőközeg Eredeti Fronius
Hűtőközeg maximális nyomása 5 bar

72.53 psi
Huzalsebesség 1 - 25 m/min

39.37 - 984.25 ipm
Huzalelőtoló 4 görgős előtoló
Huzalátmérő 0,8 - 1,6 mm

.03 - .06 in.

Huzaltekercs-átmérő max. 200 mm

max. 7.87 in.

Huzaltekercs-súlya max. 5 kg

max. 11.02 Ib.

Védettség IP 23

WF 25i Case
D300

Vizsgálati jel S / CE
Méretek (h × sz × ma) 507 x 200 x 320 mm

19.96 x 7.87 x 12.6 in.
Tömeg 9,5 kg

20.94 Ib.
*) ED = bekapcsolási időtartam

Tápfeszültség 24 V DC / 60 V DC
Névleges áram 0,5 A / 1,2 A
Hegesztőáram 10 min / 40 °C (104 °F) esetén 40% ED* 60% ED* 100% ED*
500 A 450 A 360 A
Védőgáz maximális nyomása 7 bar

101.53 psi
Hűtőközeg Eredeti Fronius
Hűtőközeg maximális nyomása 5 bar

72.53 psi
Huzalsebesség 1 - 25 m/min

39.37 - 984.25 ipm
Huzalelőtoló 4 görgős előtoló

63

Huzalátmérő 0,8 - 1,6 mm

.03 - .06 in.

Huzaltekercs-átmérő max. 300 mm

max. 11.81 in.

Huzaltekercs-súlya max. 19 kg

max. 41.89 Ib.
Védettség IP 23
Vizsgálati jel S / CE
Méretek (h × sz × ma) 613 x 244 x 437 mm

24.13 x 9.61 x 17.2 in.

Tömeg 14,8 kg

32.63 Ib.

*) ED = bekapcsolási időtartam

HP 70i Case

HP 95i Case

Hegesztőáram 10 min / 40 °C (104

°F) esetén
400 A 365 A 320 A

*) ED = bekapcsolási időtartam

Hegesztőáram 10 min / 40 °C (104

°F) esetén
500 A 450 A 360 A

*) ED = bekapcsolási időtartam

40% ED* 60% ED* 100% ED*

40% ED* 60% ED* 100% ED*

64

HU

65

66

HU

67

FRONIUS INTERNATIONAL GMBH

Froniusstraße 1

A-4643 Pettenbach

AUSTRIA

[e-mail]

www.fronius.com

Under www.fronius.com/contact you will find the addresses

of all Fronius Sales & Service Partners and locations.
