/ Perfect Charging / Perfect Welding / Solar Energy
WF 15i
WF 15i n.S.
WF 25i
WF 30i
Návod k obsluze
CS
42,0426,0116,CS 035-18112021
Obsah
Bezpečnostní předpisy 5
Vysvětlení bezpečnostních pokynů 5
Všeobecné informace 5
Předpisové použití 6
Okolní podmínky 6
Povinnosti provozovatele 6
Povinnosti pracovníků 6
Síťové připojení 7
Vlastní ochrana a ochrana jiných osob 7
Nebezpečí vznikající působením škodlivých par a plynů 7
Nebezpečí představované odletujícími jiskrami 8
Nebezpečí představované proudem ze síťového rozvodu a svařovacího okruhu 9
Bludné svařovací proudy 10
Klasifikace přístrojů podle EMC 10
Opatření EMC 10
Opatření EMF 11
Místa, kde hrozí zvláštní nebezpečí 11
Požadavky na ochranný plyn 12
Nebezpečí související s lahvemi s ochranným plynem 12
Nebezpečí ohrožení unikajícím ochranným plynem 13
Bezpečnostní opatření v místě instalace a při přepravě 13
Bezpečnostní předpisy v normálním provozu 14
Uvedení do provozu, údržba a opravy 14
Bezpečnostní přezkoušení 14
Likvidace odpadu 15
Bezpečnostní označení 15
Zálohování dat 15
Autorské právo 15
CS
Všeobecné informace 17
Všeobecné informace 19
Koncepce přístroje 19

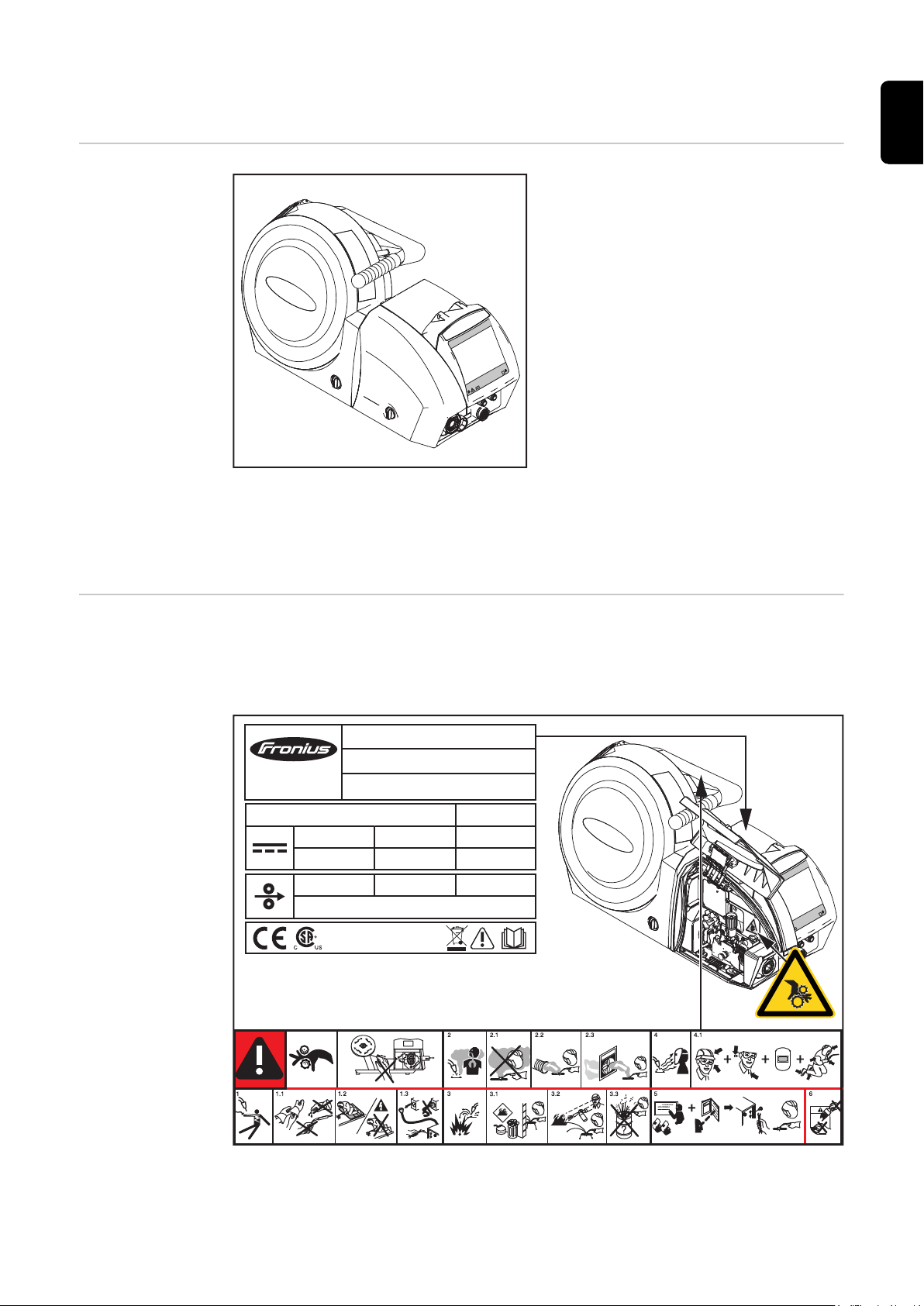

Varovná upozornění na přístroji 19
Ovládací prvky, přípojky a mechanické součásti 21
Ovládací prvky, přípojky a mechanické součásti 23
Bezpečnost 23
Přední strana podavače drátu 23
Zadní strana podavače drátu 24

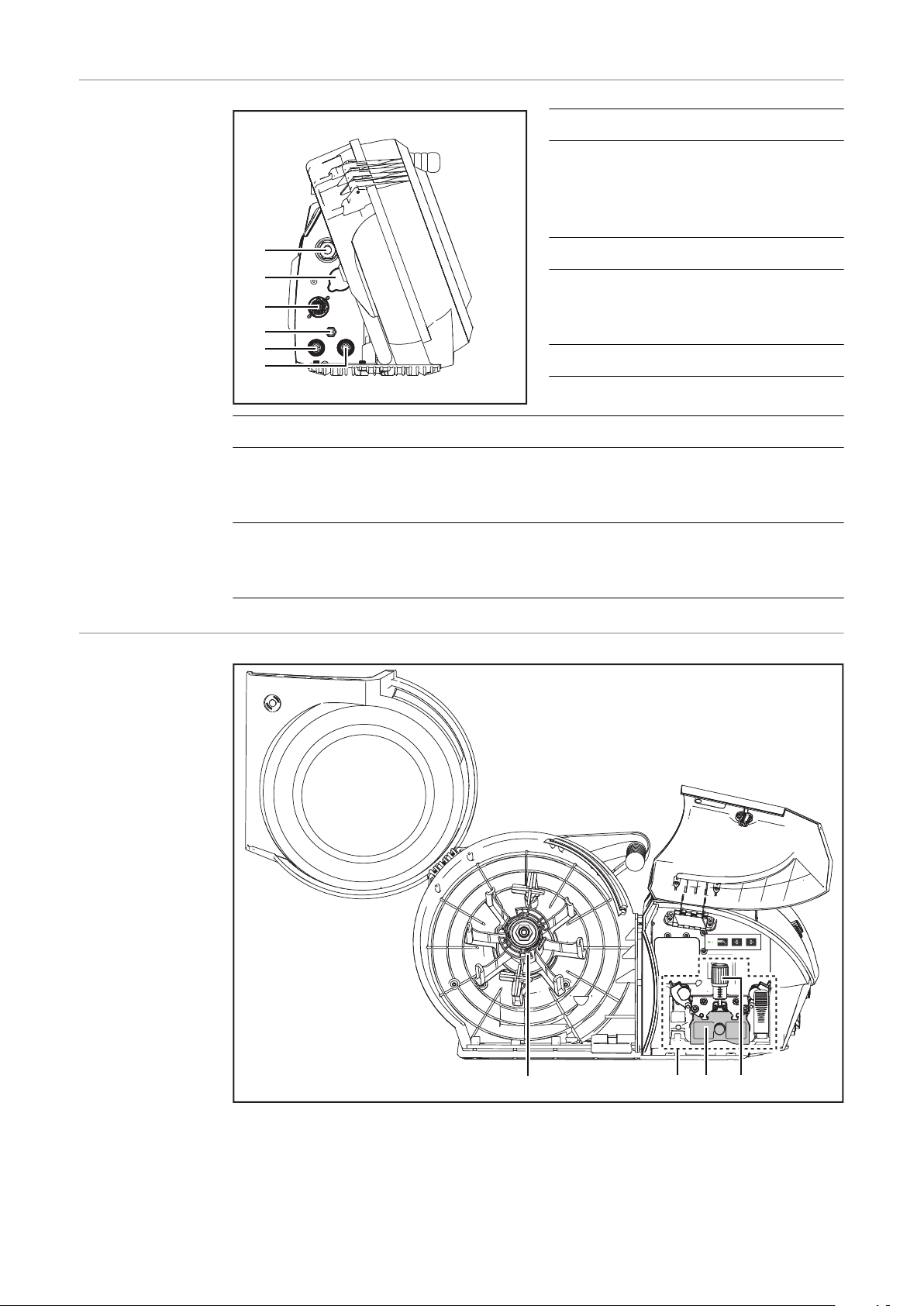

Boční strana podavače drátu 24
Spodní strana podavače drátu 25
Volitelné ovládací panely 26
Bezpečnost 26

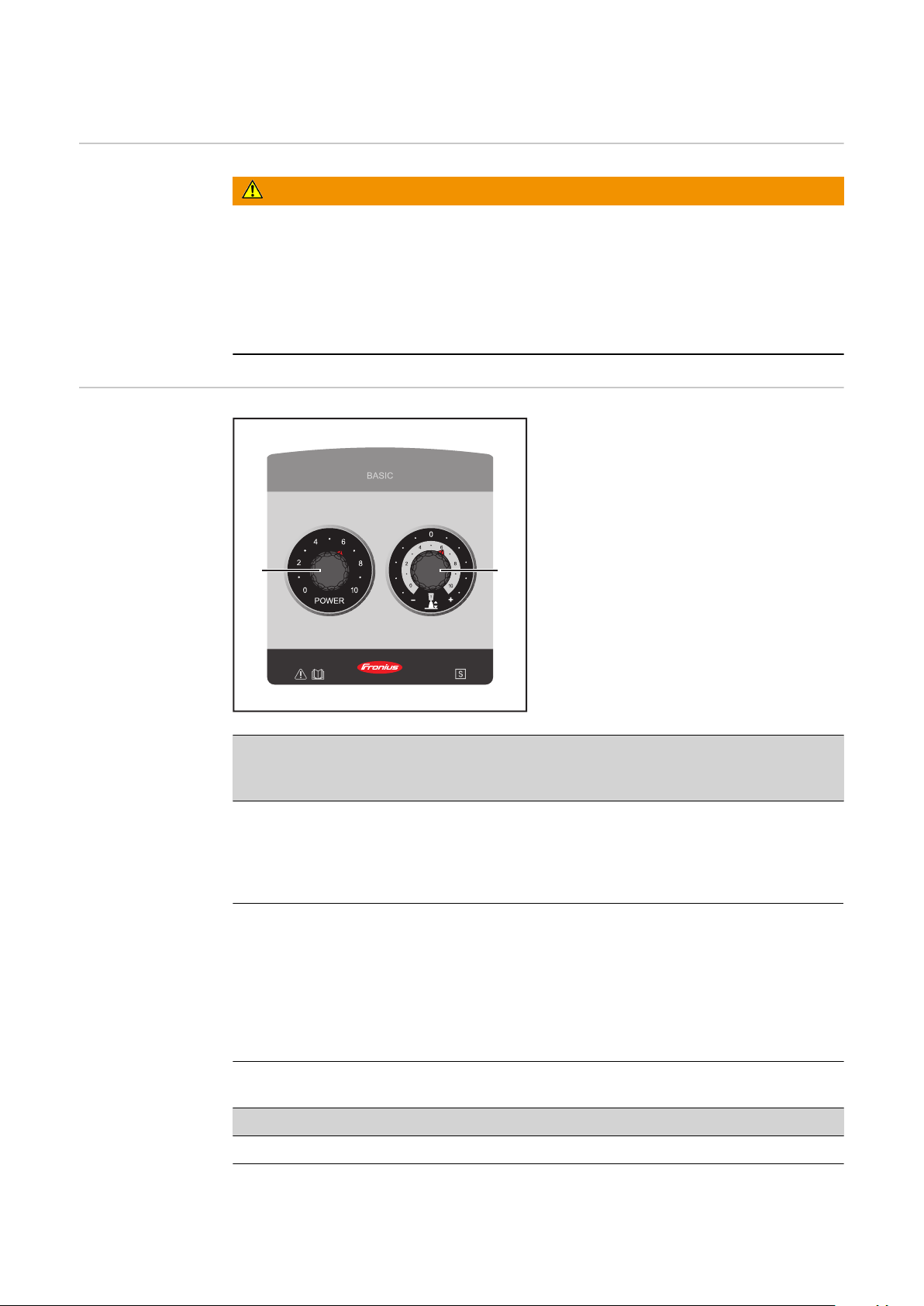

OPT/i WF ovládací panel POT 26

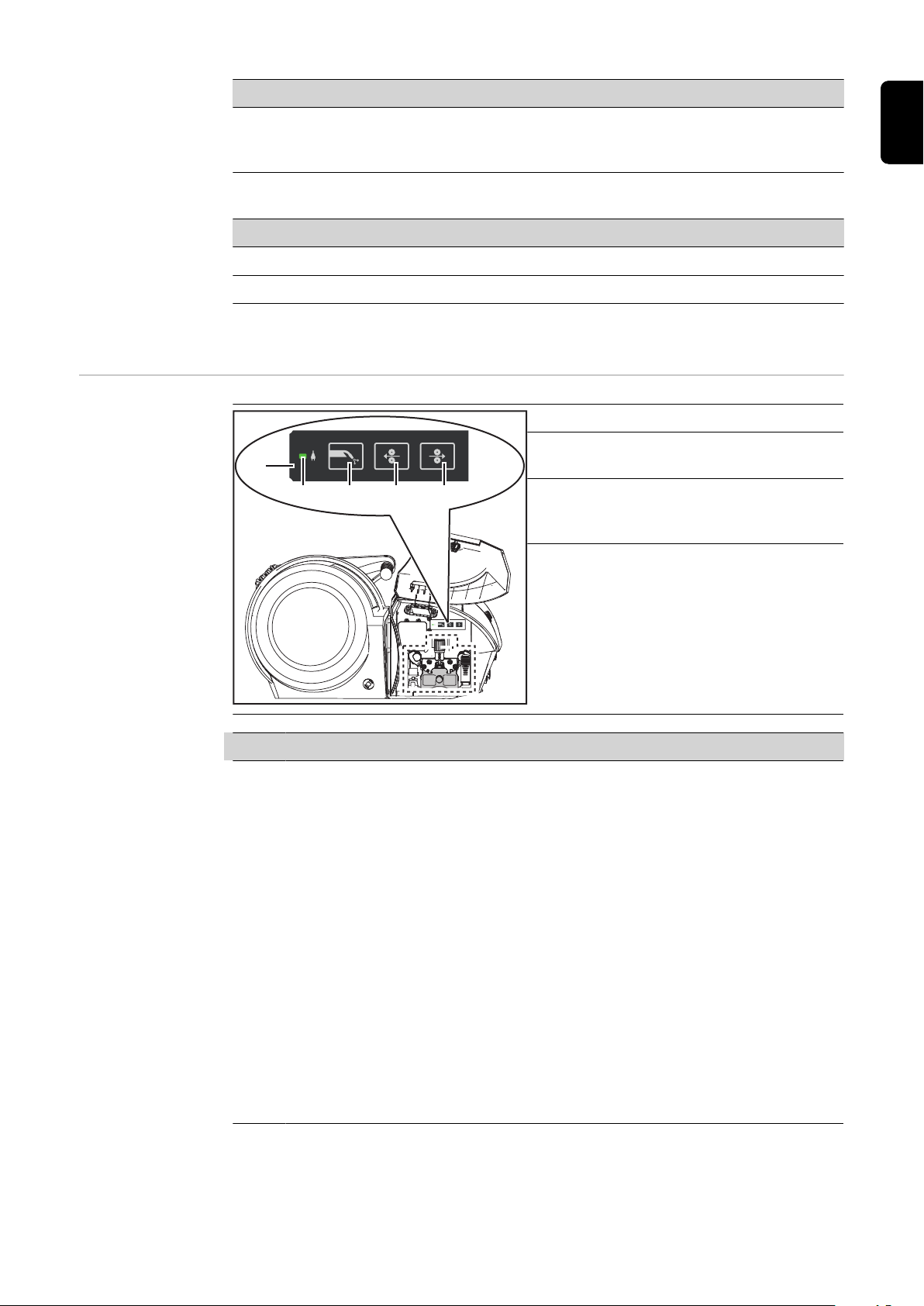

OPT/i WF zkouška plynu a zavedení drátu 27

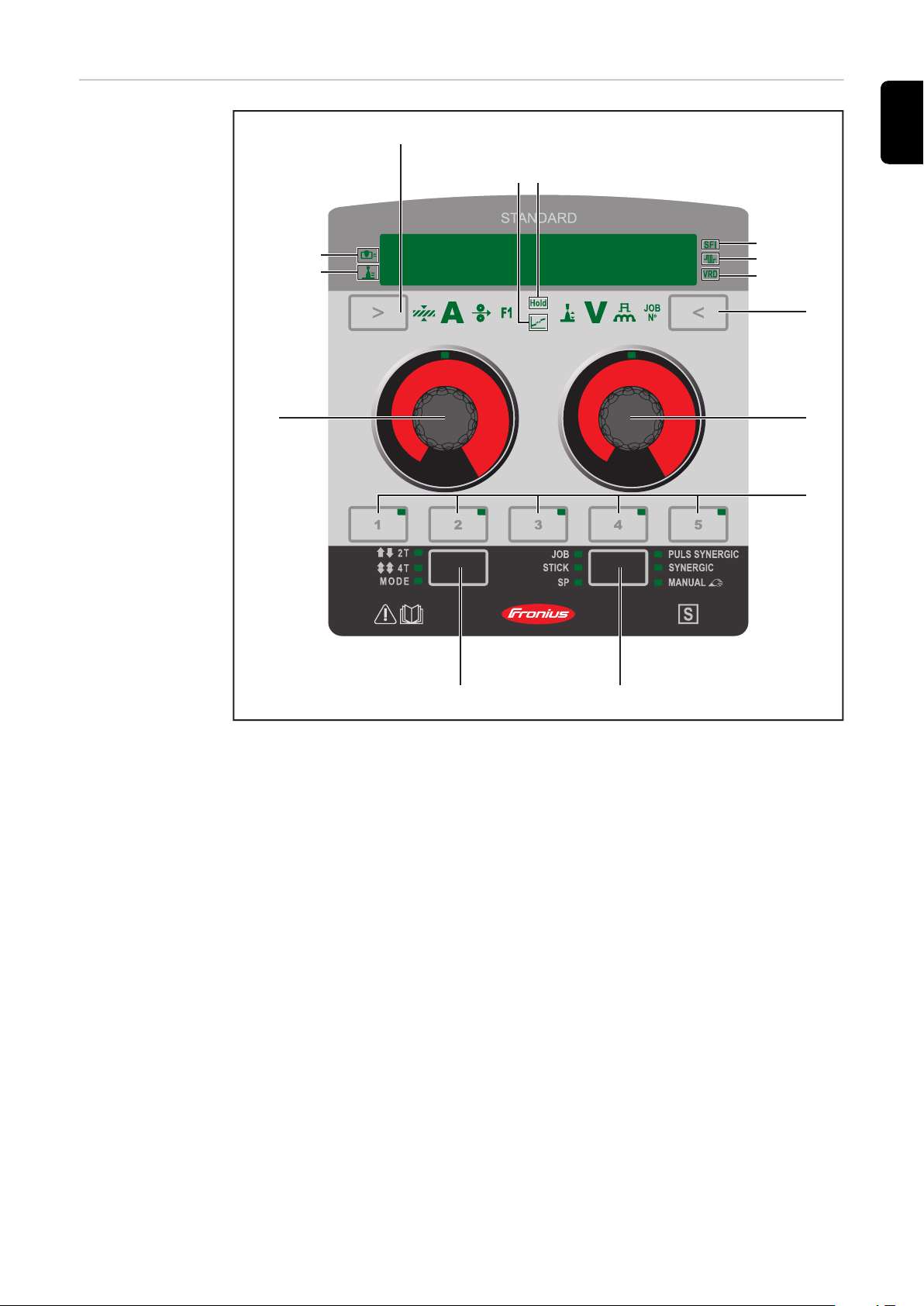

OPT/i WF ovládací panel Standard 29
Instalace a uvedení do provozu 35
Před instalací a uvedením do provozu 37
Bezpečnost 37
Předpisové použití přístroje 37
Předpisy pro umístění 37
Nasazení podavače drátu do konzoly s otočným čepem 38
Bezpečnost 38
Nasazení podavače drátu do držáku s čepem 38
Propojení podavače drátu se svařovacím zdrojem 39
Bezpečnost 39
Všeobecné informace 39
3
Propojení podavače drátu se svařovacím zdrojem 39
Připojení prodlužovací hadicové soupravy 40

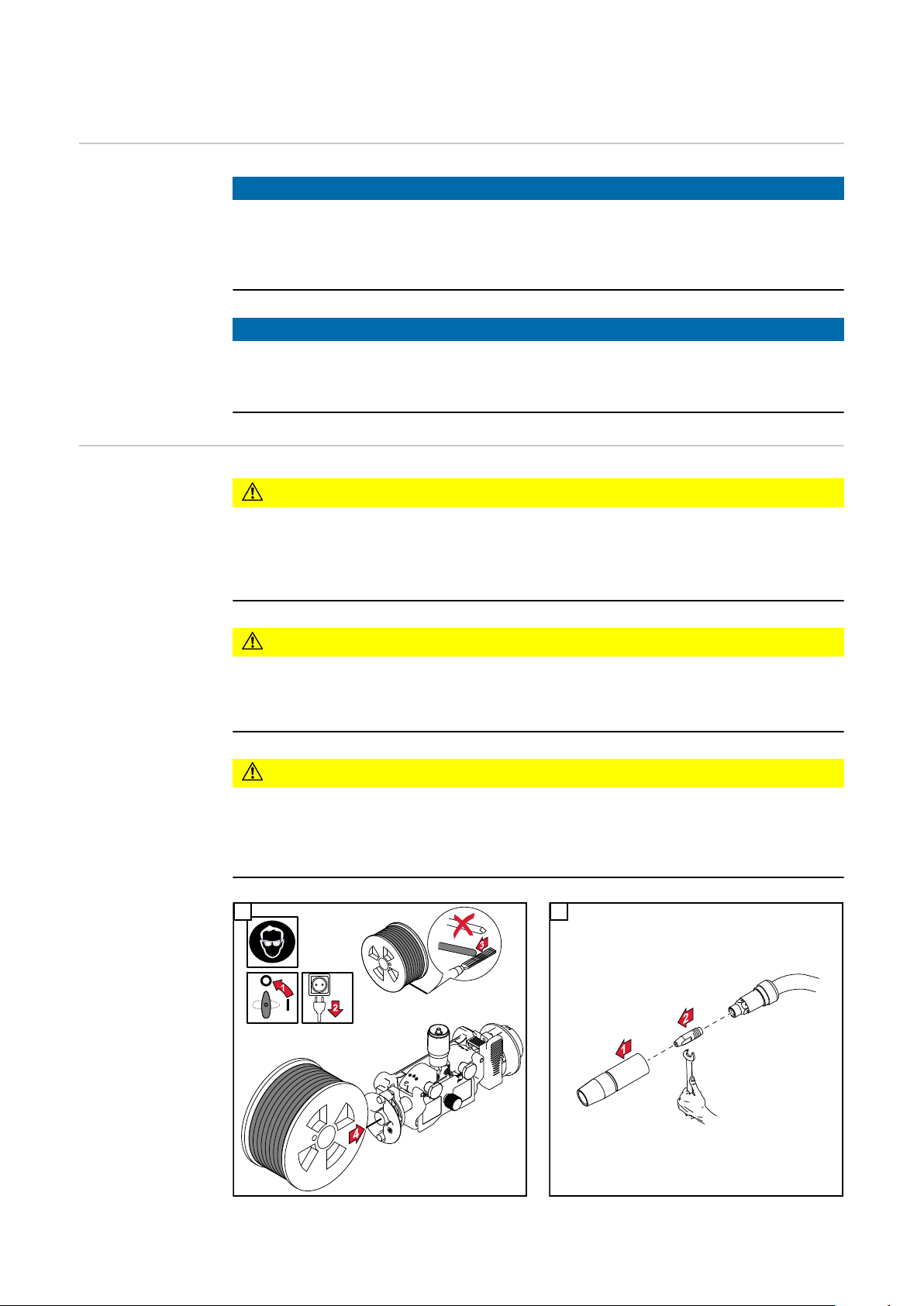

Připojení svařovacího hořáku 42
Bezpečnost 42

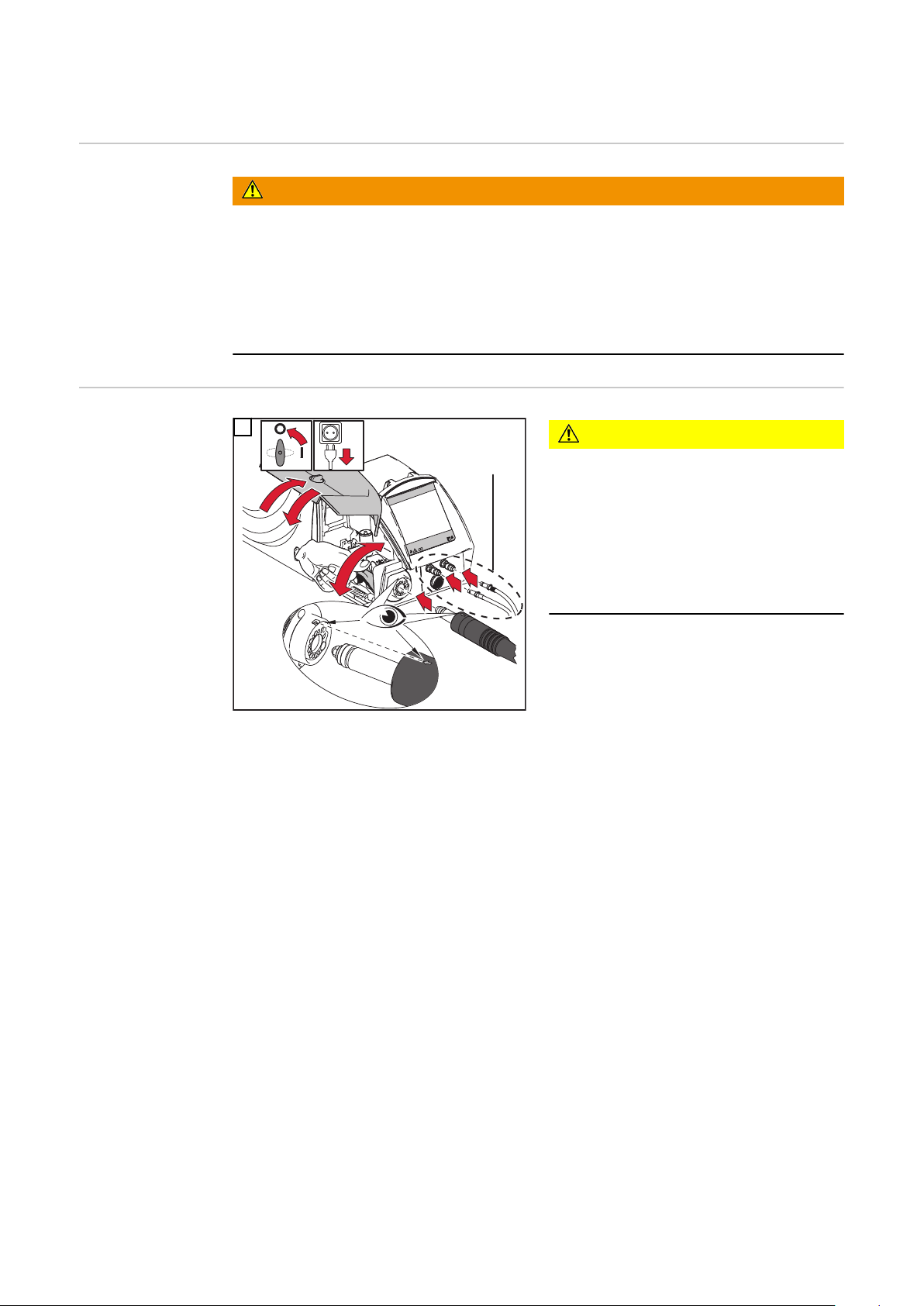

Připojení svařovacího hořáku MIG/MAG 42

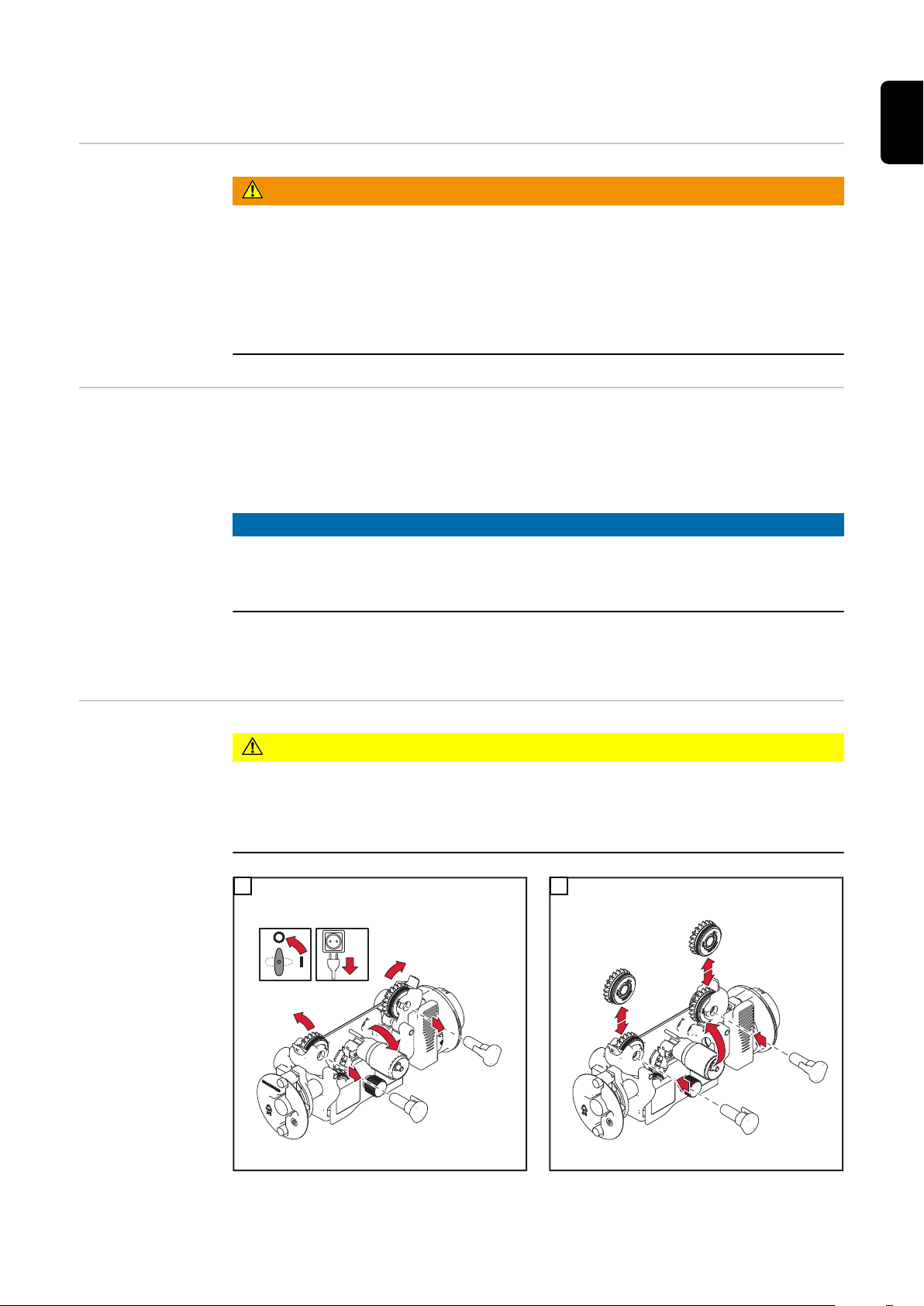

Nasazení / výměna podávacích kladek 43
Bezpečnost 43
Všeobecné informace 43
Nasazení/výměna podávacích kladek 43

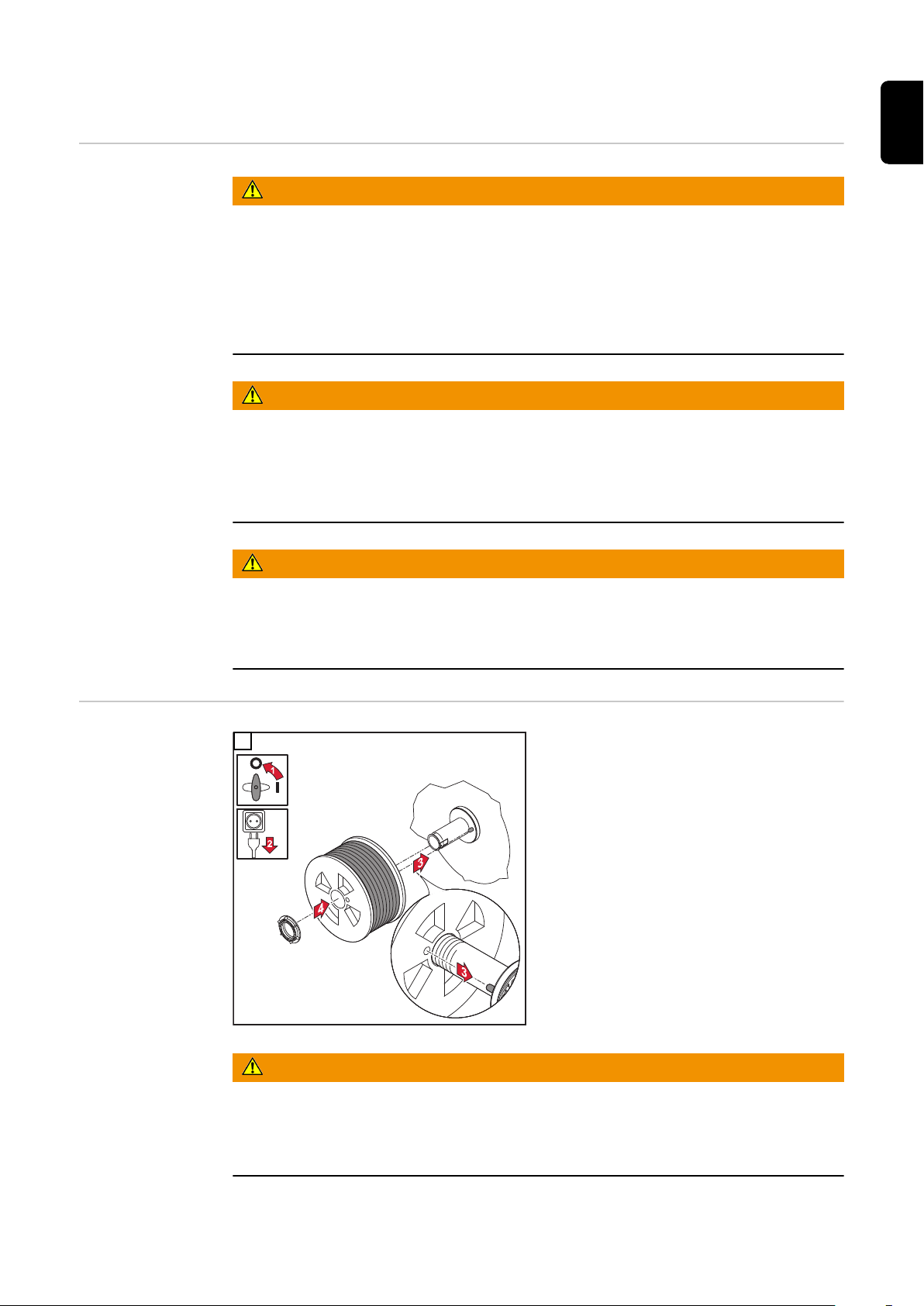

Nasazení cívky s drátem, nasazení košové cívky 45
Bezpečnost 45
Nasazení cívky s drátem 45
Nasazení košové cívky 46
Zavedení drátové elektrody 48
Všeobecné informace 48
Příprava 48
Zavedení drátové elektrody 49
Nastavení přítlaku 49
Nastavení brzdy 51
Všeobecné informace 51
Nastavení brzdy 51
Konstrukce brzdy 52
Uvedení do provozu 53
Bezpečnost 53
Předpoklady 53
Všeobecné informace 53
Diagnostika a odstraňování závad, údržba a likvidace 55
Diagnostika a odstraňování závad 57
Bezpečnost 57
Diagnostika a odstraňování závad 57
Péče, údržba a likvidace odpadu 61
Všeobecné informace 61
Bezpečnost 61
Při každém uvedení do provozu 61
Každých 6 měsíců 61
Likvidace odpadu 62
Technické údaje 63
Technické údaje 65
WF 15i 65
WF 15i n.S. 65
WF 25i 66
WF 30i 66
HP 70i 67
HP 95i 67
HP 120i 67
HP 70i, HP PC Cable HD 70 68
4
Bezpečnostní předpisy
CS
Vysvětlení bezpečnostních pokynů
NEBEZPEČÍ!
Označuje bezprostředně hrozící nebezpečí,
které by mělo za následek smrt nebo velmi těžká zranění, pokud by nebylo od-
▶
straněno.
VAROVÁNÍ!
Označuje případnou nebezpečnou situaci,
která by mohla mít za následek smrt nebo velmi těžká zranění, pokud by nebyla od-
▶
straněna.
POZOR!
Označuje případnou závažnou situaci,
která by mohla mít za následek drobná poranění nebo lehká zranění a materiální
▶
škody, pokud by nebyla odstraněna.
UPOZORNĚNĹ!
Upozorňuje na možné ohrožení kvality pracovních výsledků a na případné poškození zařízení.
Všeobecné informace
Přístroj je vyroben podle současného stavu techniky a v souladu s uznávanými bezpečnostně technickými předpisy. Přesto hrozí při neodborné obsluze nebo chybném
používání nebezpečí, které se týká:
- ohrožení zdraví a života obsluhy nebo dalších osob,
- poškození přístroje a jiného majetku provozovatele,
- zhoršení efektivnosti práce s přístrojem.
Všechny osoby, které instalují, obsluhují, ošetřují a udržují přístroj, musí
- mít odpovídající kvalifikaci,
- mít znalosti ze svařování a
- v plném rozsahu přečíst a pečlivě dodržovat tento návod k obsluze.
Návod k obsluze přechovávejte vždy na místě, kde se s přístrojem pracuje. Kromě tohoto návodu k obsluze je nezbytné dodržovat příslušné všeobecně platné i místní předpisy
týkající se předcházení úrazům a ochrany životního prostředí.
Všechny popisy na přístroji, které se týkají bezpečnosti provozu, je třeba:
- udržovat v čitelném stavu,
- nepoškozovat,
- neodstraňovat,
- nezakrývat, nepřelepovat ani nezabarvovat.
Umístění bezpečnostních upozornění na přístroji najdete v kapitole „Všeobecné informace“ návodu k obsluze vašeho přístroje.
Jakékoli závady, které by mohly narušit bezpečný provoz přístroje, musí být před jeho
zapnutím odstraněny.
Jde o vaši bezpečnost!
5
Předpisové
použití
Okolní podmínky Provozování nebo uložení přístroje v podmínkách, které vybočují z dále uvedených
Přístroj je dovoleno používat pouze pro práce odpovídající jeho určení.
Přístroj je určen výlučně pro svařovací postupy uvedené na výkonovém štítku.
Jakékoliv jiné a tento rámec přesahující použití se nepovažuje za předpisové. Za takto
vzniklé škody výrobce neručí.
K předpisovému používání přístroje patří rovněž
- kompletní přečtení a dodržování pokynů obsažených v tomto návodu k obsluze,
- kompletní přečtení a dodržování bezpečnostních a varovných pokynů,
- provádění pravidelných inspekčních a údržbářských prací.
Přístroj nikdy nepoužívejte k následujícím činnostem:
- rozmrazování potrubí,
- nabíjení baterií/akumulátorů,
- startování motorů.
Přístroj je určen pro použití v průmyslu a v komerční oblasti. Výrobce nepřebírá odpovědnost za škody vzniklé v důsledku používání přístroje v obytných oblastech.
Výrobce rovněž nepřebírá odpovědnost za nedostatečné či chybné pracovní výsledky.
mezí, se považuje za nepředpisové. Za takto vzniklé škody výrobce neručí.
Povinnosti provozovatele
Teplotní rozmezí okolního vzduchu:
- při provozu: -10 °C až +40 °C (14 °F až 104 °F)
- při přepravě a skladování: -20 °C až +55 °C (-4 °F až 131 °F)
Relativní vlhkost vzduchu:
- do 50 % při 40 °C (104 °F)
- do 90 % při 20 °C (68 °F)
Okolní vzduch: nesmí obsahovat prach, kyseliny, korozivní plyny či látky apod.
nadmořská výška: do 2000 m (6561 ft. 8.16 in.)
Provozovatel se zavazuje, že s přístrojem budou pracovat pouze osoby, které
- jsou seznámeny se základními předpisy týkajícími se pracovní bezpečnosti a
předcházení úrazům a jsou zaškoleny v zacházení s přístrojem,
- přečetly tento návod k obsluze, zvláště kapitolu „Bezpečnostní předpisy“, porozuměly všemu a stvrdily toto svým podpisem,
- jsou vyškoleny v souladu s požadavky na výsledky práce.
V pravidelných intervalech je třeba ověřovat, zda pracovní činnost personálu odpovídá
zásadám bezpečnosti práce.
Povinnosti pracovníků
6
Všechny osoby, které jsou pověřeny pracovat s tímto přístrojem, jsou povinny před
zahájením práce
- dodržet všechny základní předpisy o bezpečnosti práce a předcházení úrazům,
- přečíst si tento návod k obsluze, zvláště kapitolu „Bezpečnostní předpisy“ a stvrdit
svým podpisem, že všemu náležitě porozuměly a že budou pokyny dodržovat.
Před opuštěním pracoviště je zapotřebí učinit taková opatření, aby nedošlo v nepřítomnosti pověřeného pracovníka k újmě na zdraví ani k věcným škodám.
Síťové připojení Vysoce výkonné přístroje mohou na základě vlastního odběru proudu ovlivnit kvalitu
energie v síti.
Dopad na některé typy přístrojů se může projevit:
- omezením přípojek
-
požadavky ohledně maximální přípustné síťové impedance
-
požadavky ohledně minimálního potřebného zkratového výkonu
*)
vždy na rozhraní s veřejnou elektrickou sítí
*)
*)
viz Technické údaje
V tomto případě se provozovatel nebo uživatel přístroje musí ujistit, zda přístroj smí být
připojen, případně může problém konzultovat s dodavatelem energie.
DŮLEŽITÉ! Dbejte na bezpečné uzemnění síťového připojení!
CS
Vlastní ochrana a
ochrana jiných
osob
Manipulaci s přístrojem doprovází řada bezpečnostních rizik, např.:
- odletující jiskry, poletující horké kovové díly
- poranění očí a pokožky zářením oblouku
- škodlivá elektromagnetická pole, která mohou představovat nebezpečí pro osoby s
kardiostimulátory
- nebezpečí představované proudem ze síťového rozvodu a svařovacího okruhu
- zvýšená hladina hluku
- škodlivý svařovací kouř a plyny
Při manipulaci s přístrojem používejte vhodný ochranný oděv. Ochranný oděv musí mít
následující vlastnosti:
- je nehořlavý
- dobře izoluje a je suchý
- zakrývá celé tělo, je nepoškozený a v dobrém stavu
- zahrnuje ochrannou kuklu
- kalhoty nemají záložky
K ochrannému oděvu pro svářeče patří mimo jiné:
- Ochrana očí a obličeje před UV zářením, tepelným sáláním a odletujícími jiskrami
vhodným ochranným štítem s předepsaným filtrem.
- Předepsané ochranné brýle s bočnicemi, které se nosí pod ochranným štítem.
- Pevná obuv, která izoluje také ve vlhku.
- Ochrana rukou vhodnými ochrannými rukavicemi (elektricky izolujícími a chránícími
před horkem).
- Sluchové chrániče pro snížení hlukové zátěže a jako ochrana před poškozením sluchu.
Nebezpečí vznikající působením
škodlivých par a
plynů
V průběhu práce se svařovacím přístrojem nepouštějte do blízkosti svařovacího procesu
jiné osoby, především děti. Pokud se přesto nacházejí v blízkosti další osoby, je nutno
- poučit je o všech nebezpečích (nebezpečí oslnění obloukem, zranění odletujícími
jiskrami, zdraví nebezpečný svařovací kouř, hluková zátěž, možnost ohrožení
síťovým a svařovacím proudem atd.),
- dát jim k dispozici vhodné ochranné prostředky nebo
- postavit ochranné zástěny, resp. závěsy.
Kouř vznikající při svařování obsahuje zdraví škodlivé plyny a výpary.
Svařovací kouř obsahuje látky, které podle monografie 118 Mezinárodní agentury pro
výzkum rakoviny vyvolávají rakovinu.
7
Používejte bodové a prostorové odsávání.
Pokud je to možné, používejte svařovací hořák s integrovaným odsáváním.
Hlavu udržujte co nejdále od vznikajícího svařovacího kouře a plynů.
Vznikající kouř a škodlivé plyny
- nevdechujte
- odsávejte z pracovní oblasti pomocí vhodných zařízení.
Zajistěte dostatečný přívod čerstvého vzduchu. Zajistěte, aby míra provzdušnění byla
vždy alespoň 20 m³/hodinu.
Pokud nedostačuje větrání, použijte svářečskou kuklu s přívodem vzduchu.
V případě nejasností, zda dostačuje výkon odsávání, porovnejte naměřené emisní hodnoty škodlivin s povolenými mezními hodnotami.
Na míru škodlivosti svařovacího kouře mají vliv mimo jiné následující komponenty:
- kovy použité pro svařenec,
- elektrody,
- povrchové vrstvy,
- čisticí, odmašťovací a podobné prostředky
- a použitý svařovací proces.
Z tohoto důvodu mějte na zřeteli také bezpečnostní datové listy a údaje výrobce výše
uvedených komponent.
Nebezpečí představované odletujícími jiskrami
Doporučení pro scénáře expozice a opatření řízení rizik a pro identifikaci pracovních
podmínek najdete na webových stránkách European Welding Association v části Health
& Safety (https://european-welding.org).
V blízkosti elektrického oblouku se nesmí vyskytovat vznětlivé výpary (například páry
rozpouštědel).
V případě, že se nesvařuje, uzavřete ventil lahve s ochranným plynem nebo hlavní
přívod plynu.
Odletující jiskry mohou být příčinou požáru a výbuchu.
Nikdy nesvařujte v blízkosti hořlavých materiálů.
Hořlavé materiály musejí být vzdálené od oblouku minimálně 11 metrů (36 ft. 1.07 in.)
nebo zakryté prověřeným krytem.
Mějte vždy v pohotovosti vhodný, přezkoušený hasicí přístroj.
Jiskry a horké kovové částečky mohou proniknout do okolí i malými štěrbinami a otvory.
Přijměte proto odpovídající opatření, aby nevzniklo nebezpečí zranění nebo požáru.
Nesvařujte v prostorách s nebezpečím požáru nebo výbuchu, dále na uzavřených
zásobnících, sudech nebo potrubních rozvodech, pokud nejsou pro takové práce připraveny podle příslušných národních a mezinárodních norem.
Na zásobnících, ve kterých se skladovaly či skladují plyny, paliva, minerální oleje apod.,
se nesmějí provádět žádné svářečské práce. Zbytky těchto látek představují nebezpečí
výbuchu.
8
Nebezpečí představované proudem ze síťového
rozvodu a
svařovacího
okruhu
Úraz elektrickým proudem je životu nebezpečný a může být smrtelný.
Nedotýkejte se částí pod napětím, a to ani uvnitř, ani vně přístroje.
Při svařování MIG/MAG a TIG jsou pod napětím také svařovací drát, cívka s drátem,
podávací kladky a rovněž všechny kovové díly, které jsou ve styku se svařovacím
drátem.
Podavač drátu stavte vždy na dostatečně izolovaný podklad, nebo použijte izolované
uchycení podavače drátu.
Zabezpečte vhodnou vlastní ochranu i ochranu jiných osob před uzemňovacím potenciálem (kostra) dostatečně izolovanou suchou podložkou nebo krytem. Podložka, popř.
kryt musí kompletně pokrývat celou oblast mezi tělem a uzemňovacím potenciálem.
Všechny kabely a vedení musí být pevné, nepoškozené, izolované a dostatečně dimenzované. Uvolněné spoje, spálené nebo jinak poškozené či poddimenzované kabely, hadice a další vedení ihned vyměňte.
Před každým použitím zkontrolujte pevné usazení elektrických propojení.
Elektrické kabely s bajonetovým konektorem otočte minimálně o 180° okolo podélné osy
a natáhněte je.
Dbejte na to, aby se vám kabely či vedení neovinuly kolem těla nebo jeho částí.
Manipulace s elektrodou (obalená i wolframová elektroda, svařovací drát aj.):
- nikdy neponořujte elektrodu do kapalin za účelem ochlazení,
- nikdy se jí nedotýkejte, je-li svařovací zdroj zapnutý.
CS
Mezi elektrodami dvou svařovacích zdrojů může např. vzniknout rozdíl potenciálů rovný
dvojnásobku napětí svařovacího zdroje naprázdno. Současný dotyk obou elektrod může
být za určitých okolností životu nebezpečný.
U síťového a vlastního přívodního kabelu nechte elektrotechnickým odborníkem v pravidelných intervalech přezkoušet funkčnost ochranného vodiče.
Přístroje ochranné třídy I vyžadují pro řádný provoz síť s ochranným vodičem a zásuvný
systém s ochranným kontaktem.
Provoz přístroje v síti bez ochranného vodiče a v zásuvce bez ochranného kontaktu je
přípustný pouze za dodržení všech národních předpisů o ochranném odpojení.
V opačném případě se jedná o hrubou nedbalost. Za takto vzniklé škody výrobce neručí.
V případě potřeby zajistěte dostatečné uzemnění svařence pomocí vhodných
prostředků.
Přístroje, které právě nepoužíváte, vypněte.
Při práci ve větší výšce používejte zabezpečovací prostředky proti pádu.
Před zahájením práce na vlastním přístroji jej vypněte a vytáhněte síťovou zástrčku.
Přístroj zabezpečte proti zapojení síťové zástrčky a proti opětovnému zapnutí dobře
čitelným a srozumitelným varovným štítkem.
Po otevření přístroje:
- vybijte všechny součástky, na kterých se hromadí elektrický náboj,
- přesvědčte se, že všechny součásti přístroje jsou bez napětí.
Pokud je nutné provádět práce na vodivých dílech, přizvěte další osobu, která včas vypne hlavní vypínač.
9
Bludné svařovací
proudy
V případě nerespektování níže uvedených upozornění mohou vznikat bludné svařovací
proudy s těmito důsledky:
- nebezpečí požáru
- přehřátí součástek, které jsou ve styku se svařencem
- zničení ochranných vodičů
- poškození přístroje a dalších elektrických zařízení
Dbejte na pevné připojení přípojné svorky ke svařenci.
Přípojnou svorku upevněte na svařenci co nejblíže ke svařovanému místu.
Přístroj instalujte s dostatečnou izolací od elektricky vodivého okolí, například s izolací
od vodivé podlahy nebo s izolací od vodivých podstavců.
Při používání rozboček, dvouhlavých uchycení apod. dbejte následujících pokynů: Také
elektroda v nepoužívaném svařovacím hořáku / držáku elektrody je pod napětím. Dbejte
proto na dostatečně izolované uložení nepoužívaného svařovacího hořáku / držáku elektrody.
Při použití automatizovaného postupu MIG/MAG veďte drátovou elektrodu z bubnu se
svařovacím drátem, velké cívky nebo cívky s drátem k podavači drátu, elektroda musí
být izolovaná.
Klasifikace
přístrojů podle
EMC
Opatření EMC Ve zvláštních případech může i přes dodržení normovaných mezních hodnot emisí dojít
Přístroje emisní třídy A:
- Jsou určeny pouze pro použití v průmyslových oblastech.
- V jiných oblastech mohou způsobovat problémy související s vedením a zářením.
Přístroje emisní třídy B:
- Splňují emisní požadavky pro obytné a průmyslové oblasti. Toto platí také pro
obytné oblasti s přímým odběrem energie z veřejné nízkonapěťové sítě.
Klasifikace přístrojů dle EMC podle výkonového štítku nebo technických údajů.
k ovlivnění ve vyhrazené oblasti použití (například v případě, že jsou v prostoru umístění
citlivé přístroje nebo se v blízkosti nachází rozhlasové a televizní přijímače).
V případě, že se toto rušení vyskytne, je povinností provozovatele přijmout opatření,
která rušení odstraní.
Přezkoušejte a vyhodnoťte odolnost zařízení proti rušení v okolí přístroje podle
národních a mezinárodních předpisů. Příklady citlivých zařízení, která mohou být přístrojem nepříznivě ovlivněna:
- bezpečnostní zařízení
- síťové rozvody, vedení pro přenos signálů a dat
- zařízení výpočetní a telekomunikační techniky
- měřicí a kalibrační zařízení
10
Opatření, kterými se zabrání vzniku problémů s elektromagnetickou kompatibilitou:
1. Síťové napájení
- Pokud se i v případě předpisově provedeného síťového připojení vyskytne elek-
tromagnetické rušení, přijměte dodatečná opatření (např. použití vhodného typu
síťového filtru).
2. Svářecí kabely
- Používejte co nejkratší.
- Pokládejte těsně vedle sebe (také kvůli zabránění problémům s EMF).
- Pokládejte daleko od ostatního vedení.
3. Vyrovnání potenciálu
4. Uzemnění svařence
- Je-li to nutné, vytvořte uzemnění pomocí vhodných kondenzátorů.
5. Odstínění, je-li zapotřebí
- Proveďte odstínění ostatních zařízení v okolí.
- Proveďte odstínění celé svařovací instalace.
Opatření EMF Elektromagnetická pole mohou způsobit škody na zdraví, které nejsou dosud známé:
- Negativní účinky na zdraví osob pohybujících se v okolí, například uživatele kardiostimulátorů a naslouchadel.
- Uživatelé kardiostimulátorů se musí poradit se svým lékařem, dříve než se začnou
zdržovat v bezprostřední blízkosti svařovacího procesu.
- Z bezpečnostních důvodů je třeba dodržovat pokud možno co největší vzdálenost
mezi svářecími kabely a hlavou nebo tělem svářeče.
- Nenoste svářecí kabely a hadicová vedení přes ramena a neomotávejte si je kolem
těla.
CS
Místa, kde hrozí
zvláštní nebezpečí
Dbejte na to, aby se do blízkosti pohybujících se částí nedostaly vaše ruce, vlasy, části
oděvu a nářadí. Jedná se např. o tyto části přístroje:
- ventilátory
- ozubená kola
- kladky
- hřídele
- cívky s drátem a svařovací dráty
Nesahejte do otáčejících se ozubených kol pohonu drátu ani do jeho rotujících hnacích
součástí.
Kryty a bočnice se smí otevřít či odstranit pouze na dobu trvání údržbářských prací a
oprav.
Během provozu
- Zajistěte, aby byly všechny kryty zavřené a všechny bočnice řádně namontované.
- Udržujte všechny kryty a bočnice zavřené.
Výstup svařovacího drátu ze svařovacího hořáku představuje značné riziko úrazu
(propíchnutí ruky, zranění obličeje, očí apod.).
Držte proto vždy svařovací hořák směrem od těla (přístroje s podavačem drátu) a
používejte vhodné ochranné brýle.
Nedotýkejte se svařence v průběhu svařování ani po jeho ukončení – nebezpečí
popálení.
Z chladnoucích svařenců může odskakovat struska. Proto noste předepsané ochranné
vybavení i při dodatečných pracích na svařenci a zabezpečte dostatečnou ochranu i pro
ostatní osoby.
Před započetím práce nechte svařovací hořák a ostatní části zařízení s vysokou provozní teplotou vychladnout.
V prostorách s nebezpečím požáru a výbuchu platí zvláštní předpisy
– dodržujte příslušná národní i mezinárodní ustanovení.
Svařovací zdroje určené pro práce v prostorách se zvýšeným elektrickým ohrožením
(např. kotle) musí být označeny značkou S (Safety). Vlastní svařovací zdroj však musí
být umístěn mimo tyto prostory.
Vytékající chladicí médium může způsobit opaření. Před odpojením přípojek chladicího
okruhu proto vypněte chladicí modul.
11
Při manipulaci s chladicím médiem respektujte informace uvedené v bezpečnostním datovém listu chladicího média. Bezpečnostní datový list chladicího média získáte v servisním středisku, příp. na domovské stránce výrobce.
Při přepravě přístrojů jeřábem používejte pouze vhodné závěsné prostředky dodávané
výrobcem.
- Řetězy nebo lana zavěste do všech určených závěsných bodů vhodného závěsného
prostředku.
- Řetězy, příp. lana musejí svírat se svislou rovinou co možná nejmenší úhel.
- Odmontujte lahev s plynem a podavač drátu (přístroje MIG/MAG a TIG).
V případě zavěšení podavače drátu na jeřáb v průběhu svařování používejte vždy
vhodné izolované uchycení podavače drátu (přístroje MIG/MAG a TIG).
Je-li přístroj vybaven nosným popruhem nebo držadlem, jsou popruh nebo držadlo
určeny výhradně pro ruční přenášení. Nosný popruh není vhodný pro přepravu přístroje
pomocí jeřábu, vidlicového zdvižného vozíku anebo podobného mechanického zdvihacího zařízení.
Všechny vázací prostředky (pásy, spony, řetězy atd.), které se používají v souvislosti s
přístrojem nebo jeho součástmi, je zapotřebí pravidelně kontrolovat (např. kvůli
případnému mechanickému poškození, korozi nebo změnám vlivem okolního prostředí).
Interval a rozsah kontrol musí odpovídat alespoň aktuálně platným národním normám a
směrnicím.
Při použití adaptéru pro připojení ochranného plynu hrozí nebezpečí nepozorovaného
úniku ochranného plynu, který je bez barvy a bez zápachu. Před montáží opatřete závity
adaptéru pro připojení ochranného plynu, které budou ve styku se závity přístroje, odpovídajícím teflonovým těsněním.
Požadavky na
ochranný plyn
Nebezpečí související s lahvemi s
ochranným plynem
Zejména u okružních vedení může znečištěný ochranný plyn způsobit poškození vybavení a zhoršení kvality svařování.
Ohledně kvality ochranného plynu je nutné splnit následující požadavky:
- velikost pevných částic < 40 μm
- tlakový rosný bod < -20 °C
- max. obsah oleje < 25 mg/m³
V případě potřeby použijte filtry!
Lahve s ochranným plynem obsahují stlačený plyn a při poškození mohou vybuchnout.
Protože tyto lahve tvoří součást svařovacího vybavení, musí se s nimi zacházet velmi
opatrně.
Chraňte tlakové lahve před vysokými teplotami, mechanickými nárazy, struskou,
otevřeným plamenem, jiskrami a elektrickým obloukem.
Tlakové lahve montujte ve svislé poloze a upevněte je podle návodu, aby se nemohly
převrhnout.
Udržujte tlakové lahve v dostatečné vzdálenosti od svařovacích vedení či jiných elektrických obvodů.
Nikdy nezavěšujte svařovací hořák na tlakovou lahev.
12
Nikdy se elektrodou nedotýkejte lahve s ochranným plynem.
Nebezpečí výbuchu - nikdy neprovádějte svařovací práce na lahvi s ochranným plynem,
která je pod tlakem.
Používejte vždy předepsaný typ lahví s ochranným plynem a k tomu určené příslušenství
(redukční ventil, hadice a spojky apod.). Používejte pouze bezvadné lahve s ochranným
plynem a příslušenství.
Při otevírání ventilu na lahvi s ochranným plynem odvraťte obličej od vývodu plynu.
V případě, že se nesvařuje, uzavřete ventil lahve s ochranným plynem.
V případě, že lahev není připojená, ponechte na ventilu lahve s ochranným plynem krytku.
Dodržujte údaje výrobce a příslušné národní i mezinárodní předpisy pro tlakové lahve a
jejich příslušenství.
CS
Nebezpečí
ohrožení unikajícím
ochranným plynem
Bezpečnostní
opatření v místě
instalace a při
přepravě
Nebezpečí udušení nekontrolovaně unikajícím ochranným plynem
Ochranný plyn je bez barvy a bez zápachu a při úniku může vytěsňovat kyslík z okolního
vzduchu.
- Zajistěte dostatečný přívod čerstvého vzduchu – míra provzdušnění alespoň 20 m³/
hodinu.
- Dodržujte bezpečnostní pokyny a pokyny pro údržbu lahve s ochranným plynem nebo hlavního přívodu plynu.
- V případě, že se nesvařuje, uzavřete ventil lahve s ochranným plynem nebo hlavní
přívod plynu.
- Před každým uvedením do provozu zkontrolujte lahev s ochranným plynem nebo
hlavní přívod plynu.
Převrácení přístroje může znamenat ohrožení života! Přístroj postavte na rovný a pevný
podklad.
- Úhel náklonu maximálně 10° je přípustný.
V prostorách s nebezpečím požáru a výbuchu platí zvláštní předpisy
- dodržujte příslušná národní a mezinárodní ustanovení.
Prostřednictvím vnitropodnikových směrnic a kontrol zajistěte, aby bylo okolí pracoviště
stále čisté a přehledné.
Umístění a provoz přístroje musí odpovídat stupni krytí uvedenému na jeho výkonovém
štítku.
Přístroj umístěte tak, aby kolem něho byl volný prostor do vzdálenosti 0,5 m (1 ft. 7.69
in.), tím se zajistí volné proudění chladicího vzduchu.
Při přepravě přístroje dbejte na dodržování platných národních a místních směrnic a
předpisů pro předcházení úrazům. To platí zejména pro směrnice, které zajišťují bezpečnost v oblasti dopravy.
Aktivní přístroje nezvedejte ani nepřepravujte. Přístroje před přepravou nebo zvednutím
vypněte!
Před každou přepravou přístroje zcela odčerpejte chladicí médium a demontujte následující součásti:
- Rychlost drátu
- cívku s drátem
- lahev s ochranným plynem
Před opětovným uvedením přístroje do provozu po přepravě bezpodmínečně vizuálně
zkontrolujte, zda přístroj není poškozen. Pokud zjistíte jakékoliv poškození, nechte je
před uvedením do provozu odstranit proškolenými servisními pracovníky.
13
Bezpečnostní
předpisy v
normálním provozu
Používejte přístroj pouze tehdy, jsou-li všechna bezpečnostní zařízení plně funkční. Pokud tato bezpečnostní zařízení nejsou zcela funkční, existuje nebezpečí
- ohrožení zdraví a života obsluhy nebo dalších osob,
- poškození přístroje a jiného majetku provozovatele.
- zhoršení efektivnosti práce s přístrojem.
Před zapnutím přístroje opravte bezpečnostní zařízení, která nejsou plně funkční.
Bezpečnostní zařízení nikdy neobcházejte ani nevyřazujte z funkce.
Před zapnutím přístroje se přesvědčte, že nemůžete nikoho ohrozit.
Nejméně jednou týdně prohlédněte přístroj, zda nevykazuje vnější viditelná poškození, a
přezkoušejte funkčnost bezpečnostních zařízení.
Lahev s ochranným plynem vždy dobře upevněte a před přepravou jeřábem ji demontujte.
Pro použití v našich přístrojích je z důvodu fyzikálně chemických vlastností (elektrická
vodivost, mrazuvzdornost, snášenlivost s ostatními materiály apod.) vhodné pouze originální chladicí médium výrobce.
Používejte pouze originální chladicí médium výrobce.
Nemíchejte originální chladicí médium výrobce s jinými chladicími médii.
Ke chladicímu modulu připojujte pouze systémové komponenty výrobce.
Uvedení do provozu, údržba a
opravy
Dojde-li při použití jiných systémových komponent nebo chladicí média k jakékoliv
škodě, výrobce nepřebírá záruku a všechny ostatní záruční nároky zanikají.
Cooling Liquid FCL 10/20 není vznětlivý. Chladicí médium na bázi ethanolu je za určitých
okolností vznětlivé. Chladicí médium přenášejte pouze v uzavřených originálních
nádobách a udržujte mimo dosah zápalných zdrojů.
Po skončení upotřebitelnosti chladicí kapaliny ji odborně zlikvidujte v souladu s
národními a mezinárodními předpisy. Bezpečnostní datový list chladicího média získáte
v servisním středisku, příp. na domovské stránce výrobce.
Před každým započetím svařovacích prací zkontrolujte stav chladicího média.
U dílů pocházejících od cizích výrobců nelze zaručit, že jsou navrženy a vyrobeny tak,
aby vyhověly bezpečnostním a provozním nárokům.
- Používejte pouze originální náhradní a spotřební díly (platí i pro normalizované
součásti).
- Bez svolení výrobce neprovádějte na přístroji žádné změny, vestavby ani přestavby.
- Součásti, které vykazují nějakou vadu, ihned vyměňte.
- V objednávkách uvádějte přesný název, číslo podle seznamu náhradních dílů a sériové číslo přístroje.
Šrouby pláště zajišťují spojení s ochranným vodičem pro uzemnění dílů pláště.
Vždy používejte originální šrouby pláště v odpovídajícím počtu a s uvedeným krouticím
momentem.
Bezpečnostní
přezkoušení
14
Výrobce doporučuje nechat provést alespoň jednou za 12 měsíců bezpečnostní
přezkoušení přístroje.
Stejný interval 12 měsíců doporučuje výrobce pro kalibraci svařovacích zdrojů.
Bezpečnostní přezkoušení prováděné oprávněným technikem se doporučuje
- po provedené změně,
- po vestavbě nebo přestavbě,
- po opravě a údržbě,
- nejméně jednou za dvanáct měsíců.
Při bezpečnostních přezkoušeních respektujte odpovídající národní a mezinárodní předpisy.
Bližší informace o bezpečnostních přezkoušeních a kalibraci získáte v servisním středisku, které vám na přání poskytne požadované podklady, normy a směrnice.
Likvidace odpadu Nevyhazujte tento přístroj s komunálním odpadem! Podle evropské směrnice o od-
padních elektrických a elektronických zařízeních a její implementace do národního práva
se musí elektrické nářadí, které dosáhlo konce své životnosti, shromažďovat odděleně
a odevzdávat k ekologické recyklaci. Zajistěte, aby použitý přístroj byl předán zpět prodejci, nebo se informujte o schváleném místním sběrném systému či systému likvidace
odpadu. Nedodržování této evropské směrnice může mít negativní dopad na životní
prostředí a vaše zdraví!
CS
Bezpečnostní označení
Zálohování dat Uživatel je odpovědný za zálohování dat při změně nastavení oproti továrnímu nastavení
Autorské právo Autorské právo na tento návod k obsluze zůstává výrobci.
Přístroje s označením CE splňují základní požadavky směrnic pro nízkonapěťovou a
elektromagnetickou kompatibilitu (např. odpovídající výrobkovým normám řady
EN 60 974).
Společnost Fronius International GmbH prohlašuje, že přístroj odpovídá směrnici
2014/53/EU. Úplný text prohlášení o shodě EU je dostupný na internetové adrese: http://
www.fronius.com.
Svařovací přístroje s označením CSA splňují požadavky obdobných norem platných pro
USA a Kanadu.
přístroje. Výrobce neručí za ztrátu či vymazání vašich uživatelských nastavení uložených
v tomto zařízení.
Text a vyobrazení odpovídají technickému stavu v době zadání do tisku. Změny vyhrazeny. Obsah tohoto návodu k obsluze nezakládá žádné nároky ze strany kupujícího.
Uvítáme jakékoliv návrhy týkající se zlepšení dokumentace a upozornění na případné
chyby v návodu k obsluze.
15
16
Všeobecné informace
17
18
Všeobecné informace
40,0006,3035
Caution: Parts may be at welding
voltage
Attention: Les pièces peuvent être
à la tension de soudage
1 - 25 m/min 40-984 ipm
360A/100% 450A/60% 500A/40%I2
1.2 A
I11
U11
60 V
U12 I12 0.5 A24 V
IEC 60 974-5/-10 Cl.A IP 23
www.fronius.com
Ser.No.:
Part No.:
CS
Koncepce
přístroje
Podavače drátu WF15i, WF 25i, WF 30i
jsou vybaveny krytem pro cívky s drátem o
vnějším průměru max. 300 mm (11.81 in.).
Dodatečná varianta WF 15i n.S. (no
Spool) je k dostání také bez integrovaného
uchycení cívky drátu. Varianta WF 15i n.S.
(no Spool) je vhodná zvláště pro robotizované a automatické použití s externím
přívodem drátu.
Sériový 4kladkový pohon zaručuje vynikající vlastnosti podávání drátu. Podavače jsou
vhodné i pro dlouhé hadicové vedení.
Díky kompaktní konstrukci mají všechny podavače drátu mnohostranné použití.
Varovná upozornění na
přístroji
Podavač drátu je vybaven bezpečnostními symboly a výkonovým štítkem. Bezpečnostní
symboly a výkonový štítek nesmí být odstraněny ani přemalovány. Bezpečnostní symboly varují před chybnou obsluhou, jejímž následkem mohou být závažné škody na zdraví
a majetku.
WF 15i, WF 25i, WF 30i
19
40,0006,3035
Caution: Parts may be at welding
voltage
Attention: Les pièces peuvent être
à la tension de soudage
1 - 25 m/min 40-984 ipm
360A/100% 450A/60% 500A/40%I2
1.2 A
I11
U11
60 V
U12 I12 0.5 A24 V
IEC 60 974-5/-10 Cl.A IP 20
www.fronius.com
Ser.No.:
Part No.:
WF 15i n.S.
Popsané funkce používejte teprve poté, co si přečtete následující dokumen-
ty a porozumíte jejich obsahu:
- tento návod k obsluze
- všechny návody k obsluze systémových komponent, zejména bezpečnostní předpisy
Svařování je nebezpečné. Pro řádnou práci s přístrojem musejí být splněny
následující základní předpoklady:
- dostatečná kvalifikace pro svařování
- vhodné ochranné vybavení
- nezúčastněné osoby se nezdržují v blízkosti podavače drátu a
svařovacího procesu
Vysloužilé přístroje neodkládejte do domácího odpadu. Zlikvidujte je v sou-
ladu s bezpečnostními předpisy.
Dbejte na to, aby se do blízkosti pohybujících se částí nedostaly vaše ruce,
vlasy, části oděvu a nářadí. Jedná se např. o tyto části přístroje:
- ozubená kola
- podávací kladky
- cívky s drátem a drátové elektrody
20
Nesahejte do otáčejících se ozubených kol pohonu drátu ani do jeho rotujících součástí.
Kryty a bočnice mohou být otevřeny či odstraněny pouze po dobu trvání
údržbářských prací a oprav.
Během provozu
- Zajistěte, aby byly všechny kryty zavřené a všechny bočnice řádně
namontované.
- Udržujte všechny kryty a bočnice zavřené.
Ovládací prvky, přípojky a mecha-
nické součásti
21
22
Ovládací prvky, přípojky a mechanické součásti
(1)
(4)
(2)
(3)
CS
Bezpečnost
Přední strana podavače drátu
VAROVÁNÍ!
Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.
Následkem mohou být těžká poranění a materiální škody.
Veškeré práce popsané v tomto dokumentu smí provádět jen technicky vyškolený
▶
odborný personál.
Tento dokument je nutné v plném rozsahu přečíst a porozumět mu.
▶
Je nutné přečíst všechny bezpečnostní předpisy a uživatelskou dokumentaci k to-
▶
muto přístroji a všem systémovým komponentám a porozumět jim.
Č. Funkce
(1) Přípojka svařovacího hořáku
k připojení svařovacího hořáku
(2) Přípojka přívodu chladicího
média (modrá) – u WF 15i, WF
15i n.S., WF 30i standardně vestavěná, u WF 25i rozšířená
výbava
k připojení hadice chladicího
média z hadicového vedení
svařovacího hořáku
Č. Funkce
(3) Přípojka zpětného toku chladicího média (červená) – u WF 15i, WF 15i n.S.,
WF 30i standardně vestavěná, u WF 25i rozšířená výbava
k připojení hadice chladicího média z hadicového vedení svařovacího hořáku
(4) Přípojka SpeedNet
k připojení rozšíření systému, např. dálkového ovládání
23
Zadní strana po-
(1)
(2)
(3)
(4)
(5)
(6)
(1)
(3)(2) (4)
davače drátu
Č. Funkce
(1) (+) - proudová zásuvka s
jemným vinutím
k připojení proudového kabelu propojovacího hadicového vedení
(2) Záslepka
(3) Přípojka SpeedNet
k připojení kabelu SpeedNet propojovacího hadicového vedení
(4) Přípojka ochranného plynu
Č. Funkce
(5) Přípojka zpětného toku chladicího média (červená) – u WF 15i, WF 15i n.S.,
WF 30i standardně vestavěná, u WF 25i rozšířená výbava
k připojení hadice chladicího média z propojovacího hadicového vedení
(6) Přípojka přívodu chladicího média (modrá) – u WF 15i, WF 15i n.S., WF 30i
standardně vestavěná, u WF 25i rozšířená výbava
k připojení hadice chladicího média z propojovacího hadicového vedení
Boční strana podavače drátu
24
Č. Funkce
(1)
Spodní strana podavače drátu
(1) Uchycení cívky drátu (není u WF 15i n.S.)
k uchycení normované cívky s drátem o vnějším průměru max. 300 mm (11.81
in.) a hmotnosti max. 19 kg (41.89 Ibs.)
(2) 4kladkový pohon
(3) Ochranný kryt 4kladkového pohonu
(4) Napínací páka
k nastavení přítlaku podávacích kladek
Č. Funkce
(1) Zdířka pro otočný čep (není u
CS
WF 15i n.S.)
k nasazení podavače drátu na
otočný čep konzoly
25
Volitelné ovládací panely
(2)(1)
Bezpečnost
OPT/i WF
ovládací panel
POT
VAROVÁNÍ!
Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.
Následkem mohou být těžká poranění a materiální škody.
Veškeré práce popsané v tomto dokumentu smí provádět jen technicky vyškolený
▶
odborný personál.
Tento dokument je nutné v plném rozsahu přečíst a porozumět mu.
▶
Je nutné přečíst všechny bezpečnostní předpisy a uživatelskou dokumentaci k to-
▶
muto přístroji a všem systémovým komponentám a porozumět jim.
V závislosti na použití jsou ovladače
obsazeny různými funkcemi.
Č. Funkce ovladačů u svařování MIG/MAG
(v závislosti na svařovacím postupu jsou dálkové ovladače obsazeny
různými funkcemi)
(1) - Nastavení svařovacího výkonu
(u synergického svařování MIG/MAG – Standard, Puls, PMC, LSC)
- Nastavení rychlosti drátu
(u standardního ručního svařování MIG/MAG)
- Korekce délky oblouku
(2)
(u synergického svařování MIG/MAG - Standard, Puls, PMC, LSC)
- = kratší oblouk
0 = střední oblouk
+ = delší oblouk
- Nastavení svařovacího napětí
(u standardního ručního svařování MIG/MAG)
Č. Funkce ovladačů u elektrodového svařování
(1) Nastavení svařovacího proudu
26
Č. Funkce ovladačů u elektrodového svařování
(2)
(1)
(3)
(4)
(5)
OPT/i WF
zkouška plynu a
zavedení drátu
(2) Ovlivnění dynamiky:
- 0 = měkký oblouk s minimálním rozstřikem
- 10 = tvrdší a stabilnější oblouk
Č. Funkce ovladačů u svařování TIG
(1) Nastavení svařovacího proudu
(2) Neaktivní
CS
Č. Funkce
(1) OPT/i WF zkouška plynu a zave-
dení drátu
(2) Kontrolka LED stavu provozu
svítí zeleně, pokud je přístroj připraven k provozu
(3) Tlačítko zkoušky plynu
k nastavení požadovaného průtoku
plynu na redukčním ventilu
- Po stisknutí tlačítka zkoušky
plynu se otevře na dobu 30 s
průtok plynu. Opakovaným
stisknutím lze průtok plynu
předčasně uzavřít.
Č. Funkce
(4) Tlačítko zpětného chodu drátu
zpětné zatažení drátové elektrody bez plynu a proudu
Pro zpětné zatažení drátové elektrody jsou k dispozici 2 varianty:
1. varianta
Zpětné zatažení drátové elektrody přednastavenou rychlostí zpětného chodu
drátu:
- tlačítko zpětného chodu drátu se drží stisknuté
- po stisknutí tlačítka zpětného chodu drátu se drátová elektroda zatáhne
zpět o 1 mm (0.039 in.)
- po krátké přestávce pokračuje podavač drátu v zatahování drátové elektrody – dokud je tlačítko zpětného chodu drátu stisknuté, zvyšuje se rychlost každou sekundu o 10 m/min (393.70 ipm) až do dosažení přednastavené rychlosti zpětného chodu drátu
2. varianta
Zatahování drátové elektrody po 1mm (0.039 in.) krocích – tlačítko zpětného
chodu drátu stisknete vždy na dobu kratší než 1 sekunda (klepnutí na tlačítko)
27
UPOZORNĚNĹ!
Riziko při zatahování drátové elektrody.
Nedochází k navíjení na cívku s drátem.
Drátovou elektrodu je třeba zatahovat vždy jen o malý kousek, protože se při zata-
▶
hování nenavíjí na cívku s drátem.
Pokud je před stisknutím tlačítka zpětného chodu drátu kontaktní trubice
uzemněna, stisknutím tohoto tlačítka se drátová elektroda zatáhne, až se zkrat
přeruší – každým stisknutím tlačítka však maximálně o 10 mm (0.39 in.).
Pokud je třeba drátovou elektrodu zatáhnout více, stiskněte tlačítko zpětného chodu
drátu opětovně.
Č. Funkce
(5) Tlačítko zavedení drátu
zavedení drátové elektrody do hadicového vedení svařovacího hořáku bez plynu a proudu
Pokud je před stisknutím tlačítka zavedení drátu kontaktní trubice uzemněna,
stisknutím tohoto tlačítka se drátová elektroda zatáhne, až se zkrat přeruší –
každým stisknutím tlačítka však maximálně o 10 mm (0.39 in.).
Pokud po zatažení drátu o 10 mm (0.39 in.) uzemnění kontaktní trubicí stále ještě existuje, při opětovném stisknutí tlačítka zavedení drátu se drátová elektroda zatáhne znovu,
a to maximálně o 10 mm (0.39 in.). Tento proces se opakuje tak dlouho, až dojde ke
zrušení uzemnění kontaktní trubice.
Pro zavedení drátu jsou k dispozici 2 varianty:
1. varianta
Zavedení drátové elektrody přednastavenou rychlostí zavádění drátu:
- tlačítko zavedení drátu se drží stisknuté
- po stisknutí tlačítka zavedení drátu se drátová elektroda zavede o 1 mm
(0.039 in.)
- po krátké přestávce pokračuje podavač drátu v zavádění drátové elektrody – dokud je tlačítko zavedení drátu stisknuté, zvyšuje se rychlost
každou sekundu o 10 m/min (393.70 ipm) až do dosažení přednastavené
rychlosti zavádění drátu
- pokud drátová elektroda narazí na uzemnění, posuv drátu se zastaví a
drátová elektroda se opět zatáhne o 1 mm (0.039 in.)
2. varianta
Zavádění drátové elektrody po 1mm (0.039in.) krocích – tlačítko zavedení
drátu stisknete vždy na dobu kratší než 1 sekunda (klepnutí na tlačítko)
- pokud drátová elektroda narazí na uzemnění, posuv drátu se zastaví a
drátová elektroda se opět zatáhne o 1 mm (0.039 in.)
28
OPT/i WF
(1)
(9)(8)
(5)(6)
(10)
(11)
(12)
(2)
(3)
(4)
(7)
(14)
(13)
ovládací panel
Standard
CS
29
Funkce
Číslo
(1) Levé tlačítko pro volbu parametrů
Ovládací prvek
Tloušťka materiálu*)
Rychlost drátu*)
Speciální funkce
Indikace
pro výběr níže uvedených parametrů.
U zvoleného parametru svítí odpovídající indikace.
v mm nebo in.
Proud*)
proud v A
Před začátkem svařování se automaticky zobrazí směrná hodnota vycházející z naprogramovaných parametrů. Během
svařovacího postupu se zobrazuje aktuální hodnota.
v m/min nebo ipm
volitelná pouze v případě, že byl pomocí tlačítka svařovacího postupu (5) předtím vybrán svařovací postup SP a speciální program LSC nebo PMC.
Sériově pro volbu a nastavení následujících procesních regulačních parametrů:
- Stabilizátor průvaru
- Stabilizátor délky oblouku
Jakmile vyberete funkci F1, aktuálně nastavitelný procesní regulační parametr bude na displeji označen šipkou. Opětovným
stisknutím levého tlačítka pro volbu parametrů (1) lze vybrat
druhý procesní regulační parametr.
V závislosti na konfiguraci slouží k výběru speciálních funkcí.
*) = synergický parametr.
Při změně jednoho synergického parametru budou na základě
synergické funkce automaticky přenastaveny také všechny
ostatní synergické parametry.
30
Funkce
CS
Číslo
(2) Pravé tlačítko pro volbu parametrů
Ovládací prvek
Korekce délky oblouku
Korekce pulzu/dynamiky
Indikace
pro výběr níže uvedených parametrů.
U zvoleného parametru svítí odpovídající indikace.
pro korekci délky oblouku
- ... kratší oblouk
0 ... střední oblouk
+ ... delší oblouk
Napětí*)
napětí ve V
Před začátkem svařování se automaticky zobrazí směrná hodnota vycházející z naprogramovaných parametrů. Během
svařovacího postupu se zobrazuje aktuální hodnota.
ke korekci pulzní energie u pulzního oblouku
- ... nižší síla uvolnění kapky
0 ... střední síla uvolnění kapky
+ ... vyšší síla uvolnění kapky
Číslo programu
(volitelné pouze v případě, že byl předtím pomocí tlačítka
svařovacího postupu (5) vybrán svařovací postup JOB)
pro výběr čísla programu
*) = synergický parametr.
Při změně jednoho synergického parametru budou na základě
synergické funkce automaticky přenastaveny také všechny
ostatní synergické parametry.
31
Funkce
Číslo
(3) Zadávací kolečko s funkcí otočení/stisknutí
(4) Tlačítko EasyJob
(5) Tlačítko svařovacího postupu
Ovládací prvek
Indikace
- ke změně parametrů: korekce délky oblouku, napětí, ko-
- pro volbu čísla programu
pro uložení, vyvolání a vymazání programových bloků EasyJob.
Kontrolka LED na tlačítku signalizuje, že je vybrán příslušný Easy Job
Způsob činnosti:
- Podržte tlačítko stisknuté 3 sekundy = Easy Job se uloží
- Podržte tlačítko stisknuté 5 sekund = Easy Job se vymaže.
- Stiskněte tlačítko = bude vybrán uložený EasyJob
pro výběr svařovacího postupu
- PULS SYNERGIC - pulzní synergické svařování MIG/MAG
- SYNERGIC - standardní synergické svařování MIG/MAG
- MANUAL - standardní ruční svařování MIG/MAG
- JOB - provoz s programovými bloky
- STICK - svařování obalenou elektrodou
- SP (SP = speciální programy: LSC, PMC, TIG...) - V závis-
rekce dynamiky/pulzu
(uložení aktuálních nastavení). Po uložení svítí kontrolka
LED na tlačítku a na displeji je zobrazen text „Store“
(„Uložit“)
Po 3 sekundách se na displeji zobrazí text „Store“
(„Uložit“), po 5 sekundách „Clear“ („Vymazat“) a kontrolka
LED zhasne
losti na dostupném balíčku funkcí je možné volit různé
svařovací postupy. Tisknutím tlačítka se na displeji postupně
zobrazí dostupné svařovací postupy
(6) Tlačítko provozního režimu
k výběru provozního režimu
režim 2takt
režim 4takt
V závislosti na balíčku funkcí je možné volit různé speciální pro-
vozní režimy. Tisknutím tlačítka se na displeji postupně zobrazí
dostupné provozní režimy
(7) Zadávací kolečko s funkcí otočení/stisknutí
- pro změnu parametrů: tloušťka materiálu, proud, rychlost
drátu a speciální funkce
- pro výběr a změnu parametrů v nabídce Setup
32
Funkce
Číslo
(8) Indikace Hold
(9) Indikace přechodového oblouku
(10) Indikace SFI (Spatter Free Ignition)
(11) Indikace SynchroPuls
(12) Indikace VRD (Voltage Reduction Device)
(13) Indikace stabilizátoru průvaru
(14) Indikace stabilizátoru délky oblouku
Indikace
Na konci každého svařování se automaticky zobrazí aktuální hodnoty
(proud, napětí, rychlost drátu...). Zobrazení aktuálních hodnot je signalizováno rozsvícenou kontrolkou HOLD.
Mezi krátkým obloukem a sprchovým obloukem vzniká odstřikující
přechodový oblouk. Rozsvícení indikace přechodového oblouku signalizuje, že nastavení pracovního bodu se nachází v této oblasti.
svítí, pokud je funkce Spatter Free Ignition aktivní
svítí, pokud je funkce SynchroPuls aktivní
svítí, pokud je funkce omezení napětí (VRD) aktivní
svítí, pokud je funkce stabilizátoru průvaru aktivní
svítí, pokud je funkce stabilizátoru délky oblouku aktivní
CS
33
34
Instalace a uvedení do provozu
35
36
Před instalací a uvedením do provozu
CS
Bezpečnost
Předpisové
použití přístroje
VAROVÁNÍ!
Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.
Následkem mohou být těžká poranění a materiální škody.
Veškeré práce popsané v tomto dokumentu smí provádět jen technicky vyškolený
▶
odborný personál.
Tento dokument je nutné v plném rozsahu přečíst a porozumět mu.
▶
Je nutné přečíst všechny bezpečnostní předpisy a uživatelskou dokumentaci k to-
▶
muto přístroji a všem systémovým komponentám a porozumět jim.
Přístroj je určen výlučně pro podávání drátu u svařování MIG/MAG v kombinaci se
systémovými komponentami Fronius.
Jakékoliv jiné a tento rámec přesahující použití se nepovažuje za předpisové.
Za škody vzniklé tímto používáním výrobce neručí.
K předpisovému používání přístroje patří rovněž
- přečtení tohoto návodu k obsluze
- dodržování veškerých pokynů a bezpečnostních předpisů obsažených v tomto návodu k obsluze
- provádění pravidelných revizí a údržbářských prací
Předpisy pro
umístění
VAROVÁNÍ!
Nebezpečí v důsledku pádu, resp. převrácení přístroje.
Následkem mohou být těžká poranění a materiální škody.
Pro zajištění stability postavte systémové komponenty, konzoly a podvozky na rovný
▶
a pevný podklad.
Při použití uchycení pomocí otočného čepu vždy zajistěte pevné usazení podavače
▶
drátu.
Podavače drátu WF 15i, WF 25i, WF 30i jsou přezkoušeny podle krytí IP 23, to znamená:
- ochranu před vniknutím cizích těles o průměru větším než 12,5 mm (0.49 in.)
- ochranu proti vodě stříkající pod úhlem 60° od svislé roviny
Podavače drátu WF 15i, WF 25i, WF 30i je možné podle krytí IP 23 instalovat a provozovat venku. Přesto je třeba chránit je před bezprostředními účinky vody (např. vlivem
deště).
Podavač drátu WF 15i n.S. bez integrovaného uchycení cívky drátu je přezkoušen
podle krytí IP 20, to znamená:
- ochranu před vniknutím cizích těles o průměru větším než 12,5 mm (0.49 in.)
- žádnou ochranu proti vodě
Podavač drátu WF 15i n.S. bez integrovaného uchycení cívky drátu se smí instalovat
a provozovat pouze v uzavřených prostorách.
37
Nasazení podavače drátu do konzoly s otočným
1
čepem
Bezpečnost
Nasazení podavače drátu do
držáku s čepem
VAROVÁNÍ!
Nebezpečí zásahu elektrickým proudem.
Následkem mohou být těžká poranění a materiální škody.
Před zahájením prací vypněte všechny začleněné přístroje a komponenty a odpojte
▶
je od elektrické sítě.
Zajistěte všechny začleněné přístroje a komponenty proti opětovnému zapnutí.
▶
Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že součásti,
▶
které mohou mít elektrický náboj (např. kondenzátory), jsou vybité.
1
38
Propojení podavače drátu se svařovacím zdrojem
1
2
3
4
CS
Bezpečnost
Všeobecné informace
Propojení podavače drátu se
svařovacím zdrojem
VAROVÁNÍ!
Nebezpečí zásahu elektrickým proudem.
Následkem mohou být těžká poranění a materiální škody.
Před zahájením prací vypněte všechny začleněné přístroje a komponenty a odpojte
▶
je od elektrické sítě.
Zajistěte všechny začleněné přístroje a komponenty proti opětovnému zapnutí.
▶
Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že součásti,
▶
které mohou mít elektrický náboj (např. kondenzátory), jsou vybité.
Podavač drátu se propojí se zdrojem pomocí propojovacího hadicového vedení.
VAROVÁNÍ!
Nebezpečí zásahu elektrickým proudem v důsledku vadných systémových komponent a nesprávné obsluhy.
Následkem mohou být těžká poranění a materiální škody.
Veškeré kabely, vedení a hadicová vedení musí být vždy pevně připojené, nepoško-
▶
zené a správně izolované.
Používejte pouze dostatečně dimenzované kabely, vedení a hadicová vedení.
▶
1
* pouze pokud jsou v podavači drátu vestavěné přípojky chladicího média a v
případě vodou chlazeného propojovacího hadicového vedení
UPOZORNĚNĹ!
Riziko v důsledku poškození propojení.
Může dojít ke značným hmotným škodám.
Pro propojovací hadicové vedení o délce 1,2 m (3 ft. 11.24 in.) není zapotřebí žádné
▶
odlehčení tahu.
Při montáži dbejte na to, aby kabely tvořily smyčku směrem dovnitř (k podavači
▶
drátu), a tím se zabránilo poškození.
2
39
Připojení prodlužovací hadicové soupravy
VAROVÁNÍ!
Nebezpečí zásahu elektrickým proudem v důsledku vadných systémových komponent a nesprávné obsluhy.
Následkem mohou být těžká poranění a materiální škody.
Veškeré kabely, vedení a hadicová vedení musí být vždy pevně připojené, nepoško-
▶
zené a správně izolované.
Používejte pouze dostatečně dimenzované kabely, vedení a hadicová vedení.
▶
1
* jen u vodou chlazeného hadi-
cového vedení
CON = propojovací hadicové vedení
EXT = prodlužovací hadicová souprava
40
2
CS
41
Připojení svařovacího hořáku
3
7
4
6
*
2
1
5
8
9
Bezpečnost
Připojení
svařovacího
hořáku MIG/MAG
VAROVÁNÍ!
Nebezpečí zásahu elektrickým proudem.
Následkem mohou být těžká poranění a materiální škody.
Před zahájením prací vypněte všechny začleněné přístroje a komponenty a odpojte
▶
je od elektrické sítě.
Zajistěte všechny začleněné přístroje a komponenty proti opětovnému zapnutí.
▶
Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že součásti,
▶
které mohou mít elektrický náboj (např. kondenzátory), jsou vybité.
1
Nebezpečí zásahu elektrickým proudem
v důsledku nedostatečného propojení.
Následkem mohou být těžká poranění
a materiální škody.
▶
POZOR!
Veškeré kabely, vedení a hadicová
vedení musí být pevně připojené, nepoškozené, správně izolované a dostatečně dimenzované.
* pouze pokud jsou v podavači drátu
vestavěné přípojky chladicího
média a v případě vodou chlazeného svařovacího hořáku
42
Nasazení / výměna podávacích kladek
2
1
4
4
5
6
3
6
3
31
2
4
5
7
CS
Bezpečnost
Všeobecné informace
VAROVÁNÍ!
Nebezpečí zásahu elektrickým proudem.
Následkem mohou být těžká poranění a materiální škody.
Před zahájením prací vypněte všechny začleněné přístroje a komponenty a odpojte
▶
je od elektrické sítě.
Zajistěte všechny začleněné přístroje a komponenty proti opětovnému zapnutí.
▶
Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že součásti,
▶
které mohou mít elektrický náboj (např. kondenzátory), jsou vybité.
Podávací kladky nejsou před prvním vyexpedováním nasazené v přístroji.
Pro zajištění optimálního posuvu drátové elektrody musí podávací kladky odpovídat
průměru drátu a jeho legování.
UPOZORNĚNĹ!
Riziko v důsledku neodpovídajících podávacích kladek.
Následkem mohou být špatné svařovací vlastnosti.
Používejte jen podávací kladky, které odpovídají drátové elektrodě.
▶
Nasazení/výměna
podávacích kladek
Přehled dostupných podávacích kladek a možnost jejich nahrazení najdete v seznamu
náhradních dílů.
POZOR!
Nebezpečí v důsledku vymrštěných držáků podávacích kladek.
Následkem mohou být zranění a poškození zdraví.
Během odjišťování napínací páky mějte prsty v dostatečné vzdálenosti nalevo i na-
▶
pravo od napínací páky.
1
2
43
POZOR!
3
8
6
7
9
3
1
2
2
5
4
4
4
5
5
6
1
2
3
Nebezpečí v důsledku přístupných podávacích kladek.
Následkem mohou být zranění a poškození zdraví.
Po nasazení/výměně podávacích kladek vždy namontujte ochranný kryt 4klad-
▶
kového pohonu.
3
4
44
Nasazení cívky s drátem, nasazení košové cívky
CS
Bezpečnost
VAROVÁNÍ!
Nebezpečí zásahu elektrickým proudem.
Následkem mohou být těžká poranění a materiální škody.
Před zahájením prací vypněte všechny začleněné přístroje a komponenty a odpojte
▶
je od elektrické sítě.
Zajistěte všechny začleněné přístroje a komponenty proti opětovnému zapnutí.
▶
Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že součásti,
▶
které mohou mít elektrický náboj (např. kondenzátory), jsou vybité.
VAROVÁNÍ!
Nebezpečí v důsledku pružnosti navinuté drátové elektrody.
Může dojít k vážnému zranění osob.
Noste ochranné brýle.
▶
Při nasazování cívky s drátem / košové cívky držte pevně konec drátové elektrody,
▶
abyste zabránili poranění v důsledku zpětného protočení drátové elektrody.
VAROVÁNÍ!
Nebezpečí v důsledku padající cívky s drátem / košové cívky.
Následkem mohou být těžká poranění a materiální škody.
Zajistěte, aby cívka s drátem / košová cívka včetně adaptéru košové cívky vždy
▶
pevně seděly na uchycení cívky drátu.
Nasazení cívky
s drátem
1
VAROVÁNÍ!
Při opačně nasazeném pojistném kroužku hrozí nebezpečí, že cívka s drátem
spadne.
Následkem mohou být těžká poranění a materiální škody.
Pojistný kroužek nasazujte vždy tak, jak je znázorněno níže.
▶
45
Nasazení košové
3
4
cívky
VAROVÁNÍ!
Pokud chybí adaptér košové cívky, hrozí nebezpečí, že košová cívka spadne.
Následkem mohou být těžká poranění a materiální škody.
Při práci s košovými cívkami používejte výlučně adaptér košové cívky, který je
▶
součástí dodávky přístroje!
VAROVÁNÍ!
Nebezpečí v důsledku padající košové cívky.
Následkem mohou být těžká poranění a materiální škody.
Košovou cívku nasaďte na dodaný adaptér košové cívky tak, aby příčky košové
▶
cívky ležely ve vodicích drážkách adaptéru.
1 2
46

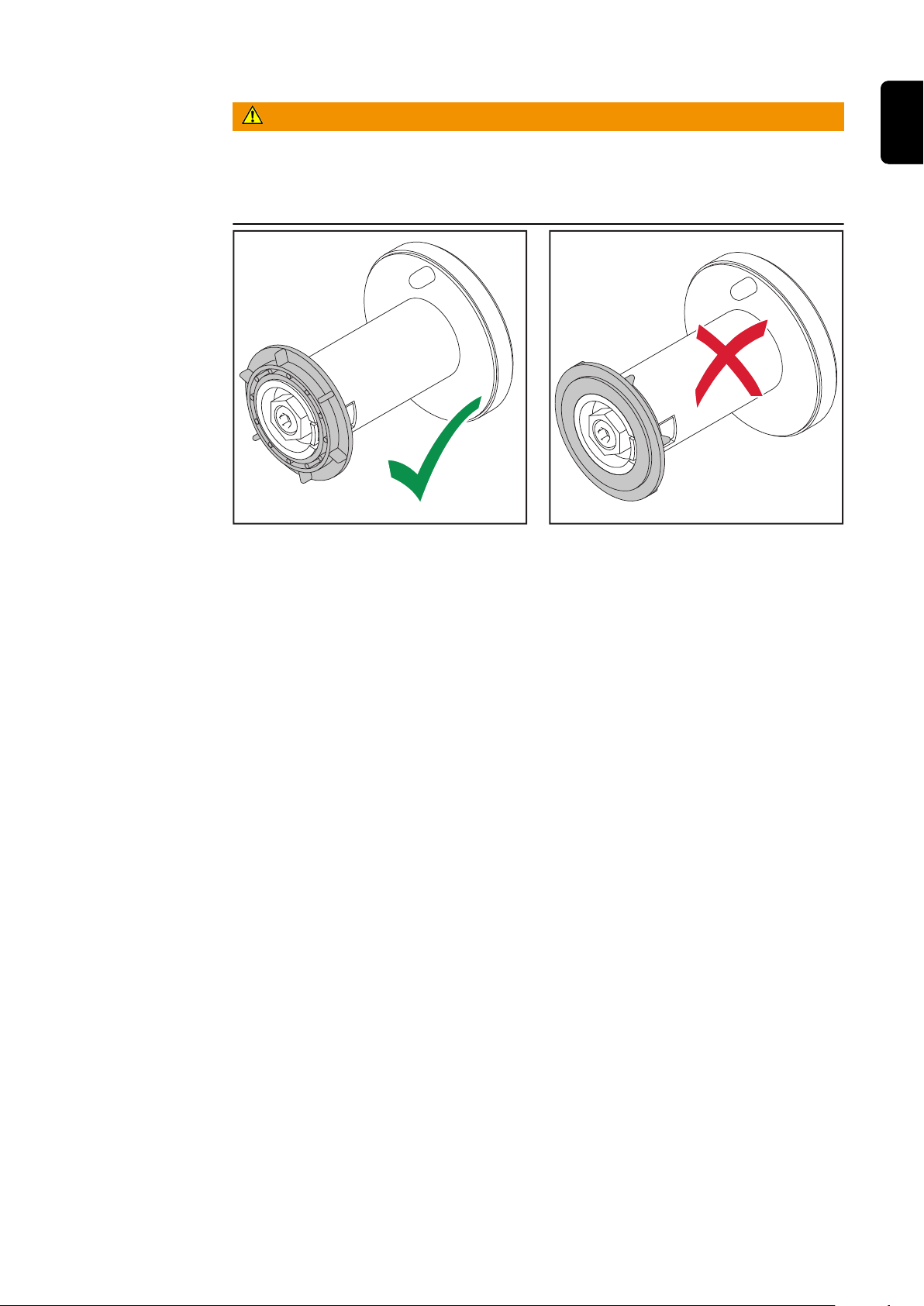

VAROVÁNÍ!
Při opačně nasazeném pojistném kroužku hrozí nebezpečí v důsledku padající
košové cívky.
Následkem mohou být těžká poranění a materiální škody.
Pojistný kroužek nasazujte vždy tak, jak je znázorněno níže.
▶
CS
47
Zavedení drátové elektrody
Všeobecné informace
Příprava
UPOZORNĚNĹ!
Pokud podavač drátu není vybaven tlačítkem zavedení drátu, použijte pro zavedení
drátu tlačítko na jiné systémové komponentě výrobce - například tlačítko zavedení
drátu na svařovacím zdroji.
Funkce tlačítka zavedení drátu je u všech systémových komponent výrobce stejná.
UPOZORNĚNĹ!
Bližší informace o funkci tlačítka zavedení drátu naleznete v popisu tlačítka zavedení drátu (část „Volitelné ovládací panely“, oddíl „OPT/i WF zkouška plynu a zavedení drátu“).
POZOR!
Nebezpečí v důsledku zasažení svařovacím proudem a nechtěného zapálení oblouku.
Následkem mohou být těžká poranění a materiální škody.
Před zahájením prací přerušte uzemnění mezi svařovacím systémem a svařencem.
▶
POZOR!
Nebezpečí v důsledku ostré hrany konce drátové elektrody.
Následkem mohou být těžká poranění a materiální škody.
Před zaváděním drátové elektrody pečlivě odstraňte otřepy na jejím konci.
▶
POZOR!
Nebezpečí v důsledku pružnosti navinuté drátové elektrody.
Následkem mohou být těžká poranění a materiální škody.
Při zavádění drátové elektrody do 4kladkového pohonu pevně držte konec drátové
▶
elektrody, abyste zabránili poranění v důsledku jejího rychlého zpětného protočení.
1 2
48

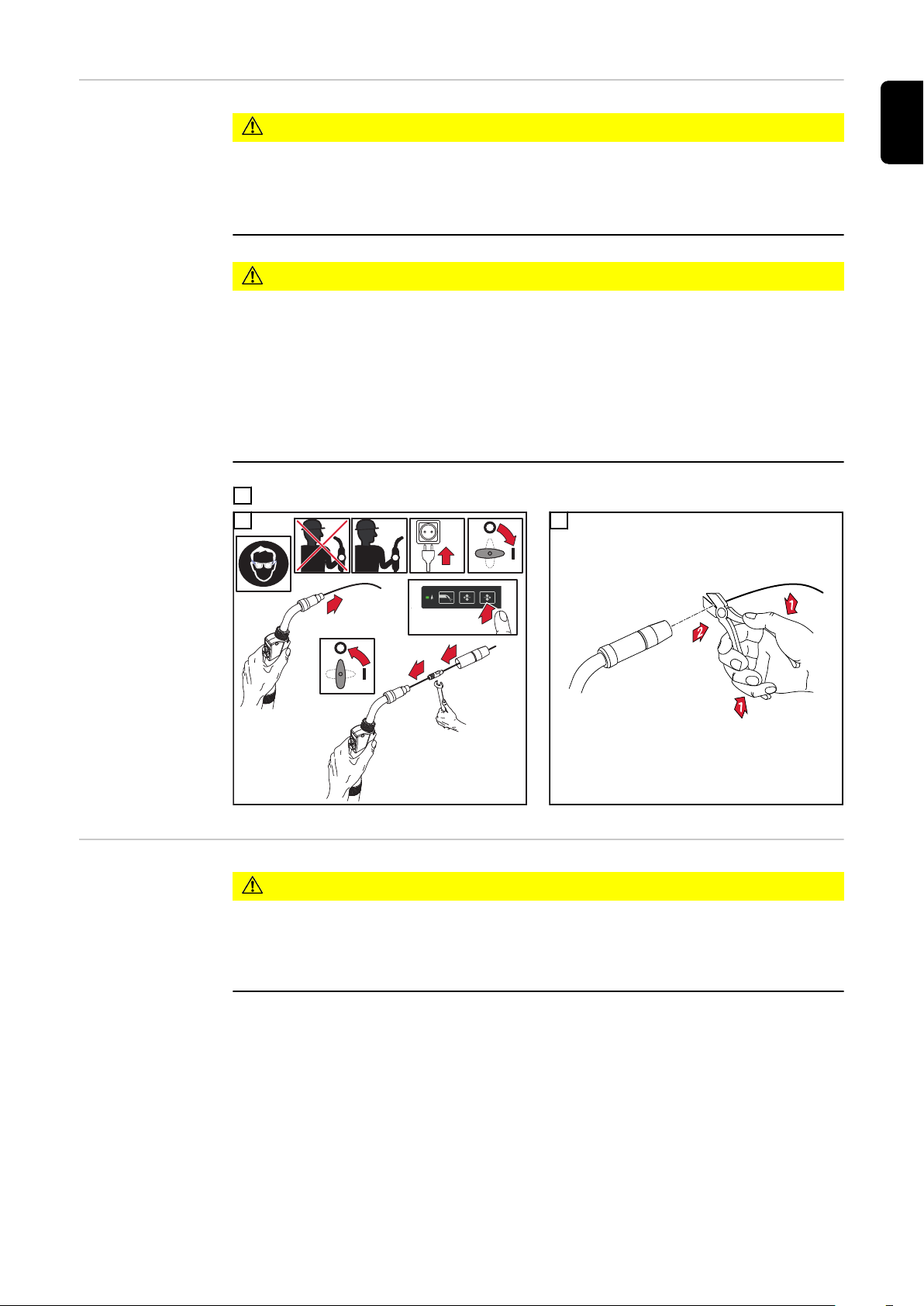

Zavedení drátové
5
2
1
4
6
7
3
elektrody
POZOR!
Nebezpečí v důsledku zasažení svařovacím proudem a nechtěného zapálení oblouku.
Následkem mohou být těžká poranění a materiální škody.
Před zahájením prací přerušte uzemnění mezi svařovacím systémem a svařencem.
▶
POZOR!
Nebezpečí v důsledku vysunutí drátové elektrody.
Následkem mohou být těžká poranění a materiální škody.
Držte svařovací hořák tak, aby špička svařovacího hořáku směřovala od obličeje
▶
a od těla.
Používejte vhodné ochranné brýle.
▶
Nemiřte hořákem na jiné osoby.
▶
Dbejte na to, aby se drátová elektroda nedotýkala žádných elektricky vodivých nebo
▶
uzemněných částí (např. pláště atd.).
Narovnejte hadicové vedení svařovacího hořáku
1
2 3
CS
Nastavení přítlaku
POZOR!
Riziko v důsledku příliš vysokého přítlaku.
Následkem mohou být značné hmotné škody a špatné svařovací vlastnosti.
Přítlak nastavte tak, aby drátová elektroda nebyla deformována, ale přesto bylo za-
▶
ručeno dokonalé podávání drátu.
49
1
1
Směrné hodnoty přítlaku pro drážky ve
tvaru U:
Ocel: 4–5
CrNi: 4–5
Plněné drátové elektrody: 2–3
50
Nastavení brzdy
1
4
5
STOP
6
7
3
1
2
2
1
CS
Všeobecné informace
Nastavení brzdy
UPOZORNĚNĹ!
Dobíhání brzdy může vést k materiálním škodám.
Po uvolnění tlačítka hořáku / tlačítka zavedení drátu se nesmí cívka s drátem dále
▶
otáčet.
Pokud se otáčí, upravte seřízení brzdy.
▶
POZOR!
Nebezpečí v důsledku zasažení svařovacím proudem a nechtěného zapálení oblouku.
Následkem mohou být těžká poranění a materiální škody.
Před zahájením prací přerušte uzemnění mezi svařovacím systémem a svařencem.
▶
POZOR!
Nebezpečí v důsledku vysunutí drátové elektrody.
Následkem mohou být těžká poranění a materiální škody.
Držte svařovací hořák tak, aby špička svařovacího hořáku směřovala od obličeje
▶
a od těla.
Používejte vhodné ochranné brýle.
▶
Nemiřte hořákem na jiné osoby.
▶
Dbejte na to, aby se drátová elektroda nedotýkala žádných elektricky vodivých nebo
▶
uzemněných částí (např. pláště atd.).
1
2
51
2
4
STOP
OK
3
1
3
Konstrukce brzdy
VAROVÁNÍ!
Nebezpečí v důsledku chybné montáže.
Následkem mohou být těžká poranění
a materiální škody.
Nerozebírejte brzdu.
▶
Údržbářské a servisní práce nechte
▶
provádět pouze vyškoleným odborným personálem.
Brzda je k dispozici pouze jako komplet.
Vyobrazení brzdy slouží pouze pro informaci!
52
Uvedení do provozu
CS
Bezpečnost
Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.
Následkem mohou být těžká poranění a materiální škody.
▶
▶
▶
Předpoklady Pro uvedení podavače drátu do provozu musí být splněny následující předpoklady:
- podavač drátu je propojen se svařovacím zdrojem pomocí propojovacího hadi-
- svařovací hořák je připojen k podavači drátu
- podávací kladky jsou nasazeny do podavače drátu
- cívka s drátem / košová cívka s adaptérem košové cívky je nasazená do podavače
- drátová elektroda je zavedená
- přítlak podávacích kladek je nastavený
- brzda je nastavená (neplatí pro WF 15i n.S.)
- všechny kryty jsou uzavřené, všechny bočnice připevněné, všechna bezpečnostní
VAROVÁNÍ!
Veškeré práce popsané v tomto dokumentu smí provádět jen technicky vyškolený
odborný personál.
Tento dokument je nutné v plném rozsahu přečíst a porozumět mu.
Je nutné přečíst všechny bezpečnostní předpisy a uživatelskou dokumentaci k tomuto přístroji a všem systémovým komponentám a porozumět jim.
cového vedení
drátu (není u WF 15i n.S.)
zařízení neporušená a na svém místě
Všeobecné informace
Uvedení podavače drátu do provozu se provádí při manuálním použití stisknutím tlačítka
hořáku a při automatizovaných úkonech aktivním signálem startu svařování.
53
54
Diagnostika a odstraňování závad,
údržba a likvidace
55
56
Diagnostika a odstraňování závad
CS
Bezpečnost
VAROVÁNÍ!
Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.
Následkem mohou být těžká poranění a materiální škody.
Veškeré práce popsané v tomto dokumentu smí provádět jen technicky vyškolený
▶
odborný personál.
Tento dokument je nutné v plném rozsahu přečíst a porozumět mu.
▶
Je nutné přečíst všechny bezpečnostní předpisy a uživatelskou dokumentaci k to-
▶
muto přístroji a všem systémovým komponentám a porozumět jim.
VAROVÁNÍ!
Nebezpečí zásahu elektrickým proudem.
Následkem mohou být těžká poranění a materiální škody.
Před zahájením prací vypněte všechny začleněné přístroje a komponenty a odpojte
▶
je od elektrické sítě.
Zajistěte všechny začleněné přístroje a komponenty proti opětovnému zapnutí.
▶
Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že součásti,
▶
které mohou mít elektrický náboj (např. kondenzátory), jsou vybité.
VAROVÁNÍ!
Diagnostika a odstraňování závad
Nebezpečí v důsledku horkých systémových komponent a/nebo provozních
prostředků.
Následkem mohou být těžké popáleniny a opařeniny.
Před zahájením prací nechte všechny horké systémové komponenty a/nebo pro-
▶
vozní prostředky ochladit na +25 °C / +77 °F (například chladicí médium, vodou
chlazené systémové komponenty, hnací motor podavače drátu…).
Pokud ochlazení není možné, noste vhodné ochranné prostředky (například
▶
žáruvzdorné ochranné rukavice, ochranné brýle…).
Poznamenejte si sériové číslo a konfiguraci přístroje a předejte vše spolu s detailním popisem závady servisní službě, pokud
- dojde k závadám, které nejsou níže popsány
- uvedená opatření k odstranění závad nejsou úspěšná
57
Svařovací zdroj nefunguje
Síťový vypínač je zapnutý, indikace nesvítí
Příčina:
Odstranění:
Příčina:
Odstranění:
Příčina:
Odstranění:
Příčina:
Odstranění:
Po stisknutí tlačítka hořáku zdroj nereaguje
Síťový vypínač svařovacího zdroje je zapnutý, indikace svítí
Příčina:
Odstranění:
Příčina:
Odstranění:
Přerušené síťové vedení, síťová zástrčka není správně zasunutá
Prověření síťového vedení, event. zasunutí síťové zástrčky do zásuvky
Vadná síťová zásuvka nebo síťová zástrčka
Výměna vadných součástek
Síťové jištění
Výměna síťového jištění
Zkrat na napájení 24V přípojky SpeedNet nebo externím senzoru
Odpojení připojených komponent
Pouze u svařovacích hořáků s externím řídicím konektorem: Řídicí konektor
hořáku není zasunutý
Zasunutí řídicího konektoru
Vadný svařovací hořák nebo jeho řídicí vedení
Výměna svařovacího hořáku
Neprochází svařovací proud
Síťový vypínač svařovacího zdroje je zapnutý, indikace svítí
Příčina:
Odstranění:
Příčina:
Odstranění:
Neprotéká ochranný plyn
Všechny ostatní funkce jsou k dispozici
Příčina:
Odstranění:
Příčina:
Odstranění:
Příčina:
Odstranění:
Příčina:
Odstranění:
Nevyhovující uzemnění
Přezkoušejte polaritu uzemnění
Přerušený proudový kabel ve svařovacím hořáku
Výměna svařovacího hořáku
Prázdná lahev s ochranným plynem
Výměna lahve s ochranným plynem
Vadný redukční ventil
Výměna redukčního ventilu
Poškozená nebo nenamontovaná plynová hadice
Výměna nebo montáž plynové hadice
Vadný svařovací hořák
Výměna svařovacího hořáku
58
Příčina:
Odstranění:
Vadný magnetický plynový ventil
Informujte servisní službu
Nerovnoměrná rychlost drátu
Příčina:
Odstranění:
Nastaven příliš silný brzdný účinek
Uvolnění brzdného mechanismu
CS
Příčina:
Odstranění:
Příčina:
Odstranění:
Příčina:
Odstranění:
Příčina:
Odstranění:
Problémy při podávání drátu
při použití dlouhých hadicových souprav
Příčina:
Odstranění:
Svařovací hořák se příliš zahřívá
Příčina:
Odstranění:
Příliš úzký otvor kontaktní trubice
Použití odpovídající kontaktní trubice
Vadný bovden uvnitř svařovacího hořáku
Kontrola bovdenu, zda není přelomený, znečištěný atd., a jeho případná
výměna
Nevhodné podávací kladky pro použitou drátovou elektrodu
Použití vhodných podávacích kladek
Nesprávný přítlak podávacích kladek
Optimalizace přítlaku
Špatné uložení hadicového vedení
Uložení hadicového vedení do přímého směru, zamezení malým po-
loměrům ohybu
Svařovací hořák je nedostatečně dimenzovaný
Respektujte dovolené zatížení a povolený výkon
Příčina:
Odstranění:
Jen u vodou chlazených systémů: Příliš nízký průtok chladicího média
Zkontrolujte stav chladicího média, průtok chladicího média, znečištění
chladicího média atd. Podrobné informace naleznete v návodu k obsluze
chladicího modulu
59
Nevyhovující svařovací vlastnosti
Příčina:
Odstranění:
Chybně nastavené parametry svařování
Prověření nastavení
Příčina:
Odstranění:
Příčina:
Odstranění:
Příčina:
Odstranění:
Příčina:
Odstranění:
Příčina:
Odstranění:
Příčina:
Odstranění:
Příčina:
Odstranění:
Špatné uzemnění
Vytvoření dobrého kontaktu se svařencem
Neprotéká žádný ochranný plyn, resp. je ho příliš málo
Prověření redukčního ventilu, plynové hadice, magnetického plynového
ventilu, přípojky ochranného plynu svařovacího hořáku atd.
Netěsný svařovací hořák
Výměna svařovacího hořáku
Špatná nebo vydřená kontaktní trubice
Výměna kontaktní trubice
Špatné legování drátu, resp. špatný průměr drátu
Kontrola vložené drátové elektrody
Špatné legování drátu, resp. špatný průměr drátu
Prověření svařitelnosti základního materiálu
Nevhodný ochranný plyn pro legování drátu
Použití vhodného ochranného plynu
60
Péče, údržba a likvidace odpadu
CS
Všeobecné informace
Bezpečnost
Za normálních provozních podmínek vyžaduje přístroj minimum péče a údržby. Pro
udržení svařovacího systému v provozuschopném stavu po řadu let je zapotřebí dodržovat uvedená opatření.
VAROVÁNÍ!
Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.
Následkem mohou být těžká poranění a materiální škody.
Veškeré práce popsané v tomto dokumentu smí provádět jen technicky vyškolený
▶
odborný personál.
Tento dokument je nutné v plném rozsahu přečíst a porozumět mu.
▶
Je nutné přečíst všechny bezpečnostní předpisy a uživatelskou dokumentaci k to-
▶
muto přístroji a všem systémovým komponentám a porozumět jim.
VAROVÁNÍ!
Nebezpečí zásahu elektrickým proudem.
Následkem mohou být těžká poranění a materiální škody.
Před zahájením prací vypněte všechny začleněné přístroje a komponenty a odpojte
▶
je od elektrické sítě.
Zajistěte všechny začleněné přístroje a komponenty proti opětovnému zapnutí.
▶
Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že součásti,
▶
které mohou mít elektrický náboj (např. kondenzátory), jsou vybité.
Při každém uvedení do provozu
Každých
6 měsíců
VAROVÁNÍ!
Nebezpečí v důsledku horkých systémových komponent a/nebo provozních
prostředků.
Následkem mohou být těžké popáleniny a opařeniny.
Před zahájením prací nechte všechny horké systémové komponenty a/nebo pro-
▶
vozní prostředky ochladit na +25 °C / +77 °F (například chladicí médium, vodou
chlazené systémové komponenty, hnací motor podavače drátu…).
Pokud ochlazení není možné, noste vhodné ochranné prostředky (například
▶
žáruvzdorné ochranné rukavice, ochranné brýle…).
- Přezkoušejte všechna hadicová vedení a uzemnění, zda nejsou poškozené. Poškozené součásti vyměňte.
- Přezkoušejte podávací kladky a bovdeny, zda nejsou poškozené. Poškozené
součásti vyměňte.
- Přezkoušejte přítlak podávacích kladek a případně ho nastavte.
POZOR!
Nebezpečí v důsledku stlačeného vzduchu na krátkou vzdálenost.
Může dojít k poškození elektronických součástek.
Neofukujte elektronické součástky příliš zblízka.
▶
61
- Otevřete kryty, demontujte boční díly přístroje a vyčistěte vnitřek přístroje pomocí
suchého stlačeného vzduchu s nižším tlakem. Po vyčištění obnovte původní nastavení přístroje.
Likvidace odpadu Likvidace odpadu musí být provedena v souladu s platnými národními a mezinárodními
předpisy.
62
Technické údaje
63
64
Technické údaje
CS
WF 15i
Napájecí napětí 24 V DC / 60 V DC
Jmenovitý proud 0,5 A / 1 A
Svařovací proud při 10 min / 40 °C (104 °F) 40 % DZ* 60 % DZ* 100 % DZ*
650 A 600 A 500 A
Maximální tlak ochranného plynu 7 barů
101.53 psi
Chladicí médium originální Fronius
Maximální tlak chladicího média 5 barů
72.53 psi
Rychlost drátu 0,5 - 15 m/min
19.68 - 590.55 ipm
Pohon drátu 4kladkový pohon
Průměr drátu 0,8 - 2,4 mm
.03 - .09 in.
Průměr cívky drátu max. 300 mm
max. 11.81 in.
Hmotnost cívky drátu max. 19 kg
max. 41.89 Ib.
Krytí IP 23
WF 15i n.S.
Certifikace S / CE
Rozměry d x š x v 658 x 282 x 362 mm
25.91 x 11.10 x 14.25 in.
Hmotnost 13 kg
28.66 Ib.
*) DZ = dovolené zatížení
Napájecí napětí 24 V DC / 60 V DC
Jmenovitý proud 0,5 A / 1 A
Svařovací proud při 10 min / 40 °C (104 °F) 40 % DZ* 60 % DZ* 100 % DZ*
650 A 600 A 500 A
Maximální tlak ochranného plynu 7 barů
101.53 psi
Chladicí médium originální Fronius
Maximální tlak chladicího média 5 barů
72.53 psi
Rychlost drátu 0,5 - 15 m/min
19.68 - 590.55 ipm
Pohon drátu 4kladkový pohon
65
Průměr drátu 0,8 - 2,4 mm
.03 - .09 in.
Krytí IP 20
Certifikace S / CE
Rozměry d x š x v 280 x 260 x 275 mm
11.02 x 10.24 x 10.83 in.
Hmotnost 6 kg
13.23 Ib.
*) DZ = dovolené zatížení
WF 25i
Napájecí napětí 24 V DC / 60 V DC
Jmenovitý proud 0,5 A / 1,2 A
Svařovací proud při 10 min / 40 °C (104 °F) 40 % DZ* 60 % DZ* 100 %
DZ*
500 A 450 A 360 A
Maximální tlak ochranného plynu 7 barů
101.53 psi
Chladicí médium originální Fronius
Maximální tlak chladicího média 5 barů
72.53 psi
Rychlost drátu 1 - 25 m/min
39.37 - 984.25 ipm.
Pohon drátu 4kladkový pohon
Průměr drátu 0,8 - 1,6 mm
.03 - .06 in.
Průměr cívky drátu max. 300 mm
max. 11.81 in.
Hmotnost cívky drátu max. 19 kg
max. 41.89 Ib.
WF 30i
66
Krytí IP 23
Certifikace S / CE / CSA
Rozměry d x š x v 658 x 282 x 362 mm
25.91 x 11.10 x 14.25 in.
Hmotnost 12,9 kg
28.44 Ib.
*) DZ = dovolené zatížení
Napájecí napětí 24 V DC / 60 V DC
Jmenovitý proud 0,5 A / 1,4 A
Svařovací proud při 10 min / 40 °C (104 °F) 40 % DZ* 60 % DZ* 100 %
DZ*
650 A 600 A 500 A
Maximální tlak ochranného plynu 7 barů
101.53 psi
Chladicí médium originální Fronius
Maximální tlak chladicího média 5 barů
72.53 psi
Rychlost drátu 1 - 30 m/min
39.37 - 1181.10 ipm
Pohon drátu 4kladkový pohon
Průměr drátu 0,8 - 1,6 mm
.03 - .06 in.
Průměr cívky drátu max. 300 mm
max. 11.81 in.
Hmotnost cívky drátu max. 19 kg
max. 41.89 Ib.
Krytí IP 23
Certifikace S / CE
Rozměry d x š x v 658 x 282 x 362 mm
25.91 x 11.10 x 14.25 in.
Hmotnost 13 kg
28.66 Ib.
CS
HP 70i
HP 95i
*) DZ = dovolené zatížení
Svařovací proud při 10 min / 40 °C (104
°F)
* ED = dovolené zatížení
Svařovací proud při 10 min / 40 °C (104
°F)
* ED = dovolené zatížení
40 % ED* / 400 A
60 % ED* / 365 A
100 % ED* / 320 A
40 % ED* / 500 A
60 % ED* / 450 A
100 % ED* / 360 A
HP 120i
Svařovací proud při 10 min / 40 °C (104
°F)
* ED = dovolené zatížení
40 % ED* / 600 A
60 % ED* / 530 A
100 % ED* / 430 A
67
HP 70i, HP PC
Cable HD 70
Svařovací proud při 10 min / 40 °C (104
°F)
* ED = dovolené zatížení
60 % ED* / 600 A
100 % ED* / 500 A
68
CS
69
70
CS
71
Fronius International GmbH
Froniusstraße 1
4643 Pettenbach
Austria
contact@fronius.com
www.fronius.com
Under www.fronius.com/contact you will find the adresses
of all Fronius Sales & Service Partners and locations.
spareparts.fronius.com
SPAREPARTS
ONLINE
Loading...
