Fronius Welding System TPS/i Robotics Push Operating Instruction [TR]

Operating
Instructions

TPS/i Robotics kaynak sistemi
Push

Kullanım kılavuzu

TR

42,0426,0183,TR 024-01032023

İçindekiler

Güvenlik kuralları 7

Güvenlik talimatları açıklaması 7

Genel 7
Amaca uygun kullanım 8
Ortam koşulları 8
İşletme sahibinin yükümlülükleri 8
Personelin yükümlülükleri 8
Ağ bağlantısı 8
Kendini koruma ve çalışanların korunması 9
Zararlı gazlar ve buharlardan kaynaklanan tehlike 9
Kıvılcımdan kaynaklanan tehlike 10
Şebeke ve kaynak akımından kaynaklanan tehlikeler 10
Kaçak kaynak akımları 11
EMU cihaz sınıfları 12
EMU önlemleri 12
EMA ile ilgili önlemler 13
Özel tehlike noktaları 13
Koruyucu gazda aranan nitelikler 14
Koruyucu gaz tüpleri nedeniyle tehlike 14
Dışarıya sızan koruyucu gaz sebebiyle tehlike 15
Kurulum yerinde ve taşıma esnasında güvenlik tedbirleri 15
Normal işletim durumunda güvenlik önlemleri 15
Devreye alma, bakım ve onarım 16
Teknik güvenlik denetimi 16
Atık yönetimi 17

Güvenlik işareti 17
Veri yedekleme 17
Telif hakkı 17
Cihaz üzerindeki ikaz bilgilerinin tanımı 18

TR

Sistem konfigürasyonları 21

Sistem konfigürasyonu - geleneksel robot 23

Tel tamburlu Push 23
Tel makaralı Push 24
4 makaralı boşaltma makarası tel sürme üniteli ve tel tamburlu Push 25

Sistem konfigürasyonları - PAP 26

Tel tamburlu Push 26
Tel makaralı Push 27
4 makaralı boşaltma makarası tel sürme üniteli ve tel tamburlu Push 28

Sistem bileşenleri 29

Tel sürme WF 31

Cihaz konsepti 31
Amaca uygun kullanım 31

Güvenlik 31
Cihaz üzerindeki uyarı notları 32

WF 25i REEL R /4R, WF 30i REEL R /2R 34

Güvenlik 34
Cihaz konsepti 34

Kullanım alanı 34
Amaca uygun kullanım 34
Cihaz üzerindeki uyarı notları 35

Bağlantı hortum paketi 37

Genel 37

Torç hortum paketi 38

Genel 38
Teslimat kapsamı 38
Robacta MHP hortum paketindeki tuşlar 38

CrashBox /i 39

3

Genel 39
Çarpışma kutularının doğru çalıştırılmasına yönelik bilgi 40
Montaj için ek olarak gereklidir 40
Cihaz konsepti 40
Kullanım alanları 40
Çarpışma kutusu tamirleri için bilgi 41

Teslimat kapsamı 41
Teslimat kapsamı ve kelepçe sistemi opsiyonları 41

Robot torcu 42

Güvenlik 42
Genel 42

OPT/i Kamera girişi 43

Genel 43
Delik resmi 43

Kumanda elemanları, bağlantı noktaları ve mekanik bileşenler 45

WFi R kumanda elemanları ve mekanik bileşenler 47

Güvenlik 47
WFi R kumanda elemanları ve mekanik bileşenler 47

WF 15i / 25i / 30i R 48

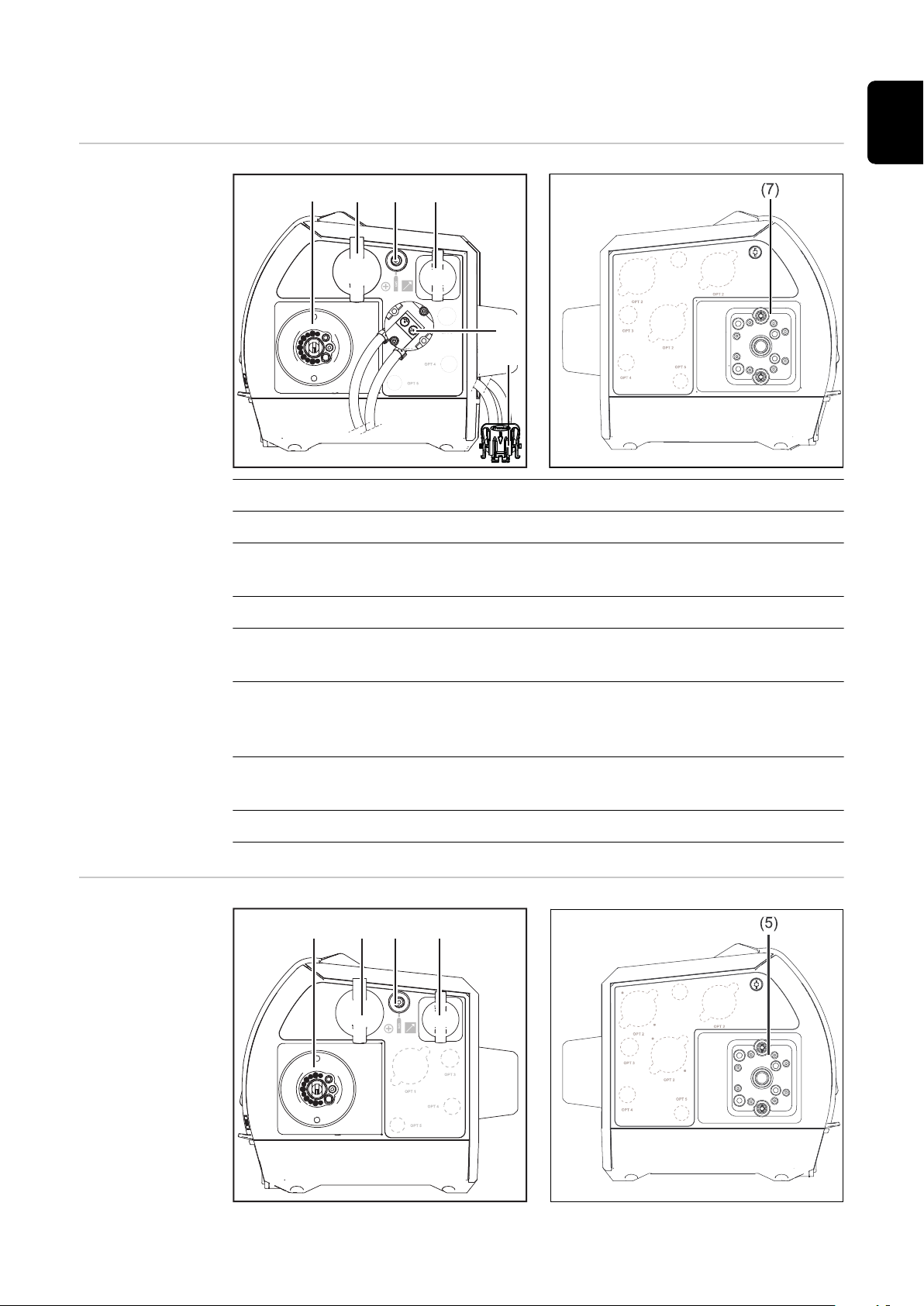

Bağlantılar WF 15i R, WF 30i R 48
Bağlantılar WF 30i R / L 48
Bağlantılar WF 25i R 49
Bağlantılar WF 25i R / L 50

WF 15i / 25i / 30i R PAP 51

Bağlantılar WF 15i R PAP, WF 30i R PAP 51
Bağlantılar WF 25i R PAP 51
Bağlantılar WF 25i R / L PAP 52

WF 25i REEL R /4R, WF 30i REEL R /2R 53

Güvenlik 53
Kumanda öğeleri, bağlantılar ve mekanik bileşenler 53

Gaz kontrolü, tel geri besleme ve boşta tel sürme tuşlarının fonksiyonu 55

Gaz kontrolü, tel geri besleme ve boşta tel sürme tuşlarının fonksiyonu 55

Kurulum - geleneksel robot 57

Kaynak sistemini konvansiyonel robot üzerine monte etme 59

Güvenlik 59

Kaynak sistemini TPS /i konvansiyonel robot üzerine monte etme 59

Tel sürme ünitesini monte etme 60

Tel sürme ünitesi tespit yuvasının montajı 60
Tel sürme ünitesini monte etme 60

Robota çarpışma kutusu /i parçasını takın 62

Robota çarpışma kutusu /i parçasını takın 62
Robota çarpışma kutusu /i Dummy takın 63

Kelepçe sistemini monte edin 65

Torç için özel yaklaşma açısı 65
Kelepçe sisteminin monte edilmesi 66
Kelepçe sisteminin uzatma ile monte edilmesi 66

MHP G / W hortum paketini monte edin 68

MHP G / W konvansiyonel hortum paketinin monte edilmesi - Standart 68

Optimum hortum paketi yerleşimi 68

TPS/i torç gövdesini monte edin 69

Güvenlik 69
TPS/i torç gövdesinin monte edilmesi - Standart 69
Opsiyon „OPT/i MHP WireBrake“ 69

Torç hortum paketindeki tel spirallerinin montajını yapınız 70

Bağlantı hortum paketinin montajı 72

Standart bağlantı hortum paketini robota monte edin 72
Uzatma hortum paketinin bağlanması 72

MHP W hortum paketinin bağlanması 74

MHP W hortum paketinin bağlanması 74

4

Tel sürme ünitesini sistem bileşenlerine bağlayın 77

Güvenlik 77

Genel 77
Tel sürme ünitesini sistem bileşenlerine bağlayın 77

OPT/i MHP WireBrake ve torç gövdesinin montajı 80

Güvenlik 80
İşletim için ön şart 80

Basınçlı hava beslemesi için direktifler 80
Kaynak telindeki tutma işaretlerini çıkarma 81

Teknik özellikler 81
OPT/i MHP WireBrake montajı 81

OPT/i MHP WireBrake ve torç gövdesinin demontajı 83

Güvenlik 83
OPT/i MHP WireBrake ve torç gövdesinin demontajı 83

Sargı tel sürmeyi monte edin 84

Sargı tel sürmeyi monte edin 84

OPT/i Kamera girişi montajı 85

OPT/i Kamera girişinin taşıma kapasitesi 85
Güvenlik 85
OPT/i Kamera girişi montajı 86

Kurulum - PAP 87

Kaynak sisteminin PAP robot üzerine montajı 89

Güvenlik 89
Kaynak sisteminin TPS /i PAP robot üzerine montajı 89
Maksimum aks rotasyonu 90

Tel sürme ünitesini monte etme 91

WF 15i/25i/30i R PAP'yi monte edin 91

Robota çarpışma kutusu /i PAP takın 92

Robota çarpışma kutusu /i PAP takın 92
Robota çarpışma kutusu /i Dummy takın 93

MHPi / MHP S G/W PAP hortum paketinin monte edilmesi 95

Robacta MHP G / W PAP hortum paketinin monte edilmesi 95
Opsiyon „OPT/i MHP WireBrake“ 96
Torç hortum paketindeki tel spirallerinin montajını yapınız 97

MHPi / MHP S G/W PAP SM hortum paketinin monte edilmesi 99

Robacta MHP G / W PAP SM hortum paketinin monte edilmesi 99
Opsiyon „OPT/i MHP WireBrake“ 100
Torç hortum paketindeki tel spirallerinin montajını yapınız 101

Bağlantı hortum paketinin montajı 103

Bağlantı hortum paketi PAP'ı robota monte edin 103
Uzatma hortum paketinin bağlanması 104
Bağlantı hortum paketinin bağlanması 105

Tel sürme ünitesini sistem bileşenlerine bağlayın 106

Güvenlik 106
Genel 106
WF 15i/25i/30i R PAP'yi sistem bileşenlerine bağla 106

TR

İşletmeye alma 109

Tel sürme makaralarını yerleştirme / değiştirme 111

Genel bilgiler 111
WF 25i Reel 4R: 4 makaralı tahrikte tel makaralarının takılması / değiştirilmesi 111
WF 30i Reel 2R: 2 makaralı tahrikte tel makaralarının takılması / değiştirilmesi 112
Besleme makaralarını yerleştirme / değiştirme 113

Kaynak telini içeri ilerletme 115

Tel sürme ünitesine ait kaynak telinin yalıtılmış kılavuzu 115
Kaynak telinin içeri sokulması 115
Temas basıncını ayarlayınız 117

İşletmeye alma 118

Ön koşullar 118
Genel 118

5

Hata teşhisi, hata giderimi, bakım ve elden çıkarma 119

Arıza tespiti, arıza giderme 121

Güvenlik 121

Hata tespiti 121

Bakım, onarım ve atık yönetimi 125

Genel bilgiler 125
Güvenlik 125
Her devreye alma sırasında 125
O-ringler için özel bakım 126
Torç veya torç hortum paketi her değiştirildiğinde 126
Her 6 ayda bir 126
Torcun tel sürme spiralinin değişimi için WF 15i/25i/30i R PAP'yi hazırlayın 126
Arızalı sarf malzemelerini tanıma 128
MTG d, MTW d - Torç gövdesine sarf malzemelerinin monte edilmesi 128
Sarf malzemelerini torç gövdesine monte edin - MTW 700 i 129
Robottan Çarpışma kutusu PAP'ı sökün (montaj anahtarı kullanmadan) 129
Robottan Çarpışma kutusu PAP'ı sökün (montaj anahtarı ile) 131
Torç hortum paketini değiştirme, bağlantı hortum paketini değiştirme 133
Torcun temizlenmesi 134
Entsorgung 134

Teknik özellikler 135

Tel sürme WF 137

WF 15i R, WF 15i R 137
WF 15i R, WF 15i R PAP 137
WF 25i R, WF 25i R, WF 25i R / L 138
WF 25i R, WF 25i R PAP, WF 25i R / L 138
WF 30i R, WF 30i R, WF 30i R / L 139
WF 30i R, WF 30i R PAP, WF 30i R / L 139

Boşaltma makarası tel sürme ünitesi WF REEL 140

WF 25i REEL R /4R/G/W 140
WF 30i REEL R /2R/G/W 140

CrashBox /i 141

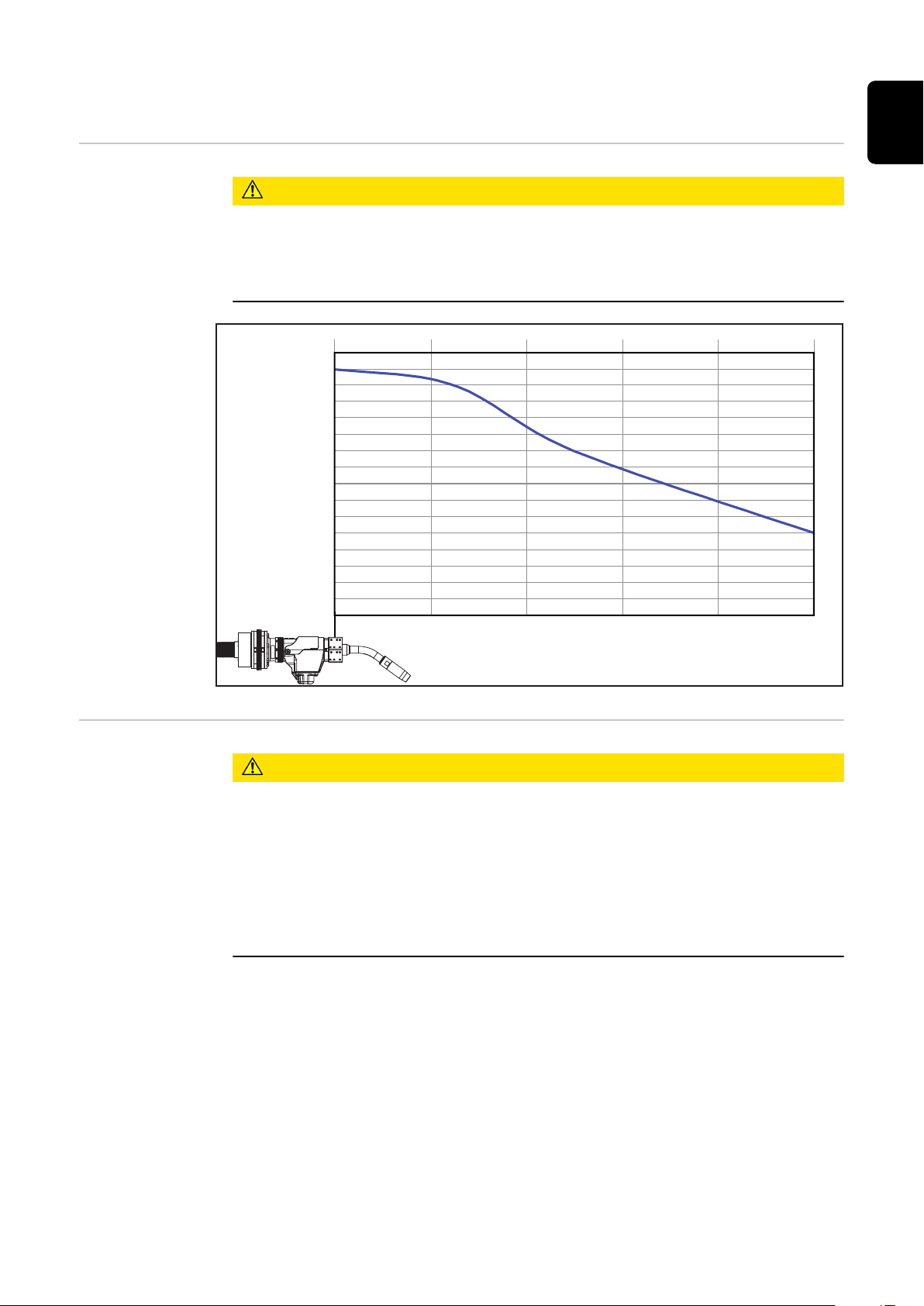

Teknik veriler ve başlatma momentleri ve ağırlık-mesafe diyagramı 141

Torç hortum paketi 145

MHP 400i G / R 145
MHP 400i G / R / PAP 145
MHP 500 S R / G / PAP 146
MHP 700i W / R (0,95 - 2,25 m / 3.12 - 7.38 ft.) 147
MHP 700i W / R (3,25 - 4,25 m / 10.66 - 13.12 ft.) 148
MHP 700i W / R / PAP 149

Robot torcu 150

Gaz soğutmalı robot torcu 150
MTB 500S G R, MTB 500S G R US 151
Su soğutmalı robot torcu 151
MTB 350i W/R 152

Bağlantı hortum paketleri 153

HP 70i 153
HP 95i 153
HP 120i 153
HP 70i, HP PC kablo HD 70 153

6

Güvenlik kuralları

TR

Güvenlik talim­atları açıklaması

UYARI!

Doğrudan tehdit oluşturan bir tehlikeyi ifade eder.

Bu tehlike önlenmediği takdirde ölüm ya da ciddi yaralanma meydana gelir.

▶

TEHLİKE!

Tehlikeli oluşturması muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.

▶

DİKKAT!

Zarar vermesi muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde hafif ya da küçük çaplı yaralanmalar ve mad-

▶

di kayıplar meydana gelebilir.

NOT!

Yapılan işlemin sonuçlarını etkileyebilecek ihtimali ve ekipmanda meydana gele­bilecek hasar ihtimalini ifade eder.

Genel Cihaz, günümüz teknolojisine ve geçerliliği kabul edilmiş düzenlemelere uygun ol-

arak üretilmiştir. Bununla birlikte hatalı ya da amaç dışı kullanımda

operatörün ya da üçüncü kişilerin hayatları,

-

cihaz ve işletme sahibinin maddi varlıkları,

-

cihazla verimli çalışma açısından tehlike mevcuttur.

-

Cihazın devreye alınması, kullanılması, bakımı ve onarımı ile görevli kişilerin,

gerekli yetkinliğe sahip olması,

-

otomatize kaynak bilgisine sahip olması ve

-

bu kullanım kılavuzu ile sistem bileşenlerinin bütün kullanım kılavuzlarını

-

baştan sona okuması ve bunlara harfiyen riayet etmesi gerekir.

Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir.
Kullanım kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik
genel ve yerel düzenlemelere de uyulması zorunludur.

Cihazla ilgili tüm güvenlik ve riskle ilgili tüm talimatlar,

okunur durumda bulunacak

-

zarar verilmeyecek

-

yerinden çıkartılmayacak

-

üzeri kapatılamayacak, üzerine herhangi bir şey yapıştırılmayacak ya da üzeri

-

boyanmayacaktır.

Cihazla ilgili güvenlik ve tehlike talimatlarının yerleri için cihazınızın kullanım kıla­vuzunun "Genel" bölümüne bakın.
Güvenliği etkileyebilecek arızaları cihazı devreye almadan önce ortadan kaldırın.

Söz konusu olan sizin güvenliğinizdir!

7

Amaca uygun
kullanım

Ortam koşulları Cihazın belirtilen alanlar dışında çalıştırılması ya da depolanması da amaç dışı kul-

Bu kullanım kılavuzunda açıklanan cihazlar ve bileşenler sadece Fronius bileşen­leriyle birlikte otomatik MIG/MAG uygulamaları için uygundur.
Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun
değildir. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

kullanım kılavuzundaki tüm notların tam olarak okunması ve bunlara riayet

-

edilmesi
güvenlik ve tehlikelerle ilgili tüm talimatların tam olarak okunması ve bunlara

-

riayet edilmesi
denetleme ve bakım işlemlerinin yapılması.

-

Kusurlu ya da hatalı iş sonuçları dolayısıyla üretici hiçbir sorumluluk kabul etmez.

lanım olarak değerlendirilir. Bu türden kullanımlardan doğan hasarlardan üretici
sorumlu değildir.

Ortam havasının sıcaklık aralığı:

işletme esnasında: -10 ° C ila + 40 ° C (14 ° F ila 104 ° F)

-

taşıma ve depolama esnasında: -20 ° C ila +55 ° C (-4 ° F ila 131 ° F)

-

Bağıl hava nemi:

40 ° C'de (104 ° F) % 50

-

20° C'de (68 ° F) % 90'a kadar

-

İşletme sahibinin
yükümlülükleri

Personelin
yükümlülükleri

Ortam havası: tozdan, asitlerden, aşındırıcı gazlardan ya da kimyasal maddelerden
vb. arındırılmış olmalıdır
Deniz seviyesinden yükseklik: en fazla 2000 m (6561 ft. 8.16 in.)

Sadece

iş güvenliği ve kazaları önleme konusunda temel kurallara aşina ve cihazın kul-

-

lanımı konusunda eğitilmiş,
bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü okumuş, anl-

-

amış ve bunu imzasıyla onaylamış,
taleplere uygun iş sonuçları konusunda eğitimli kişilerin cihaz üzerinde

-

çalışması işletme sahibinin yükümlülüğü altındadır.

Personelin güvenlik bilinciyle çalışıp çalışmadığı düzenli aralıklarla kontrol edilme­lidir.

Cihazda çalışmakla yükümlü tüm kişiler, çalışma öncesinde

iş güvenliği ve kazaları önleme konusunda temel kurallara uymakla

-

bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü ve uyarı notl-

-

arını okumakla ve bunları anladıklarını ve uyguladıklarını imza ile onaylamakla
mükelleftir.

İşyerini terk etmeden önce, kimse yokken dahi can ve mal kayıplarının oluşmaya-
cağından emin olun.

Ağ bağlantısı Yüksek güçlü cihazlar akım tüketimleri nedeniyle şebekenin enerji kalitesini etkile-

yebilirler.

8

Bu durum bazı cihaz tiplerini aşağıdaki şekillerde ilgilendirebilir:

Bağlantı ile ilgili sınırlamalar

-

-

İzin verilen maksimum şebeke empedansı ile ilgili gereksinimler

-

Gerekli minimum kısa devre kapasitesi ile ilgili gereksinimler

*)

umumi şebekeye yapılan her bir arabirim üzerinde

*)

*)

bkz. Teknik Veriler

Bu durumda işletme sahibi ya da cihaz kullanıcısı, cihaz bağlantısının yapılıp
yapılamayacağına elektrik dağıtım şirketine danışarak karar vermek zorundadır.

ÖNEMLİ! Ağ bağlantısının güvenli bir topraklamaya sahip olmasına dikkat edin!

TR

Kendini koruma
ve çalışanların
korunması

Cihazı kullanırken birçok tehlikeyle karşı karşıya kalırsınız, örneğin:

Kıvılcım, etrafa saçılan sıcak metal parçalar

-

gözlere ve deriye zarar veren ark ışınımı

-

kalp pili taşıyan kişiler için hayati tehlike anlamına gelen tehlikeli elektroman-

-

yetik alanlar
şebeke ve kaynak akımından kaynaklanan elektriksel tehlike

-

artan gürültü kirliliği

-

zararlı kaynak dumanı ve gazlar

-

Cihazı kullanırken uygun koruyucu giysi kullanın. Koruyucu giysi aşağıdaki özellik­lere sahip olmalıdır:

aleve dayanıklı

-

izole ve kuru

-

tüm bedeni kaplayan, hasar görmemiş ve iyi durumda

-

koruyucu kask

-

paçasız pantolon

-

Koruyucu giysilere ayrıca şunlar dahildir:

Uygun filtre içeren koruyucu siperlik vasıtasıyla gözleri ve yüzü UV ışınlarına,

-

ısıya ve kıvılcıma karşı koruyun.
Koruyucu siperlik gerisinde kenar koruması olan uygun bir koruyucu gözlük

-

takın.
Islak yüzeylerde bile yalıtım sağlayan sağlam ayakkabı giyin.

-

Elleri uygun eldivenlerle koruyun (elektrik yalıtımı, ısıdan koruma).

-

Gürültü kirliliğini azaltmak ve yaralanmalardan korunmak için kulaklık takın.

-

Zararlı gazlar ve
buharlardan kay­naklanan tehlike

İnsanları, özellikle çocukları, cihazların işletimi ve kaynak prosesi esnasında uzak
tutun. Buna rağmen etrafta insanlar bulunduğu takdirde

ortaya çıkabilecek tehlikeler konusunda (ark nedeniyle parlama, kıvılcım,

-

sağlığa zararlı kaynak dumanı, gürültü kirliliği nedeniyle yaralanma tehlikesi,
şebeke ya da kaynak akımı nedeniyle olası kazalar vb.) bu kişileri bilgilendirin,
uygun korunma araçları bulundurun ya da

-

uygun koruyucu duvarlar ve perdeler inşa edin.

-

Kaynak esnasında ortaya çıkan duman sağlığa zararlı gazlar ve buharlar içerir.

Kaynak dumanında, International Agency for Research on Cancer'in 118. Monogr­afı uyarınca kansere yol açan içerikler bulunmaktadır.

Noktaya odaklı çekiş ve oda çekişi uygulayın.
Mümkünse entegre çekiş düzeneği olan torç kullanın.

Başınızı ortaya çıkan kaynak dumanından ve gazlardan uzak tutun.

9

Ortaya çıkan duman ve zararlı gazları

solumayın

-

uygun araçlarla çalışma alanından tahliye edin.

-

Yeterli taze hava girişi sağlayın. Havalandırma oranının her zaman saatte en az 20
m³ olmasını sağlayın.

Yetersiz havalandırma durumunda, hava girişi olan bir kaynak kaskı kullanın.

Emiş gücünün yeterli olup olmadığı konusunda belirsizlik varsa, ölçülen zararlı
madde emisyon değerlerini izin verilen sınır değerlerle karşılaştırın.

Aşağıdaki bileşenler diğerlerine nazaran kaynak dumanının zararlılık derecesinden

sorumludur:

iş parçası için teşkil edilen metaller

-

Elektrotlar

-

Kaplamalar

-

Temizleyiciler, yağ gidericiler ve benzerleri

-

kullanılan kaynak prosesi

-

Bu nedenle listelenen bileşenlere ilişkin uygun malzeme güvenliği veri sayfalarını
ve üretici verilerini göz önünde bulundurun.

Maruz kalma senaryoları, risk yönetimi önlemleri ve iş koşulları tanımlanması için

tavsiyeleri European Welding Association web sitesindeHealth & Safety alanında
bulabilirsiniz (https://european-welding.org).

Kıvılcımdan kay­naklanan tehlike

Alev alabilir buharları (örneğin solvent buharları) arkın ışının alanından uzak tu­tun.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz besle-
mesini kapatın.

Kıvılcım, yangınlara ve patlamalara neden olabilir.

Yanıcı maddelerin yakınında asla kaynak yapmayın.

Yanıcı maddeler arktan en az 11 metre (36 ft. 1.07 in.) yüksekte olmalı veya onayl­anmış bir kapakla kapatılmalıdır.

Uygun, test edilmiş yangın söndürücüleri hazır bulundurun.

Kıvılcım ve sıcak metal parçaları küçük çatlak ve deliklerden bile etraftaki alanlara
ulaşabilir. Yaralanma ve yangın tehlikesi oluşmaması için uygun tedbirler alın.

Uygun ulusal ve uluslararası standartlara göre hazırlanmayan, yangın ve patlama
tehlikesi olan alanlarda ve kapalı tanklarda, varillerde ya da borularda kaynak yap-
mayın.

İçinde gaz, yakıt, mineral yağı vb. depolanmış olan konteynerlerde kaynak yapılm­amalıdır. Artık madde nedeniyle patlama tehlikesi olabilir.

Şebeke ve kayn­ak akımından
kaynaklanan teh-

likeler

10

Elektrik çarpması çok tehlikelidir ve öldürücü olabilir.

Cihazın içindeki ve dışındaki gerilim altında bulunan parçalara dokunmayın.

MIG/MAG ve TIG kaynağında, kaynak teli, tel makarası, besleme makaraları ve
kaynak teli ile bağlantılı olan tüm metal parçalar da gerilim altında bulunur.

Tel sürme ünitesini daima yeterli şekilde yalıtılmış alt zemine yerleştirin ya da uy­gun, yalıtılmış tel sürme ünitesi tespit yuvası kullanın.

Kişisel korunma ve çalışanların korunması için toprak ya da toprak potansiyeli
karşısında bulunan yeterli şekilde yalıtılmış, kuru altlık ya da kapak sağlayın. Altlık
ya da kapak, tüm bölgeyi gövde ve toprak ya da toprak potansiyeli arasında tama­men kaplamalıdır.

Tüm kablo ve iletim hatları sıkı, hasarsız, izole edilmiş ve yeterli ölçülere sahip ol-
malıdır. Gevşek bağlantıları, yanık, hasar görmüş ya da yetersiz ölçülere sahip kab­loları ve iletim hatlarını derhal yenileyin.
Her kullanımdan önce manuel olarak akım bağlantısı sıkı oturma bakımından
kontrol edin.
Bajonet soketli akım kablolarında akım kablosunu uzunlamasına eksende en az
180° döndürün ve gerin.

Kabloları ya da iletim hatlarını ne gövde ne de gövde parçaları etrafına dolamayın.

MMA (örtülü elektrot, tungsten elektrot, kaynak teli...)

soğutmak için asla sıvı içine daldırmayın

-

devrede bulunan güç kaynağına asla temas etmeyin.

-

İki kaynak sisteminin elektrotları arasında, örneğin bir kaynak sisteminin iki kat
boşta çalışma gerilimi ortaya çıkabilir. Her iki elektrot potansiyeline aynı anda tem­as edince muhtemelen hayati tehlikeye neden olabilir.

Şebeke ve cihaz kablosunu, koruyucu iletkenin fonksiyonel etkinliği açısından uz-
man bir elektrikçiye düzenli olarak kontrol ettirin.

TR

Koruma sınıfı I olan cihazların düzenli çalışması için koruyucu iletkeni olan bir ağ
ve koruyucu iletken kontağı olan bir priz sistemi gerekmektedir.

Cihazın koruyucu iletkeni olan bir ağ ve koruyucu iletken kontağı olan bir priz sis­temi olmadan çalıştırılmasına sadece güvenli ayırma yönündeki tüm ulusal kurall­ar uyulması durumunda izin verilmektedir.
Aksi takdirde ağır ihmal olarak kabul edilir. Bu türden kullanımlardan doğan has­arlardan üretici sorumlu değildir.

Gerekirse iş parçasını yeterli düzeyde topraklamak için uygun araçlar temin edin.

Kullanılmayan cihazları kapatın.

Yüksekte çalışırken düşmeyi önlemek için emniyet kemeri takın.

Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin.

Cihazı, şebeke fişi takılmasın ve tekrar açılmasın diye açık şekilde okunabilen ve
anlaşılır bir uyarı levhası ile güvenceye alın.

Cihazı açtıktan sonra:

elektrik yükleri depolayan tüm iş parçalarını deşarj edin

-

cihazın tüm bileşenlerinin enerjisiz olduğundan emin olun.

-

Gerilim altında bulunan parçalarda çalışmak gerekirse, ana şalteri zamanında dev-
reden çıkaracak ikinci bir kişi çağırın.

Kaçak kaynak
akımları

Aşağıda belirtilen uyarılar dikkate alınmazsa, kaçak kaynak akımı oluşması
mümkündür, bu akımlar aşağıdakilere neden olabilir:

Yangın tehlikesi

-

İş parçasına bağlı olan yapı parçalarının aşırı ısınması

-

Koruyucu iletkenlerin tahrip olması

-

Cihazın ve diğer elektrik tesisatının hasar görmesi

-

İş parçası klemensinin iş parçasına sağlam şekilde bağlanmasını sağlayın.

11

İş parçası klempini, kaynak yapılacak yere mümkün olduğunca yakın şekilde sabit-
leyin.

Cihazı elektrik iletkenliği olan ortama karşı yeterli bir izolasyonla kurun, örn. ilet­ken zemin veya iletken raflara karşı izolasyon sağlayın.

Akım bölücü, çift başlıklı yuva, ... kullanımında, aşağıdakilere dikkat edin: Kull­anılmayan torç / elektrot tutucu elektrotu bile gerilim taşır. Kullanılmayan torç /
elektrot tutucu için yeterli düzeyde yalıtılmış bir depolama alanı sağlayın.

Otomatik MIG/MAG uygulamalarında, tel sürme için sadece kaynak teli fıçısından,
büyük makaradan ya da tel makarasından izole edilen kaynak teli sürün.

EMU cihaz sınıfl­arı

EMU önlemleri Bazı özel durumlarda normlarda belirtilen emisyon sınır değerleri aşılmamasına

Emisyon sınıfı A olan cihazlar:

yalnızca sanayi bölgelerinde kullanım için uygundur

-

bunun dışındaki bölgelerde performansı etkileyen ve tahrip edici arızalara yol

-

açabilir.

Emisyon sınıfı B olan cihazlar:

yerleşim ve sanayi bölgeleri için öngörülen emisyon şartlarını sağlarlar. Bu du-

-

rum enerjinin umumi bir alçak gerilim şebekesinden temin edildiği yerleşim
bölgeleri için de geçerlidir.

Anma değerleri plakasına ya da teknik özelliklere uygun EMU cihaz sınıfı.

rağmen öngörülen uygulama alanına yönelik bazı etkiler ortaya çıkabilir (ör. kuru-
lumun yapıldığı yerde hassas cihazlar varsa ya da kurulumun yapıldığı yerin yakınl­arında radyo ya da televizyon alıcıları varsa).
Bu tür bir durumda arızanın ortadan kaldırılması için gerekli önlemleri almak işlet-

me sahibinin sorumluluğundadır.

Cihazın çevresindeki ekipmanların ulusal ve uluslararası yönetmeliklere uygun-

luğunu test edin ve değerlendirin. Cihazdan etkilenebilecek arızalı ekipmanlara
örnekler şu şekildedir:

Güvenlik donanımları

-

Ağ, sinyal ve veri aktarım hatları

-

EDV ve telekomünikasyon ekipmanları

-

Ölçme ve kalibre etme ekipmanları

-

12

EMU sorunlarını önleyecek destekleyici tedbirler:

Ağ beslemesi

1.
Uygun şebeke bağlantısına rağmen elektromanyetik arızalar ortaya çıkar-

-

sa, ek tedbirler alın (örneğin uygun şebeke filtresi kullanın).

Akım kabloları

2.
mümkün olduğunca kısa tutun

-

birbirine yakın çektirin (aynı zamanda EMF sorunlarını önlemek için)

-

diğer hatlardan oldukça uzağa yerleştirin

-

Eşpotansiyel bağlantısı

3.

İş parçasını topraklama

4.
Gerekirse, toprak bağlantısını uygun kondansatörler üzerinden yapın.

-

Gerekirse perdeleme

5.
Ortamdaki diğer ekipmanları perdeleyin

-

Komple kaynak donanımını perdeleyin

-

EMA ile ilgili
önlemler

Elektromanyetik alanlar, sebebi henüz bilinmeyen sağlık sorunlarına neden olabi-
lirler:

Yakında bulunan kişilerin sağlığı üzerinde etkiler, ör. kalp pili ve işitme cihazları

-

taşıyanlar
Kalp pili taşıyan kişiler, cihazın ve kaynak prosesinin hemen yakınında durmad-

-

an önce, doktorundan tavsiye almalıdır
Akım kablolarını ve torcun başlık/gövde kısımları arasındaki mesafe güvenlik

-

nedeniyle mümkün olduğunca büyük tutulmalıdır
Akım kablosunu ve hortum paketlerini sırtınızda taşımayın ve vücut ve vücu-

-

dun parçaları etrafına sarmayın

TR

Özel tehlike nok­taları

Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun,
örneğin:

Vantilatörler

-

Dişliler

-

Makaralar

-

Akslar

-

Tel makaraları ve kaynak telleri

-

Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.

Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir /

uzaklaştırılabilir.

İşletim esnasında

Tüm kapakların kapalı ve tüm kenar parçalarının düzenli şekilde monte edil-

-

diğinden emin olun.
Bütün kapaklar ve kenar parçaları kapalı halde tutulmalıdır.

-

Torçtan kaynak teli sızıntısı yüksek yaralanma riski anlamına gelir (elin delinmesi,
yüzün ve gözlerin yaralanması...).

Bu nedenle, torcu vücudunuzdan uzak tutun (tel sürmeli cihazlar) ve koruyucu bir
gözlük kullanın.

Kaynak esnasında ve kaynaktan sonra iş parçasına dokunmayın - yanma tehlikesi.

Soğuyan iş parçalarından cüruf dökülebilir. Bu nedenle iş parçasını düzeltme
çalışmasında dahi uygun koruyucu ekipman takın ve diğer kişilerin yeterli şekilde
korunmasını sağlayın.

Yüksek çalışma sıcaklığı olan torç ve diğer donanım parçalarını üzerinde çalışmad-
an önce soğumasını bekleyin.

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

- ilgili ulusal ve uluslararası hükümlere riayet edin.

Elektrik tehlikesi yüksek olan alanlarda çalışacak güç kaynakları (ör. boyler), (Sa­fety) işareti ile işaretlenmelidir. Güç kaynağı yine de bu tür yerlerde bulunmam-
alıdır.

Kaçak soğutucu madde nedeniyle yanık tehlikesi. İleri ve geri su akışı için
bağlantıları tanımlamadan önce, soğutma ünitesini devre dışı bırakın.

Soğutma maddesiyle çalışırken, soğutucu madde güvenlik bilgi formu talimatl-

arını gözetin. Soğutucu madde güvenlik bilgi formunu servis noktanızdan ya da
üreticinin internet sayfasından elde edebilirsiniz.

Cihazları vinçle taşımak için, sadece üreticinin uygun yük taşıma ekipmanlarını kul-

lanın.

13

Uygun yük taşıma ekipmanının ön görülen tüm askı noktalarına zincir ya da

-

halat asın.
Zincir ya da halatlar dikeyden olabildiğince küçük bir açı ile durmalıdır.

-

Gaz tüpünü ve tel sürme ünitesini (MIG/MAG ve TIG cihazları) uzaklaştırın.

-

Kaynak esnasında tel sürme ünitesinin vinç askısında daima uygun, izole bir tel
makarası asma tertibatı kullanın (MIG/MAG ve TIG cihazları).

Cihaz taşıma kayışı ya da taşıma tutamağı ile teçhiz edilmişse, bu özellikle elle
taşıma yapmaya yarar. Vinç, çatallı forklift ya da diğer mekanik kaldırma araçları
vasıtasıyla taşıma yapmak için, taşıma kayışı uygun değildir.

Cihaz veya bileşenleri ile birlikte kullanılan tüm kaldırma aksesuarlarının (kayış,
toka, zincir, ...) düzenli olarak kontrol edilmesi gerekmektedir (ör. mekanik hasar,
korozyon veya çevresel koşullardan kaynaklanan diğer değişimlere karşı).
Test aralıkları ve testin kapsamı en azından ulusal normlar ve yönetmeliklere uy­gun olmalıdır.

Koruyucu gaz bağlantı soketi için adaptör kullanımında, renksiz ve kokusuz koru-
yucu gazın fark edilmeden sızıntı yapma tehlikesi. Koruyucu gaz bağlantı soketi
için, adaptörün cihaz tarafındaki vida dişlerini montaj öncesinde uygun teflon
bantla sarın.

Koruyucu gazda
aranan nitelikler

Koruyucu gaz

tüpleri nedeniyle
tehlike

Özellikle halka bağlantılarında kirlenmiş koruyucu gaz, donanımda hasara ve kay­nak kalitesinde düşüşe sebep olabilir.
Koruyucu gaz kalitesinin sağlanması için aşağıdaki gereklilikler sağlanmalıdır:

Katı tanecik boyutu < 40 µm

-

Basınç yoğuşma noktası < -20 °C

-

maks. yağ içeriği < 25 mg/m³

-

Gerekirse filtre kullanın!

Koruyucu gaz tüpleri basınç altında bulunan gaz içerir ve hasar gördüğünde patla-

yabilir. Koruyucu gaz tüpleri, kaynak ekipmanının parçası olduğu için, çok dikkatli
bir şekilde kullanılmalıdır.

Sıkıştırılmış gaz içeren koruyucu gaz tüplerini, aşırı ısıya, mekanik şoklara, çapağa,
çıplak ateşe, kıvılcıma ve arka karşı koruyun.

Koruyucu gaz tüplerini dikey monte edin ve devrilmemesi için kılavuza göre sabit-

leyin.

Koruyucu gaz tüplerini kaynak ya da diğer akım devrelerinden uzak tutun.

Torcu asla koruyucu gaz tüpüne asmayın.

Koruyucu gaz tüpüne asla bir elektrotla dokunmayın.

14

Patlama tehlikesi - basınçlı koruyucu gaz tüpü üzerinde asla kaynak yapmayın.

Sadece uygun koruyucu gaz tüplerinin ilgili kullanımı için daima buna uyan, uygun
aksesuar (regülatör, hortum ve bağlantı elemanları, ...) kullanın. Koruyucu gaz
tüplerini ve aksesuarı sadece iyi durumda kullanın.

Koruyucu gaz tüpü vana ile açılırsa, yüzünüzü ağızdan öteye çevirin.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını kapatın.

Koruyucu gaz tüpü bağlı değilken, kapağı koruyucu gaz tüpünün vanası üzerinde
bırakın.

Koruyucu gaz tüplerine ve aksesuar parçalarına yönelik üretici verilerine ve ilgili
ulusal ve uluslararası hükümlere uyun.

TR

Dışarıya sızan
koruyucu gaz se­bebiyle tehlike

Kurulum yerinde
ve taşıma esn­asında güvenlik

tedbirleri

Kontrolsüz sızan koruyucu gaz sebebiyle boğulma tehlikesi

Koruyucu gaz renksiz ve kokusuzdur ve dışarıya sızması durumunda ortam hav-

asındaki oksijeni bastırabilir.

Yeterli ölçüde temiz hava girişi sağlayın; havalandırma oranı saatte en az 20

-

m³ olmalı
Koruyucu gaz tüpündeki veya ana gaz beslemesindeki güvenlik ve bakım uy-

-

arılarını dikkate alın
Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz

-

beslemesini kapatın.
Koruyucu gaz tüpünü veya ana gaz beslemesini her kullanımdan önce kont-

-

rolsüz gaz sızıntısı yönünde kontrol edin.

Devrilecek bir cihaz hayati tehlike anlamına gelebilir! Cihazı düz, sağlam alt zemi­ne hizalı bir şekilde yerleştirin

Maksimum 10° eğim açısına izin verilir.

-

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

ilgili ulusal ve uluslararası hükümlere riayet edin.

-

Kurum içi talimatlar ve kontroller yardımıyla işyeri çevresinin daima temiz ve ferah
olmasını sağlayın.

Cihaz yalnızca anma değerleri plakasında belirtilen IP'de kurulmalı ve çalıştırılm­alıdır.

Normal işletim
durumunda

güvenlik önlem-
leri

Cihaz kurulumunda, cihaz çevresinde 0,5 m (1 ft. 7.69 in.) boşluk olmasını
sağlayın, böylece soğutma havasının serbestçe içeri akmasını ve dışarı çıkmasını
sağlamış olursunuz.

Cihazı taşıma esnasında, geçerli ulusal ve yerel talimatnamelere ve kaza önleme
kurallarına uyulmasını sağlayın. Bu özellikle taşıma ve sevk esnasında oluşan has­arla ilgili direktifler için geçerlidir.

Aktif cihazları kaldırmayın veya taşımayın. Cihazları taşımadan veya kaldırmadan
önce kapatın!

Cihaz her taşındığında, soğutucu maddeyi tamamen boşaltın ve aşağıdaki bileşen­leri demonte edin:

Tel sürme

-

Tel makarası

-

Koruyucu gaz tüpü

-

Taşıma sonrasında devreye almadan önce, cihazı hasar açısından görsel kontrol
yapın. Devreye alma öncesi olası hasarlar eğitimli servis personeli tarafından on­arılmalıdır.

Cihazı, tüm güvenlik donanımlarının tam olarak işlevlerini yerine getirdiklerinden
emin olduktan sonra çalıştırın. Güvenlik donanımlarının tam olarak işlevlerini yeri­ne getirmemesi durumunda

operatörün ya da üçüncü kişilerin hayatları,

-

cihaz ve işletme sahibinin maddi varlıkları,

-

cihazla verimli çalışma açısından tehlike mevcuttur.

-

15

Cihazı devreye almadan önce tam fonksiyonlu olmayan güvenlik donanımlarını on­arın.

Güvenlik donanımlarını asla baypas etmeyin ya da devre dışı bırakmayın.

Cihazı devreye almadan önce kimsenin risk altında olmadığından emin olun.

Cihazı en azından haftada bir defa, dışarıdan fark edilebilir hasarlar ve güvenlik

donanımlarının fonksiyonelliği açısından kontrol edin.

Koruyucu gaz tüpünü daima iyi sabitleyin ve vinçle taşıma esnasında önceden
ağırlığını azaltın.

Cihazlarımızda kullanılmak üzere özellikleri nedeniyle (elektriksel iletkenlik, don-
maya karşı koruma, malzeme uygunluğu, yanabilirlik, ...) sadece üreticinin orijinal
soğutma maddesi uygundur.

Sadece üreticinin uygun orijinal soğutma maddesini kullanın.

Üreticinin orijinal soğutma maddesini diğer soğutucu maddelerle karıştırmayın.

Sadece üreticiye ait sistem bileşenlerini soğutma ünitesi devresine bağlayın.

Başka sistem bileşenleri veya başka soğutucu madde kullanımı esnasında hasarlar
ortaya çıkarsa, üretici bundan sorumlu tutulamaz ve bu tür durumlarda garanti

geçersizdir.

Devreye alma,
bakım ve onarım

Cooling Liquid FCL 10/20 yanıcı değildir. Etanol temelli soğutucu madde belirli
koşullar altında yanıcıdır. Soğutucu maddeyi sadece kapalı orijinal kutusunda
taşıyın ve ateşleme kaynaklarından uzak tutun

Artık kullanılmayan soğutucu maddeyi ulusal ve uluslararası kurallara uygun olar­ak profesyonel şekilde atığa çıkartın. Soğutucu madde güvenlik bilgi formunu ser-
vis noktanızdan ya da üreticinin internet sayfasından elde edebilirsiniz.

Soğutulan tesiste her kaynak başlangıcından önce soğutucu madde seviyesini
kontrol edin.

Dışarıdan satın alınan parçaların, strese dayanıklı ve güvenlik koşullarını yerine ge­tirecek şekilde tasarlanmış ve üretilmiş olduğu garanti edilmez.

Yalnızca orijinal yedek parçalar ve sarf malzemeleri kullanın (norm parçalar

-

dahil).
Üreticinin onayı olmadan cihaz üzerinde değişiklik, ilave ya da tadilat yapm-

-

ayın.
Kusursuz durumda olmayan yapı parçalarını derhal değiştirin.

-

Sipariş esnasında yedek parça listesine göre tam adı ve malzeme numarasını

-

yanı sıra cihazın seri numarasını belirtin.

Mahfaza vidaları, mahfaza parçalarının topraklaması için koruyucu iletken
bağlantısını oluşturur.
Daima uygun sayıda orijinal mahfaza vidasını belirtilen dönme momenti ile kull­anın.

Teknik güvenlik
denetimi

16

Üretici, en az her 12 ayda bir cihaz üzerinde teknik güvenlik denetimi yaptırmanızı
tavsiye eder.

Üretici, aynı 12 aylık zaman aralığı içinde bir güç kaynağı kalibrasyonu tavsiye eder.

Teknik güvenlikle ilgili denetimi lisanslı, uzman bir elektrikçinin gerçekleştirmesi
tavsiye edilir

modifikasyon ardından

-

montaj ve tadilat ardından

-

tamirat, bakım ve onarım ardından

-

en azından her on iki ayda bir.

-

Teknik güvenlikle ilgili denetimler için uygun ulusal ve uluslararası standartlara ve
direktiflere uyun.

Teknik güvenlikle ilgili denetimlere ve kalibrasyona yönelik daha fazla bilgiyi servis

noktasından elde edebilirsiniz. Bu, istek üzerine size gerekli dokümanları temin
eder.

Atık yönetimi Atık elektrikli ve elektronik ekipmanlar ayrı olarak toplanmalı ve AB Direktifine ve

ulusal yasalara uygun olarak çevreye zarar vermeyecek şekilde geri

dönüştürülmelidir. Kullanılmış cihazlar satıcı veya yerel, yetkili bir toplama ve im­ha sistemi aracılığıyla iade edilmelidir. Eski cihazın uygun şekilde imha edilmesi,
maddi kaynakların sürdürülebilir şekilde geri dönüşümünü teşvik eder. Bunun göz
ardı edilmesi potansiyel sağlık/çevresel etkilere yol açabilir.

Ambalaj malzemeleri

Ayrı toplama. Belediye idaresine ait yönetmelikleri kontrol edin. Kutunun hacmini
azaltın.

TR

Güvenlik işareti CE işareti olan cihazlar, alçak gerilim ve elektromanyetik uyumluluk direktiflerin-

de belirtilen temel koşulları yerine getirir (ör. EN 60 974 standart serisinin önemli

ürün normları).

Fronius International GmbH, cihazın 2014/53/EU yönetmeliğine uygun olduğunu
açıklar. AB Uygunluk bildiriminin tam metni aşağıdaki internet adresinde mevcut-
tur: http://www.fronius.com

CSA uygunluk işareti ile işaretlenmiş cihazlar, Kanada ve ABD için önemli stand-
artların koşullarını yerine getirir.

Veri yedekleme Fabrika ayarlarında yapılacak değişikliklere ilişkin verilerin yedeklenmesi kull-

anıcının sorumluluğundadır. Kişisel ayarların silinmesi durumunda üretici hiçbir so-
rumluluk kabul etmez.

Telif hakkı Bu kullanım kılavuzunun telif hakkı üreticiye aittir.

Metin ve resimler, baskının hazırlandığı tarihte geçerli olan teknik düzeyi yansıtm-

aktadır. Değişiklik yapma hakkı saklıdır. Kullanım kılavuzunun içeriği, alıcıya hiçbir
hak vermez. İyileştirme önerileri ve kullanım kılavuzundaki hatalara yönelik bilgi-
lendirmeler için teşekkür ederiz.

17

Cihaz üzerindeki

A B

ikaz bilgilerinin
tanımı

Belirli cihaz modellerinde ikaz bilgileri cihazın üzerine yerleştirilmiştir.

Sembollerin düzeni değişkenlik gösterebilir.

! Uyarı! Dikkat!

Semboller olası tehlikelere işaret etmektedir.

A Besleme makaraları nedeniyle parmaklar yaralanabilir.

B Kaynak teli ve işletme parçaları çalışma esnasında kaynak gerilimi altınd-

adır.
Ellerinizi ve metal cisimleri uzak tutun!

1. Elektrik çarpması öldürücü olabilir.

1.1 Kuru, izole eldiven takın. Kaynak teline çıplak ellerle dokunmayın. Islak ve-

ya hasarlı eldiven takmayın.

1.2 Elektrik çarpmasına karşı koruyucu olarak zemine ve çalışma alanına karşı

izole bir altlık kullanın.

1.3 Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin veya

güç beslemesini ayırın.

2. Kaynak dumanının solunması sağlık açısından zararlı olabilir.

2.1 Başınızı oluşan kaynak dumanından uzak tutun.

18

2.2 Kaynak dumanını uzaklaştırmak için zorunlu havalandırma veya bölgesel

xx,xxxx,xxxx *

bir emme sistemi kullanın.

2.3 Kaynak dumanını bir vantilatör ile uzaklaştırın.

3 Kaynak kıvılcımları bir patlamaya veya bir yangına neden olabilir.

3.1 Yanıcı malzemeleri kaynak prosesinden uzak tutun. Yanıcı malzemelerin

yakınında kaynak yapmayın.

3.2 Kaynak kıvılcımları bir yangına neden olabilir. Yangın söndürücü hazır bu-

lundurun. Gerekirse yangın söndürücü kullanabilen bir gözlemci hazır bu-
lundurun.

3.3 Fıçıların veya kapalı haznelerin üzerinde kaynak yapmayın.

TR

4. Ark ışınları gözleri yakabilir ve ciltte yaralanmaya neden olabilir.

4.1 Başlık ve koruyucu gözlük takın. Kulaklık ve düğmeli gömlek yakası kull-

anın. Doğru renk tonuna sahip kaynak kaskı kullanın. Tüm vücuda uygun bir
koruyucu giysi giyin.

5. Makine üzerinde çalışmalara başlamadan veya kaynak yapmadan önce:

cihaz üzerinde eğitim verin ve talimatları okuyun!

6. Uyarı bilgileri içeren etiketi çıkarmayın veya üzerini boyamayın.

* Etiketteki üretici sipariş numarası

19

20

Sistem konfigürasyonları

21

22

Sistem konfigürasyonu - geleneksel robot

(1) *

(2)

(3)
(4)

(5)

(6)

(7) **

(8)

(8

Tel tamburlu
Push

(1) Tel sürme spiralli tel besleme hortumu

(2) TPSi güç kaynağı

TR

(3) CU soğutma ünitesi

(4) Ayaklı konsol

(5) HP bağlantı hortum paketi

(6) Tel sürme WF 15i R / WF 25i R / WF 30i R

(7) MHP /i R torç hortum paketi

(8) MTB /i R robot torcu

Maksimum tel besleme uzunluğu:
maks. Tel tamburu ve tel sürme arası 8 m
(maks. 10 m PowerLiner ile)

Olası tel çapı:
0,8 - 2,0 mm

Kaynak yöntemi:
Standart, Puls, LSC, PMC

* En büyük tel sürme spiralini kullanın (Basic set dahil)
** Tel çapına uygun tel sürme spirali kullanın (Basic set dahil)

23

Tel makaralı

(6)

(8)

(5) *

(7) **

(1)

(2)
(3)

(4)

Push

(1) TPSi güç kaynağı

(2) CU soğutma ünitesi

(3) Ayaklı konsol

(4) HP bağlantı hortum paketi

(5) Tel sürme spiralli tel besleme hortumu

(6) Tel sürme WF 15i R / WF 25i R / WF 30i R

(7) MHP /i R torç hortum paketi

(8) MTB /i R robot torcu

Maksimum tel besleme uzunluğu:
maks. Tel sürme ve tel makarası arası 2 m

Olası tel çapı:
0,8 - 2,0 mm

Kaynak yöntemi:
Standart, Puls, LSC, PMC

* En büyük tel sürme spiralini kullanın (Basic set dahil)
** Tel çapına uygun tel sürme spirali kullanın (Basic set dahil)

24

4 makaralı

(1) * (2)

(3)

(7)

(8)

(1) *

(10)

(9) **

(1

(4)

(5)

(6)

boşaltma makar­ası tel sürme üni-
teli ve tel tam­burlu Push

TR

(1) Tel sürme spiralli tel besleme hortumu

(2) SpeedNet kablosu COM

(3) Boşaltma makarası tel sürme ünitesi WV 25i Reel 4R

(4) TPSi güç kaynağı

(5) CU soğutma ünitesi

(6) Ayaklı konsol

(7) HP bağlantı hortum paketi

(8) Tel sürme WF 15i R / WF 25i R / WF 30i R

(9) MHP /i R torç hortum paketi

(10) MTB /i R robot torcu

Maksimum tel besleme uzunluğu:

Tel sürme ve boşaltma makarası tel sürme ünitesi arası maks. 20 m

-

(maks. 30 m PowerLiner ile)
Tel tamburu ve boşaltma makarası tel sürme ünitesi arası maks. 8 m

-

(maks. 10 m PowerLiner ile)

Olası tel çapı:
0,8 - 2,0 mm

Kaynak yöntemi:
Standart, Puls, LSC, PMC

* En büyük tel sürme spiralini kullanın (Basic set dahil)
** Tel çapına uygun tel sürme spirali kullanın (Basic set dahil)

25

Sistem konfigürasyonları - PAP

(1) *

(5)

(6)

(7) **

(8)

(8

(2)

(3)

(4)

Tel tamburlu
Push

(1) Tel sürme spiralli tel besleme hortumu

(2) TPSi güç kaynağı

(3) CU soğutma ünitesi

(4) Ayaklı konsol

(5) HP bağlantı hortum paketi

(6) Tel sürme WF 15i R / WF 25i R / WF 30i R

(7) MHP /i R torç hortum paketi

(8) MTB /i R robot torcu

Maksimum tel besleme uzunluğu:
maks. Tel tamburu ve tel sürme arası 8 m
(maks. 10 m PowerLiner ile)

Olası tel çapı:
0,8 - 2,0 mm

Kaynak yöntemi:
Standart, Puls, LSC, PMC

* En büyük tel sürme spiralini kullanın (Basic set dahil)
** Tel çapına uygun tel sürme spirali kullanın (Basic set dahil)

26

Tel makaralı

(4)

(6)

(8)

(5) *

(7) **

(8

(1)

(2)
(3)

Push

TR

(1) TPSi güç kaynağı

(2) CU soğutma ünitesi

(3) Ayaklı konsol

(4) HP bağlantı hortum paketi

(5) Tel sürme spiralli tel besleme hortumu

(6) Tel sürme WF 15i R / WF 25i R / WF 30i R

(7) MHP /i R torç hortum paketi

(8) MTB /i R robot torcu

Maksimum tel besleme uzunluğu:
maks. Tel sürme ve tel makarası arası 2 m

Olası tel çapı:
0,8 - 2,0 mm

Kaynak yöntemi:
Standart, Puls, LSC, PMC

* En büyük tel sürme spiralini kullanın (Basic set dahil)
** Tel çapına uygun tel sürme spirali kullanın (Basic set dahil)

27

4 makaralı

(1) * (2)

(3)

(7)

(8)

(1) *

(9) **

(4)

(5)

(6)

(10)

boşaltma makar­ası tel sürme üni-
teli ve tel tam­burlu Push

(1) Tel sürme spiralli tel besleme hortumu

(2) SpeedNet kablosu COM

(3) Boşaltma makarası tel sürme ünitesi WV 25i Reel 4R

(4) TPSi güç kaynağı

(5) CU soğutma ünitesi

(6) Ayaklı konsol

(7) HP bağlantı hortum paketi

(8) Tel sürme WF 15i R / WF 25i R / WF 30i R

(9) MHP /i R torç hortum paketi

(10) MTB /i R robot torcu

Maksimum tel besleme uzunluğu:

Tel sürme ve boşaltma makarası tel sürme ünitesi arası maks. 20 m

-

(maks. 30 m PowerLiner ile)
Tel tamburu ve boşaltma makarası tel sürme ünitesi arası maks. 8 m

-

(maks. 10 m PowerLiner ile)

Olası tel çapı:
0,8 - 2,0 mm

Kaynak yöntemi:
Standart, Puls, LSC, PMC

* En büyük tel sürme spiralini kullanın (Basic set dahil)
** Tel çapına uygun tel sürme spirali kullanın (Basic set dahil)

28

Sistem bileşenleri

29

30

Tel sürme WF

Cihaz konsepti WF 15i/25i/30i R ve R PAP cihaz serilerinin robot tel sürmeleri, özel olarak robot-

ta montaj için tasarlanmışlardır.
Tel sürmeleri, farklı modellerde mevcuttur:

WF 15i/25i/30i R:
Hortum paketinin robota harici olarak monte edildiği uygulamalar için.

WF 15i/25i/30i R PAP:
Hortum paketinin robot koluna monte edildiği uygulamalar için.

WF 25i R / L ve 30i R / L:
Torç hortum paketinin sol taraftan gelerek tel sürmeye bağlandığı uygulamalar

için.

TR

Amaca uygun
kullanım

Güvenlik

Cihaz, sadece Fronius sistem bileşenleriyle bağlantılı olarak otomatize MIG/MAG
kaynağında tel sürme işlemi için kullanılır. Başka türlü ya da bu çerçevenin dışına
çıkan kullanımlar, kullanım amacına uygun olarak kabul edilmez. Bu türden kull­anımlardan doğan hasarlardan üretici sorumlu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir:

bu kullanım kılavuzunun tam olarak okunması

-

bu kullanım kılavuzundaki tüm talimatlar ile güvenlik kurallarının takip edil-

-

mesi
denetleme ve bakım işlemlerinin yapılması

-

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

31

Cihaz üzerindeki
uyarı notları

Soğutma ünitesi, güvenlik sembolleri ve bir anma değerleri plakası ile don-
atılmıştır. Güvenlik sembolleri ve anma değerleri plakası yerlerinden çıkartılmam-
alı ya da üzeri kapatılmamalıdır. Güvenlik sembolleri ciddi can ve mal kaybına yol

açabilecek hatalı kullanıma karşı uyarır.

Tarif edilen işlevleri, aşağıdaki dokümanları tam olarak okuduktan ve anladıktan

sonra kullanın:

bu kullanım kılavuzu

-

başta güvenlik kuralları olmak üzere sistem bileşenlerine ait tüm kullanım

-

kılavuzları

Kaynak yapma tehlikelidir. Cihazla doğru bir şekilde çalışmak için aşağıdaki temel
koşullar yerine getirilmiş olmalıdır:

Otomatize kaynak için yeterli düzeyde kalifikasyonu

-

Uygun koruma ekipmanı

-

İlgili olmayan kişilerin tel sürme ve kaynak prosesinden uzakta tutulması

-

Artık kullanılmayan cihazları ev çöpüne atmayın, bilakis güvenlik kurallarına uygun
biçimde atık olarak elden çıkarın.

32

Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun,
örneğin:

Dişli çarklar

-

Besleme makaraları

-

Tel makaraları ve kaynak telleri

-

Tel tahrikinin dönen dişli çarklarına veya dönen tahrik parçalarına dokunmayınız.

Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir /

uzaklaştırılabilir.

İşletim esnasında

Tüm kapakların kapalı ve tüm kenar parçalarının düzenli şekilde monte edil-

-

diğinden emin olun.
Bütün kapaklar ve kenar parçaları kapalı halde tutulmalıdır.

-

TR

33

WF 25i REEL R /4R, WF 30i REEL R /2R

Güvenlik

Hatalı kullanım ve yanlış yapılan işler, ağır yaralanmalara ve maddi kayıplara yol
açabilir.

▶

Açık kapaklarda ekseni etrafında dönen tahrik motoru parçaları nedeniyle yaral­anma tehlikesi.

▶

Cihaz konsepti Boşaltma makarası tel sürme ünitesi, büyük tel sürme aralıklarında kaynak teli

makarası ile robot tel sürmesi arasında sabit ve doğru tel sürmeyi sağlayan ilave

bir tahrik ünitesidir.
İşletim sırasında boşaltma makarası tel sürmesi akım kaynağıyla senkronize edilir.
Güç beslemesi ve kumanda, kaynak sistemindeki akım kaynağı üzerinden gerçek­leşir.

TEHLİKE!

Boşaltma makarası tel sürme ünitesini devreye almadan önce aşağıdaki
dokümanlar tamamen okunmalı ve anlaşılmalıdır:
Bu kullanım kılavuzu,
kullanılan güç kaynağının kullanım kılavuzu,
tüm diğer sistem bileşenlerinin kullanım kılavuzları,
belirtilen dokümanlardaki güvenlik kuralları ve güvenlik talimatları.

DİKKAT!

Bakım ve donatım işleri sırasında, güç kaynağı üzerinden tahrik motoru
parçalarının boşaltma makarası tel sürme ünitesinin bir tel sürme veya diğer
sistem genişletme ekipmanı ile çalıştırılmamasına dikkat edin.

Boşaltma makarası tel sürme ünitesi, 2 model halinde mevcuttur:

WF 25i REEL R / 4R

-

4 makaralı tahrik motoruna sahip entegre model
WF 30i REEL R /2R

-

2 makaralı tahrikli dahili model - Bir tel bobini ile birlikte kullanılmasına izin
verilmez

Kullanım alanı Otomatik işletimde iç mekanlarda bütün MIG/MAG uygulamaları.

Amaca uygun
kullanım

Cihaz, sadece Fronius sistem bileşenleriyle bağlantılı olarak otomatize MIG/MAG
kaynağında tel sürme işlemi için kullanılır. Başka türlü ya da bu çerçevenin dışına
çıkan kullanımlar, kullanım amacına uygun olarak kabul edilmez. Bu türden kull­anımlardan doğan hasarlardan üretici sorumlu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir:

bu kullanım kılavuzunun tam olarak okunması

-

bu kullanım kılavuzundaki tüm talimatlar ile güvenlik kurallarının takip edil-

-

mesi
denetleme ve bakım işlemlerinin yapılması

-

34

Cihaz üzerindeki

40,0006,3035

uyarı notları

Soğutma ünitesi, güvenlik sembolleri ve bir anma değerleri plakası ile don-
atılmıştır. Güvenlik sembolleri ve anma değerleri plakası yerlerinden çıkartılmam-
alı ya da üzeri kapatılmamalıdır. Güvenlik sembolleri, önemli mal ve can kaybına
yol açabilecek hatalı kullanımlara karşı sizi uyarır.

TR

Örn.: WF 30i REEL R /2R/G/W

Artık kullanılmayan cihazları ev çöpüne atmayın, bilakis güvenlik kurallarına uygun
biçimde atık olarak elden çıkarın.

Kaynak yapma tehlikelidir. Cihazla doğru bir şekilde çalışmak için aşağıdaki temel
koşullar yerine getirilmiş olmalıdır:

Otomatize kaynak için yeterli düzeyde kalifikasyonu

-

Uygun koruma ekipmanı

-

İlgili olmayan kişilerin tel sürme ve kaynak prosesinden uzakta tutulması

-

Tarif edilen işlevleri, aşağıdaki dokümanları tam olarak okuduktan ve anladıktan
sonra kullanın:

bu kullanım kılavuzu

-

başta güvenlik kuralları olmak üzere sistem bileşenlerine ait tüm kullanım

-

kılavuzları

35

Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun,
örneğin:

Dişli çarklar

-

Besleme makaraları

-

Tel makaraları ve kaynak telleri

-

Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.

Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir /

uzaklaştırılabilir.

Koruyucu gözlük kullanın

36

Bağlantı hortum paketi

Genel

Bağlantı hortum paketi, güç kaynağını tel sürme ünitesine bağlar. TPS/i kaynak
sisteminde bağlantı hortum paketinin iki farklı seçeneği mevcuttur - biri

bölünmüş, diğeri ise tek parçalı varyasyon olarak.

3 / 5 / 10 / 15 m (extension - bölünmüş seçenek)

-

CON hortum paketleri 4 / 5,5 / 8 / 10 / 15 / 16 m (aralıksız seçenek)

-

TR

37

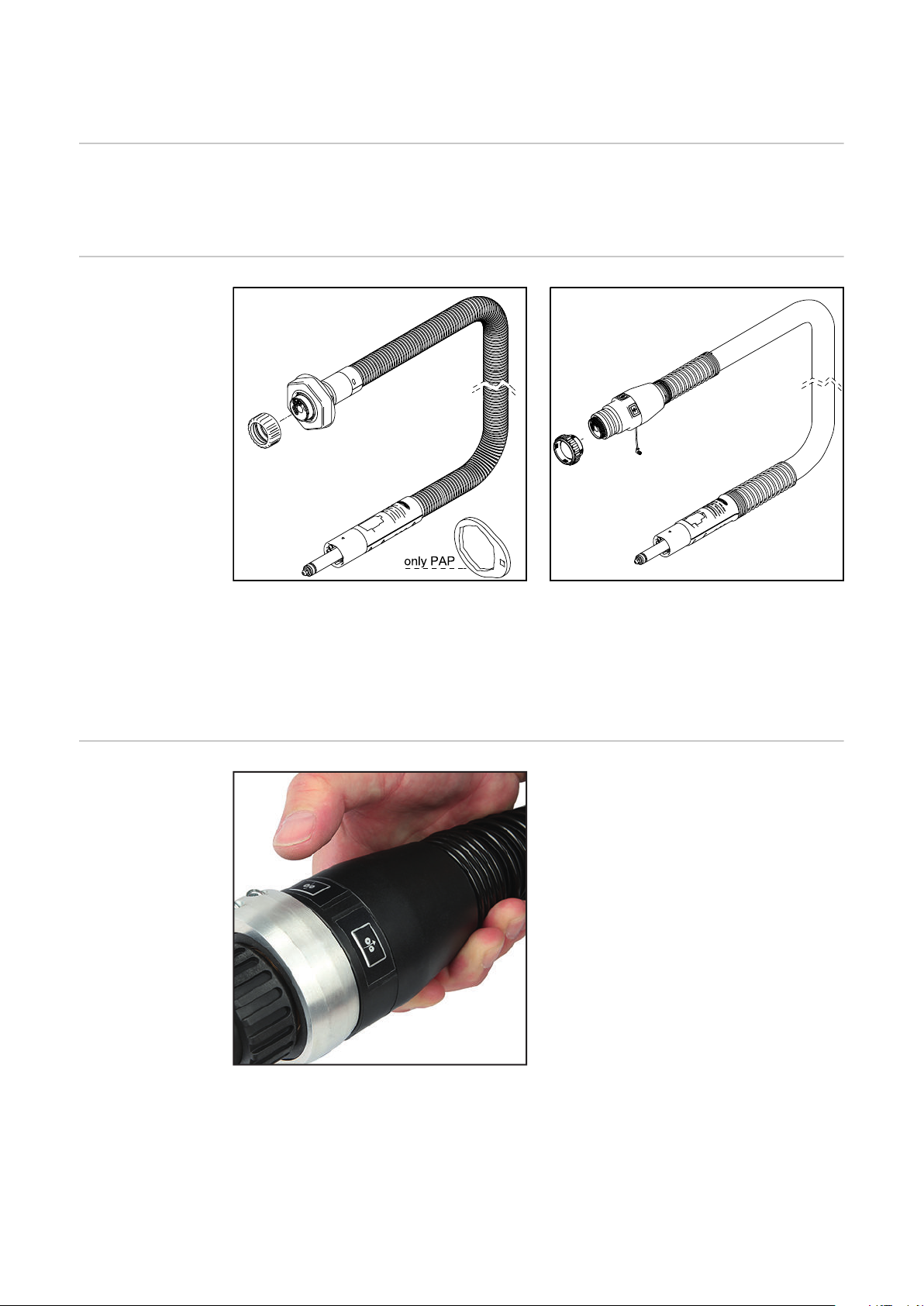

Torç hortum paketi

Genel Robacta MHP hortum paketi gaz ile soğutulan / su ile soğutulan robot uygulamal-

arı için tasarlanmıştır. TPS /i robot tel sürme ünitelerini Robacta MTB serisine ait
robot torçlarıyla bağlamaktadır.

Teslimat kapsamı

Robacta MHP
hortum paketin-
deki tuşlar

Hortum paketi Robacta MHP PAP

(1) Hortum paketi Robacta MHP

teslimat kapsamına aşağıdakiler dahil değildir:

Tel sürme spiralleri

-

Giriş nozulları

-

Hortum paketi Robacta MHP konvansiyonel

Robacta MHP hortum paketinde
„boşta tel sürme“ ve „geri sar­ma“ tuşları bulunur

38

Robacta MHP hortum paketindeki tuşlar

CrashBox /i

Genel

TR

Robot koluna monte edilmiş çarpışma kutusu /i
PAP

Çarpışma kutusu /i torç gövdesi, tahrik birimi, tel freni ve torç gövdesi kavraması
için bir koruma düzeneğidir. Bir çarpma meydana geldiği takdirde çarpışma kutusu

robot kumanda birimine bir sinyal gönderir, bunun üzerine robot kumanda birimi
robotu derhal durdurur. Çarpışma kutusunda bulunan torç tespit yuvası nedeniyle
torç ve monte edilen sistem bileşenleri bir çarpma söz konusu olduğunda hasarl­ardan korunur.

Kelepçe sistemi gaz ve su ile soğutulan robot torçlarını muhafaza etmeye yönelik-
tir. 22°, 36° ve 45° boyun açısı söz konusu olduğunda istinat kelepçesi sistemi tor­cu, endeks disk açısına göre 6. aksta veya 6. aksa göre 45° açıyla bulunacak şekil-
de eksende duracak şekilde konumlandırır.

NOT!

Çarpışma kutusunun tutma gücünü daima sistem ağırlığına uyarlayın!

Çarpışma kutusu boyutunu aşağıdaki kriterlere göre seçin:

L:

▶

249 mm’e kadar torç gövdesi uzunluğuna sahip Push sistemler içindir.
XL:

▶

249 mm’e kadar torç gövdesi uzunluğuna sahip ve uzatması olan Push sis­temler içindir;

250 - 391 mm arası torç gövdesi uzunluğuna sahip Push sistemler içindir;
249 mm’e kadar torç gövdesi uzunluğuna sahip Push/Pull sistemler içindir.
XXL:

▶

250 - 391 mm arası torç gövdesi uzunluğuna sahip Push/Pull sistemler içindir;
249 mm’e kadar torç gövdesi uzunluğuna sahip ve uzatması olan Push/Pull
sistemler içindir.
Kaynak sisteminde bir TX/i torç gövdesi değiştirme istasyonu veya WireBrake

▶

bulunuyorsa, bir sonraki büyük çarpışma kutusunu seçin.
TC 2000 yoluyla torç temizliği durumunda da bir sonraki büyük çarpışma ku-

▶

tusunu seçin.

Kelepçe sistemine sahip, robot koluna monte edi­len çarpışma kutusu /i

Çarpışma kutusunun /i montajı için robota özel, izole edici bir robot flanşı gerekli­dir.

39

Çarpışma kutul­arının doğru
çalıştırılmasına
yönelik bilgi

NOT!

Torçta veya torç hortum paketinde hasar oluşmasını veya çarpışma kutusundan
kaynaklı hatalı tetiklemelerin meydana gelmesini önlemek için, aşağıdaki bilgiler
dikkate alınmalıdır:

Robot hareketlerinde yoğun hızlanmalardan ve maksimum hızlardan

▶

kaçınılmalıdır.
Torç hortum paketinin tüm robot hareketlerinde serbestçe hareket edebilme-

▶

si sağlanmalıdır;
torç hortum paketi hiçbir pozisyonda gerilmemeli ve çarpışma kutusuna yük
oluşturmamalıdır.
Torç hortum paketi hareket halinde etrafa savrulmamalı veya takılı kalmam-

▶

alıdır.
Mümkünse, henüz konsept aşamasındayken bir simülasyon aracılığıyla Froni-

▶

us sistem bileşenlerinin tüm hareket durumları belirlenmelidir.

Montaj için ek ol­arak gereklidir

Cihaz konsepti Çarpışma kutusu /i özel olarak robot kolunda montaj için tasarlanmış olup gaz ve

su ile soğutulmuş robot hortum paketleri ile robot tahrik birimlerinin muhafaza
edilmesi için dizayn edilmiştir. Torç hortum paketi, PAP sistemlerinde çarpışma
kutusu ve bu nedenle robot kolundan geçer. Konvansiyonel robot sistemlerinde
torç hortum paketi robot kolu boyunca uzanır ve kelepçeye sabitlenmiştir. Manye-

tik kavrama sayesinde bir çarpışma olduğunda sistemin büyük bir dönme mesafe­sinde kuvvetsiz döndürülmesini sağlar.

İlgili robota bağlı:

Vidalara sahip 1 adet robot flanşı

-

Fiyat listesine göre robot flanşı

Dönme torklarını dikkate alın:

8.8 sertlik derecesine sahip vidalar için
maks. tork

M4 3,3 Nm / 2,43 lb-ft
M5 5,0 Nm / 3,69 lb-ft
M6 6,0 Nm / 4,43 lb-ft
M8 27,3 Nm / 20,14 lb-ft
M10 54 Nm / 39,83 lb-ft
M12 93 Nm / 68,60 lb-ft

Kullanım alanları Kelepçe sistemi aşağıdaki Push robot hortum paketleri için kullanılabilir:

TPS /i hortum paketleri MHP i G / MHP i W

-

TransSteel hortum paketleri MTG / MTW

-

40

Çarpışma kutusu

(1)

(2)

(2)(3) (3)

(4) (5) (6)

(1) (2) (3) (4) (5)(6)(2)(3)

tamirleri için bilgi

Teslimat kapsamı

NOT!

Çarpışma kutularını sadece bir bütün halinde tamire gönderin!

Eksiği olan çarpışma kutuları (örn. manyetik halkası olmayan) bir tamir kaps-
amında kontrol edilemezler.

TR

Teslimat kapsamı
ve kelepçe siste-
mi opsiyonları

Çarpışma kutusu /i PAP teslimat kapsamı

Çarpışma kutusu /i Standart teslimat kapsamı

(1) Çarpışma kutusu /i mahfazası
(2) Kulak kelepçesi *
(3) Kilitleme halkası, 2 parçalı *
(4) Körük
(5) Silindirik kilit M4 x 16 mm
(6) Manyetik halka

* Teslimat esnasında körüğe (4) monte edilmiştir

Çarpışma kutusu /i mahfazası (1) ve manyetik halkayı (4) montajdan önce robota

birlikte takmayınız. İş parçaları güçlü manyetik alan sebebiyle yalnızca zorlukla
çıkarılabilmektedir.

(1) Altı köşeli somun M8
(2) M8 disk
(3) Kelepçe
(4) Endeks disk
(5) Allen vida M8 x 40 mm

Opsiyonel (uzatma malzemesi):
(6) Vida M8 x 40 mm

(7) M8 disk
(8) Uzatma
(9) Endeks disk
(10) Altı köşeli somun M8

41

Robot torcu

Standard OVT TXi TXM OPT CAM*

Güvenlik

Genel

DİKKAT!

Sıcak torç gövdesi, sıcak torç gövdesi kavraması ve diğer sıcak torç bileşenleri
nedeniyle yanma riski.

Torç gövdesinde, torç gövdesi kavramasında ve diğer tüm torç bileşenlerinden
çalışmalara başlamadan önce torç gövdesini, torç gövdesi kavramasını ve diğer
tüm torç bileşenlerini:

Oda sıcaklığına (+25 °C, +77 °F) kadar soğutunuz

▶

Elektriği yalıtan ve sıcağa karşı koruyan eldiven takınız

▶

Uygun alet kullanınız

▶

* Opsiyon (kendi torç gövdesi yok)

Robot torcu, ark gücünü iş parçasına aktarır. TPS /i torcu su veya gaz soğutmalı
olabilir ve çarpışma kutusu /i ile kullanılmak üzere tasarlanmıştır.

Torç gövdesinde gaz nozulu pozisyonunu arama fonksiyonu için entegre bir hat
bulunur.

Standart:
Sarf malzemesi ile, kontak memesiz

OVT:
Sarf malzemesiz

TXi:
Otomatik torç gövdesi değişimi

TXM:
Manuel torç gövdesi değişimi

OPT CAM:
Kamera girişi opsiyonu için hazırlıklı

42

OPT/i Kamera girişi

Genel

Monte edilmiş bir OPT/i kamera girişi için uygulama örneği (44,0350,0080)

OPT/i kamera girişi sayesinde dikiş arama sistemleri, kameralar ve buna benzer
ürünler robot torcuna monte edilebilmektedir.
Torcun başlık somununun yerine kamera girişi monte edilmekte, TCP ise aynı
şekilde kalmaktadır.

TR

Dikiş arama sistemi veya kamera, çarpışma kutusu sayesinde korunmaktadır.
Monte edilen dikiş arama sisteminin veya kameranın pozisyonu, dübel pimi ile ko-
numlandırıldıklarından dolayı tekrar oluşturulabilir.

Dikiş arama sistemi veya kamera 6 farklı yere monte edilebilirler.

OPT/i kamera girişinin teslimat kapsamında bir AA 60 mm’lik montaj anahtarı da-
hildir.

Delik resmi OPT/i kamera girişinin 6 bölgesinde standart olarak aşağıdaki delikler mevcuttur:

9 mm derinliğe sahip 4 M4 dişli delikler

-

2 delik Ø 4 mm G7, derinliği = 6 mm

-

43

44

Kumanda elemanları, bağlantı nokt-

aları ve mekanik bileşenler

45

46

WFi R kumanda elemanları ve mekanik bileşenler

(1)

(3)

(2)

(5)

(4)

TR

Güvenlik

WFi R kumanda

elemanları ve

mekanik bileşen­ler

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

No. Fonksiyon

(1) Kapak

(2) Germe kolu

besleme makaralarının temas
basıncının ayarı için

(3) 4 makaralı tahrik motoru

(4) 4 makaralı tahrik motorunun

koruyucu kapağı

(5) LED çalışma durumu +

Gaz kontrol / Tel sürme / Geri
yanma tuşları

(İsteğe bağlı)

Geri yanma, tel sürme ve gaz kontrolü tuşlarının fonksiyon açıklamasını 55 sayf-
adan itibaren bulabilirsiniz.

47

WF 15i / 25i / 30i R

(1)

(2)

(3)

(7)

Bağlantılar
WF 15i R,
WF 30i R

No. Fonksiyon

(1) Torç bağlantı soketi

Bağlantılar
WF 30i R / L

(2) Soğutucu madde bağlantısı

bağlantı hortum paketinden gelen soğutucu maddenin soket bağlantısı
içindir

(3) Soğutucu madde bağlantı soketi

Torç hortum paketine bağlamak için

(4) SpeedNet bağlantı soketi

bağlantı hortum paketinden gelen SpeedNet kablosunun bağlantısı içindir

(5) Koruyucu gaz bağlantısı

(6) (+) Akım soketi

bağlantı hortum paketinden gelen elektrik kablo bağlantısı içindir

(7) Tel beslemesi

48

No. Fonksiyon

(1)

Bağlantılar
WF 25i R

(1) Tel beslemesi

(2) (+) Akım soketi

bağlantı hortum paketinden gelen elektrik kablo bağlantısı içindir

(3) Koruyucu gaz bağlantısı

(4) SpeedNet bağlantı soketi

bağlantı hortum paketinden gelen SpeedNet kablosunun bağlantısı içindir

(5) Soğutucu madde bağlantı soketi

Torç hortum paketine bağlamak için

(6) Soğutucu madde bağlantısı

bağlantı hortum paketinden gelen soğutucu maddenin soket bağlantısı
içindir

(7) Torç bağlantı soketi

TR

No. Fonksiyon

(1) Torç bağlantı soketi

(2) SpeedNet bağlantı soketi

bağlantı hortum paketinden gelen SpeedNet kablosunun bağlantısı içindir

(3) Koruyucu gaz bağlantısı

(4) (+) Akım soketi

bağlantı hortum paketinden gelen elektrik kablo bağlantısı içindir

(5) Tel beslemesi

49

Bağlantılar

(5)

WF 25i R / L

No. Fonksiyon

(1) Tel beslemesi

(2) (+) Akım soketi

bağlantı hortum paketinden gelen elektrik kablo bağlantısı içindir

(3) Koruyucu gaz bağlantısı

(4) SpeedNet bağlantı soketi

bağlantı hortum paketinden gelen SpeedNet kablosunun bağlantısı içindir

(5) Torç bağlantı soketi

50

WF 15i / 25i / 30i R PAP

(4)

(3)

(2)

(1)

(5)

(6)

(3) (4)

(2)(1)

Bağlantılar
WF 15i R PAP,
WF 30i R PAP

No. Fonksiyon

(1) Torç bağlantı soketi

TR

Bağlantılar
WF 25i R PAP

(2) (+) Akım soketi

bağlantı hortum paketinden gelen elektrik kablo bağlantısı içindir

(3) Koruyucu gaz bağlantısı

(4) SpeedNet bağlantı soketi

bağlantı hortum paketinden gelen SpeedNet kablosunun bağlantısı içindir

(5) Soğutucu madde bağlantısı

bağlantı hortum paketinden gelen soğutucu maddenin soket bağlantısı
içindir

(6) Soğutucu madde bağlantı soketi

Torç hortum paketine bağlamak için

(7) Tel beslemesi

51

Bağlantılar

(1) (2) (3) (4)

(5)

WF 25i R / L PAP

No. Fonksiyon

(1) Torç bağlantı soketi

(2) (+) Akım soketi

bağlantı hortum paketinden gelen elektrik kablo bağlantısı içindir

(3) Koruyucu gaz bağlantısı

(4) SpeedNet bağlantı soketi

bağlantı hortum paketinden gelen SpeedNet kablosunun bağlantısı içindir

(5) Tel beslemesi

No. Fonksiyon

(1) SpeedNet bağlantı soketi

bağlantı hortum paketinden gelen SpeedNet kablosunun bağlantısı içindir

(2) Koruyucu gaz bağlantısı

(3) (+) Akım soketi

bağlantı hortum paketinden gelen elektrik kablo bağlantısı içindir

(4) Torç bağlantı soketi

(5) Tel beslemesi

52

WF 25i REEL R /4R, WF 30i REEL R /2R

(1)(3) (2)

(1)(5) (4)

(6)(7)

(11) (8)

(9)

(10)

TR

Güvenlik

Kumanda öğele-

ri, bağlantılar ve
mekanik bileşen­ler

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

Ön taraf WF 25i REEL R /4R/G/W

Sol taraf

Ön taraf WF 30i REEL R /2R/G/W

Arka taraf

53

(12)(13)

100 mm

50 mm

4 x M5

3.9 in.

2.0 in.

Üst taraf/Alt taraf

No. Fonksiyon

(1) Kapak

(2) 4 makaralı tahrik motorunun koruyucu kapağı

(3) 4 makaralı tahrik motoru

(4) 2 makaralı tahrik motorunun koruyucu kapağı

(5) 2 makaralı tahrik

(6) Döndürme sürgü kilidi opsiyonu için açma

(7) LED çalışma durumu + Gaz kontrol / Tel sürme / Geri yanma tuşları

Geri yanma, tel sürme ve gaz kontrolü tuşlarının fonksiyon açıklamasını

55 sayfadan itibaren bulabilirsiniz.

(8) SpeedNet bağlantı soketi

(9) Seçenek kör kapağı

(10) Seçenek kör kapağı

(11) Seçenek kör kapağı

(12) Vida yuvası M20

Option Quick opsiyonu bağlantısı için

(13) Tel giriş/çıkış yolu

Tel giriş yolu (alt taraf)
Tel çıkış yolu (üst taraf)

54

Gaz kontrolü, tel geri besleme ve boşta tel sürme
tuşlarının fonksiyonu

Gaz kontrolü, tel
geri besleme ve
boşta tel sürme
tuşlarının fonksi-

yonu

LED çalışma durumu

cihaz çalışmaya hazırsa yeşil yanar

Gaz kontrol tuşu

Gaz kontrol tuşuna basıldıktan sonra 30 saniye gaz akışı olur. Tuşa yeniden basıla­rak işlem zamanından önce sona erdirilir.

Tel geri besleme tuşu

Kaynak telini geri çekme için 2 varyant mevcuttur:

Varyant 1
Kaynak telini önceden ayarlanan tel geri besleme hızı ile geri çekme:

Tel geri besleme tuşunu sürekli basılı tutunuz

-

geri besleme tuşuna basıldıktan sonra, kaynak teli 1 mm (0,039 in.) çekilir

-

tel sürme, kısa bir aradan sonra kaynak telini çekmeyi devam ettirir - tel geri

-

besleme tuşu basılı kalırsa, hız ön ayarlanmış geri besleme hızına ulaşana kad­ar her ilave saniyede 10 m/dak (393,70 ipm) artar

TR

Varyant 2
Kaynak teli 1 mm’lik adımlarla (0,039 in. adımlarla) geri çekilir

Tel geri besleme tuşuna 1 saniyeden daha kısa süre basınız (dokununuz)

-

NOT!

Kaynak teli, geri çekme sırasında tel makarasına sarılmayacağından, kaynak teli­ni her zaman yalnızca kısa bir mesafede geri çekin.

NOT!

Şayet geri besleme tuşuna basılmadan önce, kontak memeli bir şasi bağlantısı
mevcutsa, kaynak teli geri besleme tuşuna basılarak, kaynak teli kısa devre yap­mayana kadar - ancak her tuşa basma başına azami 10 mm (0,39 in.) geri çekilir.

Kaynak telinin daha da geri çekilmesi gerekiyorsa, tel geri besleme tuşuna tekrar
basın.

Boşta tel sürme tuşu

Boşta tel sürme için 2 varyant söz konusudur:

Varyant 1
Kaynak telini önceden ayarlanan tel sürme hızıyla sürünüz:

Boşta tel sürme tuşunu sürekli basılı tutun

-

boşta tel sürme tuşuna basıldıktan sonra, kaynak teli 1 mm (0,039 in.) sürülür

-

boşta tel sürme, kısa bir aradan sonra kaynak telini sürmeyi devam ettirir; tel

-

sürme tuşu basılı kalırsa, hız ön ayarlanmış boşta tel sürme hızına ulaşana ka­dar her ilave saniyede 10 m/dak (393,70 ipm) artar
Kaynak teli bir şasi bağlantısına denk gelirse, tel sürme durdurulur ve kaynak

-

teli yine 1 mm (0,039 in.) kadar geri çekilir

55

Varyant 2
Kaynak teli 1 mm’lik adımlarla (0,039 in.adımlarla) sürülür

Boşta tel sürme tuşuna 1 saniyeden daha kısa süre basınız (dokununuz)

-

Kaynak teli bir şasi bağlantısına denk gelirse, tel sürme durdurulur ve kaynak

-

teli yine 1 mm (0,039 in.) kadar geri çekilir

NOT!

Şayet boşta tel sürme tuşuna basılmadan önce, kontak memeli bir şasi bağlantısı
mevcutsa, kaynak teli boşta tel sürme tuşuna basılarak, kaynak teli kısa devre
yapmayana kadar, ancak her tuşa basma başına azami 10 mm (0,39 in.) geri çeki-

lir.

Eğer 10 mm (0,39 in.) tel geri çekmeden sonra, hala kontak memeli bir şasi
bağlantısı varsa, boşta tel sürme tuşuna yeniden basılarak kaynak teli tekrar aza­mi 10 mm (0,39 in.) geri çekilir. Akış, kontak memeli şasi bağlantısı ortadan kalka­na kadar tekrarlanır.

56

Kurulum - geleneksel robot

57

58

Kaynak sistemini konvansiyonel robot üzerine
monte etme

Güvenlik

Hatalı olarak gerçekleştirilen işler ciddi can ve mal kayıplarına yol açabilir.

▶
▶

Elektrik çarpması öldürücü olabilir.

Aşağıda açıklanan işlemlere başlamadan önce:

▶
▶
▶

TR

TEHLİKE!

Aşağıda tarif edilen işlemler yalnızca eğitimli uzman personel tarafından
yapılmalıdır!
Sistem bileşenlerinin kullanım kılavuzları, özellikle "Güvenlik kuralları"
bölümünü dikkate alın.

TEHLİKE!

Güç kaynağının şebeke şalterini - O - konumuna getirin
Güç kaynağını şebekeden ayırın
güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin

olun.

Kaynak sistemini
TPS /i konvansi-

yonel robot üze-
rine monte etme

TEHLİKE!

Aşağı düşen cisimler nedeniyle ciddi can ve mal kaybı tehlikesi.

Aşağıda tanımlanan bütün vida bağlantılarını:

montaj sonrasında sıkıca yerine oturup oturmadığı açısından kontrol edin

▶

olağanüstü çalışma durumlarından sonra (örneğin: çarpışma) sıkıca yerine

▶

oturup oturmadığı açısından kontrol edin
düzenli aralıklarla sıkıca yerine oturup oturmadığı açısından kontrol edin

▶

TEHLİKE!

Arızalı sistem bileşenleri ve yanlış kullanım sonucunda elektrikli akım sebebiyle

tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Tüm kablo, iletim hatları ve hortum paketleri her zaman sıkıca bağlanmış, ha-

▶

sarsız ve doğru biçimde izole edilmiş olmalıdır.
Sadece yeterli boyuta sahip kablolar, hatlar ve hortum paketleri kullanılm-

▶

alıdır.

Her bir bileşen robota şu sırada monte edilmelidir:

Tel sürme - tel sürme ünitesi tespit yuvası ve yan kol tespit yuvası önceden

1.

monte edilmiş olmalıdır
Çarpışma kutusu /i

2.

Kelepçe sistemi

3.

Torç hortum paketi

4.

Robot torcu

5.

Bağlantı hortum paketi

6.

59

Tel sürme ünitesini monte etme

Tel sürme ünitesi
tespit yuvasının
montajı

Tel sürme ünite-
sini monte etme

NOT!

Robota bağlı olarak talimatlara ve ek sayfalardaki tel sürme montajıyla ilgili
açıklamalara riayet edin!

1

2 3

60

NOT!

Örnek: WF 25i R

Soğutucu madde hattı tel sürme üni­tesinin altına döşenmelidir.

Bunun için de tel sürme ünitesi tutucu­dan sökülmeli ve kablo döşendikten
sonra da buna tekrar monte edilmelidir.

TR

61

Robota çarpışma kutusu /i parçasını takın

3,3 Nm / 2.43 lb-ft

Robota çarpışma
kutusu /i
parçasını takın

1

2 3

Robot flanşını monte ederken torkları
dikkate alın:

8.8 sertlik derecesine sahip vidalar için
maks. tork

M4 3,3 Nm / 2,43 lb-ft
M5 5,0 Nm / 3,69 lb-ft
M6 6,0 Nm / 4,43 lb-ft
M8 27,3 Nm / 20,14 lb-ft
M10 54 Nm / 39,83 lb-ft
M12 93 Nm / 68,60 lb-ft

4 5

62

6 7

8

TR

Robota çarpışma
kutusu /i Dummy
takın

1

Robot flanşını monte ederken torkları
dikkate alın:

8.8 sertlik derecesine sahip vidalar için
maks. tork

M4 3,3 Nm / 2,43 lb-ft
M5 5,0 Nm / 3,69 lb-ft
M6 6,0 Nm / 4,43 lb-ft
M8 27,3 Nm / 20,14 lb-ft
M10 54 Nm / 39,83 lb-ft
M12 93 Nm / 68,60 lb-ft

63

3,3 Nm / 2.43 lb-ft

2

6 Nm / 4.43 lb-ft

3

64

Kelepçe sistemini monte edin

12,5°

259

61

320

34,5°

38

- CrashBox /i

- Indexdisk 22°

- Clamp TPS/i

- MHP 700i W R/FSC/0,95m

- MTB 500i W R/22°/L241/H50

- CrashBox /i

- Indexdisk 22°

- Clamp TPS/i

- MHP 400i R /G/FSC/1,45m

- MTB 400i G R /36°/L224/H86

12,5°

235

61

296

48,5°

69

31

12,5°

216

61

277

57,5°

87

49

- CrashBox /i

- Indexdisk 22°

- Clamp TPS/i

- MHP 700i W R/FSC/1,45m

- MTB 500i W R/45°/L209/H107

4,95°

262

61

323

26,95°

34

4

- CrashBox /i

- Indexdisk 36°

- Clamp TPS/i

- MHP 700i W R/FSC/1,25m

- MTB 500i W R/22°/L241/H50

4,95°

242

61

303

40,95°

38

- CrashBox /i

- Indexdisk 36°

- Clamp TPS/i

- MHP 700i W R/FSC/1,25m

- MTB 500i W R/36°/L224/H86

4,95°

226

61

286

49,95°

58

20

- CrashBox /i

- Indexdisk 36°

- Clamp TPS/i

- MHP 700i W R/FSC/0,95m

- MTB 500i W R/45°/L209/H107

0°

261

61

322

22°

58

19

- CrashBox /i

- Indexdisk 45°

- Clamp TPS/i

- MHP 400i R /G/FSC/0,95m

- MTB 400i G R /22°/L241/H50

0°

244

61

305

36°

21

17

- CrashBox /i

- Indexdisk 45°

- Clamp TPS/i

- MHP 400i R /G/FSC/1,25m

- MTB 400i G R /36°/L224/H86

0°

230

61

291

45°

38

- CrashBox /i

- Indexdisk 45°

- Clamp TPS/i

- MHP 700i W R/FSC/1,45m

- MTB 500i W R /45°/L209/H107

TR

Torç için özel
yaklaşma açısı

Torcun iş parçasına yaklaştırılması için endeks disk aracılığıyla sabit açılar belirlen­miştir. Talep olduğu takdirde özel açıları sağlanabilmektedir.

65

Kelepçe sistemi-

42 Nm

30.98 lb-ft

42 Nm

30.98 lb-ft

CB

nin monte edil­mesi

1

2

Kelepçe sistemi-
nin uzatma ile
monte edilmesi

NOT!

Kelepçe uzatmasının bir tarafında çarpışma kutusu (CrashBox) için CB işareti
damgalanmıştır.

Bu taraf, önceden monte edilmiş olan endeks diskine monte edilmelidir.

▶

1

Kelepçe uzatması teslimat kapsamındaki endeks
disk 45°’nin monte edilmesi

2

Kelepçe uzatmasını, kelepçe uzatması üstündeki
“CB” işareti, endeks diskine doğru gösterecek
şekilde önceden monte edilmiş endeks diskinin
üstüne monte edin!

66

42 Nm

30.98 lb-ft

3

TR

67

MHP G / W hortum paketini monte edin

6,5 Nm

4.79 lb-ft

R

R

R ≥ 200 mmR < 200 mm

MHP G / W konv­ansiyonel hor­tum paketinin
monte edilmesi ­Standart

1 2

3 4

Optimum hor­tum paketi yer-

leşimi

68

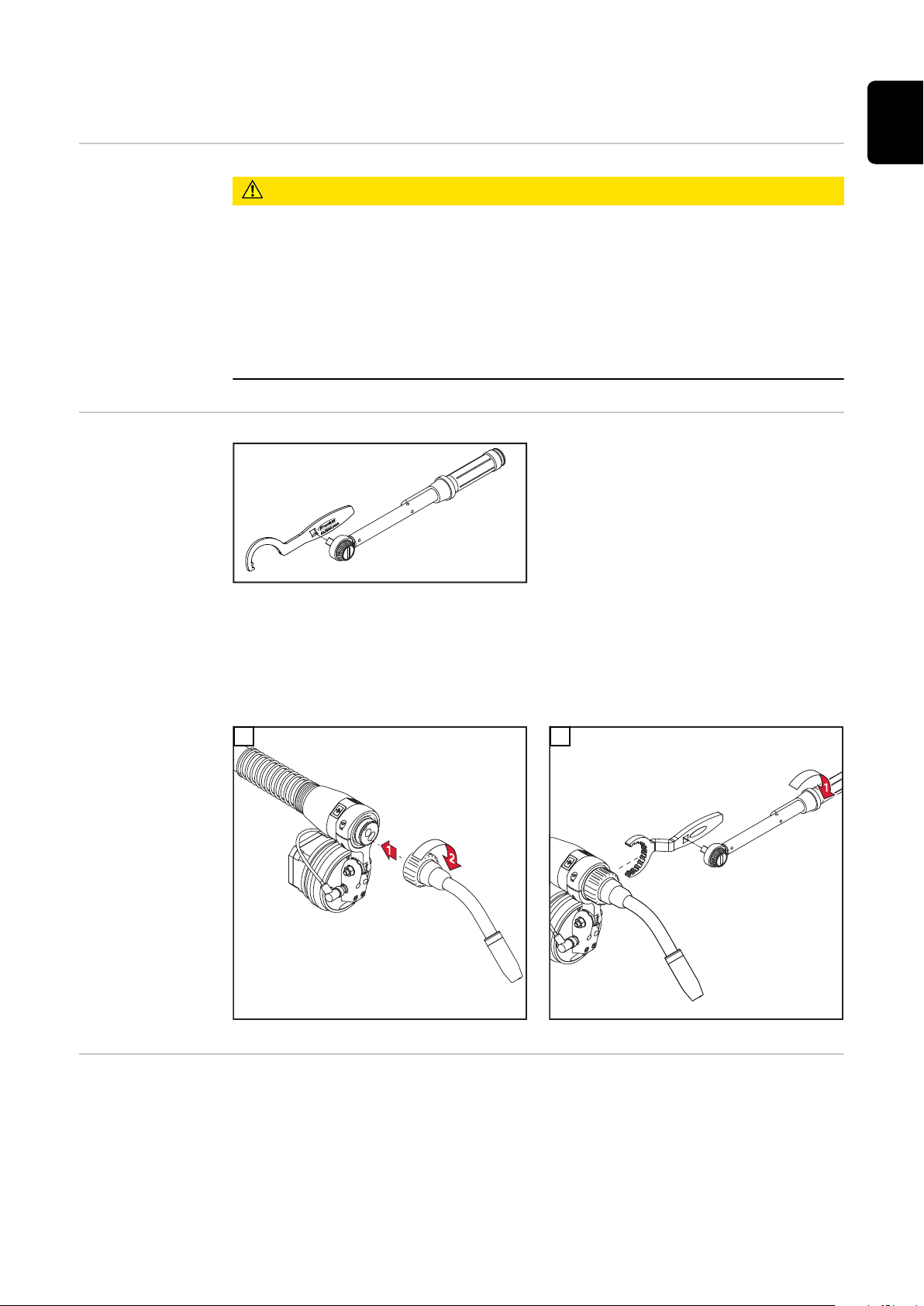

TPS/i torç gövdesini monte edin

45,0200,1404

18 ± 2 Nm

13.28 ± 1.48 lb-ft

TR

Güvenlik

TPS/i torç
gövdesinin mon-

te edilmesi - St­andart

DİKKAT!

Sıcak torç gövdesi, sıcak torç gövdesi kavraması ve diğer sıcak torç bileşenleri
nedeniyle yanma riski.

Torç gövdesinde, torç gövdesi kavramasında ve diğer tüm torç bileşenlerinden
çalışmalara başlamadan önce torç gövdesini, torç gövdesi kavramasını ve diğer
tüm torç bileşenlerini:

Oda sıcaklığına (+25 °C, +77 °F) kadar soğutunuz

▶

Elektriği yalıtan ve sıcağa karşı koruyan eldiven takınız

▶

Uygun alet kullanınız

▶

Gereken özel alet

ÖNEMLİ! Torcu her söktüğünüzde veya monte ettiğinizde, bağlantı yerlerinin te-
miz ve kuru olmasına dikkat edin. Bağlantı yerinde olası sızmış soğutucu maddele­ri silin.

1

2

Opsiyon „OPT/i
MHP WireBrake“

Eğer „OPT/i MHP WireBrake“ opsiyonunu monte etmek istiyorsanız, „OPT/i MHP
WireBrake ve torç gövdesinin montajı“ başlıklı bölüme dikkat edin.

69

Torç hortum pa-

1

*

**

ketindeki tel spi­rallerinin mont-

ajını yapınız

NOT!

Tel sürme spiralinin doğru monte edilebilmesi için, hortum paketini tel spiralinin
montajı sırasında düz şekilde koyun.

1 2

3

5

4

* Çelik tel sürme spirali
** Plastik tel sürme spirali

70

***

6

*** Germe nipeli sonuna dek, tel

sürme spiraline dayanıncaya ka­dar vidalayın. Tel sürme spirali

TR

kapaktaki delikten görülebilir ol­malıdır.

7

71

Bağlantı hortum paketinin montajı

3 Nm

2.21 lb-ft

Standart
bağlantı hortum
paketini robota
monte edin

Uzatma hortum

paketinin

bağlanması

1 2

TEHLİKE!

Arızalı sistem bileşenleri ve yanlış kullanım sonucunda elektrikli akım sebebiyle

tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Tüm kablo, iletim hatları ve hortum paketleri her zaman sıkıca bağlanmış, ha-

▶

sarsız ve doğru biçimde izole edilmiş olmalıdır.
Sadece yeterli boyuta sahip kablolar, hatlar ve hortum paketleri kullanılm-

▶

alıdır.

1

* sadece su soğutmalı hortum pa-

ketinde

CON = Bağlantı hortum paketi

EXT = Uzatma hortum paketi

72

TR

2

73

MHP W hortum paketinin bağlanması

1

MHP W hortum

paketinin

bağlanması

ÖNEMLİ! Torç hortum paketinin her sökülmesinde veya montajında bağlantı yeri-

nin temiz ve nemsiz olmasına dikkat edin. Bağlantı yerinde olası sızmış soğutucu
maddeleri silin.

1

3

2

4

* Hortum paketini dayanana dek yerleştirin

74

5 6

ÖNEMLİ! Soğutucu madde hortumlarını daima hortum paketinin altına yerleştirin

ve ardından bağlantı soketine yönlendirin:

TR

WFi R / SB 500i SB 60i

7

75

(1) Soğutucu madde geri akış

PUSH

(2) Soğutucu madde ileri akış (mavi)

ÖNEMLİ! Soğutucu madde hortuml­arını soğutma ünitesine doğru bağlayın!

Soğutucu madde hortumlarının çıkartılması

1 2

(kırmızı)

3

76

Tel sürme ünitesini sistem bileşenlerine bağlayın

TR

Güvenlik

Genel

TEHLİKE!

Elektrik çarpması öldürücü olabilir.

Aşağıda açıklanan işlemlere başlamadan önce:

Güç kaynağının şebeke şalterini - O - konumuna getirin

▶

Güç kaynağını şebekeden ayırın

▶

güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin

▶

olun

DİKKAT!

Hatalı bağlantılar sebebiyle can kaybı ve maddi hasar tehlikesi.

Tüm kablo, iletim hatları ve hortum paketleri sıkıca bağlanmalı, hasarsız olm-

▶

alı, doğru biçimde izole edilmiş ve yeterli ölçülere sahip olmalıdır.

NOT!

Tel sürmenin sistem bileşenleri ile bağlanması için 42,0410,1946 ve
42,0410,2010 dokümanlarındaki talimatlara ve açıklamalara da riayet edin.

Tel sürme ünite-

sini sistem bi­leşenlerine

bağlayın

ÖNEMLİ! Soğutucu madde hattı tel sürme ünitesinin altına döşenmelidir.

Bunun için de tel sürme ünitesi tutucudan sökülmeli ve kablo döşendikten sonra
da buna tekrar monte edilmelidir.

ÖNEMLİ! Torç hortum paketinin her sökülmesinde veya montajında bağlantı yeri­nin temiz ve nemsiz olmasına dikkat edin. Bağlantı yerinde olası sızmış soğutucu
maddeleri silin.

WF 15i / 25i / 30i R:

1

77

2

2

WF 15i / 30i R

WF 25i / 30i R/L:

1

2

WF 25i R

2

78

WF 30i R / L

WF 25i R / L

3 4

ÖNEMLİ! Soğutucu madde bağlantısını hortum paketinden çözdükten sonra, hor-

tum paketinin soğutucu madde bağlantılarını hortum paketinin conta kapağıyla
kapatın.

TR

79

OPT/i MHP WireBrake ve torç gövdesinin montajı

Güvenlik

İşletim için ön

şart

DİKKAT!

Sıcak torç gövdesi, sıcak torç gövdesi kavraması ve diğer sıcak torç bileşenleri
nedeniyle yanma riski.

Torç gövdesinde, torç gövdesi kavramasında ve diğer tüm torç bileşenlerinden
çalışmalara başlamadan önce torç gövdesini, torç gövdesi kavramasını ve diğer
tüm torç bileşenlerini:

Oda sıcaklığına (+25 °C, +77 °F) kadar soğutunuz

▶

Elektriği yalıtan ve sıcağa karşı koruyan eldiven takınız

▶

Uygun alet kullanınız

▶

NOT!

OPT/i MHP WireBrake'in bir kaynak telini sabitleyebilmesi için bir torç gövdesinin
OPT/i MHP WireBrake üzerine talimatlara uygun şekilde monte edilmiş olması
gerekiyor.

Sistem ön koşulu:
WF 15i / 25i / 30i R (PAP) tel sürme cihaz serisi
+
OPT/i WF söndürme 16 bar (4,100,867, CK) opsiyonu.

Basınçlı hava

beslemesi için di­rektifler

OPT/i MHP WireBrake opsiyonu 6 veya 16 bar ile çalışır.

NOT!

WireBrake opsiyonlarının düzgün çalışabilmesini sağlamak için, “Signals WireBr­ake on” un devre dışı bırakılmasından sonra, başka bir sinyal aktif olana dek 4
saniye bekleyin.

OPT/i MHP WireBrake'nin basınçlı hava beslemesi, hortum paketi üzerinden
sağlanır.

Bu esnada aşağıdaki bilgiler dikkate alınmalıdır:

En az 5 bar (72 psi) ile basınçlı hava beslemesi

-

Basınçlı hava beslemesi alüminyumda azami 7 bar (102 psi), diğer tüm ham

-

maddelerde azami 16 bar (232 psi)
Basınçlı hava yağ içermemeli

-

- Basınçlı hava toz içermemeli, 5 mm'den büyük kir içermemeli

Basınçlı hava su içermemeli

-

Öneri: Basınç regülatörüne sahip filtre birimi kullanın!

80

Kaynak telindeki

3 x 0,1 Nm
3 x 0.07 lb-ft

1

ONLY

when p > 5,5 bar / 79.74 psi

1

tutma işaretlerini
çıkarma

NOT!

Kaynak teli OPT/i MHP WireBrake'ye sabitlenirken kaynak telinde küçük tutma
işaretleri meydana gelebilir.

Bu tutma işaretlerini çıkarabilmek için kaynak telini sabitledikten sonra kesin.

▶

Kesme noktasını hesaplama = torç boynu uzunluğu + 50 mm (1.97 in.)

TR

Teknik özellikler

OPT/i MHP Wi­reBrake montajı

TCP kayması 47 mm

1.85 in.

Tel çapı 0,8 - 1,6 mm

0.03 - 0.06 in.

Ağırlık 450 g

0.99 Ib.

1

2

3

4

81

NOT!

Öndeki O-ring sadece sistem basıncı > 5,5 bar / 79,74 psi olduğunda çıkarılm­alıdır (iş adımı 3).

Sistem basıncının < 5,5 bar / 79,74 psi olması durumunda 2. O-ring WireBrake op-
siyonunda kalır!

Çelik tel sürme spiralinde:

5 6

Plastik tel sürme spiralinde:

5 6

82

OPT/i MHP WireBrake ve torç gövdesinin demont-
ajı

Güvenlik

OPT/i MHP Wi­reBrake ve torç
gövdesinin de-

montajı

DİKKAT!

Sıcak torç gövdesi, sıcak torç gövdesi kavraması ve diğer sıcak torç bileşenleri
nedeniyle yanma riski.

Torç gövdesinde, torç gövdesi kavramasında ve diğer tüm torç bileşenlerinden
çalışmalara başlamadan önce torç gövdesini, torç gövdesi kavramasını ve diğer
tüm torç bileşenlerini:

Oda sıcaklığına (+25 °C, +77 °F) kadar soğutunuz

▶

Elektriği yalıtan ve sıcağa karşı koruyan eldiven takınız

▶

Uygun alet kullanınız

▶

1 2

TR

3

83

Sargı tel sürmeyi monte edin

Sargı tel sürmeyi
monte edin

TEHLİKE!

Elektrik çarpması öldürücü olabilir.

Eğer güç kaynağı aşağıda belirtilen çalışmalar sırasında şebekeye bağlanırsa, ciddi
can ve mal kaybı tehlikesi oluşabilir.

Aşağıda açıklanan tüm çalışmaları sadece güç kaynağının ağ şalteri - O - ko-

▶

numdaysa ve güç kaynağı ağdan çıkartıldıysa yapın!

Sargı tel sürmenin montaj yönünün
doğru olmasına dikkat edin! Kaynak te-

linin hareket yönü bir ok ile işaretlen­miştir.

Boşaltma makarası tel sürme ünitesi, aşağıdaki faaliyetlerde dikey montaj için
öngörülmüştür:

WF Mounting WALL 4,100,846

-

WF Mounting Drum 4,100,845

-

2 makaralı bir WF30i REEL R /2R sargı tel sürme bir tel bobini ile işletilemez.

Boşaltma makarası tel sürme ünitesini montaj talimatına göre, montaj bağlantı

1

parçasına veya tel makarası yuvasına monte edin
Tel besleme hortumunu hızlı bağlantı opsiyonuyla boşaltma makarası tel

2

sürme ünitesine bağlayın
Boşaltma makarası tel sürme ünitesini Fronius SpeedNet üzerinden güç kay-

3

nağıyla kaynak sistemine bağlayın

84

OPT/i Kamera girişi montajı

0mm

1,6kg

1,5kg

1,4kg

1,3kg

1,2kg

1,1kg

1,0kg

0,9kg

0,8kg

0,7kg

0,6kg

0,5kg

0,4kg

0,3kg

0,2kg

0,1kg

0kg

50mm

100mm 150mm

200mm

250mm

TR

OPT/i Kamera gi­rişinin taşıma ka-
pasitesi

DİKKAT!

Sistem bileşenlerine aşırı mekanik yüklenme sebebiyle tehlike

Mal ve can kaybı meydana gelebilir.

OPT/i Kamera girişinin yükü maksimum 1,5 kilo olmalıdır.

▶

Daima aşağıda sunulan ağırlık ve montaj mesafesi oranlarını dikkate alın.

▶

Güvenlik

DİKKAT!

Sıcak torç gövdesi, sıcak torç gövdesi kavraması ve diğer sıcak torç bileşenleri
nedeniyle yanma riski.

Torç gövdesinde, torç gövdesi kavramasında ve diğer tüm torç bileşenlerinden
çalışmalara başlamadan önce torç gövdesini, torç gövdesi kavramasını ve diğer
tüm torç bileşenlerini:

Oda sıcaklığına (+25 °C, +77 °F) kadar soğutunuz

▶

Elektriği yalıtan ve sıcağa karşı koruyan eldiven takınız

▶

Uygun alet kullanınız

▶

85

OPT/i Kamera gi­rişi montajı

1 2

3 4

86

Kurulum - PAP

87

88

Kaynak sisteminin PAP robot üzerine montajı

TR

Güvenlik

TEHLİKE!

Hatalı olarak gerçekleştirilen işler ciddi can ve mal kayıplarına yol açabilir.

Aşağıda tarif edilen işlemler yalnızca eğitimli uzman personel tarafından

▶

yapılmalıdır!
Sistem bileşenlerinin kullanım kılavuzları, özellikle "Güvenlik kuralları"

▶

bölümünü dikkate alın.

TEHLİKE!

Elektrik çarpması öldürücü olabilir.

Aşağıda açıklanan işlemlere başlamadan önce:

Güç kaynağının şebeke şalterini - O - konumuna getirin

▶

Güç kaynağını şebekeden ayırın

▶

güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin

▶

olun.

TEHLİKE!

Aşağı düşen cisimler nedeniyle ciddi can ve mal kaybı tehlikesi.

Aşağıda tanımlanan bütün vida bağlantılarını:

montaj sonrasında sıkıca yerine oturup oturmadığı açısından kontrol edin

▶

olağanüstü çalışma durumlarından sonra (örneğin: çarpışma) sıkıca yerine

▶

oturup oturmadığı açısından kontrol edin
düzenli aralıklarla sıkıca yerine oturup oturmadığı açısından kontrol edin

▶

Kaynak sistemi­nin TPS /i PAP

robot üzerine
montajı

TEHLİKE!

Arızalı sistem bileşenleri ve yanlış kullanım sonucunda elektrikli akım sebebiyle

tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Tüm kablo, iletim hatları ve hortum paketleri her zaman sıkıca bağlanmış, ha-

▶

sarsız ve doğru biçimde izole edilmiş olmalıdır.
Sadece yeterli boyuta sahip kablolar, hatlar ve hortum paketleri kullanılm-

▶

alıdır.

Her bir bileşen robota şu sırada monte edilmelidir:

Tel sürme - tel sürme ünitesi tespit yuvası ve yan kol tespit yuvası önceden

1.

monte edilmiş olmalıdır
Çarpışma kutusu /i

2.

Torç hortum paketi

3.

Robot torcu

4.

Bağlantı hortum paketi

5.

89

Maksimum aks

(4)

(5)

(6)

+90°

-200°

+200°

-90°

-175°

+175°

rotasyonu

(4) 4. Robot aksı: +/- 175°

(5) 5. Robot aksı: +/- 90°

veya

5. Robot aksı: +/- 120° - eğer 4. Robot aksı = 0° ve 6. Robot aksı = 0°

ÖNEMLi! 5. Robot aksındaki +/- 120° maksimum aks rotasyonu sadece 4.
ve 6. robot aksında bir aks rotasyonu YOKSA geçerlidir!

(6) 6. Robot aksı: +/- 200°

(4)+(6)4. + 6. Robot aksı: toplam maks. +/- 360°!

NOT!

Bu sınırı açan her aks rotasyonu, PAP torç hortum paketinin aşınmasını hızl­andırır ve her tür garanti hakkının iptal olmasına yol açar.

90

Tel sürme ünitesini monte etme

TR

WF 15i/25i/30i R

PAP'yi monte
edin

1 2

3 4

91

Robota çarpışma kutusu /i PAP takın

3,3 Nm / 2.43 lb-ft

Robota çarpışma
kutusu /i PAP
takın

1

2 3

Robot flanşını monte ederken torkları
dikkate alın:

8.8 sertlik derecesine sahip vidalar için
maks. tork

M4 3,3 Nm / 2,43 lb-ft
M5 5,0 Nm / 3,69 lb-ft
M6 6,0 Nm / 4,43 lb-ft
M8 27,3 Nm / 20,14 lb-ft
M10 54 Nm / 39,83 lb-ft
M12 93 Nm / 68,60 lb-ft

4 5

92

6 7

8

TR

Robota çarpışma
kutusu /i Dummy
takın

1

Robot flanşını monte ederken torkları
dikkate alın:

8.8 sertlik derecesine sahip vidalar için
maks. tork

M4 3,3 Nm / 2,43 lb-ft
M5 5,0 Nm / 3,69 lb-ft
M6 6,0 Nm / 4,43 lb-ft
M8 27,3 Nm / 20,14 lb-ft
M10 54 Nm / 39,83 lb-ft
M12 93 Nm / 68,60 lb-ft

93

3,3 Nm / 2.43 lb-ft

2

3 Nm / 2.21 lb-ft

3

94

MHPi / MHP S G/W PAP hortum paketinin monte

45,0200,1404

edilmesi

Robacta MHP G /
W PAP hortum

paketinin monte
edilmesi

TR

Gereken özel alet

ÖNEMLİ! Torcu her söktüğünüzde veya monte ettiğinizde, bağlantı yerlerinin te-
miz ve kuru olmasına dikkat edin. Bağlantı yerinde olası sızmış soğutucu maddele­ri silin.

1 2

3 4

95

5 6

14 ± 2 Nm

10.33 ± 1.48 lb-ft

18 ± 2 Nm

13.28 ± 1.48 lb-ft

7

9

8

10

Opsiyon „OPT/i
MHP WireBrake“

96

Eğer „OPT/i MHP WireBrake“ opsiyonunu monte etmek istiyorsanız, „OPT/i MHP
WireBrake ve torç gövdesinin montajı“ başlıklı bölüme dikkat edin.

Torç hortum pa-

1

*

**

ketindeki tel spi­rallerinin mont-

ajını yapınız

NOT!

Tel sürme spiralinin doğru monte edilebilmesi için, hortum paketini tel spiralinin
montajı sırasında düz şekilde koyun.

1 2

TR

3

5

4

* Çelik tel sürme spirali
** Plastik tel sürme spirali

97

***

6

*** Germe nipeli sonuna dek, tel

sürme spiraline dayanıncaya ka­dar vidalayın. Tel sürme spirali
kapaktaki delikten görülebilir ol­malıdır.

7

98

MHPi / MHP S G/W PAP SM hortum paketinin

45,0200,1404

monte edilmesi

Robacta MHP G /
W PAP SM hor­tum paketinin
monte edilmesi

Gereken özel alet

ÖNEMLİ! Torcu her söktüğünüzde veya monte ettiğinizde, bağlantı yerlerinin te-
miz ve kuru olmasına dikkat edin. Bağlantı yerinde olası sızmış soğutucu maddele­ri silin.

1 2

TR

3 4

99

5 6

3 x 2 Nm
3 x 1.48 lb-ft

1

1

18 ± 2 Nm

13.28 ± 1.48 lb-ft

7 8

Opsiyon „OPT/i
MHP WireBrake“

9

Eğer „OPT/i MHP WireBrake“ opsiyonunu monte etmek istiyorsanız, „OPT/i MHP
WireBrake ve torç gövdesinin montajı“ başlıklı bölüme dikkat edin.

100
