VR 5000rob
Kullanım kılavuzu
TR
Tel sürme ünitesi
[
42,0426,0085,TR 019-15052020
2
Değerli okuyucu
Giriş Bize karşı duymuş olduğunuz güvene teşekkür ederiz ve yüksek teknoloji ile donatılmış bu
Fronius ürününü aldığınız için sizi kutlarız. Elinizdeki bu kılavuz, sahip olduğunuz ürün
hakkında bilgi sahibi olmanıza yardımcı olacaktır. Bu kılavuzu dikkatli bir şekilde okuyarak
elinizdeki Fronius ürününün çok yönlü kullanım olanaklarını öğreneceksiniz. Ancak bu
şekilde ürününüzün sunduğu avantajlardan en üst düzeyde faydalanabilirsiniz.
Lütfen güvenlik talimatlarına uyun ve ürünün kullanıldığı yeri daha güvenli hale getirin.
Ürünün dikkatli ve hassas bir şekilde kullanılması kalitesinin ve güvenilirliğinin uzun
sürmesini sağlayacaktır. Bunlar çok iyi sonuç almak için vazgeçilmez koşullardır.
TR
3
4
İçindekiler
Güvenlik kuralları ....................................................................................................................................... 7
Güvenlik talimatları açıklaması ............................................................................................................. 7
Genel .................................................................................................................................................... 7
Amaca uygun kullanım.......................................................................................................................... 8
Ortam koşulları...................................................................................................................................... 8
İşletme sahibinin yükümlülükleri ........................................................................................................... 8
Personelin yükümlülükleri ..................................................................................................................... 8
Ağ bağlantısı......................................................................................................................................... 9
Kendini koruma ve çalışanların korunması........................................................................................... 9
Zararlı gazlar ve buharlardan kaynaklanan tehlike ............................................................................... 9
Kıvılcımdan kaynaklanan tehlike........................................................................................................... 10
Şebeke ve kaynak akımından kaynaklanan tehlikeler .......................................................................... 10
Kaçak kaynak akımları.......................................................................................................................... 11
EMU cihaz sınıfları................................................................................................................................ 12
EMU ile ilgili önlemler............................................................................................................................ 12
EMA ile ilgili önlemler............................................................................................................................ 13
Özel tehlike noktaları ............................................................................................................................ 13
Koruyucu gazda aranan nitelikler.......................................................................................................... 14
Koruyucu gaz tüpleri nedeniyle tehlike ................................................................................................. 14
Dışarıya sızan koruyucu gaz sebebiyle tehlike..................................................................................... 14
Kurulum yerinde ve taşıma esnasında güvenlik tedbirleri..................................................................... 15
Normal işletim durumunda güvenlik önlemleri ...................................................................................... 15
Devreye alma, bakım ve onarım........................................................................................................... 16
Teknik güvenlik denetimi....................................................................................................................... 16
Atık yönetimi ......................................................................................................................................... 16
Güvenlik işareti ..................................................................................................................................... 17
Veri yedekleme ..................................................................................................................................... 17
Telif hakkı.............................................................................................................................................. 17
Genel Bilgiler.............................................................................................................................................. 18

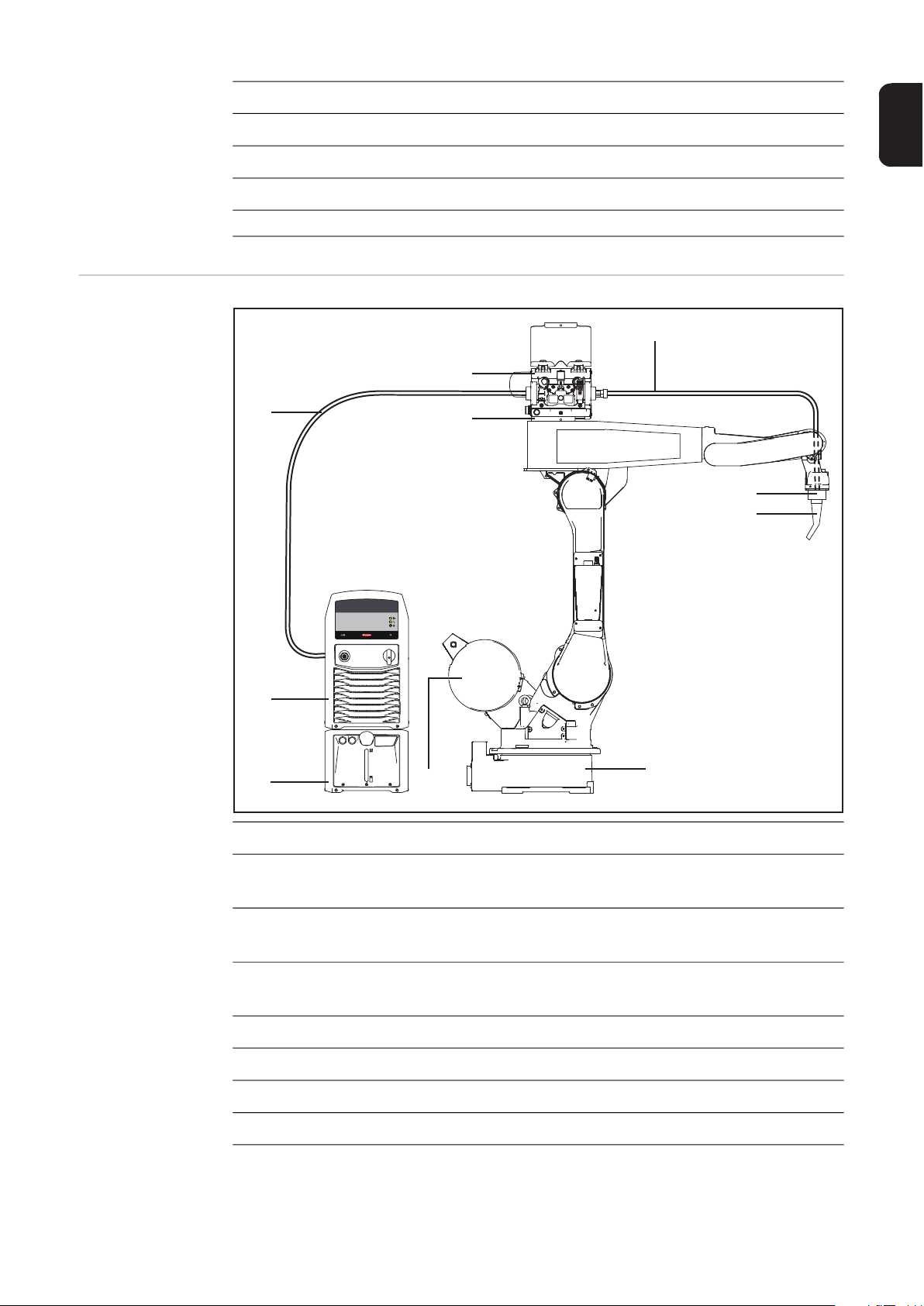

Cihaz konsepti ...................................................................................................................................... 18
Genel bakış, PAP.................................................................................................................................. 18
Genel bakış, Standart ........................................................................................................................... 19
Amaca uygun kullanım.......................................................................................................................... 20
Kullanım alanı ....................................................................................................................................... 20
Cihaz üzerindeki uyari notlari................................................................................................................ 20
Opsiyonlar............................................................................................................................................. 21
Kumanda elemanları, bağlantı noktaları ve mekanik bileşenler................................................................. 22
Güvenlik................................................................................................................................................ 22
Mekanik parçalar................................................................................................................................... 22

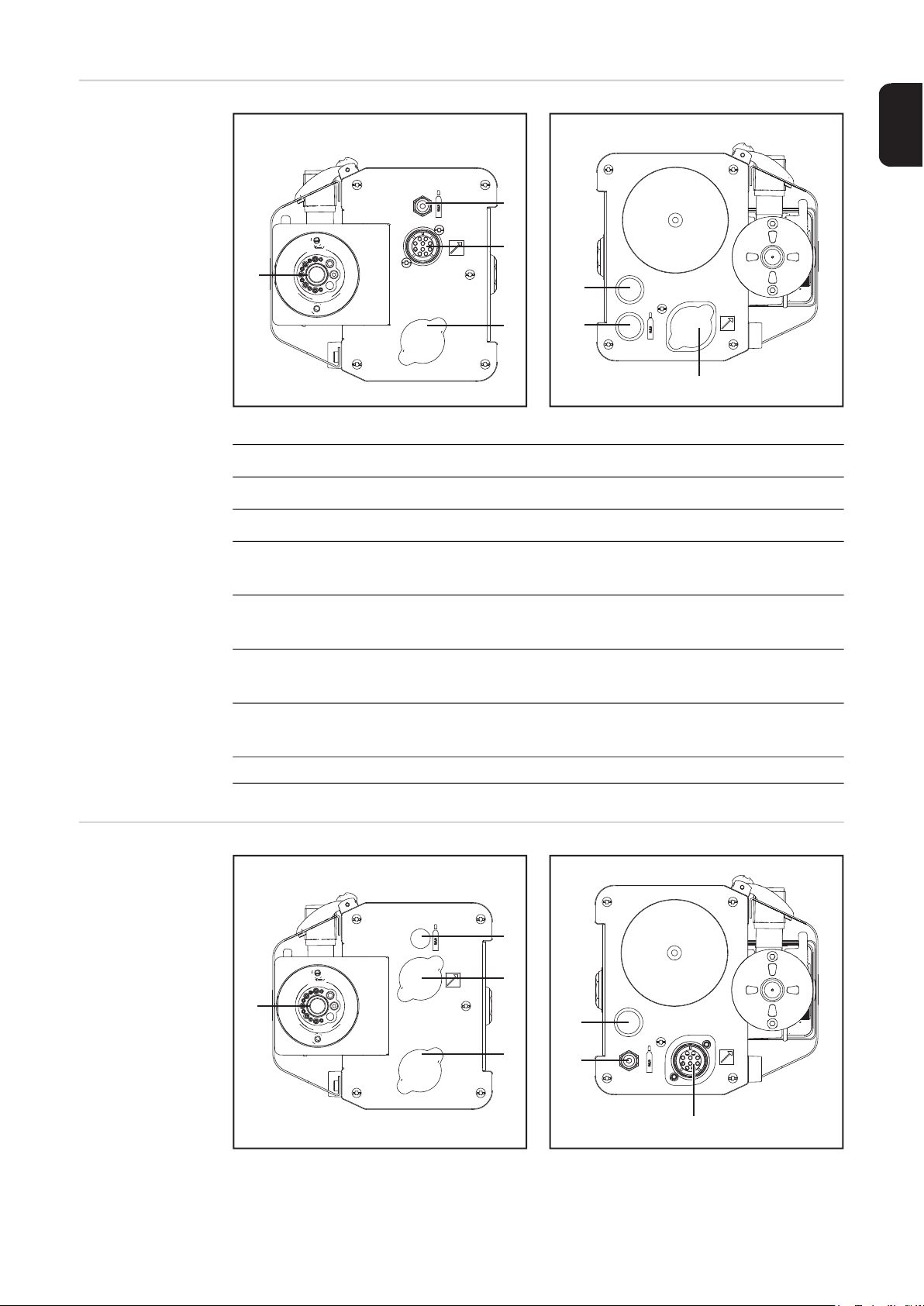

Bağlantı noktaları VR 5000rob PAP...................................................................................................... 23
VR 5000rob Standart bağlantı noktaları................................................................................................ 23
Tel sürme ünitesini monte etme................................................................................................................. 25
Güvenlik................................................................................................................................................ 25
VR 5000rob konvensiyonel montajı ...................................................................................................... 25
VR 5000rob PAP montajı...................................................................................................................... 25
Tel sürme makaralarını yerleştirme / değiştirme........................................................................................ 27
Genel bilgi............................................................................................................................................. 27
ABD tel sürme üniteleri ......................................................................................................................... 27
Besleme makaralarını yerleştirme / değiştirme..................................................................................... 27
Kaynak telini içeri ilerletme ........................................................................................................................ 29
Tel sürme ünitesine ait kaynak telinin yalıtılmış kılavuzu...................................................................... 29
Kaynak telini içeri ilerletme ................................................................................................................... 29
Temas basıncını ayarlama.................................................................................................................... 30
Bakım, onarım ve atık yönetimi.................................................................................................................. 32
Genel bilgiler......................................................................................................................................... 32
Güvenlik................................................................................................................................................ 32
Her işletmeye alma sırasında ............................................................................................................... 32
Her 6 ayda bir ....................................................................................................................................... 32
Torç üzerinde tel kılavuz göbeği değişimi için VR 5000rob'u hazırlayın ............................................... 32
Atık yönetimi ......................................................................................................................................... 33
TR
5
Arıza tespiti, arıza giderme ........................................................................................................................ 34
Genel bilgi............................................................................................................................................. 34
Güvenlik................................................................................................................................................ 34
Hata tespiti............................................................................................................................................ 34
Teknik özellikler ......................................................................................................................................... 38
VR 5000rob........................................................................................................................................... 38
6
Güvenlik kuralları
TR
Güvenlik
talimatları
açıklaması
TEHLİKE!
Doğrudan tehdit oluşturan bir tehlikeyi ifade eder.
► Bu tehlike önlenmediği takdirde ölüm ya da ciddi yaralanma meydana gelir.
UYARI!
Tehlikeli oluşturması muhtemel bir durumu ifade eder.
► Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.
DİKKAT!
Zarar vermesi muhtemel bir durumu ifade eder.
► Bu tehlike önlenmediği takdirde hafif ya da küçük çaplı yaralanmalar ve maddi kayıplar
meydana gelebilir.
NOT!
Yapılan işlemin sonuçlarını etkileyebilecek ihtimali ve ekipmanda meydana
gelebilecek hasar ihtimalini ifade eder.
Genel Cihaz, günümüz teknolojisine ve geçerliliği kabul edilmiş düzenlemelere uygun olarak
üretilmiştir. Bununla birlikte hatalı ya da amaç dışı kullanımda;
- operatörün ya da üçüncü kişilerin hayatları,
- cihaz ve işletme sahibinin maddi varlıkları,
- cihazla verimli çalışma açısından tehlike mevcuttur.
Cihazın devreye alınması, kullanılması, bakımı ve onarımı ile görevli kişilerin,
- gerekli yetkinliğe sahip olması,
- kaynak bilgisine sahip olması ve
- bu kullanım kılavuzunu eksiksiz bir şekilde okuyarak tam olarak uygulaması
zorunludur.
Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir. Kullanım
kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik genel ve yerel
düzenlemelere de uyulması zorunludur.
Cihaz üzerindeki tüm güvenlik ve tehlike notları,
- okunur durumda bulunacak
- zarar verilmeyecek
- yerinden çıkartılmayacak
- üzeri kapatılamayacak, üzerine herhangi bir şey yapıştırılmayacak ya da üzeri
boyanmayacaktır.
Cihaz üzerinde bulunan güvenlik ve tehlike talimatlarının yerleri için cihazınızın kullanım
kılavuzunun "Genel bilgi" bölümüne bakın.
Güvenliği etkileyebilecek arızaları cihazı devreye almadan önce ortadan kaldırın.
Söz konusu olan sizin güvenliğiniz!
7
Amaca uygun
kullanım
Ortam koşulları Cihazın belirtilen alanlar dışında çalıştırılması ya da depolanması da amaç dışı kullanım
Cihaz yalnızca kullanım amacına uygun işler için kullanılmalıdır.
Cihaz yalnızca anma değerleri plakasında belirtilen kaynak yöntemleri için tasarlanmıştır.
Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun olarak
kabul edilmez. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.
Amaca uygun kullanım kapsamına şu hususlar da dahildir
- kullanım kılavuzundaki tüm bilgi notlarının tam olarak okunması ve tatbik edilmesi
- tüm güvenlik ve tehlike notlarının tam olarak okunması ve tatbik edilmesi
- denetleme ve bakım işlemlerinin yapılması.
Cihazı aşağıdaki uygulamalar için asla kullanmayın:
- Boruların buzunu çözme
- Pilleri/Aküleri şarj etme
- Motorlara yol verme
Cihaz, endüstri ve ticaret alanında kullanılmak üzere tasarlanmıştır. Yaşam alanında
kullanımdan kaynaklanan zararlardan üretici sorumlu tutulamaz.
Kusurlu ya da hatalı iş sonuçları dolayısıyla üretici hiçbir sorumluluk kabul etmez.
olarak değerlendirilir. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.
İşletme sahibinin
yükümlülükleri
Ortam havasının sıcaklık aralığı:
- işletme esnasında: -10 ° C ila + 40 ° C (14 ° F ila 104 ° F)
- taşıma ve depolama esnasında: -20 ° C ila +55 ° C (-4 ° F ila 131 ° F)
Bağıl hava nemi:
- 40 ° C'de (104 ° F) % 50
- 20° C'de (68 ° F) % 90'a kadar
Ortam havası: tozdan, asitlerden, aşındırıcı gazlardan ya da kimyasal maddelerden vb.
arındırılmış olmalıdır
Deniz seviyesinden yükseklik: en fazla 2000 m (6561 ft. 8.16 in.)
Sadece
- iş güvenliği ve kazaları önleme konusunda temel kurallara aşina ve cihazın kullanımı
konusunda eğitilmiş,
- bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü okumuş, anlamış ve
bunu imzasıyla onaylamış,
- taleplere uygun iş sonuçları konusunda eğitimli kişilerin cihaz üzerinde çalışması
işletme sahibinin yükümlülüğü altındadır.
Personelin güvenlik bilinciyle çalışıp çalışmadığı düzenli aralıklarla kontrol edilmelidir.
Personelin
yükümlülükleri
8
Cihazda çalışmakla yükümlü tüm kişiler, çalışma öncesinde
- iş güvenliği ve kazaları önleme konusunda temel kurallara uymakla
- bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü ve uyarı notlarını
okumakla ve bunları anladıklarını ve uyguladıklarını imza ile onaylamakla mükelleftir.
İşyerini terk etmeden önce, kimse yokken dahi can ve mal kayıplarının oluşmayacağından
emin olun.
Ağ bağlantısı Yüksek güçlü cihazlar akım tüketimleri nedeniyle şebekenin enerji kalitesini etkileyebilirler.
Bu durum bazı cihaz tiplerini aşağıdaki şekillerde ilgilendirebilir:
- Bağlantı ile ilgili sınırlamalar
- İzin verilen maksimum şebeke empedansı ile ilgili gereksinimler
- Gerekli minimum kısa devre kapasitesi ile ilgili gereksinimler
*)
umumi şebekeye yapılan her bir arabirim üzerinde
*)
*)
bkz. Teknik Veriler
Bu durumda işletme sahibi ya da cihaz kullanıcısı, cihaz bağlantısının yapılıp
yapılamayacağına elektrik dağıtım şirketine danışarak karar vermek zorundadır.
ÖNEMLİ! Ağ bağlantısının güvenli bir topraklamaya sahip olmasına dikkat edin!
TR
Kendini koruma
ve çalışanların
korunması
Cihazı kullanırken birçok tehlikeyle karşı karşıya kalırsınız, örneğin:
- Kıvılcım, etrafa saçılan sıcak metal parçalar
- gözlere ve deriye zarar veren ark ışınımı
- kalp pili taşıyan kişiler için hayati tehlike anlamına gelen tehlikeli elektromanyetik
alanlar
- şebeke ve kaynak akımından kaynaklanan elektriksel tehlike
- artan gürültü kirliliği
- zararlı kaynak dumanı ve gazlar
Cihazı kullanırken uygun koruyucu giysi kullanın. Koruyucu giysi aşağıdaki özelliklere
sahip olmalıdır:
- aleve dayanıklı
- izole ve kuru
- tüm bedeni kaplayan, hasar görmemiş ve iyi durumda
- koruyucu kask
- paçasız pantolon
Koruyucu giysilere ayrıca şunlar dahildir:
- Uygun filtre içeren koruyucu siperlik vasıtasıyla gözleri ve yüzü UV ışınlarına, ısıya ve
kıvılcıma karşı koruyun.
- Koruyucu siperlik gerisinde kenar koruması olan uygun bir koruyucu gözlük takın.
- Islak yüzeylerde bile yalıtım sağlayan sağlam ayakkabı giyin.
- Elleri uygun eldivenlerle koruyun (elektrik yalıtımı, ısıdan koruma).
- Gürültü kirliliğini azaltmak ve yaralanmalardan korunmak için kulaklık takın.
İnsanları, özellikle çocukları, cihazların işletimi ve kaynak prosesi esnasında uzak tutun.
Buna rağmen etrafta insanlar bulunduğu takdirde
- ortaya çıkabilecek tehlikeler konusunda (ark nedeniyle parlama, kıvılcım, sağlığa
zararlı kaynak dumanı, gürültü kirliliği nedeniyle yaralanma tehlikesi, şebeke ya da
kaynak akımı nedeniyle olası kazalar vb.) bu kişileri bilgilendirin,
- uygun korunma araçları bulundurun ya da
- uygun koruyucu duvarlar ve perdeler inşa edin.
Zararlı gazlar ve
buharlardan
kaynaklanan
tehlike
Kaynak esnasında ortaya çıkan duman sağlığa zararlı gazlar ve buharlar içerir.
Kaynak dumanında, International Agency for Research on Cancer'in 118. Monografı
uyarınca kansere yol açan içerikler bulunmaktadır.
Noktaya odaklı çekiş ve oda çekişi uygulayın.
Mümkünse entegre çekiş düzeneği olan torç kullanın.
Başınızı ortaya çıkan kaynak dumanından ve gazlardan uzak tutun.
9
Ortaya çıkan duman ve zararlı gazları
- solumayın
- uygun araçlarla çalışma alanından tahliye edin.
Yeterli taze hava girişi sağlayın. Havalandırma oranının her zaman saatte en az 20 m³
olmasını sağlayın.
Yetersiz havalandırma durumunda, hava girişi olan bir kaynak kaskı kullanın.
Emiş gücünün yeterli olup olmadığı konusunda belirsizlik varsa, ölçülen zararlı madde
emisyon değerlerini izin verilen sınır değerlerle karşılaştırın.
Aşağıdaki bileşenler diğerlerine nazaran kaynak dumanının zararlılık derecesinden
sorumludur:
- iş parçası için teşkil edilen metaller
- Elektrotlar
- Kaplamalar
- Temizleyiciler, yağ gidericiler ve benzerleri
- kullanılan kaynak prosesi
Bu nedenle listelenen bileşenlere ilişkin uygun malzeme güvenliği veri sayfalarını ve üretici
verilerini göz önünde bulundurun.
Maruz kalma senaryoları, risk yönetimi önlemleri ve iş koşulları tanımlanması için
tavsiyeleri European Welding Association web sitesindeHealth & Safety alanında
bulabilirsiniz (https://european-welding.org).
Kıvılcımdan
kaynaklanan
tehlike
Alev alabilir buharları (örneğin solvent buharları) arkın ışının alanından uzak tutun.
Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz beslemesini
kapatın.
Kıvılcım, yangınlara ve patlamalara neden olabilir.
Yanıcı maddelerin yakınında asla kaynak yapmayın.
Yanıcı maddeler arktan en az 11 metre (36 ft. 1.07 in.) yüksekte olmalı veya onaylanmış
bir kapakla kapatılmalıdır.
Uygun, test edilmiş yangın söndürücüleri hazır bulundurun.
Kıvılcım ve sıcak metal parçaları küçük çatlak ve deliklerden bile etraftaki alanlara
ulaşabilir. Yaralanma ve yangın tehlikesi oluşmaması için uygun tedbirler alın.
Uygun ulusal ve uluslararası standartlara göre hazırlanmayan, yangın ve patlama tehlikesi
olan alanlarda ve kapalı tanklarda, varillerde ya da borularda kaynak yapmayın.
İçinde gaz, yakıt, mineral yağı vb. depolanmış olan konteynerlerde kaynak yapılmamalıdır.
Artık madde nedeniyle patlama tehlikesi olabilir.
Şebeke ve kaynak
akımından
kaynaklanan
tehlikeler
10
Elektrik çarpması çok tehlikelidir ve öldürücü olabilir.
Cihazın içindeki ve dışındaki gerilim altında bulunan parçalara dokunmayın.
MIG/MAG ve TIG kaynağında, kaynak teli, tel makarası, besleme makaraları ve kaynak teli
ile bağlantılı olan tüm metal parçalar da gerilim altında bulunur.
Tel sürme ünitesini daima yeterli şekilde yalıtılmış alt zemine yerleştirin ya da uygun,
yalıtılmış tel sürme ünitesi tespit yuvası kullanın.
Kişisel korunma ve çalışanların korunması için toprak ya da toprak potansiyeli karşısında
bulunan yeterli şekilde yalıtılmış, kuru altlık ya da kapak sağlayın. Altlık ya da kapak, tüm
bölgeyi gövde ve toprak ya da toprak potansiyeli arasında tamamen kaplamalıdır.
Tüm kablo ve iletim hatları sıkı, hasarsız, izole edilmiş ve yeterli ölçülere sahip olmalıdır.
Gevşek bağlantıları, yanık, hasar görmüş ya da yetersiz ölçülere sahip kabloları ve iletim
hatlarını derhal yenileyin.
Her kullanımdan önce manuel olarak akım bağlantısı sıkı oturma bakımından kontrol edin.
Bajonet soketli akım kablolarında akım kablosunu uzunlamasına eksende en az 180°
döndürün ve gerin.
Kabloları ya da iletim hatlarını ne gövde ne de gövde parçaları etrafına dolamayın.
MMA (örtülü elektrot, tungsten elektrot, kaynak teli...)
- soğutmak için asla sıvı içine daldırmayın
- devrede bulunan güç kaynağına asla temas etmeyin.
İki kaynak sisteminin elektrotları arasında, örneğin bir kaynak sisteminin iki kat boşta
çalışma gerilimi ortaya çıkabilir. Her iki elektrot potansiyeline aynı anda temas edince
muhtemelen hayati tehlikeye neden olabilir.
Şebeke ve cihaz kablosunu, koruyucu iletkenin fonksiyonel etkinliği açısından uzman bir
elektrikçiye düzenli olarak kontrol ettirin.
Koruma sınıfı I olan cihazların düzenli çalışması için koruyucu iletkeni olan bir ağ ve
koruyucu iletken kontağı olan bir priz sistemi gerekmektedir.
TR
Kaçak kaynak
akımları
Cihazın koruyucu iletkeni olan bir ağ ve koruyucu iletken kontağı olan bir priz sistemi
olmadan çalıştırılmasına sadece güvenli ayırma yönündeki tüm ulusal kurallar uyulması
durumunda izin verilmektedir.
Aksi takdirde ağır ihmal olarak kabul edilir. Bu türden kullanımlardan doğan hasarlardan
üretici sorumlu değildir.
Gerekirse iş parçasını yeterli düzeyde topraklamak için uygun araçlar temin edin.
Kullanılmayan cihazları kapatın.
Yüksekte çalışırken düşmeyi önlemek için emniyet kemeri takın.
Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin.
Cihazı, şebeke fişi takılmasın ve tekrar açılmasın diye açık şekilde okunabilen ve anlaşılır
bir uyarı levhası ile güvenceye alın.
Cihazı açtıktan sonra:
- elektrik yükleri depolayan tüm iş parçalarını deşarj edin
- cihazın tüm bileşenlerinin enerjisiz olduğundan emin olun.
Gerilim altında bulunan parçalarda çalışmak gerekirse, ana şalteri zamanında devreden
çıkaracak ikinci bir kişi çağırın.
Aşağıda belirtilen uyarılar dikkate alınmazsa, kaçak kaynak akımı oluşması mümkündür,
bu akımlar aşağıdakilere neden olabilir:
- Yangın tehlikesi
- İş parçasına bağlı olan yapı parçalarının aşırı ısınması
- Koruyucu iletkenlerin tahrip olması
- Cihazın ve diğer elektrik tesisatının hasar görmesi
İş parçası klemensinin iş parçasına sağlam şekilde bağlanmasını sağlayın.
İş parçası klempini, kaynak yapılacak yere mümkün olduğunca yakın şekilde sabitleyin.
11
Cihazı elektrik iletkenliği olan ortama karşı yeterli bir izolasyonla kurun, örn.: İletken zemin
veya iletken raflara karşı izolasyon sağlayın.
Akım bölücü, çift başlıklı yuva vb. kullanımında, aşağıdakilere dikkat edin: Kullanılmayan
torç / elektrot tutucu elektrotu bile gerilim taşır. Kullanılmayan torç / elektrot tutucu için
yeterli düzeyde yalıtılmış bir depolama alanı sağlayın.
Otomatik MIG/MAG uygulamalarında, tel sürme için sadece kaynak teli fıçısından, büyük
makaradan ya da tel makarasından izole edilen kaynak teli sürün.
EMU cihaz
sınıfları
EMU ile ilgili
önlemler
Emisyon sınıfı A olan cihazlar:
- yalnızca sanayi bölgelerinde kullanım için uygundur
- bunun dışındaki bölgelerde performansı etkileyen ve tahrip edici arızalara yol açabilir.
Emisyon sınıfı B olan cihazlar:
- yerleşim ve sanayi bölgeleri için öngörülen emisyon şartlarını sağlarlar. Bu durum
enerjinin umumi bir alçak gerilim şebekesinden temin edildiği yerleşim bölgeleri için de
geçerlidir.
Anma değerleri plakasına ya da teknik özelliklere uygun EMU cihaz sınıfı.
Bazı özel durumlarda normlarda belirtilen emisyon sınır değerleri aşılmamasına rağmen
öngörülen uygulama alanına yönelik bazı etkiler ortaya çıkabilir (örn. kurulumun yapıldığı
yerde hassas cihazlar varsa ya da kurulumun yapıldığı yerin yakınlarında radyo ya da
televizyon alıcıları varsa).
Bu tür bir durumda arızanın ortadan kaldırılması için gerekli önlemleri almak işletme
sahibinin sorumluluğundadır.
Cihazın çevresindeki ekipmanların ulusal ve uluslararası yönetmeliklere uygunluğunu test
edin ve değerlendirin. Cihazdan etkilenebilecek arızalı ekipmanlara örnekler şu şekildedir:
- Güvenlik ekipmanları
- Şebeke, sinyal ve veri aktarım hatları
- EDV ve telekomünikasyon ekipmanları
- Ölçme ve kalibre etme ekipmanları
EMU sorunlarını önleyecek destekleyici tedbirler:
1. Şebeke beslemesi
- Kurallara uygun ağ bağlantısına rağmen elektromanyetik bozulmalar ortaya
çıkarsa, ek tedbirler alın (örn. uygun şebeke filtresi kullanın).
2. Kaynak hatlarını
- mümkün olduğunca kısa tutun
- birbirine yakın çektirin (aynı zamanda EMF sorunlarını önlemek için)
- diğer hatlardan oldukça uzağa yerleştirin
3. Eşpotansiyel bağlantısı
4. İş parçasını topraklama
- Gerekirse, toprak bağlantısını uygun kondansatörler üzerinden yapın.
5. Gerekirse perdeleme
- Ortamdaki diğer ekipmanları perdeleyin
- Komple kaynak donanımını perdeleyin
12
EMA ile ilgili
önlemler
Elektromanyetik alanlar sebebi henüz bilinmeyen sağlık sorunlarına neden olabilirler,
- Yakında bulunan kişilerin sağlığı üzerinde etkiler, örn. kalp pili ve işitme cihazları
taşıyanlar
- Kalp pili taşıyan kişiler, cihazın ve kaynak prosesinin hemen yakınında durmadan
önce, doktorundan tavsiye almalıdır
- Kaynak kabloları ve torcun başlık/gövde kısımları arasındaki mesafe güvenlik
nedeniyle mümkün olduğunca büyük tutulmalıdır
- Kaynak kablosunu ve hortum paketlerini sırtınızda taşımayın ve vücut ve vücut
parçaları etrafına sarmayın
TR
Özel tehlike
noktaları
Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun, örneğin:
- Vantilatörler
- Dişliler
- Makaralar
- Akslar
- Tel makaraları ve kaynak telleri
Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.
Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir /
uzaklaştırılabilir.
Çalışma esnasında
- Tüm kapakların kapalı ve tüm kenar parçalarının düzenli şekilde monte edildiğinden
emin olun.
- Bütün kapaklar ve kenar parçaları kapalı halde tutulmalıdır.
Torçtan kaynak teli sızıntısı yüksek yaralanma riski anlamına gelir (elin delinmesi, yüzün
ve gözlerin yaralanması...).
Bu nedenle, torcu vücudunuzdan uzak tutun (tel sürmeli cihazlar) ve koruyucu bir gözlük
kullanın.
Kaynak esnasında ve kaynaktan sonra iş parçasına dokunmayın - yanma tehlikesi.
Soğuyan iş parçalarından cüruf dökülebilir. Bu nedenle iş parçasını düzeltme
çalışmasında dahi uygun koruyucu ekipman takın ve diğer kişilerin yeterli şekilde
korunmasını sağlayın.
Yüksek çalışma sıcaklığı olan torç ve diğer donanım parçalarını üzerinde çalışmadan önce
soğumasını bekleyin.
Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir
- ilgili ulusal ve uluslararası hükümlere riayet edin.
Elektrik tehlikesi yüksek olan alanlarda çalışacak güç kaynakları (örn. boyler), (Safety)
işareti ile işaretlenmelidir. Güç kaynağı yine de bu tür yerlerde bulunmamalıdır.
Kaçak soğutucu madde nedeniyle yanık tehlikesi. İleri ve geri su akışı için bağlantıları
tanımlamadan önce, soğutma ünitesini devre dışı bırakın.
Soğutma maddesiyle çalışırken, soğutucu madde güvenlik bilgi formu talimatlarını gözetin.
Soğutucu madde güvenlik bilgi formunu servis noktanızdan ya da üreticinin internet
sayfasından elde edebilirsiniz.
Cihazları vinçle taşımak için, sadece üreticinin uygun yük taşıma ekipmanları kullanın.
- Uygun yük taşıma ekipmanının ön görülen tüm askı noktalarına zincir ya da halat asın.
- Zincir ya da halatlar dikeyden olabildiğince küçük bir açı ile durmalıdır.
- Gaz tüpünü ve tel sürme ünitesini (MIG/MAG ve TIG cihazları) uzaklaştırın.
13
Kaynak esnasında tel sürme ünitesinin vinç askısında, daima uygun, izole tel makarası
asma tertibatı kullanın (MIG/MAG ve TIG cihazları).
Cihaz taşıma kayışı ya da taşıma tutamağı ile teçhiz edilmişse, bu özellikle elle taşıma
yapmaya yarar. Vinç, forklift ya da diğer mekanik kaldırma araçları vasıtasıyla taşıma
yapmak için, taşıma kayışı uygun değildir.
Cihaz veya bileşenleri ile birlikte kullanılan tüm kaldırma aksesuarlarının (kayış, toka,
zincir, vs.) düzenli olarak kontrol edilmesi gerekmektedir (örn. mekanik hasar, korozyon
veya çevresel koşullardan kaynaklanan diğer değişimlere karşı).
Test aralıkları ve testin kapsamı en azından ulusal normlar ve yönetmeliklere uygun
olmalıdır.
Koruyucu gaz bağlantısı için adaptör kullanımında, renksiz ve kokusuz koruyucu gazın fark
edilmeden sızıntı yapma tehlikesi. Koruyucu gaz bağlantısı için, adaptörün cihaz
tarafındaki vida dişlerini montaj öncesinde uygun teflon bantla sarın.
Koruyucu gazda
aranan nitelikler
Koruyucu gaz
tüpleri nedeniyle
tehlike
Özellikle halka bağlantılarında kirlenmiş koruyucu gaz, donanımda hasara ve kaynak
kalitesinde düşüşe sebep olabilir.
Koruyucu gaz kalitesinin sağlanması için aşağıdaki gereklilikler sağlanmalıdır:
- Katı tanecik boyutu < 40 µm
- Basınç yoğuşma noktası < -20 °C
- maks. yağ içeriği < 25 mg/m³
Gerekirse filtre kullanın!
Koruyucu gaz tüpleri basınç altında bulunan gaz içerir ve hasar gördüğünde patlayabilir.
Koruyucu gaz tüpleri, kaynak ekipmanının parçası olduğu için, çok dikkatli bir şekilde
kullanılmalıdır.
Sıkıştırılmış gaz içeren koruyucu gaz tüplerini, aşırı ısıya, mekanik şoklara, çapağa, çıplak
ateşe, kıvılcıma ve arka karşı koruyun.
Koruyucu gaz tüplerini dikey monte edin ve devrilmemesi için kılavuza göre sabitleyin.
Koruyucu gaz tüplerini kaynak ya da diğer akım devrelerinden uzak tutun.
Torcu asla koruyucu gaz tüpüne asmayın.
Koruyucu gaz tüpüne asla bir elektrotla dokunmayın.
Patlama tehlikesi - basınçlı koruyucu gaz tüpü üzerinde asla kaynak yapmayın.
Dışarıya sızan
koruyucu gaz
sebebiyle tehlike
14
Sadece uygun koruyucu gaz tüplerinin ilgili kullanımı için daima buna uyan, uygun
aksesuar (regülatör, hortum ve bağlantı elemanları, ...) kullanın. Koruyucu gaz tüplerini ve
aksesuarı sadece iyi durumda kullanın.
Koruyucu gaz tüpü vana ile açılırsa, yüzünüzü ağızdan öteye çevirin.
Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını kapatın.
Koruyucu gaz tüpü bağlı değilken, kapağı koruyucu gaz tüpünün vanası üzerinde bırakın.
Koruyucu gaz tüplerine ve aksesuar parçalarına yönelik üretici verilerine ve ilgili ulusal ve
uluslararası hükümlere uyun.
Kontrolsüz sızan koruyucu gaz sebebiyle boğulma tehlikesi
Koruyucu gaz renksiz ve kokusuzdur ve dışarıya sızması durumunda ortam havasındaki
oksijeni bastırabilir.
- Yeterli ölçüde temiz hava girişi sağlayın; havalandırma oranı saatte en az 20 m³ olmalı
- Koruyucu gaz tüpündeki veya ana gaz beslemesindeki güvenlik ve bakım uyarılarını
dikkate alın
- Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz
beslemesini kapatın.
- Koruyucu gaz tüpünü veya ana gaz beslemesini her kullanımdan önce kontrolsüz gaz
sızıntısı yönünde kontrol edin.
TR
Kurulum yerinde
ve taşıma
esnasında
güvenlik
tedbirleri
Devrilecek bir cihaz hayati tehlike anlamına gelebilir! Cihazı düz, sağlam alt zemine hizalı
bir şekilde yerleştirin
- Maksimum 10° eğim açısına izin verilir.
Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir
- ilgili ulusal ve uluslararası hükümlere riayet edin.
Kurum içi talimatlar ve kontroller yardımıyla işyeri çevresinin daima temiz ve ferah olmasını
sağlayın.
Cihaz yalnızca anma değerleri plakasında belirtilen IP'de kurulmalı ve çalıştırılmalıdır.
Cihaz kurulumunda, cihaz çevresinde 0,5 m (1 ft. 7.69 in.) boşluk olmasını sağlayın,
böylece soğutma havasının serbestçe içeri akmasını ve dışarı çıkmasını sağlamış
olursunuz.
Cihazı taşıma esnasında, geçerli ulusal ve yerel talimatnamelere ve kaza önleme
kurallarına uyulmasını sağlayın. Bu özellikle taşıma ve sevk esnasında oluşan hasarla ilgili
direktifler için geçerlidir.
Aktif cihazları kaldırmayın veya taşımayın. Cihazları taşımadan veya kaldırmadan önce
kapatın!
Cihaz her taşındığında, soğutucu maddeyi tamamen boşaltın ve aşağıdaki bileşenleri
demonte edin:
- Tel sürme
- Tel makarası
- Koruyucu gaz tüpü
Normal işletim
durumunda
güvenlik
önlemleri
Taşıma sonrasında devreye almadan önce, cihazı hasar açısından görsel kontrol yapın.
Devreye alma öncesi olası hasarlar eğitimli servis personeli tarafından onarılmalıdır.
Cihazı, tüm güvenlik donanımlarının tam olarak işlevlerini yerine getirdiklerinden emin
olduktan sonra çalıştırın. Güvenlik donanımlarının tam olarak işlevlerini yerine
getirmemesi durumunda
- operatörün ya da üçüncü kişilerin hayatları,
- cihaz ve işletme sahibinin maddi varlıkları,
- cihazla verimli çalışma açısından tehlike mevcuttur.
Cihazı devreye almadan önce tam fonksiyonlu olmayan güvenlik donanımlarını onarın.
Güvenlik donanımlarını asla baypas etmeyin ya da devre dışı bırakmayın.
Cihazı devreye almadan önce kimsenin risk altında olmadığından emin olun.
Cihazı en azından haftada bir defa, dışarıdan fark edilebilir hasarlar ve güvenlik
donanımlarının fonksiyonelliği açısından kontrol edin.
Koruyucu gaz tüpünü daima iyi sabitleyin ve vinçle taşıma esnasında önceden ağırlığını
azaltın.
15
Cihazlarımızda kullanılmak üzere özellikleri nedeniyle (elektriksel iletkenlik, donmaya karşı
koruma, malzeme uygunluğu, yanabilirlik, ...) sadece üreticinin orijinal soğutma maddesi
uygundur.
Sadece üreticinin uygun orijinal soğutma maddesini kullanın.
Üreticinin orijinal soğutma maddesini diğer soğutucu maddelerle karıştırmayın.
Sadece üreticiye ait sistem bileşenlerini soğutma ünitesi devresine bağlayın.
Başka sistem bileşenleri veya başka soğutucu madde kullanımı esnasında hasarlar ortaya
çıkarsa, üretici bundan sorumlu tutulamaz ve bu tür durumlarda garanti geçersizdir.
Cooling Liquid FCL 10/20 yanıcı değildir. Etanol temelli soğutucu madde belirli koşullar
altında yanıcıdır. Soğutucu maddeyi sadece kapalı orijinal kutusunda taşıyın ve ateşleme
kaynaklarından uzak tutun
Artık kullanılmayan soğutucu maddeyi ulusal ve uluslararası kurallara uygun olarak
profesyonel şekilde atığa çıkartın. Soğutucu madde güvenlik bilgi formunu servis
noktanızdan ya da üreticinin internet sayfasından elde edebilirsiniz.
Soğutulan tesiste her kaynak başlangıcından önce soğutucu madde seviyesini kontrol
edin.
Devreye alma,
bakım ve onarım
Teknik güvenlik
denetimi
Dışarıdan satın alınan parçaların, strese dayanıklı ve güvenlik koşullarını yerine getirecek
şekilde tasarlanmış ve üretilmiş olduğu garanti edilmez.
- Yalnızca orijinal yedek parçalar ve sarf malzemeleri kullanın (norm parçalar dahil).
- Üreticinin onayı olmadan cihaz üzerinde değişiklik, ilave ya da tadilat yapmayın.
- Kusursuz durumda olmayan yapı parçalarını derhal değiştirin.
- Sipariş esnasında yedek parça listesine göre tam adı ve malzeme numarasını yanı
sıra cihazın seri numarasını belirtin.
Mahfaza vidaları, mahfaza parçalarının topraklaması için koruyucu iletken bağlantısını
oluşturur.
Daima uygun sayıda orijinal mahfaza vidasını belirtilen dönme momenti ile kullanın.
Üretici, en az her 12 ayda bir cihaz üzerinde teknik güvenlik denetimi yaptırmanızı tavsiye
eder.
Üretici, aynı 12 aylık zaman aralığı içinde bir güç kaynağı kalibrasyonu tavsiye eder.
Teknik güvenlikle ilgili denetimi lisanslı, uzman bir elektrikçinin gerçekleştirmesi tavsiye
edilir
- modifikasyon ardından
- montaj ve tadilat ardından
- tamirat, bakım ve onarım ardından
- en azından her on iki ayda bir.
Teknik güvenlikle ilgili denetimler için uygun ulusal ve uluslararası standartlara ve
direktiflere uyun.
Teknik güvenlikle ilgili denetimlere ve kalibrasyona yönelik daha fazla bilgiyi servis
noktasından elde edebilirsiniz. Bu, istek üzerine size gerekli dokümanları temin eder.
Atık yönetimi Bu cihazı evsel atıklarla birlikte atmayın! Eskimiş elektrik ve elektronik aletlerle ilgili Avrupa
Birliği Direktifine ve ulusal yasada yapılan değişikliğe göre kullanılmış elektrikli aletler ayrı
olarak toplanmak ve çevresel koruma çerçevesinde geri kazanıma yönlendirilmek
16
zorundadır. Kullanılmış cihazınızı, satıcınıza iade edin ya da yerel ve yetkili bir toplama ve
imha etme sistemi hakkında bilgi edinin. Bu AB direktifinin göz ardı edilmesi, çevreniz ve
sağlığınız üzerinde potansiyel bazı etkilerin ortaya çıkmasına yol açabilir!
Güvenlik işareti CE işareti olan cihazlar, alçak gerilim ve elektromanyetik uyumluluk direktiflerinde belirtilen
temel koşulları yerine getirir (örn. EN 60 974 standart serisinin önemli ürün normları).
Fronius International GmbH, cihazın 2014/53/EU yönetmeliğine uygun olduğunu açıklar.
AB Uygunluk bildiriminin tam metni aşağıdaki internet adresinde mevcuttur: http://
www.fronius.com
CSA uygunluk işareti ile işaretlenmiş cihazlar, Kanada ve ABD için önemli standartların
koşullarını yerine getirir.
Veri yedekleme Fabrika ayarlarında yapılacak değişikliklere ilişkin verilerin yedeklenmesi kullanıcının
sorumluluğundadır. Kişisel ayarların silinmesi durumunda üretici hiçbir sorumluluk kabul
etmez.
Telif hakkı Bu kullanım kılavuzunun telif hakkı üreticiye aittir.
TR
Metin ve resimler, baskının hazırlandığı tarihte geçerli olan teknik düzeyi yansıtmaktadır.
Değişiklik yapma hakkı saklıdır. Kullanım kılavuzunun içeriği, alıcıya hiçbir hak vermez.
İyileştirme önerileri ve kullanım kılavuzundaki hatalara yönelik bilgilendirmeler için
teşekkür ederiz.
17
Genel Bilgiler
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
Cihaz konsepti Robot tel sürme ünitesi VR 5000rob, robot sistemi için özel olarak tasarlanmıştır. VR
5000rob, 2 model halinde mevcuttur:
- Torç hortum paketi için PAP, robot koluna entegre edilmiştir
- Harici torç hortum paketi içeren standart
Robot tel sürme ünitesinin kontrolü güç kaynağı ya da robot kumandası üzerinden
gerçekleşir.
Cihazda "güç ünitesi kısıtlaması" güvenlik işlevi mevcuttur. Bu sayede, proses güvenliğini
etkilemeden güç kaynağının güç kısıtlaması ile çalıştırılması mümkündür. TransSteel 3500
Rob ve TransSteel 5000 Rob güç kaynaklarına yönelik kullanım kılavuzunun "Kaynak
işlemi" bölümünde bilgiler yer almaktadır.
Genel bakış, PAP
18
No. Fonksiyon
(1) Soğutma ünitesi
örn. akış izleme opsiyonunu içeren FK 5000
(2) Güç kaynağı
örn. TransSteel 3500
(3) Bağlantı hortum paketi
Güç kaynağı - Robot kavrama noktası
(4) Tel sürme ünitesi yuvası
(5) Tel sürme ünitesi VR 5000rob
(6) Hortum paketi Robacta W/CB-PAP veya G/CB
(2)
(1)
(3)
(6)
(7)
(8)
(9)
(4)
(5)
(10)
Genel bakış,
Standart
(7) CrashBox Robacta-PAP
(8) Robot torcu Robacta
(9) Robot
(10) Tel makara yuvası
TR
No. Fonksiyon
(1) Soğutma ünitesi
örn. akış izleme opsiyonunu içeren FK 5000
(2) Güç kaynağı
örn. TransSteel 3500
(3) Bağlantı hortum paketi
Güç kaynağı - Robot kavrama noktası
(4) Tel sürme ünitesi yuvası
(5) Tel sürme ünitesi VR 5000rob
(6) Hortum paketi Robacta W/CB-PAP veya G/CB
(7) CrashBox Robacta-PAP
(8) Robot torcu Robacta
19
(9) Robot
(10) Tel makara yuvası
Amaca uygun
kullanım
Kullanım alanı Otomatik işletimde iç mekanlarda bütün MIG/MAG uygulamaları
Cihaz üzerindeki
uyari notlari
Cihaz yalnızca MIG/MAG kaynağında tel iletimi için tahsis edilmiştir. Başka türlü ya da bu
çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun olarak kabul edilmez. Bu
türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.
Amaca uygun kullanım kapsamına şu hususlar da dahildir:
- kullanım kılavuzundaki tüm bilgi notlarına uyulması
- denetim ve bakım işlerinin yapılması
Aşağıda belirtilenler kullanım amacına uygun olarak kabul edilmez:
- MIG/MAG kaynağı olarak diğer uygulamalar için tel iletimi
- kullanılan tel sürme makaraları için uygun olmayan tellerin iletimi
- uygun olmayan tel sürme makaralarının kullanımı
- uygun olmayan, elektriksel olarak yetersiz şekilde izole edilen tel makara yuvaları ya
da tel konteyneri vasıtasıyla tel beslemesi
Bu uyari notlari ve güvenlik sembolleri yerlerinden çikartilmamali ya da bunlarin üzeri
kapatilmamalidir. Semboller, mal ve can kaybina yol açabilecek hatali kullanimlara karsi
sizi uyarir.
20
TR
Opsiyonlar - Gaz basınç sensörü VR 5000rob
Gaz basıncı denetimi
- High End Havayla Temizleme
VR 5000rob torç havayla temizleme
maks. 16 bar (231.98 psi.) basınçlı hava vasıtasıyla torcu temizlemek içindir
- Basic Havayla Temizleme
VR 5000rob torç havayla temizleme
maks. 7 bar (101.49 psi.) basınçlı hava vasıtasıyla torcu temizlemek içindir
- Tel sürme hortumu
Tel makarasından VR 5000rob'a korumalı tel aktarımı içindir, farklı uzunluklar
mevcuttur. Tel sürme hortumu ayrıca sabit tel iletimini garanti eder.
- QuickConnect
Tel sürme hortumunun VR 5000rob'a ve kaynak teli fıçısına kolay bağlantı yapılması
içindir
- Robot tel makara yuvası
robot üzerine monte edilen tel makara yuvası
- Harici CAT sinyali
Torç çarpmasında güvenli kapatma
21
Kumanda elemanları, bağlantı noktaları ve mekanik
(1)
(4)
(2)
(3)
(5)
bileşenler
Güvenlik
Mekanik parçalar
UYARI!
Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.
Ciddi derecede mal ve can kaybı tehlikesi meydana gelebilir.
► Bu doküman okunmalı ve anlaşılmalıdır.
► Sistem bileşenlerine ait tüm kullanım kılavuzları, özellikle de güvenlik kuralları
okunmalı ve anlaşılmalı.
(2)
(3)
(4)
(5)
(1)

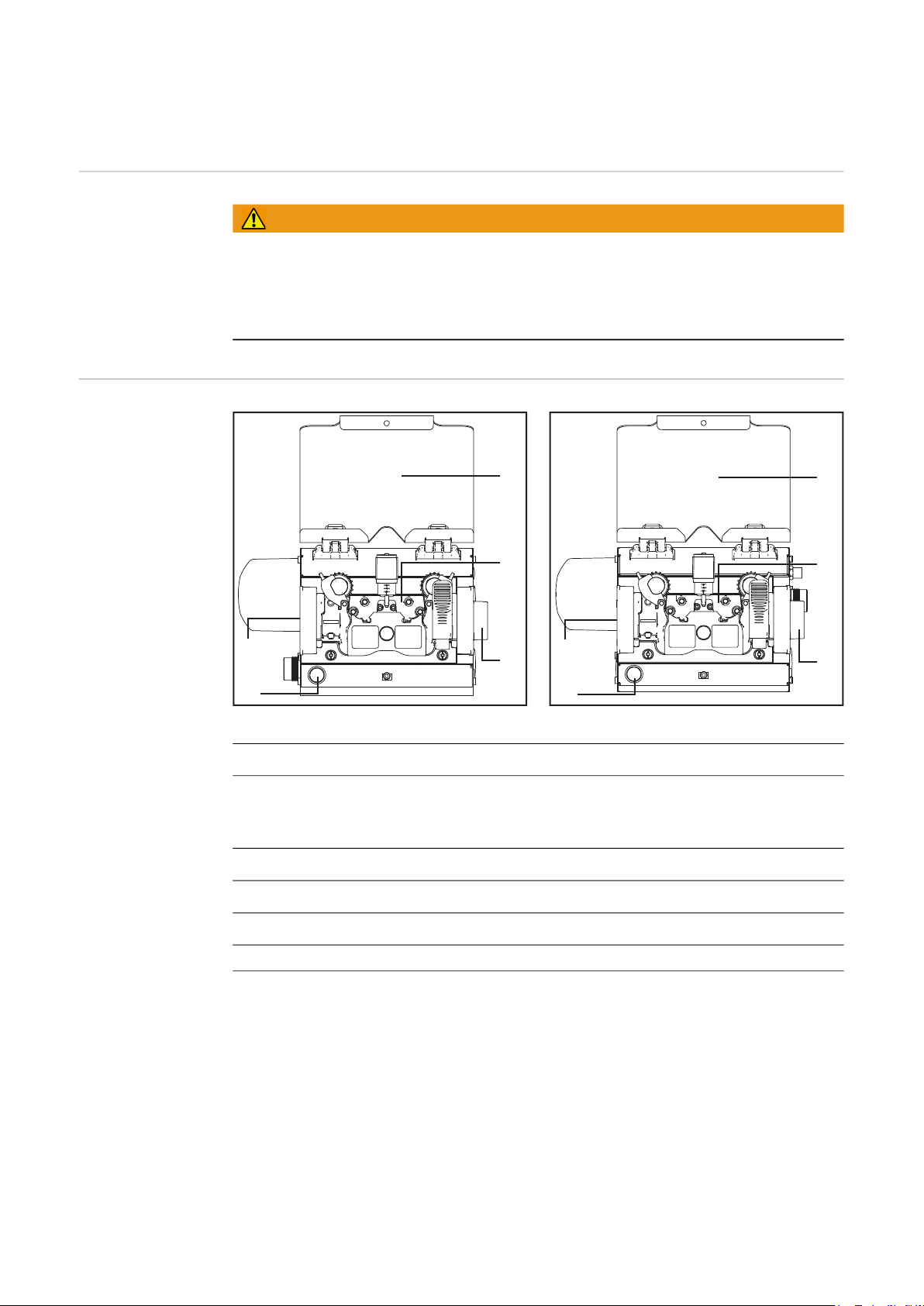

VR 5000rob Standart VR 5000rob PAP
No. Fonksiyon
(1) Tel sürme tuşu
Kaynak telinin torç hortum paketine gazsız ve akımsız sürülmesi. Düğme bu
konumda tutulduğu sürece tel sürme ünitesi tel besleme hızı ile çalışır.
(2) Tel giriş borusu
(3) VR 5000rob kapağı
(4) 4 makaralı tahrik motoru
(5) Torç bağlantı noktası
22
Bağlantı noktaları
(1)
(3)
(4)
(2)
(5)
(6)
(7)
(1)
(2)
(3)
(4)
VR 5000rob PAP
TR
VR 5000rob PAP Ön taraf VR 5000rob PAP Arka taraf
No. Fonksiyon
(1) Torç bağlantı noktası
(2) Koruyucu gaz bağlantı noktası
(3) Genişletilmiş LocalNet bağlantı noktası
Motor besleme ve kumandası için kablolar içeren genişletilmiş LocalNet
VR 5000rob
Standart bağlantı
noktaları
(4) Kör kapak
Gaz basınç sensörü ya da harici CAT sinyali için
(5) Kör kapak
Havayla temizleme opsiyonu için
(6) Kör kapak
Harici CAT sinyali opsiyonu için
(7) Kör kapak
(7)
(6)
VR 5000rob Standart Ön taraf VR 5000rob Standart Arka taraf
(5)
23
No. Fonksiyon
(1) Torç bağlantı noktası
(2) Kör kapak
(3) Kör kapak
harici CAT opsiyonu için
(4) Kör kapak
Gaz basınç sensörü opsiyonu için
(5) Genişletilmiş LocalNet bağlantı noktası
Motor besleme ve motor kumandası için kablolar içeren genişletilmiş LocalNet
içindir
(6) Koruyucu gaz bağlantı noktası
(7) Kör kapak
Havayla temizleme opsiyonu için
24

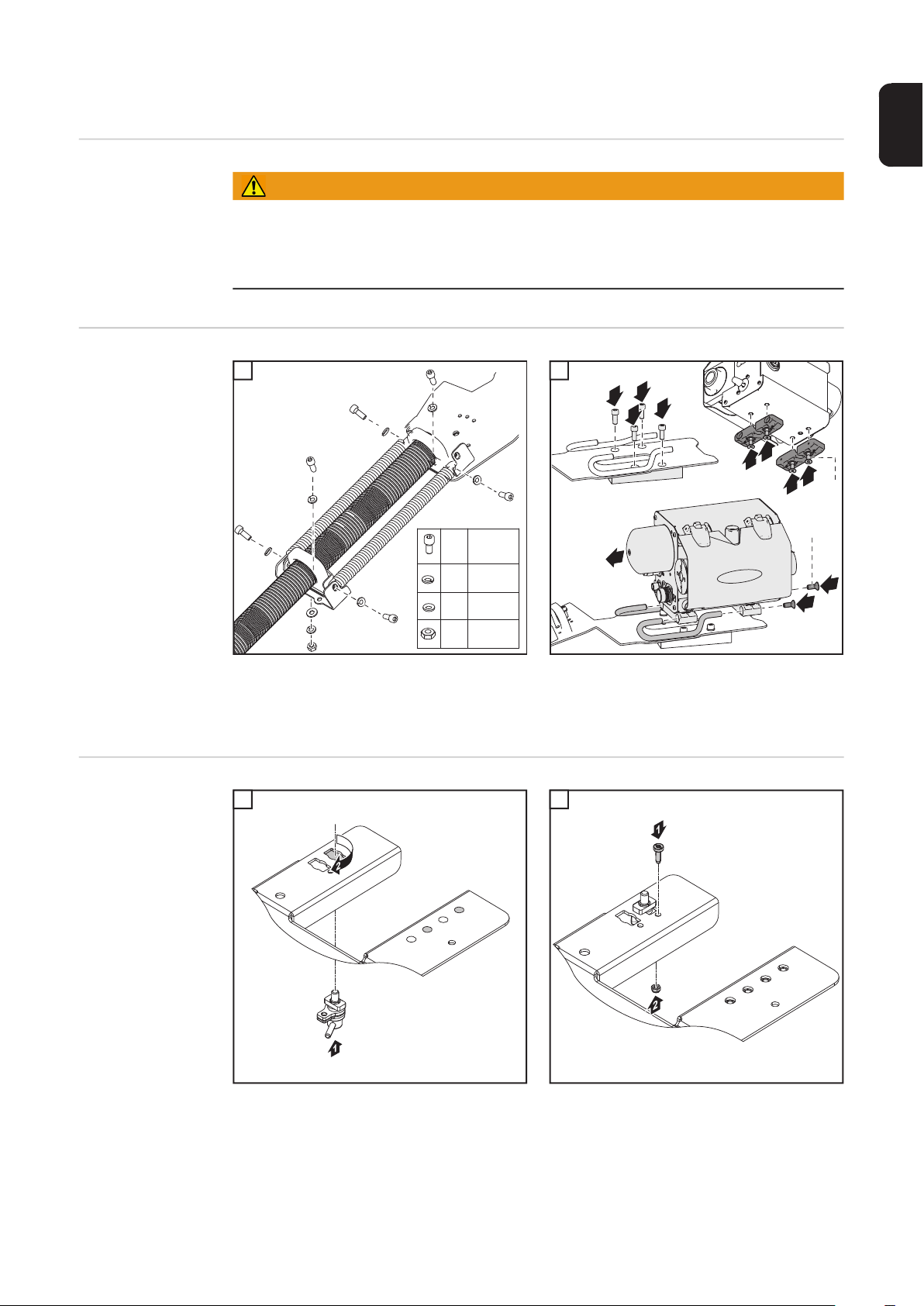

Tel sürme ünitesini monte etme
7x
M6x16
6x
6FSt
6FSt
1x
1x
M6x16
2
1
2
TR
Güvenlik
VR 5000rob
konvensiyonel
montajı
UYARI!
Devrilen veya aşağı düşen cisimler nedeniyle ciddi can ve mal kaybı tehlikesi.
Robot, tel sürme ünitesi girişi ve tel sürme ünitesi arasındaki bütün vida bağlantılarının
sağlamlığını düzenli aralıklarla ya da sıra dışı işletim durumlarından (örn.Crash) sonra
kontrol edin.
1 2
1
2
1
4
3
6
5
8
7
*
9
11
**
10
VR 5000rob PAP
montajı
* 2 * M8 x 20 mm
** 4 * M8 x 25 mm
1 2
25
3 4
4
6
3
5 6
5
26
Tel sürme makaralarını yerleştirme / değiştirme
2
1
4
4
5
6
3
1
6
3
31
2
4
5
7
2
Genel bilgi Optimum kaynak teli iletimi sağlamak için, tel sürme makaraları kaynak yapılacak tel
çapına ve tel alaşımına uygun olmalıdır.
ÖNEMLI!
Sadece kaynak teline uygun tel sürme makaraları kullanın.
TR
ABD tel sürme
üniteleri
Besleme
makaralarını
yerleştirme /
değiştirme
Amerika'da bütün tel sürme üniteleri tel sürme makaraları olmadan tedarik edilir. İşletmeye
almadan önce tel besleme ünitesine uygun tel sürme makaraları yerleştirin.
DİKKAT!
Besleme makaralarının birden hızla yükselmesi nedeniyle tehlike.
Ağır yaralanmalar meydana gelebilir.
► Kolun kilidini açarken parmaklarınızı kolun sol ve sağ bölgesinden uzak tutun.
1 2
DİKKAT!
Açık duran besleme makaraları sebebiyle tehlike.
Ağır yaralanmalar meydana gelebilir.
► Besleme makarasını değiştirdikten sonra her zaman 4 makaralı tahrik motorunun
koruyucu kapağı monte edin.
27
3 4
3
8
6
7
9
3
1
2
2
5
4
4
4
3
3
2
4
1
5
5
6
28
Kaynak telini içeri ilerletme
2
1
4
3
2
TR
Tel sürme
ünitesine ait
kaynak telinin
yalıtılmış kılavuzu
UYARI!
İzole edilmeyen bir kaynak telinin şasi ya da toprak kısa devresi nedeniyle can ve
mal kaybı tehlikesi ve yanı sıra kaynak sonucunun olumsuz etkilenmesi.
Otomatik uygulamalarda, tel sürme için sadece kaynak teli fıçısından, büyük makaradan
ya da tel makarasından izole edilen kaynak teli sürün (örn. el sürme hortumu vasıtasıyla).
Şasi ya da toprak kısa devresi şu şekilde ortaya çıkabilir:
- kaynak işlemi esnasında elektriği ileten bir nesneye temas eden izole edilmeyen,
çıplak kaynak teli
- kaynak teli ve robot hücresinin topraklanmış mahfaza sınırı arasında hatalı izolasyon
- sıyrılmış tel sürme hortumları ve bunun neticesinde boş kaynak telleri
Şasi ya da toprak kısa devresini önlemek için:
- Tel sürme ünitesine ait kaynak telinin yalıtılmış şekilde iletimi için tel sürme hortumları
kullanın
- Tel sürme hortumlarının sıyrılmasını önlemek için tel sürme hortumlarını keskin
kenarlar üzerinde yerleştirmeyin
- Gerekiyorsa hortum tutucu ya da aşınma koruyucu kullanın
- Ayrıca kaynak telini daha güvenli taşımak amacıyla kaynak teli fıçıları için kavrama
parçaları ve fıçı başlıkları tavsiye edilmektedir
Kaynak telini içeri
ilerletme
DİKKAT!
Makaraya sarılan kaynak telinin yay etkisi nedeniyle yaralanma tehlikesi.
Kaynak telini 4 makaralı tahrik motoruna yerleştirme sırasında geriye yaylanan kaynak teli
nedeniyle ortaya çıkabilecek yaralanmaları önlemek için kaynak telinin ucunu iyice sıkın.
DİKKAT!
Kaynak telinin keskin kenarlı ucu nedeniyle torçta hasar tehlikesi.
İlerletmeden önce kaynak teli ucunun çapağını iyice alınız.
1 2
1
2
1
4
3
29
DİKKAT!
Fdi
1
234
5
2,51
t (s)
(m/min, ipm)
1
2
4
5
3
1
4
Dışarı çıkan kaynak teli nedeniyle yaralanma tehlikesi.
Boşta tel sürme tuşuna basarken torcu yüzünüzden ve vücudunuzdan uzakta tutun ve
uygun bir koruyucu gözlük kullanın.
ÖNEMLI!
Kaynak telini tam olarak konumlandırmayı kolaylaştırmak için, tel sürme tuşuna
basıp tutunca aşağıdaki süreç elde edilir:
- Tuşa bir saniye kadar basın ... tel sür-
me hızı ilk saniye boyunca 1 m/dak
veya 39.37 ipm. olarak kalır.
- Tuşa 2,5 saniye kadar basın ... Bir sa-
niyenin bitiminin ardından tel sürme
hızı sonraki 1,5 saniye içinde dengeli
bir şekilde artar.
- Tuşa 2,5 saniyeden daha uzun basın
... Toplam 2,5 saniye sonra Fdi parametresi için ayarlanmış tel sürme
hızına uygun sabit bir tel sürümü
gerçekleşir.
Tel Sürme tuşu süreç öncesi bir saniye bırakılır ve tekrar basılırsa, süreç baştan başlar. Bu
şekilde gerekirse sürekli olarak 1 m/dak veya 39.37 ipm düşük tel sürme hızı ile
konumlandırma yapılabilir.
1 2
3
1
2
1
3
Temas basıncını
ayarlama
NOT!
Çok yüksek temas basıncı sebebiyle risk.
Ciddi derecede maddi hasar ve kötü kaynak özellikleri meydana gelebilir.
► Temas basıncını, kaynak teli deforme olmayacak şekilde, bununla birlikte kusursuz bir
tel iletimi sağlanacak şekilde ayarlayın.
30
1
1
1
Temas basıncı referans
değerleri
U-Nut
makaraları
Çelik 4 - 5
TR
CrNi 4 - 5
Dolgu tel elektrotu 2 - 3
31
Bakım, onarım ve atık yönetimi
Genel bilgiler Kaynak sistemi, normal çalıştırma koşulları altında sadece çok az bakım ve onarım
gerektirir. Bununla birlikte kaynak sistemi yıllarca çalışabilir durumda tutmak için birkaç
noktaya dikkat etmek zorunludur.
Güvenlik
Her işletmeye
alma sırasında
UYARI!
Elektrik çarpması öldürücü olabilir.
Cihazın içini açmadan önce
► Şebeke şalterini "O" konumuna çevirin
► Cihazı ağdan ayırın
► tekrar açılmasın diye güvenceye alın
► uygun bir ölçü aleti yardımıyla elektrik yüklü yapı parçalarının (örn. kondansatörler)
deşarj olduğundan emin olun
UYARI!
Hatalı olarak gerçekleştirilen işlemler ciddi can ve mal kayıplarına yol açabilir.
► Aşağıda tarif edilen işlemler yalnızca eğitimli uzman personel tarafından yapılmalıdır!
► "Güvenlik kuralları" bölümünü dikkate alın!
- Torcu, bağlantı hortum paketini ve toprak bağlantısını hasar açısından kontrol edin
- Tel sürme makaralarını ve tel kılavuz göbeklerini hasar açısından kontrol edin
- Tel sürme makaralarının temas basıncını kontrol edin ve gerekiyorsa ayarlayın
- Robot, tel sürme ünitesi girişi ve tel sürme ünitesi arasındaki bütün vida bağlantılarının
sağlamlığını kontrol edin.
Her 6 ayda bir
Torç üzerinde tel
kılavuz göbeği
değişimi için VR
5000rob'u
hazırlayın
NOT!
Elektronik yapı parçaların hasar görme tehlikesi.
Elektronik yapı parçalarına yakın mesafeden basınçlı hava üflemeyin.
- Cihazın kapağını demonte edin ve cihazın iç kısmını kuru, düşük basınçlı hava
üfleyerek temizleyin
UYARI!
Devrilen veya aşağı düşen cihazlar hayati tehlikeye neden olabilir.
Robot hareketi ancak tel sürme ünitesi aşağıdaki resimlere göre çekilip kilitlendiğinde
gerçekleşmelidir.
32
1 2
2
3
1
3
TR
1
Atık yönetimi Atığa çıkartma sadece geçerli ulusal ve bölgesel hükümlere göre yapılmalıdır.
33
Arıza tespiti, arıza giderme
Genel bilgi Cihazlar akıllı bir emniyet sistemi ile donatılmıştır. Bu sayede erimeli tip sigortaların
kullanımına gerek kalmaz. Dolayısıyla erimeli tip sigortaların değiştirilmesi de gerekmez.
Olası bir arızasının ortadan kaldırılmasından sonra cihaz yeniden çalışmaya hazır duruma
gelir.
Güvenlik
UYARI!
Hatalı olarak gerçekleştirilen işler ciddi can ve mal kayıplarına yol açabilir.
Aşağıda tarif edilen işlemler yalnızca eğitimli uzman personel tarafından yapılmalıdır. Tel
sürme ünitesinin kullanım kılavuzundaki güvenlik talimatlarına uyun.
UYARI!
Elektrik çarpması öldürücü olabilir.
Cihazın içini açmadan önce
► Şebeke şalterini - O - konumuna çevirin
► Cihazı şebekeden ayırın
► cihazın tekrar başlatılmaması için üzerine anlaşılır bir uyarı levhası koyun
► uygun bir ölçü aleti yardımıyla elektrik yüklü yapı parçalarının (örn. kondansatörler)
deşarj olduğundan emin olun
DİKKAT!
Yetersiz koruyucu iletken bağlantısı ciddi can ve mal kayıplarına yol açabilir.
Mahfaza vidaları, mahfazanın topraklaması için uygun bir koruyucu iletken bağlantısı teşkil
eder ve hiç bir şekilde güvenilir koruyucu iletken bağlantısı olmayan diğer vidalarla
değiştirilmemelidir.
Hata tespiti Cihazın seri numarasını ve konfigürasyonunu not edin ve aşağıda belirtilmemiş bir arıza
meydana geldiğinde
- Aşağıda listelenmemiş olan hatalar söz konusu olduğunda
- sözü edilen arıza giderme yöntemlerinin işe yaramaması durumunda
Güç kaynağı çalışmıyor
Şebeke şalteri devrede, göstergeler yanmıyor
Nedeni: Şebeke besleme kablosu bağlantısı kesilmiş, şebeke fişi takılı değil
Giderme: Şebeke besleme kablosu bağlantısını kontrol edin, şebeke fişini takın
Nedeni: Şebeke prizi veya fişi arızalı
Giderme: arızalı parçaları değiştirin
Nedeni: Şebeke sigortası
Giderme: Şebeke sigortasını değiştirin
34
Tetik tuşuna bastıktan sonra herhangi bir fonksiyon yok
Güç kaynağı şebeke şalteri devrede, göstergeler yanıyor
Nedeni: yalnızca harici sokete sahip torçta: Soket fişi takılı değil
Çözümü: Soket fişini takın
Nedeni: Torç veya torç kumanda kablosu arızalı
Çözümü: Torcu değiştirin
Tetik tuşuna bastıktan sonra herhangi bir fonksiyon yok
Güç kaynağı şebeke şalteri açık, güç kaynağında güç kaynağı göstergesi yanıyor
Nedeni: Bağlantı hortum paketi arızalı veya hatalı bağlanmış
Çözümü: Bağlantı hortum paketini kontrol edin
kaynak akımı yok
Şebeke şalteri devrede, "to" aşırı sıcaklık servis kodlarından biri görüntüleniyor. "to0" ile
"to6" arasındaki servis kodlarına ilişkin ayrıntılı bilgileri "Görüntülenen servis kodları"
bölümünde bulabilirsiniz.
Nedeni: Aşırı yük
Giderme: Devrede kalma oranını dikkate alın
TR
Nedeni: Termo güvenlik otomatiği devre dışı bırakıldı
Giderme: Soğutma evresini bekleyin; güç kaynağı kısa bir süre sonra otomatik olarak
tekrar açılacaktır
Nedeni: Soğutma havası beslemesinde sorun var
Giderme: Mahfazanın arka tarafında bulunan hava filtresini çıkarın ve temizleyin,
soğutma havası kanallarındaki geçişi sağlayın.
Nedeni: Güç kaynağındaki fan arızalı
Giderme: Servise danışın
kaynak akımı yok
Güç kaynağının şebeke şalteri devrede, göstergeler yanıyor
Nedeni: Şasi bağlantısı hatalı
Çözümü: Şasi bağlantısını ve klemensi polarite açısından kontrol edin
Nedeni: Torcu değiştirin
Çözümü: Torçtaki akım kablosu kesilmiş
35
koruyucu gaz yok
diğer tüm fonksiyonlar mevcut
Nedeni: Gaz tüpü boş
Çözümü: Gaz tüpünü değiştirin
Nedeni: Gaz basınç düşürücü arızalı
Çözümü: Gaz basınç düşürücüsünü değiştirin
Nedeni: Gaz hortumu monte edilmemiş veya hasarlı
Çözümü: Gaz hortumunu monte edin veya değiştirin
Nedeni: Torç arızalı
Çözümü: Torcu yenisiyle değiştirin
Nedeni: Gaz manyetik valfi arızalı
Çözümü: Servise danışın
düzensiz tel sürme hızı
Nedeni: Fren çok sert ayarlanmış
Çözümü: Freni gevşetin
Nedeni: Kontak memenin deliği çok dar
Çözümü: uygun kontak meme kullanın
Nedeni: Torçtaki tel spirali arızalı
Çözümü: Tel sürme bölümünü bükülme, kirlilik vb. açısından kontrol edin
Nedeni: Besleme makaraları kullanılan kaynak teli için uygun değil
Çözümü: uygun tel sürme makaraları kullanın
Nedeni: Tel sürme makaralarının temas basıncı hatalı
Çözümü: Temas basıncını optimize edin
Uzun hortum paketleri ile kullanırken
tel sürme sorunları
Nedeni: hortum paketi uygunsuz yerleştirilmiş
Giderme: Hortum paketini mümkün olduğunca düz bir şekilde yerleştirin, dar büküm
radyüslerini önleyin
Torç çok ısınıyor
Nedeni: Torç çok düşük boyutlandırılmış
Çözüm: Devrede kalma oranına ve yük sınırlarına dikkat edin
36
Nedeni: sadece su soğutmalı sistemlerde: Soğutma sıvısı sirkülasyonu hızı çok düşük
Çözüm: Soğutucu madde seviyesini, soğutma sıvısı sirkülasyonu miktarını, soğutucu
madde kirliliğini vb. kontrol edin
kötü kaynak özellikleri
Nedeni: hatalı kaynak parametreleri
Çözüm: Ayarları kontrol edin
Nedeni: Şasi bağlantısı kötü
Çözüm: iş parçasına iyi temas sağlayın
Nedeni: koruyucu gaz hiç yok veya çok az
Çözüm: Basınç düşürücüyü, gaz hortumunu, gaz manyetik valfini, torç gaz
bağlantısını vb. kontrol edin
Nedeni: Torçta kaçak var
Çözüm: Torcu yenisiyle değiştirin
Nedeni: hatalı veya aşınmış kontak meme
Çözüm: Kontak memeyi değiştirin
Nedeni: hatalı tel alaşımı veya hatalı tel çapı
Çözüm: yerleştirilen kaynak telini kontrol edin
Nedeni: hatalı tel alaşımı veya hatalı tel çapı
Çözüm: Ana malzemenin kaynak yapılabilirliğini kontrol edin
TR
Nedeni: Tel alaşımı için koruyucu gaz uygun değil
Çözüm: uygun koruyucu gaz kullanın
37
Teknik özellikler
VR 5000rob
Besleme gerilimi motor
Besleme gerilimi kontrolü
Güç Sarfi kontrolü
Güç Sarfi motor
Kaynak akimi degerleri 10 dak. / 40 °C (104 °F) %40 DKO* 500 A
Maksimum koruyucu gaz basinci 5 bar
Tel sürme hizi 0,5 - 25 m/min
Tel tahriki 4 makarali tahrik motoru
Tel çapi 0,8 - 1,6 mm
Koruma derecesi IP 20
Boyutlar (uzunluk x genislik x yükseklik) 210 x 186 x 175 mm
Agirlik 5,8 kg
*) DKO = Devrede Kalma Oranı
55 V
24 V
2 A
1,2 A
%60 DKO* 450 A
%100 DKO* 360 A
72.49 psi.
19.69 - 984.25 ipm.
.03 - .06 in.
8.27 x 7.32 x 6.89 in.
12.79 Ib.
38
TR
39
FRONIUS INTERNATIONAL GMBH
Froniusstraße 1
A-4643 Pettenbach
AUSTRIA
contact@fronius.com
www.fronius.com
Under www.fronius.com/contact you will find the addresses
of all Fronius Sales & Service Partners and locations.
Loading...
