Steuergerät VR 1500 PAP A/D
Steuergerät VR 1550 PAP A/D

VR 1500 PAP A/D control unit
VR 1550 PAP A/D control unit

Montageanleitung
Ersatzteilliste

Systemerweiterung

Fitting instructions
Spare parts list

System extension

42,0410,1794 003-20112012

0

Steuergerät montieren

1

DE

Sicherheit

Montagehinweis

Montage an der
Stromquelle

WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Per-

sonen- und Sachschäden verursachen. Alle in der Serviceanleitung beschrie­benen Tätigkeiten dürfen nur von Fronius-geschultem Servicepersonal
durchgeführt werden. Beachten Sie das Kapitel „Sicherheitsvorschriften“ in der
Bedienungsanleitung des Gerätes.

WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Öffnen des Gerätes

- Netzschalter in Stellung - O - schalten

- Gerät vom Netz trennen

- ein verständliches Warnschild gegen Wiedereinschalten anbringen

- mit Hilfe eines geeigneten Messgerätes sicherstellen, dass elektrisch gela­dene Bauteile (z.B. Kondensatoren) entladen sind

HINWEIS! Der Drahtantrieb und die Drahtspulenaufnahme müssen isoliert mon­tiert werden. Das Steuergerät und alle anderen Baugruppen der Schweißanlage
müssen vom Schweißpotential galvanisch getrennt sein.

HINWEIS! Die Montage des Steuergerätes an der Stromquelle, darf nur mit der
optionalen Halterung der Fa. Fronius (Artikel Nr. 4,100,719) vorgenommen wer­den.

Kundenspezi­fische Montage

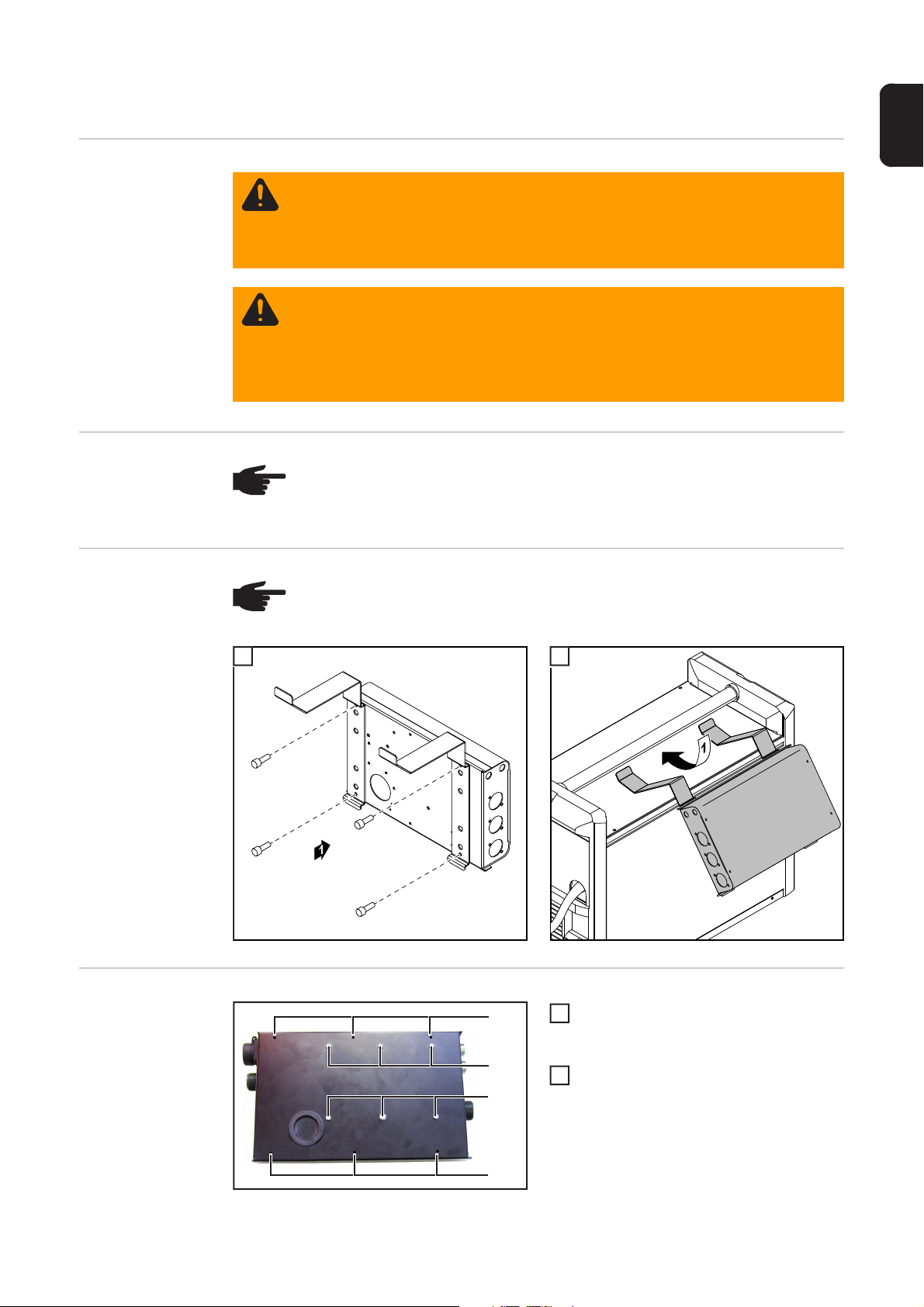

Abb.1 Rückseite Steuergerät

(1)

(2)

(2)

(1)

2

Zur Befestigung des Steuergerätes die

1

sechs vorgefertigten Bohrungen (1)
verwenden

Das Steuergerät an einer ebenen, sau-

2

beren und geschlossenen Montageflä­che befestigen

– Die sechs Schrauben (2) dürfen

nach der Montage nicht mehr zu­gänglich sein und sind durch die
Montagefläche völlig zu verde­cken

1

Drahtantrieb des

6

VR 1500 / VR 1550
justieren

Der Drahtantrieb des VR 1500 / VR 1550 muss vor der erstmaligen Inbetriebnahme justiert
werden.

HINWEIS! Wird der Justiervorgang nicht durchgeführt, werden Standardparame­ter verwendet . Das Schweißergebnis kann dann unter Umständen nicht zufrie­denstellend sein.

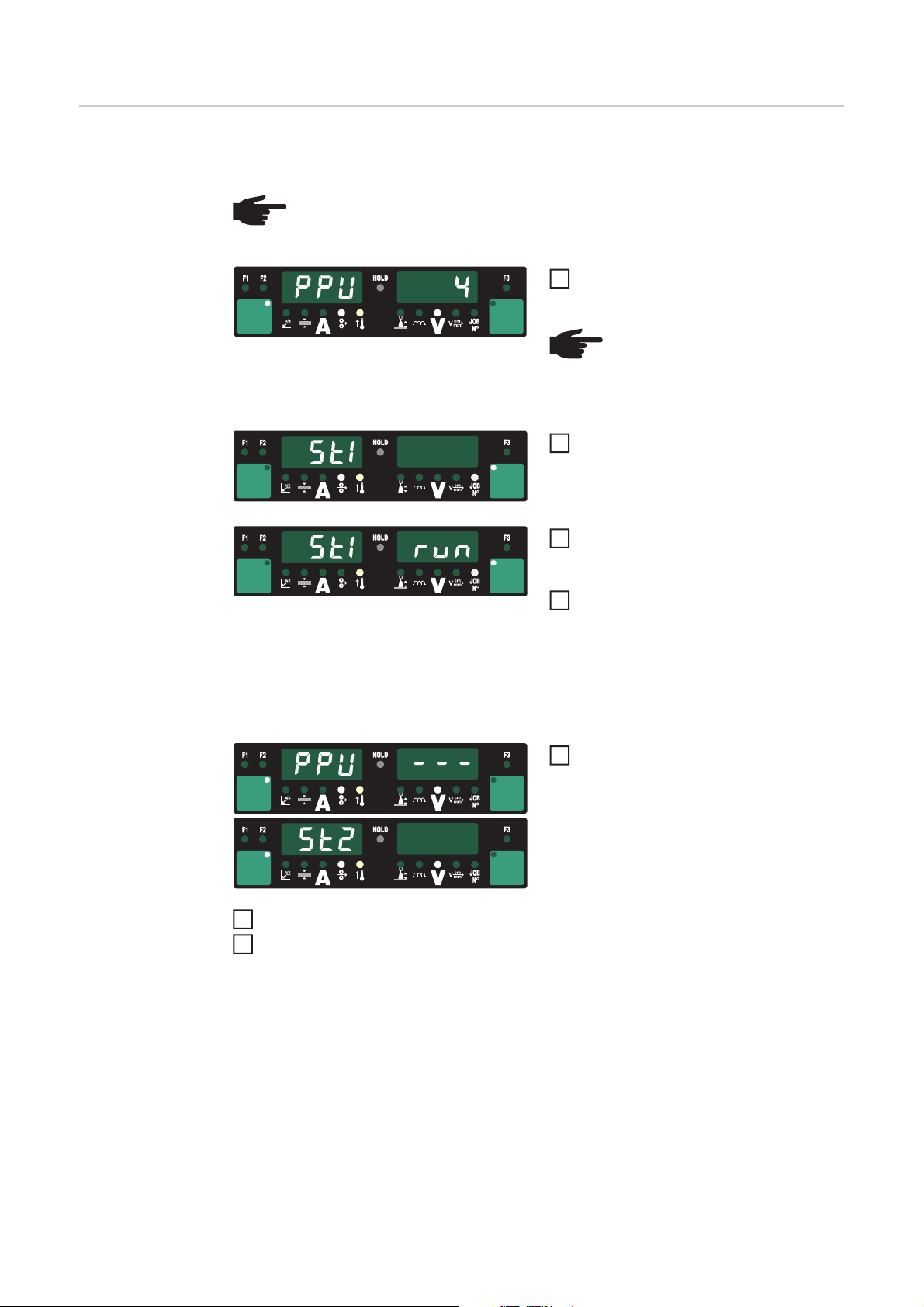

An der Stromquelle Funktion „PPU“, in

1

der zweiten Setup-Menüebene (2nd),
anwählen

HINWEIS! Es ist egal, ob im rech­ten Display eine Ziffer (z.B. „4“)
oder drei Striche („---“) angezeigt
werden.

Brennertaste oder Taste Drahteinfä-

2

deln drücken

Antriebseinheit des VR 1500 / VR

3

1550 entkoppeln - Drahtantrieb muss
unbelastet sein

Brennertaste oder Taste Drahteinfä-

4

deln drücken
– Drahtantrieb wird in unbelastetem

Zustand justiert; während des Jus­tiervorganges wird am rechten
Display „run“ angezeigt

Ist der Justiervorgang erfolgreich ab-

5

geschlossen, wird „PPU“ und „---“ an­gezeigt...
...oder „St2“, wenn der VR 1500 / VR
1550 für den Push-Pull Betrieb ausge­rüstet ist

Taste Setup / Store zweimal (dreimal) drücken, um das Setup-Menu zu verlassen
Antriebseinheit des VR 1500 / VR 1550 wieder einkoppeln

7

2

Fit control unit

Safety

Installation in­structions

Fitting to the pow­er source

WARNING! Work that is carried out incorrectly can cause serious injury and dam-

age. All activities described in the service manual must only be carried out by Fro­nius-trained service technicians. Take note of the "Safety rules" chapter in the
device operating instructions.

WARNING! An electric shock can be fatal. Before opening the unit

- Turn the mains switch to the "O" position

- Unplug the device from the mains

- Put up an easy-to-understand warning sign to stop anybody inadvertently
switching it back on again

- Using a suitable measuring device, check to make sure that electrically
charged components (e.g. capacitors) have discharged

NOTE! The wire drive and wirespool holder must be isolated when fitted. The
control unit and all other modules in the welding system must be electrically iso­lated from the welding potential.

NOTE! The control unit may only be fitted to the power source using the optional
holder from Fronius (item no. 4,100,719).

EN

Customer-specif­ic installation

1

Fig. 1 Rear view of the control unit

(1)

(2)

(2)

(1)

2

Use the six pre-prepared holes (1) to

1

secure the control unit
Fix the control unit to a flat, clean and

2

closed mounting surface
– It must not be possible to access

the six screws (2) after the unit has
been installed: they must be com­pletely hidden by the mounting
surface

3

Adjusting the VR

3

1500 / VR 1550
wire drive

The VR 1500 / VR 1550 wire drive must be adjusted prior to each initial start-up.

NOTE! If the wire drive is not adjusted, standard welding parameters will be used.
The welding results may not be satisfactory in certain circumstances.

Select the "PPU" function in the se-

1

cond level (2nd) of the Setup menu on
the power source

NOTE! It does not matter whether
a number (e.g. "4") or three dash­es ("---") are shown on the right­hand display.

Press the torch trigger or wire threa-

2

ding button

Disengage the VR 1500 / VR 1550
drive unit - wire drive must not be under
load

Press the torch trigger or wire threa-

4

ding button
– Wire drive is adjusted while not

under load; "run" is shown on the
right-hand display while the wire
drive is being adjusted

When the wire drive has been suc-

5

cessfully adjusted, "PPU" and "---" are
displayed...
...or "St2" when the VR 1500 / VR 1550
is equipped for push-pull mode

Press the Setup/Store button twice (three times) to exit the Setup menu

6

Engage the VR 1500 / VR 1550 drive unit once again

7

4

Appendix

Spare parts list: Steuergerät

6

Circuit diagram: Steuergerät VR 1500 / 1550 PAP A

+A1-X6

6

6m

3m

2

1m

2m

1

3

5

5m

4

4m

+A1-X5

1

2

3

4

5

6

7

8

1

2

1m

2m

+A1-X4

14

14m

13

13m

12

12m

11

11m

10

10m

9

9m

8

8m

7

7m

6

6m

5

5m

4

4m

3

3m

-X9

J

I

H

G

F

E

D

C

B

A

-V1

2

1

+A1-X10

4

4m

2

1m

1

3

3m

2m

+A1-X7

6

6m

3m

2

1m

2m

1

3

5

5m

4

4m

+A1-X11

4

4m

2

1m

1

3

3m

2m

+A1-X8

2m

1m

2

1

-X1

J

I

H

G

F

E

D

C

B

A

-X30

T

S

R

P

N

M

L

K

J

H

G

F

E

D

C

B

A

+A1-X13

+A1.1 SR41A / +A1.2 SR43A

7

Circuit diagram: Steuergerät VR 1500 / 1550 PAP D

+A1-X6

6

6m

3m

2

1m

2m

1

3

5

5m

4

4m

+A1-X5

1

2

3

4

5

6

7

8

+A1-X4

14

14m

13

13m

12

12m

11

11m

10

10m

9

9m

8

8m

7

7m

6

6m

5

5m

4

4m

3

3m

1

2

1m

2m

-X9

J

I

H

G

F

E

D

C

B

A

-X7

6

6m

3m

2

1m

2m

1

3

5

4

4m

5m

+A1-X10

4

4m

2

1m

1

3

3m

2m

+A1-X7

6

6m

3m

2

1m

2m

1

3

5

5m

4

4m

+A1-X11

4

4m

2

1m

1

3

3m

2m

+A1-X8

2m

1m

2

1

-V1

2

1

-X1

J

I

H

G

F

E

D

C

B

A

-X30

T

S

R

P

N

M

L

K

J

H

G

F

E

D

C

B

A

+A1-X13

+A1.1 SR41A / +A1.2 SR43A

8

9
