Fronius Virtual Welding 2.0 Operating Instruction [ET]

Operating
Instructions

Virtual Welding 2.0

Kasutusjuhend

ET

42,0426,0089,ET 015-24012023

Sisukord

Ohutuseeskirjad 6

Ohutussuuniste selgitus 6
Üldteave 6
Keskkonnatingimused 7
Käitaja kohustused 7
Töötajate kohustused 7
Võrguühendus 7
Elektrivoolust tulenevad ohud 8
EMÜ seadmeklassifikatsioon 8
Erilised ohukohad 9
Turvameetmed paigalduskohas ja vedamisel 10
Ohutusmeetmed tavakasutamisel 10
Kasutuselevõtt, hooldus ja remont 10
Ohutusmärgistus 10
Andmete kaitse 11
Autoriõigus 11
Jäätmekäitlus 11

Üldine teave 13

Üldteave 15

Seadme kontseptsioon 15
Otstarbekohane kasutamine 16
Hoiatused seadmel 16
Tarkvara- ja tootevärskendused 17

Komplekti sisu ja lisavarustusse kuuluvad funktsioonipaketid 18

Komplekti sisu 18
Funktsioonipaketid 19

ET

Juhtelemendid, ühendused ja mehaanilised komponendid 21

Puuteekraan ja andur 23

Puuteekraan ja andur 23

juhtelemendid ja kiirühendused 24

Ühendused seadmel StandUp Terminal 24
Juhtelemendid ja MobileCase'i ühendused 25

Õhutusavade asukoht 27

Õhutusavad StandUp Terminal küljes 27
Õhutusavad MobileCase küljes 27

Paigaldus 29

Enne paigaldamist ja kasutamist 31

Ohutus 31
Paigalduseeskirjad 31

StandUp-terminali paigaldus 33

Ohutus 33
Montaažinurga kinnikeeramine StandUp Terminal külge 33
Monteerige StandUp Terminal ja keerake kruvidega kinni 35
Ooteaeg kuni toiteühenduse loomiseni 38

MobileCase'i paigaldamine 39

Ohutus 39
MobileCase'i ülespanek, tööriistalaua monteerimine 39
Ooteaeg kuni toiteühenduse loomiseni 40

Süsteemikomponentide monteerimine ja ühendamine 41

Monteerige ja ühendage tööriistad ja muud süsteemikomponendid 41

Sisselülitamine, esimesed sammud 44

Ühendage toitekaabel ja lülitage seade sisse 44
Esimesed sammud 44

Kasutuselevõtt 45

3

Koolituskontseptsioon ja kasutuselevõtt 47

Koolituskontseptsioon 47
Kasutuselevõtt 47

1. Kasutuselevõtt: Õppekava koostamine 48
Üldteave 48
USB-mälupulga seadistamine 48
Teadmiste kontrolli koostamine 49
Sisu salvestamine USB-mälupulgale 51
Sisu importimine 52
Sisu koondamine õppekavaks 57

2. Kasutuselevõtt: Kursuse loomine 64
Kursuse kasutamine 64
Kursuse loomine 64

3. Kasutuselevõtt: Kursuse määramine 67
Kursuse Virtual Welding määramine süsteemi 67
Kursuste määramine mitmele terminalile 68

4. Kasutuselevõtt: Kursuserežiimi aktiveerimine, süsteemi ettevalmistamine kasutajate jaoks 69
Kursuserežiimi aktiveerimine 69
Süsteemi ettevalmistamine kasutajate jaoks 69
Sisu kustutamine 69

Ghost 71

Selgitus ja seadistusvõimalused 73

Selgitus 73
Muutuva Ghost loomine 73

Saadaolevad režiimid Virtual Weldingi süsteemis 77

Kursuserežiim 79

Selgitus 79
Kursuserežiimi aktiveerimine 79
Profiil 80

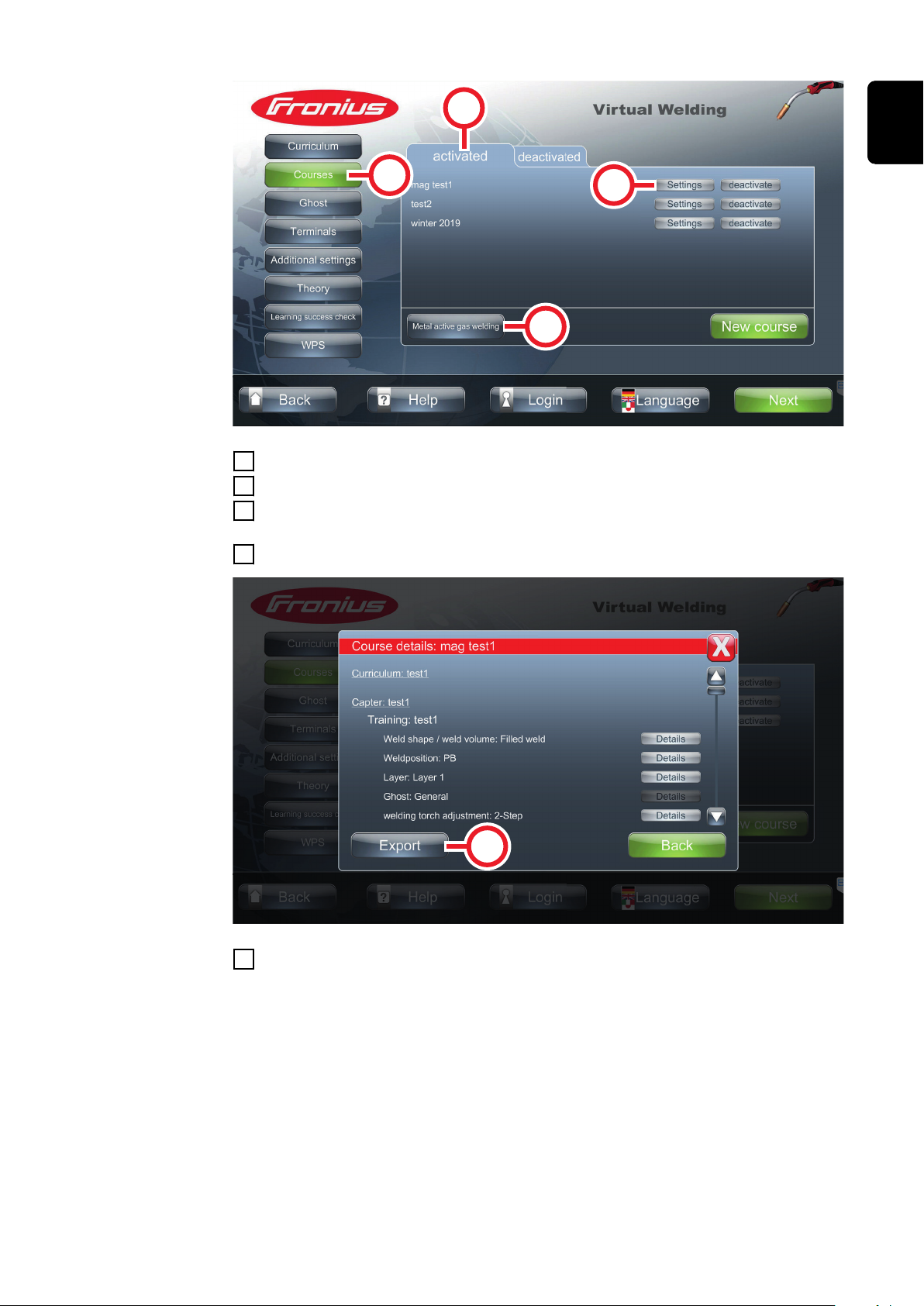

Pingerea kirjeldus, kursuseandmete eksport 82

Avatud režiim 84

Selgitus 84
Avatud režiimi aktiveerimine 84

Esitlusruumirežiim 85

Selgitus 85
Esitlusruumirežiimi aktiveerimine 85

Kalibreerimine 87

Ruumi kalibreerimine 89

Funktsioon 89
Ruumi kalibreerimine 89

Süsteemi kalibreerimine 91

Funktsioon 91
Süsteemi kalibreerimine 91

Kaameraseadistuse muutmine 93

Funktsioon 93
Kaameraseadistuste muutmine 93

Komponentide kalibreerimine 95

Funktsioon 95
Komponentide kalibreerimine 95

Muud seadistused 97

Litsentsihaldus 99

Funktsioon 99
Litsentsihalduse avamine 99
Litsentsi installimine 99

Robotitootja muutmine 100

Kirjeldus 100

4

Küsimustik 101

Funktsioon 101
Küsimustiku aktiveerimine/inaktiveerimine, importimine/eksportimine 101
Küsimustiku eksportimine 101
Quiz koostamine 102
Küsimustiku importimine 104

Seadistusmenüü 107

Õigused ja Setup-menüüsse sisenemine 109

Erinevad õigused 109
Sisenemine Setup-menüüsse 109

Võrgustumise menüüpunkt 110

Kirjeldus 110
Klastrivõrgustiku loomine 110

Menüüpunkt Muud seadistused 113

Litsentsiloendi kuvamine 113
Varukoopia loomine (andmete eksportimine) 114
Halduskood 116
Keele seadistused 117
Andmete importimine (ainult administraatorid) 119
Riigiprofiilide kuvamine/muutmine (ainult administraatorid) 121
Tehaseseadistuste taastamine (ainult administraatorid) 122
Tehke andurite registreerimine (ainult administraatorid) 123

Menüüpunkt Tehnilised seadistused 127

Seadistage kuupäev ja kellaaeg (ainult administraatorid) 127
NSB-numbri kuvamine 127
Testpilt (ainult administraatorid) 128
Paigaldusviisi määramine 129
Aktiveerige mälukontroll (ainult administraatorid) 129
Tehke puuteekraani test (ainult administraatorid) 130
Helitugevuse reguleerimine (ainult administraatorid) 131

ET

Rikete eemaldamine, hooldamine ja kasutuselt kõrvaldamine 133

Rikete diagnoosimine, rikete kõrvaldamine 135

Üldteave 135
Ohutus 135
Rikete diagnoosimine, rikete kõrvaldamine 136

Hooldus ja kasutuselt kõrvaldamine 139

Üldteave 139
Ohutus 139
Seadme igakordsel kasutuselevõtul tehtavad hooldustööd 139
Jäätmekäitlus 139

Programmiuuendus 141

Tehke värskendus 143

Värskenduse ettevalmistamine 143
Tehke värskendus 153

Tehnilised andmed 157

Tehnilised andmed 159

Eripinge 159
StandUp Terminal, MobileCase 159
Normid 159

5

Ohutuseeskirjad

Ohutussuuniste
selgitus

OHT!

Tähistab vahetut ohtu.

Kui seda ei väldita, on tagajärjeks surm või ülirasked vigastused.

▶

HOIATUS!

Tähistab potentsiaalselt ohtlikku olukorda.

Kui seda ei väldita, võivad tagajärjeks olla surm ja ülirasked vigastused.

▶

ETTEVAATUST!

Tähistab potentsiaalselt kahjustavat olukorda.

Kui seda ei väldita, võivad tagajärjeks olla kerged või väikesed vigastused või

▶

varaline kahju.

MÄRKUS.

Tähistab ebakvaliteetse töötulemuse ja varustuse kahjustamise ohtu.

Üldteave Seade on toodetud meie praeguste tehniliste teadmiste ja tunnustatud ohutus-

tehniliste reeglite järgi. Siiski võib valesti tehtavate tööde või väärkasutusega
kaasneda oht

kasutaja või kolmandate isikute elule ja tervisele;

-

seadmele ja operaatori muule varale;

-

seadme tõhusale talitlusele.

-

Kõik isikud, kes on seotud seadme kasutuselevõtu, käsitsemise, hoolduse ja kor­rashoiuga, peavad vastama järgmistele tingimustele.

Olema vastava kvalifikatsiooniga.

-

Lugema selle kasutusjuhendi täielikult läbi ja tegutsema selle juhiste järgi.

-

Kasutusjuhendit tuleb alati hoida seadme kasutuskohas. Lisaks kasutusjuhendi
teabele tuleb järgida ka üldkehtivaid ning kohalikke tööohutuse ja keskkonnakait­se norme.

Kõik seadme ohutus- ja ohusuunised peavad vastama järgmistele tingimustele.

Olema loetavad.

-

Olema kahjustusteta.

-

Olema alati paigaldatud.

-

Ei tohi olla kinni kaetud, üle kleebitud või värvitud.

-

Seadmel asuvate ohutus- ja ohujuhiste asukohad leiate oma seadme kasutusju­hendi peatükist „Üldteave”.
Tõrked, mis võivad mõjutada ohutust, tuleb kõrvaldada enne seadme sisse lülita­mist.

See on oluline teie ohutuse tagamiseks!

6

Keskkonnatingi­mused

Seadme käitamine või hoidmine väljaspool näidatud ala ei ole sihtotstarbekoha­ne. Tootja ei vastuta seeläbi tekkivate kahjude eest.

Paigaldus ja käitamine on lubatud üksnes suletud ja kuivades ruumides.

Keskkonnaõhu temperatuurivahemik:

käitamisel: –10 °C kuni + 35 °C (14 °F kuni 95 °F)

-

transportimisel ja hoiustamisel –25 °C kuni 55 °C (–13 °F kuni 131 °F)

-

Suhteline õhuniiskus:

kuni 50% temperatuuril 35 °C (95 °F)

-

kuni 90% temperatuuril 20 °C (68 °F)

-

Keskkonnaõhk: ilma tolmu, hapete, söövitavate gaaside või aineteta jne.
Kõrgus üle merepinna: kuni 2000 m (6500 jalga)

ET

Käitaja kohus­tused

Töötajate kohus­tused

Võrguühendus Võrgupinge ja võrgusagedus peavad vastama andmesildil olevatele andmetele.

Käitaja kohustub

lugema läbi kasutusjuhendi ja tegema selle sisu endale selgeks;

-

andma seadme võtme ainult isikutele, kes toodet tunnevad.

-

Käitaja kohustub lubama seadmega töötada ainult isikutel, kes

tunnevad tööohutuse ja õnnetuste vältimise põhieeskirju ning keda on õpeta-

-

tud seadet käsitsema;
on lugenud kasutusjuhendit, sellest aru saanud ja seda oma allkirjaga kinnita-

-

nud;
on koolitatud kooskõlas töö- ja koolitustulemustele esitatud nõuetega.

-

Töötajate ohutusalaselt teadlikku töötamist tuleb kontrollida regulaarselt.

Kõik seadmel töötavad töötajad kohustuvad enne töö algust

järgima tööohutuse ja õnnetuste vältimise põhieeskirju;

-

kasutusjuhendi läbi lugema ja selle sisu endale selgeks tegema.

-

Kontrollige enne töökohalt lahkumist, et eemalviibimise ajal oleksid välistatud vi­gastused ja varaline kahju.

Virtual Weldingi süsteemi tohib ühendada ainult nõuetekohaselt paigaldatud,
kindlustatud ja maandatud toitepistikutesse.

Kui seade tarnitakse ilma riigis tavapärase kaablita, tuleb hankida riigis kehtivate­le normidele vastav pistik koos kaabliga.

Elektrilöök on üldiselt eluohtlik ja võib olla surmav. Toitepistiku paigaldust ja
ühendust tohivad teha ainult väljaõppinud töötajad.

Paigaldage toitekaabel nii, et kaablist ei tuleneks vigastusohtu (komistusoht jne)
ning et toitekaabel ei saaks kahjustada.

7

Elektrivoolust
tulenevad ohud

Elektrilöök on üldiselt eluohtlik ja võib olla surmav.

Ärge puudutage ühtegi pinge all olevat osa seadme sees ega sellest väljaspool.

Kõik kaablid ja juhtmed peavad olema tugevad, kahjustusteta, isoleeritud ning pii­savate mõõtmetega. Lahtised ühendused, kõrbenud, kahjustatud või dimensio­neerimata kaablid ja juhtmed tuleb kohe välja vahetada.

Kaableid ega juhtmeid ei tohi kerida ümber keha ega kehaosade.

Laske võrgu- ja seadmekaableid elektrikul regulaarselt kontrollida, et veenduda
kaitsemaanduse seisundis.

Käitage seadet ainult kaitsemaandusega vooluvõrgus ja koos pistikupesaga, millel
on olemas kaitsemaanduse kontakt.

Kui seadet käitatakse võrgus, milles pole kaitsemaandust, ja pistikupesaga, millel
pole kaitsemaanduse kontakti, on tegu suure hooletusega. Tootja ei vastuta
seeläbi tekkivate kahjude eest.

Seadmed, mida ei kasutata, tuleb välja lülitada.

EMÜ seadme­klassifikatsioon

Töötamisel kõrgustes tuleb kukkumise kaitseks kanda turvarakmeid.

Enne seadmel töötamist tuleb seade välja lülitada ja pistikupesast eemaldada.

Seadmele tuleb paigaldada selgelt loetav ja arusaadav hoiatussilt, mis keelab se­da ühendada pistikupesaga ning uuesti sisse lülitada.

Pärast seadme avamist tuleb:

laadida tühjaks kõik komponendid, mis on elektriliselt laetud;

-

veenduda, et kõik seadme komponendid on vooluta.

-

Kui töid tuleb teha pinge all olevatel osadel, tuleb kaasata teine isik, kes lülitab
õigel ajal pealüliti välja.

Remonditöid (nt seadme avamine) tohivad teha ainult väljaõppinud spetsialistid.
Defekti korral tuleb toitepistik kohe lahutada ning lasta remont teha väljaõppinud
spetsialistil.

Remonditöid tohib teha ainult pingevabas olekus

-

Kasutage ainult originaalvaruosi

-

Toitepistikut tohib eemaldada ainult väljalülitatud olekus

-

Virtual Welding on A-emissiooniklassi seade.

A-emissiooniklassi seadmed:

on mõeldud kasutamiseks ainult tööstuspiirkondades;

-

võivad põhjustada teistes piirkondades kaablite ja kiirguse kaudu häiringuid.

-

Erijuhtudel võib hoolimata normitud heitepiirväärtustest kinnipidamisest juhtuda,
et ettenähtud kasutuspiirkonnas esineb häiringuid (nt kui paigalduskohas leidub
tundlikke seadmeid või kui paigalduskoha läheduses on raadio- või telesignaali
vastuvõtjaid).

8

Sellisel juhul on käitaja kohustatud võtma häiringu kõrvaldamiseks vajalikke
meetmeid.

Kontrollige läheduses olevate seadmete võimalikke probleeme ja tõrkekindlust
kooskõlas riiklike ja rahvusvaheliste nõuetega. Näiteks:

ohutusvarustus

-

võrgu-, signaali- ja andmeedastusliinid,

-

infotehnoloogia- ja telekommunikatsiooniseadmed,

-

mõõtmis- ja kalibreerimisseadmed.

-

Tugimeetmed elektromagnetiliste ühilduvuse probleemide vältimiseks:

võrgutoide

a)

Kasutage üksnes kaasasolevat toitekaablit

-

Kui vaatamata nõuetekohasele võrguühendusele esinevad elektromagne-

-

tilised häired, tuleb võtta lisameetmeid (nt kasutada sobivat võrgufiltrit)

Seadet ei tohi modifitseerida

b)

Tootjaga kooskõlastamata muudatused seadmel võivad kaasa tuua kasu-

-

tusloa kehtetuks muutumise

Kui on kahtlus, et seade häirib tele- või raadiosignaalide vastuvõtmist või muu

c)

seadme tööd:

Kontrollige üle, kas seade on tõrkeallikas, lülitades seadme sisse ja välja

-

Kui seade osutubki tõrkeallikaks, laske seade kõrvaldada allpool kirjelda-

-

tud meetmete abil

Häirete kõrvaldamise meetmed

d)

Varjestada muud ümbruses olevad seadmed

-

Paigaldage seade vastuvõtvast seadmest kaugemale

-

Keerake seade vastuvõtvast seadmest eemale

-

Suunake vastuvõtva seadme antenn mujale

-

Ühendage seade vahelduvvoolu pistikupessa, nii et seade ja vastuvõttev

-

seade kasutaksid eri vooluahelaid.
Ühendage seade ainult maandatud pistikupessa. Maanduse eemaldamine

-

võib võimendada kõrgsageduslikke emissioone ning tagajärjeks võib olla
surmav elektrilöök. Ärge kasutage vahelduvvoolu adapterpistikut ega pi­kenduskaablit
Kui nendest abinõudest pole püsivat abi, pöörduge tootja või väljaõppi-

-

nud raadio- ja teletehniku poole

ET

Erilised ohuko­had

Tule- ja plahvatusohtlikes ruumides kehtivad erieeskirjad
– järgida tuleb vastavaid riiklikke ja rahvusvahelisi määrusi.

Hoidke õhutusavad alati vabad. Lisateavet õhutusavade asukoha kohta vt jaoti­sest Õhutusavade asukoht alates lk 27.

Keskkonnatemperatuur ei tohi olla kõrgem kui 35 °C (95 °F).

Seadet ei tohi transportida kraanaga.

StandUp Terminal võib ümbermineku korral tekitada kehavigastusi ja materiaal­set kahju. StandUp Terminal tohib paigaldada ainult väljaõppinud personal tuge­vale ja horisontaalsele aluspinnale ning kruvida kaasasolevate hoidikute abil sei­nale ja põrandale.

Lisateavet paigalduse StandUp Terminal kohta vt jaotisest StandUp-terminali

paigaldus alates lk 33.

9

Turvameetmed
paigalduskohas
ja vedamisel

Seadme vedamisel tuleb jälgida, et peetakse kinni kehtivatest riiklikest ja piir­kondlikest juhistest ning õnnetuse vältimise eeskirjadest. See kehtib eriti juhiste
kohta, mis puudutavad veoga seotud ohtusid.

Transportimine on lubatud ainult originaalpakendis. Originaalpakendi saate toot­jalt.

Ärge tõstke ega transportige aktiivseid seadmeid. Lülitage seadmed enne trans­portimist või tõstmist välja.

Ettevõttesiseste juhiste ja kontrollidega tuleb tagada, et töökoha ümbrus oleks
pidevalt puhas ning avatud.

Pärast transportimist, enne paigaldust ja kasutuselevõttu tuleb seadmel kindlasti
kontrollida visuaalselt kahjustusi. Kahjustused tuleb lasta väljaõppinud spetsialis­til enne paigaldust ja kasutuselevõttu kõrvaldada.

Ohutusmeetmed
tavakasutamisel

Kasutuselevõtt,
hooldus ja re­mont

Seadet on lubatud kasutada ainult siis, kui kogu ohutusvarustus on täiesti töökor­ras. Kui ohutusvarustus ei ole täiesti toimiv, tekib oht

kasutaja või kolmandate isikute elule ja tervisele;

-

seadmele ja operaatori muule varale;

-

seadme tõhusale talitlusele.

-

Ohutusvarustus, mis ei ole täielikus töökorras, tuleb enne seadme sisse lülitamist
töökorda seada.

Ohutusvarustust ei ole lubatud mingil juhul eirata ega kasutuselt kõrvaldada.

Enne seadme sisse lülitamist tuleb veenduda, et keegi ei oleks ohustatud.

Seadet tuleb vähemalt üks kord nädalas kontrollida, et ohutusvarustusel ei oleks
väliselt tuvastatavaid kahjustusi ja et see oleks töökorras.

Teiste tootjate valmistatud osade puhul ei ole kindel, kas need on toodetud selli­selt, et töökindlus ja ohutus on tagatud.

Kasutage ainult originaalvaruosi ja kuluosi (kehtib ka normitud osade puhul).

-

Tootja loata ei ole lubatud seadet muuta, osi juurde paigaldada ega seadet

-

ümber ehitada.
Vahetage kohe komponendid, mis ei ole laitmatus seisukorras.

-

Tellimisel märkige täpne nimetus ja artiklikood varuosade loetelu järgi, samu-

-

ti oma seadme seerianumber.

Ohutusmärgis­tus

10

Korpusekruvide näol on tegu korpuseosade maanduse kaitsejuhi ühendustega.
Kasutage alati vastaval arvul originaalkorpusekruvisid etteantud pöördemomen­diga.

CE-vastavusmärgisega seadmed vastavad madalpinge ja elektromagnetilise ühil­duvuse direktiivi nõuetele (näiteks standardiseeria EN 60 974 vastavad toote­standardid).

Fronius International GmbH kinnitab, et seade vastab ELi direktiivile
2014/53/EL. ELi vastavusdeklaratsiooni täielik tekst on saadaval järgmisel vee­biaadressil: http://www.fronius.com

CSA tüübikinnitustähisega tähistatud seadmed vastavad Kanada ja USA asjako­haste standardite nõuetele.

Andmete kaitse Kasutaja vastutab kõikide tehaseseadete muudatuste varundamise eest. Tootja ei

vastuta isiklike seadete kustutamise korral.

Autoriõigus Selle kasutusjuhendi autoriõigus kuulub tootjale.

Tekst ja joonised vastavad tehnika tasemele trükkiandmise ajal. Jätame endale
õiguse muudatusteks. Kasutusjuhendi sisu ei anna ostjale õigust esitada mis ta­hes nõudeid. Oleme tänulikud parandusettepanekute ja vigadele tähelepanu juh­timise eest.

Jäätmekäitlus Vanad elektri- ja elektroonikaseadmed tuleb Euroopa ja riigisisese õiguse järgi

kokku koguda ning keskkonnasäästlikku ringlussevõttu suunata. Kasutatud sead­med tuleb tagasi anda edasimüüja juures või kohaliku volitatud kogumis- ja
jäätmekäitlussüsteemi kaudu. Vanade seadmete nõuetekohane kõrvaldamine ai­tab materjaliressursse säästlikult taasväärindada. Selle nõude eiramine võib
mõjutada tervist/keskkonda.

ET

Pakendimaterjalid

Lahuskogumine.Tutvuge kohaliku omavalitsuse nõuetega. Vähendage papimahtu.

11

12

Üldine teave

13

14

Üldteave

ET

Seadme kont­septsioon

Virtual Welding on mõeldud keevita­mise realistlikuks õppimiseks. Virtual
Weldingi eelised on

väga väikesed väljaõppekulud. Vaja

-

ei ole kulumaterjale (traatelektroo­did, keevitusgaas jne);
õpilased ei puutu kokku keevituse

-

ohtudega (kuumus, keevitussuits,
keevituspritsmed, müra jne);
õpilaste õpiedukus dokumenteeri-

-

takse ning seda saab teistega
võrrelda;
õpisisu saab kohandada vajaduste-

-

le;
eri keevituspõletite ja detailide abil

-

saab simuleerida mitmeid eri üles­andeid;
...

-

Virtual Welding on saadaval variandina
StandUp Terminal statsionaarseks ka­sutamiseks ning MobileCase-variandi­na mobiilseks kasutamiseks.

StandUp Terminal

MobileCase

15

Otstarbekohane
kasutamine

Seade on eranditult mõeldud üksnes otstarbekohaseks kasutamiseks.

Seade on ette nähtud keevitamise simuleerimiseks tootja tark- ja riistvaraga.

Muu või sellest erinev kasutamine ei ole otstarbekohane.
Seeläbi tekkinud kahjude eest tootja ei vastuta.

Õigel otstarbel kasutamine hõlmab ka:

selle kasutusjuhendi täielikku läbilugemist ja kogu selles sisalduvast infost

-

arusaamist;
kõigi seadmel olevate hoiatuste lugemist ja neist arusaamist;

-

inspekteerimisest ja hooldustöödest kinnipidamist;

-

võrguühenduse loomist kooskõlas andmesildil olevate andmetega;

-

paigaldust suletud ja kuivadesse ruumidesse.

-

Seadet ei tohi mitte kunagi:

omavoliliselt ümber ehitada;

-

ebaõigesti käsitseda;

-

kasutada muude programmidega peale tootja tarkvara;

-

kasutada, hooldada ega remontida kasutusjuhendiga vastuolus.

-

Seade on mõeldud kasutamiseks suletud ja kuivades ruumides. Tootja ei vastuta
kahjude eest, mis on tekkinud seadme kasutamisest muus keskkonnas.

Tootja ei vastuta puudulike või valede koolitustulemuste eest.

Hoiatused sead­mel

StandUp Terminal ja MobileCase peal on hoiatused ja ohutussümbolid. Hoiatusi
ja ohutussümboleid ei tohi eemaldada ega üle värvida. Märkused ja sümbolid
hoiatavad väärkasutuse eest, mis võib kaasa tuua raskeid kehavigastusi ning vara­list kahju.

16

Väärkasutus ja valesti tehtud tööd võivad tekitada raskeid vigastusi ning varalisi
kahjusid. Paigaldus-, remondi- ja hooldustöid on lubatud teha üksnes väljaõppi­nud töötajatel. Järgnevad dokumendid tuleb täielikult läbi lugeda ja nende sisust
aru saada:

see kasutusjuhend

-

kõik süsteemi komponentide kasutusjuhendid, eelkõige ohutuseeskirjad.

-

Vanu seadmeid ei ole lubatud visata olmeprügi hulka, vaid need tuleb ohutusees­kirjade kohaselt kasutuselt kõrvaldada.

ET

Tarkvara- ja too­tevärskendused

Seoses tarkvara uuendustega võivad seadmel olla olemas funktsioonid, mida ka­sutusjuhendis ei kirjeldata või vastupidi. Lisaks võivad üksikud joonised erineda
vähesel määral teie seadme juhtelementidest. Nimetatud juhtelemendid toimivad
siiski samamoodi.

17

Komplekti sisu ja lisavarustusse kuuluvad funkt­sioonipaketid

Komplekti sisu Peale StandUp Terminal või MobileCase kuuluvad komplekti järgmised süsteemi-

komponendid:

töölaud

detailihoidik detaili V-põkkõmblus 1 (I-õmblus)

detaili nurkõmblus

18

detaili V-põkkõmblused 2 ja 3 (I-õmblus)

ET

Funktsioonipa­ketid

detailitoru

2 NFC-kaarti

StandUp Terminal juurde kuuluvad lisaks, kuid ei ole joonisel kujutatud:

VR-prillid

-

4 võtit

-

4 kruvi M8 × 80 mm koos seibidega, üla- ja alaosa kinnikeeramiseks

-

paigaldusnurk koos 4 kruviga M8 × 16 mm ja seibidega

-

see dokument

-

toitekaabel (pistikupesa ühendamiseks)

-

VR-prillide kaabel

-

võrgukaabel

-

MobileCase juurde kuuluvad lisaks, kuid ei ole joonisel kujutatud:

VR-prillid

-

2 võtit

-

see dokument

-

toitekaabel (pistikupesa ühendamiseks)

-

VR-prillide kaabel

-

võrgukaabel

-

Funktsioonipaketid ei kuulu Virtual Weldingi süsteemi komplekti. Virtual Weldingi
süsteemi juurde tuleb lisaks tellida vähemalt üks järgmistest funktsioonipaketti­dest.

MIG/MAG-keevituse funktsioonipakett TIG-keevituse funktsioonipakett

Funktsioonipakett Robotics

19

Varraselektroodi funktsioonipakett

20

Juhtelemendid, ühendused ja me-

haanilised komponendid

21

22

Puuteekraan ja andur

(2)

(1)

(2)

Puuteekraan ja
andur

ET

Puuteekraan ja andur StandUp Terminal küljes

Puuteekraan (1) võimaldab intuitiivset kasutamist puudutamise teel.

Andur (2) täidab koos kaasasoleva NFC-kaardiga järgmisi funktsioone:

Puudutage andurit NFC-kaardiga 1 × =

-

sisenemine terminalihaldusesse, nt õppekavade koostamiseks, vt ka jaotist 1.

Kasutuselevõtt: Õppekava koostamine alates lk 48

Puudutage andurit NFC-kaardiga 2 × =

-

sisenemine Setup-menüüsse, lisateavet selle kohta vt jaotisest Õigused ja

Setup-menüüsse sisenemine alates lk 109

Andur MobileCase küljes

23

juhtelemendid ja kiirühendused

(1) (2) (3) (4)

Ühendused
seadmel Stan­dUp Terminal

(1) Detailihoidiku ühendus

andurkaabli ühendamiseks de­tailihoidikult

(2) Robotics-Clip või keevitusli-

sandi ühendus

Robotics-Clip andurkaabli
ühendamiseks;
keevituslisandi (TIG) andur­kaabli ühendamiseks

(3) Keevituspõleti ühendus 1

andurkaabli ühendamiseks kee­vituspõleti poolt;
andurkaabli ühendamiseks
elektroodihoidiku poolt

(4) Keevituspõleti ühendus 2

juhtkaabli ühendamiseks keevi­tuspõleti poolt;
juhtkaabli ühendamiseks elekt­roodihoidiku poolt

Seadme StandUp Terminal esikülg

24

(5) (6) (7) (8) (9)

(10)

(11)

(12)

(5) LAN-ühendus

(5) (6)(4)(3)(1)

(8) (7)(9)(10)

(2)

LAN-võrgukaabli ühendamiseks

(6) Välise ekraani ühendus

välise monitori või projektori
ühendamiseks (pärast monitori/
projektori ühendamist tuleb Vir­tual Welding süsteem uuesti
käivitada)

(7) USB-ühendus

VR-prillide andmekaabli ühen­damiseks

(8) VR-prillide toide

(9) VR-prillide ühendus (Display-

port)

(10) Toitelüliti

(11) Kaitse

2 tk 3,15 A inertsed

(12) Võrguühendus

ET

Juhtelemendid ja
MobileCase'i
ühendused

Tagakülg StandUp Terminal

Järgmisena kujutatud juhtelemendid ja ühendused asuvad MobileCase'i paremal
küljel.

(1) VR-prillide ühendus (ekraani-

liitmik)

(2) VR-prillide toide

(3) Andur

vt jaotist Puuteekraan ja andur
lk 23

(4) USB-ühendus

VR-prillide andmekaabli ühen­damiseks

(5) Väliste ekraanide ühendus

välise monitori või projektori
ühendamiseks (pärast monitori/
projektori ühendamist tuleb Vir­tual Weldingu süsteem uuesti
käivitada)

25

(6) LAN-ühendus

(10)

(11)

(12)

LAN-võrgukaabli ühendamiseks

(7) Keevituspõleti ühendus 1

juhtkaabli ühendamiseks keevituspõleti poolt;
juhtkaabli ühendamiseks elektroodihoidiku poolt

(8) Keevituspõleti ühendus 2

andurkaabli ühendamiseks keevituspõleti poolt;
andurkaabli ühendamiseks elektroodihoidiku poolt

(9) Robotics-Clip või keevituslisandi ühendus

Robotics-Clip andurkaabli ühendamiseks;
keevituslisandi (TIG) andurkaabli ühendamiseks

(10) Detailihoidiku ühendus

andurkaabli ühendamiseks detailihoidikult

(11) Võrgulüliti

(12) Kaitse

(13) Võrguühendus

2 tk 3,15 A inertsed

Tagakülg MobileCase

26

Õhutusavade asukoht

(1)

(1)

(1)

(1)

(1)

(1)

(1)(1)

ET

Õhutusavad
StandUp Termi­nal küljes

(1) Õhutusavad seadme esiküljel

(2) Õhutusavad seadme tagaküljel

Õhutusavad Mo­bileCase küljes

(1) Õhutusavad seadme esiküljel

27

(2)

(2)

(2)

(2) Õhutusavad seadme tagaküljel

28

Paigaldus

29

30
