Fronius TU Car2 Basic, TU Car 2 Operating Instruction

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
/ Perfect Charging / Perfect Welding / Solar Energy
TU Car 2 Basic TU Car 2
Upute za upotrebu
HR
Kolica
Kezelési útmutató
HU
操作手順
JA
トロリー
Manualul de utilizare
RO
Cărucior
Bruksanvisning
SV
Åkvagn
42,0410,2241 006-22022021
Sadržaj
Općenito 4
Opseg isporuke 4 Sigurnosne napomene za transport s pomoću dizalice 4
Sastavljanje kolica 5
Sigurnost 5 TU Car 2 Basic 5 TU Car 2 5
Montaža komponenata sustava na kolica 7
Sigurnost 7 Montaža komponenti sustava na kolica 7
HR
3
Općenito
(1)
(2)
(1)
(2)

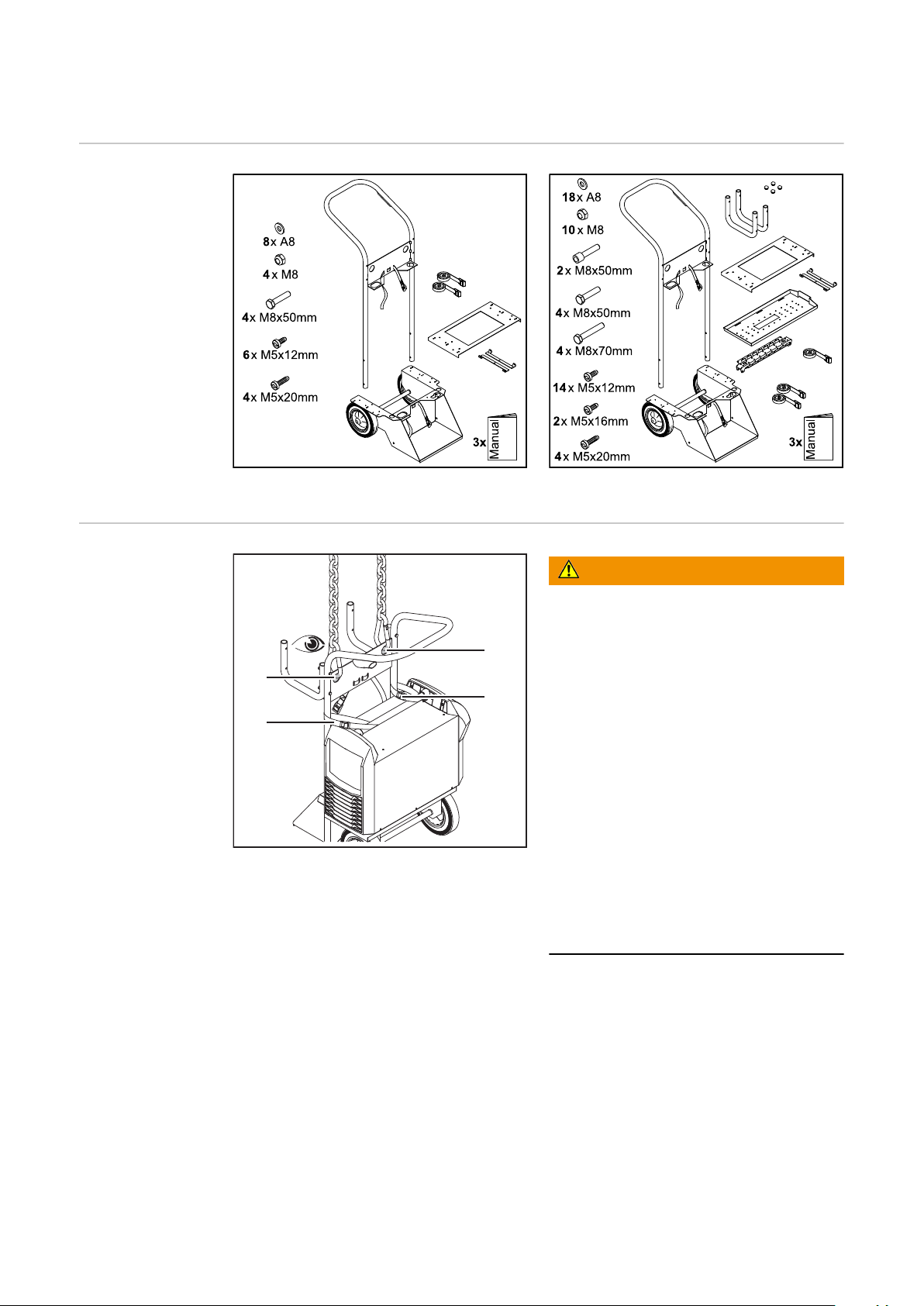

Opseg isporuke
TU Car 2 Basic TU Car 2
Sigurnosne napo­mene za trans­port s pomoću dizalice
UPOZORENJE!
Opasnost od pada uređaja prilikom transporta dizalicom.
Posljedica mogu biti teške ozljede i materi­jalna šteta.
Upotrebljavajte isključivo lance ili užad
jednake duljine. Lance ili užad prikvačite na obje točke
za montiranje (1) dizalice za transport. Provedite lance ili užad pod što man-
jim kutom na okomiti pravac. Pričvrstite izvor struje na kolica s
pomoću isporučenih remena (2). Uklonite bocu za plin i sustav za pomi-
canje žice. Maksimalna nosivost dizalice za
transport iznosi 150 kg.
4

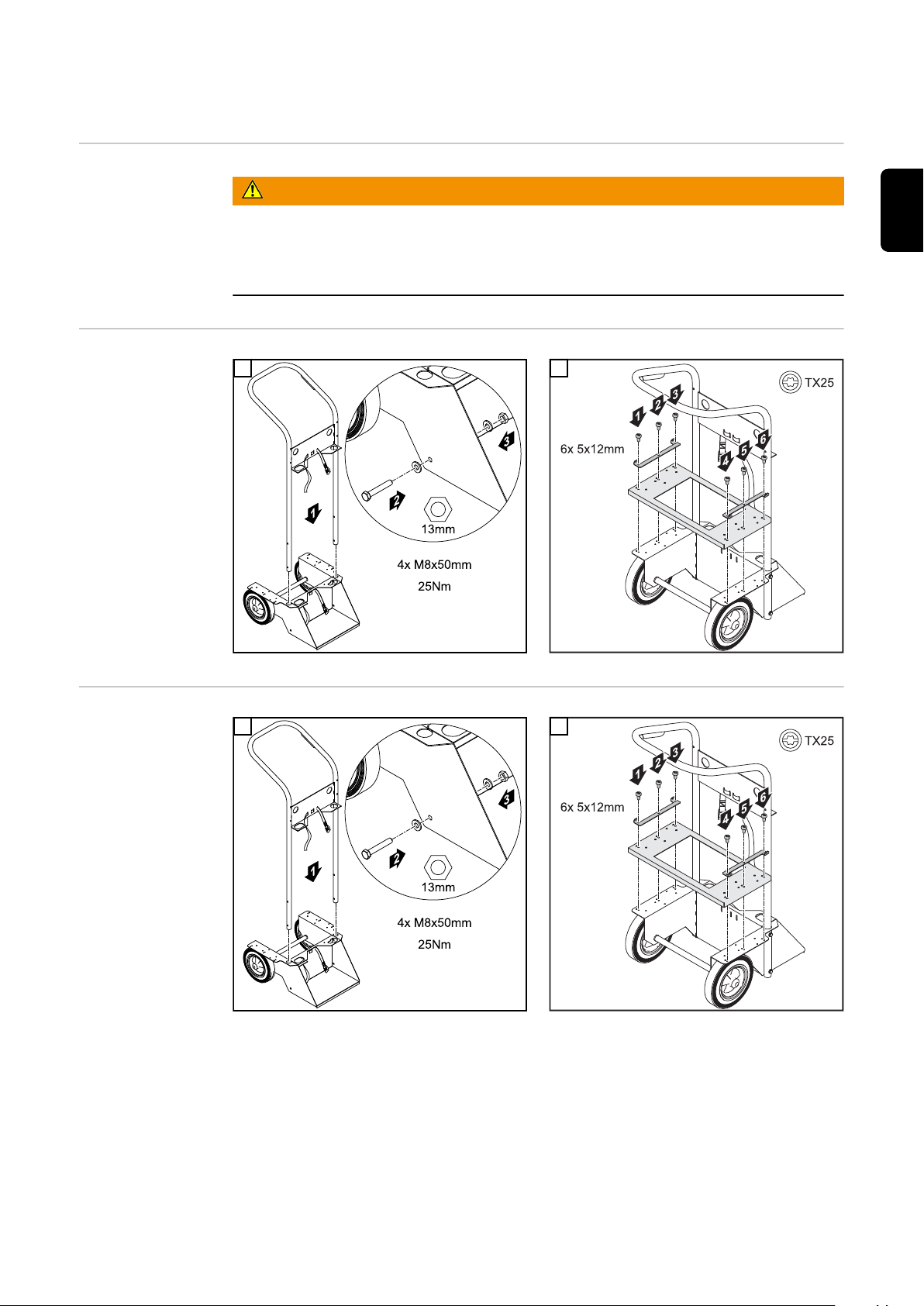

Sastavljanje kolica
HR
Sigurnost
TU Car 2 Basic
UPOZORENJE!
Opasnost zbog neispravno izvedenih radova.
Posljedica mogu biti teške ozljede i materijalna šteta.
U nastavku opisane radnje provedite tek nakon što temeljito i s razumijevanjem
pročitate upute za upotrebu.
1 2

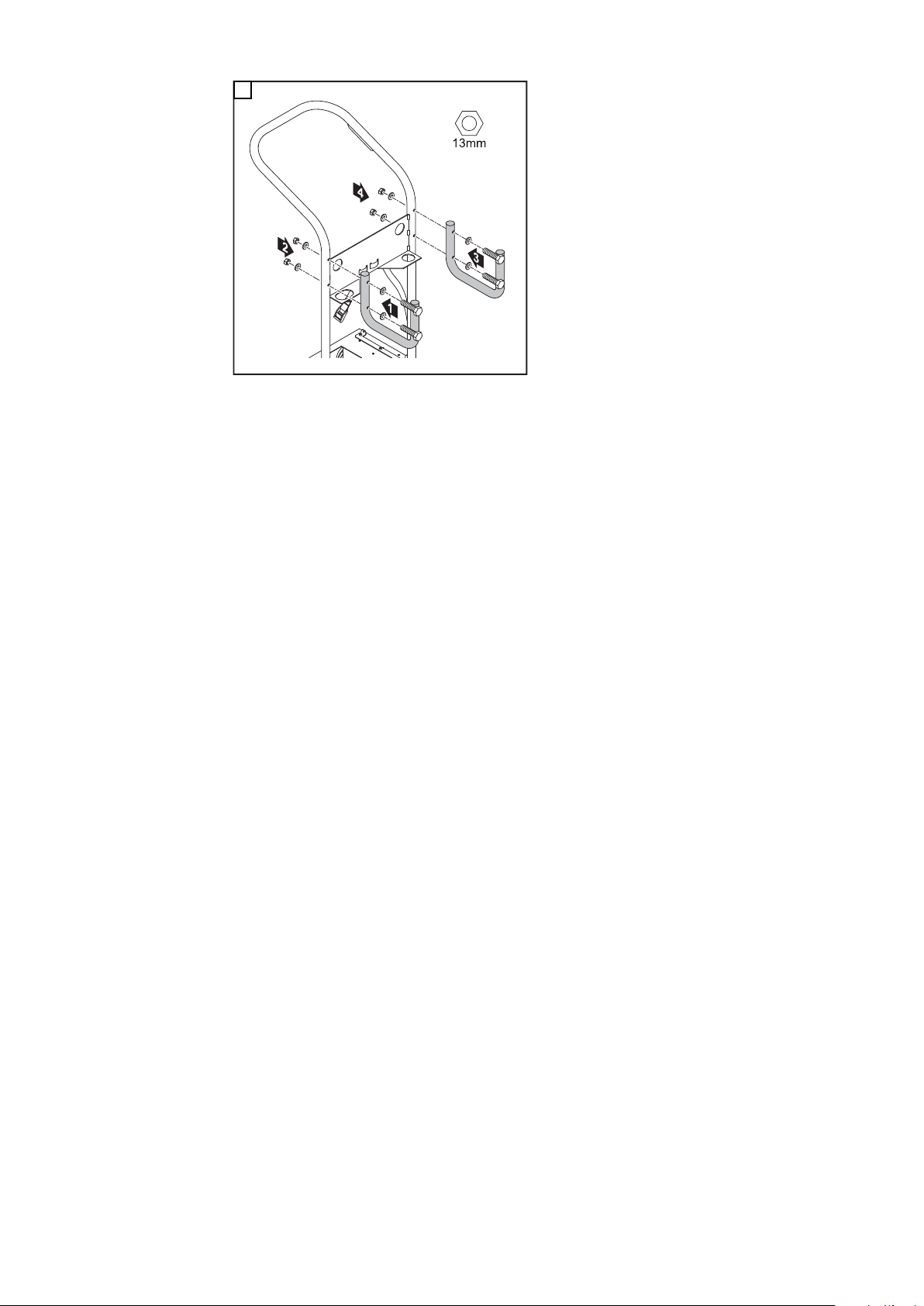

TU Car 2
1 2
5
4x M8 x 70 mm
3
6
Montaža komponenata sustava na kolica
HR
Sigurnost
UPOZORENJE!
Opasnost zbog neispravno izvedenih radova.
Posljedica mogu biti teške ozljede i materijalna šteta.
Sve radove koji su opisani u nastavku smije provoditi samo obučeno stručno
osoblje. S razumijevanjem u cijelosti pročitajte ove upute za upotrebu.
S razumijevanjem u cijelosti pročitajte ove upute za upotrebu komponenti sustava, a
posebno sigurnosne propise.
UPOZORENJE!
Opasnost od električne struje.
Strujni udar može biti smrtonosan.
Mrežni prekidač izvora struje prebacite u položaj - O -.
Odvojite izvor struje od mreže.
Osigurajte da do završetka svih radova izvor struje ostane odvojen od mreže.
Ako postoji: mrežnu sklopku automatskog transformatora prebacite u položaj - O -.
Ako postoji: odvojite automatski transformator od mreže.
Ako postoji: osigurajte da do završetka svih radova automatski transformator ostane
isključen iz mreže.

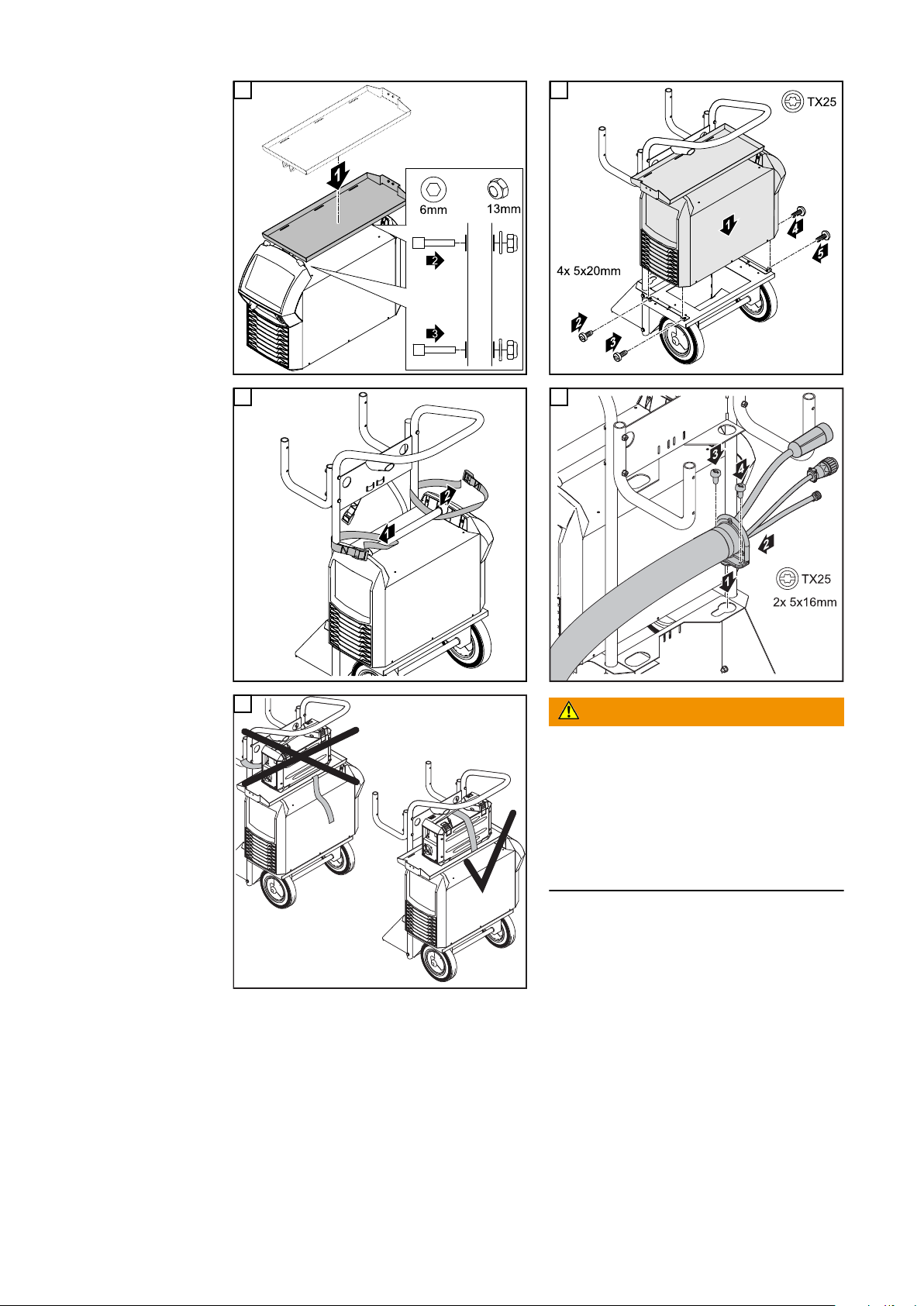

Montaža kompo­nenti sustava na kolica
UPOZORENJE!
Opasnost pada ili prevrtanja uređaja.
Posljedica mogu biti teške ozljede i materijalna šteta.
Uređaj postavite na ravnu, čvrstu podlogu tako da bude stabilan.
Nakon montaže provjerite zategnutost svih vijaka.
1 2
7
3 4
5 6
7
Opasnost od prevrtanja ili pada pred­meta.
Posljedica mogu biti teške ozljede i materi­jalna šteta.
UPOZORENJE!
Sustav za dodavanje žice uvijek pričvrstite na OPT/TU posudu za odlaganje pomoću remena OPT/TU posude za odlaganje.
8
8
UPOZORENJE!
Opasnost od pada boca za plin.
Posljedica mogu biti teške ozljede i materi­jalna šteta.
Osigurajte boce za plin od prevrtanja.
Pridržavajte se sigurnosnih propisa
proizvođača boca za plin.
Ako se boca za plin ne upotrebljava, paket crijeva može se transportirati pomoću kolica kako je opisano u nastavku:
HR
9
10
Tartalomjegyzék
Általános tudnivalók 12
Szállítási terjedelem 12 Biztonsági tudnivalók daruval történő szállításhoz 12
Mozgatókocsi felszerelése 13
Biztonság 13 TU Car 2 Basic 13 TU Car 2 13
Szerelje fel a rendszerelemeket a mozgatókocsira 15
Biztonság 15 Rendszerelemek felszerelése a mozgatókocsira 15
HU
11
Általános tudnivalók
(1)
(2)
(1)
(2)
Szállítási terjede­lem
TU Car 2 Basic TU Car 2
Biztonsági tudni­valók daruval történő szállításhoz
VESZÉLY!
Daruval történő szállítás közben leeső készülékek miatti veszély.
Súlyos személyi sérülés és anyagi kár lehet a következmény.
Csak azonos hosszúságú láncokat
vagy köteleket használjon. A láncokat vagy köteleket a darus
szállítóeszköz mindkét felfüggesztési pontján (1) akassza be. A láncokat vagy köteleket a
függőlegeshez képest a lehető legki­sebb szögben vezesse. Rögzítse az áramforrást a készülékkel
együtt szállított hevederekkel (2) a mozgatókocsihoz. Vegye le a gázpalackot és a
huzalelőtolót. A darus szállítóeszköz maximális ter-
helése 150 kg.
12
Mozgatókocsi felszerelése
Biztonság
TU Car 2 Basic
VESZÉLY!
Hibásan elvégzett munkák miatti veszély.
Súlyos személyi sérülés és anyagi kár lehet a következmény.
Az alábbiakban ismertetett műveleteket csak akkor végezze el, ha a kezelési útmu-
tatót teljesen átolvasta és megértette.
1 2
HU
TU Car 2
1 2
13
4x M8 x 70 mm
3
14
