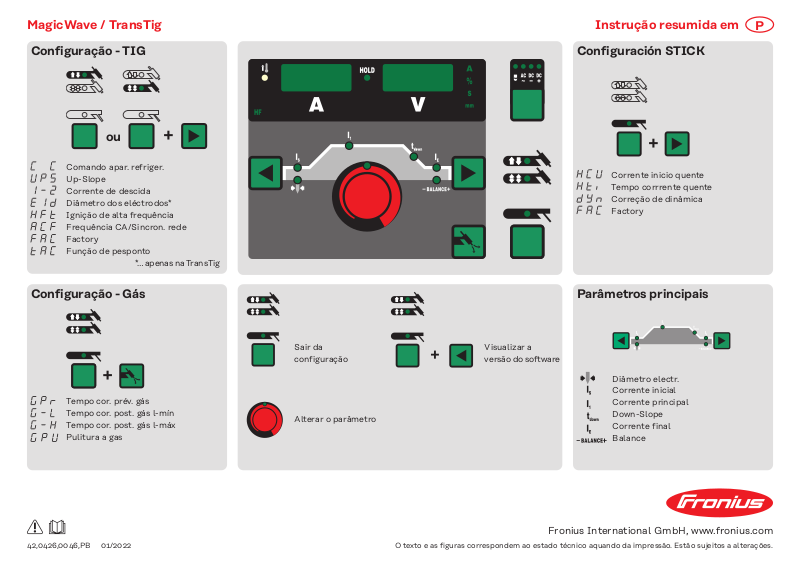

Page 1
MagicWave / TransTig
Instrução resumida em
P
Configuração - TIG
ou
Comando apar. refriger.
Up-Slope
Corrente de descida
Diâmetro dos eléctrodos*
Ignição de alta frequência
Frequência CA/Sincron. rede
Factory
Função de pesponto
*… apenas na TransTig
Configuração - Gás
Configuración STICK
+
+
Corrente inicio quente
Tempo corrrente quente
Correção de dinâmica
Factory
Parâmetros principais
+
Tempo cor. prév. gás
Tempo cor. post. gás l-mín
Tempo cor. post. gás l-máx
Pulitura a gas
42,0426,0046,PB 01/2022
Sair da
configuração
Alterar o parâmetro
Visualizar a
+
versão do software
Diâmetro electr.
Corrente inicial
Corrente principal
Down-Slope
Corrente final
Balance
Fronius International GmbH, www.fronius.com
O texto e as figuras correspondem ao estado técnico aquando da impressão. Estão sujeitos a alterações.
Page 2
+
+
+
MagicWave / TransTig Job
Instrução resumida em
P
Config. TIG
+
Tempo de pontilhação
Função de pesponto
Frequência de impulsos
Duty cycle*
Corrente básica*
Tempo de corrente inicial
Tempo de corrente final
v - Feeder 2**
Start-delay 1**
End-delay 2**
Velocidade de inserção**
Retrocesso de arame**
Factory
Menu 2nd
Func. 4 ciclos esp.
Com. apar. refrig.
Controlo apar. refrig.
Ignição de alta frequência
Resist. circ. sold.
Indut. circ. sold.
Ignição Time-Out
Contr. ruptura arco voltaico
Parâmetro externo
Selecção Push Pull*
* ... com frequência de impulsos
F-P activada
** ... apenas com avanço (KD)
*** ... apenas com Digital Gas Control
**** ... somente em aparelhos trifásicos
Comutação corrente princ.
Correcção do gás***
Comutação Std./US
Operação de 2 ciclos especiais
Ignição prévia
ou
Parâmetros principais
Diâmetro electr.
Corrente inicial
Up-Slope
Corrente principal
Corrente de descida
Down-Slope
Corrente final
Balance
vd-Velocidade
Número do Job
+
Activar / desactivar o
bloqueio do teclado
Memorizar Job / Sair da
Configuração
Config. Job
+
Podem ser memorizados, copiados,
apagados e chamados até 100 Jobs
diferentes (pontos de trabalho incluindo os respectivos parâmetros).
Ver parâmetros no manual de
instruções
Alterar o parâmetro
+
Visualizar a versão
do software
Configuração STICK
+
Corrente inicial quente
Tempo de corrente quente
Correcção da dinâmica
Factory
Menu 2nd
Resistência circ. sold.
Indutância circ. sold.
Anti-Stick
Seleção de características
Tensão de ruptura
Configuração – AC/DC (MagicWave)
+
Frequência AC/Sincron
Menu 2nd
Semi onda positiva CA
Semi onda negativa CA
Fases CA/Sincronização ****
Ignição CC
Configuração
Gás
Tempo de corrente prévia de gás
Tempo cor. post. gás l-mín
Tempo cor. post. gás l-máx
Volume de gás***
Pulitura a gas
+
+
