Sigurnosni propisi

Objašnjenje sigurnosnih napomena

OPASNOST!

Označava neposrednu opasnost.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosne ili vrlo teške ozljede.

▶

UPOZORENJE!

Označava moguću opasnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosni i najteži oblici ozljeda.

▶

OPREZ!

Označava moguću štetnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti male ili manje ozljede, kao i materijalna

▶

šteta.

NAPOMENA!

Označava mogućnost manjkavih rezultata rada i štete na opremi.

Općenito Uređaj je izrađen pomoću najnovije tehnologije i u skladu s priznatim sigurnosno-

tehničkim propisima. Međutim, nepravilna upotreba ili zloupotreba može ugroziti

- život i zdravlje korisnika ili trećih osoba,

- uređaj i ostalu imovinu korisnika,

- učinkovit rad s uređajem.

Sve osobe koje sudjeluju u postavljanju, upotrebi, održavanju i servisiranju uređaja moraju

- imati odgovarajuće kvalifikacije,

- posjedovati znanje o zavarivanju i

- temeljito pročitati ove upute za upotrebu te ih se strogo pridržavati.

Upute za upotrebu moraju se stalno čuvati na lokaciji upotrebe uređaja. Osim uputa za upotrebu, obavezno je pridržavati se općih i lokalnih propisa o sprečavanju nesreća i zaštiti okoliša.

Sve napomene o sigurnosti i opasnostima na uređaju

- držite u čitljivom stanju

- nemojte oštetiti

- nemojte ukloniti

- nemojte prekriti, zalijepiti ili premazati.

Položaje napomena o sigurnosti i opasnostima na uređaju možete pronaći u poglavlju „Općenito” u sklopu uputa za upotrebu uređaja. Smetnje koje mogu utjecati na sigurnost moraju se ukloniti prije uključivanja uređaja.

Riječ je o vašoj sigurnosti!

Propisna primjena

Okolni uvjeti Upotreba ili skladištenje uređaja izvan navedenog raspona smatraju se nepropisnim.

Uređaj služi za rad isključivo u svrhe za koje je namijenjen.

Uređaj je namijenjen isključivo za postupke zavarivanja koji su navedeni na natpisnoj pločici. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i sljedeće:

- temeljito čitanje i pridržavanje svih napomena iz uputa za upotrebu

- temeljito čitanje i pridržavanje svih napomena o sigurnosti i opasnostima

- pravilno provođenje inspekcijskih radova i radova na održavanju.

Uređaj nikada ne upotrebljavajte za sljedeće:

- odmrzavanje cijevi

- punjenje baterija/akumulatora

- pokretanje motora

Uređaj je namijenjen za pogon u industriji i obrtima. Proizvođač ne odgovara za štete koje nastaju uslijed korištenja u stambenom prostoru.

Za nepotpune ili pogrešne rezultate rada proizvođač također ne preuzima nikakvu odgovornost.

Proizvođač ne snosi odgovornost za tako nastale štete.

Raspon temperature okolnog zraka:

- tijekom rada: od -10 °C do +40 °C (od 14 °F do 104 °F)

- tijekom transporta i skladištenja: od -20 °C do +55 °C (od -4 °F do 131 °F)

Relativna vlažnost zraka:

- do 50 % pri 40 °C (104 °F)

- do 90 % pri 20 °C (68 °F)

Okolni zrak: ne sadržava prašinu, kiseline, nagrizajuće plinove ili tvari itd. Maksimalna nadmorska visina: do 2000 m (6561 ft. 8.16 in)

Obaveze vlasnika Vlasnik se obvezuje da će dopustiti da na uređaju rade samo osobe koje su

- upoznate s temeljnim propisima o sigurnosti na radu i sprečavanju nesreća i upućene u rukovanje uređajem

- pročitale i razumjele upute za upotrebu, osobito poglavlje „Sigurnosni propisi” te to svojim potpisom potvrdile

- obučene u skladu sa zahtjevima za rezultate rada.

Savjestan rad osoblja u pogledu sigurnosti potrebno je provjeravati u redovitim razmacima.

Obaveze osoblja Sve osobe koje su zadužene za rad na uređaju obavezne su prije početka rada

- slijediti osnovne propise o sigurnosti na radu i sprečavanju nesreća

- pročitati ove upute za uporabu, osobito poglavlje „Sigurnosni propisi”, i potvrditi svojim potpisom da su ih razumjele i da će ih slijediti.

Prije napuštanja radnog mjesta pobrinite se da ni u vašoj odsutnosti ne može doći do ozljeđivanja osoba ili materijalne štete.

Mrežni priključak Uređaji velike snage mogu zbog svoje potrošnje električne struje smanjiti energetsku

kvalitetu mreže.

To može utjecati na pojedine vrste uređaja na sljedeće načine:

- ograničenja priključka

zahtjevi koji se odnose na maksimalnu dopuštenu mrežnu impedanciju

zahtjevi koji se odnose na minimalnu dopuštenu snagu kratkog spoja

na svakom priključenju na javnu mrežu

pogledajte Tehničke podatke

U tom slučaju rukovatelj ili korisnik uređaja mora osigurati da je priključenje uređaja dopušteno, eventualno u konzultaciji s poduzećem za opskrbu električnom energijom.

VAŽNO! Potrebno je sigurno uzemljiti mrežni priključak!

Vlastita zaštita i zaštita drugih osoba

Pri radu s uređajem izlažete se brojnim opasnostima, kao što su:

- iskrenje, vrući metalni dijelovi koji lete uokolo

- zračenje električnog luka koje je štetno za oči i kožu

- štetna elektromagnetska polja, koja mogu ugroziti život osoba sa srčanim stimulatorom

- opasnost od mrežne struje i struje zavarivanja

- povećana izloženost buci

- štetni dim koji nastaje pri zavarivanju i plinovi

Pri radu s uređajem nosite prikladnu zaštitnu odjeću. Zaštitna odjeća mora imati sljedeća svojstva:

- teško se može zapaliti

- izolirajuća je i suha

- prekriva cijelo tijelo, neoštećena je i u dobrom je stanju

- zaštitna kaciga

- hlače koje nisu zavrnute

U zaštitnu opremu ubraja se između ostaloga:

- Oči i lice zaštitite štitnikom za zaštitu očiju i lica s filtrom koji je u skladu s propisima od UV zračenja, vrućine i iskrenja.

- Iza štitnika za zaštitu očiju i lica nosite propisne zaštitne naočale sa zaštitnim vizirom.

- Nosite izdržljive cipele koje izoliraju i u vlažnim uvjetima.

- Ruke zaštitite prikladnim rukavicama (koje izoliraju od električne struje, štite od vrućine).

- Za smanjenje izloženosti buci i zaštitu od ozljeda nosite zaštitu za sluh.

Podaci za vrijednosti emisije buke

Osobe, a prvenstveno djeca, moraju se držati podalje tijekom rada uređaja i izvođenja postupka zavarivanja. Ako se osobe ipak nalaze u blizini,

- podučite ih o svim opasnostima (opasnost od osljepljivanja putem električnog luka, opasnost od ozljeđivanja zbog iskrenja, dim koji nastaje pri zavarivanju i koji je opasan za zdravlje, izloženost buci, moguće opasnosti putem mrežne struje ili struje zavarivanja...),

- stavite im na raspolaganje zaštitna sredstva ili

- izgradite prikladne zaštitne zidove i zastore.

Uređaj proizvodi maksimalnu razinu buke <80dB(A) (ref. 1pW) prilikom praznog hoda te u fazi hlađenja nakon rada, u skladu s maksimalno dopuštenom radnom točkom prilikom normalnog opterećenja prema normi EN 60974-1.

Vrijednost emisija koja se odnosi na radno mjesto prilikom zavarivanja (i rezanja) nije navedena jer ona ovisi o postupcima i okruženju. Ona ovisi o najrazličitijim parametrima, kao što su npr. postupak zavarivanja (MIG/MAG, TIG zavarivanje), odabrana vrsta struje (istosmjerna struja, izmjenična struja), raspon snage, vrsta materijala za zavarivanje, rezonantno ponašanje radnog dijela, okruženju radnog mjesta i ostalima.

Opasnost od opasnih plinova i para

Dim koji nastaje pri zavarivanju sadržava plinove i pare koji su opasni za zdravlje.

Dim koji nastaje pri zavarivanju sadržava tvari koje prema retku 118. Međunarodne agencije za istraživanje raka uzrokuju rak.

Primjenjujte precizno usisavanje i usisavanje prostorije. Ako je moguće, upotrijebite gorionik za zavarivanje s ugrađenim uređajem za usisavanje.

Držite glavu podalje od dima koji nastaje pri zavarivanju i plinova koji nastaju tijekom rada.

Nastali dim i opasne plinove

- nemojte udisati

- isišite ih pomoću prikladnih sredstava iz radnog područja.

Osigurajte dovoljno dovoda svježeg zraka. Pobrinite se da u svakom trenutku postoji stopa cirkulacije zraka od najmanje 20 m³ / sat.

Ako ventilacija nije dostatna, upotrebljavajte zavarivačku kacigu s dovodom zraka.

Ako postoje nejasnoće o tome je li kapacitet usisa dovoljan, izmjerene vrijednosti emisije štetnih tvari usporedite s dopuštenim graničnim vrijednostima.

Sljedeće su komponente među ostalim odgovorne za stupanj štetnosti dima koji nastaje prilikom zavarivanja:

- metali upotrijebljeni za izradak

- elektrode

- naneseni slojevi

- sredstva za čišćenje, odmašćivanje i slično

- primijenjeni postupak zavarivanja

Opasnost putem iskakanja iskre

Stoga se pridržavajte odgovarajućih sigurnosnih podatkovnih listova za materijale i navoda proizvođača za nabrojene komponente.

Preporuke za scenarije izloženosti, mjere za upravljanje rizikom i utvrđivanje radnih uvjeta možete pronaći na web-stranici udruženja European Welding Association u području Health & Safety (https://european-welding.org).

Zapaljive pare (primjerice, pare otapala) držite podalje od područja emitiranja električnog luka.

Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.

Iskakanje iskre može izazvati požare i eksplozije.

Nikada ne zavarujte u blizini zapaljivih materijala.

Zapaljivi materijali moraju biti barem 11 metara (36 ft. 1,07 in.) udaljeni od električnog luka ili poklopljeni provjerenom prekrivnom pločom.

Imajte spremne prikladne, ispitane aparate za gašenje požara.

Iskre i vrući metalni dijelovi mogu dospjeti u okolno područje i kroz male pukotine i otvore. Poduzmite odgovarajuće mjere kako biste spriječili opasnost od ozljeda i požara.

Nemojte zavarivati u područjima u kojima postoji opasnost od požara i eksplozije te na zatvorenim spremnicima, bačvama ili cijevima, ako oni nisu pripremljeni u skladu s odgovarajućim nacionalnim i međunarodnim normama.

Nije dopušteno zavarivati na spremnicima u kojima se skladište / su skladišteni plinovi, pogonska goriva, mineralna ulja i sl. Zbog mogućih ostataka postoji opasnost od eksplozije.

Opasnosti od mrežne struje i struje zavarivanja

Strujni udar u načelu je opasan po život i može dovesti do smrti.

Ne dodirujte dijelove unutar i izvan uređaja koji su pod naponom.

Prilikom zavarivanja postupkom MIG/MAG i postupkom TIG pod naponom su i žica za zavarivanje, kolut za žicu, valjci za dovod i svi metalni dijelovi koji su povezani sa žicom za zavarivanje.

Dodavač žice uvijek postavljajte na dovoljno izoliranu podlogu ili koristite prikladan, izolirajući prihvatnik za pomicanje žice.

Za prikladnu osobnu zaštitu od potencijala uzemljenja ili mase osigurajte dostatno izolirajuću, suhu podlogu ili pokrivnu ploču. Podloga ili pokrivna ploča u potpunosti moraju pokrivati cijelo područje između tijela i potencijala uzemljenja ili mase.

Svi kabeli i žice moraju biti pričvršćeni, neoštećeni, izolirani i prikladnih dimenzija. Labave spojeve, spaljene, oštećene ili nedovoljno dimenzionirane kabele i žice potrebno je odmah zamijeniti. Prije svake upotrebe provjerite jesu li priključci za napajanje pričvršćeni na svojem mjestu. Kod kabela za napajanje s bajonet-priključcima okrenite kabel za napajanje za min. 180° po uzdužnoj osi i osigurajte prednapon.

Kabel ili žice nemojte ovijati oko tijela niti dijelova tijela.

Elektrodu (štapnu elektrodu, volframovu elektrodu, žicu za zavarivanje ...)

- nikad ne uranjajte u tekućine kako bi se ohladila

- nikad nemojte dodirivati ako je uključen izvor struje.

Između elektroda dvaju aparata za zavarivanje može se na primjer pojaviti dvostruki napon praznog hoda jednog aparata za zavarivanje. Istovremeno dodirivanje potencijala obiju elektroda pod određenim uvjetima može biti opasno po život.

Električar mora redovito provjeravati funkcionalnost zaštitnog vodiča na mrežnim kabelima i kabelima uređaja.

Za propisnu upotrebu uređaja razreda zaštite I potrebna je mreža sa zaštitnim vodičem i utičnim sustavom s kontaktom za zaštitni vodič.

Upotreba uređaja na mreži bez zaštitnog vodiča i utičnici bez kontakta za zaštitni vodič dopuštena je samo ako su zadovoljeni svi nacionalni propisi koji se odnose na zaštitno odvajanje. U protivnom se takva upotreba smatra grubim nemarom. Proizvođač ne snosi odgovornost za tako nastale štete.

Ako je potrebno, putem prikladnog sredstva osigurajte odgovarajuće uzemljenje radnog komada.

Isključite uređaje koji se ne upotrebljavaju.

U slučaju radova na većim visinama nosite sigurnosni pojas za rad na visini kako biste se osigurali od pada.

Prije rada na uređaju isključite uređaj i izvucite mrežni utikač.

Osigurajte uređaj jasno čitljivom i razumljivom pločom s upozorenjima kako netko ne bi uključio mrežni utikač i ponovno uključio uređaj.

Nakon otvaranja uređaja:

- ispraznite sve komponente od električnog naboja

- pobrinite se da ni u jednoj komponenti uređaja nema struje.

Ako su potrebni radovi na dijelovima pod naponom, dogovorite se s drugom osobom da pravovremeno isključi glavnu sklopku.

Lutajuće struje zavarivanja

Ako se ne pridržavate napomena koje su navedene u nastavku, moguć je nastanak lutajućih struja zavarivanja, koje mogu izazvati sljedeće:

- opasnost od požara

- pregrijavanje komponenti s kojima je radni komad povezan

- uništavanje zaštitnih vodiča

- oštećenje uređaja i druge električne opreme

Pobrinite se da je stezaljka radnog komada čvrsto povezana s radnim komadom.

Stezaljku radnog komada pričvrstite što bliže mjestu na kojem se zavaruje.

Uređaj postavite tako da dovoljna količina izolacije bude okrenuta prema okolnom električki vodljivom području, npr. izolacija prema podlozi ili postoljima koja provode električnu struju.

Ako upotrebljavate strujne razdjelnike, prihvatnike s dvije glave itd., pridržavajte se sljedećeg: I elektroda gorionika za zavarivanje / držača elektroda koji se ne upotrebljavaju može provoditi potencijal. Pobrinite se da se gorionik za zavarivanje / držač elektroda koji se ne upotrebljavaju skladište uz odgovarajuću izolaciju.

Ako se radi o automatskim MIG/MAG primjenama, žičanu elektrodu do dodavača žice vodite samo ako je izolirana od bubnja žice za zavarivanje, velikog koluta ili koluta za žicu.

EMC kategorizacija uređaja

EMC mjere U posebnim slučajevima, unatoč pridržavanju standardizirane emisijske granice, mogu

Uređaji emisijskog razreda A:

- predviđeni su samo za upotrebu u industrijskim zonama

- u drugim područjima mogu prouzročiti smetnje povezane s vodičima i zračenjem.

Uređaji emisijskog razreda B:

- ispunjavaju emisijske zahtjeve za stambene i industrijske zone. To vrijedi i za stambene zone u kojima se energetska opskrba odvija putem javne niskonaponske mreže.

EMC kategorizacija uređaja prema nazivnoj pločici ili tehničkim podacima.

nastupiti smetnje za predviđeno područje primjene (npr. ako se na mjestu upotrebe nalaze osjetljivi uređaji ili ako je mjesto upotrebe u blizini radijskih ili televizijskih prijamnika). U tom slučaju korisnik je obvezan poduzeti mjere za uklanjanje smetnji.

Provjerite i ocijenite otpornost na smetnje opreme u okruženju uređaja u skladu s nacionalnim i međunarodnim odredbama. Ovo su primjeri opreme sklone smetnjama na koju uređaj može utjecati:

- sigurnosna oprema

- električni vodovi i vodovi za prijenos signala i podataka

- računalna i telekomunikacijska oprema

- oprema za mjerenje i kalibriranje

Potporne mjere za izbjegavanje EMC problema:

1. Opskrba električnom energijom

- Ako se elektromagnetske smetnje pojavljuju usprkos korištenju strujnog prik-

ljučka koji je u skladu s propisima, poduzmite dodatne mjere (npr. koristite prikladni strujni filter).

2. Vodovi za zavarivanje

- neka budu što kraći

- neka budu što bliže jedan drugome (i za izbjegavanje EMF problema)

- položeni daleko od drugih vodova

3. Izjednačavanje potencijala

4. Uzemljenje radnog dijela

- Ako je potrebno, uspostavite uzemljenje preko prikladnih kondenzatora.

5. Ako je potrebno, zaštitite ga

- Zaštitite drugu opremu u okruženju

- Zaštitite cijelu instalaciju za zavarivanje

EMF mjere Elektromagnetska polja mogu naštetiti zdravlju na način koji još nije poznat:

- Djelovanje na zdravlje osoba u blizini, npr. osoba koje nose srčane elektrostimulatore ili pomagala za sluh

- Osobe koje nose srčane elektrostimulatore moraju se savjetovati sa svojim liječnikom prije nego što se budu zadržavale u neposrednoj blizini uređaja i postupka zavarivanja

- Razmak između kablova za zavarivanje i glave/trupa zavarivača iz sigurnosnih razloga mora biti što veći

- Kabel za zavarivanje i pakete crijeva ne nosite preko ramena i ne omatajte oko tijela ili dijelova tijela

Osobito kritične točke

Ruke, kosu, dijelove odjeće i alate držite podalje od pokretnih dijelova, kao što su na primjer:

- ventilatori

- zupčanici

- valjci

- vratila

- kolutovi za žicu i žice za zavarivanje.

Ne posežite u rotirajuće zupčanike pogona za žicu ili rotirajuće komponente pogona.

Pokrivne ploče i bočne dijelove dopušteno je otvoriti/ukloniti samo tijekom trajanja radova na održavanju i popravaka.

Tijekom rada

- Osigurajte da su sve pokrivne ploče zatvorene i da su svi bočni dijelovi pravilno montirani.

- Držite sve pokrivne ploče i bočne dijelove zatvorenima.

Izlazak žice za zavarivanje iz gorionika za zavarivanje predstavlja visok rizik od ozljeđivanja (probadanje ruke, ozljeđivanje lica i očiju...).

Stoga gorionik za zavarivanje uvijek držite podalje od tijela (uređaji sa sustavom za pomicanje žice) i upotrebljavajte prikladne zaštitne naočale.

Izradak ne dodirujte tijekom i nakon zavarivanja – postoji opasnost od opeklina.

S ohlađenog izratka može otpasti troska. Stoga i prilikom naknadne obrade izradaka nosite zaštitnu opremu u skladu s propisima i osigurajte odgovarajuću zaštitu za druge osobe.

Gorionik za zavarivanje i ostale komponente opreme s visokim radnim temperaturama ostavite da se ohlade prije nego što budete radili na njima.

U prostorijama u kojima postoji opasnost o požara i eksplozije vrijede posebni propisi – pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.

Izvori struje za radove u prostorijama s povećanom električnom opasnosti (npr. kotao) moraju biti označeni znakom (Safety). Izvor struje ne smije se međutim nalaziti u takvim prostorijama.

Rashladno sredstvo koje izlazi predstavlja opasnost od opeklina. Prije isključenja priključaka za protok ili povratni tok rashladnog sredstva, isključite rashladni uređaj.

Prilikom rukovanja rashladnim sredstvom pridržavajte se navoda sa sigurnosnog podatkovnog lista rashladnog sredstva. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

Za transport uređaja dizalicom koristite samo odgovarajuću proizvođačevu opremu za prijenos tereta.

- Lance ili užad prikvačite na sve predviđene točke za montiranje odgovarajuće opreme za prijenos tereta.

- Lanci ili užad moraju imati što je moguće manji kut na okomiti pravac.

- Uklonite bocu za plin i sustav za pomicanje žice (MIG/MAG i TIG uređaji).

Ako je sustav za pomicanje žice ovješen na dizalicu prilikom zavarivanja, uvijek koristite prikladan, izolirajući ovjes za pomicanje žice (MIG/MAG i TIG uređaji).

Ako je uređaj opremljen remenom ili ručkom za nošenje, oni isključivo služe za transport uređaja rukom. Remen za nošenje nije prikladan za transport uz pomoć dizalice, viličara ili drugog mehaničkog uređaja za podizanje.

Zahtjev za zaštitni plin

Opasnost putem boca zaštitnog plina

Sva sredstva za podizanje (remenje, kopče, lanci itd.) koja se koriste zajedno s uređajem ili njegovim komponentama potrebno je redovito provjeravati (npr. postoje li mehanička oštećenja, korozija ili druge promjene uzrokovane utjecajem okoliša). Interval i opseg provjere moraju odgovarati barem važećim nacionalnim normama i smjernicama.

Postoji opasnost od neopaženog istjecanja zaštitnog plina bez boje i mirisa u slučaju korištenja adaptera za priključak za zaštitni plin. Navoje adaptera na strani uređaja za priključivanje zaštitnog plina potrebno je prije montaže zabrtviti pomoću prikladne teflonske trake.

Onečišćeni zaštitni plin, posebno u prstenastim vodovima, može prouzročiti oštećenja opreme i smanjenu kvalitetu zavarivanja. Treba ispuniti sljedeća pravila o kvaliteti zaštitnog plina:

- veličina čestica krute tvari < 40 µm

- temperatura rosišta plina pod tlakom < -20 °C

- maks. sadržaj ulja < 25 mg/m³

Po potrebi koristite filtre!

Boce zaštitnog plina sadrže plin pod tlakom i u slučaju oštećenja mogu eksplodirati. Budući da su boce zaštitnog plina sastavni dio opreme za zavarivanje, potrebno je jako oprezno rukovati njima.

Boce zaštitnog plina sa zabrtvljenim plinom zaštitite od previsoke temperature, mehaničkih udaraca, troske, otvorenog plamena, iskri i električnih lukova.

Boce zaštitnog plina montirajte okomito i pričvrstite u skladu s uputama kako se ne bi mogle prevrnuti.

Boce zaštitnog plina držite podalje od krugova zavarivanja ili drugih električnih strujnih krugova.

Nikad nemojte objesiti gorionik za zavarivanje na bocu zaštitnog plina.

Opasnost od izlazećeg zaštitnog plina

Nikad nemojte elektrodom dodirivati bocu zaštitnog plina.

Opasnost od eksplozije – nikad nemojte zavarivati na boci zaštitnog plina koja je pod tlakom.

Uvijek koristite samo prikladne boce zaštitnog plina i odgovarajući prikladni pribor (regulator, crijeva i priključke...) za svaku primjenu. Boce zaštitnog plina i pribor koristite samo ako su u dobrom stanju.

Ako je ventil boce zaštitnog plina otvoren, okrenite lice od ispusta.

Ako se ne zavaruje, zatvorite ventil boce zaštitnog plina.

Ako boca zaštitnog plina nije priključena, ostavite poklopac na ventilu boce zaštitnog plina.

Pridržavajte se navoda proizvođača te odgovarajućih nacionalnih i međunarodnih odredaba za boce zaštitnog plina i dijelove pribora.

Opasnost od gušenja nekontrolirano izlazećim zaštitnim plinom

Zaštitni je plin bezbojan i bezmirisan i može pri izlasku potisnuti kisik iz okolnog zraka.

- Osigurajte dovoljan dovod svježeg zraka – stopa cirkulacije zraka mora iznositi najmanje 20 m³ po satu

- Slijedite sigurnosna upozorenja i upozorenja u vezi s održavanjem boce zaštitnog plina ili glavnog dovoda plina

- Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.

- Prije svakog stavljanja u pogon provjerite istječe li nekontrolirano plin iz boce zaštitnog plina ili glavnog dovoda plina.

Sigurnosne mjere na mjestu montaže i prilikom transporta

Uređaj koji se prevrne može predstavljati opasnost po život! Uređaj postavljajte na ravnim, fiksnim podlogama tako da bude stabilan

- Dopušten je nagibni kut od maksimalno 10°.

U prostorima u kojima postoji opasnost od požara i eksplozije vrijede posebni propisi

- Pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.

Putem internih uputa i kontrola osigurajte da je okruženje radnog mjesta uvijek čisto i pregledno.

Uređaj postavljajte i upotrebljavajte isključivo u skladu sa stupnjem IP zaštite navedenim na označnoj pločici.

Prilikom postavljanja uređaja osigurajte slobodni prostor oko uređaja od 0,5 m (1 ft. 7,69 in.) kako bi hladni zrak mogao slobodno ulaziti i izlaziti.

Pobrinite se prilikom transporta uređaja da se pridržavate svih važećih nacionalnih i regionalnih smjernica i propisa za sprečavanje nesreća. To osobito vrijedi za smjernice koje se odnose na opasnosti prilikom transporta i otpremanja.

Ne podižite i ne transportirajte aktivne uređaje. Isključite uređaje prije transporta i podizanja!

Prije svakog transporta uređaja u potpunosti ispustite rashladno sredstvo te demontirajte sljedeće komponente:

- Dodavanje žice

- kolut žice

- bocu zaštitnog plina

Prije stavljanja u pogon, nakon transporta obvezno provjerite vizualnim pregledom postoje li oštećenja na uređaju. Neka sva moguća oštećenja popravi obučeno servisno osoblje prije stavljanja u pogon.

Sigurnosne mjere tijekom normalnog rada

Uređaj upotrebljavajte samo kada svi sigurnosni uređaji u potpunosti funkcioniraju. Ako sigurnosni uređaji ne funkcioniraju u potpunosti, postoji opasnost za

- život i zdravlje korisnika ili trećih osoba,

- uređaj i ostalu imovinu korisnika

- učinkovit rad s uređajem.

Prije uključivanja uređaja popravite sigurnosne uređaje koji ne funkcioniraju u potpunosti.

Sigurnosni uređaji nikada se ne smiju izbjegavati niti staviti izvan pogona.

Prije uključivanja uređaja osigurajte da nitko nije u opasnosti.

Barem jednom tjedno provjerite postoje li na uređaju izvana vidljiva oštećenja i provjerite funkcionalnost sigurnosnih uređaja.

Bocu zaštitnog plina uvijek dobro pričvrstite i u slučaju transporta uređaja dizalicom prethodno je skinite.

Samo je originalno rashladno sredstvo proizvođača zbog njegovih svojstava (električna vodljivost, zaštita od smrzavanja, kompatibilnost s materijalom, gorivost...) prikladno za upotrebu u našim uređajima.

Upotrebljavajte samo prikladno originalno rashladno sredstvo proizvođača.

Originalno rashladno sredstvo proizvođača nemojte miješati s drugim rashladnim sredstvima.

Puštanje u pogon, održavanje i servisiranje

Na rashladni krug priključite samo komponente sustava proizvođača.

Ako u slučaju korištenja drugim komponentama sustava ili drugim rashladnim sredstvima dođe do oštećenja, proizvođač ne odgovara za njih i prestaju vrijediti svi jamstveni zahtjevi.

Rashladno sredstvo FCL 10/20 nije zapaljivo. Rashladno sredstvo na bazi etanola pod određenim je uvjetima zapaljivo. Rashladno sredstvo transportirajte samo u zatvorenim originalnim spremnicima i držite ih podalje od izvora zapaljenja

Istrošeno rashladno sredstvo stručno odložite u skladu s nacionalnim i međunarodnim propisima. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

U rashlađenom sustavu prije svakog početka zavarivanja provjerite razinu rashladnog sredstva.

Za dijelove trećih strana ne može se jamčiti da su osmišljeni i izrađeni u skladu sa zahtjevima i sigurnosnim propisima.

- Upotrebljavajte samo originalne rezervne i potrošne dijelove (vrijedi i za standardizirane dijelove).

- Uređaj se ne smije mijenjati ni dopunjavati bez odobrenja proizvođača.

- Odmah zamijenite komponente koje nisu u besprijekornom stanju.

- Prilikom naručivanja navedite točan naziv i broj dijela prema popisu zamjenskih dijelova te serijski broj svog uređaja.

Vijci kućišta predstavljaju veze za zaštitne vodiče za uzemljenje dijelova kućišta. Uvijek koristite odgovarajući broj originalnih vijaka kućišta s navedenim okretnim momentom.

Sigurnosnotehnička provjera

Odlaganje Ne odlažite uređaj s kućnim otpadom! Sukladno europskoj Direktivi 2002/96/EZ o elek-

Proizvođač preporučuje da se najmanje svakih 12 mjeseci provede sigurnosno-tehnička provjera.

Unutar istog intervala od 12 mjeseci proizvođač preporučuje kalibriranje izvora struje.

Preporučuje se da ovlašteni električar izvede sigurnosno-tehničku provjeru

- nakon izmjena

- nakon ugradnje ili dogradnje

- nakon popravaka i održavanja

- najmanje svakih 12 mjeseci.

Prilikom sigurnosno-tehničke provjere potrebno je pridržavati se odgovarajućih međunarodnih i nacionalnih normi i smjernica.

Više informacija o sigurnosno-tehničkoj provjeri i kalibriranju možete dobiti u svojoj servisnoj službi. Ondje možete dobiti i potrebnu dokumentaciju.

tričnom i elektroničkom otpadu i njezinoj provedbi u nacionalnom pravu, iskorišteni električni alati moraju se prikupljati odvojeno i reciklirati na ekološki prihvatljiv način. Vratite svoj iskorišteni uređaj dobavljaču ili nabavite informacije o lokalnom, ovlaštenom poduzeću za prikupljanje i odlaganje otpada. Nepridržavanje ove Direktive EU-a može negativno utjecati na okoliš i vaše zdravlje!

Sigurnosna oznaka

Sigurnost podataka

Autorska prava Proizvođač zadržava autorska prava za ove upute za upotrebu.

Uređaji s oznakom CE ispunjavaju osnovne zahtjeve Direktive o niskonaponskoj i elektromagnetskoj kompatibilnosti (npr. relevantne norme proizvoda iz serije normi EN 60

974).

Fronius International GmbH izjavljuje da je uređaj u skladu s Direktivom 2014/53/EU. Potpuni tekst EU izjave o sukladnosti možete pronaći na sljedećoj internetskoj adresi: http://www.fronius.com

Uređaji s CSA kontrolnim znakom ispunjavaju zahtjeve relevantnih normi za Kanadu i SAD.

Korisnik je odgovoran za stvaranje pričuvne kopije promjena tvorničkih postavki. Proizvođač ne snosi odgovornost u slučaju brisanja osobnih postavki.

Tekst i ilustracije odgovaraju tehničkom stanju u vrijeme tiskanja. Zadržavamo pravo na izmjene. Sadržaj ovih uputa za upotrebu ne predstavlja temelj ni za kakve zahtjeve kupca. Bit ćemo vam zahvalni na prijedlozima za poboljšanja i napomene o pogreškama u uputama za upotrebu.

Opće informacije

Općenito

VR 70

Koncept uređaja

Električni generatori TransSynergic (TS)4000 i TS 5000 te TransPulsSynergic (TPS) 2700, TPS 3200, TPS4000 i TPS 5000 u potpunosti su digitalizirani invertorski električni generatori s mikroprocesorom.

Modularni dizajn i jednostavne mogućnosti proširivanja sustava jamče visoku fleksibilnost. Uređaje je moguće prilagoditi svakoj određenoj okolnosti.

U električnim generatorima TransPuls Synergic 2700 integriran je pogon s 4 valjka. Izostaje spojni paket crijeva između električnog generatora i sustava za prom-

Sustav za zavarivanje TS 4000 / 5000, TPS 3200 /

4000 / 5000 , TPS 2700

jenu brzine žice. Zbog ove kompaktne izvedbe, TPS 2700 prije svega je prikladan za mobilnu primjenu.

Svi uređaji osim TS 4000 / 5000 mogu izvršavati više postupaka:

- Zavarivanje MIG/MAG postupkom

- Zavarivanje TIG postupkom s paljenjem putem dodira (ne kod CMT električnog generatora)

- Zavarivanje štapnom elektrodom

Princip funkcioniranja

Područja djelovanja

Središnja upravljačka i regulacijska jedinica električnog generatora povezana je s digitalnim signalnim procesorom. Središnja upravljačka i regulacijska jedinica te signalni procesor upravljaju cijelim postupkom zavarivanja. Tijekom postupka zavarivanja kontinuirano se mjere stvarni podaci, odmah se reagira na promjene. Regulacijski algoritam osigurava da će se zadržati željeno zadano stanje.

Iz toga rezultira:

- Precizni postupak zavarivanja,

- Točna mogućnost reproduciranja svih rezultata

- Izvanredna svojstva zavarivanja.

Uređaji se mogu koristiti u obrtima i u industriji: ručna i automatizirana primjena s klasičnim čelikom, pocinčanim limovima, kromom/niklom i aluminijem.

Zbog integriranog pogona s 4 valjka, velike snage i male težine, električni generator TPS 2700 prikladan je prije svega za mobilno korištenje na gradilištima ili u radionicama za popravke.

Električni generatori TS 4000 / 5000 i TPS 3200 / 4000 / 5000 koncipirani su za:

- Automobilsku i dobavljačku industriju,

- Strojogradnju i proizvodnju tračnih vozila,

- Izradu aparata,

- Brodogradnju itd.

- Izgradnju postrojenja za kemiju,

Upozorenja na

Nur vorhanden bei Stromquelle „TPS 2700“ und auf Drahtvorschüben

uređaju

Električni generatori u SAD-u opremljeni su dodatnim upozorenjima na uređaju. Upozorenja se ne smiju ni ukloniti ni premazati bojom.

Opis upozorenja

na uređaju

Pri određenim izvedbama uređaja, na njemu se nalaze upozorenja.

Raspored simbola može biti različit.

! Upozorenje! Pažnja!

Simboli predstavljaju moguće opasnosti.

A Valjci za dovod mogu ozlijediti prste.

B Žica za zavarivanje i dijelovi pogona tijekom rada nalaze se pod naponom zavari-

vanja. Držite ruke i metalne predmete dalje od njih!

Prvi Strujni udar može biti smrtonosan.

1.1 Nosite suhe, izolirajuće rukavice. Ne dodirujte žičanu elektrodu golim rukama. Ne

nosite mokre ili oštećene rukavice.

1.2 Kao zaštitu od električnog udara upotrijebite podlogu koja pruža izolaciju od tla i

radnog područja.

1.3 Prije rada na uređaju isključite uređaj i izvucite mrežni utikač ili prekinite opskrbu

strujom.

2. Udisanje dima koji nastaje pri zavarivanju može biti štetno za zdravlje.

2.1 Držite glavu podalje od dima koji nastaje pri zavarivanju.

2.2 Upotrijebite prisilno prozračivanje ili lokalno usisavanje kako biste uklonili dim koji

xx,xxxx,xxxx *

nastaje pri zavarivanju.

2.3 Dim koji nastaje pri zavarivanju uklonite ventilatorom.

3 Iskre nastale zavarivanjem mogu prouzročiti eksploziju ili požar.

3.1 Držite gorive materijale dalje od postupka zavarivanja. Ne zavarujte u blizini

zapaljivih materijala.

3.2 Iskre nastale zavarivanjem mogu prouzročiti požar. Na raspolaganju morate imati

aparat za gašenje požara. Po potrebi osigurajte prisutnost osobe za nadzor koja može rukovati aparatom za gašenje požara.

3.3 Ne zavarujte na kantama ili zatvorenim spremnicima.

Četvrti Zrake električnog luka mogu opeći oči i ozlijediti kožu.

4.1 Nosite pokrivalo za glavu i zaštitne naočale. Upotrebljavajte zaštitu za sluh i

nosite ovratnik s gumbom. Nosite zavarivačku kacigu s ispravnim premazom. Nosite prikladnu zaštitnu odjeću na cijelom tijelu.

5. Prije rada na stroju ili prije zavarivanja:

Educirajte se za rad na uređaju i pročitajte upute!

6. Nemojte ukloniti ili prebojiti naljepnicu s upozorenjima.

* Proizvođačev narudžbeni broj naljepnice

Posebne izvedbe

Općenito Za profesionalnu obradu različitih materijala potrebni su programi zavarivanja prilagođeni

za te materijale. Posebne izvedbe digitalnih električnih generatora točno su prilagođene za te zahtjeve. Tako se najvažniji programi zavarivanja nalaze izravno na upravljačkoj ploči električnog generatora. Osim toga, električni generatori odlikuju se standardnim funkcijama koje podupiru korisnika zavarivanja tih materijala.

NAPOMENA!

Tehnički podaci posebnih izvedbi odgovaraju tehničkim podacima električnog generatora Standard.

Izdanje za aluminij

Izvedbom CrNi Za savršenu i sigurnu obradu kroma/nikla razvijen je električni generator izvedbe za

Za savršenu i sigurnu obradu aluminija razvijen je električni generator izvedbe za aluminij. Posebni programi zavarivanja za aluminij pružaju podršku prilikom obrade aluminija. Električni generator izvedbe za aluminij standardno su opremljeni sljedećim opcijama:

- Posebnim programima zavarivanja za aluminij

- Opcijom SynchroPuls

CrNi. Posebni programi zavarivanja za CrNi pružaju podršku prilikom profesionalne obrade nehrđajućih čelika. Električni generatori izvedbe CrNi standardno su opremljeni sljedećim opcijama:

- Posebnim programima zavarivanja za CrNi

- Opcijom SynchroPuls

- Opcijom TIG-Comfort-Stop

- Priključkom gorionika za zavarivanje TIG postupkom

- Magnetni ventil za plin

NAPOMENA!

Montaža proširenja sustava „Uni Box” na izvedba za CrNi nije moguća (npr.za povezivanje sabirnice polja upravljanja robota).

No i izvedba za CrNi ipak podržava povezivanje robota preko robotskog sučelja ROB 4000 / 5000.

Varijante CMT-a Uz uobičajene postupke zavarivanja, varijante CMT-a podržavaju i dodatno postupak

CMT. Postupak CMT (CMT = Cold Metal Transfer) poseban je postupak MIG kratkog električnog luka. Posebnosti su mali unos topline i upravljani prijenos materijala sa slabom strujom. CMT je prikladan za:

- Lemljenje MIG postupkom skoro bez prskotina

- Zavarivanje tankog lima s malim izobličenjem

- Spajanje čelika s aluminijem (zavarivačko lemljenje)

CMT 4000 Advaced

TIME 5000 Digital Koncept

Uz uobičajene MIG/MAG postupke zavarivanja, zavarivanje štapnom elektrodom i postupak CMT, električni generator CMT 4000 Advanced podržava usavršeni postupak CMT Advanced. način funkcioniranja postupka CMT Advanced temelji se na kombiniranom električnom luku s negativno poliranim CMT ciklusima i pozitivno poliranim CMT ciklusima ili pozitivno poliranim ciklusima pulsiranja. Posebnosti su ciljani unos topline, veći učinak taljenja, bolje premošćivanje zazora, točno odvajanje kapljica i jako stabilni električni luk. CMT Advanced prikladan je za:

- Spojeve tankog lima s velikim premošćivanjem zazora

- Jako čvrste čelike s malim unosom topline

- Točkanje: točno određen volumen kapljica i određeni unos topline

- Zavarivanje korijena bez potporne kupke

- Lemljenje čvrstih i najčvršćih čelika

Kao univerzalni električni generator, TIME 5000 Digital prikladan je osobito za ručne primjene. Uz uobičajene postupke zavarivanja, TIME 5000 Digital podržava i postupak zavarivanja velike snage TIME.

Način funkcioniranja

Uz uobičajene MIG/MAG postupke, sljedeće značajke omogućavaju veću brzinu zavarivanja uz do 30% veći učinak taljenja:

- Jedinica za napajanje s rezervama napona

- Program zavarivanja velike snage

- Posebno prilagođeni zaštitni plinovi

- Učinkoviti sustav za promjenu brzine žice s vodom hlađenim disk motorom za brzinu žice do 30 m/min

- TIME gorionik za zavarivanje s 2-kružnim rashladnim sustavom

Područje korištenja

Područje korištenja je tamo gdje su potrebni dugački zavareni spojevi, veliki presjeci šavova i kontrolirani unos topline, npr.:

- U strojarstvu

- U čeličnim konstrukcijama

- U radu s kranovima

- U brodogradnji

- U proizvodnji bojlera

I kod automatiziranih primjena moguća je primjena novog električnog generatora TIME 5000 Digital.

Vrste materijala

Učinkoviti postupak zavarivanja osobito je prikladan za

- nelegirane čelike

- nisko legirane čelike EN 10027

- građevne čelike sitnog zrna do 890 N/mm²

- čelike koji izdržavaju niske temperature

Izvedba Yard Električni generatori izvedbe Yard posebno su koncipirani za primjenu na brodogra-

dilištima i na offshore pogonima. Program zavarivanja uglavnom je namijenjen za primjene s čelikom kromom/niklom s masivnim i punim žicama.

Izvedba Steel Električni generatori izvedbe Steel posebno su koncipirani za primjenu u područjima u

kojima se koristi čelik. Posebne je krivulje moguće postaviti na upravljačkoj ploči – za standardni i impulsni električni luk.

Komponente sustava

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(11)

(10)

(9)

(8)

F R

O NI

U S

Općenito Električne generatore digitalne serije moguće je pogoniti različitim komponentama

sustava i opcijama. Ovisno o području korištenja, moguće je optimizirati tijekove, rukovanje i korištenje.

Pregled

Pregled komponenti sustava

Legenda:

(1) „Human” (Čovjek) (2) Daljinsko upravljanje (3) Gorionik za zavarivanje (4) Promjene brzine žice (5) Prihvat sustava za promjenu brzine žice (6) Spojni paketi crijeva (7) Pribor za robote (8) Električni generatori (9) Rashladni uređaji (10) Kolica i držači boca za plin (11) Kabel za uzemljenje i elektrodu

Upravljački elementi i priključci

Opis upravljačkih ploča

Općenito Upravljačke su ploče konstruirane prema funkcijama. Pojedinačne parametre koji su pot-

rebni za zavarivanje moguće je pomoću tipki jednostavno odabrati i

- pomoću tipki ili okretnog gumba promijeniti

- tijekom zavarivanja na digitalnom zaslonu

Na temelju funkcije Synergic prilikom promjene pojedinačnih parametara namještaju se i svi ostali parametri.

NAPOMENA!

Zbog ažuriranja softvera na vašem uređaju mogu biti dostupne funkcije koje u ovim uputama za rad nisu opisane ili obrnuto.

Osim toga, pojedinačne se slike mogu neznatno razlikovati od kontrola na uređaju. Način djelovanja tih kontrola ipak je jednak.

Sigurnost

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.

▶ ▶

Pregled „Opis upravljačkih ploča” sastoji se od sljedećih odjeljaka:

- Upravljačka ploča Standard

- Upravljačka ploča Comfort

- Upravljačka ploča US

- Upravljačka ploča TIME 5000 Digital

- Upravljačka ploča CMT

- Upravljačka ploča Yard

- Upravljačka ploča Remote

- Upravljačka ploča CMT Remote

- Upravljačka ploča CrNi

- Upravljačka ploča Steel

UPOZORENJE!

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

Upravljačka ploča Standard

(3) (5)

(15)(14)

(6) (9) (10)(8)(7)(4)

(13)

(12) (11)

(2)(1)

(16)

Općenito

Upravljačka ploča Standard

NAPOMENA!

Kod upravljačke ploče Standard na raspolaganju je samo postupak MIG/MAG standardno-sinergijsko zavarivanje.

Sljedeći postupci i funkcije nisu dostupni i nije ih moguće nadograditi:

MIG/MAG impulsno-sinergijsko zavarivanje,

▶

Pogon Job

▶

TIG zavarivanje

▶

Zavarivanje štapnom elektrodom

▶

Točkanje

▶

Izmjene parametra Struja zavarivanja i Korekcija visine električnog luka moraju se izvršiti na sustavu za promjenu brzine žice.

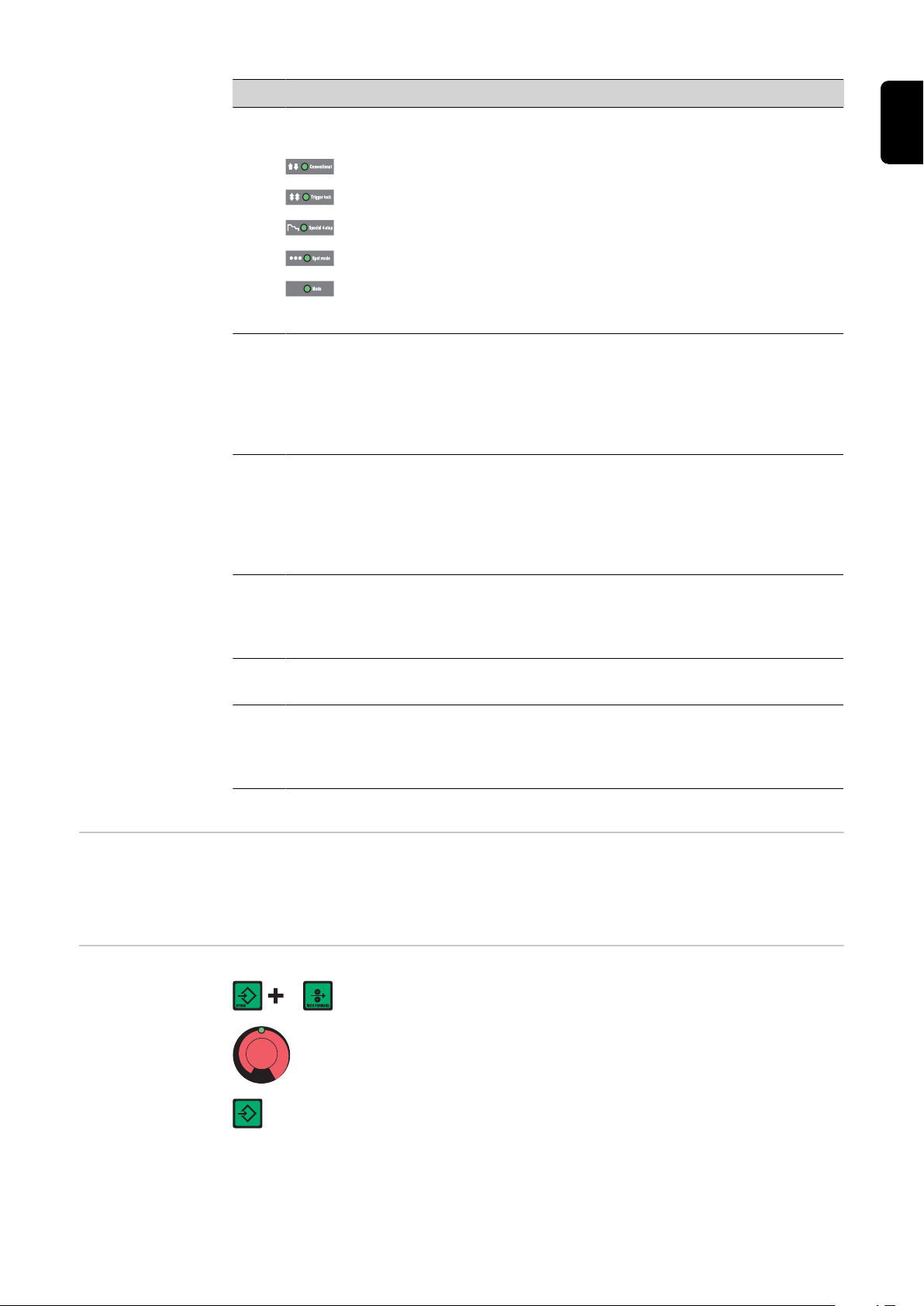

Br. Funkcija (1) Tipka Uvlačenje žice

Za uvlačenje žičane elektrode bez plina i struje u gorionik za zavarivanje‑Paket crijeva

Informacije o tijeku uvlačenja žice u slučaju dužeg pritiskanja tipke Uvlačenje žice nalaze se u izborniku postavki, parametru Fdi.

Br. Funkcija (2) Tipka Odabir parametara

za odabir sljedećih parametara:

Debljina lima

Debljina lima u mm ili in.

Struja zavarivanja

Struja zavarivanja u A Prije početka zavarivanja automatski se prikazuje približna vrijednost koja proizlazi iz programiranih parametara. Tijekom postupka zavarivanja prikazuje se trenutačna stvarna vrijednost.

Brzina žice

Brzina žice u m/min ili ipm.

Napon zavarivanja

Napon zavarivanja u V Prije početka zavarivanja automatski se prikazuje približna vrijednost koja proizlazi iz programiranih parametara. Tijekom postupka zavarivanja prikazuje se trenutačna stvarna vrijednost.

Ako je parametar odabran, na temelju funkcije Synergic automatski se namještaju svi ostali parametri.

(3) Lijevi digitalni zaslon (4) LED debljina lima

svijetli kada je odabran parametar Debljina lima

(5) LED struja zavarivanja

svijetli kada je odabran parametar Struja zavarivanja

(6) LED brzina žice

svijetli kada je odabran parametar Brzina žice

(7) Indikator Previsoka temperatura

svijetli kada se električni generator prejako zagrije (npr. ako se prekorači trajanje aktivnosti). Dodatne informacije u odjeljku „Dijagnoza grešaka, uklanjanje grešaka”.

(8) Indikator HOLD

Nakon svakog kraja zavarivanja spremaju se trenutačne ostvarene vrijednosti struje zavarivanja i napona zavarivanja – svijetli indikator HOLD.

(9) Desni digitalni zaslon (10) LED napon zavarivanja

svijetli kada je odabran parametar Napon zavarivanja

(11) Tipka Način rada

za odabir načina rada

2-taktni rad

4-taktni rad

Specijalna 4-takta (početak zavarivanja aluminij)

Kada odaberete način rada, zasvijetlit će LED iza odgovarajućeg simbola.

(12) Tipka Vrsta materijala

Za odabir korištenih dodatnih materijala i zaštitnih plinova. Parametri SP1 i SP2 predviđeni su za dodatne materijale.

Kada odaberete vrstu materijala, zasvijetlit će LED iza odgovarajućeg dodatnog materijala.

Br. Funkcija (13) Tipka Promjer žice

Za odabir korištenog promjera žice. Parametar SP predviđen je za dodatne promjere žice.

Kada odaberete promjer žice, zasvijetlit će LED iza odgovarajućeg promjera žice.

(14) Indikator Prijelazni električni luk

Između kratkog i prskajućeg električnog luka nastaje prijelazni električni luk koji je opterećen prskotinama. Kako bi se uputilo na to kritično mjesto, svijetli indikator Prijelazni električni luk

(15) Tipka Store (Pohraniti)

za ulaz u izbornik postavki

(16) Tipka Provjera plina

Za namještanje potrebne količine plina na reduktoru tlaka. nakon pritiskanja tipke Provjera plina plin istječe 30 s. Ponovnim pritiskom postupak se prijevremeno zaustavlja.

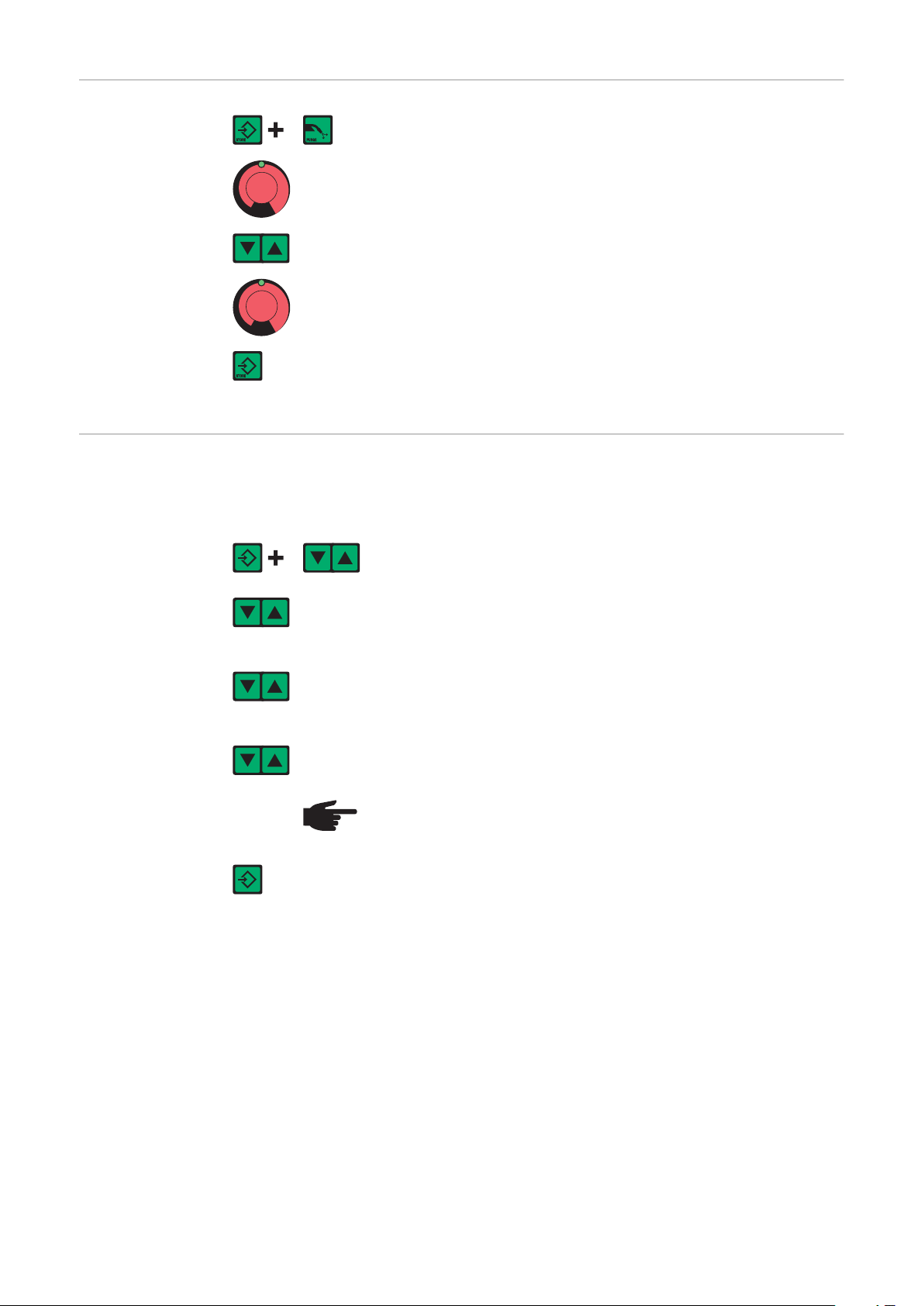

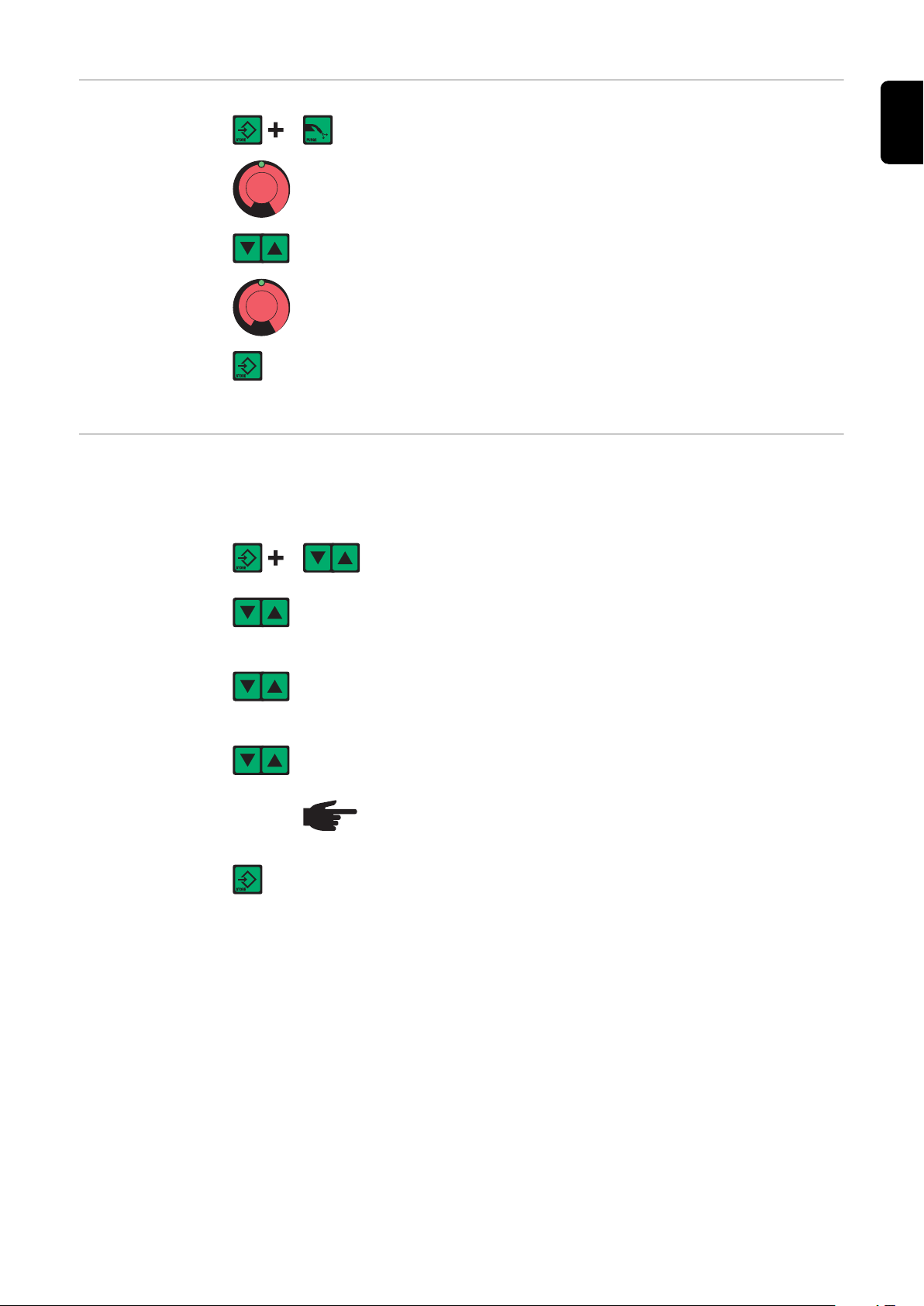

Kombinacije tipki – posebne funkcije

Indikator namještene brzine uvlačenja

Indikator vremena prethodnog protoka plina i vremena naknadnog protoka plina

Istovremenim ili ponovljenim pritiskanjem tipki moguće je aktivirati posebne funkcije koje su opisane u nastavku.

prikazuje se namještena brzina uvlačenja (npr.: Fdi | 10 m/min ili Fdi | 393.70 ipm).

pomoću tipki Vrsta materijala (12) promijenite brzinu uvlačenja

Izlaz se vrši pritiskom tipke Store (Pohraniti).

prikazuje se namješteno vrijeme prethodnog protoka plina (npr. GPr | 0,1 s).

pomoću tipki Vrsta materijala (12) promijenite vrijeme prethodnog protoka plina

Ako zatim pritisnete tipku Postupak (11) prikazuje se namješteno vrijeme naknadnog protoka plina (npr. GPo | 0,5 s)

Izlaz se vrši pritiskom tipke Store (Pohraniti).

pomoću tipki Vrsta materijala (12) promijenite vrijeme naknadnog protoka plina

Prikaz verzije softvera

Uz verziju softvera, pomoću ove posebne funkcije moguće je pozvati i broj verzije baze podataka zavarivanja, br. sustava za promjenu brzine žice, verziju softvera sustava za promjenu brzine žice te trajanje gorenja električnog luka.

Prikazuje se verzija softvera

Ako zatim pritisnete tipku Vrsta materijala (12) prikazat će se broj

NAPOMENA! Indikator trajanja gorenja električnog luka nije prik-

Izlaz se vrši pritiskom tipke Store (Pohraniti).

verzije baze podataka zavarivanja (npr.: 0 | 029 = M0029).

Ako još jednom pritisnete tipku Vrsta materijala (12), prikazat će se broj sustava za promjenu brzine žice (A ili B kod prihvatnika s dvije glave) te verzija softvera sustava za promjenu brzine žice (npr.: A 1.5 | 0.23).

Ako treći put pritisnete tipku Vrsta materijala (12), prikazat će se stvarno trajanje gorenja električnog luka od prvog puštanja u pogon (npr. „654 | 32.1” = 65 432,1 h = 65 432 h, 6 min)

ladan kao osnova izračuna za pristojbe davanja, opseg jamstva ili slično.

Upravljačka ploča Comfort / CrNi / Steel

(14)(4)

(1)

(28) (26)

(25)

(5)

(18)

(15)

(12)

(11)

(10)

(3)

(6)

(9)(7)

(16)(8)

(27)

(24)

(23)

(22)

(13)

(2)

(19)

(17)

(20)

(21)

Razlikovanje upravljačke ploče Comfort, CrNi i Steel

Upravljačka ploča Comfort

Upravljačke ploče Comfort, CrNi i Steel jednako su konstruirane do područja odabira materijala. U sljedećim je odjeljcima prikazana samo upravljačka ploča Comfort. Sve opisane funkcije na isti način vrijede i za upravljačke ploče CrNi i Steel.

Br. Funkcija (1) Tipka Uvlačenje žice

(2) Prekidač s ključem (opcija)

Za uvlačenje žičane elektrode bez plina i struje u gorionik za zavarivanje‑Paket crijeva

Informacije o tijeku uvlačenja žice u slučaju dužeg pritiskanja tipke Uvlačenje žice nalaze se u izborniku postavki, parametru Fdi.

Ako se ključ nalazi u vodoravnom položaju, blokirane su sljedeće pozicije:

- Odabir postupka zavarivanja tipkama Postupak (22)

- Odabir načina rada tipkama Način rada (23)

- Odabir dodatnog materijala tipkama Vrsta materijala (24)

- Ulaz u izbornik s postavkama pomoću tipke Store (Pohraniti) (27)

- Ulazak u izbornik za ispravljanje posla (odjeljak Pogon Job)

Br. Funkcija

NAPOMENA! Analogno upravljačkoj ploči električnog generatora,

funkcije upravljačke ploče na komponentama sustava isto tako su ograničene.

(3) Tipka Odabir parametara

za odabir sljedećih parametara:

a-dimenzija

ovisi o namještenoj brzini zavarivanja

Debljina lima

Debljina lima u mm ili in.

Struja zavarivanja

Brzina žice

Brzina žice u m/min ili ipm.

Indikator F1

Za prikaz potrošnje struje pogona PushPull

Indikator Potrošnje struje pogona sustava za promjenu brzine žice

Za prikaz potrošnje struje pogona sustava za promjenu brzine žice

Ako svijetle indikatori na tipki Odabir parametara (3) i na okretnom gumbu (21), okretnim gumbom (21) je moguće promijeniti prikazani/odabrani parametar.

Ako je odabran ovaj parametar, kod postupaka MIG/MAG impulsnosinergijskog zavarivanja i MIG/MAG standardno-sinergijskog zavarivanja na temelju funkcije Synergic automatski se namještaju i svi ostali parametri te parametar Napon zavarivanja.

(4) LED indikator F1

svijetli kada je odabran parametar Indikator F1

(5) LED indikator potrošnje struje pogona sustava za promjenu brzine žice

svijetli kada je odabran parametar Indikator potrošnje struje pogona sustava za promjenu brzine žice

(6) LED a-dimenzija

svijetli kada je odabran parametar a-dimenzija

(7) Lijevi digitalni zaslon (8) LED debljina lima

svijetli kada je odabran parametar Debljina lima

(9) LED struja zavarivanja

svijetli kada je odabran parametar Struja zavarivanja

(10) LED brzina žice

svijetli kada je odabran parametar Brzina žice

(11) Indikator Previsoka temperatura

svijetli kada se električni generator prejako zagrije (npr. ako se prekorači trajanje aktivnosti). Dodatne informacije u odjeljku „Dijagnoza grešaka, uklanjanje grešaka”.

Br. Funkcija (12) Indikator HOLD

Nakon svakog kraja zavarivanja spremaju se trenutačne ostvarene vrijednosti struje zavarivanja i napona zavarivanja – svijetli indikator HOLD.

(13) LED Korekcija visine električnog luka

svijetli kada je odabran parametar Korekcija visine električnog luka

(14) LED Korekcija odvajanja kapljica / dynamic korekcija / dynamic

svijetli kada je odabran parametar Korekcija odvajanja kapljica / dynamic korekcija / dynamic

(15) LED napon zavarivanja

svijetli kada je odabran parametar Napon zavarivanja

(16) LED brzina zavarivanja

svijetli kada je odabran parametar Brzina zavarivanja

(17) Desni digitalni zaslon (18) LED Job-Nr. (Br. posla)

svijetli kada je odabran parametar Job-Nr. (Br. posla)

(19) LED indikator F3

svijetli kada je odabran parametar Indikator F3

(20) Tipka Odabir parametara

za odabir sljedećih parametara:

Korekcija visine električnog luka

Za ispravak visine električnog luka

Korekcija odvajanja kapljica / dynamic korekcija / dynamaic

Ovisno o funkcijama, opremljeno je različitim funkcijama. Opis svake funkcije slijedi u poglavlju Pogon zavarivanja kod odgovarajućeg postupka.

Napon zavarivanja

Brzina zavarivanja

Brzina zavarivanja u cm/min ili ipm (potrebno za parametar a-dimenzija)

Job N

U postupku pogon Job (Posao) za pozivanje spremljenog skupa parametara o broju posla

Indikator F3

za prikaz Real Energy Inputs (stvarnog unosa energije) u kJ. Real Energy (stvarni unos energije) potrebno je aktivirati u izborniku za postavke na razini 2 – parametar EnE. Ako indikator nije aktiviran, prikazuje se količina protoka rashladne tekućine kod postojećeg rashladnog uređaja FK 4000 Rob

Ako svijetle indikatori na tipki Odabir parametara (20) i na okretnom gumbu (21), okretnim je gumbom (21) moguće promijeniti prikazani/odabrani parametar.

(21) Okretni gumb

Za mijenjanje parametara. Ako svijetli indikator Okretni gumb, moguće je promijeniti odabrani parametar.

Br. Funkcija (22) Tipka Postupak

Za odabir postupka zavarivanja

MIG/MAG impulsno-sinergijsko zavarivanje

MIG/MAG standardno-sinergijsko zavarivanje

MIG/MAG standardno-ručno zavarivanje

Pogon Job

Zavarivanje TIG postupkom s paljenjem putem dodira

Zavarivanje štapnom elektrodom

Kada odaberete postupak, zasvijetlit će LED na odgovarajućem simbolu.

(23) Tipka Način rada

za odabir načina rada

2-taktni rad

4-taktni rad

Specijalna 4-takta (početak zavarivanja aluminij)

Način rada Točkanje

Način rada Mode (Modus)

Kada odaberete način rada, zasvijetlit će LED iza odgovarajućeg simbola.

(24) Tipka Vrsta materijala

Za odabir korištenih dodatnih materijala i zaštitnih plinova. Parametri SP1 i SP2 predviđeni su za dodatne materijale.

Kada odaberete vrstu materijala, zasvijetlit će LED iza odgovarajućeg dodatnog materijala.

(25) Tipka Promjer žice

Za odabir korištenog promjera žice. Parametar SP predviđen je za dodatne promjere žice.

Kada odaberete promjer žice, zasvijetlit će LED iza odgovarajućeg promjera žice.

(26) Indikator Prijelazni električni luk

(27) Tipka Store (Pohraniti)

za ulaz u izbornik postavki

(28) Tipka Provjera plina

Za namještanje potrebne količine plina na reduktoru tlaka. nakon pritiskanja tipke Provjera plina plin istječe 30 s. Ponovnim pritiskom postupak se prijevremeno zaustavlja.

Kombinacije tipki – posebne funkcije

Istovremenim ili ponovljenim pritiskanjem tipki moguće je aktivirati posebne funkcije koje su opisane u nastavku.

Indikator namještene brzine uvlačenja

prikazuje se namještena brzina uvlačenja (npr.: Fdi | 10 m/min ili Fdi | 393.70 ipm).

pomoću okretnog gumba promijenite brzinu uvlačenja

Izlaz se vrši pritiskom tipke Store (Pohraniti).

Indikator vremena prethodnog protoka plina i vremena naknadnog protoka plina

Prikaz verzije softvera

prikazuje se namješteno vrijeme prethodnog protoka plina (npr. GPr | 0,1 s)

Izlaz se vrši pritiskom tipke Store (Pohraniti).

pomoću okretnog gumba promijenite vrijeme prethodnog protoka plina

Ako zatim pritisnete tipku Postupak (22), prikazuje se namješteno vrijeme naknadnog protoka plina (npr. GPo | 0,5 s)

pomoću okretnog gumba promijenite vrijeme naknadnog protoka plina

Prikazuje se verzija softvera

Ako zatim pritisnete tipku Vrsta materijala (24), prikazat će se broj

NAPOMENA! Indikator trajanja gorenja električnog luka nije prik-

Izlaz se vrši pritiskom tipke Store (Pohraniti).

verzije baze podataka zavarivanja (npr.: 0 | 029 = M0029).

Ako još jednom pritisnete tipku Vrsta materijala (24), prikazat će se broj sustava za promjenu brzine žice (A ili B kod prihvatnika s dvije glave) te verzija softvera sustava za promjenu brzine žice (npr.: A 1.5 | 0.23).

Ako treći put pritisnete tipku Vrsta materijala (24), prikazat će se stvarno trajanje gorenja električnog luka od prvog puštanja u pogon (npr. „654 | 32.1” = 65 432,1 h = 65 432 h, 6 min)

ladan kao osnova izračuna za pristojbe davanja, opseg jamstva ili slično.

Upravljačka ploča US

(14)(4)

(1)

(26)

(25)

(5)

(18)

(15)

(12)

(11)

(10)

(3)

(6)

(9)(7)

(16)(8)

(24)

(23)

(22)

(13)

(2)

(19)

(17)

(20)

(21)

Upravljačka ploča US

Br. Funkcija (1) Tipka Inch Forward (Uvlačenje žice)

(2) Prekidač s ključem (opcija)

NAPOMENA! Analogno upravljačkoj ploči električnog generatora,

Za uvlačenje žičane elektrode bez plina i struje u gorionik za zavarivanje‑Paket crijeva

Informacije o tijeku uvlačenja žice u slučaju dužeg pritiskanja tipke Uvlačenje žice nalaze se u izborniku postavki, parametru Fdi.

Ako se ključ nalazi u vodoravnom položaju, blokirane su sljedeće pozicije:

- Odabir postupka zavarivanja tipkama Postupak (20)

- Odabir načina rada tipkama Način rada (21)

- Odabir dodatnog materijala tipkama Vrsta materijala (22)

- Ulaz u izbornik s postavkama pomoću tipke Store (Pohraniti) (25)

- Ulazak u izbornik za ispravljanje posla (odjeljak Pogon Job)

funkcije upravljačke ploče na komponentama sustava isto tako su ograničene.

Br. Funkcija (3) Tipka Odabir parametara

za odabir sljedećih parametara:

Debljina lima

Debljina lima u mm ili in.

Struja zavarivanja

Brzina žice

Brzina žice u m/min ili ipm.

Indikator F1

Za prikaz potrošnje struje pogona PushPull

Indikator Potrošnje struje pogona sustava za promjenu brzine žice

Za prikaz potrošnje struje pogona sustava za promjenu brzine žice

Ako svijetle indikatori na tipki Odabir parametara (3) i na okretnom gumbu (19), okretnim je gumbom (19) moguće promijeniti prikazani/odabrani parametar.

(4) LED indikator F1

svijetli kada je odabran parametar Indikator F1

(5) LED indikator potrošnje struje pogona sustava za promjenu brzine žice

svijetli kada je odabran parametar Indikator potrošnje struje pogona sustava za promjenu brzine žice

(6) Lijevi digitalni zaslon (7) LED debljina lima

svijetli kada je odabran parametar Debljina lima

(8) LED struja zavarivanja

svijetli kada je odabran parametar Struja zavarivanja

(9) LED brzina žice

svijetli kada je odabran parametar Brzina žice

(10) Indikator Previsoka temperatura

svijetli kada se električni generator prejako zagrije (npr. ako se prekorači trajanje aktivnosti). Dodatne informacije u odjeljku „Dijagnoza grešaka, uklanjanje grešaka”.

(11) Indikator HOLD

Nakon svakog kraja zavarivanja spremaju se trenutačne ostvarene vrijednosti struje zavarivanja i napona zavarivanja – svijetli indikator HOLD.

(12) LED Korekcija visine električnog luka

svijetli kada je odabran parametar Korekcija visine električnog luka

(13) LED Korekcija odvajanja kapljica / dynamic korekcija / dynamic

svijetli kada je odabran parametar Korekcija odvajanja kapljica / dynamic korekcija / dynamic

Br. Funkcija (14) LED napon zavarivanja

svijetli kada je odabran parametar Napon zavarivanja

(15) Desni digitalni zaslon (16) LED Job-Nr. (Br. posla)

svijetli kada je odabran parametar Job-Nr. (Br. posla)

(17) LED indikator F3

svijetli kada je odabran parametar Indikator F3

(18) Tipka Odabir parametara

za odabir sljedećih parametara:

Korekcija visine električnog luka

Za ispravak visine električnog luka

Korekcija odvajanja kapljica / dynamic korekcija / dynamaic

Ovisno o funkcijama, opremljeno je različitim funkcijama. Opis svake funkcije slijedi u poglavlju Pogon zavarivanja kod odgovarajućeg postupka.

Napon zavarivanja

Job N

U postupku pogon Job (Posao) za pozivanje spremljenog skupa parametara o broju posla

Indikator F3

Ako svijetle indikatori na tipki Odabir parametara (18) i na okretnom gumbu (19), okretnim je gumbom (19) moguće promijeniti prikazani/odabrani parametar.

(19) Okretni gumb

Za mijenjanje parametara. Ako svijetli indikator Okretni gumb, moguće je promijeniti odabrani parametar.

(20) Tipka Postupak

Za odabir postupka zavarivanja

MIG/MAG impulsno-sinergijsko zavarivanje

MIG/MAG standardno-sinergijsko zavarivanje

MIG/MAG standardno-ručno zavarivanje

Pogon Job

Zavarivanje TIG postupkom s paljenjem putem dodira

Zavarivanje štapnom elektrodom

Kada odaberete postupak, zasvijetlit će LED na odgovarajućem simbolu.

Br. Funkcija (21) Tipka Način rada

za odabir načina rada

2-taktni rad

4-taktni rad

Specijalna 4-takta (početak zavarivanja aluminij)

Način rada Točkanje

Način rada Mode (Modus)

Kada odaberete način rada, zasvijetlit će LED iza odgovarajućeg simbola.

(22) Tipka Vrsta materijala

Za odabir korištenih dodatnih materijala i zaštitnih plinova. Parametri SP1 i SP2 predviđeni su za dodatne materijale.

Kada odaberete vrstu materijala, zasvijetlit će LED iza odgovarajućeg dodatnog materijala.

(23) Tipka Diameter / Index (Promjer žice)

Za odabir korištenog promjera žice. Parametar SP predviđen je za dodatne promjere žice.

Kada odaberete promjer žice, zasvijetlit će LED iza odgovarajućeg promjera žice.

Kombinacije tipki – posebne funkcije

Indikator namještene brzine uvlačenja

(24) Indikator Prijelazni električni luk

(25) Tipka Store (Pohraniti)

za ulaz u izbornik postavki

(26) Tipka Purge (Provjera plina)

Za namještanje potrebne količine plina na reduktoru tlaka. Nakon pritiskanja tipke Provjera plina plin istječe 30 s. Ponovnim pritiskom postupak se prijevremeno zaustavlja.

Istovremenim ili ponovljenim pritiskanjem tipki moguće je aktivirati posebne funkcije koje su opisane u nastavku.

prikazuje se namještena brzina uvlačenja (npr.: Fdi | 10 m/min ili Fdi | 393.70 ipm).

pomoću okretnog gumba promijenite brzinu uvlačenja

Izlaz se vrši pritiskom tipke Store (Pohraniti).

Indikator vremena prethodnog protoka plina i vremena naknadnog protoka plina

prikazuje se namješteno vrijeme prethodnog protoka plina (npr. GPr | 0,1 s)

Izlaz se vrši pritiskom tipke Store (Pohraniti).

pomoću okretnog gumba promijenite vrijeme prethodnog protoka plina

Ako zatim pritisnete tipku Postupak (20), prikazuje se namješteno vrijeme naknadnog protoka plina (npr. GPo | 0,5 s)

pomoću okretnog gumba promijenite vrijeme naknadnog protoka plina

Prikaz verzije softvera

Prikazuje se verzija softvera

Ako zatim pritisnete tipku Vrsta materijala (22), prikazat će se broj

NAPOMENA! Indikator trajanja gorenja električnog luka nije prik-

Izlaz se vrši pritiskom tipke Store (Pohraniti).

verzije baze podataka zavarivanja (npr.: 0 | 029 = M0029).

Ako još jednom pritisnete tipku Vrsta materijala (22), prikazat će se broj sustava za promjenu brzine žice (A ili B kod prihvatnika s dvije glave) te verzija softvera sustava za promjenu brzine žice (npr.: A 1.5 | 0.23).

Ako treći put pritisnete tipku Vrsta materijala (22), prikazat će se stvarno trajanje gorenja električnog luka od prvog puštanja u pogon (npr. „654 | 32.1” = 65 432,1 h = 65 432 h, 6 min)

ladan kao osnova izračuna za pristojbe davanja, opseg jamstva ili slično.

Upravljačka ploča TIME 5000 Digital

(14)(4)

(1)

(28) (26)

(25)

(5)

(18)

(15)

(12)

(11)

(10)

(3)

(6)

(9)(7)

(16)(8)

(27)

(24)

(23)

(22)

(13)

(2)

(19)

(17)

(20)

(21)

Upravljačka ploča TIME 5000 Digital

Br. Funkcija (1) Tipka Inch Forward (Uvlačenje žice)

(2) Prekidač s ključem (opcija)

NAPOMENA! Analogno upravljačkoj ploči električnog generatora,

Za uvlačenje žičane elektrode bez plina i struje u gorionik za zavarivanje‑Paket crijeva

Informacije o tijeku uvlačenja žice u slučaju dužeg pritiskanja tipke Uvlačenje žice nalaze se u izborniku postavki, parametru Fdi.

Ako se ključ nalazi u vodoravnom položaju, blokirane su sljedeće pozicije:

- Odabir postupka zavarivanja tipkama Postupak (20)

- Odabir načina rada tipkama Način rada (21)

- Odabir dodatnog materijala tipkama Vrsta materijala (22)

- Ulaz u izbornik s postavkama pomoću tipke Store (Pohraniti) (25)

- Ulazak u izbornik za ispravljanje posla (odjeljak Pogon Job)

funkcije upravljačke ploče na komponentama sustava isto tako su ograničene.

Br. Funkcija (3) Tipka Odabir parametara

za odabir sljedećih parametara:

a-dimenzija

ovisi o namještenoj brzini zavarivanja

Debljina lima

Debljina lima u mm ili in.

Struja zavarivanja

Brzina žice

Brzina žice u m/min ili ipm.

Indikator F1

Za prikaz potrošnje struje pogona PushPull

Indikator Potrošnje struje pogona sustava za promjenu brzine žice

Za prikaz potrošnje struje pogona sustava za promjenu brzine žice

Ako svijetle indikatori na tipki Odabir parametara (3) i na okretnom gumbu (19), okretnim je gumbom (19) moguće promijeniti prikazani/odabrani parametar.

(4) LED indikator F1

svijetli kada je odabran parametar Indikator F1

(5) LED indikator potrošnje struje pogona sustava za promjenu brzine žice

svijetli kada je odabran parametar Indikator potrošnje struje pogona sustava za promjenu brzine žice

(6) LED a-dimenzija

svijetli kada je odabran parametar a-dimenzija

(7) Lijevi digitalni zaslon (8) LED debljina lima

svijetli kada je odabran parametar Debljina lima

(9) LED struja zavarivanja

svijetli kada je odabran parametar Struja zavarivanja

(10) LED brzina žice

svijetli kada je odabran parametar Brzina žice

(11) Indikator Previsoka temperatura

svijetli kada se električni generator prejako zagrije (npr. ako se prekorači trajanje aktivnosti). Dodatne informacije u odjeljku „Dijagnoza grešaka, uklanjanje grešaka”.

(12) Indikator HOLD

Nakon svakog kraja zavarivanja spremaju se trenutačne ostvarene vrijednosti struje zavarivanja i napona zavarivanja – svijetli indikator HOLD.

(13) LED Korekcija visine električnog luka

svijetli kada je odabran parametar Korekcija visine električnog luka

Br. Funkcija (14) LED Korekcija odvajanja kapljica / dynamic korekcija / dynamic

svijetli kada je odabran parametar Korekcija odvajanja kapljica / dynamic korekcija / dynamic

(15) LED napon zavarivanja

svijetli kada je odabran parametar Napon zavarivanja

(16) LED brzina zavarivanja

svijetli kada je odabran parametar Brzina zavarivanja

(17) Desni digitalni zaslon (18) LED Job-Nr. (Br. posla)

svijetli kada je odabran parametar Job-Nr. (Br. posla)

(19) LED indikator F3

svijetli kada je odabran parametar Indikator F3

(20) Tipka Odabir parametara

za odabir sljedećih parametara:

Korekcija visine električnog luka

Za ispravak visine električnog luka

Korekcija odvajanja kapljica / dynamic korekcija / dynamaic

Ovisno o funkcijama, opremljeno je različitim funkcijama. Opis svake funkcije slijedi u poglavlju Pogon zavarivanja kod odgovarajućeg postupka.

Napon zavarivanja

Brzina zavarivanja

Brzina zavarivanja u cm/min ili ipm (potrebno za parametar a-dimenzija)

Job N

U postupku pogon Job (Posao) za pozivanje spremljenog skupa parametara o broju posla

Indikator F3

Ako svijetle indikatori na tipki Odabir parametara (20) i na okretnom gumbu (21), okretnim je gumbom (21) moguće promijeniti prikazani/odabrani parametar.

(21) Okretni gumb

Za mijenjanje parametara. Ako svijetli indikator Okretni gumb, moguće je promijeniti odabrani parametar.

Br. Funkcija (22) Tipka Postupak

Za odabir postupka zavarivanja

MIG/MAG impulsno-sinergijsko zavarivanje

MIG/MAG standardno-sinergijsko zavarivanje

MIG/MAG standardno-ručno zavarivanje

Pogon Job

Zavarivanje TIG postupkom s paljenjem putem dodira

Zavarivanje štapnom elektrodom

Kada odaberete postupak, zasvijetlit će LED na odgovarajućem simbolu.

(23) Tipka Način rada

za odabir načina rada

2-taktni rad

4-taktni rad

Specijalna 4-takta (početak zavarivanja aluminij)

Način rada Točkanje

Način rada Mode (Modus)

Kada odaberete način rada, zasvijetlit će LED iza odgovarajućeg simbola.

(24) Tipka Vrsta materijala

Za odabir korištenih dodatnih materijala i zaštitnih plinova. Parametri SP1 i SP2 predviđeni su za dodatne materijale.

Kada odaberete vrstu materijala, zasvijetlit će LED iza odgovarajućeg dodatnog materijala.

(25) Tipka Diameter / Index (Promjer žice)

Za odabir korištenog promjera žice. Parametar SP predviđen je za dodatne promjere žice.

Kada odaberete promjer žice, zasvijetlit će LED iza odgovarajućeg promjera žice.

(26) Indikator Prijelazni električni luk

(27) Tipka Store (Pohraniti)

za ulaz u izbornik postavki

(28) Tipka Purge (Provjera plina)

Za namještanje potrebne količine plina na reduktoru tlaka. Nakon pritiskanja tipke Provjera plina plin istječe 30 s. Ponovnim pritiskom postupak se prijevremeno zaustavlja.

Kombinacije tipki – posebne funkcije

Istovremenim ili ponovljenim pritiskanjem tipki moguće je aktivirati posebne funkcije koje su opisane u nastavku.

Indikator namještene brzine uvlačenja

prikazuje se namještena brzina uvlačenja (npr.: Fdi | 10 m/min ili Fdi | 393.70 ipm).

pomoću okretnog gumba promijenite brzinu uvlačenja

Izlaz se vrši pritiskom tipke Store (Pohraniti).

Indikator vremena prethodnog protoka plina i vremena naknadnog protoka plina

Prikaz verzije softvera

prikazuje se namješteno vrijeme prethodnog protoka plina (npr. GPr | 0,1 s)

Izlaz se vrši pritiskom tipke Store (Pohraniti).

pomoću okretnog gumba promijenite vrijeme prethodnog protoka plina

Ako zatim pritisnete tipku Postupak (20), prikazuje se namješteno vrijeme naknadnog protoka plina (npr. GPo | 0,5 s)

pomoću okretnog gumba promijenite vrijeme naknadnog protoka plina

Prikazuje se verzija softvera

Ako zatim pritisnete tipku Vrsta materijala (24), prikazat će se broj

NAPOMENA! Indikator trajanja gorenja električnog luka nije prik-

Izlaz se vrši pritiskom tipke Store (Pohraniti).

verzije baze podataka zavarivanja (npr.: 0 | 029 = M0029).

Ako treći put pritisnete tipku Vrsta materijala (24), prikazat će se stvarno trajanje gorenja električnog luka od prvog puštanja u pogon (npr. „654 | 32.1” = 65 432,1 h = 65 432 h, 6 min)

ladan kao osnova izračuna za pristojbe davanja, opseg jamstva ili slično.

Upravljačka ploča CMT

(14)(4)

(1)

(25)

(5)

(18)

(15)

(12)

(11)

(10)

(3)

(6)

(9)(7)

(16)(8)

(24)

(23)

(22)

(13)

(2)

(19)

(17)

(20)

(21)

Upravljačka ploča CMT

Br. Funkcija (1) Tipka Inch Forward (Uvlačenje žice)

(2) Tipka Odabir parametara

Za uvlačenje žičane elektrode bez plina i struje u gorionik za zavarivanje‑Paket crijeva

Informacije o tijeku uvlačenja žice u slučaju dužeg pritiskanja tipke Uvlačenje žice nalaze se u izborniku postavki, parametru Fdi.

za odabir sljedećih parametara:

Debljina lima

Debljina lima u mm ili in.

Struja zavarivanja

Brzina žice

Brzina žice u m/min ili ipm.

Br. Funkcija

Indikator F1

Za prikaz potrošnje struje pogona PushPull

Indikator Potrošnje struje pogona sustava za promjenu brzine

žice

Za prikaz potrošnje struje pogona sustava za promjenu brzine žice

Ako svijetle indikatori na tipki Odabir parametara (3) i na okretnom gumbu (19),

okretnim je gumbom (19) moguće promijeniti prikazani/odabrani parametar.

(3) LED indikator F1

svijetli kada je odabran parametar Indikator F1

(4) LED indikator potrošnje struje pogona sustava za promjenu brzine žice

svijetli kada je odabran parametar Indikator potrošnje struje pogona sustava za promjenu brzine žice

(5) Lijevi digitalni zaslon (6) LED debljina lima

svijetli kada je odabran parametar Debljina lima

(7) LED struja zavarivanja

svijetli kada je odabran parametar Struja zavarivanja

(8) LED brzina žice

svijetli kada je odabran parametar Brzina žice

(9) Indikator Previsoka temperatura

svijetli kada se električni generator prejako zagrije (npr. ako se prekorači trajanje aktivnosti). Dodatne informacije u odjeljku „Dijagnoza grešaka, uklanjanje grešaka”.

(10) Indikator HOLD

Nakon svakog kraja zavarivanja spremaju se trenutačne ostvarene vrijednosti struje zavarivanja i napona zavarivanja – svijetli indikator HOLD.

(11) LED Korekcija visine električnog luka

svijetli kada je odabran parametar Korekcija visine električnog luka

(12) LED Korekcija odvajanja kapljica / dynamic korekcija / dynamic

svijetli kada je odabran parametar Korekcija odvajanja kapljica / dynamic korekcija / dynamic

(13) LED napon zavarivanja

svijetli kada je odabran parametar Napon zavarivanja

(14) Desni digitalni zaslon (15) LED Job-Nr. (Br. posla)

svijetli kada je odabran parametar Job-Nr. (Br. posla)

(16) LED indikator F3

svijetli kada je odabran parametar Indikator F3

Br. Funkcija (17) Tipka Odabir parametara

za odabir sljedećih parametara:

Korekcija visine električnog luka

Za ispravak visine električnog luka

Korekcija odvajanja kapljica / dynamic korekcija / dynamaic

Ovisno o funkcijama, opremljeno je različitim funkcijama. Opis svake funkcije slijedi u poglavlju Pogon zavarivanja kod odgovarajućeg postupka.

Napon zavarivanja

Job N

U postupku pogon Job (Posao) za pozivanje spremljenog skupa parametara o broju posla

Indikator F3

Ako svijetle indikatori na tipki Odabir parametara (17) i na okretnom gumbu (18), okretnim je gumbom (18) moguće promijeniti prikazani/odabrani parametar.

(18) Okretni gumb

Za mijenjanje parametara. Ako svijetli indikator Okretni gumb, moguće je promijeniti odabrani parametar.

(19) Tipka Postupak

Za odabir postupka zavarivanja

MIG/MAG impulsno-sinergijsko zavarivanje

MIG/MAG standardno-sinergijsko zavarivanje

CMT, CMT-Pulse

MIG/MAG standardno-ručno zavarivanje

Pogon Job

Zavarivanje štapnom elektrodom

Kada odaberete postupak, zasvijetlit će LED na odgovarajućem simbolu.

(20) Tipka Način rada

za odabir načina rada

2-taktni rad

4-taktni rad

Specijalna 4-takta (početak zavarivanja aluminij)

Način rada Točkanje

Način rada Mode (Modus)

Kada odaberete način rada, zasvijetlit će LED iza odgovarajućeg simbola.

Br. Funkcija (21) Tipka Vrsta materijala

Za odabir korištenih dodatnih materijala i zaštitnih plinova. Parametri SP1 i SP2 predviđeni su za dodatne materijale.

Kada odaberete vrstu materijala, zasvijetlit će LED iza odgovarajućeg dodatnog materijala.

(22) Tipka Diameter / Index (Promjer žice)

Za odabir korištenog promjera žice. Parametar SP predviđen je za dodatne promjere žice.

Kada odaberete promjer žice, zasvijetlit će LED iza odgovarajućeg promjera žice.

(23) Indikator CMT-Puls

svijetli kada je odabrana krivulja CMT/Puls

(24) Tipka Store (Pohraniti)

za ulaz u izbornik postavki

(25) Tipka Purge (Provjera plina)

Za namještanje potrebne količine plina na reduktoru tlaka. Nakon pritiskanja tipke Provjera plina plin istječe 30 s. Ponovnim pritiskom postupak se prijevremeno zaustavlja.

Kombinacije tipki – posebne funkcije

Indikator namještene brzine uvlačenja

Istovremenim ili ponovljenim pritiskanjem tipki moguće je aktivirati posebne funkcije koje su opisane u nastavku.

prikazuje se namještena brzina uvlačenja (npr.: Fdi | 10 m/min ili Fdi | 393.70 ipm).

pomoću okretnog gumba promijenite brzinu uvlačenja

Izlaz se vrši pritiskom tipke Store (Pohraniti).

Indikator vremena prethodnog protoka plina i vremena naknadnog protoka plina

prikazuje se namješteno vrijeme prethodnog protoka plina (npr. GPr | 0,1 s)

Izlaz se vrši pritiskom tipke Store (Pohraniti).

pomoću okretnog gumba promijenite vrijeme prethodnog protoka plina

Ako zatim pritisnete tipku Postupak (20), prikazuje se namješteno vrijeme naknadnog protoka plina (npr. GPo | 0,5 s)

pomoću okretnog gumba promijenite vrijeme naknadnog protoka plina

Prikaz verzije softvera

Prikazuje se verzija softvera

Ako zatim pritisnete tipku Vrsta materijala (24), prikazat će se broj

NAPOMENA! Indikator trajanja gorenja električnog luka nije prik-

Izlaz se vrši pritiskom tipke Store (Pohraniti).

verzije baze podataka zavarivanja (npr.: 0 | 029 = M0029).

Ako treći put pritisnete tipku Vrsta materijala (24), prikazat će se stvarno trajanje gorenja električnog luka od prvog puštanja u pogon (npr. „654 | 32.1” = 65 432,1 h = 65 432 h, 6 min)

ladan kao osnova izračuna za pristojbe davanja, opseg jamstva ili slično.

Upravljačka ploča Yard

(14)(4)

(1)

(25)

(5)

(18)

(15)

(12)

(11)

(10)

(3)

(6)

(9)(7)

(16)(8)

(24)

(23)

(22)

(13)

(2)

(19)

(17)

(20)

(21)

Upravljačka ploča Yard

Br. Funkcija (1) Tipka Inch Forward (Uvlačenje žice)

Za uvlačenje žičane elektrode bez plina i struje u gorionik za zavarivanje‑Paket crijeva

Informacije o tijeku uvlačenja žice u slučaju dužeg pritiskanja tipke Uvlačenje žice nalaze se u izborniku postavki, parametru Fdi.

Br. Funkcija (2) Tipka Odabir parametara

za odabir sljedećih parametara:

Debljina lima

Debljina lima u mm ili in.

Struja zavarivanja

Brzina žice

Brzina žice u m/min ili ipm.

Indikator F1

Za prikaz potrošnje struje pogona PushPull

Indikator Potrošnje struje pogona sustava za promjenu brzine žice

Za prikaz potrošnje struje pogona sustava za promjenu brzine žice

Ako svijetle indikatori na tipki Odabir parametara (2) i na okretnom gumbu (18), okretnim je gumbom (18) moguće promijeniti prikazani/odabrani parametar.

(3) LED indikator F1

svijetli kada je odabran parametar Indikator F1

(4) LED indikator potrošnje struje pogona sustava za promjenu brzine žice

svijetli kada je odabran parametar Indikator potrošnje struje pogona sustava za promjenu brzine žice

(5) Lijevi digitalni zaslon (6) LED debljina lima

svijetli kada je odabran parametar Debljina lima

(7) LED struja zavarivanja

svijetli kada je odabran parametar Struja zavarivanja

(8) LED brzina žice

svijetli kada je odabran parametar Brzina žice

(9) Indikator Previsoka temperatura

svijetli kada se električni generator prejako zagrije (npr. ako se prekorači trajanje aktivnosti). Dodatne informacije u odjeljku „Dijagnoza grešaka, uklanjanje grešaka”.

(10) Indikator HOLD

Nakon svakog kraja zavarivanja spremaju se trenutačne ostvarene vrijednosti struje zavarivanja i napona zavarivanja – svijetli indikator HOLD.

(11) LED Korekcija visine električnog luka

svijetli kada je odabran parametar Korekcija visine električnog luka

(12) LED Korekcija odvajanja kapljica / dynamic korekcija / dynamic

svijetli kada je odabran parametar Korekcija odvajanja kapljica / dynamic korekcija / dynamic

Br. Funkcija (13) LED napon zavarivanja

svijetli kada je odabran parametar Napon zavarivanja

(14) Desni digitalni zaslon (15) LED Job-Nr. (Br. posla)

svijetli kada je odabran parametar Job-Nr. (Br. posla)

(16) LED indikator F3

svijetli kada je odabran parametar Indikator F3

(17) Tipka Odabir parametara

za odabir sljedećih parametara:

Korekcija visine električnog luka

Za ispravak visine električnog luka

Korekcija odvajanja kapljica / dynamic korekcija / dynamaic

Ovisno o funkcijama, opremljeno je različitim funkcijama. Opis svake funkcije slijedi u poglavlju Pogon zavarivanja kod odgovarajućeg postupka.

Napon zavarivanja

Job N

U postupku pogon Job (Posao) za pozivanje spremljenog skupa parametara o broju posla

Indikator F3

Ako svijetle indikatori na tipki Odabir parametara (17) i na okretnom gumbu (18), okretnim je gumbom (18) moguće promijeniti prikazani/odabrani parametar.

(18) Okretni gumb

Za mijenjanje parametara. Ako svijetli indikator Okretni gumb, moguće je promijeniti odabrani parametar.

(19) Tipka Postupak

Za odabir postupka zavarivanja

MIG/MAG impulsno-sinergijsko zavarivanje

MIG/MAG standardno-sinergijsko zavarivanje

MIG/MAG standardno-ručno zavarivanje

Pogon Job

Zavarivanje TIG postupkom s paljenjem putem dodira

Zavarivanje štapnom elektrodom

Kada odaberete postupak, zasvijetlit će LED na odgovarajućem simbolu.

Br. Funkcija (20) Tipka Način rada

za odabir načina rada

2-taktni rad

4-taktni rad

Specijalna 4-takta (početak zavarivanja aluminij)

Način rada Točkanje

Način rada Mode (Modus)

Kada odaberete način rada, zasvijetlit će LED iza odgovarajućeg simbola.

(21) Tipka Vrsta materijala

Za odabir korištenih dodatnih materijala i zaštitnih plinova. Parametri SP1 i SP2 predviđeni su za dodatne materijale.

Kada odaberete vrstu materijala, zasvijetlit će LED iza odgovarajućeg dodatnog materijala.

(22) Tipka Diameter / Index (Promjer žice)

Za odabir korištenog promjera žice. Parametar SP predviđen je za dodatne promjere žice.

Kada odaberete promjer žice, zasvijetlit će LED iza odgovarajućeg promjera žice.

Kombinacije tipki – posebne funkcije

Indikator namještene brzine uvlačenja

(23) Indikator Prijelazni električni luk

(24) Tipka Store (Pohraniti)

za ulaz u izbornik postavki

(25) Tipka Purge (Provjera plina)

Za namještanje potrebne količine plina na reduktoru tlaka. Nakon pritiskanja tipke Provjera plina plin istječe 30 s. Ponovnim pritiskom postupak se prijevremeno zaustavlja.

Istovremenim ili ponovljenim pritiskanjem tipki moguće je aktivirati posebne funkcije koje su opisane u nastavku.

prikazuje se namještena brzina uvlačenja (npr.: Fdi | 10 m/min ili Fdi | 393.70 ipm).

pomoću okretnog gumba promijenite brzinu uvlačenja

Izlaz se vrši pritiskom tipke Store (Pohraniti).

Indikator vremena prethodnog protoka plina i vremena naknadnog protoka plina

prikazuje se namješteno vrijeme prethodnog protoka plina (npr. GPr | 0,1 s)

Izlaz se vrši pritiskom tipke Store (Pohraniti).

pomoću okretnog gumba promijenite vrijeme prethodnog protoka plina

Ako zatim pritisnete tipku Postupak (20), prikazuje se namješteno vrijeme naknadnog protoka plina (npr. GPo | 0,5 s)

pomoću okretnog gumba promijenite vrijeme naknadnog protoka plina

Prikaz verzije softvera

Prikazuje se verzija softvera

Ako zatim pritisnete tipku Vrsta materijala (24), prikazat će se broj

NAPOMENA! Indikator trajanja gorenja električnog luka nije prik-

Izlaz se vrši pritiskom tipke Store (Pohraniti).

verzije baze podataka zavarivanja (npr.: 0 | 029 = M0029).

Ako treći put pritisnete tipku Vrsta materijala (24), prikazat će se stvarno trajanje gorenja električnog luka od prvog puštanja u pogon (npr. „654 | 32.1” = 65 432,1 h = 65 432 h, 6 min)

ladan kao osnova izračuna za pristojbe davanja, opseg jamstva ili slično.

Upravljačka ploča Remote

TransPuls Synergic 4000

(3)

(2)

(1)

Općenito Upravljačka ploča Remote sastavni je dio električnog generatora Remote. Električni

generator Remote namijenjen je za automatizirani ili robotski pogon i njime se upravlja isključivo preko LocalNeta.

Upravljanje električnim generatorom Remote može se vršiti preko sljedećih proširenja sustava:

- Daljinskog upravljanja

- Sučelja robota

- Sustava sabirnica polja

Upravljačke ploče Remote

Br. Funkcija (1) Indikator Greška

Svijetli kada dođe do greške. Svi uređaji priključeni na LocalNet, a koji raspolažu digitalnim zaslonima, podržavaju prikaz odgovarajućih poruka o pogrešci.

Prikazane poruke o pogrešci opisane su u odjeljku „Dijagnoza grešaka, uklanjanje grešaka”.

(2) Indikator Robotsko sučelje

Svijetli ako je uključen električni generator, kada je na LocalNet primjerice prik-

(3) Indikator Električni generator uključen

ljučeno robotsko sučelje ili sustav sabirnice polja

Svijetli kada je mrežni kabel uključen u mrežu i kada se mrežna sklopka nalazi u položaju - I -

Upravljačka ploča Remote CMT

CMT 4000 Advanced

(3)

(2)

(1)

Općenito Upravljačka ploča Remote CMT sastavni je dio električnog generatora Remote-CMT i

električnog generatora CMT-Advanced. Električni generatori Remote-CMT i CMT-Advanced namijenjeni su za automatizirani ili robotski pogon i njima se upravlja isključivo preko LocalNeta.

Upravljanje električnim generatorima Remote-CMT i CMT-Advanced vrši se preko sljedećih proširenja sustava:

- Daljinskog upravljanja RCU 5000i

- Robotskog sučelja ROB 5000

- Sustava sabirnica polja

Upravljačkih ploča Remote CMT i CMT Advanced

Br. Funkcija (1) Indikator Greška

(2) Indikator Robotsko sučelje

(3) Indikator Električni generator uključen

Svijetli kada dođe do greške. Svi uređaji priključeni na LocalNet, a koji raspolažu digitalnim zaslonima, podržavaju prikaz odgovarajućih poruka o pogrešci.

Prikazane poruke o pogrešci opisane su u odjeljku „Dijagnoza grešaka, uklanjanje grešaka”.

Svijetli ako je uključen električni generator, kada je na LocalNet primjerice priključeno robotsko sučelje ili sustav sabirnice polja

Svijetli kada je mrežni kabel uključen u mrežu i kada se mrežna sklopka nalazi u položaju - I -

Priključci, prekidači i mehaničke komponente

(3)(4)(5)(6)

(7) (8)

)9()01(

)21()11(

(2)(1)

Električni generator TPS 2700

Prikaz sprijeda / Prikaz straga / Prikaz s boka

Br. Funkcija

(1) Priključak LocalNet

Standardizirana priključna utičnica za proširenja sustava (npr. daljinsko upravljanje, gorionik za zavarivanje JobMaster itd.)

(2) (+) – utičnice za struju s bajonet zaključavanjem

služi za:

- priključivanje kabela za uzemljenje kod zavarivanja TIG postupkom

- priključivanje kabela za elektrode i kabela za uzemljenje kod zavarivanja štapnim elektrodama (ovisno o vrsti elektrode)

(3) Priključak upravljanja gorionikom za zavarivanje

za priključivanje upravljačkog utikača gorionika za zavarivanje

(4) Slijepi pokrov (5) (-) – utičnice za struju s bajonet zaključavanjem

služi za:

- priključivanje kabela za uzemljenje kod zavarivanja MIG/MAG postupkom

- priključak za napajanje TIG gorionika za zavarivanje

- priključivanje kabela za elektrode i kabela za uzemljenje kod zavarivanja štapnim elektrodama (ovisno o vrsti elektrode)

(6) Priključak gorionika za zavarivanje

za priključivanje gorionika za zavarivanje

(7) Mrežna sklopka

za uključivanje i isključivanje električnog generatora

(8) Slijepi pokrov

predviđeno za priključivanje LocalNeta

(9) Priključak Zaštitni plin (10) Mrežni kabel s vlačnim rasterećenjem (11) Prihvatnik kolutova žice s kočnicom

za prihvat standardiziranih kolutova žice do maks.16 kg (35,27 lb.) i promjera od maks. 300 mm (11,81 in.)

(12) Pogon s 4 valjka

Električni genera-

(3)(4)

(5)

(6)

(2)(1)

(7) (8)

(9)

(10)(11)

(13)(12)

tor TPS 2700 CMT

Prikaz sprijeda / Prikaz straga / Prikaz s boka

Br. Funkcija (1) Priključak LocalNet

Standardizirana priključna utičnica za proširenja sustava (npr. daljinsko upravljanje, gorionik za zavarivanje JobMaster itd.)

(2) Priključak upravljanja motora

za priključivanje kontrolne linije s CMT pogonske jedinice

(3) Priključak upravljanja gorionikom za zavarivanje

za priključivanje upravljačkog utikača gorionika za zavarivanje

(4) Priključak LHSB

za priključivanje LHSB kabela s CMT pogonske jedinice (LHSB = LocalNet High-Speed Bus)

(5) (-) – utičnice za struju s bajonet zaključavanjem

služi za:

- priključivanje kabela za uzemljenje kod zavarivanja MIG/MAG postupkom

- priključak za napajanje TIG gorionika za zavarivanje

- priključivanje kabela za elektrode i kabela za uzemljenje kod zavarivanja štapnim elektrodama (ovisno o vrsti elektrode)

(6) Priključak gorionika za zavarivanje

za priključivanje gorionika za zavarivanje

(7) Mrežna sklopka

za uključivanje i isključivanje električnog generatora

(8) Slijepi pokrov

predviđeno za priključivanje LocalNeta

(9) Priključak Zaštitni plin (10) (+) – utičnice za struju s bajonet zaključavanjem

služi za:

- priključivanje kabela za uzemljenje kod zavarivanja TIG postupkom

- priključivanje kabela za elektrode i kabela za uzemljenje kod zavarivanja štapnim elektrodama (ovisno o vrsti elektrode)

(11) Mrežni kabel s vlačnim rasterećenjem (12) Prihvatnik kolutova žice s kočnicom

za prihvat standardiziranih kolutova žice do maks.16 kg (35,27 lb.) i promjera od maks. 300 mm (11,81 in.)

Br. Funkcija

(2)(1)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

Električni generator TS 4000 / 5000, TPS 3200 / 4000 / 5000, TIME 5000 Digital

(13) Pogon s 4 valjka

Prikaz sprijeda / Prikaz straga

Br. Funkcija (1) (-) – utičnice za struju s bajonet zaključavanjem

služi za:

- priključivanje kabela za uzemljenje kod zavarivanja MIG/MAG postupkom

- priključak za napajanje TIG gorionika za zavarivanje

- priključivanje kabela za elektrode i kabela za uzemljenje kod zavarivanja štapnim elektrodama (ovisno o vrsti elektrode)

(2) Mrežna sklopka

za uključivanje i isključivanje električnog generatora

(3) Slijepi pokrov

Predviđeno za priključak LocalNet ili priključak LHSB (LocalNet High-Speed Bus)

(4) Slijepi pokrov

Predviđeno za priključak LocalNet ili priključak LHSB (LocalNet High-Speed Bus)

(5) Priključak LocalNet

Spojni paket crijeva

(6) Slijepi pokrov

Predviđeno za priključak LHSB (LocalNet High-Speed Bus)

Priključak LHSB standardno je opremljen kod CMT električnog generatora.

(7) Mrežni kabel s vlačnim rasterećenjem

Br. Funkcija

CMT 4000 Advanced

(1)

(2)

LHSB

(3)

(4)

(5)

(7)

(8)

(6)

(8) Druga (-) – utičnica za struju s bajonet zaključavanjem (opcija) služi za:

- priključivanje spojnog paketa crijeva kod MIG/MAG zavarivanja za promjenu polariteta (npr. za Innershield zavarivanje i za zavarivanje punom žicom)

- posebno za automatizirane i robotske primjene kod kojih je potreban priključak spojnog paketa crijeva i kabela za uzemljenje na mjestu električnog generatora (npr. u rasklopnom ormaru)

Druga (+) – utičnica za struju s bajonet zaključavanjem (opcija)

Za priključivanje drugog strujnog kabela

Slijepi pokrov

Kada nema opcije druge (-) utičnice za struju ili druge (+) utičnice za struju na električnom generatoru.

(9) (+) – utičnice za struju s bajonet zaključavanjem služi za:

- priključivanje strujnog kabela sa spojnog paketa crijeva kod MIG/MAG zavarivanja

- priključivanje kabela za uzemljenje kod zavarivanja TIG postupkom

- priključivanje kabela za elektrode i kabela za uzemljenje kod zavarivanja štapnim elektrodama (ovisno o vrsti elektrode)

Električni generator CMT 4000 Advanced

Prikaz sprijeda / Prikaz straga

Br. Funkcija (1) Priključak Kabel za uzemljenje

služi za:

- priključivanje kabela za uzemljenje kod MIG/MAG zavarivanja, kod CMT zavarivanja i kod CMT Advanced zavarivanja

- priključivanje kabela za elektrode i kabela za uzemljenje kod zavarivanja štapnim elektrodama (ovisno o vrsti elektrode)

(2) Mrežna sklopka

za uključivanje i isključivanje električnog generatora

Br. Funkcija (3) Utičnica za struju s bajonet zaključavanjem

služi za:

- priključivanje strujnog kabela sa spojnog paketa crijeva kod MIG/MAG zavarivanja, kod CMT zavarivanja i kod CMT Advanced zavarivanja

- priključivanje kabela za elektrode i kabela za uzemljenje kod zavarivanja štapnim elektrodama (ovisno o vrsti elektrode)

(4) Slijepi pokrov

Predviđeno za priključak LocalNet

(5) Slijepi pokrov

Predviđeno za priključak LocalNet

(6) Priključak LocalNet

Spojni paket crijeva

(7) Priključak LHSB (LocalNet High-Speed Bus) (8) Mrežni kabel s vlačnim rasterećenjem

Instalacija i puštanje u pogon

Minimalna oprema za pogon zavarivanja

Općenito Ovisno o postupku zavarivanja, potrebna je određena minimalna oprema kako bi se

radilo s električnog generatora. U nastavku su opisani postupci zavarivanja i odgovarajuća minimalna oprema za pogon zavarivanja.

MIG/MAG – zavarivanje, plinom hlađeno

MIG/MAG – zavarivanje, vodom hlađeno

MIG/MAG – automatizirano zavarivanje

- Električni generator

- Kabel za uzemljenje

- MIG/MAG gorionik za zavarivanje, plinom hlađeno

- Priključak za plin (opskrba zaštitnim plinom)

- Sustav za promjenu brzine žice (samo kod TS 4000 / 5000, TPS 3200 / 4000 / 5000)

- Spojni paket crijeva (samo kod TS 4000 / 5000, TPS 3200 / 4000 / 5000)

- Žičana elektroda

- Električni generator

- Rashladni uređaj

- Kabel za uzemljenje

- MIG/MAG gorionik za zavarivanje, vodom hlađeno

- Priključak za plin (opskrba zaštitnim plinom)

- Sustav za promjenu brzine žice (samo kod TS 4000 / 5000, TPS 3200 / 4000 / 5000)

- Spojni paket crijeva (samo kod TS 4000 / 5000, TPS 3200 / 4000 / 5000)

- Žičana elektroda

- Električni generator (TS 4000 / 5000, TPS 3200 / 4000 / 5000)

- Robotsko sučelje ili poveznica sabirnice polja

- Kabel za uzemljenje

- MIG/MAG robotski gorionik za zavarivanje ili MIG/MAG strojni gorionik za zavarivanje (kod vodom hlađenih robotskih ili strojnih gorionika za zavarivanje dodatno je potreban rashladni uređaj)

- Priključak za plin (opskrba zaštitnim plinom)

- Promjena brzine žice

- Spojni paket crijeva

- Žičana elektroda

CMT zavarivanje, ručno

- CMT električni generator

- Kabel za uzemljenje

- CMT gorionik za zavarivanje uklj. CMT pogonsku jedinicu i CMT odbojnik za žicu (kod vodom hlađenih CMT primjena dodatno je potreban rashladni uređaj)

- CMT sustav za promjenu brzine žice (samo kod TPS 3200 / 4000 / 5000)

- CMT spojni paket crijeva (samo kod TPS 3200 / 4000 / 5000)

- Žičana elektroda

- Priključak za plin (opskrba zaštitnim plinom)

CMT zavarivanje, automatizirano

- CMT električni generator: TPS 3200 / 4000 / 5000 (ili električni generator CMT Remote s daljinskim upravljanjem RCU 5000i)

- Robotsko sučelje ili poveznica sabirnice polja

- Kabel za uzemljenje

- CMT gorionik za zavarivanje uklj. CMT pogonska jedinica

- Rashladni uređaj

- CMT sustav za promjenu brzine žice

- CMT spojni paket crijeva

- CMT odbojnik za žicu

- Žičana elektroda

- Priključak za plin (opskrba zaštitnim plinom)

Zavarivanje CMT Advanced

TIG DC zavarivanje

Zavarivanje štapnom elektrodom

- Električni generator CMT 4000

- Daljinsko upravljanje RCU 5000i

- Robotsko sučelje ili poveznica sabirnice polja

- Kabel za uzemljenje

- CMT gorionik za zavarivanje uklj. CMT pogonska jedinica

- Rashladni uređaj

- CMT sustav za promjenu brzine žice

- CMT spojni paket crijeva

- CMT odbojnik za žicu

- Žičana elektroda

- Priključak za plin (opskrba zaštitnim plinom)

- Električni generator

- Kabel za uzemljenje

- TIG potisnik plina za gorionik za zavarivanje

- Priključak za plin (opskrba zaštitnim plinom)

- Dodatni materijal ovisno o korištenju

- Električni generator

- Kabel za uzemljenje

- Držač elektroda

- Štapne elektrode

Prije instalacije i puštanja u pogon

Sigurnost

Propisna primjena

Odredbe za postavljanje

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

▶

upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem

▶

pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

isključivo je namijenjen za zavarivanje MIG/MAG postupkom, štapnim elektrodama i zavarivanje TIG postupkom. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i

- pridržavanje svih napomena iz uputa za rad

- pravilno provođenje inspekcije i održavanja

Uređaj je ispitan prema stupnju zaštite IP23, što podrazumijeva sljedeće:

- zaštita od prodiranja krutih stranih tijela promjera većeg od Ø 12,5 mm (0,49 in.)

- zaštitu od prskajuće vode do kuta od 60° na okomiti pravac

Sukladno stupnju zaštite IP23, uređaj se može postaviti i upotrebljavati na otvorenom prostoru. Potrebno je izbjegavati neposrednu vlagu (npr. putem kiše).

UPOZORENJE!

Prevrtanje ili pad uređaja može biti opasno po život.

Uređaje, stojeće konzole i kolica postavite na ravnu i čvrstu podlogu tako da su sta-

▶

bilni.

Ventilacijski kanal predstavlja bitan sigurnosni uređaj. Prilikom odabira mjesta postavljanja pripazite da rashladni zrak neometano može ulaziti ili izlaziti kroz ventilacijske otvore na prednjoj i stražnjoj strani uređaja. Prašina (npr. prilikom brušenja) koja pada, a koja vodi električnu energiju, ne smije biti izravno usisana u postrojenje.

Mrežni priključak Uređaji su namijenjeni za mrežni napon koji je naveden na natpisnoj pločici. Ako mrežni

kabel ili mrežni utikač nisu postavljeni na vašoj izvedbi uređaja, njih je potrebno montirati u skladu s nacionalnim standardima. Osiguranje mrežnog kabela moguće je pronaći u tehničkim podacima.

NAPOMENA!

Nepravilno konstruirane elektroinstalacije mogu dovesti do velike materijalne štete.

Mrežni kabel te njegovo osiguranje potrebno je postaviti u skladu s postojećom opskrbom struje. Vrijede tehnički podaci na natpisnoj pločici.

Za električni generator TIME 5000 Digital vrijedi: standardni mrežni utikač dopušta pogon s mrežnim naponom do 400 V. Za mrežne napone do 460 V montirajte mrežni utikač koji je za to dopušten ili izravno instalirajte opskrbu energijom.

Priključivanje mrežnog kabela kod električnih generatora za američko tržište

Općenito Električni generatori za američko tržište isporučuju se bez mrežnog kabela. Prije

puštanja u pogon potrebno je montirati mrežni kabel koji odgovara priključnom naponu. Vlačno rasterećenje za kabel presjeka AWG 10 montirano je na električni generator. Vlačna rasterećenja za veće presjeke kabela potrebno je postaviti na odgovarajući način.

Propisani mrežni kabel i vlačna rasterećenja

Sigurnost

Električni generator Napon mreže Presjek kabela

TS 4000 / 5000, TPS 4000 / 5000, CMT 4000 Advanced

TPS 3200 3 x 460 V

AWG ... American Wire Gauge (= američki presjek žice)

UPOZORENJE!

3 x 460 V 3 x 230 V

3 x 230 V

AWG 10 AWG 6

AWG 10 AWG 8

Priključivanje mrežnog kabela

Opasnost zbog neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Radove koji su opisani u nastavku smije provoditi samo obučeno stručno osoblje.

▶

Nužno je poštovati nacionalne standarde i smjernice.

▶

OPREZ!

Opasnost zbog nepropisno pripremljenog mrežnog kabela.

Posljedica mogu biti kratki spojevi i materijalna šteta.

Postavite kabelske završetke na sve fazne vodiče te zaštitni vodič mrežnog kabela s

▶

kojeg je skinuta izolacija.

Odmontirajte lijevi bočni dio električnog generatora

Skinite izolaciju s kraja mrežnog kabela oko 100 mm (4 in.)

NAPOMENA!

Zaštitni vodič (zeleni ili zeleni sa žutom trakom) trebao bi biti oko 10 – 15 mm (0,4 – 0,6 in) dulji od faznog vodiča.

Na vodič faze i zaštitni vodič mrežnog kabela dodajte metalnu kapicu za žile,

V1 U1

metalnu kapicu za žile fiksirajte kliještima za stopice

OPREZ!

Opasnost od kratkih spojeva!

Ako se ne koriste metalne kapice za žile postoji opasnost od kratkog spoja između vodiča faze ili između vodiča faze i zaštitnog vodiča.

Postavite metalne kapice za žile na sve fazne vodiče te zaštitne vodiča

▶

mrežnog kabela s kojeg je skinuta izolacija.

Otpustite vijke (2 x) i priključnu maticu

SW 30 na vlačnom rasterećenju

Ugurajte mrežni kabel u vlačno ras-

terećenje

NAPOMENA!

Mrežni kabel ugurajte toliko da se zaštitni vodič i fazni vodič pravilno mogu priključiti na terminal blok priključak.

Pritegnite priključnu maticu SW 30

mm Pritegnite vijke (2 x)

Mrežni kabel pravilno priključite na

blokirajuću stezaljku:

- Zaštitni vodič (zeleni ili zeleni sa žutim trakicama) na priključak PE

- Fazni vodič na priključke L1 – L3

Ponovno montirajte lijevi bočni dio

električnog generatora

Zamijenite vlačno

rasterećenje

Odmontirajte lijevi bočni dio elek-

tričnog generatora Uklonite vijke s postojećeg vlačnog

rasterećenja (2 x) Postojeće vlačno rasterećenje skinite

prema naprijed Uklonite vijke s lima za adapter, uklo-

nite lim za adapter

Šesterobridnu maticu SW 50 mm pos-

tavite u lim držača

NAPOMENA!

Za pouzdano uzemljenje s kućištem električnog generatora vrhovi na šesterobridnoj matici moraju pokazivati prema limu držača.

Prednji dio velikog vlačnog ras-

terećenja uvijte u šesterobridnu maticu SW 50 mm. Šesterobridna matica SW 50 mm razupire se u lim držača.

Prikvačite veliko vlačno rasterećenje

na kućište i pričvrstite ga s 2 vijka Priključivanje mrežnog kabela

Ponovno montirajte lijevi bočni dio

električnog generatora

Stavljanje u pogon

Sigurnost

Napomene o rashladnom uređaju

UPOZORENJE!

Strujni udar može biti smrtonosan.

Ako je izvor struje tijekom instalacije priključen na mrežu, postoji opasnost od teških tjelesnih ozljeda i velike materijalne štete.

Sve radove na uređaju provodite samo ako je mrežni prekidač izvora struje

▶

prebačen u položaj - O -. Sve radove na uređaju provodite samo ako je izvor struje odvojen od mreže.

▶

UPOZORENJE!

Opasnost od električne struje uslijed prašine u uređaju koja provodi električnu energiju.

Posljedica mogu biti teške ozljede i materijalna šteta.

Uređaj smije raditi samo kad je montiran filtar za zrak. Filtar za zrak predstavlja bitan

▶

sigurnosni uređaj za postizanje IP zaštite IP 23.

Za sljedeće primjene preporučuje se rashladni uređaj FK 4000 R:

- Električne generatore TS 4000 / 5000, TPS 3200 / 4000 / 5000

- Gorionik za zavarivanje JobMaster

- Gorionik za zavarivanje PushPull

- Robotski pogon

- Pakete crijeva duže od 5 m

- MIG/MAG impulsno-sinergijsko zavarivanje

- Općenita zavarivanja u višim rasponima snage

Informacije o komponentama sustava

Opskrba strujom rashladnog uređaja vrši se preko električnog generatora. Ako se mrežna sklopka električnog generatora uključi na položaj - I -, rashladni uređaj je spreman.

Ostale informacije o rashladnom uređaju možete pronaći u uputama za rad rashladnog uređaja.

U nastavku opisani radni koraci i radnje sadrže napomene o najrazličitijim komponentama sustava kao što su:

- Kolica

- Rashladni uređaji

- Prihvati sustava za promjenu brzine žice

- Promjene brzine žice

- Spojni paketi crijeva

- Gorionik za zavarivanje

- itd.

Podrobne informacije o montaži i priključivanju komponenti sustava možete pronaći u odgovarajućim uputama za rad komponenti sustava.

Pregled „Puštanje u pogon” sastoji se od sljedećih odjeljaka:

- Puštanje u pogon električnog generatora TPS 2700

- Puštanje u pogon električnog generatora TS 4000 / 5000, TPS 3200 / 4000 / 5000

- Puštanje u pogon električnog generatora CMT 4000 Advanced

Puštanje u pogon električnog generatora TPS 2700

Općenito Puštanje u pogon električnog generatora TPS 2700 opisano je na temelju ručne, plinom

hlađene MIG/MAG primjene.

Preporuka za vodom hlađene primjene

Priključite bocu za plin

- Koristite kolica PickUp

- Postavite rashladni uređaj na kolica PickUp

- Električni generator TPS 2700 postavite na rashladni uređaj

- S vanjskim priključkom za vodu koristite samo vodom hlađeni gorionik za zavarivanje

- Priključke za vodu gorionika za zavarivanje priključite izravno na rashladni uređaj

UPOZORENJE!

Opasnost od teških tjelesnih ozljeda i materijalne štete od boce za plin koja padne.

Boce za plin postavite na ravnu i čvrstu podlogu tako da su stabilne. Osigurajte boce za plin od prevrtanja.

Pridržavajte se sigurnosnih propisa proizvođača boca za plin.

Bocu za plin postavite na ravnu i

čvrstu podlogu tako da bude stabilna Osigurajte da boca za plin ne može

pasti – no izbjegnite grlo boce Uklonite zaštitnu kapicu boce za plin

Kratko otvorite ventil boce za plin kako

biste uklonili prljavštinu koja se nalazi okolo

Provjerite brtvu na reduktoru tlaka

Reduktor tlaka na boci za plin odvrnite

i pritegnite Povežite reduktor tlaka pomoću cri-

jeva za plin s priključkom za zaštitni plin na električnom generatoru

Priključite crijevo za plin na TPS 2700

NAPOMENA!

Uređaji namijenjeni za američko tržište isporučuju se s adapterom za crijevo za plin:

Adapter zalijepite ili zabrtvite

▶

Provjerite da adapter ne propušta plin.

▶

Uspostavljanje uzemljenja

Priključite kabel za uzemljenje na TPS 2700

Kabel za uzemljenje priključite u (-)

utičnicu za struju i blokirajte ga S drugim krajem kabela za uzemljenje

uspostavite vezu s radnim dijelom

Priključite gorionik za zavarivanje

Priključite gorionik za zavarivanje na TPS 2700

Ispravno opremljen gorionik za zavari-

vanje s ulaznom cijevi sprijeda ugurajte u priključak za gorionik za zavarivanje

Rukom pritegnite pokrivnu maticu za

fiksiranje Upravljački utikač gorionika za zavari-

vanje ukopčajte u priključak za upravljanje gorionikom i blokirajte ga

NAPOMENA!

Ako se promijeni duljina i/ili presjek paketa crijeva gorionika za zavarivanje, odredite otpor kruga zavarivanja r i induktivnost kruga zavarivanja L (pogledajte „Dodatne postavke”).

Namještanje /

zamjena valjaka za dodavanje

Kako bi se zajamčila optimalna isporuka žičane elektrode, valjci za dodavanje moraju biti prilagođeni promjeru žice koja se zavaruje i slitini žice.

NAPOMENA!

Koristite samo žičane elektrode koje odgovaraju valjku za dodavanje!

Pregled dostupnih valjaka za dodavanje i njihove mogućnosti korištenja nalaze se na popisu zamjenskih dijelova.

Uređaji namijenjeni za američko tržište isporučuju se bez valjka za dodavanje. Nakon korištenja koluta žice koristite valjak za dodavanje.

Namještanje koluta žice

OPREZ!

Opasnost od ozljeđivanja zbog djelovanja opruge namotane žičane elektrode.

Ako se koristi žičana elektroda, kraj žičane elektrode čvrsto držite kako biste spriječili ozljede putem žičane elektrode koja se vraća natrag.

OPREZ!

Opasnost od ozljeđivanja od koluta žice koji pada.

Osigurajte čvrstoću koluta žice na prihvatniku za kolut žice.

Namještanje žičanog koluta za žice

OPREZ!

Opasnost od ozljeđivanja zbog djelovanja opruge namotane žičane elektrode.

Ako se koristi žičana elektroda, kraj žičane elektrode čvrsto držite kako biste spriječili ozljede putem žičane elektrode koja se vraća natrag.

OPREZ!

Opasnost od ozljeđivanja od koluta žice koji pada.

Osigurajte čvrstoću koluta žice na prihvatniku za kolut žice.

NAPOMENA!

Ako se radi sa žičanim kolutom za žice, koristite isključivo adapter za žičani kolut za žice koji je sadržan u opsegu isporuke uređaja!

OPREZ!

Opasnost od ozljeđivanja od žičanog koluta za žice koji pada.

Žičani kolut za žice postavite na adapter za žičani kolut za žice da se poluge žičanog koluta za žice unutar vodećih žljebova adaptera žičanog koluta za žice.

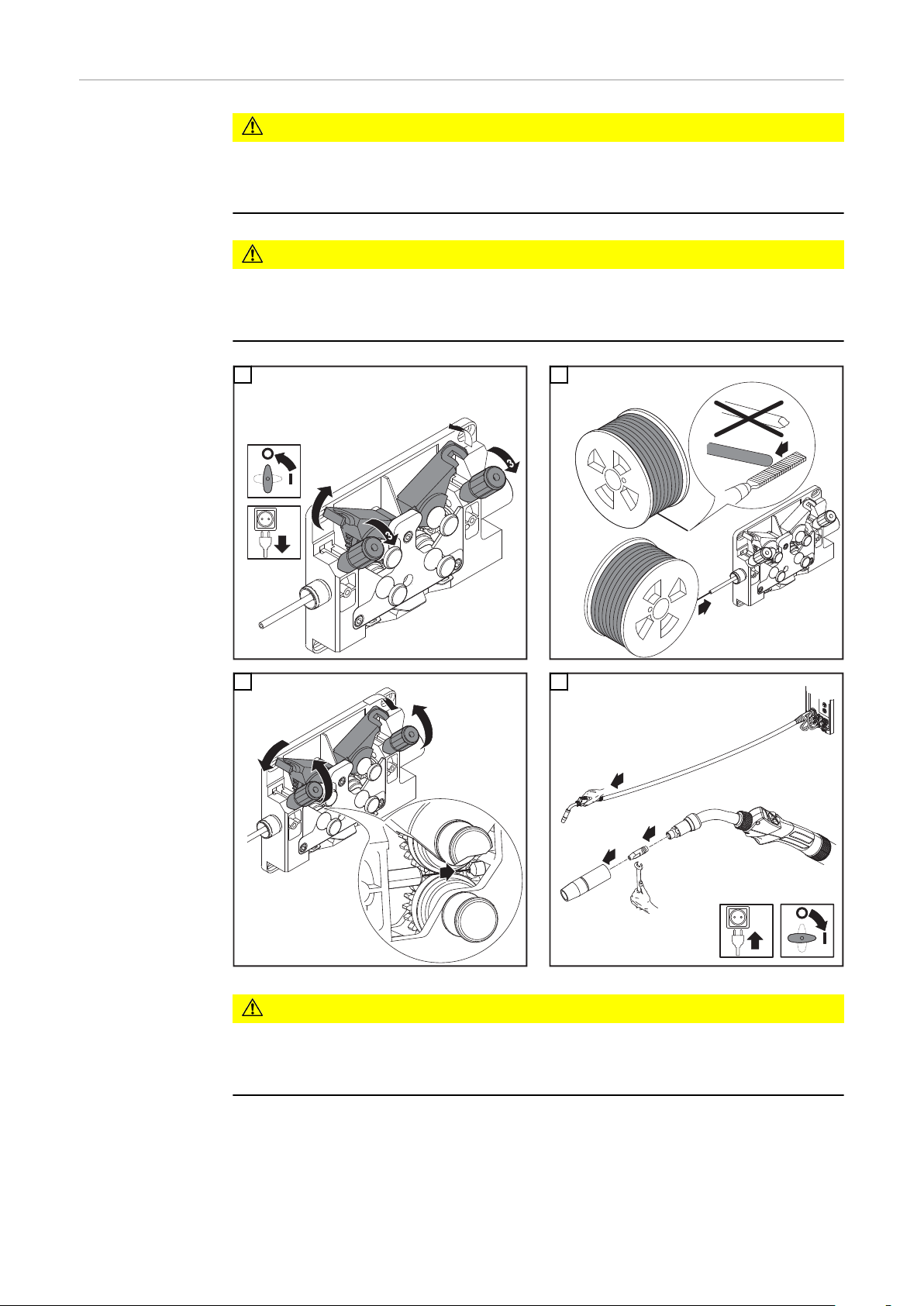

Skupljanje žičane

elektrode

OPREZ!

Opasnost od ozljeđivanja zbog djelovanja opruge namotane žičane elektrode.

Ako se žičana elektroda umata u pogon s 4 valjka, kraj žičane elektrode čvrsto držite kako biste spriječili ozljede putem žičane elektrode koja se vraća natrag.

OPREZ!

Opasnost od oštećenja gorionika za zavarivanje od oštrih krajeva žičane elektrode.

Prije uvlačenja obradite kraj žičane elektrode.

OPREZ!

Opasnost od ozljeđivanja od žičane elektrode koja izlazi.

Prilikom pritiskanja tipke Uvlačenje žice / Inch Forward odmaknite gorionik za zavarivanje od lica i tijela.

Namještanje kontaktnog pritiska

NAPOMENA!

Kontaktni pritisak namjestite tako da se žičana elektroda ne deformira, ali da se ipak zajamči besprijekorni prijenos žice.

Približne vrijednosti kontaktnog pritiska

Zaobljeni valjci Trapezasti val-

jci

Valjci od plastike

Aluminij 1,5 - 3,5 – 4,5

Čelik 3 – 4 1,5 -

CrNi 3 – 4 1,5 -

Namještanje kočnice

NAPOMENA!

Nakon puštanja tipke gorionika kolut žice ne bi se trebao namatati.

Po potrebi podesite kočnicu.

STOP

PVC

KLEBER, GLUE, COLLE

Izvedba kočnice

OPREZ!

Opasnost od koluta žice koji pada.

Kako biste osigurali čvrstoću koluta žice i optimalno djelovanje kočnice, montažu kočnice provedite prema sljedećoj slici.

Puštanje u pogon električnih generatora TS 4000 / 5000, TPS 3200 / 4000 / 5000, TIME 5000 Digital

Općenito Puštanje u pogon električnih generatora TS 4000 / 5000 i TPS 3200 / 4000 / 5000

opisano je na temelju ručne, vodom hlađene MIG/MAG primjene.

Postavljanje komponenti sustava (pregled)

Sljedeća bi vam slika trebala pružiti pregled o sastavu pojedinačnih komponenti sustava. Podrobne informacije o pojedinačnim radnim koracima možete pronaći u odgovarajućim uputama za rad komponenti sustava.

Fiksiranje

vlačnog rasterećenja

Fiksiranje vlačnog rasterećenja na kolica

Produžetke vlačnog rasterećenja na

strani električnog generatora sa spojnog‑paketa crijeva uvucite u otvor na dnu kolica koji je predviđen za to

Vlačno rasterećenje pričvrstite

pomoću dvaju vijaka iz opsega isporuke spojnog paketa crijeva na dno kolica

Za spojne pakete crijeva visine od 1,2 m (4 ft.) nije predviđeno vlačno rasterećenje.

Produžetke vlačnog rasterećenja na

strani sustava za promjenu brzine žice sa spojnog paketa crijeva uvucite u otvor na sustavu za promjenu brzine žice koji je predviđen za to

Vlačno rasterećenje čvrsto pritegnite

pomoću dvaju vijaka iz opsega isporuke spojnog paketa crijeva na sustav za promjenu brzine žice

Priključivanje spojnog paketa crijeva

Fiksiranje vlačnog rasterećenja na sustav za prom-

jenu brzine žice

NAPOMENA!

Kod plinom hlađenih sustava nema rashladnog sustava.

Priključivanje priključaka za vodu kod plinom hlađenih sustava nije potrebno.

(1)

(2) (3)

Potencijal zavarivanja bajonet utikača spojnog paketa crijeva priključite na (+)

utičnicu i okretanjem ga blokirajte Utikač LocalNet spojnog paketa crijeva priključite na priključak LocalNet i fiksirajte

pomoću pokrivne matice Samo kod CMT električnog generatora:

utikač LHSB priključite na priključak LHSB Crijevo za protok vode – plavo (3) priključite na rashladni uređaj

Crijevo za povratni tok vode – crveno (2) priključite na rashladni uređaj

Crijevo zaštitnog plina priključite na reduktor tlaka boce za plin (1)

Priključivanje spojnog paketa crijeva na sustav za promjenu brzine žice

Priključite bocu za plin

UPOZORENJE!

Opasnost od teških tjelesnih ozljeda i materijalne štete od boce za plin koja padne.

Boce za plin postavite na ravnu i čvrstu podlogu tako da su stabilne. Osigurajte boce za plin od prevrtanja.

Pridržavajte se sigurnosnih propisa proizvođača boca za plin.

Postavite bocu za plin na dno kolica

Bocu za plin pomoću remena boce na

gornjem dijelu boce (ali ne na grlu boce) osigurajte od prevrtanja

Uklonite zaštitnu kapicu boce za plin

Kratko otvorite ventil boce za plin kako

biste uklonili prljavštinu koja se nalazi okolo

Provjerite brtvu na reduktoru tlaka

Reduktor tlaka na boci za plin odvrnite

i pritegnite Crijevo zaštitnog plina spojnog paketa

crijeva pomoću crijeva za plin povežite s reduktorom plina

Fiksiranje boce za plin na kolica

NAPOMENA!

Uređaji namijenjeni za američko tržište isporučuju se s adapterom za crijevo za plin:

Adapter zalijepite ili zabrtvite

▶

Provjerite da adapter ne propušta plin.

▶

Uspostavljanje uzemljenja

Priključite gorionik za zavarivanje

Kabel za uzemljenje priključite u (-)

utičnicu za struju i blokirajte ga S drugim krajem kabela za uzemljenje

uspostavite vezu s radnim dijelom

Ispravno opremljen gorionik za zavari-

vanje s ulaznom cijevi sprijeda ugurajte u priključak za gorionik za zavarivanje na sustav za promjenu brzine žice

Rukom pritegnite pokrivnu maticu za

fiksiranje Upravljački utikač gorionika za zavari-

vanje ukopčajte u priključak za upravljanje gorionikom i blokirajte ga

NAPOMENA!

Ako se promijeni duljina i/ili presjek paketa crijeva gorionika za zavarivanje,

Priključak gorionika za zavarivanje i priključak upravl-

janja gorionika na uređaju VR 4000

odredite otpor kruga zavarivanja r i induktivnost kruga zavarivanja L (pogledajte „Dodatne postavke”).

Ostale radnje Sljedeće radne korake provedite prema uputama za rad sustava za promjenu brzine

žice:

Umetnite valjke za dodavanje u sustav za promjenu brzine žice

Kolut žice ili žičani kolut za žicu s adapterom žičanog koluta za žicu umetnite u sus-

tav za promjenu brzine žice Skupljanje žičane elektrode

Namještanje kontaktnog pritiska

Namještanje kočnice

Puštanje u pogon uređaja CMT4000 Advanced

Postavljanje komponenti sustava (pregled)

UPOZORENJE!

Opasnost od teških tjelesnih ozljeda i materijalne štete od boce za plin koja padne.

Boce za plin postavite na ravnu i čvrstu podlogu tako da su stabilne. Osigurajte boce za plin od prevrtanja.

Pridržavajte se sigurnosnih propisa proizvođača boca za plin.

Postavljanje komponenti sustava

Rashladni uređaj i električni generator također pričvrstite pomoću 2 vijka na stražnju

Postavite sustav za promjenu brzine žice i bocu za

plin

stranu

Produljenje držača boca

Priključivanje spojnog paketa crijeva, CMT gorionika za zavarivanje i odbojnika za žicu

Podrobne informacije o pojedinačnim radnim koracima možete pronaći u odgovarajućim uputama za rad komponenti sustava.

Vlačno rasterećenje CMT spojnog paketa crijeva pričvrstite na kolica i sustav za

promjenu brzine žice CMT spojni paket crijeva spojite na električni generator i sustav za promjenu brzine

žice CMT paket crijeva priključite na CMT pogonsku jedinicu

Priključite odbojnik za žicu

CMT gorionik za zavarivanje priključite na sustav za promjenu brzine žice

Ostale radnje

Priključite crijevo za sustav za promjenu brzine žice

Uspostavite uzemljenje između radnog dijela i električnog generatora

Priključite bocu za plin

Priključite daljinsko upravljanje za RCU 5000i

Uspostavite vezu s robotskim upravljanjem

Pripremanje sustava za promjenu brzine žice

Sljedeće radne korake provedite prema uputama za rad sustava za promjenu brzine žice:

Umetnite valjke za dodavanje u sustav za promjenu brzine žice

Kolut žice ili žičani kolut za žicu s adapterom žičanog koluta za žicu umetnite u sus-

tav za promjenu brzine žice Skupljanje žičane elektrode

Namještanje kontaktnog pritiska

Namještanje kočnice

Pogon zavarivanja

MIG/MAG način rada

Općenito

Simboli i objašnjenje

UPOZORENJE!

Nepravilno rukovanje može uzrokovati ozbiljne tjelesne ozljede i materijalnu štetu.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

▶

upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem

▶

pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

Podatke o namještanju, području postavljanja i mjernim jedinicama dostupnih parametara pronađite u izborniku za postavljanje.

Pritisnite tipku za aktivi-

ranje gorionika

GPr

Vrijeme prethodnog protoka plina

Držite tipku za aktiviranje

gorionika

Pustite tipku za aktivi-

ranje gorionika

I-S

Faza početne struje: brzo zagrijavanje osnovnog materijala usprkos velikom odvodu topline na početku zavarivanja

Slope: kontinuirano padanje početne struje na struju zavarivanja i struje zavarivanja na struju završnog kratera

Faza struje zavarivanja: ravnomjeran dovod temperature u osnovni materijal koji je zagrijan predgrijavanjem

I-E

Faza završnog kratera: za sprečavanje mjesnog pregrijavanja osnovnog materijala zbog akumulacija topline na kraju zavarivanja. Sprečava se mogući neuspjeh zavarenog spoja.

GPo

Vrijeme naknadnog protoka plina

2-taktni pogon

GPr

GPo

GPr GPo

Način rada „2-taktni rad” prikladan je za

- Radove na pričvršćivanju

- Kratke zavarene spojeve

- Automatizirani i robotski rad

4-taktni pogon

Način rada „4-taktni pogon” prikladan je za dulje zavarene šavove.

Specijalna 4-takta

GPr GPoE-I LSS-I

+ +

SPt

GPr GPo

Način rada „Specijalna 4-takta” prikladan je osobito za zavarivanje materijala od aluminija. Velika sposobnost vođenja topline aluminija uzima se u obzir posebnim protokom struje zavarivanja.

Točkanje Način rada „Točkanje” prikladan je za spojeve zavarivanja na preklopnim limovima.

Postupak za uspostavljanje zavarenih točaka:

Gorionik za zavarivanje držite okomito

Pritisnite i pustite tipku za aktiviranje gorionika

Zadržite položaj gorionika za zavarivanje

Pričekajte vrijeme naknadnog protoka plina

Podignite gorionik za zavarivanje

Ponovnim pritiskom tipke za aktiviranje gorionika moguće je prijevremeno prekinuti postupak zavarivanja.

Zavarivanje MIG/MAG postupkom

Sigurnost

Općenite radnje prije zavarivanja MIG/MAG postupkom

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

▶

upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem

▶

pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

UPOZORENJE!

Strujni udar može biti smrtonosan.

Ako je izvor struje tijekom instalacije priključen na mrežu, postoji opasnost od teških tjelesnih ozljeda i velike materijalne štete.

Sve radove na uređaju provodite samo ako je mrežni prekidač izvora struje

▶

prebačen u položaj - O -. Sve radove na uređaju provodite samo ako je izvor struje odvojen od mreže.

▶

Samo u slučaju korištenja rashladnih uređaja i vodom hlađenih gorionika za zavari-

vanje:

- TPS 2700 s vodenim hlađenjem: crijeva za vodu gorionika za zavarivanje priključite na odgovarajuće priključke na rashladnom uređaju

- TS 4000 / 5000, TPS 3200 / 4000 / 5000 s vodenim hlađenjem: crijeva za vodu gorionika za zavarivanje priključite na odgovarajuće priključke na sustav za promjenu brzine žice

Priključite mrežni utikač

Mrežnu sklopku uključite na položaj - I -:

- kratko će zasvijetliti svi indikatori na upravljačkoj ploči

- ako postoji: rashladni uređaj počinje raditi

NAPOMENA!

Pridržavajte se sigurnosnih propisa i radnih uvjeta navedenih u uputama za upotrebu rashladnog uređaja.

Pregled Zavarivanje MIG/MAG postupkom sastoji se od sljedećih odjeljaka:

- MIG/MAG sinergijsko zavarivanje

- MIG/MAG standardno-ručno zavarivanje

- CMT zavarivanje

- Posebne funkcije i opcije

- Robotski pogon zavarivanja

100

Fronius TS 4000/5000, TPS 2700/3200/4000/5000, TIME 5000 Digital Operating Instruction [HR]

Specifications and Main Features

Frequently Asked Questions

User Manual
