TransSynergic 4000/5000 TransPuls Synergic 2700 TransPuls Synergic

3200/4000/5000 TIME 5000 Digital CMT 4000 Advanced

Návod na obsluhu

Prúdový zdroj MIG/MAG

42,0426,0001,SK 024-15122020

Obsah

Bezpečnostné predpisy 9

Vysvetlenie bezpečnostných upozornení 9 Všeobecne 9 Použitie podľa určenia 10 Okolité podmienky 10 Povinnosti prevádzkovateľa 10 Povinnosti personálu 10 Sieťová prípojka 11 Vlastná ochrana a ochrana ďalších osôb 11 Informácie o hodnotách hlukových emisií 11 Nebezpečenstvo spôsobené škodlivými plynmi a parami 12 Nebezpečenstvo v dôsledku úletu iskier 12 Nebezpečenstvá spôsobené sieťovým a zváracím prúdom 13 Blúdivé zváracie prúdy 14 Klasifikácia zariadení podľa EMK 14 Opatrenia v oblasti elektromagnetickej kompatibility 14 Opatrenia v elektromagnetických poliach 15 Osobitné miesta ohrozenia 15 Požiadavky na ochranný plyn 16 Nebezpečenstvo vychádzajúce z fliaš s ochranným plynom 17 Nebezpečenstvo v dôsledku unikajúceho ochranného plynu 17 Bezpečnostné opatrenia na mieste nainštalovania a pri preprave 17 Bezpečnostné opatrenia v normálnej prevádzke 18 Uvedenie do prevádzky, údržba a renovácia 19 Bezpečnostnotechnická kontrola 19 Likvidácia 19 Označenie bezpečnosti 19 Bezpečnosť dát 19 Autorské práva 20

Všeobecné informácie 21

Všeobecné informácie 23

Koncepcia zariadenia 23 Princíp činnosti 23 Oblasti použitia 23 Výstražné upozornenia na zariadení 24 Opis výstražných upozornení na zariadení 25

Špeciálne vyhotovenia 27

Všeobecne 27 Edícia Alu 27 Edícia CrNi 27 Varianty CMT 27 CMT 4000 Advaced 28 TIME 5000 Digital 28 Edícia Yard 28 Edícia Steel 29

Systémové komponenty 30

Všeobecne 30 Prehľad 30

Ovládacie prvky a prípojné miesta 31

Popis ovládacích panelov 33

Všeobecne 33 Bezpečnosť 33 Prehľad 33

štandardný ovládací panel. 34

Všeobecne 34 Štandardný ovládací panel 34

Kombinácie tlačidiel – špeciálne funkcie 36 Zobrazenie nastavenej rýchlosti zavedenia 36 Zobrazenie doby úvodného prúdenia plynu a doprúdenia plynu 36 Zobrazenie verzie softvéru 37

Ovládací panel Comfort / CrNi / Steel 38

Rozlíšenie ovládacích panelov Comfort, CrNi a Steel 38 Ovládací panel Comfort 38 Kombinácie tlačidiel – špeciálne funkcie 42 Zobrazenie nastavenej rýchlosti zavedenia 42 Zobrazenie doby úvodného prúdenia plynu a doprúdenia plynu 43 Zobrazenie verzie softvéru 43

Ovládací panel USA 44

Ovládací panel USA 44 Kombinácie tlačidiel – špeciálne funkcie 47 Zobrazenie nastavenej rýchlosti zavedenia 47 Zobrazenie doby úvodného prúdenia plynu a doprúdenia plynu 48 Zobrazenie verzie softvéru 48

Ovládací panel TIME 5000 Digital 49

Ovládací panel TIME 5000 Digital 49 Kombinácie tlačidiel – špeciálne funkcie 52 Zobrazenie nastavenej rýchlosti zavedenia 53 Zobrazenie doby úvodného prúdenia plynu a doprúdenia plynu 53 Zobrazenie verzie softvéru 53

Ovládací panel CMT 54

Ovládací panel CMT 54 Kombinácie tlačidiel – špeciálne funkcie 57 Zobrazenie nastavenej rýchlosti zavedenia 57 Zobrazenie doby úvodného prúdenia plynu a doprúdenia plynu 58 Zobrazenie verzie softvéru 58

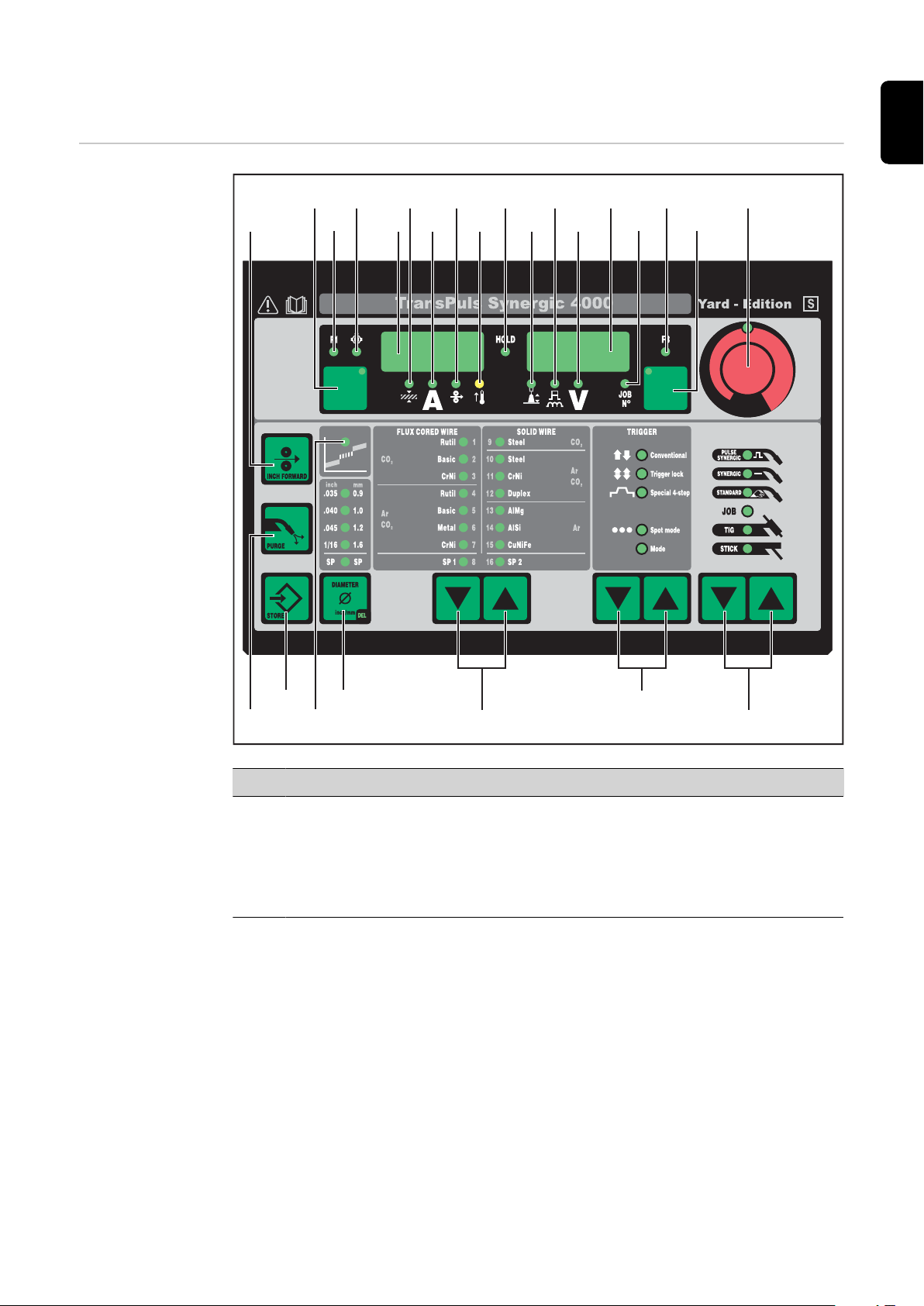

Ovládací panel Yard 59

Ovládací panel Yard 59 Kombinácie tlačidiel – špeciálne funkcie 62 Zobrazenie nastavenej rýchlosti zavedenia 62 Zobrazenie doby úvodného prúdenia plynu a doprúdenia plynu 63 Zobrazenie verzie softvéru 63

Ovládací panel Remote 64

Všeobecne 64 Ovládací panel Remote 64

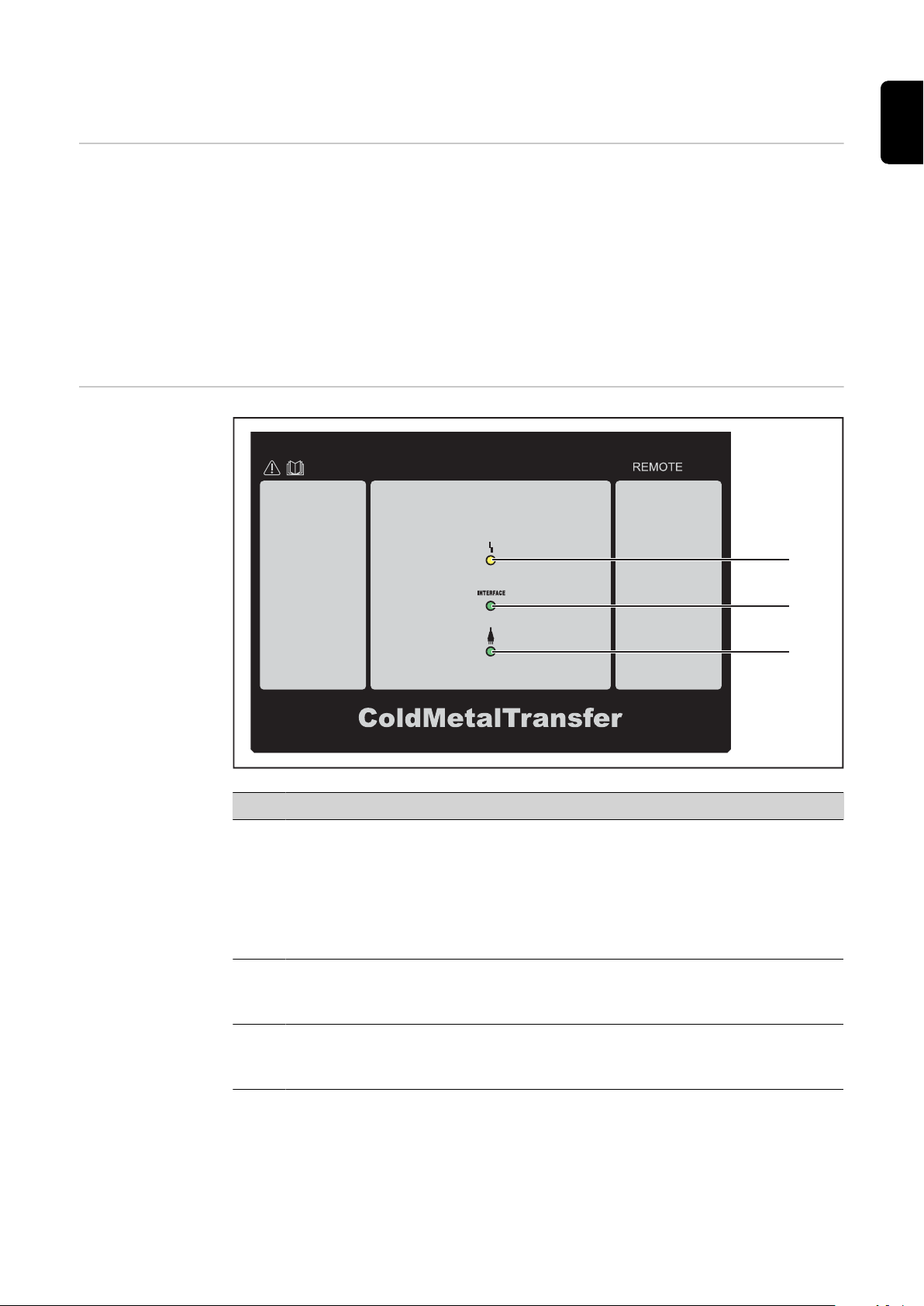

Panel ovládania Remote CMT 65

Všeobecne 65 Ovládací panel Remote-CMT a CMT-Advanced 65

Prípoje, spínače a mechanické komponenty 66

Prúdový zdroj TPS 2700 66 Prúdový zdroj TPS 2700 CMT 67 Prúdový zdroj TS 4000/5000, TPS 3200/4000/5000, TIME 5000 Digital 68 Prúdový zdroj CMT 4000 Advanced 69

Inštalácia a uvedenie do prevádzky 71

Minimálna výbava pre zváračskú prevádzku 73

Všeobecne 73 Zváranie MIG/MAG chladené plynom 73 Zváranie MIG/MAG chladené vodou 73 Zváranie MIG/MAG automatizované 73 Zváranie CMT ručne 73 Zváranie CMT automatizované 74 Zváranie CMT Advanced 74 Zváranie TIG-DC 74 Zváranie tyčovou elektródou 74

Pred inštaláciou a uvedením do prevádzky 75

Bezpečnosť 75 Použitie podľa určenia 75

Pokyny na inštalovanie 75 Sieťová prípojka 75

Pripojenie sieťového kábla pri prúdových zdrojoch USA 77

Všeobecne 77 Predpísané sieťové káble a ťahové odľahčenia 77 Bezpečnosť 77 Pripojenie sieťového kábla 77 Vymeňte ťahové odľahčenie. 79

Uvedenie do prevádzky 80

Bezpečnosť 80 Poznámky k chladiacemu zariadeniu 80 Informácie k systémovým komponentom 80 Prehľad 81

Uvedenie TPS 2700 do prevádzky 82

Všeobecne 82 Odporúčanie pre vodou chladené aplikácie 82 Pripojenie fľaše s ochranným plynom 82 Vytvorenie spojenia na kostru 83 Pripojenie zváracieho horáka 83 Zasúvanie/výmena posuvových kladiek 83 Zasúvanie cievky drôtu 84 Zasúvanie prstencovej cievky 84 Vbehnutie drôtovej elektródy 85 Nastavenie prítlačného tlaku 87 Nastavenie brzdy 87 Montáž brzdy 88

Uvedenie do prevádzky TS 4000 / 5000, TPS 3200 / 4000 / 5000, TIME 5000 Digital 89

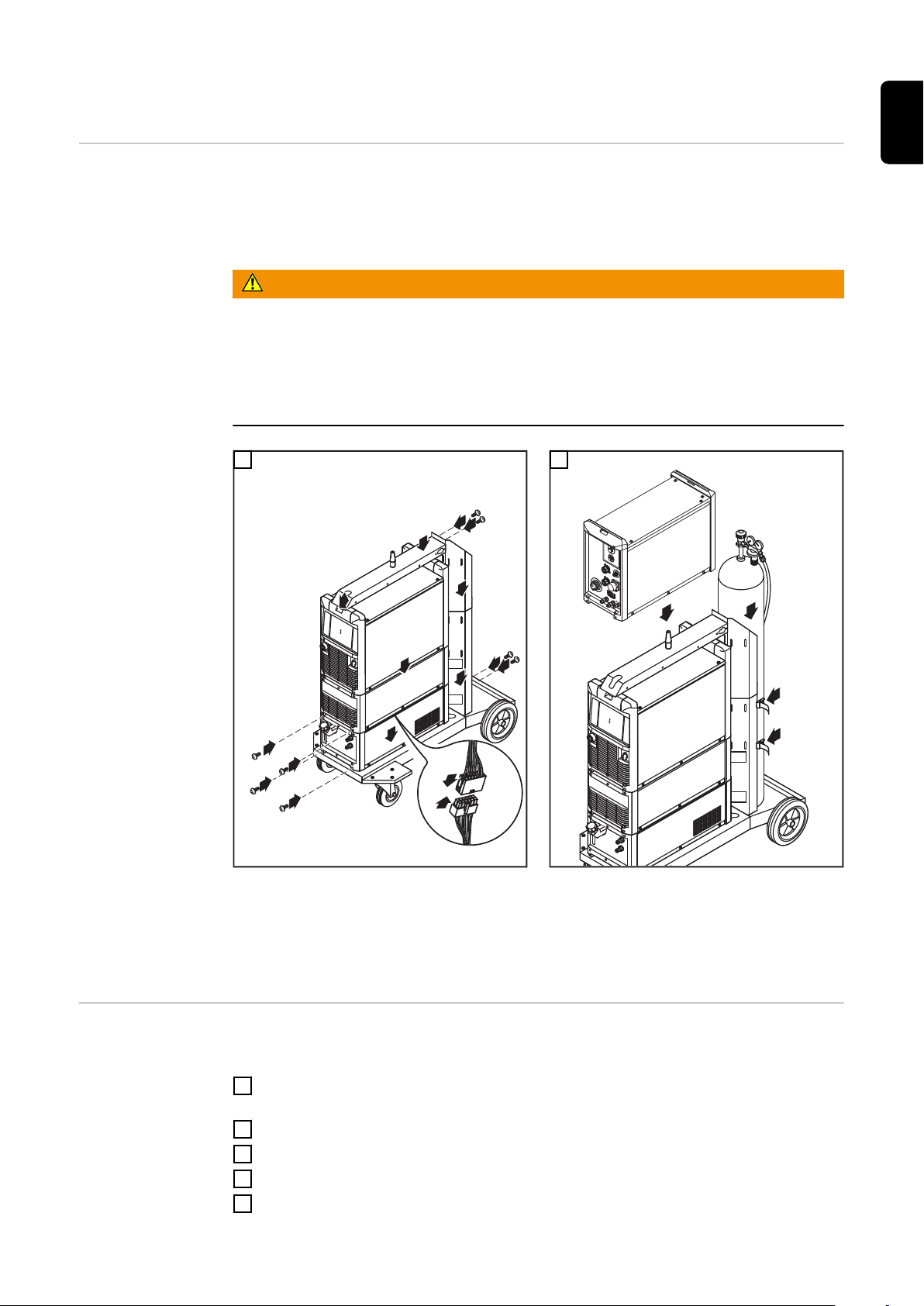

Všeobecne 89 Montáž systémových komponentov (prehľad) 89 Zafixovanie ťahového odľahčenia 90 Pripojenie spojovacieho hadicového vedenia 90 Pripojenie fľaše s ochranným plynom 91 Vytvorenie spojenia na kostru 92 Pripojenie zváracieho horáka 92 Ďalšie činnosti 92

Uvedenie do prevádzky CMT 4000 Advanced 93

Montáž systémových komponentov (prehľad) 93 Pripojte spojovacie hadicové vedenie, zvárací horák CMT a zásobník drôtu 93 Ďalšie činnosti 94 Pripravte posuv drôtu 94

Zvárací režim 95

Prevádzkové režimy MIG/MAG 97

Všeobecné informácie 97 Symbolika a vysvetlenie 97 2-taktný režim 98 4-taktný režim 98 Špeciálny 4-takt 99 Bodovanie 99

Zváranie MIG/MAG 100

Bezpečnosť 100 Všeobecné činnosti pred zváraním MIG/MAG 100 Prehľad 100

Zváranie MIG/MAG Synergic 101

Všeobecne 101 Zváranie MIG/MAG Synergic 101 Korekcie vo zváracom režime 102 Nastavenie korekčných parametrov 103 Poznámka k štandardnému ovládaciemu panelu 103

Štandardné ručné zváranie MIG/MAG 104

Všeobecne 104

Dostupné parametre 104 Štandardné ručné zváranie MIG/MAG 104 Korekcie vo zváracom režime 106 Nastavenie korekčných parametrov 106

Zváranie CMT 107

Všeobecne 107 Zváranie CMT 107 Korekcie vo zváracom režime 109 Nastavenie korekčných parametrov 110

Špeciálne funkcie a doplnkové vybavenie 111

Funkcia monitorovania odtrhnutia elektrického oblúka 111 Funkcia Ignition Time-Out 111 Opcia Spatter Free Ignition 111 Opcia SynchroPuls 112

Robotizovaný zvárací režim 114

Predpoklad 114 Všeobecne 114 Špeciálny 2-taktný režim pre rozhranie robota 114 Funkcia Wire-Stick-Control 115 Zmena zváracieho postupu počas zvárania CMT Advanced 115

Zváranie TIG 116

Bezpečnosť 116 Predpoklad 116 Príprava 116 Zváranie TIG 117 Zapálenie elektrického oblúka 117 Ukončite operáciu zvárania. 118 Opcia TIG Comfort Stop 118 Priebeh zvárania TIG s TIG Comfort Stop 119

Zváranie tyčovou elektródou 121

Bezpečnosť 121 Predpoklad 121 Príprava 121 Zváranie tyčovou elektródou 122 Korekcie vo zváracom režime 122 Nastavenie korekčných parametrov 123 Funkcia horúceho štartu 123 Funkcia Soft-Start (mäkký štart) 123 Funkcia Anti-Stick 124

Prevádzkový režim Job 125

Všeobecne 125 Predpoklady 125 Obmedzenia 125 Zobrazenia pre režim Job na ľavom digitálnom displeji 125 Navoľte postup režimu Job 125 Job vypracovať 126 Vyvolanie jobu 127 Job skopírovať/prepísať 128 Vymazanie jobu 129

Nastavenia Setup 131

Korekcia jobu 133

Všeobecne 133 Vstúpte do ponuky korekcie jobu 133 Zmena parametrov 133 Opustite ponuku korekcie jobu 133 Parameter v ponuke korekcie jobu 134 Pevne nastaviteľné parametre 134 Dodatočne korigovateľné parametre 137

Ponuka Setup pre ochranný plyn 139

Všeobecne 139

Ponuka Setup ochranného plynu pre štandardný ovládací panel 139 Ponuka Setup ochranného plynu pre ovládacie panely Comfort, USA, TIME 5000 Digital a CMT 139 Parameter v ponuke Setup pre ochranný plyn 139

Ponuka Setup pre štandardný ovládací panel 141

Všeobecne 141 Ponuka Setup pre štandardný ovládací panel 141 Parameter v ponuke Setup pre štandardný ovládací panel 141

Ponuka Setup pre postupy 145

Všeobecne 145 Ponuka Setup pre postupy pre ovládacie panely Comfort, USA, TIME 5000 Digital a CMT 145 Parametre zvárania MIG/MAG v ponuke Setup pre postupy 145 Parameter pre zváranie TIG v ponuke Setup pre postupy 148 Parametre zvárania tyčovou elektródou v ponuke Setup pre postupy 149

Ponuka Setup prevádzkového režimu 150

Všeobecne 150 Ponuka Setup pre prevádzkový režim pre ovládacie panely Comfort, USA, TIME 5000 Digital a CMT Parametre špeciálneho 2-taktného režimu v ponuke Setup pre prevádzkový režim 150 Parametre špeciálneho 4-taktného režimu v ponuke Setup pre prevádzkový režim 151 parameter pre bodovanie v ponuke Setup pre prevádzkový režim 152

Ponuka Setup – úroveň 2 153

Všeobecne 153 Ponuka Setupúroveň 2 pre štandardný ovládací panel 153 Ponuka Setup úroveň 2 pre ovládacie panely Comfort, USA, TIME 5000 Digital a CMT 154 Parametre pre zváranie MIG/MAG v ponuke Setup – úroveň 2 154 Parameter pre paralelné prevádzkovanie prúdových zdrojov v ponuke Setup úroveň 2 157 Parameter pre TimeTwin Digital v ponuke Setup úroveň 2 158 Parameter pre zváranie TIG v ponuke Setup úroveň 2 158 Parameter pre zváranie tyčovými elektródami v ponuke Setup úroveň 2 159 Poznámka k aplikácii parametra FAC 162

Vykompenzovanie jednotky PushPull 163

Všeobecne 163 Vykompenzovanie jednotky PushPull – prehľad 163 Vykompenzovanie jednotky PushPull 164

Servisné kódy na vykompenzovanie PushPull 168

Bezpečnosť 168 Servisné kódy pri odpojených hnacích jednotkách (vykompenzovanie chodu naprázdno) 168 Servisné kódy pri pripojených hnacích jednotkách (vykompenzovanie pri pripojení) 169

Zistenie odporu r zváracieho obvodu 171

Všeobecne 171 Určovanie odporu r zváracieho obvodu 171

Zobrazenie indukčnosti L zváracieho obvodu 173

Všeobecne 173 Zobrazenie indukčnosti L zváracieho obvodu 173 Správne uloženie spojovacieho hadicového vedenia 173

150

Odstránenie chýb a údržba 175

Diagnostika chýb, odstránenie chýb 177

Všeobecne 177 Bezpečnosť 177 Zobrazené servisné kódy 177 Diagnostika chýb prúdového zdroja 186

Ošetrovanie, údržba a likvidácia 190

Všeobecne 190 Bezpečnosť 190 Pri každom uvedení do prevádzky 190 Každé 2 mesiace 190 Každých 6 mesiacov 190 Likvidácia 190

Príloha 191

Údaje o priemernej spotrebe pri zváraní 193

Priemerná spotreba drôtových elektród pri zváraní MIG/MAG 193 Priemerná spotreba ochranného plynu pri zváraní MIG/MAG 193 Priemerná spotreba ochranného plynu pri zváraní TIG 193

Technické údaje 194

Osobitné napätie 194 TPS 2700 194 TPS 2700 MV 195 TPS 3200 196 TPS 3200 MV 197 TPS 3200 460 V AC 198 TS/TPS 4000 200 TS/TPS 4000 MV 200 TS/TPS 5000 201 TS/TPS 5000 MV 202 Technické údaje zariadení pre USA 203 Technické údaje edície Alu, edície CrNi a variantov CMT 203 TIME 5000 Digital 204 CMT 4000 Advanced 205 CMT 4000 Advanced MV 205 Prehľad kritických surovín, rok výroby zariadenia 206

Databázy zváracích programov 208

Vysvetlenie symbolov 208 Štruktúra databázy zváracích programov na základe príkladu 208

Použité pojmy a skratky 209

Všeobecne 209 Pojmy a skratky A – C 209 Pojmy a skratky D – F 209 Pojmy a skratky G – I 210 Pojmy a skratky J – R 211 Pojmy a skratky S 211 Pojmy a skratky T – 2nd 212

Bezpečnostné predpisy

Vysvetlenie bezpečnostných upozornení

VÝSTRAHA!

Označuje bezprostredne hroziace nebezpečenstvo.

Ak sa mu nevyhnete, môže to mať za následok smrť alebo najťažšie úrazy.

▶

NEBEZPEČENSTVO!

Označuje možnosť vzniku nebezpečnej situácie.

Ak sa jej nezabráni, dôsledkom môže byť smrť alebo najťažšie zranenia.

▶

POZOR!

Označuje potenciálne škodlivú situáciu.

Ak sa jej nezabráni, dôsledkom môžu byť ľahké alebo nepatrné zranenia, ako aj

▶

materiálne škody.

UPOZORNENIE!

Označuje možnosť nepriaznivo ovplyvnených pracovných výsledkov a poškodení výbavy.

Všeobecne Zariadenie je vyhotovené na úrovni súčasného stavu techniky a uznávaných

bezpečnostnotechnických predpisov. Predsa však pri chybnej obsluhe alebo zneužití hrozí nebezpečenstvo:

- ohrozenia života a zdravia operátora alebo tretej osoby,

- zariadenia a iných vecných hodnôt prevádzkovateľa,

- znemožnenia efektívnej práce s týmto zariadením.

Všetky osoby, ktoré sú poverené uvedením do prevádzky, obsluhou, údržbou a udržiavaním tohto zariadenia, musia:

- byť zodpovedajúco kvalifikované,

- mať znalosti zo zvárania

- a kompletne si prečítať tento návod na obsluhu a postupovať presne podľa neho.

Tento návod na obsluhu treba mať neustále uložený na mieste použitia zariadenia. Okrem tohto návodu na obsluhu treba dodržiavať všeobecne platné, ako aj miestne predpisy na prevenciu úrazov a na ochranu životného prostredia.

Všetky bezpečnostné pokyny a upozornenia na nebezpečenstvo na zariadení:

- udržiavajte v čitateľnom stave,

- nepoškodzujte,

- neodstraňujte,

- neprikrývajte, neprelepujte ani nepremaľovávajte.

Umiestnenie bezpečnostných pokynov a upozornení na nebezpečenstvo na zariadení nájdete v kapitole „Všeobecné“ v návode na obsluhu vášho zariadenia! Pred zapnutím zariadenia sa musia odstrániť poruchy, ktoré môžu nepriaznivo ovplyvniť bezpečnosť!

Ide o vašu bezpečnosť!

Použitie podľa určenia

Zariadenie sa musí používať výhradne na práce v zmysle použitia podľa určenia.

Zariadenie je určené výlučne na zvárací postup uvedený na výkonovom štítku. Každé iné použitie alebo použitie presahujúce tento rámec sa považuje za neprimerané. Za takto vzniknuté škody výrobca neručí.

K použitiu podľa určenia takisto patrí:

- dôsledné prečítanie a dodržiavanie všetkých upozornení z návodu na obsluhu,

- dôsledné prečítanie a dodržiavanie všetkých bezpečnostných pokynov a upozornení na nebezpečenstvá,

- dodržiavanie inšpekčných a údržbových prác.

Zariadenie nikdy nepoužívajte na nasledujúce aplikácie:

- roztápanie potrubí,

- nabíjanie batérií/akumulátorov,

- štartovanie motorov.

Zariadenie je určené na prevádzku v priemysle a podnikaní. Za poškodenia vyplývajúce z použitia v obytnej oblasti výrobca neručí.

Výrobca v žiadnom prípade neručí za nedostatočné alebo chybné pracovné výsledky.

Okolité podmienky

Povinnosti prevádzkovateľa

Prevádzkovanie alebo skladovanie zariadenia mimo uvedenej oblasti je považované za použitie, ktoré nie je v súlade s určením. Za takto vzniknuté škody výrobca neručí.

Teplotný rozsah okolitého vzduchu:

- Pri prevádzkovaní: -10 °C až + 40 °C (14 °F až 104 °F)

- Pri preprave a skladovaní: -20 °C až +55 °C (-4 °F až 131 °F)

Relatívna vlhkosť vzduchu:

- do 50 % pri 40 °C (104 °F)

- do 90 % pri 20 °C (68 °F)

Okolitý vzduch: bez prachu, kyselín, korozívnych plynov alebo látok atď. Nadmorská výška: do 2 000 m (6561 ft. 8.16 in.)

Prevádzkovateľ sa zaväzuje na zariadení nechať pracovať iba osoby, ktoré

- sú oboznámené so základnými predpismi o pracovnej bezpečnosti a o predchádzaní úrazom a sú zaučené do manipulácie so zariadením,

- si prečítali a porozumeli tomuto návodu na obsluhu, predovšetkým kapitole „Bezpečnostné predpisy“ a potvrdili to svojim podpisom,

- sú vyškolené v súlade s požiadavkami na pracovné výsledky.

Bezpečnostnú informovanosť personálu treba v pravidelných intervaloch kontrolovať.

Povinnosti personálu

Všetky osoby, ktoré sú poverené prácami na zariadení, sa pred začiatkom práce zaväzujú

- dodržiavať základné predpisy pre bezpečnosť pri práci a predchádzanie úrazom,

- prečítať si tento návod na obsluhu, predovšetkým kapitolu „Bezpečnostné predpisy“, a svojim podpisom potvrdiť, že jej porozumeli a že ju budú dodržiavať.

Pred opustením pracoviska zabezpečte, aby aj počas neprítomnosti nemohlo dochádzať k žiadnym personálnym a materiálnym škodám.

Sieťová prípojka Zariadenia s vysokým výkonom môžu svojím prúdovým odberom ovplyvňovať kvalitu

energie v sieti.

Niektorých zariadení sa to môže dotýkať vo forme:

- obmedzenia pripojenia,

požiadaviek súvisiacich s maximálnou dovolenou impedanciou siete *),

požiadaviek súvisiacich s minimálnym požadovaným skratovým výkonom *).

Vždy v mieste pripojenia k verejnej sieti.

Pozri Technické údaje.

V tomto prípade sa prevádzkovateľ alebo používateľ zariadenia musí uistiť, či sa zariadenie môže pripojiť. Podľa potreby je žiaduce sa poradiť s energetickým rozvodným podnikom.

sDÔLEŽITÉ UPOZORNENIE! Dbajte na bezpečné uzemnenie sieťovej prípojky!

Vlastná ochrana a ochrana ďalších osôb

Pri zaobchádzaní so zariadením sa vystavujete početným ohrozeniam, ako napríklad:

- úlet iskier, poletujúce horúce častice kovov,

- žiarenie elektrického oblúka poškodzujúce zrak a pokožku,

- škodlivé elektromagnetické polia, ktoré pre nositeľov kardiostimulátorov znamenajú ohrozenie života,

- elektrické nebezpečenstvo spôsobené sieťovým a zváracím prúdom,

- zvýšené zaťaženie hlukom,

- škodlivý dym a plyny zo zvárania.

Pri zaobchádzaní so zariadením použite vhodné ochranné oblečenie. Ochranné oblečenie musí mať nasledujúce vlastnosti:

- ťažko zápalné,

- izolujúce a suché,

- pokrývajúce celé telo, nepoškodené a v dobrom stave,

- zahŕňa ochrannú prilbu a

- nohavice bez manžiet.

Za súčasť ochranného odevu sa, okrem iného, považuje:

- Ochrana očí a tváre ochranným štítom s predpisovou filtračnou vložkou pred ultrafialovým žiarením, horúčavou a úletom iskier.

- Ochranné okuliare za ochranným štítom s bočnou ochranou spĺňajúce predpisy.

- Noste pevnú obuv izolujúcu aj pri zvýšenej vlhkosti.

- Chráňte si ruky vhodnými ochrannými rukavicami (elektricky i tepelne izolujúce).

- Používajte ochranu sluchu na zníženie zaťaženia hlukom a na ochranu pred zraneniami.

Informácie o hodnotách hlukových emisií

Osoby, predovšetkým deti, držte v dostatočnej vzdialenosti od zariadení v prevádzke a od zváracieho procesu. Ak sa však predsa v blízkosti nachádzajú osoby:

- poučte ich o všetkých nebezpečenstvách (nebezpečenstvo oslepnutia vplyvom elektrického oblúka, nebezpečenstvo poranenia úletom iskier, zdraviu škodlivý dym zo zvárania, zaťaženie hlukom, možné ohrozenie spôsobené sieťovým alebo zváracím prúdom…),

- poskytnite im vhodné ochranné prostriedky

- alebo postavte vhodné ochranné steny či závesy.

Maximálna hladina akustického tlaku vyžarovaného týmto zariadením je < 80 dB (A) (ref. 1 pW) pri chode naprázdno a počas ochladzovacej fázy po prevádzke, pri maximálnom dovolenom pracovnom bode a normovanom zaťažení podľa EN 60974-1.

Konkrétna hodnota emisií pri zváraní (a rezaní) pre určité pracovisko sa nedá špecifikovať, pretože je určovaná postupom a okolitými podmienkami. Závisí od najrôznejších parametrov, ako je napr. zvárací postup (zváranie MIG/MAG, TIG), zvolený druh prúdu (jednosmerný prúd, striedavý prúd), výkonový rozsah, druh zváraného materiálu, rezonančné správanie zvarenca, okolie pracoviska a pod.

Nebezpečenstvo spôsobené škodlivými plynmi a parami

Dym vznikajúci pri zváraní obsahuje plyny a pary škodlivé zdraviu.

Dym zo zvárania obsahuje látky, ktoré podľa Monografie 118 Medzinárodnej agentúry pre výskum rakoviny spôsobujú rakovinu.

Využívajte bodové odsávanie a odsávanie miestnosti. Ak je to možné, používajte zváracie horáky s integrovaným odsávacím zariadením.

Hlavu držte mimo zóny tvorby dymu zo zvárania a plynov.

Vznikajúci dym, ako aj škodlivé plyny

- nevdychujte,

- odsávajte ich z pracovnej oblasti vhodnými prostriedkami.

Postarajte sa o dostatočný prívod čerstvého vzduchu. Uistite sa, že sa vždy dodržuje miera dodávania vzduchu najmenej 20 m³/hodinu.

Pri nedostatočnom vetraní používajte zváraciu kuklu s prívodom vzduchu.

Ak si nie ste istí, či je odsávací výkon dostatočný, porovnajte namerané hodnoty škodlivých emisií s prípustnými medznými hodnotami.

Za mieru škodlivosti dymu zo zvárania sú okrem iných zodpovedné aj tieto komponenty:

- kovy použité na zvarenec,

- elektródy,

- povlakovanie,

- čističe, odmasťovače a podobné prostriedky,

- použitý zvárací proces.

Nebezpečenstvo v dôsledku úletu iskier

Zohľadňujte preto príslušné technické listy o materiálovej bezpečnosti a údaje výrobcu o uvedených komponentoch.

Odporúčania v prípadoch ožiarenia, opatrenia v rámci riadenia rizík a na identifikáciu pracovných podmienok nájdete na webovej stránke Európskej asociácie pre zváranie (European Welding Association) v sekcii Zdravie a bezpečnosť (Health & Safety).

V blízkosti elektrického oblúka sa nesmú vyskytovať horľavé pary (napr. výpary z rozpúšťadiel).

Ak sa nezvára, treba zatvoriť ventil fľaše s ochranným plynom alebo hlavný prívod plynu.

Úlet iskier môže vyvolať požiare a explózie.

Nikdy nezvárajte v blízkosti horľavých materiálov.

Horľavé materiály musia byť od elektrického oblúka vzdialené minimálne 11 metrov (36 ft. 1.07 in.) alebo musia byť prikryté kontrolným krytovaním.

Treba mať pripravené vhodné odskúšané hasiace prístroje.

Iskry a horúce častice kovov sa môžu aj cez malé škáry a otvory dostať do okolitých priestorov. Zabezpečte zodpovedajúce opatrenia, aby napriek tomu nevznikalo žiadne riziko poranení a požiarov.

Nezvárajte v oblastiach ohrozených požiarmi a výbuchmi a na uzavretých zásobníkoch, sudoch alebo potrubiach, ak tieto nie sú riadne pripravené podľa zodpovedajúcich národných a medzinárodných noriem.

Na nádobách, v ktorých sú/boli skladované plyny, palivá, minerálne oleje a podobne, sa nesmie zvárať. S ohľadom na ich zvyšky existuje nebezpečenstvo explózie.

Nebezpečenstvá spôsobené sieťovým a zváracím prúdom

Zasiahnutie elektrickým prúdom je v zásade životunebezpečné a môže byť smrteľné.

Nedotýkajte sa častí pod napätím vnútri zariadenia ani mimo neho.

Pri zváraní MIG/MAG a TIG je pod napätím aj zvárací drôt, cievka drôtu, posuvové kladky, ako aj častice kovov, ktoré sú v kontakte so zváracím drôtom.

Podávač drôtu vždy postavte na dostatočne izolovaný podklad alebo použite vhodné izolujúce uchytenie podávača drôtu.

Postarajte sa o vhodnú vlastnú ochranu a ochranu ďalších osôb prostredníctvom suchej podložky alebo krytu, dostatočne izolujúcich voči zemniacemu potenciálu alebo potenciálu kostry. Táto podložka alebo kryt musia úplne pokrývať celú oblasť medzi telom a zemniacim potenciálom alebo potenciálom kostry.

Všetky káble a vodiče musia byť pevné, nepoškodené, zaizolované a dostatočne dimenzované. Uvoľnené spojenia, privarené, poškodené alebo poddimenzované káble a vodiče ihneď vymeňte. Pred každým použitím skontrolujte prúdové spojenia prostredníctvom uchopenia ohľadne pevného uloženia. Pri prúdových kábloch s bajonetovou zástrčkou prúdový kábel pretočte min. o 180° okolo pozdĺžnej osi a predpnite ho.

Káble ani vodiče neovíjajte okolo tela ani častí tela.

Elektródu (tyčovú elektródu, volfrámovú elektródu, zvárací drôt...):

- nikdy kvôli ochladeniu neponárajte do kvapalín,

- nikdy sa jej nedotýkajte pri zapnutom prúdovom zdroji.

Medzi elektródami dvojice zváracích systémov sa môže napríklad vyskytovať dvojnásobné napätie chodu naprázdno jedného zváracieho systému. Pri súčasnom dotyku potenciálov oboch elektród existuje podľa okolností nebezpečenstvo ohrozenia života.

Sieťový kábel nechajte pravidelne odborným elektrikárom prekontrolovať ohľadne funkčnej spôsobilosti ochranného vodiča.

Zariadenia triedy ochrany I vyžadujú pre správnu prevádzku sieť s ochranným vodičom a zásuvkový systém s kontaktom pre ochranný vodič.

Prevádzka zariadenia na sieti bez ochranného vodiča a na zásuvke bez kontaktu pre ochranný vodič je povolená iba vtedy, ak sú dodržané všetky národné predpisy o ochrane elektrickým oddelením. V opačnom prípade sa to považuje za hrubú nedbanlivosť. Za takto vzniknuté škody výrobca neručí.

Ak je to potrebné, vhodnými prostriedkami sa postarajte o dostatočné uzemnenie zvarenca.

Nepoužívané zariadenia vypnite.

Pri prácach vo väčšej výške noste bezpečnostný postroj na zaistenie proti pádu.

Pred prácami na zariadení treba toto zariadenie vypnúť a vytiahnuť sieťovú vidlicu.

Zariadenie prostredníctvom zreteľne čitateľného a zrozumiteľného výstražného štítka zaistite proti zasunutiu sieťovej vidlice a proti opätovnému zapnutiu.

Po otvorení zariadenia:

- vybite všetky konštrukčné diely, ktoré akumulujú elektrické náboje,

- zabezpečte, aby boli všetky komponenty zariadenia v bezprúdovom stave.

Ak sú nutné práce na dieloch pod napätím, je potrebné privolať druhú osobu, ktorá včas vypne hlavný vypínač.

Blúdivé zváracie prúdy

Ak sa ďalej uvádzané upozornenia nerešpektujú, je možný vznik blúdivých zváracích prúdov, ktoré môžu zapríčiniť:

- nebezpečenstvo požiaru,

- prehriatie konštrukčných dielov, ktoré sú spojené so zvarencom,

- porušenie ochranných vodičov,

- poškodenie zariadenia a iných elektrických zariadení.

Postarajte sa o pevné spojenie pripojovacej zvierky na zvarenci s týmto zvarencom.

Pripojovaciu zvierku na zvarenci pripevnite čo možno najbližšie k zváranému miestu.

Zariadenie postavte tak, aby bola zabezpečená jeho dostatočná izolácia od elektricky vodivého prostredia, napr.: izolácia od elektricky vodivých podláh alebo elektricky vodivých stojanov.

Pri použití prúdových rozvádzačov, dvojhlavových uchytení atď. dbajte na nasledujúce pokyny: Aj elektróda nepoužitého zváracieho horáka/držiaka elektródy je pod napätím. Postarajte sa o dostatočnú izoláciu uloženia nepoužívaného zváracieho horáka/držiaka elektródy.

Pri automatických aplikáciách MIG/MAG drôtovú elektródu preveďte iba izolovane z nádoby so zváracím drôtom, z veľkokapacitnej cievky alebo z cievky drôtu k podávaču drôtu.

Klasifikácia zariadení podľa EMK

Opatrenia v oblasti elektromagnetickej kompatibility

Zariadenia emisnej triedy A:

- sú určené len na použitie v priemyselnom prostredí,

- v inom prostredí môžu spôsobovať rušenie po vedení a vyžarovanie v závislosti od výkonu.

Zariadenia emisnej triedy B:

- spĺňajú požiadavky na emisie pre obytné a priemyselné prostredie. Platí to aj pre obytné prostredie, v ktorom sa napájanie energiou zabezpečuje z verejnej nízkonapäťovej siete.

Klasifikácia zaradení EMK podľa typového štítka alebo technických údajov.

V osobitných prípadoch môže napriek dodržiavaniu normalizovaných medzných hodnôt emisií dochádzať k negatívnemu ovplyvňovaniu prostredia danej aplikácie (napr. ak sa na mieste inštalácie nachádzajú citlivé zariadenia alebo ak sa miesto inštalácie nachádza v blízkosti rádiového alebo televízneho prijímača). V takom prípade je prevádzkovateľ povinný prijať primerané opatrenia na odstránenie rušenia.

Odolnosť proti rušeniu zariadení v okolí zariadenia skontrolujte a vyhodnoťte v súlade s národnými a medzinárodnými ustanoveniami. Príklady pre zariadenia so sklonom k rušeniu, ktoré môžu byť ovplyvnené zariadením:

- bezpečnostné zariadenia,

- sieťové a signálové káble a takisto káble na prenos dát,

- zariadenia na elektronické spracovanie údajov a telekomunikačné zariadenia,

- zariadenia na meranie a kalibráciu.

Podporné opatrenia na zabránenie problémom s elektromagnetickou kompatibilitou:

1. Sieťové napájanie

- Ak aj napriek predpísanému pripojeniu na sieť dochádza k elektromagnetickým

poruchám, prijmite dodatočné opatrenia (napr. použite vhodný sieťový filter).

2. Zváracie káble

- zachovajte ich čo možno najkratšie,

- nechajte ich prebiehať uložené tesne pri sebe (aj kvôli zabráneniu problémom

s elektromagnetickými poľami),

- uložte ich v dostatočnej vzdialenosti od iných vodičov.

3. Vyrovnanie potenciálov

4. Uzemnenie zvarenca

- Ak je to potrebné, vytvorte uzemňovacie spojenie cez vhodné kondenzátory.

5. Odtienenie, ak je to potrebné

- Odtieňte iné zariadenia v okolí.

- Odtieňte celú zváraciu inštaláciu.

Opatrenia v elektromagnetických poliach

Osobitné miesta ohrozenia

Elektromagnetické polia môžu zapríčiniť zdravotné poškodenia, ktoré ešte nie sú známe:

- účinky na zdravie susedných osôb, napr. nositeľov kardiostimulátorov a pomôcok pre nedoslýchavých

- Nositelia kardiostimulátorov sa musia poradiť so svojim lekárom prv, než sa budú zdržiavať v bezprostrednej blízkosti tohto zariadenia a zváracieho procesu

- Z bezpečnostných dôvodov treba udržiavať podľa možnosti čo najväčšie odstupy medzi zváracími káblami a hlavou/trupom zvárača

- Zváracie káble a hadicové zväzky nenosiť prevesené cez plece a neovinúť si ich okolo tela a častí tela

Nepribližujte sa rukami, vlasmi, kusmi odevu ani nástrojmi k pohyblivým častiam, akými napr. sú:

- ventilátory,

- ozubené kolesá,

- kolieska,

- hriadele,

- cievky drôtu a zváracie drôty.

Nesiahajte do otáčajúcich sa ozubených kolies pohonu drôtu ani do otáčajúcich sa hnacích častí.

Kryty a bočné časti sa smú otvárať/odstraňovať iba pri vykonávaní údržbových a opravárenských prác.

Počas prevádzky

- Zabezpečte, aby boli všetky kryty zatvorené a aby boli riadne namontované všetky bočné časti.

- Všetky kryty a bočné časti udržiavajte v zatvorenom stave.

Výstup zváracieho drôtu zo zváracieho horáka spôsobuje vysoké riziko zranení (prepichnutie ruky, zranenie tváre a očí...).

Zvárací horák preto vždy držte smerom od tela (zariadenia s podávačom drôtu) a používajte vhodné ochranné okuliare.

Počas zvárania ani po ňom sa zvarenca nedotýkajte – nebezpečenstvo popálenia.

Z chladnúcich zvarencov môže odskočiť troska. Preto aj pri dodatočných prácach na zvarencoch noste predpísané ochranné vybavenie a postarajte sa o dostatočnú ochranu iných osôb.

Zváracie horáky a iné komponenty vybavenia s vysokou prevádzkovou teplotou nechajte ochladiť prv, než sa na nich bude pracovať.

V priestoroch s nebezpečenstvom požiaru a výbuchu platia špeciálne predpisy – dodržiavajte zodpovedajúce národné a medzinárodné ustanovenia.

Prúdové zdroje pre prácu v priestoroch so zvýšeným elektrickým ohrozením (napr. kotly) musia byť vyznačené znakom (Safety). Prúdový zdroj sa však v takýchto priestoroch nesmie nachádzať.

Nebezpečenstvo obarenia uniknutým chladiacim médiom. Pred nasunutím prípojok pre prívod alebo spätný odtok chladiaceho média treba chladiace zariadenie vypnúť.

Pri manipulácii s chladiacim médiom dodržiavajte údaje karty bezpečnostných údajov chladiaceho média. Kartu bezpečnostných údajov chladiaceho média dostanete vo vašom servisnom stredisku alebo prostredníctvom internetovej stránky výrobcu.

Pri prenášaní zariadení žeriavom používajte iba vhodné prostriedky na uchytenie bremena od výrobcu.

- Reťaze alebo laná zaveste na všetky závesné body vhodného prostriedku na uchytenie bremena.

- Reťaze alebo laná musia byť polohované s čo možno najmenším uhlom vzhľadom na zvislicu.

- Odstráňte plynovú fľašu a podávač drôtu (zariadenia MIG/MAG a TIG).

Požiadavky na ochranný plyn

Pri zavesení podávača drôtu na žeriav počas zvárania použite vždy vhodné izolujúce zavesenie podávača drôtu (zariadenia MIG/MAG a TIG).

Ak je zariadenie vybavené nosným popruhom alebo nosnou rukoväťou, tieto slúžia výlučne na ručné prenášanie. Pre prenášanie pomocou žeriava, vidlicového vozíka alebo iných mechanických zdvíhadiel nie je tento nosný popruh vhodný.

Je potrebné skontrolovať všetky viazacie prostriedky (popruhy, spony, reťaze atď.), ktoré sa používajú v súvislosti so zariadením alebo jeho komponentmi (napr. ohľadne mechanických poškodení, korózie alebo zmien spôsobených poveternostnými vplyvmi). Interval a rozsah kontroly musia zodpovedať minimálne platným národným normám a smerniciam.

Pri použití adaptéra na pripojenie ochranného plynu hrozí nebezpečenstvo nespozorovaného úniku bezfarebného ochranného plynu bez zápachu. Závit adaptéra zo strany zariadenia na pripojenie ochranného plynu treba pred montážou utesniť pomocou vhodnej teflónovej pásky.

Najmä v okružných vedeniach môže znečistený inertný plyn spôsobovať poškodenie zariadenia a viesť k zníženiu kvality zvárania. Vyžaduje sa splnenie nasledujúcich špecifikácií týkajúcich sa kvality ochranného plynu:

- veľkosť častíc pevných látok < 40 µm,

- tlakový rosný bod < -20 °C,

- max. obsah oleja < 25 mg/m³.

V prípade potreby treba použiť filtre!

Nebezpečenstvo vychádzajúce z fliaš s ochranným plynom

Fľaše s ochranným plynom obsahujú plyn pod tlakom a pri poškodení môžu explodovať. Keďže tieto fľaše s ochranným plynom sú súčasťou zváracieho vybavenia, musí sa s nimi narábať veľmi opatrne.

Fľaše so stlačeným ochranným plynom chráňte pred prílišnou horúčavou, mechanickými nárazmi, troskou, otvoreným plameňom, iskrami a elektrickými oblúkmi.

Fľaše s ochranným plynom namontujte do zvislej polohy a upevnite podľa návodu, aby sa nemohli prevrátiť.

Fľaše s ochranným plynom neuchovávajte v blízkosti zváracích ani iných elektrických prúdových obvodov.

Zvárací horák nikdy nevešajte na fľašu s ochranným plynom.

Fľaše s ochranným plynom sa nikdy nedotýkajte elektródou.

Nebezpečenstvo explózie, nikdy nezvárajte na fľaši s ochranným plynom pod tlakom.

Vždy použite iba vhodné fľaše s ochranným plynom pre príslušné použitie a k nim sa hodiace príslušenstvo (regulátor, hadice a armatúry...). Fľaše s ochranným plynom a príslušenstvo používajte iba ak sú v dobrom stave.

Pri otváraní ventilu fľaše s ochranným plynom odvráťte tvár od vývodu.

Ak sa nezvára, treba zatvoriť ventil fľaše s ochranným plynom.

Nebezpečenstvo v dôsledku unikajúceho ochranného plynu

Bezpečnostné opatrenia na mieste nainštalovania a pri preprave

Na ventile nepripojenej fľaše s ochranným plynom nechávajte kryt.

Postupujte podľa údajov výrobcu, ako aj zodpovedajúcich národných a medzinárodných ustanovení pre fľaše s ochranným plynom a časti príslušenstva.

Nebezpečenstvo zadusenia nekontrolovane unikajúcim ochranným plynom

Ochranný plyn je bez farby a bez zápachu a môže pri úniku potlačiť kyslík v okolitom vzduchu.

- Postarajte sa o dostatočný prísun čerstvého vzduchu – miera prevzdušnenia minimálne 20 m³/hodinu.

- Dodržiavajte bezpečnostné a údržbové pokyny fľaše s ochranným plynom alebo hlavného zásobovania plynom.

- Ak sa nezvára, treba zatvoriť ventil fľaše s ochranným plynom alebo hlavné zásobovanie plynom.

- Fľašu s ochranným plynom alebo hlavné zásobovanie plynom skontrolujte pred každým uvedením do prevádzky ohľadne nekontrolovaného úniku plynu.

Padajúce zariadenie môže znamenať nebezpečenstvo ohrozenia života! Zariadenie stabilne postavte na rovný pevný poklad.

- Je prípustný uhol sklonu maximálne 10°.

V priestoroch s nebezpečenstvom požiaru a výbuchu platia špeciálne predpisy.

- Dodržiavajte príslušné národné a medzinárodné ustanovenia.

Vnútroprevádzkovými pokynmi a kontrolami zabezpečte, aby bolo okolie pracoviska vždy čisté a prehľadné.

Zariadenie postavte a prevádzkujte iba podľa podmienok pre stupeň krytia, ktorý je uvedený na výkonovom štítku.

Po postavení zariadenia zabezpečte odstup dookola 0,5 m (1 ft. 7.69 in.), aby chladiaci vzduch mohol nerušene vstupovať a vystupovať.

Pri preprave zariadenia sa postarajte o to, aby sa dodržali platné národné a regionálne smernice a predpisy na prevenciu úrazov. Platí to špeciálne pre smernice týkajúce sa ohrozenia pri transporte a preprave.

Nezdvíhajte ani neprepravujte žiadne aktívne zariadenia. Zariadenia pred prepravou alebo zdvíhaním vypnite!

Pred každým prepravovaním zariadenia treba chladiace médium úplne vypustiť, ako aj demontovať nasledujúce komponenty:

- podávač drôtu

- cievku drôtu

- fľašu s ochranným plynom

Pred uvedením do prevádzky a po preprave sa musí bezpodmienečne vykonať vizuálna kontrola zariadenia ohľadne prípadných poškodení. Eventuálne poškodenia musí pred uvedením do prevádzky opraviť vyškolený servisný personál.

Bezpečnostné opatrenia v normálnej prevádzke

Zariadenie prevádzkujte iba vtedy, ak sú plne funkčné všetky bezpečnostné zariadenia. Ak nie sú bezpečnostné zariadenia plne funkčné, vzniká nebezpečenstvo:

- ohrozenia života a zdravia operátora alebo tretej osoby,

- pre zariadenie a iné vecné hodnoty prevádzkovateľa,

- znemožnenia efektívnej práce s týmto zariadením.

Bezpečnostné zariadenia, ktoré nie sú plne funkčné, je potrebné pred zapnutím zariadenia opraviť.

Bezpečnostné zariadenia nikdy neobchádzajte ani nevyraďujte z prevádzky.

Pred zapnutím zariadenia zabezpečte, že nikomu nehrozí nebezpečenstvo.

Minimálne raz za týždeň skontrolujte, či sa na zariadení nevyskytujú zvonku rozpoznateľné škody a skontrolujte funkčnosť bezpečnostných zariadení.

Fľašu s ochranným plynom vždy dobre upevnite, pričom pred prenášaním žeriavom sa musí najprv zložiť.

Na základe vlastností (elektrická vodivosť, ochrana proti mrazu, kompatibilita s materiálmi, horľavosť...) je pre použitie v našich zariadeniach vhodné iba originálne chladiace médium od výrobcu.

Používajte iba vhodné originálne chladiace médium od výrobcu.

Originálne chladiace médium od výrobcu nemiešajte s inými chladiacimi médiami.

K chladiacim zariadeniam pripájajte len systémové komponenty od výrobcu.

Ak pri použití iných systémových komponentov alebo iných chladiacich médií dôjde k poškodeniam, výrobca za ne neručí a všetky záručné nároky zanikajú.

Médium Cooling Liquid FCL 10/20 nie je zápalné. Chladiace médium založené na etanole je za určitých predpokladov zápalné. Chladiace médium prepravujte iba v uzatvorených originálnych nádobách a neuchovávajte ho v blízkosti zápalných zdrojov.

Opotrebované chladiace médium riadne zlikvidujte podľa požiadaviek národných a medzinárodných predpisov. Kartu bezpečnostných údajov chladiaceho média dostanete vo svojom servisnom stredisku alebo získate prostredníctvom internetovej stránky výrobcu.

Po ochladení zariadenia treba vždy pred začiatkom zvárania prekontrolovať stav chladiaceho média.

Uvedenie do prevádzky, údržba a renovácia

Pri dieloch z iných zdrojov nie je zaručené, že boli skonštruované a vyrobené primerane danému namáhaniu a bezpečnosti.

- Používajte iba originálne náhradné diely a spotrebné diely (platí tiež pre normalizované diely).

- Bez povolenia výrobcu nevykonávajte na zariadení žiadne zmeny, osádzania ani prestavby.

- Ihneď vymeňte konštrukčné diely, ktoré nie sú v bezchybnom stave.

- Pri objednávke uvádzajte presný názov a registračné číslo podľa zoznamu náhradných dielov, ako aj výrobné číslo svojho zariadenia.

Skrutky krytu predstavujú spojenie ochranného vodiča pre uzemnenie dielov krytu. Vždy používajte originálne skrutky krytu v príslušnom počte s uvedeným uťahovacím momentom.

Bezpečnostnotechnická kontrola

Likvidácia Neodhadzujte toto zariadenie do domového odpadu! Podľa európskej smernice o elek-

Prevádzkovateľ odporúča najmenej raz za 12 mesiacov vykonať bezpečnostnotechnickú kontrolu zariadenia.

V priebehu toho istého intervalu 12 mesiacov odporúča výrobca kalibráciu prúdových zdrojov.

Odporúča sa, aby poverený elektrikár vykonal bezpečnostnotechnickú kontrolu:

- po zmene,

- po osadzovaniach alebo prestavbách,

- po oprave, ošetrení a údržbe,

- minimálne každých 12 mesiacov.

Pri tejto bezpečnostnotechnickej kontrole postupujte podľa príslušných národných a medzinárodných noriem a smerníc.

Bližšie informácie o bezpečnostnotechnickej kontrole a kalibrácii získate vo vašom servisnom stredisku. V stredisku vám na požiadanie poskytnú aj potrebné podklady.

trických a elektronických starých prístrojoch a o ich uplatnení v národnom práve musia byť opotrebované elektrické nástroje zbierané separátne a odovzdané na environmentálne správne opätovné využitie. Zabezpečte, aby vaše použité zariadenie bolo odovzdané späť predajcovi alebo si zadovážte informácie o miestnom systéme zberu a likvidácie. Ignorovanie tejto smernice EÚ môže viesť k potenciálnym dopadom na životné prostredie a na vaše zdravie!

Označenie bezpečnosti

Bezpečnosť dát Za dátové zaistenie zmien oproti nastaveniam z výroby je zodpovedný používateľ. V

Zariadenia s označením CE spĺňajú základné požiadavky smernice pre nízke napätia a elektromagnetickú kompatibilitu (napr. relevantné normy pre výrobky z radu noriem EN 60 974).

Fronius International GmbH vyhlasuje, že zariadenie zodpovedá smernici 2014/53/EÚ. Úplný text prehlásenia EÚ o zhode je k dispozícii na nasledujúcej internetovej adrese: http://www.fronius.com.

Zariadenia označené kontrolným znakom CSA spĺňajú požiadavky relevantných noriem pre Kanadu a USA.

prípade vymazaných osobných nastavení výrobca neručí.

Autorské práva Autorské práva na tento návod na obsluhu zostávajú u výrobcu.

Text a vyobrazenia zodpovedajú technickému stavu pri zadaní do tlače. Zmeny sú vyhradené. Obsah návodu na obsluhu v žiadnom prípade neopodstatňuje nároky zo strany kupujúceho. Za zlepšovacie návrhy a upozornenia na chyby v tomto návode na obsluhu sme vďační.

Všeobecné informácie

VR 70

Koncepcia zariadenia

Prúdové zdroje TransSynergic (TS)4000 a TS 5000, ako aj TransPulsSynergic (TPS) 2700, TPS 3200, TPS 4000 a TPS 5000 sú kompletne digitalizované, mikroprocesorom riadené invertorové prúdové zdroje.

Modulárne riešenie a jednoduché možnosti systémového rozšírenia zaručujú vysokú flexibilitu. Tieto zariadenia sa dajú prispôsobovať na každú špecifickú situáciu.

Pri prúdovom zdroji TransPuls Synergic 2700 je integrovaný 4-kladkový pohon. Spojovacie hadicové vedenie medzi prúdovým zdrojom a posuvom drôtu

Zváracie zariadenie TS 4000 / 5000, TPS 3200 / 4000 / 5000, TPS 2700

odpadá. Na základe tohto kompaktného spôsobu konštrukcie sa TPS 2700 hodí predovšetkým pre mobilné použitie.

Všetky zariadenia okrem TS 4000 / 5000 sú spôsobilé pre multiprocesné prevádzkovanie:

- Zváranie MIG/MAG

- Zváranie TIG s dotykovým zapaľovaním (nie pri prúdových zdrojoch CMT)

- Zváranie tyčovou elektródou

Princíp činnosti Centrálna riadiaca a regulačná jednotka prúdových zdrojov je prepojená s digitálnym

signálnym procesorom. Centrálna riadiaca a regulačná jednotka a signálny procesor riadia celkový zvárací proces. Počas zváracieho procesu sa priebežne merajú skutočné údaje a okamžite sa reaguje na zmeny. Regulačné algoritmy sa starajú o zachovanie požadovaného predpísaného stavu.

Výsledkom je:

- presný zvárací proces,

- presná reprodukovateľnosť všetkých výsledkov,

- vynikajúce zváracie vlastnosti.

Oblasti použitia

Tieto zariadenia sú určené pre remeselníkov a pre priemysel: ručné a automatizované aplikácie s klasickou oceľou, pozinkovanými plechmi, aplikáciami chróm/nikel a hliník.

Integrovaný 4-kladkový pohon, vysoký výkon a nízka hmotnosť predurčujú prúdový zdroj TPS 2700 predovšetkým pre mobilné nasadenie na staveniskách alebo v opravárenských dielňach.

Prúdové zdroje TS 4000 / 5000 a TPS 3200 / 4000 / 5000 sú skoncipované pre:

- automobilový a dodávateľský priemysel,

- strojárstvo a výrobu koľajových vozidiel,

- výrobu prístrojov,

- lodenice atď.

- chemické strojárstvo,

Výstražné upo-

Nur vorhanden bei Stromquelle „TPS 2700“ und auf Drahtvorschüben

zornenia na zariadení

Prúdové zdroje pre USA sú vybavené prídavnými výstražnými upozorneniami na zariadení. Tieto výstražné upozornenia sa nesmú odstraňovať ani pretierať inými nátermi.

Opis výstražných

upozornení na zariadení

Na niektorých verziách zariadenia sú umiestnené výstražné upozornenia.

Usporiadanie symbolov sa môže líšiť.

! Varovanie! Dávajte pozor!

Symboly znázorňujú hroziace nebezpečenstvá.

A Posuvové kladky môžu spôsobiť zranenie prstov.

B Zvárací drôt a posuvové diely sú počas prevádzky pod zváracím napätím.

Nedotýkajte sa ich rukami ani kovovými predmetmi!

1. Zásah elektrickým prúdom môže byť smrteľný.

1.1 Noste suché, izolované rukavice. Nedotýkajte sa drôtovej elektródy holými

rukami. Nenoste vlhké ani poškodené rukavice.

1.2 Na ochranu pred zásahom elektrickým prúdom použite podložku na odizolovanie

od podlahy a pracovnej oblasti.

1.3 Pred prácami na zariadení treba toto zariadenie vypnúť a vytiahnuť sieťovú vid-

licu alebo odpojiť prúdové napájanie.

2. Vdýchnutie dymu zo zvárania môže poškodiť zdravie.

2.1 Hlavu držte mimo zóny tvorby dymu zo zvárania.

2.2 Na odstránenie dymu zo zvárania použite nútené odvetrávanie alebo lokálne

xx,xxxx,xxxx *

odsávanie.

2.3 Odstráňte dym zo zvárania pomocou ventilátora.

3 Iskry zo zvárania môžu spôsobiť výbuch alebo požiar.

3.1 Odstráňte horľavý materiál z blízkosti zváracieho procesu. Nezvárajte v blízkosti

horľavých materiálov.

3.2 Iskry zo zvárania môžu spôsobiť požiar. Majte poruke hasiaci prístroj. Prípadne

zabezpečte prítomnosť dozorujúcej osoby na obsluhu hasiaceho prístroja.

3.3 Nezvárajte sudy ani uzatvorené nádoby.

4. Lúče elektrického oblúka môžu popáliť oči a spôsobiť zranenie pokožky.

4.1 Noste pokrývku hlavy a ochranné okuliare. Noste ochranu sluchu a golier košele

si zapnite na gombík. Použite kuklu so správnym tónovaním. Celé telo si chráňte vhodným ochranným odevom.

5. Pred prácami na zariadení alebo zváraním:

absolvujte školenie o zariadení a prečítajte si pokyny!

6. Nálepka s výstražnými pokynmi sa nesmie odstrániť ani premaľovať.

* Objednávacie číslo výrobcu na nálepke

Špeciálne vyhotovenia

Všeobecne Na profesionálne spracovanie rôznych materiálov sú potrebné zváracie programy

špeciálne prispôsobené daným materiálom. Špeciálne vyhotovenia digitálnych prúdových zdrojov sú presne prispôsobené daným požiadavkám. Takto sú k dispozícii najdôležitejšie zváracie programy priamo na ovládacom paneli prúdových zdrojov. Dodatočne sa prúdové zdroje vyznačujú sériovými funkciami, ktoré podporujú používateľa pri zváraní týchto materiálov.

UPOZORNENIE!

Technické údaje špeciálnych vyhotovení zodpovedajú technickým údajom štandardných prúdových zdrojov.

Edícia Alu Pre perfektné a šetrné spracovanie hliníka boli vyvinuté prúdové zdroje edície Alu.

Špeciálne programy na zváranie hliníka podporujú profesionálne spracovanie hliníka. Prúdové zdroje edície Alu sú sériovo vybavené nasledujúcimi opciami:

- špeciálne programy na zváranie hliníka

- opcia SynchroPuls.

Edícia CrNi Pre perfektné a šetrné spracovanie materiálu CrNi boli vyvinuté prúdové zdroje edície

CrNi. Špeciálne programy na zváranie CrNi podporujú profesionálne spracovanie ušľachtilých ocelí. Prúdové zdroje edície CrNi sú sériovo vybavené nasledujúcimi opciami:

- špeciálne programy na zváranie CrNi,

- opcia SynchroPuls,

- opcia TIG Comfort Stop,

- pripojenie zváracieho horáka TIG,

- elektromagnetický ventil plynu.

UPOZORNENIE!

Montáž systémového rozšírenia „Uni Box” na edícii CrNi nie je možná (napr. pre napojenie externej zbernice riadiacej jednotky robota)

Avšak edícia CrNi tiež podporuje naviazanie robota cez rozhranie robotov ROB 4000 /

5000.

Varianty CMT Okrem tradičných zváracích postupov dodatočne podporujú varianty CMT proces CMT.

Tento proces CMT (CMT = Cold Metal Transfer – t. j. prenos studeného kovu) je špeciálny postup MIG s krátkym elektrickým oblúkom. Osobitosťami sú nízke vnášanie tepla a riadený prechod materiálu pri nízkom prúde. CMT je vhodný pre:

- spájkovanie MIG takmer bez odstrekovania,

- zváranie tenkých plechov s nízkou deformáciou,

- spájanie ocele s hliníkom (tvrdé spájkovanie).

CMT 4000 Advaced

TIME 5000 Digital Koncept

Okrem konvenčného zváracieho postupu MIG/MAG, zvárania tyčovou elektródou a procesom CMT podporuje prúdový zdroj CMT 4000 Advanced aj rozšírený proces CMT Advanced. Princíp činnosti procesu CMT Advanced bazíruje na skombinovaní elektrického oblúka s cyklami CMT zápornej polarity a cyklami CMT kladnej polarity alebo pulzačnými cyklami kladnej polarity. Osobitosťami sú tu cielené vnášanie tepla, zvýšený výkon odtavovania, zlepšené preklenutie škáry, presné uvoľňovanie kvapiek a maximálne stabilný elektrický oblúk. CMT Advanced je vhodný pre:

- spojovanie najtenších plechov s vysokým preklenutím škáry,

- vysokopevné ocele so zníženým vnášaním tepla.

- Bodovanie: presne definovaný objem kvapky a definované vnášanie tepla,

- koreňová vrstva bez podložky kúpeľa,

- spájkovanie vysoko- a veľmi vysokopevných ocelí.

Ako univerzálny prúdový zdroj sa TIME 5000 Digital hodí špeciálne pre ručné aplikácie. Prídavne k tradičným zváracím postupom podporuje TIME 5000 Digital tiež vysoko výkonný zvárací postup TIME.

Princíp činnosti

Na rozdiel od tradičných postupov MIG/MAG umožňujú nasledujúce charakteristické znaky vyššiu zváraciu rýchlosť, pri výkone odtavovania zvýšenom až o 30 %:

- výkonový diel s vysokými napäťovými rezervami,

- vysoko výkonné zváracie programy,

- špeciálne prispôsobené ochranné plyny,

- výkonný posuv drôtu s vodou chladeným motorom s kotúčovým rotorom pre rýchlosť drôtu až do 30 m/min.

- Zváracie horáky TIME s 2-okruhovým chladiacim systémom

Oblasť použitia

Oblasť použitia je všade tam, kde sú požadované dlhé zvarové švy, veľké prierezy zvarov a kontrolované vnášanie tepla, napr.:

- v strojárstve,

- pri oceľových konštrukciách,

- pri výrobe žeriavov,

- pri stavbe lodí,

- vo výrobe kotlov.

Použitie nového prúdového zdroja TIME 5000 Digital je možné aj pri automatických aplikáciách.

Druhy materiálu

Tento vysoko výkonný zvárací postup sa hodí špeciálne pre

- nelegované ocele,

- nízko legované ocele podľa EN 10027,

- jemnozrnné konštrukčné ocele do 890 N/mm²,

- ocele odolné voči nízkym teplotám,

Edícia Yard Prúdové zdroje edície Yard boli skoncipované špeciálne na nasadenie v lodeniciach a pri

prevádzke Offshore. Zváracie programy sú navrhnuté hlavne pre aplikácie s oceľou a CrNi s masívnymi a plnými drôtmi.

Edícia Steel Prúdové zdroje edície Steel boli skoncipované špeciálne na nasadenie v oceliarstve.

Špeciálne charakteristiky je možné nastaviť na ovládacom paneli – pre štandardný a impulzný elektrický oblúk.

Systémové komponenty

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(11)

(10)

(9)

(8)

F R

O NI

U S

Všeobecne Prúdové zdroje digitálnej série môžu byť prevádzkované s rôznymi systémovými kompo-

nentmi a opciami. Vždy v závislosti od oblasti nasadenia prúdových zdrojov sa tým môžu optimalizovať priebehy, zjednodušiť manipulácia alebo obsluha.

Prehľad

Prehľad systémových komponentov

Legenda:

(1) „Human“, (2) diaľkové ovládania, (3) zvárací horák, (4) podávače drôtu, (5) uchytenie posuvu drôtu, (6) spojovacie hadicové vedenia, (7) príslušenstvo robota, (8) prúdové zdroje, (9) chladiace zariadenia, (10) pojazdový vozík a držiaky fliaš s ochranným plynom, (11) kábel kostry a elektródy.

Ovládacie prvky a prípojné miesta

Popis ovládacích panelov

Všeobecne Ovládacie panely majú logickú štruktúru funkcií. Jednotlivé parametre potrebné pre

zváranie sa dajú jednoducho vybrať pomocou tlačidiel a

- pomocou tlačidiel alebo pomocou nastavovacieho kolieska sa dajú meniť,

- počas zvárania je ich možné ukázať na digitálnom displeji.

Na základe tejto funkcie Synergic sa pri jednotlivej zmene parametrov spolu nastavujú aj všetky iné parametre.

UPOZORNENIE!

Na základe aktualizácie softvéru môžu byť na vašom zariadení k dispozícii funkcie, ktoré nie sú popísané v tomto návode na obsluhu alebo obrátene.

Okrem toho sa môžu jednotlivé vyobrazenia nepatrne odlišovať od ovládacích prvkov na vašom zariadení. Princíp činnosti týchto ovládacích prvkov je však identický.

Bezpečnosť

Nebezpečenstvo spôsobené nesprávnym ovládaním.

Následkom môžu byť vážne poranenia osôb alebo poškodenie zariadenia.

▶ ▶

Prehľad „Popis ovládacích panelov“ sa skladá z nasledujúcich častí:

- štandardný ovládací panel,

- ovládací panel Comfort,

- ovládací panel USA,

- ovládací panel TIME 5000 Digital,

- ovládací panel CMT,

- ovládací panel Yard,

- ovládací panel Remote,

- ovládací panel Remote CMT,

- ovládací panel CrNi,

- ovládací panel Steel.

NEBEZPEČENSTVO!

Opísané funkcie používajte až vtedy, keď si prečítate a pochopíte celý návod na obsluhu. Opísané funkcie používajte až vtedy, keď si podrobne prečítate návod na obsluhu všetkých systémových komponentov, hlavne bezpečnostné predpisy, a keď im porozumiete.

štandardný ovládací panel.

(3) (5)

(15)(14)

(6) (9) (10)(8)(7)(4)

(13)

(12) (11)

(2)(1)

(16)

Všeobecne

Štandardný ovládací panel

UPOZORNENIE!

Pri štandardnom ovládacom paneli je k dispozícii iba zváranie MIG/MAG StandardSynergic.

Nasledujúce postupy a funkcie nie sú prítomné a nemôžu byť dodatočne pridané:

zváranie MIG/MAG Puls-Synergic,

▶

prevádzkový režim Job,

▶

zváranie TIG,

▶

zváranie tyčovou elektródou.

▶

Bodovanie

▶

Zmeny parametrov zvárací prúd a korekcia dĺžky elektrického oblúka musia prebehnúť na posuve drôtu.

Č. Funkcia (1) Tlačidlo zavedenia drôtu

Na zavedenie drôtovej elektródy v stave bez plynu a prúdu do hadicového vedenia‑zváracieho horáka

Informácie o priebehu zavedenia drôtu sa pri dlhšom stlačení tlačidla zavedenia drôtu nachádzajú v ponuke Setup, parameter Fdi.

Č. Funkcia (2) Tlačidlo voľby parametrov

pre zvolenie nasledujúcich parametrov:

Hrúbka plechu

Hrúbka plechu v mm alebo v in.

Zvárací prúd

Zvárací prúd v A Pred začiatkom zvárania sa automaticky ukáže orientačná hodnota, ktorá vychádza z naprogramovaných parametrov. Počas zvárania sa zobrazuje aktuálna skutočná hodnota.

Rýchlosť drôtu

Rýchlosť drôtu v m/min alebo ipm.

Zváracie napätie

Zváracie napätie v A Pred začiatkom zvárania sa automaticky ukáže orientačná hodnota, ktorá vychádza z naprogramovaných parametrov. Počas zvárania sa zobrazuje aktuálna skutočná hodnota.

Ak je navolený určitý parameter, sú na základe funkcie Synergic automaticky tiež súčasne nastavované všetky iné parametre.

(3) Ľavý digitálny displej (4) LED hrúbky plechu

svieti, keď je zvolený parameter hrúbka plechu

(5) LED zváracieho prúdu

svieti, keď je zvolený parameter zvárací prúd

(6) LED rýchlosti drôtu

svieti, keď je zvolený parameter rýchlosť drôtu

(7) Zobrazenie prehriatia

sa rozsvieti, keď sa prúdový zdroj príliš silne zohrieva (napr. pri prekročení doby zapnutia). Obšírnejšie informácie v odseku „Diagnostika chýb, odstraňovanie chýb“.

(8) Zobrazenie HOLD

Pri každom konci zvárania sa aktuálne skutočné hodnoty zváracieho prúdu a zváracieho napätia uložia – svieti zobrazenie HOLD.

(9) Pravý digitálny displej (10) LED zváracieho napätia

svieti, keď je zvolený parameter zváracieho napätia

(11) Tlačidlo prevádzkového režimu

na výber prevádzkového režimu

2-taktný režim

4-taktný režim

Špeciálny 4-taktný režim (štart zvárania pre hliník)

Pri zvolenom prevádzkovom režime svieti LED-kontrolka za zodpovedajúcim symbolom.

(12) Tlačidlo pre druh materiálu

Pre navolenie použitého prídavného materiálu a ochranného plynu. Parametre SP1 a SP2 sú určené pre prídavné materiály.

Pri zvolenom druhu materiálu svieti LED-kontrolka za zodpovedajúcim prídavným materiálom.

Č. Funkcia (13) Tlačidlo priemeru drôtu

Pre navolenie použitého priemeru drôtu. Parameter SP je určený pre prídavný priemer drôtu.

Pri zvolenom priemere drôtu svieti LED-kontrolka za zodpovedajúcim priemerom drôtu.

(14) Zobrazenie prechodového elektrického oblúka

Medzi krátkym elektrickým oblúkom a rozstrekovaným elektrickým oblúkom vzniká prechodový elektrický oblúk zaťažený rozstrekovaním. Ako upozornenie na tento kritický rozsah svieti zobrazenie prechodového elektrického oblúka.

(15) Tlačidlo Store

pre vstup do ponuky Setup

(16) Tlačidlo kontroly plynu

Na nastavenie potrebného množstva ochranného plynu na tlakovom redukčnom ventile. Po stlačení tlačidla na kontrolu plynu prúdi ochranný plyn po dobu 30 sekúnd. Opätovným stlačením sa operácia predčasne ukončí.

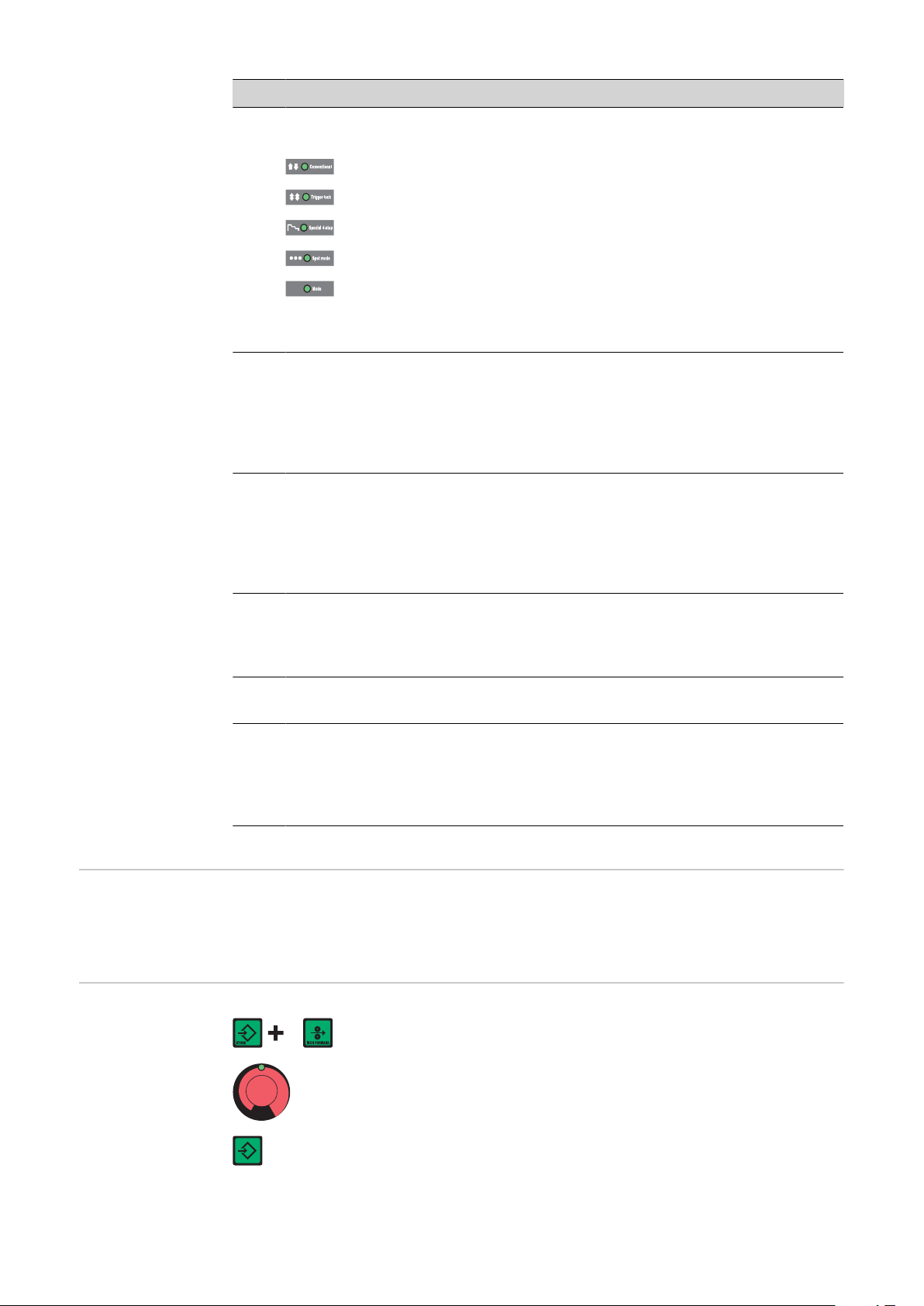

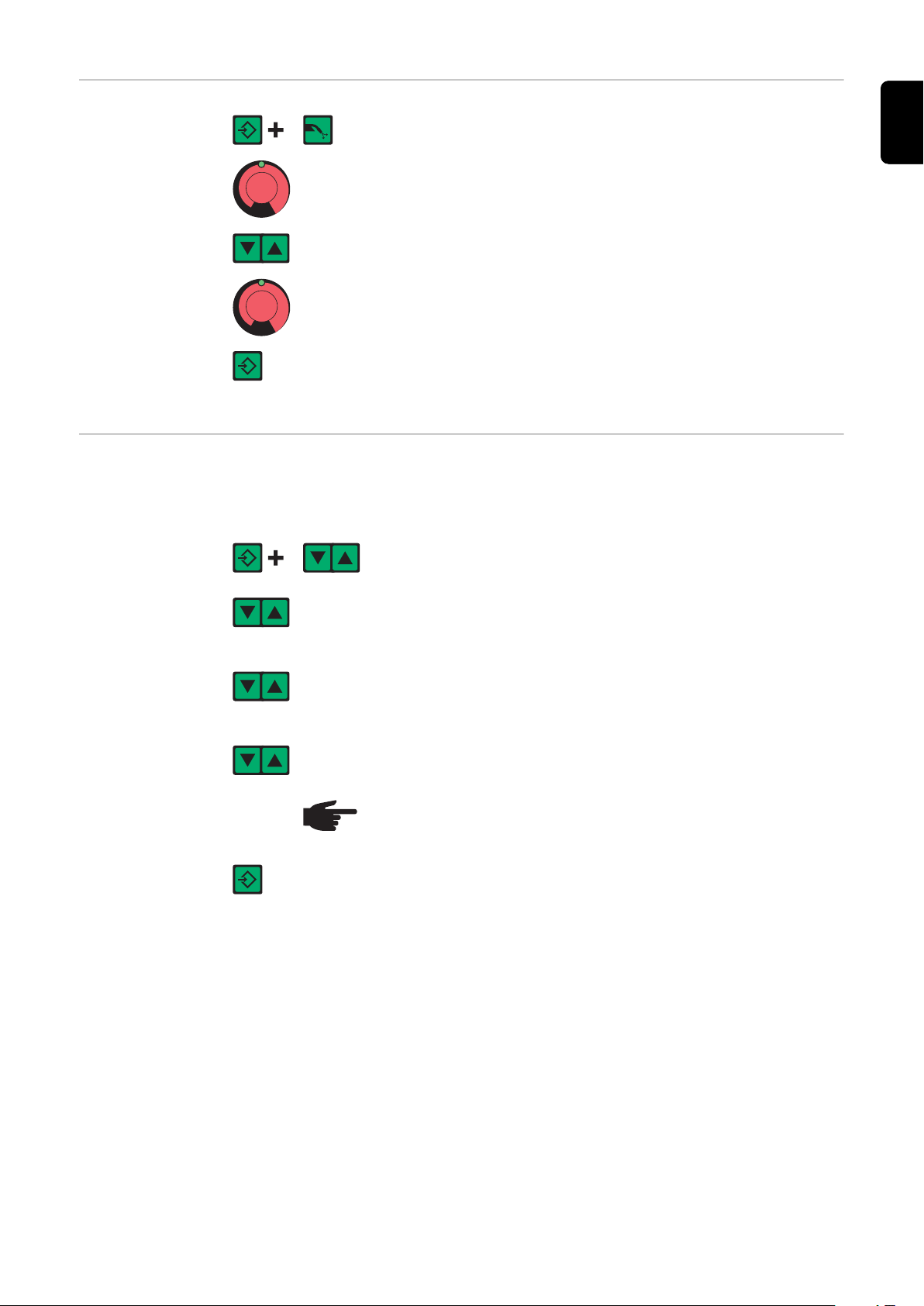

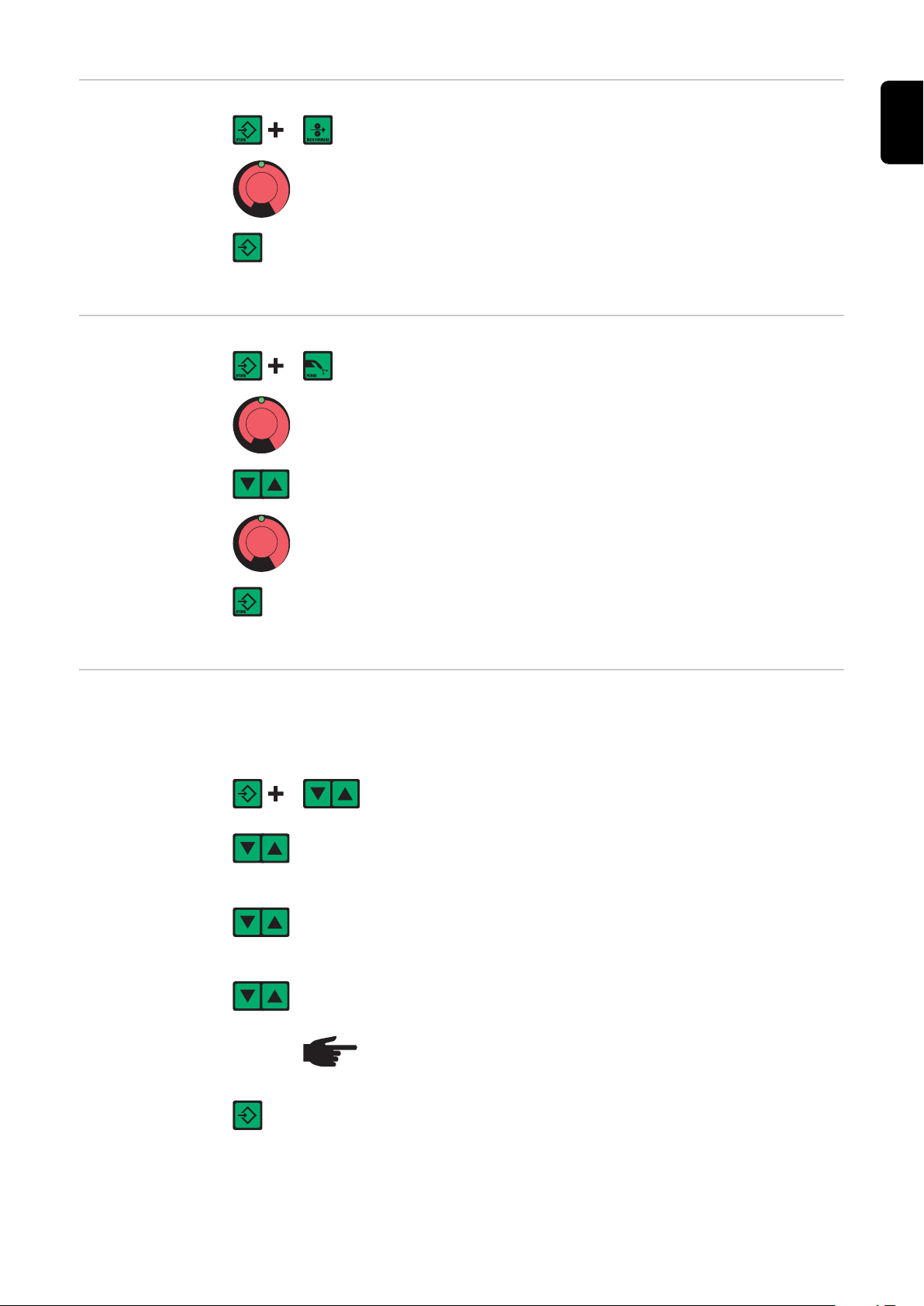

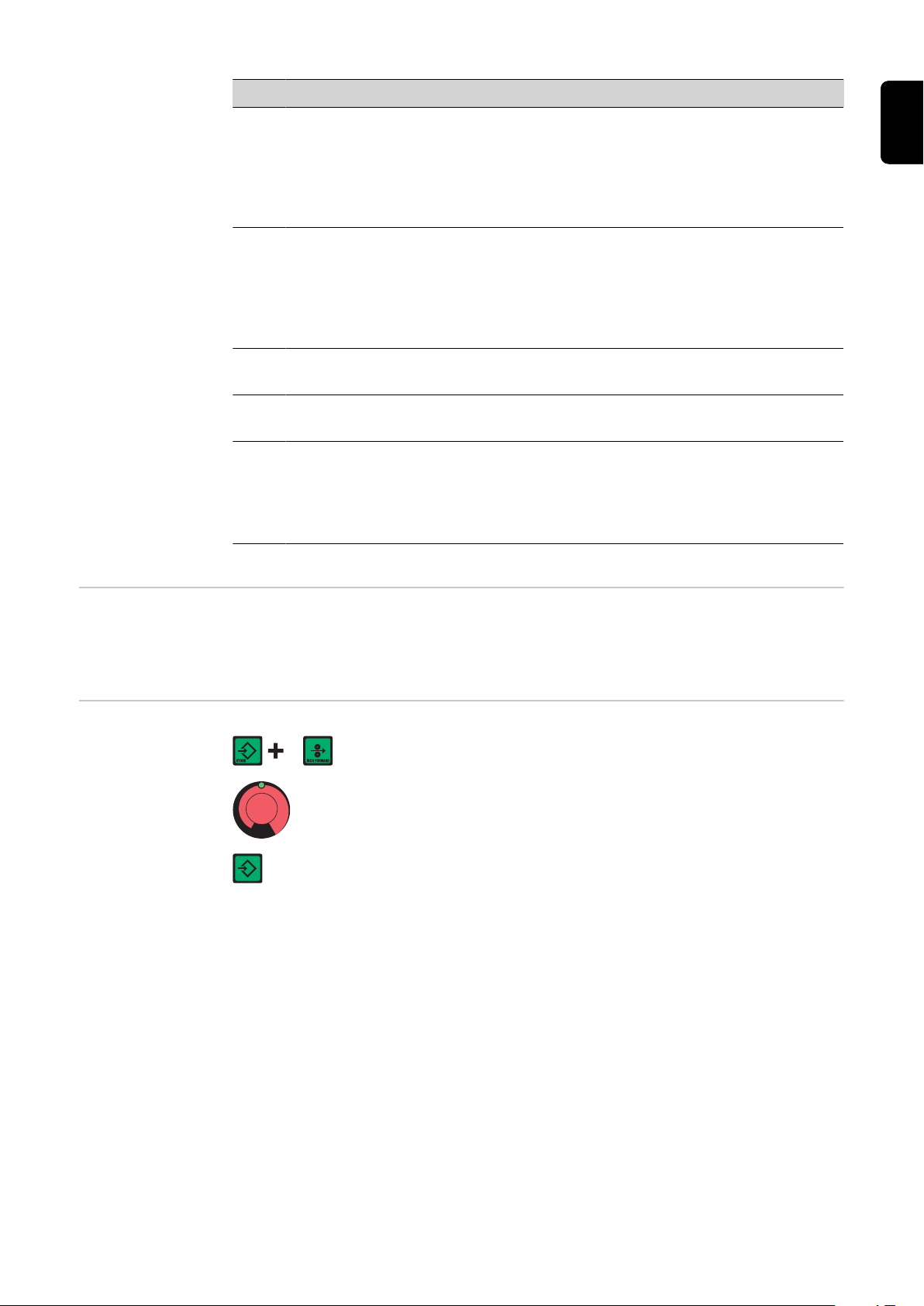

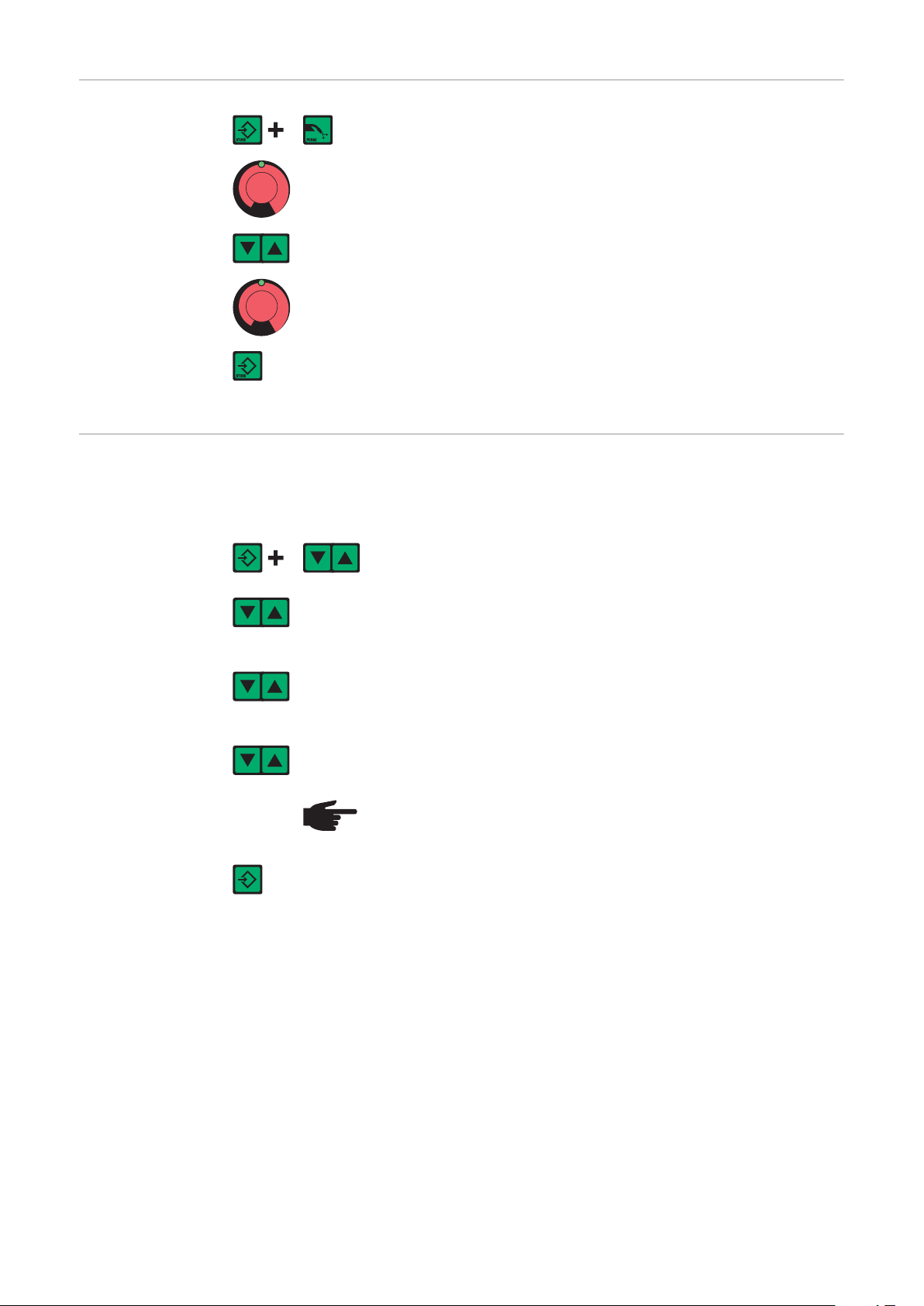

Kombinácie tlačidiel – špeciálne funkcie

Zobrazenie nastavenej rýchlosti zavedenia

Zobrazenie doby úvodného prúdenia plynu a doprúdenia plynu

Súčasným alebo opakovaným stláčaním tlačidiel sa dajú vyvolať nasledujúce popísané špeciálne funkcie.

ukáže sa nastavená rýchlosť zavedenia (napr.: Fdi|10 m/min alebo Fdi|393.70 ipm).

Výstup prebehne stlačením tlačidla Store.

pomocou tlačidiel pre druh materiálu (12) zmeňte rýchlosť zavedenia

zobrazí sa nastavená doba úvodného prúdenia plynu (napr. GPr| 0,1 s).

pomocou tlačidiel pre druh materiálu (12) zmeňte dobu úvodného prúdenia plynu

Následným stlačením tlačidla pre postupy (11) sa zobrazí nastavená doba doprúdenia plynu (napr. GPo|0,5 s)

Výstup prebehne stlačením tlačidla Store.

pomocou tlačidiel pre druh materiálu (12) zmeňte dobu doprúdenia plynu

Zobrazenie verzie softvéru

Okrem verzie softvéru sa pomocou tejto špeciálnej funkcie môže ešte vyvolať číslo verzie databázy zvárania, číslo posuvu drôtu, verzia softvéru posuvu drôtu, ako aj doba horenia elektrického oblúka.

Zobrazí sa verzia softvéru

Následným stlačením tlačidla pre druh materiálu (12) sa zobrazí

UPOZORNENIE! Zobrazenie doby horenia elektrického oblúka sa

Výstup prebehne stlačením tlačidla Store.

číslo verzie databázy pre zváranie (napr.: 0|029 = M0029).

Opätovným stlačením tlačidla pre druh materiálu (12) sa zobrazí číslo posuvu drôtu (A alebo B pri dvojhlavovom uchytení), ako aj verzia softvéru daného posuvu drôtu (napr.: A 1.5|0.23).

Po treťom stlačení tlačidla pre druh materiálu (12), sa zobrazí skutočná doba horenia elektrického oblúka od prvého uvedenia do prevádzky (napr. „654|32.1“ = 65 432,1 h = 65 432 h, 6 min)

nehodí ako základňa pre výpočet poplatkov za zapožičanie, garančných výkonov alebo podobne.

Ovládací panel Comfort / CrNi / Steel

(14)(4)

(1)

(28) (26)

(25)

(5)

(18)

(15)

(12)

(11)

(10)

(3)

(6)

(9)(7)

(16)(8)

(27)

(24)

(23)

(22)

(13)

(2)

(19)

(17)

(20)

(21)

Rozlíšenie ovládacích panelov Comfort, CrNi a Steel

Ovládací panel Comfort

Ovládacie panely Comfort, CrNi a Steel majú okrem oblasti výberu materiálu rovnakú konštrukciu. V nasledujúcom odseku je zobrazený ovládací panel Comfort. Všetky popísané funkcie platia rovnakým spôsobom pre ovládacie panely CrNi a Steel.

Č. Funkcia (1) Tlačidlo zavedenia drôtu

Na zavedenie drôtovej elektródy v stave bez plynu a prúdu do hadicového vedenia‑zváracieho horáka

Informácie o priebehu zavedenia drôtu sa pri dlhšom stlačení tlačidla zavedenia drôtu nachádzajú v ponuke Setup, parameter Fdi.

Č. Funkcia (2) Vypínač na kľúč (opcia)

Ak sa kľúč nachádza vo vodorovnej polohe, sú zablokované nasledujúce polohy:

- navolenie zváracieho postupu pomocou tlačidla (tlačidiel) pre postupy (22),

- navolenie prevádzkového režimu pomocou tlačidla (tlačidiel) pre prevádzkový režim (23),

- navolenie prídavného materiálu pomocou tlačidla (tlačidiel) pre druh materiálu (24),

- vstup do ponuky Setup pomocou tlačidla Store (27),

- vstup do ponuky korekcie menu režimu Job (odsek režim Job).

UPOZORNENIE! Analogicky k obslužnému panelu prúdového zdroja

je práve tak obmedzená funkčnosť obslužného panela na systémových komponentoch.

(3) Tlačidlo voľby parametrov

pre zvolenie nasledujúcich parametrov:

Rozmer „a“

Závisí od nastavenej rýchlosti zvárania

Hrúbka plechu

Hrúbka plechu v mm alebo in.

Zvárací prúd

Zvárací prúd v A Pred začiatkom zvárania sa automaticky ukáže orientačná hodnota, ktorá vychádza z naprogramovaných parametrov. Počas zvárania sa zobrazuje aktuálna skutočná hodnota.

Rýchlosť drôtu

Rýchlosť drôtu v m/min alebo ipm.

Zobrazenie F1

Na zobrazenie odberu prúdu pohonu PushPull

Zobrazenie odberu prúdu pohonu pre posuv drôtu

Na zobrazenie odberu prúdu pre pohon posuvu drôtu

Ak na tlačidle pre navolenie parametrov (3) a na nastavovacom koliesku (21) svietia zobrazenia, môže sa ukázaný/navolený parameter zmeniť pomocou nastavovacieho kolieska (21).

Ak je zvolený niektorý z týchto parametrov, sú pri zváracom postupe MIG/MAG Puls-Synergic a MIG/MAG Standard-Synergic na základe funkcie Synergic automaticky spolu nastavované tiež všetky iné parametre, ako aj parameter zváracieho napätia.

(4) LED zobrazenie F1

svieti, keď je zvolený parameter zobrazenia F1

(5) LED zobrazenie odberu prúdu pohonu pre posuv drôtu

svieti, ak je zvolený parameter zobrazenia odberu prúdu pohonu pre posuv drôtu

(6) LED rozmer „a”

svieti, keď je zvolený parameter rozmer „a“

(7) Ľavý digitálny displej (8) LED hrúbky plechu

svieti, keď je zvolený parameter hrúbka plechu

Č. Funkcia (9) LED zváracieho prúdu

svieti, keď je zvolený parameter zvárací prúd

(10) LED rýchlosti drôtu

svieti, keď je zvolený parameter rýchlosť drôtu

(11) Zobrazenie prehriatia

sa rozsvieti, keď sa prúdový zdroj príliš silne zohrieva (napr. pri prekročení doby zapnutia). Obšírnejšie informácie v odseku „Diagnostika chýb, odstraňovanie chýb“.

(12) Zobrazenie HOLD

Pri každom konci zvárania sa aktuálne skutočné hodnoty zváracieho prúdu a zváracieho napätia uložia – svieti zobrazenie HOLD.

(13) LED korekcie dĺžky elektrického oblúka

svieti, keď je zvolený parameter korekcia dĺžky elektrického oblúka

(14) LED korekcie uvoľňovania kvapiek/korekcie dynamiky/dynamiky

svieti, keď je zvolený parameter uvoľňovanie kvapiek/korekcia dynamiky/dynamika

(15) LED zváracieho napätia

svieti, keď je zvolený parameter zváracieho napätia

(16) LED rýchlosti zvárania

svieti, keď je zvolený parameter rýchlosť zvárania

(17) Pravý digitálny displej (18) LED č. režimu Job

svieti, keď je zvolený parameter číslo režimu Job

(19) LED zobrazenie F3

svieti, keď je zvolený parameter zobrazenia F3

Č. Funkcia (20) Tlačidlo voľby parametrov

pre zvolenie nasledujúcich parametrov:

Korekcia dĺžky elektrického oblúka

Na korekciu dĺžky elektrického oblúka

LED korekcie uvoľňovania kvapiek/korekcie dynamiky/dynamiky

Obsadzuje podľa použitého postupu rozličnú funkciu. Príslušná funkcia bude popísaná v kapitole Zvárací režim pri zodpovedajúcom postupe.

Zváracie napätie

Rýchlosť zvárania

Rýchlosť zvárania v cm/min alebo ipm (potrebné pre parameter rozmer „a“)

Číslo režimu Job

V postupe režimu Job na vyvolanie uložených viet parametrov prostredníctvom čísel režimu Job

Zobraze F3

Na zobrazenie reálneho príkonu v kJ. Reálny príkon sa musí aktivovať v ponuke Setup úrovne 2 – parameter EnE. Ak zobrazenie nie je aktivované, zobrazí sa prietokové množstvo chladiaceho média na prítomnom chladiacom zariadení FK 4000 Rob

Ak svietia zobrazenia na tlačidle pre navolenie parametrov (20) a na nastavovacom koliesku (21), môže sa ukázaný/navolený parameter zmeniť pomocou nastavovacieho kolieska (21).

(21) Nastavovacie koliesko

Na zmenu parametrov. Ak svieti zobrazenie na nastavovacom koliesku, môže sa navolený parameter meniť.

(22) Tlačidlo (tlačidlá) postupu

Na výber zváracieho postupu

Impulzné synergické zváranie MIG/MAG

Štandardné synergické zváranie MIG/MAG

Štandardné ručné zváranie MIG/MAG

Režim Job

Zváranie TIG s dotykovým zapaľovaním

Zváranie tyčovou elektródou

Pri zvolenom procese svieti LED-kontrolka na zodpovedajúcom symbole.

Č. Funkcia (23) Tlačidlo prevádzkového režimu

na výber prevádzkového režimu

2-taktný režim

4-taktný režim

Špeciálny 4-taktný režim (štart zvárania pre hliník)

Prevádzkový režim bodovanie

Modus prevádzkového režimu

Pri zvolenom prevádzkovom režime svieti LED-kontrolka za zodpovedajúcim symbolom.

(24) Tlačidlo pre druh materiálu

Pre navolenie použitého prídavného materiálu a ochranného plynu. Parametre SP1 a SP2 sú určené pre prídavné materiály.

Pri zvolenom druhu materiálu svieti LED-kontrolka za zodpovedajúcim prídavným materiálom.

(25) Tlačidlo priemeru drôtu

Pre navolenie použitého priemeru drôtu. Parameter SP je určený pre prídavný priemer drôtu.

Kombinácie tlačidiel – špeciálne funkcie

Pri zvolenom priemere drôtu svieti LED-kontrolka za zodpovedajúcim priemerom drôtu.

(26) Zobrazenie prechodového elektrického oblúka

(27) Tlačidlo Store

pre vstup do ponuky Setup

(28) Tlačidlo kontroly plynu

Súčasným alebo opakovaným stláčaním tlačidiel sa dajú vyvolať nasledujúce popísané špeciálne funkcie.

Zobrazenie nastavenej rýchlosti zavedenia

ukáže sa nastavená rýchlosť zavedenia (napr.: Fdi|10 m/min alebo Fdi|393.70 ipm).

pomocou nastavovacieho kolieska zmeňte rýchlosť zavedenia

Výstup prebehne stlačením tlačidla Store.

Zobrazenie doby úvodného prúdenia plynu a doprúdenia plynu

zobrazí sa nastavená doba úvodného prúdenia plynu (napr. GPr| 0,1 s).

pomocou nastavovacieho kolieska zmeňte dobu úvodného prúdenia plynu

Zobrazenie verzie softvéru

pomocou nastavovacieho kolieska zmeňte dobu doprúdenia plynu

Výstup prebehne stlačením tlačidla Store.

Okrem verzie softvéru sa pomocou tejto špeciálnej funkcie môžu ešte vyvolávať číslo verzie databázy zvárania, číslo posuvu drôtu, verzia softvéru posuvu drôtu, ako aj doba horenia elektrického oblúka.

Následným stlačením tlačidla pre postupy (22) sa zobrazí nastavená doba doprúdenia plynu (napr. GPo|0,5 s)

Zobrazí sa verzia softvéru

Následným stlačením tlačidla pre druh materiálu (24) sa zobrazí číslo verzie databázy pre zváranie (napr.: 0|029 = M0029).

Opätovným stlačením tlačidla pre druh materiálu (24) sa zobrazí číslo posuvu drôtu (A alebo B pri dvojhlavovom uchytení), ako aj verzia softvéru daného posuvu drôtu (napr.: A 1.5|0.23).

Po treťom stlačení tlačidla pre druh materiálu (24), sa zobrazí

UPOZORNENIE! Zobrazenie doby horenia elektrického oblúka sa

Výstup prebehne stlačením tlačidla Store.

skutočná doba horenia elektrického oblúka od prvého uvedenia do prevádzky (napr. „654|32.1“ = 65 432,1 h = 65 432 h, 6 min)

nehodí ako základňa pre výpočet poplatkov za zapožičanie, garančných výkonov alebo podobne.

Ovládací panel USA

(14)(4)

(1)

(26)

(25)

(5)

(18)

(15)

(12)

(11)

(10)

(3)

(6)

(9)(7)

(16)(8)

(24)

(23)

(22)

(13)

(2)

(19)

(17)

(20)

(21)

Ovládací panel USA

Č. Funkcia (1) Tlačidlo Inch Forward (zavedenie drôtu)

(2) Vypínač na kľúč (opcia)

UPOZORNENIE! Podobne ako u ovládacieho panela prúdového

Na zavedenie drôtovej elektródy v stave bez plynu a prúdu do hadicového vedenia‑zváracieho horáka

Informácie o priebehu zavedenia drôtu sa pri dlhšom stlačení tlačidla zavedenia drôtu nachádzajú v ponuke Setup, parameter Fdi.

Ak sa kľúč nachádza vo vodorovnej polohe, sú zablokované nasledujúce polohy:

- navolenie zváracieho postupu pomocou tlačidla (tlačidiel) pre postupy (20),

- navolenie prevádzkového režimu pomocou tlačidla (tlačidiel) pre prevádzkový režim (21),

- navolenie prídavného materiálu pomocou tlačidla (tlačidiel) pre druh materiálu (22),

- vstup do ponuky Setup pomocou tlačidla Store (25),

- vstup do ponuky korekcie menu režimu Job (odsek režim Job).

zdroja je rovnako obmedzená funkčnosť ovládacieho panela systémových komponentov.

Č. Funkcia (3) Tlačidlo voľby parametrov

pre zvolenie nasledujúcich parametrov:

Hrúbka plechu

Hrúbka plechu v mm alebo in.

Zvárací prúd

Zvárací prúd v A Pred začiatkom zvárania sa automaticky ukáže orientačná hodnota, ktorá vychádza z naprogramovaných parametrov. Počas zvárania sa zobrazuje aktuálna skutočná hodnota.

Rýchlosť drôtu

Rýchlosť drôtu v m/min alebo ipm.

Zobrazenie F1

Na zobrazenie odberu prúdu pohonu PushPull

Zobrazenie odberu prúdu pohonu pre posuv drôtu

Na zobrazenie odberu prúdu pre pohon posuvu drôtu

Ak na tlačidle pre navolenie parametrov (3) a na nastavovacom koliesku (19) svietia zobrazenia, môže sa ukázaný/navolený parameter zmeniť pomocou nastavovacieho kolieska (19).

(4) LED zobrazenie F1

svieti, keď je zvolený parameter zobrazenia F1

(5) LED zobrazenie odberu prúdu pohonu pre posuv drôtu

svieti, ak je zvolený parameter zobrazenia odberu prúdu pohonu pre posuv drôtu

(6) Ľavý digitálny displej (7) LED hrúbky plechu

svieti, keď je zvolený parameter hrúbka plechu

(8) LED zváracieho prúdu

svieti, keď je zvolený parameter zvárací prúd

(9) LED rýchlosti drôtu

svieti, keď je zvolený parameter rýchlosť drôtu

(10) Zobrazenie prehriatia

sa rozsvieti, keď sa prúdový zdroj príliš silne zohrieva (napr. pri prekročení doby zapnutia). Obšírnejšie informácie v odseku „Diagnostika chýb, odstraňovanie chýb“.

(11) Zobrazenie HOLD

Pri každom konci zvárania sa aktuálne skutočné hodnoty zváracieho prúdu a zváracieho napätia uložia – svieti zobrazenie HOLD.

(12) LED korekcie dĺžky elektrického oblúka

svieti, keď je zvolený parameter korekcia dĺžky elektrického oblúka

(13) LED korekcie uvoľňovania kvapiek/korekcie dynamiky/dynamiky

svieti, keď je zvolený parameter uvoľňovanie kvapiek/korekcia dynamiky/dynamika

Č. Funkcia (14) LED zváracieho napätia

svieti, keď je zvolený parameter zváracieho napätia

(15) Pravý digitálny displej (16) LED č. režimu Job

svieti, keď je zvolený parameter číslo režimu Job

(17) LED zobrazenie F3

svieti, keď je zvolený parameter zobrazenia F3

(18) Tlačidlo voľby parametrov

pre zvolenie nasledujúcich parametrov:

Korekcia dĺžky elektrického oblúka

Na korekciu dĺžky elektrického oblúka

LED korekcie uvoľňovania kvapiek/korekcie dynamiky/dynamiky

Obsadzuje podľa použitého postupu rozličnú funkciu. Príslušná funkcia bude popísaná v kapitole Zvárací režim pri zodpovedajúcom postupe.

Zváracie napätie

Číslo režimu Job

V postupe režimu Job na vyvolanie uložených viet parametrov prostredníctvom čísel režimu Job

Zobrazenie F3

Ak svietia zobrazenia na tlačidle pre navolenie parametrov (18) a na nastavovacom koliesku (19), môže sa ukázaný/navolený parameter zmeniť pomocou nastavovacieho kolieska (19).

(19) Nastavovacie koliesko

Na zmenu parametrov. Ak svieti zobrazenie na nastavovacom koliesku, môže sa navolený parameter meniť.

(20) Tlačidlo (tlačidlá) postupu

Na výber zváracieho postupu

Zváranie MIG/MAG Puls-Synergic

Zváranie MIG/MAG Standard-Synergic

Štandardné ručné zváranie MIG/MAG

Režim Job

Zváranie TIG s dotykovým zapaľovaním

Zváranie tyčovou elektródou

Pri zvolenom postupe svieti LED-kontrolka pri zodpovedajúcom symbole.

Č. Funkcia (21) Tlačidlo prevádzkového režimu

na výber prevádzkového režimu

2-taktný režim

4-taktný režim

Špeciálny 4-taktný režim (štart zvárania pre hliník)

Prevádzkový režim bodovanie

Modus prevádzkového režimu

Pri zvolenom prevádzkovom režime svieti LED-kontrolka za zodpovedajúcim symbolom.

(22) Tlačidlo pre druh materiálu

Pre navolenie použitého prídavného materiálu a ochranného plynu. Parametre SP1 a SP2 sú určené pre prídavné materiály.

Pri zvolenom druhu materiálu svieti LED-kontrolka za zodpovedajúcim prídavným materiálom.

(23) Tlačidlo priemeru/index (priemer drôtu)

Pre navolenie použitého priemeru drôtu. Parameter SP je určený pre prídavný priemer drôtu.

Pri zvolenom priemere drôtu svieti LED-kontrolka za zodpovedajúcim priemerom drôtu.

Kombinácie tlačidiel – špeciálne funkcie

Zobrazenie nastavenej rýchlosti zavedenia

(24) Zobrazenie prechodového elektrického oblúka

(25) Tlačidlo Store

pre vstup do ponuky Setup

(26) Tlačidlo Purge (kontrola plynu)

Súčasným alebo opakovaným stláčaním tlačidiel sa dajú vyvolať nasledujúce popísané špeciálne funkcie.

ukáže sa nastavená rýchlosť zavedenia (napr.: Fdi|10 m/min alebo Fdi|393.70 ipm).

pomocou nastavovacieho kolieska zmeňte rýchlosť zavedenia

Výstup prebehne stlačením tlačidla Store.

Zobrazenie doby úvodného prúdenia plynu a doprúdenia plynu

zobrazí sa nastavená doba úvodného prúdenia plynu (napr. GPr| 0,1 s).

pomocou nastavovacieho kolieska zmeňte dobu doprúdenia plynu

Výstup prebehne stlačením tlačidla Store.

pomocou nastavovacieho kolieska zmeňte dobu úvodného prúdenia plynu

Následným stlačením tlačidla pre postupy (20) sa zobrazí nastavená doba doprúdenia plynu (napr. GPo|0,5 s)

Zobrazenie verzie softvéru

Zobrazí sa verzia softvéru

Následným stlačením tlačidla pre druh materiálu (22) sa zobrazí

UPOZORNENIE! Zobrazenie doby horenia elektrického oblúka sa

Výstup prebehne stlačením tlačidla Store.

číslo verzie databázy pre zváranie (napr.: 0|029 = M0029).

Opätovným stlačením tlačidla pre druh materiálu (22) sa zobrazí číslo posuvu drôtu (A alebo B pri dvojhlavovom uchytení), ako aj verzia softvéru daného posuvu drôtu (napr.: A 1.5|0.23).

Po treťom stlačení tlačidla pre druh materiálu (22), sa zobrazí skutočná doba horenia elektrického oblúka od prvého uvedenia do prevádzky (napr. „654|32.1“ = 65 432,1 h = 65 432 h, 6 min)

nehodí ako základňa pre výpočet poplatkov za zapožičanie, garančných výkonov alebo podobne.

Ovládací panel TIME 5000 Digital

(14)(4)

(1)

(28) (26)

(25)

(5)

(18)

(15)

(12)

(11)

(10)

(3)

(6)

(9)(7)

(16)(8)

(27)

(24)

(23)

(22)

(13)

(2)

(19)

(17)

(20)

(21)

Ovládací panel TIME 5000 Digital

Č. Funkcia (1) Tlačidlo Inch Forward (zavedenie drôtu)

(2) Vypínač na kľúč (opcia)

UPOZORNENIE! Podobne ako u ovládacieho panela prúdového

Na zavedenie drôtovej elektródy v stave bez plynu a prúdu do hadicového vedenia‑zváracieho horáka

Informácie o priebehu zavedenia drôtu sa pri dlhšom stlačení tlačidla zavedenia drôtu nachádzajú v ponuke Setup, parameter Fdi.

Ak sa kľúč nachádza vo vodorovnej polohe, sú zablokované nasledujúce polohy:

- navolenie zváracieho postupu pomocou tlačidla (tlačidiel) pre postupy (20),

- navolenie prevádzkového režimu pomocou tlačidla (tlačidiel) pre prevádzkový režim (21),

- navolenie prídavného materiálu pomocou tlačidla (tlačidiel) pre druh materiálu (22),

- vstup do ponuky Setup pomocou tlačidla Store (25),

- vstup do ponuky korekcie menu režimu Job (odsek režim Job).

zdroja je rovnako obmedzená funkčnosť ovládacieho panela systémových komponentov.

Č. Funkcia (3) Tlačidlo voľby parametrov

pre zvolenie nasledujúcich parametrov:

Rozmer „a”

závisí od nastavenej rýchlosti zvárania

Hrúbka plechu

Hrúbka plechu v mm alebo in.

Zvárací prúd

Zvárací prúd v A Pred začiatkom zvárania sa automaticky ukáže orientačná hodnota, ktorá vychádza z naprogramovaných parametrov. Počas zvárania sa zobrazuje aktuálna skutočná hodnota.

Rýchlosť drôtu

Rýchlosť drôtu v m/min alebo ipm.

Zobrazenie F1

Na zobrazenie odberu prúdu pohonu PushPull

Zobrazenie odberu prúdu pohonu pre posuv drôtu

Na zobrazenie odberu prúdu pre pohon posuvu drôtu

Ak na tlačidle pre navolenie parametrov (3) a na nastavovacom koliesku (19) svietia zobrazenia, môže sa ukázaný/navolený parameter zmeniť pomocou nastavovacieho kolieska (19).

(4) LED zobrazenie F1

svieti, keď je zvolený parameter zobrazenia F1

(5) LED zobrazenie odberu prúdu pohonu pre posuv drôtu

svieti, ak je zvolený parameter zobrazenia odberu prúdu pohonu pre posuv drôtu

(6) LED rozmer „a”

svieti, keď je zvolený parameter „a” rozmer

(7) Ľavý digitálny displej (8) LED hrúbky plechu

svieti, keď je zvolený parameter hrúbka plechu

(9) LED zváracieho prúdu

svieti, keď je zvolený parameter zvárací prúd

(10) LED rýchlosti drôtu

svieti, keď je zvolený parameter rýchlosť drôtu

(11) Zobrazenie prehriatia

sa rozsvieti, keď sa prúdový zdroj príliš silne zohrieva (napr. pri prekročení doby zapnutia). Obšírnejšie informácie v odseku „Diagnostika chýb, odstraňovanie chýb“.

(12) Zobrazenie HOLD

Pri každom konci zvárania sa aktuálne skutočné hodnoty zváracieho prúdu a zváracieho napätia uložia – svieti zobrazenie HOLD.

(13) LED korekcie dĺžky elektrického oblúka

svieti, keď je zvolený parameter korekcia dĺžky elektrického oblúka

Č. Funkcia (14) LED korekcie uvoľňovania kvapiek/korekcie dynamiky/dynamiky

svieti, keď je zvolený parameter uvoľňovanie kvapiek/korekcia dynamiky/dynamika

(15) LED zváracieho napätia

svieti, keď je zvolený parameter zváracieho napätia

(16) LED rýchlosti zvárania

svieti, keď je zvolený parameter rýchlosť zvárania

(17) Pravý digitálny displej (18) LED č. režimu Job

svieti, keď je zvolený parameter číslo režimu Job

(19) LED zobrazenie F3

svieti, keď je zvolený parameter zobrazenia F3

(20) Tlačidlo voľby parametrov

pre zvolenie nasledujúcich parametrov:

Korekcia dĺžky elektrického oblúka

Na korekciu dĺžky elektrického oblúka

LED korekcie uvoľňovania kvapiek/korekcie dynamiky/dynamiky

Obsadzuje podľa použitého postupu rozličnú funkciu. Príslušná funkcia bude popísaná v kapitole Zvárací režim pri zodpovedajúcom postupe.

Zváracie napätie

Rýchlosť zvárania

Rýchlosť zvárania v cm/min alebo ipm (potrebné pre parameter rozmer „a“)

Číslo režimu Job

V postupe režimu Job na vyvolanie uložených viet parametrov prostredníctvom čísel režimu Job

Zobrazenie F3

Ak svietia zobrazenia na tlačidle pre navolenie parametrov (20) a na nastavovacom koliesku (21), môže sa ukázaný/navolený parameter zmeniť pomocou nastavovacieho kolieska (21).

(21) Nastavovacie koliesko

Na zmenu parametrov. Ak svieti zobrazenie na nastavovacom koliesku, môže sa navolený parameter meniť.

Č. Funkcia (22) Tlačidlo (tlačidlá) postupu

Na výber zváracieho postupu

Zváranie MIG/MAG Puls-Synergic

Zváranie MIG/MAG Standard-Synergic

Štandardné ručné zváranie MIG/MAG

Režim Job

Zváranie TIG s dotykovým zapaľovaním

Zváranie tyčovou elektródou

Pri zvolenom postupe svieti LED-kontrolka pri zodpovedajúcom symbole.

(23) Tlačidlo prevádzkového režimu

na výber prevádzkového režimu

2-taktný režim

4-taktný režim

Špeciálny 4-taktný režim (štart zvárania pre hliník)

Prevádzkový režim bodovanie

Modus prevádzkového režimu

Pri zvolenom prevádzkovom režime svieti LED-kontrolka za zodpovedajúcim symbolom.

(24) Tlačidlo pre druh materiálu

Pre navolenie použitého prídavného materiálu a ochranného plynu. Parametre SP1 a SP2 sú určené pre prídavné materiály.

Pri zvolenom druhu materiálu svieti LED-kontrolka za zodpovedajúcim prídavným materiálom.

(25) Tlačidlo priemeru/index (priemer drôtu)

Pre navolenie použitého priemeru drôtu. Parameter SP je určený pre prídavný priemer drôtu.

Pri zvolenom priemere drôtu svieti LED-kontrolka za zodpovedajúcim priemerom drôtu.

(26) Zobrazenie prechodového elektrického oblúka

(27) Tlačidlo Store

pre vstup do ponuky Setup

(28) Tlačidlo Purge (kontrola plynu)

Kombinácie tlačidiel – špeciálne funkcie

Súčasným alebo opakovaným stláčaním tlačidiel sa dajú vyvolať nasledujúce popísané špeciálne funkcie.

Zobrazenie nastavenej rýchlosti zavedenia

ukáže sa nastavená rýchlosť zavedenia (napr.: Fdi|10 m/min alebo Fdi|393.70 ipm).

pomocou nastavovacieho kolieska zmeňte rýchlosť zavedenia

Výstup prebehne stlačením tlačidla Store.

Zobrazenie doby úvodného prúdenia plynu a doprúdenia plynu

Zobrazenie verzie softvéru

zobrazí sa nastavená doba úvodného prúdenia plynu (napr. GPr| 0,1 s).

pomocou nastavovacieho kolieska zmeňte dobu doprúdenia plynu

Výstup prebehne stlačením tlačidla Store.

pomocou nastavovacieho kolieska zmeňte dobu úvodného prúdenia plynu

Následným stlačením tlačidla pre postupy (20) sa zobrazí nastavená doba doprúdenia plynu (napr. GPo|0,5 s)

Zobrazí sa verzia softvéru

Následným stlačením tlačidla pre druh materiálu (24) sa zobrazí

UPOZORNENIE! Zobrazenie doby horenia elektrického oblúka sa

Výstup prebehne stlačením tlačidla Store.

číslo verzie databázy pre zváranie (napr.: 0|029 = M0029).

Opätovným stlačením tlačidla pre druh materiálu (24) sa zobrazí číslo posuvu drôtu (A alebo B pri dvojhlavovom uchytení), ako aj verzia softvéru daného posuvu drôtu (napr.: A 1.5|0.23).

Po treťom stlačení tlačidla pre druh materiálu (24), sa zobrazí skutočná doba horenia elektrického oblúka od prvého uvedenia do prevádzky (napr. „654|32.1“ = 65 432,1 h = 65 432 h, 6 min)

nehodí ako základňa pre výpočet poplatkov za zapožičanie, garančných výkonov alebo podobne.

Ovládací panel CMT

(14)(4)

(1)

(25)

(5)

(18)

(15)

(12)

(11)

(10)

(3)

(6)

(9)(7)

(16)(8)

(24)

(23)

(22)

(13)

(2)

(19)

(17)

(20)

(21)

Ovládací panel CMT

Č. Funkcia (1) Tlačidlo Inch Forward (zavedenie drôtu)

(2) Tlačidlo voľby parametrov

Na zavedenie drôtovej elektródy v stave bez plynu a prúdu do hadicového vedenia‑zváracieho horáka

Informácie o priebehu zavedenia drôtu sa pri dlhšom stlačení tlačidla zavedenia drôtu nachádzajú v ponuke Setup, parameter Fdi.

pre zvolenie nasledujúcich parametrov:

Hrúbka plechu

Hrúbka plechu v mm alebo in.

Zvárací prúd

Zvárací prúd v A Pred začiatkom zvárania sa automaticky ukáže orientačná hodnota, ktorá vychádza z naprogramovaných parametrov. Počas zvárania sa zobrazuje aktuálna skutočná hodnota.

Rýchlosť drôtu

Rýchlosť drôtu v m/min alebo ipm.

Č. Funkcia

Zobrazenie F1

Na zobrazenie odberu prúdu pohonu PushPull

Zobrazenie odberu prúdu pohonu pre posuv drôtu

Na zobrazenie odberu prúdu pre pohon posuvu drôtu

Ak na tlačidle pre navolenie parametrov (3) a na nastavovacom koliesku (19)

svietia zobrazenia, môže sa ukázaný/navolený parameter zmeniť pomocou nastavovacieho kolieska (19).

(3) LED zobrazenie F1

svieti, keď je zvolený parameter zobrazenia F1

(4) LED zobrazenie odberu prúdu pohonu pre posuv drôtu

svieti, ak je zvolený parameter zobrazenia odberu prúdu pohonu pre posuv drôtu

(5) Ľavý digitálny displej (6) LED hrúbky plechu

svieti, keď je zvolený parameter hrúbka plechu

(7) LED zváracieho prúdu

svieti, keď je zvolený parameter zvárací prúd

(8) LED rýchlosti drôtu

svieti, keď je zvolený parameter rýchlosť drôtu

(9) Zobrazenie prehriatia

sa rozsvieti, keď sa prúdový zdroj príliš silne zohrieva (napr. pri prekročení doby zapnutia). Obšírnejšie informácie v odseku „Diagnostika chýb, odstraňovanie chýb“.

(10) Zobrazenie HOLD

Pri každom konci zvárania sa aktuálne skutočné hodnoty zváracieho prúdu a zváracieho napätia uložia – svieti zobrazenie HOLD.

(11) LED korekcie dĺžky elektrického oblúka

svieti, keď je zvolený parameter korekcia dĺžky elektrického oblúka

(12) LED korekcie uvoľňovania kvapiek/korekcie dynamiky/dynamiky

svieti, keď je zvolený parameter uvoľňovanie kvapiek/korekcia dynamiky/dynamika

(13) LED zváracieho napätia

svieti, keď je zvolený parameter zváracieho napätia

(14) Pravý digitálny displej (15) LED č. režimu Job

svieti, keď je zvolený parameter číslo režimu Job

(16) LED zobrazenie F3

svieti, keď je zvolený parameter zobrazenia F3

Č. Funkcia (17) Tlačidlo voľby parametrov

pre zvolenie nasledujúcich parametrov:

Korekcia dĺžky elektrického oblúka

Na korekciu dĺžky elektrického oblúka

LED korekcie uvoľňovania kvapiek/korekcie dynamiky/dynamiky

Obsadzuje podľa použitého postupu rozličnú funkciu. Príslušná funkcia bude popísaná v kapitole Zvárací režim pri zodpovedajúcom postupe.

Zváracie napätie

Číslo režimu Job

V postupe režimu Job na vyvolanie uložených viet parametrov prostredníctvom čísel režimu Job

Zobrazenie F3

Ak svietia zobrazenia na tlačidle pre navolenie parametrov (17) a na nastavovacom koliesku (18), môže sa ukázaný/navolený parameter zmeniť pomocou nastavovacieho kolieska (18).

(18) Nastavovacie koliesko

Na zmenu parametrov. Ak svieti zobrazenie na nastavovacom koliesku, môže sa navolený parameter meniť.

(19) Tlačidlo (tlačidlá) postupu

Na výber zváracieho postupu

Zváranie MIG/MAG Puls-Synergic

Zváranie MIG/MAG Standard-Synergic

CMT, CMT-Pulse

Štandardné ručné zváranie MIG/MAG

Režim Job

Zváranie tyčovou elektródou

Pri zvolenom postupe svieti LED-kontrolka pri zodpovedajúcom symbole.

(20) Tlačidlo prevádzkového režimu

na výber prevádzkového režimu

2-taktný režim

4-taktný režim

Špeciálny 4-taktný režim (štart zvárania pre hliník)

Prevádzkový režim bodovanie

Modus prevádzkového režimu

Pri zvolenom prevádzkovom režime svieti LED-kontrolka za zodpovedajúcim symbolom.

Č. Funkcia (21) Tlačidlo pre druh materiálu

Pre navolenie použitého prídavného materiálu a ochranného plynu. Parametre SP1 a SP2 sú určené pre prídavné materiály.

Pri zvolenom druhu materiálu svieti LED-kontrolka za zodpovedajúcim prídavným materiálom.

(22) Tlačidlo priemeru/index (priemer drôtu)

Pre navolenie použitého priemeru drôtu. Parameter SP je určený pre prídavný priemer drôtu.

Pri zvolenom priemere drôtu svieti LED-kontrolka za zodpovedajúcim priemerom drôtu.

(23) Zobrazenie CMT-Puls

svieti, keď je zvolená charakteristika CMT/pulz

(24) Tlačidlo Store

pre vstup do ponuky Setup

(25) Tlačidlo Purge (kontrola plynu)

Kombinácie tlačidiel – špeciálne funkcie

Zobrazenie nastavenej rýchlosti zavedenia

Súčasným alebo opakovaným stláčaním tlačidiel sa dajú vyvolať nasledujúce popísané špeciálne funkcie.

ukáže sa nastavená rýchlosť zavedenia (napr.: Fdi|10 m/min alebo Fdi|393.70 ipm).

pomocou nastavovacieho kolieska zmeňte rýchlosť zavedenia

Výstup prebehne stlačením tlačidla Store.

Zobrazenie doby úvodného prúdenia plynu a doprúdenia plynu

zobrazí sa nastavená doba úvodného prúdenia plynu (napr. GPr| 0,1 s).

pomocou nastavovacieho kolieska zmeňte dobu doprúdenia plynu

Výstup prebehne stlačením tlačidla Store.

pomocou nastavovacieho kolieska zmeňte dobu úvodného prúdenia plynu

Následným stlačením tlačidla pre postupy (20) sa zobrazí nastavená doba doprúdenia plynu (napr. GPo|0,5 s)

Zobrazenie verzie softvéru

Zobrazí sa verzia softvéru

Následným stlačením tlačidla pre druh materiálu (24) sa zobrazí

UPOZORNENIE! Zobrazenie doby horenia elektrického oblúka sa

Výstup prebehne stlačením tlačidla Store.

číslo verzie databázy pre zváranie (napr.: 0|029 = M0029).

Opätovným stlačením tlačidla pre druh materiálu (24) sa zobrazí číslo posuvu drôtu (A alebo B pri dvojhlavovom uchytení), ako aj verzia softvéru daného posuvu drôtu (napr.: A 1.5|0.23).

nehodí ako základňa pre výpočet poplatkov za zapožičanie, garančných výkonov alebo podobne.

Ovládací panel Yard

(14)(4)

(1)

(25)

(5)

(18)

(15)

(12)

(11)

(10)

(3)

(6)

(9)(7)

(16)(8)

(24)

(23)

(22)

(13)

(2)

(19)

(17)

(20)

(21)

Ovládací panel Yard

Č. Funkcia (1) Tlačidlo Inch Forward (zavedenie drôtu)

Na zavedenie drôtovej elektródy v stave bez plynu a prúdu do hadicového vedenia‑zváracieho horáka

Informácie o priebehu zavedenia drôtu sa pri dlhšom stlačení tlačidla zavedenia drôtu nachádzajú v ponuke Setup, parameter Fdi.

Č. Funkcia (2) Tlačidlo voľby parametrov

pre zvolenie nasledujúcich parametrov:

Hrúbka plechu

Hrúbka plechu v mm alebo in.

Zvárací prúd

Zvárací prúd v A Pred začiatkom zvárania sa automaticky ukáže orientačná hodnota, ktorá vychádza z naprogramovaných parametrov. Počas zvárania sa zobrazuje aktuálna skutočná hodnota.

Rýchlosť drôtu

Rýchlosť drôtu v m/min alebo ipm.

Zobrazenie F1

Na zobrazenie odberu prúdu pohonu PushPull

Zobrazenie odberu prúdu pohonu pre posuv drôtu

Na zobrazenie odberu prúdu pre pohon posuvu drôtu

Ak na tlačidle pre navolenie parametrov (2) a na nastavovacom koliesku (18) svietia zobrazenia, môže sa ukázaný/navolený parameter zmeniť pomocou nastavovacieho kolieska (18).

(3) LED zobrazenie F1

svieti, keď je zvolený parameter zobrazenia F1

(4) LED zobrazenie odberu prúdu pohonu pre posuv drôtu

svieti, ak je zvolený parameter zobrazenia odberu prúdu pohonu pre posuv drôtu

(5) Ľavý digitálny displej (6) LED hrúbky plechu

svieti, keď je zvolený parameter hrúbka plechu

(7) LED zváracieho prúdu

svieti, keď je zvolený parameter zvárací prúd

(8) LED rýchlosti drôtu

svieti, keď je zvolený parameter rýchlosť drôtu

(9) Zobrazenie prehriatia

sa rozsvieti, keď sa prúdový zdroj príliš silne zohrieva (napr. pri prekročení doby zapnutia). Obšírnejšie informácie v odseku „Diagnostika chýb, odstraňovanie chýb“.

(10) Zobrazenie HOLD

Pri každom konci zvárania sa aktuálne skutočné hodnoty zváracieho prúdu a zváracieho napätia uložia – svieti zobrazenie HOLD.

(11) LED korekcie dĺžky elektrického oblúka

svieti, keď je zvolený parameter korekcia dĺžky elektrického oblúka

(12) LED korekcie uvoľňovania kvapiek/korekcie dynamiky/dynamiky

svieti, keď je zvolený parameter uvoľňovanie kvapiek/korekcia dynamiky/dynamika

Č. Funkcia (13) LED zváracieho napätia

svieti, keď je zvolený parameter zváracieho napätia

(14) Pravý digitálny displej (15) LED č. režimu Job

svieti, keď je zvolený parameter číslo režimu Job

(16) LED zobrazenie F3

svieti, keď je zvolený parameter zobrazenia F3

(17) Tlačidlo voľby parametrov

pre zvolenie nasledujúcich parametrov:

Korekcia dĺžky elektrického oblúka

Na korekciu dĺžky elektrického oblúka

LED korekcie uvoľňovania kvapiek/korekcie dynamiky/dynamiky

Obsadzuje podľa použitého postupu rozličnú funkciu. Príslušná funkcia bude popísaná v kapitole Zvárací režim pri zodpovedajúcom postupe.

Zváracie napätie

Číslo režimu Job

V postupe režimu Job na vyvolanie uložených viet parametrov prostredníctvom čísel režimu Job

Zobrazenie F3

Ak svietia zobrazenia na tlačidle pre navolenie parametrov (17) a na nastavovacom koliesku (18), môže sa ukázaný/navolený parameter zmeniť pomocou nastavovacieho kolieska (18).

(18) Nastavovacie koliesko

Na zmenu parametrov. Ak svieti zobrazenie na nastavovacom koliesku, môže sa navolený parameter meniť.

(19) Tlačidlo (tlačidlá) postupu

Na výber zváracieho postupu

Zváranie MIG/MAG Puls-Synergic

Zváranie MIG/MAG Standard-Synergic

Štandardné ručné zváranie MIG/MAG

Režim Job

Zváranie TIG s dotykovým zapaľovaním

Zváranie tyčovou elektródou

Pri zvolenom postupe svieti LED-kontrolka pri zodpovedajúcom symbole.

Č. Funkcia (20) Tlačidlo prevádzkového režimu

na výber prevádzkového režimu

2-taktný režim

4-taktný režim

Špeciálny 4-taktný režim (štart zvárania pre hliník)

Prevádzkový režim bodovanie

Modus prevádzkového režimu

Pri zvolenom prevádzkovom režime svieti LED-kontrolka za zodpovedajúcim symbolom.

(21) Tlačidlo pre druh materiálu

Pre navolenie použitého prídavného materiálu a ochranného plynu. Parametre SP1 a SP2 sú určené pre prídavné materiály.

Pri zvolenom druhu materiálu svieti LED-kontrolka za zodpovedajúcim prídavným materiálom.

(22) Tlačidlo priemeru/index (priemer drôtu)

Pre navolenie použitého priemeru drôtu. Parameter SP je určený pre prídavný priemer drôtu.

Kombinácie tlačidiel – špeciálne funkcie

Pri zvolenom priemere drôtu svieti LED-kontrolka za zodpovedajúcim priemerom drôtu.

(23) Zobrazenie prechodového elektrického oblúka

(24) Tlačidlo Store

pre vstup do ponuky Setup

(25) Tlačidlo Purge (kontrola plynu)

Súčasným alebo opakovaným stláčaním tlačidiel sa dajú vyvolať nasledujúce popísané špeciálne funkcie.

Zobrazenie nastavenej rýchlosti zavedenia

ukáže sa nastavená rýchlosť zavedenia (napr.: Fdi|10 m/min alebo Fdi|393.70 ipm).

pomocou nastavovacieho kolieska zmeňte rýchlosť zavedenia

Výstup prebehne stlačením tlačidla Store.

Zobrazenie doby úvodného prúdenia plynu a doprúdenia plynu

zobrazí sa nastavená doba úvodného prúdenia plynu (napr. GPr| 0,1 s).

pomocou nastavovacieho kolieska zmeňte dobu doprúdenia plynu

Výstup prebehne stlačením tlačidla Store.

pomocou nastavovacieho kolieska zmeňte dobu úvodného prúdenia plynu

Následným stlačením tlačidla pre postupy (20) sa zobrazí nastavená doba doprúdenia plynu (napr. GPo|0,5 s)

Zobrazenie verzie softvéru

Zobrazí sa verzia softvéru

Následným stlačením tlačidla pre druh materiálu (24) sa zobrazí

UPOZORNENIE! Zobrazenie doby horenia elektrického oblúka sa

Výstup prebehne stlačením tlačidla Store.

číslo verzie databázy pre zváranie (napr.: 0|029 = M0029).

Opätovným stlačením tlačidla pre druh materiálu (24) sa zobrazí číslo posuvu drôtu (A alebo B pri dvojhlavovom uchytení), ako aj verzia softvéru daného posuvu drôtu (napr.: A 1.5|0.23).

nehodí ako základňa pre výpočet poplatkov za zapožičanie, garančných výkonov alebo podobne.

Ovládací panel Remote

TransPuls Synergic 4000

(3)

(2)

(1)

Všeobecne Ovládací panel Remote je súčasťou prúdového zdroja Remote. Tento prúdový zdroj

Remote je určený pre automatizované alebo robotizované prevádzkovanie a je riadený výlučne cez LocalNet.

Obsluha prúdového zdroja Remote môže prebehnúť cez nasledujúce systémové rozšírenia:

- diaľkové ovládania,

- rozhrania robotov,

- systémy externých zberníc.

Ovládací panel Remote

Č. Funkcia (1) Zobrazenie poruchy

svieti, ak sa vyskytla nejaká chyba. Všetky zariadenia pripojené na LocalNet, ktoré disponujú digitálnym zobrazovaním, podporujú zobrazenie príslušného hlásenia chyby.

Zobrazené hlásenia chýb sú popísané v odseku „Diagnostika chýb, odstraňovanie chýb“.

(2) Zobrazenie rozhrania robota

Svieti pri zapnutom prúdovom zdroji, keď je na LocalNet napr. pripojené určité

(3) Zobrazenie prúdového zdroja zap.

rozhranie robota alebo určitý systém s externými zbernicami

Svieti, keď je sieťový kábel zapojený do siete a keď sa sieťový spínač nachádza v polohe – I –

Panel ovládania Remote CMT

CMT 4000 Advanced

(3)

(2)

(1)

Všeobecne Ovládací panel Remote CMT je súčasťou prúdového zdroja Remote CMT a prúdového

zdroja CMT-Advanced. Prúdový zdroj Remote-CMT a prúdový zdroj CMT-Advanced sú určené na automatizovanú alebo robotizovanú prevádzku a riadia sa výhradne cez LocalNet.

Ovládanie prúdového zdroja Remote-CMT a prúdového zdroja CMT-Advanced je možné pomocou nasledujúcich systémových rozšírení:

- diaľkové ovládanie RCU 5000i,

- rozhranie robota ROB 5000,

- systémy externých zberníc.

Ovládací panel Remote-CMT a CMT-Advanced

Č. Funkcia (1) Zobrazenie poruchy

(2) Zobrazenie rozhrania robota

(3) Zobrazenie prúdového zdroja zap

svieti, ak sa vyskytla nejaká chyba. Všetky zariadenia pripojené na LocalNet, ktoré disponujú digitálnym zobrazovaním, podporujú zobrazenie príslušného hlásenia chyby.

Zobrazené hlásenia chýb sú popísané v odseku „Diagnostika chýb, odstraňovanie chýb“.

Svieti pri zapnutom prúdovom zdroji, keď je na LocalNet napr. pripojené určité rozhranie robota alebo určitý systém s externými zbernicami

Svieti, keď je sieťový kábel zapojený do siete a keď sa sieťový spínač nachádza v polohe – I –

Prípoje, spínače a mechanické komponenty

(3)(4)(5)(6)

(7) (8)

)9()01(

)21()11(

(2)(1)

Prúdový zdroj TPS 2700

Pohľad spredu / Pohľad zozadu / Pohľad zboku

Č. Funkcia (1) Pripojenie LocalNet

Štandardizovaná prípojná zásuvka pre systémové rozšírenia (napr. diaľkové ovládanie, zvárací horák JobMaster atď.)

(2) (+) – prúdová zásuvka s bajonetovým uzáverom

slúži na:

- pripojenie kábla kostry pri zváraní TIG,

- pripojenie kábla elektródy alebo kostry pri zváraní tyčovou elektródou (v závislosti od typu elektródy).

(3) Pripojenie ovládania zváracieho horáka

pre pripojenie riadiaceho konektora od zváracieho horáka

(4) Zaslepovací kryt (5) (-) – prúdová zásuvka s bajonetovým uzáverom

slúži na:

- pripojenie kábla kostry pri zváraní MIG/MAG,

- prúdové pripojenie zváracieho horáka TIG,

- pripojenie kábla elektródy alebo kostry pri zváraní tyčovou elektródou (v závislosti od typu elektródy).

(6) Pripojenie zváracieho horáka

na pripojenie zváracieho horáka

(7) Sieťový spínač

na zapínanie a vypínanie prúdového zdroja

(8) Zaslepovací kryt

určený pre pripojenie LocalNet

(9) Prípojka ochranného plynu (10) Sieťový kábel s ťahovým odľahčením (11) Uchytenie cievky drôtu s brzdou

na uchytenie normovaných cievok drôtu až do max. 16 kg (35.27 lb.) a priemeru max. 300 mm (11.81 in.)

(12) 4-kladkový pohon

Prúdový zdroj

(3)(4)

(5)

(6)

(2)(1)

(7) (8)

(9)

(10)(11)

(13)(12)

TPS 2700 CMT

Pohľad spredu / Pohľad zozadu / Pohľad zboku

Č. Funkcia (1) Pripojenie LocalNet

Štandardizovaná prípojná zásuvka pre systémové rozšírenia (napr. diaľkové ovládanie, zvárací horák JobMaster atď.)

(2) Pripojenie riadenia motora

na pripojenie riadiaceho vedenia od hnacej jednotky CMT

(3) Pripojenie riadenia zváracieho horáka

pre pripojenie riadiaceho konektora od zváracieho horáka

(4) Pripojenie LHSB

pre pripojenie kábla LHSB od hnacej jednotky CMT (LHSB = LocalNet HighSpeed Bus)

(5) (-) – prúdová zásuvka s bajonetovým uzáverom

slúži na:

- pripojenie kábla kostry pri zváraní MIG/MAG,

- prúdové pripojenie zváracieho horáka TIG,

- pripojenie kábla elektródy alebo kostry pri zváraní tyčovou elektródou (v závislosti od typu elektródy).

(6) Pripojenie zváracieho horáka

na pripojenie zváracieho horáka

(7) Sieťový spínač

na zapínanie a vypínanie prúdového zdroja

(8) Zaslepovací kryt

určený pre pripojenie LocalNet

(9) Prípojka ochranného plynu (10) (+) – prúdová zásuvka s bajonetovým uzáverom

slúži na:

- pripojenie kábla kostry pri zváraní TIG,

- pripojenie kábla elektródy alebo kostry pri zváraní tyčovou elektródou (v závislosti od typu elektródy).

(11) Sieťový kábel s ťahovým odľahčením (12) Uchytenie cievky drôtu s brzdou

na uchytenie normovaných cievok drôtu až do max. 16 kg (35.27 lb.) a priemeru max. 300 mm (11.81 in.)

Prúdový zdroj TS

(2)(1)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

4000/5000, TPS 3200/4000/5000, TIME 5000 Digital

Č. Funkcia (13) 4-kladkový pohon

Pohľad spredu / Pohľad zozadu

Č. Funkcia (1) (-) – prúdová zásuvka s bajonetovým uzáverom

slúži na:

- pripojenie kábla kostry pri zváraní MIG/MAG,

- prúdové pripojenie zváracieho horáka TIG,

- pripojenie kábla elektródy alebo kostry pri zváraní tyčovou elektródou (v závislosti od typu elektródy).

(2) Sieťový spínač

na zapínanie a vypínanie prúdového zdroja

(3) Zaslepovací kryt

Určený na pripojenie LocalNet alebo pripojenie LHSB (LocalNet High-Speed Bus)

(4) Zaslepovací kryt

Určený na pripojenie LocalNet alebo pripojenie LHSB (LocalNet High-Speed Bus)

(5) Pripojenie LocalNet

pre spojovacie hadicové vedenie

(6) Zaslepovací kryt

Určený pre pripojenie LHSB (LocalNet High-Speed Bus)

Pripojenie LHSB je pri prúdových zdrojoch CMT sériové.

(7) Sieťový kábel s ťahovým odľahčením

Č. Funkcia

CMT 4000 Advanced

(1)

(2)

LHSB

(3)

(4)

(5)

(7)

(8)

(6)

(8) Druhá (-) – prúdová zásuvka s bajonetovým uzáverom (opcia) slúži na:

- Pripojenie spojovacieho hadicového vedenia pri zváraní MIG/MAG pre prehodenie pólov (napr. pre zváranie Innershield a pre zváranie rúrkovým drôtom)

- Špeciálne pre aplikácie s automatmi a robotmi, pri ktorých je želané pripojenie spojovacieho hadicového vedenia a kábla kostry na jednu stranu prúdového zdroja (napr. v skriňovom rozvádzači)

Druhá (+) – prúdová zásuvka s bajonetovým uzáverom (opcia)

Na pripojenie ďalšieho prúdového kábla

Zaslepovací kryt

Ak nie sú k dispozícii opcie druhá (-) – prúdová zásuvka s bajonetovým uzáverom alebo druhá (+) – prúdová zásuvka s bajonetovým uzáverom na prúdovom zdroji.

(9) (+) – prúdová zásuvka s bajonetovým uzáverom slúži na:

- pripojenie prúdového kábla zo spojovacieho hadicového vedenia pri zváraní MIG/MAG,

- pripojenie kábla kostry pri zváraní TIG,

- pripojenie kábla elektródy alebo kostry pri zváraní tyčovou elektródou (v závislosti od typu elektródy).

Prúdový zdroj CMT 4000 Advanced

Pohľad spredu / Pohľad zozadu

Č. Funkcia (1) Pripojenie kábla kostry

slúži na:

- pripojenie kábla kostry pri zváraní MIG/MAG, pri zváraní CMT a pri zváraní CMT Advanced,

- pripojenie kábla elektródy alebo kostry pri zváraní tyčovou elektródou (v závislosti od typu elektródy).

(2) Sieťový spínač

na zapínanie a vypínanie prúdového zdroja

Č. Funkcia (3) Prúdová zásuvka s bajonetovým uzáverom

slúži na:

- pripojenie prúdového kábla zo spojovacieho hadicového vedenia pri zváraní MIG/MAG, pri zváraní CMT a pri zváraní CMT Advanced,

- pripojenie kábla elektródy alebo kostry pri zváraní tyčovou elektródou (v závislosti od typu elektródy).

(4) Zaslepovací kryt

Určený na pripojenie LocalNet

(5) Zaslepovací kryt

Určený na pripojenie LocalNet

(6) Pripojenie LocalNet

pre spojovacie hadicové vedenie

(7) Prípojka LHSB (LocalNet High-Speed Bus) (8) Sieťový kábel s ťahovým odľahčením

Inštalácia a uvedenie do prevádzky

Minimálna výbava pre zváračskú prevádzku

Všeobecne Vždy v závislosti od daného zváracieho postupu je potrebná určitá minimálna výbava,

aby sa dalo pracovať s prúdovým zdrojom. Ďalej sa popisujú zváracie postupy a zodpovedajúca minimálna výbava pre režim zvárania.

Zváranie MIG/MAG chladené plynom

Zváranie MIG/MAG chladené vodou

Zváranie MIG/MAG automatizované

- Prúdový zdroj

- Kábel kostry

- Zvárací horák MIG/MAG, chladený plynom

- Prípojka plynu (napájanie ochranného plynu)

- Posuv drôtu (iba pri TS 4000/5000, TPS 3200/4000/5000)

- Spojovacie hadicové vedenie (iba pri TS 4000/5000, TPS 3200/4000/5000)

- Drôtová elektróda

- Prúdový zdroj

- Chladiace zariadenie

- Kábel kostry

- Zvárací horák MIG/MAG, chladený vodou

- Prípojka plynu (napájanie ochranného plynu)

- Posuv drôtu (iba pri TS 4000/5000, TPS 3200/4000/5000)

- Spojovacie hadicové vedenie (iba pri TS 4000/5000, TPS 3200/4000/5000)

- Drôtová elektróda

- Prúdový zdroj (TS 4000/5000, TPS 3200/4000/5000)

- Rozhranie robota alebo napojenie externej zbernice

- Kábel kostry

- Robotický zvárací horák MIG/MAG alebo strojový zvárací horák MIG/MAG (pri vodou chladených robotických alebo strojových zváracích horákoch je dodatočne potrebné chladiace zariadenie)

- Prípojka plynu (napájanie ochranného plynu)

- Posuv drôtu

- Spojovacie hadicové vedenie

- Drôtová elektróda

Zváranie CMT ručne

- Prúdový zdroj CMT

- Kábel kostry

- Zvárací horák CMT vrátane hnacej jednotky CMT a zásobníka drôtu CMT (pri vodou chladených aplikáciách CMT je dodatočne potrebné chladiace zariadenie)

- Posuv drôtu CMT (iba pri TPS 3200/4000/5000)

- Spojovacie hadicové vedenie CMT (iba pri TPS 3200/4000/5000)

- Drôtová elektróda

- Prípojka plynu (napájanie ochranného plynu)

Zváranie CMT automatizované

- Prúdový zdroj CMT: TPS 3200 / 4000 / 5000 (alebo prúdový zdroj CMT-Remote s diaľkovým ovládaním RCU 5000i)

- Rozhranie robota alebo napojenie externej zbernice

- Kábel kostry

- Zvárací horák CMT vrátane hnacej jednotky CMT

- Chladiace zariadenie

- Posuv drôtu CMT

- Spojovacie hadicové vedenie CMT

- Zásobník drôtu CMT

- Drôtová elektróda

- Prípojka plynu (napájanie ochranného plynu)

Zváranie CMT Advanced

Zváranie TIG-DC - Prúdový zdroj

Zváranie tyčovou elektródou

- Prúdový zdroj CMT 4000 Advanced

- Diaľkové ovládanie RCU 5000i

- Rozhranie robota alebo napojenie externej zbernice

- Kábel kostry

- Zvárací horák CMT vrátane hnacej jednotky CMT

- Chladiace zariadenie

- Posuv drôtu CMT

- Spojovacie hadicové vedenie CMT

- Zásobník drôtu CMT

- Drôtová elektróda

- Prípojka plynu (napájanie ochranného plynu)

- Kábel kostry

- Zvárací horák TIG s plynovým posúvačom

- Prípojka plynu (napájanie ochranného plynu)

- Prídavný materiál v závislosti od konkrétnej aplikácie

- Prúdový zdroj

- Kábel kostry

- Držiak elektródy

- Tyčové elektródy

Pred inštaláciou a uvedením do prevádzky

Bezpečnosť

Použitie podľa určenia

Pokyny na inštalovanie

NEBEZPEČENSTVO!

Nebezpečenstvo spôsobené nesprávnym ovládaním.

Následkom môžu byť vážne poranenia osôb alebo poškodenie zariadenia.

Opísané funkcie používajte až vtedy, keď si prečítate a pochopíte celý návod na

▶

obsluhu. Opísané funkcie používajte až vtedy, keď si podrobne prečítate návod na obsluhu

▶

všetkých systémových komponentov, hlavne bezpečnostné predpisy, a keď im porozumiete.

Tento prúdový zdroj je určený výlučne na zváranie MIG/MAG, zváranie tyčovou elektródou a zváranie TIG. Každé iné použitie alebo použitie presahujúce tento rámec sa považuje za použitie v rozpore s určením. Za poškodenia z toho vyplývajúce výrobca neručí.

K použitiu podľa určenia patrí tiež

- dodržanie všetkých upozornení z návodu na obsluhu,

- dodržiavanie kontrolných postupov a prác pri údržbe.

Zariadenie je odskúšané podľa stupňa krytia IP 23, to znamená:

- ochranu proti vniknutiu pevných cudzích telies väčších ako ø 12,5 mm (0.49 in.),

- ochranu proti striekajúcej vode až do uhla 60° od kolmice.

Toto zariadenie sa v zmysle krytia IP 23 môže nainštalovať a prevádzkovať na voľnom priestranstve. Je potrebné zabrániť bezprostrednému účinku vlhkosti (napr. v dôsledku dažďa).

NEBEZPEČENSTVO!

Zariadenia môžu pri prevrátení alebo páde ohroziť život.

Zariadenia, podstavné konzoly a pojazdový vozík postavte na stabilný rovný a pevný

▶

podklad.

Vetrací kanál predstavuje podstatné bezpečnostné zariadenie. Pri voľbe miesta nainštalovania treba dbať na to, aby chladiaci vzduch mohol nerušene vstupovať alebo vystupovať cez vzduchové štrbiny na prednej alebo zadnej strane. Vyskytujúci sa elektricky vodivý prach (napr. pri brúsení) sa nesmie priamo nasávať do zariadenia.

Sieťová prípojka Zariadenia sú dimenzované na sieťové napätie uvedené na výkonovom štítku. Ak u

vášho prevedenia zariadenia nie je nainštalovaný sieťový kábel alebo sieťová zástrčka, musia byť tieto namontované v súlade s národnými normami. Istenie sieťového prívodu sa uvádza v technických údajoch.

UPOZORNENIE!

Nedostatočne dimenzovaná elektroinštalácia môže viesť k závažným materiálnym škodám.

Sieťový prívod a tiež jeho istenie treba nadimenzovať zodpovedajúc existujúcemu prúdovému napájaniu. Platia technické údaje uvedené na výkonovom štítku.

Pre prúdový zdroj TIME 5000 Digital platí: Sériové sieťové zástrčky dovoľujú prevádzku so sieťovým napätím až do 400 V. Pre sieťové napätia až do 460 V namontujte na to určenú sieťovú zástrčku alebo priamo nainštalujte sieťové napájanie.

Pripojenie sieťového kábla pri prúdových zdrojoch USA

Všeobecne Prúdové zdroje USA sa dodávajú bez sieťového kábla. Pred uvedením do prevádzky

musí byť pre prípojku napätia namontovaný príslušný sieťový kábel. Ťahové odľahčenie pre prierez kábla AWG 10 je namontované na prúdovom zdroji. Ťahové odľahčenia pre väčšie prierezy káblov treba adekvátne nadimenzovať.

Predpísané sieťové káble a ťahové odľahčenia

Bezpečnosť

Prúdový zdroj Sieťové napätie Prierez kábla

TS 4000/5000, TPS 4000/5000, CMT 4000 Advanced

TPS 3200 3 x 460 V

AWG ... American Wire Gauge (= americký rozmer drôtu)

NEBEZPEČENSTVO!

3 x 460 V 3 x 230 V

3 x 230 V

AWG 10 AWG 6

AWG 10 AWG 8

Pripojenie sieťového kábla

Nebezpečenstvo nesprávne vykonaných prác.

Následkom môžu byť vážne poranenia osôb alebo materiálne škody.

Práce opísané nižšie smie vykonávať iba vyškolený odborný personál.

▶

Riaďte sa príslušnými národnými normami a smernicami.

▶

POZOR!

Nebezpečenstvo v dôsledku nesprávne pripraveného sieťového kábla.

Následkom môžu byť skraty a materiálne škody.

Všetky fázové vodiče spolu s ochranným vodičom odizolovaného sieťového kábla

▶

opatrite káblovými koncovkami (dutinkami).

Odmontujte ľavý bočný diel prúdového zdroja.

Odizolujte koniec sieťového kábla na dĺžke cca 100 mm (4 in.).

UPOZORNENIE!

Ochranný vodič (zelený alebo zelený so žltými pásmi) by mal byť približne o 10 – 15 mm (0,4 – 0,6 in) dlhší ako fázové vodiče.

Fázové vodiče a ochranný vodič sieťového kábla opatrite káblovými koncovkami,

V1 U1

káblové koncovky zafixujte krimpovacími kliešťami.

POZOR!

Nebezpečenstvo skratov!

Ak sa nepoužijú káblové koncovky, hrozí nebezpečenstvo skratov medzi fázovými vodičmi alebo medzi fázovými vodičmi a ochranným vodičom.

Všetky fázové vodiče, ako aj ochranný vodič odizolovaného sieťového kábla,

▶

opatrite káblovými koncovkami.

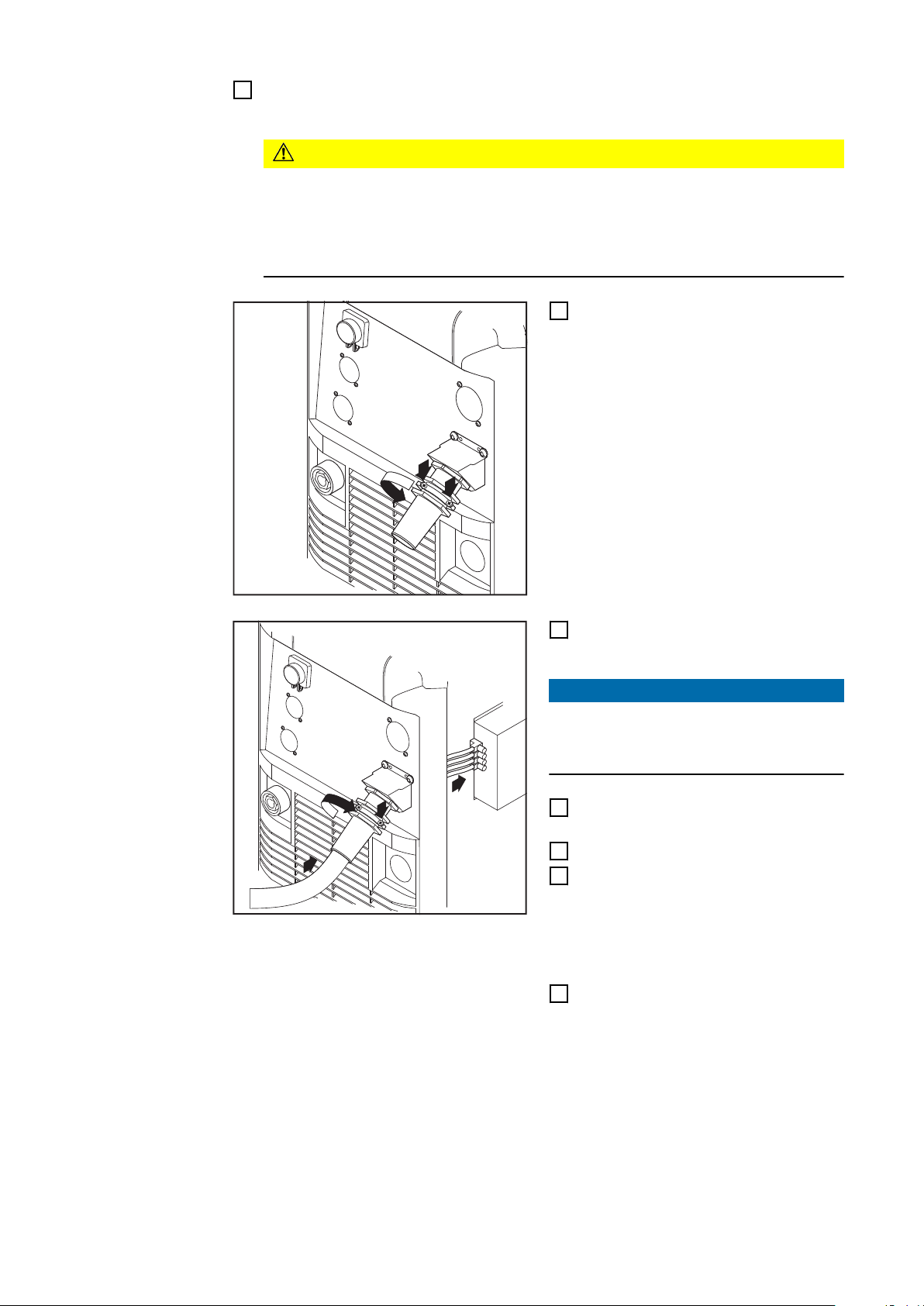

Na ťahovom odľahčení uvoľnite

skrutky (2x) a zvernú maticu, veľkosť kľúča 30.

Sieťový kábel zasunúť do ťahového

odľahčenia

UPOZORNENIE!

sieťový kábel zasuňte natoľko, aby sa mohli ochranný vodič a fázové vodiče riadne pripojiť na blokovú svorku.

Pritiahnite zvernú maticu, veľkosť

kľúča 30 mm. Pritiahnite skrutky (2x).

Sieťový kábel starostlivo pripojte na

blokovú svorku:

- ochranný vodič (zelený alebo zelený so žltými pásmi) na prípojke PE,

- fázové vodiče na prípojke L1 – L3.

Opäť namontujte ľavý bočný diel

prúdového zdroja.

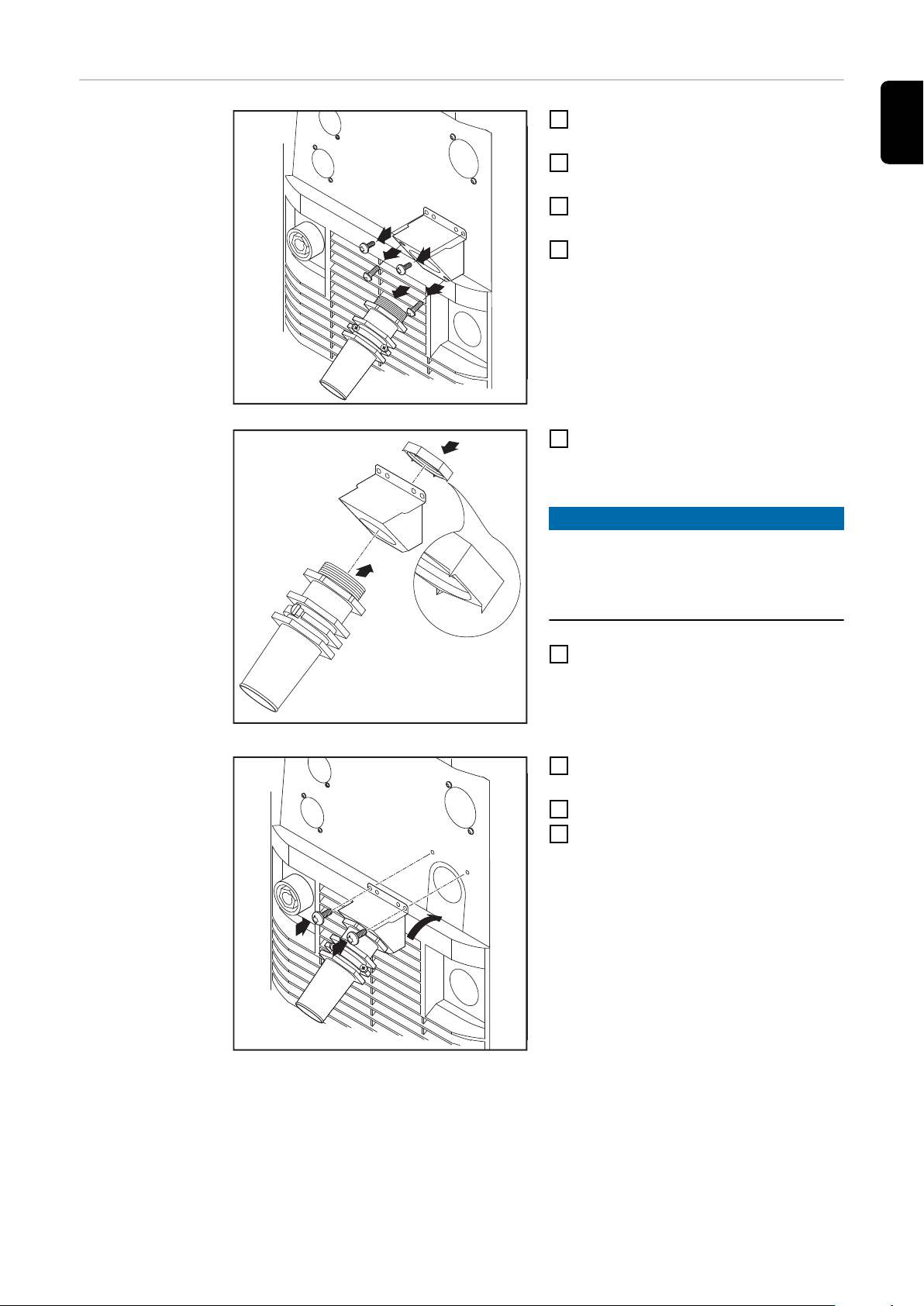

Vymeňte ťahové

odľahčenie.

Odmontujte ľavý bočný diel prúdového

zdroja. Odstráňte skrutky (2x) na prítomnom

ťahovom odľahčení. Existujúce ťahové odľahčenie vyberte

dopredu. Odstráňte skrutky pre plech adaptéra,

odstráňte plech adaptéra.

Do plechu držiaka vsaďte šesťhrannú

skrutku, veľkosť kľúča 50 mm.

UPOZORNENIE!

Pre spoľahlivé uzemňovacie spojenie ku skrini prúdového zdroja musia vrcholy na šesťhrannej skrutke smerovať k plechu držiaka.

Prednú časť veľkého ťahového

odľahčenia naskrutkujte do šesťhrannej skrutky, veľkosť kľúča 50 mm. Šesťhranná skrutka, veľkosť kľúča 50 mm, sa rozoprie v plechu držiaka.

Veľké ťahové odľahčenie zaveste na

skrini a upevnite 2 skrutkami. Pripojenie sieťového kábla

Opäť namontujte ľavý bočný diel

prúdového zdroja.

Uvedenie do prevádzky

Bezpečnosť

Poznámky k chladiacemu zariadeniu

NEBEZPEČENSTVO!

Zásah elektrickým prúdom môže byť smrteľný.

Ak je prúdový zdroj počas inštalácie napojený na sieť, hrozí nebezpečenstvo závažných úrazov a materiálnych škôd.

Všetky práce na zariadení vykonávajte iba v prípade, že sieťový vypínač prúdového

▶

zdroja je v pozícii - O -. Všetky práce na zariadení vykonávajte iba v prípade, že prúdový zdroj je odpojený

▶

od siete.

NEBEZPEČENSTVO!

Nebezpečenstvo zásahu elektrickým prúdom v dôsledku elektricky vodivého prachu v zariadení.

Následkom môžu byť vážne poranenia osôb alebo materiálne škody.

Zariadenie prevádzkujte iba s nainštalovaným vzduchovým filtrom. Vzduchový filter

▶

je dôležité bezpečnostné zariadenie na dosiahnutie stupňa krytia IP 23.

Pre nasledujúce aplikácie sa odporúča chladiace zariadenie FK 4000 R:

- prúdové zdroje TS 4000 / 5000, TPS 3200 / 4000 / 5000

- Zvárací horák JobMaster

- Zvárací horák PushPull

- Robotizovaný režim

- Hadicové vedenia s dĺžkou nad 5 m

- Zváranie MIG/MAG Puls-Synergic

- Zvárania vo vyššom výkonovom rozsahu všeobecne

Informácie k systémovým komponentom

Prúdové napájanie chladiaceho zariadenia prebehne cez prúdový zdroj. Keď sa sieťový spínač prúdového zdroja prepne do polohy – I –, je chladiace zariadenie pripravené.

Ďalšie informácie k chladiacemu zariadeniu vyčítate z návodu na obsluhu chladiaceho zariadenia.

Ďalej popísané pracovné kroky a činnosti obsahujú upozornenia pre rôzne systémové komponenty, akými sú:

- pojazdový vozík,

- chladiace zariadenia,

- uchytenia podávača drôtu,

- podávače drôtu,

- spojovacie hadicové vedenia,

- zvárací horák,

- atď.

Presné informácie o montáži a pripojení systémových komponentov vyčítate zo zodpovedajúcich návodov na obsluhu systémových komponentov.

Prehľad „Uvedenie do prevádzky“ sa skladá z nasledujúcich úsekov:

- uvedenie TPS 2700 do prevádzky,

- Uvedenie do prevádzky TS 4000 / 5000, TPS 3200 / 4000 / 5000

- Uvedenie do prevádzky CMT 4000 Advanced

Uvedenie TPS 2700 do prevádzky

Všeobecne Uvedenie prúdového zdroja TPS 2700 do prevádzky je popísané na základe ručného,

plynom chladeného aplikovania MIG/MAG.

Odporúčanie pre vodou chladené aplikácie

Pripojenie fľaše s ochranným plynom

- Použite pojazdový vozík PickUp

- Chladiace zariadenie namontujte na pojazdový vozík PickUp

- Prúdový zdroj TPS 2700 namontujte na chladiacom zariadení

- použite iba vodou chladené zváracie horáky s externým pripojením vody

- Prípojky vody zváracieho horáka pripojte priamo na chladiace zariadenie

NEBEZPEČENSTVO!

Nebezpečenstvo závažných poranení osôb a škôd na majetku v dôsledku prevrhnutých fliaš s ochranným plynom.

Fľaše s ochranným plynom postavte na stabilný rovný a pevný podklad. Fľaše s ochranným plynom zaistite proti prevráteniu.

Dodržiavajte bezpečnostné predpisy výrobcov fliaš s ochranným plynom.

Fľašu s ochranným plynom stabilne

postavte na rovný a pevný podklad Fľašu s ochranným plynom zaistite

proti prevráteniu – avšak nie na hrdle fľaše

Odstráňte ochranný kryt z fľaše s

ochranným plynom Krátko otvorte ventil fľaše s

ochranným plynom pre odstránenie okolitých nečistôt

Prekontrolujte tesnenie na redukčnom

ventile Redukčný ventil naskrutkujte na fľašu

s ochranným plynom a pevne ho

Plynovú hadicu pripojte na TPS 2700

utiahnite Redukčný ventil pomocou plynovej

hadice spojte s prípojkou ochranného plynu na prúdovom zdroji

UPOZORNENIE!

Zariadenia pre USA sa dodávajú s adaptérom pre plynovú hadicu:

adaptér zalepte alebo utesnite,

▶

prekontrolujte plynotesnosť adaptéra.

▶

Vytvorenie spoje-

nia na kostru

Kábel kostry pripojte na TPS 2700

Kábel kostry zasuňte do (-) – prúdovej

zásuvky a zablokujte ho Druhým koncom kábla kostry vytvorte

spojenie ku obrobku

Pripojenie zváracieho horáka

Zasúvanie/ výmena posuvových kladiek

Správne vybavený zvárací horák

so vstupnou rúrkou vpredu zasuňte do prípojky zváracieho horáku

Prevlečnú maticu ručne pevne pritiah-

nite kvôli upevneniu Riadiaci konektor zváracieho horáka

nasuňte na prípojke riadenia horáka a zablokujte ho

UPOZORNENIE!

Pri zmene dĺžky a/alebo prierezu hadicového vedenia zváracieho horáka stanovte odpor r zváracieho obvodu

Zvárací horák pripojte na TPS 2700

a indukčnosť L zváracieho obvodu (pozri „Obšírnejšie nastavenia“).

Aby sa zaručilo optimálne prepravovanie drôtovej elektródy, musia sa posuvové kladky prispôsobiť zváranému priemeru drôtu, ale aj legovaniu drôtu.

UPOZORNENIE!

Používajte iba posuvové kladky zodpovedajúce príslušnej drôtovej elektróde!

Prehľad dostupných posuvových kladiek a ich možností nasadenia sa nachádza v zoznamoch náhradných dielov.

Zariadenia pre USA sa dodávajú bez posuvových kladiek. Po zasunutí cievky drôtu vsaďte posuvové kladky.

Zasúvanie cievky drôtu

POZOR!

Nebezpečenstvo zranení v dôsledku pružného účinku navinutej drôtovej elektródy.

Pri vsadení cievky drôtu pevne zadržte koniec drôtovej elektródy, aby sa zabránilo zraneniam v dôsledku naspäť vystrelenej drôtovej elektródy.

POZOR!

Nebezpečenstvo zranenia v dôsledku padajúcej cievky s drôtom.

Treba zabezpečiť pevné dosadnutie cievky drôtu na uchytení tejto cievky drôtu.

Zasúvanie prstencovej cievky

POZOR!

Nebezpečenstvo zranení v dôsledku pružného účinku navinutej drôtovej elektródy.

Pri vsadení cievky drôtu pevne zadržte koniec drôtovej elektródy, aby sa zabránilo zraneniam v dôsledku naspäť vystrelenej drôtovej elektródy.

POZOR!

Nebezpečenstvo zranenia v dôsledku padajúcej cievky s drôtom.

Treba zabezpečiť pevné dosadnutie cievky drôtu na uchytení tejto cievky drôtu.

UPOZORNENIE!

Pri prácach s prstencovými cievkami používajte výlučne adaptér pre prstencové cievky obsiahnutý v rozsahu dodávky zariadenia!

POZOR!

Nebezpečenstvo zranenia v dôsledku padajúcej prstencovej cievky.

Prstencovú cievku na dodanom adaptéri na prstencové cievky nasaďte tak, aby priečky prstencovej cievky ležali vo vnútri vodiacich drážok adaptéra na prstencové cievky.

Vbehnutie drôtovej elektródy

POZOR!

Nebezpečenstvo zranení v dôsledku pružného účinku navinutej drôtovej elektródy.

Pri zasúvaní drôtovej elektródy do 4-kladkového pohonu pevne zadržte koniec drôtovej elektródy, aby sa zabránilo zraneniam spôsobeným dozadu vystreľujúcou drôtovou elektródou.

POZOR!

Nebezpečenstvo poškodenia zváracieho horáka v dôsledku ostrohranného konca drôtovej elektródy.

Koniec drôtovej elektródy pred zavedením dôkladne odihlite.

POZOR!

Nebezpečenstvo zranení spôsobených vysúvajúcou sa drôtovou elektródou.

Pri stlačení tlačidla pre zavedenie drôtu/Inch Forward so zváracím horákom nemanipulujte v blízkosti tváre a tela.

Nastavenie

STOP

prítlačného tlaku

UPOZORNENIE!

Prítlačný tlak nastavte tak, aby sa drôtová elektróda nedeformovala, aby bol však zaručený bezchybný transport drôtu.

Nastavenie brzdy

Orientačné hodnoty prítlačného tlaku

Kladky s polkru-

hovým profilom

Trapézové

kladky

Plastové kladky

Hliník 1,5 - 3,5 - 4,5 Oceľ 3 - 4 1,5 CrNi 3 - 4 1,5 -

UPOZORNENIE!

Po uvoľnení tlačidla horáka nemá cievka drôtu dobiehať.

Brzdu prípadne dodatočne nastavte.

STOP

PVC

KLEBER, GLUE, COLLE

Montáž brzdy

POZOR!

Nebezpečenstvo v dôsledku padajúcej cievky drôtu.

Aby sa zaručilo pevné dosadnutie cievky drôtu a optimálny brzdový účinok, montáž brzdy vykonajte podľa nasledujúceho vyobrazenia.

Uvedenie do prevádzky TS 4000 / 5000, TPS 3200 / 4000 / 5000, TIME 5000 Digital

Všeobecne Uvedenie prúdových zdrojov TS 4000 / 5000 a TPS 3200 / 4000 / 5000 do prevádzky je

opísané na základe ručnej, vodou chladenej aplikácie MIG/MAG.

Montáž systémových komponentov (prehľad)

Nasledujúce vyobrazenie vám má poskytnúť prehľad o štruktúre jednotlivých systémových komponentov. Podrobné informácie o jednotlivých pracovných krokoch získate z príslušných návodov na obsluhu systémových komponentov.

Zafixovanie

(1)

(2) (3)

ťahového odľahčenia

Ťahové odľahčenie zafixujte na pojazdovom vozíku

Čap ťahového odľahčenia na strane

prúdového zdroja zo spojovacieho‑hadicového vedenia zaveďte do otvoru na dne pojazdového vozíka, navrhnutého na tento účel

Ťahové odľahčenie pevne utiahnite

dvomi skrutkami z obsahu dodávky spojovacieho hadicového vedenia na dne pojazdového vozíka

Pre spojovacie hadicové vedenia s dĺžkou 1,2 m (4 ft.) nie je určené žiadne ťahové odľahčenie.

Čap ťahového odľahčenia na strane

posuvu drôtu zo spojovacieho hadicového vedenia zaveďte do otvoru na posuve drôtu navrhnutého na tento účel

Ťahové odľahčenie pevne priskrut-

kujte dvomi skrutkami z obsahu dodávky spojovacieho hadicového vedenia na posuv drôtu

Pripojenie spojovacieho hadicového vedenia

Zafixovanie ťahového odľahčenia na posuve drôtu

UPOZORNENIE!

Pri plynom chladených systémoch nie je prítomné žiadne chladiace zariadenie.

Pripojenie prípojok vody odpadá pri plynom chladených systémoch.

Bajonetovú zástrčku zváracieho napätia zo spojovacieho hadicového vedenia

zasuňte do (+) – zásuvky a pootočením ju zablokujte Zástrčku LocalNet spojovacieho hadicového vedenia zasuňte na prípojke LocalNet

a zafixujte ju prevlečnou maticou Iba pri prúdových zdrojoch:

Pripojte zástrčku LHSB na prípojke LHSB Na chladiacom zariadení pripojte hadicu pre prívod vody – modrú (3)

Na chladiacom zariadení pripojte hadicu pre spätný odtok vody – červenú (2)

Hadicu ochranného plynu pripojte na redukčnom ventile fľaše s ochranným plynom

(1) Na posuve drôtu pripojte spojovacie hadicové vedenie

Pripojenie fľaše s ochranným plynom

NEBEZPEČENSTVO!

Nebezpečenstvo závažných poranení osôb a škôd na majetku v dôsledku prevrhnutých fliaš s ochranným plynom.

Fľaše s ochranným plynom postavte na stabilný rovný a pevný podklad. Fľaše s ochranným plynom zaistite proti prevráteniu.

Dodržiavajte bezpečnostné predpisy výrobcov fliaš s ochranným plynom.

Fľašu s ochranným plynom postavte

na dno pojazdového vozíka Fľašu s ochranným plynom pomocou

popruhu fľaše v hornej časti fľaše s ochranným plynom (nie však na hrdle fľaše) zaistite proti prevráteniu

Odstráňte ochranný kryt z fľaše s

ochranným plynom Krátko otvorte ventil fľaše s

ochranným plynom pre odstránenie okolitých nečistôt

Prekontrolujte tesnenie na redukčnom

ventile Redukčný ventil naskrutkujte na fľašu

Fľašu s ochranným plynom zafixujte na pojazdovom vozíku

s ochranným plynom a pevne ho utiahnite

Hadicu ochranného plynu zo spojova-

cieho hadicového vedenia pomocou plynovej hadice spojte s redukčným ventilom

UPOZORNENIE!

Zariadenia pre USA sa dodávajú s adaptérom pre plynovú hadicu:

adaptér zalepte alebo utesnite,

▶

prekontrolujte plynotesnosť adaptéra.

▶

Vytvorenie spojenia na kostru

Kábel kostry zasuňte do (-) – prúdovej

zásuvky a zablokujte ho Druhým koncom kábla kostry vytvorte

spojenie ku obrobku

Pripojenie zváracieho horáka

Správne vybavený zvárací horák so

vstupnou rúrkou vpredu zasuňte do prípojky zváracieho horáka na posuve drôtu

Prevlečnú maticu ručne pevne pritiah-

nite kvôli upevneniu Riadiaci konektor zváracieho horáka

nasuňte na prípojke riadenia horáka a zablokujte ho

UPOZORNENIE!

Pri zmene dĺžky a/alebo prierezu hadicového vedenia zváracieho horáka stanovte odpor r zváracieho obvodu

Prípojka zváracieho horáka a prípojka riadenia horáka na VR 4000

a indukčnosť L zváracieho obvodu (pozri „Obšírnejšie nastavenia“).

Ďalšie činnosti Nasledujúce pracovné kroky vykonajte podľa návodu na obsluhu posuvu drôtu:

posuvové kladky nasaďte do posuvu drôtu,

do posuvu drôtu nasaďte cievku drôtu alebo prstencovú cievku s adaptérom na prs-

tencové cievky, nechajte vbehnúť drôtovú elektródu,

nastavte prítlačný tlak,

nastavte brzdu.

Uvedenie do prevádzky CMT 4000 Advanced

Montáž systémových komponentov (prehľad)

NEBEZPEČENSTVO!

Nebezpečenstvo závažných poranení osôb a škôd na majetku v dôsledku prevrhnutých fliaš s ochranným plynom.

Fľaše s ochranným plynom postavte na stabilný rovný a pevný podklad. Fľaše s ochranným plynom zaistite proti prevráteniu.

Dodržiavajte bezpečnostné predpisy výrobcov fliaš s ochranným plynom.

Montáž systémových komponentov

Chladiace zariadenie a prúdový zdroj aj na zadnej strane upevnite vždy 2 skrutkami

Predĺženie uchytenia fliaš

Pripojte spojovacie hadicové vedenie, zvárací horák CMT a zásobník drôtu

Detailné informácie o jednotlivých pracovným krokoch nájdete v príslušných návodoch na obsluhu systémových komponentov.

Ťahové odľahčenia spojovacieho hadicového vedenia CMT upevnite na pojazdový

vozík a na posuv drôtu Spojovacie hadicové vedenie pripojte k prúdovému zdroju a k posuvu drôtu

Na hnacej jednotke CMT pripojte spojovacie hadicové vedenie

Pripojte zásobník drôtu

Pripojte spojovacie hadicové vedenie na posuve drôtu

Nasadenie posuvu drôtu a postavenie fľaše s ochranným plynom

Ďalšie činnosti

Pripojte hadicu podávania drôtu

Vytvorte spojenie na kostru medzi obrobkom a prúdovým zdrojom

Pripojte fľašu s ochranným plynom

Pripojte diaľkové ovládanie RCU 5000i

Vytvorte pripojenie k riadeniu robota

Pripravte posuv drôtu

Nasledujúce pracovné kroky vykonajte podľa návodu na obsluhu posuvu drôtu:

posuvové kladky nasaďte do posuvu drôtu,

do posuvu drôtu nasaďte cievku drôtu alebo prstencovú cievku s adaptérom na prs-

tencové cievky, nechajte vbehnúť drôtovú elektródu,

nastavte prítlačný tlak,

nastavte brzdu.

Zvárací režim

Prevádzkové režimy MIG/MAG

Všeobecné informácie

Symbolika a vysvetlenie

NEBEZPEČENSTVO!

Nesprávna obsluha môže spôsobiť závažné poranenia osôb a materiálne škody.

Popísané funkcie používajte až vtedy, keď si prečítate a pochopíte celý návod na

▶

obsluhu. Popísané funkcie používajte až vtedy, keď si kompletne prečítate návod na obsluhu

▶

všetkých systémových komponentov, hlavne bezpečnostné predpisy, a keď im porozumiete.

Údaje o nastavení, rozsahu nastavenia a rozmerových jednotkách dostupných parametrov vyčítate z ponuky Setup.

Stlačte tlačidlo horáka Tlačidlo horáka podržte

stlačené

GPr

Predfuk plynu

Tlačidlo horáka uvoľnite

I-S

Fáza štartovacieho prúdu: rýchle zahriatie základného materiálu napriek vysokému odvádzaniu tepla na začiatku zvárania.

Slope: kontinuálne poklesnutie štartovacieho prúdu na zvárací prúd a zváracieho prúdu na prúd koncového krátera.

Fáza zváracieho prúdu: rovnomerné vnášanie tepla do základného materiálu vyhriateho predtým vneseným teplom.

I-E

Fáza koncového krátera: na zabránenie miestnemu prehriatiu základného materiálu v dôsledku nahromadenia tepla na konci zvárania. Zabráni sa možnému prepadnutiu zvarového šva.

GPo

Dofuk plynu

2-taktný režim

GPr

GPo

GPr GPo

Prevádzkový režim „2-taktný režim“ je vhodný na

- stehovacie práce,

- krátke zvarové spoje,

- automatizovaný a robotizovaný režim.

4-taktný režim

Prevádzkový režim „4-taktný režim“ je vhodný na dlhšie zvarové spoje.

Špeciálny 4-takt

GPr GPoE-I LSS-I

+ +

SPt

GPr GPo

Prevádzkový režim „špeciálny 4-takt“ je vhodný najmä pre zváranie hliníkových materiálov. Vysoká tepelná vodivosť hliníka je zohľadnená na základe špeciálneho priebehu zváracieho prúdu.

Bodovanie Prevádzkový režim „bodovanie“ je vhodný pre zvarové spoje na prekrytých plechoch.

Spôsob postupu pre vytvorenie zvarového šva:

zvárací horák držte vo zvislej polohe,

stlačte a uvoľnite tlačidlo horáka,

zachovajte polohu zváracieho horáka,

počkajte na dobu doprúdenia plynu,

nadvihnite zvárací horák.

Opätovným stlačením tlačidla horáka sa proces zvárania môže predčasne prerušiť.

Zváranie MIG/MAG

Bezpečnosť

Všeobecné činnosti pred zváraním MIG/MAG

NEBEZPEČENSTVO!

Nebezpečenstvo spôsobené nesprávnym ovládaním.

Následkom môžu byť vážne poranenia osôb alebo poškodenie zariadenia.

Opísané funkcie používajte až vtedy, keď si prečítate a pochopíte celý návod na

▶

obsluhu. Opísané funkcie používajte až vtedy, keď si podrobne prečítate návod na obsluhu

▶

všetkých systémových komponentov, hlavne bezpečnostné predpisy, a keď im porozumiete.

NEBEZPEČENSTVO!

Zásah elektrickým prúdom môže byť smrteľný.

Ak je prúdový zdroj počas inštalácie napojený na sieť, hrozí nebezpečenstvo závažných úrazov a materiálnych škôd.

Všetky práce na zariadení vykonávajte iba v prípade, že sieťový vypínač prúdového

▶

zdroja je v pozícii - O -. Všetky práce na zariadení vykonávajte iba v prípade, že prúdový zdroj je odpojený

▶

od siete.

Iba pri použití chladiaceho zariadenia a vodou chladeného zváracieho horáka:

- TPS 2700 s vodným chladením: vodné hadice zváracieho horáka nasuňte na zodpovedajúce násuvné prípojky na chladiacom zariadení

- TS 4000 / 5000, TPS 3200 / 4000 / 5000 s vodným chladením: vodné hadice zváracieho horáka nasuňte na zodpovedajúce násuvné prípojky na posuve drôtu

Zasuňte sieťovú zástrčku

Sieťový spínač prepnite do polohy – I –:

- všetky zobrazenia na ovládacom paneli sa nakrátko rozsvietia

- ak je k dispozícii: chladiace zariadenie začína pracovať

UPOZORNENIE!

Dodržujte bezpečnostné predpisy a prevádzkové podmienky v návode na obsluhu chladiaceho zariadenia.

Prehľad Zváranie MIG/MAG sa skladá z nasledujúcich úsekov:

- zváranie MIG/MAG Synergic,

- štandardné ručné zváranie MIG/MAG,

- zváranie CMT.

- Špeciálne funkcie a doplnkové vybavenie

- Robotizovaný zvárací režim

100

Fronius TS 4000/5000, TPS 2700/3200/4000/5000, TIME 5000 Digital Operating Instruction [SK]

Specifications and Main Features

Frequently Asked Questions

User Manual
