Fahrwagen DPS 2500
Bedienungsanleitung Ersatzteilliste
DEEN
Fahrwagen
Operating Instructions Spare Parts List
Trolley
42,0410,1041 002-06042012
Inhaltsverzeichnis
Allgemeines................................................................................................................................................... 2
Gerätekonzept.......................................................................................................................................... 2
Einsatzgebiet ............................................................................................................................................ 2
Sicherheit ................................................................................................................................................. 2
Ausführungsvarianten ................................................................................................................................... 3
Fahrwagen DPS 2500 .............................................................................................................................. 3
Fahrwagen DPS 2500/6P......................................................................................................................... 3
Fahrwagen DPS 2500/8P......................................................................................................................... 3
Fahrwagen DPS 2500/2P-8SPU .............................................................................................................. 4
Fahrwagen DPS 2500/4P-1G-3SPU ........................................................................................................ 4
Fahrwagen aufbauen .................................................................................................................................... 5
Allgemeines ............................................................................................................................................. 5
Stromquelle DPS 2500 montieren ............................................................................................................ 5
Einschubgehäuse 19“ montieren (optional).............................................................................................. 5
Stromquellen im Einschubgehäuse 19“ montieren (optional)................................................................... 6
Generatorgehäuse montieren (optional) .................................................................................................. 6
Zugentlastung montieren (optional) ......................................................................................................... 6
Lichtbogen-Abschaltbox montieren (optional) .......................................................................................... 7
Schutzleiter anschließen und überprüfen ................................................................................................. 7
Transport und Aufstellort ............................................................................................................................... 8
Allgemeines ............................................................................................................................................. 8
Aufstellort ................................................................................................................................................. 8
Krantransport ........................................................................................................................................... 8
DE
Pflege, Wartung und Entsorgung .................................................................................................................. 9
Allgemeines ............................................................................................................................................. 9
Bei jeder Inbetriebnahme ......................................................................................................................... 9
Entsorgung ............................................................................................................................................... 9
Technische Daten........................................................................................................................................ 10
Fahrwagen DPS 2500 ............................................................................................................................ 10
Fahrwagen DPS 2500/6P....................................................................................................................... 10
Fahrwagen DPS 2500/8P....................................................................................................................... 10
Fahrwagen DPS 2500/2P-8SPU ............................................................................................................ 10
Fahrwagen DPS 2500/4P-1G-3SPU ...................................................................................................... 10
Ersatzteilliste
Fronius Worldwide
1
Allgemeines
Gerätekonzept
Einsatzgebiet
Der Fahrwagen DPS 2500 wurde speziell für Transport und Aufstellung der Plasma­Stromquellen DPS 2500 konzipiert. Der stabile Stahlrohrrahmen ist in mehrere Ebenen unterteilt. Je nach Ausführung sind diese für die Montage der Plasma­Stromquellen DPS 2500 vorgesehen oder mit einem zusätzlichen 19“ Einschubge­häuse versehen. Ergonomische Griffmul­den und ein Fahrwerk mit groß dimensio­nierten Rädern ermöglichen einen einfa­chen Transport der Plasma-Stromquellen.
Abb.1 Fahrwagen DPS 2500
Der Fahrwagen kommt überall dort zum Einsatz, wo hohe Anforderungen an Flexibilität und Mobilität gestellt werden.
Sicherheit
Warnung! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Perso-
nen- und Sachschäden verursachen. Die angeführten Tätigkeiten und Montage­schritte erst durchführen, wenn diese Bedienungsanleitung und sämtliche Bedienungsanleitungen der Anlage vollständig gelesen und verstanden wurden.
2
Ausführungsvarianten
DE
Fahrwagen DPS 2500
Fahrwagen DPS 2500/6P
Der Fahrwagen bietet Platz für bis zu 4 Plasma-Stromquellen DPS 2500. Zusätz­lich können im 19“ Einschubgehäuse bis zu 3 Plasma-Stromquellen DCG 100 montiert werden.

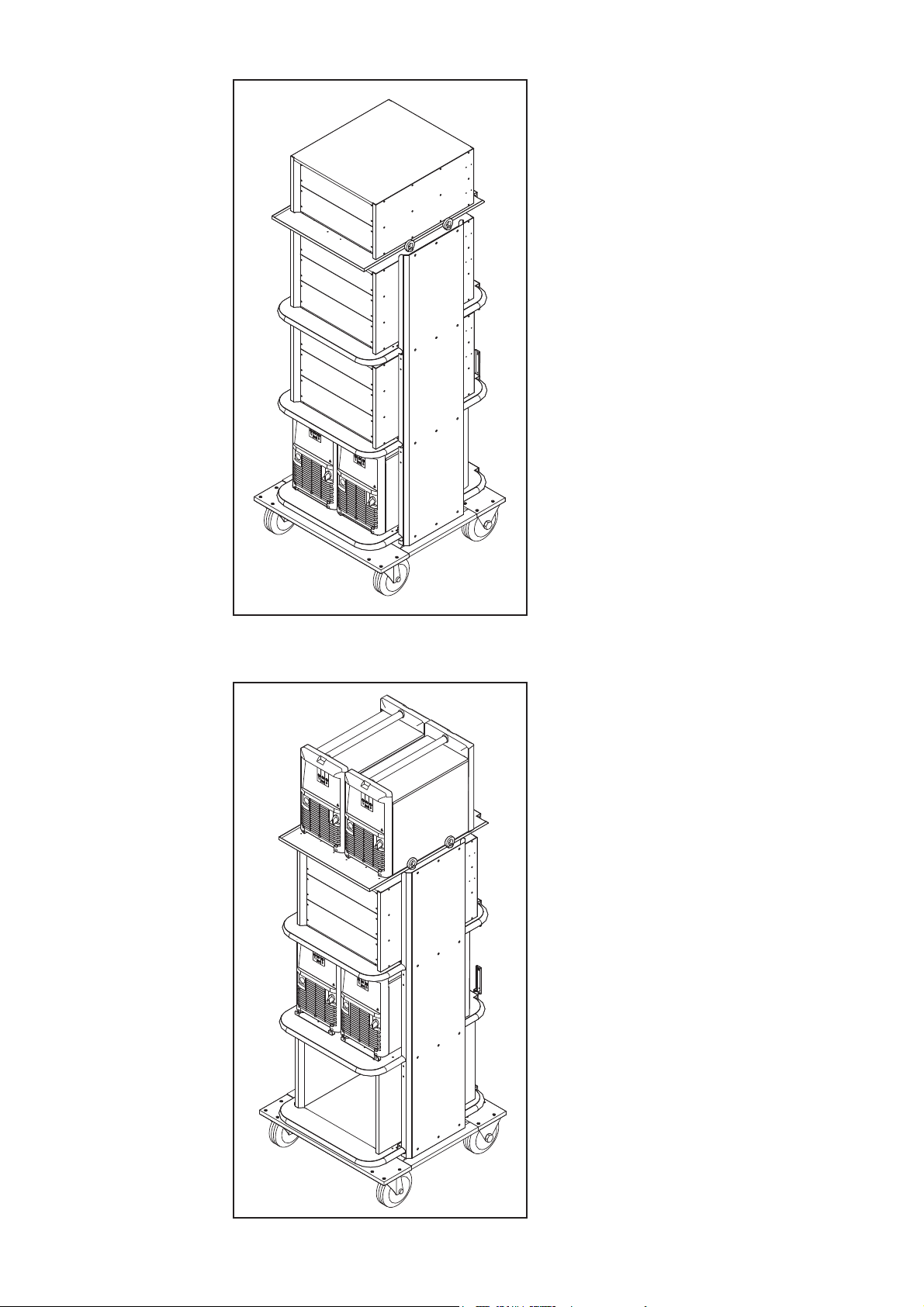

Abb.2 Fahrwagen DPS 2500
Der Fahrwagen bietet Platz für bis zu 6 Plasma-Stromquellen DPS 2500. Zusätz­lich können im 19“ Einschubgehäuse bis zu 3 Plasma-Stromquellen DCG 100 montiert werden.
Fahrwagen DPS 2500/8P
Abb.3 Fahrwagen DPS 2500/6P
Der Fahrwagen bietet Platz für bis zu 8 Plasma-Stromquellen DPS 2500.
Abb.4 Fahrwagen DPS 2500/8P
3
Fahrwagen DPS 2500/2P-8SPU
Der Fahrwagen bietet Platz für bis zu 2 Plasma-Stromquellen DPS 2500. Zusätz­lich können in den 19“ Einschubgehäusen bis zu 8 Plasma-Stromquellen DCG 100 montiert werden.
Fahrwagen DPS 2500/4P-1G-3SPU
Abb.5 Fahrwagen DPS 2500/2P-8SPU
Der Fahrwagen bietet Platz für bis zu 4 Plasma-Stromquellen DPS 2500. Zusätz­lich können in den 19“ Einschubgehäusen bis zu 3 Plasma-Stromquellen DCG 100 und 1 Generator montiert werden.
Abb.6 Fahrwagen DPS 2500/4P-1G-3SPU
4
Fahrwagen aufbauen
DE
Allgemeines
Stromquelle DPS 2500 montieren
Warnung! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Perso-
nen- und Sachschäden verursachen. Die angeführten Montageschritte erst durchführen, wenn die Bedienungsanleitung vollständig gelesen und verstan­den wurde.
Der Aufbau wird am Beispiel des Fahrwagen DPS 2500 erklärt und erfolgt bei anderen Ausführungsvarianten sinngemäß.
1. Verschraubungen der Befestigungs­winkel mit dem Fahrwagen auf festen Sitz prüfen
2. Stromquelle auf Befestigungswinkel aufsetzen
Wichtig! Die Befestigungswinkel müssen innerhalb der Kunststoff-Füße der Strom­quelle sein.
3. Stromquelle mit beiliegenden Schrau­ben „Extrude-Tite“ jeweils zwei mal vorne und hinten an den Befesti­gungswinkeln festschrauben
4. Schutzleiteranschluss montieren
Einschubgehäu­se 19“ montieren (optional)

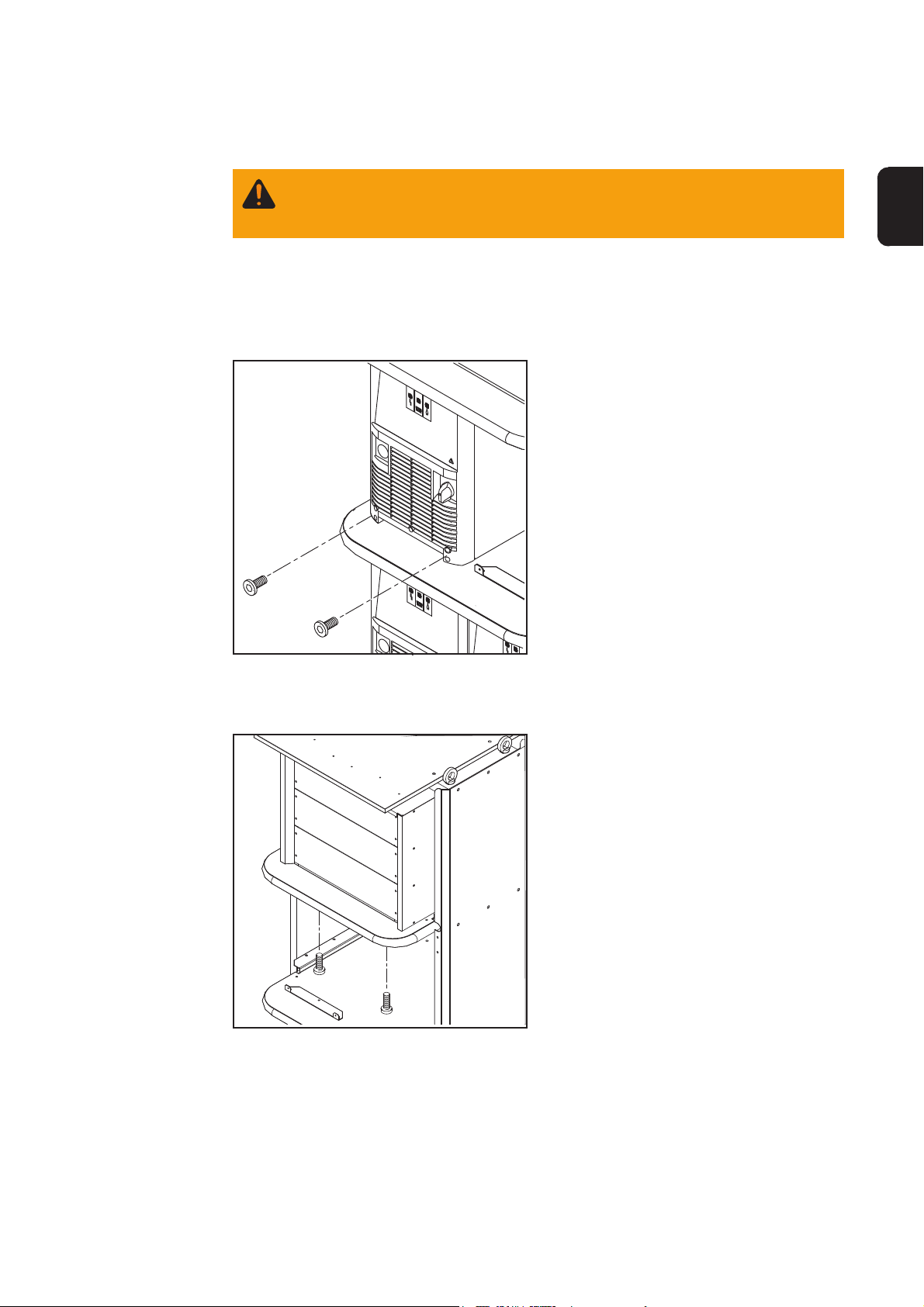

Abb.7 Stromquelle montieren
1. Befestigungswinkel für Stromquelle DPS 2500 vom Fahrwagen demontie­ren
2. Einschubgehäuse 19“ in Fahrwagen einsetzen
3. Einschubgehäuse mit 4 beiliegenden Schrauben M8 x 30 am Fahrwagen festschrauben
4. Schutzleiter-Klemmleiste (nicht im Lieferumfang enthalten) montieren und Schutzleiter-Verbindung zum Einschubgehäuse herstellen.
Abb.8 Einschubgehäuse 19“ montieren
5
Stromquellen im Einschubgehäu­se 19“ montieren (optional)
- Blindabdeckung entfernen
- Stromquelle in 19“ Einschubgehäuse schieben und festschrauben
- Netzkabel durch Zugentlastung einfädeln
- Netzkabel an Stromquelle anschließen
- Schutzleiter-Verbindung zur Stromquelle herstellen
- Zugentlastung festschrauben
- Abdeckung montieren
Wichtig! Abdeckung ausschließlich mittels zwei Schrauben Extrude-Tite befestigen. Diese Schrauben stellen eine geeignete Schutzleiter-Verbindung für die Erdung der Abdeckung dar und dürfen keinesfalls durch andere Schrauben ohne zuverlässige Schutzleiter-Verbindung ersetzt werden.
Generatorgehäu­se montieren (optional)
Zugentlastung montieren (optio­nal)
1. Befestigungswinkel für Stromquelle DPS 2500 vom Fahrwagen demontie­ren
2. Generatorgehäuse 19“ in Fahrwagen einsetzen
3. Generatorgehäuse mit 4 beiliegenden Schrauben M8 x 30 am Fahrwagen festschrauben
4. Schutzleiter-Klemmleiste (nicht im Lieferumfang enthalten) montieren und Schutzleiter-Verbindung zum Generatorgehäuse herstellen.
Abb.9 Generatorgehäuse 19“ montieren
An der Rückseite des Fahrwagens befin­det sich eine Schiene zur Befestigung von Zugentlastungen für Netz- und Stromka­bel. Die Zugentlastungen sind nicht im Lieferumfang enthalten.
Abb.10 Zugentlastung montieren
- Kabel an der Rückseite des Fahrwa­gens verlegen
- Zugentlastung einhängen und fest­schrauben
6
Lichtbogen­Abschaltbox montieren (optio­nal)
Abb.11 Lichtbogenabschaltbox montieren
An der Rückseite des Fahrwagens befin­det sich eine Schiene zur Befestigung einer Lichtbogen-Abschaltbox. Montage­bleche sind im Lieferumfang enthalten.
- Montagebleche auf Lichtbogen­Abschaltbox montieren
- Lichtbogen-Abschaltbox in Befesti­gungsschiene einhängen und Schrau­ben fixieren
- Lichtbogen-Abschaltbox anschließen
- Schutzleiter-Verbindung herstellen
DE
Schutzleiter anschließen und überprüfen
Vor Inbetriebnahme der Anlage:
- Überprüfen, dass alle Stromquellen eine korrekt Schutzleiter-Verbindung zum Fahrwagen bzw. zum Einschubgehäuse 19“ aufweisen.
- Überprüfen, dass der Fahrwagen mit einer geeigneten Schutzleiter-Verbindung (mind. 6mm²) ausgestattet ist.
- Schutzleiterüberprüfung am Fahrwagen bzw. am Einschubgehäuse 19“ durchführen
7
Transport und Aufstellort
Allgemeines
Aufstellort
Krantransport
Warnung! Kippgefahr beim Fahren und Aufstellen auf schrägen Flächen.
- Das Kippen und fahren auf schrägen Flächen > 10° ist nicht zulässig
- Schrägstellungen sind als fixer Aufstellort nicht zulässig
Folgende Punkte sind beim Aufstellen des Fahrwagens zu beachten:
- Fahrwagen nur auf ebenem und festem Untergrund aufstellen
- Schwenkrollen am Aufstellort mittels Feststeller fixieren.
Beim Transport des Fahrwagens mittels Kran unbedingt folgende Punkte beachten:
- Allenfalls auf Plattform montierte Stromquellen vor dem Krantransport demontieren
- Maximal zulässiges Gesamtgewicht des Fahrwagens beachten
- Kranösen auf festen Sitz prüfen
- nur geeignetes Lastaufnahme ver­wenden und dieses an allen 4 Kran­ösen befestigen
- Zugwinkel der Kranaufhängungen größer 45° wählen

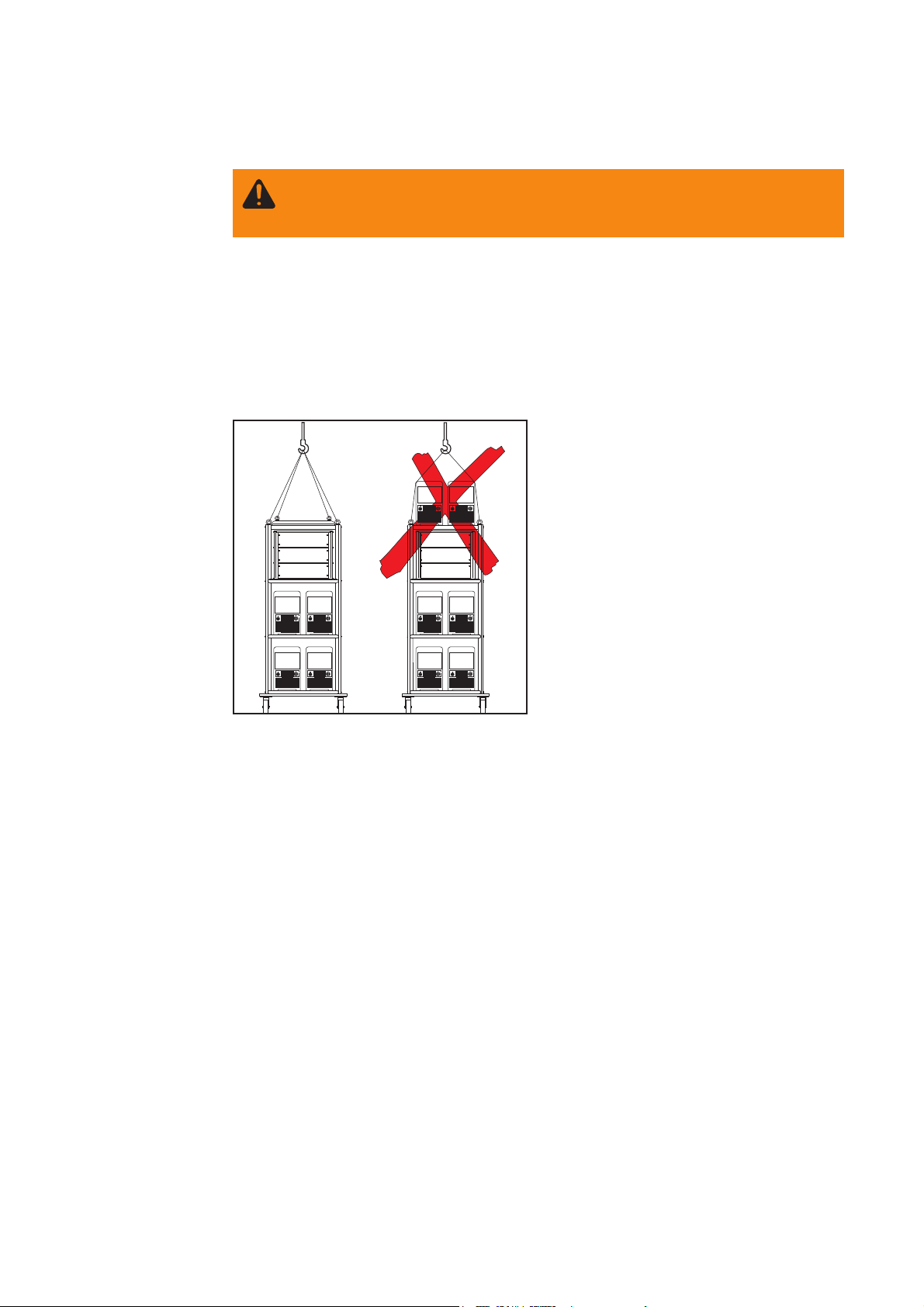

Abb.12 Beim Krantransport beachten
8
Pflege, Wartung und Entsorgung
Allgemeines Der Fahrwagen benötigt unter normalen Betriebsbedingungen nur ein Minimum an
Pflege und Wartung. Das Beachten einiger Punkte ist jedoch unerläßlich, um den Fahrwagen über Jahre hinweg einsatzbereit zu halten.
Warnung! Ein Elektroschock kann tödlich sein. Vor Arbeiten am Fahrwagen, alle montierten Geräte abschalten, Netzverbindungen trennen und ein deutlich lesbares, verständliches Schild gegen Wiedereinschalten anbringen. Die Gehäuseschrauben stellen eine geeignete Schutzleiter-Verbindung für die Erdung des Fahrwagens dar. Die Schrauben dürfen keinesfalls durch andere Schrauben ohne zuverlässige Schutzleiter-Verbindung ersetzt werden.
DE
Bei jeder Inbe­triebnahme
Entsorgung
- Alle Kabel auf Beschädigung prüfen
- Prüfen, ob die Kühlluft ungehindert zuströmen und entweichen kann
Hinweis! Zusätzlich dürfen die Lufteintritts- und Austrittsöffnungen der montier­ten Geräte keinesfalls verdeckt sein, auch nicht teilweise.
Die Entsorgung nur gemäß den geltenden nationalen und regionalen Bestimmungen durchführen.
9
Technische Daten
Fahrwagen DPS 2500
Fahrwagen DPS 2500/6P
Fahrwagen DPS 2500/8P
Maße (ohne Stromquellen) l/b/h 847/730/1903 mm Maße (mit Stromquellen) l/b/h 847/730/1903 mm Eigengewicht 122 kg Max. Nutzlast 218 kg Max. Gesamtgewicht 340 kg
Maße (ohne Stromquellen) l/b/h 847/840/1923 mm Maße (mit Stromquellen) l/b/h 847/840/2400 mm Maße Einschubgehäuse l/b/h 720/570/465 mm Eigengewicht 155 kg Max. Nutzlast 288 kg Max. Gesamtgewicht 443 kg
Maße (ohne Stromquellen) l/b/h 847/840/1923 mm Maße (mit Stromquellen) l/b/h 847/840/2400 mm Eigengewicht 128 kg Max. Nutzlast 280 kg Max. Gesamtgewicht 408 kg
Fahrwagen DPS 2500/2P-8SPU
Fahrwagen DPS 2500/4P-1G-3SPU
Maße (ohne Stromquellen) l/b/h 847/840/1923 mm Maße (mit Stromquellen) l/b/h 847/840/2182 mm Eigengewicht 214 kg Max. Nutzlast 278 kg Max. Gesamtgewicht 492 kg
Maße (ohne Stromquellen) l/b/h 847/840/1923 mm Maße (mit Stromquellen) l/b/h 847/840/2182 mm Eigengewicht 180 kg Max. Nutzlast 280 kg Max. Gesamtgewicht 460 kg
10
Contents
General remarks ........................................................................................................................................... 2
Machine concept ...................................................................................................................................... 2
Area of application ................................................................................................................................... 2
Safety ....................................................................................................................................................... 2
Design versions............................................................................................................................................. 3
DPS 2500 carriage ................................................................................................................................... 3
DPS 2500/6P carriage ............................................................................................................................. 3
DPS 2500/8P carriage ............................................................................................................................. 3
DPS 2500/2P-8SPU carriage ................................................................................................................... 4
DPS 2500/4P-1G-3SPU trolley ................................................................................................................ 4
Carriage assembly ........................................................................................................................................ 5
General .................................................................................................................................................... 5
Assembly of DPS 2500 power source ...................................................................................................... 5
Assembly of 19“ rack (optional) ............................................................................................................... 5
Mounting the power sources in 19“ rack (optional) .................................................................................. 6
Mounting the generator housing (optional) .................................................................................................... 6
Mounting the traction release (optional) ................................................................................................... 6
Mounting the arc cut-off box (optional)..................................................................................................... 7
Connecting and checking the protective conductor.................................................................................. 7
Transport and place of installation ................................................................................................................ 8
General .................................................................................................................................................... 8
Place of installation .................................................................................................................................. 8
Crane transport ........................................................................................................................................ 8
DEEN
Care, maintenance and disposal ................................................................................................................... 9
General .................................................................................................................................................... 9
Every start-up ........................................................................................................................................... 9
Disposal ................................................................................................................................................... 9
Technical data ............................................................................................................................................. 10
DPS 2500 carriage ................................................................................................................................. 10
DPS 2500/6P carraige ........................................................................................................................... 10
DPS 2500/8P carriage ........................................................................................................................... 10
DPS 2500/2P-8SPU carriage ................................................................................................................. 10
DPS 2500/4P-1G-3SPU trolley .............................................................................................................. 10
Spare parts list
Fronius Worldwide
1
General remarks
Machine concept
Area of applicati­on
The DPS 2500 carriage was specially designed for the transport and the installa­tion of the DPS 2500 plasma power sources. The stable tubular steel frame is divided into several levels. Depending on the version these levels are either provi­ded for the installation of the DPS 2500 plasma power sources or equipped with an additional 19“ rack. Ergonomic recessed grips and a carriage with large wheels allow for an easy transport of the plasma power sources.
fig. 1 DPS 2500 carriage
The carriage is used for applications with high demands on flexibility and mobility.
Safety
Warning! Work that has not been carried out properly can cause severe injury
and damage. Only carry out the detailed work and installation after having completely read and understood these operating instructions and any manuals of the system.
2
Design versions
DEEN
DPS 2500 carria­ge
DPS 2500/6P carriage
This carriage can accommodate up to 4 DPS 2500 plasma power sources. Up to 3 DCG 100 plasma power sources can be installed in the 19“ rack in addition.
fig. 2 DPS 2500 carriage
This carriage can accommodate up to 6 DPS 2500 plasma power sources. Up to 3 DCG 100 plasma power sources can be installed in the 19“ rack in addition.
DPS 2500/8P carriage
fig. 3 DPS 2500/6P carriage
This carriage can accommodate up to 8 DPS 2500 plasma power sources.
fig. 4 DPS 2500/8P carriage
3
DPS 2500/2P­8SPU carriage
This carriage can accommodate up to 2 DPS 2500 plasma power sources. Up to 8 DCG 100 plasma power sources can be installed in the 19“ rack in addition.
DPS 2500/4P-1G­3SPU trolley
fig. 5 DPS 2500/2P-8SPU carriage
The trolley provides room for up to 4 DPS 2500 plasma power sources. In addition, up to 3 DCG 100 plasma power sources and 1 generator can be mounted in the 19” racks.
fig.6 DPS 2500/4P-1G-3SPU trolley
4
Carriage assembly
DEEN
General
Assembly of DPS 2500 power source
Warning! Work that has not been carried out properly can cause severe injury
and damage. Only carry out the detailed work and installation after having completely read and understood these operating instructions.
The assembly is explained by the example of the DPS 2500 carriage. The assembly of the other versions is carried out accordingly.
1. Check screwed connection of moun­ting brackets and carriage for tight­ness
2. Place power source onto mounting brackets
Important! The mounting brackets must be inside the plastic feet of the power source.
3. Fix power source with mounting brackets by means of enclosed “Extrude-Tite“ screws - two screws each at the front and rear side
4. Mount protective conductor connec­tion
fig. 7 power source assembly
Assembly of 19“ rack (optional)
- Dismantle mounting brackets for the DPS 2500 power source from the carriage
- Insert 19“ rack into the carriage
- Fix rack on the carriage by means of the 4 enclosed M8 x 30 screws
- Mount protective conductor terminal block (not included in the scope of supply) and connect protective con­ductor with rack.
fig. 8 mount 19“ rack
5
Mounting the power sources in 19“ rack (optio­nal)
- Remove dummy cover
- Insert power source in 19“ rack and tighten screws
- Thread power cable through traction release
- Connect power cable with power source
- Connect protective conductor with power source
- Tighten traction release
- Mount cover
Important! Only fix cover by means of the two Extrude-Tite screws. The casing screws are a suitable protective conductor connection for grounding the cover. The screws must not be replaced by other screws without reliable protective conductor connection.
Mounting the generator hou­sing (optional)
Mounting the traction release (optional)
1. Remove the DPS 2500 power source fastening bracket from the trolley
2. Insert the generator housing into the 19” rack in the trolley
3. Fasten the generator housing to the trolley with the 4 enclosed M8 x 30 screws
4. Fit the earthing terminal strip (not supplied) and connect the earth lead to the generator housing
fig. 9 Fitting the 19” generator housing
At the rear side of the carriage there is a rail for mounting the traction releases for mains and power cables. The traction releases are not included in the scope of supply.
fig. 10 mount traction release
- Lay cable at the rear side of the carriage
- Hang traction release on the rail and tighten screws
6
Mounting the arc cut-off box (optional)
fig. 11 mount arc cut-off box
At the rear side of the carriage there is a rail for mounting an arc cut-off box. Moun­ting angles are not included in the scope of supply.
- Mount mounting angles on arc cut-off box
- Hang arc cut-off box on mounting rail and tighten screws
- Connect arc cut-off box
- Connect protective conductor
DEEN
Connecting and checking the protective con­ductor
Before putting the system into service:
- check protective conductor connection of all power sources with the carriage or the 19“ rack for correctness.
- check whether the carriage is provided with a suitable protective conductor connec­tion (at least 6mm²).
- check protective conductor on the carriage or the 19“ rack
7
Transport and place of installation
General
Place of installa­tion
Crane transport
Warning! Risk of overturning during the transport and when installed on decli-
ned surfaces.
- Overturning and a transport on declined surfaces > 10° is not admissible
- Permanent installation of the carriage on a declined surface is not admissi-
The following points must be taken into account for the installation of the carriage:
- Only install carriage on a level and solid ground
- Fix swing rollers by means of locking device at the place of installation.
When transporting the carriage by means of a crane make sure the following points are taken into account:
- Dismantle power sources that are possibly mounted to platforms before the crane transport
- Take into account the maximum admissible total weight of the carriage
- Check crane suspension eyes for tightness
- Only use suitable load suspension devices and fix it with all 4 crane suspension eyes
- Choose an angle of suspension wider
fig. 12 important for crane transport
than 45°
8
Care, maintenance and disposal
General Under normal operating conditions the carriage requires only a minimum of care and
maintenance. In order to keep the carriage operational for years to come, you should observe the following points.
Warning! An electric shock can be fatal. Before carrying out any work on the carriage, switch off any devices mounted, unplug from the mains and put up a clearly legible and easy-to-understand warning sign to stop anybody inadver­tently switching the machine back on again. The casing screws are a suitable protective conductor connection for grounding the carriage. The screws must not be replaced by screws without reliable protective conductor connection.
DEEN
Every start-up
Disposal
- Check all cables for damage
- Check whether the cooling air can enter and escape unhindered.
Note! In addition, it is required to keep the air inlet and outlet openings comple­tely free. Do not cover partly either.
The disposal shall be carried out in line with the valid national and regional regulations.
9
Technical data
DPS 2500 carria­ge
DPS 2500/6P carraige
DPS 2500/8P carriage
Measurements (without power sources) l/w/h 847/730/1903 mm Measurements (with power sources) l/w/h 847/730/1903 mm Dead weight 122 kg Max. useful load 218 kg Max. total weight 340 kg
Measurements (without power sources) l/w/h 847/840/1923 mm Measurements (with power sources) l/w/h 847/840/2400 mm Rack measurements l/w/h 720/570/465 mm Dead weight 155 kg Max. useful load 288 kg Max. total weight 443 kg
Measurements (without power sources) l/w/h 847/840/1923 mm Measurements (with power sources) l/w/h 847/840/2400 mm Dead weight 128 kg Max. useful load 280 kg Max. total weight 408 kg
DPS 2500/2P­8SPU carriage
DPS 2500/4P-1G­3SPU trolley
Measurements (without power sources) l/w/h 847/840/1923 mm Measurements (with power sources) l/w/h 847/840/2182 mm Dead weight 214 kg Max. useful load 278 kg Max. total weight 492 kg
Dimensions (without power sources) l/w/h 847/840/1923 mm Dimensions (with power sources) l/w/h 847/840/2182 mm Unladen weight 180 kg Max. payload 280 kg Max. total weight 460 kg
10
Trolley DPS 2500 4,045,862 x) Trolley DPS 2500 / 2P-8SPU 4,045,970 Trolley DPS 2500 / 4P-1G-3SPU 4,045,982 Trolley DPS 2500 / 6P 4,045,909 Trolley DPS 2500 / 8P 4,045,931
AM2,0201,0127
4,001,638
BP2,0201,0281
42,0401,0141
AM2,0201,0120
BP2,0201,1536
4,001,600
BP2,0200,8837
BP2,0200,8837
4,001,664
BP2,0201,0122
AM2,0201,0277
BP4,0450,1088
BP2,0201,0123
BP2,0201,0137
AM2,0201,0127
BP4,0450,1089
BP2,0201,0137
BP2,0201,0279
BP2,0201,0280
44,0001,1250 x) 44,0001,1305
AM2,0201,0277
BP2,0201,0279
BP2,0201,0280
44,0001,1249 x) 44,0001,1304
Trolley DPS 2500
Ersatzteilliste / Spare parts list / Listes de pièces de rechange / Lista de repuestos / Lista de pecas sobresselentes / Lista dei Ricambi
el_fr_st_so_00660 012006
1/1
FRONIUS INTERNATIONAL GMBH
Froniusplatz 1, A-4600 Wels, Austria
Tel: +43 (0)7242 241-0, Fax: +43 (0)7242 241-3940
E-Mail: sales@fronius.com
www.fronius.com
Under http://www.fronius.com/addresses you will find all addresses
www.fronius.com/addresses
of our Sales & service partners and Locations.
ud_fr_st_so_00082 012011
Loading...
