TransTig 2200/2500 Comfort TransTig 3000/4000 Comfort TransTig 5000 Comfort MagicWave 2200/2500 Comfort MagicWave 3000/4000 Comfort MagicWave 5000 Comfort

Instrukcja obsługi

Źródło zasilania TIG

42,0426,0063,PL 022-04012021

Spis treści

Przepisy dotyczące bezpieczeństwa 8

Objaśnienie do wskazówek bezpieczeństwa 8 Informacje ogólne 8 Użytkowanie zgodne z przeznaczeniem 9 Warunki otoczenia 9 Obowiązki użytkownika 9 Obowiązki personelu 10 Przyłącze sieciowe 10 Ochrona osób 10 Dane dotyczące poziomu emisji hałasu 11 Zagrożenie ze względu na kontakt ze szkodliwymi gazami i oparami 11 Niebezpieczeństwo wywołane iskrzeniem 12 Zagrożenia stwarzane przez prąd z sieci i prąd spawania 12 Błądzące prądy spawania 13 Klasyfikacja kompatybilności elektromagnetycznej urządzeń (EMC) 14 Środki zapewniające kompatybilność elektromagnetyczną 14 Środki zapobiegania zakłóceniom elektromagnetycznym 14 Miejsca szczególnych zagrożeń 15 Wymogi dotyczące gazu osłonowego 16 Niebezpieczeństwo stwarzane przez butle z gazem ochronnym 16 Niebezpieczeństwo stwarzane przez wypływający gaz ochronny 17 Środki bezpieczeństwa dotyczące miejsca ustawienia oraz transportu 17 Środki bezpieczeństwa w normalnym trybie pracy 17 Uruchamianie, konserwacja i naprawa 18 Kontrola zgodności z wymogami bezpieczeństwa technicznego 18 Utylizacja 19 Znak bezpieczeństwa 19 Bezpieczeństwo danych 19 Prawa autorskie 19

Informacje ogólne 21

Informacje ogólne 23

Koncepcja urządzenia 23 Zasada działania 23 Obszary zastosowań 23

Komponenty systemu 24

Informacje ogólne 24 Przegląd 24

Elementy obsługi oraz przyłącza 25

Opis paneli obsługi 27

Informacje ogólne 27 Bezpieczeństwo 27 Panel obsługiMagicWave Comfort 27 Panel obsługiTransTig Comfort 29

Przyłącza, przełączniki i elementy mechaniczne 31

MagicWave 2200 Comfort 31 MagicWave2500 / 3000 Comfort 32 MagicWave4000/5000 Comfort 33 TransTig2200 Comfort 34 TransTig2500 / 3000 Comfort 35 TransTig4000/5000 Comfort 36

Instalacja i uruchamianie 37

Minimalne wyposażenie, niezbędne do spawania 39

Informacje ogólne 39 Spawanie TIG AC 39 Spawanie TIG DC 39

Zautomatyzowane spawanie TIG 39 Spawanie elektrodą topliwą 39

Przed instalacją i uruchomieniem 40

Bezpieczeństwo 40 Użytkowanie zgodne z przeznaczeniem 40 Wskazówki dotyczące ustawienia 40 Przyłącze sieciowe 40

Uruchamianie 42

Bezpieczeństwo 42 Uwagi dotyczące chłodnicy 42 Informacje ogólne 42 Podłączanie butli z gazem 43 Utworzyć połączenie masy z elementem spawanym 43 Podłączanie palnika spawalniczego 43

Spawanie 45

Tryby pracy TIG 47

Bezpieczeństwo 47 Symbole i objaśnienia 47 Tryb 2-taktowy 48 Spawanie punktowe 48 4-takt specjalny 49 Specjalny tryb 4-taktowy: wariant 1 50 Specjalny tryb 4-taktowy: wariant 2 50 Specjalny tryb 4-taktowy: wariant 3 51 Specjalny tryb 4-taktowy: wariant 4 51

Powstawanie kalot i przeciążenie kaloty 52

Powstawanie kalot 52 Przeciążenie kaloty 52

Spawanie elektrodą wolframową w osłonie gazów obojętnych (TIG) 54

Bezpieczeństwo 54 Parametry spawania: wskaźnik i nawigacja 54 Parametry spawania w przypadku spawania TIG 55 Przygotowanie 57 Spawanie TIG 58

Zajarzenie łuku spawalniczego 60

Informacje ogólne 60 Zajarzenie łuku spawalniczego za pomocą wysokiej częstotliwości(Zajarzenie HF) 60 Zajarzenie stykowe 61 Zakończenie spawania 62

Funkcje specjalne i opcje 63

Funkcja monitorowania przerwania łuku spawalniczego 63 Funkcja Ignition Time-Out 63 Pulsowanie TIG 63 Funkcja Sczepianie 64 Spawanie TIG z drutem zimnym 65

Spawanie elektrodą topliwą 67

Bezpieczeństwo 67 Parametry spawania: wskaźnik i nawigacja 67 Parametry spawania dla elektrod topliwych 68 Przygotowanie 69 Spawanie ręczne elektrodą otuloną 70 Funkcja gorącego startu (Hot-Start) 72 Prąd startowy < 100% (Soft-Start) 73 Funkcja Anti-Stick 73

Spawanie zadania 74

Bezpieczeństwo 74 Parametry spawania: wskaźnik i nawigacja 74 Parametry spawania w przypadku spawania TIG 74 Parametry spawania dla elektrod topliwych 77 Przygotowanie 79

Spawanie zadania 80 Kończenie spawania zadania 82

Zapisywanie ustawień jako zadania 84

Informacje ogólne 84 Przygotowanie 84 Zapisywanie ustawień jako zadania 85 Kończenie zapisywania zadania 90

Ustawienia Setup 93

Menu Setup 95

Informacje ogólne 95 Przegląd 95

Ustawienia TIG 96

Wejście do menu ustawień TIG 96 Zmiana parametrów 97 Wyjście z ustawień TIG 98 Parametry w ustawieniach TIG 99

2 poziom menu ustawień TIG 102

Wejście do menu ustawień TIG 2nd 102 Zmiana parametrów 102 Wyjście z Setup TIG 2nd 103 Parametry na 2. poziomie ustawień TIG 105

Ustawienie AC 109

Informacje ogólne 109 Wejście do ustawień AC 109 Zmiana parametrów 110 Wyjście z ustawień AC 111 Parametry w ustawieniach AC 112

Ustawienia AC - poziom 2 114

Informacje ogólne 114 Wejście do ustawień AC - poziom 2 114 Zmiana parametrów 114 Wyjście z Setup AC 2nd 116 Parametry w Setup AC 2nd 117

Ustawienie gazu 119

Informacje ogólne 119 Wejście do ustawień gazu 119 Zmiana parametrów 120 Wyjście z ustawień gazu 121 Parametry w ustawieniach gazu 122

Ust. zim. drutu 125

Informacje ogólne 125 Wejście do ustawień AC 125 Zmiana parametrów 126 Wyjście z ustawień zimnego drutu 127 Parametry w ustawieniach zimnego drutu 128

Synchronizacja jednostki PushPull 130

Informacje ogólne 130 Synchronizacja jednostki PushPull 130 Informacje ogólne 132 Kody serwisowe podczas synchronizacji jednostki PushPull 132

Rod elec. setup (ustawienia elektrody topliwej) 137

Wejście do ustawień elektrody topliwej 137 Zmiana parametrów 138 Wyjście z ustawień elektrody topliwej 139 Parametry w ustawieniach elektrody topliwej 139

Rod elec. setup 2nd (Ustawienia elektrody topliwej – poziom 2) 141

Wejście do ustawień elektrody topliwej - poziom 2 141 Zmiana parametrów 141 Wyjście z ustawień elektrody topliwej - poziom 2 142 Parametry w ustawieniach elektrody topliwej — poziom 2 144

Ustawienia AC (dla elektrod topliwych) 148

Informacje ogólne 148 Wejście do ustawień AC 148 Zmiana parametrów 149 Wyjście z ustawień AC 150 Parametry w ustawieniach AC 150

Job 152

Informacje ogólne 152 Wejście do menu ustawień zadania 152 Zapisywanie / Wywołanie 152 Przegląd 153

Optymalizacja zadania 154

Optymalizacja zadania 154 Zmiana nazwy zadania 156 Zakończenie optymalizacji zadania 158 Ustawiane parametry TIG 159 Ustawiane parametry elektrody topliwej 164

Usuwanie zadania 169

Ustawienia podstawowe 172

Informacje ogólne 172 Wejście do podstawowych ustawień 172 Zmiana parametrów 173 Wyjście z ustawień podstawowych 174 Parametr ustawień podstawowych 175

Informacja 177

Informacje ogólne 177 Wywołanie ekranu informacyjnego 177 Wyjście z ekranu informacyjnego 178 Wpisy w ekranie informacyjnym 179

Zablokuj klawiaturę 180

Informacje ogólne 180 Zablokuj klawiaturę 180 Zniesienie blokady przycisków 181

Factory – resetowanie systemu spawania 182

Informacje ogólne 182 Factory – resetowanie systemu spawania 182

Synchronizacja L/R 184

Skróty 184 Informacje ogólne na temat indukcyjności obwodu spawania L 184 Informacje ogólne na temat rezystancji obwodu spawania R 184 Synchronizacja L/R 184

Usuwanie usterek i konserwacja 187

Lokalizacja i usuwanie usterek 189

Informacje ogólne 189 Bezpieczeństwo 189 Wyświetlane kody serwisowe 189 Wyświetlane kody serwisowe w połączeniu z opcją Digital Gas Control (cyfrowe sterowanie gazem) Wyświetlane kody serwisowe w połączeniu z podajnikiem drutu zimnego 195 Lokalizacja usterek źródła prądu spawalniczego 196

Czyszczenie, konserwacja i utylizacja 199

Informacje ogólne 199 Bezpieczeństwo 199 Podczas każdego uruchamiania 199 Co 2 miesięcy 200 Co 6 miesięcy 200 Utylizacja 200

Załącznik 201

195

Średnie wartości zużycia podczas spawania 203

Średnie zużycie drutu elektrodowego podczas spawania metodą MIG/MAG 203 Średnie zużycie gazu osłonowego podczas spawania metodą MIG/MAG 203 Średnie zużycie gazu osłonowego podczas spawania TIG 203

Dane techniczne 204

Napięcie specjalne 204 Zestawienie z krytycznymi surowcami, rok produkcji urządzenia 204 MagicWave 2200 Comfort 204 MagicWave 2500 Comfort 205 MagicWave 3000 Comfort 206 MagicWave 2500 Comfort MV 207 MagicWave 3000 Comfort MV 208 MagicWave 4000 Comfort 209 MagicWave 4000 Comfort MV 210 MagicWave 5000 Comfort 211 MagicWave 5000 Comfort MV 212 TransTig 2200 Comfort 213 TransTig 2500 Comfort 214 TransTig 3000 Comfort 215 TransTig 2500 Comfort MV 216 TransTig 3000 Comfort MV 217 TransTig 4000 Comfort 219 TransTig 4000 Comfort MV 220 TransTig 5000 Comfort 221 TransTig 5000 Comfort MV 221 Objaśnienie tekstów w stopkach 222

Przepisy dotyczące bezpieczeństwa

Objaśnienie do wskazówek bezpieczeństwa

OSTRZEŻENIE!

Oznacza bezpośrednie niebezpieczeństwo.

Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem będzie kalectwo

▶

lub śmierć.

NIEBEZPIECZEŃSTWO!

Oznacza sytuację niebezpieczną.

Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem mogą być

▶

najcięższe obrażenia ciała lub śmierć.

OSTROŻNIE!

Oznacza sytuację potencjalnie szkodliwą.

Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem mogą być okale-

▶

czenia lub straty materialne.

WSKAZÓWKA!

Oznacza możliwość pogorszonych rezultatów pracy i uszkodzeń wyposażenia.

Informacje ogólne

Urządzenie zostało zbudowane zgodnie z najnowszym stanem techniki oraz uznanymi zasadami bezpieczeństwa technicznego. Mimo to w przypadku błędnej obsługi lub nieprawidłowego zastosowania istnieje niebezpieczeństwo:

- odniesienia obrażeń lub śmiertelnych wypadków przez użytkownika lub osoby trzecie,

- uszkodzenia urządzenia oraz innych dóbr materialnych użytkownika,

- zmniejszenia wydajności urządzenia.

Wszystkie osoby, zajmujące się uruchomieniem, obsługą, konserwacją i utrzymywaniem sprawności technicznej urządzenia, muszą

- posiadać odpowiednie kwalifikacje,

- posiadać wiedzę na temat spawania oraz

- zapoznać się z niniejszą instrukcją obsługi i dokładnie jej przestrzegać.

Instrukcję obsługi należy przechowywać wraz z urządzeniem. Jako uzupełnienie do instrukcji obsługi obowiązują ogólne oraz miejscowe przepisy BHP i przepisy dotyczące ochrony środowiska.

Wszystkie wskazówki dotyczące bezpieczeństwa i ostrzeżenia umieszczone na urządzeniu należy

- utrzymywać w czytelnym stanie;

- chronić przed uszkodzeniami;

- nie usuwać ich;

- pilnować, aby nie były przykrywane, zaklejane ani zamalowywane.

Umiejscowienie poszczególnych wskazówek dotyczących bezpieczeństwa i ostrzeżeń na urządzeniu przedstawiono w rozdziale instrukcji obsługi „Informacje ogólne”. Usterki mogące wpłynąć na bezpieczeństwo użytkowania usuwać przed włączeniem urządzenia.

Liczy się przede wszystkim bezpieczeństwo użytkownika!

Użytkowanie zgodne z przeznaczeniem

Urządzenie nadaje się do wykonywania prac wyłącznie zgodnie z opisem zawartym w części o użytkowaniu zgodnym z przeznaczeniem.

Urządzenie jest przeznaczone wyłącznie do zastosowania z wykorzystaniem metod spawania podanych na tabliczce znamionowej. Inne lub wykraczające poza takie użytkowanie jest traktowane jako niezgodne z przeznaczeniem. Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku użytkowania niezgodnego z powyższym zaleceniem.

Do zastosowania zgodnego z przeznaczeniem zalicza się również:

- zapoznanie się ze wszystkimi wskazówkami zawartymi w instrukcji obsługi i ich przestrzeganie,

- zapoznanie się ze wszystkimi zasadami bezpieczeństwa i ostrzeżeniami oraz ich przestrzeganie,

- przestrzeganie terminów przeglądów i czynności konserwacyjnych.

Nigdy nie używać urządzenia do czynności wymienionych poniżej:

- rozmrażania rur,

- ładowania akumulatorów/baterii,

- uruchamiania silników.

Urządzenie zostało zaprojektowane z myślą o eksploatacji przemysłowej. Producent nie odpowiada za szkody, jakie mogą wyniknąć z użytkowania w obszarach mieszkalnych.

Producent nie ponosi również odpowiedzialności za niezadowalające lub niewłaściwe wyniki pracy.

Warunki otoczenia

Obowiązki użytkownika

Korzystanie z urządzenia lub jego przechowywanie poza przeznaczonym do tego obszarem jest uznawane za niezgodne z przeznaczeniem. Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku użytkowania niezgodnego z powyższym zaleceniem.

Zakres temperatur powietrza otoczenia:

- podczas pracy: od -10°C do +40°C (od 14°F do 104°F)

- podczas transportu i przechowywania: od -20°C do +55°C (od -4°F do 131°F)

Wilgotność względna powietrza:

- do 50% przy 40°C (104°F)

- do 90% przy 20°C (68°F)

Powietrze otoczenia: wolne od pyłu, kwasów, gazów lub substancji korozyjnych. Wysokość nad poziomem morza: maks. 2000 m (6561 ft. 8.16 in.)

Użytkownik zobowiązuje się zezwalać na pracę z użyciem urządzenia tylko osobom, które:

- zapoznały się z podstawowymi przepisami BHP oraz zostały poinstruowane o sposobie obsługi urządzenia,

- przeczytały instrukcję obsługi, a zwłaszcza rozdział „Przepisy dotyczące bezpieczeństwa”, przyswoiły sobie ich treść i potwierdziły to swoim podpisem,

- posiadają wykształcenie odpowiednie do wymagań związanych z wynikami pracy.

Należy regularnie kontrolować personel pod względem wykonywania pracy zgodnie z zasadami bezpieczeństwa.

Obowiązki personelu

Wszystkie osoby, którym powierzono wykonywanie pracy przy użyciu urządzenia, przed rozpoczęciem pracy zobowiązują się

- przestrzegać podstawowych przepisów BHP,

- przeczytać niniejszą instrukcję obsługi, a zwłaszcza rozdział „Przepisy dotyczące bezpieczeństwa” i potwierdzić swoim podpisem, że je zrozumiały i będą ich przestrzegać.

Przed opuszczeniem stanowiska pracy upewnić się, że w trakcie nieobecności nie istnieje żadne zagrożenie dla ludzi ani ryzyko strat materialnych.

Przyłącze sieciowe

Urządzenia o wysokiej mocy mogą mieć wpływ na jakość energii elektrycznej w sieci ze względu na duży prąd wejściowy.

Może to dotyczyć niektórych typów urządzeń, przyjmując postać:

- ograniczeń w zakresie możliwości podłączenia,

wymagań dotyczących maks. dopuszczalnej impedancji sieci *),

wymagań dotyczących minimalnej wymaganej mocy zwarciowej *).

zawsze na połączeniu z siecią publiczną

patrz Dane techniczne

W takim przypadku użytkownik lub osoba korzystająca z urządzenia muszą sprawdzić, czy urządzenie może zostać podłączone, w razie potrzeby zasięgając opinii u dostawcy energii elektrycznej.

WAŻNE! Zwracać uwagę na prawidłowe uziemienie przyłącza sieciowego!

Ochrona osób Prace związane z urządzeniem narażają operatora na liczne zagrożenia, np.:

- iskrzenie, rozrzucanie gorących metalowych cząstek;

- promieniowanie łuku spawalniczego szkodliwe dla oczu i dla skóry;

- emitowanie szkodliwych pól elektromagnetycznych, mogących stanowić zagrożenie dla życia osób z wszczepionym rozrusznikiem serca;

- zagrożenie elektryczne stwarzane przez prąd z sieci i prąd spawania;

- zwiększone natężenie hałasu;

- emitowanie szkodliwych dymów spawalniczych i gazów.

Podczas wykonywania prac związanych z urządzeniem należy nosić odpowiednią odzież ochronną. Odzież ochronna musi wykazywać następujące właściwości:

- trudnopalna;

- izolująca i sucha;

- zakrywająca całe ciało, nieuszkodzona i w dobrym stanie;

- kask ochronny;

- spodnie bez nogawek.

Odzież ochronna obejmuje między innymi:

- ochronę oczu i twarzy za pomocą przyłbicy z zalecanym przepisami wkładem filtrującym, chroniącym przed promieniami UV, wysoką temperaturą i iskrami;

- noszenie pod przyłbicą zalecanych przepisami okularów ochronnych z osłoną boczną;

- noszenie sztywnego obuwia, izolującego również w przypadku wilgoci;

- ochronę dłoni za pomocą odpowiednich rękawic (izolujących elektrycznie, z ochroną przed poparzeniem);

- stosowanie ochrony słuchu w celu zmniejszenia narażenia na hałas i ochrony przed urazami.

W trakcie pracy wszystkie osoby z zewnątrz, a w szczególności dzieci, powinny przebywać z dala od urządzenia i procesu spawania. Jeśli jednak w pobliżu przebywają osoby postronne:

- Należy poinstruować je o istniejących zagrożeniach (oślepienia przez łuk spawalniczy, zranienia przez iskry, szkodliwe dla zdrowia gazy, hałas, możliwe zagrożenia powodowane przez prąd z sieci i prąd spawania, itp.).

- Udostępnić odpowiednie środki ochrony lub

- ustawić odpowiednie ścianki ochronne i zasłony.

Dane dotyczące poziomu emisji hałasu

Zagrożenie ze względu na kontakt ze szkodliwymi gazami i oparami

Urządzenie wytwarza maksymalny poziom ciśnienia akustycznego wynoszący <80 dB(A) (ref. 1pW) na biegu jałowym oraz w fazie ochładzania po zakończeniu użytkowania zgodnie z dopuszczalnym maksymalnym punktem pracy przy obciążeniu znamionowym wg normy EN 60974-1.

Wartość emisji na stanowisku pracy podczas spawania (i cięcia) nie może zostać podana, ponieważ zależy ona od stosowanej metody i warunków otoczenia. Wartość ta jest zależna od różnych parametrów, m.in. metody spawania (spawanie MIG/MAG, TIG), stosowanego rodzaju zasilania (prąd stały, prąd przemienny), zakresu mocy, rodzaju spawanego materiału, rezonansu elementu spawanego, otoczenia stanowiska pracy itp.

Dym powstający podczas spawania zawiera szkodliwe dla zdrowia gazy i opary.

Dym spawalniczy zawiera substancje, które według monografii 118 wydanej przez International Agency for Research on Cancer wywołują raka.

Używać wyciągu punktowego i wyciągu w pomieszczeniu. Jeśli to możliwe, używać palnika spawalniczego ze zintegrowanym wyciągiem.

Trzymać głowę z dala od powstającego dymu spawalniczego i gazów.

Powstającego dymu oraz szkodliwych gazów

- nie wdychać,

- odsysać je z obszaru roboczego za pomocą odpowiednich urządzeń.

Zadbać o doprowadzenie świeżego powietrza w wystarczającej ilości. Zadbać o to, aby zawsze był zapewniony przepływ powietrza na poziomie co najmniej 20 m³ na godzinę.

W przypadku niedostatecznej wentylacji stosować przyłbicę spawalniczą z doprowadzeniem powietrza.

Jeśli istnieją wątpliwości co do tego, czy wydajność odciągu jest wystarczająca, należy porównać zmierzone wartości emisji substancji szkodliwych z dozwolonymi wartościami granicznymi.

Za stopień szkodliwości dymu spawalniczego odpowiedzialne są między innymi następujące składniki:

- metale stosowane w elemencie spawanym;

- elektrody;

- powłoki;

- środki czyszczące, odtłuszczacze itp.;

- stosowany proces spawania.

Dlatego też należy uwzględnić odpowiednie karty charakterystyki materiałów i podane przez producenta informacje na temat wymienionych składników.

Zalecenia dotyczące scenariuszy narażenia, środków zarządzania ryzykiem i identyfikowania warunków roboczych można znaleźć na stronie internetowej European Welding Association w sekcji Health & Safety (https://european-welding.org).

Palne pary (na przykład pary z rozpuszczalników) nie mogą mieć kontaktu z obszarem promieniowania łuku spawalniczego.

Jeśli nie są prowadzone prace spawalnicze, należy zamknąć zawór butli z gazem ochronnym lub główny dopływ gazu.

Niebezpieczeństwo wywołane iskrzeniem

Zagrożenia stwarzane przez prąd z sieci i prąd spawania

Iskry mogą stać się przyczyną pożarów i eksplozji.

Nigdy nie spawać w pobliżu palnych materiałów.

Materiały palne muszą być oddalone co najmniej o 11 metrów (36 ft. 1.07 in.) od łuku spawalniczego lub należy je przykryć odpowiednią osłoną.

Przygotować odpowiednią, atestowaną gaśnicę.

Iskry oraz gorące elementy metalowe mogą przedostać się do otoczenia również przez małe szczeliny i otwory. Należy zastosować odpowiednie środki, aby zapobiec niebezpieczeństwu zranienia lub pożaru.

Nie wykonywać spawania w obszarach zagrożonych pożarem lub eksplozją oraz przy zamkniętych zbiornikach, beczkach lub rurach, jeśli nie są one przygotowane zgodnie z odpowiednimi normami krajowymi i międzynarodowymi.

Nie wolno spawać w pobliżu zbiorników, w których przechowywane są lub były gazy, paliwa, oleje mineralne itp. Ich pozostałości stwarzają niebezpieczeństwo eksplozji.

Porażenie prądem elektrycznym jest zasadniczo groźne dla życia i może spowodować śmierć.

W obrębie urządzenia i poza nim nie dotykać żadnych części, które przewodzą prąd elektryczny.

W przypadku spawania MIG/MAG i TIG napięcie jest przewodzone również przez drut spawalniczy, szpulę drutu, rolki podające oraz wszystkie elementy metalowe, które są połączone z drutem spawalniczym.

Podajnik drutu należy zawsze ustawiać na odpowiednio izolowanym podłożu lub też stosować odpowiedni, izolowany uchwyt podajnika drutu.

Aby zapewnić odpowiednią ochronę sobie i innym osobom, zastosować suchą podkładkę lub też osłonę izolującą odpowiednio od potencjału ziemi albo masy. Podkładka lub pokrywa musi zakrywać cały obszar między ciałem a potencjałem ziemi lub masy.

Wszystkie kable i przewody muszą być kompletne, nieuszkodzone, zaizolowane i o odpowiednich parametrach. Luźne połączenia, przepalone, uszkodzone lub niedostosowane parametrami kable i przewody należy niezwłocznie wymienić. Przed każdym użyciem ręcznie sprawdzić solidność połączeń elektrycznych. W przypadku kabli zasilających z wtykiem bagnetowym należy obrócić kabel o co najmniej 180° wokół osi wzdłużnej i naprężyć.

Nie owijać kabli i przewodów wokół ciała ani wokół części ciała.

Elektrody (elektrody topliwej, elektrody wolframowej, drutu spawalniczego itp.)

- nie należy nigdy zanurzać w cieczach w celu ochłodzenia,

- nigdy nie dotykać przy włączonym źródle spawalniczym.

Między elektrodami dwóch źródeł spawalniczych może wystąpić np. zdublowane napięcie trybu pracy jałowej źródła spawalniczego. W przypadku jednoczesnego

dotknięcia potencjałów obu elektrod, w pewnych warunkach może wystąpić zagrożenie dla życia.

Należy regularnie zlecać wykwalifikowanym elektrykom sprawdzanie kabla zasilania pod kątem prawidłowego działania przewodu ochronnego.

Urządzenia klasy ochrony I do prawidłowego działania potrzebują sieci z przewodem ochronnym i systemu wtykowego ze stykiem przewodu ochronnego.

Użytkowanie urządzenia w sieci bez przewodu ochronnego i gniazda bez styku przewodu ochronnego jest dozwolone wyłącznie wtedy, gdy przestrzega się wszystkich krajowych przepisów dotyczących rozłączenia ochronnego. W innym przypadku jest to traktowane jako rażące zaniedbanie. Producent nie ponosi odpowiedzialności za powstałe w wyniku tego szkody.

W razie potrzeby zadbać o odpowiednie uziemienie elementu spawanego za pomocą odpowiednich środków.

Wyłączać nieużywane urządzenia.

Podczas prac na wysokości stosować uprząż zabezpieczającą przed upadkiem.

Przed przystąpieniem do prac przy urządzeniu wyłączyć urządzenie i wyjąć wtyczkę zasilania.

Urządzenie należy zabezpieczyć przed włożeniem wtyczki zasilania i ponownym włączeniem za pomocą czytelnej i zrozumiałej tabliczki ostrzegawczej.

Błądzące prądy spawania

Po otwarciu urządzenia:

- Rozładować wszystkie elementy, gromadzące ładunki elektryczne.

- Upewnić się, że żadne podzespoły urządzenia nie są pod napięciem.

Jeśli konieczne jest przeprowadzenie prac dotyczących części przewodzących napięcie elektryczne, należy poprosić o pomoc drugą osobę, która w odpowiednim czasie wyłączy urządzenie wyłącznikiem głównym.

W przypadku nieprzestrzegania przedstawionych poniżej zaleceń możliwe jest powstawanie błądzących prądów spawania, które mogą spowodować następujące zagrożenia:

- niebezpieczeństwo pożaru;

- przegrzanie elementów połączonych z elementem spawanym;

- zniszczenie przewodów ochronnych;

- uszkodzenie urządzenia oraz innych urządzeń elektrycznych.

Zadbać o odpowiednie połączenie zacisku elementu z elementem spawanym.

Zamocować zacisk przyłączeniowy elementu spawanego w miarę możliwości jak najbliżej spawanego miejsca.

Ustawić urządzenie na izolacji oddzielającej w wystarczającym stopniu od otoczenia przewodzącego prąd elektryczny, np.: izolacji od podłoża przewodzącego prąd elektryczny lub izolacji od stojaków/łóż przewodzących prąd elektryczny.

W przypadku zastosowania rozdzielaczy prądowych, uchwytów z podwójną głowicą itp. przestrzegać poniższych zaleceń: Również elektrody nieużywanego palnika spawalniczego / uchwytu elektrody przewodzą potencjał. Zadbać o odpowiednią izolację miejsca składowania nieużywanego obecnie palnika spawalniczego / uchwytu elektrod.

W zautomatyzowanych zastosowaniach MIG/MAG drut elektrodowy prowadzić w pełnej izolacji od zasobnika drutu spawalniczego, dużej szpuli lub szpuli do podajnika drutu.

Klasyfikacja kompatybilności elektromagnetycznej urządzeń (EMC)

Urządzenia klasy emisji A:

- przewidziane do użytku wyłącznie na obszarach przemysłowych,

- na innych obszarach mogą powodować zakłócenia przenoszone po przewodach lub na drodze promieniowania.

Urządzenia klasy emisji B:

- spełniają wymagania dotyczące emisji na obszarach mieszkalnych i przemysłowych. Dotyczy to również obszarów mieszkalnych zaopatrywanych w energię z publicznej sieci niskonapięciowej.

Klasyfikacja kompatybilności elektromagnetycznej urządzeń wg tabliczki znamionowej lub danych technicznych

Środki zapewniające kompatybilność elektromagnetyczną

W szczególnych przypadkach, mimo przestrzegania wartości granicznych emisji wymaganych przez normy, w przewidzianym obszarze zastosowania mogą wystąpić nieznaczne zakłócenia (np., gdy w pobliżu miejsca ustawienia znajdują się czułe urządzenia lub miejsce ustawienia znajduje się w pobliżu odbiorników radiowych i telewizyjnych). W takim przypadku użytkownik jest zobowiązany do podjęcia odpowiednich działań, zapobiegających tym zakłóceniom.

Odporność na zakłócenia instalacji znajdujących się w otoczeniu urządzenia należy sprawdzić i określić w oparciu o uregulowania krajowe i międzynarodowe. Przykłady instalacji podatnych na zakłócenia, które mogą być spowodowane przez urządzenie:

- urządzenia zabezpieczające;

- przewody zasilające, transmitujące sygnały i dane;

- urządzenia do elektronicznego przetwarzania danych i urządzenia telekomunikacyjne;

- urządzenia do pomiarów i kalibracji.

Środki pomocnicze, umożliwiające uniknięcie problemów z kompatybilnością elektromagnetyczną:

1. Zasilanie sieciowe

- W przypadku wystąpienia zakłóceń elektromagnetycznych mimo prawidłowego

podłączenia do sieci, należy zastosować środki dodatkowe (np. użyć odpowiedniego filtra sieciowego).

2. Przewody spawalnicze

- powinny być jak najkrótsze;

- muszą przebiegać blisko siebie (również w celu uniknięcia problemów EMF);

- należy ułożyć z dala od innych przewodów.

3. Wyrównanie potencjałów

4. Uziemienie elementu spawanego

- W razie konieczności wykonać połączenie uziemiające za pośrednictwem odpo-

wiednich kondensatorów.

5. Ekranowanie, w razie potrzeby:

- ekranować inne urządzenia w otoczeniu,

- ekranować całą instalację spawalniczą.

Środki zapobiegania zakłóceniom elektromagnetycznym

Pola elektromagnetyczne mogą powodować nieznane jeszcze zagrożenia zdrowia:

- w następstwie oddziaływania na zdrowie osób znajdujących się w pobliżu, np. używających rozruszników serca lub aparatów słuchowych,

- użytkownicy rozruszników serca powinni zasięgnąć porady lekarza, zanim będą przebywać w bezpośrednim pobliżu urządzenia oraz procesu spawania,

- ze względów bezpieczeństwa odstępy pomiędzy kablami spawalniczymi oraz głowicą/kadłubem spawarki powinny być jak największe,

- nie nosić kabla spawalniczego i wiązki do uchwytu na ramieniu i nie owijać ich wokół ciała lub części ciała.

Miejsca szczególnych zagrożeń

Trzymać ręce, włosy, części odzieży i narzędzia z dala od ruchomych elementów, np.:

- wentylatorów,

- kół zębatych,

- rolek,

- wałków,

- szpul drutu oraz drutu spawalniczego.

Nie sięgać dłonią w obszar pracy obracających się kół zębatych napędu drutu lub też w obszar pracy obracających się części napędu.

Pokrywy i elementy boczne można otwierać i zdejmować tylko na czas wykonywania czynności konserwacyjnych i napraw.

Podczas eksploatacji:

- Upewnić się, czy wszystkie pokrywy są zamknięte i wszystkie elementy boczne prawidłowo zamontowane.

- Wszystkie pokrywy i elementy boczne muszą być zamknięte.

Wysuwanie drutu spawalniczego z palnika spawalniczego oznacza duże ryzyko zranienia (przebicia dłoni, zranienia twarzy i oczu, itp.).

Z tego względu palnik spawalniczy należy trzymać stale z dala od ciała (urządzenia z podajnikiem drutu) i stosować odpowiednie okulary ochronne.

Nie dotykać elementu spawanego podczas spawania i bezpośrednio po jego zakończeniu — niebezpieczeństwo oparzenia.

Ze stygnących elementów spawanych może odpryskiwać żużel. Dlatego też również podczas obróbki dodatkowej elementów spawanych należy stosować zalecane przepisami wyposażenie ochronne i zadbać o wystarczającą ochronę innych osób.

Przed przystąpieniem do wykonywania prac przy palniku spawalniczym i innych elementach wyposażenia należy pozostawić palnik spawalniczy oraz inne elementy wyposażenia o wysokiej temperaturze roboczej do ostygnięcia.

W pomieszczeniach zagrożonych pożarem lub eksplozją obowiązują specjalne przepisy — należy przestrzegać odpowiednich przepisów krajowych i międzynarodowych.

Źródła prądu spawania, przeznaczone do pracy w pomieszczeniach o podwyższonym zagrożeniu elektrycznym (np. kotłach), muszą być oznaczone znakiem bezpieczeństwa (Safety). Źródło prądu spawania nie może się jednak znajdować w takich pomieszczeniach.

Niebezpieczeństwo oparzenia przez wyciekający płyn chłodzący. Przed rozłączeniem przyłączy dopływu i odpływu płynu chłodzącego wyłączyć chłodnicę.

Podczas stosowania płynu chłodzącego należy przestrzegać informacji zawartych w karcie charakterystyki bezpieczeństwa płynu chłodzącego. Kartę charakterystyki bezpieczeństwa płynu chłodzącego można otrzymać w punkcie serwisowym lub za pośrednictwem strony internetowej producenta.

Do transportu urządzeń przy użyciu żurawi stosować tylko odpowiednie zawiesia do podwieszania ładunków, dostarczone przez producenta.

- Zaczepiać łańcuchy lub liny odpowiednich zawiesi do podwieszania ładunków we wszystkich przewidzianych do tego celu punktach zaczepienia.

- Łańcuchy i liny mogą być odchylone od pionu tylko o niewielki kąt.

- Usunąć butlę z gazem i podajnik drutu (urządzenia MIG/MAG oraz TIG).

W przypadku zawieszenia podajnika drutu do żurawia podczas spawania, należy zawsze stosować odpowiednie, izolujące zawieszenie podajnika drutu (urządzenia MIG/MAG i TIG).

Jeśli urządzenie jest wyposażone w pasek lub uchwyt do przenoszenia, służy on wyłącznie do jego ręcznego transportu. Pasek do przenoszenia ręcznego nie nadaje się do transportu przy użyciu żurawia, wózka widłowego i innych mechanicznych urządzeń podnośnikowych.

Wszystkie elementy mocujące (pasy, łańcuchy), które będą używane razem z urządzeniem lub jego podzespołami, należy poddawać regularnej kontroli (np. pod kątem uszkodzeń mechanicznych, korozji lub zmian wywołanych innymi wpływami środowiskowymi). Okresy kontroli oraz ich zakres muszą odpowiadać co najmniej obowiązującym normom i dyrektywom krajowym.

Niebezpieczeństwo niezauważonego wycieku bezbarwnego i bezwonnego gazu ochronnego w przypadku zastosowania adaptera do przyłącza gazu ochronnego. Gwint adaptera do przyłącza gazu ochronnego po stronie urządzenia należy przed montażem uszczelnić za pomocą taśmy teflonowej.

Wymogi dotyczące gazu osłonowego

Niebezpieczeństwo stwarzane przez butle z gazem ochronnym

Zanieczyszczenie gazu osłonowego może spowodować uszkodzenia wyposażenia i obniżenie jakości spawania, w szczególności w przypadku stosowania przewodów pierścieniowych. Konieczne jest spełnienie niżej wymienionych wymogów dotyczących jakości gazu osłonowego:

- rozmiar cząstek stałych < 40 µm,

- ciśnieniowy punkt rosy < -20°C,

- maks. zawartość oleju < 25 mg/m³.

W razie potrzeby użyć filtrów!

Butle z gazem ochronnym zawierają znajdujący się pod ciśnieniem gaz i w przypadku uszkodzenia mogą wybuchnąć. Ponieważ butle z gazem ochronnym stanowią element wyposażenia spawalniczego, należy obchodzić się z nimi bardzo ostrożnie.

Butle ze sprężonym gazem ochronnym należy chronić przed zbyt wysoką temperaturą, uderzeniami mechanicznymi, żużlem, otwartym ogniem, iskrami i łukiem spawalniczym.

Butle z gazem ochronnym należy montować w pozycji pionowej i mocować zgodnie z instrukcją, aby nie mogły spaść.

Trzymać butle z gazem ochronnym z dala od obwodów spawalniczych lub też innych obwodów elektrycznych.

Nigdy nie zawieszać palnika spawalniczego na butli z gazem ochronnym.

Nigdy nie dotykać butli z gazem ochronnym elektrodą.

Niebezpieczeństwo wybuchu — nigdy nie spawać w pobliżu butli z gazem ochronnym, znajdującej się pod ciśnieniem.

Zawsze należy używać butli z gazem ochronnym odpowiedniej dla danego zastosowania oraz dostosowanego, odpowiedniego wyposażenia (regulatora, przewodów, złączek itp.). Używać butli z gazem ochronnym oraz wyposażenia tylko w dobrym stanie technicznym.

W przypadku otwarcia zaworu butli z gazem ochronnym należy odsunąć twarz od wylotu.

Jeśli nie są prowadzone prace spawalnicze, zawór butli z gazem ochronnym należy zamknąć.

Jeśli butla z gazem ochronnym nie jest podłączona, kapturek należy pozostawić na zaworze butli.

Stosować się do zaleceń producenta oraz odpowiednich przepisów krajowych i międzynarodowych, dotyczących butli z gazem ochronnym oraz elementów wyposażenia.

Niebezpieczeństwo stwarzane przez wypływający gaz ochronny

Środki bezpieczeństwa dotyczące miejsca ustawienia oraz transportu

Niebezpieczeństwo uduszenia przez niekontrolowany wypływ gazu ochronnego

Gaz ochronny jest bezbarwny i bezwonny, a w przypadku wypływu może wyprzeć tlen z powietrza otoczenia.

- Zapewnić wystarczający dopływ świeżego powietrza — przepływ na poziomie co najmniej 20 m³ na godzinę.

- Przestrzegać instrukcji bezpieczeństwa i konserwacji butli z gazem ochronnym lub głównego dopływu gazu.

- Jeśli nie są prowadzone prace spawalnicze, należy zamknąć zawór butli z gazem ochronnym lub główny dopływ gazu.

- Przed każdym uruchomieniem skontrolować butlę z gazem ochronnym lub główny dopływ gazu pod kątem niekontrolowanego wypływu gazu.

Przewracające się urządzenie może stanowić zagrożenie dla życia! Ustawić urządzenie stabilnie na równym, stałym podłożu.

- Maksymalny dozwolony kąt nachylenia wynosi 10°.

W pomieszczeniach zagrożonych pożarem i wybuchem obowiązują przepisy specjalne

- Przestrzegać odpowiednich przepisów krajowych i międzynarodowych.

Na podstawie wewnętrznych instrukcji zakładowych oraz kontroli zapewnić, aby otoczenie miejsca pracy było zawsze czyste i uporządkowane.

Urządzenie należy ustawiać i eksploatować wyłącznie zgodnie z informacjami o stopniu ochrony IP, znajdującymi się na tabliczce znamionowej.

Środki bezpieczeństwa w normalnym trybie pracy

Podczas ustawiania urządzenia zapewnić odstęp 0,5 m (1 ft. 7.69 in.) dookoła, aby umożliwić swobodny wlot i wylot powietrza chłodzącego.

Podczas transportu urządzenia należy zadbać o to, aby były przestrzegane obowiązujące dyrektywy krajowe i lokalne oraz przepisy BHP. Dotyczy to zwłaszcza dyrektyw dotyczących zagrożeń podczas transportu i przewożenia.

Nie podnosić ani nie transportować aktywnych urządzeń. Przed transportem lub podniesieniem wyłączyć urządzenia!

Przed każdorazowym transportem urządzenia całkowicie spuścić płyn chłodzący, jak również zdemontować następujące elementy:

- podajnik drutu,

- szpulę drutu,

- butlę z gazem ochronnym.

Przed uruchomieniem i po przetransportowaniu koniecznie przeprowadzić oględziny urządzenia pod kątem uszkodzeń. Przed uruchomieniem zlecić naprawę wszelkich uszkodzeń przeszkolonemu personelowi technicznemu.

Urządzenie może być eksploatowane tylko wtedy, gdy wszystkie urządzenia zabezpieczające są w pełni sprawne. Jeśli urządzenia zabezpieczające nie są w pełni sprawne, występuje niebezpieczeństwo:

- odniesienia obrażeń lub śmiertelnych wypadków przez użytkownika lub osoby trzecie,

- uszkodzenia urządzenia oraz innych dóbr materialnych użytkownika,

- zmniejszenia wydajności urządzenia.

Urządzenia zabezpieczające, które nie są w pełni sprawne, należy naprawić przed włączeniem urządzenia.

Nigdy nie demontować ani nie wyłączać urządzeń zabezpieczających.

Przed włączeniem urządzenia upewnić się, czy nie stanowi ono dla nikogo zagrożenia.

Co najmniej raz w tygodniu sprawdzać urządzenie pod kątem widocznych z zewnątrz uszkodzeń i sprawności działania urządzeń zabezpieczających.

Butlę z gazem ochronnym należy zawsze dobrze mocować i zdejmować podczas transportu z użyciem żurawia.

Ze względu na właściwości (przewodność elektryczna, ochrona przed zamarzaniem, tolerancja materiałowa, palność itp.), do użytku w naszych urządzeniach nadają się tylko oryginalne płyny chłodzące producenta.

Stosować tylko odpowiednie, oryginalne płyny chłodzące producenta.

Nie mieszać oryginalnego płynu chłodzącego producenta z innymi płynami chłodzącymi.

Do obiegu chłodnicy podłączać wyłącznie komponenty systemu producenta.

Jeśli w następstwie zastosowania innych komponentów systemu lub innego płynu chłodzącego powstaną szkody, producent nie ponosi za nie odpowiedzialności, a ponadto tracą ważność wszelkie roszczenia z tytułu gwarancji.

Uruchamianie, konserwacja i naprawa

Płyn Cooling Liquid FCL 10/20 nie jest łatwopalny. Płyn chłodzący na bazie etanolu może być palny w określonych warunkach. Płyn chłodzący należy transportować tylko w zamkniętych, oryginalnych pojemnikach i trzymać z dala od źródeł ognia.

Zużyty płyn chłodzący należy zutylizować w fachowy sposób zgodnie z przepisami krajowymi i międzynarodowymi. Kartę charakterystyki bezpieczeństwa płynu chłodzącego można otrzymać w punkcie serwisowym lub za pośrednictwem strony internetowej producenta.

W ostygniętym urządzeniu, przed każdorazowym rozpoczęciem spawania sprawdzić poziom płynu chłodzącego.

W przypadku części obcego pochodzenia nie ma gwarancji, że zostały wykonane i skonstruowane zgodnie z wymogami w zakresie ich wytrzymałości i bezpieczeństwa.

- Stosować wyłącznie oryginalne części zamienne i elementy ulegające zużyciu (obowiązuje również dla części znormalizowanych).

- Dokonywanie wszelkich zmian w zakresie budowy urządzenia bez zgody producenta jest zabronione.

- Elementy wykazujące zużycie należy niezwłocznie wymieniać.

- Przy zamawianiu należy podać dokładną nazwę oraz numer artykułu wg listy części zamiennych, jak również numer seryjny posiadanego urządzenia.

Śruby obudowy mają połączenie z przewodem ochronnym zapewniającym uziemienie elementów obudowy. Należy zawsze używać oryginalnych śrub obudowy w odpowiedniej liczbie, dokręcając je podanym momentem.

Kontrola zgodności z wymogami bezpieczeństwa technicznego

Producent zaleca, aby przynajmniej co 12 miesięcy zlecać przeprowadzenie kontroli zgodności z wymogami bezpieczeństwa technicznego.

W tym samym okresie 12 miesięcy producent zaleca również kalibrację źródeł prądu spawalniczego.

Zalecana jest kontrola zgodności z wymogami bezpieczeństwa technicznego przez uprawnionego elektryka:

- po dokonaniu modyfikacji;

- po rozbudowie lub przebudowie;

- po wykonaniu naprawy, czyszczenia lub konserwacji;

- przynajmniej co 12 miesięcy.

Podczas kontroli zgodności z wymogami bezpieczeństwa technicznego należy przestrzegać odpowiednich krajowych i międzynarodowych norm i dyrektyw.

Dokładniejsze informacje na temat kontroli zgodności z wymogami bezpieczeństwa technicznego oraz kalibracji można uzyskać w najbliższym punkcie serwisowym. Udostępni on na życzenie wszystkie niezbędne dokumenty.

Utylizacja Nie wyrzucać tego urządzenia razem ze zwykłymi odpadami! Zgodnie z Dyrektywą Euro-

pejską dotyczącą odpadów elektrycznych i elektronicznych oraz jej transpozycją do krajowego porządku prawnego, wyeksploatowane urządzenia elektryczne należy gromadzić oddzielnie i oddawać do zakładu zajmującego się ich utylizacją, zgodnie z zasadami ochrony środowiska. Właściciel sprzętu powinien zwrócić urządzenie do jego sprzedawcy lub uzyskać informacje na temat lokalnych, autoryzowanych systemów gromadzenia i utylizacji takich odpadów. Ignorowanie tej dyrektywy UE może mieć negatywny wpływ na środowisko i ludzkie zdrowie!

Znak bezpieczeństwa

Bezpieczeństwo danych

Prawa autorskie Wszelkie prawa autorskie w odniesieniu do niniejszej instrukcji obsługi należą do produ-

Urządzenia z oznaczeniem CE spełniają wymagania dyrektyw dotyczących urządzeń niskonapięciowych i kompatybilności elektromagnetycznej (np. odpowiednie normy dotyczące produktów, z serii norm EN 60 974).

Fronius International GmbH oświadcza, że urządzenie spełnia wymogi dyrektywy 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.fronius.com

Urządzenia oznaczone znakiem atestu CSA spełniają wymagania najważniejszych norm Kanady i USA.

Za zabezpieczenie danych o zmianach w zakresie ustawień fabrycznych odpowiada użytkownik. W wypadku skasowania ustawień osobistych użytkownika producent nie ponosi odpowiedzialności.

centa.

Tekst oraz ilustracje odpowiadają stanowi technicznemu w momencie oddania instrukcji do druku. Zastrzega się możliwość wprowadzenia zmian. Treść instrukcji obsługi nie może być podstawą do roszczenia jakichkolwiek praw ze strony nabywcy. Będziemy wdzięczni za udzielanie wszelkich wskazówek i informacji o błędach znajdujących się w instrukcji obsługi.

Informacje ogólne

Koncepcja urządzenia

Źródła prądu spawania TIG MagicWave (MW) 2200/2500/3000/4000/5000 Comfort oraz TransTig (TT) 2200/2500/3000/4000/5000 to całkowicie cyfrowe, sterowane mikroprocesorowo, inwerterowe źródła prądu spawalniczego.

Modułowa konstrukcja i możliwość łatwego rozszerzenia systemu zapewniają dużą elastyczność. Urządzenia te można dostosować do każdych warunków.

Te źródła spawalnicze nadają się do pracy z generatorem. Dzięki elementom obsługi umieszczonym w bezpiecznym miejscu oraz obudowie powlekanej proszkowo wykazują wysoką trwałość podczas eksploatacji.

Zarówno dla urządzeń MagicWave jak i dla urządzeń TransTig dostępna jest funkcja łuku pulsującego TIG o szerokim zakresie częstotliwości.

W celu zapewnienia optymalnego przebiegu zajarzenia podczas spawania TIG-AC urządzenie MagicWave, oprócz średnicy elektrody, uwzględnia także obecną temperaturę elektrody, w zależności od tego, jak długo trwało spawanie i jak długie były przerwy w spawaniu. Podczas spawania TIG-DC system zajarzenia RPI (Reverse Polarity Ignition, zajarzenie odwróconą polaryzacją) zapewnia doskonałe właściwości zajarzenia.

Zasada działania Centralny zespół sterujący i regulacyjny źródeł prądu spawalniczego połączony jest z

cyfrowym procesorem sygnałowym. Centralny zespół sterujący i regulacyjny oraz procesor sygnałowy sterują całym procesem spawania. Podczas procesu spawania mierzone są na bieżąco dane rzeczywiste, co wiąże się z natychmiastową reakcją na zmiany. Algorytmy regulacji zapewniają, że utrzymywany jest oczekiwany stan zadany.

Skutkuje to:

- precyzją procesu spawania,

- dokładną powtarzalnością wszystkich wyników,

- doskonałymi właściwościami spawania.

Obszary zastosowań

Urządzenia są wykorzystywane w rzemiośle i przemyśle do ręcznych i zautomatyzowanych zastosowań TIG do stali niestopowych i niskostopowych oraz wysokostopowych stali chromowo-niklowych.

Źródła spawalnicze MagicWave, dzięki regulowanej częstotliwości AC doskonale sprawdzają się podczas spawania aluminium, stopów aluminium oraz magnezu.

Komponenty systemu

FRONIUS

(6)

(1)

(2)

(8)

(9)

(3)

(4)

(11)

(10)

(7)

(5)

Informacje ogólne

Przegląd

Źródła prądu spawalniczego TransTig oraz MagicWave mogą być używane z wieloma urządzeniami do rozbudowy systemu i urządzeniami opcjonalnymi.

Urządzenia do rozbudowy systemu i urządzenia opcjonalne

Poz. Oznaczenie

(1) Palnik spawalniczy dla robota TIG

Elementy doprowadzające drut zimny z napędem podajnika drutu (2) Źródła prądu spawalniczego (3) Chłodnice (4) Wózki oraz uchwyty butli z gazem (5) Zdalne sterowanie nożne (6) Podajniki drutu zimnego (7) Palniki spawalnicze TIG Standard / Up/Down (8) Palniki spawalnicze TIG JobMaster TIG (9) Zdalne sterowanie i wyposażenie robota (10) Przewód masy (11) Przewód elektrody

Elementy obsługi oraz przyłącza

Opis paneli obsługi

(3)

(12)

(6)

(9)

(1)

(11)

(10)

(4)

(14)

(13)

)5()2(

(8)

(7)

(15)

Informacje ogólne

Bezpieczeństwo

Panel obsługi MagicWave Comfort

WSKAZÓWKA!

Z powodu aktualizacji oprogramowania w danym urządzeniu mogą być dostępne funkcje, które nie są opisane w Instrukcji obsługi lub odwrotnie.

Ponadto poszczególne ilustracje mogą nieznacznie różnić się od elementów obsługi w danym urządzeniu. Sposób działania elementów obsługi jest jednak identyczny.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo powodowane przez błędną obsługę.

Mogą wystąpić poważne uszczerbki na zdrowiu i straty materialne.

Z opisanych funkcji można korzystać dopiero po dokładnym przeczytaniu i zrozu-

▶

mieniu instrukcji obsługi. Z opisanych funkcji można korzystać dopiero po dokładnym zapoznaniu się

▶

z instrukcjami obsługi wszystkich komponentów systemu, w szczególności z przepisami dotyczącymi bezpieczeństwa, i zrozumieniu ich treści!

Nr Funkcja (1) Wskaźnik pulsowania

świeci się, gdy parametr w menu ustawień F-P został ustawiony na częstotliwość impulsów

(2) Wskaźnik spawania punktowego

świeci się, gdy parametr w menu ustawień SPt został ustawiony na czas spawania punktowego

(3) Wskaźnik podajnika drutu zimnego

świeci się, gdy podłączony jest podajnik drutu zimnego

(4) Wyświetlacz

Nr Funkcja (5) Wskaźnik sczepiania

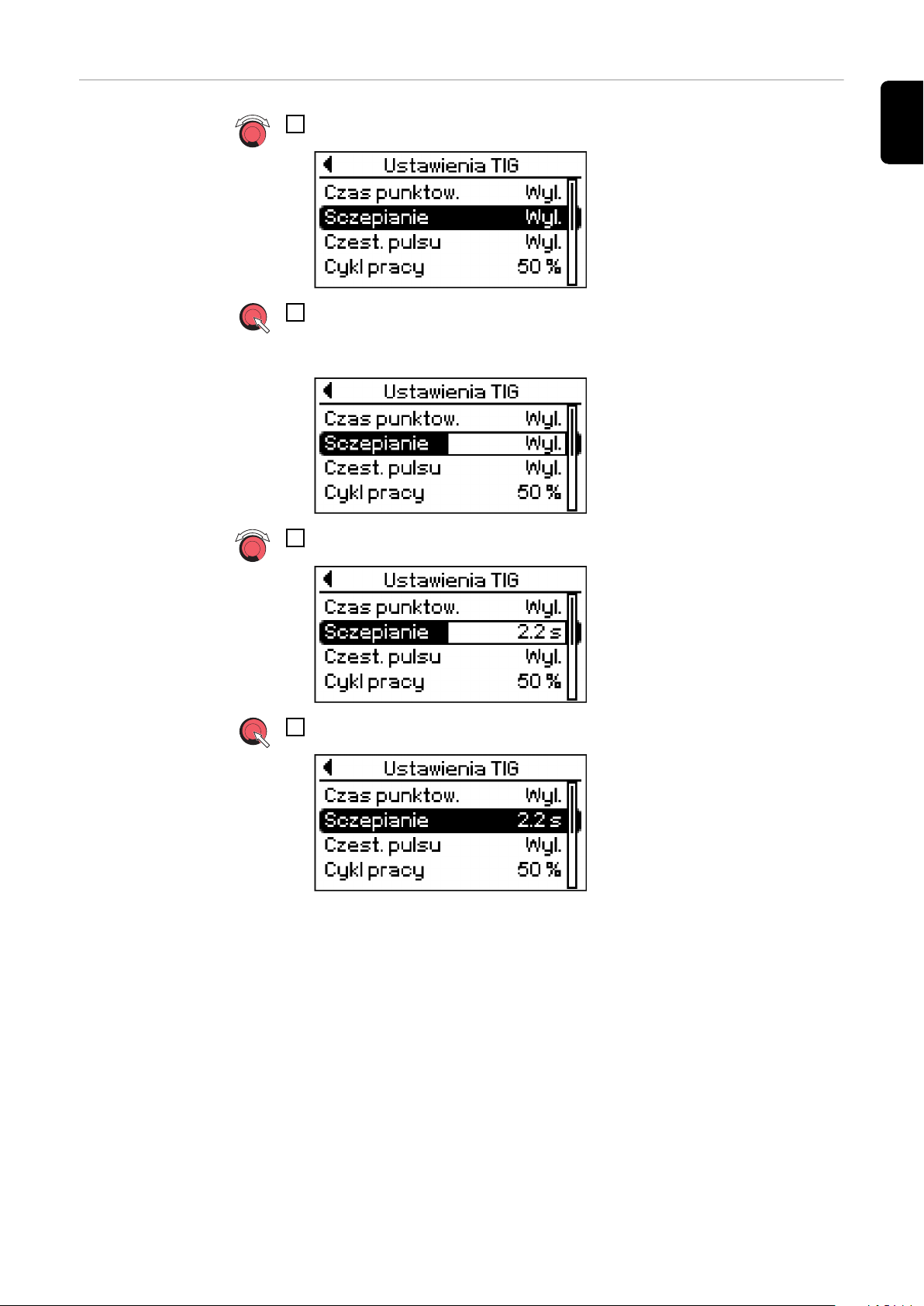

świeci się, gdy parametr w menu ustawień tAC został ustawiony na czas

(6) Wskaźnik przeciążenia elektrody

świeci się w przypadku przeciążenia elektrody wolframowej Dalsze informacje na temat wskaźnika przeciążenia elektrody znajdują się w rozdziale Tryb spawania, ustęp Spawanie TIG.

(7) Wskaźnik blokady przycisków

świeci się, gdy blokada przycisków jest aktywna

(8) Przycisk metody spawania

do wyboru metody spawania, zależnie od wybranego trybu pracy

Przełączenie trybów pracy: 2-taktowy / 4-taktowy:

automatyczne powstawanie kalot; tylko w połączeniu z metodą spawania TIG AC

Metoda spawania Spawanie TIG AC

Metoda spawania Spawanie TIG DC

Tryb pracy Spawanie elektrodą topliwą:

Metoda spawania Spawanie elektrodą topliwą AC

Metoda spawania Spawanie elektrodą topliwą DC

Metoda spawania Spawanie elektrodą topliwą DC+

W przypadku wybranej metody spawania świeci się dioda odpowiedniego symbolu.

(9) Przycisk W prawo

do nawigacji w menu

(10) Przycisk trybu pracy

do wybierania trybu pracy

Tryb 2-taktowy

Tryb 4-taktowy

Spawanie elektrodą topliwą

W przypadku wybranego trybu pracy świeci się dioda odpowiedniego symbolu.

(11) Przycisk pomiaru przepływu gazu

do ustawiania niezbędnej ilości gazu ochronnego na reduktorze ciśnienia Po naciśnięciu przycisku pomiaru przepływu gazu gaz ochronny wypływa przez 30 s. Ponowne naciśnięcie przycisku powoduje wcześniejsze zakończenie procesu.

(12) Pokrętło regulacyjne

- Obracanie pokrętłem regulacyjnym: wybór parametrów

- Naciśnięcie pokrętła regulacyjnego: potwierdzanie wybranej opcji w menu, przejmowanie wartości

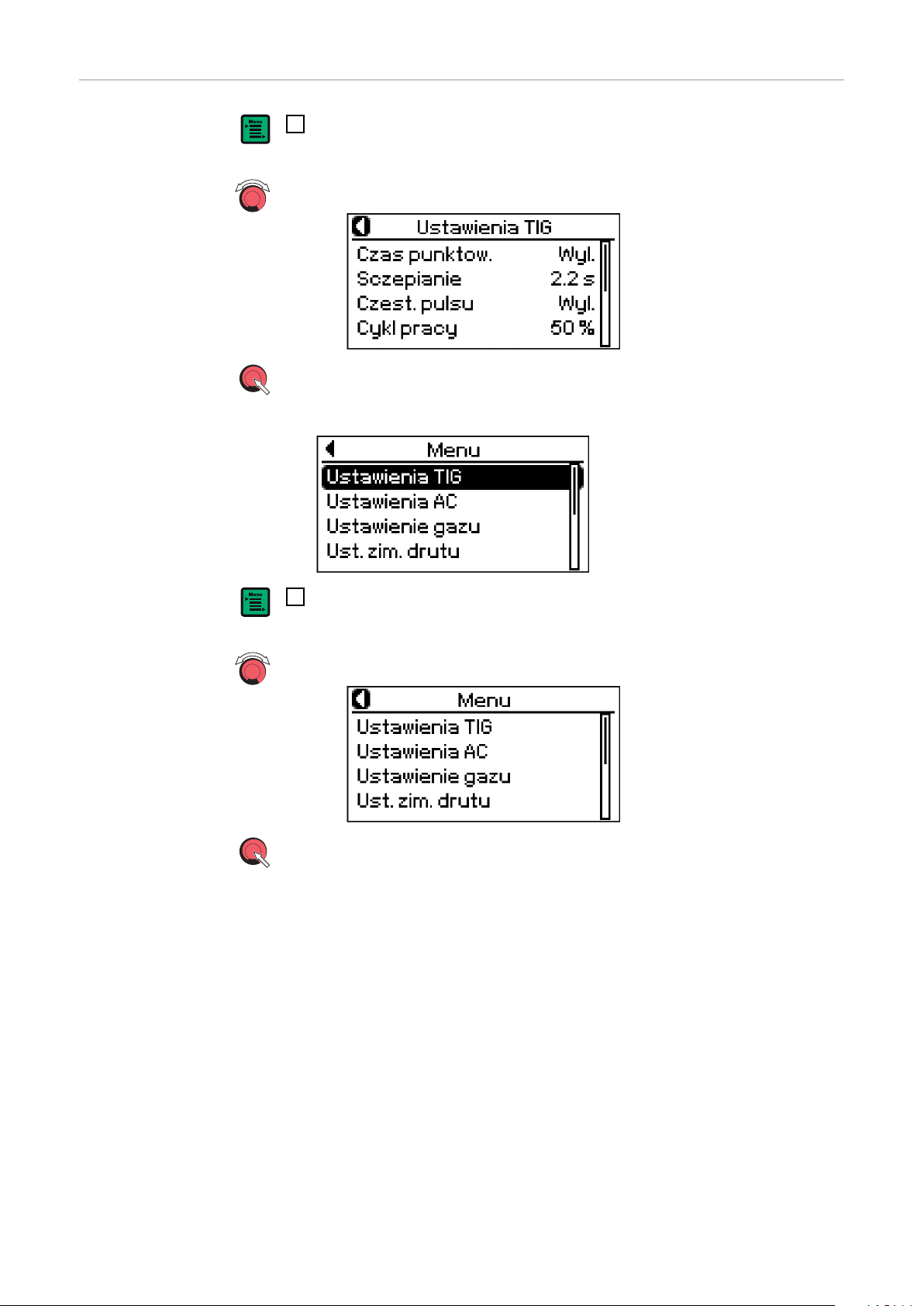

(13) Przycisk Menu

do wywołania pożądanego menu w ustawionej metodzie spawania

Nr Funkcja

(3)

(11)

(6)

(8)

(1)

(10)

(9)

(4)

(13)

(12)

)7()5()2(

(14)

Panel obsługi TransTig Comfort

(14) Przycisk W lewo

do nawigacji w menu

(15) Wskaźnik zajarzenia HF (zajarzenie z wysoką częstotliwością)

świeci się, gdy parametr Zajarzenie HF został ustawiony na przerywanie dla impulsów o wysokiej częstotliwości

Nr Funkcja (1) Wskaźnik pulsowania

świeci się, gdy parametr w menu ustawień F-P został ustawiony na częstotliwość impulsów

(2) Wskaźnik spawania punktowego

świeci się, gdy parametr w menu ustawień SPt został ustawiony na czas spawania punktowego

(3) Wskaźnik podajnika drutu zimnego

świeci się, gdy podłączony jest podajnik drutu zimnego

(4) Wyświetlacz (5) Wskaźnik sczepiania

świeci się, gdy parametr w menu ustawień tAC został ustawiony na czas

(6) Wskaźnik przeciążenia elektrody

świeci się w przypadku przeciążenia elektrody wolframowej Dalsze informacje na temat wskaźnika przeciążenia elektrody znajdują się w rozdziale Tryb spawania, ustęp Spawanie TIG.

(7) Wskaźnik blokady przycisków

świeci się, gdy blokada przycisków jest aktywna

(8) Przycisk W prawo

do nawigacji w menu

(9) Przycisk trybu pracy

do wybierania trybu pracy

Tryb 2-taktowy

Nr Funkcja

Tryb 4-taktowy

Spawanie elektrodą topliwą

W przypadku wybranego trybu pracy świeci się dioda odpowiedniego symbolu.

(10) Przycisk pomiaru przepływu gazu

(11) Pokrętło regulacyjne

- Obracanie pokrętłem regulacyjnym: wybór parametrów

- Naciśnięcie pokrętła regulacyjnego: potwierdzanie wybranej opcji w menu, przejmowanie wartości

(12) Przycisk Menu

do wywołania pożądanego menu w ustawionej metodzie spawania

(13) Przycisk W lewo

do nawigacji w menu

(14) Wskaźnik zajarzenia HF (zajarzenie z wysoką częstotliwością)

świeci się, gdy parametr Zajarzenie HF został ustawiony na przerywanie dla impulsów o wysokiej częstotliwości

Przyłącza, przełączniki i elementy mechaniczne

(1)

(2)

(3)

(4) (5)

(6)

(7)

(8)

MagicWave 2200 Comfort

MagicWave 2200 Comfort - przednia ścianka

Nr Funkcja (1) Przyłącze palnika spawalniczego

do podłączania:

- palnika spawalniczego TIG,

- kabla elektrody podczas spawania elektrodą topliwą.

(2) Przyłącze LocalNet

Standaryzowane gniazdo przyłączeniowe do rozbudowy systemu (np. zdalne sterowanie, palnik spawalniczy JobMaster TIG itp.).

(3) Uchwyt do przenoszenia (4) Przyłącze sterowania palnika

- do podłączania wtyczki sterującej konwencjonalnego palnika spawalniczego

- Wejście do sygnału zabezpieczenia antykolizyjnego interfejsu robota lub łącznika magistrali

(5) Przyłącze przewodu masy

do podłączania przewodu masy

(6) Przyłącze gazu ochronnego (7) Wyłącznik zasilania

do włączania i wyłączania źródła prądu spawalniczego

MagicWave 2200 Comfort - tylna ścianka

(8) Przewód sieciowy z zabezpieczeniem przed wyrwaniem

MagicWave

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

2500 / 3000 Comfort

MagicWave 2500 / 3000 Comfort - przednia ścianka

MagicWave 2500 / 3000 Comfort - tylna ścianka

Nr Funkcja (1) Przyłącze przewodu masy

do podłączania przewodu masy

(2) Przyłącze LocalNet

Standaryzowane gniazdo przyłączeniowe do rozbudowy systemu (np. zdalne sterowanie, palnik spawalniczy JobMaster TIG itp.).

(3) Uchwyt do przenoszenia (4) Przyłącze sterowania palnika

- do podłączania wtyczki sterującej konwencjonalnego palnika spawalniczego

- Wejście do sygnału zabezpieczenia antykolizyjnego interfejsu robota lub łącznika magistrali

(5) Przyłącze palnika spawalniczego

do podłączania:

- palnika spawalniczego TIG,

- kabla elektrody podczas spawania elektrodą topliwą.

(6) Przyłącze gazu ochronnego (7) Przewód sieciowy z zabezpieczeniem przed wyrwaniem (8) Wyłącznik zasilania

do włączania i wyłączania źródła prądu spawalniczego

MagicWave

MagicWave 4000

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

4000/5000 Comfort

MagicWave 4000/5000 Comfort — przednia ścianka

MagicWave 4000/5000 Comfort — tylna ścianka

Nr Funkcja (1) Wyłącznik zasilania

do włączania i wyłączania źródła spawalniczego

(2) Przyłącze palnika spawalniczego

do podłączania palnika spawalniczego TIG

(3) Przyłącze uchwytu elektrody

do podłączania kabla elektrody podczas spawania ręcznego elektrodą otuloną

(4) Przyłącze sterownika palnika spawalniczego

- do podłączenia wtyku sterującego konwencjonalnego palnika spawalniczego

- Wejście do sygnału zabezpieczenia antykolizyjnego interfejsu robota lub

(5) Przyłącze LocalNet

łącznika magistrali

Standaryzowane przyłącze rozszerzeń systemu (np. zdalnego sterowania, palnika spawalniczego JobMaster TIG itp.).

(6) Przyłącze przewodu masy

do podłączania przewodu masy

(7) Zaślepki

przewidziane do przyłącza LocalNet

(8) Przewód sieciowy z uchwytem odciążającym (9) Przyłącze gazu ochronnego

TransTig

(1)

(2)

(3)

(4) (5)

(6)

(7)

(8)

2200 Comfort

TransTig 2200 Comfort — przednia ścianka

TransTig 2200 Comfort — tylna ścianka

Nr Funkcja (1) Gniazdo prądowe (+) z zamkiem bagnetowym

służy do podłączania

- przewodu masy podczas spawania TIG,

- przewodu elektrody lub masy podczas spawania ręcznego elektrodą otuloną (w zależności do typu elektrody).

(2) Przyłącze LocalNet

Standaryzowane przyłącze rozszerzeń systemu (np. zdalnego sterowania, palnika spawalniczego JobMaster TIG itp.).

(3) Uchwyt do przenoszenia (4) Przyłącze sterownika palnika spawalniczego

- do podłączenia wtyku sterującego konwencjonalnego palnika spawalniczego

- Wejście do sygnału zabezpieczenia antykolizyjnego interfejsu robota lub łącznika magistrali

(5) Gniazdo prądowe (-) z zamkiem bagnetowym

służy do podłączania:

- palnika spawalniczego TIG,

- przewodu elektrody lub masy podczas spawania ręcznego elektrodą otuloną (w zależności do typu elektrody).

(6) Przyłącze gazu ochronnego (7) Wyłącznik zasilania

do włączania i wyłączania źródła spawalniczego

(8) Przewód sieciowy z uchwytem odciążającym

TransTig

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

2500 / 3000 Comfort

TransTig 2500 / 3000 Comfort - przednia ścianka

TransTig 2500 / 3000 Comfort - tylna ścianka

Nr Funkcja (1) Gniazdo prądowe (+)- z zamkiem bagnetowym

do podłączania

- przewodu masy podczas spawania TIG,

- przewodu elektrody lub masy podczas spawania elektrodą topliwą (w zależności do typu elektrody).

(2) Przyłącze LocalNet

standaryzowane gniazdo przyłączeniowe do rozbudowy systemu (np. zdalne sterowanie, palnik spawalniczy JobMaster TIG itp.).

(3) Uchwyt do przenoszenia (4) Przyłącze sterowania palnika

- do podłączania wtyczki sterującej konwencjonalnego palnika spawalniczego

- Wejście do sygnału zabezpieczenia antykolizyjnego interfejsu robota lub łącznika magistrali

(5) Gniazdo prądowe (-)- z zamkiem bagnetowym

do podłączania

- palnika spawalniczego TIG,

- przewodu elektrody lub masy podczas spawania elektrodą topliwą (w zależności do typu elektrody).

(6) Przyłącze gazu ochronnego (7) Przewód sieciowy z zabezpieczeniem przed wyrwaniem (8) Wyłącznik zasilania

do włączania i wyłączania źródła prądu spawalniczego

TransTig

TransTig 4000

(1)

(2)

(3)

(4)

(7)

(6)

(5)

(8)

(6)

4000/5000 Comfort

TransTig 4000/5000 Comfort — przednia ścianka

TransTig 4000/5000 Comfort — tylna ścianka

Nr Funkcja (1) Gniazdo prądowe (+) z zamkiem bagnetowym

służy do podłączania

- przewodu masy podczas spawania TIG,

- przewodu elektrody lub masy podczas spawania ręcznego elektrodą otuloną (w zależności do typu elektrody).

(2) Przyłącze LocalNet

Standaryzowane przyłącze rozszerzeń systemu (np. zdalnego sterowania, palnika spawalniczego JobMaster TIG itp.).

(3) Przyłącze sterownika palnika spawalniczego

- do podłączenia wtyku sterującego konwencjonalnego palnika spawalniczego

- Wejście do sygnału zabezpieczenia antykolizyjnego interfejsu robota lub łącznika magistrali

(4) Gniazdo prądowe (-) z zamkiem bagnetowym

służy do podłączania:

- palnika spawalniczego TIG,

- przewodu elektrody lub masy podczas spawania ręcznego elektrodą otuloną (w zależności do typu elektrody).

(5) Wyłącznik zasilania

do włączania i wyłączania źródła spawalniczego OFF (WYŁ.) = - O ON (WŁ.) = - I -

(6) Zaślepki

przewidziane do przyłącza LocalNet

(7) Przewód sieciowy z uchwytem odciążającym (8) Przyłącze gazu ochronnego

Instalacja i uruchamianie

Minimalne wyposażenie, niezbędne do spawania

Informacje ogólne

Spawanie TIG AC - Źródło prądu spawalniczego MagicWave

Spawanie TIG DC - Źródło spawalnicze

W zależności od metody spawania niezbędne jest określone wyposażenie minimalne, umożliwiające pracę z użyciem źródła prądu spawalniczego. Poniżej zostały opisane metody spawania oraz odpowiednie wyposażenie minimalne, niezbędne do spawania.

- Przewód masy

- Palnik spawalniczy TIG z przełącznikiem wychylnym

- Przyłącze gazu ochronnego (doprowadzanie gazu ochronnego) z reduktorem

- Spoiwo zależnie od zastosowania

- Przewód masy

- Palnik spawalniczy TIG

- Przyłącze gazu osłonowego (doprowadzanie gazu osłonowego) z reduktorem ciśnienia

- Spoiwo zależnie od zastosowania

Zautomatyzowane spawanie TIG

Spawanie elektrodą topliwą

- Źródło prądu spawalniczego

- Interfejs robota lub połączenie z magistralą

- Przewód masy

- Maszynowe palniki spawalnicze TIG lub palniki spawalnicze TIG dla robotów (w przypadku chłodzonych wodą palników maszynowych lub palników dla robotów dodatkowo wymagana jest chłodnica)

- Przyłącze gazu (doprowadzanie gazu ochronnego)

- Podajnik drutu zimnego lub spoiwo zależnie od zastosowania

- Źródło prądu spawalniczego

- Przewód masy

- uchwyt elektrody

- Elektrody topliwe w zależności od zastosowania

Przed instalacją i uruchomieniem

Bezpieczeństwo

Użytkowanie zgodne z przeznaczeniem

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo wywołane błędami obsługi i błędnym wykonaniem prac.

Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne.

Wszystkie czynności i funkcje opisane w niniejszym dokumencie może wykonywać

▶

i stosować tylko przeszkolony personel specjalistyczny. Przeczytać i zrozumieć całą treść niniejszego dokumentu.

▶

Przeczytać i zrozumieć w całości wszystkie instrukcje obsługi komponentów sys-

▶

temu, w szczególności przepisy dotyczące bezpieczeństwa.

Źródło prądu spawalniczego jest przeznaczone wyłącznie do spawania TIG oraz do spawania elektrodą topliwą. Inne lub wykraczające poza ww. zastosowanie jest uważane za niezgodne z przeznaczeniem. Producent nie odpowiada za powstałe w ten sposób szkody.

Do zastosowania zgodnego z przeznaczeniem zalicza się również:

- przestrzeganie wszystkich wskazówek zawartych w instrukcji obsługi,

- przestrzeganie terminów przeglądów i konserwacji.

Wskazówki dotyczące ustawienia

Przyłącze sieciowe

Urządzenie posiada stopień ochrony IP 23, co oznacza:

- zabezpieczenie przed wnikaniem stałych ciał obcych o średnicy większej niż 12,5 mm (0.49 in);

- zabezpieczenie przed rozpylaną wodą przy maksymalnym kącie odchylenia od pionu 60°.

Zgodnie ze stopniem ochrony IP 23 urządzenie można ustawić i eksploatować na wolnym powietrzu. Należy unikać bezpośredniego oddziaływania wilgoci (np. w wyniku deszczu).

NIEBEZPIECZEŃSTWO!

Przewracające się lub spadające urządzenia mogą oznaczać zagrożenie dla życia.

Stawiać urządzenia stabilnie na równym, stałym podłożu.

▶

Kanał wentylacyjny stanowi istotne urządzenie zabezpieczające. Podczas wyboru miejsca ustawienia należy zwracać uwagę na to, aby powietrze chłodzące mogło wpływać i wypływać bez przeszkód przez szczeliny wentylacyjne na przedniej i tylnej ściance. Powstający pył, przewodzący prąd elektryczny (np. podczas prac szlifierskich) nie może być zasysany bezpośrednio do urządzenia.

Urządzenia zaprojektowano do zasilania napięciem sieciowym, wskazanym na tabliczce znamionowej. Jeśli w danej wersji urządzenia brak zamontowanego kabla zasilającego lub wtyczki zasilania, należy je zamontować zgodnie z normami krajowymi. Zabezpieczenie przewodu doprowadzającego określono w rozdziale „Dane techniczne”.

OSTROŻNIE!

Instalacja elektryczna zaprojektowana dla zbyt małego obciążenia może być przyczyną poważnych strat materialnych.

Przewód doprowadzający oraz jego zabezpieczenie muszą być odpowiednie do ist-

▶

niejącego zasilania elektrycznego. Obowiązują dane techniczne umieszczone na tabliczce znamionowej.

Uruchamianie

Bezpieczeństwo

Uwagi dotyczące chłodnicy

NIEBEZPIECZEŃSTWO!

Porażenie prądem elektrycznym może spowodować śmierć.

Jeśli podczas instalacji urządzenie jest podłączone do sieci, istnieje zagrożenie ciężkich obrażeń oraz szkód materialnych.

Wszelkie prace wykonywać dopiero po przestawieniu wyłącznika zasilania do

▶

położenia „- O -”. Wszelkie prace przy urządzeniu wykonywać, gdy urządzenie jest odłączone od

▶

sieci.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo stwarzane przez prąd elektryczny wskutek obecności w urządzeniu pyłu przewodzącego prąd elektryczny.

Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne.

Urządzenie użytkować tylko z zamontowanym filtrem powietrza. Filtr powietrza jest

▶

istotnym urządzeniem zabezpieczającym, umożliwiającym uzyskanie stopnia ochrony IP 23.

Chłodnicę zaleca się używać do następujących zastosowań:

- palnik spawalniczy JobMaster TIG

- praca z zastosowaniem robota

- wiązka uchwytu o długości ponad 5 m

- Spawanie TIG AC

- Spawanie w wyższym zakresie mocy

Informacje ogólne

Zasilanie chłodnicy prądem odbywa się za pośrednictwem źródła prądu spawalniczego. Po przełączeniu wyłącznika zasilania źródła prądu spawalniczego w położenie - I chłodnica jest gotowa do pracy. Dalsze informacje na temat chłodnicy można znaleźć w instrukcji obsługi chłodnicy.

Poniżej opisano następujące sposoby uruchomienia źródła spawalniczego:

- do głównego zastosowania w postaci spawania TIG,

- ze standardową konfiguracją dla systemu spawania TIG.

Standardowa konfiguracja składa się z następujących komponentów systemu:

- źródło spawalnicze,

- ręczny palnik spawalniczy TIG.

- reduktor ciśnienia,

- butla z gazem.

Podłączanie butli z gazem

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo poważnych obrażeń ciała i szkód materialnych związanych z przewróceniem się butli z gazem.

Stawiać butle z gazem stabilnie na równym, stałym podłożu

▶

Zabezpieczyć butle z gazem przed przewróceniem: Zamocować taśmę zabezpie-

▶

czającą na wysokości górnej części butli z gazem Nigdy nie mocować taśmy zabezpieczającej na szyjce butli

▶

Należy przestrzegać przepisów bezpieczeństwa, zdefiniowanych przez producenta butli z gazem.

Mocowanie butli z gazem

Zdjąć kapturek ochronny z butli z gazem

Otworzyć na krótko zawór butli z gazem, aby usunąć znajdujące się wokół zanie-

czyszczenia Sprawdzić uszczelkę w reduktorze ciśnienia

Nakręcić reduktor ciśnienia na butlę z gazem i dokręcić

Podczas stosowania palnika spawalniczego TIG z wbudowanym przyłączem gazu:

Połączyć reduktor z przyłączem gazu ochronnego z tyłu źródła prądu za pomocą

przewodu gazu Dokręcić nakrętkę złączkową przyłącza gazu

Utworzyć połączenie masy z elementem spawanym

Podłączanie palnika spawalniczego

Podczas stosowania palnika spawalniczego TIG bez wbudowanego przyłącza gazu:

Podłączyć przewód gazu palnika spawalniczego TIG do reduktora

Ustawić wyłącznik zasilania w pozycji – O –

Włożyć i zablokować przewód masy

- w przypadku urządzeń MagicWave: do przyłącza przewodu masy

- w przypadku urządzeń TransTig: do gniazda prądowego (+)Za pomocą drugiego końca przewodu masy utworzyć połączenie z elementem spa-

wanym

OSTROŻNIE!

Niebezpieczeństwo szkód rzeczowych spowodowanych wysoką częstotliwością.

Nie używać palnika spawalniczego JobMaster TIG w połączeniu z rozdzielaczem

▶

LocalNet.

Ustawić wyłącznik zasilania w położeniu - O -.

Włożyć przewód prądowy palnika spawalniczego TIG i zablokować, obracając go w

prawo:

- w przypadku modelu MagicWave: do przyłącza palnika spawalniczego;

- w przypadku modelu TransTig: do gniazda prądowego (-).

Włożyć wtyk sterujący palnika spawalniczego w przyłącze sterownika palnika spa-

walniczego i zablokować lub przyłączyć przewód sterujący palnika spawalniczego JobMaster TIG do przyłącza LocalNet.

WSKAZÓWKA!

Nie stosować elektrod z czystego wolframu (oznaczonych kolorem zielonym) w połączeniu ze źródłami spawalniczymi TransTig.

Wyposażyć palnik spawalniczy zgodnie z instrukcją obsługi palnika spawalniczego.

Tylko w przypadku zastosowania palnika spawalniczego z chłodzeniem wodnym

oraz chłodnicy: połączyć przyłącza wody palnika spawalniczego z przyłączami dopływu wody (czarnym) i powrotu wody (czerwonym) chłodnicy.

Spawanie

Tryby pracy TIG

Bezpieczeństwo

Symbole i objaśnienia

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo powodowane przez błędną obsługę.

Mogą wystąpić poważne uszczerbki na zdrowiu i straty materialne.

Z opisanych funkcji można korzystać dopiero po dokładnym przeczytaniu i zrozu-

▶

mieniu instrukcji obsługi. Z opisanych funkcji można korzystać dopiero po dokładnym zapoznaniu się

▶

z instrukcjami obsługi wszystkich komponentów systemu, w szczególności z przepisami dotyczącymi bezpieczeństwa, i zrozumieniu ich treści!

Informacje dotyczące ustawienia, zakresu ustawień oraz jednostek miar dostępnych parametrów można znaleźć w rozdziale „Menu ustawień“.

Pociągnąć i przytrzymać przycisk palnika / Zwolnić przycisk palnika / Krótko pociągnąć przycisk palnika (< 0,5

Popchnąć i przytrzymać przycisk palnika / Zwolnić przycisk palnika

GPr

Czas wstępnego wypływu gazu

Faza prądu startowego: ostrożne ogrzanie z użyciem niskiego prądu spawania, aby prawidłowo ustawić spoiwo

Faza Up-Slope: ciągłe zwiększanie prądu startowego do poziomu prądu głównego (prąd spawania) I

Faza prądu głównego (faza prądu spawania): równomierne wprowadzanie temperatury do rozgrzanego przez dostarczane ciepło materiału podstawowego

SPt

Czas spawania punktowego

Faza prądu końcowego: w celu uniknięcia miejscowego przegrzania materiału podstawowego w wyniku spiętrzenia ciepła pod koniec spawania. Zapobiega to możliwości zapadnięcia się spoiny.

down

Faza Down-Slope: ciągłe obniżanie prądu spawania do poziomu prądu krateru końcowego

Faza prądu obniżania: Obniżanie międzyoperacyjne prądu spawania w celu unikania miejscowego przegrzania materiału podstawowego

G-H

G-L / G-HGPr t

down

GPr t

G-L G-H

Czas wypływu gazu po zakończeniu spawania przy maksymalnym prądzie spawania

G-L

Czas wypływu gazu po zakończeniu spawania przy minimalnym prądzie spawania

Tryb 2-taktowy - Spawanie: pociągnąć i przytrzymać przycisk palnika.

- Zakończenie spawania: zwolnić przycisk palnika.

WSKAZÓWKA!

Aby pracować w 2-taktowym trybie pracy, gdy wybrany jest tryb 2-taktowy, ustawiony musi być parametr Setup SPt na wartości „OFF” (WYŁ.), wskaźnik spawania punktowego na panelu obsługowym nie może świecić.

Tryb 2-taktowy

…zastosowanie ręczne …zastosowanie zautomatyzo-

Spawanie punktowe

Jeśli dla parametru Setup SPt ustawiona została jakaś wartość, wówczas 2-taktowy tryb pracy odpowiada trybowi pracy spawania punktowego. Wskaźnik specjalny spawania punktowego na panelu obsługi świeci się.

- Spawanie: Na krótko pociągnąć do tyłu przycisk palnika Czas spawania odpowiada wartości, która została wprowadzona w parametrze Setup SPt.

- Przedwczesne zakończenie procesu spawania: Ponownie pociągnąć do tyłu przycisk palnika

W przypadku stosowania zdalnego sterowania nożnego czas spawania punktowego rozpoczyna się po naciśnięciu zdalnego sterowania nożnego. Za pomocą zdalnego sterowania nożnego nie można regulować mocy.

wane

GPr t

down

SPt

G-L G-H

Spawanie punktowe

GPr

down

G-L

G-H

4-takt specjalny - Początek spawania prądem startowym IS: pociągnąć i przytrzymać przycisk palnika.

- Spawanie prądem głównym I1: zwolnić przycisk palnika.

- Obniżanie do poziomu prądu końcowego IE: pociągnąć i przytrzymać przycisk palnika.

- Zakończenie spawania: zwolnić przycisk palnika.

WSKAZÓWKA!

Dla 4-taktu specjalnego parametr Setup specjalny tryb 4‑taktowy (SFS) musi być ustawiony na wartości „OFF” (WYŁ).

4-takt specjalny

*) obniżanie międzyoperacyjne

Podczas obniżania międzyoperacyjnego w fazie prądu głównego następuje obniżenie prądu spawania do ustawionego poziomu prądu obniżania I2.

- Aby włączyć obniżanie międzyoperacyjne, popchnąć i przytrzymać przycisk palnika.

- Aby ponownie włączyć prąd główny, zwolnić przycisk palnika.

Specjalny tryb 4-

GPr

down

G-L

G-H

GPr

down

G-L

G-H

taktowy: wariant 1

Wariant 1 specjalnego trybu 4-taktowego aktywuje się, gdy parametr Setup specjalnego trybu 4‑taktowego (SFS) został ustawiony do wartości „1“. Obniżenie międzyoperacyjne do ustawionego prądu obniżania I2 ma miejsce po krótkim

pociągnięciu przycisku palnika. Po ponownym krótkim pociągnięciu przycisku palnika dostępny jest ponownie prąd główny I1.

Specjalny tryb 4-taktowy: Wariant 1

Specjalny tryb 4taktowy: wariant 2

Wariant 2 specjalnego trybu 4-taktowego aktywuje się, gdy parametr Setup specjalnego trybu 4‑taktowego (SFS) został ustawiony do wartości „2“. Obniżanie międzyoperacyjne w wariancie 2 ma miejsce również za pomocą ustawionych wartości Down-Slope t

oraz Up-Slope tup:

down

- Popchnięcie i przytrzymanie przycisku palnika: prąd spawania ciągle obniża się za pomocą ustawionej wartości Down-Slope do wartości ustawionego prądu obniżania I2. Prąd obniżania I2 pozostaje ustawiony do momentu zwolnienia przycisku palnika.

- Po zwolnieniu przycisku palnika: prąd spawania wzrasta z wykorzystaniem ustawionej wartości Up-Slope do poziomu prądu głównego I1.

Specjalny tryb 4-taktowy: Wariant 2

Specjalny tryb 4-

GPr

G-L / G-H

GPr

down

G-L

G-H

taktowy: wariant 3

Wariant 3 specjalnego trybu 4-taktowego aktywuje się, gdy parametr Setup specjalnego trybu 4‑taktowego (SFS) został ustawiony do wartości „3“.

Obniżanie międzyoperacyjne prądu spawania ma miejsce w wariancie 3 po popchnięciu i naciśnięciu przycisku palnika. Po ponownym zwolnieniu przycisku palnika dostępny jest ponownie prąd główny I1.

Po pociągnięciu przycisku palnika ma miejsce natychmiastowe zakończenie spawania, bez wartości Downslope ani krateru końcowego.

Specjalny tryb 4taktowy: wariant 4

Specjalny tryb 4-taktowy: Wariant 3

Wariant 4 specjalnego trybu 4-taktowego aktywuje się, gdy parametr Setup (SFS) został ustawiony do wartości „4“.

- Początek spawania i spawanie: Krótko pociągnąć i zwolnić przycisk palnika - prąd spawania rośnie z prądu startowego IS z wykorzystaniem ustawionej wartości Up-

Slope do prądu głównego I1.

- Obniżenie międzyoperacyjne przez popchnięcie i przytrzymanie przycisku palnika

- Po zwolnieniu przycisku palnika dostępny jest ponownie prąd główny I1.

- Zakończenie spawania: krótko pociągnąć i zwolnić przycisk palnika

Specjalny tryb 4-taktowy: wariant 4

Powstawanie kalot i przeciążenie kaloty

(2)(1)

Powstawanie kalot

(1) przed zajarzeniem (2) po zajarzeniu

Dla metody spawania Spawanie TIG

AC w przypadku źródeł spawalniczych MagicWave dostępna jest funkcja zapewniająca automatyczne powstawanie kalot:

- gdy wybrana jest metoda spawania Spawanie TIG AC, włączyć funkcję automatycznego powstawania kalot

- Dla wprowadzonej średnicy elektrody wolframowej powstaje na początku spawania optymalna kalota. Powstanie oddzielnej kaloty na testowym elemencie spawanym nie jest wymagane.

- Następnie funkcja automatycznego powstawania kalot jest ponownie resetowana i wyłączana. Funkcję automatycznego powstawania kalot należy aktywować oddzielnie dla każdej elektrody wolframowej.

Przeciążenie kaloty

WSKAZÓWKA!

Funkcja automatycznego powstawania kalot nie jest konieczna, gdy na elektrodzie wolframowej powstała wystarczająco duża kalota.

Wskutek przeciążenia kaloty powstaje niebezpieczeństwo powstania nadmiernie dużej kaloty na elektrodzie wolframowej. Zbyt duża kalota wpływa negatywnie na właściwości zajarzenia.

W przypadku przeciążenia kaloty świeci wskaźnik „Przeciążenie elektrody” na panelu obsługowym.

Możliwe przyczyny przeciążenia kaloty:

- za mała średnica elektrody wolframowej,

- zadana zbyt wysoka wartość natężenia prądu głównego I1.

- Balans ustawiony za bardzo w kierunku „+”

Środek zaradczy:

- Stosować elektrodę wolframową o większej średnicy.

- Zmniejszyć prąd główny i/lub ustawić balans dalej w kierunku „-”.

WSKAZÓWKA!

Wskaźnik „Przeciążenie elektrody” jest przystosowany dokładnie do poniższych elektrod wolframowych:

Spawanie TIG AC: elektrody z czystego wolframu Spawanie TIG DC: elektrody cerowe

Dla wszystkich innych elektrod wartością orientacyjną jest wskaźnik „Przeciążenie elektrody”.

Spawanie elektrodą wolframową w osłonie gazów obojętnych (TIG)

Bezpieczeństwo

Parametry spawania: wskaźnik i nawigacja

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo powodowane przez błędną obsługę.

Mogą wystąpić poważne uszczerbki na zdrowiu i straty materialne.

Z opisanych funkcji można korzystać dopiero po dokładnym przeczytaniu i zrozu-

▶

mieniu instrukcji obsługi. Z opisanych funkcji można korzystać dopiero po dokładnym zapoznaniu się

▶

z instrukcjami obsługi wszystkich komponentów systemu, w szczególności z przepisami dotyczącymi bezpieczeństwa, i zrozumieniu ich treści!

NIEBEZPIECZEŃSTWO!

Porażenie prądem elektrycznym może spowodować śmierć.

Jeśli źródło spawalnicze jest podczas instalacji podłączone do sieci, istnieje zagrożenie ciężkich obrażeń oraz szkód materialnych.

Wszelkie prace przy urządzeniu wykonywać dopiero po przestawieniu wyłącznika

▶

zasilania źródła spawalniczego do położenia „- O -”. Wszelkie prace przy urządzeniu wykonywać, gdy źródło spawalnicze jest odłączone

▶

od sieci.

Parametry spawania TIG wyświetlają się po wybraniu 2-taktowego lub 4-taktowego trybu pracy.

Nawigacja po parametrach spawania odbywa się za pomocą przycisków w lewo i w prawo.

Parametry spawania w przypadku spawania TIG

Prąd startowy, tryb 2-taktowy

Prąd startowy, 4-takt specjalny

Jednostka % (prądu głównego) Zakres ustawień 30–200 AC, 0–200 DC Ustawienie

35 AC, 50 DC

fabryczne WAŻNE! System zapisuje wartość prądu startowego oddzielnie dla trybu pracy Spa-

wanie TIG AC oraz Spawanie TIG DC.

Narastanie, tryb 2-taktowy

Narastanie, 4-takt specjalny

Jednostka s Zakres ustawień 0,0–9,9 Ustawienie

0,1

fabryczne WAŻNE! Narastanie jest zapisywane osobno dla trybu 2-taktowego i 4-taktu specjal-

nego.

Prąd główny, tryb 2-taktowy

Prąd główny, 4-takt specjalny

Jednostka A Zakres ustawień MW 2200 Comfort 3 — 220

MW 2500 Comfort 3 — 250 MW 3000 Comfort 3 — 300 MW 4000 Comfort 3 — 400 MW 5000 Comfort 3 — 500

Ustawienie

TT 2200 Comfort 3 — 220 TT 2500 Comfort 3 — 250 TT 3000 Comfort 3 — 300 TT 4000 Comfort 3 — 400 TT 5000 Comfort 3 — 500

fabryczne WAŻNE! W przypadku palników spawalniczych z funkcją UD w trybie pracy jałowej

urządzenia możliwe jest wybranie pełnego zakresu ustawień. Podczas spawania możliwa jest krokowa (co +/-20 A) korekta prądu głównego.

w przypadku 4-taktu specjalnego Jednostka % (prądu głównego) Zakres ustawień 0–100 Ustawienie

fabryczne

Opadanie, tryb 2-taktowy

Opadanie, 4-takt specjalny

Jednostka s Zakres ustawień 0,0–9,9 Ustawienie

1,0

fabryczne WAŻNE! Opadanie jest zapisywane osobno dla trybu 2-taktowego i 4-taktu specjal-

nego.

Prąd końcowy, tryb 2-taktowy

Prąd końcowy, 4-takt specjalny

Jednostka % (prądu głównego) Zakres ustawień 0–100 Ustawienie

fabryczne

tylko w przypadku urządzeń MagicWave dla metody spawania TIG AC Jednostka 1 Zakres ustawień -5 – +5

Ustawienie fabryczne

-5: najwyższa moc topienia, najniższa skuteczność czyszczenia +5 najwyższa skuteczność czyszczenia, najniższa moc topienia

w przypadku dostępnej opcji podajnika zimnego drutu Jednostka m/min ipm Zakres ustawień OFF / 0,1–maks. OFF (WYŁ.) / 3,9–maks. Ustawienie

fabryczne

OFF

Przygotowanie

Jednostka mm in. Zakres ustawień OFF–maks. OFF–maks. Ustawienie

fabryczne

Przyłączyć wtyczkę zasilania.

OSTROŻNIE!

Niebezpieczeństwo obrażeń lub strat materialnych w wyniku porażenia prądem elektrycznym.

Po ustawieniu wyłącznika zasilania w położeniu „- I -”, elektroda wolframowa palnika spawalniczego znajduje się pod napięciem.

Uważać, aby elektroda wolframowa nie dotknęła osób, ani części przewodzących

▶

prąd elektryczny, ani uziemionych (np. obudowy itp.).

2,4 0,1

Ustawić wyłącznik zasilania w położeniu „- I -”.

Na wyświetlaczu pojawi się na ok. 1 sekundę sekwencja startowa z logo firmy Fronius, aktualna wersja oprogramowania sprzętowego i adres internetowy firmy Fronius:

Spawanie TIG

Przyciskiem Tryb pracy wybrać żądany tryb pracy TIG:

tryb 2-taktowy

4-takt specjalny

Na wyświetlaczu pojawi się grafika parametrów spawania TIG:

Parametry spawania TIG dla trybu 2-taktowego

(wybrany parametr spawania Prąd główny)

Tylko w przypadku urządzeń Magic Wave: Przyciskiem Tryb pracy wybrać żądany

Parametry spawania TIG dla 4-taktu (wybrany para-

metr spawania Prąd główny)

tryb pracy TIG:

Metoda spawania Spawanie AC

Metoda spawania Spawanie AC z automatycznym powstawaniem kalot

Metoda spawania Spawanie DC

Prawym przyciskiem wybrać odpowiednie parametry spawania.

Za pomocą pokrętła regulacyjnego ustawić żądaną wartość wybranych parametrów

W razie potrzeby ustawić dalsze parametry w menu Setup:

- Nacisnąć przycisk Menu. Wyświetli się odpowiednie menu:

- Pokrętłem regulacyjnym wybrać menu Setup.

- Otworzyć wybrane menu ustawień naciskając pokrętło regulacyjne

- Wybrać parametr pokrętłem regulacyjnym.

- Nacisnąć pokrętło regulacyjne w celu zmiany parametru.

- Zmienić wartość parametru pokrętłem regulacyjnym.

- Nacisnąć pokrętło regulacyjne.

- Wyjść z menu ustawień

WSKAZÓWKA!

Zasadniczo wszystkie wartości zadane parametrów, ustawione pokrętłem regulacyjnym, pozostają zapisane aż do następnej zmiany.

Ma to miejsce również wtedy, jeśli w międzyczasie źródło spawalnicze zostało wyłączone i ponownie włączone.

Otworzyć zawór butli gazowej.

Ustawić ilość gazu osłonowego:

Nacisnąć przycisk pomiaru przepływu gazu. Przez maksymalnie 30 sekund testowo przepływa gaz. Ponowne naciśnięcie przycisku powoduje wcześniejsze zakończenie procesu.

- Obracać śrubę nastawczą w dolnej części reduktora ciśnienia, aż manometr

wskaże żądaną ilość gazu.

W przypadku długich wiązek uchwytu oraz w przypadku powstania skroplin po

dłuższym czasie przestoju w zimnym otoczeniu: Przepłukać gaz osłonowy – ustawić parametr Setup GPU na jakąś wartość czasu

Rozpocząć proces spawania (zajarzyć łuk spawalniczy).

Zajarzenie łuku spawalniczego

Informacje ogólne

Zajarzenie łuku spawalniczego za pomocą wysokiej częstotliwości (Zajarzenie HF)

W celu zapewnienia optymalnego przebiegu zajarzenia przy metodzie spawania TIG AC źródła prądu MagicWave uwzględniają:

- średnicę elektrody wolframowej

- aktualną temperaturę elektrody wolframowej z uwzględnieniem czasu spawania i przerwy w spawaniu

W celu zapewnienia optymalnego przebiegu zajarzenia podczas metody spawania TIG DC źródła prądu MagicWave posiadają funkcję RPI (Reverse Polarity Ignition = zajarzenie z odwróconą polaryzacją). Na początku spawania ma miejsce krótkie odwrócenie biegunowości. Elektrony opuszczają element spawany i trafiają na elektrodę wolframową. Skutkuje to szybkim podgrzaniem elektrody wolframowej - co jest ważnym warunkiem uzyskania optymalnych właściwości zajarzenia. Dalsze informacje dotyczące funkcji RPI znajdują się w rozdziale Ustawienia Setup, ustęp „2 poziom menu ustawień TIG“.

OSTROŻNIE!

Niebezpieczeństwo odniesienia obrażeń ciała stwarzane przez szok wskutek porażenia elektrycznego.

Chociaż urządzenia firmy Fronius spełniają wszystkie istotne normy, zajarzenie wysokiej częstotliwości w pewnych okolicznościach może spowodować niegroźne, ale odczuwalne porażenie prądem elektrycznym.

Stosować określoną przepisami odzież ochronną, w szczególności rękawice!

▶

Używać wyłącznie odpowiednich, sprawnych i nieuszkodzonych wiązek uchwytu

▶

TIG! Nie pracować w otoczeniu wilgotnym ani mokrym!

▶

Zachować szczególną ostrożność w trakcie prac na rusztowaniach, platformach

▶

roboczych, w położeniach wymuszonych, w wąskich, trudno dostępnych lub odsłoniętych miejscach!

Zajarzenie HF jest aktywne, gdy parametr Setup HFt został ustawiony na wartość czasową. Na panelu obsługi świeci wskaźnik specjalny Zajarzenie HF.

W przeciwieństwie do zajarzenia stykowego w przypadku zajarzenia HF unika się ryzyka zanieczyszczenia elektrody wolframowej i elementu obrabianego.

Sposób postępowania w przypadku zajarzenia HF:

Nałożyć dyszę gazową na miejsce

zajarzenia, aby pomiędzy wierzchołkiem elektrody wolframowej oraz elementem obrabianym pozostał odstęp 2-3 mm (5/64 - 1/8 in.) .

Zwiększyć pochylenie palnika spawal-

niczego i nacisnąć przycisk palnika zgodnie z wybranym trybem pracy

Nastąpi zajarzenie łuku spawalniczego bez kontaktu z elementem obrabianym.

Zajarzenie stykowe

Pochylić palnik spawalniczy do

położenia normalnego Wykonać spawanie

Jeśli parametr Setup HFt ma ustawienie OFF (WYŁ), zajarzenie HF jest wyłączone. Zajarzenie łuku spawalniczego odbywa się przez zetknięcie elementu spawanego z elektrodą wolframową.

Sposób postępowania dla zajarzenia łuku spawalniczego w wyniku zajarzenia stykowego:

Przyłożyć dyszę gazową do miejsca

zajarzenia tak, aby odległość między elektrodą wolframową a elementem spawanym wynosiła ok. 2 do 3 mm (5/64 do 1/8 in.)

Nacisnąć przycisk palnika

Gaz ochronny wypływa

Powoli wyrównywać palnik spawalni-

czy, aż elektroda wolframowa zetknie się z elementem spawanym

Zakończenie spawania

Unieść palnik spawalniczy i przechylić

do normalnego położenia

Łuk spawalniczy zajarzy się.

Wykonać spawanie

Zakończyć spawanie zależnie od ustawionego trybu pracy zwalniając przycisk pal-

nika Odczekać, aż minie ustawiony wypływ gazu po zakończeniu spawania, przytrzymać

palnik spawalniczy w położeniu nad końcem spoiny.

Funkcje specjalne i opcje

Funkcja monitorowania przerwania łuku spawalniczego

Funkcja Ignition Time-Out

Jeśli łuk spawalniczy zostanie przerwany i jeśli w ustawionym w menu ustawień przedziale czasu nie zostanie wznowiony przepływ prądu, źródło prądu wyłączy się samoczynnie. Na panelu obsługi wskazywany jest kod serwisowy „no | Arc”.

W celu wznowienia procesu spawania nacisnąć dowolny przycisk na panelu obsługi lub przycisk palnika.

Ustawienie parametru Setup monitorowania przerwania łuku spawalniczego (Arc) zostało opisane w rozdziale „Menu ustawień TIG - poziom 2“.

Źródło prądu spawalniczego wyposażone jest w funkcję Ignition Time-Out.

Naciśnięcie przycisku spawania powoduje natychmiastowe rozpoczęcie wypływu gazu. Następnie rozpocznie się zajarzenie. Jeśli w przypadku ustawionego w menu ustawień, żądanego czasu nie wytworzy się łuk spawalniczy, źródło prądu spawalniczego wyłączy się samoczynnie. Na panelu obsługi wskazywany jest kod serwisowy „no | IGn”.

Na palniku spawalniczym JobMaster TIG pojawi się wskaźnik „E55“. Aby spróbować ponownie, należy nacisnąć dowolny przycisk na panelu obsługi lub przycisk palnika.

Ustawienie parametru Ignition Time-Out (ito) zostało opisane w rozdziale „Menu ustawień TIG – Poziom 2“.

Pulsowanie TIG Prąd spawania ustawiony na początku spawania nie musi być prądem optymalnym dla

całego procesu spawania:

- gdy natężenie prądu jest zbyt małe, materiał podstawowy nie topi się w sposób wystarczający,

- w przypadku przegrzania istnieje niebezpieczeństwo skapnięcia jeziorka spawalniczego.

Rozwiązanie tego problemu stanowi funkcja pulsowania TIG (spawanie TIG z pulsującym prądem spawania): niższy prąd podstawowy I-G po ostrym wzroście uzyskuje wartość wyraźnie wyższego prądu pulsującego I1 i po upłynięciu ustawionego czasu dcY (Cykl pracy) ponownie spada do uzyskania wartości prądu podstawowego I-G. Podczas spawania pulsującego TIG krótkie odcinki spawanego miejsca szybko się roztapiają, a następnie szybko tężeją. W przypadku zastosowań ręcznych podczas spawania pulsującego TIG przyłożenie drutu spawalniczego ma miejsce w fazie, gdy prąd ma maksymalną wartość (jest to możliwe tylko w niskim zakresie częstotliwości rzędu 0,25 - 5 Hz). Wyższe częstotliwości impulsów stosuje się najczęściej w trybie pracy zautomatyzowanej i służą one głównie do stabilizacji łuku spawalniczego.

Pulsowanie TIG ma zastosowanie podczas spawania rur stalowych w pozycji wymuszonej lub podczas spawania cienkich blach.

Sposób działania pulsowania TIG, gdy wybrana jest metoda spawania Spawanie TIG

1/F-P

I-G

down

dcY

tAC

down

DC:

Pulsowanie TIG - przebieg prądu spawania

Legenda:

Funkcja Sczepianie

Down

Prąd startowy F-P Częstotliwość impulsów *)

Prąd końcowy dcY Cykl pracy

Up-Slope I-G Prąd podstawowy

Down-Slope I

Prąd główny

*) (1/F-P = odstęp czasowy między dwoma impulsami)

Dla metody spawania Spawanie TIG DC dostępna jest funkcja sczepiania.

Jeśli dla parametru Setup tAC (sczepianie) ustawi się czas, tryb 2-taktowy i 4-takt specjalny ma przypisaną funkcję sczepiania. Przebieg trybów pracy pozostaje niezmienny. W tym czasie dostępny jest pulsujący prąd spawania, który optymalizuje zlewanie się jeziorka spawalniczego podczas sczepiania dwóch elementów.

Sposób działania funkcji sczepiania, gdy wybrana jest metoda spawania Spawanie TIG DC:

Sczepianie — przebieg prądu spawania

Legenda:

tAC Czas trwania pulsującego prądu spawania dla procesu sczepiania I

Down

WSKAZÓWKA!

Dla pulsującego prądu spawania obowiązują następujące zasady:

▶ ▶

Pulsujący prąd spawania zacznie płynąć

- po upływie fazy prądu startowego IS,

- z fazą Narastanie tup.

W zależności od ustawienia czasu tAC pulsujący prąd spawania może utrzymywać się aż do fazy prądu końcowego IE (Parametr Setup tAC ustawiony na „On”).

Prąd startowy

Prąd końcowy

Narastanie

Opadanie

Prąd główny

Źródło spawalnicze automatycznie reguluje parametr impulsu w zależności od ustawienia wartości prądu głównego I1.

Nie trzeba ustawiać żadnych parametrów pulsowania.

Spawanie TIG z drutem zimnym

Po upływie czasu tAC spawanie będzie kontynuowane ze stałym prądem spawania, a parametry pulsowania, jeśli były ustawione, są dostępne.

WSKAZÓWKA!

Aby ustawić zdefiniowany czas sczepiania, możliwe jest połączenie parametru Setup tAC z parametrem Setup SPt (czas spawania punktowego).

W połączeniu z podajnikiem drutu zimnego możliwe jest spawanie TIG z drutem zimnym.

Sposób działania spawania TIG z drutem zimnym przy ustawionej częstotliwości impulsów i wybranej metodzie spawania Spawanie DC: a) Przebieg prądu b) Przebieg prędkości podawania drutu

1/F-P

I-G

dt2

dt1

down

Fd.2

Fd.1

dcY

Legenda: I

Down

Prąd startowy dcY Cykl pracy

Prąd końcowy I-G Prąd podstawowy

Up-Slope I

Down-Slope F-P

Prąd główny

Częstotliwość impulsów

Fd.1 Prędkość podawania drutu 1 Fd.2 Prędkość podawania drutu 2 dt1 Opóźnienie rozpoczęcia poda-

wania drutu od momentu rozpoczęcia fazy prądu głównego I

(1/F-P = odstęp czasowy między dwoma impulsami)

dt2 Opóźnienie zakończenia poda-

wania drutu od momentu

zakończenia fazy prądu głównego I

Spawanie elektrodą topliwą

Bezpieczeństwo

Parametry spawania: wskaźnik i nawigacja

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo powodowane przez błędną obsługę.

Mogą wystąpić poważne uszczerbki na zdrowiu i straty materialne.

Z opisanych funkcji można korzystać dopiero po dokładnym przeczytaniu i zrozu-

▶

mieniu instrukcji obsługi. Z opisanych funkcji można korzystać dopiero po dokładnym zapoznaniu się

▶

z instrukcjami obsługi wszystkich komponentów systemu, w szczególności z przepisami dotyczącymi bezpieczeństwa, i zrozumieniu ich treści!

NIEBEZPIECZEŃSTWO!

Porażenie prądem elektrycznym może spowodować śmierć.

Jeśli źródło spawalnicze jest podczas instalacji podłączone do sieci, istnieje zagrożenie ciężkich obrażeń oraz szkód materialnych.

Wszelkie prace przy urządzeniu wykonywać dopiero po przestawieniu wyłącznika

▶

zasilania źródła spawalniczego do położenia „- O -”. Wszelkie prace przy urządzeniu wykonywać, gdy źródło spawalnicze jest odłączone

▶

od sieci.

Parametry spawania elektrodą topliwą wyświetlą się po wybraniu trybu pracy Spawanie elektrodą topliwą.

Nawigacja po parametrach spawania odbywa się za pomocą przycisków w lewo i w prawo.

Parametry spawania dla elektrod topliwych

Prąd startowy: Prąd startowy < prądu głównego („Soft-

Start”)

Prąd startowy: Prąd startowy > prądu głównego („Hot -

Start”)

Prąd startowy: Prąd startowy = prąd główny

Jednostka % (prądu głównego) Zakres ustawień 0–200 Ustawienie

150

fabryczne

Prąd główny: Prąd startowy < prądu głównego („Soft-

Start”)

Prąd główny: Prąd startowy = prąd główny

Prąd główny: Prąd startowy > prądu głównego („Hot -

Start”)

Jednostka A Zakres ustawień MW 2200 Comfort 10 — 180

MW 2500 Comfort 10 — 250 MW 3000 Comfort 10 — 300 MW 4000 Comfort 10 — 400 MW 5000 Comfort 10 — 500

Ustawienie

fabryczne

TT 2200 Comfort 10 — 180 TT 2500 Comfort 10 — 250 TT 3000 Comfort 10 — 300 TT 4000 Comfort 10 — 400 TT 5000 Comfort 10 — 500

Aby uzyskać optymalny wynik spawania, należy w niektórych przypadkach ustawić wartość parametru Dynamika.

Jednostka % (prądu głównego) Zakres ustawień 0–100

Ustawienie

fabryczne 0 miękki i bezrozpryskowy łuk spawalniczy 100 twardszy i bardziej stabilny łuk spawalniczy Zasada działania:

w momencie przejścia kropli lub w przypadku zwarcia dochodzi do krótkotrwałego podwyższenia natężenia prądu. Aby uzyskać stabilny łuk spawalniczy następuje chwilowe podwyższenie wartości prądu spawania. Jeżeli istnieje zagrożenie zatopienia elektrody topliwej w jeziorku spawalniczym, to działanie zapobiega zastygnięciu jeziorka spawalniczego oraz dłuższemu zwarciu łuku spawalniczego. Pozwala to w znacznym stopniu wykluczyć niebezpieczeństwo unieruchomienia elektrody topliwej.

tylko w przypadku urządzeń MagicWave dla metody spawania AC elektrodą topliwą Jednostka 1 Zakres ustawień -5 – +5

Przygotowanie

Ustawienie

fabryczne

-5: najwyższa moc topienia, najniższa skuteczność czyszczenia +5 najwyższa skuteczność czyszczenia, najniższa moc topienia

Wyłączyć obecne chłodnice [ustawić parametr Setup C-C na wartość OFF (WYŁ)].

Ustawić wyłącznik zasilania w położeniu - O -.

Odłączyć wtyczkę zasilania.

Zdemontować palnik spawalniczy TIG.

Włożyć i zablokować przewód masy:

- w przypadku modelu MagicWave: w przyłącze przewodu masy;

- w przypadku modelu TransTig: w gniazdo prądowe (+). Przy użyciu drugiego końca przewodu masy utworzyć połączenie z elementem spa-

wanym.

Włożyć przewód elektrody i zablokować obracając go w prawo:

- w przypadku modelu MagicWave: do przyłącza palnika spawalniczego;

- w przypadku modelu TransTig: do gniazda prądowego (-). Przyłączyć wtyczkę zasilania.

OSTROŻNIE!

Niebezpieczeństwo obrażeń lub strat materialnych w wyniku porażenia prądem elektrycznym.

Gdy wyłącznik zasilania ustawiony jest w położeniu - I -, elektroda topliwa w uchwycie elektrody przewodzi napięcie.

Należy uważać, aby elektroda topliwa nie dotknęła osób, ani części przewodzących

▶

prąd elektryczny, ani uziemionych (np. obudowy itp.).

Ustawić wyłącznik zasilania w położeniu „- I -”.

Na wyświetlaczu pojawi się na ok. 1 sekundę sekwencja startowa z logo firmy Fronius, aktualna wersja oprogramowania sprzętowego i adres internetowy firmy Fronius:

Spawanie ręczne elektrodą otuloną

Wybrać tryb pracy przyciskiem:

Tryb pracy „Spawanie ręczne elektrodą otuloną”

WSKAZÓWKA!

Po wybraniu trybu pracy Spawanie ręczne elektrodą otuloną, napięcie spawania jest dostępne z opóźnieniem 3 sekund.

Na wyświetlaczu pojawi się grafika parametrów spawania elektrodą topliwą:

Tylko w przypadku urządzeń MagicWave: Przyciskiem Metoda spawania wybrać

metodę spawania:

Metoda spawania „Spawanie ręczne elektrodą otuloną AC”

Metoda spawania „Spawanie ręczne elektrodą otuloną DC-”

Metoda spawania „Spawanie ręczne elektrodą otuloną DC+”

WSKAZÓWKA!

Źródło spawalnicze TransTig nie ma możliwości przełączania między metodą spawania Spawanie ręczne elektrodą otuloną DC- i Spawanie ręczne elektrodą otuloną DC+.

Sposób postępowania pozwalający na przełączenie z metody spawania Spawanie ręczne elektrodą otuloną DC- na metodę spawania Spawanie ręczne elektrodą otuloną DC+ w źródle spawalniczym TransTig: a) Ustawić wyłącznik zasilania w położeniu - O -. b) Odłączyć wtyczkę zasilania. c) Zamienić uchwyt elektrody i przewód masy w gniazdach prądowych. d) Przyłączyć wtyczkę zasilania.

OSTROŻNIE!

Niebezpieczeństwo obrażeń lub strat materialnych w wyniku porażenia prądem elektrycznym.

Gdy wyłącznik zasilania ustawiony jest w położeniu - I -, elektroda topliwa w uchwycie elektrody przewodzi napięcie.

Uważać, aby elektroda topliwa nie dotknęła osób, ani części przewodzących

▶

prąd elektryczny, ani uziemionych (np. obudowy itp.).

e) Ustawić wyłącznik zasilania w położeniu „- I -”.

Na wyświetlaczu pojawi się na ok. 1 sekundę sekwencja startowa z logo firmy Fronius, aktualna wersja oprogramowania sprzętowego i adres internetowy firmy Fronius:

Prawym przyciskiem wybrać odpowiednie parametry spawania.

Za pomocą pokrętła regulacyjnego ustawić żądaną wartość wybranych parametrów

W razie potrzeby ustawić dalsze parametry w menu Setup:

- Nacisnąć przycisk Menu. Wyświetli się odpowiednie menu:

- Pokrętłem regulacyjnym wybrać menu Setup.

- Otworzyć wybrane menu ustawień naciskając pokrętło regulacyjne

- Wybrać parametr pokrętłem regulacyjnym.

- Nacisnąć pokrętło regulacyjne w celu zmiany parametru.

- Zmienić wartość parametru pokrętłem regulacyjnym.

- Nacisnąć pokrętło regulacyjne.

- Wyjść z menu ustawień

WSKAZÓWKA!

Zasadniczo wszystkie wartości zadane parametrów, ustawione pokrętłem regulacyjnym, pozostają zapisane aż do następnej zmiany.

Ma to miejsce również wtedy, jeśli w międzyczasie źródło spawalnicze zostało wyłączone i ponownie włączone.

Funkcja gorącego startu (Hot-Start)

Rozpocząć spawanie.

Aby uzyskać optymalny wynik spawania, należy w niektórych przypadkach ustawić funkcję gorącego startu.

Zalety

- Poprawa właściwości zajarzenia, również w przypadku elektrod o złych właściwościach zajarzenia

- Lepsze stapianie materiału podstawowego w fazie początkowej, co zmniejsza ilość zimnych punktów

- Możliwość uniknięcia inkluzji żużla

Ustawienie dostępnych parametrów zostało opisane w rozdziale „Menu ustawień elektrody topliwej – poziom 2”.

I (A)

t (s)

0,5 1 1,5

Hti

HCU

100

150

Legenda

I (A)

90A

30A

(1)

(3)

(2)

Prąd startowy < 100% (Soft-Start)

Hti Hot-current time = czas prądu

gorącego startu, 0–2 s, ustawienie fabryczne 0,5 s

HCU Hot-start-current = prąd

gorącego startu, 0–200%, ustawienie fabryczne 150 %

Prąd główny = ustawiony prąd spawania

Sposób działania

Podczas ustawionego czasu prądu gorącego startu (Hti) prąd spawania I

podwyższany jest do wartości HCU prądu

Przykład funkcji gorącego startu

startowego.

Aby aktywować funkcję gorącego startu, prąd gorącego startu HCU musi być > 100.

Prąd startowy < 100% (funkcja Soft-Start) nadaje się do elektrod zasadowych. Zajarzenie odbywa się z niskim prądem spawania. Gdy łuk spawalniczy stanie się stabilny, prąd spawania wzrasta w sposób ciągły do ustawionej wartości zadanej prądu spawania.

Funkcja AntiStick

Zalety:

- Lepsze właściwości zajarzenia w przypadku elektrod, dla których zajarzenie następuje przy niskim prądzie spawania

- Daleko idące zapobieganie inkluzji żużla.

- Redukcja odprysków spawalniczych podczas spawania

(1) Prąd startowy (2) Czas prądu startowego (3) Prąd główny

Czas prądu startowego ustawia się w

Przykład dla prądu startowego < 100% (Soft-Start)

menu „Elektrody topliwe”.

W przypadku skracającego się łuku spawalniczego napięcie spawania może spaść do takiego poziomu, że elektroda topliwa będzie mieć skłonności do przywierania. Ponadto może dojść do wyżarzenia elektrody topliwej.

Aktywna funkcja Anti-Stick zapobiega wyżarzeniu. Gdy elektroda zaczyna przywierać, źródło prądu spawalniczego wyłącza natychmiast prąd spawania. Po oddzieleniu elektrody topliwej od elementu spawanego, proces spawania można bez przeszkód kontynuować.

Funkcję Anti-Stick można włączyć i wyłączyć w menu „Rod elec. setup 2nd“ (Ustawienia elektrody topliwej – poziom 2).

Spawanie zadania

Bezpieczeństwo

Parametry spawania: wskaźnik i nawigacja

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo powodowane przez błędną obsługę.

Mogą wystąpić poważne uszczerbki na zdrowiu i straty materialne.

Z opisanych funkcji można korzystać dopiero po dokładnym przeczytaniu i zrozu-

▶

mieniu instrukcji obsługi. Z opisanych funkcji można korzystać dopiero po dokładnym zapoznaniu się

▶

z instrukcjami obsługi wszystkich komponentów systemu, w szczególności z przepisami dotyczącymi bezpieczeństwa, i zrozumieniu ich treści!

NIEBEZPIECZEŃSTWO!

Porażenie prądem elektrycznym może spowodować śmierć.

Jeśli źródło spawalnicze jest podczas instalacji podłączone do sieci, istnieje zagrożenie ciężkich obrażeń oraz szkód materialnych.

Wszelkie prace przy urządzeniu wykonywać dopiero po przestawieniu wyłącznika

▶

zasilania źródła spawalniczego do położenia „- O -”. Wszelkie prace przy urządzeniu wykonywać, gdy źródło spawalnicze jest odłączone

▶

od sieci.

Parametry spawania dla spawania zadania ą się po wybraniu zadania. Zależnie od metody spawania i trybu pracy wybranego zadania świecą się diody odpowiednich symboli.

Parametry spawania w przypadku spawania TIG

Nawigacja po parametrach spawania odbywa się za pomocą przycisków w lewo i w prawo.

Prąd startowy, tryb 2-taktowy

Jednostka % (prądu głównego) Zakres ustawień 30–200 AC, 0–200 DC Ustawienie

fabryczne WAŻNE! System zapisuje wartość prądu startowego oddzielnie dla trybu pracy Spa-

wanie TIG AC oraz Spawanie TIG DC.

35 AC, 50 DC

Prąd startowy, 4-takt specjalny

Narastanie, tryb 2-taktowy

Narastanie, 4-takt specjalny

Jednostka s Zakres ustawień 0,0–9,9 Ustawienie

0,1

fabryczne WAŻNE! Narastanie jest zapisywane osobno dla trybu 2-taktowego i 4-taktu specjal-

nego.

Prąd główny, tryb 2-taktowy

Prąd główny, 4-takt specjalny

Jednostka A Zakres ustawień MW 2200 Comfort 3 — 220

MW 2500 Comfort 3 — 250 MW 3000 Comfort 3 — 300 MW 4000 Comfort 3 — 400 MW 5000 Comfort 3 — 500

TT 2200 Comfort 3 — 220 TT 2500 Comfort 3 — 250 TT 3000 Comfort 3 — 300 TT 4000 Comfort 3 — 400 TT 5000 Comfort 3 — 500

Ustawienie

fabryczne WAŻNE! W przypadku palników spawalniczych z funkcją UD w trybie pracy jałowej

urządzenia możliwe jest wybranie pełnego zakresu ustawień. Podczas spawania możliwa jest krokowa (co +/-20 A) korekta prądu głównego.

w przypadku 4-taktu specjalnego Jednostka % (prądu głównego) Zakres ustawień 0–100 Ustawienie

fabryczne

Opadanie, tryb 2-taktowy

Opadanie, 4-takt specjalny

Jednostka s Zakres ustawień 0,0–9,9 Ustawienie

1,0

fabryczne WAŻNE! Opadanie jest zapisywane osobno dla trybu 2-taktowego i 4-taktu specjal-

nego.

Prąd końcowy, tryb 2-taktowy

Prąd końcowy, 4-takt specjalny

Jednostka % (prądu głównego) Zakres ustawień 0–100 Ustawienie

fabryczne

tylko w przypadku urządzeń MagicWave dla metody spawania TIG AC Jednostka 1 Zakres ustawień -5 – +5 Ustawienie

fabryczne

-5: najwyższa moc topienia, najniższa skuteczność czyszczenia +5 najwyższa skuteczność czyszczenia, najniższa moc topienia

w przypadku dostępnej opcji podajnika zimnego drutu Jednostka m/min ipm Zakres ustawień OFF / 0,1–maks. OFF (WYŁ.) / 3,9–maks.

Parametry spawania dla elektrod topliwych

Ustawienie

OFF

fabryczne

Jednostka mm in. Zakres ustawień OFF–maks. OFF–maks. Ustawienie

2,4 0,1

fabryczne

Prąd startowy: Prąd startowy < prądu głównego („Soft-

Start”)

Prąd startowy: Prąd startowy > prądu głównego („Hot -

Start”)

Prąd startowy: Prąd startowy = prąd główny

Jednostka % (prądu głównego) Zakres ustawień 0–200 Ustawienie

150

fabryczne

Prąd główny: Prąd startowy < prądu głównego („Soft-

Start”)

Prąd główny: Prąd startowy = prąd główny

Prąd główny: Prąd startowy > prądu głównego („Hot -

Start”)

Jednostka A Zakres ustawień MW 2200 Comfort 10 — 180

MW 2500 Comfort 10 — 250 MW 3000 Comfort 10 — 300 MW 4000 Comfort 10 — 400 MW 5000 Comfort 10 — 500

Ustawienie

fabryczne

TT 2200 Comfort 10 — 180 TT 2500 Comfort 10 — 250 TT 3000 Comfort 10 — 300 TT 4000 Comfort 10 — 400 TT 5000 Comfort 10 — 500

Aby uzyskać optymalny wynik spawania, należy w niektórych przypadkach ustawić wartość parametru Dynamika.

Jednostka % (prądu głównego) Zakres ustawień 0–100 Ustawienie

fabryczne 0 miękki i bezrozpryskowy łuk spawalniczy 100 twardszy i bardziej stabilny łuk spawalniczy Zasada działania:

tylko w przypadku urządzeń MagicWave dla metody spawania AC elektrodą topliwą Jednostka 1 Zakres ustawień -5 – +5

Przygotowanie

Ustawienie fabryczne

-5: najwyższa moc topienia, najniższa skuteczność czyszczenia +5 najwyższa skuteczność czyszczenia, najniższa moc topienia

Skonfigurować i zainstalować źródło spawalnicze odpowiednio do zadania spawa-

nia. Przyłączyć wtyczkę zasilania.

OSTROŻNIE!

Niebezpieczeństwo obrażeń lub strat materialnych w wyniku porażenia prądem elektrycznym.

Po ustawieniu wyłącznika zasilania w położeniu „- I -”, elektroda wolframowa palnika spawalniczego znajduje się pod napięciem.

Uważać, aby elektroda wolframowa nie dotknęła osób, ani części przewodzących

▶

prąd elektryczny, ani uziemionych (np. obudowy itp.).

Ustawić wyłącznik zasilania w położeniu „- I -”.

Na wyświetlaczu pojawi się na ok. 1 sekundę sekwencja startowa z logo firmy Fronius, aktualna wersja oprogramowania sprzętowego i adres internetowy firmy Fronius:

Spawanie zadania

Nacisnąć przycisk Menu

Wyświetli się aktualne menu główne, np.:

Wybrać opcję „Job“ (zadanie) za pomocą pokrętła regulacyjnego (obrócić

pokrętło regulacyjne)

Nacisnąć pokrętło regulacyjne

Wyświetlą się punkty menu zadania:

Wybrać opcję „Retrieve“ (wywołaj) za pomocą pokrętła regulacyjnego

(obrócić pokrętło regulacyjne)

Nacisnąć pokrętło regulacyjne

Zostanie wyświetlone ostatnio wywołane zadanie:

Wyświetli się wolne miejsce w pamięci np. tak jak poniżej:

Wybrać pożądane zadanie za pomocą pokrętła regulacyjnego (obrócić

pokrętło regulacyjne)

Aby zmienić parametry spawania odpowiednio do korekty zadania zapisa-

nej w zadaniu:

- Wybrać parametry spawania za pomocą przycisków w lewo i w prawo

- Nacisnąć pokrętło regulacyjne

Wartość wybranego parametru spawania wyświetli się w ramce:

- Ustawić pożądaną wartość za pomocą pokrętła regulacyjnego (obrócić pokrętło regulacyjne)

- Nacisnąć pokrętło regulacyjne

Zmieniona wartość wybranego parametru spawanie zostanie zastosowania

Kończenie spawania zadania

Rozpocząć spawanie

Kończenie spawania

Nacisnąć przycisk Menu

Wyświetli się menu główne spawania zadania

Wybrać opcję „Job“ (zadanie) za pomocą pokrętła regulacyjnego (obrócić

pokrętło regulacyjne)

Nacisnąć pokrętło regulacyjne

Wyświetlą się punkty menu zadania dla aktywnego zadania:

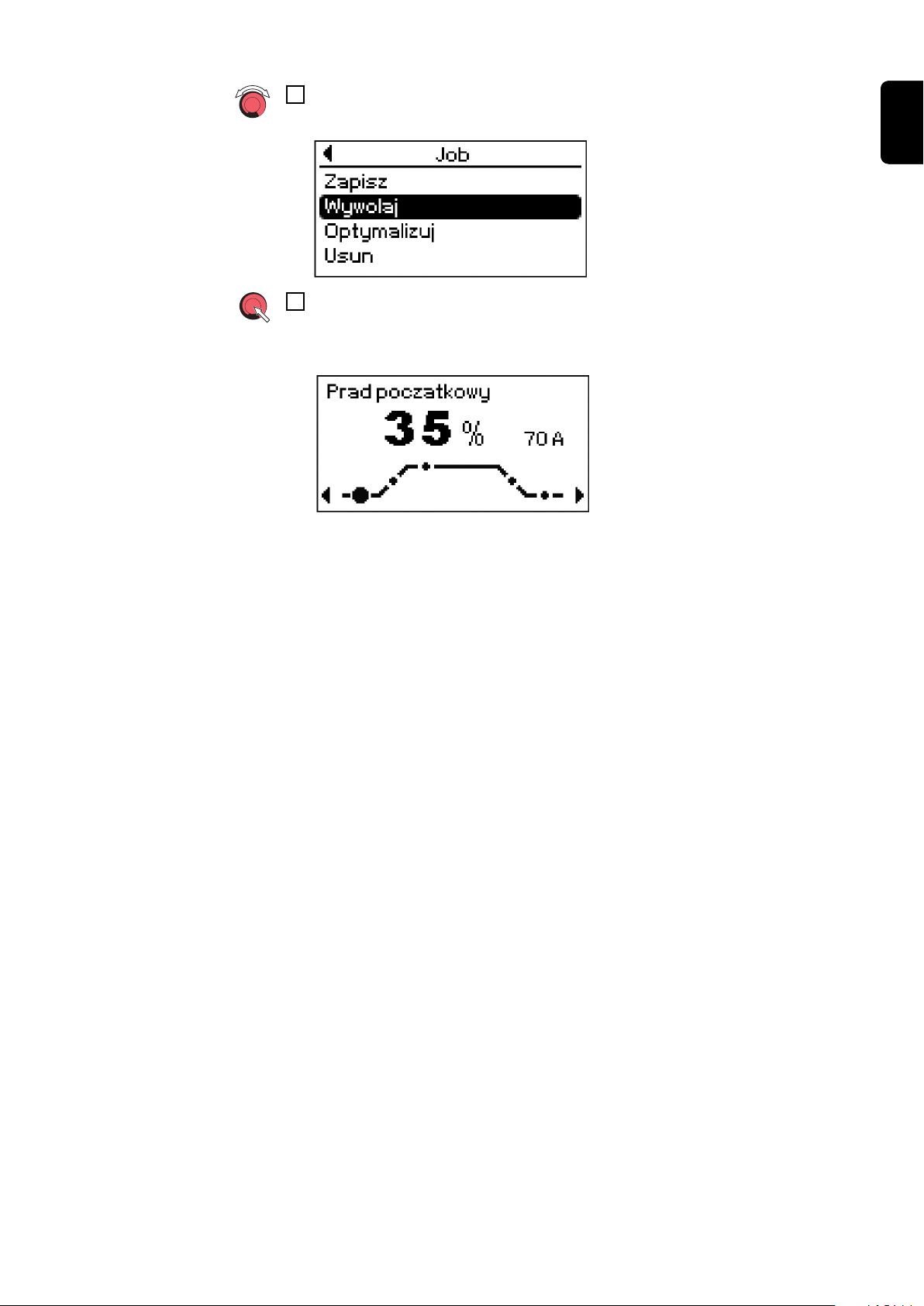

Wybrać opcję „End“ (zakończ) za pomocą pokrętła regulacyjnego (obrócić

pokrętło regulacyjne)

Nacisnąć pokrętło regulacyjne

Wyświetlą się parametry spawania aktualnie ustawionej metody spawania, np.:

Prąd startowy, tryb 2-taktowy

Zapisywanie ustawień jako zadania

Informacje ogólne

Przygotowanie

W poszczególnych metodach spawania można zapisywać ustawienia i parametry spawania w 100 zadaniach (numer zadania 0 - 99).

Za pomocą przycisku Tryb pracy wybrać tryb pracy, który ma zostać zapi-

sany:

2-taktowy tryb pracy TIG

4-taktowy tryb pracy TIG

Tryb pracy elektrody topliwe

Na wyświetlaczu pojawi się odpowiednia grafika parametrów spawania,

np.:

Parametry spawania TIG dla trybu 2-takto-

wego (wybrany parametr spawania Prąd

główny)

Tylko w przypadku urządzeń Magic Wave: za pomocą przycisku Metoda

spawania wybrać pożądaną metodę spawania

Metoda spawania Spawanie TIG AC / Spawanie elektrodą topliwą

Metoda spawania dla spawania TIG AC z automatycznym

powstawaniem kalot / Spawanie elektrodą topliwą DC-

Metoda spawania Spawanie TIG DC / Spawanie elektrodą topliwą

DC+

Wybrać poszczególne parametry spawania za pomocą prawego przycisku

Zmienić wartość parametrów spawania za pomocą pokrętła regulacyjnego

(obrócić pokrętło regulacyjne)

Aby ustawić dalsze parametry w menu ustawień nacisnąć przycisk Menu

Wyświetli się odpowiednie menu, np.:

Wybrać pożądane menu ustawień za pomocą pokrętła regulacyjnego

Otworzyć wybrane menu ustawień naciskając pokrętło regulacyjne

Wybrać parametr za pomocą pokrętła regulacyjnego

Nacisnąć pokrętło regulacyjne w celu zmiany parametru

Zmienić wartość parametru za pomocą pokrętła

Nacisnąć pokrętło regulacyjne

Nacisnąć przycisk Menu

Wyświetli się aktualne menu, np.:

Zapisywanie ustawień jako zadania

WSKAZÓWKA!

Podczas zapisywania ustawień jako Zadanie wszystkie ustawienia w parametrach spawania oraz ustawienia w odpowiednich menu ustawień są zapisywane w zadaniu.

Dlatego też podczas tworzenia zadań należy koniecznie uwzględnić również parametry w menu ustawień.

W odpowiednim menu ustawień wybrać opcję „Job“ (zadanie) obracając

pokrętło regulacyjne

Nacisnąć pokrętło regulacyjne

Wyświetlą się punkty menu zadania:

Wybrać opcję „Save“ (zapisz) za pomocą pokrętła regulacyjnego (obrócić

pokrętło regulacyjne)

Nacisnąć pokrętło regulacyjne

Zostanie wyświetlony pierwszy ekran „Save job” (zapisz zadanie).

Obracając pokrętło regulacyjne wybrać numer zadania, pod którym mają

zostać zapisane te ustawienia

Nacisnąć pokrętło regulacyjne

- W przypadku wolnego miejsca w pamięci ustawienia te zostaną zapisane pod wybranym numerem zadania.

- Gdy miejsce w pamięci jest zajęte, wyświetli się zapytanie.

Zostanie wyświetlony na krótko drugi ekran „Save job” (zapisz zadanie):

Wolne miejsce w pamięci:

Zostanie wyświetlony ekran „Name job” (nazwij zadanie):

Nazywanie zadania:

- Obracając pokrętło regulacyjne wybrać pożądane litery / cyfry:

- Zatwierdzić litery / cyfry naciskając pokrętło regulacyjne:

- Aby usunąć litery / cyfry obrócić pokrętło regulacyjne i wybrać opcję

- Nacisnąć pokrętło regulacyjne, ostatni znak zostanie usunięty:

- Aby zastosować nazwę nacisnąć przycisk z prawej strony (OK)

„Del” (usuń):

Ustawienia zostaną zapisane, wyświetli się trzeci ekran „Save job“ (zapisz

zadanie):

Nacisnąć przycisk z prawej strony (OK)

Wyświetli się przegląd numerów zadań:

Wyświetli się zapytanie:

Miejsce w pamięci zajęte:

Nacisnąć przycisk z lewej lub z prawej strony:

- Przycisk z lewej strony (No) (nie): Bez zastępowania zadania, powrót do przeglądu numerów zadań

- Przycisk z prawej strony (Yes) (tak): Zapisanie ustawień pod wybranym numerem zadania:

Zostanie wyświetlony ekran „Name job” (nazwij zadanie):

- W razie potrzeby usunąć istniejącą nazwę zadania: Obrócić pokrętło regulacyjne i wybrać opcję „Del” (usuń)

- Nacisnąć pokrętło regulacyjne, ostatni znak zostanie usunięty:

- Obracając pokrętło regulacyjne wybrać pożądane litery / cyfry:

- Zatwierdzić litery / cyfry naciskając pokrętło regulacyjne:

- Aby zastosować nazwę nacisnąć przycisk z prawej strony (OK)

Ustawienia zostaną zapisane, wyświetli się ekran „Job saved“ (zada-

nie zapisane):

Nacisnąć przycisk z prawej strony (OK)

Wyświetli się przegląd numerów zadań:

Kończenie zapisywania zadania

Nacisnąć przycisk Menu

lub

- Wybrać symbol strzałki obracając pokrętło regulacyjne

- Nacisnąć pokrętło regulacyjne

Wyświetlą się punkty menu zadania:

Nacisnąć przycisk Menu

lub

- Wybrać symbol strzałki obracając pokrętło regulacyjne

- Nacisnąć pokrętło regulacyjne

Wyświetli się aktualne menu ustawień:

Nacisnąć przycisk Menu

lub

- Wybrać symbol strzałki obracając pokrętło regulacyjne

Wyświetlą się aktualne parametry spawania, np.:

Parametry spawania TIG dla trybu 2-takto-

wego (wybrany parametr spawania Prąd

główny)

Ustawienia Setup

Menu Setup

Informacje ogólne

Przegląd „Menu Setup” składa się z następujących elementów:

Menu ustawień zapewnia łatwy dostęp do wiedzy eksperckiej w źródle prądu spawalniczego oraz do funkcji dodatkowych. W menu ustawień możliwe jest łatwe dostosowanie parametrów do różnorodnych zadań.

- W menu ustawień znajdują się wszystkie parametry ustawień, które mają bezpośredni wpływ na proces spawania.

- W 2. poziomie menu ustawień (2nd) znajdują się wszystkie parametry Setup ustawień domyślnych systemu spawania.

Parametry są uporządkowane w logiczne grupy.

- Ustawienia TIG

- 2 poziom menu ustawień TIG

- Ustawienie AC

- Ustawienia AC — poziom 2

- Ustawienia gazu

- Ust. zim. drutu

- Synchronizacja PushPull

- Rod elec. setup (Ustawienia elektrody topliwej)

- Rod elec. setup 2nd (Ustawienia elektrody topliwej – poziom 2)

- Ustawienia AC (dla elektrod topliwych)

- Zadanie

- Ustawienia podstawowe

- Informacja

- Zablokuj klawiaturę

- Factory – resetowanie systemu spawania

- Synchronizacja L/R

Ustawienia TIG

Wejście do menu ustawień TIG

Za pomocą przycisku trybu pracy wybrać 2-taktowy lub 4-taktowy tryb pracy

Na wyświetlaczu pojawi się grafika parametrów spawania TIG:

Parametry spawania TIG dla 2-taktowego

trybu pracy

Parametry spawania TIG dla 4-taktowego

trybu pracy

Nacisnąć przycisk Menu

Zostanie wyświetlone menu główne:

Wybrać opcję „TIG-Setup“ (ustawienia TIG) za pomocą pokrętła regulacyj-

nego (obrócić pokrętło regulacyjne)

Nacisnąć pokrętło regulacyjne

Wyświetlą się parametry ustawień TIG:

Źródło prądu spawalniczego znajduje się teraz w ustawieniach TIG.

Zmiana parametrów

Wybrać pożądany parametr obracając pokrętło regulacyjne:

Nacisnąć pokrętło regulacyjne w celu ustawienia parametru

Teraz można zmienić wartość wybranego parametru:

Zmiana wartości parametru poprzez obrócenie pokrętła regulacyjnego:

Nacisnąć pokrętło regulacyjne w celu zastosowania parametru

Wyjście z ustawień TIG

Nacisnąć przycisk Menu

lub

- Wybrać symbol strzałki obracając pokrętło regulacyjne

- Nacisnąć pokrętło regulacyjne

Zostanie wyświetlone menu główne:

Nacisnąć przycisk Menu

lub

- Wybrać symbol strzałki obracając pokrętło regulacyjne

- Nacisnąć pokrętło regulacyjne

Wyświetli się grafika parametrów spawania TIG:

Parametry spawania TIG dla 2-taktowego

trybu pracy

Parametry spawania TIG dla 4-taktowego

trybu pracy

Parametry w ustawieniach TIG

Informacje „min.” i „maks” stosowane są w przypadku zakresów ustawień, które są różne w zależności od źródła prądu spawalniczego, prędkości podawania drutu, programu spawania itp.

Czas spawania punktowego

Jednostka s Zakres ustawień OFF / 0,05 - 25,0 Ustawienie

OFF

fabryczne Jeśli dla czasu spawania punktowego została ustawiona jakaś wartość, 2‑taktowy tryb

pracy odpowiada trybowi pracy spawania punktowego.

Na panelu obsługi świeci się wskazanie Spawanie punktowe, dopóki nie wprowadzi

się wartości dla spawania punktowego.

Sczepianie

dla metody spawania Spawanie TIG DC: Czas trwania pulsującego prądu spawania na początku sczepiania

Jednostka s Zakres ustawień OFF / 0,1 - 9,9 / ON Ustawienie

OFF

fabryczne ON pulsujący prąd spawania nie zmienia się do końca sczepiania 0,1 - 9,9 s Ustawiony czas zaczyna się wraz z fazą Up-Slope. Po

upłynięciu ustawionego czasu spawanie będzie kontynuowane ze stałym prądem spawania, a parametry pulsowania, jeśli były ustawione, są dostępne.

OFF Sczepianie wyłączone

Na panelu obsługi świeci się wskazanie Sczepianie, dopóki nie wprowadzi się

wartości dla czasu sczepiania.

Częstotliwość impulsów

Jednostka Hz / kHz Zakres ustawień OFF / 0,20 Hz - 2,00 kHz Ustawienie

fabryczne Ustawiona częstotliwość impulsów zostanie zastosowana również dla prądu obniżania

I2.

WAŻNE! Jeśli częstotliwość impulsów ma ustawienie „OFF“ (WYŁ):

- parametry Cykl pracy, prąd podstawowy oraz prędkość podawania drutu 2 (z ustawień zimnego drutu) są niedostępne

- zostanie zastosowana prędkość podawania drutu ustawiona na panelu obsługi w celu stałego podawania drutu przy stałym prądzie spawania.

Na panelu obsługi świeci się wskazanie Pulsowanie, dopóki nie wprowadzi się

wartości dla częstotliwości impulsów.

Wybór częstotliwości impulsów: 0,2 Hz do 5 Hz Termiczne pulsowanie (spawanie w pozycji wymuszonej, spa-

1 kHz do 2 kHz Pulsowanie stabilizujące łuk spawalniczy (stabilizacja łuku spa-

OFF

wanie automatyczne)

walniczego przy niskim prądzie spawania)

Cykl pracy

Stosunek długości impulsu do czasu trwania prądu podstawowego przy ustawionej częstotliwości impulsów

Jednostka % Zakres ustawień 10 - 90 Ustawienie

fabryczne

Prąd podstawowy

Jednostka % (prądu głównego I1)

Zakres ustawień 0 - 100 Ustawienie

fabryczne

Czas prądu startowego

Jednostka s Zakres ustawień OFF / 0,01 - 9,9 Ustawienie

fabryczne Czas prądu startowego t-S wyraża długość fazy prądu startowego Is.

OFF

100

WAŻNE! Czas prądu startowego obowiązuje tylko dla 2-taktowego trybu pracy. W trybie 4-taktowym długość fazy prądu startowego Is ustala się za pomocą przycisku pal-

nika

Fronius TransTig 2200-5000 Comfort, MagicWave 2200-5000 Comfort Operating Instruction [PL]

Specifications and Main Features

Frequently Asked Questions

User Manual
