Fronius TransTig 2200-5000 Comfort, MagicWave 2200-5000 Comfort Operating Instruction [HR]

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).

/ Perfect Charging / Perfect Welding / Solar Energy

TransTig 2200 / 2500 Comfort TransTig 3000 / 4000 Comfort TransTig 5000 Comfort MagicWave 2200 / 2500 Comfort MagicWave 3000 / 4000 Comfort MagicWave 5000 Comfort

Upute za upotrebu

Izvor struje za TIG

42,0426,0063,HR 022-04012021

Sadržaj

Sigurnosni propisi 8

Objašnjenje sigurnosnih napomena 8 Općenito 8 Propisna primjena 9 Okolni uvjeti 9 Obaveze vlasnika 9 Obaveze osoblja 9 Mrežni priključak 10 Vlastita zaštita i zaštita drugih osoba 10 Podaci za vrijednosti emisije buke 10 Opasnost od opasnih plinova i para 11 Opasnost putem iskakanja iskre 11 Opasnosti od mrežne struje i struje zavarivanja 12 Lutajuće struje zavarivanja 13 EMC kategorizacija uređaja 13 EMC mjere 13 EMF mjere 14 Osobito kritične točke 14 Zahtjev za zaštitni plin 15 Opasnost putem boca zaštitnog plina 15 Opasnost od izlazećeg zaštitnog plina 16 Sigurnosne mjere na mjestu montaže i prilikom transporta 16 Sigurnosne mjere tijekom normalnog rada 17 Puštanje u pogon, održavanje i servisiranje 17 Sigurnosno-tehnička provjera 18 Odlaganje 18 Sigurnosna oznaka 18 Sigurnost podataka 18 Autorska prava 18

Opće informacije 19

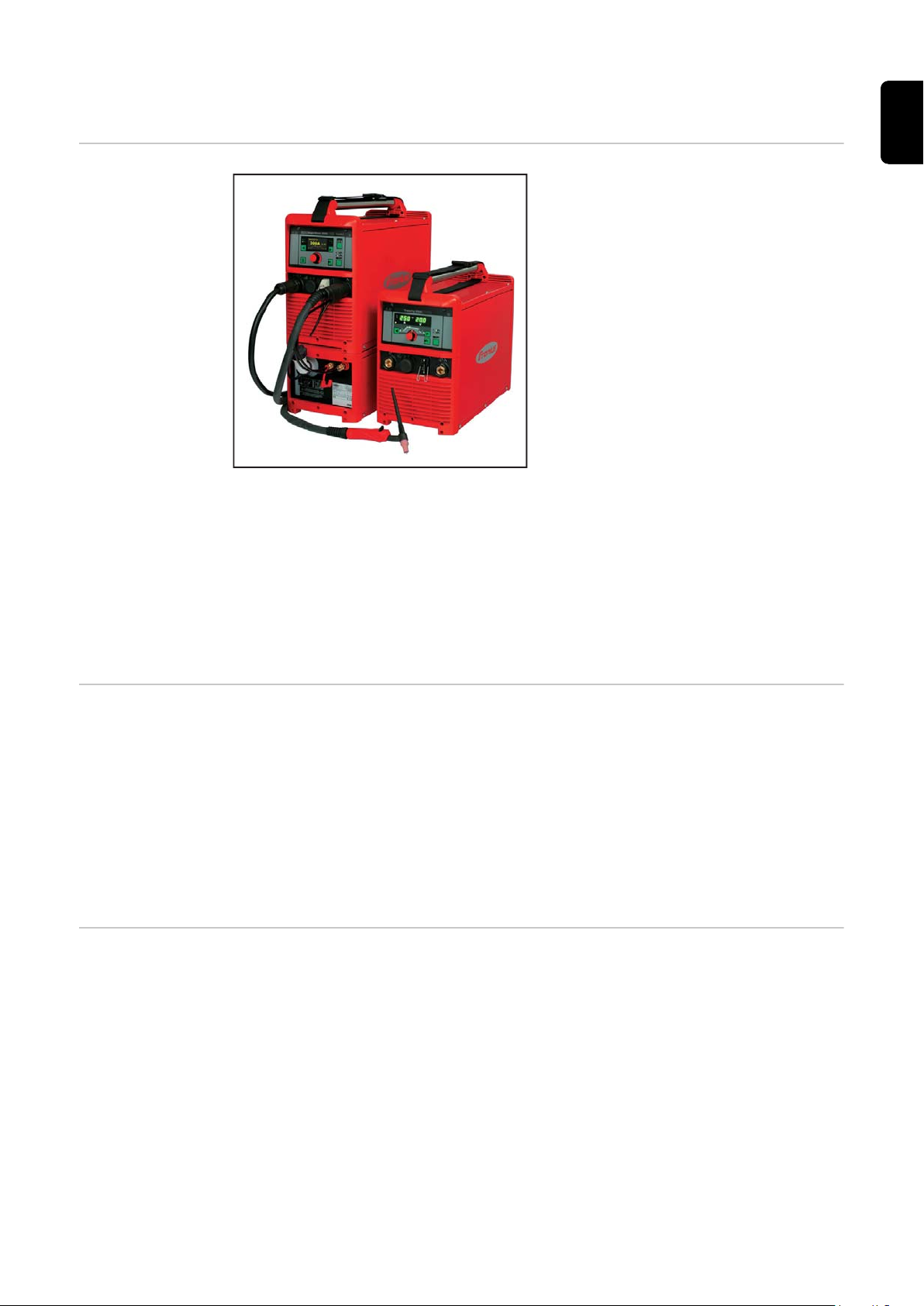

Općenito 21

Koncept uređaja 21 Princip funkcioniranja 21 Područja djelovanja 21

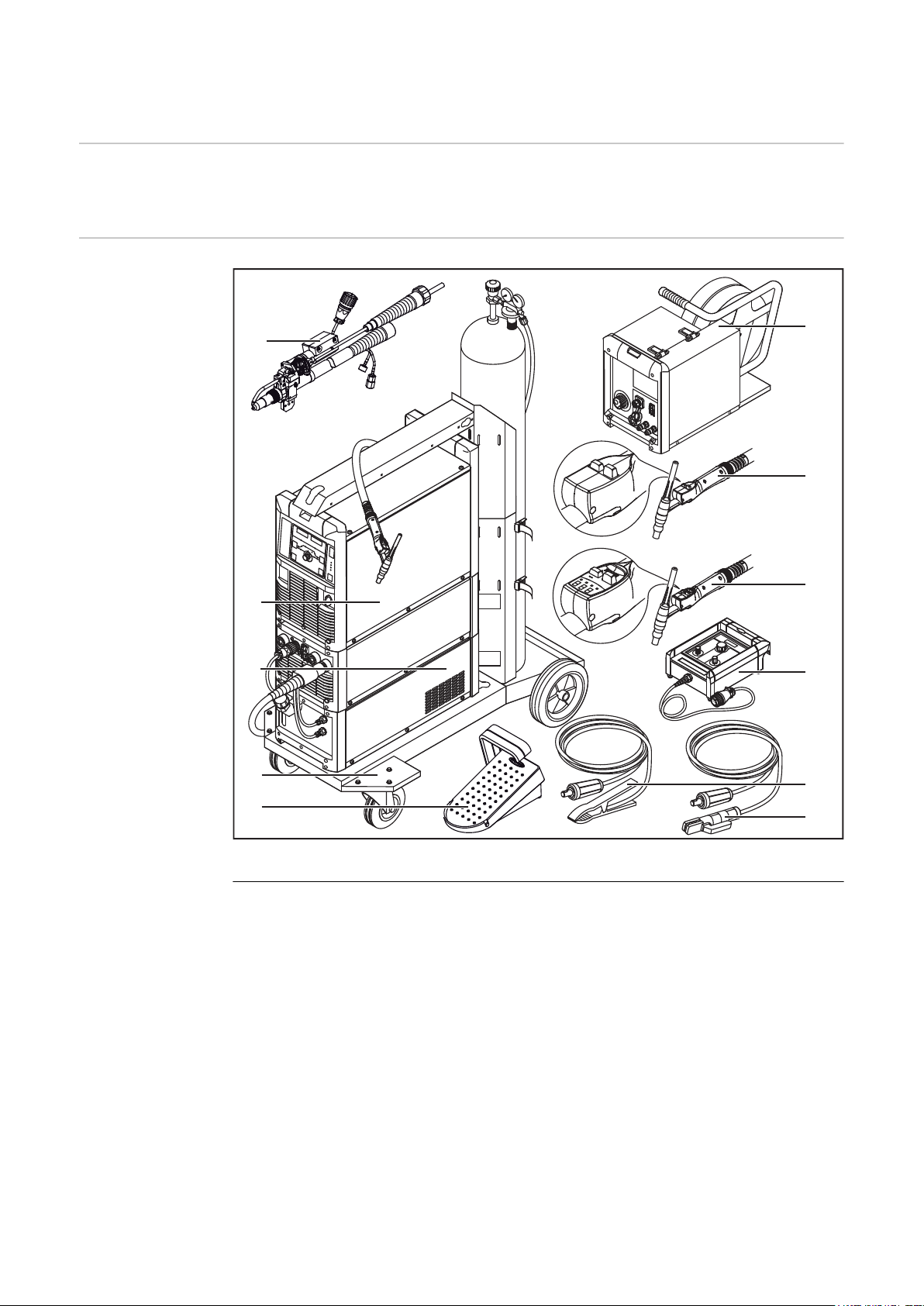

Komponente sustava 22

Općenito 22 Pregled 22

Upravljački elementi i priključci 23

Opis upravljačkih ploča 25

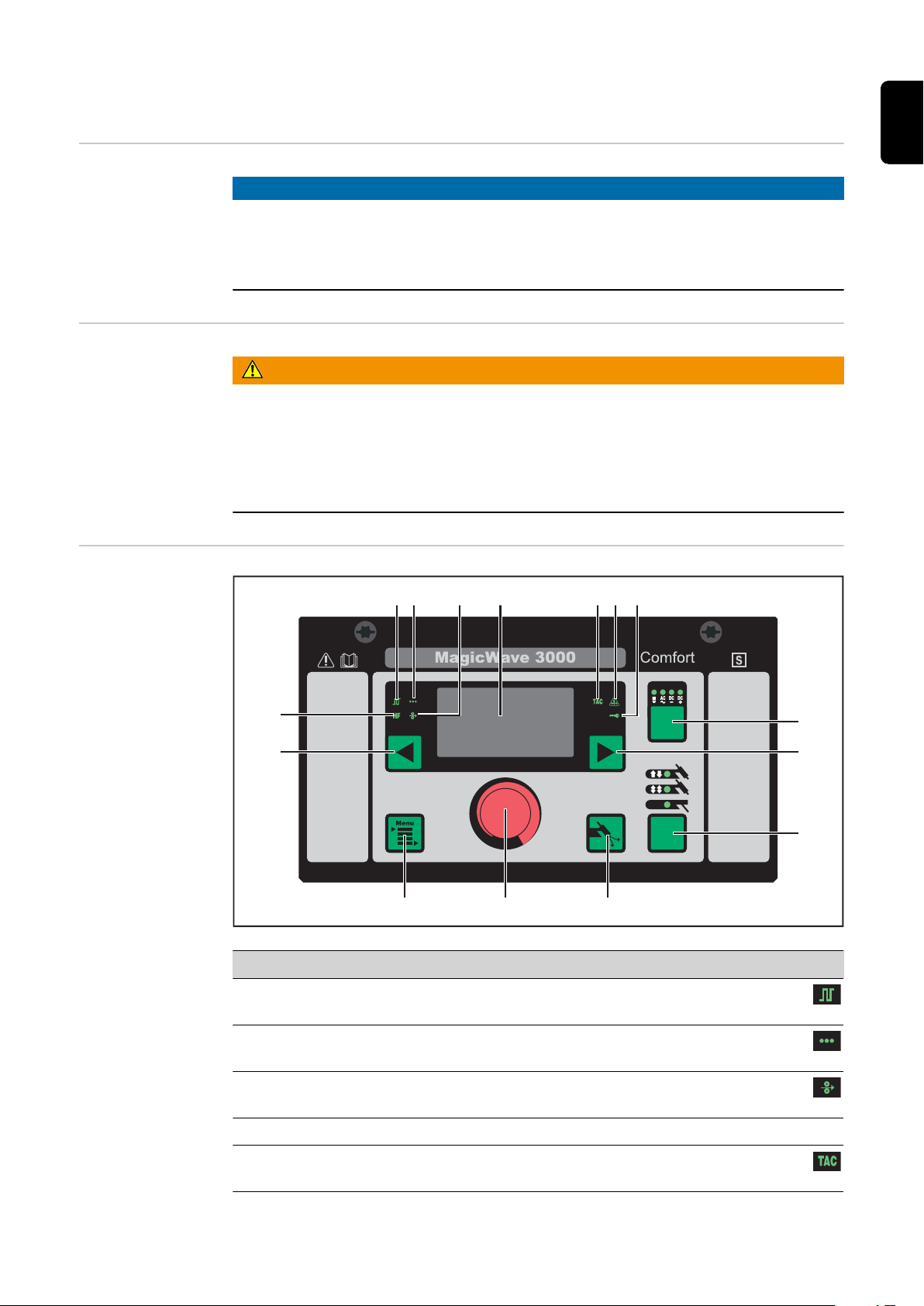

Općenito 25 Sigurnost 25 Upravljačka pločaMagicWave Comfort 25 Upravljačka pločaTransTig Comfort 27

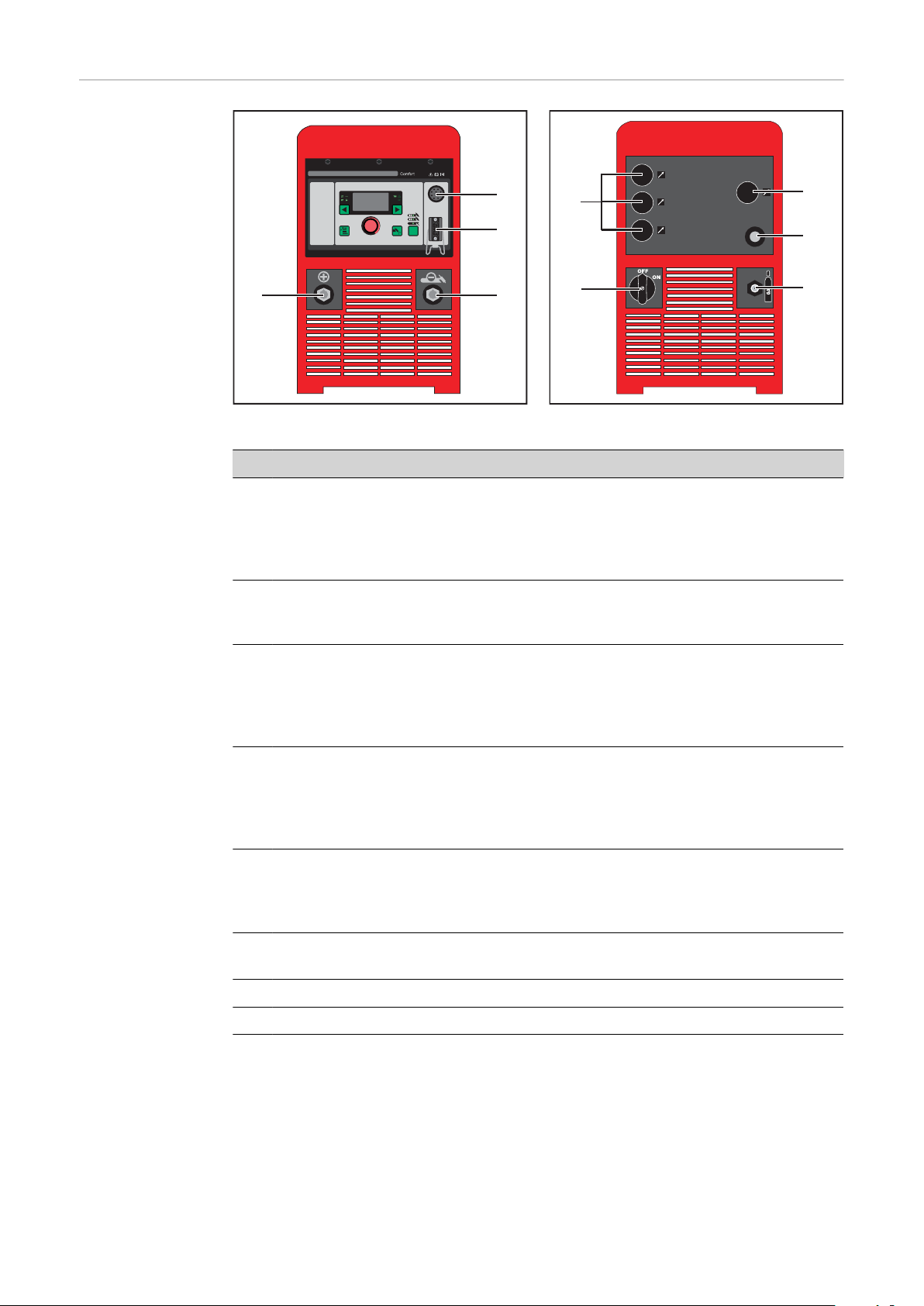

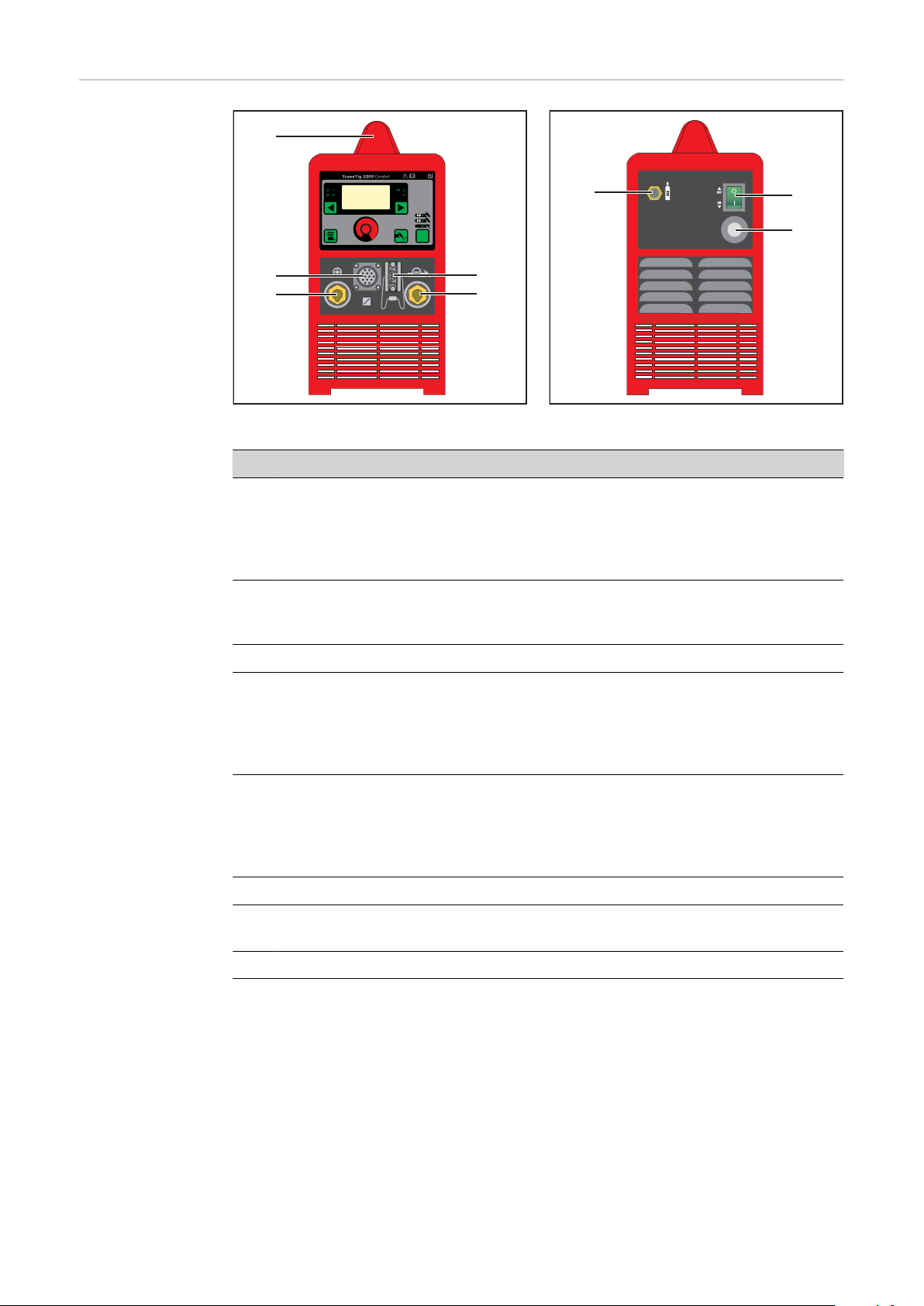

Priključci, prekidači i mehaničke komponente 29

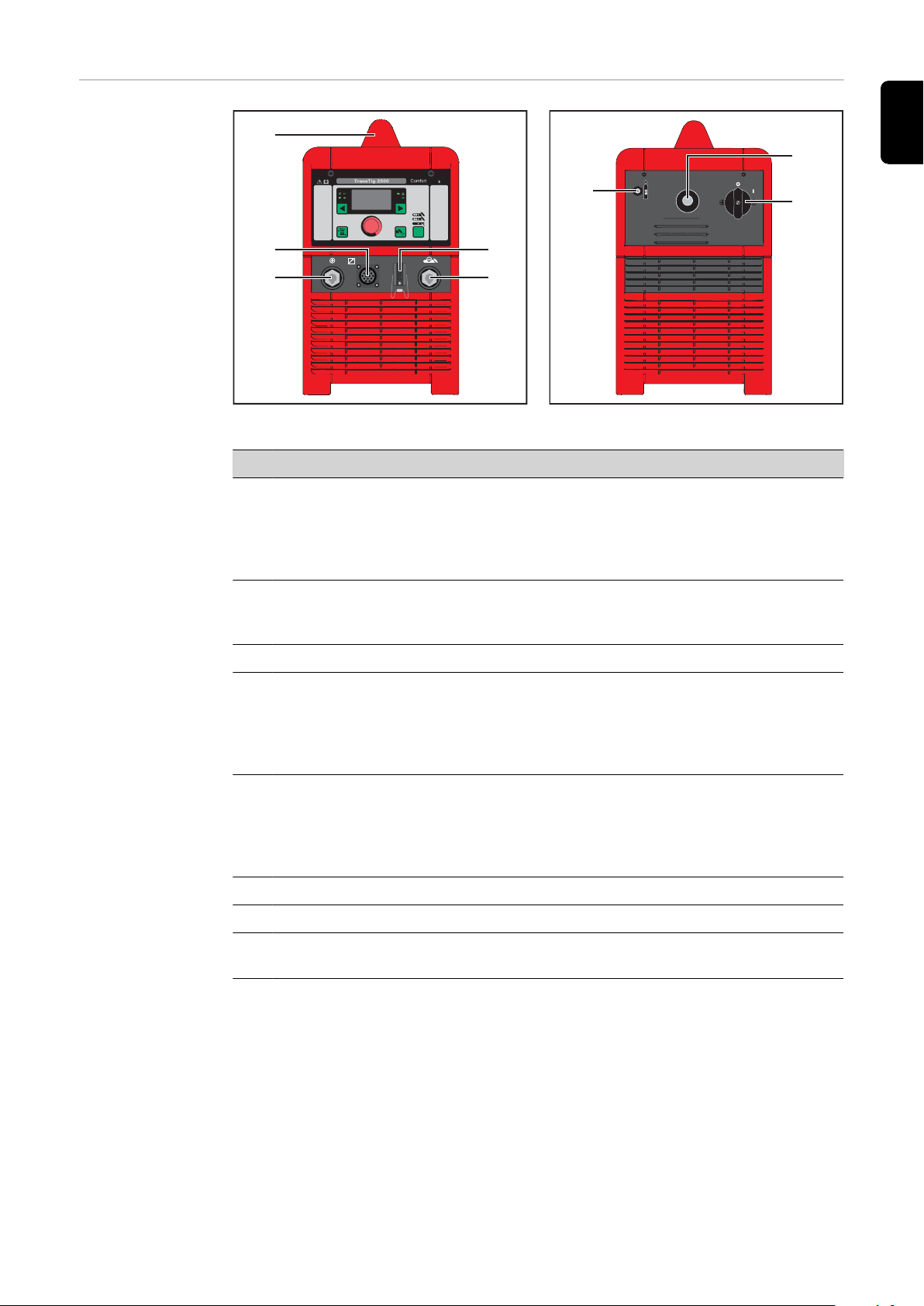

MagicWave 2200 Comfort 29 MagicWave2500 / 3000 Comfort 30 MagicWave4000 / 5000 Comfort 31 TransTig2200 Comfort 32 TransTig2500 / 3000 Comfort 33 TransTig4000 / 5000 Comfort 34

Instalacija i puštanje u pogon 35

Minimalna oprema za pogon zavarivanja 37

Općenito 37 TIG AC zavarivanje 37 TIG DC zavarivanje 37

Zavarivanje TIG postupkom, automatizirano 37 Ručno elektrolučno zavarivanje 37

Prije instalacije i puštanja u pogon 38

Sigurnost 38 Propisna primjena 38 Odredbe za postavljanje 38 Mrežni priključak 38

Stavljanje u pogon 39

Sigurnost 39 Napomene o rashladnom uređaju 39 Općenito 39 Priključite bocu za plin 40 Uspostavite uzemljenje s izratkom 40 priključite gorionik za zavarivanje 40

Pogon zavarivanja 43

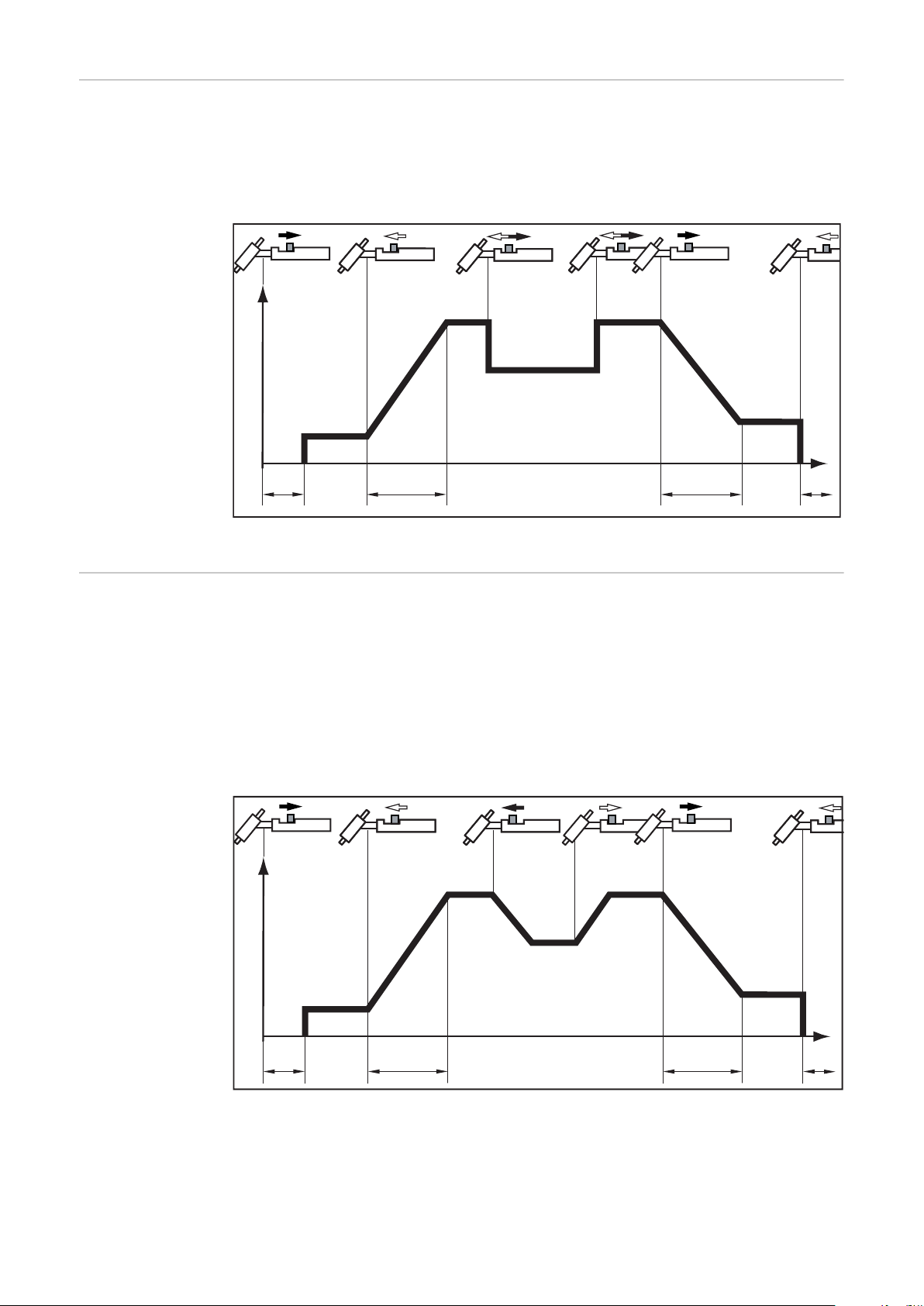

Načini rada pri TIG zavarivanju 45

Sigurnost 45 Simboli i objašnjenje 45 2-taktni pogon 46 Točkasto zavarivanje 46 4-taktni pogon 47 Posebni 4-taktni pogon: Varijanta 1 48 Posebni 4-taktni pogon: Varijanta 2 48 Posebni 4-taktni pogon: Varijanta 3 49 Posebni 4-taktni pogon: Varijanta 4 49

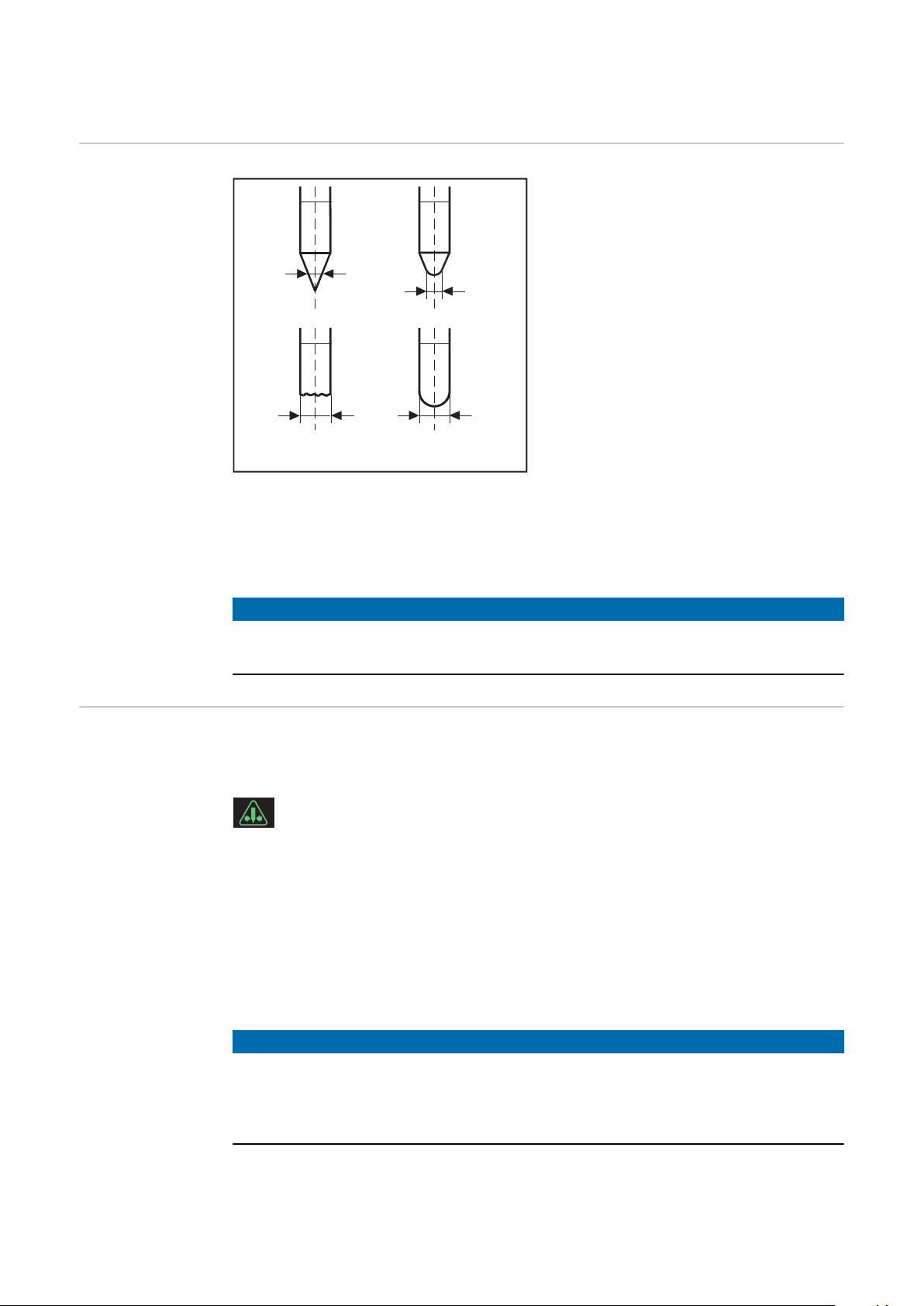

Stvaranje kapica i preopterećenej kalote 50

Stvaranje kapica 50 Preopterećenje kalote 50

Zavarivanje TIG postupkom 51

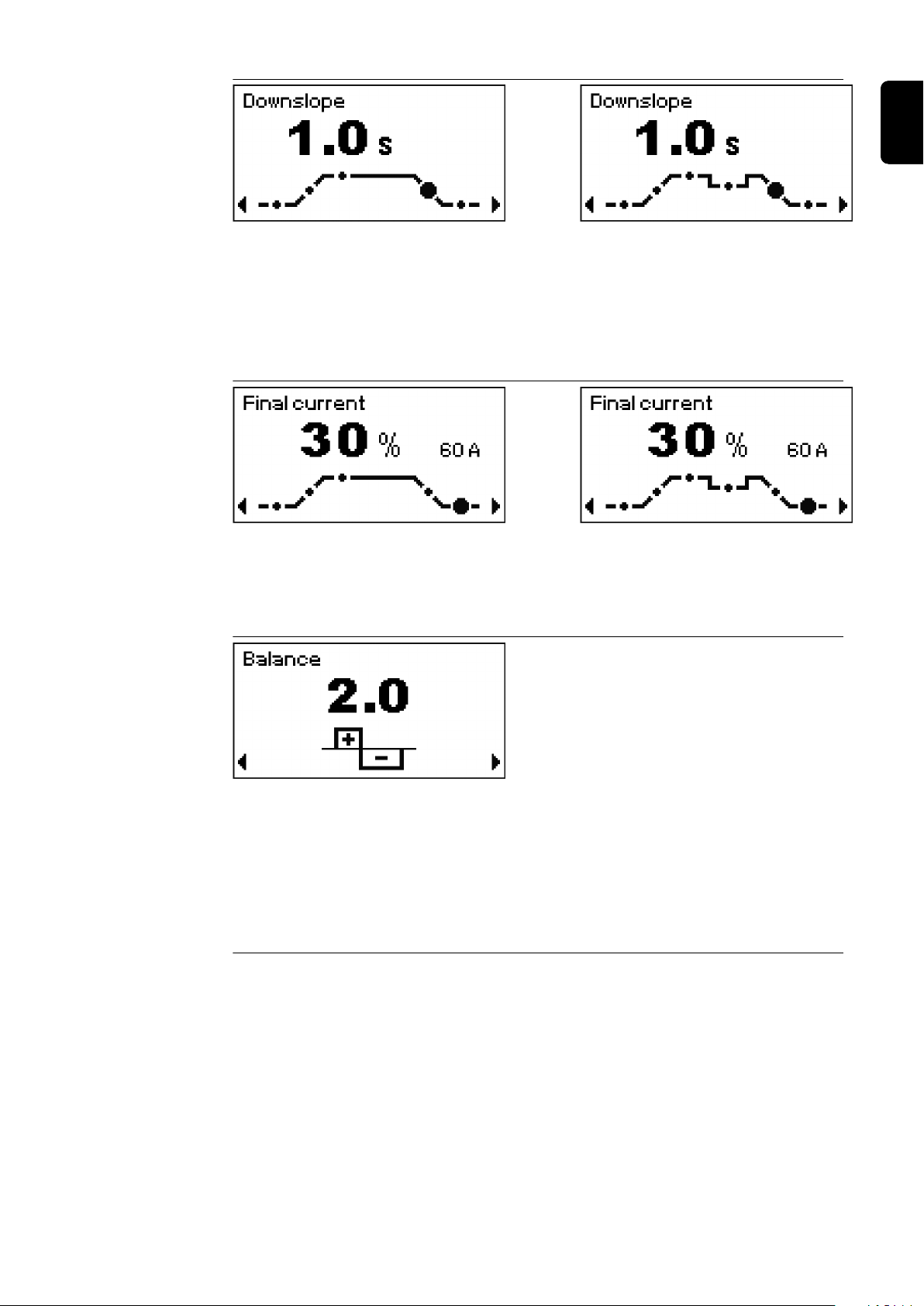

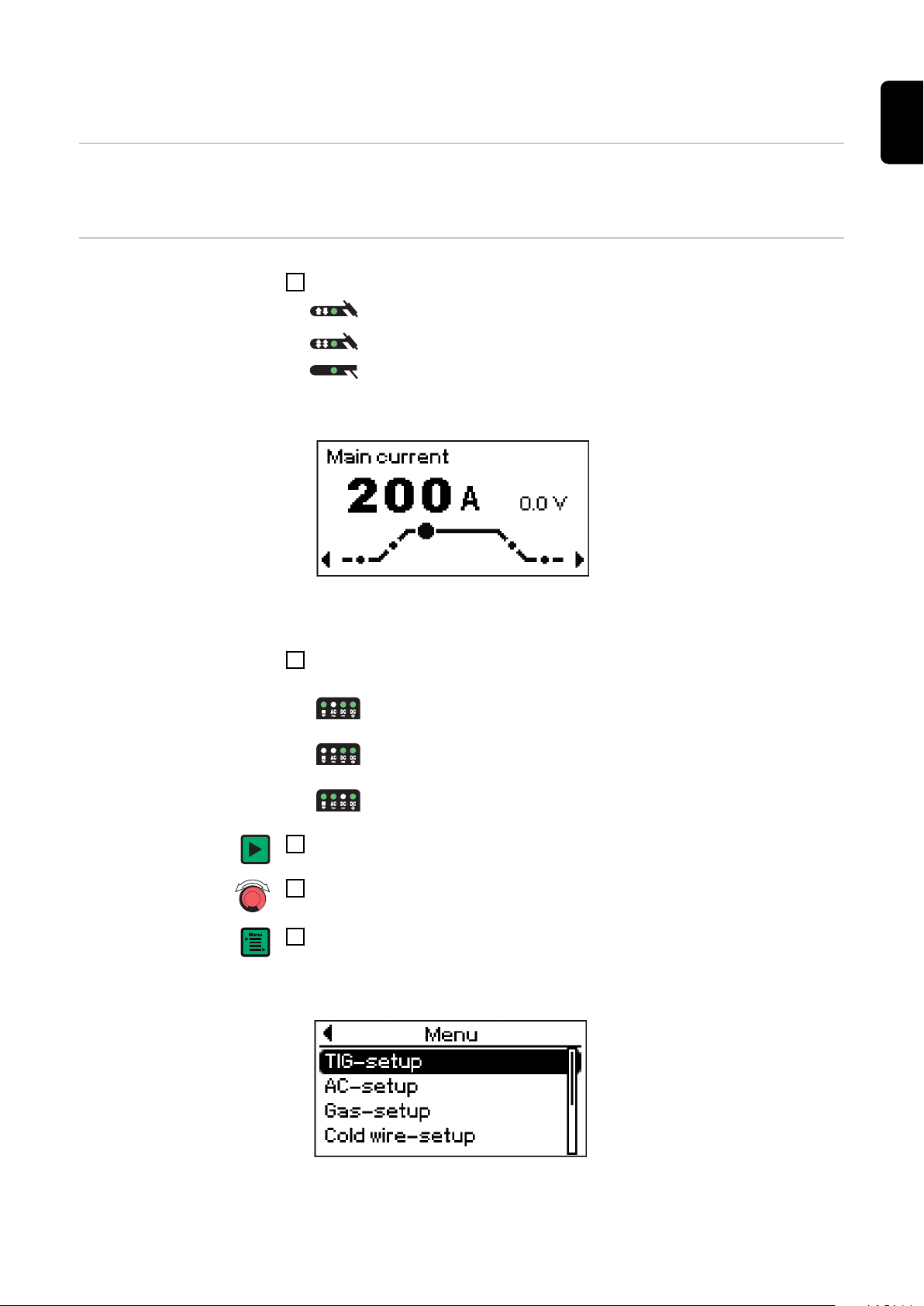

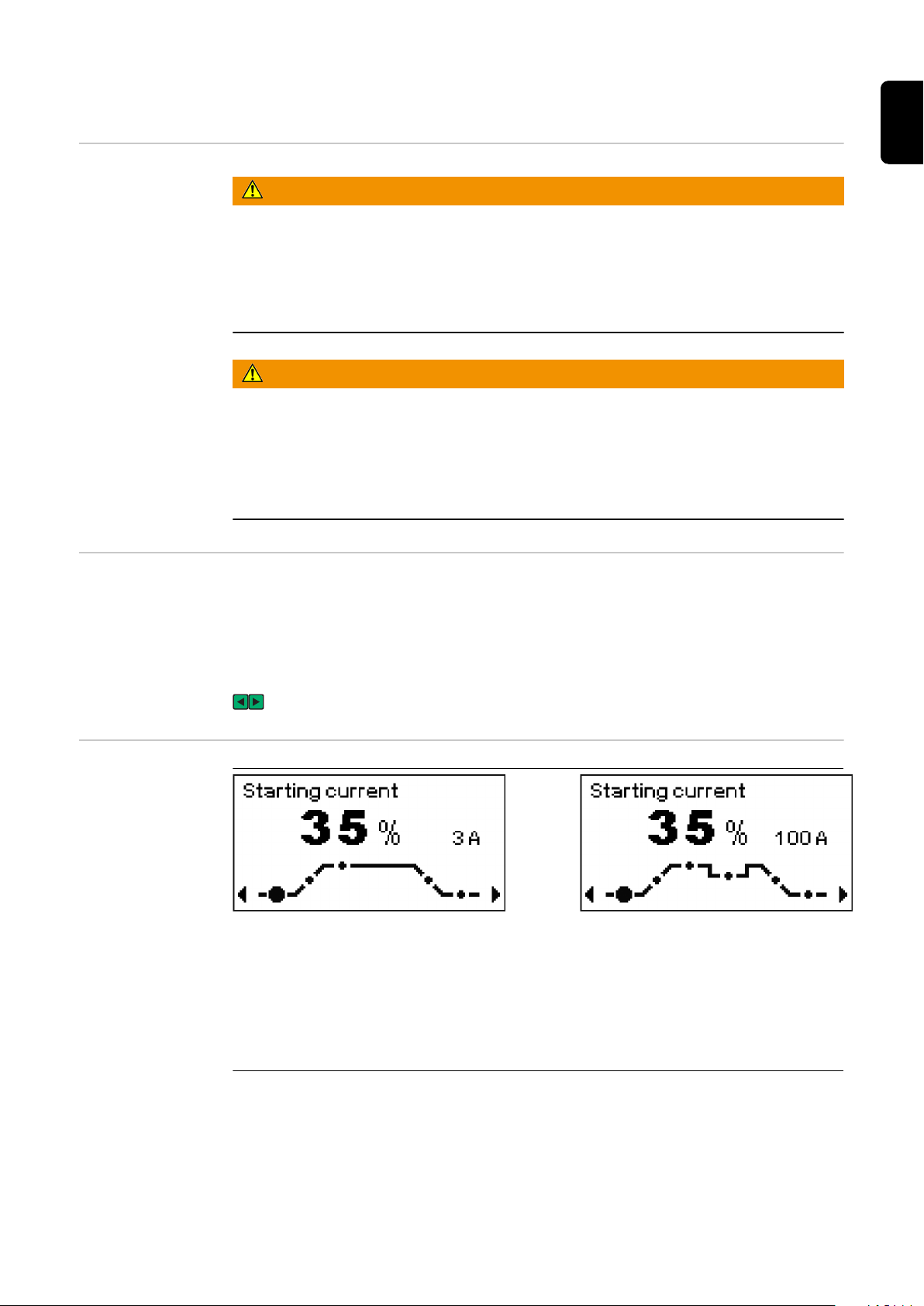

Sigurnost 51 Parametri zavarivanja: prikaz i kretanje izbornikom 51 Parametri zavarivanja kod TIG postupka 51 Priprema 54 Zavarivanje postupkom TIG 54

Paljenje električnog luka 57

Općenito 57 Paljenje električnog luka visokom frekvencijom(HF-paljenje) 57 Paljenje dodirom 58 Kraj zavarivanja 59

Posebne funkcije i opcije 60

Funkcija Nadzor prekida električnog luka 60 Funkcija Ignition Time-Out (istek vremena za paljenje) 60 TIG pulsiranje 60 Funkcija pripajanja 61 Zavarivanje hladnom žicom TIG postupkom 62

Ručno elektrolučno zavarivanje 64

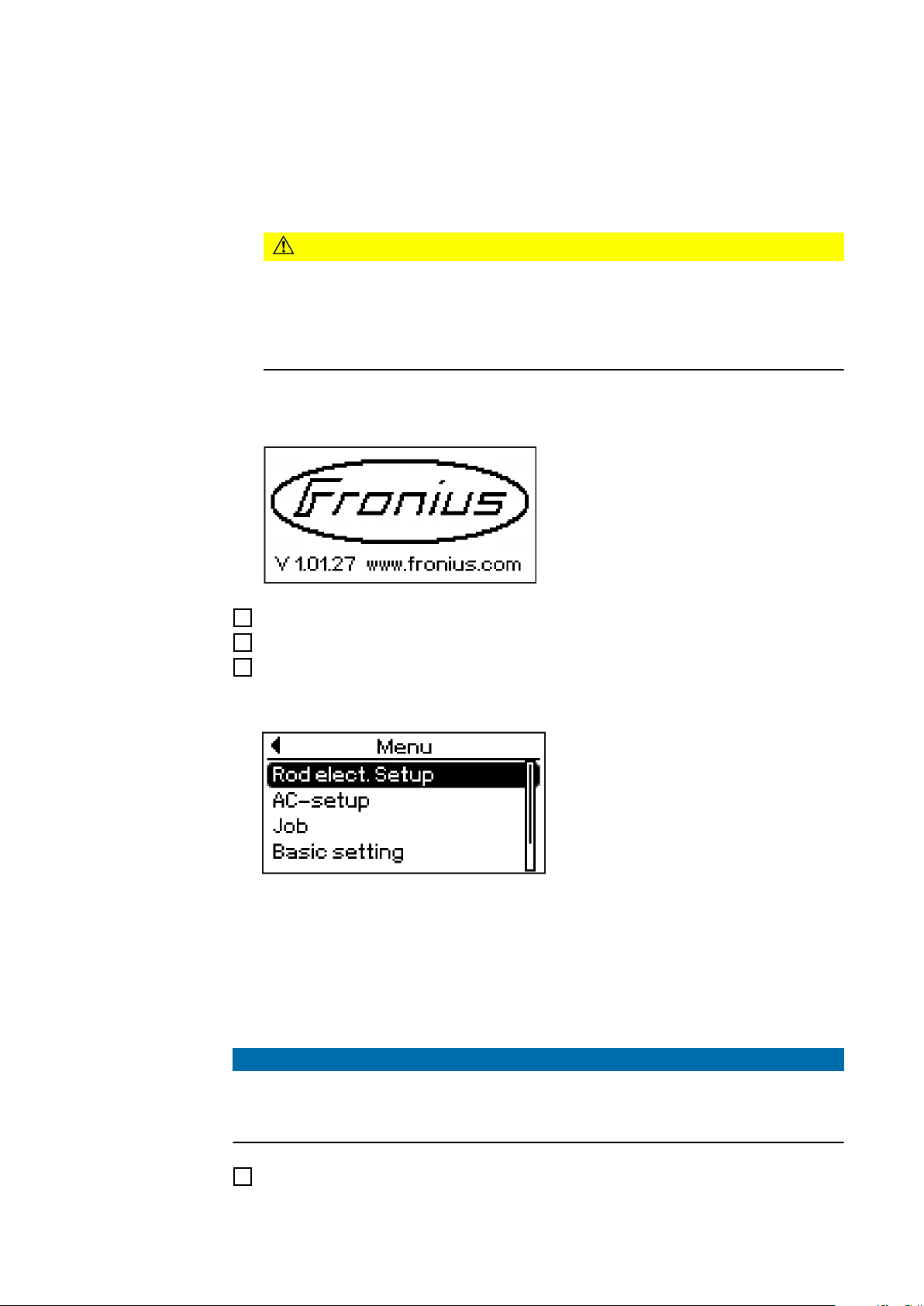

Sigurnost 64 Parametri zavarivanja: prikaz i kretanje izbornikom 64 Parametri zavarivanja kod štapnih elektroda 65 Priprema 66 Ručno elektrolučno zavarivanje 67 Funkcija Hot-Start 69 Početna struja < 100 % (SoftStart) 69 Funkcija Anti-Stick 69

Zavarivanje putem radnih točki 71

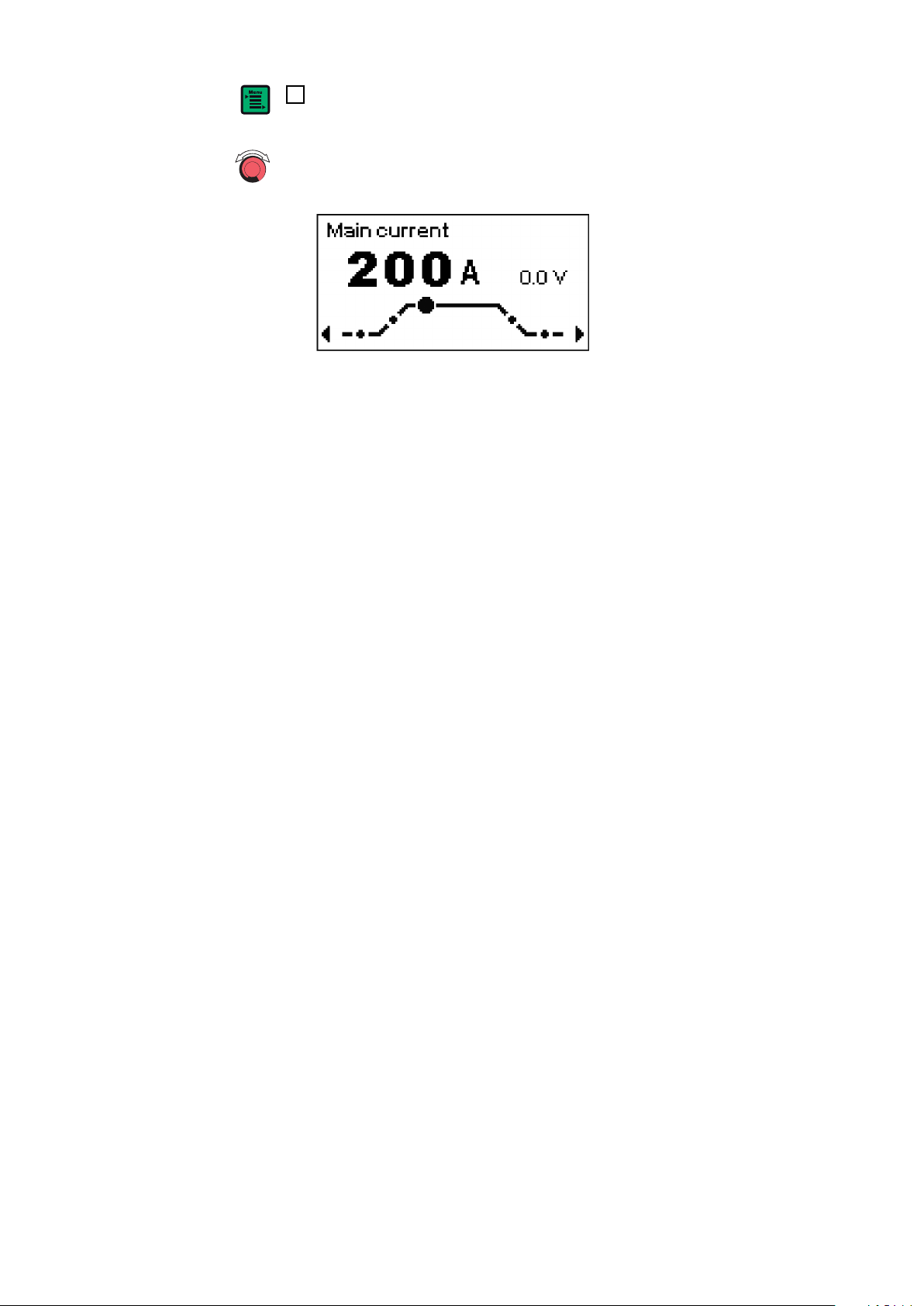

Sigurnost 71 Parametri zavarivanja: prikaz i kretanje izbornikom 71 Parametri zavarivanja kod TIG postupka 71 Parametri zavarivanja kod štapnih elektroda 74 Priprema 76

Zavarivanje putem radnih točki 77 Završetak zavarivanja pomoću radnih točki 79

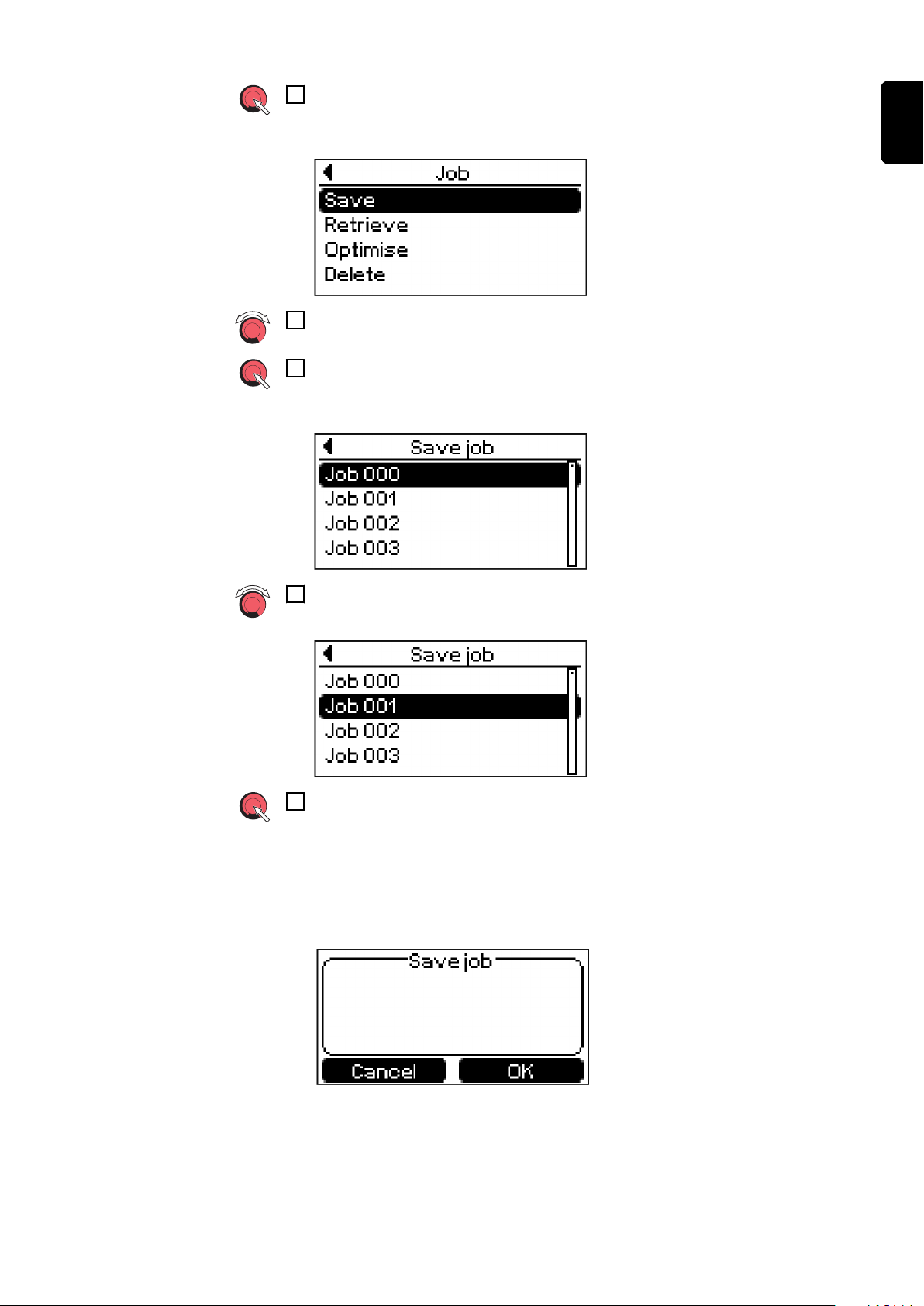

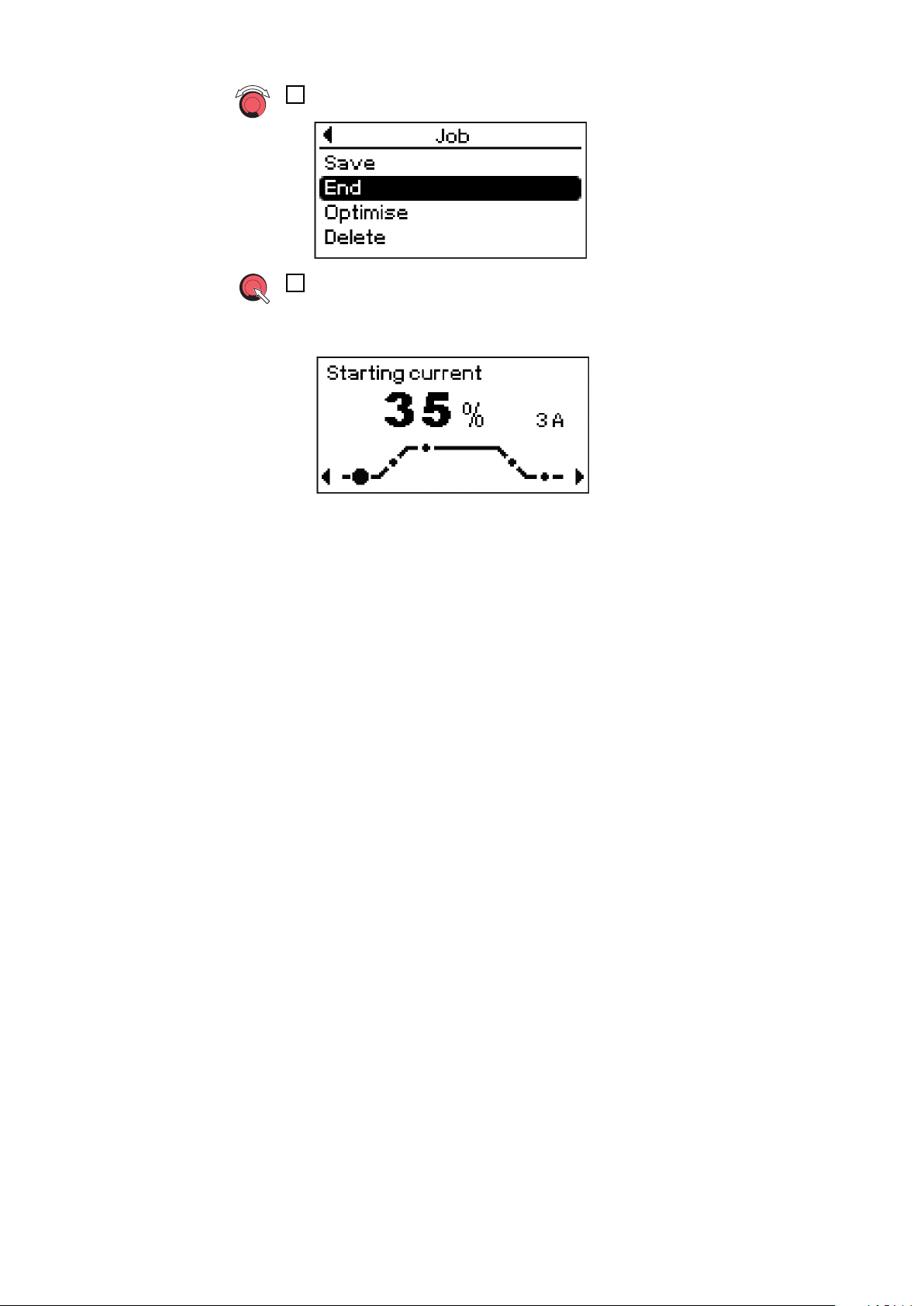

Spremanje postavki kao Job 81

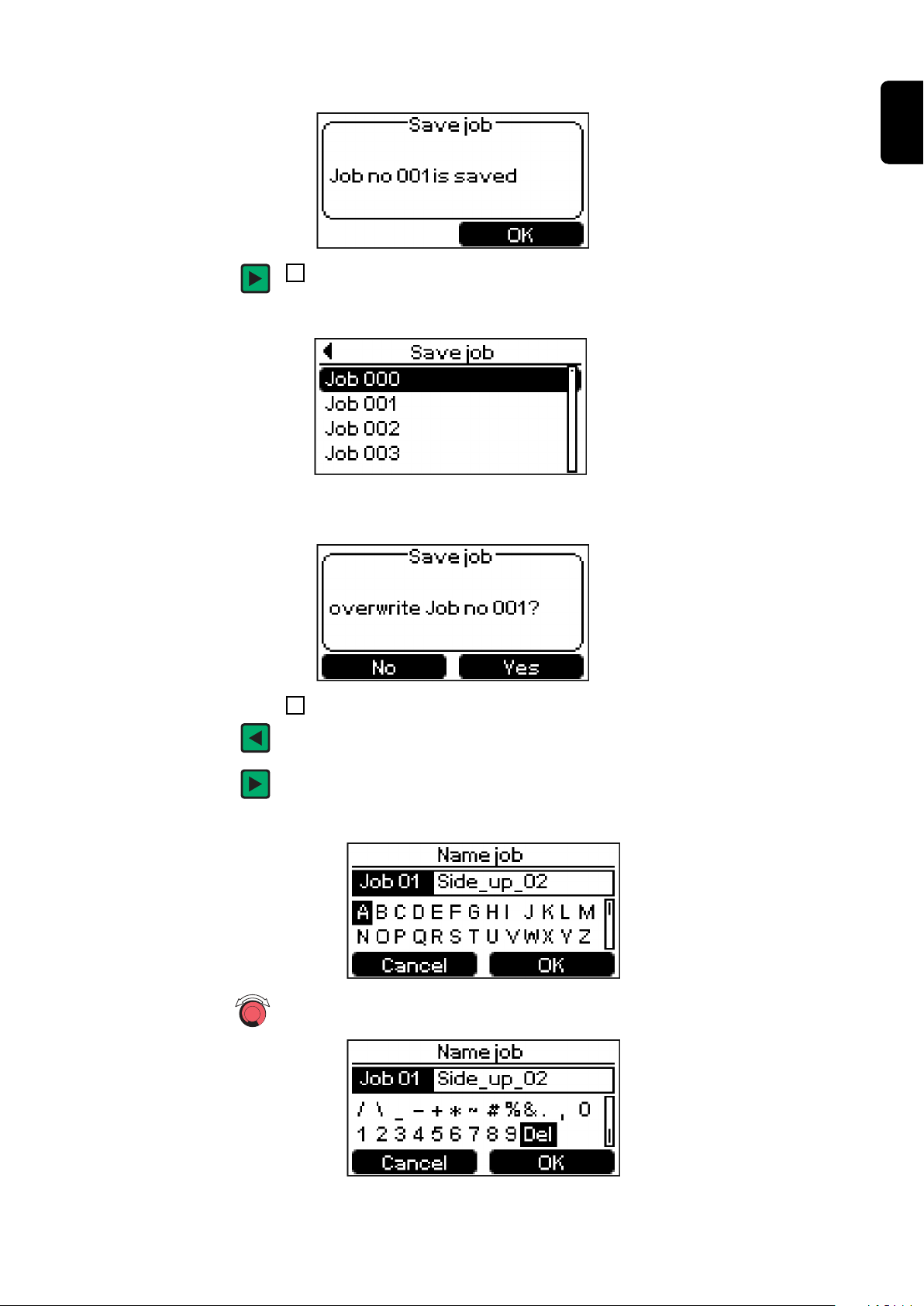

Općenito 81 Priprema 81 Spremanje postavki u obliku radne točke („kao Job”) 82 Završetak spremanja radne točke 87

Postavljanje postavki 89

Izbornik postavki 91

Općenito 91 Pregled 91

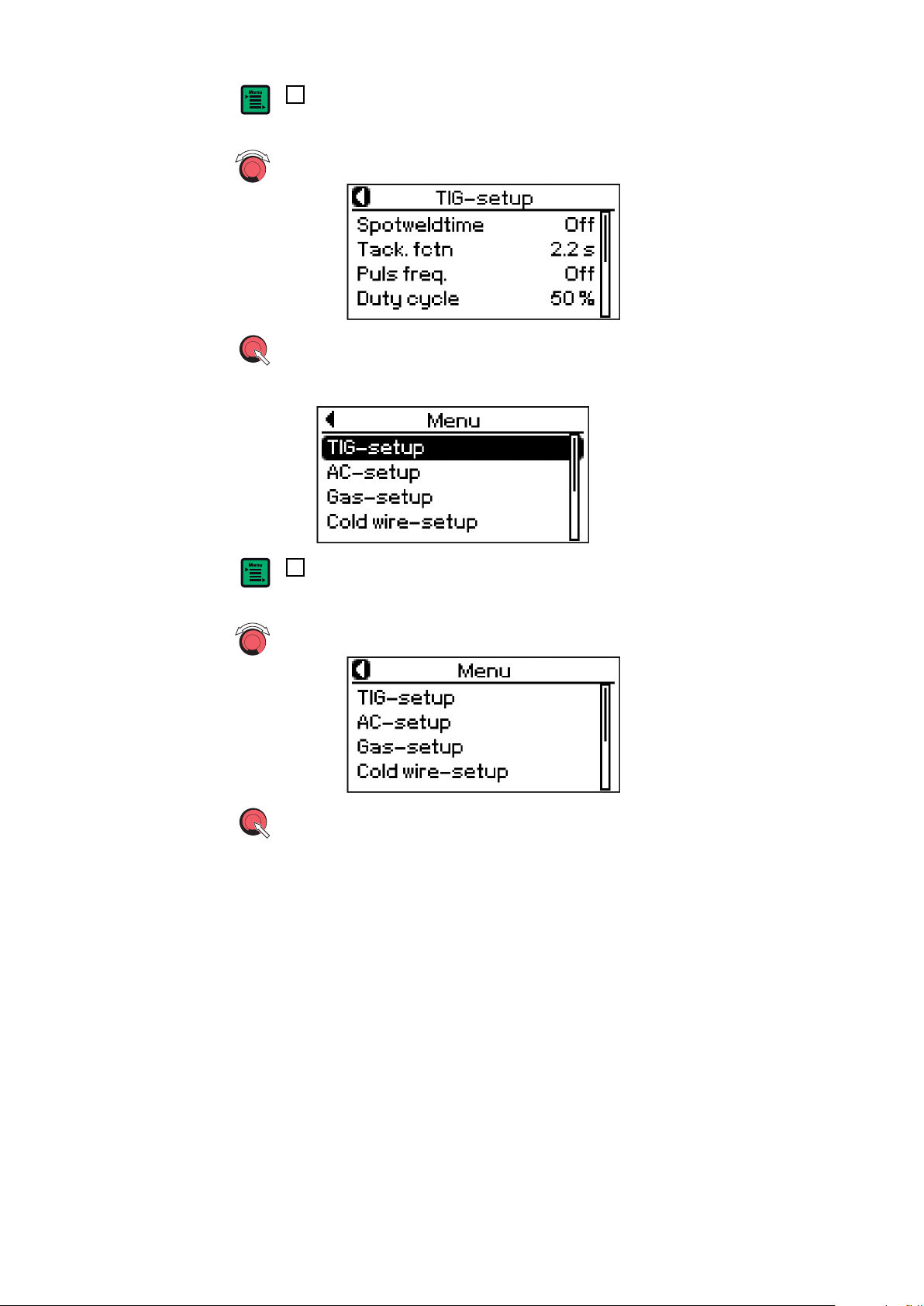

Postavljanje TIG postupka 92

Uđite u postavke za TIG postupak 92 Izmjena parametra 93 Izađite iz postavki za TIG postupak. 94 Parametri u postavljanju TIG postupka 95

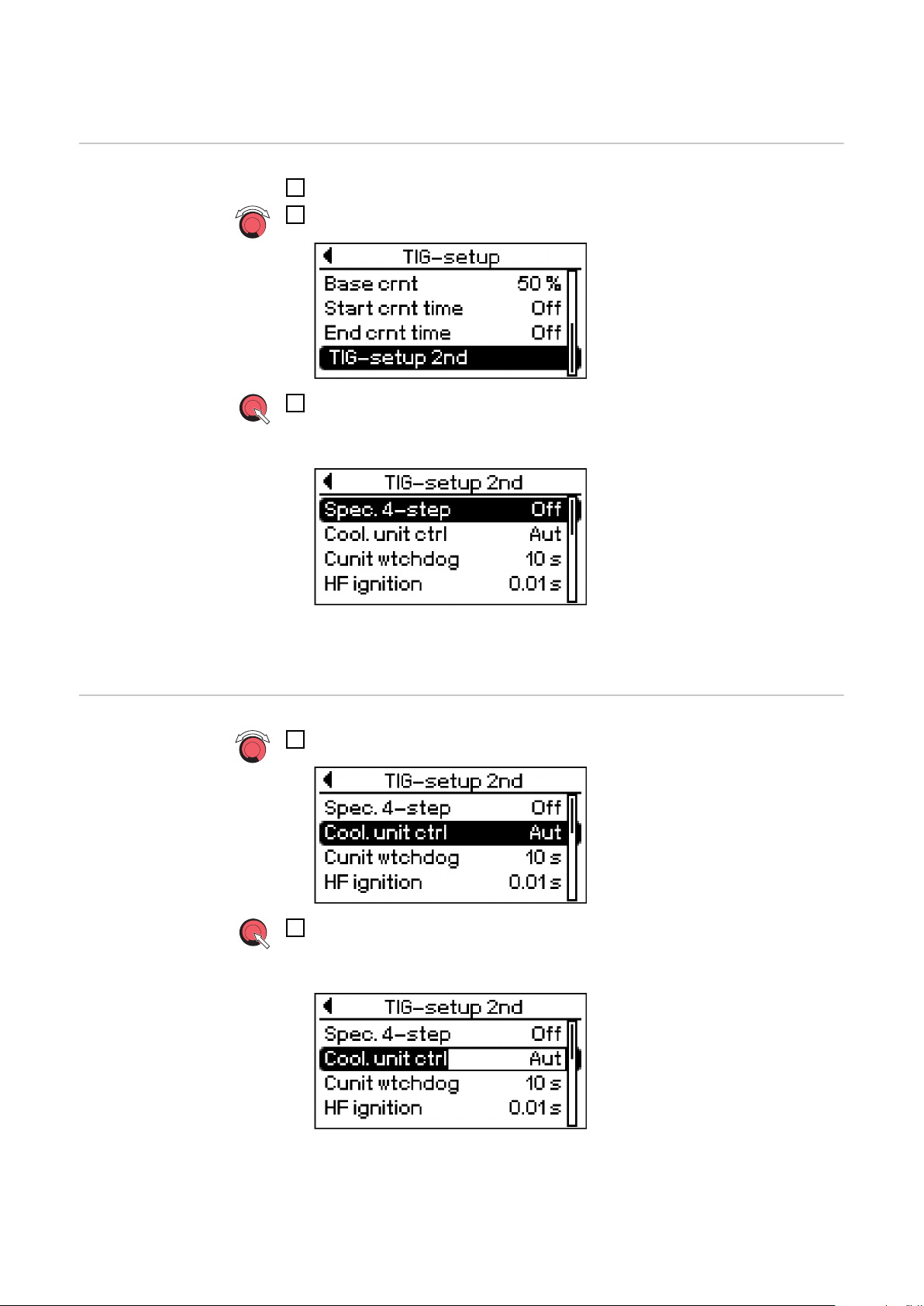

Postavljanje TIG postupka 2. 98

Uđite u 2. razinu postavki za TIG postupak 98 Izmjena parametra 98 Izađite iz postavki za TIG postupak 2. razine 99 parametri u 2. razini postavki za TIG postupak 101

Postavke za AC 105

Općenito 105 Uđite u postavke za AC 105 Izmjena parametra 106 Izađite iz postavki za AC 107 Parametri u postavkama za AC 108

Postavke za AC 2nd 110

Općenito 110 Uđite u 2. razinu postavki za AC 110 Izmjena parametra 110 Izađite iz postavki za 2. razine za AC 112 Parametri u 2. razini postavki za AC 113

Postavljanje plina 115

Općenito 115 Uđite u Postavljanje plina 115 Izmjena parametra 116 Izađite iz postavki za plin 117 Parametri u postavkama za plin 118

Postavljanje hladne žice 121

Općenito 121 Uđite u postavke za AC 121 Izmjena parametra 122 Izađite iz postavki za hladnu žicu 123 Parametri u postavljanju hladne žice 124

Kalibracija PushPull jedinice 126

Općenito 126 Poravnanje PushPull jedinice 126 Općenito 128 Servisni kodovi poravnavanja PushPull jedinice 128

Post. štapnih elektr. (postavljanje štapnih elektroda) 133

Uđite u Postavljanje štapnih elektroda 133 Izmjena parametra 134 Izađite iz postavki za štapne elektrode 135 Parametri u postavljanju štapnih elektroda 135

Post. štapnih elektr. 2nd (postavljanje štapnih elektroda 2. razina) 137

Uđite u 2. razinu postavki za štapne elektrode 137 Izmjena parametra 137 Izađite iz 2. razine postavki za štapne elektrode 138 parametri u 2. razini postavki za štapne elektrode 140

Postavke za AC (za štapne elektrode) 143

Općenito 143 Uđite u postavke za AC 143 Izmjena parametra 144 Izađite iz postavki za AC 145 Parametri u postavkama za AC 145

Job 147

Općenito 147 Uđite u Izbornik postavki Job 147 Spremiti / Učitati 147 Pregled 148

Optimiziranje radne točke 149

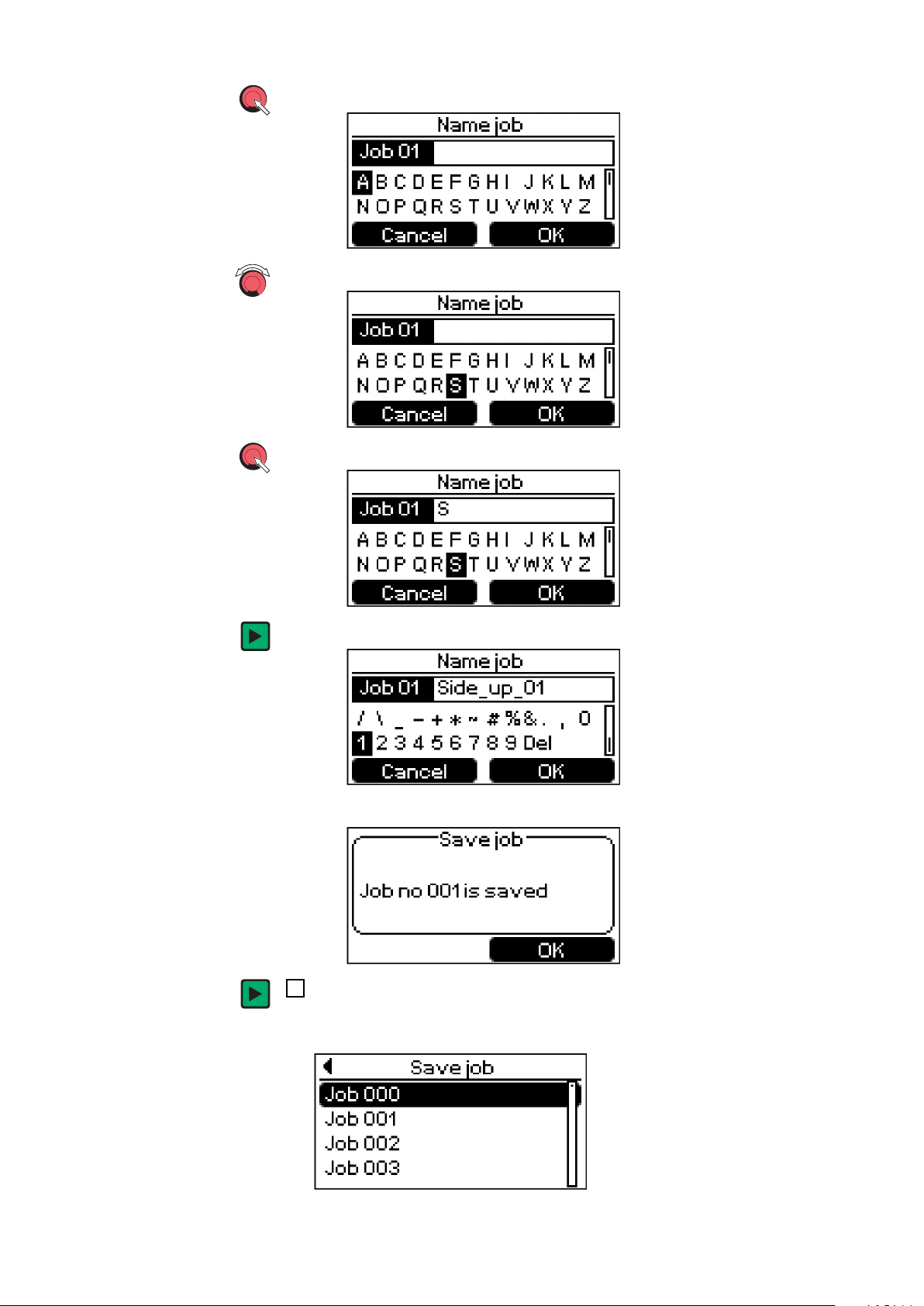

Optimiziranje radne točke 149 Promjena naziva radne točke 151 Završetak optimizacije radne točke 153 Podesivi parametri za TIG 154 Podesivi parametri za štapne elektrode 159

Brisanje radne točke 163

Osnovna postavka 166

Općenito 166 Ulaz u osnovne postavke 166 Izmjena parametra 167 Izađite iz osnovnih postavki 168 Parametri osnovnih postavki 169

Informacije 170

Općenito 170 Otvaranje ekrana s informacijama 170 Napuštanje ekrana s informacijama 171 Unosi u ekranu s informacijama 172

Zaključavanje tipki 173

Općenito 173 Zaključavanje tipki 173 Otključavanje tipkovnice 174

Factory – Vraćanje uređaja za zavarivanje na tvorničke postavke 175

Općenito 175 Factory – Vraćanje uređaja za zavarivanje na tvorničke postavke 175

L/R poravnavanje 177

Kratice 177 Općenito o induktivitetu strujnog kruga zavarivanja L 177 Općenito o otporu strujnog kruga zavarivanja R 177 L/R poravnanje 177

Uklanjanje grešaka i održavanje 181

Dijagnoza grešaka, uklanjanje grešaka 183

Općenito 183 Sigurnost 183 Prikazani servisni kodovi 183 Prikazan je servisni kôd u vezi s opcijom Digital Gas Control 189 Prikazan je servisni kôd u vezi s pomicanjem hladne žice 189 Dijagnosticiranje pogrešaka električnog generatora 190

Njega, održavanje i odlaganje 193

Općenito 193 Sigurnost 193 Pri svakom stavljanju u pogon 193 Svaka 2 mjeseca 193 Svakih 6 mjeseci 194 Odlaganje 194

Dodatak 195

Prosječne vrijednosti potrošnje pri zavarivanju 197

Prosječna potrošnja žičanih elektroda pri zavarivanju MIG/MAG postupkom 197 Prosječna potrošnja zaštitnog plina pri zavarivanju MIG/MAG postupkom 197 Prosječna potrošnja zaštitnog plina pri zavarivanju TIG postupkom 197

Tehnički podaci 198

Posebni napon 198 Pregled s ključnim sirovinama, godina proizvodnje uređaja 198 MagicWave 2200 Comfort 198 MagicWave 2500 Comfort 199 MagicWave 3000 Comfort 200 MagicWave 2500 Comfort MV 201 MagicWave 3000 Comfort MV 202 MagicWave 4000 Comfort 203 MagicWave 4000 Comfort MV 204 MagicWave 5000 Comfort 205 MagicWave 5000 Comfort MV 206 TransTig 2200 Comfort 207 TransTig 2500 Comfort 208 TransTig 3000 Comfort 209 TransTig 2500 Comfort MV 210 TransTig 3000 Comfort MV 211 TransTig 4000 Comfort 213 TransTig 4000 Comfort MV 214 TransTig 5000 Comfort 214 TransTig 5000 Comfort MV 215 Objašnjenje fusnota 216

Sigurnosni propisi

Objašnjenje sigurnosnih napomena

OPASNOST!

Označava neposrednu opasnost.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosne ili vrlo teške ozljede.

▶

UPOZORENJE!

Označava moguću opasnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosni i najteži oblici ozljeda.

▶

OPREZ!

Označava moguću štetnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti male ili manje ozljede, kao i materijalna

▶

šteta.

NAPOMENA!

Označava mogućnost manjkavih rezultata rada i štete na opremi.

Općenito Uređaj je izrađen pomoću najnovije tehnologije i u skladu s priznatim sigurnosno-

tehničkim propisima. Međutim, nepravilna upotreba ili zloupotreba može ugroziti

- život i zdravlje korisnika ili trećih osoba,

- uređaj i ostalu imovinu korisnika,

- učinkovit rad s uređajem.

Sve osobe koje sudjeluju u postavljanju, upotrebi, održavanju i servisiranju uređaja moraju

- imati odgovarajuće kvalifikacije,

- posjedovati znanje o zavarivanju i

- temeljito pročitati ove upute za upotrebu te ih se strogo pridržavati.

Upute za upotrebu moraju se stalno čuvati na lokaciji upotrebe uređaja. Osim uputa za upotrebu, obavezno je pridržavati se općih i lokalnih propisa o sprečavanju nesreća i zaštiti okoliša.

Sve napomene o sigurnosti i opasnostima na uređaju

- držite u čitljivom stanju

- nemojte oštetiti

- nemojte ukloniti

- nemojte prekriti, zalijepiti ili premazati.

Položaje napomena o sigurnosti i opasnostima na uređaju možete pronaći u poglavlju „Općenito” u sklopu uputa za upotrebu uređaja. Smetnje koje mogu utjecati na sigurnost moraju se ukloniti prije uključivanja uređaja.

Riječ je o vašoj sigurnosti!

Propisna primjena

Okolni uvjeti Upotreba ili skladištenje uređaja izvan navedenog raspona smatraju se nepropisnim.

Uređaj služi za rad isključivo u svrhe za koje je namijenjen.

Uređaj je namijenjen isključivo za postupke zavarivanja koji su navedeni na natpisnoj pločici. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i sljedeće:

- temeljito čitanje i pridržavanje svih napomena iz uputa za upotrebu

- temeljito čitanje i pridržavanje svih napomena o sigurnosti i opasnostima

- pravilno provođenje inspekcijskih radova i radova na održavanju.

Uređaj nikada ne upotrebljavajte za sljedeće:

- odmrzavanje cijevi

- punjenje baterija/akumulatora

- pokretanje motora

Uređaj je namijenjen za pogon u industriji i obrtima. Proizvođač ne odgovara za štete koje nastaju uslijed korištenja u stambenom prostoru.

Za nepotpune ili pogrešne rezultate rada proizvođač također ne preuzima nikakvu odgovornost.

Proizvođač ne snosi odgovornost za tako nastale štete.

Raspon temperature okolnog zraka:

- tijekom rada: od -10 °C do +40 °C (od 14 °F do 104 °F)

- tijekom transporta i skladištenja: od -20 °C do +55 °C (od -4 °F do 131 °F)

Relativna vlažnost zraka:

- do 50 % pri 40 °C (104 °F)

- do 90 % pri 20 °C (68 °F)

Okolni zrak: ne sadržava prašinu, kiseline, nagrizajuće plinove ili tvari itd. Maksimalna nadmorska visina: do 2000 m (6561 ft. 8.16 in)

Obaveze vlasnika Vlasnik se obvezuje da će dopustiti da na uređaju rade samo osobe koje su

- upoznate s temeljnim propisima o sigurnosti na radu i sprečavanju nesreća i upućene u rukovanje uređajem

- pročitale i razumjele upute za upotrebu, osobito poglavlje „Sigurnosni propisi” te to svojim potpisom potvrdile

- obučene u skladu sa zahtjevima za rezultate rada.

Savjestan rad osoblja u pogledu sigurnosti potrebno je provjeravati u redovitim razmacima.

Obaveze osoblja Sve osobe koje su zadužene za rad na uređaju obavezne su prije početka rada

- slijediti osnovne propise o sigurnosti na radu i sprečavanju nesreća

- pročitati ove upute za uporabu, osobito poglavlje „Sigurnosni propisi”, i potvrditi svojim potpisom da su ih razumjele i da će ih slijediti.

Prije napuštanja radnog mjesta pobrinite se da ni u vašoj odsutnosti ne može doći do ozljeđivanja osoba ili materijalne štete.

Mrežni priključak Uređaji velike snage mogu zbog svoje potrošnje električne struje smanjiti energetsku

kvalitetu mreže.

To može utjecati na pojedine vrste uređaja na sljedeće načine:

- ograničenja priključka

zahtjevi koji se odnose na maksimalnu dopuštenu mrežnu impedanciju

zahtjevi koji se odnose na minimalnu dopuštenu snagu kratkog spoja

na svakom priključenju na javnu mrežu

pogledajte Tehničke podatke

U tom slučaju rukovatelj ili korisnik uređaja mora osigurati da je priključenje uređaja dopušteno, eventualno u konzultaciji s poduzećem za opskrbu električnom energijom.

VAŽNO! Potrebno je sigurno uzemljiti mrežni priključak!

Vlastita zaštita i zaštita drugih osoba

Pri radu s uređajem izlažete se brojnim opasnostima, kao što su:

- iskrenje, vrući metalni dijelovi koji lete uokolo

- zračenje električnog luka koje je štetno za oči i kožu

- štetna elektromagnetska polja, koja mogu ugroziti život osoba sa srčanim stimulatorom

- opasnost od mrežne struje i struje zavarivanja

- povećana izloženost buci

- štetni dim koji nastaje pri zavarivanju i plinovi

Pri radu s uređajem nosite prikladnu zaštitnu odjeću. Zaštitna odjeća mora imati sljedeća svojstva:

- teško se može zapaliti

- izolirajuća je i suha

- prekriva cijelo tijelo, neoštećena je i u dobrom je stanju

- zaštitna kaciga

- hlače koje nisu zavrnute

U zaštitnu opremu ubraja se između ostaloga:

- Oči i lice zaštitite štitnikom za zaštitu očiju i lica s filtrom koji je u skladu s propisima od UV zračenja, vrućine i iskrenja.

- Iza štitnika za zaštitu očiju i lica nosite propisne zaštitne naočale sa zaštitnim vizirom.

- Nosite izdržljive cipele koje izoliraju i u vlažnim uvjetima.

- Ruke zaštitite prikladnim rukavicama (koje izoliraju od električne struje, štite od vrućine).

- Za smanjenje izloženosti buci i zaštitu od ozljeda nosite zaštitu za sluh.

Podaci za vrijednosti emisije buke

Osobe, a prvenstveno djeca, moraju se držati podalje tijekom rada uređaja i izvođenja postupka zavarivanja. Ako se osobe ipak nalaze u blizini,

- podučite ih o svim opasnostima (opasnost od osljepljivanja putem električnog luka, opasnost od ozljeđivanja zbog iskrenja, dim koji nastaje pri zavarivanju i koji je opasan za zdravlje, izloženost buci, moguće opasnosti putem mrežne struje ili struje zavarivanja...),

- stavite im na raspolaganje zaštitna sredstva ili

- izgradite prikladne zaštitne zidove i zastore.

Uređaj proizvodi maksimalnu razinu buke <80dB(A) (ref. 1pW) prilikom praznog hoda te u fazi hlađenja nakon rada, u skladu s maksimalno dopuštenom radnom točkom prilikom normalnog opterećenja prema normi EN 60974-1.

Vrijednost emisija koja se odnosi na radno mjesto prilikom zavarivanja (i rezanja) nije navedena jer ona ovisi o postupcima i okruženju. Ona ovisi o najrazličitijim parametrima, kao što su npr. postupak zavarivanja (MIG/MAG, TIG zavarivanje), odabrana vrsta struje (istosmjerna struja, izmjenična struja), raspon snage, vrsta materijala za zavarivanje, rezonantno ponašanje radnog dijela, okruženju radnog mjesta i ostalima.

Opasnost od opasnih plinova i para

Dim koji nastaje pri zavarivanju sadržava plinove i pare koji su opasni za zdravlje.

Dim koji nastaje pri zavarivanju sadržava tvari koje prema retku 118. Međunarodne agencije za istraživanje raka uzrokuju rak.

Primjenjujte precizno usisavanje i usisavanje prostorije. Ako je moguće, upotrijebite gorionik za zavarivanje s ugrađenim uređajem za usisavanje.

Držite glavu podalje od dima koji nastaje pri zavarivanju i plinova koji nastaju tijekom rada.

Nastali dim i opasne plinove

- nemojte udisati

- isišite ih pomoću prikladnih sredstava iz radnog područja.

Osigurajte dovoljno dovoda svježeg zraka. Pobrinite se da u svakom trenutku postoji stopa cirkulacije zraka od najmanje 20 m³ / sat.

Ako ventilacija nije dostatna, upotrebljavajte zavarivačku kacigu s dovodom zraka.

Ako postoje nejasnoće o tome je li kapacitet usisa dovoljan, izmjerene vrijednosti emisije štetnih tvari usporedite s dopuštenim graničnim vrijednostima.

Sljedeće su komponente među ostalim odgovorne za stupanj štetnosti dima koji nastaje prilikom zavarivanja:

- metali upotrijebljeni za izradak

- elektrode

- naneseni slojevi

- sredstva za čišćenje, odmašćivanje i slično

- primijenjeni postupak zavarivanja

Opasnost putem iskakanja iskre

Stoga se pridržavajte odgovarajućih sigurnosnih podatkovnih listova za materijale i navoda proizvođača za nabrojene komponente.

Preporuke za scenarije izloženosti, mjere za upravljanje rizikom i utvrđivanje radnih uvjeta možete pronaći na web-stranici udruženja European Welding Association u području Health & Safety (https://european-welding.org).

Zapaljive pare (primjerice, pare otapala) držite podalje od područja emitiranja električnog luka.

Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.

Iskakanje iskre može izazvati požare i eksplozije.

Nikada ne zavarujte u blizini zapaljivih materijala.

Zapaljivi materijali moraju biti barem 11 metara (36 ft. 1,07 in.) udaljeni od električnog luka ili poklopljeni provjerenom prekrivnom pločom.

Imajte spremne prikladne, ispitane aparate za gašenje požara.

Iskre i vrući metalni dijelovi mogu dospjeti u okolno područje i kroz male pukotine i otvore. Poduzmite odgovarajuće mjere kako biste spriječili opasnost od ozljeda i požara.

Nemojte zavarivati u područjima u kojima postoji opasnost od požara i eksplozije te na zatvorenim spremnicima, bačvama ili cijevima, ako oni nisu pripremljeni u skladu s odgovarajućim nacionalnim i međunarodnim normama.

Nije dopušteno zavarivati na spremnicima u kojima se skladište / su skladišteni plinovi, pogonska goriva, mineralna ulja i sl. Zbog mogućih ostataka postoji opasnost od eksplozije.

Opasnosti od mrežne struje i struje zavarivanja

Strujni udar u načelu je opasan po život i može dovesti do smrti.

Ne dodirujte dijelove unutar i izvan uređaja koji su pod naponom.

Prilikom zavarivanja postupkom MIG/MAG i postupkom TIG pod naponom su i žica za zavarivanje, kolut za žicu, valjci za dovod i svi metalni dijelovi koji su povezani sa žicom za zavarivanje.

Dodavač žice uvijek postavljajte na dovoljno izoliranu podlogu ili koristite prikladan, izolirajući prihvatnik za pomicanje žice.

Za prikladnu osobnu zaštitu od potencijala uzemljenja ili mase osigurajte dostatno izolirajuću, suhu podlogu ili pokrivnu ploču. Podloga ili pokrivna ploča u potpunosti moraju pokrivati cijelo područje između tijela i potencijala uzemljenja ili mase.

Svi kabeli i žice moraju biti pričvršćeni, neoštećeni, izolirani i prikladnih dimenzija. Labave spojeve, spaljene, oštećene ili nedovoljno dimenzionirane kabele i žice potrebno je odmah zamijeniti. Prije svake upotrebe provjerite jesu li priključci za napajanje pričvršćeni na svojem mjestu. Kod kabela za napajanje s bajonet-priključcima okrenite kabel za napajanje za min. 180° po uzdužnoj osi i osigurajte prednapon.

Kabel ili žice nemojte ovijati oko tijela niti dijelova tijela.

Elektrodu (štapnu elektrodu, volframovu elektrodu, žicu za zavarivanje ...)

- nikad ne uranjajte u tekućine kako bi se ohladila

- nikad nemojte dodirivati ako je uključen izvor struje.

Između elektroda dvaju aparata za zavarivanje može se na primjer pojaviti dvostruki napon praznog hoda jednog aparata za zavarivanje. Istovremeno dodirivanje potencijala obiju elektroda pod određenim uvjetima može biti opasno po život.

Električar mora redovito provjeravati funkcionalnost zaštitnog vodiča na mrežnim kabelima i kabelima uređaja.

Za propisnu upotrebu uređaja razreda zaštite I potrebna je mreža sa zaštitnim vodičem i utičnim sustavom s kontaktom za zaštitni vodič.

Upotreba uređaja na mreži bez zaštitnog vodiča i utičnici bez kontakta za zaštitni vodič dopuštena je samo ako su zadovoljeni svi nacionalni propisi koji se odnose na zaštitno odvajanje. U protivnom se takva upotreba smatra grubim nemarom. Proizvođač ne snosi odgovornost za tako nastale štete.

Ako je potrebno, putem prikladnog sredstva osigurajte odgovarajuće uzemljenje radnog komada.

Isključite uređaje koji se ne upotrebljavaju.

U slučaju radova na većim visinama nosite sigurnosni pojas za rad na visini kako biste se osigurali od pada.

Prije rada na uređaju isključite uređaj i izvucite mrežni utikač.

Osigurajte uređaj jasno čitljivom i razumljivom pločom s upozorenjima kako netko ne bi uključio mrežni utikač i ponovno uključio uređaj.

Nakon otvaranja uređaja:

- ispraznite sve komponente od električnog naboja

- pobrinite se da ni u jednoj komponenti uređaja nema struje.

Ako su potrebni radovi na dijelovima pod naponom, dogovorite se s drugom osobom da pravovremeno isključi glavnu sklopku.

Lutajuće struje zavarivanja

Ako se ne pridržavate napomena koje su navedene u nastavku, moguć je nastanak lutajućih struja zavarivanja, koje mogu izazvati sljedeće:

- opasnost od požara

- pregrijavanje komponenti s kojima je radni komad povezan

- uništavanje zaštitnih vodiča

- oštećenje uređaja i druge električne opreme

Pobrinite se da je stezaljka radnog komada čvrsto povezana s radnim komadom.

Stezaljku radnog komada pričvrstite što bliže mjestu na kojem se zavaruje.

Uređaj postavite tako da dovoljna količina izolacije bude okrenuta prema okolnom električki vodljivom području, npr. izolacija prema podlozi ili postoljima koja provode električnu struju.

Ako upotrebljavate strujne razdjelnike, prihvatnike s dvije glave itd., pridržavajte se sljedećeg: I elektroda gorionika za zavarivanje / držača elektroda koji se ne upotrebljavaju može provoditi potencijal. Pobrinite se da se gorionik za zavarivanje / držač elektroda koji se ne upotrebljavaju skladište uz odgovarajuću izolaciju.

Ako se radi o automatskim MIG/MAG primjenama, žičanu elektrodu do dodavača žice vodite samo ako je izolirana od bubnja žice za zavarivanje, velikog koluta ili koluta za žicu.

EMC kategorizacija uređaja

EMC mjere U posebnim slučajevima, unatoč pridržavanju standardizirane emisijske granice, mogu

Uređaji emisijskog razreda A:

- predviđeni su samo za upotrebu u industrijskim zonama

- u drugim područjima mogu prouzročiti smetnje povezane s vodičima i zračenjem.

Uređaji emisijskog razreda B:

- ispunjavaju emisijske zahtjeve za stambene i industrijske zone. To vrijedi i za stambene zone u kojima se energetska opskrba odvija putem javne niskonaponske mreže.

EMC kategorizacija uređaja prema nazivnoj pločici ili tehničkim podacima.

nastupiti smetnje za predviđeno područje primjene (npr. ako se na mjestu upotrebe nalaze osjetljivi uređaji ili ako je mjesto upotrebe u blizini radijskih ili televizijskih prijamnika). U tom slučaju korisnik je obvezan poduzeti mjere za uklanjanje smetnji.

Provjerite i ocijenite otpornost na smetnje opreme u okruženju uređaja u skladu s nacionalnim i međunarodnim odredbama. Ovo su primjeri opreme sklone smetnjama na koju uređaj može utjecati:

- sigurnosna oprema

- električni vodovi i vodovi za prijenos signala i podataka

- računalna i telekomunikacijska oprema

- oprema za mjerenje i kalibriranje

Potporne mjere za izbjegavanje EMC problema:

1. Opskrba električnom energijom

- Ako se elektromagnetske smetnje pojavljuju usprkos korištenju strujnog prik-

ljučka koji je u skladu s propisima, poduzmite dodatne mjere (npr. koristite prikladni strujni filter).

2. Vodovi za zavarivanje

- neka budu što kraći

- neka budu što bliže jedan drugome (i za izbjegavanje EMF problema)

- položeni daleko od drugih vodova

3. Izjednačavanje potencijala

4. Uzemljenje radnog dijela

- Ako je potrebno, uspostavite uzemljenje preko prikladnih kondenzatora.

5. Ako je potrebno, zaštitite ga

- Zaštitite drugu opremu u okruženju

- Zaštitite cijelu instalaciju za zavarivanje

EMF mjere Elektromagnetska polja mogu naštetiti zdravlju na način koji još nije poznat:

- Djelovanje na zdravlje osoba u blizini, npr. osoba koje nose srčane elektrostimulatore ili pomagala za sluh

- Osobe koje nose srčane elektrostimulatore moraju se savjetovati sa svojim liječnikom prije nego što se budu zadržavale u neposrednoj blizini uređaja i postupka zavarivanja

- Razmak između kablova za zavarivanje i glave/trupa zavarivača iz sigurnosnih razloga mora biti što veći

- Kabel za zavarivanje i pakete crijeva ne nosite preko ramena i ne omatajte oko tijela ili dijelova tijela

Osobito kritične točke

Ruke, kosu, dijelove odjeće i alate držite podalje od pokretnih dijelova, kao što su na primjer:

- ventilatori

- zupčanici

- valjci

- vratila

- kolutovi za žicu i žice za zavarivanje.

Ne posežite u rotirajuće zupčanike pogona za žicu ili rotirajuće komponente pogona.

Pokrivne ploče i bočne dijelove dopušteno je otvoriti/ukloniti samo tijekom trajanja radova na održavanju i popravaka.

Tijekom rada

- Osigurajte da su sve pokrivne ploče zatvorene i da su svi bočni dijelovi pravilno montirani.

- Držite sve pokrivne ploče i bočne dijelove zatvorenima.

Izlazak žice za zavarivanje iz gorionika za zavarivanje predstavlja visok rizik od ozljeđivanja (probadanje ruke, ozljeđivanje lica i očiju...).

Stoga gorionik za zavarivanje uvijek držite podalje od tijela (uređaji sa sustavom za pomicanje žice) i upotrebljavajte prikladne zaštitne naočale.

Izradak ne dodirujte tijekom i nakon zavarivanja – postoji opasnost od opeklina.

S ohlađenog izratka može otpasti troska. Stoga i prilikom naknadne obrade izradaka nosite zaštitnu opremu u skladu s propisima i osigurajte odgovarajuću zaštitu za druge osobe.

Gorionik za zavarivanje i ostale komponente opreme s visokim radnim temperaturama ostavite da se ohlade prije nego što budete radili na njima.

U prostorijama u kojima postoji opasnost o požara i eksplozije vrijede posebni propisi – pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.

Izvori struje za radove u prostorijama s povećanom električnom opasnosti (npr. kotao) moraju biti označeni znakom (Safety). Izvor struje ne smije se međutim nalaziti u takvim prostorijama.

Rashladno sredstvo koje izlazi predstavlja opasnost od opeklina. Prije isključenja priključaka za protok ili povratni tok rashladnog sredstva, isključite rashladni uređaj.

Prilikom rukovanja rashladnim sredstvom pridržavajte se navoda sa sigurnosnog podatkovnog lista rashladnog sredstva. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

Za transport uređaja dizalicom koristite samo odgovarajuću proizvođačevu opremu za prijenos tereta.

- Lance ili užad prikvačite na sve predviđene točke za montiranje odgovarajuće opreme za prijenos tereta.

- Lanci ili užad moraju imati što je moguće manji kut na okomiti pravac.

- Uklonite bocu za plin i sustav za pomicanje žice (MIG/MAG i TIG uređaji).

Ako je sustav za pomicanje žice ovješen na dizalicu prilikom zavarivanja, uvijek koristite prikladan, izolirajući ovjes za pomicanje žice (MIG/MAG i TIG uređaji).

Ako je uređaj opremljen remenom ili ručkom za nošenje, oni isključivo služe za transport uređaja rukom. Remen za nošenje nije prikladan za transport uz pomoć dizalice, viličara ili drugog mehaničkog uređaja za podizanje.

Zahtjev za zaštitni plin

Opasnost putem boca zaštitnog plina

Sva sredstva za podizanje (remenje, kopče, lanci itd.) koja se koriste zajedno s uređajem ili njegovim komponentama potrebno je redovito provjeravati (npr. postoje li mehanička oštećenja, korozija ili druge promjene uzrokovane utjecajem okoliša). Interval i opseg provjere moraju odgovarati barem važećim nacionalnim normama i smjernicama.

Postoji opasnost od neopaženog istjecanja zaštitnog plina bez boje i mirisa u slučaju korištenja adaptera za priključak za zaštitni plin. Navoje adaptera na strani uređaja za priključivanje zaštitnog plina potrebno je prije montaže zabrtviti pomoću prikladne teflonske trake.

Onečišćeni zaštitni plin, posebno u prstenastim vodovima, može prouzročiti oštećenja opreme i smanjenu kvalitetu zavarivanja. Treba ispuniti sljedeća pravila o kvaliteti zaštitnog plina:

- veličina čestica krute tvari < 40 µm

- temperatura rosišta plina pod tlakom < -20 °C

- maks. sadržaj ulja < 25 mg/m³

Po potrebi koristite filtre!

Boce zaštitnog plina sadrže plin pod tlakom i u slučaju oštećenja mogu eksplodirati. Budući da su boce zaštitnog plina sastavni dio opreme za zavarivanje, potrebno je jako oprezno rukovati njima.

Boce zaštitnog plina sa zabrtvljenim plinom zaštitite od previsoke temperature, mehaničkih udaraca, troske, otvorenog plamena, iskri i električnih lukova.

Boce zaštitnog plina montirajte okomito i pričvrstite u skladu s uputama kako se ne bi mogle prevrnuti.

Boce zaštitnog plina držite podalje od krugova zavarivanja ili drugih električnih strujnih krugova.

Nikad nemojte objesiti gorionik za zavarivanje na bocu zaštitnog plina.

Nikad nemojte elektrodom dodirivati bocu zaštitnog plina.

Opasnost od eksplozije – nikad nemojte zavarivati na boci zaštitnog plina koja je pod tlakom.

Uvijek koristite samo prikladne boce zaštitnog plina i odgovarajući prikladni pribor (regulator, crijeva i priključke...) za svaku primjenu. Boce zaštitnog plina i pribor koristite samo ako su u dobrom stanju.

Ako je ventil boce zaštitnog plina otvoren, okrenite lice od ispusta.

Ako se ne zavaruje, zatvorite ventil boce zaštitnog plina.

Ako boca zaštitnog plina nije priključena, ostavite poklopac na ventilu boce zaštitnog plina.

Pridržavajte se navoda proizvođača te odgovarajućih nacionalnih i međunarodnih odredaba za boce zaštitnog plina i dijelove pribora.

Opasnost od izlazećeg zaštitnog plina

Sigurnosne mjere na mjestu montaže i prilikom transporta

Opasnost od gušenja nekontrolirano izlazećim zaštitnim plinom

Zaštitni je plin bezbojan i bezmirisan i može pri izlasku potisnuti kisik iz okolnog zraka.

- Osigurajte dovoljan dovod svježeg zraka – stopa cirkulacije zraka mora iznositi najmanje 20 m³ po satu

- Slijedite sigurnosna upozorenja i upozorenja u vezi s održavanjem boce zaštitnog plina ili glavnog dovoda plina

- Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.

- Prije svakog stavljanja u pogon provjerite istječe li nekontrolirano plin iz boce zaštitnog plina ili glavnog dovoda plina.

Uređaj koji se prevrne može predstavljati opasnost po život! Uređaj postavljajte na ravnim, fiksnim podlogama tako da bude stabilan

- Dopušten je nagibni kut od maksimalno 10°.

U prostorima u kojima postoji opasnost od požara i eksplozije vrijede posebni propisi

- Pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.

Putem internih uputa i kontrola osigurajte da je okruženje radnog mjesta uvijek čisto i pregledno.

Uređaj postavljajte i upotrebljavajte isključivo u skladu sa stupnjem IP zaštite navedenim na označnoj pločici.

Prilikom postavljanja uređaja osigurajte slobodni prostor oko uređaja od 0,5 m (1 ft. 7,69 in.) kako bi hladni zrak mogao slobodno ulaziti i izlaziti.

Pobrinite se prilikom transporta uređaja da se pridržavate svih važećih nacionalnih i regionalnih smjernica i propisa za sprečavanje nesreća. To osobito vrijedi za smjernice koje se odnose na opasnosti prilikom transporta i otpremanja.

Ne podižite i ne transportirajte aktivne uređaje. Isključite uređaje prije transporta i podizanja!

Prije svakog transporta uređaja u potpunosti ispustite rashladno sredstvo te demontirajte sljedeće komponente:

- Dodavanje žice

- kolut žice

- bocu zaštitnog plina

Prije stavljanja u pogon, nakon transporta obvezno provjerite vizualnim pregledom postoje li oštećenja na uređaju. Neka sva moguća oštećenja popravi obučeno servisno osoblje prije stavljanja u pogon.

Sigurnosne mjere tijekom normalnog rada

Uređaj upotrebljavajte samo kada svi sigurnosni uređaji u potpunosti funkcioniraju. Ako sigurnosni uređaji ne funkcioniraju u potpunosti, postoji opasnost za

- život i zdravlje korisnika ili trećih osoba,

- uređaj i ostalu imovinu korisnika

- učinkovit rad s uređajem.

Prije uključivanja uređaja popravite sigurnosne uređaje koji ne funkcioniraju u potpunosti.

Sigurnosni uređaji nikada se ne smiju izbjegavati niti staviti izvan pogona.

Prije uključivanja uređaja osigurajte da nitko nije u opasnosti.

Barem jednom tjedno provjerite postoje li na uređaju izvana vidljiva oštećenja i provjerite funkcionalnost sigurnosnih uređaja.

Bocu zaštitnog plina uvijek dobro pričvrstite i u slučaju transporta uređaja dizalicom prethodno je skinite.

Samo je originalno rashladno sredstvo proizvođača zbog njegovih svojstava (električna vodljivost, zaštita od smrzavanja, kompatibilnost s materijalom, gorivost...) prikladno za upotrebu u našim uređajima.

Upotrebljavajte samo prikladno originalno rashladno sredstvo proizvođača.

Originalno rashladno sredstvo proizvođača nemojte miješati s drugim rashladnim sredstvima.

Puštanje u pogon, održavanje i servisiranje

Na rashladni krug priključite samo komponente sustava proizvođača.

Ako u slučaju korištenja drugim komponentama sustava ili drugim rashladnim sredstvima dođe do oštećenja, proizvođač ne odgovara za njih i prestaju vrijediti svi jamstveni zahtjevi.

Rashladno sredstvo FCL 10/20 nije zapaljivo. Rashladno sredstvo na bazi etanola pod određenim je uvjetima zapaljivo. Rashladno sredstvo transportirajte samo u zatvorenim originalnim spremnicima i držite ih podalje od izvora zapaljenja

Istrošeno rashladno sredstvo stručno odložite u skladu s nacionalnim i međunarodnim propisima. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

U rashlađenom sustavu prije svakog početka zavarivanja provjerite razinu rashladnog sredstva.

Za dijelove trećih strana ne može se jamčiti da su osmišljeni i izrađeni u skladu sa zahtjevima i sigurnosnim propisima.

- Upotrebljavajte samo originalne rezervne i potrošne dijelove (vrijedi i za standardizirane dijelove).

- Uređaj se ne smije mijenjati ni dopunjavati bez odobrenja proizvođača.

- Odmah zamijenite komponente koje nisu u besprijekornom stanju.

- Prilikom naručivanja navedite točan naziv i broj dijela prema popisu zamjenskih dijelova te serijski broj svog uređaja.

Vijci kućišta predstavljaju veze za zaštitne vodiče za uzemljenje dijelova kućišta. Uvijek koristite odgovarajući broj originalnih vijaka kućišta s navedenim okretnim momentom.

Sigurnosnotehnička provjera

Odlaganje Ne odlažite uređaj s kućnim otpadom! Sukladno europskoj Direktivi 2002/96/EZ o elek-

Proizvođač preporučuje da se najmanje svakih 12 mjeseci provede sigurnosno-tehnička provjera.

Unutar istog intervala od 12 mjeseci proizvođač preporučuje kalibriranje izvora struje.

Preporučuje se da ovlašteni električar izvede sigurnosno-tehničku provjeru

- nakon izmjena

- nakon ugradnje ili dogradnje

- nakon popravaka i održavanja

- najmanje svakih 12 mjeseci.

Prilikom sigurnosno-tehničke provjere potrebno je pridržavati se odgovarajućih međunarodnih i nacionalnih normi i smjernica.

Više informacija o sigurnosno-tehničkoj provjeri i kalibriranju možete dobiti u svojoj servisnoj službi. Ondje možete dobiti i potrebnu dokumentaciju.

tričnom i elektroničkom otpadu i njezinoj provedbi u nacionalnom pravu, iskorišteni električni alati moraju se prikupljati odvojeno i reciklirati na ekološki prihvatljiv način. Vratite svoj iskorišteni uređaj dobavljaču ili nabavite informacije o lokalnom, ovlaštenom poduzeću za prikupljanje i odlaganje otpada. Nepridržavanje ove Direktive EU-a može negativno utjecati na okoliš i vaše zdravlje!

Sigurnosna oznaka

Sigurnost podataka

Autorska prava Proizvođač zadržava autorska prava za ove upute za upotrebu.

Uređaji s oznakom CE ispunjavaju osnovne zahtjeve Direktive o niskonaponskoj i elektromagnetskoj kompatibilnosti (npr. relevantne norme proizvoda iz serije normi EN 60

974).

Fronius International GmbH izjavljuje da je uređaj u skladu s Direktivom 2014/53/EU. Potpuni tekst EU izjave o sukladnosti možete pronaći na sljedećoj internetskoj adresi: http://www.fronius.com

Uređaji s CSA kontrolnim znakom ispunjavaju zahtjeve relevantnih normi za Kanadu i SAD.

Korisnik je odgovoran za stvaranje pričuvne kopije promjena tvorničkih postavki. Proizvođač ne snosi odgovornost u slučaju brisanja osobnih postavki.

Tekst i ilustracije odgovaraju tehničkom stanju u vrijeme tiskanja. Zadržavamo pravo na izmjene. Sadržaj ovih uputa za upotrebu ne predstavlja temelj ni za kakve zahtjeve kupca. Bit ćemo vam zahvalni na prijedlozima za poboljšanja i napomene o pogreškama u uputama za upotrebu.

Opće informacije

Općenito

Koncept uređaja Izvori struje za TIG MagicWave (MW)

2200 / 2500 / 3000 / 4000 / 5000 Comfort kao i TransTig (TT) 2200 / 2500 / 3000 / 4000 / 5000 Comfort potpuno su digitalizirani pretvarači izvora struje kojima se upravlja s pomoću mikroprocesora.

Modularni dizajn i jednostavne mogućnosti proširivanja sustava jamče visoku fleksibilnost. Uređaje je moguće prilagoditi svakoj okolnosti.

Izvori struje prikladni su za upotrebu s generatorom. Zahvaljujući zaštićenim upravljačkim elementima i kućištu s praškastim premazom nude visoku otpornost dok su u pogonu.

I MagicWave i TransTig raspolažu funkcijom TIG impulsnog električnog luka sa širokim rasponom frekvencija.

Princip funkcioniranja

Područja djelovanja

Za optimalan tijek paljenja pri TIG-AC zavarivanju, MagicWave osim promjera elektrode uzima u obzir i trenutačnu temperaturu elektrode, ovisno o trajanju prethodnog zavarivanja i pauze. Pri TIG-DC zavarivanju RPI paljenje (Reverse Polarity Ignition, paljenje s obrnutim polovima) omogućuje izvrsnu zapaljivost.

Središnja upravljačka i regulacijska jedinica izvora struje povezana je s digitalnim signalnim procesorom. Središnja upravljačka i regulacijska jedinica te signalni procesor upravljaju cijelim postupkom zavarivanja. Tijekom postupka zavarivanja kontinuirano se mjere stvarni podaci, odmah se reagira na promjene. Regulacijski algoritam osigurava da će se zadržati željeno zadano stanje.

Iz toga rezultira:

- Precizan postupak zavarivanja,

- Točna mogućnost reproduciranja svih rezultata

- Izvanredna svojstva zavarivanja.

Uređaji se mogu koristiti u obrtima i u industriji: ručna i automatizirana primjena TIG postupka s nelegiranim i niskolegiranim čelikom kao i s visokolegiranim krom-nikal čelikom.

Izvori struje MagicWave na osnovi prilagodljive AC-frekvencije imaju izvanredne performanse pri zavarivanju aluminija, aluminijskih legura i magnezija.

Komponente sustava

FRONIUS

(6)

(1)

(2)

(8)

(9)

(3)

(4)

(11)

(10)

(7)

(5)

Općenito Izvore struje TransTig i MagicWave moguće je pogoniti različitim proširenjima sustava i

opcijama.

Pregled

Proširenja sustava i opcije

Pol. Opis

(1) Gorionik za zavarivanje za TIG robote

Dovodi hladne žice s pogonom za žicu (2) Izvori struje (3) Rashladni uređaji (4) Kolica s držačem za plinske boce (5) Nožni daljinski upravljači (6) Jedinice za pomicanje hladne žice (7) Tijelo gorionika za TIG standard / Up/Down (gore/dolje) (8) Tijelo gorionika za TIG JobMaster TIG (9) Daljinski upravljači i pribor za robote (10) Maseni kabel (11) Kabel elektrode

Upravljački elementi i priključci

Opis upravljačkih ploča

(3)

(12)

(6)

(9)

(1)

(11)

(10)

(4)

(14)

(13)

)5()2(

(8)

(7)

(15)

Općenito

Sigurnost

Upravljačka ploča MagicWave Comfort

NAPOMENA!

Zbog ažuriranja softvera na vašem uređaju mogu biti dostupne funkcije koje u ovim uputama za rad nisu opisane ili obrnuto.

Osim toga, pojedinačne se slike mogu neznatno razlikovati od kontrola na uređaju. Način djelovanja tih kontrola ipak je jednak.

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

▶

upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem

▶

pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

Br. Funkcija (1) Indikator Pulsiranje

svijetli kad se parametar postavki F-P postavi na pulsirajuću frekvenciju

(2) Indikator Točkasto zavarivanje

svijetli kad se parametar postavki SPt postavi na vrijeme točkanja

(3) Indikator Pomicanje hladne žice

svijetli kad je priključena jedinica za pomicanje hladne žice

(4) Zaslon (5) Indikator Pripajanje

svijetli kad se parametar postavki tAC postavi na vremenski interval

Br. Funkcija (6) Indikator Elektroda preopterećena

svijetli kad dođe do preopterećenja volframove elektrode Dodatne informacije o indikatoru Elektroda preopterećena nalaze se u poglavlju „Pogon zavarivanja”, odjeljku Zavarivanje TIG postupkom.

(7) Indikator Zaključavanje tipkovnice

svijetli kad se aktivira zaključavanje tipkovnice

(8) Tipka Postupak zavarivanja

za odabir postupka zavarivanja, ovisno o odabranom načinu rada

Način rada 2-taktni pogon / 4-taktni pogon:

automatsko stvaranje kapica; samo u kombinaciji s postupkom zavarivanja TIG AC

Postupak zavarivanja TIG AC

Postupak zavarivanja TIG DC-

Način rada Ručno zavarivanje štapnim elektrodama:

Postupak Ručno AC zavarivanje štapnim elektrodama

Postupak Ručno DC- zavarivanje štapnim elektrodama

Postupak Ručno DC+ zavarivanje štapnim elektrodama

Kada odaberete postupak, zasvijetlit će LED na odgovarajućem simbolu.

(9) Tipka desno

za kretanje po izborniku

(10) Tipka Način rada

za odabir načina rada

2-taktni pogon

4-taktni pogon

Ručno zavarivanje štapnim elektrodama

Kada odaberete način rada, zasvijetlit će LED na odgovarajućem simbolu.

(11) Tipka Provjera plina

za namještanje potrebne količine zaštitnog plina na regulatoru tlaka plina. Nakon pritiskanja tipke za provjeru plina plin istječe u trajanju od 30 s. Ponovnim pritiskom postupak se prijevremeno zaustavlja.

(12) Postavke

- Okretanje okretnog gumba: odabir parametara

- Pritiskanje okretnog gumba: potvrda odabira u izborniku, preuzimanje vrijednosti

(13) Tipka Izbornik

za otvaranje odgovarajućeg izbornika u postavljenom postupku zavarivanja

(14) Tipka lijevo

za kretanje po izborniku

(15) Indikator VF-paljenje (visokofrekventno paljenje)

svijetli kad se parametar HFt postavi na interval za impulse visoke frekvencije

Upravljačka

(3)

(11)

(6)

(8)

(1)

(10)

(9)

(4)

(13)

(12)

)7()5()2(

(14)

ploča TransTig Comfort

Br. Funkcija (1) Indikator Pulsiranje

svijetli kad se parametar postavki F-P postavi na pulsirajuću frekvenciju

(2) Indikator Točkasto zavarivanje

svijetli kad se parametar postavki SPt postavi na vrijeme točkanja

(3) Indikator Pomicanje hladne žice

svijetli kad je priključena jedinica za pomicanje hladne žice

(4) Zaslon (5) Indikator Pripajanje

svijetli kad se parametar postavki tAC postavi na vremenski interval

(6) Indikator Elektroda preopterećena

svijetli kad dođe do preopterećenja volframove elektrode Dodatne informacije o indikatoru Elektroda preopterećena nalaze se u poglavlju „Pogon zavarivanja”, odjeljku Zavarivanje TIG postupkom.

(7) Indikator Zaključavanje tipkovnice

svijetli kad se aktivira zaključavanje tipkovnice

(8) Tipka desno

za kretanje po izborniku

(9) Tipka Način rada

za odabir načina rada

2-taktni pogon

4-taktni pogon

Ručno zavarivanje štapnim elektrodama

Kada odaberete način rada, zasvijetlit će LED na odgovarajućem simbolu.

(10) Tipka Provjera plina

Br. Funkcija (11) Postavke

- Okretanje okretnog gumba: odabir parametara

- Pritiskanje okretnog gumba: potvrda odabira u izborniku, preuzimanje vrijednosti

(12) Tipka Izbornik

za otvaranje odgovarajućeg izbornika u postavljenom postupku zavarivanja

(13) Tipka lijevo

za kretanje po izborniku

(14) Indikator VF-paljenje (visokofrekventno paljenje)

svijetli kad se parametar HFt postavi na interval za impulse visoke frekvencije

Priključci, prekidači i mehaničke komponente

(1)

(2)

(3)

(4) (5)

(6)

(7)

(8)

MagicWave 2200 Comfort

MagicWave 2200 Comfort - prednja strana

Br. Funkcija (1) Priključak gorionika za zavarivanje

za priključivanje:

- gorionika za zavarivanje TIG postupkom

- kabela za elektrodu kod ručnog zavarivanja štapnim elektrodama

(2) Priključak LocalNet

Standardizirana priključna utičnica za proširenja sustava (npr. daljinsko upravljanje, gorionik za zavarivanje JobMaster TIG itd.)

(3) Ručka za nošenje (4) Priključak za upravljanje gorionikom za zavarivanje

- za priključivanje upravljačkog utikača konvencionalnog gorionika za zavarivanje

- Ulaz za signal zaštite od kolizije kod priključenog sučelja robota ili spojne sabirnice

(5) Priključak masenog kabela

za priključivanje masenog kabela

(6) Priključak zaštitnog plina (7) Mrežni prekidač

za uključivanje i isključivanje izvora struje

MagicWave 2200 Comfort - stražnja strana

(8) Mrežni kabel s vlačnim rasterećenjem

MagicWave

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

2500 / 3000 Comfort

MagicWave 2500 / 3000 Comfort - prednja strana

MagicWave 2500 / 3000 Comfort - stražnja strana

Br. Funkcija (1) Priključak masenog kabela

za priključivanje masenog kabela

(2) Priključak LocalNet

Standardizirana priključna utičnica za proširenja sustava (npr. daljinsko upravljanje, gorionik za zavarivanje JobMaster TIG itd.)

(3) Ručka za nošenje (4) Priključak za upravljanje gorionikom za zavarivanje

- za priključivanje upravljačkog utikača konvencionalnog gorionika za zavarivanje

- Ulaz za signal zaštite od kolizije kod priključenog sučelja robota ili spojne sabirnice

(5) Priključak gorionika za zavarivanje

za priključivanje:

- gorionika za zavarivanje TIG postupkom

- kabela za elektrodu kod ručnog zavarivanja štapnim elektrodama

(6) Priključak zaštitnog plina (7) Mrežni kabel s vlačnim rasterećenjem (8) Mrežni prekidač

za uključivanje i isključivanje izvora struje

MagicWave

MagicWave 4000

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

4000 / 5000 Comfort

MagicWave 4000 / 5000 Comfort – prednja strana

MagicWave 4000 / 5000 Comfort – stražnja strana

Br. Funkcija (1) Mrežni prekidač

za uključivanje i isključivanje izvora struje

(2) Priključak gorionika za zavarivanje

za priključivanje tijela gorionika za TIG

(3) Priključak za držač elektroda

za priključivanje kabela za elektrodu kod ručnog elektrolučnog zavarivanja

(4) Priključak za upravljanje gorionikom za zavarivanje

- za priključivanje upravljačkog utikača konvencionalnog gorionika za zavarivanje

- Ulaz za signal zaštite od kolizije kod priključenog sučelja robota ili spojne

(5) Priključak LocalNet

sabirnice

Standardizirana priključna utičnica za proširenja sustava (npr. daljinsko upravljanje, gorionik za zavarivanje JobMaster TIG itd.)

(6) Priključak masenog kabela

za priključivanje masenog kabela

(7) Slijepi pokrovi

predviđeno za priključak LocalNet

(8) Mrežni kabel s vlačnim rasterećenjem (9) Priključak zaštitnog plina

TransTig

(1)

(2)

(3)

(4) (5)

(6)

(7)

(8)

2200 Comfort

TransTig 2200 Comfort - prednja strana

TransTig 2200 Comfort - stražnja strana

Br. Funkcija (1) (+) – utičnica za struju s bajunetnim zaporom

za priključivanje

- masenog kabela kod zavarivanja TIG postupkom

- kabela za elektrode ili masenog kabela kod ručnog zavarivanja štapnim elektrodama (ovisno o vrsti elektrode)

(2) Priključak LocalNet

standardizirana priključna utičnica za proširenja sustava (npr. daljinsko upravljanje, gorionik za zavarivanje JobMaster TIG itd.)

(3) Ručka za nošenje (4) Priključak za upravljanje gorionikom za zavarivanje

- za priključivanje upravljačkog utikača konvencionalnog gorionika za zavarivanje

- Ulaz za signal zaštite od kolizije kod priključenog sučelja robota ili spojne sabirnice

(5) (-) – utičnica za struju s bajunetnim zaporom

za priključivanje

- gorionika za zavarivanje TIG postupkom

- kabela za elektrode ili masenog kabela kod ručnog zavarivanja štapnim elektrodama (ovisno o vrsti elektrode)

(6) Priključak zaštitnog plina (7) Mrežni prekidač

za uključivanje i isključivanje izvora struje

(8) Mrežni kabel s vlačnim rasterećenjem

TransTig

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

2500 / 3000 Comfort

TransTig 2500 / 3000 Comfort - prednja strana

TransTig 2500 / 3000 Comfort - stražnja strana

Br. Funkcija (1) (+) – utičnica za struju s bajunetnim zaporom

za priključivanje

- masenog kabela kod zavarivanja TIG postupkom

- kabela za elektrode ili masenog kabela kod ručnog zavarivanja štapnim elektrodama (ovisno o vrsti elektrode)

(2) Priključak LocalNet

standardizirana priključna utičnica za proširenja sustava (npr. daljinsko upravljanje, gorionik za zavarivanje JobMaster TIG itd.)

(3) Ručka za nošenje (4) Priključak za upravljanje gorionikom za zavarivanje

- za priključivanje upravljačkog utikača konvencionalnog gorionika za zavarivanje

- Ulaz za signal zaštite od kolizije kod priključenog sučelja robota ili spojne sabirnice

(5) (-) – utičnica za struju s bajunetnim zaporom

za priključivanje

- gorionika za zavarivanje TIG postupkom

- kabela za elektrode ili masenog kabela kod ručnog zavarivanja štapnim elektrodama (ovisno o vrsti elektrode)

(6) Priključak zaštitnog plina (7) Mrežni kabel s vlačnim rasterećenjem (8) Mrežni prekidač

za uključivanje i isključivanje izvora struje

TransTig

TransTig 4000

(1)

(2)

(3)

(4)

(7)

(6)

(5)

(8)

(6)

4000 / 5000 Comfort

TransTig 4000 / 5000 Comfort – prednja strana

TransTig 4000 / 5000 Comfort – stražnja strana

Br. Funkcija (1) (+) – utičnica za struju s bajunetnim zaporom

za priključivanje

- masenog kabela kod zavarivanja TIG postupkom

- kabela za elektrode ili masenog kabela kod ručnog elektrolučnog zavarivanja (ovisno o vrsti elektrode)

(2) Priključak LocalNet

standardizirana priključna utičnica za proširenja sustava (npr. daljinsko upravljanje, gorionik za zavarivanje JobMaster TIG itd.)

(3) Priključak za upravljanje gorionikom za zavarivanje

- za priključivanje upravljačkog utikača konvencionalnog gorionika za zavarivanje

- Ulaz za signal zaštite od kolizije kod priključenog sučelja robota ili spojne sabirnice

(4) (-) – utičnica za struju s bajunetnim zaporom

za priključivanje

- tijela gorionika za TIG

- kabela za elektrode ili masenog kabela kod ručnog elektrolučnog zavarivanja (ovisno o vrsti elektrode)

(5) Mrežni prekidač

za uključivanje i isključivanje izvora struje OFF = - O ON = - I -

(6) Slijepi pokrovi

predviđeno za priključak LocalNet

(7) Mrežni kabel s vlačnim rasterećenjem (8) Priključak zaštitnog plina

Instalacija i puštanje u pogon

Minimalna oprema za pogon zavarivanja

Općenito Ovisno o postupku zavarivanja, potrebna je određena minimalna oprema kako bi se

radilo s izvora struje. U nastavku su opisani postupci zavarivanja i odgovarajuća minimalna oprema za pogon zavarivanja.

TIG AC zavarivanje

TIG DC zavarivanje

Zavarivanje TIG postupkom, automatizirano

- Izvor struje MagicWave

- Maseni kabel

- Gorionik za zavarivanje TIG postupkom s ozibnim prekidačem

- Priključak zaštitnog plina (opskrba zaštitnim plinom) s regulatorom tlaka plina

- Dodatni materijal ovisno o primjeni

- izvor struje

- maseni kabel.

- Tijelo gorionika za TIG

- Opskrba zaštitnim plinom s regulatorom tlaka plina

- Dodatni materijal ovisno o primjeni

- Izvor struje

- Robotsko sučelje ili poveznica sabirnice polja

- Maseni kabel

- Gorionik za zavarivanje za TIG strojeve ili gorionik za zavarivanje za TIG robote (kod gorionika za strojeve ili za robote koji su hlađeni vodom potreban je dodatan rashladni uređaj)

- Priključak za plin (opskrba zaštitnim plinom)

- Jedinica za pomicanje hladne žice i dodatni materijal ovisno o primjeni

Ručno elektrolučno zavarivanje

- izvor struje

- maseni kabel.

- držač elektroda

- Štapne elektrode ovisno o primjeni

Prije instalacije i puštanja u pogon

Sigurnost

Propisna primjena

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije navedene u ovom dokumentu smije obavljati i upotrebljavati

▶

samo osposobljeno stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem u cijelosti pročitajte ove upute za upotrebu komponenti sustava, a

▶

posebno sigurnosne propise.

Izvor struje namijenjen je isključivo zavarivanju TIG postupkom i ručnom zavarivanju štapnom elektrodom. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i sljedeće:

- pridržavanje svih napomena iz uputa za upotrebu

- pravilno provođenje inspekcijskih radova i radova na održavanju.

Odredbe za postavljanje

Mrežni priključak Uređaji su namijenjeni za mrežni napon koji je naveden na natpisnoj pločici. Ako mrežni

Uređaj je ispitan prema stupnju zaštite IP 23, što podrazumijeva sljedeće:

- zaštita od prodiranja krutih stranih tijela promjera većeg od ø 12,5 mm (0,49 in)

- zaštitu od prskajuće vode do kuta od 60° na okomiti pravac.

Uređaj je prema stupnju zaštite IP 23 moguće postaviti na otvoreni prostor i pogoniti ga. Potrebno je izbjegavati neposredno djelovanje vlage (npr. putem kiše).

UPOZORENJE!

Prevrtanje ili pad uređaja mogu biti opasni po život.

Uređaje postavite na ravnu i čvrstu podlogu tako da su stabilni.

▶

Ventilacijski kanal predstavlja bitan sigurnosni uređaj. Prilikom odabira mjesta postavljanja pripazite da rashladni zrak neometano može ulaziti ili izlaziti kroz ventilacijske otvore na prednjoj i stražnjoj strani uređaja. Prašina (npr. prilikom brušenja) koja pada, a koja vodi električnu energiju, ne smije biti izravno usisana u uređaj.

kabel ili mrežni utikač nisu postavljeni na vašoj izvedbi uređaja, njih je potrebno montirati u skladu s nacionalnim standardima. Osiguranje mrežnog kabela moguće je pronaći u tehničkim podacima.

OPREZ!

Elektroinstalacije nedovoljnih dimenzija mogu dovesti do velike materijalne štete.

Mrežni kabel i njegovu zaštitu potrebno je postaviti u skladu s postojećom opskrbom

▶

struje. Vrijede tehnički podaci na označnoj pločici.

Stavljanje u pogon

Sigurnost

Napomene o rashladnom uređaju

UPOZORENJE!

Strujni udar može biti smrtonosan.

Ako je uređaj tijekom instalacije priključen na mrežu, postoji opasnost od teških tjelesnih ozljeda i velike materijalne štete.

Sve radove na uređaju provodite samo ako je mrežni prekidač prebačen u položaj -

▶

O -. Sve radove na uređaju provodite samo ako je uređaj odvojen od mreže.

▶

UPOZORENJE!

Opasnost od električne struje uslijed prašine u uređaju koja provodi električnu energiju.

Posljedica mogu biti teške ozljede i materijalna šteta.

Uređaj smije raditi samo kad je montiran filtar za zrak. Filtar za zrak predstavlja bitni

▶

sigurnosni uređaj za postizanje IP zaštite IP 23.

Za sljedeće primjene preporučuje se rashladni uređaj:

- Gorionik za zavarivanje JobMaster TIG

- Robotski pogon

- Pakete crijeva duže od 5 m

- TIG AC zavarivanje

- Općenita zavarivanja u višim rasponima snage

Opskrba rashladnog uređaja strujom vrši se preko izvora struje. Ako se mrežni prekidač izvora struje prebaci u položaj - I -, rashladni uređaj je spreman za rad. Ostale informacije o rashladnom uređaju možete pronaći u uputama za rad rashladnog uređaja.

Općenito Stavljanje izvora struje u pogon opisano je kako slijedi:

- za glavnu namjenu zavarivanja TIG postupkom,

- prema standardnoj konfiguraciji za sustav za zavarivanje TIG postupkom.

Standardna konfiguracija sastoji se od sljedećih komponenti sustava:

- izvor struje

- ručni gorionik za zavarivanje za TIG

- regulator tlaka plina

- Boca za plin

Priključite bocu za plin

UPOZORENJE!

Opasnost od teških tjelesnih ozljeda i materijalne štete uslijed pada boce za plin.

boce za plin postavite na ravnu i čvrstu podlogu tako da su stabilne

▶

osigurajte boce za plin od prevrtanja: pričvrstite sigurnosni remen u visini gornjeg

▶

dijela boce za plin nikad nemojte pričvršćivati sigurnosni remen na grlo boce

▶

Pridržavajte se sigurnosnih propisa proizvođača boca za plin.

fiksirajte bocu za plin

uklonite zaštitnu kapicu boce za plin

Kratko otvorite ventil boce za plin kako biste uklonili prljavštinu koja se nalazi okolo

Provjerite brtvu na reduktoru tlaka plina

zavrnite i pritegnite reduktor tlaka plina na boci za plin

Pri upotrebi gorionika za zavarivanje TIG postupkom s ugrađenim priključkom za plin:

crijevom za plin povežite reduktor tlaka plina i priključak zaštitnog plina na stražnjoj

strani izvora struje zategnite spojnu maticu crijeva za plin

Uspostavite uzemljenje s izratkom

priključite gorionik za zavarivanje

Pri upotrebi gorionika za zavarivanje TIG postupkom bez ugrađenog priključka za plin:

priključite crijevo za plin gorionika za zavarivanje TIG postupkom na reduktor tlaka

plina

prebacite mrežni prekidač u položaj - O -

priključite maseni kabel i blokirajte ga

- za MagicWave: u priključak za maseni kabel

- za TransTig: u (+) utičnicu za struju drugim krajem masenog kabela uspostavite vezu s izratkom

OPREZ!

Opasnost od materijalne štete uslijed visoke frekvencije.

Ne upotrebljavajte gorionik JobMaster TIG u kombinaciji s razdjelnikom LocalNet.

▶

Prebacite mrežni prekidač u položaj - O -

ukopčajte kabel gorionika za zavarivanje TIG postupkom i blokirajte ga okretanjem

udesno:

- za MagicWave: u priključak za gorionik

- za TransTig: u (-) utičnicu za struju ukopčajte upravljački utikač gorionika za zavarivanje u priključak za upravljanje

gorionikom i blokirajte ga ili priključite upravljački vod gorionika JobMaster TIG na priključak LocalNet

NAPOMENA!

Ne upotrebljavajte čiste volframove elektrode za izvore struje TransTig (boja za označavanje: zelena).

gorionik za zavarivanje opremite prema pripadajućim uputama za upotrebu

Samo kod primjene gorionika hlađenog vodom i rashladnog uređaja:

priključke za vodu za gorionik povezati s priključcima rashladnog uređaja za protok vode (crni) i za povratni tok vode (crveni).

Pogon zavarivanja

Načini rada pri TIG zavarivanju

Sigurnost

Simboli i objašnjenje

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

▶

upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem

▶

pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

Podatke o namještanju, području postavljanja i mjernim jedinicama dostupnih parametara pronađite u odjeljku „Izbornik postavki”.

povucite natrag i držite tipku gorionika / otpustite tipku gorionika / kratko povucite natrag tipku gorionika (< 0,5

pritisnite tipku gorionika prema naprijed i držite / otpustite tipku gorionika

GPr

Vrijeme prethodnog protoka plina

Faza početne struje: pažljivo zagrijavanje s malom strujom zavarivanja kako bi se ispravno pozicionirao dodatni materijal

Faza UpSlope: kontinuirano podizanje početne struje na glavnu struju (struju zavarivanja) I

Faza glavne struje (faza struje zavarivanja): ravnomjeran dovod temperature u osnovni materijal koji je zagrijan predgrijavanjem

G-H

Vrijeme naknadnog protoka plina pri maksimalnoj struji zavarivanja

SPt

Vrijeme točkanja

Faza završne struje: za sprečavanje pregrijavanja osnovnog materijala na jednom mjestu zbog akumulacije topline na kraju zavarivanja. Sprečava se moguć neuspjeh zavarenog spoja.

down

Faza DownSlope: kontinuirano opadanje struje zavarivanja na konačnu struju

Faza padajuće struje: međuopadanje struje zavarivanja za sprečavanje pregrijavanja osnovnog materijala na jednom mjestu

G-L

Vrijeme naknadnog protoka plina pri minimalnoj struji zavarivanja

2-taktni pogon - Zavarivanje: Tipku gorionika povucite unatrag i držite

G-L / G-HGPr t

down

GPr t

G-L G-H

- Kraj zavarivanja: Otpustite tipku gorionika

NAPOMENA!

Da bi se pri odabranom načinu rada 2-taktni pogon moglo raditi u 2-taktnom pogonu, parametar postavki SPt mora biti postavljen na „OFF”, a prikaz Točkasto zavarivanje na upravljačkoj ploči ne smije svijetliti.

2-taktni pogon

... ručna primjena ... automatizirana primjena

Točkasto zavarivanje

Ako je za parametar postavki SPt postavljena neka vrijednost, način rada 2-taktni pogon odgovara načinu rada Točkasto zavarivanje. Posebni prikaz Točkasto zavarivanje svijetli na upravljačkoj ploči.

- Zavarivanje: kratko povucite natrag tipku gorionika Trajanje zavarivanja odgovara vrijednosti koja je unesena za parametar postavki SPt.

- prijevremeni prekid postupka zavarivanja: ponovno povucite natrag tipku gorionika

Pri upotrebi nožnog daljinskog upravljanja vrijeme točkastog zavarivanja započinje aktivacijom nožnog daljinskog upravljanja. Snaga se ne može regulirati nožnim daljinskim upravljanjem.

GPr t

down

SPt

G-L G-H

Točkasto zavarivanje

GPr

down

G-L

G-H

4-taktni pogon - Početak zavarivanja s početnom strujom IS: Tipku gorionika povucite unatrag i držite

- Zavarivanje s glavnom strujom I1: Otpustite tipku gorionika

- Spuštanje na završnu struju IE: Tipku gorionika povucite unatrag i držite

- Kraj zavarivanja: Otpustite tipku gorionika

NAPOMENA!

Za 4-taktni pogon parametar postavki Posebni 4‑taktni (SFS) mora biti postavljen na „OFF”.

4-taktni pogon

*) Međuopadanje

U slučaju međopadanja, struja zavarivanja spušta se tijekom faze glavne struje na post-

- Za aktivaciju međuopadanja pritisnite tipku gorionika prema naprijed i držite

avljenu padajuću struju I2.

- za nastavak punjenja glavne struje otpustite tipku gorionika

Posebni 4-taktni

GPr

down

G-L

G-H

GPr

down

G-L

G-H

pogon: Varijanta 1

Varijanta 1 posebnog 4-taktnog pogona aktivira se kada je parametar postavki Posebni 4‑taktni (SFS) postavljen na „1”. Međuopadanje na postavljenu padajuću struju I2 pokreće se kratkim povlačenjem tipke

gorionika unatrag. Nakon ponovnog kratkog povlačenja tipke gorionika unatrag glavna struja I1 ponovno je na raspolaganju.

Posebni 4-taktni pogon: Varijanta 1

Posebni 4-taktni pogon: Varijanta 2

Varijanta 2 posebnog 4-taktnog pogona aktivira se kada je parametar postavki Posebni 4‑taktni (SFS) postavljen na „2”. Međuopadanje u varijanti 2 pokreće se i preko postavljenih vrijednosti DownSlope t

down

UpSlope tup:

- Pritisnite tipku gorionika prema naprijed i držite: struja zavarivanja kontinuirano opada preko postavljenog parametra DownSlope do vrijednosti za postavljenu padajuću struju I2. Padajuća struja I2 zadržava se do otpuštanja tipke gorionika.

- Nakon otpuštanja tipke gorionika: struja zavarivanja raste preko postavljenog parametra UpSlope na glavnu struju I1.

Posebni 4-taktni pogon: Varijanta 2

Posebni 4-taktni

GPr

G-L / G-H

GPr

down

G-L

G-H

pogon: Varijanta 3

Varijanta 3 posebnog 4-taktnog pogona aktivira se kada je parametar postavki Posebni 4‑taktni (SFS) postavljen na „3”.

Međuopadanje struje zavarivanja u varijanti 3 pokreće se pritiskanjem prema naprijed i držanjem tipke gorionika. Nakon otpuštanja tipke gorionika glavna struja I1 ponovno je

na raspolaganju.

Povlačenjem tipke gorionika unatrag odmah nastupa kraj zavarivanja, bez faze DownSlope i konačne struje.

Posebni 4-taktni pogon: Varijanta 4

Posebni 4-taktni pogon: Varijanta 3

Varijanta 4 posebnog 4-taktnog pogona aktivira se kada je parametar postavki SFS postavljen na „4”.

- Početak zavarivanja i zavarivanje: Kratko povucite tipku gorionika pa je otpustite: struja zavarivanja raste od početne struje IS preko postavljenog parametra UpSlope

na glavnu struju I1.

- Međuopadanje pritiskom prema naprijed i držanjem tipke gorionika

- nakon otpuštanja tipke gorionika unatrag glavna struja I1 ponovno je na raspolaganju

- Kraj zavarivanja: kratko povucite natrag pa otpustite tipku gorionika

Posebni 4-taktni pogon: Varijanta 4

Stvaranje kapica i preopterećenej kalote

(2)(1)

Stvaranje kapica

Kod izvorâ struje MagicWave za zava-

rivanje TIG AC postupkom dostupna je funkcija automatskog stvaranja kapica:

- pri odabiru postupka zavarivanja TIG AC aktivira se funkcija automatsko stvaranje kapica

- Pri započetom zavarivanju stvara se optimalna kapica za uneseni promjer volframove elektrode. Zasebno stvaranje kapica na probnom izratku nije potrebno.

- Nakon toga funkcija automatsko stvaranje kapica ponovno se vraća na početne postavke i deaktivira. Funkcija automatsko stvaranje kapica mora se aktivirati za svaku pojedinu volframovu elektrodu.

(1) prije paljenja (2) nakon paljenja

NAPOMENA!

Preopterećenje kalote

Funkcija automatsko stvaranje kapica nije potrebna ako je na volframovoj elektrodi stvorena dovoljno velika kalota.

Uslijed preopterećenja kalote nastaje opasnost stvaranja prevelike kapice na volframovoj elektrodi. Prevelika kalota negativno utječe na svojstva paljenja.

Pri preopterećenju kalote na upravljačkoj ploči svijetli prikaz „Elektroda preopterećena”.

Mogući uzroci preopterećenja kalote:

- volframova elektroda premalog promjera

- glavna struja I1 postavljena na previsoku vrijednost

- ravnoteža postavljena previše u smjeru „+”

Pomoć:

- upotrijebite volframovu elektrodu s većim promjerom

- smanjite glavnu struju i/ili postavite ravnotežu u smjeru „-”

NAPOMENA!

Prikaz „Elektroda preopterećena” precizno je usklađen sa sljedećim volframovim elektrodama:

TIG AC zavarivanje: elektrode od čistog volframa TIG DC zavarivanje: elektrode legirane cerij oksidom

Za sve druge elektrode prikaz „Elektroda preopterećena” indikativna je vrijednost.

Zavarivanje TIG postupkom

Sigurnost

Parametri zavarivanja: prikaz i kretanje izbornikom

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

▶

upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem

▶

pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

UPOZORENJE!

Strujni udar može biti smrtonosan.

Ako je izvor struje tijekom instalacije priključen na mrežu, postoji opasnost od teških tjelesnih ozljeda i velike materijalne štete.

Sve radove na uređaju provodite samo ako je mrežni prekidač izvora struje

▶

prebačen u položaj - O -. Sve radove na uređaju provodite samo ako je izvor struje odvojen od mreže.

▶

Parametri zavarivanja TIG postupkom prikazat će se prilikom odabira 2-taktnog ili 4-taktnog načina rada.

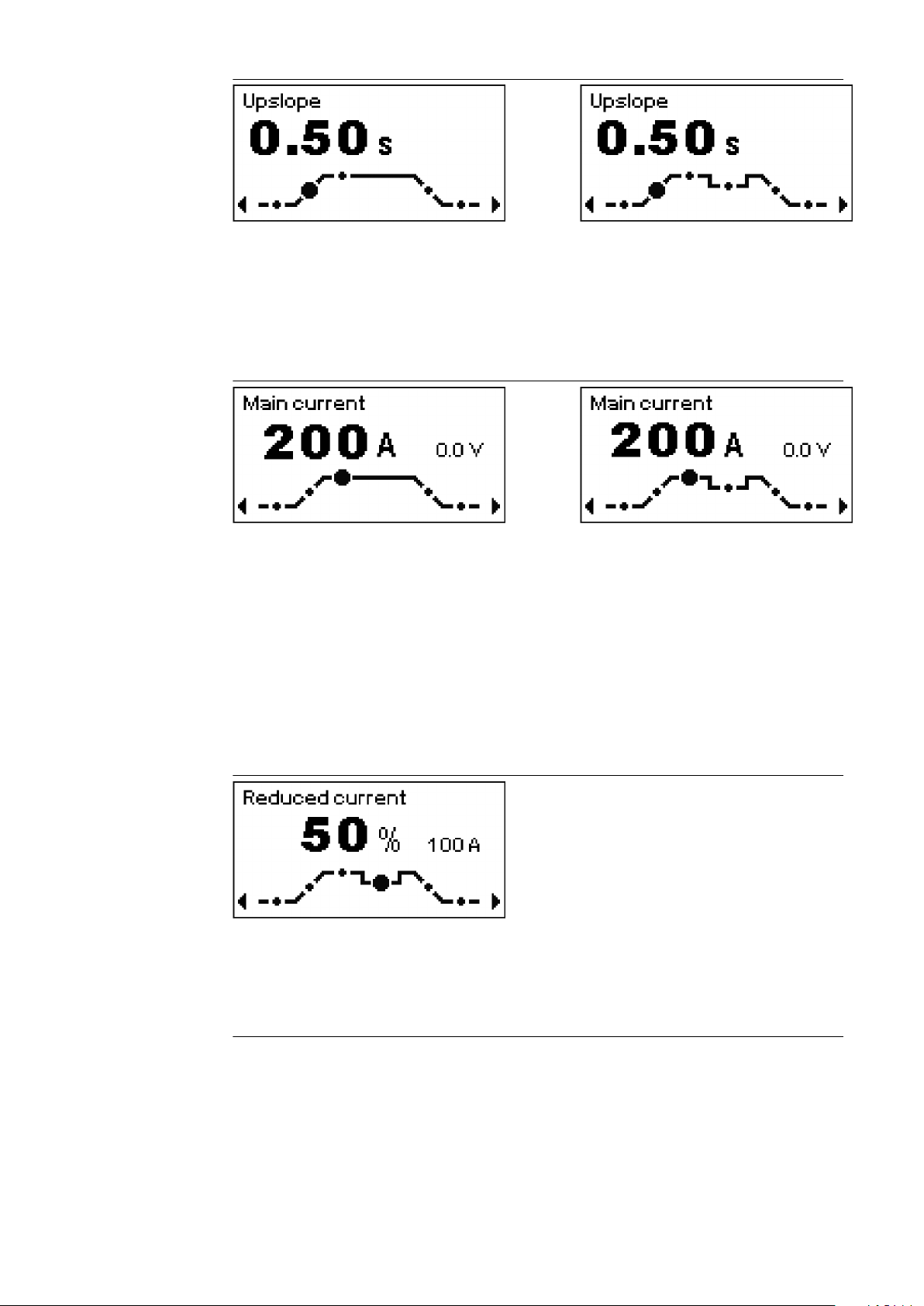

Parametri zavarivanja kod TIG postupka

Unutar Pregleda parametara zavarivanja navigira se tipkama lijevo i desno.

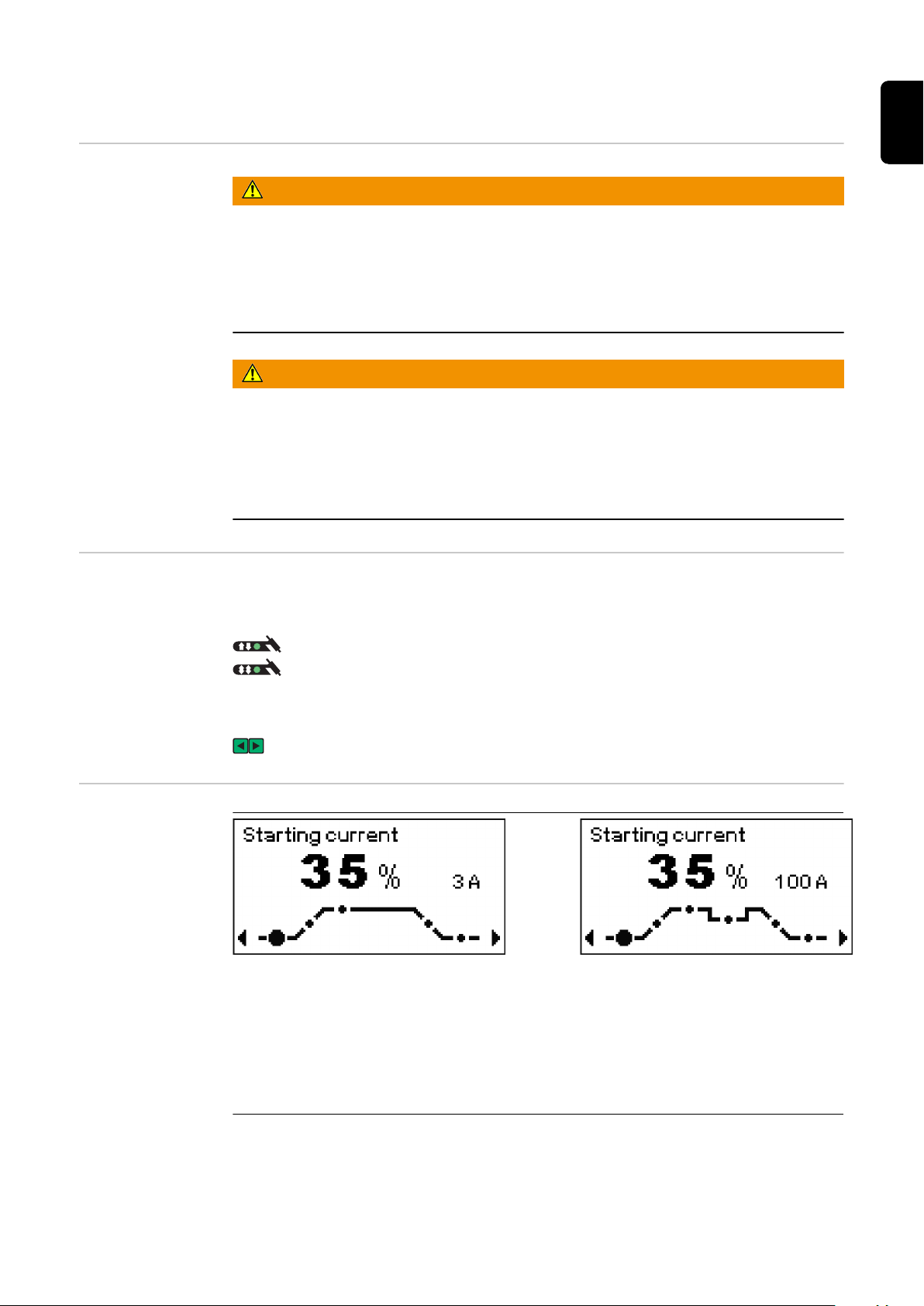

Početna struja, 2-taktni pogon

Jedinica % (od glavne struje) Raspon postavke 30 - 200 AC, 0 - 200 DC tvornička postavka 35 AC, 50 DC VAŽNO! Početna struja odvojeno se pohranjuje za načine rada Zavarivanje TIG AC i

Zavarivanje TIG DC.

Početna struja, 4-taktni pogon

UpSlope, 2-taktni pogon

UpSlope, 4-taktni pogon

Jedinica s Raspon postavke 0,0 – 9,9 tvornička postavka 0,1 VAŽNO! Parametar UpSlope odvojeno se pohranjuje za načine rada 2-taktni pogon i

4-taktni pogon.

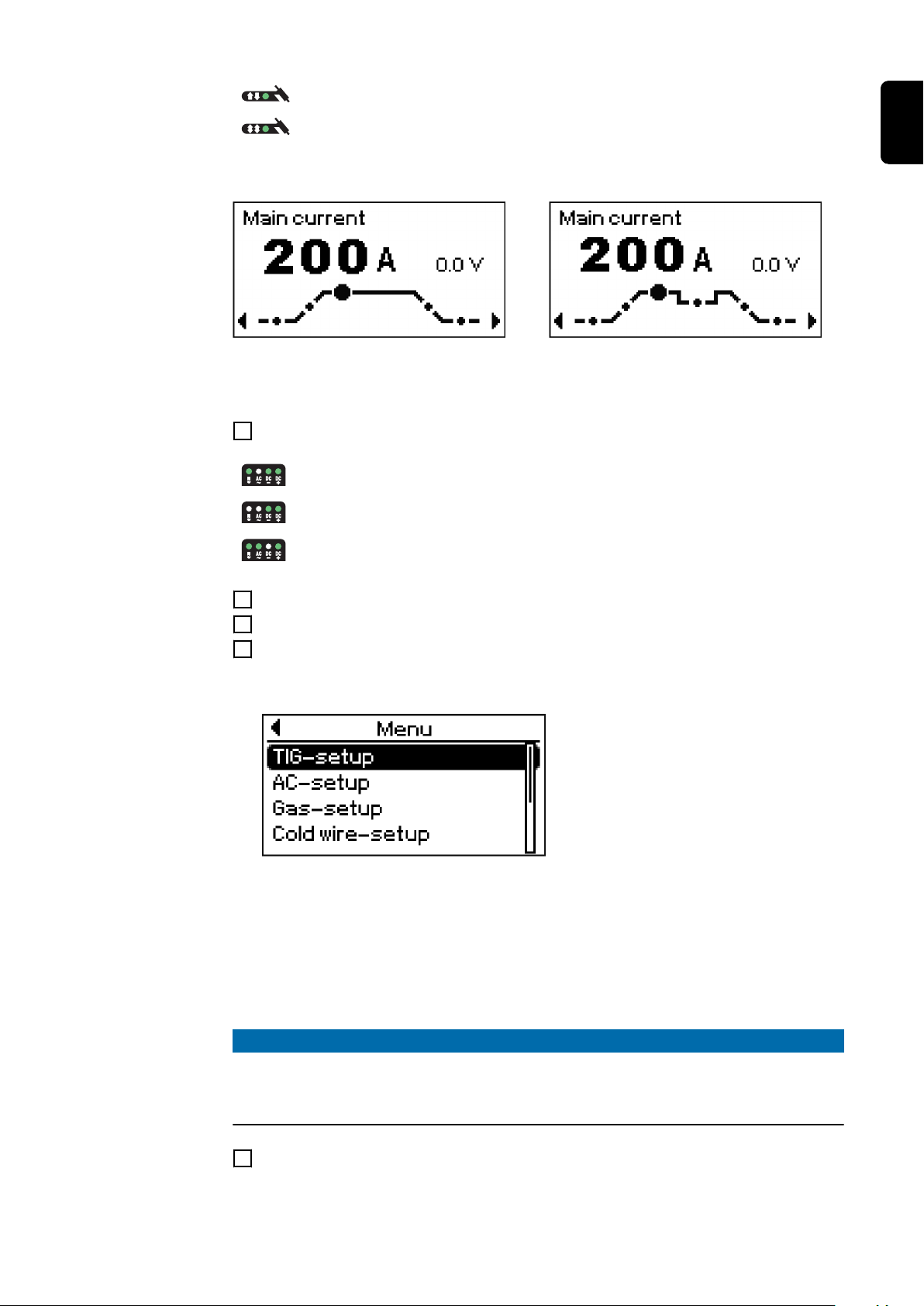

Glavna struja, 2-taktni pogon

Glavna struja, 4-taktni pogon

Jedinica A Raspon postavke MW 2200 Comfort 3–220

MW 2500 Comfort 3–250 MW 3000 Comfort 3–300 MW 4000 Comfort 3–400 MW 5000 Comfort 3–500

TT 2200 Comfort 3 – 220 TT 2500 Comfort 3 – 250 TT 3000 Comfort 3 – 300 TT 4000 Comfort 3 – 400 TT 5000 Comfort 3 – 500

tvornička postavka – VAŽNO! Kod gorionika za zavarivanje s funkcijom Up/Down tijekom praznog hoda

uređaja može se odabrati cijeli raspon postavke. Tijekom postupka zavarivanja moguća je korekcija glavne struje u koracima od +/-20 A.

u 4-taktnom pogonu Jedinica % (od glavne struje) Raspon postavke 0 – 100 tvornička postavka 50

DownSlope, 2-taktni pogon

DownSlope, 4-taktni pogon

Jedinica s Raspon postavke 0,0 – 9,9 tvornička postavka 1,0 VAŽNO! Parametar DownSlope odvojeno se pohranjuje za načine rada 2-taktni pogon

i 4-taktni pogon.

Završna struja, 2-taktni pogon

Završna struja, 4-taktni pogon

Jedinica % (od glavne struje) Raspon postavke 0 – 100 tvornička postavka 30

samo kod MagicWave za postupak TIG AC zavarivanja: Jedinica 1 Raspon postavke -5 – +5 tvornička postavka 0

-5: najviši kapacitet taljenja, najniži učinak čišćenja +5: najviši učinak čišćenja, najniži kapacitet taljenja

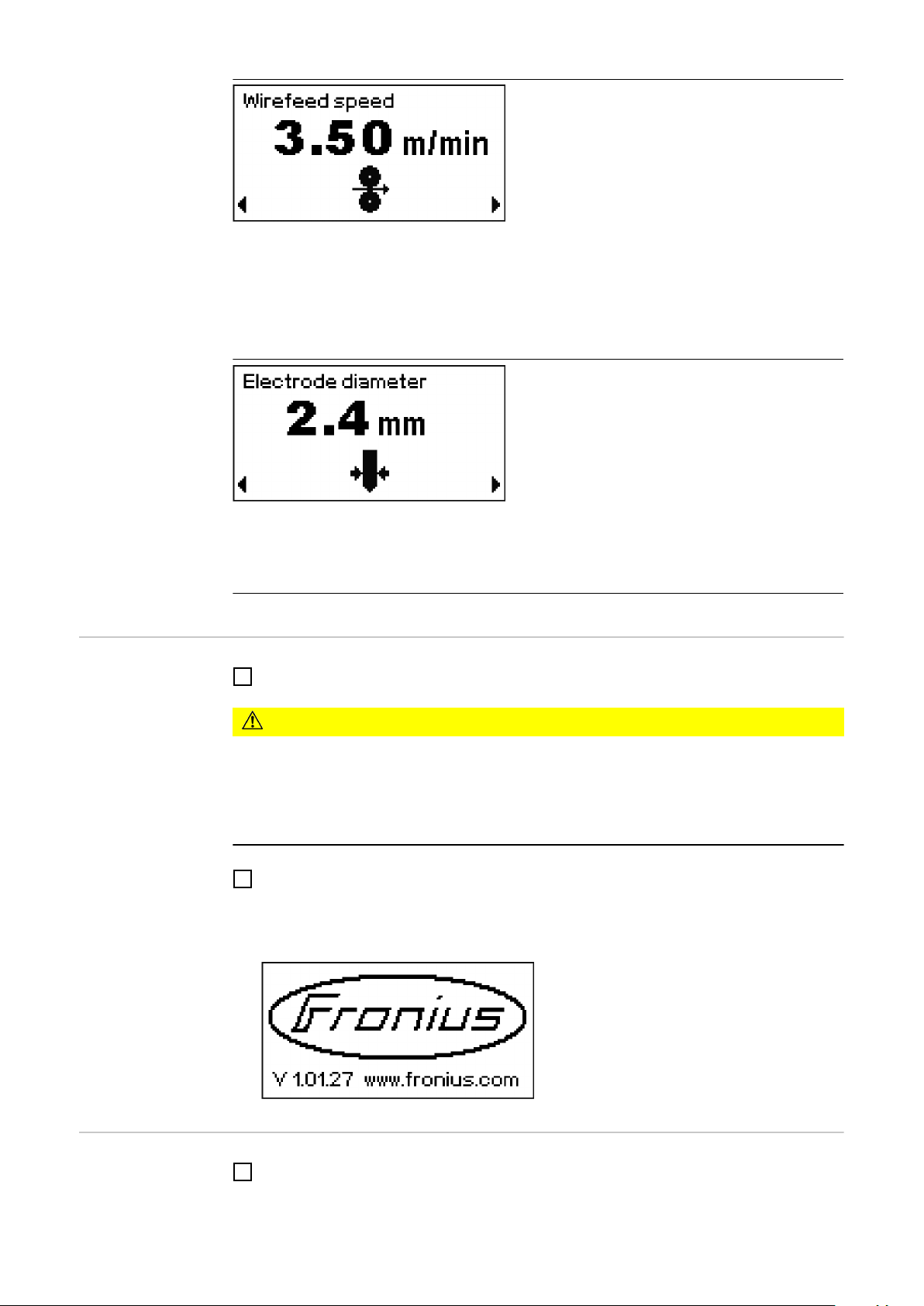

ako postoji opcija pomicanja hladne žice Jedinica m/min ipm

Priprema

Raspon postavke OFF (isključeno) / 0,1 –

maks.

tvornička postavka OFF (Isključeno)

Jedinica mm in. Raspon postavke OFF (isključeno) – maks. OFF (isključeno) – maks. tvornička postavka 2,4 0,1

Priključite mrežni utikač

OPREZ!

OFF (Isključeno) / 3,9 – maks.

Zavarivanje postupkom TIG

Opasnost od tjelesnih ozljeda i materijalne štete uslijed električnog udara.

Čim se mrežni prekidač prebaci u položaj - I -, volframova je elektroda gorionika za zavarivanje pod naponom.

Pripazite da volframove elektrode ne dodiruju osobe niti dijelove koji provode elek-

▶

tričnu struju ili su uzemljeni (npr. kućište itd.).

Prebacite mrežni prekidač u položaj - I -

Na zaslonu se u trajanju od otprilike jedne sekunde prikazuje početna sekvenca s logom tvrtke Fronius, aktualnom verzijom firmwarea i internetskom adresom tvrtke:

Pomoću tipke Način rada odaberite željeni TIG način rada:

način rada 2-taktni pogon

način rada 4-taktni pogon

Na zaslonu se prikazuje grafika za parametre zavarivanja TIG postupkom:

Parametri zavarivanja TIG postupkom za 2-taktni

pogon (odabran je parametar zavarivanja Glavna

struja)

Samo MagicWave: Pomoću tipke Način rada odaberite željeni TIG način rada:

Postupak AC zavarivanje

Parametri zavarivanja TIG postupkom za 4-taktni

pogon (odabran je parametar zavarivanja Glavna

struja)

Postupak AC zavarivanje s automatskim stvaranjem kapica

Postupak DC zavarivanje

Tipkom desno odaberite odgovarajuće parametre zavarivanja

Postavite odabrane parametre pomoću okretnog gumba na željenu vrijednost

Ako je potrebno postavite dodatne parametre u izborniku postavki:

- Pritisnite tipku Izbornik Prikazuje se odgovarajući izbornik:

- pomoću okretnog gumba odaberite željeni izbornik postavki

- izabrani izbornik postavki otvorite pritiskom okretnog gumba

- Odaberite parametre pomoću okretnog gumba

- Za promjenu parametra pritisnite okretni gumb

- promijenite vrijednost parametra pomoću okretnog gumba

- Pritisnite okretni gumb

- Izlazak iz izbornika postavki

NAPOMENA!

U osnovi sve zadane vrijednosti parametara postavljene preko okretnog gumba ostaju spremljene do sljedeće izmjene.

To vrijedi i kada se izvor struje u međuvremenu isključi i ponovno uključi.

Otvorite ventil na boci plina

Namještanje količine zaštitnog plina:

Pritisnite tipku Provjera plina Uslijedit će testni protok plina u trajanju najviše 30 sekundi. Ponovnim pritiskom postupak se prijevremeno zaustavlja.

- Okrećite vijak za namještanje na donjoj strani regulatora tlaka dok manometar

ne prikaže željenu količinu plina

u slučaju paketa dugačkih crijeva i kondenzacije vode nakon duljeg vremena miro-

vanja na hladnoći: predisprati zaštitni plin – parametar postavki GPU postaviti na određenu vremensku vrijednost

Pokretanje postupka zavarivanja (paljenje električnog luka)

Paljenje električnog luka

Općenito Za optimalan tijek paljenja pri TIG AC zavarivanju, izvori struje MagicWave uzimaju u

obzir:

- promjer volframove elektrode

- trenutačnu temperaturu volframove elektrode ovisno o trajanju prethodnog zavarivanja i pauze

Za optimalan tijek paljenja pri TIG DC zavarivanju izvori struje MagicWave raspolažu funkcijom RPI (Reverse Polarity Ignition = paljenje s obrnutim polovima). Na početku zavarivanja dolazi do kratkotrajne promjene polova. Elektroni izbijaju iz izratka i dospijevaju na volframovu elektrodu. To rezultira vrlo brzim zagrijavanjem volframove elektrode - što je bitan preduvjet za optimalna svojstva paljenja. Dodatne informacije o funkciji RPI nalaze se u poglavlju Namještanje postavki, odjeljku „Postavke za TIG 2”.

Paljenje električnog luka visokom frekvencijom (HF-paljenje)

OPREZ!

Opasnost od ozljeda zbog šoka uslijed električnog udara

Iako uređaji tvrtke Fronius zadovoljavaju sve relevantne norme, visokofrekvencijsko paljenje može u određenim okolnostima prenijeti bezopasan, ali osjetan električni udar.

Nosite propisanu zaštitnu odjeću, posebice rukavice!

▶

Upotrebljavajte samo prikladne, potpuno očuvane i neoštećene TIG pakete crijeva!

▶

Nemojte raditi u vlažnom ili mokrom radnom okruženju!

▶

Budite posebno oprezni pri radu na skelama, radnim platformama, u prinudnim

▶

položajima, na uskim, teško dostupnim ili izloženim mjestima!

HF-paljenje aktivirano je kad se parametar postavki HFt postavi na određenu vremensku vrijednost. Na upravljačkoj ploči svijetli posebni prikaz HF-paljenje.

Za razliku od paljenja putem dodira, pri HF-paljenju ne postoji rizik od onečišćenja volframove elektrode i izratka.

Postupak HF-paljenja:

Postavite plinsku sapnicu na mjesto

paljenja, tako da između volframove elektrode i izratka bude oko 2 do 3 mm (od 5/64 do 1/8 in.) razmaka.

povećajte nagib gorionika i aktivirajte

tipku gorionika prema odabranom načinu rada

Električni luk pali se bez dodirivanja izratka.

nagnite gorionik u normalan položaj

provedite zavarivanje

Paljenje dodirom Ako je parametar postavki HFt postavljen na OFF, HF-paljenje je deaktivirano. Paljenje

električnog luka vrši se dodirivanjem izratka volframovom elektrodom.

Postupak za paljenje električnog luka putem paljenja dodirom:

Postavite plinsku sapnicu na mjesto

paljenja, tako da između volframove elektrode i radnog dijela bude oko 2 do 3 mm (od 5/64 do 1/8 in.) razmaka

aktivirajte tipku gorionika

protječe zaštitni plin

gorionik za zavarivanje lagano

uspravljajte dok volframova elektroda ne dodirne izradak

Kraj zavarivanja

podignite gorionik za zavarivanje i

pomaknite ga u normalni položaj

Električni luk gori.

provedite zavarivanje

završite zavarivanje prema postavljenom načinu rada otpuštanjem tipke gorionika

Pričekajte da protekne namješteno vrijeme naknadnog protoka plina, držite gorionik

u položaju nad završetkom zavarenog spoja.

Posebne funkcije i opcije

Funkcija Nadzor prekida električnog luka

Funkcija Ignition Time-Out (istek vremena za paljenje)

Ako se električni luk prekine i ako se unutar vremena postavljenog u izborniku postavki ne ostvari tok struje, izvor struje sâm se isključuje. Upravljačka ploča prikazuje servisni kôd „no | Arc” (nema | električnog luka).

Za nastavak postupka zavarivanja pritisnite bilo koju tipku na upravljačkoj ploči ili tipku gorionika.

Namještanje parametra postavki Nadzor prekida električnog luka (Arc) opisano je u odjeljku „Postavke za TIG 2”.

Izvor struje raspolaže funkcijom Ignition Time-Out (istek vremena za paljenje).

Ako se pritisne tipka za aktiviranje gorionika, odmah započinje predtok plina. Nakon toga započinje postupak paljenja. Ako se unutar vremenskog trajanja postavljenog u izborniku za postavke ne ostvari tok struje, izvor struje sâm se isključuje. Upravljačka ploča prikazuje servisni kôd „no | IGn” (nema | paljenja).

Na gorioniku za zavarivanje JobMaster TIG pojavljuje se indikator „E55”. Za ponovni pokušaj pritisnite bilo koju tipku na upravljačkoj ploči ili pritisnite tipku gorionika.

Namještanje parametra Ignition Time-Out (ito, istek vremena za paljenje) opisano je u odjeljku „Postavke za TIG 2”.

TIG pulsiranje Struja zavarivanja koja je namještena na početku zavarivanja ne pruža uvijek prednosti

za cijeli postupak zavarivanja:

- u slučaju premale snage struje zavarivanja osnovni se materijal ne otapa dovoljno,

- prilikom pregrijavanja postoji opasnost da tekući materijal iscuri iz posude za taljenje.

Pomoć pri tome pruža funkcija TIG pulsiranje (zavarivanje TIG postupkom s pulsirajućom strujom zavarivanja): niska osnovna struja I-G raste nakon strmog porasta na znatno višu pulsirajuću struju I1 i nakon postavljenog vremena dcY (Duty cycle) ponovno pada na I-G. Kod zavarivanja TIG postupkom brzo se tope mali dijelovi mjesta zavarivanja koji se zatim ponovno brzo stvrdnjavaju. Kod ručnih primjena pri TIG pulsiranju žica za zavarivanje dodaje se u maksimalnoj fazi struje (moguće je samo u niskom frekvencijskom području od 0,25 do 5 Hz). Više frekvencije pulsiranja uglavnom se primjenjuju u automatskom načinu rada i služe pretežno stabilizaciji električnog luka.

TIG pulsiranje primjenjuje se za zavarivanje čeličnih cijevi u prinudnim položajima ili prilikom zavarivanja tankih limova.

Funkcioniranje TIG pulsiranja pri odabranom postupku zavarivanja TIG DC:

1/F-P

I-G

down

dcY

tAC

down

TIG pulsiranje – tok struje zavarivanja

Legenda:

Funkcija pripajanja

Down

Početna struja F-P Frekvencija pulsiranja *)

Završna struja dcY Duty cycle

UpSlope I-G Osnovna struja

DownSlope I

Glavna struja

*) (1/F-P = vremenski razmak dvaju impulsa)

Za postupak zavarivanja TIG DC na raspolaganju je funkcija pripajanja.

Čim se postavi vremenski interval za parametar postavki tAC (Spajanje), načinima rada 2-taktni pogon i 4-taktni pogon dodijeljena je funkcija pripajanja. Tijek načinâ rada ostaje neizmijenjen. Tijekom namještenog trajanja na raspolaganju stoji pulsirajuća struja zavarivanja koja optimizira sjedinjavanje posude za taljenje prilikom spajanja dvaju sastavnih dijelova.

Funkcioniranje funkcije spajanja pri odabranom postupku zavarivanja TIG DC:

Funkcija pripajanja – tok struje zavarivanja

Legenda:

tAC Trajanje pulsirajuće struje zavarivanja za postupak pripajanja I

Down

NAPOMENA!

Za pulsirajuću struju zavarivanja vrijedi:

▶ ▶

Pulsirajuća struja zavarivanja započinje

- nakon isteka faze početne struje I

- s UpSlope fazom t

Ovisno o postavljenom vremenu tAC, pulsirajuća struja zavarivanja može se zadržati do faze završne struje IE, uključujući i tu fazu (parametar postavki tAC postavljen na „ON”).

Nakon isteka vremena tAC dalje se zavaruje konstantnom strujom zavarivanja, namješteni parametri pulsiranja po potrebi stoje na raspolaganju.

Početna struja

završna struja

UpSlope

DownSlope

glavna struja

Izvor struje automatski regulira parametar pulsiranja ovisno o namještenoj glavnoj struji I1.

Parametri pulsiranja ne moraju se namjestiti.

Zavarivanje hladnom žicom TIG postupkom

NAPOMENA!

Da bi se definiralo vrijeme spajanja, parametar postavki tAC može se kombinirati s parametrom SPt (vrijeme točkanja).

U kombinaciji s pomicanjem hladne žice moguće je zavarivanje hladnom žicom TIG postupkom.

Način funkcioniranja zavarivanja hladnom žicom TIG postupkom pri postavljenoj pulsirajućoj frekvenciji i odabranom postupku zavarivanja TIG DC: a) Protok struje b) Protok brzine žice

1/F-P

I-G

dt2

dt1

down

Fd.2

Fd.1

dcY

Legenda:

Down

Početna struja dcY Duty cycle

Završna struja I-G Osnovna struja

UpSlope I

DownSlope F-P

Glavna struja

Frekvencija pulsiranja

Fd.1 Brzina žice 1 Fd.2 Brzina žice 2 dt1 Odgoda početka dovoda žice od

početka faze glavne struje I

(1/F-P = vremenski razmak dvaju impulsa)

dt2 Odgoda početka dovoda žice od

završetka faze glavne struje I

Ručno elektrolučno zavarivanje

Sigurnost

Parametri zavarivanja: prikaz i kretanje izbornikom

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

▶

upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem

▶

pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

UPOZORENJE!

Strujni udar može biti smrtonosan.

Ako je izvor struje tijekom instalacije priključen na mrežu, postoji opasnost od teških tjelesnih ozljeda i velike materijalne štete.

Sve radove na uređaju provodite samo ako je mrežni prekidač izvora struje

▶

prebačen u položaj - O -. Sve radove na uređaju provodite samo ako je izvor struje odvojen od mreže.

▶

Parametri zavarivanja za ručno zavarivanje štapnim elektrodama prikazat će se kad se odabere način rada Ručno zavarivanje štapnim elektrodama.

Unutar Pregleda parametara zavarivanja navigira se tipkama lijevo i desno.

Parametri zavarivanja kod štapnih elektroda

Početna struja: početna struja < glavna struja („SoftStart”) Početna struja: početna struja = glavna struja

Početna struja: početna struja > glavna struja („HotStart”)

Jedinica % (od glavne struje) Raspon postavke 0 – 200 tvornička postavka 150

Glavna struja: početna struja < glavna struja („SoftStart”) Glavna struja: početna struja = glavna struja

Glavna struja: početna struja > glavna struja („HotStart”)

Jedinica A Raspon postavke MW 2200 Comfort 10 – 180

MW 2500 Comfort 10 – 250 MW 3000 Comfort 10 – 300 MW 4000 Comfort 10 – 400 MW 5000 Comfort 10 – 500

TT 2200 Comfort 10 – 180 TT 2500 Comfort 10 – 250 TT 3000 Comfort 10 – 300 TT 4000 Comfort 10 – 400 TT 5000 Comfort 10 – 500

tvornička postavka –

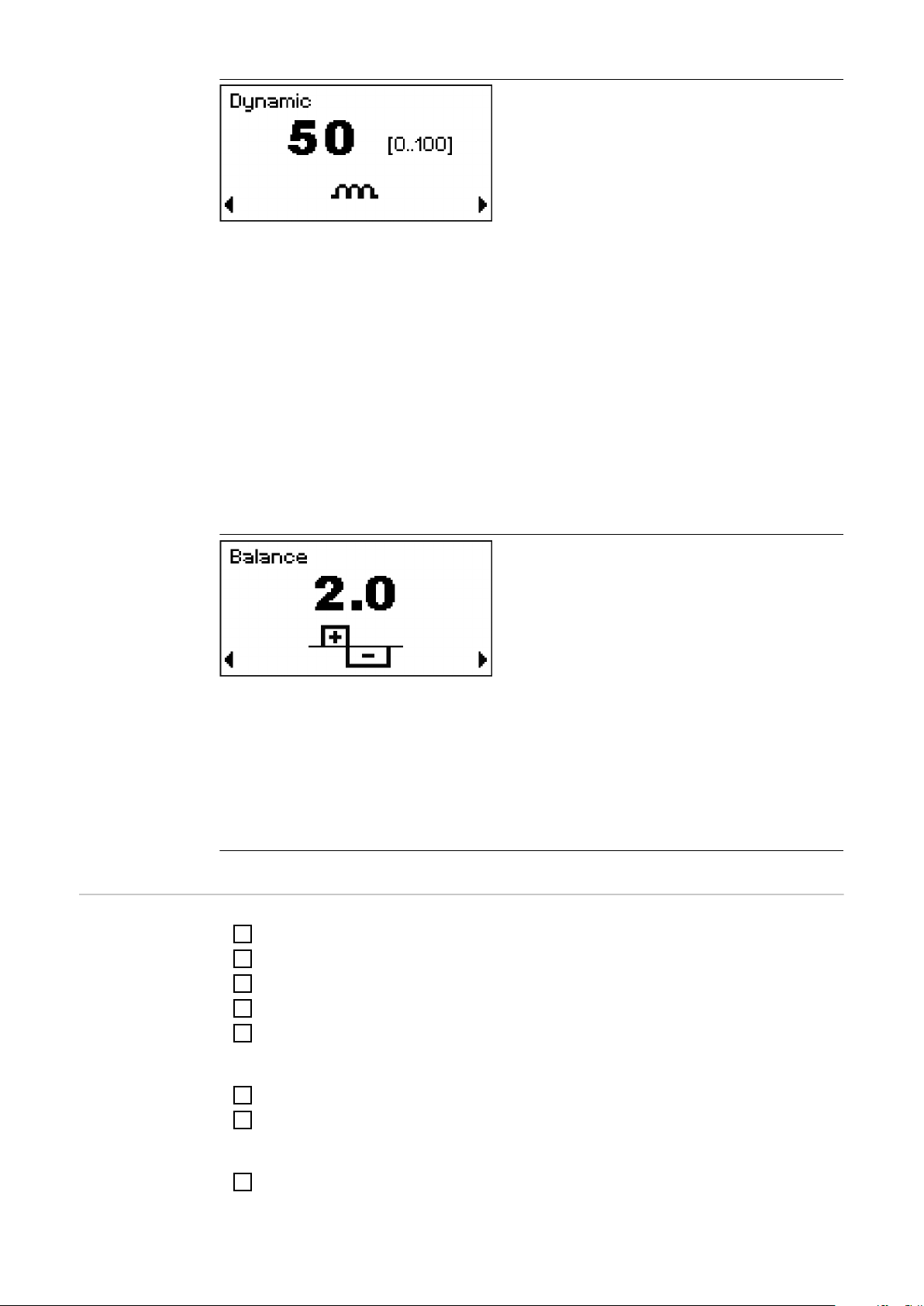

Kako bi se postigao optimalan rezultat zavarivanja, u nekim je slučajevima potrebno postaviti dinamiku.

Jedinica % (od glavne struje) Raspon postavke 0 – 100 tvornička postavka 20 0 meki električni luk s malo prskotina 100 čvršći i stabilniji električni luk Princip funkcioniranja:

u trenutku prijenosa kapljica ili u slučaju kratkog spoja slijedi kratkotrajno povećanje jačine struje. Kako bi se zadržao stabilan električni luk, struja zavarivanja privremeno se povećava. Ako postoji opasnost da štapna elektroda uroni u posudu za taljenje, ova mjera sprječava stvrdnjavanje posude za taljenje te dulje kratko spajanje električnog luka. Učvršćena štapna elektroda time je isključena.

Priprema

samo kod MagicWave za postupak AC zavarivanja štapnim elektrodama Jedinica 1 Raspon postavke -5 – +5 tvornička postavka 0

-5: najviši kapacitet taljenja, najniži učinak čišćenja +5: najviši učinak čišćenja, najniži kapacitet taljenja

isključite rashladne uređaje (postavite parametar postavki C-C na OFF)

Prebacite mrežni prekidač u položaj - O -

Isključite mrežni prekidač

Demontirajte gorionik za TIG zavarivanje

priključite maseni kabel i blokirajte ga:

- za MagicWave: u priključak za maseni kabel

- za TransTig: u (+) utičnicu za struju Drugi kraj masenog kabela povežite s izratkom

ukopčajte kabel elektrode i blokirajte okretanjem udesno:

- za MagicWave: u priključak za gorionik

- za TransTig: u (-) utičnicu za struju Priključite mrežni utikač

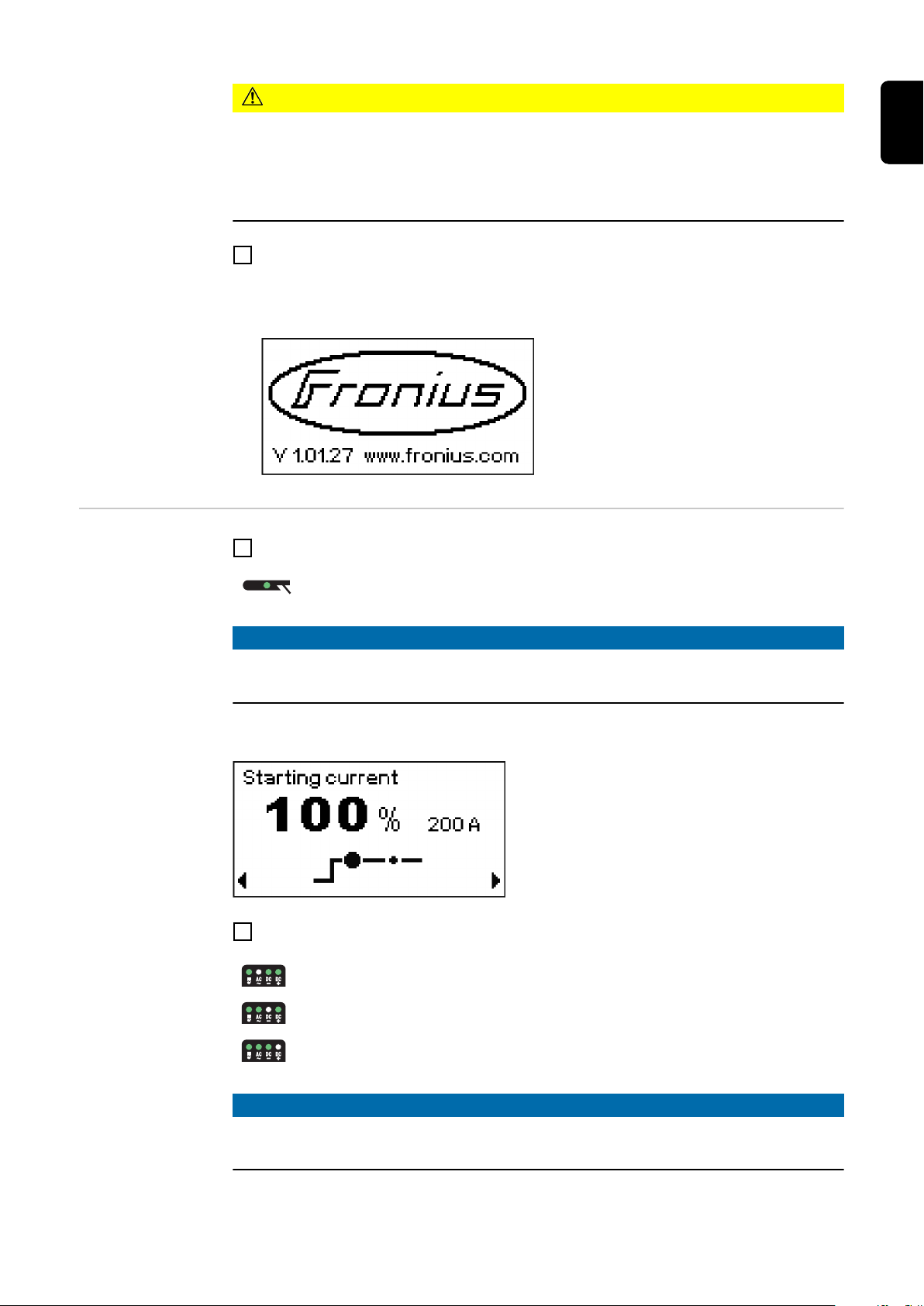

OPREZ!

Ručno elektrolučno zavarivanje

Opasnost od tjelesnih ozljeda i materijalne štete uslijed električnog udara.

Čim se mrežni prekidač prebaci u položaj - I -, štapna je elektroda u držaču elektroda pod naponom.

Pripazite da štapna elektroda ne dodiruje osobe ni dijelove koji provode električnu

▶

struju ili su uzemljeni (npr. kućište itd.).

Prebacite mrežni prekidač u položaj - I -

Na zaslonu se u trajanju od otprilike jedne sekunde prikazuje početna sekvenca s logom tvrtke Fronius, aktualnom verzijom firmwarea i internetskom adresom tvrtke:

Odaberite pomoću tipke Način rada:

način rada Ručno elektrolučno zavarivanje

NAPOMENA!

Ako je odabran način rada Ručno elektrolučno zavarivanje, napon zavarivanja uspostavlja se s odgodom od 3 sekunde.

Na zaslonu se prikazuje grafika za parametre zavarivanja štapnim elektrodama:

Samo MagicWave: pomoću tipke Postupak odaberite željeni postupak zavarivanja:

Postupak Ručno elektrolučno AC zavarivanje

Postupak Ručno elektrolučno DC zavarivanje

Postupak Ručno elektrolučno DC+ zavarivanje

NAPOMENA!

Izvor struje TransTig nema mogućnost prebacivanja između postupaka ručnog DC- i ručnog DC+ zavarivanja štapnim elektrodama.

Postupak promjene iz postupka ručnog DC- u ručno DC+ elektrolučno zavarivanje za izvor struje TransTig: a) Prebacite mrežni prekidač u položaj - O b) Isključite mrežni prekidač c) zamijenite mjesta držaču elektrode i masenom kabelu na utičnicama za struju d) Priključite mrežni utikač

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete uslijed električnog udara.

Čim se mrežni prekidač prebaci u položaj - I -, štapna je elektroda u držaču elektroda pod naponom.

Pripazite da štapna elektroda ne dodiruje osobe ni dijelove koji provode elek-

▶

tričnu struju ili su uzemljeni (npr. kućište itd.)

e) Prebacite mrežni prekidač u položaj - I -

Na zaslonu se u trajanju od otprilike jedne sekunde prikazuje početna sekvenca s logom tvrtke Fronius, aktualnom verzijom firmwarea i internetskom adresom tvrtke:

Tipkom desno odaberite odgovarajuće parametre zavarivanja

Postavite odabrane parametre pomoću okretnog gumba na željenu vrijednost

Ako je potrebno postavite dodatne parametre u izborniku postavki:

- Pritisnite tipku Izbornik Prikazuje se odgovarajući izbornik:

- pomoću okretnog gumba odaberite željeni izbornik postavki

- izabrani izbornik postavki otvorite pritiskom okretnog gumba

- Odaberite parametre pomoću okretnog gumba

- Za promjenu parametra pritisnite okretni gumb

- promijenite vrijednost parametra pomoću okretnog gumba

- Pritisnite okretni gumb

- Izlazak iz izbornika postavki

NAPOMENA!

U osnovi sve zadane vrijednosti parametara postavljene preko okretnog gumba ostaju spremljene do sljedeće izmjene.

To vrijedi i kada se izvor struje u međuvremenu isključi i ponovno uključi.

Pokrenite postupak zavarivanja

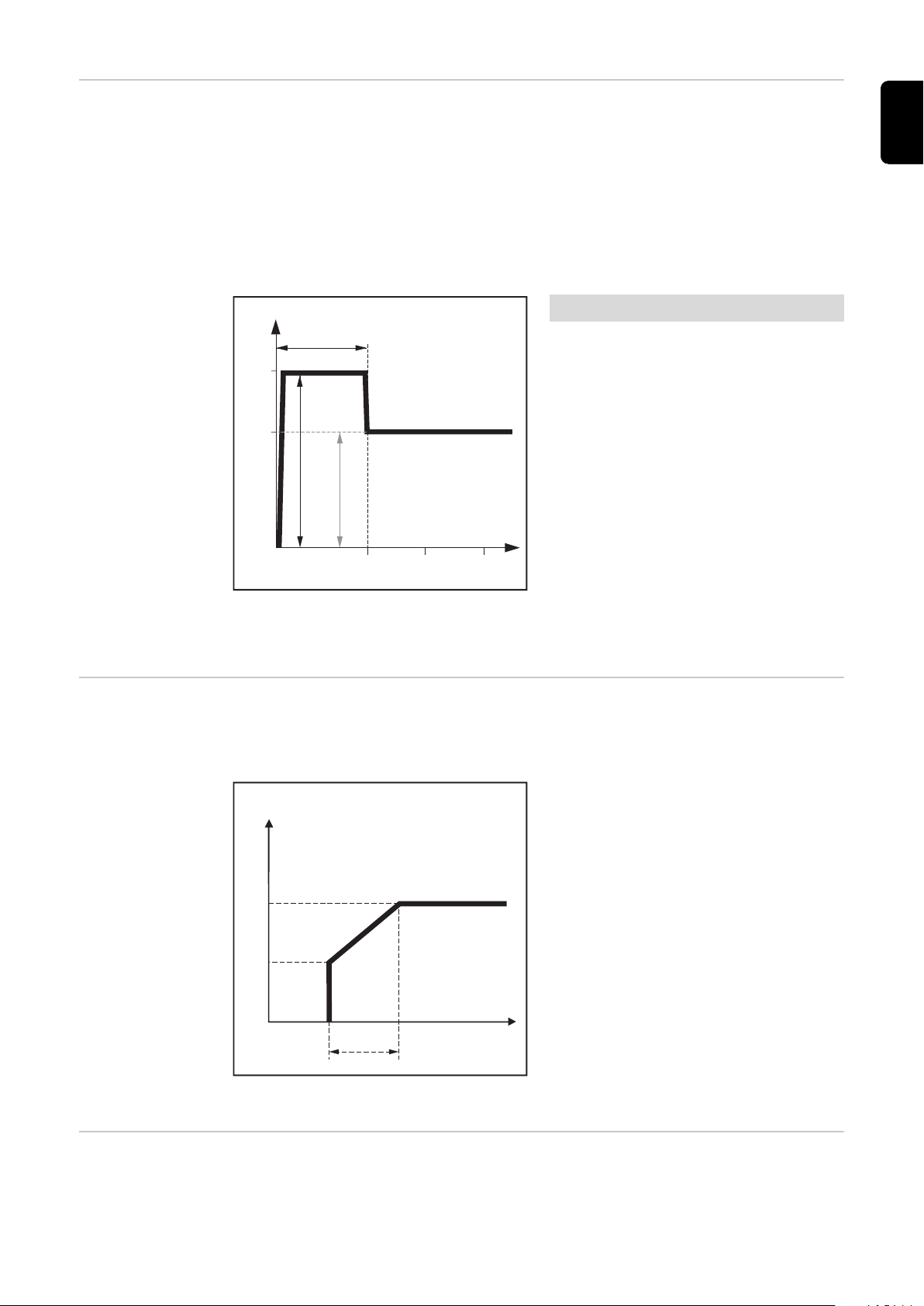

Funkcija Hot-

I (A)

t (s)

0,5 1 1,5

Hti

HCU

100

150

I (A)

90A

30A

(1)

(3)

(2)

Start

Kako bi se postigao optimalan rezultat zavarivanja, u nekim je slučajevima potrebno postaviti funkciju Hot-Start.

Prednosti

- poboljšavanje svojstava paljenja i kod elektroda sa slabim svojstvima paljenja

- bolje otapanje osnovnog materijala u početnoj fazi, time manji broj hladnih mjesta

- značajno izbjegavanje stvaranja uključaka troske

Namještanje raspoloživih parametara opisano je u odjeljku „Postavke štapnih elektr. 2”.

Legenda

Hti Hot-current time = vrijeme vruće

struje, 0 – 2 s, tvornička postavka 0,5 s

HCU HotStart-current = HotStart

struja, 0 – 200 %, tvornička postavka 150 %

Početna struja < 100 % (SoftStart)

Glavna struja = namještena struja zavarivanja

Način funkcioniranja

Tijekom namještenog vremena vruće struje (Hti) struja zavarivanja I1 povećava

se na vrijednost HotStart struje (HCU).

Primjer za funkciju „HotStart”

Za aktivaciju funkcije HotStart, HotStart struja (HCU) mora biti > 100.

Početna struja < 100 % (SoftStart) prikladna je za bazične elektrode. Paljenje se vrši niskom strujom zavarivanja. Čim električni luk bude stabilan, struja zavarivanja kontinuirano se povećava do namještene zadane struje zavarivanja.

Prednosti:

- poboljšanje svojstava paljenja kod elektroda koje se pale pri niskoj struji zavarivanja

- značajno izbjegavanje stvaranja uključaka troske

- redukcija prskotina od zavarivanja

Funkcija AntiStick

(1) Početna struja (2) Vrijeme početne struje (3) Glavna struja

Namještanje vremena početne struje odvija se u izborniku štapnih elektroda.

Primjer početne struje > 100 % (SoftStart)

Kod kraćih električnih lukova napon zavarivanja može toliko pasti da štapna elektroda teži lijepljenju. Osim toga, može doći do žarenja štapne elektrode.

Ako je aktivna funkcija Anti-Stick sprečava se žarenje. Ako se štapna elektroda počinje lijepiti, izvor struje odmah isključuje struju zavarivanja. Nakon odvajanja štapne elektrode s izratka bez problema je moguće nastaviti postupak zavarivanja.

Funkcija Anti-Stick može se aktivirati i deaktivirati u izborniku „Postavke štapnih elektr. 2”.

Zavarivanje putem radnih točki

Sigurnost

Parametri zavarivanja: prikaz i kretanje izbornikom

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

▶

upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem

▶

pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

UPOZORENJE!

Strujni udar može biti smrtonosan.

Ako je izvor struje tijekom instalacije priključen na mrežu, postoji opasnost od teških tjelesnih ozljeda i velike materijalne štete.

Sve radove na uređaju provodite samo ako je mrežni prekidač izvora struje

▶

prebačen u položaj - O -. Sve radove na uređaju provodite samo ako je izvor struje odvojen od mreže.

▶

Parametri zavarivanja za ručno zavarivanje putem radnih točki prikazat će se kad se odabere način rada Job. Ovisno o postupku zavarivanja i načinu rada odabranih radnih točki svijetle LED-ovi uz odgovarajuće simbole.

Unutar Pregleda parametara zavarivanja navigira se tipkama lijevo i desno.

Parametri zavarivanja kod TIG postupka

Početna struja, 2-taktni pogon

Jedinica % (od glavne struje) Raspon postavke 30 - 200 AC, 0 - 200 DC tvornička postavka 35 AC, 50 DC VAŽNO! Početna struja odvojeno se pohranjuje za načine rada Zavarivanje TIG AC i

Zavarivanje TIG DC.

Početna struja, 4-taktni pogon

UpSlope, 2-taktni pogon

UpSlope, 4-taktni pogon

Jedinica s Raspon postavke 0,0 – 9,9 tvornička postavka 0,1 VAŽNO! Parametar UpSlope odvojeno se pohranjuje za načine rada 2-taktni pogon i

4-taktni pogon.

Glavna struja, 2-taktni pogon

Glavna struja, 4-taktni pogon

Jedinica A Raspon postavke MW 2200 Comfort 3–220

MW 2500 Comfort 3–250 MW 3000 Comfort 3–300 MW 4000 Comfort 3–400 MW 5000 Comfort 3–500

TT 2200 Comfort 3 – 220 TT 2500 Comfort 3 – 250 TT 3000 Comfort 3 – 300 TT 4000 Comfort 3 – 400 TT 5000 Comfort 3 – 500

tvornička postavka – VAŽNO! Kod gorionika za zavarivanje s funkcijom Up/Down tijekom praznog hoda

uređaja može se odabrati cijeli raspon postavke. Tijekom postupka zavarivanja moguća je korekcija glavne struje u koracima od +/-20 A.

u 4-taktnom pogonu Jedinica % (od glavne struje) Raspon postavke 0 – 100 tvornička postavka 50

DownSlope, 2-taktni pogon

DownSlope, 4-taktni pogon

Jedinica s Raspon postavke 0,0 – 9,9 tvornička postavka 1,0 VAŽNO! Parametar DownSlope odvojeno se pohranjuje za načine rada 2-taktni pogon

i 4-taktni pogon.

Završna struja, 2-taktni pogon

Završna struja, 4-taktni pogon

Jedinica % (od glavne struje) Raspon postavke 0 – 100 tvornička postavka 30

samo kod MagicWave za postupak TIG AC zavarivanja: Jedinica 1 Raspon postavke -5 – +5 tvornička postavka 0

-5: najviši kapacitet taljenja, najniži učinak čišćenja +5: najviši učinak čišćenja, najniži kapacitet taljenja

ako postoji opcija pomicanja hladne žice Jedinica m/min ipm

Parametri zavarivanja kod štapnih elektroda

Raspon postavke OFF (isključeno) / 0,1 –

OFF (Isključeno) / 3,9 – maks.

maks.

tvornička postavka OFF (Isključeno)

Jedinica mm in. Raspon postavke OFF (isključeno) – maks. OFF (isključeno) – maks. tvornička postavka 2,4 0,1

Početna struja: početna struja < glavna struja („SoftStart”) Početna struja: početna struja = glavna struja

Početna struja: početna struja > glavna struja („HotStart”)

Jedinica % (od glavne struje) Raspon postavke 0 – 200 tvornička postavka 150

Glavna struja: početna struja < glavna struja („SoftStart”) Glavna struja: početna struja = glavna struja

Glavna struja: početna struja > glavna struja („HotStart”)

Jedinica A

Raspon postavke MW 2200 Comfort 10 – 180

MW 2500 Comfort 10 – 250 MW 3000 Comfort 10 – 300 MW 4000 Comfort 10 – 400 MW 5000 Comfort 10 – 500

TT 2200 Comfort 10 – 180 TT 2500 Comfort 10 – 250 TT 3000 Comfort 10 – 300 TT 4000 Comfort 10 – 400 TT 5000 Comfort 10 – 500

tvornička postavka –

Kako bi se postigao optimalan rezultat zavarivanja, u nekim je slučajevima potrebno postaviti dinamiku.

Jedinica % (od glavne struje) Raspon postavke 0 – 100 tvornička postavka 20 0 meki električni luk s malo prskotina 100 čvršći i stabilniji električni luk Princip funkcioniranja:

samo kod MagicWave za postupak AC zavarivanja štapnim elektrodama Jedinica 1 Raspon postavke -5 – +5 tvornička postavka 0

-5: najviši kapacitet taljenja, najniži učinak čišćenja +5: najviši učinak čišćenja, najniži kapacitet taljenja

Priprema

Postavite i instalirajte izvor struje tako da odgovara radnoj točki za zavarivanje

Priključite mrežni utikač

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete uslijed električnog udara.

Čim se mrežni prekidač prebaci u položaj - I -, volframova je elektroda gorionika za zavarivanje pod naponom.

Pripazite da volframove elektrode ne dodiruju osobe niti dijelove koji provode elek-

▶

tričnu struju ili su uzemljeni (npr. kućište itd.).

Prebacite mrežni prekidač u položaj - I -

Na zaslonu se u trajanju od otprilike jedne sekunde prikazuje početna sekvenca s logom tvrtke Fronius, aktualnom verzijom firmwarea i internetskom adresom tvrtke:

Zavarivanje putem radnih točki

pritisnite tipku Izbornik

prikazuje se trenutačni glavni izbornik, npr.:

okretnim gumbom odaberite „Job” (okrećite okretni gumb)

pritisnite okretni gumb

prikazuju se stavke izbornika Job:

okretnim gumbom odaberite „Pozivanje” (okrećite okretni gumb)

pritisnite okretni gumb

prikazuje se posljednje pozvana radna točka:

Slobodno mjesto za pohranu prikazuje se npr. na sljedeći način:

okretnim gumbom odaberite željenu radnu točku „Job” (okrećite okretni

gumb)

Za izmjenu parametara zavarivanja prema korekturi radne točke koja je

spremljena u radnoj točki:

- odaberite parametre zavarivanja putem tipki lijevo i desno

- pritisnite okretni gumb

Vrijednost odabranog parametra zavarivanja prikazuje se u okviru:

- okretnim gumbom postavite željenu vrijednost (okrećite okretni gumb)

- pritisnite okretni gumb

preuzima se izmijenjena vrijednost odabranog parametra zavarivanja

Završetak zavarivanja pomoću radnih točki

pokrenite postupak zavarivanja

završite postupak zavarivanja

pritisnite tipku Izbornik

prikazuje se glavni izbornik za zavarivanje pomoću radnih točki:

okretnim gumbom odaberite „Job” (okrećite okretni gumb)

pritisnite okretni gumb

prikazuju se stavke izbornika Job za aktivnu radnu točku:

okretnim gumbom odaberite „Dovrši” (okrećite okretni gumb)

pritisnite okretni gumb

Prikazuju se parametri zavarivanja trenutačno postavljenog postupka zavarivanja, npr.:

početna struja, 2-taktni pogon

Spremanje postavki kao Job

Općenito U pojedinačnim postupcima zavarivanja mogu se pohraniti postavke i parametri zavari-

vanja u 100 radnih točki (brojevi radnih točki 0 - 99).

Priprema

Pomoću tipke Način rada odaberite način rada koji treba spremiti:

način rada TIG 2-taktni pogon

način rada TIG 4-taktni pogon

način rada Štapne elektrode

Na zaslonu se prikazuje odgovarajuća grafika za parametre zavarivanja,

npr.:

Parametri zavarivanja TIG postupkom za 2-

taktni pogon (odabran je parametar zavari-

vanja Glavna struja)

Samo MagicWave: pomoću tipke Postupak odaberite željeni postupak zava-

rivanja

Zavarivanje TIG AC postupkom / Ručno AC zavarivanje štapnim

elektrodama

Zavarivanje TIG AC postupkom s automatskim stvaranjem

kapica / Ručno DC- zavarivanje štapnim elektrodama

Zavarivanje TIG DC postupkom / Ručno DC+ zavarivanje štapnim

elektrodama

tipkom desno odaberite pojedinačne parametre zavarivanja

okretnim gumbom mijenjajte vrijednost parametara zavarivanja (okrećite

okretni gumb)

za postavljanje dodatnih parametara u izborniku postavki pritisnite tipku

Izbornik

prikazuje se odgovarajući izbornik, npr.:

pomoću okretnog gumba odaberite željeni izbornik postavki

izabrani izbornik postavki otvorite pritiskom okretnog gumba

odaberite parametre pomoću okretnog gumba

za promjenu jednog parametra pritisnite okretni gumb

promijenite vrijednost parametra pomoću okretnog gumba

pritisnite okretni gumb

pritisnite tipku Izbornik

prikazuje se trenutačni izbornik, npr.:

Spremanje postavki u obliku radne točke („kao Job”)

NAPOMENA!

Prilikom spremanja postavki u obliku radne točke sve postavke u parametrima zavarivanja kao i u odgovarajućim izbornicima postavki spremaju se u jednu radnu točku.

Stoga prilikom izrade radnih točki obavezno obratite pažnju na parametre u izbornicima postavki.

u odgovarajućem izborniku postavki okretanjem okretnog gumba odaberite

radnu točku

pritisnite okretni gumb

prikazuju se stavke izbornika Job:

okretnim gumbom odaberite „Spremi” (okrećite okretni gumb)

pritisnite okretni gumb

Prikazuje se prvi ekran „Spremi radnu točku”:

okretanjem okretnog gumba odaberite broj radne točke pod kojim treba

spremiti postavke

pritisnite okretni gumb

- Postavke se spremaju na slobodno mjesto za pohranu pod odabranim brojem radne točke.

- Ako je mjesto za pohranu zauzeto, prikazat će se sigurnosno pitanje za potvrdu.

Na kratko se prikazuje drugi ekran „Spremi radnu točku”:

Slobodno mjesto za pohranu:

Prikazuje se ekran „Dodjeljivanje naziva radnoj točki”.

Dodjeljivanje naziva radnoj točki:

- Okretanjem okretnog gumba birajte željena slova / znamenke:

- Pritiskom okretnog gumba potvrđujte željena slova / znamenke:

- Za brisanje slova / znamenki okrenite okretni gumb i odaberite „Del”:

- Pritisnite okretni gumb, briše se zadnji znak:

- Za potvrdu preimenovanja pritisnite tipku desno „U redu” (OK)

Postavke se spremaju, prikazuje se treći ekran „Spremiti radnu točku”:

Pritisnite tipku desno „U redu”

Prikazuje se pregled brojeva radnih točki:

Prikazuje se sigurnosno pitanje za potvrdu:

Zauzeto mjesto za pohranu:

pritisnite tipku lijevo ili desno:

- Tipka lijevo (Ne): preko postojeće radne točke nije pohranjena nova radna točka, nazad na pregled brojeva radnih točki

- Tipka desno (Da): spremite postavke pod odabranim brojem radne točke:

prikazuje se ekran „Dodjeljivanje naziva radnoj točki”:

- prema potrebi izbrišite trenutačni naziv radne točke: okrećite okretni gumb i odaberite „Del”

- pritisnite okretni gumb, briše se zadnji znak:

- okretanjem okretnog gumba birajte željena slova / znamenke:

- pritiskom okretnog gumba potvrđujte željena slova / znamenke:

- Za potvrdu preimenovanja pritisnite tipku desno „U redu” (OK)

Postavke se spremaju, prikazuje se ekran „Radna točka spremljena”:

Pritisnite tipku desno „U redu”

Prikazuje se pregled brojeva radnih točki:

Završetak spremanja radne točke

pritisnite tipku Izbornik

ili

- okretanjem okretnog gumba odaberite simbol strelice

- pritisnite okretni gumb

prikazuju se stavke izbornika Job:

pritisnite tipku Izbornik

ili

- okretanjem okretnog gumba odaberite simbol strelice

- pritisnite okretni gumb

prikazuje se trenutačni izbornik postavki:

pritisnite tipku Izbornik

ili

- okretanjem okretnog gumba odaberite simbol strelice

Prikazuju se trenutačni parametri zavarivanja, npr.:

parametri zavarivanja TIG postupkom za 2-

taktni pogon (odabran je parametar zavari-

vanja Glavna struja)

Postavljanje postavki

Izbornik postavki

Općenito Izbornik postavki nudi jednostavan pristup znanju stručnjaka za izvore struje te dodatnim

funkcijama. U izborniku za postavke moguće je jednostavno prilagođavanje parametara na različite zadatke.

- U izborniku postavki nalaze se svi parametri postavki s neposrednim djelovanjem na postupak zavarivanja.

- Na 2. razini izbornika postavki (2nd) nalaze se svi parametri postavki za standardno namještanje uređaja za zavarivanje.

Parametri su raspoređeni prema logičnim grupama.

Pregled „Izbornik postavki” sastoji se od sljedećih odjeljaka:

- Postavljanje TIG postupka

- Postavljanje TIG postupka 2.

- Postavke za AC

- Postavke za AC 2nd

- Postavljanje plina

- Postavljanje hladne žice

- Kalibracija PushPull jedinice

- Post. štapne elektr. (postavljanje štapnih elektroda)

- Post. štapnih elektr. 2. (postavljanje štapnih elektroda 2. razina)

- Postavke za AC (za štapne elektrode)

- Posao

- Osnovna postavka

- informacije

- Zaključavanje tipki

- Factory – Vraćanje uređaja za zavarivanje na tvorničke postavke

- L/R poravnanje

Postavljanje TIG postupka

Uđite u postavke za TIG postupak

pomoću tipke Način rada odaberite 2-taktni pogon ili 4-taktni pogon

Na zaslonu se prikazuje grafika za parametre zavarivanja TIG postupkom:

parametri zavarivanja TIG postupkom za 2-

taktni pogon

parametri zavarivanja TIG postupkom za 4-

taktni pogon

pritisnite tipku Izbornik

prikazuje se glavni izbornik:

okretnim gumbom odaberite „Postavljanje TIG postupka” (okrećite okretni

gumb)

pritisnite okretni gumb

prikazuju se parametri postavki za TIG postupak:

Izvor struje sada se nalazi u izborniku postavki za TIG postupak.

Izmjena parametra

Okretanjem okretnog gumba odaberite željeni parametar:

Za namještanje parametra pritisnite okretni gumb

Vrijednost odabranog parametra sada je moguće izmijeniti:

Promijenite vrijednost parametra okretanjem okretnog gumba:

Za potvrđivanje vrijednosti parametra pritisnite okretni gumb

Izađite iz postavki za TIG postupak.

pritisnite tipku Izbornik

ili

- okretanjem okretnog gumba odaberite simbol strelice

- pritisnite okretni gumb

prikazuje se glavni izbornik:

pritisnite tipku Izbornik

ili

- okretanjem okretnog gumba odaberite simbol strelice

- pritisnite okretni gumb

Prikazuje se grafika za parametre zavarivanja TIG postupkom:

parametri zavarivanja TIG postupkom za 2-

taktni pogon

parametri zavarivanja TIG postupkom za 4-

taktni pogon

Parametri u postavljanju TIG postupka

Podaci „min.” i „maks.” upotrebljavaju se kod raspona namještanja koji se razlikuju ovisno o izvoru struje, sustavu za pomicanje žice, programu zavarivanja itd.

Vrijeme točkanja

Jedinica mjere s Raspon postavke OFF (isključeno) / 0,05 –

25,0 Tvornička postavka „OFF” Ako je za vrijeme točkanja postavljena neka vrijednost, način rada 2‑taktni pogon

odgovara načinu rada Točkasto zavarivanje.

Na upravljačkoj ploči svijetli indikator Točkasto zavarivanje onoliko dugo koliko

iznosi odabrana vrijednost za vrijeme točkanja.

Funkcija pripajanja

za zavarivanje TIG DC postupkom: Trajanje pulsirajuće struje zavarivanja za početak postupka pripajanja

Jedinica mjere s Raspon postavke OFF (isključeno) / 0,1 –

9,9 / ON (uključeno) Tvornička postavka „OFF” „ON“ pulsirajuća struja zavarivanja ostaje postojana sve do kraja

postupka pripajanja 0,1 – 9,9 s Namješteno vrijeme počinje s fazom Up-Slope. Nakon isteka

namještenog vremena dalje se zavaruje konstantnom strujom

zavarivanja, namješteni parametri pulsiranja po potrebi stoje

na raspolaganju. „OFF” Funkcija pripajanja isključena

Na upravljačkoj ploči svijetli indikator Pripajanje onoliko dugo koliko iznosi oda-

brana vrijednost za vrijeme pripajanja.

Pulsirajuća frekvencija

Jedinica mjere Hz / kHz Raspon postavke OFF / 0,20 Hz – 2,00 kHz Tvornička postavka „OFF” Postavljena pulsirajuća frekvencija preuzima se i za padajuću struju I2.

VAŽNO! Kada je pulsirajuća frekvencija postavljena na „OFF”:

- ako parametri Duty cycle, osnovna struja i brzina žice 2 (iz postavki za hladnu

žicu) nisu na raspolaganju,

- za konstantan dovod žice pri konstantnoj struji zavarivanja preuzima se brzina

žice postavljena na upravljačkoj ploči.

Na upravljačkoj ploči svijetli indikator Pulsiranje onoliko dugo koliko iznosi oda-

brana vrijednost za frekvenciju pulsiranja.

Odabir pulsirajuće frekvencije: 0,2 Hz do 5 Hz Termičko pulsiranje (zavarivanje u prinudnim položajima, auto-

matizirano zavarivanje) 1 kHz do 2 kHz Pulsiranje za stabilizaciju električnog luka (stabilizacija elek-

tričnog luka pri maloj struji zavarivanja)

Duty-Cycle

odnos trajanja impulsa u odnosu na trajanje osnovne struje pri postavljenoj pulsirajućoj frekvenciji

Jedinica mjere % Raspon postavke 10 – 90 Tvornička postavka 50

Osnovna struja

Jedinica mjere % (od glavne struje I1)

Raspon postavke 0 – 100 Tvornička postavka 50

Vrijeme početne struje

Jedinica mjere s Raspon postavke OFF (isključeno) / 0,01 –

9,9 Tvornička postavka „OFF” Vrijeme početne struje t-S pokazuje trajanje faze početne struje Is.

VAŽNO! Vrijeme početne struje vrijedi samo za način rada 2-taktni pogon. U 4-taktnom pogonu trajanje faze početne struje Is određuje se putem tipke gorionika

GPr

down

Vrijeme završne struje

Jedinica mjere s Raspon postavke OFF (isključeno) / 0,01 –

9,9 Tvornička postavka „OFF” Vrijeme završne struje t-E pokazuje trajanje faze završne struje IE.

VAŽNO! Vrijeme završne struje vrijedi samo za način rada 2-taktni pogon. U 4-taktnom pogonu trajanje faze završne struje IE određuje se putem tipke gorionika (odjeljak

„Načini rada pri TIG zavarivanju”).

2-taktni pogon: Vrijeme početne i završne struje

Legenda: GPr Vrijeme predprotoka plina

Postavljanje TIG postupka 2.

Početna struja Vrijeme početne struje UpSlope

down

Glavna struja DownSlope Završna struja

tE: Vrijeme završne struje

druga razina postavki za TIG potupak

Postavljanje TIG postupka 2.

Uđite u 2. razinu postavki za TIG postupak

uđite u postavke za TIG postupak

odaberite parametar Postavljanje TIG postupka 2.

pritisnite okretni gumb

prikazuju se parametri 2. razine postavki za TIG postupak:

Izmjena parametra

izvor struje sada se nalazi u izborniku postavki za TIG postupak, 2. razini

okretanjem okretnog gumba odaberite željeni parametar:

za namještanje parametra pritisnite okretni gumb

vrijednost odabranog parametra sada je moguće izmijeniti:

promijenite vrijednost parametra okretanjem okretnog gumba:

Izađite iz postavki za TIG postupak

2. razine

za potvrđivanje vrijednosti parametra pritisnite okretni gumb

pritisnite tipku Izbornik

ili

- okretanjem okretnog gumba odaberite simbol strelice

- pritisnite okretni gumb

prikazuju se parametri postavki za TIG postupak:

pritisnite tipku Izbornik

ili

- okretanjem okretnog gumba odaberite simbol strelice

- pritisnite okretni gumb

prikazuje se glavni izbornik:

pritisnite tipku Izbornik

ili

- okretanjem okretnog gumba odaberite simbol strelice

- pritisnite okretni gumb

Prikazuje se grafika za parametre zavarivanja TIG postupkom:

100

Fronius TransTig 2200-5000 Comfort, MagicWave 2200-5000 Comfort Operating Instruction [HR]

Specifications and Main Features

Frequently Asked Questions

User Manual
