Kasutusjuhend

TIG-toiteallikas

42,0426,0063,ET 022-04012021

Sisukord

Ohutuseeskirjad 8

Ohutussuuniste selgitus 8 Üldteave 8 Õigel otstarbel kasutamine 8 Ümbritseva keskkonna tingimused 9 Käitaja kohustused 9 Töötajate kohustused 9 Võrguühendus 9 Enda ja teiste kaitsmine 10 Mürataseme väärtused 10 Oht toksiliste gaaside ja aurude tõttu 11 Lendavate sädemete oht 11 Oht võrguelektri ja keevitusvoolu tõttu 12 Juhuslik keevitusvool 13 EMÜ seadmeklassifikatsioon 13 EMÜ meetmed 13 EMV meetmed 14 Erilised ohukohad 14 Nõuded kaitsegaasile 15 Oht kaitsegaasi balloonidest 15 Kaitsegaasi lekkimise oht 16 Turvameetmed paigalduskohas ja vedamisel 16 Ohutusmeetmed tavakasutamisel 16 Kasutuselevõtt, hooldus ja remont 17 Ohutuskontroll 17 Jäätmekäitlus 18 Ohutusmärgistus 18 Andmete kaitse 18 Autoriõigus 18

Üldine teave 19

Üldteave 21

Seadme kontseptsioon 21 Tööpõhimõte 21 Kasutusalad 21

Süsteemi komponendid 22

Üldteave 22 Ülevaade 22

juhtelemendid ja kiirühendused 23

Juhtpaneelide kirjeldus 25

Üldteave 25 Ohutus 25 JuhtpaneelMagicWave Comfort 25 JuhtpaneelTransTig Comfort 27

Ühendused, lülitid ja mehaanilised komponendid 29

MagicWave 2200 Comfort 29 MagicWave2500/3000 Comfort 30 MagicWave4000/5000 Comfort 31 TransTig2200 Comfort 32 TransTig2500/3000 Comfort 33 TransTig4000/5000 Comfort 34

Paigaldamine ja kasutuselevõtt 35

Minimaalne varustus keevitamiseks 37

Üldteave 37 Vahelduvvooluga (AC) TIG-keevitus 37 Vahelduvvooluga (DC) TIG-keevitus 37

Automaatne TIG-keevitus 37 Varraselektroodiga keevitamine 37

Enne paigaldamist ja kasutamist 38

Ohutus 38 Otstarbekohane kasutamine 38 Paigaldustingimused 38 Võrguühendus 38

Kasutuselevõtt 39

Ohutus 39 Märkused jahutusseadme kohta 39 Üldteave 39 Gaasiballooni ühendamine 39 Looge töödeldava detailiga maandusühendus 40 Keevituspõleti ühendamine 40

Keevitusrežiim 41

TIG-töörežiimid 43

Ohutus 43 Sümbolid ja selgitused 43 Kahetaktiline režiim 44 Punktkeevitus 44 Neljataktiline režiim 45 Neljataktiline erirežiim. Variant 1 46 Neljataktiline erirežiim. Variant 2 46 Neljataktiline erirežiim. Variant 3 47 Neljataktiline erirežiim. Variant 4 47

Elektroodi tipu kerakujulise vormi teke ja kerakujulise vormi ülepinge 48

Elektroodi tipu kerakujulise vormi teke 48 Kerakujulise vormi ülepinge 48

TIG-keevitus 50

Ohutus 50 Keevitusparameetrid. Näit ja navigeerimine 50 Keevitusparameetrid TIG-keevitusel 50 Ettevalmistus 53 TIG-keevitus 53

Keevituskaare süütamine 56

Üldteave 56 Keevituskaare süütamine kõrgsageduse abil(KS-süütamine) 56 Kontaktsüütamine 57 Keevitamise lõpp 58

Erifunktsioonid ja valikud 59

Keevituskaare katkemise jälgimise funktsioon 59 Funktsioon Ignition Time-Out 59 TIG impulsskeevitus 59 Traageldusfunktsioon 60 TIG külmtraatkeevitus 61

Varraselektroodiga keevitamine 63

Ohutus 63 Keevitusparameetrid. Näit ja navigeerimine 63 Keevitusparameetrid varraselektroodide puhul 64 Ettevalmistus 65 Varraselektroodiga keevitamine 66 HotStarti funktsioon 68 Käivitusvool < 100% (sujuvkäivitus) 68 Funktsioon Anti-Stick 69

Keevitamise Job 70

Ohutus 70 Keevitusparameetrid. Näit ja navigeerimine 70 Keevitusparameetrid TIG-keevitusel 70 Keevitusparameetrid varraselektroodide puhul 73 Ettevalmistus 75

Keevitamise Job 76 Keevitamise Jobi lõpetamine 78

Sätete salvestamine Jobina 80

Üldteave 80 Ettevalmistus 80 Sätete salvestamine Jobina 81 Jobi salvestamise lõpetamine 86

Menüü Setup (Seadistamine) seadistused 89

Setup-menüü 91

Üldteave 91 Ülevaade 91

TIG Setup 92

TIG-i Setupisse sisenemine 92 Parameetri muutmine 93 TIG Setupist väljumine 94 TIG Setupi parameetrid 95

TIG Setup 2nd 98

TIG Setupi 2nd-sse sisenemine 98 Parameetri muutmine 98 TIG Setup 2nd-ist väljumine 99 TIG-Setup 2nd-i parameetrid 101

AC Setup 105

Üldteave 105 AC Setupisse sisenemine 105 Parameetri muutmine 106 AC Setupist väljumine 107 AC Setupi parameetrid 108

AC Setup 2nd 110

Üldteave 110 AC Setupi 2nd-sse sisenemine 110 Parameetri muutmine 110 AC Setup 2nd-ist väljumine 112 AC Setup 2nd-i parameetrid 113

Gaasi Setup 115

Üldteave 115 Gaasi Setupisse sisenemine 115 Parameetri muutmine 116 Gaasi Setupist väljumine 117 Gaasi Setupi parameetrid 118

Külmtraadi Setup 121

Üldteave 121 Sisenege AC Setupisse 121 Parameetri muutmine 122 Külmtraadi Setupist väljumine 123 Külmtraadi Setupi parameetrid 124

PushPull-süsteemi ühtlustamine 126

Üldteave 126 PushPull-süsteemi ühtlustamine 126 Üldteave 128 PushPull-süsteemi ühtlustamise teeninduskoodid 128

Varraselektr. Setup (varraseletkroodi Setup) 133

Varraselektroodi Setupisse sisenemine 133 Parameetri muutmine 134 Varraselektroodi Setupist väljumine 135 Varraselektroodiga Setupi parameetrid 135

Varraselektr. Setup 2nd (Varraselektroodi Setup nd) 137

Varraselektroodi Setupi 2nd-sse sisenemine 137 Parameetri muutmine 137 Varraselektroodi Setup 2nd-ist väljumine 138 Varraselektroodi Setup 2nd-i parameetrid 140

AC Setup (varraselektroodide jaoks) 143

Üldteave 143 Sisenege AC Setupisse 143 Parameetri muutmine 144 AC Setupist väljumine 145 AC Setupi parameetrid 145

Job 147

Üldteave 147 Jobi Setupi menüüsse sisenemine 147 Salvestamine/otsimine 147 Ülevaade 148

Jobi optimeerimine 149

Jobi optimeerimine 149 Jobi nime muutmine 151 Jobi optimeerimise lõpetamine 153 Seadistatavad TIG-keevituse parameetrid 154 Seadistatavad varraselektroodi parameetrid 159

Jobi kustutamine 163

Põhisäte 166

Üldteave 166 Põhisätetesse sisenemine 166 Parameetri muutmine 167 Põhisätetest väljumine 168 Põhisätete parameetrid 169

Info 170

Üldteave 170 Infokuva otsimine 170 Infokuvalt väljumine 171 Infokuva sissekanded 172

Klahvide lukustamine 173

Üldteave 173 Klahvide lukustamine 173 Klahviluku eemaldamine 174

Factory – keevitussüsteemi lähtestamine 175

Üldteave 175 Factory – keevitussüsteemi lähtestamine 175

L/R seadistamine 177

Lühendid 177 Üldist keevitusahela induktiivsuse L kohta 177 Üldist keevitusahela takistuse R kohta 177 L/R-ühtlustamine 177

Tõrkeotsing ja hooldus 181

Rikete diagnoosimine, rikete kõrvaldamine 183

Üldteave 183 Ohutus 183 Kuvatavad teeninduskoodid 183 Kuvatavad teeninduskoodid seoses lisavarustusega Digital Gas Control 189 Kuvatavad teeninduskoodid seoses külmtraadi etteandmismehhanismiga 189 Toiteallika tõrkediagnoos 190

Hooldus ja jäätmekäitlus 193

Üldteave 193 Ohutus 193 Igal kasutuselevõtul 193 Iga 2 kuu järel 193 Iga 6 kuu järel 194 Jäätmekäitlus 194

Lisa 195

Keskmised kuluväärtused keevitamisel 197

Keskmine traatelektroodi kulu MIG/MAG-keevitusel 197 Keskmine kaitsegaasi kulu MIG/MAG-keevitusel 197 Keskmine kaitsegaasi kulu TIG-keevitusel 197

Tehnilised andmed 198

Eripinge 198 Ülevaade kriitilise tähtsusega toorainetest, seadme tootmisaasta 198 MagicWave 2200 Comfort 198 MagicWave 2500 Comfort 199 MagicWave 3000 Comfort 200 MagicWave 2500 Comfort MV 201 MagicWave 3000 Comfort MV 202 MagicWave 4000 Comfort 203 MagicWave 4000 Comfort MV 204 MagicWave 5000 Comfort 205 MagicWave 5000 Comfort MV 206 TransTig 2200 Comfort 207 TransTig 2500 Comfort 208 TransTig 3000 Comfort 209 TransTig 2500 Comfort MV 210 TransTig 3000 Comfort MV 211 TransTig 4000 Comfort 213 TransTig 4000 Comfort MV 214 TransTig 5000 Comfort 214 TransTig 5000 Comfort MV 215 Jaluste seletused 216

Ohutuseeskirjad

Ohutussuuniste selgitus

OHT!

Tähistab vahetut ohtu.

Kui seda ei väldita, on tagajärjeks surm või ülirasked vigastused.

▶

HOIATUS!

Tähistab potentsiaalselt ohtlikku olukorda.

Kui seda ei väldita, võivad tagajärjeks olla surm ja ülirasked vigastused.

▶

ETTEVAATUST!

Tähistab potentsiaalselt kahjustavat olukorda.

Kui seda ei väldita, võivad tagajärjeks olla kerged või väikesed vigastused või vara-

▶

line kahju.

MÄRKUS.

Tähistab ebakvaliteetse töötulemuse ja varustuse kahjustamise ohtu.

Üldteave Seade on toodetud meie praeguste tehniliste teadmiste ja tunnustatud ohutustehniliste

reeglite järgi. Siiski võib masina vale või väärkasutusega kaasneda oht

- kasutaja või kolmandate isikute elule ja tervisele;

- seadmele ja käitaja muule varale;

- seadme tõhusale talitlusele.

Kõik isikud, kes on seotud seadme kasutuselevõtu, käsitsemise, hoolduse ja korrashoiuga, peavad vastama järgmistele tingimustele.

- Olema vastava kvalifikatsiooniga.

- neil peavad olema teadmisest keevitamisest ning

- nad peavad lugema selle KJ täielikult läbi ja tegutsema selle juhiste järgi.

KJ tuleb alati hoida seadme kasutuskohas. Lisaks KJ teabele tuleb järgida ka üldkehtivaid ning kohalikke tööohutuse ja keskkonnakaitse norme.

Kõik seadme ohutus- ja ohusuunised peavad vastama järgmistele tingimustele.

- Olema loetavad.

- Olema kahjustusteta.

- Olema alati paigaldatud.

- Ei tohi olla kinni kaetud, üle kleebitud või värvitud.

Seadmel asuvate ohutus- ja ohujuhiste asukohad leiate oma seadme KJ-i peatükist „Üldteave”. Tõrked, mis võivad mõjutada ohutust, tuleb kõrvaldada enne seadme sisselülitamist.

See on oluline teie ohutuse tagamiseks!

Õigel otstarbel kasutamine

Seade on eranditult mõeldud otstarbekohaseks tööks.

Seade on mõeldud ainult nimeplaadil toodud keevitusmeetodi jaoks. Muu või sellest erinev kasutamine ei ole otstarbekohane. Tootja ei vastuta seeläbi tekkivate kahjude eest.

Õigel otstarbel kasutamine hõlmab ka:

- kõikide KJ-i juhiste täielikku läbilugemist ja järgimist;

- kõikide ohutus- ja ohujuhiste täielikku läbilugemist ning järgmist;

- inspekteerimisest ja hooldustöödest kinnipidamist.

Seadet ei tohi mitte kunagi kasutada järgmistel eesmärkidel:

- torude ülessulatamine;

- patareide/akude laadimine;

- mootorite käivitamine.

Seade on ette nähtud kasutamiseks tööstuses ja töönduses. Tootja ei vastuta kahjude eest, mis on tekkinud seadme kasutamisest eluruumides.

Tootja ei vastuta puudulike või valede töötulemuste eest.

Ümbritseva keskkonna tingimused

Käitaja kohustused

Seadme käitamine või hoidmine väljaspool näidatud ala ei ole sihtotstarbekohane. Tootja ei vastuta seeläbi tekkivate kahjude eest.

Keskkonnaõhu temperatuurivahemik:

- seadme kasutamisel: -10 °C kuni 40 °C (14 °F kuni 104 °F)

- transportimisel ja hoiustamisel: -20 °C kuni +55 °C (-4 °F kuni 131 °F)

Suhteline õhuniiskus

- kuni 50% 40 °C (104 °F) juures

- kuni 90 % 20 °C (68 °F) juures

Keskkonnaõhk: vaba tolmust, hapetest, söövitavatest gaasidest või ainetest jne. Kõrgus üle merepinna: kuni 2000 m (6561 ft, 8.16 tolli)

Käitaja kohustub, et lubab seadmel töötada ainult isikutel, kes

- tunnevad tööohutuse ja õnnetuste vältimise põhieeskirju ning keda on õpetatud seadet käsitsema;

- on lugenud KJ-i, eriti peatükki „Ohutuseeskirjad”, sellest aru saanud ja seda oma allkirjaga kinnitanud;

- koolitatud vastavalt töötulemustele esitatavatele nõudmistele.

Töötajate ohutusalaselt teadlikku töötamist tuleb kontrollida regulaarselt.

Töötajate kohustused

Võrguühendus Suure võimsusega seadmed võivad oma voolukuluga mõjutada vooluvõrgu energiakvali-

Kõik seadmel töötavad töötajad kohustuvad enne töö algust

- järgima tööohutuse ja õnnetuste vältimise põhieeskirju;

- lugema KJ-i. eriti peatükki „Ohutuseeskirjad” ja kinnitama oma allkirjaga, et nad on sellest aru saanud ja järgivad seda.

Kontrollige enne töökohalt lahkumist, et eemalviibimise ajal oleksid välistatud vigastused ja varaline kahju.

teeti.

See võib teatud seadmeid järgmiselt mõjutada:

- ühenduspiirangud;

võrgu maksimaalse lubatud näivtakistuse nõuded *);

minimaalse vajaliku lühisvõimsuse nõuded *).

Kehtib avaliku vooluvõrguga ühendamise kohas,

vt peatükki „Tehnilised andmed“.

Sellisel juhul peab seadme kasutaja kontrollima, kas seadet ikka tohib ühendada. Vajaduse korral tuleb eelnevalt energiaettevõttega nõu pidada.

TÄHTIS! Jälgige, et vooluvõrgu ühendus oleks korralikult maandatud!

Enda ja teiste kaitsmine

Seadmega töötamisel ohustavad teid mitmed tegurid, näiteks

- sädemed, eemalepaiskuvad kuumad metalliosakesed;

- silmi ja nahka kahjustav keevituskaare kiirgus;

- kahjulikud elektromagnetilised väljad, mis on südamestimulaatorite kasutajatele eluohtlikud;

- elektrilöögi oht vooluvõrgu voolu ja keevitusvoolu tõttu;

- suurem mürakoormus;

- kahjulik keevitussuits ja gaasid.

Kasutage seadmega töötades sobivat kaitseriietust. Kaitseriietusel peavad olema alljärgnevad omadused:

- raskestisüttiv;

- isoleeriv ja kuiv;

- katab kogu keha, on kahjustamata ja heas seisukorras;

- kaitsekiiver;

- üleskäärimata püksid.

Kaitseriietuse hulka kuulub muuhulgas alljärgnev.

- Silmade ja näo kaitsmine kaitsesirmiga, millel on nõuetekohane UV-kiirguse filter ning mis kaitseb kuumuse ja sädemete eest.

- Kaitsesirmi taga on nõuetekohased kaitseprillid koos küljekaitsega.

- Kandke tugevaid, ka märgades oludes isoleeritud jalatseid.

- Kaitske käsi sobivate kinnastega (elektriliselt isoleerivad, kuumuskaitsega).

- Kandke mürakoormuse vähendamiseks ja kuulmiskahjustuste vältimiseks kuulmiskaitset.

Mürataseme väärtused

Ärge lubage isikuid, eriti aga lapsi seadmete töö ajal ja keevitusprotsessi ajal lähedusse. Kui mõni inimene siiski viibib läheduses, tegutsege järgmiselt:

- selgitage talle kõiki ohtusid (keevituskaare põhjustatud pimestamisoht, sädemetest tulenev vigastusoht, tervistkahjustav keevitussuits, mürakoormus, võimalik ohustamine vooluvõrgu voolu või keevitusvoolu tõttu, ...);

- tagage vajaliku kaitsevarustuse olemasolu või

- paigaldage sobivad kaitseseinad ja -kardinad.

Seade toodab maksimaalset helivõimsust tasemel < 80 dB(A) (ref 1 pW) tühikäigul ja pärast käitamist jahtumisfaasis vastavalt maksimaalsele lubatud tööpunktile nimikoormusel EN 60974-1 järgi.

Keevitamisel (ja lõikamisel) ei saa töökohaga seotud heiteväärtust esitada, sest see sõltub keevitusmeetodist ja keskkonnast. See sõltub kõige erinevamatest keevitusparameetritest, näiteks keevitusmeetod (MIG/MAG-, TIG-keevitus), valitud vooluliigist (alalisvool, vahelduvvool), võimsusvahemikust, keevitatud metalli liigist, töödeldava detaili resonantskäitumisest, töökoha keskkonnast jpm.

Oht toksiliste gaaside ja aurude tõttu

Keevitamisel tekkiv suits sisaldab tervisele kahjulikke gaase ja aure.

Keevitamisel tekkiv suits sisaldab aineid, mis tekitavad rahvusvahelise vähiuurimiskeskuse väljaande 118 järgi vähki.

Kasutage täpset väljatõmmet ja ruumi väljatõmbeventilatsiooni. Võimaluse korral kasutage integreeritud väljatõmbeseadisega keevituspõletit.

Hoidke pea tekkivast keevitussuitsust ja gaasidest eemal.

Tekkivat suitsu ja kahjulikke gaase

- ei tohi sisse hingata,

- need tuleb kohaste vahenditega tööalalt välja imeda.

Tagage piisav värske õhu juurdevool. Veenduge, et ventilatsiooni sagedus oleks pidevalt vähemalt 20 m³/tunnis.

Kui õhutamine ei ole piisav, kasutage õhu juurdevooluga keevituskiivrit.

Kui ei ole teada, kas väljatõmbe jõudlusest piisab, tuleb toksiliste heitmete väärtusi võrrelda lubatud piirväärtustega.

Keevitussuitsu kahjulikkuse astme eest on vastutavad muu hulgas järgmised komponendid:

- töödeldava detaili jaoks kasutatavad metallid;

- elektroodid;

- katted;

- puhastusained, rasvaärastid jms.

- kasutatav keevitusprotsess

Lendavate sädemete oht

Seetõttu tuleb järgida loetletud komponentide vastavaid materjali ohutuskaarte ja tootja esitatud andmeid.

Soovitused toimete, riskijuhtimise meetmete ja töötingimuste määramise kohta leiate veebilehelt European Welding Association alas Health & Safety (https://european-welding.org).

Hoida süttivad aurud (näiteks lahustiaurud) keevituskaare kiirgusvahemikust eemal.

Kui ei keevitata, tuleb kaitsegaasi ballooni või põhilise gaasivarustuse ventiil sulgeda.

Lendavad sädemed võivad põhjustada tulekahjusid ja plahvatusi.

Tuleohtlike materjalide läheduses on keevitamine keelatud.

Tuleohtlikud ained peavad asuma keevituskaarest vähemalt 11 meetri kaugusel (36 ft, 1,07 in) või kaetud kontrollitud kattega.

Hoidke valmis nõuetekohased, kontrollitud tulekustutid.

Sädemed ja kuumad metallosad võivad ka väikeste pragude ja avade kaudu sattuda ümbritsevatele aladele. Rakendage vastavaid meetmeid, et ei tekiks vigastuste ja tulekahju oht.

Mitte tule- ja plahvatuskindlatel aladel ja suletud paakides, tünnides või torudes on keevitamine keelatud, kui need ei ole ette valmistatud riiklike ja rahvusvaheliste standardite järgi.

Mahutites, kus hoitakse gaase, kütuseid, mineraalõlisid jms, ei ole keevitamine lubatud. Jääkide tõttu eksisteerib plahvatusoht.

Oht võrguelektri ja keevitusvoolu tõttu

Elektrilöök on üldiselt eluohtlik ja võib olla surmav.

Ärge puudutage ühtegi pinge all olevat osa seadme sees ega sellest väljaspool.

MIG/MAG- ja TIG-keevitusel on ka keevitustraat, traadipool, etteanderull ning kõik keevitustraadiga ühenduses olevad metallosad pingestatud.

Traadi etteandmismehhanism tuleb alati asetada piisavalt eraldatud alusele või kasutada sobivat, isoleerivat traadi etteande ühendust.

Sobiva enese- ja isikukaitse jaoks maanduse abil tuleb muretseda piisavalt isoleeriv, kuiv alus või kaitsekate. Alus või kaitsekate peab ära katma terve ala, mis jääb keha ja maanduse vahele.

Kõik kaablid ja juhtmed peavad olema tugevad, kahjustusteta, isoleeritud ning piisavate mõõtmetega. Kui märkate lahtisi ühendusi, kõrbenud, kahjustatud või valede mõõtmetega kaableid ja juhtmeid, tuleb need kohe välja vahetada. Enne igat kasutamist kontrollige käsitsi vooluühendusi, et need oleks õigesti kinnitatud. Bajonettpistikuga voolujuhtmete puhul keerake voolujuhet vähemalt 180° ümber pikitelje ja eelpingutage see.

Kaableid ega juhtmeid ei tohi kerida ümber keha ega kehaosade.

Elektroode (varraselektrood, volframelektrood, keevitustraat jne)

- ei tohi kunagi panna jahutamiseks vedelikesse;

- ei tohi puudutada, kui toiteallikas on sisse lülitatud.

Kahe keevitussüsteemi elektroodide vahel võib esineda näiteks keevitussüsteemi kahekordne tühikäigu pinge. Mõlema elektroodi potentsiaali samaaegne puudutamine on mõnel juhul eluohtlik.

Laske võrgu- ja seadmekaableid elektrikul regulaarselt kontrollida, et veenduda kaitsemaanduse seisundis.

Kaitseklassi I seadmed vajavad nõuetekohaseks tööks kaitsejuhiga võrku ja kaitsejuhikontaktiga pistikusüsteemi.

Seadme töö ilma kaitsejuhita võrgus ja ilma kaitsejuhikontaktita pistikupesas on lubatud ainult siis, kui järgitakse kõiki kaitselahutuse kohta kehtivaid riiklikke eeskirju. Muidu loetakse see raskeks hooletuseks. Tootja ei vastuta seeläbi tekkivate kahjude eest.

Vajaduse korral tuleb tagada sobivate vahenditega töödeldava detaili piisav maandus.

Seadmed, mida ei kasutata, tuleb välja lülitada.

Töötamisel kõrgustes tuleb kukkumise kaitseks kanda turvarakmeid.

Enne seadmel töötamist tuleb seade välja lülitada ja pistikupesast eemaldada.

Seadmele tuleb paigaldada selgelt loetav ja arusaadav hoiatussilt, mis keelab seda ühendada pistikupesaga ning uuesti sisse lülitada.

Pärast seadme avamist tuleb:

- laadida tühjaks kõik komponendid, mis on elektriliselt laetud;

- veenduda, et kõik seadme komponendid on vooluta.

Kui töid tuleb teha pinge all olevatel osadel, tuleb kaasata teine isik, kes lülitab õigel ajal pealüliti välja.

Juhuslik keevitusvool

Kui järgmisi juhiseid ei järgita, on võimalik juhusliku keevitusvoolu tekkimine, mis võib põhjustada järgmist.

- Tuleohtu

- Töödeldava detailiga ühenduses olevate komponentide ülekuumenemist

- Kaitsejuhtide hävinemist

- Seadme ja muude elektriseadmete kahjustamist

Töödeldavale detailile tuleb kindlalt kinnitada töödeldava detaili ühendusklemm.

Töödeldava detaili ühendusklemm tuleb kinnitada keevitatavale kohale võimalikult lähedale.

Paigaldage seade elektrit juhtiva keskkonna suhtes piisava isolatsiooniga, nt isolatsioon elektrit juhtiva põranda või isolatsioon elektrit juhtivate tarindite suhtes.

Jaotusvõrkude, kahe väljavõtuga vooluallika jne kasutamise korral tuleb tähelepanu pöörata järgmisele. Ka mittekasutatava keevituspõleti / elektroodide hoidiku elektrood juhib voolu. Veenduge, et mittekasutatava keevituspõleti / elektroodide hoidik oleks piisavalt eraldatult ladustatud.

Automaatsete MIG/MAG-rakenduste korral tuleb juhtida traatelektroodi traadi etteandmismehhanismile ainult isoleeritult keevitustraadi tünnist, suurest poolist või traadipoolist.

EMÜ seadmeklassifikatsioon

EMÜ meetmed Erijuhtudel võib hoolimata normitud emissioonipiirväärtustest kinnipidamisest juhtuda, et

A-emissiooniklassi seadmed:

- on mõeldud kasutamiseks ainult tööstuspiirkondades;

- võivad põhjustada teistes piirkondades kaablite ja kiirguse kaudu häiringuid.

B-emissiooniklassi seadmed:

- täidavad elamu- ja tööstuspiirkondade emissiooninõudeid. See kehtib ka elamupiirkondadele, mille energiavarustuse jaoks kasutatakse avalikku madalpingevõrku.

EMÜ seadmeklassifikatsioon on märgitud nimeplaadile või tehnilistesse andmetesse.

ettenähtud kasutuspiirkonnas esineb häiringuid (nt kui paigalduskohas leidub tundlikke seadmeid või kui paigalduskoha läheduses on raadio- või telesignaali vastuvõtjaid). Sellisel juhul on käitaja kohustatud võtma häiringu kõrvaldamiseks vajalikke meetmeid.

Seadme ümbruses asuvate seadmete häirekindlust tuleb kontrollida ja hinnata riiklike ja rahvusvaheliste määruste järgi. Seadmete näited, mis võiksid olla vastuvõtlikud seadme mõjutustele:

- ohutusvarustus

- võrgu-, signaali- ja andmeedastusliinid,

- infotehnoloogia- ja telekommunikatsiooniseadmed,

- mõõtmis- ja kalibreerimisseadmed,

Tugimeetmed elektromagnetiliste ühiduvuse probleemide vältimiseks:

1. võrgutoide

- Kui vaatamata nõuetekohasele võrguühendusele esinevad elektromagnetilised

häired, tuleb võtta täiendavaid meetmeid (nt kasutada sobivaid võrgufiltreid).

2. Keevituskaablid

- tuleb jätta nii lühikeseks kui võimalik,

- lasta tihedalt kokku joosta (ka elektromagnetväljaga seotud probleemide välti-

miseks),

- asetada võimalikult kaugele muudest juhtmetest.

3. Potentsiaaliühtlustus

4. Töödeldava detaili maandus

- Vajaduse korral luua maaühendus sobivate kondensaatorite kaudu.

5. Varjestus, kui see on nõutav

- Varjestada muud ümbruses olevad seadmed

- Varjestada kogu keevituspaigaldis

EMV meetmed Elektromagnetilised väljad võivad põhjustada tervisekahjustusi, mida veel ei tunta:

- mõjud läheduses viibivate isikute tervisele, nt isikutele, kellel on südamestimulaator või kuulmisaparaat

- Südamestimulaatoriga isikud peavad enne seadme läheduses viibimist või osalemist keevitusprotsessis küsima nõu oma arstilt.

- Vahemaa keevituskaablite ja keevitaja pea/kere vahel peab ohutuse tagamiseks olema nii suur kui võimalik.

- Keevituskaableid ja voolikupakette ei tohi kanda õlal ning keerata ümber keha ja kehaosade.

Erilised ohukohad

Käed, juuksed, rõivad ja tööriistad tuleb eemal hoida liikuvatest osadest, näiteks järgmistest:

- ventilaatorid,

- hammasrattad,

- rullikud,

- võllid,

- traadipoolid ja keevitustraadid.

Ärge võtke kinni traadiajami pöörlevatest hammasratastest või pöörlevatest ajamiosadest.

Katteid ning küljepaneele on lubatud avada/eemaldada üksnes hooldus- ja remonditööde ajaks.

Seadme kasutamise ajal

- Veenduge, et kõik katted oleks suletud ja kõik küljeosad oleks paigaldatud õigesti oma kohale.

- Hoidke kõik katted ja küljeosad suletuna.

Kui keevitustraat väljub keevituspõletist, tähendab see suurt vigastusohtu (käe läbitorkamine, näo ja silmade vigastamine, ...).

Seepärast tuleb keevituspõleti hoida kehast alati eemal (traadi etteandmismehhanismiga seadmed) ja kasutada sobivaid kaitseprille.

Töödeldavat detaili ei tohi puudutada keevitamise ajal ja pärast seda, sest on olemas põletusoht.

Jahtuvatelt töödeldavatelt detailidelt võib eemalduda räbu. Seepärast tuleb ka töödeldava detaili järeltöötlemise ajal kanda kaitsevarustust ja hoolitseda teiste isikute piisava kaitse eest.

Enne kõrge käitustemperatuuriga keevituspõletite ja muude seadme komponentidega töötamist tuleb neil lasta jahtuda.

Tule- ja plahvatusohtlikes ruumides kehtivad eri-eeskirjad – järgida tuleb vastavaid riiklikke ja rahvusvahelisi määrusi.

Vooluallikad, mis on ette nähtud tööde jaoks suurenenud elektriohuga ruumides (nt katel), peavad olema tähistatud märgiga (Safety). Vooluallikas ei tohi siiski asuda sellistes ruumides.

Põletusoht väljuva jahutusvedeliku tõttu. Enne jahutusaine peale- või tagasivoolu ühenduste kinnitamist tuleb jahutusseade välja lülitada.

Jahutusaine käsitlemisel tuleb järgida jahutusaine ohutuskaardi andmeid. Jahutusvedeliku ohutuskaardi saate oma hoolduskeskusest või tootja kodulehelt.

Seadmete vedamiseks kraanaga tuleb kasutada ainult sobivaid tõstmise abiseadiseid.

- Sobiva tõstmise abiseadise kõikidele ettenähtud kinnituskohtadele tuleb riputada ketid või köied.

- Kettide ja köite nurk vertikaali suhtes peab olema võimalikult väike.

- Eemaldada tuleb gaasiballoon ja traadi etteandeseade (MIG/MAG- ja TIG-seadmed).

Traadi etteandeseadme kraanaga ülesriputamise korral keevitamise ajal tuleb kasutada nõuetekohast, isoleerivat traadi etteande kinnitust (MIG/MAG- ja TIG-seadmed).

Kui seade on varustatud kanderihma või -rakmetega, siis see on mõeldud üksnes käsitsiveoks. Vedamiseks kraana, kahveltõstuki või muude mehaaniliste tõstevahenditega kanderihm ei sobi.

Kõiki abiseadiseid (rihmad, klambrid, ketid jne), mida kasutatakse koos seadme või selle komponentidega, tuleb regulaarselt kontrollida. (nt mehaaniliste kahjustuste, korrosiooni või muude keskkonnamõjude põhjustatud muudatuste osas.) Kontrollimise vahemik ja ulatus peavad vastama vähemalt kehtivatele riiklikele õigusaktidele.

Värvitu ja lõhnatu kaitsegaasi märkamatu lekkimise oht, kui kaitsegaasi ühenduse jaoks kasutatakse adapterit. Adapteri seadmepoolne keere, mis on ette nähtud kaitsegaasi ühenduse jaoks, tuleb enne paigaldamist tihendada teflonribaga.

Nõuded kaitsegaasile

Oht kaitsegaasi balloonidest

Eelkõige silmusjuhtmete puhul võib saastunud kaitsegaas põhjustada varustuse kahjustusi ja keevituskvaliteedi vähenemist. Täitke seoses kaitsegaasi kvaliteediga järgmisi nõudeid:

- tahkete osakeste suurus < 40 µm

- rõhu kastepunkt < –20 °C

- max õlisisaldus < 25 mg/m³

Vajaduse korral kasutage filtrit!

Kaitsegaasi balloonid sisaldavad rõhu all olevat gaasi ja võivad kahjustamisel plahvatada. Kuna kaitsegaasi balloonid on keevitusvarustuse osa, tuleb neid käsitleda väga ettevaatlikult.

Tihendatud gaasiga kaitsegaasi balloone tuleb kaitsta liiga suure kuumuse, mehaaniliste löökide, räbu, lahtise tule, sädemete ja keevituskaarte eest.

Kaitsegaasi balloonid tuleb paigaldada vertikaalselt ja vastavalt juhendile, et need ümber ei kukuks.

Kaitsegaasi balloonid tuleb hoida eemal keevitus- ja muudest elektriahelatest.

Mitte kunagi ei tohi kaitsegaasi ballooni külge riputada keevituspõletit.

Mitte kunagi ei tohi puudutada kaitsegaasi ballooni elektroodiga.

Plahvatusoht – mitte kunagi ei tohi keevitada rõhu all oleva kaitsegaasi ballooni juures.

Kasutada tohib ainult vastavaks kasutamiseks ettenähtud kaitsegaasi balloone ja sinna juurde kuuluvaid sobivaid, nõuetekohaseid tarvikuid (regulaatorid, voolikud ja liitmikud, ...). Kaitsegaasi balloone ja tarvikuid kasutada ainult heas seisukorras.

Kui kaitsegaasi ballooni ventiil on lahti, keerata nägu väljalaskeavast eemale.

Kui ei keevitata, tuleb kaitsegaasi ballooni ventiil sulgeda.

Kui kaitsegaasi ballooni ei ole ühendatud, jätta kaitsegaasi ballooni ventiili kork peale.

Järgida tootja andmeid ning vastavaid riiklikke ja rahvusvahelisi määrusi kaitsegaasi balloonide ja tarvikute kohta.

Kaitsegaasi lekkimise oht

Turvameetmed paigalduskohas ja vedamisel

Kaitsegaasi kontrollimatu lekkimine põhjustab lämbumisohtu

Kaitsegaas on värvitu ja lõhnatu ning see võib lekkimisel ümbritsevast õhust hapnikku tõrjuda.

- Veenduge, et töökeskkonnas oleks piisavalt värsket õhku – ventilatsiooni sagedus peab olema vähemalt 20 m³/tunnis

- Järgige kaitsegaasi ballooni või põhilise gaasivarustuse ohutus- ja hooldusjuhiseid

- Kui ei keevitata, tuleb kaitsegaasi ballooni või põhilise gaasivarustuse ventiil sulgeda.

- Veenduge enne igat kaitsegaasi ballooni või põhilise gaasivarustuse kasutuselevõttu, et sealt ei lekiks kontrollimatult gaasi.

Ümberkukkuv seade võib olla eluohtlik! Asetage seade stabiilselt tasasele, kindlale alusele.

- Lubatud kaldenurk on maksimaalselt 10°.

Tule- ja plahvatusohtlikes ruumides kehtivad erieeskirjad.

- Järgida tuleb riiklikke ja rahvusvahelisi määrusi.

Ettevõttesiseste juhiste ja kontrollidega tuleb tagada, et töökoha ümbrus oleks pidevalt puhas ning avatud.

Paigaldage seade ja kasutage seda ainult andmesildil näidatud IP järgi.

Ohutusmeetmed tavakasutamisel

Seadme paigaldamisel tuleb tagada selle ümber muude esemeteni 0,5 m (1 jalg 7,69 tolli) vaba ruumi, et jahutusõhk saaks takistamatult siseneda ja väljuda.

Seadme vedamisel tuleb hoolitseda selle eest, et peetakse kinni kehtivatest riiklikest ja piirkondlikest juhistest ning õnnetuse vältimise eeskirjadest. See kehtib eriti juhiste suhtes, mis puudutavad veoga seotud ohtusid.

Ärge tõstke ega transportige aktiveeritud seadmeid. Lülitage seadmed enne transportimist või tõstmist välja!

Enne igakordset seadme vedu tuleb jahutusvedelik täielikult välja lasta ning eemaldada järgmised komponendid:

- Traadi etteandmismehhanism

- traadipool

- kaitsegaasi balloon

Enne transpordijärgset kasutuselevõttu kontrollige seadet tingimata visuaalselt ja veenduge, et sellel ei oleks kahjustusi. Kõik kahjustused tuleb enne kasutuselevõttu lasta koolitatud hooldustöötajal kõrvaldada.

Seadet on lubatud kasutada ainult siis, kui kogu ohutusvarustus on täiesti töökorras. Kui ohutusvarustus ei ole täiesti töökorras, on seadme kasutamine ohtlik:

- kasutaja või kolmandate isikute elule ja tervisele;

- seadmele ja operaatori muule varale;

- seadme tõhusale talitlusele.

Ohutusvarustus, mis ei ole täielikus töökorras, tuleb enne seadme sisse lülitamist töökorda seada.

Ohutusvarustust ei ole lubatud mingil juhul eirata ega kasutuselt kõrvaldada.

Enne seadme sisselülitamist tuleb veenduda, et keegi ei oleks ohustatud.

Seadet tuleb vähemalt üks kord nädalas kontrollida, et ohutusvarustusel ei oleks väliselt tuvastatavaid kahjustusi ja et see oleks töökorras.

Kaitsegaasi balloon tuleb alati korralikult kinnitada ja enne kraanaga transportimist eemaldada.

Meie seadmetes sobib oma omaduste põhjal (elektrijuhtivus, külmakaitse, materjalide kokkusobivus, süttivus, ...) kasutamiseks üksnes tootja originaaljahutusvedelik.

Kasutada võib üksnes tootja originaaljahutusainet.

Tootja originaaljahutusainet ei tohi segada muude jahutusainetega.

Ühendage jahutusringlusega ainult tootja süsteemikomponente.

Kui muud süsteemikomponendid või jahutusvedelikud põhjustavad kahjustusi, ei vastuta tootja selle eest ja kõik garantiitaotlused kaotavad kehtivuse.

Cooling Liquid FCL 10/20 ei ole süttiv. Etanoolipõhine jahutusaine on teatud eelduste puhul süttiv. Jahutusainet tohib vedada ainult originaalmahutites ja seda tuleb eemal hoida süüteallikatest.

Kasutatud jahutusaine tuleb kõrvaldada vastavalt riiklikele ja rahvusvahelistele eeskirjadele. Jahutusaine ohutuskaardi saate oma hoolduskeskusest või tootja kodulehelt.

Jahtunud seadme korral tuleb enne iga keevitust kontrollida jahutusaine olekut.

Kasutuselevõtt, hooldus ja remont

Ohutuskontroll Tootja soovitab lasta seadmele ohutuskontrolli teha vähemalt iga 12 kuu järel.

Teiste tootjate valmistatud osade puhul ei ole kindel, kas need on toodetud selliselt, et töökindlus ja ohutus on tagatud.

- Kasutage ainult originaalvaruosi ja kuluosi (kehtib ka normitud osade puhul).

- Tootja loata ei ole lubatud seadet muuta, osi juurde paigaldada ega seadet ümber ehitada.

- Vahetage kohe komponendid, mis ei ole laitmatus seisukorras.

- Tellimisel märkige täpne nimetus ja artiklikood varuosade loetelu järgi, samuti oma seadme seerianumber.

Korpusekruvide näol on tegu korpuseosade maanduse kaitsejuhi ühendustega. Kasutage alati vastaval arvul originaalkorpusekruvisid etteantud pöördemomendiga.

Sama 12-kuulise vahemiku järel soovitab tootja kalibreerida vooluallikaid.

Soovitame lasta serditud elektrikul teha ohutuskontroll:

- Pärast muutmist

- Pärast osade lisamist või ümberehitamist

- Pärast remonti ja hooldust

- Vähemalt iga 12 kuu järel

Järgige ohutuskontrolli tegemisel vastavaid riiklikke ja rahvusvahelisi standardeid ning eeskirju.

Lisateavet ohutuskontrolli ja kalibreerimise kohta saate oma teeninduspunktist. Sealt saate soovi korral ka vajaliku dokumentatsiooni.

Jäätmekäitlus Seda seadet ei tohi visata olmeprügi hulka! Lähtuvalt Euroopa vanade elektri- ja elekt-

roonikaseadmete direktiivist 2002/96/EÜ ja selle kohaldamisest riiklikes seadustes, tuleb vanad elektritööriistad eraldi kogutult vastavate kogumispunktide kaudu taaskäitlusse suunata. Andke oma vana seade kindlasti edasimüüjale tagasi või küsige teavet kohalikust ametlikust kogumis- ja jäätmekäitluspunktist. Selle ELi direktiivi eiramise tagajärjeks võivad olla tõsised negatiivsed mõjud keskkonnale ja tervisele!

Ohutusmärgistus CE-vastavusmärgisega seadmed vastavad madalpinge ja elektromagnetilise ühilduvuse

direktiivi nõuetele (nt standardiseeria EN 60 974 vastavad tootestandardid).

Fronius International GmbH kinnitab, et seade vastab ELi direktiivile 2014/53. ELi vastavusdeklaratsiooni täielik tekst on saadaval järgmisel veebiaadressil: http:// www.fronius.com

CSA tüübikinnitustähisega tähistatud seadmed vastavad Kanada ja USA asjakohaste standardite nõuetele.

Andmete kaitse Kasutaja vastutab kõikide tehaseseadete muudatuste varundamise eest. Tootja ei vas-

tuta isiklike seadete kustutamise korral.

Autoriõigus Selle kasutusjuhendi autoriõigus kuulub tootjale.

Tekst ja joonised vastavad tehnika tasemele trükkiandmise ajal. Jätame endale õiguse muudatusteks. Kasutusjuhendi sisu ei anna ostjale õigust esitada mis tahes nõudeid. Oleme tänulikud parandusettepanekute ja vigadele tähelepanu juhtimise eest.

Üldine teave

Üldteave

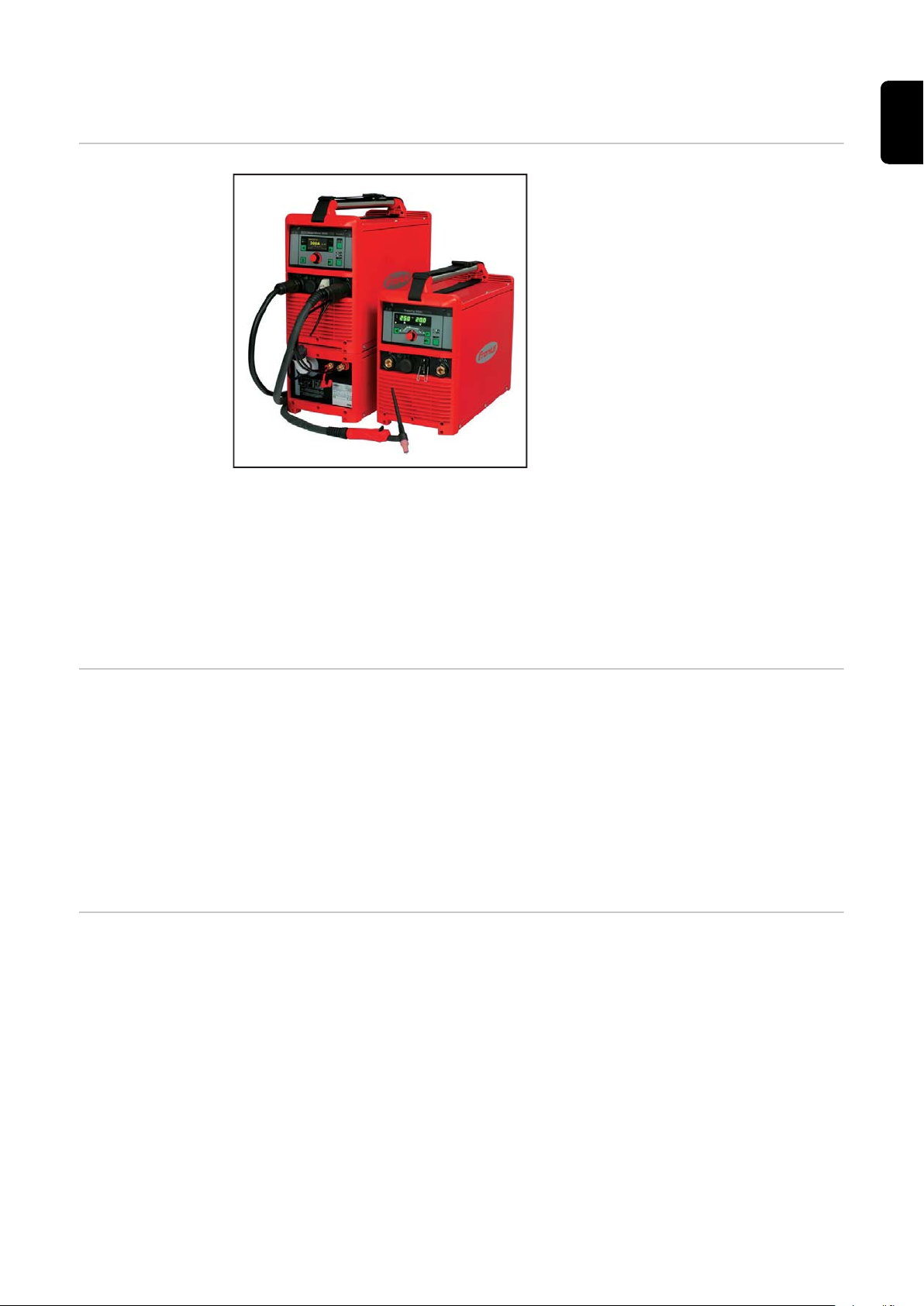

Seadme kontseptsioon

TIG-toiteallikad MagicWave (MW) 2200/2500/3000/4000/5000 Comfort ja TransTig (TT) 2200/2500/3000/4000/5000 Comfort on täielikult digiteeritud, mikroprotsessori abil juhitavad invertervooluallikad.

Moodulkonstruktsioon ja lihtne süsteemi laienduse võimalus tagavad märkimisväärse paindlikkuse. Seadmeid saab kasutada igasugustes olukordades.

Toiteallikad ühilduvad generaatoriga. Seadmed on tänu kaitstud juhtelementidele ja pulberkattega korpusele talitlusel väga vastupidavad.

Nii MagicWave'i kui ka TransTigi puhul on saadaval laia sagedusvahemikuga TIGimpulsskaar.

Optimaalse süüteprotsessi tagamiseks vahelduvvooluga TIG-keevitusel arvestab MagicWave olenevalt eelnevast keevituse kestusest ja keevituspausist peale elektroodi läbimõõdu ka elektroodi hetketemperatuuriga. Alalisvooluga TIG-keevitusel võimaldab RPI-süüde (Reversed Polarity Ignition, pöördpolaarsusega süüde) saavutada suurepärase süüteprotsessi.

Tööpõhimõte Toiteallikate keskne juhtimis- ja reguleerimissüsteem on ühendatud digitaalse signaali-

protsessoriga. Keskse juhtimis- ja reguleerimissüsteemi ning signaaliprotsessori abil juhitakse kogu keevitusprotsessi. Keevituse käigus mõõdetakse jooksvalt tegelikke andmeid ja muudatustele reageeritakse viivitamatult. Reguleerimisalgoritmide abil tagatakse seadme soovitud seisukord.

Sellest tulenevalt tagab seade järgmise:

- täpne keevitusprotsess;

- kõikvõimalike tulemuste täpne reprodutseerimine;

- suurepärased keevitusomadused.

Kasutusalad Seadmeid kasutatakse töönduses ja tööstuses: manuaalsed ja automaatsed TIG-keevi-

tuse rakendusalad, kus kasutatakse legeerimata ja madallegeerterast ning kõrglegeeritud kroom-/nikkelterast.

MagicWave'i toiteallikad on kohanduva vahelduvvoolusageduse tõttu alumiiniumi, alumiiniumisulamite ja magneesiumi keevitamiseks suurepärased töövahendid.

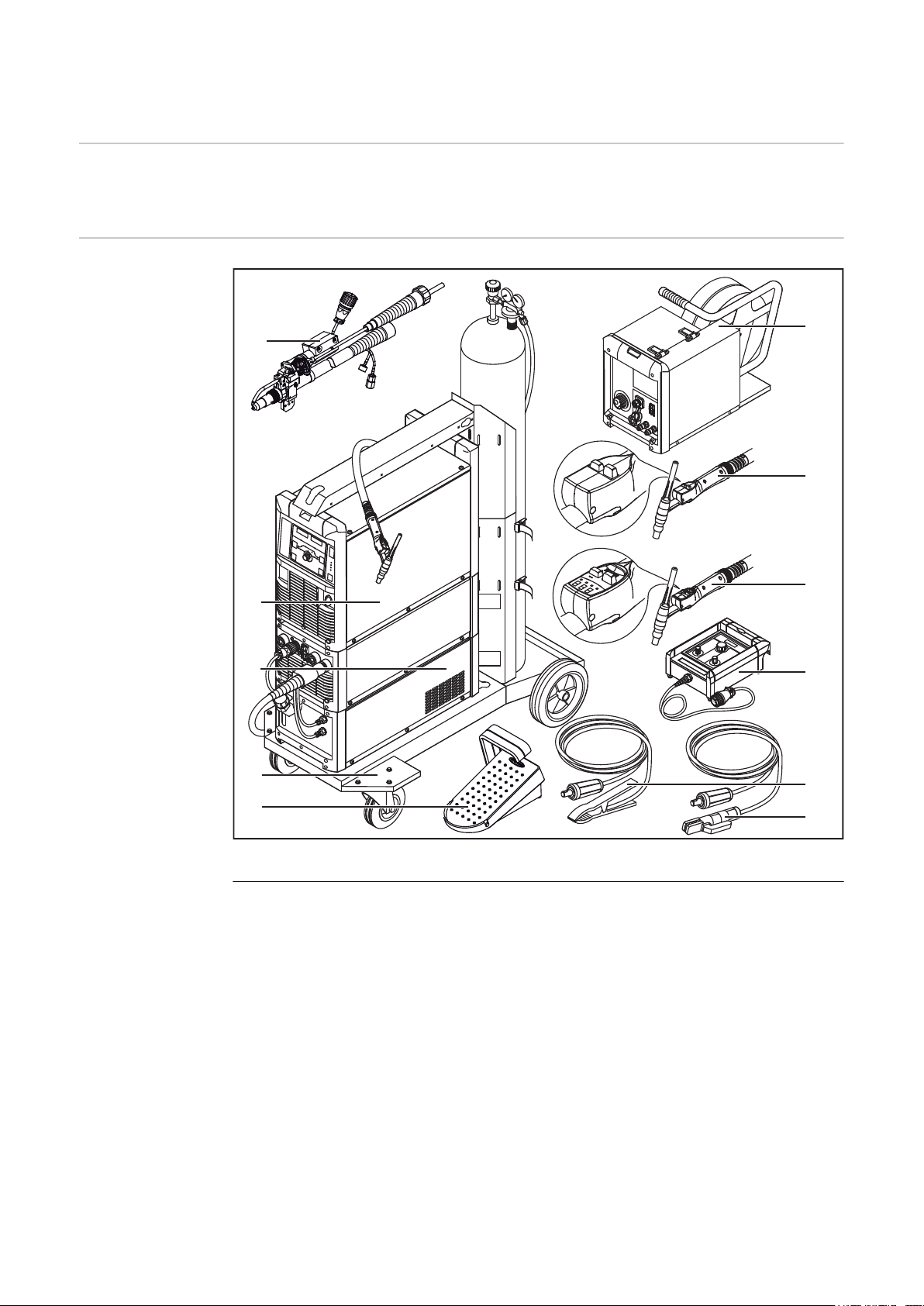

Süsteemi komponendid

FRONIUS

(6)

(1)

(2)

(8)

(9)

(3)

(4)

(11)

(10)

(7)

(5)

Üldteave Toiteallikaid TransTig ja MagicWave on võimalik kasutada mitmete süsteemi laienduste

ning lisavarustusega.

Ülevaade

Süsteemi laiendused ja lisavarustus

Koht

Kirjeldus joonisel

(1) TIG-robotkeevituse põleti

(2) Toiteallikad

Külmtraadi etteande seade koos traadi ajamiga

(3) Jahutusseadmed (4) Käru koos gaasiballooni hoidikuga (5) Jalg-kaugjuhtimisseade (6) Külmtraadi etteandmismehhanismid (7) TIG keevituspõleti Standard/Up/Down (8) TIG keevituspõleti JobMaster TIG (9) Kaugjuhtimispuldid ja roboti lisavarustus (10) Maanduskaabel (11) Elektroodikaabel

juhtelemendid ja kiirühendused

Juhtpaneelide kirjeldus

(3)

(12)

(6)

(9)

(1)

(11)

(10)

(4)

(14)

(13)

)5()2(

(8)

(7)

(15)

Üldteave

Ohutus

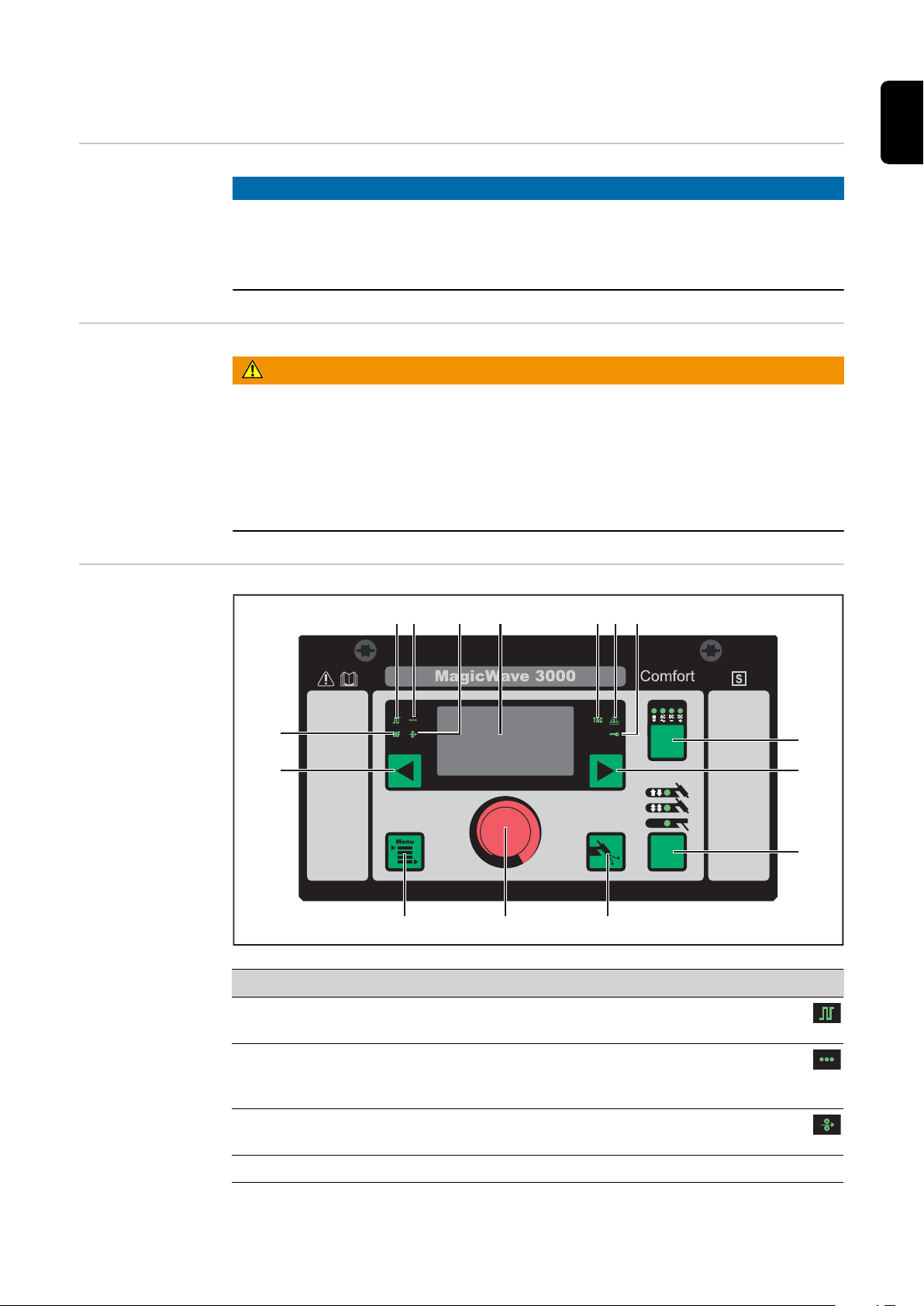

Juhtpaneel MagicWave Comfort

MÄRKUS.

Seoses tarkvara uuendustega võivad seadmel olla olemas funktsioonid, mida KJis ei kirjeldata või vastupidi.

Lisaks võivad üksikud joonised erineda vähesel määral teie seadme juhtelementidest. Nimetatud juhtelemendid toimivad siiski samamoodi.

HOIATUS!

Valest kasutamisest tingitud oht.

Suurte vigastuste ja varalise kahju oht ümberkukkuvate gaasiballoonide tõttu.

Kasutage kirjeldatud funktsioone alles siis, kui olete selle kasutusjuhendi täielikult

▶

läbi lugenud ja selle sisust aru saanud. Kasutage kirjeldatud funktsioone alles siis, kui olete kõik süsteemi komponentide

▶

kasutusjuhendid, eelkõige ohutuseeskirjad täielikult läbi lugenud ja nende sisust aru saanud.

Nr Funktsioon

(1) Näit Impulsskeevitus

Süttib juhul, kui Setupi parameeter F-P on seadistatud impulss-sagedusele

(2) Näit Punktkeevitus

Süttib juhul, kui Setupi parameeter SPt on seadistatud punktkeevituse kestusele

(3) Näit Külmtraadi etteandmismehhanism

Süttib juhul, kui on ühendatud külmtraadi etteandmismehhanism

(4) Ekraan

Nr Funktsioon

(5) Näit Sildamine

Süttib juhul, kui Setupi parameetri tAC kestus on seadistatud

(6) Näit Elektroodi ülekoormus

Süttib juhul, kui volframelektroodis on ülepinge Lisateavet elektroodi ülekoormuse näidu kohta leiate peatüki Keevitusrežiim jaotisest TIG-keevitus.

(7) Näit Klahvilukk

Süttib juhul, kui klahvilukk on aktiveeritud

(8) Nupp Keevitusmeetod

Keevitusmeetodi valimiseks olenevalt valitud töörežiimist

Kahetaktiline/neljataktiline töörežiim

Elektroodi tipu kerakujulise vormi automaatne teke; üksnes seoses vahelduvvooluga (AC) TIG-keevituse keevitusmeetodiga

Vahelduvvooluga (AC) TIG-keevituse keevitusmeetod

Alalisvooluga (DC-) TIG-keevituse keevitusmeetod

Varraselektroodiga keevitamise töörežiim:

Vahelduvvooluga (AC) varraselektroodiga keevitamise keevitusmeetod

Alalisvooluga (DC-) varraselektroodiga keevitamise keevitusmeetod

Alalisvooluga (DC+) varraselektroodiga keevitamise keevitusmeetod

Valitud keevitusmeetodi puhul süttib vastava sümboli juures olev LED-märgutuli.

(9) Parempoolne nupp

Menüüs navigeerimiseks

(10) Töörežiimi nupp

Töörežiimi valimiseks

Kahetaktiline režiim

Neljataktiline režiim

Varraselektroodiga keevitamine

Valitud keevitusmeetodi puhul süttib vastava sümboli juures olev LED-märgutuli.

(11) Gaasikontrolli nupp

Vajaliku kaitsegaasikoguse seadistamiseks gaasirõhu regulaatoril. Pärast gaasikontrolli nupu vajutamist väljastab seade 30 sekundit kaitsegaasi. Uuesti vajutades peatatakse see tegevus enneaegselt.

(12) Seadistusnupp

- Seadistusnupu keeramine: parameetri valimine

- Seadistusnupu vajutamine: menüüs valiku kinnitamiseks, väärtuste kasutusele võtmine

(13) Nupp Menüü

Seadistatud keevitusmeetodis vastava menüü kuvamiseks

Nr Funktsioon

(3)

(11)

(6)

(8)

(1)

(10)

(9)

(4)

(13)

(12)

)7()5()2(

(14)

Juhtpaneel TransTig Comfort

(14) Vasakpoolne nupp

Menüüs navigeerimiseks

(15) Näit KS-süüde (kõrgsageduse süüde)

Süttib juhul, kui Setupi parameeter KS-süüde on seadistatud kõrgsagedusimpulsi intervallile

Nr Funktsioon

(1) Näit Impulsskeevitus

Süttib juhul, kui Setupi parameeter F-P on seadistatud impulss-sagedusele

(2) Näit Punktkeevitus

Süttib juhul, kui Setupi parameeter SPt on seadistatud punktkeevituse kestusele

(3) Näit Külmtraadi etteandmismehhanism

Süttib juhul, kui on ühendatud külmtraadi etteandmismehhanism

(4) Ekraan

(5) Näit Sildamine

Süttib juhul, kui Setupi parameetri tAC kestus on seadistatud

(6) Näit Elektroodi ülekoormus

Süttib juhul, kui volframelektroodis on ülepinge Lisateavet elektroodi ülekoormuse näidu kohta leiate peatüki Keevitusrežiim jaotisest TIG-keevitus.

(7) Näit Klahvilukk

Süttib juhul, kui klahvilukk on aktiveeritud

(8) Parempoolne nupp

Menüüs navigeerimiseks

(9) Töörežiimi nupp

Töörežiimi valimiseks

Kahetaktiline režiim

Nr Funktsioon

Neljataktiline režiim

Varraselektroodiga keevitamine

Valitud keevitusmeetodi puhul süttib vastava sümboli juures olev LED-märgutuli.

(10) Gaasikontrolli nupp

(11) Seadistusnupp

- Seadistusnupu keeramine: parameetri valimine

- Seadistusnupu vajutamine: menüüs valiku kinnitamiseks, väärtuste kasutusele võtmine

(12) Nupp Menüü

Seadistatud keevitusmeetodis vastava menüü kuvamiseks

(13) Vasakpoolne nupp

Menüüs navigeerimiseks

(14) Näit KS-süüde (kõrgsageduse süüde)

Süttib juhul, kui Setupi parameeter KS-süüde on seadistatud kõrgsagedusimpulsi intervallile

Ühendused, lülitid ja mehaanilised komponendid

(1)

(2)

(3)

(4) (5)

(6)

(7)

(8)

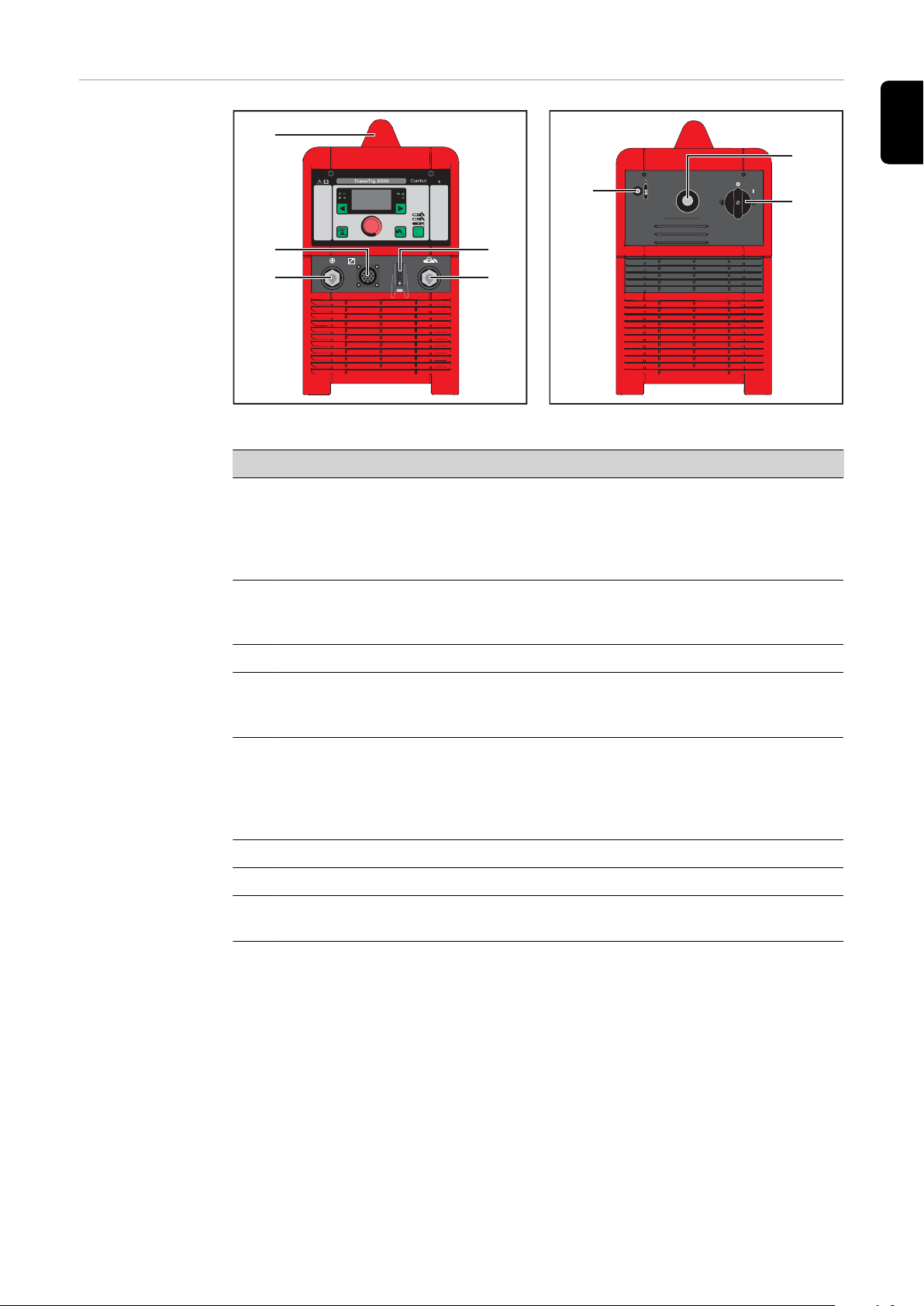

MagicWave 2200 Comfort

MagicWave 2200 Comfort – esikülg

Nr Funktsioon

(1) Keevituspõleti kiirühendus

Järgmiste seadmete ühendamiseks:

- TIG keevituspõleti

- elektroodi kaabel varraselektroodiga keevitamisel

(2) LocalNeti ühendus

Süsteemi laienduste (nt kaugjuhtimine, keevituspõleti Jobmaster, TIG jne) standardne kiirühendus

(3) Kandekäepide

(4) Põleti juhtseadme kiirühendus

- Tavalise keevituspõleti juhtpistiku ühendamiseks

- Kokkupõrkekaitse signaali sisend robotliidese või väljasiini ühendamisel

(5) Keevituspõleti kiirühendus

Maanduskaabli ühendamiseks

(6) Kaitsegaasi ühendus

(7) Toitelüliti

Toiteallika sisse- ja väljalülitamiseks

(8) Fiksaatoriga toitekaabel

MagicWave 2200 Comfort – tagakülg

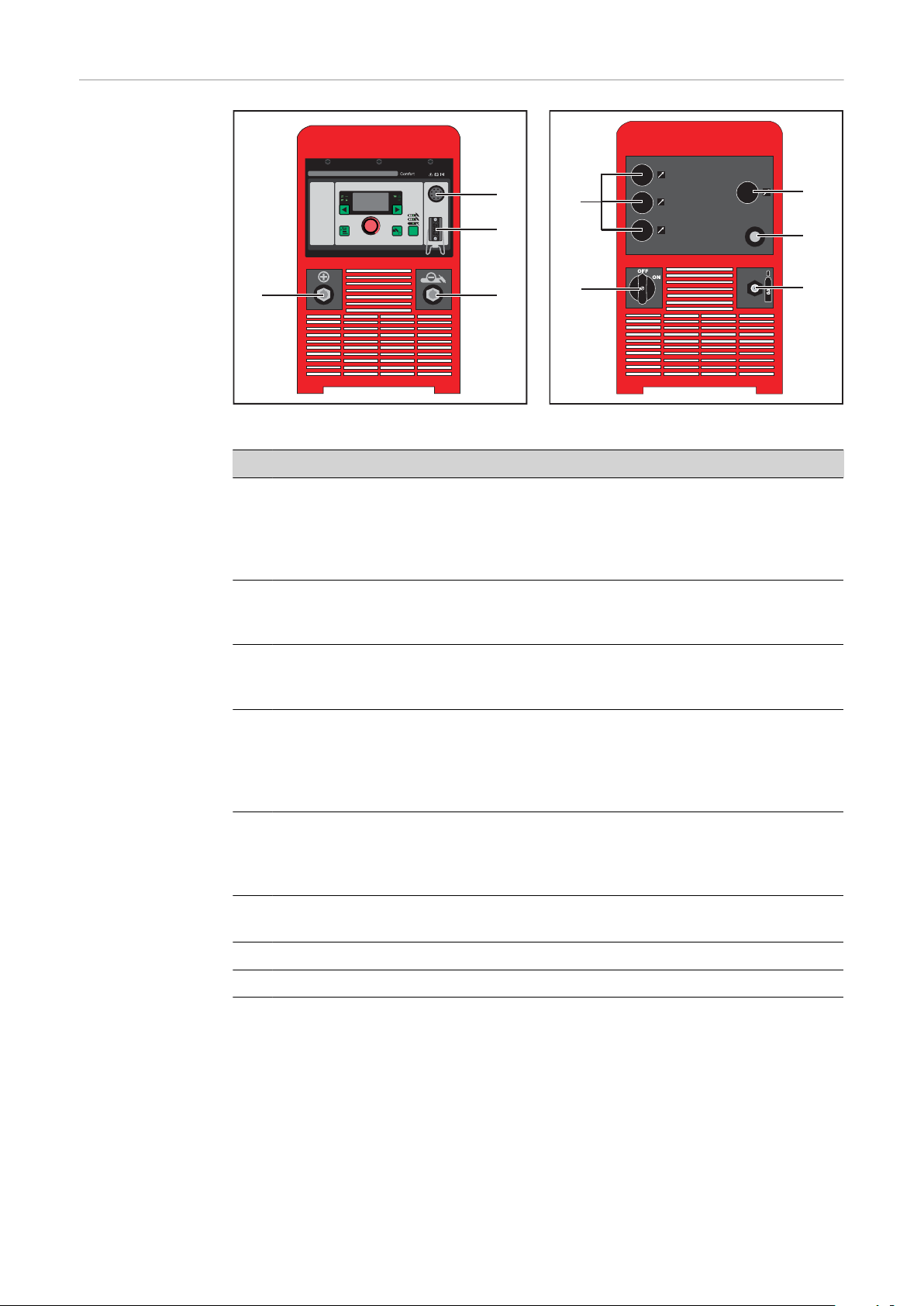

MagicWave

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

2500/3000 Comfort

MagicWave 2500/3000 Comfort – esikülg

Nr Funktsioon

(1) Keevituspõleti kiirühendus

Maanduskaabli ühendamiseks

(2) LocalNeti ühendus

Süsteemi laienduste (nt kaugjuhtimine, keevituspõleti Jobmaster, TIG jne) standardne kiirühendus

(3) Kandekäepide

(4) Põleti juhtseadme kiirühendus

- Tavalise keevituspõleti juhtpistiku ühendamiseks

- Kokkupõrkekaitse signaali sisend robotliidese või väljasiini ühendamisel

(5) Keevituspõleti kiirühendus

Järgmiste seadmete ühendamiseks:

- TIG keevituspõleti

- elektroodi kaabel varraselektroodiga keevitamisel

(6) Kaitsegaasi ühendus

(7) Fiksaatoriga toitekaabel

(8) Toitelüliti

Toiteallika sisse- ja väljalülitamiseks

MagicWave 2500/3000 Comfort – tagakülg

MagicWave

MagicWave 4000

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

4000/5000 Comfort

MagicWave 4000/5000 Comfort – esikülg

Nr Funktsioon

(1) Toitelüliti

toiteallika sisse- ja väljalülitamiseks

(2) Keevituspõleti kiirühendus

TIG keevituspõleti ühendamiseks

(3) Elektroodide hoidiku kiirühendus

Elektroodi kaabli ühendamiseks varraselektroodiga keevitamisel

(4) Põleti juhtseadme kiirühendus

- Tavalise keevituspõleti juhtpistiku ühendamiseks

- Kokkupõrkekaitse signaali sisend robotliidese või väljasiini ühendamisel

(5) Ühendus LocalNet

Süsteemi laienduste (nt kaugjuhtimine, keevituspõleti Jobmaster TIG jne) standardne kiirühendus

(6) Maanduskaabli kiirühendus

Maanduskaabli ühendamiseks

(7) Kaitsekatted

Ette nähtud ühenduse LocalNet jaoks

(8) Fiksaatoriga toitekaabel

MagicWave 4000/5000 Comfort – tagakülg

(9) Kaitsegaasi ühendus

TransTig

(1)

(2)

(3)

(4) (5)

(6)

(7)

(8)

2200 Comfort

TransTig 2200 Comfort – esikülg

Nr Funktsioon

(1) Bajonettkinnitusega (+)-elektriühendus

Järgmiste juhtmete ühendamiseks

- TIG-keevitusel maanduskaabel

- Varraselektroodiga keevitamisel (vastavalt elektrooditüübile) elektroodikaabel või maanduskaabel

(2) LocalNeti ühendus

Süsteemi laienduste (nt kaugjuhtimine, keevituspõleti Jobmaster, TIG jne) standardne kiirühendus

(3) Kandekäepide

(4) Põleti juhtseadme kiirühendus

- Tavalise keevituspõleti juhtpistiku ühendamiseks

- Kokkupõrkekaitse signaali sisend robotliidese või väljasiini ühendamisel

(5) Bajonettkinnitusega (-)-elektriühendus

Järgmiste seadmete ühendamiseks

- TIG keevituspõleti

- Varraselektroodiga keevitamisel (vastavalt elektrooditüübile) elektroodikaabel või maanduskaabel

(6) Kaitsegaasi ühendus

TransTig 2200 Comfort – tagakülg

(7) Toitelüliti

Toiteallika sisse- ja väljalülitamiseks

(8) Fiksaatoriga toitekaabel

TransTig

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

2500/3000 Comfort

TransTig 2500/3000 Comfort – esikülg

Nr Funktsioon

(1) Bajonettkinnitusega (+)-elektriühendus

Järgmiste juhtmete ühendamiseks

- TIG-keevitusel maanduskaabel

- Varraselektroodiga keevitamisel (vastavalt elektrooditüübile) elektroodikaabel või maanduskaabel

(2) LocalNeti ühendus

Süsteemi laienduste (nt kaugjuhtimine, keevituspõleti Jobmaster, TIG jne) standardne kiirühendus

(3) Kandekäepide

(4) Põleti juhtseadme kiirühendus

- Tavalise keevituspõleti juhtpistiku ühendamiseks

- Kokkupõrkekaitse signaali sisend robotliidese või väljasiini ühendamisel

(5) Bajonettkinnitusega (-)-elektriühendus

Järgmiste seadmete ühendamiseks

- TIG keevituspõleti

- Varraselektroodiga keevitamisel (vastavalt elektrooditüübile) elektroodikaabel või maanduskaabel

(6) Kaitsegaasi ühendus

TransTig 2500/3000 Comfort – tagakülg

(7) Fiksaatoriga toitekaabel

(8) Toitelüliti

Toiteallika sisse- ja väljalülitamiseks

TransTig

TransTig 4000

(1)

(2)

(3)

(4)

(7)

(6)

(5)

(8)

(6)

4000/5000 Comfort

TransTig 4000/5000 Comfort – esikülg

Nr Funktsioon

(1) Bajonettkinnitusega (+)-elektriühendus

Järgmiste juhtmete ühendamiseks

- maanduskaabel TIG-keevitusel

- elektroodikaabel või maanduskaabel varraselektroodiga keevitamisel (olenevalt elektrooditüübist)

(2) Ühendus LocalNet

Süsteemi laienduste (nt kaugjuhtimine, keevituspõleti Jobmaster TIG jne) standardne kiirühendus

(3) Põleti juhtseadme kiirühendus

- Tavalise keevituspõleti juhtpistiku ühendamiseks

- Kokkupõrkekaitse signaali sisend robotliidese või väljasiini ühendamisel

(4) Bajonettkinnitusega (–)-elektriühendus

Järgmiste seadmete ühendamiseks

- TIG-keevituspõleti

- elektroodikaabel või maanduskaabel varraselektroodiga keevitamisel (olenevalt elektrooditüübist)

(5) Võrgulüliti

toiteallika sisse- ja väljalülitamiseks OFF (Väljas) = - O ON (Sees) = - I -

TransTig 4000/5000 Comfort – tagakülg

(6) Kaitsekatted

Ette nähtud ühenduse LocalNet jaoks

(7) Fiksaatoriga toitekaabel

(8) Kaitsegaasi ühendus

Paigaldamine ja kasutuselevõtt

Minimaalne varustus keevitamiseks

Üldteave Olenevalt keevitusmeetodist on vooluallika kasutamiseks vajalik teatud minimaalne

varustus. Järgmiseks on kirjeldatud keevitusmeetodeid ja vastavat minimaalset keevitusvarustust.

Vahelduvvooluga (AC) TIG-keevitus

Vahelduvvooluga (DC) TIG-keevitus

Automaatne TIGkeevitus

- Toiteallikas MagicWave

- Maanduskaabel

- Nookurlülitiga TIG keevituspõleti

- Gaasirõhu regulaatoriga kaitsegaasi ühendus (kaitsegaasi varustus)

- Lisametall vastavalt rakendusalale

- Toiteallikas

- Maanduskaabel

- TIG-keevituspõleti

- Gaasirõhu regulaatoriga kaitsegaasiühendus

- Lisametall vastavalt rakendusalale

- Toiteallikas

- Robotliides või väljasiini ühndus

- Maanduskaabel

- Keevitusautomatide TIG keevituspõleti TIG-robotkeevituse põleti (vesijahutusega automaatsete keevituspõletite või robotkeevituse põletite jaoks on vaja täiendavalt jahutusseadet)

- Kaitsegaasi ühendus (kaitsegaasi varustus)

- Külmtraadi etteandmismehhanism ja lisametall vastavalt rakendusalale

Varraselektroodiga keevitamine

- Toiteallikas

- Maanduskaabel

- Elektroodide hoidik

- Varraselektroodid vastavalt rakendusalale

Enne paigaldamist ja kasutamist

Ohutus

Otstarbekohane kasutamine

Paigaldustingimused

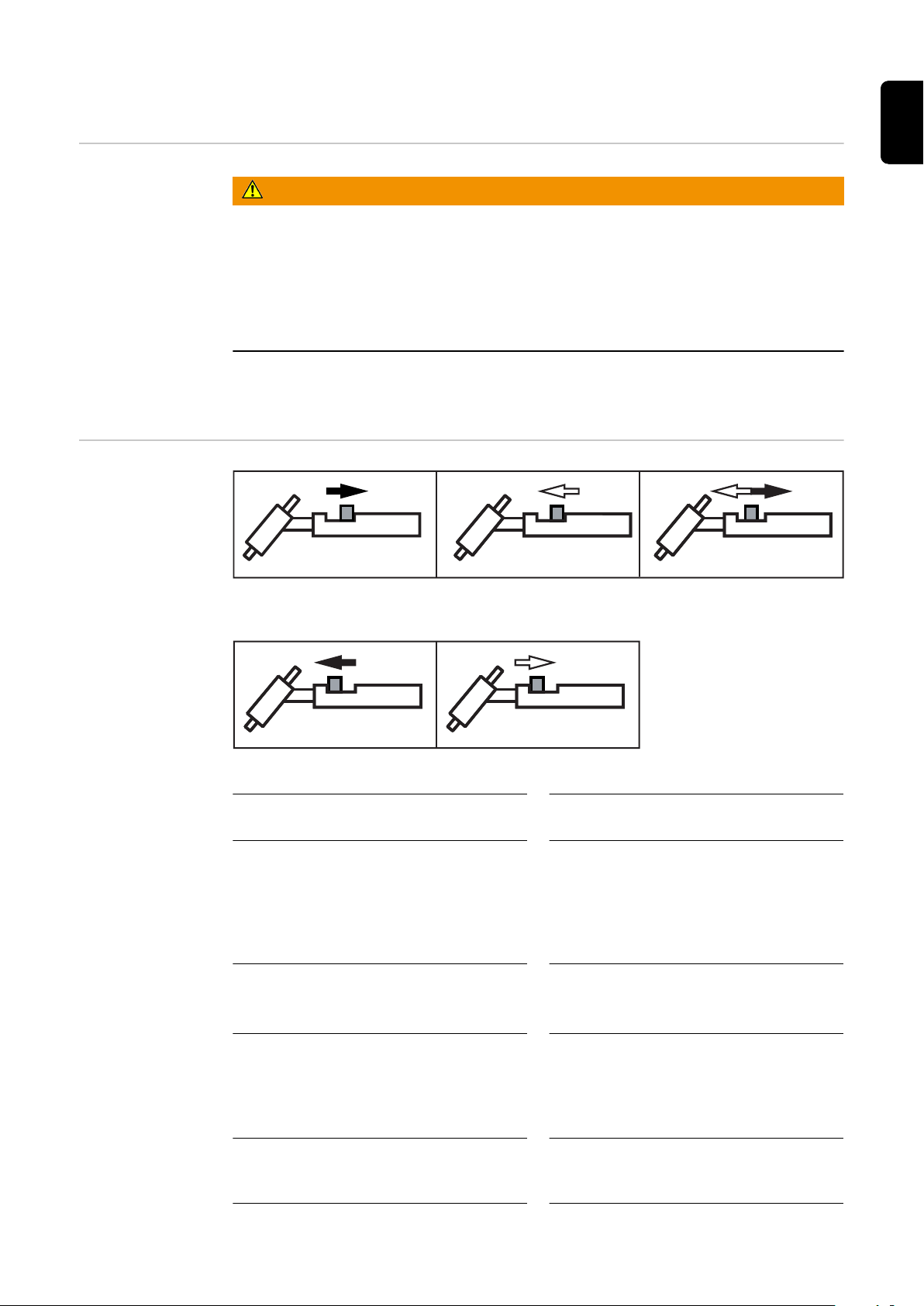

HOIATUS!

Valest kasutamisest või valesti tehtud töödest tingitud oht.

Tagajärjeks võivad olla rasked isiku- ja varalised kahjud.

Kõiki selles dokumendis loetletud töid ja funktsioone on lubatud teha üksnes vastava

▶

pädevusega spetsialistidel. Lugege see dokument täielikult läbi ja mõistke selle sisu.

▶

Lugege kõik süsteemi komponentide kasutusjuhendid, eelkõige ohutuseeskirjad, läbi

▶

ja mõistke nende sisu.

Toiteallikas on ette nähtud ainult TIG-keevituseks ja varraselektroodiga keevitamiseks. Muu või sellest erinev kasutamine ei ole otstarbekohane. Seeläbi tekkinud kahjude eest tootja ei vastuta.

Õigel otstarbel kasutamine hõlmab ka:

- kõigi kasutusjuhendi juhiste järgimist;

- inspekteerimisest ja hooldustöödest kinnipidamist.

Seade on kontrollitud kaitseastme IP23 järgi; see tähendab:

- sissetungimisvastast kaitset tahkete võõrkehade eest, mis on suuremad kui Ø 12,5 mm (0,49 tolli)

- pihustusveevastast kaitset kuni vertikaalnurgani 60°

Seadet saab vastavalt kaitseklassile IP23 üles seada ja kasutada vabas õhus. Niiskuse vahetut mõju (nt vihma tõttu) tuleks vältida.

HOIATUS!

Ümber- või allakukkuvad seadmed võivad olla eluohtlikud.

Paigaldage seadmed tasasele ja kindlale alusele.

▶

Ventilatsioonikanal on oluline ohutusvarustus. Paigaldamiskoha valimisel tuleb veenduda, et jahutusõhk pääseks takistusteta läbi esi- ja tagaküljel olevate õhupilude seadmesse ning sealt välja. Seade ei tohi tekkivat elektrit juhtivat tolmu (nt lihvimistöödel) otse sisse imeda.

Võrguühendus Seadme võrgupinge peab vastama tehniliste andmete sildil toodud võrgupingele. Kui teie

seadme versioon ei sisalda toitekaableid või -pistikuid, tuleb teil need riiklike eeskirjade kohaselt paigaldada lasta. Võrguühenduse isoleerimise kohta leiate teavet tehnilistest andmetest.

ETTEVAATUST!

Ebapiisava võimsusega elektripaigaldisega võivad kaasneda ulatuslikud varalised kahjud.

Elektrisüsteemid ja nende kaitsmed tuleb paigaldada, võttes arvesse olemasolevat

▶

elektritoidet. Kehtivad andmesildil olevad tehnilised andmed.

Kasutuselevõtt

Ohutus

Märkused jahutusseadme kohta

HOIATUS!

Elektrilöök võib olla surmav.

Kui seade on paigaldamise ajal vooluvõrguga ühendatud, on oht saada raskeid kehavigastusi või tekitada suurt varalist kahju.

Teostage kõiki töid seadmel ainult siis, kui võrgulüliti on asendis -O-.

▶

Teostage kõiki töid seadmel ainult siis, kui seade on võrgust lahutatud.

▶

HOIATUS!

Elektrilöögioht seadmes leiduva elektrit juhtiva tolmu tõttu.

Tagajärjeks võivad olla rasked vigastused ja suur varakahju.

Seadet tohib kasutada vaid paigaldatud õhufiltriga. Õhufilter on oluline ohutusvarus-

▶

tus, et tagada vastavus IP23-le.

Jahutusseadet ei soovitada kasutada järgmistel rakendusaladel.

- Keevituspõleti JobMaster TIG

- Robotirežiim

- Rohkem kui 5 m pikkused voolikupaketid

- Vahelduvvooluga (AC) TIG-keevitus

- Suuremas võimsusvahemikus keevitamine üldiselt

Jahutusseadme elektritoide toimub toiteallika kaudu. Kui toiteallika toitelüliti lülitatakse asendisse - I -, on jahutusseade kasutusvalmis. Lisateavet jahutusseadme kohta leiate jahutusseadme kasutusjuhendist.

Üldteave Toiteallika kasutuselevõttu on kirjeldatud järgmiselt.

- Peamisene rakendusala TIG-keevitus

- TIG-keevitussüsteemi standardkonfiguratsioon

Standardkonfiguratsioon koosneb järgmistest süsteemikomponentidest.

- Toiteallikas

- TIG keevituspõleti käsitsikeevituseks

- Gaasirõhu regulaator

- Gaasiballoon

Gaasiballooni ühendamine

Suurte vigastuste ja varalise kahju oht ümberkukkuvate gaasiballoonide tõttu.

▶ ▶

▶

HOIATUS!

Asetage gaasiballoonid stabiilselt tasasele ja kindlale alusele Veenduge, et gaasiballoonid ei kukuks ümber: kinnitage fikseerimisrihm gaasibal-

looni ülemise osa kõrgusele; ärge kinnitage fikseerimisrihma kunagi balloonikaela külge.

Järgige gaasiballooni tootja ohutuseeskirju.

Fikseerige gaasiballoon

Eemaldage gaasiballooni kaitsekork

Avage korraks gaasiballooni ventiil, et eemaldada seda ümbritsev mustus

Kontrollige gaasirõhu regulaatori tihendit

Kruvige gaasirõhu regulaator gaasiballoonile ja keerake see kinni

Integreeritud kaitsegaasi ühendusega TIG keevituspõleti kasutamisel tegutsege järgmiselt.

Ühendage gaasirõhu regulaator ja kaitsegaasi ühendus gaasivooliku abil toiteallika

tagaküljele Keerake gaasivooliku kattemutter kinni

Integreeritud kaitsegaasi ühenduseta TIG keevituspõleti kasutamisel tegutsege järgmiselt.

Ühendage TIG keevituspõleti gaasivoolik gaasirõhu regulaatoriga

Looge töödeldava detailiga maandusühendus

Keevituspõleti ühendamine

Lülitage toitelüliti asendisse O

Pistke maanduskaabel selle pessa ja lukustage see:

- MagicWave'i puhul maanduskaabli pessa

- TransTigi puhul (+)-elektriühendusse Ühendage maanduskaabli teine ots töödeldava detailiga

ETTEVAATUST!

Kõrgsagedus võib tekitada varalist kahju.

Ärge kasutage keevituspõletit JobMaster TIG koos LocalNeti jaoturiga.

▶

Lülitage toitelüliti asendisse O

Pistke TIG-keevituspõleti keevituskaabel selle pessa ja lukustage see paremale kee-

rates:

- MagicWave'i puhul keevituspõleti ühendusse

- TransTigi puhul (–)-elektriühendusse Pistke keevituspõleti juhtpistik põleti juhtseadme ühendusse ja lukustage see

või ühendage keevituspõleti JobMaster TIG juhtahel ühendusse LocalNet

MÄRKUS.

TransTigi toiteallika jaoks ei ole lubatud kasutada volframelektroode (tunnusvärv: roheline).

Kinnitage keevituspõletile lisavarustus kasutusjuhendi kohaselt.

Üksnes juhul, kui kasutatakse vesijahutusega põletit ja jahutusseadet:

pistke keevituspõleti veevarustus vee ettevoolu (must) ja jahutusseadme veetagastuse (punane) ühendustesse.

Keevitusrežiim

TIG-töörežiimid

Ohutus

Sümbolid ja selgitused

HOIATUS!

Valest kasutamisest tingitud oht.

Suurte vigastuste ja varalise kahju oht ümberkukkuvate gaasiballoonide tõttu.

Kasutage kirjeldatud funktsioone alles siis, kui olete selle kasutusjuhendi täielikult

▶

läbi lugenud ja selle sisust aru saanud. Kasutage kirjeldatud funktsioone alles siis, kui olete kõik süsteemi komponentide

▶

kasutusjuhendid, eelkõige ohutuseeskirjad täielikult läbi lugenud ja nende sisust aru saanud.

Andmed saadaolevate parameetrite seadistamise, seadistusvahemiku ja mõõtühikute kohta leiate jaotisest „Setupi menüü“.

Tõmmake põletinupp tagasi ja hoidke seda / Laske põletinupp lahti / Tõmmake põletinupp korraks tagasi (< 0,5

Suruge põletinupp ette ja hoidke seda / Laske põletinupp lahti

GPr

Gaasi ettevooluaeg

Käivitusvoolu faas: ettevaatlik soojendamine vähese keevitusvooluga, et paigutada lisametall õigesti

UpSlope-faas: käivitusvoolu pidev suurendamine peavoolule (keevitusvool) I

Põhivoolu faas (keevitusvoolu faas): ühtlase temperatuuri edastamine eelneva soojusega soojendatud alusmaterjali

G-H

Gaasi järelvooluaeg maksimaalse keevitusvooluga

SPt

Punktkeevituse kestus

Lõppvoolu faas: alusmaterjali lokaalse ülekuumenemise vältimiseks, mida põhjustab keevituse lõppedes tekkiv soojuse akumuleerumine. Võimalikku keevisõmbluse läbisulamist välditakse.

DownSlope-faas: keevitusvoolu pidev

vähendamine kraatervoolule

Redutseerimisvoolu faas: keevitusvoolu võimsuse ajutine vähendamine, et vältida alusmaterjali lokaalset ülekuumenemist

G-L

Gaasi järelvooluaeg minimaalse keevitusvooluga

down

Kahetaktiline

G-L / G-HGPr t

down

GPr t

G-L G-H

režiim

- Keevitamine. Tõmmake põletinupp tagasi ja hoidke seda

- Keevitamise lõpp: Laske põletinupp lahti

MÄRKUS.

Valitud kahetaktilise töörežiimi puhul kahetaktilisel režiimil töötamiseks peab Setup-parameeter SPt (punktkeevituse kestus) olema seadistatud asendisse „OFF“ (väljas) ja punktkeevituse näit ei tohi juhtpaneelil põleda.

Kahetaktiline režiim

... käsitsi kasutamine ... automaatne kasutamine

Punktkeevitus Kui Setupi parameetri SPt (punktkeevituse kestus) jaoks on seadistatud väärtus, vastab

kahetaktiline töörežiim punktkeevituse töörežiimile. Erinäit punktkeevitus põleb juhtpaneelil.

- Keevitamine. Tõmmake põletinupp korraks tagasi Keevituse kestus vastab väärtusele, mis sisestati Setupi parameetri SPt (punktkeevituse kestus) puhul.

- Keevitusprotsessi enneaegne lõpetamine. Tõmmake põletinupp uuesti tagasi

Jalg-kaugjuhtimispuldi kasutamisel käivitub punktkeevituse kestus jalg-kaugjuhtimispuldi rakendamisel. Võimsus ei ole jalg-kaugjuhtimispuldi abil reguleeritav.

GPr t

down

SPt

G-L G-H

Punktkeevitus

GPr

down

G-L

G-H

Neljataktiline režiim

- Keevituse alustamine käivitusvooluga IS Tõmmake põletinupp tagasi ja hoidke seda

- Keevitamine peavooluga I1 Laske põletinupp lahti

- Võimsuse vähendamine lõppvoolule IE Tõmmake põletinupp tagasi ja hoidke seda

- Keevitamise lõpp: Laske põletinupp lahti

MÄRKUS.

Neljataktilise režiimi puhul peab Setup-parameeter 4‑taktiline erirežiim (SFS) olema seadistatud asendisse „OFF“ (väljas).

Neljataktiline režiim

*) Võimsuse ajutine vähendamine

Võimsuse ajutise vähendamise korral vähendatakse põhivoolu faasi ajal keevitusvool seadistatud redutseerimisvoolule I2.

- Võimsuse ajutise vähendamise aktiveerimiseks suruge põletinupp ette ja hoidke seda

- Peavoolu taastamiseks laske põletinupp lahti

Neljataktiline

GPr

down

G-L

G-H

GPr

down

G-L

G-H

erirežiim. Variant 1

Neljataktilise režiimi variant 1 on aktiveeritud juhul, kui Setupi parameeter 4‑taktiline erirežiim (SFS) on seadistatud asendisse „1“. Võimsuse ajutine vähendamine seadistatud redutseerimisvoolule I2 toimub põletinupu

lühiajalise tagasitõmbamisega. Kui põletinuppu tõmmatakse uuesti korraks tagasi, on peavool I1 uuesti saadaval.

Neljataktiline erirežiim. Variant 1

Neljataktiline erirežiim. Variant 2

Neljataktilise erirežiimi variant 2 on aktiveeritud juhul, kui Setupi parameeter 4‑taktiline erirežiim (SFS) on seadistatud väärtusele „2“. Võimsuse ajutine vähendamine toimub variandis 2 ka seadistatud Slope-väärtuste DownSlope t

ja UpSlope tup kaudu:

down

- Põletinupu ettevajutamine ja hoidmine: keevitusvool väheneb seadistatud DownSlope'ist pidevalt madalamale, kuni see on saavutanud seadistatud redutseerimisvoolu I2 väärtuse. Redutseerimisvool I2 jääb samaks, kuni põletinupu lahti lastakse.

- Pärast põletinupu lahti laskmist: keevitusvool tõuseb üle seadistatud UpSlope'i peavoolule I1.

Neljataktiline erirežiim. Variant 2

Neljataktiline

GPr

G-L / G-H

GPr

down

G-L

G-H

erirežiim. Variant 3

Neljataktilise erirežiimi variant 3 on aktiveeritud juhul, kui 4‑taktilise erirežiimi (SFS) Setupi parameeter on seadistatud väärtusele „3“.

Keevitusvoolu ajutine vähendamine toimub variandis 3 põletinupu ettevajutamise ja hoidmisega. Pärast põletinupu lahti laskmist on peavool I1 uuesti saadaval.

Põletinupu tagasitõmbamisel lõpeb keevitamine viivitamatult ilma DownSlope'i ja kraatervooluta.

Neljataktiline erirežiim. Variant 4

Neljataktiline erirežiim. Variant 3

Neljataktilise erirežiimi variant 4 on aktiveeritud juhul, kui Setupi parameeter SFS on seadistatud väärtusele „4“.

- Keevitamise alustamine ja keevitamine: Tõmmake põletinupp korraks tagasi ja laske see lahti - keevitusvool tõuseb käivitusvoolult IS üle seadistatud UpSlope'i peavoo-

lule I1.

- Võimsuse ajutine vähendamine toimub põletinupu ettelükkamise ja hoidmisega

- Pärast põletinupu lahti laskmist on peavool I1 uuesti saadaval.

- Keevitamise lõpp. Tõmmake põletinupp korraks tagasi ja laske lahti

Neljataktiline erirežiim. Variant 4

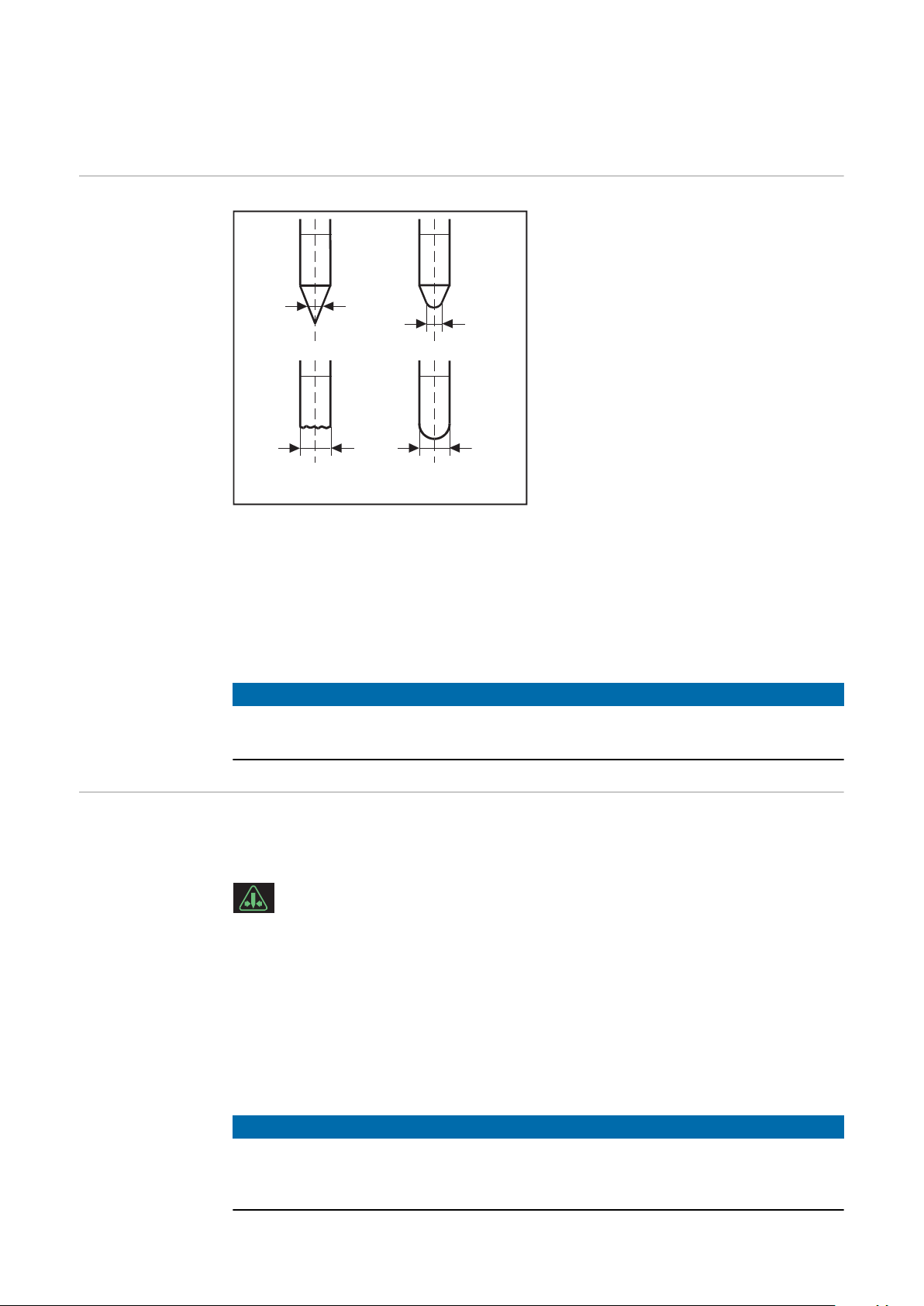

Elektroodi tipu kerakujulise vormi teke ja kerakuju-

(2)(1)

lise vormi ülepinge

Elektroodi tipu kerakujulise vormi teke

(1) enne süütamist (2) pärast süütamist

Vahelduvvooluga (AC) TIG-keevitusel

on MagicWave'i toiteallikate puhul saadaval elektroodi tipu kerakujulise vormi automaatse tekke funktsioon:

- kui on valitud vahelduvvooluga (AC) TIG-keevituse keevitusmeetod, aktiveerige elektroodi tipu kerakujulise vormi automaatse tekke funktsioon.

- Kui volframelektroodi läbimõõt on sisestatud, tekib keevitamise alustamisel selle otsa optimaalne kerakujuline vorm. Proovidetailil elektroodi tippu eraldi kerakujulise vormi tekitamine ei ole vajalik.

- Seejärel lähtestatakse ja inaktiveeritakse elektroodi tipu kerakujulise vormi automaatse tekke funktsioon. Elektroodi tipu kerakujulise vormi automaatse tekke funktsioon tuleb iga volframelektroodi puhul eraldi aktiveerida.

Kerakujulise vormi ülepinge

MÄRKUS.

Elektroodi tipu kerakujulise vormi automaatse tekke funktsioon ei ole vajalik, kui volframelektroodil on moodustunud piisavalt suur kerakujuline vorm.

Kerakujulise vormi ülepinge võib volframelektroodi otsa tekitada liiga suure kerakujulise vormi. Liiga suur kerakujuline vorm mõjub süüteomadustele negatiivselt.

Kerakujulise vormi ülepinge korral põleb juhtpaneelil näit „elektroodi ülepinge“.

Kerakujulise vormi ülepinge võimalikud põhjused:

- Volframelektrood on liiga väikese läbimõõduga

- Peavoolu I1 jaoks on seadistatud liiga suur väärtus

- Balance'it on seadistatud liiga palju „+“ suunas

Abimeetmed.

- Kasutage suurema läbimõõduga volframelektroodi

- Vähendage peavoolu ja/või seadistage Balance'it rohkem „–“ suunas

MÄRKUS.

Näit „elektroodi ülepinge“ on kohandatud üksnes järgmiste elektroodide jaoks.

Vahelduvvooluga (AC) TIG-keevitus: puhtad volframelektroodid Alalisvooluga (DC) TIG-keevitus: tseesiumelektroodid

Kõigi muude elektroodide puhul kehtib näit „elektroodi ülepinge“ standardväärtusena.

TIG-keevitus

Ohutus

Keevitusparameetrid. Näit ja navigeerimine

HOIATUS!

Valest kasutamisest tingitud oht.

Suurte vigastuste ja varalise kahju oht ümberkukkuvate gaasiballoonide tõttu.

Kasutage kirjeldatud funktsioone alles siis, kui olete selle kasutusjuhendi täielikult

▶

läbi lugenud ja selle sisust aru saanud. Kasutage kirjeldatud funktsioone alles siis, kui olete kõik süsteemi komponentide

▶

kasutusjuhendid, eelkõige ohutuseeskirjad täielikult läbi lugenud ja nende sisust aru saanud.

HOIATUS!

Elektrilöök võib olla surmav.

Kui toiteallikas on paigaldamise ajal vooluvõrguga ühendatud, on oht saada raskeid kehavigastusi või tekitada suurt varalist kahju.

Teostage kõiki töid seadmel ainult siis, kui toiteallika võrgulüliti on asendis -O-.

▶

Teostage kõiki töid seadmel ainult siis, kui toiteallikas on võrgust lahutatud.

▶

TIG-keevitusparameetreid kuvatakse kohe, kui on valitud kahetaktiline keevitusrežiim või neljataktiline keevitusrežiim.

Keevitusparameetrid TIG-keevitusel

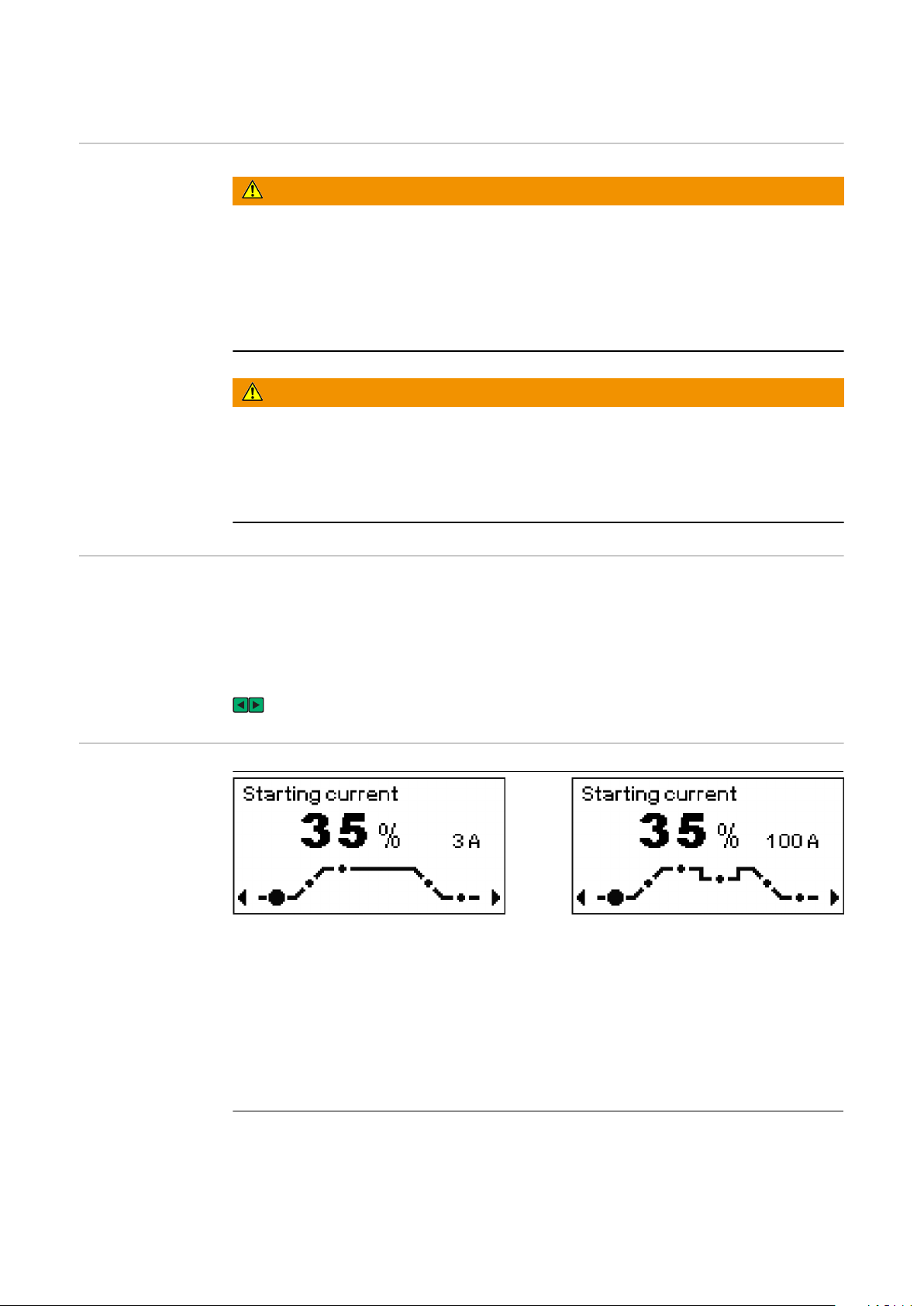

Keevitusparameetrite menüüs liikumine toimub vasak- ja parempoolsete nuppude abil.

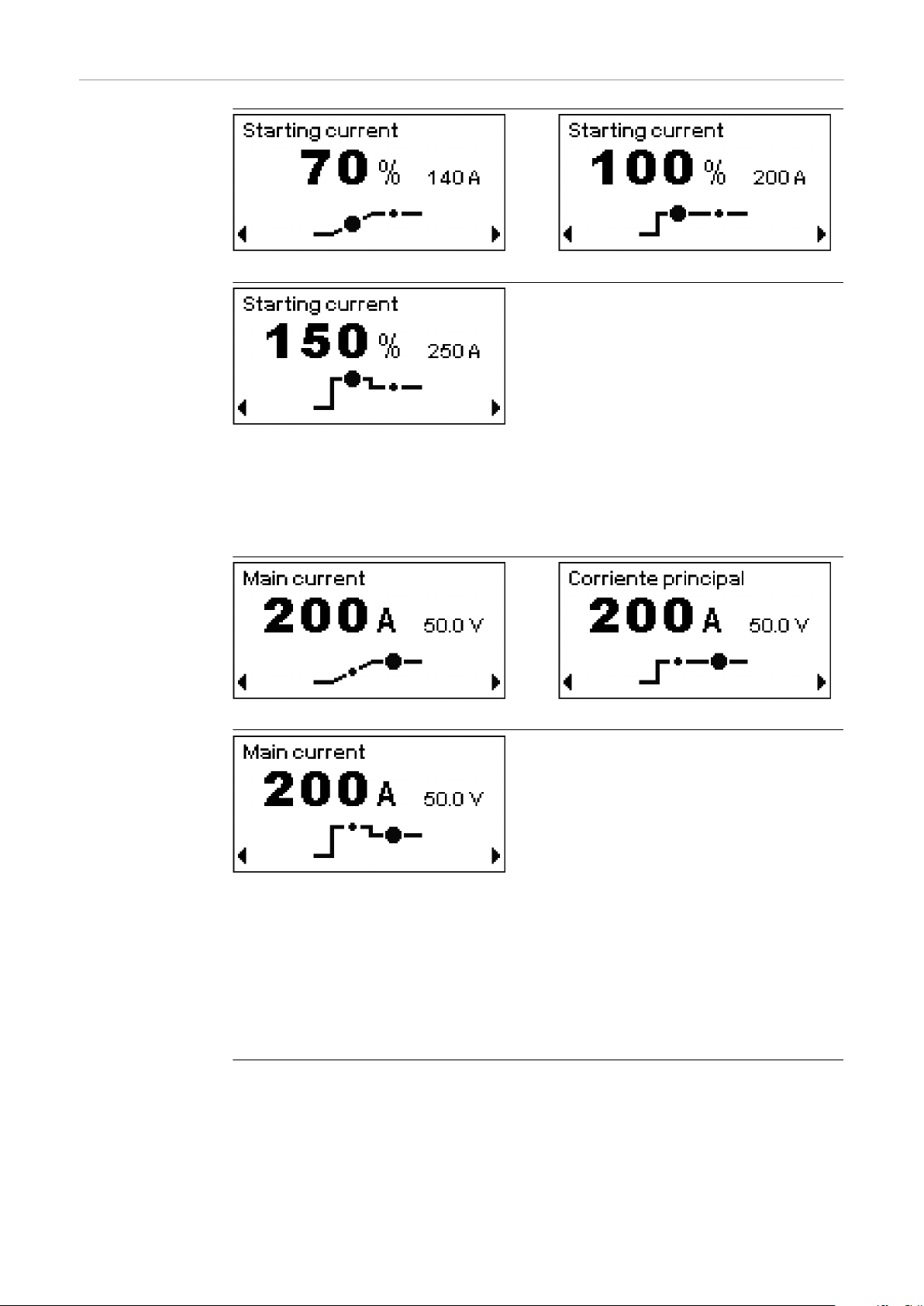

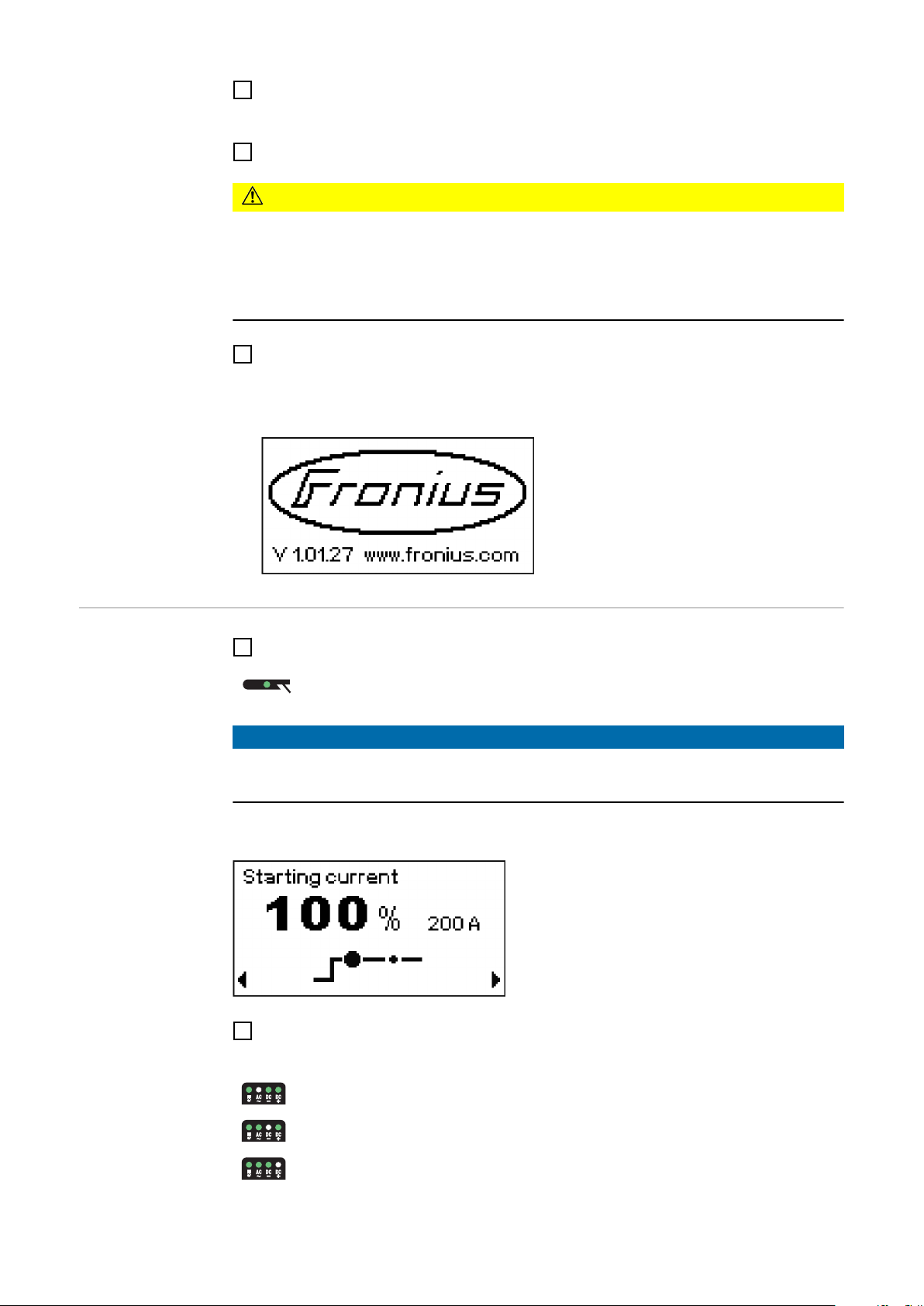

Käivitusvool, kahetaktiline režiim

Ühik % (peavoolust)

Seadistusvahemik 30–200 vahelduvvoolu,

0–200 alalisvoolu

Tehaseseadistus 35 vahelduvvoolu, 50 ala-

lisvoolu

TÄHTIS! Käivitusvool salvestatakse vahelduvvooluga (AC) TIG-keevituse ja alalisvooluga (DC) TIG-keevituse töörežiimide puhul eraldi.

Käivitusvool, neljataktiline režiim

UpSlope, kahetaktiline režiim

UpSlope, neljataktiline režiim

Ühik s

Seadistusvahemik 0,0–9,9

Tehaseseadistus 0,1

TÄHTIS! UpSlope salvestatakse töörežiimide kahetaktiline režiim ja neljataktiline režiim jaoks eraldi.

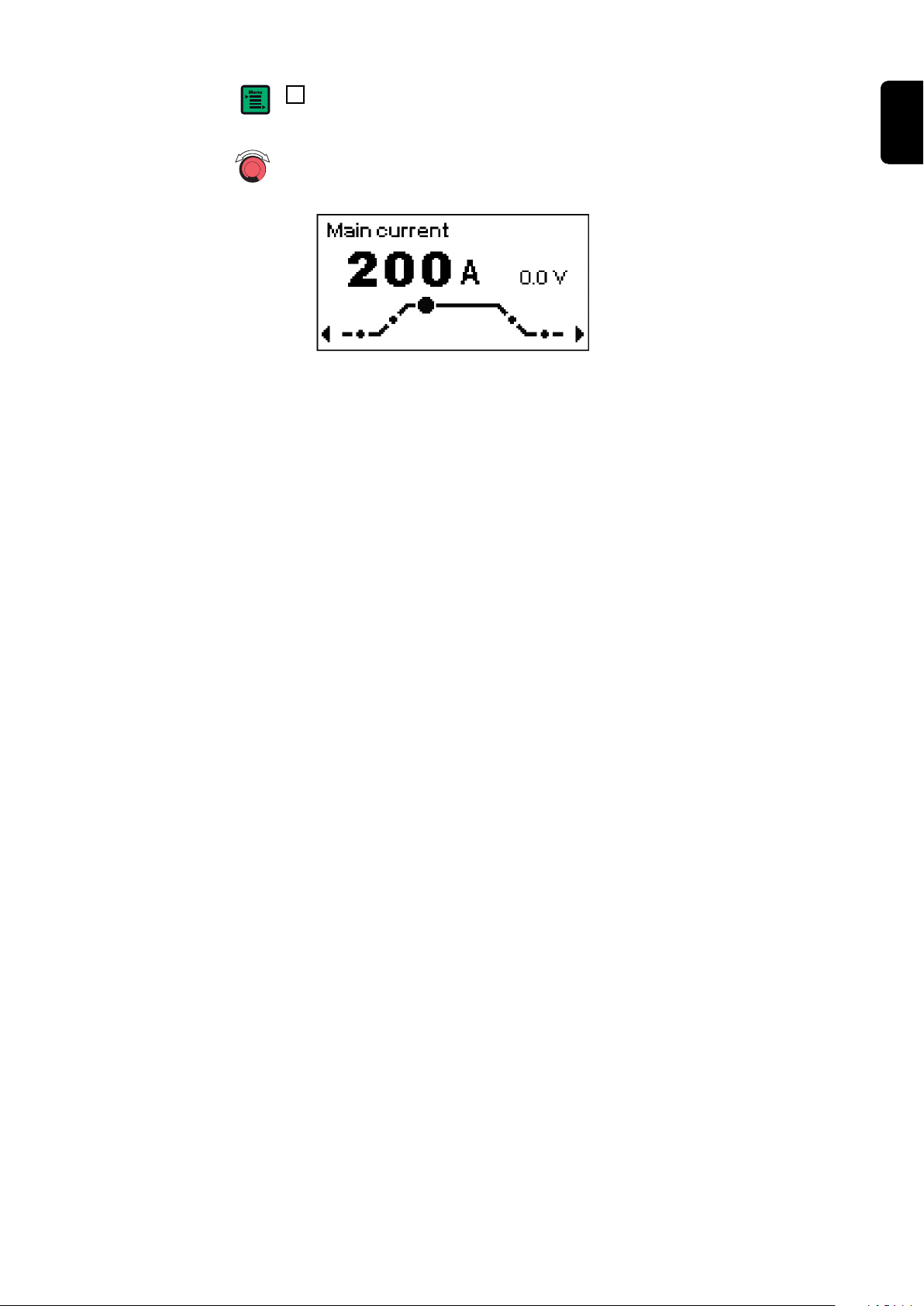

Peavool, kahetaktiline režiim

Peavool, neljataktiline režiim

Ühik A

Seadistusvahemik MW 2200 Comfort 3–220

MW 2500 Comfort 3–250 MW 3000 Comfort 3–300 MW 4000 Comfort 3–400 MW 5000 Comfort 3–500

TT 2200 Comfort 3–220

TT 2500 Comfort 3–250 TT 3000 Comfort 3–300 TT 4000 Comfort 3–400 TT 5000 Comfort 3–500

Tehaseseadistus -

TÄHTIS! Funktsiooniga Up/Down keevituspõletite puhul saab seadme tühikäigu ajal teha valikuid kogu seadistusvahemiku ulatuses. Keevituse ajal on peavoolu korrigeerimise samm +/–20 A.

Neljataktilise režiimi puhul

Ühik % (peavoolust)

Seadistusvahemik 0–100

Tehaseseadistus 50

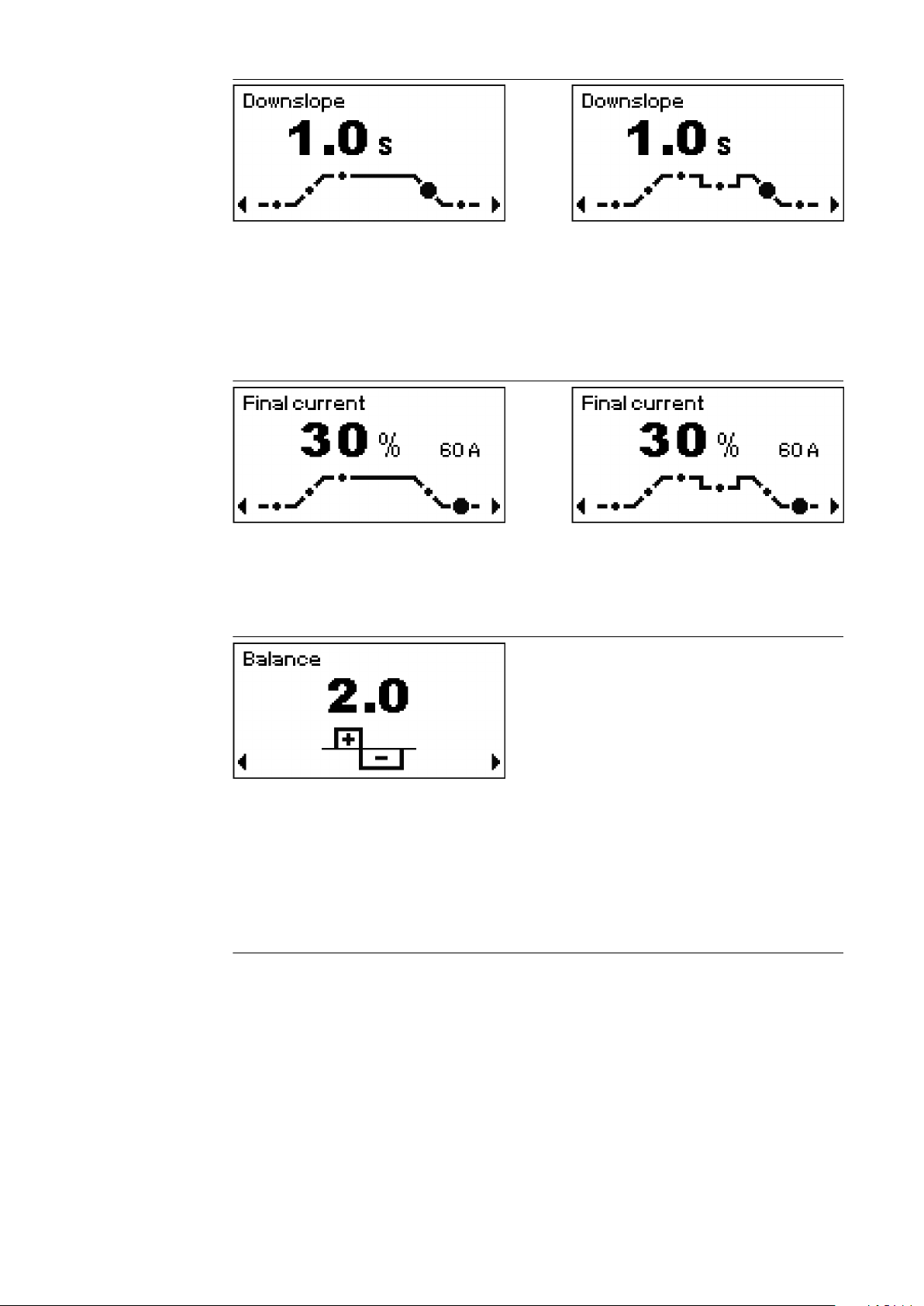

DownSlope, kahetaktiline režiim

DownSlope, neljataktiline režiim

Ühik s

Seadistusvahemik 0,0–9,9

Tehaseseadistus 1,0

TÄHTIS! DownSlope salvestatakse töörežiimide kahetaktiline režiim ja neljataktiline režiim jaoks eraldi.

Lõppvool, kahetaktiline režiim

Lõppvool, neljataktiline režiim

Ühik % (peavoolust)

Seadistusvahemik 0–100

Tehaseseadistus 30

üksnes MagicWave'i puhul vahelduvvooluga (AC) TIG-keevituseks

Ühik 1

Seadistusvahemik –5...+5

Tehaseseadistus 0

–5: suurim segunemisvõimsus, väikseim puhastustoime

+5: suurim puhastustoime, väikseim segunemisvõimsus

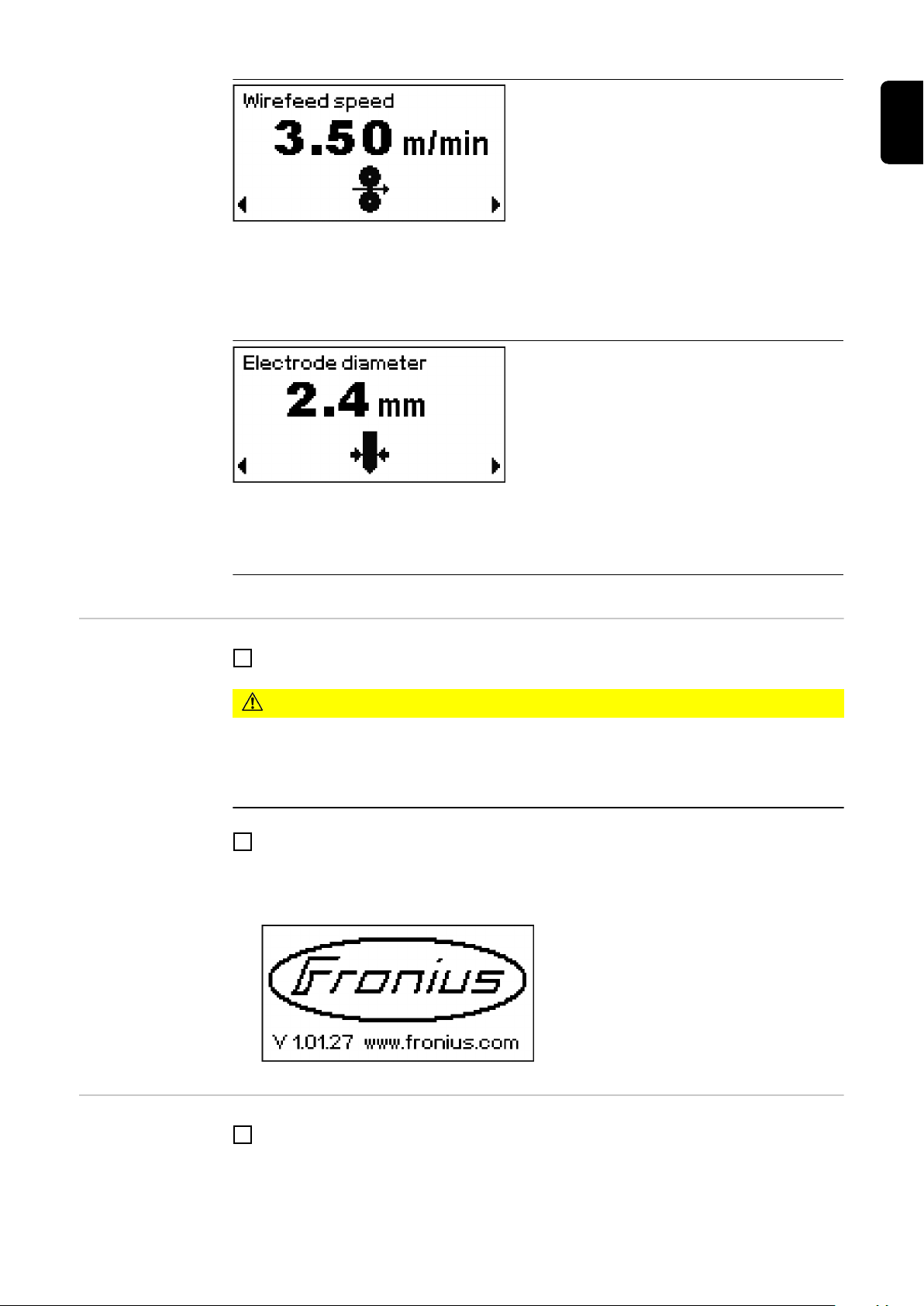

lisavarustuse külmtraadi etteandmismehhanismi olemasolul

Ühik m/min tolli minutis

Seadistusvahemik OFF (väljas) / 0,1 – max OFF (väljas) / 3,9 – max

Tehaseseadistus OFF (väljas)

Ettevalmistus

Ühik mm toll

Seadistusvahemik OFF (väljas) – max OFF (väljas) – max

Tehaseseadistus 2,4 0,1

Pistke toitepistik pistikupessa

ETTEVAATUST!

Vigastuste ja vara kahjustamise oht elektrilöögi tõttu.

Kui toitelüliti on lülitatud asendisse I, on keevituspõleti volframelektrood pingestatud.

Veenduge, et volframelektrood ei puutuks vastu inimesi või elektrit juhtivaid või

▶

maandatud osi (nt korpus jne).

TIG-keevitus

Lülitage toitelüliti asendisse I

Ekraanil kuvatakse umbkaudu 1 sekundiks stardijärjestus koos Froniuse logo, praegu kasutatava püsivaraversiooni ja Froniuse internetiaadressiga.

Valige töörežiimi nupu abil soovitud TIG-töörežiim.

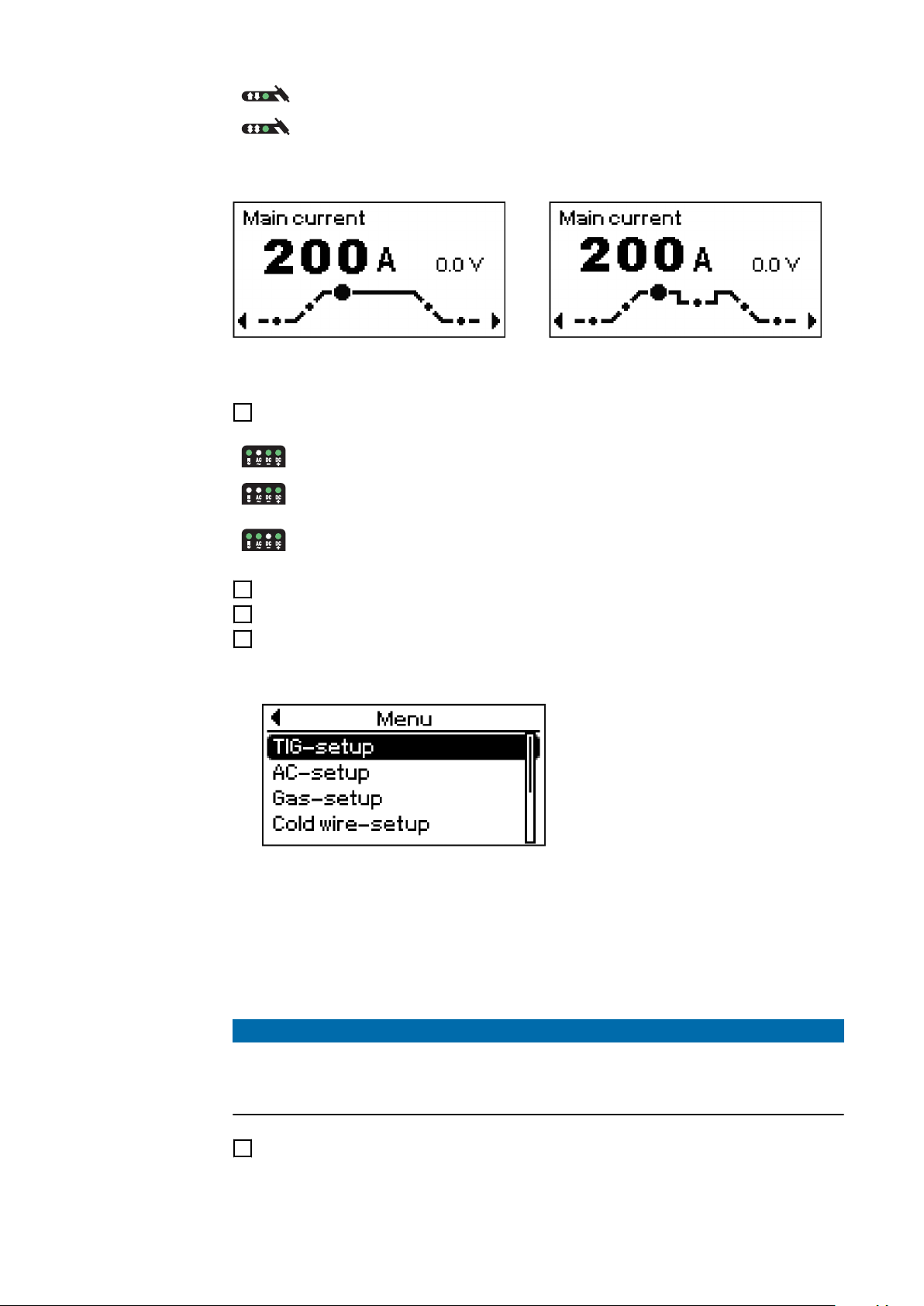

Kahetaktiline töörežiim

Neljataktiline töörežiim

Ekraanile kuvatakse TIG keevitusparameetrite graafik:

TIG-i keevitusparameetrid kahetaktilise režiimi jaoks

(valitud on keevitusparameeter peavool)

Üksnes MagicWave'i puhul: Valige töörežiimi nupu abil soovitud TIG-töörežiim.

Vahelduvvooluga (AC) keevitamise keevitusmeetod

TIG keevitusparameetrid neljataktilise režiimi jaoks

(valitud on keevitusparameeter peavool)

Elektroodi tipu kerakujulise vormi automaatse tekkega vahelduvvooluga (AC) keevitamise keevitusmeetod

Alalisvooluga (DC) keevitamise keevitusmeetod

Valige parempoolse nupuga vajalikud keevitusparameetrid

Seadistage valitud parameetrid seaderatta abil soovitud väärtusele.

Vajaduse korral seadistage muud parameetrid Setup-menüüs.

- Vajutage menüünuppu Kuvatakse menüü.

- Valige seaderatta abil soovitud Setup-menüü

- Avage valitud Setup-menüü, vajutades seaderatast

- Valige seaderatta abil parameeter

- Parameetri muutmiseks vajutage seaderatast

- Muutke parameetri väärtust seaderatta abil

- Vajutage seaderatast

- Väljuge Setup-menüüst

MÄRKUS.

Kõik seaderatta abil seadistatud parameetrite seadepunktid jäävad salvestatuks kuni järgmise muutmiseni.

See kehtib ka juhul, kui toiteallikas on vahepeal välja ja uuesti sisse lülitatud.

Avage gaasiballooni ventiil

Kaitsegaasi koguse seadistamine.

Vajutage gaasikontrolli nuppu Gaasivoolu kontroll toimub maksimaalselt 30 sekundit. Uuesti vajutades peatatakse see tegevus enneaegselt.

- Keerake gaasirõhu regulaatori alumisel küljel olevat seadistuskruvi, kuni mano-

meeter kuvab soovitud gaasikoguse.

Pikkade voolikupakettide puhul ja külmal temperatuuril kondensatsioonivee tekki-

misel pärast seadme pikka seisuaega tegutsege järgmiselt: kaitsegaasi läbipuhumine – seadistage Setup-parameetrile GPU ajaline väärtus

Alustage keevitamist (süüdake keevituskaar)

Keevituskaare süütamine

Üldteave Vahelduvvooluga (AC) TIG-keevituse keevitusmeetodil optimaalse süüteprotsessi taga-

miseks arvestavad toiteallikad MagicWave järgmisega:

- volframelektroodi läbimõõt

- volframelektroodi hetke temperatuur, arvestades eelnevat keevitamise pikkust ja keevituspausi

Vahelduvvooluga (DC) TIG-keevitamisel optimaalse süüteprotsessi tagamiseks on toitellikatel MagicWave funktsioon RPI (Reverse Polarity Ignition = pöördpolaarsusega süüde). Keevitamise alguses toimub lühiajaline polaarsuse pööramine. Elektronid väljuvad töödeldavast detailist ja põrkuvad vastu volframelektroodi. Selle tagajärel hakkab volframelektrood kiirelt soojenema, mis on optimaalsete süüteomaduste saavutamiseks oluline eeldus. Funktsiooni RPI kohta leiate lisateavet peatüki „Setupi sätted“ jaotisest „TIG-Setup 2“.

Keevituskaare süütamine kõrgsageduse abil (KS-süütamine)

ETTEVAATUST!

Elektrilöögi tõttu tekkivast šokist tingitud vigastusoht

Kuigi Froniuse seadmed vastavad kõigile asjaomastele standarditele, võib kõrgsagedussüütamine anda teatavates tingimustes ohutu, kuid tuntava elektrilöögi.

Kasutage ettenähtud kaitseriietust, eelkõige kindaid.

▶

Kasutage ainult sobivaid, täielikult terveid ja kahjustamata TIG-voolikupakette.

▶

Ärge töötage niiskes ega märjas keskkonnas.

▶

Töötage erilise ettevaatusega tellingutel, tööplatvormidel, sundasendites, kitsastes,

▶

raskesti ligipääsetavates või kaitsmata kohtades.

KS-süütamine on aktiveeritud, kui Setup-parameetri HFt jaoks on seadistatud ajaline väärtus. Juhtpaneelil põleb erinäit KS-süütamine.

Võrreldes kontaktsüütamisega ei teki KS-süütamise puhul volframelektroodi ja töödeldava detaili reostumise ohtu.

Tegutsemine KS-süütamisel.

Asetage gaasidüüs süütamise kohale

nii, et volframelektroodi ja töödeldava detaili vahel oleks umbes 2 kuni 3 mm (5/64–1/8 tolli) vahet.

Suurendage keevituspõleti kaldenurka

ja rakendage põletinuppu olenevalt valitud töörežiimist.

Keevituskaar süttib ilma töödeldava detailiga kokku puutumata.

Kontaktsüütamine

Kallutage keevituspõleti tavalisse

asendisse. Keevitage.

Kui Setupi parameeter HFt on seadistatud asendisse OFF (Väljas), on HF süütamine deaktiveeritud. Kui volframelektrood puudutab töödeldavat detaili, süttib keevituskaar.

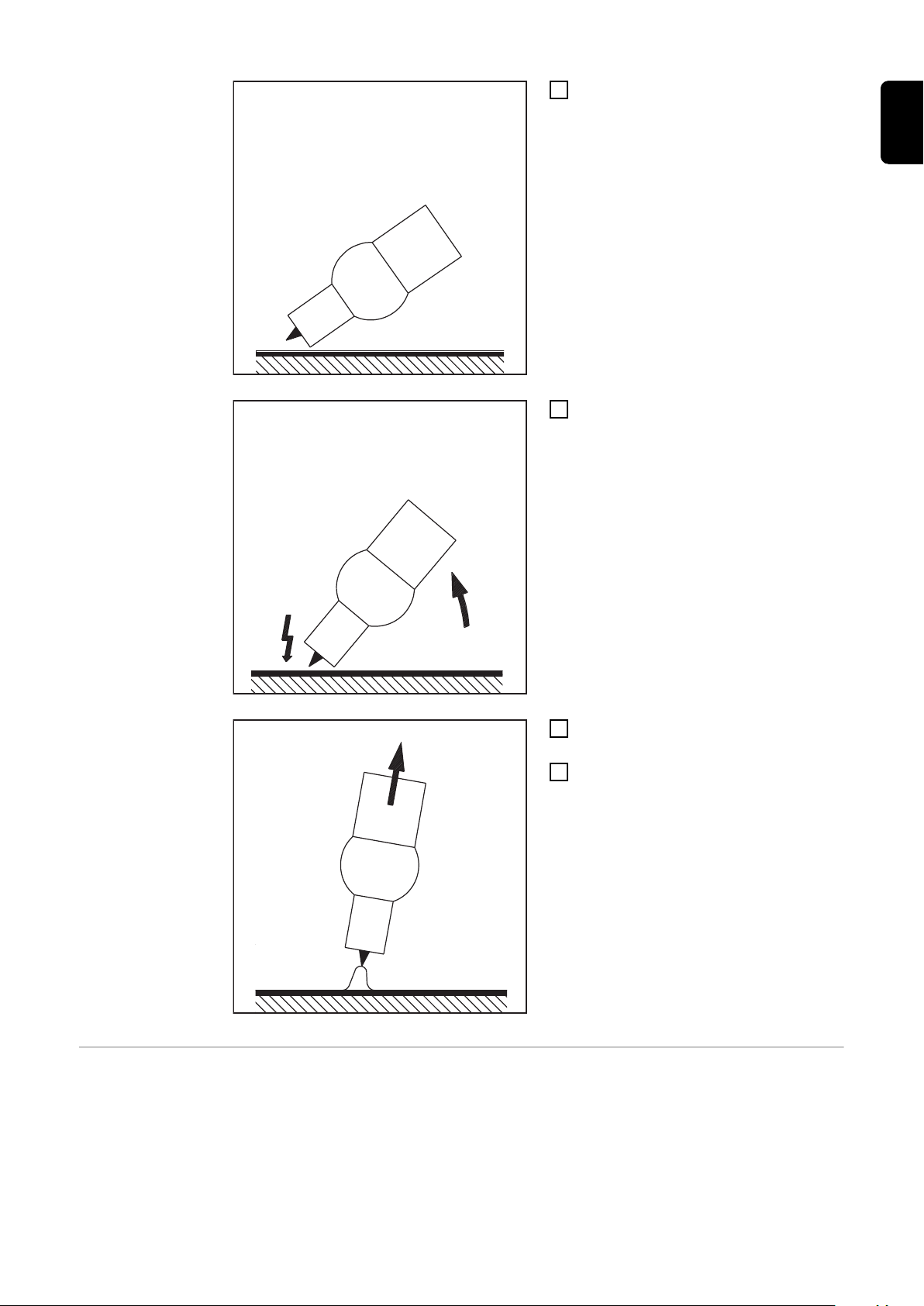

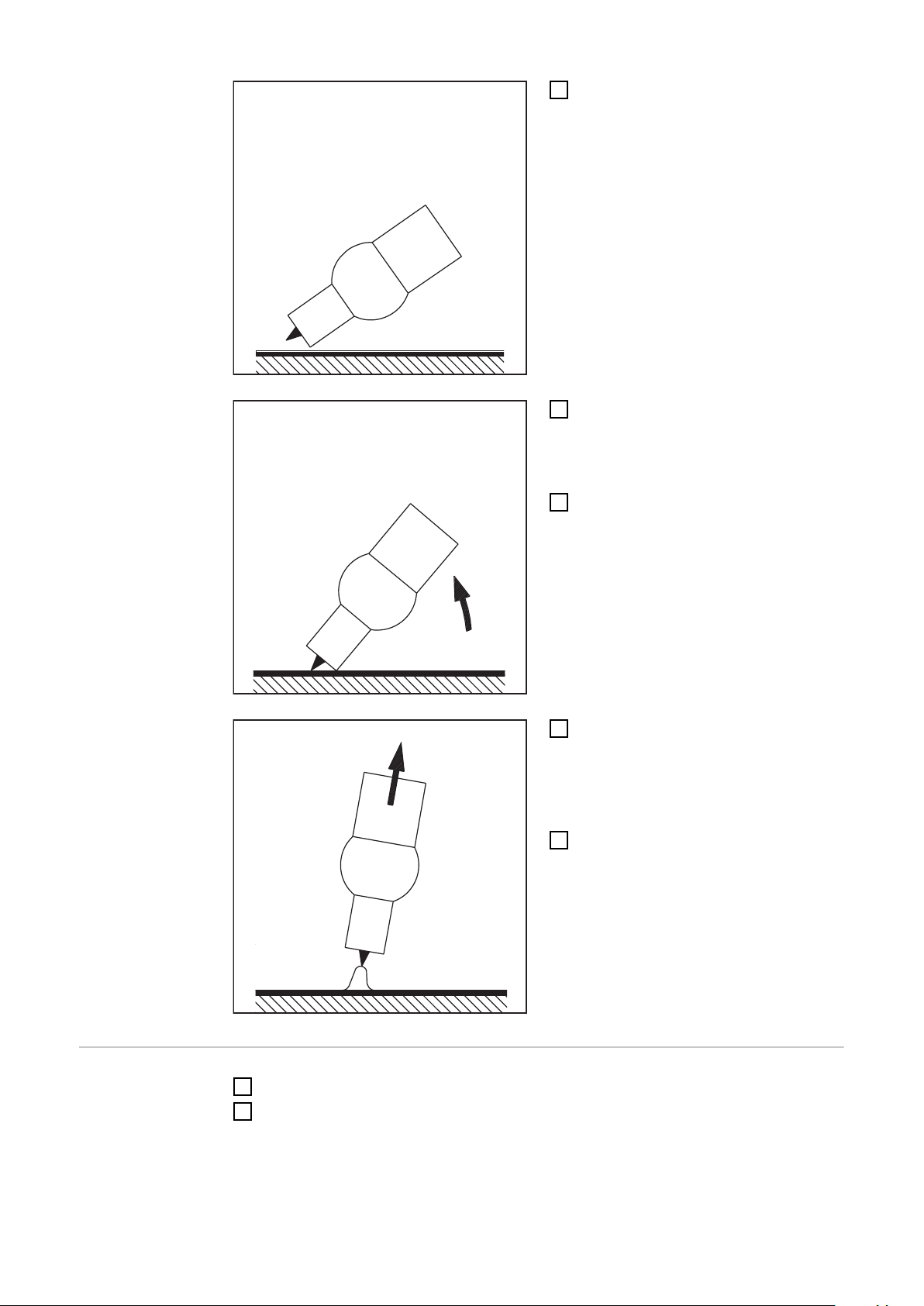

Tegutsemine keevituskaare süütamisel kontaktsüütega:

Asetage gaasidüüs süütamise kohale

nii, et volframelektroodi ja töödeldava detaili vahele jääb umbes 2 kuni 3 mm (5/64 kuni 1/8 tolli). Vahe on olemas

Rakendage põletinuppu

Kaitsegaas voolab.

Tõstke aeglaselt keevituspõletit, kuni

volframelektrood puudutab töödeldavat detaili

Keevitamise lõpp

Tõstke keevituspõleti üles ja lange-

tage see tavaasendisse

Keevituskaar süttib.

Keevitage

Lõpetage keevitamine sõltuvalt seadistatud töörežiimist, lastes põletinupp lahti

Oodake ära seadistatud gaasi järelvool, hoidke keevituspõletit keevisõmbluse lõpu

kohal.

Erifunktsioonid ja valikud

Keevituskaare katkemise jälgimise funktsioon

Funktsioon Ignition Time-Out

Kui keevituskaar katkeb ja kui Setupi menüüs seadistatud ajavahemiku jooksul ei teki elektrivoogu, lülitub toiteallikas iseseisvalt välja. Juhtpaneelil kuvatakse teeninduskood „no | Arc“.

Keevitusprotsessi jätkamiseks vajutage juhtpaneelil suvalist nuppu või põletinuppu.

Setupi parameetrit keevituskaare katkemise jälgimine (Arc) on kirjeldatud jaotises „TIG Setup 2“.

Toiteallikal on funktsioon Ignition Time-Out.

Kui vajutatakse põletinuppu, algab viivitamatult gaasi ettevool. Seejärel toimub süütamine. Kui Setupi menüüs seadistatud ajavahemiku jooksul ei teki keevituskaart, lülitub toiteallikas iseseisvalt välja. Juhtpaneelile on kuvatud teeninduskood „no | IGn“.

Keevituspõletil JobMaster TIG kuvatakse näit „E55“. Uuesti proovimiseks vajutage suvalist juhtpaneelil nuppu või põletinuppu.

Parameetri Ignition Time-Out (ito) seadistamist on kirjeldatud jaotises „TIG-Setupi tase 2“.

TIG impulsskeevitus

Keevitamise alguses seadistatud keevitusvool ei pea olema alati kogu keevitusprotsessi jaoks sobiv:

- liiga vähese voolutugevuse korral ei sula alusmaterjal piisavalt;

- ülekuumenemisel on oht, et vedel keevisvann hakkab tilkuma.

Siinkohal on abiks funktsioon TIG impulsskeevitus (pulseeriva keevitusvooluga TIG-keevitus): madal põhivool I-G tõuseb järsult selgelt kõrgemale impulssvoolule I1 ja langeb pärast seadistatud aega dcY (Duty-Cycle) jälle põhivoolule I-G. TIG-impulsskeevitusel sulatatakse keevituskoha väikesed lõigud kiirelt üles ja need tahenevad samuti kiiresti. Käsitsi TIG-impulsskeevitusel toimub keevitustraadi lisamine maksimaalsel voolufaasil (võimalik vaid madalal sagedusvahemikul 0,25–5 Hz). Kõrgemaid impulss-sagedusi kasutatakse peamiselt automaatsel režiimil ja need on ette nähtud peamiselt keevituskaare stabiliseerimiseks.

TIG impulsskeevitust kasutatakse terastorude keevitamiseks kitsastes tingimustes või õhukeste plekkide keevitamisel.

TIG-impulsskeevituse tööpõhimõte, kui keevitusmeetodiks on valitud vahelduvvooluga

1/F-P

I-G

down

dcY

(DC) TIG-keevitus:

TIG impulsskeevitus – keevitusvoolu kulg

Legend.

Traageldusfunktsioon

Down

Käivitusvool F-P impulss-sagedus *)

Lõppvool dcY Duty cycle

UpSlope I-G Põhivool

DownSlope I

Põhivool

*) (1/F-P = kahe impulsi vaheline aeg)

Alalisvooluga (DC) TIG-keevituse keevitusmeetodi puhul saab kasutada traageldusfunktsiooni.

Kui Setup-parameetri tAC (traageldamine) jaoks on seadistatud kestus, sisaldavad töörežiimid kahe- ja neljataktiline režiim traageldusfunktsiooni. Töörežiimide kulg jääb muutusteta. Selle aja jooksul on kasutada pulseeriv keevitusvool, mis optimeerib keevisvanni ühtevoolamist kahe komponendi traageldamisel.

Traageldusfunktsiooni tööpõhimõte vahelduvvooluga (DC) TIG-keevituse keevitusmeetodi puhul:

tAC

down

Traageldusfunktsioon – keevitusvoolu kulgemine

Legend

tAC Pulseeriva keevitusvoolu kestus traageldamise jaoks

Down

Käivitusvool

Lõppvool

UpSlope

DownSlope

Peavool

MÄRKUS.

Pulseerivat keevitusvoolu iseloomustab:

Toiteallikas reguleerib automaatselt impulsiparameetreid olenevalt seadistatud pea-

▶

voolust I1. Impulsiparameetreid ei ole vaja seadistada.

▶

Pulseeriv keevitusvool algab

- pärast käivitusvoolu faasi IS lõppu

- UpSlope'i faasiga t

Olenevalt seadistatud tAC kestusest saab pulseeriva keevitusvoolu kuni lõppvoolu faasini IE (kaasa arvatud) peatada (Setup-parameeter tAC on seadistatud valikule

„On“ (sees)).

Pärast tAC aja möödumist keevitatakse edasi püsiva keevitusvooluga, vajaduse korral saab kasutada seadistatud impulsiparameetreid.

MÄRKUS.

Määratud traageldusaja seadistamiseks saab kombineerida Setup-parameetri tAC

TIG külmtraatkeevitus

Setup-parameetriga SPt (punktkeevituse kestus).

Külmtraadi etteandmismehhanismi abil on võimalik TIG külmtraatkeevitus.

TIG külmtraatkeevituse tööpõhimõte, kui on seadistatud impulss-sagedus ja valitud kee-

1/F-P

I-G

dt2

dt1

down

Fd.2

Fd.1

dcY

vitusmeetod vahelduvvooluga (DC) keevitamine. a) Voolu protsess b) Traadi kiiruse protsess

Legend.

Down

Käivitusvool dcY Duty cycle

Lõppvool I-G Põhivool

UpSlope I

DownSlope F-P

Põhivool

Impulss-sagedus

Fd.1 Traadi kiirus 1 Fd.2 Traadi kiirus 2

dt1 Alates peavoolu faasi I1 algusest

tekib traadi etteandmise alguses viivitus

(1 / F – P = kahe impulsi vaheline aeg)

dt2 Alates peavoolu faasi I1 lõpust

tekib traadi etteandmise lõpus viivitus

Varraselektroodiga keevitamine

Ohutus

Keevitusparameetrid. Näit ja navigeerimine

HOIATUS!

Valest kasutamisest tingitud oht.

Suurte vigastuste ja varalise kahju oht ümberkukkuvate gaasiballoonide tõttu.

Kasutage kirjeldatud funktsioone alles siis, kui olete selle kasutusjuhendi täielikult

▶

läbi lugenud ja selle sisust aru saanud. Kasutage kirjeldatud funktsioone alles siis, kui olete kõik süsteemi komponentide

▶

kasutusjuhendid, eelkõige ohutuseeskirjad täielikult läbi lugenud ja nende sisust aru saanud.

HOIATUS!

Elektrilöök võib olla surmav.

Kui toiteallikas on paigaldamise ajal vooluvõrguga ühendatud, on oht saada raskeid kehavigastusi või tekitada suurt varalist kahju.

Teostage kõiki töid seadmel ainult siis, kui toiteallika võrgulüliti on asendis -O-.

▶

Teostage kõiki töid seadmel ainult siis, kui toiteallikas on võrgust lahutatud.

▶

Ekraanile kuvatakse varraselektroodiga keevitamise keevitusparameetrid kohe, kui valitakse töörežiim varraselektroodiga keevitamine.

Keevitusparameetrite menüüs liikumine toimub vasak- ja parempoolsete nuppude abil.

Keevitusparameetrid varraselektroodide puhul

Käivitusvool: käivitusvool < peavool (sujuvkäivitus) Käivitusvool: käivitusvool = peavool

Käivitusvool: käivitusvool > peavool (kuumkäivitus)

Ühik % (peavoolust)

Seadistusvahe-

0–200

mik

Tehaseseadistus 150

Peavool: käivitusvool < peavool (sujuvkäivitus) Peavool: käivitusvool = peavool

Peavool: käivitusvool > peavool (kuumkäivitus)

Ühik A

Seadistusvahemik

MW 2200 Comfort 10–180 MW 2500 Comfort 10–250 MW 3000 Comfort 10–300 MW 4000 Comfort 10–400 MW 5000 Comfort 10–500

TT 2200 Comfort 10–180 TT 2500 Comfort 10–250 TT 3000 Comfort 10–300 TT 4000 Comfort 10–400 TT 5000 Comfort 10–500

Tehaseseadistus -

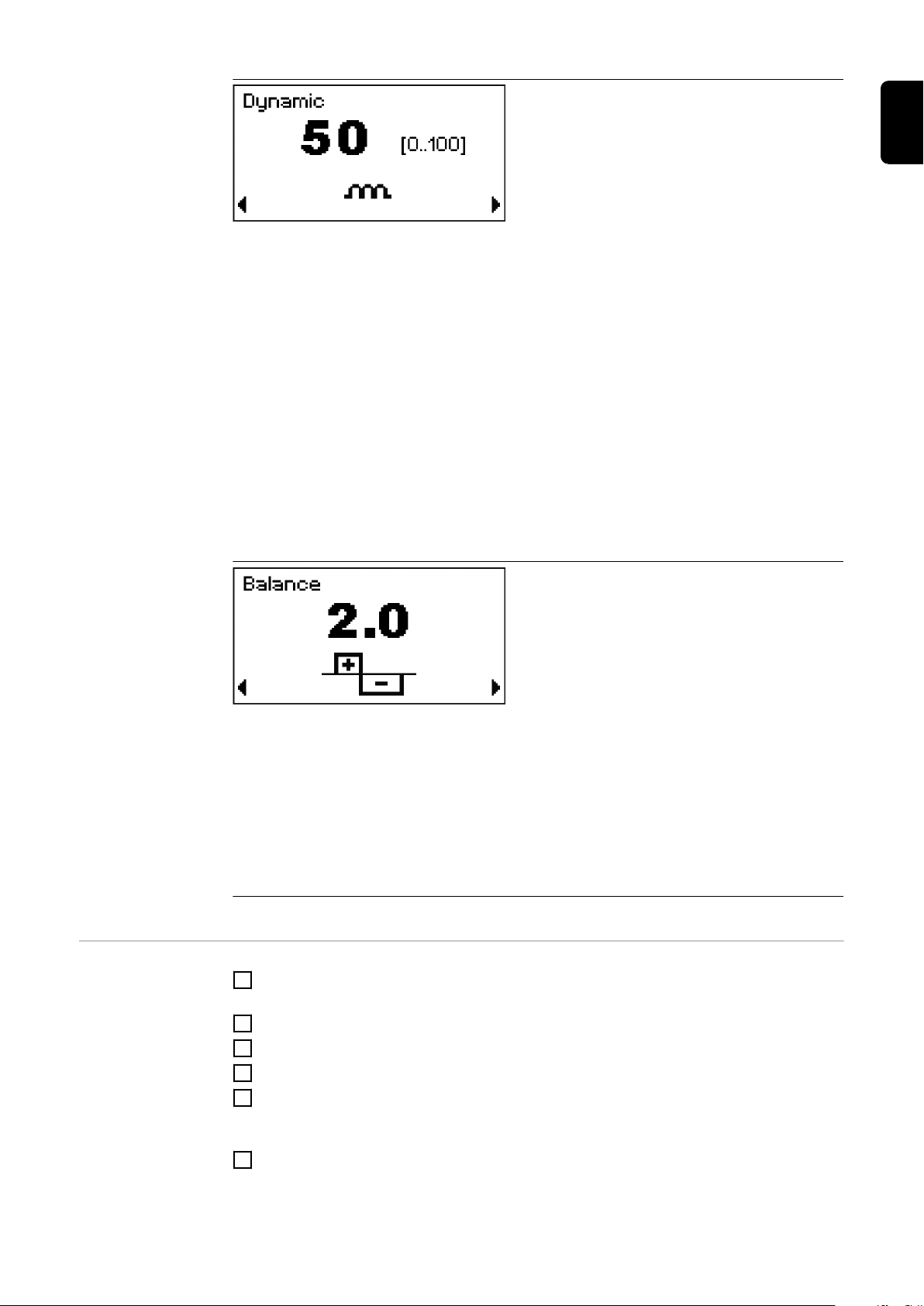

Optimaalse keevitustulemuse saavutamiseks tuleb mõnel juhul seadistada dünaamika.

Ühik % (peavoolust)

Seadistusvahe-

0–100

mik

Tehaseseadistus 20

0 pehmem ja vähemate pritsmetega keevituskaar

100 tugevam ja stabiilsem keevituskaar

Tööpõhimõte: metallitilkade ülekande ajal või lühise tekkimisel toimub voolutugevuse lühiajaline tõus. Stabiilse keevituskaare saavutamiseks tõuseb keevitusvool ajutiselt. Kui varraselektrood hakkab keevisvanni sisse vajuma, takistab see meetod keevisvanni tahkeks muutumist ja keevituskaares pikaajalise lühise tekkimist. Varraselektroodi nakkumine on seega suures osas välistatud.

üksnes MagicWave'i puhul vahelduvvooluga (AC) varraselektroodiga keevituseks

Ühik 1

Ettevalmistus

Seadistusvahe-

–5...+5

mik

Tehaseseadistus 0

–5: suurim segunemisvõimsus, väikseim puhastustoime

+5: suurim puhastustoime, väikseim segunemisvõimsus

Lülitage olemasolevad jahutusseadmed välja (seadistage Setup-parameeter C-C

olekule OFF (väljas)) Lülitage toitelüliti asendisse O

Tõmmake toitepistik pistikupesast välja

Eemaldage seadmelt TIG-keevituspõleti

Pistke maanduskaabel selle pessa ja lukustage see:

- MagicWave'i puhul maanduskaabli ühendusse

- TransTigi puhul (+)-elektriühendusse Ühendage maanduskaabli teine ots töödeldava detailiga

Pistke elektroodi kaabel selle pessa ja lukustage see paremale keerates:

- MagicWave'i puhul keevituspõleti ühendusse

- TransTigi puhul (–)-elektriühendusse Pistke toitepistik pistikupessa

ETTEVAATUST!

Vigastuste ja vara kahjustamise oht elektrilöögi tõttu.

Kui toitelüliti on lülitatud asendisse I, on elektroodide hoidikus olev varraselektrood pingestatud.

Tähelepanu tuleb pöörata sellele, et varraselektrood ei puutuks vastu inimesi või

▶

elektrit juhtivaid või maandatud osi (nt korpus jne).

Lülitage toitelüliti asendisse I

Ekraanil kuvatakse umbkaudu 1 sekundiks stardijärjestus koos Froniuse logo, praegu kasutatava püsivaraversiooni ja Froniuse internetiaadressiga.

Varraselektroodiga keevitamine

Valige režiim töörežiimi nupu abil.

Varraselektroodiga keevitamise töörežiim

MÄRKUS.

Kui valitakse töörežiim „Varraselektroodiga keevitamine“, saavutatakse keevituspinge alles 3-sekundilise viivituse järel.

Ekraanile kuvatakse varraselektroodiga keevitamise keevitusparameetrite graafik.

Üksnes MagicWave'i puhul: valige keevitusmeetodi nupu abil soovitud keevitusmee-

tod:

Vahelduvvooluga (AC) varraselektroodiga keevitamise keevitusmeetod

Alalisvooluga (DC-) varraselektroodiga keevitamise keevitusmeetod

Alalisvooluga (DC+) varraselektroodiga keevitamise keevitusmeetod

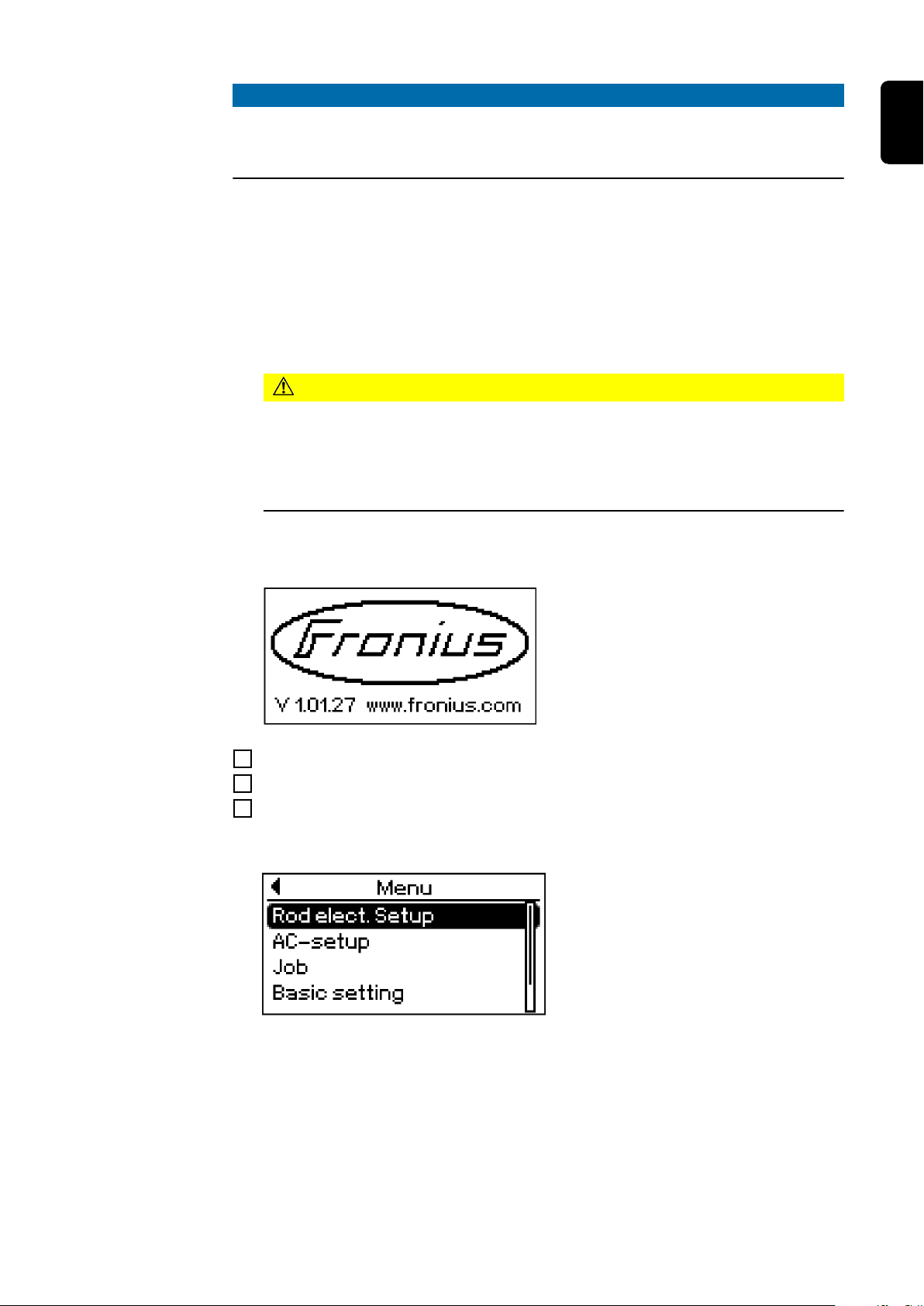

MÄRKUS.

TransTigi toiteallikal ei ole ümberlülitusvõimalust keevitusmeetodite alalisvooluga (DC-) varraselektroodiga keevitamine ja alalisvooluga (DC+) varraselektroodiga keevitamine vahel.

TransTigi toiteallikal keevitusmeetodite alalisvooluga (DC-) varraselektroodiga keevitamine ja alalisvooluga (DC+) varraselektroodiga keevitamine vahel vahetamiseks tegutsege järgmiselt. a) Lülitage toitelüliti asendisse O b) Tõmmake toitepistik pistikupesast välja c) Vahetage elektroodide hoidiku ja maanduskaabli elektriühendused omavahel ära d) Pistke toitepistik pistikupessa

ETTEVAATUST!

Vigastuste ja vara kahjustamise oht elektrilöögi tõttu.

Kui toitelüliti on lülitatud asendisse I, on elektroodide hoidikus olev varraselektrood pingestatud.

Tähelepanu tuleb pöörata sellele, et varraselektrood ei puutuks vastu inimesi

▶

või elektrit juhtivaid või maandatud osi (nt korpus jne).

e) Lülitage toitelüliti asendisse I

Ekraanil kuvatakse umbkaudu 1 sekundiks stardijärjestus koos Froniuse logo, praegu kasutatava püsivaraversiooni ja Froniuse internetiaadressiga.

Valige parempoolse nupuga vajalikud keevitusparameetrid

Seadistage valitud parameetrid seaderatta abil soovitud väärtusele.

Vajaduse korral seadistage muud parameetrid Setup-menüüs.

- Vajutage menüünuppu Kuvatakse menüü.

- Valige seaderatta abil soovitud Setup-menüü

- Avage valitud Setup-menüü, vajutades seaderatast

- Valige seaderatta abil parameeter

- Parameetri muutmiseks vajutage seaderatast

- Muutke parameetri väärtust seaderatta abil

- Vajutage seaderatast

- Väljuge Setup-menüüst

MÄRKUS.

I (A)

t (s)

0,5 1 1,5

Hti

HCU

100

150

Kõik seaderatta abil seadistatud parameetrite seadepunktid jäävad salvestatuks kuni järgmise muutmiseni.

See kehtib ka juhul, kui toiteallikas on vahepeal välja ja uuesti sisse lülitatud.

Alustage keevitamist

HotStarti funktsioon

Optimaalse keevitustulemuse saavutamiseks tuleb mõnedel juhtudel seadistada HotStarti funktsioon.

Eelised

- Süüteomaduste paranemine, ka halbade süüteomadustega elektroodide korral

- Alusmaterjali parem segunemine käivitusetapis, mistõttu tekib vähem külmliiteid

- Räbu kasutamise vähendamine olulisel määral

Saadaval olevate parameetrite seadistamist on kirjeldatud jaotises „Varraselektroodi Setup – 2“.

Legend

Hti Hot-current time = Hotvoolu kes-

tus, 0–2 s, tehasesäte 0,5 s

HCU Hotstarti vool = Hotstarti vool, 0–

200%, Tehasesäte 150%

Põhivool = seadistatud keevitusvool

Tööpõhimõte

Seadistatud Hotvoolu ajal (Hti) suurendatakse keevitusvool I1 HotStarti voolule

HCU.

Käivitusvool < 100% (sujuvkäivitus)

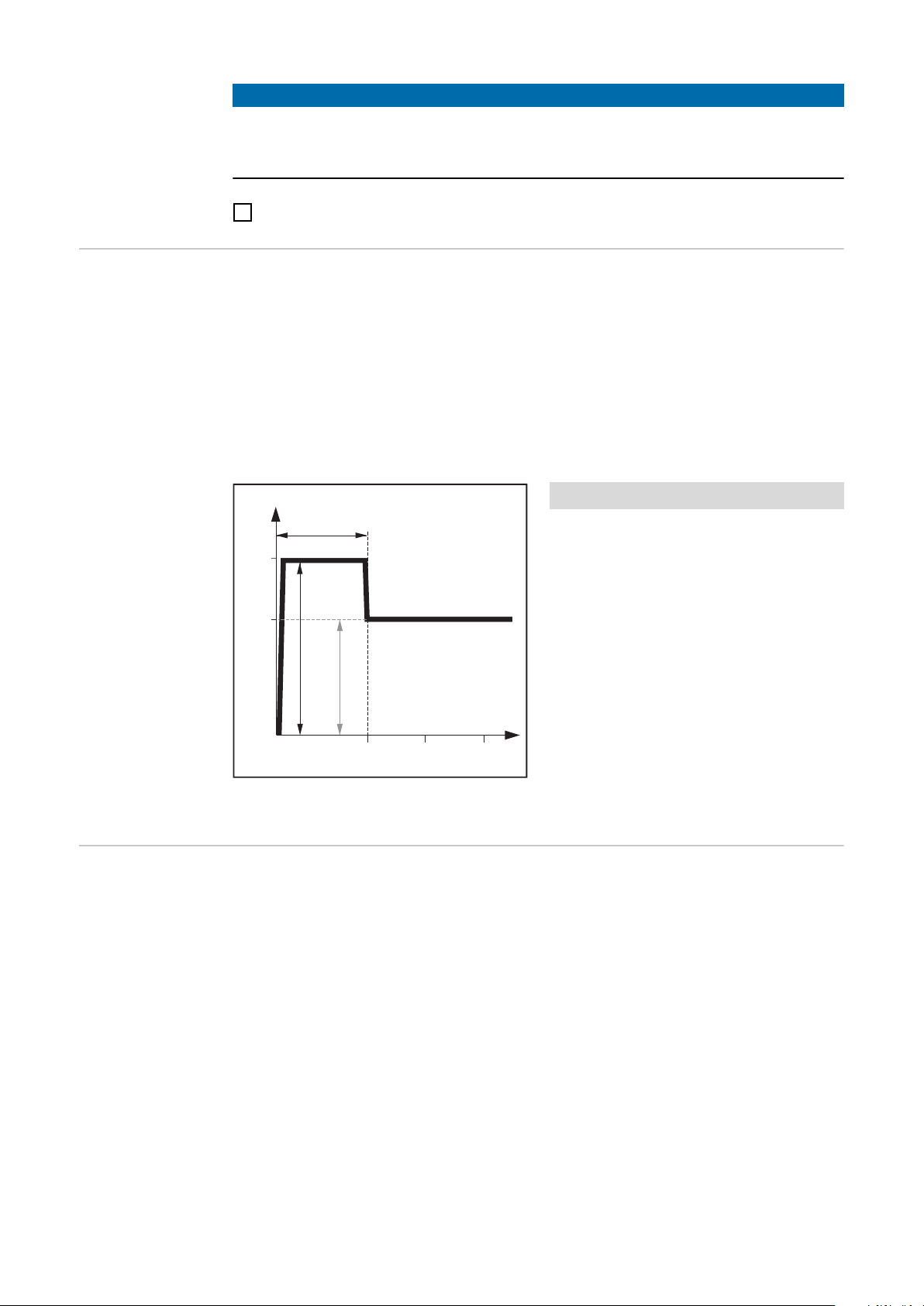

HotStarti funktsiooni näide

HotStarti funktsiooni aktiveerimiseks peab HotStarti vool HCU olema > 100.

Käivitusvool < 100% (sujuvkäivitus) on mõeldud aluseliste elektroodide jaoks. Süütamine toimub madalal keevitusvoolul. Niipea kui keevituskaar on stabiilne, tõuseb keevitusvool pidevalt seadistatud keevitusvoolu nimiväärtusele.

I (A)

90A

30A

(1)

(3)

(2)

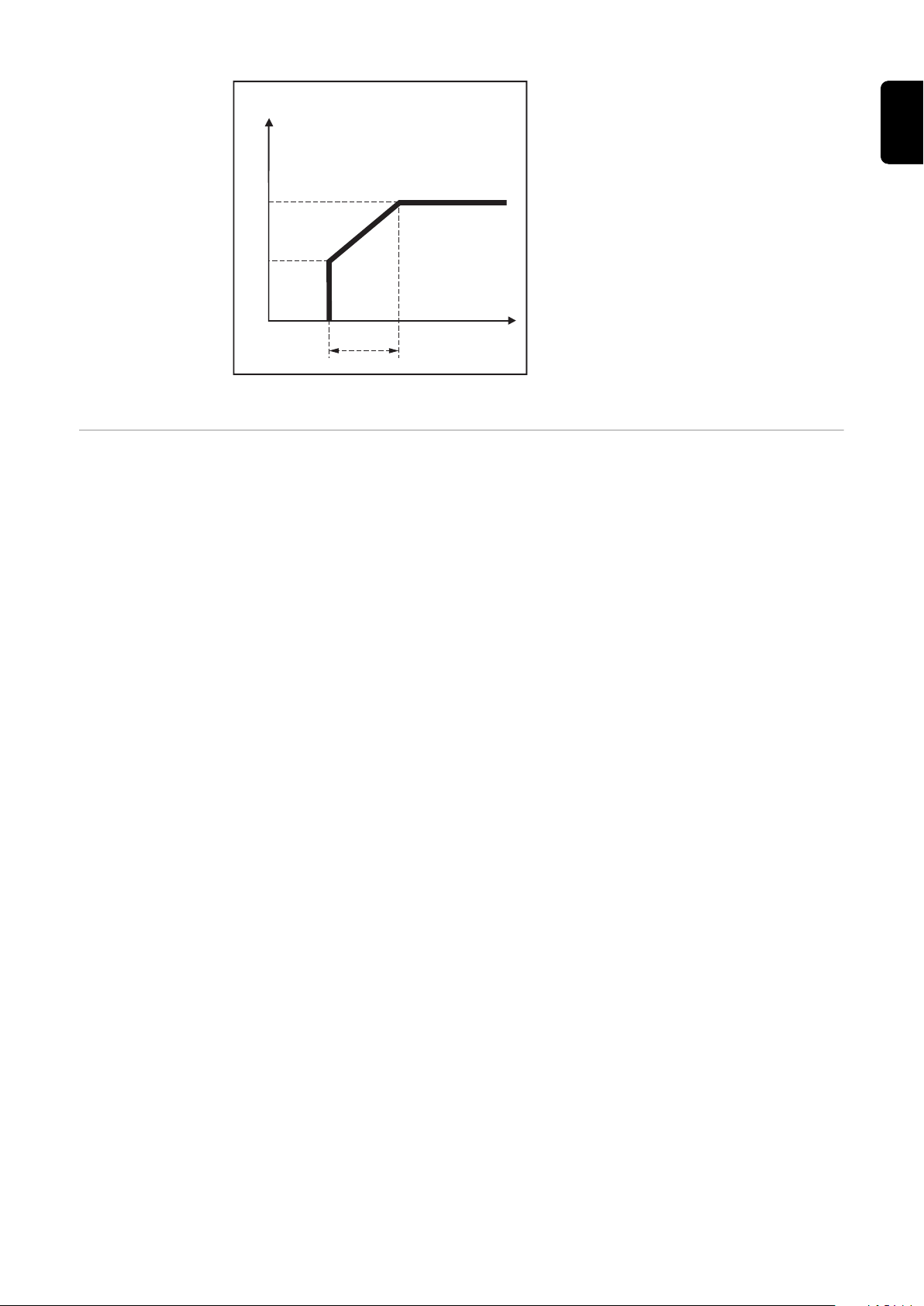

Käivitusvoolu näide < 100% (sujuvkäivitus)

Eelised.

- Madalal keevitusvoolul süttivate elektroodide süüteomaduste paranemine

- Räbu kasutamise vähendamine olulisel määral

- Keevituspritsmete vähenemine

(1) Käivitusvool (2) Käivitusvoolu kestus (3) Peavool

Käivitusvoolu aega saab seadistada varraselektroodi menüüs.

Funktsioon AntiStick

Lüheneva keevituskaare puhul võib keevituspinge väheneda nii palju, et varraselektrood kipub kinni jääma. Lisaks võib varraselektroodi hõõgumine lõppeda.

Hõõgumise lõppemist saab takistada funktsiooni Anti-Stick aktiveerimise abil. Kui varraselektrood hakkab kinni jääma, lülitab toiteallikas keevitusvoolu viivitamatult välja. Pärast varraselektroodi eraldamist töödeldavalt detaililt saab keevitamist muretult jätkata.

Funktsiooni Anti-Stick saab aktiveerida ja deaktiveerida menüüs „varraselektroodi Setup 2“.

Keevitamise Job

Ohutus

Keevitusparameetrid. Näit ja navigeerimine

HOIATUS!

Valest kasutamisest tingitud oht.

Suurte vigastuste ja varalise kahju oht ümberkukkuvate gaasiballoonide tõttu.

Kasutage kirjeldatud funktsioone alles siis, kui olete selle kasutusjuhendi täielikult

▶

läbi lugenud ja selle sisust aru saanud. Kasutage kirjeldatud funktsioone alles siis, kui olete kõik süsteemi komponentide

▶

kasutusjuhendid, eelkõige ohutuseeskirjad täielikult läbi lugenud ja nende sisust aru saanud.

HOIATUS!

Elektrilöök võib olla surmav.

Kui toiteallikas on paigaldamise ajal vooluvõrguga ühendatud, on oht saada raskeid kehavigastusi või tekitada suurt varalist kahju.

Teostage kõiki töid seadmel ainult siis, kui toiteallika võrgulüliti on asendis -O-.

▶

Teostage kõiki töid seadmel ainult siis, kui toiteallikas on võrgust lahutatud.

▶

Ekraanile kuvatakse keevitamise Jobi keevitusparameetrid kohe, kui valitakse mõni Job. Sõltuvalt valitud Jobi keevitusmeetodist ja töörežiimist põlevad vastavate sümbolite LEDmärgutuled.

Keevitusparameetrid TIG-keevitusel

Keevitusparameetrite menüüs liikumine toimub vasak- ja parempoolsete nuppude abil.

Käivitusvool, kahetaktiline režiim

Ühik % (peavoolust)

Seadistusvahemik 30–200 vahelduvvoolu,

0–200 alalisvoolu

Tehaseseadistus 35 vahelduvvoolu, 50 ala-

lisvoolu

TÄHTIS! Käivitusvool salvestatakse vahelduvvooluga (AC) TIG-keevituse ja alalisvooluga (DC) TIG-keevituse töörežiimide puhul eraldi.

Käivitusvool, neljataktiline režiim

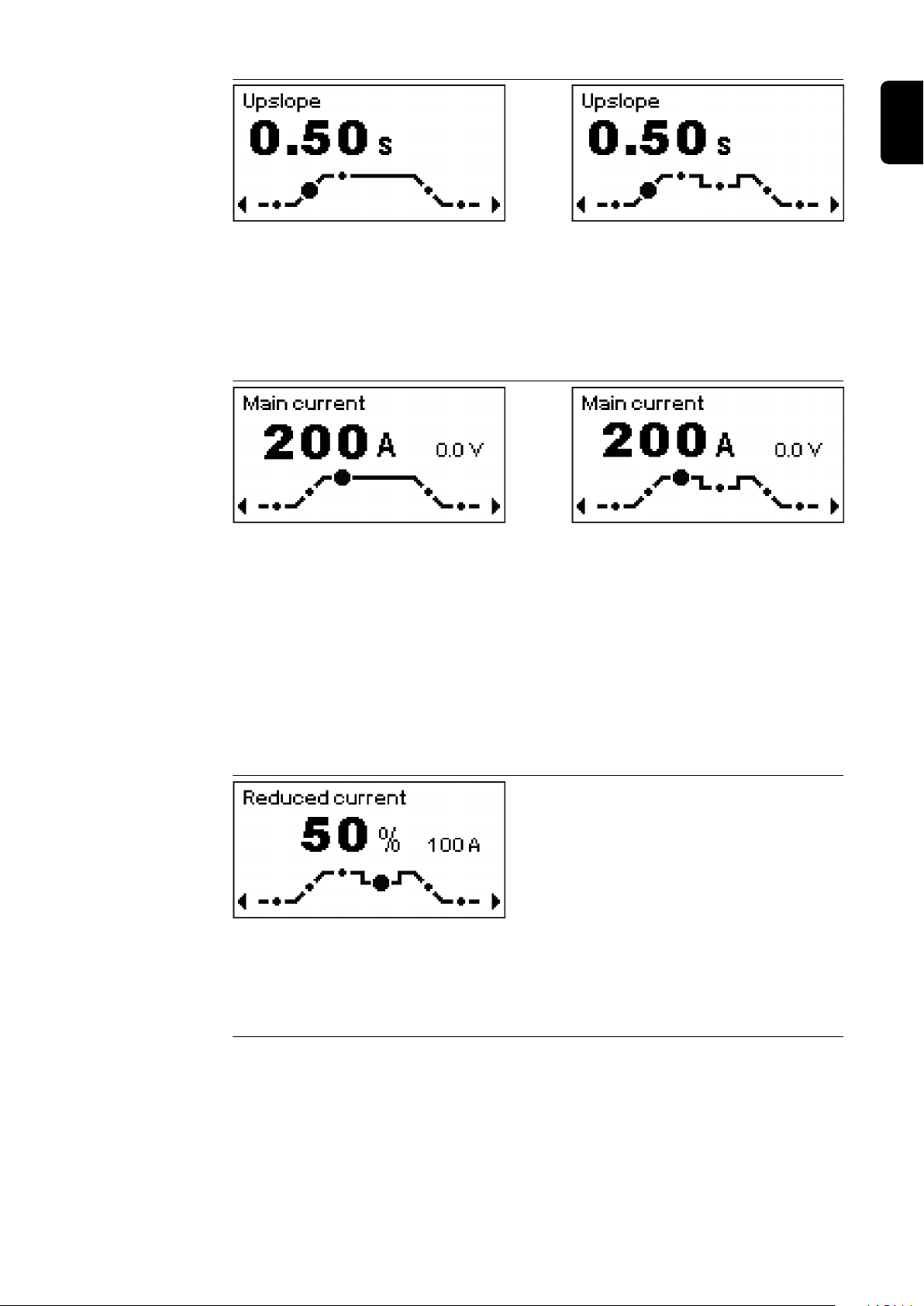

UpSlope, kahetaktiline režiim

UpSlope, neljataktiline režiim

Ühik s

Seadistusvahemik 0,0–9,9

Tehaseseadistus 0,1

TÄHTIS! UpSlope salvestatakse töörežiimide kahetaktiline režiim ja neljataktiline režiim jaoks eraldi.

Peavool, kahetaktiline režiim

Peavool, neljataktiline režiim

Ühik A

Seadistusvahemik MW 2200 Comfort 3–220

MW 2500 Comfort 3–250 MW 3000 Comfort 3–300 MW 4000 Comfort 3–400 MW 5000 Comfort 3–500

TT 2200 Comfort 3–220

TT 2500 Comfort 3–250 TT 3000 Comfort 3–300 TT 4000 Comfort 3–400 TT 5000 Comfort 3–500

Tehaseseadistus -

TÄHTIS! Funktsiooniga Up/Down keevituspõletite puhul saab seadme tühikäigu ajal teha valikuid kogu seadistusvahemiku ulatuses. Keevituse ajal on peavoolu korrigeerimise samm +/–20 A.

Neljataktilise režiimi puhul

Ühik % (peavoolust)

Seadistusvahemik 0–100

Tehaseseadistus 50

DownSlope, kahetaktiline režiim

DownSlope, neljataktiline režiim

Ühik s

Seadistusvahemik 0,0–9,9

Tehaseseadistus 1,0

TÄHTIS! DownSlope salvestatakse töörežiimide kahetaktiline režiim ja neljataktiline režiim jaoks eraldi.

Lõppvool, kahetaktiline režiim

Lõppvool, neljataktiline režiim

Ühik % (peavoolust)

Seadistusvahemik 0–100

Tehaseseadistus 30

üksnes MagicWave'i puhul vahelduvvooluga (AC) TIG-keevituseks

Ühik 1

Seadistusvahemik –5...+5

Tehaseseadistus 0

–5: suurim segunemisvõimsus, väikseim puhastustoime

+5: suurim puhastustoime, väikseim segunemisvõimsus

lisavarustuse külmtraadi etteandmismehhanismi olemasolul

Ühik m/min tolli minutis

Seadistusvahemik OFF (väljas) / 0,1 – max OFF (väljas) / 3,9 – max

Tehaseseadistus OFF (väljas)

Keevitusparameetrid varraselektroodide puhul

Ühik mm toll

Seadistusvahemik OFF (väljas) – max OFF (väljas) – max

Tehaseseadistus 2,4 0,1

Käivitusvool: käivitusvool < peavool (sujuvkäivitus) Käivitusvool: käivitusvool = peavool

Käivitusvool: käivitusvool > peavool (kuumkäivitus)

Ühik % (peavoolust)

Seadistusvahe-

0–200

mik

Tehaseseadistus 150

Peavool: käivitusvool < peavool (sujuvkäivitus) Peavool: käivitusvool = peavool

Peavool: käivitusvool > peavool (kuumkäivitus)

Ühik A

Seadistusvahemik

MW 2200 Comfort 10–180 MW 2500 Comfort 10–250 MW 3000 Comfort 10–300 MW 4000 Comfort 10–400 MW 5000 Comfort 10–500

TT 2200 Comfort 10–180 TT 2500 Comfort 10–250 TT 3000 Comfort 10–300 TT 4000 Comfort 10–400 TT 5000 Comfort 10–500

Tehaseseadistus -

Optimaalse keevitustulemuse saavutamiseks tuleb mõnel juhul seadistada dünaamika.

Ühik % (peavoolust)

Seadistusvahe-

0–100

mik

Tehaseseadistus 20

0 pehmem ja vähemate pritsmetega keevituskaar

100 tugevam ja stabiilsem keevituskaar

üksnes MagicWave'i puhul vahelduvvooluga (AC) varraselektroodiga keevituseks

Ühik 1

Ettevalmistus

Seadistusvahemik

Tehaseseadistus 0

–5: suurim segunemisvõimsus, väikseim puhastustoime

+5: suurim puhastustoime, väikseim segunemisvõimsus

Pange toiteallikas konkreetse keevitamise Jobi järgi kokku ja paigaldage

Pistke toitepistik pistikupessa

ETTEVAATUST!

Vigastuste ja vara kahjustamise oht elektrilöögi tõttu.

Kui toitelüliti on lülitatud asendisse I, on keevituspõleti volframelektrood pingestatud.

Veenduge, et volframelektrood ei puutuks vastu inimesi või elektrit juhtivaid või

▶

maandatud osi (nt korpus jne).

Lülitage toitelüliti asendisse I

Ekraanil kuvatakse umbkaudu 1 sekundiks stardijärjestus koos Froniuse logo, praegu kasutatava püsivaraversiooni ja Froniuse internetiaadressiga.

–5...+5

Keevitamise Job

Vajutage menüü nuppu

Kuvatakse hetke peamenüü, nt järgmine.

Valige seadistusnupu abil „Job“ (keerake seadistusnuppu)

Vajutage seadistusnuppu

Kuvatakse Jobi menüüpunktid.

Valige seadistusnupu abil „Kuvamine“ (keerake seadistusnuppu)

Vajutage seadistusnuppu

Kuvatakse viimati otsitud Job.

Tühi salvestuskoht kuvatakse näiteks järgmiselt.

Valige seadistusnupu abil soovitud Job (keerake seadistusnuppu)

Keevitusparameetrite muutmiseks vastavalt Jobis salvestatud Jobi korrek-

tuuridele tegutsege järgmiselt:

- Valige vasak-või parempoolse nupu abil keevitusparameeter

- Vajutage seadistusnuppu

Valitud keevitusparameetri väärtus kuvatakse raami sees:

- Seadistage seadistusnupu abil soovitud väärtus (keerake seadistusnuppu)

- Vajutage seadistusnuppu

Muudetud keevitusparameetri väärtust hakatakse kasutama.

Keevitamise Jobi lõpetamine

Alustage keevitamist

Lõpetage keevitamine

Vajutage menüü nuppu

Kuvatakse keevitamise Jobi peamenüü.

Valige seadistusnupu abil „Job“ (keerake seadistusnuppu)

Vajutage seadistusnuppu

Kuvatakse aktiivse Jobi menüüpunktid.

Valige seadistusnupu abil „Lõpetamine“ (keerake seadistusnuppu)

Vajutage seadistusnuppu

Kuvatakse hetkel seadistatud keevitusmeetodi keevitusparameetrid, nt:

Käivitusvool, kahetaktiline režiim

Sätete salvestamine Jobina

Üldteave Igas keevitusmeetodis saab salvestada 100 Jobi sätted ja keevitusparameetrid (Jobi

number 0–99).

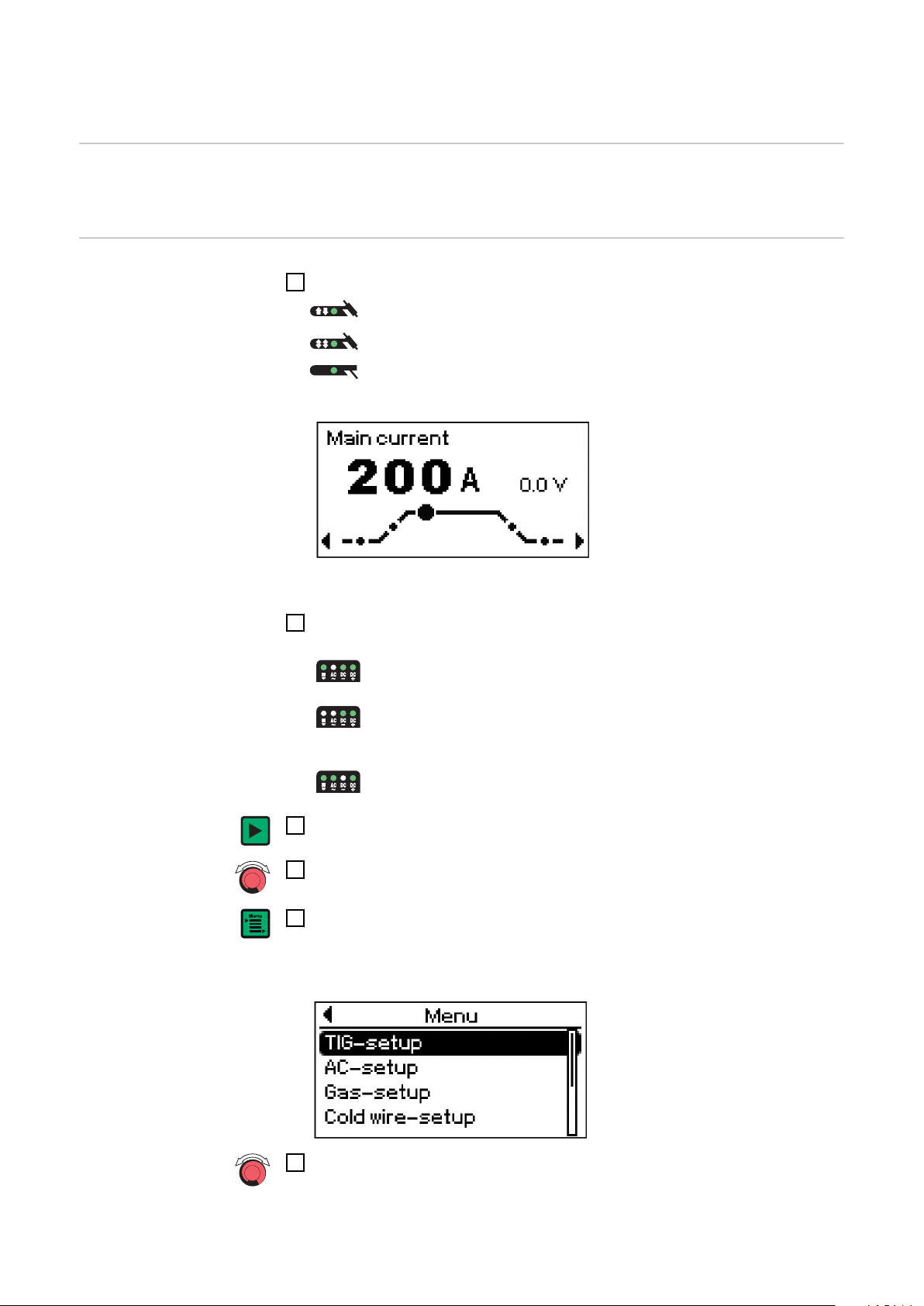

Ettevalmistus

Valige töörežiimi nupu abil salvestatav töörežiim:

Töörežiim TIG, kahetaktiline režiim

Töörežiim TIG, neljataktiline režiim

Töörežiim Varraselektroodiga keevitamine

Ekraanile kuvatakse vastav keevitusparameetrite graafik, nt:

TIG-i keevitusparameetrid kahetaktilise režiimi

jaoks (valitud on keevitusparameeter peavool)

Üksnes MagicWave'i puhul: valige keevitusmeetodi nupu abil soovitud kee-

vitusmeetod

Keevitusmeetod vahelduvvooluga (AC) TIG-keevitus / vahelduv-

vooluga (AC) varraselektroodiga keevitamine

Keevitusmeetod vahelduvvooluga (AC) TIG-keevitus koos elekt-

roodi tipu kerakujulise vormi tekkega / alalisvooluga (DC-) varraselektroodiga keevitamine

Keevitusmeetod alalisvooluga (DC) TIG-keevitus / alalisvooluga

(DC+) varraselektroodiga keevitamine

Valige parempoolse nupuga eraldi keevitusparameetrid

Muutke keevitusparameetrite väärtust seadistusnupu abil (keerake seadis-

tusnuppu)

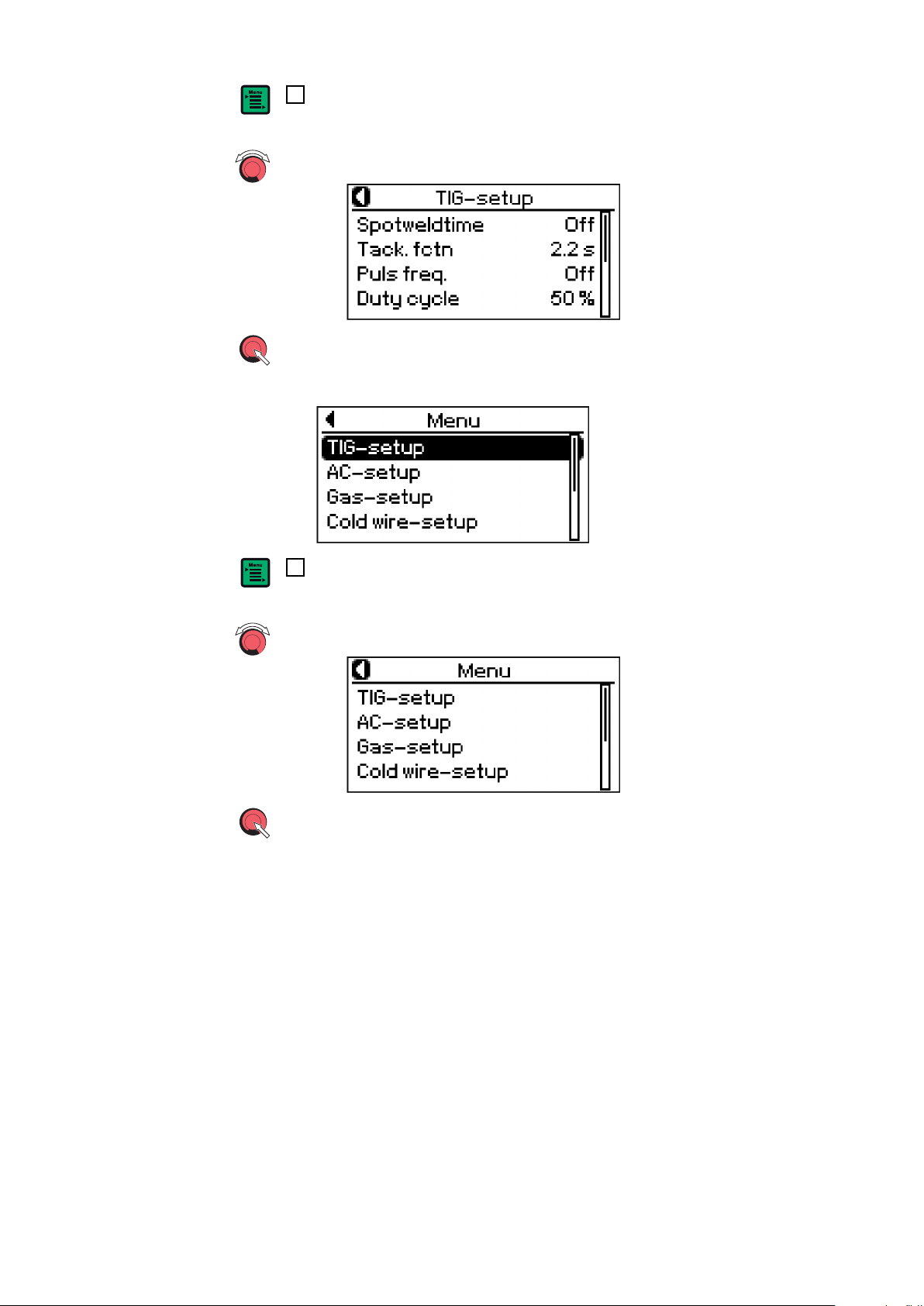

Täiendavate parameetrite muutmiseks vajutage Setupi menüüs menüü

nuppu

Kuvatakse vastav menüü, nt järgmine.

Valige seadistusnupu abil soovitud Setupi menüü

Avage valitud Setupi menüü, vajutades seadistusnuppu

Valige seadistusnupu abil parameeter

Parameetri muutmiseks vajutage seadistusnuppu

Muutke parameetri väärtust seadistusnupu abil

Vajutage seadistusnuppu

Vajutage menüü nuppu

Kuvatakse vastav menüü, nt järgmine.

Sätete salvestamine Jobina

MÄRKUS.

Sätete salvestamisel Jobina salvestatakse kõik keevitusparameetrite sätted ning vastavate Setupi menüüde sätted Jobi.

Seetõttu arvestage Jobide seadistamisel ka tingimata Setupi menüüde parameetritega.

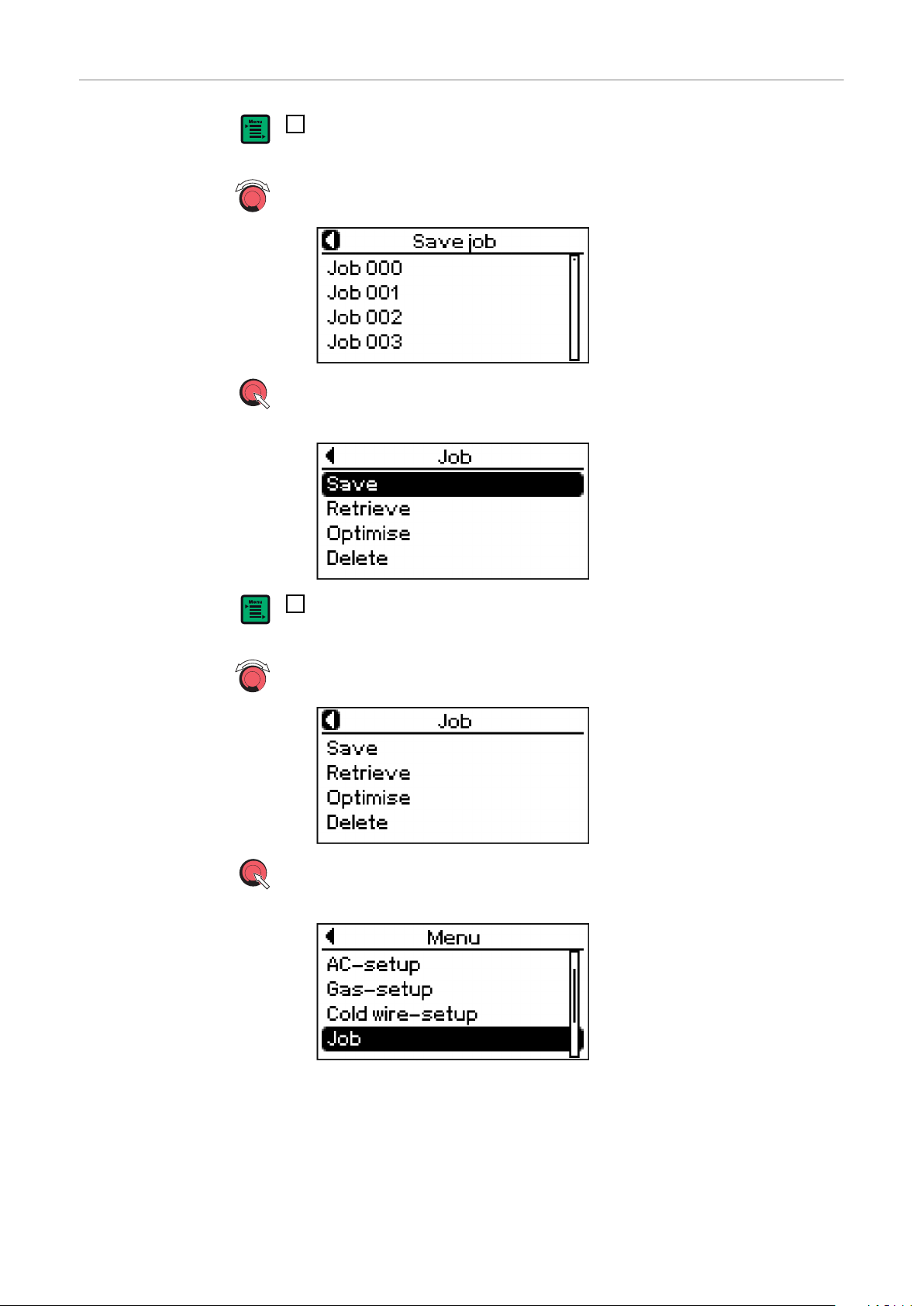

Valige seadistusnuppu keerates vastavas Setupi menüüs Job

Vajutage seadistusnuppu

Kuvatakse Jobi menüüpunktid.

Valige seadistusnupu abil „Salvestamine“ (keerake seadistusnuppu)

Vajutage seadistusnuppu

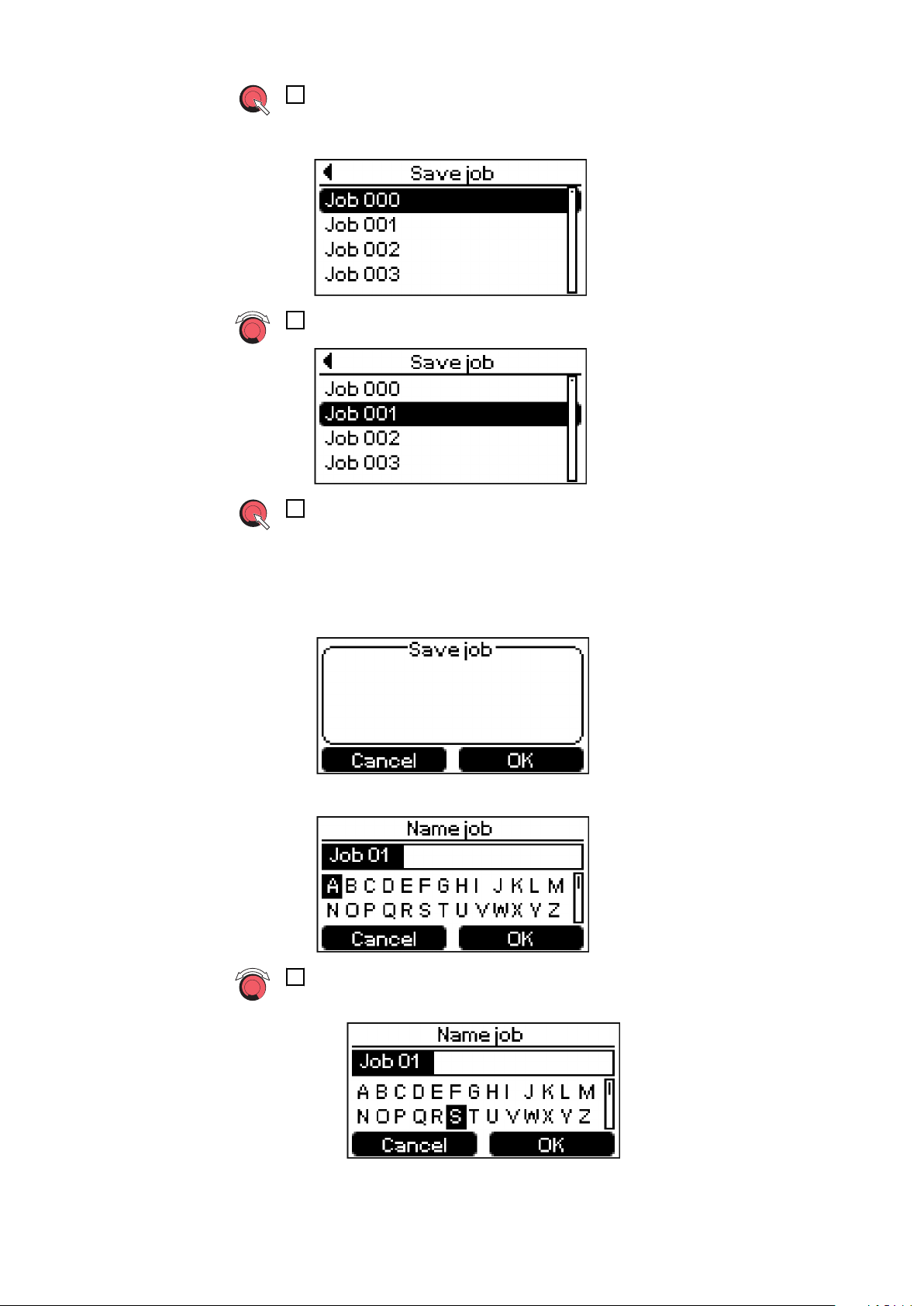

Kuvatakse esimene kuva „Jobi salvestamine“:

Valige seadistusnuppu keerates Jobi number, mille alla sätted salvestatakse

Vajutage seadistusnuppu

- Tühja salvestuskoha puhul salvestatakse sätted valitud Jobi numbri alla.

- Kasutatud salvestuskoha puhul kuvatakse kinnitusküsimus.

Korraks kuvatakse teine kuva „Jobi salvestamine“:

Tühi salvestuskoht

Kuvatakse kuva „Jobi nimetamine“.

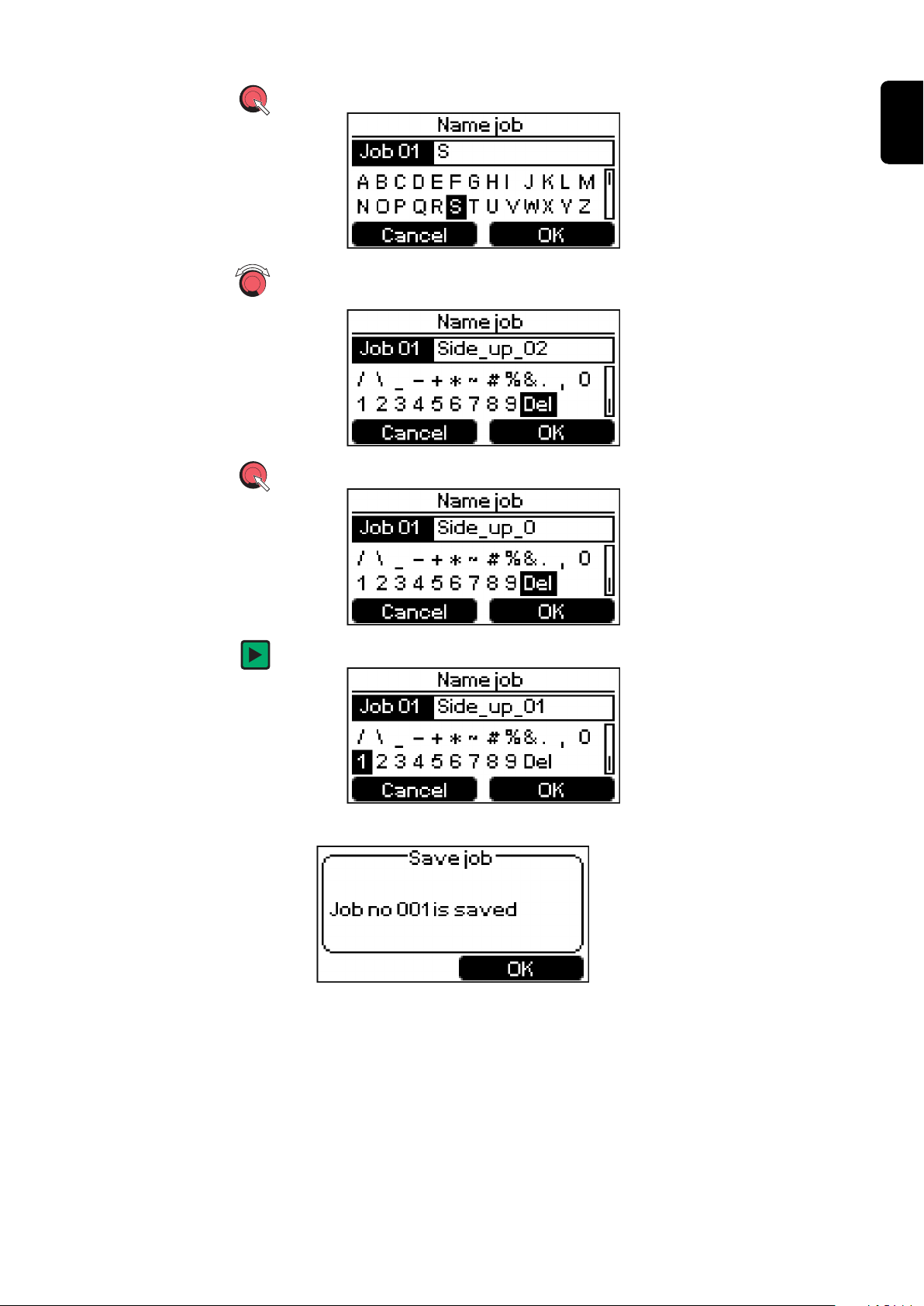

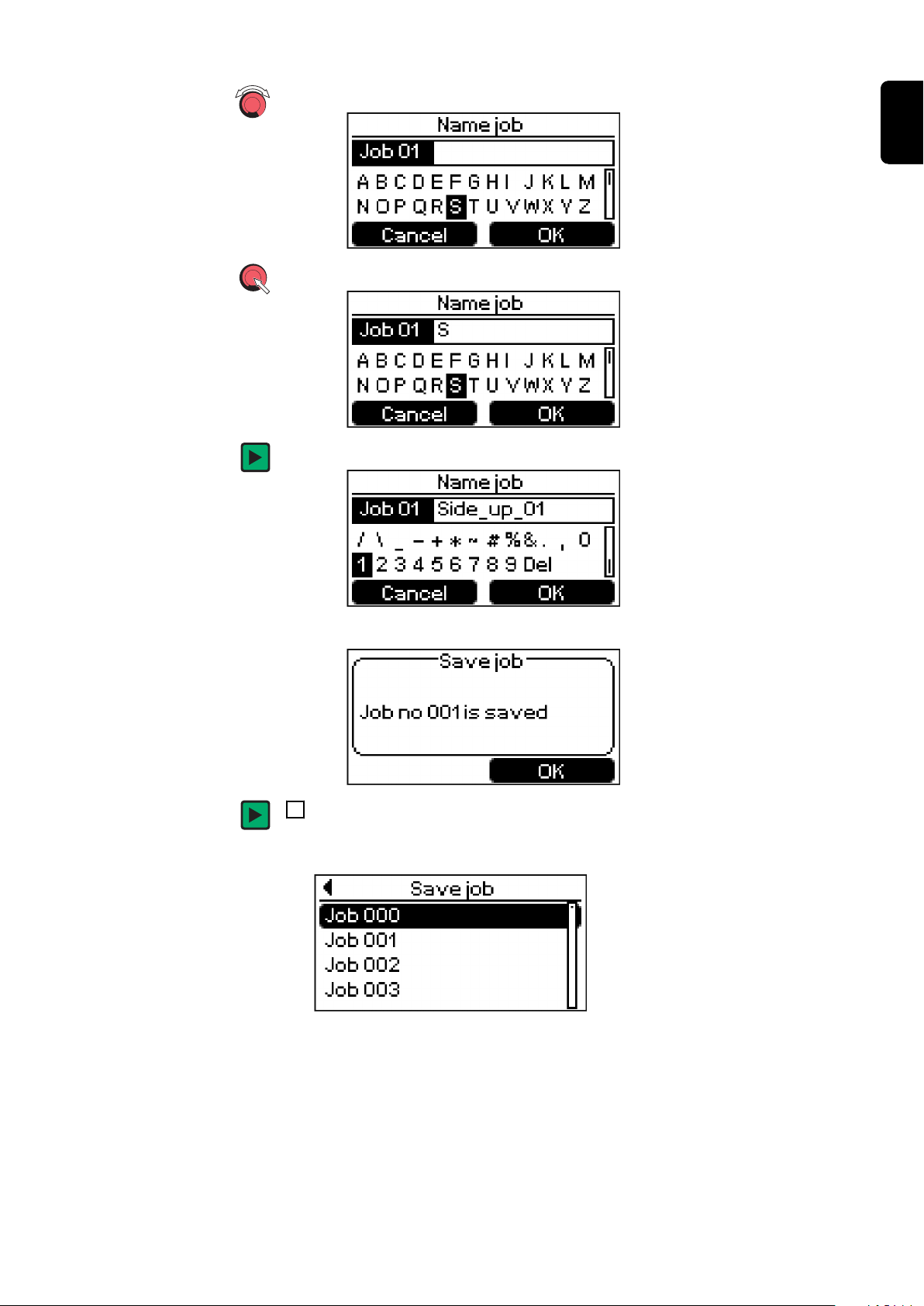

Jobi nimetamine.

– Valige seadistusnuppu keerates soovitud tähed/numbrid:

– Võtke seadistusnuppu vajutades soovitud tähed/numbrid kasutusele:

– Tähtede/numbrite kustutamiseks keerake seadistusnuppu ja valige

– Seadistusnuppu vajutades kustub viimane tähemärk:

„Del“:

– Nimetuse kasutusele võtmiseks vajutage parempoolset nuppu (OK)

Sätted salvestatakse ja kuvatakse kolmas kuva „Jobi salvestamine“:

Vajutage parempoolset (OK) nuppu

Kuvatakse ülevaade Jobi numbritest:

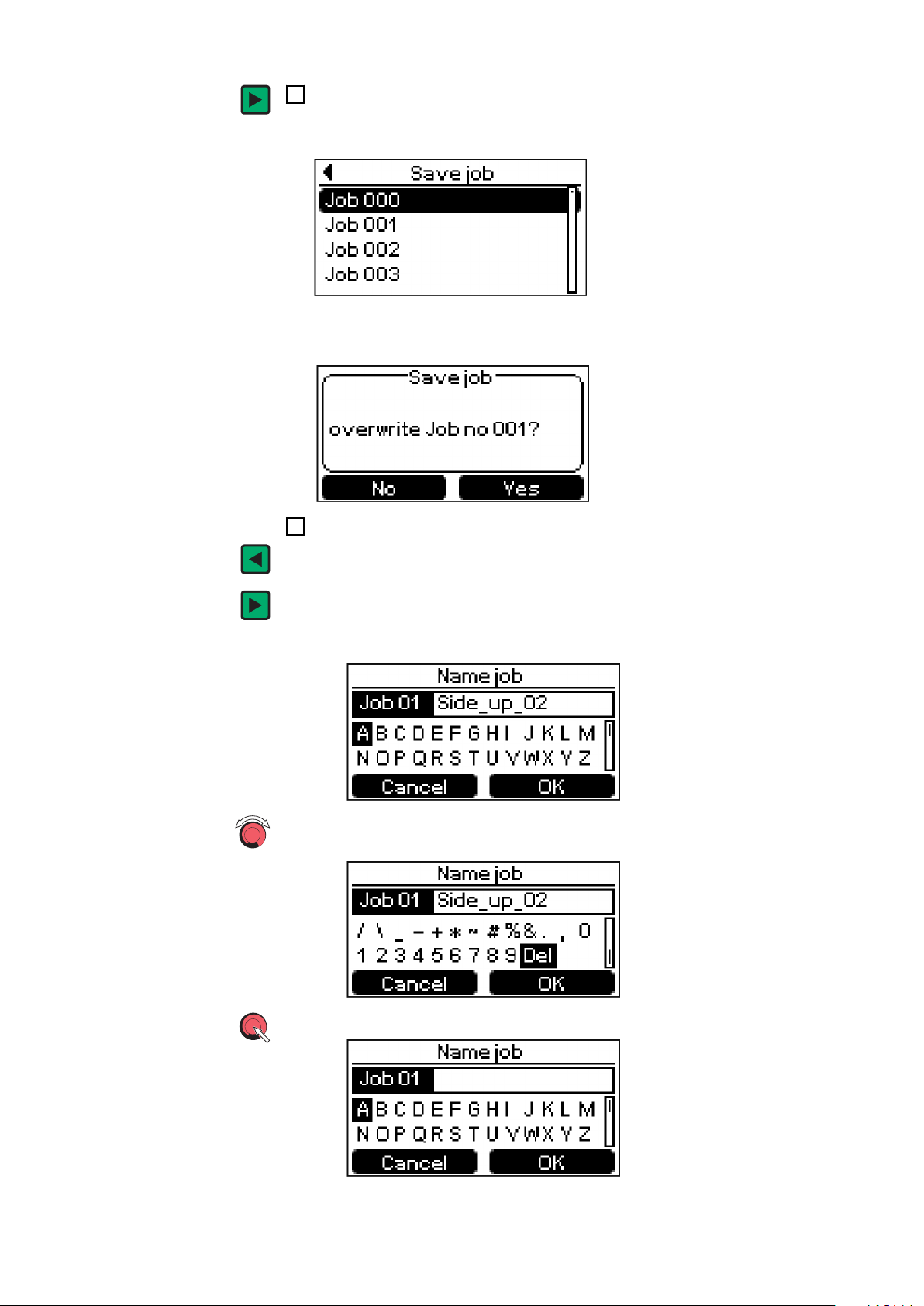

Kuvatakse kinnitusküsimus:

Kasutusel olev salvestuskoht

Vajutage vasak- või parempoolset nuppu:

- Vasakpoolne nupp (Ei): Jobi ei kirjutata üle, liigutakse tagasi Jobi numbrite ülevaatele

- Parempoolne nupp (Jah): sätted salvestatakse valitud Jobi numbri alla:

Kuvatakse kuva „Jobi nimetamine“.

- Vajaduse korral kustutage olemasolev Jobi nimetus: Keerake seadistusnuppu ja valige „Del“ (Kustuta)

- Seadistusnuppu vajutades kustub viimane tähemärk:

- Valige seadistusnuppu keerates soovitud tähed/numbrid:

- Võtke seadistusnuppu vajutades soovitud tähed/numbrid kasutusele:

- Nimetuse kasutusele võtmiseks vajutage parempoolset nuppu (OK)

Sätted salvestatakse ja kuvatakse kuva „Job salvestatud“:

Vajutage parempoolset (OK) nuppu

Kuvatakse ülevaade Jobi numbritest:

Jobi salvestamise lõpetamine

Vajutage menüü nuppu

või

- Valige seadistusnuppu keerates noole sümbol

- Vajutage seadistusnuppu

Kuvatakse Jobi menüüpunktid.

Vajutage menüü nuppu

või

- Valige seadistusnuppu keerates noole sümbol

- Vajutage seadistusnuppu

Kuvatakse parasjagu aktiivne Setupi menüü:

Vajutage menüü nuppu

või

- Valige seadistusnuppu keerates noole sümbol

Kuvatakse hetkel kasutusel olevad keevitusparameetrid, nt:

TIG-i keevitusparameetrid kahetaktilise režiimi

jaoks (valitud on keevitusparameeter peavool)

Menüü Setup (Seadistamine) seadis-

tused

Setup-menüü

Üldteave Setupi menüü võimaldab lihtsat ligipääsu toiteallika ekspertteadmistele ja lisafunktsiooni-

dele. Setupi menüüs saab parameetreid eri tööülesannete jaoks lihtsasti kohandada.

- Setupi menüüs on kõik Setupi parameetrid, mis mõjutavad keevitusprotsessi vahetult.

- Setupi menüü tasemel 2 (2nd) on kõik keevitussüsteemi eelseadistamiseks vajalikud Setupi parameetrid.

Parameetrid on jaotatud loogilistesse rühmadesse.

Ülevaade Setup-menüü koosneb järgmistest jaotistest:

- TIG-Setup

- TIG-Setup 2nd

- AC-Setup

- AC-Setup 2nd

- Gaasi Setup

- Külmtraadi Setup

- PushPull-süsteemi ühtlustamine

- Varraselektr. Setup (varraselektroodi Setup)

- Varraselektr. Setup 2nd (varraselektroodi Setup 2nd)

- AC-Setup (varraselektroodide jaoks)

- Job

- Põhiseadistus

- Info

- Klahvide lukustamine

- Factory – keevitussüsteemi lähtestamine

- L/R-ühtlustamine

TIG Setup

TIG-i Setupisse sisenemine

Valige töörežiimi nupu abil kahetaktiline režiim või neljataktiline režiim

Ekraanile kuvatakse TIG keevitusparameetrite graafik:

TIG-i keevitusparameetrid kahetaktilise režiimi

jaoks

TIG-i keevitusparameetrid neljataktilise režiimi

jaoks

Vajutage menüü nuppu

Kuvatakse peamenüü:

Valige seadistusnupu abil „TIG Setup“ (keerake seadistusnuppu)

Vajutage seadistusnuppu

Kuvatakse TIG Setupi parameetrid:

Toiteallikas on nüüd TIG Setupis.

Parameetri muutmine

Valige seadistusnuppu keerates soovitud parameeter:

Parameetri seadistamiseks vajutage seadistusnuppu

Valitud parameetri väärtust saab nüüd muuta:

Muutke parameetri väärtust seadistusnuppu keerates:

Parameetri väärtuse kasutusele võtmiseks vajutage parempoolset seadis-

tusnuppu

TIG Setupist väljumine

Vajutage menüü nuppu

või

- Valige seadistusnuppu keerates noole sümbol

- Vajutage seadistusnuppu

Kuvatakse peamenüü:

Vajutage menüü nuppu

või

- Valige seadistusnuppu keerates noole sümbol

- Vajutage seadistusnuppu

Kuvatakse TIG keevitusparameetrite graafik:

TIG-i keevitusparameetrid kahetaktilise režiimi

jaoks

TIG-i keevitusparameetrid neljataktilise režiimi

jaoks

TIG Setupi parameetrid

Seadistusväljade puhul kasutatakse andmeid „min“ ja „max“, mis erinevad olenevalt toiteallikast, traadi etteandmismehhanismist, keevitusprogrammist jne.

Punktkeevituse kestus

Ühik s

Seadistusvahemik OFF (Väljas) / 0,05–25,0

Tehasesäte OFF (Väljas)

Kui punktkeevituse kestuse jaoks on seadistatud väärtus, vastab 2‑taktiline töörežiim punktkeevituse režiimile.

Juhtpaneelil põleb näit punktkeevitus, kui punktkeevituse kestuse jaoks on

määratud väärtus.

Sildamisfunktsioon

keevitusmeetodi alalisvooluga (DC) TIG-keevitus jaoks: Pulseeriva keevitusvoolu kestus sildamisprotsessi alguses

Ühik s

Seadistusvahemik OFF (Väljas) / 0,1–9,9 /

ON (Sees)

Tehasesäte OFF (Väljas)

ON (Sees) Pulseeriv keevitusvool jääb kuni sildamisfunktsiooni lõpuni

püsima

0,1–9,9 s Seadistatud aeg algab UpSlope-faasiga. Pärast seadistatud

aja möödumist keevitatakse edasi püsiva keevitusvooluga, vajaduse korral seadistatud impulsiparameetrid on saadaval.

OFF (Väljas) Sildamisfunktsioon on välja lülitatud

Juhtpaneelil põleb sildamise näit, kui sildamise kestuse jaoks on määratud väärtus.

Impulss-sagedus

Ühik Hz/kHz

Seadistusvahemik OFF (Väljas) / 0,20 Hz –

Tehasesäte OFF (Väljas)

Seadistatud impulss-sagedus võetakse üle redutseerimisvoolu I2 jaoks.

TÄHTIS! Kui impulss-sagedus on seadistatud sättele „OFF“:

- ei ole parameetrid Duty Cycle, põhivool ja traadi kiirus 2 (külmtraadi Setupist) saadaval;

- kasutatakse püsival keevitusvoolul püsiva traadi etteande tagamiseks juhtpaneelil seadistatud traadi kiirust.

Juhtpaneelil põleb näit impulss, kui impulss-sageduse jaoks on määratud väärtus.

Impulss-sageduse valimine:

0,2 Hz kuni 5 Hz Termiline impulss (keevitamine sundasendis, automaatne kee-

1 kHz kuni 2 kHz Keevituskaart stabiliseeriv impulss (keevituskaare stabiliseeri-

Duty Cycle

Impulsi kestuse ja põhivoolu kestuse suhe seadistatud impulss-sageduse puhul

2,00 kHz

vitamine)

mine väikese keevitusvoolu puhul)

Ühik %

Seadistusvahemik 10–90

Tehasesäte 50

Põhivool

Ühik % (peavoolust I1)

Seadistusvahemik 0–100

Tehasesäte 50

Käivitusvoolu kestus

Ühik s

Seadistusvahemik OFF (Väljas) / 0,01–9,9

Tehasesäte OFF (Väljas)

Käivitusvoolu aeg t-S näitab käivitusvoolu faasi Is kestust.

TÄHTIS! Käivitusvoolu aeg kehtib üksnes kahetaktilise töörežiimi jaoks. Neljataktilise režiimi puhul määratakse käivitusvoolu faas Is põletinupu abil.

Lõppvoolu aeg

Ühik s

Seadistusvahemik OFF (Väljas) / 0,01–9,9

Tehasesäte OFF (Väljas)

Lõppvoolu aeg t-E näitab lõppvoolu faasi IE kestust.

TÄHTIS! Lõppvoolu aeg kehtib üksnes kahetaktilise töörežiimi jaoks. Neljataktilisel režiimil määratakse lõppvoolu faas IE põletinupu abil (jaotis „TIG töörežiimid“).

GPr

down

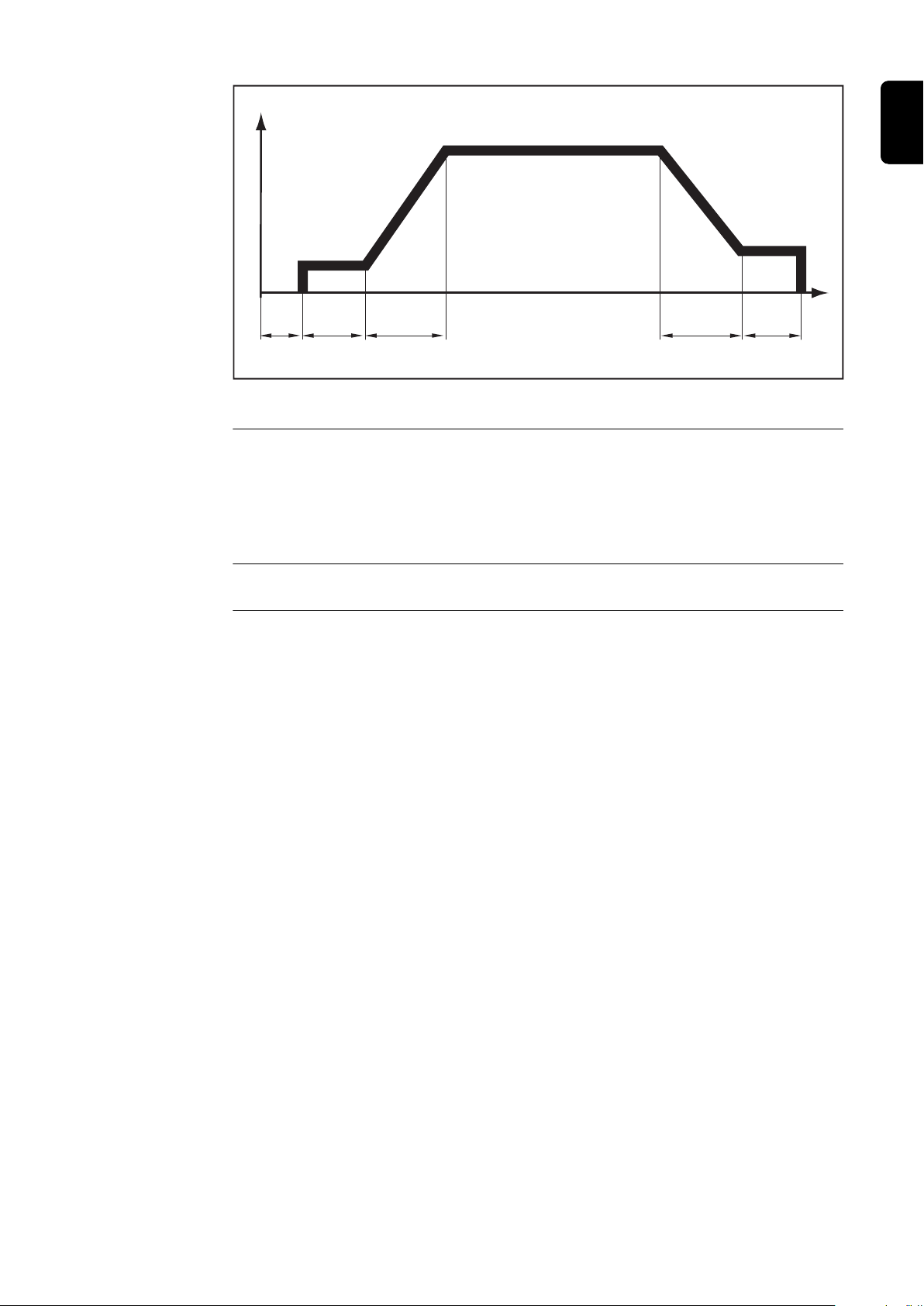

Kahetaktiline režiim: käivitus- ja lõppvoolu aeg

Legend. GPr Gaasi ettevooluaeg

TIG Setup 2nd

Käivitusvool Käivitusvoolu kestus UpSlope

TIG Setupi teine tase

down

Põhivool DownSlope Lõppvool Lõppvoolu aeg

TIG Setup 2nd

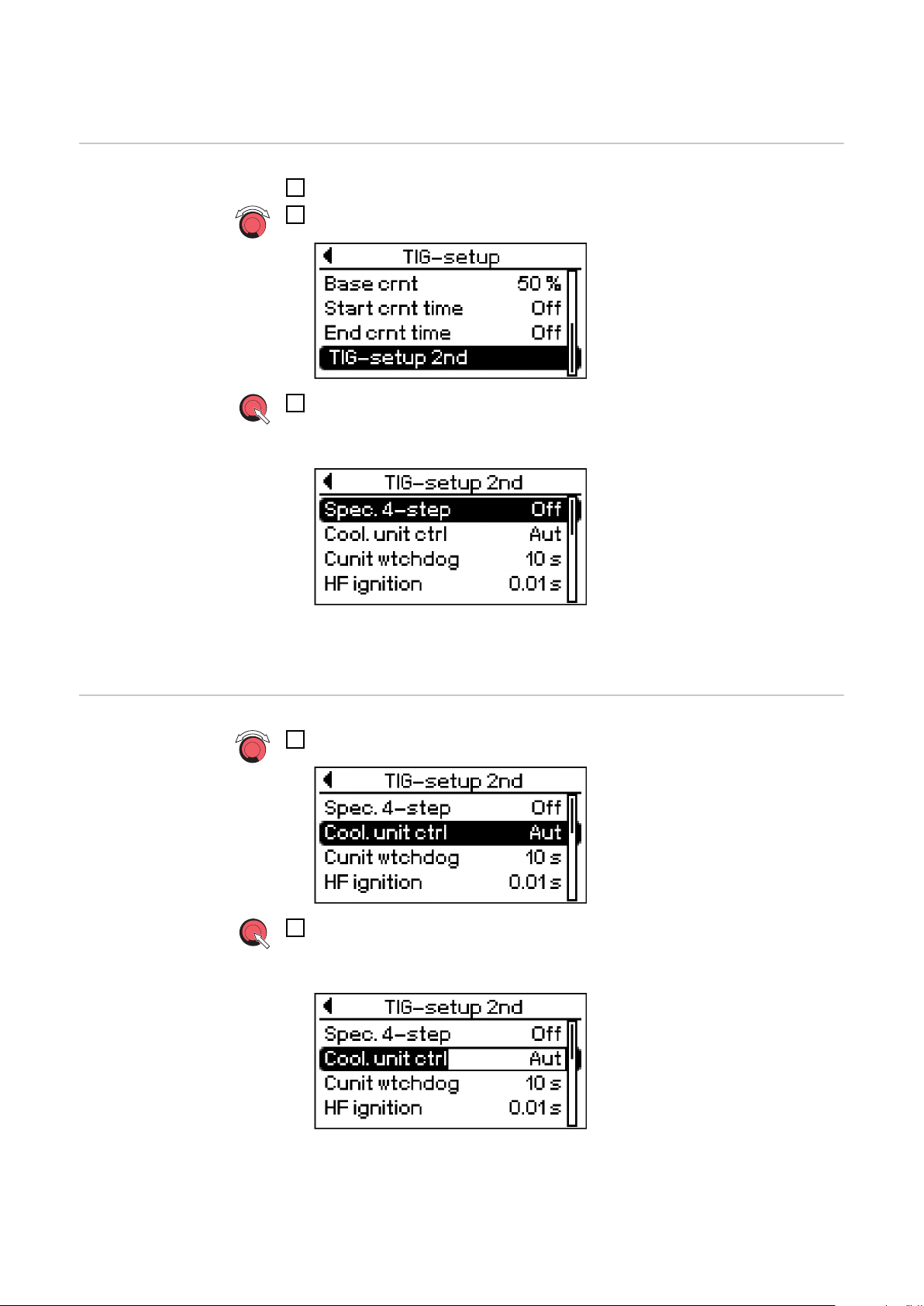

TIG Setupi 2ndsse sisenemine

TIG-i Setupisse sisenemine

Valige parameeter „TIG Setup 2nd“

Vajutage seadistusnuppu

Kuvatakse TIG Setup 2nd-i parameetrid:

Parameetri muutmine

Toiteallikas on nüüd TIG Setup 2nd-s.

Valige seadistusnuppu keerates soovitud parameeter:

Parameetri seadistamiseks vajutage seadistusnuppu

Valitud parameetri väärtust saab nüüd muuta:

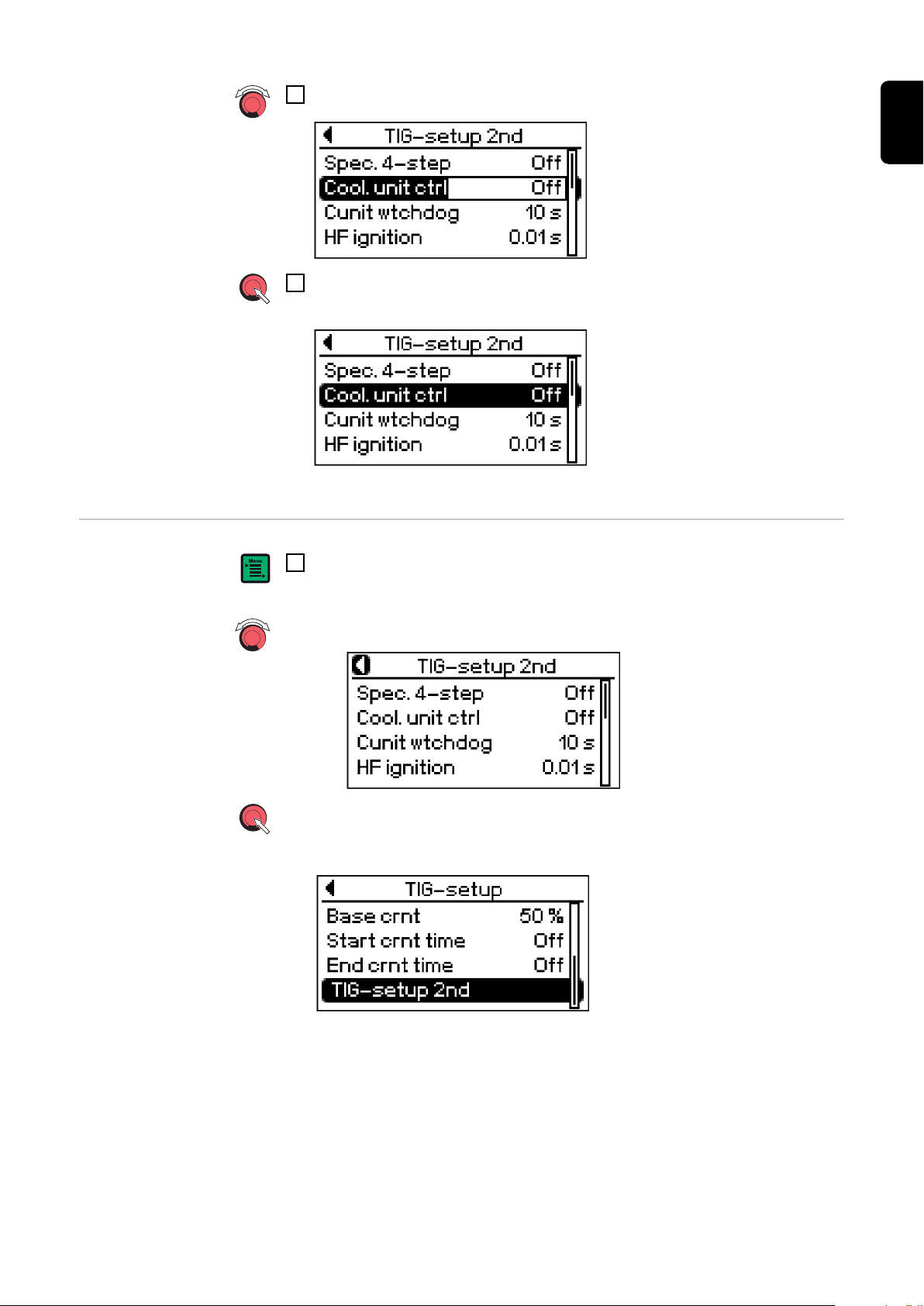

Muutke parameetri väärtust seadistusnuppu keerates:

TIG Setup 2nd-ist väljumine

Parameetri väärtuse kasutusele võtmiseks vajutage parempoolset seadis-

tusnuppu

Vajutage menüü nuppu

või

- Valige seadistusnuppu keerates noole sümbol

- Vajutage seadistusnuppu

Kuvatakse TIG Setupi parameetrid:

Vajutage menüü nuppu

või

- Valige seadistusnuppu keerates noole sümbol

- Vajutage seadistusnuppu

Kuvatakse peamenüü:

Vajutage menüü nuppu

või

- Valige seadistusnuppu keerates noole sümbol

- Vajutage seadistusnuppu

Kuvatakse TIG keevitusparameetrite graafik:

100

Fronius TransTig 2200-5000 Comfort, MagicWave 2200-5000 Comfort Operating Instruction [ET]

Specifications and Main Features

Frequently Asked Questions

User Manual
