Fronius TransTig 1750 Puls Operating Instruction [HR]

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).

/ Perfect Charging / Perfect Welding / Solar Energy

TransTig 1750 Puls

Uputstvo za upotrebu

HR

Izvor struje za TIG

[

42,0426,0095,HR 012-11052020

2

Poštovani čitatelju

Uvod Hvala vam na iskazanom povjerenju i čestitamo vam na tehnički visokokvalitetnom proiz-

vodu tvrtke Fronius. Ove upute pomoći će vam da se upoznate s proizvodom. Ako ih pa­žljivo pročitate, saznat ćete za razne mogućnosti ovog Fronius proizvoda. Jedino tako
možete najbolje iskoristiti njegove prednosti.

Pridržavajte se i sigurnosnih propisa radi postizanja veće sigurnosti na lokaciji upotrebe
proizvoda. Pažljivo rukovanje proizvodom osigurat će njegovu dugotrajnu kvalitetu i pouz­danost. To su ključni preduvjeti za izvrsne rezultate.

HR

3

4

Sadržaj

Sigurnosni propisi ...................................................................................................................................... 9

Objašnjenje sigurnosnih napomena...................................................................................................... 9

Općenito................................................................................................................................................ 9

Propisna primjena................................................................................................................................. 9

Okolni uvjeti .......................................................................................................................................... 10

Obaveze vlasnika.................................................................................................................................. 10

Obaveze osoblja ................................................................................................................................... 10

Mrežni priključak ................................................................................................................................... 10

Vlastita zaštita i zaštita drugih osoba.................................................................................................... 11

Opasnost od opasnih plinova i para...................................................................................................... 11

Opasnost putem iskakanja iskre........................................................................................................... 12

Opasnosti od mrežne struje i struje zavarivanja ................................................................................... 12

Lutajuće struje zavarivanja ................................................................................................................... 13

EMC kategorizacija uređaja.................................................................................................................. 14

EMC mjere............................................................................................................................................ 14

EMF mjere ............................................................................................................................................ 15

Osobito kritične točke............................................................................................................................ 15

Negativi utjecaj na rezultate zavarivanja............................................................................................... 16

Opasnost putem boca zaštitnog plina................................................................................................... 16

Opasnost od izlazećeg zaštitnog plina.................................................................................................. 17

Sigurnosne mjere na mjestu montaže i prilikom transporta.................................................................. 17

Sigurnosne mjere tijekom normalnog rada ........................................................................................... 17

Puštanje u pogon, održavanje i servisiranje ......................................................................................... 18

Sigurnosno-tehnička provjera ............................................................................................................... 18

Odlaganje.............................................................................................................................................. 19

Sigurnosna oznaka ............................................................................................................................... 19

Sigurnost podataka............................................................................................................................... 19

Autorska prava...................................................................................................................................... 19

HR

Opće informacije 21

Općenito..................................................................................................................................................... 23

Koncept uređaja.................................................................................................................................... 23

Princip funkcioniranja............................................................................................................................ 23

Područja upotrebe................................................................................................................................. 23

Pogon na daljinsko upravljanje ............................................................................................................. 23

Upravljački elementi i priključci 25

Opis upravljačke ploče............................................................................................................................... 27

Općenito................................................................................................................................................ 27

Sigurnost............................................................................................................................................... 27

Opis upravljačke ploče.......................................................................................................................... 27

Kombinacije tipki – posebne funkcije ......................................................................................................... 32

Općenito................................................................................................................................................ 32

Prikaz verzije softvera i verzije za ispis................................................................................................. 32

Priključci, prekidači i mehaničke komponente ........................................................................................... 33

Priključci, prekidači i mehaničke komponente ...................................................................................... 33

Instalacija i puštanje u pogon 35

Minimalna oprema za pogon zavarivanja .................................................................................................. 37

Općenito................................................................................................................................................ 37

TIG DC zavarivanje............................................................................................................................... 37

Ručno elektrolučno zavarivanje............................................................................................................ 37

Prije instalacije i puštanja u pogon............................................................................................................. 38

Sigurnost............................................................................................................................................... 38

Propisna primjena................................................................................................................................. 38

Odredbe za postavljanje ....................................................................................................................... 38

Mrežni priključak ................................................................................................................................... 38

5

Rad s generatorom ............................................................................................................................... 39

Stavljanje u pogon ..................................................................................................................................... 40

Sigurnost............................................................................................................................................... 40

Općenito................................................................................................................................................ 40

Priključite bocu za plin .......................................................................................................................... 40

uspostavite uzemljenje s izratkom ........................................................................................................ 41

priključite gorionik za zavarivanje ......................................................................................................... 41

Pogon zavarivanja 43

Načini rada pri TIG zavarivanju.................................................................................................................. 45

Sigurnost............................................................................................................................................... 45

Simboli i objašnjenje ............................................................................................................................. 45

2-taktni pogon ....................................................................................................................................... 46

Točkasto zavarivanje ............................................................................................................................ 47

4-taktni pogon ....................................................................................................................................... 47

Specijalni 4-taktni pogon: Varijanta 1.................................................................................................... 48

Preopterećenje volframove elektrode ........................................................................................................ 49

Preopterećenje volframove elektrode ................................................................................................... 49

Zavarivanje TIG postupkom....................................................................................................................... 50

Sigurnost............................................................................................................................................... 50

Parametri zavarivanja ........................................................................................................................... 50

Priprema ............................................................................................................................................... 51

Zavarivanje TIG postupkom.................................................................................................................. 51

Paljenje električnog luka ............................................................................................................................ 53

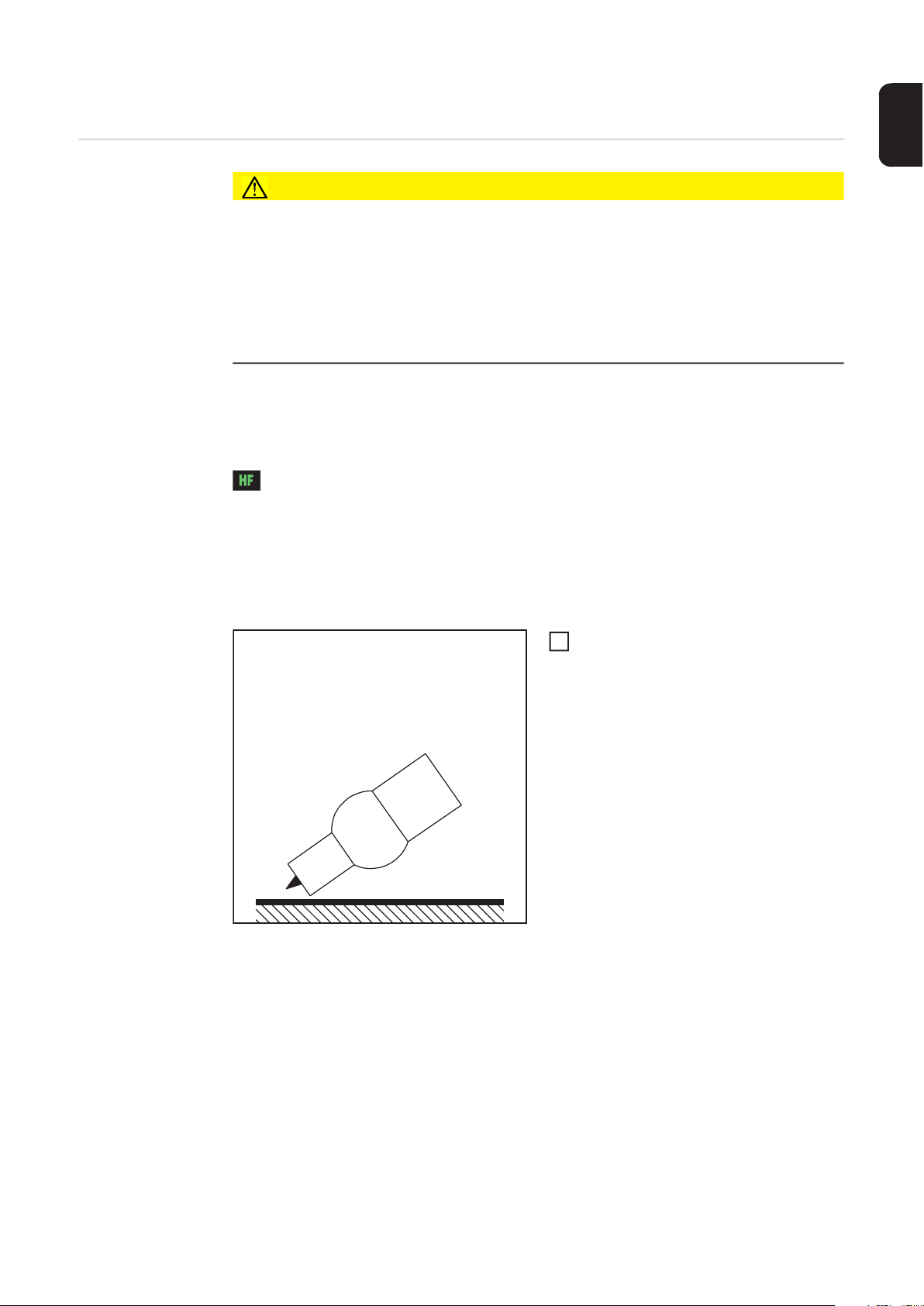

Paljenje električnog luka visokom frekvencijom(HF-paljenje)............................................................... 53

Paljenje dodirom ................................................................................................................................... 54

Kraj zavarivanja .................................................................................................................................... 55

Posebne funkcije i opcije ........................................................................................................................... 56

Funkcija Nadzor prekida električnog luka ............................................................................................. 56

Funkcija Ignition Time-Out (istek vremena za paljenje)........................................................................ 56

TIG pulsiranje........................................................................................................................................ 56

Funkcija pripajanja................................................................................................................................ 57

Ručno elektrolučno zavarivanje ................................................................................................................. 59

Sigurnost............................................................................................................................................... 59

Priprema ............................................................................................................................................... 59

Ručno zavarivanje štapnim elektrodama.............................................................................................. 59

Funkcija Hot-Start ................................................................................................................................. 60

Funkcija Anti-Stick ................................................................................................................................ 61

Postavljanje postavki 63

Izbornik postavki ........................................................................................................................................ 65

Općenito................................................................................................................................................ 65

Pregled.................................................................................................................................................. 65

Izbornik za postavke Zaštitni plin ............................................................................................................... 66

Općenito................................................................................................................................................ 66

Ulaz u izbornik postavki Zaštitni plin..................................................................................................... 66

Izmjena parametra................................................................................................................................ 66

Napuštanje izbornika postavki Zaštitni plin........................................................................................... 66

Parametri u izborniku za postavke Zaštitni plin..................................................................................... 66

Izbornik postavki za TIG ............................................................................................................................ 68

Ulaz u izbornik postavki TIG ................................................................................................................. 68

Izmjena parametra................................................................................................................................ 68

Napuštanje izbornika postavki TIG ....................................................................................................... 68

Parametri u izborniku za postavke TIG................................................................................................. 68

Izbornik postavki TIG – razina 2 ................................................................................................................ 71

Ulaz u izbornik postavki TIG – razina 2 ................................................................................................ 71

Izmjena parametra................................................................................................................................ 71

Izlazak iz izbornika postavki TIG – razina 2.......................................................................................... 71

Parametri u izborniku za postavke TIG – razina 2................................................................................ 71

Izbornik postavki za štapnu elektrodu........................................................................................................ 74

uđite u Izbornik za postavke Štapna elektroda ..................................................................................... 74

Izmjena parametra................................................................................................................................ 74

6

Napuštanje izbornika postavki Štapne elektrode.................................................................................. 74

Parametri u izbornik za postavke Štapna elektroda.............................................................................. 74

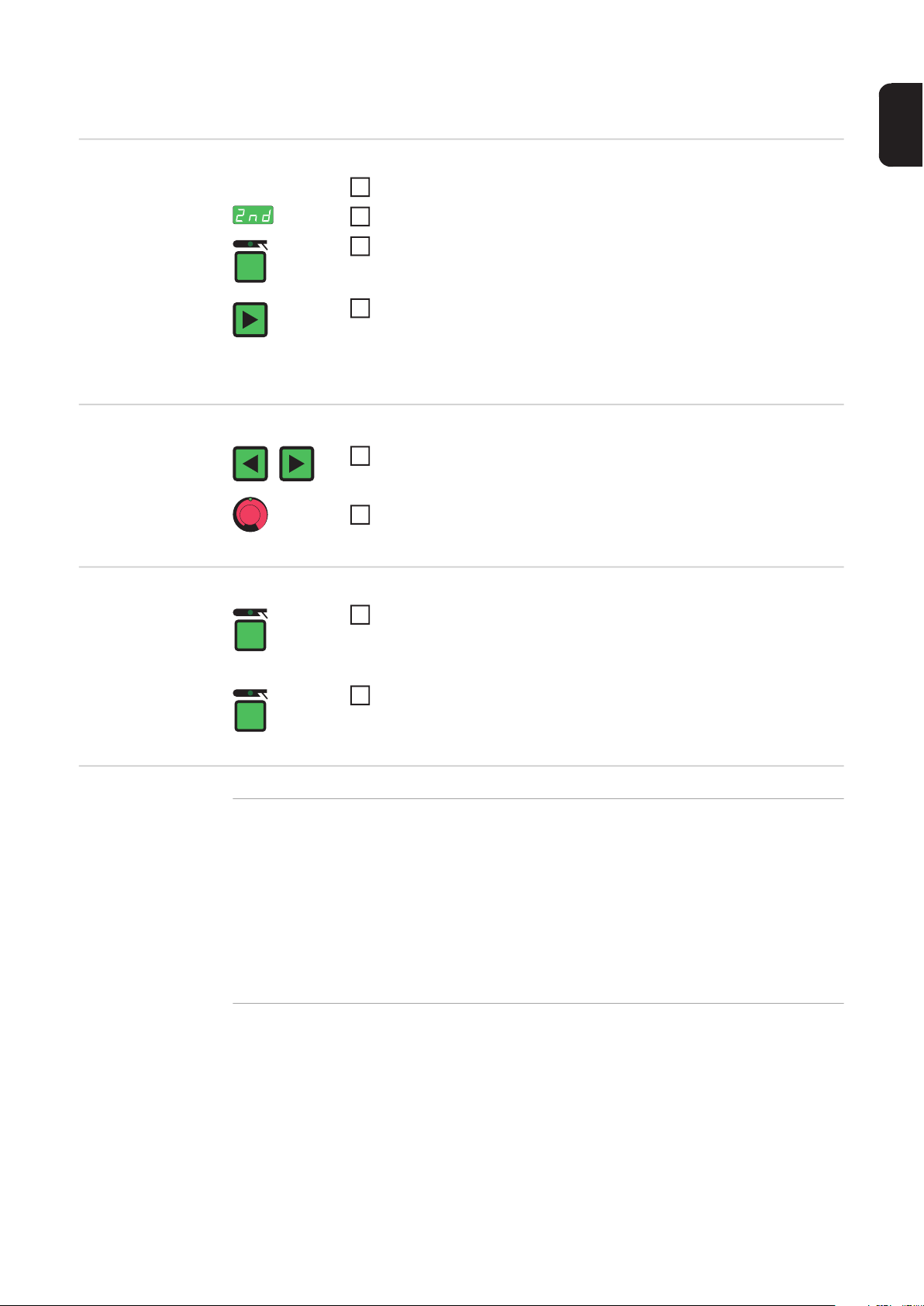

Izbornik za postavke Štapna elektroda – razina 2 ..................................................................................... 76

Ulaz u Izbornik za postavke Štapna elektroda – razina 2..................................................................... 76

Izmjena parametra................................................................................................................................ 76

Izlazak iz izbornika za postavke Štapna elektroda – razina 2............................................................... 76

Parametri izbornika postavki Štapna elektroda – razina 2.................................................................... 76

Uklanjanje grešaka i održavanje 79

Dijagnoza grešaka, uklanjanje grešaka ..................................................................................................... 81

Općenito................................................................................................................................................ 81

Sigurnost............................................................................................................................................... 81

Prikazani servisni kodovi....................................................................................................................... 81

Izvor struje ............................................................................................................................................ 82

Njega, održavanje i odlaganje.................................................................................................................... 84

Općenito................................................................................................................................................ 84

Sigurnost............................................................................................................................................... 84

Pri svakom stavljanju u pogon .............................................................................................................. 84

Svaka 2 mjeseca................................................................................................................................... 84

Svakih 6 mjeseci................................................................................................................................... 84

Odlaganje.............................................................................................................................................. 85

Dodatak 87

Tehnički podaci .......................................................................................................................................... 89

Posebni napon...................................................................................................................................... 89

TransTig 1750 Puls............................................................................................................................... 89

Shema sklopa ............................................................................................................................................ 90

.............................................................................................................................................................. 90

HR

7

8

Sigurnosni propisi

HR

Objašnjenje si­gurnosnih napo­mena

OPASNOST!

Označava neposrednu opasnost.

► Ako se ona ne izbjegne, posljedice mogu biti smrtonosne ili vrlo teške ozljede.

UPOZORENJE!

Označava moguću opasnu situaciju.

► Ako se ona ne izbjegne, posljedice mogu biti smrtonosni i najteži oblici ozljeda.

OPREZ!

Označava moguću štetnu situaciju.

► Ako se ona ne izbjegne, posljedice mogu biti male ili manje ozljede, kao i materijalna

šteta.

NAPOMENA!

Označava mogućnost manjkavih rezultata rada i štete na opremi.

Općenito Uređaj je izrađen pomoću najnovije tehnologije i u skladu s priznatim sigurnosno-tehničkim

propisima. Međutim, nepravilna upotreba ili zloupotreba može ugroziti

- život i zdravlje korisnika ili trećih osoba,

- uređaj i ostalu imovinu korisnika,

- učinkovit rad s uređajem.

Sve osobe koje sudjeluju u postavljanju, upotrebi, održavanju i servisiranju uređaja moraju

- imati odgovarajuće kvalifikacije,

- posjedovati znanje o zavarivanju i

- temeljito pročitati ove upute za upotrebu te ih se strogo pridržavati.

Upute za upotrebu moraju se stalno čuvati na lokaciji upotrebe uređaja. Osim uputa za
upotrebu, obavezno je pridržavati se općih i lokalnih propisa o sprečavanju nesreća i zaštiti
okoliša.

Sve napomene o sigurnosti i opasnostima na uređaju

- držite u čitljivom stanju

- nemojte oštetiti

- nemojte ukloniti

- nemojte prekriti, zalijepiti ili premazati.
Položaje napomena o sigurnosti i opasnostima na uređaju možete pronaći u poglavlju „Op-

ćenito” u sklopu uputa za upotrebu uređaja.
Smetnje koje mogu utjecati na sigurnost moraju se ukloniti prije uključivanja uređaja.

Riječ je o vašoj sigurnosti!

Propisna primje­na

Uređaj služi za rad isključivo u svrhe za koje je namijenjen.

9

Uređaj je namijenjen isključivo za postupke zavarivanja koji su navedeni na natpisnoj plo­čici.
Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za
tako nastale štete.

Propisna primjena obuhvaća i sljedeće:

- temeljito čitanje i pridržavanje svih napomena iz uputa za upotrebu

- temeljito čitanje i pridržavanje svih napomena o sigurnosti i opasnostima

- pravilno provođenje inspekcijskih radova i radova na održavanju.

Uređaj nikada ne upotrebljavajte za sljedeće:

- odmrzavanje cijevi

- punjenje baterija/akumulatora

- pokretanje motora

Uređaj je namijenjen za pogon u industriji i obrtima. Proizvođač ne odgovara za štete koje
nastaju uslijed korištenja u stambenom prostoru.

Za nepotpune ili pogrešne rezultate rada proizvođač također ne preuzima nikakvu odgo­vornost.

Okolni uvjeti Upotreba ili skladištenje uređaja izvan navedenog raspona smatraju se nepropisnim. Pro-

izvođač ne snosi odgovornost za tako nastale štete.

Raspon temperature okolnog zraka:

- tijekom rada: od -10 °C do +40 °C (od 14 °F do 104 °F)

- tijekom transporta i skladištenja: od -20 °C do +55 °C (od -4 °F do 131 °F)

Relativna vlažnost zraka:

- do 50 % pri 40 °C (104 °F)

- do 90 % pri 20 °C (68 °F)

Okolni zrak: ne sadržava prašinu, kiseline, nagrizajuće plinove ili tvari itd.
Maksimalna nadmorska visina: do 2000 m (6561 ft. 8.16 in)

Obaveze vlasnika Vlasnik se obvezuje da će dopustiti da na uređaju rade samo osobe koje su

- upoznate s temeljnim propisima o sigurnosti na radu i sprečavanju nesreća i upućene
u rukovanje uređajem

- pročitale i razumjele upute za upotrebu, osobito poglavlje „Sigurnosni propisi” te to
svojim potpisom potvrdile

- obučene u skladu sa zahtjevima za rezultate rada.

Savjestan rad osoblja u pogledu sigurnosti potrebno je provjeravati u redovitim razmacima.

Obaveze osoblja Sve osobe koje su zadužene za rad na uređaju obavezne su prije početka rada

- slijediti osnovne propise o sigurnosti na radu i sprečavanju nesreća

- pročitati ove upute za uporabu, osobito poglavlje „Sigurnosni propisi”, i potvrditi svojim
potpisom da su ih razumjele i da će ih slijediti.

Prije napuštanja radnog mjesta pobrinite se da ni u vašoj odsutnosti ne može doći do oz­ljeđivanja osoba ili materijalne štete.

Mrežni priključak Uređaji velike snage mogu zbog svoje potrošnje električne struje smanjiti energetsku kva-

litetu mreže.

10

To može utjecati na pojedine vrste uređaja na sljedeće načine:

- ograničenja priključka

- zahtjevi koji se odnose na maksimalnu dopuštenu mrežnu impedanciju

- zahtjevi koji se odnose na minimalnu dopuštenu snagu kratkog spoja

*)

na svakom priključenju na javnu mrežu

*)

*)

pogledajte Tehničke podatke
U tom slučaju rukovatelj ili korisnik uređaja mora osigurati da je priključenje uređaja dopu-

šteno, eventualno u konzultaciji s poduzećem za opskrbu električnom energijom.

VAŽNO! Potrebno je sigurno uzemljiti mrežni priključak!

HR

Vlastita zaštita i
zaštita drugih
osoba

Pri radu s uređajem izlažete se brojnim opasnostima, kao što su:

- iskrenje, vrući metalni dijelovi koji lete uokolo

- zračenje električnog luka koje je štetno za oči i kožu

- štetna elektromagnetska polja, koja mogu ugroziti život osoba sa srčanim stimulato­rom

- opasnost od mrežne struje i struje zavarivanja

- povećana izloženost buci

- štetni dim koji nastaje pri zavarivanju i plinovi

Pri radu s uređajem nosite prikladnu zaštitnu odjeću. Zaštitna odjeća mora imati sljedeća
svojstva:

- teško se može zapaliti

- izolirajuća je i suha

- prekriva cijelo tijelo, neoštećena je i u dobrom je stanju

- zaštitna kaciga

- hlače koje nisu zavrnute

U zaštitnu opremu ubraja se između ostaloga:

- Oči i lice zaštitite štitnikom za zaštitu očiju i lica s filtrom koji je u skladu s propisima
od UV zračenja, vrućine i iskrenja.

- Iza štitnika za zaštitu očiju i lica nosite propisne zaštitne naočale sa zaštitnim vizirom.

- Nosite izdržljive cipele koje izoliraju i u vlažnim uvjetima.

- Ruke zaštitite prikladnim rukavicama (koje izoliraju od električne struje, štite od vrući­ne).

- Za smanjenje izloženosti buci i zaštitu od ozljeda nosite zaštitu za sluh.

Opasnost od opa­snih plinova i
para

Osobe, a prvenstveno djeca, moraju se držati podalje tijekom rada uređaja i izvođenja po­stupka zavarivanja. Ako se osobe ipak nalaze u blizini,

- podučite ih o svim opasnostima (opasnost od osljepljivanja putem električnog luka,
opasnost od ozljeđivanja zbog iskrenja, dim koji nastaje pri zavarivanju i koji je opasan
za zdravlje, izloženost buci, moguće opasnosti putem mrežne struje ili struje zavariva­nja...),

- stavite im na raspolaganje zaštitna sredstva ili

- izgradite prikladne zaštitne zidove i zastore.

Dim koji nastaje pri zavarivanju sadržava plinove i pare koji su opasni za zdravlje.
Dim koji nastaje pri zavarivanju sadržava tvari koje prema retku 118. Međunarodne agen-

cije za istraživanje raka uzrokuju rak.

Primjenjujte precizno usisavanje i usisavanje prostorije.
Ako je moguće, upotrijebite gorionik za zavarivanje s ugrađenim uređajem za usisavanje.

Držite glavu podalje od dima koji nastaje pri zavarivanju i plinova koji nastaju tijekom rada.

11

Nastali dim i opasne plinove

- nemojte udisati

- isišite ih pomoću prikladnih sredstava iz radnog područja.

Osigurajte dovoljno dovoda svježeg zraka. Pobrinite se da u svakom trenutku postoji stopa
cirkulacije zraka od najmanje 20 m³ / sat.

Ako ventilacija nije dostatna, upotrebljavajte zavarivačku kacigu s dovodom zraka.

Ako postoje nejasnoće o tome je li kapacitet usisa dovoljan, izmjerene vrijednosti emisije
štetnih tvari usporedite s dopuštenim graničnim vrijednostima.

Sljedeće su komponente među ostalim odgovorne za stupanj štetnosti dima koji nastaje
prilikom zavarivanja:

- metali upotrijebljeni za izradak

- elektrode

- naneseni slojevi

- sredstva za čišćenje, odmašćivanje i slično

- primijenjeni postupak zavarivanja

Stoga se pridržavajte odgovarajućih sigurnosnih podatkovnih listova za materijale i navoda
proizvođača za nabrojene komponente.

Preporuke za scenarije izloženosti, mjere za upravljanje rizikom i utvrđivanje radnih uvjeta
možete pronaći na web-stranici udruženja European Welding Association u području He­alth & Safety (https://european-welding.org).

Opasnost putem
iskakanja iskre

Zapaljive pare (primjerice, pare otapala) držite podalje od područja emitiranja električnog
luka.

Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.

Iskakanje iskre može izazvati požare i eksplozije.

Nikada ne zavarujte u blizini zapaljivih materijala.

Zapaljivi materijali moraju biti barem 11 metara (36 ft. 1,07 in.) udaljeni od električnog luka
ili poklopljeni provjerenom prekrivnom pločom.

Imajte spremne prikladne, ispitane aparate za gašenje požara.

Iskre i vrući metalni dijelovi mogu dospjeti u okolno područje i kroz male pukotine i otvore.
Poduzmite odgovarajuće mjere kako biste spriječili opasnost od ozljeda i požara.

Nemojte zavarivati u područjima u kojima postoji opasnost od požara i eksplozije te na za­tvorenim spremnicima, bačvama ili cijevima, ako oni nisu pripremljeni u skladu s odgova­rajućim nacionalnim i međunarodnim normama.

Nije dopušteno zavarivati na spremnicima u kojima se skladište / su skladišteni plinovi, po­gonska goriva, mineralna ulja i sl. Zbog mogućih ostataka postoji opasnost od eksplozije.

Opasnosti od
mrežne struje i
struje zavarivanja

12

Strujni udar u načelu je opasan po život i može dovesti do smrti.

Ne dodirujte dijelove unutar i izvan uređaja koji su pod naponom.
Prilikom zavarivanja postupkom MIG/MAG i postupkom TIG pod naponom su i žica za za-

varivanje, kolut za žicu, valjci za dovod i svi metalni dijelovi koji su povezani sa žicom za
zavarivanje.

Dodavač žice uvijek postavljajte na dovoljno izoliranu podlogu ili koristite prikladan, izolira­jući prihvatnik za pomicanje žice.

Za prikladnu osobnu zaštitu od potencijala uzemljenja ili mase osigurajte dostatno izolira­juću, suhu podlogu ili pokrivnu ploču. Podloga ili pokrivna ploča u potpunosti moraju pokri­vati cijelo područje između tijela i potencijala uzemljenja ili mase.

Svi kabeli i žice moraju biti pričvršćeni, neoštećeni, izolirani i prikladnih dimenzija. Labave
spojeve, spaljene, oštećene ili nedovoljno dimenzionirane kabele i žice potrebno je odmah
zamijeniti.
Prije svake upotrebe provjerite jesu li priključci za napajanje pričvršćeni na svojem mjestu.
Kod kabela za napajanje s bajonet-priključcima okrenite kabel za napajanje za min. 180°
po uzdužnoj osi i osigurajte prednapon.

Kabel ili žice nemojte ovijati oko tijela niti dijelova tijela.

Elektrodu (štapnu elektrodu, volframovu elektrodu, žicu za zavarivanje ...)

- nikad ne uranjajte u tekućine kako bi se ohladila

- nikad nemojte dodirivati ako je uključen izvor struje.

Između elektroda dvaju aparata za zavarivanje može se na primjer pojaviti dvostruki napon
praznog hoda jednog aparata za zavarivanje. Istovremeno dodirivanje potencijala obiju
elektroda pod određenim uvjetima može biti opasno po život.

Električar mora redovito provjeravati funkcionalnost zaštitnog vodiča na mrežnim kabelima
i kabelima uređaja.

Za propisnu upotrebu uređaja razreda zaštite I potrebna je mreža sa zaštitnim vodičem i
utičnim sustavom s kontaktom za zaštitni vodič.

HR

Upotreba uređaja na mreži bez zaštitnog vodiča i utičnici bez kontakta za zaštitni vodič do­puštena je samo ako su zadovoljeni svi nacionalni propisi koji se odnose na zaštitno odva­janje.
U protivnom se takva upotreba smatra grubim nemarom. Proizvođač ne snosi odgovornost
za tako nastale štete.

Ako je potrebno, putem prikladnog sredstva osigurajte odgovarajuće uzemljenje radnog
komada.

Isključite uređaje koji se ne upotrebljavaju.

U slučaju radova na većim visinama nosite sigurnosni pojas za rad na visini kako biste se
osigurali od pada.

Prije rada na uređaju isključite uređaj i izvucite mrežni utikač.

Osigurajte uređaj jasno čitljivom i razumljivom pločom s upozorenjima kako netko ne bi
uključio mrežni utikač i ponovno uključio uređaj.

Nakon otvaranja uređaja:

- ispraznite sve komponente od električnog naboja

- pobrinite se da ni u jednoj komponenti uređaja nema struje.

Ako su potrebni radovi na dijelovima pod naponom, dogovorite se s drugom osobom da
pravovremeno isključi glavnu sklopku.

Lutajuće struje
zavarivanja

Ako se ne pridržavate napomena koje su navedene u nastavku, moguć je nastanak luta­jućih struja zavarivanja, koje mogu izazvati sljedeće:

- opasnost od požara

- pregrijavanje komponenti s kojima je radni komad povezan

- uništavanje zaštitnih vodiča

- oštećenje uređaja i druge električne opreme

Pobrinite se da je stezaljka radnog komada čvrsto povezana s radnim komadom.

Stezaljku radnog komada pričvrstite što bliže mjestu na kojem se zavaruje.

13

Uređaj postavite tako da dovoljna količina izolacije bude okrenuta prema okolnom električ­ki vodljivom području, npr. izolacija prema podlozi ili postoljima koja provode električnu
struju.

Ako upotrebljavate strujne razdjelnike, prihvatnike s dvije glave itd., pridržavajte se sljede­ćeg: I elektroda gorionika za zavarivanje / držača elektroda koji se ne upotrebljavaju može
provoditi potencijal. Pobrinite se da se gorionik za zavarivanje / držač elektroda koji se ne
upotrebljavaju skladište uz odgovarajuću izolaciju.

Ako se radi o automatskim MIG/MAG primjenama, žičanu elektrodu do dodavača žice vo­dite samo ako je izolirana od bubnja žice za zavarivanje, velikog koluta ili koluta za žicu.

EMC kategoriza­cija uređaja

EMC mjere U posebnim slučajevima, unatoč pridržavanju standardizirane emisijske granice, mogu na-

Uređaji emisijskog razreda A:

- predviđeni su samo za upotrebu u industrijskim zonama

- u drugim područjima mogu prouzročiti smetnje povezane s vodičima i zračenjem.

Uređaji emisijskog razreda B:

- ispunjavaju emisijske zahtjeve za stambene i industrijske zone. To vrijedi i za stambe­ne zone u kojima se energetska opskrba odvija putem javne niskonaponske mreže.

EMC kategorizacija uređaja prema nazivnoj pločici ili tehničkim podacima.

stupiti smetnje za predviđeno područje primjene (npr. ako se na mjestu upotrebe nalaze
osjetljivi uređaji ili ako je mjesto upotrebe u blizini radijskih ili televizijskih prijamnika).
U tom slučaju korisnik je obvezan poduzeti mjere za uklanjanje smetnji.

Provjerite i ocijenite otpornost na smetnje opreme u okruženju uređaja u skladu s nacio­nalnim i međunarodnim odredbama. Ovo su primjeri opreme sklone smetnjama na koju
uređaj može utjecati:

- sigurnosna oprema

- električni vodovi i vodovi za prijenos signala i podataka

- računalna i telekomunikacijska oprema

- oprema za mjerenje i kalibriranje

Potporne mjere za izbjegavanje EMC problema:

1. Opskrba električnom energijom

- Ako se elektromagnetske smetnje pojavljuju usprkos korištenju strujnog priključ-

ka koji je u skladu s propisima, poduzmite dodatne mjere (npr. koristite prikladni
strujni filter).

2. Vodovi za zavarivanje

- neka budu što kraći

- neka budu što bliže jedan drugome (i za izbjegavanje EMF problema)

- položeni daleko od drugih vodova

3. Izjednačavanje potencijala

4. Uzemljenje radnog dijela

- Ako je potrebno, uspostavite uzemljenje preko prikladnih kondenzatora.

5. Ako je potrebno, zaštitite ga

- Zaštitite drugu opremu u okruženju

- Zaštitite cijelu instalaciju za zavarivanje

14

EMF mjere Elektromagnetska polja mogu naštetiti zdravlju na način koji još nije poznat:

- Djelovanje na zdravlje osoba u blizini, npr. osoba koje nose srčane elektrostimulatore
ili pomagala za sluh

- Osobe koje nose srčane elektrostimulatore moraju se savjetovati sa svojim liječnikom
prije nego što se budu zadržavale u neposrednoj blizini uređaja i postupka zavarivanja

- Razmak između kablova za zavarivanje i glave/trupa zavarivača iz sigurnosnih razlo­ga mora biti što veći

- Kabel za zavarivanje i pakete crijeva ne nosite preko ramena i ne omatajte oko tijela
ili dijelova tijela

HR

Osobito kritične
točke

Ruke, kosu, dijelove odjeće i alate držite podalje od pokretnih dijelova, kao što su na pri­mjer:

- ventilatori

- zupčanici

- valjci

- vratila

- kolutovi za žicu i žice za zavarivanje.

Ne posežite u rotirajuće zupčanike pogona za žicu ili rotirajuće komponente pogona.

Pokrivne ploče i bočne dijelove dopušteno je otvoriti/ukloniti samo tijekom trajanja radova
na održavanju i popravaka.

Tijekom rada

- Osigurajte da su sve pokrivne ploče zatvorene i da su svi bočni dijelovi pravilno mon­tirani.

- Držite sve pokrivne ploče i bočne dijelove zatvorenima.

Izlazak žice za zavarivanje iz gorionika za zavarivanje predstavlja visok rizik od ozljeđiva­nja (probadanje ruke, ozljeđivanje lica i očiju...).

Stoga gorionik za zavarivanje uvijek držite podalje od tijela (uređaji sa sustavom za pomi­canje žice) i upotrebljavajte prikladne zaštitne naočale.

Izradak ne dodirujte tijekom i nakon zavarivanja – postoji opasnost od opeklina.

S ohlađenog izratka može otpasti troska. Stoga i prilikom naknadne obrade izradaka nosite
zaštitnu opremu u skladu s propisima i osigurajte odgovarajuću zaštitu za druge osobe.

Gorionik za zavarivanje i ostale komponente opreme s visokim radnim temperaturama
ostavite da se ohlade prije nego što budete radili na njima.

U prostorijama u kojima postoji opasnost o požara i eksplozije vrijede posebni propisi
– pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.

Izvori struje za radove u prostorijama s povećanom električnom opasnosti (npr. kotao) mo­raju biti označeni znakom (Safety). Izvor struje ne smije se međutim nalaziti u takvim pro­storijama.

Rashladno sredstvo koje izlazi predstavlja opasnost od opeklina. Prije isključenja priklju­čaka za protok ili povratni tok rashladnog sredstva, isključite rashladni uređaj.

Prilikom rukovanja rashladnim sredstvom pridržavajte se navoda sa sigurnosnog podat­kovnog lista rashladnog sredstva. Sigurnosni podatkovni list rashladnog sredstva možete
dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

15

Za transport uređaja dizalicom koristite samo odgovarajuću proizvođačevu opremu za pri­jenos tereta.

- Lance ili užad prikvačite na sve predviđene točke za montiranje odgovarajuće opreme
za prijenos tereta.

- Lanci ili užad moraju imati što je moguće manji kut na okomiti pravac.

- Uklonite bocu za plin i sustav za pomicanje žice (MIG/MAG i TIG uređaji).

Ako je sustav za pomicanje žice ovješen na dizalicu prilikom zavarivanja, uvijek koristite
prikladan, izolirajući ovjes za pomicanje žice (MIG/MAG i TIG uređaji).

Ako je uređaj opremljen remenom ili ručkom za nošenje, oni isključivo služe za transport
uređaja rukom. Remen za nošenje nije prikladan za transport uz pomoć dizalice, viličara ili
drugog mehaničkog uređaja za podizanje.

Sva sredstva za podizanje (remenje, kopče, lanci itd.) koja se koriste zajedno s uređajem
ili njegovim komponentama potrebno je redovito provjeravati (npr. postoje li mehanička
oštećenja, korozija ili druge promjene uzrokovane utjecajem okoliša).
Interval i opseg provjere moraju odgovarati barem važećim nacionalnim normama i smjer­nicama.

Postoji opasnost od neopaženog istjecanja zaštitnog plina bez boje i mirisa u slučaju kori­štenja adaptera za priključak za zaštitni plin. Navoje adaptera na strani uređaja za priklju­čivanje zaštitnog plina potrebno je prije montaže zabrtviti pomoću prikladne teflonske
trake.

Negativi utjecaj
na rezultate zava­rivanja

Opasnost putem
boca zaštitnog
plina

Za ispravno i sigurno funkcioniranje sustava zavarivanja potrebno je ispuniti sljedeće nor­me u pogledu kvalitete zaštitnog plina:

- veličina čestica krute tvari < 40 µm

- rosište tlaka < -20 °C

- maks. sadržaj ulja < 25 mg/m³

Po potrebi koristite filtre!

VAŽNO! Opasnost od onečišćenja postoji osobito ako se koriste prstenasti vodovi.

Boce zaštitnog plina sadrže plin pod tlakom i u slučaju oštećenja mogu eksplodirati. Budući
da su boce zaštitnog plina sastavni dio opreme za zavarivanje, potrebno je jako oprezno
rukovati njima.

Boce zaštitnog plina sa zabrtvljenim plinom zaštitite od previsoke temperature, mehaničkih
udaraca, troske, otvorenog plamena, iskri i električnih lukova.

Boce zaštitnog plina montirajte okomito i pričvrstite u skladu s uputama kako se ne bi mo­gle prevrnuti.

Boce zaštitnog plina držite podalje od krugova zavarivanja ili drugih električnih strujnih kru­gova.

Nikad nemojte objesiti gorionik za zavarivanje na bocu zaštitnog plina.

16

Nikad nemojte elektrodom dodirivati bocu zaštitnog plina.
Opasnost od eksplozije – nikad nemojte zavarivati na boci zaštitnog plina koja je pod tla-

kom.
Uvijek koristite samo prikladne boce zaštitnog plina i odgovarajući prikladni pribor (regula-

tor, crijeva i priključke...) za svaku primjenu. Boce zaštitnog plina i pribor koristite samo ako
su u dobrom stanju.

Ako je ventil boce zaštitnog plina otvoren, okrenite lice od ispusta.

Ako se ne zavaruje, zatvorite ventil boce zaštitnog plina.

Opasnost od izla­zećeg zaštitnog
plina

Sigurnosne mjere
na mjestu monta­že i prilikom tran­sporta

Ako boca zaštitnog plina nije priključena, ostavite poklopac na ventilu boce zaštitnog plina.

HR

Pridržavajte se navoda proizvođača te odgovarajućih nacionalnih i međunarodnih odreda­ba za boce zaštitnog plina i dijelove pribora.

Opasnost od gušenja nekontrolirano izlazećim zaštitnim plinom

Zaštitni je plin bezbojan i bezmirisan i može pri izlasku potisnuti kisik iz okolnog zraka.

- Osigurajte dovoljan dovod svježeg zraka – stopa cirkulacije zraka mora iznositi najma­nje 20 m³ po satu

- Slijedite sigurnosna upozorenja i upozorenja u vezi s održavanjem boce zaštitnog pli­na ili glavnog dovoda plina

- Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.

- Prije svakog stavljanja u pogon provjerite istječe li nekontrolirano plin iz boce zaštitnog
plina ili glavnog dovoda plina.

Uređaj koji se prevrne može predstavljati opasnost po život! Uređaj postavljajte na ravnim,
fiksnim podlogama tako da bude stabilan

- Dopušten je nagibni kut od maksimalno 10°.

U prostorima u kojima postoji opasnost od požara i eksplozije vrijede posebni propisi

- Pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.

Putem internih uputa i kontrola osigurajte da je okruženje radnog mjesta uvijek čisto i pre­gledno.

Uređaj postavljajte i upotrebljavajte isključivo u skladu sa stupnjem IP zaštite navedenim
na označnoj pločici.

Prilikom postavljanja uređaja osigurajte slobodni prostor oko uređaja od 0,5 m (1 ft. 7,69
in.) kako bi hladni zrak mogao slobodno ulaziti i izlaziti.

Pobrinite se prilikom transporta uređaja da se pridržavate svih važećih nacionalnih i regi­onalnih smjernica i propisa za sprečavanje nesreća. To osobito vrijedi za smjernice koje
se odnose na opasnosti prilikom transporta i otpremanja.

Ne podižite i ne transportirajte aktivne uređaje. Isključite uređaje prije transporta i podiza­nja!

Prije svakog transporta uređaja u potpunosti ispustite rashladno sredstvo te demontirajte
sljedeće komponente:

- Dodavanje žice

- kolut žice

- bocu zaštitnog plina

Prije stavljanja u pogon, nakon transporta obvezno provjerite vizualnim pregledom postoje
li oštećenja na uređaju. Neka sva moguća oštećenja popravi obučeno servisno osoblje pri­je stavljanja u pogon.

Sigurnosne mjere
tijekom normal­nog rada

Uređaj upotrebljavajte samo kada svi sigurnosni uređaji u potpunosti funkcioniraju. Ako si­gurnosni uređaji ne funkcioniraju u potpunosti, postoji opasnost za

- život i zdravlje korisnika ili trećih osoba,

- uređaj i ostalu imovinu korisnika

- učinkovit rad s uređajem.

Prije uključivanja uređaja popravite sigurnosne uređaje koji ne funkcioniraju u potpunosti.

17

Sigurnosni uređaji nikada se ne smiju izbjegavati niti staviti izvan pogona.

Prije uključivanja uređaja osigurajte da nitko nije u opasnosti.

Barem jednom tjedno provjerite postoje li na uređaju izvana vidljiva oštećenja i provjerite
funkcionalnost sigurnosnih uređaja.

Bocu zaštitnog plina uvijek dobro pričvrstite i u slučaju transporta uređaja dizalicom pret­hodno je skinite.

Samo je originalno rashladno sredstvo proizvođača zbog njegovih svojstava (električna
vodljivost, zaštita od smrzavanja, kompatibilnost s materijalom, gorivost...) prikladno za
upotrebu u našim uređajima.

Upotrebljavajte samo prikladno originalno rashladno sredstvo proizvođača.
Originalno rashladno sredstvo proizvođača nemojte miješati s drugim rashladnim sredstvi-

ma.

Na rashladni krug priključite samo komponente sustava proizvođača.

Ako u slučaju korištenja drugim komponentama sustava ili drugim rashladnim sredstvima
dođe do oštećenja, proizvođač ne odgovara za njih i prestaju vrijediti svi jamstveni zahtjevi.

Rashladno sredstvo FCL 10/20 nije zapaljivo. Rashladno sredstvo na bazi etanola pod
određenim je uvjetima zapaljivo. Rashladno sredstvo transportirajte samo u zatvorenim
originalnim spremnicima i držite ih podalje od izvora zapaljenja

Puštanje u po­gon, održavanje i
servisiranje

Sigurnosno-teh­nička provjera

Istrošeno rashladno sredstvo stručno odložite u skladu s nacionalnim i međunarodnim pro­pisima. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj
službi ili na službenoj stranici proizvođača.

U rashlađenom sustavu prije svakog početka zavarivanja provjerite razinu rashladnog
sredstva.

Za dijelove trećih strana ne može se jamčiti da su osmišljeni i izrađeni u skladu sa zahtje­vima i sigurnosnim propisima.

- Upotrebljavajte samo originalne rezervne i potrošne dijelove (vrijedi i za standardizi­rane dijelove).

- Uređaj se ne smije mijenjati ni dopunjavati bez odobrenja proizvođača.

- Odmah zamijenite komponente koje nisu u besprijekornom stanju.

- Prilikom naručivanja navedite točan naziv i broj dijela prema popisu zamjenskih dije­lova te serijski broj svog uređaja.

Vijci kućišta predstavljaju veze za zaštitne vodiče za uzemljenje dijelova kućišta.
Uvijek koristite odgovarajući broj originalnih vijaka kućišta s navedenim okretnim momen­tom.

Proizvođač preporučuje da se najmanje svakih 12 mjeseci provede sigurnosno-tehnička
provjera.

18

Unutar istog intervala od 12 mjeseci proizvođač preporučuje kalibriranje izvora struje.

Preporučuje se da ovlašteni električar izvede sigurnosno-tehničku provjeru

- nakon izmjena

- nakon ugradnje ili dogradnje

- nakon popravaka i održavanja

- najmanje svakih 12 mjeseci.

Prilikom sigurnosno-tehničke provjere potrebno je pridržavati se odgovarajućih međuna­rodnih i nacionalnih normi i smjernica.

Više informacija o sigurnosno-tehničkoj provjeri i kalibriranju možete dobiti u svojoj servi­snoj službi. Ondje možete dobiti i potrebnu dokumentaciju.

Odlaganje Ne odlažite uređaj s kućnim otpadom! Sukladno europskoj Direktivi 2002/96/EZ o električ-

nom i elektroničkom otpadu i njezinoj provedbi u nacionalnom pravu, iskorišteni električni
alati moraju se prikupljati odvojeno i reciklirati na ekološki prihvatljiv način. Vratite svoj
iskorišteni uređaj dobavljaču ili nabavite informacije o lokalnom, ovlaštenom poduzeću za
prikupljanje i odlaganje otpada. Nepridržavanje ove Direktive EU-a može negativno utje­cati na okoliš i vaše zdravlje!

Sigurnosna ozna-kaUređaji s oznakom CE ispunjavaju osnovne zahtjeve Direktive o niskonaponskoj i elektro-

magnetskoj kompatibilnosti (npr. relevantne norme proizvoda iz serije normi EN 60 974).

Fronius International GmbH izjavljuje da je uređaj u skladu s Direktivom 2014/53/EU. Pot­puni tekst EU izjave o sukladnosti možete pronaći na sljedećoj internetskoj adresi: http://
www.fronius.com

Uređaji s CSA kontrolnim znakom ispunjavaju zahtjeve relevantnih normi za Kanadu i
SAD.

HR

Sigurnost podata-kaKorisnik je odgovoran za stvaranje pričuvne kopije promjena tvorničkih postavki. Proizvo-

đač ne snosi odgovornost u slučaju brisanja osobnih postavki.

Autorska prava Proizvođač zadržava autorska prava za ove upute za upotrebu.

Tekst i ilustracije odgovaraju tehničkom stanju u vrijeme tiskanja. Zadržavamo pravo na
izmjene. Sadržaj ovih uputa za upotrebu ne predstavlja temelj ni za kakve zahtjeve kupca.
Bit ćemo vam zahvalni na prijedlozima za poboljšanja i napomene o pogreškama u uputa­ma za upotrebu.

19

20

Opće informacije

Općenito

HR

Koncept uređaja

Izvor struje za TIG TransTig (TT) 1750 Puls
mikroprocesorski je kontrolirani inverterski
izvor struje.

Modularni dizajn i mogućnost jednostavnog
proširenja sustava omogućuju visoku flek­sibilnost.
Izvor struje prikladan je za upotrebu s gene­ratorom, a zahvaljujući zaštićenim
upravljačkim elementima i kućištem s
praškastim premazom nudi najveću
moguću otpornost dok je u pogonu.

Zbog jednostavnog koncepta rukovanja
uređajem, bitne funkcije u tren oka mogu se
razaznati i postaviti.

TransTig 1750 Puls

Standardizirano LocalNet sučelje omogućuje optimalne uvjete za jednostavno priključiva­nje na digitalna proširenja sustava (npr.: daljinski upravljači itd.).

Izvor struje raspolaže funkcijom TIG impulsnog električnog luka sa širokim rasponom fre­kvencija.

Princip funkcioni­ranja

Područja upotre-beIzvor struje upotrebljava se za popravke i održavanje u proizvodnim ili završnim radovima.

Pogon na daljin­sko upravljanje

Središnja upravljačka jedinica izvora struje upravlja cijelim postupkom zavarivanja.
Tijekom postupka zavarivanja kontinuirano se mjere stvarni podaci, odmah se reagira na
promjene. Regulacijski algoritmi osiguravaju da će se zadržati željeno zadano stanje.

Time se postiže:

- Precizan postupak zavarivanja,

- velika mogućnost reproduciranja svih rezultata,

- izvanredna svojstva zavarivanja.

Izvor struje TransTig 1750 Puls može se pokretati sljedećim daljinskim upravljačima:

- TR 1200

- TR 1300

- TR 1600

- TR 2000

- TR 2200-F

- TR 2200-FM

23

24

Upravljački elementi i priključci

Opis upravljačke ploče

Općenito Bitna značajka upravljačke ploče jest logični raspored upravljačkih elemenata. Svi bitni pa-

rametri za dnevni rad mogu se jednostavno

- odabrati tipkama

- promijeniti okretnim gumbom

- prikazivati tijekom zavarivanja na digitalnom zaslonu.

HR

Sigurnost

Opis upravljačke
ploče

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.
► Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

upute za upotrebu.

► Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem pro-

čitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

(1) (2) (3) (4) (5) (6) (7)

(14) (13) (12) (11) (10) (9) (8)

27

Pol. Opis
(1) Indikator Previsoka temperatura

svijetli kada se izvor struje prejako zagrije (npr. uslijed prekoračenja trajanja ak­tivnosti). Dodatne informacije pronaći ćete u odjeljku „Dijagnoza grešaka, ukla­njanje grešaka”.

(2) Posebni indikatori

Indikator Pulsiranje

svijetli kad se parametar postavki F-P postavi na pulsirajuću frekvenciju

Indikator Točkasto zavarivanje

svijetli kad se parametar postavki SPt postavi na vrijeme točkanja

Indikator Pripajanje

svijetli kad se parametar postavki tAC postavi na vremenski interval

Indikator Elektroda preopterećena

svijetli kad dođe do preopterećenja volframove elektrode
Dodatne informacije o indikatoru Elektroda preopterećena nalaze se u
poglavlju „Pogon zavarivanja”, odjeljku Zavarivanje TIG postupkom.

Indikator HF-paljenje (visokofrekventno paljenje)

svijetli kad se parametar postavki HFt postavi na interval za impulse vi­soke frekvencije

(3) lijevi digitalni zaslon
(4) Indikator HOLD

nakon svakog kraja zavarivanja spremaju se trenutačne ostvarene vrijednosti
struje zavarivanja i napona zavarivanja – svijetli indikator Hold.

Indikator Hold odnosi se na zadnju ostvarenu glavnu struju I
parametri, indikator Hold se briše. Nakon ponovnog odabira parametra I1 vrijed­nosti indikatora Hold ponovno stoje na raspolaganju.

Indikator Hold briše se:

- ponovnim početkom zavarivanja

- namještanjem struje zavarivanja I

- zamjenom načina rada

- zamjenom postupka

VAŽNO! Vrijednosti za Hold neće se stvoriti ako

- faza glavne struje nikad nije dostignuta,
ili

- upotrebljavalo se nožno daljinsko upravljanje.

(5) desni digitalni zaslon
(6) Indikator Napon zavarivanja

svijetli kad se odabere parametar I
Tijekom zavarivanja na desnom digitalnom zaslonu prikazuje se trenutačna vri­jednost napona zavarivanja.

Prije zavarivanja desni digitalni zaslon prikazuje

- 0.0 pri odabranim načinima rada za zavarivanje TIG postupkom

- oko 93 V pri odabranim načinom rada Ručno zavarivanje štapnim elektroda­ma (nakon odgode od 3 sekunde; 93 V otprilike je srednja vrijednost pulsira­jućeg napona praznog hoda)

(7) Indikatori jedinica

. Ako se biraju drugi

1

1

1

28

Pol. Opis

Indikator kHz

svijetli kad se odabere parametar postavki F-P, ako je postignuta vrijed­nost za pulsirajuću frekvenciju >/= 1000 Hz

Indikator Hz

svijetli kad se:

- odabere parametar postavki F-P, ako je postignuta vrijednost za pul-

sirajuću frekvenciju < 1000 Hz

- odabere parametar postavki ACF

Indikator A

Indikator %

svijetli kad su odabrani parametri I

, I2 i IE kao i parametri postavki dcY,

S

I-G i HCU

Indikator s

svijetli kad je odabran parametar tup i tdown, kao i sljedeći parametri po­stavki:

GPr
G-L
G-H
SPt

tAC
t-S
t-E
Hti

HFt
Ito
Arc

Indikator mm

HR

(8) Tipka Način rada

za odabir načina rada

2-taktni pogon

4-taktni pogon

Ručno zavarivanje štapnim elektrodama

(9) Tipka Odabir parametara desno

za odabir parametara zavarivanja unutar pregleda parametara zavarivanja (11)

Kada odaberete parametar, zasvijetlit će LED na odgovarajućem simbolu para­metra.

(10) Tipka Provjera plina

za namještanje potrebne količine zaštitnog plina na reduktoru tlaka plina.
Nakon pritiskanja tipke za provjeru plina plin istječe u trajanju od 30 s. Ponovnim
pritiskom postupak se prijevremeno zaustavlja.

29

Pol. Opis
(11) Pregled parametara zavarivanja

Pregled parametara zavarivanja sadrži najvažnije parametre zavarivanja za po­gon zavarivanja. Redoslijed parametara zavarivanja zadano je postavljen u obli­ku trake. Unutar Pregleda parametara zavarivanja navigira se tipkama Odabir
parametara lijevo i desno.

Pregled parametara zavarivanja

Pregled parametara zavarivanja sadrži sljedeće parametre zavarivanja:

Početna struja Is

za zavarivanje TIG postupkom

Up-Slope t

up

vremenski interval u kojemu se pri zavarivanju TIG postupkom početna
struja I

podiže na zadanu glavnu struju I

S

1

VAŽNO! Parametar Up-Slope tup odvojeno se pohranjuje za načine rada
2-taktni pogon i 4-taktni pogon.

Glavna struja I

(struja zavarivanja)

1

- za zavarivanje TIG postupkom

- za ručno zavarivanje štapnim elektrodama

Struja spuštanja I

2

za 4-taktni pogon zavarivanja TIG postupkom i specijalni 4-taktni pogon
zavarivanja TIG postupkom

Down-Slope t

down

vremenski interval u kojemu se pri zavarivanju TIG postupkom zadana
glavna struja I

VAŽNO! Parametar Down-Slope t

spušta na završnu struju I

1

down

E

odvojeno se pohranjuje za načine

rada 2-taktni pogon i 4-taktni pogon.

Završna struja I

E

za zavarivanje TIG postupkom

30

Promjer elektroda

pri zavarivanju TIG postupkom za unos promjera volframove elektrode

(12) Okretni gumb

za mijenjanje parametara. Ako svijetli indikator na okretnom gumbu, moguće je
promijeniti odabrani parametar.

Pol. Opis
(13) Indikator Struja zavarivanja

za prikaz struje zavarivanja za parametre

- početna struja I

- struja zavarivanja I

- struja spuštanja I

- završna struja I

S

1

2

E

Prije početka zavarivanja lijevi digitalni zaslon prikazuje zadanu vrijednost. Za IS,

i IE desni digitalni zaslon dodatno prikazuje postotni udjel struje zavarivanja I1.

I

2

HR

Nakon početka zavarivanja automatski je odabran parametar I
zaslon prikazuje trenutačnu vrijednost struje zavarivanja.

Odgovarajući položaj u postupku zavarivanja prikazuje se u Pregledu parametara
zavarivanja (11) putem svijetlećih LED-ova parametara (I

(14) Tipka Odabir parametara lijevo

za odabir parametara zavarivanja unutar pregleda parametara zavarivanja (11)

Kada odaberete parametar, zasvijetlit će LED na odgovarajućem simbolu para­metra.

. Lijevi digitalni

1

, tup, itd.).

S

31

Kombinacije tipki – posebne funkcije

Općenito Istovremenim ili ponovljenim pritiskanjem tipki moguće je aktivirati funkcije koje su opisane

u nastavku.

Prikaz verzije sof­tvera i verzije za
ispis

Prikazivanje verzije softvera:
Držati pritisnutom tipku Način rada i pritisnuti tipku Odabir parametara
lijevo.

Na digitalnim zaslonima pojavljuje se verzija softvera.

Prikazivanje verzije za ispis:
Ponovno pritisnuti tipku Odabir parametara

Na digitalnim zaslonima pojavljuje se verzija za ispis.

Izlaz se vrši pritiskom tipke Način rada.

32

Priključci, prekidači i mehaničke komponente

(1)

(2)

(3)

(4)

Priključci, preki­dači i mehaničke
komponente

TransTig 1750 Puls – prednja strana TransTig 1750 Puls – stražnja strana

Pol. Opis
(1) (+) – utičnica za struju s bajonet zaključavanjem

za priključivanje

- kabela za uzemljenje kod zavarivanja TIG postupkom

- kabela za elektrode ili kabela za uzemljenje kod zavarivanja štapnim elektro­dama (ovisno o vrsti elektrode)

(2) Priključak upravljanja gorionikom za zavarivanje

za priključivanje upravljačkog utikača konvencionalnog gorionika za zavarivanje

(3) Remen za nošenje
(4) (-) – utičnica za struju s bajonet zaključavanjem

za priključivanje

- gorionika za zavarivanje TIG postupkom

- kabela za elektrode ili kabela za uzemljenje kod zavarivanja štapnim elektro­dama (ovisno o vrsti elektrode)

(5) Mrežni prekidač

za uključivanje i isključivanje izvora struje

(6) Priključak LocalNet

utičnica za priključak daljinskog upravljanja

(7) Priključak Zaštitni plin
(8) Mrežni kabel s vlačnim rasterećenjem

HR

(5)

(6)

(7)

(8)

33

34

Instalacija i puštanje u pogon

Minimalna oprema za pogon zavarivanja

Općenito Ovisno o postupku zavarivanja, potrebna je određena minimalna oprema kako bi se radilo

s izvora struje.
U nastavku su opisani postupci zavarivanja i odgovarajuća minimalna oprema za pogon
zavarivanja.

HR

TIG DC zavariva­nje

Ručno elektroluč­no zavarivanje

- Izvor struje

- Kabel za uzemljenje

- Gorionik za zavarivanje TIG postupkom s ozibnim prekidačem

- Priključak za plin (opskrba zaštitnim plinom)

- Dodatni materijal ovisno o primjeni

- izvor struje

- maseni kabel.

- držač elektroda

- Štapne elektrode ovisno o primjeni

37

Prije instalacije i puštanja u pogon

Sigurnost

Propisna primje­na

Odredbe za po­stavljanje

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.
► Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

upute za upotrebu.

► Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem pro-

čitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

Izvor struje namijenjen je isključivo zavarivanju TIG postupkom i ručnom zavarivanju šta­pnom elektrodom.
Svaki drugi oblik upotrebe smatra se nepropisnim.
Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i sljedeće:

- pridržavanje svih napomena iz uputa za upotrebu

- pravilno provođenje inspekcijskih radova i radova na održavanju.

Uređaj je ispitan prema stupnju zaštite IP 23, što podrazumijeva sljedeće:

- zaštita od prodiranja krutih stranih tijela promjera većeg od ø 12,5 mm (0,49 in)

- zaštitu od prskajuće vode do kuta od 60° na okomiti pravac.

Uređaj je prema stupnju zaštite IP 23 moguće postaviti na otvoreni prostor i pogoniti ga.
Potrebno je izbjegavati neposredno djelovanje vlage (npr. putem kiše).

UPOZORENJE!

Prevrtanje ili pad uređaja mogu biti opasni po život.

► Uređaje postavite na ravnu i čvrstu podlogu tako da su stabilni.

Ventilacijski kanal predstavlja bitan sigurnosni uređaj. Prilikom odabira mjesta postavljanja
pripazite da rashladni zrak neometano može ulaziti ili izlaziti kroz ventilacijske otvore na
prednjoj i stražnjoj strani uređaja. Prašina (npr. prilikom brušenja) koja pada, a koja vodi
električnu energiju, ne smije biti izravno usisana u uređaj.

Mrežni priključak Uređaji su namijenjeni za mrežni napon koji je naveden na natpisnoj pločici. Ako mrežni

kabel ili mrežni utikač nisu postavljeni na vašoj izvedbi uređaja, njih je potrebno montirati
u skladu s nacionalnim standardima. Osiguranje mrežnog kabela moguće je pronaći u teh­ničkim podacima.

NAPOMENA!

Elektroinstalacije nedovoljnih dimenzija mogu dovesti do velike materijalne štete.

Mrežni kabel i njegovu zaštitu potrebno je postaviti u skladu s postojećom opskrbom struje.
Vrijede tehnički podaci na označnoj pločici.

38

Rad s generato­rom

Izvor struje prikladan je za upotrebu s generatorom, ako maksimalna prividna snaga gene­ratora iznosi najmanje 10 kVA.

NAPOMENA!

Navedeni napon generatora ne smije ni u kom slučaju biti ispod ili iznad raspona to­lerancije mrežnog napona.

Podaci o toleranciji mrežnog napona nalaze se u odjeljku „Tehnički podaci”.

HR

39

Stavljanje u pogon

1

4

Sigurnost

Strujni udar može biti smrtonosan.

Ako je uređaj tijekom instalacije priključen na mrežu, postoji opasnost od teških tjelesnih
ozljeda i velike materijalne štete.
► Sve radove na uređaju provodite samo ako je mrežni prekidač prebačen u položaj - O -.
► Sve radove na uređaju provodite samo ako je uređaj odvojen od mreže.

Općenito Stavljanje izvora struje u pogon opisano je na temelju standardne konfiguracije za glavnu

primjenu zavarivanja TIG postupkom.

Standardna konfiguracija sastoji se od sljedećih komponenti sustava:

- izvor struje

- Ručni gorionik za zavarivanje TIG postupkom

- Reduktor tlaka plina

- Boca za plin

Priključite bocu
za plin

Opasnost od teških tjelesnih ozljeda i materijalne štete uslijed pada boce za plin.

UPOZORENJE!

UPOZORENJE!

► boce za plin postavite na ravnu i čvrstu podlogu tako da su stabilne
► osigurajte boce za plin od prevrtanja: pričvrstite sigurnosni remen u visini gornjeg dijela

boce za plin

► nikad nemojte pričvršćivati sigurnosni remen na grlo boce

Pridržavajte se sigurnosnih propisa proizvođača boca za plin.

fiksirajte bocu za plin
uklonite zaštitnu kapicu boce za plin

2

Kratko otvorite ventil boce za plin kako biste uklonili prljavštinu koja se nalazi okolo

3

Provjerite brtvu na reduktoru tlaka plina
zavrnite i pritegnite reduktor tlaka plina na boci za plin

5

Pri upotrebi gorionika za zavarivanje TIG postupkom s ugrađenim priključkom za plin:

crijevom za plin povežite reduktor tlaka plina i priključak zaštitnog plina na stražnjoj

6

strani izvora struje
zategnite spojnu maticu crijeva za plin

7

Pri upotrebi gorionika za zavarivanje TIG postupkom bez ugrađenog priključka za plin:

priključite crijevo za plin gorionika za zavarivanje TIG postupkom na reduktor tlaka pli-

6

na

40

uspostavite uze-

3

2

mljenje s izrat­kom

prebacite mrežnu sklopku na položaj - O -

1

priključite kabel za uzemljenje u (+) utičnicu za struju i blokirajte ga

2

drugim krajem kabela za uzemljenje uspostavite vezu s izratkom

HR

priključite gorio­nik za zavarivanje

prebacite mrežnu sklopku na položaj - O -

1

ukopčajte kabel gorionika za zavarivanje TIG postupkom u (-) utičnicu za struju i blo­kirajte ga okretanjem udesno

upravljački utikač gorionika za zavarivanje ukopčajte u priključak za upravljanje gori-

3

onikom i blokirajte ga

NAPOMENA!

Ne upotrebljavajte čiste volframove elektrode (boja raspoznavanja: zelena).

gorionik za zavarivanje opremite prema pripadajućim uputama za upotrebu

4

41

42

Pogon zavarivanja

Načini rada pri TIG zavarivanju

HR

Sigurnost

Simboli i objaš­njenje

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.
► Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

upute za upotrebu.

► Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem pro-

čitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

Podatke o namještanju, području postavljanja i mjernim jedinicama dostupnih parametara
pronađite u odjeljku „Izbornik postavki”.

Tipku gorionika povucite unatrag i
držite

Otpustite tipku gorionika kratko povucite natrag tipku gorio-

nika (< 0,5 s)

tipku gorionika pritisnite prema
naprijed i držite

Otpustite tipku gorionika

45

I

I

t

I

1

G-L / G-HGPr t

up

t

down

S

Faza početne struje: pažljivo zagrijavanje s malom strujom zavarivanja kako bi se
ispravno pozicionirao dodatni materijal

t

S

t

up

I

1

Trajanje početne struje

Faza UpSlope: kontinuirano podizanje početne struje na glavnu struju (struju za­varivanja) I

1

Faza glavne struje (faza struje zavarivanja): ravnomjeran dovod temperature u
osnovni materijal koji je zagrijan predgrijavanjem

I

2

Faza padajuće struje: međuopadanje struje zavarivanja za sprečavanje pregrijava­nja osnovnog materijala na jednom mjestu

t

down

I

E

Faza DownSlope: kontinuirano opadanje struje zavarivanja na konačnu struju

Faza završne struje: za sprečavanje pregrijavanja osnovnog materijala na jednom
mjestu zbog akumulacije topline na kraju zavarivanja. Sprečava se moguć neu­spjeh zavarenog šava.

t

E

Trajanje završne struje

SPt Vrijeme točkanja (SPt)

GPr Vrijeme predprotoka plina

GPo Naknadni protok plina

2-taktni pogon - Zavarivanje: povucite natrag i držite tipku gorionika

- Kraj zavarivanja: otpustite tipku gorionika

VAŽNO! Da bi se pri odabranom načinu rada 2-taktni pogon moglo raditi u 2-taktnom po­gonu, parametar postavki SPt mora biti postavljen na „OFF”, a posebni prikaz Točkasto za­varivanje na upravljačkoj ploči ne smije svijetliti.

46

Točkasto zavari-

I

t

I

1

GPr t

up

t

down

SPt

G-L
G-H

I

S

t

E

I

E

t

S

vanje

Ako je za parametar postavki SPt postavljena neka vrijednost, način rada 2-taktni pogon
odgovara načinu rada Točkasto zavarivanje. Posebni prikaz Točkasto zavarivanje svijetli
na upravljačkoj ploči.

- Zavarivanje: kratko povucite natrag tipku gorionika
Trajanje zavarivanja odgovara vrijednosti koja je unesena za parametar postavki SPt.

- prijevremeni prekid postupka zavarivanja: ponovno povucite natrag tipku gorionika

Pri upotrebi nožnog daljinskog upravljanja vrijeme točkastog zavarivanja započinje aktiva­cijom nožnog daljinskog upravljanja. Snaga se ne može regulirati nožnim daljinskim uprav­ljanjem.

HR

4-taktni pogon - Početak zavarivanja s početnom strujom I

- Zavarivanje s glavnom strujom I

: otpustite tipku gorionika

1

: povucite natrag i držite tipku gorionika

S

- Spuštanje na završnu struju IE: povucite natrag i držite tipku gorionika

- Kraj zavarivanja: otpustite tipku gorionika

VAŽNO! Za 4-taktni pogon parametar postavki SFS mora biti postavljen na „OFF”.

I

I

1

I

2

*)

I

S

GPr

t

up

I

1

I

E

t

t

down

G-L

G-H

*)Međuspuštanje

47

U slučaju međuspuštanja, struja zavarivanja spušta se tijekom faze glavne struje na po­stavljenu struju spuštanja I

.

2

- Za aktivaciju međuspuštanja pritisnite tipku gorionika prema naprijed i držite

- Za nastavak punjenja glavne struje otpustite tipku gorionika

Specijalni 4-taktni
pogon:
Varijanta 1

Varijanta 1 specijalnog 4-taktnog pogona aktivira se kada je parametar postavki SFS po­stavljen na „1”.
Međuspuštanje na postavljenu struju spuštanja I

pokreće se kratkim povlačenjem tipke

2

gorionika unatrag. Nakon ponovnog kratkog povlačenja tipke gorionika unatrag glavna
struja I

ponovno je na raspolaganju.

1

I

I

S

GPr

t

I

1

I

2

up

I

1

I

E

t

t

down

G-L

G-H

48

Preopterećenje volframove elektrode

HR

Preopterećenje
volframove elek­trode

Pri preopterećenju volframove elektrode na upravljačkoj ploči svijetli indikator
„Elektroda preopterećena”.

Mogući uzroci preopterećenja volframove elektrode:

- volframova elektroda ima premali promjer

- glavna struja I

Pomoć:

- upotrijebite volframovu elektrodu s većim promjerom

- smanjite glavnu struju

VAŽNO! Indikator „Elektroda preopterećena” precizno je usklađen s certificiranim elektro­dama. Za sve druge elektrode indikator „Elektroda preopterećena” je indikativna vrijed­nost.

postavljena na previsoku vrijednost

1

49

Zavarivanje TIG postupkom

Sigurnost

Parametri zavari­vanja

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.
► Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

upute za upotrebu.

► Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem pro-

čitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

UPOZORENJE!

Strujni udar može biti smrtonosan.

Ako je izvor struje tijekom instalacije priključen na mrežu, postoji opasnost od teških tjele­snih ozljeda i velike materijalne štete.
► Sve radove na uređaju provodite samo ako je mrežni prekidač izvora struje prebačen

u položaj - O -.

► Sve radove na uređaju provodite samo ako je izvor struje odvojen od mreže.

Početna struja I

S

Jedinica mjere %
Raspon postavke 0 – 200 % glavne struje I

1

Tvornička postavka 50

Up-Slope t

up

Jedinica mjere s
Raspon postavke 0,01 – 9,9
Tvornička postavka 0,5

VAŽNO! Parametar Up-Slope t

odvojeno se pohranjuje za načine rada 2-taktni pogon

up

i 4-taktni pogon.

glavna struja I

1

Jedinica mjere A
Raspon postavke 2 – 170
Tvornička postavka 2

VAŽNO! Kod gorionika za zavarivanje s funkcijom Up/Down tijekom praznog hoda ure­đaja može doći do odabira cijelog raspona postavke. Tijekom postupka zavarivanja mo­guća je korekcija glavne struje u koracima od +/-20 A.

Struja spuštanja I

(4-taktni pogon)

2

50

Jedinica mjere % (od glavne struje I
Raspon postavke 0 – 100
Tvornička postavka 50

)

1

Down-Slope t

1

2

4

down

Jedinica mjere s
Raspon postavke 0,01 – 9,9
Tvornička postavka 1,0

VAŽNO! Parametar Down-Slope t
pogon i 4-taktni pogon.

Završna struja I

E

Jedinica mjere % (od glavne struje I1)
Raspon postavke 0 – 100
Tvornička postavka 30

Promjer elektrode

Jedinica mjere mm
Raspon postavke OFF (isključeno) / 0,1 – 3,2
Tvornička postavka 2,4

Priprema priključite mrežni utikač

odvojeno se pohranjuje za načine rada 2-taktni

down

HR

Zavarivanje TIG
postupkom

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete uslijed električnog udara.

Čim se mrežni prekidač prebaci u položaj - I -, volframova elektroda gorionika za zavariva­nje je pod naponom. Pripazite da volframove elektrode ne dodiruju osobe ni dijelove koji
provode električnu struju ili su uzemljeni (npr. kućište itd.).

prebacite mrežnu sklopku na položaj - I -

Kratko će zasvijetliti svi indikatori na upravljačkoj ploči.

Pomoću tipke Način rada odaberite željeni TIG način rada:

1

Način rada 2-taktni pogon

Način rada 4-taktni pogon

Pomoću tipke Odabir parametara lijevo ili desno odaberite odgovarajući parametar u

2

Pregledu parametara zavarivanja
Okretnim gumbom postavite odabrane parametre na željenu vrijednost

3

U načelu se sve zadane vrijednosti parametara postavljene okretnim gumbom spre­maju do sljedeće izmjene. To vrijedi i kada se izvor struje u međuvremenu isključi i po­novno uključi.

otvorite ventil na boci plina

51

Namještanje količine zaštitnog plina:

5

- Pritisnite tipku Provjera plina

Uslijedit će testni protok plina u trajanju najviše 30 sekundi. Ponovnim pritiskom
postupak se prijevremeno zaustavlja.

- okrenite vijak za namještanje na donjoj strani reduktora tlaka dok manometar ne

prikaže željenu količinu plina

u slučaju dugačkih crijeva i kondenzacije vode nakon duljeg vremena mirovanja na

6

hladnoći:
predisprati zaštitni plin – parametar postavki GPU postaviti na određenu vremensku
vrijednost

Pokretanje postupka zavarivanja (paljenje električnog luka)

7

52

Paljenje električnog luka

1

HR

Paljenje električ­nog luka visokom
frekvencijom
(HF-paljenje)

OPREZ!

Opasnost od ozljeda zbog šoka uslijed električnog udara

Iako uređaji tvrtke Fronius zadovoljavaju sve relevantne norme, visokofrekvencijsko palje­nje može u određenim okolnostima prenijeti bezopasan, ali osjetan električni udar.
► Nosite propisanu zaštitnu odjeću, posebice rukavice!
► Upotrebljavajte samo prikladne, potpuno očuvane i neoštećene TIG pakete crijeva!
► Nemojte raditi u vlažnom ili mokrom radnom okruženju!
► Budite posebno oprezni pri radu na skelama, radnim platformama, u prinudnim polo-

žajima, na uskim, teško dostupnim ili izloženim mjestima!

HF-paljenje aktivirano je kad se parametar postavki HFt postavi na određenu vremensku
vrijednost.
Na upravljačkoj ploči svijetli posebni prikaz HF-paljenje.

Za razliku od paljenja putem dodira, pri HF-paljenju ne postoji rizik od onečišćenja volfra­move elektrode i izratka.

Postupak HF-paljenja:

Postavite plinsku sapnicu na mjesto
paljenja, tako da između volframove
elektrode i izratka bude oko 2 do 3 mm
(od 5/64 do 1/8 in.) razmaka.

53

povećajte nagib gorionika i aktivirajte

2

3

4

1

tipku gorionika prema odabranom
načinu rada

Električni luk pali se bez dodirivanja izratka.

nagnite gorionik u normalan položaj
provedite zavarivanje

Paljenje dodirom Ako je parametar postavki HFt postavljen na OFF, HF-paljenje je deaktivirano. Paljenje

električnog luka vrši se dodirivanjem izratka volframovom elektrodom.

Postupak za paljenje električnog luka putem paljenja dodirom:

Postavite plinsku sapnicu na mjesto
paljenja, tako da između volframove
elektrode i radnog dijela bude oko 2 do
3 mm (od 5/64 do 1/8 in.) razmaka

54

aktivirajte tipku gorionika

2

3

4

5

2

protječe zaštitni plin

gorionik za zavarivanje lagano usprav­ljajte dok volframova elektroda ne do­dirne izradak

podignite gorionik za zavarivanje i po­maknite ga u normalni položaj

Električni luk gori.

provedite zavarivanje

HR

Kraj zavarivanja završite zavarivanje prema postavljenom načinu rada otpuštanjem tipke gorionika

1

Pričekajte da protekne namješteno vrijeme naknadnog protoka plina, držite gorionik u
položaju nad završetkom zavarenog spoja.

55

Posebne funkcije i opcije

Funkcija Nadzor
prekida električ­nog luka

Funkcija Ignition
Time-Out (istek
vremena za palje­nje)

Ako se električni luk prekine i ako se unutar vremena postavljenog u izborniku postavki ne
ostvari tok struje, izvor struje sâm se isključuje. Upravljačka ploča prikazuje servisni kôd
„no | Arc” (nema | električnog luka).

Za nastavak postupka zavarivanja pritisnite bilo koju tipku na upravljačkoj ploči ili tipku go­rionika.

Namještanje parametra postavki Nadzor prekida električnog luka (Arc) opisano je u odjelj­ku „Izbornik postavki – razina 2”.

Izvor struje raspolaže funkcijom Ignition Time-Out (istek vremena za paljenje).

Ako se pritisne tipka za aktiviranje gorionika, odmah započinje predtok plina. Nakon toga
započinje postupak paljenja. Ako se unutar vremenskog trajanja postavljenog u izborniku
postavki ne stvori električni luk, izvor struje sâm se isključuje. Upravljačka ploča prikazuje
servisni kôd „no | IGn” (nema | paljenja).

Za ponovni pokušaj pritisnite bilo koju tipku na upravljačkoj ploči ili tipku gorionika.

Namještanje parametra Ignition Time-Out (ito, Istek vremena za paljenje) opisano je u
odjeljku „Izbornik postavki – razina 2”.

TIG pulsiranje Struja zavarivanja koja je namještena na početku zavarivanja ne pruža uvijek prednosti za

cijeli postupak zavarivanja:

- u slučaju premale snage struje zavarivanja osnovni se materijal ne otapa dovoljno,

- prilikom pregrijavanja postoji opasnost da tekući materijal iscuri iz posude za taljenje.

Pomoć pri tome pruža funkcija TIG pulsiranje (zavarivanje TIG postupkom s pulsirajućom
strujom zavarivanja):
niska struja I-G raste nakon strmog porasta na znatno višu pulsirajuću struju I1 i nakon po­stavljenog vremena dcY (Duty-Cycle) ponovno pada na I-G.
Kod zavarivanja TIG postupkom brzo se tope mali dijelovi mjesta zavarivanja koji se zatim
ponovno brzo stvrdnjavaju.
Kod ručnih primjena pri TIG pulsirajućem zavarivanju žica za zavarivanje dodaje se u mak­simalnoj fazi struje (moguće je samo u niskom frekvencijskom području od 0,25 do 5 Hz).
Više frekvencije pulsiranja uglavnom se primjenjuju u automatskom načinu rada i služe
pretežno stabilizaciji električnog luka.

TIG pulsiranje primjenjuje se za zavarivanje čeličnih cijevi u prinudnim položajima ili prili­kom zavarivanja tankih limova.

Način funkcioniranja TIG pulsiranja:

56

TIG pulsiranje – tok struje zavarivanja

1/F-P

I

1

I-G

I

t

t

up

t

down

I

S

I

E

dcY

tAC

I

1

I

t

t

up

t

down

I

S

I

E

Legenda:
I

S

I

E

t

up

t

Down

Početna struja F-P Frekvencija pulsiranja *)
Završna struja dcY Duty cycle
Up-Slope I-G Struja
Down-Slope I

*) (1/F-P = vremenski razmak dvaju impulsa)

HR

1

Glavna struja

Funkcija pripaja­nja

Uređaj izvor struje pruža mogućnost funkcije spajanja.

Čim se postavi vremenski interval za parametar postavki tAC (Spajanje), načinima rada 2­taktni pogon i 4-taktni pogon dodijeljena je funkcija pripajanja. Tijek načinâ rada ostaje ne­izmijenjen.
Tijekom namještenog trajanja na raspolaganju stoji pulsirajuća struja zavarivanja koja op­timizira sjedinjavanje posude za taljenje prilikom spajanja dvaju sastavnih dijelova.

Način djelovanja funkcije spajanja:

Funkcija pripajanja – tok struje zavarivanja

Legenda:
tAC Trajanje pulsirajuće struje zavarivanja za postupak pripajanja

57

I

S

I

E

t

up

t

Down

I

1

Početna struja
završna struja
UpSlope
DownSlope
glavna struja

VAŽNO! Za pulsirajuću struju zavarivanja vrijedi:

- Izvor struje automatski regulira parametar pulsiranja ovisno o namještenoj glavnoj
struji I

.

1

- Parametri pulsiranja ne moraju se namjestiti.

Pulsirajuća struja zavarivanja započinje

- nakon isteka faze početne struje I

- s UpSlope fazom t

up

S

Ovisno o postavljenom vremenu tAC, pulsirajuća struja zavarivanja može se zadržati do
faze završne struje IE, uključujući i tu fazu (parametar postavki tAC postavljen na „ON”).

Nakon isteka vremena tAC dalje se zavaruje konstantnom strujom zavarivanja, namješteni
parametri pulsiranja po potrebi stoje na raspolaganju.

VAŽNO! Da bi se definiralo vrijeme spajanja, parametar postavki tAC može se kombinirati
s parametrom SPt (vrijeme točkanja).

58

Ručno elektrolučno zavarivanje

2

5

1

HR

Sigurnost

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.
► Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

► Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem pro-

Strujni udar može biti smrtonosan.

Ako je izvor struje tijekom instalacije priključen na mrežu, postoji opasnost od teških tjele­snih ozljeda i velike materijalne štete.
► Sve radove na uređaju provodite samo ako je mrežni prekidač izvora struje prebačen

► Sve radove na uređaju provodite samo ako je izvor struje odvojen od mreže.

Priprema Prebacite mrežni prekidač u položaj - O -

1

3

4

6

7

UPOZORENJE!

upute za upotrebu.

čitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

UPOZORENJE!

u položaj - O -.

Isključite mrežni prekidač
Demontirajte gorionik za TIG zavarivanje
priključite maseni kabel i blokirajte ga:

- za štapne elektrode za DC- zavarivanje u (+) utičnicu za struju

- za štapne elektrode za DC+ zavarivanje u (-) utičnicu za struju

Drugi kraj masenog kabela povežite s izratkom
ukopčajte kabel elektrode i blokirajte okretanjem udesno:

- za štapne elektrode za DC- zavarivanje u (-) utičnicu za struju

- za štapne elektrode za DC+ zavarivanje u (+) utičnicu za struju

Priključite mrežni utikač

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete uslijed električnog udara.

Čim se mrežni prekidač prebaci u položaj - I -, štapna elektroda u držaču elektroda je pod
naponom.
► Pripazite da štapna elektroda ne dodiruje osobe ni dijelove koji provode električnu stru-

ju ili su uzemljeni (npr. kućište itd.).

Prebacite mrežni prekidač u položaj - I -

8

Kratko će zasvijetliti svi prikazi na upravljačkoj ploči.

Ručno zavariva­nje štapnim elek­trodama

Odaberite pomoću tipke Način rada:

Način rada Ručno zavarivanje štapnim elektrodama

59

VAŽNO! Ako je odabran način rada Ručno zavarivanje štapnim elektrodama, napon zava-

I (A)

t (s)

0,5 1 1,5

Hti

I

1

HCU

100

150

rivanja uspostavlja se s odgodom od 3 sekunde.

Okretnim gumbom postavite odabranu struju zavarivanja

2

Vrijednost za struju zavarivanja prikazuje se na lijevom digitalnom zaslonu.

U načelu se sve zadane vrijednosti parametara postavljene okretnim gumbom spre­maju do sljedeće izmjene. To vrijedi i kada se izvor struje u međuvremenu isključi i po­novno uključi.

Pokrenite postupak zavarivanja

3

Funkcija Hot­Start

Kako bi se postigao optimalan rezultat zavarivanja, u nekim je slučajevima potrebno po­staviti funkciju Hot-Start.

Prednosti

- poboljšavanje svojstava paljenja i kod elektroda sa slabim svojstvima paljenja

- bolje otapanje osnovnog materijala u početnoj fazi, time manji broj hladnih mjesta

- značajno izbjegavanje stvaranja uključaka troske

Namještanje raspoloživih parametara opisano je u odjeljku „Izbornik postavki – razina 2”.

Legenda

Hti Hot-current time = vrijeme vruće

struje, 0 – 2 s, tvornička postavka
0,5 s

HCU Hot-start-current = vruća početna

struja, 0 – 200 %,
tvornička postavka 150 %

I

1

Glavna struja = namještena struja
zavarivanja

Način funkcioniranja

Tijekom namještenog vremena vruće struje
(Hti) struja zavarivanja I

povećava se na

1

vrijednost vruće početne struje (HCU).

60

Primjer za funkciju „Hot-Start”

Za aktivaciju funkcije Hot-Start, vruća
početna struja (HCU) mora biti > 100.

Primjeri postavki:

HCU = 100
Vruća početna struja odgovara trenutačnoj postavljenoj struji zavarivanja I

.

1

Funkcija Hot-Start nije aktivirana.

HCU = 170
Vruća početna struja viša je za 70 % od trenutačne postavljene struje zavarivanja I

.

1

Funkcija Hot-Start je aktivirana.

HCU = 200
Vruća početna struja odgovara dvostrukoj vrijednosti trenutačne postavljene struje zavari­vanja I

.

1

Funkcija Hot-Start je aktivirana, vruća početna struja je na maksimumu.
HCU = 2 x I

1

Funkcija Anti­Stick

Kod kraće korištenih električnih lukova napon zavarivanja može toliko pasti da štapna elek­troda teži pričvršćivanju. Osim toga, može doći do žarenja štapne elektrode.

Ako je aktivna funkcija Anti-Stick sprečava se žarenje. Ako se štapna elektroda počinje pri­čvršćivati, izvor struje odmah isključuje struju zavarivanja. Nakon odvajanja štapne elek­trode s izratka bez problema je moguće nastaviti postupak zavarivanja.

Funkciju Anti-Stick moguće je aktivirati i deaktivirati u izborniku za postavke: razina 2.

HR

61

62

Postavljanje postavki

Izbornik postavki

Općenito Izbornik postavki nudi jednostavan pristup znanju stručnjaka za izvore struje te dodatne

funkcije. U izborniku za postavke moguće je jednostavno prilagođavanje parametara na ra­zličite zadatke.

U izborniku se nalaze:

- parametri postavki s neposrednim učinkom na postupak zavarivanja,

- parametri postavki za standardno namještanje uređaja za zavarivanje.

Parametri su raspoređeni prema logičnim grupama. Pojedine grupe otvaraju se kombina­cijama tipki koje su im dodijeljene.

Pregled „Izbornik postavki” sastoji se od sljedećih odjeljaka:

- Izbornik postavki Zaštitni plin

- Izbornik postavki TIG

- Izbornik postavki TIG – razina 2

- Izbornik za postavke Štapna elektroda

- Izbornik za postavke Štapna elektroda – razina 2

HR

65

Izbornik za postavke Zaštitni plin

1

2

1

2

1

Općenito Izbornik postavki Zaštitni plin nudi jednostavan pristup postavkama za zaštitni plin.

Ulaz u izbornik
postavki Zaštitni
plin

pritisnite i držite tipku Način rada

pritisnite tipku Provjera plina

Izvor struje sada se nalazi u izborniku za postavke Zaštitni plin. Prikazu­je se posljednje odabrani parametar.

Izmjena parame­tra

Napuštanje izbor­nika postavki Za­štitni plin

Parametri u izbor­niku za postavke
Zaštitni plin

pomoću tipke Odabir parametara lijevo ili desno odaberite parame­tar koji treba izmijeniti

pomoću okretnog gumba promijenite vrijednost parametra

pritisnite tipku Način rada

GPr

GPrGas pre-flow time – Vrijeme predprotoka plina

Jedinica mjere s
Raspon postavke 0,0 – 9,9
Tvornička postavka 0,4

G-L

Gas-Low – Vrijeme naknadnog protoka plina pri minimalnoj struji zavarivanja (minimalno
vrijeme naknadnog protoka)

Jedinica mjere s
Raspon postavke 0,0 – 25,0
Tvornička postavka 5

G-H

Gas-High – Vrijeme naknadnog protoka plina pri maksimalnoj struji zavarivanja

Jedinica mjere s
Raspon postavke 0,0 – 40,0 / Aut
Tvornička postavka Aut

66

Vrijednost postavki za G-H vrijedi samo kad je stvarno postavljena maksimalna struja za-

momentaner
Schweißstrom

I

min

I

max

I

t

G-H

G-L

momentane
Gas-Nachströmzeit

varivanja. Stvarna vrijednost proizlazi iz trenutne struje zavarivanja. Kod srednje struje
zavarivanja stvarna vrijednost iznosi primjerice polovicu vrijednosti postavki za G-H.

VAŽNO! Vrijednosti postavki dodaju se za parametre postavki G-L i G-H. Ako u npr. oba
parametra na maksimumu (40 s), naknadni protok plina traje

- 40 s pri minimalnoj struji zavarivanja

- 80 s pri maksimalnoj struji zavarivanja

- 60 s ako struja zavarivanja npr. iznosi točno polovicu maksimuma.

Pri postavki Aut izračun naknadnog protoka plina G-H je automatski.

HR

Naknadni protok plina u ovisnosti o struji zavarivanja

GPU

Gas Purger – Predispiranje zaštitnog plina

Jedinica mjere min
Raspon postavke OFF (isključeno) / 0,1 – 10,0
Tvornička postavka OFF

Predispiranje zaštitnog plina počinje čim se namjesti vrijednost za GPU.

Iz sigurnosnih je razloga za ponovno pokretanje predispiranja zaštitnog plina potrebno
novo namještanje vrijednosti za GPU.

VAŽNO! Predispiranje zaštitnog plina potrebno je prije svega prilikom stvaranja konden­zirane vode nakon duljeg vremena mirovanja na hladnoći. To osobito utječe na dulje pa­kete crijeva.

67

Izbornik postavki za TIG

1

2

3

1

2

1

Ulaz u izbornik
postavki TIG

Izmjena parame­tra

Napuštanje izbor­nika postavki TIG

pomoću tipke Način rada odaberite 2-taktni pogon ili 4-taktni pogon

pritisnite i držite tipku Način rada

pritisnite tipku Odabir parametara zdesna

Izvor struje sada se nalazi u izborniku za postavke TIG. Prikazuje se po­sljednje odabrani parametar.

pomoću tipke Odabir parametara lijevo ili desno odaberite parame­tar koji treba izmijeniti

pomoću okretnog gumba promijenite vrijednost parametra

pritisnite tipku Način rada

Parametri u izbor­niku za postavke
TIG

SPt

Spot-welding time – vrijeme točkanja

Jedinica mjere s

Raspon postavke OFF (isključeno) / 0,05 – 25,0

Tvornička postavka OFF

Ako je za parametar postavki SPt postavljena neka vrijednost, način rada 2-taktni pogon
odgovara načinu rada Točkasto zavarivanje.

Na upravljačkoj ploči svijetli posebni prikaz Točkasto zavarivanje onoliko dugo koliko
iznosi odabrana vrijednost za vrijeme točkanja.

tAC

Tacking – funkcija spajanja za postupak TIG DC zavarivanja: Trajanje pulsirajuće struje
zavarivanja za početak postupka spajanja

Jedinica mjere s

Raspon postavke OFF (isključeno) / 0,1 – 9,9 / ON (uključeno)

68

Tvornička postavka OFF

„ON“ pulsirajuća struja zavarivanja ostaje postojana sve do kraja po-

stupka spajanja

0,1 – 9,9 s Namješteno vrijeme počinje s fazom Up-Slope. Nakon isteka

namještenog vremena dalje se zavaruje konstantnom strujom
zavarivanja, namješteni parametri pulsiranja po potrebi stoje na
raspolaganju.

„OFF“ Funkcija spajanja isključena

Na upravljačkoj ploči svijetli posebni prikaz Spajanje onoliko dugo koliko iznosi odabrana
vrijednost za vrijeme spajanja.

F-P

Frequency-pulsing – Pulsirajuća frekvencija

Jedinica mjere Hz / kHz.

Raspon postavke OFF / 0,20 Hz – 2,00 kHz

Tvornička postavka OFF

HR

Postavljena pulsirajuća frekvencija preuzima se i za struju spuštanja I2.

VAŽNO! Ako je F-P postavljena na „OFF”, nije moguće odabrati parametre postavki dcY
i I-G.

Na upravljačkoj ploči svijetli posebni prikaz Pulsiranje onoliko dugo koliko iznosi odabra­na vrijednost za vrijeme pulsiranja.

Odabir pulsirajuće frekvencije F-P:

0,2 Hz do 5 Hz Termičko pulsiranje (zavarivanje u prinudnim položajima, auto-

matizirano zavarivanje)

1 kHz do 2 kHz Pulsiranje za stabilizaciju električnog luka (stabilizacija električ-

nog luka pri maloj struji zavarivanja)

dcY

Duty cycle – odnos trajanja impulsa u odnosu na trajanje struje pri postavljenoj pulsiraju­ćoj frekvenciji

Jedinica mjere %

Raspon postavke 10 – 90

Tvornička postavka 50

I-G

I (struja)-Ground – osnovna struja

Jedinica mjere % (od glavne struje I1)

69

Raspon postavke 0 – 100

Tvornička postavka 50

t-S

time-Starting – vrijeme početne struje

Jedinica mjere s

Raspon postavke OFF (isključeno) / 0,01 – 9,9

Tvornička postavka OFF

Vrijeme početne struje t-S pokazuje trajanje faze početne struje.

VAŽNO! Parametar postavki t-S vrijedi samo za način rada 2-taktni pogon. U 4-taktnom
pogonu trajanje faze početne struje Is određuje se putem tipke gorionika.

t-E

time-End – vrijeme završne struje

Jedinica mjere s

Raspon postavke OFF (isključeno) / 0,01 – 9,9

Tvornička postavka OFF

Vrijeme završne struje t-E pokazuje trajanje faze završne struje.

VAŽNO! Parametar postavki t-E vrijedi samo za način rada 2-taktni pogon. U 4-taktnom
pogonu trajanje faze završne struje IE određuje se putem tipke gorionika (poglavlje „Na­čini rada pri TIG zavarivanju”).

FAC

Factory – Vraćanje uređaja za zavarivanje na tvorničke postavke

Držite tipku Način rada pritisnutu dvije sekunde kako bi se vratile postavke u stanju ispo­ruke. Ako je na digitalnom prikazu „PrG”, uređaj za zavarivanje vraćen je na tvorničke po­stavke.

VAŽNO! Ako se vrate postavke uređaja za zavarivanje, izgubit će se sve osobne postav­ke u izborniku za postavke. Postavke parametara u Izborniku za postavke – razina 2 neće
biti izbrisane.

2nd

Izbornik postavki – razina 2: druga razina izbornika postavki

70

Izbornik postavki TIG – razina 2

1

2

3

4

1

2

1

2

HR

Ulaz u izbornik
postavki TIG – ra­zina 2

Izmjena parame­tra

Izlazak iz izborni­ka postavki TIG –
razina 2

Ulaz u izbornik postavki TIG

odaberite parametar „2nd”

pritisnite i držite tipku Način rada

pritisnite tipku Odabir parametara zdesna

Izvor struje sada se nalazi u izborniku za postavke TIG – razina 2. Pri­kazuje se posljednje odabrani parametar.

pomoću tipke Odabir parametara lijevo ili desno odaberite parame­tar koji treba izmijeniti

pomoću okretnog gumba promijenite vrijednost parametra

pritisnite tipku Način rada

Izvor struje sada se nalazi u izborniku za postavke TIG.

Parametri u izbor­niku za postavke
TIG – razina 2

za izlaz iz izbornika postavki TIG ponovno pritisnite tipku Način rada

SFS

Special four-step – Specijalni 4-taktni pogon

Jedinica mjere -

Raspon postavke OFF / 1

Tvornička postavka OFF

HFt

High Frequency time – Visokofrekventno paljenje: vremenski razmak visokofrekventnih
impulsa

Jedinica mjere s

Raspon postavke 0,01 – 0,4 / OFF

Tvornička postavka 0,01

71

NAPOMENA!

Ako u neposrednoj okolini osjetljivih uređaja nastanu poteškoće, povećajte parame­tar HFt do 0,4 s.

OPREZ!

Opasnost od ozljeda zbog šoka uslijed električnog udara

Iako uređaji tvrtke Fronius zadovoljavaju sve relevantne norme, visokofrekvencijsko palje­nje može u određenim okolnostima prenijeti bezopasan, ali osjetan električni udar.
► Nosite propisanu zaštitnu odjeću, posebice rukavice!
► Upotrebljavajte samo prikladne, potpuno očuvane i neoštećene TIG pakete crijeva!
► Nemojte raditi u vlažnom ili mokrom radnom okruženju!
► Budite posebno oprezni pri radu na skelama, radnim platformama, u prinudnim polo-

žajima, na uskim, teško dostupnim ili izloženim mjestima!

Na upravljačkoj ploči svijetli posebni prikaz HF-paljenje onoliko dugo koliko iznosi oda­brana vrijednost za vrijeme visokofrekventnog paljenja.

Ako je parametar postavki HFt namješten na „OFF”, na početku zavarivanja neće nastu­piti visokofrekventno paljenje. U tom slučaju zavarivanje se aktivira paljenjem dodirom.

Ito

Ignition Time-Out – Vremensko trajanje do sigurnosnog isključivanja nakon neuspjelog
paljenja

Jedinica mjere s

Raspon postavke 0,1 – 9,9

Tvornička postavka 5

VAŽNO! Ignition Time-Out sigurnosna je funkcija i ne može se deaktivirati.
Opis funkcije Ignition Time-Out nalazi se u poglavlju „Zavarivanje TIG postupkom”.

Arc

Arc (električni luk) – nadzor prekida električnog luka: Vremensko trajanje do sigurnosnog
isključivanja nakon prekida električnog luka

Jedinica mjere s

Raspon postavke 0,1 – 9,9

Tvornička postavka 2

VAŽNO! Nadzor prekida električnog luka sigurnosna je funkcija i ne može se deaktivirati.
Opis funkcije Nadzor prekida električnog luka nalazi se u odjeljku „Zavarivanje TIG po­stupkom”.

ACS

Automatic current switch – Automatsko prebacivanje na glavnu struju

72

Jedinica mjere -

Raspon postavke ON / OFF

Tvornička postavka ON

ON Prema načinu zavarivanja slijedi automatski odabir parametra

I1 (glavna struja).
Glavna struja I1 može se namjestiti odmah.

OFF Tijekom zavarivanja ostaje odabran zadnje odabrani parame-

tar.
Zadnje odabrani parametar može se namjestiti odmah.
Automatski odabir parametra I1 neće uslijediti.

HR

73

Izbornik postavki za štapnu elektrodu

1

2

3

1

2

1

uđite u Izbornik
za postavke Šta­pna elektroda

Izmjena parame­tra

Napuštanje izbor­nika postavki Šta­pne elektrode

pomoću tipke Način rada odaberite Ručno zavarivanje štapnim
elektrodama

pritisnite i držite tipku Način rada

pritisnite tipku Odabir parametara zdesna

Izvor struje sada se nalazi u izbornik za postavke Štapna elektroda. Pri­kazuje se posljednje odabrani parametar.

pomoću tipke Odabir parametara lijevo ili desno odaberite parame­tar koji treba izmijeniti

pomoću okretnog gumba promijenite vrijednost parametra

pritisnite tipku Način rada

Parametri u izbor­nik za postavke
Štapna elektroda

HCU

Hot-start current – Vruća početna struja

Jedinica mjere %

Raspon postavke 0 – 200

Tvornička postavka 150

Hti

Hot-current time – Vrijeme vruće struje

Jedinica mjere s

Raspon postavke 0,0 – 2,0

Tvornička postavka 0,5

Kako bi se postigao optimalan rezultat zavarivanja, u nekim je slučajevima potrebno po­staviti funkciju Hot-Start.

Prednosti

- poboljšavanje svojstava paljenja i kod elektroda sa slabim svojstvima paljenja

- bolje otapanje osnovnog materijala u početnoj fazi, time manji broj hladnih mjesta

- značajno izbjegavanje stvaranja uključaka troske

74

dyn

dYn – dynamic – Korekcija dinamike

Jedinica mjere -

Raspon postavke 0 – 100

Tvornička postavka 20

0 meki električni luk s malo prskotina

100 čvršći i stabilniji električni luk

Kako bi se postigao optimalan rezultat zavarivanja u nekim je slučajevima potrebno po­staviti dinamiku.

Princip funkcioniranja:
u trenutku prijelaza kapljica ili u slučaju kratkog spoja slijedi kratkotrajno povećanje jačine
struje. Kako bi se zadržao stabilan električni luk, struja zavarivanja privremeno se pove­ća. Ako postoji opasnost da štapna elektroda uroni u posudu za taljenje, ova mjera spre­čava stvrdnjavanje rastaljenog materijala te dulje kratko spajanje električnog luka.
Učvršćena štapna elektroda time je isključena.

FAC

Factory – Vraćanje uređaja za zavarivanje na tvorničke postavke

HR

Držite tipku Način rada pritisnutu dvije sekunde kako bi se vratile postavke u stanju ispo­ruke. Ako je na digitalnom prikazu „PrG”, uređaj za zavarivanje vraćen je na tvorničke po­stavke.

VAŽNO! Ako se vrate postavke uređaja za zavarivanje, izgubit će se sve osobne postav­ke u izborniku za postavke. Postavke parametara u Izborniku za postavke – razina 2 neće
biti izbrisane.

2nd

Izbornik postavki – razina 2: druga razina izbornika postavki

75

Izbornik za postavke Štapna elektroda – razina 2

1

2

3

4

1

2

1

2

Ulaz u Izbornik za
postavke Štapna
elektroda – razina
2

Izmjena parame­tra

Izlazak iz izborni­ka za postavke
Štapna elektroda
– razina 2

uđite u Izbornik za postavke Štapna elektroda

odaberite parametar „2nd”

pritisnite i držite tipku Način rada

pritisnite tipku Odabir parametara zdesna

Izvor struje sada se nalazi u izborniku za postavke Štapna elektroda –
razina 2. Prikazuje se posljednje odabrani parametar.

pomoću tipke Odabir parametara lijevo ili desno odaberite parame­tar koji treba izmijeniti

pomoću okretnog gumba promijenite vrijednost parametra

pritisnite tipku Način rada

Izvor struje sada se nalazi u izbornik za postavke Štapna elektroda.

Parametri izborni­ka postavki Šta­pna elektroda –
razina 2

za izlaz iz izbornika postavki Štapna elektroda ponovno pritisnite
tipku Način rada

ASt

Anti-Stick

Jedinica mjere -

Raspon postavke ON / OFF

Tvornička postavka ON

Kod kraće korištenih električnih lukova napon zavarivanja može toliko pasti da štapna
elektroda teži pričvršćivanju. Osim toga, može doći do žarenja štapne elektrode.

Ako je aktivna funkcija Anti-Stick sprečava se žarenje. Ako se štapna elektroda počinje
pričvršćivati, izvor struje odmah isključuje struju zavarivanja. Nakon odvajanja štapne
elektrode s izratka bez problema je moguće nastaviti postupak zavarivanja.

Uco

U (Voltage) cut-off – Ograničenje napona zavarivanja

76

Jedinica mjere V

Raspon postavke OFF (isključeno) / 5 – 90

Tvornička postavka OFF

Visina električnog luka u osnovi ovisi o naponu zavarivanja. Kako bi se završio postupak
zavarivanja obično je potrebno značajno podizanje štapne elektrode. Parametar Uco
omogućava ograničavanje napona zavarivanja na vrijednost koja dopušta prekidanje po­stupka zavarivanja već i samo pri malom podizanju štapne elektrode.

VAŽNO! Ako tijekom zavarivanja često dolazi do nenamjernog prekidanja postupka za­varivanja, parametar Uco postavite na višu vrijednost.

HR

77

78

Uklanjanje grešaka i održavanje

Dijagnoza grešaka, uklanjanje grešaka

Općenito Izvor struje opremljen je inteligentnim sigurnosnim sustavom; zbog toga se sasvim mogla

izostaviti upotreba rastalnih osigurača. Nakon uklanjanja moguće greške izvor struje – bez
zamjene rastalnih osigurača – opet može ispravno raditi.

HR

Sigurnost

Prikazani servisni
kodovi

UPOZORENJE!

Strujni udar može biti smrtonosan.

Prije otvaranja uređaja:
► prebacite mrežnu sklopku na položaj - O ­► odvojite uređaj od mreže
► postavite odgovarajući znak upozorenja na ponovno uključivanje
► uz pomoć prikladnog mjernog uređaja provjerite jesu li komponente koje se pune elek-

trički (npr. kondenzatori) potpuno ispražnjene

OPREZ!

Nedostatne veze za zaštitne vodiče mogu izazvati teške tjelesne ozljede i materijalnu
štetu.

Vijci kućišta predstavljaju prikladne veze za zaštitne vodiče za uzemljenje kućišta i ne smi­ju se zamjenjivati drugim vijcima koji nemaju pouzdanu vezu za zaštitne vodiče.

Ako se na indikatoru prikaže poruka pogreške koja nije navedena ovdje, grešku može uklo­niti samo služba za korisnike. Zapišite sve prikazane brojeve pogrešaka te serijski broj i
konfiguraciju izvora struje te obavijestite servisnu službu s podrobnim opisom pogreške.

tS1 | xxx

Uzrok: Previsoka temperatura u sekundarnom krugu izvora struje

(xxx označava vrijednost temperature)

Uklanjanje: Ostavite izvor struje da se ohladi

Err | tS1

Uzrok: Toplinski senzor je oštećen (kratki spoj ili prekid)
Uklanjanje: Obavijestite službu za servis

no | IGn

Uzrok: Aktivna je funkcija Ignition Time-Out: Unutar vremenskog traja-

nja koje je namješteno u izborniku za postavke nema protoka
struje. Aktiviralo se sigurnosno isključivanje izvora struje elek­tričnog generatora.

Uklanjanje: Opetovano pritiskanje tipke gorionika; Čišćenje površine izrat-

ka; Po mogućnosti u izborniku za postavke – razini 2 povisiti
vremensko trajanje do sigurnosnog isključivanja

no | Arc

Uzrok: Prekid električnog luka

81

Uklanjanje: Opetovano pritiskanje tipke gorionika; Čišćenje površine izratka

Err | IP

Uzrok: Primarna nadstruja
Uklanjanje: Obavijestite službu za servis

Err | 052

Uzrok: Prenapon mreže: mrežni napon je prekoračio područje toleran-

cije

Uklanjanje: provjerite mrežni napon

Izvor struje

Izvor struje ne funkcionira

Mrežni utikač je uključen, indikatori ne svijetle

Uzrok: vodovi mreže su prekinuti, mrežni utikač nije ukopčan
Uklanjanje: provjerite mrežne vodove, eventualno priključite mrežni utikač

Uzrok: oštećeni su mrežna utičnica ili mrežni utikač
Uklanjanje: zamijenite oštećene dijelove

Uzrok: mrežni osigurač je oštećen
Uklanjanje: zamijenite mrežni osigurač

nema struje zavarivanja

Mrežni utikač je uključen, svijetli indikator Previsoka temperatura

Uzrok: preopterećenje, prekoračeno je vrijeme trajanja aktivnosti
Uklanjanje: obratite pažnju na trajanje aktivnosti

Uzrok: termo-sigurnosna automatika se isključila
Uklanjanje: pričekajte dok ne završi faza hlađenja; izvor struje nakon krat-

kog vremena samostalno će se ponovno uključiti

82

Uzrok: ventilator u izvoru struje je oštećen
Uklanjanje: zamijenite ventilator (služba za servis)

nema struje zavarivanja

Mrežni utikač je uključen, indikatori svijetle

Uzrok: uzemljenje je neispravno postavljeno
Uklanjanje: provjerite polaritet uzemljenja i priključnice

Uzrok: kabel za struju u gorioniku za zavarivanje je prekinut
Uklanjanje: zamijenite gorionik za zavarivanje

nakon pritiska tipke gorionika ne aktivira se funkcija

Mrežni utikač je uključen, indikatori svijetle

Uzrok: upravljački utikač nije ukopčan
Uklanjanje: ukopčajte upravljački utikač

Uzrok: gorionik za zavarivanje ili upravljački vod gorionika za zavariva-

nje su oštećeni

Uklanjanje: zamijenite gorionik za zavarivanje

nema zaštitnog plina

sve ostale funkcije su dostupne

Uzrok: boca za plin je prazna
Uklanjanje: zamijenite bocu za plin

Uzrok: oštećen je reduktor tlaka plina
Uklanjanje: zamijenite reduktor tlaka plina

Uzrok: crijevo za plin nije montirano ili je oštećeno
Uklanjanje: montirajte ili zamijenite crijevo za plin

Uzrok: gorionik za zavarivanje je oštećen
Uklanjanje: zamijenite gorionik za zavarivanje

Uzrok: magnetni ventil za plin je oštećen
Uklanjanje: zamijenite magnetni ventil za plin

slabe karakteristike zavarivanja

HR

Uzrok: pogrešni parametri zavarivanja
Uklanjanje: provjerite postavke

Uzrok: uzemljenje je neispravno postavljeno
Uklanjanje: provjerite polaritet uzemljenja i priključnice

Gorionik za zavarivanje postaje jako vruć

Uzrok: gorionik za zavarivanje preslabih je karakteristika
Uklanjanje: obratite pozornost na trajanje primjene i granice opterećenja

83

Njega, održavanje i odlaganje

1

Općenito U normalnim uvjetima izvor struje zahtijeva tek minimum brige i održavanja. No važno je

pridržavati se nekih napomena kako bi izvor struje godinama ostao spreman za rad.

Sigurnost

Pri svakom stav­ljanju u pogon

UPOZORENJE!

Strujni udar može biti smrtonosan.

Prije otvaranja uređaja
► Prebacite mrežni prekidač u položaj - O ­► odvojite uređaj od mreže
► Osigurajte ga da se ne može ponovno uključiti
► uz pomoć prikladnog mjernog uređaja provjerite jesu li komponente koje se pune elek-

trički (npr. kondenzatori) potpuno ispražnjene

UPOZORENJE!

Nepravilno izvedeni radovi mogu dovesti do teških tjelesnih ozljeda i materijalne
štete.

► Radnje koje su opisane u nastavku smije provoditi samo obučeno stručno osoblje!
► Obratite pažnju na poglavlje „Sigurnosni propisi”!

- Provjerite jesu li oštećeni mrežni utikač i mrežni kabel i gorionik za zavarivanje, pove­zni paket crijeva te uzemljenje

- Provjerite iznosi li slobodni prostor oko uređaja 0,5 m (1 ft. 8 in) da bi hladni zrak mo­gao slobodno dotjecati i izlaziti.

NAPOMENA!

Osim toga, otvori za ulaz i izlaz zraka nikad se ne smiju prekrivati, čak ni djelomično.

Svaka 2 mjeseca - Ako postoji: očistite filtar za zrak

Svakih 6 mjeseci

Opasnost od utjecaja stlačenog zraka.

Posljedica može biti materijalna šteta.
► Elektroničke komponente nemojte ispuhivati iz neposredne blizine.

2

OPREZ!

Uklonite bočne dijelove uređaja i ispušite unutrašnjost uređaja suhim zrakom pod re­duciranim tlakom dok ne bude čista

U slučaju jakog zaprljanja očistite i kanale za rashladni zrak

84

Odlaganje Uređaj odlažite samo u skladu s važećim nacionalnim i regionalnim odredbama.

HR

85

86

Dodatak

Tehnički podaci

Posebni napon Za uređaje koji su namijenjeni za rad s posebnim naponima vrijede tehnički podaci na nat-

pisnoj pločici.

HR

TransTig 1750
Puls

Napon mreže 1 x 230 V
Tolerancija mrežnog napona 20 % / +15 %
Frekvencija mreže 50 / 60 Hz
Mrežni osigurač 16 A inertno

1

Mrežni priključak
Primarna trajna snaga (100 % ED

) Moguća ograničenja

2)

) 3,8 kVA
Cos Phi 0,99
Raspon struje zavarivanja TIG 2 – 170 A

Štapna elektroda 10 – 140 A

Struja zavarivanja pri 10 min / 40°C (104°F) 35 % ED

100% ED

2)

2)

170 A

120 A
Napon praznog hoda (pulsirajući) 93 V
Radni napon TIG 10,1 – 16,8 V

Štapna elektroda 10,3 – 25,6 V

Napon paljenja U

p

9 kV
uređaj za paljenje električnog luka namijenjen je ručnom načinu rada
IP zaštita IP 23
Vrsta hlađenja AF
Klasa izolacije A
EMC emisijski razred ure-

đaja
(prema EN/IEC 60974-10)

Kategorija prenapona III
Stupanj onečišćenja prema normi IEC60664 3
Temperatura radnog okru-

ženja

-10 °C – +40 °C

+14 °F – +104 °F

Temperatura skladištenja -25 °C – +55 °C

-13 °F – +131 °F

Dimenzije d x š x v 430 x 180 x 280 mm

16.93 x 7.09 x 11.02 in.

Težina 9,1 kg

20,06 lb.
Kontrolni znak CE
Sigurnosna oznaka S

A

1) za javnu elektroenergetsku mrežu s 230 / 400 V i 50 Hz

2) ED = trajanje primjene

89

Shema sklopa

-X4

+A1-X2

P'

PRIM / SEK

-Y1

A1

A2

-M1

21

-R2

21

-Q1

14

2

5

L

+A2-X4

+A2-X8

N

PE

+A3-X13

+ FAN

- FAN

+ VALVE

- VALVE

+A3-X19

1

2

3

4

+A3-X8

-T2

3

2

1

-X6

-C1

1

2

+A3-X12

2

1

+A3-X22

+A3-X20

+A3-X15

-C2

1

2

PRIM / SEK

PRIM / SEK

+A3-X14

+A3-X2

UP

DOWN

TORCH IDENTIF

CRATFILL CUR

MAIN CURRENT

COMMON

+A3-X16

1

2

3

4

5

6

RX H REMOTE

RX L REMOTE

GND

TX H REMOTE

TX L REMOTE

+24 V

+A3-X5

1

2

3

4

5

6

SIGNAL

+ 5V

+A3-X17

2

1

+A4-X1

-X12

-X11

-X2

-X3

-X7

J

I

H

G

F

E

D

C

B

A

A V

-X1

PE

3m

L

N

1m

2m

-L1

2

1

-X8

1

2

3

4

5

6

7

8

9

+A2-X1

+A1-X1

P

N

N'

+A2-X2

+A2-X3

-T1

1/2

1/1

2/2

2/3

2/1

-V1.1

AK

-V1.2

AK

-Z1

-Z2

+A2 BPS1750

+A3 TMS17

+A4 FP22JOB

+A1 NF

10

+A1..... NetzFilter

+A2..... BPS1750

+A3..... TMS17

+A4..... FP22JOB

-X1..... MAINS PLUG

-X2, -X3, -X11, -X12..... TERMINAL POINT

-X8..... TORCH TRIGGER

-X7..... REMOTE CONTROL REPECTACLE

-Q1..... MAINS SWITCH

TORCH TRIGGER

-T1..... MAIN TRANSFORMER

230 V 50Hz

-T2..... HF-TRANSMITTER

-V1..... SECUNDARY RECTIFIER

-Z1, -Z2..... TOROID CORE

4,7 nF

20

4,7 nF

90

HR

91

FRONIUS INTERNATIONAL GMBH

Froniusstraße 1

A-4643 Pettenbach

AUSTRIA

[e-mail]

www.fronius.com

Under www.fronius.com/contact you will find the addresses

of all Fronius Sales & Service Partners and locations.
