Fronius TransSteel 4000 Pulse, TransSteel 5000 Pulse Operating Instruction [HU]

Operating
instructions

TransSteel 4000 Pulse
TransSteel 5000 Pulse

HU

Kezelési útmutató

42,0426,0353,HU 007-04052022

Tartalomjegyzék

Biztonsági előírások 7

A biztonsági tudnivalók értelmezése 7
Általános tudnivalók 7
Rendeltetésszerű használat 8
Környezeti feltételek 8
Az üzemeltető kötelezettségei 8
A személyzet kötelezettségei 8
Hálózati csatlakozás 9
Magunk és mások védelme 9
Ártalmas gázok és gőzök miatti veszély 10
Szikraugrás veszélye 10
Hálózati és hegesztőáram miatti veszély 11
Kóbor hegesztőáramok 12
A készülékek elektromágneses összeférhetőség besorolásai 12
EMC-intézkedések 12
EMF-intézkedések 13
Különösen veszélyes helyek 13
Védőgázra vonatkozó követelmény 14
Védőgáz palackok által okozott veszély 15
Veszély a kiáramló védőgáz következtében 15
Biztonsági intézkedések a felállítás helyén és a szállítás során 15
Biztonsági intézkedések normál üzemben 16
Üzembe helyezés, karbantartás és javítás 17
Biztonságtechnikai ellenőrzés 17
Ártalmatlanítás 17
Biztonsági jelölés 17
Adatbiztonság 18
Szerzői jog 18

HU

Általános információk 19

Általános tudnivalók 21

Készülék-koncepció 21
Működési elv 21
Alkalmazási területek 21
Figyelmeztetések a készüléken 22

Hegesztőeljárások, folyamatok és hegesztési jelleggörbék MIG/MAG-hegesztéshez 24

Általános tudnivalók 24
Az AFI/VFI Standard Synergic hegesztés rövid ismertetése 24
Az AFI/VFI Puls Synergic hegesztés rövid ismertetése 24
A Synchropuls hegesztés rövid ismertetése 24
A horonygyalulás (Arc Air Gouging) rövid ismertetése 25

Rendszerelemek 26

Általános tudnivalók 26
Biztonság 26
Áttekintés 27

VRD: Biztonsági funkció 28

VRD: Biztonsági funkció 28
VRD: Biztonsági elv 28

Kezelőelemek és csatlakozók 31

Kezelőpanel 33

Általános tudnivalók 33
Biztonság 33
Kezelőpanel 34
Szervizparaméterek 39
Billentyűzár 40

Csatlakozók, kapcsolók és mechanikai alkatrészek 41

TSt 4000 / 5000 Pulse csatlakozók 41

3

Szerelés és üzembe helyezés 43

Hegesztéshez szükséges minimális felszereltség 45

Általános tudnivalók 45
AFI/VFI hegesztés gázhűtéssel 45
AFI/VFI hegesztés vízhűtéssel 45
Bevont elektródás hegesztés 45
Minimális felszerelés horonygyalulásnál 45

Szerelés és üzembe helyezés előtt 46

Biztonság 46
Rendeltetésszerű használat 46
Felállítási utasítások 46
Hálózati csatlakozó 47

A hálózati kábel csatlakoztatása 48

Általános tudnivalók 48
Előírt hálózati kábelek és húzásmentesítők 48
Biztonság 48
A hálózati kábel csatlakoztatása 49
Európa húzásmentesítő felszerelése 50
Kanada / US húzásmentesítő felszerelése 51

Generátoros üzemmód 52

Generátoros üzemmód 52

Üzembe helyezés 53

Biztonság 53
Általános tudnivalók 53
Rendszerelemekre vonatkozó információk 53
A rendszerelemek felépítése (áttekintés) 54
Huzalelőtoló felhelyezése az áramforrásra 55
Az összekötő tömlőköteg húzásmentesítőjének felszerelése 55
Az összekötő tömlőköteg csatlakoztatása 56
Az összekötő tömlőköteg helyes elrendezése 57
A gázpalack csatlakoztatása 58
A testelés létrehozása 59
MIG/MAG hegesztőpisztoly csatlakoztatása 60
További tevékenységek 60
Állítsa be a dátumot és időt az első üzembe helyezéskor 60

MIG/MAG-hegesztés 61

Teljesítményhatár korlátozás 63

Biztonsági funkció 63

MIG/MAG-üzemmódok 64

Általános tudnivalók 64
Szimbólumok és azok magyarázata 64
2-ütemes üzemmód 65
4-ütemű üzemmód 65
különleges 2-ütemes üzemmód 66
Különleges 4-ütemű üzemmód 66
Ponthegesztés 67
2 ütemű szakaszos hegesztés 67
4 ütemű szakaszos hegesztés 68

MIG/MAG-hegesztés 69

Biztonság 69
Előkészítés 69
Áttekintés 69

MIG/MAG Synergic hegesztés 70

AFI/VFI Synergic hegesztés 70
Korrekciók hegesztő üzemmódban 72
SynchroPuls hegesztés 72

MIG/MAG Standard kézi hegesztés 74

Általános tudnivalók 74
Rendelkezésre álló paraméterek 74

4

AFI/VFI Standard kézi hegesztés 74
Korrekciók hegesztő üzemmódban 75

Ponthegesztés és szakaszos hegesztés 76

Általános tudnivalók 76
Ponthegesztés 76
Szakaszos hegesztés 77

EasyJob üzem 79

Általános tudnivalók 79
EasyJob munkapontok mentése 79
EasyJob munkapontok lehívása 79
EasyJob munkapontok törlése 79
EasyJob munkapontok lekérdezése a hegesztőpisztoly Up/Down segítségével 80

Bevont elektródás hegesztés, horonygyalulás 81

Bevont elektródás hegesztés 83

Biztonság 83
Előkészítés 83
Bevont elektródás hegesztés 84
Korrekciók hegesztő üzemmódban 85
HotStart funkció 86
Anti-Stick funkció 86

Horonygyalulás 87

Biztonság 87
Előkészítés 87
Horonygyalulás 87

HU

Easy Documentation 89

Általános tudnivalók 91

Általános tudnivalók 91
Dokumentált hegesztési adatok 91
Új CSV fájl 92
PDF jelentés / Fronius szignó 92

Easy Documentation aktiválása / deaktiválása 93

Easy Documentation aktiválása 93
Dátum és idő beállítása 93
Easy Documentation deaktiválása 94

Setup beállítások 95

Setup (beállítás) menü 97

Általános tudnivalók 97
Kezelés 97
Setup paraméterek a MIG/MAG Standard Synergic hegesztéshez 98
Setup paraméterek az AFI/VFI Standard kézi hegesztéshez 100
A bevont elektródás hegesztés Setup paraméterei 101

Setup menü 2. szint 102

Korlátozások 102
Kezelés (Setup menü 2. szint) 102
A MIG/MAG Synergic hegesztés paraméterei a Setup menü 2. szintjén 103
A MIG/MAG-Standard kézi hegesztés paraméterei a Setup menü 2. szintjén 105
A bevont elektródás hegesztés paraméterei a Setup menü 2. szintjén 107

Hegesztőkör r ellenállásának meghatározása 108

Általános tudnivalók 108
A hegesztőköri ellenállás meghatározása (AFI/VFI hegesztés) 108
A hegesztőköri ellenállás meghatározása (bevont elektródás hegesztés) 109

Hegesztőkör L induktivitásának lekérdezése 110

Általános tudnivalók 110
Hegesztőkör induktivitásának kijelzése 110
A tömlőkötegek megfelelő elhelyezése 110

Hibaelhárítás és karbantartás 111

5

Hibadiagnosztika, hibaelhárítás 113

Általános tudnivalók 113
Biztonság 113
Kijelzett szervizkódok 113
Megjelenített szervizkódok az OPT Easy Documentation kapcsán 118

Ápolás, karbantartás és ártalmatlanítás 120

Általános tudnivalók 120
Biztonság 120
Minden üzembe helyezésnél 120
2 havonta 120
6 havonta 121
Ártalmatlanítás 121

Függelék 123

Átlagos fogyasztási értékek hegesztésnél 125

Átlagos huzalelektróda fogyasztás MIG/MAG-hegesztésnél 125
Átlagos védőgáz fogyasztás MIG/MAG-hegesztésnél 125
Átlagos védőgáz fogyasztás AVI-hegesztésnél 125

MŰSZAKI ADATOK 126

Kritikus nyersanyagokat tartalmazó áttekintés, a készülék gyártási éve 126
Különleges feszültség 126
A bekapcsolási időtartam fogalmának magyarázata 126
TSt 4000 Pulse TSt 4000 Pulse nc 128
TSt 4000 Pulse MV nc 130
TSt 5000 Pulse TSt 5000 Pulse nc 132
TSt 5000 Pulse MV nc 134

Hegesztési program táblázatok 136

Hegesztőprogram-matrica a készüléken 136
Hegesztőprogram-táblázatok, TSt 4000 Pulse TSt 5000 Pulse 137
Hegesztőprogram-táblázatok, TSt 4000 Pulse TSt 5000 Pulse US 139

6

Biztonsági előírások

HU

A biztonsági tud­nivalók értel­mezése

FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelez.

Halál vagy súlyos sérülés a következménye, ha nem kerüli el.

▶

VESZÉLY!

Veszélyessé is válható helyzetet jelöl.

Ha nem kerüli el, következménye halál vagy súlyos sérülés lehet.

▶

VIGYÁZAT!

Károssá válható helyzetet jelöl.

Ha nem kerüli el, következménye könnyű személyi sérülés vagy csekély anya-

▶

gi kár lehet.

MEGJEGYZÉS!

Olyan lehetőséget jelöl, amely a munka eredményét hátrányosan befolyásolja és
a felszerelésben károkat okozhat.

Általános tudni­valók

A készüléket a technika mai állása és elismert biztonságtechnikai szabályok sze­rint készítettük. Ennek ellenére hibás kezelés vagy visszaélés esetén veszély fe­nyegeti

a kezelő vagy harmadik személy testi épségét és életét,

-

az üzemeltető készülékét és egyéb anyagi értékeit,

-

a készülékkel végzett hatékony munkát.

-

A készülék üzembe helyezésével, kezelésével, karbantartásával és állag­megóvásával foglalkozó személyeknek

megfelelően képzettnek kell lenniük,

-

hegesztési ismeretekkel kell rendelkezniük és

-

teljesen ismerniük és pontosan követniük kell ezt a kezelési útmutatót.

-

A kezelési útmutatót állandóan a készülék felhasználási helyén kell őrizni. A ke­zelési útmutató előírásain túl be kell tartani a balesetek megelőzésére és a
környezet védelmére szolgáló általános és helyi szabályokat is.

A készüléken található összes biztonsági és figyelmeztető feliratot

olvasható állapotban kell tartani

-

nem szabad tönkretenni

-

eltávolítani

-

letakarni, átragasztani vagy átfesteni.

-

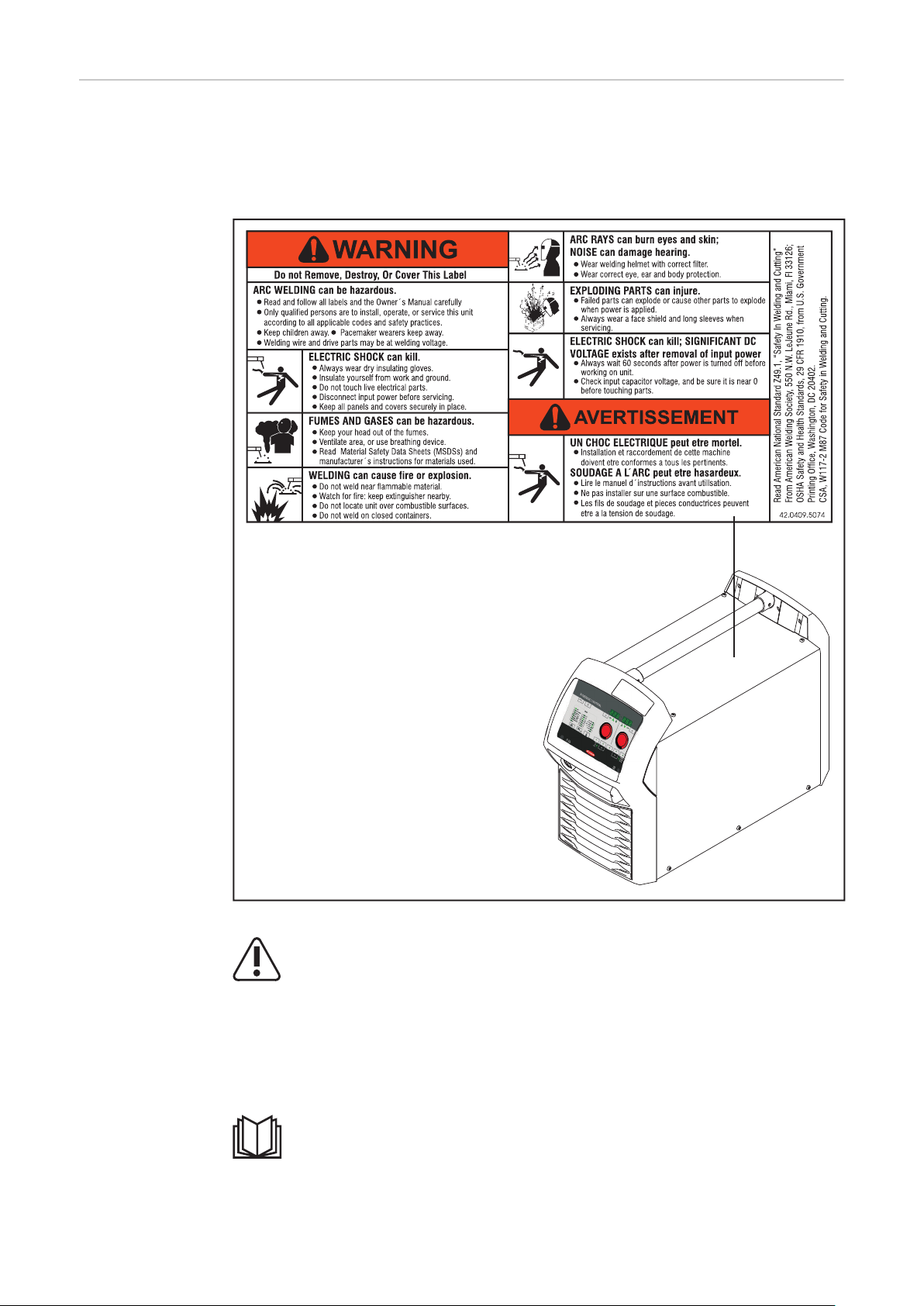

A készüléken lévő biztonsági és veszélyjelző útmutatások helyét a készülék ke­zelési útmutatójának „Általános információk” című fejezete adja meg.
A biztonságot veszélyeztető hibákat a készülék bekapcsolása előtt meg kell
szüntetni.

Az Ön biztonságáról van szó!

7

Rendel­tetésszerű
használat

A készüléket kizárólag rendeltetésszerűen szabad használni.

A készülék kizárólag az adattáblán megadott hegesztőeljárásra szolgál.
Az egyéb vagy ezen túlmenő használat nem rendeltetésszerűnek minősül. Az
ebből eredő károkért a gyártó nem felel.

A rendeltetésszerű használathoz tartozik még

a kezelési útmutató összes tudnivalójának teljes ismerete és betartása

-

az összes biztonsági és veszélyre figyelmeztető útmutatás teljes ismerete és

-

betartása
az ellenőrzési és karbantartási munkák elvégzése.

-

Tilos a készüléket a következő alkalmazásokhoz használni:

csövek jégtelenítése

-

elemek/akkumulátorok töltése

-

motorok indítása

-

A készülék ipari és kisipari használatra alkalmas. A lakóterületen történő
használatból eredő károkért a gyártó nem vállal felelősséget.

Hiányos vagy hibás munkavégzésért a gyártó szintén nem vállal felelősséget.

Környezeti
feltételek

Az üzemeltető
kötelezettségei

A készüléknek a megadott tartományon kívül történő üzemeltetése vagy tárolása
nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel.

Környezeti levegő hőmérséklet-tartománya:

Üzem közben: -10 °C ... +40 °C (14 °F ... 104 °F)

-

Szállítás és tárolás során: -20 °C ... +55 °C (-4 °F ... 131 °F)

-

Relatív páratartalom:

max. 50% 40 °C-on (104 °F)

-

max. 90% 20 °C-on (68 °F)

-

Környezeti levegő: portól, savaktól, korrozív gázoktól vagy anyagoktól, stb. men­tes
Tengerszint feletti telepítési magasság: max. 2000 m (6561 láb) 8.16 hüvelyk)

Az üzemeltető kötelezettséget vállal arra vonatkozóan, hogy csak olyan
személyekkel végeztet munkát a géppel, akik

az alapvető munkabiztonsági és balesetmegelőzési előírásokkal tisztában

-

vannak és a készülék kezelésére betanították őket
a kezelési útmutatót, különösen a „Biztonsági előírások“ fejezetet elolvasták,

-

megértették és azt aláírásukkal igazolták
A munka eredményével szemben támasztott követelményeknek megfelelő

-

képzésben részesültek.

A személyzet
kötelezettségei

8

A személyzet biztonságtudatos munkáját rendszeres időközönként ellenőrizni
kell.

Mindenki, aki a készülékkel végzendő munkával van megbízva, köteles a munka
megkezdése előtt

az alapvető munkabiztonsági és balesetmegelőzési előírásokat betartani

-

a kezelési útmutatót, különösen a „Biztonsági előírások“ fejezetet elolvasni és

-

aláírásával igazolni, hogy azt megértette és betartja.

A munkahely elhagyása előtt győződjön meg arról, hogy a távollétében sem ke­letkezhetnek személyi vagy anyagi károk.

HU

Hálózati csatla­kozás

Magunk és
mások védelme

A nagy teljesítményű készülékek áramfelvételük miatt befolyásolhatják a hálózat
energetikai minőségét.

Ez néhány készüléktípust a következő formában érinthet:

csatlakoztatási korlátozások

-

-

a maximális megengedett hálózati impedanciára vonatkozó követelmények
a minimálisan szükséges rövidzárlati teljesítményre vonatkozó köve-

-

telmények

*)

Mindenkor a közhálózathoz menő csatlakozón

*)

lásd a műszaki adatokat

Ebben az esetben a készülék üzemeltetője vagy felhasználója – adott esetben az
energiaszolgáltató vállalattal egyeztetve – köteles meggyőződni arról, hogy a
készüléket szabad-e csatlakoztatni.

FONTOS! Ügyeljen a hálózati csatlakozó biztonságos földelésére.

A készülék használata során Ön számos veszélynek teszi ki magát, pl.:

szikrahullás, repkedő, forró fém alkatrészek

-

szem- és bőrkárosító ívsugárzás

-

káros elektromágneses terek, amelyek szívritmus-szabályozóval ellátott

-

személyek számára életveszélyt jelentenek
hálózati és hegesztőáram miatti veszély

-

fokozott zajterhelés

-

káros hegesztési füst és gázok

-

*)

A készülék használata során viseljen megfelelő védőruházatot. A védőruházatnak
a következő tulajdonságokkal kell rendelkeznie:

nehezen gyulladó

-

szigetelő és száraz

-

az egész testet befedő, sérülésmentes és jó állapotú

-

védősisak

-

hajtóka nélküli nadrág

-

A védőruházathoz tartozik többek között:

A szemet és az arcot UV-sugárzás, hőség és szikrahullás ellen védő,

-

előírásszerű szűrőbetéttel rendelkező védőpajzzsal kell védeni.
A védőpajzs mögött előírásszerű, oldalvédővel rendelkező védőszemüveg vi-

-

selése.
Stabil, nedvesség esetén is szigetelő cipő viselése.

-

A kéz védelme megfelelő kesztyűvel (elektromosan szigetelő, hővédő).

-

Hallásvédő viselése a zajterhelés csökkentése és a sérülések elleni védelem

-

érdekében.

Üzem közben más személyeket, mindenekelőtt a gyermekeket tartsa távol a
készülékektől és a hegesztési eljárástól. Ha mégis tartózkodnak személyek a
közelben, akkor

részesítse őket a veszélyekre (ív általi vakításveszély, szikrahullás általi

-

sérülésveszély, egészségkárosító hegesztési füst, zajterhelés, hálózati és he­gesztőáram által előidézett esetleges veszélyeztetés, ...) vonatkozó ok­tatásban,
bocsásson rendelkezésre megfelelő védőeszközt, vagy

-

építsen megfelelő védőfalakat és -függönyöket.

-

9

Ártalmas gázok
és gőzök miatti
veszély

A hegesztéskor keletkező füst egészségkárosító gázokat és gőzöket tartalmaz.

A hegesztési füst olyan anyagokat tartalmaz, amelyek az International Agency
for Research on Cancer 118. sz. tanulmánya szerint rákot okoznak.

Pontszerű elszívást és helyiségelszívást kell alkalmazni.
Ha lehetséges, akkor beépített elszívó szerkezettel rendelkező hegesztőpisztolyt
kell használni.

Tartsa távol a fejét a keletkező hegesztési füsttől és gázoktól.

A keletkező füstöt, valamint káros gázokat

ne lélegezze be

-

megfelelő eszközökkel szívassa el a munkaterületről.

-

Gondoskodjon elegendő friss levegő hozzávezetéséről. Gondoskodjon arról, hogy
a szellőztetés mértéke mindig legalább 20 m³/óra legyen.

Nem megfelelő szellőztetés esetén viseljen levegőbevezetéses hegesztősisakot.

Ha bizonytalan abban, hogy az elszívási teljesítmény elegendő-e, hasonlítsa össze
a mért károsanyag-kibocsátási értékeket a megengedett határértékekkel.

Többek között a következő komponensek felelősek a hegesztési füstért:

a munkadarabhoz felhasznált fémek

-

elektródák

-

bevonatok

-

tisztítók, zsírtalanítók és hasonlók

-

az alkalmazott hegesztési eljárás

-

Szikraugrás
veszélye

Ezért vegye figyelembe a felsorolt komponensekkel kapcsolatos megfelelő
anyagbiztonsági adatlapokat és gyártói adatokat.

Az esetleg előfordulható expozícióra, a kockázatkezelési intézkedésekre és a
munkakörülmények azonosítására vonatkozó ajánlások megtalálhatók a Europe­an Welding Association weboldalán, a Health & Safety területen (https://europe­an-welding.org).

Tartsa távol a gyúlékony gőzöket (például oldószergőzöket) az ív sugárzási tar­tományától.

Ha nem hegeszt, zárja el a védőgáz palack vagy a fő gázellátás szelepét.

A szikraátugrás tüzet és robbanást okozhat.

Soha ne hegesszen gyúlékony anyagok közelében.

A gyúlékony anyagoknak legalább 11 méter (36 láb 1.07 hüvelyk) távolságban kell
lenniük az ívtől, vagy bevizsgált burkolattal le kell fedni őket.

Tartson készenlétben megfelelő, bevizsgált tűzoltó készüléket.

Szikrák és forró fémrészecskék kis repedéseken és nyílásokon keresztül is bejut­hatnak a környező területekre. Tegyen megfelelő intézkedéseket a sérülés- és
balesetveszély elkerülésére.

10

Ne hegesszen tűz- és robbanásveszélyes területen és zárt tartályokban,
hordókban vagy csövekben, ha azok nincsenek a megfelelő nemzeti és nem­zetközi szabványok szerint előkészítve.

Nem szabad hegeszteni olyan tartályokat, amelyekben gázt, üzemanyagot,
ásványolajat és hasonlókat tároltak/tárolnak. A maradványok robbanásveszélyt
jelentenek.

HU

Hálózati és he­gesztőáram mi­atti veszély

Az elektromos áramütés alapvetően életveszélyes és halálos lehet.

Ne érintsen semmilyen feszültség alatt álló alkatrészt a készüléken belül és kívül.

MIG/MAG és AVI hegesztőeljárásnál a hegesztőhuzal, a huzaltekercs, az
előtológörgők, valamint a hegesztőhuzallal kapcsolatban álló összes fém al­katrész feszültség alatt áll.

Mindig tegye jól szigetelt alapfelületre a huzalelőtolót, vagy használjon megfe­lelő, szigetelt huzalelőtoló-befogót.

Gondoskodjon a megfelelő ön- és személyvédelemről a föld- vagy testpoten­ciállal szemben jól szigetelő, száraz alátétlemez vagy burkolat segítségével. Az
alátétlemeznek vagy burkolatnak teljesen le kell fednie az emberi test és a föld­vagy testpotenciál közötti teljes területet.

Az összes kábelnek és vezetéknek jól rögzítettnek, sértetlennek, szigeteltnek és
megfelelően méretezettnek kell lennie. A laza, megégett, károsodott vagy
alulméretezett kábeleket és vezetékeket azonnal ki kell cserélni.
Minden használat előtt kézzel ellenőrizni kell az áramösszeköttetések stabi­litását.
Bajonettzáras áramkábelek esetén az áramkábelt min. 180°-kal el kell forgatni a
hossztengelye körül és elő kell feszíteni.

Ne hurkolja a teste vagy testrészei köré a kábeleket és vezetékeket.

Az elektródát (bevont elektródát, wolframelektródát, hegesztőhuzalt, ...)

soha ne merítse hűtés céljából folyadékba

-

soha ne érintse meg bekapcsolt áramforrás esetén.

-

Két áramforrás elektródái között például az egyik áramforrás üresjárati
feszültségének kétszerese léphet fel. A két elektróda potenciáljainak egyidejű
érintésekor adott esetben életveszély áll fenn.

A hálózati és készülékcsatlakozó kábelekben rendszeresen vizsgáltassa meg villa­mos szakemberrel a védővezeték működőképességét.

Az I. védelmi osztályú készülékeknek védővezetős hálózatra és védőérintkezős
dugaszrendszerre van szükségük az előírásszerű működéshez.

A készülékek védővezető nélküli hálózaton és védőérintkező nélküli dugaszoló
aljzaton történő üzemeltetése csak akkor megengedett, ha betartanak minden, a
védőleválasztásra vonatkozó nemzeti rendelkezést.
Ellenkező esetben ez durva hanyagságnak minősül. Az ebből eredő károkért a
gyártó nem felel.

Szükség esetén gondoskodjon alkalmas eszközzel a munkadarab megfelelő
földeléséről.

Kapcsolja ki a nem használt készüléket.

Nagyobb magasságban végzett munkához viseljen zuhanásvédő biztonsági heve­dert.

A készüléken végzendő munka előtt kapcsolja ki készüléket és húzza ki a hálózati
csatlakozó dugót.

Jól olvasható és érthető figyelmeztető táblával biztosítsa a készüléket a hálózati
csatlakozó dugó csatlakoztatása ellen.

11

A készülék felnyitása után:

süsse ki az elektromos töltést tároló összes alkatrészt

-

Biztosítsa, hogy a készülék összes komponense árammentes legyen.

-

Ha feszültség alatt álló alkatrészeken kell dolgozni, vonjon be egy másik
személyt, aki időben lekapcsolja a főkapcsolót.

Kóbor he­gesztőáramok

Amennyiben nem veszi figyelembe az alábbi tájékoztatót, kóbor hegesztőáramok
keletkezhetnek, amelyek a következőket okozhatják:

tűzveszély

-

a munkadarabbal összekapcsolt alkatrészek túlmelegedése

-

védővezetők tönkremenetele

-

a készülék és egyéb elektromos alkatrészek károsodása

-

Gondoskodjon a munkadarab-csatlakozókapocs és a munkadarab fix kapcso­latáról.

A munkadarab-csatlakozókapcsot rögzítse a lehető legközelebb a hegesztési
helyhez.

A készüléket az elektromosan vezetőképes környezetével, pl. a vezetőképes
padlóval vagy a vezetőképes állványokkal szembeni szigeteléssel szerelje fel.

Áramelosztók, duplafejű befogók, ..., használata esetén ügyeljen a következőkre:
A nem használt hegesztőpisztoly / elektródatartó elektródája is potenciálvezető.
Gondoskodjon a nem használt hegesztőpisztoly / elektródatartó megfelelően szi­getelt elhelyezéséről.

Automatizált MIG/MAG alkalmazások esetén a huzalelektródát csak szigetelve
vezesse a hegesztőhuzal-hordóból, a nagy tekercsről vagy a huzaltekercsről a hu­zalelőtolóhoz.

A készülékek
elektromágneses
összeférhetőség
besorolásai

EMC­intézkedések

„A” zavarkibocsátási osztályú készülékek:

csak ipari területen történő használatra szolgálnak

-

más területen vezetéken terjedő és sugárzott zavarokat okozhatnak.

-

„B” zavarkibocsátási osztályú készülékek:

teljesítik az ipari és a lakóterületek zavarkibocsátási követelményeit. Ez

-

érvényes olyan lakóterületekre is, ahol az energiaellátás a nyilvános kis­feszültségű hálózatból történik.

A készülékek elektromágneses összeférhetőség besorolása a típustábla vagy a
műszaki adatok alapján.

Különleges esetekben a készülék a szabványban rögzített zavarkibocsátási
határértékek betartása ellenére is befolyással lehet a tervezett alkalmazási
területre (például ha a felállítás helyén érzékeny készülékek vannak, vagy ha a
felállítás helye rádió- vagy televízió-vevőkészülékek közelébe esik).
Ebben az esetben az üzemeltető köteles a zavar elhárítására megfelelő
intézkedéseket tenni.

12

Végezze el a készülék környezetében lévő berendezések zavartűrésének
vizsgálatát és értékelését a nemzeti és nemzetközi rendelkezések szerint. Példák
olyan zavarérzékeny berendezésekre, amelyeket a készülék befolyásolhat:

biztonsági berendezések

-

hálózat-, jel- és adatátviteli vezetékek

-

elektronikus adatfeldolgozó és telekommunikációs berendezések

-

mérő és kalibráló berendezések

-

EMC-problémák elkerülését elősegítő intézkedések:

Hálózati ellátás

1.
Amennyiben az előírásszerű hálózati csatlakoztatás ellenére elekt-

-

romágneses zavarok lépnek fel, akkor tegyen kiegészítő intézkedéseket
(pl. használjon megfelelő hálózati szűrőt).

Hegesztőáram vezetők

2.
a lehető legrövidebbek legyenek

-

szorosan együtt legyenek vezetve (az elektromágneses mezőkkel (EMF)

-

kapcsolatos problémák elkerülése érdekében is)
legyenek távol más vezetékektől

-

Potenciál-kiegyenlítés

3.

Munkadarab földelése

4.
Szükség esetén megfelelő kondenzátorok segítségével hozzon létre föld-

-

csatlakozást.

Árnyékolás, szükség esetén

5.
Árnyékolja le a környezetben található egyéb berendezéseket

-

Árnyékolja le a teljes hegesztőrendszert

-

HU

EMF­intézkedések

Különösen
veszélyes helyek

Az elektromágneses mezők eddig nem ismert egészségkárosodást okozhatnak:

A szomszédban lévő, például szívritmus-szabályozót vagy hallásjavító

-

készüléket viselő személyekre gyakorolt hatások
A szívritmus-szabályozót viselőknek orvosi tanácsot kell kérniük, mielőtt a

-

készülék és a hegesztési eljárás közvetlen közelébe mennek
A hegesztőkábelek és a hegesztő feje/törzse közötti távolságot biztonsági

-

okokból a lehető legnagyobbra kell választani
A hegesztőkábeleket és a tömlőkötegeket ne vigye a vállán és ne tekerje a

-

teste vagy testrészei köré

Kezét, haját, ruhadarabjait és szerszámait tartsa távol a mozgó alkatrészektől,
mint például:

ventilátorok

-

fogaskerekek

-

görgők

-

tengelyek

-

Huzaltekercsek és hegesztőhuzalok

-

Ne nyúljon a huzalelőtoló forgó fogaskerekei vagy a hajtás forgó alkatrészei közé.

A burkolatokat és oldalelemeket csak a karbantartási és javítási munkák idejére
nyissa ki/távolítsa el.

Üzem közben

Gondoskodjon róla, hogy az összes burkolat zárva legyen és az összes oldal-

-

elem szabályszerűen fel legyen szerelve.
Tartsa zárva az össze fedelet és oldalelemet.

-

A hegesztőhuzal hegesztőpisztolyból történő kilépése nagy sérülési kockázatot
jelent (kéz átszúródása, arc vagy szem sérülése, ...).

13

Ezért mindig tartsa el a testétől a hegesztőpisztolyt (huzalelőtolásos készülékek)
és viseljen megfelelő védőszemüveget.

Hegesztés közben és után ne érintse meg a munkadarabot - égési sérülés
veszélye.

A lehűlő munkadarabról salak pattanhat le. Ezért a munkadarab utómunkálatai­hoz is előírásszerű védőfelszerelést kell viselni és más személyek megfelelő
védelméről is gondoskodni kell.

Hagyja lehűlni a hegesztőpisztolyt és a többi magas üzemi hőmérsékletű felsze­relési elemet, mielőtt dolgozni kezd rajtuk.

Tűz- és robbanásveszélyes helyiségekben különleges előírások érvényesek

- vegye figyelembe a megfelelő nemzeti és nemzetközi rendelkezéseket.

A fokozott elektromos veszélyeztetettségnek kitett helyiségekben (például
kazánok) végzendő munkához használt áramforrásokat a (Safety) jellel kell meg­jelölni. Az áramforrásnak azonban nem szabad ilyen helyiségekben lennie.

Forrázásveszély a kifolyó hűtőközeg következtében. A hűtőközeg előremenő és
visszatérő köre csatlakozóinak leválasztása előtt kapcsolja le a hűtőegységet.

A hűtőközeggel végzett munkához vegye figyelembe a hűtőközeg biztonsági
adatlapjának adatait. A hűtőközeg biztonsági adatlapja a szerviztől vagy a gyártó
honlapjáról szerezhető be.

Készülékek daruval történő szállításához csak a gyártó megfelelő teherfüggesztő
szerkezetét használja.

Akassza be a láncokat vagy köteleket a megfelelő teherfüggesztő szerkezet

-

felfüggesztési pontjain.
A láncoknak vagy köteleknek a lehető legkisebb szöget kell bezárniuk a

-

függőlegessel.
Távolítsa el a gázpalackot és a huzalelőtolót (MIG/MAG- és AVI-készülékek).

-

A huzalelőtoló hegesztés közbeni darus felfüggesztéséhez mindig megfelelő, szi­getelt huzalelőtoló-felfüggesztőt használjon (MIG/MAG- és AVI-készülékek).

Ha a készülék tartóhevederrel vagy hordozófogantyúval van felszerelve, az
kizárólag kézzel történő szállításra szolgál. Daruval, villás targoncával vagy más
mechanikus emelőeszközzel történő szállításra a tartóheveder nem alkalmas.

Minden függesztéket (hevederek, csatok, láncok, ...), amely a készülékkel vagy
komponenseivel kapcsolatban kerül felhasználásra, rendszeresen ellenőrizni kell
(például mechanikai sérülések, korrózió vagy egyéb környezeti hatások miatt
bekövetkező változások szempontjából).
a vizsgálati intervallumnak és a vizsgálat terjedelmének legalább a mindenkori
hatályos nemzeti szabványoknak és irányelveknek megfelelőnek kell lennie.

Színtelen és szagtalan védőgáz észrevétlen kiömlésének veszélye védőgázcsatla­kozó adapter használata esetén. A védőgázcsatlakozó adapter készülékoldali me­netét a szerelés előtt megfelelő teflonszalaggal kell tömíteni.

Védőgázra vo­natkozó köve­telmény

14

A szennyezett védőgáz - különösen körvezetékeknél - károkat okozhat a felsze­relésen és a hegesztés minőségének csökkenéséhez vezethet.
A védőgáz minőségét tekintve a következő előírásokat kell teljesíteni:

szilárd anyagok részecskenagysága < 40 µm

-

nyomás alatti harmatpont < -20 °C

-

max. olajtartalom < 25 mg/m³

-

Szükség esetén használjon szűrőt!

Védőgáz palac­kok által okozott
veszély

A védőgáz palackok nyomás alatt álló gázt tartalmaznak és sérülés esetén fel­robbanhatnak. Mivel a védőgáz palackok a hegesztő felszerelés részei, nagyon
óvatosan kell kezelni őket.

Védje a sűrített gázt tartalmazó védőgáz palackokat a túl nagy hőségtől, mecha­nikus ütésektől, salaktól, nyílt lángtól, szikrától és ívtől.

Szerelje függőlegesen és rögzítse az utasítás szerint a védőgáz palackokat, hogy
ne borulhassanak fel.

Hegesztő vagy más elektromos áramköröktől tartsa távol a védőgáz palackokat.

Soha ne akassza a hegesztőpisztolyt a védőgáz palackra.

Soha ne érintsen elektródát a védőgáz palackhoz.

Robbanásveszély - soha ne hegesszen nyomás alatt álló védőgáz palackon.

Mindig csak a mindenkori alkalmazáshoz megfelelő védőgáz palackot és
hozzávaló, alkalmas tartozékokat (szabályozókat, tömlőket és csőszerelvénye­ket, ...) használjon. Csak jó állapotban lévő védőgáz palackokat és tartozékokat
használjon.

Ha kinyitja egy védőgáz palack szelepét, fordítsa el az arcát a kieresztőnyílástól.

Ha nem hegeszt, zárja el a védőgáz palack szelepét.

HU

Veszély a
kiáramló
védőgáz követ­keztében

Biztonsági
intézkedések a
felállítás helyén
és a szállítás
során

Nem csatlakoztatott védőgáz palack esetén a hagyja a sapkát a védőgáz palack
szelepén.

Tartsa be a védőgáz palackokra és tartozékalkatrészekre vonatkozó gyártói
utasításokat, valamint a megfelelő nemzeti és nemzetközi rendelkezéseket.

Fulladásveszély az ellenőrizetlenül kiáramló védőgáz következtében

A védőgáz színtelen, szagtalan és kiáramláskor kiszoríthatja a környezeti le­vegőben lévő oxigént.

Gondoskodjon a megfelelő friss levegő bevezetésről - szellőztetési tényező

-

legalább 20 m³ / óra.
Vegye figyelembe a védőgáz palackra vagy a fő gázellátásra vonatkozó biz-

-

tonsági és karbantartási utasításokat
Ha nem hegeszt, zárja el a védőgáz palack vagy a fő gázellátás szelepét.

-

Minden üzembe helyezés előtt vizsgálja meg ellenőrizetlen gázkiáramlás

-

szempontjából a védőgáz palackot vagy a fő gázellátást.

A felboruló készülék életveszélyes lehet! Az akkumulátort sík és szilárd alap­felületen kell stabilan felállítani.

Maximum 10°-os dőlésszög megengedett.

-

Tűz- és robbanásveszélyes helyiségekben különleges előírások érvényesek

Vegye figyelembe a megfelelő nemzeti és nemzetközi rendelkezéseket.

-

Üzemen belüli utasításokkal és ellenőrzésekkel biztosítsa, hogy a munkahely
környezete mindig tiszta és áttekinthető legyen.

A készüléket csak az adattáblán megadott IP-védettséggel állítsa fel és üzemel­tesse.

15

A készülék felállításakor biztosítson 0,5 m (1 láb 7.69 hüvelyk) körkörös
távolságot, hogy a hűtőlevegő akadálytalanul beáramolhasson és távozhasson.

A készülék szállításakor gondoskodjon arról, hogy a hatályos nemzeti és nem­zetközi irányelveket és balesetvédelmi előírásokat betartsák. Ez speciálisan a
szállítás és fuvarozás során fennálló veszélyekre vonatkozó irányelveket jelenti.

Ne emeljen fel vagy szállítson aktív készülékeket. Szállítás vagy emelés előtt kap­csolja ki a készülékeket!

A készülék minden szállítása előtt eressze le teljesen a hűtőközeget, valamint
szerelje le a következő komponenseket:

huzalelőtoló

-

huzaltekercs

-

védőgáz palack

-

Az üzembe helyezés előtt, a szállítás után feltétlenül végezze el a készülék
sérülésekre vonatkozó szemrevételezését. Az esetleges sérüléseket az üzembe
helyezés előtt képzett szervizszemélyzettel hozassa rendbe.

Biztonsági
intézkedések
normál üzemben

A készüléket csak akkor üzemeltesse, ha valamennyi biztonsági berendezés
működőképes. Ha a biztonsági berendezések nem teljesen működőképesek, ak­kor az veszélyezteti

a kezelő vagy harmadik személy testi épségét és életét,

-

az üzemeltető készülékét és egyéb anyagi értékeit

-

a készülékkel végzett hatékony munkát.

-

A készülék bekapcsolása előtt hozassa rendbe a nem teljesen működőképes biz­tonsági berendezéseket.

A biztonsági berendezéseket soha ne kerülje meg és ne helyezze üzemen kívül.

A készülék bekapcsolása előtt biztosítsa, hogy senki se legyen veszélyben.

Legalább hetente egyszer ellenőrizze a készüléket a biztonsági berendezések
külsőleg felismerhető károsodásai szempontjából.

Mindig rögzítse jól és darus szállítás esetén előtte vegye le a védőgáz palackot.

Tulajdonságai (elektromos vezetőképesség, fagyállóság, anyag-összeférhetőség,
gyúlékonyság, ...) alapján csak a gyártó eredeti hűtőközege alkalmas készüléke­inkben történő felhasználásra.

Csak a gyártó megfelelő eredeti hűtőközegét használja.

Ne keverje más hűtőközeggel a gyártó eredeti hűtőközegét.

16

Csak a gyártó rendszerelemeit csatlakoztassa a hűtőkörhöz.

Más rendszerelemek vagy más hűtőközegek használata során keletkező károkért
a gyártó nem vállal felelősséget és minden szavatossági igény elvész.

A Cooling Liquid FCL 10/20 folyadék nem gyúlékony. Az etanol alapú hűtőközeg
bizonyos feltételek mellett gyúlékony. A hűtőközeget csak zárt eredeti
göngyölegben szállítsa és tartsa távol a gyújtóforrásoktól

Az elhasználódott hűtőközeget ártalmatlanítsa szakszerűen, a nemzeti és nem­zetközi rendelkezések megfelelően. A hűtőközeg biztonsági adatlapja a szerviztől
vagy a gyártó honlapjáról szerezhető be.

Lehűlt berendezés esetén a hegesztés kezdete előtt mindig ellenőrizze a
hűtőközegszintet.

Üzembe he­lyezés, karban­tartás és javítás

Idegen forrásból beszerzett alkatrészek esetén nem garantált, hogy az igény­bevételnek és a biztonsági igényeknek megfelelően tervezték és gyártották őket.

Csak eredeti pót- és kopó alkatrészeket használjon (ez érvényes a

-

szabványos alkatrészekre is).
A gyártó beleegyezése nélkül ne végezzen a készüléken semmiféle változ-

-

tatást, be- vagy átépítést.
A nem kifogástalan állapotú alkatrészeket azonnal cserélje ki.

-

A rendelésnél adja meg az alkatrészjegyzék szerinti pontos megnevezést és

-

cikkszámot, valamint a készülék sorozatszámát.

A ház csavarjai védővezető-csatlakozást biztosítanak a ház részeinek
földeléséhez.
Mindig megfelelő számú eredeti házcsavart használjon a megadott forgatónyo­matékkal.

HU

Biztonságtechni­kai ellenőrzés

Ártalmatlanítás Az elhasználódott elektromos és elektronikus készülékeket az európai irányelvvel

A gyártó javasolja, hogy legalább 12 havonta végeztesse el a gép biztonságtechni­kai ellenőrzését.

Ugyanazon 12 hónapos intervallumon belül javasolja a gyártó az áramforrások ka­librálását.

Ajánlatos a biztonságtechnikai ellenőrzést minősített villamos szakemberrel
elvégeztetni

módosítás után

-

beszerelés vagy átépítés után

-

javítás, ápolás és karbantartás után

-

legalább tizenkét havonta.

-

A biztonságtechnikai ellenőrzés során követni kell a megfelelő nemzeti és nem­zetközi szabványok és irányelvek előírásait.

A biztonságtechnikai ellenőrzéssel és a kalibrálással kapcsolatban közelebbi
tájékoztatást a szerviz nyújt. A szerviz kérésre a szükséges dokumentumokat
rendelkezésre bocsátja.

és a nemzeti jogszabályokkal összhangban elkülönítve kell gyűjteni, és környezet­barát módon kell újrahasznosítani. Az elhasználódott készülékeket a keres­kedőnél vagy egy helyi, felhatalmazott begyűjtő és ártalmatlanító rendszeren ke­resztül kell visszaszolgáltatni. Az elhasználódott készülékek szakszerű ártalmat­lanítása elősegíti az anyagi erőforrások fenntartható újrahasznosítását. Ennek fi­gyelmen kívül hagyása hatással lehet az egészségre/környezetre.

Biztonsági
jelölés

Csomagolóanyagok

Külön gyűjtés. Vizsgálja meg az adott közigazgatási terület előírásait. Csökkentse
a kartondoboz térfogatát.

A CE-jelöléssel ellátott készülékek teljesítik a kisfeszültségre és az elekt­romágneses összeférhetőségre vonatkozó irányelv (például az EN 60 974
szabványsor fontos termékszabványai) alapvető követelményeit.

A Fronius International GmbH kijelenti, hogy a készülék megfelel a 2014/53/EU
irányelv előírásainak. Az EU megfelelőségi nyilatkozat teljes szövege a következő
Internet-címen áll rendelkezésre: http://www.fronius.com

17

A CSA vizsgálati jellel jelölt készülékek teljesítik a Kanadában és az USA-ban
érvényes releváns szabványok előírásait.

Adatbiztonság A gyári beállítások megváltoztatása esetén az adatok biztonságáért (mentéséért)

a felhasználó felelős. A személyes beállítások kitörlődéséért a gyártó nem felel.

Szerzői jog A jelen kezelési útmutató szerzői joga a gyártóé.

A szöveg és az ábrák a nyomdába adás időpontjában fennálló műszaki állapotnak
felelnek meg. A változtatás jogát fenntartjuk. A kezelési útmutató tartalma sem­miféle igényre nem adhat alapot. Újítási javaslatokat és a kezelési útmutatóban
előforduló hibák közlését köszönettel vesszük.

18

Általános információk

19

20

Általános tudnivalók

HU

Készülék-kon­cepció

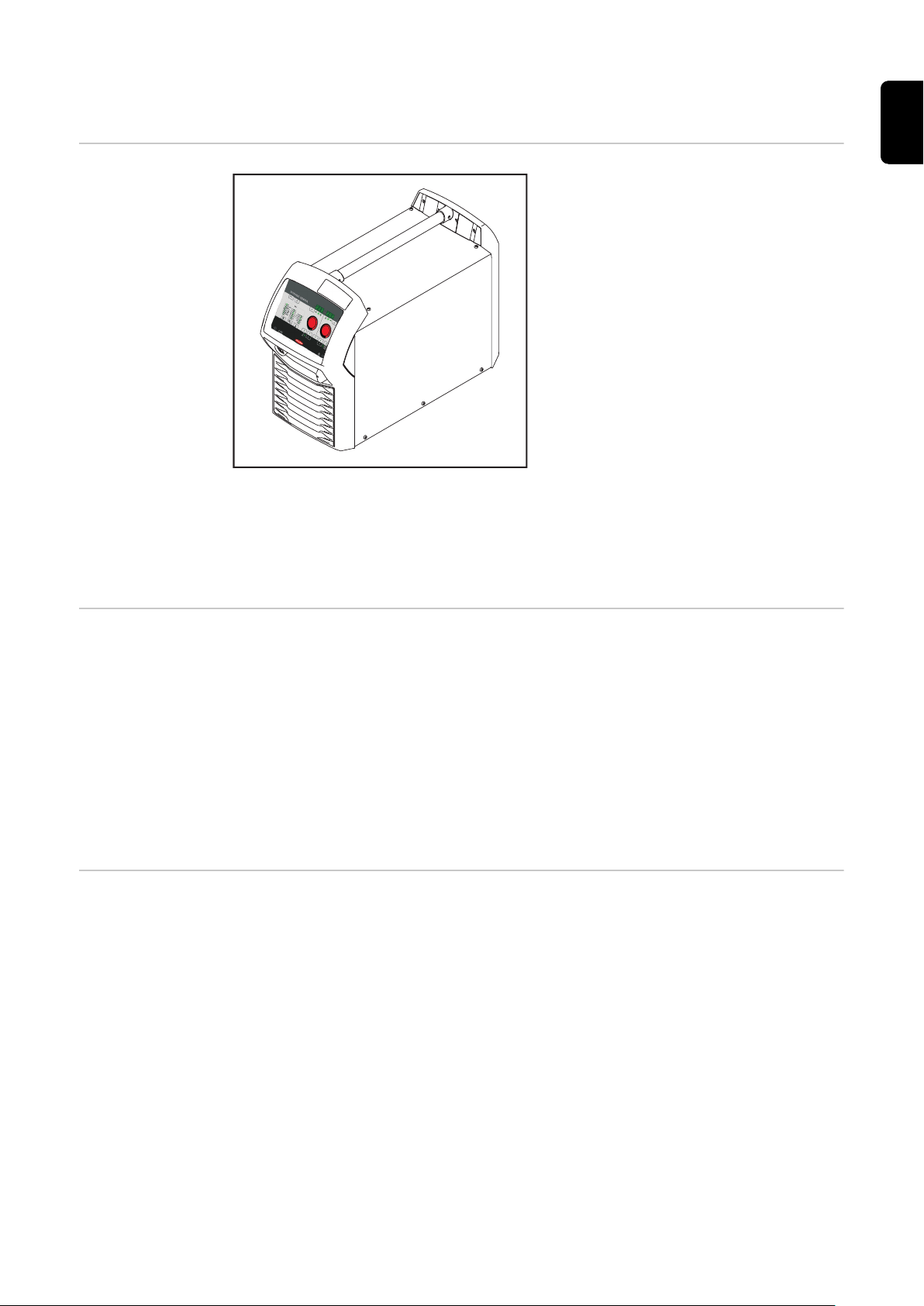

A TransSteel (TSt) 4000 Pulse és TSt
5000 Pulse áramforrások teljesen digi­talizált, mikroprocesszoros vezérlésű
inverteres áramforrások.

A moduláris dizájn és az egyszerűen
bővíthető rendszer nagy rugal­masságot biztosít.
A készülékek a következő he­gesztőeljárásokhoz készültek:

AFI/VFI impulzusos hegesztés

-

AFI/VFI standard hegesztés

-

Bevont elektródás hegesztés

-

TransSteel 4000 / 5000 Pulse

A készülékek a „korlátozás a teljesítményhatáron” biztonsági funkcióval rendel­keznek. Ezáltal az áramforrások a folyamatbiztonság veszélyeztetése nélkül a tel­jesítményhatáron üzemeltethetők. Az ezzel kapcsolatos részletes részletek a
„Hegesztés” című fejezetben találhatók.

Működési elv Az áramforrások központi vezérlő és szabályozó egysége egy digitális jelpro-

cesszorral van összekötve. A központi vezérlő és szabályozó egység és a jelpro­cesszor vezérli a teljes hegesztési eljárást.
A rendszer a hegesztési eljárás közben folyamatosan méri a tényleges adatokat
és a változásokra azonnal reagál. Szabályozó algoritmusok gondoskodnak arról,
hogy a kívánt előírt állapot fennmaradjon.

Ez a következőket eredményezi:

Pontos hegesztési eljárás,

-

Az összes eredmény nagyfokú reprodukálhatósága

-

Kiemelkedő hegesztési tulajdonságok.

-

Alkalmazási
területek

A készülékek kézi és automatizált alkalmazásokhoz kerülnek felhasználásra
klasszikus acélhoz és horganyzott lemezekhez a kisiparban és az iparban:

gép- és készülékgyártás,

-

acélszerkezet-építés,

-

berendezés- és tartálygyártás,

-

hajógyárak és tengerpart,

-

fém- és portálgyártás,

-

vasúti járműgyártás,

-

fémfeldolgozó ipar

-

21

Figyelmez­tetések a
készüléken

Az áramforráson figyelmeztetések és biztonsági szimbólumok találhatók. Ezeket
a figyelmeztetéseket és biztonsági szimbólumokat nem szabad sem eltávolítani,
sem pedig átfesteni. A tudnivalók és szimbólumok figyelmeztetnek a helytelen
kezelésre, amelynek súlyos személyi sérülések és anyagi károk lehetnek a követ­kezményei.

22

Figyelmeztető információk az áramforráson

A hegesztés veszélyes tevékenység. A következő előfeltételeknek kell tel­jesülniük:

megfelelő hegesztői képzettség

-

megfelelő védőfelszerelés

-

A munkában részt nem vevő személyek távoltartása

-

Az ismertetett funkciókat csak akkor használja, ha a következő dokumentumokat
teljesen átolvasta és megértette:

ezt a kezelési útmutatót

-

a rendszerelemek összes kezelési útmutatóját, különösen a biztonsági

-

előírásokat.

HU

23

Hegesztőeljárások, folyamatok és hegesztési jel­leggörbék MIG/MAG-hegesztéshez

Általános tudni­valók

Az AFI/VFI
Standard Syner­gic hegesztés
rövid ismer­tetése

Az AFI/VFI Puls
Synergic he­gesztés rövid is­mertetése

A legkülönbözőbb anyagok hatékony hegesztése érdekében az áramforráshoz
különböző hegesztőeljárások, folyamatok és hegesztési jelleggörbék állnak ren­delkezésre.

AFI/VFI Standard Synergic

Az AFI/VFI Standard Synergic hegesztés olyan AFI/VFI hegesztési eljárás,
amely az áramforrás egész teljesítménytartományában a következő ívalakokkal
rendelkezik:

Rövidzáras ív
A cseppátmenet rövidzár alatt, az alsó teljesítménytartományban történik.

Átmeneti ív
A hegesztési csepp a huzalelektróda végén növekszik és a közepes teljesítmény­tartományban, még a rövidzár alatt átmegy.

Szóróanyag-átmenetű ív
Az anyagátvitel a nagy teljesítménytartományban, rövidzármentesen történik.

AFI/VFI Puls Synergic

Az AFI/VFI Puls Synergic hegesztés impulzusos ívvel működő folyamat, vezérelt
anyagátmenettel.
Ennél a folyamatnál az alapáram-fázisban annyira lecsökken az energiabevitel,
hogy az ív éppen hogy csak stabilan ég és előmelegíti a munkadarab felületét. Az
impulzusáram fázisban pontosan adagolt áramimpulzus gondoskodik a he­gesztőanyag-csepp célzott leválasztásáról.
Ez az elv fröccsenésmentes hegesztésről és pontos munkavégzésről gondoskodik
az egész teljesítménytartományban.

A Synchropuls
hegesztés rövid
ismertetése

24

A Synchropuls módszer a Standard Synergic és a Puls Synergic hegesztéshez áll
rendelkezésre.
A hegesztési teljesítmény két munkapont közötti ciklikus váltakozásának
köszönhetően a Synchropuls módszerrel pikkelyes varratmegjelenés és nem fo­lyamatos hőbevitel érhető el.

A horonygya­lulás (Arc Air
Gouging) rövid
ismertetése

Horonygyalulásnál ívet gyújtanak egy szénelektróda és a munkadarab között, ez
megolvasztja és sűrített levegő kifújja az alapanyagot.
A horonygyalulás üzemi paraméterei speciális jelleggörbében vannak definiálva.

Alkalmazások:

Üregek, pórusok vagy salakzárványok eltávolítása a munkadarabokból

-

Öntőcsapok leválasztása vagy az egész munkadarab-felület lemunkálása

-

öntödékben
Élek előkészítése durva lemezekhez

-

Hegesztési varratok előkészítése és kijavítása

-

Gyökvarratok vagy hibás helyek kimunkálása

-

Varratvályúk készítése

-

HU

25

Rendszerelemek

Általános tudni­valók

Biztonság

Az áramforrások különböző rendszerelemekkel és opciókkal üzemeltethetők. Így
az áramforrások alkalmazási területétől függően a folyamatok optimalizálhatók,
a használat és a kezelés pedig egyszerűbbé tehető.

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett

▶

szakszemélyzet hajthatja végre.
Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

26

Áttekintés

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

HU

(1) Hegesztőpisztoly
(2) Huzalelőtoló
(3) Huzalelőtoló befogója
(4) Összekötő tömlőkötegek
(5) Áramforrás
(6) Hűtőegység
(7) Mozgatókocsik és gázpalacktartók
(8) Test- és elektródakábel

27

VRD: Biztonsági funkció

VRD: Biztonsági
funkció

A Voltage Reduction Device (VRD) egy opcionális feszültségcsökkentő biztonsági
berendezés. Olyan környezethez ajánlott, ahol az ívhegesztés következtében fo­kozottan fennáll az elektromos áramütés vagy elektromos baleset kockázata:

A hegesztő alacsony testellenállása következtében

-

Ha jelentős annak a kockázata, hogy a hegesztő megérinti a munkadarabot

-

vagy a hegesztőkör más részeit

Alacsony testellenállás az alábbi esetekben valószínű:

Víz a környezetben

-

Nedvesség

-

Hőség, különösen 32 °C (89.6 °F) fölötti környezeti hőmérséklet esetén

-

Nedves, nyirkos vagy forró helyeken a páratartalom vagy az izzadság jelentősen
csökkentheti a bőr ellenállását, valamint a védőfelszerelés és a ruházat szige­telési ellenállását.

Ilyen környezetek lehetnek:

Ideiglenes gátépítmények egy építési terület meghatározott területeinek

-

vízmentesítésére az építési idő alatt (zárógátak)
Árkok

-

Bányák

-

Esőzés

-

Részben vízzel fedett területek

-

Fröccsvizes zónák

-

VRD: Biztonsági
elv

A VRD opció csökkenti az elektróda és a munkadarab közötti feszültséget. Biz­tonságos állapotban világít az aktuálisan kiválasztott hegesztőeljárás kijelzője. A
biztonságos állapot definíciója a következő:

Üresjáratban a kimeneti feszültség maximum 35 V-ra van korlátozva.

-

Amíg a hegesztő üzemmód aktív (hegesztőkör ellenállás < 200 Ohm), villog az ak­tuálisan kiválasztott hegesztőeljárás kijelzője, és a kimeneti feszültség túllépheti
a 35 V-ot.

A hegesztőkör ellenállása nagyobb,
mint az emberi test minimális el­lenállása (nagyobb vagy egyenlő 200
Ohm-mal):

VRD aktív

-

Az üresjárati feszültség 35 V-ra

-

van korlátozva
A kimeneti feszültség véletlen

-

megérintése nem jelent veszélyt

A hegesztőkör ellenállása kisebb, mint
az emberi test minimális ellenállása
(kisebb 200 Ohm-nál):

VRD inaktív

-

A megfelelő hegesztési tel-

-

jesítmény biztosítása érdekében
nincs kimenő feszültség korlátozás
Példa: Hegesztési mód

-

28

Bevont elektródás hegesztés üzemmódra érvényes:
a hegesztés végét követő 0,3 másodpercen belül:

VRD újra aktív

-

A kimeneti feszültség 35 V-ra történő korlátozása újra biztosítva van

-

HU

29

30

Kezelőelemek és csatlakozók

31

32

Kezelőpanel

HU

Általános tudni­valók

Biztonság

A kezelőpanel a funkciók tekintetében logikus felépítésű. Az egyes, hegesztéshez
szükséges paraméterek

gombokkal választhatók ki

-

gombokkal vagy a beállító kerékkel módosíthatók

-

hegesztés közben a digitális kijelzőn megjeleníthetők.

-

A szinergia funkció alapján egy paraméter módosításakor az összes többi pa­raméter is beállításra kerül.

MEGJEGYZÉS!

A szoftverfrissítések miatt a készüléken elérhetők lehetnek olyan funkciók,
amelyeket ez a kezelési útmutató nem említ, vagy fordítva.

Ezenkívül egyes ábrák csekély mértékben eltérhetnek az Ön készülékének ke­zelőelemeitől. Ezeknek a kezelőelemeknek a működésmódja azonban megegye­zik.

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett

▶

szakszemélyzet hajthatja végre.
Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

33

Kezelőpanel

(1)
(2)

(3)
(4)

(5)

(6)(7)

(14)(13) (17)

(12)

(11)

(10) (8)

(9)

(15)(16)

Sz. Funkció

(1) Jobb oldali paraméter-kiválasztás gomb

a) A következő paraméterek kiválasztásához

Ívhossz-módosítás

Az ívhossz módosításához

Hegesztőfeszültség (V) *)

A hegesztés elkezdése előtt automatikusan megjelenik egy, a programo­zott paraméterekből adódó irányérték a kijelzőn. A hegesztési folyamat
alatt az aktuális tényleges érték jelenik meg.

34

Impulzus/dinamika korrekció

A cseppleválasztási energia fokozatmentes korrekciójához AFI/VFI Puls
Synergic hegesztésnél

- ... kisebb cseppleválasztó erő
0 ... semleges cseppleválasztó erő
+ ... megnövelt cseppleválasztó erő

A rövidzár-dinamika befolyásolásához a cseppátmenet pillanatában
AFI/VFI Standard Synergic hegesztésnél, AFI/VFI Standard kézi he­gesztésnél és bevont elektródás hegesztésnél

- ... keményebb és stabilabb ív
0 ... semleges ív
+ ... lágyabb és kisebb fröcskölésű ív

b) A Setup menü paramétereinek módosításához

(2) Bal oldali paraméter-kiválasztás gomb

a) A következő paraméterek kiválasztásához

HU

Lemezvastagság

Lemezvastagság mm-ben vagy in.-ben.
Ha például a kiválasztandó hegesztőáram nem ismert, elegendő a lemez­vastagság megadása, és a szükséges hegesztőáram, valamint a többi, *)
jelzésű paraméter automatikusan beállításra kerül.

Hegesztőáram *)
Hegesztőáram [A]
A hegesztés elkezdése előtt automatikusan megjelenik egy, a programo­zott paraméterekből adódó irányérték a kijelzőn. A hegesztési folyamat
alatt az aktuális tényleges érték jelenik meg.

Huzalsebesség

*)

Huzalsebesség m/min vagy in./perc mértékegységben.

b) A Setup menü paramétereinek módosításához

(3) Jobb beállító kerék

Az ívhossz módosítás, hegesztőfeszültség és dinamika paraméterek
módosításához

35

A Setup menü paramétereinek módosításához

(4) Bal beállító kerék

A lemezvastagság, hegesztőáram és huzalsebesség paraméterek
módosításához
A Setup menü paramétereinek kiválasztásához

(5) EasyJob memóriagombok

Max. 5 munkapont mentéséhez

(6)

Eljárás gomb

**)

Az eljárás kiválasztásához

AFI/VFI Standard kézi hegesztés

AFI/VFI Standard Synergic hegesztés

AFI/VFI Puls Synergic hegesztés

Bevont elektródás hegesztés

(7) Üzemmód gomb

Az üzemmód kiválasztásához

2-ütemes üzemmód

4-ütemű üzemmód

Különleges 4-ütemű üzemmód

Ponthegesztés és szakaszos hegesztés

(8) Védőgáz gomb

A felhasznált védőgáz kiválasztásához. Az SP paraméter a plusz
védőgázokhoz van előirányozva.

36

Kiválasztott huzalátmérő esetén a megfelelő védőgáz mögötti LED világít.

(9) Huzalátmérő gomb

Az alkalmazott huzalátmérő kiválasztásához. Az SP paraméter a plusz hu­zalátmérőkhöz van előirányozva.

Kiválasztott huzalátmérő esetén a megfelelő huzalátmérő mögötti LED
világít.

(10) Anyagfajta gomb

A felhasznált hegesztőanyag kiválasztásához. Az SP paraméter a plusz
hegesztőanyagokhoz van előirányozva.

Kiválasztott anyagfajta esetén a megfelelő hegesztőanyag mögötti LED
világít.

(11) Huzalbefűzés gomb

Nyomja meg és tartsa nyomva a gombot:
Fűzzön be gázmentes huzalt a hegesztőpisztoly tömlőkötegébe

Amíg nyomva van a gomb, a huzalelőtoló huzalbefűzési sebességgel
működik.

HU

(12) Gázellenőrző gomb

A szükséges gázmennyiség beállítása a nyomáscsökkentőn.

Érintse meg egyszer a gombot: Védőgáz áramlik ki
Érintse meg újra a gombot: A védőgáz áramlása leáll

Ha nem érinti meg újra a gázellenőrző gombot, a védőgáz áramlása 30 s
elteltével leáll.

(13) SF - ponthegesztés / szakaszos / SynchroPuls hegesztés kijelző

Világít, ha aktivált ponthegesztés vagy szakaszos hegesztés

-

üzemmódban a pontozási idő / szakaszos hegesztés ideje (SPt) Setup
paraméternél be van állítva egy érték
Világít, ha aktivált AFI/VFI Synergic eljárás esetén a frekvencia (F)

-

Setup paraméternél be van állítva egy érték.

(14) Átmeneti ív kijelző

A rövidzáras ív és a szórt ív között fröcskölő átmeneti ív keletkezik. Az
átmeneti ív kijelző világítása erre a kritikus tartományra utal.

(15) HOLD kijelző

Minden hegesztés végén tárolódnak a hegesztőáram és a he­gesztőfeszültség tényleges értékei - a HOLD kijelző világít.

(16) Impulzus kijelző

Világít, ha a AFI/VFI Puls Synergic hegesztőeljárás van kiválasztva

(17) Real Energy Input (energiamérés)

A hegesztésbe bevitt energia kijelzéséhez.

A Real Energy Input (energiamérés) kijelzőt aktiválni kell a Setup menü 2.
szintjén - EnE paraméter. Hegesztés közben az érték folyamatosan emel­kedik, az állandóan növekvő energiabevitelnek megfelelően. A következő

37

hegesztés megkezdéséig vagy az áramforrás ismételt bekapcsolásáig a he­gesztés vége utáni végleges érték tárolva marad - a HOLD kijelző világít.

*) Ha ki van választva az egyik paraméter, az AFI/VFI Standard Synergic he-

gesztőeljárásnál és az AFI/VFI Puls Synergic hegesztőeljárásnál a sziner­gia funkció alapján az összes többi paraméter, valamint a he­gesztőfeszültség paraméter is automatikusan beállításra kerül.

**) A VRD opcióval kapcsolatban a pillanatnyilag kiválasztott hegesztőeljárás

kijelzője egyidejűleg állapotkijelzésre is szolgál:

A kijelző folyamatosan világít: A feszültségcsökkentő készülék (VRD)

-

aktív és 35 V-nál kisebb értékre korlátozza a kimeneti feszültséget.
A kijelző villog, amint egy hegesztési művelet megy végbe, ami miatt a

-

kimeneti feszültség 35 V-nál nagyobb lehet.

38

Szervizpa-

+

raméterek

A paraméter-kiválasztás gombok egyidejű megnyomásával különböző szervizpa­raméterek lekérdezése lehetséges.

Kijelző megnyitása

HU

1

Paraméter kiválasztása

2

Rendelkezésre álló paraméterek

Példa:

1.00 | 4.21

Példa:
2 | 491

Példa:
r 2 | 290

Megjelenik az első „Firmwareverzió”
paraméter, pl. „1.00 | 4.21”

Az üzemmód és eljárás gombbal vagy a
bal beállító kerékkel válassza ki a
kívánt Setup paramétert

Magyarázat

Firmwareverzió

Hegesztőprogram-konfiguráció

Az aktuálisan kiválasztott hegesztési
program száma

Példa:
654 | 32.1
= 65 432,1 h
= 65 432 h 6 min

A tényleges ívégési idő kijelzése az
első üzembe helyezés óta
Tudnivaló: Az ívégési idő kijelzője
kölcsönzési díjak, garanciális
szolgáltatások vagy hasonlók
számítási alapjaként nem alkalmas.

Példa:
iFd | 0.0

Huzalelőtoló motoráram (A)
Az érték változik, amint a motor
működik.

2nd 2. menüszint szerviztechnikusok

számára

39

Billentyűzár A kezelőpanel beállítás véletlen módosításainak elkerülése érdekében bil-

+

lentyűzár választható. Amíg a billentyűzár aktív, addig

nem lehetséges a beállítás a kezelőpanelen

-

csak paraméter-beállítások lehetségesek

-

minden kiosztott memóriagomb lekérdezése lehetséges, amennyiben a

-

zárolás időpontjában ki volt választva egy kiosztott memóriagomb

Billentyűzár aktiválása / deaktiválása:

1

Billentyűzár aktiválva:
A kijelzőkön megjelenik a „CLO | SEd”
üzenet.

Billentyűzár deaktiválva:
A kijelzőkön megjelenik az „OP | En”
üzenet.

A billentyűzár a kulcsos kapcsoló opcióval is aktiválható és deaktiválható.

40

Csatlakozók, kapcsolók és mechanikai al-

(1)

(2)

(3)

(4)

(6)

(7)

(9)

(8)

(5)

katrészek

TSt 4000 / 5000
Pulse csatla­kozók

Sz. Funkció

(1) (-) áramátadó hüvely bajonettzárral

A következőkre szolgál:

Testkábel csatlakoztatásához AFI/VFI-hegesztésnél

-

Elektróda- vagy testkábel csatlakoztatása bevont elektródás he-

-

gesztésnél (elektródatípustól függően)

HU

(2) Hálózati kapcsoló

Az áramforrás be- és kikapcsolásához

(3) (+) áramátadó hüvely bajonettzárral

A következőkre szolgál:

összekötő tömlőköteg áramkábelének csatlakoztatásához AFI/VFI

-

hegesztésnél
Elektróda- vagy testkábel csatlakoztatása bevont elektródás he-

-

gesztésnél (elektródatípustól függően)

(4) Gázelőmelegítő dugaszoló aljzat (opció)

(5) Automata-interfész (opció)

(6) EASY DOCUMENTATION matrica

(7) Húzásmentesített hálózati kábel

(8) Helyi hálózati csatlakozó

Standardizált huzalelőtoló csatlakozó (összekötő tömlőköteg)

(9) Levegőszűrő

Tisztításhoz oldalirányban kihúzható

41

42

Szerelés és üzembe helyezés

43

44

Hegesztéshez szükséges minimális felszereltség

HU

Általános tudni­valók

AFI/VFI he­gesztés
gázhűtéssel

AFI/VFI he­gesztés
vízhűtéssel

A hegesztőeljárástól függően bizonyos minimális felszereltségre van szükség az
áramforrással történő munkavégzéshez.
A következőkben ismertetjük a hegesztőeljárásokat és a hegesztéshez szükséges
megfelelő minimális felszereltséget.

Áramforrás

-

testkábel

-

AFI/VFI gázhűtéses hegesztőpisztoly

-

Védőgáz-csatlakozó (védőgáz-ellátás)

-

Huzalelőtolás (VR 5000 Remote)

-

Összekötő tömlőkötegek, gázhűtéses

-

Huzalelektróda

-

Áramforrás

-

Hűtőegység

-

Testkábel

-

AFI/VFI vízhűtéses hegesztőpisztoly

-

Védőgáz-csatlakozó (védőgáz-ellátás)

-

Huzalelőtolás (VR 5000 Remote)

-

Vízhűtés opció (VR 5000 Remote-hoz)

-

Összekötő tömlőköteg vízhűtéssel

-

Huzalelektróda

-

Bevont
elektródás he­gesztés

Minimális felsze­relés horonygya­lulásnál

Áramforrás

-

Testkábel

-

Elektródatartó

-

Bevont elektródák

-

TSt 4000 / 5000 Puls, TSt 5000 Syn áramforrás

-

120 mm² testkábel

-

KRIS 13 horonygyalu

-

Sűrítettlevegő-ellátás

-

45

Szerelés és üzembe helyezés előtt

Biztonság

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett

▶

szakszemélyzet hajthatja végre.
Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell

▶

kapcsolni és le kell választani a villamos hálózatról.
Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás

▶

ellen.
A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról,

▶

hogy az elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

Rendel­tetésszerű
használat

Felállítási
utasítások

Az áramforrás kizárólag AFI/VFI és bevont elektródás hegesztésre szolgál.
Az egyéb vagy ezen túlmenő használat nem rendeltetésszerűnek minősül.
Az ebből eredő károkért a gyártó nem felel.

A rendeltetésszerű használathoz tartozik még:

a kezelési útmutatóban szereplő minden tudnivaló figyelembevétele,

-

az ellenőrzési és karbantartási munkák elvégzése

-

A készülék az IP 23 védettség szempontjából be van vizsgálva, ami az alábbiakat
jelenti:

védelem ø 12 mm-nél (0.49 in.) nagyobb idegen test behatolása ellen

-

védelem vízpermet ellen a függőlegeshez képest 60°-os szögig

-

A készülék az IP 23 védettség szerint a szabadban is felállítható és üzemeltet­hető.
Kerülje a nedvesség közvetlen behatolását (pl. esőzés által).

VESZÉLY!

Leeső vagy felboruló készülékek miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A készüléket sík és szilárd alapfelületen kell stabilan felállítani.

▶

A szerelés után ellenőrizze az összes csavarkötés rögzítettségét.

▶

46

VESZÉLY!

Hálózati csatla­kozó

Elektromos áram miatti veszély a készülékben található elektromosan vezető
por következtében.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A készüléket csak felszerelt levegőszűrővel szabad üzemeltetni. A le-

▶

vegőszűrő egy fontos biztonsági berendezés az IP 23 védettség elérése
érdekében.

A szellőzőcsatorna fontos biztonsági berendezés. A felállítás helyének
kiválasztásakor ügyelni kell arra, hogy a hűtőlevegő akadálytalanul be- és
kiléphessen az elülső és hátsó oldal szellőzőnyílásain. A keletkező elektromosan
vezető port (pl. csiszolási munkáknál) nem szabad beszívni a készülékbe.

A készülékek az adattáblán megadott hálózati feszültségre készültek. Amennyi­ben Ön olyan kivitelű készülékkel rendelkezik, amelyre nem lett felszerelve
hálózati kábel vagy hálózati csatlakozódugó, azokat a nemzeti szabványoknak
megfelelően fel kell szerelni. A hálózati tápvezeték biztosítása a műszaki adatok­ban található.

VIGYÁZAT!

A nem megfelelően méretezett elektromos vezetékrendszer veszélye.

Ennek anyagi károk lehetnek a következményei.

A hálózati tápvezetéket, valamint annak biztosítóját meglévő áramellátásnak

▶

megfelelően kell méretezni.
A adattáblán található műszaki adatai érvényesek.

HU

47

A hálózati kábel csatlakoztatása

Általános tudni­valók

Előírt hálózati
kábelek és
húzásmentesítők

Ha nincs csatlakoztatva hálózati kábel, akkor üzembe helyezés előtt be kell sze­relni egy, a csatlakoztatási feszültségnek megfelelő hálózati kábelt.
Húzásmentesítő a következő kábel-keresztmetszetekhez van az áramforrásra
szerelve:

Áramforrás Kábel-keresztmetszet

felszerelt húzásmen­tesítő,
Kanada / US

TSt 4000 Pulse AWG 12 *) 4G2.5

TSt 5000 Pulse AWG 10 *) 4G4

TSt 4000 MV Pulse AWG 10 *) 4G4

TSt 5000 MV Pulse AWG 6 *) 4G10

*) Kanada/US kábeltípus: extra-hard usage (különösen kemény igénybevétel)

A más kábelkeresztmetszetekhez használandó húzásmentesítőket megfelelő
módon méretezni kell.

Áramforrás Hálózati feszültség Kábelkereszt-

Európa

metszet

Kanada/US

Európa

Biztonság

TSt 4000 Pulse 3 x 380 / 400 V AWG 12 *) 4G2.5

3 x 460 V AWG 12 *) 4G2.5

TSt 5000 Pulse 3 x 380 / 400 V AWG 8 *) 4G4

3 x 460 V AWG 10 *) 4G4

TSt 4000 MV Pulse 3 x 208 / 230 / 400 /460VAWG 10 *) 4G4

TSt 5000 MV Pulse 3 x 208 / 230 / 400 /

460 V

*) Kanada/US kábeltípus: extra-hard usage (különösen kemény igénybevétel)

A különböző kábelek cikkszámai a készülékek alkatrészjegyzékén találhatók.

AWG ... American wire gauge (= amerikai huzalméret)

VESZÉLY!

Hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az alábbiakban leírt munkákat csak képzett szakszemélyzetnek szabad

▶

elvégeznie.
A nemzeti szabványok és irányelvek előírásait követni kell.

▶

AWG 6 *) 4G10

48

VIGYÁZAT!

A hálózati kábel
csatlakoztatása

Szakszerűtlenül előkészített hálózati kábel miatti veszély.

Rövidzár és anyagi kár lehet a következmény.

Lássa el érvéghüvelyekkel a lecsupaszított hálózati kábel összes fázisve-

▶

zetőjét, valamint védővezetőjét.

Ha nincs csatlakoztatva hálózati kábel, akkor üzembe helyezés előtt be kell sze­relni egy, a csatlakoztatási feszültségnek megfelelő hálózati kábelt.

A védővezetőnek kb. 10 - 15 mm-rel (0.4 - 0.6 in.) hosszabbnak kell lennie a
fázisvezetőnél.

A hálózati kábel csatlakoztatásának képi ábrázolása a következő Húzásmentesítő
szerelése vagy Húzásmentesítő Kanada / US szerelése szakaszokban található. A
hálózati kábel csatlakoztatását a következők szerint kell végezni:

Szerelje le a készülék oldalelemét

1

Dugja be a hálózati kábelt annyira, hogy a védővezetőt és a fázisvezetőket

2

előírásszerűen csatlakoztatni lehessen a tömbkapocsra.
Lássa el érvéghüvellyel a védővezetőt és a fázisvezetőt

3

Csatlakoztassa a védővezetőt és a fázisvezetőt a tömbkapocshoz

4

Rögzítse a hálózati kábelt húzásmentesítővel

5

Szerelje fel a készülék oldalelemét

6

HU

49

Európa

3

1

2

5

4

7

3

4

100mm

(4inch)

PE

2

1

3

3

3

3

3

4

4x

3

1,2 Nm

1

4

3

2

5

6

húzásmentesítő
felszerelése

1

2

3

5

4

FONTOS! Kábelkötözők segítségével

kösse össze a tömbkapocs közelében
található fázisvezetőket.

50

Kanada / US

3

1

2

5

4

7

1

3

3

3

3

3

4

4x

3

3,5 Nm

1

4

3

2

5

6

húzásmentesítő
felszerelése

1 2

HU

3

5

4

FONTOS! Kábelkötözők segítségével

kösse össze a tömbkapocs közelében
található fázisvezetőket.

51

Generátoros üzemmód

Generátoros
üzemmód

Az áramforrás generátorhoz alkalmas.

A szükséges generátor-teljesítmény méretezéséhez szükség van az áramforrás
S

maximális látszólagos teljesítményére.

1max

Az áramforrás S

maximális látszólagos teljesítménye 3 fázisú készülékekhez

1max

a következőképpen számítható ki:

S

= I

1max

I

és U1 a készülék adattáblája vagy a műszaki adatok alapján

1max

A generátor szükséges S

1max

x U1 x √3

látszólagos teljesítménye a következő alapképlettel

GEN

számítható ki:

S

GEN

= S

1max

x 1,35

Ha nem maximális teljesítménnyel történik a hegesztés, kisebb generátor
használható.

FONTOS! A generátor S
áramforrás S

maximális látszólagos teljesítménye!

1max

látszólagos teljesítménye nem lehet kisebb, mint az

GEN

MEGJEGYZÉS!

A generátor leadott feszültsége semmiképpen sem lépheti át a hálózati
feszültség alsó és felső tűréshatárát.

A hálózati feszültség tűrésadatait a „Műszaki adatok” című fejezet tartalmazza.

52

Üzembe helyezés

HU

Biztonság

Általános tudni­valók

VESZÉLY!

Az áramütés halálos lehet.

Ha az áramforrás telepítés közben a hálózatra van csatlakoztatva, súlyos személyi
sérülések és anyagi károk veszélye áll fenn.

Csak akkor végezzen bármilyen munkát a készüléken, ha az áramforrás

▶

hálózati kapcsolója - O - állásba van kapcsolva.
Csak akkor végezzen bármilyen munkát a készüléken, ha az áramforrás le van

▶

választva a hálózatról.

VESZÉLY!

Elektromos áram miatti veszély a készülékben található elektromosan vezető
por következtében.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A készüléket csak felszerelt levegőszűrővel szabad üzemeltetni. A le-

▶

vegőszűrő egy fontos biztonsági berendezés az IP 23 védettség elérése
érdekében.

Az üzembe helyezést egy kézi, vízhűtésű AFI/VFI alkalmazás alapján ismertetjük.

Rendszerele­mekre vonatkozó
információk

Az alábbiakban leírt műveletek és tevékenységek utalásokat tartalmaznak a
különböző rendszerelemekre, pl.

Mozgatókocsik

-

Állókonzolok

-

Hűtőegységek

-

Huzalelőtolók

-

Összekötő tömlőkötegek

-

Hegesztőpisztolyok, stb.

-

A rendszerelemek szerelésére és csatlakoztatására vonatkozó pontos in­formációk a rendszerelemek megfelelő kezelési útmutatóiban találhatók.

53

A rendszerele­mek felépítése
(áttekintés)

VESZÉLY!

A hibásan elvégzett munka súlyos személyi sérüléseket és anyagi károkat okoz­hat.

Az alábbiakban leírt tevékenységeket csak képzett szakszemélyzet végezheti

▶

el!
A „Biztonsági előírások” fejezetet figyelembe kell venni!

▶

A következő ábra áttekintést ad Önnek az egyes rendszerelemek felépítéséről.

54

Huzalelőtoló fel-

1

1

2

3

4

2

1

3

4

helyezése az
áramforrásra

VIGYÁZAT!

Személyi sérülések és anyagi károk veszélye a leeső huzalelőtoló miatt.

Biztosítsa a huzalelőtoló rögzítettségét a forgócsapon, valamint a

▶

készülékek, állókonzolok és mozgatókocsik stabil felállítását.

1

HU

Az összekötő
tömlőköteg
húzásmen­tesítőjének fel­szerelése

1

A húzásmentesítő felszerelése a mozgatókocsira

2

A húzásmentesítő felszerelése a huzalelőtolóra

FONTOS! A kopások megelőzése érdekében a kábeleknek a szerelés során „be­felé irányuló hurkot” kell képezniük. Az 1,2 m (3 ft. 11.24 in.) hosszúságú
összekötő tömlőkötegekhez nincs húzásmentesítő.

55

Az összekötő

1

2

7

4

5

6

3

tömlőköteg csat­lakoztatása

VESZÉLY!

A hibás felszerelés súlyos személyi sérüléseket és anyagi károkat okozhat.

Az ismertetett műveleteket csak akkor végezze el, ha a kezelési útmutatót

▶

teljesen átolvasta és megértette.

MEGJEGYZÉS!

Az összekötő tömlőköteg csatlakoztatásakor ellenőrizze, hogy

az összes csatlakozó stabilan csatlakoztatva van-e

▶

az összes kábel, vezeték és tömlőköteg sérülésmentes-e és helyesen le van-e

▶

szigetelve

FONTOS! Gázhűtéses rendszereknél nincs hűtőegység. Gázhűtéses rendsze­reknél a vízcsatlakozók csatlakoztatása elmarad.

1

2

56

Az összekötő
tömlőköteg he­lyes elrendezése

FONTOS! Az összekötő tömlőköteg bekapcsolási időtartam értékei (ED) csak he-

lyes elrendezés esetén teljesülnek.

HU

Az összekötő tömlőköteg helyes elrendezése

57

A gázpalack
csatlakoztatása

VESZÉLY!

A felboruló gázpalackok súlyos személyi sérüléseket és anyagi károkat okozhat­nak.

Gázpalackok használata esetén

A gázpalackokat sík és szilárd alapfelületre, stabilan kell felállítani

▶

Biztosítsa felborulás ellen a gázpalackokat

▶

Szerelje fel a VR-tartó opciót

▶

Vegye figyelembe a gázpalack gyártójának biztonsági előírásait

▶

Állítsa a gázpalackot a mozgatóko-

1

csira
Biztosítsa a gázpalackot palackhe-

2

vederrel a felső részen (de ne a pa­lack nyakánál) felborulás ellen

Távolítsa el a gázpalack védőku-

3

pakját
Nyissa ki rövid időre a gázpalack

4

szelepét a körülötte lévő
szennyeződés eltávolításához

Ellenőrizze a nyomáscsökkentőn a

5

tömítést
Csavarja fel a nyomáscsökkentőt a

6

gázpalackra, majd húzza meg
Kösse össze gáztömlő segítségével

7

az összekötő tömlőköteg
védőgáztömlőjét a
nyomáscsökkentővel

MEGJEGYZÉS!

Az US készülékek gáztömlő adapterrel kerülnek kiszállításra:

Az adapter felcsavarása előtt tömítse megfelelő eszközökkel a gáz-mágnes-

▶

szelep külső menetét.
Ellenőrizze az adapter gáztömítettségét.

▶

58

A testelés létre-

1

3

2

hozása

MEGJEGYZÉS!

A testelés létrehozásakor a következőkre ügyeljen:

Mindegyik áramforráshoz használjon saját testkábelt

▶

Vezesse a lehető leghosszabban, a lehető legközelebb egymáshoz a plusz

▶

kábelt és a testkábelt
Válassza el egymástól térben az egyes áramforrások hegesztőköri vezetékeit

▶

Ne vezessen párhuzamosan több testkábelt;

▶

ha a párhuzamos vezetést nem lehet elkerülni, akkor a hegesztőköri ve­zetékek között tartsa be a 30 cm minimális távolságot.
Használja a lehető legrövidebb testkábelt, válasszon nagy keresztmetszetet

▶

Ne keresztezze a testkábeleket

▶

A testkábel és az összekötő tömlőköteg között kerülje a ferromágneses anya-

▶

gokat
Ne csévélje fel a hosszú testkábeleket - tekercshatás!

▶

Fektesse hurokban a hosszú testkábeleket
Ne vezesse a testkábeleket vascsövekben, fémes kábelcsatornákban vagy

▶

acéltartókon, kerülje a kábelcsatornákat;
(a plusz kábel és a testkábel egy acélcsőben történő vezetése nem okoz
problémákat)
Több testkábel esetén a lehető legjobban el kell választani egymástól a mun-

▶

kadarabon lévő testpontokat, és az egyes ívek alatt nem szabad megengedni
a keresztezett áramutakat.
Használjon kompenzált összekötő tömlőkötegeket (egybeépített testkábellel

▶

rendelkező összekötő tömlőkötegeket)

HU

1

59

MIG/MAG he­gesztőpisztoly
csatlakoztatása

1

* Beépített vízcsatlakozó opció és
vízhűtésű hegesztőpisztoly esetén

További tevéke­nységek

Állítsa be a dátu­mot és időt az
első üzembe he­lyezéskor

Végezze el a huzalelőtolás kezelési útmutatója szerinti következő műveleteket:

Helyezze be a huzalelőtolásba az előtoló görgőket

1

Helyezze be a huzaltekercset vagy a kosártekercset a kosártekercs-adapter-

2

rel együtt a huzalelőtolásba
Huzalelektróda bevezetése

3

Szorítónyomás beállítása

4

A fék beállítása

5

Az áramforrás első bekapcsolása után be kell állítani a dátumot és az időt. Az
áramforrás a szervizmenü második szintjére vált, a yEA paraméter kiválasztásra
kerül.

A dátum és az idő beállításához lásd 93 oldal, 5. lépését

60

MIG/MAG-hegesztés

61

62

Teljesítményhatár korlátozás

HU

Biztonsági funk­ció

A „teljesítményhatár korlátozás” a AFI/VFI-hegesztés egyik biztonsági funkciója.
Ezáltal az áramforrás a teljesítményhatáron üzemelhet, a folyamatbiztonság
megőrzése mellett.

A hegesztési teljesítmény egyik meghatározó paramétere a huzalsebesség. Ha a
hegesztési teljesítmény túl magas, az ív egyre rövidebb lesz és kialvással fenye­get. Az ív kialvásának megakadályozása érdekében csökken a hegesztési tel­jesítmény.

Kiválasztott „AFI/VFI Standard Synergic hegesztés” vagy „AFI/VFI Puls Syner­gic hegesztés” hegesztőeljárás esetén villogni kezd a „huzalsebesség” paraméter,
amint a biztonsági funkció működésbe lépett. A villogás a következő he­gesztésindításig vagy a következő paraméter-változtatásig fennáll.

Ha például a „huzalsebesség” paramétert választja ki, kijelzésre kerül a huzalse­besség megfelelően csökkentett értéke.

63

MIG/MAG-üzemmódok

Általános tudni­valók

Szimbólumok és
azok magyaráza­ta

VESZÉLY!

A kezelési hiba súlyos személyi sérüléseket és anyagi károkat okozhat.

Az ismertetett funkciókat csak akkor használja, ha a kezelési útmutatót telje-

▶

sen átolvasta és megértette.
Az ismertetett funkciókat csak akkor használja, ha az összes rendszerelem

▶

kezelési útmutatóját, különösen a biztonsági előírásokat teljesen átolvasta és
megértette.

A rendelkezésre álló paraméterek (pl. GPr) beállítására, állítási tartományára és
mértékegységeire vonatkozó adatok a „Setup beállítások” fejezetben találhatók.

Nyomja meg a pisztolyvezérlő gombot | Tartsa a pisztolyvezérlő gombot | Engedje el a pisztoly­vezérlő gombot

GPr Gáz előbeáramlási idő

I-S Start áram

Alkalmazástól függően növelhető vagy csökkenthető

SL Slope

A start áram folyamatos csökkenése a hegesztőáramra és a hegesztőáram
csökkenése a végkráter áramra

I Hegesztőáram fázis

Egyenletes hőmérséklet-bevitel az előremenő hővel hevített alapanyagba

I-E Befejezési áram

Végkráter feltöltéséhez

GPo Gáz utánáramlási idő

SPt Pontozási idő/szakaszos hegesztés ideje

SPb Szakaszos szünetidő

64

2-ütemes

t

I

+

I

GPr

GPo

t

I

+

I

GPr GPo

+

üzemmód

A „2-ütemes üzemmód” a következő esetekben használható

Fűzővarratos munkák

-

Rövid hegesztési varratok

-

Automatikus és robot üzemmód

-

HU

4-ütemű
üzemmód

A „4-ütemű üzemmód” hosszabb hegesztési varratokhoz használható.

65

különleges 2-

GPr

GPo

I

I-S

SLt-S t-ESL

I-E

+

t

I

+ +

I

I-S I-E

GPr SL SL

GPo

ütemes
üzemmód

A „Különleges 2-ütemes üzemmód” különösen a magasabb teljesítménytar­tományban történő hegesztésre alkalmas. A különleges 2-ütemes üzemmód ki­sebb teljesítménnyel indítja az ívet, aminek az ív egyszerűbb stabilizálása lesz a
következménye.

Különleges 4­ütemű üzemmód

Különleges 2-ütemes üzemmód aktiválása:

Válassza ki a 2-ütemes üzemmódot

1

Állítson be a Setup menüben a t-S (start áram időtartama) és a t-E (befe-

2

jezési áram időtartama) paraméterre 0-nál nagyobb értéket

A különleges 2-ütemes üzemmód aktiválva van.

Állítsa be a Setup menüben az SL (slope), az I-S (start áram) és az I-E (befe-

3

jezési áram) paramétert

66

A „különleges 4-ütemű üzemmód” a 4-ütemű üzemmód kiegészítéseként a befe­jezési áram beállítási lehetőségeit is kínálja.

Ponthegesztés

I

+

I

GPr GPoSPt

t

< SPt

GPr SPt SPtSPb

GPo

I I

+

HU

A „ponthegesztés” üzemmód átlapolt lemezek hegesztett kötésére alkalmas.

Indítás a pisztolyvezérlő gomb megnyomásával majd elengedésével - GPr gáz
előáramlási idő - Hegesztőáram-fázis az SPt pontozási idő alatt - GPo gáz
utánáramlási idő.

Ha a pontozási idő vége előtt (< SPt) újból megnyomják a pisztolyvezérlő gombot,
akkor a folyamat azonnal megszakad.

2 ütemű szaka­szos hegesztés

2 ütemű szakaszos hegesztés

A „2 ütemű szakaszos hegesztés” üzemmód vékony lemezeken készítendő rövid
hegesztési varratokhoz alkalmas az alapanyag átroskadásának megakadályozása
érdekében.

67

4 ütemű szaka-

I

I

GPr SPt SPtSPb

GPo

+

+

szos hegesztés

4 ütemű szakaszos hegesztés

A „4-ütemes szakaszos hegesztés” üzemmód vékony lemezeken készítendő
hosszabb hegesztési varratokhoz alkalmas az alapanyag átroskadásának meg­akadályozása érdekében.

68

MIG/MAG-hegesztés

HU

Biztonság

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett

▶

szakszemélyzet hajthatja végre.
Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell

▶

kapcsolni és le kell választani a villamos hálózatról.
Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás

▶

ellen.
A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról,

▶

hogy az elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

Előkészítés

Áttekintés A AFI/VFI-hegesztés a következő szakaszokból áll:

Csatlakoztassa a hegesztőpisztoly víztömlőit a huzalelőtoló megfelelő csatla-

1

kozóihoz
(hűtőegység és vízhűtésű hegesztőpisztoly használata esetén)

Dugja be a hálózati dugaszt

2

Kapcsolja a hálózati kapcsolót - I - állásba:

3

Röviden felvillan a kezelőpanel összes kijelzője

-

Amennyiben van: a hűtőegység működni kezd

-

FONTOS! Tartsa be a hűtőegység kezelési útmutatójának biztonsági előírásait és
kezelési feltételeit.

AFI/VFI Synergic hegesztés

-

AFI/VFI Standard kézi hegesztés

-

Ponthegesztés és szakaszos hegesztés

-

69

MIG/MAG Synergic hegesztés

AFI/VFI Syner­gic hegesztés

Az anyagfajta gomb segítségével válassza ki a felhasznált hegesztőanyagot.

1

A huzalátmérő gomb segítségével válassza ki a felhasznált huzalelektróda

2

átmérőjét.
Válassza ki a védőgáz gombbal a felhasznált védőgázt.

3

Az SP pozíció kiosztását a függelék hegesztési program táblázatai tartal­mazzák.

Az eljárás gomb segítségével válassza ki a kívánt hegesztőeljárást:

4

AFI/VFI Standard Synergic hegesztés

AFI/VFI Puls Synergic hegesztés

Az üzemmód gomb segítségével válassza ki a kívánt AFI/VFI üzemmódot:

5

2-ütemes üzemmód

4-ütemű üzemmód

Különleges 4-ütemű üzemmód

FONTOS! Azok a paraméterek, amelyeket az egyik rendszerelem kezelőpanelén ­távszabályozón vagy huzalelőtolón - állítottak be, bizonyos körülmények között
nem módosíthatók az áramforrás kezelőpanelén.

70

A paraméter-kiválasztás gomb segítségével válassza ki a kívánt hegesztési

6

paramétereket, amelyekkel meg kell adni a hegesztési teljesítményt:

Lemezvastagság

Hegesztőáram

Huzalsebesség

Hegesztőfeszültség

Állítsa be a megfelelő beállító kerékkel az adott hegesztési paramétert.

7

A paraméter értéke megjelenik a fölötte lévő digitális kijelzőben.

A lemezvastagság, hegesztőáram, huzalsebesség és hegesztőfeszültség pa­raméter közvetlen kapcsolatban van egymással. Elegendő csak az egyik pa­ramétert megváltoztatni, mert a többi paraméter azonnal összehangolódik vele

HU

Alapvetően az összes előírt paraméterérték tárolva marad a következő
módosításig. Ez akkor is így van, ha az áramforrást időközben ki-, majd újra be­kapcsolták. A tényleges hegesztési áram hegesztési folyamat alatti kijelzéséhez
válassza ki a hegesztőáram paramétert.

Nyissa ki a gázpalack szelepét

8

Állítsa be a védőgáz mennyiségét:

9

Érintse meg a gázellenőrző gombot

-

Forgassa a nyomáscsökkentő alján található állítócsavart addig, amíg a

-

manométeren meg nem jelenik a kívánt gázmennyiség
Érintse meg újra a gázellenőrző gombot

-

VIGYÁZAT!

Személyi sérülések és anyagi károk veszélye elektromos áram és a kilépő huzal­elektróda miatt.

A pisztolyvezérlő gomb megnyomásakor:

Tartsa távol arcától és testétől a hegesztőpisztolyt

▶

Viseljen megfelelő védőszemüveget

▶

Ne irányítsa emberre a hegesztőpisztolyt

▶

Ügyeljen arra, hogy a huzalelektróda ne érjen elektromosan vezető vagy

▶

földelt részekhez (pl. ház stb.).

Nyomja meg a pisztolyvezérlő gombot és indítsa el a hegesztési folyamatot

10

71

Korrekciók he­gesztő
üzemmódban

Az ívhossz módosítás és dinamika paraméterekkel a hegesztési eredmény tovább
optimalizálható.

Ívhossz módosítás:

- = rövidebb ív, a hegesztőfeszültség csökkentése

0 = semleges ív
+ = hosszabb ív, a hegesztőfeszültség növelése

Impulzus/dinamika korrekció

A cseppleválasztási energia fokozatmentes korrekciójához AFI/VFI Puls Synergic
hegesztésnél

- kisebb cseppleválasztó erő

0 semleges cseppleválasztó erő
+ megnövelt cseppleválasztó erő

A rövidzár-dinamika befolyásolásához a cseppátmenet pillanatában AFI/VFI
Standard Synergic hegesztésnél

- = kemény és stabil ív

0 = semleges ív
+ = lágyabb és kisebb fröcskölésű ív

SynchroPuls he­gesztés

A SynchroPuls olyan alumíniumötvözetek hegesztett kötéseihez ajánlott, ame­lyek hegesztővarratainak pikkelyes kinézetűnek kell lenniük. Ez a hatás két mun­kapont között váltakozó hegesztési teljesítménnyel érhető el.

A két munkapont a hegesztési teljesítmény dFd értékkel történő pozitív és ne­gatív változásából adódik egy Setup menüben beállítható dFd értékkel (hu­zalelőtolás-löket: 0,0 - 3,0 m/perc vagy 0.0 - 118.1 ipm).

A SynchroPuls hegesztés további paraméterei:

a munkapont-váltás F frekvenciája (beállítás a Setup menüben)

-

ívhossz-módosítás az alacsonyabb munkaponthoz (beállítás az ívhossz-

-

módosítás paraméterrel a kezelőpanelen)
ívhossz-módosítás a magasabb munkaponthoz (beállítás a Setup menüben,

-

Al.2 paraméter)

A SynchroPuls hegesztés aktiválásához az Eljárás Setup menüben legalább az F
(frekvencia) paraméter értékét OFF-ról a 0,5 ... 5 Hz közötti tartományba eső
értékre kell módosítani.

MEGJEGYZÉS!

Ha ki van választva a standard kézi eljárás, akkor a SynchroPuls hegesztés nem
működik.

72

A SynchroPuls működési módja a „különleges 4 ütemű” üzemmóddal alkalmaz-

I v

D

Al.2

LSLS

+ +

dFd

1/F

v

I-S

dFd

t

I-E

va

I-S = start áram fázis, SL = slope, I-E = befejező-kráter fázis, v = huzalsebesség

SynchroPuls működési módja

HU

73

MIG/MAG Standard kézi hegesztés

Általános tudni­valók

Rendelkezésre
álló paraméterek

Az AFI/VFI Standard kézi hegesztés egy szinergia funkció nélküli AFI/VFI he­gesztőeljárás.
A paraméter módosítása nem vonja maga után a többi paraméter automatikus il­lesztését. Az összes módosítható paramétert egyenként kell beállítani a he­gesztési eljárás követelményeinek megfelelően.

MIG/MAG kézi hegesztésnél a következő paraméterek állnak rendelkezésre:

Huzalsebesség

1 m/perc (39.37 ipm.) - maximális huzalsebesség, pl. 25 m/perc (984.25 ipm)

Hegesztőfeszültség

TSt 4000 Pulse: 15,5 - 31,5 V
TSt 5000 Pulse: 14,5 - 39 V

AFI/VFI Stan­dard kézi he­gesztés

Dinamika

A rövidzár-dinamika befolyásolásához a cseppátmenet pillanatában

Hegesztőáram

csak tényleges érték kijelzőként

Az eljárás gomb segítségével válassza ki a kívánt hegesztőeljárást:

1

AFI/VFI Standard kézi hegesztés
Az üzemmód gomb segítségével válassza ki a kívánt AFI/VFI üzemmódot:

2

2-ütemes üzemmód

74

4-ütemű üzemmód

A különleges 4-ütemű üzemmód a AFI/VFI-Standard kézi hegesztésnél a ha­gyományos 4 ütemű üzemmódnak felel meg.

FONTOS! Azok a paraméterek, amelyeket az egyik rendszerelem kezelőpanelén ­távszabályozón vagy huzalelőtolón - állítottak be, bizonyos körülmények között
nem módosíthatók az áramforrás kezelőpanelén.

A paraméter-kiválasztás gomb segítségével válassza ki a huzalsebesség pa-

3

ramétert
Állítsa be a huzalsebességet a beállító kerékkel a kívánt értékre.

4

A paraméter-kiválasztás gomb segítségével válassza ki a hegesztőfeszültség

5

paramétert
Állítsa be a hegesztőfeszültséget a beállító kerékkel a kívánt értékre.

6

A paraméterek értékei a fölöttük található digitális kijelzőn jelennek meg.

Alapvetően az összes előírt paraméterérték tárolva marad a következő
módosításig. Ez akkor is így van, ha az áramforrást időközben ki-, majd újra be­kapcsolták. A tényleges hegesztési áram hegesztési folyamat alatti kijelzéséhez
válassza ki a hegesztőáram paramétert.

A tényleges hegesztőáram hegesztési folyamat alatti kijelzéséhez:

A paraméter-kiválasztás gomb segítségével válassza ki a hegesztőáram pa-

-

ramétert
A tényleges hegesztőáram a hegesztési folyamat alatt a digitális kijelzőn jele-

-

nik meg.

HU

Korrekciók he­gesztő
üzemmódban

Nyissa ki a gázpalack szelepét

7

Állítsa be a védőgáz mennyiségét:

8

Érintse meg a gázellenőrző gombot

-

Forgassa a nyomáscsökkentő alján található állítócsavart addig, amíg a

-

manométeren meg nem jelenik a kívánt gázmennyiség
Érintse meg újra a gázellenőrző gombot

-

VIGYÁZAT!

Személyi sérülések és anyagi károk veszélye elektromos áram és a kilépő huzal­elektróda miatt.

A pisztolyvezérlő gomb megnyomásakor:

Tartsa távol arcától és testétől a hegesztőpisztolyt

▶

Viseljen megfelelő védőszemüveget

▶

Ne irányítsa emberre a hegesztőpisztolyt

▶

Ügyeljen arra, hogy a huzalelektróda ne érjen elektromosan vezető vagy

▶

földelt részekhez (pl. ház stb.).

Nyomja meg a pisztolyvezérlő gombot és indítsa el a hegesztési folyamatot

9

Optimális hegesztési eredmény eléréséhez bizonyos esetekben be kell állítani a
dinamika paramétert.

A paraméter-kiválasztás gomb segítségével válassza ki a dinamika pa-

1

ramétert

Állítsa be a dinamikát a beállító kerékkel a kívánt értékre.

2

A paraméter értéke a fölötte található digitális kijelzőn jelenik meg.

75

Ponthegesztés és szakaszos hegesztés

Általános tudni­valók

Ponthegesztés

A ponthegesztés és szakaszos hegesztés üzemmód AFI/VFI hegesztési eljárás. A
ponthegesztés és szakaszos hegesztés üzemmódok aktiválása a kezelőpanelen
történik.

A ponthegesztés átlapolt lemezek egyik oldalról hozzáférhető hegesztett kötése­inél alkalmazható.

A szakaszos hegesztés vékony lemezekhez alkalmazható.
Mivel a huzalelektróda hozzávezetése nem folyamatosan történik, a hegesztési
fémfürdő a szakaszos szünetidőkben lehűlhet. Így a helyi túlhevítés és ennek
következtében az alapanyag átégése messzemenően elkerülhető.

Állítsa be a Setup menüben az SPt ponthegesztési időt / szakaszos he-

1

gesztés idejét

FONTOS! Ponthegesztéshez az SPb szakaszos szünetidő = OFF beállítást
kell használni!

Csak Synergic hegesztésnél:

2

Válassza ki a megfelelő gombok segítségével a felhasznált hegesztőanyagot,
a huzalátmérőt és a védőgázt

Válassza ki a kívánt hegesztőeljárást:

3

AFI/VFI Standard kézi hegesztés

AFI/VFI Standard Synergic hegesztés

AFI/VFI Puls Synergic hegesztés

Válassza ki a ponthegesztés / szakaszos hegesztés üzemmódot:

4

Ponthegesztés / szakaszos hegesztés
A kezelőpanelen világít a Ponthegesztés / szakaszos / SynchroPuls (SF) ki­jelzés

A kiválasztott hegesztőeljárástól függően állítsa be és a megfelelő beállító

5

kerékkel válassza ki a kívánt hegesztési paramétereket
Nyissa ki a gázpalack szelepét

6

Állítsa be a védőgáz mennyiségét

7

76

VIGYÁZAT!

Szakaszos he­gesztés

Személyi sérülések és anyagi károk veszélye elektromos áram és a kilépő huzal­elektróda miatt.

A pisztolyvezérlő gomb megnyomásakor:

Tartsa távol arcától és testétől a hegesztőpisztolyt

▶

Viseljen megfelelő védőszemüveget

▶

Ne irányítsa emberre a hegesztőpisztolyt

▶

Ügyeljen arra, hogy a huzalelektróda ne érjen elektromosan vezető vagy

▶

földelt részekhez (pl. ház stb.).

Ponthegesztés

8

Eljárásmód hegesztett pont létrehozásához:

Tartsa függőlegesen a hegesztőpisztolyt

1

Nyomja meg és engedje el a pisztolyvezérlő gombot

2

Tartsa meg a hegesztőpisztoly pozícióját

3

Várja ki a gáz utánáramlási időt

4

Emelje meg a hegesztőpisztolyt

5

Állítsa be a Setup menüben az SPb szakaszos szünetidőt

1

A szakaszos hegesztés aktiválva van.
Az Int (szakaszos) paraméter megjelenik a Setup menüben.

HU

Határozza meg a Setup menüben az Int paraméternél a szakaszos hegesztés

2

üzemmódját (2T / 4T)
Állítsa be a Setup-menüben az SPt pontozási időt / szakaszos hegesztés

3

idejét
Csak Synergic hegesztésnél:

4

Válassza ki a megfelelő gombok segítségével a felhasznált hegesztőanyagot,
a huzalátmérőt és a védőgázt

Válassza ki a kívánt hegesztőeljárást:

5

AFI/VFI Standard kézi hegesztés

AFI/VFI Standard Synergic hegesztés

AFI/VFI Puls Synergic hegesztés

77

Válassza ki a ponthegesztés / szakaszos hegesztés üzemmódot:

6

Ponthegesztés / szakaszos hegesztés
A kezelőpanelen világít a Ponthegesztés / szakaszos / SynchroPuls (SF) ki­jelzés.

A kiválasztott hegesztőeljárástól függően állítsa be és a megfelelő beállító

7

kerékkel válassza ki a kívánt hegesztési paramétereket
Nyissa ki a gázpalack szelepét

8

Állítsa be a védőgáz mennyiségét

9

VIGYÁZAT!

Személyi sérülések és anyagi károk veszélye elektromos áram és a kilépő huzal­elektróda miatt.

A pisztolyvezérlő gomb megnyomásakor:

Tartsa távol arcától és testétől a hegesztőpisztolyt

▶

Viseljen megfelelő védőszemüveget

▶

Ne irányítsa emberre a hegesztőpisztolyt

▶

Ügyeljen arra, hogy a huzalelektróda ne érjen elektromosan vezető vagy

▶

földelt részekhez (pl. ház stb.).

Szakaszos hegesztés

10

A szakaszos hegesztés eljárásmódja:

Tartsa függőlegesen a hegesztőpisztolyt

1

Az Int paraméternél beállított üzemmódtól függően:

2

Nyomja meg és tartsa nyomva pisztolyvezérlő gombot (2-ütemes üzemmód)
Nyomja meg és engedje el a pisztolyvezérlő gombot (4-ütemű üzemmód)

Tartsa meg a hegesztőpisztoly pozícióját

3

Várja ki a hegesztési szakaszt

4

Pozícionálja a következő ponthoz a hegesztőpisztolyt

5

A szakaszos hegesztés befejezéséhez, az Int paraméternél beállított

6

üzemmódtól függően:
Engedje el a pisztolyvezérlő gombot (2-ütemes üzemmód)
Nyomja meg a pisztolyvezérlő gombot (4-ütemű üzemmód)

Várja ki a gáz utánáramlási időt

7

Emelje meg a hegesztőpisztolyt

8

78

EasyJob üzem

HU

Általános tudni­valók

EasyJob munka­pontok mentése

EasyJob munka­pontok lehívása

A memóriagombok max. 5 EasyJob munkapont mentését teszik lehetővé. Mind­egyik munkapont megfelel a kezelőpanelen ezzel kapcsolatban végzett
beállításoknak.

EasyJob-ok minden hegesztési eljáráshoz elmenthetők.

FONTOS! Setup-paraméterek nem kerülnek mentésre.

A kezelőpanel aktuális beállításainak mentéséhez tartsa nyomva

1

az egyik memória gombot, pl.:

A bal kijelző „Pro”-t jelez ki

-

Rövid idő után a bal kijelző az eredeti értékre vált át

-

Engedje el a memória gombot

2

A mentett beállítások lekérdezéséhez nyomja meg röviden a meg-

1

felelő memória gombot, pl.:

A kezelőpanel a mentett beállításokat jelzi ki

-

EasyJob munka­pontok törlése

Az egyik memória gomb memóriatartalmának törléséhez tartsa

1

nyomva a megfelelő memória gombot, pl.:

A bal kijelző „Pro”-t jelez ki.

-

Rövid idő után a bal kijelző az eredeti értékre vált át

-

Tartsa továbbra is lenyomva a memória gombot

2

A bal kijelző „CLr”-t jelez ki.

-

Rövid idő elteltével mindkét kijelző a következőt mutatja: „---”

-

Engedje el a memória gombot

3

79

EasyJob munka­pontok
lekérdezése a
hegesztőpisztoly
Up/Down
segítségével

A mentett beállítások hegesztőpisztoly Up/Down segítségével történő
lekérdezéséhez a kezelőpanel egyik memóriagombjának megnyomva kell lennie.

Nyomja meg e kezelőpanel egyik memóriagombját, pl.:

1

A kezelőpanel a mentett beállításokat jelzi ki.

Ekkor lehetséges a memóriagombok kiválasztása a hegesztőpisztoly Up/Down
gombok segítségével. A nem kiosztott memóriagombok ennek során átugrásra
kerülnek.

A memóriagomb számának kigyulladása mellett a szám közvetlenül kijelzésre
kerül a hegesztőpisztoly Up/Down segítségével:

Kijelzés a hegesztőpisztoly Up/Down-onEasyJob munkapont a kezelőpanelen

80

Bevont elektródás hegesztés, ho-

ronygyalulás

81

82

Bevont elektródás hegesztés

HU

Biztonság

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett

▶

szakszemélyzet hajthatja végre.
Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell

▶

kapcsolni és le kell választani a villamos hálózatról.
Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás

▶

ellen.
A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról,

▶

hogy az elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

Előkészítés

Kapcsolja - O - állásba a hálózati kapcsolót

1

Húzza ki a hálózati dugaszt

2

Szerelje le az áramforrásról a huzalelőtoló összes vezetékét

3

FONTOS! Az arra vonatkozó Információk, hogy a bevont elektródákkal a (+)

vagy a (-) pólushoz csatlakoztatva kell-e hegeszteni, a bevont elektróda cso­magolásán találhatók.

A testkábelt az elektróda típusától függően a (-) áramátadó hüvelybe vagy a

4

(+) áramátadó hüvelybe kell bedugni és ott rögzíteni kell
Kösse össze a testkábel másik végét a munkadarabbal

5

Dugja be és jobbra fordítással rögzítse az elektródatartó kábel bajonettzáras

6

áramdugaszát az elektróda típusától függően az ellenkező polaritású szabad
áramátadó hüvelybe

Dugja be a hálózati dugaszt

7

83

Bevont
elektródás he­gesztés

VIGYÁZAT!

Személyi sérülések és anyagi károk veszélye elektromos áramütés miatt.

Amint a hálózati kapcsolót - I - állásba kapcsolják, az elektródatartóban lévő be­vont elektróda feszültség alá kerül.

Ügyeljen arra, hogy a bevont elektróda ne érjen személyekhez vagy elektro-

▶

mosan vezető vagy földelt részekhez (pl. ház stb.).

Kapcsolja - I - állásba a hálózati kapcsolót: rövid időre felvillan a kezelőpanel

1

összes kijelzője
Az eljárás gomb segítségével válassza ki a bevont elektródás hegesztési

2

eljárást:

A készülék 3 másodperc késleltetéssel kapcsolja a hegesztőfeszültséget a
hegesztőhüvelyre.

Ha a bevont elektródás hegesztőeljárás van kiválasztva, akkor az esetleg
meglévő hűtőegység automatikusan deaktiválódik. A hűtőegységet nem lehet
bekapcsolni.

FONTOS! Azok a paraméterek, amelyeket az egyik rendszerelem kezelőpanelén ­távszabályozón vagy huzalelőtolón - állítottak be, bizonyos körülmények között
nem módosíthatók az áramforrás kezelőpanelén.

A paraméter-kiválasztás gomb segítségével válassza ki az áramerősség pa-

3

ramétert.
A beállító kerékkel állítsa be a kívánt áramerősséget.

4

Az áramerősség értéke a bal oldali digitális kijelzőn jelenik meg.

A beállító kerékkel beállított összes előírt paraméterérték mindig tárolva ma­rad a következő módosításig. Ez akkor is így van, ha az áramforrást időközben
ki-, majd újra bekapcsolták.

Indítsa el a hegesztési folyamatot

5

A tényleges hegesztőáram hegesztési folyamat alatti kijelzéséhez:

A paraméter-kiválasztás gomb segítségével válassza ki a hegesztőáram pa-

-

ramétert
A tényleges hegesztőáram a hegesztési folyamat alatt a digitális kijelzőn jele-

-

nik meg.

84

Korrekciók he­gesztő
üzemmódban

Optimális hegesztési eredmény eléréséhez bizonyos esetekben be kell állítani a
dinamika paramétert.

A paraméter-kiválasztás gomb segítségével válassza ki a dinamika pa-

1

ramétert
Állítsa be a dinamikát a beállító kerékkel a kívánt értékre.

2

A paraméter értéke a fölötte található digitális kijelzőn jelenik meg.

A rövidzár-dinamika befolyásolása a cseppátmenet pillanatában:

- = kemény és stabil ív

0 = semleges ív
+ = lágyabb és kisebb fröcskölésű ív

HU

85

HotStart funkció Optimális hegesztési eredmény eléréséhez bizonyos esetekben be kell állítani a

I (A)

300

200

HCU

I

H

HCU > I

H

t (s)

0,5

1

1,5

Hti

HotStart funkciót.

Előnyök

A gyújtási tulajdonságok javulása rossz gyújtási tulajdonságú elektródák

-

esetén is
Az alapanyag jobb megömlesztése az indítási fázisban, ezáltal kevesebb hi-

-

deg pont
A salakzárványok messzemenő elkerülése

-

A rendelkezésre álló paraméterek beállítását a „Setup-beállítások”, „Setup menü

- 2. szint” szakasz ismerteti.

Jelmagyarázat

Hti Hot-current time = Hot áram

idő,
0 – 2 s,
gyári beállítás 0,5 s

HCU HotStart-current = megnövelt

indítóáram,
100 – 200%,
gyári beállítás 150%

Anti-Stick funk­ció

I

Főáram = beállított he-

H

gesztőáram

Működésmód

A beállított Hot áram idő (Hti) alatt a
hegesztőáram egy meghatározott
értékre emelkedik. Ez az érték (HCU)
nagyobb, mint a beállított he­gesztőáram (IH).

Rövidebbé váló ívek esetén a hegesztőfeszültség annyira lecsökkenhet, hogy a
bevont elektróda hajlamossá válik a letapadásra. Ezenkívül ki is hűlhet az
elektróda.

Az aktivált Anti-Stick funkció megakadályozza a kiizzítást. Ha tapadni kezd az
elektróda, az áramforrás azonnal lekapcsolja a hegesztőáramot. A bevont
elektróda munkadarabról történő leválasztása után a hegesztési folyamat
problémamentesen folytatható.

Az Anti-Stick (Ast) funkció a Setup-menüben a Setup-paramétereknél ak­tiválható és inaktiválható a bevont elektródás hegesztéshez.

86

Horonygyalulás

HU

Biztonság

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett

▶

szakszemélyzet hajthatja végre.
Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell

▶

kapcsolni és le kell választani a villamos hálózatról.
Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás

▶

ellen.
A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról,

▶

hogy az elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

Előkészítés FONTOS! Horonygyaluláshoz 120 mm² kábelkeresztmetszetű testkábelre van

szükség.

Kapcsolja - O - állásba a hálózati kapcsolót

1

Húzza ki a hálózati dugaszt

2

Szerelje le a MIG/MAG hegesztőpisztolyt

3

Dugja bele és rögzítse a testkábelt a (-) áramátadó hüvelybe

4

Kösse össze a testkábel másik végét a munkadarabbal

5

Dugja bele és jobbra elfordítással rögzítse a horonygyalu bajonettzáras du-

6

gaszát a (+) áramátadó hüvelybe
Kösse össze a horonygyalu sűrítettlevegő-csatlakozóját a sűrítettlevegő-

7

ellátással
Munkanyomás: 5 - 7 bar (állandó)

Fogja be úgy a szénelektródát, hogy az elektróda csúcsa kb. 100 mm-rel

8

kiálljon a horonygyaluból;
a horonygyalu levegőkilépő nyílásainak alul kell lenniük

Dugja be a hálózati dugaszt

9

Horonygyalulás

VIGYÁZAT!

Személyi sérülések és anyagi károk veszélye elektromos áramütés miatt.

Amint a hálózati kapcsolót - I - állásba kapcsolják, a horonygyaluban lévő
elektróda feszültség alá kerül.

Ügyeljen arra, hogy az elektróda ne érjen személyekhez vagy elektromosan

▶

vezető vagy földelt részekhez (pl. ház stb.).

87

VIGYÁZAT!

Személyi sérülések veszélye a hangos üzemi zajok miatt.

Horonygyalulásnál viseljen megfelelő hallásvédőt!

▶

Kapcsolja - I - állásba a hálózati kapcsolót: rövid időre felvillan a kezelőpanel

1

összes kijelzője
Az eljárás gomb segítségével válassza ki a bevont elektródás hegesztési

2

eljárást:

A készülék 3 másodperc késleltetéssel kapcsolja a hegesztőfeszültséget a
hegesztőhüvelyre.

Ha a bevont elektródás hegesztés eljárás van kiválasztva, akkor az esetleg
meglévő hűtőegység automatikusan deaktiválódik. A hűtőegységet nem lehet
bekapcsolni.

FONTOS! Azok a paraméterek, amelyeket az egyik rendszerelem kezelőpanelén ­távszabályozón vagy huzalelőtolón - állítottak be, bizonyos körülmények között
nem módosíthatók az áramforrás kezelőpanelén.

A Setup menüben a bevont elektródás hegesztéshez állítsa az AAG pa-

3

ramétert „on” állásba;
A Setup menübe való belépéshez lásd a 97 oldalt.

MEGJEGYZÉS!

A leszakítási feszültség és a start áram idő beállításai nem lesznek figyelembe
véve.

Lépjen ki a bevont elektródás hegesztés Setup menüjéből

4

A paraméter-kiválasztás gomb segítségével válassza ki az áramerősség pa-

5

ramétert.
A beállító kerék segítségével állítsa be a főáramot az elektróda-átmérőtől

6

függően az elektróda csomagolásán lévő adatok szerint

Az áramerősség értéke a bal oldali digitális kijelzőn jelenik meg.

MEGJEGYZÉS!

Nagyobb áramerősségek esetén mindkét kezével vezesse a horonygyalut!

Használjon megfelelő hegesztőpajzsot.

▶

Nyissa ki a horonygyalu fogantyúján a sűrített levegő szelepét

7

A megmunkálási folyamat elindítása

8

88

A horony mélységét a szénelektróda szögbeállítása és a hornyolási sebesség
határozza meg.

A horonygyalulás paraméterei a bevont elektródás hegesztés hegesztési pa­ramétereinek felelnek meg, lásd 101. oldal.

Easy Documentation

89

90

Általános tudnivalók

HU

Általános tudni­valók

Dokumentált he­gesztési adatok

Ha az Easy Documentation opció elérhető az áramforráson, akkor az egyes he­gesztések legfontosabb hegesztési adatai dokumentálhatók és CSV fájlként el­menthetők egy USB-meghajtóra.
A hegesztési adatokkal együtt egy Fronius szignó is mentésre kerül, amely fel­használható az adatok hitelességének ellenőrzésére és garantálására.

Az Easy Documentation a készülékkel szállított FAT32 formátumú Fronius USB­meghajtónak az áramforrás hátulján történő bedugásával / kihúzásával ak­tiválható / deaktiválható.

FONTOS! A hegesztési adatok dokumentálásához helyesen kell beállítani a dátu­mot és az időt.

A következő adatok lesznek dokumentálva:

Eszköz típusa
Fájl neve
Cikkszám
Sorozatszám
Az áramforrás firmwareverziója
A DOCMAG NYÁK firmware-je (Easy Documentation)
Docu-verzió
https://www.easydocu.weldcube.com (A kiválasztott hegesztési adatokról PDF je­lentés készíthető ezen a linken)

Nr. Számláló

Kezdés az USB-meghajtó bedugásával;
Az áramforrás kikapcsolásakor és bekapcsolásakor a számláló az
utolsó hegesztővarrat számával folytatódik.
1000 hegesztés után új CSV fájl jön létre.

Date Dátum yyyy-mm-dd

Time Idő, hh:mm:ss

az áram indulásakor

Duration Időtartam [s]-ben

az áram indulásától az áram végéig (áramjel)

I Hegesztőáram * [A]-ban

U Hegesztőfeszültség * [V]-ban

vd Huzalsebesség * [m/perc]-ben

wfs Huzalsebesség * [ipm]-ben

IP Pillanatnyi értékekből számított teljesítmény * [W]-ban

IE Pillanatnyi értékekből számított energia [kJ]-ban

az egész hegesztés alatt

I-Mot Motoráram * [A]-ban

Synid Jelleggörbe szám

hegesztésenként

Job EasyJob szám

hegesztővarratonként

91

Process Hegesztőeljárás

Mode Üzemmód

Status PASS: szabályos hegesztés

IGN: A hegesztés megszakadt a gyújtási fázisban.
Err | xxx: A hegesztés hiba miatt megszakadt; a megfelelő szer­vizkód dokumentálva van

Interval Hegesztővarrat száma „Intervallum” üzemmódban

Signatu-reHegesztővarratonkénti szignó

* minden esetben a fő folyamat fázistól;

a gyújtási fázis megszakadása esetén a gyújtási fázis átlagértéke
mentésre kerül, és a fő folyamat fázis eléréséhez azonosító kerül ki­adásra

A hegesztési adatok a fő folyamat fázisában és hegesztésenként átlagértékként
kerülnek dokumentálásra.

Új CSV fájl Új CSV fájl jön létre:

ha bekapcsolt áramforrás esetén az USB-meghajtó kihúzásra kerül, majd újra

-

be van dugva,
a dátum és az idő megváltoztatásakor,

-

1000 hegesztés után,

-

firmware frissítésekor,

-

amikor az USB-meghajtót kihúzza, majd egy másik áramforráshoz csatlakoz-

-

tatja
(= a sorozatszám megváltoztatása).

PDF jelentés /
Fronius szignó

Az alábbi link alatt ...

PDF jelentés készíthető a kiválasztott hegesztési adatokról,

-

az adatok hitelessége a hegesztési adatokat is tartalmazó

-

leolvasott Fronius szignóval ellenőrizhető és garantálható.

https://easydocu.weldcube.com

92

Easy Documentation aktiválása / deaktiválása

1

USB 3.1

FAT32

1

+

...

+

...

HU

Easy Documen­tation aktiválása

Az áramforrás kijelzőjén a következők
láthatók:

Az Easy Documentation aktiválásra
került.

A doc | on jelzés akkor is megjelenik,
ha az áramforrás csatlakoztatott USB­meghajtó esetén kikapcsolásra majd
újból bekapcsolásra kerül.

Dugja be az USB-meghajtót

Az Easy Documentation aktiválva ma­rad.

Nyugtázza a kijelzőt a nyílgomb megnyomásával

2

Dátum és idő beállítása

3

Dátum és idő

A dátum és az idő a szervizmenü 2. szintjén kerül beállításra.

beállítása

1

Megjelenik a szervizmenü első pa­ramétere.

2

A bal oldali beállító kerék segítségével
válassza ki a „2nd” Setup paramétert

3

Megjelenik az első paraméter a szerviz
menü 2. szintjén.

4

A bal oldali beállító kerék segítségével
válassza ki a „yEA” (= év) Setup pa­ramétert

93

5

MEGJEGYZÉS!

Ha az áramforrást a FAC Setup paraméterrel állítják vissza a gyári beállításokra,
a dátum és az idő elmentésre kerül.

Dátum és idő beállítása:

bal oldali beállító kerék:

-

paraméter kiválasztása
jobb oldali beállító kerék:

-

Értékek módosítása

Beállítási tartományok:

yEA Év (20yy; 0 - 99)
Mon Hónap (mm; 1 - 12)
dAY Nap (dd; 1 - 31)
Hou Óra (hh; 0 - 24)
Min Perc (mm; 0 - 59)

Easy Documen­tation deak­tiválása

VIGYÁZAT!

Adatvesztés vagy adatkárosodás kockázata lép fel, ha az USB-meghajtót idő
előtt húzza ki

A megfelelő adatátvitel érdekében csak kb. 10 másodperccel az utolsó he-

▶

gesztés vége után húzza ki az USB-meghajtót.

Húzza ki az USB-meghajtót az áramforrásból

1

Az áramforrás kijelzőjén a következők láthatók:

Az Easy Documentation deaktiválásra került.

Nyugtázza a kijelzőt a nyílgomb megnyomásával

2

94

Setup beállítások

95

96

Setup (beállítás) menü

MANUAL
STD SYNERGI C
PULSE SYNER GIC

MANUAL
STD SYNERGI C
PULSE SYNER GIC

2T
4T

+

+

MANUAL
STD SYNERGI C
PULSE SYNER GIC

2T
4T

+

+

HU

Általános tudni­valók

A Setup menü egyszerű hozzáférést biztosít az áramforrásban felhalmozódott
szakértői tudáshoz, valamint a kiegészítő funkciókhoz. A Setup menüben a pa­raméterek egyszerűen illeszthetők a különböző feladatokhoz.

Kezelés A Setup menübe történő belépést a MIG/MAG Standard-Synergic he-

gesztőeljárás alapján ismertetjük.
Más hegesztőeljárásoknál ugyanígy működik a belépés.

Belépés a Setup menübe

1

Az eljárás gomb segítségével válassza
ki a „MIG/MAG Standard-Synergic he­gesztés” eljárást

2

A kezelőpanel ekkor a „MIG/MAG
Standard-Synergic hegesztés” eljárás
Setup menüjében található - az
utoljára kiválasztott Setup paraméter
jelenik meg.

Paraméter módosítása

1

Kilépés a Setup menüből

1

A bal oldali beállító kerék segítségével
válassza ki a kívánt Setup paramétert

A jobb oldali beállító kerék
segítségével módosítsa a Setup pa­raméter értékét

97

Setup paraméte­rek a MIG/MAG
Standard Syner­gic hegesztéshez

A „min.” és „max.” adatok olyan beállítási tartományoknál használhatók, amelyek
áramforrás, hegesztési program, stb. tekintetében különbözőek.

GPr Gáz előbeáramlási idő

Egység: s
Beállítási tartomány: 0 - 9,9
Gyári beállítás: 0,1

GPo Gáz utánáramlási idő

Egység: s
Beállítási tartomány: 0 - 9,9
Gyári beállítás: 0,5

SL Slope (különleges 2 ütemű és különleges 4 ütemű hegesztéshez)

Egység: s
Beállítási tartomány: 0 - 9,9
Gyári beállítás: 0,1

I-S Start áram (különleges 2 ütemű és különleges 4 ütemű hegesztéshez)

Egység: % (a hegesztőáramra vonatkoztatva)
Beállítási tartomány: 0 - 200
Gyári beállítás: 100

I-E Befejezési áram (különleges 2 ütemű és különleges 4 ütemű he-

gesztéshez)

Egység: % (a hegesztőáramra vonatkoztatva)
Beállítási tartomány: 0 - 200
Gyári beállítás: 50

t-S Start áram időtartama (csak különleges 2 ütemű hegesztéshez)

Egység: s
Beállítási tartomány: 0,0 - 9,9
Gyári beállítás: 0,0

t-E Befejezési áram időtartama (csak különleges 2 ütemű hegesztéshez)

Egység: s
Beállítási tartomány: 0,0 - 9,9
Gyári beállítás: 0,0

Fdi Huzalbefűzési sebesség

Egység: m/perc (ipm.)
Beállítási tartomány: 1 - max. (39.37 - max.)
Gyári beállítás: 10 (393.7)

bbc Visszaégési hatás

Visszaégési hatás huzalvisszahúzás miatt a hegesztés végén
A hegesztőáram lekapcsolása után a huzalelektróda 7,5 m/perc se­bességgel visszahúzódik a beállított bbc-érték időtartamára.

Egység: s
Beállítási tartomány: 0 - 0,2
Gyári beállítás: 0

98

Ito Huzalhossz a biztonsági lekapcsolásig

Egység: mm (in.)
Beállítási tartomány: OFF, 5 - 100 (OFF, 0.2 - 3.94)

Gyári beállítás: OFF

MEGJEGYZÉS!

Az Ito (huzalhossz a biztonsági lekapcsolásig) funkció az egyik biztonsági funk­ció.

Különösen a nagy huzalsebességeknél a biztonsági lekapcsolásig szállított huzal­hossz eltérhet a beállított huzalhossztól.

SPt Pontozási idő / szakaszos hegesztés ideje

Egység: s
Beállítási tartomány: 0,3 - 5
Gyári beállítás: 1

SPb Szakaszos szünetidő

Egység: s
Beállítási tartomány: OFF, 0,3 – 10 (0,1 s-os lépésekben)
Gyári beállítás: OFF

FONTOS! Ponthegesztéshez az SPb = OFF beállítást kell használni!

Int Intervallum

Csak akkor jelenik meg, ha SPb-re érték van beállítva
Egység: ­Beállítási tartomány: 2T (2 ütemű), 4T (4 ütemű)
Gyári beállítás: 2T (2 ütemű)

HU

F Frekvencia SynchroPuls-hoz

Egység: Hz
Beállítási tartomány: OFF, 0,5 - 5
Gyári beállítás: OFF

dFd Huzalelőtolás-löket

Hegesztési teljesítmény ofszet a SynchroPuls opcióhoz

Egység: m/perc (ipm.)
Beállítási tartomány: 0 - 3 (0 - 118,1)
Gyári beállítás: 2 (78,7)

AL2 Ívhossz módosítás a felső SynchroPuls-munkaponthoz

Egység: % (hegesztési teljesítmény)
Beállítási tartomány: -30 - +30
Gyári beállítás: 0

FAC Áramforrás visszaállítása

A kiszállítási állapot visszaállításához tartsa nyomva 2 s-ig az egyik pa­raméter-kiválasztás gombot.
Ha megjelenik a „PrG” digitális kijelzés, az áramforrás vissza van állítva

FONTOS! Az áramforrás visszaállítása esetén a Setup menü összes
személyes beállítása elvész.
A memória gombokkal mentett munkapontok az áramforrás
visszaállításakor tárolva maradnak. A Setup menü második szintjének
(2nd) funkciói sem törlődnek. Kivétel: Ignition időtúllépés (ito) paraméter.

2nd A Setup menü második szintje (lásd „Setup menü 2. szint” szakasz)

99

Setup paraméte­rek az AFI/VFI
Standard kézi
hegesztéshez

A „min.” és „max.” adatok olyan beállítási tartományoknál használhatók, amelyek
áramforrás, hegesztési program, stb. tekintetében különbözőek.

GPr Gáz előbeáramlási idő

Egység: s
Beállítási tartomány: 0 - 9,9
Gyári beállítás: 0,1

GPo Gáz utánáramlási idő

Egység: s
Beállítási tartomány: 0 - 9,9
Gyári beállítás: 0,5

Fdi Huzalbefűzési sebesség

Egység: m/perc (ipm.)
Beállítási tartomány: 1 - max. (39.37 - max.)
Gyári beállítás: 10 (393.7)

bbc Visszaégési hatás

Visszaégési hatás a hegesztőáram huzalelektróda továbbítás leállítása
utáni késleltetett lekapcsolásával. A huzalelektródán egy gömb képződik.

Egység: s
Beállítási tartomány: AUt, 0 - 0,3
Gyári beállítás: AUt

IGC Gyújtóáram

Egység: A
Beállítási tartomány: 100 - 650
Gyári beállítás: 500

Ito Huzalhossz a biztonsági lekapcsolásig

Egység: mm (in.)
Beállítási tartomány: OFF, 5 - 100 (OFF, 0.2 - 3.94)
Gyári beállítás: OFF

MEGJEGYZÉS!

Az Ito (huzalhossz a biztonsági lekapcsolásig) funkció az egyik biztonsági funk­ció.

Különösen a nagy huzalsebességeknél a biztonsági lekapcsolásig szállított huzal­hossz eltérhet a beállított huzalhossztól.

SPt Pontozási idő / szakaszos hegesztés ideje

Egység: s
Beállítási tartomány: 0,3 - 5
Gyári beállítás: 0,3

SPb Szakaszos szünetidő

Egység: s
Beállítási tartomány: OFF, 0,3 – 10 (0,1 s-os lépésekben)
Gyári beállítás: OFF

100

Int Intervallum

Csak akkor jelenik meg, ha SPb-re érték van beállítva
Egység: -
