Operating instructions

TransSteel 4000 Pulse TransSteel 5000 Pulse

Upute za upotrebu

42,0426,0353,HR 007-04052022

Sadržaj

Sigurnosni propisi 7

Objašnjenje sigurnosnih napomena 7 Općenito 7 Propisna primjena 8 Okolni uvjeti 8 Obaveze vlasnika 8 Obaveze osoblja 8 Mrežni priključak 9 Vlastita zaštita i zaštita drugih osoba 9 Opasnost od opasnih plinova i para 9 Opasnost putem iskakanja iskre 10 Opasnosti od mrežne struje i struje zavarivanja 11 Lutajuća struja zavarivanja 12 EMC kategorizacija uređaja 12 EMC mjere 12 EMF mjere 13 Osobito kritične točke 13 Zahtjev za zaštitni plin 14 Opasnost putem boca zaštitnog plina 14 Opasnost od izlazećeg zaštitnog plina 15 Sigurnosne mjere na mjestu montaže i prilikom transporta 15 Sigurnosne mjere tijekom normalnog rada 16 Puštanje u pogon, održavanje i servisiranje 17 Sigurnosno-tehnička provjera 17 Odlaganje 17 Sigurnosna oznaka 17 Sigurnost podataka 18 Autorska prava 18

Opće informacije 19

Općenito 21

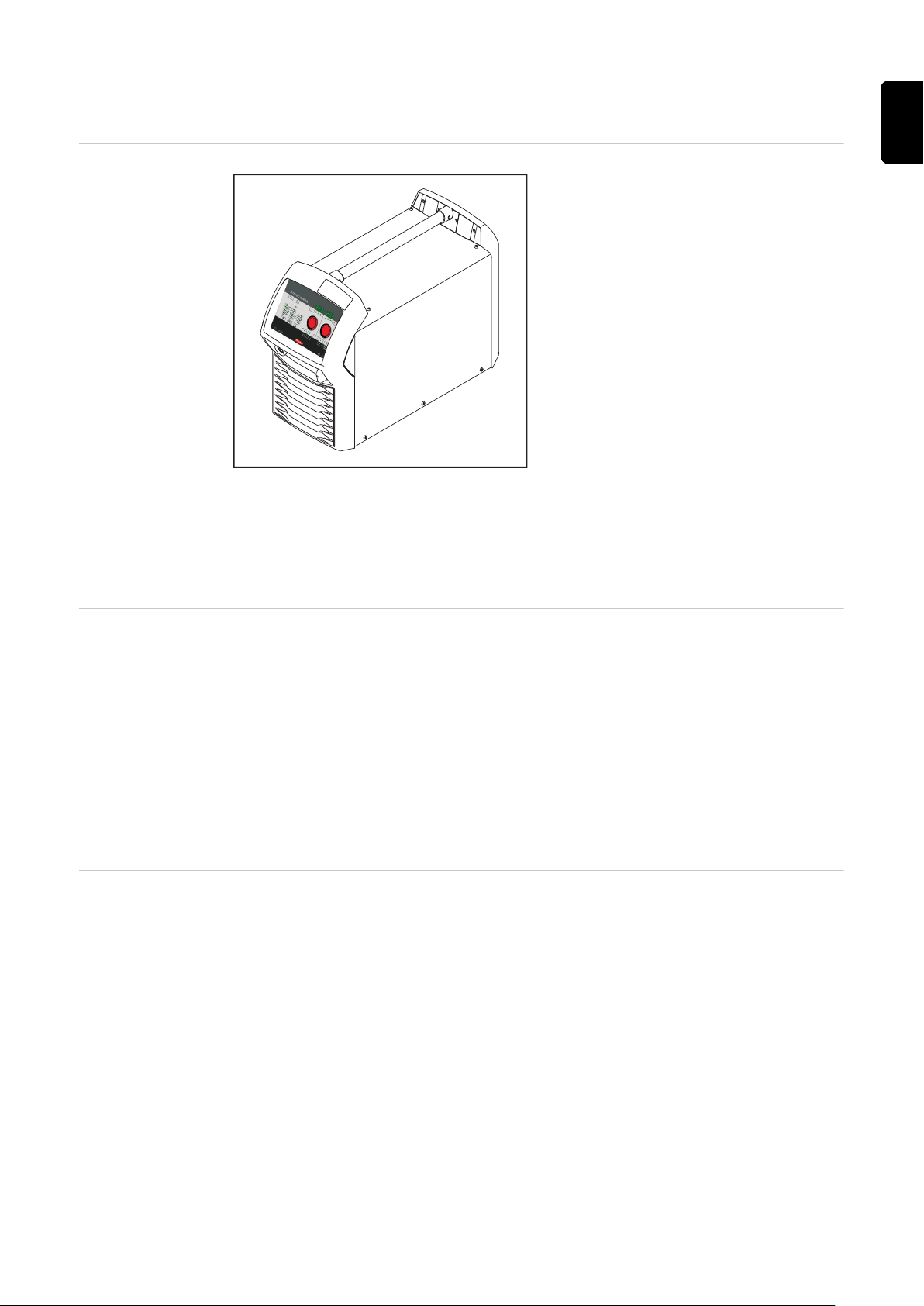

Koncept uređaja 21 Princip funkcioniranja 21 Područja upotrebe 21

Upozorenja na uređaju 22 Postupak zavarivanja, procesi i karakteristične krivulje zavarivanja za zavarivanje MIG/MAG postupkom

Općenito 23

Kratki opis MIG/MAG standardnog-sinergijskog zavarivanja 23

Kratki opis MIG/MAG impulsno-sinergijskog zavarivanja 23

Kratki opis Synchropuls zavarivanja 23

Kratak opis žljebljenja (Arc Air Gouging) 24 Komponente sustava 25

Općenito 25

Sigurnost 25

Pregled 26 VRD: sigurnosna funkcija 27

VRD: sigurnosna funkcija 27

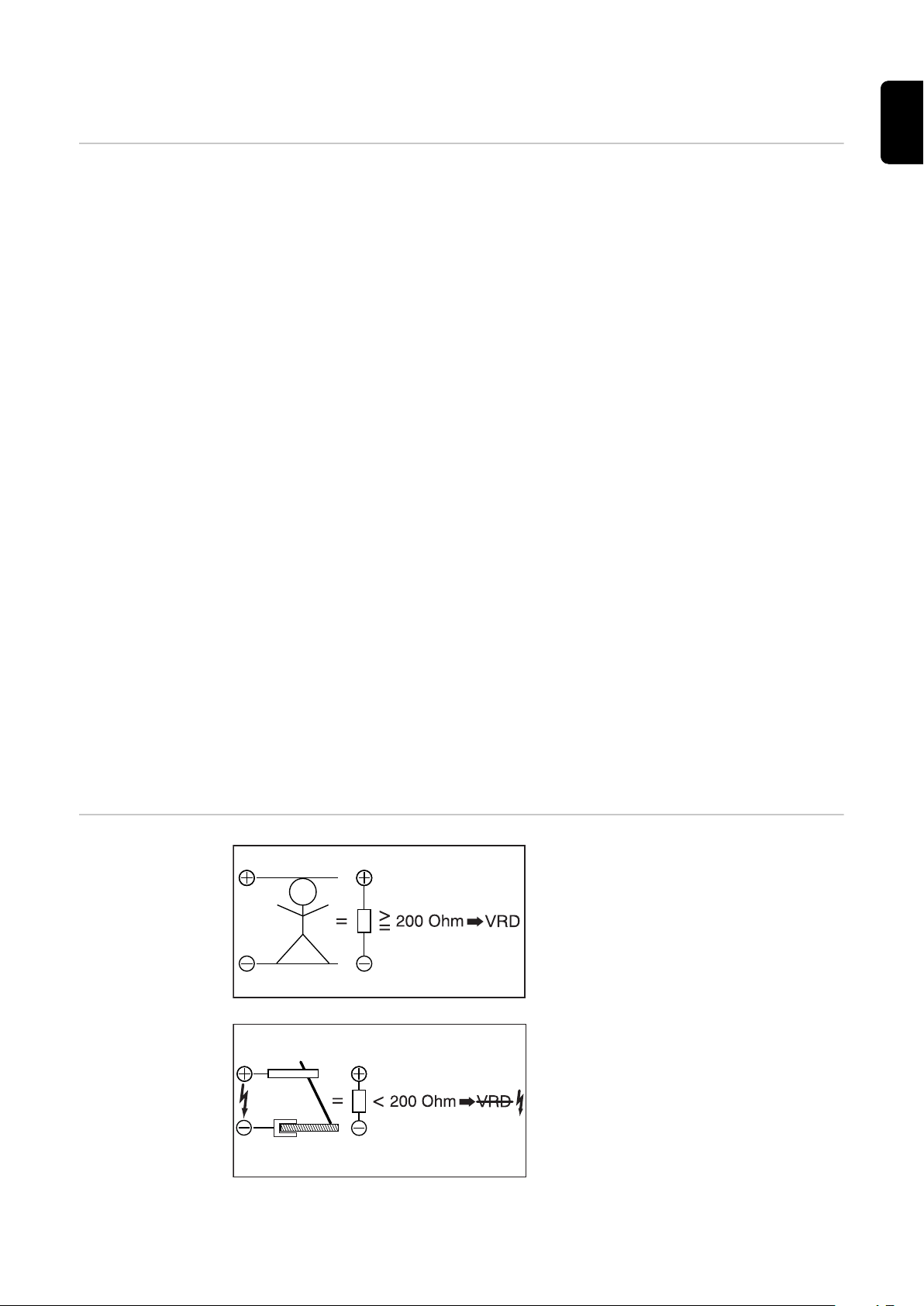

VRD: Sigurnosni princip 27

Upravljački elementi i priključci 29

Upravljačka ploča 31

Općenito 31

Sigurnost 31

Upravljačka ploča 32

Servisni parametar 37

Zaključavanje tipkovnice 38 Priključci, prekidači i mehaničke komponente 39

Priključci TransSteel 4000 / 5000 Pulse 39

Instalacija i puštanje u pogon 41

Minimalna oprema za pogon zavarivanja 43

Općenito 43

Zavarivanje MIG/MAG postupkom, hlađeno plinom 43

Zavarivanje MIG/MAG postupkom, vodom hlađeno 43

Ručno zavarivanje štapnim elektrodama 43

Minimalna oprema za žljebljenje 43 Prije instalacije i puštanja u pogon 44

Sigurnost 44

Propisna primjena 44

Odredbe za postavljanje 44

Mrežni priključak 45 Priključivanje mrežnog kabela 46

Općenito 46

Propisani mrežni kabeli i vlačna rasterećenja 46

Sigurnost 46

Priključivanje mrežnog kabela 47

Montaža vlačnog rasterećenja 48

Montaža vlačnog rasterećenja Kanada / SAD 49 Rad s generatorom 50

Generatorski pogon 50 Stavljanje u pogon 51

Sigurnost 51

Općenito 51

Informacije o komponentama sustava 51

Postavljanje komponenti sustava (pregled) 52

Namještanje sustava za dodavanje žice na izvoru struje 53

Montaža vlačnog rasterećenja poveznog paketa crijeva 53

Priključivanje poveznog paketa crijeva 54

Ispravno produživanje poveznog paketa crijeva 55

Priključivanje boce za plin 56

Uspostavljanje uzemljenja 57

Priključivanje MIG/MAG gorionika za zavarivanje 58

Ostale radnje 58

Postavljanje datuma i vremena pri prvom puštanju u pogon 58

Zavarivanje MIG/MAG postupkom 59

Ograničenje na ograničenju snage 61

Sigurnosna funkcija 61 MIG/MAG način rada 62

Općenito 62

Simboli i objašnjenje 62

2-taktni pogon 63

4-taktni pogon 63

Posebni 2-taktni pogon 64

Posebni 4-taktni pogon 64

Točkasto zavarivanje 65

Zavarivanje u intervalima s 2 takta 65

Zavarivanje u intervalima s 4 takta 66 Zavarivanje MIG/MAG postupkom 67

Sigurnost 67

Priprema 67

Pregled 67 MIG/MAG sinergijsko zavarivanje 68

MIG/MAG sinergijsko zavarivanje 68

Korekcije u pogonu zavarivanja 70

Zavarivanje SynchroPuls 70 MIG/MAG standardno-ručno zavarivanje 72

Općenito 72

Parametri koji su na raspolaganju 72

MIG/MAG standardno ručno zavarivanje 72

Korekcije u pogonu zavarivanja 73 Točkasto zavarivanje i zavarivanje u intervalima 74

Općenito 74

Točkasto zavarivanje 74

Zavarivanje u intervalima 75 Način rada EasyJob 77

Općenito 77

Spremanje radnih točaka EasyJoba 77

Učitavanje radnih točaka EasyJoba 77

Brisanje radnih točaka EasyJoba 77

Aktiviranje radnih točaka EasyJob na gorioniku za zavarivanje Up/Down 78

Ručno elektrolučno zavarivanje, žljebljenje 79

Ručno elektrolučno zavarivanje 81

Sigurnost 81

Priprema 81

Ručno elektrolučno zavarivanje 82

Korekcije u pogonu zavarivanja 83

Funkcija HotStart 84

Funkcija Anti-Stick 84 Žljebljenje 85

Sigurnost 85

Priprema 85

Žljebljenje 85

Easy Documentation 87

Općenito 89

Dokumentirani podaci o zavarivanju 89

Nova CSV datoteka 90

PDF izvješće / Fronius signatura 90 Aktivacija/deaktivacija opcije Easy Documentation 91

Aktivacija opcije Easy Documentation 91

Postavljanje datuma i vremena 91

Deaktivacija opcije Easy Documentation 92

Postavljanje postavki 93

Izbornik za postavke 95

Općenito 95

Rukovanje 95

Parametri za postavke za MIG/MAG sinergijsko zavarivanje 96

Parametri za postavke za MIG/MAG standardno ručno zavarivanje 98

Parametar za postavljanje za ručno elektrolučno zavarivanje 99 Izbornik za postavke, razina 2 101

Ograničenja 101

Rukovanje (izbornik Postavljanje, razina 2) 101

Parametri za sinergijsko zavarivanje MIG/MAG postupkom u izborniku za postavljanje –

razina 2

Parametri za MIG/MAG standardno ručno zavarivanje u izborniku za postavljanje – razina2104

102

Parametri za zavarivanje štapnom elektrodom u izborniku za postavke – razina 2 106 Utvrđivanje otpora kruga zavarivanja r 108

Općenito 108

Utvrđivanje otpora strujnog kruga zavarivanja (zavarivanje MIG/MAG postupkom) 108

Utvrđivanje otpora strujnog kruga zavarivanja (ručno elektrolučno zavarivanje) 109 Ispitivanje induktivnosti kruga zavarivanja L 110

Općenito 110

Prikaz induktiviteta strujnog kruga zavarivanja 110

Ispravno produživanje paketa crijeva 110

Uklanjanje grešaka i održavanje 111

Dijagnoza grešaka, uklanjanje grešaka 113

Općenito 113

Sigurnost 113

Prikazani servisni kodovi 113

Prikazani servisni kôdovi u vezi s opcijom OPT Easy Documentation 118 Njega, održavanje i odlaganje 120

Općenito 120

Sigurnost 120

Pri svakom stavljanju u pogon 120

Svaka 2 mjeseca 120

Svakih 6 mjeseci 121

Odlaganje 121

Dodatak 123

Prosječne vrijednosti potrošnje pri zavarivanju 125

Prosječna potrošnja žičanih elektroda pri zavarivanju MIG/MAG postupkom 125

Prosječna potrošnja zaštitnog plina pri zavarivanju MIG/MAG postupkom 125

Prosječna potrošnja zaštitnog plina pri zavarivanju TIG postupkom 125 Tehnički podaci 126

Pregled s ključnim sirovinama, godina proizvodnje uređaja 126

Posebni napon 126

Objašnjenje pojma Trajanje primjene 126

TransSteel 4000 Pulse TransSteel 4000 Pulse nc 128

TransSteel 4000 Pulse MV nc 130

TransSteel 5000 Pulse TransSteel 5000 Pulse nc 132

TransSteel 5000 Pulse MV nc 134 Tablice postupaka zavarivanja 136

Naljepnica s programima zavarivanja na uređaju 136

Tablice programa zavarivanja TSt 4000 Pulse TSt 5000 Pulse 137

Tablice programa zavarivanja TSt 4000 Pulse TSt 5000 Pulse US 139

Sigurnosni propisi

Objašnjenje sigurnosnih napomena

OPASNOST!

Označava neposrednu opasnost.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosne ili vrlo teške ozljede.

▶

UPOZORENJE!

Označava moguću opasnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosni i najteži oblici ozlje-

▶

da.

OPREZ!

Označava moguću štetnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti male ili manje ozljede, kao i ma-

▶

terijalna šteta.

NAPOMENA!

Označava mogućnost manjkavih rezultata rada i štete na opremi.

Općenito Uređaj je izrađen pomoću najnovije tehnologije i u skladu s priznatim sigurnosno-

tehničkim propisima. Međutim, nepravilna upotreba ili zloupotreba može ugroziti

život i zdravlje korisnika ili trećih osoba,

uređaj i ostalu imovinu korisnika,

učinkovit rad s uređajem.

Sve osobe koje sudjeluju u postavljanju, upotrebi, održavanju i servisiranju uređaja moraju

imati odgovarajuće kvalifikacije,

posjedovati znanje o zavarivanju i

temeljito pročitati ove upute za upotrebu te ih se strogo pridržavati.

Upute za upotrebu moraju se stalno čuvati na lokaciji upotrebe uređaja. Osim uputa za upotrebu, obavezno je pridržavati se općih i lokalnih propisa o sprečavanju nesreća i zaštiti okoliša.

Sve napomene o sigurnosti i opasnostima na uređaju

držite u čitljivom stanju

nemojte oštetiti

nemojte ukloniti

nemojte prekriti, zalijepiti ili premazati.

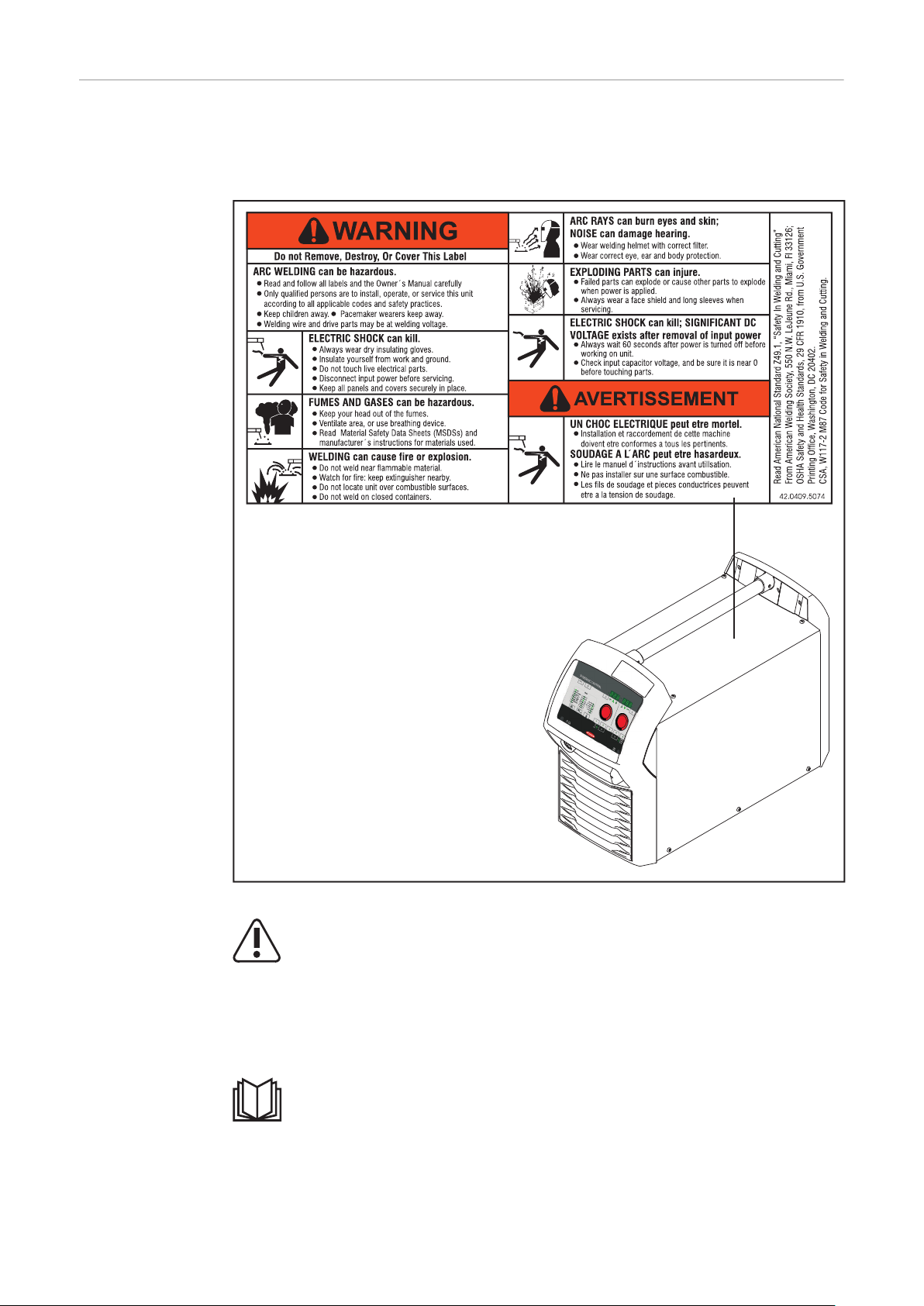

Položaje napomena o sigurnosti i opasnostima na uređaju možete pronaći u poglavlju „Općenito” u sklopu uputa za upotrebu uređaja. Smetnje koje mogu utjecati na sigurnost moraju se ukloniti prije uključivanja uređaja.

Riječ je o vašoj sigurnosti!

Propisna primje-naUređaj služi za rad isključivo u svrhe za koje je namijenjen.

Uređaj je namijenjen isključivo za postupke zavarivanja koji su navedeni na natpisnoj pločici. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i sljedeće:

temeljito čitanje i pridržavanje svih napomena iz uputa za upotrebu

temeljito čitanje i pridržavanje svih napomena o sigurnosti i opasnostima

pravilno provođenje inspekcijskih radova i radova na održavanju.

Uređaj nikada ne upotrebljavajte za sljedeće:

odmrzavanje cijevi

punjenje baterija/akumulatora

pokretanje motora

Uređaj je namijenjen za pogon u industriji i obrtima. Proizvođač ne odgovara za štete koje nastaju uslijed korištenja u stambenom prostoru.

Za nepotpune ili pogrešne rezultate rada proizvođač također ne preuzima nikakvu odgovornost.

Okolni uvjeti Upotreba ili skladištenje uređaja izvan navedenog raspona smatraju se nepropis-

nim. Proizvođač ne snosi odgovornost za tako nastale štete.

Obaveze vlasnika

Raspon temperature okolnog zraka:

tijekom rada: od -10 °C do +40 °C (od 14 °F do 104 °F)

tijekom transporta i skladištenja: od -20 °C do +55 °C (od -4 °F do 131 °F)

Relativna vlažnost zraka:

do 50 % pri 40 °C (104 °F)

do 90 % pri 20 °C (68 °F)

Okolni zrak: ne sadržava prašinu, kiseline, nagrizajuće plinove ili tvari itd. Maksimalna nadmorska visina: do 2000 m (6561 ft. 8.16 in)

Vlasnik se obvezuje da će dopustiti da na uređaju rade samo osobe koje su

upoznate s temeljnim propisima o sigurnosti na radu i sprečavanju nesreća i

upućene u rukovanje uređajem pročitale i razumjele upute za upotrebu, osobito poglavlje „Sigurnosni propi-

si” te to svojim potpisom potvrdile obučene u skladu sa zahtjevima za rezultate rada.

Savjestan rad osoblja u pogledu sigurnosti potrebno je provjeravati u redovitim razmacima.

Obaveze osoblja Sve osobe koje su zadužene za rad na uređaju obavezne su prije početka rada

slijediti osnovne propise o sigurnosti na radu i sprečavanju nesreća

pročitati ove upute za uporabu, osobito poglavlje „Sigurnosni propisi”, i pot-

vrditi svojim potpisom da su ih razumjele i da će ih slijediti.

Prije napuštanja radnog mjesta pobrinite se da ni u vašoj odsutnosti ne može doći do ozljeđivanja osoba ili materijalne štete.

Mrežni priključak

Uređaji velike snage mogu zbog svoje potrošnje električne struje smanjiti energetsku kvalitetu mreže.

To može utjecati na pojedine vrste uređaja na sljedeće načine:

ograničenja priključka

zahtjevi koji se odnose na maksimalnu dopuštenu mrežnu impedanciju

zahtjevi koji se odnose na minimalnu dopuštenu snagu kratkog spoja

na svakom priključenju na javnu mrežu

pogledajte Tehničke podatke

U tom slučaju rukovatelj ili korisnik uređaja mora osigurati da je priključenje uređaja dopušteno, eventualno u konzultaciji s poduzećem za opskrbu električnom energijom.

VAŽNO! Potrebno je sigurno uzemljiti mrežni priključak!

Vlastita zaštita i zaštita drugih osoba

Pri radu s uređajem izlažete se brojnim opasnostima, kao što su:

iskrenje, vrući metalni dijelovi koji lete uokolo

zračenje električnog luka koje je štetno za oči i kožu

štetna elektromagnetska polja, koja mogu ugroziti život osoba sa srčanim sti-

mulatorom opasnost od mrežne struje i struje zavarivanja

povećana izloženost buci

štetni dim koji nastaje pri zavarivanju i plinovi

Pri radu s uređajem nosite prikladnu zaštitnu odjeću. Zaštitna odjeća mora imati sljedeća svojstva:

teško se može zapaliti

izolirajuća je i suha

prekriva cijelo tijelo, neoštećena je i u dobrom je stanju

zaštitna kaciga

hlače koje nisu zavrnute

U zaštitnu opremu ubraja se između ostaloga:

Oči i lice zaštitite štitnikom za zaštitu očiju i lica s filtrom koji je u skladu s

propisima od UV zračenja, vrućine i iskrenja. Iza štitnika za zaštitu očiju i lica nosite propisne zaštitne naočale sa zaštitnim

vizirom. Nosite izdržljive cipele koje izoliraju i u vlažnim uvjetima.

Ruke zaštitite prikladnim rukavicama (koje izoliraju od električne struje, štite

od vrućine). Za smanjenje izloženosti buci i zaštitu od ozljeda nosite zaštitu za sluh.

Opasnost od opasnih plinova i para

Osobe, a prvenstveno djeca, moraju se držati podalje tijekom rada uređaja i izvođenja postupka zavarivanja. Ako se osobe ipak nalaze u blizini,

podučite ih o svim opasnostima (opasnost od osljepljivanja putem električnog

luka, opasnost od ozljeđivanja zbog iskrenja, dim koji nastaje pri zavarivanju i koji je opasan za zdravlje, izloženost buci, moguće opasnosti putem mrežne struje ili struje zavarivanja...), stavite im na raspolaganje zaštitna sredstva ili

izgradite prikladne zaštitne zidove i zastore.

Dim koji nastaje pri zavarivanju sadržava plinove i pare koji su opasni za zdravlje.

Dim koji nastaje pri zavarivanju sadržava tvari koje prema retku 118. Međunarodne agencije za istraživanje raka uzrokuju rak.

Primjenjujte precizno usisavanje i usisavanje prostorije. Ako je moguće, upotrijebite gorionik za zavarivanje s ugrađenim uređajem za usisavanje.

Držite glavu podalje od dima koji nastaje pri zavarivanju i plinova koji nastaju tijekom rada.

Nastali dim i opasne plinove

nemojte udisati

isišite ih pomoću prikladnih sredstava iz radnog područja.

Osigurajte dovoljno dovoda svježeg zraka. Pobrinite se da u svakom trenutku postoji stopa cirkulacije zraka od najmanje 20 m³ / sat.

Ako ventilacija nije dostatna, upotrebljavajte zavarivačku kacigu s dovodom zraka.

Ako postoje nejasnoće o tome je li kapacitet usisa dovoljan, izmjerene vrijednosti emisije štetnih tvari usporedite s dopuštenim graničnim vrijednostima.

Sljedeće su komponente među ostalim odgovorne za stupanj štetnosti dima koji nastaje prilikom zavarivanja:

metali upotrijebljeni za izradak

elektrode

naneseni slojevi

sredstva za čišćenje, odmašćivanje i slično

primijenjeni postupak zavarivanja

Opasnost putem iskakanja iskre

Stoga se pridržavajte odgovarajućih sigurnosnih podatkovnih listova za materijale i navoda proizvođača za nabrojene komponente.

Preporuke za scenarije izloženosti, mjere za upravljanje rizikom i utvrđivanje radnih uvjeta možete pronaći na web-stranici udruženja European Welding Association u području Health & Safety (https://european-welding.org).

Zapaljive pare (primjerice, pare otapala) držite podalje od područja emitiranja električnog luka.

Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.

Iskakanje iskre može izazvati požare i eksplozije.

Nikada ne zavarujte u blizini zapaljivih materijala.

Zapaljivi materijali moraju biti barem 11 metara (36 ft. 1,07 in.) udaljeni od električnog luka ili poklopljeni provjerenom prekrivnom pločom.

Imajte spremne prikladne, ispitane aparate za gašenje požara.

Iskre i vrući metalni dijelovi mogu dospjeti u okolno područje i kroz male pukotine i otvore. Poduzmite odgovarajuće mjere kako biste spriječili opasnost od ozljeda i požara.

Nemojte zavarivati u područjima u kojima postoji opasnost od požara i eksplozije te na zatvorenim spremnicima, bačvama ili cijevima, ako oni nisu pripremljeni u skladu s odgovarajućim nacionalnim i međunarodnim normama.

Nije dopušteno zavarivati na spremnicima u kojima se skladište / su skladišteni plinovi, pogonska goriva, mineralna ulja i sl. Zbog mogućih ostataka postoji opasnost od eksplozije.

Opasnosti od mrežne struje i struje zavarivanja

Strujni udar u načelu je opasan po život i može dovesti do smrti.

Ne dodirujte dijelove unutar i izvan uređaja koji su pod naponom.

Prilikom zavarivanja postupkom MIG/MAG i postupkom TIG pod naponom su i žica za zavarivanje, kolut za žicu, valjci za dovod i svi metalni dijelovi koji su povezani sa žicom za zavarivanje.

Dodavač žice uvijek postavljajte na dovoljno izoliranu podlogu ili koristite prikladan, izolirajući prihvatnik za pomicanje žice.

Za prikladnu osobnu zaštitu od potencijala uzemljenja ili mase osigurajte dostatno izolirajuću, suhu podlogu ili pokrivnu ploču. Podloga ili pokrivna ploča u potpunosti moraju pokrivati cijelo područje između tijela i potencijala uzemljenja ili mase.

Svi kabeli i žice moraju biti pričvršćeni, neoštećeni, izolirani i prikladnih dimenzija. Labave spojeve, spaljene, oštećene ili nedovoljno dimenzionirane kabele i žice potrebno je odmah zamijeniti. Prije svake upotrebe provjerite jesu li priključci za napajanje pričvršćeni na svojem mjestu. Kod kabela za napajanje s bajonet-priključcima okrenite kabel za napajanje za min. 180° po uzdužnoj osi i osigurajte prednapon.

Kabel ili žice nemojte ovijati oko tijela niti dijelova tijela.

Elektrodu (štapnu elektrodu, volframovu elektrodu, žicu za zavarivanje ...)

nikad ne uranjajte u tekućine kako bi se ohladila

nikad nemojte dodirivati ako je uključen izvor struje.

Između elektroda dvaju aparata za zavarivanje može se na primjer pojaviti dvostruki napon praznog hoda jednog aparata za zavarivanje. Istovremeno dodirivanje potencijala obiju elektroda pod određenim uvjetima može biti opasno po život.

Električar mora redovito provjeravati funkcionalnost zaštitnog vodiča na mrežnim kabelima i kabelima uređaja.

Za propisnu upotrebu uređaja razreda zaštite I potrebna je mreža sa zaštitnim vodičem i utičnim sustavom s kontaktom za zaštitni vodič.

Upotreba uređaja na mreži bez zaštitnog vodiča i utičnici bez kontakta za zaštitni vodič dopuštena je samo ako su zadovoljeni svi nacionalni propisi koji se odnose na zaštitno odvajanje. U protivnom se takva upotreba smatra grubim nemarom. Proizvođač ne snosi odgovornost za tako nastale štete.

Ako je potrebno, putem prikladnog sredstva osigurajte odgovarajuće uzemljenje radnog komada.

Isključite uređaje koji se ne upotrebljavaju.

U slučaju radova na većim visinama nosite sigurnosni pojas za rad na visini kako biste se osigurali od pada.

Prije rada na uređaju isključite uređaj i izvucite mrežni utikač.

Osigurajte uređaj jasno čitljivom i razumljivom pločom s upozorenjima kako netko ne bi uključio mrežni utikač i ponovno uključio uređaj.

Nakon otvaranja uređaja:

ispraznite sve komponente od električnog naboja

pobrinite se da ni u jednoj komponenti uređaja nema struje.

Ako su potrebni radovi na dijelovima pod naponom, dogovorite se s drugom osobom da pravovremeno isključi glavnu sklopku.

Lutajuća struja zavarivanja

Ako se ne pridržavate napomena koje su navedene u nastavku, moguć je nastanak lutajuće struje zavarivanja koja može izazvati sljedeće:

opasnost od požara

pregrijavanje sastavnih dijelova s kojima je povezan izradak

uništavanje zaštitnih vodiča

oštećenje uređaja i druge električne opreme

Osigurajte da je priključna stezaljka izratka čvrsto povezana s izratkom.

Priključnu stezaljku izratka pričvrstite što bliže mjestu koje se zavaruje.

Uređaj postavite tako da dovoljna količina izolacije bude okrenuta prema okolnom električki vodljivom području, primjerice izolacija prema podlozi ili postoljima koja provode električnu struju.

Ako upotrebljavate strujne razdjelnike, prihvatnike s dvije glave, ... pridržavajte se sljedećeg: I elektroda gorionika za zavarivanje / držača elektroda koji se ne upotrebljavaju može provoditi potencijal. Osigurajte da se gorionik za zavarivanje / držač elektroda skladište izolirani na odgovarajući način.

Ako se radi o automatskim MIG/MAG primjenama, žičanu elektrodu do dodavanja žice vodite samo ako je izolirana od bubnja žice za zavarivanje, velikog koluta ili koluta za žicu.

EMC kategorizacija uređaja

EMC mjere U posebnim slučajevima, unatoč pridržavanju standardiziranih emisijskih gra-

Uređaji emisijskog razreda A:

predviđeni su samo za upotrebu u industrijskim zonama

u drugim područjima mogu prouzročiti smetnje povezane s vodičima i zračen-

jem.

Uređaji emisijskog razreda B:

ispunjavaju emisijske zahtjeve za stambene i industrijske zone. To vrijedi i za

stambene zone u kojima se energetska opskrba odvija putem javne niskonaponske mreže.

EMC kategorizacija uređaja prema nazivnoj pločici ili tehničkim podacima.

ničnih vrijednosti, mogu nastupiti smetnje za predviđeno područje primjene (na primjer ako se na mjestu upotrebe nalaze osjetljivi uređaji ili ako je mjesto upotrebe u blizini radijskih ili televizijskih prijamnika). U tom slučaju korisnik je obvezan poduzeti mjere za uklanjanje smetnji.

Provjerite i ocijenite otpornost na smetnje opreme u okruženju uređaja u skladu s nacionalnim i međunarodnim odredbama. Ovo su primjeri opreme sklone smetnjama na koju uređaj može utjecati:

sigurnosni uređaji

mrežni vodovi i vodovi za prijenos signala i podataka

računalna i telekomunikacijska oprema

oprema za mjerenje i kalibriranje

Potporne mjere za izbjegavanje problema povezanih s elektromagnetskom kompatibilnosti:

Opskrba električnom energijom

1. Ako se elektromagnetske smetnje pojavljuju usprkos upotrebi mrežnog

priključka koji je u skladu s propisima, poduzmite dodatne mjere (primjerice upotrijebite prikladni mrežni filtar).

Kabeli za zavarivanje

2. neka budu što kraći

neka budu što bliže jedan drugome (i za izbjegavanje EMF problema)

položeni daleko od drugih vodova

Izjednačenje potencijala

Uzemljenje izratka

4. Ako je potrebno, uspostavite uzemljenje preko prikladnih kondenzatora.

Ako je potrebno, zaštitite ga

5. Zaštitite drugu opremu u okruženju

Zaštitite cijelu instalaciju za zavarivanje

EMF mjere Elektromagnetska polja mogu naštetiti zdravlju na način koji još nije poznat:

Djelovanje na zdravlje osoba u blizini, na primjer osoba koje nose srčane elek-

trostimulatore ili pomagala za sluh Osobe koje nose srčane elektrostimulatore moraju se savjetovati sa svojim li-

ječnikom prije nego što se budu zadržavale u neposrednoj blizini uređaja i postupka zavarivanja Razmaci između kabela za zavarivanje i glave/trupa zavarivača iz sigurnosnih

razloga moraju biti što veći Kabel za zavarivanje i pakete crijeva ne nosite preko ramena i ne omatajte oko

tijela ili dijelova tijela

Osobito kritične točke

Ruke, kosu, dijelove odjeće i alate držite podalje od pokretnih dijelova, kao što su na primjer:

ventilatori

zupčanici

valjci

vratila

kolutovi za žicu i žice za zavarivanje.

Ne posežite u rotirajuće zupčanike pogona za žicu ili rotirajuće komponente pogona.

Pokrivne ploče i bočne dijelove dopušteno je otvoriti/ukloniti samo tijekom trajanja radova na održavanju i popravaka.

Tijekom rada

Osigurajte da su sve pokrivne ploče zatvorene i da su svi bočni dijelovi pravil-

no montirani. Držite sve pokrivne ploče i bočne dijelove zatvorenima.

Izlazak žice za zavarivanje iz gorionika za zavarivanje predstavlja visok rizik od ozljeđivanja (probadanje ruke, ozljeđivanje lica i očiju...).

Stoga gorionik za zavarivanje uvijek držite podalje od tijela (uređaji sa sustavom za dodavanje žice) i upotrebljavajte prikladne zaštitne naočale.

Izradak ne dodirujte tijekom i nakon zavarivanja – postoji opasnost od opeklina.

S ohlađenog izratka može otpasti troska. Stoga i prilikom naknadne obrade izradaka nosite zaštitnu opremu u skladu s propisima i osigurajte odgovarajuću zaštitu za druge osobe.

Gorionik za zavarivanje i ostale komponente opreme s visokim radnim temperaturama ostavite da se ohlade prije nego što budete radili na njima.

U prostorijama u kojima postoji opasnost o požara i eksplozije vrijede posebni propisi – pridržavajte se odgovarajućih nacionalnih i međunarodnih odredbi.

Izvori struje za radove u prostorijama s povećanom električnom opasnosti (na primjer kotao) moraju biti označeni znakom (Safety). Izvor struje ne smije se međutim nalaziti u takvim prostorijama.

Rashladno sredstvo koje izlazi predstavlja opasnost od opeklina. Prije isključenja priključaka za protok ili povratni tok rashladnog sredstva, isključite rashladni uređaj.

Prilikom rukovanja rashladnim sredstvom pridržavajte se navoda sa sigurnosnog podatkovnog lista rashladnog sredstva. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

Za transport uređaja dizalicom koristite samo odgovarajuću proizvođačevu opremu za prijenos tereta.

Lance ili užad prikvačite na sve predviđene točke za montiranje odgovarajuće

opreme za prijenos tereta. Lanci ili užad moraju imati što je moguće manji kut na okomiti pravac.

Uklonite bocu za plin i sustav za dodavanje žice (MIG/MAG i TIG uređaji).

Zahtjev za zaštitni plin

Ako je sustav za dodavanje žice ovješen na dizalicu prilikom zavarivanja, uvijek koristite prikladan, izolirajući ovjes za dodavanje žice (MIG/MAG i TIG uređaji).

Ako je uređaj opremljen remenom ili ručkom za nošenje, oni isključivo služe za transport uređaja rukom. Remen za nošenje nije prikladan za transport uz pomoć dizalice, viličara ili drugog mehaničkog uređaja za podizanje.

Sva sredstva za podizanje (remenje, kopče, lanci,...) koja se koriste zajedno s uređajem ili njegovim komponentama potrebno je redovito provjeravati (na primjer postoje li mehanička oštećenja, korozija ili druge promjene uzrokovane utjecajem okoliša). Interval i opseg provjere moraju odgovarati barem važećim nacionalnim normama i smjernicama.

Postoji opasnost od neopaženog istjecanja zaštitnog plina bez boje i mirisa u slučaju upotrebe adaptera za priključak za zaštitni plin. Navoje adaptera na strani uređaja za priključivanje zaštitnog plina potrebno je prije montaže zabrtviti pomoću prikladne teﬂonske trake.

Onečišćeni zaštitni plin, posebno u prstenastim vodovima, može prouzročiti oštećenja opreme i smanjenu kvalitetu zavarivanja. Treba ispuniti sljedeća pravila o kvaliteti zaštitnog plina:

veličina čestica krute tvari < 40 µm

temperatura rosišta plina pod tlakom < -20 °C

maks. sadržaj ulja < 25 mg/m³

Opasnost putem boca zaštitnog plina

Po potrebi koristite filtre!

Boce zaštitnog plina sadrže plin pod tlakom i u slučaju oštećenja mogu eksplodirati. Budući da su boce zaštitnog plina sastavni dio opreme za zavarivanje, potrebno je jako oprezno rukovati njima.

Boce zaštitnog plina sa zabrtvljenim plinom zaštitite od previsoke temperature, mehaničkih udaraca, troske, otvorenog plamena, iskri i električnih lukova.

Boce zaštitnog plina montirajte okomito i pričvrstite u skladu s uputama kako se ne bi mogle prevrnuti.

Boce zaštitnog plina držite podalje od krugova zavarivanja ili drugih električnih strujnih krugova.

Nikad nemojte objesiti gorionik za zavarivanje na bocu zaštitnog plina.

Nikad nemojte elektrodom dodirivati bocu zaštitnog plina.

Opasnost od eksplozije – nikad nemojte zavarivati na boci zaštitnog plina koja je pod tlakom.

Uvijek koristite samo prikladne boce zaštitnog plina i odgovarajući prikladni pribor (regulator, crijeva i priključke...) za svaku primjenu. Boce zaštitnog plina i pribor koristite samo ako su u dobrom stanju.

Ako je ventil boce zaštitnog plina otvoren, okrenite lice od ispusta.

Ako se ne zavaruje, zatvorite ventil boce zaštitnog plina.

Ako boca zaštitnog plina nije priključena, ostavite poklopac na ventilu boce zaštitnog plina.

Opasnost od izlazećeg zaštitnog plina

Sigurnosne mjere na mjestu montaže i prilikom transporta

Pridržavajte se navoda proizvođača te odgovarajućih nacionalnih i međunarodnih odredaba za boce zaštitnog plina i dijelove pribora.

Opasnost od gušenja nekontrolirano izlazećim zaštitnim plinom

Zaštitni je plin bezbojan i bezmirisan i može pri izlasku potisnuti kisik iz okolnog zraka.

Osigurajte dovoljan dovod svježeg zraka – stopa cirkulacije zraka mora izno-

siti najmanje 20 m³ po satu Slijedite sigurnosna upozorenja i upozorenja u vezi s održavanjem boce zaštit-

nog plina ili glavnog dovoda plina Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni do-

vod plina. Prije svakog stavljanja u pogon provjerite istječe li nekontrolirano plin iz boce

zaštitnog plina ili glavnog dovoda plina.

Uređaj koji se prevrne može predstavljati opasnost po život! Uređaj postavljajte na ravnim, fiksnim podlogama tako da bude stabilan

Dopušten je nagibni kut od maksimalno 10°.

U prostorima u kojima postoji opasnost od požara i eksplozije vrijede posebni propisi

Pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.

Putem internih uputa i kontrola osigurajte da je okruženje radnog mjesta uvijek čisto i pregledno.

Uređaj postavljajte i upotrebljavajte isključivo u skladu sa stupnjem IP zaštite navedenim na označnoj pločici.

Prilikom postavljanja uređaja osigurajte slobodni prostor oko uređaja od 0,5 m (1 ft. 7,69 in.) kako bi hladni zrak mogao slobodno ulaziti i izlaziti.

Pobrinite se prilikom transporta uređaja da se pridržavate svih važećih nacionalnih i regionalnih smjernica i propisa za sprečavanje nesreća. To osobito vrijedi za smjernice koje se odnose na opasnosti prilikom transporta i otpremanja.

Ne podižite i ne transportirajte aktivne uređaje. Isključite uređaje prije transporta i podizanja!

Prije svakog transporta uređaja u potpunosti ispustite rashladno sredstvo te demontirajte sljedeće komponente:

Dodavanje žice

kolut žice

bocu zaštitnog plina

Prije stavljanja u pogon, nakon transporta obvezno provjerite vizualnim pregledom postoje li oštećenja na uređaju. Neka sva moguća oštećenja popravi obučeno servisno osoblje prije stavljanja u pogon.

Sigurnosne mjere tijekom normalnog rada

Uređaj upotrebljavajte samo kada svi sigurnosni uređaji u potpunosti funkcioniraju. Ako sigurnosni uređaji ne funkcioniraju u potpunosti, postoji opasnost za

život i zdravlje korisnika ili trećih osoba,

uređaj i ostalu imovinu korisnika

učinkovit rad s uređajem.

Prije uključivanja uređaja popravite sigurnosne uređaje koji ne funkcioniraju u potpunosti.

Sigurnosni uređaji nikada se ne smiju izbjegavati niti staviti izvan pogona.

Prije uključivanja uređaja osigurajte da nitko nije u opasnosti.

Barem jednom tjedno provjerite postoje li na uređaju izvana vidljiva oštećenja i provjerite funkcionalnost sigurnosnih uređaja.

Bocu zaštitnog plina uvijek dobro pričvrstite i u slučaju transporta uređaja dizalicom prethodno je skinite.

Samo je originalno rashladno sredstvo proizvođača zbog njegovih svojstava (električna vodljivost, zaštita od smrzavanja, kompatibilnost s materijalom, gorivost...) prikladno za upotrebu u našim uređajima.

Upotrebljavajte samo prikladno originalno rashladno sredstvo proizvođača.

Originalno rashladno sredstvo proizvođača nemojte miješati s drugim rashladnim sredstvima.

Na rashladni krug priključite samo komponente sustava proizvođača.

Ako u slučaju korištenja drugim komponentama sustava ili drugim rashladnim sredstvima dođe do oštećenja, proizvođač ne odgovara za njih i prestaju vrijediti svi jamstveni zahtjevi.

Rashladno sredstvo FCL 10/20 nije zapaljivo. Rashladno sredstvo na bazi etanola pod određenim je uvjetima zapaljivo. Rashladno sredstvo transportirajte samo u zatvorenim originalnim spremnicima i držite ih podalje od izvora zapaljenja

Istrošeno rashladno sredstvo stručno odložite u skladu s nacionalnim i međunarodnim propisima. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

U rashlađenom sustavu prije svakog početka zavarivanja provjerite razinu rashladnog sredstva.

Puštanje u pogon, održavanje i servisiranje

Za dijelove trećih strana ne može se jamčiti da su osmišljeni i izrađeni u skladu sa zahtjevima i sigurnosnim propisima.

Upotrebljavajte samo originalne rezervne i potrošne dijelove (vrijedi i za stan-

dardizirane dijelove). Uređaj se ne smije mijenjati ni dopunjavati bez odobrenja proizvođača.

Odmah zamijenite komponente koje nisu u besprijekornom stanju.

Prilikom naručivanja navedite točan naziv i broj dijela prema popisu zamjens-

kih dijelova te serijski broj svog uređaja.

Vijci kućišta predstavljaju veze za zaštitne vodiče za uzemljenje dijelova kućišta. Uvijek koristite odgovarajući broj originalnih vijaka kućišta s navedenim okretnim momentom.

Sigurnosno-tehnička provjera

Odlaganje Otpadna električna i elektronička oprema mora se odvojeno prikupljati u skladu s

Proizvođač preporučuje da se najmanje svakih 12 mjeseci provede sigurnosnotehnička provjera.

Unutar istog intervala od 12 mjeseci proizvođač preporučuje kalibriranje izvora struje.

Preporučuje se da ovlašteni električar izvede sigurnosno-tehničku provjeru

nakon izmjena

nakon ugradnje ili dogradnje

nakon popravaka i održavanja

najmanje svakih 12 mjeseci.

Prilikom sigurnosno-tehničke provjere potrebno je pridržavati se odgovarajućih međunarodnih i nacionalnih normi i smjernica.

Više informacija o sigurnosno-tehničkoj provjeri i kalibriranju možete dobiti u svojoj servisnoj službi. Ondje možete dobiti i potrebnu dokumentaciju.

europskom direktivom i nacionalnim zakonodavstvom i reciklirati na ekološki prihvatljiv način. Rabljeni se uređaji vraćaju dobavljaču ili predaju lokalnom ovlaštenom sustavu prikupljanja i zbrinjavanja. Ispravno zbrinjavanje otpadnog uređaja potiče održivo recikliranje materijalnih resursa. Ignoriranje može imati posljedice za zdravlje/okoliš.

Sigurnosna oznaka

Ambalažni materijali

Odvojeno prikupljanje. Provjerite propise vaše zajednice. Smanjite volumen kartonskih kutija.

Uređaji s CE oznakom ispunjavaju osnovne zahtjeve Direktive o niskonaponskoj i elektromagnetskoj kompatibilnosti (npr. relevantne norme proizvoda iz serije normi EN 60 974).

Fronius International GmbH izjavljuje da je uređaj u skladu s Direktivom 2014/53/EU. Potpuni tekst EU izjave o sukladnosti možete pronaći na sljedećoj internetskoj adresi: http://www.fronius.com

Uređaji s CSA kontrolnim znakom ispunjavaju zahtjeve relevantnih normi za Kanadu i SAD.

Sigurnost podataka

Autorska prava Proizvođač zadržava autorska prava za ove upute za upotrebu.

Korisnik je odgovoran za stvaranje pričuvne kopije promjena tvorničkih postavki. Proizvođač ne snosi odgovornost u slučaju brisanja osobnih postavki.

Tekst i ilustracije odgovaraju tehničkom stanju u vrijeme tiskanja. Zadržavamo pravo na izmjene. Sadržaj ovih uputa za upotrebu ne predstavlja temelj ni za kakve zahtjeve kupca. Bit ćemo vam zahvalni na prijedlozima za poboljšanja i napomene o pogreškama u uputama za upotrebu.

Opće informacije

Općenito

Koncept uređaja

Izvori struje TransSteel (TSt) 4000 Pulse i Tst 5000 Pulse u potpunosti su digitalizirani pretvarači izvora struje kojima se upravlja putem mikroprocesora.

S pomoću modularnog dizajna i jednostavne mogućnosti proširenja sustava jamči se visoka ﬂeksibilnost. Uređaji su osmišljeni za sljedeće postupke zavarivanja:

MIG/MAG zavarivanje impulsnim

električnim lukom MIG/MAG standardno zavarivanje

Ručno elektrolučno zavarivanje

TransSteel 4000 / 5000 Pulse

Uređaji raspolažu sigurnosnim funkcijom „Ograničenje na ograničenju snage”. Time je moguć rad izvora struje na ograničenju snage, a da se pritom ne ugrozi sigurnost postupka. Pojedinosti o tome možete pronaći u poglavlju „Pogon zavarivanja”.

Princip funkcioniranja

Područja upotre-beUređaji se upotrebljavaju u ručnim i automatiziranim primjenama s klasičnim čeli-

Središnja upravljačka i regulacijska jedinica izvora struje povezana je s digitalnim signalnim procesorom. Središnja upravljačka i regulacijska jedinica te signalni procesor upravljaju cijelim postupkom zavarivanja. Tijekom postupka zavarivanja kontinuirano se mjere stvarni podaci, odmah se reagira na promjene. Regulacijski algoritam osigurava da će se zadržati željeno zadano stanje.

Iz toga rezultira:

precizni postupak zavarivanja,

velika mogućnost reproduciranja svih rezultata,

izvanredna svojstva zavarivanja.

kom i pocinčanim limovima, u obrtu i industriji:

izrada strojeva i aparata,

čelične konstrukcije,

izrada postrojenja i spremnika,

brodogradilišta i radovi na moru,

metalna gradnja i izrada pročelja,

proizvodnja tračnih vozila,

metaloprerađivački obrti.

Upozorenja na uređaju

Na izvoru struje nalaze se upozorenja i sigurnosni simboli. Ta upozorenja i sigurnosni simboli ne smiju se ukloniti ni premazati bojom. Napomene i simboli upozoravaju na nepravilno rukovanje koje može izazvati teške tjelesne ozljede i materijalnu štetu.

Upozorenja na izvoru struje

Zavarivanje je opasno. Potrebno je ispuniti sljedeće osnovne preduvjete:

odgovarajuće kvalifikacije za zavarivanje

prikladna zaštitna oprema

držati podalje osobe koje ne sudjeluju u poslu.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate sljedeće dokumente:

ove upute za upotrebu

sve upute za upotrebu komponenti sustava, a osobito sigurnosne propise

Postupak zavarivanja, procesi i karakteristične krivulje zavarivanja za zavarivanje MIG/MAG postupkom

Općenito Kako bi se najrazličitiji materijali mogli obrađivati, na izvorima struje na raspo-

laganju stoje različiti postupci zavarivanja, postupci i krivulje zavarivanja.

Kratki opis MIG/MAG standardnog-sinergijskog zavarivanja

MIG/MAG standardno-sinergijsko

MIG/MAG standardno-sinergijsko zavarivanje postupak je MIG/MAG zavarivanja preko cijelog raspona snage izvora struje sa sljedećim oblicima električnog luka:

Kratki električni luk Prijenos kapljica vrši se u kratkom spoju u donjem rasponu snage.

Prijelazni električni luk Kapljica od zavarivanja povećava se na kraju žičane elektrode i u srednjem rasponu snage prenosi se u kratkom spoju.

Štrcajući električni luk U većem rasponu snage vrši se prijelaz materijala bez kratkog spoja.

Kratki opis MIG/MAG impulsno-sinergijskog zavarivanja

Kratki opis Synchropuls zavarivanja

MIG/MAG impulsno sinergijsko

MIG/MAG impulsno-sinergijsko zavarivanje postupak je impulsnog električnog luka s upravljanim prijenosom materijala. Pritom se u fazi struje uzemljenja dovod energije toliko reducira da električni luk jedva stabilno gori, a površina radnog dijela se predzagrijava. U fazi struje pulsiranja točno dozirani impuls struje osigurava ciljano odvajanje kapljice materijala za zavarivanje. Tim se principom jamči zavarivanje bez prskotina i točan rad preko cijelog područja djelovanja.

Synchropuls stoji na raspolaganju za postupke standardno sinergijsko zavarivanje te impulsno sinergijsko zavarivanje. Cikličkom zamjenom snage zavarivanja između dviju radnih točaka uz Synchropuls postiže se ljuskav izgled zavarenog spoja i nekontinuirani unos topline.

Kratak opis žljebljenja (Arc Air Gouging)

Strujni se luk kod žljebljenja pali između ugljene elektrode i radnog komada, a osnovni se materijal topi i ispuhuje s pomoću stlačenog zraka. Parametri za žljebljenje definirani su posebnom sinergijskom linijom.

Primjene:

Uklanjanje šupljina, pora ili uključaka troske s radnih komada

Odvajanje uljevka ili obrada cijelih površina radnog komada u ljevaonicama

Priprema rubova za debele limove

Priprema i popravljanje zavarâ

Dorađivanje korijena zavara ili pogreški

Izrada utora

Komponente sustava

Općenito Izvore struje moguće je pogoniti različitim komponentama sustava i opcijama.

Ovisno o području korištenja, moguće je optimizirati tijekove, rukovanje i korištenje.

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

Pregled

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(1) Gorionik za zavarivanje (2) Dodavanje žice (3) Prihvatnik za pomicanje žice (4) Povezni paketi crijeva (5) Izvor struje (6) Rashladni uređaj (7) Kolica i držači za plinske boce (8) Maseni kabel i kabel elektrode

VRD: sigurnosna funkcija

Voltage Reduction Device (VRD) opcionalni je sigurnosni uređaj za redukciju napona. Preporučuje se za okruženja u kojima je značajno povećan rizik od strujnog udara ili nesreće uzrokovane električnim putem tijekom zavarivanja električnim lukom:

niskim otporom tijela zavarivača

ako je zavarivač izložen značajnom riziku da dotiče izradak ili druge dijelove

kruga zavarivanja

Do niskog otpora tijela vjerojatno dolazi u slučaju:

vode u okruženju

vlage

vrućine, osobito pri temperaturama okoline višima od 32 °C (89,6 °F)

Na mokrim, vlažnim ili vrućim mjestima vlaga ili znoj mogu bitno smanjiti otpor kože te izolacijski otpor zaštitne opreme i odjeće.

Takva okruženja mogu biti:

privremene građevine na brani dreniranje određenih područja gradilišta tije-

kom gradnje (privremena brana za zaustavljanje i preusmjeravanje vode) grobovi

rudnici

kiša

područja koja su djelomično prekrivena vodom

zone u kojima dolazi do prskanja vode

VRD: Sigurnosni princip

Opcija VRD smanjuje napon između elektrode i izratka. U sigurnom stanju kontinuirano svijetli prikaz za trenutačno odabrani postupak zavarivanja. Sigurno stanje definira se na sljedeći način:

u praznom je hodu početni napon ograničen na maksimalno 35 V.

Dok god je aktivan pogon zavarivanja (otpor kruga zavarivanja < 200 ohma), treperi prikaz trenutačno odabranog postupka zavarivanja i početni napon može prekoračivati 35 V.

Otpor kruga zavarivanja veći je od minimalnog otpora tijela (veći ili jednak 200 ohma):

VRD je aktivan

Napon praznog hoda ograničen je

na 35 V Nenamjerni kontakt s početnim

naponom ne dovodi do opasnosti

Otpor kruga zavarivanja manji je od minimalnog otpora tijela (manji od 200 ohma):

VRD je neaktivan

Nema ograničenja izlaznog napona

kako bi se osiguralo dovoljno snage zavarivanja Primjer: Početak zavarivanja

Vrijedi za način rada Ručno zavarivanje štapnim elektrodama: unutar 0,3 sekunde nakon kraja zavarivanja:

VRD je ponovno aktivan

Ograničenje izlaznog napona ponovno je osigurano na 35 V

Upravljački elementi i priključci

Upravljačka ploča

Općenito Upravljačka ploča je u pogledu funkcija logički konstruirana. Pojedine parametre

koji su potrebni za zavarivanje moguće je:

odabrati s pomoću tipki

promijeniti s pomoću tipki ili okretnog gumba

prikazati tijekom zavarivanja na digitalnom zaslonu.

Na temelju funkcije Synergic prilikom promjene pojedinačnih parametara namještaju se i svi ostali parametri.

NAPOMENA!

Zbog ažuriranja softvera na vašem uređaju mogu biti dostupne funkcije koje u ovim uputama za rad nisu opisane ili obrnuto.

Osim toga, pojedinačne se slike mogu neznatno razlikovati od kontrola na uređaju. Način djelovanja tih kontrola ipak je jednak.

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

Upravljačka

(1) (2)

(3) (4)

(5)

(6)(7)

(14)(13) (17)

(12)

(11)

(10) (8)

(9)

(15)(16)

ploča

Br. Funkcija

(1) Tipka Odabir parametara zavarivanja zdesna

a) za odabir sljedećih parametara zavarivanja

Ispravak duljine električnog luka

za ispravak duljine električnog luka

Napon zavarivanja u V *)

Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara zavarivanja. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Ispravak impulsa/dinamike

za kontinuirani ispravak energije za oslobađanje kapljica pri MIG/MAG impulsnom sinergijskom zavarivanju – ... mala snaga odvajanja kapljica 0 ... neutralna snaga odvajanja kapljica + ... povećana snaga odvajanja kapljica

za utjecanje na dinamiku kratkog spoja u trenutku prijenosa kapljica pri MIG/MAG standardnom sinergijskom zavarivanju, pri MIG/MAG standardnom ručnom zavarivanju i pri ručnom elektrolučnom zavarivanju – ... čvršći i stabilniji električni luk 0 ... neutralni električni luk + ... meki električni luk s malo prskotina

b) za izmjenu parametara zavarivanja u izborniku za postavljanje

(2) Tipka Odabir parametara zavarivanja slijeva

a) za odabir sljedećih parametara zavarivanja

debljina lima

Debljina lima u mm ili in. Ako nije poznata struja zavarivanja koju treba odabrati, dovoljan je unos debljine lima i automatski će se namjestiti potrebna struja zavarivanja te ostali parametri označeni s *).

Struja zavarivanja *) Struja zavarivanja u A Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara zavarivanja. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Brzina žice

Brzina žice u m/min ili ipm.

b) za izmjenu parametara zavarivanja u izborniku za postavljanje

(3) Okretni gumb prema desno

za izmjenu parametara zavarivanja Ispravak duljine električnog luka, Napon zavarivanja i Dinamika

za izmjenu parametara zavarivanja u izborniku za postavljanje

(4) Okretni gumb prema lijevo

za izmjenu parametra zavarivanja Debljina lima, Struja zavarivanja i Brzina žice za odabir parametara zavarivanja u izborniku za postavljanje

(5) Tipke za memoriranje EasyJoba

za memoriranje do 5 radnih točaka

(6)

Tipka Postupak

za odabir postupka zavarivanja

MIG/MAG standardno ručno zavarivanje

MIG/MAG standardno sinergijsko zavarivanje

MIG/MAG impulsno sinergijsko zavarivanje

Ručno elektrolučno zavarivanje

(7) Tipka Način rada

za odabir načina rada

**)

2-taktni pogon

4-taktni pogon

Posebni 4-taktni pogon

točkasto zavarivanje / zavarivanje u intervalima

(8) Tipka Zaštitni plin

za odabir upotrijebljenog zaštitnog plina. Parametar zavarivanja SP predviđen je za dodatne zaštitne plinove.

Kada odaberete zaštitni plin, zasvijetlit će LED iza odgovarajućeg zaštitnog plina.

(9) Tipka Promjer žice

za odabir upotrijebljenog promjera žice. Parametar zavarivanja SP predviđen je za dodatne promjere žice.

Kada odaberete promjer žice, zasvijetlit će LED iza odgovarajućeg promjera žice.

(10) Tipka Vrsta materijala

Za odabir korištenog dodatnog materijala. Parametar zavarivanja SP predviđen je za dodatne materijale.

Kada odaberete vrstu materijala, zasvijetlit će LED iza odgovarajućeg dodatnog materijala.

(11) Tipka Uvlačenje žice

Pritisnite tipku i držite je pritisnutom: uvlačenje žice bez plina u paket crijeva za gorionik za zavarivanje

Dok se tipka drži pritisnutom, pogon za žicu radi s brzinom uvlačenja žice.

(12) Tipka za provjeru plina

Namještanje potrebne količine plina na regulatoru tlaka plina.

Pritisnite tipku jednom: zaštitni plin istječe Ponovno pritisnite tipku: zaustavlja se istjecanje zaštitnog plina

Ako se tipka za provjeru plina ne pritisne još jednom, istjecanje zaštitnog plina prestaje nakon 30 s.

(13) SF – prikaz Točkasto zavarivanje / interval / SynchroPuls

svijetli ako je pri aktiviranom načinu rada Točkasto zavarivanje ili Zava-

rivanje u intervalima u parametru za postavljanje postavljena vrijednost za Vrijeme točkanja (SPt) / Interval vremena zavarivanja svijetli ako je pri aktiviranom MIG/MAG sinergijskom postupku post-

avljena vrijednost u parametru za postavljanje Frekvencija (F).

(14) Prikaz Prijelazni električni luk

Između kratkog električnog luka i štrcajućeg električnog luka nastaje prijelazni električni luk s prskotinama. Kako bi se uputilo na to kritično mjesto, svijetli prikaz Prijelazni električni luk.

(15) Prikaz HOLD

Nakon svakog kraja zavarivanja spremaju se trenutačne vrijednosti struje zavarivanja i napona zavarivanja – svijetli prikaz HOLD.

(16) Prikaz Puls

svijetli ako je odabran postupak zavarivanja MIG/MAG impulsno sinergijsko zavarivanje

(17) Real Energy Input (stvarni unos energije)

za prikaz energije koja je uložena u zavarivanje.

Prikaz Real Energy Input potrebno je aktivirati u izborniku za postavljanje,

2. razina – parametar zavarivanja EnE. Tijekom zavarivanja vrijednost se kontinuirano povećava, u skladu s dobiti energije koja se kontinuirano povećava. Do sljedećeg početka zavarivanja ili ponovnog uključivanja izvora struje krajnja vrijednost ostaje spremljena nakon kraja zavarivanja – svijetli prikaz HOLD.

*) Ako je odabran jedan od ovih parametara, kod postupaka MIG/MAG stan-

dardnog sinergijskog zavarivanja i MIG/MAG impulsnog sinergijskog zavarivanja na temelju sinergijske funkcije automatski se namještaju i svi ostali parametri zavarivanja te parametar Napon zavarivanja.

**) Zajedno s opcijom VRD (Voltage Reduction Device) prikaz trenutačno oda-

branog postupka zavarivanja služi kao prikaz stanja:

Prikaz kontinuirano svijetli: reduciranje napona (VRD, Voltage Reduc-

tion Device) aktivno je i ograničava izlazni napon na vrijednost nižu od 35 V. Prikaz treperi čim započne postupak zavarivanja, a time izlazni napon

može biti veći od 35 V.

Servisni parame-

tar

Istodobnim pritiskanjem tipki Odabir parametara moguće je aktiviranje različitih servisnih parametara.

Otvaranje prikaza

Odabir parametara zavarivanja

Dostupni parametri zavarivanja

Primjer:

1.00 | 4.21

Primjer: 2 | 491

Primjer: r 2 | 290

Prikazuje se prvi parametar „Verzija firmwarea” npr. „1.00 | 4.21”

S pomoću tipki Način rada i Postupak zavarivanja ili okretnog gumba slijeva odaberite željeni parametar za postavljanje

Objašnjenje

Verzija firmwarea

Konfiguracija programa za zavarivanje

Broj trenutačno odabranog programa za zavarivanje

Primjer: 654 | 32,1 = 65 432,1 h = 65 432 h 6 min

Prikaz stvarnog vremena gorenja električnog luka od prvog puštanja u pogon Napomena: Prikaz vremena gorenja električnog luka nije prikladan kao osnova izračuna za pristojbe davanja, opseg jamstva ili slično.

Primjer: iFd | 0.0

Struja motora za pogon za žicu u A Vrijednost se mijenja čim motor radi.

2nd 2. razina izbornika za servisne teh-

ničare

Zaključavanje

tipkovnice

Kako bi se spriječile nehotične izmjene postavki na upravljačkoj ploči, moguće je odabrati blokadu tipkovnice. Dok god je aktivno zaključavanje tipkovnice

na upravljačkoj ploči nije moguće namještati nikakve postavke

dostupne su samo postavke parametara zavarivanja

moguće je aktiviranje svake tipke za memoriranje s pohranjenim postupkom

ako se tijekom blokade odabere tipka za memoriranje s pohranjenim postupkom

Aktivacija/deaktivacija zaključavanja tipkovnice:

Zaključavanje tipkovnice je aktivirano: na prikazu se pojavljuje poruka „CLO | SEd”.

Zaključavanje tipkovnice je deaktivirano: na prikazu se pojavljuje poruka „OP | En”.

Blokadu tipki moguće je aktivirati i deaktivirati putem opcije za prekidač na ključu.

Priključci, prekidači i mehaničke komponente

(1)

(2)

(3)

(4)

(6)

(7)

(9)

(8)

(5)

Priključci TransSteel 4000 / 5000 Pulse

Br. Funkcija

(1) (-) Utičnica za struju s bajunetnim zaporom

služi za:

priključivanje masenog kabela pri zavarivanju MIG/MAG postupkom

priključivanje kabela za elektrode i masenog kabela pri ručnom elek-

trolučnom zavarivanju (ovisno o vrsti elektrode)

(2) Mrežna sklopka

za uključivanje i isključivanje izvora struje

(3) (+) Utičnica za struju s bajunetnim zaporom

služi za:

priključivanje strujnog kabela sa spojnog paketa crijeva kod zavarivan-

ja MIG/MAG postupkom priključivanje kabela za elektrode i masenog kabela pri ručnom elek-

trolučnom zavarivanju (ovisno o vrsti elektrode)

(4) Utičnica za predgrijač plina (opcija)

(5) Sučelje za automatizirani način rada (opcija)

(6) Naljepnica EASY DOCUMENTATION

(7) Mrežni kabel s vlačnim rasterećenjem

(8) Priključak LocalNet

standardizirani priključak za dodavanje žice (povezni paket crijeva)

(9) Filtar za zrak

za čišćenje izvući bočno

Instalacija i puštanje u pogon

Minimalna oprema za pogon zavarivanja

Općenito Ovisno o postupku zavarivanja, potrebna je određena minimalna oprema kako bi

se radilo s izvora struje. U nastavku su opisani postupci zavarivanja i odgovarajuća minimalna oprema za pogon zavarivanja.

Zavarivanje MIG/MAG postupkom, hlađeno plinom

Zavarivanje MIG/MAG postupkom, vodom hlađeno

Ručno zavarivanje štapnim elektrodama

Izvor struje

Maseni kabel

Gorionik za zavarivanje za MIG/MAG, hlađeno plinom

Priključak zaštitnog plina (opskrba zaštitnim plinom)

Sustav za pomicanje žice (VR 5000 Remote)

Povezni paket crijeva, hlađeno plinom

Žičana elektroda

Izvor struje

Rashladni uređaj

Kabel za uzemljenje

MIG/MAG gorionik za zavarivanje, vodom hlađeno

Priključak za plin (opskrba zaštitnim plinom)

Sustav za pomicanje žice (VR 5000 Remote)

Opcija Hlađenje vodom (za VR 5000 Remote)

Povezni paket crijeva, vodom hlađen

Žičana elektroda

Izvor struje

Kabel za uzemljenje

Držač elektroda

Štapne elektrode

Minimalna oprema za žljebljenje

Izvor struje TSt 4000 / 5000 Puls, TSt 5000 Syn

Maseni kabel 120 mm²

Uređaj za žljebljenje KRIS 13

Opskrba stlačenim zrakom

Prije instalacije i puštanja u pogon

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

Nakon otvaranja uređaja s pomoću prikladnog mjernog uređaja provjerite jesu

▶

li električno nabijene komponente (primjerice kondenzatori) ispražnjene.

Propisna primje-naIzvor struje namijenjen je isključivo zavarivanju MIG/MAG postupkom i ručnom

zavarivanju štapnom elektrodom. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i

pridržavanje svih napomena iz uputa za rad

pravilno provođenje inspekcijskih radova i radova na održavanju

Odredbe za postavljanje

Uređaj je ispitan prema stupnju zaštite IP 23, što podrazumijeva sljedeće:

zaštita od prodiranja krutih stranih tijela promjera većeg od ø 12 mm (0,49 in)

zaštitu od prskajuće vode do kuta od 60° na okomiti pravac.

Uređaj je prema stupnju zaštite IP 23 moguće postaviti na otvoreni prostor i pogoniti ga. Potrebno je izbjegavati neposredno djelovanje vlage (npr. putem kiše).

UPOZORENJE!

Opasnost od pada ili prevrtanja uređaja.

Posljedica mogu biti teške ozljede i materijalna šteta.

Uređaj postavite na ravnu, čvrstu podlogu tako da bude stabilan.

▶

Nakon montaže provjerite zategnutost svih vijčanih spojeva.

▶

UPOZORENJE!

Mrežni priključak

Opasnost od električne struje uslijed prašine u uređaju koja provodi električnu energiju.

Posljedica mogu biti teške ozljede i materijalna šteta.

Uređaj smije raditi samo kad je montiran filtar za zrak. Filtar za zrak preds-

▶

tavlja bitan sigurnosni uređaj za postizanje IP zaštite IP 23.

Kanal za prozračivanje predstavlja bitan sigurnosni uređaj. Prilikom odabira mjesta postavljanja pripazite da rashladni zrak neometano može ulaziti ili izlaziti kroz ventilacijske otvore na prednjoj i stražnjoj strani uređaja. Prašina (npr. prilikom brušenja) koja pada, a koja vodi električnu energiju, ne smije biti usisana u uređaj.

Uređaji su namijenjeni za mrežni napon koji je naveden na nazivnoj pločici. Ako mrežni kabel ili mrežni utikač nisu postavljeni na vašoj izvedbi uređaja, njih je potrebno montirati u skladu s nacionalnim standardima. Osiguranje glavnog voda moguće je pronaći u tehničkim podacima.

OPREZ!

Opasnost zbog električnih instalacija nedovoljnih dimenzija.

Posljedica može biti materijalna šteta.

Glavni vod te njegovo osiguranje potrebno je postaviti u skladu s postojećom

▶

opskrbom struje. Vrijede tehnički podaci na nazivnoj pločici.

Priključivanje mrežnog kabela

Općenito Ako nije priključen nijedan mrežni kabel, prije stavljanja u pogon potrebno je

montirati mrežni kabel koji odgovara naponu priključka. Vlačno rasterećenje za sljedeće poprečne presjeke kabela montirano je na izvor struje:

Izvor struje Poprečni presjek

montiranog vlačnog rasterećenja za Kanada/SAD

TSt 4000 Pulse AWG 12 *) 4G2.5

TSt 5000 Pulse AWG 10 *) 4G4

TSt 4000 MV Pulse AWG 10 *) 4G4

TSt 5000 MV Pulse AWG 6 *) 4G10

*) Tip kabela Kanada/SAD: Extra-hard usage

Vlačna rasterećenja za ostale presjeke kabela potrebno je postaviti na odgovarajući način.

Europa

Propisani mrežni kabeli i vlačna rasterećenja

Izvor struje Mrežni napon Poprečni presjek

kabela

Kanada/SAD

TSt 4000 Pulse 3 x 380 / 400 V AWG 12 *) 4G2.5

3 x 460 V AWG 12 *) 4G2.5

TSt 5000 Pulse 3 x 380 / 400 V AWG 8 *) 4G4

3 x 460 V AWG 10 *) 4G4

TSt 4000 MV Pulse 3 x 208 / 230 / 400 /460VAWG 10 *) 4G4

TSt 5000 MV Pulse 3 x 208 / 230 / 400 /

460 V

*) Tip kabela Kanada/SAD: Extra-hard usage

Brojeve artikla različitih kabela možete pronaći u popisu zamjenskih dijelova uređaja.

AWG ... American wire gauge (= američki presjek žice)

AWG 6 *) 4G10

Europa

Sigurnost

UPOZORENJE!

Opasnost zbog neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Radove koji su opisani u nastavku smije provoditi samo obučeno stručno os-

▶

oblje. Nužno je poštovati nacionalne standarde i smjernice.

▶

OPREZ!

Priključivanje mrežnog kabela

Opasnost zbog nepropisno pripremljenog mrežnog kabela.

Posljedica mogu biti kratki spojevi i materijalna šteta.

Postavite kabelske završetke na sve fazne vodiče te zaštitni vodič mrežnog

▶

kabela s kojeg je skinuta izolacija.

Ako nije priključen nijedan mrežni kabel, prije stavljanja u pogon potrebno je montirati mrežni kabel koji odgovara naponu priključka.

Zaštitni vodič trebao bi biti oko 10 – 15 mm (0,4 – 0,6 in) dulji od faznih vodiča.

Slikovni prikaz priključivanja mrežnog kabela nalazi se u sljedećim odjeljcima Montiranje vlačnog rasterećenja ili Montiranje vlačnog rasterećenja Kanada/SAD. Kako biste priključili mrežni kabel učinite sljedeće:

Demontirajte bočni dio uređaja.

Mrežni kabel ugurajte toliko da se zaštitni vodič i fazni vodič pravilno mogu

priključiti na terminal blok priključak. Postavite kabelski završetak na zaštitni vodič i fazni vodič.

Priključite zaštitni vodič i fazni vodič na terminal blok priključka.

Fiksirajte mrežni kabel s pomoću vlačnog rasterećenja.

Montirajte bočni dio uređaja.

Montaža vlačnog

100mm

(4inch)

1,2 Nm

rasterećenja

VAŽNO! Povežite fazni vodič u blizini

terminal blok priključka pomoću poveznika kabela.

Montaža vlačnog

3,5 Nm

rasterećenja Kanada / SAD

1 2

VAŽNO! Povežite fazni vodič u blizini

terminal blok priključka pomoću poveznika kabela.

Rad s generatorom

Generatorski pogon

Izvor struje prikladan je za upotrebu s generatorom.

Za dimenzioniranje potrebne snage generatora potrebna je maksimalna prividna snaga S

Maksimalna prividna snaga S

izvora struje.

1max

izvora struje za trofazne uređaje izračunava se

1max

na sljedeći način:

= I

1max

i U1 prema nazivnoj pločici uređaja ili tehničkim podacima

1max

Potrebna prividna snaga generatora S

1max

x U1 x √3

izračunava se prema sljedećoj empirijs-

GEN

koj formuli:

GEN

= S

1max

x 1,35

Ako se ne zavaruje punom snagom, moguće je koristiti manji generator.

VAŽNO! Prividna snaga generatora S vidne snage S

izvora struje!

1max

ne smije biti manja od maksimalne pri-

GEN

NAPOMENA!

Navedeni napon generatora ne smije ni u kom slučaju biti ispod ili iznad raspona tolerancije mrežnog napona.

Podaci o toleranciji mrežnog napona nalaze se u odjeljku „Tehnički podaci”.

Stavljanje u pogon

Sigurnost

Strujni udar može biti smrtonosan.

Ako je izvor struje tijekom instalacije priključen na mrežu, postoji opasnost od teških tjelesnih ozljeda i velike materijalne štete.

▶ ▶

Opasnost od električne struje uslijed prašine u uređaju koja provodi električnu energiju.

Posljedica mogu biti teške ozljede i materijalna šteta.

▶

Općenito Puštanje u pogon opisano je na temelju ručne, vodom hlađene MIG/MAG primje-

ne.

UPOZORENJE!

Sve radove na uređaju provodite samo ako je mrežni prekidač izvora struje prebačen u položaj - O -. Sve radove na uređaju provodite samo ako je izvor struje odvojen od mreže.

UPOZORENJE!

Uređaj smije raditi samo kad je montiran filtar za zrak. Filtar za zrak predstavlja bitan sigurnosni uređaj za postizanje IP zaštite IP 23.

Informacije o komponentama sustava

U nastavku opisani radni koraci i radnje sadrže napomene o različitim komponentama sustava kao što su:

Kolica

Stojeća konzola

Rashladni uređaji

Promjene brzine žice

Spojni paketi crijeva

Gorionik za zavarivanje itd.

Podrobne informacije o montaži i priključivanju komponenti sustava možete pronaći u odgovarajućim uputama za rad komponenti sustava.

Postavljanje komponenti sustava (pregled)

UPOZORENJE!

Nepravilno izvedeni radovi mogu dovesti do teških tjelesnih ozljeda i materijalne štete.

Radnje koje su opisane u nastavku smije provoditi samo obučeno stručno os-

▶

oblje! Obratite pažnju na poglavlje „Sigurnosni propisi”!

▶

Na sljedećoj se slici nalazi pregled sastava pojedinačnih komponenti sustava.

Namještanje

sustava za dodavanje žice na izvoru struje

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete prouzročenih padom sustava za dodavanje žice.

Uvjerite se da je uređaj za dodavanje žice čvrsto pritegnut na okretnom pro-

▶

dužetku te da su uređaji, stojeće konzole i kolica sigurno postavljeni.

Montaža vlačnog rasterećenja poveznog paketa crijeva

Montaža vlačnog rasterećenja na kolica

Montaža vlačnog rasterećenja na sustav za dodavanje žice

VAŽNO! Kako bi se izbjegli tragovi trošenja, kabel prilikom montaže treba polagati tako da se tvori „petlja prema unutra”. Za povezne pakete crijeva duljine od 1,2 m (3 ft. 11,24 in.) nije predviđeno vlačno rasterećenje.

Priključivanje

poveznog paketa crijeva

UPOZORENJE!

Nepravilna montaža može uzrokovati ozbiljne tjelesne ozljede i materijalnu štetu.

Opisane radne korake provedite tek nakon što temeljito i s razumijevanjem

▶

pročitate upute za upotrebu.

NAPOMENA!

Prilikom povezivanja poveznog paketa crijeva provjerite:

jesu li svi priključci čvrsto priključeni

▶

jesu li svi kabeli, vodovi i paketi crijeva neoštećeni i ispravno izolirani.

▶

VAŽNO! Kod plinom hlađenih sustava nema rashladnog uređaja. Priključivanje priključaka za vodu kod plinom hlađenih sustava nije potrebno.

Ispravno produživanje poveznog paketa crijeva

VAŽNO! Vrijednosti trajanja primjene (ED) poveznog paketa crijeva moguće je do-

segnuti samo ako su ispravno postavljeni.

Ispravno produživanje poveznog paketa crijeva

Priključivanje boce za plin

UPOZORENJE!

Opasnost od teških tjelesnih ozljeda i materijalne štete zbog pada boca za plin.

U slučaju upotrebe boca za plin:

boce za plin postavite na ravnu i čvrstu podlogu tako da su stabilne

▶

osigurajte boce za plin od prevrtanja

▶

montirajte opciju prihvatnik VR.

▶

Pridržavajte se sigurnosnih propisa proizvođača boca za plin

▶

Postavite bocu za plin na dno koli-

ca Bocu za plin pomoću remena boce

na gornjem dijelu boce (ali ne na grlu boce) osigurajte od prevrtanja

uklonite zaštitnu kapicu boce za

plin Kratko otvorite ventil boce za plin

kako biste uklonili prljavštinu koja se nalazi okolo

Provjerite brtvu na regulatoru tlaka

plina Zavrnite i pritegnite regulator tlaka

plina na boci za plin Crijevo zaštitnog plina poveznog

paketa crijeva pomoću crijeva za plin povežite s regulatorom tlaka plina

NAPOMENA!

Uređaji namijenjeni za američko tržište isporučuju se s adapterom za crijevo za plin:

Prikladnim sredstvom zabrtvite vanjske navoje na magnetnom ventilu za plin

▶

prije priključivanja adaptera vijcima. Provjerite da adapter ne propušta plin.

▶

Uspostavljanje

uzemljenja

NAPOMENA!

Kod uspostavljanja uzemljenja obratite pozornost na sljedeće:

Za svaki izvor struje upotrijebite zasebni maseni kabel

▶

Plus kabel i maseni kabel trebaju što duže biti što bliže jedan drugome

▶

Kabele strujnog kruga zavarivanja koji pripadaju pojedinačnim izvorima struje

▶

nužno je međusobno prostorno razdvojiti Nije dopušteno paralelno spajanje više masenih kabela;

▶

ako nije moguće izbjeći paralelno spajanje, potrebno je zajamčiti minimalan razmak od 30 cm između kabela pojedinačnih strujnih krugova zavarivanja Maseni kabel treba biti što kraći, treba predvidjeti velik poprečni rez

▶

Nije dopušteno križanje masenog kabela

▶

Potrebno je izbjegavati stavljanje feromagnetskih materijala između masenog

▶

kabela i poveznog paketa crijeva Nemojte namotavati dugačke masene kabele – učinak svitka!

▶

Dugačke masene kablove položite u obliku petlje Maseni kabel nemojte polagati u željezne cijevi, metalne kabelske jarke ili

▶

čelične traverze, izbjegavajte kanale za kablove; (neće doći do problema zbog polaganja plus kabela i masenog kabela u jednu željeznu cijev) U slučaju više masenih kabela potrebno je što je više moguće razdvojiti točke

▶

uzemljenja komponente i ne dopustiti križanje strujnih puteva u okviru pojedinačnih električnih lukova. Nužna je upotreba kompenziranih poveznih paketa crijeva (povezni paketi cri-

▶

jeva s integriranim masenim kabelom)

Priključivanje MIG/MAG gorionika za zavari-

* u slučaju ugrađene opcije Priključak za vodu i vodom hlađenog gorionika za zavarivanje

vanje

Ostale radnje Sljedeće radne korake provedite prema uputama za rad sustava za promjenu

brzine žice:

Umetnite valjke za dodavanje u sustav za promjenu brzine žice

Kolut žice ili žičani kolut za žicu s adapterom žičanog koluta za žicu umetnite

u sustav za promjenu brzine žice Skupljanje žičane elektrode

Namještanje kontaktnog pritiska

Namještanje kočnice

Postavljanje datuma i vremena pri prvom puštanju u pogon

Nakon prvog uključivanja izvora struje potrebno je postaviti datum i vrijeme. Izvor struje prelazi na drugu razinu izbornika za servis, odabran je parametar yEA.

Za postavljanje datuma i vremena pogledajte stranicu 91, radni korak 5

Zavarivanje MIG/MAG postupkom

Ograničenje na ograničenju snage

Sigurnosna funkcija

„Ograničenje na ograničenju snage” sigurnosna je funkcija za zavarivanje MIG/MAG postupkom. Uz nju je moguće rad izvora struje na jedinici za ograničenje snage, a pritom se održava sigurnost postupka.

Određujući parametar za snagu zavarivanja je brzina žice. Ako je on prevelik, električni luk postaje sve kraći i postoji opasnost od njegova prekidanja. Kako bi se spriječilo prekidanje električnog luka, slijedi pad snage zavarivanja.

Ako je odabran postupak zavarivanja „MIG/MAG standardno sinergijsko zavarivanje” ili „MIG/MAG impulsno sinergijsko zavarivanje”, treperi simbol za parametar „Brzina žice”, čim se aktivira sigurnosna funkcija. Treperenje je kontinuirano do sljedećeg početka zavarivanja ili do sljedeće promjene parametra.

Ako se primjerice odabere parametar „Brzina žice”, slijedit će prikaz odgovarajuće reducirane vrijednosti za brzinu žice.

MIG/MAG način rada

Općenito

Simboli i objašnjenje

UPOZORENJE!

Nepravilno rukovanje može uzrokovati ozbiljne tjelesne ozljede i materijalnu štetu.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem

▶

pročitate ove upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumije-

▶

vanjem pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise.

Podaci o značenju, namještanju, rasponu postavke i mjernim jedinicama raspoloživih parametara (npr. GPr) nalaze se u poglavlju „Namještanje postavki”.

Pritisnite tipku gorionika | Držite tipku gorionika | Otpustite tipku gorionika

GPr Vrijeme predprotoka plina

I-S Početna struja

ovisno o primjeni, moguće ju je povećati ili smanjiti

SL Slope

kontinuirano padanje početne struje na struju zavarivanja i struje zavarivanja na konačnu struju

I Faza struje zavarivanja

ravnomjeran dovod temperature u osnovni materijal koji je zagrijan predgrijavanjem

I-E Završna struja

za ispunjavanje završnog kratera

GPo Vrijeme naknadnog protoka plina

SPt Vrijeme točkanja / interval vremena zavarivanja

SPb Vrijeme stanke intervala

2-taktni pogon

GPr

GPo

GPr GPo

Način rada „2-taktni rad” prikladan je za

Radove na pričvršćivanju

Kratke zavarene spojeve

Automatizirani i robotski rad

4-taktni pogon

Način rada „4-taktni pogon” prikladan je za dulje zavarene šavove.

Posebni 2-taktni

GPr

GPo

I-S

SLt-S t-ESL

I-E

+ +

I-S I-E

GPr SL SL

GPo

pogon

Način rada „Posebni 2-taktni pogon” prikladan je osobito za zavarivanje u većim rasponima snage. U Posebnom 2-taktnom pogonu električni luk počinje s malom snagom, a rezultat je jednostavnija stabilizacija električnog luka.

Posebni 4-taktni pogon

Aktiviranje posebnog 2-taktnog pogona:

Odaberite način rada 2-taktni pogon

U izborniku za postavljanje parametre t-S (trajanje početne struje) i t-E (tra-

janje završne struje) podesite na vrijednost > 0

Aktiviran posebni 2-taktni pogon.

U izborniku za postavljanje podesite parametre SL (Slope), I-S (početna stru-

ja) i I-E (završna struja)

Način rada „Specijalni 4-taktni pogon” nudi dodatno uz prednosti 4-taktnog pogona mogućnost namještanja za početnu i završnu struju.

Točkasto zavari-

GPr GPoSPt

< SPt

GPr SPt SPtSPb

GPo

I I

vanje

Način rada „Točkasto zavarivanje” prikladan je za zavarene spojeve na preklopnim limovima.

Pokretanje pritiskanjem i puštanjem tipke gorionika – Vrijeme predprotoka plina GPr – Faza struje zavarivanja tijekom razdoblja vremena točkanja SPt – vrijeme naknadnog protoka plina GPo.

U slučaju ponovnog pritiskanja tipke gorionika prije kraja vremena točkanja (< SPt) postupak se odmah prekida.

Zavarivanje u intervalima s 2 takta

Način rada „Zavarivanje u intervalima s 2-takta” prikladan je za kratke zavarene šavove na tankim limovima kako bi se spriječilo propadanje osnovnog materijala.

Zavarivanje u in-

GPr SPt SPtSPb

GPo

tervalima s 4 takta

Zavarivanje u intervalima s 4 takta

Način rada „Zavarivanje u intervalima s 4-takta” prikladan je za duge zavarene šavove na tankim limovima kako bi se spriječilo propadanje osnovnog materijala.

Zavarivanje MIG/MAG postupkom

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

Nakon otvaranja uređaja s pomoću prikladnog mjernog uređaja provjerite jesu

▶

li električno nabijene komponente (primjerice kondenzatori) ispražnjene.

Priprema

Pregled Zavarivanje MIG/MAG postupkom sastoji se od sljedećih dijelova:

Crijeva za vodu gorionika za zavarivanje priključite na odgovarajuće priključni-

ce na sustavu za pomicanje žice (u slučaju korištenja rashladnog uređaja i vodom hlađenog gorionika za zavarivanje)

Priključite mrežni utikač

Mrežnu sklopku uključite na položaj - I -:

kratko će zasvijetliti svi indikatori na upravljačkoj ploči

ako postoji: rashladni uređaj počinje raditi

VAŽNO! Pridržavajte se sigurnosnih propisa i radnih uvjeta navedenih u uputama za upotrebu rashladnog uređaja.

MIG/MAG sinergijsko zavarivanje

MIG/MAG standardno ručno zavarivanje

Točkasto zavarivanje i zavarivanje u intervalima

MIG/MAG sinergijsko zavarivanje

Pomoću tipke Vrsta materijala odaberite željeni dodatni materijal.

Pomoću tipke promjer žice odaberite promjer korištene žičane elektrode.

Pomoću tipke zaštitni plin odaberite zaštitni plin.

Zauzimanje pozicije SP-a proizlazi iz tablica za program zavarivanja u privitku. Pomoću tipke Postupak odaberite željeni postupak zavarivanja:

MIG/MAG standardno sinergijsko zavarivanje

MIG/MAG impulsno sinergijsko zavarivanje

S pomoću tipke Način rada odaberite željeni MIG/MAG način rada:

2-taktni pogon

4-taktni pogon

Posebni 4-taktni pogon

VAŽNO! Parametri koji se namještaju na upravljačkoj ploči komponente sustava, kao što su daljinsko upravljanje ili dodavanje žice, pod određenim uvjetima nije moguće mijenjati na upravljačkoj ploči izvora struje.

S pomoću tipki Odabir parametara odaberite željene parametre zavarivanja

kojima će se određivati snaga zavarivanja:

Debljina lima

Struja zavarivanja

Brzina žice

Napon zavarivanja

S pomoću odgovarajućeg okretnog gumba podesite određeni parametar zava-

rivanja. Vrijednost parametra prikazuje se na digitalnom zaslonu koji se nalazi iznad njega.

Parametri Debljina lima, Struja zavarivanja, Brzina žice i Napon zavarivanja izravno su povezani. Dovoljno je izmijeniti jedan parametar i ostali će se parametri odmah prilagoditi njemu.

U osnovi sve zadane vrijednosti parametara ostaju spremljene do sljedeće izmjene. To vrijedi i kada se izvor struje u međuvremenu isključi i ponovno uključi. Za prikaz stvarne struje zavarivanja tijekom postupka zavarivanja odaberite parametar Struja zavarivanja.

Otvorite ventil na boci plina

Namještanje količine zaštitnog plina:

pritisnite tipku za provjeru plina

Okrećite vijak za namještanje na donjoj strani regulatora tlaka dok mano-

metar ne prikaže željenu količinu plina ponovno pritisnite tipku za provjeru plina

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete prouzročenih električnim udarom i ispadanjem žičane elektrode.

Pri pritiskanju tipke gorionika

gorionik za zavarivanje držite podalje od lica i tijela

▶

upotrebljavajte odgovarajuće zaštitne naočale

▶

gorionik za zavarivanje nemojte usmjeravati prema osobama

▶

pripazite da žičane elektrode ne dodiruju dijelove koji provode električnu

▶

struju ili su uzemljeni (npr. kućište itd.)

Pritisnite tipku gorionika i pokrenite postupak zavarivanja

Korekcije u pogonu zavarivanja

S pomoću parametra ispravka duljine električnog luka i dinamike mogu se dodatno optimirati rezultati zavarivanja.

Ispravak duljine električnog luka:

– = kraći električni luk, smanjenje napona zavarivanja 0 = neutralni električni luk + = duži električni luk, povećanje napona zavarivanja

Ispravak impulsa/dinamike

za kontinuirani ispravak energije za oslobađanje kapljica pri MIG/MAG impulsnom sinergijskom zavarivanju

– mala snaga odvajanja kapljica 0 neutralna snaga odvajanja kapljica + povećana snaga odvajanja kapljica

za utjecanje na dinamiku kratkog spoja u trenutku prijenosa kapljica pri MIG/MAG standardnom sinergijskom zavarivanju

– = tvrđi i stabilniji električni luk 0 = neutralni električni luk + = meki električni luk s malo prskotina

Zavarivanje SynchroPuls

SynchroPuls preporučuje se za spojeve zavarivanja s legurama aluminija čiji bi zavareni šavovi trebali dobiti ljuskast izgled. Taj se učinak postiže preko snage zavarivanja koja se mijenja između dvije radne točke.

Obje radne točke proizlaze iz pozitivne i negativne promjene snage zavarivanja za vrijednost dFd koja se postavlja u izborniku za postavke (podizaj sustava za dodavanje žice: 0,0 – 3,0 m/min ili 0,0 – 118,1 ipm).

Ostali parametri za SynchroPuls:

Frekvencija F promjene radne točke (namješta se u izborniku za postavke)

Korekcija visine električnog luka za nižu radnu točku (namješta se preko para-

metra Korekcija visine električnog luka na upravljačkoj ploči) Korekcija visine električnog luka za višu radnu točku (namješta se u izborniku

za postavke, parametar Al.2)

Kako bi se SynchroPuls aktivirao, u izborniku za postavke Postupak potrebno je promijeniti barem vrijednost parametra F (frekvencija) s OFF (Isključeno) na veličinu u rasponu od 0,5 do 5 Hz.

NAPOMENA!

SynchroPuls nije podržan ako je odabran postupak Standardno-ručno zavarivanje.

Način funkcioniranja opcije SynchroPuls prilikom primjene na načinu rada „Spe-

I v

Al.2

LSLS

+ +

dFd

1/F

I-S

dFd

I-E

cijalna 4-takta”

I-S = faza početne struje, SL = Slope, I-E = faza završnog kratera, v = brzina žice

Način funkcioniranja opcije SynchroPuls

MIG/MAG standardno-ručno zavarivanje

Općenito Postupak MIG/MAG standardno ručno zavarivanje postupak je MIG/MAG zavari-

vanja bez sinergijske funkcije. Promjenom jednog parametra ostali se parametri neće automatski prilagoditi. Svi promjenjivi parametri pojedinačno moraju biti postavljeni u skladu sa zahtjevima postupka zavarivanja.

Parametri koji su na raspolaganju

Pri ručnom zavarivanju MIG/MAG postupom na raspolaganju su sljedeći parametri:

Brzina žice

1 m/min (39,37 ipm) – maksimalna brzina žice npr. 25 m/min (984,25 ipm.)

Napon zavarivanja

TSt 4000 Pulse: 15,5 – 31,5 V TSt 5000 Pulse: 14,5 – 39 V

Dinamika

za utjecanje na dinamiku kratkog spoja u trenutku prijenosa kapljica

Struja zavarivanja

samo kao prikaz stvarne vrijednosti

MIG/MAG standardno ručno zavarivanje

Pomoću tipke Postupak odaberite željeni postupak zavarivanja:

MIG/MAG standardno ručno zavarivanje S pomoću tipke Način rada odaberite željeni MIG/MAG način rada:

2-taktni pogon

4-taktni pogon

Način rada Specijalni 4-taktni pogon kod postupka MIG/MAG standardno ručno zavarivanje odgovara uobičajenom 4-taktnom pogonu.

Pomoću tipke Odabir parametara odaberite parametar Brzina žice

Brzinu žice pomoću okretnog gumba postavite na željenu vrijednost

Pomoću tipke Odabir parametara odaberite parametar Napon zavarivanja

Napon zavarivanja pomoću okretnog gumba postavite na željenu vrijednost

Vrijednosti parametara prikazuju se na digitalnom zaslonu koji se nalazi iznad njega.

Za prikaz stvarne struje zavarivanja tijekom postupka zavarivanja:

S pomoću tipke Odabir parametara odaberite parametar Struja zavarivanja

Prikazuje se stvarna struja zavarivanja tijekom postupka zavarivanja na digi-

talnom zaslonu.

Otvorite ventil na boci plina

Namještanje količine zaštitnog plina:

pritisnite tipku za provjeru plina

Okrećite vijak za namještanje na donjoj strani regulatora tlaka dok mano-

metar ne prikaže željenu količinu plina ponovno pritisnite tipku za provjeru plina

Korekcije u pogonu zavarivanja

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete prouzročenih električnim udarom i ispadanjem žičane elektrode.

Pri pritiskanju tipke gorionika

gorionik za zavarivanje držite podalje od lica i tijela

▶

upotrebljavajte odgovarajuće zaštitne naočale

▶

gorionik za zavarivanje nemojte usmjeravati prema osobama

▶

pripazite da žičane elektrode ne dodiruju dijelove koji provode električnu

▶

struju ili su uzemljeni (npr. kućište itd.)

Pritisnite tipku gorionika i pokrenite postupak zavarivanja

Kako bi se postigao optimalan rezultat zavarivanja, u nekim je slučajevima potrebno postaviti parametar Dinamika.

S pomoću tipke Odabir parametara odaberite parametar Dinamika

Dinamiku postavite na željenu vrijednost s pomoću okretnog gumba

Vrijednost parametra prikazuje se na digitalnom zaslonu koji se nalazi pored njega.

Točkasto zavarivanje i zavarivanje u intervalima

Općenito Načini rada Točkasto zavarivanje i Zavarivanje u intervalima jesu MIG/MAG pos-

tupci zavarivanja. Aktiviranje načina rada Točkasto zavarivanje i Zavarivanje u intervalima izvodi na upravljačkoj ploči.

Točkasto zavarivanje primjenjuje se kod zavarenih spojeva kojima je moguće pristupiti s jedne strane na limovima koji se preklapaju.

Zavarivanje u intervalima koristi se na tankim limovima. Budući da dovod žičane elektrode ne slijedi kontinuirano, posuda za taljenje može se ohladiti tijekom vremena stanke intervala. U velikoj se mjeri može izbjeći lokalno pregrijavanje, a time i pregorijevanje osnovnog materijala.

Točkasto zavarivanje

U izborniku za postavljanje namjestite Vrijeme točkanja / interval vremena za-

varivanja SPt

VAŽNO! Za točkasto zavarivanje potrebno je podesiti Vrijeme stanke intervala SPb = OFF!

Samo pri sinergijskom zavarivanju:

S pomoću odgovarajućih tipki odaberite korišteni dodatni materijal, promjer žice i zaštitni plin.

Odaberite željeni postupak zavarivanja:

MIG/MAG standardno ručno zavarivanje

MIG/MAG standardno sinergijsko zavarivanje

MIG/MAG impulsno sinergijsko zavarivanje

Odabir načina rada točkasto zavarivanje / zavarivanje u intervalima:

Točkasto zavarivanje / zavarivanje u intervalima Na upravljačkoj ploči svijetli prikaz Točkasto zavarivanje / interval / SynchroPuls (SF)

Ovisno o odabranom postupku zavarivanja odaberite željeni parametar zavari-

vanja i namjestite ga uz pomoć odgovarajućeg okretnog gumba. Otvorite ventil na boci plina

Namještanje količine zaštitnog plina

OPREZ!

Zavarivanje u intervalima

Opasnost od tjelesnih ozljeda i materijalne štete prouzročenih električnim udarom i ispadanjem žičane elektrode.

Pri pritiskanju tipke gorionika

gorionik za zavarivanje držite podalje od lica i tijela

▶

upotrebljavajte odgovarajuće zaštitne naočale

▶

gorionik za zavarivanje nemojte usmjeravati prema osobama

▶

pripazite da žičane elektrode ne dodiruju dijelove koji provode električnu

▶

struju ili su uzemljeni (npr. kućište itd.)

Točkasto zavarivanje

Postupak za dobivanje točke zavarivanja:

Gorionik za zavarivanje držite okomito

Pritisnite i pustite tipku gorionika

Zadržite položaj gorionika za zavarivanje

Pričekajte vrijeme naknadnog protoka plina

Podignite gorionik za zavarivanje

U izborniku za postavljanje podesite Vrijeme stanke intervala SPb

Aktivirano je zavarivanje u intervalima. Parametar Int (interval) prikazuje se u izborniku za postavljanje.

U izborniku za postavljanje za parametar Int odaberite način rada zavarivanje

u intervalima (2T / 4T) U izborniku za postavke Vrijeme točkanja / interval vremena zavarivanja nam-

jestite SPt. Samo pri sinergijskom zavarivanju:

S pomoću odgovarajućih tipki odaberite korišteni dodatni materijal, promjer žice i zaštitni plin.

Odaberite željeni postupak zavarivanja:

MIG/MAG standardno ručno zavarivanje

MIG/MAG standardno sinergijsko zavarivanje

MIG/MAG impulsno sinergijsko zavarivanje

Odabir načina rada točkasto zavarivanje / zavarivanje u intervalima:

Točkasto zavarivanje / zavarivanje u intervalima Na upravljačkoj ploči svijetli prikaz Točkasto zavarivanje / interval / SynchroPuls (SF).

Ovisno o odabranom postupku zavarivanja odaberite željeni parametar zavari-

vanja i namjestite ga uz pomoć odgovarajućeg okretnog gumba. Otvorite ventil na boci plina

Namještanje količine zaštitnog plina

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete prouzročenih električnim udarom i ispadanjem žičane elektrode.

Pri pritiskanju tipke gorionika

gorionik za zavarivanje držite podalje od lica i tijela

▶

upotrebljavajte odgovarajuće zaštitne naočale

▶

gorionik za zavarivanje nemojte usmjeravati prema osobama

▶

pripazite da žičane elektrode ne dodiruju dijelove koji provode električnu

▶

struju ili su uzemljeni (npr. kućište itd.)

Zavarivanje u intervalima

Postupak za zavarivanje u intervalima:

Gorionik za zavarivanje držite okomito

Ovisno o načinu rada u intervalima namještenom pod parametrom Int:

pritisnite i držite tipku gorionika (2-taktni pogon) pritisnite i pustite tipku gorionika (4-taktni pogon).

Zadržite položaj gorionika za zavarivanje

Pričekajte da završi interval zavarivanja.

Pozicionirajte gorionik za zavarivanje na sljedeću točku.

Kako biste završili zavarivanje u intervalima, ovisno o načinu rada u intervali-

ma namještenom pod parametrom Int: pustite tipku gorionika (2-taktni pogon) pritisnite i pustite tipku gorionika (4-taktni pogon).

Pričekajte vrijeme naknadnog protoka plina

Podignite gorionik za zavarivanje

Način rada EasyJob

Općenito Tipke za memoriranje dopuštaju spremanje do 5 radnih točaka EasyJoba. Svaka

radna točka odgovara postavci na upravljačkoj ploči koja se na nju odnosi.

EasyJobs moguće je pohraniti za svaki postupak zavarivanja.

VAŽNO! Pritom se ne spremaju parametri za postavke.

Spremanje radnih točaka EasyJoba

Učitavanje radnih točaka EasyJoba

Brisanje radnih točaka EasyJoba

Za spremanje trenutačnih postavki na upravljačkoj ploči držite pri-

tisnutom jednu od tipki za memoriranje npr.:

Lijevi prikaz pokazuje „Pro”

Nakon kratkog vremena lijevi prikaz vraća se na izvornu vrijed-

nost

Otpustite tipku za memoriranje

Za aktiviranje spremljenih postavki kratko pritisnite odgovarajuću

tipku za memoriranje npr.:

Na upravljačkoj ploči prikazuju se spremljene postavke

Za brisanje spremljenog sadržaja tipke za memoriranje držite pri-

tisnutu odgovarajuću tipku za memoriranje npr.:

lijevi prikaz pokazuje „Pro”

Nakon kratkog vremena lijevi prikaz vraća se na izvornu vrijed-

nost

Tipku za memoriranje i dalje držite pritisnutom

lijevi prikaz pokazuje „CLr”

nakon kratkog vremena oba prikaza prikazuju „---”

Otpustite tipku za memoriranje

Aktiviranje radnih točaka EasyJob na gorioniku za zavarivanje Up/Down

Za aktiviranje spremljenih postavki uz pomoć gorionika za zavarivanje Up/Down mora biti pritisnuta odgovarajuća tipka za memoriranje na upravljačkoj ploči.

Pritisnite jednu od tipku za memoriranje na upravljačkoj ploči npr.:

Upravljačka ploča prikazuje spremljene postavke.

Sada je moguće biranje tipki za memoriranje s pomoću tipki na gorioniku za zavarivanje Up/Down. Pritom se preskaču tipke za memoriranje na kojima nije pohranjen nijedan postupak.

Osim toga, uz osvjetljivanje broja tipke za memoriranje, broj se izravno prikazuje na gorioniku za zavarivanje Up/Down:

Prikaz na gorioniku za zavarivanje Up/ Down

Radna točka EasyJob na upravljačkoj ploči

Ručno elektrolučno zavarivanje,

žljebljenje

Ručno elektrolučno zavarivanje

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

Nakon otvaranja uređaja s pomoću prikladnog mjernog uređaja provjerite jesu

▶

li električno nabijene komponente (primjerice kondenzatori) ispražnjene.

Priprema

Prebacite mrežni prekidač u položaj - O -

Isključite mrežni prekidač

S izvora struje demontirajte sve vodove za sustav za pomicanje žice.

VAŽNO! Pojedinosti o tome treba li štapnim elektrodama zavarivati na (+) ili

(-) možete pronaći na pakiranju štapnih elektroda.

Maseni kabel ovisno o vrsti elektrode potrebno je uključiti u (-) ili (+) utičnicu

za struju i blokirati Drugi kraj masenog kabela povežite s izratkom

Bajonet utikač za struju kabela držača elektroda ovisno o vrsti elektrode

ukopčajte u slobodnu utičnicu za struju sa suprotnim polaritetom i blokirajte okretanjem na desno

Priključite mrežni utikač

Ručno elektrolučno zavarivanje

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete uslijed električnog udara.

Čim se mrežni prekidač prebaci u položaj - I -, štapna je elektroda u držaču elektroda pod naponom.

Pripazite da štapna elektroda ne dodiruje osobe ni dijelove koji provode elek-

▶

tričnu struju ili su uzemljeni (npr. kućište itd.)

Prebacite mrežni utikač u položaj - I -: kratko će zasvijetliti svi prikazi na

upravljačkoj ploči Pomoću tipke Postupak odaberite postupak zavarivanja štapnom elektrodom:

Napon zavarivanja prebacuje se na utičnicu za zavarivanje s odgodom od 3 s.

Ako je odabran postupak ručnog elektrolučnog zavarivanja, prema potrebi se postojeći rashladni uređaj automatski deaktivira. Njega nije moguće uključiti.

S pomoću tipke Odabir parametara odaberite parametar Jakost struje.

S pomoću okretnog gumba odaberite željenu jakost struje.

Vrijednost za jakost struje prikazuje se na lijevom digitalnom zaslonu.

U osnovi sve zadane vrijednosti parametara postavljene preko okretnog gumba ostaju spremljene do sljedeće izmjene. To vrijedi i kada se izvor struje u međuvremenu isključi i ponovno uključi.

Pokrenite postupak zavarivanja

Za prikaz stvarne struje zavarivanja tijekom postupka zavarivanja:

S pomoću tipke Odabir parametara odaberite parametar Struja zavarivanja

Prikazuje se stvarna struja zavarivanja tijekom postupka zavarivanja na digi-

talnom zaslonu.

Korekcije u pogonu zavarivanja

Kako bi se postigao optimalan rezultat zavarivanja, u nekim je slučajevima potrebno postaviti parametar Dinamika.

S pomoću tipke Odabir parametara odaberite parametar Dinamika

Dinamiku postavite na željenu vrijednost s pomoću okretnog gumba

Vrijednost parametra prikazuje se na digitalnom zaslonu koji se nalazi pored njega.

Utjecanje na dinamiku kratkog spoja u trenutku prijenosa kapljica: – = tvrđi i stabilniji električni luk

0 = neutralni električni luk + = meki električni luk s malo prskotina

Funkcija Hot-

I (A)

300

200

HCU

HCU > I

t (s)

0,5

1,5

Hti

Start

Kako bi se postigao optimalan rezultat zavarivanja u nekim je slučajevima potrebno postaviti funkciju HotStart.

Prednosti

poboljšavanje svojstava paljenja i kod elektroda sa slabim svojstvima paljenja

bolje taljenje osnovnog materijala u početnoj fazi, a time i manji broj hladnih

mjesta znatno izbjegavanje stvaranja uključaka troske

Namještanje raspoloživih parametara opisano je u odjeljcima „Namještanje postavki”, „Izbornik za postavke – razina 2”.

Legenda

Hti Hot-current time = vrijeme

vruće struje, 0 – 2 s, tvornička postavka 0,5 s

HCU HotStart-current = HotStart

struja, 100 – 200 %, tvornička postavka 150 %

Funkcija AntiStick

glavna struja = namještena stru-

ja zavarivanja

Način funkcioniranja

tijekom namještenog vremena vruće struje (Hti) struja zavarivanja povećava se na određenu vrijednost. Ta vrijednost (HCU) je veća od namještene struje zavarivanja (IH).

Kod kraće korištenih električnih lukova napon zavarivanja može toliko pasti da štapna elektroda naginje pričvršćivanju. Osim toga, može doći do žarenja štapne elektrode.

Ako je aktivna funkcija Anti-Stick sprečava se žarenje. Ako se štapna elektroda počinje pričvršćivati, izvor struje odmah isključuje struju zavarivanja. Nakon odvajanja štapne elektrode s radnog dijela bez problema je moguće nastaviti postupak zavarivanja.

Funkciju Anti-Stick (Ast) moguće je aktivirati i deaktivirati u izborniku za postavke kod parametara za postavke za ručno zavarivanje štapnim elektrodama.

Žljebljenje

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

Nakon otvaranja uređaja s pomoću prikladnog mjernog uređaja provjerite jesu

▶

li električno nabijene komponente (primjerice kondenzatori) ispražnjene.

Priprema VAŽNO! Za žljebljenje potreban je maseni kabel s poprečnim rezom kabela od

120 mm².

Prebacite mrežni prekidač u položaj - O -

Isključite mrežni prekidač

Demontirajte gorionik za zavarivanje MIG/MAG

Maseni kabel priključite u (–) utičnicu za struju i blokirajte ga

Drugi kraj masenog kabela povežite s izratkom

Bajonet utikač za struju uređaja za žljebljenje ukopčajte u (–) utičnicu za

struju i blokirajte okretanjem udesno Priključak za stlačeni zrak uređaja za žljebljenje povežite s opskrbom stlačen-

im zrakom Radni tlak: 5 - 7 bara (konstantno)

Karbonske elektrode napnite tako da vrh elektrode viri otprilike 100 mm iz

uređaja za žljebljenje; otvori za izlaz zraka uređaja za žljebljenje moraju biti okrenuti prema dolje

Priključite mrežni utikač

Žljebljenje

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete uslijed električnog udara.

Čim se mrežni prekidač prebaci u položaj - I -, elektroda u uređaju za žljebljenje nalazi se pod naponom.

Pripazite da elektrode ne dodiruju osobe ni dijelove koji provode električnu

▶

struju ili su uzemljeni (npr. kućište itd.).

OPREZ!

Opasnost od tjelesnih ozljeda zbog visoke razine buke tijekom rada.

Pri žljebljenju upotrebljavati odgovarajuću zaštitu za sluh!

▶

Prebacite mrežni utikač u položaj - I -: kratko će zasvijetliti svi prikazi na

upravljačkoj ploči Pomoću tipke Postupak odaberite postupak zavarivanja Ručno elektrolučno

zavarivanje:

Napon zavarivanja prebacuje se na utičnicu za zavarivanje s odgodom od 3 s.

Ako je odabran postupak ručnog elektrolučnog zavarivanja, postojeći rashladni uređaj prema potrebi se automatski deaktivira. Njega nije moguće uključiti.

U izborniku Postavljanje za ručno elektrolučno zavarivanje postavite parame-

tar AAG na „on” (uklj.); za ulazak u izbornik Postavljanje pogledajte stranicu 95.

NAPOMENA!

Ignoriraju se postavke za napon izbijanja i vrijeme početne struje.

Izlaz iz izbornika Postavljanje za ručno elektrolučno zavarivanje

S pomoću tipke Odabir parametara odaberite parametar Jakost struje.

S pomoću okretnog gumba postavite glavnu struju ovisno o promjeru elektro-

de, u skladu s podacima navedenim na ambalaži elektrode

Vrijednost za jakost struje prikazuje se na lijevom digitalnom zaslonu.

NAPOMENA!

Kod većih jakosti struje uređaj za žljebljenje vodite objema rukama!

Upotrebljavajte odgovarajuće zavarivačke kacige.

▶

Otvorite ventil za stlačeni zrak na ručki uređaja za žljebljenje

Pokrenite postupak obrade

Dubina razmaka utvrđuje se na temelju upadnog kuta karbonske elektrode i brzine fugiranja.

Parametri žljebljenja odgovaraju parametrima zavarivanja za ručno elektrolučno zavarivanje, pogledajte stranicu 99.

Easy Documentation

Općenito

Općenito Ako na izvoru struje postoji opcija Easy Documentation, mogu se dokumentirati

najvažniji podaci svakog zavarivanja i pohraniti u obliku CSV datoteke na USB memoriji. Uz podatke o zavarivanju sprema se i signatura tvrtke Fronius putem koje se može provjeriti i zajamčiti točnost podataka.

Aktivacija/deaktivacija opcije Easy Documentation obavlja se umetanjem/ uklanjanjem isporučene USB memorije tvrtke Fronius s formatiranjem FAT32 na stražnjoj strani izvora struje.

VAŽNO! Za dokumentiranje podataka o zavarivanju, datum i vrijeme moraju biti ispravno postavljeni.

Dokumentirani podaci o zavarivanju

Dokumentiraju se sljedeći podaci:

vrste uređaja naziv datoteke broj artikla serijski broj verzija firmwarea izvora struje firmware tiskane pločice DOCMAG (Easy Documentation) verzija dokumenta https://www.easydocu.weldcube.com (na ovoj poveznici može se izraditi izvješće u PFDF formatu o odabranim podacima o zavarivanju)

Nr. brojač

pokretanje umetanjem USB memorije; Pri isključivanju i uključivanju izvora struje brojač nastavlja od posljednjeg broja zavarenog šava. Nakon 1000 zavarivanja izrađuje se nova CSV datoteka.

Date Datum gggg-mm-dd

Time Vrijeme hh:mm:ss

u trenutku početka protoka struje

Duration trajanje u [s]

od početka protoka struje do završetka (signal protoka struje)

I Struja zavarivanja * u [A]

U Napon zavarivanja * u [V]

vd Brzina žice * u [m/min]

wfs Brzina žice * u [ipm]

IP Snaga * od trenutačnih vrijednosti u [W]

IE energija iz trenutačnih vrijednosti u [kJ]

tijekom čitavog zavarivanja

I-Mot struja motora * u [A]

Synid broj karakteristične krivulje

po zavarivanju

Job broj EasyJob

po zavarenom šavu

Process postupak zavarivanja

Mode način rada

Status PASS: regularno zavarivanje

IGN: Zavarivanje tijekom faze paljenja prekinuto Err | xxx: Zavarivanje je prekinuto zbog greške; odgovarajući servisni kôd je dokumentiran

Interval broj zavarenog šava u načinu rada „Zavarivanje u intervalima”

Signatu-resignatura po broju zavarenog šava

* od glavne faze postupka;

pri prekidu u fazi paljenja sprema se srednja vrijednost u fazi paljenja i izdaje se oznaka za postizanje glavne faze postupka

Podaci o zavarivanju dokumentiraju se kao srednje vrijednosti u glavnoj fazi postupka i po zavarivanju.

Nova CSV datoteka

PDF izvješće / Fronius signatura

Nova CSV datoteka generira se:

ako se pri uključenom izvoru struje ukloni i ponovno umetne USB memorija,

pri promjeni datuma i vremena,

nakon 1000 zavarivanja,

pri ažuriranju firmwarea,

ako se USB memorija ukloni i zatim umetne na drugi izvor struje

(= promjena serijskog broja).

Na poveznici pokraj...

može se izraditi PDF izvješće o odabranim podacima o za-

varivanju, može se provjeriti i zajamčiti točnost podataka preko očita-

ne Fronius signature s podacima o zavarivanju.

https://easydocu.weldcube.com

Aktivacija/deaktivacija opcije Easy Documentati-

USB 3.1

FAT32

...

Aktivacija opcije Easy Documentation

Na zaslonu izvora struje prikazuje se:

Easy Documentation je aktivirana.

prikazuje se i doc | on ako se izvor struje isključi i ponovno uključi kad je umetnuta USB memorija.

Easy Documentation ostaje aktivirana.

Umetanje USB memorije

Poništavanje prikaza na zaslonu pritiskom na tipku sa strelicom

Postavljanje datuma i vremena

Postavljanje datuma i vremena provodi se na 2. razini izbornika Servis.

Prikazuje se prvi parametar u izborniku Servis.

S pomoću okretnog gumba slijeva odaberite parametar za postavljanje „2nd”

Prikazuje se prvi parametar na 2. razini izbornika Servis.

S pomoću okretnog gumba slijeva odaberite parametar za postavljanje „yEA” (=godina)

NAPOMENA!

Ako se izvor struje postavi na tvorničke postavke s pomoću parametra za postavljanje FAC, datum i vrijeme ostaju spremljeni.

Postavljanje datuma i vremena:

lijevi okretni gumb:

odabir parametara zavarivanja desni okretni gumb:

mijenjanje vrijednosti

Raspon postavke:

yEA godina (20yy; 0 – 99) Mon mjesec (mm; 1 – 12) dAY dan (dd; 1 – 31) Hou sati (hh; 0 – 24) min minuta (mm; 0 – 59)

Deaktivacija opcije Easy Documentation

OPREZ!

Opasnost od gubitka podataka ili oštećenja podataka ako se USB memorija prerano ukloni

Uklonite USB memoriju tek nakon otprilike 10 sekundi nakon završetka

▶

posljednjeg zavarivanja kako bi se zajamčio ispravan prijenos podataka.

Uklonite USB memoriju s izvora struje

Na zaslonu izvora struje prikazuje se:

Easy Documentation je deaktivirana.

Poništavanje prikaza na zaslonu pritiskom na tipku sa strelicom

Postavljanje postavki

Izbornik za postavke

MANUAL STD SYNERGI C PULSE SYNER GIC

2T 4T

MANUAL STD SYNERGI C PULSE SYNER GIC

2T 4T

Općenito Izbornik za postavke nudi jednostavan pristup znanju stručnjaka za izvore struje

te dodatne funkcije. U izborniku za postavke moguće je jednostavno prilagođavanje parametara na različite zadatke.

Rukovanje Ulaz u izbornik Postavljanje opisuje se na primjeru postupka zavarivanja

MIG/MAG standardno sinergijsko zavarivanje. Pri drugim postupcima zavarivanja ulaz funkcionira jednako.

Ulazak u izbornik Postavljanje

Izmjena parametra zavarivanja

Izlazak iz izbornika Postavljanje

S pomoću tipke Postupak odaberite postupak MIG/MAG standardno-sinergijsko zavarivanja

Upravljačka ploča nalazi se sada u izborniku Postavljanje postupka „MIG/MAG standardno sinergijsko zavarivanje” - prikazuju se posljednje odabrani parametri za postavljanje.

S pomoću okretnog gumba slijeva odaberite željeni parametar za postavljanje

S pomoću okretnog gumba zdesna promijenite vrijednost parametra za postavljanje

Parametri za postavke za MIG/MAG sinergijsko zavarivanje

Podaci „min.” i „maks.” upotrebljavaju se kod raspona namještanja, a oni se razlikuju ovisno o izvoru struje, programu zavarivanja itd.

GPr Vrijeme predprotoka plina (GPr)

Jedinica: s Raspon postavke: 0 – 9,9 Tvornička postavka: 0,1

GPo Vrijeme naknadnog protoka plina

Jedinica: s Raspon postavke: 0 – 9,9 Tvornička postavka: 0,5

SL Slope (za posebni 2-taktni pogon i posebni 4-taktni pogon)

Jedinica: s Raspon postavke: 0 – 9,9 Tvornička postavka: 0,1

I-S Početna struja (za posebni 2-taktni pogon i posebni 4-taktni pogon)

Jedinica: % (od struje zavarivanja) Raspon postavke: 0 – 200 Tvornička postavka: 100

I-E Završna struja (za posebni 2-taktni pogon i posebni 4-taktni pogon)

Jedinica: % (od struje zavarivanja) Raspon postavke: 0 – 200 Tvornička postavka: 50

t-S Trajanje početne struje (samo za posebni 2-taktni pogon)

Jedinica: s Raspon postavke: 0,0 – 9,9 Tvornička postavka: 0,0

t-E Trajanje završne struje (samo za posebni 2-taktni pogon)

Jedinica: s Raspon postavke: 0,0 – 9,9 Tvornička postavka: 0,0

Fdi brzina uvlačenja žice

Jedinica: m/min (ipm.) Raspon postavke: 1 – maks. (39,37 – maks.) Tvornička postavka: 10 (393,7)

bbc Efekt povratnog gorenja

efekt povratnog gorenja putem povlačenja žice na kraju zavarivanja Nakon isključivanja struje zavarivanja žičana se elektroda ponovno uvlači brzinom od 7,5 m/min tijekom trajanja podešene vrijednosti bbc.

Jedinica: s Raspon postavke: 0 – 0,2 Tvornička postavka: 0

Ito Duljina žice do sigurnosnog isključivanja

Jedinica: mm (in.) Raspon postavke: OFF, 5 – 100 (OFF, 0,2 – 3,94) Tvornička postavka: OFF (Isključeno)

NAPOMENA!

Funkcija Ito (duljina žice do sigurnosnog isključivanja) sigurnosna je funkcija.

Namještena duljina žice može se razlikovati od duljine žice koja je potrebna za sigurnosno isključivanje, posebice pri velikim brzinama žice.

SPt Vrijeme točkanja / interval vremena zavarivanja

Jedinica: s Raspon postavke: 0,3 – 5 Tvornička postavka: 1

SPb Vrijeme stanke intervala

Jedinica: s Raspon postavke: OFF, 0,3 – 10 (u koracima od 0,1 s) Tvornička postavka: OFF (Isključeno)

VAŽNO! Za točkasto zavarivanje nužno je da je parametar SPb = OFF!

Int Interval

pokazuje se samo ako je za parametar SPb podešena vrijednost Jedinica: – Raspon postavke: 2T (2-taktni), 4T (4-taktni) Tvornička postavka: 2T (2-taktni)

F Frekvencija za SynchroPuls

Jedinica: Hz Raspon postavke: OFF, 0,5 – 5 Tvornička postavka: OFF (Isključeno)

dFd Podizaj sustava za dodavanje žice

Pomak snage zavarivanja kod opcije SynchroPuls

Jedinica: m/min (ipm.) Raspon postavke: 0 – 3 (0 – 118,1) Tvornička postavka: 2 (78,7)

AL2 Ispravak duljine električnog luka za prethodne radne točke SynchroPuls

Jedinica: % (kao udio snage zavarivanja) Raspon postavke: – 30 – + 30 Tvornička postavka: 0

FAC vraćanje izvora struje na tvorničke postavke

VAŽNO! Ako se vrate postavke izvora struje, izgubit će se sve osobne postavke u izborniku za postavke. Uz pomoć tipki za memoriranje spremljene radne točke prilikom vraćanja postavki izvora struje ostaju spremljene. I funkcije na drugoj razini izborni-

ka za postavke (2nd) se ne brišu. Iznimka: Parametar Ignition Time-Out (ito).

2nd druga razina izbornika za postavljanje (pogledajte odjeljak „Izbornik za

postavljanje – razina 2”)

Parametri za postavke za MIG/MAG standardno ručno zavarivanje

Podaci „min.” i „maks.” upotrebljavaju se kod raspona namještanja, a oni se razlikuju ovisno o izvoru struje, programu zavarivanja itd.

GPr Vrijeme predprotoka plina (GPr)

Jedinica: s Raspon postavke: 0 – 9,9 Tvornička postavka: 0,1

GPo Vrijeme naknadnog protoka plina

Jedinica: s Raspon postavke: 0 – 9,9 Tvornička postavka: 0,5

Fdi brzina uvlačenja žice

Jedinica: m/min (ipm.) Raspon postavke: 1 – maks. (39,37 – maks.) Tvornička postavka: 10 (393,7)

bbc Efekt povratnog gorenja

Efekt povratnog gorenja prouzročen zakašnjelim isključivanjem struje zavarivanja nakon zatraženog zaustavljanja dodavanja žičane elektrode. Na žičanoj elektrodi stvara se kuglica.

Jedinica: s Raspon postavke: Aut, 0 – 0,3 Tvornička postavka: AUt

IGC Struja paljenja

Jedinica: A Raspon postavke: 100 – 650 Tvornička postavka: 500

Ito Duljina žice do sigurnosnog isključivanja

Jedinica: mm (in.) Raspon postavke: OFF, 5 – 100 (OFF, 0,2 – 3,94) Tvornička postavka: OFF (Isključeno)

NAPOMENA!

Funkcija Ito (duljina žice do sigurnosnog isključivanja) sigurnosna je funkcija.

Namještena duljina žice može se razlikovati od duljine žice koja je potrebna za sigurnosno isključivanje, posebice pri velikim brzinama žice.

SPt Vrijeme točkanja / interval vremena zavarivanja

Jedinica: s Raspon postavke: 0,3 – 5 Tvornička postavka: 0,3

SPb Vrijeme stanke intervala

Jedinica: s Raspon postavke: OFF, 0,3 – 10 (u koracima od 0,1 s) Tvornička postavka: OFF (Isključeno)

Int Interval

pokazuje se samo ako je za parametar SPb podešena vrijednost Jedinica: – Raspon postavke: 2T (2-taktni), 4T (4-taktni) Tvornička postavka: 2T (2-taktni)

FAC vraćanje izvora struje na tvorničke postavke

Jednu od tipku za odabir parametara držite pritisnutom 2 s kako biste postavke vratili na stanje isporuke – ako se na digitalnom zaslonu prikaže „PrG”, izvor struje vraćen je na tvorničke postavke. VAŽNO! Ako se vrate postavke izvora struje, izgubit će se sve osobne postavke u izborniku za postavke. Uz pomoć tipki za memoriranje spremljene radne točke prilikom vraćanja postavki izvora struje ostaju spremljene. I funkcije na drugoj razini izbornika za postavke (2nd) se ne brišu. Iznimka: Parametar Ignition Time-Out (ito).

Parametar za postavljanje za ručno elektrolučno zavarivanje

2nd druga razina izbornika za postavljanje (pogledajte odjeljak „Izbornik za

postavljanje – razina 2”)

VAŽNO! Prilikom vraćanja postavki izvora struje s pomoću parametra za postavke

Factory FAC isto tako se poništavaju parametri za postavke Hotstrom vrijeme (Hti) i HotStart struja (HCU).

HCU HotStart struja

Jedinica: % Raspon postavke: 100 - 200 Tvornička postavka: 150

Hti Vrijeme Hotstrom

Jedinica: s Raspon postavke: 0 - 2,0 Tvornička postavka: 0,5

ASt Anti-Stick

Jedinica: – Raspon postavke: On (uključeno), OFF (isključeno) Tvornička postavka: OFF (Isključeno)

AAG Žljebljenje (Arc Air Gauging)

Žljebljenje karbonskom elektrodom, npr. priprema zavarenog šava Jedinica: – Raspon postavke: on* (uključeno) / oFF (isključeno) Tvornička postavka: off (isključeno)

FAC vraćanje izvora struje na tvorničke postavke

Jednu od tipku za odabir parametara držite pritisnutom 2 s kako biste postavke vratili na stanje isporuke – ako se na digitalnom zaslonu prikaže „PrG”, izvor struje vraćen je na tvorničke postavke. VAŽNO! Ako se vrate postavke izvora struje, izgubit će se sve osobne postavke. S pomoću tipki za memoriranje ne brišu se spremljene radne točke prilikom vraćanja postavki izvora struje – one ostaju spremljene. I funkcije na drugoj razini izbornika Postavljanje (2nd) se ne brišu. Iznimka: Parametar Ignition Time-Out (ito).

2nd druga razina izbornika Postavljanje (pogledajte odjeljak „Izbornik Post-

avljanje – razina 2”)

100

Fronius TransSteel 4000 / 5000 Pulse Operating Instruction [HR]

Specifications and Main Features

Frequently Asked Questions

User Manual
