Fronius TransSteel 3500 Rob / 5000 Rob Operating Instruction [TR]

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
/ Perfect Charging / Perfect Welding / Solar Energy
TransSteel 3500 Rob, TransSteel 5000 Rob
Kullanım kılavuzu
MIG/MAG güç kaynakları
[
42,0426,0086,TR 025-21102020
2
İçindekiler
Güvenlik kuralları ....................................................................................................................................... 7
Güvenlik talimatları açıklaması ............................................................................................................. 7
Genel .................................................................................................................................................... 7
Amaca uygun kullanım.......................................................................................................................... 8
Ortam koşulları...................................................................................................................................... 8
İşletme sahibinin yükümlülükleri ........................................................................................................... 8
Personelin yükümlülükleri ..................................................................................................................... 8
Ağ bağlantısı......................................................................................................................................... 9
Kendini koruma ve çalışanların korunması........................................................................................... 9
Zararlı gazlar ve buharlardan kaynaklanan tehlike ............................................................................... 9
Kıvılcımdan kaynaklanan tehlike........................................................................................................... 10
Şebeke ve kaynak akımından kaynaklanan tehlikeler .......................................................................... 10
Kaçak kaynak akımları.......................................................................................................................... 11
EMU cihaz sınıfları................................................................................................................................ 12
EMU ile ilgili önlemler............................................................................................................................ 12
EMA ile ilgili önlemler............................................................................................................................ 13
Özel tehlike noktaları ............................................................................................................................ 13
Koruyucu gazda aranan nitelikler.......................................................................................................... 14
Koruyucu gaz tüpleri nedeniyle tehlike ................................................................................................. 14
Dışarıya sızan koruyucu gaz sebebiyle tehlike..................................................................................... 14
Kurulum yerinde ve taşıma esnasında güvenlik tedbirleri..................................................................... 15
Normal işletim durumunda güvenlik önlemleri ...................................................................................... 15
Devreye alma, bakım ve onarım........................................................................................................... 16
Teknik güvenlik denetimi....................................................................................................................... 16
Atık yönetimi ......................................................................................................................................... 16
Güvenlik işareti ..................................................................................................................................... 17
Veri yedekleme ..................................................................................................................................... 17
Telif hakkı.............................................................................................................................................. 17
Genel Bilgiler 19
Genel bilgi .................................................................................................................................................. 21
Cihaz konsepti ...................................................................................................................................... 21
Ön Koşullar ........................................................................................................................................... 21
Çalışma prensibi ................................................................................................................................... 21
Kullanım alanları ................................................................................................................................... 21
Cihaz üzerindeki uyarı notları ............................................................................................................... 22
Opsiyonlar.................................................................................................................................................. 23
Genel bilgi............................................................................................................................................. 23
Otomatik arabirim.................................................................................................................................. 23
Gaz test butonu..................................................................................................................................... 23
CO2 gazı ön ısıtıcı bağlantısı................................................................................................................ 23
VRD: Güvenlik fonksiyonu .................................................................................................................... 24
VRD: Güvenlik prensibi......................................................................................................................... 24
Kumanda elemanları ve bağlantılar 27
Synergic kumanda paneli........................................................................................................................... 29
Genel bilgiler......................................................................................................................................... 29
Güvenlik................................................................................................................................................ 29
Sinerjik kumanda paneli........................................................................................................................ 30
Servis parametresi................................................................................................................................ 32
Tuş kilidi................................................................................................................................................ 33
Bağlantılar, şalterler ve mekanik bileşenler ............................................................................................... 34
TSt 3500 Rob / 5000 Rob güç kaynağı................................................................................................. 34
Kurulum ve işletmeye alma 35
Kaynak işletimi için minimum konfigürasyon.............................................................................................. 37
Genel bilgi............................................................................................................................................. 37
3
MIG/MAG kaynağı, gaz soğutmalı........................................................................................................ 37
MIG/MAG kaynağı, su soğutmalı.......................................................................................................... 37
Kurulumdan ve işletmeye almadan önce ................................................................................................... 38
Amaca uygun kullanım.......................................................................................................................... 38
Kurulum yönetmelikleri.......................................................................................................................... 38
Ağ bağlantısı......................................................................................................................................... 38
Şebeke kablosunu bağlayın....................................................................................................................... 39
Genel bilgiler......................................................................................................................................... 39
Belirtilen şebeke kabloları ve gerilim azaltmalar................................................................................... 39
Güvenlik................................................................................................................................................ 39
Şebeke kablosunu bağlayın.................................................................................................................. 40
Avrupa için gerilim azaltıcının monte edilmesi...................................................................................... 40
Kanada / ABD ve TSt 5000 MV Avrupa için uygun gerilim azaltıcıyı monte edin ................................. 41
Jeneratör işletimi........................................................................................................................................ 43
Jeneratör işletimi................................................................................................................................... 43
İşletmeye alma........................................................................................................................................... 44
Sistem bileşenlerine ait bilgiler.............................................................................................................. 44
TSt 3500 Rob / 5000 Rob'u devreye alma................................................................................................. 45
Sistem bileşenlerini oluşturma (Genel görünüm).................................................................................. 45
Gerilim azaltma..................................................................................................................................... 45
Bağlantı hortum paketini bağlama ........................................................................................................ 45
Gaz tüpünü bağlayın............................................................................................................................. 46
Şasi bağlantısı oluşturun, torcu bağlayın.............................................................................................. 46
Diğer işlemler........................................................................................................................................ 46
Kaynak işletimi 49
Güç ünitesi kısıtlaması............................................................................................................................... 51
Güvenlik fonksiyonu.............................................................................................................................. 51
MIG/MAG işletim modları........................................................................................................................... 52
Genel bilgiler......................................................................................................................................... 52
Semboller.............................................................................................................................................. 52
2 tetik modu .......................................................................................................................................... 52
4 tetik modu .......................................................................................................................................... 52
Yalnızca 4 tetik modu............................................................................................................................ 53
MIG/MAG kaynağı ..................................................................................................................................... 54
Güvenlik................................................................................................................................................ 54
MIG/MAG kaynağından önceki genel işlemler...................................................................................... 54
Genel bakış........................................................................................................................................... 54
MIG/MAG standart sinerjik kaynağı ........................................................................................................... 55
Genel bilgiler......................................................................................................................................... 55
MIG/MAG standart sinerjik kaynağı ...................................................................................................... 55
Kaynak işletiminde düzeltmeler ............................................................................................................ 56
MIG/MAG standart manuel kaynak............................................................................................................ 57
Genel bilgiler......................................................................................................................................... 57
Mevcut olan parametreler ..................................................................................................................... 57
MIG/MAG standart manuel kaynak....................................................................................................... 57
Kaynak işletiminde düzeltmeler ............................................................................................................ 58
Örtülü elektrot kaynağı............................................................................................................................... 59
Güvenlik................................................................................................................................................ 59
Hazırlık.................................................................................................................................................. 59
Örtülü elektrot kaynağı.......................................................................................................................... 59
Kaynak işletiminde düzeltmeler ............................................................................................................ 60

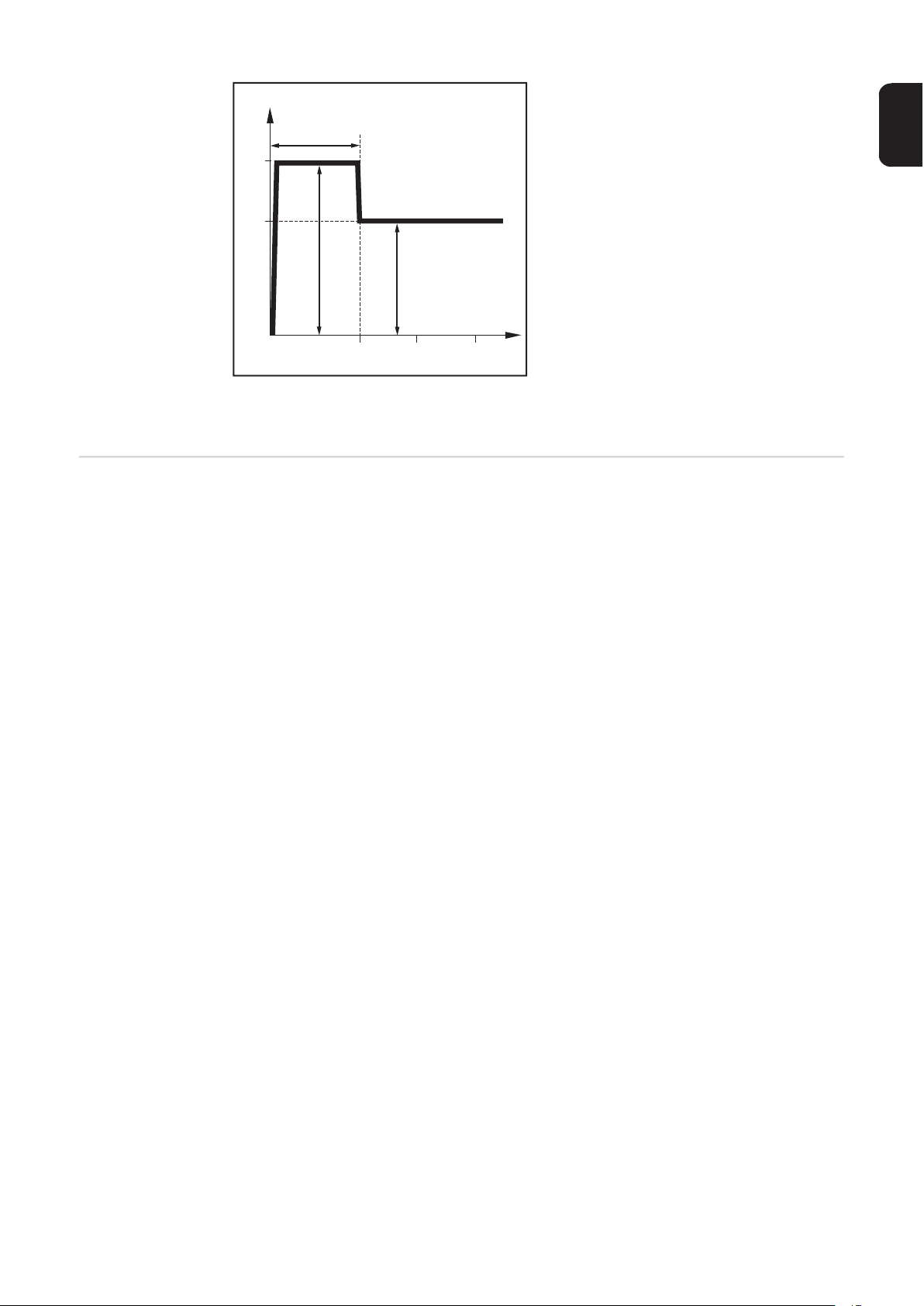

Sıcak çalıştırma fonksiyonu .................................................................................................................. 60
Anti-Stick fonksiyonu............................................................................................................................. 61

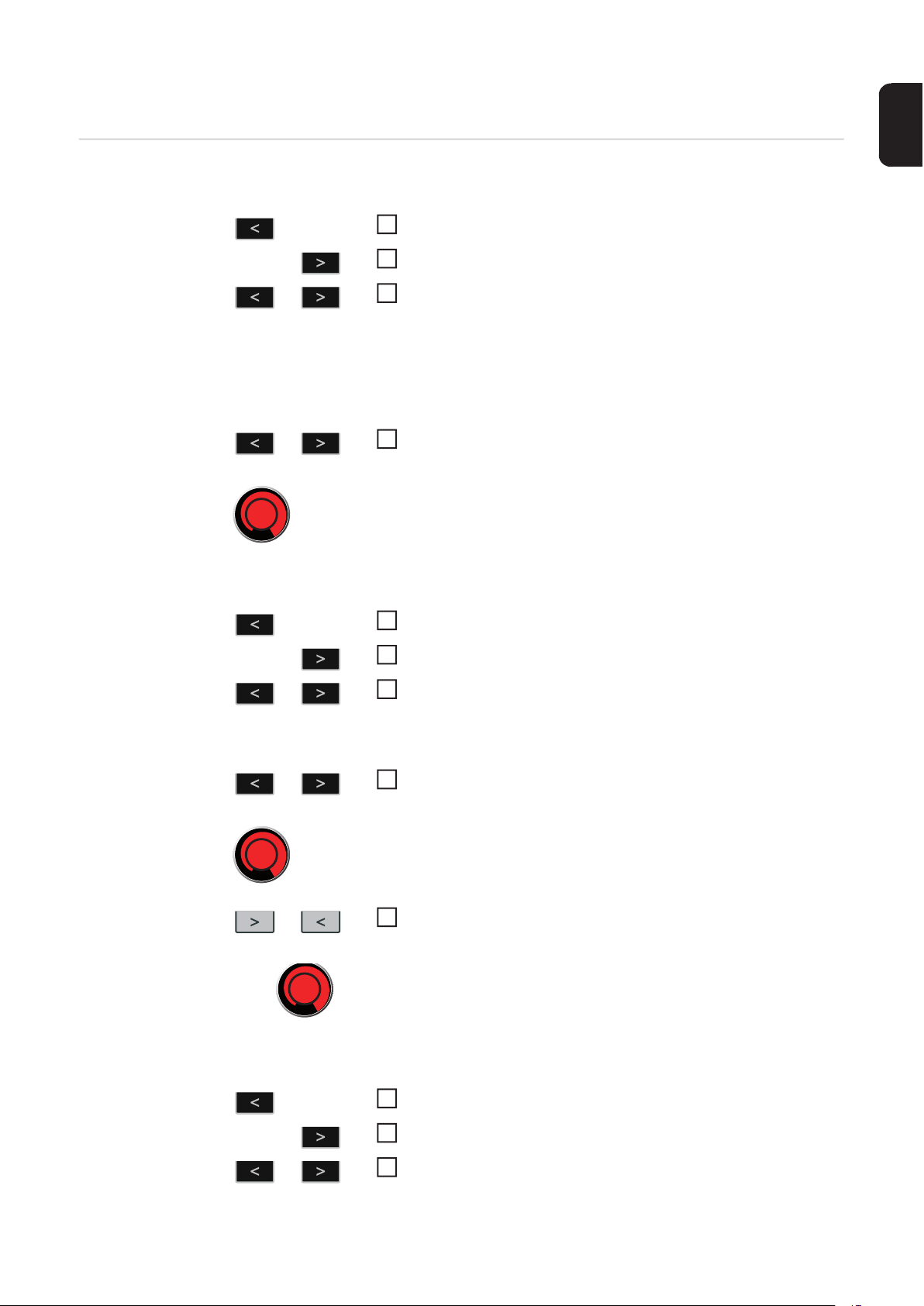

Çalışma noktalarını hafızaya alma ve hafızadan çağırma ......................................................................... 62
Genel .................................................................................................................................................... 62
EasyJob çalıma noktalarının kaydedilmesi........................................................................................... 62
EasyJob çalışma noktalarının çağrılması ............................................................................................. 62
EasyJob çalışma noktalarının silinmesi ................................................................................................ 62
Çalışma noktalarını torç üzerinde Up/Down ile çağırma....................................................................... 62
Kurulum Ayarları 65
4
Ayar menüsü.............................................................................................................................................. 67
Genel bilgi............................................................................................................................................. 67
Ayar menüsüne giriş/çıkış..................................................................................................................... 67
MIG/MAG standart manuel kaynak için ayar parametreleri ................................................................. 68
MIG/MAG standart sinerjik kaynağı için ayar parametreleri.................................................................. 70
Örtülü elektrot kaynağı için ayar parametreleri ..................................................................................... 71
İşletim modu ayar menüsünde özel 4 tetik modu için parametre.......................................................... 72
Ayar menüsü Seviye 2 ............................................................................................................................... 73
Ayar menüsü Seviye 2.......................................................................................................................... 73
Ayar Menüsü Seviye 2'de MIG/MAG kaynağı için parametre............................................................... 74
Ayar Menüsü Seviye 2'de örtülü elektrot kaynağı için parametre ......................................................... 75
Kaynak devresi direnci r'yi hesaplama....................................................................................................... 76
Genel bilgiler......................................................................................................................................... 76
Kaynak devresi direncini hesaplayın (MIG/MAG kaynağı).................................................................... 76
Kaynak devresi endüktansını (L) görüntüleme .......................................................................................... 78
Genel bilgi............................................................................................................................................. 78
Kaynak devresi endüktansını gösterir................................................................................................... 78
Hortum paketinin doğru şekilde yerleştirilmiş hali................................................................................. 78
Sorun Giderme ve Bakım 79
Arıza tespiti, arıza giderme ........................................................................................................................ 81
Genel bilgi............................................................................................................................................. 81
Güvenlik................................................................................................................................................ 81
Güç kaynağı arıza tespiti ...................................................................................................................... 81
Görüntülenen Servis Kodları................................................................................................................. 83
Bakım, onarım ve atık yönetimi.................................................................................................................. 89
Genel bilgiler......................................................................................................................................... 89
Güvenlik................................................................................................................................................ 89
Her devreye alma sırasında.................................................................................................................. 89
Her 2 ayda bir ....................................................................................................................................... 89
Her 6 ayda bir ....................................................................................................................................... 89
Atık yönetimi ......................................................................................................................................... 90
Teknik özellikler ......................................................................................................................................... 91
Özel gerilim........................................................................................................................................... 91
Devrede kalma oranı kavramının açıklaması........................................................................................ 91
TSt 3500 Rob........................................................................................................................................ 91
TSt 5000 Rob........................................................................................................................................ 92
TSt 3500 MV Rob ................................................................................................................................. 93
TSt 5000 MV Rob ................................................................................................................................. 94
Kaynak programı tabloları.......................................................................................................................... 96
TransSteel 3500 Euro kaynak programı tabloları ................................................................................ 96
TransSteel 5000 Euro kaynak programı tabloları ................................................................................ 97
TransSteel 3500 US kaynak programı tabloları ................................................................................... 98
TransSteel 5000 US kaynak programı tabloları ................................................................................... 99
Kısa kılavuz................................................................................................................................................ 100
5
6
Güvenlik kuralları
Güvenlik talimatları açıklaması
TEHLİKE!
Doğrudan tehdit oluşturan bir tehlikeyi ifade eder.
► Bu tehlike önlenmediği takdirde ölüm ya da ciddi yaralanma meydana gelir.
UYARI!
Tehlikeli oluşturması muhtemel bir durumu ifade eder.
► Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.
DİKKAT!
Zarar vermesi muhtemel bir durumu ifade eder.
► Bu tehlike önlenmediği takdirde hafif ya da küçük çaplı yaralanmalar ve maddi kayıplar
meydana gelebilir.
NOT!
Yapılan işlemin sonuçlarını etkileyebilecek ihtimali ve ekipmanda meydana gelebilecek hasar ihtimalini ifade eder.
Genel Cihaz, günümüz teknolojisine ve geçerliliği kabul edilmiş düzenlemelere uygun olarak
üretilmiştir. Bununla birlikte hatalı ya da amaç dışı kullanımda;
- operatörün ya da üçüncü kişilerin hayatları,
- cihaz ve işletme sahibinin maddi varlıkları,
- cihazla verimli çalışma açısından tehlike mevcuttur.
Cihazın devreye alınması, kullanılması, bakımı ve onarımı ile görevli kişilerin,
- gerekli yetkinliğe sahip olması,
- kaynak bilgisine sahip olması ve
- bu kullanım kılavuzunu eksiksiz bir şekilde okuyarak tam olarak uygulaması zorunludur.
Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir. Kullanım kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik genel ve yerel düzenlemelere de uyulması zorunludur.
Cihaz üzerindeki tüm güvenlik ve tehlike notları,
- okunur durumda bulunacak
- zarar verilmeyecek
- yerinden çıkartılmayacak
- üzeri kapatılamayacak, üzerine herhangi bir şey yapıştırılmayacak ya da üzeri boyanmayacaktır.
Cihaz üzerinde bulunan güvenlik ve tehlike talimatlarının yerleri için cihazınızın kullanım kılavuzunun "Genel bilgi" bölümüne bakın. Güvenliği etkileyebilecek arızaları cihazı devreye almadan önce ortadan kaldırın.
Söz konusu olan sizin güvenliğiniz!
7
Amaca uygun kullanım
Ortam koşulları Cihazın belirtilen alanlar dışında çalıştırılması ya da depolanması da amaç dışı kullanım
Cihaz yalnızca kullanım amacına uygun işler için kullanılmalıdır.
Cihaz yalnızca anma değerleri plakasında belirtilen kaynak yöntemleri için tasarlanmıştır. Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun olarak kabul edilmez. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.
Amaca uygun kullanım kapsamına şu hususlar da dahildir
- kullanım kılavuzundaki tüm bilgi notlarının tam olarak okunması ve tatbik edilmesi
- tüm güvenlik ve tehlike notlarının tam olarak okunması ve tatbik edilmesi
- denetleme ve bakım işlemlerinin yapılması.
Cihazı aşağıdaki uygulamalar için asla kullanmayın:
- Boruların buzunu çözme
- Pilleri/Aküleri şarj etme
- Motorlara yol verme
Cihaz, endüstri ve ticaret alanında kullanılmak üzere tasarlanmıştır. Yaşam alanında kullanımdan kaynaklanan zararlardan üretici sorumlu tutulamaz.
Kusurlu ya da hatalı iş sonuçları dolayısıyla üretici hiçbir sorumluluk kabul etmez.
olarak değerlendirilir. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.
İşletme sahibinin yükümlülükleri
Ortam havasının sıcaklık aralığı:
- işletme esnasında: -10 ° C ila + 40 ° C (14 ° F ila 104 ° F)
- taşıma ve depolama esnasında: -20 ° C ila +55 ° C (-4 ° F ila 131 ° F)
Bağıl hava nemi:
- 40 ° C'de (104 ° F) % 50
- 20° C'de (68 ° F) % 90'a kadar
Ortam havası: tozdan, asitlerden, aşındırıcı gazlardan ya da kimyasal maddelerden vb. arındırılmış olmalıdır Deniz seviyesinden yükseklik: en fazla 2000 m (6561 ft. 8.16 in.)
Sadece
- iş güvenliği ve kazaları önleme konusunda temel kurallara aşina ve cihazın kullanımı konusunda eğitilmiş,
- bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü okumuş, anlamış ve bunu imzasıyla onaylamış,
- taleplere uygun iş sonuçları konusunda eğitimli kişilerin cihaz üzerinde çalışması işletme sahibinin yükümlülüğü altındadır.
Personelin güvenlik bilinciyle çalışıp çalışmadığı düzenli aralıklarla kontrol edilmelidir.
Personelin yükümlülükleri
8
Cihazda çalışmakla yükümlü tüm kişiler, çalışma öncesinde
- iş güvenliği ve kazaları önleme konusunda temel kurallara uymakla
- bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü ve uyarı notlarını okumakla ve bunları anladıklarını ve uyguladıklarını imza ile onaylamakla mükelleftir.
İşyerini terk etmeden önce, kimse yokken dahi can ve mal kayıplarının oluşmayacağından emin olun.
Ağ bağlantısı Yüksek güçlü cihazlar akım tüketimleri nedeniyle şebekenin enerji kalitesini etkileyebilirler.
Bu durum bazı cihaz tiplerini aşağıdaki şekillerde ilgilendirebilir:
- Bağlantı ile ilgili sınırlamalar
- İzin verilen maksimum şebeke empedansı ile ilgili gereksinimler
- Gerekli minimum kısa devre kapasitesi ile ilgili gereksinimler
*)
umumi şebekeye yapılan her bir arabirim üzerinde
*)
*)
bkz. Teknik Veriler
Bu durumda işletme sahibi ya da cihaz kullanıcısı, cihaz bağlantısının yapılıp yapılamayacağına elektrik dağıtım şirketine danışarak karar vermek zorundadır.
ÖNEMLİ! Ağ bağlantısının güvenli bir topraklamaya sahip olmasına dikkat edin!
Kendini koruma ve çalışanların korunması
Cihazı kullanırken birçok tehlikeyle karşı karşıya kalırsınız, örneğin:
- Kıvılcım, etrafa saçılan sıcak metal parçalar
- gözlere ve deriye zarar veren ark ışınımı
- kalp pili taşıyan kişiler için hayati tehlike anlamına gelen tehlikeli elektromanyetik alanlar
- şebeke ve kaynak akımından kaynaklanan elektriksel tehlike
- artan gürültü kirliliği
- zararlı kaynak dumanı ve gazlar
Cihazı kullanırken uygun koruyucu giysi kullanın. Koruyucu giysi aşağıdaki özelliklere sahip olmalıdır:
- aleve dayanıklı
- izole ve kuru
- tüm bedeni kaplayan, hasar görmemiş ve iyi durumda
- koruyucu kask
- paçasız pantolon
Koruyucu giysilere ayrıca şunlar dahildir:
- Uygun filtre içeren koruyucu siperlik vasıtasıyla gözleri ve yüzü UV ışınlarına, ısıya ve kıvılcıma karşı koruyun.
- Koruyucu siperlik gerisinde kenar koruması olan uygun bir koruyucu gözlük takın.
- Islak yüzeylerde bile yalıtım sağlayan sağlam ayakkabı giyin.
- Elleri uygun eldivenlerle koruyun (elektrik yalıtımı, ısıdan koruma).
- Gürültü kirliliğini azaltmak ve yaralanmalardan korunmak için kulaklık takın.
İnsanları, özellikle çocukları, cihazların işletimi ve kaynak prosesi esnasında uzak tutun. Buna rağmen etrafta insanlar bulunduğu takdirde
- ortaya çıkabilecek tehlikeler konusunda (ark nedeniyle parlama, kıvılcım, sağlığa zararlı kaynak dumanı, gürültü kirliliği nedeniyle yaralanma tehlikesi, şebeke ya da kaynak akımı nedeniyle olası kazalar vb.) bu kişileri bilgilendirin,
- uygun korunma araçları bulundurun ya da
- uygun koruyucu duvarlar ve perdeler inşa edin.
Zararlı gazlar ve buharlardan kaynaklanan tehlike
Kaynak esnasında ortaya çıkan duman sağlığa zararlı gazlar ve buharlar içerir.
Kaynak dumanında, International Agency for Research on Cancer'in 118. Monografı uyarınca kansere yol açan içerikler bulunmaktadır.
Noktaya odaklı çekiş ve oda çekişi uygulayın. Mümkünse entegre çekiş düzeneği olan torç kullanın.
Başınızı ortaya çıkan kaynak dumanından ve gazlardan uzak tutun.
9
Ortaya çıkan duman ve zararlı gazları
- solumayın
- uygun araçlarla çalışma alanından tahliye edin.
Yeterli taze hava girişi sağlayın. Havalandırma oranının her zaman saatte en az 20 m³ olmasını sağlayın.
Yetersiz havalandırma durumunda, hava girişi olan bir kaynak kaskı kullanın.
Emiş gücünün yeterli olup olmadığı konusunda belirsizlik varsa, ölçülen zararlı madde emisyon değerlerini izin verilen sınır değerlerle karşılaştırın.
Aşağıdaki bileşenler diğerlerine nazaran kaynak dumanının zararlılık derecesinden sorumludur:
- iş parçası için teşkil edilen metaller
- Elektrotlar
- Kaplamalar
- Temizleyiciler, yağ gidericiler ve benzerleri
- kullanılan kaynak prosesi
Bu nedenle listelenen bileşenlere ilişkin uygun malzeme güvenliği veri sayfalarını ve üretici verilerini göz önünde bulundurun.
Maruz kalma senaryoları, risk yönetimi önlemleri ve iş koşulları tanımlanması için tavsiyeleri European Welding Association web sitesindeHealth & Safety alanında bulabilirsiniz (https://european-welding.org).
Kıvılcımdan kaynaklanan tehlike
Alev alabilir buharları (örneğin solvent buharları) arkın ışının alanından uzak tutun.
Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz beslemesini kapatın.
Kıvılcım, yangınlara ve patlamalara neden olabilir.
Yanıcı maddelerin yakınında asla kaynak yapmayın.
Yanıcı maddeler arktan en az 11 metre (36 ft. 1.07 in.) yüksekte olmalı veya onaylanmış bir kapakla kapatılmalıdır.
Uygun, test edilmiş yangın söndürücüleri hazır bulundurun.
Kıvılcım ve sıcak metal parçaları küçük çatlak ve deliklerden bile etraftaki alanlara ulaşabilir. Yaralanma ve yangın tehlikesi oluşmaması için uygun tedbirler alın.
Uygun ulusal ve uluslararası standartlara göre hazırlanmayan, yangın ve patlama tehlikesi olan alanlarda ve kapalı tanklarda, varillerde ya da borularda kaynak yapmayın.
İçinde gaz, yakıt, mineral yağı vb. depolanmış olan konteynerlerde kaynak yapılmamalıdır. Artık madde nedeniyle patlama tehlikesi olabilir.
Şebeke ve kaynak akımından kaynaklanan tehlikeler
10
Elektrik çarpması çok tehlikelidir ve öldürücü olabilir.
Cihazın içindeki ve dışındaki gerilim altında bulunan parçalara dokunmayın.
MIG/MAG ve TIG kaynağında, kaynak teli, tel makarası, besleme makaraları ve kaynak teli ile bağlantılı olan tüm metal parçalar da gerilim altında bulunur.
Tel sürme ünitesini daima yeterli şekilde yalıtılmış alt zemine yerleştirin ya da uygun, yalıtılmış tel sürme ünitesi tespit yuvası kullanın.
Kişisel korunma ve çalışanların korunması için toprak ya da toprak potansiyeli karşısında bulunan yeterli şekilde yalıtılmış, kuru altlık ya da kapak sağlayın. Altlık ya da kapak, tüm bölgeyi gövde ve toprak ya da toprak potansiyeli arasında tamamen kaplamalıdır.
Tüm kablo ve iletim hatları sıkı, hasarsız, izole edilmiş ve yeterli ölçülere sahip olmalıdır. Gevşek bağlantıları, yanık, hasar görmüş ya da yetersiz ölçülere sahip kabloları ve iletim hatlarını derhal yenileyin. Her kullanımdan önce manuel olarak akım bağlantısı sıkı oturma bakımından kontrol edin. Bajonet soketli akım kablolarında akım kablosunu uzunlamasına eksende en az 180° döndürün ve gerin.
Kabloları ya da iletim hatlarını ne gövde ne de gövde parçaları etrafına dolamayın.
MMA (örtülü elektrot, tungsten elektrot, kaynak teli...)
- soğutmak için asla sıvı içine daldırmayın
- devrede bulunan güç kaynağına asla temas etmeyin.
İki kaynak sisteminin elektrotları arasında, örneğin bir kaynak sisteminin iki kat boşta çalışma gerilimi ortaya çıkabilir. Her iki elektrot potansiyeline aynı anda temas edince muhtemelen hayati tehlikeye neden olabilir.
Şebeke ve cihaz kablosunu, koruyucu iletkenin fonksiyonel etkinliği açısından uzman bir elektrikçiye düzenli olarak kontrol ettirin.
Koruma sınıfı I olan cihazların düzenli çalışması için koruyucu iletkeni olan bir ağ ve koruyucu iletken kontağı olan bir priz sistemi gerekmektedir.
Kaçak kaynak akımları
Cihazın koruyucu iletkeni olan bir ağ ve koruyucu iletken kontağı olan bir priz sistemi olmadan çalıştırılmasına sadece güvenli ayırma yönündeki tüm ulusal kurallar uyulması durumunda izin verilmektedir. Aksi takdirde ağır ihmal olarak kabul edilir. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.
Gerekirse iş parçasını yeterli düzeyde topraklamak için uygun araçlar temin edin.
Kullanılmayan cihazları kapatın.
Yüksekte çalışırken düşmeyi önlemek için emniyet kemeri takın.
Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin.
Cihazı, şebeke fişi takılmasın ve tekrar açılmasın diye açık şekilde okunabilen ve anlaşılır bir uyarı levhası ile güvenceye alın.
Cihazı açtıktan sonra:
- elektrik yükleri depolayan tüm iş parçalarını deşarj edin
- cihazın tüm bileşenlerinin enerjisiz olduğundan emin olun.
Gerilim altında bulunan parçalarda çalışmak gerekirse, ana şalteri zamanında devreden çıkaracak ikinci bir kişi çağırın.
Aşağıda belirtilen uyarılar dikkate alınmazsa, kaçak kaynak akımı oluşması mümkündür, bu akımlar aşağıdakilere neden olabilir:
- Yangın tehlikesi
- İş parçasına bağlı olan yapı parçalarının aşırı ısınması
- Koruyucu iletkenlerin tahrip olması
- Cihazın ve diğer elektrik tesisatının hasar görmesi
İş parçası klemensinin iş parçasına sağlam şekilde bağlanmasını sağlayın.
İş parçası klempini, kaynak yapılacak yere mümkün olduğunca yakın şekilde sabitleyin.
11
Cihazı elektrik iletkenliği olan ortama karşı yeterli bir izolasyonla kurun, örn.: İletken zemin veya iletken raflara karşı izolasyon sağlayın.
Akım bölücü, çift başlıklı yuva vb. kullanımında, aşağıdakilere dikkat edin: Kullanılmayan torç / elektrot tutucu elektrotu bile gerilim taşır. Kullanılmayan torç / elektrot tutucu için yeterli düzeyde yalıtılmış bir depolama alanı sağlayın.
Otomatik MIG/MAG uygulamalarında, tel sürme için sadece kaynak teli fıçısından, büyük makaradan ya da tel makarasından izole edilen kaynak teli sürün.
EMU cihaz sınıfları
EMU ile ilgili önlemler
Emisyon sınıfı A olan cihazlar:
- yalnızca sanayi bölgelerinde kullanım için uygundur
- bunun dışındaki bölgelerde performansı etkileyen ve tahrip edici arızalara yol açabilir.
Emisyon sınıfı B olan cihazlar:
- yerleşim ve sanayi bölgeleri için öngörülen emisyon şartlarını sağlarlar. Bu durum enerjinin umumi bir alçak gerilim şebekesinden temin edildiği yerleşim bölgeleri için de geçerlidir.
Anma değerleri plakasına ya da teknik özelliklere uygun EMU cihaz sınıfı.
Bazı özel durumlarda normlarda belirtilen emisyon sınır değerleri aşılmamasına rağmen öngörülen uygulama alanına yönelik bazı etkiler ortaya çıkabilir (örn. kurulumun yapıldığı yerde hassas cihazlar varsa ya da kurulumun yapıldığı yerin yakınlarında radyo ya da televizyon alıcıları varsa). Bu tür bir durumda arızanın ortadan kaldırılması için gerekli önlemleri almak işletme sahibinin sorumluluğundadır.
Cihazın çevresindeki ekipmanların ulusal ve uluslararası yönetmeliklere uygunluğunu test edin ve değerlendirin. Cihazdan etkilenebilecek arızalı ekipmanlara örnekler şu şekildedir:
- Güvenlik ekipmanları
- Şebeke, sinyal ve veri aktarım hatları
- EDV ve telekomünikasyon ekipmanları
- Ölçme ve kalibre etme ekipmanları
EMU sorunlarını önleyecek destekleyici tedbirler:
1. Şebeke beslemesi
- Kurallara uygun ağ bağlantısına rağmen elektromanyetik bozulmalar ortaya
çıkarsa, ek tedbirler alın (örn. uygun şebeke filtresi kullanın).
2. Kaynak hatlarını
- mümkün olduğunca kısa tutun
- birbirine yakın çektirin (aynı zamanda EMF sorunlarını önlemek için)
- diğer hatlardan oldukça uzağa yerleştirin
3. Eşpotansiyel bağlantısı
4. İş parçasını topraklama
- Gerekirse, toprak bağlantısını uygun kondansatörler üzerinden yapın.
5. Gerekirse perdeleme
- Ortamdaki diğer ekipmanları perdeleyin
- Komple kaynak donanımını perdeleyin
12
EMA ile ilgili önlemler
Elektromanyetik alanlar sebebi henüz bilinmeyen sağlık sorunlarına neden olabilirler,
- Yakında bulunan kişilerin sağlığı üzerinde etkiler, örn. kalp pili ve işitme cihazları taşıyanlar
- Kalp pili taşıyan kişiler, cihazın ve kaynak prosesinin hemen yakınında durmadan önce, doktorundan tavsiye almalıdır
- Kaynak kabloları ve torcun başlık/gövde kısımları arasındaki mesafe güvenlik nedeniyle mümkün olduğunca büyük tutulmalıdır
- Kaynak kablosunu ve hortum paketlerini sırtınızda taşımayın ve vücut ve vücut parçaları etrafına sarmayın
Özel tehlike noktaları
Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun, örneğin:
- Vantilatörler
- Dişliler
- Makaralar
- Akslar
- Tel makaraları ve kaynak telleri
Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.
Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir / uzaklaştırılabilir.
Çalışma esnasında
- Tüm kapakların kapalı ve tüm kenar parçalarının düzenli şekilde monte edildiğinden emin olun.
- Bütün kapaklar ve kenar parçaları kapalı halde tutulmalıdır.
Torçtan kaynak teli sızıntısı yüksek yaralanma riski anlamına gelir (elin delinmesi, yüzün ve gözlerin yaralanması...).
Bu nedenle, torcu vücudunuzdan uzak tutun (tel sürmeli cihazlar) ve koruyucu bir gözlük kullanın.
Kaynak esnasında ve kaynaktan sonra iş parçasına dokunmayın - yanma tehlikesi.
Soğuyan iş parçalarından cüruf dökülebilir. Bu nedenle iş parçasını düzeltme çalışmasında dahi uygun koruyucu ekipman takın ve diğer kişilerin yeterli şekilde korunmasını sağlayın.
Yüksek çalışma sıcaklığı olan torç ve diğer donanım parçalarını üzerinde çalışmadan önce soğumasını bekleyin.
Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir
- ilgili ulusal ve uluslararası hükümlere riayet edin.
Elektrik tehlikesi yüksek olan alanlarda çalışacak güç kaynakları (örn. boyler), (Safety) işareti ile işaretlenmelidir. Güç kaynağı yine de bu tür yerlerde bulunmamalıdır.
Kaçak soğutucu madde nedeniyle yanık tehlikesi. İleri ve geri su akışı için bağlantıları tanımlamadan önce, soğutma ünitesini devre dışı bırakın.
Soğutma maddesiyle çalışırken, soğutucu madde güvenlik bilgi formu talimatlarını gözetin. Soğutucu madde güvenlik bilgi formunu servis noktanızdan ya da üreticinin internet sayfasından elde edebilirsiniz.
Cihazları vinçle taşımak için, sadece üreticinin uygun yük taşıma ekipmanları kullanın.
- Uygun yük taşıma ekipmanının ön görülen tüm askı noktalarına zincir ya da halat asın.
- Zincir ya da halatlar dikeyden olabildiğince küçük bir açı ile durmalıdır.
- Gaz tüpünü ve tel sürme ünitesini (MIG/MAG ve TIG cihazları) uzaklaştırın.
13
Kaynak esnasında tel sürme ünitesinin vinç askısında, daima uygun, izole tel makarası asma tertibatı kullanın (MIG/MAG ve TIG cihazları).
Cihaz taşıma kayışı ya da taşıma tutamağı ile teçhiz edilmişse, bu özellikle elle taşıma yapmaya yarar. Vinç, forklift ya da diğer mekanik kaldırma araçları vasıtasıyla taşıma yapmak için, taşıma kayışı uygun değildir.
Cihaz veya bileşenleri ile birlikte kullanılan tüm kaldırma aksesuarlarının (kayış, toka, zincir, vs.) düzenli olarak kontrol edilmesi gerekmektedir (örn. mekanik hasar, korozyon veya çevresel koşullardan kaynaklanan diğer değişimlere karşı). Test aralıkları ve testin kapsamı en azından ulusal normlar ve yönetmeliklere uygun olmalıdır.
Koruyucu gaz bağlantısı için adaptör kullanımında, renksiz ve kokusuz koruyucu gazın fark edilmeden sızıntı yapma tehlikesi. Koruyucu gaz bağlantısı için, adaptörün cihaz tarafındaki vida dişlerini montaj öncesinde uygun teflon bantla sarın.
Koruyucu gazda aranan nitelikler
Koruyucu gaz tüpleri nedeniyle tehlike
Özellikle halka bağlantılarında kirlenmiş koruyucu gaz, donanımda hasara ve kaynak kalitesinde düşüşe sebep olabilir. Koruyucu gaz kalitesinin sağlanması için aşağıdaki gereklilikler sağlanmalıdır:
- Katı tanecik boyutu < 40 µm
- Basınç yoğuşma noktası < -20 °C
- maks. yağ içeriği < 25 mg/m³
Gerekirse filtre kullanın!
Koruyucu gaz tüpleri basınç altında bulunan gaz içerir ve hasar gördüğünde patlayabilir. Koruyucu gaz tüpleri, kaynak ekipmanının parçası olduğu için, çok dikkatli bir şekilde kullanılmalıdır.
Sıkıştırılmış gaz içeren koruyucu gaz tüplerini, aşırı ısıya, mekanik şoklara, çapağa, çıplak ateşe, kıvılcıma ve arka karşı koruyun.
Koruyucu gaz tüplerini dikey monte edin ve devrilmemesi için kılavuza göre sabitleyin.
Koruyucu gaz tüplerini kaynak ya da diğer akım devrelerinden uzak tutun.
Torcu asla koruyucu gaz tüpüne asmayın.
Koruyucu gaz tüpüne asla bir elektrotla dokunmayın.
Patlama tehlikesi - basınçlı koruyucu gaz tüpü üzerinde asla kaynak yapmayın.
Dışarıya sızan koruyucu gaz sebebiyle tehlike
14
Sadece uygun koruyucu gaz tüplerinin ilgili kullanımı için daima buna uyan, uygun aksesuar (regülatör, hortum ve bağlantı elemanları, ...) kullanın. Koruyucu gaz tüplerini ve aksesuarı sadece iyi durumda kullanın.
Koruyucu gaz tüpü vana ile açılırsa, yüzünüzü ağızdan öteye çevirin.
Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını kapatın.
Koruyucu gaz tüpü bağlı değilken, kapağı koruyucu gaz tüpünün vanası üzerinde bırakın.
Koruyucu gaz tüplerine ve aksesuar parçalarına yönelik üretici verilerine ve ilgili ulusal ve uluslararası hükümlere uyun.
Kontrolsüz sızan koruyucu gaz sebebiyle boğulma tehlikesi
Koruyucu gaz renksiz ve kokusuzdur ve dışarıya sızması durumunda ortam havasındaki oksijeni bastırabilir.
- Yeterli ölçüde temiz hava girişi sağlayın; havalandırma oranı saatte en az 20 m³ olmalı
- Koruyucu gaz tüpündeki veya ana gaz beslemesindeki güvenlik ve bakım uyarılarını dikkate alın
- Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz beslemesini kapatın.
- Koruyucu gaz tüpünü veya ana gaz beslemesini her kullanımdan önce kontrolsüz gaz sızıntısı yönünde kontrol edin.
Kurulum yerinde ve taşıma esnasında güvenlik tedbirleri
Devrilecek bir cihaz hayati tehlike anlamına gelebilir! Cihazı düz, sağlam alt zemine hizalı bir şekilde yerleştirin
- Maksimum 10° eğim açısına izin verilir.
Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir
- ilgili ulusal ve uluslararası hükümlere riayet edin.
Kurum içi talimatlar ve kontroller yardımıyla işyeri çevresinin daima temiz ve ferah olmasını sağlayın.
Cihaz yalnızca anma değerleri plakasında belirtilen IP'de kurulmalı ve çalıştırılmalıdır.
Cihaz kurulumunda, cihaz çevresinde 0,5 m (1 ft. 7.69 in.) boşluk olmasını sağlayın, böylece soğutma havasının serbestçe içeri akmasını ve dışarı çıkmasını sağlamış olursunuz.
Cihazı taşıma esnasında, geçerli ulusal ve yerel talimatnamelere ve kaza önleme kurallarına uyulmasını sağlayın. Bu özellikle taşıma ve sevk esnasında oluşan hasarla ilgili direktifler için geçerlidir.
Aktif cihazları kaldırmayın veya taşımayın. Cihazları taşımadan veya kaldırmadan önce kapatın!
Cihaz her taşındığında, soğutucu maddeyi tamamen boşaltın ve aşağıdaki bileşenleri demonte edin:
- Tel sürme
- Tel makarası
- Koruyucu gaz tüpü
Normal işletim durumunda güvenlik önlemleri
Taşıma sonrasında devreye almadan önce, cihazı hasar açısından görsel kontrol yapın. Devreye alma öncesi olası hasarlar eğitimli servis personeli tarafından onarılmalıdır.
Cihazı, tüm güvenlik donanımlarının tam olarak işlevlerini yerine getirdiklerinden emin olduktan sonra çalıştırın. Güvenlik donanımlarının tam olarak işlevlerini yerine getirmemesi durumunda
- operatörün ya da üçüncü kişilerin hayatları,
- cihaz ve işletme sahibinin maddi varlıkları,
- cihazla verimli çalışma açısından tehlike mevcuttur.
Cihazı devreye almadan önce tam fonksiyonlu olmayan güvenlik donanımlarını onarın.
Güvenlik donanımlarını asla baypas etmeyin ya da devre dışı bırakmayın.
Cihazı devreye almadan önce kimsenin risk altında olmadığından emin olun.
Cihazı en azından haftada bir defa, dışarıdan fark edilebilir hasarlar ve güvenlik donanımlarının fonksiyonelliği açısından kontrol edin.
Koruyucu gaz tüpünü daima iyi sabitleyin ve vinçle taşıma esnasında önceden ağırlığını azaltın.
15
Cihazlarımızda kullanılmak üzere özellikleri nedeniyle (elektriksel iletkenlik, donmaya karşı koruma, malzeme uygunluğu, yanabilirlik, ...) sadece üreticinin orijinal soğutma maddesi uygundur.
Sadece üreticinin uygun orijinal soğutma maddesini kullanın.
Üreticinin orijinal soğutma maddesini diğer soğutucu maddelerle karıştırmayın.
Sadece üreticiye ait sistem bileşenlerini soğutma ünitesi devresine bağlayın.
Başka sistem bileşenleri veya başka soğutucu madde kullanımı esnasında hasarlar ortaya çıkarsa, üretici bundan sorumlu tutulamaz ve bu tür durumlarda garanti geçersizdir.
Cooling Liquid FCL 10/20 yanıcı değildir. Etanol temelli soğutucu madde belirli koşullar altında yanıcıdır. Soğutucu maddeyi sadece kapalı orijinal kutusunda taşıyın ve ateşleme kaynaklarından uzak tutun
Artık kullanılmayan soğutucu maddeyi ulusal ve uluslararası kurallara uygun olarak profesyonel şekilde atığa çıkartın. Soğutucu madde güvenlik bilgi formunu servis noktanızdan ya da üreticinin internet sayfasından elde edebilirsiniz.
Soğutulan tesiste her kaynak başlangıcından önce soğutucu madde seviyesini kontrol edin.
Devreye alma, bakım ve onarım
Teknik güvenlik denetimi
Dışarıdan satın alınan parçaların, strese dayanıklı ve güvenlik koşullarını yerine getirecek şekilde tasarlanmış ve üretilmiş olduğu garanti edilmez.
- Yalnızca orijinal yedek parçalar ve sarf malzemeleri kullanın (norm parçalar dahil).
- Üreticinin onayı olmadan cihaz üzerinde değişiklik, ilave ya da tadilat yapmayın.
- Kusursuz durumda olmayan yapı parçalarını derhal değiştirin.
- Sipariş esnasında yedek parça listesine göre tam adı ve malzeme numarasını yanı sıra cihazın seri numarasını belirtin.
Mahfaza vidaları, mahfaza parçalarının topraklaması için koruyucu iletken bağlantısını oluşturur. Daima uygun sayıda orijinal mahfaza vidasını belirtilen dönme momenti ile kullanın.
Üretici, en az her 12 ayda bir cihaz üzerinde teknik güvenlik denetimi yaptırmanızı tavsiye eder.
Üretici, aynı 12 aylık zaman aralığı içinde bir güç kaynağı kalibrasyonu tavsiye eder.
Teknik güvenlikle ilgili denetimi lisanslı, uzman bir elektrikçinin gerçekleştirmesi tavsiye edilir
- modifikasyon ardından
- montaj ve tadilat ardından
- tamirat, bakım ve onarım ardından
- en azından her on iki ayda bir.
Teknik güvenlikle ilgili denetimler için uygun ulusal ve uluslararası standartlara ve direktiflere uyun.
Teknik güvenlikle ilgili denetimlere ve kalibrasyona yönelik daha fazla bilgiyi servis noktasından elde edebilirsiniz. Bu, istek üzerine size gerekli dokümanları temin eder.
Atık yönetimi Bu cihazı evsel atıklarla birlikte atmayın! Eskimiş elektrik ve elektronik aletlerle ilgili Avrupa
Birliği Direktifine ve ulusal yasada yapılan değişikliğe göre kullanılmış elektrikli aletler ayrı olarak toplanmak ve çevresel koruma çerçevesinde geri kazanıma yönlendirilmek
16
zorundadır. Kullanılmış cihazınızı, satıcınıza iade edin ya da yerel ve yetkili bir toplama ve imha etme sistemi hakkında bilgi edinin. Bu AB direktifinin göz ardı edilmesi, çevreniz ve sağlığınız üzerinde potansiyel bazı etkilerin ortaya çıkmasına yol açabilir!
Güvenlik işareti CE işareti olan cihazlar, alçak gerilim ve elektromanyetik uyumluluk direktiflerinde belirtilen
temel koşulları yerine getirir (örn. EN 60 974 standart serisinin önemli ürün normları).
Fronius International GmbH, cihazın 2014/53/EU yönetmeliğine uygun olduğunu açıklar. AB Uygunluk bildiriminin tam metni aşağıdaki internet adresinde mevcuttur: http:// www.fronius.com
CSA uygunluk işareti ile işaretlenmiş cihazlar, Kanada ve ABD için önemli standartların koşullarını yerine getirir.
Veri yedekleme Fabrika ayarlarında yapılacak değişikliklere ilişkin verilerin yedeklenmesi kullanıcının
sorumluluğundadır. Kişisel ayarların silinmesi durumunda üretici hiçbir sorumluluk kabul etmez.
Telif hakkı Bu kullanım kılavuzunun telif hakkı üreticiye aittir.
Metin ve resimler, baskının hazırlandığı tarihte geçerli olan teknik düzeyi yansıtmaktadır. Değişiklik yapma hakkı saklıdır. Kullanım kılavuzunun içeriği, alıcıya hiçbir hak vermez. İyileştirme önerileri ve kullanım kılavuzundaki hatalara yönelik bilgilendirmeler için teşekkür ederiz.
17
18
Genel Bilgiler
Genel bilgi
Cihaz konsepti
TransSteel (TSt) 3500 Rob ve TSt 5000 Rob güç kaynakları tamamen dijital, mikroişlemci kontrollü inverter güç kaynaklarıdır.
Modüler tasarımı ve kolay bir şekilde sistem genişletme ekipmanı sunması yüksek dü­zeyde bir esneklik sağlar. Cihazlar ışın kaynağı için tasarlanmıştır.
Tüm cihazlar şunlar için tasarlanmıştır:
- MAG kaynağı
- Örtülü elektrot kaynağı
Cihazda "güç ünitesi kısıtlaması" güvenlik işlevi mevcuttur. Bu sayede, proses güvenliğini etkilemeden güç kaynağının güç kısıtlaması ile çalıştırılması mümkündür. Bu fonksiyona ilişkin ayrıntılı bilgileri "Kaynak İşletimi" bölümünde bulabilirsiniz.
Ön Koşullar TransSteel TSt 3500 Rob ve TSt 5000 Rob güç kaynaklarının işletimi VR 5000rob tel
sürme ünitesi ile mümkündür.
Çalışma prensibi Güç kaynaklarının merkezi kontrol ve regülasyon ünitesi bir dijital sinyal işlemci ile birbirine
bağlanır. Merkezi kontrol ve regülasyon ünitesi ve sinyal işlemci tüm kaynak prosesini kontrol eder. Kaynak prosesi sırasında mevcut veriler sürekli olarak ölçülür, değişikliklere anında tepki verilir. Kontrol algoritmaları, istenilen hedef durumun devamlılığını sağlar.
Bunların sonucunda:
- Kusursuz bir kaynak prosesi,
- Tüm sonuçlarda yüksek bir tekrarlanabilirlik
- Üstün kaynak özellikleri elde edilir.
Kullanım alanları Bu cihazlar ticari işletmelerde ve sanayide kullanılır: klasik çelik, galvanizli saclar içeren
manüel ve otomatik uygulamalar.
TSt 3500 / 5000 güç kaynaklarının tasarlandığı alanlar şunlardır:
- Makine ve alet yapımı,
- Çelik konstrüksiyon,
- Tesis ve konteyner yapımı,
- Tersaneler ve Offshore,
- Metal ve portal imalatı,
- Raylı taşıt imalatı
21
Cihaz üzerindeki uyarı notları
Güç kaynağında uyarı notları ve güvenlik sembolleri bulunur. Bu uyarı notları ve güvenlik sembolleri yerlerinden çıkartılmamalı ya da bunların üzeri kapatılmamalıdır. Notlar ve semboller, mal ve can kaybına yol açabilecek hatalı kullanımlara karşı sizi uyarır.
22
Anma değerleri plakasındaki güvenlik sembolleri
Kaynak yapma tehlikelidir. Aşağıdaki temel koşullar yerine getirilmelidir:
- Yeterli düzeyde kaynak yapma kalifikasyonu
- Uygun koruma ekipmanı
- İlgili olmayan personelin uzak tutulması
Burada tarif edilen işlevleri, aşağıdaki dokümanları tam olarak okuduktan ve anladıktan sonra kullanın:
- bu kullanım kılavuzu
- başta güvenlik kuralları olmak üzere sistem bileşenlerine ait tüm kullanım kılavuzları
Opsiyonlar
Genel bilgi Aşağıda belirtilen opsiyonlar tüm güç kaynağı türleri için mevcuttur.
Otomatik arabirim Otomatik arabirim, akım kaynağının otomatik kumanda ile bağlantısı için kullanılır.
Aşağıdaki sinyaller otomatik arabirim üzerinden aktarılabilir:
Sinyal girişi: Kaynak start / Kaynak sonu
- Pin X1:1 ve Pin X1:2 arasında gerilimsiz kontak (buton, röle,...) için sinyal girişi
- Otomatik kumanda sinyal girişi, güç kaynağı tarafından torç sinyal girişi gibi işlenir ­işletim modunun doğru şekilde ayarlanmasına dikkat edin (2 adımlı ya da 4 adımlı mod)
- Optimum sinyal aktarımı için altın yüzey kaplamalı kontaklar kullanın
Sinyal çıkışı: Akım sinyali
- Pin X 1:3 ve Pin X 1:4 arasında gerilimsiz kontak
NOT!
Otomatik arabirim, maksimum 500 V DC gerilime sahip kaynak akım devresine yönelik bir fonksiyon ayrımı tedarik eder.
Kaynak akım devresine yönelik güvenli bir fonksiyon ayrımı için 1500 V DC gerilim değerinden büyük bir izolasyon gerilimine sahip röle kullanın.
Teknik veriler Sinyal girişi Kaynak başlangıcı / Kaynak sonu
maxAC
I
max
Teknik veriler Sinyal çıkışı Akım sinyali
max
I
max
Gaz test butonu Gaz test butonu, koruyucu gaz akış hızını ayarlamak için kullanılır. Gaz test butonuna
basınca koruyucu gaz akış hızı etkinleştirilir. Butona tekrar basınca ya da 30 saniye sonra koruyucu gaz akış hızı yeniden devre dışı bırakılır. Tel sürme ünitesi pasif durumda kalır.
CO2 gazı ön ısıtıcı bağlantısı
CO2 gazı ön ısıtıcı bağlantı noktasına gaz basınç düşürücü için harici gaz ön ısıtıcısı bağlanabilir. Gaz ön ısıtıcı 36 V gerilimle beslenmelidir.
NOT!
Gaz ön ısıtıcı yalnızca kaynak işletimi esnasında gerilimle beslenmelidir.
5 V 4 mA
24 V 20 mA
Gaz ön ısıtıcısının gücü 150 W değerinin üstüne çıkmamalıdır. Gaz ön ısıtıcı kaynağı aşırı yüke ve kısa devreye karşı güvenceye alınmıştır.
23
Teknik Özellikler
A
P
150 W
A, max
36 V
AC
VRD: Güvenlik fonksiyonu
Voltage Reduction Device (VRD) gerilim azaltmaya yönelik opsiyonel bir güvenlik ekipmanıdır. Ark kaynağı sebebiyle elektrik çarpması veya elektrik kazası riskinin oldukça yüksek olduğu ortamlar için önerilir:
- Kaynakçının vücut direnci düşükse
- Kaynakçı, iş parçasına veya kaynak devresinin başka bir parçasına dokunmak suretiyle çok belirgin bir tehlikeye maruz kalmışsa
Düşük bir vücut direnci şu durumlarda olasıdır:
- Çevrede su olması
- Nem
- Yüksek ısı, özellikle 32 ° C (89,6 ° F) üzerindeki ortam sıcaklıklarında
Islak, nemli veya sıcak ortamlarda, nem veya ter, cilt direncinin yanı sıra koruyucu ekipman ve giysilerin izolasyon direncini belirgin derecede azaltır.
Bu tür ortamlara şunlar olabilir:
- İnşaat sırasında inşaat alanının belirli alanlarının kurutulması için kurulan geçici baraj inşaatları (koferdam/su tutmalık)
- Çukur
- Maden ocakları
- Yağmur
- kısmen suyla kaplanmış alanlar
- Su püskürtülen bölgeler
VRD seçeneği, elektrot ve iş parçası arasındaki gerilimi düşürür. Emniyetli durumda, aktüel olarak seçilmiş kaynak yönteminin göstergesi sürekli yanar. Emniyetli durum aşağıdaki gibi tanımlanır:
- Çıkış gerilimi, rölantide azami 35 V ile sınırlanmıştır.
VRD: Güvenlik prensibi
Kaynak işletimi etkin olduğu sürece (kaynak devresi direnci < 200 Ohm), aktüel olarak seçili kaynak yönteminin göstergesi yanıp söner ve çıkış gerilimi 35 V sınırını aşabilir.
Kaynak devresi direnci minimum gövde di­rencinden büyüktür (200 Ohm değerinden büyük veya tam 200 Ohm):
- VDÜ etkin
- Boşta çalışma gerilimi 35 V değerine sınırlanmıştır
- Çıkış gerilimiyle istenmeyen kontak tehlikeli değildir
Kaynak devresi direnci asgari vücut diren­cinden küçüktür (200 Ohm değerinden kü­çük):
- VRD etkin değil
- Yeterli kaynak gücü temin etmek için çıkış gerilimi sınırlaması olmaz
- Örnek: Kaynak başlangıcı
24
Örtülü elektrot kaynağı işletim türü için geçerli: Kaynak bitiminden sonra 0,3 saniye içinde:
- VRD tekrar etkin
- Çıkış geriliminin 35 V değerine sınırlanması yeniden sağlanır
25
26
Kumanda elemanları ve bağlantılar
Synergic kumanda paneli
Genel bilgiler Kumanda paneli, fonksiyonlar bakımından mantıklı bir biçimde kurulmuştur. Kaynak için
gerekli her bir parametre tuşlar vasıtasıyla kolayca seçilebilir ve
- tuşlar veya ayar düğmesi ile değiştirilebilir
- kaynak işlemi sırasında dijital göstergede görüntülenebilir
Synergic fonksiyon nedeni ile parametre değişikliği sırasında diğer tüm parametreler de birlikte ayarlanır.
NOT!
Yazılım güncellemeleri nedeniyle, cihazınızda bu kullanım kılavuzunda açıklanmamış fonksiyonlar bulunabilir veya tersi durum söz konusu olabilir.
Ayrıca bazı resimler cihazınızdaki kontrol elemanlarından biraz farklı olabilir. Ancak bu kontrol elemanlarının çalışma prensibi özdeştir.
Synergic kumanda panelinde güç kaynağı malzeme kalınlığı, ek malzeme, tel çapı ve koruyucu gaz gibi genel bilgilere göre optimum kaynak parametresi ayarını hesaplar. Bu şekilde kaydedilmiş uzmanlık bilgileri her zaman kullanılmış olur. Elle düzeltmeler daima yapılabilir. Aynı şekilde Synergic kumanda paneli sadece elle parametre ayarını da destekler.
Güvenlik
UYARI!
Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.
Ciddi derecede mal ve can kaybı tehlikesi meydana gelebilir. ► Bu doküman okunmalı ve anlaşılmalıdır. ► Sistem bileşenlerine ait tüm kullanım kılavuzları, özellikle de güvenlik kuralları
okunmalı ve anlaşılmalı.
29
Sinerjik kumanda
(11)
(12)
(4)
(7)
(10) (9) (8) (6)
(3)
(2)
(1)
(5)
paneli
No. Fonksiyon
(1) Parametre seçim tuşu sağ
a) aşağıdaki parametreleri seçmek içindir
Ark uzunluğu düzeltimi
Ark uzunluğu düzeltimi için
V* cinsinde kaynak gerilimi)
Kaynak başlangıcından önce programlanmış parametrelerden elde edilen bir referans değer otomatik olarak görüntülenir. Kaynak işlemi sırasında mevcut gerçekleşen değer görüntülenir.
Dinamik
damlacık geçişi anında kısa devre dinamiğinin etkisi içindir
- ... daha sert ve daha kararlı ark 0 ... nötr ark + ... zayıf ve az çapaklı ark
Real Energy Input
kaynak işlemindeki enerjiyi göstermeye yarar. **)
b) ayar menüsünde parametre değiştirmek içindir
30
(2) Parametre seçim tuşu sol
a) aşağıdaki parametreleri seçmek içindir
Malzeme kalınlığı
mm veya in. olarak malzeme kalınlığı. Örneğin, seçilecek kaynak akımı bilinmiyorsa, malzeme kalınlığının girilmesi
yeterlidir ve gereken kaynak akımı ve *) ila işaretli diğer parametreler otomatik olarak ayarlanır.
Kaynak akımı *) A cinsinden kaynak akımı Kaynak başlangıcından önce programlanmış parametrelerden elde edilen bir
referans değer otomatik olarak görüntülenir. Kaynak işlemi sırasında mevcut gerçekleşen değer görüntülenir.
Tel sürme
*)
m/dk. veya ipm. olarak tel sürme.
b) ayar menüsünde parametre değiştirmek içindir
(3) Ayar düğmesi sağ
ark uzunluğu düzeltimi, kaynak gerilimi ve dinamik parametrelerini değiştirmek içindir
ayar menüsünde parametre değiştirmek içindir
(4) soldaki ayar düğmesi
Malzeme kalınlığı, kaynak akımı ve tel sürme hızı parametrelerini değiştirmek içindir
ayar menüsünde parametre seçmek içindir
(5) Hafıza tuşları (Easy Job)
en fazla 5 çalışma noktasını hafızaya alır
(6) Kaynak yöntemi tuşları
kaynak yöntemi seçmek içindir
MANUEL - MIG/MAG standart manuel kaynak SYNERGIC - MIG/MAG standart sinerjik kaynağı STICK - Örtülü elektrot kaynağı
***)
(7) İşletim modu tuşu
işletim modunu seçmek içindir
2 T - 2 tetik modu 4 T - 4 tetik modu S 4 T - Özel 4 tetik modu
(8) Koruyucu gaz tuşu
Kullanılan koruyucu gazı seçmek içindir. SP parametresi ek koruyucu gazlar için öngörülmüştür.
Seçilen koruyucu gazla birlikte ilgili koruyucu gaz arkasındaki LED yanar.
(9) Tel çapı tuşu
Kullanılan tel makarası çapını seçmek içindir. SP parametresi ilave tel makarası çapı için öngörülmüştür.
Seçilen tel çapı ile birlikte ilgili tel çapı arkasındaki LED yanar.
31
(10) Malzeme tipi tuşu
1
2
3
1
Kullanılan ilave malzemeyi seçmek içindir. SP parametresi ilave malzemeler için öngörülmüştür.
Malzeme tipi seçildiğinde ilgili ek malzeme arkasındaki LED yanar.
(11) Metal geçişli ark ekranı
Kısa ark ve sprey ark arasında çapaklı bir geçiş arkı ortaya çıkar. Bu kritik bölgeye dikkat çekmek için, metal geçişli ark göstergesi yanar.
(12) HOLD göstergesi
Her kaynak sonunda kaynak akımının ve kaynak geriliminin mevcut gerçekleşen değerleri kaydedilir - HOLD göstergesi yanar.
*) Bu parametrelerden biri seçilirse, MIG/MAG standart sinerjik kaynağı yönteminde
sinerjik fonksiyonu nedeniyle ayrıca diğer tüm parametreler ve kaynak gerilimi parametresi de otomatik olarak ayarlanır.
**) Gerçek enerji girdisi göstergesi, Seviye 2'de EnE parametresi kullanılarak
etkinleştirilmelidir. Kaynak yapma sırasında değer sürekli olarak artan enerji verimine uygun biçimde sürekli olarak artar. Bir sonraki kaynak başlangıcına veya güç kaynağının yeniden açılmasına kadar kaynak sonunu takiben beliren son değer kayıtlı kalır - HOLD ekranı yanar.
***) Halen seçili olan kaynak yönteminin göstergesi, VRD seçeneğiyle bağlantılı
olarak aynı zamanda durum göstergesi görevi de görür:
- Gösterge sürekli yanar: Gerilim azaltma (VRD) etkindir ve çıkış gerilimini 35 V seviyesinin altına düşürür.
- Bir kaynak işlemi gerçekleştiğinde gösterge yanıp söner, bu yüzden de çıkış gerilimi 35 V'tan daha fazla olabilir.
Servis parametresi
Eş zamanlı olarak parametre seçim tuşlarına basarak çeşitli servis parametrelerinin sorgulanması mümkündür.
Göstergenin açılması
Soldaki parametre seçim tuşuna basın ve tutun
Sağdaki parametre seçme tuşuna basın
Parametre seçim tuşunu bırakın
Ekranda ilk parametre olan “Donanım yazılımı sürümü” görüntülenir, örn.”1.00 | 4.21”
Parametre seçimi
İşletim modu ve kaynak yöntemi tuşlarıyla veya sol ayar çarkıyla isteni­len ayar parametresini seçin
Mevcut parametreler
32
Açıklama
2
Örneğin:
1.00 | 4.21 Örnek:
2 | 491 Örneğin:
r 2 | 290 Örneğin:
iFd | 0.0 Örnek:
654 | 32.1 = 65 432,1 sa = 65 432 h 6 dak.
2. 2. Servis teknisyenleri için menü aşaması
Tuş kilidi Kumanda panelinde kazara meydana gelen ayar değişikliklerini engellemek için tuş kilidi
seçilir. Tuş kilidi etkin olduğu sürece
- kumanda paneli üzerinde ayar yapılamaz
- yalnızca parametre ayarlarına erişilebilir
- kilitleme sırasında dolu bir hafıza tuşu seçilmişse dolu hafıza tuşlarının her birini görüntülemek mümkündür
Donanım yazılımı sürümü
Kaynak programı konfigürasyonu
Güncel olarak seçilmiş kaynak programının numarası
Tel tahriki için A cinsinden motor akımı Bu değer motor çalıştığı sürece değişir.
İlk devreye almadan itibaren geçen gerçek ark yanma süresine ilişkin ekran Not: Ark yakma süresi göstergesi, kira bedeli, garanti hizmeti veya benzeri durumlar için hesaplama bazı olarak uygun değildir.
Tuş kilidini etkinleştirmek / devre dışı bırakmak için aşağıdaki adımları izleyin:
İşletim modu tuşuna basın ve tutun
1
Sağdaki parametre seçme tuşuna basın
İşletim modu ve parametre seçme tuşunu bırakın
3
Tuş kilidi etkin: Ekranda "CLO | SEd" mesajı görüntülenir.
Tuş kilidi devre dışı: Ekranda "OP | En" mesajı görüntülenir.
33
Bağlantılar, şalterler ve mekanik bileşenler
TSt 3500 Rob / 5000 Rob güç kaynağı
(1)
No. Fonksiyon
(2)
(4)
(3)
(5)
(6)
(8)
(7)
(1) Bayonet kilit mekanizmalı (-) - akım soketinin
kullanım alanları
- MIG/MAG kaynağı durumunda şasi kablosunun bağlanması
- Örtülü elektrot kaynağında elektrot veya şasi kablosunun bağlanması (elektrot
tipine bağlı olarak)
(2) Şebeke şalteri
güç kaynağını devreye almak ve devreden çıkarmak içindir
(3) Bayonet kilit mekanizmalı (+) - akım soketi
kullanım alanları
- MIG/MAG kaynağı konumunda bağlantı hortum paketinden akım kablosunun
bağlanması
- Örtülü elektrot kaynağında elektrot veya şasi kablosunun bağlanması (elektrot
tipine bağlı olarak)
(4) Gaz ön ısıtıcı prizi (opsiyonel)
(5) Otomat arayüz (opsiyonel)
(6) Gerilme azaltıcısına sahip şebeke kablosu
(7) LocalNet bağlantı noktası
Tel sürme ünitesi için standart hale getirilmiş bağlantı (bağlantı hortum paketi)
(8) Hava filtresi
temizlik için yana doğru çekerek çıkarın
34
Kurulum ve işletmeye alma
Kaynak işletimi için minimum konfigürasyon
Genel bilgi Güç kaynağı ile çalışmak için kaynak yöntemine bağlı olarak belirli bir minimum
konfigürasyon gereklidir. Aşağıda kaynak işletimi için kaynak yöntemleri ve bunlara uygun minimum konfigürasyon tanımlanmıştır.
MIG/MAG kaynağı, gaz soğutmalı
MIG/MAG kaynağı, su soğutmalı
- Güç kaynağı
- Şasi kablosu
- MIG/MAG robot torcu, gaz soğutmalı
- Koruyucu gaz bağlantısı (Koruyucu gaz beslemesi)
- Tel sürme ünitesi (VR 5000rob)
- Bağlantı hortum paketi
- Kaynak teli
- Güç kaynağı
- Soğutma ünitesi
- Şasi kablosu
- MIG/MAG robot torcu, su soğutmalı
- Koruyucu gaz bağlantısı (Koruyucu gaz beslemesi)
- Tel sürme ünitesi (VR 5000rob)
- Bağlantı hortum paketi, su soğutmalı
- Kaynak teli
37
Kurulumdan ve işletmeye almadan önce
Amaca uygun kullanım
Kurulum yönetmelikleri
Güç kaynağı yalnızca MIG/MAG ve örtülü elektrot kaynağı için tahsis edilmiştir. Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun olarak kabul edilmez. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.
Amaca uygun kullanım kapsamına şu hususlar da dahildir:
- kullanım kılavuzundaki tüm bilgi notlarına uyulması
- denetim ve bakım işlerinin yapılması
Cihaz, IP23 koruma derecesine göre test edilmiştir, bunun anlamı şudur:
- ø 12 mm’den (0.49 in.) daha büyük katı yabancı maddelerin girişine karşı koruma
- Düşey doğrultudan 60°’lik açıya kadar püskürtme suyuna karşı koruma
Cihaz, IP23 koruma derecesi uyarınca dış mekana yerleştirilebilir ve çalıştırılabilir. Doğrudan neme (örn. yağmur nedeniyle) maruz kalması önlenmelidir.
UYARI!
Devrilen veya aşağı düşen cihazlar hayati tehlike oluşturabilir.
► Cihazları düz ve sağlam alt zemine dengeli bir şekilde yerleştirin.
UYARI!
Cihazdaki elektrik ileten toz sebebiyle elektrik çarpma tehlikesi mevcuttur.
Ciddi can ve mal kayıpları meydana gelebilir. ► Cihaz sadece hava filtresi monte edilmişse çalıştırılmalı. Hava filtresi IP23 seviyesinde
bir koruma derecesi sağlamak için önemli bir güvenlik donanımı oluşturur.
Havalandırma kanalı çok önemli bir güvenlik donanımıdır. Kurulum yerinin seçiminde soğutma havasının ön ve arka taraftaki hava yarıklarından serbestçe girip çıkabilmesine dikkat edilmelidir. Ortaya çıkabilecek elektriği ileten tozun (örn. taşlama işleri) cihaz içine çekilmesine izin verilmemelidir.
Ağ bağlantısı Cihazlar anma değerleri plakasında belirtilen şebeke gerilimi için tasarlanmıştır. Şebeke
kablosu veya fişi cihaz modeliniz için uygun değilse, bunlar ulusal standartlara uygun olarak monte edilmelidir. Şebeke bağlantı kablosunun sigortası teknik verilere uygun olarak temin edilmelidir.
DİKKAT!
Yeterli ölçülere sahip olmayan elektrik tesisatı ciddi maddi hasara yol açabilir.
► Şebeke kablosu ve sigortası mevcut güç kaynağına uygun olarak belirlenmelidir. Anma
değerleri plakası üzerindeki teknik veriler geçerlidir.
38
Şebeke kablosunu bağlayın
Genel bilgiler Şebeke kablosu bağlı değilse, devreye alma öncesinde bağlantı gerilimine uygun bir
şebeke kablosu monte edilmelidir. Aşağıdaki kablo kesitleri için güç kaynağına bir gerilim azaltma monte edilmelidir:
Güç kaynağı Kablo kesiti
olarak monte edilmiş gerilim azaltıcı
Kanada / ABD için TSt 3500 Rob AWG 12 *) 4G2.5 TSt 5000 Rob AWG 10 *) 4G4 TSt 3500 MV Rob AWG 10 *) 4G4 TSt 5000 MV Rob AWG 6 *) 4G10
*) Kablo tipi Kanada / ABD: Çok sert kullanım
Diğer kablo kesitleri için uygun gerilim azaltmalar belirlenmelidir.
Avrupa
Belirtilen şebeke kabloları ve gerilim azaltmalar
Güvenlik
Güç kaynağı Şebeke gerilimi Kablo kesiti
Kanada / ABD Avrupa
TSt 3500 Rob 3 x 380 / 400 V AWG 12 *) 4G2.5
3 x 460 V AWG 12 *) 4G2.5
TSt 5000 Rob 3 x 380 / 400 V AWG 8 *) 4G4
3 x 460 V AWG 10 *) 4G4
TSt 3500 MV Rob
TSt 5000 MV Rob
*) Kablo tipi Kanada / ABD: Çok sert kullanım
Farklı kablolara yönelik ürün numarasını dokümanın arka kısmındaki yedek parça listesinde bulabilirsiniz.
American wire gauge (= Amerikan tel ölçüsü)
UYARI!
Hatalı yapılan çalışmalar sebebiyle tehlike.
Ciddi can ve mal kayıpları meydana gelebilir. ► Aşağıda açıklanan işlemler yalnızca eğitimli uzman personel tarafından yapılmalıdır. ► Ulusal normları ve yönetmelikleri dikkate alın.
3 x 208 / 230 / 400 / 460 V
3 x 208 / 230 / 400 / 460 V
AWG 10 *) 4G4
AWG 6 *) 4G10
39
DİKKAT!
2
5
3
1
2
5
4
7
2
Doğru hazırlanmayan şebeke kablosu sebebiyle tehlike.
Kısa devreler ve maddi hasarlar meydana gelebilir. ► Sıyrılmış şebeke kablosunun tüm faz iletkenlerini ve koruyucu iletkenini kablo
yüksükleri ile donatın.
Şebeke kablosunu bağlayın
Avrupa için gerilim azaltıcının monte edilmesi
Şebeke kablosu bağlı değilse, devreye alma öncesinde bağlantı gerilimine uygun bir şebeke kablosu monte edilmelidir.
Koruyucu iletken, faz iletkenlerinden yakl. 10 - 15 mm (0.4 - 0.6 in.) daha uzun olmalıdır.
Şebeke kablosu bağlantısına yönelik resimli bir gösterim, aşağıdaki gerilim azaltmayı monte etme ya da Kanada/ABD için gerilim azaltmayı monte etme bölümlerinde bulunur. Şebeke kablosunu bağlamak için aşağıdaki adımları takip edin:
Cihazın yan tarafını sökün
1
Şebeke kablosunu, koruyucu iletken ve faz iletkenleri bağlantı terminaline düzgünce bağlanabilecek şekilde takın.
Koruyucu iletkene ve faz iletkenine damar uç manşonu takın
3
Koruyucu iletkeni ve faz iletkenini bağlantı terminaline bağlayın
4
Şebeke kablosunu gerilim azaltıcı vasıtasıyla sabitleyin Cihazın yan tarafını yerine takın
6
1 2
1
PE
100mm
(4inch)
40
2
3
4
3 4
4
1
4
3
2
5
6
3
1
2
5
4
7
1
2
3
3
3
3
3
3
1
3
4
4x
1,2 Nm
Kanada / ABD ve TSt 5000 MV Avrupa için uygun gerilim azaltıcıyı monte edin
5
5
1 2
ÖNEMLİ! Faz iletkenini kablo bağını kulla­narak bağlantı terminali yakınından birleştirin.
41
3 4
4
1
4
3
2
5
6
3
5
5
3
3
3
3
3
1
3
4
4x
3,5 Nm
ÖNEMLI! Faz iletkenini kablo bağını kullanarak vidalı klemens yakınından birleştirin.
42
Jeneratör işletimi
Jeneratör işletimi Güç kaynağı jeneratör için uygundur.
Gerekli jeneratör gücünün ayarlanması için güç kaynağının maksimum görünür gücü
1maks
gereklidir.
S Güç kaynağının maksimum görünür gücü S
şu şekilde hesaplanır:
1maks
3 fazlı cihazlar: S
1 fazlı cihazlar: S
1maks
1maks
= I
= I
Cihaz performans tabelası veya teknik verilere göre I
Jeneratörün gerekli görünür gücü S
S
GEN
= S
1maks
x 1,35
1maks
1maks
x U1 x √3
x U
1
aşağıdaki el kararı formül ile hesaplanır:
GEN
1maks
ve U
1
Kaynak işlemi tam güçle yapılmadığında daha küçük bir jeneratör kullanılabilir.
ÖNEMLİ! Jeneratörün görünür gücü S S
daha küçük olmamalıdır!
1maks
güç kaynağının maksimum görünür gücünden
GEN
3-fazlı jeneratörlerde 1-fazlı cihazlar işletildiğinde belirtilen jeneratör görünür gücünün çoğunlukla sadece jeneratörün tüm üç fazında mevcut olabileceği dikkate alınmalıdır. Gerektiği takdirde jeneratörün tek fazlı durumdaki gücüne ilişkin bilgileri jeneratör üreticisinden alın.
NOT!
Jeneratörün verilen gerilimi, şebeke gerilimi toleransı aralığının hiç bir zaman altına düşmemeli veya üstüne çıkmamalıdır.
Şebeke gerilimi tolerans bilgisi "Teknik Özellikler" bölümünde yer almaktadır.
43
İşletmeye alma
Sistem bileşenlerine ait bilgiler
Aşağıda belirtilen çalışma adımları ve işlemler, aşağıdaki birbirinden farklı sistem bileşenlerine yönelik notlar içerir
- Taşıma arabası
- Ayaklı konsol
- Soğutma üniteleri
- Tel sürme üniteleri
- Bağlantı hortum paketleri
- Torç vb.
Sistem bileşenlerinin montajına ve bağlantısına yönelik ayrıntılı bilgileri sistem bileşenlerinin ilgili kullanım kılavuzlarından elde edebilirsiniz.
44
TSt 3500 Rob / 5000 Rob'u devreye alma
1
2
3
4
Sistem bileşenlerini oluşturma (Genel görünüm)
Gerilim azaltma
UYARI!
Hatalı olarak gerçekleştirilen işler, ciddi can ve mal kayıplarına yol açabilir.
Aşağıda tarif edilen işlemler yalnızca yetkili personel tarafından yapılmalıdır! "Güvenlik kuralları" bölümü dikkate alınmalıdır.
Her bir işlem adımına yönelik ayrıntılı bilgileri sistem bileşenlerinin ilgili kullanım kılavuzlarında bulabilirsiniz.
1
1
Bağlantı hortum paketini bağlama
ÖNEMLI!
Gaz soğutmalı sistemlerde soğutma ünitesi bulunmaz.
Gaz soğutmalı sistemlerde su kaynağı bağlantısı iptal edilir.
1
1
45
Gaz tüpünü
1
2
1
3
1
bağlayın
UYARI!
Devrilen gaz tüpleri nedeniyle ciddi can ve mal kaybı tehlikesi.
Gaz tüplerinin kullanımında ► Gaz tüplerini düz ve sağlam alt zemine dengeli bir şekilde yerleştirin ► gaz tüplerini devrilmemeleri için sıkıca tutturun ► VR-Yuva opsiyonunu monte edin
Gaz tüpü üreticisinin güvenlik kurallarına uyunuz.
1
- Etrafındaki kiri uzaklaştırmak için gaz
tüpünün vanasını hafifçe açın
- Basınç düşürücüdeki contayı kontrol edin
Şasi bağlantısı oluşturun, torcu bağlayın
NOT!
US cihazları gaz hortumu için bir adaptörle tedarik edilir:
► Adaptörü çevirmeden önce gaz manyetik valfinin erkek dişlerini uygun vasıtalarla
sızdırmaz hale getirin.
► Adaptörü gaz kaçağı açısından kontrol edin.
1
1
Diğer işlemler Aşağıdaki işlem adımlarını tel sürme ünitesinin kullanım kılavuzu uyarınca gerçekleştirin:
Besleme makaralarını tel sürme ünitesine yerleştirin
46
Kaynak telini içeri ilerletme
2
Temas basıncını ayarlama
3
47
48
Kaynak işletimi
Güç ünitesi kısıtlaması
Güvenlik fonksiyonu
"Güç ünitesi kısıtlaması" MIG/MAG kaynağına ilişkin bir güvenlik fonksiyonudur. Bu sayede güç kaynağının güç sınır değerinde devreye alınması mümkün olup, buna karşın proses güvenliği sağlanır.
Kaynak gücü için belirleyici bir parametre tel sürmedir. Bu hız fazla yüksekse ark sürekli kısalır ve sönme tehlikesi ortaya çıkar. Arkın sönmesinin önüne geçmek için kaynak gücünde azaltıma gidilir.
Seçilmiş olan "MIG/MAG Standart Sinerjik Kaynağı" kaynak yönteminde "tel sürme" parametresi güvenlik fonksiyonu devreye girer girmez yanıp sönmeye başlar. Yanıp sönme işlemi bir sonraki kaynak işlemi başlayana veya bir parametre değişikliği yapılana dek devam eder.
Örneğin "tel sürme" parametresi seçildiği takdirde tel sürmeye ilişkin ilgili düşürülmüş değer gösterilir.
51
MIG/MAG işletim modları
I
GPr
GPo
t
I
+
+
Genel bilgiler
Semboller
UYARI!
Hatalı kullanım ciddi can ve mal kayıplarına yol açabilir.
Burada tarif edilen işlevleri aşağıdaki dokümanları tam olarak okuduktan ve anladıktan sonra kullanın: ► bu kullanım kılavuzu ► başta güvenlik talimatları olmak üzere sistem bileşenlerine ait tüm kullanım kılavuzları
Mevcut parametrelerin (örn. GPr) anlamı, ayarı, ayar aralığı ve ölçüm birimleri hakkındaki bilgileri "Kurulum ayarları" bölümünde bulabilirsiniz.
Ayarlanan torç sembolü; kaynak başlangıcı için robot sinyallerinin kurulumu, bakımı ve iptal edilmesini temsil eder.
basın basılı tutun bırakın
2 tetik modu "2 tetik modu" işletim modu şunlar için uy-
gundur
- Puntalama işleri
- Kısa kaynak dikişleri
t
"4 tetik modu" işletim modu daha uzun kay-
4 tetik modu
I
+
GPr
I
GPo
nak dikişleri için uygundur.
52
Yalnızca 4 tetik
+ +
I
GPr
I-S I-E
SL SL
GPo
t
I
modu
"Özel 4 tetik modu işletim modu özellikle yüksek güç aralığında kaynak yapmak için uygundur. Özel 4 tetik modunda ark düşük güçle başlar, bu şekilde daha kolay bir ark kararlılığı ortaya çıkar.
53
MIG/MAG kaynağı
2
Güvenlik
MIG/MAG kaynağından önceki genel işlemler
UYARI!
Hatalı kullanım ciddi can ve mal kayıplarına yol açabilir.
► Burada tarif edilen işlevleri yalnızca bu kullanım kılavuzunu tam olarak okuduktan ve
anladıktan sonra kullanın.
► Burada tarif edilen işlevleri, sistem bileşenlerine ait tüm kullanım kılavuzlarını, özellikle
de güvenlik kurallarını tam olarak okuduktan ve anladıktan sonra kullanın.
UYARI!
Elektrik çarpması öldürücü olabilir.
Güç kaynağı kurulum sırasında şebekeye bağlanırsa, ciddi can ve mal kaybı tehlikesi oluşabilir. ► Cihaz üzerinde yapılacak tüm çalışmaları sadece güç kaynağının şebeke şalteri - O -
konumuna getirilmiş ise yapın.
► Cihaz üzerinde yapılacak tüm çalışmaları sadece güç kaynağı şebekeden ayrılmış ise
yapın.
Sadece soğutma ünitelerinin ve su soğutmalı torcun kullanılması durumunda:
Torcun su hortumlarını tel sürme ünitesi üzerinde bulunan uygun geçmeli bağlantılara
1
takın Şebeke fişini takın Şebeke şalterini - I - konumuna çevirin:
3
- kumanda paneli üzerindeki tüm göstergeler kısa süre yanarlar
- eğer varsa: Soğutma ünitesi çalışmaya başlar
ÖNEMLİ! Soğutma ünitesinin kullanım kılavuzundaki güvenlik kurallarını ve işletim koşullarını dikkate alın.
Genel bakış MIG/MAG kaynağı aşağıdaki bölümlerden oluşur:
- MIG/MAG standart sinerjik kaynağı
- MIG/MAG standart manuel kaynak
- Özel fonksiyonlar ve opsiyonlar
54
MIG/MAG standart sinerjik kaynağı
2
4
6
Genel bilgiler MIG/MAG standart sinerjik kaynağı yöntemi sadece Synergic kumanda paneli ile bağlantılı
olarak kullanılabilir.
MIG/MAG standart sinerjik kaynağı
Sinerjik kumanda panelinde:
Malzeme tipi tuşu vasıtasıyla kullanılan ilave malzemeyi seçin.
1
SP konumunun yerleşimi güç kaynağının mevcut kaynak veritabanına bağlıdır.
Tel çapı tuşu vasıtasıyla kullanılan kaynak telinin çapını seçin.
SP konumunun yerleşimi güç kaynağının mevcut kaynak veritabanına bağlıdır.
Koruyucu gaz tuşu vasıtasıyla kullanılan koruyucu gazı seçin.
3
SP konumunun yerleşimi güç kaynağının mevcut kaynak veritabanına bağlıdır.
Kaynak yöntemi tuşu vasıtasıyla dilediğiniz kaynak yöntemini seçin:
MIG/MAG standart sinerjik kaynağı
İşletim modu tuşu vasıtasıyla dilediğiniz MIG/MAG işletim modunu seçin:
5
2 tetik modu 4 tetik modu
Özel 4 tetik modu
ÖNEMLI!
Bir sistem bileşeninin kumanda panelinde ayarlanmış olan parametreler (örn.
TR 2000, TR 3000 uzaktan kumanda ya da robot arayüzü), güç kaynağının kumanda panelindeki imkanlar dahilinde değiştirilemez.
Başka bir robot arayüzü verilmediği sürece parametre seçme tuşu vasıtasıyla kaynak gücünün önceden tanımlanacağı istediğiniz kaynak parametrelerini seçin:
Malzeme kalınlığı Kaynak akımı Tel sürme Kaynak gerilimi
İlgili ayar düğmesi vasıtasıyla gerekli kaynak parametrelerini ayarlayın.
7
Parametre değerleri üst kısma yerleştirilen dijital göstergede görüntülenir.
Genel olarak tüm parametre ayar değerleri bir sonraki değişikliğe kadar kayıtlı halde bulunur. Bu durum güç kaynağı arada kapatılıp tekrar açıldığında bile geçerlidir.
55
Kaynak işlemi sırasında gerçekleşen kaynak akımını görüntülemek için:
2
- Parametre seçim tuşu vasıtasıyla kaynak akımı parametresini seçin
- Kaynak işlemi sırasında gerçekleşen kaynak akımı dijital göstergede görüntülenir.
Gaz tüpünün vanasını açın
8
Koruyucu gaz miktarını ayarlayın:
9
Gaz kontrol tuşu mevcutsa:
- Gaz kontrol tuşuna basın ve bırakın
- Manometre istediğiniz gaz miktarını gösterene kadar basınç düşürücünün
altındaki ayar vidasını döndürün
- Gaz kontrol tuşuna tekrar basın ve bırakın
Gaz kontrol tuşu mevcut değilse:
- İşletim modu tuşu vasıtasıyla 2 tetik modunu seçin
- Ayar menüsünde "Ito" parametresini "Off" konumuna alın
- Besleme makaralarını birbirinden ayırın
DİKKAT!
Elektrik çarpması ve dışarı çıkan kaynak teli nedeniyle can ve mal kaybı tehlikesi.
Kaynak başlangıcı için sinyal tanımlarken
Torcu yüzünüzden ve vücudunuzdan uzak tutunTorcu insanlara doğru yöneltmeyinkaynak telinin elektriği ileten veya topraklanmış herhangi bir parçaya temas
etmediğinden emin olun (örn. mahfaza vs.)
Kaynak işletiminde düzeltmeler
- Robot vasıtasıyla kaynak başlangıcı ya da gaz kontrol sinyali verin
- Manometre istediğiniz koruyucu gaz miktarını gösterene kadar basınç
düşürücünün altındaki ayar vidasını döndürün
- Kaynak başlangıcı ya da gaz kontrolü için sinyali iptal ederken
- Besleme makaralarını birbirine bağlayın
DİKKAT!
Elektrik çarpması ve dışarı çıkan kaynak teli nedeniyle can ve mal kaybı tehlikesi.
Kaynak başlangıcı için sinyal tanımlarken
Torcu yüzünüzden ve vücudunuzdan uzak tutunTorcu insanlara doğru yöneltmeyinkaynak telinin elektriği ileten veya topraklanmış herhangi bir parçaya temas
etmediğinden emin olun (örn. mahfaza vs.)
Robot vasıtasıyla kaynak başlangıcı sinyalini verin ve kaynak işlemini başlatın
10
Optimum bir kaynak sonucu elde etmek için çoğu durumda ark uzunluğu düzeltimi ve dinamik parametreleri düzeltilmelidir.
Robot arayüzü ile aksi belirtilmediği sürece (ya da robot arayüzünün sinyal aralığında
1
değilse), parametre seçimi tuşları vasıtasıyla istediğiniz doğru parametreyi seçin. Ayar düğmeleri ile seçilen parametreleri istediğiniz değere ayarlayın. Parametre değerleri üst kısma yerleştirilen göstergelerde görüntülenir.
56
MIG/MAG standart manuel kaynak
1
5
Genel bilgiler MIG/MAG standart manuel kaynak yöntemi, sinerji fonksiyonsuz bir MIG/MAG kaynak
yöntemidir. Bir parametrenin değişimi kalan diğer parametrelerin buna otomatik olarak uyum sağlamasını gerektirmez. Tüm değişken parametreler kaynak prosesinin gereksinimlerine uygun olarak tek tek ayarlanmalıdır.
Mevcut olan parametreler
MIG/MAG standart manuel kaynak
MIG/MAG Standart Manüel kaynakta aşağıdaki parametreler bulunmaktadır:
Tel sürme hızı
1 m/dak (39,37 ipm.) - maksimum tel sürme hızı, örn. 25 m/dak (984.25 ipm.)
Kaynak gerilimi
TSt 3500: 15,5 - 31,5 V TSt 5000: 14,5 - 39 V
Dinamik
... damla geçişi anında kısa devre dinamiğinin etkisi içindir
Kaynak akımı
sadece gerçekleşen değer göstergesi olarak
Kaynak yöntemi tuşu vasıtasıyla dilediğiniz kaynak yöntemini seçin:
MIG/MAG standart manuel kaynak
İşletim modu tuşu vasıtasıyla dilediğiniz MIG/MAG işletim modunu seçin:
2
2 tetik modu 4 tetik modu
Özel 4 tetik modu işletim modu, MIG/MAG standart manuel kaynağında klasik 4 tetik moduna karşılık gelir.
ÖNEMLI!
Bir sistem bileşeninin kumanda panelinde ayarlanmış olan parametreler (örn.
TR 2000, TR 3000 uzaktan kumanda ya da robot arayüzü), güç kaynağının kumanda panelindeki imkanlar dahilinde değiştirilemez.
Parametre seçim tuşu vasıtasıyla tel sürme parametresini seçin
3
Ayar düğmesi ile tel sürme hızını istediğiniz değere ayarlayın
4
Parametre seçim tuşu vasıtasıyla kaynak gerilimi parametresini seçin Ayar düğmesi ile kaynak gerilimini istediğiniz değere ayarlayın
6
Parametre değerleri üst kısma yerleştirilen dijital göstergede görüntülenir.
Genel olarak ayar tuşunu kullanarak ayarlanan tüm parametre ayar değerleri bir sonraki değişikliğe kadar kayıtlı halde bulunur. Bu durum güç kaynağı arada kapatılıp tekrar açıldığında bile geçerlidir.
57
Kaynak işlemi sırasında gerçekleşen kaynak akımını görüntülemek için:
2
- Parametre seçim tuşu vasıtasıyla kaynak akımı parametresini seçin
- Kaynak işlemi sırasında gerçekleşen kaynak akımı dijital göstergede görüntülenir.
Gaz tüpünün vanasını açın
7
Koruyucu gaz miktarını ayarlayın:
8
Gaz kontrol tuşu mevcutsa:
- Gaz kontrol tuşuna basın ve bırakın
- Manometre istediğiniz gaz miktarını gösterene kadar basınç düşürücünün
altındaki ayar vidasını döndürün
- Gaz kontrol tuşuna tekrar basın ve bırakın
Gaz kontrol tuşu mevcut değilse:
- İşletim modu tuşu vasıtasıyla 4 tetik modunu seçin
- Ayar menüsünde "Ito" parametresini "Off" konumuna alın
- Besleme makaralarını birbirinden ayırın
DİKKAT!
Elektrik çarpması ve dışarı çıkan kaynak teli nedeniyle can ve mal kaybı tehlikesi.
Kaynak başlangıcı için sinyal tanımlarken
Torcu yüzünüzden ve vücudunuzdan uzak tutunTorcu insanlara doğru yöneltmeyinkaynak telinin elektriği ileten veya topraklanmış herhangi bir parçaya temas
etmediğinden emin olun (örn. mahfaza vs.)
Kaynak işletiminde düzeltmeler
- Robot vasıtasıyla kaynak başlangıcı ya da gaz kontrol sinyali verin
- Manometre istediğiniz koruyucu gaz miktarını gösterene kadar basınç
düşürücünün altındaki ayar vidasını döndürün
- Kaynak başlangıcı ya da gaz kontrolü için sinyali iptal ederken
- Besleme makaralarını birbirine bağlayın
DİKKAT!
Elektrik çarpması ve dışarı çıkan kaynak teli nedeniyle can ve mal kaybı tehlikesi.
Kaynak başlangıcı için sinyal tanımlarken
Torcu yüzünüzden ve vücudunuzdan uzak tutunTorcu insanlara doğru yöneltmeyinkaynak telinin elektriği ileten veya topraklanmış herhangi bir parçaya temas
etmediğinden emin olun (örn. mahfaza vs.)
Robot vasıtasıyla kaynak başlangıcı sinyalini verin ve kaynak işlemini başlatın
9
Optimum bir kaynak sonucu elde etmek için çoğu durumda Dinamik parametresi ayarlanmalıdır.
Parametre seçim tuşu vasıtasıyla dinamik parametreyi seçin
1
Ayar düğmesi ile dinamiği istediğiniz değere ayarlayın Parametrenin değeri üst kısma yerleştirilen dijital göstergede görüntülenir.
58
Örtülü elektrot kaynağı
2
5
1
Güvenlik
Hatalı kullanım ciddi can ve mal kayıplarına yol açabilir.
► Burada tarif edilen işlevleri yalnızca bu kullanım kılavuzunu tam olarak okuduktan ve
► Burada tarif edilen işlevleri, sistem bileşenlerine ait tüm kullanım kılavuzlarını, özellikle
Elektrik çarpması öldürücü olabilir.
Cihaz kurulum sırasında şebekeye bağlanırsa, ciddi can ve mal kaybı tehlikesi oluşabilir. ► Cihaz üzerinde yapılacak tüm çalışmaları sadece şebeke şalteri - O - konumuna
► Cihaz üzerinde yapılacak tüm çalışmaları sadece cihaz şebekeden ayrılmış ise yapın.
Hazırlık Şebeke şalterini - O - konumuna çevirin
1
3
UYARI!
anladıktan sonra kullanın.
de güvenlik kurallarını tam olarak okuduktan ve anladıktan sonra kullanın.
UYARI!
getirilmiş ise yapın.
Şebeke fişini çıkartın akım kaynağı üzerindeki tüm kabloları tel sürme ünitesine kaldırın
Örtülü elektrot kaynağı
ÖNEMLİ! Örtülü elektrotların (+) veya (-)’ye kaynak yapılması konusundaki bilgileri
örtülü elektrotların ambalajında bulabilirsiniz.
Şasi kablosunu elektrot tipine göre (-) veya (+) akım soketine takın ve sabitleyin
4
Şasi kablosunun diğer ucuyla iş parçası ile bağlantı oluşturun Elektrot tutucu kablosunun bayonet elektrik fişini elektrot tipine göre zıt polariteye
6
sahip boşta bulunan akım soketine takın ve döndürerek sağa doğru sabitleyin Şebeke fişini takın
7
DİKKAT!
Elektrik çarpması nedeniyle can ve mal kaybı tehlikesi.
Şebeke şalteri - I - konumuna alınır alınmaz elektrot tutucudaki örtülü elektrot gerilim altında bulunur. ► Örtülü elektrodun insanlara veya elektriği ileten ya da topraklanmış herhangi bir
parçaya temas etmediğinden emin olun (örn. mahfaza vb.)
Şebeke şalterini - I - konumuna alın: kumanda paneli üzerindeki tüm göstergeler kısa süre yanarlar
Kaynak yöntemi tuşu vasıtasıyla örtülü elektrot kaynağı kaynak yöntemini seçin:
2
Kaynak gerilimi 3 saniyelik bir gecikme ile kaynak girişine uygulanır. Örtülü elektrotlu kaynak yöntemi seçildiğinde, gerekli durumlarda mevcut bir soğutma
ünitesi otomatik olarak devre dışı bırakılır. Bunu devreye almak mümkün değildir.
59
NOT!
4
5
Uzaktan kumanda ünitesi veya tel sürme gibi bir sistem bileşeninde ayarlanmış olan parametreler, güç kaynağının kumanda panelindeki imkanlar dahilinde değiştirilemez.
Parametre seçim tuşu vasıtasıyla akım şiddeti parametresini seçin.
3
Ayar düğmesi vasıtasıyla dilediğiniz akım şiddetini ayarlayın. Akım şiddeti değeri soldaki dijital göstergede görüntülenir.
Genel olarak ayar tuşunu kullanarak ayarlanan tüm parametre ayar değerleri bir sonraki değişikliğe kadar kayıtlı halde bulunur. Bu durum güç kaynağı arada kapatılıp tekrar açıldığında da geçerlidir.
Kaynak işlemini başlatın
Kaynak işlemi sırasında gerçekleşen kaynak akımını görüntülemek için:
- Parametre seçim tuşu vasıtasıyla kaynak akımı parametresini seçin
- Kaynak işlemi sırasında gerçekleşen kaynak akımı dijital göstergede görüntülenir.
Kaynak işletiminde düzeltmeler
Sıcak çalıştırma fonksiyonu
Optimum bir kaynak sonucu elde etmek için çoğu durumda Dinamik parametresi ayarlanmalıdır.
Parametre seçim tuşu vasıtasıyla dinamik parametreyi seçin
1
Ayar düğmesi ile dinamiği istediğiniz değere ayarlayın
2
Parametrenin değeri üst kısma yerleştirilen dijital göstergede görüntülenir.
Damlacık geçişi anında kısa devre dinamiğinin etkisi:
- = sert ve kararlı ark 0 = nötr ark + = zayıf ve az cüruflu ark
Optimum bir kaynak sonucu elde etmek için çoğu durumda sıcak çalıştırma fonksiyonu ayarlanmalıdır.
Avantajları
- Kötü ateşleme özelliklerine sahip elektrotlarda bile ateşleme özelliklerini iyileştirme
- Başlangıç aşamasında ana malzemeyi daha iyi eriterek, daha az soğuk noktanın oluşması
- Hemen hemen hiç çapak kalıntısı kalmaz
Mevcut parametrelerin ayarı “Kurulum ayarları”, “Kurulum menüsü - Seviye 2” bölümünde açıklanmıştır.
60
Anahtar kelimeler
I (A)
300
200
HCU
I
H
HCU > I
H
t (s)
0,5 1 1,5
Hti
Hti Hot-current time = Sıcak akım süre-
si, 0 - 2 s, fabrika ayarı 0,5 s
HCU Hot-start-current = Sıcak çalıştırma
akımı, %100 - 200, fabrika ayarı %150
Anti-Stick fonksiyonu
I
H
Ana akım = ayarlanan kaynak akımı
Çalışma prensibi
Ayarlanan sıcak akım süresi (Hti) boyunca kaynak akımı belirli bir değere artırılır. Bu değer (HCU) ayarlanan kaynak akımından daha yüksektir (I
).
H
Daha kısa arkta kaynak gerilimini örtülü elektrot yapışma eğilimi gösterene kadar azaltın. Ayrıca örtülü elektrodun tavlanma durumu söz konusu olabilir.
Aktif Anti-Stick fonksiyonu ile tavlanmanın önüne geçilir. Örtülü elektrot yapışmaya başlarsa güç kaynağı kaynak akımını derhal keser. Örtülü elektrot iş parçasından ayrıldıktan sonra kaynak işlemine sorunsuz bir şekilde devam edilebilir.
Anti-Stick (Ast) fonksiyonu "Kurulum menüsü: Seviye 2" kurulum ayarlarında etkinleştirilebilir ve devre dışı bırakılabilir.
61
Çalışma noktalarını hafızaya alma ve hafızadan
1
1
3
çağırma
Genel Hafıza tuşları, en fazla 5 EasyJob çalışma noktasının hafızaya alınmasına izin verir. Her
bir çalışma noktası kumanda panelinde bunlar için yapılmış ayarlara uygundur.
EasyJob’lar her kaynak yöntemi için hafızaya alınabilir.
ÖNEMLİ! Ayar parametreleri kaydedilmez.
EasyJob çalıma noktalarının kaydedilmesi
EasyJob çalışma noktalarının çağrılması
EasyJob çalışma noktalarının silinmesi
Kumanda paneli üzerinde güncel ayarları hafızaya almak için, hafıza tuşlarından birini basılı tutun, örn.:
- Soldaki gösterge “Pro” parametresini görüntüler
- Kısa bir süre sonra soldaki gösterge orijinal içeriğine döner
Hafıza tuşunu bırakın
2
Kaydedilmiş olan ayarları geri çağırmak için ilgili hafıza tuşuna kısa süreli basın, örn.:
- Kumanda paneli kaydedilmiş olan ayarları görüntüler
Hafıza tuşunun kaydedilmiş içeriğini silmek için ilgili hafıza tuşunu basılı tutun, örn.:
1
Çalışma noktalarını torç üzerinde Up/ Down ile çağırma
62
- Soldaki gösterge “Pro” parametresini görüntüler.
- Kısa bir süre sonra soldaki gösterge orijinal içeriğine döner
Hafıza tuşunu basılı tutmaya devam edin
2
- Soldaki gösterge “CLr” parametresini görüntüler.
- Kısa süre sonra her iki göstergede de “---” görüntülenir
Hafıza tuşunu bırakın
Torç Up/Down özelliğiyle kaydedilmiş ayarları çağırmak için kumanda panelindeki hafıza tuşlarından birine basılmalıdır.
Kumanda panelindeki hafıza tuşlarından birine basın, örn.:
1
- Kumanda paneli kaydedilmiş olan ayarları görüntüler
Artık hafıza tuşlarının torç üzerindeki Up/Down tuşlarıyla seçilmesi mümkündür. Boşta bulunan hafıza tuşları bu esnada atlanır.
Buna ek olarak hafıza tuşu numarasının gösterilmesi için numara doğrudan torç Up/Down ekranında görüntülenir:
Numara 1
Numara 2
Numara 3
Numara 4
Numara 5
63
64
Kurulum Ayarları
Ayar menüsü
3
5
8
Genel bilgi Ayar menüsü güç kaynağındaki uzmanlık bilgilerine ve ek fonksiyonlara kolay erişim
sağlar. Ayar menüsünde parametreleri farklı görevlere kolayca uyarlamak mümkündür.
Ayar menüsüne giriş/çıkış
Ayar parametrelerinin ayarlanması "MIG/MAG standart sinerjik kaynağı" kaynak yöntemi vasıtasıyla tarif edilmiştir. Diğer ayar parametrelerinin değişim prosedürü aynıdır.
Ayar menüsüne girme
kaynak yöntemi tuşu vasıtasıyla "MIG/MAG standart sinerjik
1
kaynağı" kaynak yöntemini seçin
İşletim modu tuşuna basın ve tutun
2
Kaynak yöntemi tuşuna basın
İşletim modu ve kaynak yöntemi tuşunu bırakın
4
Kumanda paneli şimdi "MIG/MAG standart sinerjik kaynağı" kaynak yönteminin ayar menüsünde bulunuyor - son seçilen ayar parametresi görüntülenir.
Parametre değiştirme
işletim modu ve kaynak yöntemi tuşları ya da soldaki ayar düğmesi vasıtasıyla istediğiniz ayar parametresini seçin
6
Ayar menüsünden çıkma
7
9
parametre seçme tuşları ya da sağdaki ayar düğmesi vasıtasıyla ayar parametresinin değerini değiştirin
İşletim modu tuşuna basın ve tutun
Kaynak yöntemi tuşuna basın
İşletim modu ve kaynak yöntemi tuşunu bırakın
67
MIG/MAG standart manuel kaynak için ayar parametreleri
"min." ve "maks." bilgileri, güç kaynağına, tel sürme ünitesine, kaynak programına vb. göre farklı olan ayarlama bölgelerinde kullanılır.
GPr Gas pre-flow time - Gaz ön akış süresi
Birim: s Ayar aralığı: 0 - 9,9 Fabrika ayarı: 0,5
GPo Gas post-flow time - Son gaz akışı süresi
Birim: s Ayar aralığı: 0 - 9,9 Fabrika ayarı: 0,5
Fdi Feeder inching - Tel sürme hızı
Birim: m/dk. (ipm.) Ayar aralığı: 1 - maks. (39,37 - maks.) Fabrika ayarı: 10 (393.7)
SL Slope (sadece özel 4 tetikte)
Birim: s Ayar aralığı: 0 - 9,9 Fabrika ayarı: 0,1
I-S I (current) - Starting - Start akımı (sadece özel 4 tetikte)
Birim: % (kaynak akımından) Ayar aralığı: 0 - 200 Fabrika ayarı: 100
I-E I (current) - End: Son akım (sadece özel 4 tetikte)
Birim: % (kaynak akımından) Ayar aralığı: 0 - 200 Fabrika ayarı: 50
t-S t (time) - Starting - Start akımı süresi (sadece özel 4 tetikte)
Birim: s Ayar aralığı: OFF, 0,1 - 9,9 Fabrika ayarı: OFF
t-E t (time) - End: Son akım süresi (sadece özel 4 tetikte)
Birim: s Ayar aralığı: OFF, 0,1 - 9,9 Fabrika ayarı: OFF
bbc burn back time correction - geri yanma süresi düzeltmesi
Birim: ms Ayar aralığı: 0 - 20 Fabrika ayarı: 0
IGC Ignition current - Ateşleme akımı
Birim: A Ayar aralığı: 100 - 650 Fabrika ayarı: 500
68
Ito Ignition Time-Out (Ateşleme Zaman Aşımı) - Emniyet sigortasına kadar olan
tel uzunluğu
Birim: mm (in.) Ayar aralığı: Off (Kapalı), 5 - 100 (Off (Kapalı), .2 - 3,94)
Fabrika ayarı: Off (Kapalı)
NOT!
Ignition Time-Out (Ateşleme Zaman Aşımı) fonksiyonu (ito) bir güvenlik fonksiyonudur.
Özellikle yüksek tel sürme hızlarında emniyet sigortasına kadar sürülen tel uzunluğu ayarlanan tel uzunluğundan farklı olabilir.
Ignition Time-Out (Ateşleme Zaman Aşımı) fonksiyonu (ito) "Özel fonksiyonlar ve opsiyonlar" bölümünde açıklanmıştır.
SPt Spot time - Puntalama süresi / Aralıklı kaynak süresi
Birim: s Ayar aralığı: OFF, 0,1 - 5 Fabrika ayarı: OFF
SPb Spot break - Aralık mola süresi
Birim: s Ayar aralığı: OFF, 0,1 - 10 (0,1 s adımlarla) Fabrika ayarı: OFF
FAC Fabrika ayarları - Güç kaynağını sıfırlama
Varsayılan durumunu geri yüklemek için, Dinamik (Manuel kumanda paneli) ya da Parametre seçme (Synergic A kumanda paneli) tuşlarından birine 2 s basılı tutun
- dijital göstergede "PrG" görüntülenirse güç kaynağı sıfırlanmış olur.
ÖNEMLİ! Güç kaynağı sıfırlanırsa, ayar menüsündeki tüm kişisel ayarlar
kaybedilir. Hafıza tuşları vasıtasıyla kaydedilmiş olan çalışma noktaları güç kaynağı sıfırlanınca dahi kaydedilmiş durumda aynen kalırlar. Ayar menüsünün ikinci seviyesindeki (2.) fonksiyonlar da silinmezler. İstisna: Ignition Time-Out (Ateşleme Zaman Aşımı) (ito) parametresi.
2nd Ayar menüsünün ikinci seviyesi (bkz. "Ayar Menüsü - Seviye 2" bölümü)
69
MIG/MAG standart sinerjik kaynağı için ayar parametreleri
"min." ve "maks." bilgileri, güç kaynağına, tel sürme ünitesine, kaynak programına vb. göre farklı olan ayarlama bölgelerinde kullanılır.
GPr Gas pre-flow time - Gaz ön akış süresi
Birim: s Ayar aralığı: 0 - 9,9 Fabrika ayarı: 0,1
GPo Gas post-flow time - Son gaz akışı süresi
Birim: s Ayar aralığı: 0 - 9,9 Fabrika ayarı: 0,1
SL Slope
Birim: s Ayar aralığı: 0 - 9,9 Fabrika ayarı: 0,1
I-S I (current) - Starting - Start akımı
Birim: % (kaynak akımından) Ayar aralığı: 0 - 200 Fabrika ayarı: 100
I-E I (current) - End: Son akım
Birim: % (kaynak akımından) Ayar aralığı: 0 - 200 Fabrika ayarı: 50
Fdi Feeder inching - Tel sürme hızı
Birim: m/dk. (ipm.) Ayar aralığı: 1 - maks. (39,37 - maks.) Fabrika ayarı: 10 (393.7)
bbc burn back time correction -
Kaynak sonunda tel geri çekme yoluyla geri yanma etkisi
Birim: s Ayar aralığı: Oto, 0 - 0,3 Fabrika ayarı: Otomatik
Ito Ignition Time-Out (Ateşleme Zaman Aşımı) - Emniyet sigortasına kadar olan
tel uzunluğu
Birim: mm (in.) Ayar aralığı: Off (Kapalı), 5 - 100 (Off (Kapalı), 0.2 - 3.94) Fabrika ayarı: Off (Kapalı)
NOT!
Ignition Time-Out (Ateşleme Zaman Aşımı) fonksiyonu (ito) bir güvenlik fonksiyonudur.
Özellikle yüksek tel sürme hızlarında emniyet sigortasına kadar sürülen tel uzunluğu ayarlanan tel uzunluğundan farklı olabilir.
70
Ignition Time-Out (Ateşleme Zaman Aşımı) fonksiyonu (ito) "Özel fonksiyonlar ve opsiyonlar" bölümünde açıklanmıştır.
SPt Spot time - Puntalama süresi / Aralıklı kaynak süresi
Birim: s Ayar aralığı: OFF, 0,1 - 5 Fabrika ayarı: OFF
SPb Spot break - Aralık mola süresi
Birim: s Ayar aralığı: OFF, 0,1 - 10 (0,1 s adımlarla) Fabrika ayarı: OFF
FAC Fabrika ayarları - Güç kaynağını sıfırlama
Varsayılan durumunu geri yüklemek için, Dinamik (Manuel kumanda paneli) ya da Parametre seçme (Synergic A kumanda paneli) tuşlarından birine 2 s basılı tutun
- dijital göstergede "PrG" görüntülenirse güç kaynağı sıfırlanmış olur.
ÖNEMLİ! Güç kaynağı sıfırlanırsa, ayar menüsündeki tüm kişisel ayarlar kaybedilir. Hafıza tuşları vasıtasıyla kaydedilmiş olan çalışma noktaları güç kaynağı sıfırlanınca silinmezler - kaydedilmiş durumda bulunurlar. Ayar menüsünün ikinci seviyesindeki (2.) fonksiyonlar da silinmezler. İstisna: Ignition Time-Out (Ateşleme Zaman Aşımı) (ito) parametresi.
2nd Ayar menüsünün ikinci seviyesi (bkz. "Ayar Menüsü - Seviye 2" bölümü)
Örtülü elektrot kaynağı için ayar parametreleri
ÖNEMLİ! Fabrika FAC ayar parametresi vasıtasıyla güç kaynağı sıfırlanınca sıcak akım
süresi (Hti) ve sıcak çalıştırma akımı (HCU) ayar parametreleri de sıfırlanır.
HCU Hot-start current - Sıcak çalıştırma akımı
Birim: % Ayar aralığı: 100 - 200 Fabrika ayarı: 150
Hti Hot-current time - sıcak akım süresi
Birim: s Ayar aralığı: 0 - 2,0 Fabrika ayarı: 0,5
Ast Anti-Stick
Birim: ­Ayar aralığı: On (Açık), Off (Kapalı) Fabrika ayarı: Off (Kapalı)
FAC Fabrika ayarları - Güç kaynağını sıfırlama
Varsayılan durumunu geri yüklemek için, Dinamik (Manuel kumanda paneli) ya da Parametre seçme (Synergic A kumanda paneli) tuşlarından birine 2 s basılı tutun
- dijital göstergede "PrG" görüntülenirse güç kaynağı sıfırlanmış olur.
ÖNEMLİ! Güç kaynağı sıfırlanırsa, tüm kişisel ayarlar kaybedilir.
Hafıza tuşları vasıtasıyla kaydedilmiş olan çalışma noktaları güç kaynağı sıfırlanınca silinmezler - kaydedilmiş durumda bulunurlar. Ayar menüsünün ikinci seviyesindeki (2.) fonksiyonlar da silinmezler. İstisna: Ignition Time-Out (Ateşleme Zaman Aşımı) (ito) parametresi.
2nd Ayar menüsünün ikinci seviyesi (bkz. "Ayar Menüsü - Seviye 2" bölümü)
71
İşletim modu ayar menüsünde özel 4 tetik modu için parametre
I-S I (current) - Starting: Start akımı
Birim: % (kaynak akımından) Ayarlama bölgesi: 0 - 200 Fabrika ayarı: 100
SL Slope: 0 - 9,9 s
Birim: s Ayarlama bölgesi: 0 - 9,9 Fabrika ayarı: 0
I-E I (current) - End: Son akım
Birim: % kaynak akımından Ayarlama bölgesi: 0 - 200 Fabrika ayarı: 50
72
Ayar menüsü Seviye 2
1
3
6
8
11
Ayar menüsü Seviye 2
Ayar menüsüne girme
İşletim modu tuşuna basın ve basılı tutun
Kaynak yöntemi tuşuna basın
2
İşletim modu ve kaynak yöntemi tuşlarını bırakın
Kumanda paneli şimdi ayar menüsünde bulunuyor - son seçilen ayar parametresi görüntülenir.
"2." parametreyi seçin
İşletim modu ve kaynak yöntemi tuşu ya da soldaki ayar
4
düğmesi vasıtasıyla "2." ayar parametresini seçin
Seviye 2 ayar menüsüne girme
İşletim modu tuşuna basın ve basılı tutun
5
Kaynak yöntemi tuşuna basın
İşletim modu ve kaynak yöntemi tuşlarını bırakın
7
Parametre değiştirme
işletim modu ve kaynak yöntemi tuşu ya da soldaki ayar düğmesi vasıtasıyla istediğiniz ayar parametresini seçin
parametre seçme tuşları ya da sağdaki ayar düğmesi
9
vasıtasıyla ayar parametresinin değerini değiştirin
Ayar menüsü - Seviye 2'den çıkma
İşletim modu tuşuna basın ve basılı tutun
10
Kaynak yöntemi tuşuna basın
İşletim modu ve kaynak yöntemi tuşlarını bırakın
12
73
Ayar menüsünden çıkma
13
14
15
İşletim modu tuşuna basın ve basılı tutun
Kaynak yöntemi tuşuna basın
İşletim modu ve kaynak yöntemi tuşlarını bırakın
Ayar Menüsü Seviye 2'de MIG/ MAG kaynağı için parametre
C-C Cooling unit Control - Soğutma ünitesi kontrolü
Birim: ­Ayar aralığı: Otomatik, On (Açık), Off (Kapalı) Fabrika ayarı: Otomatik
Otomatik: Soğutma ünitesi 2 dakikalık bir kaynak duraklamasının ardından devreden çıkar.
ÖNEMLİ! Soğutma ünitesine soğutma sıvısı sıcaklık izleme ve soğutma sıvısı sirkülasyonu izleme opsiyonu monte edilirse, en erken 2 dakikalık kaynak duraklamasının ardından, geri akış sıcaklığı 50 ° C'nin altına inince soğutma ünitesi devreden çıkar.
On (Açık): Soğutma ünitesi sürekli olarak devrede kalır Off (Kapalı): Soğutma ünitesi sürekli olarak devre dışı kalır
ÖNEMLİ! FAC parametresi kullanımında C-C parametresi fabrika ayarına tekrar getirilemez. Örtülü elektrot kaynağı yöntemi seçilmiş ise soğutma ünitesi "On" konumda dahi daima devre dışı kalacaktır.
C-t Cooling Time (Soğutma Süresi) - akış izleme sisteminin yanıtı ve " no | H2O"
servis kodu çıkışı arasındaki süre. Soğutma sisteminde örneğin hava kabarcıkları ortaya çıkarsa, soğutma ünitesi ancak ayarlanan sürenin ardından devreden çıkar.
Birim: s Ayar aralığı: 5 - 25 Fabrika ayarı: 10
ÖNEMLİ! Test amacıyla güç kaynağını her devreye alma işleminden sonra soğutma ünitesi 180 saniye boyunca çalışır.
SEt Ayar - Ülke ayarı (Standart / ABD) ... Std / ABD
Birim: ­Ayar aralığı: Std - ABD (Standart / ABD) Fabrika ayarı: Standart Sürüm: Std (Boyutlar: cm / mm) ABD sürümü: ABD (Boyutlar: in.)
r r (rezistans) - kaynak devresi direnci (mOhm olarak)
"Kaynak devresi direnci r'yi hesaplama" bölümüne bakın
L L (Endüktans) - kaynak devresi endüktansı (Mikrohenri olarak)
"Kaynak devresi endüktansı L'yi hesaplama" bölümüne bakın
74
EnE Gerçek Enerji Girdisi - Kaynak hızı ile ilgili olarak arkta bulunan elektrik enerjisi
Birim: kJ Ayar aralığı: ON / OFF (AÇIK / KAPALI) Fabrika ayarı: OFF (Kapalı)
Tüm değer aralığı (1 kJ - 99999 kJ) üç basamaklı ekranda gösterilemediği için aşağıdaki gösterme çeşidi seçilmiştir:
kJ değeri / ekrandaki görüntüleme: 1 ila 999 / 1 ila 999 1000 ila 9999 / 1.00 ila 9.99 (birler basamağı yok, örn. 5270 kJ -> 5.27) 10000 ila 99999 / 10.0 ila 99.9 (birler ve onlar basamağı yok, örn. 23580 kJ -> 23.6)
PFS Permanent Feeder Speed - Kalıcı Tel Sürme Hızı
Birim: mm (in.) Ayar aralığı: ON / OFF (AÇIK / KAPALI) Fabrika ayarı: OFF (Kapalı)
"ON" (Açık) ayarı ayarlı olduğunda, manuel kumanda paneli üzerinde kaynak akımı (A) yerine kalıcı tel sürme hızı göstergesi (m/dk.) görünür. Bu durumda, kaynak akımı (A) için Hold değeri devre dışı bırakılır.
ALC Arc Length Correction - Ark uzunluğunun kaynak gerilimi üzerinden
düzeltilmesi
Ayar Menüsü Seviye 2'de örtülü elektrot kaynağı için parametre
Ayar aralığı: ON / OFF (AÇIK / KAPALI) Fabrika ayarı: OFF
Ark boyu kaynak gerilimine bağlıdır. Kaynak gerilimi sinerjik işletimde bireysel olarak ayarlanabilir.
ALC parametresi "OFF" konumundaysa kaynak geriliminde bireysel ayar yapılması mümkün değildir. Kaynak gerilimi otomatik olarak seçilen kaynak akımına veya tel sürme hızına göre ayarlanır. Ark uzunluğu düzeltimi uyarlaması esnasında gerilim değişirken, kaynak akımı ve tel sürme hızı aynı kalır. Ark uzunluğu düzeltimi ayar düğmesi üzerinden ayarlanırken, sol gösterge ark uzunluğunun düzeltme değeri için kullanılır. Sağ göstergede kaynak gerilimi için olan değer eşzamanlı olarak değişir. Ardından sol gösterge tekrardan önceki değeri gösterir, örn. kaynak akımı.
r r (rezistans) - kaynak devresi direnci (mOhm olarak)
"Kaynak devresi direnci r'yi hesaplama" bölümüne bakın
L L (Endüktans) - kaynak devresi endüktansı (Mikrohenri olarak)
"Kaynak devresi endüktansı L'yi hesaplama" bölümüne bakın
75
Kaynak devresi direnci r'yi hesaplama
2
5
9
Genel bilgiler Kaynak devresi direncini hesaplayarak farklı kaynak paketi uzunluklarında bile
değişmeyen bir kaynak sonucu elde etmek mümkündür; böylelikle arktaki kaynak gerilimi kaynak paketi uzunluğundan bağımsızdır ve hortum paketi kesiti daima tam olarak kontrol edilir. Ark uzunluğu düzeltiminin kullanılmasına daha gerek yoktur.
Hesaplamadan sonra kaynak devresi direnci dijital göstergede görüntülenir.
r = Miliohm olarak kaynak devresi direnci (mOhm)
Ayarlanan kaynak gerilimi, doğru bir şekilde yapılan kaynak devresi direnci hesaplamasında arktaki kaynak gerilimine tam olarak uyar. Güç kaynağının çıkış kovanındaki gerilim manüel olarak ölçülürse, bu durumda hortum paketinin gerilim düşümü arktaki kaynak geriliminden daha yüksektir.
Kaynak devresi direnci, kullanılan hortum paketine bağlıdır:
- hortum paketi uzunluğunun ve kesitinin değişmesi durumunda kaynak devresi direncini tekrar hesaplayın
- her bir kaynak yöntemi için kaynak devresi direncini ilgili akım kablolarında ayrı ayrı hesaplayın
Kaynak devresi direncini hesaplayın (MIG/ MAG kaynağı)
NOT!
Kaynak devresi direncinin hatalı ölçüm riski.
Bu durum, kaynak sonucunu olumsuz etkileyebilir. ► İş parçasının şase pensesi çevresinde optimum bir temas yüzeyi sunmasını sağlayın
(yüzey temizlenmiş, pastan arınmış, ...).
MANUAL veya SYNERGIC kaynak yönteminin seçilmiş olduğundan emin olun
1
İş parçası ile şasi bağlantısı oluşturun Ayar Menüsü Seviye 2'ye girin (2.)
3
"r" parametresini seçin
4
Torcun gaz nozulunu çıkartın Kontak memeyi sıkıca vidalayın
6
Kaynak telinin kontak memeden dışarı çıkmadığından emin olun
7
NOT!
Kaynak devresi direncinin hatalı ölçüm riski.
Bu durum, kaynak sonucunu olumsuz etkileyebilir. ► İş parçasının kontak meme için optimum bir temas yüzeyi sunmasını sağlayın (yüzey
temizlenmiş, pastan arınmış, ...).
Kontak memeyi iş parçası yüzeyine kafi derecede yerleştirin
8
Tetiğe kısa süreli basın
- Kaynak devresi direnci hesaplanır. Ölçüm sırasında göstergede "run"
görüntülenir
Göstergede mOhm cinsinden kaynak devresi direnci görüntülendiğinde (örneğin 11,4) ölçüm tamamlanır.
76
Torcun gaz nozulunu tekrar monte edin
10
77
Kaynak devresi endüktansını (L) görüntüleme
2
Genel bilgi Hortum paketlerinin yerleşiminin kaynak devresi endüktansı üzerinde önemli etkileri
olduğundan kaynak prosesi üzerinde etkiye sahiptir.. Mümkün olan en iyi kaynak sonucunu elde edebilmek için hortum paketinin doğru şekilde yerleştirilmesi önemlidir.
Kaynak devresi endüktansını gösterir
Hortum paketinin doğru şekilde yerleştirilmiş hali
Ayar parametresi "L" vasıtasıyla son olarak hesaplanan kaynak devresi endüktansı görüntülenir. Kaynak devresi endüktansının asıl ayarı kaynak devresi direncinin hesaplanmasıyla eşzamanlı olarak gerçekleştirilir. Bununla ilgili detaylı bilgileri "Kaynak devresi direnci" bölümünde bulabilirsiniz.
Ayar Menüsü Seviye 2'ye girin (2.)
1
Parametre "L" seçimi
En son hesaplanmış kaynak devresi endüktansı L sağ dijital göstergede görüntülenir.
L ... Kaynak devresi endüktansı (Mikrohenri olarak)
78
Sorun Giderme ve Bakım
Arıza tespiti, arıza giderme
Genel bilgi Güç kaynakları akıllı bir emniyet sistemi ile donatılmıştır. Bu sayede erimeli tip sigortaların
kullanımına gerek kalmaz. Dolayısıyla erimeli tip sigortaların değiştirilmesi de gerekmez. Olası bir arızasının ortadan kaldırılmasından sonra güç kaynağı yeniden çalışmaya hazır duruma gelir.
Güvenlik
Güç kaynağı arıza tespiti
UYARI!
Hatalı olarak gerçekleştirilen işler, ciddi can ve mal kayıplarına yol açabilir.
Aşağıda tarif edilen işlemler yalnızca yetkili personel tarafından yapılmalıdır! Güç kaynağının kullanım kılavuzundaki güvenlik talimatlarına uyun.
Cihazın seri numarasını ve konfigürasyonunu not edin ve aşağıda belirtilmemiş bir arıza meydana geldiğinde
- Aşağıda listelenmemiş olan hatalar söz konusu olduğunda
- sözü edilen arıza giderme yöntemlerinin işe yaramaması durumunda
Aşırı sıcaklık LED yanıyor
Nedeni: Kumanda devresinde aşırı sıcaklık Çözümü: Güç kaynağını soğutun
Güç kaynağı çalışmıyor
Şebeke şalteri devrede, göstergeler yanmıyor
Nedeni: Şebeke besleme kablosu bağlantısı kesilmiş, şebeke fişi takılı değil Giderme: Şebeke besleme kablosu bağlantısını kontrol edin, şebeke fişini takın
Nedeni: Şebeke prizi veya fişi arızalı Giderme: arızalı parçaları değiştirin
Nedeni: Şebeke sigortası Giderme: Şebeke sigortasını değiştirin
81
kaynak akımı yok
Şebeke şalteri devrede, "to" aşırı sıcaklık servis kodlarından biri görüntüleniyor. "to0" ile "to6" arasındaki servis kodlarına ilişkin ayrıntılı bilgileri "Görüntülenen servis kodları" bölümünde bulabilirsiniz.
Nedeni: Aşırı yük Giderme: Devrede kalma oranını dikkate alın
Nedeni: Termo güvenlik otomatiği devre dışı bırakıldı Giderme: Soğutma evresini bekleyin; güç kaynağı kısa bir süre sonra otomatik olarak
tekrar açılacaktır
Nedeni: Soğutma havası beslemesinde sorun var Giderme: Mahfazanın arka tarafında bulunan hava filtresini çıkarın ve temizleyin,
soğutma havası kanallarındaki geçişi sağlayın.
Nedeni: Güç kaynağındaki fan arızalı Giderme: Servise danışın
kaynak akımı yok
Güç kaynağının şebeke şalteri devrede, göstergeler yanıyor
Nedeni: Şasi bağlantısı hatalı Çözümü: Şasi bağlantısını ve klemensi polarite açısından kontrol edin
Nedeni: Torcu değiştirin Çözümü: Torçtaki akım kablosu kesilmiş
Tetik tuşuna bastıktan sonra herhangi bir fonksiyon yok
Şebeke şalteri devrede, güç kaynağı göstergesi yanıyor, tel sürme ünitesindeki göstergeler yanmıyor
Nedeni: Bağlantı hortum paketi arızalı veya hatalı bağlanmış Giderme: Bağlantı hortum paketini kontrol edin
koruyucu gaz yok
diğer tüm fonksiyonlar mevcut
Nedeni: Gaz tüpü boş Çözümü: Gaz tüpünü değiştirin
Nedeni: Gaz basınç düşürücü arızalı Çözümü: Gaz basınç düşürücüsünü değiştirin
82
Nedeni: Gaz hortumu monte edilmemiş veya hasarlı Çözümü: Gaz hortumunu monte edin veya değiştirin
Nedeni: Torç arızalı Çözümü: Torcu yenisiyle değiştirin
Nedeni: Gaz manyetik valfi arızalı Çözümü: Servise danışın
kötü kaynak özellikleri
3
1
2
Nedeni: hatalı kaynak parametreleri Çözüm: Ayarları kontrol edin
Nedeni: Şasi bağlantısı kötü Çözüm: iş parçasına iyi temas sağlayın
Nedeni: koruyucu gaz hiç yok veya çok az Çözüm: Basınç düşürücüyü, gaz hortumunu, gaz manyetik valfini, torç gaz
bağlantısını vb. kontrol edin
Nedeni: Torçta kaçak var Çözüm: Torcu yenisiyle değiştirin
Nedeni: hatalı veya aşınmış kontak meme Çözüm: Kontak memeyi değiştirin
Nedeni: hatalı tel alaşımı veya hatalı tel çapı Çözüm: yerleştirilen kaynak telini kontrol edin
Nedeni: hatalı tel alaşımı veya hatalı tel çapı Çözüm: Ana malzemenin kaynak yapılabilirliğini kontrol edin
Görüntülenen Servis Kodları
Nedeni: Tel alaşımı için koruyucu gaz uygun değil Çözüm: uygun koruyucu gaz kullanın
Torç çok ısınıyor
Nedeni: Torç ölçüleri çok zayıf ayarlanmış Giderme: Devrede kalma oranına ve yük sınırlarına dikkat edin
Nedeni: Soğutucu madde akış hızı çok düşük Giderme: Soğutucu madde seviyesini, akış miktarını, kirliliği vb. kontrol edin, soğutma
pompası bloke olmuş: Soğutma pompası milini döndürün
Ekranlar üzerinde burada söz edilmeyen bir hata mesajı ortaya çıkarsa, öncelikle sorunu aşağıdaki işlem sırasını takip ederek ortadan kaldırmayı deneyin:
Güç kaynağının şebeke şalterini - O - konumuna çevirin
1
10 saniye bekleyin
2
Şebeke şalterini - I - konumuna çevirin
Birçok kez denemenize rağmen hata tekrar ortaya çıkarsa ya da burada sözü edilen arıza giderme yöntemleri işe yaramazsa,
ekrandaki hata mesajını not edin güç kaynağının konfigürasyonunu not edin ayrıntılı hata tanımı ile servise başvurun
3
83
ESr | 20
Nedeni: Kullanılan soğutma ünitesi güç kaynağı ile uyumlu değil Çözümü: Uyumlu soğutma ünitesi bağlayın
-----
Nedeni: Robot arayüzünde geçerli olmayan bir kaynak prosesi çağrıldı (No.37) ya da
boş bir işaretleyici seçildi (No.32)
Çözümü: Geçerli bir kaynak prosesi çağırın ya da dolu bir kaynak tuşu seçin
ELn | 8
Nedeni: Bağlanan tel sürme desteklenmiyor Çözümü: Desteklenen tel sürme ünitesi bağlayın
ELn | 12
Nedeni: Malzeme seçimi için sistemde birden çok çeşit kumanda paneli bulunuyor Çözümü: Malzeme seçimi için aynı türden kumanda panelleri bağlayın
ELn | 13
Nedeni: Kaynak esnasında kaynak işleminin geçersiz değişimi Çözümü: Kaynak işlemi esnasında izin harici kaynak prosesi seçimi yapmayın, hata
mesajını herhangi bir tuşa basarak onaylayın
ELn | 14
Nedeni: Birden fazla robot arayüzü bağlı Çözümü: Sadece bir robot arayüzü bağlanabilir, sistem konfigürasyonunu kontrol edin
ELn | 15
Nedeni: Birden fazla uzaktan kumanda ünitesi bağlı Çözümü: Sadece bir uzaktan kumanda ünitesi bağlanabilir, sistem konfigürasyonunu
kontrol edin
Err | IP
Sebebi: Güç kaynağı kontrolü primer bir yüksek gerilim algıladı Çözümü: Şebeke gerilimini kontrol edin.
Servis kodu buna rağmen kalırsa güç kaynağını kapatın, 10 saniye bekleyin ve ardından güç kaynağını tekrar açın. Buna rağmen hata devam ederse, servis hizmetine başvurun
Err | PE
Nedeni: Toprak akımı kontrolü güç kaynağının emniyet sigortasını açtı. Çözümü: Güç kaynağını kapatın
yalıtılmış bir alt zemine yerleştirin şasi kablosunu iş parçasının arka daha yakın konumda bulunacak bir kısmına bağlayın 10 saniye bekleyin ve ardından güç kaynağını tekrar açın
birçok kez denemenize rağmen hata tekrar ortaya çıkarsa - servise danışın
Hata | Neden
Neden: Mevcut VRD (Voltaj Düşürme Ünitesi) opsiyonu 35 V açık devre gerilimini
aştığında.
Çözüm: Güç kaynağını kapatın
10 saniye bekleyin ve kapalı güç kaynağını tekrar açın
84
no | UrL
Nedeni: VRD seçeneği çok erken devreye girdi. Çözüm: Tüm kaynak kabloları ve kontrol kablolarının bağlı olup olmadığını kontrol
edin.
Güç kaynağını kapatın 10 saniye bekleyin ve akabinde güç kaynağını tekrar açın
Hata tekrarlanırsa, servise haber verin.
E-Stop
Nedeni: Harici stop seçeneği devreye girdi Çözümü: Harici stop özelliğinin devreye girmesine neden olan olayı ortadan kaldırın
-St | oP-
Nedeni: Robot arayüzündeki işaret robot tarafından silinmedi Çözümü: Robot arayüzünde "Robot hazır" sinyalini silin
PHA | SE
Nedeni: Faz hatası Giderme: Şebeke sigortasını, şebeke besleme kablosunu ve şebeke fişini kontrol edin
PHA | SE1
Nedeni: Güç kaynağı 1 fazlı çalışıyor Çözümü: -
PHA | SE3
Nedeni: Güç kaynağı 3 fazlı çalışıyor Çözümü: -
Err | 51
Nedeni: Şebekede düşük gerilim: Şebeke gerilimi tolerans aralığının altına düştü Çözümü: Şebeke gerilimini kontrol edin, servis kodu buna rağmen kalırsa servise
başvurun
Err | 52
Nedeni: Şebekede yüksek gerilim Şebeke gerilimi tolerans aralığının üzerine çıktı Çözümü: Şebeke gerilimini kontrol edin, servis kodu buna rağmen kalırsa servise
başvurun
EFd 5
Nedeni: Uygun olmayan tel sürme ünitesi bağlanmış Çözümü: Uygun tel sürme ünitesi bağlayın
EFd 8
Nedeni: Tel sürme ünitesi aşırı ısındı Çözümü: Tel sürme ünitesini soğutun
EFd | 81, EFd | 83
Nedeni: Tel ilerletme sisteminde hata (tel sürme ünitesi motoru aşırı akım) Giderme: Hortum paketini mümkün olduğunca düz bir şekilde yerleştirin; tel kılavuz
göbeğini bükülme veya kirlilik açısından kontrol edin; 4 makaralı tahrik motorunda temas basıncını kontrol edin
Nedeni: Tel sürme motoru sıkışmış veya arızalı Giderme: Tel sürme motorunu kontrol edin veya servise danışın
85
to0 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Güç kaynağının primer devresinde aşırı sıcaklık Çözümü: Güç kaynağını soğumaya bırakın, hava filtresini kontrol edin ve gerekirse
temizleyin. Fanın çalışıp çalışmadığını kontrol edin
to1 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Güç kaynağındaki booster'da aşırı ısınma Çözümü: Güç kaynağını soğumaya bırakın, hava filtresini kontrol edin ve gerekirse
temizleyin, fanın çalışıp çalışmadığını kontrol edin
to2 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Güç kaynağının sekonder devresinde aşırı sıcaklık Çözümü: Güç kaynağını soğumaya bırakın, vantilatörün çalışıp çalışmadığını kontrol
edin
to3 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Tel sürme motorunda aşırı sıcaklık Giderme: Tel sürme ünitesini soğutun
to4 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Torçta aşırı sıcaklık Giderme: Torcu soğutun
to5 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Soğutma ünitesinde aşırı sıcaklık Çözümü: Soğutma ünitesini soğumaya bırakın, vantilatörün çalışıp çalışmadığını
kontrol edin
to6 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Güç kaynağının transformatöründe aşırı sıcaklık Çözümü: Güç kaynağını soğumaya bırakın, hava filtresini kontrol edin ve gerekirse
temizleyin, fanın çalışıp çalışmadığını kontrol edin
86
to7 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Akım kaynağında aşırı ısınma Çözümü: Akım kaynağını soğumaya bırakın, hava filtresini kontrol edin ve gerekirse
temizleyin (bkz. bölüm External Link: “” sayfa External Link: “”), fanın çalışıp çalışmadığını kontrol edin
tu0 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Güç kaynağının primer devresinde yetersiz sıcaklık Giderme: Güç kaynağını sıcak bir konuma yerleştirin ve ısıtın
tu1 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Güç kaynağındaki booster'da çok az ısınma Çözümü: Güç kaynağını sıcak bir konuma yerleştirin ve ısıtın
tu2 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Güç kaynağının sekonder devresinde yetersiz sıcaklık Giderme: Güç kaynağını sıcak bir konuma yerleştirin ve ısıtın
tu3 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Tel sürme motorunda yetersiz sıcaklık Giderme: Tel sürme ünitesini sıcak bir konuma yerleştirin ve ısıtın
tu4 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Torçta yetersiz sıcaklık Giderme: Torcu sıcak bir konuma yerleştirin ve ısıtın
tu5 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Soğutma ünitesinde yetersiz sıcaklık Giderme: Soğutma ünitesini sıcak bir konuma yerleştirin ve ısıtın
tu6 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Güç kaynağının transformatöründe yetersiz sıcaklık Çözümü: Güç kaynağını sıcak bir konuma yerleştirin ve ısıtın
tu7 | xxx
Not: xxx bir sıcaklık değerini temsil eder
Nedeni: Güç kaynağında çok az ısınma Çözümü: Güç kaynağını sıcak bir konuma yerleştirin ve ısıtın
no | H2O
Nedeni: Soğutucu maddede debi düşüklüğü Çözümü: Soğutucu maddenin debisini ve soğutma ünitesi ile soğutma devresini kontrol
edin (en düşük debi miktarı için cihazın kullanım kılavuzundaki "teknik veriler" bölümüne bakınız)
87
hot | H2O
Nedeni: Soğutucu madde sıcaklığı çok yüksek Çözümü: "hot I H2O" ekrandan kaldırılıncaya dek soğutma ünitesini ve soğutma
devresini soğumaya bırakın. Soğutma ünitesini açın ve soğutucuyu temizleyin, fanın düzgün çalıştığından emin olun. Robot Arabirimi ya da Feldbus bağlantı birimi: Kaynak işlemini yenilemeden önce "Kaynak arızasını onayla" sinyalini (Kaynak hatasını sıfırla) kurun.
no | Prg
Nedeni: önceden programlanan hiçbir program seçili değil Giderme: programlanmış olan programı seçin
no | IGn
Sebebi: "Ignition Time-Out" (Ateşleme Zaman Aşımı) fonksiyonu devrede; ayar
menüsünde ayarlanan, desteklenen tel boylarında hiçbir akım akışı meydana gelmedi. Güç kaynağının emniyet sigortası tepki verdi
Çözümü: Boştaki tel ucunu kısaltın, tetik tuşuna tekrar basın; iş parçası yüzeyini
temizleyin; gerekli durumlarda ayar menüsünde "Ito" parametresini ayarlayın
EPG | 17
Nedeni: Seçilen kaynak programı geçersiz Çözümü: Geçerli kaynak programı seçin
EPG | 29
Nedeni: Seçilen karakteristik eğrisi için gerekli tel sürme hızı mevcut değil Çözümü: Doğru tel sürme ünitesini bağlayın, hortum paketinin soketli bağlantılarını
kontrol edin
EPG | 35
Nedeni: Kaynak devresi direncinin tanımlanması başarısız Çözümü: Şasi kablosunu, elektrik kablosunu veya hortum paketlerini kontrol edin ve
gerekirse değiştirin, kaynak devresi direncini yeniden belirleyin
no | GAS
Nedeni: Gaz monitörü opsiyonu gaz basıncı algılamadı Çözümü: Yeni gaz tüpü bağlayın veya gaz tüpünün vanasını / basınç düşürücüyü açın,
opsiyonel gaz monitörünü yenileyin, herhangi bir tuşa basarak "no | GAS" hata mesajını onaylayın.
88
Bakım, onarım ve atık yönetimi
Genel bilgiler Kaynak sistemi, normal çalıştırma koşulları altında sadece çok az bakım ve onarım
gerektirir. Bununla birlikte kaynak sistemi yıllarca çalışabilir durumda tutmak için birkaç noktaya dikkat etmek zorunludur.
Güvenlik
Her devreye alma sırasında
UYARI!
Elektrik çarpması öldürücü olabilir.
Cihazın içini açmadan önce ► Şebeke şalterini "O" konumuna çevirin ► Cihazı ağdan ayırın ► tekrar açılmasın diye güvenceye alın ► uygun bir ölçü aleti yardımıyla elektrik yüklü yapı parçalarının (örn. kondansatörler)
deşarj olduğundan emin olun
UYARI!
Hatalı olarak gerçekleştirilen işlemler ciddi can ve mal kayıplarına yol açabilir.
► Aşağıda tarif edilen işlemler yalnızca eğitimli uzman personel tarafından yapılmalıdır! ► "Güvenlik kuralları" bölümünü dikkate alın!
- Şebeke fişini ve şebeke kablosunu ve yanı sıra torcu, bağlantı hortum paketini ve şasi bağlantısını hasar açısından kontrol edin
- Soğutma havasının serbestçe içeri akabilmesi ve çıkabilmesi amacıyla cihazın mesafesinin 0,5 m (1 ft. 8 in.) olup olmadığını kontrol edin
Her 2 ayda bir
Her 6 ayda bir
NOT!
Hava giriş ve çıkış açıklıkları hiçbir şekilde kısmen bile olsa kapalı halde olmamalıdır.
DİKKAT!
Maddi hasar tehlikesi.
► Hava filtresi mutlaka kuru halde takılmış olmalıdır. ► Gerekirse hava filtresini kuru basınçlı hava uygulayarak ya da yıkayarak temizleyin.
DİKKAT!
Basınçlı hava etkisinden dolayı tehlike.
Maddi hasarlara neden olabilir. ► Elektronik yapı parçalarına yakın mesafeden basınçlı hava üflemeyin.
89
Yan cihaz parçalarını sökün ve cihazın iç kısmını kuru, düşük basınçlı hava üfleyerek
1
temizleyin Yoğun toz durumunda soğutma hava kanallarını da temizleyin
2
UYARI!
Elektrik çarpması öldürücü olabilir!
Düzgün bağlanmayan topraklama kabloları ve cihaz topraklamaları nedeniyle elektrik çarpma tehlikesi. ► Yan parçaların tekrar takıldığı sırada topraklama kablosunun ve cihaz
topraklamalarının düzgün bağlanmış olmasına dikkat edin.
Atık yönetimi Atığa çıkartma sadece geçerli ulusal ve bölgesel hükümlere göre yapılmalıdır.
90
Teknik özellikler
10 Min.6 Min.
150 A
0 Min.
0 A
4 Min.6 Min.
60 %
1
Özel gerilim Özel gerilimler için tasarlanan cihazlarda anma değerleri plakasında belirtilen teknik veriler
geçerlidir.
460 V a kadar izin verilen şebeke gerilimine sahip tüm cihazlar için geçerlidir: Standart şebeke fişi 400 V'a kadar bir şebeke gerilimi ile çalışmaya müsaade eder. 460 V'a kadar şebeke gerilimleri için bunun için onaylanmış bir şebeke fişi monte edilmeli veya doğrudan şebeke bağlantısı kurulmalıdır.
Devrede kalma oranı kavramının açıklaması
Devrede kalma oranı (DKO), cihazın aşırı ısınma olmadan belirlenen güç düzeyinde çalıştığı 10 dakikalık bir döngü süresidir.
NOT!
Güç tabelasında listelenen DKO değerleri 40°C’lik bir ortam sıcaklığı ile ilgidir.
Ortam sıcaklığı daha yüksek ise DKO veya güç uygun şekilde düşürülmelidir.
Örnek: %60 DKO'da 150 A ile kaynak yapma
- Kaynak fazı = 10 dk'nin %60'ı = 6 dk.
- Soğutma fazı = Kalan süre = 4 dk.
- Soğutma fazının ardından döngü yeniden başlar.
TSt 3500 Rob
Cihaz kesinti olmadan işletimde kalırsa:
Teknik verilerde ilgili ortam sıcaklığına uygun %100 DKO değerine bakın. Bu değerlere göre cihazın soğutma fazı olmadan işletime devam etmesi için güç veya
2
akımı azaltın.
Şebeke gerilimi (U1) 3 x 380 V 400 V 460 V Maks. etkin primer akım (I Maks. primer akım (I Şebeke sigortası 35 A gecikmeli
1max
) 15,0 A 14,4 A 12,6 A
1eff
) 23,6 A 22,7 A 19,8 A
91
Şebeke gerilim toleransı % -10 / +15 Şebeke frekansı 50 / 60 Hz Cos Fi (1) 0,99 PCC'de
1)
izin verilen maks. şebeke empedansı Z
max
77 mOhm
Tavsiye edilen hatalı akım koruma şalteri Type B
Kaynak akımı aralığı (I
)
2
MIG / MAG 10 - 350 A Örtülü elektrot 10 - 350 A Kaynak akımı değeri 10 dk. / 40 ° C (104 ° F) % 40 % 60 % 100
350 A 300 A 250 A
Standart karakteristik eğriye göre çıkış gerilimi aralığı (U
)
2
MIG / MAG 14,5 - 31,5 V Örtülü elektrot 20,4 - 35,0 V Boşta çalışma gerilimi (U
Görünür güç at 400 V AC / 350 A / 40 % ED
peak / U0 r.m.s) 60 V
0
2)
15,673 kVA Koruma derecesi IP 23 Soğutma türü AF İzolasyon sınıfı B Aşırı gerilim kategorisi III IEC60664 standardına göre kirlilik derecesi 3 Güvenlik işareti S, CE, CSA Boyutlar u x g x y 747 x 300 x 497 mm
29.4 x 11.8 x 19.6 in.
Ağırlık 29 kg
63.5 lb.
TSt 5000 Rob
250 A ve 26,5 V'de verim % 89 Maks. gürültü emisyonu (L
) 72 dB (A)
WA
1) 230 / 400 V ve 50 Hz değerlerine sahip şehir ana şebekeleri ile arabirimler
2) ED = Devrede Kalma Oranı
Şebeke gerilimi (U1) 3 x 380 V 400 V 460 V Maks. etkin primer akım (I Maks. primer akım (I
1max
) 27 A 25,9 A 23,2 A
1eff
) 42,7 A 41,0 A 36,7 A
Şebeke sigortası 35 A gecikmeli
Şebeke gerilim toleransı % -10 / +15 Şebeke frekansı 50 / 60 Hz Cos Fi (1) 0,99 PCC'de
izin verilen maks. şebeke empedansı Z
max
11 mOhm
1)
Tavsiye edilen hatalı akım koruma şalteri Type B
92
Kaynak akımı aralığı (I
)
2
MIG / MAG 10 - 500 A Örtülü elektrot 10 - 500 A Kaynak akımı değeri 10 dk. / 40 ° C (104 ° F) % 40 % 60 % 100
500 A 420 A 360 A
Standart karakteristik eğriye göre çıkış gerilimi aralığı (U
)
2
MIG / MAG 14,3 - 39 V Örtülü elektrot 20,2 - 40 V Boşta çalışma gerilimi (U
peak / U0 r.m.s) 65 V
0
Görünür güç at 400 V AC / 500 A / 40 % ED
2)
28,361 kVA Koruma derecesi IP 23 Soğutma türü AF İzolasyon sınıfı B Aşırı gerilim kategorisi III IEC60664 standardına göre kirlilik derecesi 3 Güvenlik işareti S, CE, CSA Boyutlar u x g x y 747 x 300 x 497 mm
29.4 x 11.8 x 19.6 in.
Ağırlık 32,3 kg
71.2 lb.
360 A ve 32 V'de verim % 91 Maks. gürültü emisyonu (L
) 74 dB (A)
WA
1) 230 / 400 V ve 50 Hz değerlerine sahip şehir ana şebekeleri ile arabirimler
2) ED = Devrede Kalma Oranı
TSt 3500 MV Rob
Şebeke gerilimi (U1) 3 x 200 V 230 V Maks. etkin primer akım (I Maks. primer akım (I
1max
) 24,1 A 20,8 A
1eff
) 38,1 A 32,9 A
Şebeke sigortası 35 A gecikmeli
Şebeke gerilimi (U Maks. etkin primer akım (I Maks. primer akım (I
) 3 x 400 V 460 V
1
) 11,9 A 10,6 A
1eff
) 18,7 A 16,7 A
1max
Şebeke sigortası 35 A gecikmeli
Şebeke gerilim toleransı % -10 / +15 Şebeke frekansı 50 / 60 Hz Cos Fi (1) 0,99 PCC'de
izin verilen maks. şebeke empedansı Z
max
122 mOhm
1)
Tavsiye edilen hatalı akım koruma şalteri Type B
Kaynak akımı aralığı (I
)
2
93
MIG / MAG 10 - 350 A Örtülü elektrot 10 - 350 A Kaynak akımı değeri 10 dk. / 40 ° C (104 ° F) % 40 % 60 % 100 U
: 200 - 460 V 350 A 300 A 250 A
1
Standart karakteristik eğriye göre çıkış gerilimi aralığı (U
)
2
MIG / MAG 14,5 - 31,5 V Örtülü elektrot 20,4 - 35 V Boşta çalışma gerilimi (U
peak / U0 r.m.s) 50 V
0
Görünür güç at 200 V AC / 350 A / 40 % ED
at 400 V AC / 350 A / 40 % ED
2)
2)
13,189 kVA
12,965 kVA Koruma derecesi IP 23 Soğutma türü AF İzolasyon sınıfı B Aşırı gerilim kategorisi III IEC60664 standardına göre kirlilik derecesi 3 Güvenlik işareti S, CE, CSA Boyutlar u x g x y 747 x 300 x 497 mm
29.4 x 11.8 x 19.6 in.
Ağırlık 37,3 kg
82 lb.
250 A ve 26,5 V'de verim % 87 Maks. gürültü emisyonu (L
) 74 dB (A)
WA
1) 230 / 400 V ve 50 Hz değerlerine sahip şehir ana şebekeleri ile arabirimler
2) ED = Devrede Kalma Oranı
TSt 5000 MV Rob
Şebeke gerilimi (U1) 3 x 200 V 230 V Maks. etkin primer akım (I Maks. primer akım (I
1max
) 39,5 A 36,3 A
1eff
) 66,7 A 57,4 A
Şebeke sigortası 63 A gecikmeli
Şebeke gerilimi (U Maks. etkin primer akım (I Maks. primer akım (I
) 3 x 400 V 460 V
1
) 20,6 A 18,1 A
1eff
) 32,5 A 28,6 A
1max
Şebeke sigortası 35 A gecikmeli
Şebeke gerilim toleransı % -10 / +15 Şebeke frekansı 50 / 60 Hz Cos Fi (1) 0,99 PCC'de
izin verilen maks. şebeke empedansı Z
max
63 mOhm
1)
Tavsiye edilen hatalı akım koruma şalteri Type B
Kaynak akımı aralığı (I
)
2
94
MIG / MAG 10 - 500 A Örtülü elektrot 10 - 500 A Kaynak akımı değeri 10 dk. / 40 ° C (104 ° F) % 35 % 60 % 100 U
: 200 V 500 A 420 A 360 A
1
Kaynak akımı değeri 10 dk. / 40 ° C (104 ° F) % 40 % 60 % 100
: 208 - 460 V 500 A 420 A 360 A
1
Standart karakteristik eğriye göre çıkış gerilimi aralığı (U
)
2
MIG / MAG 14,3 - 39 V Örtülü elektrot 20,2 - 40 V Boşta çalışma gerilimi (U
peak / U0 r.m.s) 57 V
0
Görünür güç at 200 V AC / 500 A / 40 % ED
at 400 V AC / 500 A / 40 % ED
2)
2)
23,089 kVA
22,492 kVA Koruma derecesi IP 23 Soğutma türü AF İzolasyon sınıfı B Aşırı gerilim kategorisi III IEC60664 standardına göre kirlilik derecesi 3 Güvenlik işareti S, CE, CSA Boyutlar u x g x y 747 x 300 x 497 mm
29.4 x 11.8 x 19.6 in.
Ağırlık 43.6 kg
96.1 lb. 250 A ve 26,5 V'de verim % 88 Maks. gürültü emisyonu (L
) 75 dB (A)
WA
1) 230 / 400 V ve 50 Hz değerlerine sahip şehir ana şebekeleri ile arabirimler
2) ED = Devrede Kalma Oranı
95
Kaynak programı tabloları
A B C D E F
1
Pos.
Pos.
2 3 4 5 6 7 8
Standard Programs
Material
A
Pos.
2290 2300 2310 2322 2334
2288 2298 2308 2324 2332
2485 2486 2487 2488 2489
2285 2297 2307 2323 2331
2292 2302 2312 2326 2336
2293 2303 2313 2327 2337
2291 2301 2311 2325 2335
2502 2501 2499 2500
2295 2305 2315 2329 2339
2296 2306 2316
2314
2330 2340
2294 2304 2328 2338
2410 2321
2411 2320
2391 2345
2317
2390 2344
2318
2433 2342
2420 2385
2432 2341
2421 2536
2387 2415
2350 2349
2388 2343
2348
Gas Diameter
B
C
D
B
C
D
A
B
C
D
A
C
A
C
B
C
1
Pos.
1
1
1
2
2
2
3
3
3
3
4
4
5
5
6
6
7
Steel
Steel
Steel
Steel
Steel dynamic
Steel dynamic
Steel dynamic
Steel root
Steel root
Steel root
Steel root
Rutil FCW
Rutil FCW
Basic FCW
Basic FCW
Metal cored
Metal cored
Self-shielded
100 % CO2
0,8 mm
.030‘‘
0,9 mm
.035‘‘
1,0 mm
.040‘‘
1,2 mm
.045‘‘
1,4 mm
.052‘‘
1,6 mm
1/16‘‘
SP
Ar + 8 % CO2
Ar + 18 % CO2
Ar + 4 % O2
Ar + 8 % CO2
Ar + 18 % CO2
Ar + 4 % O2
100 % CO2
Ar + 8 % CO2
Ar + 18 % CO2
Ar + 4 % O2
100 % CO2
Ar + 18 % CO2
100 % CO2
Ar + 18 % CO2
Ar + 8 % CO2
Ar + 18 % CO2
Self-shielded
Special assignment
Material
F
Pos.
2427 2402 2426 2405
2440 2441 2442
2496 2495 2493
2443
2423 2424 2425
2444
Gas Diameter
F
C
E
1
Pos.
3
8
8
Stainless Steel
Stainless Steel root
FCW Stainless Steel
AlMg 5
Ar + 2,5 % CO2
0,8 mm
.030‘‘
0,9 mm
.035‘‘
1,0 mm
.040‘‘
1,2 mm
.045‘‘
1,4 mm
.052‘‘
1,6 mm
1/16‘‘
SP
Ar + 2,5 % CO2
Ar + 18 % CO2
100 % Ar
2497F8 CuSi 3 SP
3092E8
AlSi 100 % Ar
*
TransSteel 3500 Euro kaynak programı tabloları
Kaynak programı veri bankası: TransSteel 3500 Euro UID 3431
96
* Diameter = 1,2 mm (0.45 in.)
TransSteel 5000
Standard Programs
Material
A
Pos.
2290 2300 2310 2322 2334
2288 2298 2308 2324 2332
2485 2486 2487 2488 2489
2285 2297 2307 2323 2331
2347
2394
2490
2395
2292 2302 2312 2326 2336
2293 2303 2313 2327 2337
2291 2301 2311 2325 2335
2502 2501 2499 2500 2529
2295 2305 2315 2329 2339
2296 2306 2316
2314
2330 2340
2294 2304 2328 2338
2410 2321
2411 2320
2391 2345
2317
2390 2344
2318
2433 2342
2420 2385
2432 2341
2421 2536
2387 2415
2350 2349
2388 2343
2348
Gas Diameter
B
C
D
B
C
D
A
B
C
D
A
C
A
C
B
C
1
Pos.
1
1
1
2
2
2
3
3
3
3
4
4
5
5
6
6
7
Steel
Steel
Steel
Steel
Steel dynamic
Steel dynamic
Steel dynamic
Steel root
Steel root
Steel root
Steel root
Rutil FCW
Rutil FCW
Basic FCW
Basic FCW
Metal cored
Metal cored
Self-shielded
100 % CO2
0,8 mm
.030‘‘
0,9 mm
.035‘‘
1,0 mm
.040‘‘
1,2 mm
.045‘‘
1,4 mm
.052‘‘
1,6 mm
1/16‘‘
SP
Ar + 8 % CO2
Ar + 18 % CO2
Ar + 4 % O2
Ar + 8 % CO2
Ar + 18 % CO2
Ar + 4 % O2
100 % CO2
Ar + 8 % CO2
Ar + 18 % CO2
Ar + 4 % O2
100 % CO2
Ar + 18 % CO2
100 % CO2
Ar + 18 % CO2
Ar + 8 % CO2
Ar + 18 % CO2
Self-shielded
Special assignment
Material
F
Pos.
2427 2402 2426 2405 2428
2440 2441 2442 2443
2423 2424 2425
2444
Gas Diameter
F
C
E
1
Pos.
3
8
8
Stainless Steel
Stainless Steel root
FCW Stainless Steel
AlMg 5
Ar + 2,5 % CO2
0,8 mm
.030‘‘
0,9 mm
.035‘‘
1,0 mm
.040‘‘
1,2 mm
.045‘‘
1,4 mm
.052‘‘
1,6 mm
1/16‘‘
SP
Ar + 2,5 % CO2
Ar + 18 % CO2
100 % Ar
2496 2495 2493
2497 2498F8 CuSi 3 SP
3092E8
AlSi 100 % Ar
*
Euro kaynak programı tabloları
Pos.
Kaynak programı veri bankası: TransSteel 5000 Euro
1 2
Pos.
3 4 5 6 7 8
UID 2546
A B C D E F
* Diameter = 1,2 mm (0.45 in.)
97
TransSteel 3500
A B C D E F
1 2 3 4 5 6 7 8
Pos.
Pos.
Standard Programs
Material
A
Pos.
2290 2300 2310 2322 2334
2418 2370 2308 2377 2409
2419 2369 2309 2376 2333
2372 2371 2307 2378 2408
2374 2367 2312 2380 2336
2375 2366 2313 2379 2337
2373 2368 2311 2381 2335
2462
2502 2501 2499 2500
2295 2364 2315
2316
2314
2383 2339
2296
2294
2363 2382 2340
2365 2384
2471 2472
2338
2469
2456 24682470
2474
2467
2476
2473
2466
2475
2420 2385
2433
2415
2421 2386
2432
2387
2388 2416
2348
Gas Diameter
B
C
D
B
C
D
B
A
B
C
D
A
C
A
C
B
1
Pos.
1
1
1
2
2
2
2
3
3
3
3
4
4
5
5
6
6
Steel
Steel
Steel
Steel
Steel dynamic
Steel dynamic
Steel dynamic
Steel dynamic
Steel root
Steel root
Steel root
Steel root
Rutil FCW
Rutil FCW
Basic FCW
Basic FCW
Metal cored
100 % CO2
0,8 mm
.030‘‘
0,9 mm
.035‘‘
1,0 mm
.040‘‘
1,2 mm
.045‘‘
1,4 mm
.052‘‘
1,6 mm
1/16‘‘
SP
Ar + 10 % CO2
Ar + 25 % CO2
Ar + 5 % O2
Ar + 10 % CO2
Ar + 25 % CO2
Ar + 5 % O2
Ar + 10 % CO2
100 % CO2
Ar + 10 % CO2
Ar + 25 % CO2
Ar + 5 % O2
100 % CO2
Ar + 25 % CO2
100 % CO2
Ar + 25 % CO2
Ar + 10 % CO2
CMetal cored
Ar + 25 % CO2
2350 2349
7 Self-shielded
Self-shielded
Special assignment
Material
F
Pos.
2440 2441 2442 2443
2423 2424 2425
2404 2407
2403 2406
Gas Diameter
F
A
B
3
Pos.
6
8
8
Stainless Steel root
FCW Stainless Steel
Stainless Steel
Stainless Steel
Ar + 2,5 % CO2
0,8 mm
.030‘‘
0,9 mm
.035‘‘
1,0 mm
.040‘‘
1,2 mm
.045‘‘
1,4 mm
.052‘‘
1,6 mm
1/16‘‘
SP
Ar + 18 % CO2
Ar + 90 % He + 2,5 % CO2
Ar + 33 % He + 1 % CO2
2427 2402 2426 2405
2464 2465
2444
C
D
E
8
8
8
Stainless Steel
FCW MAP409Ti
AlMg 5
Ar + 2,5 % CO2
Ar + 2 % O2
100 % Ar
2496 2495 2493
2497F8 CuSi 3 SP
3092E8
AlSi 100 % Ar
*
US kaynak programı tabloları
Kaynak programı veri bankası: TransSteel 3500 US UID 3431
98
* Diameter = 1,2 mm (0.45 in.)
TransSteel 5000
A B C D E F
1 2 3 4 5 6 7 8
Pos.
Pos.
Standard Programs
Material
A
Pos.
2290 2300 2310 2322 2334 2347
2418 2370 2308 2377 2409
2419 2369 2309 2376 2333
2372 2371 2307 2378 2408
2394
2346
2395
2374 2367 2312 2380 2336
2375 2366 2313 2379 2337
2373 2368 2311 2381 2335
2462
2502 2501 2499 2500 2529
2295 2364 2315
2316
2314
2383 2339
2296
2294
2363 2382 2340
2365 2384
2471 2472
2338
2469
2456 24682470
2474
2467
2476
2473
2466
2475
2420 2385
2433
2415
2421 2386
2432
2387
2388 2416
2348
Gas Diameter
B
C
D
B
C
D
B
A
B
C
D
A
C
A
C
B
1
Pos.
1
1
1
2
2
2
2
3
3
3
3
4
4
5
5
6
6
Steel
Steel
Steel
Steel
Steel dynamic
Steel dynamic
Steel dynamic
Steel dynamic
Steel root
Steel root
Steel root
Steel root
Rutil FCW
Rutil FCW
Basic FCW
Basic FCW
Metal cored
100 % CO2
0,8 mm
.030‘‘
0,9 mm
.035‘‘
1,0 mm
.040‘‘
1,2 mm
.045‘‘
1,4 mm
.052‘‘
1,6 mm
1/16‘‘
SP
Ar + 10 % CO2
Ar + 25 % CO2
Ar + 5 % O2
Ar + 10 % CO2
Ar + 25 % CO2
Ar + 5 % O2
Ar + 10 % CO2
100 % CO2
Ar + 10 % CO2
Ar + 25 % CO2
Ar + 5 % O2
100 % CO2
Ar + 25 % CO2
100 % CO2
Ar + 25 % CO2
Ar + 10 % CO2
CMetal cored
Ar + 25 % CO2
2350 2349
7 Self-shielded
Self-shielded
Special assignment
Material
F
Pos.
2440 2441 2442 2443
2423 2424 2425
2404 2407
2403 2406
Gas Diameter
F
A
B
3
Pos.
6
8
8
Stainless Steel root
FCW Stainless Steel
Stainless Steel
Stainless Steel
Ar + 2,5 % CO2
0,8 mm
.030‘‘
0,9 mm
.035‘‘
1,0 mm
.040‘‘
1,2 mm
.045‘‘
1,4 mm
.052‘‘
1,6 mm
1/16‘‘
SP
Ar + 18 % CO2
Ar + 90 % He + 2,5 % CO2
Ar + 33 % He + 1 % CO2
2427 2402 2426 2405 2428
2464 2465
2444
C
D
E
8
8
8
Stainless Steel
FCW MAP409Ti
AlMg 5
Ar + 2,5 % CO2
Ar + 2 % O2
100 % Ar
2496 2495 2493
2497 2498F8 CuSi 3 SP
3092E8
AlSi 100 % Ar
*
US kaynak programı tabloları
Kaynak programı veri bankası: TransSteel 5000 US UID 2539
* Diameter = 1,2 mm (0.45 in.)
99
Kısa kılavuz
4
1
3
2
5
Fronius International GmbH, www.fronius.com
Türkçe kısa kılavuz
Kaynak gücü ayarları
Ek malzeme ve koruyucu gaz
seçimi
2 T 2 tetik modu
4 T 4 tetik modu
S 4 T Özel 4 tetik modu
Kaynak yöntemi seçimi
İşletim modu seçimi
MANUAL MIG/MAG Standart Manüel
SYNERGIC Standart Synergic
STICK Örtülü elektrot kaynağı
Parametre düzeltimi
Önemli! Harici sistem bileşenleri bağlı
olduğu takdirde bazı parametreler sadece
bu bileşenler üzerinden değiştirilebilir. Güç
kaynağının kumanda paneli sadece ekran
işlevi görür.
01/2013
Cihazı devreye almak için sırası ile
yapılması gerekenler
Kullanım kılavuzunu dikkate alın
-
1 5
TransSteel Synergic
SP ... Özel program
- istenen parametreyi seçin
- istenen parametreyi ayarlayın
Malzeme kalınlığı
Kaynak akımı
Tel sürme hızı
Ark boyu düzelt-
mesi
Kaynak gerilimi
Dinamik
- istenen parametreyi seçin
- istenen parametreyi ayarlayın
Real Energy Input
Tuş kilidi
Önemli! Kilitleme sırasında dolu bir tuş seçili
ise, tuş kilidi etkinleştirildiğinde, dolu hafıza
tuşunun yanı sıra yalnızca parametre ayarları
geçerlidir.
- basılı tutun
- basın
- bırakın
etkinleştirme / devre dışı bırakma:
etkinleştirildi: Görüntüleniyor „CLO | SEd“
devre dışı bırakıldı: Görüntüleniyor „OP | En“
100
