Fronius TransSteel 3500 / 5000 Syn Operating Instruction [TR]

Operating
instructions

TransSteel 3500 Syn
TransSteel 5000 Syn

Kullanım kılavuzu

TR

42,0426,0258,TR 017-04052022

İçindekiler

Güvenlik kuralları 7

Güvenlik talimatları açıklaması 7

Genel 7
Amaca uygun kullanım 8
Ortam koşulları 8
İşletme sahibinin yükümlülükleri 8
Personelin yükümlülükleri 8
Ağ bağlantısı 9
Kendini koruma ve çalışanların korunması 9
Zararlı gazlar ve buharlardan kaynaklanan tehlike 9
Kıvılcımdan kaynaklanan tehlike 10
Şebeke ve kaynak akımından kaynaklanan tehlikeler 11
Kaçak kaynak akımları 12
EMU cihaz sınıfları 12
EMU önlemleri 12
EMA ile ilgili önlemler 13
Özel tehlike noktaları 13
Koruyucu gazda aranan nitelikler 14
Koruyucu gaz tüpleri nedeniyle tehlike 14
Dışarıya sızan koruyucu gaz sebebiyle tehlike 15
Kurulum yerinde ve taşıma esnasında güvenlik tedbirleri 15
Normal işletim durumunda güvenlik önlemleri 16
Devreye alma, bakım ve onarım 16
Teknik güvenlik denetimi 17
Atık yönetimi 17

Güvenlik işareti 17
Veri yedekleme 17
Telif hakkı 17

TR

Genel Bilgiler 19

Genel bilgi 21

Cihaz konsepti 21

Çalışma prensibi 21
Kullanım alanları 21

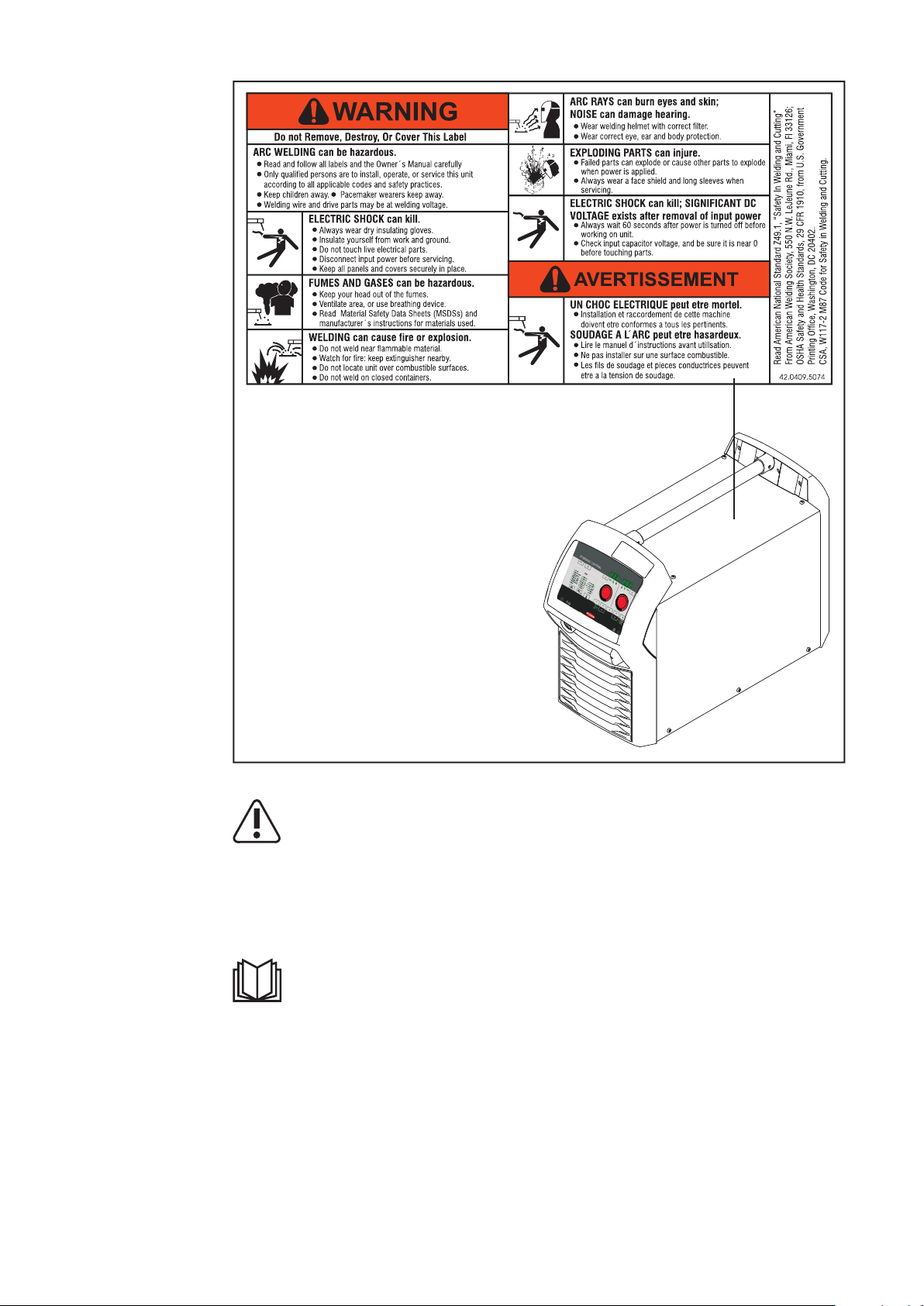

Cihaz üzerindeki uyarı notları 21

MIG/MAG kaynağı için kaynak yöntemi, prosesler ve kaynak karakteristik eğrileri 23

Genel 23
Kaynak karakteristik eğrileri 23
MIG/MAG standart sinerjik kaynağın kısaca tanımlanması 23
Hava karbon ark kesicilerin kısa tanımı (Arc Air Gouging) 23

Sistem bileşenleri 24

Genel bilgi 24
Güvenlik 24
Genel bakış 24

Opsiyonlar 26

Genel bilgi 26
Otomatik arabirim 26
CO2 gazı ön ısıtıcı bağlantısı 26
Mekanik ön panel kilidi 27

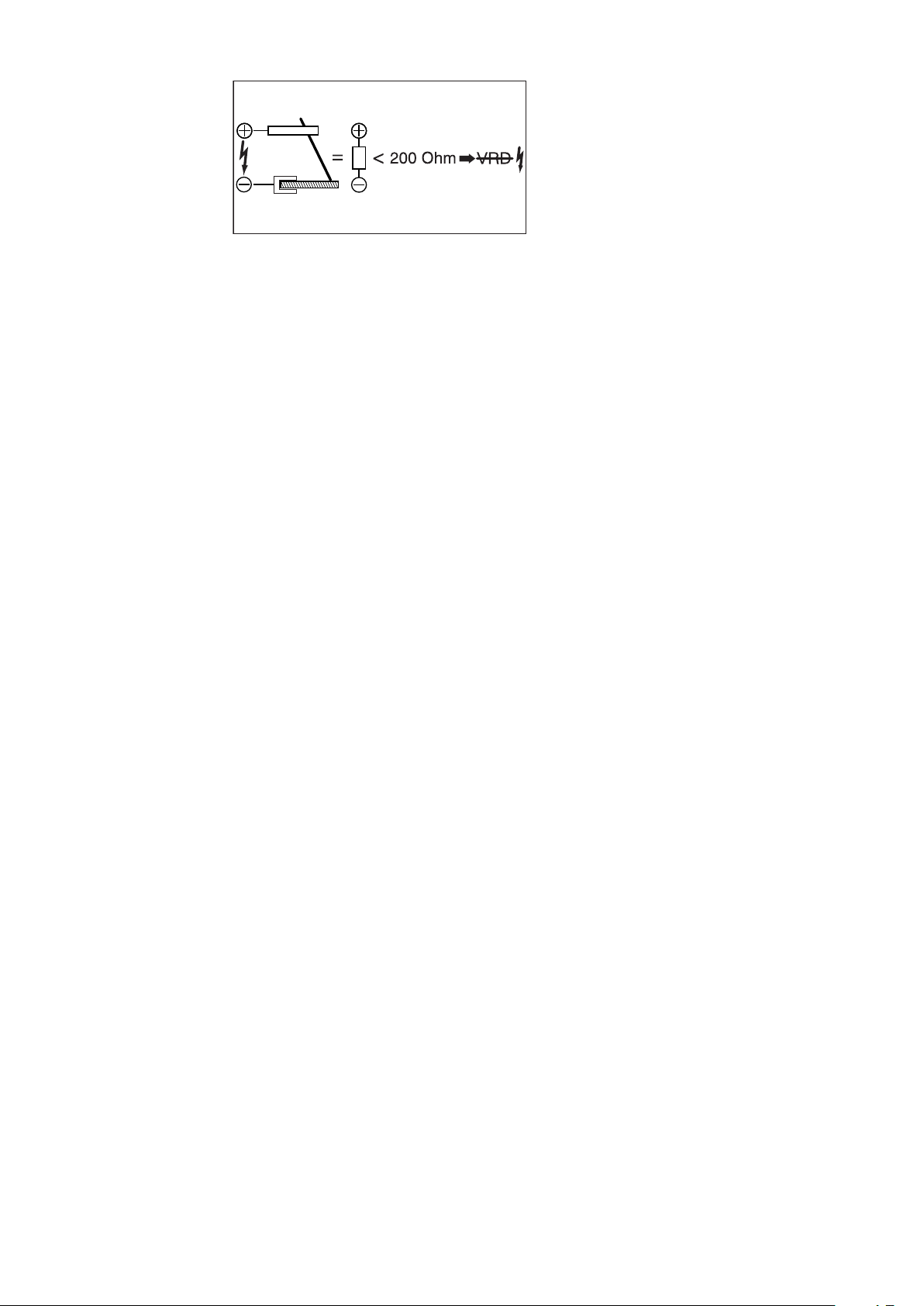

VRD: Güvenlik fonksiyonu 27
VRD: Güvenlik prensibi 27

Kumanda elemanları ve bağlantılar 29

Synergic kumanda paneli 31

Genel bilgiler 31

Güvenlik 31
Sinerjik kumanda paneli 32
Servis parametresi 35

3

Tuş kilidi 36

Bağlantılar, şalterler ve mekanik bileşenler 37

TSt 3500 / 5000 Syn güç kaynağı 37

Kurulum ve işletmeye alma 39

Kaynak işletimi için minimum konfigürasyon 41

Genel bilgi 41
Gaz soğutmalı MIG/MAG kaynağı 41
Su soğutmalı MIG/MAG kaynağı 41
Örtülü elektrot kaynağı 41

Kurulumdan ve işletmeye almadan önce 42

Güvenlik 42
Amaca uygun kullanım 42
Kurulum yönetmelikleri 42
Şebeke bağlantısı 43

Şebeke kablosunu bağlayın 44

Güvenlik 44
Genel 44
Belirtilen şebeke kabloları ve gerilim azaltmalar 44
Şebeke kablosunu bağlayın 45
Avrupa için gerilim azaltıcının monte edilmesi 45
Kanada/ABD için gerilim azaltıcının monte edilmesi 46

Jeneratör işletimi 48

Jeneratör işletimi 48

İşletmeye alma 49

Genel bilgiler 49

Sistem bileşenlerine ait bilgiler 49
Sistem bileşenlerini oluşturma (Genel görünüm) 49

Tel sürme ünitesini güç kaynağı üzerine yerleştirme 50
Bağlantı hortum paketinin gerilim azaltıcısının monte edilmesi 51
Bağlantı hortum paketinin bağlanması 51
Gaz tüpünü bağlama 52
Şasi bağlantısı oluşturma 53
MIG/MAG torcu bağlama 54
Besleme makaralarını yerleştirme / değiştirme 54
Tel makarasını yerleştirme 55
Tel bobinini yerleştirme 56
Kaynak telinin içeri sokulması 57
Temas basıncını ayarlayınız 59

Frenin ayarlanması 59
Frenin yapısı 60

Kaynak işletimi 61

Güç ünitesi kısıtlaması 63

Güvenlik fonksiyonu 63

MIG/MAG işletim modları 64

Genel 64
Semboller ve anlamları 64
2 tetik modu 65
4 tetik modu 65
Özel 4 tetik modu 66
Punta kaynağı 66
Metod kaynağı 2 tetik 67
Metod kaynağı 4 tetik 67

MIG/MAG kaynağı 68

Güvenlik 68
Hazırlık 68
Genel bakış 68

MIG/MAG standart sinerjik kaynağı 69

MIG/MAG standart sinerjik kaynağı 69
Kaynak işletiminde düzeltmeler 70

4

MIG/MAG standart manuel kaynak 71

Genel bilgiler 71
Mevcut olan parametreler 71
MIG/MAG standart manuel kaynak 71
Kaynak işletiminde düzeltmeler 72

Punta kaynağı ve metod kaynağı 73

Genel 73
Punta kaynağı 73
Metod kaynağı 74

EasyJob işletimi 76

Genel 76
EasyJob çalıma noktalarının kaydedilmesi 76
EasyJob çalışma noktalarının çağrılması 76
EasyJob çalışma noktalarının silinmesi 76
EasyJob çalışma noktalarının Up/Down torcundan çağrılması 76

Örtülü elektrot kaynağı 78

Güvenlik 78
Hazırlık 78
Örtülü elektrot kaynağı 78
Kaynak işletiminde düzeltmeler 79
Sıcak çalıştırma fonksiyonu 80
Anti-Stick fonksiyonu 80

Karbon kesme (TSt 5000 Syn) 81

Güvenlik 81
Hazırlık 81
Hava karbon ark kesme 81

TR

Easy Documentation 83

Genel bilgi 85

Genel 85
Belgelenen kaynak verileri 85
Yeni CSV dosyası 86
PDF raporu / Fronius imzası 86

Easy Documentation etkinleştirme / devre dışı bırakma 87

Tarih ve saati ayarlama 87
Easy Documentation devre dışı bırakma 88

Kurulum Ayarları 89

Ayar menüsü 91

Genel bilgi 91
Kullanım 91
MIG/MAG standart manuel kaynak için ayar parametresi 91
MIG/MAG standart sinerjik kaynağı için ayar parametresi 93
Örtülü elektrot kaynağı için ayar parametresi 94

Ayar menüsü Seviye 2 96

Kullanım (Seviye 2 Ayar Menüsü) 96
Ayar Menüsü Seviye 2'de MIG/MAG kaynağı için parametre 97
Ayar Menüsü Seviye 2'de örtülü elektrot kaynağı için parametre 99

Kaynak devresi direnci r'yi hesaplama 100

Genel bilgiler 100
Kaynak devresi direncini hesaplayın (MIG/MAG kaynağı) 100

Kaynak devresi endüktansının sorgulanması 102

Genel bilgi 102
Kaynak devresi endüktansını gösterir 102
Hortum paketinin doğru şekilde yerleştirilmiş hali 102

Sorun Giderme ve Bakım 103

Arıza tespiti, arıza giderme 105

Genel bilgi 105
Güvenlik 105
Hata tespiti 105

5

Görüntülenen Servis Kodları 108
OPT Easy Documentation ile bağlantılı görüntülenen servis kodları 113

Bakım, onarım ve atık yönetimi 115

Genel bilgiler 115
Güvenlik 115
Her devreye alma sırasında 115
Her 2 ayda bir 115
Her 6 ayda bir 116
İmha etme 116

Ek 117

Kaynak yapımı sırasında ortalama tüketim değerleri 119

MIG/MAG kaynağı sırasında ortalama kaynak teli tüketimi 119
MIG/MAG kaynağında ortalama koruyucu gaz tüketimi 119
MAG kaynağında ortalama koruyucu gaz tüketimi 119

Teknik özellikler 120

Özel gerilim 120
Devrede kalma oranı kavramının açıklaması 120
TSt 3500 Syn 121
TSt 3500 MV Syn 122
TSt 5000 Syn 123
TSt 5000 MV Syn 124
Kritik ham maddeleri içeren genel bakış, cihazın üretim yılı 125

Kaynak programı tabloları 126

TransSteel 3500 Syn - Euro kaynak programı tabloları 126
TransSteel 5000 Syn - Euro kaynak programı tabloları 128
TransSteel 3500 Syn - US kaynak programı tabloları 130
TransSteel 5000 Syn - US kaynak programı tabloları 132
TransSteel 3500 Yard kaynak programı tabloları 134
TransSteel 5000 Yard kaynak programı tabloları 135

MIG/MAG standart manuel kaynak referans değer tablosu 136

Ayar tabloları 136

6

Güvenlik kuralları

TR

Güvenlik talim­atları açıklaması

UYARI!

Doğrudan tehdit oluşturan bir tehlikeyi ifade eder.

Bu tehlike önlenmediği takdirde ölüm ya da ciddi yaralanma meydana gelir.

▶

TEHLİKE!

Tehlikeli oluşturması muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.

▶

DİKKAT!

Zarar vermesi muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde hafif ya da küçük çaplı yaralanmalar ve mad-

▶

di kayıplar meydana gelebilir.

NOT!

Yapılan işlemin sonuçlarını etkileyebilecek ihtimali ve ekipmanda meydana gele­bilecek hasar ihtimalini ifade eder.

Genel Cihaz, günümüz teknolojisine ve geçerliliği kabul edilmiş düzenlemelere uygun ol-

arak üretilmiştir. Bununla birlikte hatalı ya da amaç dışı kullanımda;

operatörün ya da üçüncü kişilerin hayatları,

-

cihaz ve işletme sahibinin maddi varlıkları,

-

cihazla verimli çalışma açısından tehlike mevcuttur.

-

Cihazın devreye alınması, kullanılması, bakımı ve onarımı ile görevli kişilerin,

gerekli yetkinliğe sahip olması,

-

kaynak bilgisine sahip olması ve

-

bu kullanım kılavuzunu eksiksiz bir şekilde okuyarak tam olarak uygulaması

-

zorunludur.

Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir.
Kullanım kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik
genel ve yerel düzenlemelere de uyulması zorunludur.

Cihaz üzerindeki tüm güvenlik ve tehlike notları,

okunur durumda bulunacak

-

zarar verilmeyecek

-

yerinden çıkartılmayacak

-

üzeri kapatılamayacak, üzerine herhangi bir şey yapıştırılmayacak ya da üzeri

-

boyanmayacaktır.

Cihaz üzerinde bulunan güvenlik ve tehlike talimatlarının yerleri için cihazınızın
kullanım kılavuzunun "Genel bilgi" bölümüne bakın.
Güvenliği etkileyebilecek arızaları cihazı devreye almadan önce ortadan kaldırın.

Söz konusu olan sizin güvenliğiniz!

7

Amaca uygun
kullanım

Cihaz yalnızca kullanım amacına uygun işler için kullanılmalıdır.

Cihaz yalnızca anma değerleri plakasında belirtilen kaynak yöntemleri için tasarl-

anmıştır.
Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun
olarak kabul edilmez. Bu türden kullanımlardan doğan hasarlardan üretici sorum­lu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

kullanım kılavuzundaki tüm bilgi notlarının tam olarak okunması ve tatbik

-

edilmesi
tüm güvenlik ve tehlike notlarının tam olarak okunması ve tatbik edilmesi

-

denetleme ve bakım işlemlerinin yapılması.

-

Cihazı aşağıdaki uygulamalar için asla kullanmayın:

Boruların buzunu çözme

-

Pilleri/Aküleri şarj etme

-

Motorlara yol verme

-

Cihaz, endüstri ve ticaret alanında kullanılmak üzere tasarlanmıştır. Yaşam al­anında kullanımdan kaynaklanan zararlardan üretici sorumlu tutulamaz.

Kusurlu ya da hatalı iş sonuçları dolayısıyla üretici hiçbir sorumluluk kabul etmez.

Ortam koşulları Cihazın belirtilen alanlar dışında çalıştırılması ya da depolanması da amaç dışı kul-

lanım olarak değerlendirilir. Bu türden kullanımlardan doğan hasarlardan üretici
sorumlu değildir.

Ortam havasının sıcaklık aralığı:

işletme esnasında: -10 ° C ila + 40 ° C (14 ° F ila 104 ° F)

-

taşıma ve depolama esnasında: -20 ° C ila +55 ° C (-4 ° F ila 131 ° F)

-

Bağıl hava nemi:

40 ° C'de (104 ° F) % 50

-

20° C'de (68 ° F) % 90'a kadar

-

Ortam havası: tozdan, asitlerden, aşındırıcı gazlardan ya da kimyasal maddelerden
vb. arındırılmış olmalıdır
Deniz seviyesinden yükseklik: en fazla 2000 m (6561 ft. 8.16 in.)

İşletme sahibinin
yükümlülükleri

Sadece

iş güvenliği ve kazaları önleme konusunda temel kurallara aşina ve cihazın kul-

-

lanımı konusunda eğitilmiş,
bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü okumuş, anl-

-

amış ve bunu imzasıyla onaylamış,
taleplere uygun iş sonuçları konusunda eğitimli kişilerin cihaz üzerinde

-

çalışması işletme sahibinin yükümlülüğü altındadır.

Personelin
yükümlülükleri

8

Personelin güvenlik bilinciyle çalışıp çalışmadığı düzenli aralıklarla kontrol edilme­lidir.

Cihazda çalışmakla yükümlü tüm kişiler, çalışma öncesinde

iş güvenliği ve kazaları önleme konusunda temel kurallara uymakla

-

bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü ve uyarı notl-

-

arını okumakla ve bunları anladıklarını ve uyguladıklarını imza ile onaylamakla
mükelleftir.

İşyerini terk etmeden önce, kimse yokken dahi can ve mal kayıplarının oluşmaya-
cağından emin olun.

Ağ bağlantısı Yüksek güçlü cihazlar akım tüketimleri nedeniyle şebekenin enerji kalitesini etkile-

yebilirler.

Bu durum bazı cihaz tiplerini aşağıdaki şekillerde ilgilendirebilir:

Bağlantı ile ilgili sınırlamalar

-

-

İzin verilen maksimum şebeke empedansı ile ilgili gereksinimler

-

Gerekli minimum kısa devre kapasitesi ile ilgili gereksinimler

*)

umumi şebekeye yapılan her bir arabirim üzerinde

*)

*)

bkz. Teknik Veriler

Bu durumda işletme sahibi ya da cihaz kullanıcısı, cihaz bağlantısının yapılıp
yapılamayacağına elektrik dağıtım şirketine danışarak karar vermek zorundadır.

ÖNEMLİ! Ağ bağlantısının güvenli bir topraklamaya sahip olmasına dikkat edin!

TR

Kendini koruma
ve çalışanların
korunması

Cihazı kullanırken birçok tehlikeyle karşı karşıya kalırsınız, örneğin:

Kıvılcım, etrafa saçılan sıcak metal parçalar

-

gözlere ve deriye zarar veren ark ışınımı

-

kalp pili taşıyan kişiler için hayati tehlike anlamına gelen tehlikeli elektroman-

-

yetik alanlar
şebeke ve kaynak akımından kaynaklanan elektriksel tehlike

-

artan gürültü kirliliği

-

zararlı kaynak dumanı ve gazlar

-

Cihazı kullanırken uygun koruyucu giysi kullanın. Koruyucu giysi aşağıdaki özellik­lere sahip olmalıdır:

aleve dayanıklı

-

izole ve kuru

-

tüm bedeni kaplayan, hasar görmemiş ve iyi durumda

-

koruyucu kask

-

paçasız pantolon

-

Koruyucu giysilere ayrıca şunlar dahildir:

Uygun filtre içeren koruyucu siperlik vasıtasıyla gözleri ve yüzü UV ışınlarına,

-

ısıya ve kıvılcıma karşı koruyun.
Koruyucu siperlik gerisinde kenar koruması olan uygun bir koruyucu gözlük

-

takın.
Islak yüzeylerde bile yalıtım sağlayan sağlam ayakkabı giyin.

-

Elleri uygun eldivenlerle koruyun (elektrik yalıtımı, ısıdan koruma).

-

Gürültü kirliliğini azaltmak ve yaralanmalardan korunmak için kulaklık takın.

-

Zararlı gazlar ve
buharlardan kay­naklanan tehlike

İnsanları, özellikle çocukları, cihazların işletimi ve kaynak prosesi esnasında uzak
tutun. Buna rağmen etrafta insanlar bulunduğu takdirde

ortaya çıkabilecek tehlikeler konusunda (ark nedeniyle parlama, kıvılcım,

-

sağlığa zararlı kaynak dumanı, gürültü kirliliği nedeniyle yaralanma tehlikesi,
şebeke ya da kaynak akımı nedeniyle olası kazalar vb.) bu kişileri bilgilendirin,
uygun korunma araçları bulundurun ya da

-

uygun koruyucu duvarlar ve perdeler inşa edin.

-

Kaynak esnasında ortaya çıkan duman sağlığa zararlı gazlar ve buharlar içerir.

9

Kaynak dumanında, International Agency for Research on Cancer'in 118. Monogr­afı uyarınca kansere yol açan içerikler bulunmaktadır.

Noktaya odaklı çekiş ve oda çekişi uygulayın.
Mümkünse entegre çekiş düzeneği olan torç kullanın.

Başınızı ortaya çıkan kaynak dumanından ve gazlardan uzak tutun.

Ortaya çıkan duman ve zararlı gazları

solumayın

-

uygun araçlarla çalışma alanından tahliye edin.

-

Yeterli taze hava girişi sağlayın. Havalandırma oranının her zaman saatte en az 20
m³ olmasını sağlayın.

Yetersiz havalandırma durumunda, hava girişi olan bir kaynak kaskı kullanın.

Emiş gücünün yeterli olup olmadığı konusunda belirsizlik varsa, ölçülen zararlı
madde emisyon değerlerini izin verilen sınır değerlerle karşılaştırın.

Aşağıdaki bileşenler diğerlerine nazaran kaynak dumanının zararlılık derecesinden

sorumludur:

iş parçası için teşkil edilen metaller

-

Elektrotlar

-

Kaplamalar

-

Temizleyiciler, yağ gidericiler ve benzerleri

-

kullanılan kaynak prosesi

-

Kıvılcımdan kay­naklanan tehlike

Bu nedenle listelenen bileşenlere ilişkin uygun malzeme güvenliği veri sayfalarını
ve üretici verilerini göz önünde bulundurun.

Maruz kalma senaryoları, risk yönetimi önlemleri ve iş koşulları tanımlanması için

tavsiyeleri European Welding Association web sitesindeHealth & Safety alanında
bulabilirsiniz (https://european-welding.org).

Alev alabilir buharları (örneğin solvent buharları) arkın ışının alanından uzak tu­tun.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz besle-
mesini kapatın.

Kıvılcım, yangınlara ve patlamalara neden olabilir.

Yanıcı maddelerin yakınında asla kaynak yapmayın.

Yanıcı maddeler arktan en az 11 metre (36 ft. 1.07 in.) yüksekte olmalı veya onayl­anmış bir kapakla kapatılmalıdır.

Uygun, test edilmiş yangın söndürücüleri hazır bulundurun.

Kıvılcım ve sıcak metal parçaları küçük çatlak ve deliklerden bile etraftaki alanlara
ulaşabilir. Yaralanma ve yangın tehlikesi oluşmaması için uygun tedbirler alın.

10

Uygun ulusal ve uluslararası standartlara göre hazırlanmayan, yangın ve patlama
tehlikesi olan alanlarda ve kapalı tanklarda, varillerde ya da borularda kaynak yap-
mayın.

İçinde gaz, yakıt, mineral yağı vb. depolanmış olan konteynerlerde kaynak yapılm­amalıdır. Artık madde nedeniyle patlama tehlikesi olabilir.

Şebeke ve kayn­ak akımından
kaynaklanan teh-

likeler

Elektrik çarpması çok tehlikelidir ve öldürücü olabilir.

Cihazın içindeki ve dışındaki gerilim altında bulunan parçalara dokunmayın.

MIG/MAG ve TIG kaynağında, kaynak teli, tel makarası, besleme makaraları ve
kaynak teli ile bağlantılı olan tüm metal parçalar da gerilim altında bulunur.

Tel sürme ünitesini daima yeterli şekilde yalıtılmış alt zemine yerleştirin ya da uy­gun, yalıtılmış tel sürme ünitesi tespit yuvası kullanın.

Kişisel korunma ve çalışanların korunması için toprak ya da toprak potansiyeli
karşısında bulunan yeterli şekilde yalıtılmış, kuru altlık ya da kapak sağlayın. Altlık
ya da kapak, tüm bölgeyi gövde ve toprak ya da toprak potansiyeli arasında tama­men kaplamalıdır.

Tüm kablo ve iletim hatları sıkı, hasarsız, izole edilmiş ve yeterli ölçülere sahip ol-
malıdır. Gevşek bağlantıları, yanık, hasar görmüş ya da yetersiz ölçülere sahip kab­loları ve iletim hatlarını derhal yenileyin.
Her kullanımdan önce manuel olarak akım bağlantısı sıkı oturma bakımından
kontrol edin.
Bajonet soketli akım kablolarında akım kablosunu uzunlamasına eksende en az
180° döndürün ve gerin.

Kabloları ya da iletim hatlarını ne gövde ne de gövde parçaları etrafına dolamayın.

MMA (örtülü elektrot, tungsten elektrot, kaynak teli...)

soğutmak için asla sıvı içine daldırmayın

-

devrede bulunan güç kaynağına asla temas etmeyin.

-

TR

İki kaynak sisteminin elektrotları arasında, örneğin bir kaynak sisteminin iki kat
boşta çalışma gerilimi ortaya çıkabilir. Her iki elektrot potansiyeline aynı anda tem­as edince muhtemelen hayati tehlikeye neden olabilir.

Şebeke ve cihaz kablosunu, koruyucu iletkenin fonksiyonel etkinliği açısından uz-
man bir elektrikçiye düzenli olarak kontrol ettirin.

Koruma sınıfı I olan cihazların düzenli çalışması için koruyucu iletkeni olan bir ağ
ve koruyucu iletken kontağı olan bir priz sistemi gerekmektedir.

Cihazın koruyucu iletkeni olan bir ağ ve koruyucu iletken kontağı olan bir priz sis­temi olmadan çalıştırılmasına sadece güvenli ayırma yönündeki tüm ulusal kurall­ar uyulması durumunda izin verilmektedir.
Aksi takdirde ağır ihmal olarak kabul edilir. Bu türden kullanımlardan doğan has­arlardan üretici sorumlu değildir.

Gerekirse iş parçasını yeterli düzeyde topraklamak için uygun araçlar temin edin.

Kullanılmayan cihazları kapatın.

Yüksekte çalışırken düşmeyi önlemek için emniyet kemeri takın.

Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin.

Cihazı, şebeke fişi takılmasın ve tekrar açılmasın diye açık şekilde okunabilen ve
anlaşılır bir uyarı levhası ile güvenceye alın.

Cihazı açtıktan sonra:

elektrik yükleri depolayan tüm iş parçalarını deşarj edin

-

cihazın tüm bileşenlerinin enerjisiz olduğundan emin olun.

-

Gerilim altında bulunan parçalarda çalışmak gerekirse, ana şalteri zamanında dev-
reden çıkaracak ikinci bir kişi çağırın.

11

Kaçak kaynak
akımları

Aşağıda belirtilen uyarılar dikkate alınmazsa, kaçak kaynak akımı oluşması
mümkündür, bu akımlar aşağıdakilere neden olabilir:

Yangın tehlikesi

-

İş parçasına bağlı olan yapı parçalarının aşırı ısınması

-

Koruyucu iletkenlerin tahrip olması

-

Cihazın ve diğer elektrik tesisatının hasar görmesi

-

İş parçası klemensinin iş parçasına sağlam şekilde bağlanmasını sağlayın.

İş parçası klempini, kaynak yapılacak yere mümkün olduğunca yakın şekilde sabit-

leyin.

Cihazı elektrik iletkenliği olan ortama karşı yeterli bir izolasyonla kurun, örn. ilet­ken zemin veya iletken raflara karşı izolasyon sağlayın.

Akım bölücü, çift başlıklı yuva, ... kullanımında, aşağıdakilere dikkat edin: Kull­anılmayan torç / elektrot tutucu elektrotu bile gerilim taşır. Kullanılmayan torç /
elektrot tutucu için yeterli düzeyde yalıtılmış bir depolama alanı sağlayın.

Otomatik MIG/MAG uygulamalarında, tel sürme için sadece kaynak teli fıçısından,
büyük makaradan ya da tel makarasından izole edilen kaynak teli sürün.

EMU cihaz sınıfl­arı

EMU önlemleri Bazı özel durumlarda normlarda belirtilen emisyon sınır değerleri aşılmamasına

Emisyon sınıfı A olan cihazlar:

yalnızca sanayi bölgelerinde kullanım için uygundur

-

bunun dışındaki bölgelerde performansı etkileyen ve tahrip edici arızalara yol

-

açabilir.

Emisyon sınıfı B olan cihazlar:

yerleşim ve sanayi bölgeleri için öngörülen emisyon şartlarını sağlarlar. Bu du-

-

rum enerjinin umumi bir alçak gerilim şebekesinden temin edildiği yerleşim
bölgeleri için de geçerlidir.

Anma değerleri plakasına ya da teknik özelliklere uygun EMU cihaz sınıfı.

rağmen öngörülen uygulama alanına yönelik bazı etkiler ortaya çıkabilir (ör. kuru-
lumun yapıldığı yerde hassas cihazlar varsa ya da kurulumun yapıldığı yerin yakınl­arında radyo ya da televizyon alıcıları varsa).
Bu tür bir durumda arızanın ortadan kaldırılması için gerekli önlemleri almak işlet-

me sahibinin sorumluluğundadır.

Cihazın çevresindeki ekipmanların ulusal ve uluslararası yönetmeliklere uygun-

luğunu test edin ve değerlendirin. Cihazdan etkilenebilecek arızalı ekipmanlara
örnekler şu şekildedir:

Güvenlik donanımları

-

Ağ, sinyal ve veri aktarım hatları

-

EDV ve telekomünikasyon ekipmanları

-

Ölçme ve kalibre etme ekipmanları

-

12

EMU sorunlarını önleyecek destekleyici tedbirler:

Ağ beslemesi

1.
Uygun şebeke bağlantısına rağmen elektromanyetik arızalar ortaya çıkar-

-

sa, ek tedbirler alın (örneğin uygun şebeke filtresi kullanın).

Akım kabloları

2.
mümkün olduğunca kısa tutun

-

birbirine yakın çektirin (aynı zamanda EMF sorunlarını önlemek için)

-

diğer hatlardan oldukça uzağa yerleştirin

-

Eşpotansiyel bağlantısı

3.

İş parçasını topraklama

4.
Gerekirse, toprak bağlantısını uygun kondansatörler üzerinden yapın.

-

Gerekirse perdeleme

5.
Ortamdaki diğer ekipmanları perdeleyin

-

Komple kaynak donanımını perdeleyin

-

TR

EMA ile ilgili
önlemler

Özel tehlike nok­taları

Elektromanyetik alanlar, sebebi henüz bilinmeyen sağlık sorunlarına neden olabi-
lirler:

Yakında bulunan kişilerin sağlığı üzerinde etkiler, ör. kalp pili ve işitme cihazları

-

taşıyanlar
Kalp pili taşıyan kişiler, cihazın ve kaynak prosesinin hemen yakınında durmad-

-

an önce, doktorundan tavsiye almalıdır
Akım kablolarını ve torcun başlık/gövde kısımları arasındaki mesafe güvenlik

-

nedeniyle mümkün olduğunca büyük tutulmalıdır
Akım kablosunu ve hortum paketlerini sırtınızda taşımayın ve vücut ve vücu-

-

dun parçaları etrafına sarmayın

Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun,
örneğin:

Vantilatörler

-

Dişliler

-

Makaralar

-

Akslar

-

Tel makaraları ve kaynak telleri

-

Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.

Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir /

uzaklaştırılabilir.

İşletim esnasında

Tüm kapakların kapalı ve tüm kenar parçalarının düzenli şekilde monte edil-

-

diğinden emin olun.
Bütün kapaklar ve kenar parçaları kapalı halde tutulmalıdır.

-

Torçtan kaynak teli sızıntısı yüksek yaralanma riski anlamına gelir (elin delinmesi,
yüzün ve gözlerin yaralanması...).

Bu nedenle, torcu vücudunuzdan uzak tutun (tel sürmeli cihazlar) ve koruyucu bir
gözlük kullanın.

Kaynak esnasında ve kaynaktan sonra iş parçasına dokunmayın - yanma tehlikesi.

Soğuyan iş parçalarından cüruf dökülebilir. Bu nedenle iş parçasını düzeltme
çalışmasında dahi uygun koruyucu ekipman takın ve diğer kişilerin yeterli şekilde
korunmasını sağlayın.

Yüksek çalışma sıcaklığı olan torç ve diğer donanım parçalarını üzerinde çalışmad-
an önce soğumasını bekleyin.

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

- ilgili ulusal ve uluslararası hükümlere riayet edin.

Elektrik tehlikesi yüksek olan alanlarda çalışacak güç kaynakları (ör. boyler), (Sa­fety) işareti ile işaretlenmelidir. Güç kaynağı yine de bu tür yerlerde bulunmam-
alıdır.

Kaçak soğutucu madde nedeniyle yanık tehlikesi. İleri ve geri su akışı için
bağlantıları tanımlamadan önce, soğutma ünitesini devre dışı bırakın.

13

Soğutma maddesiyle çalışırken, soğutucu madde güvenlik bilgi formu talimatl­arını gözetin. Soğutucu madde güvenlik bilgi formunu servis noktanızdan ya da
üreticinin internet sayfasından elde edebilirsiniz.

Cihazları vinçle taşımak için, sadece üreticinin uygun yük taşıma ekipmanlarını kul-

lanın.

Uygun yük taşıma ekipmanının ön görülen tüm askı noktalarına zincir ya da

-

halat asın.
Zincir ya da halatlar dikeyden olabildiğince küçük bir açı ile durmalıdır.

-

Gaz tüpünü ve tel sürme ünitesini (MIG/MAG ve TIG cihazları) uzaklaştırın.

-

Kaynak esnasında tel sürme ünitesinin vinç askısında daima uygun, izole bir tel
makarası asma tertibatı kullanın (MIG/MAG ve TIG cihazları).

Cihaz taşıma kayışı ya da taşıma tutamağı ile teçhiz edilmişse, bu özellikle elle
taşıma yapmaya yarar. Vinç, çatallı forklift ya da diğer mekanik kaldırma araçları
vasıtasıyla taşıma yapmak için, taşıma kayışı uygun değildir.

Cihaz veya bileşenleri ile birlikte kullanılan tüm kaldırma aksesuarlarının (kayış,
toka, zincir, ...) düzenli olarak kontrol edilmesi gerekmektedir (ör. mekanik hasar,
korozyon veya çevresel koşullardan kaynaklanan diğer değişimlere karşı).
Test aralıkları ve testin kapsamı en azından ulusal normlar ve yönetmeliklere uy­gun olmalıdır.

Koruyucu gaz bağlantı soketi için adaptör kullanımında, renksiz ve kokusuz koru-
yucu gazın fark edilmeden sızıntı yapma tehlikesi. Koruyucu gaz bağlantı soketi
için, adaptörün cihaz tarafındaki vida dişlerini montaj öncesinde uygun teflon
bantla sarın.

Koruyucu gazda
aranan nitelikler

Koruyucu gaz

tüpleri nedeniyle
tehlike

Özellikle halka bağlantılarında kirlenmiş koruyucu gaz, donanımda hasara ve kay­nak kalitesinde düşüşe sebep olabilir.
Koruyucu gaz kalitesinin sağlanması için aşağıdaki gereklilikler sağlanmalıdır:

Katı tanecik boyutu < 40 µm

-

Basınç yoğuşma noktası < -20 °C

-

maks. yağ içeriği < 25 mg/m³

-

Gerekirse filtre kullanın!

Koruyucu gaz tüpleri basınç altında bulunan gaz içerir ve hasar gördüğünde patla-

yabilir. Koruyucu gaz tüpleri, kaynak ekipmanının parçası olduğu için, çok dikkatli
bir şekilde kullanılmalıdır.

Sıkıştırılmış gaz içeren koruyucu gaz tüplerini, aşırı ısıya, mekanik şoklara, çapağa,
çıplak ateşe, kıvılcıma ve arka karşı koruyun.

Koruyucu gaz tüplerini dikey monte edin ve devrilmemesi için kılavuza göre sabit-

leyin.

Koruyucu gaz tüplerini kaynak ya da diğer akım devrelerinden uzak tutun.

Torcu asla koruyucu gaz tüpüne asmayın.

Koruyucu gaz tüpüne asla bir elektrotla dokunmayın.

14

Patlama tehlikesi - basınçlı koruyucu gaz tüpü üzerinde asla kaynak yapmayın.

Sadece uygun koruyucu gaz tüplerinin ilgili kullanımı için daima buna uyan, uygun
aksesuar (regülatör, hortum ve bağlantı elemanları, ...) kullanın. Koruyucu gaz
tüplerini ve aksesuarı sadece iyi durumda kullanın.

Koruyucu gaz tüpü vana ile açılırsa, yüzünüzü ağızdan öteye çevirin.

Dışarıya sızan
koruyucu gaz se­bebiyle tehlike

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını kapatın.

Koruyucu gaz tüpü bağlı değilken, kapağı koruyucu gaz tüpünün vanası üzerinde
bırakın.

Koruyucu gaz tüplerine ve aksesuar parçalarına yönelik üretici verilerine ve ilgili
ulusal ve uluslararası hükümlere uyun.

Kontrolsüz sızan koruyucu gaz sebebiyle boğulma tehlikesi

Koruyucu gaz renksiz ve kokusuzdur ve dışarıya sızması durumunda ortam hav-

asındaki oksijeni bastırabilir.

Yeterli ölçüde temiz hava girişi sağlayın; havalandırma oranı saatte en az 20

-

m³ olmalı
Koruyucu gaz tüpündeki veya ana gaz beslemesindeki güvenlik ve bakım uy-

-

arılarını dikkate alın
Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz

-

beslemesini kapatın.
Koruyucu gaz tüpünü veya ana gaz beslemesini her kullanımdan önce kont-

-

rolsüz gaz sızıntısı yönünde kontrol edin.

TR

Kurulum yerinde
ve taşıma esn­asında güvenlik

tedbirleri

Devrilecek bir cihaz hayati tehlike anlamına gelebilir! Cihazı düz, sağlam alt zemi­ne hizalı bir şekilde yerleştirin

Maksimum 10° eğim açısına izin verilir.

-

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

ilgili ulusal ve uluslararası hükümlere riayet edin.

-

Kurum içi talimatlar ve kontroller yardımıyla işyeri çevresinin daima temiz ve ferah
olmasını sağlayın.

Cihaz yalnızca anma değerleri plakasında belirtilen IP'de kurulmalı ve çalıştırılm­alıdır.

Cihaz kurulumunda, cihaz çevresinde 0,5 m (1 ft. 7.69 in.) boşluk olmasını
sağlayın, böylece soğutma havasının serbestçe içeri akmasını ve dışarı çıkmasını
sağlamış olursunuz.

Cihazı taşıma esnasında, geçerli ulusal ve yerel talimatnamelere ve kaza önleme
kurallarına uyulmasını sağlayın. Bu özellikle taşıma ve sevk esnasında oluşan has­arla ilgili direktifler için geçerlidir.

Aktif cihazları kaldırmayın veya taşımayın. Cihazları taşımadan veya kaldırmadan
önce kapatın!

Cihaz her taşındığında, soğutucu maddeyi tamamen boşaltın ve aşağıdaki bileşen­leri demonte edin:

Tel sürme

-

Tel makarası

-

Koruyucu gaz tüpü

-

Taşıma sonrasında devreye almadan önce, cihazı hasar açısından görsel kontrol
yapın. Devreye alma öncesi olası hasarlar eğitimli servis personeli tarafından on­arılmalıdır.

15

Normal işletim
durumunda

güvenlik önlem-
leri

Cihazı, tüm güvenlik donanımlarının tam olarak işlevlerini yerine getirdiklerinden
emin olduktan sonra çalıştırın. Güvenlik donanımlarının tam olarak işlevlerini yeri­ne getirmemesi durumunda

operatörün ya da üçüncü kişilerin hayatları,

-

cihaz ve işletme sahibinin maddi varlıkları,

-

cihazla verimli çalışma açısından tehlike mevcuttur.

-

Cihazı devreye almadan önce tam fonksiyonlu olmayan güvenlik donanımlarını on­arın.

Güvenlik donanımlarını asla baypas etmeyin ya da devre dışı bırakmayın.

Cihazı devreye almadan önce kimsenin risk altında olmadığından emin olun.

Cihazı en azından haftada bir defa, dışarıdan fark edilebilir hasarlar ve güvenlik

donanımlarının fonksiyonelliği açısından kontrol edin.

Koruyucu gaz tüpünü daima iyi sabitleyin ve vinçle taşıma esnasında önceden
ağırlığını azaltın.

Cihazlarımızda kullanılmak üzere özellikleri nedeniyle (elektriksel iletkenlik, don-
maya karşı koruma, malzeme uygunluğu, yanabilirlik, ...) sadece üreticinin orijinal
soğutma maddesi uygundur.

Sadece üreticinin uygun orijinal soğutma maddesini kullanın.

Üreticinin orijinal soğutma maddesini diğer soğutucu maddelerle karıştırmayın.

Devreye alma,
bakım ve onarım

Sadece üreticiye ait sistem bileşenlerini soğutma ünitesi devresine bağlayın.

Başka sistem bileşenleri veya başka soğutucu madde kullanımı esnasında hasarlar
ortaya çıkarsa, üretici bundan sorumlu tutulamaz ve bu tür durumlarda garanti

geçersizdir.

Cooling Liquid FCL 10/20 yanıcı değildir. Etanol temelli soğutucu madde belirli

koşullar altında yanıcıdır. Soğutucu maddeyi sadece kapalı orijinal kutusunda
taşıyın ve ateşleme kaynaklarından uzak tutun

Artık kullanılmayan soğutucu maddeyi ulusal ve uluslararası kurallara uygun olar­ak profesyonel şekilde atığa çıkartın. Soğutucu madde güvenlik bilgi formunu ser-
vis noktanızdan ya da üreticinin internet sayfasından elde edebilirsiniz.

Soğutulan tesiste her kaynak başlangıcından önce soğutucu madde seviyesini
kontrol edin.

Dışarıdan satın alınan parçaların, strese dayanıklı ve güvenlik koşullarını yerine ge­tirecek şekilde tasarlanmış ve üretilmiş olduğu garanti edilmez.

Yalnızca orijinal yedek parçalar ve sarf malzemeleri kullanın (norm parçalar

-

dahil).
Üreticinin onayı olmadan cihaz üzerinde değişiklik, ilave ya da tadilat yapm-

-

ayın.
Kusursuz durumda olmayan yapı parçalarını derhal değiştirin.

-

Sipariş esnasında yedek parça listesine göre tam adı ve malzeme numarasını

-

yanı sıra cihazın seri numarasını belirtin.

16

Mahfaza vidaları, mahfaza parçalarının topraklaması için koruyucu iletken
bağlantısını oluşturur.
Daima uygun sayıda orijinal mahfaza vidasını belirtilen dönme momenti ile kull­anın.

Teknik güvenlik
denetimi

Atık yönetimi Eski elektrikli ve elektronik aletler, Avrupa direktifine ve ulusal yasaya göre ayrı ol-

Üretici, en az her 12 ayda bir cihaz üzerinde teknik güvenlik denetimi yaptırmanızı
tavsiye eder.

Üretici, aynı 12 aylık zaman aralığı içinde bir güç kaynağı kalibrasyonu tavsiye eder.

Teknik güvenlikle ilgili denetimi lisanslı, uzman bir elektrikçinin gerçekleştirmesi
tavsiye edilir

modifikasyon ardından

-

montaj ve tadilat ardından

-

tamirat, bakım ve onarım ardından

-

en azından her on iki ayda bir.

-

Teknik güvenlikle ilgili denetimler için uygun ulusal ve uluslararası standartlara ve
direktiflere uyun.

Teknik güvenlikle ilgili denetimlere ve kalibrasyona yönelik daha fazla bilgiyi servis

noktasından elde edebilirsiniz. Bu, istek üzerine size gerekli dokümanları temin
eder.

arak toplanmak ve çevresel koruma çerçevesinde geri kazanıma yönlendirilmek
zorundadır. Kullanılmış cihazlar, satıcı ya da yerel ve yetkili bir toplama ve imha et-
me sistemi üzerinden iade edilmelidir. Eski cihazların uzmanca imha edilmesi,
maddesel kaynakların sürdürülebilir bir şekilde geri kazanımını desteklemektedir.
Bunların göz ardı edilmesi, sağlık / çevre üzerinde potansiyel bazı etkilerin ortaya
çıkmasına yol açabilir.

TR

Ambalaj malzemeleri

Ayrı biriktirilmelidir. Bulunduğunuz belediyenin kurallarını kontrol edin ve karto-
nun volümünü azaltın.

Güvenlik işareti CE işareti olan cihazlar, alçak gerilim ve elektromanyetik uyumluluk direktiflerin-

de belirtilen temel koşulları yerine getirir (ör. EN 60 974 standart serisinin önemli

ürün normları).

Fronius International GmbH, cihazın 2014/53/EU yönetmeliğine uygun olduğunu
açıklar. AB Uygunluk bildiriminin tam metni aşağıdaki internet adresinde mevcut-
tur: http://www.fronius.com

CSA uygunluk işareti ile işaretlenmiş cihazlar, Kanada ve ABD için önemli stand-
artların koşullarını yerine getirir.

Veri yedekleme Fabrika ayarlarında yapılacak değişikliklere ilişkin verilerin yedeklenmesi kull-

anıcının sorumluluğundadır. Kişisel ayarların silinmesi durumunda üretici hiçbir so-
rumluluk kabul etmez.

Telif hakkı Bu kullanım kılavuzunun telif hakkı üreticiye aittir.

Metin ve resimler, baskının hazırlandığı tarihte geçerli olan teknik düzeyi yansıtm-

aktadır. Değişiklik yapma hakkı saklıdır. Kullanım kılavuzunun içeriği, alıcıya hiçbir
hak vermez. İyileştirme önerileri ve kullanım kılavuzundaki hatalara yönelik bilgi-
lendirmeler için teşekkür ederiz.

17

18

Genel Bilgiler

19

20

Genel bilgi

TR

Cihaz konsepti

TransSteel 3500 / 5000 Syn

Çalışma prensibi Güç kaynaklarının merkezi kontrol ve regülasyon ünitesi bir dijital sinyal işlemci ile

birbirine bağlanır. Merkezi kontrol ve regülasyon ünitesi ve sinyal işlemci tüm kay-

nak prosesini kontrol eder.
Kaynak prosesi sırasında mevcut veriler sürekli olarak ölçülür, değişikliklere anında
tepki verilir. Kontrol algoritmaları, istenilen hedef durumun devamlılığını sağlar.

TransSteel (TSt) 3500 Syn ve TSt
5000 Syn güç kaynakları tamamen diji-
tal, mikroişlemci kontrollü
dönüştürücülü akım kaynaklarıdır.

Modüler tasarımı ve kolay bir şekilde
sistem genişletme ekipmanı sunması
yüksek düzeyde bir esneklik sağlar.
Cihazlar ışın kaynağı ve aşağıdaki kayn­ak yöntemleri için tasarlanmıştır:

MAG kaynağı

-

Örtülü elektrot kaynağı

-

Cihazda "güç kısıtlaması" güvenlik işlevi
mevcuttur. Bu sayede, proses güven­liğini etkilemeden güç kaynağının güç
kısıtlaması ile çalıştırılması
mümkündür. Bu fonksiyona ilişkin
ayrıntılı bilgileri "Kaynak İşletimi"
bölümünde bulabilirsiniz.

Bunların sonucunda:

Kusursuz bir kaynak prosesi,

-

Tüm sonuçlarda yüksek bir tekrarlanabilirlik

-

Üstün kaynak özellikleri elde edilir.

-

Kullanım alanları Cihazlar, ticari ve endüstriyel uygulamalara yönelik klasik çelik ve galvanize saclar

için manuel ve otomatik uygulamalarda kullanılmaktadır:

Makine ve alet yapımı,

-

Çelik konstrüksiyon,

-

Tesis inşaatı ve konteyner yapımı,

-

Tersaneler ve Offshore,

-

Metal ve portal imalatı,

-

Raylı taşıt yapımı

-

Metal işleme sektörü

-

Cihaz üzerindeki
uyarı notları

Güç kaynağında uyarı notları ve güvenlik sembolleri bulunur. Bu uyarı notları ve
güvenlik sembolleri yerlerinden çıkartılmamalı ya da bunların üzeri kapatılmam-

alıdır. Notlar ve semboller, mal ve can kaybına yol açabilecek hatalı kullanımlara
karşı sizi uyarır.

21

Güç kaynağındaki uyarı notları

Kaynak yapmak tehlikelidir. Aşağıdaki temel koşullar yerine getirilmelidir:

Yeterli düzeyde kaynak yapma kalifikasyonu

-

Uygun koruma ekipmanı

-

İlgisi olmayan personelin uzak tutulması

-

Tarif edilen işlevleri, aşağıdaki dokümanları tam olarak okuduktan ve anladıktan
sonra kullanın:

bu kullanım kılavuzu

-

başta güvenlik kuralları olmak üzere sistem bileşenlerine ait tüm kullanım

-

kılavuzları

22

MIG/MAG kaynağı için kaynak yöntemi, prosesler
ve kaynak karakteristik eğrileri

Genel Birbirinden çok farklı malzemeleri efektif olarak işleyebilmek için, güç kaynağında

farklı kaynak yöntemleri, prosesler ve kaynak karakteristik eğrileri mevcuttur.

Kaynak karakte­ristik eğrileri

Kaynak prosesi ve koruyucu gaz kombinasyonuna göre, ilave malzeme seçimin­de farklı proses açısından optimize edilen kaynak karakteristik eğrileri mevcut-

tur.
Kaynak prosesine yönelik tamamlayıcı işaret, özellikler ve kaynak karakteristik
eğrisinin nasıl kullanılacağına ilişkin bilgi verir:

Kaynak karakteristik eğrisinin kendine özgü özellikleri:

Steel Alışagelmiş kaynak işleri için karakteristik eğrileri

Steel Root Etkili arklı kök pasoları için karakteristik eğrileri

Steel Dynamic Konsantre arklı yüksek kaynak hızları için karakteristik eğrileri

TR

MIG/MAG stan­dart sinerjik kay­nağın kısaca
tanımlanması

Hava karbon ark
kesicilerin kısa
tanımı (Arc Air

Gouging)

MIG/MAG standart sinerjik

MIG/MAG standart sinerjik kaynağı, aşağıdaki ark biçimlerine sahip olan tüm güç
aralığı üzerine bir MIG/MAG kaynak prosesidir:

Kısa ark
Damlacık geçişi, kısa devre sırasında düşük güç aralığında gerçekleşir.

Geçiş arkı
Kaynak damlacığı, kaynak telinin ucunda büyür ve orta güç aralığında daha kısa
devre sırasında aktarılır.

Sprey arkı
Yüksek güç aralığında kısa devreden muaf bir malzeme aktarımı gerçekleşir.

Karbon kesme işlemi esnasında karbon elektrot ve iş parçası arasında bir ark
ateşlenir, ana malzeme eritilir ve basınçlı havayla üflenir.
Karbon kesme için işletim parametreleri özel bir karakteristik eğri ile tanıml-
anmıştır.

Uygulamalar:

İş parçalarındaki boşlukların, gözeneklerin veya çapak kalıntılarının giderilme-

-

si
Dökümhanelerde dökümlerin ayrılması veya komple iş parçası yüzeylerinin

-

işlenmesi
Kaba saclar için kenar hazırlığı

-

Kaynak dikişlerinin hazırlanması ve düzeltilmesi

-

Kök pasolarının ve hatalı yerlerin düzeltilmesi

-

Hava boşluklarının oluşturulması

-

23

Sistem bileşenleri

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

Genel bilgi Güç kaynakları farklı sistem bileşenleri ve opsiyonları ile çalıştırılabilir. Güç kayn-

aklarının kullanım alanına bağlı olarak prosedürler optimize edilebilir, kullanım ve
işletim basitleştirilebilir.

Güvenlik

Genel bakış

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

(1) Torç
(2) Tel sürme

24

(3) Tel sürme ünitesi tespit yuvası
(4) Bağlantı hortum paketleri
(5) Akım kaynağı
(6) Soğutma ünitesi
(7) Taşıma arabası ve gaz tüpü tutucusu
(8) Şasi ve elektrot kablosu

TR

25

Opsiyonlar

Genel bilgi Aşağıda belirtilen opsiyonlar tüm güç kaynağı türleri için mevcuttur.

Otomatik arabi­rim

Otomatik arabirim, akım kaynağının otomatik kumanda ile bağlantısı için kullanılır.
Aşağıdaki sinyaller otomatik arabirim üzerinden aktarılabilir:

Sinyal girişi: Kaynak start / Kaynak sonu

Pin X1:1 ve Pin X1:2 arasında gerilimsiz kontak (buton, röle,...) için sinyal girişi

-

Otomatik kumanda sinyal girişi, güç kaynağı tarafından torç sinyal girişi gibi

-

işlenir - işletim modunun doğru şekilde ayarlanmasına dikkat edin (2 adımlı ya
da 4 adımlı mod)
Optimum sinyal aktarımı için altın yüzey kaplamalı kontaklar kullanın

-

Sinyal çıkışı: Akım sinyali

Pin X 1:3 ve Pin X 1:4 arasında gerilimsiz kontak

-

NOT!

Otomatik arabirim, maksimum 500 V DC gerilime sahip kaynak akım devresine
yönelik bir fonksiyon ayrımı tedarik eder.

Kaynak akım devresine yönelik güvenli bir fonksiyon ayrımı için 1500 V DC gerilim
değerinden büyük bir izolasyon gerilimine sahip röle kullanın.

Teknik veriler Sinyal girişi Kaynak başlangıcı / Kaynak sonu

U

maxAC

I

max

5 V

4 mA

CO2 gazı ön
ısıtıcı bağlantısı

Teknik veriler Sinyal çıkışı Akım sinyali

U

I

max

max

24 V

20 mA

CO2 gazı ön ısıtıcı bağlantı noktasına gaz basınç düşürücü için harici gaz ön ısıtıcısı
bağlanabilir. Gaz ön ısıtıcı 36 V gerilimle beslenmelidir.

NOT!

Gaz ön ısıtıcı yalnızca kaynak işletimi esnasında gerilimle beslenmelidir.

Gaz ön ısıtıcısının gücü 150 W değerinin üstüne çıkmamalıdır.
Gaz ön ısıtıcı kaynağı aşırı yüke ve kısa devreye karşı güvenceye alınmıştır.

Teknik Özellikler

U

A

P

A, max

36 V

AC

150 W

26

Mekanik ön pa­nel kilidi

Kumanda panelinde yanlışlıkla ayar değişiklikleri yapılmasını önlemek için güç kay­nağında mekanik ön panel kilidi mevcuttur. Mekanik ön panel kilidi yatay pozisyon-

daysa:

kumanda paneli üzerinde ayar yapılamaz,

-

yalnızca parametre ayarlarına erişilebilir,

-

kilitleme sırasında dolu bir hafıza tuşu seçilmişse dolu hafıza tuşlarının her bi-

-

rini görüntülemek mümkündür.

Tuş kilidi aktif:

ekranda "CLO | SEd" gösterilir

Tuş kilidi devre dışı:

ekranda "OP | En" gösterilir

TR

VRD: Güvenlik

fonksiyonu

Voltage Reduction Device (VRD) gerilim azaltmaya yönelik opsiyonel bir güvenlik
ekipmanıdır. Ark kaynağı sebebiyle elektrik çarpması veya elektrik kazası riskinin

oldukça yüksek olduğu ortamlar için önerilir:

Kaynakçının vücut direnci düşükse

-

Kaynakçı, iş parçasına veya kaynak devresinin başka bir parçasına dokunmak

-

suretiyle çok belirgin bir tehlikeye maruz kalmışsa

Düşük bir vücut direnci şu durumlarda olasıdır:

Çevrede su olması

-

Nem

-

Yüksek ısı, özellikle 32 ° C (89,6 ° F) üzerindeki ortam sıcaklıklarında

-

Islak, nemli veya sıcak ortamlarda, nem veya ter, cilt direncinin yanı sıra koruyucu
ekipman ve giysilerin izolasyon direncini belirgin derecede azaltır.

Bu tür ortamlara şunlar olabilir:

İnşaat sırasında inşaat alanının belirli alanlarının kurutulması için kurulan

-

geçici baraj inşaatları (koferdam/su tutmalık)
Çukur

-

Maden ocakları

-

Yağmur

-

kısmen suyla kaplanmış alanlar

-

Su püskürtülen bölgeler

-

VRD seçeneği, elektrot ve iş parçası arasındaki gerilimi düşürür. Emniyetli durum-
da, aktüel olarak seçilmiş kaynak yönteminin göstergesi sürekli yanar. Emniyetli
durum aşağıdaki gibi tanımlanır:

Çıkış gerilimi, rölantide azami 35 V ile sınırlanmıştır.

-

VRD: Güvenlik
prensibi

Kaynak işletimi etkin olduğu sürece (kaynak devresi direnci < 200 Ohm), aktüel ol-
arak seçili kaynak yönteminin göstergesi yanıp söner ve çıkış gerilimi 35 V sınırını

aşabilir.

Kaynak devresi direnci minimum gövde
direncinden büyüktür (200 Ohm
değerinden büyük veya tam 200 Ohm):

VDÜ etkin

-

Boşta çalışma gerilimi 35 V değeri-

-

ne sınırlanmıştır
Çıkış gerilimiyle istenmeyen kontak

-

tehlikeli değildir

27

Kaynak devresi direnci asgari vücut di­rencinden küçüktür (200 Ohm değerin­den küçük):

VRD etkin değil

-

Yeterli kaynak gücü temin etmek

-

için çıkış gerilimi sınırlaması olmaz
Örnek: Kaynak başlangıcı

-

Örtülü elektrot kaynağı işletim türü için geçerli:
Kaynak bitiminden sonra 0,3 saniye içinde:

VRD tekrar etkin

-

Çıkış geriliminin 35 V değerine sınırlanması yeniden sağlanır

-

28

Kumanda elemanları ve bağlantılar

29

30

Synergic kumanda paneli

Genel bilgiler Kumanda paneli, fonksiyonlar bakımından mantıklı bir biçimde kurulmuştur. Kayn-

ak için gerekli her bir parametre tuşlar vasıtasıyla kolayca seçilebilir ve

tuşlar veya ayar düğmesi ile değiştirilebilir

-

kaynak işlemi sırasında dijital göstergede görüntülenebilir

-

Synergic fonksiyon nedeni ile parametre değişikliği sırasında diğer tüm parametre­ler de birlikte ayarlanır.

NOT!

Yazılım güncellemeleri nedeniyle, cihazınızda bu kullanım kılavuzunda açıklanm­amış fonksiyonlar bulunabilir veya tersi durum söz konusu olabilir.

Ayrıca bazı resimler cihazınızdaki kontrol elemanlarından biraz farklı olabilir. Anc­ak bu kontrol elemanlarının çalışma prensibi özdeştir.

Synergic kumanda panelinde güç kaynağı malzeme kalınlığı, ek malzeme, tel çapı
ve koruyucu gaz gibi genel bilgilere göre optimum kaynak parametresi ayarını hes-
aplar. Bu şekilde kaydedilmiş uzmanlık bilgileri her zaman kullanılmış olur. Elle
düzeltmeler daima yapılabilir. Aynı şekilde Synergic kumanda paneli sadece elle
parametre ayarını da destekler.

TR

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

31

Sinerjik kuman-

(1)
(2)

(3)
(4)

(5)

(6)(7)

(14)(13)

(12)

(11)

(10) (8)

(9)

(15) (16)

da paneli

(1) Parametre seçim tuşu sağaste

a) aşağıdaki parametreleri seçmek içindir

Ark uzunluğu düzeltimi

ark uzunluğunu düzeltmek içindir

V* cinsinde kaynak gerilimi)

Kaynak başlangıcından önce programlanmış parametrelerden el­de edilen bir referans değer otomatik olarak görüntülenir. Kaynak
işlemi sırasında mevcut gerçekleşen değer görüntülenir.

Dinamik

damlacık geçişi anında kısa devre dinamiğinin etkisi içindir

- ... daha sert ve daha kararlı ark
0 ... nötr ark
+ ... zayıf ve az çapaklı ark

b) ayar menüsünde parametre değiştirmek içindir

(2) Parametre seçim tuşu sol

a) aşağıdaki parametreleri seçmek içindir

Sac kalınlığıl

mm veya in. olarak malzeme kalınlığı.

Örneğin, seçilecek kaynak akımı bilinmiyorsa, malzeme kalınlığının
girilmesi yeterlidir ve gereken kaynak akımı ve *) ila işaretli diğer
parametreler otomatik olarak ayarlanır.

32

Kaynak akımı *)

A olarak kaynak akımı
Kaynak başlangıcından önce programlanmış parametrelerden el­de edilen bir referans değer otomatik olarak görüntülenir. Kaynak
işlemi sırasında mevcut gerçekleşen değer görüntülenir.

Tel hızı*)

m/dk. veya ipm. olarak tel sürme.

b) ayar menüsünde parametre değiştirmek içindir

(3) Ayar düğmesi sağ

ark uzunluğu düzeltimi, kaynak gerilimi ve dinamik parametrelerini
değiştirmek içindir
ayar menüsünde parametre değiştirmek içindir

(4) Soldaki ayar düğmesi

malzeme kalınlığı, kaynak akımı ve tel sürme hızı parametrelerini değiştir-
mek içindir
ayar menüsünde parametre seçmek içindir

(5) Hafıza tuşları (Easy Job)

en fazla 5 çalışma noktasını hafızaya alır

(6) Kaynak yöntemi tuşu **)

kaynak yöntemi seçmek içindir

TR

MANUAL - MIG/MAG standart manuel kaynak

SYNERGIC - MIG/MAG standart sinerjik kaynağı

STICK - Örtülü elektrot kaynağı

(7) İşletim modu tuşu

işletim modunu seçmek içindir

2 T - 2 tetik modu

4 T - 4 tetik modu

S 4 T - Özel 4 tetik modu

(8) Koruyucu gaz tuşu

Kullanılan koruyucu gazı seçmek içindir. SP parametresi ek koruyucu
gazlar için öngörülmüştür.
Seçilen koruyucu gazla birlikte ilgili koruyucu gaz arkasındaki LED yanar.

(9) Tel çapı tuşu

Kullanılan tel makarası çapını seçmek içindir. SP parametresi ilave tel
makarası çapı için öngörülmüştür.
Seçilen tel çapı ile birlikte ilgili tel çapı arkasındaki LED yanar.

(10) Malzeme tipi tuşu

Kullanılan ilave malzemeyi seçmek içindir. SP parametresi ilave malze-
meler için öngörülmüştür.
Malzeme tipi seçildiğinde ilgili ilave malzeme arkasındaki LED yanar.

33

(11) Boşta tel sürme tuşu

Tuşa basın ve basılı tutun:
Torç hortum paketine gazsız boşta tel sürme

Tuş basılı tutulduğu esnada tel tahriki tel sürme hızıyla çalışır.

(12) Gaz kontrol tuşu

Basınç düşürücüde gerekli gaz miktarının ayarlanması.
Tuşa bir kez basın: Koruyucu gaz akışı başlar
Tuşa yeniden basın: Koruyucu gaz akışı durur

Gaz kontrol tuşuna tekrar dokunulmadı takdirde koruyucu gaz akışı 30 s
sonra durur.

(13) Punta kaynağı / aralık SF - göstergesi,

puntalama süresi / metod kaynağı süresi (SPt) ayar parametresinde bir
ayar yapıldıysa yanar (Punta kaynağı veya metod kaynağı işletim modu

devrededir)

(14) Metal geçişli ark ekranı

Kısa ark ve sprey ark arasında çapaklı bir geçiş arkı ortaya çıkar. Bu kritik
bölgeye dikkat çekmek için, metal geçişli ark göstergesi yanar.

(15) HOLD göstergesi

Her kaynak sonunda kaynak akımının ve kaynak geriliminin mevcut
gerçekleşen değerleri kaydedilir - HOLD göstergesi yanar.

(16) Gerçek Enerji Girdisi

kaynakta kullanılan enerjinin göstergesidir.

Gerçek enerji girdisi göstergesi ayar menüsünde 2nci seviyede ayarlanm-
alıdır - EnE parametre. Kaynak yapma sırasında değer sürekli olarak art­an enerji verimine uygun biçimde sürekli olarak artar. Bir sonraki kaynak
başlangıcına veya güç kaynağının yeniden açılmasına kadar kaynak sonu­nu takiben beliren son değer kayıtlı kalır - HOLD ekranı yanar.

*) Bu parametrelerden biri seçilirse, MIG/MAG standart sinerjik kaynağı

yönteminde sinerjik fonksiyonu nedeniyle ayrıca diğer tüm parametreler
ve kaynak gerilimi parametresi de otomatik olarak ayarlanır.

**) Voltaj düşürme ünitesi opsiyonuyla bağlantılı olarak, seçili mevcut kaynak

yöntemi göstergesi aynı zamanda durum göstergesi işlevi görür:

Gösterge sürekli yanar: Gerilim azaltma (Voltaj düşürme ünitesi) et-

-

kindir ve çıkış gerilimini minimum 35 V ile sınırlar.
Bir kutup çıkışı meydana geldiğinde gösterge yanıp söner, böylelikle

-

çıkış gerilimi 35 V'nin üzerinde olabilir.

34

Servis paramet-

+

resi

Eş zamanlı olarak parametre seçim tuşlarına basarak çeşitli servis parametreleri­nin sorgulanması mümkündür.

Göstergenin açılması

TR

1

Parametre seçimi

2

Mevcut parametreler

Örneğin:

1.00 | 4.21

Örnek:
2 | 491

Örneğin:

r 2 | 290

Ekranda ilk parametre olan “Donanım
yazılımı sürümü” görüntülenir, örn.
“1.00 | 4.21”

İşletim modu ve kaynak yöntemi tuşları
ya da soldaki ayar düğmesi vasıtasıyla
istediğiniz ayar parametresini seçin

Açıklama

Donanım yazılımı sürümü

Kaynak programı konfigürasyonu

Güncel olarak seçilmiş kaynak progr­amının numarası

Örnek:
654 | 32.1
= 65 432,1 sa
= 65 432 h 6 dak.

İlk devreye almadan itibaren geçen
gerçek ark yanma süresine ilişkin ekran
Uyarı: Ark yakma süresi göstergesi, ki-
ra bedeli, garanti hizmeti veya benzeri
durumlar için hesaplama bazı olarak
uygun değildir.

Örneğin:
iFd | 0.0

Tel tahriki için A cinsinden motor akımı
Bu değer motor çalıştığı sürece değişir.

2. 2. Servis teknisyenleri için menü aşam­ası

35

Tuş kilidi Kumanda panelinde kazara meydana gelen ayar değişikliklerini engellemek için

+

tuş kilidi seçilir. Tuş kilidi etkin olduğu sürece

kumanda paneli üzerinde ayar yapılamaz

-

yalnızca parametre ayarlarına erişilebilir

-

kilitleme sırasında dolu bir hafıza tuşu seçilmişse dolu hafıza tuşlarının her bi-

-

rini görüntülemek mümkündür

Tuş kilidini aktif hale getirme/devreden çıkarma:

1

Tuş kilidi etkin:
Göstergelerde “CLO | SEd” mesajı

görüntülenir.

Tuş kilidi devre dışı:
Göstergelerde “OP | En” mesajı

görüntülenir.

Tuş kilidi mekanik ön panel kilidi opsiyonu üzerinden de etkinleştirilebilir ve devre
dışı bırakılabilir.

36

Bağlantılar, şalterler ve mekanik bileşenler

(1)

(2)

(3)

(4)

(6)

(7)

(9)

(8)

(5)

TSt 3500 / 5000
Syn güç kaynağı

(1) (-) - Bayonet kilit mekanizmalı akım soketi

kullanım alanları

MIG/MAG kaynağı durumunda şasi kablosunun bağlanması

-

Örtülü elektrot kaynağında elektrot veya şasi kablosunun bağlanması

-

(elektrot tipine bağlı olarak)

TR

(2) Şebeke şalteri

güç kaynağını devreye almak ve devreden çıkarmak içindir

(3) (+) - Bayonet kilit mekanizmalı akım soketi

kullanım alanları

MIG/MAG kaynağı konumunda bağlantı hortum paketinden akım kab-

-

losunun bağlanması
Örtülü elektrot kaynağında elektrot veya şasi kablosunun bağlanması

-

(elektrot tipine bağlı olarak)

(4) Gaz ön ısıtıcı prizi (opsiyonel)

(5) Otomat arayüz (opsiyonel)

(6) EASY DOCUMENTATION etiketi

(7) Gerilim azaltıcısına sahip şebeke kablosu

(8) LocalNet bağlantı noktası

Tel sürme ünitesi için standart hale getirilmiş bağlantı (bağlantı hortum pa-
keti)

(9) Hava filtresi

temizlik için yana doğru çekerek çıkarın

37

38

Kurulum ve işletmeye alma

39

40

Kaynak işletimi için minimum konfigürasyon

Genel bilgi Güç kaynağı ile çalışmak için kaynak yöntemine bağlı olarak belirli bir minimum

konfigürasyon gereklidir.
Aşağıda kaynak işletimi için kaynak yöntemleri ve bunlara uygun minimum kon­figürasyon tanımlanmıştır.

TR

Gaz soğutmalı
MIG/MAG kay­nağı

Su soğutmalı
MIG/MAG kay­nağı

Örtülü elektrot
kaynağı

Akım kaynağı

-

Şasi kablosu

-

MIG/MAG torcu, gaz soğutmalı

-

Koruyucu gaz bağlantısı (koruyucu gaz beslemesi)

-

Tel sürme (VR 5000 Remote)

-

Bağlantı hortum paketi, gaz soğutmalı

-

Kaynak teli

-

Güç kaynağı

-

Soğutma ünitesi

-

Şasi kablosu

-

Su soğutmalı MIG/MAG torcu

-

Koruyucu gaz bağlantısı (koruyucu gaz beslemesi)

-

Tel sürme (VR 5000 Remote)

-

Su soğutmalı opsiyonu (VR 5000 Remote için)

-

Su soğutmalı bağlantı hortum paketi

-

Kaynak teli

-

Güç kaynağı

-

Şasi kablosu

-

Elektrot tutucu

-

Örtülü elektrotlar

-

41

Kurulumdan ve işletmeye almadan önce

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

Amaca uygun
kullanım

Kurulum yönet-

melikleri

Güç kaynağı yalnızca MIG/MAG ve örtülü elektrot kaynağı için tahsis edilmiştir.
Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun
olarak kabul edilmez.
Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir:

kullanım kılavuzundaki tüm bilgi notlarına uyulması

-

denetim ve bakım işlerinin yapılması

-

Cihaz, IP23 koruma derecesine göre test edilmiştir, bunun anlamı şudur:

ø 12 mm’den (0.49 in.) daha büyük katı yabancı maddelerin girişine karşı koru-

-

ma
Düşey doğrultudan 60°’lik açıya kadar püskürtme suyuna karşı koruma

-

Cihaz, IP23 koruma derecesi uyarınca dış mekana yerleştirilebilir ve çalıştırılabilir.
Doğrudan neme (örn. yağmur nedeniyle) maruz kalması önlenmelidir.

TEHLİKE!

Cihazın aşağı düşmesinden veya devrilmesinden doğabilecek tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Cihazı düz, sağlam alt zemine hizalı bir şekilde yerleştirin.

▶

Montaj sonrasında tüm vida bağlantılarının sıkı yapılmış olduğunu kontrol

▶

edin.

42

TEHLİKE!

Şebeke
bağlantısı

Cihazdaki elektrik ileten toz sebebiyle elektrik çarpma tehlikesi mevcuttur.

Ciddi can ve mal kayıpları meydana gelebilir.

Cihaz sadece hava filtresi monte edilmişse çalıştırılmalı. Hava filtresi IP23 se-

▶

viyesinde bir koruma derecesi sağlamak için önemli bir güvenlik donanımı
oluşturur.

Havalandırma kanalı çok önemli bir güvenlik donanımıdır. Kurulum yerinin

seçiminde soğutma havasının ön ve arka taraftaki hava yarıklarından serbestçe gi­rip çıkabilmesine dikkat edilmelidir. Ortaya çıkabilecek elektriği ileten tozun (örn.
taşlama işleri) cihaz içine çekilmesine izin verilmemelidir.

Cihazlar güç levhasında belirtilen şebeke gerilimi için tasarlanmıştır. Şebeke kab-

losu veya fişi cihaz modeliniz için uygun değilse, bunlar ulusal standartlara uygun
olarak monte edilmelidir. Şebeke kablosunun sigortası teknik verilere uygun olar-
ak temin edilmelidir.

DİKKAT!

Yeterince boyutlandırılmamış elektrik tesisatları nedeniyle tehlikesi söz konusu­dur.

Maddi hasarlara neden olabilir.

Şebeke kablosunu ve sigortasını mevcut güç beslemesine uygun olarak belir-

▶

lenmelidir.
Güç levhasındaki teknik veriler geçerlidir.

TR

43

Şebeke kablosunu bağlayın

Güvenlik

Hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

▶
▶

Doğru hazırlanmayan şebeke kablosu sebebiyle tehlike.

Kısa devreler ve maddi hasarlar meydana gelebilir.

▶

Genel Şebeke kablosu bağlı değilse, devreye alma öncesinde bağlantı gerilimine uygun

bir şebeke kablosu monte edilmelidir.
Aşağıdaki kablo kesitleri için güç kaynağına bir gerilim azaltma monte edilmelidir:

TEHLİKE!

Aşağıda açıklanan işlemler yalnızca eğitimli uzman personel tarafından
yapılmalıdır.
Ulusal normları ve yönetmelikleri dikkate alın.

DİKKAT!

Sıyrılmış şebeke kablosunun tüm faz iletkenlerini ve koruyucu iletkenini kablo
yüksükleri ile donatın.

Güç kaynağı Kablo kesiti

olarak monte edilmiş geri­lim azaltıcı

Kanada / ABD için

Avrupa

Belirtilen şebeke
kabloları ve geri-
lim azaltmalar

TSt 3500 Syn AWG 12 *) 4G2.5

TSt 5000 Syn AWG 10 *) 4G4

TSt 3500 MV Syn AWG 10 *) 4G4

TSt 5000 MV Syn AWG 6 *) 4G10

*) Kablo tipi Kanada / ABD: Extra-hard usage

Diğer kablo kesitleri için uygun gerilim azaltmalar belirlenmelidir.

Güç kaynağı Şebeke gerilimi Kablo kesiti

Kanada / ABD Avrupa

TSt 3500 Syn 3 x 380 / 400 V AWG 12 *) 4G2.5

3 x 460 V AWG 12 *) 4G2.5

TSt 5000 Syn 3 x 380 / 400 V AWG 8 *) 4G4

3 x 460 V AWG 10 *) 4G4

TSt 3500 MV Syn 3 x 208 / 230 / 400 / 460VAWG 10 *) 4G4

44

TSt 5000 MV

3

1

2

5

4

7

3

4

100mm

(4inch)

PE

2

3 x 208 / 230 / 400 / 460VAWG 6 *) 4G10

Syn

*) Kablo tipi Kanada / ABD: Extra-hard usage

Farklı kablolara yönelik ürün numarasını cihazın yedek parça listesinde bulabilirsi-

niz.

AWG ... American wire gauge (= Amerikan tel ölçüsü)

TR

Şebeke kablosu­nu bağlayın

Avrupa için geri-
lim azaltıcının
monte edilmesi

Şebeke kablosu bağlı değilse, devreye alma öncesinde bağlantı gerilimine uygun
bir şebeke kablosu monte edilmelidir.

Koruyucu iletken, faz iletkenlerinden yakl. 10 - 15 mm (0.4 - 0.6 in.) daha uzun ol-
malıdır.

Şebeke kablosu bağlantısına yönelik resimli bir gösterim, aşağıdaki gerilim azaltm-
ayı monte etme ya da Kanada/ABD için gerilim azaltmayı monte etme bölümlerin-

de bulunur. Şebeke kablosunu bağlamak için aşağıdaki adımları takip edin:

Cihazın yan tarafını sökün

1

Şebeke kablosunu, koruyucu iletken ve faz iletkenleri bağlantı terminaline

2

düzgünce bağlanabilecek şekilde takın.
Koruyucu iletkene ve faz iletkenine damar uç manşonu takın

3

Koruyucu iletkeni ve faz iletkenini bağlantı terminaline bağlayın

4

Şebeke kablosunu gerilim azaltıcı vasıtasıyla sabitleyin

5

Cihazın yan tarafını yerine takın

6

1

2

45

3

1

3

3

3

3

3

4

4x

3

1,2 Nm

1

4

3

2

5

6

3

1

2

5

4

7

4

Kanada/ABD için
gerilim az­altıcının monte

edilmesi

5

ÖNEMLİ! Faz iletkenini kablo bağını

kullanarak bağlantı terminali yakınınd-
an birleştirin.

1 2

46

3

1

3

3

3

3

3

4

4x

3

3,5 Nm

1

4

3

2

5

6

4

TR

5

ÖNEMLİ! Faz iletkenini kablo bağını

kullanarak bağlantı terminali yakınınd-
an birleştirin.

47

Jeneratör işletimi

Jeneratör işleti-

mi

Güç kaynağı jeneratör için uygundur.

Gerekli jeneratör gücünün ayarlanması için güç kaynağının maksimum görünür

gücü S
Güç kaynağının maksimum görünür gücü S

3 fazlı cihazlar: S

1 fazlı cihazlar: S

Cihaz performans tabelası veya teknik verilere göre I

Jeneratörün gerekli görünür gücü S

S

= S

GEN

1maks

1maks

gereklidir.

1maks

1maks

x 1,35

= I

= I

1maks

1maks

x U1 x √3

x U

1

GEN

şu şekilde hesaplanır:

1maks

ve U

1maks

1

aşağıdaki el kararı formül ile hesaplanır:

Kaynak işlemi tam güçle yapılmadığında daha küçük bir jeneratör kullanılabilir.

ÖNEMLİ! Jeneratörün görünür gücü S
gücünden S

daha küçük olmamalıdır!

1maks

güç kaynağının maksimum görünür

GEN

3-fazlı jeneratörlerde 1-fazlı cihazlar işletildiğinde belirtilen jeneratör görünür
gücünün çoğunlukla sadece jeneratörün tüm üç fazında mevcut olabileceği dikka-

te alınmalıdır. Gerektiği takdirde jeneratörün tek fazlı durumdaki gücüne ilişkin
bilgileri jeneratör üreticisinden alın.

NOT!

Jeneratörün verilen gerilimi, şebeke gerilimi toleransı aralığının hiç bir zaman
altına düşmemeli veya üstüne çıkmamalıdır.

Şebeke gerilimi tolerans bilgisi "Teknik Özellikler" bölümünde yer almaktadır.

48

İşletmeye alma

Genel bilgiler Devreye alma işlemi manuel, su soğutmalı MIG/MAG kullanımına dayalı olarak

açıklanmaktadır.

TR

Sistem bileşenle­rine ait bilgiler

Sistem bileşenle­rini oluşturma

(Genel görünüm)

Aşağıda belirtilen çalışma adımları ve işlemler, aşağıdaki birbirinden farklı sistem
bileşenlerine yönelik notlar içerir

Taşıma arabası

-

Ayaklı konsol

-

Soğutma üniteleri

-

Tel sürme üniteleri

-

Bağlantı hortum paketleri

-

Torç vb.

-

Sistem bileşenlerinin montajına ve bağlantısına yönelik ayrıntılı bilgileri sistem bi­leşenlerinin ilgili kullanım kılavuzlarından elde edebilirsiniz.

TEHLİKE!

Hatalı olarak gerçekleştirilen işlemler ciddi can ve mal kayıplarına yol açabilir.

Aşağıda tarif edilen işlemler yalnızca eğitimli uzman personel tarafından

▶

yapılmalıdır!
"Güvenlik kuralları" bölümünü dikkate alın!

▶

Aşağıdaki resim her bir sistem bileşeninin yapısı hakkında sizler için genel bir bakış
ortaya koyacaktır.

49

Tel sürme ünite-

1

sini güç kaynağı
üzerine yerleştir­me

DİKKAT!

Düşen tel sürme nedeniyle can ve mal kaybı tehlikesi.

Tel sürme ünitesini pivot pimi üzerine sağlam bir şekilde oturmasını ve cihazl-

▶

arın, ayaklı konsolların ve taşıma arabasının dengeli bir şekilde yerleşimini
sağlayın.

1

50

Bağlantı hortum

1

2

3

4

2

1

3

4

1

2

7

4

5

6

3

paketinin gerilim
azaltıcısının
monte edilmesi

1

2

TR

Bağlantı hortum

paketinin

bağlanması

Gerilim azaltıcının taşıma arabasına monte edil-
mesi

Gerilim azaltıcının tel sürme ünitesine monte
edilmesi

ÖNEMLİ! Aşınma belirtilerinin önüne geçmek için kablolar montajı esnasında "içe
doğru döngü" oluşturmamalıdır. 1,2 m (3 ft. 11.24 in.) uzunluğundaki bağlantı hor­tum paketleri için bir gerilim giderici öngörülmemiştir.

TEHLİKE!

Hatalı montaj ciddi can ve mal kayıplarına yol açabilir.

Tarif edilen çalışma adımlarını yalnızca kullanım kılavuzunu tamamen oku-

▶

duğunuzda ve anladığınızda uygulayın.

NOT!

Bağlantı hortum paketi bağlantısı esnasında,

tüm bağlantıların sıkı bir şekilde yapıldığını,

▶

tüm kablo, iletim hatları ve hortum paketlerinin hasarsız ve doğru şekilde izo-

▶

le edilmiş olduğunu kontrol edin

ÖNEMLİ! Gaz soğutmalı sistemlerde soğutma ünitesi bulunmaz. Gaz soğutmalı
sistemlerde su kaynağı bağlantısı iptal edilir.

1

2

51

Gaz tüpünü
bağlama

TEHLİKE!

Devrilen gaz tüpleri nedeniyle ciddi can ve mal kaybı tehlikesi.

Gaz tüplerinin kullanımında

Gaz tüplerini düz ve sağlam alt zemine dengeli bir şekilde yerleştirin

▶

gaz tüplerini devrilmemeleri için sıkıca tutturun

▶

VR-Yuva opsiyonunu monte edin

▶

Gaz tüpü üreticisinin güvenlik kurallarına riayet edin

▶

Gaz tüpünü taşıma arabasının tab-

1

anı üzerine yerleştirin
Gaz tüpünü tüp kemeri vasıtasıyla

2

gaz şişesinin üst bölgesine (ancak
boyun bölgesinden tutturmayın)
devrilmemesi için sıkıca tutturun

Gaz tüpünün koruma klapesini

3

çıkartın
Etrafındaki kiri uzaklaştırmak için

4

gaz tüpünün vanasını hafifçe açın
Basınç düşürücüdeki contayı kont-

5

rol edin
Basınç düşürücüyü gaz tüpü üzeri-

6

ne döndürerek yerleştirin ve sıkın
Bağlantı hortum paketinin koruyu-

7

cu gaz hortumunu gaz hortumu
vasıtasıyla basınç düşürücüye
bağlayın

NOT!

US cihazları gaz hortumu için bir adaptörle tedarik edilir:

Adaptörü çevirmeden önce gaz manyetik valfinin erkek dişlerini uygun vasıtal-

▶

arla sızdırmaz hale getirin.
Adaptörü gaz kaçağı açısından kontrol edin.

▶

52

Şasi bağlantısı

1

3

2

oluşturma

NOT!

Şasi bağlantısı oluşturulurken aşağıdaki noktalara dikkat edin:

Her güç kaynağı için ayrı bir şasi kablosu kullanın

▶

Artı kabloyu ve şasi kablosunu mümkün olduğunca uzun ve birbirine yakın tu-

▶

tun
Tekli güç kaynaklarının kaynak devresi hatlarını alansal olarak birbirinden

▶

ayırın
Birden fazla şasi kablosunu paralel döşemeyin;

▶

bir paralel döşeme yapılması mecbursa, kaynak devresi hatları arasında en az
30 cm’lik bir mesafe bırakın
Şasi kablosunu olabildiğince kısa tutun, kablo kesitini büyük tutun

▶

Şasi kablosunu çaprazlamayın

▶

şasi kablosu ve bağlantı hortum paketi arasında ferromanyetik malzemeler-

▶

den kaçının
Uzun şasi kablolarını çözmeyin - Bobin etkisi!

▶

uzun şasi kablolarını düğümlerle döşeyin
Şasi kablolarını demir borulara, metal kablo içlerine veya çelik traverslere

▶

döşemeyin, kablo kanalları oluşmasını önleyin;
(bir demir boruya artı kablosunun ve şasi kablosunun birlikte döşenmesi sorun

yaratmaz)
Birden fazla şasi kablosu mevcutsa, iş parçasındaki şasi noktalarını mümkün

▶

olduğunca birbirinden ayırın ve tekli arkların altında çapraz elektrik yolları
oluşmasına izin vermeyin.
dengelenmiş bağlantı hortum paketleri kullanın (entegre şasi kablolu bağlantı

▶

hortum paketleri)

TR

1

53

MIG/MAG torcu

2

1

4

4

5

6

3

6

3

31
2

4
5

7

bağlama

1

* monte edilen su bağlantı noktası ve
su soğutmalı torç opsiyonu için

Besleme makar­alarını yerleştir-
me / değiştirme

DİKKAT!

Besleme makaralarının birden hızla yükselmesi nedeniyle tehlike.

Yaralanma ve can kaybı meydana gelebilir.

Kolun kilidini açarken parmaklarınızı kolun sol ve sağ bölgesinden uzak tutun.

▶

1

2

DİKKAT!

Açık duran besleme makaraları sebebiyle tehlike.

Yaralanma ve can kaybı meydana gelebilir.

Besleme makarasını değiştirdikten sonra her zaman 4 makaralı tahrik motoru-

▶

nun koruyucu kapağı monte edin.

54

3

8

6

7

9

3

1

2

2

5

4

4

3

4

5

5

6

1

2

3

4

TR

Tel makarasını

yerleştirme

DİKKAT!

Makaraya sarılan kaynak telinin yay etkisi nedeniyle yaralanma tehlikesi.

Tel makarasını yerleştirme sırasında geriye yaylanan kaynak teli nedeniyle ort-

▶

aya çıkabilecek yaralanmaları önlemek için kaynak telinin ucunu iyice sıkın.

DİKKAT!

Aşağı düşen tel makarası nedeniyle yaralanma tehlikesi.

Tel makarası yuvasına tel makarasının sağlam bir şekilde oturması temin edil-

▶

melidir.

DİKKAT!

Yanlış tarafa yerleştirilen emniyet halkalı tel makarasının düşmesi sonucu can
kaybı ve maddi hasar riski.

Emniyet halkasını daima soldaki şekle uygun olarak yerleştirin.

▶

55

1

Tel bobinini yer-

leştirme

DİKKAT!

Makaraya sarılan kaynak telinin yay etkisi nedeniyle yaralanma tehlikesi.

Tel bobini yerleştirme sırasında geriye yaylanan kaynak teli nedeniyle ortaya

▶

çıkabilecek yaralanmaları önlemek için kaynak telinin ucunu iyice sıkın.

DİKKAT!

Tel bobini düşmesi sonucunda yaralanma tehlikesi.

Tel makarası yuvasına tel bobini ve tel bobini adaptörü ile sağlam bir şekilde

▶

oturması temin edilmelidir.

NOT!

Tel bobini ile çalışırken sadece cihazın teslimat kapsamında verilen tel bobini ad­aptörünü kullanın!

DİKKAT!

Emniyet halkasının ters yerleştirilmesi durumunda tel bobininin düşmesi sonucu
can kaybı ve maddi hasar meydana gelebilir.

Emniyet halkasını daima soldaki şekle uygun olarak yerleştirin.

▶

56

DİKKAT!

Kaynak telinin
içeri sokulması

Düşen tel bobini nedeniyle can kaybı ve maddi hasar tehlikesi.

Tel bobini tedarik edilen tel bobini adaptörüne, tel bobini çıtaları tel bobini ad-

▶

aptörünün kılavuz kanalları içerisinde bulunacak şekilde yerleştirilmelidir.

1 2

DİKKAT!

Makaraya sarılan kaynak telinin yay etkisi nedeniyle yaralanma tehlikesi.

Kaynak telini 4 makaralı tahrik motoruna yerleştirme sırasında geriye yaylanan

▶

kaynak teli nedeniyle ortaya çıkabilecek yaralanmaları önlemek için kaynak te-
linin ucunu iyice sıkın.

TR

DİKKAT!

Kaynak telinin keskin kenarlı ucu nedeniyle torçta hasar tehlikesi.

İçeri sürmeden önce kaynak teli ucunun çapağını iyice alın.

▶

1 2

57

DİKKAT!

Fdi

1

2 3

4

5

2,5

1

t (s)

(m/min, ipm)

Dışarı çıkan kaynak teli nedeniyle yaralanma tehlikesi.

Tel sürme tuşuna veya torcun tetiğine basarken yüzünüzden ve vücudunuzd-

▶

an uzakta tutun ve uygun bir koruyucu gözlük kullanın.

ÖNEMLİ! Kaynak telini tam olarak konumlandırmayı kolaylaştırmak için, Boşta tel
sürme tuşuna basıp tutunca aşağıda belirtilen süreç elde edilir.

Tuşa bir saniye kadar basın ... tel

-

sürme hızı ilk saniye boyunca 1
m/dak veya 39.37 ipm olarak kalır.
Tuşa 2,5 saniye kadar basın ... Bir

-

saniyenin bitiminin ardından tel
sürme hızı sonraki 1,5 saniye içinde
dengeli bir şekilde artar.
Tuşa 2,5 saniyeden daha uzun

-

basın ... Toplam 2,5 saniye sonra
Fdi parametresi için ayarlanmış tel

sürme hızına uygun sabit bir tel
sürümü gerçekleşir.

Boşta tel sürme tuşu süreç öncesinde bir saniye bırakılır ve tekrar basılırsa, süreç
yeniden başlar. Bu şekilde gerekirse sürekli olarak 1 m/dak veya 39.37 ipm düşük
tel sürme hızı ile konumlandırma yapılabilir.

Boşta tel sürme düğmesi mevcut değilse, tetik ile aynı şekilde devam edilebilir.
Torç üzerindeki tetik yardımıyla boşta tel sürme işlemi öncesinde aşağıdaki sırayı

takip edin:

İşletim modu tuşu vasıtasıyla 2 tetik modu işletim modunu seçin

1

Ayar menüsünde “Ito” parametresini “Off” konumuna alın

2

DİKKAT!

Elektrik çarpması ve dışarı çıkan kaynak teli nedeniyle can ve mal kaybı tehlikesi.

Tetiğe basıldığında

Torcu yüzünüzden ve vücudunuzdan uzak tutun

▶

Uygun bir koruyucu gözlük kullanın

▶

Torcu kişilere doğru tutmayın

▶

Kaynak telinin elektriği ileten veya topraklanmış herhangi bir parçaya temas

▶

etmediğinden emin olun (örn. mahfaza vs.)

ÖNEMLİ! Boşta tel sürme tuşu yerine tetiğe basılırsa, kaynak teli ilk 3 saniye bo­yunca kaynak programına bağımlı ark öncesi hızla hareket eder. Bu 3 saniyelik
süre sonunda tel ilerlemesinde kısa süreli bir kesinti olur.

Kaynak sistemi herhangi bir kaynak işleminin başlatılması gerekmediğini, yalnızca
boşta tel sürmenin istendiğini fark eder. Bu sırada koruyucu gaz manyetik valfini
kapatır ve kaynak teli kaynak gerilimi kesilir.

Ancak tetik basılı tutulursa, tel sürümü artık koruyucu gaz ve kaynak gerilimi olm­adan derhal yeniden başlar ve geri kalan süreç yukarıda tarif edildiği gibi gerçek-

leşir.

58

2

4

5

3

1

3 4

1

TR

Temas basıncını
ayarlayınız

DİKKAT!

Çok yüksek temas basıncı sebebiyle risk.

Ciddi derecede maddi hasar ve kötü kaynak özellikleri meydana gelebilir.

Temas basıncını, kaynak teli deforme olmayacak şekilde, bununla birlikte ku-

▶

sursuz bir tel iletimi sağlanacak şekilde ayarlayınız.

1

U yivli makaralar için temas basıncı re­ferans değerleri:

Çelik: 4 - 5

CrNi: 4 - 5

Dolgu tel elektrotları: 2 - 3

Frenin ayarlanm­ası

NOT!

Tel sürme tuşunu bıraktıktan sonra tel makarası çalışmamalıdır.

Bu durumda, freni ayarlayın.

▶

59

4

6

7

1

2

STOP

3

5

1

2

1

2

4

STOP

OK

1

3

3

2

Frenin yapısı

60

TEHLİKE!

Hatalı montaj sebebiyle tehlike.

Ciddi can ve mal kayıpları meydana ge-
lebilir.

Freni demonte etmeyin.

▶

Fren üzerindeki bakım ve servis

▶

çalışmaları sadece kalifiye personel
tarafından yapılmalıdır.

Fren sadece bütün olarak kullanılabilir.
Fren şekli sadece bilgi amaçlı kullanılır!

Kaynak işletimi

61

62

Güç ünitesi kısıtlaması

TR

Güvenlik fonksi­yonu

"Güç ünitesi kısıtlaması" MIG/MAG kaynağına ilişkin bir güvenlik fonksiyonudur.
Bu sayede güç kaynağının güç sınır değerinde devreye alınması mümkün olup, bu­na karşın proses güvenliği sağlanır.

Kaynak gücü için belirleyici bir parametre tel sürmedir. Bu hız fazla yüksekse ark
sürekli kısalır ve sönme tehlikesi ortaya çıkar. Arkın sönmesinin önüne geçmek için
kaynak gücünde azaltıma gidilir.

Seçilmiş olan "MIG/MAG Standart Sinerjik Kaynağı" kaynak yönteminde "tel
sürme" parametresi güvenlik fonksiyonu devreye girer girmez yanıp sönmeye
başlar. Yanıp sönme işlemi bir sonraki kaynak işlemi başlayana veya bir parametre

değişikliği yapılana dek devam eder.

Örneğin "tel sürme" parametresi seçildiği takdirde tel sürmeye ilişkin ilgili
düşürülmüş değer gösterilir.

63

MIG/MAG işletim modları

Genel

Semboller ve an­lamları

TEHLİKE!

Hatalı kullanım ciddi can ve mal kayıplarına yol açabilir.

Burada tarif edilen işlevleri yalnızca bu kullanım kılavuzunu tam olarak oku-

▶

duktan ve anladıktan sonra kullanın.
Burada tarif edilen işlevleri, sistem bileşenlerine ait tüm kullanım kılavuzlarını,

▶

özellikle de güvenlik kurallarını tam olarak okuduktan ve anladıktan sonra kul­lanın.

Mevcut parametrelerin (örn. GPr) anlamı, ayarı, ayar aralığı ve ölçüm birimleri
hakkındaki bilgileri “Kurulum ayarları” bölümünde bulabilirsiniz.

Tetiğe basın | Tetiği tutun | Tetiği bırakın

GPr Gaz ön akış süresi

I-S Start akımı

uygulamaya göre yükseltilebilir veya azaltılabilir

SL Slope

Start akımının kaynak akımına ve kaynak akımının son krater akımına sürek­li olarak azalması

I Kaynak akımı fazı

önceki ısı nedeniyle ana malzemeye eşit dağılımlı ısı transferi

I-E Son akım

son kraterin doldurulması içindir

GPo Son gaz akış süresi

SPt Puntalama süresi / Aralıklı kaynak süresi

SPb Aralık mola süresi

64

2 tetik modu

t

I

+

I

GPr

GPo

t

I

+

I

GPr GPo

+

“2 tetik modu” işletim modu şunlar için uygundur

Tutturma çalışmaları

-

Kısa kaynak dikişleri

-

Otomatik ve robot işletim

-

TR

4 tetik modu

“4 tetik modu” işletim modu daha uzun kaynak dikişleri için uygundur.

65

Özel 4 tetik mo-

+ +

I

I-S I-E

GPr SL SL

GPo

I

+

I

GPr GPoSPt

t

< SPt

du

Punta kaynağı

“Özel 4 tetik modu” işletim modu, 4 tetik işletimin avantajlarına ek olarak
başlangıç ve son akım için ayar imkanları sunmaktadır.

“Punta kaynağı” işletim modu üst üste bindirilmiş saclarda kaynak bağlantıları için
uygundur.

Tetiğe basarak ve bırakarak başlatma - Gaz Ön Akış Süresi GPr - SPt puntalama
süresi boyunca kaynak akımı fazı - Son gaz akış süresi GPo.

Puntalama süresi (< SPt) sona ermeden önce tetiğe tekrar basıldığında, proses
derhal iptal edilir.

66

Metod kaynağı 2

GPr SPt SPtSPb

GPo

I I

+

I

I

GPr SPt SPtSPb

GPo

+

+

tetik

Metod kaynağı 4

tetik

TR

Metod kaynağı 2 tetik

“Metod kaynağı 2 tetik” işletim modu, ana malzemenin düşmesini engellemek için
ince saclarda yapılan kısa kaynak dikişleri için uygundur.

Metod kaynağı 4 tetik

“Metod kaynağı 4 tetik” işletim modu, ana malzemenin düşmesini engellemek için
ince saclarda yapılan daha uzun kaynak dikişleri için uygundur.

67

MIG/MAG kaynağı

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

Hazırlık

Genel bakış MIG/MAG kaynağı aşağıdaki bölümlerden oluşur:

Torcun su hortumunu tel sürme ünitesinin ilgili bağlantı soketine takın

1

(soğutma ünitesi ve su soğutmalı torç kullanılması durumunda)
Şebeke fişini takın

2

Şebeke şalterini - I - konumuna çevirin:

3

kumanda paneli üzerindeki tüm göstergeler kısa süre yanarlar

-

eğer varsa: Soğutma ünitesi çalışmaya başlar

-

ÖNEMLİ! Soğutma ünitesinin kullanım kılavuzundaki güvenlik kurallarını ve işle-
tim koşullarını dikkate alın.

MIG/MAG standart sinerjik kaynağı

-

MIG/MAG standart manuel kaynak

-

Punta kaynağı ve metod kaynağı

-

68

MIG/MAG standart sinerjik kaynağı

TR

MIG/MAG stan­dart sinerjik kay­nağı

Malzeme tipi tuşu vasıtasıyla kullanılan ilave malzemeyi seçin.

1

Tel çapı tuşu vasıtasıyla kullanılan kaynak telinin çapını seçin.

2

Koruyucu gaz tuşuyla kullanılan koruyucu gazı seçin.

3

SP pozisyonunun ataması, ekteki kaynak programı tablosunda belirtilmiştir.

Kaynak yöntemi tuşu vasıtasıyla dilediğiniz kaynak yöntemini seçin:

4

MIG/MAG standart sinerjik kaynağı

-

İşletim modu tuşu vasıtasıyla dilediğiniz MIG/MAG işletim modunu seçin:

5

2 tetik modu

-

4 tetik modu

-

Özel 4 tetik modu

-

ÖNEMLI! Bir sistem bileşeninin kumanda panelinde ayarlanmış olan para­metreler (örn. TR 2000 veya TR 3000 uzaktan kumanda ünitesi), güç kay­nağının kumanda panelindeki imkanlar dahilinde değiştirilemez.

Parametre seçme tuşu vasıtasıyla kaynak gücünün önceden tanımlanacağı is-

6

tediğiniz kaynak parametrelerini seçin:

7

Sac kalınlığı

-

Kaynak akımı

-

Tel hızı

-

Kaynak gerilimi

-

İlgili ayar düğmesi vasıtasıyla gerekli kaynak parametrelerini ayarlayın.

Parametre değerleri üst kısma yerleştirilen dijital göstergede görüntülenir.
Genel olarak tüm parametre ayar değerleri bir sonraki değişikliğe kadar
kayıtlı halde bulunur. Bu durum güç kaynağı arada kapatılıp tekrar
açıldığında bile geçerlidir. Kaynak işlemi esnasında mevcut kaynak akımının
gösterilmesi için kaynak akımı parametresini seçin.

Gaz tüpü valfini açın

8

Koruyucu gaz miktarını ayarlayın:

9

Gaz kontrol tuşuna dokunun

-

Manometre istediğiniz gaz miktarını gösterene kadar basınç

-

düşürücünün altındaki ayar vidasını döndürün

Gaz kontrol tuşuna yeninden dokunun

-

69

DİKKAT!

Elektrik çarpması ve dışarı çıkan kaynak teli nedeniyle can ve mal kaybı tehlikesi.

Tetiğe basıldığında

Torcu yüzünüzden ve vücudunuzdan uzak tutun

▶

Koruyucu bir gözlük kullanın

▶

Torcu insanlara doğru yöneltmeyin

▶

kaynak telinin elektriği ileten veya topraklanmış herhangi bir parçaya temas

▶

etmediğinden emin olun (örn. mahfaza vs.)

Tetiğe basın ve kaynak işlemini başlatın

10

Kaynak işletimin-
de düzeltmeler

Ark uzunluğu düzeltimi ve dinamik parametreleriyle kaynak sonucu ek olarak op­timize edilebilir.

Ark uzunluğu düzeltimi:

- = daha kısa ark, kaynak geriliminde azalma
0 = nötr ark
+ = daha uzun ark, kaynak geriliminde artış

Dinamik:

Damlacık geçişi anında kısa devre dinamiğini kontrol etmeye yarar

- = sert ve kararlı ark
0 = nötr ark
+ = zayıf ve az cüruflu ark

70

MIG/MAG standart manuel kaynak

Genel bilgiler MIG/MAG standart manuel kaynak yöntemi, sinerji fonksiyonsuz bir MIG/MAG

kaynak yöntemidir.
Bir parametrenin değişimi kalan diğer parametrelerin buna otomatik olarak uyum
sağlamasını gerektirmez. Tüm değişken parametreler kaynak prosesinin gereksi­nimlerine uygun olarak tek tek ayarlanmalıdır.

TR

Mevcut olan par­ametreler

MIG/MAG stan­dart manuel kay­nak

MIG/MAG Standart Manüel kaynakta aşağıdaki parametreler bulunmaktadır:

Tel sürme hızı

1 m/dak (39,37 ipm.) - maksimum tel sürme hızı, örn. 25 m/dak (984.25
ipm.)

Kaynak gerilimi

TSt 3500: 15,5 - 31,5 V
TSt 5000: 14,5 - 39 V

Dinamik

damla geçişi anında kısa devre dinamiğinin etkisi içindir

Kaynak akımı

sadece gerçekleşen değer göstergesi olarak

Kaynak yöntemi tuşu vasıtasıyla dilediğiniz kaynak yöntemini seçin:

1

MIG/MAG standart manuel kaynak

-

İşletim modu tuşu vasıtasıyla dilediğiniz MIG/MAG işletim modunu seçin:

2

2 tetik modu

-

4 tetik modu

-

Özel 4 tetik modu işletim modu, MIG/MAG standart manuel kay-

-

nağında klasik 4 tetik moduna karşılık gelir.

ÖNEMLİ! Bir sistem bileşeninin kumanda panelinde ayarlanmış olan para­metreler (örn. TR 2000 veya TR 3000 uzaktan kumanda), tel sürme ünite-
sinin kumanda panelindeki imkanlar dahilinde değiştirilemez.

Parametre seçim tuşu vasıtasıyla tel sürme parametresini seçin

3

Ayar düğmesi ile tel sürme hızını istediğiniz değere ayarlayın

4

Parametre seçim tuşu vasıtasıyla kaynak gerilimi parametresini seçin

5

Ayar düğmesi ile kaynak gerilimini istediğiniz değere ayarlayın

6

Parametre değerleri üst kısma yerleştirilen dijital göstergede görüntülenir.

71

Genel olarak tüm parametre ayar değerleri bir sonraki değişikliğe kadar

kayıtlı halde bulunur. Bu durum güç kaynağı arada kapatılıp tekrar
açıldığında bile geçerlidir. Kaynak işlemi esnasında mevcut kaynak akımının
gösterilmesi için kaynak akımı parametresini seçin.

Kaynak işlemi sırasında gerçekleşen kaynak akımını görüntülemek için:

Parametre seçim tuşu vasıtasıyla kaynak akımı parametresini seçin

-

Kaynak işlemi sırasında gerçekleşen kaynak akımı dijital göstergede

-

görüntülenir.

Gaz tüpü valfini açın

7

Koruyucu gaz miktarını ayarlayın:

8

Gaz kontrol tuşuna dokunun

-

Manometre istediğiniz gaz miktarını gösterene kadar basınç

-

düşürücünün altındaki ayar vidasını döndürün

Gaz kontrol tuşuna yeninden dokunun

-

DİKKAT!

Elektrik çarpması ve dışarı çıkan kaynak teli nedeniyle can ve mal kaybı tehlikesi.

Tetiğe basıldığında

Torcu yüzünüzden ve vücudunuzdan uzak tutun

▶

Koruyucu bir gözlük kullanın

▶

Torcu insanlara doğru yöneltmeyin

▶

kaynak telinin elektriği ileten veya topraklanmış herhangi bir parçaya temas

▶

etmediğinden emin olun (örn. mahfaza vs.)

Kaynak işletimin­de düzeltmeler

Tetiğe basın ve kaynak işlemini başlatın

9

Optimum bir kaynak sonucu elde etmek için çoğu durumda Dinamik parametresi
ayarlanmalıdır.

Parametre seçim tuşu vasıtasıyla dinamik parametreyi seçin

1

Ayar düğmesi ile dinamiği istediğiniz değere ayarlayın

2

Parametrenin değeri üst kısma yerleştirilen dijital göstergede görüntülenir.

72

Punta kaynağı ve metod kaynağı

Genel Punta kaynağı ve metod kaynağı işletim modları MIG/MAG kaynak prosesleridir.

Punta kaynağı ve metod kaynağı işletim modları, güç kaynağının kumanda paneli
üzerinden devreye alınır.

Punta kaynağı, tek taraflı girişli kaynaklı bağlantılarda ve bindirmeli olan saclarda
kullanılır.

Metod kaynağı, ince sac alanında kullanılır.
Kaynak telinin iletimi sürekli gerçekleşmediğinden dolayı, kaynak havuzu aralık
mola sürelerinde soğuyabilir. Yerel bir aşırı ısınma ve bunun sonucunda da ana
malzemenin yanması büyük ölçüde engellenebilir.

Punta kaynağı Punta kaynağı işletim modunu etkinleştirin:

SPt (Puntalama süresi / Aralıklı kaynak süresi) ayar parametresi için bir değer

-

> OFF girin

SPt ayar parametresi için bir değer girildikten sonra, punta kaynağı işletim modu
aktif duruma gelir. Kumanda panelinde punta kaynağı / aralık (SF) göstergesi yan-
ar.

TR

Hazırlık:

Ayar menüsünden puntalama süresini/aralıklı kaynak süresini ayarlayın

1

İlgili tuşlarla kullanılan ilave malzemeyi, tel çapını ve koruyucu gazı seçin

2

İstenilen kaynak yöntemini seçin:

3

MIG/MAG standart manuel kaynak

MIG/MAG standart sinerjik kaynağı

İstenen MIG/MAG işletim modunu seçin:

4

2 tetik modu

(Punta kaynağı işletim modu için sadece 2 tetik modu mevcuttur)

Seçilen kaynak yöntemine göre istenilen kaynak parametresini seçin ve ilgili

5

ayar düğmesi ile ayarlayın
Gaz tüpü valfini açın

6

Koruyucu gaz miktarını ayarlayın

7

TEHLİKE!

Dışarı çıkan kaynak teli nedeniyle tehlike.

Ağır yaralanmalar meydana gelebilir.

Torcu, torcun ucu yüz ve vücuttan uzağa bakacak şekilde tutun.

▶

Koruyucu bir gözlük kullanın.

▶

Torcu insanlara doğru yöneltmeyin.

▶

Kaynak telinin herhangi bir elektrik ileten objeyle temas etmediğinden emin

▶

olun.

73

Punta kaynağı

12

Bir kaynak puntası oluşturmak için takip edilecek işlem sırası:

Torcu dik tutun

1

Tetiğe basın ve bırakın

2

Torcun konumunu koruyun

3

Son gaz akışı süresini bekleyin

4

Torcu yukarı kaldırın

5

Metod kaynağı Metod kaynağı işletim modunu etkinleştirin:

SPt (Puntalama süresi/ Aralıklı kaynak süresi) ayar parametresi için bir değer

-

> OFF girin
SPb (Puntalama mola süresi) ayar parametresi için bir değer > OFF girin

-

SPt ayar parametresi için bir değer girildikten sonra, punta kaynağı / aralık (SF)
göstergesi yanar.

Hazırlık:

Ayar menüsünde puntalama süresi / aralıklı kaynak süresinin ayarlanması

1

Ayar menüsünden SPb puntalama mola süresinin ayarlanması

2

İlgili tuşlarla kullanılan ilave malzemeyi, tel çapını ve koruyucu gazı seçin

3

İstenen kaynak yöntemini seçin:

4

MIG/MAG standart manuel kaynak

MIG/MAG standart sinerjik kaynağı

Metod kaynağı işletim modu için dilediğiniz MIG/MAG işletim modunu seçin:

5

2 tetik modu

4 tetik modu

Seçilen kaynak yöntemine göre istenilen kaynak parametresini seçin ve ilgili

6

ayar düğmesi ile ayarlayın
Gaz tüpü valfini açın

7

Koruyucu gaz miktarını ayarlayın

8

DİKKAT!

Elektrik çarpması ve dışarı çıkan kaynak teli nedeniyle can ve mal kaybı tehlikesi.

Tetiğe basıldığında

Torcu yüzünüzden ve vücudunuzdan uzak tutun

▶

Koruyucu bir gözlük kullanın

▶

Torcu insanlara doğru yöneltmeyin

▶

kaynak telinin elektriği ileten veya topraklanmış herhangi bir parçaya temas

▶

etmediğinden emin olun (örn. mahfaza vs.)

74

Metod kaynağı

10

Metod kaynağı için yapılacak işlemler:

Torcu dik tutun

1

Ayarlanan işletim moduna göre:

2

Tetiğe basın ve basılı tutun (2 tetik modu)
Tetiğe basın ve bırakın (4 tetik modu)

Torcun konumunu koruyun

3

Dönüştürücülü akım kaynağını bekleyin

4

Torcu bir sonraki noktaya konumlandırın

5

Metod kaynağını sonlandırmak için, ayarlanan işletim moduna göre:

6

Tetiği bırakın (2 tetik modu)
Tetiğe basın ve bırakın (4 tetik modu)

Son gaz akışını bekleyin

7

Torcu yukarı kaldırın

8

TR

75

EasyJob işletimi

Genel Hafıza tuşları, en fazla 5 EasyJob çalışma noktasının hafızaya alınmasına izin verir.

Her bir çalışma noktası kumanda panelinde bunlar için yapılmış ayarlara uygundur.

EasyJob’lar her kaynak yöntemi için hafızaya alınabilir.

ÖNEMLİ! Ayar parametreleri kaydedilmez.

EasyJob çalıma
noktalarının kay-

dedilmesi

EasyJob çalışma
noktalarının
çağrılması

EasyJob çalışma
noktalarının si-

linmesi

Kumanda paneli üzerinde güncel ayarları hafızaya almak için,

1

hafıza tuşlarından birini basılı tutun, örn.:

Soldaki gösterge “Pro” parametresini görüntüler

-

Kısa bir süre sonra soldaki gösterge orijinal içeriğine döner

-

Hafıza tuşunu bırakın

2

Kaydedilmiş olan ayarları geri çağırmak için ilgili hafıza tuşuna kısa

1

süreli basın, örn.:

Kumanda paneli kaydedilmiş olan ayarları görüntüler

-

Hafıza tuşunun kaydedilmiş içeriğini silmek için ilgili hafıza tuşunu

1

basılı tutun, örn.:

Soldaki gösterge “Pro” parametresini görüntüler.

-

Kısa bir süre sonra soldaki gösterge orijinal içeriğine döner

-

Hafıza tuşunu basılı tutmaya devam edin

2

Soldaki gösterge “CLr” parametresini görüntüler.

-

Kısa süre sonra her iki göstergede de “---” görüntülenir

-

EasyJob çalışma
noktalarının Up/
Down torcundan
çağrılması

76

Hafıza tuşunu bırakın

3

Up/Down torcu ile kaydedilmiş ayarları çağırmak için kumanda panelindeki hafıza
tuşlarından birine basılmış olmalıdır.

Kumanda panelindeki hafıza tuşlarından birine basın, örn.:

1

Kumanda paneli kaydedilmiş olan ayarları görüntüler.

Artık hafıza tuşlarının Up/Down torcu üzerindeki tuşlarıyla seçilmesi mümkündür.
Kullanılmayan hafıza tuşları bu esnada atlanır.

Buna ek olarak hafıza tuşu numarasının gösterilmesi için numara doğrudan Up/
Down torcunda görüntülenir:

Up/Down torcunda gösterim Kumanda panelinde EasyJob çalışma

noktası

TR

77

Örtülü elektrot kaynağı

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

Hazırlık

Örtülü elektrot
kaynağı

Şebeke şalterini - O - konumuna çevirin

1

Şebeke fişini çıkartın

2

akım kaynağı üzerindeki tüm kabloları tel sürme ünitesine kaldırın

3

ÖNEMLİ! Örtülü elektrotların (+) veya (-)’ye kaynak yapılması konusundaki

bilgileri örtülü elektrotların ambalajında bulabilirsiniz.

Şasi kablosunu elektrot tipine göre (-) veya (+) akım soketine takın ve sabitle-

4

yin
Şasi kablosunun diğer ucuyla iş parçası ile bağlantı oluşturun

5

Elektrot tutucu kablosunun bayonet elektrik fişini elektrot tipine göre zıt pol-

6

ariteye sahip boşta bulunan akım soketine takın ve döndürerek sağa doğru sa-
bitleyin

Şebeke fişini takın

7

DİKKAT!

Elektrik çarpması nedeniyle can ve mal kaybı tehlikesi.

Şebeke şalteri - I - konumuna alınır alınmaz elektrot tutucudaki örtülü elektrot
gerilim altında bulunur.

Örtülü elektrodun insanlara veya elektriği ileten ya da topraklanmış herhangi

▶

bir parçaya temas etmediğinden emin olun (örn. mahfaza vb.)

78

Şebeke şalterini - I - konumuna alın: kumanda paneli üzerindeki tüm göster-

1

geler kısa süre yanarlar

Kaynak yöntemi tuşu vasıtasıyla örtülü elektrot kaynağı kaynak yöntemini

2

seçin:

Kaynak gerilimi 3 saniyelik bir gecikme ile kaynak girişine uygulanır.

Örtülü elektrotlu kaynak yöntemi seçildiğinde, gerekli durumlarda mevcut bir
soğutma ünitesi otomatik olarak devre dışı bırakılır. Bunu devreye almak
mümkün değildir.

NOT!

Uzaktan kumanda ünitesi veya tel sürme gibi bir sistem bileşeninde ayarl­anmış olan parametreler, güç kaynağının kumanda panelindeki imkanlar da­hilinde değiştirilemez.

Parametre seçim tuşu vasıtasıyla akım şiddeti parametresini seçin.

3

Ayar düğmesi vasıtasıyla dilediğiniz akım şiddetini ayarlayın.

4

Akım şiddeti değeri soldaki dijital göstergede görüntülenir.

Genel olarak ayar tuşunu kullanarak ayarlanan tüm parametre ayar değerleri
bir sonraki değişikliğe kadar kayıtlı halde bulunur. Bu durum güç kaynağı arada
kapatılıp tekrar açıldığında da geçerlidir.

TR

Kaynak işletimin-
de düzeltmeler

Kaynak işlemini başlatın

5

Kaynak işlemi sırasında gerçekleşen kaynak akımını görüntülemek için:

Parametre seçim tuşu vasıtasıyla kaynak akımı parametresini seçin

-

Kaynak işlemi sırasında gerçekleşen kaynak akımı dijital göstergede

-

görüntülenir.

Optimum bir kaynak sonucu elde etmek için çoğu durumda Dinamik parametresi

ayarlanmalıdır.

Parametre seçim tuşu vasıtasıyla dinamik parametreyi seçin

1

Ayar düğmesi ile dinamiği istediğiniz değere ayarlayın

2

Parametrenin değeri üst kısma yerleştirilen dijital göstergede görüntülenir.

Damlacık geçişi anında kısa devre dinamiğinin etkisi:

- = sert ve kararlı ark
0 = nötr ark
+ = zayıf ve az cüruflu ark

79

Sıcak çalıştırma

I (A)

300

200

HCU

I

H

HCU > I

H

t (s)

0,5

1

1,5

Hti

fonksiyonu

Optimum bir kaynak sonucu elde etmek için çoğu durumda sıcak çalıştırma fonk-
siyonu ayarlanmalıdır.

Avantajları

Kötü ateşleme özelliklerine sahip elektrotlarda bile ateşleme özelliklerini iyi-

-

leştirme
Başlangıç aşamasında ana malzemeyi daha iyi eriterek, daha az soğuk nokt-

-

anın oluşması
Hemen hemen hiç çapak kalıntısı kalmaz

-

Mevcut parametrelerin ayarı “Kurulum ayarları”, “Kurulum menüsü - Seviye 2”
bölümünde açıklanmıştır.

Anahtar kelimeler

Hti Hot-current time = Sıcak akım

süresi,

0 - 2 s,
fabrika ayarı 0,5 s

HCU Hot-start-current = Sıcak

çalıştırma akımı,
%100 - 200,
fabrika ayarı %150

Anti-Stick fonk-
siyonu

I

Ana akım = ayarlanan kaynak

H

akımı

Çalışma prensibi

Ayarlanan sıcak akım süresi (Hti) bo­yunca kaynak akımı belirli bir değere
artırılır. Bu değer (HCU) ayarlanan kay­nak akımından daha yüksektir (IH).

Daha kısa arkta kaynak gerilimini örtülü elektrot yapışma eğilimi gösterene kadar
azaltın. Ayrıca örtülü elektrotun tavlanma durumu söz konusu olabilir.

Aktif Anti-Stick fonksiyonu ile tavlanmanın önüne geçilir. Örtülü elektrot
yapışmaya başlarsa güç kaynağı kaynak akımını derhal keser. Örtülü elektrot iş
parçasından ayrıldıktan sonra kaynak işlemine sorunsuz bir şekilde devam edilebi-

lir.

Anti-Stick (Ast) fonksiyonu ayar menüsündeki örtülü elektrot kaynağı ayar para­metresi üzerinden aktif hale getirilebilir ve devre dışı bırakılabilir.

80

Karbon kesme (TSt 5000 Syn)

TR

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

Hazırlık ÖNEMLİ! Hava karbon ark kesme için 120 mm²'lik bir şasi kablosu gereklidir.

Şebeke şalterini - O - konumuna çevirin

1

Şebeke fişini çıkartın

2

MIG/MAG torcunu demonte edin

3

Şasi kablosu (-) akım soketine takın ve sabitleyin

4

Şasi kablosunun diğer ucuyla iş parçası ile bağlantı oluşturun

5

Hava karbon ark keserin bayonet elektrik fişini (+) akım soketine takın ve

6

döndürerek sağa doğru sabitleyin
Hava karbon ark kesicinin basınçlı hava bağlantısını basınçlı hava beslemesine

7

bağlayın
Çalışma basıncı: 5 - 7 bar (sabit)

Karbon elektrodu, elektrot ucu yakl. 100 mm hava karbon ark kesiciden sark-

8

acak şekilde gerin;
hava karbon ark kesicinin hava çıkış girişi aşağıda olmalıdır

Şebeke fişini takın

9

Hava karbon ark
kesme

Elektrik çarpması nedeniyle can ve mal kaybı tehlikesi.

Şebeke şalteri - I - konumuna alınır alınmaz hava karbon ark kesicideki elektrot
gerilim altında bulunur.

▶

DİKKAT!

Elektrodun insanlara veya elektriği ileten veya topraklanmış herhangi bir
parçaya temas etmediğinden emin olun (örn. mahfaza vb.)

81

DİKKAT!

Yüksek işletme gürültüsü sebebiyle kişisel hasarlara yol açabilir.

Karbon kesme esnasında uygun kulak koruması kullanın!

▶

Şebeke şalterini - I - konumuna alın: kumanda paneli üzerindeki tüm göster-

1

geler kısa süre yanarlar
Kaynak yöntemi tuşu vasıtasıyla örtülü elektrot kaynağı kaynak yöntemini

2

seçin:

Kaynak gerilimi 3 saniyelik bir gecikme ile kaynak girişine uygulanır.

Örtülü elektrot kaynak yöntemi seçildiğinde, gerekli durumlarda mevcut bir
soğutma ünitesi otomatik olarak devre dışı bırakılır. Bunu devreye almak
mümkün değildir.

ÖNEMLİ! Uzaktan kumanda ünitesi veya tel sürme gibi bir sistem bileşeninin kum­anda panelinde ayarlanmış olan parametreler, güç kaynağının kumanda panelin-
deki imkanlar dahilinde değiştirilemez.

Örtülü elektrot kaynağı için ayar menüsünde AAG parametresini “on” konu-

3

muna ayarlayın;
ayar menüsüne giriş için bkz. sayfa 91.

NOT!

Kopma geriliminin ayarları ve start akımı süresi dikkate alınmaz.

Örtülü elektrot kaynağı için ayar menüsünden çıkın

4

Parametre seçim tuşu vasıtasıyla akım şiddeti parametresini seçin.

5

Ana akımı elektrot çapına bağlı olarak ayar düğmesi vasıtasıyla elektrot amba-

6

lajındaki bilgiler uyarınca ayarlayın

Akım şiddeti değeri soldaki dijital göstergede görüntülenir.

NOT!

Daha yüksek akım gücü kullanıldığında hava karbon ark kesiciyi iki elle kullanın!

Uygun kaynak kaskı kullanın.

▶

Hava karbon ark kesicinin tutamağındaki basınçlı hava valfini açın

7

İşlem sürecini başlatın

8

Karbon elektrodun yaklaşma açısı ve birleştirme hızı, hava boşluğunun derinliğini
belirlemektedir.

Hava karbon ark kesme için parametreler, örtülü elektrot kaynağı için kaynak par-
ametreleri ile aynıdır, bkz. sayfa 94.

82

Easy Documentation

83

84

Genel bilgi

Genel Güç kaynağında Easy Documentation opsiyonu mevcutsa, her kaynak işleminin en

önemli kaynak verileri belgelenebilmekte ve CSV dosyası olarak bir USB belleğe
kaydedilebilmektedir.
Kaynak verileriyle birlikte bir Fronius imzası da kaydedilmekte ve bunun üzerinden
verilerin gerçekliği kontrol edilip güvence sağlanabilmektedir.

Easy Documentation opsiyonunun aktif hale getirilmesi / devre dışı bırakılması,
teslimat kapsamındaki FAT32 formatlı Fronius USB belleğin, güç kaynağının arka
tarafına takılması / çıkartılması sayesinde gerçekleşmektedir.

ÖNEMLİ! Kaynak verilerini belgelemek için, tarih ve saat doğru ayarlanmalıdır.

TR

Belgelenen kay­nak verileri

Şu veriler belgelenir:

Cihaz tipleri

Dosya adı
Ürün numarası
Seri numarası
Güç kaynağının donanım yazılımı versiyonu
Print DOCMAG (Easy Documentation) donanım yazılımı
Doküman versiyonu
https://www.easydocu.weldcube.com (bu link üzerinden, seçilen kaynak verisi için
bir PFDF raporu oluşturulabilmektedir)

Nr. Sayaç

USB bellek takılarak başlangıç;
Güç kaynağı kapatılıp açıldığında, sayaç son kaynak dikişi numar­asından devam eder.
1000 kaynaktan sonra yeni bir CSV dosyası oluşturulur.

Date Tarih yyyy-aa-gg

Time Elektrik akımı başlangıcındaki saat ss:dd:snsn

Duration [S] olarak süre

elektrik akımı başlangıcından elektrik sonuna kadar (elektrik akımı
sinyali)

I [A] olarak kaynak akımı *

U [V] olarak kaynak gerilimi *

vd [m/dak] olarak tel sürme hızı *

wfs [ipm] olarak tel sürme hızı *

IP [W] olarak güncel değerlerden çıkan güç *

IE [kJ]

olarak tüm kaynak boyunca güncel değerlerden çıkan enerji

I-Mot [A] olarak motor akımı *

Synid Karakteristik eğrisi numarası

kaynak başına

Job EasyJob numarası

kaynak dikişi başına

85

Process Kaynak prosesleri

Mode İşletim modu

Status PASS: standart kaynak

IGN: Kaynak yapımı ateşleme fazı esnasında kesildi
Err | xxx: Kaynak yapımı bir hata sebebiyle kesildi; ilgili servis kodu
belgelenecek

Interval “Metod” işletim modunda kaynak dikişi numarası

Signatu-reKaynak dikişi numarası başına imza

* ana proses aşamasından;

ateşleme fazı kesildiğinde, ortalama değer ateşleme fazında kayde­dilir ve ana proses aşamasına ulaşılması için bir tanım verilir

Kaynak verileri ana proses aşamasında ortalama değer olarak ve kaynak işlemi
başına belgelenmektedir.

Yeni CSV dosyası Yeni bir CSV dosyası oluşturulur:

Güç kaynağı açıkken USB bellek çıkartılıp takılırsa,

-

Tarih ve saat değiştirilirse,

-

1000 kaynak işlemine ulaşılırsa,

-

Donanım yazılımı güncellendiğinde,

-

USB bellek çıkartılır ve başka bir güç kaynağına tekrar takılırsa

-

(=Seri numarası değişimi).

PDF raporu /
Fronius imzası

Aşağıdaki bağlantı altında ...

Seçilen kaynak verilerinin bir PDF raporu oluşturulabilir,

-

Kaynak verileriyle birlikte okunan Fronius imzası üzerinden

-

verilerin gerçekliği kontrol edilebilir ve güvence verilebilir.

https://easydocu.weldcube.com

86

Easy Documentation etkinleştirme / devre dışı

+

...

+

...

bırakma

Tarih ve saati ay­arlama

Tarih ve zaman ayarlaması servis menüsünün 2. seviyesinde gerçekleşir.

1

2

3

4

Servis menüsünde ilk parametre göste-
rilir.

Soldaki ayar düğmesini kullanarak
“2nd” ayar parametresini seçin

Servis menüsünün 2. seviyesindeki ilk
parametre gösterilir.

Soldaki ayar düğmesini kullanarak
“yEA” (= Yıl) ayar parametresini seçin

TR

5

NOT!

Güç kaynağı, FAC ayar parametresi üzerinden fabrika ayarlarına döndürülürse,
tarih ve saat kayıtlı kalır.

Tarih ve saati ayarlama:

sol ayar düğmesi:

-

Parametre seçimi
sağ ayar düğmesi:

-

Değer değiştirme

Ayar aralıkları:

yEA Yıl (20yy; 0 - 99)
Pzt Ay (mm; 1 -1 12)
dAY Gün (dd; 1 - 31)
Hou Saat (hh; 0 - 24)
Min Dakika (mm; 0 - 59)

87

Easy Document­ation devre dışı
bırakma

DİKKAT!

USB belleğin erken çıkartılması sonucu ver kaybı veya verinin hasar görme tehli-

kesi

Doğru bir veri aktarımı elde etmek için, USB belleği son kaynak tamaml-

▶

andıktan yakl. 10 saniye sonra çıkartın.

USB belleği güç kaynağından çıkartın

1

Güç kaynağının ekranında gösterilir:

Easy Documentation devre dışı.

Ekran göstergesini ok tuşuna basarak onaylayın

2

88

Kurulum Ayarları

89

90

Ayar menüsü

+

+

Genel bilgi Ayar menüsü güç kaynağındaki uzmanlık bilgilerine ve ek fonksiyonlara kolay

erişim sağlar. Ayar menüsünde parametreleri farklı görevlere kolayca uyarlamak

mümkündür.

Kullanım Ayar menüsüne giriş, MIG/MAG standart sinerjik kaynak yöntemi üzerinden açıkl-

anmıştır.
Diğer kaynak yöntemlerinde giriş aynı şekildedir.

Ayar menüsüne girme

TR

1

2

Parametre değiştirme

1

Ayar menüsünden çıkma

1

Kaynak yöntemi tuşu vasıtasıyla
“MIG/MAG standart sinerjik kaynağı”
kaynak yöntemini seçin

Kumanda paneli şimdi “MIG/MAG st­andart sinerjik kaynağı” kaynak yönte-

minin ayar menüsünde bulunuyor - son
seçilen ayar parametresi görüntülenir.

Soldaki ayar düğmesini kullanarak iste-
diğiniz ayar parametresini seçin

Sağdaki ayar düğmesi vasıtasıyla ayar
parametresinin değerini değiştirin

MIG/MAG stan­dart manuel kay­nak için ayar par-

ametresi

“min.” ve “maks.” bilgileri, akım kaynağına, kaynak programına vb. göre farklı olan
ayarlama bölgelerinde kullanılır.

GPr Gaz ön akış süresi

Birim: s
Ayarlama aralığı: 0 - 9,9
Fabrika ayarı: 0,1

GPo Son gaz akışı süresi

Birim: s
Ayarlama aralığı: 0 - 9,9

Fabrika ayarı: 0,5

Fdi Tel sürme hızı

Birim: m/dak (ipm.)

Ayarlama aralığı: 1 - maks. (39.37 - maks.)

91

Fabrika ayarı: 10 (393.7)

bbc Geri yanma efekti

Kaynak teli beslemesi durdurduktan sonra kaynak akımının gecikmeli kap­atılmasından kaynaklanan geri yanma efekti. Kaynak teli üzerinde bir küre
oluşur.

Birim: s
Ayarlama aralığı: AUt, 0 - 0,3
Fabrika ayarı: AUt

IGC Ateşleme akımı

Birim: A
Ayarlama aralığı: 100 - 650
Fabrika ayarı: 500

Ito Emniyet sigortasına kadar tel boyu

Birim: mm (in.)
Ayarlama aralığı: OFF, 5 - 100 (OFF, 0.2 - 3.94)
Fabrika ayarı: OFF

NOT!

Ito fonksiyonu (Emniyet kapamasına kadar tel uzunluğu) bir güvenlik fonksiyo­nudur.

Özellikle yüksek tel sürme hızlarında emniyet kapamasına kadar sürülen tel uzun­luğu ayarlanan tel uzunluğundan farklı olabilir.

SPt Puntalama süresi/Aralıklı kaynak süresi

Birim: s
Ayarlama aralığı: 0,3 - 5
Fabrika ayarı: 0,3

SPb Aralık mola süresi

Birim: s
Ayarlama aralığı: OFF, 0,3 - 10 (0,1 s adımlarla)
Fabrika ayarı: OFF

Int Aralık

yalnızca SPb için bir değer ayarlanmış olduğunda görüntülenir
Birim: ­Ayarlama aralığı: 2T (2 tetik), 4T (4 tetik)
Fabrika ayarı: 2T (2 tetik)

FAC Akım kaynağının sıfırlanması

Sevkiyat durumunu geri yüklemek için parametre seçimi tuşlarından birine
2 s basılı tutun

- dijital göstergede “PrG” görüntülenir, akım kaynağı sıfırlanır

92

ÖNEMLİ! Akım kaynağı sıfırlanırsa, ayar menüsündeki tüm kişisel ayarlar
kaybedilir.

Hafıza tuşları kullanılarak kaydedilen çalışma noktaları, akım kaynağı sıfırl-
andığında kayıtlı kalır. Ayar menüsünün ikinci seviyesindeki (2.) fonksiyonlar
da silinmez. İstisna: Ateşleme zaman aşımı (ito) parametresi.

2. ayar menüsünün ikinci seviyesi (bkz. “Ayar Menüsü - Seviye 2” bölümü)

MIG/MAG stan­dart sinerjik kay­nağı için ayar pa-

rametresi

“min.” ve “maks.” bilgileri, akım kaynağına, kaynak programına vb. göre farklı olan
ayarlama bölgelerinde kullanılır.

GPr Gas pre-flow time - Gaz ön akış süresi

Birim: s
Ayar aralığı: 0 - 9,9
Fabrika ayarı: 0,1

GPo Gas post-flow time - Gaz son akış süresi

Birim: s
Ayar aralığı: 0 - 9,9
Fabrika ayarı: 0,5

SL Slope (sadece özel 4 tetikte)

Birim: s
Ayar aralığı: 0 - 9,9
Fabrika ayarı: 0,1

I-S I (current) - Starting - Start akımı (sadece özel 4 tetikte)

Birim: % (kaynak akımından)
Ayar aralığı: 0 - 200
Fabrika ayarı: 100

I-E I (current) - End: Son akım (sadece özel 4 tetikte)

Birim: % (kaynak akımından)
Ayar aralığı: 0 - 200
Fabrika ayarı: 50

TR

t-S t (time) - Starting - Start akımı süresi (sadece özel 4 tetikte)

Birim: s
Ayar aralığı: OFF, 0,1 - 9,9
Fabrika ayarı: OFF

t-E t (time) - End: Son akım süresi (sadece özel 4 tetikte)

Birim: s
Ayar aralığı: OFF, 0,1 - 9,9

Fabrika ayarı: OFF

Fdi Feeder inching - Tel sürme hızı

Birim: m/dak (ipm.)

Ayar aralığı: 1 - maks. (39,37 - maks.)
Fabrika ayarı: 10 (393.7)

bbc burn back time correction - geri yanma efekti

Kaynak sonunda geri yanmadan dolayı geri yanma efekti, seçilen karakte-

ristik eğrisine bağlıdır
Birim: s

Ayar aralığı: Oto, 0 - 0,3
Fabrika ayarı: Aut

Ito Ignition Time-Out (Ateşleme Zaman Aşımı) - Emniyet sigortasına kadar

olan tel uzunluğu

Birim: mm (in.)
Ayar aralığı: OFF, 5 - 100 (OFF, 0.2 - 3.94)
Fabrika ayarı: OFF

93

NOT!

Ignition Time-Out (Ateşleme Zaman Aşımı) fonksiyonu (ito) bir güvenlik fonksi­yonudur.

Özellikle yüksek tel sürme hızlarında emniyet kapamasına kadar sürülen tel uzun­luğu ayarlanan tel uzunluğundan farklı olabilir.

SPt Spot time - Puntalama süresi / Aralıklı kaynak süresi

Birim: s
Ayar aralığı: OFF, 0,1 - 5
Fabrika ayarı: OFF

SPb Spot break - Aralık mola süresi

Birim: s
Ayar aralığı: OFF, 0,1 - 10 (0,1 s adımlarla)
Fabrika ayarı: OFF

FAC Factory (Fabrika) - Güç kaynağını sıfırlama

Sevkiyat durumunu geri yüklemek için parametre seçimi tuşlarından birine
2 s basılı tutun

- dijital ekranda “ PrG “ görüntülenir, güç kaynağı sıfırlanır.

ÖNEMLİ! Akım kaynağı sıfırlanırsa, ayar menüsündeki tüm kişisel ayarlar
kaybedilir.

Hafıza tuşları vasıtasıyla kaydedilmiş olan çalışma noktaları akım kaynağı
sıfırlanınca silinmezler - kaydedilmiş durumda bulunurlar. Ayar
menüsünün ikinci seviyesindeki (2.) fonksiyonlar da silinmezler. İstisna: Ig-
nition Time-Out (Ateşleme Zaman Aşımı) (ito) parametresi.

Örtülü elektrot
kaynağı için ayar

parametresi

2. ayar menüsünün ikinci seviyesi (bkz. “Ayar Menüsü - Seviye 2” bölümü)

ÖNEMLİ! Fabrika FAC ayar parametresi vasıtasıyla güç kaynağı sıfırlanınca sıcak

akım süresi (Hti) ve sıcak çalıştırma akımı (HCU) ayar parametreleri de sıfırlanır.

HCU Sıcak çalıştırma akımı

Birim: %
Ayar aralığı: 100 - 200

Fabrika ayarı: 150

Hti Sıcak akım süresi

Birim: s

Ayar aralığı: 0 - 2,0
Fabrika ayarı: 0,5

ASt Anti-Stick

Birim: ­Ayar aralığı: On (Açık), OFF (Kapalı)
Fabrika ayarı: OFF

AAG Hava karbon ark kesme (Arc Air Gauging)

Örn. kaynak dikişi hazırlığı için karbon elektroduyla hava karbon ark kesme
Birim: ­Ayarlama aralığı: on / oFF
Fabrika ayarı: oFF

94

FAC Güç kaynağının sıfırlanması

Sevkiyat durumunu geri yüklemek için parametre seçimi tuşlarından birine
2 s basılı tutun - dijital göstergede “PrG” görüntülenir, güç kaynağı sıfırl-
anır.
ÖNEMLİ! Güç kaynağı sıfırlanırsa, tüm kişisel ayarlar kaybedilir.
Hafıza tuşları vasıtasıyla kaydedilmiş olan çalışma noktaları güç kaynağı
sıfırlanınca silinmezler - kaydedilmiş durumda bulunurlar. Ayar
menüsünün ikinci seviyesindeki (2.) fonksiyonlar da silinmezler. İstisna: Ig-
nition Time-Out (Ateşleme Zaman Aşımı) (ito) parametresi.

2. ayar menüsünün ikinci seviyesi (bkz. “Ayar Menüsü - Seviye 2” bölümü)

TR

95

Ayar menüsü Seviye 2

+

+

+

+

+

+

+

+

Kullanım (Seviye
2 Ayar Menüsü)

Seviye 2 ayar menüsüne girme:

1

2

3

4

Parametre değiştirme

Kaynak yöntemi tuşu vasıtasıyla
“MIG/MAG standart sinerjik kaynağı”
kaynak yöntemini seçin

Kumanda paneli şimdi “MIG/MAG st­andart sinerjik kaynağı” kaynak yönte-

minin ayar menüsünde bulunuyor - son
seçilen ayar parametresi görüntülenir.

Soldaki ayar düğmesini kullanarak

“2nd” ayar parametresini seçin

Kumanda paneli şimdi “MIG/MAG st­andart sinerjik kaynağı” kaynak yönte­minin ayar menüsünde ikinci seviyede
bulunuyor - son seçilen ayar paramet­resi görüntülenir.

1

Ayar menüsünden çıkma

1

2

Soldaki ayar düğmesini kullanarak iste-
diğiniz ayar parametresini seçin

Sağdaki ayar düğmesi vasıtasıyla ayar
parametresinin değerini değiştirin

İlk ayar menüsü seviyesine ait bir para­metre gösterilir.

96

Ayar Menüsü Se­viye 2'de
MIG/MAG kay­nağı için para­metre

C-C Cooling unit Control - Soğutma ünitesi kumandası

(sadece soğutma ünitesi bağlıysa)

Birim: ­Ayar aralığı: Otomatik, On (Açık), OFF (Kapalı)
Fabrika ayarı: Aut

Aut: Soğutma ünitesi 2 dakikalık bir kaynak duraklamasının ardından
devreden çıkar.

ÖNEMLİ! Soğutma ünitesine soğutucu madde sıcaklık ve akış izleme
opsiyonu monte edilmişse, en erken 2 dakikalık kaynak duraklamasının

ardından, geri akış sıcaklığı 50°C’nin altına inince soğutma ünitesi devre­den çıkar.

On (Açık): Soğutma ünitesi sürekli olarak devrede kalır
OFF (Kapalı): Soğutma ünitesi sürekli olarak devre dışı kalır

ÖNEMLİ! FAC parametresi kullanımında C-C parametresi fabrika ay-
arına tekrar getirilemez. Örtülü elektrot kaynağı yöntemi seçilmiş ise
soğutma ünitesi “On” konumda dahi daima devre dışı kalacaktır.

C-t Cooling Time (Soğutma Süresi)

(sadece soğutma ünitesi bağlıysa)
akış izleme sisteminin yanıtı ve " no | H2O" servis kodu çıkışı arasındaki
süre. Soğutma sisteminde örneğin hava kabarcıkları ortaya çıkarsa,
soğutma ünitesi ancak ayarlanan sürenin ardından devreden çıkar.

TR

Birim: s
Ayar aralığı: 5 - 25
Fabrika ayarı: 10

ÖNEMLİ! Test amacıyla güç kaynağı kaynağını her devreye alma işlemin-
den sonra soğutma ünitesi 180 saniye boyunca çalışır.

SEt Ayar - Ülke ayarı (Standart / ABD) ... Std / ABD

Birim: ­Ayar aralığı: Std, ABD (Standart / ABD)
Fabrika ayarı:
Standart versiyon: Std (Boyutlar: cm / mm)
ABD sürümü: US (Boyutlar: in.)

r r (rezistans) - kaynak devresi direnci (mOhm olarak)

"Kaynak devresi direnci r'yi hesaplama" bölümüne bakın

L L (Endüktans) - kaynak devresi endüktansı (Mikrohenri olarak)

"Kaynak devresi endüktansı L'yi hesaplama" bölümüne bakın

97

EnE Gerçek Enerji Girdisi - Kaynak hızı ile ilgili olarak arkta bulunan elektrik

enerjisi

Birim: kJ
Ayar aralığı: ON / OFF (AÇIK / KAPALI)
Fabrika ayarı: OFF

Tüm değer aralığı (1 kJ - 99999 kJ) üç basamaklı ekranda gösterileme-
diği için aşağıdaki gösterme çeşidi seçilmiştir:

kJ değeri/ekrandaki görüntüleme:
1 ila 999/1 ila 999
1000 ila 9999/1.00 ila 9.99 (birler basamağı yok, örn. 5270 kJ -> 5.27)
10000 ila 99999/10.0 ila 99.9
(birler ve onlar basamağı yok, örn. 23580 kJ -> 23.6)

ALC Arc Length Correction - Ark uzunluğunun kaynak gerilimi üzerinden

düzeltilmesi

Ayar aralığı: ON / OFF (AÇIK / KAPALI)
Fabrika ayarı: OFF

Ark boyu kaynak gerilimine bağlıdır. Kaynak gerilimi sinerjik işletimde bi-
reysel olarak ayarlanabilir.

ALC parametresi “OFF” konumundaysa kaynak geriliminde bireysel ayar
yapılması mümkün değildir. Kaynak gerilimi otomatik olarak seçilen kay-
nak akımına veya tel sürme hızına göre ayarlanır. Ark uzunluğu düzeltimi
uyarlaması esnasında gerilim değişirken, kaynak akımı ve tel sürme hızı
aynı kalır. Ark uzunluğu düzeltimi ayar düğmesi üzerinden ayarlanırken,
sol gösterge ark uzunluğunun düzeltme değeri için kullanılır. Sağ
göstergede kaynak gerilimi için olan değer eşzamanlı olarak değişir.
Ardından sol gösterge tekrardan önceki değeri gösterir, örn. kaynak
akımı.

98

Ejt EasyJob Trigger: EasyJob‘ların tetikle etkinleştirilmesi / devre dışı

bırakılması için

Birim: ­Ayar aralığı: ON / OFF (AÇIK / KAPALI)
Fabrika ayarı: OFF

MIG/MAG tetikli fonksiyon

Tetiğe kısaca (< 0,5 s) basın

Kaynak işletimi yok:

Tüm MIG/MAG EasyJob’lar sırayla geçilir.

-

Bir EasyJob seçili değilse, tetik normal çalışır.

-

Bir MIG/MAG EasyJob seçili değilse, değişiklik olmaz.

-

Kaynak işletiminde:

Aynı işletim moduna (4 tetik modu, özel 4 tetik modu, metod kay-

-

nağı 4 tetik modu) ve aynı kaynak yöntemine sahip MIG/MAG Easy­Job’lara geçiş.
Punta kaynağında değiştirme mümkün değildir.

-

MIG/MAG Up/Down tuşlu fonksiyon

EasyJob seçiliyse, EasyJob değiştirilir; aksi taktirde kaynak akımı

-

değiştirilir.

TR

Ayar Menüsü Se­viye 2'de örtülü
elektrot kaynağı
için parametre

Kaynak işletimi yok:

Tüm MIG/MAG EasyJob’lar sırayla geçilir.

-

Kaynak işletiminde:

Aynı işletim moduna (2 tetik modu, 4 tetik modu, özel 4 tetik modu,

-

metod kaynağı 4 tetik modu) ve aynı kaynak yöntemine sahip
MIG/MAG EasyJob’lara geçiş.
Geriye alma mümkündür.

-

r r (rezistans) - kaynak devresi direnci (mOhm olarak)

"Kaynak devresi direnci r'yi hesaplama" bölümüne bakın 100.

L L (Endüktans) - kaynak devresi endüktansı (Mikrohenri olarak)

"Kaynak devresi endüktansı L'yi hesaplama" bölümüne bakın 102.

99

Kaynak devresi direnci r'yi hesaplama

Genel bilgiler Kaynak devresi direncini hesaplayarak farklı kaynak paketi uzunluklarında bile

değişmeyen bir kaynak sonucu elde etmek mümkündür; böylelikle arktaki kaynak
gerilimi kaynak paketi uzunluğundan bağımsızdır ve hortum paketi kesiti daima

tam olarak kontrol edilir. Ark uzunluğu düzeltiminin kullanılmasına daha gerek
yoktur.

Hesaplamadan sonra kaynak devresi direnci dijital göstergede görüntülenir.

r = Miliohm olarak kaynak devresi direnci (mOhm)

Ayarlanan kaynak gerilimi, doğru bir şekilde yapılan kaynak devresi direnci hesapl­amasında arktaki kaynak gerilimine tam olarak uyar. Güç kaynağının çıkış kov­anındaki gerilim manüel olarak ölçülürse, bu durumda hortum paketinin gerilim
düşümü arktaki kaynak geriliminden daha yüksektir.

Kaynak devresi direnci, kullanılan hortum paketine bağlıdır:

hortum paketi uzunluğunun ve kesitinin değişmesi durumunda kaynak devresi

-

direncini tekrar hesaplayın
her bir kaynak yöntemi için kaynak devresi direncini ilgili akım kablolarında ayrı

-

ayrı hesaplayın

Kaynak devresi
direncini hesapl-

ayın (MIG/MAG
kaynağı)

NOT!

Kaynak devresi direncinin hatalı ölçüm riski.

Bu durum, kaynak sonucunu olumsuz etkileyebilir.

İş parçasının şase pensesi çevresinde optimum bir temas yüzeyi sunmasını

▶

sağlayın (yüzey temizlenmiş, pastan arınmış, ...).

MANUAL veya SYNERGIC kaynak yönteminin seçilmiş olduğundan emin olun

1

İş parçası ile şasi bağlantısı oluşturun

2

Ayar Menüsü Seviye 2'ye girin (2.)

3

"r" parametresini seçin

4

Torcun gaz nozulunu çıkartın

5

Kontak memeyi sıkıca vidalayın

6

Kaynak telinin kontak memeden dışarı çıkmadığından emin olun

7

NOT!

Kaynak devresi direncinin hatalı ölçüm riski.

Bu durum, kaynak sonucunu olumsuz etkileyebilir.

İş parçasının kontak meme için optimum bir temas yüzeyi sunmasını sağlayın

▶

(yüzey temizlenmiş, pastan arınmış, ...).

100

Kontak memeyi iş parçası yüzeyine kafi derecede yerleştirin

8

Tetiğe kısa süreli basın

9

Kaynak devresi direnci hesaplanır. Ölçüm sırasında göstergede "run"

-

görüntülenir

Göstergede mOhm cinsinden kaynak devresi direnci görüntülendiğinde (örneğin
11,4) ölçüm tamamlanır.
