Fronius TransSteel 3500 / 5000 Syn Operating Instruction [FR]

Operating instructions
TransSteel 3500 Syn TransSteel 5000 Syn
Instructions de service
FR
42,0426,0258,FR 017-04052022
Sommaire
Explication des consignes de sécurité 7 Généralités 7 Utilisation conforme à la destination 8 Conditions environnementales 8 Obligations de l'exploitant 8 Obligations du personnel 9 Couplage au réseau 9 Protection de l'utilisateur et des personnes 9 Risque lié aux gaz et aux vapeurs nocifs 10 Risques liés à la projection d'étincelles 11 Risque lié au courant d'alimentation et à l'intensité de soudage 11 Intensités de soudage vagabondes 12 Classification CEM des appareils 13 Mesures CEM 13 Mesures liées aux champs électromagnétiques 14 Sources de risques particulières 14 Exigences liées au gaz de protection 15 Risque lié aux bouteilles de gaz de protection 15 Danger ! Fuites possibles de gaz de protection 16 Mesures de sécurité sur le lieu d'installation et lors du transport 16 Mesures de sécurité en mode de fonctionnement normal 17 Mise en service, maintenance et remise en état 18 Contrôle technique de sécurité 18 Élimination 18 Marquage de sécurité 18 Sûreté des données 19 Droits d'auteur 19
FR
Informations générales 21
Concept d'appareil 23 Principe de fonctionnement 23 Domaines d'utilisation 23
Avertissements sur l'appareil 24 Mode opératoire de soudage, procédés et caractéristiques de soudage pour le soudage MIG/MAG
Généralités 26
Caractéristiques de soudage 26
Description brève du soudage MIG/MAG Synergic standard 26
Brève description du gougeage (Arc Air Gouging) 26 Composants du système 28
Généralités 28
Sécurité 28
Vue d'ensemble 28 Options 30
Généralités 30
Interface automates 30
Connecteur de préchauffeur de gaz CO2 30
Commutateur à clé 31
VRD : fonction de sécurité 31
VRD : principe de sécurité 32
Éléments de commande et connexions 33
26
Généralités 35
Sécurité 35
Panneau de commande Synergic 36
3
Paramètres de service 40
Verrouillage des touches 41 Raccords, sélecteurs et composants mécaniques 42
Source de courant TSt 3500/5000 Syn 42
Installation et mise en service 43
Équipement minimum pour le soudage 45
Généralités 45
Soudage MIG/MAG refroidi par gaz 45
Soudage MIG/MAG refroidi par eau 45
le soudage manuel à l'électrode enrobée 45 Avant installation et mise en service 46
Sécurité 46
Emploi conforme 46
Instructions d'installation 46
Raccordement au réseau 47 Raccordement du câble secteur 48
Sécurité 48
Généralités 48
Câbles secteur et anti-traction prescrits 48
Raccorder le câble secteur 49
Monter le dispositif anti-traction Europe 49
Monter le dispositif anti-traction Canada / US 50 Alimentation par générateur 52
Alimentation par générateur 52 Mise en service 53
Généralités 53
Informations relatives aux composants périphériques 53
Monter les composants périphériques (aperçu) 53
Mise en place du dévidoir sur la source de courant 54
Monter l'anti-traction du faisceau de liaison 55
Raccorder le faisceau de liaison 55
Raccorder la bouteille de gaz 56
Établir une connexion de mise à la masse 57
Raccorder la torche de soudage MIG/MAG 58
Mettre en place/remplacer les galets d'entraînement 58
Mettre en place la bobine de fil 59
Mettre en place la bobine type panier 60
Introduire le fil-électrode 61
Régler la pression d'appui 63
Régler le frein 64
Installation du frein 65
Mode soudage 67
Limites de la puissance maximale 69
Fonction de sécurité 69 Modes de service MIG/MAG 70
Généralités 70
Symboles et explications 70
Mode 2 temps 71
Mode 4 temps 71
Mode spécial 4 temps 72
Soudage par points 72
Soudage 2 temps par intervalle 73
Soudage 4 temps par intervalle 73 Soudage MIG/MAG 74
Sécurité 74
Préparation 74
Vue d'ensemble 74 Soudage MIG/MAG Synergic standard 75
Soudage MIG/MAG Synergic standard 75
4
Corrections en mode soudage 76 Soudage MIG/MAG manuel standard 77
Généralités 77
Paramètres disponibles 77
Soudage MIG/MAG manuel standard 77
Corrections en mode soudage 78 Soudage par points et soudage par intervalle 79
Généralités 79
Soudage par points 79
Soudage par intervalle 80 Mode EasyJob 82
Généralités 82
Enregistrer des points de travail EasyJob 82
Appeler les points de travail EasyJob 82
Supprimer des points de travail EasyJob 82
Afficher les points de travail EasyJob sur la torche de soudage Up/Down 82 Soudage à électrode enrobée 84
Sécurité 84
Préparation 84
Soudage manuel à l'électrode enrobée 84
Corrections en mode soudage 85
Fonction HotStart 86
Fonction Anti-Stick 86 Gougeage (TSt 5000 Syn) 87
Sécurité 87
Préparation 87
Gougeage 88
FR
Easy documentation 91
Généralités 93
Données numériques de soudage documentées 93
Nouveau fichier CSV 94
Rapport PDF / Signature Fronius 94 Activer / désactiver Easy Documentation 95
Régler la date et l'heure 95
Désactiver Easy Documentation 95
Réglages Setup 97
Généralités 99
UTILISATION 99
Paramètres Setup pour le Soudage MIG/MAG manuel standard 99
Paramètres Setup pour le soudage MIG/MAG Synergic standard 101
Paramètres Setup pour le soudage manuel à l'électrode enrobée 102 Menu Setup Niveau 2 104
Utilisation (menu Setup - Niveau 2) 104
Paramètres pour le soudage MIG/MAG dans le menu Setup Niveau 2 105
Paramètres pour le soudage manuel à l'électrode enrobée dans le menu Setup Niveau 2 107 Détermination de la résistance r du circuit de soudage 108
Généralités 108
Déterminer la résistance du circuit de soudage (soudage MIG/MAG) 108 Afficher l'inductance L du circuit de soudage 110
Généralités 110
Afficher l'inductance L du circuit de soudage 110
Pose correcte des faisceaux de liaison 110
Élimination des erreurs et maintenance 111
Diagnostic d’erreur, élimination de l'erreur 113
Généralités 113
Sécurité 113
5
Diagnostic d'erreur 113
Codes de service affichés 116
Codes de service affichés en liaison avec OPT Easy Documentation 122 Maintenance, entretien et élimination 123
Généralités 123
Sécurité 123
À chaque mise en service 123
Tous les 2 mois 123
Tous les 6 mois 124
Élimination des déchets 124
Annexe 125
Valeurs moyennes de consommation pendant le soudage 127
Consommation moyenne de fil-électrode pour le soudage MIG/MAG 127
Consommation moyenne de gaz de protection pour le soudage MIG/MAG 127
Consommation moyenne de gaz de protection pour le soudage TIG 127 Caractéristiques techniques 128
Tension spéciale 128
Explication du terme facteur de marche 128
TSt 3500 Syn 129
TSt 3500 MV Syn 130
TSt 5000 Syn 132
TSt 5000 MV Syn 133
Aperçu des matières premières critiques, année de production de l'appareil 134 Tableaux des programmes de soudage 135
Tableaux des programmes de soudage TransSteel 3500 Syn - Euro 135
Tableaux des programmes de soudage TransSteel 5000 Syn - Euro 137
Tableaux des programmes de soudage TransSteel 3500 Syn - US 139
Tableaux des programmes de soudage TransSteel 5000 Syn - US 141
Tableaux des programmes de soudage TransSteel 3500 Yard 143
Tableaux des programmes de soudage TransSteel 5000 Yard 144 Tableaux des valeurs indicatives de soudage MIG/MAG manuel standard 145
Tableaux de réglage 145
6
Consignes de sécurité
FR
Explication des consignes de sécurité
DANGER!
Signale un risque de danger immédiat.
S'il n'est pas évité, il peut entraîner la mort ou des blessures graves.
AVERTISSEMENT!
Signale une situation potentiellement dangereuse.
Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves.
ATTENTION!
Signale une situation susceptible de provoquer des dommages.
Si elle n'est pas évitée, elle peut entraîner des blessures légères ou minimes,
ainsi que des dommages matériels.
REMARQUE!
Signale la possibilité de mauvais résultats de travail et de dommages sur l'équi­pement.
Généralités Cet appareil est fabriqué selon l'état actuel de la technique et conformément
aux règles techniques de sécurité en vigueur. Cependant, en cas d'erreur de ma­nipulation ou de mauvaise utilisation, il existe un risque
de blessure et de mort pour l'utilisateur ou des tiers,
-
de dommages pour l'appareil et les autres biens de l'utilisateur,
-
d'inefficacité du travail avec l'appareil.
-
Toutes les personnes concernées par la mise en service, l'utilisation, la mainte­nance et la remise en état de l'appareil doivent
posséder les qualifications correspondantes,
-
avoir des connaissances en soudage et
-
lire attentivement et suivre avec précision les prescriptions des présentes
-
Instructions de service.
Les Instructions de service doivent être conservées en permanence sur le lieu d'utilisation de l'appareil. En complément des présentes instructions de service, les règles générales et locales en vigueur concernant la prévention des accidents et la protection de l'environnement doivent être respectées.
Concernant les avertissements de sécurité et de danger présents sur l'appareil
veiller à leur lisibilité permanente
-
ne pas les détériorer
-
ne pas les retirer
-
ne pas les recouvrir, ni coller d'autres autocollants par-dessus, ni les peindre.
-
Vous trouverez les emplacements des avertissements de sécurité et de danger présents sur l'appareil au chapitre « Généralités » des Instructions de service de votre appareil. Éliminer les pannes qui peuvent menacer la sécurité avant de mettre l'appareil sous tension.
7
Votre sécurité est en jeu !
Utilisation conforme à la destination
Cet appareil est exclusivement destiné aux applications dans le cadre d'un em­ploi conforme aux règles en vigueur.
L'appareil est exclusivement conçu pour le mode opératoire de soudage indiqué sur la plaque signalétique. Toute autre utilisation est considérée comme non conforme. Le fabricant ne saurait être tenu pour responsable des dommages consécutifs.
Font également partie de l'emploi conforme
la lecture attentive et le respect de toutes les remarques des instructions de
-
service la lecture attentive et le respect de tous les avertissements de sécurité et de
-
danger le respect des travaux d'inspection et de maintenance.
-
Ne jamais utiliser cet appareil pour les applications suivantes :
Dégeler des conduites
-
Charger des batteries / accumulateurs
-
Démarrer des moteurs
-
Cet appareil est configuré pour une utilisation dans le secteur industriel et arti­sanal. Le fabricant ne saurait être tenu pour responsable des dommages dus à une utilisation dans les zones résidentielles.
Le fabricant décline toute responsabilité en cas de résultats de travail défec­tueux ou insatisfaisants.
Conditions envir­onnementales
Obligations de l'exploitant
Tout fonctionnement ou stockage de l'appareil en dehors du domaine d'utilisation indiqué est considéré comme non conforme. Le fabricant ne saurait être tenu pour responsable des dommages consécutifs.
Plage de températures pour l'air ambiant :
en service : -10 °C à + 40 °C (14 °F à 104 °F)
-
lors du transport et du stockage : -20 °C à +55 °C (-4 °F à 131 °F)
-
Humidité relative de l'air :
jusqu'à 50 % à 40 °C (104 °F)
-
jusqu'à 90 % à 20 °C (68 °F)
-
Air ambiant : absence de poussières, acides, gaz ou substances corrosives, etc. Altitude au-dessus du niveau de la mer :jusqu'à 2000 m (6561 ft. 8.16 in.)
L'exploitant s'engage à laisser travailler sur l'appareil uniquement des personnes qui
connaissent les dispositions de base relatives à la sécurité du travail et à la
-
prévention des accidents et sont formées à la manipulation de l'appareil ont attesté par leur signature avoir lu et compris les présentes instructions
-
de service, en particulier le chapitre « Consignes de sécurité » ont suivi une formation conforme aux exigences relatives aux résultats de tr-
-
avail.
La sécurité de travail du personnel doit être contrôlée à intervalles réguliers.
8
Obligations du personnel
Toutes les personnes qui sont habilitées à travailler avec l'appareil s'engagent, avant de commencer à travailler
à respecter les dispositions de base relatives à la sécurité du travail et à la
-
prévention des accidents à lire les présentes instructions de service, en particulier le chapitre
-
« Consignes de sécurité », et à confirmer par leur signature qu'elles les ont comprises et vont les respecter.
Avant de quitter le poste de travail, assurez-vous qu'aucun dommage corporel ou matériel ne peut survenir, même en votre absence.
FR
Couplage au réseau
Protection de l'utilisateur et des personnes
En raison de leur absorption de courant élevée, les appareils à puissance élevée influent sur la qualité énergétique du réseau d'alimentation.
Certains types d'appareils peuvent être touchés sous la forme :
de restrictions de raccordement ;
-
-
d'exigences relatives à l'impédance maximale autorisée du secteur *) ;
-
d'exigences relatives à la puissance de court-circuit minimale nécessaire *) ;
*)
à l'interface avec le réseau public
voir caractéristiques techniques
Dans ce cas, l'exploitant ou l'utilisateur de l'appareil doit s'assurer que l'appareil peut être raccordé au réseau, au besoin en prenant contact avec le fournisseur d'électricité.
IMPORTANT ! Veiller à la bonne mise à la terre du couplage au réseau !
Le maniement de l'appareil expose à de nombreux risques, par exemple :
projection d'étincelles, projection de morceaux de pièces métalliques
-
chaudes ; rayonnement d'arc électrique nocif pour les yeux et la peau ;
-
champs magnétiques nocifs pouvant être à l'origine d'un risque vital pour les
-
porteurs de stimulateurs cardiaques ; risque électrique lié au courant d'alimentation et à l'intensité de soudage ;
-
nuisances sonores élevées ;
-
fumées de soudage et gaz nocifs.
-
Lors du maniement de l'appareil, porter des vêtements de protection adaptés. Les vêtements de protection doivent présenter les caractéristiques suivantes :
être difficilement inflammables ;
-
être isolants et secs ;
-
couvrir tout le corps, être sans dommage et en bon état ;
-
inclure un casque de protection ;
-
inclure un pantalon sans revers.
-
9
Font également partie des vêtements de protection :
Protéger les yeux et le visage au moyen d'un écran de protection muni d'une
-
cartouche filtrante conforme avec protection contre les rayons UV, la chaleur et les projections d'étincelles. Derrière l'écran de protection, porter des lunettes de protection conformes
-
avec protection latérale. Porter des chaussures solides et isolantes, y compris en milieu humide.
-
Protéger les mains au moyen de gants adaptés (isolation électrique, protec-
-
tion contre la chaleur). Porter une protection auditive pour réduire les nuisances sonores et se
-
prémunir contre les lésions.
Tenir à distance les autres personnes, en particulier les enfants, pendant le fonc­tionnement de l'appareil et lors du process de soudage. Si des personnes se tr­ouvent malgré tout à proximité :
les informer de tous les risques qu'elles encourent (risque de blessure dû aux
-
projections d'étincelles, risque d'éblouissement dû aux arcs électriques, fumées de soudage nocives, nuisances sonores, danger potentiel dû au cour­ant d'alimentation et à l'intensité de soudage, etc.), mettre à leur disposition des moyens de protection appropriés ou,
-
mettre en place des écrans et des rideaux de protection.
-
Risque lié aux gaz et aux va­peurs nocifs
La fumée qui se dégage lors du soudage contient des gaz et des vapeurs nocifs pour la santé.
Les fumées de soudage contiennent des substances cancérogènes selon la mo­nographie 118 du centre international de recherche sur le cancer.
Effectuer une aspiration ponctuelle, de la pièce notamment. Si nécessaire, utiliser la torche de soudage avec un dispositif d'aspiration intégré.
Tenir la tête à l'écart des fumées de soudage et des dégagements gazeux.
Concernant la fumée et les gaz nocifs dégagés
ne pas les respirer ;
-
les aspirer vers l'extérieur de la zone de travail par des moyens appropriés.
-
Veiller à assurer une aération suffisante. S'assurer que le taux de ventilation soit toujours de 20 m³/heure.
Si la ventilation n'est pas suffisante, utiliser un casque de soudage avec apport d'air.
Si la puissance d'aspiration semble insuffisante, comparer les valeurs d'émissions nocives mesurées avec les valeurs limites autorisées.
Les composants suivants sont, entre autres, responsables du degré de nocivité des fumées de soudage :
métaux utilisés pour la pièce à souder
-
électrodes
-
revêtements
-
détergents, dégraissants et produits similaires
-
process de soudage utilisé
-
10
Tenir compte des fiches techniques de sécurité des matériaux et des consignes correspondantes des fabricants pour les composants mentionnés.
Les recommandations pour les scénarios d'exposition, les mesures de gestion du risque et l'identification des conditions opérationnelles sont disponibles sur le site Internet de la European Welding Association, section Health & Safety (https://european-welding.org).
Éloigner les vapeurs inflammables (par exemple vapeurs de solvants) de la zone de rayonnement de l'arc électrique.
Fermer la soupape de la bouteille de gaz de protection ou de l'alimentation prin­cipale en gaz si aucun soudage n'est en cours.
FR
Risques liés à la projection d'étincelles
Les projections d'étincelles peuvent provoquer des incendies et des explosions.
Ne jamais réaliser des opérations de soudage à proximité de matériaux inflam-
mables.
Les matériaux inflammables doivent être éloignés d'au moins 11 mètres (36 ft.
1.07 in.) de l'arc électrique ou être recouverts d'une protection adéquate.
Prévoir des extincteurs adaptés et testés.
Les étincelles et les pièces métalliques chaudes peuvent également être pro­jetées dans les zones environnantes à travers des petites fentes et des ouvertur­es. Prendre les mesures adéquates pour éviter tout danger de blessure et d'in­cendie.
Ne pas souder dans les zones présentant un risque d'incendie et d'explosion et sur des réservoirs, des conteneurs ou des tubes fermés si ceux-ci ne sont pas conditionnés de façon conforme aux normes nationales et internationales corres­pondantes.
Aucune opération de soudage ne peut être réalisée sur les conteneurs dans les­quels sont, ou ont été, stockés des gaz, combustibles, huiles minérales, etc. Risque d'explosion en raison des résidus.
Risque lié au courant d'ali­mentation et à l'intensité de soudage
Une décharge électrique est fondamentalement dangereuse et peut être mor­telle.
Éviter tout contact avec des pièces conductrices à l'intérieur et à l'extérieur de l'appareil.
En soudage MIG/MAG et TIG, le fil d'apport, la bobine de fil, les galets d'en­traînement ainsi que toutes les pièces métalliques en liaison avec le fil d'apport sont également conducteurs de courant.
Toujours placer le dévidoir sur un support suffisamment isolé ou sur un support pour dévidoir isolant adapté.
Veiller à se protéger soi-même et les autres personnes de manière adéquate, au moyen d'une couverture ou d'un support sec et suffisamment isolant par rapport au potentiel de la terre ou de la masse. La couverture ou le support doit recouvrir entièrement l'ensemble de la zone située entre le corps et le potentiel de la terre ou de la masse.
Tous les câbles et toutes les conduites doivent être solides, intacts, isolés et de capacité suffisante. Remplacer sans délai les connexions lâches, les câbles et conduites encrassés, endommagés ou sous-dimensionnés. Avant chaque utilisation, vérifier manuellement la bonne fixation des alimenta­tions électriques. Pour les câbles de courant avec prise de courant à baïonnette, tourner le câble de courant d'au moins 180° autour de l'axe longitudinal et le pré-tendre.
Ne pas enrouler les câbles et les conduites autour du corps ou de parties du cor­ps.
11
Concernant les électrodes (électrodes enrobées, électrodes en tungstène, fil d'apport, ...) :
ne jamais les tremper dans un liquide pour les refroidir ;
-
ne jamais les toucher lorsque la source de courant est activée.
-
La double tension à vide d'une installation de soudage peut se produire, par exemple, entre les électrodes de deux installations de soudage. Le contact simul­tané des potentiels des deux électrodes peut, dans certaines circonstances, en­traîner un danger de mort.
Faire contrôler régulièrement le câble secteur de l'appareil par un électricien spécialisé afin de vérifier le bon fonctionnement du conducteur de terre.
Les appareils de classe de protection I nécessitent un réseau avec conducteur de terre et un système de prise avec contact de terre pour un fonctionnement corr­ect.
L'utilisation de l'appareil sur un réseau sans conducteur de terre et une prise sans contact de terre n'est autorisée que si toutes les dispositions nationales relatives à la séparation de protection sont respectées. Dans le cas contraire, il s'agit d'une négligence grave. Le fabricant ne saurait être tenu responsable des dommages consécutifs.
Si nécessaire, effectuer une mise à la terre suffisante de la pièce à souder par des moyens adéquats.
Intensités de soudage vaga­bondes
Débrancher les appareils non utilisés.
Pour les travaux en hauteur, utiliser un harnais de sécurité afin d'éviter les chutes.
Avant de réaliser des travaux sur l'appareil, éteindre ce dernier et débrancher la fiche secteur.
Placer un écriteau parfaitement lisible et compréhensible sur l'appareil pour que personne ne le rallume ou ne rebranche la fiche secteur.
Après avoir ouvert l'appareil :
décharger tous les composants qui emmagasinent des charges électriques ;
-
s'assurer de l'absence de courant dans tous les composants de l'appareil.
-
Si des travaux sont nécessaires sur des éléments conducteurs, faire appel à une deuxième personne qui déconnectera le commutateur principal en temps voulu.
Si les consignes ci-dessous ne sont pas respectées, il est possible que des inten­sités de soudage vagabondes soient générées, qui peuvent avoir les conséquences suivantes :
Risque d'incendie
-
Surchauffe des composants qui sont en liaison avec la pièce à souder
-
Destruction des conducteurs de terre
-
Dommages causés à l'appareil et aux autres équipements électriques
-
12
Veiller à une liaison solide de la pince à pièces à usiner avec la pièce à souder.
Fixer la pince à pièces à usiner le plus près possible de l'emplacement à souder.
Dans un environnement électroconducteur, installer l'appareil avec une isolation suffisante, par exemple en l'isolant des sols conducteurs ou des supports conducteurs.
En cas d'utilisation de distributeurs de courant, de logements à deux têtes, etc. respecter ce qui suit : l'électrode de la torche de soudage/du porte-électrode non
utilisé(e) est également conductrice de potentiel. Veiller à un rangement suffi­samment isolant de la torche de soudage/du porte-électrode non utilisé(e).
Pour les applications automatisées MIG/MAG, le cheminement du fil-électrode doit impérativement être isolé entre le fût de fil d’apport, la grande bobine ou la bobine de fil et le dévidoir.
FR
Classification CEM des appar­eils
Mesures CEM Dans certains cas, des influences peuvent se manifester dans la zone d'applica-
Les appareils de la classe d'émissions A :
ne sont prévus que pour une utilisation dans les zones industrielles
-
peuvent entraîner dans d'autres zones des perturbations de rayonnement
-
liées à leur puissance.
Les appareils de la classe d'émissions B :
répondent aux exigences d'émissions pour les zones habitées et les zones in-
-
dustrielles. ainsi que pour les zones habitées dans lesquelles l'alimentation énergétique s'effectue à partir du réseau public basse tension.
Classification CEM des appareils conformément à la plaque signalétique ou aux caractéristiques techniques.
tion prévue malgré le respect des valeurs limites normalisées d'émissions (par ex. en présence d'appareils sensibles sur le site d'installation ou lorsque ce dernier est situé à proximité de récepteurs radio ou TV). L'exploitant est alors tenu de prendre les mesures nécessaires pour éliminer les dysfonctionnements.
Vérifier et évaluer l'immunité des dispositifs dans l'environnement de l'appareil selon les dispositions nationales et internationales. Exemples de dispositifs sen­sibles pouvant être influencés par l'appareil :
Dispositifs de sécurité
-
Câbles secteur, de transmission de signaux et de transfert de données
-
Équipements informatiques et équipements de télécommunication
-
Équipements de mesure et de calibrage
-
Mesures d'assistance visant à éviter les problèmes de compatibilité électroma­gnétique :
Alimentation du secteur
1. Si des perturbations électromagnétiques se produisent malgré la réalisa-
-
tion d'un raccordement au réseau réglementaire, prendre des mesures supplémentaires (utiliser par exemple un filtre secteur approprié).
Câbles de soudage
2. Utiliser des câbles de longueur aussi réduite que possible.
-
Les placer en veillant à ce qu'ils soient bien groupés le long de leur par-
-
cours (également pour éviter les problèmes de champs électroma­gnétiques). Les poser loin des autres câbles.
-
Compensation de potentiel
3.
Mise à la terre de la pièce à souder
4. Le cas échéant, réaliser une connexion de terre à l'aide de condensateurs
-
adéquats.
Blindage, le cas échéant
5. Blinder les autres équipements à proximité.
-
Blinder l'ensemble de l'installation de soudage
-
13
Mesures liées aux champs électroma­gnétiques
Les champs électromagnétiques peuvent provoquer des problèmes de santé qui ne sont pas encore bien connus :
Répercussions sur l'état de santé des personnes se trouvant à proximité, par
-
ex. porteurs de stimulateurs cardiaques et d'appareils auditifs Les porteurs de stimulateurs cardiaques doivent consulter leur médecin
-
avant de pouvoir se tenir à proximité immédiate de l'appareil et du process de soudage Pour des raisons de sécurité, les distances entre les câbles de soudage et la
-
tête/le corps du soudeur doivent être aussi importantes que possible Ne pas porter le câble de soudage et les faisceaux de liaison sur l'épaule et
-
ne pas les enrouler autour du corps ou de certaines parties du corps
Sources de risques particu­lières
Tenir les mains, cheveux, vêtements et outils à l'écart des pièces en mouvement, telles que :
les ventilateurs ;
-
les engrenages ;
-
les galets ;
-
les arbres ;
-
les bobines de fil et fils d'apport.
-
Ne pas intervenir manuellement dans les engrenages en rotation de l'entraîne­ment du fil ou dans des pièces d'entraînement en rotation.
Les capots et les panneaux latéraux peuvent être ouverts/enlevés uniquement pendant la durée des opérations de maintenance et de réparation.
En cours d'utilisation :
s'assurer que tous les capots sont fermés et que tous les panneaux latéraux
-
sont montés correctement ; maintenir fermés tous les capots et panneaux latéraux.
-
La sortie du fil d'apport hors de la torche de soudage représente un risque de blessure élevé (perforation de la main, blessures au visage et aux yeux, ...).
En conséquence, toujours tenir la torche de soudage éloignée du corps (appareils avec dévidoir) et porter des lunettes de protection adaptées.
Ne pas toucher la pièce à usiner pendant et après le soudage - Risque de brûlure.
14
Des scories peuvent se détacher des pièces à usiner en train de refroidir. Il convient donc de porter les équipements de protection prescrits également pour les travaux de finition sur les pièces à usiner, et de veiller à une protection suffi­sante des autres personnes.
Laisser refroidir la torche de soudage et les autres composants d'installation présentant une température de service élevée avant de les traiter.
Dans les locaux exposés aux risques d'incendie et d'explosion, des dispositions spéciales s'appliquent :
- Respecter les dispositions nationales et internationales en vigueur.
Les sources de courant destinées au travail dans des locaux présentant un fort risque électrique (par ex. chaudières) doivent être identifiées au moyen de l'indi­cation (Safety). Toutefois, la source de courant ne doit pas se trouver dans de tels locaux.
Risque de brûlure en cas d'écoulement de réfrigérant. Éteindre le refroidisseur avant de débrancher les connecteurs d'arrivée ou de retour de réfrigérant.
Lors de la manipulation du réfrigérant, respecter les indications de la fiche tech­nique de sécurité du réfrigérant. La fiche technique de sécurité du réfrigérant est disponible auprès de votre service après-vente ou sur la page d'accueil du fabri­cant.
Utiliser uniquement les moyens de levage adaptés du fabricant pour le transport par grue des appareils.
Accrocher les chaînes ou les câbles à tous les points d'attache prévus des
-
moyens de levage adaptés. Les chaînes ou les câbles doivent présenter un angle aussi réduit que pos-
-
sible par rapport à la verticale. Éloigner la bouteille de gaz et le dévidoir (appareils MIG/MAG et TIG).
-
En cas d'accrochage du dévidoir à une grue pendant le soudage, toujours utiliser un accrochage de dévidoir isolant adapté (appareils MIG/MAG et TIG).
Si l'appareil est muni d'une sangle ou d'une poignée de transport, celle-ci sert uniquement au transport à la main. Pour un transport au moyen d'une grue, d'un chariot élévateur ou d'autres engins de levage mécaniques, la sangle de transport n'est pas adaptée.
Tous les moyens d'accrochage (sangles, boucles, chaînes, etc.) utilisés avec l'ap­pareil ou ses composants doivent être vérifiés régulièrement (par ex. dommages mécaniques, corrosion ou altérations dues à d'autres conditions environnemen­tales). Les intervalles et l'étendue du contrôle doivent répondre au minimum aux normes et directives nationales en vigueur.
FR
Exigences liées au gaz de pro­tection
Risque lié aux bouteilles de gaz de protection
En cas d'utilisation d'un adaptateur pour le raccord de gaz de protection, il existe un risque de ne pas remarquer une fuite de gaz de protection, incolore et in­odore. À l'aide d'une bande en Téflon, procéder à l'étanchéification du filetage côté appareil de l'adaptateur pour le raccord de gaz de protection.
Le gaz de protection peut endommager l'équipement et réduire la qualité de sou­dage, en particulier sur les conduites en circuit fermé. Respecter les prescriptions suivantes concernant la qualité du gaz de protection :
Taille des particules solides <40µm
-
Point de rosée <-20°C
-
Teneur en huile max. <25mg/m³
-
En cas de besoin, utiliser des filtres !
Les bouteilles de gaz de protection contiennent un gaz sous pression et elles peuvent exploser en cas de dommage. Comme les bouteilles de gaz de protection sont des composants du matériel de soudage, elles doivent être traitées avec précaution.
Protéger les bouteilles de gaz de protection avec gaz comprimé d'une chaleur tr­op importante, des chocs mécaniques, des scories, des flammes vives, des étin­celles et des arcs électriques.
Installer verticalement les bouteilles de gaz de protection et les fixer conformément à la notice afin qu'elles ne tombent pas.
Tenir les bouteilles de gaz de protection éloignées des circuits de soudage et autres circuits électriques.
Ne jamais accrocher une torche de soudage à une bouteille de gaz de protection.
15
Ne jamais mettre en contact une bouteille de gaz de protection avec une électr­ode.
Risque d'explosion – ne jamais souder sur une bouteille de gaz de protection sous pression.
N'utiliser que des bouteilles de gaz de protection adaptées à l'application corres­pondante ainsi que les accessoires adaptés (régulateur, tuyaux et raccords, ...). N'utiliser que des bouteilles de gaz de protection et des accessoires en parfait état de fonctionnement.
Si une soupape d'une bouteille de gaz de protection est ouverte, détourner le vi­sage.
Fermer la soupape de la bouteille de gaz de protection si aucun soudage n'est en cours.
Laisser le capuchon sur la soupape de la bouteille de gaz de protection si celle-ci n'est pas utilisée.
Respecter les indications du fabricant ainsi que les directives nationales et inter­nationales relatives aux bouteilles de gaz de protection et aux accessoires.
Danger ! Fuites possibles de gaz de protection
Mesures de sécurité sur le lieu d'installa­tion et lors du tr­ansport
Risque d'étouffement dû à la possibilité de fuites non contrôlées de gaz de pro­tection
Le gaz de protection est incolore et inodore. Une fuite peut entraîner la raréfac­tion de l'oxygène dans l'air ambiant.
Veiller à assurer une ventilation suffisante – Taux de ventilation d'au moins
-
20 m³/heure Respecter les consignes de sécurité et de maintenance relatives à la bouteille
-
de gaz de protection ou à l'alimentation principale en gaz. Fermer la soupape de la bouteille de gaz de protection ou de l'alimentation
-
principale en gaz si aucun soudage n'est en cours. Avant toute mise en service, contrôler que la bouteille de gaz de protection
-
ou l'alimentation principale en gaz ne présente pas de fuite non contrôlée.
Le basculement de l'appareil peut provoquer un danger mortel ! Installer l'appar­eil de manière bien stable sur un support ferme et plat
Un angle d'inclinaison de 10° au maximum est admis.
-
Dans les locaux exposés aux risques d'incendie et d'explosion, des dispositions spéciales s'appliquent
Respecter les dispositions nationales et internationales en vigueur.
-
Veiller à ce que la zone autour du poste de travail reste en permanence propre et dégagée, au moyen de consignes et de contrôles internes à l'entreprise.
16
Installer et utiliser l'appareil uniquement en conformité avec l'indice de protec­tion indiqué sur la plaque signalétique.
Lors de la mise en place de l'appareil, vérifier si la distance périphérique de 0,5 m (1 ft. 7.69 in.) par rapport à l'appareil est bien respectée, afin que l'air de refroi­dissement puisse circuler sans problème.
Lors du transport de l'appareil, veiller à ce que les directives nationales et régio­nales en vigueur et les consignes de prévention des accidents soient respectées. Ceci s'applique tout particulièrement aux directives relatives aux risques inhérents au transport.
Ne pas soulever ou transporter des appareils en fonctionnement. Éteindre les ap­pareils avant de les transporter ou de les soulever !
Avant tout transport de l'appareil, vidanger tout le réfrigérant et démonter les composants suivants :
Dévidoir
-
Bobine de fil
-
Bouteille de gaz de protection
-
Après le transport et avant la mise en service, effectuer impérativement un contrôle visuel de l'appareil afin de détecter tout dommage. Avant la mise en ser­vice, faire remettre en état les éventuels dommages par du personnel de service formé.
FR
Mesures de sécurité en mode de fonctionne­ment normal
Faire fonctionner l'appareil uniquement quand tous les dispositifs de sécurité sont pleinement opérationnels. Si les dispositifs de sécurité ne sont pas pleine­ment opérationnels, il existe un risque :
de blessure et de mort pour l'utilisateur ou des tiers,
-
de dommages pour l'appareil et les autres biens de l'exploitant,
-
d'inefficacité du travail avec l'appareil.
-
Les dispositifs de sécurité dont la fonctionnalité n'est pas totale doivent être re­mis en état avant la mise en marche de l'appareil.
Ne jamais mettre les dispositifs de sécurité hors circuit ou hors service.
Avant de mettre l'appareil en marche, s'assurer que personne ne peut être mis en danger.
Contrôler au moins une fois par semaine l'appareil afin de détecter les dom­mages visibles à l'extérieur et le bon fonctionnement des dispositifs de sécurité.
Toujours bien fixer la bouteille de gaz de protection et la retirer avant le trans­port par grue.
Utiliser exclusivement le réfrigérant d'origine du fabricant qui, en raison de ses propriétés (conductivité électrique, protection contre le gel, compatibilité des matériaux, combustibilité, ...) est adapté à l'utilisation avec nos appareils.
Utiliser exclusivement le réfrigérant d'origine du fabricant.
Ne pas mélanger le réfrigérant d'origine du fabricant avec d'autres réfrigérants.
Raccorder uniquement les composants périphériques du fabricant au circuit de refroidissement.
Le fabricant décline toute responsabilité et toutes les garanties sont annulées en cas de dommages consécutifs à l'utilisation d'autres composants périphériques ou produits réfrigérants.
Le réfrigérant Cooling Liquid FCL 10/20 n'est pas inflammable. Dans certaines conditions, le réfrigérant à base d'éthanol est inflammable. Ne transporter le réfrigérant que dans les conteneurs d'origine et les tenir éloignés des sources d'ignition.
Éliminer le réfrigérant usagé conformément aux dispositions nationales et inter­nationales en vigueur. La fiche technique de sécurité du réfrigérant est disponible auprès de votre service après-vente ou sur la page d'accueil du fabricant.
L'installation étant froide, vérifier le niveau de réfrigérant avant tout démarrage du soudage.
17
Mise en service, maintenance et remise en état
Les pièces provenant d'autres fournisseurs n'offrent pas de garantie de construc­tion et de fabrication conformes aux exigences de qualité et de sécurité.
Utiliser uniquement les pièces de rechange et d'usure d'origine (valable éga-
-
lement pour les pièces standardisées). Ne réaliser aucune modification, installation ou transformation sur l'appareil
-
sans autorisation du fabricant. Remplacer immédiatement les composants qui ne sont pas en parfait état.
-
Lors de la commande, indiquer la désignation précise et la référence selon la
-
liste des pièces de rechange, ainsi que le numéro de série de votre appareil.
Les vis du boîtier constituent une connexion de protection appropriée pour la mise à la terre des pièces du boîtier. Toujours utiliser le nombre correspondant de vis de boîtier d'origine avec le couple indiqué.
Contrôle tech­nique de sécurité
Élimination Conformément à la directive européenne et à la législation nationale, les déchets
Le fabricant recommande de faire effectuer au moins tous les 12 mois un contrôle technique de sécurité de l'appareil.
Au cours de ce même intervalle de 12 mois, le fabricant recommande un calibr­age des sources de courant.
Un contrôle technique de sécurité réalisé par un électricien spécialisé agréé est recommandé
après toute modification
-
après montage ou transformation
-
après toute opération de réparation, entretien et maintenance
-
au moins tous les douze mois.
-
Pour le contrôle technique de sécurité, respecter les normes et les directives na­tionales et internationales en vigueur.
Vous obtiendrez des informations plus précises concernant le contrôle technique de sécurité et le calibrage auprès de votre service après-vente. Sur demande, ce service tient les documents requis à votre disposition.
d’équipement électriques et électroniques doivent être collectés de manière séparée et faire l’objet d’un recyclage respectueux de l’environnement. Les ap­pareils usagés doivent être retournés au revendeur ou via un système de collecte et d’élimination local agréé. Une élimination correcte des appareils usagés favor­ise le recyclage durable des ressources matérielles. Une élimination incorrecte peut avoir des conséquences sur la santé/l’environnement.
Marquage de sécurité
18
Matériaux d’emballage
Collecte sélective. Vérifiez la réglementation de votre commune. Réduisez le vo­lume du carton.
Les appareils portant le marquage CE répondent aux exigences essentielles des directives basse tension et compatibilité électromagnétique (par ex. normes pro­duits correspondantes de la série de normes EN 60 974).
Fronius International GmbH déclare que l'appareil est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration UE de conformité est disponible à l'adresse suivante : http://www.fronius.com
Les appareils portant la marque CSA répondent aux exigences des normes appli­cables au Canada et aux États-Unis.
FR
Sûreté des données
Droits d'auteur Les droits de reproduction des présentes Instructions de service sont réservés
L'utilisateur est responsable de la sûreté des données liées à des modifications par rapport aux réglages d'usine. Le fabricant décline toute responsabilité en cas de perte de réglages personnels.
au fabricant.
Les textes et les illustrations correspondent à l'état de la technique lors de l'im­pression. Sous réserve de modifications. Le contenu des Instructions de service ne peut justifier aucune réclamation de la part de l'acheteur. Nous vous remer­cions de nous faire part de vos propositions d'amélioration et de nous signaler les éventuelles erreurs contenues dans les Instructions de service.
19
20
Informations générales
21
22
Généralités
FR
Concept d'ap­pareil

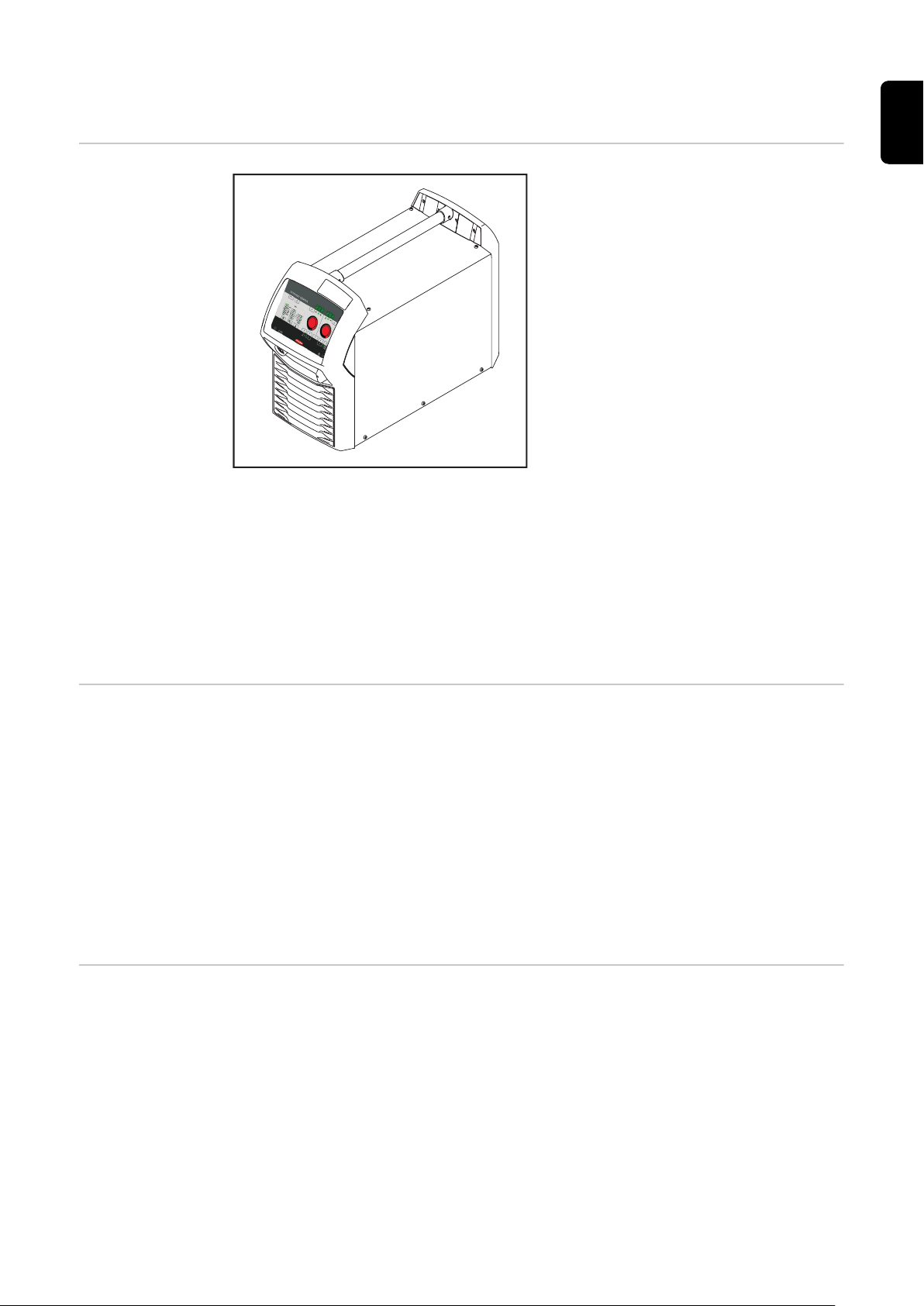

TransSteel 3500/5000 Syn
Les sources de courant TransSteel (TSt) 3500 Syn et TSt 5000 Syn sont des sources de courant à onduleur en­tièrement numérisées et commandées par microprocesseur.
La conception modulaire ainsi que la possibilité d'étendre facilement le système garantissent une grande flexi-
bilité.
Les appareils sont conçus pour le sou­dage de l'acier et les modes opératoir­es suivants :
le soudage MAG
-
le soudage manuel à l'électrode
-
enrobée
L'appareil dispose de la fonction de sécurité « Limites de la puissance maximale ». Il est ainsi possible de faire fonctionner la source de courant à la limite de puissance sans pour au­tant porter atteinte à la sécurité du pr­océdé. Pour tout détail complémen­taire, consulter le chapitre « Mode sou­dage ».
Principe de fonc­tionnement
Domaines d'utili­sation
L'unité centrale de commande et de régulation de la source de courant est cou­plée à un processeur à signaux numériques. L'unité centrale de commande et de régulation et le processeur à signaux numérique contrôlent l'ensemble du pr­océdé de soudage. Les données effectives sont mesurées en permanence pendant le procédé de soudage, et les modifications sont prises en compte immédiatement. Les algor­ithmes de régulation veillent au maintien de l’état de consigne souhaité.
Ainsi, les résultats suivants sont obtenus :
procédé de soudage de grande précision,
-
reproductibilité élevée de l'ensemble des résultats
-
excellentes caractéristiques de soudage.
-
Dans le cadre d'applications manuelles ou automatisées, les appareils sont em­ployés pour l'acier classique et les tôles zinguées dans le secteur de l'industrie et de l'artisanat :
construction de machines et d'appareils,
-
construction métallique,
-
construction d'installations et de conteneurs,
-
chantiers navals et installations offshore,
-
construction métallique et de portiques,
-
construction de véhicules sur rails,
-
industrie métallurgique.
-
23
Avertissements sur l'appareil

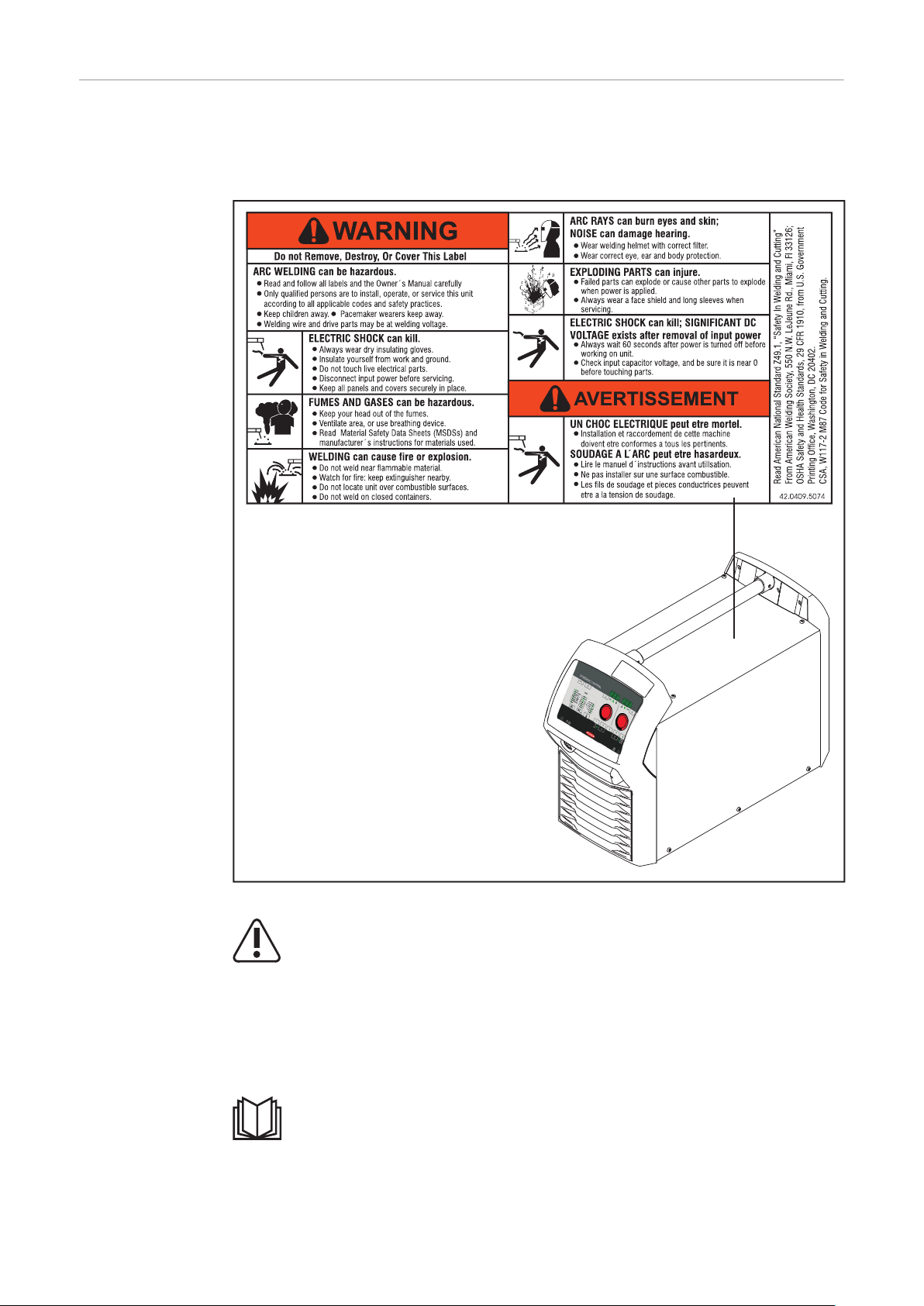

Des avertissements et symboles de sécurité se trouvent sur la source de courant. Ces avertissements et symboles de sécurité ne doivent être ni retirés, ni recou­verts. Ils permettent de prévenir les erreurs de manipulation pouvant être à l'ori­gine de graves dommages corporels et matériels.
24
Avertissements concernant la source de courant
Le soudage est un travail dangereux. Les conditions de base suivantes doivent être remplies :
avoir une qualification suffisante pour le soudage ;
-
disposer d'un équipement de protection adapté ;
-
maintenir à distance les personnes non autorisées.
-
N'utiliser les fonctions décrites qu'après avoir lu et compris l'intégralité des docu­ments suivants :
les présentes instructions de service ;
-
toutes les instructions de service des composants périphériques, en particu-
-
lier les consignes de sécurité.
FR
25
Mode opératoire de soudage, procédés et car­actéristiques de soudage pour le soudage MIG/MAG
Généralités Afin de travailler efficacement les matériaux les plus divers, la source de courant
propose différents modes opératoires de soudage, processus et caractéristiques de soudage.
Caractéristiques de soudage
Description brève du sou­dage MIG/MAG Synergic stan­dard
Selon le process de soudage et la combinaison de gaz de protection, diverses caractéristiques de soudage optimisées en fonction du processus sont dispo­nibles lors de la sélection du matériau d'apport. Le marquage complémentaire du processus de soudage donne des indications concernant les propriétés spécifiques et l'utilisation de la caractéristique de soudage :
Propriétés spécifiques des caractéristiques de soudage :
Steel Caractéristiques pour les tâches de soudage convention-
nelles
Steel root Caractéristiques pour les passes de fond avec arc électrique
sous pression
Steel dynamic Caractéristiques pour les vitesses de soudage élevées avec
arc électrique concentré
MIG/MAG Synergic Standard
Le soudage MIG/MAG Synergic standard est un process de soudage MIG/MAG fonctionnant sur l'ensemble de la plage de puissance de la source de courant avec les formes d'arc électrique suivantes :
Brève descrip­tion du gougeage (Arc Air Gou­ging)
26
Arc court Le transfert de goutte s'effectue en court-circuit dans la plage de puissance inférieure.
Arc globulaire La goutte grossit à l'extrémité du fil-électrode et est transférée dans la plage de puissance moyenne encore en court-circuit.
Pulvérisation axiale Un transfert de matériau sans court-circuit s'effectue dans la plage de puissance supérieure.
Lors du gougeage, un arc électrique est amorcé entre une électrode carbone et la pièce à souder, le matériau de base est fondu et soufflé à l'air comprimé. Les paramètres de fonctionnement du gougeage sont définis dans une car­actéristique spéciale.
Applications :
Élimination des retassures, des pores ou des inclusions de scories des pièces
-
à usiner Détachement des carottes de coulée ou traitement de surfaces entières de
-
pièces dans des opérations de fonderie Préparation des bords pour les tôles fortes
-
Préparation et réparation des soudures
-
Traitement de passes de fond ou d'imperfections
-
Réalisation de joints de soudure
-
FR
27
Composants du système
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
Généralités Les sources de courant fonctionnent avec différents composants de système et
de nombreuses options. Vous pouvez ainsi optimiser les déroulements et simpli­fier manipulation et utilisation en fonction des domaines d’application des sources de courant.
Sécurité
Vue d'ensemble
AVERTISSEMENT!
Danger dû à une erreur de manipulation et d'erreur en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
Toutes les fonctions et tous les travaux décrits dans le présent document
doivent uniquement être exécutés par du personnel techniquement qualifié. Ce document doit être lu et compris dans son intégralité.
Lire et comprendre toutes les consignes de sécurité et la documentation uti-
lisateur de cet appareil et de tous les composants périphériques.
28

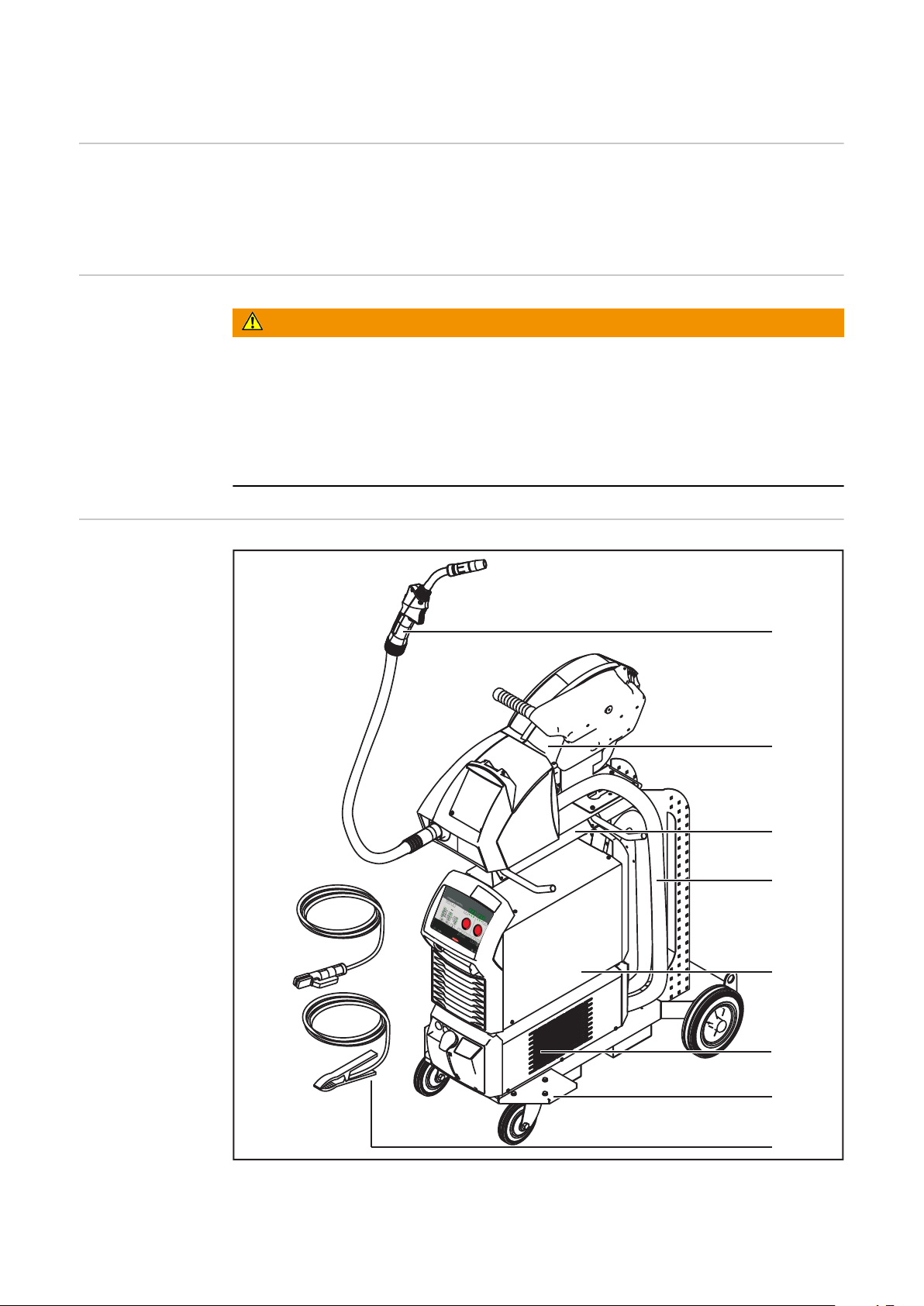

(1) Torche de soudage (2) Dévidoir (3) Support pour dévidoir (4) Faisceaux de liaison (5) Source de courant (6) Refroidisseur (7) Chariot et supports pour bouteille de gaz (8) Câbles de mise à la masse et d'électrode
FR
29
Options
Généralités Les options suivantes sont disponibles sur toutes les variantes de sources de
courant :
Interface auto­mates
L'interface automates sert à relier la source de courant à la commande auto­mates. Les signaux suivants peuvent être transmis via l'interface automates :
Entrée signal : début du soudage/fin du soudage
Entrée signal pour un contact sans potentiel (touche, relais,...) entre br-
-
oche X 1:1 et broche X 1:2 L'entrée signal de la commande automates est traitée par la source de cour-
-
ant comme une entrée signal de torche de soudage. Veiller au réglage corr­ect du mode de service (mode 2 temps ou mode 4 temps) Pour une transmission de signal optimale, utiliser des contacts plaqués or
-
Sortie signal : signal de débit de courant
Contact sans potentiel entre broche X 1:3 et broche X 1:4
-
REMARQUE!
L'interface automates met à disposition une séparation fonctionnelle pour le cir­cuit électrique de soudage avec au maximum 500 V DC.
Pour une séparation fonctionnelle sûre pour le circuit électrique de soudage, uti­liser le relais avec une tension d'isolation supérieure à 1 500 V DC.
Caractéristiques techniques, entrée signal, début du soudage/fin du soudage
U
maxAC
5 V
Connecteur de préchauffeur de gaz CO2
I
max
Caractéristiques techniques, sortie signal, signal de débit de courant
U
max
I
max
Le connecteur de préchauffeur de gaz CO2 permet de raccorder des préchauf­feurs de gaz externes pour robinets détendeurs. Les préchauffeurs de gaz sont alimentés en 36 V.
REMARQUE!
Les préchauffeurs de gaz ne sont alimentés en tension que durant le soudage.
La puissance des préchauffeurs de gaz ne doit pas excéder 150 W. L'alimentation des préchauffeurs de gaz est protégée contre la surcharge et les courts-circuits.
4 mA
24 V
20 mA
30
Loading...
+ 122 hidden pages
