Fronius TransSteel 3000c Pulse Operating Instruction [ZH]

Download

Operating instructions

TransSteel 3000c Pulse

操作说明书

42,0426,0354,ZH 007-09052022

安全规范 7

安全标志说明 7 概述 7 符合规定的使用 7 环境条件 8 运营商的责任 8 操作人员的责任 8 电源连接 8 保护您自己和他人 9 来自有毒气体和蒸汽的危险 9 火花飞溅产生的危险 10

由电源电流和焊接电流产生的危险 10 弯曲焊接电流 11 EMC 设备分级 11 EMC 措施 11 EMF 措施 12

特殊危险区域 12 保护气体要求 13 来自保护气体气瓶的危险 13 逸出的保护气体产生的危险 13 安装位置和运输期间的安全措施 13

正常操作中的安全措施 14 调试、维护和维修 14 安全技术检查 15 废料处理 15 安全标识 15 数据保护 15 版权 15

一般信息 17

概述 19

设备设计方案 19 功能原理 19 应用领域 19 设备上的警告标志 20 设备上的警告说明 21

MIG/MAG 焊接的焊接工艺、程序和焊接特性 23

概要 23 MIG/MAG 直流一元化焊接概要 23 MIG/MAG 脉冲 Synergic 焊接的简短说明 23 SynchroPulse 焊接的简短说明 23

系统组件 24

概述 24 安全 24 概览 24

操作元件和接口 25

控制面板 27

概要 27 安全标识 27 控制面板 28

服务参数 32 钥匙锁 33

接口、开关和机械组件 34

正面和背面 34 侧视图 35

安装和调试 37

焊接操作的必要装备 39

概述 39

气冷式 MIG/MAG 焊接 39 MIG/MAG 水冷式焊接 39 MMA 焊接 39 TIG 直流焊接 39

安装和调试之前 40

安全标识 40 符合规定的使用 40 安装规定 40

电源连接 41

连接电源线 42

规定的电源线和应变消除装置 42 安全标识 42 连接电源电缆 42

安装应变消除装置 43 安装适用于加拿大/美国电缆型号的应变消除装置 44

发电机运行 45

调试 46

安全标识 46 概要 46

关于系统组件的信息 46 组装系统组件 47 建立接地连接 47

插入/更换送丝轮 48 插入焊丝盘 49 安装篮形焊丝盘 50 送入焊丝 51

设置压紧力 52 调节制动装置 54 制动装置的设计 54 设置首次投入使用时的日期和时间 55

MIG/MAG 焊 57

功率限制 59

安全功能 59

MIG/MAG 操作模式 60

概要 60 符号及说明 60

二步模式 61 四步模式 61

特殊二步模式 62 特殊四步模式 62

点焊 63 二步叠焊 63 四步叠焊 64

MIG/MAG 焊 65

安全标识 65 准备工作 65 概览 65

MIG/MAG 一元化焊 66

MIG/MAG 一元化焊接 66 焊接期间修正 68 SynchroPulse 焊接 68

MIG/MAG 标准手工焊接 70

概要 70 可用参数 70 MIG/MAG 标准手工焊接 70 焊接期间修正 71

点焊和叠焊 72

概要 72 点焊 72 叠焊 73

EasyJob 模式 75

概要 75 保存 EasyJob 作业点 75

检索 EasyJob 作业点 75 删除 EasyJob 作业点 75 检索上/下焊枪上的 EasyJob 作业点 76

TIG 焊 77

TIG 焊 79

安全 79 准备工作 79 TIG 焊接 80 引弧 81 结束焊接工艺 81

脉冲焊 82

应用领域 82 工作原理 82

启用脉冲焊接 83

焊条电弧焊 85

焊条电弧焊 87

安全标识 87

准备工作 87 手工电弧焊 88 焊接期间修正 88 热起弧功能 89 防粘功能 89

Easy Documentation 91

概述 93

概要 93 所记录的焊接数据 93 新建 CSV 文件 94

PDF 报告/伏能士签名 94

激活/停用 Easy Documentation 95

激活 Easy Documentation 95 设置日期和时间 95 停用 Easy Documentation 96

Setup 设置 97

设置菜单 99

概述 99 操作 99

MIG/MAG Synergic 焊接的设置参数 100 MIG/MAG 标准手工焊接的设置参数 101 MMA 焊接的设置参数 103 TIG 焊接参数 103

设置菜单第 2 级 105

限制条件 105 操作（2 级设置菜单） 105 2 级设置菜单中的 MIG/MAG Synergic 焊接参数 106 2 级设置菜单中的 MIG/MAG 标准手工焊接参数 108 2 级设置菜单中的手工电弧焊参数 109 TIG 焊接参数（2 级设置菜单） 110

测算焊接回路阻抗 r 111

概要 111 测量焊接回路阻抗（MIG/MAG 焊接） 111

测量焊接回路阻抗（MMA 焊接） 111

恢复焊接回路感抗 L 113

概述 113

显示焊接回路感抗 113 正确敷设中继线 113

故障排除和维修 115

错误诊断和错误排除 117

概述 117 安全标识 117

显示的服务代码 117 所显示的与 OPT Easy Documentation 相关的服务代码 121

维护、保养和废料处理 123

概要 123 安全标识 123 每次启动时 123 按需 123

每 2 个月 123 每 6 个月 124 废料处理 124

附录 125

焊接期间的平均消耗值 127

MIG/MAG 焊接期间的平均焊丝消耗 127 MIG/MAG 焊接期间的平均保护气体消耗 127 TIG 焊接期间的平均保护气体消耗 127

技术数据 128

关键原料和设备生产年份概述 128 特殊电压 128 术语暂载率的解释 128 TransSteel 3000c Pulse TransSteel 3000c Pulse nc 129

焊接程序表 131

设备上的焊接程序标签 131 TransSteel 3000c Pulse 的焊接程序表格 132 TransSteel 3000c Pulse - US 的焊接程序表格 134

安全规范

安全标志说明

警告!

表示存在直接危险。

若不予以避免，将导致死亡或严重的人身伤害。

▶

危险!

表示存在潜在危险的情况。

若不予以避免，可能会导致死亡或严重的人身伤害。

▶

小心!

表示可能导致财产损失或人身伤害的情况。

若不予以避免，可能会导致轻微的人身伤害和/或财产损失。

▶

注意!

表示可能会导致不良后果及设备损坏。

概述该设备按照当前技术水平以及公认的安全技术规范制造。但是如果错误操作或错误使用，

仍将

威胁操作人员或第三方人员的人身安全、

造成设备损坏和操作人员的其他财产损失、

影响设备的高效运作。

所有与设备调试、操作、保养和维修相关的人员都必须

训练有素、

具备焊接方面的知识且

完整阅读并严格遵守本操作说明书。

应始终将操作说明书保存在设备的使用场所。作为对操作说明书的补充，还应遵守与事故防范和环境保护相关的通用及当地的现行规定。

设备上的所有安全和危险提示

保持为可读状态

不得损坏

不得去除

不得遮盖，覆盖或涂盖。

安全和危险提示在设备上的位置，参见设备操作说明书的“概述”一章。接通设备前要排除可能威胁安全的故障。

这关系到您的切身安全！

符

合规定的使用只能按照“符合规定的使用”一章所述的内容使用该设备。

设备仅限使用功率铭牌上指定的焊接工艺。其他用途或其他使用方式都被视为不符合规定。制造商对由此产生的损失不负有责任。

符合规定的使用还包括

完整阅读并遵守操作说明书中的所有提示

完整阅读并遵守所有安全和危险提示

坚持检修和保养工作。

设备不得用于以下用途：

管道除霜

电池/蓄电池充电

发动机启动

设备仅限工商企业使用。制造商不对在家庭使用引起的损失负责。

制造商对焊接缺陷或焊接错误不负有责任。

环境条件在指定的范围以外使用或存放设备都被视为不符合规定。制造商对由此产生的损失不负有

责任。

环境温度范围:

运行时：-10 °C 至 + 40 °C（14 °F 至 104 °F）

运输和存放时：-20 °C 至 + +55 °C（-4 °F 至 131 °F）

相对空气湿度：

40 °C (104 °F) 时，最高为 50 %

20 °C (68 °F) 时，最高为 90 %

环境空气：无尘、无酸、无腐蚀性气体或物质等。海拔：最高 2000 米 (6561 ft.8.16 in.)

运营商的责任运营商需保证只由下列专人使用设备：

熟悉操作安全和事故防范基本规定并接受过设备操作指导

阅读、理解该操作说明书中内容，尤其是“安全规程”一章，并签字确认

接受过焊接效果要求的相关培训。

必须定期检查该操作人员是否具备安全操作意识。

操作人员的责任所有被授权开展与该设备相关工作的人员，都有责任在开始工作之前

了解操作安全和事故防范基本规定

阅读该操作说明书中内容，尤其是“安全规程”一章，并签字确认本人已充分理解并将确实遵守。

离开工作场所前确保即使在无人值守的状况下也不会出现人员伤亡和财产损失。

电源连接具有较高额定值的设备可能会因其电流消耗而影响电源的供电质量。

这可能会在以下几个方面对许多设备类型造成影响：

连接限制

最大许用电源阻抗的相关标准

最小短路功率要求的相关标准

公共电网接口处

请参阅“技术数据”

在这种情况下，工厂操作人员或使用该设备的人员应检查设备是否能够正常连接，并在适当情况下与供电公司就此事进行沟通。

重要！请确保电源连接已正确接地

保护您自己和他人操作设备的人员可能面临诸多危险，例如：

火花及金属碎片飞溅

电弧辐射，会造成眼部及皮肤损伤

身处具有危害性的电磁场中可能危及心脏起搏器使用者的生命

由于电源电流和焊接电流而引起触电死亡

更大的噪音污染

有害的焊接烟尘和气体

操作设备时必须穿着合适的防护服。防护服必须具备以下特性：

防火

绝缘且干燥

覆盖全身、无破损且状态良好

安全头盔

无卷脚的长裤

防护服包含多种不同的物品。操作人员应：

使用防护面罩或正规滤光镜以保护眼部和面部，防止受到紫外线、高温及火花损伤

佩戴具备侧面保护（防护面罩后方）功能的正规护目镜

穿着结实且在潮湿环境下也能提供绝缘保护的鞋

佩戴合适的手套（绝缘且隔热）以保护双手

佩戴耳部护具以降低噪音危害并防止受伤

来自有毒气体和蒸汽的危险

任何设备运行过程中或进行焊接时，应使所有人员（特别是儿童）远离工作区域。但是，如果附近有人，应当：

确保其注意到全部危险（电弧刺眼危险、火花飞溅致伤危险、有害焊接烟尘、噪音、由电源电流和焊接电流产生的潜在危险等）

提供适合的保护装置

或者，布设适当的安全网/安全幕。

焊接期间产生的烟尘含有有害气体和蒸汽。

国际癌症研究机构的 118 种致癌因子专题论文中指出，焊接烟尘含有致癌物质。

使用烟源排烟系统和室内排烟系统。若可能，请使用带有综合排烟装置的焊枪。

让您的头部远离焊接烟尘和气体。

针对烟尘和有害气体采取以下预防措施：

切勿吸入烟尘和有害气体。

使用适当的装置将烟尘和有害气体从工作区域中排出。

确保足够的新鲜空气供应量。确保通风流量至少为每小时 20 m³。

如果通风不足，请佩戴具有供氧功能的焊接面罩。

如果对抽吸能力是否足够存有任何疑问，应将测得的有害物质排放值与允许的极限值进行比较。

以下组成部分是确定焊接烟尘毒性的主要因素：

用于工件的金属

电极

药皮

清洁剂、脱脂剂等

所使用的焊接工艺

有关上面列出的组成部分，请查阅相应材料安全数据表和制造商说明书。

有关暴露场景、风险管理措施以及确定工作条件的建议，请参阅 European Welding Association 网站 (https://european-welding.org) 中的 Health & Safety 部分。

将易燃蒸汽（例如溶剂蒸气）置于电弧辐射范围之外。

如果未进行焊接操作，请关闭保护气体气瓶阀或主供气源。

火花飞溅产生的危险火花飞溅会引发火灾和爆炸。

不得在可燃材料附近焊接。

可燃材料必须远离电弧至少 11 米 (36 ft. 1.07 in.) ，或使用经过检验的覆盖物遮盖起来。

准备好适当的、经过检查的灭火器。

火花和灼热的金属部件也可能通过细小裂缝和开口进入邻近区域。采取相应的措施，避免由此产生的受伤和火灾危险。

如果没有按照相应的国家和国际标准进行预处理，则不得在有火灾和爆炸危险的区域以及封闭的罐、桶或管道中进行焊接。

不允许在存放过气体、燃料、矿物油和类似物品的容器上进行焊接。这些物质的残留会造成爆炸危险。

由电源电流和焊接电流产生的危险

电击可能会危及生命或致人死亡。

切勿触摸设备内外的带电装备组件。

进行 MIG/MAG 焊接和 TIG 焊接时，焊丝、焊丝盘、送丝辊和所有与焊丝接触的金属件均带电。

应始终将送丝机置于充分绝缘的表面上，或始终使用适当的绝缘送丝机支架。

请确保放置具有良好绝缘性的干燥底座或防护罩，以保护您和他人远离大地或接地电位。该底座或防护罩必须足以覆盖身体与大地或接地电位之间的整个区域。

所有电缆和引线必须连接牢固、完好无损、绝缘并且尺寸适当。立即更换松动的连接以及烧焦、损坏或尺寸不足的电缆和引线。每次使用前，请通过手柄确保电源紧密连接。如果电源线带有卡口式接头，则需围绕纵轴将电源线至少旋转 180° 并予以预紧。

切勿在身体或身体各部位的周围缠绕电缆和引线。

电极（电焊条、钨极、焊丝等）

不得浸入冷却液体中

不得在接通电源时触摸电极。

在两个电源的焊接电极之间，其中一个电源的开路电压可能会翻倍。在某些情况下，同时

触摸两个电极的电位可能会致人死亡。

安排有资格的电工定期检查电源线，以保证保护接地线能正常工作。

防护等级为 1 的设备需要一个带有保护接地线的电源和一个带有保护接地线触点的连接系统才能正常工作。

只有在遵守所有有关保护隔离的国家法规时，才允许使用无保护接地线的电源和无保护接地线触点的插座操作设备。否则，将视为重大过失。对于因此类误用所导致的任何损失，制造商概不负责。

如有必要，请为工件提供适当的接地。

关闭未使用的设备。

高空作业时，请系好安全带。

操作设备之前，请将其关闭并拔出电源插头。

为设备附上清晰易懂的警告标识，以防他人再次插上电源插头而重新开启该设备。

打开设备之后：

为所有带电部件放电

确保设备中的所有部件均处于断电状态。

如果需要使用带电装备组件，则应指定另一个人在适当的时候关闭电源开关。

弯曲焊接电流如果忽略以下说明，则会产生弯曲焊接电流并导致以下后果：

火灾隐患

连接至工件的零件过热

保护接地线的损坏

设备及其它电气设备的损坏

确保使用工件夹具夹紧工件。

将工件夹具尽可能固定在靠近焊接区域的位置。

将设备放置在与导电环境充分绝缘的位置，例如与导电地板或导电支架绝缘。

如果要使用配电板、双头支架等，请注意以下事项：未使用焊枪/焊钳的焊条同样带电。确保未使用的焊枪/焊钳具有充分的绝缘保护。

在自动化 MIG/MAG 应用领域中，确保只将绝缘后的焊丝从焊丝筒、大型送丝机卷盘或焊丝盘引至送丝机。

EMC 设备分级放射等级 A 的设备：

规定仅用于工业区

如果应用于其他区域，可能引发线路连接和放射故障。

放射等级 B 的设备：

满足居民区和工业区的放射要求。也适用于使用公用低压线路供电的居民区。

根据功率铭牌或技术数据对 EMC 设备进行分级。

EMC 措施在某些情况下，即使某一设备符合标准的排放限值，它仍可能影响到其设计应用区域（例

如，当同一位置存在敏感性装置或设备的安装地点附近设有无线电或电视接收机时）。此时，运营公司必须采取适当措施来整顿这种局面。

根据国家和国际规定测试及评估装置附近设备的抗扰度。可能受本设备影响易受干扰的设备示例：

安全装置

输电线、信号线和数据传输线

信息技术及通讯设备

测量及校准设备

避免 EMC 问题的支持性措施：

1.电网电源

若在电源连接符合相关规定的情况下仍发生了电磁干扰，则应采取一些附加措施（例如使用适当的电网滤波器）。

2.焊接用输电线

使用尽可能短的控制线

布设时应使控制线彼此靠近（这样做还可同时避免 EMF 问题）

布设时应使控制线远离其他类型的线路

3.电位均衡

4.工件接地

如有必要，可使用合适的电容器建立接地连接。

5.可根据需要采取屏蔽措施

屏蔽附近的其他设备

遮蔽整个焊接装置

EMF 措施电磁场可能会引起未知的健康问题：

心脏起搏器使用者、助听器使用者等在靠近设备时会对健康产生不良影响

心脏起搏器使用者在靠近设备和焊接作业区前必须征求医生的意见

为了安全起见，应使焊接用输电线与焊工头部/躯干之间的距离尽可能的远

切勿将焊接用输电线和中继线扛在肩上或缠绕在整个身体或某些身体部位上

特殊危险区域请保持手、头发、宽松衣物和工具远离运转中的装备组件，例如：

风扇

齿轮

滚轮

轴

焊丝盘和焊丝

请勿将手伸入旋转中的送丝驱动器齿轮或驱动部件中。

仅当进行保养或维修时方可打开/取下盖板和侧板。

操作期间

请确保关闭所有防护罩且已安装好所有侧面零件。

使所有防护罩和侧面零件保持关闭状态。

焊丝从焊枪中伸出时极有可能导致人身伤害（例如划伤手部、面部、眼部等）。

因此，请务必使焊枪（带有送丝机的设备）远离身体并佩戴合适的护目镜。

焊接期间或焊接完成后，请勿触摸工件 - 存在灼伤风险。

冷却工件可能会溅出焊接残渣。因此，在工件返工期间也要穿戴符合规定的保护装置，并确保其他人员得到充分的保护。

在操作焊枪和其他工作温度较高的装备组件前，需进行冷却。

对于存在火灾或爆炸危险的区域，应采用特殊规定

- 遵守相关的国家及国际法规。

在电气事故多发区域（例如锅炉附近）使用的电源必须贴有“安全”标识。且电源不得位于上述区域。

冷却剂泄漏时存在烫伤风险。在断开冷却剂供应或回流接口前，请先关闭冷却器。

在处理冷却剂时，请遵守冷却剂安全数据表上的信息。冷却剂安全数据表可通过服务中心或制造商网站获取。

通过起重机运输这些设备时，只能使用制造商提供的合适承载装置。

将链条或绳索连接到合适承载装置上的所有指定连接点。

链条或绳索与垂直方向的角度尽量保持最小。

拆除气瓶和送丝机（MIG/MAG 和 TIG 设备）。

如果焊接期间送丝机与起重机相连，则应始终使用合适且绝缘的送丝机悬挂设备（MIG/ MAG 和 TIG 设备）。

如果设备配备了输送带或手柄，则该设备将专用于手动输送。输送带不适用于起重机、平

衡重叉车或其他机械起重工具的输送。

必须定期检查与设备或其部件连接的所有起重装备（例如皮带、带扣、链条等）的情况（例如是否存在机械损坏、腐蚀或由于其他环境影响而引起的变化）。测试间隔与测试范围必须至少符合各自适用的国家标准和准则。

如果保护气体接口采用了转接头，则无色、无味的保护气体可能会在不知不觉中泄漏。安装前请使用合适的铁氟龙胶带密封设备保护气体接口转接头上的螺纹。

保护气体要求受污染的保护气体不但会损坏设备，而且还会降低焊接质量，尤其是在使用环形干线的情

况下。请满足下列保护气体质量要求：

固体颗粒大小 < 40 µm

压力凝点 < -20 °C

最大含油量 < 25 mg/m³

必要时使用滤清器。

来自保护气体气瓶的危险

保护气体气瓶包括加压气体，并且如果受到损坏时能够爆炸。因为保护气体气瓶是焊接设备的一部分，所以操作时必须极为小心。

保护好含有压缩气体的保护气体气瓶，以使其远离环境过热、机械碰撞、残渣、明火、火花和电弧。

根据说明书垂直安装保护气体气瓶且连接牢固，以防止其翻倒。

请保持保护气体气瓶远离任何焊接电路或其他电路。

切勿在保护气体气瓶上悬挂焊枪。

切勿触摸带有电极的保护气体气瓶。

存在爆炸的隐患 - 切勿尝试焊接增压的保护气体气瓶。

仅使用适于手动应用的保护气体气瓶和正确适当的附件（调节器、软管和管接头）。仅使用状态良好的保护气体气瓶和附件。

当打开保护气体气瓶的阀时，请将面部转向一侧。

如果未进行焊接操作，请关闭保护气体气瓶阀。

如果未连接保护气体气瓶，则请将阀截球形保留在气瓶的原位上。

必须遵守制造商的说明书和关于保护气体气瓶和附件适用的国家及国际法规。

逸

出的保护气体产

生的危险

安装位置和运输期间的安全措施

保护气体不受控制的逸出所产生的窒息风险

保护气体无色无味，泄漏时可使周围环境缺少氧气。

确保至少按照 20 立方米/小时的通风量供应充足的新鲜空气。

遵守保护气体气瓶或主供气源上的安全和维修提示。

如果未进行焊接操作，请关闭保护气体气瓶阀或主供气源。

每次启动前都应检查保护气体气瓶或主供气源是否存在不受控制的气体泄漏。

倾倒的设备可轻易致死。将该设备放置在坚实、平整的表面上使其保持平稳

所允许的最大倾角为 10°。

适用于存在火灾或爆炸危险的室内的特殊规定

遵守相关的国家和国际规定。

采用内部规范和检查程序，确保工作场所环境整洁，布局井然有序。

只能安装和操作防护等级符合功率铭牌所示要求的设备。

安装设备时，应确保留有 0.5 m (1 ft. 7.69 in.) 的周围间距，以保证冷却空气的自由流通。

运输设备时，请遵守相关的国家及本地指导方针以及事故防范规定。尤其应遵守针对运输

期间产生的风险而制定的指导方针。

不要抬起或运输运行的设备。请在运输或抬起前关闭设备。

运输设备之前，请排出所有冷却剂，然后拆下以下部件：

送丝机

焊丝盘

保护气体气瓶

在运输设备之后与调试设备之前，必须目检设备有无损坏。在设备试运行之前，必须由经培训的技术服务人员对所有损坏部位进行维修。

正常操作中的安全措施

只在所有安全装置完全有效时操作设备。如果有任何安全装置无法正常工作，则将产生以下风险

操作人员或第三方伤亡

设备损坏以及操作员的其它物资损失

设备工作效率低下

启动设备之前，必须对所有不能正常工作的安全装置进行维修。

切勿略过或禁用安全装置。

启动设备之前，需确保不会对他人造成危险。

至少每周对设备进行一次检查，主要检查有无明显的损坏以及安全装置的功能是否正常。

始终安全地固定好保护气体气缸，且如果使用起重机运输设备，则需事先将气缸移除。

只有制造商的原装冷却剂适用于我们的设备，这是其属性（电传导性、防冻剂、材料兼容性、阻燃性等）决定的。

仅使用制造商提供的适用原装冷却剂。

不要将制造商提供的原装冷却剂与其它冷却剂相混合。

仅将制造商的系统组件连接到冷却回路。

制造商对因使用其他系统组件或其他冷却剂而造成的损失不承担任何责任。此外，也不会受理任何保修索赔。

冷却液 FCL 10/20 未点燃。在一定条件下，乙醇基冷却剂可能会点燃。将冷却剂置于其原装、密封的容器中运输并远离所有着火源。

使用过的冷却剂必须根据相关国家和国际法规进行合理处置。冷却剂安全数据表可从服务中心处获取或从制造商的网站下载。

在开始焊接之前且系统仍处于已冷却状态时检查冷却剂液位。

调试

、维护和维修无法保证外购件在设计和制造上都符合对其所提要求，或者无法保证其符合安全要求。

只能使用原厂备用件和磨损件（此要求同样适用于标准零件）。

不要在未经生产商同意的情况下对设备进行任何改造、变更等。

必须立即更换状况不佳的工件。

订购时，请指定设备的准确名称和部件编号（如备件清单所示），以及序列号。

可使用压紧螺钉实现保护接地线的连接，以使壳体部件接地。仅使用编号正确的原装压紧螺钉，并使用规定的扭矩拧紧。

安全技术检查制造商有责任每 12 个月至少进行一次设备安全检查。

制造商建议，以相同的时间间隔（每 12 个月）定期进行焊接电源校准。

以下情况，建议由经过认证的专业电工进行安全检查：

更改之后

加装或改装之后

修理、维护和保养之后

至少每 12 个月。

在安全检查时须遵照国家和国际标准及条例。

您可以在服务站点索取有关安全检查和校准的详细信息。服务点将根据您的需求提供必要的资料。

废料处理废弃的电气和电子设备必须单独收集，并按照欧洲指令和国家相关法律法规以无害于环境

的方式回收。使用过的设备必须归还经销商或通过当地批准的收集和处理设施进行处置。正确处置使用过的设备可促进材料资源的可持续循环利用。未能正确处置使用过的设备可能会对健康和/或环境造成不利影响。

包装材料需根据材料分类收集，并检查当地政府的规章制度，同时，挤压容器以缩小体积。

安全标识带有 CE 标志的设备符合低压和电磁兼容性指令的基本要求（例如 EN 60974 系列的相关

产品标准）。

伏能士特此声明该设备符合指令 2014/53/EU。可通过以下网站获取欧盟一致性声明全文：http://www.fronius.com

带有 CSA 验证标记的设备符合加拿大和美国相关标准的要求。

数据保护如果用户对装置出厂前的设置进行了更改，则由用户自己负责对该数据进行安全保护。生

产商对个人设置被删除的情况不承担任何责任。

版权该操作说明书的版权归制造商所有。

文字和插图在操作说明书付印时符合当时的技术水平。生产商保留更改权。本操作说明书的内容不构成顾客的任何权利。我们非常欢迎有关操作说明书的改进建议以及对其中错误的提示。

一般信息

概述

设备设计方案 TransSteel (TSt) 3000c Pulse 电源为采用

全数字化微处理器控制的电源。

其模块化设计外加可轻松扩展系统的功能确保了高度的灵活性。该设备专为以下焊接工艺而设计：

MIG/MAG 脉冲焊接

MIG/MAG 标准 Synergic 焊接

TIG 焊接

手工电弧焊

该设备具有“功率限制”的安全功能。此功能表示可以在功率限制条件下操作电源，而不危及工艺安全。有关详细信息，请参阅“焊接操作”一章。

功能原理焊接电源的中央控制系统采用数字信号处理器。中央控制系统与信号处理器一起控制整个

焊接过程。焊接过程中连续测量实际数据，对任何变化都能及时做出反应。控制算法系统确保焊机始

终保持在所需的额定状态。

由此得到：

精确的焊接过程、

全体结果的准确再现、

和出色的焊接性能。

应用领域 TransSteel 3000c Pulse 在贸易和工业中用于传统钢材和镀锡金属薄片的手工焊接应用。

电源设计用于：

机械和设备工程

钢结构施工

设备和金属容器建造

金属和洞门建造

轨道车辆建造

金属加工行业

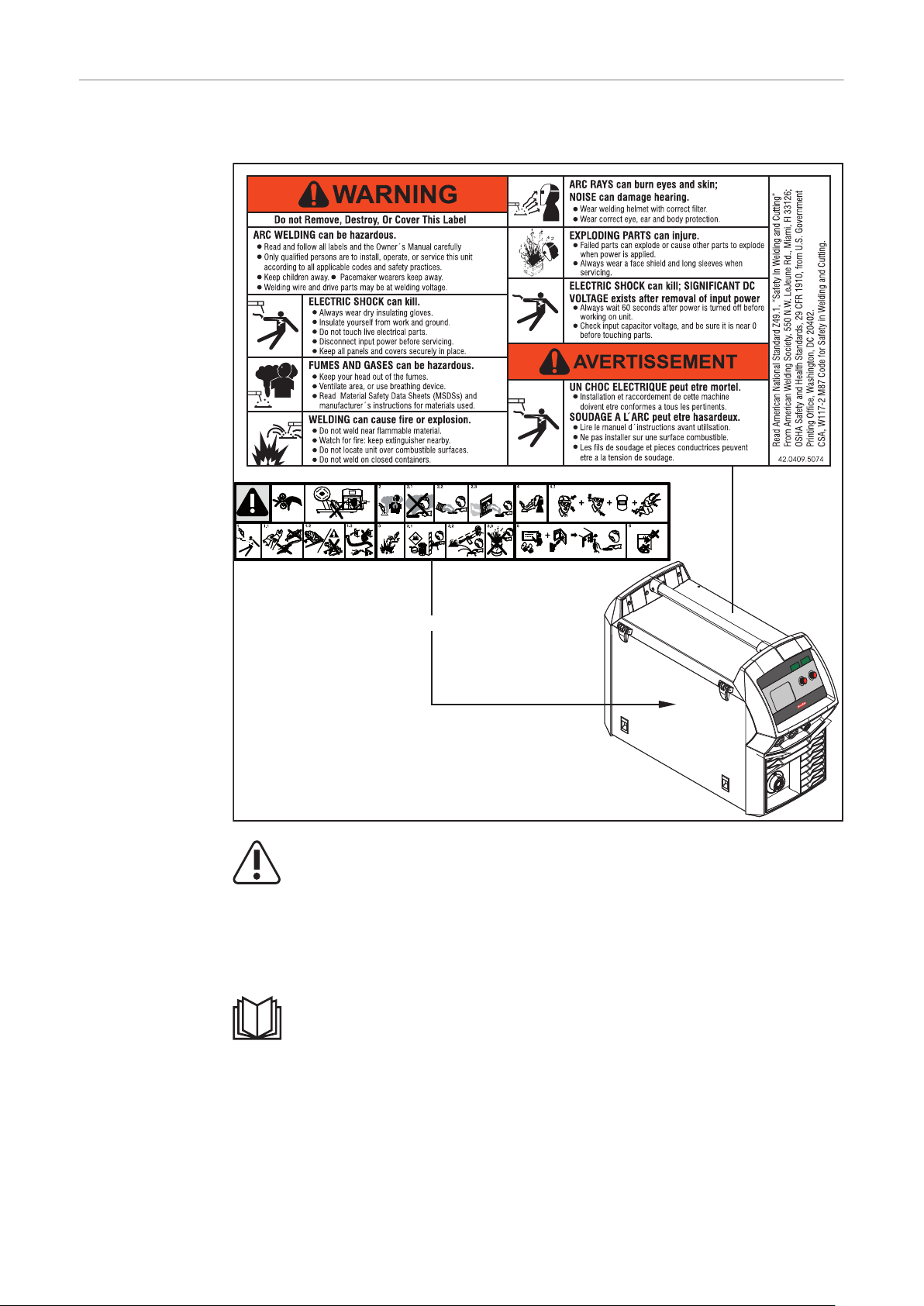

设备上的警告标志电源上贴有警告标志和安全标识。不得移除或涂盖这些警告标志和安全标识。这些警告旨

40,0006,3035

inside

在避免可能导致严重人身伤害和财产损失的误操作。

焊接操作存在危险。必须满足以下基本要求：

合乎需要的焊接资格

适当的保护装置

防止未授权人员进入焊接区域

在使用此处所介绍的功能前，请务必完整阅读并充分理解以下文档：

本操作说明书

所有系统组件操作说明书，尤其是安全规程

设备上的警告说明某些设备型号会附带警告标志。

A B

符号的排列方式可能因型号而异。

! 警告！注意！

这些符号表示可能存在危险。

A 送丝轮可能会损伤手指。

B 焊丝和驱动部件在作业期间带有焊接电压。

切勿触及双手及金属物品！

1. 电击可能致命。

1.1 佩戴干燥的绝缘手套。切勿徒手触摸焊丝。切勿佩戴潮湿或破损的手套。

1.2 使用与地面和工作区域绝缘的底座以防触电。

1.3 在修理设备前，请关闭设备并拔下电源插头或断开电源。

2. 吸入焊接烟尘会有损健康。

2.1 使面部远离所有焊接烟尘。

2.2 使用强制通风或局部排烟系统来去除焊接烟尘。

2.3 借助风扇清除焊接烟尘。

3. 焊接火花可能会引起爆炸或火灾。

xx,xxxx,xxxx *

3.1 焊接期间应远离易燃材料。切勿在易燃材料附近进行焊接。

3.2 焊接火花可能会引起火灾。准备好灭火器。必要时，请安排一名能够熟练操作灭火器的主管。

3.3 切勿在卷筒或密闭容器上焊接。

4. 弧光可能会灼伤双眼并损伤皮肤。

4.1 佩戴头盔和护目镜。穿戴护耳用具及带纽扣的衬衫领子。佩戴颜色正确的焊接面罩。穿戴能够覆盖全身的合适防护服。

5. 在操作机器或焊接前：接受设备相关培训并仔细阅读说明书！

6. 不得擅自移除或涂盖警告标签。

* 标签的制造商订单号

MIG/MAG 焊接的焊接工艺、程序和焊接特性

概要电源可以选择焊接工艺、步骤和焊接特性，因此能够以最有效的方式处理多种不同的材

料。

MIG/MAG 直流一元化焊接概要

MIG/MAG 脉冲 Synergic 焊接的简短说明

MIG/MAG 直流一元化

MIG/MAG 直流一元化焊接工艺是一种 MIG/MAG 焊接工艺，其功率范围为电源的整个功率范围，其电弧类型如下：

短路过渡电弧短路时，在低功率范围内发生熔滴过渡。

中频电弧短路时，在中间功率范围内，电极丝末端的熔滴先变大，然后发生过渡。

喷射电弧在高功率范围内发生无短路熔滴过渡。

MIG/MAG 脉冲 Synergic

MIG/MAG 脉冲 Synergic 焊接是一种包含受控熔滴过渡过程的脉冲电弧工艺。在基础电流阶段中，能源输入将降低到一定水平，使电弧稳定燃烧，工件表面得到预热。在脉冲电流阶段中，精确定时的电流脉冲保证了焊接材料熔滴的精确分离。此原理保证了整个功率范围内的低飞溅焊接和精确操作。

SynchroPulse 焊接的简短说明

SynchroPulse 适用于标准 Synergic 和脉冲 Synergic 工艺。使用 SynchroPulse 在两个作业点之间周期变化焊接功率，不但拥有细纹焊接外观，而且可提供非连续热输入。

系统组件

(1)

(2)

(3)

(4)

(5)

(6)

(7)

概述焊接电源可以配备各种系统组件和选项功能。这样便可以根据不同的应用场合优化焊接流

程、简化焊接操作。

安全

概览

危险!

误操作和工作不当时存在危险。此时可能导致严重的人身伤害和财产损失。

仅接受过技术培训且有资质人员方可执行本文档中所述的全部操作和功能。

▶

完整阅读并充分理解本文档。

▶

阅读并理解本设备以及全部系统组件的所有安全规程和用户文档。

▶

(1) MIG/MAG 焊枪 (2) 稳定气瓶固定架 (3) 电源 (4) 冷却器 (5) 带气瓶固定架的行走机构 (6) 接地和电极电缆 (7) TIG 焊枪

操作元件和接口

控制面板

概要所有功能均以合乎逻辑的方式排列于控制面板上。焊接所需的各个参数能够

通过各个按键方便快捷地选择

通过按键或选择拨盘方便快捷地更改

在焊接期间方便快捷地显示在数字显示屏上。

由于协同化功能，如果单个参数发生变化，则所有其他参数也会进行调整。

注意!

由于软件更新，焊机的焊接功能可能没有在本操作说明书中一一详述，而本操作说明书中提及的功能，也可能在您的焊机上不可用。此外，某些插图可能与实际焊机的操作元件有细微偏差。但是，这些操作元件的工作原理是相同的。

安全标识

危险!

误操作和工作不当时存在危险。此时可能导致严重的人身伤害和财产损失。

仅接受过技术培训且有资质人员方可执行本文档中所述的全部操作和功能。

▶

完整阅读并充分理解本文档。

▶

阅读并理解本设备以及全部系统组件的所有安全规程和用户文档。

▶

控制面板

(1) (2)

(3) (4)

(5)

(6)(7)

(14)(13) (17)

(12)

(11)

(10) (8)

(9)

(15)(16)

编号功能

(1) “参数选择”键（右侧）

a) 用于选择以下参数

弧长修正用于修正弧长

焊接电压 (V) *) 开始焊接前，设备会根据编程参数自动显示标准值。实际值将在焊接期间显示。

脉冲/电弧力动态修正

用于连续修正 MIG/MAG 脉冲 Synergic 焊接中的熔滴分离力

- ... 减小的熔滴分离力 0 ... 中等熔滴分离力 + ... 增大的熔滴分离力

用于在 MIG/MAG 标准 Synergic 焊接、MIG/MAG 标准手工焊接和手工电弧焊中影响熔滴过渡时的短路动态

- ... 更强、更稳定电弧 0 ... 中等电弧 + ... 柔和、低飞溅电弧

b) 用于更改设置菜单中的参数

(2) “参数选择”键（左侧）

a) 用于选择以下参数

薄板厚度薄板厚度（mm 或 in）

当要选择的焊接电流未知时，只需输入薄板厚度便可。所需的焊接电流和任何其他标有 *) 的参数随后将自动进行调整。

焊接电流 *) 焊接电流（单位：A）开始焊接前，设备会根据编程参数自动显示标准值。实际值将在焊接期间显示。

送丝速度

送丝速度的单位为 m/min 或 ipm。

b) 用于更改设置菜单中的参数

(3) 选择拨盘（右侧）

用于更改弧长修正、焊接电压和电弧力动态参数用于更改设置菜单中的参数

(4) 选择拨盘（左侧）

用于更改薄板厚度、焊接电流和送丝速度参数用于选择设置菜单中的参数

(5) EasyJob 保存键

可用于保存多达 5 个作业点

(6)

“工艺”按钮

**)

用于选择焊接工艺

MIG/MAG 标准手工焊接

MIG/MAG 标准 Synergic 焊接

MIG/MAG 脉冲 Synergic 焊接

TIG 焊接

手工电弧焊

(7) “模式”键

用于选择操作模式

二步模式

四步模式

特殊四步模式

点焊/叠焊

(8) “保护气体”键

用于选择要使用的保护气体。所预留的 SP 参数可用于附加保护气体。

当选择保护气体之后，相应保护气体后面的 LED 将点亮。

(9) “焊丝直径”键

用于选择要使用的焊丝直径。所预留的 SP 参数可用于附加焊丝直径。

当选择焊丝直径之后，相应焊丝直径后面的 LED 将点亮。

(10) “材料”键

用于选择要使用的填充金属。所预留的 SP 参数可用于附加材料。

当选择材料类型之后，相应填充金属后面的 LED 将点亮。

(11) “穿丝”键

按住此键：无气穿丝进入焊枪中继线

当按住按键时，送丝驱动装置工作在点动送丝速度。

(12) 气体检测键

用于设置气体压力调节器的所需气体体积。

首次轻按键：保护气体流出再次轻按键：保护气体停止流出

如果没有再次轻按“气体测试”键，则保护气体将在 30 s 后停止流出。

(13) SF - 点焊/叠焊/SynchroPulse 焊接指示灯

如果在激活点焊或叠焊模式时为点焊/叠焊时间 (SPt) 设置参数设置了值，则点亮

如果在激活 MIG/MAG Synergic 焊接工艺时为频率 (F) 设置参数设置了值，则点亮。

(14) 过渡电弧指示灯

易于飞溅的“过渡电弧”会出现在短路过渡电弧与喷射电弧之间。过渡电弧指示灯点亮时旨在提示您注意此关键区域。

(15) 保持指示灯

每一次焊接操作结束时，焊接电流和焊接电压的实际值将被存储起来，同时保持指示灯点亮。

(16) 脉冲指示灯

当选择 MIG/MAG 脉冲 Synergic 焊接工艺时点亮

(17) 实际能源输入

用于显示焊接操作期间消耗的能源。

必须在 2 级设置菜单 - EnE 参数中激活实际能源输入指示灯。焊接期间，该值与始终增加的能源输入保持一致。焊接结束后的最终值将一直存储到焊接再次开始或电源重新接通 - 此时保持指示灯将点亮。

*) 在 MIG/MAG 标准 Synergic 焊接工艺和 MIG/MAG 脉冲 Synergic 焊接工艺期间，

如果选择这些参数中的某一个，则协同化功能将确保所有其他参数（包括焊接电压参数）都将自动随之调整。

**) 当前已选定的焊接工艺指示灯与 VRD 选件搭配使用时，也可用作状态指示灯：

指示灯持续点亮：降压器 (VRD) 已激活且将输出电压限制到 35 V 以下。

一发生焊接操作，指示灯就会闪烁，这可导致输出电压大于 35 V。

服务参数同时按住“参数选择”键可以检索不同的服务参数。

打开显示屏

选择参数

可用参数

示例：

1.00 | 4.21

示例：

2 | 491

示例：

r 2 | 290

随即将显示第一个参数“固件版本”，例如，“1.00 | 4.21”

使用“模式”和“工艺”键或左手边的选择拨盘选择所需的设置参数

说明

固件版本

焊接程序配置

当前选定的焊接程序的编号

示例：

654 | 32.1 = 65,432.1 小时

显示自初次使用以来的实际燃弧时间提示：燃弧时间指示器不适合作为租赁费用、保修服务等的计算依据。

= 65,432 小时 6 分钟

示例：

iFd | 0.0

焊丝驱动器的电机电流 (A) 电流值随着电机的运转而更改。

2nd 面向服务工程师的 2 级菜单

钥匙锁可选择钥匙锁以防止不经意更改控制面板上的设置。只要钥匙锁已激活：

控制面板上不可进行任何设置

只能检索参数设置

如果在启用钥匙锁时选择了分配的“保存”键，则可以检索任何分配的“保存”键

激活/禁用钥匙锁：

也可使用钥匙开关选件来激活和停用钥匙锁。

钥匙锁已激活：显示屏上显示“CLO | SEd”消息。

钥匙锁已停用：显示屏上显示“OP | En”消息。

接口、开关和机械组件

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(11)

(8)

(9)

(10)

正面和背面

(1) 焊枪接口

用于连接焊枪

(2) 换极器

用于选择 MIG/MAG 焊枪上的焊接电位

(3) (-) 卡口式连接的电流插口

用于

为 MIG/MAG 焊接连接接地电缆或换极器（取决于所使用的焊丝）

连接用于手工电弧焊的焊条电缆或接地电缆（取决于所使用的焊条类型）

连接 TIG 焊枪

(4) (+) 带卡口式连接的电流插口

用于

为 MIG/MAG 焊接连接接地电缆或换极器（取决于所使用的焊丝）

连接用于手工电弧焊的焊条电缆或接地电缆（取决于所使用的焊条类型）

为 TIG 焊接连接接地电缆

(5) LocalNet 接口

遥控器的标准化接口

(6) 电源开关

用于接通或关闭电源

(7) TMC 接口（TIG 多接头）

用于连接 TIG 焊枪

(8) MIG/MAG 保护气体接口

用于向焊枪接口 (1) 供应保护气体

(9) 带应变消除装置的电源电缆

所有型号均未预装此电源线

(10) 简易文档标签

(11) TIG 保护气体接口

用于向 (-) 电流插口 (3) 供应保护气体

侧视图

(2)(1)

编号功能

(1) 带制动装置的焊丝盘支护

用于支护最大直径为 300 mm (11.81 in)、最大重量为 19 kg (41.89 lbs) 的标准焊丝盘

(2) 四辊驱动

* 图中未显示侧板

安装和调试

焊接操作的必要装备

概述根据不同的焊接工艺，焊接电源必须配备必要的装备才能工作。

接下来将对焊接操作的工艺及对应的必要装备进行说明。

气冷式 MIG/MAG 焊接

MIG/MAG 水冷式焊接

MMA 焊接

电源

接地电缆

气冷式 MIG/MAG 焊枪

保护气体接口（用于供应保护气体）

焊丝

焊接电源

冷却器，包含冷却液

接地电缆

MIG/MAG 水冷式焊枪

气体接口（保护气体供应）

填充焊丝

电源

接地电缆

焊钳

电焊条

TIG 直流焊接

电源

接地电缆

带或不带摇臂开关的 TIG 焊枪

保护气体接口（用于供应保护气体）

视应用场合而定的填充金属

安装和调试之前

安全标识

误操作和工作不当时存在危险。此时可能导致严重的人身伤害和财产损失。

▶ ▶ ▶

电流存在危险。此时可能导致严重的人身伤害和财产损失。

▶ ▶ ▶

符合规定的使用焊接电源规定用于 MIG/MAG 焊、焊条电弧焊和 TIG 焊。其他用途或其他使用方式都被视

为不符合规定。制造商不对由此产生的损失负责。

符合规定的使用还包括

危险!

仅接受过技术培训且有资质人员方可执行本文档中所述的全部操作和功能。完整阅读并充分理解本文档。阅读并理解本设备以及全部系统组件的所有安全规程和用户文档。

危险!

在开始工作之前，关闭所有相关的设备和部件，并将它们同电网断开。保护所有相关设备和部件以使其无法重新开启。打开设备后，使用合适的测量仪器检查带电部件（如电容器）是否已放电。

注意操作说明书中的所有提示坚持维修和保养作业

安装规定本设备已根据防护等级 IP 23 进行了测试。这表示本设备：

可防止直径超过 12 mm (0.49 in.) 的坚硬异物侵入

可防止产生任何与垂直方向所呈角度高达 60° 的喷水

可依照防护等级 IP 23 在户外对该设备进行安装和操作。避免直接弄湿设备（如遭到雨淋）。

危险!

机器翻倒或掉落时存在危险。此时可能导致严重的人身伤害和财产损失。

将设备牢固地安置在平坦的坚硬表面上。

▶

安装后，请检查所有螺钉连接是否已紧固到位。

▶

危险!

由设备内导电粉尘产生的电流存在危险。此时可能导致严重的人身伤害和财产损失。

仅在安装有空气滤清器的情况下才能操作本设备。空气滤清器达到 IP 23 防护等级所

▶

需的极为重要的安全装置。

通风管道是非常重要的安全装置。在为本设备选择安装位置时，请确保冷却空气能够畅通

无阻地流入和流出设备前后的通风口。设备内不得吸入任何导电粉尘（例如来自金刚砂作业）。

电源连接所有设备均根据功率铭牌上指定的电源电压而设计。如果您的设备规格与所配备的电源线

和电源插头不匹配，那么必须按照国家规定和标准安装这些部件。有关电源引线保险丝的详细信息，请参见相关技术数据。

小心!

电气安装尺寸不足时存在危险。此时可能导致财产损失。

电源引线及其保险丝的尺寸必须适应本地电源。

▶

请遵守功率铭牌上的技术数据。

连接电源线

规定的电源线和应变消除装置

安全标识

操作电源需要以下电源线：

欧洲：电缆横截面 4G2.5

美国/加拿大：电缆横截面 AWG 12，超高强度使用

根据版本的不同，在电源上安装与电缆横截面相应的应变消除装置。

备件清单中包含了不同电缆的产品编号。

危险!

工作不当时存在危险。此时可能导致严重的人身伤害和财产损失。

下述工作必须由接受过培训且有资质的人员执行。

▶

遵守国家标准和指令。

▶

小心!

电源线敷设不当时存在危险。此时可能会导致短路和设备损坏。

为所有相导体和外皮剥落电源线的保护接地线安装套圈。

▶

连接电源电缆如果未连接电源电缆，则必须在调试之前安装与连接电压相匹配的电源电缆。

保护接地线需比相导体长约 10 - 15 mm (0.4 - 0.6 in.)。

在用于安装应变消除装置的以下几节中提供了电源线连接的图形表示。要连接电源线，按以下步骤操作：

卸下设备的侧板

推入电源线，以便能够正确地将保护接地线与相导体连接到接线端子。

为保护接地线和相导体安装套圈

将保护接地线和相导体连接到接线端子

使用应变消除装置固定电源线

在装置上安装侧面板

安装应变消除装置

1,2 Nm

1 2

3 4

重要！使用电缆夹将相导体夹在接线端子附近。

安装适用于加拿大/ 美国电缆型号的应

变消除装置

1 2

3 4

重要！使用电缆夹将相导体夹在接线端子附近。

发电机运行

发电机运行电源与发电机兼容。

要想选择正确的发电机输出功率，就必须求得电源的最大视在功率 S 三相设备的电源最大视在功率 S

= I

1 最大

和 U1 同设备功率铭牌和技术数据保持一致

1max

1 最大

x U1 x √3

使用下列经验公式计算所需的发电机视在功率 S

GEN

= S

1 最大

x 1.35

的计算方法如下：

1 最大

GEN

：

在非满功率下焊接时可使用较小的发电机。

重要！发电机视在功率 S

不得小于电源的最大视在功率 S

GEN

1 最大

！

注意!

发电机输出的电压绝不能超出电源电压公差范围。有关电源电压公差的信息，请参见“技术数据”部分。

1 最大

。

调试

安全标识

电击可能致命。如果在设备安装期间接入电源，则可能造成极为严重的人身伤害和财产损失。

▶ ▶

由设备内导电粉尘产生的电流存在危险。此时可能导致严重的人身伤害和财产损失。

▶

概要通过参考手动水冷式 MIG/MAG 应用描述调试。

关于系统组件的信息下面描述的步骤和活动包括了不同系统部件的参考，例如

危险!

在进行同设备相关的任何作业前，请确保电源主开关处于“O”位置在进行同设备相关的任何作业前，请确保电源已同主电源断开

危险!

仅在安装有空气滤清器的情况下才能操作本设备。空气滤清器是 IP 23 防护等级中所规定的非常重要的安全装置。

移动小车立式支架

冷却器焊枪等

有关安装和连接系统组件的更多详细信息，请参阅系统组件的相应操作说明书。

组装系统组件

危险!

工作不当可能会造成严重的人身伤害和财产损失。

以下操作必须由接受过培训且有资质人员执行。

▶

请注意“安全提示”一章中的内容！

▶

通过下图可以概览各个系统组件组装到一起的方法。

建立接地连接

插入/更换送丝轮

31 2

4 5

小心!

送丝轮支护上扬时存在危险。此时可能导致人身伤害。

解锁夹杆时，手指不可靠近夹杆的左右区域。

▶

小心!

送丝轮开启时存在危险。此时可能导致人身伤害。

插入/更换送丝轮后，务必为四辊驱动安装防护盖板。

▶

插入焊丝盘

小心!

焊丝处于卷曲状态时的弹性可能造成人员伤害。

在插入焊丝盘时，紧握住焊丝的末端，以避免因焊丝回弹造成人员伤害。

▶

小心!

焊丝盘掉落可能造成人员伤害。

确保焊丝盘已安全安装在焊丝盘支护上。

▶

小心!

如果焊丝盘因锁紧环放置方式错误而翻倒，则可能会造成人身伤害和财产损失。

始终按左图所示的方式定位锁紧环。

▶

安装篮形焊丝盘

小心!

焊丝处于卷曲状态时的弹性可能造成人员伤害。

插入篮形焊丝盘时，紧握住焊丝末端，以避免因焊丝回弹造成人员伤害。

▶

小心!

篮形焊丝盘掉落可能造成人员伤害。

确保篮形焊丝盘和篮形焊丝盘适配器牢固地安装在焊丝盘支护上。

▶

注意!

使用篮形焊丝盘时，只能使用随设备提供的篮形焊丝盘适配器。

小心!

如果篮形焊丝盘因锁紧环放置方向错误而翻倒，则可能会造成人身伤害和财产损失。

始终按左图所示的方式定位锁紧环。

▶

小心!

存在篮形焊丝盘掉落导致人身伤害和财产损失的危险。

篮形焊丝盘在所提供法兰盘上的放置方法为：将焊丝圈条置于法兰盘导轨内。

▶

1 2

送入焊丝

Fdi

2 3

2,5

t (s)

(m/min, ipm)

小心!

焊丝处于卷曲状态时的弹性可能造成人员伤害。

将焊丝插入四辊驱动时，紧握住焊丝末端，以避免因焊丝回弹造成人员伤害。

▶

小心!

焊丝的锋利末端可能会导致焊枪受损。

请在穿丝之前清理焊丝端头的毛刺。

▶

1 2

小心!

焊丝突然弹出可能会对人员造成伤害。

当按下“穿丝”键或焊枪起动装置时，保持焊枪远离脸部和身体，并佩戴合适的护目

▶

镜。

重要！为了便于焊丝精确定位，在按下并按住“穿丝”键时可遵循以下步骤。

按住该键长达一秒钟...送丝速度在第一秒钟保持在 1 m/min 或 39.37 ipm。

按住该键长达 2.5 秒...一秒钟后，送丝速度会在下一个 1.5 秒中均匀加速。

按住该键超过 2.5 秒...2.5 秒钟后，焊丝以与 Fdi 焊接参数设置的送丝速度相同的恒速送入。

如果释放了“穿丝”键并在一秒钟内再次按下，则上述顺序将重新开始。这使得以 1 m/ min 或 39.37 ipm 的低送丝速度连续在所需位置放置焊丝成为了可能。

如果没有“穿丝”键，则可以类似方式使用焊枪起动装置。在为穿丝使用焊枪起动装置前，请按以下步骤操作：

按住“模式”键以选择二步模式

在设置菜单中，将“Ito”参数设置为“关闭”

小心!

电击和焊丝从焊枪中露出时，可能造成人身伤害和财产损失。当按下焊枪起动装置时：

请使焊枪远离面部和身体

▶

佩戴合适的护目镜

▶

勿将焊枪对准他人

▶

确保焊丝不接触任何导电或接地部件（例如外壳等）

▶

重要！如果按下了焊枪起动装置而不是“穿丝”键，则焊丝在前 3 秒钟以送丝引弧速度（取决于焊接程序）运行。3 秒钟后，送丝会暂时中断。

焊接系统检测到焊接工艺不应开始，但应穿入焊丝。同时，气路电磁阀关闭，焊丝上的焊接电压关闭。

如果焊枪起动装置保持按下状态，则送丝过程会立即在无保护气体和焊接电压的情况下重新启动并按上述方式持续进行。

3 4

设置压紧力

小心!

存在压紧力过大风险。此时可能导致焊接特性不良及严重的财产损失。

设置压紧力时要保证在焊丝不变形的同时能够正确送丝。

▶

U 型槽轮的压紧力标准值：

钢：4 - 5

CrNi：4 - 5

管状包覆电焊条： 2 - 3

调节制动装置

STOP

注意!

释放“穿丝”键后，焊丝盘必须停止放卷。

如果焊丝盘继续放卷，请重新调节制动装置。

▶

制动装置的设计

危险!

误安装时存在危险。此时可能导致严重的人身伤害和财产损失。

不要拆开制动装置。

▶

只能由经过培训、有资质的人员维护和

▶

修理制动装置。

制动装置只能以完整设备的形式提供。制动装置插图仅供参考。

设置首次投入使用时的日期和时间

第一次接通电源后，必须设定好日期和时间。为此，将电源切换到 2 级服务菜单；选择 yEA 参数。

要设定日期和时间，请参阅第 95 页步骤 5

MIG/MAG 焊

功率限制

安全功能 “功率限制”是用于 MIG/MAG 焊接的安全功能。这表示在保持工艺安全的同时，可以在

功率限制范围内操作电源。

送丝速度是焊接功率的决定性参数。如果送丝速度过高，则电弧将变得越来越小并可能会熄灭。为防止产生此类后果，需将焊接功率调低。

如果选择了“MIG/MAG 标准 Synergic 焊接”或“MIG/MAG 脉冲 Synergic 焊接”工艺，则当安全功能脱扣时，对应于“送丝速度”参数的标志将闪烁。标志将持续闪烁直到下一次焊接启动或下一次参数改变。

例如，若选择了“送丝速度”参数，则会显示送丝速度的降低值。

MIG/MAG 操作模式

概要

符号及说明

危险!

设备操作不当可能会造成严重的人身伤害和财产损失。

在使用此处所介绍的功能前，请务必完整阅读并充分理解本操作说明书。

▶

在使用此处所介绍的功能前，请务必完整阅读并充分理解有关系统组件的所有操作说

▶

明书，尤其是安全规程。

如需详细了解可用焊接参数（例如提前送气时间）的含义、设置、设置范围和单位，请参阅“设置参数”一章。

按下焊枪起动装置 | 按住焊枪起动装置 | 释放焊枪起动装置

GPr 提前送气时间

I-S 起弧电流

可根据具体应用增加或降低

SL 斜度

起弧电流持续降低至焊接电流，焊接电流持续降低至收弧电流

I 焊接电流阶段

均匀地向母材输入热量，随着热量的累积，母材温度将随之升高

I-E 收弧电流

填补熄弧弧坑

GPo 滞后停气时间

SPt 打点时间/周期性焊接时间

SPb 暂停时间间隔

二步模式

GPr

GPo

GPr GPo

四步模式

“二步模式”适用于

定位焊

短焊缝

自动操作及机器人操作

“四步模式”适用于较长的焊缝。

特殊二步模式

GPr

GPo

I-S

SLt-S t-ESL

I-E

+ +

I-S I-E

GPr SL SL

GPo

“特殊二步模式”是在高功率范围下焊接的理想选择。在“特殊二步模式”下工作会以较低的功率起弧，这样更易于保持稳定。

要激活特殊二步模式：

特殊四步模式

选择二步模式

在设置菜单中，将 t-S（起弧电流持续时间）和 t-E（收弧电流持续时间）参数设置为

大于 0 的值

特殊二步模式已激活。

在设置菜单中，设置 SL（斜度）、I-S（起弧电流）和 I-E（收弧电流）参数

特殊四步模式除了具有四步模式的优点外，还可配置起弧电流和收弧电流。

点焊

GPr GPoSPt

< SPt

GPr SPt SPtSPb

GPo

I I

“点焊”模式适用于重叠板材的焊接接头。

首先按下并松开焊枪起动装置 - GPr 提前送气时间 - SPt 打点时间内的焊接电流阶段 - GPo 滞后停气时间。

如果在打点时间 (< SPt) 结束前再次按下焊枪起动装置，则立即取消该过程。

二步叠

焊

二步叠焊

“二步叠焊”模式适用于焊接薄板的短焊缝，以防止焊缝焊穿母材。

四步叠焊

GPr SPt SPtSPb

GPo

四步叠焊

“四步叠焊”模式适用于焊接薄板的长焊缝，以防止焊缝焊穿母材。

MIG/MAG 焊

安全标识

准备工作

危险!

误操作和工作不当时存在危险。此时可能导致严重的人身伤害和财产损失。

仅接受过技术培训且有资质人员方可执行本文档中所述的全部操作和功能。

▶

完整阅读并充分理解本文档。

▶

阅读并理解本设备以及全部系统组件的所有安全规程和用户文档。

▶

危险!

电流存在危险。此时可能导致严重的人身伤害和财产损失。

在开始工作之前，关闭所有相关的设备和部件，并将它们同电网断开。

▶

保护所有相关设备和部件以使其无法重新开启。

▶

打开设备后，使用合适的测量仪器检查带电部件（如电容器）是否已放电。

▶

将焊枪的软水管连接到冷却器上相应的接口上

（使用冷却器和水冷式焊枪时）插入电源插头

将电源开关设置为 - I -：

控制面板上的所有显示屏均将短暂点亮

如果存在：冷却器开始工作

重要！遵守冷却器操作说明书中的安全规程和操作条件。

概览 MIG/MAG 焊接由以下几部分组成：

MIG/MAG 一元化焊接

MIG/MAG 标准手工焊接

点焊和叠焊

MIG/MAG 一元化焊

MIG/MAG 一元化

焊接

按住“材料”键以选择将要使用的填充金属。

按住“焊丝直径”键以选择要使用的焊丝直径。

按下“保护气体”键以选择将要使用的保护气体。

SP 位置的分配可在附录的焊接程序表格中查找。按住“工艺”键以选择所需的焊接工艺：

MIG/MAG 标准 Synergic 焊接

MIG/MAG 脉冲 Synergic 焊接

按住“模式”键以选择所需的 MIG/MAG 模式：

二步模式

四步模式

特殊四步模式

重要！某些情况下，在某个系统组件（如遥控器或送丝机）的控制面板上设置的焊接参数可能无法在电源的控制面板上进行更改。

使用“参数选择”按钮以选择将要用于指定焊接功率的焊接参数：

薄板厚度

焊接电流

送丝速度

焊接电压

使用适当的选择拨盘以设置相关焊接参数。

参数值显示在上方的数字显示屏上。

薄板厚度、焊接电流、送丝速度和焊接电压参数直接关联。更改其中一个参数便可，因为其余参数会立即进行相应调整

所有焊接参数的设定值将一直保留到下次更改参数时。即使关闭并再次接通电源仍是如此。要显示焊接期间的实际焊接电流，请选择焊接电流参数。

打开气瓶阀

调整保护气体量：

轻按“气体检测”键

转动压力调节阀底部的调整螺钉，直到压力表显示所需的保护气体量

再次轻按“气体检测”键

小心!

电击和焊丝从焊枪中露出时，可能造成人身伤害和财产损失。当按下焊枪起动装置时：

请使焊枪远离面部和身体

▶

佩戴合适的护目镜

▶

勿将焊枪对准他人

▶

确保焊丝不接触任何导电或接地部件（例如外壳等）

▶

按下焊枪起动装置并开始焊接

焊接期间修正弧长修正和电弧力动态参数可用于优化焊接效果。

弧长修正：

- = 较短的电弧，较低的焊接电压

0 = 中等电弧 + = 较长的电弧，较高的焊接电压

脉冲 / 电弧力动态修正用于连续修正 MIG/MAG 脉冲 Synergic 焊接中的熔滴分离力

- 减小的熔滴分离力

0 中等熔滴分离力 + 增大的熔滴分离力

用于影响 MIG/MAG 标准 Synergic 焊接期间熔滴过渡时的短路动态

- = 强稳定电弧

0 = 中等电弧 + = 柔和、低飞溅电弧

SynchroPulse

接

焊

建议将 SynchroPulse 用于焊缝应具有波纹外观的铝合金焊接接头。这种效果是通过两作业点间变化的焊接功率实现的。

这两个作业点由 dFd（Delta 送丝速度）值（可以在设置菜单中调整该值）的焊接功率正负变化所致（Delta 送丝速度：0.0 - 3.0 m/min 或 0.0 - 118.1 ipm）。

SynchroPulse 的其他参数：

作业点变化的频率 F（在设置菜单中设置）

低作业点的弧长修正（通过控制面板上的弧长修正参数设置）

高作业点的弧长修正（在设置菜单的参数 Al.2 中设置）

要启用 SynchroPulse，至少应在工艺设置菜单中将 F（频率）参数的值从“关”更改为

0.5 至 5 Hz 范围内的变量。

注意!

选择标准手工焊接时不支持 SynchroPulse。

SynchroPulse 在“特殊四步”模式下使用时的工作原理

I v

Al.2

LSLS

+ +

dFd

1/F

I-S

dFd

I-E

I-S = 起弧电流阶段，SL = 斜度，I-E = 弧坑填充阶段，v = 送丝速度

SynchroPulse 操作模式

MIG/MAG 标准手工焊接

概要 MIG/MAG 直流非一元化焊接工艺是一种不具有协同功能的 MIG/MAG 焊接工艺。

更改一个参数并不会导致对其他参数自动做出相应调整。因此，必须按照涉及的焊接工艺的规定单独调整所有变量参数。

可用参数下列参数适用于 MIG/MAG 手工焊接：

送丝速度 1 m/min (39.37 ipm.)- 最大送丝速度，例如 25 m/min (984.25 ipm.)

焊接电压 TransSteel 4000 Pulse：15.5 - 31.5 V TransSteel 5000 Pulse： 14.5 - 39 V

MIG/MAG 标准手工焊接

电弧力动态用于影响熔滴过渡时的短路动态

焊接电流仅显示实际值

按住“工艺”键以选择所需的焊接工艺：

MIG/MAG 标准手工焊接按住“模式”键以选择所需的 MIG/MAG 模式：

二步模式

四步模式

在 MIG/MAG 标准手工焊接中，特殊四脉冲模式与常规四脉冲模式相对应。

重要！某些情况下，在某个系统组件（如遥控器或送丝机）的控制面板上设置的焊接参数可能无法在电源的控制面板上进行更改。

按住“参数选择”按钮以选择送丝速度参数

使用选择拨盘设置所需的送丝速度值

按住“参数选择”按钮以选择焊接电压参数

使用选择拨盘设置所需的焊接电压值

焊接参数值会显示在上方的数字显示屏上。

所有焊接参数的设定值将一直保留到下次更改参数时。即使关闭并再次接通电源仍是如

此。要显示焊接期间的实际焊接电流，请选择焊接电流参数。

要显示焊接期间的实际焊接电流：

按住“参数选择”键以选择焊接电流参数

在焊接期间，数字显示屏上将显示实际焊接电流。

打开气瓶阀

调整保护气体量：

轻按“气体检测”键

转动压力调节阀底部的调整螺钉，直到压力表显示所需的保护气体量

再次轻按“气体检测”键

小心!

电击和焊丝从焊枪中露出时，可能造成人身伤害和财产损失。当按下焊枪起动装置时：

请使焊枪远离面部和身体

▶

佩戴合适的护目镜

▶

勿将焊枪对准他人

▶

确保焊丝不接触任何导电或接地部件（例如外壳等）

▶

按下焊枪起动装置并开始焊接

焊接期间修正要取得最佳焊接效果，有时需要对电弧力动态参数进行调整。

按“参数选择”按钮选择电弧力动态参数

使用选择拨盘设置所需的电弧力动态值

焊接参数值会显示在上方的数字显示屏上。

点焊和叠焊

概要点焊和叠焊模式属于 MIG/MAG 焊接工艺。点焊和叠焊模式已在控制面板上激活。

点焊适用于焊接仅可于一侧操作的重叠板上的焊接接头。

叠焊适用于薄板焊接。由于焊丝不是连续送入，熔池在间隔时间内将降温。可在很大程度上避免导致母材焊穿的局部过热现象。

点焊

在设置菜单中，设置打点时间 / 叠焊时间 SPt

重要！必须将点焊的叠焊暂停时间 SPb 设置为关！

仅用于 Synergic 焊接：

使用相应的键选择所用的填充金属、焊丝直径和保护气体选择所需焊接工艺：

MIG/MAG 标准手工焊接

MIG/MAG 标准 Synergic 焊接

MIG/MAG 脉冲 Synergic 焊接

选择点焊/叠焊模式：

点焊/叠焊控制面板上的点焊/叠焊/SynchroPulse (SF) 指示灯点亮。

根据所选的焊接工艺，选择所需的焊接参数，并使用适当的选择拨盘进行调整

打开气瓶阀

调整保护气体量

小心!

电击和焊丝从焊枪中露出时，可能造成人身伤害和财产损失。当按下焊枪起动装置时：

请使焊枪远离面部和身体

▶

佩戴合适的护目镜

▶

勿将焊枪对准他人

▶

确保焊丝不接触任何导电或接地部件（例如外壳等）

▶

点焊

建立焊点的过程：

保持焊枪垂直

按下并松开焊枪起动装置

保持焊枪位置

等待滞后停气时间

提升焊枪

叠焊

在设置菜单中，设置叠焊暂停时间 SPb

叠焊已启用。 Int（间隔）参数显示在设置菜单中。

在 Int 参数设置菜单中，设置叠焊的操作模式 (2T / 4T)

在设置菜单中，设置点焊/叠焊时间 SPt

仅用于 Synergic 焊接：

使用相应的键选择所用的填充金属、焊丝直径和保护气体选择所需焊接工艺：

MIG/MAG 标准手工焊接

MIG/MAG 标准 Synergic 焊接

MIG/MAG 脉冲 Synergic 焊接

选择点焊/叠焊模式：

点焊/叠焊控制面板上的点焊/叠焊/SynchroPulse (SF) 指示灯点亮。

根据所选的焊接工艺，选择所需的焊接参数，并使用适当的选择拨盘进行调整

打开气瓶阀

调整保护气体量

小心!

电击和焊丝从焊枪中露出时，可能造成人身伤害和财产损失。当按下焊枪起动装置时：

请使焊枪远离面部和身体

▶

佩戴合适的护目镜

▶

勿将焊枪对准他人

▶

确保焊丝不接触任何导电或接地部件（例如外壳等）

▶

叠焊

叠焊步骤：

保持焊枪垂直

根据在 Int 参数下方设置的叠焊模式：

按住焊枪起动装置（二步模式）按下并松开焊枪起动装置（四步模式）

保持焊枪位置

等待焊接周期完成

使焊枪放置在下一作业点

要停止叠焊，根据在 Int 参数下方设置的叠焊模式：

松开焊枪起动装置（二步模式）按下并松开焊枪起动装置（四步模式）

等待滞后停气时间

提升焊枪

EasyJob 模式

概要 “保存”键允许保存多达五个 EasyJob 作业点。每个作业点都与控制面板上进行的设置相

对应。

可以存储每个焊接工艺的 EasyJob。

重要！此时不保存设置参数。

保存 EasyJob 作业点

检索 EasyJob 作业点

删除 EasyJob 作业点

按住控制面板上的任意一个“保存”键来保存当前设置，例如

左侧显示屏显示“Pro”

稍后，左侧显示屏的值会切换到原始值

松开“保存”键

要检索保存的设置，可快速按下相应的“保存”键，例如

控制面板随即将显示保存的设置

按住相应的“保存”键来删除该“保存”键的保存内容，例如

左侧显示屏显示“Pro”。

稍后，左侧显示屏的值会切换到原始值

按住“保存”键不放

左侧显示屏显示“CLr”。

不久后，两个显示屏均会显示“---”

松开“保存”键

检索上/下焊枪上的 EasyJob 作业点

按下控制面板上的一个“保存”键来使用上/下焊枪检索已保存的设置。

按下控制面板上的一个“保存”键，如：

控制面板便会显示保存的设置。

此时可以使用上/下焊枪上的键来选择“存储”按钮。不含保存内容的“保存”键将被跳

过。

不仅对应的“保存”键会点亮，上/下焊枪上也会直接显示其编号：

上/下焊枪上的显示屏控制面板上的 EasyJob 作业点

TIG 焊

安全

准备工作

危险!

误操作和工作不当时存在危险。此时可能导致严重的人身伤害和财产损失。

仅接受过技术培训且有资质人员方可执行本文档中所述的全部操作和功能。

▶

完整阅读并充分理解本文档。

▶

阅读并理解本设备以及全部系统组件的所有安全规程和用户文档。

▶

危险!

电流存在危险。此时可能导致严重的人身伤害和财产损失。

在开始工作之前，关闭所有相关的设备和部件，并将它们同电网断开。

▶

保护所有相关设备和部件以使其无法重新开启。

▶

打开设备后，使用合适的测量仪器检查带电部件（如电容器）是否已放电。

▶

将电源开关设置为 - O -

拔掉电源插头

移除 MIG/MAG 焊枪

从 (-) 电流插口上断开接地电缆

将接地电缆插入 (+) 电流插口并锁定

将接地电缆的另一端连接到工件上

将 TIG 焊枪的卡口式接头插入 (-) 电流插口，并顺时针扭转将其锁定

将压力调节器旋拧到气瓶（氩）上并将其紧固

将气管连接到压力调节器并将 TIG 保护气体接口连接到电源

插入电源插头

TIG 焊接

小心!

电击可能会造成人身伤害和财产损失。当电源开关切换至 I 位置时，焊枪的钨极处于通电状态。

确保钨极不会碰触到任何人、导电装备部件或接地装备组件（例如壳体等）。

▶

将电源开关设置到位置 - I -：控制面板上的所有指示灯均将短暂点亮

按住“工艺”键以选择 TIG 焊接工艺：

在焊接插座上施加焊接电压，时间延迟为 3 秒。

重要！某些情况下，在某个系统组件（如送丝机或遥控器）的控制面板上设置的焊接参数可能无法在电源的控制面板上进行更改。

按下“参数选择”键以选择电流强度参数。

使用选择拨盘设置所需的电流强度。

左手边数字显示屏显示了电流强度值。

使用选择拨盘设置的所有参数设定值将一直保存到下次更改参数时。即使关闭并再次接通电源仍是如此。

在压力调节器上设置所需的保护气体量

开始焊接工艺（起弧）

引弧使用带焊枪起动装置和 TIG 多接头插头的焊枪时（采用出厂设置二步模式）：

1 2 3 4

将气体喷嘴放置于引弧位置，确保钨极与工件之间的距离约为 2 到 3 mm（0.078 到

0.118 in.）逐渐向上倾斜焊枪，直至钨极接触到工件

向后拉住焊枪起动装置

保护气体流出。

提升焊枪并将其倾斜到正常位置

电弧即刻被引燃。

进行焊接

结束焊接工艺

将 TIG 焊枪提离工件，直到电弧熄灭。

重要！为了保护钨极，请在焊接结束后允许保护气体流动，直到钨极充分冷却。

释放焊枪起动装置

脉冲焊

1/F-P

I-P

I-G

down

I-S

I-E

dcY

应用领域脉冲焊是一种使用脉冲焊接电流所进行的焊接。用于焊接位置不当的钢管或焊接金属薄

片。

在上述应用中，在焊接起始阶段设置的焊接电流未必适用于整个焊接工艺：

如果电流强度过低，则母材将不会充分熔化

如果出现过热现象，则液态熔池存在溢出危险。

工作原理

较低的基础电流 I-G 急剧上升至明显更高的脉冲电流 I-P，然后在 Duty cycle dcY 时间过后降回基础电流 I-G。

这将导致平均电流低于设置的脉冲电流 I-P。

进行脉冲焊时，焊接位置的较小区域会快速熔化并再次快速凝固。

电源根据所设置的脉冲电流（焊接电流）和脉冲频率控制“Duty cycle dcY”和“Base current I-G”参数。

焊接电流演变曲线

可调参数：

I-S 起弧电流

I-E 收弧电流

F-P 脉冲频率（1/F-P = 两次脉冲间的时间间隔）

I-P 脉冲电流（设置的焊接电流）

固定参数：

down

上升斜率

下降斜率

dcY 暂载率

I-G 基础电流

启用脉冲焊接

为 F-P 设置参数（脉冲频率）设定一值

设置范围： 1 - 990 Hz

有关参数的详细说明，请参阅自第 TIG 焊接参数页起的 103 部分。

焊条电弧焊

安全标识

准备工作

危险!

误操作和工作不当时存在危险。此时可能导致严重的人身伤害和财产损失。

仅接受过技术培训且有资质人员方可执行本文档中所述的全部操作和功能。

▶

完整阅读并充分理解本文档。

▶

阅读并理解本设备以及全部系统组件的所有安全规程和用户文档。

▶

危险!

电流存在危险。此时可能导致严重的人身伤害和财产损失。

在开始工作之前，关闭所有相关的设备和部件，并将它们同电网断开。

▶

保护所有相关设备和部件以使其无法重新开启。

▶

打开设备后，使用合适的测量仪器检查带电部件（如电容器）是否已放电。

▶

将电源开关设置为 - O -

拔掉电源插头

重要！检查电焊条包装以确定电焊条是用于 (+) 焊接还是用于 (-) 焊接。

根据焊条的类型，将接地电缆插入 (-) 电流插口或 (+) 电流插口，并顺时针扭转将其锁

定将接地电缆的另一端连接到工件上

根据焊条的类型，将焊钳电缆的卡口式接头插入极性相反的空闲电流插口，并顺时针

扭转将其锁定插入电源插头

手工电弧焊

小心!

电击可能会造成人身伤害和财产损失。当电源开关切换至 I 位置时，焊钳中的电焊条处于通电状态。

确保电焊条不会碰触到任何人、导电装备部件或接地装备组件（例如壳体等）。

▶

将电源开关设置到位置 - I -：控制面板上的所有指示灯均将短暂点亮

按住“工艺”键以选择 MMA 焊接工艺：

在焊接插座上施加焊接电压，时间延迟为 3 秒。

如果选择 MMA 焊接工艺，则会自动停用冷却器（如果存在）。无法将其打开。

重要！某些情况下，在某个系统组件（如遥控器或送丝机）的控制面板上设置的焊接参数可能无法在电源的控制面板上进行更改。

按下“参数选择”键以选择电流强度参数。

使用选择拨盘设置所需的电流强度。

左手边数字显示器显示电流强度值。

将保存所有使用选择拨盘设置的参数设定值，直到下次对其进行更改为止。即使关闭并再次接通电源仍是如此。

启动焊接工艺

要显示焊接期间的实际焊接电流：

按住“参数选择”键以选择焊接电流参数

在焊接期间，数字显示屏上将显示实际焊接电流。

焊接

期间修正要取得最佳焊接效果，有时需要对电弧力动态参数进行调整。

按“参数选择”按钮选择电弧力动态参数

使用选择拨盘设置所需的电弧力动态值

焊接参数值会显示在上方的数字显示屏上。

影响熔滴过渡时的短路动态：

- = 强稳定电弧

0 = 中等电弧 + = 柔和、低飞溅电弧

热起弧功能要取得最佳焊接效果，有时需要对热起弧功能进行调整。

I (A)

300

200

HCU

HCU > I

t (s)

0,5

1,5

Hti

优势

可增强引弧性能，哪怕采用引弧性能较差的电极

启动阶段具有更好的母材熔化效果，这意味着更少的冷疤缺陷

基本上避免了夹渣

““设置”设置”的“设置菜单 - 2 级”一节中介绍了可用参数的设置。

符号说明 Hti 热起弧电流时间，

0 - 2 s，出厂设置 0.5 s

HCU HotStart 电流，

100 - 200%，出厂设置 150%

主电流 = 所设置的焊接电流

功能在指定的热起弧电流时间 (Hti)，焊接电流不断增加至某个特定值。该值 (HCU) 高于选定的焊接电流 (IH)。

防粘功能随着电弧逐渐变短，焊接电压可能会持续下降，导致电焊条慢慢变粘。这也可能导致电焊

条被烧坏。

启用防粘功能可防止电焊条烧坏。如果电焊条开始变粘，电源将迅速切断焊接电流。电焊条提离工件后，焊接工艺可继续进行，不会出现任何问题。

防粘功能 (Ast) 可在“设置”菜单的手动金属电弧焊接设置参数中启用或禁用。

Easy Documentation

概述

概要如果电源配有 Easy Documentation 选件，则每次焊接操作的最重要焊接数据均可记录并

以 CSV 格式保存到 U 盘上。

所存储的焊接数据均带有伏能士签名以用于检查和确保数据的真实性。

可通过将所提供的 FAT32 格式的伏能士 U 盘插入/拔出电源背面来激活/停用 Easy Documentation。

重要！要记录焊接数据，就必须正确设置日期和时间。

所记录的焊接数据以下为所记录的数据：

设备型号文件名零件编号序列号电源固件版本印刷电路板 DOCMAG (Easy Documentation) 固件文档版本 https://www.easydocu.weldcube.com（可于此链接下创建选定焊接数据的 PDF 报告）

Nr. 仪表

首先插入 U 盘；当关闭和接通电源时，仪表将在最后一个焊缝编号处继续。在 1000 次焊接操作后将创建一个新的 CSV 文件。

Date 日期“年-月-日”

Time 电流接通时间

“时:分:秒”

Duration 从电流接通到电流结束（电流信号）的

持续时间（单位：s）

I 焊接电流*（单位：A）

U 焊接电压*（单位：V）

vd 送丝速度*（单位：m/min）

wfs 送丝速度*（单位：m/min）

IP 电流值功率*（单位：W）

IE 整个焊接操作期间的

瞬时值能量（单位：kJ）

I-Mot 电机电流*（单位：A）

Synid 每次焊接操作的

特性数

Job 每条焊缝的

EasyJob 号

Process 焊接工艺

Mode 操作模式

Status PASS：普通焊接

IGN：在引弧阶段取消焊接 Err | xxx：因故障取消焊接；记录相应的服务代码

Interval “间隔”操作模式的焊缝编号

Signature 各焊缝编号签名

* 自主要工艺阶段起的所有情况；

如果在引弧阶段终止，则将存储引弧阶段的平均值，并输出一个标识符以表明已进入主要工艺阶段

焊接数据被记录为主要工艺阶段和每次焊接操作的平均值。

新建 CSV 文件以下情况将生成一个新的 CSV 文件

在电源接通的情况下断开并重新连接 U 盘时

更改日期和时间时

自 1000 次焊接操作起

固件更新期间

断开并重新将 U 盘连接至其他电源时（= 更改序列号）。

PDF 报告/伏能士签

名

通过扫描此链接...

可创建选定焊接数据的 PDF 报告

可通过随焊接数据读出的伏能士签名检查和确保焊接数据的真实性。

https://easydocu.weldcube.com

激活/停用 Easy Documentation

USB 3.1

FAT32

...

激活 Easy Documentation

插入 U 盘

通过按下箭头键来确认显示内容

设置日期和时间

电源显示屏将显示：

Easy Documentation 已激活。

在已连接 U 盘的情况下关闭并再次接通电源后还会显示 doc | on。

Easy Documentation 仍处于激活状态。

设置日期和时间日期和时间的设置于 2 级服务菜单内完成。

随即将显示服务菜单内的第一个参数。

通过左侧的选择拨盘选择第二个设置参数

随即将显示 2 级服务菜单内的第一个参

数。

通过左侧的选择拨盘选择 "yEA"（= 年）设置参数

要设置日期和时间：

左侧选择拨盘：选择参数

右侧选择拨盘：更改值

设置范围： yEA 年 (20yy; 0 - 99)

Mon 月 (mm; 1 - 12) dAY 日 (dd; 1 - 31) Hou 时 (hh; 0 - 24) Min 分 (mm; 0 - 59)

注意!

如果通过设置参数 FAC 将电源重置为出厂设置，则日期和时间将保持存储状态。

停用 Easy Documentation

小心!

U 盘过早断开时存在数据丢失或损坏风险

在最后一次焊接操作结束 10 秒前切勿断开 U 盘以确保数据正确传输。

▶

从电源上拔下 U 盘

电源显示屏将显示：

Easy Documentation 已停用。

通过按下箭头键来确认显示内容

Setup 设置

设置菜单

MANUAL STD SYNERGI C PULSE SYNER GIC

2T 4T

MANUAL STD SYNERGI C PULSE SYNER GIC

2T 4T

概述通过设置菜单可以快捷地访问焊接电源中的专家选项以及附加功能。在设置菜单中可以根

据各种焊接任务的要求轻松调整参数。

操作有关访问设置菜单的信息，请参阅此处所述的 MIG/MAG 标准 Synergic 焊接工艺。

其他焊接工艺的访问方式与之相同。

访问设置菜单

调整参数

退出设置菜单

按下“工艺”键以选择“MIG/MAG 标准 Synergic 焊接”工艺

控制面板现位于“MIG/MAG 标准 Synergic 焊接”工艺的设置菜单上 - 显示上一个已选定的设置参数。

通过左侧的选择拨盘选择所需的设置参数

通过右侧的选择拨盘更改设置参数值

MIG/MAG Synergic 焊接的设置参数

规格“最小值”和“最大值”用于设置因电源、焊接程序等而异的范围

GPr 提前送气时间

单位：s 设置范围： 0 - 9.9 出厂设置： 0.1

GPo 滞后停气时间

单位：s 设置范围：0 - 9.9 出厂设置： 0.5

SL 斜度（用于特殊二步模式和特殊四步模式）

单位：s 设置范围：0 - 9.9 出厂设置：0.1

I-S 起弧电流（用于特殊二步模式和特殊四步模式）

单位：%（焊接电流）设置范围： 0 - 200 出厂设置： 100

I-E 收弧电流（用于特殊二步模式和特殊四步模式）

单位：%（焊接电流）设置范围：0 - 200 出厂设置： 50

t-S 起弧电流持续时间（仅用于特殊二步模式）

单位：s 设置范围： 0.0 - 9.9 出厂设置： 0.0

t-E 收弧电流持续时间（仅用于特殊二步模式）

单位：s 设置范围：0.0 - 9.9 出厂设置：0.0

Fdi 点动送丝速度

单位：m/min (ipm) 设置范围：1 - 最大值（39.37 - 最大值）出厂设置：10 (393.7)

bbc 回烧效果

回烧效果取决于焊接结束时的焊丝回抽当焊接电流关闭时，焊丝在设定 bbc 值的持续时间内以 7.5 m/min 的速度回抽。

单位：s 设置范围： 0 - 0.2 出厂设置： 0

100

Ito 用于控制触发断路保护前送入的焊丝的长度

单位：mm (in) 设置范围：关，5 - 100（关，0.2 - 3.94）出厂设置：关

Fronius TransSteel 3000c Pulse Operating Instruction [ZH]

Specifications and Main Features

Frequently Asked Questions

User Manual
