Fronius TransSteel 3000c Pulse Operating Instruction [HR]

Operating
instructions

TransSteel 3000c Pulse

Upute za upotrebu

HR

42,0426,0354,HR 007-04052022

Sadržaj

Sigurnosni propisi 7

Objašnjenje sigurnosnih napomena 7
Općenito 7
Propisna primjena 8
Okolni uvjeti 8
Obaveze vlasnika 8
Obaveze osoblja 8
Mrežni priključak 9
Vlastita zaštita i zaštita drugih osoba 9
Opasnost od opasnih plinova i para 9
Opasnost putem iskakanja iskre 10
Opasnosti od mrežne struje i struje zavarivanja 11
Lutajuća struja zavarivanja 12
EMC kategorizacija uređaja 12
EMC mjere 12
EMF mjere 13
Osobito kritične točke 13
Zahtjev za zaštitni plin 14
Opasnost putem boca zaštitnog plina 14
Opasnost od izlazećeg zaštitnog plina 15
Sigurnosne mjere na mjestu montaže i prilikom transporta 15
Sigurnosne mjere tijekom normalnog rada 16
Puštanje u pogon, održavanje i servisiranje 17
Sigurnosno-tehnička provjera 17
Odlaganje 17
Sigurnosna oznaka 17
Sigurnost podataka 18
Autorska prava 18

HR

Opće informacije 19

Općenito 21

Koncept uređaja 21
Princip funkcioniranja 21
Područja upotrebe 21
Upozorenja na uređaju 22

Opis upozorenja na uređaju 23
Postupak zavarivanja, procesi i karakteristične krivulje zavarivanja za zavarivanje MIG/MAG
postupkom

Općenito 25

Kratki opis MIG/MAG standardnog-sinergijskog zavarivanja 25

Kratki opis MIG/MAG impulsno-sinergijskog zavarivanja 25

Kratki opis Synchropuls zavarivanja 25
Komponente sustava 26

Općenito 26

Sigurnost 26

Pregled 26

Upravljački elementi i priključci 27

Upravljačka ploča 29

Općenito 29

Sigurnost 29

Upravljačka ploča 30

Servisni parametar 35

Zaključavanje tipkovnice 36
Priključci, prekidači i mehaničke komponente 37

Prednja i stražnja strana 37

Prikaz sa strane 38

25

3

Instalacija i puštanje u pogon 39

Minimalna oprema za pogon zavarivanja 41

Općenito 41

Zavarivanje MIG/MAG postupkom, hlađeno plinom 41

Zavarivanje MIG/MAG postupkom, vodom hlađeno 41

Ručno zavarivanje štapnim elektrodama 41

TIG DC zavarivanje 41
Prije instalacije i puštanja u pogon 42

Sigurnost 42

Propisna primjena 42

Odredbe za postavljanje 42

Mrežni priključak 43
Priključivanje mrežnog kabela 44

Propisani mrežni kabeli i vlačna rasterećenja 44

Sigurnost 44

Priključivanje mrežnog kabela 44

Montaža vlačnog rasterećenja 45

Montaža vlačnog rasterećenja Kanada / SAD 46
Rad s generatorom 47

Generatorski pogon 47
Stavljanje u pogon 48

Sigurnost 48

Općenito 48

Informacije o komponentama sustava 48

Postavljanje komponenti sustava 49

Uspostavljanje uzemljenja 49

Namještanje/zamjena valjaka za dovod 50

Namještanje koluta za žicu 51

Namještanje koluta u obliku košare 52

Uvlačenje žičane elektrode 53

Namještanje kontaktnog pritiska 55

Namještanje kočnice 56

Izvedba kočnice 56

Postavljanje datuma i vremena pri prvom puštanju u pogon 57

Zavarivanje MIG/MAG postupkom 59

Ograničenje na ograničenju snage 61

Sigurnosna funkcija 61
MIG/MAG način rada 62

Općenito 62

Simboli i objašnjenje 62

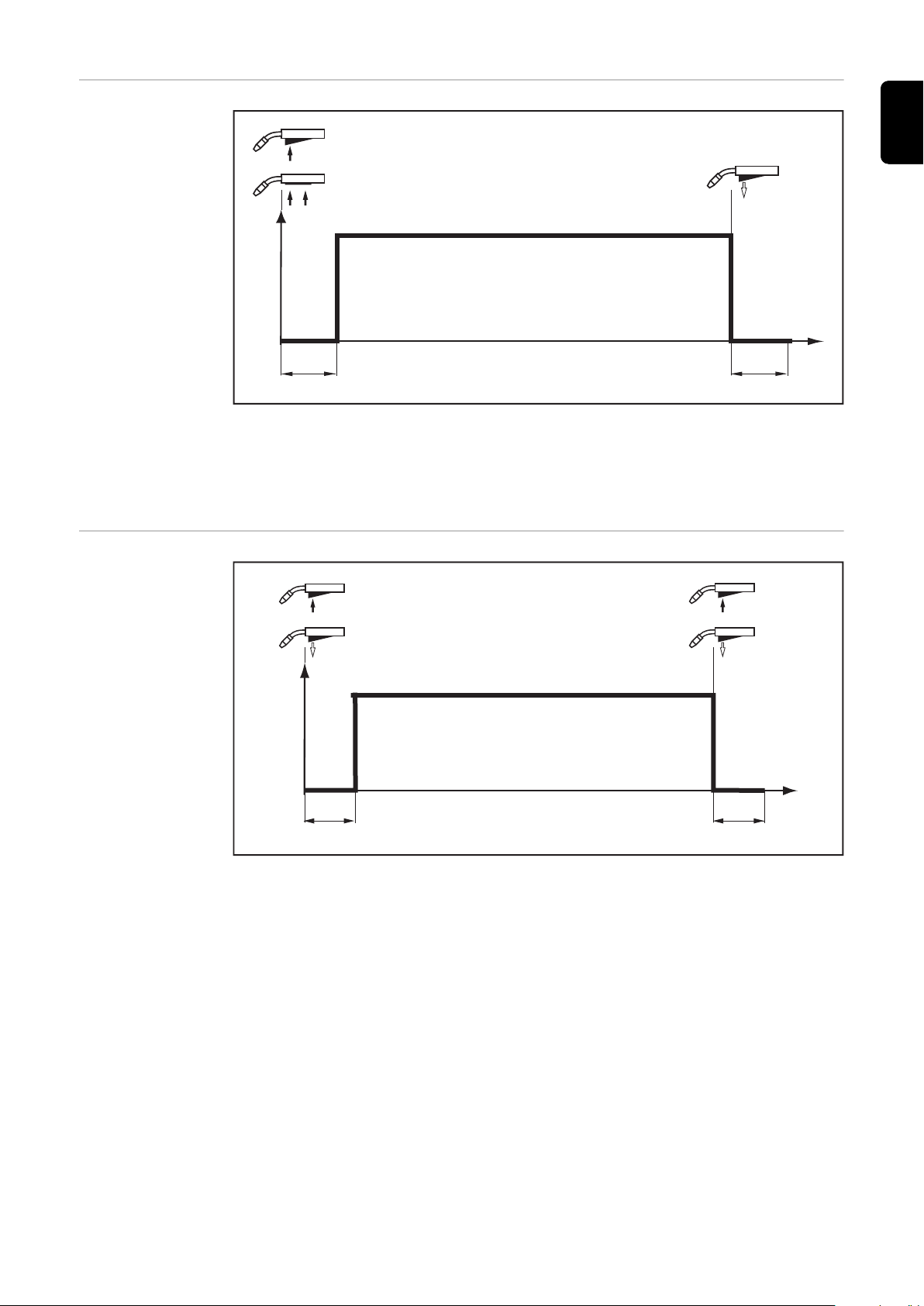

2-taktni pogon 63

4-taktni pogon 63

Posebni 2-taktni pogon 64

Posebni 4-taktni pogon 64

Točkasto zavarivanje 65

Zavarivanje u intervalima s 2 takta 65

Zavarivanje u intervalima s 4 takta 66
Zavarivanje MIG/MAG postupkom 67

Sigurnost 67

Priprema 67

Pregled 67

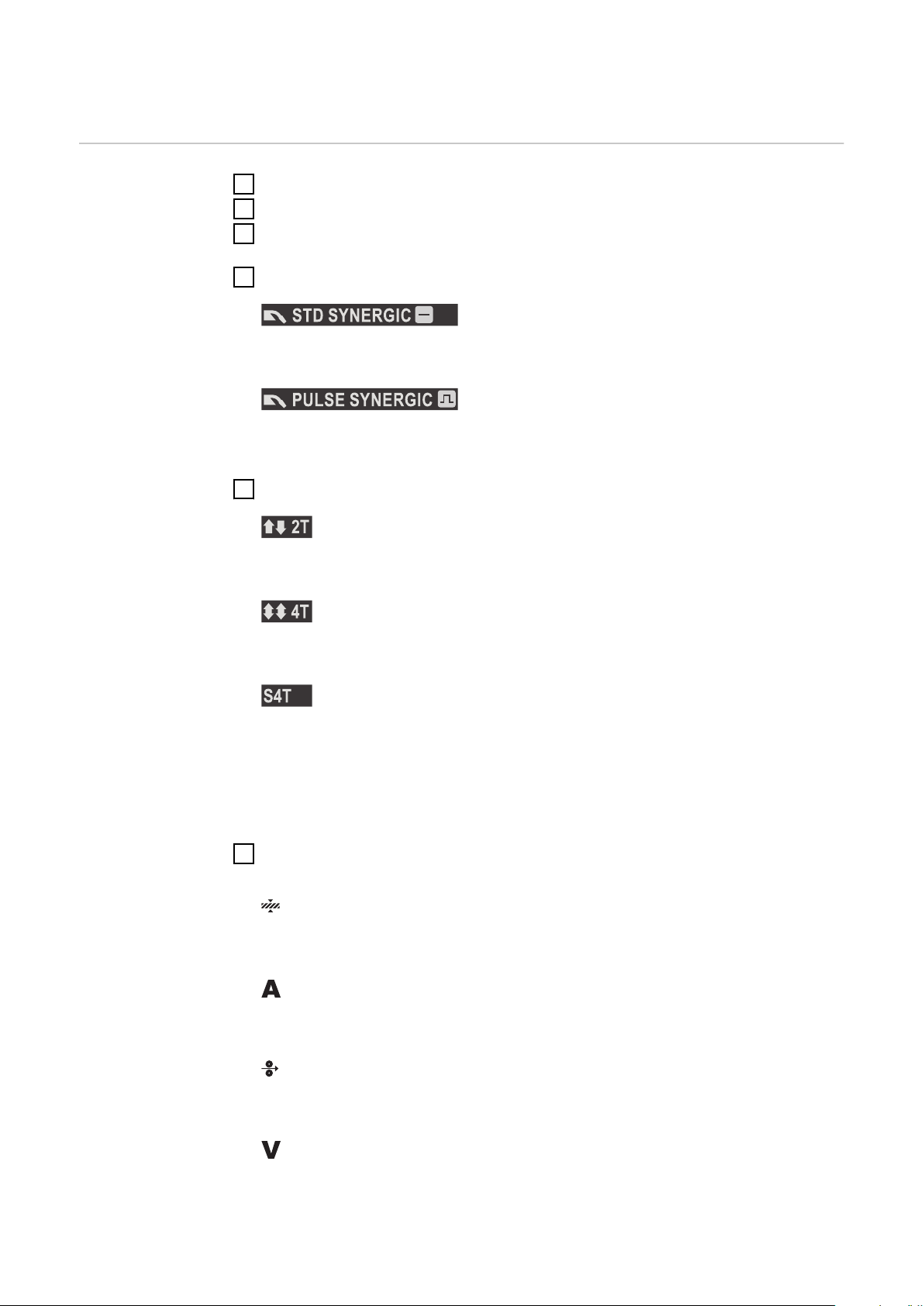

MIG/MAG sinergijsko zavarivanje 68

MIG/MAG sinergijsko zavarivanje 68

Korekcije u pogonu zavarivanja 70

Zavarivanje SynchroPuls 70
MIG/MAG standardno-ručno zavarivanje 72

Općenito 72

Parametri koji su na raspolaganju 72

MIG/MAG standardno ručno zavarivanje 72

4

Korekcije u pogonu zavarivanja 73
Točkasto zavarivanje i zavarivanje u intervalima 74

Općenito 74

Točkasto zavarivanje 74

Zavarivanje u intervalima 75
Način rada EasyJob 77

Općenito 77

Spremanje radnih točaka EasyJoba 77

Učitavanje radnih točaka EasyJoba 77

Brisanje radnih točaka EasyJoba 77

Aktiviranje radnih točaka EasyJob na gorioniku za zavarivanje Up/Down 78

Zavarivanje TIG postupkom 79

Zavarivanje TIG postupkom 81

Sigurnost 81

Priprema 81

Zavarivanje postupkom TIG 82

Paljenje električnog luka 83

Završite postupak zavarivanja 83
Impulsno zavarivanje 84

Mogućnosti primjene 84

Princip funkcioniranja 84

Aktivacija impulsnog zavarivanja 85

Ručno elektrolučno zavarivanje 87

HR

Ručno elektrolučno zavarivanje 89

Sigurnost 89

Priprema 89

Ručno elektrolučno zavarivanje 90

Korekcije u pogonu zavarivanja 90

Funkcija HotStart 91

Funkcija Anti-Stick 91

Easy Documentation 93

Općenito 95

Općenito 95

Dokumentirani podaci o zavarivanju 95

Nova CSV datoteka 96

PDF izvješće / Fronius signatura 96
Aktivacija/deaktivacija opcije Easy Documentation 97

Aktivacija opcije Easy Documentation 97

Postavljanje datuma i vremena 97

Deaktivacija opcije Easy Documentation 98

Postavljanje postavki 99

Izbornik za postavke 101

Općenito 101

Rukovanje 101

Parametri za postavke za MIG/MAG sinergijsko zavarivanje 102

Parametri za postavke za MIG/MAG standardno ručno zavarivanje 104

Parametar za postavljanje za ručno elektrolučno zavarivanje 105

Parametri za zavarivanje TIG postupkom 106
Izbornik za postavke, razina 2 108

Ograničenja 108

Rukovanje (izbornik Postavljanje, razina 2) 108

Parametri za sinergijsko zavarivanje MIG/MAG postupkom u izborniku za postavljanje –

razina 2

Parametri za MIG/MAG standardno ručno zavarivanje u izborniku za postavljanje – razina2111

109

Parametri za zavarivanje štapnom elektrodom u izborniku za postavke – razina 2 113

5

Parametri za zavarivanje TIG postupkom (izbornik za postavljanje, razina 2) 114
Utvrđivanje otpora kruga zavarivanja r 115

Općenito 115

Utvrđivanje otpora strujnog kruga zavarivanja (zavarivanje MIG/MAG postupkom) 115

Utvrđivanje otpora strujnog kruga zavarivanja (ručno elektrolučno zavarivanje) 116
Ispitivanje induktivnosti kruga zavarivanja L 117

Općenito 117

Prikaz induktiviteta strujnog kruga zavarivanja 117

Ispravno produživanje paketa crijeva 117

Uklanjanje grešaka i održavanje 119

Dijagnoza grešaka, uklanjanje grešaka 121

Općenito 121

Sigurnost 121

Prikazani servisni kodovi 121

Prikazani servisni kôdovi u vezi s opcijom OPT Easy Documentation 126
Njega, održavanje i odlaganje 128

Općenito 128

Sigurnost 128

Pri svakom stavljanju u pogon 128

Po potrebi 128

Svaka 2 mjeseca 128

Svakih 6 mjeseci 129

Odlaganje 129

Dodatak 131

Prosječne vrijednosti potrošnje pri zavarivanju 133

Prosječna potrošnja žičanih elektroda pri zavarivanju MIG/MAG postupkom 133

Prosječna potrošnja zaštitnog plina pri zavarivanju MIG/MAG postupkom 133

Prosječna potrošnja zaštitnog plina pri zavarivanju TIG postupkom 133
Tehnički podaci 134

Pregled s ključnim sirovinama, godina proizvodnje uređaja 134

Posebni napon 134

Objašnjenje pojma Trajanje primjene 134

TransSteel 3000c Pulse TransSteel 3000c Pulse nc 136
Tablice postupaka zavarivanja 138

Naljepnica s programima zavarivanja na uređaju 138

Tablice programa zavarivanja TSt 3000c Pulse 139

Tablice programa zavarivanja TSt 3000c Pulse – US 141

6

Sigurnosni propisi

HR

Objašnjenje si­gurnosnih napo­mena

OPASNOST!

Označava neposrednu opasnost.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosne ili vrlo teške ozljede.

▶

UPOZORENJE!

Označava moguću opasnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosni i najteži oblici ozlje-

▶

da.

OPREZ!

Označava moguću štetnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti male ili manje ozljede, kao i ma-

▶

terijalna šteta.

NAPOMENA!

Označava mogućnost manjkavih rezultata rada i štete na opremi.

Općenito Uređaj je izrađen pomoću najnovije tehnologije i u skladu s priznatim sigurnosno-

tehničkim propisima. Međutim, nepravilna upotreba ili zloupotreba može ugroziti

život i zdravlje korisnika ili trećih osoba,

-

uređaj i ostalu imovinu korisnika,

-

učinkovit rad s uređajem.

-

Sve osobe koje sudjeluju u postavljanju, upotrebi, održavanju i servisiranju uređaja
moraju

imati odgovarajuće kvalifikacije,

-

posjedovati znanje o zavarivanju i

-

temeljito pročitati ove upute za upotrebu te ih se strogo pridržavati.

-

Upute za upotrebu moraju se stalno čuvati na lokaciji upotrebe uređaja. Osim
uputa za upotrebu, obavezno je pridržavati se općih i lokalnih propisa o sp­rečavanju nesreća i zaštiti okoliša.

Sve napomene o sigurnosti i opasnostima na uređaju

držite u čitljivom stanju

-

nemojte oštetiti

-

nemojte ukloniti

-

nemojte prekriti, zalijepiti ili premazati.

-

Položaje napomena o sigurnosti i opasnostima na uređaju možete pronaći u pog­lavlju „Općenito” u sklopu uputa za upotrebu uređaja.
Smetnje koje mogu utjecati na sigurnost moraju se ukloniti prije uključivanja
uređaja.

Riječ je o vašoj sigurnosti!

7

Propisna primje-naUređaj služi za rad isključivo u svrhe za koje je namijenjen.

Uređaj je namijenjen isključivo za postupke zavarivanja koji su navedeni na natpis­noj pločici.
Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovor­nost za tako nastale štete.

Propisna primjena obuhvaća i sljedeće:

temeljito čitanje i pridržavanje svih napomena iz uputa za upotrebu

-

temeljito čitanje i pridržavanje svih napomena o sigurnosti i opasnostima

-

pravilno provođenje inspekcijskih radova i radova na održavanju.

-

Uređaj nikada ne upotrebljavajte za sljedeće:

odmrzavanje cijevi

-

punjenje baterija/akumulatora

-

pokretanje motora

-

Uređaj je namijenjen za pogon u industriji i obrtima. Proizvođač ne odgovara za
štete koje nastaju uslijed korištenja u stambenom prostoru.

Za nepotpune ili pogrešne rezultate rada proizvođač također ne preuzima nikak­vu odgovornost.

Okolni uvjeti Upotreba ili skladištenje uređaja izvan navedenog raspona smatraju se nepropis-

nim. Proizvođač ne snosi odgovornost za tako nastale štete.

Obaveze vlasni­ka

Raspon temperature okolnog zraka:

tijekom rada: od -10 °C do +40 °C (od 14 °F do 104 °F)

-

tijekom transporta i skladištenja: od -20 °C do +55 °C (od -4 °F do 131 °F)

-

Relativna vlažnost zraka:

do 50 % pri 40 °C (104 °F)

-

do 90 % pri 20 °C (68 °F)

-

Okolni zrak: ne sadržava prašinu, kiseline, nagrizajuće plinove ili tvari itd.
Maksimalna nadmorska visina: do 2000 m (6561 ft. 8.16 in)

Vlasnik se obvezuje da će dopustiti da na uređaju rade samo osobe koje su

upoznate s temeljnim propisima o sigurnosti na radu i sprečavanju nesreća i

-

upućene u rukovanje uređajem
pročitale i razumjele upute za upotrebu, osobito poglavlje „Sigurnosni propi-

-

si” te to svojim potpisom potvrdile
obučene u skladu sa zahtjevima za rezultate rada.

-

Savjestan rad osoblja u pogledu sigurnosti potrebno je provjeravati u redovitim
razmacima.

Obaveze osoblja Sve osobe koje su zadužene za rad na uređaju obavezne su prije početka rada

slijediti osnovne propise o sigurnosti na radu i sprečavanju nesreća

-

pročitati ove upute za uporabu, osobito poglavlje „Sigurnosni propisi”, i pot-

-

vrditi svojim potpisom da su ih razumjele i da će ih slijediti.

Prije napuštanja radnog mjesta pobrinite se da ni u vašoj odsutnosti ne može doći
do ozljeđivanja osoba ili materijalne štete.

8

Mrežni prik­ljučak

Uređaji velike snage mogu zbog svoje potrošnje električne struje smanjiti ener­getsku kvalitetu mreže.

To može utjecati na pojedine vrste uređaja na sljedeće načine:

ograničenja priključka

-

-

zahtjevi koji se odnose na maksimalnu dopuštenu mrežnu impedanciju

-

zahtjevi koji se odnose na minimalnu dopuštenu snagu kratkog spoja

*)

na svakom priključenju na javnu mrežu

*)

*)

pogledajte Tehničke podatke

U tom slučaju rukovatelj ili korisnik uređaja mora osigurati da je priključenje
uređaja dopušteno, eventualno u konzultaciji s poduzećem za opskrbu elek­tričnom energijom.

VAŽNO! Potrebno je sigurno uzemljiti mrežni priključak!

HR

Vlastita zaštita i
zaštita drugih
osoba

Pri radu s uređajem izlažete se brojnim opasnostima, kao što su:

iskrenje, vrući metalni dijelovi koji lete uokolo

-

zračenje električnog luka koje je štetno za oči i kožu

-

štetna elektromagnetska polja, koja mogu ugroziti život osoba sa srčanim sti-

-

mulatorom
opasnost od mrežne struje i struje zavarivanja

-

povećana izloženost buci

-

štetni dim koji nastaje pri zavarivanju i plinovi

-

Pri radu s uređajem nosite prikladnu zaštitnu odjeću. Zaštitna odjeća mora imati
sljedeća svojstva:

teško se može zapaliti

-

izolirajuća je i suha

-

prekriva cijelo tijelo, neoštećena je i u dobrom je stanju

-

zaštitna kaciga

-

hlače koje nisu zavrnute

-

U zaštitnu opremu ubraja se između ostaloga:

Oči i lice zaštitite štitnikom za zaštitu očiju i lica s filtrom koji je u skladu s

-

propisima od UV zračenja, vrućine i iskrenja.
Iza štitnika za zaštitu očiju i lica nosite propisne zaštitne naočale sa zaštitnim

-

vizirom.
Nosite izdržljive cipele koje izoliraju i u vlažnim uvjetima.

-

Ruke zaštitite prikladnim rukavicama (koje izoliraju od električne struje, štite

-

od vrućine).
Za smanjenje izloženosti buci i zaštitu od ozljeda nosite zaštitu za sluh.

-

Opasnost od
opasnih plinova i
para

Osobe, a prvenstveno djeca, moraju se držati podalje tijekom rada uređaja i iz­vođenja postupka zavarivanja. Ako se osobe ipak nalaze u blizini,

podučite ih o svim opasnostima (opasnost od osljepljivanja putem električnog

-

luka, opasnost od ozljeđivanja zbog iskrenja, dim koji nastaje pri zavarivanju i
koji je opasan za zdravlje, izloženost buci, moguće opasnosti putem mrežne
struje ili struje zavarivanja...),
stavite im na raspolaganje zaštitna sredstva ili

-

izgradite prikladne zaštitne zidove i zastore.

-

Dim koji nastaje pri zavarivanju sadržava plinove i pare koji su opasni za zdravlje.

Dim koji nastaje pri zavarivanju sadržava tvari koje prema retku 118. Međunarod­ne agencije za istraživanje raka uzrokuju rak.

9

Primjenjujte precizno usisavanje i usisavanje prostorije.
Ako je moguće, upotrijebite gorionik za zavarivanje s ugrađenim uređajem za usis­avanje.

Držite glavu podalje od dima koji nastaje pri zavarivanju i plinova koji nastaju tije­kom rada.

Nastali dim i opasne plinove

nemojte udisati

-

isišite ih pomoću prikladnih sredstava iz radnog područja.

-

Osigurajte dovoljno dovoda svježeg zraka. Pobrinite se da u svakom trenutku pos­toji stopa cirkulacije zraka od najmanje 20 m³ / sat.

Ako ventilacija nije dostatna, upotrebljavajte zavarivačku kacigu s dovodom zraka.

Ako postoje nejasnoće o tome je li kapacitet usisa dovoljan, izmjerene vrijednosti
emisije štetnih tvari usporedite s dopuštenim graničnim vrijednostima.

Sljedeće su komponente među ostalim odgovorne za stupanj štetnosti dima koji
nastaje prilikom zavarivanja:

metali upotrijebljeni za izradak

-

elektrode

-

naneseni slojevi

-

sredstva za čišćenje, odmašćivanje i slično

-

primijenjeni postupak zavarivanja

-

Opasnost putem
iskakanja iskre

Stoga se pridržavajte odgovarajućih sigurnosnih podatkovnih listova za materijale
i navoda proizvođača za nabrojene komponente.

Preporuke za scenarije izloženosti, mjere za upravljanje rizikom i utvrđivanje rad­nih uvjeta možete pronaći na web-stranici udruženja European Welding Associati­on u području Health & Safety (https://european-welding.org).

Zapaljive pare (primjerice, pare otapala) držite podalje od područja emitiranja
električnog luka.

Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod pli­na.

Iskakanje iskre može izazvati požare i eksplozije.

Nikada ne zavarujte u blizini zapaljivih materijala.

Zapaljivi materijali moraju biti barem 11 metara (36 ft. 1,07 in.) udaljeni od elek­tričnog luka ili poklopljeni provjerenom prekrivnom pločom.

Imajte spremne prikladne, ispitane aparate za gašenje požara.

Iskre i vrući metalni dijelovi mogu dospjeti u okolno područje i kroz male pukotine
i otvore. Poduzmite odgovarajuće mjere kako biste spriječili opasnost od ozljeda i
požara.

10

Nemojte zavarivati u područjima u kojima postoji opasnost od požara i eksplozije
te na zatvorenim spremnicima, bačvama ili cijevima, ako oni nisu pripremljeni u
skladu s odgovarajućim nacionalnim i međunarodnim normama.

Nije dopušteno zavarivati na spremnicima u kojima se skladište / su skladišteni
plinovi, pogonska goriva, mineralna ulja i sl. Zbog mogućih ostataka postoji opas­nost od eksplozije.

Opasnosti od
mrežne struje i
struje zavarivan­ja

Strujni udar u načelu je opasan po život i može dovesti do smrti.

Ne dodirujte dijelove unutar i izvan uređaja koji su pod naponom.

Prilikom zavarivanja postupkom MIG/MAG i postupkom TIG pod naponom su i
žica za zavarivanje, kolut za žicu, valjci za dovod i svi metalni dijelovi koji su pove­zani sa žicom za zavarivanje.

Dodavač žice uvijek postavljajte na dovoljno izoliranu podlogu ili koristite prikla­dan, izolirajući prihvatnik za pomicanje žice.

Za prikladnu osobnu zaštitu od potencijala uzemljenja ili mase osigurajte dostat­no izolirajuću, suhu podlogu ili pokrivnu ploču. Podloga ili pokrivna ploča u pot­punosti moraju pokrivati cijelo područje između tijela i potencijala uzemljenja ili
mase.

Svi kabeli i žice moraju biti pričvršćeni, neoštećeni, izolirani i prikladnih dimenzija.
Labave spojeve, spaljene, oštećene ili nedovoljno dimenzionirane kabele i žice
potrebno je odmah zamijeniti.
Prije svake upotrebe provjerite jesu li priključci za napajanje pričvršćeni na svo­jem mjestu.
Kod kabela za napajanje s bajonet-priključcima okrenite kabel za napajanje za
min. 180° po uzdužnoj osi i osigurajte prednapon.

Kabel ili žice nemojte ovijati oko tijela niti dijelova tijela.

HR

Elektrodu (štapnu elektrodu, volframovu elektrodu, žicu za zavarivanje ...)

nikad ne uranjajte u tekućine kako bi se ohladila

-

nikad nemojte dodirivati ako je uključen izvor struje.

-

Između elektroda dvaju aparata za zavarivanje može se na primjer pojaviti dvo­struki napon praznog hoda jednog aparata za zavarivanje. Istovremeno dodirivan­je potencijala obiju elektroda pod određenim uvjetima može biti opasno po život.

Električar mora redovito provjeravati funkcionalnost zaštitnog vodiča na mrežnim
kabelima i kabelima uređaja.

Za propisnu upotrebu uređaja razreda zaštite I potrebna je mreža sa zaštitnim
vodičem i utičnim sustavom s kontaktom za zaštitni vodič.

Upotreba uređaja na mreži bez zaštitnog vodiča i utičnici bez kontakta za zaštitni
vodič dopuštena je samo ako su zadovoljeni svi nacionalni propisi koji se odnose
na zaštitno odvajanje.
U protivnom se takva upotreba smatra grubim nemarom. Proizvođač ne snosi od­govornost za tako nastale štete.

Ako je potrebno, putem prikladnog sredstva osigurajte odgovarajuće uzemljenje
radnog komada.

Isključite uređaje koji se ne upotrebljavaju.

U slučaju radova na većim visinama nosite sigurnosni pojas za rad na visini kako
biste se osigurali od pada.

Prije rada na uređaju isključite uređaj i izvucite mrežni utikač.

Osigurajte uređaj jasno čitljivom i razumljivom pločom s upozorenjima kako netko
ne bi uključio mrežni utikač i ponovno uključio uređaj.

Nakon otvaranja uređaja:

ispraznite sve komponente od električnog naboja

-

pobrinite se da ni u jednoj komponenti uređaja nema struje.

-

11

Ako su potrebni radovi na dijelovima pod naponom, dogovorite se s drugom os­obom da pravovremeno isključi glavnu sklopku.

Lutajuća struja
zavarivanja

Ako se ne pridržavate napomena koje su navedene u nastavku, moguć je nastanak
lutajuće struje zavarivanja koja može izazvati sljedeće:

opasnost od požara

-

pregrijavanje sastavnih dijelova s kojima je povezan izradak

-

uništavanje zaštitnih vodiča

-

oštećenje uređaja i druge električne opreme

-

Osigurajte da je priključna stezaljka izratka čvrsto povezana s izratkom.

Priključnu stezaljku izratka pričvrstite što bliže mjestu koje se zavaruje.

Uređaj postavite tako da dovoljna količina izolacije bude okrenuta prema okol­nom električki vodljivom području, primjerice izolacija prema podlozi ili postolji­ma koja provode električnu struju.

Ako upotrebljavate strujne razdjelnike, prihvatnike s dvije glave, ... pridržavajte se
sljedećeg: I elektroda gorionika za zavarivanje / držača elektroda koji se ne upot­rebljavaju može provoditi potencijal. Osigurajte da se gorionik za zavarivanje /
držač elektroda skladište izolirani na odgovarajući način.

Ako se radi o automatskim MIG/MAG primjenama, žičanu elektrodu do dodavan­ja žice vodite samo ako je izolirana od bubnja žice za zavarivanje, velikog koluta ili
koluta za žicu.

EMC kategoriza­cija uređaja

EMC mjere U posebnim slučajevima, unatoč pridržavanju standardiziranih emisijskih gra-

Uređaji emisijskog razreda A:

predviđeni su samo za upotrebu u industrijskim zonama

-

u drugim područjima mogu prouzročiti smetnje povezane s vodičima i zračen-

-

jem.

Uređaji emisijskog razreda B:

ispunjavaju emisijske zahtjeve za stambene i industrijske zone. To vrijedi i za

-

stambene zone u kojima se energetska opskrba odvija putem javne niskona­ponske mreže.

EMC kategorizacija uređaja prema nazivnoj pločici ili tehničkim podacima.

ničnih vrijednosti, mogu nastupiti smetnje za predviđeno područje primjene (na
primjer ako se na mjestu upotrebe nalaze osjetljivi uređaji ili ako je mjesto upotre­be u blizini radijskih ili televizijskih prijamnika).
U tom slučaju korisnik je obvezan poduzeti mjere za uklanjanje smetnji.

Provjerite i ocijenite otpornost na smetnje opreme u okruženju uređaja u skladu s
nacionalnim i međunarodnim odredbama. Ovo su primjeri opreme sklone
smetnjama na koju uređaj može utjecati:

sigurnosni uređaji

-

mrežni vodovi i vodovi za prijenos signala i podataka

-

računalna i telekomunikacijska oprema

-

oprema za mjerenje i kalibriranje

-

12

Potporne mjere za izbjegavanje problema povezanih s elektromagnetskom kom­patibilnosti:

Opskrba električnom energijom

1.
Ako se elektromagnetske smetnje pojavljuju usprkos upotrebi mrežnog

-

priključka koji je u skladu s propisima, poduzmite dodatne mjere (primje­rice upotrijebite prikladni mrežni filtar).

Kabeli za zavarivanje

2.
neka budu što kraći

-

neka budu što bliže jedan drugome (i za izbjegavanje EMF problema)

-

položeni daleko od drugih vodova

-

Izjednačenje potencijala

3.

Uzemljenje izratka

4.
Ako je potrebno, uspostavite uzemljenje preko prikladnih kondenzatora.

-

Ako je potrebno, zaštitite ga

5.
Zaštitite drugu opremu u okruženju

-

Zaštitite cijelu instalaciju za zavarivanje

-

EMF mjere Elektromagnetska polja mogu naštetiti zdravlju na način koji još nije poznat:

Djelovanje na zdravlje osoba u blizini, na primjer osoba koje nose srčane elek-

-

trostimulatore ili pomagala za sluh
Osobe koje nose srčane elektrostimulatore moraju se savjetovati sa svojim li-

-

ječnikom prije nego što se budu zadržavale u neposrednoj blizini uređaja i
postupka zavarivanja
Razmaci između kabela za zavarivanje i glave/trupa zavarivača iz sigurnosnih

-

razloga moraju biti što veći
Kabel za zavarivanje i pakete crijeva ne nosite preko ramena i ne omatajte oko

-

tijela ili dijelova tijela

HR

Osobito kritične
točke

Ruke, kosu, dijelove odjeće i alate držite podalje od pokretnih dijelova, kao što su
na primjer:

ventilatori

-

zupčanici

-

valjci

-

vratila

-

kolutovi za žicu i žice za zavarivanje.

-

Ne posežite u rotirajuće zupčanike pogona za žicu ili rotirajuće komponente po­gona.

Pokrivne ploče i bočne dijelove dopušteno je otvoriti/ukloniti samo tijekom tra­janja radova na održavanju i popravaka.

Tijekom rada

Osigurajte da su sve pokrivne ploče zatvorene i da su svi bočni dijelovi pravil-

-

no montirani.
Držite sve pokrivne ploče i bočne dijelove zatvorenima.

-

Izlazak žice za zavarivanje iz gorionika za zavarivanje predstavlja visok rizik od
ozljeđivanja (probadanje ruke, ozljeđivanje lica i očiju...).

Stoga gorionik za zavarivanje uvijek držite podalje od tijela (uređaji sa sustavom
za dodavanje žice) i upotrebljavajte prikladne zaštitne naočale.

Izradak ne dodirujte tijekom i nakon zavarivanja – postoji opasnost od opeklina.

S ohlađenog izratka može otpasti troska. Stoga i prilikom naknadne obrade izra­daka nosite zaštitnu opremu u skladu s propisima i osigurajte odgovarajuću zašti­tu za druge osobe.

13

Gorionik za zavarivanje i ostale komponente opreme s visokim radnim tempera­turama ostavite da se ohlade prije nego što budete radili na njima.

U prostorijama u kojima postoji opasnost o požara i eksplozije vrijede posebni
propisi
– pridržavajte se odgovarajućih nacionalnih i međunarodnih odredbi.

Izvori struje za radove u prostorijama s povećanom električnom opasnosti (na
primjer kotao) moraju biti označeni znakom (Safety). Izvor struje ne smije se
međutim nalaziti u takvim prostorijama.

Rashladno sredstvo koje izlazi predstavlja opasnost od opeklina. Prije isključenja
priključaka za protok ili povratni tok rashladnog sredstva, isključite rashladni
uređaj.

Prilikom rukovanja rashladnim sredstvom pridržavajte se navoda sa sigurnosnog
podatkovnog lista rashladnog sredstva. Sigurnosni podatkovni list rashladnog
sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proiz­vođača.

Za transport uređaja dizalicom koristite samo odgovarajuću proizvođačevu opre­mu za prijenos tereta.

Lance ili užad prikvačite na sve predviđene točke za montiranje odgovarajuće

-

opreme za prijenos tereta.
Lanci ili užad moraju imati što je moguće manji kut na okomiti pravac.

-

Uklonite bocu za plin i sustav za dodavanje žice (MIG/MAG i TIG uređaji).

-

Zahtjev za
zaštitni plin

Ako je sustav za dodavanje žice ovješen na dizalicu prilikom zavarivanja, uvijek ko­ristite prikladan, izolirajući ovjes za dodavanje žice (MIG/MAG i TIG uređaji).

Ako je uređaj opremljen remenom ili ručkom za nošenje, oni isključivo služe za
transport uređaja rukom. Remen za nošenje nije prikladan za transport uz pomoć
dizalice, viličara ili drugog mehaničkog uređaja za podizanje.

Sva sredstva za podizanje (remenje, kopče, lanci,...) koja se koriste zajedno s
uređajem ili njegovim komponentama potrebno je redovito provjeravati (na prim­jer postoje li mehanička oštećenja, korozija ili druge promjene uzrokovane utjeca­jem okoliša).
Interval i opseg provjere moraju odgovarati barem važećim nacionalnim normama
i smjernicama.

Postoji opasnost od neopaženog istjecanja zaštitnog plina bez boje i mirisa u
slučaju upotrebe adaptera za priključak za zaštitni plin. Navoje adaptera na strani
uređaja za priključivanje zaštitnog plina potrebno je prije montaže zabrtviti po­moću prikladne teflonske trake.

Onečišćeni zaštitni plin, posebno u prstenastim vodovima, može prouzročiti
oštećenja opreme i smanjenu kvalitetu zavarivanja.
Treba ispuniti sljedeća pravila o kvaliteti zaštitnog plina:

veličina čestica krute tvari < 40 µm

-

temperatura rosišta plina pod tlakom < -20 °C

-

maks. sadržaj ulja < 25 mg/m³

-

Opasnost putem
boca zaštitnog
plina

14

Po potrebi koristite filtre!

Boce zaštitnog plina sadrže plin pod tlakom i u slučaju oštećenja mogu eksplo­dirati. Budući da su boce zaštitnog plina sastavni dio opreme za zavarivanje, pot­rebno je jako oprezno rukovati njima.

Boce zaštitnog plina sa zabrtvljenim plinom zaštitite od previsoke temperature,
mehaničkih udaraca, troske, otvorenog plamena, iskri i električnih lukova.

Boce zaštitnog plina montirajte okomito i pričvrstite u skladu s uputama kako se
ne bi mogle prevrnuti.

Boce zaštitnog plina držite podalje od krugova zavarivanja ili drugih električnih
strujnih krugova.

Nikad nemojte objesiti gorionik za zavarivanje na bocu zaštitnog plina.

Nikad nemojte elektrodom dodirivati bocu zaštitnog plina.

Opasnost od eksplozije – nikad nemojte zavarivati na boci zaštitnog plina koja je
pod tlakom.

Uvijek koristite samo prikladne boce zaštitnog plina i odgovarajući prikladni pri­bor (regulator, crijeva i priključke...) za svaku primjenu. Boce zaštitnog plina i pri­bor koristite samo ako su u dobrom stanju.

Ako je ventil boce zaštitnog plina otvoren, okrenite lice od ispusta.

Ako se ne zavaruje, zatvorite ventil boce zaštitnog plina.

Ako boca zaštitnog plina nije priključena, ostavite poklopac na ventilu boce
zaštitnog plina.

HR

Opasnost od iz­lazećeg zaštit­nog plina

Sigurnosne mje­re na mjestu
montaže i prili­kom transporta

Pridržavajte se navoda proizvođača te odgovarajućih nacionalnih i međunarodnih
odredaba za boce zaštitnog plina i dijelove pribora.

Opasnost od gušenja nekontrolirano izlazećim zaštitnim plinom

Zaštitni je plin bezbojan i bezmirisan i može pri izlasku potisnuti kisik iz okolnog
zraka.

Osigurajte dovoljan dovod svježeg zraka – stopa cirkulacije zraka mora izno-

-

siti najmanje 20 m³ po satu
Slijedite sigurnosna upozorenja i upozorenja u vezi s održavanjem boce zaštit-

-

nog plina ili glavnog dovoda plina
Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni do-

-

vod plina.
Prije svakog stavljanja u pogon provjerite istječe li nekontrolirano plin iz boce

-

zaštitnog plina ili glavnog dovoda plina.

Uređaj koji se prevrne može predstavljati opasnost po život! Uređaj postavljajte
na ravnim, fiksnim podlogama tako da bude stabilan

Dopušten je nagibni kut od maksimalno 10°.

-

U prostorima u kojima postoji opasnost od požara i eksplozije vrijede posebni pro­pisi

Pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.

-

Putem internih uputa i kontrola osigurajte da je okruženje radnog mjesta uvijek
čisto i pregledno.

Uređaj postavljajte i upotrebljavajte isključivo u skladu sa stupnjem IP zaštite na­vedenim na označnoj pločici.

Prilikom postavljanja uređaja osigurajte slobodni prostor oko uređaja od 0,5 m (1
ft. 7,69 in.) kako bi hladni zrak mogao slobodno ulaziti i izlaziti.

15

Pobrinite se prilikom transporta uređaja da se pridržavate svih važećih nacional­nih i regionalnih smjernica i propisa za sprečavanje nesreća. To osobito vrijedi za
smjernice koje se odnose na opasnosti prilikom transporta i otpremanja.

Ne podižite i ne transportirajte aktivne uređaje. Isključite uređaje prije transporta
i podizanja!

Prije svakog transporta uređaja u potpunosti ispustite rashladno sredstvo te de­montirajte sljedeće komponente:

Dodavanje žice

-

kolut žice

-

bocu zaštitnog plina

-

Prije stavljanja u pogon, nakon transporta obvezno provjerite vizualnim pregle­dom postoje li oštećenja na uređaju. Neka sva moguća oštećenja popravi obučeno
servisno osoblje prije stavljanja u pogon.

Sigurnosne mje­re tijekom nor­malnog rada

Uređaj upotrebljavajte samo kada svi sigurnosni uređaji u potpunosti funkcionira­ju. Ako sigurnosni uređaji ne funkcioniraju u potpunosti, postoji opasnost za

život i zdravlje korisnika ili trećih osoba,

-

uređaj i ostalu imovinu korisnika

-

učinkovit rad s uređajem.

-

Prije uključivanja uređaja popravite sigurnosne uređaje koji ne funkcioniraju u pot­punosti.

Sigurnosni uređaji nikada se ne smiju izbjegavati niti staviti izvan pogona.

Prije uključivanja uređaja osigurajte da nitko nije u opasnosti.

Barem jednom tjedno provjerite postoje li na uređaju izvana vidljiva oštećenja i
provjerite funkcionalnost sigurnosnih uređaja.

Bocu zaštitnog plina uvijek dobro pričvrstite i u slučaju transporta uređaja dizali­com prethodno je skinite.

Samo je originalno rashladno sredstvo proizvođača zbog njegovih svojstava (elek­trična vodljivost, zaštita od smrzavanja, kompatibilnost s materijalom, gorivost...)
prikladno za upotrebu u našim uređajima.

Upotrebljavajte samo prikladno originalno rashladno sredstvo proizvođača.

Originalno rashladno sredstvo proizvođača nemojte miješati s drugim rashladnim
sredstvima.

16

Na rashladni krug priključite samo komponente sustava proizvođača.

Ako u slučaju korištenja drugim komponentama sustava ili drugim rashladnim
sredstvima dođe do oštećenja, proizvođač ne odgovara za njih i prestaju vrijediti
svi jamstveni zahtjevi.

Rashladno sredstvo FCL 10/20 nije zapaljivo. Rashladno sredstvo na bazi etanola
pod određenim je uvjetima zapaljivo. Rashladno sredstvo transportirajte samo u
zatvorenim originalnim spremnicima i držite ih podalje od izvora zapaljenja

Istrošeno rashladno sredstvo stručno odložite u skladu s nacionalnim i međun­arodnim propisima. Sigurnosni podatkovni list rashladnog sredstva možete dobiti
u svojoj servisnoj službi ili na službenoj stranici proizvođača.

U rashlađenom sustavu prije svakog početka zavarivanja provjerite razinu rash­ladnog sredstva.

Puštanje u po­gon, održavanje i
servisiranje

Za dijelove trećih strana ne može se jamčiti da su osmišljeni i izrađeni u skladu sa
zahtjevima i sigurnosnim propisima.

Upotrebljavajte samo originalne rezervne i potrošne dijelove (vrijedi i za stan-

-

dardizirane dijelove).
Uređaj se ne smije mijenjati ni dopunjavati bez odobrenja proizvođača.

-

Odmah zamijenite komponente koje nisu u besprijekornom stanju.

-

Prilikom naručivanja navedite točan naziv i broj dijela prema popisu zamjens-

-

kih dijelova te serijski broj svog uređaja.

Vijci kućišta predstavljaju veze za zaštitne vodiče za uzemljenje dijelova kućišta.
Uvijek koristite odgovarajući broj originalnih vijaka kućišta s navedenim okretnim
momentom.

HR

Sigurnosno-teh­nička provjera

Odlaganje Otpadna električna i elektronička oprema mora se odvojeno prikupljati u skladu s

Proizvođač preporučuje da se najmanje svakih 12 mjeseci provede sigurnosno­tehnička provjera.

Unutar istog intervala od 12 mjeseci proizvođač preporučuje kalibriranje izvora
struje.

Preporučuje se da ovlašteni električar izvede sigurnosno-tehničku provjeru

nakon izmjena

-

nakon ugradnje ili dogradnje

-

nakon popravaka i održavanja

-

najmanje svakih 12 mjeseci.

-

Prilikom sigurnosno-tehničke provjere potrebno je pridržavati se odgovarajućih
međunarodnih i nacionalnih normi i smjernica.

Više informacija o sigurnosno-tehničkoj provjeri i kalibriranju možete dobiti u svo­joj servisnoj službi. Ondje možete dobiti i potrebnu dokumentaciju.

europskom direktivom i nacionalnim zakonodavstvom i reciklirati na ekološki
prihvatljiv način. Rabljeni se uređaji vraćaju dobavljaču ili predaju lokalnom ov­laštenom sustavu prikupljanja i zbrinjavanja. Ispravno zbrinjavanje otpadnog
uređaja potiče održivo recikliranje materijalnih resursa. Ignoriranje može imati
posljedice za zdravlje/okoliš.

Sigurnosna oz­naka

Ambalažni materijali

Odvojeno prikupljanje. Provjerite propise vaše zajednice. Smanjite volumen kar­tonskih kutija.

Uređaji s CE oznakom ispunjavaju osnovne zahtjeve Direktive o niskonaponskoj i
elektromagnetskoj kompatibilnosti (npr. relevantne norme proizvoda iz serije nor­mi EN 60 974).

Fronius International GmbH izjavljuje da je uređaj u skladu s Direktivom
2014/53/EU. Potpuni tekst EU izjave o sukladnosti možete pronaći na sljedećoj
internetskoj adresi: http://www.fronius.com

Uređaji s CSA kontrolnim znakom ispunjavaju zahtjeve relevantnih normi za Ka­nadu i SAD.

17

Sigurnost po­dataka

Autorska prava Proizvođač zadržava autorska prava za ove upute za upotrebu.

Korisnik je odgovoran za stvaranje pričuvne kopije promjena tvorničkih postavki.
Proizvođač ne snosi odgovornost u slučaju brisanja osobnih postavki.

Tekst i ilustracije odgovaraju tehničkom stanju u vrijeme tiskanja. Zadržavamo
pravo na izmjene. Sadržaj ovih uputa za upotrebu ne predstavlja temelj ni za kak­ve zahtjeve kupca. Bit ćemo vam zahvalni na prijedlozima za poboljšanja i napo­mene o pogreškama u uputama za upotrebu.

18

Opće informacije

19

20

Općenito

Koncept uređaja Izvor struje TransSteel (TSt) 3000c

Pulse u potpunosti je digitaliziran pret­varač izvora struje kojima se upravlja s
pomoću mikroprocesora.

S pomoću modularnog dizajna i jed­nostavne mogućnosti proširenja susta­va jamči se visoka fleksibilnost. Uređaj
je osmišljen za sljedeće postupke zava­rivanja:

MIG/MAG zavarivanje impulsnim

-

električnim lukom
MIG/MAG standardno zavarivanje

-

Zavarivanje postupkom TIG

-

Ručno elektrolučno zavarivanje

-

Uređaj raspolaže sigurnosnim funkcijom „Ograničenje na ograničenju snage”.
Time je moguć rad izvora struje na ograničenju snage, a da se pritom ne ugrozi si­gurnost postupka. Pojedinosti o tome možete pronaći u poglavlju „Pogon zavari­vanja”.

HR

Princip funkcio­niranja

Područja upotre-beUređaj TSt 3000c Pulse upotrebljava se pri ručnim primjenama s klasičnim čeli-

Središnja upravljačka i regulacijska jedinica izvora struje povezana je s digitalnim
signalnim procesorom. Središnja upravljačka i regulacijska jedinica te signalni
procesor upravljaju cijelim postupkom zavarivanja.
Tijekom postupka zavarivanja kontinuirano se mjere stvarni podaci, odmah se re­agira na promjene. Regulacijski algoritam osigurava da će se zadržati željeno
zadano stanje.

Iz toga rezultira:

precizni postupak zavarivanja,

-

velika mogućnost reproduciranja svih rezultata,

-

izvanredna svojstva zavarivanja.

-

kom i pocinčanim limovima, u obrtu i industriji:

Izvor struje koncipiran je za:

izradu strojeva i aparata,

-

čelične konstrukcije,

-

izradu postrojenja i spremnika,

-

metalnu gradnju i izradu pročelja,

-

proizvodnju tračnih vozila.

-

metaloprerađivački obrti.

-

21

Upozorenja na

40,0006,3035

inside

uređaju

Na izvorima struje nalaze se upozorenja i sigurnosni simboli. Ta upozorenja i sigur­nosni simboli ne smiju se ukloniti ni premazati bojom. Napomene i simboli
upozoravaju na nepravilno rukovanje koje može izazvati teške tjelesne ozljede i
materijalnu štetu.

22

Zavarivanje je opasno. Potrebno je ispuniti sljedeće osnovne preduvjete:

odgovarajuće kvalifikacije za zavarivanje

-

prikladna zaštitna oprema

-

držati podalje osobe koje ne sudjeluju u poslu.

-

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate
sljedeće dokumente:

ove upute za upotrebu

-

sve upute za upotrebu komponenti sustava, a osobito sigurnosne propise

-

Opis upozorenja

A B

na uređaju

Pri određenim izvedbama uređaja, na njemu se nalaze upozorenja.

Raspored simbola može biti različit.

! Upozorenje! Pažnja!

Simboli predstavljaju moguće opasnosti.

A Valjci za dovod mogu ozlijediti prste.

B Žica za zavarivanje i dijelovi pogona tijekom rada nalaze se pod naponom

zavarivanja.
Držite ruke i metalne predmete dalje od njih!

HR

1. Strujni udar može biti smrtonosan.

1.1 Nosite suhe, izolirajuće rukavice. Ne dodirujte žičanu elektrodu golim ru-

kama. Ne nosite mokre ili oštećene rukavice.

1.2 Kao zaštitu od električnog udara upotrijebite podlogu koja pruža izolaciju

od tla i radnog područja.

1.3 Prije rada na uređaju isključite uređaj i izvucite mrežni utikač ili prekinite

opskrbu strujom.

2. Udisanje dima koji nastaje pri zavarivanju može biti štetno za zdravlje.

2.1 Držite glavu podalje od dima koji nastaje pri zavarivanju.

23

2.2 Upotrijebite prisilno prozračivanje ili lokalno usisavanje kako biste uklonili

xx,xxxx,xxxx *

dim koji nastaje pri zavarivanju.

2.3 Dim koji nastaje pri zavarivanju uklonite ventilatorom.

3 Iskre nastale zavarivanjem mogu prouzročiti eksploziju ili požar.

3.1 Držite gorive materijale dalje od postupka zavarivanja. Ne zavarujte u blizi-

ni zapaljivih materijala.

3.2 Iskre nastale zavarivanjem mogu prouzročiti požar. Na raspolaganju mora-

te imati aparat za gašenje požara. Po potrebi osigurajte prisutnost osobe
za nadzor koja može rukovati aparatom za gašenje požara.

3.3 Ne zavarujte na kantama ili zatvorenim spremnicima.

4. Zrake električnog luka mogu opeći oči i ozlijediti kožu.

4.1 Nosite pokrivalo za glavu i zaštitne naočale. Upotrebljavajte zaštitu za sluh

i nosite ovratnik s gumbom. Nosite zavarivačku kacigu s ispravnim prema­zom. Nosite prikladnu zaštitnu odjeću na cijelom tijelu.

5. Prije rada na stroju ili prije zavarivanja:

Educirajte se za rad na uređaju i pročitajte upute!

6. Nemojte ukloniti ili prebojiti naljepnicu s upozorenjima.

* Proizvođačev narudžbeni broj naljepnice

24

Postupak zavarivanja, procesi i karakteristične
krivulje zavarivanja za zavarivanje MIG/MAG pos­tupkom

Općenito Kako bi se najrazličitiji materijali mogli obrađivati, na izvorima struje na raspo-

laganju stoje različiti postupci zavarivanja, postupci i krivulje zavarivanja.

Kratki opis
MIG/MAG stan­dardnog-siner­gijskog zavari­vanja

MIG/MAG standardno-sinergijsko

MIG/MAG standardno-sinergijsko zavarivanje postupak je MIG/MAG zavarivanja
preko cijelog raspona snage izvora struje sa sljedećim oblicima električnog luka:

Kratki električni luk
Prijenos kapljica vrši se u kratkom spoju u donjem rasponu snage.

Prijelazni električni luk
Kapljica od zavarivanja povećava se na kraju žičane elektrode i u srednjem raspo­nu snage prenosi se u kratkom spoju.

Štrcajući električni luk
U većem rasponu snage vrši se prijelaz materijala bez kratkog spoja.

HR

Kratki opis
MIG/MAG im­pulsno-sinergijs­kog zavarivanja

Kratki opis Syn­chropuls zavari­vanja

MIG/MAG impulsno sinergijsko

MIG/MAG impulsno-sinergijsko zavarivanje postupak je impulsnog električnog lu­ka s upravljanim prijenosom materijala.
Pritom se u fazi struje uzemljenja dovod energije toliko reducira da električni luk
jedva stabilno gori, a površina radnog dijela se predzagrijava. U fazi struje pulsi­ranja točno dozirani impuls struje osigurava ciljano odvajanje kapljice materijala
za zavarivanje.
Tim se principom jamči zavarivanje bez prskotina i točan rad preko cijelog po­dručja djelovanja.

Synchropuls stoji na raspolaganju za postupke standardno sinergijsko zavarivanje
te impulsno sinergijsko zavarivanje.
Cikličkom zamjenom snage zavarivanja između dviju radnih točaka uz Synchro­puls postiže se ljuskav izgled zavarenog spoja i nekontinuirani unos topline.

25

Komponente sustava

(1)

(2)

(3)

(4)

(5)

(6)

(7)

Općenito Izvore struje moguće je pogoniti različitim komponentama sustava i opcijama.

Ovisno o području korištenja, moguće je optimizirati tijekove, rukovanje i ko­rištenje.

Sigurnost

Pregled

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje.
S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

(1) Gorionik za zavarivanje za MIG/MAG
(2) Stabilizator držača za plinske boce
(3) Izvor struje
(4) Rashladni uređaj
(5) Kolica s držačem za plinske boce
(6) Maseni kabel i kabel elektrode
(7) Tijelo gorionika za TIG

26

Upravljački elementi i priključci

27

28

Upravljačka ploča

Općenito Upravljačka ploča je u pogledu funkcija logički konstruirana. Pojedine parametre

koji su potrebni za zavarivanje moguće je:

odabrati s pomoću tipki

-

promijeniti s pomoću tipki ili okretnog gumba

-

prikazati tijekom zavarivanja na digitalnom zaslonu.

-

Na temelju funkcije Synergic prilikom promjene pojedinačnih parametara nam­ještaju se i svi ostali parametri.

NAPOMENA!

Zbog ažuriranja softvera na vašem uređaju mogu biti dostupne funkcije koje u
ovim uputama za rad nisu opisane ili obrnuto.

Osim toga, pojedinačne se slike mogu neznatno razlikovati od kontrola na
uređaju. Način djelovanja tih kontrola ipak je jednak.

HR

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje.
S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

29

Upravljačka

(1)
(2)

(3)
(4)

(5)

(6)(7)

(14)(13) (17)

(12)

(11)

(10) (8)

(9)

(15)(16)

ploča

Br. Funkcija

(1) Tipka Odabir parametara zavarivanja zdesna

a) za odabir sljedećih parametara zavarivanja

Ispravak duljine električnog luka

za ispravak duljine električnog luka

Napon zavarivanja u V *)

Prije početka zavarivanja automatski se prikazuje indikativna vrijednost
koja proizlazi iz programiranih parametara zavarivanja. Tijekom postupka
zavarivanja prikazuje se trenutačna vrijednost.

30

Ispravak impulsa/dinamike

za kontinuirani ispravak energije za oslobađanje kapljica pri MIG/MAG im­pulsnom sinergijskom zavarivanju
– ... mala snaga odvajanja kapljica
0 ... neutralna snaga odvajanja kapljica
+ ... povećana snaga odvajanja kapljica

za utjecanje na dinamiku kratkog spoja u trenutku prijenosa kapljica pri
MIG/MAG standardnom sinergijskom zavarivanju, pri MIG/MAG standard­nom ručnom zavarivanju i pri ručnom elektrolučnom zavarivanju
– ... čvršći i stabilniji električni luk
0 ... neutralni električni luk
+ ... meki električni luk s malo prskotina

b) za izmjenu parametara zavarivanja u izborniku za postavljanje

(2) Tipka Odabir parametara zavarivanja slijeva

a) za odabir sljedećih parametara zavarivanja

HR

debljina lima

Debljina lima u mm ili in.
Ako nije poznata struja zavarivanja koju treba odabrati, dovoljan je unos
debljine lima i automatski će se namjestiti potrebna struja zavarivanja te
ostali parametri označeni s *).

Struja zavarivanja *)
Struja zavarivanja u A
Prije početka zavarivanja automatski se prikazuje indikativna vrijednost
koja proizlazi iz programiranih parametara zavarivanja. Tijekom postupka
zavarivanja prikazuje se trenutačna vrijednost.

Brzina žice

*)

Brzina žice u m/min ili ipm.

b) za izmjenu parametara zavarivanja u izborniku za postavljanje

(3) Okretni gumb prema desno

za izmjenu parametara zavarivanja Ispravak duljine električnog luka, Na­pon zavarivanja i Dinamika

31

za izmjenu parametara zavarivanja u izborniku za postavljanje

(4) Okretni gumb prema lijevo

za izmjenu parametra zavarivanja Debljina lima, Struja zavarivanja i Brzina
žice
za odabir parametara zavarivanja u izborniku za postavljanje

(5) Tipke za memoriranje EasyJoba

za memoriranje do 5 radnih točaka

(6)

Tipka Postupak

**)

za odabir postupka zavarivanja

MIG/MAG standardno ručno zavarivanje

MIG/MAG standardno sinergijsko zavarivanje

MIG/MAG impulsno sinergijsko zavarivanje

Zavarivanje postupkom TIG

Ručno elektrolučno zavarivanje

(7) Tipka Način rada

za odabir načina rada

2-taktni pogon

4-taktni pogon

Posebni 4-taktni pogon

32

točkasto zavarivanje / zavarivanje u intervalima

(8) Tipka Zaštitni plin

za odabir upotrijebljenog zaštitnog plina. Parametar zavarivanja SP pred­viđen je za dodatne zaštitne plinove.

Kada odaberete zaštitni plin, zasvijetlit će LED iza odgovarajućeg zaštit­nog plina.

(9) Tipka Promjer žice

za odabir upotrijebljenog promjera žice. Parametar zavarivanja SP pred­viđen je za dodatne promjere žice.

Kada odaberete promjer žice, zasvijetlit će LED iza odgovarajućeg promje­ra žice.

(10) Tipka Vrsta materijala

Za odabir korištenog dodatnog materijala. Parametar zavarivanja SP pred­viđen je za dodatne materijale.

Kada odaberete vrstu materijala, zasvijetlit će LED iza odgovarajućeg do­datnog materijala.

HR

(11) Tipka Uvlačenje žice

Pritisnite tipku i držite je pritisnutom:
uvlačenje žice bez plina u paket crijeva za gorionik za zavarivanje

Dok se tipka drži pritisnutom, pogon za žicu radi s brzinom uvlačenja žice.

(12) Tipka za provjeru plina

Namještanje potrebne količine plina na regulatoru tlaka plina.

Pritisnite tipku jednom: zaštitni plin istječe
Ponovno pritisnite tipku: zaustavlja se istjecanje zaštitnog plina

Ako se tipka za provjeru plina ne pritisne još jednom, istjecanje zaštitnog
plina prestaje nakon 30 s.

(13) SF – prikaz Točkasto zavarivanje / interval / SynchroPuls

svijetli ako je pri aktiviranom načinu rada Točkasto zavarivanje ili Zava-

-

rivanje u intervalima u parametru za postavljanje postavljena vrijed­nost za Vrijeme točkanja (SPt) / Interval vremena zavarivanja
svijetli ako je pri aktiviranom MIG/MAG sinergijskom postupku post-

-

avljena vrijednost u parametru za postavljanje Frekvencija (F).

(14) Prikaz Prijelazni električni luk

Između kratkog električnog luka i štrcajućeg električnog luka nastaje pri­jelazni električni luk s prskotinama. Kako bi se uputilo na to kritično mjes­to, svijetli prikaz Prijelazni električni luk.

(15) Prikaz HOLD

Nakon svakog kraja zavarivanja spremaju se trenutačne vrijednosti struje
zavarivanja i napona zavarivanja – svijetli prikaz HOLD.

33

(16) Prikaz Puls

svijetli ako je odabran postupak zavarivanja MIG/MAG impulsno sinergijs­ko zavarivanje

(17) Real Energy Input (stvarni unos energije)

za prikaz energije koja je uložena u zavarivanje.

Prikaz Real Energy Input potrebno je aktivirati u izborniku za postavljanje,

2. razina – parametar zavarivanja EnE. Tijekom zavarivanja vrijednost se
kontinuirano povećava, u skladu s dobiti energije koja se kontinuirano po­većava. Do sljedećeg početka zavarivanja ili ponovnog uključivanja izvora
struje krajnja vrijednost ostaje spremljena nakon kraja zavarivanja – svijetli
prikaz HOLD.

*) Ako je odabran jedan od ovih parametara, kod postupaka MIG/MAG stan-

dardnog sinergijskog zavarivanja i MIG/MAG impulsnog sinergijskog zava­rivanja na temelju sinergijske funkcije automatski se namještaju i svi ostali
parametri zavarivanja te parametar Napon zavarivanja.

**) Zajedno s opcijom VRD (Voltage Reduction Device) prikaz trenutačno oda-

branog postupka zavarivanja služi kao prikaz stanja:

Prikaz kontinuirano svijetli: reduciranje napona (VRD, Voltage Reduc-

-

tion Device) aktivno je i ograničava izlazni napon na vrijednost nižu od
35 V.
Prikaz treperi čim započne postupak zavarivanja, a time izlazni napon

-

može biti veći od 35 V.

34

Servisni parame-

+

tar

Istodobnim pritiskanjem tipki Odabir parametara moguće je aktiviranje različitih
servisnih parametara.

Otvaranje prikaza

HR

1

Odabir parametara zavarivanja

2

Dostupni parametri zavarivanja

Primjer:

1.00 | 4.21

Primjer:
2 | 491

Primjer:
r 2 | 290

Prikazuje se prvi parametar „Verzija
firmwarea” npr. „1.00 | 4.21”

S pomoću tipki Način rada i Postupak
zavarivanja ili okretnog gumba slijeva
odaberite željeni parametar za postavl­janje

Objašnjenje

Verzija firmwarea

Konfiguracija programa za zavarivanje

Broj trenutačno odabranog programa
za zavarivanje

Primjer:
654 | 32,1
= 65 432,1 h
= 65 432 h 6 min

Prikaz stvarnog vremena gorenja elek­tričnog luka od prvog puštanja u po­gon
Napomena: Prikaz vremena gorenja
električnog luka nije prikladan kao os­nova izračuna za pristojbe davanja, op­seg jamstva ili slično.

Primjer:
iFd | 0.0

Struja motora za pogon za žicu u A
Vrijednost se mijenja čim motor radi.

2nd 2. razina izbornika za servisne teh-

ničare

35

Zaključavanje

+

tipkovnice

Kako bi se spriječile nehotične izmjene postavki na upravljačkoj ploči, moguće je
odabrati blokadu tipkovnice. Dok god je aktivno zaključavanje tipkovnice

na upravljačkoj ploči nije moguće namještati nikakve postavke

-

dostupne su samo postavke parametara zavarivanja

-

moguće je aktiviranje svake tipke za memoriranje s pohranjenim postupkom

-

ako se tijekom blokade odabere tipka za memoriranje s pohranjenim postup­kom

Aktivacija/deaktivacija zaključavanja tipkovnice:

1

Zaključavanje tipkovnice je aktivirano:
na prikazu se pojavljuje poruka „CLO |
SEd”.

Zaključavanje tipkovnice je deaktivira­no:
na prikazu se pojavljuje poruka „OP |
En”.

Blokadu tipki moguće je aktivirati i deaktivirati putem opcije za prekidač na
ključu.

36

Priključci, prekidači i mehaničke komponente

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(11)

(8)

(9)

(10)

Prednja i
stražnja strana

(1) Priključak gorionika za zavarivanje

za prihvat gorionika za zavarivanje

HR

(2) izmjenjivač polova

za odabir potencijala zavarivanja koji se nalazi na gorioniku za zavarivanje
MIG/MAG

(3) (-) Utičnica za struju s bajunetnim zaporom

služi za:

priključivanje masenog kabela ili izmjenjivača polova pri zavarivanju

-

MIG/MAG postupkom (ovisno o žičanoj elektrodi)
priključivanje kabela za elektrode i masenog kabela pri ručnom elek-

-

trolučnom zavarivanju (ovisno o vrsti elektrode)
priključak za napajanje tijela gorionika za TIG

-

(4) (+) Utičnica za struju s bajunetnim zaporom

služi za:

priključivanje izmjenjivača polova ili masenog kabela polova pri zavari-

-

vanju MIG/MAG postupkom (ovisno o žičanoj elektrodi)
priključivanje kabela za elektrode i masenog kabela pri ručnom elek-

-

trolučnom zavarivanju (ovisno o vrsti elektrode)
priključivanje masenog kabela kod zavarivanja TIG postupkom

-

(5) Priključak LocalNet

standardizirani priključak za daljinsko upravljanje

(6) Mrežna sklopka

za uključivanje i isključivanje izvora struje

(7) priključak TMC (TIG Multi Connector)

do priključka za napajanje tijela gorionika za TIG

(8) priključak zaštitnog plina MIG/MAG

(9) Mrežni kabel s vlačnim rasterećenjem

za opskrbu priključka gorionika za zavarivanje zaštitnim plinom (1)

nije unaprijed montirana kod svih varijanti uređaja

37

(10) Naljepnica EASY DOCUMENTATION

(2)(1)

*

(11) priključak zaštitnog plina TIG

za opskrbu zaštitnim plinom priključka (-) utičnice za struju (3)

Prikaz sa strane

Br. Funkcija

(1) Prihvatnik za kolut za žicu s

kočnicom

za prihvat standardiziranih kolu­tova za žicu s promjerom od
maks. 300 mm (11,81 in) i
težinom do maks. 19 kg
(41,89 Ibs.)

(2) Pogon s 4 valjka

* Nije prikazan bočni dio

38

Instalacija i puštanje u pogon

39

40

Minimalna oprema za pogon zavarivanja

Općenito Ovisno o postupku zavarivanja, potrebna je određena minimalna oprema kako bi

se radilo s izvora struje.
U nastavku su opisani postupci zavarivanja i odgovarajuća minimalna oprema za
pogon zavarivanja.

HR

Zavarivanje
MIG/MAG pos­tupkom, hlađeno
plinom

Zavarivanje
MIG/MAG pos­tupkom, vodom
hlađeno

Ručno zavarivan­je štapnim elek­trodama

Izvor struje

-

Maseni kabel

-

Gorionik za zavarivanje za MIG/MAG, hlađeno plinom

-

Priključak zaštitnog plina (opskrba zaštitnim plinom)

-

Žičana elektroda

-

izvor struje

-

rashladni uređaj s rashladnim sredstvom

-

maseni kabel

-

gorionik za zavarivanje za MIG/MAG, vodom hlađeno

-

priključak zaštitnog plina (opskrba zaštitnim plinom)

-

žičana elektroda

-

Izvor struje

-

Kabel za uzemljenje

-

Držač elektroda

-

Štapne elektrode

-

TIG DC zavari­vanje

izvor struje

-

maseni kabel.

-

Tijelo gorionika za TIG s ili bez ozibnog prekidača

-

priključak zaštitnog plina (opskrba zaštitnim plinom)

-

Dodatni materijal ovisno o primjeni

-

41

Prije instalacije i puštanja u pogon

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje.
S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže.
Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

Nakon otvaranja uređaja s pomoću prikladnog mjernog uređaja provjerite jesu

▶

li električno nabijene komponente (primjerice kondenzatori) ispražnjene.

Propisna primje-naisključivo je namijenjen za zavarivanje MIG/MAG postupkom, štapnim elektroda-

ma i zavarivanje TIG postupkom. Svaki drugi oblik upotrebe smatra se nepropis­nim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i

pridržavanje svih napomena iz uputa za rad

-

pravilno provođenje inspekcije i održavanja

-

Odredbe za pos­tavljanje

Uređaj je ispitan prema stupnju zaštite IP 23, što podrazumijeva sljedeće:

zaštita od prodiranja krutih stranih tijela promjera većeg od ø 12 mm (0,49 in)

-

zaštitu od prskajuće vode do kuta od 60° na okomiti pravac.

-

Uređaj je prema stupnju zaštite IP 23 moguće postaviti na otvoreni prostor i po­goniti ga.
Potrebno je izbjegavati neposredno djelovanje vlage (npr. putem kiše).

UPOZORENJE!

Opasnost od pada ili prevrtanja uređaja.

Posljedica mogu biti teške ozljede i materijalna šteta.

Uređaj postavite na ravnu, čvrstu podlogu tako da bude stabilan.

▶

Nakon montaže provjerite zategnutost svih vijčanih spojeva.

▶

42

UPOZORENJE!

Mrežni prik­ljučak

Opasnost od električne struje uslijed prašine u uređaju koja provodi električnu
energiju.

Posljedica mogu biti teške ozljede i materijalna šteta.

Uređaj smije raditi samo kad je montiran filtar za zrak. Filtar za zrak preds-

▶

tavlja bitan sigurnosni uređaj za postizanje IP zaštite IP 23.

Kanal za prozračivanje predstavlja bitan sigurnosni uređaj. Prilikom odabira mjes­ta postavljanja pripazite da rashladni zrak neometano može ulaziti ili izlaziti kroz
ventilacijske otvore na prednjoj i stražnjoj strani uređaja. Prašina (npr. prilikom
brušenja) koja pada, a koja vodi električnu energiju, ne smije biti usisana u uređaj.

Uređaji su namijenjeni za mrežni napon koji je naveden na nazivnoj pločici. Ako
mrežni kabel ili mrežni utikač nisu postavljeni na vašoj izvedbi uređaja, njih je pot­rebno montirati u skladu s nacionalnim standardima. Osiguranje glavnog voda
moguće je pronaći u tehničkim podacima.

OPREZ!

Opasnost zbog električnih instalacija nedovoljnih dimenzija.

Posljedica može biti materijalna šteta.

Glavni vod te njegovo osiguranje potrebno je postaviti u skladu s postojećom

▶

opskrbom struje.
Vrijede tehnički podaci na nazivnoj pločici.

HR

43

Priključivanje mrežnog kabela

Propisani mrežni
kabeli i vlačna
rasterećenja

Sigurnost

Za puštanje izvora struje u pogon potrebni su sljedeći mrežni kabeli:

Europa:

Poprečni presjek kabela 4G2.5

SAD/Kanada:

Poprečni presjek kabela AWG 12 Extra-hard usage

Ovisno o izvedbi, na izvoru struje montirano je vlačno rasterećenje koje odgovara
poprečnom presjeku kabela.

Brojeve artikla različitih kabela možete pronaći u popisu zamjenskih dijelova.

UPOZORENJE!

Opasnost zbog neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Radove koji su opisani u nastavku smije provoditi samo obučeno stručno os-

▶

oblje.
Nužno je poštovati nacionalne standarde i smjernice.

▶

Priključivanje
mrežnog kabela

OPREZ!

Opasnost zbog nepropisno pripremljenog mrežnog kabela.

Posljedica mogu biti kratki spojevi i materijalna šteta.

Postavite kabelske završetke na sve fazne vodiče te zaštitni vodič mrežnog

▶

kabela s kojeg je skinuta izolacija.

Ako nije priključen nijedan mrežni kabel, prije stavljanja u pogon potrebno je
montirati mrežni kabel koji odgovara naponu priključka.

Zaštitni vodič trebao bi biti oko 10 – 15 mm (0,4 – 0,6 in) dulji od faznih vodiča.

Slikovni prikaz priključivanja mrežnog kabela nalazi se u sljedećim odjeljcima za
montiranje vlačnog rasterećenja. Kako biste priključili mrežni kabel učinite slje­deće:

Demontirajte bočni dio uređaja.

1

Mrežni kabel ugurajte toliko da se zaštitni vodič i fazni vodič pravilno mogu

2

priključiti na terminal blok priključak.
Postavite kabelski završetak na zaštitni vodič i fazni vodič.

3

Priključite zaštitni vodič i fazni vodič na terminal blok priključka.

4

Fiksirajte mrežni kabel s pomoću vlačnog rasterećenja.

5

Montirajte bočni dio uređaja.

6

44

Montaža vlačnog

1,2 Nm

rasterećenja

1 2

3 4

HR

VAŽNO! Povežite fazni vodič u blizini blok-stezaljke s pomoću poveznika kabela.

45

Montaža vlačnog
rasterećenja Ka­nada / SAD

1 2

3 4

VAŽNO! Povežite fazni vodič u blizini blok-stezaljke s pomoću poveznika kabela.

46

Rad s generatorom

HR

Generatorski po­gon

Izvor struje prikladan je za upotrebu s generatorom.

Za dimenzioniranje potrebne snage generatora potrebna je maksimalna prividna
snaga S

Maksimalna prividna snaga S

izvora struje.

1max

izvora struje za trofazne uređaje izračunava se

1max

na sljedeći način:

S

= I

1max

I

i U1 prema nazivnoj pločici uređaja ili tehničkim podacima

1max

Potrebna prividna snaga generatora S

1max

x U1 x √3

izračunava se prema sljedećoj empirijs-

GEN

koj formuli:

S

GEN

= S

1max

x 1,35

Ako se ne zavaruje punom snagom, moguće je koristiti manji generator.

VAŽNO! Prividna snaga generatora S
vidne snage S

izvora struje!

1max

ne smije biti manja od maksimalne pri-

GEN

NAPOMENA!

Navedeni napon generatora ne smije ni u kom slučaju biti ispod ili iznad raspona
tolerancije mrežnog napona.

Podaci o toleranciji mrežnog napona nalaze se u odjeljku „Tehnički podaci”.

47

Stavljanje u pogon

Sigurnost

Strujni udar može biti smrtonosan.

Ako je izvor struje tijekom instalacije priključen na mrežu, postoji opasnost od
teških tjelesnih ozljeda i velike materijalne štete.

▶
▶

Opasnost od električne struje uslijed prašine u uređaju koja provodi električnu
energiju.

Posljedica mogu biti teške ozljede i materijalna šteta.

▶

Općenito Puštanje u pogon opisano je na temelju ručne, vodom hlađene MIG/MAG primje-

ne.

UPOZORENJE!

Sve radove na uređaju provodite samo ako je mrežni prekidač izvora struje
prebačen u položaj - O -.
Sve radove na uređaju provodite samo ako je izvor struje odvojen od mreže.

UPOZORENJE!

Uređaj smije raditi samo kad je montiran filtar za zrak. Filtar za zrak preds­tavlja bitan sigurnosni uređaj za postizanje IP zaštite IP 23.

Informacije o
komponentama
sustava

U nastavku opisani radni koraci i radnje sadrže napomene o različitim komponen­tama sustava kao što su:

kolica

-

stojeća konzola

-

rashladni uređaji

-

gorionik za zavarivanje itd.

-

Podrobne informacije o montaži i priključivanju komponenti sustava možete pro­naći u odgovarajućim uputama za upotrebu komponenti sustava.

48

Postavljanje
komponenti
sustava

UPOZORENJE!

Nepravilno izvedeni radovi mogu dovesti do teških tjelesnih ozljeda i materijalne
štete.

Radnje koje su opisane u nastavku smije provoditi samo obučeno stručno os-

▶

oblje!
Obratite pažnju na poglavlje „Sigurnosni propisi”!

▶

Na sljedećoj slici nalazi se pregled strukture pojedinačnih komponenti sustava.

HR

Uspostavljanje
uzemljenja

1

49

Namještanje/

2

1

4

4

5

6

3

6

3

31
2

4
5

7

3

8

6

7

9

3

1

2

2

5

4

4

4

5

5

6

1

2

3

zamjena valjaka
za dovod

OPREZ!

Opasnost zbog držača valjaka za dovod koji iskaču.

Posljedica mogu biti teške ozljede.

Pri deblokiranju stezne poluge prste držite podalje od područja s lijeve i s

▶

desne strane stezne poluge.

1

2

OPREZ!

Opasnost zbog izloženih valjaka za dovod.

Posljedica mogu biti teške ozljede.

Nakon namještanja/zamjene valjaka za dovod uvijek montirajte zaštitni po-

▶

krov pogona s 4 valjka.

3

4

50

Namještanje ko­luta za žicu

OPREZ!

Opasnost od ozljeda zbog djelovanja opruge namotane žičane elektrode.

Ako se upotrebljava kolut za žicu, kraj žičane elektrode čvrsto držite kako

▶

biste spriječili ozljede prouzročene vraćanjem žičane elektrode.

OPREZ!

Opasnost od ozljeda prouzročenih padom koluta za žicu.

Osigurajte čvrstoću koluta žice na prihvatniku za kolut za žicu.

▶

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete prouzročenih padom koluta za
žicu kod obrnuto postavljenog sigurnosnog prstena.

Sigurnosni prsten uvijek postavljajte u skladu s lijevom slikom.

▶

HR

1

51

Namještanje ko­luta u obliku
košare

OPREZ!

Opasnost od ozljeda zbog djelovanja opruge namotane žičane elektrode.

Ako se upotrebljava kolut u obliku košare, kraj žičane elektrode čvrsto držite

▶

kako biste spriječili ozljede prouzročene vraćanjem žičane elektrode.

OPREZ!

Opasnost od tjelesnih ozljeda prouzročenih padom koluta u obliku košare.

Osigurajte kolut u obliku košare s pomoću adaptera za kolut u obliku košare

▶

na prihvatniku za kolut za žicu.

NAPOMENA!

Pri radu s kolutom u obliku košare upotrebljavajte isključivo adapter za kolut u
obliku košare koji je sadržan u opsegu isporuke uređaja!

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete prouzročenih padom koluta u
obliku košare kod obrnuto postavljenog sigurnosnog prstena.

Sigurnosni prsten uvijek postavljajte u skladu s lijevom slikom.

▶

52

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete prouzročenih padom koluta u
obliku košare.

Kolut u obliku košare postavite na adapter za kolut u obliku košare tako da

▶

lica korijena koluta u obliku košare ulegnu u vodeće žljebove adaptera koluta
u obliku košare.

1 2

HR

Uvlačenje žičane
elektrode

OPREZ!

Opasnost od ozljeda zbog djelovanja opruge namotane žičane elektrode.

Ako se žičana elektroda umata u pogon s 4 valjka, kraj žičane elektrode čvrs-

▶

to držite kako biste spriječili ozljede prouzročene vraćanjem žičane elektro­de.

OPREZ!

Opasnost od oštećenja gorionika za zavarivanje prouzročenih oštrim krajevima
žičane elektrode.

Prije uvlačenja obradite kraj žičane elektrode.

▶

1 2

OPREZ!

Opasnost od ozljeda u slučaju ispadanja žičane elektrode.

Prilikom pritiskanja tipke za uvlačenje žice ili tipke gorionika, gorionik za za-

▶

varivanje držite podalje od lica i tijela te upotrebljavajte prikladne zaštitne
naočale.

VAŽNO! Za olakšavanje točnog pozicioniranja žičane elektrode prilikom pritiskan­ja i držanja tipke Uvlačenje žice odvija se rad opisan u nastavku.

53

Fdi

1

2 3

4

5

2,5

1

t (s)

(m/min, ipm)

Tipku držite pritisnutom do jednu

-

sekundu ... brzina žice ostaje tije­kom prve sekunde 1 m/min ili
39,37 ipm.
Tipku držite do 2,5 sekundi... Na-

-

kon jedne sekunde brzina žice rav­nomjerno se povećava unutar slje­dećih 1,5 sekundi.
Tipku držite dulje od 2,5 sekundi...

-

Nakon ukupno 2,5 sekunde slijedi
konstantni dovod žice prema nam­ještenoj brzini žice za parametar
zavarivanja Fdi.

Ako se tipka Uvlačenje žice pusti i ponovno pritisne prije isteka jedne sekunde,
protok ponovno kreće. Na taj je način prema potrebi moguće trajno pozicioniranje
s malim brzinama žice od 1 m/min ili 39,37 ipm.

Ako nema tipke Uvlačenje žive, na isti je način moguće rukovati tipkom gorionika.
Prije uvlačenja žice s pomoću tipke gorionika učinite sljedeće:

S pomoću tipke Način rada odaberite način rada „2-taktni pogon”

1

U izborniku Postavljanje parametar zavarivanja „Ito” namjestite na „Off”

2

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete prouzročenih električnim udar­om i ispadanjem žičane elektrode.

Pri pritiskanju tipke gorionika

Gorionik za zavarivanje držite podalje od lica i tijela

▶

upotrebljavajte odgovarajuće zaštitne naočale

▶

gorionik za zavarivanje nemojte usmjeravati prema osobama

▶

pripazite da žičane elektrode ne dodiruju dijelove koji provode električnu

▶

struju ili su uzemljeni (npr. kućište itd.)

VAŽNO! Ako se umjesto tipke Uvlačenje žice pritisne tipka gorionika, žica za za­varivanje tijekom prve 3 sekunde izlazi uz brzinu kretanja koja ovisi o programu za
zavarivanje. Nakon te 3 sekunde dolazi do kratkog prekida dovoda žice.

Sustav za zavarivanje prepoznaje da ne treba pokretati postupak zavarivanja, ne­go da je namjera bila uvlačenje žice. Istodobno se zatvara magnetni ventil za plin i
napon zavarivanja se isključuje na žičanoj elektrodi.

Ako tipka gorionika ostane pritisnuta, odmah se ponovno pokreće uvlačenje žice
bez zaštitnog plina i napona zavarivanja, a daljnji rad odvija se kao što je prethod­no opisano.

54

2

4

5

3

1

3 4

1

HR

Namještanje
kontaktnog priti­ska

OPREZ!

Opasnost u slučaju prevelikog kontaktnog pritiska.

Posljedice mogu biti velika materijalna šteta i slaba svojstva zavarivanja.

Kontaktni pritisak namjestite tako da se žičana elektroda ne deformira, ali da

▶

se ipak zajamči besprijekoran prijenos žice.

1

Indikativne vrijednosti kontaktnog
pritiska valjaka s U žlijebom:

Čelik: 4 - 5

Krom-nikal: 4 – 5

Elektrode od pune žice: 2 - 3

55

Namještanje

4

6

7

1

2

STOP

3

5

2

1

2

4

STOP

OK

1

3

kočnice

NAPOMENA!

Nakon puštanja tipke za uvlačenje žice kolut za žicu ne bi se trebao namatati.

Ako dođe do toga, podesite kočnicu.

▶

1

3

2

Izvedba kočnice

56

UPOZORENJE!

Opasnost u slučaju neispravne mon­taže.

Posljedica mogu biti teške ozljede i
materijalna šteta.

Nemojte rastavljati kočnicu.

▶

Radove na održavanju i servisiranje

▶

kočnice smije provoditi samo
obučeno stručno osoblje.

Kočnica je dostupna samo kao kom­pletni sustav.
Slika kočnice služi isključivo u informa­tivne svrhe!

Postavljanje da­tuma i vremena
pri prvom
puštanju u pogon

Nakon prvog uključivanja izvora struje potrebno je postaviti datum i vrijeme. Izvor
struje prelazi na drugu razinu izbornika za servis, odabran je parametar yEA.

Za postavljanje datuma i vremena pogledajte stranicu 97, radni korak 5

HR

57

58

Zavarivanje MIG/MAG postupkom

59

60

Ograničenje na ograničenju snage

HR

Sigurnosna funk­cija

„Ograničenje na ograničenju snage” sigurnosna je funkcija za zavarivanje
MIG/MAG postupkom. Uz nju je moguće rad izvora struje na jedinici za ogra­ničenje snage, a pritom se održava sigurnost postupka.

Određujući parametar za snagu zavarivanja je brzina žice. Ako je on prevelik, elek­trični luk postaje sve kraći i postoji opasnost od njegova prekidanja. Kako bi se
spriječilo prekidanje električnog luka, slijedi pad snage zavarivanja.

Ako je odabran postupak zavarivanja „MIG/MAG standardno sinergijsko zavari­vanje” ili „MIG/MAG impulsno sinergijsko zavarivanje”, treperi simbol za parame­tar „Brzina žice”, čim se aktivira sigurnosna funkcija. Treperenje je kontinuirano
do sljedećeg početka zavarivanja ili do sljedeće promjene parametra.

Ako se primjerice odabere parametar „Brzina žice”, slijedit će prikaz odgovara­juće reducirane vrijednosti za brzinu žice.

61

MIG/MAG način rada

Općenito

Simboli i ob­jašnjenje

UPOZORENJE!

Nepravilno rukovanje može uzrokovati ozbiljne tjelesne ozljede i materijalnu
štetu.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem

▶

pročitate ove upute za upotrebu.
Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumije-

▶

vanjem pročitate upute za upotrebu komponenti sustava, a osobito sigurnos­ne propise.

Podaci o značenju, namještanju, rasponu postavke i mjernim jedinicama raspo­loživih parametara (npr. GPr) nalaze se u poglavlju „Namještanje postavki”.

Pritisnite tipku gorionika | Držite tipku gorionika | Otpustite tipku gorionika

GPr Vrijeme predprotoka plina

I-S Početna struja

ovisno o primjeni, moguće ju je povećati ili smanjiti

SL Slope

kontinuirano padanje početne struje na struju zavarivanja i struje zavari­vanja na konačnu struju

I Faza struje zavarivanja

ravnomjeran dovod temperature u osnovni materijal koji je zagrijan pred­grijavanjem

I-E Završna struja

za ispunjavanje završnog kratera

GPo Vrijeme naknadnog protoka plina

SPt Vrijeme točkanja / interval vremena zavarivanja

SPb Vrijeme stanke intervala

62

2-taktni pogon

t

I

+

I

GPr

GPo

t

I

+

I

GPr GPo

+

Način rada „2-taktni rad” prikladan je za

Radove na pričvršćivanju

-

Kratke zavarene spojeve

-

Automatizirani i robotski rad

-

HR

4-taktni pogon

Način rada „4-taktni pogon” prikladan je za dulje zavarene šavove.

63

Posebni 2-taktni

GPr

GPo

I

I-S

SLt-S t-ESL

I-E

+

t

I

+ +

I

I-S I-E

GPr SL SL

GPo

pogon

Način rada „Posebni 2-taktni pogon” prikladan je osobito za zavarivanje u većim
rasponima snage. U Posebnom 2-taktnom pogonu električni luk počinje s malom
snagom, a rezultat je jednostavnija stabilizacija električnog luka.

Posebni 4-taktni
pogon

Aktiviranje posebnog 2-taktnog pogona:

Odaberite način rada 2-taktni pogon

1

U izborniku za postavljanje parametre t-S (trajanje početne struje) i t-E (tra-

2

janje završne struje) podesite na vrijednost > 0

Aktiviran posebni 2-taktni pogon.

U izborniku za postavljanje podesite parametre SL (Slope), I-S (početna stru-

3

ja) i I-E (završna struja)

Način rada „Specijalni 4-taktni pogon” nudi dodatno uz prednosti 4-taktnog po­gona mogućnost namještanja za početnu i završnu struju.

64

Točkasto zavari-

I

+

I

GPr GPoSPt

t

< SPt

GPr SPt SPtSPb

GPo

I I

+

vanje

HR

Način rada „Točkasto zavarivanje” prikladan je za zavarene spojeve na preklopnim
limovima.

Pokretanje pritiskanjem i puštanjem tipke gorionika – Vrijeme predprotoka plina
GPr – Faza struje zavarivanja tijekom razdoblja vremena točkanja SPt – vrijeme
naknadnog protoka plina GPo.

U slučaju ponovnog pritiskanja tipke gorionika prije kraja vremena točkanja (<
SPt) postupak se odmah prekida.

Zavarivanje u in­tervalima s 2 tak­ta

Zavarivanje u intervalima s 2 takta

Način rada „Zavarivanje u intervalima s 2-takta” prikladan je za kratke zavarene
šavove na tankim limovima kako bi se spriječilo propadanje osnovnog materijala.

65

Zavarivanje u in-

I

I

GPr SPt SPtSPb

GPo

+

+

tervalima s
4 takta

Zavarivanje u intervalima s 4 takta

Način rada „Zavarivanje u intervalima s 4-takta” prikladan je za duge zavarene
šavove na tankim limovima kako bi se spriječilo propadanje osnovnog materijala.

66

Zavarivanje MIG/MAG postupkom

HR

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje.
S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže.
Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

Nakon otvaranja uređaja s pomoću prikladnog mjernog uređaja provjerite jesu

▶

li električno nabijene komponente (primjerice kondenzatori) ispražnjene.

Priprema

Pregled Zavarivanje MIG/MAG postupkom sastoji se od sljedećih dijelova:

Crijeva za vodu gorionika za zavarivanje priključite na odgovarajuće priključke

1

na rashladnom uređaju
(u slučaju korištenja rashladnog uređaja i vodom hlađenog gorionika za zavari­vanje)

Priključite mrežni utikač

2

Mrežnu sklopku uključite na položaj - I -:

3

kratko će zasvijetliti svi indikatori na upravljačkoj ploči

-

ako postoji: rashladni uređaj počinje raditi

-

VAŽNO! Pridržavajte se sigurnosnih propisa i radnih uvjeta navedenih u uputama
za upotrebu rashladnog uređaja.

MIG/MAG sinergijsko zavarivanje

-

MIG/MAG standardno ručno zavarivanje

-

Točkasto zavarivanje i zavarivanje u intervalima

-

67

MIG/MAG sinergijsko zavarivanje

MIG/MAG siner­gijsko zavarivan­je

Pomoću tipke Vrsta materijala odaberite željeni dodatni materijal.

1

Pomoću tipke promjer žice odaberite promjer korištene žičane elektrode.

2

Pomoću tipke zaštitni plin odaberite zaštitni plin.

3

Zauzimanje pozicije SP-a proizlazi iz tablica za program zavarivanja u privitku.
Pomoću tipke Postupak odaberite željeni postupak zavarivanja:

4

MIG/MAG standardno sinergijsko zavarivanje

MIG/MAG impulsno sinergijsko zavarivanje

S pomoću tipke Način rada odaberite željeni MIG/MAG način rada:

5

2-taktni pogon

4-taktni pogon

Posebni 4-taktni pogon

VAŽNO! Parametri koji se namještaju na upravljačkoj ploči komponente sustava,
kao što su daljinsko upravljanje ili dodavanje žice, pod određenim uvjetima nije
moguće mijenjati na upravljačkoj ploči izvora struje.

S pomoću tipki Odabir parametara odaberite željene parametre zavarivanja

6

kojima će se određivati snaga zavarivanja:

Debljina lima

Struja zavarivanja

68

Brzina žice

Napon zavarivanja

S pomoću odgovarajućeg okretnog gumba podesite određeni parametar zava-

7

rivanja.
Vrijednost parametra prikazuje se na digitalnom zaslonu koji se nalazi iznad
njega.

Parametri Debljina lima, Struja zavarivanja, Brzina žice i Napon zavarivanja izrav­no su povezani. Dovoljno je izmijeniti jedan parametar i ostali će se parametri od­mah prilagoditi njemu.

U osnovi sve zadane vrijednosti parametara ostaju spremljene do sljedeće izmje­ne. To vrijedi i kada se izvor struje u međuvremenu isključi i ponovno uključi. Za
prikaz stvarne struje zavarivanja tijekom postupka zavarivanja odaberite parame­tar Struja zavarivanja.

Otvorite ventil na boci plina

8

Namještanje količine zaštitnog plina:

9

pritisnite tipku za provjeru plina

-

Okrećite vijak za namještanje na donjoj strani regulatora tlaka dok mano-

-

metar ne prikaže željenu količinu plina
ponovno pritisnite tipku za provjeru plina

-

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete prouzročenih električnim udar­om i ispadanjem žičane elektrode.

Pri pritiskanju tipke gorionika

gorionik za zavarivanje držite podalje od lica i tijela

▶

upotrebljavajte odgovarajuće zaštitne naočale

▶

gorionik za zavarivanje nemojte usmjeravati prema osobama

▶

pripazite da žičane elektrode ne dodiruju dijelove koji provode električnu

▶

struju ili su uzemljeni (npr. kućište itd.)

HR

Pritisnite tipku gorionika i pokrenite postupak zavarivanja

10

69

Korekcije u po­gonu zavarivanja

S pomoću parametra ispravka duljine električnog luka i dinamike mogu se dodat­no optimirati rezultati zavarivanja.

Ispravak duljine električnog luka:

– = kraći električni luk, smanjenje napona zavarivanja
0 = neutralni električni luk
+ = duži električni luk, povećanje napona zavarivanja

Ispravak impulsa/dinamike

za kontinuirani ispravak energije za oslobađanje kapljica pri MIG/MAG impulsnom
sinergijskom zavarivanju

– mala snaga odvajanja kapljica
0 neutralna snaga odvajanja kapljica
+ povećana snaga odvajanja kapljica

za utjecanje na dinamiku kratkog spoja u trenutku prijenosa kapljica pri
MIG/MAG standardnom sinergijskom zavarivanju

– = tvrđi i stabilniji električni luk
0 = neutralni električni luk
+ = meki električni luk s malo prskotina

Zavarivanje Syn­chroPuls

SynchroPuls preporučuje se za spojeve zavarivanja s legurama aluminija čiji bi za­vareni šavovi trebali dobiti ljuskast izgled. Taj se učinak postiže preko snage zava­rivanja koja se mijenja između dvije radne točke.

Obje radne točke proizlaze iz pozitivne i negativne promjene snage zavarivanja za
vrijednost dFd koja se postavlja u izborniku za postavke (podizaj sustava za doda­vanje žice: 0,0 – 3,0 m/min ili 0,0 – 118,1 ipm).

Ostali parametri za SynchroPuls:

Frekvencija F promjene radne točke (namješta se u izborniku za postavke)

-

Korekcija visine električnog luka za nižu radnu točku (namješta se preko para-

-

metra Korekcija visine električnog luka na upravljačkoj ploči)
Korekcija visine električnog luka za višu radnu točku (namješta se u izborniku

-

za postavke, parametar Al.2)

Kako bi se SynchroPuls aktivirao, u izborniku za postavke Postupak potrebno je
promijeniti barem vrijednost parametra F (frekvencija) s OFF (Isključeno) na ve­ličinu u rasponu od 0,5 do 5 Hz.

NAPOMENA!

SynchroPuls nije podržan ako je odabran postupak Standardno-ručno zavari­vanje.

70

Način funkcioniranja opcije SynchroPuls prilikom primjene na načinu rada „Spe-

I v

D

Al.2

LSLS

+ +

dFd

1/F

v

I-S

dFd

t

I-E

cijalna 4-takta”

I-S = faza početne struje, SL = Slope, I-E = faza završnog kratera, v = brzina žice

Način funkcioniranja opcije SynchroPuls

HR

71

MIG/MAG standardno-ručno zavarivanje

Općenito Postupak MIG/MAG standardno ručno zavarivanje postupak je MIG/MAG zavari-

vanja bez sinergijske funkcije.
Promjenom jednog parametra ostali se parametri neće automatski prilagoditi. Svi
promjenjivi parametri pojedinačno moraju biti postavljeni u skladu sa zahtjevima
postupka zavarivanja.

Parametri koji su
na raspolaganju

Pri ručnom zavarivanju MIG/MAG postupom na raspolaganju su sljedeći parame­tri:

Brzina žice

1 m/min (39,37 ipm) – maksimalna brzina žice npr. 25 m/min (984,25 ipm.)

Napon zavarivanja

TSt 4000 Pulse: 15,5 – 31,5 V
TSt 5000 Pulse: 14,5 – 39 V

Dinamika

za utjecanje na dinamiku kratkog spoja u trenutku prijenosa kapljica

Struja zavarivanja

samo kao prikaz stvarne vrijednosti

MIG/MAG stan­dardno ručno za­varivanje

72

Pomoću tipke Postupak odaberite željeni postupak zavarivanja:

1

MIG/MAG standardno ručno zavarivanje
S pomoću tipke Način rada odaberite željeni MIG/MAG način rada:

2

2-taktni pogon

4-taktni pogon

Način rada Specijalni 4-taktni pogon kod postupka MIG/MAG standardno ručno
zavarivanje odgovara uobičajenom 4-taktnom pogonu.

VAŽNO! Parametri koji se namještaju na upravljačkoj ploči komponente sustava,
kao što su daljinsko upravljanje ili dodavanje žice, pod određenim uvjetima nije
moguće mijenjati na upravljačkoj ploči izvora struje.

Pomoću tipke Odabir parametara odaberite parametar Brzina žice

3

Brzinu žice pomoću okretnog gumba postavite na željenu vrijednost

4

Pomoću tipke Odabir parametara odaberite parametar Napon zavarivanja

5

Napon zavarivanja pomoću okretnog gumba postavite na željenu vrijednost

6

Vrijednosti parametara prikazuju se na digitalnom zaslonu koji se nalazi iznad nje­ga.

U osnovi sve zadane vrijednosti parametara ostaju spremljene do sljedeće izmje­ne. To vrijedi i kada se izvor struje u međuvremenu isključi i ponovno uključi. Za
prikaz stvarne struje zavarivanja tijekom postupka zavarivanja odaberite parame­tar Struja zavarivanja.

Za prikaz stvarne struje zavarivanja tijekom postupka zavarivanja:

S pomoću tipke Odabir parametara odaberite parametar Struja zavarivanja

-

Prikazuje se stvarna struja zavarivanja tijekom postupka zavarivanja na digi-

-

talnom zaslonu.

Otvorite ventil na boci plina

7

Namještanje količine zaštitnog plina:

8

pritisnite tipku za provjeru plina

-

Okrećite vijak za namještanje na donjoj strani regulatora tlaka dok mano-

-

metar ne prikaže željenu količinu plina
ponovno pritisnite tipku za provjeru plina

-

HR

Korekcije u po­gonu zavarivanja

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete prouzročenih električnim udar­om i ispadanjem žičane elektrode.

Pri pritiskanju tipke gorionika

gorionik za zavarivanje držite podalje od lica i tijela

▶

upotrebljavajte odgovarajuće zaštitne naočale

▶

gorionik za zavarivanje nemojte usmjeravati prema osobama

▶

pripazite da žičane elektrode ne dodiruju dijelove koji provode električnu

▶

struju ili su uzemljeni (npr. kućište itd.)

Pritisnite tipku gorionika i pokrenite postupak zavarivanja

9

Kako bi se postigao optimalan rezultat zavarivanja, u nekim je slučajevima pot­rebno postaviti parametar Dinamika.

S pomoću tipke Odabir parametara odaberite parametar Dinamika

1

Dinamiku postavite na željenu vrijednost s pomoću okretnog gumba

2

Vrijednost parametra prikazuje se na digitalnom zaslonu koji se nalazi pored
njega.

73

Točkasto zavarivanje i zavarivanje u intervalima

Općenito Načini rada Točkasto zavarivanje i Zavarivanje u intervalima jesu MIG/MAG pos-

tupci zavarivanja. Aktiviranje načina rada Točkasto zavarivanje i Zavarivanje u in­tervalima izvodi na upravljačkoj ploči.

Točkasto zavarivanje primjenjuje se kod zavarenih spojeva kojima je moguće pris­tupiti s jedne strane na limovima koji se preklapaju.

Zavarivanje u intervalima koristi se na tankim limovima.
Budući da dovod žičane elektrode ne slijedi kontinuirano, posuda za taljenje može
se ohladiti tijekom vremena stanke intervala. U velikoj se mjeri može izbjeći lokal­no pregrijavanje, a time i pregorijevanje osnovnog materijala.

Točkasto zavari­vanje

U izborniku za postavljanje namjestite Vrijeme točkanja / interval vremena za-

1

varivanja SPt

VAŽNO! Za točkasto zavarivanje potrebno je podesiti Vrijeme stanke intervala
SPb = OFF!

Samo pri sinergijskom zavarivanju:

2

S pomoću odgovarajućih tipki odaberite korišteni dodatni materijal, promjer
žice i zaštitni plin.

Odaberite željeni postupak zavarivanja:

3

MIG/MAG standardno ručno zavarivanje

MIG/MAG standardno sinergijsko zavarivanje

MIG/MAG impulsno sinergijsko zavarivanje

74

Odabir načina rada točkasto zavarivanje / zavarivanje u intervalima:

4

Točkasto zavarivanje / zavarivanje u intervalima
Na upravljačkoj ploči svijetli prikaz Točkasto zavarivanje / interval / Synchro­Puls (SF)

Ovisno o odabranom postupku zavarivanja odaberite željeni parametar zavari-

5

vanja i namjestite ga uz pomoć odgovarajućeg okretnog gumba.
Otvorite ventil na boci plina

6

Namještanje količine zaštitnog plina

7

OPREZ!

Zavarivanje u in­tervalima

Opasnost od tjelesnih ozljeda i materijalne štete prouzročenih električnim udar­om i ispadanjem žičane elektrode.

Pri pritiskanju tipke gorionika

gorionik za zavarivanje držite podalje od lica i tijela

▶

upotrebljavajte odgovarajuće zaštitne naočale

▶

gorionik za zavarivanje nemojte usmjeravati prema osobama

▶

pripazite da žičane elektrode ne dodiruju dijelove koji provode električnu

▶

struju ili su uzemljeni (npr. kućište itd.)

Točkasto zavarivanje

8

Postupak za dobivanje točke zavarivanja:

Gorionik za zavarivanje držite okomito

1

Pritisnite i pustite tipku gorionika

2

Zadržite položaj gorionika za zavarivanje

3

Pričekajte vrijeme naknadnog protoka plina

4

Podignite gorionik za zavarivanje

5

U izborniku za postavljanje podesite Vrijeme stanke intervala SPb

1

Aktivirano je zavarivanje u intervalima.
Parametar Int (interval) prikazuje se u izborniku za postavljanje.

HR

U izborniku za postavljanje za parametar Int odaberite način rada zavarivanje

2

u intervalima (2T / 4T)
U izborniku za postavke Vrijeme točkanja / interval vremena zavarivanja nam-

3

jestite SPt.
Samo pri sinergijskom zavarivanju:

4

S pomoću odgovarajućih tipki odaberite korišteni dodatni materijal, promjer
žice i zaštitni plin.

Odaberite željeni postupak zavarivanja:

5

MIG/MAG standardno ručno zavarivanje

MIG/MAG standardno sinergijsko zavarivanje

MIG/MAG impulsno sinergijsko zavarivanje

75

Odabir načina rada točkasto zavarivanje / zavarivanje u intervalima:

6

Točkasto zavarivanje / zavarivanje u intervalima
Na upravljačkoj ploči svijetli prikaz Točkasto zavarivanje / interval / Synchro­Puls (SF).

Ovisno o odabranom postupku zavarivanja odaberite željeni parametar zavari-

7

vanja i namjestite ga uz pomoć odgovarajućeg okretnog gumba.
Otvorite ventil na boci plina

8

Namještanje količine zaštitnog plina

9

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete prouzročenih električnim udar­om i ispadanjem žičane elektrode.

Pri pritiskanju tipke gorionika

gorionik za zavarivanje držite podalje od lica i tijela

▶

upotrebljavajte odgovarajuće zaštitne naočale

▶

gorionik za zavarivanje nemojte usmjeravati prema osobama

▶

pripazite da žičane elektrode ne dodiruju dijelove koji provode električnu

▶

struju ili su uzemljeni (npr. kućište itd.)

Zavarivanje u intervalima

10

Postupak za zavarivanje u intervalima:

Gorionik za zavarivanje držite okomito

1

Ovisno o načinu rada u intervalima namještenom pod parametrom Int:

2

pritisnite i držite tipku gorionika (2-taktni pogon)
pritisnite i pustite tipku gorionika (4-taktni pogon).

Zadržite položaj gorionika za zavarivanje

3

Pričekajte da završi interval zavarivanja.

4

Pozicionirajte gorionik za zavarivanje na sljedeću točku.

5

Kako biste završili zavarivanje u intervalima, ovisno o načinu rada u intervali-

6

ma namještenom pod parametrom Int:
pustite tipku gorionika (2-taktni pogon)
pritisnite i pustite tipku gorionika (4-taktni pogon).

Pričekajte vrijeme naknadnog protoka plina

7

Podignite gorionik za zavarivanje

8

76

Način rada EasyJob

Općenito Tipke za memoriranje dopuštaju spremanje do 5 radnih točaka EasyJoba. Svaka

radna točka odgovara postavci na upravljačkoj ploči koja se na nju odnosi.

EasyJobs moguće je pohraniti za svaki postupak zavarivanja.

VAŽNO! Pritom se ne spremaju parametri za postavke.

HR

Spremanje rad­nih točaka Easy­Joba

Učitavanje rad­nih točaka Easy­Joba

Brisanje radnih
točaka EasyJoba

Za spremanje trenutačnih postavki na upravljačkoj ploči držite pri-

1

tisnutom jednu od tipki za memoriranje npr.:

Lijevi prikaz pokazuje „Pro”

-

Nakon kratkog vremena lijevi prikaz vraća se na izvornu vrijed-

-

nost

Otpustite tipku za memoriranje

2

Za aktiviranje spremljenih postavki kratko pritisnite odgovarajuću

1

tipku za memoriranje npr.:

Na upravljačkoj ploči prikazuju se spremljene postavke

-

Za brisanje spremljenog sadržaja tipke za memoriranje držite pri-

1

tisnutu odgovarajuću tipku za memoriranje npr.:

lijevi prikaz pokazuje „Pro”

-

Nakon kratkog vremena lijevi prikaz vraća se na izvornu vrijed-

-

nost

Tipku za memoriranje i dalje držite pritisnutom

2

lijevi prikaz pokazuje „CLr”

-

nakon kratkog vremena oba prikaza prikazuju „---”

-

Otpustite tipku za memoriranje

3

77

Aktiviranje rad­nih točaka Easy­Job na gorioniku
za zavarivanje
Up/Down

Za aktiviranje spremljenih postavki uz pomoć gorionika za zavarivanje Up/Down
mora biti pritisnuta odgovarajuća tipka za memoriranje na upravljačkoj ploči.

Pritisnite jednu od tipku za memoriranje na upravljačkoj ploči npr.:

1

Upravljačka ploča prikazuje spremljene postavke.

Sada je moguće biranje tipki za memoriranje s pomoću tipki na gorioniku za zava­rivanje Up/Down. Pritom se preskaču tipke za memoriranje na kojima nije pohran­jen nijedan postupak.

Osim toga, uz osvjetljivanje broja tipke za memoriranje, broj se izravno prikazuje
na gorioniku za zavarivanje Up/Down:

Prikaz na gorioniku za zavarivanje Up/
Down

Radna točka EasyJob na upravljačkoj
ploči

78

Zavarivanje TIG postupkom

79

80

Zavarivanje TIG postupkom

HR

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje.
S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže.
Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

Nakon otvaranja uređaja s pomoću prikladnog mjernog uređaja provjerite jesu

▶

li električno nabijene komponente (primjerice kondenzatori) ispražnjene.

Priprema

Prebacite mrežni prekidač u položaj - O -

1

Isključite mrežni prekidač

2

Demontirajte gorionik za zavarivanje MIG/MAG

3

Maseni kabel iskopčajte iz (-) utičnice za struju

4

Maseni kabel priključite u (+) utičnicu za struju i blokirajte ga

5

S drugim krajem kabela za uzemljenje uspostavite vezu s radnim dijelom

6

Bajonet utikač za struju tijela gorionika za zavarivanje TIG ukopčajte u (-)

7

utičnicu za struju i blokirajte okretanjem na desno
Reduktor tlaka na boci za plin (argon) zavrnite i pritegnite

8

Crijevo za plin na regulatoru tlaka plina i TIG priključku zaštitnog plina prik-

9

ljučite na izvor struje
Priključite mrežni utikač

10

81

Zavarivanje pos­tupkom TIG

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete uslijed električnog udara.

Čim se mrežni prekidač prebaci u položaj - I -, volframova je elektroda gorionika
za zavarivanje pod naponom.

Pripazite da volframove elektrode ne dodiruju osobe ni dijelove koji provode

▶

električnu struju ili su uzemljeni (npr. kućište itd.)

Prebacite mrežni utikač u položaj - I -: kratko će zasvijetliti svi prikazi na

1

upravljačkoj ploči
Pomoću tipke Postupak odaberite postupak TIG zavarivanje:

2

Napon zavarivanja prebacuje se na utičnicu za zavarivanje s odgodom od 3 s.

VAŽNO! Parametri koji se namještaju na upravljačkoj ploči komponente sustava,
kao što su brzina žice ili daljinsko upravljanje, pod određenim uvjetima nije mo­guće mijenjati na upravljačkoj ploči izvora struje.

S pomoću tipke Odabir parametara odaberite parametar Jakost struje.

3

Okretnim gumbom namjestite željenu jakost struje.

4

Vrijednost za jakost struje prikazuje se na lijevom digitalnom zaslonu.

U načelu se sve zadane vrijednosti parametara namještene s pomoću okret­nog gumba spremaju do sljedeće izmjene. To vrijedi i kada se izvor struje u
međuvremenu isključi i ponovno uključi.

Na regulatoru tlaka plina postavite željenu količinu zaštitnog plina

5

Pokretanje postupka zavarivanja (paljenje električnog luka)

6

82

Paljenje elek-

1 2 3 4

+

tričnog luka

Pri upotrebi gorionika za zavarivanje s tipkom gorionika i utikačem TIG Multi
Connector (TMC) (s tvorničkom postavkom 2-taktnog pogona):

Postavite mlaznicu za plin na mjesto paljenja, tako da između volframove

1

elektrode i izratka bude oko 2 do 3 mm (od 0,078 do 0,118 in) razmaka
Gorionik za zavarivanje polako uspravljajte dok volframova elektroda ne do-

2

dirne izradak
Tipku gorionika povucite unatrag i držite

3

HR

Protječe zaštitni plin.

Podignite gorionik za zavarivanje i pomaknite ga u normalni položaj

4

električni luk je zapaljen.

Provedite zavarivanje

5

Završite postu-

Tijelo gorionika za TIG podignite s radnog dijela dok se ne ugasi električni luk.

1

pak zavarivanja

VAŽNO! Kako biste zaštitili volframovu elektrodu, neka nakon kraja zavari-

vanja zaštitni plin toliko dugo istječe dok se volframova elektroda dovoljno ne
ohladi.

Otpustite tipku gorionika

2

83

Impulsno zavarivanje

1/F-P

I-P

I-G

I

t

t

up

t

down

I-S

I-E

dcY

Mogućnosti
primjene

Princip funkcio­niranja

Impulsno zavarivanje jest zavarivanje pulsirajućom strujom zavarivanja. Upotrebl­java se pri zavarivanju čeličnih cijevi u prinudnim položajima ili pri zavarivanju tan­kih limova.

Tijekom ovih primjena struja zavarivanja koja je namještena na početku zavarivan­ja ne pruža uvijek prednosti za cijeli postupak zavarivanja:

u slučaju premale jakosti struje osnovni se materijal ne tali dovoljno

-

u slučaju pregrijavanja postoji opasnost da tekući materijal iscuri iz posude za

-

taljenje.

Mala osnovna struja I-G raste nakon strmog porasta na znatno veću pulsira-

-

juću struju I-P i opada nakon vremena Duty cycle dcY ponovno na osnovnu
struju I-G.
Iz toga proizlazi struja srednje vrijednosti koja je niža od namještene pulsira-

-

juće struje I-P.
Kod impulsnog zavarivanja brzo se tope mali dijelovi mjesta zavarivanja koji se

-

zatim ponovno brzo stvrdnjavaju.

Izvor struje regulira parametar Duty cycle dcY i osnovnu struju I-G u skladu s
namještenom pulsirajućom strujom (strujom zavarivanja) i namještenom pulsira­jućom frekvencijom.

84

Tok struje zavarivanja

Parametri koje je moguće namjestiti:

I-S Početna struja

I-E završna struja

F-P pulsirajuća frekvencija (1/F-P = vremenski razmak dvaju impulsa)

I-P pulsirajuća struja (namještena struja zavarivanja)

Parametri koje nije moguće namjestiti:

Aktivacija im­pulsnog zavari­vanja

t

t

up

down

UpSlope

DownSlope

dcY Duty cycle

I-G osnovna struja

namještanje vrijednosti za parametar postavljanja F-P (pulsirajuća frekvenci-

1

ja)

Raspon postavke: 1 – 990 Hz

-

Za opis parametara pogledajte odjeljak Parametri za zavarivanje TIG postupkom
od stranice 106.

HR

85

86

Ručno elektrolučno zavarivanje

87

88

Ručno elektrolučno zavarivanje

HR

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje.
S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže.
Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

Nakon otvaranja uređaja s pomoću prikladnog mjernog uređaja provjerite jesu

▶

li električno nabijene komponente (primjerice kondenzatori) ispražnjene.

Priprema

Prebacite mrežni prekidač u položaj - O -

1

Isključite mrežni prekidač

2

VAŽNO! Pojedinosti o tome treba li štapnom elektrodom zavarivati na (+) ili

(-) možete pronaći na pakiranju štapne elektrode.

Maseni kabel ovisno o vrsti elektrode potrebno je uključiti u (-) ili (+) utičnicu

3

za struju i blokirati okretanjem udesno.
Drugi kraj masenog kabela povežite s izratkom

4

Bajonet utikač kabela držača elektroda ovisno o vrsti elektrode umetnite u

5

slobodnu utičnicu za struju sa suprotnim polaritetom i blokirajte okretanjem
na desno

Priključite mrežni utikač

6

89

Ručno elektro­lučno zavarivan­je

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete uslijed električnog udara.

Čim se mrežni prekidač prebaci u položaj - I -, štapna je elektroda u držaču elek­troda pod naponom.

Pripazite da štapna elektroda ne dodiruje osobe ni dijelove koji provode elek-

▶

tričnu struju ili su uzemljeni (npr. kućište itd.)

Prebacite mrežni utikač u položaj - I -: kratko će zasvijetliti svi prikazi na

1

upravljačkoj ploči
Pomoću tipke Postupak odaberite postupak zavarivanja štapnom elektrodom:

2

Napon zavarivanja prebacuje se na utičnicu za zavarivanje s odgodom od 3 s.

Ako je odabran postupak ručnog elektrolučnog zavarivanja, prema potrebi se
postojeći rashladni uređaj automatski deaktivira. Njega nije moguće uključiti.

VAŽNO! Parametri koji se namještaju na upravljačkoj ploči komponente sustava,
kao što su daljinsko upravljanje ili dodavanje žice, pod određenim uvjetima nije
moguće mijenjati na upravljačkoj ploči izvora struje.

Korekcije u po­gonu zavarivanja

S pomoću tipke Odabir parametara odaberite parametar Jakost struje.

3

S pomoću okretnog gumba odaberite željenu jakost struje.

4

Vrijednost za jakost struje prikazuje se na lijevom digitalnom zaslonu.

U osnovi sve zadane vrijednosti parametara postavljene preko okretnog gum­ba ostaju spremljene do sljedeće izmjene. To vrijedi i kada se izvor struje u
međuvremenu isključi i ponovno uključi.

Pokrenite postupak zavarivanja

5

Za prikaz stvarne struje zavarivanja tijekom postupka zavarivanja:

S pomoću tipke Odabir parametara odaberite parametar Struja zavarivanja

-

Prikazuje se stvarna struja zavarivanja tijekom postupka zavarivanja na digi-

-

talnom zaslonu.

Kako bi se postigao optimalan rezultat zavarivanja, u nekim je slučajevima pot­rebno postaviti parametar Dinamika.

S pomoću tipke Odabir parametara odaberite parametar Dinamika

1

Dinamiku postavite na željenu vrijednost s pomoću okretnog gumba

2

90

Vrijednost parametra prikazuje se na digitalnom zaslonu koji se nalazi pored
njega.

Utjecanje na dinamiku kratkog spoja u trenutku prijenosa kapljica:
– = tvrđi i stabilniji električni luk

0 = neutralni električni luk
+ = meki električni luk s malo prskotina

Funkcija Hot-

I (A)

300

200

HCU

I

H

HCU > I

H

t (s)

0,5

1

1,5

Hti

Start

Kako bi se postigao optimalan rezultat zavarivanja u nekim je slučajevima potreb­no postaviti funkciju HotStart.

Prednosti

poboljšavanje svojstava paljenja i kod elektroda sa slabim svojstvima paljenja

-

bolje taljenje osnovnog materijala u početnoj fazi, a time i manji broj hladnih

-

mjesta
znatno izbjegavanje stvaranja uključaka troske

-

Namještanje raspoloživih parametara opisano je u odjeljcima „Namještanje post­avki”, „Izbornik za postavke – razina 2”.

Legenda

Hti Hot-current time = vrijeme

vruće struje,
0 – 2 s,
tvornička postavka 0,5 s

HCU HotStart-current = HotStart

struja,
100 – 200 %,
tvornička postavka 150 %

HR

Funkcija Anti­Stick

I

glavna struja = namještena stru-

H

ja zavarivanja

Način funkcioniranja

tijekom namještenog vremena vruće
struje (Hti) struja zavarivanja povećava
se na određenu vrijednost. Ta vrijed­nost (HCU) je veća od namještene stru­je zavarivanja (IH).

Kod kraće korištenih električnih lukova napon zavarivanja može toliko pasti da
štapna elektroda naginje pričvršćivanju. Osim toga, može doći do žarenja štapne
elektrode.

Ako je aktivna funkcija Anti-Stick sprečava se žarenje. Ako se štapna elektroda
počinje pričvršćivati, izvor struje odmah isključuje struju zavarivanja. Nakon odva­janja štapne elektrode s radnog dijela bez problema je moguće nastaviti postupak
zavarivanja.

Funkciju Anti-Stick (Ast) moguće je aktivirati i deaktivirati u izborniku za postav­ke kod parametara za postavke za ručno zavarivanje štapnim elektrodama.

91

92

Easy Documentation

93

94

Općenito

Općenito Ako na izvoru struje postoji opcija Easy Documentation, mogu se dokumentirati

najvažniji podaci svakog zavarivanja i pohraniti u obliku CSV datoteke na USB
memoriji.
Uz podatke o zavarivanju sprema se i signatura tvrtke Fronius putem koje se
može provjeriti i zajamčiti točnost podataka.

Aktivacija/deaktivacija opcije Easy Documentation obavlja se umetanjem/
uklanjanjem isporučene USB memorije tvrtke Fronius s formatiranjem FAT32 na
stražnjoj strani izvora struje.

VAŽNO! Za dokumentiranje podataka o zavarivanju, datum i vrijeme moraju biti
ispravno postavljeni.

HR

Dokumentirani
podaci o zavari­vanju

Dokumentiraju se sljedeći podaci:

vrste uređaja
naziv datoteke
broj artikla
serijski broj
verzija firmwarea izvora struje
firmware tiskane pločice DOCMAG (Easy Documentation)
verzija dokumenta
https://www.easydocu.weldcube.com (na ovoj poveznici može se izraditi izvješće u
PFDF formatu o odabranim podacima o zavarivanju)

Nr. brojač

pokretanje umetanjem USB memorije;
Pri isključivanju i uključivanju izvora struje brojač nastavlja od
posljednjeg broja zavarenog šava.
Nakon 1000 zavarivanja izrađuje se nova CSV datoteka.

Date Datum gggg-mm-dd

Time Vrijeme hh:mm:ss

u trenutku početka protoka struje

Duration trajanje u [s]

od početka protoka struje do završetka (signal protoka struje)

I Struja zavarivanja * u [A]

U Napon zavarivanja * u [V]

vd Brzina žice * u [m/min]

wfs Brzina žice * u [ipm]

IP Snaga * od trenutačnih vrijednosti u [W]

IE energija iz trenutačnih vrijednosti u [kJ]

tijekom čitavog zavarivanja

I-Mot struja motora * u [A]

Synid broj karakteristične krivulje

po zavarivanju

Job broj EasyJob

po zavarenom šavu

95

Process postupak zavarivanja

Mode način rada

Status PASS: regularno zavarivanje

IGN: Zavarivanje tijekom faze paljenja prekinuto
Err | xxx: Zavarivanje je prekinuto zbog greške; odgovarajući servisni
kôd je dokumentiran

Interval broj zavarenog šava u načinu rada „Zavarivanje u intervalima”

Signatu-resignatura po broju zavarenog šava

* od glavne faze postupka;

pri prekidu u fazi paljenja sprema se srednja vrijednost u fazi pal­jenja i izdaje se oznaka za postizanje glavne faze postupka

Podaci o zavarivanju dokumentiraju se kao srednje vrijednosti u glavnoj fazi pos­tupka i po zavarivanju.

Nova CSV dato­teka

PDF izvješće /
Fronius signatu­ra

Nova CSV datoteka generira se:

ako se pri uključenom izvoru struje ukloni i ponovno umetne USB memorija,

-

pri promjeni datuma i vremena,

-

nakon 1000 zavarivanja,

-

pri ažuriranju firmwarea,

-

ako se USB memorija ukloni i zatim umetne na drugi izvor struje

-

(= promjena serijskog broja).

Na poveznici pokraj...

može se izraditi PDF izvješće o odabranim podacima o za-

-

varivanju,
može se provjeriti i zajamčiti točnost podataka preko očita-

-

ne Fronius signature s podacima o zavarivanju.

https://easydocu.weldcube.com

96

Aktivacija/deaktivacija opcije Easy Documentati-

1

USB 3.1

FAT32

1

+

...

+

...

on

Aktivacija opcije
Easy Documen­tation

Na zaslonu izvora struje prikazuje se:

Easy Documentation je aktivirana.

prikazuje se i doc | on ako se izvor
struje isključi i ponovno uključi kad je
umetnuta USB memorija.

Easy Documentation ostaje aktivirana.

Umetanje USB memorije

Poništavanje prikaza na zaslonu pritiskom na tipku sa strelicom

2

HR

Postavljanje datuma i vremena

3

Postavljanje da­tuma i vremena

Postavljanje datuma i vremena provodi se na 2. razini izbornika Servis.

1

2

3

4

Prikazuje se prvi parametar u izborniku
Servis.

S pomoću okretnog gumba slijeva oda­berite parametar za postavljanje „2nd”

Prikazuje se prvi parametar na 2. razini
izbornika Servis.

S pomoću okretnog gumba slijeva oda­berite parametar za postavljanje „yEA”
(=godina)

97

5

NAPOMENA!

Ako se izvor struje postavi na tvorničke postavke s pomoću parametra za post­avljanje FAC, datum i vrijeme ostaju spremljeni.

Postavljanje datuma i vremena:

lijevi okretni gumb:

-

odabir parametara zavarivanja
desni okretni gumb:

-

mijenjanje vrijednosti

Raspon postavke:

yEA godina (20yy; 0 – 99)
Mon mjesec (mm; 1 – 12)
dAY dan (dd; 1 – 31)
Hou sati (hh; 0 – 24)
min minuta (mm; 0 – 59)

Deaktivacija op­cije Easy Docu­mentation

OPREZ!

Opasnost od gubitka podataka ili oštećenja podataka ako se USB memorija
prerano ukloni

Uklonite USB memoriju tek nakon otprilike 10 sekundi nakon završetka

▶

posljednjeg zavarivanja kako bi se zajamčio ispravan prijenos podataka.

Uklonite USB memoriju s izvora struje

1

Na zaslonu izvora struje prikazuje se:

Easy Documentation je deaktivirana.

Poništavanje prikaza na zaslonu pritiskom na tipku sa strelicom

2

98

Postavljanje postavki

99

100
