Operating instructions

TransSteel 3000c Pulse

Manualul de utilizare

42,0426,0354,RO 007-04052022

Cuprins

Prevederi de siguranţă 7

Explicarea instrucțiunilor de securitate 7 Generalităţi 7 Utilizarea conformă 8

Condiţii privind mediul ambiant 8 Obligaţii ale utilizatorului 8 Obligaţiile personalului 8 Alimentare de la reţea 9 Protecţie individuală şi a persoanelor 9

Pericole generate de gaze şi vapori toxici 10 Pericol din cauza scânteilor 10 Pericole generate de curentul de la rețea și curentul de sudare 11 Curenți vagabonzi de sudare 12 Clasicarea aparatelor din punct de vedere al compatibilităţii electromagnetice 12 Măsuri referitoare la compatibilitatea electromagnetică 12 Măsuri CEM 13 Puncte de pericol maxim 13 Cerințe privind gazul de protecție 15 Pericol din cauza buteliilor de gaz protector 15 Pericol din cauza emanaţiilor de gaz protector 15 Măsuri de siguranţă la locul de instalare şi la transport 16 Măsuri de siguranţă în regimul normal de funcţionare 16 Punere în funcțiune, întreţinere şi reparaţii 17 Vericarea din punct de vedere al tehnicii siguranţei 17 Eliminarea ca deşeu 17 Simboluri de siguranță 18 Siguranţa datelor 18 Dreptul de autor 18

Informaţii generale 19

Generalităţi 21

Conceptul aparatului 21 Principiu de funcţionare 21 Domenii de utilizare 21 Avertismente pe aparat 22 Descrierea avertismentelor de pe aparat 23

Procedee de sudare, procese şi curbe caracteristice de sudare la sudura MIG/MAG 25

Generalităţi 25 Descriere pe scurt a sudării MIG/MAG Synergic standard 25 Descriere pe scurt a sudării MIG/MAG în curent pulsat sinergică 25 Descriere pe scurs a sudării SynchroPuls 25

Componentele sistemului 26

Generalităţi 26 SIGURANŢĂ 26

Privire de ansamblu 26

Elemente de operare şi racorduri 27

Panou de operare 29

Generalități 29 SIGURANŢĂ 29 Panou de operare 30 Parametri de service 35 Blocare taste 36

Racorduri, întrerupătoare şi componente mecanice 37

Față și verso 37 Vedere din laterală 38

Instalare şi punere în funcţiune 39

Echipare minimă pentru sudare 41

Generalităţi 41 Sudare MIG/MAG cu răcire pe gaz 41 Sudare MIG/MAG cu răcire pe apă 41 Sudare cu electrod învelit 41 Sudare WIG DC 41

Înainte de instalare şi punere în funcţiune 42

SIGURANŢĂ 42 Utilizarea conformă 42 Prescripții de instalare 42 Alimentare de la rețea 43

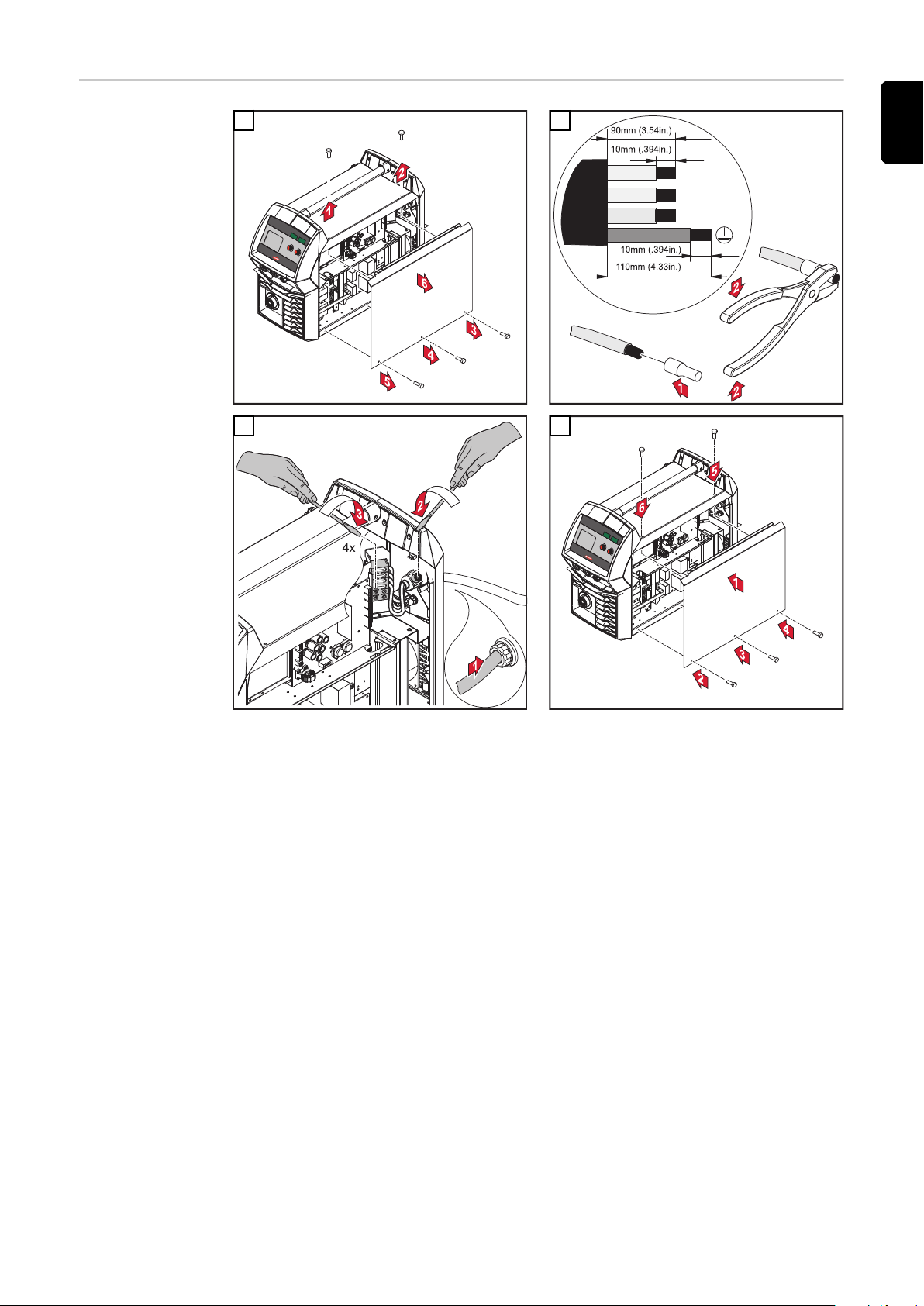

Racordarea cablului de alimentare 44

Cabluri de alimentare și dispozitive de detensionare prevăzute 44 Siguranță 44 Racordarea cablului de alimentare 44 Montarea dispozitivului de detensionare 45 Montați dispozitivul de detensionare Canada / US 46

Funcţionarea pe generator 47

Funcționarea pe generator 47

Punerea în funcţiune 48

Siguranță 48 Generalități 48 Informații privind componentele de sistem 48 Asamblarea componentelor sistemului 49 Realizarea conexiunii la masă 49 Montarea / înlocuirea rolelor de avans 50 Montarea bobinei de sârmă 51 Montarea bobinei-coș 52 Introduceți sârma pentru sudare 53 Reglați presiunea de apăsare 55 Reglarea frânei 56 Structura frânei 56 La prima punere în funcțiune setați data și ora 57

Sudare MIG/MAG 59

Delimitare la limita de putere 61

Funcție de siguranță 61

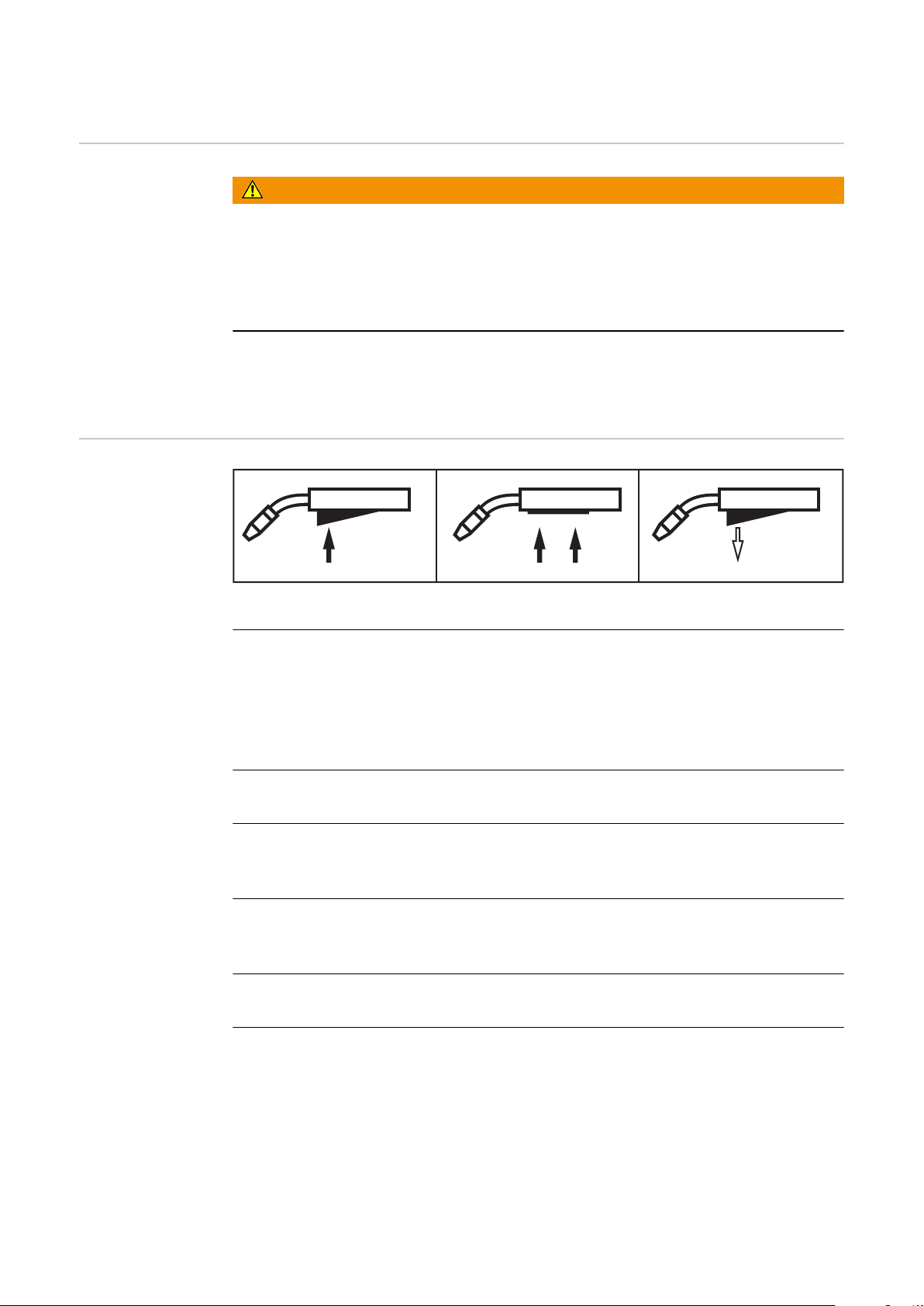

Moduri de funcţionare MIG/MAG 62

Generalități 62 Simboluri și explicații 62 Funcționare în 2 tacte 63 Funcționare în 4 tacte 63 Funcționare specială în 2 tacte 64 Funcționare specială în 4 tacte 64 Sudare în puncte 65 Sudare în linie continuă prin puncte în 2 tacte 65 Sudare în linie continuă prin puncte în 4 tacte 66

Sudare MIG/MAG 67

SIGURANŢĂ 67 Pregătire 67 Privire de ansamblu 67

Sudare MIG/MAG Synergic 68

Sudare MIG/MAG sinergică 68 Corecturi în regim de sudare 70 Sudare SynchroPuls 70

Sudare MIG/MAG manuală standard 72

Generalităţi 72 Parametri disponibili 72 Sudare MIG/MAG standard manuală 72 Corecturi în regim de sudare 73

Sudare în puncte și sudare în linie continuă prin puncte 74

Generalități 74 Sudare în puncte 74 Sudare în linie continuă prin puncte 75

Mod EasyJob 77

Generalități 77 Salvarea punctelor de funcționare EasyJob 77 Apelarea punctelor de funcționare EasyJob 77 Ștergerea punctelor de funcționare EasyJob 77 Apelarea punctelor de funcționare EasyJob la pistoletul de sudare Up/Down 78

Sudura WIG 79

Sudura WIG 81

SIGURANŢĂ 81 Pregătire 81 Sudare WIG 82 Amorsarea arcului electric 83 Terminarea procesului de sudare 83

Sudare în impulsuri 84

Posibilităţi de utilizare 84 Principiu de funcţionare 84 Activare sudare în impulsuri 85

Sudare cu electrod învelit 87

Sudare cu electrod învelit 89

Siguranță 89 Pregătire 89 Sudare cu electrod învelit 90 Corecturi în regim de sudare 90 Funcția HotStart 92 Funcţia Anti-Stick 92

Easy Documentation 93

Generalităţi 95

Generalități 95 Date despre sudare documentate 95 Fișier CSV nou 96 Raport PDF / Semnătură Fronius 96

Activarea / dezactivarea Easy Documentation 97

Activarea Easy Documentation 97 Setarea datei și a orei 97 Dezactivarea Easy Documentation 98

Reglări de congurare 99

Meniul de congurare 101

Generalităţi 101 Operare 101 Parametru de congurare pentru sudare MIG/MAG sinergică 102 Parametru de congurare pentru sudarea MIG/MAG standard manuală 104 Parametri de congurare pentru sudarea cu electrod învelit 105 Parametri pentru sudarea WIG 106

Meniu de congurare nivelul 2 108

Limitări 108 Operare (meniu de congurare nivel 2) 108 Parametri pentru sudarea MIG/MAG sinergică în meniul de congurare nivel 2 109 Parametri pentru sudare MIG/MAG standard manuală în meniul de congurare nivelul 2 111 Parametrii pentru sudarea cu electrod învelit în meniul de congurare nivel 2 113 Parametri pentru sudarea WIG (meniu de congurare nivel 2) 114

Determinarea rezistenţei r a circuitului de sudare 115

Generalităţi 115

Determinarea rezistenței circuitului de sudare (sudare cu arc electric cu electrod fuzibil în mediu de gaz inert) Determinarea rezistenței circuitului de sudare (sudare cu electrod învelit) 116

Interogarea inductivităţii circuitului de sudare L 117

Generalităţi 117 Aşarea inductanței circuitului de sudare 117

Pozarea corectă a pachetelor de furtunuri 117

Remedierea defecţiunilor şi întreţinere 119

Diagnoza erorilor, remedierea defecţiunilor 121

Generalităţi 121 Siguranță 121 Coduri de service aşate 121 Coduri de service aşate în legătură cu opțiunea Easy Documentation 126

Întreţinere, îngrijire şi eliminare 128

Generalităţi 128 SIGURANŢĂ 128

La ecare punere în funcțiune 128 Dacă este necesar 128 La ecare 2 luni 128 La ecare 6 luni 129 Eliminarea ca deşeu 129

Anexă 131

115

Valori medii de consum la sudare 133

Consum mediu de sârmă pentru sudare, la sudarea cu arc electric cu electrod fuzibil în me‐ diu de gaz inert Consum mediu de gaz de protecţie la sudarea cu arc electric cu electrod fuzibil în mediu de gaz inert Consum mediu de gaz de protecţie la sudarea WIG 133

Date tehnice 134

Listă cu materii prime critice, anul de producţie al aparatului 134 Tensiune specială 134 Explicaţia noţiunii de "durată activă" 134 TranSteel 3000c Pulse TransSteel 3000c Pulse nc 136

Tabele cu programe de sudare 138

Etichetă program de sudare pe aparat 138 Tabel cu programe de sudare TransSteel 3000c Pulse 139 Tabel cu programe de sudare TransSteel 3000c Pulse - US 141

133

Prevederi de siguranţă

Explicarea in‐ strucțiunilor de securitate

AVERTIZARE!

Indică un pericol iminent.

Dacă acesta nu este evitat, urmările pot  decesul sau răniri extrem de grave.

▶

PERICOL!

Indică o situaţie posibil periculoasă.

Dacă aceasta nu este evitată, urmările pot  decesul şi răniri extrem de grave.

▶

ATENŢIE!

Indică o situaţie care poate genera prejudicii.

Dacă aceasta nu este evitată, urmările pot  răniri uşoare sau minore, precum

▶

şi pagube materiale.

REMARCĂ!

Indică posibilitatea afectării rezultatelor muncii şi al unor posibile defecţiuni ale echipamentului.

Generalităţi Aparatul este produs conform stadiului actual de dezvoltare al tehnicii şi potrivit

normelor de siguranţă tehnică recunoscute. Cu toate acestea, operarea greşită sau necorespunzătoare pot genera pericole pentru

viaţa şi sănătatea operatorului sau a unor terţi,

aparat şi alte bunuri materiale ale utilizatorului,

lucrul ecient cu aparatul.

Toate persoanele care sunt implicate în montarea, punerea în funcţiune, operarea, revizia şi întreţinerea aparatului trebuie

să e calicate în mod corespunzător,

să aibă cunoştinţe despre sudură şi

să citească în totalitate şi să respecte cu stricteţe prezentul manual de utilizare.

Manualul de utilizare trebuie păstrat tot timpul în locaţia de utilizare a aparatului. În plus faţă de conţinutul manualului de utilizare trebuie respectate toate regle‐ mentările general valabile, precum şi cele locale privind prevenirea accidentelor şi protecţia mediului înconjurător.

Toate instrucţiunile de siguranţă şi indicaţiile de avertizare asupra pericolelor de pe aparat

trebuie păstrate în stare lizibilă

nu trebuie deteriorate

nu trebuie îndepărtate

nu trebuie acoperite sau vopsite.

Poziţia instrucţiunilor de siguranţă şi a indicaţiilor de avertizare de pe aparat este specicată în capitolul „Generalităţi“ al manualului de utilizare al aparatului. Defecţiunile care pot afecta siguranţa trebuie remediate înainte de pornirea apara‐

tului.

Este vorba despre propria dumneavoastră siguranţă!

Utilizarea con‐ formă

Aparatul este destinat exclusiv folosirii în sensul prevederilor privind utilizarea con‐ formă.

Aparatul este destinat exclusiv pentru metoda de sudură indicată pe plăcuţa indica‐ toare. Orice altă utilizare este considerată ca ind neconformă. Producătorul nu este res‐ ponsabil pentru daunele astfel rezultate.

Utilizarea conformă presupune şi

citirea şi respectarea tuturor indicaţiilor din manualul de utilizare

citirea completă şi respectarea tuturor instrucţiunilor de siguranţă şi a indicaţii‐ lor de avertizare

respectarea operaţiunilor de inspecţie şi revizie.

A nu se utiliza niciodată acest aparat pentru următoarele aplicaţii:

dezgheţarea ţevilor

încărcarea bateriilor/acumulatorilor

pornirea motoarelor

Aparatul este conceput pentru utilizarea în domeniul industrial şi comercial. Pro‐ ducătorul nu îşi asumă nicio răspundere pentru daunele rezultate în urma utilizării aparatului în spaţiul locativ.

Producătorul nu îşi asumă de asemenea nicio răspundere pentru rezultatele defec‐ tuoase sau eronate ale lucrărilor.

Condiţii privind mediul ambiant

Obligaţii ale utili‐ zatorului

Operarea sau depozitarea aparatului în afara zonelor specicate este considerată ca ind neconformă. Producătorul nu este responsabil pentru daunele astfel rezultate.

Intervalul de temperatură ambiantă:

în timpul funcţionării: -10 °C până la + 40 °C (14 °F până la 104 °F)

în timpul transportului şi depozitării: -20 °C până la +55 °C (-4 °F până la 131 °F)

Umiditatea relativă a aerului:

până la 50 % la 40 °C (104 °F)

până la 90 % la 20 °C (68 °F)

Aerul ambiant: fără conţinut de praf, acizi, gaze sau substanţe corozive etc. Altitudinea peste nivelul mării: până la 2000 m (6561 ft. 8.16 in.)

Utilizatorul se obligă să permită utilizarea aparatului doar persoanele care

şi-au însuşit normele de bază privind siguranţa muncii şi protecţia împotriva ac‐ cidentelor şi au fost instruite în ceea ce priveşte manevrarea aparatului

au citit şi au înţeles prezentul manual de utilizare, în special capitolul „Indicaţii de siguranţă“ şi le-au conrmat prin semnătură

deţin calicările corespunzătoare cerinţelor cu privire la rezultatele lucrărilor.

Modul de lucru în siguranţă al personalului trebuie vericat periodic.

Obligaţiile perso‐ nalului

Toate persoanele însărcinate cu efectuarea de lucrări la aparat se obligă ca înainte de începerea lucrărilor

să urmeze prevederile generale privind siguranţa muncii şi protecţia împotriva accidentelor

să citească prezentul manual de utilizare, în special capitolul „Indicaţii de sigu‐ ranţă“ şi să conrme prin semnătură faptul că au înţeles conţinutul şi îl vor res‐

pecta.

Înainte de părăsirea zonei de lucru asiguraţi-vă că nici în lipsa dumneavoastră nu pot apărea vătămări corporale sau pagube materiale.

Alimentare de la

reţea

Protecţie indivi‐

duală şi a persoa‐ nelor

Aparatele de mare putere pot inuenţa calitatea energiei din cadrul reţelei datorită consumului mare de curent.

În cazul anumitor tipuri de aparate această situaţie poate duce la următoarele:

Limitări în ceea ce priveşte racordul

Cerinţe privind impedanţa maximă admisă de rețea

Cerinţe privind puterea minimă de scurtcircuit necesară

la interfaţa cu reţeaua publică

vezi Datele tehnice

În acest caz este necesar ca exploatatorul sau utilizatorul aparatului să se asigure că este permisă racordarea aparatului, consultându-se eventual cu operatorul rețelei de distribuție.

IMPORTANT! Se va asigura împământarea sigură a alimentării de la rețea!

Când utilizaţi aparatul vă expuneţi unor numeroase pericole, cum ar :

scântei împrăştiate, piese metalice propulsate în jur

radiaţia arcului electric, periculoasă pentru ochi şi piele

câmpuri electromagnetice nocive, care reprezintă un pericol letal pentru per‐ soanele care utilizează stimulatoare cardiace

pericole de natură electrică, generate de curentul de la reţea şi curentul de încărcare

poluare sonoră ridicată

fum şi gaze nocive, care se degajă în timpul sudării

Când utilizaţi aparatul trebuie să purtaţi îmbrăcăminte de protecţie corespunzătoa‐ re. Îmbrăcămintea de protecţie trebuie să prezinte următoarele caracteristici:

să e greu inamabilă

să e izolantă şi uscată

să acopere întreg corpul, să nu e deteriorată şi să se ae în stare bună

cască de protecţie

pantaloni fără manşoane

Din îmbrăcămintea de protecţie fac parte, printre altele:

Protejaţi-vă ochii şi faţa de razele UV, de căldură şi scânteile împrăştiate, cu o mască de protecţie cu ltru conform specicaţiilor.

Pe sub mască purtaţi ochelari de protecţie conformi specicaţiilor, cu protecţie laterală.

Purtaţi încălţăminte solidă, care izolează şi în condiţii de umiditate.

Protejaţi-vă mâinile cu mânuşi adecvate (izolate electric şi termic).

Purtaţi căşti de urechi pentru reducerea expunerii la poluare sonoră şi pentru a vă proteja de accidentări.

Nu permiteţi apropierea persoanelor, în special a copiilor, de aparat şi de zona de lucru, în timpul funcţionării aparatului. Dacă totuşi se mai aă persoane în apropie‐ re

informaţi-le cu privire la toate pericolele existente (pericol de pierdere a vederii din cauza arcului electric, pericol de accidentare din cauza împrăştierii scântei‐ lor, gaze toxice degajate în timpul sudării, poluare sonoră, posibile pericole ge‐ nerate de curentul de la reţea şi curentul de încărcare, ...),

puneţi-le la dispoziţie mijloace de protecţie adecvate sau

instalaţi pereţi de protecţie şi cortine de protecţie adecvate.

Pericole generate de gaze şi vapori toxici

Fumul generat la sudură conţine gaze şi vapori dăunători pentru sănătate.

Fumul de sudare conţine substanţe care, conform Studiului 118 al Agenţiei Inter‐

naţionale de Cercetare în Domeniul Cancerului, declanşează cancer.

Utilizaţi un sistem de aspiraţie punctual şi un sistem de aspiraţie al încăperii. Dacă este posibil, utilizaţi pistolete de sudare cu dispozitive de aspiraţie proprii.

Păstraţi distanţa faţă de fumul de sudare şi gazele generate.

Fumul şi gazele dăunătoare rezultate

nu se inhalează

se aspiră din perimetrul de lucru folosind mijloace adecvate.

Se asigură alimentarea sucientă cu aer proaspăt. Asiguraţi-vă că în orice moment este garantată o rată de ventilaţie de minimum 20 m³ / oră.

În cazul ventilării insuciente utilizaţi o mască pentru sudare cu alimentare cu aer.

În cazul în care aveţi dubii legate de puterea de aspirație, comparaţi nivelul de emi‐ sii poluante cu valorile limită admise.

Următoarele componente sunt responsabile, printre altele, pentru toxicitatea fumu‐ lui de sudură:

Metalele utilizate pentru piesă

Electrozii

Acoperirile

Produsele de curăţare, degresare sau similare

Procedeu de sudare utilizat

Pericol din cauza scânteilor

Prin urmare este obligatorie respectarea şelor de date de siguranţă a materialelor şi informaţiile producătorului privind componentele enumerate.

Recomandări pentru scenarii de expunere, măsuri de management al riscurilor şi pentru identicarea condiţiilor de lucru se găsesc pe pagina web European Welding Association la secţiunea Health & Safety (https://european-welding.org).

Vaporii inamabili (de exemplu vapori de solvenţi) se vor menţine la distanţă de ra‐ za de acţiune a arcului electric.

În cazul în care nu se efectuează suduri, supapa buteliei de gaz de protecție sau ad‐ misia principală de gaz se menţin închise.

Scânteile purtate în aer pot declanşa incendii şi explozii.

Nu sudaţi niciodată în apropierea materialelor inamabile.

Materialele inamabile trebuie să se ae la o distanţă de minim 11 metri (36 ft. 1.07 in.) de arcul electric sau trebuie să e acoperite cu un material adecvat.

Păstraţi la îndemână extinctoare adecvate, vericate.

Scânteile şi particule metalice erbinţi pot ajunge în perimetrul învecinat şi prin mici fante sau deschideri. Luaţi măsurile corespunzătoare pentru a evita riscul de acci‐ dentare şi incendiu.

Nu sudaţi în zone cu risc de incendiu şi explozie sau la rezervoare, butoaie sau ţevi închise, atunci când acestea nu au fost pregătite în prealabil conform normelor naţionale şi internaţionale specice.

Este interzisă efectuarea de lucrări de sudură la rezervoarele în care sunt sau au fost depozitate gaze, combustibili, uleiuri minerale sau alte substanţe similare. Res‐ turile din aceste rezervoare pot provoca explozii.

Pericole generate de curentul de la rețea și curentul de sudare

Electrocutarea este de regulă foarte periculoasă și poate  letală.

Nu atingeți componente aate sub tensiune din interiorul și exteriorul aparatului.

La sudarea MIG/MAG și WIG, sârma pentru sudare, bobina de sârmă, rolele de avans precum și toate piesele metalice care vin în contact cu sârma pentru sudare se aă sub tensiune.

Dispozitivul de avans sârmă se amplasează întotdeauna pe un suport izolat su‐ cient sau se utilizează un suport adecvat, izolat pentru dispozitivul de avans sârmă.

Protecția proprie și a altor persoane se asigură prin utilizarea unui suport la rădăcină temporar sau a unei acoperiri uscate, izolate sucient față de potențialul de împământare sau de masă. Suportul la rădăcină temporar sau masca trebuie să acopere complet întreaga zonă dintre corp și potențialul de împământare sau de masă.

Toate cablurile și conductorii trebuie să e xe, nedeteriorate, izolate și dimensiona‐ te sucient. Conexiunile slăbite, cablurile topite, deteriorate sau subdimensionate precum și conductorii se vor înlocui imediat. Înainte de orice utilizare vericaţi xarea fermă a conexiunilor electrice, prin control cu mâna. La cablurile de curent cu conector tip baionetă, răsuciți cablul de curent cu min. 180° în jurul axei longitudinale și tensionați-l.

Este interzisă înfășurarea cablurilor și conductorilor în jurul corpului sau în jurul unor părți ale corpului.

Electrodul (electrod învelit, electrod de wolfram, sârmă pentru sudare, ...)

nu se scufundă niciodată în lichide în vederea răcirii

nu se atinge niciodată atunci când sursa de alimentare cu energie este pornită.

Între electrozii a două aparate de sudură se poate forma de ex. tensiunea dublă de mers în gol a unui aparat se sudură. Atingerea simultană a potențialelor celor doi electrozi prezintă uneori un pericol de moarte.

Branșamentul la rețea și alimentarea aparatului trebuie vericate regulat de către un electrician specializat în ceea ce privește ecienţa funcțională a conductorului de protecție.

Pentru funcționarea corectă, aparatele din clasa de protecție 1 necesită o rețea cu conductor de protecție și un sistem cu şă cu contact cu conductor de protecție.

Funcționarea aparatului la o rețea fără conductor de protecție și la o priză fără con‐ tact cu conductor de protecție nu este permisă, atunci când sunt respectate toate dispozițiile naționale pentru separarea de protecție. Nerespectarea acestei reguli se consideră neglijență crasă. Producătorul nu este responsabil pentru daunele astfel rezultate.

În cazul în care este necesar, asigurați împământarea corespunzătoare a piesei prin mijloace adecvate.

Deconectați aparatele care nu sunt utilizate.

La efectuarea lucrărilor la înălțime purtați echipament de protecție împotriva căderii accidentale.

Înainte de efectuarea lucrărilor opriți aparatul și scoateți ștecherul din priză.

Asigurați aparatul împotriva cuplării ștecherului de rețea și a repornirii prin aplica‐ rea unui panou de avertizare lizibil și clar.

După deschiderea aparatului:

descărcați toate componentele care acumulează sarcini electrice

asigurați-vă că toate componentele aparatului sunt scoase de sub tensiune.

În cazul în care sunt necesare lucrări la componentele aate sub tensiune, apelați la ajutorul unui coleg care să deconecteze la timp întrerupătorul principal.

Curenți vaga‐ bonzi de sudare

În cazul nerespectării indicațiilor de mai jos există riscul apariției curenților vaga‐ bonzi de sudare, care pot cauza următoarele:

Pericol de incendiu

Supraîncălzirea componentelor conectate cu piesa

Distrugerea conductorilor de protecție

Deteriorarea aparatului și a altor dispozitive electrice

Asigurați îmbinarea xă a bornei de racordare a piesei cu piesa.

Fixați borna de racordare a piesei cât mai aproape de punctul de sudură.

Instalați aparatul cu o izolare sucientă față de un mediu ambiental conductor elec‐ tric, de exemplu cu izolare față de pardoselile conductoare sau izolare față de batiu‐ rile conductoare.

În cazul utilizării distribuitoarelor de curent, a suporturilor pentru cap dublu etc., se vor reține următoarele: Chiar și electrodul pistoletului de sudare / portelectrodului neutilizat este conductor de potențial. Asigurați depozitarea sucient de izolată a pistoletului de sudare/portelectrodului neutilizat.

La aplicațiile MIG/MAG automatizate, conduceți sârma pentru sudare doar izolat de butoiul pentru sârma pentru sudare, bobina mare sau bobina de sârmă până la dis‐ pozitivul de avans sârmă.

Clasicarea apa‐ ratelor din punct de vedere al com‐ patibilităţii elec‐ tromagnetice

Măsuri referitoa‐ re la compatibili‐ tatea electromag‐ netică

Aparate din clasa de emisie A:

sunt prevăzute doar pentru utilizarea în zone industriale

în alte zone pot provoca perturbaţii legate de performanţă şi radiaţii.

Aparate din clasa de emisie B:

Îndeplinesc condiţiile privitoare la emisii pentru zone locuite şi industriale. Acest lucru este valabil şi pentru zone locuite în care alimentarea cu energie se face de la reţeaua publică de joasă tensiune.

Clasicarea aparatelor din punct de vedere al compatibilităţii electromagnetice con‐ form panoului indicator de putere sau datelor tehnice.

În cazuri speciale, în ciuda respectării limitelor de emisie standardizate, pot apărea inuenţe pentru zona de utilizare prevăzută (de exemplu dacă în locaţia de ampla‐ sare se aă aparate sensibile sau dacă zona de amplasare se aă în apropierea re‐ ceptorilor radio sau TV). În acest caz exploatatorul este obligat să ia măsuri adecvate pentru eliminarea per‐

turbaţiilor.

Vericaţi şi evaluaţi rezistenţa la perturbaţii a dispozitivelor aate în vecinătatea aparatului, în conformitate cu dispoziţiile naţionale şi internaţionale. Exemple de dispozitive expuse la perturbaţii, care pot  inuenţate de către aparat:

dispozitive de siguranță

cabluri de rețea, de semnal sau cabluri de transfer date

echipamente IT și de comunicații

echipamente de măsură și calibrare

Măsuri de protecție în vederea evitării problemelor de compatibilitate electromag‐ netică:

1. Alimentarea de la rețea

În cazul în care intervin perturbații electromagnetice în ciuda alimentării corecte de la rețea, luați măsuri suplimentare (de ex. utilizați ltre de rețea adecvate).

2. Cablurile de sudură

se menţin cât mai scurte

se pozează pe trasee comune, cât mai apropiate (pentru evitarea proble‐ melor legate de câmpurile electromagnetice - CEM)

se pozează la distanţă cât mai mare de alte cabluri

3. Echilibrarea de potenţial

4. Împământarea piesei

Dacă este necesar, se va realiza o legătură la masă prin condensatori adec‐

vaţi.

5. Ecranare, dacă este necesar

Se ecranează alte echipamente din zonă

Se ecranează întreaga instalaţie de sudură

Măsuri CEM Câmpurile electromagnetice pot cauza daune pentru sănătate, care nu sunt cunos‐

cute încă:

Efecte asupra sănătăţii persoanelor învecinate, de exemplu a persoanelor purtătoare de stimulatoare cardiace sau aparate auditive

Persoanele purtătoare de stimulatoare cardiace trebuie să consulte medicul cu‐ rant înainte de a staţiona în imediata vecinătate a aparatului sau procedeului de sudare

Distanţele între cablurile de sudură şi capul/trunchiul sudorului trebuie să e cât mai mari, din motive de siguranţă

Cablul de sudură şi pachetele de furtunuri nu se poartă pe umeri şi nu se înfăşoară în jurul corpului sau a părţilor corpului

Puncte de pericol maxim

Mențineți mâinile, părul, obiectele de vestimentație și uneltele la distanță de piesele aate în mișcare, ca de exemplu:

ventilatoare

roți dințate

role

axuri

bobine de sârmă și sârme pentru sudare

Nu introduceți mâinile în roțile dințate aate în mișcare ale mecanismului de avans sârmă sau în angrenajele rotative.

Măștile și panourile laterale pot  deschise / îndepărtate doar pe durata lucrărilor de întreținere și reparații.

În timpul funcționării

Asigurați-vă că toate măștile sunt închise și toate panourile laterale sunt monta‐ te corect.

Mențineți toate măștile și panourile laterale în stare închisă.

Ieșirea sârmei pentru sudare din pistoletul de sudare reprezintă un pericol ridicat de accidentare (înțeparea mâinii, rănire la nivelul feței sau al ochilor, ...).

Prin urmare nu orientați niciodată pistoletul de sudare spre corp (aparate cu dispo‐ zitiv de avans sârmă) și purtați ochelari de protecție adecvați.

Nu atingeți piesa în timpul sudării și după aceea - pericol de arsuri.

În timpul răcirii piesei, de pe aceasta poate sări zgură. De aceea, chiar și la prelucra‐ rea ulterioară a pieselor continuați să purtați echipamentul de protecție prescris și să asigurați protecția celorlalte persoane din zonă.

Lăsați pistoletele de sudare și celelalte componente ale echipamentelor prelucrate la temperaturi înalte să se răcească înainte de a lucra la acestea.

În încăperile cu risc de incendiu și explozie se aplică prevederi speciale

- respectați normele naționale și internaționale specice.

Sursele de curent pentru lucrările din încăperi cu risc electric ridicat (de exemplu în cazane) trebuie să e marcate cu un simbol corespunzător (Safety). Sursa de curent însă nu trebuie să se ae în astfel de încăperi.

Pericol de opărire din cauza scurgerilor de lichid de răcire. Înainte de decuplarea ra‐ cordurilor pentru turul și returul lichidului de răcire, opriți aparatul de răcire.

La manevrarea lichidului de răcire, respectați datele din şa tehnică de securitate a lichidului de răcire. Fișa tehnică de securitate a lichidului de răcire este disponibilă la centrul de service sau de pe pagina de Internet a producătorului.

Pentru transportul cu macaraua al aparatelor se utilizează doar accesorii de ridicare adecvate, de la producător.

Lanţurile sau cablurile se agaţă doar în punctele de suspendare prevăzute ale accesoriului de ridicare.

Lanţurile şi cablurile trebuie să e dispuse cât mai aproape de verticală.

Îndepărtaţi butelia de gaz şi dispozitivul de avans sârmă (aparate MIG/MAG şi WIG).

La suspendarea cu macaraua a dispozitivului de avans sârmă în timpul sudării folo‐ siți întotdeauna un inel pentru ridicare adecvat, izolat pentru dispozitivul de avans sârmă (aparate MIG/MAG și WIG).

În cazul în care aparatul este echipat cu o curea sau un mâner de purtare, acestea sunt destinate doar transportului manual al aparatului. Pentru transportul cu maca‐ raua, motostivuitorul sau alte dispozitive mecanice de ridicare, cureaua nu este ne‐ cesară.

Toate accesoriile de ridicare (curele, catarame, lanțuri,...) care se utilizează în legătură cu aparatul sau componentele acestuia se verică periodic (de exemplu în ceea ce privește deteriorările mecanice, coroziunea sau modicări produse de alte inuenţe ale mediului). Intervalul de vericare și volumul vericării trebuie să corespundă cel puțin norme‐ lor și directivelor naționale în vigoare.

Pericol de emisii insesizabile de gaz protector incolor și inodor, la utilizarea unui adaptor pentru racordul de gaz de protecție. Filetul adaptorului de pe partea apara‐ tului, aferent racordului pentru gaz de protecție, se etanșează înainte de montaj cu ajutorul unei benzi adecvate din teon.

Cerințe privind gazul de protecție

În special la conductele inelare, gazul de protecție cu impurități poate cauza deteri‐ orări ale echipamentului și o diminuare a calității sudurii. Trebuie îndeplinite următoarele norme referitoare la calitatea gazului de protecție:

Dimensiunea particulelor solide < 40 µm

Punct de condensare sub presiune < -20 °C

Conținut max. de ulei < 25 mg/m³

Dacă este necesar utilizați un ltru!

Pericol din cauza buteliilor de gaz protector

Buteliile de gaz protector conţin gaz sub presiune şi pot exploda în caz de deteriora‐ re. Deoarece buteliile de gaz protector sunt o componentă a echipamentului de su‐ dură, acestea trebuie tratate cu maximă precauţie.

Protejaţi buteliile de gaz protector umplute cu gaz comprimat împotriva căldurii ex‐ cesive, a şocurilor mecanice, a zgurii, focului deschis, scânteilor şi arcurilor electrice.

Montaţi buteliile de gaz protector în poziţie verticală şi xaţi-le conform instrucţiuni‐ lor, pentru ca acestea să nu poată cădea.

Menţineţi buteliile de gaz protector la distanţă de circuitele de sudură sau alte circu‐

ite electrice.

Nu agăţaţi niciodată un arzător de sudură pe o butelie de gaz protector.

Nu atingeţi niciodată o butelie de gaz protector cu un electrod.

Pericol de explozie - nu efectuaţi niciodată suduri la o butelie de gaz protector aată sub presiune.

Folosiţi întotdeauna doar buteliile de gaz protector adecvate pentru respectiva apli‐ caţie şi accesoriile adecvate (dispozitive de reglare, furtunuri şi ttinguri, ...). Utilizaţi

doar buteliile de gaz protector şi accesoriile aate în stare perfectă de funcţionare.

În cazul în care se deschide o supapă a unei butelii de gaz protector, întoarceţi faţa dinspre oriciul de ieşire.

Pericol din cauza emanaţiilor de gaz protector

În cazul în care nu se efectuează suduri, supapa buteliei de gaz protector se menţine închisă.

În cazul în care butelia de gaz protector nu este racordată, capacul de la supapa bu‐ teliei de gaz protector se lasă montat.

A se respecta indicaţiile producătorului precum şi dispoziţiile naţionale şi internaţio‐ nale privind buteliile de gaz protector şi accesoriile.

Pericol de asxiere din cauza emanaţiilor necontrolate de gaz protector

Gazul protector este inodor şi insipid, având totodată capacitatea de a dislocui oxi‐ genul din aerul ambiant.

Asiguraţi un ux sucient de aer proaspăt - rată de ventilaţie de minim 20 m³ / oră

Respectaţi instrucţiunile de siguranţă şi întreţinere de pe butelia de gaz protec‐ tor sau de la sursa principală de alimentare cu gaz

În cazul în care nu se efectuează suduri, supapa buteliei de gaz protector sau admisia principală de gaz se menţin închise.

Vericaţi sticla de gaz protector sau sursa de alimentare cu gaz înainte de eca‐ re punere în funcţiune, în ceea ce priveşte scurgerile necontrolate de gaz.

Măsuri de sigu‐ ranţă la locul de instalare şi la transport

Un aparat în cădere poate reprezenta un pericol de moarte! Plasaţi aparatul în poziţie stabilă pe o suprafaţă plană şi solidă

Este permis un unghi de înclinare de maximum 10°.

În încăperile cu risc de incendiu şi explozie se aplică norme speciale

a se respecta normele naţionale şi internaţionale specice.

Prin instrucţiunile şi controalele interne se va asigura ca perimetrul din jurul postu‐ lui de lucru este mereu în stare de ordine şi curăţenie.

Instalaţi şi operaţi aparatul doar în conformitate cu tipul de protecţie specicat pe plăcuţa indicatoare.

La instalarea aparatului asiguraţi o distanţă perimetrală de 0,5 m (1 ft. 7.69 in.), pen‐ tru ca aerul de răcire să poată intra şi ieşi nestingherit.

La transportul aparatului aveţi grijă ca directivele şi normele de protecţie a muncii naţionale şi regionale să e respectate. Acest lucru este valabil în special pentru di‐ rectivele privind deteriorările produse în timpul transportului.

Nu ridicaţi şi nu transportaţi aparate active. Deconectaţi aparatele înainte de trans‐ port sau de ridicare.

Înainte de ecare transport al aparatului evacuaţi complet lichidul de răcire şi de‐ montaţi următoarele componente:

Dispozitiv de avans sârmă

Bobină de sârmă

Butelie de gaz protector

Măsuri de sigu‐ ranţă în regimul normal de

funcţionare

Înainte de punerea în funcţiune, după transport efectuaţi obligatoriu o examinare vizuală a aparatului în ceea ce priveşte deteriorările. Înainte de punerea în funcţiu‐

ne solicitaţi repararea daunelor de către personalul de service calicat.

Exploataţi aparatul numai atunci când toate dispozitivele de siguranţă sunt complet funcţionale. Dacă dispozitivele de siguranţă nu sunt perfect funcţionale, acest lucru

poate reprezenta un pericol pentru

viaţa şi sănătatea operatorului sau a unor terţi,

aparat şi alte bunuri materiale ale utilizatorului

lucrul ecient cu aparatul.

Dispozitivele de siguranţă care nu prezintă o ecienţă funcţională completă trebuie reparate înainte de pornirea aparatului.

Nu evitaţi şi nu scoateţi niciodată din funcţiune dispozitivele de siguranţă.

Înainte de pornirea aparatului asiguraţi-vă că se exclude orice pericol la care ar pu‐ tea  expuse persoanele.

Vericaţi aparatul cel puţin o dată pe săptămână în ceea ce priveşte daunele vizibile şi funcţionarea dispozitivelor de siguranţă.

Fixaţi întotdeauna butelia de gaz protector şi îndepărtaţi-o în prealabil la transpor‐

tul cu macaraua.

Datorită caracteristicilor sale (conductivitate electrică, protecţie împotriva îngheţului, toleranţa materialului, inamabilitate, ...) doar lichidul de răcire original

de la producător este adecvat pentru utilizarea în aparatele noastre.

A se utiliza doar lichidul de răcire original de la producător.

A nu se amesteca lichidul de răcire original de la producător cu alte lichide de răcire.

Racordaţi la sistemul de răcire doar componentele de sistem de la producător.

Punere în funcțiu‐ ne, întreţinere şi

reparaţii

Dacă prin utilizarea altor componente de sistem sau a altor lichide de răcire se pro‐ duc daune, producătorul nu răspunde pentru aceasta iar eventualele pretenţii de garanţie se anulează.

Cooling Liquid FCL 10/20 nu este inamabil. În anumite condiţii, lichidul de răcire pe bază de etanol este inamabil. Lichidul de răcire se transportă doar în recipiente originale închise şi se menţine la distanţă de sursele de aprindere.

Lichidul de răcire uzat se elimină în conformitate cu prevederile naţionale şi inter‐ naţionale, în mod corespunzător. Fişa tehnică de securitate a lichidului de răcire es‐ te disponibilă la centrul de service sau de pe pagina de Internet a producătorului.

La instalaţia răcită, înainte de începerea lucrării de sudură se verică nivelul lichidu‐ lui de răcire.

În cazul pieselor unor terţi producători nu garantăm că acestea construite şi fabri‐ cate pentru a face faţă diverselor solicitări şi cerinţe de siguranţă.

Utilizaţi doar piese de schimb şi consumabile originale (valabil şi pentru piese standard).

Nu aduceţi modicări, nu montaţi piese suplimentare şi nu reechipaţi aparatul fără aprobarea producătorului.

Piesele care nu sunt în stare ireproșabilă trebuie înlocuite imediat.

Când comandați piesele, indicați denumirea exactă și numărul articolului con‐ form listei pieselor de schimb, precum și numărul de serie al aparatului dvs.

Vericarea din punct de vedere al tehnicii sigu‐

ranţei

Şuruburile carcasei reprezintă sistemul de conectare a conductorilor de protecţie

pentru împământarea carcasei. Utilizaţi întotdeauna şuruburi de carcasă originale, în cantitatea corespunzătoare şi strânse cu cuplul indicat.

Producătorul recomandă efectuarea cel târziu la ecare 12 luni a unei vericări a aparatului din punct de vedere al tehnicii siguranţei.

În acelaşi interval de 12 luni, producătorul recomandă o calibrare a surselor de ali‐ mentare cu energie.

Se recomandă efectuarea unei vericări din punct de vedere al tehnicii siguranţei, de către un electrician specializat şi autorizat

după o modicare

după montarea de piese suplimentare sau reechipare

după lucrări de reparaţie şi întreţinere

cel puţin la ecare douăsprezece luni.

În cadrul vericării din punct de vedere al tehnicii siguranţei trebuie respectate nor‐ mele şi directivele naţionale şi internaţionale corespunzătoare.

Pentru informaţii amănunţite referitoare la vericarea din punct de vedere al tehni‐ cii siguranţei şi la calibrare vă rugăm să consultaţi unitatea de service. La cerere, aceasta vă va pune la dispoziţie documentele necesare.

Eliminarea ca

deşeu

Echipamentele electrice și electronice vechi trebuie colectate separat conform direc‐ tivei europene și legislației naționale și trebuie să facă obiectul unei reciclări ecolo‐ gice. Aparatele uzate trebuie returnate distribuitorului sau la un centru local autori‐ zat de colectare și reciclare. O eliminare corectă a aparatului vechi stimulează o re‐ valoricare sustenabilă a resurselor reciclabile. Ignorarea poate duce la efecte po‐

tențiale asupra sănătății/mediului înconjurător.

Ambalaje Colectare separată. Vericaţi prevederile valabile la nivel local. Reduceți volumul cartonului.

Simboluri de sigu‐ ranță

Siguranţa datelor Utilizatorul este responsabil pentru asigurarea datelor care conţin modicări faţă

Dreptul de autor Dreptul de autor asupra prezentului manual de utilizare îi revine producătorului.

Aparatele cu marcajul CE îndeplinesc cerințele fundamentale ale Directivei privitoa‐ re la joasa tensiune și compatibilitatea electromagnetică (de exemplu standarde re‐ levante ale produselor din seria de standarde EN 60 974).

Fronius International GmbH declară că aparatul corespunde directivei 2014/53/CE. Textul integral al declarației de conformitate CE este disponibil la următoarea adresă de Internet: http://www.fronius.com

Aparatele prevăzute cu marcajul de vericare CSA îndeplinesc cerințele standarde‐ lor relevante pentru Canada și SUA.

de setările din fabrică. Producătorul nu este responsabil în cazul ştergerii setărilor personale.

Textele şi gurile corespund nivelului tehnic din momentul tipăririi. Ne rezervăm dreptul de a aduce modicări. Conţinutul manualului de utilizare nu poate repre‐ zenta baza nici unor pretenţii din partea cumpărătorului. Vă suntem recunoscători pentru eventuale propuneri de îmbunătăţire şi pentru indicarea unor eventuale erori în manualul de utilizare.

Informaţii generale

Generalităţi

Conceptul apara‐ tului

Principiu de

funcţionare

Sursa de curent TransSteel (TSt) 3000c Pulse este o sursă de curent pe bază de invertor, complet digitalizată, coman‐ dată prin microprocesor.

Designul modular și posibilitatea simplă de extensie a sistemului garantează un grad ridicat de exibilitate. Aparatul es‐ te conceput pentru următoarele proce‐ dee de sudare:

Sudare cu arc electric cu electrod fu‐ zibil în mediu de gaz inert

Sudare MIG/MAG standard

Sudare WIG

Sudare cu electrod învelit

Aparatul dispune de funcția de siguranță „Delimitare la limita de putere”. Astfel este posibilă funcționarea sursei de curent la limita de putere, fără a afecta astfel sigu‐ ranța procesului. Detalii în acest sens se găsesc în capitolul „Regimul de sudare”.

Unitatea centrală de comandă şi reglare a surselor de curent este cuplată cu un pro‐ cesor digital de semnal. Unitatea centrală de comandă şi reglare şi procesorul de semnal comandă întregul procedeu de sudare. În timpul procedeului de sudare, datele actuale sunt măsurate pe parcurs, permiţând reacţii prompte în cazul apariţiei unor modicări. Algoritmii de reglare au rolul de a menţine starea nominală dorită.

Domenii de utili‐ zare

De aici rezultă:

Un procedeu de sudare de precizie,

O reproductibilitate exactă a tuturor rezultatelor

Caracteristici de sudare excepţionale.

TransSteel 3000c Pulse este destinat uzului profesional și industrial, pentru aplicații manuale cu oțel clasic și tablă zincată.

Sursa de curent este concepută pentru:

construcția de mașini și aparate

construcții metalice

construcții de instalații și rezervoare

construcții metalice și de portale

construcția de vehicule feroviare

prelucrări metalice

Avertismente pe

40,0006,3035

inside

aparat

Pe sursele de curent sunt aplicate diverse avertismente și simboluri de siguranță. Aceste avertismente și simboluri de siguranță nu trebuie îndepărtate sau acoperite cu vopsea. Notele și simbolurile avertizează asupra situațiilor de operare necores‐ punzătoare care pot cauza vătămări corporale și daune materiale grave.

Sudarea este periculoasă. Următoarele premise de bază trebuie îndeplinite:

Calicare sucientă pentru efectuarea lucrărilor de sudare

Echipament de protecție corespunzător

Menținerea la distanță a persoanelor străine

Utilizați funcțiile descrise doar dacă ați citit în totalitate și ați înțeles următoarele do‐ cumente:

prezentele MU

toate MU ale componentelor de sistem, în special prescripțiile de securitate

Descrierea aver‐

A B

tismentelor de pe aparat

La anumite modele sunt aplicate avertismente pe aparat.

Dispunerea simbolurilor poate varia.

! Avertisment! Atenție!

Simbolurile semnalează posibile pericole.

A Rolele de avans pot cauza accidentări ale degetelor.

B Sârma pentru sudare și componentele acționării se aă sub tensiune de su‐

dare în timpul funcționării. țineți la distanță de mâini și obiecte din metal!

1. Un șoc electric poate  mortal.

1.1 Purtați mânuși uscate, izolatoare. Nu atingeți electrodul de sârmă cu mâinile goale. Nu purtați mânuși ude sau deteriorate.

1.2 Ca protecție împotriva electrocutării utilizați un suport de lucru izolat față de pardoseală și zona de lucru.

1.3 Înainte de efectuarea lucrărilor opriți aparatul și scoateți ștecherul din priză sau decuplați alimentarea cu energie electrică.

2. Inspirarea fumului de sudare poate  dăunătoare pentru sănătate.

2.1 Păstrați distanța față de fumul de sudare generat.

2.2 Utilizați un sistem de ventilare forțată sau o instalație locală de aspirare,

xx,xxxx,xxxx *

pentru a îndepărta fumul de sudare.

2.3 Îndepărtați fumul de sudare cu un ventilator.

3 Scânteile produse la sudare pot cauza o explozie sau un incendiu.

3.1 Țineți materialele inamabile la distanță de procedeul de sudare. Nu sudați în apropierea materialelor inamabile.

3.2 Scânteile produse la sudare pot cauza un incendiu. Țineți la îndemână stingătoare de incendiu. Eventual țineți la dispoziție o persoană însărcinată cu supravegherea, care să poată utiliza stingătorul.

3.3 Nu sudați în dreptul rezervoarelor sau recipientelor închise.

4. Radiațiile arcului electric pot cauza arsuri oculare și leziuni cutanate.

4.1 Purtați un acoperământ pentru cap și ochelari de protecție. Utilizați căști an‐ tifonice și guler de cămașă cu nasture. Utilizați mască pentru sudare cu nu‐ anța corectă. Purtați îmbrăcăminte de protecție adecvată, care să acopere tot corpul.

5. Înainte de lucrări la mașină sau înainte de sudare: efectuați instructajul la aparat și citiți instrucțiunile!

6. Nu îndepărtați și nu scrieți peste autocolantul cu indicațiile de avertizare.

* Număr de comandă producător pentru autocolant

Procedee de sudare, procese şi curbe caracteristice de sudare la sudura MIG/MAG

Generalităţi Pentru a putea prelucra în mod ecient diversele materiale, sursele de curent TPSi

dispun de diverse procedee de sudare, procese şi curbe caracteristice pentru suda‐ re.

Descriere pe scurt a sudării MIG/MAG Syner‐ gic standard

Descriere pe scurt a sudării MIG/MAG în cu‐ rent pulsat siner‐ gică

MIG/MAG Synergic standard

Sudarea MIG/MAG Synergic standard este un proces de sudare MIG/MAG pe între‐ gul interval de putere al sursei de curent cu următoarele forme ale arcului electric:

Arc electric scurt Transferul picăturilor se realizează în scurtcircuit în intervalul de putere inferior.

Arc globular Stropul de sudură se măreşte la capătul electrodului de sârmă iar în intervalul me‐ diu de putere este încă transferat în scurtcircuit.

Arc electric tip spray În intervalul superior de putere se realizează transferul materialului fără scurtcircu‐ it.

MIG/MAG în curent pulsat sinergică

Sudarea MIG/MAG în curent pulsat sinergică este un proces cu arc electric în impul‐ suri cu transfer controlat de material. Astfel, în faza de curent de bază alimentarea cu energie este redusă, astfel încât ar‐ cul electric arde încă stabil iar suprafața piesei este preîncălzită. În faza de curent pulsat, un impuls de curent dozat exact asigură desprinderea cu precizie a unei picături de material de sudură. Acest principiu garantează sudarea fără stropi și prelucrarea cu exactitate pe între‐ gul interval de putere.

Descriere pe scurs a sudării SynchroPuls

Funcția SynchroPuls este disponibilă pentru toate procesele Standard-Synergic și Puls-Synergic. Prin alternarea ciclică a puterii de sudare între două puncte de funcționare, cu Syn‐ chroPuls se obține o sudură în formă de solzi și o energie liniară discontinuă a căldurii.

Componentele sistemului

(1)

(2)

(3)

(4)

(5)

(6)

(7)

Generalităţi Sursele de curent pot  funcţiona cu diverse componente ale sistemului şi opţiuni.

În funcţie de domeniul de utilizare al surselor de curent, prin aceasta pot  optimi‐ zate procesele sau pot  simplicate modurile de manevrare sau operare.

SIGURANŢĂ

Privire de ansam‐ blu

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Toate lucrările și funcțiile descrise în acest document pot  executate doar de

▶

către personal de specialitate cu calicare tehnică. Citiți și înțelegeți în întregime acest document.

▶

Citiți și înțelegeți toate prescripțiile de securitate și documentațiile pentru utili‐

▶

zator care însoțesc acest aparat și toate componentele de sistem.

(1) Pistolet de sudare MIG/MAG (2) Stabilizare suport butelie de gaz (3) Sursă de curent (4) Aparat de răcire (5) Cărucior cu suport butelie de gaz (6) cabluri de masă și cabluri electrozi (7) Pistolet de sudare WIG

Elemente de operare şi racorduri

Panou de operare

Generalități Panoul de operare este construit logic în ceea ce privește funcțiile.. Parametrii indi‐

viduali necesari pentru sudare sunt

selectați cu ajutorul tastelor,

modicaţi cu ajutorul tastelor sau a roții de reglare,

aşaţi în timpul sudării pe indicatorul digital.

Datorită funcției sinergice, la modicarea parametrilor individuali sunt reglați în mod corespunzător și ceilalți parametri.

REMARCĂ!

Datorită actualizărilor de software este posibil ca aparatul dumneavoastră să dis‐ pună de funcţii care nu sunt descrise în prezentul manual de utilizare sau invers. În plus, este posibil să existe mici diferenţe între imagini şi elementele de operare de pe aparat. Modul de funcţionare al acestor elemente de operare este însă iden‐ tic.

SIGURANŢĂ

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Toate lucrările și funcțiile descrise în acest document pot  executate doar de

▶

către personal de specialitate cu calicare tehnică. Citiți și înțelegeți în întregime acest document.

▶

Citiți și înțelegeți toate prescripțiile de securitate și documentațiile pentru utili‐

▶

zator care însoțesc acest aparat și toate componentele de sistem.

Panou de operare

(1) (2)

(3) (4)

(5)

(6)(7)

(14)(13) (17)

(12)

(11)

(10) (8)

(9)

(15)(16)

Nr. Funcție

(1) Buton selectare parametri dreapta

a) pentru selectarea următorilor parametri

Corecția lungimii arcului electric pentru corecția lungimii arcului electric

Tensiune de sudare în V *) Înainte de începerea sudării se aşează automat o valoare orientativă, care rezultă din parametrii programați. În timpul procedeului de sudare se aşează valoarea momentană.

Corecția impulsurilor / dinamică pentru corectarea liberă a energiei de desprindere a picăturilor la sudare MIG/MAG în curent pulsat sinergică

- ... forță mai redusă de desprindere a picăturilor 0 ... forță neutră de desprindere a picăturilor + ... forță ridicată de desprindere a picăturilor

pentru inuenţarea dinamicii scurt-circuitului în momentul transferului picăturilor la sudarea MIG/MAG standard sinergică, la sudare MIG/MAG standard manuală și la sudarea cu electrod învelit

- ... arc electric mai rigid și mai stabil 0 ... arc electric neutru + ... arc electric mai moale și fără stropi

b) pentru modicarea parametrilor în meniul de congurare

(2) Buton selectare parametri stânga

a) pentru selectarea următorilor parametri

Grosime tablă Grosimea tablei în mm sau in. Dacă de exemplu nu se cunoaște curentul de sudare care trebuie selectat, este sucientă introducerea grosimii tablei, iar curentul de sudare necesar și ceilalți parametri marcați cu *) sunt setați automat.

Curent de sudare *) Curent de sudare în A Înainte de începerea sudării se aşează automat o valoare orientativă, care rezultă din parametrii programați. În timpul procedeului de sudare se aşează valoarea momentană.

Viteza de avans a sârmei

Viteza de avans a sârmei în m/min sau ipm.

b) pentru modicarea parametrilor în meniul de congurare

(3) Roată de reglare dreapta

pentru modicarea parametrilor Corectură a lungimii arcului electric, Tensiu‐ ne de sudare și Dinamică

pentru modicarea parametrilor în meniul de congurare

(4) Roată de reglare stânga

pentru modicarea parametrilor Grosime tablă, Curent de sudare și Viteză de avans a sârmei pentru selectarea parametrilor în meniul de congurare

(5) Taste de memorare EasyJob

pentru memorarea a până la 5 puncte de funcționare

(6)

Tastă procedeu de sudare

**)

pentru selectarea procedeului de sudare

Sudare MIG/MAG standard manuală

Sudare MIG/MAG standard sinergică

Sudare MIG/MAG în curent pulsat sinergică

Sudare WIG

Sudare cu electrod învelit

(7) Buton Mod de funcționare

pentru selectare mod de funcționare

Funcționare în 2 tacte

Funcționare în 4 tacte

Funcționare specială în 4 tacte

Sudare în puncte / sudare în linie continuă prin puncte

(8) Buton gaz de protecție

Pentru selectarea gazului de protecție utilizat. Parametrul SP este prevăzut pentru gaze de protecție suplimentare.

La gazul de protecție selectat se aprinde LED-ul din spatele gazului de pro‐ tecție corespunzător.

(9) Buton diametru sârmă

Pentru selectarea diametrului de sârmă utilizat. Parametrul SP este prevăzut pentru alte diametre ale sârmei.

La diametrul selectat al sârmei se aprinde LED-ul din spatele diametrului co‐ respunzător al sârmei.

(10) Buton tip material

Pentru selectarea materialului de adaos utilizat. Parametrul SP este prevăzut pentru materiale de adaos suplimentare.

La tipul de material selectat se aprinde LED-ul din spatele materialului de adaos corespunzător.

(11) Buton introducere sârmă

Apăsați butonul și mențineți-l apăsat: Introduceți sârma fără gaz în pachetul de furtunuri al pistoletului de sudare

În timp ce tasta este menținută apăsată, dispozitivul de introducere a sârmei lucrează cu viteza de introducere sârmă.

(12) Butonul Test gaz

Setarea cantității de gaz necesare la reductorul de presiune.

Apăsați o dată tasta: Se emană un ux de gaz de protecție Apăsați din nou butonul: Fluxul de gaz de protecție se oprește

Dacă nu se apasă din nou butonul Test gaz, uxul de gaz se oprește după 30 s.

(13) SF - Aşare sudare în puncte / sudare în linie continuă prin puncte / Synchro‐

Puls

se aprinde, atunci când la modul de funcționare sudare în puncte sau sudare în linie continuă prin puncte la parametrul de congurare durata sudării în puncte / durata impulsului aplicat sârmei la sudarea în curent pulsat (SPt) este setată o valoare

se aprinde atunci când la procedeul de sudare activat MIG/MAG sinergic la parametrul de congurare frecvență (F) este setată o valoare.

(14) Aşare arc globular

Între arcul electric scurt și arcul electric tip spray se formează un arc globu‐ lar încărcat cu stropi. Pentru a semnaliza această zonă critică, se aprinde in‐ dicatorul arc globular.

(15) Aşare HOLD

La sfârșitul sudării sunt salvate valorile momentane ale curentului de sudare și ale tensiunii de sudare - indicatorul HOLD se aprinde.

(16) Indicatorul Puls

se aprinde atunci când este selectată sudarea MIG/MAG sinergic cu impul‐ suri

(17) Funcție ”Real Energy Input”

pentru aşarea energiei care a fost folosită la sudare.

Aşarea ecienţei energetice reale trebuie activată în meniul de congurare nivel 2 - parametru EnE. În timpul sudării, valoarea crește pe parcurs, în funcție de alimentarea cu energie mărită continuu. Valoarea denitivă după sfârșitul sudării rămâne salvată până la următorul început al sudării și cupla‐ rea sursei de curent - se aprinde aşarea HOLD.

*) Dacă este selectat acest parametru, la procedeul de sudare MIG/MAG stan‐

dard sinergică și MIG/MAG în curent pulsat sinergică, pe baza funcției siner‐ gice sunt reglați automat parametri precum și parametrul Tensiune de suda‐ re.

**) În combinație cu opțiunea Voltage Reduction Device, aşarea procedeului de

sudare selectat momentan are simultan rolul de aşare de stare:

Aşarea este aprinsă permanent: Reducerea tensiunii (Voltage Reduc‐ tion Device) este activă și limitează tensiunea de ieșire la mai puțin de 35 V.

Aşarea se aprinde intermitent de îndată ce are loc un procedeul de su‐ dare, iar tensiunea de ieșire poate depăși 35 V.

Parametri de ser‐

vice

Prin apăsarea simultană a butoanelor Selectare parametri este posibilă apelarea di‐ verșilor parametri de service.

Deschidere aşare

Selectare parametri

Parametri disponibili

Exemplu:

1.00 | 4.21 Exemplu:

2 | 491 Exemplu:

r 2 | 290

Primul parametru „Versiune Firmware” este aşat, de ex. „1.00 | 4.21”

Cu ajutorul butoanelor Mod de funcțio‐ nare și Procedeu de sudare sau cu roata de reglare din stânga selectați parame‐ trii de congurare doriți

Explicație

Versiune Firmware

Congurarea programului de sudare

Numărul programului de sudare selec‐ tat actual

Exemplu: 654 | 32.1 = 65 432,1 h = 65 432 h 6 min

Aşarea timpului efectiv de ardere a ar‐ cului electric de la prima punere în funcțiune Indicație: Aşarea duratei de ardere a arcului electric nu este adecvată ca bază de calcul pentru prețurile de închi‐ riere, servicii de garanție sau similare.

Exemplu: iFd | 0.0

Curent motor pentru dispozitivul de an‐ trenare a rului în A Valoarea se modică de îndată ce mo‐ torul funcționează.

2nd 2. Nivel de meniu pentru tehnicienii de

service

Blocare taste Pentru a preveni modicările accidentale ale setărilor la panoul de operare, poate 

selectată funcția de blocare a butoanelor. Atât timp cât funcția de blocare a butoa‐ nelor este activă

nu este posibilă efectuarea de setări la panoul de operare

pot  apelate doar setările parametrilor

este posibilă apelarea ecărei taste de memorare ocupate, dacă la momentul blocării era selectată o tastă de memorare ocupată

Activare / dezactivare blocare butoane:

Blocare butoane activată: Pe aşaj apare mesajul „CLO | SEd”.

Blocare butoane dezactivată: Pe aşaj apare mesajul „OP | En”.

Blocarea butoanelor poate  activată și dezactivată și prin opțiunea Întrerupător cu cheie.

Racorduri, întrerupătoare şi componente mecanice

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(11)

(8)

(9)

(10)

Față și verso

(1) Racord pistolet de sudare

pentru xarea pistoletului de sudare

(2) Inversor de polaritate

pentru selectarea bornei de curent de la pistoletul de sudare MIG/MAG

(3) Bornă de curent (-) cu închizător-baionetă

servește la

racordarea cablului de masă sau a inversorului de polaritate la sudare cu arc electric cu electrod fuzibil în mediu de gaz inert (în funcție de sârmă pentru sudare)

conectarea cablului electrodului și a cablului de masă la sudarea cu elec‐ trod învelit (în funcție de tipul de electrod)

conectarea pistoletului de sudare WIG

(4) Bornă de curent (+) cu închizător-baionetă

servește la

conectarea inversorului de polaritate sau a cablului de masă la sudare cu arc electric cu electrod fuzibil în mediu de gaz inert (în funcție de sârmă pentru sudare)

conectarea cablului electrodului și a cablului de masă la sudarea cu elec‐ trod învelit (în funcție de tipul de electrod)

conectarea cablului de masă pentru sudare WIG

(5) Conexiune LocalNet

Racord standardizat pentru telecomandă

(6) Întrerupătorul de rețea

pentru activarea și dezactivarea sursei de curent

(7) Racord TMC (TIG Multi Connector)

pentru conectarea pistoletului de sudare WIG

(8) Racord de gaz de protecție MIG/MAG

pentru alimentarea cu gaz de protecție a racordului pistoletului de sudare (1)

(9) Cablu de rețea cu dispozitiv de detensionare

(2)(1)

nu este deja montat la toate variantele de aparate

(10) Etichetă EASY DOCUMENTATION

(11) Racord de gaz de protecție WIG

pentru alimentarea cu gaz de protecție la bornă de curent (-) (3)

Vedere din late‐ rală

Nr. Funcție

(1) Suport al bobinei de sârmă cu

frână pentru xarea bobinelor de sârmă standardizate cu diame‐ trul de max. 300 mm (11.81 in.) și o greutate de până la max. 19 kg (41.89 Ibs.)

(2) Acționare cu 4 role

* Partea laterală nu este prezen‐

tată

Instalare şi punere în funcţiune

Echipare minimă pentru sudare

Generalităţi În funcţie de procedeul de sudare sunt necesare anumite dotări de bază, pentru a

lucra cu sursa de curent. În cele ce urmează sunt descrise procedeele de sudare şi dotările minime pentru re‐ gimul de sudare.

Sudare MIG/MAG cu răcire pe gaz

Sudare MIG/MAG cu răcire pe apă

Sudare cu elec‐ trod învelit

Sursă de curent

cablu de masă

Pistolet de sudare MIG/MAG cu răcire pe gaz

racord de gaz de protecție (alimentare cu gaz de protecție)

Sârmă pentru sudare

Sursă de curent

Aparat de răcire, inclusiv lichid de răcire

cablu de masă

Pistolet de sudare MIG/MAG cu răcire pe gaz

racord de gaz de protecţie (alimentare cu gaz de protecţie)

Electrod de sârmă

Sursă de curent

Cablu de masă

portelectrod

Electrod

Sudare WIG DC

Sursă de curent

cablu de masă

Pistolet de sudare WIG cu sau fără întrerupător basculant

racord de gaz de protecţie (alimentare cu gaz de protecţie)

Material de adaos în funcţie de aplicaţie

Înainte de instalare şi punere în funcţiune

SIGURANŢĂ

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Toate lucrările și funcțiile descrise în acest document pot  executate doar de

▶

către personal de specialitate cu calicare tehnică. Citiți și înțelegeți în întregime acest document.

▶

Citiți și înțelegeți toate prescripțiile de securitate și documentațiile pentru utili‐

▶

zator care însoțesc acest aparat și toate componentele de sistem.

PERICOL!

Pericol de electrocutare. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Înainte de efectuarea lucrărilor deconectaţi toate aparatele și componentele

▶

implicate și separaţi-le de la reţeaua electrică. Asiguraţi toate aparatele și componentele implicate împotriva reconectării acci‐

▶

dentale. După deschiderea aparatului asiguraţi-vă cu ajutorul unui aparat de măsură co‐

▶

respunzător că piesele încărcate electric (de ex. condensatorii) sunt descărcate.

Utilizarea con‐ formă

Prescripții de in‐ stalare

Sursa de curent este destinată exclusiv sudării MIG/MAG, cu electrod învelit şi WIG. Orice altă utilizare, care depăşeşte cadrul acestor prevederi este considerată ca ind neconformă. Producătorul nu este responsabil pentru daunele astfel rezultate.

Utilizarea conformă presupune şi

respectarea tuturor indicaţiilor din manualul de utilizare

respectarea operaţiunilor de inspecţie şi întreţinere

Aparatul este vericat conform clasei de protecție IP 23,ceea ce înseamnă:

protecție împotriva pătrunderii corpurilor străine solide mai mari de Ø 12 mm (0.49 in.)

protecție împotriva apei pulverizate până la un unghi de 60° față de verticală

Aparatul poate  instalat și exploatat în aer liber conform clasei de protecție IP 23. Se va evita expunerea directă la umiditate (de ex. prin precipitații).

PERICOL!

Pericol din cauza căderii sau răsturnării obiectelor. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Plasaţi aparatul în poziţie stabilă pe o suprafaţă plană şi solidă.

▶

După montaj, vericaţi ca toate îmbinările cu șurub să e xate corect.

▶

PERICOL!

Alimentare de la rețea

Pericol de electrocutare în urma pătrunderii prafului conductiv în aparat. Urmarea o pot reprezenta vătămări corporale și daune materiale grave.

Utilizați aparatul numai cu ltrul de aer montat. Filtrul de aer este un dispozitiv

▶

de siguranță important pentru atingerea IP 23.

Canalul de aerisire este un dispozitiv de siguranță important. La alegerea locului de instalare se va avea grijă ca aerul de răcire să poată circula liber prin fantele de ven‐ tilare amplasate pe partea din față și pe partea din spate a aparatului. Praful cu con‐ ductibilitate electrică ridicată (format de ex. prin lucrări de șlefuire) nu poate  aspi‐ rat direct în aparat.

Aparatele sunt concepute exclusiv pentru tensiunea de rețea marcată pe plăcuța in‐ dicatoare. În cazul în care cablurile de alimentare sau ștecherele de rețea nu sunt echipate la modelul dumneavoastră de aparat, acestea trebuie montate în confor‐ mitate cu normele naționale. Protecţia liniei de alimentare este indicată în datele tehnice.

ATENŢIE!

Pericol din cauza instalației electrice dimensionate insucient. Urmarea o pot reprezenta daunele materiale.

Linia de alimentare, precum și protecția acesteia trebuie dimensionate în

▶

funcţie de alimentarea cu energie electrică existentă. Se aplică datele tehnice de pe plăcuța indicatoare.

Racordarea cablului de alimentare

Cabluri de ali‐ mentare și dispo‐ zitive de detensio‐ nare prevăzute

Siguranță

Pentru funcționarea sursei de curent sunt necesare următoarele cabluri de alimen‐ tare:

Europa: Secțiune cablu 4G2.5

SUA/Canada: Secțiune cablu AWG 12, Extra-hard usage

În funcție de model, la sursa de curent este montat un dispozitiv de detensionare corespunzător.

Codurile de articol ale diverselor cabluri se găsesc în lista pieselor de schimb.

PERICOL!

Pericol din cauza lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale și daune materiale grave.

Toate lucrările prezentate mai jos pot  efectuate doar de către personalul de

▶

specialitate calicat. Urmați normele și directivele naționale.

▶

Racordarea cablu‐ lui de alimentare

ATENŢIE!

Pericol din cauza cablului de alimentare pregătit inadecvat. Urmarea o pot reprezenta afectări ale scurtcircuite și daune materiale.

Montați manșoane de protecție de capăt de sârmă pe conductorii de fază pre‐

▶

cum și conductorul de protecție ai cablului de alimentare dezizolat.

În cazul în care nu este racordat niciun cablu de alimentare, înainte de punerea în funcțiune trebuie montat un cablu de alimentare corespunzător tensiunii de racor‐ dare.

Conductorul de protecție trebuie să e cu cca. 10 - 15 mm (0.4 - 0.6 in.) mai lung decât conductorul de fază.

O reprezentare vizuală a modului de racordare a cablului de alimentare se găsește în următoarele secțiuni pentru montarea dispozitivului de detensionare. Pentru ra‐ cordarea cablului de alimentare procedați după cum urmează:

Demontați partea laterală a aparatului

Împingeți cablul de alimentare până când conductorul de protecție și conducto‐

rul de fază pot  racordate corect la cutia de derivație. Montați manșoane de protecție a capetelor de sârmă pe conductorul de pro‐

tecție și conductorul de fază Racordați conductorul de protecție și conductorul de fază la cutia de derivație

Fixați cablul de alimentare cu dispozitiv de detensionare

Montați partea laterală a aparatului

Montarea dispozi‐

1,2 Nm

tivului de deten‐ sionare

1 2

3 4

IMPORTANT! Conectați conductorul de fază în apropierea cutiei de derivație cu aju‐ torul unui colier pentru cablu.

Montați dispoziti‐ vul de detensio‐ nare Canada / US

1 2

3 4

IMPORTANT! Conectați conductorul de fază în apropierea cutiei de derivație cu aju‐ torul unui colier pentru cablu.

Funcţionarea pe generator

Funcționarea pe generator

Sursa de curent poate  alimentată de la un generator.

Pentru dimensionarea puterii necesare a generatorului este necesară puterea apa‐ rentă maximă S

Puterea aparentă maximă S

a sursei de curent.

1max

a sursei de curent se calculează pentru aparatele

1max

trifazice după cum urmează:

= I

1max

și U1 conform plăcuței indicatoare a aparatului sau datelor tehnice

1max

Puterea aparentă necesară a generatorului S

1max

x U1 x √3

se calculează cu următoarea for‐

GEN

mulă:

GEN

= S

1max

x 1,35

În cazul în care nu se sudează cu puterea maximă, se poate utiliza un generator electric mai mic.

IMPORTANT! Puterea aparentă a generatorului electric S decât puterea aparentă maximă S

a sursei de curent!

1max

nu poate  mai mică

GEN

REMARCĂ!

Tensiunea indicată a generatorului electric nu trebuie să depășească sau să scadă în niciun caz sub toleranţa tensiunii de reţea. Toleranța tensiunii de rețea este indicată în secțiunea „Date tehnice”.

Punerea în funcţiune

Siguranță

Un şoc electric poate  mortal. Dacă sursa de curent este racordată la reţea în timpul instalării, există pericolul de vătămări corporale grave sau daune materiale majore.

▶ ▶

Pericol de electrocutare în urma pătrunderii prafului conductiv în aparat. Urmarea o pot reprezenta vătămări corporale și daune materiale grave.

▶

Generalități Punerea în funcțiune a sursei de curent este descrisă pe baza unei aplicații manuale

MIG/MAG cu răcire pe apă.

PERICOL!

Orice lucrări la aparat pot  efectuate doar după ce întrerupătorul de reţea al sursei de curent este cuplat în poziţia - O -. Orice lucrări la aparat pot  efectuate doar după ce sursa de curent este sepa‐ rată de la reţea.

PERICOL!

Utilizați aparatul numai cu ltrul de aer montat. Filtrul de aer este un dispozitiv de siguranță important pentru atingerea IP 23.

Informații privind componentele de sistem

Etapele și activitățile descrise în continuare conțin indicații privind diverse compo‐ nente de sistem precum

Cărucior

consolă

aparate de răcire

pistolete de sudare etc.

Informații mai exacte cu privire la montajul și racordarea componentelor sistemului sunt disponibile în respectivele MU ale componentelor de sistem.

Asamblarea com‐ ponentelor siste‐ mului

PERICOL!

Lucrările executate incorect pot cauza vătămări corporale şi daune materiale grave.

Activităţile prezentate mai jos pot  efectuate doar de către personalul de spe‐

▶

cialitate calicat! Ţineţi seama de capitolul „Prescripţii de securitate“!

▶

Următoarea gură vă oferă o imagine de ansamblu asupra structurii componente‐ lor individuale ale sistemului.

Realizarea cone‐ xiunii la masă

Montarea / înlo‐

31 2

4 5

cuirea rolelor de avans

ATENŢIE!

Pericol prin opririle bruște ale rolelor de avans. Urmarea o pot reprezenta accidentările și vătămările corporale.

La deblocarea manetei țineți degetele la distanță față de zona din stânga și

▶

dreapta a manetei.

ATENŢIE!

Pericol din cauza rolelor de avans la vedere. Urmarea o pot reprezenta accidentările și vătămările corporale.

După montarea / înlocuirea rolelor de avans montați întotdeauna capacul de

▶

protecție al acționării cu 4 role.

Montarea bobinei de sârmă

ATENŢIE!

Pericol de accidentare din cauza efectului de resort al sârmei pentru sudare de pe bobină.

La montarea bobinei de sârmă stabilizați capătul sârmei pentru sudare pentru

▶

a evita accidentarea prin propulsarea violentă a sârmei pentru sudare.

ATENŢIE!

Pericol de accidentare prin căderea bobinei de sârmă.

Se va asigura poziția stabilă a bobinei de sârmă pe suportul bobinei de sârmă.

▶

ATENŢIE!

Pericol de vătămări corporale și daune materiale prin căderea bobinei de sârmă dacă inelul de blocare a fost plasat invers.

Montați inelul de blocare întotdeauna conform gurii din stânga.

▶

Montarea bobi‐ nei-coș

ATENŢIE!

Pericol de accidentare din cauza efectului de resort al sârmei pentru sudare de pe bobină.

La montarea bobinei-coș stabilizați capătul sârmei pentru sudare pentru a evita

▶

accidentarea prin retragerea violentă a sârmei pentru sudare.

ATENŢIE!

Pericol de accidentare prin căderea bobinei-coș.

Se va asigura poziția stabilă a bobinei-coș pe suportul bobinei de sârmă.

▶

REMARCĂ!

La lucrările cu bobine-coș se va utiliza exclusiv adaptorul pentru bobine-coș cuprins în volumul de livrare al aparatului!

ATENŢIE!

Pericol de vătămări corporale și daune materiale prin căderea bobinei-coș cu inelul de blocare răsucit în laterală.

Montați inelul de blocare întotdeauna conform gurii din stânga.

▶

ATENŢIE!

Pericol de rănire sau daune materiale prin căderea bobinei-coș.

Așezați bobina-coș pe adaptorul pentru bobină-coș astfel încât suprafețele ex‐

▶

terioare ale sudurii la rădăcină ale bobinei-coș să se ae în interiorul canelurilor de ghidare ale adaptorului pentru bobina-coș.

1 2

Introduceți sârma pentru sudare

ATENŢIE!

Pericol de accidentare din cauza efectului de resort al sârmei pentru sudare de pe bobină.

La inserarea sârmei pentru sudare în acționarea cu 4 role stabilizați capătul

▶

sârmei pentru sudare pentru a evita accidentarea prin propulsarea violentă a sârmei pentru sudare.

ATENŢIE!

Pericol de deteriorare a pistoletului de sudare din cauza capătului ascuțit al sârmei pentru sudare.

Înainte de inserare debavurați capătul sârmei pentru sudare.

▶

1 2

ATENŢIE!

Pericol de accidentare din cauza sârmei pentru sudare.

La apăsarea butonului introducere sârmă sau a tastei pistoletului țineți pistole‐

▶

tul de sudare la distanță față de corp și de față și purtați ochelari de protecție adecvați.

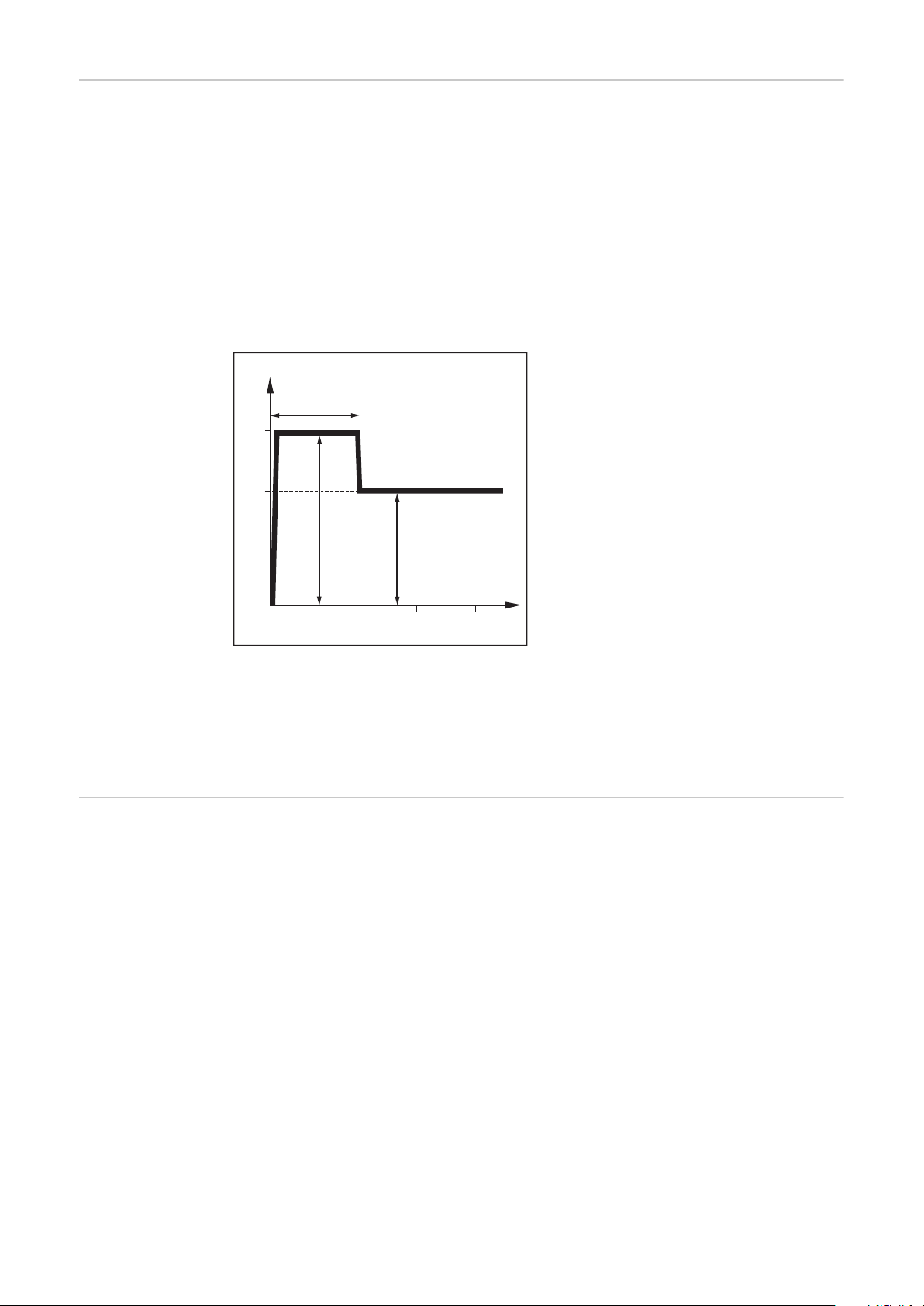

IMPORTANT! Pentru simplicarea poziționării exacte a sârmei pentru sudare, la

Fdi

2 3

2,5

t (s)

(m/min, ipm)

apăsarea și menținerea apăsată a butonului de introducere a rului se desfășoară pașii descriși mai jos.

Mențineți butonul apăsat până la o secundă... viteza de avans a sârmei rămâne pe durata primei secunde la 1 m/min sau 39.37 ipm.

Mențineți butonul timp de până la 2,5 secunde ... După scurgerea unei secunde, viteza de avans a sârmei crește constant în interval de 1,5 se‐ cunde.

Mențineți butonul apăsat mai mult de 2,5 secunde ... După un total de 2,5 secunde are loc transportul con‐ stant al sârmei în conformitate cu viteza de avans a sârmei setată pen‐ tru parametrul Fdi.

Dacă butonul Introducere r este eliberat înainte de scurgerea unei secunde și apoi este apăsat din nou, procesul este reinițiat de la început. Astfel, dacă este necesar, poziționarea se poate efectua timp îndelungat la o viteză de avans a sârmei redusă, de 1 m/min sau 39.37 ipm.

În lipsa butonului Introducere r, se poate proceda în mod similar cu tasta pistoletu‐ lui. Înainte de introducerea rului cu tasta pistoletului, procedați după cum ur‐ mează:

Cu ajutorul butonului Mod de funcționare selectați modul de funcționare în 2

tacte În meniul de congurare setați parametrul „Ito“ pe „O“

ATENŢIE!

Pericol de rănire sau daune materiale din cauza șocului electric și a ieșirii sârmei pentru sudare. La apăsarea tastei pistoletului

mențineți pistoletul de sudare la distanță de față și de corp

▶

folosiți ochelari de protecție adecvați

▶

nu orientați pistoletul de sudare spre persoane

▶

aveți grijă ca sârma pentru sudare să nu intre în contact cu părți conductoare

▶

sau împământate (de ex. carcasă etc.)

IMPORTANT! Dacă în locul butonului Introducere r este apăsată tasta pistoletului, sârma pentru sudare avansează în primele 3 secunde cu o viteză redusă, în funcție de programul de sudare. După aceste prime 3 secunde se înregistrează o întrerupe‐ re scurtă a transportului rului.

Sistemul de sudare recunoaște că nu trebuie inițiat niciun procedeu de sudare ci se dorește introducerea rului. Simultan se închide electrovalva de gaz și tensiunea de sudare de la sârma pentru sudare este deconectată.

Dacă tasta pistoletului rămâne apăsată, transportul rului repornește imediat însă fără gaz de protecție și tensiune de sudare, iar pașii următori se desfășoară con‐ form descrierii de mai sus.

3 4

Reglați presiunea de apăsare

ATENŢIE!

Risc din cauza presiunii de apăsare ridicate. Urmarea o pot reprezenta daune materiale grave și proprietăți defectuoase la suda‐ re.

Reglați presiunea de apăsare astfel încât sârma pentru sudare să nu e defor‐

▶

mată, însă să se garanteze transportul corect al sârmei.

Valori orientative presiune de apăsare pentru rolele cu canelură în U:

Oțel: 4 - 5

CrNi: 4 - 5

Sârmă tubulară: 2 - 3

Reglarea frânei

STOP

REMARCĂ!

După eliberarea butonului Introducere r, bobina de sârmă trebuie să se oprească

denitiv.

Dacă nu se întâmplă așa, reglați frâna.

▶

Structura frânei

PERICOL!

Pericol din cauza montajului defectuos. Urmarea o pot reprezenta vătămări cor‐ porale și daune materiale grave.

Nu demontaţi frâna.

▶

Lucrările de întreţinere şi service la

▶

frână pot  efectuate doar de către personalul de specialitate calicat.

Frâna este complet disponibilă. Figura frânei are doar rol informativ!

La prima punere în funcțiune setați data și ora

După prima pornire a sursei de curent trebuie setate data și ora. În acest scop, sur‐ sa de curent comută în al doilea plan al meniului de service, este selectat parame‐ trul yEA.

Setarea datei și a orei vezi pagina 97, pasul de lucru 5

Sudare MIG/MAG

Delimitare la limita de putere

Funcție de sigu‐ ranță

„Delimitare la limita de putere” este o funcție de siguranță pentru sudarea MIG/ MAG. Astfel este posibilă funcționarea sursei de curent la limita de putere, iar sigu‐ ranța procesului rămâne garantată în continuare.

Un parametru decisiv pentru puterea de sudare este viteza de avans a sârmei. Dacă aceasta este prea ridicată, arcul electric devine din ce în ce mai scurt și riscă să se stingă. Pentru a preveni stingerea arcului electric, are loc o reducere a puterii de su‐ dare.

La procedeul de sudare selectat „Sudare MIG/MAG standard sinergică” sau „Sudare MIG/MAG în curent pulsat sinergică” simbolul pentru parametrul „Viteza de avans a sârmei” se aprinde intermitent de îndată ce s-a activat funcția de siguranță. Aprin‐ derea intermitentă se menține până la următorul început al sudării sau până la următoarea modicare a parametrului.

Dacă de exemplu se selectează parametrul „Viteza de avans a sârmei” se aşează valoarea redusă corespunzător a vitezei de avans a sârmei.

Moduri de funcţionare MIG/MAG

Generalități

Simboluri și expli‐ cații

PERICOL!

Operarea greşită poate cauza vătămări corporale grave sau pagube materiale majo‐ re.

Utilizaţi funcţiile descrise doar după ce aţi citit în totalitate şi aţi înţeles prezen‐

▶

tul MU. Utilizaţi funcţiile descrise doar după ce aţi citit în totalitate şi aţi înţeles MU ale

▶

componentelor de sistem, în mod special prescripţiile de securitate.

Datele referitoare la semnicaţie, setare, interval de reglare și unități de măsură ale parametrilor disponibili (de ex. timp de pre-curgere gaz) sunt indicate în capitolul „Congurare setări”.

Apăsați tasta pistoletului| Mențineți apăsată tasta pistoletului | Eliberați tasta pistoletului

GPr (timp de pre‐ curge‐ re gaz)

I-S Curent de start

SL Slope

I Faza curentului de sudare

I-E Curent nal

GPo Timp post-ux de gaz

Timp de pre-curgere gaz

poate  mărit sau micşorat în funcție de utilizare

reducerea continuă a curentului de amorsare până la curentul de sudare şi a curentului de sudare până la curentul de crater nal

aplicarea constantă a temperaturii în materialul de bază încălzit cu căldura alimentată

pentru umplerea craterului nal

Funcționare în 2

GPr

GPo

GPr GPo

tacte

SPt (dura‐

Durata sudării în puncte / durata impulsului aplicat sârmei la sudarea în cu‐ rent pulsat

ta sudării în punc‐ te)

SPb Durata pauzei la sudarea în curent pulsat

Funcționare în 4 tacte

Modul de funcționare „Funcționare în 2 tacte” este adecvat pentru

lucrări de lipire

cusături sudate scurte

regim automat sau robotizat

Modul de funcționare „Funcționare în 4 tacte” este adecvat pentru cusături sudate mai lungi.

Funcționare spe‐

GPr

GPo

I-S

SLt-S t-ESL

I-E

+ +

I-S I-E

GPr SL SL

GPo

cială în 2 tacte

Modul de funcționare „Funcționare specială în 2 tacte” este adecvat în special pen‐ tru sudarea într-un interval de putere mai ridicat. În modul de funcționare specială în 2 tacte, arcul electric pornește cu putere mai redusă, ceea ce determină o stabili‐ zare mai simplă a arcului electric.

Funcționare spe‐ cială în 4 tacte

Activare funcționare specială în 2 tacte:

Selectați modul de funcționare în 2 tacte

În meniul de congurare setați parametrii t-S (durata curentului de start) și t-E

(durata curentului nal) la o valoare > 0

Funcționarea specială în 2 tacte este activată.

În meniul de congurare setați parametrii SL (Slope), I-S (curent de start) și I-E

(curent nal)

Regimul de funcționare „în 4 tacte special” oferă pe lângă avantajele regimului de funcționare în 4 tacte și posibilități de setare pentru curentul de start și curentul

nal.

Sudare în puncte

GPr GPoSPt

< SPt

GPr SPt SPtSPb

GPo

I I

Modul de funcționare „Sudare în puncte” este adecvat pentru îmbinările sudate ale plăcilor de tablă suprapuse.

Start prin apăsarea și eliberarea tastei pistoletului - timp de precurgere gaz GPr - fa‐ za curentului de sudare pe durata sudării în puncte SPt - durata de post-curgere gaz GPo.

Dacă înainte de terminarea duratei sudării în puncte (< SPt) tasta pistoletului este apăsată din nou, procesul este întrerupt imediat.

Sudare în linie continuă prin puncte în 2 tacte

Modul de funcționare „Sudare în linie continuă prin puncte în 2 tacte” este adecvat pentru cusături de sudură scurte pe table subțiri, pentru a preveni un eșec al mate‐ rialului de bază.

Sudare în linie

GPr SPt SPtSPb

GPo

continuă prin puncte în 4 tacte

Sudare în linie continuă prin puncte în 4 tacte

Modul de funcționare „Sudare în linie continuă prin puncte în 4 tacte” este adecvat pentru cusături de sudură mai lungi pe table subțiri, pentru a preveni un eșec al materialului de bază.

Sudare MIG/MAG

SIGURANŢĂ

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Toate lucrările și funcțiile descrise în acest document pot  executate doar de

▶

către personal de specialitate cu calicare tehnică. Citiți și înțelegeți în întregime acest document.

▶

Citiți și înțelegeți toate prescripțiile de securitate și documentațiile pentru utili‐

▶

zator care însoțesc acest aparat și toate componentele de sistem.

PERICOL!

Pericol de electrocutare. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Înainte de efectuarea lucrărilor deconectaţi toate aparatele și componentele

▶

implicate și separaţi-le de la reţeaua electrică. Asiguraţi toate aparatele și componentele implicate împotriva reconectării acci‐

▶

dentale. După deschiderea aparatului asiguraţi-vă cu ajutorul unui aparat de măsură co‐

▶

respunzător că piesele încărcate electric (de ex. condensatorii) sunt descărcate.

Pregătire

Privire de ansam‐ blu

Introduceți furtunurile de apă ale pistoletului de sudare în racordurile cores‐

punzătoare de pe aparatul de răcire (la utilizarea aparatului de răcire și a pistoletului de sudare cu răcire pe apă)

Introduceți ștecherul de rețea

Comutați întrerupătorul de rețea în poziția - I -:

toate indicatoarele de pe panoul de operare se aprind scurt

dacă există: aparatul de răcire începe să funcționeze

IMPORTANT! Respectați prescripțiile de securitate și condițiile de funcționare descri‐ se în manualul de utilizare al aparatului de răcire.

Sudarea MIG/MAG se compune din următoarele secțiuni:

Sudare MIG/MAG sinergică

Sudare MIG/MAG standard manuală

Sudare în puncte și sudare în linie continuă prin puncte

Sudare MIG/MAG Synergic

Sudare MIG/MAG sinergică

Cu ajutorul butonului Tip material selectați tipul de material de adaos utilizat.

Cu ajutorul butonului Diametru sârmă selectați diametrul electrodului de

sârmă. Cu ajutorul butonului Gaz de protecție selectați gazul de protecție utilizat.

Ocuparea poziției SP reiese din tabelele programului de sudare din anexă. Cu ajutorul butonului Procedeu selectați procedeul de sudare dorit:

Sudare MIG/MAG standard sinergică

Sudare MIG/MAG în curent pulsat sinergică

Cu ajutorul tastei Mod de funcționare selectați modul de funcționare MIG/MAG

dorit:

Funcționare în 2 tacte

Funcționare în 4 tacte

Funcționare specială în 4 tacte

IMPORTANT! Parametrii care au fost setați la un panou de operare al unei compo‐ nente a sistemului ca de exemplu telecomandă sau dispozitiv de avans sârmă nu pot  modicaţi la panoul de operare al sursei de curent.

Cu ajutorul tastei de selectare a parametrilor selectați parametrii de sudare

doriți, pe baza cărora se va stabili puterea de sudare:

Grosime tablă

Curent de sudare

Viteza de avans a sârmei

Tensiune de sudare

Cu ajutorul roții de reglare corespunzătoare setați respectivii parametri de su‐

dare. Valoarea parametrului va  aşată pe aşajul digital aat deasupra acestuia.

Parametrii Grosime tablă, Curent de sudare, Viteza de avans a rului și Tensiune de sudare sunt dependenți unii de alții. E sucientă modicarea unui singur parame‐ tru, deoarece restul parametrilor se vor adapta automat

În principiu, toate valorile prescrise ale parametrilor setate cu ajutorul roții de regla‐ re sunt salvate până la următoarea modicare. Acest lucru este valabil și atunci când sursa de curent este dezactivată și reactivată între timp. Pentru aşarea curen‐ tului de sudare actual în timpul procedeului de sudare selectați parametrul curent de sudare.

Deschideți supapa buteliei de gaz

Reglarea cantității de gaz de protecție:

Apăsați butonul Test gaz

Rotiți șurubul de reglare pe partea inferioară a regulatorului de presiune, până când manometrul aşează cantitatea de gaz dorită

Apăsați din nou butonul Test gaz

ATENŢIE!

Pericol de rănire sau daune materiale din cauza șocului electric și a ieșirii sârmei pentru sudare. La apăsarea tastei pistoletului

mențineți pistoletul de sudare la distanță de față și de corp

▶

Folosiți ochelari de protecție adecvați

▶

nu orientați pistoletul de sudare spre persoane

▶

aveți grijă ca sârma pentru sudare să nu vină în contact cu părți conductoare

▶

sau împământate (de ex. carcasă etc.)

Apăsați tasta pistoletului și începeți procedura de sudare

Corecturi în regim de sudare

Cu ajutorul parametrilor Corecția lungimii arcului electric și Dinamică, rezultatul sudării poate  optimizat suplimentar.

Corecția lungimii arcului electric:

- = arc electric mai scurt, reducerea tensiunii de sudare

0 = arc electric neutru + = arc electric mai lung, creșterea tensiunii de sudare

Corecția impulsurilor / dinamică pentru corectarea liberă a energiei de desprindere a picăturilor la sudare MIG/MAG în curent pulsat sinergică

- forță mai redusă de desprindere a picăturilor

0 forță neutră de desprindere a picăturilor + forță ridicată de desprindere a picăturilor

pentru a inuenţa dinamica scurt-circuitului în momentul transferului picăturilor la sudarea MIG/MAG sinergică

- = arc electric tare și stabil

0 = arc electric neutru + = arc electric mai moale și fără stropi

Sudare Synchro‐ Puls

Opțiunea SynchroPuls se recomandă pentru îmbinări sudate cu aliaje de aluminiu, la care cordoanele sudate trebuie să aibă un aspect de solzi. Acest efect se obține printr-o putere de sudare care alternează între punctele de funcționare.

Ambele puncte de funcționare rezultă din modicarea pozitivă și negativă a puterii de sudare, cu o valoare dFd setabilă în meniul de congurare (distanța de amorsare a dispozitivului de avans sârmă: 0,0 - 3,0 m/min sau 0.0 - 118.1 ipm).

Alți parametri de sudare pentru SynchroPuls:

Frecvența F de alternare a punctului de funcționare (setabil în meniul de con‐ gurare)

Corectura lungimii arcului electric pentru punctul de funcționare inferior (seta‐ bil prin intermediul parametrului Corectura lungimii arcului electric la panoul de operare)

Corecţia lungimii arcului electric pentru punctul de funcționare superior (setabil în meniul de congurare, parametru de sudare Al.2)

Pentru a activa opțiunea SynchroPuls, trebuie modicată cel puțin valoarea parame‐ trului F (frecvență) de la OFF la o mărime între 0,5 și 5 Hz.

REMARCĂ!

Opțiunea SynchroPuls nu este suportată atunci când este selectat procedeul de su‐ dare manuală standard.

Modul de funcționare a SynchroPuls la utilizarea în regimul de funcționare „special

I v

Al.2

LSLS

+ +

dFd

1/F

I-S

dFd

I-E

în 4 tacte”

I-S = faza curentului de start, SL = Slope, I-E = faza de crater nal, v = viteza de avans a sârmei

Modul de funcționare SynchroPuls

Sudare MIG/MAG manuală standard

Generalităţi Procedeul de sudare MIG/MAG manuală standard este un procedeu de sudare

MIG/MAG fără funcţie Synergic. O modicare a unui parametru nu determină adaptarea automată a celorlalţi para‐ metri. Toţi parametrii modicabili trebuie să e setaţi în mod corespunzător în funcţie de cerinţele procedeului de sudare.

Parametri dispo‐ nibili

La sudarea MIG/MAG manuală sunt disponibili următorii parametri:

Viteza de avans a rului 1 m/min (39.37 ipm.) - viteza maximă de avans a sârmei, de ex. 25 m/min (984.25 ipm.)

Tensiune de sudare TransSteel 4000 Pulse: 15,5 - 31,5 V TransSteel 5000 Pulse: 14,5 - 39 V

Dinamică pentru inuenţarea dinamicii scurt-circuitului în momentul transferului picăturilor

Curent de sudare doar pentru aşarea valorii momentane

Sudare MIG/MAG standard manu‐ ală

Cu ajutorul butonului Procedeu selectați procedeul de sudare dorit:

Sudare MIG/MAG standard manuală Cu ajutorul tastei Mod de funcționare selectați modul de funcționare MIG/MAG

dorit:

Funcționare în 2 tacte

Funcționare în 4 tacte

Modul de funcționare special în 4 tacte corespunde, la sudarea MIG/MAG standard manuală, modului obișnuit de funcționare în 4 tacte.

Cu ajutorul butonului Selectare parametru selectați parametrul Viteza de avans

a rului Setați viteza de avans a sârmei cu ajutorul roții de reglare la valoarea dorită

Cu ajutorul butonului Selectare parametru selectați parametrul Tensiune de su‐

dare Setați tensiunea de sudare cu ajutorul roții de reglare la valoarea dorită

Valorile parametrilor apar în aşajul digital de deasupra.

Pentru aşarea curentului de sudare actual în timpul procedeului de sudare:

Cu ajutorul butonului Selectare parametru selectați parametrul Curent de suda‐ re

Curentul de sudare actual este aşat în timpul procedeului de sudare pe aşajul digital.

Corecturi în regim de sudare

Deschideți supapa buteliei de gaz

Reglarea cantității de gaz de protecție:

Apăsați butonul Test gaz

Rotiți șurubul de reglare pe partea inferioară a regulatorului de presiune, până când manometrul aşează cantitatea de gaz dorită

Apăsați din nou butonul Test gaz

ATENŢIE!

Pericol de rănire sau daune materiale din cauza șocului electric și a ieșirii sârmei pentru sudare. La apăsarea tastei pistoletului

mențineți pistoletul de sudare la distanță de față și de corp

▶

Folosiți ochelari de protecție adecvați

▶

nu orientați pistoletul de sudare spre persoane

▶

aveți grijă ca sârma pentru sudare să nu vină în contact cu părți conductoare

▶

sau împământate (de ex. carcasă etc.)

Apăsați tasta pistoletului și începeți procedura de sudare

Pentru a obține un rezultat optim al sudării, în anumite cazuri este necesară setarea parametrului Dinamică.

Cu ajutorul butonului Selectare parametru selectați parametrul Dinamică

Setați dinamica folosind roata de reglare la valoarea dorită

Valorile parametrilor reies din aşajul digital de deasupra.

Sudare în puncte și sudare în linie continuă prin puncte

Generalități Modurile de funcționare Sudare în puncte și Sudare în linie continuă prin puncte

sunt procedee de sudare cu arc electric cu electrod fuzibil în mediu de gaz inert. Ac‐ tivarea regimurilor de funcționare Sudare în puncte și Sudare în linie continuă prin puncte are loc de la panoul de operare.

Sudarea în puncte este utilizată la îmbinările sudate accesibile pe o singură parte la tablele suprapuse.

Sudura în linie continuă prin puncte se utilizează la foile de tablă subțire. Deoarece alimentarea sârmei pentru sudare nu este continuă, baia de metal topit se poate răci pe durata pauzei între puncte. O supraîncălzire locală și în consecință arderea materialului de bază pot  astfel evitate.

Sudare în puncte

În meniul de congurare setați durata sudării în puncte / durata impulsului apli‐

cat sârmei la sudarea în curent pulsat SPt

IMPORTANT! Pentru sudarea în puncte trebuie să se seteze durata pauzei la su‐ darea în curent pulsat SPb = OFF!

Doar la sudarea sinergică:

Cu ajutorul butoanelor corespunzătoare selectați materialul de adaos, diame‐ trul sârmei și gazul de protecție

Selectați procedeul de sudare dorit:

Sudare MIG/MAG standard manuală

Sudare MIG/MAG standard sinergică

Sudare MIG/MAG în curent pulsat sinergică

Selectați modul de funcționare sudare în puncte / sudare în linie continuă prin

puncte:

Sudare în puncte / sudare în linie continuă prin puncte Pe panoul de operare se aprinde indicatorul Sudare în puncte / sudare în linie continuă prin puncte / SynchroPuls (SF)

În funcție de procedeul de sudare selectat alegeți parametrii de sudare doriți și

reglați-i cu ajutorul roții de reglare Deschideți supapa buteliei de gaz

Reglarea cantității de gaz de protecție

ATENŢIE!

Sudare în linie continuă prin puncte

PERICOL! de rănire sau daune materiale din cauza șocului electric și a ieșirii sârmei pentru sudare. La apăsarea tastei pistoletului

mențineți pistoletul de sudare la distanță de față și de corp

▶

Folosiți ochelari de protecție adecvați

▶

nu orientați pistoletul de sudare spre persoane

▶

aveți grijă ca sârma pentru sudare să nu vină în contact cu părți conductoare

▶

sau împământate (de ex. carcasă etc.)

Sudare în puncte

Procedura pentru crearea unui punct de sudură:

Mențineți pistoletul de sudare în poziție verticală

Apăsați tasta pistoletului și mențineți-o apăsată

Păstrați poziția pistoletului de sudare

Așteptați terminarea post-curgerii gazului

Ridicați pistoletul de sudare

În meniul de congurare reglați durata pauzei la sudarea în curent pulsat SPb

Sudare în linie continuă prin puncte este activată. Parametrul Int (interval) este aşat în meniul de congurare.

În meniul de congurare, la parametrul Int stabiliți modul de funcționare pen‐

tru sudarea în linie continuă prin puncte (2T / 4T) În meniul de congurare setați durata sudării în puncte / durata impulsului

sudării cu interval SPt Doar la sudarea sinergică:

Cu ajutorul butoanelor corespunzătoare selectați materialul de adaos, diame‐ trul sârmei și gazul de protecție

Selectați procedeul de sudare dorit:

Sudare MIG/MAG standard manuală

Sudare MIG/MAG standard sinergică

Sudare MIG/MAG în curent pulsat sinergică

Selectați modul de funcționare sudare în puncte / sudare în linie continuă prin

puncte:

Sudare în puncte / sudare în linie continuă prin puncte Pe panoul de operare se aprinde indicatorul Sudare în puncte / sudare în linie continuă prin puncte / SynchroPuls (SF).

În funcție de procedeul de sudare selectat alegeți parametrii de sudare doriți și

reglați-i cu ajutorul roții de reglare Deschideți supapa buteliei de gaz

Reglarea cantității de gaz de protecție

ATENŢIE!

PERICOL! de rănire sau daune materiale din cauza șocului electric și a ieșirii sârmei pentru sudare. La apăsarea tastei pistoletului

mențineți pistoletul de sudare la distanță de față și de corp

▶

Folosiți ochelari de protecție adecvați

▶

nu orientați pistoletul de sudare spre persoane

▶

aveți grijă ca sârma pentru sudare să nu vină în contact cu părți conductoare

▶

sau împământate (de ex. carcasă etc.)

Sudare în linie continuă prin puncte

Procedura pentru sudarea în linie continuă prin puncte:

Mențineți pistoletul de sudare în poziție verticală

În funcție de modul de funcționare sudare în linie continuă prin puncte setat la

parametrul Int: apăsați tasta pistoletului și mențineți-o apăsată (funcționare în 4 tacte) apăsați tasta pistoletului și eliberați-o apoi (funcționare în 4 tacte)

Păstrați poziția pistoletului de sudare

Așteptați intervalul de sudare

Poziționați pistoletul de sudare pe următorul punct

Pentru a termina sudarea în linie continuă prin puncte, în funcție de modul de

funcționare sudare în linie continuă prin puncte reglat cu parametrul Int: eliberați tasta pistoletului (funcționare în 2 tacte) apăsați și eliberați tasta pistoletului (funcționare în 4 tacte)

Așteptați terminarea post-curgerii gazului

Ridicați pistoletul de sudare

Mod EasyJob

Generalități Butoanele de memorare permit salvarea a până la 5 puncte de funcționare EasyJob.

Fiecare punct de funcționare corespunde setărilor efectuate specic pe panoul de operare.

Pentru ecare procedură de sudare pot  memorate EasyJobs.

IMPORTANT! Nu se salvează totodată și parametri de congurare.

Salvarea puncte‐ lor de funcționare EasyJob

Apelarea puncte‐ lor de funcționare EasyJob

Ștergerea puncte‐ lor de funcționare EasyJob

Pentru salvarea setărilor actuale de pe panoul de operare mențineți

apăsată una din taste, de ex.:

Pe aşajul din stânga apare „Pro”

După un timp aşajul din stânga comută la valoarea inițială

Eliberați butonul de memorare

Pentru apelarea setărilor salvate, apăsați scurt butonul de memora‐

re, de ex.:

Panoul de operare aşează setările memorate

Pentru ștergerea conținutului memoriei unui buton de memorare,

mențineți apăsat respectivul buton de memorare, de ex.:

Pe aşajul din stânga apare „Pro”.

După un timp aşajul din stânga comută la valoarea inițială

Mențineți în continuare apăsat butonul de memorare

Pe aşajul din stânga apare „CLr”.

După un timp pe ambele aşaje apare „---”

Eliberați butonul de memorare

Apelarea puncte‐ lor de funcționare EasyJob la pistole‐ tul de sudare Up/ Down

Pentru apelarea setărilor salvate cu ajutorul pistoletului de sudare Up/Down trebuie să e apăsat unul dintre butoanele de memorare de pe panoul de operare.

Apăsați unul dintre butoanele de memorare de pe panoul de operare, de ex.:

Panoul de operare aşează setările memorate.

Acum este posibilă selectarea butoanelor de memorare cu ajutorul butoanelor de pe pistoletul de sudare Up/Down. Butoanele de memorare neocupate sunt sărite.

Pe lângă luminarea numerelor de pe butoanele de memorare are loc aşarea nu‐ merelor direct la pistoletul de sudare Up/Down:

Aşarea la pistoletul de sudare Up/ Down

Punct de funcționare EasyJob la panoul de operare

Sudura WIG

SIGURANŢĂ

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Toate lucrările și funcțiile descrise în acest document pot  executate doar de

▶

către personal de specialitate cu calicare tehnică. Citiți și înțelegeți în întregime acest document.

▶

Citiți și înțelegeți toate prescripțiile de securitate și documentațiile pentru utili‐

▶

zator care însoțesc acest aparat și toate componentele de sistem.

PERICOL!

Pericol de electrocutare. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Înainte de efectuarea lucrărilor deconectaţi toate aparatele și componentele

▶

implicate și separaţi-le de la reţeaua electrică. Asiguraţi toate aparatele și componentele implicate împotriva reconectării acci‐

▶

dentale. După deschiderea aparatului asiguraţi-vă cu ajutorul unui aparat de măsură co‐

▶

respunzător că piesele încărcate electric (de ex. condensatorii) sunt descărcate.

Pregătire

Comutați întrerupătorul de rețea în poziția - O -

Decuplați ștecherul de la rețea

Demontați pistoletul de sudare MIG/MAG

Separați cablul de masă de la borna de curent (-)

Inserați cablul de masă în borna de curent (+) - și blocați-l

Cu celălalt capăt al cablului de masă realizați legătura la piesă

Introduceți conectorul electric tip baionetă al pistoletului de sudare WIG în bor‐

na de curent (-) și blocați-l prin rotire spre dreapta Înșurubați și strângeți reductorul de presiune pe butelia de gaz (argon)

Racordați furtunul de gaz la reductorul de presiune pentru gaz și la racordul de

gaz WIG de la sursa de curent Introduceți ștecherul de rețea

Sudare WIG

ATENŢIE!

Pericol de rănire sau daune materiale datorită șocului electric. De îndată ce întrerupătorul de rețea este comutat pe poziția - I -, electrodul de wol‐ fram al pistoletului de sudare este alimentat cu tensiune.

Aveți grijă ca electrodul de wolfram să nu vină în contact cu părți conductoare

▶

sau împământate (de ex. carcasă etc.)

Comutați întrerupătorul de rețea în poziția - I -: toate indicatoarele de pe panoul

de operare se aprind pentru scurt timp Cu ajutorul butonului Procedeu selectați procedeul sudare WIG:

Tensiunea de sudare este cuplată la priza de sudare cu o întârziere de 3 s.

IMPORTANT!

Parametrii care au fost setați la un panou de operare al unei compo‐ nente a sistemului ca de exemplu dispozitiv de avans sârmă sau telecomandă nu pot  modicaţi la panoul de operare al sursei de curent.

Cu ajutorul butonului Selectare parametru selectați parametrul Intensitate cu‐

rent. Cu roata de reglare reglați curentul de sudare dorit.

Valoarea pentru intensitatea curentului este indicată pe aşajul digital de pe partea stângă.

În principiu, toate valorile prescrise ale parametrilor reglate cu ajutorul roții de reglare sunt salvate până la următoarea modicare. Acest lucru este valabil și atunci când sursa de curent este dezactivată și reactivată între timp.

La reductorul de presiune pentru gaz setați cantitatea dorită de gaz de protecție

Inițiați procedeul de sudare (amorsare arc electric)

Amorsarea arcu‐

1 2 3 4

lui electric

La utilizarea unui pistolet de sudare cu tasta pistoletului și ștecher TIG Multi Con‐ nector (cu setare din fabrică pentru funcționare în 2 tacte):

Plasați duza de gaz pe punctul de amorsare, astfel încât între electrodul de wol‐

fram și piesă să existe o distanță de cca. 2 până la 3 mm (0.078 până la 0.118 inch)

Deplasați lent pistoletul de sudare până când electrodul de wolfram atinge pie‐

sa Trageți tasta pistoletului în spate și mențineți-o în această poziție

Se declanșează uxul de gaz de protecție.

Ridicați pistoletul de sudare și rabatați-l în poziția normală

Arcul electric se amorsează.

Efectuați sudura

Terminarea pro‐

Ridicați pistoletul de sudare WIG de pe piesă, până când arcul electric se stinge.

cesului de sudare

IMPORTANT! Pentru protecția electrodului din wolfram, după sfârșitul sudării lăsați uxul de gaz de protecție activ până când electrodul de wolfram este răcit

sucient.

Eliberați tasta pistoletului

Sudare în impulsuri

1/F-P

I-P

I-G

down

I-S

I-E

dcY

Posibilităţi de uti‐ lizare

Principiu de

funcţionare

Sudare în impulsuri reprezintă sudarea realizată cu un curent de sudare pulsatoriu. Se utilizează la sudarea tuburilor din oţel aate în poziţie de constrângere sau la su‐ darea tablelor subţiri.

La aceste aplicaţii, curentul de sudare reglat la începutul sudării nu este întotdeau‐ na avantajos pentru întreaga operaţiune de sudare:

dacă intensitatea electrică este prea redusă materialul de bază nu se topește

sucient,

în caz de supraîncălzire există pericolul ca baia de metal topit să picure.

Un curent de bază mai redus I-G creşte cu o urcare rapidă la curentul pulsat I-P, sensibil mai ridicat, şi, după intervalul Duty cycle dcY, scade din nou la curentul de bază I-G.

De aici rezultă un curent mediu care este mai redus decât curentul pulsat I-P.

La sudare în impulsuri secţiunile mai mici ale locului de sudare se topesc mai rapid, şi tot acestea se întăresc mai repede.

Sursa de curent reglează parametrul Durată de funcţionare dcY şi curentul de bază I-G corespunzător curentului pulsat reglat (curent de sudare) şi frecvenţei reglate a pulsului.

Parcursul curentului de sudare

Parametri setabili:

I-S Curent de start

I-E Curent nal

F-P Frecvenţa pulsului (1/F-P = intervalul de timp între două impulsuri)

I-P Curent pulsat (curentul de sudare reglat)

Parametri de sudare care nu pot  setaţi:

down

UpSlope

DownSlope

dcY Durată de funcționare

Activare sudare în impulsuri

I-G Curent de bază

Reglarea unei valori pentru parametrul de congurare F-P (frecvenţa pulsului)

Domeniu de setare: 1 / 990 Hz

Pentru descrierea parametrilor vezi secțiunea Parametri pentru sudarea WIG de la pagina 106.

Sudare cu electrod învelit

Siguranță

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Toate lucrările și funcțiile descrise în acest document pot  executate doar de

▶

către personal de specialitate cu calicare tehnică. Citiți și înțelegeți în întregime acest document.

▶

Citiți și înțelegeți toate prescripțiile de securitate și documentațiile pentru utili‐

▶

zator care însoțesc acest aparat și toate componentele de sistem.

PERICOL!

Perigo devido à corrente elétrica. Podem ocorrer ferimentos e danos materiais graves.

Antes de começar os trabalhos, todos os equipamentos e componentes envol‐

▶

vidos devem ser desligados e desconectados da rede de energia. Todos os equipamentos e componentes listados devem ser protegidos contra

▶

religamento. Depois de abrir o equipamento, certique-se, com a ajuda de um medidor

▶

adequado, de que os componentes elétricos (por exemplo, capacitores) este‐ jam descarregados.

Pregătire

Comutați întrerupătorul de rețea în poziția - O -

Decuplați ștecherul de la rețea

IMPORTANT! Informația dacă electrodul trebuie sudat la polul (+) sau (-) se găsește pe ambalajul electrodului.

Introduceți cablul de masă în funcție de tipul electrodului în borna de curent (-)

sau (+) și blocați-l prin rotire spre dreapta Cu celălalt capăt al cablului de masă realizați legătura la piesă

Introduceți conectorul electric tip baionetă al cablului portelectrodului, în

funcție de tipul de electrod, în borna de curent liberă cu polaritate inversă și blocați-l prin rotire la dreapta

Introduceți ștecherul de rețea

Sudare cu elec‐ trod învelit

ATENŢIE!

Pericol de rănire sau daune materiale datorită șocului electric. De îndată ce întrerupătorul de rețea este comutat pe poziția - I -, electrodul din port-electrod este alimentat cu tensiune.

Aveți grijă ca electrodul să nu vină în contact cu persoane sau componente con‐

▶

ductoare sau împământate (de ex. carcasă etc.)

Comutați întrerupătorul de rețea în poziția - I -: toate indicatoarele de pe panoul

de operare se aprind pentru scurt timp Cu ajutorul butonului Procedeu de sudare selectați procedeul de sudare cu elec‐

trod învelit:

Tensiunea de sudare este cuplată la priza de sudare cu o întârziere de 3 s.

În cazul în care este selectat procedeul de sudare cu electrod învelit, un aparat de răcire eventual existent este dezactivat automat. Nu este posibilă cuplarea acestuia.

Corecturi în regim de sudare

Cu ajutorul butonului Selectare parametru selectați parametrul Intensitate cu‐

rent. Cu ajutorul roții de reglare setați intensitatea dorită a curentului.

Valoarea pentru intensitatea curentului este aşată pe aşajul digital.

În principiu, toate valorile prescrise ale parametrilor setate cu ajutorul roții de reglare sunt salvate până la următoarea modicare. Acest lucru este valabil și atunci când sursa de curent este dezactivată și reactivată între timp.

Inițierea procesului de sudare

Pentru aşarea curentului de sudare actual în timpul procedeului de sudare:

Cu ajutorul butonului Selectare parametru selectați parametrul Curent de suda‐ re

Curentul de sudare actual este aşat în timpul procedeului de sudare pe aşajul digital.

Pentru a obține un rezultat optim al sudării, în anumite cazuri este necesară setarea parametrului Dinamică.

Cu ajutorul butonului Selectare parametru selectați parametrul Dinamică

Setați dinamica folosind roata de reglare la valoarea dorită

Valorile parametrilor reies din aşajul digital de deasupra.

Inuenţarea dinamicii scurt-circuitului în momentul transferului picăturilor:

- = arc electric tare și stabil 0 = arc electric neutru + = arc electric mai moale și fără stropi

Funcția HotStart Pentru a obține un rezultat optim al sudării, în anumite cazuri este necesară setarea

I (A)

300

200

HCU

HCU > I

t (s)

0,5

1,5

Hti

funcției HotStart.

Avantaje

Îmbunătățirea proprietăților de amorsare, chiar și la electrozi cu proprietăți de amorsare defectuoase

Diluția mai bună a materialului de bază în faza de pornire, cu mai puține zone reci

Evitarea pe scară extinsă a incluziunilor de zgură

Setarea parametrilor disponibili este descrisă în secțiunea „Setări de congurare”, „Meniu de congurare - nivel 2”.

Legendă Hti Hot-current time = timp de cu‐

rent erbinte, 0 - 2 s, setare din fabrică 0,5 s

HCU HotStart-current = HotStart-

Strom, 100 - 200 %, setare din fabrică 150 %

Curent principal = curent de su‐ dare setat

Mod de funcționare Pe perioada timpului de curent erbinte setat (Hti) curentul de sudare este mărit la o anumită valoare. Această valoare (HCU) este mai mare decât curentul de sudare setat (IH).

Funcţia Anti-Stick Atunci când arcul electric se scurtează, tensiunea de sudare poate scădea astfel

încât electrodul învelit tinde să se lipească. În rest există şi riscul de ardere a electro‐ dului învelit.

Arderea se evită prin activarea funcţiei Anti-Stick. Dacă electrodul învelit începe să se lipească, sursa de curent deconectează imediat curentul de sudare. După separa‐ rea electrodului învelit de pe piesă, procesul de sudare poate  continuat fără pro‐ bleme.

Funcţia Anti-Stick (Ast) poate  activată şi dezactivată în meniul de congurare la pa‐ rametrii de congurare pentru sudarea cu electrod învelit.

Easy Documentation

Generalităţi

Generalități Dacă la sursa de curent există opțiunea Easy Documentation, cele mai importante

date despre sudare ale ecărei sudări pot  de asemenea documentate și salvate sub formă de şier CSV pe un stick USB. Cu ajutorul datelor despre sudare se salvează totodată o semnătură Fronius, cu aju‐ torul căreia poate  controlată și garantată autenticitatea datelor.

Activarea / dezactivarea Easy Documentation se realizează prin cuplarea / decupla‐ rea stick-ului USB furnizat de Fronius cu formatare FAT32 pe partea posterioară a sursei de curent.

IMPORTANT! Pentru a documenta datele despre sudare, data și ora trebuie setate corect.

Date despre su‐ dare documenta‐ te

Sunt documentate următoarele date:

Tipul de aparat File-Name Număr articol Număr serie Versiunea Firmware a sursei de curent Firmware de la placa de comandă DOCMAG (Easy Documentation) Versiune document https://www.easydocu.weldcube.com (La acest link poate  creat un raport PDF din datele despre sudare selectate)

Nr. Contor

start prin cuplarea stick-ului USB; La pornirea și oprirea sursei de curent contorul continuă de la numărul ultimului rost de sudare.

De la 1000 de suduri se creează un nou şier CSV. Date Data aaaa-ll-zz Time Marcă temporală hh:mm:ss

la Start curent stabil de sudare Duration Durata în [s]

de la Start curent stabil de sudare până la nal ux (semnal prezență

curent stabil de sudare) I Curent de sudare * în [A] U Tensiunea de sudare * în [V] vd Viteza de avans a sârmei * în [m/min] wfs Viteza de avans a sârmei * în [ipm] IP Puterea * din valorile momentane în [W] IE Energie din valorile momentane în [kJ]

pe întreaga durată a sudării I-Mot Curent de sudare * în [A] Synid Număr linie sinergică

per sudare

Job Număr EasyJob

per rost de sudare Process Procedură de sudare Mode Mod de funcționare Status PASS: sudare normală

IGN: Sudare întreruptă în timpul fazei de aprindere

Err | xxx: Sudare întreruptă din cauza unei erori; codul de service co‐

respunzător este documentat Interval Număr rost de sudare la modul de funcționare „Interval” Signature Semnătură pentru numărul rostului de sudare

* de ecare dată din faza principală de proces;

la anularea în faza de aprindere se salvează valoarea medie în faza de

aprindere și se emite un marcaj pentru atingere fazei principale de

proces

Datele despre sudare sunt documentate ca valori medii în faza principală de proces și per sudare.

Fișier CSV nou Se generează şierul CSV nou:

dacă se decuplează stick-ul USB și apoi se cuplează atunci când sursa de curent este pornită,

la modicarea datei și a orei,

după 1000 de suduri,

la o actualizare Firmware,

atunci când stick-ul USB este decuplat și apoi este cuplat la o altă sursă de cu‐ rent (= modicarea numărului de serie).

Raport PDF / Semnătură Froni‐ us

La link-ul alăturat ...

poate  creat un raport PDF cu datele despre sudare selecta‐ te,

pe baza semnăturii atașate datelor despre sudare se poate controla și garanta autenticitatea datelor.

https://easydocu.weldcube.com

Activarea / dezactivarea Easy Documentation

USB 3.1

FAT32

...

Activarea Easy Documentation

Pe aşajul sursei de curent apare:

Easy Documentation este activată.

doc | on se aşează de asemenea atunci când sursa de curent este oprită și pornită din nou cu stick-ul USB cuplat.

Easy Documentation rămâne activată.

Cuplarea stick-ului USB

Conrmarea aşajului de pe ecran prin apăsarea tastei cu săgeată

Setarea datei și a orei

Setarea datei și a

Setarea datei și a orei se realizează la nivelul al 2-lea al meniului de service.

orei

Se aşează primul parametru în meniul de service.

Cu ajutorul roții de reglare din stânga selectați parametrul de congurare „2nd”

Se aşează primul parametru din al 2lea Se aşează nivelul meniului de servi‐ ce.

Cu ajutorul roții de reglare stânga selec‐ tați parametrul de congurare „yEA” (= an)

Setarea datei și a orei:

roata de reglare stânga: Selectare parametru

roata de reglare dreapta: Modicarea valorilor

Domenii de setare: yEA An (20yy; 0 - 99)

Mon Luna (mm; 1 - 12) dAY Ziua (dd; 1 - 31) Hou Ora (hh; 0 - 24) Min Minutul (mm; 0 -1 59)

REMARCĂ!

Dacă sursa de curent este resetată prin parametrii de congurare FAC la valorile din fabrică, data și ora rămân salvate.

Dezactivarea Easy Documentation

ATENŢIE!

Pericol de pierdere a datelor sau de deteriorare a datelor prin decuplarea prema‐ tură a stick-ului USB

Decuplați stick-ul USB doar la ca. 10 secunde după terminarea ultimei suduri,

▶

pentru a garanta transferul corect al datelor.

Decuplarea stick-ului USB de la sursa de curent

Pe aşajul sursei de curent apare:

Easy Documentation este dezactivată.

Conrmarea aşajului de pe ecran prin apăsarea tastei cu săgeată

Reglări de congurare

100

Fronius TransSteel 3000c Pulse Operating Instruction [RO]

Specifications and Main Features

Frequently Asked Questions

User Manual
