Fronius TransSteel 3000c Pulse Operating Instruction [TR]

Operating
instructions

TransSteel 3000c Pulse

Kullanım kılavuzu

TR

42,0426,0354,TR 007-04052022

İçindekiler

Güvenlik kuralları 7

Güvenlik talimatları açıklaması 7

Genel 7
Amaca uygun kullanım 8
Ortam koşulları 8
İşletme sahibinin yükümlülükleri 8
Personelin yükümlülükleri 8
Ağ bağlantısı 9
Kendini koruma ve çalışanların korunması 9
Zararlı gazlar ve buharlardan kaynaklanan tehlike 9
Kıvılcımdan kaynaklanan tehlike 10
Şebeke ve kaynak akımından kaynaklanan tehlikeler 11
Kaçak kaynak akımları 12
EMU cihaz sınıfları 12
EMU önlemleri 12
EMA ile ilgili önlemler 13
Özel tehlike noktaları 13
Koruyucu gazda aranan nitelikler 14
Koruyucu gaz tüpleri nedeniyle tehlike 14
Dışarıya sızan koruyucu gaz sebebiyle tehlike 15
Kurulum yerinde ve taşıma esnasında güvenlik tedbirleri 15
Normal işletim durumunda güvenlik önlemleri 16
Devreye alma, bakım ve onarım 16
Teknik güvenlik denetimi 17
Atık yönetimi 17

Güvenlik işareti 17
Veri yedekleme 17
Telif hakkı 17

TR

Genel Bilgiler 19

Genel bilgi 21

Cihaz konsepti 21

Çalışma prensibi 21
Kullanım alanları 21

Cihaz üzerindeki uyarı notları 22
Cihaz üzerindeki ikaz bilgilerinin tanımı 23

MIG/MAG kaynağı için kaynak yöntemi, prosesler ve kaynak karakteristik eğrileri 25

Genel 25
MIG/MAG standart sinerjik kaynağın kısaca tanımlanması 25
MIG/MAG darbeli sinerjik kaynağın kısaca tanımlanması 25
SynchroPuls kaynağın kısaca tanıtılması 25

Sistem bileşenleri 26

Genel bilgi 26
Güvenlik 26
Genel bakış 26

Kumanda elemanları ve bağlantılar 27

Kumanda paneli 29

Genel 29
Güvenlik 29
Kumanda paneli 30
Servis parametresi 35
Tuş kilidi 36

Bağlantılar, şalterler ve mekanik bileşenler 37

Ön ve arka taraf 37
Yandan görünüş 38

Kurulum ve işletmeye alma 39

3

Kaynak işletimi için minimum konfigürasyon 41

Genel bilgi 41
Gaz soğutmalı MIG/MAG kaynağı 41
Su soğutmalı MIG/MAG kaynağı 41
Örtülü elektrot kaynağı 41
TIG DC Kaynağı 41

Kurulumdan ve işletmeye almadan önce 42

Güvenlik 42
Amaca uygun kullanım 42
Kurulum yönetmelikleri 42
Şebeke bağlantısı 43

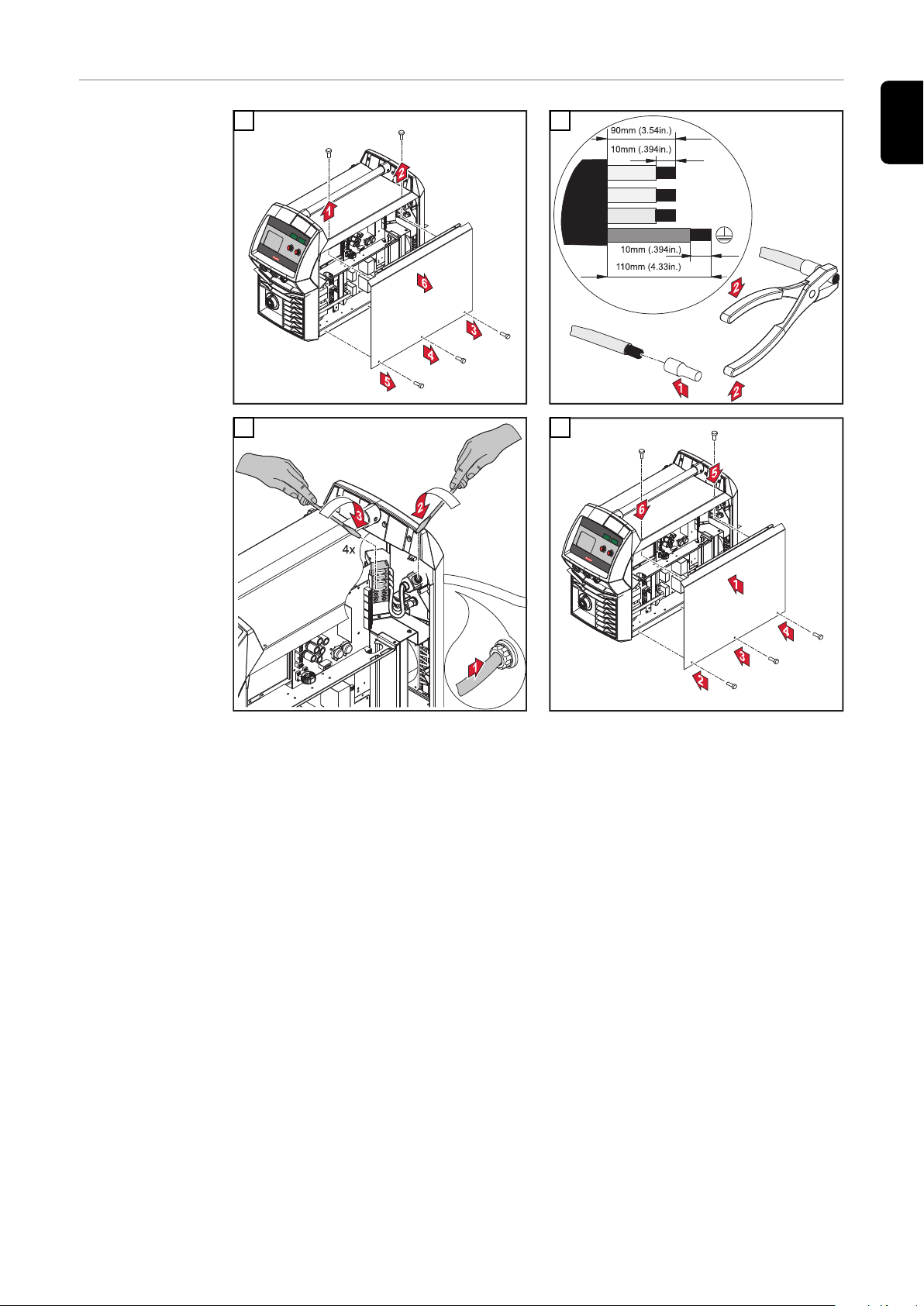

Şebeke kablosunu bağlayın 44

Belirtilen şebeke kabloları ve gerilim azaltıcılar 44
Güvenlik 44

Şebeke kablosunu bağlayın 44
Gerilim azaltıcının monte edilmesi 45
Kanada/ABD için gerilim azaltıcının monte edilmesi 46

Jeneratör işletimi 47

Jeneratör işletimi 47

İşletmeye alma 48

Güvenlik 48
Genel 48

Sistem bileşenlerine ait bilgiler 48
Sistem bileşenlerini oluşturma 49
Şasi bağlantısı oluşturma 49

Besleme makaralarını yerleştirme / değiştirme 50
Tel makarasını yerleştirme 51
Tel bobinini yerleştirme 52
Kaynak telinin içeri sokulması 53
Temas basıncını ayarlayınız 55

Frenin ayarlanması 56
Frenin yapısı 56
İlk kez devreye alındığında tarih ve saati ayarlama 57

MIG/MAG kaynağı 59

Güç ünitesi kısıtlaması 61

Güvenlik fonksiyonu 61

MIG/MAG işletim modları 62

Genel 62
Semboller ve anlamları 62
2 tetik modu 63
4 tetik modu 63
Özel 2 tetik modu 64
Özel 4 tetik modu 64
Punta kaynağı 65
Metod kaynağı 2 tetik 65
Metod kaynağı 4 tetik 66

MIG/MAG kaynağı 67

Güvenlik 67
Hazırlık 67
Genel bakış 67

MIG/MAG Synergic kaynağı 68

MIG/MAG sinerjik kaynağı 68
Kaynak işletiminde düzeltmeler 70
SynchroPuls kaynağı 70

MIG/MAG standart manuel kaynak 72

Genel bilgiler 72
Mevcut parametreler 72
MIG/MAG standart manuel kaynak 72
Kaynak işletiminde düzeltmeler 73

Punta kaynağı ve metod kaynağı 74

4

Genel 74
Punta kaynağı 74
Metod kaynağı 75

EasyJob işletimi 77

Genel 77
EasyJob çalıma noktalarının kaydedilmesi 77
EasyJob çalışma noktalarının çağrılması 77
EasyJob çalışma noktalarının silinmesi 77
EasyJob çalışma noktalarının Up/Down torcundan çağrılması 78

TIG kaynağı 79

TIG kaynağı 81

Güvenlik 81
Hazırlık 81
TIG kaynağı 82
Ateşleme (ark) 83
Kaynak işlemini sonlandırma 83

Darbe kaynağı 84

Uygulama imkanları 84
Çalışma prensibi 84
MIG/MAG darbe kaynağının etkinleştirilmesi 85

Örtülü elektrot kaynağı 87

Örtülü elektrot kaynağı 89

Güvenlik 89
Hazırlık 89
Örtülü elektrot kaynağı 90
Kaynak işletiminde düzeltmeler 90
Sıcak çalıştırma fonksiyonu 91
Anti-Stick fonksiyonu 91

TR

Easy Documentation 93

Genel bilgi 95

Genel 95
Belgelenen kaynak verileri 95
Yeni CSV dosyası 96
PDF raporu / Fronius imzası 96

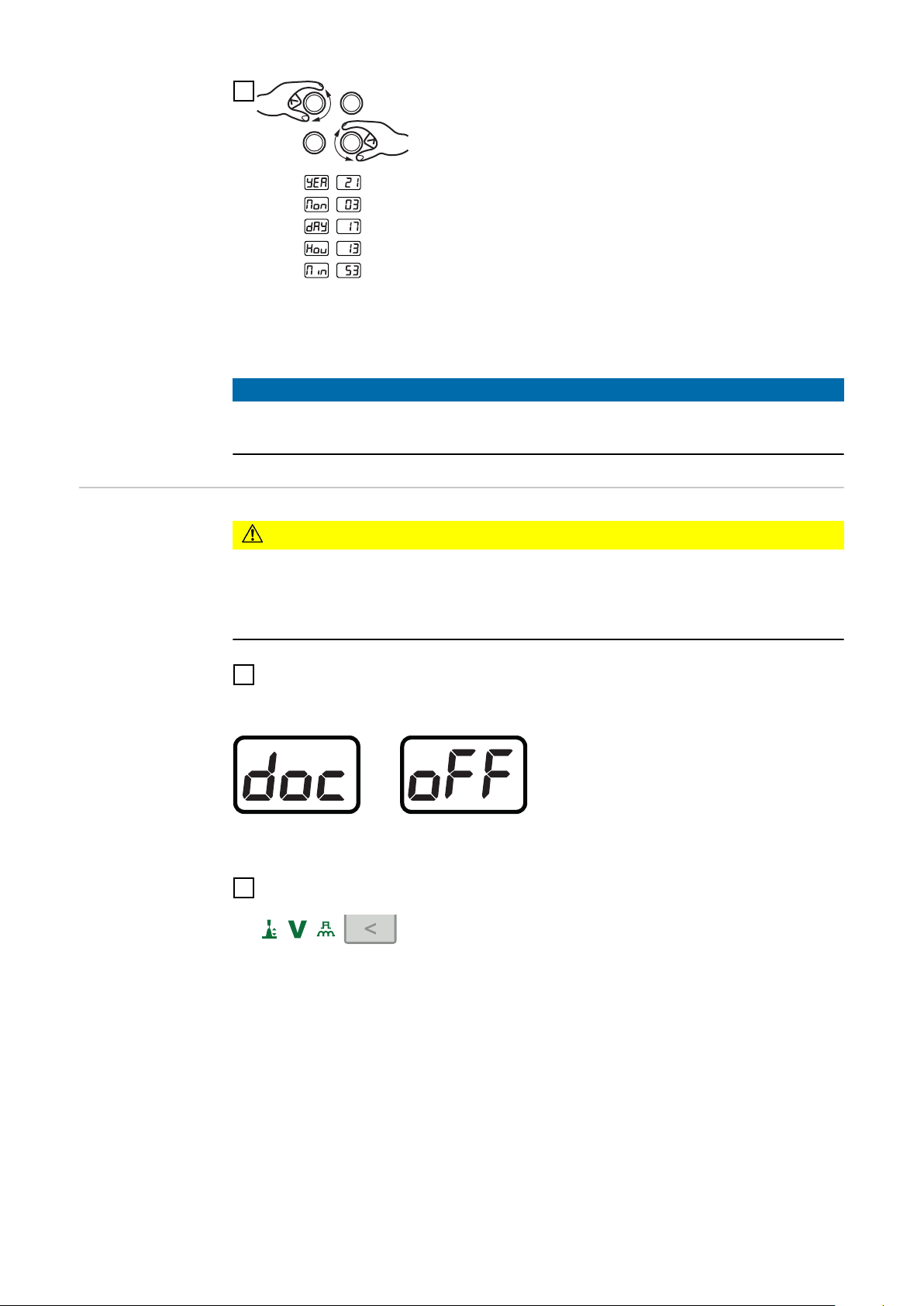

Easy Documentation etkinleştirme / devre dışı bırakma 97

Easy Documentation etkinleştirme 97
Tarih ve saati ayarlama 97
Easy Documentation devre dışı bırakma 98

Kurulum Ayarları 99

Ayar menüsü 101

Genel bilgi 101
Kullanım 101
MIG/MAG sinerjik kaynağı için ayar parametresi 102
MIG/MAG standart manuel kaynak için ayar parametresi 104
Örtülü elektrot kaynağı için ayar parametresi 105
TIG kaynağı için parametreler 105

Ayar menüsü Seviye 2 107

Kısıtlamalar 107
Kullanım (Seviye 2 Ayar Menüsü) 107
Ayar menüsü seviye 2’de MIG/MAG sinerjik kaynağı için parametre 108
Ayar menüsü seviye 2’de MIG/MAG standart manuel kaynak için parametre 110
Ayar Menüsü Seviye 2’de örtülü elektrot kaynağı için parametre 112
(Seviye 2 Ayar Menüsü) TIG kaynağı için parametre 112

Kaynak devresi direnci r'yi hesaplama 114

Genel bilgiler 114
Kaynak devresi direncini hesaplayın (MIG/MAG kaynağı) 114

5

Kaynak devresi direncini belirleyin (Örtülü elektrot kaynağı) 115

Kaynak devresi endüktansının sorgulanması 116

Genel bilgi 116
Kaynak devresi endüktansını gösterir 116
Hortum paketinin doğru şekilde yerleştirilmiş hali 116

Sorun Giderme ve Bakım 117

Arıza tespiti, arıza giderme 119

Genel bilgi 119
Güvenlik 119
Görüntülenen Servis Kodları 119
OPT Easy Documentation ile bağlantılı görüntülenen servis kodları 124

Bakım, onarım ve atık yönetimi 125

Genel bilgiler 125
Güvenlik 125
Her devreye alma sırasında 125
Gerekirse 125
Her 2 ayda bir 125
Her 6 ayda bir 126
İmha etme 126

Ek 127

Kaynak yapımı sırasında ortalama tüketim değerleri 129

MIG/MAG kaynağı sırasında ortalama kaynak teli tüketimi 129
MIG/MAG kaynağında ortalama koruyucu gaz tüketimi 129
MAG kaynağında ortalama koruyucu gaz tüketimi 129

Teknik özellikler 130

Kritik ham maddeleri içeren genel bakış, cihazın üretim yılı 130

Özel gerilim 130
Devrede kalma oranı kavramının açıklaması 130
TransSteel 3000 Pulse TransSteel 3000c Pulse nc 132

Kaynak programı tabloları 134

Cihaz üzerindeki kaynak programı etiketi 134
Kaynak programı tabloları TransSteel 3000c Pulse 135
Kaynak programı tabloları TransSteel 3000c Pulse - US 137

6

Güvenlik kuralları

TR

Güvenlik talim­atları açıklaması

UYARI!

Doğrudan tehdit oluşturan bir tehlikeyi ifade eder.

Bu tehlike önlenmediği takdirde ölüm ya da ciddi yaralanma meydana gelir.

▶

TEHLİKE!

Tehlikeli oluşturması muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.

▶

DİKKAT!

Zarar vermesi muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde hafif ya da küçük çaplı yaralanmalar ve mad-

▶

di kayıplar meydana gelebilir.

NOT!

Yapılan işlemin sonuçlarını etkileyebilecek ihtimali ve ekipmanda meydana gele­bilecek hasar ihtimalini ifade eder.

Genel Cihaz, günümüz teknolojisine ve geçerliliği kabul edilmiş düzenlemelere uygun ol-

arak üretilmiştir. Bununla birlikte hatalı ya da amaç dışı kullanımda;

operatörün ya da üçüncü kişilerin hayatları,

-

cihaz ve işletme sahibinin maddi varlıkları,

-

cihazla verimli çalışma açısından tehlike mevcuttur.

-

Cihazın devreye alınması, kullanılması, bakımı ve onarımı ile görevli kişilerin,

gerekli yetkinliğe sahip olması,

-

kaynak bilgisine sahip olması ve

-

bu kullanım kılavuzunu eksiksiz bir şekilde okuyarak tam olarak uygulaması

-

zorunludur.

Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir.
Kullanım kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik
genel ve yerel düzenlemelere de uyulması zorunludur.

Cihaz üzerindeki tüm güvenlik ve tehlike notları,

okunur durumda bulunacak

-

zarar verilmeyecek

-

yerinden çıkartılmayacak

-

üzeri kapatılamayacak, üzerine herhangi bir şey yapıştırılmayacak ya da üzeri

-

boyanmayacaktır.

Cihaz üzerinde bulunan güvenlik ve tehlike talimatlarının yerleri için cihazınızın
kullanım kılavuzunun "Genel bilgi" bölümüne bakın.
Güvenliği etkileyebilecek arızaları cihazı devreye almadan önce ortadan kaldırın.

Söz konusu olan sizin güvenliğiniz!

7

Amaca uygun
kullanım

Cihaz yalnızca kullanım amacına uygun işler için kullanılmalıdır.

Cihaz yalnızca anma değerleri plakasında belirtilen kaynak yöntemleri için tasarl-

anmıştır.
Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun
olarak kabul edilmez. Bu türden kullanımlardan doğan hasarlardan üretici sorum­lu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

kullanım kılavuzundaki tüm bilgi notlarının tam olarak okunması ve tatbik

-

edilmesi
tüm güvenlik ve tehlike notlarının tam olarak okunması ve tatbik edilmesi

-

denetleme ve bakım işlemlerinin yapılması.

-

Cihazı aşağıdaki uygulamalar için asla kullanmayın:

Boruların buzunu çözme

-

Pilleri/Aküleri şarj etme

-

Motorlara yol verme

-

Cihaz, endüstri ve ticaret alanında kullanılmak üzere tasarlanmıştır. Yaşam al­anında kullanımdan kaynaklanan zararlardan üretici sorumlu tutulamaz.

Kusurlu ya da hatalı iş sonuçları dolayısıyla üretici hiçbir sorumluluk kabul etmez.

Ortam koşulları Cihazın belirtilen alanlar dışında çalıştırılması ya da depolanması da amaç dışı kul-

lanım olarak değerlendirilir. Bu türden kullanımlardan doğan hasarlardan üretici
sorumlu değildir.

Ortam havasının sıcaklık aralığı:

işletme esnasında: -10 ° C ila + 40 ° C (14 ° F ila 104 ° F)

-

taşıma ve depolama esnasında: -20 ° C ila +55 ° C (-4 ° F ila 131 ° F)

-

Bağıl hava nemi:

40 ° C'de (104 ° F) % 50

-

20° C'de (68 ° F) % 90'a kadar

-

Ortam havası: tozdan, asitlerden, aşındırıcı gazlardan ya da kimyasal maddelerden
vb. arındırılmış olmalıdır
Deniz seviyesinden yükseklik: en fazla 2000 m (6561 ft. 8.16 in.)

İşletme sahibinin
yükümlülükleri

Sadece

iş güvenliği ve kazaları önleme konusunda temel kurallara aşina ve cihazın kul-

-

lanımı konusunda eğitilmiş,
bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü okumuş, anl-

-

amış ve bunu imzasıyla onaylamış,
taleplere uygun iş sonuçları konusunda eğitimli kişilerin cihaz üzerinde

-

çalışması işletme sahibinin yükümlülüğü altındadır.

Personelin
yükümlülükleri

8

Personelin güvenlik bilinciyle çalışıp çalışmadığı düzenli aralıklarla kontrol edilme­lidir.

Cihazda çalışmakla yükümlü tüm kişiler, çalışma öncesinde

iş güvenliği ve kazaları önleme konusunda temel kurallara uymakla

-

bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü ve uyarı notl-

-

arını okumakla ve bunları anladıklarını ve uyguladıklarını imza ile onaylamakla
mükelleftir.

İşyerini terk etmeden önce, kimse yokken dahi can ve mal kayıplarının oluşmaya-
cağından emin olun.

Ağ bağlantısı Yüksek güçlü cihazlar akım tüketimleri nedeniyle şebekenin enerji kalitesini etkile-

yebilirler.

Bu durum bazı cihaz tiplerini aşağıdaki şekillerde ilgilendirebilir:

Bağlantı ile ilgili sınırlamalar

-

-

İzin verilen maksimum şebeke empedansı ile ilgili gereksinimler

-

Gerekli minimum kısa devre kapasitesi ile ilgili gereksinimler

*)

umumi şebekeye yapılan her bir arabirim üzerinde

*)

*)

bkz. Teknik Veriler

Bu durumda işletme sahibi ya da cihaz kullanıcısı, cihaz bağlantısının yapılıp
yapılamayacağına elektrik dağıtım şirketine danışarak karar vermek zorundadır.

ÖNEMLİ! Ağ bağlantısının güvenli bir topraklamaya sahip olmasına dikkat edin!

TR

Kendini koruma
ve çalışanların
korunması

Cihazı kullanırken birçok tehlikeyle karşı karşıya kalırsınız, örneğin:

Kıvılcım, etrafa saçılan sıcak metal parçalar

-

gözlere ve deriye zarar veren ark ışınımı

-

kalp pili taşıyan kişiler için hayati tehlike anlamına gelen tehlikeli elektroman-

-

yetik alanlar
şebeke ve kaynak akımından kaynaklanan elektriksel tehlike

-

artan gürültü kirliliği

-

zararlı kaynak dumanı ve gazlar

-

Cihazı kullanırken uygun koruyucu giysi kullanın. Koruyucu giysi aşağıdaki özellik­lere sahip olmalıdır:

aleve dayanıklı

-

izole ve kuru

-

tüm bedeni kaplayan, hasar görmemiş ve iyi durumda

-

koruyucu kask

-

paçasız pantolon

-

Koruyucu giysilere ayrıca şunlar dahildir:

Uygun filtre içeren koruyucu siperlik vasıtasıyla gözleri ve yüzü UV ışınlarına,

-

ısıya ve kıvılcıma karşı koruyun.
Koruyucu siperlik gerisinde kenar koruması olan uygun bir koruyucu gözlük

-

takın.
Islak yüzeylerde bile yalıtım sağlayan sağlam ayakkabı giyin.

-

Elleri uygun eldivenlerle koruyun (elektrik yalıtımı, ısıdan koruma).

-

Gürültü kirliliğini azaltmak ve yaralanmalardan korunmak için kulaklık takın.

-

Zararlı gazlar ve
buharlardan kay­naklanan tehlike

İnsanları, özellikle çocukları, cihazların işletimi ve kaynak prosesi esnasında uzak
tutun. Buna rağmen etrafta insanlar bulunduğu takdirde

ortaya çıkabilecek tehlikeler konusunda (ark nedeniyle parlama, kıvılcım,

-

sağlığa zararlı kaynak dumanı, gürültü kirliliği nedeniyle yaralanma tehlikesi,
şebeke ya da kaynak akımı nedeniyle olası kazalar vb.) bu kişileri bilgilendirin,
uygun korunma araçları bulundurun ya da

-

uygun koruyucu duvarlar ve perdeler inşa edin.

-

Kaynak esnasında ortaya çıkan duman sağlığa zararlı gazlar ve buharlar içerir.

9

Kaynak dumanında, International Agency for Research on Cancer'in 118. Monogr­afı uyarınca kansere yol açan içerikler bulunmaktadır.

Noktaya odaklı çekiş ve oda çekişi uygulayın.
Mümkünse entegre çekiş düzeneği olan torç kullanın.

Başınızı ortaya çıkan kaynak dumanından ve gazlardan uzak tutun.

Ortaya çıkan duman ve zararlı gazları

solumayın

-

uygun araçlarla çalışma alanından tahliye edin.

-

Yeterli taze hava girişi sağlayın. Havalandırma oranının her zaman saatte en az 20
m³ olmasını sağlayın.

Yetersiz havalandırma durumunda, hava girişi olan bir kaynak kaskı kullanın.

Emiş gücünün yeterli olup olmadığı konusunda belirsizlik varsa, ölçülen zararlı
madde emisyon değerlerini izin verilen sınır değerlerle karşılaştırın.

Aşağıdaki bileşenler diğerlerine nazaran kaynak dumanının zararlılık derecesinden

sorumludur:

iş parçası için teşkil edilen metaller

-

Elektrotlar

-

Kaplamalar

-

Temizleyiciler, yağ gidericiler ve benzerleri

-

kullanılan kaynak prosesi

-

Kıvılcımdan kay­naklanan tehlike

Bu nedenle listelenen bileşenlere ilişkin uygun malzeme güvenliği veri sayfalarını
ve üretici verilerini göz önünde bulundurun.

Maruz kalma senaryoları, risk yönetimi önlemleri ve iş koşulları tanımlanması için

tavsiyeleri European Welding Association web sitesindeHealth & Safety alanında
bulabilirsiniz (https://european-welding.org).

Alev alabilir buharları (örneğin solvent buharları) arkın ışının alanından uzak tu­tun.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz besle-
mesini kapatın.

Kıvılcım, yangınlara ve patlamalara neden olabilir.

Yanıcı maddelerin yakınında asla kaynak yapmayın.

Yanıcı maddeler arktan en az 11 metre (36 ft. 1.07 in.) yüksekte olmalı veya onayl­anmış bir kapakla kapatılmalıdır.

Uygun, test edilmiş yangın söndürücüleri hazır bulundurun.

Kıvılcım ve sıcak metal parçaları küçük çatlak ve deliklerden bile etraftaki alanlara
ulaşabilir. Yaralanma ve yangın tehlikesi oluşmaması için uygun tedbirler alın.

10

Uygun ulusal ve uluslararası standartlara göre hazırlanmayan, yangın ve patlama
tehlikesi olan alanlarda ve kapalı tanklarda, varillerde ya da borularda kaynak yap-
mayın.

İçinde gaz, yakıt, mineral yağı vb. depolanmış olan konteynerlerde kaynak yapılm­amalıdır. Artık madde nedeniyle patlama tehlikesi olabilir.

Şebeke ve kayn­ak akımından
kaynaklanan teh-

likeler

Elektrik çarpması çok tehlikelidir ve öldürücü olabilir.

Cihazın içindeki ve dışındaki gerilim altında bulunan parçalara dokunmayın.

MIG/MAG ve TIG kaynağında, kaynak teli, tel makarası, besleme makaraları ve
kaynak teli ile bağlantılı olan tüm metal parçalar da gerilim altında bulunur.

Tel sürme ünitesini daima yeterli şekilde yalıtılmış alt zemine yerleştirin ya da uy­gun, yalıtılmış tel sürme ünitesi tespit yuvası kullanın.

Kişisel korunma ve çalışanların korunması için toprak ya da toprak potansiyeli
karşısında bulunan yeterli şekilde yalıtılmış, kuru altlık ya da kapak sağlayın. Altlık
ya da kapak, tüm bölgeyi gövde ve toprak ya da toprak potansiyeli arasında tama­men kaplamalıdır.

Tüm kablo ve iletim hatları sıkı, hasarsız, izole edilmiş ve yeterli ölçülere sahip ol-
malıdır. Gevşek bağlantıları, yanık, hasar görmüş ya da yetersiz ölçülere sahip kab­loları ve iletim hatlarını derhal yenileyin.
Her kullanımdan önce manuel olarak akım bağlantısı sıkı oturma bakımından
kontrol edin.
Bajonet soketli akım kablolarında akım kablosunu uzunlamasına eksende en az
180° döndürün ve gerin.

Kabloları ya da iletim hatlarını ne gövde ne de gövde parçaları etrafına dolamayın.

MMA (örtülü elektrot, tungsten elektrot, kaynak teli...)

soğutmak için asla sıvı içine daldırmayın

-

devrede bulunan güç kaynağına asla temas etmeyin.

-

TR

İki kaynak sisteminin elektrotları arasında, örneğin bir kaynak sisteminin iki kat
boşta çalışma gerilimi ortaya çıkabilir. Her iki elektrot potansiyeline aynı anda tem­as edince muhtemelen hayati tehlikeye neden olabilir.

Şebeke ve cihaz kablosunu, koruyucu iletkenin fonksiyonel etkinliği açısından uz-
man bir elektrikçiye düzenli olarak kontrol ettirin.

Koruma sınıfı I olan cihazların düzenli çalışması için koruyucu iletkeni olan bir ağ
ve koruyucu iletken kontağı olan bir priz sistemi gerekmektedir.

Cihazın koruyucu iletkeni olan bir ağ ve koruyucu iletken kontağı olan bir priz sis­temi olmadan çalıştırılmasına sadece güvenli ayırma yönündeki tüm ulusal kurall­ar uyulması durumunda izin verilmektedir.
Aksi takdirde ağır ihmal olarak kabul edilir. Bu türden kullanımlardan doğan has­arlardan üretici sorumlu değildir.

Gerekirse iş parçasını yeterli düzeyde topraklamak için uygun araçlar temin edin.

Kullanılmayan cihazları kapatın.

Yüksekte çalışırken düşmeyi önlemek için emniyet kemeri takın.

Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin.

Cihazı, şebeke fişi takılmasın ve tekrar açılmasın diye açık şekilde okunabilen ve
anlaşılır bir uyarı levhası ile güvenceye alın.

Cihazı açtıktan sonra:

elektrik yükleri depolayan tüm iş parçalarını deşarj edin

-

cihazın tüm bileşenlerinin enerjisiz olduğundan emin olun.

-

Gerilim altında bulunan parçalarda çalışmak gerekirse, ana şalteri zamanında dev-
reden çıkaracak ikinci bir kişi çağırın.

11

Kaçak kaynak
akımları

Aşağıda belirtilen uyarılar dikkate alınmazsa, kaçak kaynak akımı oluşması
mümkündür, bu akımlar aşağıdakilere neden olabilir:

Yangın tehlikesi

-

İş parçasına bağlı olan yapı parçalarının aşırı ısınması

-

Koruyucu iletkenlerin tahrip olması

-

Cihazın ve diğer elektrik tesisatının hasar görmesi

-

İş parçası klemensinin iş parçasına sağlam şekilde bağlanmasını sağlayın.

İş parçası klempini, kaynak yapılacak yere mümkün olduğunca yakın şekilde sabit-

leyin.

Cihazı elektrik iletkenliği olan ortama karşı yeterli bir izolasyonla kurun, örn. ilet­ken zemin veya iletken raflara karşı izolasyon sağlayın.

Akım bölücü, çift başlıklı yuva, ... kullanımında, aşağıdakilere dikkat edin: Kull­anılmayan torç / elektrot tutucu elektrotu bile gerilim taşır. Kullanılmayan torç /
elektrot tutucu için yeterli düzeyde yalıtılmış bir depolama alanı sağlayın.

Otomatik MIG/MAG uygulamalarında, tel sürme için sadece kaynak teli fıçısından,
büyük makaradan ya da tel makarasından izole edilen kaynak teli sürün.

EMU cihaz sınıfl­arı

EMU önlemleri Bazı özel durumlarda normlarda belirtilen emisyon sınır değerleri aşılmamasına

Emisyon sınıfı A olan cihazlar:

yalnızca sanayi bölgelerinde kullanım için uygundur

-

bunun dışındaki bölgelerde performansı etkileyen ve tahrip edici arızalara yol

-

açabilir.

Emisyon sınıfı B olan cihazlar:

yerleşim ve sanayi bölgeleri için öngörülen emisyon şartlarını sağlarlar. Bu du-

-

rum enerjinin umumi bir alçak gerilim şebekesinden temin edildiği yerleşim
bölgeleri için de geçerlidir.

Anma değerleri plakasına ya da teknik özelliklere uygun EMU cihaz sınıfı.

rağmen öngörülen uygulama alanına yönelik bazı etkiler ortaya çıkabilir (ör. kuru-
lumun yapıldığı yerde hassas cihazlar varsa ya da kurulumun yapıldığı yerin yakınl­arında radyo ya da televizyon alıcıları varsa).
Bu tür bir durumda arızanın ortadan kaldırılması için gerekli önlemleri almak işlet-

me sahibinin sorumluluğundadır.

Cihazın çevresindeki ekipmanların ulusal ve uluslararası yönetmeliklere uygun-

luğunu test edin ve değerlendirin. Cihazdan etkilenebilecek arızalı ekipmanlara
örnekler şu şekildedir:

Güvenlik donanımları

-

Ağ, sinyal ve veri aktarım hatları

-

EDV ve telekomünikasyon ekipmanları

-

Ölçme ve kalibre etme ekipmanları

-

12

EMU sorunlarını önleyecek destekleyici tedbirler:

Ağ beslemesi

1.
Uygun şebeke bağlantısına rağmen elektromanyetik arızalar ortaya çıkar-

-

sa, ek tedbirler alın (örneğin uygun şebeke filtresi kullanın).

Akım kabloları

2.
mümkün olduğunca kısa tutun

-

birbirine yakın çektirin (aynı zamanda EMF sorunlarını önlemek için)

-

diğer hatlardan oldukça uzağa yerleştirin

-

Eşpotansiyel bağlantısı

3.

İş parçasını topraklama

4.
Gerekirse, toprak bağlantısını uygun kondansatörler üzerinden yapın.

-

Gerekirse perdeleme

5.
Ortamdaki diğer ekipmanları perdeleyin

-

Komple kaynak donanımını perdeleyin

-

TR

EMA ile ilgili
önlemler

Özel tehlike nok­taları

Elektromanyetik alanlar, sebebi henüz bilinmeyen sağlık sorunlarına neden olabi-
lirler:

Yakında bulunan kişilerin sağlığı üzerinde etkiler, ör. kalp pili ve işitme cihazları

-

taşıyanlar
Kalp pili taşıyan kişiler, cihazın ve kaynak prosesinin hemen yakınında durmad-

-

an önce, doktorundan tavsiye almalıdır
Akım kablolarını ve torcun başlık/gövde kısımları arasındaki mesafe güvenlik

-

nedeniyle mümkün olduğunca büyük tutulmalıdır
Akım kablosunu ve hortum paketlerini sırtınızda taşımayın ve vücut ve vücu-

-

dun parçaları etrafına sarmayın

Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun,
örneğin:

Vantilatörler

-

Dişliler

-

Makaralar

-

Akslar

-

Tel makaraları ve kaynak telleri

-

Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.

Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir /

uzaklaştırılabilir.

İşletim esnasında

Tüm kapakların kapalı ve tüm kenar parçalarının düzenli şekilde monte edil-

-

diğinden emin olun.
Bütün kapaklar ve kenar parçaları kapalı halde tutulmalıdır.

-

Torçtan kaynak teli sızıntısı yüksek yaralanma riski anlamına gelir (elin delinmesi,
yüzün ve gözlerin yaralanması...).

Bu nedenle, torcu vücudunuzdan uzak tutun (tel sürmeli cihazlar) ve koruyucu bir
gözlük kullanın.

Kaynak esnasında ve kaynaktan sonra iş parçasına dokunmayın - yanma tehlikesi.

Soğuyan iş parçalarından cüruf dökülebilir. Bu nedenle iş parçasını düzeltme
çalışmasında dahi uygun koruyucu ekipman takın ve diğer kişilerin yeterli şekilde
korunmasını sağlayın.

Yüksek çalışma sıcaklığı olan torç ve diğer donanım parçalarını üzerinde çalışmad-
an önce soğumasını bekleyin.

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

- ilgili ulusal ve uluslararası hükümlere riayet edin.

Elektrik tehlikesi yüksek olan alanlarda çalışacak güç kaynakları (ör. boyler), (Sa­fety) işareti ile işaretlenmelidir. Güç kaynağı yine de bu tür yerlerde bulunmam-
alıdır.

Kaçak soğutucu madde nedeniyle yanık tehlikesi. İleri ve geri su akışı için
bağlantıları tanımlamadan önce, soğutma ünitesini devre dışı bırakın.

13

Soğutma maddesiyle çalışırken, soğutucu madde güvenlik bilgi formu talimatl­arını gözetin. Soğutucu madde güvenlik bilgi formunu servis noktanızdan ya da
üreticinin internet sayfasından elde edebilirsiniz.

Cihazları vinçle taşımak için, sadece üreticinin uygun yük taşıma ekipmanlarını kul-

lanın.

Uygun yük taşıma ekipmanının ön görülen tüm askı noktalarına zincir ya da

-

halat asın.
Zincir ya da halatlar dikeyden olabildiğince küçük bir açı ile durmalıdır.

-

Gaz tüpünü ve tel sürme ünitesini (MIG/MAG ve TIG cihazları) uzaklaştırın.

-

Kaynak esnasında tel sürme ünitesinin vinç askısında daima uygun, izole bir tel
makarası asma tertibatı kullanın (MIG/MAG ve TIG cihazları).

Cihaz taşıma kayışı ya da taşıma tutamağı ile teçhiz edilmişse, bu özellikle elle
taşıma yapmaya yarar. Vinç, çatallı forklift ya da diğer mekanik kaldırma araçları
vasıtasıyla taşıma yapmak için, taşıma kayışı uygun değildir.

Cihaz veya bileşenleri ile birlikte kullanılan tüm kaldırma aksesuarlarının (kayış,
toka, zincir, ...) düzenli olarak kontrol edilmesi gerekmektedir (ör. mekanik hasar,
korozyon veya çevresel koşullardan kaynaklanan diğer değişimlere karşı).
Test aralıkları ve testin kapsamı en azından ulusal normlar ve yönetmeliklere uy­gun olmalıdır.

Koruyucu gaz bağlantı soketi için adaptör kullanımında, renksiz ve kokusuz koru-
yucu gazın fark edilmeden sızıntı yapma tehlikesi. Koruyucu gaz bağlantı soketi
için, adaptörün cihaz tarafındaki vida dişlerini montaj öncesinde uygun teflon
bantla sarın.

Koruyucu gazda
aranan nitelikler

Koruyucu gaz

tüpleri nedeniyle
tehlike

Özellikle halka bağlantılarında kirlenmiş koruyucu gaz, donanımda hasara ve kay­nak kalitesinde düşüşe sebep olabilir.
Koruyucu gaz kalitesinin sağlanması için aşağıdaki gereklilikler sağlanmalıdır:

Katı tanecik boyutu < 40 µm

-

Basınç yoğuşma noktası < -20 °C

-

maks. yağ içeriği < 25 mg/m³

-

Gerekirse filtre kullanın!

Koruyucu gaz tüpleri basınç altında bulunan gaz içerir ve hasar gördüğünde patla-

yabilir. Koruyucu gaz tüpleri, kaynak ekipmanının parçası olduğu için, çok dikkatli
bir şekilde kullanılmalıdır.

Sıkıştırılmış gaz içeren koruyucu gaz tüplerini, aşırı ısıya, mekanik şoklara, çapağa,
çıplak ateşe, kıvılcıma ve arka karşı koruyun.

Koruyucu gaz tüplerini dikey monte edin ve devrilmemesi için kılavuza göre sabit-

leyin.

Koruyucu gaz tüplerini kaynak ya da diğer akım devrelerinden uzak tutun.

Torcu asla koruyucu gaz tüpüne asmayın.

Koruyucu gaz tüpüne asla bir elektrotla dokunmayın.

14

Patlama tehlikesi - basınçlı koruyucu gaz tüpü üzerinde asla kaynak yapmayın.

Sadece uygun koruyucu gaz tüplerinin ilgili kullanımı için daima buna uyan, uygun
aksesuar (regülatör, hortum ve bağlantı elemanları, ...) kullanın. Koruyucu gaz
tüplerini ve aksesuarı sadece iyi durumda kullanın.

Koruyucu gaz tüpü vana ile açılırsa, yüzünüzü ağızdan öteye çevirin.

Dışarıya sızan
koruyucu gaz se­bebiyle tehlike

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını kapatın.

Koruyucu gaz tüpü bağlı değilken, kapağı koruyucu gaz tüpünün vanası üzerinde
bırakın.

Koruyucu gaz tüplerine ve aksesuar parçalarına yönelik üretici verilerine ve ilgili
ulusal ve uluslararası hükümlere uyun.

Kontrolsüz sızan koruyucu gaz sebebiyle boğulma tehlikesi

Koruyucu gaz renksiz ve kokusuzdur ve dışarıya sızması durumunda ortam hav-

asındaki oksijeni bastırabilir.

Yeterli ölçüde temiz hava girişi sağlayın; havalandırma oranı saatte en az 20

-

m³ olmalı
Koruyucu gaz tüpündeki veya ana gaz beslemesindeki güvenlik ve bakım uy-

-

arılarını dikkate alın
Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz

-

beslemesini kapatın.
Koruyucu gaz tüpünü veya ana gaz beslemesini her kullanımdan önce kont-

-

rolsüz gaz sızıntısı yönünde kontrol edin.

TR

Kurulum yerinde
ve taşıma esn­asında güvenlik

tedbirleri

Devrilecek bir cihaz hayati tehlike anlamına gelebilir! Cihazı düz, sağlam alt zemi­ne hizalı bir şekilde yerleştirin

Maksimum 10° eğim açısına izin verilir.

-

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

ilgili ulusal ve uluslararası hükümlere riayet edin.

-

Kurum içi talimatlar ve kontroller yardımıyla işyeri çevresinin daima temiz ve ferah
olmasını sağlayın.

Cihaz yalnızca anma değerleri plakasında belirtilen IP'de kurulmalı ve çalıştırılm­alıdır.

Cihaz kurulumunda, cihaz çevresinde 0,5 m (1 ft. 7.69 in.) boşluk olmasını
sağlayın, böylece soğutma havasının serbestçe içeri akmasını ve dışarı çıkmasını
sağlamış olursunuz.

Cihazı taşıma esnasında, geçerli ulusal ve yerel talimatnamelere ve kaza önleme
kurallarına uyulmasını sağlayın. Bu özellikle taşıma ve sevk esnasında oluşan has­arla ilgili direktifler için geçerlidir.

Aktif cihazları kaldırmayın veya taşımayın. Cihazları taşımadan veya kaldırmadan
önce kapatın!

Cihaz her taşındığında, soğutucu maddeyi tamamen boşaltın ve aşağıdaki bileşen­leri demonte edin:

Tel sürme

-

Tel makarası

-

Koruyucu gaz tüpü

-

Taşıma sonrasında devreye almadan önce, cihazı hasar açısından görsel kontrol
yapın. Devreye alma öncesi olası hasarlar eğitimli servis personeli tarafından on­arılmalıdır.

15

Normal işletim
durumunda

güvenlik önlem-
leri

Cihazı, tüm güvenlik donanımlarının tam olarak işlevlerini yerine getirdiklerinden
emin olduktan sonra çalıştırın. Güvenlik donanımlarının tam olarak işlevlerini yeri­ne getirmemesi durumunda

operatörün ya da üçüncü kişilerin hayatları,

-

cihaz ve işletme sahibinin maddi varlıkları,

-

cihazla verimli çalışma açısından tehlike mevcuttur.

-

Cihazı devreye almadan önce tam fonksiyonlu olmayan güvenlik donanımlarını on­arın.

Güvenlik donanımlarını asla baypas etmeyin ya da devre dışı bırakmayın.

Cihazı devreye almadan önce kimsenin risk altında olmadığından emin olun.

Cihazı en azından haftada bir defa, dışarıdan fark edilebilir hasarlar ve güvenlik

donanımlarının fonksiyonelliği açısından kontrol edin.

Koruyucu gaz tüpünü daima iyi sabitleyin ve vinçle taşıma esnasında önceden
ağırlığını azaltın.

Cihazlarımızda kullanılmak üzere özellikleri nedeniyle (elektriksel iletkenlik, don-
maya karşı koruma, malzeme uygunluğu, yanabilirlik, ...) sadece üreticinin orijinal
soğutma maddesi uygundur.

Sadece üreticinin uygun orijinal soğutma maddesini kullanın.

Üreticinin orijinal soğutma maddesini diğer soğutucu maddelerle karıştırmayın.

Devreye alma,
bakım ve onarım

Sadece üreticiye ait sistem bileşenlerini soğutma ünitesi devresine bağlayın.

Başka sistem bileşenleri veya başka soğutucu madde kullanımı esnasında hasarlar
ortaya çıkarsa, üretici bundan sorumlu tutulamaz ve bu tür durumlarda garanti

geçersizdir.

Cooling Liquid FCL 10/20 yanıcı değildir. Etanol temelli soğutucu madde belirli

koşullar altında yanıcıdır. Soğutucu maddeyi sadece kapalı orijinal kutusunda
taşıyın ve ateşleme kaynaklarından uzak tutun

Artık kullanılmayan soğutucu maddeyi ulusal ve uluslararası kurallara uygun olar­ak profesyonel şekilde atığa çıkartın. Soğutucu madde güvenlik bilgi formunu ser-
vis noktanızdan ya da üreticinin internet sayfasından elde edebilirsiniz.

Soğutulan tesiste her kaynak başlangıcından önce soğutucu madde seviyesini
kontrol edin.

Dışarıdan satın alınan parçaların, strese dayanıklı ve güvenlik koşullarını yerine ge­tirecek şekilde tasarlanmış ve üretilmiş olduğu garanti edilmez.

Yalnızca orijinal yedek parçalar ve sarf malzemeleri kullanın (norm parçalar

-

dahil).
Üreticinin onayı olmadan cihaz üzerinde değişiklik, ilave ya da tadilat yapm-

-

ayın.
Kusursuz durumda olmayan yapı parçalarını derhal değiştirin.

-

Sipariş esnasında yedek parça listesine göre tam adı ve malzeme numarasını

-

yanı sıra cihazın seri numarasını belirtin.

16

Mahfaza vidaları, mahfaza parçalarının topraklaması için koruyucu iletken
bağlantısını oluşturur.
Daima uygun sayıda orijinal mahfaza vidasını belirtilen dönme momenti ile kull­anın.

Teknik güvenlik
denetimi

Atık yönetimi Eski elektrikli ve elektronik aletler, Avrupa direktifine ve ulusal yasaya göre ayrı ol-

Üretici, en az her 12 ayda bir cihaz üzerinde teknik güvenlik denetimi yaptırmanızı
tavsiye eder.

Üretici, aynı 12 aylık zaman aralığı içinde bir güç kaynağı kalibrasyonu tavsiye eder.

Teknik güvenlikle ilgili denetimi lisanslı, uzman bir elektrikçinin gerçekleştirmesi
tavsiye edilir

modifikasyon ardından

-

montaj ve tadilat ardından

-

tamirat, bakım ve onarım ardından

-

en azından her on iki ayda bir.

-

Teknik güvenlikle ilgili denetimler için uygun ulusal ve uluslararası standartlara ve
direktiflere uyun.

Teknik güvenlikle ilgili denetimlere ve kalibrasyona yönelik daha fazla bilgiyi servis

noktasından elde edebilirsiniz. Bu, istek üzerine size gerekli dokümanları temin
eder.

arak toplanmak ve çevresel koruma çerçevesinde geri kazanıma yönlendirilmek
zorundadır. Kullanılmış cihazlar, satıcı ya da yerel ve yetkili bir toplama ve imha et-
me sistemi üzerinden iade edilmelidir. Eski cihazların uzmanca imha edilmesi,
maddesel kaynakların sürdürülebilir bir şekilde geri kazanımını desteklemektedir.
Bunların göz ardı edilmesi, sağlık / çevre üzerinde potansiyel bazı etkilerin ortaya
çıkmasına yol açabilir.

TR

Ambalaj malzemeleri

Ayrı biriktirilmelidir. Bulunduğunuz belediyenin kurallarını kontrol edin ve karto-
nun volümünü azaltın.

Güvenlik işareti CE işareti olan cihazlar, alçak gerilim ve elektromanyetik uyumluluk direktiflerin-

de belirtilen temel koşulları yerine getirir (ör. EN 60 974 standart serisinin önemli

ürün normları).

Fronius International GmbH, cihazın 2014/53/EU yönetmeliğine uygun olduğunu
açıklar. AB Uygunluk bildiriminin tam metni aşağıdaki internet adresinde mevcut-
tur: http://www.fronius.com

CSA uygunluk işareti ile işaretlenmiş cihazlar, Kanada ve ABD için önemli stand-
artların koşullarını yerine getirir.

Veri yedekleme Fabrika ayarlarında yapılacak değişikliklere ilişkin verilerin yedeklenmesi kull-

anıcının sorumluluğundadır. Kişisel ayarların silinmesi durumunda üretici hiçbir so-
rumluluk kabul etmez.

Telif hakkı Bu kullanım kılavuzunun telif hakkı üreticiye aittir.

Metin ve resimler, baskının hazırlandığı tarihte geçerli olan teknik düzeyi yansıtm-

aktadır. Değişiklik yapma hakkı saklıdır. Kullanım kılavuzunun içeriği, alıcıya hiçbir
hak vermez. İyileştirme önerileri ve kullanım kılavuzundaki hatalara yönelik bilgi-
lendirmeler için teşekkür ederiz.

17

18

Genel Bilgiler

19

20

Genel bilgi

Cihaz konsepti TransSteel (TSt) 3000c akım kaynağı

tamamen dijital, mikroişlemci kontrollü
dönüştürücülü akım kaynağıdır.

Modüler tasarımı ve kolay bir şekilde
sistem genişletme ekipmanı sunması
yüksek düzeyde bir esneklik sağlar. Ci-
haz aşağıdaki kaynak yöntemi için tas­arlanmıştır:

MIG/MAG darbeli kaynağı

-

MIG/MAG standart kaynak

-

TIG kaynağı

-

Örtülü elektrot kaynağı

-

Cihazda “güç kısıtlaması” güvenlik işlevi mevcuttur. Bu sayede, proses güvenliğini
etkilemeden akım kaynağının güç kısıtlaması ile çalıştırılması mümkündür. Bu
fonksiyona ilişkin ayrıntılı bilgileri “Kaynak İşletimi” bölümünde bulabilirsiniz.

TR

Çalışma prensibi Güç kaynaklarının merkezi kontrol ve regülasyon ünitesi bir dijital sinyal işlemci ile

birbirine bağlanır. Merkezi kontrol ve regülasyon ünitesi ve sinyal işlemci tüm kay­nak prosesini kontrol eder.
Kaynak prosesi sırasında mevcut veriler sürekli olarak ölçülür, değişikliklere anında
tepki verilir. Kontrol algoritmaları, istenilen hedef durumun devamlılığını sağlar.

Bunların sonucunda:

Kusursuz bir kaynak prosesi,

-

Tüm sonuçlarda yüksek bir tekrarlanabilirlik

-

Üstün kaynak özellikleri elde edilir.

-

Kullanım alanları TransSteel 3000c Pulse, ticari ve endüstriyel uygulamalara yönelik klasik çelik ve

galvanize saclar için manuel uygulamalarda kullanılmaktadır.

Akım kaynağı şunlar için tasarlanmıştır:

Makine ve alet yapımı

-

Çelik konstrüksiyon

-

Tesis inşaatı ve konteyner yapımı

-

Metal ve portal imalatı

-

Raylı taşıt yapımı

-

Metal işleme sektörü

-

21

Cihaz üzerindeki

40,0006,3035

inside

uyarı notları

Güç kaynaklarında uyarı notları ve güvenlik sembolleri bulunur. Bu uyarı notları ve
güvenlik sembolleri yerlerinden çıkartılmamalı ya da bunların üzeri kapatılmam-

alıdır. Notlar ve semboller, mal ve can kaybına yol açabilecek hatalı kullanımlara
karşı sizi uyarır.

22

Kaynak yapmak tehlikelidir. Aşağıdaki temel koşullar yerine getirilmelidir:

Yeterli düzeyde kaynak yapma kalifikasyonu

-

Uygun koruma ekipmanı

-

İlgisi olmayan personelin uzak tutulması

-

Tarif edilen işlevleri, aşağıdaki dokümanları tam olarak okuduktan ve anladıktan
sonra kullanın:

bu kullanım kılavuzu

-

başta güvenlik kuralları olmak üzere sistem bileşenlerine ait tüm kullanım

-

kılavuzları

Cihaz üzerindeki

A B

ikaz bilgilerinin
tanımı

Belirli cihaz modellerinde ikaz bilgileri cihazın üzerine yerleştirilmiştir.

Sembollerin düzeni değişkenlik gösterebilir.

! Uyarı! Dikkat!

Semboller olası tehlikelere işaret etmektedir.

A Besleme makaraları nedeniyle parmaklar yaralanabilir.

B Kaynak teli ve işletme parçaları çalışma esnasında kaynak gerilimi altınd-

adır.
Ellerinizi ve metal cisimleri uzak tutun!

TR

1. Elektrik çarpması öldürücü olabilir.

1.1 Kuru, izole eldiven takın. Kaynak teline çıplak ellerle dokunmayın. Islak ve-

ya hasarlı eldiven takmayın.

1.2 Elektrik çarpmasına karşı koruyucu olarak zemine ve çalışma alanına karşı

izole bir altlık kullanın.

1.3 Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin veya

güç beslemesini ayırın.

2. Kaynak dumanının solunması sağlık açısından zararlı olabilir.

2.1 Başınızı oluşan kaynak dumanından uzak tutun.

23

2.2 Kaynak dumanını uzaklaştırmak için zorunlu havalandırma veya bölgesel

xx,xxxx,xxxx *

bir emme sistemi kullanın.

2.3 Kaynak dumanını bir vantilatör ile uzaklaştırın.

3 Kaynak kıvılcımları bir patlamaya veya bir yangına neden olabilir.

3.1 Yanıcı malzemeleri kaynak prosesinden uzak tutun. Yanıcı malzemelerin

yakınında kaynak yapmayın.

3.2 Kaynak kıvılcımları bir yangına neden olabilir. Yangın söndürücü hazır bu-

lundurun. Gerekirse yangın söndürücü kullanabilen bir gözlemci hazır bu-
lundurun.

3.3 Fıçıların veya kapalı haznelerin üzerinde kaynak yapmayın.

4. Ark ışınları gözleri yakabilir ve ciltte yaralanmaya neden olabilir.

4.1 Başlık ve koruyucu gözlük takın. Kulaklık ve düğmeli gömlek yakası kull-

anın. Doğru renk tonuna sahip kaynak kaskı kullanın. Tüm vücuda uygun bir
koruyucu giysi giyin.

5. Makine üzerinde çalışmalara başlamadan veya kaynak yapmadan önce:

cihaz üzerinde eğitim verin ve talimatları okuyun!

6. Uyarı bilgileri içeren etiketi çıkarmayın veya üzerini boyamayın.

* Etiketteki üretici sipariş numarası

24

MIG/MAG kaynağı için kaynak yöntemi, prosesler
ve kaynak karakteristik eğrileri

Genel Birbirinden çok farklı malzemeleri efektif olarak işleyebilmek için, güç kaynağında

farklı kaynak yöntemleri, prosesler ve kaynak karakteristik eğrileri mevcuttur.

MIG/MAG stan­dart sinerjik kay­nağın kısaca
tanımlanması

MIG/MAG standart sinerjik

MIG/MAG standart sinerjik kaynağı, aşağıdaki ark biçimlerine sahip olan tüm güç
aralığı üzerine bir MIG/MAG kaynak prosesidir:

Kısa ark
Damlacık geçişi, kısa devre sırasında düşük güç aralığında gerçekleşir.

Geçiş arkı
Kaynak damlacığı, kaynak telinin ucunda büyür ve orta güç aralığında daha kısa
devre sırasında aktarılır.

Sprey arkı
Yüksek güç aralığında kısa devreden muaf bir malzeme aktarımı gerçekleşir.

TR

MIG/MAG dar­beli sinerjik kay­nağın kısaca
tanımlanması

SynchroPuls
kaynağın kısaca
tanıtılması

MIG/MAG darbeli sinerjik

MIG/MAG darbeli sinerjik kaynağı, kontrollü metal geçişine sahip bir darbeli ark

prosesidir.

Bu sırada ana akım fazında enerji aktarımı arkın sadece kararlı yanmasını sağlaya­cak ve iş parçasının yüzeyi bir ön ısınmaya tabi tutulacak kadar azaltılmaktadır.
Darbe akımı evresinde dozu tam olarak ayarlanmış bir akım darbesi, bir kaynak
malzemesi damlasının hedef dahilinde çözülmesini sağlamaktadır.
Bu prensip az çapaklı bir kaynak işlemi ile tüm performans aralığında kusursuz
biçimde çalışmayı garanti etmektedir.

SynchroPuls standart sinerjik ve darbeli sinerjik prosesleri için kullanılır.
Kaynak gücünün iki çalışma noktası arasındaki döngüsel değişikliği sayesinde
SynchroPuls ile pulsu bir dikiş görüntüsü ve sürekli olmayan bir ısı girdisi elde edi-

lir.

25

Sistem bileşenleri

(1)

(2)

(3)

(4)

(5)

(6)

(7)

Genel bilgi Güç kaynakları farklı sistem bileşenleri ve opsiyonları ile çalıştırılabilir. Güç kayn-

aklarının kullanım alanına bağlı olarak prosedürler optimize edilebilir, kullanım ve
işletim basitleştirilebilir.

Güvenlik

Genel bakış

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

(1) MIG/MAG torcu
(2) Gaz tüpü tutucusunun stabilizasyonu
(3) Akım kaynağı
(4) Soğutma ünitesi
(5) Gaz tüpü tutuculu taşıma arabası
(6) Şasi ve elektrot kablosu
(7) TIG torcu

26

Kumanda elemanları ve bağlantılar

27

28

Kumanda paneli

Genel Kumanda paneli, fonksiyonlar bakımından mantıklı bir biçimde kurulmuştur. Kayn-

ak için gerekli her bir parametre

tuşlar aracılığıyla seçilir,

-

tuşlar veya ayar düğmesi ile değiştirilir,

-

kaynak işlemi sırasında dijital göstergede görüntülenir.

-

Sinerjik fonksiyonu nedeni ile parametre değişikliği sırasında diğer tüm parametre-
ler de birlikte ayarlanır.

NOT!

Yazılım güncellemeleri nedeniyle, cihazınızda bu kullanım kılavuzunda açıklanm­amış fonksiyonlar bulunabilir veya tersi durum söz konusu olabilir.

Ayrıca bazı resimler cihazınızdaki kontrol elemanlarından biraz farklı olabilir. Anc­ak bu kontrol elemanlarının çalışma prensibi özdeştir.

TR

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

29

Kumanda paneli

(1)
(2)

(3)
(4)

(5)

(6)(7)

(14)(13) (17)

(12)

(11)

(10) (8)

(9)

(15)(16)

No. Fonksiyon

(1) Parametre seçim tuşu sağ

a) aşağıdaki parametreleri seçmek içindir

Ark uzunluğu düzeltimi

ark uzunluğunu düzeltmek içindir

V cinsinden kaynak gerilimi *)

Kaynak başlangıcından önce programlanmış parametrelerden elde edilen
bir referans değer otomatik olarak görüntülenir. Kaynak işlemi sırasında
mevcut gerçekleşen değer görüntülenir.

30

Darbe/dinamik düzeltme

MIG/MAG darbeli sinerjik kaynağında damlacık transferi gücünün kademe­siz düzeltilmesi içindir

- ... düşük damlacık transferi kuvveti
0 ... nötr damlacık transferi kuvveti
+ ... yüksek damlacık transferi kuvveti

MIG/MAG standart sinerjik kaynağında, MIG/MAG standart manuel kayn­akta ve örtülü elektrot kaynağında damlacık geçişi anında kısa devre dina-
miğinin etkisi içindir

- ... daha sert ve daha kararlı ark
0 ... nötr ark
+ ... zayıf ve az çapaklı ark

b) ayar menüsünde parametre değiştirmek içindir

(2) Parametre seçim tuşu sol

a) aşağıdaki parametreleri seçmek içindir

TR

Malzeme kalınlığı

mm veya in. olarak malzeme kalınlığı.
Örneğin, seçilecek kaynak akımı bilinmiyorsa, malzeme kalınlığının girilmesi
yeterlidir ve gereken kaynak akımı ve *) ila işaretli diğer parametreler otom-
atik olarak ayarlanır.

Kaynak akımı *)
A olarak kaynak akımı
Kaynak başlangıcından önce programlanmış parametrelerden elde edilen
bir referans değer otomatik olarak görüntülenir. Kaynak işlemi sırasında
mevcut gerçekleşen değer görüntülenir.

Tel sürme hızı

*)

m/dak veya ipm. cinsinden tel sürme hızı.

b) ayar menüsünde parametre değiştirmek içindir

(3) Sağdaki ayar düğmesi

ark uzunluğu düzeltimi, kaynak gerilimi ve dinamik parametrelerini değiştir­mek içindir

31

ayar menüsünde parametre değiştirmek içindir

(4) Soldaki ayar düğmesi

malzeme kalınlığı, kaynak akımı ve tel sürme hızı parametrelerini değiştir­mek içindir
ayar menüsünde parametre seçmek içindir

(5) EasyJob hafıza tuşları

en fazla 5 çalışma noktasını hafızaya alır

(6)

Kaynak yöntemi tuşu

**)

Kaynak yöntemi seçmek içindir

MIG/MAG standart manuel kaynak

MIG/MAG standart sinerjik kaynağı

MIG/MAG darbeli sinerjik kaynağı

TIG kaynağı

Örtülü elektrot kaynağı

(7) İşletim modu tuşu

işletim modunu seçmek içindir

2 tetik modu

4 tetik modu

Özel 4 tetik modu

32

Punta kaynağı/Metod kaynağı

(8) Koruyucu gaz tuşu

Kullanılan koruyucu gazı seçmek içindir. SP parametresi ek koruyucu gazl-
ar için öngörülmüştür.

Seçilen koruyucu gazla birlikte ilgili koruyucu gaz arkasındaki LED yanar.

(9) Tel çapı tuşu

Kullanılan tel makarası çapını seçmek içindir. SP parametresi ilave tel mak-
arası çapı için öngörülmüştür.

Seçilen tel çapı ile birlikte ilgili tel çapı arkasındaki LED yanar.

(10) Malzeme tipi tuşu

Kullanılan ilave malzemeyi seçmek içindir. SP parametresi ilave malzeme-
ler için öngörülmüştür.

Malzeme tipi seçildiğinde ilgili ilave malzeme arkasındaki LED yanar.

(11) Boşta tel sürme tuşu

Tuşa basın ve basılı tutun:
Torç hortum paketine gazsız boşta tel sürme

TR

Tuş basılı tutulduğu esnada tel tahriki tel sürme hızıyla çalışır.

(12) Gaz kontrol tuşu

Basınç düşürücüde gerekli gaz miktarının ayarlanması.

Tuşa bir kez basın: Koruyucu gaz akışı başlar
Tuşa yeniden basın: Koruyucu gaz akışı durur

Gaz kontrol tuşuna tekrar dokunulmadı takdirde koruyucu gaz akışı 30 s
sonra durur.

(13) Punta kaynağı/aralık/SynchroPuls SF - göstergesi

punta kaynağı veya metod kaynağı işletim modu etkinleştirilmiş du-

-

rumdayken puntalama süresi/metod kaynağı süresi (SPt) ayar para­metresinde bir değer ayarlanmış olduğunda yanar
MIG/MAG sinerjik yöntemi etkinleştirilmiş durumdayken frekans (F)

-

ayar parametresinde bir değer ayarlanmış olduğunda yanar.

(14) Metal geçişli ark göstergesi

Kısa ark ve sprey ark arasında çapaklı bir geçiş arkı ortaya çıkar. Bu kritik
bölgeye dikkat çekmek için, metal geçişli ark göstergesi yanar.

(15) HOLD göstergesi

Her kaynak sonunda kaynak akımının ve kaynak geriliminin mevcut gerçek­leşen değerleri kaydedilir - HOLD göstergesi yanar.

33

(16) Puls göstergesi

MIG/MAG darbeli sinerjik kaynağı kaynak yöntemi seçilmiş ise yanar

(17) Gerçek Enerji Girdisi

kaynakta kullanılan enerjinin gösterilmesi içindir.

Gerçek enerji girdisi göstergesi ayar menüsü seviye 2’de etkinleştirilmelidir

- EnE parametresi. Kaynak yapma sırasında değer sürekli olarak artan
enerji verimine uygun biçimde sürekli olarak artar. Bir sonraki kaynak
başlangıcına veya akım kaynağının yeniden açılmasına kadar kaynak sonunu
takiben beliren son değer kayıtlı kalır - HOLD göstergesi yanar.

*) Bu parametrelerden biri seçilirse, MIG/MAG standart sinerjik kaynak ve

MIG/MAG darbeli sinerjik kaynağı yöntemlerinde, sinerjik fonksiyonu nede-
ni ile diğer tüm parametreler ve kaynak gerilimi parametresi de otomatik
olarak birlikte ayarlanır.

**) Voltaj düşürme ünitesi opsiyonuyla bağlantılı olarak, seçili mevcut kaynak

yöntemi göstergesi aynı zamanda durum göstergesi işlevi görür:

Gösterge sürekli yanar: Gerilim azaltma (Voltaj düşürme ünitesi) etkin-

-

dir ve çıkış gerilimini minimum 35 V ile sınırlar.
Bir kutup çıkışı meydana geldiğinde gösterge yanıp söner, böylelikle

-

çıkış gerilimi 35 V’nin üzerinde olabilir.

34

Servis paramet-

+

resi

Eş zamanlı olarak parametre seçim tuşlarına basarak çeşitli servis parametreleri­nin sorgulanması mümkündür.

Göstergenin açılması

TR

1

Parametre seçimi

2

Mevcut parametreler

Örneğin:

1.00 | 4.21

Örnek:
2 | 491

Örneğin:

r 2 | 290

Ekranda ilk parametre olan “Donanım
yazılımı sürümü” görüntülenir, örn.
“1.00 | 4.21”

İşletim modu ve kaynak yöntemi tuşları
ya da soldaki ayar düğmesi vasıtasıyla
istediğiniz ayar parametresini seçin

Açıklama

Donanım yazılımı sürümü

Kaynak programı konfigürasyonu

Güncel olarak seçilmiş kaynak progr­amının numarası

Örnek:
654 | 32.1
= 65 432,1 sa
= 65 432 h 6 dak.

İlk devreye almadan itibaren geçen
gerçek ark yanma süresine ilişkin ekran
Not: Ark yakma süresi göstergesi, kira
bedeli, garanti hizmeti veya benzeri
durumlar için hesaplama bazı olarak
uygun değildir.

Örneğin:
iFd | 0.0

Tel tahriki için A cinsinden motor akımı
Bu değer motor çalıştığı sürece değişir.

2. 2. Servis teknisyenleri için menü aşam­ası

35

Tuş kilidi Kumanda panelinde kazara meydana gelen ayar değişikliklerini engellemek için

+

tuş kilidi seçilir. Tuş kilidi etkin olduğu sürece

kumanda paneli üzerinde ayar yapılamaz

-

yalnızca parametre ayarlarına erişilebilir

-

kilitleme sırasında dolu bir hafıza tuşu seçilmişse dolu hafıza tuşlarının her bi-

-

rini görüntülemek mümkündür

Tuş kilidini aktif hale getirme/devreden çıkarma:

1

Tuş kilidi etkin:
Göstergelerde “CLO | SEd” mesajı

görüntülenir.

Tuş kilidi devre dışı:
Göstergelerde “OP | En” mesajı

görüntülenir.

Tuş kilidi mekanik ön panel kilidi opsiyonu üzerinden de etkinleştirilebilir ve devre
dışı bırakılabilir.

36

Bağlantılar, şalterler ve mekanik bileşenler

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(11)

(8)

(9)

(10)

Ön ve arka taraf

(1) Torç bağlantı soketi

torç girişi içindir

TR

(2) Kutup değiştirici

MIG/MAG torcunda bulunan kaynak kutbunun seçilmesi için

(3) Bayonet kilit mekanizmalı (-) akım soketi

kullanım alanları

Şasi kablosunun veya MIG/MAG kaynağında kutup değiştiricinin

-

bağlanması (kaynak teline göre)
Örtülü elektrot kaynağında elektrot veya şasi kablosunun bağlanması

-

(elektrot tipine bağlı olarak)
TIG torcunun bağlanması

-

(4) Bayonet kilit mekanizmalı (+) akım soketi

kullanım alanları

Kutup değiştiricinin veya MIG/MAG kaynağında şasi kablosunun

-

bağlanması (kaynak teline göre)
Örtülü elektrot kaynağında elektrot veya şasi kablosunun bağlanması

-

(elektrot tipine bağlı olarak)
TIG kaynağında şasi kablosunun bağlanması

-

(5) Fronius Solar Net bağlantısı

Uzaktan kumanda ünitesi için standart bağlantı

(6) Şebeke şalteri

akım kaynağını devreye almak ve devreden çıkarmak içindir

(7) TMC bağlantı soketi (TIG Multi Connector)

TIG torcunu bağlamak içindir

(8) MIG/MAG koruyucu gaz bağlantısı

torç (1) bağlantı soketinin koruyucu gaz beslemesi için

(9) Gerilim azaltıcısına sahip şebeke kablosu

Önceden birleştirilmemiş tüm cihaz varyantları için

37

(10) EASY DOCUMENTATION etiketi

(2)(1)

*

(11) TIG koruyucu gaz bağlantısı

(-) akım soketinin (3) koruyucu gaz beslemesi için

Yandan görünüş

No. Fonksiyon

(1) Frenli tel makarası yuvası

maks. 300 mm (11.81 in.)
çapında ve maks. 19 kg (41.89
Ibs.) ağırlığında standart tel ma­karası yuvası içindir

(2) 4 makaralı tahrik

* Yan parça görünmemektedir

38

Kurulum ve işletmeye alma

39

40

Kaynak işletimi için minimum konfigürasyon

Genel bilgi Güç kaynağı ile çalışmak için kaynak yöntemine bağlı olarak belirli bir minimum

konfigürasyon gereklidir.
Aşağıda kaynak işletimi için kaynak yöntemleri ve bunlara uygun minimum kon­figürasyon tanımlanmıştır.

TR

Gaz soğutmalı
MIG/MAG kay­nağı

Su soğutmalı
MIG/MAG kay­nağı

Örtülü elektrot
kaynağı

Akım kaynağı

-

Şasi kablosu

-

MIG/MAG torcu, gaz soğutmalı

-

Koruyucu gaz bağlantısı (koruyucu gaz beslemesi)

-

Kaynak teli

-

Güç kaynağı

-

Soğutucu madde dahil soğutma ünitesi

-

Şasi kablosu

-

Su soğutmalı MIG/MAG torcu

-

Koruyucu gaz bağlantısı (Koruyucu gaz beslemesi)

-

Kaynak teli

-

Güç kaynağı

-

Şasi kablosu

-

Elektrot tutucu

-

Örtülü elektrotlar

-

TIG DC Kaynağı

Güç kaynağı

-

Şasi kablosu

-

Devirmeli şalterli ve şaltersiz TIG torcu

-

Koruyucu gaz bağlantısı (Koruyucu gaz beslemesi)

-

Uygulamaya bağlı olarak ek malzeme

-

41

Kurulumdan ve işletmeye almadan önce

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

Amaca uygun
kullanım

Kurulum yönet-

melikleri

Güç kaynağı yalnızca MIG/MAG, örtülü elektrot ve TIG kaynağı için tahsis edil­miştir. Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına
uygun olarak kabul edilmez. Bu türden kullanımlardan doğan hasarlardan üretici
firma sorumlu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir:

kullanım kılavuzundaki tüm bilgi notlarına uyulması

-

denetim ve bakım işlerinin yapılması

-

Cihaz, IP23 koruma derecesine göre test edilmiştir, bunun anlamı şudur:

ø 12 mm’den (0.49 in.) daha büyük katı yabancı maddelerin girişine karşı koru-

-

ma
Düşey doğrultudan 60°’lik açıya kadar püskürtme suyuna karşı koruma

-

Cihaz, IP23 koruma derecesi uyarınca dış mekana yerleştirilebilir ve çalıştırılabilir.
Doğrudan neme (örn. yağmur nedeniyle) maruz kalması önlenmelidir.

TEHLİKE!

Cihazın aşağı düşmesinden veya devrilmesinden doğabilecek tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Cihazı düz, sağlam alt zemine hizalı bir şekilde yerleştirin.

▶

Montaj sonrasında tüm vida bağlantılarının sıkı yapılmış olduğunu kontrol

▶

edin.

42

TEHLİKE!

Şebeke
bağlantısı

Cihazdaki elektrik ileten toz sebebiyle elektrik çarpma tehlikesi mevcuttur.

Ciddi can ve mal kayıpları meydana gelebilir.

Cihaz sadece hava filtresi monte edilmişse çalıştırılmalı. Hava filtresi IP23 se-

▶

viyesinde bir koruma derecesi sağlamak için önemli bir güvenlik donanımı
oluşturur.

Havalandırma kanalı çok önemli bir güvenlik donanımıdır. Kurulum yerinin

seçiminde soğutma havasının ön ve arka taraftaki hava yarıklarından serbestçe gi­rip çıkabilmesine dikkat edilmelidir. Ortaya çıkabilecek elektriği ileten tozun (örn.
taşlama işleri) cihaz içine çekilmesine izin verilmemelidir.

Cihazlar güç levhasında belirtilen şebeke gerilimi için tasarlanmıştır. Şebeke kab-

losu veya fişi cihaz modeliniz için uygun değilse, bunlar ulusal standartlara uygun
olarak monte edilmelidir. Şebeke kablosunun sigortası teknik verilere uygun olar-
ak temin edilmelidir.

DİKKAT!

Yeterince boyutlandırılmamış elektrik tesisatları nedeniyle tehlikesi söz konusu­dur.

Maddi hasarlara neden olabilir.

Şebeke kablosunu ve sigortasını mevcut güç beslemesine uygun olarak belir-

▶

lenmelidir.
Güç levhasındaki teknik veriler geçerlidir.

TR

43

Şebeke kablosunu bağlayın

Belirtilen şebeke
kabloları ve geri-

lim azaltıcılar

Güvenlik

Akım kaynağının işletimi için aşağıdaki şebeke kabloları gereklidir:

Avrupa:

Kablo kesiti 4G2.5

ABD/Kanada:

Kablo kesiti AWG 12, Extra-hard usage

Donanıma bağlı olarak, akım kaynağına kablo kesitine uygun bir gerilim azaltıcı
monte edilmiştir.

Farklı kablolara yönelik ürün numarasını yedek parça listesinde bulabilirsiniz.

TEHLİKE!

Hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Aşağıda açıklanan işlemler yalnızca eğitimli uzman personel tarafından

▶

yapılmalıdır.
Ulusal normları ve yönetmelikleri dikkate alın.

▶

Şebeke kablosu­nu bağlayın

DİKKAT!

Doğru hazırlanmayan şebeke kablosu sebebiyle tehlike.

Kısa devreler ve maddi hasarlar meydana gelebilir.

Sıyrılmış şebeke kablosunun tüm faz iletkenlerini ve koruyucu iletkenini kablo

▶

yüksükleri ile donatın.

Şebeke kablosu bağlı değilse, devreye alma öncesinde bağlantı gerilimine uygun
bir şebeke kablosu monte edilmelidir.

Koruyucu iletken, faz iletkenlerinden yakl. 10 - 15 mm (0.4 - 0.6 in.) daha uzun ol-
malıdır.

Şebeke kablosu bağlantısına yönelik resimli bir gösterim, aşağıdaki gerilim azalt-
ma montajı bölümlerinde bulunur. Şebeke kablosunu bağlamak için aşağıdaki
adımları takip edin:

Cihazın yan tarafını sökün

1

Şebeke kablosunu, koruyucu iletken ve faz iletkenleri bağlantı terminaline

2

düzgünce bağlanabilecek şekilde takın.
Koruyucu iletkene ve faz iletkenine damar uç manşonu takın

3

Koruyucu iletkeni ve faz iletkenini bağlantı terminaline bağlayın

4

Şebeke kablosunu gerilim azaltıcı vasıtasıyla sabitleyin

5

Cihazın yan tarafını yerine takın

6

44

Gerilim az-

1,2 Nm

altıcının monte

edilmesi

1 2

3 4

TR

ÖNEMLİ! Faz iletkenini kablo bağını kullanarak bağlantı terminali yakınından bir-

leştirin.

45

Kanada/ABD için
gerilim az-

altıcının monte

edilmesi

1 2

3 4

ÖNEMLİ! Faz iletkenini kablo bağını kullanarak bağlantı terminali yakınından bir-

leştirin.

46

Jeneratör işletimi

TR

Jeneratör işleti-

mi

Akım kaynağı jeneratör için uygundur.

Gerekli jeneratör gücünün ayarlanması için akım kaynağının maksimum görünür

gücü S
Akım kaynağının maksimum görünür gücü S

1maks

gereklidir.

3 fazlı cihazlar için şu şekilde

1maks

hesaplanır:

S

Cihaz performans tabelası veya teknik verilere göre I

Jeneratörün gerekli görünür gücü S

S

1maks

GEN

= I

= S

1maks

1maks

x U1 x √3

x 1,35

ve U

1maks

aşağıdaki el kararı formül ile hesaplanır:

GEN

1

Tam güçle kaynak yapılmadığında, daha küçük bir jeneratör kullanılabilir.

ÖNEMLİ! Jeneratörün görünür gücü S
gücünden S

küçük olamaz!

1max

akım kaynağının maksimum görünür

GEN

NOT!

Jeneratörün verili gerilimi, şebeke gerilimi toleransı aralığının hiç bir zaman altına
düşmemeli veya üstüne çıkmamalıdır.

Şebeke gerilimi tolerans bilgisi “Teknik veriler” bölümünde yer almaktadır.

47

İşletmeye alma

Güvenlik

Elektrik çarpması öldürücü olabilir.

Güç kaynağı kurulum sırasında şebekeye bağlanırsa, ciddi can ve mal kaybı tehli­kesi oluşabilir.

▶
▶

Cihazdaki elektrik ileten toz sebebiyle elektrik çarpma tehlikesi mevcuttur.

Ciddi can ve mal kayıpları meydana gelebilir.

▶

Genel Devreye alma işlemi manuel, su soğutmalı MIG/MAG kullanımına dayalı olarak

açıklanmaktadır.

TEHLİKE!

Cihaz üzerinde yapılacak tüm çalışmaları sadece güç kaynağının şebeke şalte­ri - O - konumuna getirilmiş ise yapın.
Cihaz üzerinde yapılacak tüm çalışmaları sadece güç kaynağı şebekeden
ayrılmış ise yapın.

TEHLİKE!

Cihaz sadece hava filtresi monte edilmişse çalıştırılmalı. Hava filtresi IP 23 se­viyesinde bir koruma derecesi sağlamak için önemli bir güvenlik donanımı

oluşturur.

Sistem bileşenle­rine ait bilgiler

Aşağıda belirtilen çalışma adımları ve işlemler, aşağıdaki birbirinden farklı sistem
bileşenlerine yönelik notlar içerir

Taşıma arabası

-

Ayaklı konsol

-

Soğutma üniteleri

-

Torç vb.

-

Sistem bileşenlerinin montajına ve bağlantısına yönelik ayrıntılı bilgileri sistem bi­leşenlerinin ilgili kullanım kılavuzlarından elde edebilirsiniz.

48

Sistem bileşenle­rini oluşturma

TEHLİKE!

Hatalı olarak gerçekleştirilen işlemler ciddi can ve mal kayıplarına yol açabilir.

Aşağıda tarif edilen işlemler yalnızca eğitimli uzman personel tarafından

▶

yapılmalıdır!
"Güvenlik kuralları" bölümünü dikkate alın!

▶

Aşağıdaki resim her bir sistem bileşeninin yapısı hakkında sizler için genel bir bakış
ortaya koymaktadır.

TR

Şasi bağlantısı
oluşturma

1

49

Besleme makar-

2

1

4

4

5

6

3

6

3

31
2

4
5

7

3

8

6

7

9

3

1

2

2

5

4

4

4

5

5

6

1

2

3

alarını yerleştir­me / değiştirme

DİKKAT!

Besleme makaralarının birden hızla yükselmesi nedeniyle tehlike.

Yaralanma ve can kaybı meydana gelebilir.

Kolun kilidini açarken parmaklarınızı kolun sol ve sağ bölgesinden uzak tutun.

▶

1

2

DİKKAT!

Açık duran besleme makaraları sebebiyle tehlike.

Yaralanma ve can kaybı meydana gelebilir.

Besleme makarasını değiştirdikten sonra her zaman 4 makaralı tahrik motoru-

▶

nun koruyucu kapağı monte edin.

3

4

50

Tel makarasını

yerleştirme

DİKKAT!

Makaraya sarılan kaynak telinin yay etkisi nedeniyle yaralanma tehlikesi.

Tel makarasını yerleştirme sırasında geriye yaylanan kaynak teli nedeniyle ort-

▶

aya çıkabilecek yaralanmaları önlemek için kaynak telinin ucunu iyice sıkın.

DİKKAT!

Aşağı düşen tel makarası nedeniyle yaralanma tehlikesi.

Tel makarası yuvasına tel makarasının sağlam bir şekilde oturması temin edil-

▶

melidir.

DİKKAT!

Yanlış tarafa yerleştirilen emniyet halkalı tel makarasının düşmesi sonucu can
kaybı ve maddi hasar riski.

Emniyet halkasını daima soldaki şekle uygun olarak yerleştirin.

▶

TR

1

51

Tel bobinini yer-
leştirme

DİKKAT!

Makaraya sarılan kaynak telinin yay etkisi nedeniyle yaralanma tehlikesi.

Tel bobini yerleştirme sırasında geriye yaylanan kaynak teli nedeniyle ortaya

▶

çıkabilecek yaralanmaları önlemek için kaynak telinin ucunu iyice sıkın.

DİKKAT!

Tel bobini düşmesi sonucunda yaralanma tehlikesi.

Tel makarası yuvasına tel bobini ve tel bobini adaptörü ile sağlam bir şekilde

▶

oturması temin edilmelidir.

NOT!

Tel bobini ile çalışırken sadece cihazın teslimat kapsamında verilen tel bobini ad­aptörünü kullanın!

DİKKAT!

Emniyet halkasının ters yerleştirilmesi durumunda tel bobininin düşmesi sonucu
can kaybı ve maddi hasar meydana gelebilir.

Emniyet halkasını daima soldaki şekle uygun olarak yerleştirin.

▶

52

DİKKAT!

Düşen tel bobini nedeniyle can kaybı ve maddi hasar tehlikesi.

Tel bobini tedarik edilen tel bobini adaptörüne, tel bobini çıtaları tel bobini ad-

▶

aptörünün kılavuz kanalları içerisinde bulunacak şekilde yerleştirilmelidir.

1 2

TR

Kaynak telinin
içeri sokulması

DİKKAT!

Makaraya sarılan kaynak telinin yay etkisi nedeniyle yaralanma tehlikesi.

Kaynak telini 4 makaralı tahrik motoruna yerleştirme sırasında geriye yaylanan

▶

kaynak teli nedeniyle ortaya çıkabilecek yaralanmaları önlemek için kaynak te-
linin ucunu iyice sıkın.

DİKKAT!

Kaynak telinin keskin kenarlı ucu nedeniyle torçta hasar tehlikesi.

İçeri sürmeden önce kaynak teli ucunun çapağını iyice alın.

▶

1 2

DİKKAT!

Dışarı çıkan kaynak teli nedeniyle yaralanma tehlikesi.

Tel sürme tuşuna veya torcun tetiğine basarken yüzünüzden ve vücudunuzd-

▶

an uzakta tutun ve uygun bir koruyucu gözlük kullanın.

ÖNEMLİ! Kaynak telini tam olarak konumlandırmayı kolaylaştırmak için, Boşta tel
sürme tuşuna basıp tutunca aşağıda belirtilen süreç elde edilir.

53

Fdi

1

2 3

4

5

2,5

1

t (s)

(m/min, ipm)

Tuşa bir saniye kadar basın ... tel

-

sürme hızı ilk saniye boyunca 1
m/dak veya 39.37 ipm olarak kalır.
Tuşa 2,5 saniye kadar basın ... Bir

-

saniyenin bitiminin ardından tel
sürme hızı sonraki 1,5 saniye içinde
dengeli bir şekilde artar.
Tuşa 2,5 saniyeden daha uzun

-

basın ... Toplam 2,5 saniye sonra
Fdi parametresi için ayarlanmış tel

sürme hızına uygun sabit bir tel
sürümü gerçekleşir.

Boşta tel sürme tuşu süreç öncesinde bir saniye bırakılır ve tekrar basılırsa, süreç
yeniden başlar. Bu şekilde gerekirse sürekli olarak 1 m/dak veya 39.37 ipm düşük
tel sürme hızı ile konumlandırma yapılabilir.

Boşta tel sürme düğmesi mevcut değilse, tetik ile aynı şekilde devam edilebilir.
Torç üzerindeki tetik yardımıyla boşta tel sürme işlemi öncesinde aşağıdaki sırayı

takip edin:

İşletim modu tuşu vasıtasıyla 2 tetik modu işletim modunu seçin

1

Ayar menüsünde “Ito” parametresini “Off” konumuna alın

2

DİKKAT!

Elektrik çarpması ve dışarı çıkan kaynak teli nedeniyle can ve mal kaybı tehlikesi.

Tetiğe basıldığında

Torcu yüzünüzden ve vücudunuzdan uzak tutun

▶

Uygun bir koruyucu gözlük kullanın

▶

Torcu kişilere doğru tutmayın

▶

Kaynak telinin elektriği ileten veya topraklanmış herhangi bir parçaya temas

▶

etmediğinden emin olun (örn. mahfaza vs.)

ÖNEMLİ! Boşta tel sürme tuşu yerine tetiğe basılırsa, kaynak teli ilk 3 saniye bo­yunca kaynak programına bağımlı ark öncesi hızla hareket eder. Bu 3 saniyelik
süre sonunda tel ilerlemesinde kısa süreli bir kesinti olur.

Kaynak sistemi herhangi bir kaynak işleminin başlatılması gerekmediğini, yalnızca
boşta tel sürmenin istendiğini fark eder. Bu sırada koruyucu gaz manyetik valfini
kapatır ve kaynak teli kaynak gerilimi kesilir.

Ancak tetik basılı tutulursa, tel sürümü artık koruyucu gaz ve kaynak gerilimi olm­adan derhal yeniden başlar ve geri kalan süreç yukarıda tarif edildiği gibi gerçek-

leşir.

54

2

4

5

3

1

3 4

1

TR

Temas basıncını
ayarlayınız

DİKKAT!

Çok yüksek temas basıncı sebebiyle risk.

Ciddi derecede maddi hasar ve kötü kaynak özellikleri meydana gelebilir.

Temas basıncını, kaynak teli deforme olmayacak şekilde, bununla birlikte ku-

▶

sursuz bir tel iletimi sağlanacak şekilde ayarlayınız.

1

U yivli makaralar için temas basıncı re­ferans değerleri:

Çelik: 4 - 5

CrNi: 4 - 5

Dolgu tel elektrotları: 2 - 3

55

Frenin ayarlanm-

4

6

7

1

2

STOP

3

5

2

1

2

4

STOP

OK

1

3

ası

NOT!

Tel sürme tuşunu bıraktıktan sonra tel makarası çalışmamalıdır.

Bu durumda, freni ayarlayın.

▶

1

3

2

Frenin yapısı

56

TEHLİKE!

Hatalı montaj sebebiyle tehlike.

Ciddi can ve mal kayıpları meydana ge-
lebilir.

Freni demonte etmeyin.

▶

Fren üzerindeki bakım ve servis

▶

çalışmaları sadece kalifiye personel
tarafından yapılmalıdır.

Fren sadece bütün olarak kullanılabilir.
Fren şekli sadece bilgi amaçlı kullanılır!

İlk kez devreye
alındığında tarih
ve saati ayarlama

Güç kaynağı ilk kez açıldığında tarih ve saat ayarlanmalıdır. Bunun için güç kaynağı
servis menüsünün ikinci seviyesine geçiş yapar ve yEA parametresi seçilir.

Tarih ve saat ayarı, bkz. sayfa 97, işlem adımı 5

TR

57

58

MIG/MAG kaynağı

59

60

Güç ünitesi kısıtlaması

TR

Güvenlik fonksi­yonu

“Güç ünitesi kısıtlaması” MIG/MAG kaynağına ilişkin bir güvenlik fonksiyonudur.
Bu sayede akım kaynağının güç sınır değerinde devreye alınması mümkün olup,
buna karşın proses güvenliği sağlanır.

Kaynak gücü için belirleyici bir parametre tel sürme hızıdır. Bu hız fazla yüksekse
ark sürekli kısalır ve sönme tehlikesi ortaya çıkar. Arkın sönmesinin önüne geçmek

için kaynak gücünde azaltıma gidilir.

Seçilmiş olan “MIG/MAG standart sinerjik kaynağı” veya “MIG/MAG darbeli siner­jik kaynağı” kaynak yönteminde “tel sürme hızı” parametresi güvenlik fonksiyonu
devreye girer girmez yanıp sönmeye başlar. Yanıp sönme işlemi bir sonraki kaynak
işlemi başlayana veya bir parametre değişikliği yapılana dek devam eder.

Örneğin “tel sürme” parametresi seçildiği takdirde tel sürmeye ilişkin ilgili
düşürülmüş değer gösterilir.

61

MIG/MAG işletim modları

Genel

Semboller ve an­lamları

TEHLİKE!

Hatalı kullanım ciddi can ve mal kayıplarına yol açabilir.

Burada tarif edilen işlevleri yalnızca bu kullanım kılavuzunu tam olarak oku-

▶

duktan ve anladıktan sonra kullanın.
Burada tarif edilen işlevleri, sistem bileşenlerine ait tüm kullanım kılavuzlarını,

▶

özellikle de güvenlik kurallarını tam olarak okuduktan ve anladıktan sonra kul­lanın.

Mevcut parametrelerin (örn. GPr) anlamı, ayarı, ayar aralığı ve ölçüm birimleri
hakkındaki bilgileri “Kurulum ayarları” bölümünde bulabilirsiniz.

Tetiğe basın | Tetiği tutun | Tetiği bırakın

GPr Gaz ön akış süresi

I-S Start akımı

uygulamaya göre yükseltilebilir veya azaltılabilir

SL Slope

Start akımının kaynak akımına ve kaynak akımının son krater akımına sürek­li olarak azalması

I Kaynak akımı fazı

önceki ısı nedeniyle ana malzemeye eşit dağılımlı ısı transferi

I-E Son akım

son kraterin doldurulması içindir

GPo Son gaz akış süresi

SPt Puntalama süresi / Aralıklı kaynak süresi

SPb Aralık mola süresi

62

2 tetik modu

t

I

+

I

GPr

GPo

t

I

+

I

GPr GPo

+

“2 tetik modu” işletim modu şunlar için uygundur

Tutturma çalışmaları

-

Kısa kaynak dikişleri

-

Otomatik ve robot işletim

-

TR

4 tetik modu

“4 tetik modu” işletim modu daha uzun kaynak dikişleri için uygundur.

63

Özel 2 tetik mo-

GPr

GPo

I

I-S

SLt-S t-ESL

I-E

+

t

I

+ +

I

I-S I-E

GPr SL SL

GPo

du

“Özel 2 tetik modu” işletim modu özellikle yüksek performans aralığında kaynak
yapmak için uygundur. Özel 2 tetik modunda ark düşük güçle başlar, bu şekilde
daha kolay bir ark kararlılığı ortaya çıkar.

Özel 4 tetik mo­du

Özel 2 tetik modunu etkinleştirme:

Özel 2 tetik modunu seçin

1

Ayar menüsünden t-S (Start akımı süresi) ve t-E (Son akım süresi) parametre-

2

lerini > 0 değerine ayarlayın

Özel 2 tetik modu etkindir.

Ayar menüsünden SL (Eğim), I-S (Start akımı) ve I-E (Son akım) parametrele-

3

rini ayarlayın

“Özel 4 tetik modu” işletim modu, 4 tetik işletimin avantajlarına ek olarak
başlangıç ve son akım için ayar imkanları sunmaktadır.

64

Punta kaynağı

I

+

I

GPr GPoSPt

t

< SPt

GPr SPt SPtSPb

GPo

I I

+

TR

“Punta kaynağı” işletim modu üst üste bindirilmiş saclarda kaynak bağlantıları için
uygundur.

Tetiğe basarak ve bırakarak başlatma - Gaz Ön Akış Süresi GPr - SPt puntalama
süresi boyunca kaynak akımı fazı - Son gaz akış süresi GPo.

Puntalama süresi (< SPt) sona ermeden önce tetiğe tekrar basıldığında, proses
derhal iptal edilir.

Metod kaynağı 2

tetik

Metod kaynağı 2 tetik

“Metod kaynağı 2 tetik” işletim modu, ana malzemenin düşmesini engellemek için
ince saclarda yapılan kısa kaynak dikişleri için uygundur.

65

Metod kaynağı 4

I

I

GPr SPt SPtSPb

GPo

+

+

tetik

Metod kaynağı 4 tetik

“Metod kaynağı 4 tetik” işletim modu, ana malzemenin düşmesini engellemek için
ince saclarda yapılan daha uzun kaynak dikişleri için uygundur.

66

MIG/MAG kaynağı

TR

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

Hazırlık

Genel bakış MIG/MAG kaynağı aşağıdaki bölümlerden oluşur:

Torcun su hortumlarını soğutma ünitesinin ilgili bağlantı soketlerine takın

1

(soğutma ünitesi ve su soğutmalı torç kullanılması durumunda)
Şebeke fişini takın

2

Şebeke şalterini - I - konumuna çevirin:

3

kumanda paneli üzerindeki tüm göstergeler kısa süre yanarlar

-

eğer varsa: Soğutma ünitesi çalışmaya başlar

-

ÖNEMLİ! Soğutma ünitesinin kullanım kılavuzundaki güvenlik kurallarını ve işle-
tim koşullarını dikkate alın.

MIG/MAG sinerjik kaynağı

-

MIG/MAG standart manuel kaynak

-

Punta kaynağı ve metod kaynağı

-

67

MIG/MAG Synergic kaynağı

MIG/MAG siner-
jik kaynağı

Malzeme tipi tuşu vasıtasıyla kullanılan ilave malzemeyi seçin.

1

Tel çapı tuşu vasıtasıyla kullanılan kaynak telinin çapını seçin.

2

Koruyucu gaz tuşuyla kullanılan koruyucu gazı seçin.

3

SP pozisyonunun ataması, ekteki kaynak programı tablosunda belirtilmiştir.
Kaynak yöntemi tuşu vasıtasıyla dilediğiniz kaynak yöntemini seçin:

4

MIG/MAG standart sinerjik kaynağı

MIG/MAG darbeli sinerjik kaynağı

İşletim modu tuşu vasıtasıyla dilediğiniz MIG/MAG işletim modunu seçin:

5

2 tetik modu

4 tetik modu

Özel 4 tetik modu

ÖNEMLİ! Uzaktan kumanda ünitesi veya tel sürme gibi bir sistem bileşeninin kum­anda panelinde ayarlanmış olan parametreler, akım kaynağının kumanda panelin-
deki imkanlar dahilinde değiştirilemez.

Parametre seçme tuşları vasıtasıyla kaynak gücünün önceden tanımlanacağı

6

istenilen kaynak parametrelerini seçin:

Malzeme kalınlığı

Kaynak akımı

68

Tel sürme hızı

Kaynak gerilimi

İlgili ayar düğmesi ile ilgili kaynak parametresini ayarlayın.

7

Parametrenin değeri yukarıda bulunan dijital göstergede görüntülenir.

Malzeme kalınlığı, kaynak akımı, tel sürme hızı ve kaynak gerilimi parametreleri
doğrudan ilişkilidir. Diğer parametreler anında buna uyarlanacağı için bir paramet-
reyi değiştirmek yeterlidir

Genel olarak tüm parametre ayar değerleri bir sonraki değişikliğe kadar kayıtlı hal­de bulunur. Bu durum akım kaynağı arada kapatılıp tekrar açıldığında bile geçerli-
dir. Kaynak işlemi esnasında mevcut kaynak akımının gösterilmesi için kaynak
akımı parametresini seçin.

Gaz tüpü valfini açın

8

Koruyucu gaz miktarını ayarlayın:

9

Gaz kontrol tuşuna dokunun

-

Manometre istediğiniz gaz miktarını gösterene kadar basınç düşürücünün

-

altındaki ayar vidasını döndürün
Gaz kontrol tuşuna yeninden dokunun

-

DİKKAT!

Elektrik çarpması ve dışarı çıkan kaynak teli nedeniyle can ve mal kaybı tehlikesi.

Tetiğe basıldığında

Torcu yüzünüzden ve vücudunuzdan uzak tutun

▶

Koruyucu bir gözlük kullanın

▶

Torcu insanlara doğru yöneltmeyin

▶

kaynak telinin elektriği ileten veya topraklanmış herhangi bir parçaya temas

▶

etmediğinden emin olun (örn. mahfaza vs.)

TR

Tetiğe basın ve kaynak işlemini başlatın

10

69

Kaynak işletimin­de düzeltmeler

Ark uzunluğu düzeltimi ve dinamik parametreleriyle kaynak sonucu ek olarak op­timize edilebilir.

Ark uzunluğu düzeltimi:

- = daha kısa ark, kaynak geriliminde azalma
0 = nötr ark
+ = daha uzun ark, kaynak geriliminde artış

Darbe/dinamik düzeltmesi

MIG/MAG darbeli sinerjik kaynağında damlacık transferi gücünün kademesiz
düzeltilmesi içindir

- düşük damlacık transferi kuvveti
0 nötr damlacık transferi kuvveti
+ yüksek damlacık transferi kuvveti

MIG/MAG standart sinerjik kaynağında damlacık geçişi anında kısa devre dina-
miğinin etkisi içindir

- = sert ve kararlı ark
0 = nötr ark
+ = zayıf ve az cüruflu ark

SynchroPuls
kaynağı

SynchroPuls, kaynak dikişleri pullu bir görünüme sahip olması gereken alüminyum
alaşımlar içeren kaynak bağlantıları için tavsiye edilir. Bu etki, iki çalışma noktası
arasında değişkenlik gösteren bir kaynak gücü ile elde edilir.

Her iki çalışma noktası, ayar menüsünde ayarlanabilen bir dFd değerinde (Tel
sürme kaldırma mesafesi: 0,0 - 3,0 m/dak veya 0.0 - 118.1 ipm) pozitif ve negatif
bir kaynak gücü değişikliğinden ortaya çıkar.

SynchroPuls için diğer parametreler:

Çalışma noktası değişiminin frekansı F (ayar menüsünde ayarlanmalıdır)

-

Daha düşük çalışma noktası için ark uzunluğu düzeltimi (kumanda panelinde

-

ark boyu düzeltme parametresi ile ayarlanmalıdır)
Daha yüksek çalışma noktası için ark uzunluğu düzeltimi (Ayar menüsünde,

-

Parametre Al.2’de ayarlanmalıdır)

SynchroPuls’u etkinleştirmek için ayar menüsü yönteminde parametre F (Frek­ans) değeri en az OFF’tan (Kapalı) 0,5 - 5 Hz aralığındaki bir değere ayarlanm­alıdır.

NOT!

SynchroPuls, seçilen standart manuel kaynak yönteminde desteklenmez.

70

“Özel 4 tetik” işletim modu uygulamasında SynchroPuls’un çalışma şekli

I v

D

Al.2

LSLS

+ +

dFd

1/F

v

I-S

dFd

t

I-E

I-S = Start akımı fazı, SL = Eğim, I-E = Son krater fazı, v = Tel sürme hızı

SynchroPuls’un çalışma şekli

TR

71

MIG/MAG standart manuel kaynak

Genel bilgiler MIG/MAG standart manuel kaynak yöntemi, sinerji fonksiyonsuz bir MIG/MAG

kaynak yöntemidir.
Bir parametrenin değişimi kalan diğer parametrelerin buna otomatik olarak uyum
sağlamasını gerektirmez. Tüm değişken parametreler kaynak prosesinin gereksi­nimlerine uygun olarak tek tek ayarlanmalıdır.

Mevcut paramet­reler

MIG/MAG manuel kaynakta aşağıdaki parametreler bulunmaktadır:

Tel sürme hızı

1 m/dak (39.37 ipm.) - azami tel sürme hızı, örn. 25 m/dak (984.25 ipm.)

Kaynak gerilimi

TSt 4000 Pulse: 15,5 - 31,5 V
TSt 5000 Pulse: 14,5 - 39 V

Dinamik

... damlacık geçişi anında kısa devre dinamiğini kontrol etmeye yarar

Kaynak akımı

sadece gerçekleşen değer göstergesi olarak

MIG/MAG stan­dart manuel kay­nak

72

Kaynak yöntemi tuşu vasıtasıyla dilediğiniz kaynak yöntemini seçin:

1

MIG/MAG standart manuel kaynak
İşletim modu tuşu vasıtasıyla dilediğiniz MIG/MAG işletim modunu seçin:

2

2 tetik modu

4 tetik modu

Özel 4 tetik modu işletim modu, MIG/MAG standart manuel kaynağında klasik 4
tetik moduna karşılık gelir.

ÖNEMLİ! Uzaktan kumanda ünitesi veya tel sürme gibi bir sistem bileşeninin kum­anda panelinde ayarlanmış olan parametreler, akım kaynağının kumanda panelin-
deki imkanlar dahilinde değiştirilemez.

Parametre seçim tuşu vasıtasıyla tel sürme parametresini seçin

3

Ayar düğmesi ile tel sürme hızını istediğiniz değere ayarlayın

4

Parametre seçim tuşu vasıtasıyla kaynak gerilimi parametresini seçin

5

Ayar düğmesi ile kaynak gerilimini istediğiniz değere ayarlayın

6

Parametre değerleri üst kısma yerleştirilen dijital göstergede görüntülenir.

Genel olarak tüm parametre ayar değerleri bir sonraki değişikliğe kadar kayıtlı hal­de bulunur. Bu durum akım kaynağı arada kapatılıp tekrar açıldığında bile geçerli-
dir. Kaynak işlemi esnasında mevcut kaynak akımının gösterilmesi için kaynak
akımı parametresini seçin.

Kaynak işlemi sırasında gerçekleşen kaynak akımını görüntülemek için:

Parametre seçim tuşu vasıtasıyla kaynak akımı parametresini seçin

-

Kaynak işlemi sırasında gerçekleşen kaynak akımı dijital göstergede

-

görüntülenir.

Gaz tüpü valfini açın

7

Koruyucu gaz miktarını ayarlayın:

8

Gaz kontrol tuşuna dokunun

-

Manometre istediğiniz gaz miktarını gösterene kadar basınç düşürücünün

-

altındaki ayar vidasını döndürün
Gaz kontrol tuşuna yeninden dokunun

-

TR

Kaynak işletimin-
de düzeltmeler

DİKKAT!

Elektrik çarpması ve dışarı çıkan kaynak teli nedeniyle can ve mal kaybı tehlikesi.

Tetiğe basıldığında

Torcu yüzünüzden ve vücudunuzdan uzak tutun

▶

Koruyucu bir gözlük kullanın

▶

Torcu insanlara doğru yöneltmeyin

▶

kaynak telinin elektriği ileten veya topraklanmış herhangi bir parçaya temas

▶

etmediğinden emin olun (örn. mahfaza vs.)

Tetiğe basın ve kaynak işlemini başlatın

9

Optimum bir kaynak sonucu elde etmek için çoğu durumda Dinamik parametresi
ayarlanmalıdır.

Parametre seçim tuşu vasıtasıyla dinamik parametreyi seçin

1

Ayar düğmesi ile dinamiği istediğiniz değere ayarlayın

2

Parametrenin değeri üst kısma yerleştirilen dijital göstergede görüntülenir.

73

Punta kaynağı ve metod kaynağı

Genel Punta kaynağı ve metod kaynağı işletim modları MIG/MAG kaynak prosesleridir.

Punta kaynağı ve metod kaynağı işletim modları, kumanda panelinden devreye
alınır.

Punta kaynağı, tek taraflı girişli kaynaklı bağlantılarda ve bindirmeli olan saclarda
kullanılır.

Metod kaynağı, ince sac alanında kullanılır.
Kaynak telinin iletimi sürekli gerçekleşmediğinden dolayı, kaynak havuzu aralık
mola sürelerinde soğuyabilir. Yerel bir aşırı ısınma ve bunun sonucunda da ana
malzemenin yanması büyük ölçüde engellenebilir.

Punta kaynağı

Ayar menüsünden SPt puntalama süresini/metod kaynağı süresini ayarlayın

1

ÖNEMLİ! Punta kaynağı için metod kaynağı SPb = OFF (Kapalı) olarak ayarl-

anmış olmalıdır!

Yalnızca sinerjik kaynağında:

2

İlgili tuşlarla kullanılan ilave malzemeyi, tel çapını ve koruyucu gazı seçin
İstenilen kaynak yöntemini seçin:

3

MIG/MAG standart manuel kaynak

MIG/MAG standart sinerjik kaynağı

MIG/MAG darbeli sinerjik kaynağı

Punta kaynağı/metod kaynağı işletim modunu seçin:

4

74

Punta kaynağı/metod kaynağı
Kumanda panelinde punta kaynağı/metod kaynağı/SynchroPuls (SF) göster-

gesi yanar

Seçilen kaynak yöntemine göre istenilen kaynak parametresini seçin ve ilgili

5

ayar düğmesi ile ayarlayın
Gaz tüpü valfini açın

6

Koruyucu gaz miktarını ayarlayın

7

DİKKAT!

Metod kaynağı

Elektrik çarpması ve dışarı çıkan kaynak teli nedeniyle can ve mal kaybı tehlikesi.

Tetiğe basıldığında

Torcu yüzünüzden ve vücudunuzdan uzak tutun

▶

Koruyucu bir gözlük kullanın

▶

Torcu insanlara doğru yöneltmeyin

▶

kaynak telinin elektriği ileten veya topraklanmış herhangi bir parçaya temas

▶

etmediğinden emin olun (örn. mahfaza vs.)

Punta kaynağı

8

Bir kaynak puntası oluşturmak için takip edilecek işlem sırası:

Torcu dik tutun

1

Tetiğe basın ve bırakın

2

Torcun konumunu koruyun

3

Son gaz akışı süresini bekleyin

4

Torcu yukarı kaldırın

5

Ayar menüsünden SPb metod kaynağı süresini ayarlayın

1

TR

Metod kaynağı etkindir.
Int (Metod kaynağı) parametresi ayar menüsünde görüntülenir.

Ayar menüsünden Int parametresinde metod kaynağı işletim modunu seçin

2

(2T/4T)
Ayar menüsünden puntalama süresini/metod kaynağı süresini ayarlayın

3

Yalnızca sinerjik kaynağında:

4

İlgili tuşlarla kullanılan ilave malzemeyi, tel çapını ve koruyucu gazı seçin
İstenilen kaynak yöntemini seçin:

5

MIG/MAG standart manuel kaynak

MIG/MAG standart sinerjik kaynağı

MIG/MAG darbeli sinerjik kaynağı

Punta kaynağı/metod kaynağı işletim modunu seçin:

6

Punta kaynağı/metod kaynağı
Kumanda panelinde punta kaynağı/metod kaynağı/SynchroPuls (SF) göster­gesi yanar.

75

Seçilen kaynak yöntemine göre istenilen kaynak parametresini seçin ve ilgili

7

ayar düğmesi ile ayarlayın
Gaz tüpü valfini açın

8

Koruyucu gaz miktarını ayarlayın

9

DİKKAT!

Elektrik çarpması ve dışarı çıkan kaynak teli nedeniyle can ve mal kaybı tehlikesi.

Tetiğe basıldığında

Torcu yüzünüzden ve vücudunuzdan uzak tutun

▶

Koruyucu bir gözlük kullanın

▶

Torcu insanlara doğru yöneltmeyin

▶

kaynak telinin elektriği ileten veya topraklanmış herhangi bir parçaya temas

▶

etmediğinden emin olun (örn. mahfaza vs.)

Metod kaynağı

10

Metod kaynağı için yapılacak işlemler:

Torcu dik tutun

1

Int parametresi altında ayarlanan metod kaynağı işletim moduna göre:

2

Tetiğe basın ve basılı tutun (2 tetik modu)
Tetiğe basın ve bırakın (4 tetik modu)

Torcun konumunu koruyun

3

Dönüştürücülü akım kaynağını bekleyin

4

Torcu bir sonraki noktaya konumlandırın

5

Metod kaynağını sonlandırmak için, Int parametresi altında ayarlanan metod

6

kaynağı işletim moduna göre:
Tetiği bırakın (2 tetik modu)
Tetiğe basın ve bırakın (4 tetik modu)

Son gaz akışı süresini bekleyin

7

Torcu yukarı kaldırın

8

76

EasyJob işletimi

Genel Hafıza tuşları, en fazla 5 EasyJob çalışma noktasının hafızaya alınmasına izin verir.

Her bir çalışma noktası kumanda panelinde bunlar için yapılmış ayarlara uygundur.

EasyJob’lar her kaynak yöntemi için hafızaya alınabilir.

ÖNEMLİ! Ayar parametreleri kaydedilmez.

TR

EasyJob çalıma
noktalarının kay-

dedilmesi

EasyJob çalışma
noktalarının
çağrılması

EasyJob çalışma
noktalarının si-

linmesi

Kumanda paneli üzerinde güncel ayarları hafızaya almak için,

1

hafıza tuşlarından birini basılı tutun, örn.:

Soldaki gösterge “Pro” parametresini görüntüler

-

Kısa bir süre sonra soldaki gösterge orijinal içeriğine döner

-

Hafıza tuşunu bırakın

2

Kaydedilmiş olan ayarları geri çağırmak için ilgili hafıza tuşuna kısa

1

süreli basın, örn.:

Kumanda paneli kaydedilmiş olan ayarları görüntüler

-

Hafıza tuşunun kaydedilmiş içeriğini silmek için ilgili hafıza tuşunu

1

basılı tutun, örn.:

Soldaki gösterge “Pro” parametresini görüntüler.

-

Kısa bir süre sonra soldaki gösterge orijinal içeriğine döner

-

Hafıza tuşunu basılı tutmaya devam edin

2

Soldaki gösterge “CLr” parametresini görüntüler.

-

Kısa süre sonra her iki göstergede de “---” görüntülenir

-

Hafıza tuşunu bırakın

3

77

EasyJob çalışma
noktalarının Up/
Down torcundan
çağrılması

Up/Down torcu ile kaydedilmiş ayarları çağırmak için kumanda panelindeki hafıza
tuşlarından birine basılmış olmalıdır.

Kumanda panelindeki hafıza tuşlarından birine basın, örn.:

1

Kumanda paneli kaydedilmiş olan ayarları görüntüler.

Artık hafıza tuşlarının Up/Down torcu üzerindeki tuşlarıyla seçilmesi mümkündür.
Kullanılmayan hafıza tuşları bu esnada atlanır.

Buna ek olarak hafıza tuşu numarasının gösterilmesi için numara doğrudan Up/
Down torcunda görüntülenir:

Up/Down torcunda gösterim Kumanda panelinde EasyJob çalışma

noktası

78

TIG kaynağı

79

80

TIG kaynağı

TR

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

Hazırlık

Şebeke şalterini - O - konumuna çevirin

1

Şebeke fişini çıkartın

2

MIG/MAG torcunu demonte edin

3

Şasi kablosunu (-) akım soketinden çıkartın

4

Şasi kablosunu (+) akım soketine takın ve sabitleyin

5

Şasi kablosunun diğer ucuyla iş parçası ile bağlantı oluşturun

6

TIG torcunun bayonet elektrik fişini (-) akım soketine takın ve döndürerek

7

sağa doğru sabitleyin
Basınç düşürücüyü gaz tüpünün (argon) üzerine vidalayın ve sıkın

8

Gaz hortumunu basınç düşürücüye ve akım kaynağındaki TIG gaz bağlantısına

9

takın
Şebeke fişini takın

10

81

TIG kaynağı

DİKKAT!

Elektrik çarpması nedeniyle can ve mal kaybı tehlikesi.

Şebeke şalteri - I - konumuna alınır alınmaz torcun tungsten elektrotu gerilim
altında bulunur.

Tungsten elektrodun insanlara veya elektriği ileten ya da topraklanmış herh-

▶

angi bir parçaya temas etmediğinden emin olun (örn. mahfaza vs.)

Şebeke şalterini - I - konumuna alın: kumanda paneli üzerindeki tüm göster-

1

geler kısa süre yanarlar
Yöntem tuşu vasıtasıyla TIG kaynak yöntemini seçin:

2

Kaynak gerilimi 3 saniyelik bir gecikme ile kaynak girişine uygulanır.

ÖNEMLİ! Tel sürme veya uzaktan kumanda ünitesi gibi bir sistem bileşeninin kum-
anda panelinde ayarlanmış olan parametreler, akım kaynağının kumanda panelin-
deki imkanlar dahilinde değiştirilemez.

Parametre seçim tuşu vasıtasıyla akım şiddeti parametresini seçin.

3

Ayar düğmesi vasıtasıyla istenilen akım gücünü ayarlayın.

4

Akım gücü değeri soldaki dijital göstergede gösterilir.

Ayar düğmesi ile ayarlanan parametre ayar değerlerinin tümü, esas itibarıyla
bir sonraki değişikliğe kadar kaydedilirler. Bu durum akım kaynağı arada kap­atılıp tekrar açıldığında bile geçerlidir.

Basınç düşürücüde istediğiniz koruyucu gaz miktarını ayarlayın

5

Kaynak işlemini başlatın (ark ateşleme)

6

82

Ateşleme (ark) Tetikli ve TIG Multi Connector soketli bir torç kullanıldığında (fabrika ayarıyla 2

1 2 3 4

+

tetik modu):

Gaz nozulunu ateşleme yerine, tungsten elektrot ve iş parçası arasında yak-

1

laşık 2 ila 3 mm (0.078 ila 0.118 in.) mesafe oluşacak şekilde yerleştirin
Tungsten elektrot iş parçasına temas edene kadar torcu yavaşça dik duruma

2

getirin
Tetiği geri çekin ve tutun

3

TR

Koruyucu gaz akar.

Torcu yukarı kaldırın ve normal konumuna döndürün

4

Ark ateşler.

Kaynak işlemini gerçekleştirin

5

Kaynak işlemini

TIG torcunu ark sönene kadar iş parçasından yukarı kaldırın.

1

sonlandırma

ÖNEMLİ! Tungsten elektrodunun korunması için, kaynak sonundan sonra ko-

rucuyu gazın uygun biçimde uzun akmasını sağlayın ki Tungsten elektrodu ye-
teri derecede soğusun.

Tetiği bırakın

2

83

Darbe kaynağı

1/F-P

I-P

I-G

I

t

t

up

t

down

I-S

I-E

dcY

Uygulama imk­anları

Çalışma prensibi

Darbe kaynağı, darbeli kaynak akımıyla kaynak yapımıdır. Zorunlu durumlarda
çelik boru veya ince plaka kaynağında kullanılır.

Bu uygulamalar sırasında, başlangıç için ayarlanmış kaynak akımı her zaman tüm
kaynak işlemi için faydalı olmayabilir:

çok düşük akım şiddetinde ana malzeme yeterince erimez,

-

aşırı ısıtmada ise akışkan kaynak havuzunun akarak yerine terk etmesi tehlike-

-

si oluşur.

Düşük bir I-G ana akımı düz bir yükseliş göstererek daha yüksek bir I-P darbe

-

akımına yükseltilir ve Duty cycle dcY zamanına bağlı olarak yeniden I-G ana
akım değerine düşer.
Bu esnada ayarlanan I-P darbe akımından daha düşük olan bir orta değer

-

akımı oluşur.
Darbe kaynağı özelliğinde kaynak yerinin küçük kısımları hızlı bir şekilde eritilir

-

ve bunlar hızlı bir şekilde yeniden sertleşir.

Akım kaynağı devrede kalma oranı dcY parametresini ve I-G ana akımı ayarlanan
darbe akımına (kaynak akımı) ve ayarlanan darbe frekansına uygun olarak ayarlar.

84

Kaynak akımı prosesi

Ayarlanabilir parametreler:

I-S Start akımı

I-E Son akım

F-P Darbe frekansı (1/F-P = İki impuls arasında geçen süre)

I-P Darbe akımı (ayarlanan kaynak akımının)

Ayarlanamayan parametreler:

t

t

Akım yükseliş süresi

up

Aşağı eğim

down

dcY Devrede kalma oranı

MIG/MAG darbe
kaynağının etkin-

leştirilmesi

I-G Ana akım

F-P (darbe frekansı) ayar parametresi için bir değer ayarlayın

1

Ayar aralığı: 1 - 990 Hz

-

Parametre açıklaması için bkz. Bölüm TIG kaynağı için parametreler105 sayf-
asından itibaren.

TR

85

86

Örtülü elektrot kaynağı

87

88

Örtülü elektrot kaynağı

TR

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

Hazırlık

Şebeke şalterini - O - konumuna çevirin

1

Şebeke fişini çıkartın

2

ÖNEMLİ! Örtülü elektrodun (+) veya (-)’ye kaynak yapılması konusundaki bil-

gileri örtülü elektrodun ambalajında bulabilirsiniz.

Şasi kablosunu elektrot tipine göre (-) veya (+) akım soketine takın ve

3

döndürerek sağa doğru sabitleyin
Şasi kablosunun diğer ucuyla iş parçası ile bağlantı oluşturun

4

Elektrot tutucu kablosunun bayonet fişini elektrot tipine göre zıt polariteye

5

sahip boşta bulunan akım soketine takın ve döndürerek sağa doğru sabitleyin
Şebeke fişini takın

6

89

Örtülü elektrot
kaynağı

DİKKAT!

Elektrik çarpması nedeniyle can ve mal kaybı tehlikesi.

Şebeke şalteri - I - konumuna alınır alınmaz elektrot tutucudaki örtülü elektrot
gerilim altında bulunur.

Örtülü elektrodun insanlara veya elektriği ileten ya da topraklanmış herhangi

▶

bir parçaya temas etmediğinden emin olun (örn. mahfaza vb.)

Şebeke şalterini - I - konumuna alın: kumanda paneli üzerindeki tüm göster-

1

geler kısa süre yanarlar
Kaynak yöntemi tuşu vasıtasıyla örtülü elektrot kaynağı kaynak yöntemini

2

seçin:

Kaynak gerilimi 3 saniyelik bir gecikme ile kaynak girişine uygulanır.

Örtülü elektrot kaynak prosesi seçildiğinde, gerekli durumlarda mevcut bir
soğutma ünitesi otomatik olarak devre dışı bırakılır. Bunu devreye almak
mümkün değildir.

ÖNEMLİ! Uzaktan kumanda ünitesi veya tel sürme gibi bir sistem bileşeninin kum­anda panelinde ayarlanmış olan parametreler, akım kaynağının kumanda panelin-
deki imkanlar dahilinde değiştirilemez.

Kaynak işletimin­de düzeltmeler

Parametre seçim tuşu vasıtasıyla akım şiddeti parametresini seçin.

3

Ayar düğmesi vasıtasıyla dilediğiniz akım şiddetini ayarlayın.

4

Akım şiddeti değeri soldaki dijital göstergede görüntülenir.

Genel olarak ayar tuşunu kullanarak ayarlanan tüm parametre ayar değerleri
bir sonraki değişikliğe kadar kayıtlı halde bulunur. Bu durum akım kaynağı ara­da kapatılıp tekrar açıldığında bile geçerlidir.

Kaynak işlemini başlatın

5

Kaynak işlemi sırasında gerçekleşen kaynak akımını görüntülemek için:

Parametre seçim tuşu vasıtasıyla kaynak akımı parametresini seçin

-

Kaynak işlemi sırasında gerçekleşen kaynak akımı dijital göstergede

-

görüntülenir.

Optimum bir kaynak sonucu elde etmek için çoğu durumda Dinamik parametresi

ayarlanmalıdır.

Parametre seçim tuşu vasıtasıyla dinamik parametreyi seçin

1

Ayar düğmesi ile dinamiği istediğiniz değere ayarlayın

2

90

Parametrenin değeri üst kısma yerleştirilen dijital göstergede görüntülenir.

Damlacık geçişi anında kısa devre dinamiğinin etkisi:

- = sert ve kararlı ark
0 = nötr ark
+ = zayıf ve az cüruflu ark

Sıcak çalıştırma

I (A)

300

200

HCU

I

H

HCU > I

H

t (s)

0,5

1

1,5

Hti

fonksiyonu

Optimum bir kaynak sonucu elde etmek için çoğu durumda sıcak çalıştırma fonk-
siyonu ayarlanmalıdır.

Avantajları

Kötü ateşleme özelliklerine sahip elektrotlarda bile ateşleme özelliklerini iyi-

-

leştirme
Başlangıç aşamasında ana malzemeyi daha iyi eriterek, daha az soğuk nokt-

-

anın oluşması
Hemen hemen hiç çapak kalıntısı kalmaz

-

Mevcut parametrelerin ayarı “Kurulum ayarları”, “Kurulum menüsü - Seviye 2”
bölümünde açıklanmıştır.

Anahtar kelimeler

Hti Hot-current time = Sıcak akım

süresi,

0 - 2 s,
fabrika ayarı 0,5 s

HCU Hot-start-current = Sıcak

çalıştırma akımı,
%100 - 200,
fabrika ayarı %150

TR

Anti-Stick fonk-
siyonu

I

Ana akım = ayarlanan kaynak

H

akımı

Çalışma prensibi

Ayarlanan sıcak akım süresi (Hti) bo­yunca kaynak akımı belirli bir değere
artırılır. Bu değer (HCU) ayarlanan kay­nak akımından daha yüksektir (IH).

Daha kısa arkta kaynak gerilimini örtülü elektrot yapışma eğilimi gösterene kadar
azaltın. Ayrıca örtülü elektrotun tavlanma durumu söz konusu olabilir.

Aktif Anti-Stick fonksiyonu ile tavlanmanın önüne geçilir. Örtülü elektrot
yapışmaya başlarsa güç kaynağı kaynak akımını derhal keser. Örtülü elektrot iş
parçasından ayrıldıktan sonra kaynak işlemine sorunsuz bir şekilde devam edilebi-

lir.

Anti-Stick (Ast) fonksiyonu ayar menüsündeki örtülü elektrot kaynağı ayar para­metresi üzerinden aktif hale getirilebilir ve devre dışı bırakılabilir.

91

92

Easy Documentation

93

94

Genel bilgi

Genel Güç kaynağında Easy Documentation opsiyonu mevcutsa, her kaynak işleminin en

önemli kaynak verileri belgelenebilmekte ve CSV dosyası olarak bir USB belleğe
kaydedilebilmektedir.
Kaynak verileriyle birlikte bir Fronius imzası da kaydedilmekte ve bunun üzerinden
verilerin gerçekliği kontrol edilip güvence sağlanabilmektedir.

Easy Documentation opsiyonunun aktif hale getirilmesi / devre dışı bırakılması,
teslimat kapsamındaki FAT32 formatlı Fronius USB belleğin, güç kaynağının arka
tarafına takılması / çıkartılması sayesinde gerçekleşmektedir.

ÖNEMLİ! Kaynak verilerini belgelemek için, tarih ve saat doğru ayarlanmalıdır.

TR

Belgelenen kay­nak verileri

Şu veriler belgelenir:

Cihaz tipleri

Dosya adı
Ürün numarası
Seri numarası
Güç kaynağının donanım yazılımı versiyonu
Print DOCMAG (Easy Documentation) donanım yazılımı
Doküman versiyonu
https://www.easydocu.weldcube.com (bu link üzerinden, seçilen kaynak verisi için
bir PFDF raporu oluşturulabilmektedir)

Nr. Sayaç

USB bellek takılarak başlangıç;
Güç kaynağı kapatılıp açıldığında, sayaç son kaynak dikişi numar­asından devam eder.
1000 kaynaktan sonra yeni bir CSV dosyası oluşturulur.

Date Tarih yyyy-aa-gg

Time Elektrik akımı başlangıcındaki saat ss:dd:snsn

Duration [S] olarak süre

elektrik akımı başlangıcından elektrik sonuna kadar (elektrik akımı
sinyali)

I [A] olarak kaynak akımı *

U [V] olarak kaynak gerilimi *

vd [m/dak] olarak tel sürme hızı *

wfs [ipm] olarak tel sürme hızı *

IP [W] olarak güncel değerlerden çıkan güç *

IE [kJ]

olarak tüm kaynak boyunca güncel değerlerden çıkan enerji

I-Mot [A] olarak motor akımı *

Synid Karakteristik eğrisi numarası

kaynak başına

Job EasyJob numarası

kaynak dikişi başına

95

Process Kaynak prosesleri

Mode İşletim modu

Status PASS: standart kaynak

IGN: Kaynak yapımı ateşleme fazı esnasında kesildi
Err | xxx: Kaynak yapımı bir hata sebebiyle kesildi; ilgili servis kodu
belgelenecek

Interval “Metod” işletim modunda kaynak dikişi numarası

Signatu-reKaynak dikişi numarası başına imza

* ana proses aşamasından;

ateşleme fazı kesildiğinde, ortalama değer ateşleme fazında kayde­dilir ve ana proses aşamasına ulaşılması için bir tanım verilir

Kaynak verileri ana proses aşamasında ortalama değer olarak ve kaynak işlemi
başına belgelenmektedir.

Yeni CSV dosyası Yeni bir CSV dosyası oluşturulur:

Güç kaynağı açıkken USB bellek çıkartılıp takılırsa,

-

Tarih ve saat değiştirilirse,

-

1000 kaynak işlemine ulaşılırsa,

-

Donanım yazılımı güncellendiğinde,

-

USB bellek çıkartılır ve başka bir güç kaynağına tekrar takılırsa

-

(=Seri numarası değişimi).

PDF raporu /
Fronius imzası

Aşağıdaki bağlantı altında ...

Seçilen kaynak verilerinin bir PDF raporu oluşturulabilir,

-

Kaynak verileriyle birlikte okunan Fronius imzası üzerinden

-

verilerin gerçekliği kontrol edilebilir ve güvence verilebilir.

https://easydocu.weldcube.com

96

Easy Documentation etkinleştirme / devre dışı

1

USB 3.1

FAT32

1

+

...

+

...

bırakma

Easy Document-

ation etkinleştir­me

USB belleği takma

Ekran göstergesini ok tuşuna basarak onaylayın

2

TR

Güç kaynağının ekranında gösterilir:

Easy Documentation aktif durumda.

USB bellek takılıyken güç kaynağı kap­atılır ve tekrar açılırsa, doc | on gösteri-

lir.

Easy Documentation aktif durumda
kalır.

Tarih ve saati ayarlama

3

Tarih ve saati ay­arlama

Tarih ve zaman ayarlaması servis menüsünün 2. seviyesinde gerçekleşir.

1

2

3

4

Servis menüsünde ilk parametre göste-
rilir.

Soldaki ayar düğmesini kullanarak
“2nd” ayar parametresini seçin

Servis menüsünün 2. seviyesindeki ilk
parametre gösterilir.

Soldaki ayar düğmesini kullanarak
“yEA” (= Yıl) ayar parametresini seçin

97

5

NOT!

Güç kaynağı, FAC ayar parametresi üzerinden fabrika ayarlarına döndürülürse,
tarih ve saat kayıtlı kalır.

Tarih ve saati ayarlama:

sol ayar düğmesi:

-

Parametre seçimi
sağ ayar düğmesi:

-

Değer değiştirme

Ayar aralıkları:

yEA Yıl (20yy; 0 - 99)
Mon Ay (mm; 1 - 12)
dAY Gün (dd; 1 - 31)
Hou Saat (hh; 0 - 24)
Min Dakika (mm; 0 - 59)

Easy Document­ation devre dışı
bırakma

DİKKAT!

USB belleğin erken çıkartılması sonucu ver kaybı veya verinin hasar görme tehli-

kesi

Doğru bir veri aktarımı elde etmek için, USB belleği son kaynak tamaml-

▶

andıktan yakl. 10 saniye sonra çıkartın.

USB belleği güç kaynağından çıkartın

1

Güç kaynağının ekranında gösterilir:

Easy Documentation devre dışı.

Ekran göstergesini ok tuşuna basarak onaylayın

2

98

Kurulum Ayarları

99

100
