Fronius TransSteel 2700c MP, TransSteel 3500c MP Operating Instruction [IT]

Download

Operating Instructions

TransSteel 2700c Multiprocesso TransSteel 2700c MV Multiprocesso TransSteel 3500c Multiprocesso

Istruzioni per l'uso

42,0426,0322,IT 013-03042023

Indice

Norme di sicurezza 7

Spiegazione delle avvertenze per la sicurezza 7 In generale 7 Uso prescritto 8 Condizioni ambientali 8 Obblighi del gestore 8 Obblighi del personale 9 Collegamento alla rete 9 Protezione personale e di terzi 9 Pericolo derivante da gas e vapori dannosi 10 Pericolo derivante dalla dispersione di scintille 11 Pericoli derivanti dalla corrente di rete e di saldatura 11 Correnti di saldatura vaganti 12 Classificazioni di compatibilità elettromagnetica degli apparecchi 13 Misure relative alla compatibilità elettromagnetica 13 Misure relative ai campi elettromagnetici 14 Punti particolarmente pericolosi 14 Requisiti del gas inerte 15 Pericolo dovuto alle bombole del gas inerte 15 Pericolo dovuto al gas inerte in uscita 16 Misure di sicurezza sul luogo di installazione e durante il trasporto 16 Misure di sicurezza in condizioni di funzionamento normale 17 Messa in funzione, manutenzione e riparazione 18 Verifiche tecniche per la sicurezza 18 Smaltimento 18 Certificazione di sicurezza 18 Protezione dei dati 19 Diritti d'autore 19

Informazioni generali 21

In generale 23

Concezione dell'apparecchio 23 Processi di saldatura disponibili 23 Principio di funzionamento 24 Settori d'impiego 25 Avvertenze riportate sull'apparecchio 25 Descrizione delle avvertenze riportate sull'apparecchio 27

Componenti del sistema 29

In generale 29 Sicurezza 29 Panoramica 29

Elementi di comando e collegamenti 31

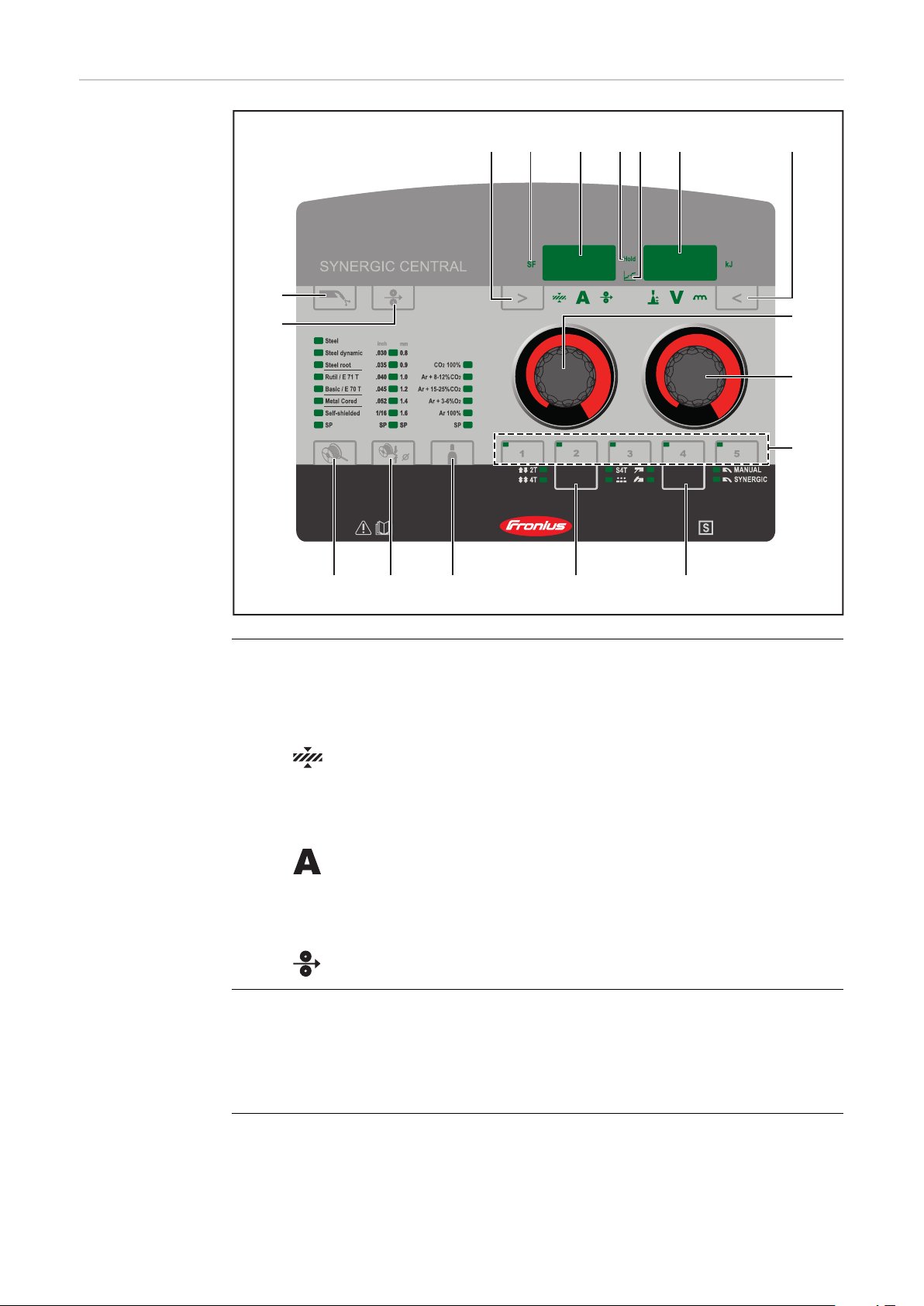

Pannello di controllo 33

Informazioni generali 33 Sicurezza 33 Pannello di controllo Synergic 34 Parametri di servizio 37 Blocco tasti 38

Attacchi, interruttori e componenti meccanici 39

TSt 2700c MP 39 TSt 3500c MP 40

Installazione 43

Requisiti minimi per la saldatura 45

In generale 45 Saldatura MIG/MAG raffreddata a gas 45 Saldatura MIG/MAG con raffreddamento ad acqua 45

Saldatura manuale a elettrodo 45 Saldatura DC TIG 45

Prima dell'installazione e della messa in funzione 46

Sicurezza 46 Uso prescritto 46 Collocazione dell'apparecchio 46 Collegamento alla rete 47

Funzionamento mediante generatore 48

TSt 2700c MV MP - Funzionamento monofase 49

Funzionamento monofase 49 Descrizione del termine "tempo di accensione" nel funzionamento monofase 50 Tempo di saldatura nel funzionamento monofase 52

Collegamento del cavo di rete 53

Sicurezza 53 Informazioni generali 53 Cavi di rete e supporti antistrappo prescritti 53 Collegamento del cavo di rete, TSt 2700c MV MP, funzionamento monofase 54 Collegamento del cavo di rete, TSt 2700c MV MP 56 Collegamento del cavo di rete, TSt 3500c nc MP 58

Montaggio/collegamento dei componenti del sistema 59

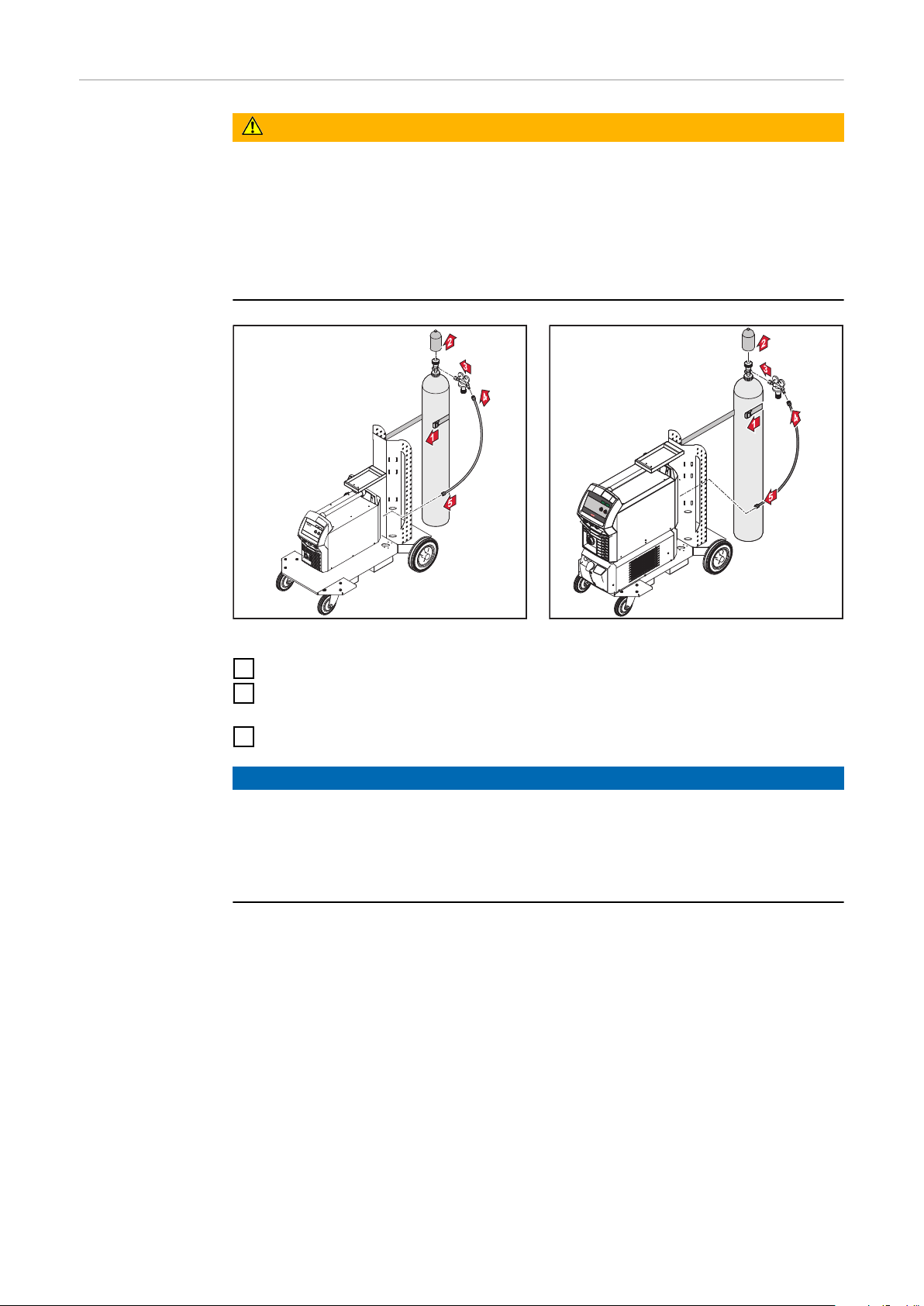

Informazioni sui componenti del sistema 59 Montaggio sul carrello 59 Collegamento della bombola del gas 60

MIG/MAG 61

Messa in funzione 63

Informazioni generali 63 Collegamento della torcia per saldatura MIG/MAG 63 Inserimento/sostituzione dei rulli d'avanzamento 64 Inserimento della bobina filo/bobina intrecciata 65 Collegamento della bombola del gas 66 Collegamento dell'invertitore di polarità ed esecuzione del collegamento a massa 67 Inserimento dell'elettrodo a filo 68 Regolazione della pressione d'aderenza 70 Regolazione del freno 71 Assemblaggio del freno 71

Limitazione al limite di potenza 72

Funzione di sicurezza 72

Modalità di funzionamento MIG/MAG 73

Informazioni generali 73 Simboli e spiegazione 73 Funzionamento a 2 tempi 74 Funzionamento a 4 tempi 74 Funzionamento a 4 tempi speciale 75 Saldatura a punti 75 Saldatura in linea continua per punti a 2 tempi 76 Saldatura in linea continua per punti a 4 tempi 76

Saldatura Synergic Standard MIG/MAG 77

Saldatura Synergic Standard MIG/MAG 77 Correzioni nella modalità di saldatura 78

Saldatura manuale standard MIG/MAG 79

In generale 79 Parametri disponibili 79 Saldatura manuale standard MIG/MAG 79 Correzioni nella modalità di saldatura 80

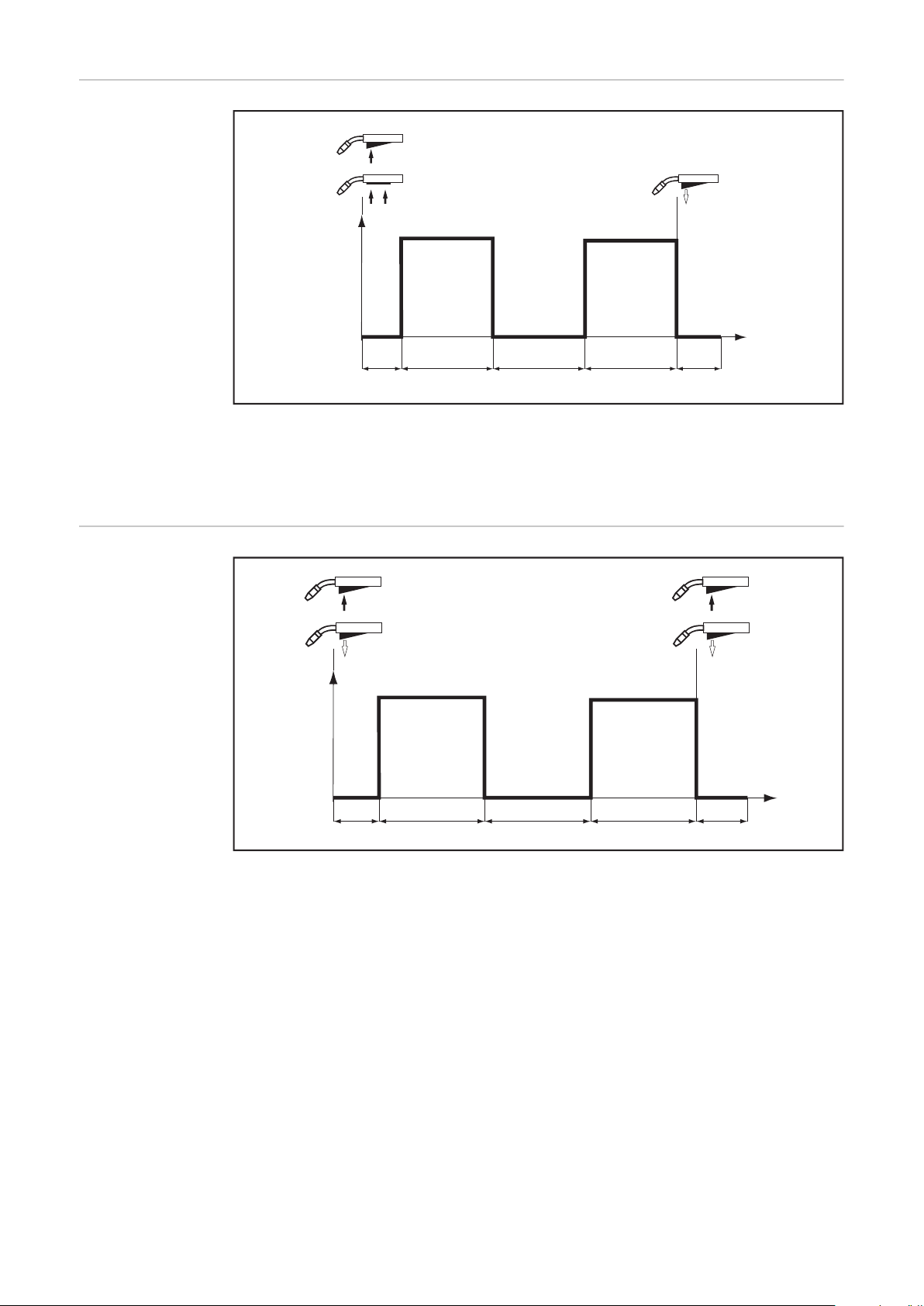

Saldatura a punti e saldatura in linea continua per punti 81

In generale 81 Saldatura a punti 81 Saldatura in linea continua per punti 82

Manuale a elettrodo 83

Messa in funzione 85

Sicurezza 85 Operazioni preliminari 85

Saldatura manuale a elettrodo. 87

Saldatura manuale a elettrodo 87

Funzioni per l'ottimizzazione della saldatura 88

Dinamica 88 Funzione HotStart (Hti) 88 Funzione Anti-stick (Ast) 88

TIG 91

Messa in funzione 93

Saldatura TIG 95

Saldatura a impulsi 96

Possibilità di applicazione 96 Principio di funzionamento 96 Attivazione della saldatura a impulsi: 97

EasyJob 99

Salvataggio e richiamo di EasyJob 101

Informazioni generali 101 Salvataggio di EasyJob 101 Richiamo di EasyJob 101 Eliminazione di EasyJob 101 Richiamo di punti di lavoro sulla torcia per saldatura Up/Down 102

Easy Documentation (TSt 3500c MP) 103

In generale 105

In generale 105 Dati di saldatura documentati 105 Nuovo file CSV 106 Rapporto PDF/Firma Fronius 106

Attivazione/disattivazione di Easy Documentation 107

Impostazione di data e ora 107 Disattivazione di Easy Documentation 107

Impostazioni di setup 109

Menu di setup 111

In generale 111 Utilizzo 111 Parametri per la saldatura Synergic Standard MIG/MAG 111 Parametri per la saldatura manuale standard MIG/MAG 113 Parametri per la saldatura manuale a elettrodo 114 Parametri per la saldatura TIG 114

Menu di setup - Livello 2 116

Limitazioni 116 Uso (menu di setup - Livello 2) 116 Parametri per la saldatura Synergic Standard MIG/MAG (menu di setup - Livello 2) 117 Parametri per la saldatura manuale standard MIG/MAG (menu di setup - Livello 2) 119 Parametri per la saldatura manuale a elettrodo 122 Parametri per la saldatura TIG (menu di setup livello 2) 122

Determinazione della resistenza r del circuito di saldatura 124

In generale 124 Determinazione della resistenza del circuito di saldatura (saldatura MIG/MAG) 124

Visualizzazione dell'induttanza L del circuito di saldatura 126

In generale 126

Indicazione dell'induttanza propria del circuito di saldatura 126 Disposizione corretta dei pacchetti tubi ﬂessibili 126

Risoluzione degli errori e manutenzione 127

Diagnosi e risoluzione degli errori 129

In generale 129 Sicurezza 129 Diagnosi degli errori 129 Codici di servizio visualizzati 132 Codici di servizio visualizzati in combinazione con connessione con OPT Easy Documentation

Cura, manutenzione e smaltimento 140

In generale 140 Sicurezza 140 Ad ogni messa in funzione 140 All'occorrenza 140 Ogni 2 mesi 141 Ogni 6 mesi 141 Smaltimento 141

Appendice 143

Valori del consumo medio durante la saldatura 145

Consumo medio di elettrodi a filo nella saldatura MIG/MAG 145 Consumo medio di gas inerte nella saldatura MIG/MAG 145 Consumo medio di gas inerte nella saldatura TIG 145

Dati tecnici 146

Tensione speciale 146 Spiegazione del termine "tempo di accensione" 146 TSt 2700c MP 147 TSt 2700c MV MP 149 TSt 3500c MP 152 Panoramica con le materie prime essenziali, anno di produzione dell'apparecchio 153

Tabelle programmi di saldatura 154

Tabella dei programmi di saldatura TSt 2700c MP 154 Tabella dei programmi di saldatura TSt 2700c MP USA 155 Tabella dei programmi di saldatura TSt 3500c MP 156 Tabella dei programmi di saldatura TSt 3500c MP USA 157

138

Norme di sicurezza

Spiegazione delle avvertenze per la sicurezza

AVVISO!

Indica un pericolo diretto e imminente che,

se non evitato, provoca il decesso o lesioni gravissime.

▶

PERICOLO!

Indica una situazione potenzialmente pericolosa che,

se non evitata, può provocare il decesso o lesioni gravissime.

▶

PRUDENZA!

Indica una situazione potenzialmente dannosa che,

se non evitata, può provocare lesioni lievi o di minore entità, nonché danni

▶

materiali.

AVVERTENZA!

Indica il pericolo che i risultati del lavoro siano pregiudicati e di possibili danni all'attrezzatura.

In generale L'apparecchio è realizzato conformemente agli standard correnti e alle normative

tecniche per la sicurezza riconosciute. Tuttavia, il cattivo uso dello stesso può causare pericolo di

lesioni personali o decesso dell'operatore o di terzi

danni all'apparecchio e ad altri beni di proprietà del gestore

lavoro inefficiente con l'apparecchio.

Tutte le persone addette alla messa in funzione, all'utilizzo, alla manutenzione e alla riparazione dell'apparecchio devono

essere in possesso di apposita qualifica

disporre delle competenze necessarie in materia di saldatura e

leggere integralmente e osservare scrupolosamente le presenti istruzioni per

l'uso.

Conservare sempre le istruzioni per l'uso sul luogo d'impiego dell'apparecchio. Oltre alle istruzioni per l'uso, attenersi alle norme generali e ai regolamenti locali vigenti in materia di prevenzione degli incidenti e tutela dell'ambiente.

Per quanto concerne le avvertenze relative alla sicurezza e ai possibili pericoli riportate sull'apparecchio

mantenerle leggibili

non danneggiarle

non rimuoverle

non coprirle, non incollarvi sopra alcunché, non sovrascriverle.

Per conoscere l'esatta posizione delle avvertenze relative alla sicurezza e ai possibili pericoli riportate sull'apparecchio, consultare il capitolo "In generale" nelle istruzioni per l'uso dell'apparecchio stesso. Prima di accendere l'apparecchio, eliminare tutti i problemi che potrebbero pregiudicare la sicurezza.

È in gioco la vostra sicurezza!

Uso prescritto Utilizzare l'apparecchio esclusivamente per applicazioni conformi all'uso prescrit-

to.

L'apparecchio è destinato esclusivamente all'esecuzione dei processi di saldatura indicati sulla targhetta. Non sono consentiti utilizzi diversi o che esulino dal tipo d'impiego per il quale l'apparecchio è stato progettato. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

L'uso prescritto comprende anche

la lettura integrale e l'osservanza di tutte le avvertenze riportate nelle istru-

zioni per l'uso la lettura integrale e l'osservanza di tutte le avvertenze relative alla sicurezza

e ai pericoli l'esecuzione dei controlli e dei lavori di manutenzione.

Non utilizzare mai l'apparecchio per le seguenti applicazioni:

scongelamento di tubi

carica di batterie/accumulatori

avviamento di motori.

L'apparecchio è progettato per l'utilizzo nei settori dell'industria e dell'artigianato. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivare dall'impiego in ambienti domestici.

Condizioni ambientali

Obblighi del gestore

Il produttore, inoltre, non si assume alcuna responsabilità per risultati di lavoro imperfetti o errati.

Utilizzare o stoccare l'apparecchio in ambienti diversi da quelli specificati non è una procedura conforme all'uso prescritto. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

Gamma di temperatura dell'aria ambiente:

durante l'utilizzo: da -10 °C a +40 °C (da 14 °F a 104 °F)

durante il trasporto e lo stoccaggio: da -20 °C a +55 °C (da -4 °F a 131 °F)

Umidità dell'aria relativa:

fino al 50% a 40 °C (104 °F)

fino al 90% a 20 °C (68 °F)

Aria ambiente: priva di polvere, acidi, sostanze o gas corrosivi, ecc. Altitudine sul livello del mare: fino a 2000 m (6561 ft. 8.16 in.)

Il gestore è tenuto a far utilizzare l'apparecchio esclusivamente a persone che

siano a conoscenza delle norme fondamentali in materia di sicurezza sul la-

voro e di prevenzione degli incidenti e siano in grado di maneggiare l'apparecchio abbiano letto e compreso le presenti istruzioni per l'uso, in particolare il capi-

tolo "Norme di sicurezza", e abbiano sottoscritto una dichiarazione in cui si afferma di aver letto e compreso quanto sopra siano state addestrate per soddisfare i requisiti imposti per i risultati di lavo-

ro.

Occorre verificare regolarmente che il personale lavori in conformità con le norme di sicurezza.

Obblighi del personale

Prima di iniziare un lavoro, tutte le persone incaricate di lavorare con l'apparecchio sono tenute a

osservare le norme fondamentali in materia di sicurezza sul lavoro e di pre-

venzione degli incidenti leggere le presenti istruzioni per l'uso, in particolare il capitolo "Norme di si-

curezza", e sottoscrivere una dichiarazione in cui affermino di aver compreso e di impegnarsi ad osservare quanto detto.

Prima di lasciare la postazione di lavoro, assicurarsi che anche durante la propria assenza non possano verificarsi lesioni personali o danni materiali.

Collegamento alla rete

Protezione personale e di terzi

Gli apparecchi con potenza elevata possono inﬂuire sulla qualità dell'energia della rete per via del loro assorbimento di corrente.

Ciò può riguardare alcuni modelli di apparecchi sotto forma di:

limitazioni di collegamento

requisiti concernenti l'impedenza di rete massima consentita

requisiti concernenti la potenza di corto circuito minima richiesta *).

Ognuno sull'interfaccia verso la rete pubblica.

Vedere i dati tecnici.

In questo caso il gestore o l'utente dell'apparecchio deve assicurarsi che l'apparecchio possa essere collegato, consultandosi eventualmente con il fornitore di energia elettrica.

IMPORTANTE! Assicurare la messa a terra sicura del collegamento alla rete!

L’utilizzo dell'apparecchio comporta numerosi pericoli, ad esempio:

dispersione di scintille e pezzi di metallo caldi

lesioni agli occhi o alla pelle dovute all'irradiazione dell'arco voltaico

campi elettromagnetici dannosi, che costituiscono un pericolo mortale per i

portatori di pacemaker pericoli elettrici derivanti dalla corrente di rete e di saldatura

maggiore inquinamento acustico

fumi di saldatura e gas dannosi.

Per l’utilizzo dell’apparecchio, indossare appositi indumenti protettivi. L'abbigliamento protettivo deve avere le seguenti caratteristiche:

non infiammabile

isolante e asciutto

che copra l'intero corpo, integro e in buono stato

comprendente un casco protettivo

pantaloni privi di risvolti.

L'abbigliamento protettivo include, tra l'altro:

schermo protettivo dotato di filtri a norma per proteggere gli occhi e il volto

dai raggi UV, dal calore e dalla dispersione di scintille occhiali protettivi a norma, dotati di protezione laterale, indossati dietro lo

schermo protettivo calzature robuste e isolanti anche sul bagnato

guanti appositi per la protezione delle mani (isolanti dall'elettricità, protettivi

contro il calore) per ridurre l'inquinamento acustico ed evitare eventuali lesioni, indossare una

protezione per l'udito.

Le persone, in particolare i bambini, devono essere allontanate durante l'utilizzo degli apparecchi e il processo di saldatura. Tuttavia, se sono presenti persone nelle vicinanze

informarle su tutti i pericoli (pericolo di abbagliamento dovuto all'arco voltai-

co, pericolo di lesioni dovuto alla dispersione di scintille, fumi di saldatura dannosi per la salute, inquinamento acustico, possibili rischi dovuti alla corrente di rete o di saldatura, ecc.) mettere a disposizione mezzi protettivi adeguati oppure

predisporre pareti e tende protettive adeguate.

Pericolo derivante da gas e vapori dannosi

I fumi prodotti dal processo di saldatura contengono gas e vapori dannosi per la salute.

Tali fumi contengono sostanze che secondo la Monografia 118 dell'Agenzia internazionale per la ricerca sul cancro causano tumori.

Impiegare aspirazione localizzata e ambientale. Se possibile, utilizzare torce per saldatura con aspiratore integrato.

Tenere la testa lontana dai fumi di saldatura e dai gas prodotti dal processo di saldatura.

I fumi e i gas dannosi prodotti dal processo di saldatura

non devono essere inalati

devono essere aspirati dalla zona di lavoro mediante mezzi appositi.

Predisporre un'alimentazione di aria pura sufficiente. Assicurarsi che vi sia sempre un tasso di aerazione di almeno 20 m³/ora.

In caso di aerazione insufficiente, utilizzare una maschera per saldatura con apporto d'aria.

In caso di dubbi riguardanti l'efficacia dell'aspirazione, confrontare i valori delle emissioni di sostanze nocive misurati con i valori limite ammessi.

I componenti che seguono concorrono, tra l'altro, al grado di dannosità dei fumi di saldatura:

metalli utilizzati per il pezzo da lavorare

elettrodi

rivestimenti

detergenti, sgrassatori e prodotti similari

processo di saldatura utilizzato.

Osservare pertanto quanto riportato nelle schede dei dati di sicurezza relative ai materiali e le indicazioni del produttore per quanto concerne i suddetti componenti.

Raccomandazioni su scenari di esposizioni, misure di gestione dei rischi e per l'identificazione delle condizioni di lavoro sono disponibili sul sito Web della European Welding Association alla sezione Health & Safety (https://european-welding.org).

Tenere lontani i vapori infiammabili (ad es. i vapori dei solventi) dalla zona di irradiazione dell'arco voltaico.

Se non si deve saldare, chiudere la valvola della bombola del gas inerte o l'alimentazione del gas principale.

Pericolo derivante dalla dispersione di scintille

La dispersione di scintille può provocare incendi ed esplosioni.

Non eseguire mai lavori di saldatura nelle vicinanze di materiali infiammabili.

I materiali infiammabili devono essere mantenuti ad una distanza minima di 11 metri (36 ft. 1.07 in.) dall'arco voltaico, oppure protetti con una copertura a norma.

Predisporre estintori adeguati e a norma.

Le scintille e i pezzi di metallo caldi possono raggiungere anche gli ambienti circostanti, attraverso piccole fessure e aperture. Adottare le misure adeguate al fine di evitare rischi di incendio o di lesioni personali.

Non eseguire lavori di saldatura in zone a rischio di incendio o di esplosione né nelle vicinanze di serbatoi, barili o tubi, se questi non sono stati predisposti in conformità con le normative nazionali e internazionali vigenti in materia.

Non eseguire lavori di saldatura su recipienti che contengano/abbiano contenuto gas, carburanti, oli minerali e simili. I residui potrebbero provocare esplosioni.

Pericoli derivanti dalla corrente di rete e di saldatura

Una scossa elettrica costituisce sempre un rischio per la vita e può risultare mortale.

Non toccare i componenti sotto tensione all'interno e all'esterno dell'apparecchio.

Nei processi di saldatura MIG/MAG e TIG anche il filo di saldatura, la bobina filo, i rulli di avanzamento e tutti i pezzi di metallo collegati al filo di saldatura sono conduttori di tensione.

Disporre sempre il carrello traina filo su una base adeguatamente isolata oppure utilizzare un alloggiamento del carrello traina filo isolante adatto.

Per una protezione adeguata dell'utente e di terzi contro il potenziale di terra o di massa, predisporre una base o una copertura asciutta e sufficientemente isolante. La base o la copertura deve ricoprire l'intera zona posta tra il corpo e il potenziale di terra o di massa.

Tutti i cavi e i conduttori devono essere ben fissati, integri, isolati e sufficientemente dimensionati. Sostituire immediatamente i collegamenti allentati, i cavi e i conduttori sottodimensionati, danneggiati o bruciati. Prima di qualsiasi utilizzo, verificare che i collegamenti elettrici siano posizionati saldamente tramite l'impugnatura. In caso di cavi elettrici con connettore a baionetta, ruotare il cavo elettrico di almeno 180° intorno all'asse longitudinale e preserrarlo.

Non avvolgere cavi o conduttori attorno al corpo o a parti del corpo.

Quanto all'elettrodo (elettrodo a barra, elettrodo al tungsteno, filo di saldatura, ecc.)

mai immergerlo in un liquido per raffreddarlo

mai toccarlo quando il generatore è acceso.

Tra gli elettrodi di due impianti di saldatura può esservi, ad esempio, una tensione di funzionamento a vuoto doppia rispetto ad un solo impianto di saldatura. Se i potenziali dei due elettrodi entrano in contatto contemporaneamente, in certi casi può sussistere un pericolo mortale.

Far controllare regolarmente la funzionalità del conduttore di terra della linea di rete e dell'apparecchio da un elettricista qualificato.

Per funzionare correttamente, gli apparecchi della classe di protezione I necessitano di una rete con conduttore di terra e un sistema a innesto con contatto per il conduttore di terra.

È consentito utilizzare l'apparecchio su una rete priva di conduttore di terra e su una presa priva di contatto per il conduttore di terra solo se vengono rispettate tutte le disposizioni nazionali in materia di isolamento. In caso contrario, ciò costituisce un atto di grave negligenza. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

In caso di necessità, provvedere con mezzi appositi alla messa a terra adeguata del pezzo da lavorare.

Spegnere gli apparecchi non utilizzati.

In caso di lavori ad altezze elevate, indossare un'imbracatura anticaduta adeguata.

Prima di eseguire qualsiasi lavoro sull'apparecchio, spegnerlo e scollegare la spina di rete.

Apporre sull'apparecchio un cartello di segnalazione chiaramente leggibile e comprensibile recante il divieto di reinserire la spina di rete e di riaccendere l'apparecchio.

Dopo aver aperto l'apparecchio:

scaricare tutti i componenti che accumulano cariche elettriche

accertarsi che tutti i componenti dell'apparecchio siano privi di corrente.

Correnti di saldatura vaganti

In caso di lavori su componenti conduttori di tensione, chiedere l'assistenza di una seconda persona che possa spegnere tempestivamente l'interruttore principale.

L'inosservanza delle avvertenze riportate di seguito può determinare l'insorgenza di correnti di saldatura vaganti che, a loro volta, possono causare quanto segue:

pericolo di incendio

surriscaldamento dei componenti collegati al pezzo da lavorare

rottura dei conduttori di terra

danni all'apparecchio e ad altre apparecchiature elettriche.

Assicurarsi che il dispositivo di fissaggio sia saldamente collegato al pezzo da lavorare.

Fissare il suddetto dispositivo quanto più possibile vicino al punto da saldare.

Disporre l'apparecchio con un isolamento sufficiente rispetto all'ambiente elettricamente conduttivo, ad esempio Isolamento rispetto al pavimento o ai telai conduttivi.

In caso di utilizzo di ripartitori di corrente, supporti doppia testina, ecc., prestare attenzione a quanto segue: Anche l'elettrodo della torcia per saldatura/pinza portaelettrodo non utilizzata è conduttore di potenziale. Assicurarsi che la torcia per saldatura/pinza portaelettrodo non utilizzata venga stoccata con un isolamento adeguato.

In caso di applicazioni MIG/MAG automatizzate, il passaggio dell'elettrodo a filo dal fusto del filo di saldatura, dalla bobina grande o dalla bobina filo verso il carrello traina filo deve essere isolato.

Classificazioni di compatibilità elettromagnetica degli apparecchi

Gli apparecchi di Classe A:

Sono previsti solo per l'impiego negli ambienti industriali.

Possono causare, in altri ambienti, interferenze di alimentazione e dovute a

radiazioni.

Gli apparecchi di Classe B:

Soddisfano i requisiti concernenti le emissioni in ambienti domestici e indu-

striali. Ciò vale anche per gli ambienti domestici in cui l'approvvigionamento di energia ha luogo dalla rete pubblica di bassa tensione.

La classificazione di compatibilità elettromagnetica degli apparecchi viene effettuata in conformità con le indicazioni riportate sulla targhetta o nei dati tecnici.

Misure relative alla compatibilità elettromagnetica

In casi particolari è possibile che, nonostante si rispettino i valori limite di emissione standardizzati, si verifichino comunque interferenze nell'ambiente di impiego previsto (ad esempio, se nel luogo di installazione sono presenti apparecchi sensibili, oppure se il luogo di installazione si trova nelle vicinanze di ricevitori radio o televisivi). In questo caso il gestore è tenuto ad adottare le misure necessarie per l'eliminazione di tali interferenze.

Verificare e valutare l'immunità alle interferenze delle apparecchiature presenti nell'ambiente dell'apparecchio conformemente alle disposizioni nazionali e internazionali vigenti. Esempi di apparecchiature sensibili alle interferenze che potrebbero essere inﬂuenzate dall'apparecchio:

dispositivi di sicurezza

linee di rete, di trasmissione di segnali e dei dati

dispositivi per l'elaborazione dei dati e per le telecomunicazioni

apparecchiature per la misurazione e la calibratura.

Misure di supporto per evitare problemi di compatibilità elettromagnetica:

Alimentazione di rete

1. In caso di interferenze elettromagnetiche nonostante il collegamento al-

la rete sia a norma, adottare misure aggiuntive (ad esempio l'utilizzo di filtri di rete adeguati).

Cavi di saldatura

2. Mantenerli più corti possibile.

Disporli il più vicino possibile l'uno all'altro (anche per evitare problemi

dovuti a campi elettromagnetici). Disporli molto lontano dagli altri cavi.

Collegamento equipotenziale

Messa a terra del pezzo da lavorare

4. Se necessario, eseguire il collegamento a terra tramite appositi conden-

satori.

Schermatura, se necessaria

5. Schermare le altre apparecchiature presenti nell'ambiente.

Schermare l'intero impianto di saldatura.

Misure relative ai campi elettromagnetici

I campi elettromagnetici possono avere effetti nocivi sulla salute che non sono ancora noti:

Effetti sullo stato di salute delle persone vicine, ad esempio i portatori di pa-

cemaker e apparecchi acustici. I portatori di pacemaker devono consultare il proprio medico prima di sosta-

re nelle immediate vicinanze dell'apparecchio e dei luoghi in cui si esegue il processo di saldatura. I cavi di saldatura devono essere tenuti più lontani possibile dal capo/busto

del saldatore. I cavi di saldatura e i pacchetti tubi ﬂessibili non devono essere trasportati

sulle spalle né avvolti intorno al corpo o a parti del corpo del saldatore.

Punti particolarmente pericolosi

Tenere lontani mani, capelli, indumenti e attrezzi dai componenti in movimento, quali ad esempio:

ventilatori

ingranaggi

rulli

alberi

bobine filo e fili di saldatura.

Non toccare gli ingranaggi rotanti dell'avanzamento filo né i componenti rotanti della trasmissione.

Le coperture e le parti laterali devono essere aperte/rimosse solo per il tempo strettamente necessario all'esecuzione dei lavori di manutenzione e riparazione.

Durante il funzionamento

Accertarsi che tutte le coperture siano chiuse e tutte le parti laterali monta-

te correttamente. Tenere tutte le coperture e le parti laterali chiuse.

Il filo di saldatura in uscita dalla torcia per saldatura comporta un elevato rischio di lesioni personali (ferite alle mani, lesioni al viso e agli occhi, ecc.).

Pertanto, tenere sempre la torcia per saldatura lontana dal corpo (apparecchi dotati di carrello traina filo) e indossare occhiali protettivi adatti.

Non toccare il pezzo da lavorare durante e dopo la saldatura. Pericolo di ustioni.

È possibile che dai pezzi da lavorare in via di raffreddamento si stacchino scorie. Pertanto, anche durante i lavori di rifinitura dei pezzi da lavorare, indossare dispositivi di protezione a norma e assicurare una protezione adeguata per le altre persone.

Lasciare raffreddare la torcia per saldatura e gli altri componenti dell'attrezzatura con una temperatura d'esercizio elevata prima di eseguire qualsiasi lavoro su di essi.

Per i locali a rischio di incendio ed esplosione sono in vigore norme speciali.

- osservare le disposizioni nazionali e internazionali vigenti in materia.

I generatori impiegati per eseguire lavori all'interno di locali caratterizzati da un elevato rischio elettrico (ad esempio caldaie) devono essere contrassegnati dal simbolo (Safety). Il generatore non deve comunque trovarsi all'interno di tali locali.

Il refrigerante in uscita può causare ustioni. Prima di scollegare gli attacchi di mandata e di ritorno del refrigerante, spegnere il gruppo di raffreddamento.

Quando si maneggia il refrigerante, seguire le indicazioni fornite nella relativa scheda dei dati di sicurezza. La scheda dei dati di sicurezza del refrigerante può essere richiesta al proprio centro di assistenza o scaricata dal sito Web del produttore.

Per il trasporto degli apparecchi mediante gru, utilizzare unicamente mezzi per il sollevamento di carichi del produttore adatti.

Agganciare le catene o le funi in tutti i punti appositamente previsti del mez-

zo per il sollevamento di carichi. Le catene o le funi devono presentare il minor angolo di incidenza possibile.

Rimuovere la bombola del gas e il carrello traina filo (apparecchi MIG/MAG e

TIG).

In caso di sospensione mediante gru del carrello traina filo durante la saldatura, utilizzare sempre una sospensione dell'avanzamento filo adatta (apparecchi MIG/MAG e TIG).

Nel caso in cui l'apparecchio sia dotato di tracolla o di maniglia di trasporto, utilizzarle esclusivamente per il trasporto manuale. La tracolla non è adatta per il trasporto mediante gru, elevatore a forche o altri elevatori meccanici.

Tutti i dispositivi di imbracatura (cinghie, fibbie, catene, ecc.) che vengono utilizzati insieme all'apparecchio o ai suoi componenti devono essere controllati a intervalli regolari (ad esempio per verificare la presenza di danni meccanici, corrosione o alterazioni causate da fattori ambientali). Gli intervalli e l'entità dei controlli devono essere quanto meno conformi alle norme e direttive nazionali di volta in volta in vigore.

Requisiti del gas inerte

Pericolo dovuto alle bombole del gas inerte

Pericolo di fughe di gas non percepibili (il gas inerte è incolore e inodore) in caso di utilizzo di un adattatore per l'attacco del gas inerte. Prima del montaggio, ermetizzare la filettatura sul lato apparecchio dell'adattatore per l'attacco del gas inerte con un nastro in teﬂon adatto.

Gas inerte contaminato può, soprattutto sugli anelli, causare danni all'attrezzatura e determinare saldature di qualità inferiore. Soddisfare le seguenti prescrizioni per quanto riguarda la qualità del gas inerte:

dimensione delle particelle solide < 40 µm

temperatura del punto di rugiada < -20 °C

contenuto di olio max. < 25 mg/m³

Se necessario, utilizzare un filtro!

Le bombole del gas inerte contengono gas sotto pressione e, in caso di danneggiamento, possono esplodere. Poiché le bombole del gas inerte sono parte integrante dell'attrezzatura per saldatura, devono essere maneggiate con estrema cautela.

Proteggere le bombole del gas inerte contenenti gas sotto pressione da calore eccessivo, urti meccanici, scorie, fiamme libere, scintille e archi voltaici.

Montare le bombole del gas inerte in posizione verticale e fissarle come riportato nelle istruzioni per evitare che cadano.

Tenere lontane le bombole del gas inerte dal circuito di saldatura o altri circuiti elettrici.

Non appendere mai una torcia per saldatura su una bombola del gas inerte.

Evitare qualsiasi contatto tra le bombole del gas inerte e gli elettrodi.

Pericolo di esplosione: mai eseguire saldature su una bombola contenente gas inerte sotto pressione.

Utilizzare sempre bombole del gas inerte adatte ai vari tipi di applicazione, nonché accessori appropriati (regolatori, tubi e raccordi, ecc.). Utilizzare esclusivamente bombole del gas inerte e accessori in buono stato.

Se una valvola di una bombola del gas inerte viene aperta, scostare il viso dal punto di fuoriuscita del gas.

Se non si deve saldare, chiudere la valvola della bombola del gas inerte.

Se la bombola del gas inerte non è collegata, lasciare il cappuccio di protezione della valvola al suo posto.

Attenersi alle indicazioni del produttore e rispettare le norme nazionali e internazionali relative alle bombole del gas inerte e rispettivi accessori.

Pericolo dovuto al gas inerte in uscita

Misure di sicurezza sul luogo di installazione e durante il trasporto

La fuoriuscita incontrollata del gas inerte può causare asfissia.

Il gas inerte è incolore e inodore e, se fuoriesce, può sostituirsi all'ossigeno nell'aria ambiente.

Predisporre un'alimentazione di aria pura sufficiente che offra un tasso di ae-

razione di almeno 20 m³/ora. Osservare le avvertenze per la sicurezza e la manutenzione della bombola

del gas o dell'alimentazione del gas principale. Se non si deve saldare, chiudere la valvola della bombola del gas inerte o l'ali-

mentazione del gas principale. Prima di ogni messa in funzione, controllare che dalla bombola del gas o

dall'alimentazione del gas principale non vi siano fuoriuscite incontrollate di gas.

Il rovesciamento di un apparecchio può costituire un pericolo mortale! Disporre l'apparecchio in modo stabile su una base piana e solida.

È consentito un angolo d'inclinazione massimo di 10°.

Nei locali a rischio di incendio ed esplosione sono in vigore norme speciali.

Osservare le disposizioni nazionali e internazionali vigenti in materia.

Attraverso istruzioni aziendali interne e controlli, assicurare che l'ambiente circostante la postazione di lavoro sia sempre pulito e ordinato.

Installare e utilizzare l'apparecchio unicamente in conformità alla classe di protezione indicata sulla targhetta.

Durante l'installazione, accertarsi che venga mantenuta una distanza di 0,5 m (1 ft. 7.69 in.) tutt'intorno all'apparecchio, affinché l'aria di raffreddamento possa afﬂuire e deﬂuire liberamente.

Durante il trasporto dell'apparecchio, assicurare che vengano rispettate le direttive e le norme antinfortunistiche nazionali e regionali vigenti. Questo vale in particolar modo per le direttive concernenti i rischi durante il trasporto e la spedizione.

Non sollevare o trasportare apparecchi attivi. Spegnere gli apparecchi prima di trasportarli o sollevarli!

Prima di trasportare l'apparecchio, scaricare tutto il refrigerante e smontare i seguenti componenti:

carrello traina filo

bobina filo

bombola del gas inerte.

Dopo il trasporto e prima della messa in funzione, procedere assolutamente a un'ispezione visiva dell'apparecchio per verificare l'eventuale presenza di danni. Far riparare eventuali danni da personale qualificato dell'assistenza prima di mettere in funzione l'apparecchio.

Misure di sicurezza in condizioni di funzionamento normale

Mettere in funzione l'apparecchio solo se tutti i dispositivi di sicurezza risultano perfettamente funzionanti. In caso contrario, vi è pericolo di

lesioni personali o decesso dell'operatore o di terzi

danni all'apparecchio e ad altri beni materiali del gestore

lavoro inefficiente con l'apparecchio.

Prima di accendere l'apparecchio, far riparare i dispositivi di sicurezza non perfettamente funzionanti.

Mai disattivare o eludere i dispositivi di sicurezza.

Prima di accendere l'apparecchio, assicurarsi che non vi sia pericolo per nessuno.

Controllare l'apparecchio almeno una volta alla settimana per verificare l'assenza di danni visibili dall'esterno e la funzionalità dei dispositivi di sicurezza.

Fissare sempre correttamente la bombola del gas inerte e rimuoverla prima di trasportare l'apparecchio mediante gru.

Soltanto il refrigerante originale del produttore, per via delle sue proprietà (conduttività elettrica, protezione antigelo, compatibilità con i materiali, infiammabilità, ecc.), è adatto a essere utilizzato nei nostri apparecchi.

Utilizzare esclusivamente un refrigerante originale del produttore adatto.

Non mescolare il refrigerante originale del produttore con altri refrigeranti.

Collegare al circuito di raffreddamento solo componenti del sistema del produttore.

L'utilizzo di componenti del sistema o refrigeranti diversi implica il declino di ogni responsabilità da parte del produttore, nonché la decadenza di tutti i diritti di garanzia.

Il refrigerante Cooling Liquid FCL 10/20 non è infiammabile. In particolari condizioni, il refrigerante a base di etanolo diventa infiammabile. Trasportare il refrigerante esclusivamente nei contenitori originali chiusi e tenerlo lontano da fonti di accensione.

Smaltire il refrigerante esausto nel rispetto delle disposizioni nazionali e internazionali vigenti in materia. La scheda dei dati di sicurezza del refrigerante può essere richiesta al proprio centro di assistenza o scaricata dal sito Web del produttore.

Prima di iniziare qualsiasi lavoro di saldatura controllare, a impianto freddo, il livello del liquido refrigerante.

Messa in funzione, manutenzione e riparazione

Nella progettazione e produzione dei componenti non originali non è garantito il rispetto delle norme relative alle sollecitazioni e alla sicurezza.

Utilizzare esclusivamente pezzi di ricambio e pezzi soggetti a usura originali

(anche per i componenti normalizzati). Non modificare, aggiungere pezzi o adattare l'apparecchio senza l'autorizza-

zione del produttore. Sostituire immediatamente i componenti le cui condizioni non risultino otti-

mali. Al momento dell'ordine, indicare esattamente la denominazione e il numero

di disegno riportati nell'elenco dei pezzi di ricambio, nonché il numero di serie dell'apparecchio.

Le viti del corpo esterno costituiscono il collegamento al conduttore di terra per la messa a terra dei componenti del corpo esterno. Utilizzare sempre viti del corpo esterno originali nella quantità adeguata con la coppia indicata.

Verifiche tecniche per la sicurezza

Smaltimento I rifiuti di apparecchiature elettriche ed elettroniche devono essere raccolti sepa-

Il produttore consiglia di far eseguire sull'apparecchio verifiche tecniche per la sicurezza con frequenza almeno annuale.

Nel corso dei suddetti intervalli di 12 mesi, il produttore consiglia una calibratura dei generatori.

Si consiglia di far eseguire le verifiche tecniche per la sicurezza da un elettricista qualificato

dopo qualsiasi modifica

dopo l'aggiunta di pezzi o adattamenti

dopo lavori di riparazione, cura e manutenzione

almeno una volta l'anno.

Attenersi alle norme e alle disposizioni nazionali e internazionali vigenti in materia di verifiche tecniche per la sicurezza.

Informazioni più dettagliate sulle verifiche tecniche per la sicurezza e sulla calibratura sono disponibili presso il proprio centro di assistenza, che mette a disposizione dei richiedenti la documentazione necessaria.

ratamente e recuperati in modo compatibile con l'ambiente conformemente alla Direttiva Europea e alle norme nazionali. Gli apparecchi usati devono essere restituiti al distributore o conferiti in un centro di raccolta e smaltimento autorizzato locale. La mancata osservanza di tali disposizioni può avere ripercussioni potenzialmente dannose sulla salute/sull'ambiente.

Certificazione di sicurezza

Imballaggi

Raccolta differenziata. Verifica le disposizioni del tuo Comune. Riduci il volume della scatola.

Gli apparecchi provvisti di marcatura CE soddisfano i requisiti fondamentali stabiliti dalla direttiva sulla bassa tensione e sulla compatibilità elettromagnetica (ad esempio le norme di prodotto pertinenti della serie di normative EN 60 974).

Fronius International GmbH dichiara che l'apparecchio è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile sul sito Internet: http://www.fronius.com.

Gli apparecchi dotati di certificazione CSA sono conformi ai requisiti previsti dalle norme pertinenti per il Canada e gli Stati Uniti.

Protezione dei dati

Diritti d'autore I diritti d'autore delle presenti istruzioni per l'uso sono di proprietà del produtto-

L'utente è responsabile dell'esecuzione del backup dei dati relativi alle modifiche apportate alle impostazioni di fabbrica. Il produttore non si assume alcuna responsabilità in caso di perdita delle impostazioni personali.

re.

Il testo e le illustrazioni corrispondono alla dotazione tecnica dell'apparecchio al momento della stampa. Con riserva di modifiche. L'acquirente non può vantare alcun diritto sulla base del contenuto delle presenti istruzioni per l'uso. Saremo grati per la segnalazione di eventuali errori e suggerimenti per migliorare le istruzioni per l'uso.

Informazioni generali

In generale

Concezione dell'apparecchio

Processi di saldatura disponibili

Gli apparecchi TransSteel (TSt) 2700c MP e TSt 3500c MP sono generatori a inverter completamente digitalizzati e controllati mediante microprocessore.

Il design modulare e la possibilità di estendere agevolmente il sistema garantiscono un'elevata ﬂessibilità. Gli apparecchi sono predisposti per la saldatura di acciai.

Sui generatori sono disponibili i seguenti processi di saldatura:

Saldatura MIG/MAG

TSt 2700c MP TSt 3500c MP

Saldatura manuale a elettrodo

TSt 2700c MP TSt 3500c MP

Saldatura TIG con accensione a contatto

Principio di funzionamento

TSt 2700c MP TSt 3500c MP

L'unità centrale di comando e regolazione dei generatori è collegata con un processore di segnale digitale. L'unità centrale di comando e regolazione e il processore di segnale provvedono al controllo dell'intero processo di saldatura. I dati reali vengono rilevati continuamente durante il processo di saldatura e il sistema interviene prontamente in caso di variazioni. Gli algoritmi di regolazione provvedono a mantenere lo stato desiderato.

L'apparecchio dispone della funzione di sicurezza "Limitazione al limite di potenza", che consente di utilizzare il generatore fino al limite di potenza senza compromettere la sicurezza del processo.

Ne consegue:

precisione del processo di saldatura

elevata riproducibilità di tutti i risultati

eccellenti proprietà di saldatura.

Settori d'impie-

40,0006,3035

inside

TSt 2700c MP

TSt 3500c MP

Gli apparecchi trovano impiego nei settori artigianale e industriale: applicazioni manuali per acciaio classico e lamiere zincate.

Il generatore TSt 2700c MP viene impiegato prevalentemente con le lamiere di acciaio sottili (costruzioni in acciaio leggero). I tipici settori d'impiego annoverano la riparazione, la manutenzione e il montaggio presso cantieri navali, fornitori automobilistici o nella costruzione di mobili. Il generatore TSt 2700c MP si posiziona così, all'interno della sua classe di potenza, tra il settore commerciale/dell'artigianato e quello industriale.

Il generatore TSt 3500c MP è concepito per:

industria meccanica e costruzione di apparecchiature

costruzioni in acciaio

impiantistica e costruzione di container

costruzioni in metallo e montanti

costruzione di veicoli su rotaia.

Avvertenze riportate sull'apparecchio

Sui generatori sono riportati avvertenze e simboli di sicurezza che non devono essere rimossi né sovrascritti. Le avvertenze e i simboli riportano avvertimenti sul cattivo uso dell'apparecchio, da cui potrebbero risultare gravi lesioni personali e danni materiali.

Simboli di sicurezza riportati sulla targhetta:

La saldatura è un'operazione che comporta pericoli. È necessario soddisfare i seguenti requisiti di base:

possedere una qualifica per la saldatura di grado sufficiente

disporre di dispositivi di protezione adeguati

vietare l'accesso ai non addetti.

Utilizzare le funzioni descritte solo dopo aver letto integralmente e compreso i seguenti documenti:

le presenti istruzioni per l'uso

tutte le istruzioni per l'uso dei componenti del sistema, in particolare le nor-

me di sicurezza.

Descrizione delle

A B

avvertenze riportate sull'apparecchio

In determinate versioni, le avvertenze sono riportate sull'apparecchio.

La disposizione dei simboli può variare.

! Avviso! Prestare attenzione!

I simboli illustrano i possibili pericoli.

A I rulli d'avanzamento possono ferire le dita.

B Durante il funzionamento il filo di saldatura e i componenti della trasmis-

sione sono sotto tensione di saldatura. Tenere lontani mani e oggetti metallici!

1. Una scossa elettrica può risultare mortale.

1.1 Indossare guanti asciutti e isolanti. Non toccare l'elettrodo a filo a mani

nude. Non indossare guanti bagnati o danneggiati.

1.2 Per proteggersi dalle scosse elettriche, utilizzare una base isolante tra il

pavimento e l'area di lavoro.

1.3 Prima di eseguire qualsiasi lavoro sull'apparecchio, spegnerlo e scollegare

la spina di rete o l'alimentazione elettrica.

2. L'inalazione dei fumi di saldatura può nuocere alla salute.

2.1 Tenere la testa lontana dai fumi di saldatura prodotti dal processo di sal-

datura.

2.2 Utilizzare ventilazione forzata o un'aspirazione locale per eliminare i fumi

xx,xxxx,xxxx *

di saldatura.

2.3 Eliminare i fumi di saldatura con un ventilatore.

3 Le scintille prodotte dalla saldatura possono causare esplosioni o incendi.

3.1 Tenere i materiali infiammabili lontani dal processo di saldatura. Non ese-

guire lavori di saldatura nelle vicinanze di materiali infiammabili.

3.2 Le scintille prodotte dalla saldatura possono causare incendi. Tenere

pronto un estintore. Eventualmente, tenere pronto un addetto alla sorveglianza che sappia utilizzare l'estintore.

3.3 Non eseguire lavori di saldatura su fusti o contenitori chiusi.

4. I raggi dell'arco voltaico possono ustionare gli occhi e ferire la pelle.

4.1 Indossare un copricapo e occhiali protettivi. Utilizzare una protezione per

l'udito e colletti con bottoni. Utilizzare una maschera per saldatura della colorazione corretta. Indossare indumenti protettivi adatti su tutto il corpo.

5. Prima di eseguire qualsiasi lavoro sulla macchina o la saldatura:

farsi istruire sull'uso dell'apparecchio e leggere le istruzioni!

6. Non rimuovere né sovrascrivere l'adesivo con le avvertenze di sicurezza.

* Numero d'ordine del produttore dell'adesivo

Componenti del sistema

(1)

(2)

(3)

(4)

(5)

(6)

In generale I generatori possono funzionare con svariati componenti del sistema e opzioni.

Ciò permette di ottimizzare i processi in base al tipo d'uso del generatore, nonché di semplificare il funzionamento e l'utilizzo.

Sicurezza

Panoramica

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale tecnico qualificato. Leggere integralmente e comprendere il presente documento.

▶

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per

▶

l'utente di questo apparecchio e di tutti i componenti del sistema.

TSt 2700c MP

N. Funzione

(1) Torcia per saldatura MIG/MAG

(2) Stabilizzazione del supporto per la bombola del gas

(3) Generatore

(4) Carrello e supporto per la bombola del gas

(5) Cavo di massa e cavo dell'elettrodo

(6) Torce per saldatura TIG

(1)

(2)

(3)

(4)

(5)

(6)

(7)

TSt 3500c MP

N. Funzione

(1) Torcia per saldatura MIG/MAG

(2) Stabilizzazione del supporto per la bombola del gas

(3) Generatore

(4) Gruppo di raffreddamento

Solo TSt 3500c

(5) Carrello e supporto per la bombola del gas

(6) Cavo di massa e cavo dell'elettrodo

(7) Torce per saldatura TIG

Elementi di comando e collegamen-

Pannello di controllo

Informazioni generali

Sicurezza

Il pannello di controllo presenta una struttura logica in base alle varie funzioni. I vari parametri necessari per la saldatura possono essere

selezionati facilmente con i tasti

modificati con i tasti o la manopola di regolazione

visualizzati sul display digitale durante la saldatura.

Con il pannello di controllo Synergic, il generatore calcola l'impostazione ottimale dei parametri di saldatura sulla base di dati generici, come spessore della lamiera, materiale d'apporto, diametro filo e gas inerte. In questo modo i dati tecnologici salvati possono essere utilizzati in qualsiasi momento. È sempre possibile apportare modifiche manualmente. Il pannello di controllo Synergic consente anche l'impostazione puramente manuale dei parametri.

AVVERTENZA!

Il software potrebbe essere stato aggiornato, pertanto nell'apparecchio in uso possono essere disponibili funzioni non descritte in queste istruzioni per l'uso o viceversa.

Inoltre, le varie figure possono discostarsi leggermente dagli elementi di comando presenti sull'apparecchio in uso. Il funzionamento è tuttavia identico.

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale tecnico qualificato. Leggere integralmente e comprendere il presente documento.

▶

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per

▶

l'utente di questo apparecchio e di tutti i componenti del sistema.

Pannello di con-

(1) (2) (3) (4)(5) (6) (7)

(17)

(16)

(15) (14) (13) (12) (11)

(10)

(8)

(9)

trollo Synergic

(1) Tasto Selezione parametri sinistro

Per selezionare i parametri indicati di seguito e per modificare i parametri nel menu di setup. Per il parametro selezionato si accende il simbolo corrispondente.

Spessore della lamiera in mm o in.

Se, ad esempio, non si conosce la corrente di saldatura da selezionare, è sufficiente specificare lo spessore della lamiera perché vengano impostati automaticamente la corrente di saldatura e gli altri parametri contrassegnati con *).

Corrente di saldatura in A *)

Prima dell'inizio della saldatura viene visualizzato automaticamente un valore indicativo ottenuto dai parametri programmati. Durante il processo di saldatura viene visualizzato il valore reale corrente.

Velocità filo in m/min o ipm *)

(2) SF: spia Saldatura a punti/in linea continua per punti

Si accende quando per il parametro di setup "Tempo di saldatura a punti/Intervallo di saldatura" (SPt) è impostato un valore (la modalità di funzionamento Saldatura a punti o Saldatura in linea continua per punti è attivata).

(3) Display digitale sinistro

(4) Spia HOLD

Al termine di ogni saldatura vengono salvati i valori reali attuali relativi a corrente e tensione di saldatura; la spia HOLD si accende.

(5) Spia Arco voltaico di transizione

Tra short arc e Spray Arc si crea un arco voltaico di transizione che presenta spruzzi. La spia Arco voltaico di transizione si accende per segnalare questa fase critica.

(6) Display digitale destro

(7) Tasto Selezione parametri destro

Per selezionare i parametri indicati di seguito e per modificare i parametri nel menu di setup. Per il parametro selezionato si accende il simbolo corrispondente.

Correzione lunghezza dell'arco voltaico

per correggere la lunghezza dell'arco voltaico.

Tensione di saldatura in V *)

Dinamica

Per condizionare l'amperaggio di corto circuito al momento del passaggio della goccia.

- ... arco voltaico più duro e più stabile 0 ... arco voltaico neutro + ... arco voltaico morbido e con pochi spruzzi.

Real Energy Input

per visualizzare l'energia apportata nella saldatura. **)

(8) Manopola di regolazione sinistra

Per modificare i parametri "Spessore della lamiera", "Corrente di saldatura" e "Velocità filo", nonché per modificare i parametri nel menu di setup.

(9) Manopola di regolazione destra

Per modificare i parametri "Correzione lunghezza dell'arco voltaico", "Tensione di saldatura" e "Dinamica", nonché per modificare i parametri nel menu di setup.

(10) Tasti di memorizzazione (Easy Job)

Per salvare fino a 5 punti di lavoro.

(11) Tasto Processo

Per selezionare il processo di saldatura

MANUAL: saldatura manuale standard MIG/MAG

SYNERGIC: saldatura Synergic Standard MIG/MAG

Saldatura manuale a elettrodo

Saldatura TIG

(12) Tasto Modalità di funzionamento

Per selezionare la modalità di funzionamento

2 T: funzionamento a 2 tempi

4 T: funzionamento a 4 tempi

Funzionamento a 4 tempi speciale

Saldatura a punti/Saldatura in linea continua per punti

(13) Tasto Gas inerte

Per selezionare il gas inerte utilizzato. Il parametro "SP" è previsto per altri gas inerti. Si accende il LED accanto al gas inerte selezionato.

(14) Tasto Diametro filo

Per selezionare il diametro del filo utilizzato. Il parametro "SP" è previsto per altri diametri filo. Si accende il LED accanto al diametro filo selezionato.

(15) Tasto Tipo di materiale

Per selezionare il materiale d'apporto utilizzato. Il parametro "SP" è previsto per altri materiali. Il LED accanto al materiale d'apporto selezionato si accende.

(16) Tasto Inserimento filo

Tenendo premuto il tasto: Il filo viene inserito in assenza di gas nel pacchetto tubi ﬂessibili della torcia per saldatura. Mentre si tiene premuto il tasto, il carrello traina filo entra in funzione con la velocità di inserimento filo.

(17) Tasto Controllo gas

Viene regolata la quantità di gas necessaria sul relativo regolatore di pressione. Premendo una volta il tasto: Il gas inerte fuoriesce. Premendo nuovamente il tasto: Il ﬂusso del gas inerte si interrompe. Se non si preme di nuovo il tasto Controllo gas, il ﬂusso del gas inerte si interrompe dopo 30 s.

*) Se viene selezionato uno di questi parametri, nel processo di saldatura Sy-

nergic Standard MIG/MAG, grazie alla funzione Synergic, vengono automaticamente impostati anche tutti gli altri parametri, compreso quello della tensione di saldatura.

**) L'indicazione Real Energy Input deve essere attivata nel menu di setup -

Livello 2, parametro "EnE". Durante la saldatura il valore aumenta continuamente in funzione dell'aumento costante della produzione di energia. Il valore definitivo viene salvato dopo il termine della saldatura fino al successivo avvio della saldatura o fino alla riaccensione del generatore; la spia HOLD si accende.

Parametri di ser-

vizio

Premendo contemporaneamente i tasti Selezione parametri è possibile interrogare vari parametri di servizio.

Apertura della visualizzazione

Selezione dei parametri

Parametri disponibili

Esempio:

1.00 | 4.21

Esempio: 2 | 491

Esempio: r 2 | 290

Viene visualizzato il primo parametro "Versione firmware", ad es. "1.00 |

4.21".

Selezionare il parametro di setup desiderato con i tasti Modalità di funzionamento e Processo o con la manopola di regolazione sinistra.

Spiegazione

Versione firmware

Configurazione del programma di saldatura.

Numero del programma di saldatura correntemente selezionato.

Esempio: 654 | 32.1 = 65 432,1 h = 65 432 h 6 min

Indicazione del tempo di accensione dell'arco voltaico effettivo dalla prima messa in funzione. Avvertenza: l'indicazione del tempo di accensione dell'arco voltaico non serve come base di calcolo per le spese di noleggio, le prestazioni di garanzia o simili.

Esempio: iFd | 0.0

Corrente motore dell'avanzamento filo in A. Il valore cambia non appena il motore entra in funzione.

2nd 2º livello di menu per i tecnici dell'as-

sistenza.

Blocco tasti Per evitare che le impostazioni sul pannello di controllo vengano inavvertitamen-

te modificate, è possibile selezionare il blocco tasti. Fintanto che il blocco tasti è attivo

non è possibile configurare le impostazioni sul pannello di controllo

è possibile solamente richiamare le impostazioni dei parametri

è possibile richiamare un qualsiasi tasto di memorizzazione occupato, purché

al momento del blocco si fosse selezionato un tasto di memorizzazione occupato.

Attivazione/disattivazione del blocco tasti:

Blocco tasti attivato: sui display viene visualizzato il messaggio "CLO | SEd".

Blocco tasti disattivato: sui display viene visualizzato il messaggio "OP | En".

È possibile attivare e disattivare il blocco tasti anche utilizzando l'interruttore a chiave opzionale.

Attacchi, interruttori e componenti meccanici

(1) (2) (3)

(4)

(5)

(6)

(7)

(13)(12)

(10)

(8)

(9)

(11)

TSt 2700c MP

* Pannello laterale nascosto

(1) Attacco LocalNet

Attacco standardizzato per il comando a distanza.

(2) Attacco per torcia per saldatura

Per inserire la torcia per saldatura.

(3) Attacco TMC (TIG Multi Connector)

Per collegare la torcia per saldatura TIG.

(4) Presa di corrente (+) con chiusura a baionetta

Serve per

collegare l'invertitore di polarità o il cavo di massa nella saldatura

MIG/MAG (a seconda dell'elettrodo a filo) collegare il cavo dell'elettrodo o il cavo di massa nella saldatura ma-

nuale a elettrodo (a seconda del tipo di elettrodo) collegare il cavo di massa nella saldatura TIG.

(5) Presa di corrente (-) con chiusura a baionetta

Serve per

collegare il cavo di massa o l'invertitore di polarità nella saldatura

MIG/MAG (a seconda dell'elettrodo a filo) collegare il cavo dell'elettrodo o il cavo di massa nella saldatura ma-

nuale a elettrodo (a seconda del tipo di elettrodo) collegare la torcia per saldatura TIG.

(6) Invertitore di polarità

Per selezionare il potenziale di saldatura presente sulla torcia per saldatura MIG/MAG.

(7) Attacco del gas inerte MIG/MAG

Per l'alimentazione con gas inerte dell'attacco per la torcia per saldatura (2).

(8) Attacco gas inerte della torcia per saldatura TIG

Per l'alimentazione con gas inerte della presa di corrente (-) (5).

TSt 3500c MP

(1) (2)

(3)

(4)

(5)

(6)

(7)

(13)(12)

(11)

(8)

(9)

(10)

(9) Cavo di rete con supporto antistrappo

Premontato non su tutte le versioni dell'apparecchio.

(10) Interruttore di rete

Per accendere e spegnere il generatore.

(11) Illuminazione a LED dell'interno della bobina filo

Il parametro di setup "LED" consente di impostare il tempo di spegnimento.

(12) Alloggiamento bobina filo con freno

Per inserire bobine filo standardizzate con diametro max. di 300 mm (11.81 in.) e peso max. di 19 kg (41.89 lbs.).

(13) Avanzamento a 4 rulli

* Pannello laterale nascosto

(1) Presa di corrente (-) con chiusura a baionetta

Serve per

collegare il cavo di massa o l'invertitore di polarità nella saldatura

MIG/MAG (a seconda dell'elettrodo a filo) collegare il cavo dell'elettrodo o il cavo di massa nella saldatura ma-

nuale a elettrodo (a seconda del tipo di elettrodo) collegare la torcia per saldatura TIG.

(2) Attacco per torcia per saldatura

Per inserire la torcia per saldatura.

(3) Attacco TMC (TIG Multi Connector)

Per collegare la torcia per saldatura TIG.

(4) Interruttore di rete

Per accendere e spegnere il generatore.

(5) Attacco LocalNet

Attacco standardizzato per il comando a distanza.

(6) Presa di corrente (+) con chiusura a baionetta

Serve per

collegare l'invertitore di polarità o il cavo di massa nella saldatura

MIG/MAG (a seconda dell'elettrodo a filo) collegare il cavo dell'elettrodo o il cavo di massa nella saldatura ma-

nuale a elettrodo (a seconda del tipo di elettrodo) collegare il cavo di massa nella saldatura TIG.

(7) Invertitore di polarità

Per selezionare il potenziale di saldatura presente sulla torcia per saldatura MIG/MAG.

(8) Attacco del gas inerte MIG/MAG

Per l'alimentazione con gas inerte dell'attacco per la torcia per saldatura (2).

(9) Attacco gas inerte della torcia per saldatura TIG

Per l'alimentazione con gas inerte della presa di corrente (-) (1).

(10) Adesivo EASY DOCUMENTATION

(11) Cavo di rete con supporto antistrappo

Premontato non su tutte le versioni dell'apparecchio.

(12) Alloggiamento bobina filo con freno

Per inserire bobine filo standardizzate con diametro max. di 300 mm (11.81 in.) e peso max. di 19 kg (41.89 lbs.).

(13) Avanzamento a 4 rulli

Installazione

Requisiti minimi per la saldatura

In generale A seconda del processo di saldatura è necessaria una dotazione minima specifica

per utilizzare il generatore. Di seguito sono riportati i processi di saldatura e le rispettive dotazioni minime per la saldatura.

Saldatura MIG/MAG raffreddata a gas

Saldatura MIG/MAG con raffreddamento ad acqua

Saldatura manuale a elettrodo

Generatore

Cavo di massa

Torcia per saldatura MIG/MAG, raffreddata a gas

Attacco del gas inerte (alimentazione del gas inerte)

Elettrodo a filo

generatore

gruppo di raffreddamento, refrigerante incluso

cavo di massa

torcia per saldatura MIG/MAG raffreddata ad acqua

attacco per gas (alimentazione del gas inerte)

elettrodo a filo.

generatore

cavo di massa

portaelettrodo

elettrodo a barra.

Saldatura DC TIG

Generatore

Cavo di massa

Torce per saldatura TIG con o senza interruttore a bilico

Attacco del gas inerte (alimentazione del gas inerte)

Materiale d'apporto a seconda dell'applicazione

Prima dell'installazione e della messa in funzione

Sicurezza

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale tecnico qualificato. Leggere integralmente e comprendere il presente documento.

▶

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per

▶

l'utente di questo apparecchio e di tutti i componenti del sistema.

PERICOLO!

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

Prima di iniziare qualsiasi lavoro, spegnere e scollegare dalla rete elettrica

▶

tutti gli apparecchi e i componenti interessati. Assicurarsi che gli apparecchi e i componenti interessati non vengano riacce-

▶

si. Dopo aver aperto l'apparecchio, con l'ausilio di uno strumento di misura adat-

▶

to, accertarsi che i componenti caricati elettricamente (ad esempio i condensatori) siano scarichi.

Uso prescritto Il generatore è destinato esclusivamente all'esecuzione di saldature MIG/MAG,

saldature manuali a elettrodo e saldature TIG. Non sono consentiti utilizzi diversi o che esulino dal tipo d'impiego per il quale l'apparecchio è stato progettato. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

L'uso prescritto comprende anche

l'osservanza di tutte le avvertenze riportate nelle istruzioni per l'uso

l'esecuzione dei controlli e degli interventi di manutenzione.

Collocazione dell'apparecchio

L'apparecchio è collaudato secondo la classe di protezione IP 23, che prevede:

protezione contro la penetrazione di corpi estranei solidi di diametro superio-

re a 12 mm (0.49 in.) protezione contro gli spruzzi d'acqua che battono sulla superficie con un an-

golo d'incidenza fino a 60°.

Conformemente alla classe di protezione IP 23 l'apparecchio può essere installato e messo in funzione all'aperto. È comunque da evitare l'esposizione all'azione diretta dell'umidità (ad es. della pioggia).

PERICOLO!

La caduta o il ribaltamento degli apparecchi

può causare gravi lesioni personali e danni materiali.

Disporre l'apparecchio in modo stabile su una base piana e solida.

▶

Dopo aver eseguito il montaggio, controllare che tutte le viti siano ben serra-

▶

te.

PERICOLO!

La corrente elettrica derivante dalla polvere conduttrice di elettricità all'interno dell'apparecchio

può causare gravi lesioni personali e danni materiali.

Mettere l'apparecchio in funzione esclusivamente con il filtro dell'aria monta-

▶

to. Il filtro dell'aria rappresenta un dispositivo di sicurezza fondamentale ai fini del raggiungimento della classe di protezione IP 23.

Il canale di ventilazione rappresenta un dispositivo di sicurezza fondamentale. La collocazione va scelta in modo tale che l'aria di raffreddamento possa circolare liberamente attraverso le fessure di ventilazione sul lato anteriore e posteriore dell'apparecchio. La polvere conduttrice di elettricità prodotta (ad es. dalla rettifica) non deve essere aspirata dall'apparecchio.

Collegamento alla rete

Gli apparecchi sono progettati per funzionare con la tensione di rete indicata sulla rispettiva targhetta. Se la versione dell'apparecchio in uso non dispone di cavi o spine di rete già collegati, procedere al montaggio nel rispetto delle norme nazionali. Per il fusibile necessario per il cavo di rete, consultare la sezione "Dati tecnici".

PRUDENZA!

L'installazione elettrica sottodimensionata

può causare danni materiali.

La linea di rete e il relativo fusibile devono essere predisposti conformemen-

▶

te all'alimentazione elettrica disponibile. A tal proposito, si applicano i dati tecnici indicati sulla targhetta.

Funzionamento mediante generatore

L'apparecchio è utilizzabile con un generatore.

Per il dimensionamento della potenza del generatore necessaria, occorre la potenza apparente massima S

La potenza apparente massima S

Apparecchi trifase: S

Apparecchi monofase: S

e U1 secondo la targhetta o i dati tecnici dell'apparecchio.

1max

= I

1max

La potenza apparente del generatore S

dell'apparecchio.

1max

dell'apparecchio si calcola come segue:

1max

x U1 x √3

1max

= I

1max

x U

necessaria si calcola con la seguente

GEN

formula empirica:

GEN

= S

1max

x 1,35

Se non si salda con piena potenza, è possibile utilizzare un generatore più piccolo.

IMPORTANTE! La potenza apparente del generatore S riore alla potenza apparente massima S

dell'apparecchio!

1max

non deve essere infe-

GEN

Quando si utilizzano apparecchi monofase su generatori trifase, ricordarsi che la potenza apparente del generatore indicata spesso è disponibile solo su tutte e tre le fasi del generatore stesso. Se necessario, informarsi sulla potenza monofase del generatore presso il rispettivo produttore.

AVVERTENZA!

La tensione erogata dal generatore non deve in nessun caso superare, per difetto o per eccesso, la gamma di tolleranza della tensione di rete.

Le tolleranze relative alla tensione di rete sono riportate nel paragrafo "Dati tecnici".

TSt 2700c MV MP - Funzionamento monofase

Funzionamento monofase

La versione Multivoltage (MV) del generatore consente, in alternativa al funzionamento trifase, una modalità di saldatura con potenza o durata limitate, in presenza di alimentazione soltanto monofase. La potenza di saldatura massima possibile è limitata dal dimensionamento del fusibile di rete, secondo cui si regola lo spegnimento di sicurezza del generatore.

Se la linea di rete dispone di un fusibile da 20 A o 30 A, è ammessa la modifica del parametro "FUS" a "20 A" o "30 A". Così facendo è possibile saldare con potenza massima o durata maggiori. Il parametro "FUS" si trova nel menu di setup Livello 2, e si può impostare per l'alimentazione monofase e l'impostazione USA (parametro "SEt" impostato su "US").

Per poter azionare il generatore in modalità monofase, occorre soddisfare i seguenti requisiti minimi:

Corretta alimentazione monofase del generatore secondo il capitolo "Instal-

lazione", paragrafo "Collegamento del cavo di rete" da pagina 54.

La seguente tabella illustra le tensioni di rete e i valori del fusibile in presenza dei quali si ha una limitazione della corrente di saldatura nel funzionamento monofase:

Tensione di rete Valore del fusibile

Processo di saldatura

MIG/MAG

TA [%]

40 100 *

Limitazione della corrente di saldatura [A]

160 100

230 V 10 A

230 V 13 A

230 V 16 A

240 V 15 A

Manuale a elettro-do40

100 *

TIG

MIG/MAG

Manuale a elettro-do40

TIG

MIG/MAG

Manuale a elettro-do40

TIG

MIG/MAG

Manuale a elettro-do40

35 100 *

40 100 *

100 *

35 100 *

40 100 *

100 *

35 100 *

40 100 *

100 *40125

140 100

180 120

170 120

140 120

210 150

180 145

150 130

220 170

180 145

TIG

35 100 *

220 170

Tensione di rete Valore del fusibile

Processo di saldatura

TA [%]

Limitazione della corrente di saldatura [A]

MIG/MAG

240 V 20 A

240 V 30 A

TA = Tempo di accensione

* Le indicazioni 100% si riferiscono alla saldatura illimitata nel tempo, senza

pause di raffreddamento.

Le indicazioni della corrente di saldatura si applicano in presenza di una temperatura ambiente di 40 °C (104 °F).

Manuale a elettro-do40

TIG

MIG/MAG

Manuale a elettro-do40

TIG

40 100 *

100 *

35 100 *

40 100 *

100 *

35 100 *

200 160

180 140

260 180

220 170

180 140

260 180

In presenza di una tensione di rete di 240 V e un valore del fusibile di 30 A è possibile un valore massimo di 220 A per la saldatura MIG/MAG, ad esempio, con un tempo di accensione del 40%.

Nel funzionamento monofase, uno spegnimento di sicurezza impedisce che il fusibile scatti in presenza di potenze di saldatura più alte. Lo spegnimento di sicurezza è attivo con valori del fusibile di 15 A, 16 A e 20 A e determina la possibile durata della saldatura senza che il fusibile scatti. Dal superamento del tempo di saldatura precalcolato consegue la disattivazione della corrente di saldatura e la visualizzazione del codice di servizio "toF". Oltre alla visualizzazione del codice di servizio "toF" parte immediatamente un conto alla rovescia, quale indicazione del tempo di attesa residuo fino al ripristino della disponibilità alla saldatura del generatore. Dopo di che il messaggio scompare e il generatore è nuovamente pronto per l'uso.

In presenza di un valore del fusibile di 30 A il monitoraggio termico del generatore provvede alla disattivazione tempestiva della corrente di saldatura. Viene inoltre visualizzato un codice di servizio da "to1" a "to7". Per informazioni dettagliate sui codici di servizio da "to1" a "to7", consultare il paragrafo "Codici di servizio visualizzati" del capitolo "Diagnosi e risoluzione degli errori". Anche in assenza di guasti o impurità nei componenti di raffreddamento la disponibilità alla saldatura viene data dopo un'adeguata pausa di saldatura.

Descrizione del termine "tempo di accensione" nel funzionamento monofase

Nel capitolo "Dati tecnici" vengono indicati i valori del tempo di accensione per il funzionamento monofase in funzione del valore del fusibile e della corrente di saldatura presenti. I dati percentuali di questi valori per il tempo di accensione si riferiscono per la precisione anche al ciclo di 10 minuti, come spiegato nel capitolo "Dati tecnici" per il tempo di accensione generale, ma la fase di raffreddamento del fusibile è calcolata in soli 60 s circa. Dopo di che il generatore è già di nuovo pronto per la saldatura.

Per ragioni tecnico-normative il tempo di accensione nel funzionamento monofa-

t (min:s)1:30 2:30 6:30 7:30 9 104 5

I (A)

180 A

se è indicato solo fino allo spegnimento nel primo ciclo di saldatura. Se, anche per quanto concerne le fasi di raffreddamento, sussiste il riferimento al ciclo di 10 minuti, solitamente valido anche per l'indicazione del tempo di accensione, all'atto pratico ne risultano fasi di saldatura più lunghe rispetto a quanto indicato. L'indicazione si riferisce, nello specifico, a fasi di raffreddamento di soli 60 s circa, successivamente alle quali il generatore è già di nuovo pronto per la saldatura.

L'esempio di seguito mostra i cicli di saldatura e pausa conformi alle norme, in presenza di una corrente di saldatura di 180 A e un tempo di accensione del 15%.

Tempo di salda-

t (min)

130120 140 150 160 170 180 190 200

I2 (A)

(1) (2) (3) (4) (5)

tura nel funzionamento monofase

Lo schema di seguito mostra il possibile tempo di saldatura secondo la norma, in funzione del valore del fusibile e della corrente di saldatura presenti.

(1) Fusibile di rete 10 A (2) Fusibile di rete 13 A (3) Fusibile di rete 15 A (4) Fusibile di rete 16 A (5) Fusibile di rete 20 A

Collegamento del cavo di rete

Sicurezza

Informazioni generali

PERICOLO!

L'esecuzione errata dei lavori

può causare gravi lesioni personali e danni materiali.

I lavori descritti di seguito devono essere eseguiti esclusivamente da perso-

▶

nale tecnico qualificato. Seguire le norme e le direttive nazionali.

▶

PRUDENZA!

Il cavo di rete non adeguatamente preparato

può causare corto circuiti e danni materiali.

Applicare i manicotti di fine filo a tutti i conduttori di fase e al conduttore di

▶

terra del cavo di rete spelato.

Sul generatore è montato un supporto antistrappo per le seguenti sezioni di cavo:

Generatore Sezione cavo

Canada/USA Europa

TSt 2700c MP Da AWG 14 ad AWG 6 *) 4G2.5

Cavi di rete e supporti antistrappo prescritti

TSt 3500c MP AWG 12 *) 4G2.5

*) Tipo di cavo Canada/USA: Extra-hard usage

Per cavi di altre sezioni è necessario predisporre supporti antistrappo adeguati.

Generatore Tensione di rete Sezione cavo

Canada/USA Europa

TSt 2700c MP 1 x 230/240 V AWG 14 (15 A) *) 3G2.5 (16 A)

TSt 2700c MP 1 x 240 V AWG 12 (20 A) *) -

TSt 2700c MP 1 x 240 V AWG 12 (30 A) *) -

TSt 2700c MP 3 x 200 V AWG 12 4G2.5

TSt 2700c MP 3 x 230/240 V AWG 14 4G2.5

TSt 2700c MP 3 x 380/400 V AWG 14 *) 4G2.5

3 x 460 V AWG 14 *) 4G2.5

TSt 3500c MP 3 x 380/400 V AWG 12 *) 4G2.5

3 x 460 V AWG 12 *) 4G2.5

*) Tipo di cavo Canada/USA: Extra-hard usage

I codici articolo dei vari cavi sono riportati nell'elenco dei pezzi di ricambio.

American wire gauge (= misura filo americana).

Collegamento

TX25

3.5 Nm

del cavo di rete, TSt 2700c MV MP, funzionamento monofase

In assenza di un cavo di rete collegato, prima di procedere alla messa in funzione occorre montare un cavo di rete adeguato alla tensione dell'attacco.

Il conduttore di terra (PE) dovrebbe essere ca. 10-15 mm (0.4-0.6 in.) più lungo del conduttore di fase (L1) e del conduttore neutro (N).

AVVERTENZA!

T2 L2

TX25

La geometria dell'interruttore di rete esistente può differire dalla figura.

Il collegamento del cavo di rete si effettua allo stesso modo.

▶

Collegamento del cavo di rete:

Collegare il conduttore di fase L1 a

L1 secondo la dicitura sull'interruttore. Collegare il conduttore neutro N a

L2 secondo la dicitura sull'interruttore. Collegare il conduttore di terra PE

al morsetto bloccante all'interno dell'apparecchio.

IMPORTANTE! Legare insieme il conduttore di fase, il conduttore neutro e il conduttore di terra vicino al supporto antistrappo con la fascetta serracavi.

Collegamento

TX25

3,5 Nm

del cavo di rete, TSt 2700c MV MP

In assenza di un cavo di rete collegato, prima di procedere alla messa in funzione occorre montare un cavo di rete adeguato alla tensione dell'attacco.

Il conduttore di terra dovrebbe essere ca. 10-15 mm (0.4-0.6 in.) più lungo dei conduttori di fase.

AVVERTENZA!

L1 L3

T2 L2

TX25

La geometria dell'interruttore di rete esistente può differire dalla figura.

Il collegamento del cavo di rete si effettua allo stesso modo.

▶

Collegamento del cavo di rete:

Collegare il conduttore di fase L1 a

L1 secondo la dicitura sull'interruttore. Collegare il conduttore di fase L2 a

L2 secondo la dicitura sull'interruttore. Collegare il conduttore di fase L3 a

L3 secondo la dicitura sull'interruttore. Collegare il conduttore di terra PE

al morsetto bloccante all'interno dell'apparecchio.

IMPORTANTE! Legare insieme i conduttori di fase vicino al supporto antistrappo con la fascetta serracavi.

Collegamento

1.2 Nm

del cavo di rete, TSt 3500c nc MP

In assenza di un cavo di rete collegato, prima di procedere alla messa in funzione occorre montare un cavo di rete adeguato alla tensione dell'attacco.

Il conduttore di terra dovrebbe essere ca. 10-15 mm (0.4-0.6 in.) più lungo dei conduttori di fase.

1 2

L1, L2, L3 = conduttori di fase, PE = conduttore di terra

IMPORTANTE! Legare insieme i conduttori di fase vicino al morsetto bloccante con la fascetta serracavi.

Montaggio/collegamento dei componenti del sistema

Informazioni sui componenti del sistema

Montaggio sul carrello

Le operazioni descritte di seguito comprendono avvertenze relative a vari componenti del sistema, quali

carrelli

gruppi di raffreddamento (solo per TSt 3500c)

torce per saldatura, ecc.

Per informazioni dettagliate sul montaggio e sul collegamento dei componenti del sistema, consultare le rispettive istruzioni per l'uso.

PERICOLO!

L'esecuzione errata dei lavori può causare gravi lesioni personali e danni materiali.

Le operazioni descritte di seguito devono essere eseguite esclusivamente da

▶

personale qualificato e addestrato! Attenersi al capitolo "Norme di sicurezza"!

▶

La figura riportata di seguito fornisce una panoramica del montaggio dei vari componenti del sistema. Per informazioni dettagliate sulle rispettive operazioni, consultare le istruzioni per l'uso dei vari componenti del sistema.

TSt 2700c MP TSt 3500c MP

Collegamento della bombola del gas

PERICOLO!

La caduta delle bombole del gas può causare gravi lesioni personali e danni materiali.

Quando si utilizzano bombole del gas

Collocare le bombole del gas in modo stabile su una base piana e solida.

▶

Assicurare le bombole contro le cadute accidentali.

▶

Montare l'alloggiamento del carrello traina filo opzionale.

▶

Osservare le norme di sicurezza del produttore delle bombole del gas.

▶

TSt 2700c MP TSt 3500c MP

Fissare la bombola del gas con la cinghia.

Aprire brevemente la valvola della bombola del gas per eliminare le impurità

depositatesi. Controllare la guarnizione del riduttore di pressione del gas.

AVVERTENZA!

Gli apparecchi destinati agli USA (solo TSt 3500c) vengono forniti con un adattatore per il tubo del gas:

Ermetizzare la filettatura esterna della valvola magnetica del gas con mezzi

▶

idonei prima di avvitare l'adattatore. Controllare la tenuta dell'adattatore.

▶

MIG/MAG

Messa in funzione

Informazioni generali

Collegamento della torcia per saldatura MIG/MAG

PERICOLO!

Il cattivo uso dell'apparecchio può causare gravi lesioni personali e danni materiali.

Utilizzare le funzioni descritte solo dopo aver letto integralmente e compre-

▶

so le presenti istruzioni per l'uso. Utilizzare le funzioni descritte solo dopo aver letto integralmente e compre-

▶

so tutte le istruzioni per l'uso dei componenti del sistema e in particolare dopo aver letto integralmente e compreso le norme di sicurezza.

Nelle applicazioni manuali l'apparecchio viene messo in funzione premendo il tasto della torcia.

AVVERTENZA!

Collegando la torcia per saldatura, controllare che

tutti gli attacchi siano collegati saldamente

▶

tutti i cavi, i conduttori e i pacchetti tubi ﬂessibili non presentino danni e sia-

▶

no correttamente isolati.

* Il generatore TSt 3500c MP

può essere dotato di gruppo di raffreddamento opzionale. I tubi del refrigerante sono presenti solo sulle torce per saldatura raffreddate ad acqua.

Inserimento/

31 2

4 5

sostituzione dei rulli d'avanzamento

PRUDENZA!

Pericolo di lesioni dovuto ai supporti dei rulli d'avanzamento che scattano verso l'alto.

Quando si sblocca la leva, tenere lontane le dita dalla zona sinistra e destra

▶

della leva.

Per garantire un'alimentazione ottimale dell'elettrodo a filo, i rulli d'avanzamento devono essere adattati al diametro e alla lega del filo da saldare.

Gli elenchi dei pezzi di ricambio riportano i vari tipi di rulli d'avanzamento disponibili.

Inserimento della bobina filo/ bobina intrecciata

PRUDENZA!

L'effetto molla dell'elettrodo a filo avvolto sulla bobina può causare lesioni.

Fissare saldamente l'estremità dell'elettrodo a filo durante l'inserimento del-

▶

la bobina filo/bobina intrecciata, per evitare che l'elettrodo a filo scatti all'indietro causando lesioni.

PRUDENZA!

La caduta della bobina filo/bobina intrecciata può causare lesioni.

Assicurarsi che la bobina filo o la bobina intrecciata siano saldamente fissate

▶

all'adattatore per bobine intrecciate sull'alloggiamento bobina filo.

PRUDENZA!

Se si installa l'anello di sicurezza dal lato sbagliato sussiste il pericolo di lesioni personali e danni materiali dovuto alla caduta della bobina filo/bobina intrecciata.

Installare sempre l'anello di sicurezza come illustrato nella figura a sinistra.

▶

Inserimento della bobina filo

AVVERTENZA!

TSt 2700c MP

TSt 3500c MP

WIG

MIG/MAG

WIG

MIG/MAG

Utilizzare le bobine intrecciate esclusivamente con l'adattatore per bobine intrecciate compreso nella fornitura dell'apparecchio!

Inserimento della bobina intrecciata

1 2

Collegamento della bombola del gas

La caduta delle bombole del gas

può causare gravi lesioni personali e danni materiali.

Collocare le bombole del gas in modo stabile su una base piana e solida.

▶

Assicurare le bombole contro le cadute accidentali.

▶

Osservare le norme di sicurezza del produttore della bombola del gas.

▶

1 2

PERICOLO!

Collegamento

dell'invertitore di polarità ed esecuzione del collegamento a massa

Collegamento dell'invertitore di polarità

AVVERTENZA!

Il collegamento errato dell'invertitore di polarità può causare scarse proprietà di saldatura.

Collegare l'invertitore di polarità conformemente all'elettrodo a filo utilizza-

▶

to. Per sapere se l'elettrodo a filo deve essere saldato su (+) o (-), leggere quanto riportato sulla confezione dell'elettrodo a filo stesso.

TSt 2700c MP

TSt 3500c MP

Esecuzione del collegamento a massa

Collegare il cavo di massa alla rispettiva presa di corrente libera.

TSt 2700c MP: Esempio di collegamento a massa sulla presa di corrente (+)

TSt 3500c MP: Esempio di collegamento a massa sulla presa di corrente (-)

Inserimento dell'elettrodo a filo

PRUDENZA!

L'effetto molla dell'elettrodo a filo avvolto sulla bobina può causare lesioni.

Fissare saldamente l'estremità dell'elettrodo a filo durante l'inserimento

▶

nell'avanzamento a 4 rulli per evitare che l'elettrodo a filo scatti all'indietro causando lesioni.

PRUDENZA!

Gli spigoli vivi dell'estremità dell'elettrodo a filo possono danneggiare la torcia per saldatura.

Eliminare accuratamente le sbavature dall'estremità dell'elettrodo a filo pri-

▶

ma di inserirlo.

1 2

PRUDENZA!

L'elettrodo a filo in uscita può causare lesioni.

Quando si preme il tasto Inserimento filo o il tasto della torcia, tenere la tor-

▶

cia per saldatura lontana da viso e corpo e indossare occhiali protettivi adatti.

IMPORTANTE! Per facilitare l'inserimento del filo, seguire la procedura descritta di seguito premendo e tenendo premuto il tasto Inserimento filo.

Fdi

2 3

2,5

t (s)

(m/min, ipm)

Tenendo premuto il tasto fino a un

secondo...la velocità filo durante il primo secondo resta di 1 m/min o

39.37 ipm. Tenendo premuto il tasto fino a 2,5

secondi... trascorso un secondo, la velocità filo aumenta nei successivi 1,5 secondi. Tenendo premuto il tasto per più

di 2,5 secondi... trascorsi 2,5 secondi, il filo viene alimentato a una velocità costante in base alla velocità filo impostata per il parametro "Fdi".

Se si rilascia il tasto Inserimento filo prima che sia trascorso un secondo e lo si preme di nuovo, il processo ricomincia dall'inizio. In questo modo è possibile, all'occorrenza, eseguire un posizionamento continuo ad una velocità filo più bassa, pari a 1 m/min o 39.37 ipm.

Invece che con il tasto Inserimento filo/Controllo gas, è possibile procedere allo stesso modo utilizzando il tasto della torcia. Prima di inserire il filo con il tasto della torcia procedere come segue:

Con il tasto Modalità di funzionamento, selezionare "Funzionamento a 2 tem-

pi". Nel menu di setup, impostare il parametro "Ito" su "Off".

PRUDENZA!

Scosse elettriche e l'elettrodo a filo in uscita possono causare lesioni personali e danni materiali.

Quando si preme il tasto della torcia

tenere la torcia per saldatura lontana da viso e corpo

▶

indossare occhiali protettivi adatti

▶

non rivolgere la torcia per saldatura verso altre persone

▶

accertarsi che l'elettrodo a filo non entri in contatto con parti conduttrici

▶

d'elettricità o collegate a terra (ad es. corpo esterno, ecc.).

IMPORTANTE! Se si preme il tasto della torcia anziché il tasto Inserimento filo/ Controllo gas, per i primi 3 secondi il filo di saldatura fuoriesce alla velocità di scorrimento impostata in funzione del programma di saldatura. Trascorsi 3 secondi, l'alimentazione filo viene interrotta brevemente.

Il sistema di saldatura riconosce che non si deve avviare alcun processo di saldatura, bensì che si desidera inserire il filo. Contemporaneamente chiude la valvola magnetica del gas inerte e la tensione di saldatura sull'elettrodo a filo viene disattivata.

Se il tasto della torcia resta premuto, l'alimentazione filo riprende comunque immediatamente, in assenza di gas inerte e tensione di saldatura, e tutto procede come descritto in precedenza.

3 4

Regolazione della pressione d'aderenza

AVVERTENZA!

Regolare la pressione d'aderenza in modo che l'elettrodo a filo non si deformi, assicurando comunque un trasporto del filo regolare.

Valori indicativi per i rulli con intaglio a U:

Acciaio: 4-5

CrNi: 4-5

Elettrodi a filo pieno: 2-3

Regolazione del

STOP

freno

AVVERTENZA!

Dopo aver rilasciato il tasto della torcia, la bobina filo non deve continuare a svolgersi.

Se continua a svolgersi, regolare nuovamente il freno.

Assemblaggio del freno

PERICOLO!

Il montaggio errato

può causare gravi lesioni personali e danni materiali.

Non smontare il freno.

▶

I lavori di manutenzione sul freno

▶

devono essere eseguiti soltanto da personale tecnico qualificato.

Il freno è disponibile soltanto in un blocco unico. La figura del freno ha soltanto valore informativo!

Limitazione al limite di potenza

Funzione di sicurezza

"Limitazione al limite di potenza" è una funzione di sicurezza per la saldatura MIG/MAG, che consente di utilizzare il generatore fino al limite di potenza pur continuando a garantire la sicurezza del processo.

Uno dei parametri determinanti per la potenza di saldatura è la velocità filo. Se questa è impostata su un valore eccessivamente elevato, l'arco voltaico si accorcia sempre di più rischiando di spegnersi. Per evitare che l'arco voltaico si spenga, la potenza di saldatura viene quindi abbassata.

Selezionando il processo "Saldatura Synergic standard MIG/MAG" il simbolo del parametro "Velocità filo" lampeggia non appena scatta la funzione di sicurezza. Il simbolo continua a lampeggiare fino al successivo avvio della saldatura o fino alla successiva modifica del parametro.

Se, ad esempio, si seleziona il parametro "Velocità filo", viene visualizzato il valore ridotto corrispondente per la velocità filo.

Modalità di funzionamento MIG/MAG

Informazioni generali

Simboli e spiegazione

PERICOLO!

Il cattivo uso dell'apparecchio può causare gravi lesioni personali e danni materiali.

Utilizzare le funzioni descritte solo dopo aver letto integralmente e compre-

▶

so le presenti istruzioni per l'uso. Utilizzare le funzioni descritte solo dopo aver letto integralmente e compre-

▶

so tutte le istruzioni per l'uso dei componenti del sistema e in particolare dopo aver letto integralmente e compreso le norme di sicurezza.

Le indicazioni relative a significato, impostazione, campo di regolazione e unità di misura dei parametri disponibili (ad es. tempo di preapertura del gas) sono riportate nel capitolo "Impostazioni di setup".

Spingere in avanti e tenere premuto il tasto della torcia | Rilasciare il tasto della torcia

GPr Tempo di preapertura del gas

I-S Corrente di partenza

Può essere aumentata o diminuita a seconda dell'applicazione.

SL Curva

Abbassamento continuo della corrente di partenza alla corrente di saldatura e della corrente di saldatura alla corrente di cratere finale.

I Fase corrente di saldatura

Apporto termico uniforme nel materiale di base riscaldato dall'afﬂusso di calore.

I-E Corrente finale

Per riempire il cratere finale.

GPo Ritardo di chiusura del gas

SPt Tempo di saldatura a punti/Intervallo di saldatura

SPb Intervallo tempo di pausa

Funzionamento a

GPr

GPo

GPr GPo

2 tempi

La modalità "Funzionamento a 2 tempi" è adatta per realizzare

imbastiture

giunti saldati corti

saldature automatizzate e con robot

Funzionamento a 4 tempi

La modalità "Funzionamento a 4 tempi" è adatta per eseguire giunti saldati più lunghi.

Funzionamento a

+ +

I-S I-E

GPr SL SL

GPo

GPr GPoSPt

< SPt

4 tempi speciale

Saldatura a punti

La modalità "Funzionamento a 4 tempi speciale", oltre ai vantaggi del funzionamento a 4 tempi, offre opzioni di impostazione aggiuntive per la corrente di partenza e la corrente finale.

La modalità di funzionamento "Saldatura a punti" è indicata per saldare lamiere sovrapposte.

Avvio premendo e rilasciando il tasto della torcia - Tempo di preapertura del gas (GPr) - Fase di corrente di saldatura durante il tempo di saldatura a punti (SPt) Tempo di ritardo di chiusura del gas (GPo).

Se si preme nuovamente il pulsante della torcia prima che termini il tempo di saldatura a punti (< SPT), il processo viene annullato immediatamente.

Saldatura in li-

GPr SPt SPtSPb

GPo

I I

GPr SPt SPtSPb

GPo

nea continua per punti a 2 tempi

Saldatura in linea continua per punti a 4 tempi

Saldatura in linea continua per punti a 2 tempi

La modalità di funzionamento "Saldatura in linea continua per punti a 2 tempi" è indicata per realizzare giunti saldati corti su lamiere sottili al fine di impedire la caduta del materiale di base.

Saldatura in linea continua per punti a 4 tempi

La modalità di funzionamento "Saldatura in linea continua per punti a 4 tempi" è indicata per realizzare giunti saldati più lunghi su lamiere sottili al fine di impedire la caduta del materiale di base.

Saldatura Synergic Standard MIG/MAG

Selezionare con il tasto Tipo di materiale il materiale d'apporto utilizzato.

Selezionare con il tasto Diametro filo il diametro dell'elettrodo a filo utilizza-

to. Selezionare con il tasto Gas inerte il gas inerte utilizzato.

La configurazione della voce "SP" risulta dalle tabelle dei programmi di saldatura riportate nell'appendice.

Selezionare il processo "Saldatura Synergic Standard MIG/MAG" con il tasto

Processo.

Con il tasto Modalità di funzionamento, selezionare la modalità di funziona-

mento MIG/MAG desiderata:

Funzionamento a 2 tempi

Funzionamento a 4 tempi

Funzionamento a 4 tempi speciale

AVVERTENZA!

I parametri impostati sul pannello di controllo di uno dei componenti del sistema (comando a distanza TR 2000 o TR 3000) possono in alcuni casi non venire modificati sul pannello di controllo del generatore.

Con i tasti Selezione parametri, selezionare i parametri di saldatura con i qua-

li si intende preimpostare la potenza di saldatura nella modalità Synergic:

Spessore della lamiera

oppure

Corrente di saldatura

oppure

Velocità filo

oppure

Tensione di saldatura

Impostare il parametro di saldatura con l'apposita manopola di regolazione.

I valori dei parametri vengono visualizzati nel display digitale sovrastante.

In linea di massima, tutti i valori nominali relativi ai parametri restano salvati fino alla successiva modifica. Questo vale anche se nel frattempo si è spento e riacceso il generatore. Per visualizzare la corrente di saldatura reale durante il processo di saldatura, selezionare il parametro “Corrente di saldatura”.

Aprire la valvola della bombola del gas.

Regolare la quantità del gas inerte:

Premere il tasto Controllo gas.

Ruotare la vite di regolazione sul lato inferiore del regolatore di pressione

finché il manometro indica la quantità di gas desiderata. Premere nuovamente il tasto Controllo gas.

PRUDENZA!

Scosse elettriche e l'elettrodo a filo in uscita possono causare lesioni personali e danni materiali.

Quando si preme il tasto della torcia

tenere la torcia per saldatura lontana da viso e corpo

▶

indossare occhiali protettivi adatti

▶

non rivolgere la torcia per saldatura verso altre persone

▶

accertarsi che l'elettrodo a filo non entri in contatto con parti conduttrici

▶

d'elettricità o collegate a terra (ad es. corpo esterno, ecc.).

Premere il tasto della torcia e avviare il processo di saldatura.

Correzioni nella modalità di saldatura

Per ottenere risultati di saldatura ottimali, in alcuni casi occorre correggere i parametri Correzione lunghezza dell'arco voltaico e Dinamica.

Selezionare i parametri di correzione desiderati con i tasti Selezione parame-

tri. Impostare i parametri selezionati sul valore desiderato con le manopole di re-

golazione.

I valori dei parametri vengono visualizzati nei display sovrastanti.

Saldatura manuale standard MIG/MAG

In generale La saldatura manuale standard MIG/MAG è un processo di saldatura MIG/MAG

senza funzione Synergic. La modifica di un parametro non determina l'adeguamento automatico degli altri parametri. Tutti i parametri modificabili devono essere impostati uno ad uno conformemente ai requisiti del processo di saldatura.

Parametri disponibili

Saldatura manuale standard MIG/MAG

Nella saldatura manuale MIG/MAG sono disponibili i seguenti parametri:

Velocità filo

1 m/min (39.37 ipm.) - velocità filo massima, ad es. 25 m/min (984.25 ipm.)

Tensione di saldatura

TSt 2700c MP: 14,4-34,9 V TSt 3500c MP: 14,5-38,5 V

Dinamica

Per condizionare l'amperaggio di corto circuito al momento dello stacco della goccia.

Corrente di saldatura

Indicazione solo del valore reale.

Selezionare con il tasto Tipo di materiale il materiale d'apporto utilizzato.

Selezionare con il tasto Diametro filo il diametro dell'elettrodo a filo utilizza-

to. Selezionare con il tasto Gas inerte il gas inerte utilizzato.

La configurazione della voce "SP" risulta dalle tabelle dei programmi di saldatura riportate nell'appendice.

Selezionare il processo "Saldatura manuale standard MIG/MAG" con il tasto

Processo.

Con il tasto Modalità di funzionamento, selezionare la modalità di funziona-

mento MIG/MAG desiderata:

Funzionamento a 2 tempi

Funzionamento a 4 tempi

La modalità "Funzionamento a 4 tempi speciale" corrisponde, nella saldatura manuale standard MIG/MAG, al funzionamento a 4 tempi tradizionale.

AVVERTENZA!

Con il tasto Selezione parametri, selezionare il parametro (Velocità filo). Impostare la velocità filo con l'apposita manopola di regolazione.

Con il tasto Selezione parametri, selezionare il parametro (Tensione di saldatura).

Impostare la tensione di saldatura con l'apposita manopola di regolazione.

I valori dei parametri vengono visualizzati nel display digitale sovrastante.

Per visualizzare la corrente di saldatura reale durante il processo di saldatura:

Con il tasto Selezione parametri, selezionare il parametro "Corrente di salda-

tura". Durante il processo di saldatura il display digitale visualizza la corrente di sal-

datura reale.

Aprire la valvola della bombola del gas.

Regolare la quantità del gas inerte:

Premere il tasto Controllo gas.

Ruotare la vite di regolazione sul lato inferiore del regolatore di pressione

finché il manometro indica la quantità di gas desiderata. Premere nuovamente il tasto Controllo gas.

Correzioni nella modalità di saldatura

PRUDENZA!

Scosse elettriche e l'elettrodo a filo in uscita possono causare lesioni personali e danni materiali.

Quando si preme il tasto della torcia

tenere la torcia per saldatura lontana da viso e corpo

▶

indossare occhiali protettivi adatti

▶

non rivolgere la torcia per saldatura verso altre persone

▶

accertarsi che l'elettrodo a filo non entri in contatto con parti conduttrici

▶

d'elettricità o collegate a terra (ad es. corpo esterno, ecc.).

Premere il tasto della torcia e avviare il processo di saldatura.

Per ottenere risultati di saldatura ottimali, in alcuni casi occorre impostare il parametro Dinamica.

Selezionare il parametro Dinamica con il tasto Selezione parametri.

Impostare la dinamica sul valore desiderato con la manopola di regolazione.

Il valore del parametro viene visualizzato nel display digitale sovrastante.

Saldatura a punti e saldatura in linea continua per punti

In generale Le modalità di funzionamento Saldatura a punti e Saldatura in linea continua per

punti sono processi di saldatura MIG/MAG.

La saldatura a punti si impiega per le saldature accessibili da un solo lato su lamiere sovrapposte.

La saldatura in linea continua per punti si impiega per le lamiere sottili. Dal momento che l'avanzamento dell'elettrodo a filo non è continuo, è possibile raffreddare il bagno di fusione durante gli intervalli tempo di pausa. È così possibile evitare in larga misura il surriscaldamento locale e la conseguente fusione del materiale di base.

Saldatura a punti

Selezionare con il tasto Tipo di materiale il materiale d'apporto utilizzato.

Selezionare con il tasto Diametro filo il diametro dell'elettrodo a filo utilizza-

to. Selezionare con il tasto Gas inerte il gas inerte utilizzato.

La configurazione della voce "SP" risulta dalle tabelle dei programmi di saldatura riportate nell'appendice.

Con il tasto Processo, selezionare il processo di saldatura desiderato:

Mediante il tasto Modalità di funzionamento, selezionare la modalità Saldatu-

ra a punti/Saldatura in linea continua per punti:

(Saldatura a punti/Saldatura in linea continua per punti).

Impostare il parametro "SPt" (Tempo di saldatura a punti/Intervallo di salda-

tura) sul valore desiderato nel menu di setup. Assicurarsi che il collegamento a massa sia stabilito.

Assicurarsi che l'alimentazione del gas inerte sia stabilita.

Il generatore è pronto per la saldatura.

Saldatura in linea continua per punti

Selezionare con il tasto Tipo di materiale il materiale d'apporto utilizzato.

Selezionare con il tasto Diametro filo il diametro dell'elettrodo a filo utilizza-

to. Selezionare con il tasto Gas inerte il gas inerte utilizzato.

La configurazione della voce "SP" risulta dalle tabelle dei programmi di saldatura riportate nell'appendice.

Con il tasto Processo, selezionare il processo di saldatura desiderato:

Mediante il tasto Modalità di funzionamento, selezionare la modalità Saldatu-

ra a punti/Saldatura in linea continua per punti:

(Saldatura a punti/Saldatura in linea continua per punti).

Impostare il parametro "SPt" (Tempo di saldatura a punti/Intervallo di salda-

tura) sul valore desiderato nel menu di setup. Impostare il parametro "SPb" (Tempo di saldatura a punti/Tempo intervallo di

pausa) sul valore desiderato nel menu di setup. Impostare il parametro "Int" (Intervallo) sul valore desiderato nel menu di se-

tup. Assicurarsi che il collegamento a massa sia stabilito.

Assicurarsi che l'alimentazione del gas inerte sia stabilita.

Il generatore è pronto per la saldatura.

Manuale a elettrodo

Messa in funzione

Sicurezza

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale tecnico qualificato. Leggere integralmente e comprendere il presente documento.

▶

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per

▶

l'utente di questo apparecchio e di tutti i componenti del sistema.

PERICOLO!

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

Prima di iniziare qualsiasi lavoro, spegnere e scollegare dalla rete elettrica

▶

tutti gli apparecchi e i componenti interessati. Assicurarsi che gli apparecchi e i componenti interessati non vengano riacce-

▶

si. Dopo aver aperto l'apparecchio, con l'ausilio di uno strumento di misura adat-

▶

to, accertarsi che i componenti caricati elettricamente (ad esempio i condensatori) siano scarichi.

Operazioni preliminari

Per sapere se l'elettrodo a barra deve essere saldato su (+) o (-), leggere quanto riportato sulla confezione dell'elettrodo a barra stesso.

TSt 2700c MP

TSt 3500c MP

PRUDENZA!

L'avvio accidentale del processo di saldatura

può causare lesioni personali e danni materiali.

Non appena si accende il generatore, assicurarsi che l'elettrodo a barra non

▶

conduca elettricità in modo accidentale/incontrollato o tocchi i componenti collegati a terra (ad esempio corpo esterno, ecc.).

Collegare il cavo di rete alla rete elettrica.

Accendere il generatore.

Saldatura manuale a elettrodo.

Saldatura manuale a elettrodo

Con il tasto Processo selezionare il processo "Saldatura manuale a

elettrodo":

La tensione di saldatura viene attivata sulla presa di saldatura con un ritardo di 3 s.

AVVERTENZA! I parametri impostati sul pannello di controllo di uno dei componenti del sistema (TR 2000, TR 3000) possono in alcuni casi non venire modificati sul pannello di controllo del generatore.

Con il tasto Selezione parametri selezionare il parametro “Intensità di cor-

rente”.

Impostare l'intensità di corrente desiderata con la manopola di regolazione.

Il valore dell'intensità di corrente viene visualizzato sul display digitale sinistro.

In linea di massima, tutti i valori nominali relativi ai parametri restano salvati fino alla successiva modifica. Questo vale anche se nel frattempo si è spento e riacceso il generatore.

Avviare il processo di saldatura.

Per visualizzare la corrente di saldatura reale durante il processo di saldatura:

Con il tasto Selezione parametri, selezionare il parametro "Corrente di

saldatura". Durante il processo di saldatura il display digitale visualizza la corrente

di saldatura reale.

Funzioni per l'ottimizzazione della saldatura

I (A)

300

200

HCU

HCU > I

t (s)

0,5

1,5

Hti

Dinamica Dinamica:

per condizionare l'amperaggio di corto circuito al momento dello stacco della goccia.

- = arco voltaico duro e stabile

0 = arco voltaico neutro + = arco voltaico morbido e con pochi spruzzi

Funzione HotStart (Hti)

La funzione è attivata in fabbrica.

Vantaggi

Miglioramento delle proprietà d'accensione, anche per gli elettrodi con scar-

se proprietà d'accensione. Migliore fusione del materiale di base nella fase di partenza, con conseguen-

te diminuzione dei punti freddi. Assenza pressoché totale di inclusioni di scorie.

Legenda

Hti Hot-current time = tempo cor-

rente a caldo, 0-2 s, impostazione di fabbrica 0,5 s.

HCU Hot-start-current = corrente

partenza a caldo, 100-200%, impostazione di fabbrica 150%.

Corrente principale = corrente

di saldatura impostata.

È possibile impostare i parametri "Hti" e "HCU" nel menu di setup. Per la descrizione dei parametri, vedere il paragrafo Parametri per la saldatura ma-

nuale a elettrodo da pagina 114.

Funzione Antistick (Ast)

Funzionamento

Durante il tempo corrente a caldo (Hti) impostato, la corrente di saldatura viene aumentata fino a un determinato valore (HCU), superiore alla corrente di saldatura (IH) impostata.

La funzione è attivata in fabbrica.

Se l'arco voltaico si accorcia, la tensione di saldatura può abbassarsi fino a che l'elettrodo a barra non tende ad aderire al pezzo da lavorare. Inoltre, l'elettrodo a barra può arrivare a bruciarsi.

Se attiva, la funzione Anti-stick serve ad evitare che l'elettrodo a barra si bruci. Se l'elettrodo a barra inizia ad aderire, il generatore disattiva immediatamente la corrente di saldatura. Dopo aver staccato l'elettrodo a barra dal pezzo da lavorare, è possibile continuare la saldatura senza problemi.

Disattivazione della funzione:

Impostare il parametro di setup "Ast" (Anti-Stick) su "OFF".

Per la descrizione dei parametri, vedere il paragrafo 114 da pagina 114.

TIG

Messa in funzione

TSt 2700c MP

TSt 3500c MP

TSt 2700c MP

TSt 3500c MP

TSt 2700c MP

TSt 3500c MP

WIG

MIG/MAG

WIG

MIG/MAG

Messa in funzione

3 4

PRUDENZA!

L'avvio accidentale del processo di saldatura

può causare lesioni personali e danni materiali.

Non appena si accende il generatore, assicurarsi che l'elettrodo al tungsteno

▶

non conduca elettricità in modo accidentale/incontrollato o non entri in contatto con parti conduttrici d'elettricità o collegate a terra (ad esempio corpo esterno, ecc.).

Collegare il cavo di rete alla rete elettrica.

Accendere il generatore.

Saldatura TIG

576

Saldatura TIG

Con il tasto Processo selezionare il processo "Saldatura TIG": Con il tasto Selezione parametri selezionare il parametro "Intensità di cor-

rente". Impostare l'intensità di corrente desiderata con la manopola di regolazione.

Il valore dell'intensità di corrente viene visualizzato sul display digitale sinistro.

In linea di massima, tutti i valori nominali relativi ai parametri restano salvati fino alla successiva modifica. Questo vale anche se nel frattempo si è spento e riacceso il generatore.

Se si utilizza una torcia per saldatura con tasto della torcia e spina TMC (con l'impostazione di fabbrica "Funzionamento a 2 tempi"):

Posizionare l'ugello del gas sul punto d'accensione, in modo che tra l'elettro-

do al tungsteno e il pezzo da lavorare vi sia una distanza di circa 2-3 mm (0.078-0.118 in.).

Muovere lentamente la torcia per saldatura finché l'elettrodo al tungsteno

non va a toccare il pezzo da lavorare Tirare indietro e tenere premuto il tasto della torcia.

Il ﬂusso di gas inerte si attiva.

Sollevare la torcia per saldatura e portarla nella posizione normale;

l'arco voltaico si accende.

Eseguire la saldatura.

Saldatura a impulsi

1/F-P

I-P

I-G

down

I-S

I-E

dcY

Possibilità di applicazione

Principio di funzionamento

La saldatura a impulsi corrisponde alla saldatura con corrente di saldatura a impulsi. Si utilizza per la saldatura di tubi d'acciaio in posizione forzata o per la saldatura di lamiere sottili.

Per queste applicazioni la corrente di saldatura impostata all'inizio della saldatura non sempre si rivela vantaggiosa per l'intero processo di saldatura:

se l'intensità di corrente è insufficiente, il materiale di base non si fonde ade-

guatamente in caso di surriscaldamento, sussiste il rischio che il bagno di fusione ﬂuido

goccioli.

Una corrente base "I-G" ridotta aumenta rapidamente fino a raggiungere la

corrente impulsi "I-P", notevolmente più elevata, per poi abbassarsi nuovamente alla corrente base "I-G" una volta trascorso il tempo "Duty cycle dcY". Ne risulta un valore medio di corrente inferiore alla corrente impulsi "I-P" im-

postata. Con la saldatura a impulsi si fondono rapidamente piccole sezioni del punto

di saldatura, le quali si risolidificano altrettanto rapidamente.

Il generatore regola i parametri "Duty cycle dcY" e corrente base "I-G" conformemente alla corrente impulsi (corrente di saldatura) impostata e alla frequenza impulsi impostata.

Andamento della corrente di saldatura

Parametri impostabili:

I-S Corrente di partenza

I-E Corrente finale

F-P Frequenza impulsi (1/F-P = intervallo di tempo fra due impulsi)

I-P Corrente impulsi (la corrente di saldatura impostata)

Parametri non impostabili:

Attivazione della saldatura a impulsi:

Curva ascendente

Curva discendente

down

dcY Duty Cycle

I-G Corrente base

Impostare un valore per il parametro di setup "F-P" (Frequenza impulsi).

Gamma di regolazione: 1-990 Hz

Per la descrizione dei parametri, vedere il paragrafo Parametri per la saldatura

TIG da pagina 114.

EasyJob

100

Fronius TransSteel 2700c MP, TransSteel 3500c MP Operating Instruction [IT]

Specifications and Main Features

Frequently Asked Questions

User Manual
