Operating instructions

TransSteel 2200

Upute za upotrebu

42,0426,0241,HR 018-15042022

Sadržaj

Sigurnosni propisi 7

Objašnjenje sigurnosnih napomena 7 Općenito 7 Propisna primjena 8 Mrežni priključak 8 Okolni uvjeti 8 Obaveze vlasnika 9 Obaveze osoblja 9 Zaštitna strujna sklopka 9 Vlastita zaštita i zaštita drugih osoba 9 Podaci za vrijednosti emisije buke 10 Opasnost od opasnih plinova i para 10 Opasnost putem iskakanja iskre 11 Opasnosti od mrežne struje i struje zavarivanja 11 Lutajuće struje zavarivanja 12 EMC kategorizacija uređaja 12 EMC mjere 13 EMF mjere 13 Osobito kritične točke 13 Zahtjev za zaštitni plin 15 Opasnost putem boca zaštitnog plina 15 Opasnost od izlazećeg zaštitnog plina 15 Sigurnosne mjere na mjestu montaže i prilikom transporta 16 Sigurnosne mjere tijekom normalnog rada 16 Puštanje u pogon, održavanje i servisiranje 17 Sigurnosno-tehnička provjera 17 Odlaganje 18 Sigurnosna oznaka 18 Sigurnost podataka 18 Autorska prava 18

Opće informacije 19

Općenito 21

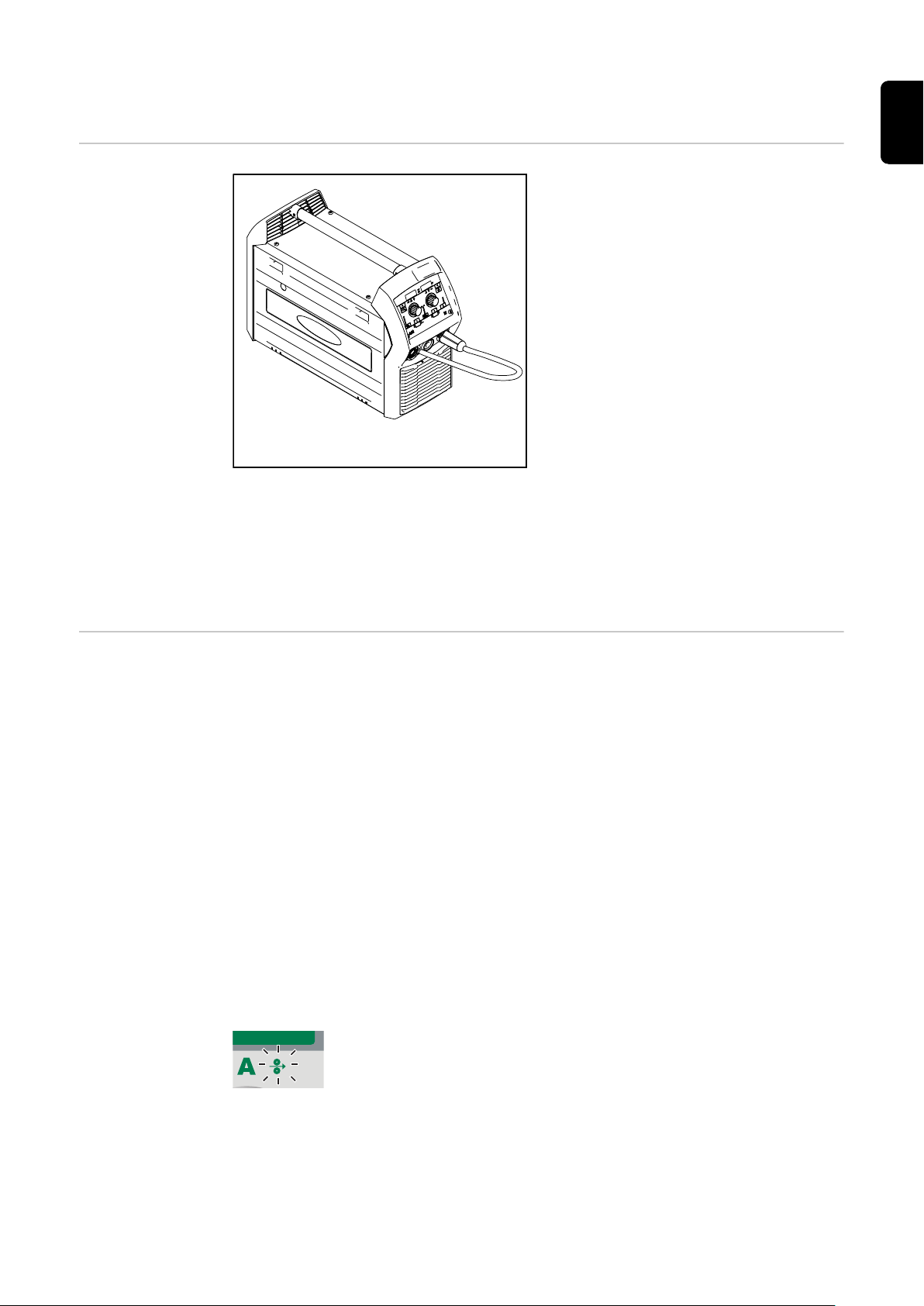

Koncept uređaja 21 Funkcija „Ograničenje na ograničenju snage” 21 Područja upotrebe 22 Upozorenja na uređaju 23 Opis upozorenja na uređaju 25

Upravljački elementi i priključci 27

Upravljačka ploča 29

Općenito 29 Sigurnost 29 Upravljačka ploča 29 Zaključavanje tipkovnice 35

Priključci, prekidači i mehaničke komponente 36

Sigurnost 36 Prednja i stražnja strana izvora struje 36 Prikaz s boka 37

Prije instalacije i puštanja u pogon 39

Općenito 41

Sigurnost 41 Propisna primjena 41 Odredbe za postavljanje 41 Mrežni priključak 41

Rad s generatorom 43

Potrebna snaga motora 43

Mrežni osigurači 44

Podesivi mrežni osigurači 44

Montaža remena za nošenje 47

Montaža remena za nošenje na izvoru struje 47

MIG/MAG 49

Stavljanje u pogon 51

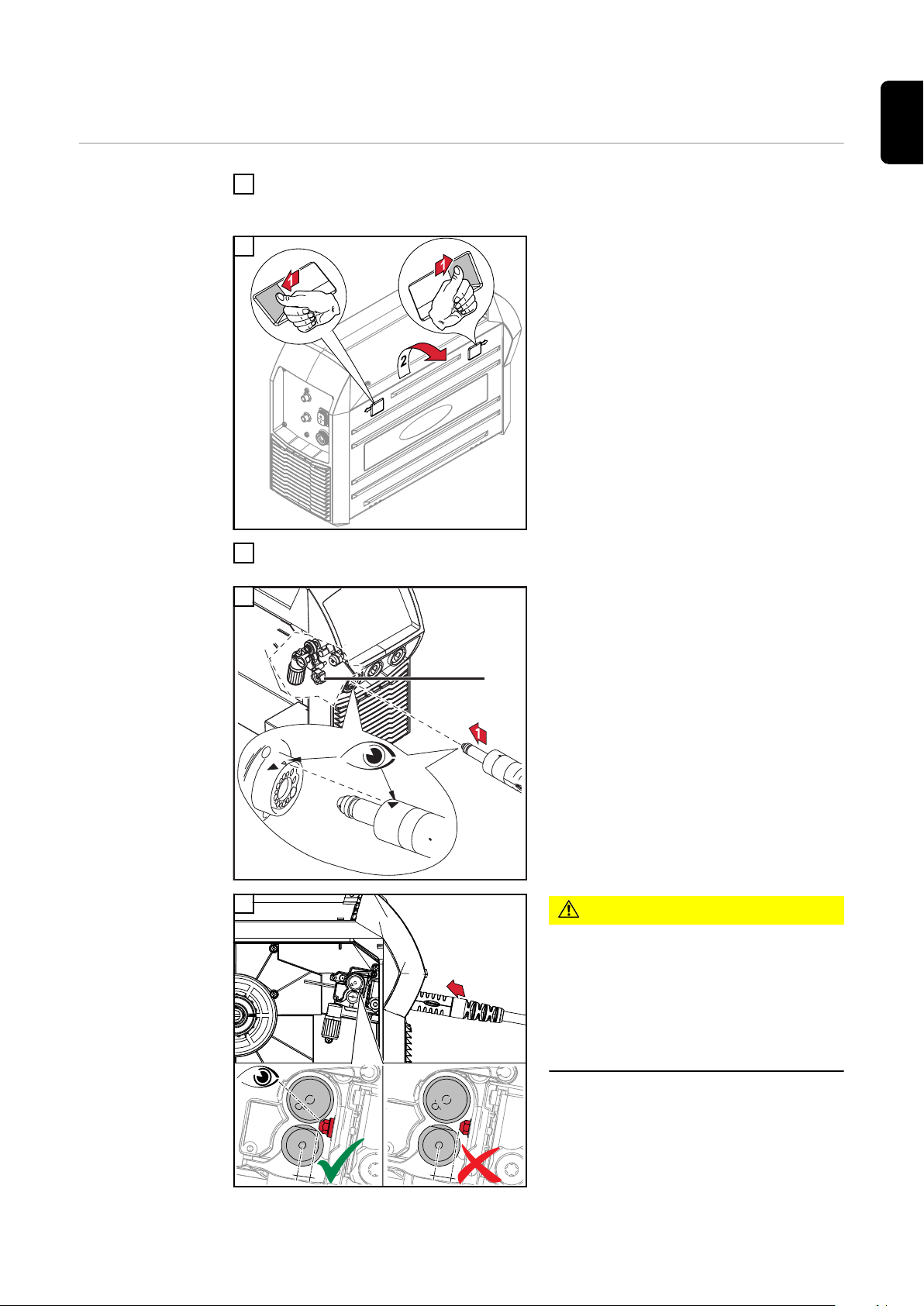

Priključivanje gorionika za zavarivanje za MIG/MAG 51 Umetnite valjke za dovod 52 Namještanje novog koluta za žicu D100 53 Namještanje koluta za žicu D200 53 Skupljanje žičane elektrode 54 Odaberite željene postavke specifične za zemlju 56 Priključivanje boce za plin 56 Priključivanje izmjenjivača polova i uzemljenje 57 Ispravno produživanje paketa crijeva 57

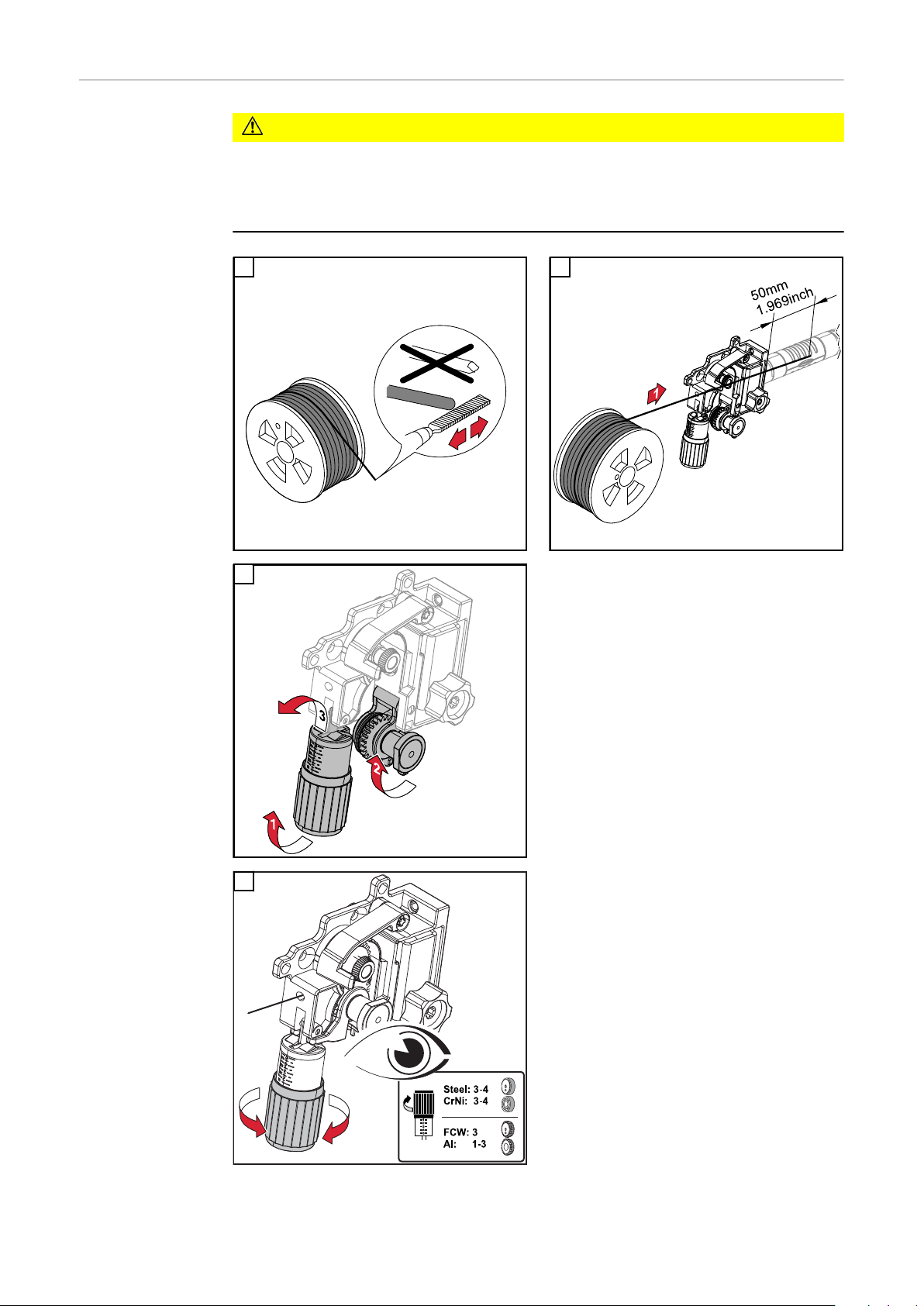

Podesite kočnice prihvatnika za kolut za žicu 58

Općenito 58 Namještanje kočnice prihvatnika za kolut za žicu D200 59 Namještanje kočnice prihvatnika za kolut za žicu D100 59

Opis načina rada MIG/MAG 60

2-taktni pogon 60 4-taktni pogon 61 Posebni pogon u 4 koraka 62 Točkasto zavarivanje 63 Zavarivanje u intervalima s 2 takta 64 Zavarivanje u intervalima s 4 takta 65

MIG/MAG standardno-ručno zavarivanje 66

Općenito 66 Podesivi parametri zavarivanja 66 MIG/MAG standardno ručno zavarivanje 66 Korekcije u pogonu zavarivanja 66

MIG/MAG standardno sinergijsko zavarivanje 68

MIG/MAG standardno sinergijsko zavarivanje 68 Korekcije u pogonu zavarivanja 69

Točkasto zavarivanje i zavarivanje u intervalima 70

Općenito 70 Točkasto zavarivanje 70 Zavarivanje u intervalima 70

TIG 73

Stavljanje u pogon 75

Stavljanje u pogon 75 Zavarivanje TIG postupkom 76 Odaberite željene postavke specifične za zemlju 77 Ispravno produživanje paketa crijeva 77

Opis načina rada TIG 78

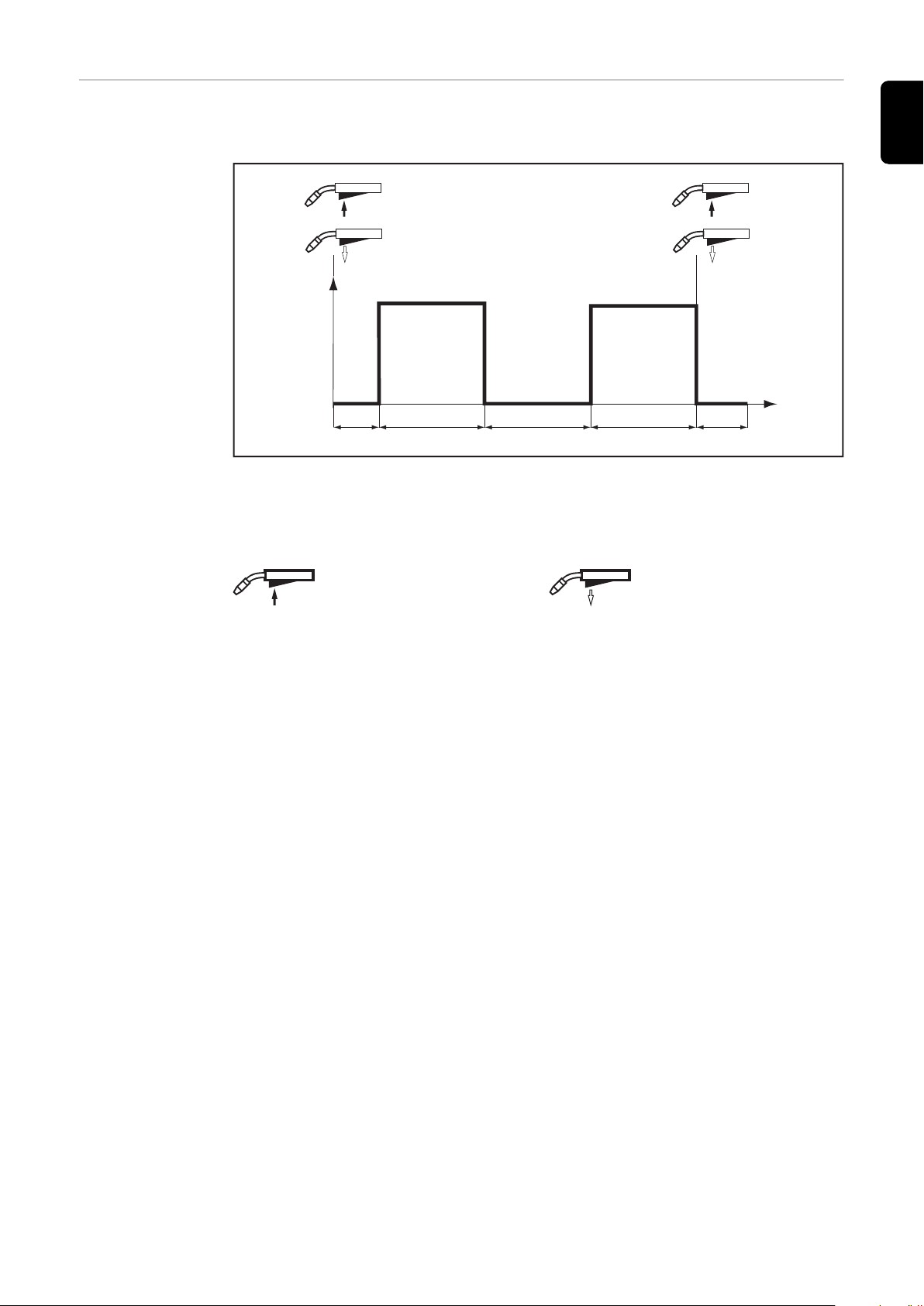

2-taktni pogon 78 4-taktni pogon 79

Impulsno zavarivanje 81

Mogućnosti primjene 81 Princip funkcioniranja 81 Aktivacija impulsnog zavarivanja 82

Štapna elektroda 83

Stavljanje u pogon 85

Priprema 85 Odaberite željene postavke specifične za zemlju 86 Ručno zavarivanje štapnim elektrodama 86 Ispravno produživanje paketa crijeva 86

Funkcije za optimizaciju zavarivanja 87

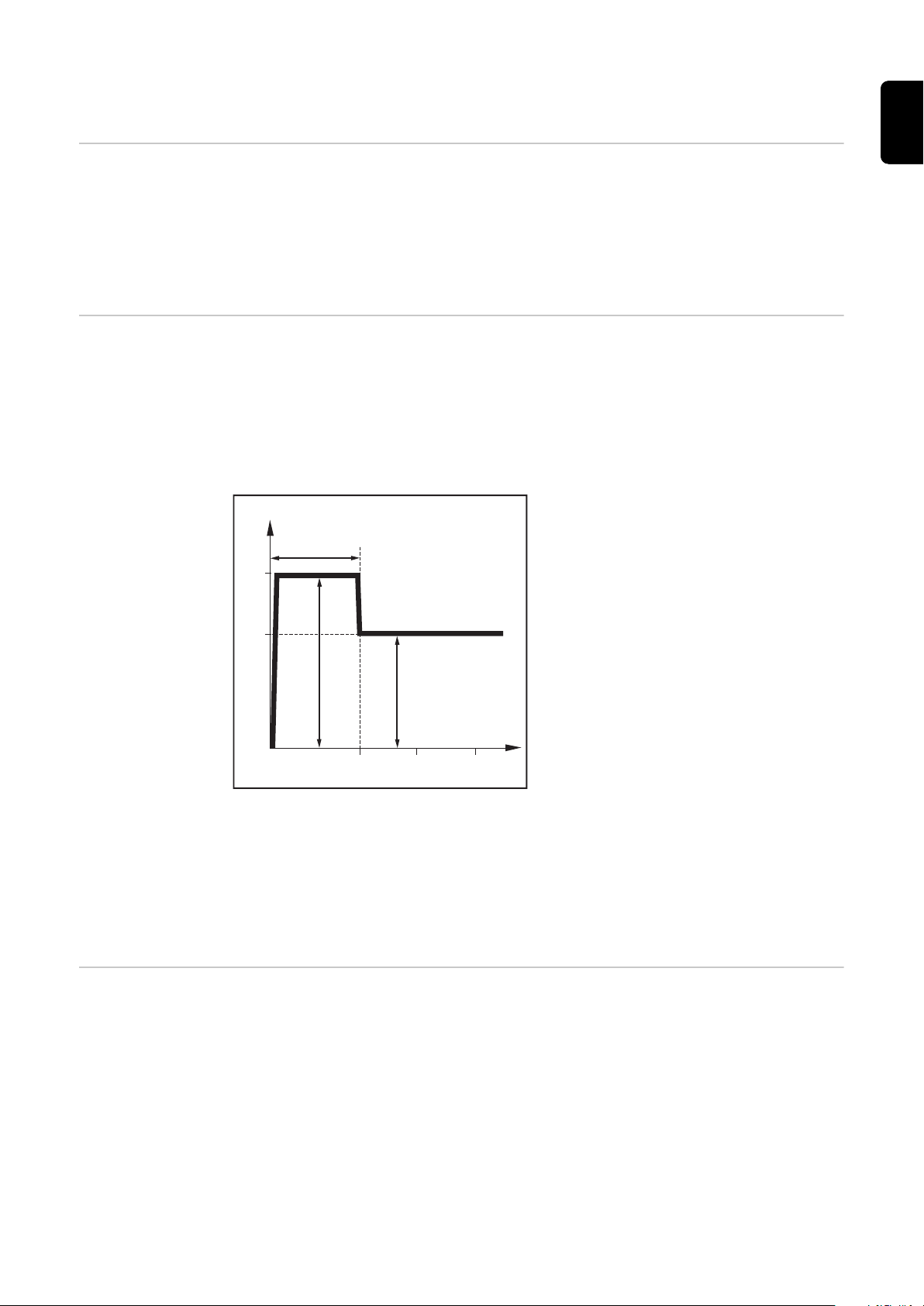

Dinamika 87 Funkcija HotStart (Hti) 87 Funkcija Anti-Stick (Ast) 87

EasyJobs 89

Spremanje i aktiviranje postavke EasyJobs 91

Općenito 91 Spremanje postavke EasyJob 91 Pozovite EasyJob 91 brisanje postavke EasyJob 91

Izbornik za postavke 93

Izbornik za postavke, razina 1 95

Ulazak u izbornik za postavljanje i izlazak iz njega, izmjena parametra 95 Parametri za MIG/MAG standardno ručno zavarivanje 95 Parametri za MIG/MAG standardno sinergijskog zavarivanje 96 Parametri za zavarivanje TIG postupkom 98 Parametar za ručno zavarivanje štapnim elektrodama 99

Izbornik za postavke, razina 2 100

Ulazak u izbornik Postavljanje – razina 2 i izlazak iz njega, izmjena parametara zavarivanja 100 Parametri za MIG/MAG standardno ručno zavarivanje 100 Parametri za MIG/MAG standardno sinergijsko zavarivanje 101 Parametri za zavarivanje TIG postupkom 102 Parametar za ručno elektrolučno zavarivanje 102

Optimizacija kvalitete zavarivanja 105

Utvrđivanje otpora strujnog kruga zavarivanja 107

Općenito 107 Utvrđivanje otpora strujnog kruga zavarivanja (zavarivanje MIG/MAG postupkom) 107 Utvrđivanje otpora strujnog kruga zavarivanja (ručno elektrolučno zavarivanje) 108

Prikaz induktiviteta strujnog kruga zavarivanja 109

Općenito 109 Prikaz induktiviteta strujnog kruga zavarivanja 109

Uklanjanje grešaka i održavanje 111

Prikaz servisnih parametara 113

Servisni parametar 113

Dijagnoza grešaka, uklanjanje grešaka 114

Sigurnost 114 Dijagnosticiranje pogrešaka 114 Prikazani servisni kodovi 117

Njega, održavanje i odlaganje 121

Općenito 121 Sigurnost 121 Održavanje prilikom svakog stavljanja u pogon 121 Održavanje po potrebi, najmanje svaka 2 mjeseca 122 Održavanje svakih 6 mjeseci 122 Odlaganje 122

Demontirajte zaglavljene valjke za dovod 123

Demontirajte zaglavljeni valjak za dovod 123

Dodatak 125

Prosječne vrijednosti potrošnje pri zavarivanju 127

Prosječna potrošnja žičanih elektroda pri zavarivanju MIG/MAG postupkom 127 Prosječna potrošnja zaštitnog plina pri zavarivanju MIG/MAG postupkom 127 Prosječna potrošnja zaštitnog plina pri zavarivanju TIG postupkom 127

Tehnički podaci 128

Pregled s ključnim sirovinama, godina proizvodnje uređaja 128 Posebni napon 128 Objašnjenje pojma Trajanje aktivnosti 128

TransSteel 2200 129 TransSteel 2200 MV 130

Tablice postupaka zavarivanja 134

Tablice programa zavarivanja za TransSteel 2200 134

Sigurnosni propisi

Objašnjenje sigurnosnih napomena

OPASNOST!

Označava neposrednu opasnost.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosne ili vrlo teške ozljede.

▶

UPOZORENJE!

Označava moguću opasnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosni i najteži oblici ozlje-

▶

da.

OPREZ!

Označava moguću štetnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti male ili manje ozljede, kao i ma-

▶

terijalna šteta.

NAPOMENA!

Označava mogućnost manjkavih rezultata rada i štete na opremi.

Općenito Uređaj je izrađen pomoću najnovije tehnologije i u skladu s priznatim sigurnosno-

tehničkim propisima. Međutim, nepravilna upotreba ili zloupotreba može ugroziti

život i zdravlje korisnika ili trećih osoba,

uređaj i ostalu imovinu korisnika,

učinkovit rad s uređajem.

Sve osobe koje sudjeluju u postavljanju, upotrebi, održavanju i servisiranju uređaja moraju

imati odgovarajuće kvalifikacije,

posjedovati znanje o zavarivanju i

temeljito pročitati ove upute za upotrebu te ih se strogo pridržavati.

Upute za upotrebu moraju se stalno čuvati na lokaciji upotrebe uređaja. Osim uputa za upotrebu, obavezno je pridržavati se općih i lokalnih propisa o sprečavanju nesreća i zaštiti okoliša.

Sve napomene o sigurnosti i opasnostima na uređaju

držite u čitljivom stanju

nemojte oštetiti

nemojte ukloniti

nemojte prekriti, zalijepiti ili premazati.

Položaje napomena o sigurnosti i opasnostima na uređaju možete pronaći u poglavlju „Općenito” u sklopu uputa za upotrebu uređaja. Smetnje koje mogu utjecati na sigurnost moraju se ukloniti prije uključivanja uređaja.

Riječ je o vašoj sigurnosti!

Propisna primje-naUređaj služi za rad isključivo u svrhe za koje je namijenjen.

Uređaj je namijenjen isključivo za postupke zavarivanja koji su navedeni na natpisnoj pločici. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i sljedeće:

temeljito čitanje i pridržavanje svih napomena iz uputa za upotrebu

temeljito čitanje i pridržavanje svih napomena o sigurnosti i opasnostima

pravilno provođenje inspekcijskih radova i radova na održavanju.

Uređaj nikada ne upotrebljavajte za sljedeće:

odmrzavanje cijevi

punjenje baterija/akumulatora

pokretanje motora

Uređaj je namijenjen za pogon u industriji i obrtima. Proizvođač ne odgovara za štete koje nastaju uslijed korištenja u stambenom prostoru.

Za nepotpune ili pogrešne rezultate rada proizvođač također ne preuzima nikakvu odgovornost.

Mrežni priključak

Uređaji velike snage mogu zbog svoje potrošnje električne struje smanjiti energetsku kvalitetu mreže.

To može utjecati na pojedine vrste uređaja na sljedeće načine:

ograničenja priključka

zahtjevi koji se odnose na maksimalnu dopuštenu mrežnu impedanciju

zahtjevi koji se odnose na minimalnu dopuštenu snagu kratkog spoja

na svakom priključenju na javnu mrežu

pogledajte Tehničke podatke

U tom slučaju rukovatelj ili korisnik uređaja mora osigurati da je priključenje uređaja dopušteno, eventualno u konzultaciji s poduzećem za opskrbu električnom energijom.

VAŽNO! Potrebno je sigurno uzemljiti mrežni priključak!

Okolni uvjeti Upotreba ili skladištenje uređaja izvan navedenog raspona smatraju se nepropis-

nim. Proizvođač ne snosi odgovornost za tako nastale štete.

Raspon temperature okolnog zraka:

tijekom rada: od -10 °C do +40 °C (od 14 °F do 104 °F)

tijekom transporta i skladištenja: od -20 °C do +55 °C (od -4 °F do 131 °F)

Relativna vlažnost zraka:

do 50 % pri 40 °C (104 °F)

do 90 % pri 20 °C (68 °F)

Okolni zrak: ne sadržava prašinu, kiseline, nagrizajuće plinove ili tvari itd. Maksimalna nadmorska visina: do 2000 m (6561 ft. 8.16 in)

Obaveze vlasnika

Obaveze osoblja Sve osobe koje su zadužene za rad na uređaju obavezne su prije početka rada

Vlasnik se obvezuje da će dopustiti da na uređaju rade samo osobe koje su

upoznate s temeljnim propisima o sigurnosti na radu i sprečavanju nesreća i

upućene u rukovanje uređajem pročitale i razumjele upute za upotrebu, osobito poglavlje „Sigurnosni propi-

si” te to svojim potpisom potvrdile obučene u skladu sa zahtjevima za rezultate rada.

Savjestan rad osoblja u pogledu sigurnosti potrebno je provjeravati u redovitim razmacima.

slijediti osnovne propise o sigurnosti na radu i sprečavanju nesreća

pročitati ove upute za uporabu, osobito poglavlje „Sigurnosni propisi”, i pot-

vrditi svojim potpisom da su ih razumjele i da će ih slijediti.

Prije napuštanja radnog mjesta pobrinite se da ni u vašoj odsutnosti ne može doći do ozljeđivanja osoba ili materijalne štete.

Zaštitna strujna sklopka

Vlastita zaštita i zaštita drugih osoba

Lokalne odredbe i nacionalne smjernice prilikom priključivanja uređaja na javnu elektroenergetsku mrežu mogu zahtijevati zaštitnu strujnu sklopku. U tehničkim podacima navedena je vrsta zaštitne strujne sklopke koju za uređaj preporučuje proizvođač.

Pri radu s uređajem izlažete se brojnim opasnostima, kao što su:

iskrenje, vrući metalni dijelovi koji lete uokolo

zračenje električnog luka koje je štetno za oči i kožu

štetna elektromagnetska polja, koja mogu ugroziti život osoba sa srčanim sti-

mulatorom opasnost od mrežne struje i struje zavarivanja

povećana izloženost buci

štetni dim koji nastaje pri zavarivanju i plinovi

Pri radu s uređajem nosite prikladnu zaštitnu odjeću. Zaštitna odjeća mora imati sljedeća svojstva:

teško se može zapaliti

izolirajuća je i suha

prekriva cijelo tijelo, neoštećena je i u dobrom je stanju

zaštitna kaciga

hlače koje nisu zavrnute

U zaštitnu opremu ubraja se između ostaloga:

Oči i lice zaštitite štitnikom za zaštitu očiju i lica s filtrom koji je u skladu s

propisima od UV zračenja, vrućine i iskrenja. Iza štitnika za zaštitu očiju i lica nosite propisne zaštitne naočale sa zaštitnim

vizirom. Nosite izdržljive cipele koje izoliraju i u vlažnim uvjetima.

Ruke zaštitite prikladnim rukavicama (koje izoliraju od električne struje, štite

od vrućine). Za smanjenje izloženosti buci i zaštitu od ozljeda nosite zaštitu za sluh.

Osobe, a prvenstveno djeca, moraju se držati podalje tijekom rada uređaja i izvođenja postupka zavarivanja. Ako se osobe ipak nalaze u blizini,

podučite ih o svim opasnostima (opasnost od osljepljivanja putem električnog

luka, opasnost od ozljeđivanja zbog iskrenja, dim koji nastaje pri zavarivanju i koji je opasan za zdravlje, izloženost buci, moguće opasnosti putem mrežne struje ili struje zavarivanja...), stavite im na raspolaganje zaštitna sredstva ili

izgradite prikladne zaštitne zidove i zastore.

Podaci za vrijednosti emisije buke

Opasnost od opasnih plinova i para

Uređaj proizvodi maksimalnu razinu buke <80dB(A) (ref. 1pW) prilikom praznog hoda te u fazi hlađenja nakon rada, u skladu s maksimalno dopuštenom radnom točkom prilikom normalnog opterećenja prema normi EN 60974-1.

Vrijednost emisija koja se odnosi na radno mjesto prilikom zavarivanja (i rezanja) nije navedena jer ona ovisi o postupcima i uvjetima okoline. Ona ovisi o najrazličitijim parametrima, kao što su, primjerice, postupak zavarivanja (MIG/MAG, zavarivanje TIG postupkom), odabrana vrsta struje (istosmjerna struja, izmjenična struja), raspon snage, vrsta zavarenog metala, rezonantno ponašanje izratka, okruženju radnog mjesta i ostalima.

Dim koji nastaje pri zavarivanju sadržava plinove i pare koji su opasni za zdravlje.

Dim koji nastaje pri zavarivanju sadržava tvari koje prema retku 118. Međunarodne agencije za istraživanje raka uzrokuju rak.

Primjenjujte precizno usisavanje i usisavanje prostorije. Ako je moguće, upotrijebite gorionik za zavarivanje s ugrađenim uređajem za usisavanje.

Držite glavu podalje od dima koji nastaje pri zavarivanju i plinova koji nastaju tijekom rada.

Nastali dim i opasne plinove

nemojte udisati

isišite ih pomoću prikladnih sredstava iz radnog područja.

Osigurajte dovoljno dovoda svježeg zraka. Pobrinite se da u svakom trenutku postoji stopa cirkulacije zraka od najmanje 20 m³ / sat.

Ako ventilacija nije dostatna, upotrebljavajte zavarivačku kacigu s dovodom zraka.

Ako postoje nejasnoće o tome je li kapacitet usisa dovoljan, izmjerene vrijednosti emisije štetnih tvari usporedite s dopuštenim graničnim vrijednostima.

Sljedeće su komponente među ostalim odgovorne za stupanj štetnosti dima koji nastaje prilikom zavarivanja:

metali upotrijebljeni za izradak

elektrode

naneseni slojevi

sredstva za čišćenje, odmašćivanje i slično

primijenjeni postupak zavarivanja

Stoga se pridržavajte odgovarajućih sigurnosnih podatkovnih listova za materijale i navoda proizvođača za nabrojene komponente.

Preporuke za scenarije izloženosti, mjere za upravljanje rizikom i utvrđivanje radnih uvjeta možete pronaći na web-stranici udruženja European Welding Association u području Health & Safety (https://european-welding.org).

Zapaljive pare (primjerice, pare otapala) držite podalje od područja emitiranja električnog luka.

Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.

Opasnost putem iskakanja iskre

Opasnosti od mrežne struje i struje zavarivanja

Iskakanje iskre može izazvati požare i eksplozije.

Nikada ne zavarujte u blizini zapaljivih materijala.

Zapaljivi materijali moraju biti barem 11 metara (36 ft. 1,07 in.) udaljeni od električnog luka ili poklopljeni provjerenom prekrivnom pločom.

Imajte spremne prikladne, ispitane aparate za gašenje požara.

Iskre i vrući metalni dijelovi mogu dospjeti u okolno područje i kroz male pukotine i otvore. Poduzmite odgovarajuće mjere kako biste spriječili opasnost od ozljeda i požara.

Nemojte zavarivati u područjima u kojima postoji opasnost od požara i eksplozije te na zatvorenim spremnicima, bačvama ili cijevima, ako oni nisu pripremljeni u skladu s odgovarajućim nacionalnim i međunarodnim normama.

Nije dopušteno zavarivati na spremnicima u kojima se skladište / su skladišteni plinovi, pogonska goriva, mineralna ulja i sl. Zbog mogućih ostataka postoji opasnost od eksplozije.

Strujni udar u načelu je opasan po život i može dovesti do smrti.

Ne dodirujte dijelove unutar i izvan uređaja koji su pod naponom.

Prilikom zavarivanja postupkom MIG/MAG i postupkom TIG pod naponom su i žica za zavarivanje, kolut za žicu, valjci za dovod i svi metalni dijelovi koji su povezani sa žicom za zavarivanje.

Dodavač žice uvijek postavljajte na dovoljno izoliranu podlogu ili koristite prikladan, izolirajući prihvatnik za pomicanje žice.

Za prikladnu osobnu zaštitu od potencijala uzemljenja ili mase osigurajte dostatno izolirajuću, suhu podlogu ili pokrivnu ploču. Podloga ili pokrivna ploča u potpunosti moraju pokrivati cijelo područje između tijela i potencijala uzemljenja ili mase.

Svi kabeli i žice moraju biti pričvršćeni, neoštećeni, izolirani i prikladnih dimenzija. Labave spojeve, spaljene, oštećene ili nedovoljno dimenzionirane kabele i žice potrebno je odmah zamijeniti. Prije svake upotrebe provjerite jesu li priključci za napajanje pričvršćeni na svojem mjestu. Kod kabela za napajanje s bajonet-priključcima okrenite kabel za napajanje za min. 180° po uzdužnoj osi i osigurajte prednapon.

Kabel ili žice nemojte ovijati oko tijela niti dijelova tijela.

Elektrodu (štapnu elektrodu, volframovu elektrodu, žicu za zavarivanje ...)

nikad ne uranjajte u tekućine kako bi se ohladila

nikad nemojte dodirivati ako je uključen izvor struje.

Između elektroda dvaju aparata za zavarivanje može se na primjer pojaviti dvostruki napon praznog hoda jednog aparata za zavarivanje. Istovremeno dodirivanje potencijala obiju elektroda pod određenim uvjetima može biti opasno po život.

Električar mora redovito provjeravati funkcionalnost zaštitnog vodiča na mrežnim kabelima i kabelima uređaja.

Za propisnu upotrebu uređaja razreda zaštite I potrebna je mreža sa zaštitnim vodičem i utičnim sustavom s kontaktom za zaštitni vodič.

Upotreba uređaja na mreži bez zaštitnog vodiča i utičnici bez kontakta za zaštitni vodič dopuštena je samo ako su zadovoljeni svi nacionalni propisi koji se odnose na zaštitno odvajanje. U protivnom se takva upotreba smatra grubim nemarom. Proizvođač ne snosi odgovornost za tako nastale štete.

Ako je potrebno, putem prikladnog sredstva osigurajte odgovarajuće uzemljenje radnog komada.

Isključite uređaje koji se ne upotrebljavaju.

U slučaju radova na većim visinama nosite sigurnosni pojas za rad na visini kako biste se osigurali od pada.

Prije rada na uređaju isključite uređaj i izvucite mrežni utikač.

Osigurajte uređaj jasno čitljivom i razumljivom pločom s upozorenjima kako netko ne bi uključio mrežni utikač i ponovno uključio uređaj.

Nakon otvaranja uređaja:

ispraznite sve komponente od električnog naboja

pobrinite se da ni u jednoj komponenti uređaja nema struje.

Lutajuće struje zavarivanja

Ako su potrebni radovi na dijelovima pod naponom, dogovorite se s drugom osobom da pravovremeno isključi glavnu sklopku.

Ako se ne pridržavate napomena koje su navedene u nastavku, moguć je nastanak lutajućih struja zavarivanja, koje mogu izazvati sljedeće:

opasnost od požara

pregrijavanje komponenti s kojima je radni komad povezan

uništavanje zaštitnih vodiča

oštećenje uređaja i druge električne opreme

Pobrinite se da je stezaljka radnog komada čvrsto povezana s radnim komadom.

Stezaljku radnog komada pričvrstite što bliže mjestu na kojem se zavaruje.

Uređaj postavite tako da dovoljna količina izolacije bude okrenuta prema okolnom električki vodljivom području, npr. izolacija prema podlozi ili postoljima koja provode električnu struju.

Ako upotrebljavate strujne razdjelnike, prihvatnike s dvije glave itd., pridržavajte se sljedećeg: I elektroda gorionika za zavarivanje / držača elektroda koji se ne upotrebljavaju može provoditi potencijal. Pobrinite se da se gorionik za zavarivanje / držač elektroda koji se ne upotrebljavaju skladište uz odgovarajuću izolaciju.

Ako se radi o automatskim MIG/MAG primjenama, žičanu elektrodu do dodavača žice vodite samo ako je izolirana od bubnja žice za zavarivanje, velikog koluta ili koluta za žicu.

EMC kategorizacija uređaja

Uređaji emisijskog razreda A:

predviđeni su samo za upotrebu u industrijskim zonama

u drugim područjima mogu prouzročiti smetnje povezane s vodičima i zračen-

jem.

Uređaji emisijskog razreda B:

ispunjavaju emisijske zahtjeve za stambene i industrijske zone. To vrijedi i za

stambene zone u kojima se energetska opskrba odvija putem javne niskonaponske mreže.

EMC kategorizacija uređaja prema nazivnoj pločici ili tehničkim podacima.

EMC mjere U posebnim slučajevima, unatoč pridržavanju standardiziranih emisijskih gra-

ničnih vrijednosti, mogu nastupiti smetnje za predviđeno područje primjene (na primjer ako se na mjestu upotrebe nalaze osjetljivi uređaji ili ako je mjesto upotrebe u blizini radijskih ili televizijskih prijamnika). U tom slučaju korisnik je obvezan poduzeti mjere za uklanjanje smetnji.

Provjerite i ocijenite otpornost na smetnje opreme u okruženju uređaja u skladu s nacionalnim i međunarodnim odredbama. Ovo su primjeri opreme sklone smetnjama na koju uređaj može utjecati:

sigurnosni uređaji

mrežni vodovi i vodovi za prijenos signala i podataka

računalna i telekomunikacijska oprema

oprema za mjerenje i kalibriranje

Potporne mjere za izbjegavanje problema povezanih s elektromagnetskom kompatibilnosti:

Opskrba električnom energijom

1. Ako se elektromagnetske smetnje pojavljuju usprkos upotrebi mrežnog

priključka koji je u skladu s propisima, poduzmite dodatne mjere (primjerice upotrijebite prikladni mrežni filtar).

Kabeli za zavarivanje

2. neka budu što kraći

neka budu što bliže jedan drugome (i za izbjegavanje EMF problema)

položeni daleko od drugih vodova

Izjednačenje potencijala

Uzemljenje izratka

4. Ako je potrebno, uspostavite uzemljenje preko prikladnih kondenzatora.

Ako je potrebno, zaštitite ga

5. Zaštitite drugu opremu u okruženju

Zaštitite cijelu instalaciju za zavarivanje

EMF mjere Elektromagnetska polja mogu naštetiti zdravlju na način koji još nije poznat:

Djelovanje na zdravlje osoba u blizini, na primjer osoba koje nose srčane elek-

trostimulatore ili pomagala za sluh Osobe koje nose srčane elektrostimulatore moraju se savjetovati sa svojim li-

ječnikom prije nego što se budu zadržavale u neposrednoj blizini uređaja i postupka zavarivanja Razmaci između kabela za zavarivanje i glave/trupa zavarivača iz sigurnosnih

razloga moraju biti što veći Kabel za zavarivanje i pakete crijeva ne nosite preko ramena i ne omatajte oko

tijela ili dijelova tijela

Osobito kritične točke

Ruke, kosu, dijelove odjeće i alate držite podalje od pokretnih dijelova, kao što su na primjer:

ventilatori

zupčanici

valjci

vratila

kolutovi za žicu i žice za zavarivanje.

Ne posežite u rotirajuće zupčanike pogona za žicu ili rotirajuće komponente pogona.

Pokrivne ploče i bočne dijelove dopušteno je otvoriti/ukloniti samo tijekom trajanja radova na održavanju i popravaka.

Tijekom rada

Osigurajte da su sve pokrivne ploče zatvorene i da su svi bočni dijelovi pravil-

no montirani. Držite sve pokrivne ploče i bočne dijelove zatvorenima.

Izlazak žice za zavarivanje iz gorionika za zavarivanje predstavlja visok rizik od ozljeđivanja (probadanje ruke, ozljeđivanje lica i očiju...).

Stoga gorionik za zavarivanje uvijek držite podalje od tijela (uređaji sa sustavom za dodavanje žice) i upotrebljavajte prikladne zaštitne naočale.

Izradak ne dodirujte tijekom i nakon zavarivanja – postoji opasnost od opeklina.

S ohlađenog izratka može otpasti troska. Stoga i prilikom naknadne obrade izradaka nosite zaštitnu opremu u skladu s propisima i osigurajte odgovarajuću zaštitu za druge osobe.

Gorionik za zavarivanje i ostale komponente opreme s visokim radnim temperaturama ostavite da se ohlade prije nego što budete radili na njima.

U prostorijama u kojima postoji opasnost o požara i eksplozije vrijede posebni propisi – pridržavajte se odgovarajućih nacionalnih i međunarodnih odredbi.

Izvori struje za radove u prostorijama s povećanom električnom opasnosti (na primjer kotao) moraju biti označeni znakom (Safety). Izvor struje ne smije se međutim nalaziti u takvim prostorijama.

Rashladno sredstvo koje izlazi predstavlja opasnost od opeklina. Prije isključenja priključaka za protok ili povratni tok rashladnog sredstva, isključite rashladni uređaj.

Prilikom rukovanja rashladnim sredstvom pridržavajte se navoda sa sigurnosnog podatkovnog lista rashladnog sredstva. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

Za transport uređaja dizalicom koristite samo odgovarajuću proizvođačevu opremu za prijenos tereta.

Lance ili užad prikvačite na sve predviđene točke za montiranje odgovarajuće

opreme za prijenos tereta. Lanci ili užad moraju imati što je moguće manji kut na okomiti pravac.

Uklonite bocu za plin i sustav za dodavanje žice (MIG/MAG i TIG uređaji).

Ako je sustav za dodavanje žice ovješen na dizalicu prilikom zavarivanja, uvijek koristite prikladan, izolirajući ovjes za dodavanje žice (MIG/MAG i TIG uređaji).

Ako je uređaj opremljen remenom ili ručkom za nošenje, oni isključivo služe za transport uređaja rukom. Remen za nošenje nije prikladan za transport uz pomoć dizalice, viličara ili drugog mehaničkog uređaja za podizanje.

Sva sredstva za podizanje (remenje, kopče, lanci,...) koja se koriste zajedno s uređajem ili njegovim komponentama potrebno je redovito provjeravati (na primjer postoje li mehanička oštećenja, korozija ili druge promjene uzrokovane utjecajem okoliša). Interval i opseg provjere moraju odgovarati barem važećim nacionalnim normama i smjernicama.

Postoji opasnost od neopaženog istjecanja zaštitnog plina bez boje i mirisa u slučaju upotrebe adaptera za priključak za zaštitni plin. Navoje adaptera na strani uređaja za priključivanje zaštitnog plina potrebno je prije montaže zabrtviti pomoću prikladne teﬂonske trake.

Zahtjev za zaštitni plin

Opasnost putem boca zaštitnog plina

Onečišćeni zaštitni plin, posebno u prstenastim vodovima, može prouzročiti oštećenja opreme i smanjenu kvalitetu zavarivanja. Treba ispuniti sljedeća pravila o kvaliteti zaštitnog plina:

veličina čestica krute tvari < 40 µm

temperatura rosišta plina pod tlakom < -20 °C

maks. sadržaj ulja < 25 mg/m³

Po potrebi koristite filtre!

Boce zaštitnog plina sadrže plin pod tlakom i u slučaju oštećenja mogu eksplodirati. Budući da su boce zaštitnog plina sastavni dio opreme za zavarivanje, potrebno je jako oprezno rukovati njima.

Boce zaštitnog plina sa zabrtvljenim plinom zaštitite od previsoke temperature, mehaničkih udaraca, troske, otvorenog plamena, iskri i električnih lukova.

Boce zaštitnog plina montirajte okomito i pričvrstite u skladu s uputama kako se ne bi mogle prevrnuti.

Boce zaštitnog plina držite podalje od krugova zavarivanja ili drugih električnih strujnih krugova.

Nikad nemojte objesiti gorionik za zavarivanje na bocu zaštitnog plina.

Opasnost od izlazećeg zaštitnog plina

Nikad nemojte elektrodom dodirivati bocu zaštitnog plina.

Opasnost od eksplozije – nikad nemojte zavarivati na boci zaštitnog plina koja je pod tlakom.

Uvijek koristite samo prikladne boce zaštitnog plina i odgovarajući prikladni pribor (regulator, crijeva i priključke...) za svaku primjenu. Boce zaštitnog plina i pribor koristite samo ako su u dobrom stanju.

Ako je ventil boce zaštitnog plina otvoren, okrenite lice od ispusta.

Ako se ne zavaruje, zatvorite ventil boce zaštitnog plina.

Ako boca zaštitnog plina nije priključena, ostavite poklopac na ventilu boce zaštitnog plina.

Pridržavajte se navoda proizvođača te odgovarajućih nacionalnih i međunarodnih odredaba za boce zaštitnog plina i dijelove pribora.

Opasnost od gušenja nekontrolirano izlazećim zaštitnim plinom

Zaštitni je plin bezbojan i bezmirisan i može pri izlasku potisnuti kisik iz okolnog zraka.

Osigurajte dovoljan dovod svježeg zraka – stopa cirkulacije zraka mora izno-

siti najmanje 20 m³ po satu Slijedite sigurnosna upozorenja i upozorenja u vezi s održavanjem boce zaštit-

nog plina ili glavnog dovoda plina Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni do-

vod plina. Prije svakog stavljanja u pogon provjerite istječe li nekontrolirano plin iz boce

zaštitnog plina ili glavnog dovoda plina.

Sigurnosne mjere na mjestu montaže i prilikom transporta

Uređaj koji se prevrne može predstavljati opasnost po život! Uređaj postavljajte na ravnim, fiksnim podlogama tako da bude stabilan

Dopušten je nagibni kut od maksimalno 10°.

U prostorima u kojima postoji opasnost od požara i eksplozije vrijede posebni propisi

Pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.

Putem internih uputa i kontrola osigurajte da je okruženje radnog mjesta uvijek čisto i pregledno.

Uređaj postavljajte i upotrebljavajte isključivo u skladu sa stupnjem IP zaštite navedenim na označnoj pločici.

Prilikom postavljanja uređaja osigurajte slobodni prostor oko uređaja od 0,5 m (1 ft. 7,69 in.) kako bi hladni zrak mogao slobodno ulaziti i izlaziti.

Pobrinite se prilikom transporta uređaja da se pridržavate svih važećih nacionalnih i regionalnih smjernica i propisa za sprečavanje nesreća. To osobito vrijedi za smjernice koje se odnose na opasnosti prilikom transporta i otpremanja.

Ne podižite i ne transportirajte aktivne uređaje. Isključite uređaje prije transporta i podizanja!

Prije svakog transporta uređaja u potpunosti ispustite rashladno sredstvo te demontirajte sljedeće komponente:

Dodavanje žice

kolut žice

bocu zaštitnog plina

Sigurnosne mjere tijekom normalnog rada

Prije stavljanja u pogon, nakon transporta obvezno provjerite vizualnim pregledom postoje li oštećenja na uređaju. Neka sva moguća oštećenja popravi obučeno servisno osoblje prije stavljanja u pogon.

Uređaj upotrebljavajte samo kada svi sigurnosni uređaji u potpunosti funkcioniraju. Ako sigurnosni uređaji ne funkcioniraju u potpunosti, postoji opasnost za

život i zdravlje korisnika ili trećih osoba,

uređaj i ostalu imovinu korisnika

učinkovit rad s uređajem.

Prije uključivanja uređaja popravite sigurnosne uređaje koji ne funkcioniraju u potpunosti.

Sigurnosni uređaji nikada se ne smiju izbjegavati niti staviti izvan pogona.

Prije uključivanja uređaja osigurajte da nitko nije u opasnosti.

Barem jednom tjedno provjerite postoje li na uređaju izvana vidljiva oštećenja i provjerite funkcionalnost sigurnosnih uređaja.

Bocu zaštitnog plina uvijek dobro pričvrstite i u slučaju transporta uređaja dizalicom prethodno je skinite.

Samo je originalno rashladno sredstvo proizvođača zbog njegovih svojstava (električna vodljivost, zaštita od smrzavanja, kompatibilnost s materijalom, gorivost...) prikladno za upotrebu u našim uređajima.

Upotrebljavajte samo prikladno originalno rashladno sredstvo proizvođača.

Originalno rashladno sredstvo proizvođača nemojte miješati s drugim rashladnim sredstvima.

Na rashladni krug priključite samo komponente sustava proizvođača.

Ako u slučaju korištenja drugim komponentama sustava ili drugim rashladnim sredstvima dođe do oštećenja, proizvođač ne odgovara za njih i prestaju vrijediti svi jamstveni zahtjevi.

Rashladno sredstvo FCL 10/20 nije zapaljivo. Rashladno sredstvo na bazi etanola pod određenim je uvjetima zapaljivo. Rashladno sredstvo transportirajte samo u zatvorenim originalnim spremnicima i držite ih podalje od izvora zapaljenja

Istrošeno rashladno sredstvo stručno odložite u skladu s nacionalnim i međunarodnim propisima. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

U rashlađenom sustavu prije svakog početka zavarivanja provjerite razinu rashladnog sredstva.

Puštanje u pogon, održavanje i servisiranje

Sigurnosno-tehnička provjera

Za dijelove trećih strana ne može se jamčiti da su osmišljeni i izrađeni u skladu sa zahtjevima i sigurnosnim propisima.

Upotrebljavajte samo originalne rezervne i potrošne dijelove (vrijedi i za stan-

dardizirane dijelove). Uređaj se ne smije mijenjati ni dopunjavati bez odobrenja proizvođača.

Odmah zamijenite komponente koje nisu u besprijekornom stanju.

Prilikom naručivanja navedite točan naziv i broj dijela prema popisu zamjens-

kih dijelova te serijski broj svog uređaja.

Vijci kućišta predstavljaju veze za zaštitne vodiče za uzemljenje dijelova kućišta. Uvijek koristite odgovarajući broj originalnih vijaka kućišta s navedenim okretnim momentom.

Proizvođač preporučuje da se najmanje svakih 12 mjeseci provede sigurnosnotehnička provjera.

Unutar istog intervala od 12 mjeseci proizvođač preporučuje kalibriranje izvora struje.

Preporučuje se da ovlašteni električar izvede sigurnosno-tehničku provjeru

nakon izmjena

nakon ugradnje ili dogradnje

nakon popravaka i održavanja

najmanje svakih 12 mjeseci.

Prilikom sigurnosno-tehničke provjere potrebno je pridržavati se odgovarajućih međunarodnih i nacionalnih normi i smjernica.

Više informacija o sigurnosno-tehničkoj provjeri i kalibriranju možete dobiti u svojoj servisnoj službi. Ondje možete dobiti i potrebnu dokumentaciju.

Odlaganje Ne odlažite uređaj s kućnim otpadom! Sukladno europskoj Direktivi 2002/96/EZ

o električnom i elektroničkom otpadu i njezinoj provedbi u nacionalnom pravu, iskorišteni električni alati moraju se prikupljati odvojeno i reciklirati na ekološki prihvatljiv način. Vratite svoj iskorišteni uređaj dobavljaču ili nabavite informacije o lokalnom, ovlaštenom poduzeću za prikupljanje i odlaganje otpada. Nepridržavanje ove Direktive EU-a može negativno utjecati na okoliš i vaše zdravlje!

Sigurnosna oznaka

Sigurnost podataka

Autorska prava Proizvođač zadržava autorska prava za ove upute za upotrebu.

Uređaji s CE oznakom ispunjavaju osnovne zahtjeve Direktive o niskonaponskoj i elektromagnetskoj kompatibilnosti (npr. relevantne norme proizvoda iz serije normi EN 60 974).

Fronius International GmbH izjavljuje da je uređaj u skladu s Direktivom 2014/53/EU. Potpuni tekst EU izjave o sukladnosti možete pronaći na sljedećoj internetskoj adresi: http://www.fronius.com

Uređaji s CSA kontrolnim znakom ispunjavaju zahtjeve relevantnih normi za Kanadu i SAD.

Korisnik je odgovoran za stvaranje pričuvne kopije promjena tvorničkih postavki. Proizvođač ne snosi odgovornost u slučaju brisanja osobnih postavki.

Tekst i ilustracije odgovaraju tehničkom stanju u vrijeme tiskanja. Zadržavamo pravo na izmjene. Sadržaj ovih uputa za upotrebu ne predstavlja temelj ni za kakve zahtjeve kupca. Bit ćemo vam zahvalni na prijedlozima za poboljšanja i napomene o pogreškama u uputama za upotrebu.

Opće informacije

Općenito

Koncept uređaja Kod izvora struje TransSteel (TSt)

2200 radi se o potpuno digitaliziranom izvoru struje kojim se upravlja mikroprocesorom.

Izvor struje izrađen je za zavarivanje mlazom i može se upotrebljavati za sljedeće postupke zavarivanja:

Zavarivanje MIG/MAG postupkom

Ručno elektrolučno zavarivanje

zavarivanje TIG postupkom s pal-

jenjem putem dodira

Središnja upravljačka i regulacijska jedinica izvora struje povezana je s digitalnim procesorom signala. Središnja upravljačka i regulacijska jedinica te signalni procesor upravljaju cijelim postupkom zavarivanja. Tijekom postupka zavarivanja kontinuirano se mjere stvarni podaci, odmah se reagira na promjene. Regulacijski algoritmi osiguravaju da će se zadržati željeno zadano stanje.

Funkcija „Ograničenje na ograničenju snage”

Izvor struje raspolaže sigurnosnom funkcijom „Ograničenje na ograničenju snage”.

Ta je funkcija na raspolaganju samo kod postupka zavarivanja MIG/MAG standardno-sinergijsko zavarivanje.

Način funkcioniranja:

da biste spriječili gašenje električnog luka tijekom zavarivanja na ograničenju snage izvora struje, izvor struje po potrebi smanjuje snagu zavarivanja. Do sljedećeg početka zavarivanja / do sljedeće promjene parametara na upravljačkoj se ploči prikazuju smanjeni parametri.

Time se postiže:

precizan postupak zavarivanja,

velika mogućnost reprodukcije svih rezultata,

izvanredna svojstva zavarivanja.

Čim funkcija postane aktivna, na upravljačkoj ploči treperi prikaz za parametar brzine žice.

Treperenje je kontinuirano do sljedećeg početka zavarivanja ili do sljedeće promjene parametra.

Područja upotrebe

Zavarivanje MIG/MAG postupkom

Zavarivanje TIG postupkom

Ručno zavarivanje štapnim elektrodama

Upozorenja na

A s l g k d

s ;l g k s

; l d f g k

s ; d g l k

A s l d h

f s g k d

s ; l g k s

; l df g k

s ; d g l k

A s l g k d

s ; l g k s

; l d f g k

s ; d g l k

S ; l d k g

s l d g k s

d l k s ; l d

f g ks ;dg

l k

Kasjf;laksf;lkasdf’l;aksdf;lkasd;ksadkasd;lk

3.1

4.1

3.2

3.3

2.1

2.2 2.3

1.1

1.2 1.3

Steel: 3-4 CrNi: 3-4

FCW: 3 Al: 1-3

.023 0.6

42,0409,0160

uređaju

Na izvoru struje nalaze se upozorenja i sigurnosni simboli. Ta upozorenja i sigurnosni simboli ne smiju se ukloniti ni premazati bojom. Napomene i simboli upozoravaju na nepravilno rukovanje koje može izazvati teške tjelesne ozljede i materijalnu štetu.

Zavarivanje je opasno. Da bi se osigurao pravilan rad s uređajem, potrebno je ispuniti sljedeće osnovne preduvjete:

odgovarajuće kvalifikacije za zavarivanje

prikladna zaštitna oprema

držanje osoba koje ne sudjeluju u radu s uređajem podalje od izvora stru i

mjesta izvođenja postupka zavarivanja

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate sljedeće dokumente:

ove upute za upotrebu

sve upute za upotrebu komponenti sustava, a osobito sigurnosne propise

Uređaji kojima je prošao vijek trajanja ne smiju se odlagati zajedno s kućnim otpadom, već u skladu sa sigurnosnim propisima.

Ruke, kosu, dijelove odjeće i alate držite podalje od pokretnih dijelova, kao što su na primjer:

zupčanici

valjci za dovod

kolutovi za žicu i žičane elektrode.

Ne posežite u rotirajuće zupčanike pogona za žicu ili rotirajuće komponente pogona.

Pokrivne ploče i bočne dijelove dopušteno je otvoriti/ukloniti samo tijekom trajanja radova na održavanju i popravaka.

Opis upozorenja

na uređaju

Pri određenim izvedbama uređaja, na njemu se nalaze upozorenja.

Raspored simbola može biti različit.

! Upozorenje! Pažnja!

Simboli predstavljaju moguće opasnosti.

A Valjci za dovod mogu ozlijediti prste.

B Žica za zavarivanje i dijelovi pogona tijekom rada nalaze se pod naponom

zavarivanja. Držite ruke i metalne predmete dalje od njih!

1. Strujni udar može biti smrtonosan.

1.1 Nosite suhe, izolirajuće rukavice. Ne dodirujte žičanu elektrodu golim ru-

kama. Ne nosite mokre ili oštećene rukavice.

1.2 Kao zaštitu od električnog udara upotrijebite podlogu koja pruža izolaciju

od tla i radnog područja.

1.3 Prije rada na uređaju isključite uređaj i izvucite mrežni utikač ili prekinite

opskrbu strujom.

2. Udisanje dima koji nastaje pri zavarivanju može biti štetno za zdravlje.

2.1 Držite glavu podalje od dima koji nastaje pri zavarivanju.

2.2 Upotrijebite prisilno prozračivanje ili lokalno usisavanje kako biste uklonili

xx,xxxx,xxxx *

dim koji nastaje pri zavarivanju.

2.3 Dim koji nastaje pri zavarivanju uklonite ventilatorom.

3 Iskre nastale zavarivanjem mogu prouzročiti eksploziju ili požar.

3.1 Držite gorive materijale dalje od postupka zavarivanja. Ne zavarujte u blizi-

ni zapaljivih materijala.

3.2 Iskre nastale zavarivanjem mogu prouzročiti požar. Na raspolaganju mora-

te imati aparat za gašenje požara. Po potrebi osigurajte prisutnost osobe za nadzor koja može rukovati aparatom za gašenje požara.

3.3 Ne zavarujte na kantama ili zatvorenim spremnicima.

4. Zrake električnog luka mogu opeći oči i ozlijediti kožu.

4.1 Nosite pokrivalo za glavu i zaštitne naočale. Upotrebljavajte zaštitu za sluh

i nosite ovratnik s gumbom. Nosite zavarivačku kacigu s ispravnim premazom. Nosite prikladnu zaštitnu odjeću na cijelom tijelu.

5. Prije rada na stroju ili prije zavarivanja:

Educirajte se za rad na uređaju i pročitajte upute!

6. Nemojte ukloniti ili prebojiti naljepnicu s upozorenjima.

* Proizvođačev narudžbeni broj naljepnice

Upravljački elementi i priključci

Upravljačka ploča

(4) (5)

(3)

(2)

(1)

Općenito Zbog ažuriranja softvera na uređaju mogu biti dostupne funkcije koje nisu opisa-

ne u ovim uputama za upotrebu ili obratno. Zbog toga se pojedine slike na upravljačkim elementima na uređaju mogu razlikovati. Način djelovanja tih upravljačkih elemenata ipak je jednak.

Sigurnost

Upravljačka ploča

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

S razumijevanjem pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte ove upute za upotrebu komponenti sustava, a

▶

posebno sigurnosne propise.

(1) Prikaz Točkasto zavarivanje

Prikaz Točkasto zavarivanje svijetli kada:

je odabran način rada točkasto zavarivanje / zavarivanje u intervalima

u izborniku za postavljanje parametar SPt (vrijeme točkanja / interval

vremena zavarivanja) nije postavljen na OFF (Isključeno).

(2) Prikaz Zavarivanje u intervalima s 2 takta

Prikaz Zavarivanje u intervalima s 2 takta svijetli:

kada je odabran način rada točkasto zavarivanje / zavarivanje u inter-

valima i kada je parametar SPb (vrijeme stanke točkastog zavarivanja / interva-

la) namješten na vrijednost veću od 0 i kada je parametar Int (interval) namješten na 2T

(3) Prikaz Zavarivanje u intervalima s 4 takta

Prikaz Zavarivanje u intervalima s 4 takta svijetli:

kada je odabran način rada točkasto zavarivanje / zavarivanje u inter-

valima i kada je parametar SPb (vrijeme stanke točkastog zavarivanja / interva-

la) namješten na vrijednost veću od 0 i kada je parametar Int (interval) namješten na 4T

(4) Prikaz HOLD

Nakon svakog kraja zavarivanja spremaju se trenutačne ostvarene vrijednosti struje zavarivanja i napona zavarivanja – svijetli prikaz HOLD

(5) Prikaz Prijelazni električni luk

Između kratkog električnog luka i štrcajućeg električnog luka nastaje prijelazni električni luk opterećen prskotinama. Kako bi se uputilo na to kritično mjesto, svijetli indikator Prijelazni električni luk

(6)

(6) Tipka Odabir parametara zavarivanja slijeva

za odabir sljedećih parametara

Kada se parametar odabere, svijetli odgovarajući indikator.

Debljina lima u mm ili in (sinergijski parametar)

Ako primjerice nije poznata struja zavarivanja koju treba odabrati, dovoljan je unos debljine lima. Unošenjem jednog sinergijskog parametra ostali se sinergijski parametri automatski namještaju.

Struja zavarivanja u amperima (sinergijski parametar)

Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara zavarivanja. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Brzina žice u m/min ili ipm (sinergijski parametar)

Ako je odabran ovaj parametar, kod postupka zavarivanja MIG/MAG standardno

sinergijsko zavarivanje na temelju sinergijske funkcije, automatski se namještaju i svi ostali parametri za sinergiju.

(7)

(7) Tipka Odabir parametara zavarivanja zdesna

za odabir sljedećih parametara

Kada se parametar odabere, svijetli odgovarajući indikator.

Ispravak duljine električnog luka

za ispravak duljine električnog luka

Napon zavarivanja u V (sinergijski parametar)

Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara zavarivanja. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Dinamika

za utjecanje na dinamiku kratkog spoja u trenutku prijenosa kapljica – ... čvršći i stabilniji električni luk 0 ... neutralni električni luk + ... meki električni luk s malo prskotina

Real Energy Input (stvarni unos energije)

za prikaz energije koja je uložena u zavarivanje

Ako je odabran ovaj parametar, kod postupka zavarivanja MIG/MAG standardno sinergijsko zavarivanje na temelju sinergijske funkcije, automatski se namještaju i svi ostali parametri za sinergiju.

Ovaj parametar može se odabrati samo kada je parametar EnE na 2. razini izbornika postavki postavljen na ON (uključeno). Tijekom zavarivanja vrijednost se kontinuirano povećava, u skladu s dobiti energije koja se kontinuirano povećava. Do sljedećeg početka zavarivanja ili ponovnog uključivanja izvora struje krajnja vrijednost ostaje spremljena nakon kraja zavarivanja – svijetli prikaz HOLD.

(8)

(9)

(10)

(11)

(8) Tipka za provjeru plina

Za podešavanje potrebne količine plina na regulatoru tlaka plina / da bi se paket crijeva za gorionik za zavarivanje ispunio zaštitnim plinom. Pritiskanjem tipke za provjeru plina zaštitni plin istječe 30 sekundi. Ponovnim pritiskom postupak se prijevremeno zaustavlja.

(9) Okretni gumb prema lijevo

za promjenu parametara debljine lima, struje zavarivanja i brzine žice, kao i za primjenu parametara u izborniku za postavljanje

(10) Tipka Uvlačenje žice

za uvlačenje žice bez plina u paketu crijeva za gorionik za zavarivanje. dok se tipka drži pritisnutom, pogon za žicu radi s brzinom uvlačenja žice

(11) Okretni gumb prema desno

za promjenu parametara ispravka duljine električnog luka, napona zavarivanja i dinamike, kao i za primjenu parametara u izborniku za postavljanje

(14)(13) (16)(15) (17)

(12)

(18)

(12) Tipka Vrsta materijala

za odabir korištenih dodatnih materijala

(13) Tipka za memoriranje 1

za spremanje jednog EasyJoba

(14) Tipka Način rada

za odabir načina rada

2 T = 2-taktni pogon

4 T = 4-taktni pogon

S 4 T = posebni pogon u 4 koraka

točkasto zavarivanje / zavarivanje u intervalima

(15) Tipka Promjer žice

za odabir korištenog promjera žice

(16) Tipka za memoriranje 2

za spremanje jednog EasyJoba

(17)

Tipka Postupak zavarivanja

za odabir postupka zavarivanja MANUAL = MIG/MAG standardno ručno zavarivanje SYNERGIC = MIG/MAG standardno sinergijsko zavarivanje STICK = ručno elektrolučno zavarivanje TIG = zavarivanje TIG postupkom

(18) Tipka Zaštitni plin

za odabir korištenog zaštitnog plina

Zaključavanje

tipkovnice

Kako bi se spriječile nehotične izmjene postavki na upravljačkoj ploči, moguće je aktivirati zaključavanje tipkovnice. Dok god je aktivno zaključavanje tipkovnice

na upravljačkoj ploči nije moguće namještati nikakve postavke

postavke parametara mogu se prikazati

moguće je prebacivati se između EasyJobova, ako je prije aktiviranja zak-

ljučavanja tipkovnice već odabran EasyJob

Aktivacija/deaktivacija zaključavanja tipkovnice:

Zaključavanje tipkovnice je aktivirano: na prikazu se pojavljuje poruka „CLO | SEd”.

Zaključavanje tipkovnice je deaktivirano: na prikazu se pojavljuje poruka „OP | En”.

Priključci, prekidači i mehaničke komponente

CO² 100%

Ar+ 15-20% CO²

Ar + 2.5%CO²

Steel

CuSi

CrNi

Self-shielded

Metal cored

Rutil FCW

0,6

.023 .030

0,8

.035

0,9

.040

1,0

.045

1,2

2T 4T

S4T

MANUAL SYNERGIC

STICK

TIG

Ar 100%

(2)

(3)

(1)

(4)

(5)

(6)

Sigurnost

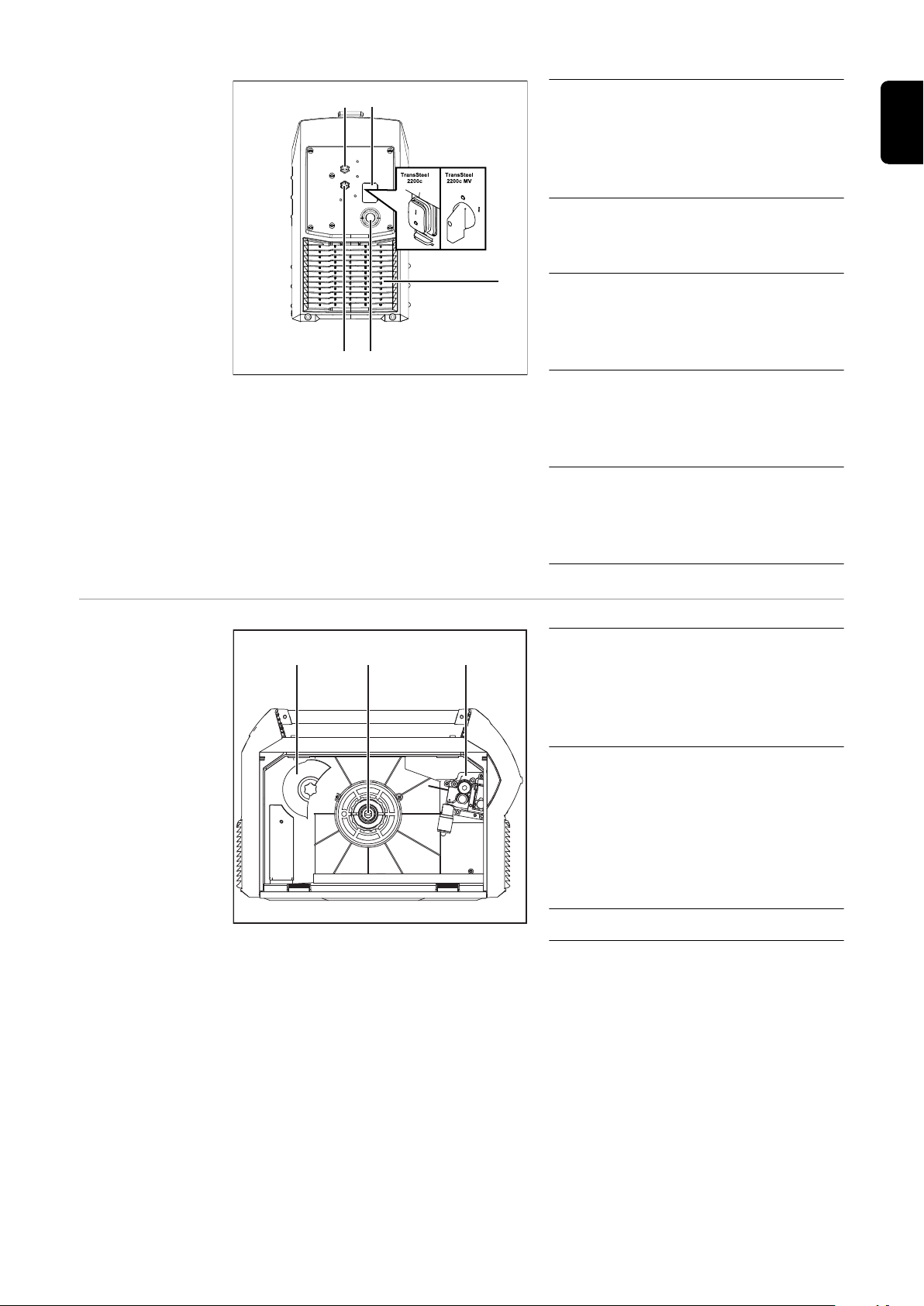

Prednja i stražnja strana izvora struje

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

S razumijevanjem pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte ove upute za upotrebu komponenti sustava, a

▶

posebno sigurnosne propise.

(1) Priključak gorionika za zavari-

vanje

za prihvat gorionika za zavarivanje

(2) (-) Utičnica za struju s bajunet-

nim zaporom

služi za:

priključivanje masenog ka-

bela ili izmjenjivača polova pri zavarivanju MIG/MAG postupkom (ovisno o žičanoj elektrodi) priključivanje kabela za

elektrode i masenog kabela pri ručnom elektrolučnom zavarivanju (ovisno o vrsti elektrode) priključak za napajanje tije-

la gorionika za TIG

(3) priključak TMC (TIG Multi Connector)

do priključka za napajanje tijela gorionika za TIG

(4) (+) Utičnica za struju s bajunetnim zaporom

služi za:

priključivanje izmjenjivača polova ili masenog kabela polova pri zavari-

vanju MIG/MAG postupkom (ovisno o žičanoj elektrodi) priključivanje kabela za elektrode i masenog kabela pri ručnom elek-

trolučnom zavarivanju (ovisno o vrsti elektrode) priključivanje masenog kabela kod zavarivanja TIG postupkom

(5) Otvori za prozračivanje (otvori za izlaz zraka)

(6) Izmjenjivač polova

za hlađenje uređaja

za odabir potencijala zavarivanja koji se nalazi na gorioniku za zavarivanje MIG/MAG

(10)

(11)

(7)

(8)

(9)

(7) priključak zaštitnog plina

(2)(1) (3)

MIG/MAG

za opskrbu zaštitnim plinom priključka gorionika za zavarivanje (1)

(8) Mrežna sklopka

za uključivanje i isključivanje izvora struje

(9) Otvori za prozračivanje (otvori

za ulaz zraka)

za hlađenje uređaja, filtar za zrak nalazi se iza

(10) Mrežni kabel s vlačnim raste-

rećenjem

nije unaprijed montirana kod svih varijanti uređaja

(11) priključak zaštitnog plina TIG

za opskrbu zaštitnim plinom priključka (-) utičnice za struju (2)

Prikaz s boka

(1) prihvatnik za kolut za žicu

D100 s kočnicom

za prihvat standardnih kolutova za žicu s promjerom od maks. 100 mm (3,94 in.)

(2) prihvatnik za kolut za žicu

D200 s kočnicom

za prihvat standardiziranih kolutova za žicu s promjerom od maks. 200 mm (7,87 in.) i težinom do maks. 6,8 kg (14,99 Ibs.)

(3) Pogon s 2 valjka

Prije instalacije i puštanja u pogon

Općenito

Sigurnost

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

▶ ▶

▶

Propisna primje-naIzvor struje namijenjen je isključivo ručnom zavarivanju MIG/MAG postupkom,

ručnom zavarivanju štapnim elektrodama i zavarivanju TIG postupkom. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i sljedeće:

UPOZORENJE!

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo tehnički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za korisnika ovog uređaja i svih komponenti sustava.

pridržavanje svih napomena iz uputa za upotrebu pravilno provođenje inspekcijskih radova i radova na održavanju

Odredbe za postavljanje

Uređaj je ispitan prema stupnju zaštite IP 23, što podrazumijeva sljedeće:

zaštita od prodiranja krutih stranih tijela promjera većeg od ø 12 mm (0,49 in)

zaštitu od prskajuće vode do kuta od 60° na okomiti pravac.

Uređaj je prema IP zaštiti IP23 moguće postaviti na otvoreni prostor i pogoniti ga. Potrebno je izbjegavati neposredno djelovanje vlage (npr. putem kiše).

UPOZORENJE!

Opasnost od prevrtanja ili pada predmeta.

Posljedica mogu biti teške ozljede i materijalna šteta.

Uređaj uvijek postavite na ravnu i čvrstu podlogu tako da bude stabilan.

▶

UPOZORENJE!

Opasnost od električne struje uslijed prašine u uređaju koja provodi električnu energiju.

Posljedica mogu biti teške ozljede i materijalna šteta.

Uređaj smije raditi samo kad je montiran filtar za zrak. Filtar za zrak preds-

▶

tavlja bitni sigurnosni uređaj za postizanje IP zaštite IP 23.

Kanal za prozračivanje predstavlja bitan sigurnosni uređaj. Pri odabiru mjesta postavljanja pripazite da rashladni zrak neometano može ulaziti ili izlaziti kroz otvore za prozračivanje na prednjoj i stražnjoj strani uređaja. Prašina (npr. tijekom brušenja) koja pada, a koja vodi električnu energiju, ne smije biti usisana u uređaj.

Mrežni priključak

Uređaji su namijenjeni za mrežni napon koji je naveden na nazivnoj pločici. Ako mrežni kabel ili mrežni utikač nisu postavljeni na vašoj izvedbi uređaja, njih je pot-

rebno montirati u skladu s nacionalnim standardima. Osiguranje glavnog voda moguće je pronaći u tehničkim podacima.

OPREZ!

Opasnost zbog električnih instalacija nedovoljnih dimenzija.

Posljedica može biti materijalna šteta.

Glavni vod te njegovo osiguranje potrebno je postaviti u skladu s postojećom

▶

opskrbom struje. Vrijede tehnički podaci na nazivnoj pločici.

Rad s generatorom

Potrebna snaga motora

Izvor struje prikladan je za upotrebu s generatorom.

Za dimenzioniranje potrebne snage generatora potrebna je maksimalna prividna snaga S

Maksimalna prividna snaga S S

= I

1max

i U1 prema nazivnoj pločici uređaja ili tehničkim podacima.

1max

Potrebna prividna snaga generatora S

izvora struje.

1max

x U

1max

izvora struje izračunava se na sljedeći način:

1max

izračunava se prema sljedećoj empirijs-

GEN

koj formuli: S

GEN

= S

1max

x 1,35

Ako se ne zavaruje punom snagom, moguće je koristiti manji generator.

NAPOMENA!

Prividna snaga generatora S ge S

izvora struje!

1max

ne smije biti manja od maksimalne prividne sna-

GEN

Pri radu jednofaznih uređaja na trofaznim generatorima pripazite na to da navedena prividna snaga generatora često može stajati na raspolaganju samo kao zbroj svih triju faza generatora. Po potrebi od proizvođača generatora pribavite dodatne informacije o snazi pojedinačnih faza generatora.

NAPOMENA!

Navedeni napon generatora ne smije ni u kom slučaju biti ispod ili iznad raspona tolerancije mrežnog napona.

Podaci o toleranciji mrežnog napona nalaze se u odjeljku „Tehnički podaci”.

Mrežni osigurači

Podesivi mrežni osigurači

Mrežni osigurač postavljen na izvoru struje ograničava struju koju izvor struje povlači s mreže, a time i moguću struju zavarivanja. Time se sprječava trenutačno otpuštanje automatskog osigurača (npr. u sigurnosnom prstenu).

Ovisno o mrežnom naponu i upotrijebljenim automatskim osiguračima, na izvoru struje može se odabrati željeni mrežni osigurač.

Tablica u nastavku pokazuje pri kojim mrežnim naponima i sigurnosnim vrijednostima dolazi do ograničenja struje zavarivanja.

TransSteel 2200:

Mrežni napon

Postavke specifične za zemlju

Sigurnosna vrijednost izvora struje

230 V

Std

10 A

230 V

Std

13 A

Ograničenje struje zavarivanja

Zavarivanje MIG/MAG postupkom:

maks. 145 A; 110 A pri 100 %*

ručno elektrolučno zavarivanje:

maks. 125 A; 90 A pri 100 %*

zavarivanje TIG postupkom:

maks. 180 A; 135 A pri 100 %*

Zavarivanje MIG/MAG postupkom:

maks. 170 A; 140 A pri 100 %*

ručno elektrolučno zavarivanje:

maks. 150 A; 120 A pri 100 %*

zavarivanje TIG postupkom:

maks. 200 A; 160 A pri 100 %*

230 V

Std

16 A

TransSteel 2200 MV:

Mrežni napon

Postavke specifične za zemlju

Sigurnosna vrijednost izvora struje

120 V

Std

10 A

120 V

Std

13 A

Zavarivanje MIG/MAG postupkom:

maks. 210 A; 150 A pri 100 %*

ručno elektrolučno zavarivanje:

maks. 180 A; 130 A pri 100 %*

zavarivanje TIG postupkom:

maks. 230 A; 170 A pri 100 %*

Ograničenje struje zavarivanja

Zavarivanje MIG/MAG postupkom:

maks. 100 A; 75 A pri 100 %*

ručno elektrolučno zavarivanje:

maks. 85 A; 55 A pri 100 %*

zavarivanje TIG postupkom:

maks. 130 A; 95 A pri 100 %*

Zavarivanje MIG/MAG postupkom:

maks. 105 A; 80 A pri 100 %*

ručno elektrolučno zavarivanje:

maks. 90 A; 70 A pri 100 %*

zavarivanje TIG postupkom:

maks. 135 A; 105 A pri 100 %*

Mrežni napon

Postavke specifične za zemlju

Sigurnosna vrijednost izvora struje

Ograničenje struje zavarivanja

120 V

15 A

120 V

Std

16 A

120 V

20 A

230 V

Std

10 A

Zavarivanje MIG/MAG postupkom:

maks. 105 A; 80 A pri 100 %*

ručno elektrolučno zavarivanje:

maks. 90 A; 70 A pri 100 %*

zavarivanje TIG postupkom:

maks. 135 A; 105 A pri 100 %*

Zavarivanje MIG/MAG postupkom:

maks. 115 A; 105 A pri 100 %*

ručno elektrolučno zavarivanje:

maks. 100 A; 85 A pri 100 %*

zavarivanje TIG postupkom:

maks. 140 A; 130 A pri 100 %*

Zavarivanje MIG/MAG postupkom:

maks. 135 A; 105 A pri 100 %*

ručno elektrolučno zavarivanje:

maks. 110 A; 90 A pri 100 %*

zavarivanje TIG postupkom:

maks. 160 A; 130 A pri 100 %*

Zavarivanje MIG/MAG postupkom:

maks. 145 A; 110 A pri 100 %*

ručno elektrolučno zavarivanje:

maks. 125 A; 90 A pri 100 %*

zavarivanje TIG postupkom:

maks. 180 A; 135 A pri 100 %*

230 V

Std

13 A

230 V

Std

16 A

240 V

15 A

Namještanje od 20 A moguće je samo:

kada je u postavkama specifičnim za zemlju odabrano „US“

kada mrežni vod raspolaže osiguračem od 20 A

izvor struje opskrbljen je mrežnim naponom od 120 V

Zavarivanje MIG/MAG postupkom:

maks. 170 A; 140 A pri 100 %*

ručno elektrolučno zavarivanje:

maks. 150 A; 120 A pri 100 %*

zavarivanje TIG postupkom:

maks. 200 A; 160 A pri 100 %*

Zavarivanje MIG/MAG postupkom:

maks. 210 A; 150 A pri 100 %*

ručno elektrolučno zavarivanje:

maks. 180 A; 130 A pri 100 %*

zavarivanje TIG postupkom:

maks. 230 A; 170 A pri 100 %*

Zavarivanje MIG/MAG postupkom:

maks. 210 A; 150 A pri 100 %*

ručno elektrolučno zavarivanje:

maks. 180 A; 130 A pri 100 %*

zavarivanje TIG postupkom:

maks. 230 A; 170 A pri 100 %*

* 100%-tni podaci = vremenski neograničeno zavarivanje, bez faza hlađenja.

Podaci za struju zavarivanja vrijede u slučaju temperature okoline od 40 °C (104 °F).

Sigurnosno isključivanje sprječava otpuštanje automatskog osigurača pri višim snagama zavarivanja. Sigurnosno isključivanje određuje moguće trajanje zavarivanja bez pojave otpuštanja automatskog osigurača. Ako uslijed prekoračenja unaprijed izračunatog vremena zavarivanja dođe do isključenja struje zavarivanja, pojavljuje se prikaz servisnog koda „toF“. Pokraj prikaza „toF“ odmah se pokreće odbrojavanje kao prikaz preostalog vremena čekanja, sve do ponovne uspostave spremnosti za zavarivanje izvora struje. Nakon toga se poruka briše, a izvor struje ponovno je spreman za rad.

Ovisno o namještenoj zaštiti, sigurnosno isključivanje ograničava maksimalne struje pojedinačnog procesa. Stoga može doći do toga da se spremljene radne točke više ne mogu zavarivati, ako su spremljene prije namještanja zaštite.

Ako se zavarivanje provodi s takvom radnom točkom, izvor struje radit će na graničnoj vrijednosti odabrane zaštite – ograničenje snage je aktivno. Radna točka treba se ponovno spremiti u skladu s ograničenjem struje.

Montaža remena za nošenje

Montaža remena za nošenje na izvoru struje

1 2

3 4

5 6

MIG/MAG

Stavljanje u pogon

(1)

Priključivanje gorionika za zavarivanje za MIG/MAG

Gorionik za zavarivanje prije priključivanja na izvor struje treba opremiti u sk-

ladu s uputama za upotrebu gorionika za zavarivanje: Potrošni dio montirajte na tijelo gorionika, montirajte kolut za vođenje žice.

Vijak s nareckanom glavom (1) odvrnite za nekoliko okreta kako bi se gorionik

za zavarivanje mogao glatko gurnuti u priključak gorionika za zavarivanje.

Opasnost zbog nepotpuno umetnutog gorionika za zavarivanje.

Može doći do materijalnih oštećenja na uređaju.

▶

OPREZ!

Pobrinite se da se nakon umetanja gorionik za zavarivanje nalazi u ispravnom krajnjem položaju.

3 Nm

Opasnost zbog nepričvršćenog gorionika za zavarivanje.

Može doći do materijalnih oštećenja na uređaju.

▶

OPREZ!

Gorionik za zavarivanje uvijek je potrebno pritegnuti upotrebom navedenog zateznog momenta.

Umetnite valjke za dovod

Kako bi se zajamčila optimalna isporuka žičane elektrode, valjci za dovod moraju biti prilagođeni promjeru žice koja se zavaruje i slitini žice.

1 2

3 4

Namještanje novog koluta za žicu D100

1 2

Namještanje koluta za žicu D200

1 2

Skupljanje žičane elektrode

OPREZ!

Opasnost zbog opružnog djelovanja namotane žičane elektrode.

Može doći do ozljeda.

Pri umatanju žičane elektrode u pogon za žicu, čvrsto držite kraj žičane elek-

▶

trode.

1 2

Kontaktni pritisak podesite u skladu sa sljedećim podacima

Na taj način neće doći do deformi-

ranja žičane elektrode i osigurat će se besprijekoran prijenos žice

Indikativne vrijednosti za kontaktni pritisak s glatkim valjcima za dovod:

čelik = 3 – 4

CrNi = 3 – 4

Indikativne vrijednosti za kontaktni pritisak s ozubljenim valjcima za dovod:

Elektrode od pune žice = 3

aluminij = 1 – 3

OPREZ!

Opasnost zbog neočekivanog ispadanja žičane elektrode pri uvlačenju žice.

Može doći do ozljeda.

upotrebljavajte odgovarajuće zaštitne naočale

▶

Vrh gorionika za zavarivanje držite podalje od lica i tijela

▶

Vrh gorionika za zavarivanje nemojte usmjeravati prema osobama

▶

pripazite da žičane elektrode ne dodiruju dijelove koji provode električnu

▶

struju ili su uzemljeni (npr. kućište...)

Priključivanje mrežnog kabela na izvor struje potrebno je samo kod višenaponskih izvora struje.

7 8

Fdi

2,5

t (s)

(m/min, ipm)

Postupak za uvlačenje žice (pritisnuti tipku Uvlačenje žice na upravljačkoj ploči):

Tipku držite pritisnutom do jednu

sekundu (kratko držite tipku pritisnutom): brzina žice ostaje tijekom prve sekunde 1 m/min (39,37 ipm) Tipku držite do 2,5 sekundi: Nakon

jedne sekunde brzina žice se povećava u roku od 1,5 sekunde. Tipku držite dulje od 2,5 sekundi:

Nakon ukupno 2,5 sekunde slijedi konstantni dovod žice prema namještenoj brzini žice za parametar zavarivanja Fdi.

Odaberite željene postavke specifične za zemlju

Priključivanje boce za plin

Postavkama specifičnima za zemlju koje se odnose na izvor struje utvrđuje se

u kojoj se jedinici (cm + mm ili inč) prikazuju postavljeni parametri zavarivanja Postavke specifične za zemlju moguće je odabrati u Izborniku za postavljanje,

razina 2 (Parametar SEt)

Opis parametra SEt, kao i opis načina postavljanja parametra SEt dostu-

pan je u odjeljku Izbornik za postavke, razina 2 od stranice 100

UPOZORENJE!

Opasnost od pada boca za plin.

Posljedica mogu biti teške ozljede i materijalna šteta.

Boce za plin postavite na ravnu i čvrstu podlogu tako da su stabilne.

▶

osigurajte boce za plin od prevrtanja

▶

Pridržavajte se sigurnosnih propisa proizvođača boca za plin.

▶

1 2

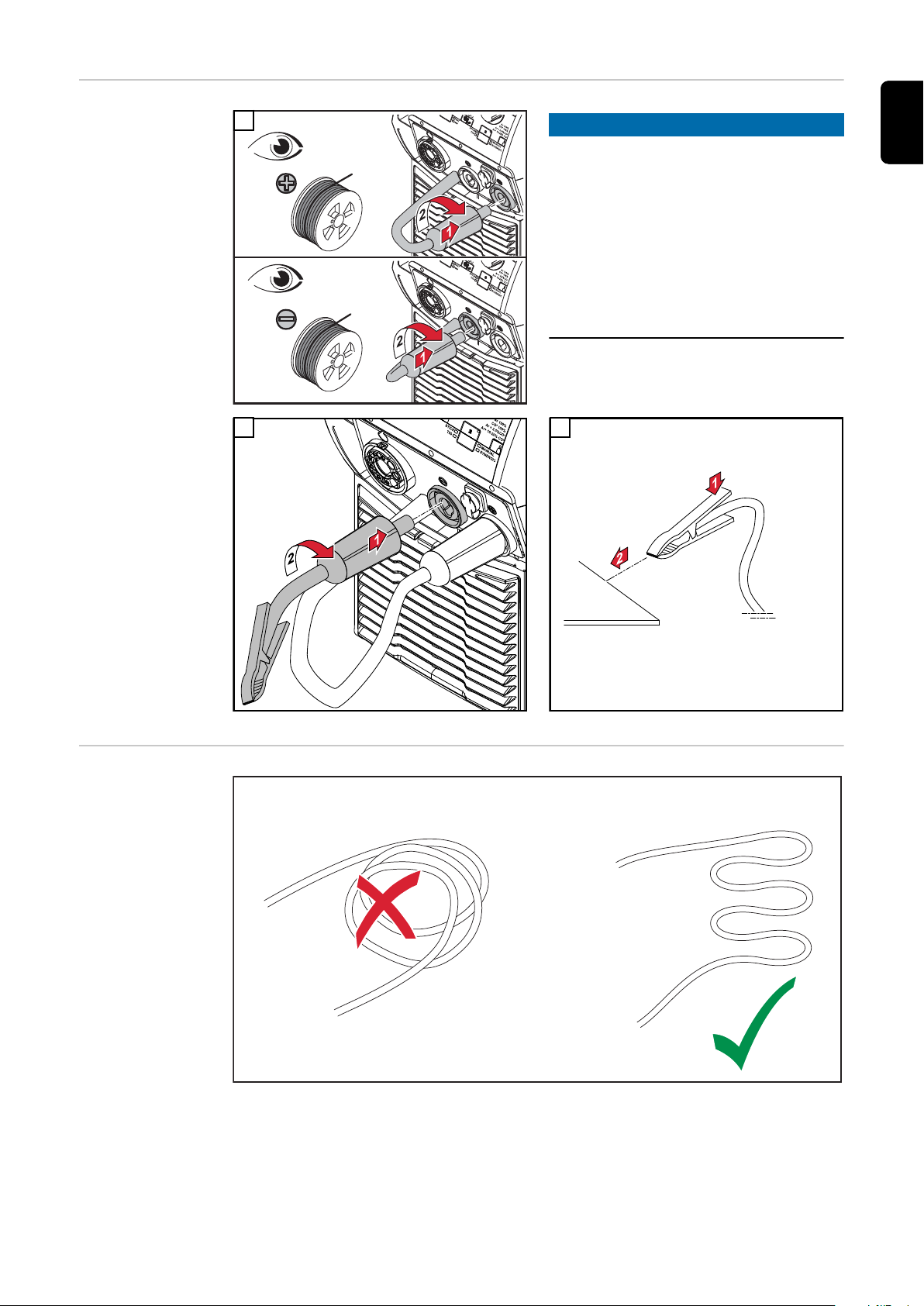

Priključivanje izmjenjivača polova i uzemljenje

Rizik zbog pogrešno priključenih izmjenjivača polova.

Posljedica mogu biti slaba svojstva zavarivanja.

▶

2 3

NAPOMENA!

Izmjenjivač polova priključite u skladu s upotrijebljenom žičanom elektrodom. Informacije o tome treba li žičanu elektrodu zavariti na (+) ili (-) nalazi se na pakiranju žičane elektrode

Ispravno produživanje paketa crijeva

Podesite kočnice prihvatnika za kolut za žicu

Općenito D200 Prihvatnik za kolut za žicu:

Pri prvom puštanju u pogon i nakon svake izmjene koluta za žicu namjestite kočnicu. Ovdje postupite kako je opisano u sljedećem odjeljku Namještanje

kočnice prihvatnika za kolut za žicu D200.

D100 prihvatnik za kolut za žicu:

Pri prvom puštanju u pogon i nakon svake izmjene koluta za žicu namjestite kočnicu. Ovdje postupite kako je opisano u sljedećem odjeljku Namještanje

kočnice prihvatnika za kolut za žicu D100.

Nakon otpuštanja tipke gorionika (kraj zavarivanja, zaustavljanje uvlačenja žice) kolut za žicu ne bi se trebao namatati. Ako je to slučaj, postavite kočnicu.

Namještanje

(1)

kočnice prihvatnika za kolut za žicu D200

OPREZ!

Opasnost zbog ispadanja žičane elektrode i pomičnih dijelova.

Posljedica mogu biti ozljede i materijalna šteta.

Prije početka rada mrežni prekidač izvora struje prebacite u položaj „O” i od-

▶

vojite izvor struje od mreže Osigurajte navedene uređaje i komponente od ponovnog uključivanja.

▶

Namještanje kočnice:

Okretanje kočnice udesno = učinak

kočenja pojačava se Okretanje kočnice ulijevo = učinak

kočenja smanjuje se

Namještanje kočnice prihvatnika za kolut za žicu D100

OPREZ!

Opasnost zbog ispadanja žičane elektrode i pomičnih dijelova.

Posljedica mogu biti ozljede i materijalna šteta.

Prije početka rada mrežni prekidač izvora struje prebacite u položaj „O” i od-

▶

vojite izvor struje od mreže Osigurajte navedene uređaje i komponente od ponovnog uključivanja.

▶

Namještanje kočnice:

zavrnite (1) vijak s nazubljenom

glavom

čvrsto pritegnut vijak s nazu-

bljenom glavom = snažno djelovanje kočnice lagano pritegnut vijak s nazu-

bljenom glavom = slabo djelovanje kočnice

Opis načina rada MIG/MAG

GPr

GPo

2-taktni pogon Način rada „2-taktni rad” prikladan je za

Radove na pričvršćivanju

Kratke zavarene spojeve

2-taktni pogon

Objašnjenje simbola:

Pritisnite tipku gorionika

Otpustite tipku gorionika

Upotrijebljene kratice: GPr Vrijeme predprotoka plina (GPr)

I Struja zavarivanja GPo Vrijeme naknadnog protoka plina

Držite tipku za aktiviranje gorionika

4-taktni pogon Način rada „4-taktni pogon” prikladan je za dulje zavarene šavove.

GPr

GPo

+ +

4-taktni pogon

Objašnjenje simbola:

Pritisnite tipku gorionika

Upotrijebljene kratice: GPr Vrijeme predprotoka plina (GPr)

I Struja zavarivanja GPo Vrijeme naknadnog protoka plina

Otpustite tipku gorionika

Posebni pogon u

+ +

I-S I-E

GPr SL SL

GPo

4 koraka

Način rada „Posebni pogon u 4 koraka” prikladan je osobito za zavarivanje u većim rasponima snage. U Posebnom pogonu s 4 koraka električni luk počinje s malom snagom, a rezultat je jednostavnija stabilizacija električnog luka.

Posebni pogon u 4 koraka

Objašnjenje simbola:

Pritisnite tipku gorionika

Otpustite tipku gorionika

Upotrijebljene kratice: GPr Vrijeme predprotoka plina (GPr)

I-S Početna struja SL Slope: kontinuirano povećanje / smanjenje struje zavarivanja I glavna struja I-E završna struja GPo Vrijeme naknadnog protoka plina

Držite tipku za aktiviranje gorionika

Točkasto zavari-

GPr

GPoSPt

vanje

Način rada „Točkasto zavarivanje” prikladan je za zavarene spojeve na preklopnim limovima.

Točkasto zavarivanje

Objašnjenje simbola:

Pritisnite tipku gorionika

Otpustite tipku gorionika

Upotrijebljene kratice: GPr Vrijeme predprotoka plina (GPr)

I Struja zavarivanja SPt Vrijeme točkanja / interval vremena zavarivanja GPo Vrijeme naknadnog protoka plina

Zavarivanje u in-

GPr SPt SPtSPb

GPo

tervalima s 2 takta

Način rada „Zavarivanje u intervalima s 2-takta” prikladan je za kratke zavarene šavove na tankim limovima kako bi se spriječilo propadanje osnovnog materijala.

Zavarivanje u intervalima s 2 takta

Objašnjenje simbola:

Pritisnite tipku gorionika

Otpustite tipku gorionika

Držite tipku za aktiviranje gorionika

Upotrijebljene kratice: GPr Vrijeme predprotoka plina (GPr)

I Struja zavarivanja SPt Vrijeme točkanja / interval vremena zavarivanja SPb Vrijeme stanke intervala GPo Vrijeme naknadnog protoka plina

Zavarivanje u in-

GPr SPt SPtSPb

GPo

+ +

tervalima s 4 takta

Način rada „Zavarivanje u intervalima s 4-takta” prikladan je za duge zavarene šavove na tankim limovima kako bi se spriječilo propadanje osnovnog materijala.

Zavarivanje u intervalima s 4 takta

Objašnjenje simbola:

Pritisnite tipku gorionika

Upotrijebljene kratice: GPr Vrijeme predprotoka plina (GPr)

I Struja zavarivanja SPt Vrijeme točkanja / interval vremena zavarivanja SPb Vrijeme stanke intervala GPo Vrijeme naknadnog protoka plina

Otpustite tipku gorionika

MIG/MAG standardno-ručno zavarivanje

Općenito Postupak MIG/MAG standardno ručno zavarivanje postupak je MIG/MAG zavari-

vanja bez sinergijske funkcije. Promjenom jednog parametra ostali se parametri neće automatski prilagoditi – svi promjenjivi parametri moraju se podesiti pojedinačno.

Podesivi parametri zavarivanja

MIG/MAG standardno ručno zavarivanje

Pri ručnom zavarivanju MIG/MAG postupom na raspolaganju su sljedeći parametri:

Brzina žice napon zavarivanja

Dinamika – za utjecanje na dinamiku kratkog spoja u trenutku prijenosa

kapljica

Pritisnite tipku Postupak kako biste odabrali MANUAL

Pritisnite tipku Način rada

kako biste odabrali željeni MIG/MAG način rada:

2-taktni pogon

4-taktni pogon

točkasto zavarivanje / zavarivanje u intervalima

Odaberite i namjestite parametar brzina žice

Korekcije u pogonu zavarivanja

Odaberite i namjestite parametar napona zavarivanja

Sve zadane vrijednosti parametara ostaju spremljene do sljedeće izmjene. To vrijedi i kada se izvor struje u međuvremenu isključi i ponovno uključi.

Provjerite je li uspostavljeno uzemljenje

Provjerite je li uspostavljena opskrba zaštitnim plinom

Izvor struje spreman je za zavarivanje

Pomoću parametra dinamike mogu se dodatno optimirati rezultati zavarivanja.

Parametar dinamike služi za djelovanje na dinamiku kratkog spoja u trenutku prijenosa kapljica:

– = tvrđi i stabilniji električni luk 0 = neutralni električni luk + = meki električni luk s malo prskotina

MIG/MAG standardno sinergijsko zavarivanje

Pritisnite tipku Postupak kako biste odabrali SYNERGIC

Pritisnite tipku Način rada

kako biste odabrali željeni MIG/MAG način rada:

2-taktni pogon

4-taktni pogon

S 4 T – posebni pogon u 4 koraka

točkasto zavarivanje / zavarivanje u intervalima

Parametri koji se namještaju putem komponente sustava (daljinsko upravljanje) pod određenim uvjetima nije moguće mijenjati na upravljačkoj ploči izvora struje.

Pritisnite tipku Vrsta materijala kako biste odabrali upotrijebljeni dodatni ma-

terijal

Pritisnite tipku Promjer žice kako biste odabrali upotrijebljeni promjer žičane

elektrode

Pritisnite tipku Zaštitni plin kako biste odabrali upotrijebljeni zaštitni plin

Pritisnite tipku za odabir parametara

kako biste odabrali parametar zavarivanja s pomoću kojeg će se određivati snaga zavarivanja:

debljina lima Struja zavarivanja Brzina žice napon zavarivanja

Namještanje parametara zavarivanja

Sve zadane vrijednosti parametara ostaju spremljene do sljedeće izmjene. To vrijedi i kada se izvor struje u međuvremenu isključi i ponovno uključi.

Provjerite je li uspostavljeno uzemljenje

Provjerite je li uspostavljena opskrba zaštitnim plinom.

Izvor struje spreman je za zavarivanje

Korekcije u pogonu zavarivanja

S pomoću parametra ispravka duljine električnog luka i dinamike mogu se dodatno optimirati rezultati zavarivanja.

Ispravak duljine električnog luka:

– = kraći električni luk, smanjenje napona zavarivanja 0 = neutralni električni luk + = duži električni luk, povećanje napona zavarivanja

Dinamika:

za utjecanje na dinamiku kratkog spoja u trenutku prijenosa kapljica – = tvrđi i stabilniji električni luk

0 = neutralni električni luk + = meki električni luk s malo prskotina

Točkasto zavarivanje i zavarivanje u intervalima

Općenito Načini rada Točkasto zavarivanje i Zavarivanje u intervalima su MIG/MAG postup-

ci zavarivanja.

Točkasto zavarivanje primjenjuje se kod zavarenih spojeva kojima je moguće pristupiti s jedne strane na limovima koji se preklapaju.

Zavarivanje u intervalima koristi se na tankim limovima. Budući da dovod žičane elektrode ne slijedi kontinuirano, posuda za taljenje može se ohladiti tijekom vremena stanke intervala. U velikoj se mjeri može izbjeći lokalno pregrijavanje, a time i pregorijevanje osnovnog materijala.

Točkasto zavarivanje

Pritisnite tipku Postupci zavarivanja za odabir MANUAL (Ručno) ili SYNER-

GIC (Sinergijski)

Pritisnite tipku Način rada

kako biste odabrali način rada Točkasto zavarivanje / Zavarivanje u intervalima

Na izborniku postavki podesite parametar SPt (vrijeme točkanja / interval

vremena zavarivanja) na željenu vrijednost Ovisno o postupku zavarivanja (MANUAL (ručno) ili SYNERGIC (sinergijsko))

podesite željene parametre Provjerite je li uspostavljeno uzemljenje

Provjerite je li uspostavljena opskrba zaštitnim plinom.

Izvor struje spreman je za zavarivanje

Zavarivanje u intervalima

Pritisnite tipku Postupci zavarivanja za odabir MANUAL (Ručno) ili SYNER-

GIC (Sinergijski)

Pritisnite tipku Način rada

kako biste odabrali način rada Točkasto zavarivanje / Zavarivanje u intervalima

Na izborniku postavki podesite parametar SPt (vrijeme točkanja / interval

vremena zavarivanja) na željenu vrijednost

na izborniku postavki podesite parametar SPb (vrijeme stanke točkastog za-

varivanja / intervala) na željenu vrijednost na izborniku postavki podesite parametar Int (interval) na željenu vrijednost

Ovisno o postupku zavarivanja (MANUAL (ručno) ili SYNERGIC (sinergijsko))

podesite željene parametre Provjerite je li uspostavljeno uzemljenje

Provjerite je li uspostavljena opskrba zaštitnim plinom.

Izvor struje spreman je za zavarivanje

TIG

Stavljanje u pogon

1 2

3 4

3 4 6

Priključivanje mrežnog kabela na izvor struje potrebno je samo kod višenaponskih izvora struje.

Zavarivanje TIG postupkom

OPREZ!

Opasnost zbog nenamjernog pokretanja postupka zavarivanja.

Posljedica mogu biti ozljede i materijalna šteta.

Čim se uključi izvor struje, pobrini-

▶

te se da volframova elektroda ne dodiruje neželjeno/nenamjerno dijelove koji provode električnu energiju ili uzemljene dijelove (primjerice kućište...).

Pritisnite tipku Postupak zavarivanja za odabir TIG

Namjestite struju zavarivanja

Pri upotrebi gorionika za zavarivanje s tipkom gorionika i utikačem TIG Multi Connector (TMC) (s tvorničkom postavkom 2-taktnog pogona):

Postavite mlaznicu za plin na mjesto paljenja, tako da između volframove

elektrode i izratka bude oko 2 do 3 mm (od 0,078 do 0,118 in) razmaka Gorionik za zavarivanje polako uspravljajte dok volframova elektroda ne do-

dirne izradak Tipku gorionika povucite unatrag i držite

Protječe zaštitni plin

Podignite gorionik za zavarivanje i pomaknite ga u normalni položaj

električni luk je zapaljen

Provedite zavarivanje

Odaberite željene postavke specifične za zemlju

Ispravno produživanje paketa crijeva

Postavkama specifičnima za zemlju koje se odnose na izvor struje utvrđuje se

u kojoj se jedinici (cm + mm ili inč) prikazuju postavljeni parametri zavarivanja Postavke specifične za zemlju moguće je odabrati u Izborniku za postavljanje,

razina 2 (Parametar SEt)

Opis parametra SEt, kao i opis načina postavljanja parametra SEt dostu-

pan je u odjeljku Izbornik za postavke, razina 2 od stranice 100

Opis načina rada TIG

I-1

GPo

1 2 3

tdowntup

2-taktni pogon

Zavarivanje u 2-taktnom pogonu:

Postavite volframovu elektrodu na izradak, zatim tipku gorionika povucite un-

atrag i držite => zaštitni plin protječe Podignite volframovu elektrodu => električni luk se pali

Otpustite tipku gorionika => kraj zavarivanja

Objašnjenje simbola:

Tipku gorionika povucite unatrag i držite

Upotrijebljene kratice:

GPo Vrijeme naknadnog protoka plina

Faza UpSlope: kontinuirano povećavanje struje zavarivanja

Trajanje: 0,5 sekundi

Faza DownSlope: kontinuirano snižavanje struje zavarivanja

down

Trajanje: 0,5 sekundi

Tipku gorionika pustite prema naprijed

4-taktni pogon

I-1

I-S

I-E

I-2

GPo

I-1

tdown tets

1 2 3 4 5 6 7

tup

4-taktni pogon s međuopadanjem I-2

U slučaju međuopadanja zavarivač pomoću tipke gorionika tijekom faze glavne struje smanjuje struju zavarivanja na namještenu opadajuću struju I-2.

Zavarivanje u 4-taktnom pogonu:

Postavite volframovu elektrodu na izradak, zatim tipku gorionika povucite un-

atrag i držite => zaštitni plin protječe Podignite volframovu elektrodu => početak zavarivanja s početnom strujom

I-S Otpustite tipku gorionika => zavarivanje s glavnom strujom I-1

Tipku gorionika pritisnite prema naprijed i držite => aktiviranje međuopadanja

s opadajućom strujom I-2 Otpustite tipku gorionika => zavarivanje s glavnom strujom I-1

Tipku gorionika povucite unatrag i držite => spuštanje na završnu struju I-E

Otpustite tipku gorionika => kraj zavarivanja

Objašnjenje simbola:

Tipku gorionika povucite unatrag i držite

Tipku gorionika pustite prema naprijed

Upotrijebljene kratice:

GPo Vrijeme naknadnog protoka plina

I-S Faza početne struje: pažljivo zagrijavanje s malom strujom zavarivanja ka-

ko bi se ispravno pozicionirao dodatni materijal

I-1 Faza glavne struje (faza struje zavarivanja): ravnomjeran dovod temperatu-

re u osnovni materijal koji je zagrijan predgrijavanjem

I-E Faza završne struje: za sprečavanje pukotina završnog kratera ili šupljina

završnog kratera

I-2 Faza padajuće struje: međuopadanje struje zavarivanja za sprečavanje pre-

grijavanja osnovnog materijala na jednom mjestu

down

Trajanje početne struje

Faza UpSlope: kontinuirano povećavanje struje zavarivanja Trajanje: 0,5 sekundi

Trajanje završne struje

Faza DownSlope: kontinuirano snižavanje struje zavarivanja Trajanje: 0,5 sekundi

Impulsno zavarivanje

1/F-P

I-P

I-G

down

I-S

I-E

dcY

Mogućnosti primjene

Princip funkcioniranja

Impulsno zavarivanje jest zavarivanje pulsirajućom strujom zavarivanja. Upotrebljava se pri zavarivanju čeličnih cijevi u prinudnim položajima ili pri zavarivanju tankih limova.

Tijekom ovih primjena struja zavarivanja koja je namještena na početku zavarivanja ne pruža uvijek prednosti za cijeli postupak zavarivanja:

u slučaju premale jakosti struje osnovni se materijal ne tali dovoljno

u slučaju pregrijavanja postoji opasnost da tekući materijal iscuri iz posude za

taljenje.

Mala osnovna struja I-G raste nakon strmog porasta na znatno veću pulsira-

juću struju I-P i opada nakon vremena Duty cycle dcY ponovno na osnovnu struju I-G. Iz toga proizlazi struja srednje vrijednosti koja je niža od namještene pulsira-

juće struje I-P. Kod impulsnog zavarivanja brzo se tope mali dijelovi mjesta zavarivanja koji se

zatim ponovno brzo stvrdnjavaju.

Izvor struje regulira parametar Duty cycle dcY i osnovnu struju I-G u skladu s namještenom pulsirajućom strujom (strujom zavarivanja) i namještenom pulsirajućom frekvencijom.

Tok struje zavarivanja

Parametri koje je moguće namjestiti:

I-S Početna struja

I-E završna struja

F-P pulsirajuća frekvencija (1/F-P = vremenski razmak dvaju impulsa)

I-P pulsirajuća struja (namještena struja zavarivanja)

Parametri koje nije moguće namjestiti:

Aktivacija impulsnog zavarivanja

down

UpSlope

DownSlope

dcY Duty cycle

I-G osnovna struja

namještanje vrijednosti za parametar postavljanja F-P (pulsirajuća frekvenci-

ja)

Raspon postavke: 1 – 990 Hz

Za opis parametara pogledajte odjeljak Parametri za zavarivanje TIG postupkom od stranice 98.

Štapna elektroda

Stavljanje u pogon

Priprema

2 3

Informacije o tome treba li štapnu elektrodu zavariti na (+) ili (–) nalazi se na pakiranju štapne elektrode.

Priključivanje mrežnog kabela na izvor struje potrebno je samo kod višenaponskih izvora struje.

Opasnost zbog nenamjernog pokretanja postupka zavarivanja.

Posljedica mogu biti ozljede i materijalna šteta.

▶

OPREZ!

Čim se uključi izvor struje, pobrinite se da štapna elektroda ne dodiruje neželjeno dijelove koji provode električnu energiju ili uzemljene dijelove (primjerice kućište...).

Odaberite željene postavke specifične za zemlju

Ručno zavarivanje štapnim elektrodama

Ispravno produživanje paketa crijeva

Postavkama specifičnima za zemlju koje se odnose na izvor struje utvrđuje se

u kojoj se jedinici (cm + mm ili inč) prikazuju postavljeni parametri zavarivanja Postavke specifične za zemlju moguće je odabrati u Izborniku za postavljanje,

razina 2 (Parametar SEt)

Opis parametra SEt, kao i opis načina postavljanja parametra SEt dostu-

pan je u odjeljku Izbornik za postavke, razina 2 od stranice 100

Pritisnite tipku Postupak zavarivanja kako biste odabrali STICK

Namjestite struju zavarivanja

Izvor struje spreman je za zavarivanje

Funkcije za optimizaciju zavarivanja

I (A)

300

200

HCU

HCU > I

t (s)

0,5

1,5

Hti

Dinamika Dinamika:

za utjecanje na dinamiku kratkog spoja u trenutku prijenosa kapljica – = tvrđi i stabilniji električni luk

0 = neutralni električni luk + = meki električni luk s malo prskotina

Funkcija HotStart (Hti)

Ova je funkcija aktivirana prema tvorničkim postavkama.

Prednosti

poboljšavanje svojstava paljenja i kod elektroda sa slabim svojstvima paljenja

bolje taljenje osnovnog materijala u početnoj fazi, a time i manji broj hladnih

mjesta znatno izbjegavanje stvaranja uključaka troske

Legenda

Hti Hot-current time = vrijeme

vruće struje, 0 – 2 s, tvornička postavka 0,5 s

HCU HotStart-current = HotStart

struja, 100 – 200 %, tvornička postavka 150 %

glavna struja = namještena stru-

ja zavarivanja

Parametri Hti i HCU također se mogu postaviti i u izborniku za postavljanje (stranica ). Za opis parametara pogledajte odjeljak Parametar za ručno za-

varivanje štapnim elektrodama od

stranice 99.

Funkcija AntiStick (Ast)

Način funkcioniranja

tijekom namještenog vremena vruće struje (Hti) struja zavarivanja povećava se na određenu vrijednost. Ta vrijednost (HCU) je veća od namještene struje zavarivanja (IH).

Ova je funkcija aktivirana prema tvorničkim postavkama.

Kod električnog luka koji se skraćuje napon zavarivanja može toliko pasti da štapna elektroda postane sklona lijepljenju. Osim toga, može doći do žarenja štapne elektrode.

Ako je aktivna funkcija Anti-Stick, sprječava se žarenje. Ako se štapna elektroda počinje lijepiti, izvor struje odmah isključuje struju zavarivanja. Nakon odvajanja štapne elektrode od izratka bez problema je moguće nastaviti postupak zavarivanja.

Deaktiviranje funkcije:

postavite parametar postavljanja Ast (Anti-Stick) na OFF (isključeno)

Opis parametara potražite u odjeljku Parametar za ručno zavarivanje štapnim

elektrodama od stranice 99.

EasyJobs

Spremanje i aktiviranje postavke EasyJobs

Općenito

Spremanje postavke EasyJob

Pozovite EasyJob

Tipke za memoriranje omogućuju spremanje do dvije postavke EasyJobs

Na upravljačkoj ploči spremaju se podesivi parametri

Pritom se ne spremaju parametri za postavljanje

Za spremanje trenutačnih postavki na upravljačkoj ploči držite pritisnutom

jednu od tipki za memoriranje npr. br. 1

Lijevi prikaz pokazuje „Pro”

Nakon kratkog vremena lijevi prikaz vraća se na izvornu vrijednost

Otpustite tipku za memoriranje

Za aktiviranje spremljenih postavki kratko pritisnite odgovarajuću tipku za

memoriranje npr. br. 1

brisanje postavke EasyJob

Na upravljačkoj ploči prikazuju se spremljene postavke

Kako biste izbrisali spremljeni sadržaj tipke za memoriranje, držite pritisnutu

odgovarajuću tipku za memoriranje npr. br. 1

Lijevi prikaz pokazuje „Pro”

Nakon kratkog vremena lijevi prikaz vraća se na izvornu vrijednost

Tipku za memoriranje i dalje držite pritisnutom

Na lijevom prikazu pokazuje se „CLr”

nakon kratkog vremena oba prikaza prikazuju „---”

Otpustite tipku za memoriranje

Izbornik za postavke

Izbornik za postavke, razina 1

Ulazak u izbornik za postavljanje i izlazak iz njega, izmjena parametra

Ulaz u izbornik za postavljanje opisuje se na primjeru postupka zavarivanja MIG/MAG standardno sinergijsko zavarivanje (SYNERGIC). Pri drugim postupcima zavarivanja ulaz funkcionira jednako.

Ulazak u Izbornik za postavljanje:

Izmjena parametra:

S pomoću tipke Postupak odaberite postupak SYNERGIC

Upravljačka ploča nalazi se sada u izborniku Postavljanje postupka „MIG/MAG standardno sinergijsko zavarivanje” - prikazuju se posljednje odabrani parametri za postavljanje.

S pomoću okretnog gumba slijeva odaberite željeni parametar za postavljanje

S pomoću okretnog gumba zdesna promijenite vrijednost parametra za postavljanje

Parametri za MIG/MAG standardno ručno zavarivanje

Izlazak iz Izbornika za postavljanje:

GPr vrijeme predprotoka plina

Jedinica: sekundi Raspon postavke: 0 – 9,9 Tvornička postavka: 0,1

GPo vrijeme naknadnog protoka plina

Jedinica: sekundi Raspon postavke: 0 – 9,9 Tvornička postavka: 0,5

Fdi brzina uvlačenja žice

Jedinica: m/min (ipm) Raspon postavke: 1 – 18,5 (39,37 – 728,35) Tvornička postavka: 10 (393,7)

IGc paljenje

Jedinica: amper (A) Raspon postavke: 100 – 390

Tvornička postavka: 300

Ito duljina žice do sigurnosnog isključivanja

Jedinica: mm (in) Raspon postavke: OFF, 5 – 100 (OFF, 0,2 – 3,94) Tvornička postavka: OFF

Funkcija Ignition Time-Out (Ito) je sigurnosna funkcija. Ako izvor struje nakon namještene dužine žice ne potvrdi paljenje, prekida se uvlačenje žice.

SPt vrijeme točkanja

Jedinica: sekundi Raspon postavke: OFF, 0,3 – 5 Tvornička postavka: 1

SPb vrijeme stanke intervala

Jedinica: sekundi Raspon postavke: OFF, 0,3 – 10 (u koracima od 0,1 s) Tvornička postavka: OFF

Int interval

Jedinica: – Raspon postavke: 2T (2-taktni), 4T (4-taktni) Tvornička postavka: 2T (2-taktni)

Parametri za MIG/MAG standardno sinergijskog zavarivanje

FAC vraćanje izvora struje na tvorničke postavke

Jednu od tipki za odabir parametara držite pritisnutom 2 s kako biste postavke vratili na stanje isporuke – ako se na digitalnom zaslonu prikaže „PrG”, izvor struje vraćen je na tvorničke postavke

Pri vraćanju izvora struje na tvorničke postavke, veći dio obuhvaćenih postavki se briše. Zadržavaju se:

vrijednosti otpora strujnog kruga zavarivanja i induktiviteta strujnog

kruga zavarivanja Postavke specifične za zemlju

2nd druga razina izbornika za postavljanje (pogledajte odjeljak „Izbornik za

postavljanje – razina 2”)

GPr Vrijeme predprotoka plina (GPr)

Jedinica: sekundi Raspon postavke: 0 - 9,9 Tvornička postavka: 0,1

GPo Vrijeme naknadnog protoka plina

Jedinica: sekundi Raspon postavke: 0 - 9,9 Tvornička postavka: 0,5

SL Slope

Jedinica: sekundi Raspon postavke: 0 - 9,9

Tvornička postavka: 1

I-S Početna struja

Jedinica: % struje zavarivanja Raspon postavke: 0 - 200 Tvornička postavka: 100

I-E završna struja

Jedinica: % struje zavarivanja Raspon postavke: 0 - 200 Tvornička postavka: 50

t-S t-S trajanje početne struje

Jedinica: sekundi Raspon postavke: 0 - 9,9 Tvornička postavka: 0

t-E Trajanje završne struje

Jedinica: sekundi Raspon postavke: 0 - 9,9 Tvornička postavka: 0

Fdi brzina uvlačenja žice

Jedinica: m/min (ipm) Raspon postavke: 1 - 18,5 (39.37 - 728.35) Tvornička postavka: 10 (393,7)

Ito Duljina žice do sigurnosnog isključivanja

Jedinica: mm (in) Raspon postavke: OFF, 5 – 100 (OFF, 0,2 – 3,94) Tvornička postavka: OFF (Isključeno)

Funkcija Ignition Time-Out (Ito) sigurnosna je funkcija. Ako izvor struje ne potvrdi paljenje nakon namještene dužine žice, dovod žice se zaustavlja.

SPt Vrijeme točkastog zavarivanja

Jedinica: sekundi Raspon postavke: 0,3 - 5 Tvornička postavka: 1

SPb Vrijeme stanke intervala

Jedinica: sekundi Raspon postavke: OFF, 0,3 – 10 (u koracima od 0,1 s) Tvornička postavka: OFF (Isključeno)

Int Interval

Jedinica: – Raspon postavke: 2T (2-taktni), 4T (4-taktni) Tvornička postavka: 2T (2-taktni)

FAC vraćanje izvora struje na tvorničke postavke

Pri vraćanju izvora struje na tvorničke postavke, veći dio obuhvaćenih postavki se briše. Zadržavaju se:

vrijednosti otpora strujnog kruga zavarivanja i induktiviteta strujnog

kruga zavarivanja Postavke specifične za zemlju

2nd druga razina izbornika za postavljanje (pogledajte odjeljak „Izbornik za

postavljanje – razina 2”)

Parametri za zavarivanje TIG postupkom

F-P Pulsirajuća frekvencija

Jedinica: Hertz Raspon postavke: OFF; 1 – 990 (do 10 Hz: u koracima od 0,1 Hz) (do 100 Hz: u koracima od 1 Hz) (više od 100 Hz: u koracima od 10 Hz) Tvornička postavka: OFF (Isključeno)

tUP UpSlope

Jedinica: sekundi Raspon postavke: 0,01 – 9,9 Tvornička postavka: 0,5

tdo DownSlope

Jedinica: sekundi Raspon postavke: 0,01 – 9,9 Tvornička postavka: 1

I-S Početna struja

Jedinica: % od glavne struje Raspon postavke: 1 – 200 Tvornička postavka: 35

I-2 Padajuća struja

Jedinica: % od glavne struje Raspon postavke: 1 – 100 Tvornička postavka: 50

I-E završna struja

Jedinica: % od glavne struje Raspon postavke: 1 – 100 Tvornička postavka: 30

GPo Vrijeme naknadnog protoka plina

Jedinica: sekundi Raspon postavke: 0 – 9,9 Tvornička postavka: 9,9

tAC Pripajanje

Jedinica: sekundi Raspon postavke: OFF, 0,1 – 9,9 Tvornička postavka: OFF (Isključeno)

FAC vraćanje izvora struje na tvorničke postavke

Jednu od tipki za odabir parametara držite pritisnutom 2 s kako biste postavke vratili na stanje isporuke

– ako se na digitalnom zaslonu prikaže „PrG”, izvor struje vraćen je na tvorničke postavke.

Pri vraćanju izvora struje na tvorničke postavke, veći dio obuhvaćenih postavki se briše. Zadržavaju se:

vrijednosti otpora strujnog kruga zavarivanja i induktiviteta strujnog

kruga zavarivanja Postavke specifične za zemlju

2nd druga razina izbornika za postavljanje (pogledajte odjeljak „Izbornik za

postavljanje – razina 2”)

Parametar za ručno zavarivanje štapnim elektrodama

HCU HotStart struja

Jedinica: % Raspon postavke: 100 – 200 Tvornička postavka: 150

Hti vrijeme vruće struje

Jedinica: sekundi Raspon postavke: 0 – 2,0 Tvornička postavka: 0,5

Ast Anti-Stick

Jedinica: – Raspon postavke: On, OFF Tvornička postavka: On

FAC vraćanje izvora struje na tvorničke postavke

Pri vraćanju izvora struje na tvorničke postavke, veći dio obuhvaćenih postavki se briše. Zadržavaju se:

vrijednosti otpora strujnog kruga zavarivanja i induktiviteta strujnog

kruga zavarivanja Postavke specifične za zemlju

2nd druga razina izbornika za postavljanje (pogledajte odjeljak „Izbornik za

postavljanje – razina 2”)

Izbornik za postavke, razina 2

Ulazak u izbornik Postavljanje – razina 2 i izlazak iz njega, izmjena parametara zavarivanja

Ulazak u izbornik Postavljanje – razina 2:

Izmjena parametra:

S pomoću tipke Postupak odaberite postupak MIG/MAG standardno-sinergijsko zavarivanja

Upravljačka ploča nalazi se sada u izborniku Postavljanje postupka „MIG/MAG standardno sinergijsko zavarivanje” - prikazuju se posljednje odabrani parametri za postavljanje.

S pomoću okretnog gumba slijeva odaberite parametar za postavljanje „2nd”

Upravljačka ploča nalazi se sada na drugoj razini u izborniku Postavljanje postupka „MIG/MAG standardno sinergijsko zavarivanje” - prikazuju se posljednje odabrani parametri za postavljanje.

Parametri za MIG/MAG standardno ručno zavarivanje

S pomoću okretnog gumba slijeva odaberite željeni parametar za postavljanje

S pomoću okretnog gumba zdesna promijenite vrijednost parametra za postavljanje

Izlazak iz Izbornika za postavljanje:

Prikazuje se parametar prve razine izbornika Postavljanje.

SEt postavke specifične za zemlju (Standard / USA) ... Std / US

Jedinica: – Raspon postavke: Std, US (Standard / USA) Tvornička postavka: Standardni uređaj: Std (dimenzije: cm/mm)

100

Fronius TransSteel 2200 Operating Instruction [HR]

Specifications and Main Features

Frequently Asked Questions

User Manual
