Fronius TransSteel 2200 Operating Instruction [TR]

Operating
instructions

TransSteel 2200

Kullanım kılavuzu

TR

42,0426,0241,TR 018-15042022

İçindekiler

Güvenlik kuralları 7

Güvenlik talimatları açıklaması 7

Genel 7
Amaca uygun kullanım 8
Ağ bağlantısı 8
Ortam koşulları 8
İşletme sahibinin yükümlülükleri 9
Personelin yükümlülükleri 9
Hatalı akım koruma şalteri 9
Kendini koruma ve çalışanların korunması 9
Gürültü emisyon değerlerine ilişkin bilgiler 10
Zararlı gazlar ve buharlardan kaynaklanan tehlike 10
Kıvılcımdan kaynaklanan tehlike 11
Şebeke ve kaynak akımından kaynaklanan tehlikeler 11
Kaçak kaynak akımları 12
EMU cihaz sınıfları 12
EMU önlemleri 12
EMA ile ilgili önlemler 13
Özel tehlike noktaları 13
Koruyucu gazda aranan nitelikler 14
Koruyucu gaz tüpleri nedeniyle tehlike 15
Dışarıya sızan koruyucu gaz sebebiyle tehlike 15
Kurulum yerinde ve taşıma esnasında güvenlik tedbirleri 15
Normal işletim durumunda güvenlik önlemleri 16
Devreye alma, bakım ve onarım 17
Teknik güvenlik denetimi 17
Atık yönetimi 17

Güvenlik işareti 17
Veri yedekleme 18
Telif hakkı 18

TR

Genel Bilgiler 19

Genel bilgi 21

Cihaz konsepti 21

"Güç limitinde kısıtlama" fonksiyonu 21
Kullanım alanları 22

Cihaz üzerindeki uyarı notları 23
Cihaz üzerindeki ikaz bilgilerinin tanımı 25

Kumanda elemanları ve bağlantılar 27

Kumanda paneli 29

Genel bilgiler 29
Güvenlik 29
Kumanda paneli 29
Tuş kilidi 35

Bağlantılar, şalterler ve mekanik bileşenler 36

Güvenlik 36
Güç kaynağının ön ve arka yüzü 36
Yandan görünüş 37

Kurulumdan ve işletmeye almadan önce 39

Genel bilgi 41

Güvenlik 41

Amaca uygun kullanım 41
Kurulum yönetmeliği 41
Şebeke bağlantısı 42

Jeneratör işletimi 43

Gerekli jeneratör gücü 43

3

Şebeke sigortaları 44

Ayarlanabilir şebeke sigortaları 44

Taşıma kemerinin monte edilmesi 47

Taşıma kemerinin güç kaynağına monte edilmesi 47

MIG/MAG 49

İşletmeye alma 51

MIG/MAG torcunun bağlanması 51
Besleme makaralarını yerleştiriniz 52
D100 tel makarasını yerleştirin 53
D200 tel makarasını yerleştirin 53
Kaynak telini içeri sokma 54
İstediğiniz ülke ayarını seçin 56
Gaz tüpünü bağlayın 56
Kutup değiştiriciyi bağlayın ve şasi bağlantısını oluşturun 57
Hortum paketinin doğru şekilde yerleştirilmiş hali 57

Tel makarası yuvası frenini ayarlayın 58

Genel 58
D200 tel makarası yuvası frenini ayarlayın 59
D100 tel makarası yuvası frenini ayarlayın 59

MIG/MAG işletim modlarının açıklaması 60

2 tetik modu 60
4 tetik modu 61
Özel 4 tetik modu 62
Punta kaynağı 63
Metod kaynağı 2 tetik 64
Metod kaynağı 4 tetik 65

MIG/MAG standart manuel kaynak 66

Genel 66
Ayarlanabilen parametreler 66
MIG/MAG standart manuel kaynak 66
Kaynak işletiminde düzeltmeler 66

MIG/MAG standart sinerjik kaynağı 67

MIG/MAG standart sinerjik kaynağı 67
Kaynak işletiminde düzeltmeler 67

Punta kaynağı ve metod kaynağı 69

Genel 69
Punta kaynağı 69
Metod kaynağı 69

TIG 71

İşletmeye alma 73

Devreye alma 73
TIG kaynağı 74
İstediğiniz ülke ayarını seçin 75
Hortum paketinin doğru şekilde yerleştirilmiş hali 75

TIG işletim modları açıklaması 76

2 tetik modu 76
4 tetik modu 77

Darbe kaynağı 79

Uygulama imkanları 79
Çalışma prensibi 79
MIG/MAG darbe kaynağının etkinleştirilmesi 80

Örtülü elektrot 81

İşletmeye alma 83

Hazırlık 83
İstediğiniz ülke ayarını seçin 84
Örtülü elektrot kaynağı 84
Hortum paketinin doğru şekilde yerleştirilmiş hali 84

Kaynak optimizasyonu için fonksiyonlar 85

4

Dinamik 85
Sıcak ateşleme fonksiyonu (Hti) 85
Anti-Stick fonksiyonu (Ast) 85

EasyJobs 87

EasyJobs'u kaydetme ve kayıt üzerinden açmak 89

Genel bilgiler 89
EasyJob kaydetme 89
EasyJob'un hafızadan açılması 89
EasyJob'un silinmesi 89

Ayar menüsü 91

Ayar menüsü Seviye 1 93

Ayar menüsüne girip çıkmak, parametre değiştirmek 93
MIG/MAG standart manuel kaynağı için parametre 93
MIG/MAG standart sinerjik kaynağı için parametre 94
TIG kaynağı için parametreler 96
Örtülü elektrot kaynağı için parametreler 97

Ayar menüsü Seviye 2 98

Seviye 2 ayar menüsüne girip çıkmak, parametre değiştirmek 98
MIG/MAG standart manuel kaynak için parametre 98
MIG/MAG standart sinerjik kaynağı için parametre 99
TIG kaynağı için parametreler 100
Örtülü elektrot kaynağı için parametreler 100

TR

Kaynak kalitesinin optimize edilmesi 103

Kaynak devresi direncini belirtir 105

Genel bilgiler 105
Kaynak devresi direncini hesaplayın (MIG/MAG kaynağı) 105
Kaynak devresi direncini belirleyin (Örtülü elektrot kaynağı) 106

Kaynak devresi endüktansını gösterir 107

Genel bilgi 107
Kaynak devresi endüktansını gösterir 107

Sorun Giderme ve Bakım 109

Servis parametrelerini görüntüleme 111

Servis parametresi 111

Arıza tespiti, arıza giderme 112

Güvenlik 112

Hata tespiti 112
Görüntülenen Servis Kodları 115

Bakım, onarım ve atık yönetimi 119

Genel bilgiler 119
Güvenlik 119
Her devreye alma sırasında bakım 119
İhtiyaç durumuna göre bakım yapılmalı, en geç 2 ayda bir 120
Her 6 ayda bir bakım yapılmalı 120
İmha etme 120

Takılmış besleme makaralarını sökün 121

Takılmış besleme makarasını sökün 121

Ek 123

Kaynak yapımı sırasında ortalama tüketim değerleri 125

MIG/MAG kaynağı sırasında ortalama kaynak teli tüketimi 125
MIG/MAG kaynağında ortalama koruyucu gaz tüketimi 125
MAG kaynağında ortalama koruyucu gaz tüketimi 125

Teknik özellikler 126

Kritik ham maddeleri içeren genel bakış, cihazın üretim yılı 126

Özel gerilim 126
Devrede kalma oranı kavramının açıklaması 126

5

TransSteel 2200 127
TransSteel 2200 MV 128

Kaynak programı tabloları 132

TSt 2200 kaynak programı tablosu 132

6

Güvenlik kuralları

TR

Güvenlik talim­atları açıklaması

UYARI!

Doğrudan tehdit oluşturan bir tehlikeyi ifade eder.

Bu tehlike önlenmediği takdirde ölüm ya da ciddi yaralanma meydana gelir.

▶

TEHLİKE!

Tehlikeli oluşturması muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.

▶

DİKKAT!

Zarar vermesi muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde hafif ya da küçük çaplı yaralanmalar ve mad-

▶

di kayıplar meydana gelebilir.

NOT!

Yapılan işlemin sonuçlarını etkileyebilecek ihtimali ve ekipmanda meydana gele­bilecek hasar ihtimalini ifade eder.

Genel Cihaz, günümüz teknolojisine ve geçerliliği kabul edilmiş düzenlemelere uygun ol-

arak üretilmiştir. Bununla birlikte hatalı ya da amaç dışı kullanımda;

operatörün ya da üçüncü kişilerin hayatları,

-

cihaz ve işletme sahibinin maddi varlıkları,

-

cihazla verimli çalışma açısından tehlike mevcuttur.

-

Cihazın devreye alınması, kullanılması, bakımı ve onarımı ile görevli kişilerin,

gerekli yetkinliğe sahip olması,

-

kaynak bilgisine sahip olması ve

-

bu kullanım kılavuzunu eksiksiz bir şekilde okuyarak tam olarak uygulaması

-

zorunludur.

Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir.
Kullanım kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik
genel ve yerel düzenlemelere de uyulması zorunludur.

Cihaz üzerindeki tüm güvenlik ve tehlike notları,

okunur durumda bulunacak

-

zarar verilmeyecek

-

yerinden çıkartılmayacak

-

üzeri kapatılamayacak, üzerine herhangi bir şey yapıştırılmayacak ya da üzeri

-

boyanmayacaktır.

Cihaz üzerinde bulunan güvenlik ve tehlike talimatlarının yerleri için cihazınızın
kullanım kılavuzunun "Genel bilgi" bölümüne bakın.
Güvenliği etkileyebilecek arızaları cihazı devreye almadan önce ortadan kaldırın.

Söz konusu olan sizin güvenliğiniz!

7

Amaca uygun
kullanım

Cihaz yalnızca kullanım amacına uygun işler için kullanılmalıdır.

Cihaz yalnızca anma değerleri plakasında belirtilen kaynak yöntemleri için tasarl-

anmıştır.
Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun
olarak kabul edilmez. Bu türden kullanımlardan doğan hasarlardan üretici sorum­lu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

kullanım kılavuzundaki tüm bilgi notlarının tam olarak okunması ve tatbik

-

edilmesi
tüm güvenlik ve tehlike notlarının tam olarak okunması ve tatbik edilmesi

-

denetleme ve bakım işlemlerinin yapılması.

-

Cihazı aşağıdaki uygulamalar için asla kullanmayın:

Boruların buzunu çözme

-

Pilleri/Aküleri şarj etme

-

Motorlara yol verme

-

Cihaz, endüstri ve ticaret alanında kullanılmak üzere tasarlanmıştır. Yaşam al­anında kullanımdan kaynaklanan zararlardan üretici sorumlu tutulamaz.

Kusurlu ya da hatalı iş sonuçları dolayısıyla üretici hiçbir sorumluluk kabul etmez.

Ağ bağlantısı Yüksek güçlü cihazlar akım tüketimleri nedeniyle şebekenin enerji kalitesini etkile-

yebilirler.

Bu durum bazı cihaz tiplerini aşağıdaki şekillerde ilgilendirebilir:

Bağlantı ile ilgili sınırlamalar

-

-

İzin verilen maksimum şebeke empedansı ile ilgili gereksinimler

-

Gerekli minimum kısa devre kapasitesi ile ilgili gereksinimler

*)

umumi şebekeye yapılan her bir arabirim üzerinde

*)

*)

bkz. Teknik Veriler

Bu durumda işletme sahibi ya da cihaz kullanıcısı, cihaz bağlantısının yapılıp
yapılamayacağına elektrik dağıtım şirketine danışarak karar vermek zorundadır.

ÖNEMLİ! Ağ bağlantısının güvenli bir topraklamaya sahip olmasına dikkat edin!

Ortam koşulları Cihazın belirtilen alanlar dışında çalıştırılması ya da depolanması da amaç dışı kul-

lanım olarak değerlendirilir. Bu türden kullanımlardan doğan hasarlardan üretici
sorumlu değildir.

Ortam havasının sıcaklık aralığı:

işletme esnasında: -10 ° C ila + 40 ° C (14 ° F ila 104 ° F)

-

taşıma ve depolama esnasında: -20 ° C ila +55 ° C (-4 ° F ila 131 ° F)

-

Bağıl hava nemi:

40 ° C'de (104 ° F) % 50

-

20° C'de (68 ° F) % 90'a kadar

-

Ortam havası: tozdan, asitlerden, aşındırıcı gazlardan ya da kimyasal maddelerden
vb. arındırılmış olmalıdır
Deniz seviyesinden yükseklik: en fazla 2000 m (6561 ft. 8.16 in.)

8

İşletme sahibinin
yükümlülükleri

Sadece

iş güvenliği ve kazaları önleme konusunda temel kurallara aşina ve cihazın kul-

-

lanımı konusunda eğitilmiş,
bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü okumuş, anl-

-

amış ve bunu imzasıyla onaylamış,
taleplere uygun iş sonuçları konusunda eğitimli kişilerin cihaz üzerinde

-

çalışması işletme sahibinin yükümlülüğü altındadır.

Personelin güvenlik bilinciyle çalışıp çalışmadığı düzenli aralıklarla kontrol edilme­lidir.

TR

Personelin
yükümlülükleri

Hatalı akım koru­ma şalteri

Kendini koruma
ve çalışanların
korunması

Cihazda çalışmakla yükümlü tüm kişiler, çalışma öncesinde

iş güvenliği ve kazaları önleme konusunda temel kurallara uymakla

-

bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü ve uyarı notl-

-

arını okumakla ve bunları anladıklarını ve uyguladıklarını imza ile onaylamakla
mükelleftir.

İşyerini terk etmeden önce, kimse yokken dahi can ve mal kayıplarının oluşmaya-

cağından emin olun.

Yerel belirlemeler ve ulusal yönetmelikler bir cihazın elektrik şebekesine bağlan-
ması söz konusu olduğunda bir hatalı akım koruma şalterini gerekli kılabilir.

Üretici firma tarafından cihaz için tavsiye edilen hatalı akım koruyucu şalter türü
teknik verilerde belirtilmiştir.

Cihazı kullanırken birçok tehlikeyle karşı karşıya kalırsınız, örneğin:

Kıvılcım, etrafa saçılan sıcak metal parçalar

-

gözlere ve deriye zarar veren ark ışınımı

-

kalp pili taşıyan kişiler için hayati tehlike anlamına gelen tehlikeli elektroman-

-

yetik alanlar
şebeke ve kaynak akımından kaynaklanan elektriksel tehlike

-

artan gürültü kirliliği

-

zararlı kaynak dumanı ve gazlar

-

Cihazı kullanırken uygun koruyucu giysi kullanın. Koruyucu giysi aşağıdaki özellik­lere sahip olmalıdır:

aleve dayanıklı

-

izole ve kuru

-

tüm bedeni kaplayan, hasar görmemiş ve iyi durumda

-

koruyucu kask

-

paçasız pantolon

-

Koruyucu giysilere ayrıca şunlar dahildir:

Uygun filtre içeren koruyucu siperlik vasıtasıyla gözleri ve yüzü UV ışınlarına,

-

ısıya ve kıvılcıma karşı koruyun.
Koruyucu siperlik gerisinde kenar koruması olan uygun bir koruyucu gözlük

-

takın.
Islak yüzeylerde bile yalıtım sağlayan sağlam ayakkabı giyin.

-

Elleri uygun eldivenlerle koruyun (elektrik yalıtımı, ısıdan koruma).

-

Gürültü kirliliğini azaltmak ve yaralanmalardan korunmak için kulaklık takın.

-

9

İnsanları, özellikle çocukları, cihazların işletimi ve kaynak prosesi esnasında uzak
tutun. Buna rağmen etrafta insanlar bulunduğu takdirde

ortaya çıkabilecek tehlikeler konusunda (ark nedeniyle parlama, kıvılcım,

-

sağlığa zararlı kaynak dumanı, gürültü kirliliği nedeniyle yaralanma tehlikesi,
şebeke ya da kaynak akımı nedeniyle olası kazalar vb.) bu kişileri bilgilendirin,
uygun korunma araçları bulundurun ya da

-

uygun koruyucu duvarlar ve perdeler inşa edin.

-

Gürültü emisyon
değerlerine
ilişkin bilgiler

Zararlı gazlar ve
buharlardan kay­naklanan tehlike

Cihaz boşta iken ve EN 60974-1 uyarınca standart yükte izin verilen maksimum
çalışma noktasına uygun olarak çalışma sonrası soğuma evresinde 80dB(A)'dan
düşük bir maksimum ses şiddeti seviyesi (ref. 1pW) üretir.

Yönteme ve ortama göre değişiklik gösterdiği için, işyeri ile ilgili bir emisyon değeri
kaynak esnasında (ve kesme esnasında) belirtilmeyebilir. Kaynak yöntemi
(MIG/MAG kaynağı, TIG kaynağı), seçilen akım tipi (doğru akım, alternatif akım),
performans aralığı, kaynakta kullanılan metal tipi, iş parçasının rezonans karakte­ristiği, işyeri ortamı gibi çok farklı parametrelere bağlıdır.

Kaynak esnasında ortaya çıkan duman sağlığa zararlı gazlar ve buharlar içerir.

Kaynak dumanında, International Agency for Research on Cancer'in 118. Monogr­afı uyarınca kansere yol açan içerikler bulunmaktadır.

Noktaya odaklı çekiş ve oda çekişi uygulayın.
Mümkünse entegre çekiş düzeneği olan torç kullanın.

Başınızı ortaya çıkan kaynak dumanından ve gazlardan uzak tutun.

Ortaya çıkan duman ve zararlı gazları

solumayın

-

uygun araçlarla çalışma alanından tahliye edin.

-

Yeterli taze hava girişi sağlayın. Havalandırma oranının her zaman saatte en az 20
m³ olmasını sağlayın.

Yetersiz havalandırma durumunda, hava girişi olan bir kaynak kaskı kullanın.

Emiş gücünün yeterli olup olmadığı konusunda belirsizlik varsa, ölçülen zararlı
madde emisyon değerlerini izin verilen sınır değerlerle karşılaştırın.

Aşağıdaki bileşenler diğerlerine nazaran kaynak dumanının zararlılık derecesinden

sorumludur:

iş parçası için teşkil edilen metaller

-

Elektrotlar

-

Kaplamalar

-

Temizleyiciler, yağ gidericiler ve benzerleri

-

kullanılan kaynak prosesi

-

Bu nedenle listelenen bileşenlere ilişkin uygun malzeme güvenliği veri sayfalarını
ve üretici verilerini göz önünde bulundurun.

Maruz kalma senaryoları, risk yönetimi önlemleri ve iş koşulları tanımlanması için

tavsiyeleri European Welding Association web sitesindeHealth & Safety alanında
bulabilirsiniz (https://european-welding.org).

Alev alabilir buharları (örneğin solvent buharları) arkın ışının alanından uzak tu­tun.

10

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz besle-
mesini kapatın.

Kıvılcımdan kay­naklanan tehlike

Kıvılcım, yangınlara ve patlamalara neden olabilir.

Yanıcı maddelerin yakınında asla kaynak yapmayın.

Yanıcı maddeler arktan en az 11 metre (36 ft. 1.07 in.) yüksekte olmalı veya onayl­anmış bir kapakla kapatılmalıdır.

Uygun, test edilmiş yangın söndürücüleri hazır bulundurun.

Kıvılcım ve sıcak metal parçaları küçük çatlak ve deliklerden bile etraftaki alanlara
ulaşabilir. Yaralanma ve yangın tehlikesi oluşmaması için uygun tedbirler alın.

Uygun ulusal ve uluslararası standartlara göre hazırlanmayan, yangın ve patlama
tehlikesi olan alanlarda ve kapalı tanklarda, varillerde ya da borularda kaynak yap-
mayın.

İçinde gaz, yakıt, mineral yağı vb. depolanmış olan konteynerlerde kaynak yapılm­amalıdır. Artık madde nedeniyle patlama tehlikesi olabilir.

TR

Şebeke ve kayn­ak akımından
kaynaklanan teh-

likeler

Elektrik çarpması çok tehlikelidir ve öldürücü olabilir.

Cihazın içindeki ve dışındaki gerilim altında bulunan parçalara dokunmayın.

MIG/MAG ve TIG kaynağında, kaynak teli, tel makarası, besleme makaraları ve
kaynak teli ile bağlantılı olan tüm metal parçalar da gerilim altında bulunur.

Tel sürme ünitesini daima yeterli şekilde yalıtılmış alt zemine yerleştirin ya da uy­gun, yalıtılmış tel sürme ünitesi tespit yuvası kullanın.

Kişisel korunma ve çalışanların korunması için toprak ya da toprak potansiyeli
karşısında bulunan yeterli şekilde yalıtılmış, kuru altlık ya da kapak sağlayın. Altlık
ya da kapak, tüm bölgeyi gövde ve toprak ya da toprak potansiyeli arasında tama­men kaplamalıdır.

Tüm kablo ve iletim hatları sıkı, hasarsız, izole edilmiş ve yeterli ölçülere sahip ol-
malıdır. Gevşek bağlantıları, yanık, hasar görmüş ya da yetersiz ölçülere sahip kab­loları ve iletim hatlarını derhal yenileyin.
Her kullanımdan önce manuel olarak akım bağlantısı sıkı oturma bakımından
kontrol edin.
Bajonet soketli akım kablolarında akım kablosunu uzunlamasına eksende en az
180° döndürün ve gerin.

Kabloları ya da iletim hatlarını ne gövde ne de gövde parçaları etrafına dolamayın.

MMA (örtülü elektrot, tungsten elektrot, kaynak teli...)

soğutmak için asla sıvı içine daldırmayın

-

devrede bulunan güç kaynağına asla temas etmeyin.

-

İki kaynak sisteminin elektrotları arasında, örneğin bir kaynak sisteminin iki kat
boşta çalışma gerilimi ortaya çıkabilir. Her iki elektrot potansiyeline aynı anda tem­as edince muhtemelen hayati tehlikeye neden olabilir.

Şebeke ve cihaz kablosunu, koruyucu iletkenin fonksiyonel etkinliği açısından uz-
man bir elektrikçiye düzenli olarak kontrol ettirin.

Koruma sınıfı I olan cihazların düzenli çalışması için koruyucu iletkeni olan bir ağ
ve koruyucu iletken kontağı olan bir priz sistemi gerekmektedir.

Cihazın koruyucu iletkeni olan bir ağ ve koruyucu iletken kontağı olan bir priz sis-
temi olmadan çalıştırılmasına sadece güvenli ayırma yönündeki tüm ulusal kurall-
ar uyulması durumunda izin verilmektedir.

11

Aksi takdirde ağır ihmal olarak kabul edilir. Bu türden kullanımlardan doğan has-
arlardan üretici sorumlu değildir.

Gerekirse iş parçasını yeterli düzeyde topraklamak için uygun araçlar temin edin.

Kullanılmayan cihazları kapatın.

Yüksekte çalışırken düşmeyi önlemek için emniyet kemeri takın.

Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin.

Cihazı, şebeke fişi takılmasın ve tekrar açılmasın diye açık şekilde okunabilen ve
anlaşılır bir uyarı levhası ile güvenceye alın.

Cihazı açtıktan sonra:

elektrik yükleri depolayan tüm iş parçalarını deşarj edin

-

cihazın tüm bileşenlerinin enerjisiz olduğundan emin olun.

-

Gerilim altında bulunan parçalarda çalışmak gerekirse, ana şalteri zamanında dev-
reden çıkaracak ikinci bir kişi çağırın.

Kaçak kaynak
akımları

EMU cihaz sınıfl-

arı

Aşağıda belirtilen uyarılar dikkate alınmazsa, kaçak kaynak akımı oluşması
mümkündür, bu akımlar aşağıdakilere neden olabilir:

Yangın tehlikesi

-

İş parçasına bağlı olan yapı parçalarının aşırı ısınması

-

Koruyucu iletkenlerin tahrip olması

-

Cihazın ve diğer elektrik tesisatının hasar görmesi

-

İş parçası klemensinin iş parçasına sağlam şekilde bağlanmasını sağlayın.

İş parçası klempini, kaynak yapılacak yere mümkün olduğunca yakın şekilde sabit-

leyin.

Cihazı elektrik iletkenliği olan ortama karşı yeterli bir izolasyonla kurun, örn.: İlet-

ken zemin veya iletken raflara karşı izolasyon sağlayın.

Akım bölücü, çift başlıklı yuva vb. kullanımında, aşağıdakilere dikkat edin: Kull-
anılmayan torç / elektrot tutucu elektrotu bile gerilim taşır. Kullanılmayan torç /
elektrot tutucu için yeterli düzeyde yalıtılmış bir depolama alanı sağlayın.

Otomatik MIG/MAG uygulamalarında, tel sürme için sadece kaynak teli fıçısından,
büyük makaradan ya da tel makarasından izole edilen kaynak teli sürün.

Emisyon sınıfı A olan cihazlar:

yalnızca sanayi bölgelerinde kullanım için uygundur

-

bunun dışındaki bölgelerde performansı etkileyen ve tahrip edici arızalara yol

-

açabilir.

Emisyon sınıfı B olan cihazlar:

yerleşim ve sanayi bölgeleri için öngörülen emisyon şartlarını sağlarlar. Bu du-

-

rum enerjinin umumi bir alçak gerilim şebekesinden temin edildiği yerleşim
bölgeleri için de geçerlidir.

Anma değerleri plakasına ya da teknik özelliklere uygun EMU cihaz sınıfı.

EMU önlemleri Bazı özel durumlarda normlarda belirtilen emisyon sınır değerleri aşılmamasına

rağmen öngörülen uygulama alanına yönelik bazı etkiler ortaya çıkabilir (ör. kuru-
lumun yapıldığı yerde hassas cihazlar varsa ya da kurulumun yapıldığı yerin yakınl-

12

arında radyo ya da televizyon alıcıları varsa).
Bu tür bir durumda arızanın ortadan kaldırılması için gerekli önlemleri almak işlet-

me sahibinin sorumluluğundadır.

Cihazın çevresindeki ekipmanların ulusal ve uluslararası yönetmeliklere uygun-

luğunu test edin ve değerlendirin. Cihazdan etkilenebilecek arızalı ekipmanlara
örnekler şu şekildedir:

Güvenlik donanımları

-

Ağ, sinyal ve veri aktarım hatları

-

EDV ve telekomünikasyon ekipmanları

-

Ölçme ve kalibre etme ekipmanları

-

EMU sorunlarını önleyecek destekleyici tedbirler:

Ağ beslemesi

1.
Uygun şebeke bağlantısına rağmen elektromanyetik arızalar ortaya çıkar-

-

sa, ek tedbirler alın (örneğin uygun şebeke filtresi kullanın).

Akım kabloları

2.
mümkün olduğunca kısa tutun

-

birbirine yakın çektirin (aynı zamanda EMF sorunlarını önlemek için)

-

diğer hatlardan oldukça uzağa yerleştirin

-

Eşpotansiyel bağlantısı

3.

İş parçasını topraklama

4.
Gerekirse, toprak bağlantısını uygun kondansatörler üzerinden yapın.

-

Gerekirse perdeleme

5.
Ortamdaki diğer ekipmanları perdeleyin

-

Komple kaynak donanımını perdeleyin

-

TR

EMA ile ilgili
önlemler

Özel tehlike nok­taları

Elektromanyetik alanlar, sebebi henüz bilinmeyen sağlık sorunlarına neden olabi-
lirler:

Yakında bulunan kişilerin sağlığı üzerinde etkiler, ör. kalp pili ve işitme cihazları

-

taşıyanlar
Kalp pili taşıyan kişiler, cihazın ve kaynak prosesinin hemen yakınında durmad-

-

an önce, doktorundan tavsiye almalıdır
Akım kablolarını ve torcun başlık/gövde kısımları arasındaki mesafe güvenlik

-

nedeniyle mümkün olduğunca büyük tutulmalıdır
Akım kablosunu ve hortum paketlerini sırtınızda taşımayın ve vücut ve vücu-

-

dun parçaları etrafına sarmayın

Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun,
örneğin:

Vantilatörler

-

Dişliler

-

Makaralar

-

Akslar

-

Tel makaraları ve kaynak telleri

-

Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.

Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir /

uzaklaştırılabilir.

İşletim esnasında

Tüm kapakların kapalı ve tüm kenar parçalarının düzenli şekilde monte edil-

-

diğinden emin olun.
Bütün kapaklar ve kenar parçaları kapalı halde tutulmalıdır.

-

Torçtan kaynak teli sızıntısı yüksek yaralanma riski anlamına gelir (elin delinmesi,
yüzün ve gözlerin yaralanması...).

13

Bu nedenle, torcu vücudunuzdan uzak tutun (tel sürmeli cihazlar) ve koruyucu bir
gözlük kullanın.

Kaynak esnasında ve kaynaktan sonra iş parçasına dokunmayın - yanma tehlikesi.

Soğuyan iş parçalarından cüruf dökülebilir. Bu nedenle iş parçasını düzeltme
çalışmasında dahi uygun koruyucu ekipman takın ve diğer kişilerin yeterli şekilde
korunmasını sağlayın.

Yüksek çalışma sıcaklığı olan torç ve diğer donanım parçalarını üzerinde çalışmad-
an önce soğumasını bekleyin.

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

- ilgili ulusal ve uluslararası hükümlere riayet edin.

Elektrik tehlikesi yüksek olan alanlarda çalışacak güç kaynakları (ör. boyler), (Sa­fety) işareti ile işaretlenmelidir. Güç kaynağı yine de bu tür yerlerde bulunmam-
alıdır.

Kaçak soğutucu madde nedeniyle yanık tehlikesi. İleri ve geri su akışı için
bağlantıları tanımlamadan önce, soğutma ünitesini devre dışı bırakın.

Soğutma maddesiyle çalışırken, soğutucu madde güvenlik bilgi formu talimatl-

arını gözetin. Soğutucu madde güvenlik bilgi formunu servis noktanızdan ya da
üreticinin internet sayfasından elde edebilirsiniz.

Cihazları vinçle taşımak için, sadece üreticinin uygun yük taşıma ekipmanlarını kul-

lanın.

Uygun yük taşıma ekipmanının ön görülen tüm askı noktalarına zincir ya da

-

halat asın.
Zincir ya da halatlar dikeyden olabildiğince küçük bir açı ile durmalıdır.

-

Gaz tüpünü ve tel sürme ünitesini (MIG/MAG ve TIG cihazları) uzaklaştırın.

-

Koruyucu gazda
aranan nitelikler

Kaynak esnasında tel sürme ünitesinin vinç askısında daima uygun, izole bir tel
makarası asma tertibatı kullanın (MIG/MAG ve TIG cihazları).

Cihaz taşıma kayışı ya da taşıma tutamağı ile teçhiz edilmişse, bu özellikle elle
taşıma yapmaya yarar. Vinç, çatallı forklift ya da diğer mekanik kaldırma araçları
vasıtasıyla taşıma yapmak için, taşıma kayışı uygun değildir.

Cihaz veya bileşenleri ile birlikte kullanılan tüm kaldırma aksesuarlarının (kayış,
toka, zincir, ...) düzenli olarak kontrol edilmesi gerekmektedir (ör. mekanik hasar,
korozyon veya çevresel koşullardan kaynaklanan diğer değişimlere karşı).
Test aralıkları ve testin kapsamı en azından ulusal normlar ve yönetmeliklere uy­gun olmalıdır.

Koruyucu gaz bağlantı soketi için adaptör kullanımında, renksiz ve kokusuz koru-
yucu gazın fark edilmeden sızıntı yapma tehlikesi. Koruyucu gaz bağlantı soketi
için, adaptörün cihaz tarafındaki vida dişlerini montaj öncesinde uygun teflon
bantla sarın.

Özellikle halka bağlantılarında kirlenmiş koruyucu gaz, donanımda hasara ve kay­nak kalitesinde düşüşe sebep olabilir.
Koruyucu gaz kalitesinin sağlanması için aşağıdaki gereklilikler sağlanmalıdır:

Katı tanecik boyutu < 40 µm

-

Basınç yoğuşma noktası < -20 °C

-

maks. yağ içeriği < 25 mg/m³

-

14

Gerekirse filtre kullanın!

Koruyucu gaz

tüpleri nedeniyle
tehlike

Koruyucu gaz tüpleri basınç altında bulunan gaz içerir ve hasar gördüğünde patla-
yabilir. Koruyucu gaz tüpleri, kaynak ekipmanının parçası olduğu için, çok dikkatli
bir şekilde kullanılmalıdır.

Sıkıştırılmış gaz içeren koruyucu gaz tüplerini, aşırı ısıya, mekanik şoklara, çapağa,
çıplak ateşe, kıvılcıma ve arka karşı koruyun.

Koruyucu gaz tüplerini dikey monte edin ve devrilmemesi için kılavuza göre sabit-

leyin.

Koruyucu gaz tüplerini kaynak ya da diğer akım devrelerinden uzak tutun.

Torcu asla koruyucu gaz tüpüne asmayın.

Koruyucu gaz tüpüne asla bir elektrotla dokunmayın.

Patlama tehlikesi - basınçlı koruyucu gaz tüpü üzerinde asla kaynak yapmayın.

Sadece uygun koruyucu gaz tüplerinin ilgili kullanımı için daima buna uyan, uygun
aksesuar (regülatör, hortum ve bağlantı elemanları, ...) kullanın. Koruyucu gaz
tüplerini ve aksesuarı sadece iyi durumda kullanın.

Koruyucu gaz tüpü vana ile açılırsa, yüzünüzü ağızdan öteye çevirin.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını kapatın.

Koruyucu gaz tüpü bağlı değilken, kapağı koruyucu gaz tüpünün vanası üzerinde
bırakın.

TR

Dışarıya sızan
koruyucu gaz se­bebiyle tehlike

Kurulum yerinde
ve taşıma esn­asında güvenlik

tedbirleri

Koruyucu gaz tüplerine ve aksesuar parçalarına yönelik üretici verilerine ve ilgili
ulusal ve uluslararası hükümlere uyun.

Kontrolsüz sızan koruyucu gaz sebebiyle boğulma tehlikesi

Koruyucu gaz renksiz ve kokusuzdur ve dışarıya sızması durumunda ortam hav-

asındaki oksijeni bastırabilir.

Yeterli ölçüde temiz hava girişi sağlayın; havalandırma oranı saatte en az 20

-

m³ olmalı
Koruyucu gaz tüpündeki veya ana gaz beslemesindeki güvenlik ve bakım uy-

-

arılarını dikkate alın
Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz

-

beslemesini kapatın.
Koruyucu gaz tüpünü veya ana gaz beslemesini her kullanımdan önce kont-

-

rolsüz gaz sızıntısı yönünde kontrol edin.

Devrilecek bir cihaz hayati tehlike anlamına gelebilir! Cihazı düz, sağlam alt zemi­ne hizalı bir şekilde yerleştirin

Maksimum 10° eğim açısına izin verilir.

-

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

ilgili ulusal ve uluslararası hükümlere riayet edin.

-

Kurum içi talimatlar ve kontroller yardımıyla işyeri çevresinin daima temiz ve ferah
olmasını sağlayın.

Cihaz yalnızca anma değerleri plakasında belirtilen IP'de kurulmalı ve çalıştırılm­alıdır.

15

Cihaz kurulumunda, cihaz çevresinde 0,5 m (1 ft. 7.69 in.) boşluk olmasını
sağlayın, böylece soğutma havasının serbestçe içeri akmasını ve dışarı çıkmasını
sağlamış olursunuz.

Cihazı taşıma esnasında, geçerli ulusal ve yerel talimatnamelere ve kaza önleme
kurallarına uyulmasını sağlayın. Bu özellikle taşıma ve sevk esnasında oluşan has­arla ilgili direktifler için geçerlidir.

Aktif cihazları kaldırmayın veya taşımayın. Cihazları taşımadan veya kaldırmadan
önce kapatın!

Cihaz her taşındığında, soğutucu maddeyi tamamen boşaltın ve aşağıdaki bileşen­leri demonte edin:

Tel sürme

-

Tel makarası

-

Koruyucu gaz tüpü

-

Taşıma sonrasında devreye almadan önce, cihazı hasar açısından görsel kontrol
yapın. Devreye alma öncesi olası hasarlar eğitimli servis personeli tarafından on­arılmalıdır.

Normal işletim
durumunda

güvenlik önlem-
leri

Cihazı, tüm güvenlik donanımlarının tam olarak işlevlerini yerine getirdiklerinden
emin olduktan sonra çalıştırın. Güvenlik donanımlarının tam olarak işlevlerini yeri­ne getirmemesi durumunda

operatörün ya da üçüncü kişilerin hayatları,

-

cihaz ve işletme sahibinin maddi varlıkları,

-

cihazla verimli çalışma açısından tehlike mevcuttur.

-

Cihazı devreye almadan önce tam fonksiyonlu olmayan güvenlik donanımlarını on­arın.

Güvenlik donanımlarını asla baypas etmeyin ya da devre dışı bırakmayın.

Cihazı devreye almadan önce kimsenin risk altında olmadığından emin olun.

Cihazı en azından haftada bir defa, dışarıdan fark edilebilir hasarlar ve güvenlik

donanımlarının fonksiyonelliği açısından kontrol edin.

Koruyucu gaz tüpünü daima iyi sabitleyin ve vinçle taşıma esnasında önceden
ağırlığını azaltın.

Cihazlarımızda kullanılmak üzere özellikleri nedeniyle (elektriksel iletkenlik, don-
maya karşı koruma, malzeme uygunluğu, yanabilirlik, ...) sadece üreticinin orijinal
soğutma maddesi uygundur.

Sadece üreticinin uygun orijinal soğutma maddesini kullanın.

Üreticinin orijinal soğutma maddesini diğer soğutucu maddelerle karıştırmayın.

16

Sadece üreticiye ait sistem bileşenlerini soğutma ünitesi devresine bağlayın.

Başka sistem bileşenleri veya başka soğutucu madde kullanımı esnasında hasarlar
ortaya çıkarsa, üretici bundan sorumlu tutulamaz ve bu tür durumlarda garanti

geçersizdir.

Cooling Liquid FCL 10/20 yanıcı değildir. Etanol temelli soğutucu madde belirli

koşullar altında yanıcıdır. Soğutucu maddeyi sadece kapalı orijinal kutusunda
taşıyın ve ateşleme kaynaklarından uzak tutun

Artık kullanılmayan soğutucu maddeyi ulusal ve uluslararası kurallara uygun olar­ak profesyonel şekilde atığa çıkartın. Soğutucu madde güvenlik bilgi formunu ser-
vis noktanızdan ya da üreticinin internet sayfasından elde edebilirsiniz.

Soğutulan tesiste her kaynak başlangıcından önce soğutucu madde seviyesini
kontrol edin.

TR

Devreye alma,
bakım ve onarım

Teknik güvenlik
denetimi

Dışarıdan satın alınan parçaların, strese dayanıklı ve güvenlik koşullarını yerine ge­tirecek şekilde tasarlanmış ve üretilmiş olduğu garanti edilmez.

Yalnızca orijinal yedek parçalar ve sarf malzemeleri kullanın (norm parçalar

-

dahil).
Üreticinin onayı olmadan cihaz üzerinde değişiklik, ilave ya da tadilat yapm-

-

ayın.
Kusursuz durumda olmayan yapı parçalarını derhal değiştirin.

-

Sipariş esnasında yedek parça listesine göre tam adı ve malzeme numarasını

-

yanı sıra cihazın seri numarasını belirtin.

Mahfaza vidaları, mahfaza parçalarının topraklaması için koruyucu iletken
bağlantısını oluşturur.
Daima uygun sayıda orijinal mahfaza vidasını belirtilen dönme momenti ile kull­anın.

Üretici, en az her 12 ayda bir cihaz üzerinde teknik güvenlik denetimi yaptırmanızı
tavsiye eder.

Üretici, aynı 12 aylık zaman aralığı içinde bir güç kaynağı kalibrasyonu tavsiye eder.

Teknik güvenlikle ilgili denetimi lisanslı, uzman bir elektrikçinin gerçekleştirmesi
tavsiye edilir

modifikasyon ardından

-

montaj ve tadilat ardından

-

tamirat, bakım ve onarım ardından

-

en azından her on iki ayda bir.

-

Teknik güvenlikle ilgili denetimler için uygun ulusal ve uluslararası standartlara ve
direktiflere uyun.

Teknik güvenlikle ilgili denetimlere ve kalibrasyona yönelik daha fazla bilgiyi servis

noktasından elde edebilirsiniz. Bu, istek üzerine size gerekli dokümanları temin
eder.

Atık yönetimi Bu cihazı evsel atıklarla birlikte atmayın! Eskimiş elektrik ve elektronik aletlerle

ilgili Avrupa Birliği Direktifine ve ulusal yasada yapılan değişikliğe göre kullanılmış
elektrikli aletler ayrı olarak toplanmak ve çevresel koruma çerçevesinde geri kaz-

anıma yönlendirilmek zorundadır. Kullanılmış cihazınızı, satıcınıza iade edin ya da
yerel ve yetkili bir toplama ve imha etme sistemi hakkında bilgi edinin. Bu AB di-
rektifinin göz ardı edilmesi, çevreniz ve sağlığınız üzerinde potansiyel bazı etkilerin
ortaya çıkmasına yol açabilir!

Güvenlik işareti CE işareti olan cihazlar, alçak gerilim ve elektromanyetik uyumluluk direktiflerin-

de belirtilen temel koşulları yerine getirir (ör. EN 60 974 standart serisinin önemli

ürün normları).

Fronius International GmbH, cihazın 2014/53/EU yönetmeliğine uygun olduğunu
açıklar. AB Uygunluk bildiriminin tam metni aşağıdaki internet adresinde mevcut-
tur: http://www.fronius.com

17

CSA uygunluk işareti ile işaretlenmiş cihazlar, Kanada ve ABD için önemli stand-
artların koşullarını yerine getirir.

Veri yedekleme Fabrika ayarlarında yapılacak değişikliklere ilişkin verilerin yedeklenmesi kull-

anıcının sorumluluğundadır. Kişisel ayarların silinmesi durumunda üretici hiçbir so-
rumluluk kabul etmez.

Telif hakkı Bu kullanım kılavuzunun telif hakkı üreticiye aittir.

Metin ve resimler, baskının hazırlandığı tarihte geçerli olan teknik düzeyi yansıtm-

aktadır. Değişiklik yapma hakkı saklıdır. Kullanım kılavuzunun içeriği, alıcıya hiçbir
hak vermez. İyileştirme önerileri ve kullanım kılavuzundaki hatalara yönelik bilgi-
lendirmeler için teşekkür ederiz.

18

Genel Bilgiler

19

20

Genel bilgi

Cihaz konsepti TransSteel (TSt) 2200 güç kaynağı, ta-

mamen dijital, mikro işlemciyle kuman­da edilen bir güç kaynağıdır.

Bu güç kaynağı ışın kaynağı için tasarl­anmıştır ve aşağıdaki kaynak yöntemleri
için kullanılabilir:

MIG/MAG kaynağı

-

Örtülü elektrot kaynağı

-

Temaslı ateşlemeye sahip TIG kay-

-

nağı

Güç kaynağının merkezi kontrol ve regülasyon ünitesi bir dijital sinyal işlemci ile
birbirine bağlanır. Merkezi kontrol ve regülasyon ünitesi ve sinyal işlemci tüm kay­nak prosesini kontrol eder.
Kaynak prosesi sırasında mevcut veriler sürekli olarak ölçülür, değişikliklere anında
tepki verilir. Kontrol algoritmaları, istenilen hedef durumun devamlılığını sağlar.

TR

"Güç limitinde
kısıtlama" fonk-

siyonu

Güç kaynağında "Güç limitinde kısıtlama" güvenlik işlevi mevcuttur.

Bu fonksiyon sadece MIG/MAG standart sinerjik kaynağı kaynak yöntemi için mev­cuttur.

Çalışma prensibi:

Arkın kaynak esnasında güç kaynağının güç limitine geldiğinde sönmesini önlemek
için, güç kaynağı gerekirse kaynak gücünü düşürür. Bir sonraki kaynak başlangıcı /
bir sonraki parametre değişikliğine kadar düşürülmüş parametreler kumanda pa­nelinde gösterilir.

Bunların sonucunda:

kusursuz bir kaynak prosesi,

-

tüm sonuçlarda yüksek bir tekrarlanabilirlik,

-

üstün kaynak özellikleri elde edilir.

-

Fonksiyon aktif hale gelir gelmez, kumanda panelinde tel sürme parametresi
göstergesi yanıp söner.

Yanıp sönme işlemi bir sonraki kaynak işlemi başlayana veya bir parametre değişik­liği yapılana dek devam eder.

21

Kullanım alanları

MIG/MAG kaynağı

TIG kaynağı

Örtülü elektrot kaynağı

22

Cihaz üzerindeki

A
s
l
g
k
d

s
;l
g
k
s

;
l
d
f
g
k

s
;
d
g
l
k

A
s
l
d
h

f
s
g
k
d

s
;
l
g
k
s

;
l
df
g
k

s
;
d
g
l
k

A
s
l
g
k
d

s
;
l
g
k
s

;
l
d
f
g
k

s
;
d
g
l
k

S
;
l
d
k
g

s
l
d
g
k
s

d
l
k
s
;
l
d

f
g
ks
;dg

l
k

Kasjf;laksf;lkasdf’l;aksdf;lkasd;ksadkasd;lk

Kasjf;laksf;lkasdf’l;aksdf;lkasd;ksadkasd;lk

Kasjf;laksf;lkasdf’l;aksdf;lkasd;ksadkasd;lk

5

6

3.1

4.1

3.2

?

3.3

2.1

2.2 2.3

1.1

1.2 1.3

1

2

3

4

Steel: 3-4
CrNi: 3-4

FCW: 3
Al: 1-3

.023 0.6

42,0409,0160

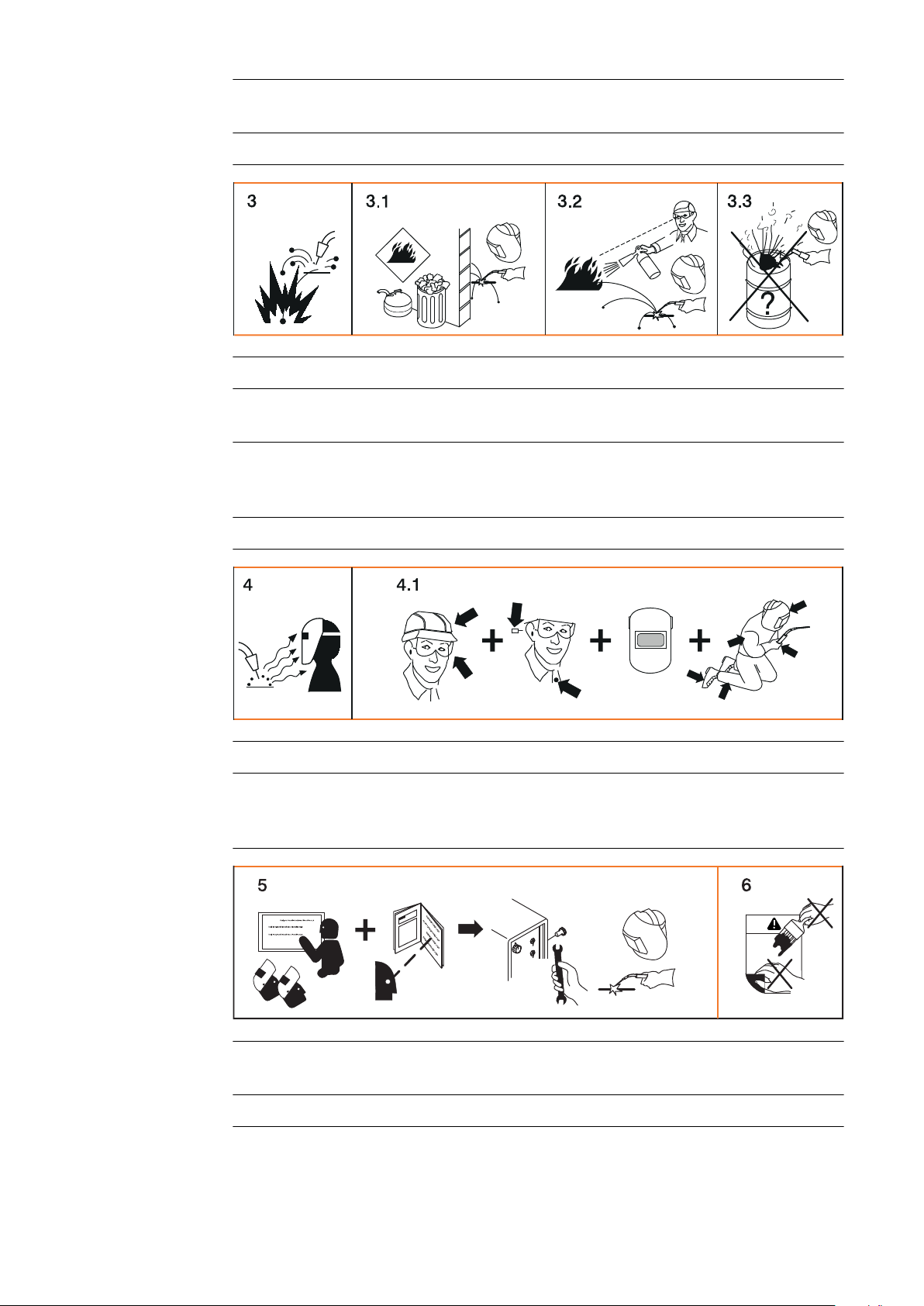

uyarı notları

Güç kaynağında uyarı notları ve güvenlik sembolleri bulunur. Bu uyarı notları ve
güvenlik sembolleri yerlerinden çıkartılmamalı ya da bunların üzeri kapatılmam-

alıdır. Notlar ve semboller, mal ve can kaybına yol açabilecek hatalı kullanımlara
karşı sizi uyarır.

TR

Kaynak yapmak tehlikelidir. Cihazla doğru bir şekilde çalışmak için aşağıdaki temel
koşullar yerine getirilmiş olmalıdır:

Yeterli düzeyde kaynak yapma kalifikasyonu

-

Uygun koruma ekipmanı

-

İlgili olmayan kişilerin güç kaynağı ve kaynak prosesinden uzakta tutulması

-

23

Tarif edilen işlevleri, aşağıdaki dokümanları tam olarak okuduktan ve anladıktan
sonra kullanın:

bu kullanım kılavuzu

-

başta güvenlik kuralları olmak üzere sistem bileşenlerine ait tüm kullanım

-

kılavuzları

Artık kullanılmayan cihazları ev çöpüne atmayın, bilakis güvenlik kurallarına uygun

biçimde atık olarak elden çıkarın.

Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun,
örneğin:

Dişli çarklar

-

Besleme makaraları

-

Tel makaraları ve kaynak telleri

-

Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.

Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir /

uzaklaştırılabilir.

24

Cihaz üzerindeki

AB

ikaz bilgilerinin
tanımı

Belirli cihaz modellerinde ikaz bilgileri cihazın üzerine yerleştirilmiştir.

Sembollerin düzeni değişkenlik gösterebilir.

! Uyarı! Dikkat!

Semboller olası tehlikelere işaret etmektedir.

A Besleme makaraları nedeniyle parmaklar yaralanabilir.

B Kaynak teli ve işletme parçaları çalışma esnasında kaynak gerilimi altınd-

adır.
Ellerinizi ve metal cisimleri uzak tutun!

TR

1. Elektrik çarpması öldürücü olabilir.

1.1 Kuru, izole eldiven takın. Kaynak teline çıplak ellerle dokunmayın. Islak ve-

ya hasarlı eldiven takmayın.

1.2 Elektrik çarpmasına karşı koruyucu olarak zemine ve çalışma alanına karşı

izole bir altlık kullanın.

1.3 Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin veya

güç beslemesini ayırın.

2. Kaynak dumanının solunması sağlık açısından zararlı olabilir.

2.1 Başınızı oluşan kaynak dumanından uzak tutun.

25

2.2 Kaynak dumanını uzaklaştırmak için zorunlu havalandırma veya bölgesel

xx,xxxx,xxxx *

bir emme sistemi kullanın.

2.3 Kaynak dumanını bir vantilatör ile uzaklaştırın.

3 Kaynak kıvılcımları bir patlamaya veya bir yangına neden olabilir.

3.1 Yanıcı malzemeleri kaynak prosesinden uzak tutun. Yanıcı malzemelerin

yakınında kaynak yapmayın.

3.2 Kaynak kıvılcımları bir yangına neden olabilir. Yangın söndürücü hazır bu-

lundurun. Gerekirse yangın söndürücü kullanabilen bir gözlemci hazır bu-
lundurun.

3.3 Fıçıların veya kapalı haznelerin üzerinde kaynak yapmayın.

4. Ark ışınları gözleri yakabilir ve ciltte yaralanmaya neden olabilir.

4.1 Başlık ve koruyucu gözlük takın. Kulaklık ve düğmeli gömlek yakası kull-

anın. Doğru renk tonuna sahip kaynak kaskı kullanın. Tüm vücuda uygun bir
koruyucu giysi giyin.

5. Makine üzerinde çalışmalara başlamadan veya kaynak yapmadan önce:

cihaz üzerinde eğitim verin ve talimatları okuyun!

6. Uyarı bilgileri içeren etiketi çıkarmayın veya üzerini boyamayın.

* Etiketteki üretici sipariş numarası

26

Kumanda elemanları ve bağlantılar

27

28

Kumanda paneli

(4)
(5)

(3)

(2)

(1)

Genel bilgiler Yazılım güncellemeleri nedeniyle, cihazınızda bu kullanım kılavuzunda açıklanm-

amış fonksiyonlar bulunabilir veya tersi durum söz konusu olabilir.
Ayrıca bazı resimler cihazınızdaki kumanda elemanlarından biraz farklı olabilir.
Ancak bu kumanda elemanlarının çalışma prensibi özdeştir.

TR

Güvenlik

Kumanda paneli

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi derecede mal ve can kaybı tehlikesi meydana gelebilir.

Bu doküman okunmalı ve anlaşılmalıdır.

▶

Sistem bileşenlerine ait tüm kullanım kılavuzları, özellikle de güvenlik kuralları

▶

okunmalı ve anlaşılmalı.

(1) Punta kaynağı göstergesi

Punta kaynağı göstergesi şu durumlarda yanar:

punta kaynağı / metod kaynağı işletim modu seçildiyse

-

ayar menüsünde SPt (puntalama süresi / aralıklı kaynak süresi) para-

-

metresi OFF olarak ayarlanmadıysa

(2) Metod kaynağı 2-tetik göstergesi

Metod kaynağı 2-tetik göstergesi şu durumlarda yanar:

punta kaynağı / metod kaynağı işletim modu seçildiyse ve

-

sPb parametresi (punta / metod mola süresi) 0'dan büyük bir değere

-

getirildiyse ve
Int (metod) parametresi 2T'ye ayarlandıysa

-

(3) Metod kaynağı 4-tetik göstergesi

Metod kaynağı 4-tetik göstergesi şu durumlarda yanar:

punta kaynağı / metod kaynağı işletim modu seçildiyse ve

-

sPb parametresi (punta / metod mola süresi) 0'dan büyük bir değere

-

getirildiyse ve
Int (metod) parametresi 4T'ye ayarlandıysa

-

29

(4) Hold göstergesi

Her kaynak sonunda kaynak akımının ve kaynak geriliminin mevcut gerçek­leşen değerleri kaydedilir - HOLD göstergesi yanar

(5) Metal geçişli ark göstergesi

Kısa ark ve sprey ark arasında çapaklı bir geçiş arkı ortaya çıkar. Bu kritik
bölgeye dikkat çekmek için, metal geçişli ark göstergesi yanar

30

(6)

(6) Parametre seçim tuşu sol

aşağıdaki parametrelerin seçimi için

Parametre seçimi ile birlikte ilgili sembol yanar.

TR

mm veya inç olarak malzeme kalınlığı (Synergic parametre)

1

Örneğin seçilecek kaynak akımı bilinmiyorsa, malzeme kalınlığının girilmesi
yeterlidir. Bir Synerigic parametresinin girilmesi sonucunda diğer Synergic
parametreler de otomatik olarak ayarlanır.

Amper cinsinde kaynak akımı (Synergic parametre)

1

Kaynak başlangıcından önce programlanmış parametrelerden elde edilen
bir referans değer otomatik olarak görüntülenir. Kaynak işlemi sırasında
mevcut gerçekleşen değer görüntülenir.

m/dk. veya ipm. olarak tel sürme (Synergic parametre)

1

Bu parametrelerden biri seçilirse, MIG/MAG standart sinerjik kaynağı yöntemin-

1

de sinerjik fonksiyonu nedeniyle diğer tüm sinerjik parametreler de otomatik olar-
ak ayarlanır.

31

(7)

(7) Parametre seçim tuşu sağ

aşağıdaki parametrelerin seçimi için

Parametre seçimi ile birlikte ilgili sembol yanar.

Ark uzunluğu düzeltimi

ark uzunluğunu düzeltmek içindir

V cinsinde kaynak gerilimi (Synergic parametre)

1

Kaynak başlangıcından önce programlanmış parametrelerden elde edilen
bir referans değer otomatik olarak görüntülenir. Kaynak işlemi sırasında
mevcut gerçekleşen değer görüntülenir.

Dinamik

damlacık geçişi anında kısa devre dinamiğinin etkisi içindir

- ... daha sert ve daha kararlı ark
0 ... nötr ark
+ ... zayıf ve az çapaklı ark

Gerçek enerji girdisi

2

kaynakta gereken enerjiyi görüntülemek içindir

1

Bu parametrelerden biri seçilirse, MIG/MAG standart sinerjik kaynağı yöntemin-
de sinerjik fonksiyonu nedeniyle diğer tüm sinerjik parametreler de otomatik olar-
ak ayarlanır.

32

2

Bu parametre sadece EnE parametresi ayar menüsü 2. seviyede ON konumuna
getirildiyse seçilebilir.
Kaynak yapma sırasında değer sürekli olarak artan enerji verimine uygun biçimde

sürekli olarak artar.
Bir sonraki kaynak başlangıcına veya güç kaynağının yeniden açılmasına kadar kay­nak sonunu takiben beliren son değer kayıtlı kalır - HOLD göstergesi yanar.

(8)

(9)

(10)

(11)

(8) Gaz kontrol tuşu

Basınç düşürücü de gerekli gaz miktarının ayarlanması için / torç hortum
paketinin koruyucu gazla doldurulması için.

Gaz kontrol tuşuna bastıktan sonra 30 saniye boyunca koruyucu gaz akışı
olur. İşlem, tuşa yeniden basılarak zamanından önce sonlandırılır.

(9) Soldaki ayar düğmesi

malzeme kalınlığı, kaynak akımı ve tel sürme parametrelerinin değiştirilme­si ve ayar menüsündeki parametrelerin değiştirilmesi için

(10) Boşta tel sürme tuşu

torç hortum paketinde gazsız boşta tel sürme için.
Düğme bu konumda tutulduğu sürece tel tahriki tel sürme hızı ile çalışır

TR

(11) Sağdaki ayar düğmesi

ark uzunluğu düzeltimi, kaynak gerilimi ve dinamik parametrelerinin
değiştirilmesi ve ayar menüsündeki parametrelerin değiştirilmesi için

33

(14)(13) (16)(15) (17)

(12)

(18)

(12) Malzeme tipi tuşu

Kullanılan ilave malzemeyi seçmek içindir

(13) Kaydetme tuşu 1

bir EasyJob'un kaydedilmesi içindir

(14) İşletim modu tuşu

işletim modunu seçmek içindir

2 T = 2 tetik modu

4 T = 4 tetik modu

S 4 T = özel 4 tetik modu

Punta kaynağı/Metod kaynağı

(15) Tel çapı tuşu

Kullanılan tel makarası çapını seçmek içindir

(16) Kaydetme tuşu 2

bir EasyJob'un kaydedilmesi içindir

(17)

Kaynak yöntemi tuşu

Kaynak yöntemi seçmek içindir
MANUAL = MIG/MAG standart manuel kaynak
SYNERGIC = MIG/MAG standart sinerjik kaynağı
STICK = Örtülü elektrot kaynağı
TIG = TIG kaynağı

(18) Koruyucu gaz tuşu

Kullanılan koruyucu gazı seçmek içindir

34

Tuş kilidi Kumanda panelinde kazara meydana gelen ayar değişikliklerini engellemek için

+

tuş kilidi etkin hale getirilebilir. Tuş kilidi etkin olduğu sürece

kumanda paneli üzerinde ayar yapılamaz

-

parametre ayarları gösterilebilir

-

tuş kilidi devreye alınmadan önce bir EasyJob seçildiyse, EasyJob'lar arasında

-

değiştirilebilir

Tuş kilidini aktif hale getirme/devreden çıkarma:

1

Tuş kilidi etkin:
Göstergelerde “CLO | SEd” mesajı

görüntülenir.

Tuş kilidi devre dışı:
Göstergelerde “OP | En” mesajı

görüntülenir.

TR

35

Bağlantılar, şalterler ve mekanik bileşenler

CO² 100%

Ar+ 15-20% CO²

Ar + 2.5%CO²

Steel

CuSi

CrNi

Self-shielded

Metal cored

Rutil FCW

0,6

.023
.030

0,8

.035

0,9

.040

1,0

.045

1,2

2T
4T

S4T

MANUAL
SYNERGIC

STICK

TIG

Ar 100%

(2)

(3)

(1)

(4)

(5)

(6)

Güvenlik

Güç kaynağının
ön ve arka yüzü

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi derecede mal ve can kaybı tehlikesi meydana gelebilir.

Bu doküman okunmalı ve anlaşılmalıdır.

▶

Sistem bileşenlerine ait tüm kullanım kılavuzları, özellikle de güvenlik kuralları

▶

okunmalı ve anlaşılmalı.

(1) Torç bağlantı soketi

torç girişi içindir

(2) Bayonet kilit mekanizmalı (-)

akım soketi

kullanım alanları

Şasi kablosunun veya

-

MIG/MAG kaynağında ku­tup değiştiricinin bağlanm­ası (kaynak teline göre)
Örtülü elektrot kaynağında

-

elektrot veya şasi kablosu­nun bağlanması (elektrot ti-
pine bağlı olarak)
TIG torcunun bağlanması

-

(3) TMC bağlantı soketi (TIG Multi Connector)

TIG torcunu bağlamak içindir

(4) Bayonet kilit mekanizmalı (+) akım soketi

kullanım alanları

Kutup değiştiricinin veya MIG/MAG kaynağında şasi kablosunun

-

bağlanması (kaynak teline göre)
Örtülü elektrot kaynağında elektrot veya şasi kablosunun bağlanması

-

(elektrot tipine bağlı olarak)
TIG kaynağında şasi kablosunun bağlanması

-

(5) Havalandırma girişi (hava çıkış girişleri)

Cihaz soğutması için

(6) Kutup değiştirici

MIG/MAG torcunda bulunan kaynak kutbunun seçilmesi için

36

(10)

(11)

(7)

(8)

(9)

(7) MIG/MAG koruyucu gaz

(2)(1) (3)

bağlantısı

torç (1) bağlantısının koruyucu
gaz beslemesi için

(8) Şebeke şalteri

güç kaynağını devreye almak ve
devreden çıkarmak içindir

(9) Havalandırma girişi (hava gi-

rişleri)

Cihaz soğutması için, arkasında
hava filtresi bulunuyor

(10) Gerilim azaltıcısına sahip şebe-

ke kablosu

Önceden birleştirilmemiş tüm
cihaz varyantları için

(11) TIG koruyucu gaz bağlantısı

(-) akım soketinin (2) koruyucu
gaz beslemesi için

TR

Yandan görünüş

(1) D100 frenli tel makarası yuvası

maks. 100 mm (3.94 in.)
çapında standart tel makaral­arının girişi içindir

(2) D200 frenli tel makarası yuvası

maks. 200 mm (7.87 in.) çapında
ve maks. 6,8 kg (14.99 Ib.)
ağırlığına kadar standart tel ma­karalarının girişi içindir

(3) 2 makaralı tahrik

37

38

Kurulumdan ve işletmeye almadan

önce

39

40

Genel bilgi

TR

Güvenlik

Amaca uygun
kullanım

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

Güç kaynağı yalnızca MIG/MAG, örtülü elektrot kaynağı ve TIG kaynağı için tahsis

edilmiştir.

Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun
olarak kabul edilmez.
Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

kullanım kılavuzundaki tüm bilgi notlarına uyulması

-

denetleme ve bakım işlemlerinin yapılması

-

Kurulum yönet-

meliği

Cihaz, IP23 koruma derecesine göre test edilmiştir, bunun anlamı şudur:

ø 12 mm'den (0.49 in.) daha büyük katı yabancı maddelerin girişine karşı koru-

-

ma
Düşey doğrultudan 60°'lik açıya kadar püskürtme suyuna karşı koruma

-

Cihaz, IP 23 koruma derecesi uyarınca dış mekana yerleştirilebilir ve çalıştırılabilir.
Doğrudan neme (örneğin yağmur nedeniyle) maruz kalması önlenmelidir.

TEHLİKE!

Cihazın aşağı düşmesinden veya devrilmesinden doğabilecek tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Cihazı daima düz ve sağlam alt zemine hizalı bir şekilde yerleştirin.

▶

TEHLİKE!

Cihazdaki elektrik ileten toz sebebiyle elektrik çarpma tehlikesi mevcuttur.

Ciddi can ve mal kayıpları meydana gelebilir.

Cihaz sadece hava filtresi monte edilmişse çalıştırılmalı. Hava filtresi IP23 se-

▶

viyesinde bir koruma derecesi sağlamak için önemli bir güvenlik düzeneği
oluşturur.

Havalandırma kanalı çok önemli bir güvenlik ekipmanıdır. Kurulum yerinin seçimin-

de soğutma havasının ön ve arka taraftaki hava girişlerinden serbestçe girip çıka­bilmesine dikkat edilmelidir. Ortaya çıkabilecek elektriği ileten tozun (örneğin
taşlama işleri) cihaz içine çekilmesine izin verilmemelidir.

41

Şebeke
bağlantısı

Cihazlar güç levhasında belirtilen şebeke gerilimi için tasarlanmıştır. Şebeke kab­losu veya fişi cihaz modeliniz için uygun değilse, bunlar ulusal standartlara uygun
olarak monte edilmelidir. Şebeke kablosunun sigortası teknik verilere uygun olar-
ak temin edilmelidir.

DİKKAT!

Yeterince boyutlandırılmamış elektrik tesisatları nedeniyle tehlikesi söz konusu­dur.

Maddi hasarlara neden olabilir.

Şebeke kablosunu ve sigortasını mevcut güç beslemesine uygun olarak belir-

▶

lenmelidir.
Güç levhasındaki teknik veriler geçerlidir.

42

Jeneratör işletimi

TR

Gerekli jeneratör
gücü

Güç kaynağı jeneratör için uygundur.

Gerekli jeneratör gücünün ayarlanması için güç kaynağının maksimum görünür

gücü S
Güç kaynağının maksimum görünür gücü S
S

= I

1max

Cihaz performans tabelası veya teknik verilere göre I

Jeneratörün gerekli görünür gücü S
S

= S

GEN

1maks

1max

1max

gereklidir.

x U

1

x 1,35

şu şekilde hesaplanır:

1maks

ve U

1maks

aşağıdaki el kararı formül ile hesaplanır:

GEN

1

Kaynak işlemi tam güçle yapılmadığında daha küçük bir jeneratör kullanılabilir.

NOT!

Jeneratörün görünür gücü S
S

daha küçük olmamalıdır!

1maks

güç kaynağının maksimum görünür gücünden

GEN

3-fazlı jeneratörlerde 1-fazlı cihazlar işletildiğinde belirtilen jeneratör görünür
gücünün çoğunlukla sadece jeneratörün tüm üç fazında mevcut olabileceği dikka-

te alınmalıdır. Gerektiği takdirde jeneratörün tek fazlı durumdaki gücüne ilişkin
bilgileri jeneratör üreticisinden alın.

NOT!

Jeneratörün verili gerilimi, şebeke gerilimi toleransı aralığının hiç bir zaman altına
düşmemeli veya üstüne çıkmamalıdır.

Şebeke gerilimi tolerans bilgisi "Teknik Özellikler" bölümünde yer almaktadır.

43

Şebeke sigortaları

Ayarlanabilir
şebeke sigortal­arı

Güç kaynağında ayarlanmış olan şebeke sigortası, güç kaynağının ağdan aldığı
akımı sınırlar ve böylelikle olası kaynak akımını da etkiler. Bu sayede devre kesici-
nin anında devreye girmesi (örneğin emniyet kutusunda) engellenir.

Şebeke gerilimine ve kullanılan devre kesiciye göre güç kaynağında istenilen şebe-
ke sigortası seçilebilir.

Aşağıdaki tablo, kaynak akımının hangi şebeke gerilimlerinde ve emniyet değerle-
rinde sınırlandığını göstermektedir.

TSt 2200:

Şebeke gerilimi

Ülke ayarı

Güç kaynağı sigorta değeri

230 V

Std

10 A

230 V

Std

13 A

Kaynak akımının sınırlanması

MIG/MAG kaynağı:

maks. 145 A; 110 A, %100'de*

Örtülü elektrot kaynağı:

maks. 125 A; 90 A, %100'de*

TIG kaynağı:

maks. 180 A; 135 A, %100'de*

MIG/MAG kaynağı:

maks. 170 A; 140 A, %100'de *

Örtülü elektrot kaynağı:

maks. 150 A; 120 A, %100'de*

TIG kaynağı:

maks. 200 A; 160 A, %100'de*

230 V

Std

16 A

TSt 2200 MV:

Şebeke gerilimi

Ülke ayarı

Güç kaynağı sigorta değeri

120 V

Std

10 A

120 V

Std

13 A

MIG/MAG kaynağı:

maks. 210 A; 150 A, %100'de*

Örtülü elektrot kaynağı:

maks. 180 A; 130 A, %100'de*

TIG kaynağı:

maks. 230 A; 170 A, %100'de*

Kaynak akımının sınırlanması

MIG/MAG kaynağı:

maks. 100 A; 75 A, %100'de*

Örtülü elektrot kaynağı:

maks. 85 A; 55 A, %100'de*

TIG kaynağı:

maks. 130 A; 95 A, %100'de*

MIG/MAG kaynağı:

maks. 105 A; 80 A, %100'de*

Örtülü elektrot kaynağı:

maks. 90 A; 70 A, %100'de*

TIG kaynağı:

maks. 135 A; 105 A, %100'de*

44

Şebeke gerilimi

Ülke ayarı

Güç kaynağı sigorta değeri

Kaynak akımının sınırlanması

TR

120 V

US

15 A

120 V

Std

16 A

120 V

US

20 A

230 V

Std

10 A

MIG/MAG kaynağı:

maks. 105 A; 80 A, %100'de*

Örtülü elektrot kaynağı:

maks. 90 A; 70 A, %100'de*

TIG kaynağı:

maks. 135 A; 105 A, %100'de*

MIG/MAG kaynağı:

maks. 115 A; 105 A, %100'de*

Örtülü elektrot kaynağı:

maks. 100 A; 85 A, %100'de*

TIG kaynağı:

maks. 140 A; 130 A, %100'de*

MIG/MAG kaynağı:

maks. 135 A; 105 A, %100'de*

Örtülü elektrot kaynağı:

maks. 110 A; 90 A, %100'de*

TIG kaynağı:

maks. 160 A; 130 A, %100'de*

MIG/MAG kaynağı:

maks. 145 A; 110 A, %100'de*

Örtülü elektrot kaynağı:

maks. 125 A; 90 A, %100'de*

TIG kaynağı:

maks. 180 A; 135 A, %100'de*

230 V

Std

13 A

230 V

Std

16 A

240 V

US

15 A

20 A ayarı, sadece şu durumlarda mümkündür:

"US" ülke ayarı seçildiyse

-

şebeke kablosu bir 20 A sigortasına sahipse

-

güç kaynağı 120 V'lik bir şebeke gerilimiyle besleniyorsa

-

MIG/MAG kaynağı:

maks. 170 A; 140 A, %100'de *

Örtülü elektrot kaynağı:

maks. 150 A; 120 A, %100'de*

TIG kaynağı:

maks. 200 A; 160 A, %100'de*

MIG/MAG kaynağı:

maks. 210 A; 150 A, %100'de*

Örtülü elektrot kaynağı:

maks. 180 A; 130 A, %100'de*

TIG kaynağı:

maks. 230 A; 170 A, %100'de*

MIG/MAG kaynağı:

maks. 210 A; 150 A, %100'de*

Örtülü elektrot kaynağı:

maks. 180 A; 130 A, %100'de*

TIG kaynağı:

maks. 230 A; 170 A, %100'de*

* % 100 bilgiler = zaman olarak sınırsız kaynak yapımı, soğutma molaları olma-

dan.

Kaynak akımı bilgileri 40 °C'lik (104 °F) bir ortam sıcaklığında geçerlidir.

45

Bir emniyet kapaması, yüksek kaynak güçlerinde devre kesicinin açılmasını engel­ler. Emniyet kapaması, devre kesicinin devreye girmeden öncesi olası kaynak süre­sini belirler. Hesaplanan kaynak süresi aşılması durumunda kaynak akımı kap­atılırsa, "toF" servis kodu gösterilir. "toF" göstergesinin yanmasıyla beraber aynı
zamanda güç kaynağının kaynak işlemine hazır hale gelmesi için kalan bekleme
süresini gösteren bir zaman göstergesi de devreye girer. Ardından bildirim söner
ve güç kaynağı tekrar işletime hazır olur.

Emniyet kapaması, ayarlanan emniyete bağlı olarak seçilen işlemler için maksi­mum akımları sınırlar. Bu sebeple, eğer kayıt işlemi emniyetin ayarlanmasından
önce yapıldıysa, kaydedilen çalışma noktalarıyla kaynak yapılması mümkün olmay­abilir.

Buna rağmen böyle bir çalışma noktasıyla kaynak yapılırsa, güç kaynağı seçilen
emniyetin sınır değerinde çalışır ve güç sınırlaması aktif durumda olur. Çalışma
noktası akım sınırlamasına göre yeniden kaydedilmelidir.

46

Taşıma kemerinin monte edilmesi

TR

Taşıma kemeri-
nin güç kay­nağına monte

edilmesi

1 2

3 4

5 6

47

48

MIG/MAG

49

50

İşletmeye alma

(1)

TR

MIG/MAG torcu­nun bağlanması

Torcu, güç kaynağına bağlamadan önce torcun kullanım kılavuzuna göre don-

1

atın: Sarf malzemelerini torç gövdesine monte edin, tel sürme spiralini monte
edin.

2

Tırtıllı vidayı (1) birkaç tur vidalayın, böylece torç kolayca torç bağlantı soketi-

3

ne itilebilir.

4

5

Tamamen yerleşmemiş torç sebebiyle

tehlike.

Cihazda maddi hasar meydana gelebilir.

▶

DİKKAT!

Torcun yerleştirmeden sonra doğru
konumda olduğundan emin olun.

51

3 Nm

6

Sıkıca vidalanmamış torç sebebiyle
tehlike oluşur.

Cihazda maddi hasar meydana gelebilir.

▶

DİKKAT!

Torcu daima belirtilen tork ile vidal­ayın.

Besleme makar­alarını yerleştiri-

niz

Optimum kaynak teli beslemesini sağlamak için, besleme makaraları kaynak
yapılacak tel makarası çapına ve tel alaşımına uygun olmalıdır.

1 2

3 4

52

D100 tel makar­asını yerleştirin

1 2

TR

D200 tel makar­asını yerleştirin

1 2

3

53

Kaynak telini
içeri sokma

DİKKAT!

Makaraya sarılan kaynak telinin yay etkisi nedeniyle tehlike.

Yaralanmalar meydana gelebilir.

Kaynak telini tel tahrikine yerleştirme sırasında kaynak telinin ucunu sıkıca tu-

▶

tun.

1 2

3

4

Temas basıncını aşağıdaki bilgiler uy­arınca ayarlayın

bu şekilde kaynak teli deforme ol-

-

maz ve kusursuz bir tel transferi
sağlanır

Düz besleme makaralı temas basıncı

için referans değerler:

Çelik = 3 - 4

-

CrNi = 3 - 4

-

54

Dişli besleme makaralı temas basıncı
için referans değerler:

Dolgu tel elektrotu = 3

-

Alüminyum = 1 - 3

-

5

TR

6

DİKKAT!

Boşta tel sürme esnasında beklenmedik anda çıkan kaynak teli sebebiyle tehlike.

Yaralanmalar meydana gelebilir.

Uygun bir koruyucu gözlük kullanınız

▶

Torç ucunu yüzünüzden ve vücudunuzdan uzak tutun

▶

Torç ucunu insanlara doğru yöneltmeyin

▶

kaynak telinin elektriği ileten veya topraklanmış herhangi bir parçaya temas

▶

etmediğinden emin olun (örneğin mahfaza, ....)

Şebeke kablosunun güç kaynağına
bağlanması sadece çok yönlü güç kayn­akları ile gereklidir.

7 8

55

Fdi

1

23

4

5

2,5

1

t (s)

(m/min, ipm)

Boşta tel sürme işlemi (Kumanda pa-
nelinde boşta tel sürme tuşuna

basılması):

Tuşa bir saniye kadar basın (tuşa

-

kısa süreli basın): tel sürme hızı ilk
saniye boyunca 1 m/min (39.37
ipm) olarak kalır
Tuşa 2,5 saniye kadar basın: Bir sa-

-

niyenin ardından tel sürme hızı
sonraki 1,5 saniye içinde artar.

Tuşa 2,5 saniyeden daha uzun

-

basın: Toplam 2,5 saniye sonra Fdi
parametresi için ayarlanmış tel

sürme hızına uygun sabit bir tel
sürümü gerçekleşir.

İstediğiniz ülke
ayarını seçin

Gaz tüpünü
bağlayın

Güç kaynağının ülke ayarı, ayarlanan kaynak parametrelerinin hangi birimde

-

(cm + mm veya inç) gösterileceğini tanımlar
Ülke ayarı, ayar menüsü seviye 2'de ayarlanabilir (Parametre SEt)

-

SEt parametresi açıklamasını ve SEt parametre ayarlamasına yönelik

-

açıklamayı Ayar menüsü Seviye 2 bölümünde 98 sayfadan itibaren bula-
bilirsiniz

TEHLİKE!

Düşen gaz tüpleri nedeniyle tehlike.

Ciddi derecede mal ve can kaybı tehlikesi meydana gelebilir.

Gaz tüplerini düz ve sağlam alt zemine dengeli bir şekilde yerleştirin.

▶

gaz tüplerini devrilmemeleri için sıkıca tutturun

▶

Gaz tüpü üretici firmasının güvenlik kurallarına riayet edin.

▶

1 2

56

Kutup değiştirici­yi bağlayın ve
şasi bağlantısını

oluşturun

1

Yanlış bağlanan kutup değiştirici sebe­biyle risk.

Kötü kaynak özelliklerine neden olabilir.

▶

2 3

NOT!

Kutup değiştiriciyi kullanılan kayn­ak teline göre bağlayın. Kaynak teli-

nin (+) veya (-)'ye kaynak yapılması
konusundaki bilgiyi kaynak telinin
ambalajında bulabilirsiniz

TR

Hortum paketi-

nin doğru şekilde
yerleştirilmiş hali

57

Tel makarası yuvası frenini ayarlayın

Genel D200 Tel makarası yuvası:

İlk devreye alma sırasında ve tel makarasındaki her değişiklikten sonra, freni ayarl-
ayın. Bunun için D200 tel makarası yuvası frenini ayarlayın bölümünde açıklanan
şekilde hareket edin.

D100 Tel makarası yuvası:

İlk devreye alma sırasında ve tel makarasındaki her değişiklikten sonra, freni ayarl-
ayın. Bunun için D100 tel makarası yuvası frenini ayarlayın bölümünde açıklanan

şekilde hareket edin

Tetik bırakıldıktan sonra (kaynak sonu,

tel beslemenin durması) tel makarası
çalışmamalıdır.
Bu durum oluşursa, fren ayarlanmalıdır.

58

D200 tel makar-

(1)

ası yuvası frenini
ayarlayın

DİKKAT!

Dışarı çıkan kaynak teli ve hareketli parçalar sebebiyle tehlike.

Mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce güç kaynağının şebeke şalterini - O - konumuna

▶

getirin ve güç kaynağını şebekeden ayırın
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.

Freni ayarlama:

Freni sağa çevirdikten sonra =

1

-

Frenleme etkisi arttırılır
Freni sola çevirdikten sonra =

-

Frenleme etkisi azaltılır

TR

D100 tel makar­ası yuvası frenini
ayarlayın

DİKKAT!

Dışarı çıkan kaynak teli ve hareketli parçalar sebebiyle tehlike.

Mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce güç kaynağının şebeke şalterini - O - konumuna

▶

getirin ve güç kaynağını şebekeden ayırın
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.

Freni ayarlama:

Tırtıllı vidayı (1) vidalayın

1

Tırtıllı vida sıkıca vidalanmış =

-

yüksek fren etkisi
Tırtıllı vida hafif vidalanmış =

-

düşük fren etkisi

59

MIG/MAG işletim modlarının açıklaması

GPr

I

GPo

+

2 tetik modu “2 tetik modu” işletim modu şunlar için uygundur

Tutturma çalışmaları

-

Kısa kaynak dikişleri

-

2 tetik modu

Simge açıklaması:

Tetiğe basın

Tetiği bırakın

Kullanılan kısaltmalar:
GPr Gaz ön akış süresi

I Kaynak akımı
GPo Son gaz akışı süresi

Tetiği tutun

60

4 tetik modu “4 tetik modu” işletim modu daha uzun kaynak dikişleri için uygundur.

GPr

GPo

+ +

I

4 tetik modu

Simge açıklaması:

TR

Tetiğe basın

Kullanılan kısaltmalar:
GPr Gaz ön akış süresi

I Kaynak akımı
GPo Son gaz akışı süresi

Tetiği bırakın

61

Özel 4 tetik mo-

+ +

I

I-S I-E

GPr SL SL

GPo

du

"Özel 4 tetik modu işletim modu özellikle yüksek performans aralığında kaynak
yapmak için uygundur. Özel 4 tetik modunda ark düşük güçle başlar, bu şekilde
daha kolay bir ark kararlılığı ortaya çıkar.

Özel 4 tetik modu

Simge açıklaması:

Tetiğe basın

Tetiği bırakın

Kullanılan kısaltmalar:
GPr Gaz ön akış süresi

I-S Start akımı
SL Slope: kaynak akımının istikrarlı artışı / düşüşü
I Ana akım
I-E Son akım
GPo Son gaz akışı süresi

Tetiği tutun

62

Punta kaynağı “Punta kaynağı” işletim modu üst üste bindirilmiş saclarda kaynak bağlantıları için

GPr

GPoSPt

+

I

uygundur.

Punta kaynağı

Simge açıklaması:

TR

Tetiğe basın

Tetiği bırakın

Kullanılan kısaltmalar:
GPr Gaz ön akış süresi

I Kaynak akımı
SPt Puntalama süresi/Aralıklı kaynak süresi
GPo Son gaz akışı süresi

63

Metod kaynağı 2

GPr SPt SPtSPb

GPo

II

+

tetik

“Metod kaynağı 2 tetik” işletim modu, ana malzemenin düşmesini engellemek için
ince saclarda yapılan kısa kaynak dikişleri için uygundur.

Metod kaynağı 2 tetik

Simge açıklaması:

Tetiğe basın

Tetiği bırakın

Tetiği tutun

Kullanılan kısaltmalar:
GPr Gaz ön akış süresi

I Kaynak akımı
SPt Puntalama süresi/Aralıklı kaynak süresi
SPb Aralık mola süresi
GPo Son gaz akışı süresi

64

Metod kaynağı 4

I

I

GPr SPt SPtSPb

GPo

+ +

tetik

“Metod kaynağı 4 tetik” işletim modu, ana malzemenin düşmesini engellemek için
ince saclarda yapılan daha uzun kaynak dikişleri için uygundur.

Metod kaynağı 4 tetik

Simge açıklaması:

TR

Tetiğe basın

Kullanılan kısaltmalar:
GPr Gaz ön akış süresi

I Kaynak akımı
SPt Puntalama süresi/Aralıklı kaynak süresi
SPb Aralık mola süresi
GPo Son gaz akışı süresi

Tetiği bırakın

65

MIG/MAG standart manuel kaynak

Genel MIG/MAG standart manuel kaynak yöntemi, sinerji fonksiyonsuz bir MIG/MAG

kaynak yöntemidir.
Bir parametrenin değişimi kalan diğer parametrelerin buna otomatik olarak uyum
sağlamasını gerektirmez; tüm değiştirilebilir parametreler tek tek ayarlanmalıdır.

Ayarlanabilen

parametreler

MIG/MAG stan­dart manuel kay­nak

MIG/MAG Standart manuel kaynakta aşağıdaki parametreler bulunmaktadır:

Tel sürme
Kaynak gerilimi

Dinamik: Damlacık geçişi anında kısa devre dinamiğini kontrol etmeye yarar

MANUAL'i seçmek için kaynak yöntemi tuşuna basın

1

İşletim modu tuşuna basın,

2

istenen MIG/MAG işletim modunu seçmek için:

2 tetik modu

4 tetik modu

Punta kaynağı/Metod kaynağı

Tel sürme parametresini seçin ve ayarlayın

3

Kaynak işletimin-
de düzeltmeler

Kaynak gerilimi parametresini seçin ve ayarlayın

4

Tüm parametre ayar değerleri, bir sonraki değiştirmeye kadar kaydedilir. Bu du-
rum güç kaynağı arada kapatılıp tekrar açıldığında da geçerlidir.

Şasi bağlantısının kurulduğundan emin olun

5

Koruyucu gaz beslemesinin sağlandığından emin olun

6

Güç kaynağı kaynağa hazır

-

Dinamik parametresiyle kaynak sonucu ek olarak optimize edilebilir.

Dinamik parametresi damlacık geçişi anında kısa devre dinamiğinin etkisi için kull-

anılır:

- = sert ve kararlı ark
0 = nötr ark
+ = zayıf ve az cüruflu ark

66

MIG/MAG standart sinerjik kaynağı

TR

MIG/MAG stan­dart sinerjik kay­nağı

SYNERGIC'i seçmek için kaynak yöntemi tuşuna basın

1

İşletim modu tuşuna basın,

2

istenen MIG/MAG işletim modunu seçmek için:

2 tetik modu

4 tetik modu

S 4 T - Özel 4 tetik modu

Punta kaynağı/Metod kaynağı

Bir sistem bileşeninde ayarlanmış olan parametreler (uzaktan kumanda ünite­si, ...), güç kaynağının kumanda panelindeki imkanlar dahilinde değiştirilemez.

Kullanılan ilave malzemeyi seçmek için malzeme türü tuşuna basın

3

Kullanılan kaynak telinin çapını seçmek için tel çapı tuşuna basın

4

Kullanılan koruyucu gazı seçmek için koruyucu gaz tuşuna basın

5

Parametre seçme tuşlarına basın,

6

kaynak gücünün belirleneceği parametreyi seçmek için:

Malzeme kalınlığı
Kaynak akımı
Tel sürme hızı
Kaynak gerilimi

Kaynak parametrelerini ayarlayın

7

Tüm parametre ayar değerleri, bir sonraki değiştirmeye kadar kaydedilir. Bu du-
rum güç kaynağı arada kapatılıp tekrar açıldığında da geçerlidir.

Şasi bağlantısının kurulduğundan emin olun

8

Koruyucu gaz beslemesinin sağlandığından emin olun.

9

Güç kaynağı kaynağa hazır

-

Kaynak işletimin­de düzeltmeler

Ark uzunluğu düzeltimi ve dinamik parametreleriyle kaynak sonucu ek olarak op­timize edilebilir.

67

Ark uzunluğu düzeltimi:

- = daha kısa ark, kaynak geriliminde azalma
0 = nötr ark
+ = daha uzun ark, kaynak geriliminde artış

Dinamik:

Damlacık geçişi anında kısa devre dinamiğini kontrol etmeye yarar

- = sert ve kararlı ark
0 = nötr ark
+ = zayıf ve az cüruflu ark

68

Punta kaynağı ve metod kaynağı

Genel Punta kaynağı ve metod kaynağı işletim modları MIG/MAG kaynak prosesleridir.

Punta kaynağı, tek taraflı girişli kaynaklı bağlantılarda ve bindirmeli olan saclarda
kullanılır.

Metod kaynağı, ince sac alanında kullanılır.
Kaynak telinin iletimi sürekli gerçekleşmediğinden dolayı, kaynak havuzu aralık
mola sürelerinde soğuyabilir. Yerel bir aşırı ısınma ve bunun sonucunda da ana
malzemenin yanması büyük ölçüde engellenebilir.

TR

Punta kaynağı

MANUAL ya da SYNERGIC'i seçmek için Kaynak yöntemi tuşuna basın

1

İşletim modu tuşuna basın,

2

punta kaynağı / metod kaynağı işletim modunu seçme için

Ayar menüsünde SPt (puntalama süresi / aralıklı kaynak süresi) parametresini

3

istenilen değere göre ayarlayın
Kaynak yöntemine göre (MANUAL veya SYNERGIC) istenilen parametreleri

4

ayarlayın
Şasi bağlantısının kurulduğundan emin olun

5

Koruyucu gaz beslemesinin sağlandığından emin olun.

6

Güç kaynağı kaynağa hazır

-

Metod kaynağı

MANUAL ya da SYNERGIC'i seçmek için Kaynak yöntemi tuşuna basın

1

İşletim modu tuşuna basın,

2

punta kaynağı / metod kaynağı işletim modunu seçme için

Ayar menüsünde SPt (puntalama süresi / aralıklı kaynak süresi) parametresini

3

istenilen değere göre ayarlayın
Ayar menüsünde SPb (puntalama / aralıklı kaynak mola süresi) parametresini

4

istenilen değere göre ayarlayın
Ayar menüsünde Int (metod) parametresini istenilen değere göre ayarlayın

5

69

Kaynak yöntemine göre (MANUAL veya SYNERGIC) istenilen parametreleri

6

ayarlayın
Şasi bağlantısının kurulduğundan emin olun

7

Koruyucu gaz beslemesinin sağlandığından emin olun.

8

Güç kaynağı kaynağa hazır

-

70

TIG

71

72

İşletmeye alma

TR

Devreye alma

1 2

3 4

5

73

6

3 4 6

Şebeke kablosunun güç kaynağına
bağlanması sadece çok yönlü güç kayn­akları ile gereklidir.

TIG kaynağı

7

DİKKAT!

Yanlışlıkla başlayan kaynak prosesi se­bebiyle tehlike.

Mal ve can kaybı meydana gelebilir.

Güç kaynağı açıldığında, Tungsten

▶

elektrotun yanlışlıkla / kontrolsüz
olarak elektrikli iletkenlere veya
topraklanmış parçalara dokunma­masını sağlayın (örneğin mahfa­za, ...).

TIG ögesini seçmek için işlem tuşuna basın

1

İstenen kaynak akımını ayarlayın

2

Tetikli ve TMC soketli bir torç kullanıldığında (fabrika ayarıyla 2 tetik modu):

Gaz nozulunu ateşleme yerine, tungsten elektrot ve iş parçası arasında yak-

3

laşık 2 ila 3 mm (0.078 ila 0.118 in.) mesafe oluşacak şekilde yerleştirin
Tungsten elektrot iş parçasına temas edene kadar torcu yavaşça dik duruma

4

getirin
Tetiği geriye çekin ve tutun

5

Koruyucu gaz akışı başlar

-

Torcu yukarı kaldırın ve normal konumuna döndürün

6

Ark ateşlenir

-

Kaynak işlemini gerçekleştirin

7

74

İstediğiniz ülke
ayarını seçin

Hortum paketi-

nin doğru şekilde
yerleştirilmiş hali

Güç kaynağının ülke ayarı, ayarlanan kaynak parametrelerinin hangi birimde

-

(cm + mm veya inç) gösterileceğini tanımlar
Ülke ayarı, ayar menüsü seviye 2'de ayarlanabilir (Parametre SEt)

-

SEt parametresi açıklamasını ve SEt parametre ayarlamasına yönelik

-

açıklamayı Ayar menüsü Seviye 2 bölümünde 98 sayfadan itibaren bula-
bilirsiniz

TR

75

TIG işletim modları açıklaması

I

t

I-1

GPo

1 2 3

tdowntup

2 tetik modu

2 tetik moduyla kaynak yapımı:

İş parçası üzerine Tungsten elektrotu yerleştirin, sonra tetiği çekip tutun =>

1

koruyucu gaz akar
Tungsten elektrodunu kaldırın => Ark ateşler

2

Tetiği bırakın => Kaynak sonu

3

Simge açıklaması:

Tetiği geriye çekin ve tutun

Kullanılan kısaltmalar:

GPo Son gaz akışı süresi

t

Akım yükseliş süresi: Kaynak akımı sürekli yükselir

up

Süre: 0,5 saniye

t

Aşağı eğim süresi: Kaynak akımı sürekli düşer

down

Süre: 0,5 saniye

Tetiği öne doğru bırakın

76

4 tetik modu

I

t

I-1

I-S

I-E

I-2

GPo

I-1

tdown tets

1 2 3 4 5 6 7

tup

I-2 düşürme akımlı 4 tetik modu

Düşürme akımında kaynak akımı, ana akım fazı esnasında tetik vasıtasıyla kaynakçı
tarafından ayarlanan I-2 düşürme akımına azaltılır.

4 tetik moduyla kaynak yapımı:

İş parçası üzerine Tungsten elektrotu yerleştirin, sonra tetiği çekip tutun =>

1

koruyucu gaz akar
Tungsten elektrotu kaldırın => I-S start akımla kaynak stardı

2

Tetiği bırakın => I-1 ana akımla kaynak yapma

3

Tetiğe basın ve tutun => Düşürme akımını I-2 azaltma akımıyla etkinleştirme

4

Tetiği bırakın => I-1 ana akımla kaynak yapma

5

Tetiği çekin ve tutun => I-E son akımına düşürme

6

Tetiği bırakın => Kaynak sonu

7

TR

Sembol açıklaması:

Tetiği

çekin ve tutun

Tetiği çekin ve tutun

Tetiği öne doğru bırakın

Tetiği öne doğru bırakın

Kullanılan kısaltmalar:

GPo Son gaz akış süresi

I-S Start akımı fazı: İlave malzemeyi doğru şekilde konumlandırmak için,

düşük kaynak akımı ile dikkatli ısıtma işlemi gerçekleştirin

I-1 Ana akım fazı (kaynak akımı fazı): önceki ısı nedeniyle ana malzemeye eşit

dağılımlı ısı transferi

I-E Son akım fazı: son krater çatlakları veya son krater boşluklarının önlenmesi

için

77

I-2 Düşürme akımı fazı: Ana malzemenin bölgesel olarak aşırı ısınmasını önle-

mek için kaynak akımına düşürme akımı uygulanır

t

S

t

up

t

E

t

down

Start akımı süresi

Akım yükseliş süresi: Kaynak akımı sürekli yükselir
Süre: 0,5 saniye

Son akım süresi

Aşağı eğim süresi: Kaynak akımı sürekli düşer
Süre: 0,5 saniye

78

Darbe kaynağı

1/F-P

I-P

I-G

I

t

t

up

t

down

I-S

I-E

dcY

TR

Uygulama imk-

anları

Çalışma prensibi

Darbe kaynağı, darbeli kaynak akımıyla kaynak yapımıdır. Zorunlu durumlarda
çelik boru veya ince plaka kaynağında kullanılır.

Bu uygulamalar sırasında, başlangıç için ayarlanmış kaynak akımı her zaman tüm
kaynak işlemi için faydalı olmayabilir:

çok düşük akım şiddetinde ana malzeme yeterince erimez,

-

aşırı ısıtmada ise akışkan kaynak havuzunun akarak yerine terk etmesi tehlike-

-

si oluşur.

Düşük bir I-G ana akımı düz bir yükseliş göstererek daha yüksek bir I-P darbe

-

akımına yükseltilir ve Duty cycle dcY zamanına bağlı olarak yeniden I-G ana
akım değerine düşer.
Bu esnada ayarlanan I-P darbe akımından daha düşük olan bir orta değer

-

akımı oluşur.
Darbe kaynağı özelliğinde kaynak yerinin küçük kısımları hızlı bir şekilde eritilir

-

ve bunlar hızlı bir şekilde yeniden sertleşir.

Akım kaynağı devrede kalma oranı dcY parametresini ve I-G ana akımı ayarlanan
darbe akımına (kaynak akımı) ve ayarlanan darbe frekansına uygun olarak ayarlar.

Kaynak akımı prosesi

Ayarlanabilir parametreler:

I-S Start akımı

I-E Son akım

F-P Darbe frekansı (1/F-P = İki impuls arasında geçen süre)

I-P Darbe akımı (ayarlanan kaynak akımının)

Ayarlanamayan parametreler:

t

t

Akım yükseliş süresi

up

Aşağı eğim

down

79

dcY Devrede kalma oranı

I-G Ana akım

MIG/MAG darbe
kaynağının etkin-

leştirilmesi

F-P (darbe frekansı) ayar parametresi için bir değer ayarlayın

1

Ayar aralığı: 1 - 990 Hz

-

Parametre açıklaması için bkz. Bölüm TIG kaynağı için parametreler96 sayf-
asından itibaren.

80

Örtülü elektrot

81

82

İşletmeye alma

TR

Hazırlık

1

2 3

Çubuk elektrotun (+) veya (-)'ye kaynak
yapılması konusundaki bilgiyi örtülü
elektrotun ambalajında bulabilirsiniz.

4

Şebeke kablosunun güç kaynağına
bağlanması sadece çok yönlü güç kayn­akları ile gereklidir.

83

5

Yanlışlıkla başlayan kaynak prosesi se­bebiyle tehlike.

Mal ve can kaybı meydana gelebilir.

▶

DİKKAT!

Güç kaynağı açıldığında, örtülü
elektrotun yanlışlıkla elektrikli ilet-
kenlere veya topraklanmış parçala­ra dokunmamasını sağlayın
(örneğin mahfaza, ...).

İstediğiniz ülke
ayarını seçin

Örtülü elektrot
kaynağı

Hortum paketi-

nin doğru şekilde
yerleştirilmiş hali

Güç kaynağının ülke ayarı, ayarlanan kaynak parametrelerinin hangi birimde

-

(cm + mm veya inç) gösterileceğini tanımlar
Ülke ayarı, ayar menüsü seviye 2'de ayarlanabilir (Parametre SEt)

-

SEt parametresi açıklamasını ve SEt parametre ayarlamasına yönelik

-

açıklamayı Ayar menüsü Seviye 2 bölümünde 98 sayfadan itibaren bula-
bilirsiniz

STICK'i seçmek için kaynak yöntemi tuşuna basın

1

İstenen kaynak akımını ayarlayın

2

Güç kaynağı kaynağa hazır

-

84

Kaynak optimizasyonu için fonksiyonlar

I (A)

300

200

HCU

I

H

HCU > I

H

t (s)

0,5

1

1,5

Hti

Dinamik Dinamik:

Damlacık geçişi anında kısa devre dinamiğini kontrol etmeye yarar

- = sert ve kararlı ark
0 = nötr ark
+ = zayıf ve az cüruflu ark

TR

Sıcak ateşleme
fonksiyonu (Hti)

Bu fonksiyon fabrika tarafında etkinleştirilmiştir.

Avantajları

Kötü ateşleme özelliklerine sahip elektrotlarda bile ateşleme özelliklerini iyi-

-

leştirme
Başlangıç aşamasında ana malzemeyi daha iyi eriterek, daha az soğuk nokt-

-

anın oluşması
Hemen hemen hiç çapak kalıntısı kalmaz

-

Açıklama metni

Hti Hot-current time = Sıcak akım

süresi,

0 - 2 s, fabrika ayarı 0,5 s

HCU Hot-start-current = Sıcak

çalıştırma akımı,
%100 - 200,
fabrika ayarı %150

I

Ana akım = ayarlanmış kaynak

H

akımı

Hti ve HCU parametreleri ayar
menüsünden ayarlanabilirler. Paramet-
re açıklaması için bkz. Bölüm Örtülü

elektrot kaynağı için parametreler97

sayfasından itibaren.

Anti-Stick fonk-
siyonu (Ast)

Çalışma prensibi

Ayarlanan sıcak akım süresi (Hti) boyunca kaynak akımı belirli bir değere artırılır.
Bu değer (HCU) ayarlanan kaynak akımından daha yüksektir (IH).

Bu fonksiyon fabrika tarafında etkinleştirilmiştir.

Daha kısa arkta kaynak gerilimini örtülü elektrot yapışma eğilimi gösterene kadar
azaltın. Ayrıca örtülü elektrodun tavlanma durumu söz konusu olabilir.

Aktif Anti-Stick fonksiyonu ile tavlanmanın önüne geçilir. Örtülü elektrot
yapışmaya başlarsa güç kaynağı kaynak akımını derhal keser. Örtülü elektrot iş
parçasından ayrıldıktan sonra kaynak işlemine sorunsuz bir şekilde devam edilebi-

lir.

Fonksiyonu devre dışı bırak:

Ast (Anti-Stick) ayar parametresini OFF konumuna getirin

1

85

Parametre açıklaması için bkz. bölüm Örtülü elektrot kaynağı için parametreler
sayfa 97'dan itibaren.

86

EasyJobs

87

88

EasyJobs'u kaydetme ve kayıt üzerinden açmak

TR

Genel bilgiler

EasyJob kaydet­me

EasyJob'un
hafızadan açılm­ası

Hafıza tuşları, 2 EasyJobs'un hafızaya alınmasına izin verir

-

Kumanda panelinde ayarlanabilen parametreler kaydedilir

-

Kurulum parametreleri kaydedilmez

-

Kumanda paneli üzerinde güncel ayarları hafızaya almak için, hafıza tuşlarınd-

1

an birine basılı tutulmalıdır, örneğin 1 numara

Soldaki gösterge "Pro" parametresini görüntülüyor

-

Kısa bir süre sonra soldaki gösterge orijinal içeriğine döner

-

Hafıza tuşunu bırakın

2

Kaydedilmiş olan ayarları geri çağırmak için ilgili hafıza tuşuna kısa süreli

1

basın, örneğin 1 numara

EasyJob'un silin­mesi

Kumanda paneli kaydedilmiş olan ayarları görüntüler

-

Hafıza tuşunun kaydedilmiş içeriğini silmek için ilgili hafıza tuşunu basılı tutun,

1

örneğin 1 numara

Soldaki gösterge "Pro" parametresini görüntülüyor

-

Kısa bir süre sonra soldaki gösterge orijinal içeriğine döner

-

Hafıza tuşunu basılı tutmaya devam edin

2

Soldaki göstergede "CLr" görüntülenir.

-

Kısa süre sonra her iki ekranda da "---" görüntülenir

-

Hafıza tuşunu bırakın

3

89

90

Ayar menüsü

91

92

Ayar menüsü Seviye 1

+

+

TR

Ayar menüsüne
girip çıkmak, pa­rametre değiştir-

mek

Ayar menüsüne giriş, MIG/MAG standart sinerjik kaynağı (SYNERGIC) kaynak
yöntemi üzerinden açıklanmıştır.
Diğer kaynak yöntemlerinde giriş aynı şekildedir.

Ayar menüsüne gir:

1

2

Parametre değiştirme:

1

Yöntem tuşunu kullanarak SYNERGIC
kaynak yöntemini seçme

Kumanda paneli şimdi “MIG/MAG st­andart sinerjik kaynağı” kaynak yönte-

minin ayar menüsünde bulunuyor - son
seçilen ayar parametresi görüntülenir.

Soldaki ayar düğmesini kullanarak iste-
diğiniz ayar parametresini seçin

Sağdaki ayar düğmesi vasıtasıyla ayar
parametresinin değerini değiştirin

MIG/MAG stan­dart manuel kay­nağı için para­metre

Ayar menüsünden çıkma:

1

GPr Gaz Ön Akış Süresi

Birim: Saniye
Ayar aralığı: 0 - 9,9
Fabrika ayarı: 0,1

GPo Son gaz akışı

Birim: Saniye
Ayar aralığı: 0 - 9,9

Fabrika ayarı: 0,5

Fdi Tel sürme hızı

Birim: m/dk. (ipm)

Ayar aralığı: 1 - 18,5 (39.37 - 728.35)
Fabrika ayarı: 10 (393.7)

Igc Ateşleme akımı

Birim: Amper
Ayar aralığı: 100 - 390
Fabrika ayarı: 300

93

Ito Emniyet kapamasına kadar tel uzunluğu

Birim: mm (inç)
Ayar aralığı: OFF, 5 - 100 (OFF, 0.2 - 3.94)
Fabrika ayarı: OFF

Ateşleme zaman aşımı (Ito) fonksiyonu bir güvenlik fonksiyonudur.
Güç kaynağı ayarlı tel uzunluğundan sonra ateşleme tespit etmezse, tel
besleme durdurulur.

SPt Puntalama süresi

Birim: Saniye
Ayar aralığı: OFF (Kapalı), 0,3 - 5
Fabrika ayarı: 1

SPb Puntalama mola süresi

Birim: Saniye
Ayar aralığı: OFF, 0,3 - 10 (0,1 s adımlarla)
Fabrika ayarı: OFF

Int Metod

Birim: ­Ayar aralığı: 2T (2 tetik), 4T (4 tetik)
Fabrika ayarı: 2T (2 tetik)

MIG/MAG stan­dart sinerjik kay­nağı için para­metre

FAC Güç kaynağını sıfırlama

Sevkiyat durumunu geri yüklemek için parametre seçimi tuşlarından birine
2 saniye basılı tutun

- dijital ekranda "PrG" görüntülenir, güç kaynağı sıfırlanır

Güç kaynağı sıfırlanırsa, ilgili ayarların büyük bir kısmı silinir. Silinmeyen ay­arlar şunlardır:

Kaynak devresi direnci ve kaynak devresi endüktansı ayarları

-

Ülke ayarı

-

2nd Ayar menüsünün ikinci seviyesi (bkz. "Ayar Menüsü - Seviye 2" bölümü)

GPr Gaz ön akış süresi

Birim: Saniye
Ayar aralığı: 0 - 9,9
Fabrika ayarı: 0,1

GPo Son gaz akışı süresi

Birim: Saniye
Ayar aralığı: 0 - 9,9
Fabrika ayarı: 0,5

94

SL Slope (Rampa)

Birim: Saniye
Ayar aralığı: 0 - 9,9
Fabrika ayarı: 1

I-S Start akımı

Birim: % kaynak akımından

Ayar aralığı: 0 - 200
Fabrika ayarı: 100

I-E Son akım

Birim: % kaynak akımından
Ayar aralığı: 0 - 200
Fabrika ayarı: 50

t-S Start akımı süresi

Birim: Saniye
Ayar aralığı: 0 - 9,9
Fabrika ayarı: 0

t-E Son akım süresi

Birim: Saniye
Ayar aralığı: 0 - 9,9

Fabrika ayarı: 0

Fdi Tel sürme hızı

Birim: m/dk. (ipm)

Ayar aralığı: 1 - 18,5 (39.37 - 728.35)
Fabrika ayarı: 10 (393.7)

Ito Emniyet sigortasına kadar tel boyu

Birim: mm (inç)
Ayar aralığı: OFF, 5 - 100 (OFF, 0.2 - 3.94)
Fabrika ayarı: OFF

TR

Ignition Time-Out (Ateşleme Zaman Aşımı) fonksiyonu (Ito) bir güvenlik
fonksiyonudur. Güç kaynağı ayarlı tel uzunluğundan sonra ateşleme tespit

etmezse, tel besleme durdurulur.

SPt Puntalama süresi

Birim: Saniye
Ayar aralığı: 0,3 - 5
Fabrika ayarı: 1

SPb Puntalama mola süresi

Birim: Saniye
Ayar aralığı: OFF, 0,3 - 10 (0,1 s adımlarla)
Fabrika ayarı: OFF

Int Aralık

Birim: ­Ayar aralığı: 2T (2 tetik), 4T (4 tetik)
Fabrika ayarı: 2T (2 tetik)

FAC Güç kaynağının sıfırlanması

Sevkiyat durumunu geri yüklemek için parametre seçimi tuşlarından birine
2 saniye basılı tutun

- dijital göstergede “PrG” görüntülenir, güç kaynağı sıfırlanır.

95

Güç kaynağı sıfırlanırsa, ilgili ayarların büyük bir kısmı silinir. Silinmeyen ay­arlar şunlardır:

kaynak devresi direnci ve kaynak devresi endüktansı ayarları

-

Ülke ayarı

-

2. ayar menüsünün ikinci seviyesi (bkz. “Ayar Menüsü - Seviye 2” bölümü)

TIG kaynağı için
parametreler

F-P Darbe frekansı

Birim: Hertz
Ayarlama aralığı: OFF; 1 - 990
(10 Hz’ye kadar: 0.1 Hz adımlarla)
(100 Hz’ye kadar: 1 Hz adımlarla)
(100 Hz’nin üstünde: 10 Hz adımlarla)
Fabrika ayarı: OFF

tUP Akım yükseliş süresi

Birim: saniyeler
Ayarlama aralığı: 0,01 - 9,9
Fabrika ayarı: 0,5

tdo Aşağı eğim

Birim: saniyeler
Ayarlama aralığı: 0,01 - 9,9
Fabrika ayarı: 1

I-S Start akımı

Birim: Ana akımın %
Ayarlama aralığı: 1 - 200
Fabrika ayarı: 35

I-2 Düşürme akımı

Birim: Ana akımın %
Ayarlama aralığı: 1 - 100
Fabrika ayarı: 50

I-E Son akım

Birim: Ana akımın %
Ayarlama aralığı: 1 - 100
Fabrika ayarı: 30

GPo Son gaz akışı süresi

Birim: saniyeler
Ayarlama aralığı: 0 - 9,9
Fabrika ayarı: 9,9

tAC
(hızlı
punta­lama)

FAC Akım kaynağının sıfırlanması

Tutturma

Birim: saniyeler
Ayarlama aralığı: OFF, 0,1 - 9,9

Fabrika ayarı: OFF

Sevkiyat durumunu geri yüklemek için parametre seçimi tuşlarından birine

2 saniye basılı tutun

- dijital göstergede “PrG” görüntülenir, akım kaynağı sıfırlanır.

96

Akım kaynağı sıfırlanırsa, ilgili ayarların büyük bir kısmı silinir. Kayıtlı kalanl­ar:

kaynak devresi direnci ve kaynak devresi endüktansı ayarları

-

Ülke ayarı

-

2. ayar menüsünün ikinci seviyesi (bkz. “Ayar Menüsü - Seviye 2” bölümü)

TR

Örtülü elektrot
kaynağı için par­ametreler

HCU Sıcak Çalıştırma akımı

Birim: %
Ayar aralığı: 100 - 200

Fabrika ayarı: 150

Hti Sıcak akım zamanı

Birim: Saniye

Ayar aralığı: 0 - 2,0
Fabrika ayarı: 0,5

Ast Anti-Stick

Birim: ­Ayar aralığı: On (Açık), OFF (Kapalı)
Fabrika ayarı: On (Açık)

FAC Güç kaynağını sıfırlama

Sevkiyat durumunu geri yüklemek için parametre seçimi tuşlarından birine
2 saniye basılı tutun

- dijital ekranda "PrG" görüntülenir, güç kaynağı sıfırlanır.

Güç kaynağı sıfırlanırsa, ilgili ayarların büyük bir kısmı silinir. Silinmeyen ay­arlar şunlardır:

Kaynak devresi direnci ve kaynak devresi endüktansı ayarları

-

Ülke ayarı

-

2nd Ayar menüsünün ikinci seviyesi (bkz. "Ayar Menüsü - Seviye 2" bölümü)

97

Ayar menüsü Seviye 2

+

+

+

+

Seviye 2 ayar
menüsüne girip
çıkmak, para­metre değiştir-

mek

Seviye 2 ayar menüsüne girme:

1

2

3

4

Parametre değiştirme:

Kaynak yöntemi tuşu vasıtasıyla
“MIG/MAG standart sinerjik kaynağı”
kaynak yöntemini seçin

Kumanda paneli şimdi “MIG/MAG st­andart sinerjik kaynağı” kaynak yönte-

minin ayar menüsünde bulunuyor - son
seçilen ayar parametresi görüntülenir.

Soldaki ayar düğmesini kullanarak

“2nd” ayar parametresini seçin

Kumanda paneli şimdi “MIG/MAG st­andart sinerjik kaynağı” kaynak yönte­minin ayar menüsünde ikinci seviyede
bulunuyor - son seçilen ayar paramet­resi görüntülenir.

MIG/MAG stan­dart manuel kay­nak için para­metre

1

Soldaki ayar düğmesini kullanarak iste-
diğiniz ayar parametresini seçin

Sağdaki ayar düğmesi vasıtasıyla ayar
parametresinin değerini değiştirin

Ayar menüsünden çıkma:

1

İlk ayar menüsü seviyesine ait bir para­metre gösterilir.

2

İlk ayar menüsü seviyesine ait bir para­metre gösterilir.

SEt Ülke ayarı (Standart / ABD) ... Std / ABD

Birim: ­Ayar aralığı: Std - ABD (Standart / ABD)
Fabrika ayarı:
Standart cihaz: Std (Boyutlar: cm / mm)

98

ABD cihazı: ABD (Boyutlar: inç)

FUS Şebeke sigortası

Maksimum mümkün olan kaynak gücü, ayarlanan şebeke sigortasının
yüksekliğine göre sınırlıdır.
Birim: A
Mevcut şebeke sigortası değerleri, SEt parametresinin ayarına göre düzen-
lenmiştir:

Std'de SEt parametresi: OFF / 10 / 13 / 16
US'de SEt parametresi: OFF / 15 / 20 (sadece 120 V şebeke geriliminde)
Fabrika ayarı: OFF

r Kaynak devresi direnci (mOhm olarak)

bkz. bölüm Kaynak devresi direncini hesaplayın (MIG/MAG kaynağı), 105
sayfasından itibaren

L Kaynak devresi endüktansı (Mikrohenri olarak)

bkz. bölüm Kaynak devresi endüktansını gösterir, 107 sayfasından itiba-

ren

EnE Real Energy Input

Birim: kJ
Ayar aralığı: ON / OFF
Fabrika ayarı: OFF
Tüm değer aralığı (1 kJ - 99999 kJ) üç basamaklı ekranda gösterilemediği
için aşağıdaki gösterme çeşidi seçilmiştir:
kJ olarak değer: 1 ila 999 arası / Ekranda gösterge: 1 ila 999 arası
kJ olarak değer: 1000 ila 9999 arası / Ekranda gösterge: 1.00 ila 9.99 arası
(birler basamağı olmadan, örneğin 5270 kJ -> 5.27)
kJ olarak değer: 10000 ila 99999 arası / Ekranda gösterge: 10.0 ila 99.9
arası
(birler ve onlar basamağı olmadan, örneğin 23580 kJ -> 23.6)

TR

MIG/MAG stan­dart sinerjik kay­nağı için para­metre

SEt Ülke ayarı (Standart / ABD) ... Std / ABD

Birim: ­Ayar aralığı: Std - ABD (Standart / ABD)
Fabrika ayarı:
Standart cihaz: Std (Boyutlar: cm / mm)
ABD cihazı: ABD (Boyutlar: inç)

FUS Şebeke sigortası

Maksimum mümkün olan kaynak gücü, ayarlanan şebeke sigortasının
yüksekliğine göre sınırlıdır.
Birim: A
Mevcut şebeke sigortası değerleri, SEt parametresinin ayarına göre düzen-
lenmiştir:

Std'de SEt parametresi: OFF / 10 / 13 / 16
US'de SEt parametresi: OFF / 15 / 20 (sadece 120 V şebeke geriliminde)
Fabrika ayarı: OFF

r Kaynak devresi direnci (mOhm olarak)

bkz. bölüm Kaynak devresi direncini hesaplayın (MIG/MAG kaynağı), 105
sayfasından itibaren

99

L Kaynak devresi endüktansı (Mikrohenri olarak)

bkz. bölüm Kaynak devresi endüktansını gösterir, 107 sayfasından itiba-

ren

EnE Real Energy Input

Birim: kJ
Ayar aralığı: ON / OFF
Fabrika ayarı: OFF
Tüm değer aralığı (1 kJ - 99999 kJ) üç basamaklı ekranda gösterilemediği
için aşağıdaki gösterme çeşidi seçilmiştir:
kJ olarak değer: 1 ila 999 arası / Ekranda gösterge: 1 ila 999 arası
kJ olarak değer: 1000 ila 9999 arası / Ekranda gösterge: 1.00 ila 9.99 arası
(birler basamağı olmadan, örneğin 5270 kJ -> 5.27)
kJ olarak değer: 10000 ila 99999 arası / Ekranda gösterge: 10.0 ila 99.9
arası
(birler ve onlar basamağı olmadan, örneğin 23580 kJ -> 23.6)

ALC Ark uzunluğu düzeltimi görüntüleme

(ark uzunluğu düzeltimi parametresinin nasıl gösterileceği ayarı için)
Ayar aralığı: ON / OFF
Fabrika ayarı: OFF

ON ayarlandığında, kumanda panelinde kaynak gerilimi parametresi seçil­miş ve ayarlanıyorsa

sol ekran 3 saniye boyunca ark düzeltme değerini gösterir,

-

sağ ekran aynı anda kaynak gerilimi değerini gösterir

-

TIG kaynağı için
parametreler

Örtülü elektrot
kaynağı için par­ametreler

SEt Ülke ayarı (Standart / ABD) ... Std / ABD

Birim: ­Ayar aralığı: Std - ABD (Standart / ABD)
Fabrika ayarı:
Standart cihaz: Std (Boyutlar: cm / mm)
ABD cihazı: ABD (Boyutlar: inç)

FUS Şebeke sigortası

Maksimum mümkün olan kaynak gücü, ayarlanan şebeke sigortasının
yüksekliğine göre sınırlıdır.
Birim: A
Mevcut şebeke sigortası değerleri, SEt parametresinin ayarına göre düzen-
lenmiştir:

Std'de SEt parametresi: OFF / 10 / 13 / 16
US'de SEt parametresi: OFF / 15 / 20 (sadece 120 V şebeke geriliminde)
Fabrika ayarı: OFF

SEt Ülke ayarı (Standart / ABD) ... Std / ABD

Birim: ­Ayar aralığı: Std - ABD (Standart / ABD)
Fabrika ayarı:
Standart cihaz: Std (Boyutlar: cm / mm)

100
