Operating instructions

TransSteel 2200

Manualul de utilizare

42,0426,0241,RO 018-15042022

Cuprins

Prevederi de siguranţă 7

Explicarea instrucțiunilor de securitate 7 Generalităţi 7 Utilizarea conformă 8 Alimentare de la reţea 8

Condiţii privind mediul ambiant 8 Obligaţii ale utilizatorului 9 Obligaţiile personalului 9 Întrerupător de protecţie împotriva curenţilor vagabonzi 9 Protecţie individuală şi a persoanelor 9

Date privind valorile emisiilor de zgomot 10 Pericole generate de gaze şi vapori toxici 10 Pericol din cauza scânteilor 11 Pericole generate de curentul de la rețea și curentul de sudare 11 Curenți vagabonzi de sudare 12 Clasicarea aparatelor din punct de vedere al compatibilităţii electromagnetice 13 Măsuri referitoare la compatibilitatea electromagnetică 13 Măsuri CEM 14 Puncte de pericol maxim 14 Cerințe privind gazul de protecție 15 Pericol din cauza buteliilor de gaz protector 15 Pericol din cauza emanaţiilor de gaz protector 16 Măsuri de siguranţă la locul de instalare şi la transport 16 Măsuri de siguranţă în regimul normal de funcţionare 17 Punere în funcțiune, întreţinere şi reparaţii 17 Vericarea din punct de vedere al tehnicii siguranţei 18 Eliminarea ca deşeu 18 Simboluri de siguranță 18 Siguranţa datelor 18 Dreptul de autor 18

Informaţii generale 21

Generalităţi 23

Conceptul aparatului 23 Funcția „Delimitare la limita de putere” 23 Domenii de utilizare 24 Avertismente pe dispozitiv 25 Descrierea avertismentelor de pe aparat 27

Elemente de operare şi racorduri 29

Panou de operare 31

Generalităţi 31 SIGURANŢĂ 31

Panou de operare 31 Blocare taste 38

Racorduri, întrerupătoare şi componente mecanice 39

SIGURANŢĂ 39 Parte frontală și posterioară sursă de curent 39 Vedere din laterală 40

Înainte de instalare şi punere în funcţiune 41

Generalităţi 43

SIGURANŢĂ 43

Utilizarea conformă 43 Prescripții de instalare 43 Alimentare de la rețea 44

Funcţionarea pe generator 45

Puterea necesară a generatorului 45

Siguranţe de reţea 46

Siguranțe fuzibile de rețea reglabile 46

Montarea centurii de purtare 49

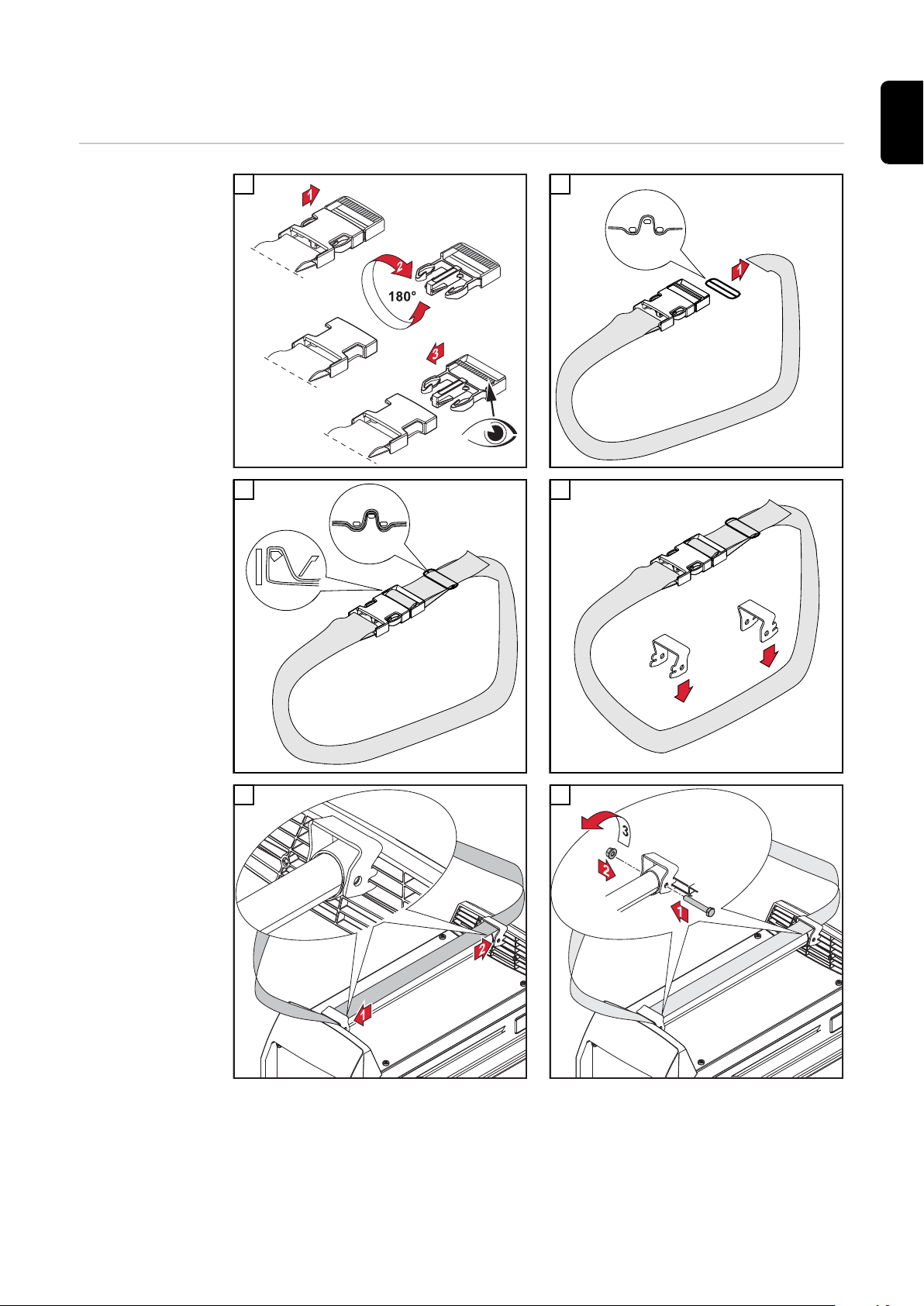

Montarea centurii de purtare la sursa de curent 49

MIG/MAG 51

Punerea în funcţiune 53

Racordare pistolet de sudare MIG/MAG 53 Montaţi rolele de avans 54 Montarea bobinei de sârmă D100 55 Montarea bobinei de sârmă D200 55

Introduceţi sârma pentru sudare 56 Selectaţi congurarea specică națională dorită 58

Racordarea buteliei de gaz 58 Racordarea inversorului de polaritate şi realizarea conexiunii la masă 59 Pozarea corectă a pachetelor de furtunuri 59

Reglarea frânei suportului pentru bobine de sârmă 60

Generalităţi 60 Reglarea frânei suportului pentru bobine de sârmă D200 61 Reglarea frânei suportului pentru bobine de sârmă D100 61

Descrierea regimurilor de funcţionare MIG/MAG 62

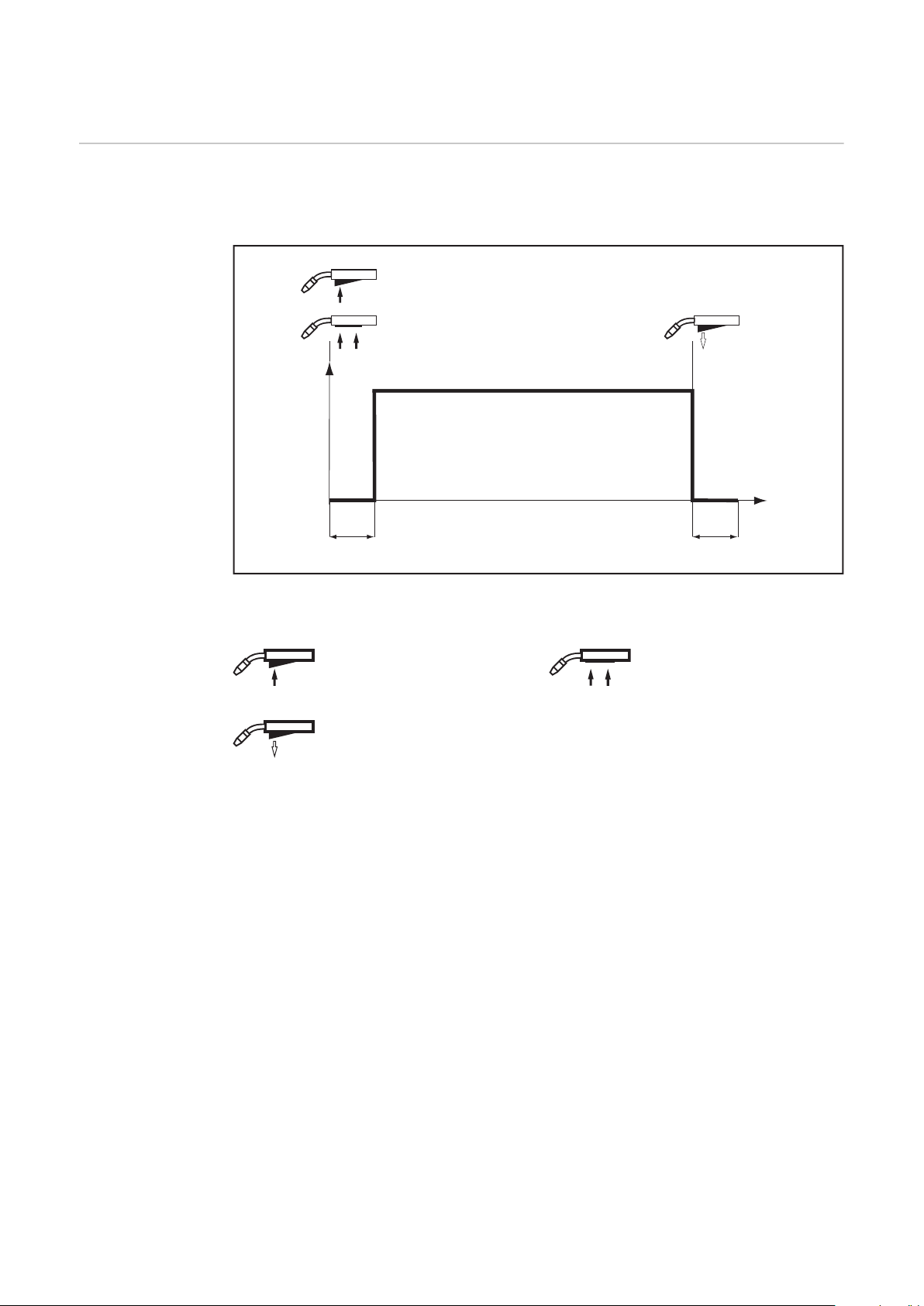

Funcționare în 2 tacte 62 Funcționare în 4 tacte 63 Funcționare specială în 4 tacte 64 Sudare în puncte 65 Sudare în linie continuă prin puncte în 2 tacte 66 Sudare în linie continuă prin puncte în 4 tacte 67

Sudare MIG/MAG manuală standard 68

Generalităţi 68 Parametri de sudare reglabili 68 Sudare MIG/MAG standard manuală 68 Corecturi în regim de sudare 68

Sudare MIG/MAG Synergic standard 70

Sudare MIG/MAG standard sinergică 70 Corecturi în regim de sudare 71

Sudare în puncte și sudare în linie continuă prin puncte 72

Generalități 72 Sudare în puncte 72 Sudare în linie continuă prin puncte 72

WIG 75

Punerea în funcţiune 77

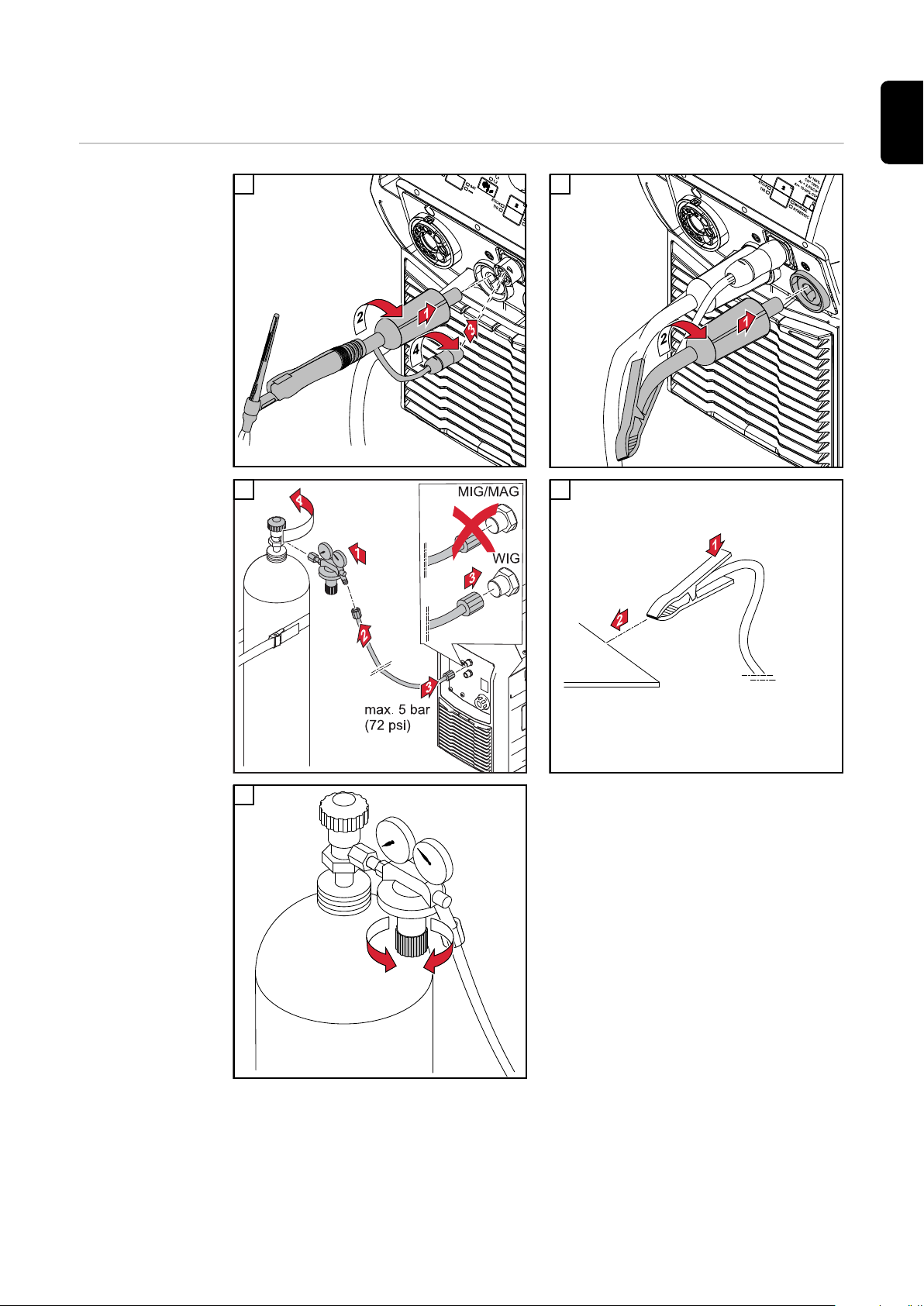

Punere în funcţiune 77 Sudare WIG 78 Selectaţi congurarea specică națională dorită 79 Pozarea corectă a pachetelor de furtunuri 79

Descrierea regimurilor de funcţionare WIG 80

Funcționare în 2 tacte 80 Funcționare în 4 tacte 81

Sudare în impulsuri 83

Posibilităţi de utilizare 83 Principiu de funcţionare 83 Activare sudare în impulsuri 84

Electrod 85

Punerea în funcţiune 87

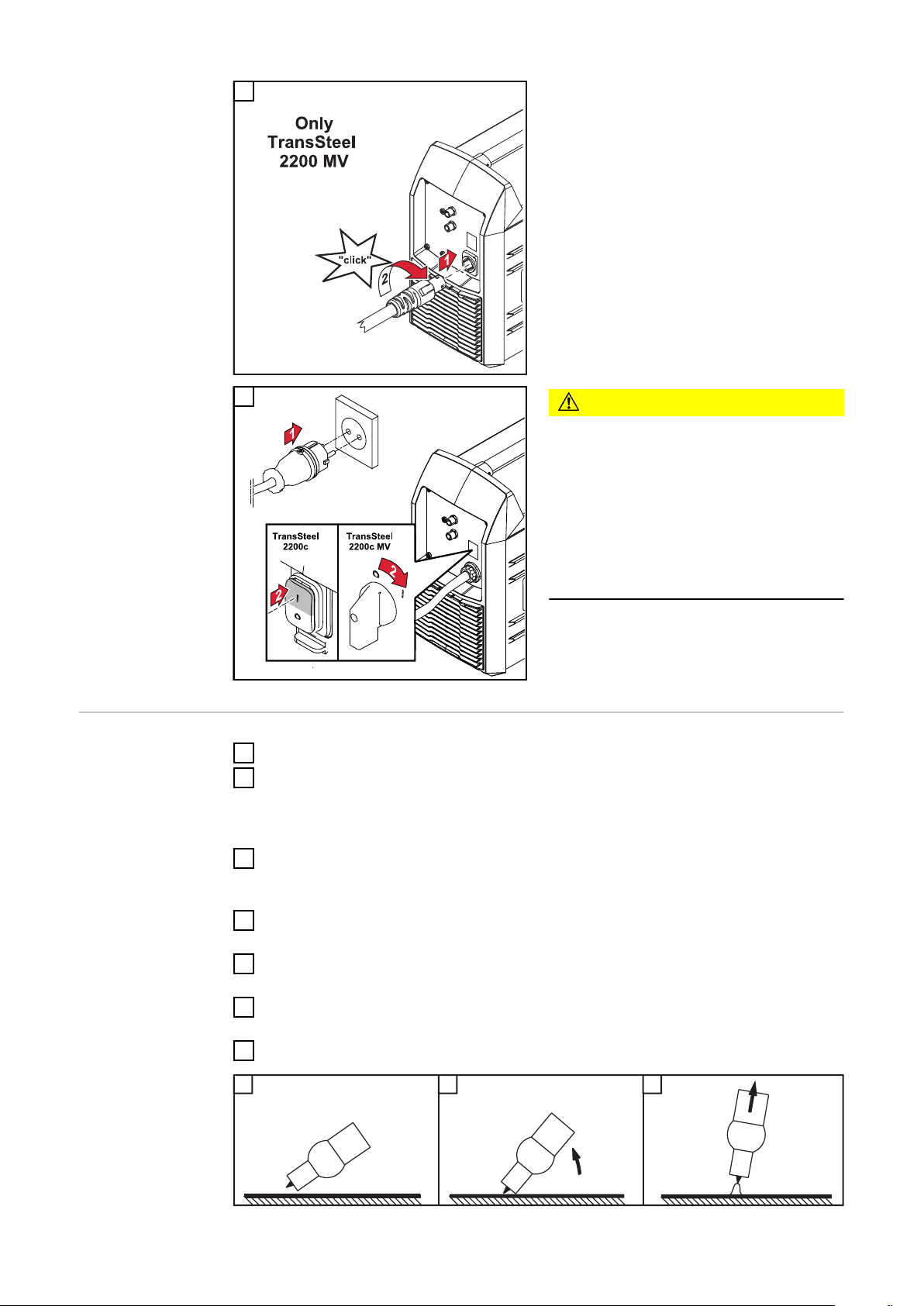

Pregătire 87 Selectaţi congurarea specică națională dorită 88 Sudare cu electrod învelit 88 Pozarea corectă a pachetelor de furtunuri 88

Funcţii pentru optimizarea sudării 89

Dinamică 89

Funcţia HotStart (Hti) 89 Funcţia Anti-Stick (Ast) 89

EasyJobs 91

Salvarea şi apelarea EasyJobs 93

Generalităţi 93 Salvarea EasyJob 93 Apelarea EasyJob 93 Ştergerea EasyJob 93

Meniul de congurare 95

Meniu de congurare nivelul 1 97

Intrarea în meniul de congurare și ieșirea din acesta, modicare parametri 97 Parametru pentru sudare MIG/MAG standard manuală 97 Parametru pentru sudare MIG/MAG standard sinergică 98 Parametri pentru sudarea WIG 100 Parametri pentru sudarea cu electrod învelit 101

Meniu de congurare nivelul 2 102

Intrarea din meniul de congurare nivel 2 și ieșirea din acesta, modicare parametri 102 Parametru pentru sudare MIG/MAG standard manuală 102 Parametru pentru sudare MIG/MAG standard sinergică 103 Parametri pentru sudarea WIG 104 Parametri pentru sudarea cu electrod învelit 104

Optimizarea calităţii sudurii 107

Determinarea rezistenței circuitului de sudare 109

Generalităţi 109 Determinarea rezistenței circuitului de sudare (sudare cu arc electric cu electrod fuzibil în mediu de gaz inert) Determinarea rezistenței circuitului de sudare (sudare cu electrod învelit) 110

Aşarea inductanței circuitului de sudare 111

Generalităţi 111 Aşarea inductanței circuitului de sudare 111

Remedierea defecţiunilor şi întreţinere 113

Aşarea parametrilor de service 115

Parametri de service 115

Diagnoza erorilor, remedierea defecţiunilor 116

SIGURANŢĂ 116 Diagnosticul defecţiunilor 116 Coduri de service aşate 119

Întreţinere, îngrijire şi eliminare 124

Generalităţi 124 SIGURANŢĂ 124 Întreţinerea la ecare punere în funcţiune 124

Întreținere în caz de necesitate, cel târziu o dată la 2 luni 125 Întreţinere la ecare 6 luni 125 Eliminarea ca deşeu 125

Demontaţi rolele de avans xe 126

Demontaţi rola de avans xă 126

109

Anexă 127

Valori medii de consum la sudare 129

Consum mediu de sârmă pentru sudare, la sudarea cu arc electric cu electrod fuzibil în me‐ diu de gaz inert Consum mediu de gaz de protecţie la sudarea cu arc electric cu electrod fuzibil în mediu de gaz inert Consum mediu de gaz de protecţie la sudarea WIG 129

Date tehnice 130

129

Listă cu materii prime critice, anul de producţie al aparatului 130 Tensiune specială 130 Explicaţia noţiunii de "durată de conectare" 130 TransSteel 2200 131 TransSteel 2200 MV 132

Tabele cu programe de sudare 136

Tabele cu programe de sudare TransSteel 2200 136

Prevederi de siguranţă

Explicarea in‐ strucțiunilor de securitate

AVERTIZARE!

Indică un pericol iminent.

Dacă acesta nu este evitat, urmările pot  decesul sau răniri extrem de grave.

▶

PERICOL!

Indică o situaţie posibil periculoasă.

Dacă aceasta nu este evitată, urmările pot  decesul şi răniri extrem de grave.

▶

ATENŢIE!

Indică o situaţie care poate genera prejudicii.

Dacă aceasta nu este evitată, urmările pot  răniri uşoare sau minore, precum

▶

şi pagube materiale.

REMARCĂ!

Indică posibilitatea afectării rezultatelor muncii şi al unor posibile defecţiuni ale echipamentului.

Generalităţi Aparatul este produs conform stadiului actual de dezvoltare al tehnicii şi potrivit

normelor de siguranţă tehnică recunoscute. Cu toate acestea, operarea greşită sau necorespunzătoare pot genera pericole pentru

viaţa şi sănătatea operatorului sau a unor terţi,

aparat şi alte bunuri materiale ale utilizatorului,

lucrul ecient cu aparatul.

Toate persoanele care sunt implicate în montarea, punerea în funcţiune, operarea, revizia şi întreţinerea aparatului trebuie

să e calicate în mod corespunzător,

să aibă cunoştinţe despre sudură şi

să citească în totalitate şi să respecte cu stricteţe prezentul manual de utilizare.

Manualul de utilizare trebuie păstrat tot timpul în locaţia de utilizare a aparatului. În plus faţă de conţinutul manualului de utilizare trebuie respectate toate regle‐ mentările general valabile, precum şi cele locale privind prevenirea accidentelor şi protecţia mediului înconjurător.

Toate instrucţiunile de siguranţă şi indicaţiile de avertizare asupra pericolelor de pe aparat

trebuie păstrate în stare lizibilă

nu trebuie deteriorate

nu trebuie îndepărtate

nu trebuie acoperite sau vopsite.

Poziţia instrucţiunilor de siguranţă şi a indicaţiilor de avertizare de pe aparat este specicată în capitolul „Generalităţi“ al manualului de utilizare al aparatului. Defecţiunile care pot afecta siguranţa trebuie remediate înainte de pornirea apara‐

tului.

Este vorba despre propria dumneavoastră siguranţă!

Utilizarea con‐ formă

Aparatul este destinat exclusiv folosirii în sensul prevederilor privind utilizarea con‐ formă.

Aparatul este destinat exclusiv pentru metoda de sudură indicată pe plăcuţa indica‐ toare. Orice altă utilizare este considerată ca ind neconformă. Producătorul nu este res‐ ponsabil pentru daunele astfel rezultate.

Utilizarea conformă presupune şi

citirea şi respectarea tuturor indicaţiilor din manualul de utilizare

citirea completă şi respectarea tuturor instrucţiunilor de siguranţă şi a indicaţii‐ lor de avertizare

respectarea operaţiunilor de inspecţie şi revizie.

A nu se utiliza niciodată acest aparat pentru următoarele aplicaţii:

dezgheţarea ţevilor

încărcarea bateriilor/acumulatorilor

pornirea motoarelor

Aparatul este conceput pentru utilizarea în domeniul industrial şi comercial. Pro‐ ducătorul nu îşi asumă nicio răspundere pentru daunele rezultate în urma utilizării aparatului în spaţiul locativ.

Producătorul nu îşi asumă de asemenea nicio răspundere pentru rezultatele defec‐ tuoase sau eronate ale lucrărilor.

Alimentare de la

reţea

Condiţii privind

mediul ambiant

Aparatele de mare putere pot inuenţa calitatea energiei din cadrul reţelei datorită consumului mare de curent.

În cazul anumitor tipuri de aparate această situaţie poate duce la următoarele:

Limitări în ceea ce priveşte racordul

Cerinţe privind impedanţa maximă admisă de rețea

Cerinţe privind puterea minimă de scurtcircuit necesară

la interfaţa cu reţeaua publică

vezi Datele tehnice

În acest caz este necesar ca exploatatorul sau utilizatorul aparatului să se asigure că este permisă racordarea aparatului, consultându-se eventual cu operatorul rețelei de distribuție.

IMPORTANT! Se va asigura împământarea sigură a alimentării de la rețea!

Operarea sau depozitarea aparatului în afara zonelor specicate este considerată ca ind neconformă. Producătorul nu este responsabil pentru daunele astfel rezultate.

Intervalul de temperatură ambiantă:

în timpul funcţionării: -10 °C până la + 40 °C (14 °F până la 104 °F)

în timpul transportului şi depozitării: -20 °C până la +55 °C (-4 °F până la 131 °F)

Umiditatea relativă a aerului:

până la 50 % la 40 °C (104 °F)

până la 90 % la 20 °C (68 °F)

Aerul ambiant: fără conţinut de praf, acizi, gaze sau substanţe corozive etc. Altitudinea peste nivelul mării: până la 2000 m (6561 ft. 8.16 in.)

Obligaţii ale utili‐ zatorului

Utilizatorul se obligă să permită utilizarea aparatului doar persoanele care

şi-au însuşit normele de bază privind siguranţa muncii şi protecţia împotriva ac‐ cidentelor şi au fost instruite în ceea ce priveşte manevrarea aparatului

au citit şi au înţeles prezentul manual de utilizare, în special capitolul „Indicaţii de siguranţă“ şi le-au conrmat prin semnătură

deţin calicările corespunzătoare cerinţelor cu privire la rezultatele lucrărilor.

Modul de lucru în siguranţă al personalului trebuie vericat periodic.

Obligaţiile perso‐ nalului

Întrerupător de protecţie împotri‐ va curenţilor va‐ gabonzi

Protecţie indivi‐ duală şi a persoa‐ nelor

Toate persoanele însărcinate cu efectuarea de lucrări la aparat se obligă ca înainte de începerea lucrărilor

să urmeze prevederile generale privind siguranţa muncii şi protecţia împotriva accidentelor

să citească prezentul manual de utilizare, în special capitolul „Indicaţii de sigu‐ ranţă“ şi să conrme prin semnătură faptul că au înţeles conţinutul şi îl vor res‐

pecta.

Înainte de părăsirea zonei de lucru asiguraţi-vă că nici în lipsa dumneavoastră nu pot apărea vătămări corporale sau pagube materiale.

Dispoziţiile locale şi directivele locale pot impune, la conectarea unui aparat la reţeaua electrică publică, montarea unui întrerupător de protecţie împotriva cu‐ renţilor vagabonzi.

Tipul întrerupătorului de protecţie împotriva curenţilor vagabonzi recomandat de producător pentru respectivul aparat este indica în datele tehnice.

Când utilizaţi aparatul vă expuneţi unor numeroase pericole, cum ar :

scântei împrăştiate, piese metalice propulsate în jur

radiaţia arcului electric, periculoasă pentru ochi şi piele

câmpuri electromagnetice nocive, care reprezintă un pericol letal pentru per‐ soanele care utilizează stimulatoare cardiace

pericole de natură electrică, generate de curentul de la reţea şi curentul de încărcare

poluare sonoră ridicată

fum şi gaze nocive, care se degajă în timpul sudării

Când utilizaţi aparatul trebuie să purtaţi îmbrăcăminte de protecţie corespunzătoa‐ re. Îmbrăcămintea de protecţie trebuie să prezinte următoarele caracteristici:

să e greu inamabilă

să e izolantă şi uscată

să acopere întreg corpul, să nu e deteriorată şi să se ae în stare bună

cască de protecţie

pantaloni fără manşoane

Din îmbrăcămintea de protecţie fac parte, printre altele:

Protejaţi-vă ochii şi faţa de razele UV, de căldură şi scânteile împrăştiate, cu o mască de protecţie cu ltru conform specicaţiilor.

Pe sub mască purtaţi ochelari de protecţie conformi specicaţiilor, cu protecţie laterală.

Purtaţi încălţăminte solidă, care izolează şi în condiţii de umiditate.

Protejaţi-vă mâinile cu mânuşi adecvate (izolate electric şi termic).

Purtaţi căşti de urechi pentru reducerea expunerii la poluare sonoră şi pentru a vă proteja de accidentări.

Nu permiteţi apropierea persoanelor, în special a copiilor, de aparat şi de zona de lucru, în timpul funcţionării aparatului. Dacă totuşi se mai aă persoane în apropie‐ re

informaţi-le cu privire la toate pericolele existente (pericol de pierdere a vederii din cauza arcului electric, pericol de accidentare din cauza împrăştierii scântei‐ lor, gaze toxice degajate în timpul sudării, poluare sonoră, posibile pericole ge‐ nerate de curentul de la reţea şi curentul de încărcare, ...),

puneţi-le la dispoziţie mijloace de protecţie adecvate sau

instalaţi pereţi de protecţie şi cortine de protecţie adecvate.

Date privind valo‐ rile emisiilor de zgomot

Pericole generate de gaze şi vapori toxici

Aparatul emite un nivel de putere acustică maxim <80dB(A) (ref. 1pW) la funcţiona‐ rea în gol precum şi în faza de răcire după funcţionare în conformitate cu punctul de funcționare maxim admis la capacitatea standard conform EN 60974-1.

O valoare a emisiei raportată la locul de muncă nu poate  indicată la sudură (şi tăiere), deoarece acestea sunt condiţionate de metodă şi mediul ambiant. Aceasta depinde de diverşii parametri de sudare, de exemplu de procedeul de sudare (suda‐ re MIG/MAG, WIG), de tipul de curent ales (curent continuu, c.a.), de intervalul de putere, de tipul de material sudat, de rezonanţa piesei, de mediul ambiant al spațiu‐ lui de lucru și de alți factori.

Fumul generat la sudură conţine gaze şi vapori dăunători pentru sănătate.

Fumul de sudare conţine substanţe care, conform Studiului 118 al Agenţiei Inter‐

naţionale de Cercetare în Domeniul Cancerului, declanşează cancer.

Utilizaţi un sistem de aspiraţie punctual şi un sistem de aspiraţie al încăperii. Dacă este posibil, utilizaţi pistolete de sudare cu dispozitive de aspiraţie proprii.

Păstraţi distanţa faţă de fumul de sudare şi gazele generate.

Fumul şi gazele dăunătoare rezultate

nu se inhalează

se aspiră din perimetrul de lucru folosind mijloace adecvate.

Se asigură alimentarea sucientă cu aer proaspăt. Asiguraţi-vă că în orice moment este garantată o rată de ventilaţie de minimum 20 m³ / oră.

În cazul ventilării insuciente utilizaţi o mască pentru sudare cu alimentare cu aer.

În cazul în care aveţi dubii legate de puterea de aspirație, comparaţi nivelul de emi‐ sii poluante cu valorile limită admise.

Următoarele componente sunt responsabile, printre altele, pentru toxicitatea fumu‐ lui de sudură:

Metalele utilizate pentru piesă

Electrozii

Acoperirile

Produsele de curăţare, degresare sau similare

Procedeu de sudare utilizat

Prin urmare este obligatorie respectarea şelor de date de siguranţă a materialelor şi informaţiile producătorului privind componentele enumerate.

Recomandări pentru scenarii de expunere, măsuri de management al riscurilor şi pentru identicarea condiţiilor de lucru se găsesc pe pagina web European Welding Association la secţiunea Health & Safety (https://european-welding.org).

Vaporii inamabili (de exemplu vapori de solvenţi) se vor menţine la distanţă de ra‐ za de acţiune a arcului electric.

În cazul în care nu se efectuează suduri, supapa buteliei de gaz de protecție sau ad‐ misia principală de gaz se menţin închise.

Pericol din cauza scânteilor

Pericole generate de curentul de la rețea și curentul de sudare

Scânteile purtate în aer pot declanşa incendii şi explozii.

Nu sudaţi niciodată în apropierea materialelor inamabile.

Materialele inamabile trebuie să se ae la o distanţă de minim 11 metri (36 ft. 1.07 in.) de arcul electric sau trebuie să e acoperite cu un material adecvat.

Păstraţi la îndemână extinctoare adecvate, vericate.

Scânteile şi particule metalice erbinţi pot ajunge în perimetrul învecinat şi prin mici fante sau deschideri. Luaţi măsurile corespunzătoare pentru a evita riscul de acci‐ dentare şi incendiu.

Nu sudaţi în zone cu risc de incendiu şi explozie sau la rezervoare, butoaie sau ţevi închise, atunci când acestea nu au fost pregătite în prealabil conform normelor naţionale şi internaţionale specice.

Este interzisă efectuarea de lucrări de sudură la rezervoarele în care sunt sau au fost depozitate gaze, combustibili, uleiuri minerale sau alte substanţe similare. Res‐ turile din aceste rezervoare pot provoca explozii.

Electrocutarea este de regulă foarte periculoasă și poate  letală.

Nu atingeți componente aate sub tensiune din interiorul și exteriorul aparatului.

La sudarea MIG/MAG și WIG, sârma pentru sudare, bobina de sârmă, rolele de avans precum și toate piesele metalice care vin în contact cu sârma pentru sudare se aă sub tensiune.

Dispozitivul de avans sârmă se amplasează întotdeauna pe un suport izolat su‐ cient sau se utilizează un suport adecvat, izolat pentru dispozitivul de avans sârmă.

Protecția proprie și a altor persoane se asigură prin utilizarea unui suport la rădăcină temporar sau a unei acoperiri uscate, izolate sucient față de potențialul de împământare sau de masă. Suportul la rădăcină temporar sau masca trebuie să acopere complet întreaga zonă dintre corp și potențialul de împământare sau de masă.

Toate cablurile și conductorii trebuie să e xe, nedeteriorate, izolate și dimensiona‐ te sucient. Conexiunile slăbite, cablurile topite, deteriorate sau subdimensionate precum și conductorii se vor înlocui imediat. Înainte de orice utilizare vericaţi xarea fermă a conexiunilor electrice, prin control cu mâna. La cablurile de curent cu conector tip baionetă, răsuciți cablul de curent cu min. 180° în jurul axei longitudinale și tensionați-l.

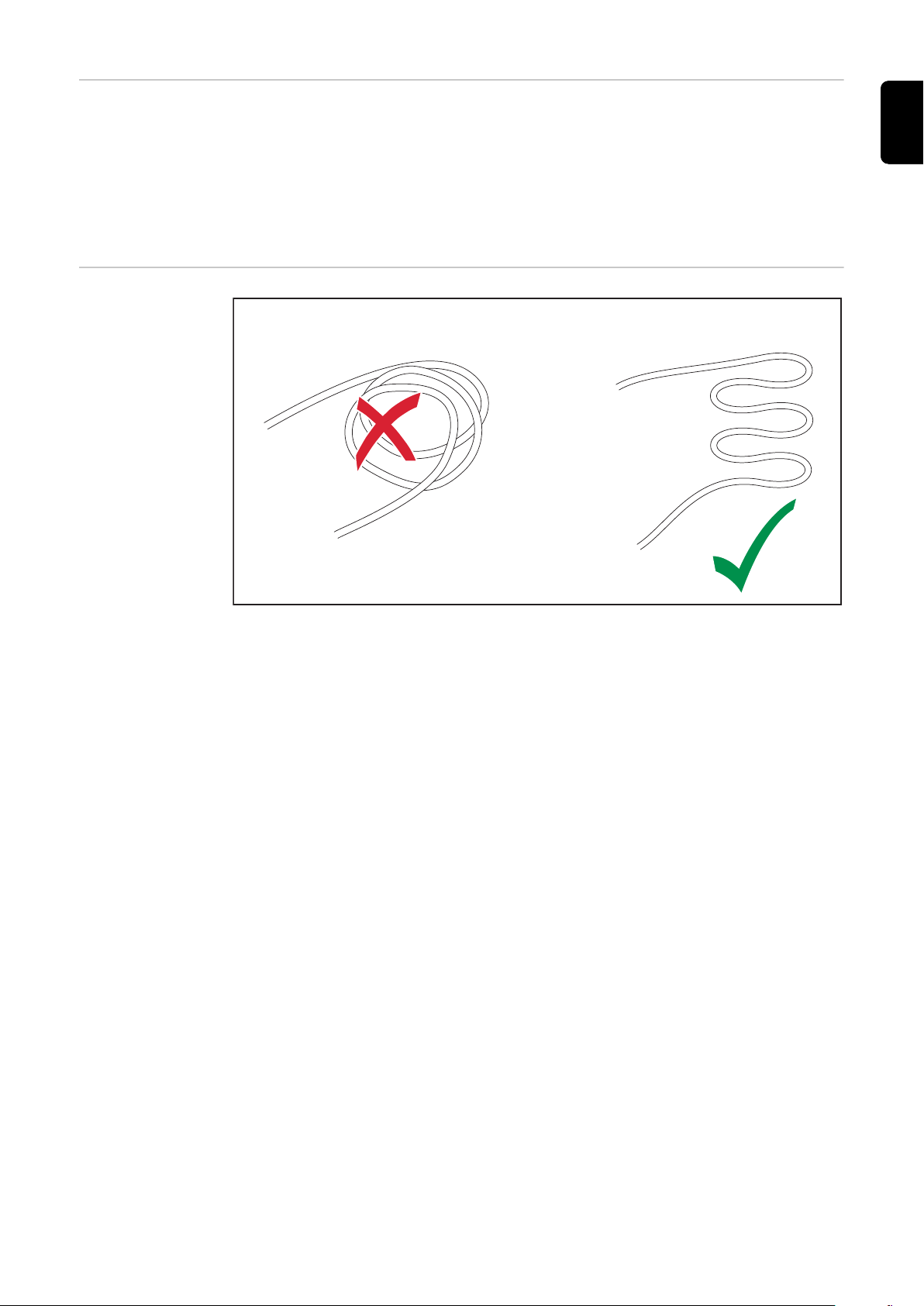

Este interzisă înfășurarea cablurilor și conductorilor în jurul corpului sau în jurul unor părți ale corpului.

Electrodul (electrod învelit, electrod de wolfram, sârmă pentru sudare, ...)

nu se scufundă niciodată în lichide în vederea răcirii

nu se atinge niciodată atunci când sursa de alimentare cu energie este pornită.

Între electrozii a două aparate de sudură se poate forma de ex. tensiunea dublă de mers în gol a unui aparat se sudură. Atingerea simultană a potențialelor celor doi electrozi prezintă uneori un pericol de moarte.

Branșamentul la rețea și alimentarea aparatului trebuie vericate regulat de către un electrician specializat în ceea ce privește ecienţa funcțională a conductorului de protecție.

Pentru funcționarea corectă, aparatele din clasa de protecție 1 necesită o rețea cu conductor de protecție și un sistem cu şă cu contact cu conductor de protecție.

Funcționarea aparatului la o rețea fără conductor de protecție și la o priză fără con‐ tact cu conductor de protecție nu este permisă, atunci când sunt respectate toate dispozițiile naționale pentru separarea de protecție. Nerespectarea acestei reguli se consideră neglijență crasă. Producătorul nu este responsabil pentru daunele astfel rezultate.

În cazul în care este necesar, asigurați împământarea corespunzătoare a piesei prin mijloace adecvate.

Deconectați aparatele care nu sunt utilizate.

La efectuarea lucrărilor la înălțime purtați echipament de protecție împotriva căderii accidentale.

Înainte de efectuarea lucrărilor opriți aparatul și scoateți ștecherul din priză.

Asigurați aparatul împotriva cuplării ștecherului de rețea și a repornirii prin aplica‐ rea unui panou de avertizare lizibil și clar.

După deschiderea aparatului:

descărcați toate componentele care acumulează sarcini electrice

asigurați-vă că toate componentele aparatului sunt scoase de sub tensiune.

Curenți vaga‐ bonzi de sudare

În cazul în care sunt necesare lucrări la componentele aate sub tensiune, apelați la ajutorul unui coleg care să deconecteze la timp întrerupătorul principal.

În cazul nerespectării indicațiilor de mai jos există riscul apariției curenților vaga‐ bonzi de sudare, care pot cauza următoarele:

Pericol de incendiu

Supraîncălzirea componentelor conectate cu piesa

Distrugerea conductorilor de protecție

Deteriorarea aparatului și a altor dispozitive electrice

Asigurați îmbinarea xă a bornei de racordare a piesei cu piesa.

Fixați borna de racordare a piesei cât mai aproape de punctul de sudură.

Instalați aparatul cu o izolație sucientă față de mediul cu conductivitate electrică, de ex.: Izolarea față de pardoselile conductoare sau izolare față de batiurile conduc‐ toare.

În cazul utilizării distribuitoarelor de curent, a suporturilor pentru cap dublu etc., se vor reține următoarele: Chiar și electrodul pistoletului de sudare / port-electrodului neutilizat este conductor de potențial. Asigurați depozitarea sucient de izolată a pistoletului de sudare/port-electrodului neutilizat.

La aplicațiile MIG/MAG automatizate, conduceți sârma pentru sudare doar izolat de butoiul pentru sârma pentru sudare, bobina mare sau bobina de sârmă până la dis‐ pozitivul de avans sârmă.

Clasicarea apa‐ ratelor din punct de vedere al com‐ patibilităţii elec‐ tromagnetice

Aparate din clasa de emisie A:

sunt prevăzute doar pentru utilizarea în zone industriale

în alte zone pot provoca perturbaţii legate de performanţă şi radiaţii.

Aparate din clasa de emisie B:

Îndeplinesc condiţiile privitoare la emisii pentru zone locuite şi industriale. Acest lucru este valabil şi pentru zone locuite în care alimentarea cu energie se face de la reţeaua publică de joasă tensiune.

Clasicarea aparatelor din punct de vedere al compatibilităţii electromagnetice con‐ form panoului indicator de putere sau datelor tehnice.

Măsuri referitoa‐ re la compatibili‐ tatea electromag‐ netică

În cazuri speciale, în ciuda respectării limitelor de emisie standardizate, pot apărea inuenţe pentru zona de utilizare prevăzută (de exemplu dacă în locaţia de ampla‐ sare se aă aparate sensibile sau dacă zona de amplasare se aă în apropierea re‐ ceptorilor radio sau TV). În acest caz exploatatorul este obligat să ia măsuri adecvate pentru eliminarea per‐

turbaţiilor.

Vericaţi şi evaluaţi rezistenţa la perturbaţii a dispozitivelor aate în vecinătatea

aparatului, în conformitate cu dispoziţiile naţionale şi internaţionale. Exemple de dispozitive expuse la perturbaţii, care pot  inuenţate de către aparat:

dispozitive de siguranță

cabluri de rețea, de semnal sau cabluri de transfer date

echipamente IT și de comunicații

echipamente de măsură și calibrare

Măsuri de protecție în vederea evitării problemelor de compatibilitate electromag‐ netică:

1. Alimentarea de la rețea

În cazul în care intervin perturbații electromagnetice în ciuda alimentării corecte de la rețea, luați măsuri suplimentare (de ex. utilizați ltre de rețea adecvate).

2. Cablurile de sudură

se menţin cât mai scurte

se pozează pe trasee comune, cât mai apropiate (pentru evitarea proble‐ melor legate de câmpurile electromagnetice - CEM)

se pozează la distanţă cât mai mare de alte cabluri

3. Echilibrarea de potenţial

4. Împământarea piesei

Dacă este necesar, se va realiza o legătură la masă prin condensatori adec‐

vaţi.

5. Ecranare, dacă este necesar

Se ecranează alte echipamente din zonă

Se ecranează întreaga instalaţie de sudură

Măsuri CEM Câmpurile electromagnetice pot cauza daune pentru sănătate, care nu sunt cunos‐

cute încă:

Efecte asupra sănătăţii persoanelor învecinate, de exemplu a persoanelor purtătoare de stimulatoare cardiace sau aparate auditive

Persoanele purtătoare de stimulatoare cardiace trebuie să consulte medicul cu‐ rant înainte de a staţiona în imediata vecinătate a aparatului sau procedeului de sudare

Distanţele între cablurile de sudură şi capul/trunchiul sudorului trebuie să e cât mai mari, din motive de siguranţă

Cablul de sudură şi pachetele de furtunuri nu se poartă pe umeri şi nu se înfăşoară în jurul corpului sau a părţilor corpului

Puncte de pericol maxim

Mențineți mâinile, părul, obiectele de vestimentație și uneltele la distanță de piesele aate în mișcare, ca de exemplu:

ventilatoare

roți dințate

role

axuri

bobine de sârmă și sârme pentru sudare

Nu introduceți mâinile în roțile dințate aate în mișcare ale mecanismului de avans sârmă sau în angrenajele rotative.

Măștile și panourile laterale pot  deschise / îndepărtate doar pe durata lucrărilor de întreținere și reparații.

În timpul funcționării

Asigurați-vă că toate măștile sunt închise și toate panourile laterale sunt monta‐ te corect.

Mențineți toate măștile și panourile laterale în stare închisă.

Ieșirea sârmei pentru sudare din pistoletul de sudare reprezintă un pericol ridicat de accidentare (înțeparea mâinii, rănire la nivelul feței sau al ochilor, ...).

Prin urmare nu orientați niciodată pistoletul de sudare spre corp (aparate cu dispo‐ zitiv de avans sârmă) și purtați ochelari de protecție adecvați.

Nu atingeți piesa în timpul sudării și după aceea - pericol de arsuri.

În timpul răcirii piesei, de pe aceasta poate sări zgură. De aceea, chiar și la prelucra‐ rea ulterioară a pieselor continuați să purtați echipamentul de protecție prescris și să asigurați protecția celorlalte persoane din zonă.

Lăsați pistoletele de sudare și celelalte componente ale echipamentelor prelucrate la temperaturi înalte să se răcească înainte de a lucra la acestea.

În încăperile cu risc de incendiu și explozie se aplică prevederi speciale

- respectați normele naționale și internaționale specice.

Sursele de curent pentru lucrările din încăperi cu risc electric ridicat (de exemplu în cazane) trebuie să e marcate cu un simbol corespunzător (Safety). Sursa de curent însă nu trebuie să se ae în astfel de încăperi.

Pericol de opărire din cauza scurgerilor de lichid de răcire. Înainte de decuplarea ra‐ cordurilor pentru turul și returul lichidului de răcire, opriți aparatul de răcire.

La manevrarea lichidului de răcire, respectați datele din şa tehnică de securitate a lichidului de răcire. Fișa tehnică de securitate a lichidului de răcire este disponibilă la centrul de service sau de pe pagina de Internet a producătorului.

Pentru transportul cu macaraua al aparatelor se utilizează doar accesorii de ridicare adecvate, de la producător.

Lanţurile sau cablurile se agaţă doar în punctele de suspendare prevăzute ale accesoriului de ridicare.

Lanţurile şi cablurile trebuie să e dispuse cât mai aproape de verticală.

Îndepărtaţi butelia de gaz şi dispozitivul de avans sârmă (aparate MIG/MAG şi WIG).

La suspendarea cu macaraua a dispozitivului de avans sârmă în timpul sudării folo‐ siți întotdeauna un inel pentru ridicare adecvat, izolat pentru dispozitivul de avans sârmă (aparate MIG/MAG și WIG).

În cazul în care aparatul este echipat cu o curea sau un mâner de purtare, acestea sunt destinate doar transportului manual al aparatului. Pentru transportul cu maca‐ raua, motostivuitorul sau alte dispozitive mecanice de ridicare, cureaua nu este ne‐ cesară.

Toate accesoriile de ridicare (curele, catarame, lanțuri,...) care se utilizează în legătură cu aparatul sau componentele acestuia se verică periodic (de exemplu în ceea ce privește deteriorările mecanice, coroziunea sau modicări produse de alte inuenţe ale mediului). Intervalul de vericare și volumul vericării trebuie să corespundă cel puțin norme‐ lor și directivelor naționale în vigoare.

Pericol de emisii insesizabile de gaz protector incolor și inodor, la utilizarea unui adaptor pentru racordul de gaz de protecție. Filetul adaptorului de pe partea apara‐ tului, aferent racordului pentru gaz de protecție, se etanșează înainte de montaj cu ajutorul unei benzi adecvate din teon.

Cerințe privind gazul de protecție

Pericol din cauza buteliilor de gaz protector

În special la conductele inelare, gazul de protecție cu impurități poate cauza deteri‐ orări ale echipamentului și o diminuare a calității sudurii. Trebuie îndeplinite următoarele norme referitoare la calitatea gazului de protecție:

Dimensiunea particulelor solide < 40 µm

Punct de condensare sub presiune < -20 °C

Conținut max. de ulei < 25 mg/m³

Dacă este necesar utilizați un ltru!

Buteliile de gaz protector conţin gaz sub presiune şi pot exploda în caz de deteriora‐ re. Deoarece buteliile de gaz protector sunt o componentă a echipamentului de su‐ dură, acestea trebuie tratate cu maximă precauţie.

Protejaţi buteliile de gaz protector umplute cu gaz comprimat împotriva căldurii ex‐ cesive, a şocurilor mecanice, a zgurii, focului deschis, scânteilor şi arcurilor electrice.

Montaţi buteliile de gaz protector în poziţie verticală şi xaţi-le conform instrucţiuni‐ lor, pentru ca acestea să nu poată cădea.

Menţineţi buteliile de gaz protector la distanţă de circuitele de sudură sau alte circu‐

ite electrice.

Nu agăţaţi niciodată un arzător de sudură pe o butelie de gaz protector.

Nu atingeţi niciodată o butelie de gaz protector cu un electrod.

Pericol de explozie - nu efectuaţi niciodată suduri la o butelie de gaz protector aată sub presiune.

Folosiţi întotdeauna doar buteliile de gaz protector adecvate pentru respectiva apli‐ caţie şi accesoriile adecvate (dispozitive de reglare, furtunuri şi ttinguri, ...). Utilizaţi

doar buteliile de gaz protector şi accesoriile aate în stare perfectă de funcţionare.

În cazul în care se deschide o supapă a unei butelii de gaz protector, întoarceţi faţa dinspre oriciul de ieşire.

În cazul în care nu se efectuează suduri, supapa buteliei de gaz protector se menţine închisă.

În cazul în care butelia de gaz protector nu este racordată, capacul de la supapa bu‐ teliei de gaz protector se lasă montat.

A se respecta indicaţiile producătorului precum şi dispoziţiile naţionale şi internaţio‐ nale privind buteliile de gaz protector şi accesoriile.

Pericol din cauza emanaţiilor de gaz protector

Măsuri de sigu‐ ranţă la locul de instalare şi la transport

Pericol de asxiere din cauza emanaţiilor necontrolate de gaz protector

Gazul protector este inodor şi insipid, având totodată capacitatea de a dislocui oxi‐ genul din aerul ambiant.

Asiguraţi un ux sucient de aer proaspăt - rată de ventilaţie de minim 20 m³ / oră

Respectaţi instrucţiunile de siguranţă şi întreţinere de pe butelia de gaz protec‐ tor sau de la sursa principală de alimentare cu gaz

În cazul în care nu se efectuează suduri, supapa buteliei de gaz protector sau admisia principală de gaz se menţin închise.

Vericaţi sticla de gaz protector sau sursa de alimentare cu gaz înainte de eca‐ re punere în funcţiune, în ceea ce priveşte scurgerile necontrolate de gaz.

Un aparat în cădere poate reprezenta un pericol de moarte! Plasaţi aparatul în poziţie stabilă pe o suprafaţă plană şi solidă

Este permis un unghi de înclinare de maximum 10°.

În încăperile cu risc de incendiu şi explozie se aplică norme speciale

a se respecta normele naţionale şi internaţionale specice.

Prin instrucţiunile şi controalele interne se va asigura ca perimetrul din jurul postu‐ lui de lucru este mereu în stare de ordine şi curăţenie.

Instalaţi şi operaţi aparatul doar în conformitate cu tipul de protecţie specicat pe plăcuţa indicatoare.

La instalarea aparatului asiguraţi o distanţă perimetrală de 0,5 m (1 ft. 7.69 in.), pen‐ tru ca aerul de răcire să poată intra şi ieşi nestingherit.

La transportul aparatului aveţi grijă ca directivele şi normele de protecţie a muncii naţionale şi regionale să e respectate. Acest lucru este valabil în special pentru di‐ rectivele privind deteriorările produse în timpul transportului.

Nu ridicaţi şi nu transportaţi aparate active. Deconectaţi aparatele înainte de trans‐ port sau de ridicare.

Înainte de ecare transport al aparatului evacuaţi complet lichidul de răcire şi de‐ montaţi următoarele componente:

Dispozitiv de avans sârmă

Bobină de sârmă

Butelie de gaz protector

Înainte de punerea în funcţiune, după transport efectuaţi obligatoriu o examinare vizuală a aparatului în ceea ce priveşte deteriorările. Înainte de punerea în funcţiu‐ ne solicitaţi repararea daunelor de către personalul de service calicat.

Măsuri de sigu‐ ranţă în regimul normal de

funcţionare

Exploataţi aparatul numai atunci când toate dispozitivele de siguranţă sunt complet funcţionale. Dacă dispozitivele de siguranţă nu sunt perfect funcţionale, acest lucru

poate reprezenta un pericol pentru

viaţa şi sănătatea operatorului sau a unor terţi,

aparat şi alte bunuri materiale ale utilizatorului

lucrul ecient cu aparatul.

Dispozitivele de siguranţă care nu prezintă o ecienţă funcţională completă trebuie reparate înainte de pornirea aparatului.

Nu evitaţi şi nu scoateţi niciodată din funcţiune dispozitivele de siguranţă.

Înainte de pornirea aparatului asiguraţi-vă că se exclude orice pericol la care ar pu‐ tea  expuse persoanele.

Vericaţi aparatul cel puţin o dată pe săptămână în ceea ce priveşte daunele vizibile şi funcţionarea dispozitivelor de siguranţă.

Fixaţi întotdeauna butelia de gaz protector şi îndepărtaţi-o în prealabil la transpor‐

tul cu macaraua.

Datorită caracteristicilor sale (conductivitate electrică, protecţie împotriva îngheţului, toleranţa materialului, inamabilitate, ...) doar lichidul de răcire original de la producător este adecvat pentru utilizarea în aparatele noastre.

A se utiliza doar lichidul de răcire original de la producător.

Punere în funcțiu‐ ne, întreţinere şi

reparaţii

A nu se amesteca lichidul de răcire original de la producător cu alte lichide de răcire.

Racordaţi la sistemul de răcire doar componentele de sistem de la producător.

Dacă prin utilizarea altor componente de sistem sau a altor lichide de răcire se pro‐ duc daune, producătorul nu răspunde pentru aceasta iar eventualele pretenţii de garanţie se anulează.

Cooling Liquid FCL 10/20 nu este inamabil. În anumite condiţii, lichidul de răcire pe bază de etanol este inamabil. Lichidul de răcire se transportă doar în recipiente originale închise şi se menţine la distanţă de sursele de aprindere.

Lichidul de răcire uzat se elimină în conformitate cu prevederile naţionale şi inter‐ naţionale, în mod corespunzător. Fişa tehnică de securitate a lichidului de răcire es‐ te disponibilă la centrul de service sau de pe pagina de Internet a producătorului.

La instalaţia răcită, înainte de începerea lucrării de sudură se verică nivelul lichidu‐ lui de răcire.

În cazul pieselor unor terţi producători nu garantăm că acestea construite şi fabri‐ cate pentru a face faţă diverselor solicitări şi cerinţe de siguranţă.

Utilizaţi doar piese de schimb şi consumabile originale (valabil şi pentru piese standard).

Nu aduceţi modicări, nu montaţi piese suplimentare şi nu reechipaţi aparatul fără aprobarea producătorului.

Piesele care nu sunt în stare ireproșabilă trebuie înlocuite imediat.

Când comandați piesele, indicați denumirea exactă și numărul articolului con‐ form listei pieselor de schimb, precum și numărul de serie al aparatului dvs.

Şuruburile carcasei reprezintă sistemul de conectare a conductorilor de protecţie pentru împământarea carcasei. Utilizaţi întotdeauna şuruburi de carcasă originale, în cantitatea corespunzătoare şi strânse cu cuplul indicat.

Vericarea din punct de vedere al tehnicii sigu‐

ranţei

Eliminarea ca

deşeu

Producătorul recomandă efectuarea cel târziu la ecare 12 luni a unei vericări a aparatului din punct de vedere al tehnicii siguranţei.

În acelaşi interval de 12 luni, producătorul recomandă o calibrare a surselor de ali‐ mentare cu energie.

Se recomandă efectuarea unei vericări din punct de vedere al tehnicii siguranţei, de către un electrician specializat şi autorizat

după o modicare

după montarea de piese suplimentare sau reechipare

după lucrări de reparaţie şi întreţinere

cel puţin la ecare douăsprezece luni.

În cadrul vericării din punct de vedere al tehnicii siguranţei trebuie respectate nor‐ mele şi directivele naţionale şi internaţionale corespunzătoare.

Pentru informaţii amănunţite referitoare la vericarea din punct de vedere al tehni‐ cii siguranţei şi la calibrare vă rugăm să consultaţi unitatea de service. La cerere, aceasta vă va pune la dispoziţie documentele necesare.

Nu aruncaţi aparatul în gunoiul menajer! Conform Directivei Europene cu privire la deşeurile de echipamente electrice şi electronice şi implementarea acesteia în drep‐ tul naţional, dispozitivele electrice uzate trebuie colectate separat şi predate pentru revaloricarea ecologică. Returnaţi aparatul uzat reprezentantului comercial de la care l-aţi achiziţionat sau informaţi-vă asupra unui sistem local de colectare şi elimi‐ nare. Ignorarea acestei directive poate avea efecte negative asupra mediului şi asu‐ pra sănătăţii dumneavoastră!

Simboluri de sigu‐ ranță

Siguranţa datelor Utilizatorul este responsabil pentru asigurarea datelor care conţin modicări faţă

Dreptul de autor Dreptul de autor asupra prezentului manual de utilizare îi revine producătorului.

Aparatele cu marcajul CE îndeplinesc cerințele fundamentale ale Directivei privitoa‐ re la joasa tensiune și compatibilitatea electromagnetică (de exemplu standarde re‐ levante ale produselor din seria de standarde EN 60 974).

Fronius International GmbH declară că aparatul corespunde directivei 2014/53/CE. Textul integral al declarației de conformitate CE este disponibil la următoarea adresă de Internet: http://www.fronius.com

Aparatele prevăzute cu marcajul de vericare CSA îndeplinesc cerințele standarde‐ lor relevante pentru Canada și SUA.

de setările din fabrică. Producătorul nu este responsabil în cazul ştergerii setărilor personale.

Textele şi gurile corespund nivelului tehnic din momentul tipăririi. Ne rezervăm dreptul de a aduce modicări. Conţinutul manualului de utilizare nu poate repre‐

zenta baza nici unor pretenţii din partea cumpărătorului. Vă suntem recunoscători pentru eventuale propuneri de îmbunătăţire şi pentru indicarea unor eventuale erori în manualul de utilizare.

Informaţii generale

Generalităţi

Conceptul apara‐ tului

Sursa de curent TransSteel (TSt) 2200 es‐ te o sursă de curent complet digitali‐ zată, comandată prin microprocesor.

Sursa de curent este dimensionată pen‐ tru sudarea oţelului şi poate  utilizată pentru următoarele procedee de suda‐ re:

Sudare cu arc electric cu electrod fu‐ zibil în mediu de gaz inert

Sudare cu electrod învelit

Sudare WIG cu aprindere la contact

Unitatea centrală de comandă şi reglare a sursei de curent este cuplată cu un pro‐ cesor de semnal digital. Unitatea centrală de comandă şi reglare şi procesorul de semnal comandă întregul procedeu de sudare. În timpul procedeului de sudare, datele actuale sunt măsurate pe parcurs, permiţând reacţii prompte în cazul apariţiei unor modicări. Algoritmii de reglare au rolul de a menţine starea nominală dorită.

Funcția „Delimita‐ re la limita de pu‐ tere”

Sursa de curent dispune de funcția de siguranță „Delimitare la limita de putere”.

Funcția este disponibilă doar procedeul de sudare MIG/MAG standard sinergică.

Mod de funcționare: Pentru a preveni stingerea arcului electric în cazul sudării la limita de putere a sur‐ sei de curent, în caz de necesitate sursa de curent reduce puterea de sudare. Până la următoarea pornire a sudării / până la următoarea modicare a parametrilor, pe panoul de operare sunt indicați parametrii reduși.

De aici rezultă:

un procedeu de sudare de precizie,

o reproductibilitate exactă a tuturor rezultatelor,

proprietăți la sudare excepționale.

De îndată ce funcția este activă, pe panoul de operare se aprinde intermitent indica‐ torul pentru parametrul Viteza de avans sârmei.

Aprinderea intermitentă se menține până la următorul început al sudării sau până la următoarea modicare a parametrului.

Domenii de utili‐ zare

Sudare cu arc electric cu electrod fuzibil în mediu de gaz inert

Sudare WIG

Sudare cu electrod învelit

Avertismente pe

A s l g k d

s ;l g k s

; l d f g k

s ; d g l k

A s l d h

f s g k d

s ; l g k s

; l df g k

s ; d g l k

A s l g k d

s ; l g k s

; l d f g k

s ; d g l k

S ; l d k g

s l d g k s

d l k s ; l d

f g ks ;dg

l k

Kasjf;laksf;lkasdf’l;aksdf;lkasd;ksadkasd;lk

3.1

4.1

3.2

3.3

2.1

2.2 2.3

1.1

1.2 1.3

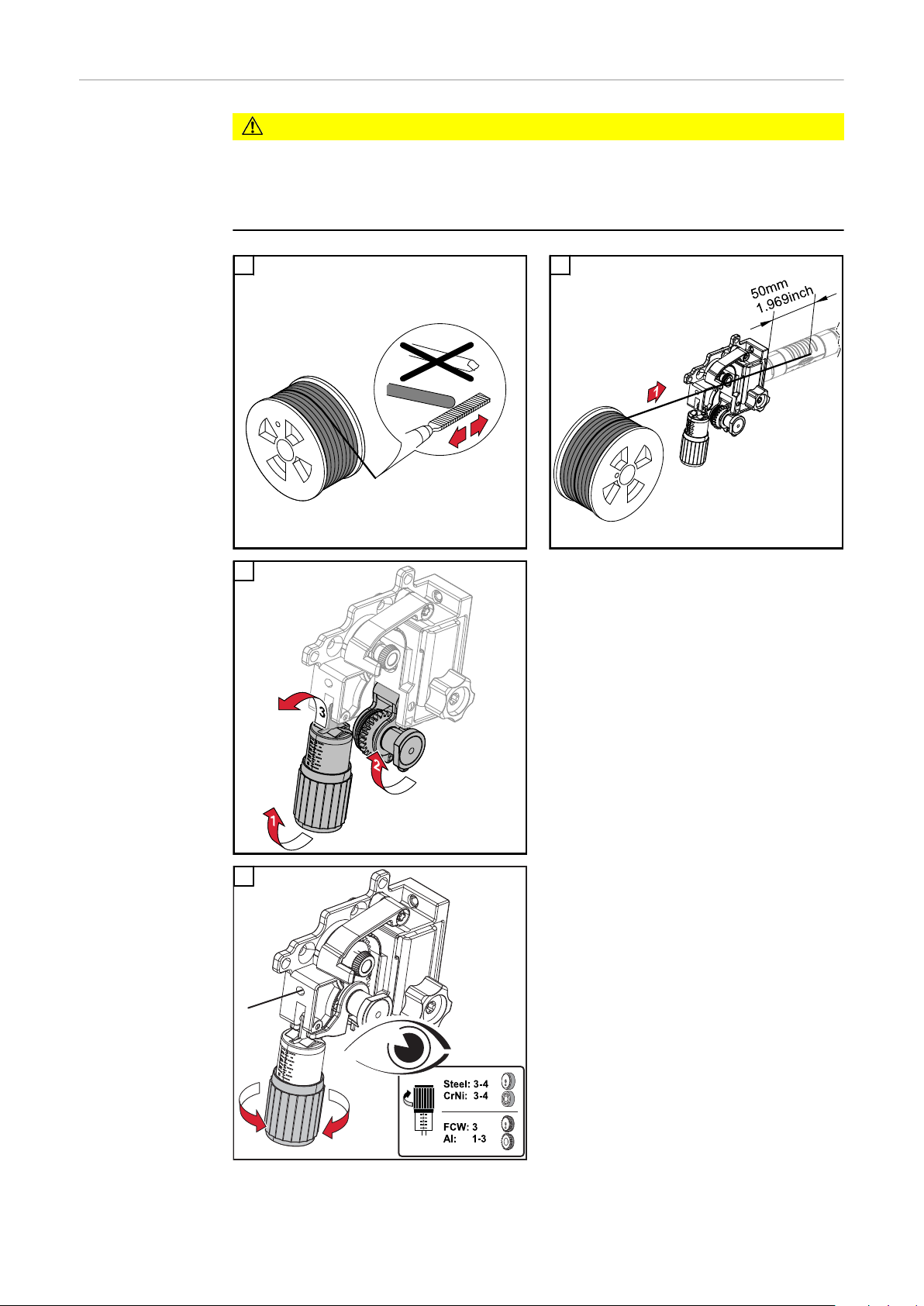

Steel: 3-4 CrNi: 3-4

FCW: 3 Al: 1-3

.023 0.6

42,0409,0160

dispozitiv

Pe sursa de curent sunt aşate avertismente și simboluri de siguranță. Aceste aver‐ tismente și simboluri de siguranță nu trebuie îndepărtate sau acoperite cu vopsea. Notele și simbolurile avertizează asupra situațiilor de operare necorespunzătoare care pot cauza vătămări corporale și daune materiale grave.

Sudarea este periculoasă. Pentru un mod de lucru corect cu dispozitivul trebuie îndeplinite următoarele condiții de bază:

Calicare sucientă pentru efectuarea lucrărilor de sudare

Echipament de protecție corespunzător

Menținerea persoanelor neimplicate la distanță față de sursa de curent și pro‐ cedeul de sudare

Utilizați funcțiile descrise doar dacă ați citit în totalitate și ați înțeles următoarele do‐ cumente:

prezentele MU

toate MU ale componentelor de sistem, în special prescripțiile de securitate

Aparatele uzate nu se vor arunca în gunoiul menajer, ci se vor elimina ca deșeuri conform prescripțiilor de securitate.

Mențineți mâinile, părul, obiectele de vestimentație și uneltele la distanță de piesele aate în mișcare, ca de exemplu:

Roți dințate

Role de avans

Bobine de sârmă și sârme pentru sudare

Nu introduceți mâinile în roțile dințate aate în mișcare ale mecanismului de avans sârmă sau în angrenajele rotative.

Măștile și panourile laterale pot  deschise / îndepărtate doar pe durata lucrărilor de întreținere și reparații.

Descrierea aver‐

tismentelor de pe aparat

La anumite modele sunt aplicate avertismente pe aparat.

Dispunerea simbolurilor poate varia.

! Avertisment! Atenție!

Simbolurile semnalează posibile pericole.

A Rolele de avans pot cauza accidentări ale degetelor.

B Sârma pentru sudare și componentele acționării se aă sub tensiune de su‐

dare în timpul funcționării. țineți la distanță de mâini și obiecte din metal!

1. Un șoc electric poate  mortal.

1.1 Purtați mânuși uscate, izolatoare. Nu atingeți electrodul de sârmă cu mâinile goale. Nu purtați mânuși ude sau deteriorate.

1.2 Ca protecție împotriva electrocutării utilizați un suport de lucru izolat față de pardoseală și zona de lucru.

1.3 Înainte de efectuarea lucrărilor opriți aparatul și scoateți ștecherul din priză sau decuplați alimentarea cu energie electrică.

2. Inspirarea fumului de sudare poate  dăunătoare pentru sănătate.

2.1 Păstrați distanța față de fumul de sudare generat.

2.2 Utilizați un sistem de ventilare forțată sau o instalație locală de aspirare,

xx,xxxx,xxxx *

pentru a îndepărta fumul de sudare.

2.3 Îndepărtați fumul de sudare cu un ventilator.

3 Scânteile produse la sudare pot cauza o explozie sau un incendiu.

3.1 Țineți materialele inamabile la distanță de procedeul de sudare. Nu sudați în apropierea materialelor inamabile.

3.2 Scânteile produse la sudare pot cauza un incendiu. Țineți la îndemână stingătoare de incendiu. Eventual țineți la dispoziție o persoană însărcinată cu supravegherea, care să poată utiliza stingătorul.

3.3 Nu sudați în dreptul rezervoarelor sau recipientelor închise.

4. Radiațiile arcului electric pot cauza arsuri oculare și leziuni cutanate.

4.1 Purtați un acoperământ pentru cap și ochelari de protecție. Utilizați căști an‐ tifonice și guler de cămașă cu nasture. Utilizați mască pentru sudare cu nu‐ anța corectă. Purtați îmbrăcăminte de protecție adecvată, care să acopere tot corpul.

5. Înainte de lucrări la mașină sau înainte de sudare: efectuați instructajul la aparat și citiți instrucțiunile!

6. Nu îndepărtați și nu scrieți peste autocolantul cu indicațiile de avertizare.

* Număr de comandă producător pentru autocolant

Elemente de operare şi racorduri

Panou de operare

(4) (5)

(3)

(2)

(1)

Generalităţi Datorită actualizărilor de software este posibil ca aparatul dumneavoastră să dis‐

pună de funcţii care nu sunt descrise în prezentul MU sau invers. În plus, este posibil să existe mici diferenţe între imagini şi elementele de operare de pe aparat. Modul de funcţionare al acestor elemente de operare este însă iden‐ tic.

SIGURANŢĂ

Panou de operare

PERICOL!

Pericol din cauza utilizării greşite şi a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale şi daune materiale grave.

Citiţi şi înţelegeţi acest document.

▶

Citiţi şi înţelegeţi toate MU ale componentelor de sistem, în special prescripţiile

▶

de securitate.

(1) Indicator Sudare în puncte

Indicatorul sudare în puncte se aprinde dacă:

este selectat modul de funcționare sudare în puncte / sudare în linie continuă prin puncte

în meniul de congurare parametrul SPt (durata sudării în puncte / du‐ rata impulsului aplicat sârmei la sudarea în curent pulsat) nu este setat pe OFF

(2) Aşare Sudare în linie continuă prin puncte în 2 timpi

Aşarea Sudare în linie continuă prin puncte în 2 timpi se aprinde atunci când:

este selectat modul de funcționare Sudare în puncte / Sudare în linie continuă prin puncte și

parametrul SPb (durata sudării în puncte / durata impulsului sudării în linie continuă prin puncte) este setat pe o valoare mai mare de 0 și

parametrul Int (Interval) este setat pe 2T

(3) Aşare Sudare în linie continuă prin puncte în 4 timpi

Aşarea Sudare în linie continuă prin puncte în 4 timpi se aprinde atunci când:

este selectat modul de funcționare Sudare în puncte / Sudare în linie continuă prin puncte și

parametrul SPb (durata sudării în puncte / durata impulsului sudării în linie continuă prin puncte) este setat pe o valoare mai mare de 0 și

parametrul Int (Interval) este setat pe 4T

(4) Aşare Hold

La sfârșitul sudării sunt salvate valorile momentane ale curentului de sudare și ale tensiunii de sudare - aşarea HOLD se aprinde

(5) Aşare arc globular

Între arcul electric scurt și arcul electric tip spray se formează un arc globu‐ lar încărcat cu stropi. Pentru a semnaliza această zonă critică, se aprinde aşarea arc globular

(6)

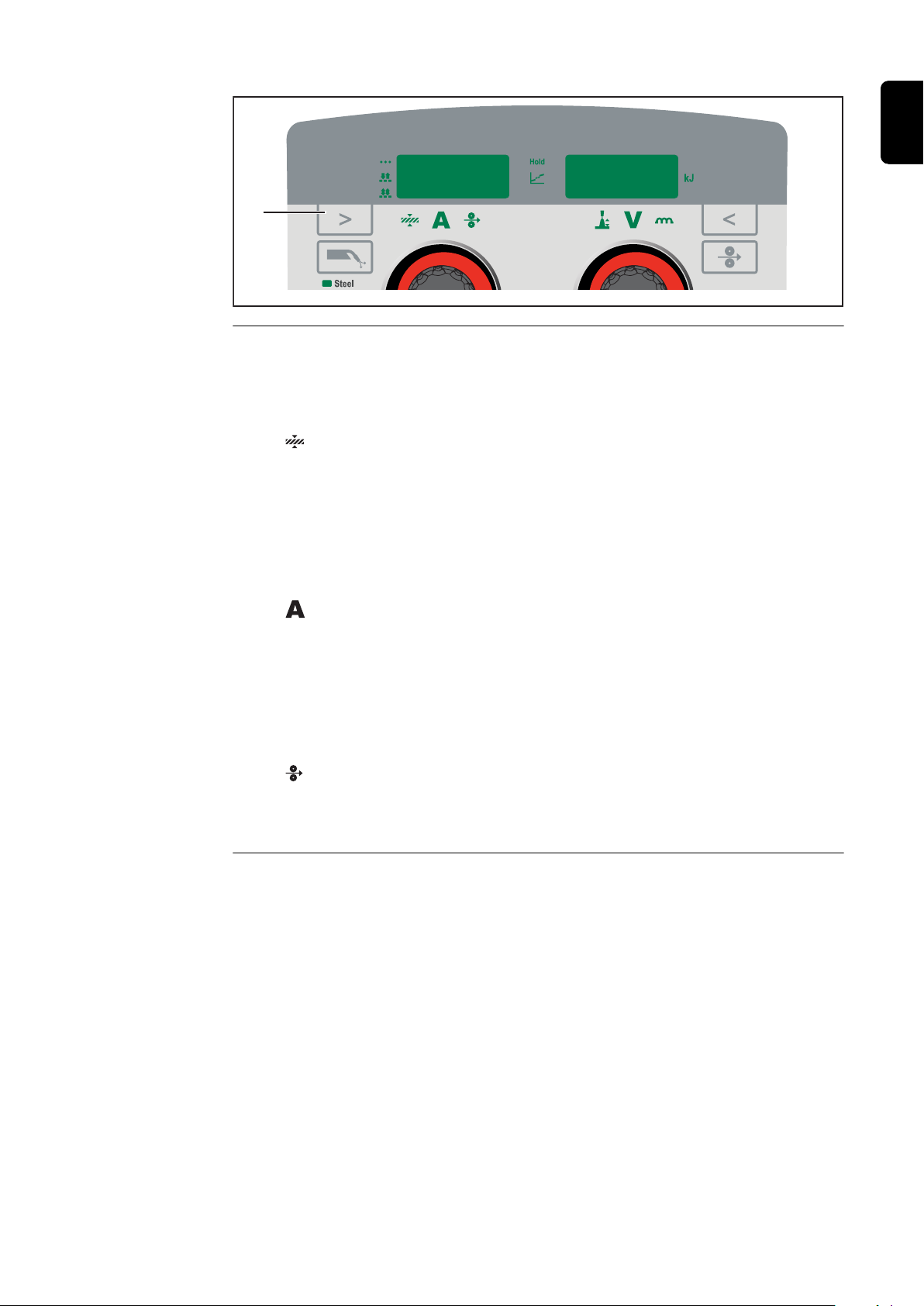

(6) Buton selectare parametri stânga

pentru selectarea următorilor parametri

La selectarea parametrului se aprinde simbolul corespunzător.

Grosimea tablei în mm sau inch (parametru sinergic)

Dacă de exemplu nu este cunoscut curentul de sudare care trebuie selectat, este sucientă introducerea grosimii tablei. Prin introducerea unui parame‐ tru Synergic, restul parametrilor Synergic sunt setați automat.

Curent de sudare în amperi (parametru Synergic)

Înainte de începerea sudării se aşează automat o valoare orientativă, care rezultă din parametrii programați. În timpul procedeului de sudare se aşează valoarea momentană.

Viteza de avans a sârmei în m/min sau ipm (parametru Synergic)

Dacă este selectat unul dintre acești parametri, la operațiunea de sudare

MIG/MAG standard sinergică, pe baza funcției sinergice sunt setați automat și cei‐ lalți parametri Synergic.

(7)

(7) Buton selectare parametri dreapta

pentru selectarea următorilor parametri

La selectarea parametrului se aprinde simbolul corespunzător.

Corecția lungimii arcului electric pentru corecția lungimii arcului electric

Tensiune de sudare în V (parametru Synergic)

Înainte de începerea sudării se aşează automat o valoare orientativă, care rezultă din parametrii programați. În timpul procedeului de sudare se aşează valoarea momentană.

Dinamică pentru a inuenţa dinamica scurt-circuitului în momentul transferului picăturilor

- ... arc electric mai rigid și mai stabil 0 ... arc electric neutru + ... arc electric mai moale și fără stropi

Funcția „Real Energy Input”

pentru aşarea energiei utilizate la sudare

Dacă este selectat unul dintre acești parametri, la operațiunea de sudare MIG/MAG standard sinergică, pe baza funcției sinergice sunt setați automat și cei‐ lalți parametri Synergic.

Acest parametru poate  selectat doar atunci când parametrul EnE din meniul de congurare 2 este setat pe ON. În timpul sudării, valoarea crește pe parcurs, în funcție de alimentarea cu energie mărită continuu.

Valoarea denitivă după sfârșitul sudării rămâne salvată până la următorul început al sudării și cuplarea sursei de curent - se aprinde aşarea HOLD.

(8)

(9)

(10)

(11)

(8) Butonul Test gaz

Pentru setarea cantității necesare de gaz la reductorul de presiune a gazu‐ lui/ pentru a umple pachetul de furtunuri al pistoletului de sudare cu gaz de protecție. După apăsarea butonului Test gaz se emite gaz de protecție timp de 30 se‐ cunde. Printr-o nouă apăsare se încheie procedeul înainte de termen.

(9) Roată de reglare stânga

pentru modicarea parametrilor Grosime tablă, Curent de sudare și Viteza de avans a sârmei, precum și pentru modicarea parametrilor în meniul de

congurare

(10) Buton introducere sârmă

pentru introducere sârmă fără gaz în pachetul de furtunuri al pistoletului de sudare. În timpul menținerii apăsate a butonului, dispozitivul de acționare sârmă lu‐ crează cu viteza de introducere a sârmei

(11) Roată de reglare dreapta

pentru modicarea parametrilor Corecția lungimii arcului electric, Tensiune de sudare și Dinamică precum și pentru modicarea parametrilor în meniul de congurare

(14)(13) (16)(15) (17)

(12)

(18)

(12) Buton tip material

Pentru selectarea materialului de adaos

(13) Buton salvare 1

pentru salvarea unui EasyJob

(14) Buton Mod de funcționare

pentru selectare mod de funcționare

2 T = funcționare în 2 tacte

4 T = funcționare în 4 tacte

S 4 T = funcționare specială în 4 tacte

Sudare în puncte / sudare în linie continuă prin puncte

(15) Buton diametru sârmă

Pentru selectarea diametrului de sârmă utilizat

(16) Buton salvare 2

pentru salvarea unui EasyJob

(17)

Tastă procedeu de sudare pentru selectarea procedeului de sudare MANUAL = Sudare MIG/MAG manuală standard SYNERGIC = Sudare MIG/MAG standard sinergică STICK = Sudare cu electrod învelit TIG = Sudare WIG

(18) Buton gaz de protecție

Pentru selectarea gazului de protecție utilizat

Blocare taste Pentru a preveni modicările accidentale ale setărilor la panoul de operare, poate 

activată funcția de blocare a butoanelor. Atât timp cât funcția de blocare a butoane‐ lor este activă

nu este posibilă efectuarea de setări la panoul de operare

este posibilă aşarea setărilor parametrilor

se poate comuta între EasyJobs, dacă înainte de activarea blocării butoanelor a fost selectat deja un EasyJob

Activare / dezactivare blocare butoane:

Blocare butoane activată: Pe aşaj apare mesajul „CLO | SEd”.

Blocare butoane dezactivată: Pe aşaj apare mesajul „OP | En”.

Racorduri, întrerupătoare şi componente mecanice

CO² 100%

Ar+ 15-20% CO²

Ar + 2.5%CO²

Steel

CuSi

CrNi

Self-shielded

Metal cored

Rutil FCW

0,6

.023 .030

0,8

.035

0,9

.040

1,0

.045

1,2

2T 4T

S4T

MANUAL SYNERGIC

STICK

TIG

Ar 100%

(2)

(3)

(1)

(4)

(5)

(6)

SIGURANŢĂ

Parte frontală și posterioară sursă de curent

PERICOL!

Pericol din cauza utilizării greşite şi a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale şi daune materiale grave.

Citiţi şi înţelegeţi acest document.

▶

Citiţi şi înţelegeţi toate MU ale componentelor de sistem, în special prescripţiile

▶

de securitate.

(1) Racord pistolet de sudare

pentru xarea pistoletului de su‐ dare

(2) Bornă de curent (-) cu închizător-

baionetă servește la

racordarea cablului de masă sau a inversorului de polari‐ tate la sudare cu arc electric cu electrod fuzibil în mediu de gaz inert (în funcție de sârmă pentru sudare)

conectarea cablului electro‐ dului și a cablului de masă la sudarea cu electrod învelit (în funcție de tipul de elec‐ trod)

conectarea pistoletului de sudare WIG

(3) Racord TMC (TIG Multi Connector)

pentru conectarea pistoletului de sudare WIG

(4) Bornă de curent (+) cu închizător-baionetă

servește la

conectarea inversorului de polaritate sau a cablului de masă la sudare cu arc electric cu electrod fuzibil în mediu de gaz inert (în funcție de sârmă pentru sudare)

conectarea cablului electrodului și a cablului de masă la sudarea cu elec‐

(5) Deschideri de aerisire (duze de ieșire aer)

(6) Inversor de polaritate

trod învelit (în funcție de tipul de electrod)

conectarea cablului de masă pentru sudare WIG

pentru răcirea dispozitivului

pentru selectarea bornei de curent de la pistoletul de sudare MIG/MAG

(10)

(11)

(7)

(8)

(9)

(7) Racord de gaz de protecție

(2)(1) (3)

MIG/MAG pentru alimentarea cu gaz de protecție a racordului pistoletului de sudare (1)

(8) Întrerupătorul de rețea

pentru activarea și dezactivarea sursei de curent

(9) Deschideri de aerisire (duze de

intrare aer) pentru răcirea dispozitivelor, în spate se găsește ltrul de aer

(10) Cablu de rețea cu dispozitiv de

detensionare nu este deja montat la toate vari‐ antele de dispozitive

(11) Racord de gaz de protecție WIG

pentru alimentarea cu gaz de protecție la bornă de curent (-) (2)

Vedere din late‐ rală

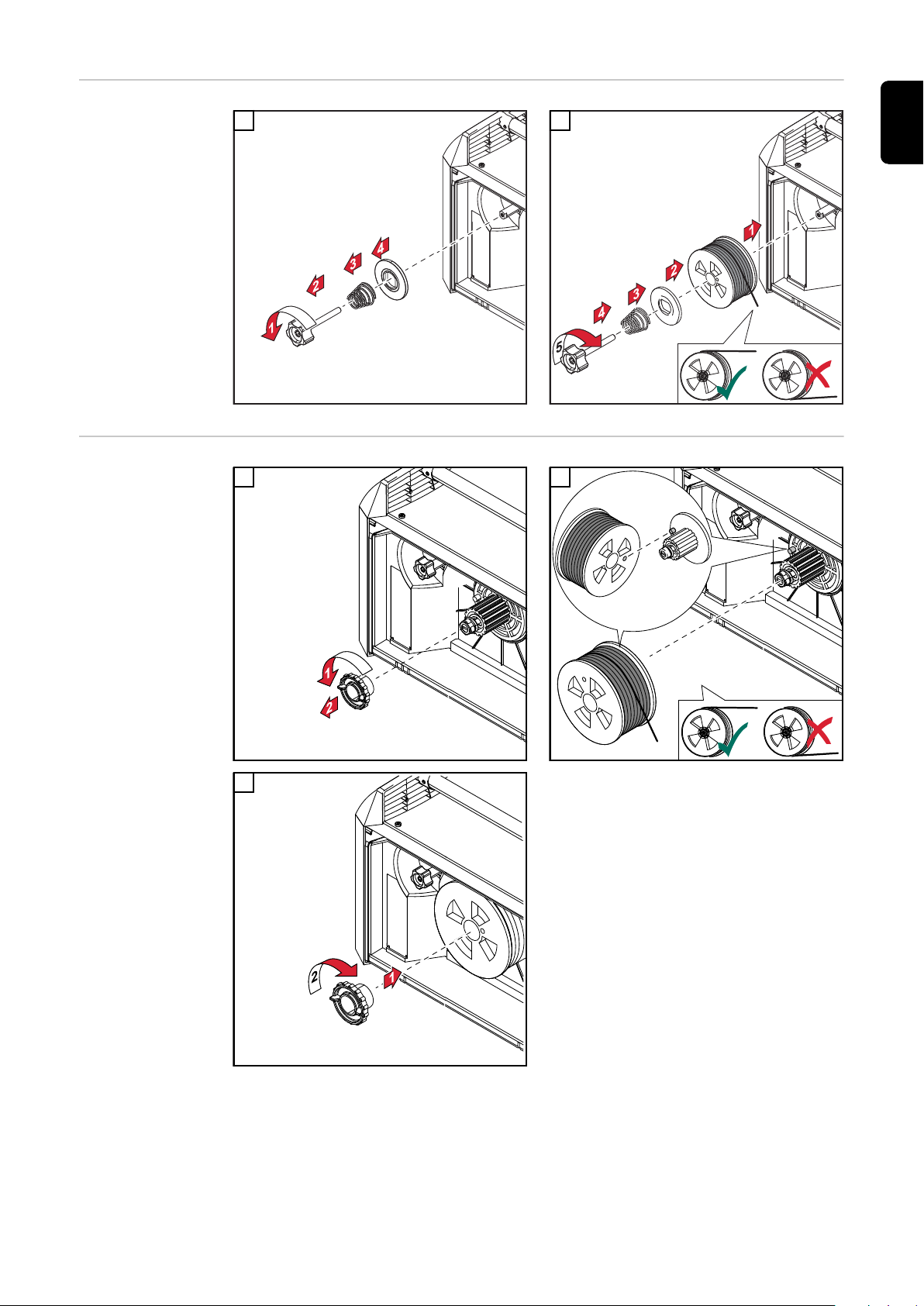

(1) Suport al bobinei de sârmă D100

cu frână pentru xarea bobinelor de sârmă standard cu diametrul de max. 100 mm (3.94 in.)

(2) Suport al bobinei de sârmă D200

cu frână pentru xarea bobinelor de sârmă standardizate cu diame‐ trul de max. 200 mm (7.87 in.) şi o greutate de până la max. 6,8 kg (14.99 Ibs.)

(3) Antrenare cu 2 role

Înainte de instalare şi punere în

funcţiune

Generalităţi

SIGURANŢĂ

Utilizarea con‐ formă

Prescripții de in‐ stalare

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Toate lucrările și funcțiile descrise în acest document pot  executate doar de

▶

către personal de specialitate cu calicare tehnică. Citiți și înțelegeți în întregime acest document.

▶

Citiți și înțelegeți toate prescripțiile de securitate și documentațiile pentru utili‐

▶

zator care însoțesc acest aparat și toate componentele de sistem.

Sursa de curent este dimensionată special pentru sudarea MIG/MAG, cu electrod învelit şi WIG. Orice altă utilizare este considerată ca ind neconformă. Pentru daunele rezultate de aici producătorul nu îşi asumă nicio responsabilitate.

Utilizarea conformă presupune şi

respectarea tuturor indicaţiilor din manualul de utilizare

respectarea muncii de inspecţie şi a lucrărilor de întreţinere

Aparatul este vericat conform clasei de protecție IP 23,ceea ce înseamnă:

protecţie împotriva pătrunderii corpurilor străine solide mai mari de Ø 12 mm (0.49 in.)

protecție împotriva apei pulverizate până la un unghi de 60° față de verticală

Aparatul poate  instalat şi exploatat în aer liber conform clasei de protecţie IP 23. Se va evita expunerea directă la umiditate (de ex. prin precipitaţii).

PERICOL!

Pericol din cauza aparatelor care se răstoarnă sau cad. Urmarea o pot reprezenta vătămări corporale și daune materiale grave.

Plasaţi întotdeauna aparatul în poziţie stabilă pe o suprafaţă plană şi solidă.

▶

PERICOL!

Pericol de electrocutare în urma pătrunderii prafului conductiv în aparat. Urmarea o pot reprezenta vătămări corporale și daune materiale grave.

Utilizaţi aparatul numai cu ltrul de aer montat. Filtrul de aer este un dispozitiv

▶

de siguranţă important pentru atingerea IP 23.

Canalul de aerisire este un dispozitiv de siguranţă important. La alegerea locului de instalare se va avea grijă ca aerul de răcire să poată intra şi ieşi liber prin oriciile de ventilare amplasate pe partea din faţă şi pe partea din spate a aparatului. Praful cu conductibilitate electrică ridicată (format de ex. prin lucrări de şlefuire) nu poate  aspirat direct în aparat.

Alimentare de la rețea

Aparatele sunt concepute exclusiv pentru tensiunea de rețea marcată pe plăcuța in‐ dicatoare. În cazul în care cablurile de alimentare sau ștecherele de rețea nu sunt echipate la modelul dumneavoastră de aparat, acestea trebuie montate în confor‐ mitate cu normele naționale. Protecţia liniei de alimentare este indicată în datele tehnice.

ATENŢIE!

Pericol din cauza instalației electrice dimensionate insucient. Urmarea o pot reprezenta daunele materiale.

Linia de alimentare, precum și protecția acesteia trebuie dimensionate în

▶

funcţie de alimentarea cu energie electrică existentă. Se aplică datele tehnice de pe plăcuța indicatoare.

Funcţionarea pe generator

Puterea necesară a generatorului

Sursa de curent poate  alimentată de la un generator.

Pentru dimensionarea puterii necesare a generatorului este necesară puterea apa‐ rentă maximă S

Puterea aparentă maximă S

a sursei de curent.

1max

a sursei de curent se calculează după cum ur‐

1max

mează: S

= I

1max

și U1 conform plăcuței indicatoare a aparatului sau datelor tehnice.

1max

Puterea aparentă necesară a generatorului electric S

1max

x U

se calculează cu următoa‐

GEN

rea formulă: S

GEN

= S

1max

x 1,35

În cazul în care nu se sudează cu puterea maximă, se poate utiliza un generator mai mic.

REMARCĂ!

Puterea aparentă a generatorului electric S aparentă maximă S

a sursei de curent!

1max

nu poate  mai mică decât puterea

GEN

La funcţionarea aparatelor monofazate pe generatoare trifazate aveţi grijă că pute‐ rea aparentă a generatorului electric poate  disponibilă adesea doar ca total al ce‐ lor trei faze ale generatorului electric. Eventual solicitaţi şi alte informaţii despre pu‐ terea monofazată a generatorului electric la producătorul generatorului electric.

REMARCĂ!

Puterea indicată a generatorului electric nu trebuie să depășească sau să scadă în niciun caz sub intervalul de toleranță al tensiunii de rețea. Toleranța tensiunii de rețea este indicată în secțiunea „Date tehnice”.

Siguranţe de reţea

Siguranțe fuzibile de rețea reglabile

Siguranța fuzibilă de rețea reglată la sursa de curent limitează curentul tras de sur‐ sa de curent din rețea și totodată curentul de sudare posibil. Astfel se împiedică de‐ clanșarea imediată a disjunctorului de protecție (de ex. în cutia de siguranțe).

În funcție de tensiunea de rețea și de disjunctorul de protecție utilizat, la sursa de curent poate  selectată siguranța fuzibilă de rețea dorită.

Următorul tabel indică la ce tensiuni de rețea și valori ale siguranței se înregistrează o limitare a curentului de sudare.

TSt 2200:

Tensiune de rețea

Congurare specică națională

Valoare siguranță sursă de curent

230 V

Std

10 A

230 V

Std

13 A

Limitarea curentului de sudare

Sudare cu arc electric cu electrod fuzibil în mediu de gaz inert: max. 145 A; 110 A la 100 %* Sudare cu electrod învelit: max. 125 A; 90 A la 100 %* Sudare WIG: max. 180 A; 135 A la 100 %*

Sudare cu arc electric cu electrod fuzibil în mediu de gaz inert: max. 170 A; 140 A la 100 %* Sudare cu electrod învelit: max. 150 A; 120 A la 100 %* Sudare WIG: max. 200 A; 160 A la 100 %*

230 V

Std

16 A

TSt 2200 MV:

Tensiune de rețea

Congurare specică națională

Valoare siguranță sursă de curent

120 V

Std

10 A

Sudare cu arc electric cu electrod fuzibil în mediu de gaz inert: max. 210 A; 150 A la 100 %* Sudare cu electrod învelit: max. 180 A; 130 A la 100 %* Sudare WIG: max. 230 A; 170 A la 100 %*

Limitarea curentului de sudare

Sudare cu arc electric cu electrod fuzibil în mediu de gaz inert: max. 100 A; 75 A la 100 %* Sudare cu electrod învelit: max. 85 A; 55 A la 100 %* Sudare WIG: max. 130 A; 95 A la 100 %*

Tensiune de rețea

Congurare specică națională

Valoare siguranță sursă de curent

Limitarea curentului de sudare

120 V

Std

13 A

120 V

15 A

120 V

Std

16 A

120 V

20 A

Sudare cu arc electric cu electrod fuzibil în mediu de gaz inert: max. 105 A; 80 A la 100 %* Sudare cu electrod învelit: max. 90 A; 70 A la 100 %* Sudare WIG: max. 135 A; 105 A la 100 %*

Sudare cu arc electric cu electrod fuzibil în mediu de gaz inert: max. 115 A; 105 A la 100 %* Sudare cu electrod învelit: max. 100 A; 85 A la 100 %* Sudare WIG: max. 140 A; 130 A la 100 %*

Sudare cu arc electric cu electrod fuzibil în mediu de gaz inert: max. 135 A; 105 A la 100 %* Sudare cu electrod învelit: max. 110 A; 90 A la 100 %* Sudare WIG: max. 160 A; 130 A la 100 %*

230 V

Std

10 A

230 V

Std

13 A

230 V

Std

16 A

Sudare cu arc electric cu electrod fuzibil în mediu de gaz inert: max. 145 A; 110 A la 100 %* Sudare cu electrod învelit: max. 125 A; 90 A la 100 %* Sudare WIG: max. 180 A; 135 A la 100 %*

Sudare cu arc electric cu electrod fuzibil în mediu de gaz inert: max. 170 A; 140 A la 100 %* Sudare cu electrod învelit: max. 150 A; 120 A la 100 %* Sudare WIG: max. 200 A; 160 A la 100 %*

Sudare cu arc electric cu electrod fuzibil în mediu de gaz inert: max. 210 A; 150 A la 100 %* Sudare cu electrod învelit: max. 180 A; 130 A la 100 %* Sudare WIG: max. 230 A; 170 A la 100 %*

Tensiune de rețea

Congurare specică națională

Valoare siguranță sursă de curent

Limitarea curentului de sudare

240 V

15 A

Setarea de 20 A este posibilă doar atunci când:

la congurarea specică națională a fost selectat „US”

alimentarea de la rețea dispune de o siguranță de 20 A

sursa de curent este alimentată cu o tensiune de rețea de 120 V

* Indicațiile 100 % = sudare nelimitată în timp, fără pauze de răcire.

Indicațiile referitoare la curentul de sudare sunt valabile la o temperatură ambiantă de 40 °C (104 °F).

Deconectarea de siguranță împiedică declanșarea disjunctorului de protecție la pu‐ teri de sudare mai ridicate. Deconectarea de siguranță determină o posibilă durată de sudare, fără a se ajunge la declanșarea disjunctorului de protecție. Dacă în cazul unei depășiri a timpului de sudare calculat în prealabil se ajunge la deconectarea curentului de sudare, se aşează codul de service „toF”. În afară de aşarea „toF“, începe imediat o numărătoare inversă ca indicator al timpului de așteptare rămas, până la stabilirea disponibilității de sudare a sursei de curent. Apoi se stinge mesa‐ jul iar sursa de curent este din nou pregătită de funcționare.

Sudare cu arc electric cu electrod fuzibil în mediu de gaz inert: max. 210 A; 150 A la 100 %* Sudare cu electrod învelit: max. 180 A; 130 A la 100 %* Sudare WIG: max. 230 A; 170 A la 100 %*

În funcție de siguranța reglată, dispozitivul de deconectare de siguranță limitează curenții maximi ai respectivului proces selectat. Se poate întâmpla ca punctele de funcționare salvate să nu mai poată  sudate, dacă acestea au fost salvate înainte de reglarea siguranței.

Dacă se sudează însă un astfel de punct de funcționare, sursa de curent lucrează la valoarea limită a siguranței selectate - limitarea puterii este activă. Punctul de funcționare trebuie salvat din nou, în funcție de limitarea curentului.

Montarea centurii de purtare

Montarea centurii de purtare la sur‐ sa de curent

1 2

3 4

5 6

MIG/MAG

Punerea în funcţiune

(1)

Racordare pisto‐ let de sudare MIG/MAG

Înainte de racordarea la sursa de curent, echipaţi pistoletul de sudare conform

MU ale acestuia: Montaţi consumabilele pe corpul pistoletului, montaţi tubul de ghidare a sârmei.

Înşurubaţi cu câteva rotaţii şurubul cu cap striat (1), pentru ca pistoletul de su‐

dare să poată  împins cu uşurinţă în racordul pentru pistolet de sudare.

Pericol din cauza pistoletului de sudare neinserat incomplet. Urmarea o pot reprezenta daunele ma‐ teriale la aparat.

▶

ATENŢIE!

Asiguraţi-vă că după inserare pisto‐ letul de sudare se aă în poziţia ‐ nală corectă.

3 Nm

Pericol din cauza pistoletelor de sudare xate insucient cu șuruburi. Urmarea o pot reprezenta daunele ma‐ teriale la aparat.

▶

ATENŢIE!

Fixați pistoletul de sudare întotdea‐ una cu momentul de torsiune indi‐ cat.

Montaţi rolele de avans

Pentru a garanta transportul optim al sârmei pentru sudare, rolele de avans trebuie adaptate la diametrul sârmei pentru sudare şi la aliajul sârmei.

1 2

3 4

Montarea bobinei de sârmă D100

1 2

Montarea bobinei de sârmă D200

1 2

Introduceţi sârma pentru sudare

ATENŢIE!

Pericol din cauza efectului de resort al sârmei pentru sudare de pe bobină. Urmarea o pot reprezenta vătămările corporale.

La inserarea sârmei pentru sudare în acţionarea dispozitivului de antrenare a

▶

rului, stabilizaţi capătul sârmei pentru sudare.

1 2

Reglaţi presiunea de apăsare conform următoarelor date

În acest fel sârma pentru sudare nu se deformează şi se garantează un transport ireproşabil al sârmei

Valori orientative pentru presiunea de apăsare cu role de avans netede:

oţel = 3 - 4

CrNi = 3 - 4

Valori orientative pentru presiunea de apăsare cu role de avans dinţate:

Sârmă tubulară cu ux = 3

Aluminiu = 1 - 3

ATENŢIE!

Pericol din cauza ieşirii neaşteptate a sârmei pentru sudare la introducerea sârmei. Urmarea o pot reprezenta vătămările corporale.

folosiţi ochelari de protecţie adecvaţi

▶

Ţineţi vârful pistoletului de sudare la distanţă faţă de faţă şi de corp

▶

Nu orientaţi vârful pistoletului de sudare spre persoane

▶

aveţi grijă ca sârma pentru sudare să nu vină în contact cu părţi conductoare

▶

sau împământate (de ex. carcasă, ...)

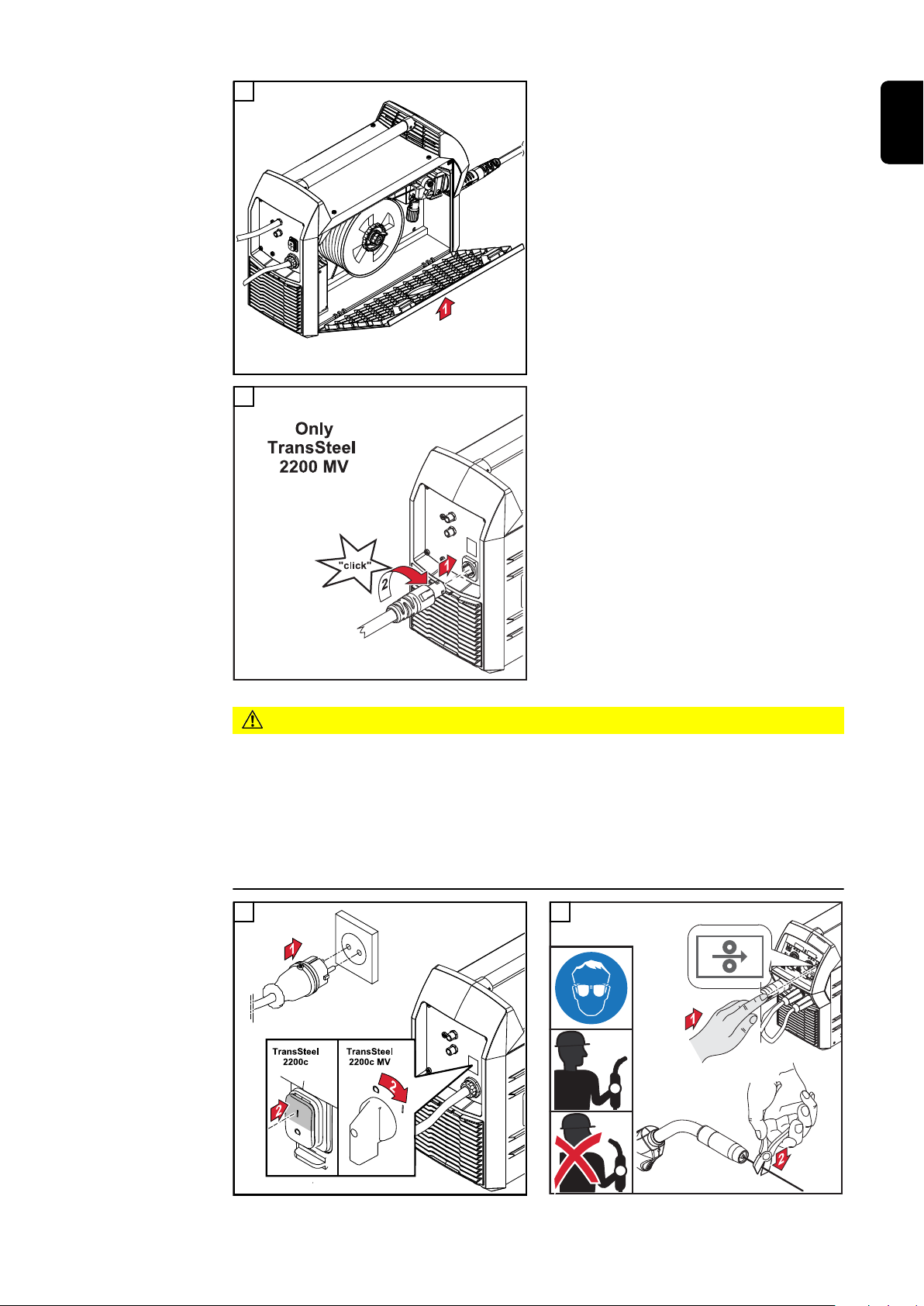

Racordarea cablului de alimentare la sursa de curent este necesară numai la o sursă de curent "Multivoltage".

7 8

Fdi

2,5

t (s)

(m/min, ipm)

Derulare introducere sârmă (apăsaţi bu‐ tonul Introducere sârmă de pe panoul de operare):

Menţineţi butonul până la o se‐ cundă (apăsaţi scurt butonul): viteza de avans a sârmei se menţine în pri‐ ma secundă la 1 m/min (39.37 ipm)

Menţineţi butonul timp de până la 2,5 secunde: După o secundă, viteza de avans a sârmei creşte constant în interval de 1,5 secunde.

Menţineţi butonul mai mult de 2,5 secunde: După un total de 2,5 se‐ cunde are loc transportul constant al sârmei în conformitate cu viteza de avans a sârmei setată pentru pa‐ rametrul Fdi.

Selectaţi congu‐ rarea specică

națională dorită

Racordarea bute‐ liei de gaz

Congurarea specică națională a sursei de curent deneşte în ce unitate (cm + mm sau inch) se aşează parametrii de sudare reglabili

Congurarea specică națională poate  modicată în meniul de congurare nivelul 2 (parametru SEt)

Descrierea parametrului SEt precum și descrierea pentru setarea parame‐ trului SEt se găsesc în secțiunea Meniu de congurare nivelul 2 de la pagi‐ na 102

PERICOL!

Pericol din cauza buteliilor care se răstoarnă. Urmarea o pot reprezenta vătămări corporale şi daune materiale grave.

Plasaţi buteliile de gaz în poziţie stabilă pe o suprafaţă plană şi solidă.

▶

Asiguraţi buteliile de gaz împotriva căderii

▶

Respectaţi prescripţiile de securitate ale producătorului buteliei de gaz.

▶

1 2

Racordarea inver‐ sorului de polari‐ tate şi realizarea conexiunii la masă

Risc din cauza inversorului de polaritate greşit conectat. Urmarea o pot reprezenta proprietăţi defectuoase la sudare.

▶

2 3

REMARCĂ!

Racordaţi inversorul de polaritate conform sârmei pentru sudare utili‐ zate. Informaţia dacă sârma pentru sudare trebuie sudată pe (+) sau (-), se găseşte pe ambalajul sârmei de sudare

Pozarea corectă a pachetelor de furtunuri

Reglarea frânei suportului pentru bobine de sârmă

Generalităţi D200 Suport al bobinei de sârmă:

La prima punere în funcţiune şi după ecare schimbare a bobinei de sârmă reglaţi frâna. Pentru aceasta procedați conform descrierii din secțiunea următoare Regla‐

rea frânei suportului pentru bobine de sârmă D200.

D100 suport al bobinei de sârmă: La prima punere în funcţiune şi după ecare schimbare a bobinei de sârmă reglaţi frâna. Pentru aceasta procedați conform descrierii din secțiunea următoare Regla‐

rea frânei suportului pentru bobine de sârmă D100

După eliberarea tastei pistoletului (sfârşitul sudării, oprirea transportului frânei) bobina de sârmă nu trebuie să se mai mişte din inerţie. Dacă se întâmplă aşa, reglaţi frâna.

Reglarea frânei

(1)

suportului pentru bobine de sârmă D200

ATENŢIE!

Pericol din cauza ieşirii sârmei pentru sudare şi din cauza pieselor mobile. Urmarea o pot reprezenta vătămări corporale şi daune materiale.

Înaintea lucrărilor comutaţi întrerupătorul de reţea al sursei de curent în poziţia

▶

- O - şi deconectaţi sursa de curent de la reţea Asiguraţi toate aparatele şi componentele implicate împotriva reconectării acci‐

▶

dentale.

Reglaţi frâna:

Rotirea frânei spre dreapta = efectul de frânare se amplică

Rotirea frânei spre stânga = efectul de frânare se diminuează

Reglarea frânei suportului pentru bobine de sârmă D100

ATENŢIE!

Pericol din cauza ieşirii sârmei pentru sudare şi din cauza pieselor mobile. Urmarea o pot reprezenta vătămări corporale şi daune materiale.

Înaintea lucrărilor comutaţi întrerupătorul de reţea al sursei de curent în poziţia

▶

- O - şi deconectaţi sursa de curent de la reţea Asiguraţi toate aparatele şi componentele implicate împotriva reconectării acci‐

▶

dentale.

Reglaţi frâna:

Rotiţi şurubul zimţat (1)

Şurub zimţat strâns puternic = efect de frânare puternic

Şurub zimţat strâns uşor = efect de frânare redus

Descrierea regimurilor de funcţionare MIG/MAG

GPr

GPo

Funcționare în 2 tacte

Modul de funcționare „Funcționare în 2 tacte” este adecvat pentru

lucrări de lipire

cusături sudate scurte

Funcționare în 2 tacte

Explicarea simbolurilor:

Apăsați tasta pistoletului

Eliberați tasta pistoletului

Prescurtări utilizate: GPr

(timp de precurge‐ re gaz) I Curent de sudare GPo Timp post-curgere gaz

Timp de pre-curgere gaz

Mențineți apăsată tasta pistoletului

Funcționare în 4

GPr

GPo

+ +

tacte

Modul de funcționare „Funcționare în 4 tacte” este adecvat pentru cusături sudate mai lungi.

Funcționare în 4 tacte

Explicarea simbolurilor:

Apăsați tasta pistoletului

Prescurtări utilizate: GPr

Timp de pre-curgere gaz (timp de pre‐ curge‐ re gaz) I Curent de sudare GPo Timp post-curgere gaz

Eliberați tasta pistoletului

Funcționare spe‐

+ +

I-S I-E

GPr SL SL

GPo

cială în 4 tacte

Modul de funcționare „Funcționare specială în 4 tacte” este adecvat în special pen‐ tru sudarea într-un interval de putere mai ridicat. În modul de funcționare specială în 4 tacte, arcul electric pornește cu putere mai redusă, ceea ce determină o stabili‐ zare mai simplă a arcului electric.

Funcționare specială în 4 tacte

Explicarea simbolurilor:

Apăsați tasta pistoletului

Eliberați tasta pistoletului

Mențineți apăsat tasta pistoletului

Prescurtări utilizate: GPr

Timp de pre-curgere gaz (timp de pre‐ curge‐ re gaz) I-S Curent de start SL Slope: creștere continuă / reducere continuă a curentului de sudare I Curent principal I-E Curent nal GPo Timp post-curgere gaz

Sudare în puncte Modul de funcționare „Sudare în puncte” este adecvat pentru îmbinările sudate ale

GPr

GPoSPt

plăcilor de tablă suprapuse.

Sudare în puncte

Explicarea simbolurilor:

Apăsați tasta pistoletului

Prescurtări utilizate: GPr

Timp de pre-curgere gaz (timp de pre‐ curge‐ re gaz) I Curent de sudare SPt (dura‐

Durata sudării în puncte / durata impulsului aplicat sârmei la sudarea în cu‐

rent pulsat ta sudării în punc‐ te) GPo Timp post-curgere gaz

Eliberați tasta pistoletului

Sudare în linie

GPr SPt SPtSPb

GPo

continuă prin puncte în 2 tacte

Modul de funcționare „Sudare în linie continuă prin puncte în 2 tacte” este adecvat pentru cusături de sudură scurte pe table subțiri, pentru a preveni un eșec al mate‐ rialului de bază.

Sudare în linie continuă prin puncte în 2 tacte

Explicarea simbolurilor:

Apăsați tasta pistoletului

Eliberați tasta pistoletului

Mențineți apăsată tasta pistoletului

Prescurtări utilizate: GPr

Timp de pre-curgere gaz (timp de precurge‐ re gaz) I Curent de sudare SPt (dura‐

Durata sudării în puncte / durata impulsului aplicat sârmei la sudarea în cu‐

rent pulsat ta sudării în punc‐ te) SPb Durata pauzei la sudarea în curent pulsat GPo Timp post-curgere gaz

Sudare în linie

GPr SPt SPtSPb

GPo

+ +

continuă prin puncte în 4 tacte

Modul de funcționare „Sudare în linie continuă prin puncte în 4 tacte” este adecvat pentru cusături de sudură mai lungi pe table subțiri, pentru a preveni un eșec al materialului de bază.

Sudare în linie continuă prin puncte în 4 tacte

Explicarea simbolurilor:

Apăsați tasta pistoletului

Prescurtări utilizate: GPr

Timp de pre-curgere gaz (timp de precurge‐ re gaz) I Curent de sudare SPt (dura‐

Durata sudării în puncte / durata impulsului aplicat sârmei la sudarea în cu‐

rent pulsat ta sudării în punc‐ te) SPb Durata pauzei la sudarea în curent pulsat GPo Timp post-curgere gaz

Eliberați tasta pistoletului

Sudare MIG/MAG manuală standard

Generalităţi Procedeul de sudare MIG/MAG manuală standard este un procedeu de sudare

MIG/MAG fără funcţie Synergic. O modicare a unui parametru nu determină adaptarea automată a celorlalţi para‐ metri - toţi parametrii modicabili trebuie setaţi individual.

Parametri de su‐ dare reglabili

Sudare MIG/MAG standard manu‐ ală

La sudarea manuală cu arc electric cu electrod fuzibil în mediu de gaz inert sunt dis‐ ponibili următorii parametri:

Viteza de avans a sârmei Tensiune de sudare

Dinamică - pentru inuenţarea dinamicii scurt-circuitului în momentul trans‐

ferului picăturilor

Apăsați butonul Procedeu de sudare pentru a selecta MANUAL

Apăsați butonul Mod de funcționare,

pentru a selecta modul de funcționare MIG/MAG dorit:

Funcționare în 2 tacte

Funcționare în 4 tacte

Sudare în puncte / sudare în linie continuă prin puncte

Selectarea și reglarea parametrului viteza de avans a sârmei

Corecturi în regim de sudare

Selectarea și reglarea parametrului Tensiune de sudare

Toate valorile prescrise ale parametrilor setate cu ajutorul roții de reglare sunt sal‐ vate până la următoarea modicare. Acest lucru este valabil și atunci când sursa de curent este dezactivată și reactivată între timp.

Asigurarea faptului că a fost realizată o conexiune la masă

Asigurarea faptului că a fost realizată alimentarea cu gaz de protecție

Sursa de curent este gata de sudare

Cu ajutorul parametrului Dinamică, rezultatul sudării poate  optimizat suplimentar.

Parametrul Dinamică are ca scop inuenţarea dinamicii scurt-circuitului în momen‐ tul transferului picăturilor:

- = arc electric tare şi stabil 0 = arc electric neutru + = arc electric mai moale şi fără stropi

Sudare MIG/MAG Synergic standard

Sudare MIG/MAG standard siner‐ gică

Apăsați butonul Procedeu de sudare pentru a selecta SYNERGIC

Apăsați butonul Mod de funcționare,

pentru a selecta modul de funcționare MIG/MAG dorit:

Funcționare în 2 tacte

Funcționare în 4 tacte

S 4 T - funcționare specială în 4 tacte

Sudare în puncte / sudare în linie continuă prin puncte

Parametrii care au fost setați la o componentă a sistemului (telecomandă, ...), nu pot  modicaţi la panoul de operare al sursei de curent.

Apăsați butonul Tip material pentru a selecta tipul de material de adaos utilizat

Apăsați butonul Diametru sârmă pentru a selecta diametrul electrodului de

sârmă pentru sudare

Apăsați butonul Gaz de protecție pentru a selecta tipul de gaz de protecție

Apăsați butoanele Selectare parametru,

selectați parametrul de sudare cu care trebuie indicată puterea de sudare:

Grosime tablă Curent de sudare Viteza de avans a sârmei Tensiune de sudare

Reglarea parametrilor de sudare

Asigurarea faptului că a fost realizată o conexiune la masă

Asigurarea faptului că a fost realizată alimentarea cu gaz de protecție.

Sursa de curent este gata de sudare

Corecturi în regim de sudare

Cu ajutorul parametrilor Corectura lungimii arcului electric şi Dinamică, rezultatul sudării poate  optimizat suplimentar.

Corecţia lungimii arcului electric:

- = arc electric mai scurt, reducerea tensiunii de sudare 0 = arc electric neutru + = arc electric mai lung, creşterea tensiunii de sudare

Dinamică: pentru inuenţarea dinamicii scurt-circuitului în momentul transferului picăturilor

- = arc electric tare şi stabil 0 = arc electric neutru + = arc electric mai moale şi fără stropi

Sudare în puncte și sudare în linie continuă prin puncte

Generalități Modurile de funcționare Sudare în puncte și Sudare în linie continuă prin puncte

sunt procedee de sudare MIG/MAG.

Sudarea în puncte este utilizată la îmbinările sudate accesibile pe o singură parte la tablele suprapuse.

Sudura în linie continuă prin puncte se utilizează la foile de tablă subțire. Deoarece alimentarea sârmei pentru sudare nu este continuă, baia de metal topit se poate răci pe durata pauzei între puncte. O supraîncălzire locală și în consecință arderea materialului de bază pot  astfel evitate.

Sudare în puncte

Apăsați butonul Procedeu de sudare pentru a selecta modul MANUAL sau SY‐

NERGIC

Apăsați butonul Mod de funcționare,

pentru a selecta modul de funcționare sudare în puncte / sudare în linie conti‐ nuă prin puncte

Reglarea în meniul de congurare a parametrului SPt (durata sudării în puncte /

durata impulsului aplicat sârmei la sudarea în curent pulsat) la valoarea dorită Reglarea parametrilor doriți în funcție de procedeul de sudare (MANUAL sau SY‐

NERGIC) Asigurarea faptului că a fost realizată o conexiune la masă

Asigurarea faptului că a fost realizată alimentarea cu gaz de protecție.

Sursa de curent este gata de sudare

Sudare în linie continuă prin puncte

Apăsați butonul Procedeu de sudare pentru a selecta modul MANUAL sau SY‐

NERGIC

Apăsați butonul Mod de funcționare,

pentru a selecta modul de funcționare sudare în puncte / sudare în linie conti‐ nuă prin puncte

Reglarea în meniul de congurare a parametrului SPt (durata sudării în puncte /

durata impulsului aplicat sârmei la sudarea în curent pulsat) la valoarea dorită Reglarea în meniul de congurare a parametrului SPb (durata sudării în punc‐

te / durata pauzei între impulsuri la sudarea în linie continuă prin puncte) la va‐ loarea dorită

Reglarea în meniul de congurare a parametrului Int (sudarea în linie continuă

prin puncte) la valoarea dorită Reglarea parametrilor doriți în funcție de procedeul de sudare (MANUAL sau SY‐

NERGIC) Asigurarea faptului că a fost realizată o conexiune la masă

Asigurarea faptului că a fost realizată alimentarea cu gaz de protecție.

Sursa de curent este gata de sudare

WIG

Punerea în funcţiune

Punere în funcţiu‐ ne

1 2

3 4

3 4 6

Racordarea cablului de alimentare la sursa de curent este necesară numai la o sursă de curent "Multivoltage".

Sudare WIG

ATENŢIE!

Pericol din cauza începerii accidentale a procedeului de sudare. Urmarea o pot reprezenta vătămări cor‐ porale şi daune materiale.

De îndată ce sursa de curent este

▶

pornită, aveţi grijă ca electrodul de wolfram să nu vină în contact cu părţi conductoare sau împământate

(de ex. carcasă, ....).

Apăsaţi butonul Procedeu de sudare pentru a selecta TIG

Reglarea curentului de sudare dorit

La utilizarea unui pistolet de sudare cu tasta pistoletului şi ştecher TIG Multi Con‐ nector (cu setare din fabrică pentru funcţionare în 2 tacte):

Plasaţi duza de gaz pe punctul de amorsare, astfel încât între electrodul de wol‐

fram şi piesă să existe o distanţă de cca. 2 până la 3 mm (0.078 până la 0.118 inch)

Deplasaţi lent pistoletul de sudare până când electrodul de wolfram atinge pie‐

sa Trageți în spate și mențineți tasta pistoletului

Se declanşează uxul de gaz de protecţie

Ridicaţi pistoletul de sudare şi rabataţi-l în poziţia normală

Arcul electric se amorsează

Efectuați sudura

Selectaţi congu‐ rarea specică

națională dorită

Pozarea corectă a pachetelor de furtunuri

Congurarea specică națională a sursei de curent deneşte în ce unitate (cm + mm sau inch) se aşează parametrii de sudare reglabili

Congurarea specică națională poate  modicată în meniul de congurare nivelul 2 (parametru SEt)

Descrierea parametrului SEt precum și descrierea pentru setarea parame‐ trului SEt se găsesc în secțiunea Meniu de congurare nivelul 2 de la pagi‐ na 102

Descrierea regimurilor de funcţionare WIG

I-1

GPo

1 2 3

tdowntup

Funcționare în 2 tacte

Sudare cu funcționare în 2 tacte:

Aplicați electrodul de wolfram pe piesă, apoi trageți tasta pistoletului în spate și

mențineți-o în poziție => ux de gaz de protecție Ridicați electrodul de wolfram => arcul electric se amorsează

Eliberați tasta pistoletului =>sfârșitul sudării

Explicarea simbolurilor:

Trageți în spate și mențineți tasta pistoletului

Prescurtări utilizate:

GPo Timp post-curgere gaz

Faza UpSlope: creșterea continuă a curentului de sudare

Durata: 0,5 secunde

down

Faza DownSlope: reducere continuă a curentului de sudare

Durata: 0,5 secunde

Eliberați tasta pistoletului în față

Funcționare în 4

I-1

I-S

I-E

I-2

GPo

I-1

tdown tets

1 2 3 4 5 6 7

tup

tacte

Funcţionare în 4 tacte cu reducere intermediară I-2

La reducerea intermediară, cu ajutorul tastei pistoletului sudorul reduce curentul de sudură în faza de curent principal la curentul redus setat I-2.

Sudare cu funcţionare în 4 tacte:

Aplicaţi electrodul de wolfram pe piesă, apoi trageţi tasta pistoletului în spate şi

menţineţi-o în poziţie => ux de gaz protector Ridicaţi electrodul de wolfram => începere sudură cu curent de start I-S

Eliberaţi tasta pistoletului => sudare cu curent principal I-1

Apăsaţi în faţă tasta pistoletului şi menţineţi-o în poziţie => activarea reducerii

intermediare cu curent redus I-2 Eliberaţi tasta pistoletului => sudare cu curent principal I-1

Trageţi în spate şi menţineţi în poziţie tasta pistoletului => reducere la curentul

nal I-E Eliberaţi tasta pistoletului =>sfârşitul sudării

Explicarea simbolurilor:

Trageți în spate și mențineți tasta pistoletului

Eliberaţi tasta pistoletului în faţă

Prescurtări utilizate:

GPo Timp post-ux de gaz

I-S Faza curentului de start: încălzirea precaută cu un curent de sudare mai re‐

dus, pentru a poziţiona corect materialul de adaos

I-1 Faza de curent principal (faza curent de sudare): aplicarea constantă a tem‐

peraturii în materialul de bază încălzit cu căldura alimentată

I-E Fază curent nal: pentru evitarea surilor şi a retasurilor de crater nal

I-2 Faza de curent redus: Reducerea intermediară a curentului de sudare pentru

evitarea unei supraîncălziri locale a materialului de bază

down

Durată curent de start

Faza UpSlope: creşterea continuă a curentului de sudare

Durata: 0,5 secunde

Durată curent nal

Faza DownSlope: reducere continuă a curentului de sudare

Durata: 0,5 secunde

Sudare în impulsuri

1/F-P

I-P

I-G

down

I-S

I-E

dcY

Posibilităţi de uti‐ lizare

Principiu de

funcţionare

Sudare în impulsuri reprezintă sudarea realizată cu un curent de sudare pulsatoriu. Se utilizează la sudarea tuburilor din oţel aate în poziţie de constrângere sau la su‐ darea tablelor subţiri.

La aceste aplicaţii, curentul de sudare reglat la începutul sudării nu este întotdeau‐ na avantajos pentru întreaga operaţiune de sudare:

dacă intensitatea electrică este prea redusă materialul de bază nu se topește

sucient,

în caz de supraîncălzire există pericolul ca baia de metal topit să picure.

Un curent de bază mai redus I-G creşte cu o urcare rapidă la curentul pulsat I-P, sensibil mai ridicat, şi, după intervalul Duty cycle dcY, scade din nou la curentul de bază I-G.

De aici rezultă un curent mediu care este mai redus decât curentul pulsat I-P.

La sudare în impulsuri secţiunile mai mici ale locului de sudare se topesc mai rapid, şi tot acestea se întăresc mai repede.

Sursa de curent reglează parametrul Durată de funcţionare dcY şi curentul de bază I-G corespunzător curentului pulsat reglat (curent de sudare) şi frecvenţei reglate a pulsului.

Parcursul curentului de sudare

Parametri setabili:

I-S Curent de start

I-E Curent nal

F-P Frecvenţa pulsului (1/F-P = intervalul de timp între două impulsuri)

I-P Curent pulsat (curentul de sudare reglat)

Parametri de sudare care nu pot  setaţi:

down

UpSlope

DownSlope

dcY Durată de funcționare

I-G Curent de bază

Activare sudare în impulsuri

Reglarea unei valori pentru parametrul de congurare F-P (frecvenţa pulsului)

Domeniu de setare: 1 / 990 Hz

Pentru descrierea parametrilor vezi secțiunea Parametri pentru sudarea WIG de la pagina 100.

Electrod

Punerea în funcţiune

Pregătire

2 3

Informaţia dacă electrodul trebuie sudat pe (+) sau (-), se găseşte pe ambalajul electrodului.

Racordarea cablului de alimentare la sursa de curent este necesară numai la o sursă de curent "Multivoltage".

Pericol din cauza începerii accidentale a procedeului de sudare. Urmarea o pot reprezenta vătămări cor‐ porale şi daune materiale.

▶

ATENŢIE!

De îndată ce sursa de curent este pornită, aveţi grijă ca electrodul să nu vină în contact în mod nedorit cu părţi conductoare sau împământate

(de ex. carcasă, ....).

Selectaţi congu‐ rarea specică

națională dorită

Sudare cu elec‐ trod învelit

Pozarea corectă a pachetelor de furtunuri

Congurarea specică națională a sursei de curent deneşte în ce unitate (cm + mm sau inch) se aşează parametrii de sudare reglabili

Congurarea specică națională poate  modicată în meniul de congurare nivelul 2 (parametru SEt)

Descrierea parametrului SEt precum și descrierea pentru setarea parame‐ trului SEt se găsesc în secțiunea Meniu de congurare nivelul 2 de la pagi‐ na 102

Apăsaţi butonul Procedeu de sudare pentru a selecta STICK

Reglarea curentului de sudare dorit

Sursa de curent este gata de sudare

Funcţii pentru optimizarea sudării

I (A)

300

200

HCU

HCU > I

t (s)

0,5

1,5

Hti

Dinamică Dinamică:

pentru inuenţarea dinamicii scurt-circuitului în momentul transferului picăturilor

- = arc electric tare şi stabil 0 = arc electric neutru + = arc electric mai moale şi fără stropi

Funcţia HotStart (Hti)

Această funcţie este activată din fabricaţie.

Avantaje

Îmbunătățirea proprietăților de amorsare, chiar și la electrozi cu proprietăți de amorsare defectuoase

Diluția mai bună a materialului de bază în faza de pornire, cu mai puține zone reci

Evitarea pe scară extinsă a incluziunilor de zgură

Legendă Hti Hot-current time = timp de cu‐

rent erbinte, 0 - 2 s, setare din fabrică 0,5 s

HCU HotStart-current = HotStart-

Strom, 100 - 200 %, setare din fabrică 150 %

Curent principal = curent de su‐ dare setat

Parametrii Hti şi HCU pot  reglaţi în meniul de congurare. Pentru descrie‐ rea parametrilor vezi secțiunea Parame‐

tri pentru sudarea cu electrod învelit de

la pagina 101.

Funcţia Anti-Stick (Ast)

Mod de funcționare Pe perioada timpului de curent erbinte setat (Hti) curentul de sudare este mărit la o anumită valoare. Această valoare (HCU) este mai mare decât curentul de sudare setat (IH).

Această funcţie este activată din fabricaţie.

Atunci când arcul electric se scurtează, tensiunea de sudare poate scădea astfel încât electrodul tinde să se lipească. În rest există și riscul de ardere a electrodului.

Arderea se evită prin activarea funcției Anti-Stick. Dacă electrodul începe să se li‐ pească, sursa de curent deconectează imediat curentul de sudare. După separarea electrodului de pe piesă, procesul de sudare poate  continuat fără probleme.

Funcţie dezactivată:

Comutaţi parametrul de congurare Ast (Anti-Stick) pe OFF

Pentru descrierea parametrilor vezi secțiunea Parametri pentru sudarea cu elec‐

trod învelit de la pagina 101.

EasyJobs

Salvarea şi apelarea EasyJobs

Generalităţi

Salvarea EasyJob

Apelarea EasyJob

Butoanele de memorare permit salvarea a până la 2 EasyJobs

Se salvează parametrii reglabili la panoul de operare

Nu se salvează totodată şi parametri de congurare

Pentru salvarea setărilor actuale pe panoul de operare menţineţi apăsat unul

din butoanele de memorare, de exemplu numărul 1

Pe aşarea din stânga apare „Pro“

După un timp aşarea din stânga comută la valoarea iniţială

Eliberaţi butonul de memorare

Pentru apelarea setărilor salvate, apăsaţi scurt butonul de memorare, de exem‐

plu numărul 1

Ştergerea EasyJob

Panoul de operare aşează setările memorate

Pentru ştergerea conţinutului memoriei unui buton de memorare, menţineţi

apăsat respectivul buton de memorare, de exemplu numărul 1

Pe aşarea din stânga apare „Pro“

După un timp aşarea din stânga comută la valoarea iniţială

Menţineţi în continuare apăsat butonul de memorare

Pe aşarea din stânga apare „CLr”

După un timp pe ambele aşaje apare „---”

Eliberaţi butonul de memorare

Meniul de congurare

Meniu de congurare nivelul 1

Intrarea în meniul de congurare și ieșirea din acesta, modicare para‐ metri

Accesarea meniului de congurare este descrisă cu ajutorul procedeului de sudare MIG/MAG standard sinergică (SYNERGIC). La celelalte procedee de sudare accesarea este identică.

Intrarea în meniul de congurare:

Modicare parametri:

Cu ajutorul butonului Procedeu selectați procedeul sudare SYNERGIC:

Panoul de operare se aă acum în meni‐ ul de congurare a procedeului „Sudare MIG/MAG standard sinergică” - se

aşează ultimul parametru de congu‐ rare selectat.

Cu ajutorul roții de reglare din stânga selectați parametrii de congurare doriți

Cu ajutorul roții de reglare din dreapta

modicaţi valoarea parametrului de congurare

Parametru pentru sudare MIG/MAG standard manu‐ ală

Ieșirea din meniul de congurare:

GPr Timp de pre-curgere gaz

Unitate: secunde

Domeniu de setare: 0 - 9,9

Setare din fabrică: 0,1

GPo Timp post-curgere gaz

Unitate: secunde

Domeniu de setare: 0 - 9,9

Setare din fabrică: 0,5

Fdi Viteză de introducere sârmă

Unitate: m/min (ipm)

Domeniu de setare: 1 - 18,5 (39.37 - 728.35)

Setare din fabrică: 10 (393.7)

Igc Curent de aprindere

Unitate: Amper

Domeniu de setare: 100 - 390

Setare din fabrică: 300

Ito Lungimea rului până la oprirea de siguranţă

Unitate: mm (inch)

Domeniu de setare: OFF, 5 - 100 (OFF, 0.2 - 3.94)

Setare din fabrică: OFF

Ignition Time-Out (Ito) este o funcţie de siguranţă.

Dacă sursa de curent nu identică nicio aprindere după lungimea reglată a

sârmei, transportul sârmei este oprit.

SPt Durata sudării în puncte

Unitate: secunde

Domeniu de setare: OFF, 0,3 - 5

Setare din fabrică: 1

SPb Durata pauză la sudare în puncte

Unitate: secunde

Domeniu de setare: OFF, 0,3 - 10 (in paşi de 0,1 s)

Setare din fabrică: OFF

Int Interval

Unitate: -

Domeniu de setare: 2T (2 timpi), 4T (4 timpi)

Setare din fabrică: 2T (2 timpi)

Parametru pentru sudare MIG/MAG standard siner‐ gică

FAC Resetare sursă de curent

Menţineţi unul din butoanele de selectare a parametrului apăsat timp de 2 s,

pentru a reveni la starea de livrare

- dacă pe aşajul digital apare „PrG”, sursa de curent este resetată

La resetarea sursei de curent, o mare parte a setărilor efectuate se şterg. Se

menţin:

valorile pentru rezistenţa circuitului de sudare şi inductanţa circuitului de sudare

Congurare specică naţională

2nd al doilea nivel al meniului de congurare (vezi secţiunea „Meniu de congu‐

rare - nivelul 2”)

GPr Timp de pre-curgere gaz

Unitate: secunde

Domeniu de setare: 0 - 9,9

Setare din fabrică: 0,1

GPo Timp post-curgere gaz

Unitate: secunde

Domeniu de setare: 0 - 9,9

Setare din fabrică: 0,5

SL Slope

Unitate: secunde

Domeniu de setare: 0 - 9,9

Setare din fabrică: 1

I-S Curent de start

Unitate: % din curent de sudare

Domeniu de setare: 0 - 200

Setare din fabrică: 100

I-E Curent nal

Unitate: % din curent de sudare

Domeniu de setare: 0 - 200

Setare din fabrică: 50

t-S Durată curent de start

Unitate: secunde

Domeniu de setare: 0 - 9,9

Setare din fabrică: 0

t-E Durată curent nal

Unitate: secunde

Domeniu de setare: 0 - 9,9

Setare din fabrică: 0

Fdi Viteză de introducere sârmă

Unitate: m/min (ipm)

Domeniu de setare: 1 - 18,5 (39.37 - 728.35)

Setare din fabrică: 10 (393.7)

Ito Lungimea sârmei până la oprirea de SIGURANȚĂ

Unitate: mm (inch)

Domeniu de setare: OFF, 5 - 100 (OFF, 0.2 - 3.94)

Setare din fabrică: OFF (Oprit)

Funcția Ignition Time-Out (ito) este o funcție de siguranță. Dacă sursa de cu‐

rent nu înregistrează amorsarea după lungimea setată a sârmei, transportul

sârmei este oprit.

SPt Durata sudării în puncte

Unitate: secunde

Domeniu de setare: 0,3 - 5

Setare din fabrică: 1

SPb Durata pauză la sudare în puncte

Unitate: secunde

Domeniu de setare: OFF, 0,3 - 10 (in pași de 0,1 s)

Setare din fabrică: OFF (Oprit)

Int Interval

Unitate: -

Domeniu de setare: 2T (2 tacte), 4T (4 tacte)

Setare din fabrică: 2T (2 tacte)

FAC Resetare sursă de curent

Mențineți unul dintre butoanele de selectare a parametrului apăsat timp de

2 s, pentru a reveni la starea de livrare

- dacă pe aşajul digital apare „PrG”, sursa de curent este resetată.

La resetarea sursei de curent, o mare parte a setărilor efectuate se șterg. Se

păstrează:

valorile pentru rezistența circuitului de sudare și inductanța circuitului de sudare

Congurare specică națională

2nd al doilea nivel al meniului de congurare (vezi secțiunea „Meniu de congu‐

rare - nivelul 2”)

Parametri pentru sudarea WIG

F-P Frecvența pulsului

Unitate: Hertz

Domeniu de setare: OFF; 1 - 990

(până la 10 Hz: în pași de 0,1 Hz)

(până la 100 Hz: în pași de 1 Hz)

(peste 100 Hz: în pași de 10 Hz)

Setările din fabrică: OFF (Oprit)

tUP UpSlope (creșterea controlată a curentului de sudare la începutul sudării)

Unitate: secunde

Domeniu de setare: 0,01 - 9,9

Setările din fabrică: 0,5

tdo DownSlope (reducerea controlată a curentului de sudare la nalul sudării)

Unitate: secunde

Domeniu de setare: 0,01 - 9,9

Setările din fabrică: 1

I-S Curent de start

Unitate: % din curentul principal

Domeniu de setare: 1 - 200

Setările din fabrică: 35

I-2 Curent redus

Unitate: % din curentul principal

Domeniu de setare: 1 - 100

Setările din fabrică: 50

I-E Curent nal

Unitate: % din curentul principal

Domeniu de setare: 1 - 100

Setările din fabrică: 30

GPo Timp post-ux de gaz

Unitate: secunde

Domeniu de setare: 0 - 9,9

Setările din fabrică: 9,9

tAC Heftuire

Unitate: secunde

Domeniu de setare: OFF, 0,1 - 9,9

Setările din fabrică: OFF (Oprit)

100

Fronius TransSteel 2200 Operating Instruction [RO]

Specifications and Main Features

Frequently Asked Questions

User Manual
