TransPocket 150 TIG TransPocket 180 TIG

Kezelési útmutató

42,0426,0207,HU 030-10022022

Tartalomjegyzék

Biztonsági előírások 5

A biztonsági tudnivalók értelmezése 5 Általános tudnivalók 5 Rendeltetésszerű használat 6 Környezeti feltételek 6 Az üzemeltető kötelezettségei 6 A személyzet kötelezettségei 6 Hálózati csatlakozás 7 Hibaáram-védőkapcsoló 7 Magunk és mások védelme 7 Zajkibocsátási értékek megadása 8 Ártalmas gázok és gőzök miatti veszély 8 Szikraugrás veszélye 8 Hálózati és hegesztőáram miatti veszély 9 Kóbor hegesztőáramok 10 A készülékek elektromágneses összeférhetőség besorolásai 10 EMC-intézkedések 10 EMF-intézkedések 11 Különösen veszélyes helyek 11 Védőgázra vonatkozó követelmény 12 Védőgáz palackok által okozott veszély 13 Biztonsági intézkedések a felállítás helyén és a szállítás során 13 Biztonsági intézkedések normál üzemben 14 Üzembe helyezés, karbantartás és javítás 14 Biztonságtechnikai ellenőrzés 15 Ártalmatlanítás 15 Biztonsági jelölés 15 Adatbiztonság 15 Szerzői jog 15

Általános tudnivalók 16

Készülék-koncepció 16 Figyelmeztetések a készüléken 16 Alkalmazási területek 17

Üzembe helyezés előtt 19

Biztonság 19 Rendeltetésszerű használat 19 Felállítási utasítások 19 Generátoros üzemmód 19

Kezelőelemek, csatlakozók és mechanikai komponensek 21

Biztonság 21 TransPocket 150 kezelőelemei, csatlakozói és mechanikai komponensei 22 TransPocket 180 kezelőelemei, csatlakozói és mechanikai komponensei 23 Kezelőpanel 24

Bevont elektródás hegesztés 26

Előkészítés 26 Bevont elektródás hegesztés 27 Lágy indítás / HotStart funkció 27 Dinamika 28 Impulzusos ívhegesztés 29

AWI-üzemmódok 31

Szimbólumok és azok magyarázata 31 2-ütemű üzemmód 31 4-ütemű üzemmód 32

AWI-hegesztés 33

Általános tudnivalók 33 A gázpalack csatlakoztatása 33 Előkészítés 34 Gáznyomás beállítása 35 AVI-hegesztés 35 TIG Comfort Stop 36

Impulzusos ívhegesztés 37 Összefűzés funkció 38

Hegesztőeljárás Setup menü 40

Belépés a Setup menübe 40 Hegesztési paraméter módosítása 40 Setup menü elhagyása 40 Bevont elektródás hegesztés hegesztési paraméterei 41 AVI-hegesztés hegesztési paraméterei 42

Setup menü 2. szint 44

Setup menü 2. szint hegesztési paraméterei 44

Ápolás, karbantartás és ártalmatlanítás 46

Biztonság 46 Általános tudnivalók 46 Karbantartás minden üzembe helyezéskor 46 2 havonta karbantartás 47 Ártalmatlanítás 47

Zavarelhárítás 48

Biztonság 48 Kijelzett zavarok 48 Szervizüzenetek 48 Nincs működés 50 Nem megfelelő működés 51

Átlagos fogyasztási értékek hegesztésnél 53

Átlagos huzalelektróda fogyasztás MIG/MAG-hegesztésnél 53 Átlagos védőgáz fogyasztás MIG/MAG-hegesztésnél 53 Átlagos védőgáz fogyasztás AVI-hegesztésnél 53

MŰSZAKI ADATOK 54

A bekapcsolási időtartam fogalmának magyarázata 54 TransPocket 150 AVI 54 TransPocket 180 AVI 55 TransPocket 180 AVI MV 56 Kritikus nyersanyagokat tartalmazó áttekintés, a készülék gyártási éve 59

Biztonsági előírások

A biztonsági tudnivalók értelmezése

FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelez.

Halál vagy súlyos sérülés a következménye, ha nem kerüli el.

▶

VESZÉLY!

Veszélyessé is válható helyzetet jelöl.

Ha nem kerüli el, következménye halál vagy súlyos sérülés lehet.

▶

VIGYÁZAT!

Károssá válható helyzetet jelöl.

Ha nem kerüli el, következménye könnyű személyi sérülés vagy csekély anyagi kár

▶

lehet.

MEGJEGYZÉS!

Olyan lehetőséget jelöl, amely a munka eredményét hátrányosan befolyásolja és a felszerelésben károkat okozhat.

Általános tudnivalók

A készüléket a technika mai állása és elismert biztonságtechnikai szabályok szerint készítettük. Ennek ellenére hibás kezelés vagy visszaélés esetén veszély fenyegeti

- a kezelő vagy harmadik személy testi épségét és életét,

- az üzemeltető készülékét és egyéb anyagi értékeit,

- a készülékkel végzett hatékony munkát.

A készülék üzembe helyezésével, kezelésével, karbantartásával és állagmegóvásával foglalkozó személyeknek

- megfelelően képzettnek kell lenniük,

- hegesztési ismeretekkel kell rendelkezniük és

- teljesen ismerniük és pontosan követniük kell ezt a kezelési útmutatót.

A kezelési útmutatót állandóan a készülék felhasználási helyén kell őrizni. A kezelési útmutató előírásain túl be kell tartani a balesetek megelőzésére és a környezet védelmére szolgáló általános és helyi szabályokat is.

A készüléken található összes biztonsági és figyelmeztető feliratot

- olvasható állapotban kell tartani

- nem szabad tönkretenni

- eltávolítani

- letakarni, átragasztani vagy átfesteni.

A készüléken lévő biztonsági és veszélyjelző útmutatások helyét a készülék kezelési útmutatójának „Általános információk” című fejezete adja meg. A biztonságot veszélyeztető hibákat a készülék bekapcsolása előtt meg kell szüntetni.

Az Ön biztonságáról van szó!

Rendeltetésszerű használat

A készüléket kizárólag rendeltetésszerűen szabad használni.

A készülék kizárólag az adattáblán megadott hegesztőeljárásra szolgál. Az egyéb vagy ezen túlmenő használat nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel.

A rendeltetésszerű használathoz tartozik még

- a kezelési útmutató összes tudnivalójának teljes ismerete és betartása

- az összes biztonsági és veszélyre figyelmeztető útmutatás teljes ismerete és be-

tartása

- az ellenőrzési és karbantartási munkák elvégzése.

Tilos a készüléket a következő alkalmazásokhoz használni:

- csövek jégtelenítése

- elemek/akkumulátorok töltése

- motorok indítása

A készülék ipari és kisipari használatra alkalmas. A lakóterületen történő használatból eredő károkért a gyártó nem vállal felelősséget.

Hiányos vagy hibás munkavégzésért a gyártó szintén nem vállal felelősséget.

Környezeti feltételek

Az üzemeltető kötelezettségei

A készüléknek a megadott tartományon kívül történő üzemeltetése vagy tárolása nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel.

Környezeti levegő hőmérséklet-tartománya:

- Üzem közben: -10 °C ... +40 °C (14 °F ... 104 °F)

- Szállítás és tárolás során: -20 °C ... +55 °C (-4 °F ... 131 °F)

Relatív páratartalom:

- max. 50% 40 °C-on (104 °F)

- max. 90% 20 °C-on (68 °F)

Környezeti levegő: portól, savaktól, korrozív gázoktól vagy anyagoktól, stb. mentes Tengerszint feletti telepítési magasság: max. 2000 m (6561 láb) 8.16 hüvelyk)

Az üzemeltető kötelezettséget vállal arra vonatkozóan, hogy csak olyan személyekkel végeztet munkát a géppel, akik

- az alapvető munkabiztonsági és balesetmegelőzési előírásokkal tisztában vannak és a készülék kezelésére betanították őket

- a kezelési útmutatót, különösen a „Biztonsági előírások“ fejezetet elolvasták, megértették és azt aláírásukkal igazolták

- A munka eredményével szemben támasztott követelményeknek megfelelő képzésben részesültek.

A személyzet biztonságtudatos munkáját rendszeres időközönként ellenőrizni kell.

A személyzet kötelezettségei

Mindenki, aki a készülékkel végzendő munkával van megbízva, köteles a munka megkezdése előtt

- az alapvető munkabiztonsági és balesetmegelőzési előírásokat betartani

- a kezelési útmutatót, különösen a „Biztonsági előírások“ fejezetet elolvasni és aláírásával igazolni, hogy azt megértette és betartja.

A munkahely elhagyása előtt győződjön meg arról, hogy a távollétében sem keletkezhetnek személyi vagy anyagi károk.

Hálózati csatlakozás

A nagy teljesítményű készülékek áramfelvételük miatt befolyásolhatják a hálózat energetikai minőségét.

Ez néhány készüléktípust a következő formában érinthet:

- csatlakoztatási korlátozások

a maximális megengedett hálózati impedanciára vonatkozó követelmények

a minimálisan szükséges rövidzárlati teljesítményre vonatkozó követelmények

Mindenkor a közhálózathoz menő csatlakozón

lásd a műszaki adatokat

Ebben az esetben a készülék üzemeltetője vagy felhasználója – adott esetben az energiaszolgáltató vállalattal egyeztetve – köteles meggyőződni arról, hogy a készüléket szabad-e csatlakoztatni.

FONTOS! Ügyeljen a hálózati csatlakozó biztonságos földelésére.

Hibaáramvédőkapcsoló

Magunk és mások védelme

Helyi rendelkezések és nemzeti irányelvek a készülék villamos közhálózatra csatlakoztatásához hibaáram-védőkapcsolót írhatnak elő. A gyártó által a készülékhez ajánlott hibaáram-védőkapcsoló típusát a műszaki adatok tartalmazzák.

A készülék használata során Ön számos veszélynek teszi ki magát, pl.:

- szikrahullás, repkedő, forró fém alkatrészek

- szem- és bőrkárosító ívsugárzás

- káros elektromágneses terek, amelyek szívritmus-szabályozóval ellátott személyek számára életveszélyt jelentenek

- hálózati és hegesztőáram miatti veszély

- fokozott zajterhelés

- káros hegesztési füst és gázok

A készülék használata során viseljen megfelelő védőruházatot. A védőruházatnak a következő tulajdonságokkal kell rendelkeznie:

- nehezen gyulladó

- szigetelő és száraz

- az egész testet befedő, sérülésmentes és jó állapotú

- védősisak

- hajtóka nélküli nadrág

A védőruházathoz tartozik többek között:

- A szemet és az arcot UV-sugárzás, hőség és szikrahullás ellen védő, előírásszerű szűrőbetéttel rendelkező védőpajzzsal kell védeni.

- A védőpajzs mögött előírásszerű, oldalvédővel rendelkező védőszemüveg viselése.

- Stabil, nedvesség esetén is szigetelő cipő viselése.

- A kéz védelme megfelelő kesztyűvel (elektromosan szigetelő, hővédő).

- Hallásvédő viselése a zajterhelés csökkentése és a sérülések elleni védelem érdekében.

Üzem közben más személyeket, mindenekelőtt a gyermekeket tartsa távol a készülékektől és a hegesztési eljárástól. Ha mégis tartózkodnak személyek a közelben, akkor

- részesítse őket a veszélyekre (ív általi vakításveszély, szikrahullás általi sérülésveszély, egészségkárosító hegesztési füst, zajterhelés, hálózati és hegesztőáram által előidézett esetleges veszélyeztetés, ...) vonatkozó oktatásban,

- bocsásson rendelkezésre megfelelő védőeszközt, vagy

- építsen megfelelő védőfalakat és -függönyöket.

Zajkibocsátási értékek megadása

A készülék <80dB(A) (ref. 1pW) maximális hangteljesítményszintet hoz létre üresjáratban, valamint az üzemelés utáni hűtési fázisban a normál terhelésnél maximálisan megengedett munkapontnak megfelelően az EN 60974-1 szerint.

Hegesztésnél (és vágásnál) nem adható meg munkahelyre vonatkoztatott zajkibocsátási érték, mivel az eljárás- és környezetfüggő. Különböző paraméterektől, például a hegesztőeljárástól (MIG/MAG-, AVI-hegesztés), a választott áramnemtől (egyenáram, váltóáram), a teljesítménytartománytól, a heganyag fajtájától, a munkadarab rezonanciaviselkedésétől, a munkahelyi környezettől, stb. függ.

Ártalmas gázok és gőzök miatti veszély

A hegesztéskor keletkező füst egészségkárosító gázokat és gőzöket tartalmaz.

A hegesztési füst olyan anyagokat tartalmaz, amelyek az International Agency for Research on Cancer 118. sz. tanulmánya szerint rákot okoznak.

Pontszerű elszívást és helyiségelszívást kell alkalmazni. Ha lehetséges, akkor beépített elszívó szerkezettel rendelkező hegesztőpisztolyt kell használni.

Tartsa távol a fejét a keletkező hegesztési füsttől és gázoktól.

A keletkező füstöt, valamint káros gázokat

- ne lélegezze be

- megfelelő eszközökkel szívassa el a munkaterületről.

Gondoskodjon elegendő friss levegő hozzávezetéséről. Gondoskodjon arról, hogy a szellőztetés mértéke mindig legalább 20 m³/óra legyen.

Nem megfelelő szellőztetés esetén viseljen levegőbevezetéses hegesztősisakot.

Ha bizonytalan abban, hogy az elszívási teljesítmény elegendő-e, hasonlítsa össze a mért károsanyag-kibocsátási értékeket a megengedett határértékekkel.

Többek között a következő komponensek felelősek a hegesztési füstért:

- a munkadarabhoz felhasznált fémek

- elektródák

- bevonatok

- tisztítók, zsírtalanítók és hasonlók

- az alkalmazott hegesztési eljárás

Szikraugrás veszélye

Ezért vegye figyelembe a felsorolt komponensekkel kapcsolatos megfelelő anyagbiztonsági adatlapokat és gyártói adatokat.

Az esetleg előfordulható expozícióra, a kockázatkezelési intézkedésekre és a munkakörülmények azonosítására vonatkozó ajánlások megtalálhatók a European Welding Association weboldalán, a Health & Safety területen (https://european-welding.org).

Tartsa távol a gyúlékony gőzöket (például oldószergőzöket) az ív sugárzási tartományától.

Ha nem hegeszt, zárja el a védőgáz palack vagy a fő gázellátás szelepét.

A szikraátugrás tüzet és robbanást okozhat.

Soha ne hegesszen gyúlékony anyagok közelében.

A gyúlékony anyagoknak legalább 11 méter (36 láb 1.07 hüvelyk) távolságban kell lenniük az ívtől, vagy bevizsgált burkolattal le kell fedni őket.

Tartson készenlétben megfelelő, bevizsgált tűzoltó készüléket.

Hálózati és hegesztőáram miatti veszély

Szikrák és forró fémrészecskék kis repedéseken és nyílásokon keresztül is bejuthatnak a környező területekre. Tegyen megfelelő intézkedéseket a sérülés- és balesetveszély elkerülésére.

Ne hegesszen tűz- és robbanásveszélyes területen és zárt tartályokban, hordókban vagy csövekben, ha azok nincsenek a megfelelő nemzeti és nemzetközi szabványok szerint előkészítve.

Nem szabad hegeszteni olyan tartályokat, amelyekben gázt, üzemanyagot, ásványolajat és hasonlókat tároltak/tárolnak. A maradványok robbanásveszélyt jelentenek.

Az elektromos áramütés alapvetően életveszélyes és halálos lehet.

Ne érintsen semmilyen feszültség alatt álló alkatrészt a készüléken belül és kívül.

MIG/MAG és AVI hegesztőeljárásnál a hegesztőhuzal, a huzaltekercs, az előtológörgők, valamint a hegesztőhuzallal kapcsolatban álló összes fém alkatrész feszültség alatt áll.

Mindig tegye jól szigetelt alapfelületre a huzalelőtolót, vagy használjon megfelelő, szigetelt huzalelőtoló-befogót.

Gondoskodjon a megfelelő ön- és személyvédelemről a föld- vagy testpotenciállal szemben jól szigetelő, száraz alátétlemez vagy burkolat segítségével. Az alátétlemeznek vagy burkolatnak teljesen le kell fednie az emberi test és a föld- vagy testpotenciál közötti teljes területet.

Az összes kábelnek és vezetéknek jól rögzítettnek, sértetlennek, szigeteltnek és megfelelően méretezettnek kell lennie. A laza, megégett, károsodott vagy alulméretezett kábeleket és vezetékeket azonnal ki kell cserélni. Minden használat előtt kézzel ellenőrizni kell az áramösszeköttetések stabilitását. Bajonettzáras áramkábelek esetén az áramkábelt min. 180°-kal el kell forgatni a hossztengelye körül és elő kell feszíteni.

Ne hurkolja a teste vagy testrészei köré a kábeleket és vezetékeket.

Az elektródát (bevont elektródát, wolframelektródát, hegesztőhuzalt, ...)

- soha ne merítse hűtés céljából folyadékba

- soha ne érintse meg bekapcsolt áramforrás esetén.

Két áramforrás elektródái között például az egyik áramforrás üresjárati feszültségének kétszerese léphet fel. A két elektróda potenciáljainak egyidejű érintésekor adott esetben életveszély áll fenn.

A hálózati és készülékcsatlakozó kábelekben rendszeresen vizsgáltassa meg villamos szakemberrel a védővezeték működőképességét.

Az I. védelmi osztályú készülékeknek védővezetős hálózatra és védőérintkezős dugaszrendszerre van szükségük az előírásszerű működéshez.

A készülékek védővezető nélküli hálózaton és védőérintkező nélküli dugaszoló aljzaton történő üzemeltetése csak akkor megengedett, ha betartanak minden, a védőleválasztásra vonatkozó nemzeti rendelkezést. Ellenkező esetben ez durva hanyagságnak minősül. Az ebből eredő károkért a gyártó nem felel.

Szükség esetén gondoskodjon alkalmas eszközzel a munkadarab megfelelő földeléséről.

Kapcsolja ki a nem használt készüléket.

Nagyobb magasságban végzett munkához viseljen zuhanásvédő biztonsági hevedert.

A készüléken végzendő munka előtt kapcsolja ki készüléket és húzza ki a hálózati csatlakozó dugót.

Jól olvasható és érthető figyelmeztető táblával biztosítsa a készüléket a hálózati csatlakozó dugó csatlakoztatása ellen.

A készülék felnyitása után:

- süsse ki az elektromos töltést tároló összes alkatrészt

- Biztosítsa, hogy a készülék összes komponense árammentes legyen.

Ha feszültség alatt álló alkatrészeken kell dolgozni, vonjon be egy másik személyt, aki időben lekapcsolja a főkapcsolót.

Kóbor hegesztőáramok

A készülékek elektromágneses összeférhetőség besorolásai

Amennyiben nem veszi figyelembe az alábbi tájékoztatót, kóbor hegesztőáramok keletkezhetnek, amelyek a következőket okozhatják:

- tűzveszély

- a munkadarabbal összekapcsolt alkatrészek túlmelegedése

- védővezetők tönkremenetele

- a készülék és egyéb elektromos alkatrészek károsodása

Gondoskodjon a munkadarab-csatlakozókapocs és a munkadarab fix kapcsolatáról.

A munkadarab-csatlakozókapcsot rögzítse a lehető legközelebb a hegesztési helyhez.

A készüléket az elektromosan vezetőképes környezetével, pl. a vezetőképes padlóval vagy a vezetőképes állványokkal szembeni szigeteléssel szerelje fel.

Áramelosztók, duplafejű befogók, ..., használata esetén ügyeljen a következőkre: A nem használt hegesztőpisztoly / elektródatartó elektródája is potenciálvezető. Gondoskodjon a nem használt hegesztőpisztoly / elektródatartó megfelelően szigetelt elhelyezéséről.

Automatizált MIG/MAG alkalmazások esetén a huzalelektródát csak szigetelve vezesse a hegesztőhuzal-hordóból, a nagy tekercsről vagy a huzaltekercsről a huzalelőtolóhoz.

„A” zavarkibocsátási osztályú készülékek:

- csak ipari területen történő használatra szolgálnak

- más területen vezetéken terjedő és sugárzott zavarokat okozhatnak.

„B” zavarkibocsátási osztályú készülékek:

- teljesítik az ipari és a lakóterületek zavarkibocsátási követelményeit. Ez érvényes olyan lakóterületekre is, ahol az energiaellátás a nyilvános kisfeszültségű hálózatból történik.

EMCintézkedések

A készülékek elektromágneses összeférhetőség besorolása a típustábla vagy a műszaki adatok alapján.

Különleges esetekben a készülék a szabványban rögzített zavarkibocsátási határértékek betartása ellenére is befolyással lehet a tervezett alkalmazási területre (például ha a felállítás helyén érzékeny készülékek vannak, vagy ha a felállítás helye rádió- vagy televízió-vevőkészülékek közelébe esik). Ebben az esetben az üzemeltető köteles a zavar elhárítására megfelelő intézkedéseket tenni.

Végezze el a készülék környezetében lévő berendezések zavartűrésének vizsgálatát és értékelését a nemzeti és nemzetközi rendelkezések szerint. Példák olyan zavarérzékeny berendezésekre, amelyeket a készülék befolyásolhat:

- biztonsági berendezések

- hálózat-, jel- és adatátviteli vezetékek

- elektronikus adatfeldolgozó és telekommunikációs berendezések

- mérő és kalibráló berendezések

EMC-problémák elkerülését elősegítő intézkedések:

1. Hálózati ellátás

- Amennyiben az előírásszerű hálózati csatlakoztatás ellenére elektromágneses

zavarok lépnek fel, akkor tegyen kiegészítő intézkedéseket (pl. használjon megfelelő hálózati szűrőt).

2. Hegesztőáram vezetők

- a lehető legrövidebbek legyenek

- szorosan együtt legyenek vezetve (az elektromágneses mezőkkel (EMF) kap-

csolatos problémák elkerülése érdekében is)

- legyenek távol más vezetékektől

3. Potenciál-kiegyenlítés

4. Munkadarab földelése

- Szükség esetén megfelelő kondenzátorok segítségével hozzon létre földcsatla-

kozást.

5. Árnyékolás, szükség esetén

- Árnyékolja le a környezetben található egyéb berendezéseket

- Árnyékolja le a teljes hegesztőrendszert

EMFintézkedések

Különösen veszélyes helyek

Az elektromágneses mezők eddig nem ismert egészségkárosodást okozhatnak:

- A szomszédban lévő, például szívritmus-szabályozót vagy hallásjavító készüléket viselő személyekre gyakorolt hatások

- A szívritmus-szabályozót viselőknek orvosi tanácsot kell kérniük, mielőtt a készülék és a hegesztési eljárás közvetlen közelébe mennek

- A hegesztőkábelek és a hegesztő feje/törzse közötti távolságot biztonsági okokból a lehető legnagyobbra kell választani

- A hegesztőkábeleket és a tömlőkötegeket ne vigye a vállán és ne tekerje a teste vagy testrészei köré

Kezét, haját, ruhadarabjait és szerszámait tartsa távol a mozgó alkatrészektől, mint például:

- ventilátorok

- fogaskerekek

- görgők

- tengelyek

- Huzaltekercsek és hegesztőhuzalok

Ne nyúljon a huzalelőtoló forgó fogaskerekei vagy a hajtás forgó alkatrészei közé.

A burkolatokat és oldalelemeket csak a karbantartási és javítási munkák idejére nyissa ki/távolítsa el.

Üzem közben

- Gondoskodjon róla, hogy az összes burkolat zárva legyen és az összes oldalelem szabályszerűen fel legyen szerelve.

- Tartsa zárva az össze fedelet és oldalelemet.

A hegesztőhuzal hegesztőpisztolyból történő kilépése nagy sérülési kockázatot jelent (kéz átszúródása, arc vagy szem sérülése, ...).

Ezért mindig tartsa el a testétől a hegesztőpisztolyt (huzalelőtolásos készülékek) és viseljen megfelelő védőszemüveget.

Hegesztés közben és után ne érintse meg a munkadarabot - égési sérülés veszélye.

A lehűlő munkadarabról salak pattanhat le. Ezért a munkadarab utómunkálataihoz is előírásszerű védőfelszerelést kell viselni és más személyek megfelelő védelméről is gondoskodni kell.

Hagyja lehűlni a hegesztőpisztolyt és a többi magas üzemi hőmérsékletű felszerelési elemet, mielőtt dolgozni kezd rajtuk.

Tűz- és robbanásveszélyes helyiségekben különleges előírások érvényesek

- vegye figyelembe a megfelelő nemzeti és nemzetközi rendelkezéseket.

A fokozott elektromos veszélyeztetettségnek kitett helyiségekben (például kazánok) végzendő munkához használt áramforrásokat a (Safety) jellel kell megjelölni. Az áramforrásnak azonban nem szabad ilyen helyiségekben lennie.

Forrázásveszély a kifolyó hűtőközeg következtében. A hűtőközeg előremenő és visszatérő köre csatlakozóinak leválasztása előtt kapcsolja le a hűtőegységet.

A hűtőközeggel végzett munkához vegye figyelembe a hűtőközeg biztonsági adatlapjának adatait. A hűtőközeg biztonsági adatlapja a szerviztől vagy a gyártó honlapjáról szerezhető be.

Készülékek daruval történő szállításához csak a gyártó megfelelő teherfüggesztő szerkezetét használja.

- Akassza be a láncokat vagy köteleket a megfelelő teherfüggesztő szerkezet felfüggesztési pontjain.

- A láncoknak vagy köteleknek a lehető legkisebb szöget kell bezárniuk a függőlegessel.

- Távolítsa el a gázpalackot és a huzalelőtolót (MIG/MAG- és AVI-készülékek).

Védőgázra vonatkozó követelmény

A huzalelőtoló hegesztés közbeni darus felfüggesztéséhez mindig megfelelő, szigetelt huzalelőtoló-felfüggesztőt használjon (MIG/MAG- és AVI-készülékek).

Ha a készülék tartóhevederrel vagy hordozófogantyúval van felszerelve, az kizárólag kézzel történő szállításra szolgál. Daruval, villás targoncával vagy más mechanikus emelőeszközzel történő szállításra a tartóheveder nem alkalmas.

Minden függesztéket (hevederek, csatok, láncok, ...), amely a készülékkel vagy komponenseivel kapcsolatban kerül felhasználásra, rendszeresen ellenőrizni kell (például mechanikai sérülések, korrózió vagy egyéb környezeti hatások miatt bekövetkező változások szempontjából). a vizsgálati intervallumnak és a vizsgálat terjedelmének legalább a mindenkori hatályos nemzeti szabványoknak és irányelveknek megfelelőnek kell lennie.

Színtelen és szagtalan védőgáz észrevétlen kiömlésének veszélye védőgázcsatlakozó adapter használata esetén. A védőgázcsatlakozó adapter készülékoldali menetét a szerelés előtt megfelelő teflonszalaggal kell tömíteni.

A szennyezett védőgáz - különösen körvezetékeknél - károkat okozhat a felszerelésen és a hegesztés minőségének csökkenéséhez vezethet. A védőgáz minőségét tekintve a következő előírásokat kell teljesíteni:

- szilárd anyagok részecskenagysága < 40 µm

- nyomás alatti harmatpont < -20 °C

- max. olajtartalom < 25 mg/m³

Szükség esetén használjon szűrőt!

Védőgáz palackok által okozott veszély

A védőgáz palackok nyomás alatt álló gázt tartalmaznak és sérülés esetén felrobbanhatnak. Mivel a védőgáz palackok a hegesztő felszerelés részei, nagyon óvatosan kell kezelni őket.

Védje a sűrített gázt tartalmazó védőgáz palackokat a túl nagy hőségtől, mechanikus ütésektől, salaktól, nyílt lángtól, szikrától és ívtől.

Szerelje függőlegesen és rögzítse az utasítás szerint a védőgáz palackokat, hogy ne borulhassanak fel.

Hegesztő vagy más elektromos áramköröktől tartsa távol a védőgáz palackokat.

Soha ne akassza a hegesztőpisztolyt a védőgáz palackra.

Soha ne érintsen elektródát a védőgáz palackhoz.

Robbanásveszély - soha ne hegesszen nyomás alatt álló védőgáz palackon.

Mindig csak a mindenkori alkalmazáshoz megfelelő védőgáz palackot és hozzávaló, alkalmas tartozékokat (szabályozókat, tömlőket és csőszerelvényeket, ...) használjon. Csak jó állapotban lévő védőgáz palackokat és tartozékokat használjon.

Ha kinyitja egy védőgáz palack szelepét, fordítsa el az arcát a kieresztőnyílástól.

Ha nem hegeszt, zárja el a védőgáz palack szelepét.

Nem csatlakoztatott védőgáz palack esetén a hagyja a sapkát a védőgáz palack szelepén.

Biztonsági intézkedések a felállítás helyén és a szállítás során

Tartsa be a védőgáz palackokra és tartozékalkatrészekre vonatkozó gyártói utasításokat, valamint a megfelelő nemzeti és nemzetközi rendelkezéseket.

A felboruló készülék életveszélyes lehet! Az akkumulátort sík és szilárd alapfelületen kell stabilan felállítani.

- Maximum 10°-os dőlésszög megengedett.

Tűz- és robbanásveszélyes helyiségekben különleges előírások érvényesek

- Vegye figyelembe a megfelelő nemzeti és nemzetközi rendelkezéseket.

Üzemen belüli utasításokkal és ellenőrzésekkel biztosítsa, hogy a munkahely környezete mindig tiszta és áttekinthető legyen.

A készüléket csak az adattáblán megadott IP-védettséggel állítsa fel és üzemeltesse.

A készülék felállításakor biztosítson 0,5 m (1 láb 7.69 hüvelyk) körkörös távolságot, hogy a hűtőlevegő akadálytalanul beáramolhasson és távozhasson.

A készülék szállításakor gondoskodjon arról, hogy a hatályos nemzeti és nemzetközi irányelveket és balesetvédelmi előírásokat betartsák. Ez speciálisan a szállítás és fuvarozás során fennálló veszélyekre vonatkozó irányelveket jelenti.

Ne emeljen fel vagy szállítson aktív készülékeket. Szállítás vagy emelés előtt kapcsolja ki a készülékeket!

A készülék minden szállítása előtt eressze le teljesen a hűtőközeget, valamint szerelje le a következő komponenseket:

- huzalelőtoló

- huzaltekercs

- védőgáz palack

Az üzembe helyezés előtt, a szállítás után feltétlenül végezze el a készülék sérülésekre vonatkozó szemrevételezését. Az esetleges sérüléseket az üzembe helyezés előtt képzett szervizszemélyzettel hozassa rendbe.

Biztonsági intézkedések normál üzemben

A készüléket csak akkor üzemeltesse, ha valamennyi biztonsági berendezés működőképes. Ha a biztonsági berendezések nem teljesen működőképesek, akkor az veszélyezteti

- a kezelő vagy harmadik személy testi épségét és életét,

- az üzemeltető készülékét és egyéb anyagi értékeit

- a készülékkel végzett hatékony munkát.

A készülék bekapcsolása előtt hozassa rendbe a nem teljesen működőképes biztonsági berendezéseket.

A biztonsági berendezéseket soha ne kerülje meg és ne helyezze üzemen kívül.

A készülék bekapcsolása előtt biztosítsa, hogy senki se legyen veszélyben.

Legalább hetente egyszer ellenőrizze a készüléket a biztonsági berendezések külsőleg felismerhető károsodásai szempontjából.

Mindig rögzítse jól és darus szállítás esetén előtte vegye le a védőgáz palackot.

Tulajdonságai (elektromos vezetőképesség, fagyállóság, anyag-összeférhetőség, gyúlékonyság, ...) alapján csak a gyártó eredeti hűtőközege alkalmas készülékeinkben történő felhasználásra.

Csak a gyártó megfelelő eredeti hűtőközegét használja.

Ne keverje más hűtőközeggel a gyártó eredeti hűtőközegét.

Üzembe helyezés, karbantartás és javítás

Csak a gyártó rendszerelemeit csatlakoztassa a hűtőkörhöz.

Más rendszerelemek vagy más hűtőközegek használata során keletkező károkért a gyártó nem vállal felelősséget és minden szavatossági igény elvész.

A Cooling Liquid FCL 10/20 folyadék nem gyúlékony. Az etanol alapú hűtőközeg bizonyos feltételek mellett gyúlékony. A hűtőközeget csak zárt eredeti göngyölegben szállítsa és tartsa távol a gyújtóforrásoktól

Az elhasználódott hűtőközeget ártalmatlanítsa szakszerűen, a nemzeti és nemzetközi rendelkezések megfelelően. A hűtőközeg biztonsági adatlapja a szerviztől vagy a gyártó honlapjáról szerezhető be.

Lehűlt berendezés esetén a hegesztés kezdete előtt mindig ellenőrizze a hűtőközegszintet.

Idegen forrásból beszerzett alkatrészek esetén nem garantált, hogy az igénybevételnek és a biztonsági igényeknek megfelelően tervezték és gyártották őket.

- Csak eredeti pót- és kopó alkatrészeket használjon (ez érvényes a szabványos alkatrészekre is).

- A gyártó beleegyezése nélkül ne végezzen a készüléken semmiféle változtatást, bevagy átépítést.

- A nem kifogástalan állapotú alkatrészeket azonnal cserélje ki.

- A rendelésnél adja meg az alkatrészjegyzék szerinti pontos megnevezést és cikkszámot, valamint a készülék sorozatszámát.

A ház csavarjai védővezető-csatlakozást biztosítanak a ház részeinek földeléséhez. Mindig megfelelő számú eredeti házcsavart használjon a megadott forgatónyomatékkal.

Biztonságtechnikai ellenőrzés

Ártalmatlanítás Ne tegye a háztartási hulladékba a készüléket! Az elhasználódott elektromos és elektro-

A gyártó javasolja, hogy legalább 12 havonta végeztesse el a gép biztonságtechnikai ellenőrzését.

Ugyanazon 12 hónapos intervallumon belül javasolja a gyártó az áramforrások kalibrálását.

Ajánlatos a biztonságtechnikai ellenőrzést minősített villamos szakemberrel elvégeztetni

- módosítás után

- beszerelés vagy átépítés után

- javítás, ápolás és karbantartás után

- legalább tizenkét havonta.

A biztonságtechnikai ellenőrzés során követni kell a megfelelő nemzeti és nemzetközi szabványok és irányelvek előírásait.

A biztonságtechnikai ellenőrzéssel és a kalibrálással kapcsolatban közelebbi tájékoztatást a szerviz nyújt. A szerviz kérésre a szükséges dokumentumokat rendelkezésre bocsátja.

nikus berendezésekről szóló európai irányelv és az azt végrehajtó nemzeti jogszabály értelmében az elhasználódott elektromos szerszámokat külön kell gyűjteni, és gondoskodni kell a környezetvédelmi szempontból megfelelő újrahasznosításukról. Elhasználódott készülékét adja le a viszonteladónál vagy tájékozódjon a lakóhelyén működő engedélyezett gyűjtési és ártalmatlanítási rendszerről. Ennek az EU-irányelvnek a betartása a környezet védelmét és az Ön egészségének megőrzését szolgálja!

Biztonsági jelölés A CE-jelöléssel ellátott készülékek teljesítik a kisfeszültségre és az elektromágneses

összeférhetőségre vonatkozó irányelv (például az EN 60 974 szabványsor fontos termékszabványai) alapvető követelményeit.

A Fronius International GmbH kijelenti, hogy a készülék megfelel a 2014/53/EU irányelv előírásainak. Az EU megfelelőségi nyilatkozat teljes szövege a következő Internet-címen áll rendelkezésre: http://www.fronius.com

A CSA vizsgálati jellel jelölt készülékek teljesítik a Kanadában és az USA-ban érvényes releváns szabványok előírásait.

Adatbiztonság A gyári beállítások megváltoztatása esetén az adatok biztonságáért (mentéséért) a fel-

használó felelős. A személyes beállítások kitörlődéséért a gyártó nem felel.

Szerzői jog A jelen kezelési útmutató szerzői joga a gyártóé.

A szöveg és az ábrák a nyomdába adás időpontjában fennálló műszaki állapotnak felelnek meg. A változtatás jogát fenntartjuk. A kezelési útmutató tartalma semmiféle igényre nem adhat alapot. Újítási javaslatokat és a kezelési útmutatóban előforduló hibák közlését köszönettel vesszük.

Általános tudnivalók

Készülék-koncepció

Az áramforrást a következő tulajdonságok jellemzik:

- kis méretek

- robusztus műanyag ház

- nagyfokú megbízhatóság nehéz körülmények között is

- tartóheveder az egyszerű szállítás érdekében, építkezésen is

- védve elhelyezett kezelőelemek

- bajonettzáras áramátadó hüvelyek

A digitális rezonancia inverterrel együtt az elektronikus szabályozó a hegesztésnél az áramforrás jelleggörbéjét a hegesztendő elektródához illeszti. Ez kiváló gyújtási és hegesztési tulajdonságokat eredményez a lehető legkisebb tömeg és méret mellett.

Az áramforrás ezenkívül egy „PFC”-vel is rendelkezik, így az áramforrás áramfelvétele a szinuszos hálózati feszültséghez illeszkedik. Ez számos előnyt nyújt a felhasználónak, például:

- csekély primeráram

- csekély teljesítményveszteség

- a vezetékvédő kapcsoló késleltetett kioldása

- jobb stabilitás feszültségingadozások esetén

- hosszú hálózati kábelek lehetségesek

- többfeszültségű készüléknél folyamatos bemeneti feszültségtartomány

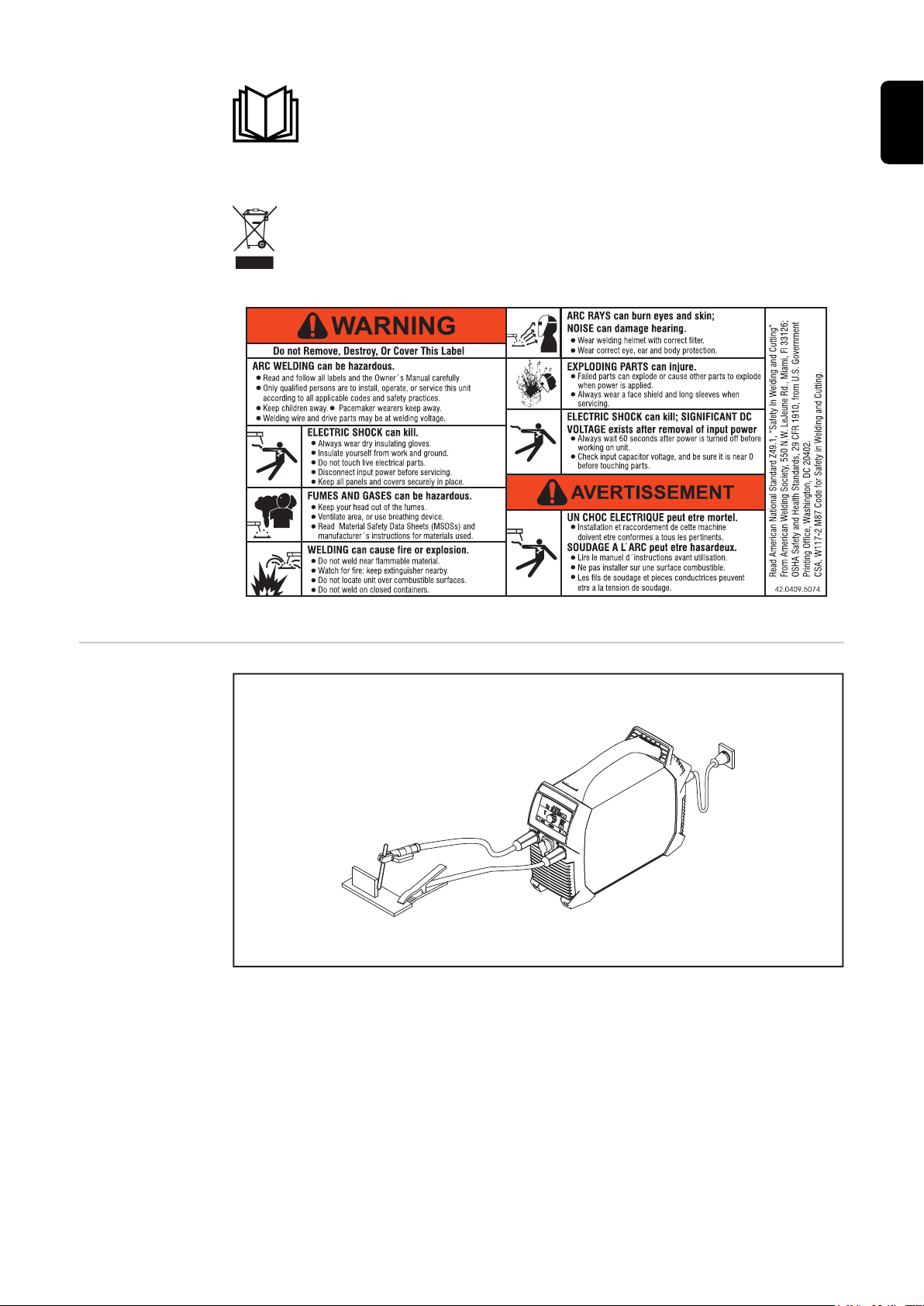

Figyelmeztetések a készüléken

Cellulóz-elektróda (CEL) használata esetén egy külön e célra választható üzemmód gondoskodik a tökéletes hegesztési eredményről.

Az AVI-hegesztés érintéses gyújtással a felhasználási és alkalmazási terület jelentős bővítését jelenti.

Az áramforráson található figyelmeztető információkat és biztonsági szimbólumokat tilos eltávolítani vagy átfesteni. A tudnivalók és szimbólumok figyelmeztetnek a helytelen kezelésre, melynek következményei súlyos személyi sérülés és anyagi károk lehetnek.

A készüléken található biztonsági szimbólumok jelentése:

A hegesztés veszélyes tevékenység. A készülékkel végzett szabályszerű munkához a következő alapfeltételeknek kell teljesülniük

- megfelelő hegesztői képzettség

- megfelelő védőfelszerelés

- illetéktelen személyek távoltartása a hegesztési eljárástól

Az ismertetett funkciókat csak akkor használja, ha a következő dokumentumokat teljesen átolvasta és megértette:

- ezt a kezelési útmutatót

- az áramforrás rendszerelemek összes kezelési útmutatóját,

különösen a biztonsági előírásokat

Az elhasználódott készülékeket ne tegye a háztartási hulladékba, hanem a biztonsági előírásoknak megfelelően ártalmatlanítsa.

Alkalmazási területek

Bevont elektródás hegesztés

AVI-hegesztés, hegesztőpisztoly pisztolyvezérlő gombbal és TIG multi csatlakozóval

Üzembe helyezés előtt

Biztonság

Rendeltetésszerű használat

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett szak-

▶

személyzet hajthatja végre. Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

Az áramforrás kizárólag rúdelektródás hegesztésre és WIG-hegesztésre szolgál a gyártó rendszerelemeivel együtt. Az egyéb vagy ezen túlmenő használat nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel.

A rendeltetésszerű használathoz tartozik még:

- a teljes kezelési útmutató elolvasása

- a kezelési útmutató összes utasításának és biztonsági előírásának betartása

- az ellenőrzési és karbantartási munkák elvégzése

Felállítási utasítások

VESZÉLY!

Leeső vagy felboruló készülékek miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A készüléket sík és szilárd alapfelületen kell stabilan felállítani.

▶

A szerelés után ellenőrizze az összes csavarkötés rögzítettségét.

▶

A készülék az IP 23 védettség szempontjából be van vizsgálva, ami az alábbiakat jelenti:

- Védelem Ø 12,5 mm-nél (0,49 in.) nagyobb idegen tárgyak behatolása ellen

- védelem vízpermet ellen a függőlegeshez képest 60°-os szögig

Hűtőlevegő

A készüléket úgy kell felállítani, hogy a hűtőlevegő akadálytalanul át tudjon áramolni az elülső és hátsó oldal szellőzőnyílásain.

Por

Ügyeljen arra, hogy a keletkező fémes port a ventilátor ne szívja be a készülékbe. Például csiszolási munkáknál.

Szabadban végzett munka

A készülék az IP23 védettség szerint a szabadban is felállítható és üzemeltethető. Kerülje a nedvesség közvetlen behatolását (pl. esőzés által).

Generátoros üzemmód

Az áramforrás generátorhoz alkalmas.

A szükséges generátor-teljesítmény méretezéséhez az áramforrás S látszólagos teljesítménye szükséges.

1max

maximális

Az áramforrás S

maximális látszólagos teljesítménye a következőképpen

1max

számítható ki: S

= I

1max

és U1 a készülék adattáblája vagy a műszaki adatok alapján

1max

x U

A generátor szükséges S

látszólagos teljesítménye a következő alapképlettel

GEN

számítható ki: S

GEN

= S

1max

x 1,35

Ha nem maximális teljesítménnyel történik a hegesztés, kisebb generátor használható.

FONTOS! A generátor S forrás S

maximális látszólagos teljesítménye!

1max

látszólagos teljesítménye nem lehet kisebb, mint az áram-

GEN

Egyfázisú készülékek háromfázisú generátorokkal történő üzemeltetése során vegye figyelembe, hogy a generátor megadott látszólagos teljesítménye gyakran csak együttesen, a generátor mindhárom fázisán állhat rendelkezésre. A generátor egyfázisú teljesítményére vonatkozó információk szükség esetén a generátor gyártójától szerezhetők be.

MEGJEGYZÉS!

A generátor leadott feszültsége semmiképpen sem lépheti át a hálózati feszültség alsó és felső tűréshatárát.

A hálózati feszültség tűrésadatait a „Műszaki adatok“ című fejezet tartalmazza.

Kezelőelemek, csatlakozók és mechanikai komponensek

Biztonság

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett szak-

▶

személyzet hajthatja végre. Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

A szoftverfrissítések következtében olyan funkciók is rendelkezésre állhatnak a készüléken, amelyeket a kezelési útmutató nem tartalmaz és fordítva. Ezenkívül egyes ábrák kis mértékben különbözhetnek készüléke kezelőelemeitől. Ezeknek a kezelőelemeknek a működésmódja azonban megegyezik.

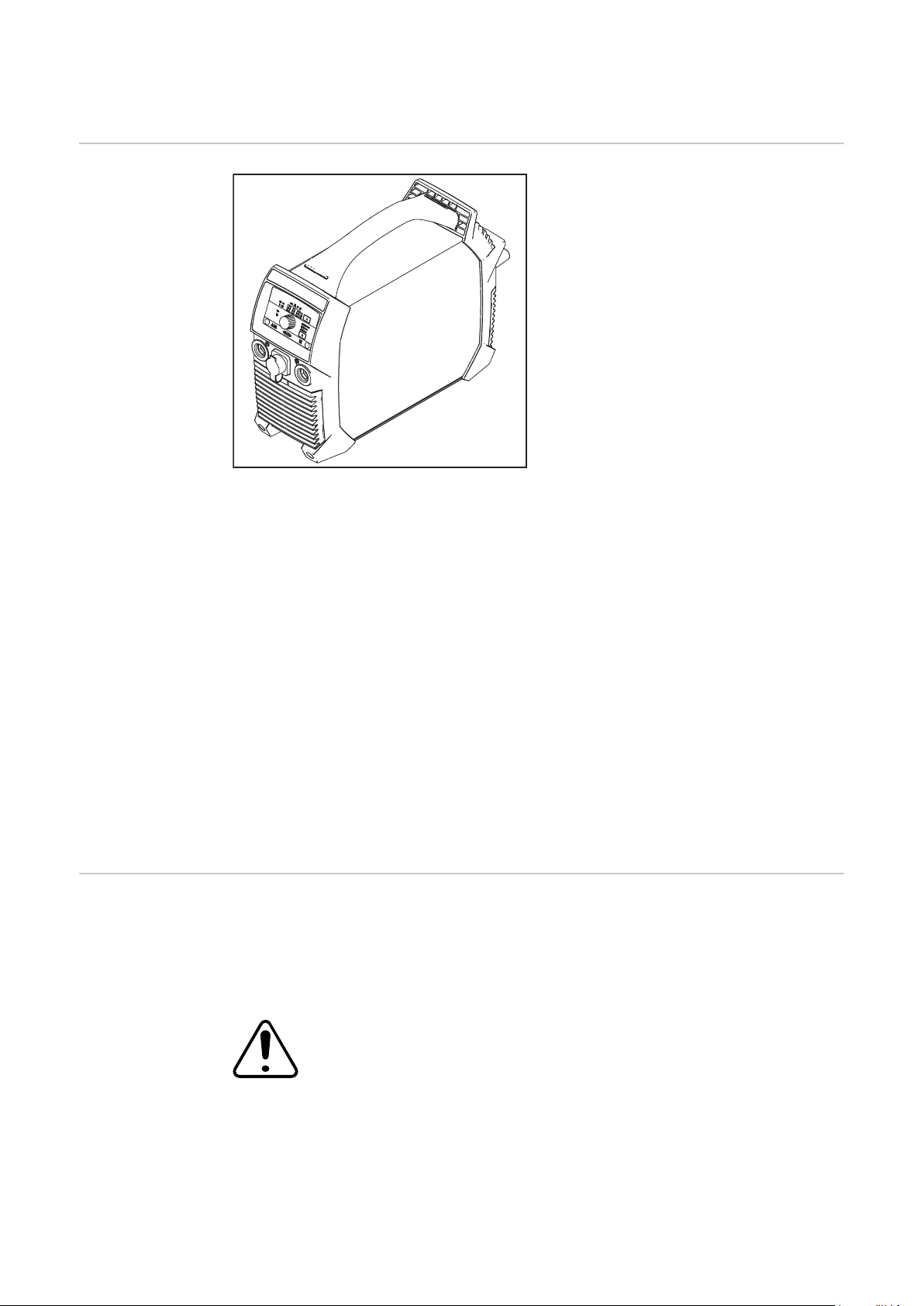

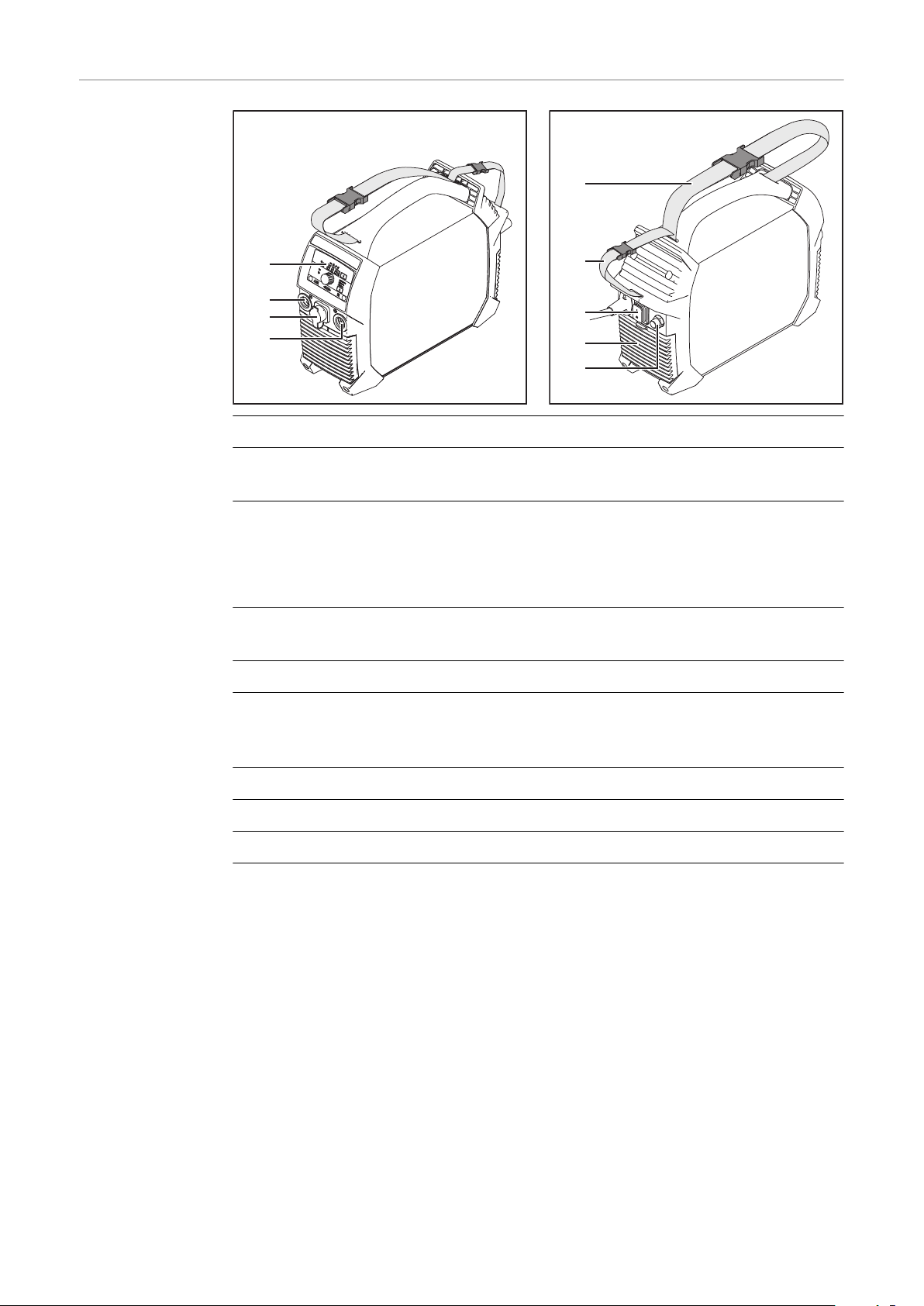

TransPocket 150

(2) (3)

(4)

(1)

(7)

(8)

(5)

(6)

(9)

kezelőelemei, csatlakozói és mechanikai komponensei

(1) Kezelőpanel

(2) (-) áramátadó hüvely

bajonettzárral

(3) TIG multi csatlakozó (TIG Multi Connector)

Távszabályozó áramforráshoz csatlakoztatása után

- „rc” jelenik meg az áramforrás kijelzőjén

- a hegesztőáram már csak a távszabályozóval állítható

(4) (+) áramátadó hüvely

bajonettzárral

(5) Tartóheveder

(6) Kábelheveder

a hálózati kábel és a hegesztőáram vezető rögzítéséhez Ne használja a készülék szállítására!

(7) Hálózati kapcsoló

(8) Levegőszűrő

(9) Védőgáz-csatlakozó

Áramcsatlakozók használata bevont elektródás hegesztéshez (elektródatípustól függően):

- (+) áramátadó hüvely elektródatartóhoz vagy testkábelhez

- (-) áramátadó hüvely elektródatartóhoz vagy testkábelhez

Áramcsatlakozók használata AVI-hegesztésnél:

- (+) áramátadó hüvely testkábelhez

- (-) áramátadó hüvely hegesztőpisztolyhoz

TransPocket 180

(2) (3)

(4)

(1)

(7)

(8)

(5)

(6)

(9)

kezelőelemei, csatlakozói és mechanikai komponensei

(1) Kezelőpanel

(2) (-) áramátadó hüvely

bajonettzárral

(3) TIG multi csatlakozó (TIG Multi Connector)

Távszabályozó áramforráshoz csatlakoztatása után

- „rc” jelenik meg az áramforrás kijelzőjén

- a hegesztőáram már csak a távszabályozóval állítható

(4) (+) áramátadó hüvely

bajonettzárral

(5) Tartóheveder

(6) Kábelheveder

a hálózati kábel és a hegesztőáram vezető rögzítéséhez Ne használja a készülék szállítására!

(7) Hálózati kapcsoló

(8) Levegőszűrő

(9) Védőgáz-csatlakozó

Áramcsatlakozók használata bevont elektródás hegesztéshez (elektródatípustól függően):

- (+) áramátadó hüvely elektródatartóhoz vagy testkábelhez

- (-) áramátadó hüvely elektródatartóhoz vagy testkábelhez

Áramcsatlakozók használata AVI-hegesztésnél:

- (+) áramátadó hüvely testkábelhez

- (-) áramátadó hüvely hegesztőpisztolyhoz

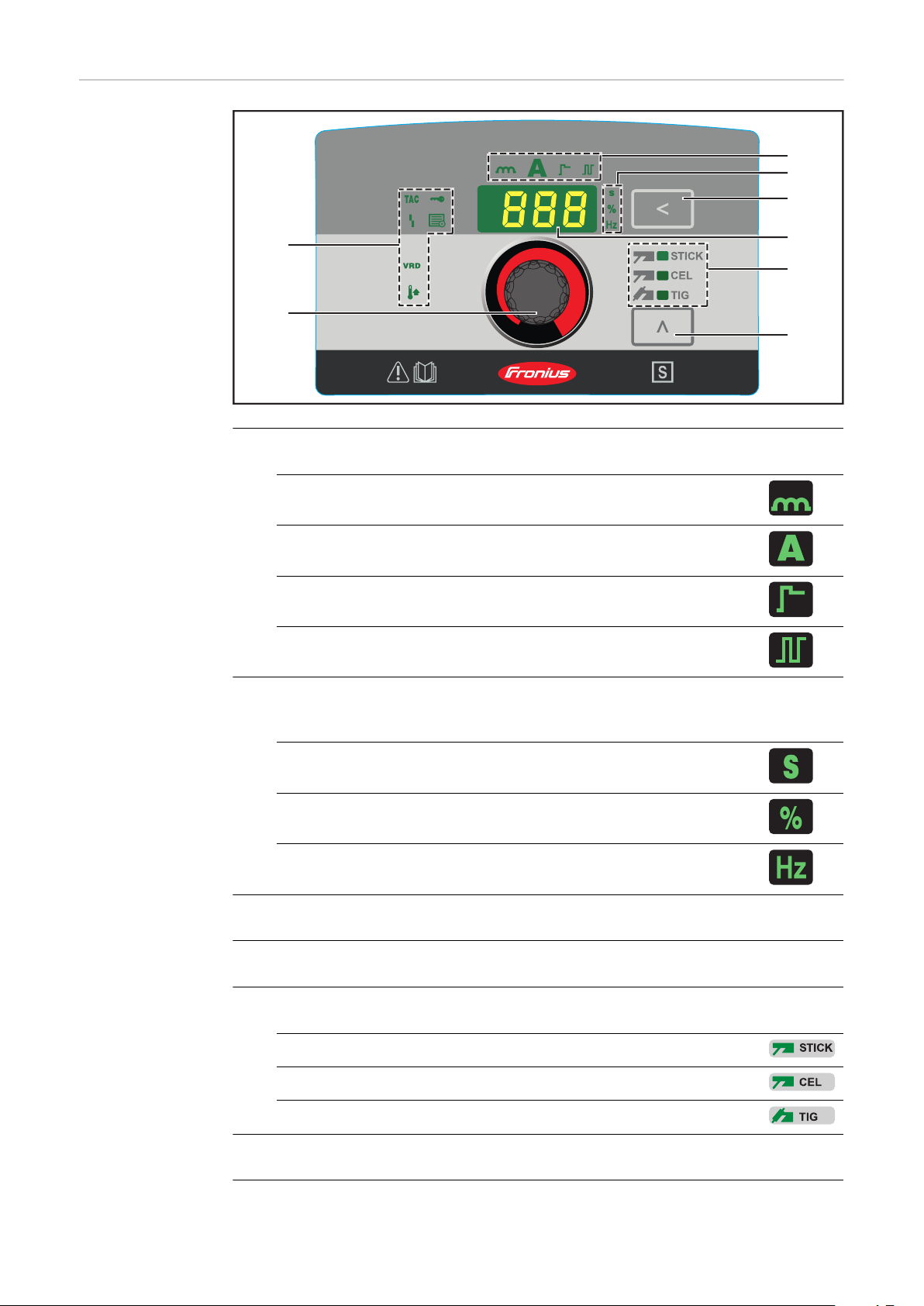

Kezelőpanel

(7)

(3)

(4)

(5)

(6)

(1) (2)

(8)

(1) Beállítási érték kijelzés

azt jelzi ki, hogy melyik beállítási érték van kiválasztva:

- Dinamika

- Hegesztőáram

- Lágy indítás / HotStart funkció

- Impulzusos ívhegesztés

(2) Egység kijelzés

azt jelzi ki, hogy melyik egység értékének módosítása történik éppen a beállító kerékkel (7):

- Idő (sec)

- Százalék

- Frekvencia (Hz)

(3) Beállítási érték gomb

A kívánt beállítási érték (1) kiválasztásához

(4) Kijelző

a kiválasztott beállítási érték aktuális nagyságát jelzi ki

(5) Hegesztőeljárás kijelzés

Azt jelzi ki, hogy melyik hegesztőeljárás van kiválasztva:

- Bevont elektródás hegesztés

- Bevont elektródás hegesztés Cel-elektródával

- AVI-hegesztés

(6) Hegesztőeljárás gomb

a hegesztőeljárás kiválasztásához

(7) Beállító kerék

a kiválasztott beállítási érték (1) módosításához

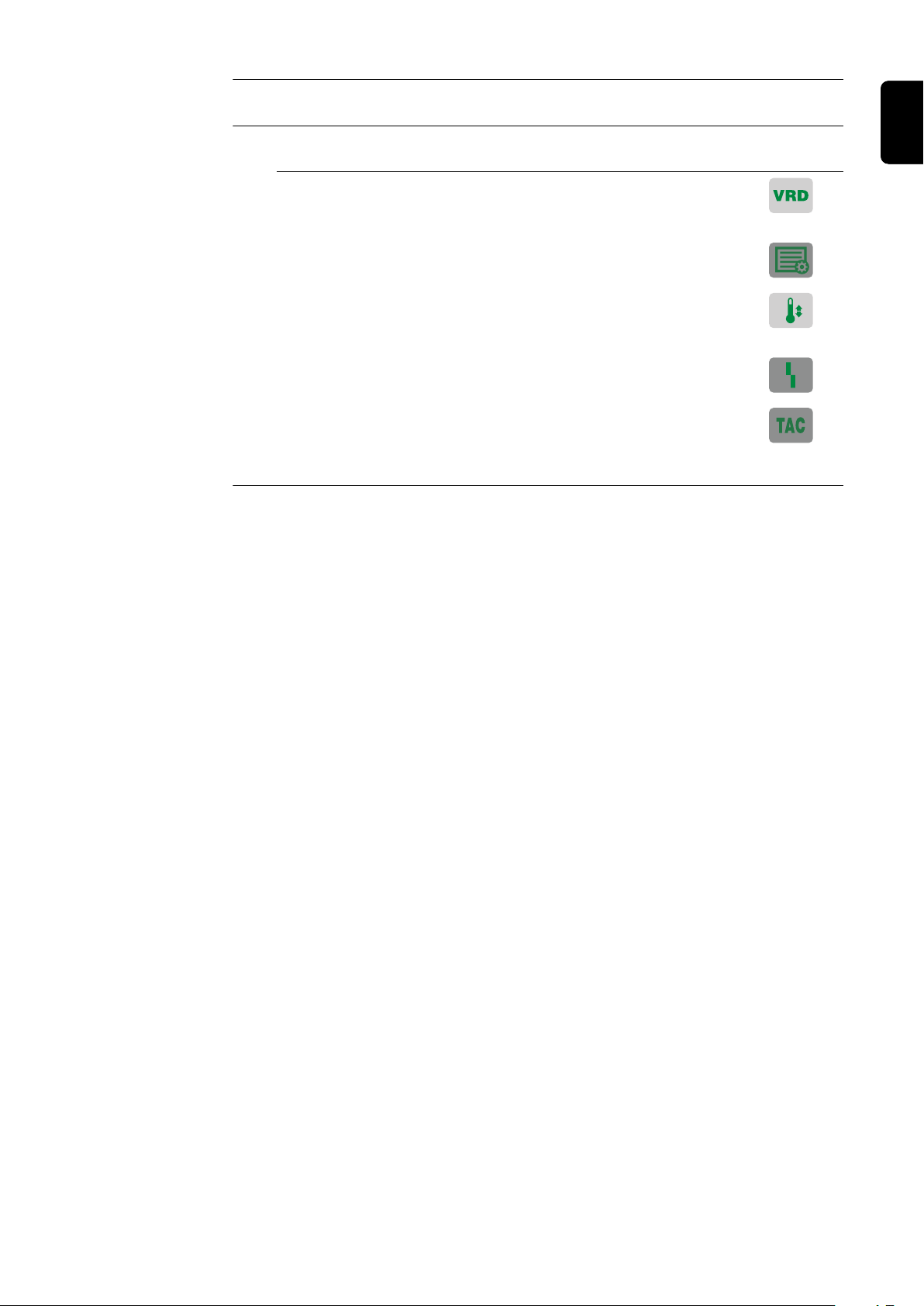

(8) Státuszkijelzések

az áramforrás különböző üzemállapotainak kijelzésére szolgálnak:

- VRD

akkor világít, ha a feszültségcsökkentő biztonsági berendezés aktiválva van (csak VRD készülékváltozatnál)

- Setup

Setup üzemmódban világít

- Hőmérséklet akkor világít, ha a készülék a megengedett hőmérséklet-tartományon kívül van

- Zavar zavar esetén világít, lásd még „Zavarelhárítás” fejezetet

- TAC akkor világít, ha az összefűzés funkció aktiválva van (csak AVI készülékváltozatnál, AVI hegesztőeljárás során lehetséges)

Bevont elektródás hegesztés

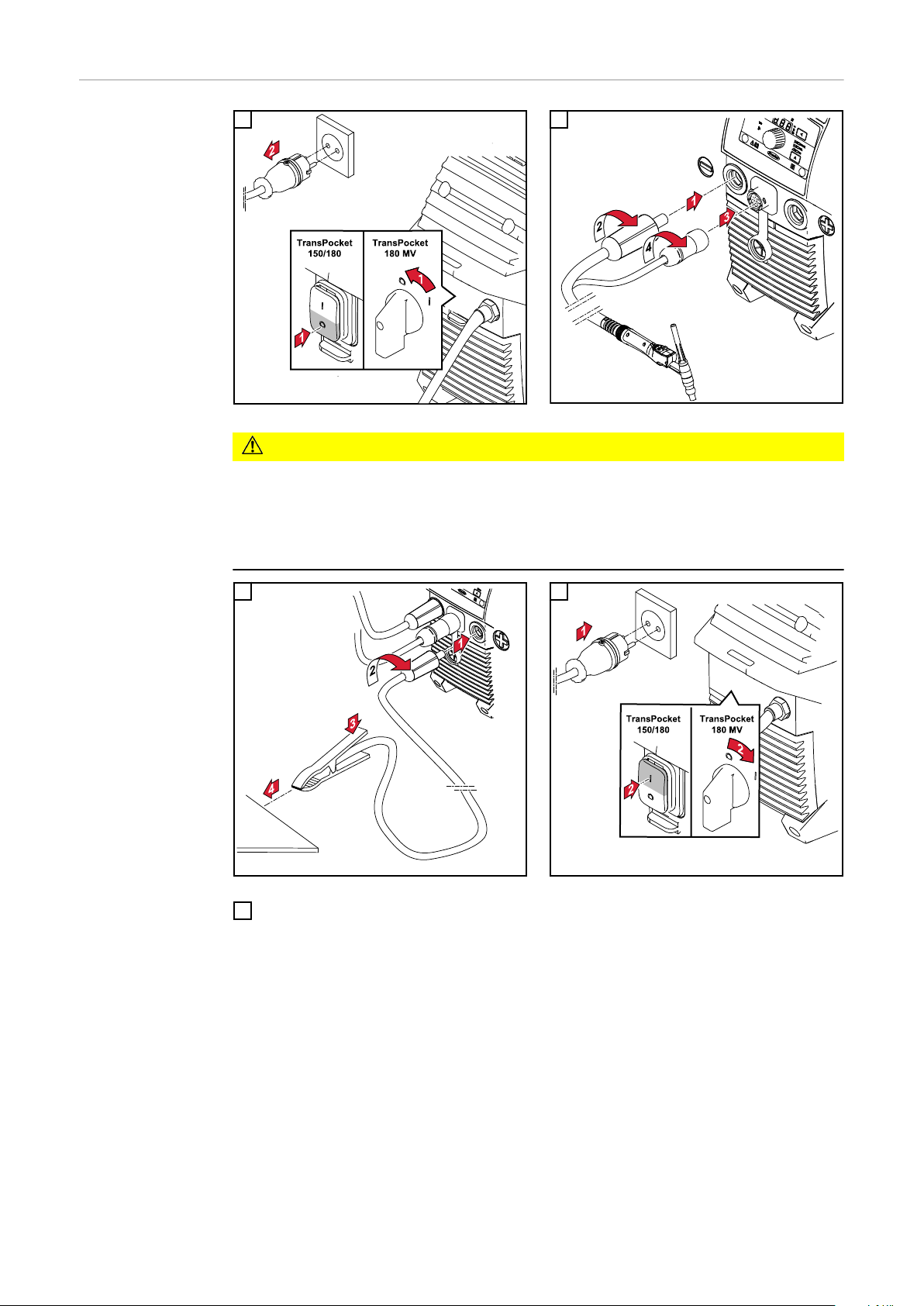

Előkészítés

1 2

3 4

VIGYÁZAT!

Elektromos áramütés miatti veszély. Amint az áramforrás be van kapcsolva, az elektródatartóban lévő elektróda feszültség alatt áll.

Személyi sérülés és anyagi kár lehet a következmény.

Biztosítsa, hogy az elektróda ne érjen személyekhez vagy elektromosan vezető

▶

vagy földelt részekhez (például ház, ...).

Bevont elektródás hegesztés

Lágy indítás / HotStart funkció

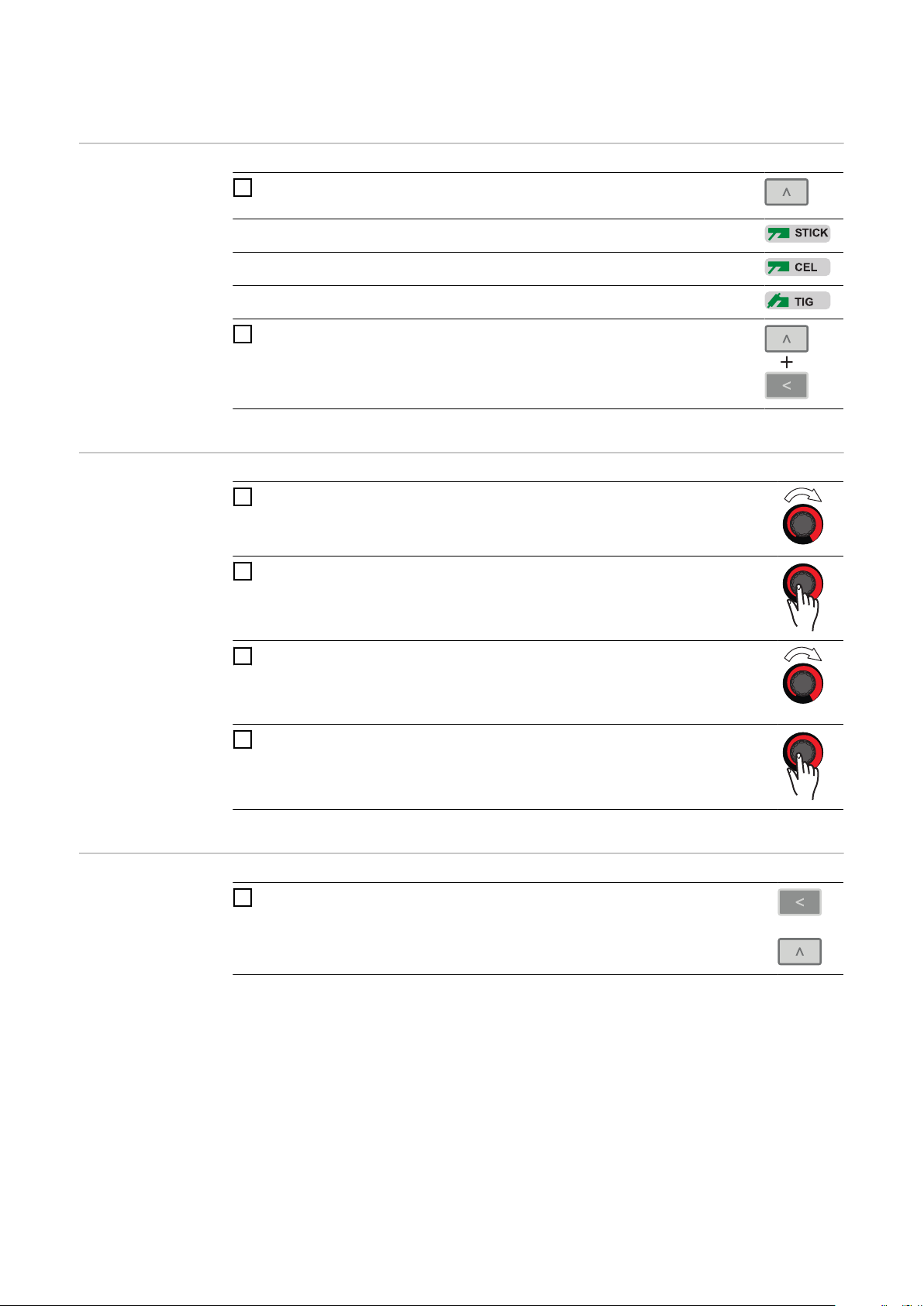

Válassza ki a hegesztőeljárás gombbal a következő eljárások egyikét:

- Bevont elektródás hegesztés - a kiválasztás után világít a be-

vont elektródás hegesztés kijelző

- Bevont elektródás hegesztés Cel-elektródával - a kiválasztás után világít a bevont elektródás hegesztés Cel-elektródával kijelző

Nyomja a beállítási érték gombot addig, amíg

- a hegesztőáram kijelző világítani kezd

Állítsa be a hegesztőáramot a beállító kerékkel

- Az áramforrás hegesztésre kész

A funkció a start áram beállítására szolgál.

Beállítási tartomány: 1-200%

Hatásmechanizmus: A hegesztőáram a hegesztési folyamat kezdetén 0,5 sec időre beállítástól függően lecsökken (lágy indítás) vagy megnövekszik (HotStart). A változás a beállított hegesztőáram százalékában van megadva.

Az ívgyújtó áram tartama a Setup menüben a start áram (Hti) hegesztési paraméterrel változtatható meg.

Start áram beállítása:

Nyomja a beállítási érték gombot addig, amíg

- Lágy indítás / HotStart kijelző világít

Forgassa a beállító kereket a kívánt érték eléréséig

I (A)

90A

0,5 s 1 s 1,5 s

120A

- Az áramforrás hegesztésre kész

A maximális megnövelt HotStart indítóáram korlátozása a következő:

- TransPocket 150 esetén 160 A-re

- TransPocket 180 esetén 200 A-re

Példák (beállított hegesztőáram = 100 A):

100% = 100 A Start áram = funkció inaktiválva 80% = 80 A Start áram = lágy indítás 135% = 135 A Start áram = HotStart 200% = 160 A Start áram TransPocket 150-nél = HotStart, maximális áram határra

elérve!

200% = 200 A Start áram TransPocket 180-nál = HotStart

A lágy indítás funkció jellemzői:

- A pórusképződés csökkentése meg-

határozott elektródatípusoknál

A HotStart funkció jellemzői:

- A gyújtási tulajdonságok javulása rossz gyújtási tulajdonságú elektródák esetén is

- Az alapanyag jobb megömlesztése az indítási fázisban, ezáltal kevesebb hideg pont

- A salakzárványok messzemenő elkerülése

Példa a HotStart funkcióra

Dinamika Optimális hegesztési eredmény eléréséhez bizonyos esetekben be kell állítani a dina-

mikát.

Beállítási tartomány: 0-100 (0-200 A áramnövelésnek felel meg)

Hatásmechanizmus: A cseppátmenet pillanatában vagy rövidzárlat esetén az áramerősség rövid időre megnövekszik a stabil ív érdekében. Ha a bevont elektródák hegesztési fémfürdőbe süllyedése fenyeget, ez az intézkedés megakadályozza a hegesztési fémfürdő megdermedését, valamint az ív hosszabb zárlatát. Ezáltal messzemenően kizárható a bevont elektródák letapadása.

Dinamika beállítása:

Nyomja a beállítási érték gombot addig, amíg

- világít a dinamika kijelző

Forgassa a beállító kereket a kívánt korrekciós érték eléréséig

- Az áramforrás hegesztésre kész

A maximális dinamika áram korlátozása a következő:

- TransPocket 150 esetén 180 A-re

- TransPocket 180 esetén 220 A-re

Példák:

- Dinamika = 0

- Dinamika inaktiválva

- lágyabb és kisebb fröcskölésű ív

- Dinamika = 20

- dinamika 40 A áramnöveléssel

- keményebb és stabilabb ív

- Dinamika = 60, beállított hegesztőáram = 100 A

- TransPocket 150 esetén: a tényleges áramnövekedés csak 80 A, mivel a maximális áram határa el lett érve!

- TransPocket 180-nál: dinamika 120 A áramnöveléssel

Impulzusos ívhegesztés

Az impulzusos ívhegesztés egy pulzáló hegesztőárammal végzett hegesztés. Acélcsövek kényszerhelyzetben végzett hegesztésekor vagy vékony lemezek hegesztésekor alkalmazzák.

Ezeknél az alkalmazásoknál a hegesztés kezdetére beállított hegesztőáram nem mindig előnyös a teljes hegesztési folyamatra vonatkozóan:

- túl kicsi áramerősség esetén az alapanyag nem olvad meg megfelelően,

- túlmelegedés esetén fennáll a veszély, hogy a folyékony hegesztési fémfürdő lecse-

peg.

Beállítási tartomány: 0,2-990 Hz

Hatásmechanizmus:

- Az alacsony I-G alapáram meredek emelkedés után a lényegesen magasabb I-P im-

pulzusáramra nő, és a Duty cycle dcY idő után újra visszaesik az I-G alapáramra. Az I-P impulzusáram az áramforráson állítható be.

- Ennek során egy olyan áram-középérték adódik, amely alacsonyabb, mint a beállított I-P impulzusáram.

- Impulzusos ívhegesztésnél a hegesztési hely kis szakaszai gyorsan felolvadnak, de gyorsan újra meg is dermednek.

Az áramforrás szabályozza a dcY Duty cycle és az I-G alapáram hegesztési paramétereket a beállított impulzusáramnak és a beállított impulzus-frekvenciának megfelelően.

I-P

I-G

SoftStart / HotStart

dcY

1/F-P

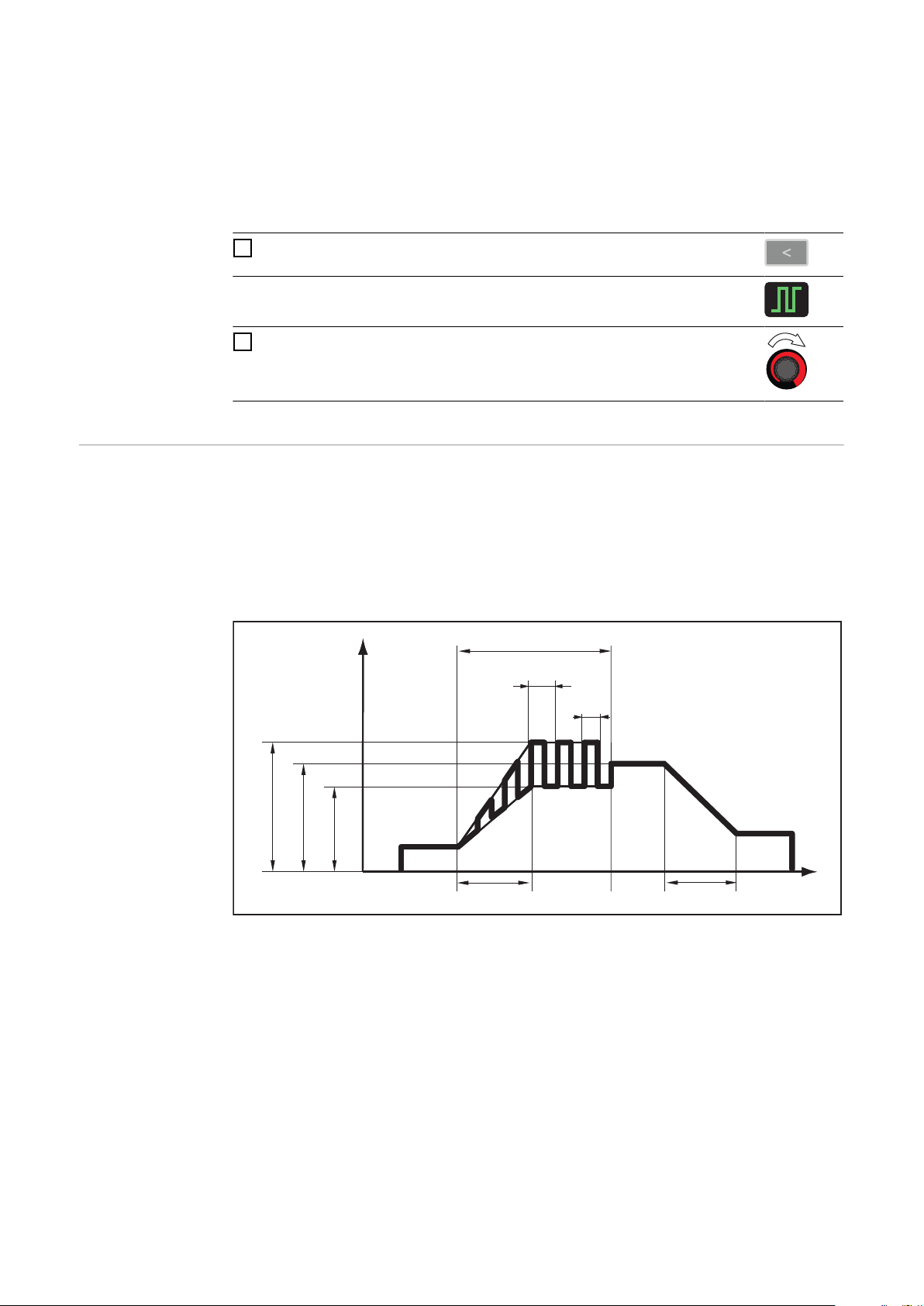

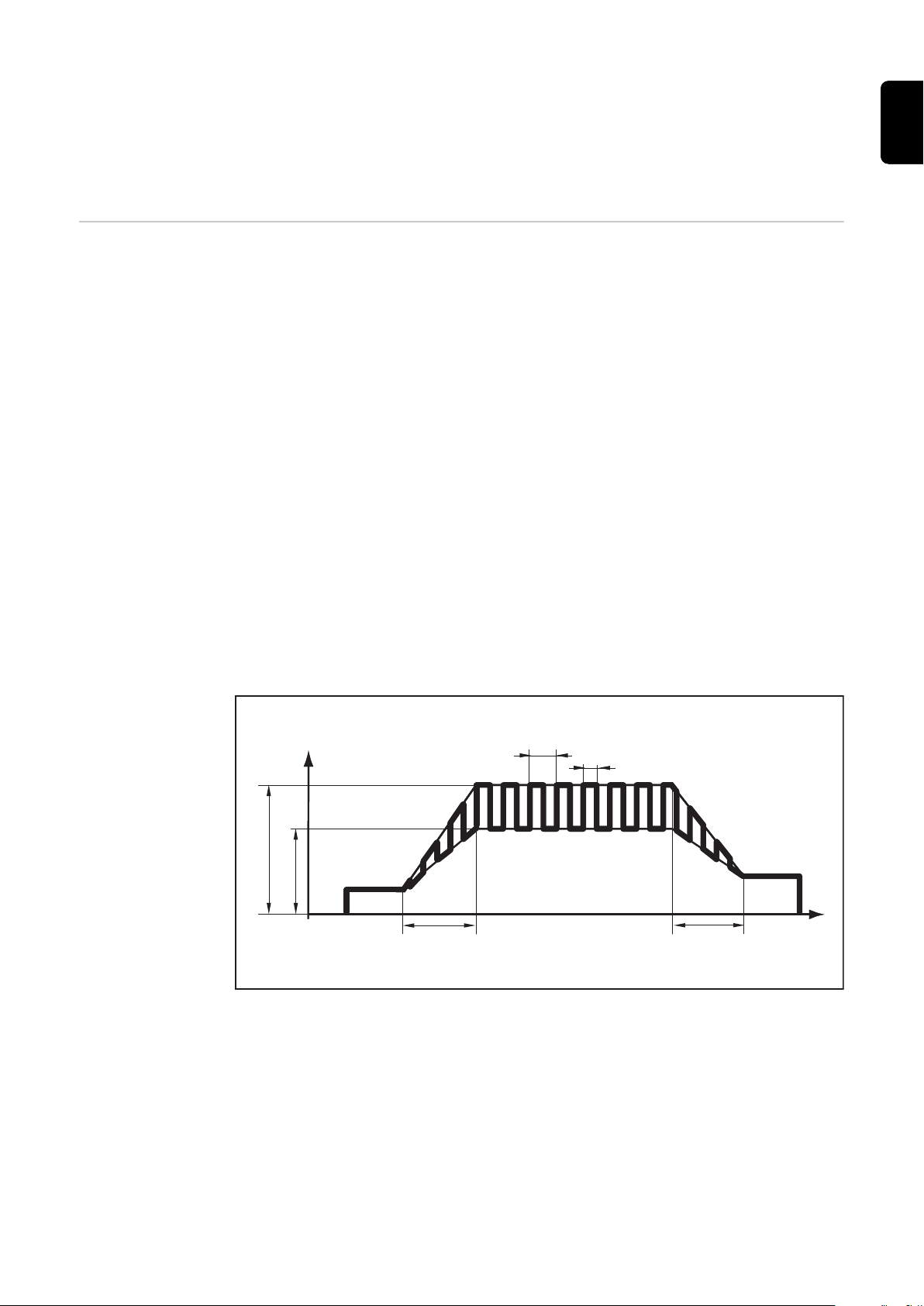

Impulzusos ívhegesztés - a hegesztőáram alakulása

Beállítható hegesztési paraméterek:

- F-P = Impulzus-frekvencia (1/F-P = két impulzus időköze)

- I-P = Impulzusáram

- SoftStart / HotStart

Nem beállítható hegesztési paraméterek:

- I-G = Alapáram

- dcY = Duty cycle

Impulzusos ívhegesztés alkalmazása:

Nyomja a beállítási érték gombot addig, amíg

- világít az impulzusos ívhegesztés kijelző

Forgassa a beállító kereket a kívánt frekvenciaérték (Hz) eléréséig

- Az áramforrás hegesztésre kész

AWI-üzemmódok

I-1

GPo

GPr

1 2 3

tdowntup

Szimbólumok és azok magyarázata

Húzza vissza és tartsa a pisztolyvezérlő gombot

Engedje el előre a pisztolyvezérlő gombot

Nyomja előre és tartsa a pisztolyvezérlő gombot

Engedje el hátrafelé a pisztolyvezérlő gombot

Beállítható hegesztési paraméterek:

- GPo: Gáz utánáramlási idő

- I-S: Start áram fázisa - óvatos melegítés csekély hegesztőárammal, a hegesztőanyag megfelelő pozicionálása érdekében

- I-E: Befejezési áram fázis - a végkráter-repedések vagy végkráter-üregek elkerülése érdekében

- I-1: Főáram fázis (hegesztőáram fázis) - egyenletes hőmérséklet-bevitel az előremenő hővel hevített alapanyagba

- I-2: Csökkentett áram fázis - a hegesztőáram közbenső csökkentése az alapanyag helyi túlmelegedésének elkerülése érdekében

Nem beállítható hegesztési paraméterek:

- GPr: Gáz előbeáramlási idő

- tup: UpSlope (áramváltás) fázis - a hegesztőáram folyamatos növelése Időtartam = 0,5 sec

- t

: DownSlope fázis - a hegesztőáram folyamatos csökkentése

down

Időtartam = 0,5 sec

- tS: Start áram időtartama

- tE: befejezési áram időtartama

2-ütemű üzemmód

A 2-ütemű üzemmód aktiválásához lásd a leírást Üzemmód (trigger mode) oldalon

42.

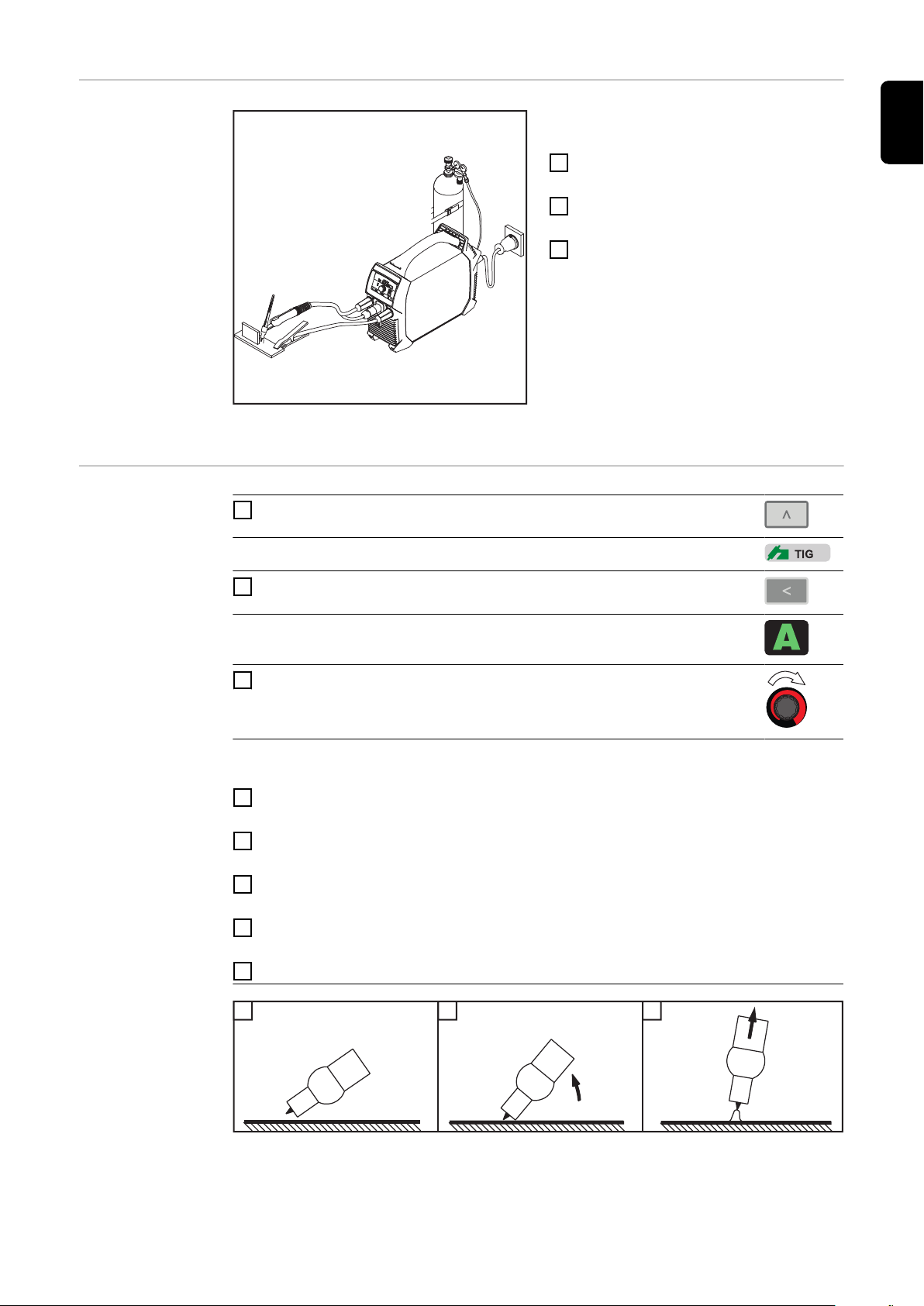

Helyezze a wolfrámelektródát a munkadarabra, majd húzza vissza és tartsa a pisz-

I-1

GPr

I-S

I-E

I-2

GPo

I-1

tdown tets

1 2 3 4 5 6 7

tup

tolyvezérlő gombot => a védőgáz áramlik Emelje el a wolfrámelektródát => létrejön az ívgyújtás

Engedje el a pisztolyvezérlő gombot => hegesztés vége

4-ütemű üzemmód

A 4-ütemű üzemmód aktiválásához lásd a leírást Üzemmód (trigger mode) oldalon

42.

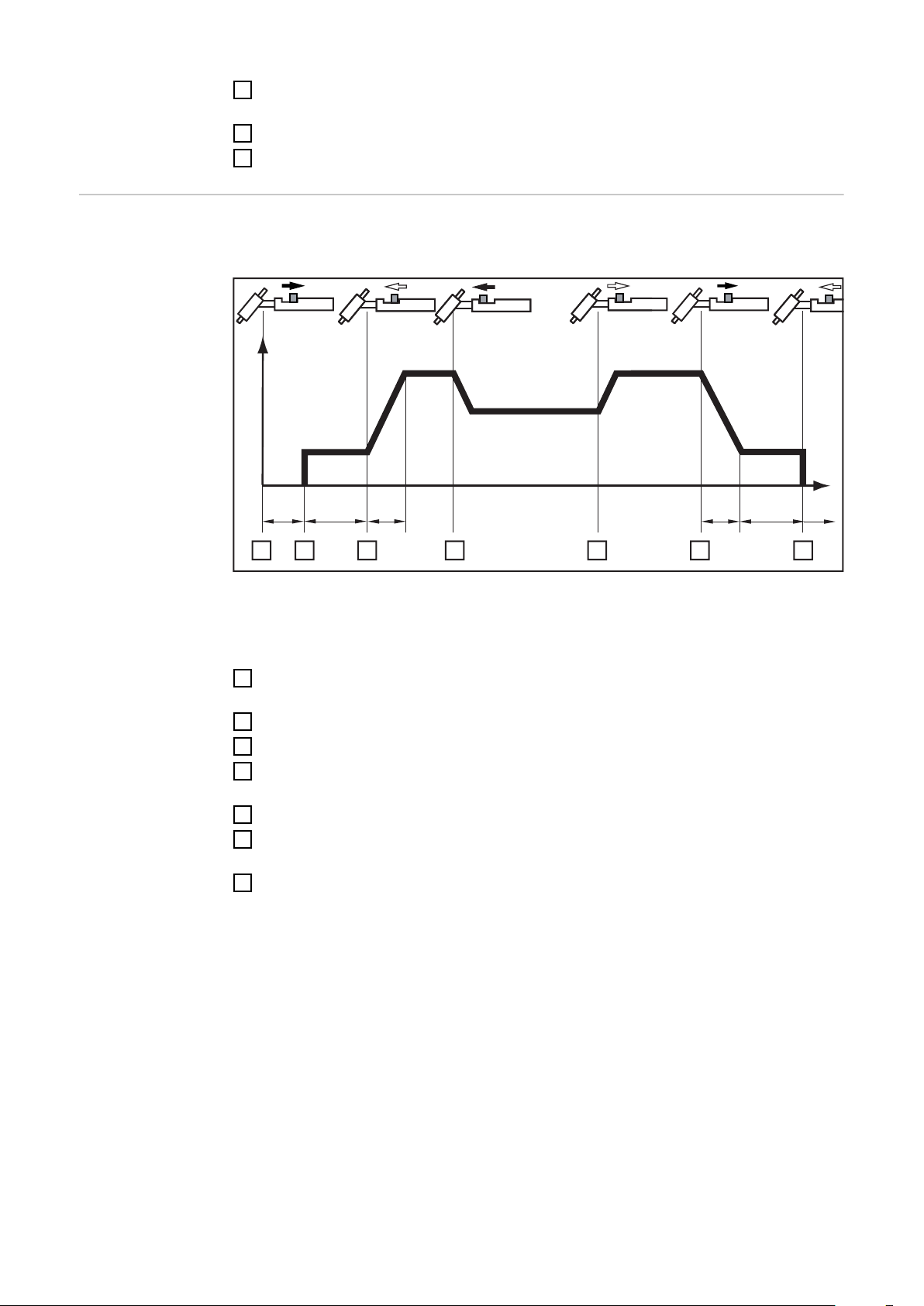

4-ütemű üzemmód I-2 közbenső csökkentéssel

Közbenső csökkentésnél a hegesztő a pisztolyvezérlő gomb segítségével a főáram fázisban a hegesztőáramot a beállított I-2 csökkentett áramra csökkenti.

Helyezze a wolfrámelektródát a munkadarabra, majd húzza vissza és tartsa a pisz-

tolyvezérlő gombot => a védőgáz áramlik Emelje el a wolfrámelektródát => hegesztés elkezdése I-S start árammal

Engedje el a pisztolyvezérlő gombot => hegesztés I-1 főárammal

Nyomja előre és tartsa a pisztolyvezérlő gombot => közbenső csökkentés I-2

csökkentett árammal Engedje el a pisztolyvezérlő gombot => hegesztés I-1 főárammal

Húzza vissza és tartsa a pisztolyvezérlő gombot => csökkentés az I-E befejezési

áramra Engedje el a pisztolyvezérlő gombot => hegesztés vége

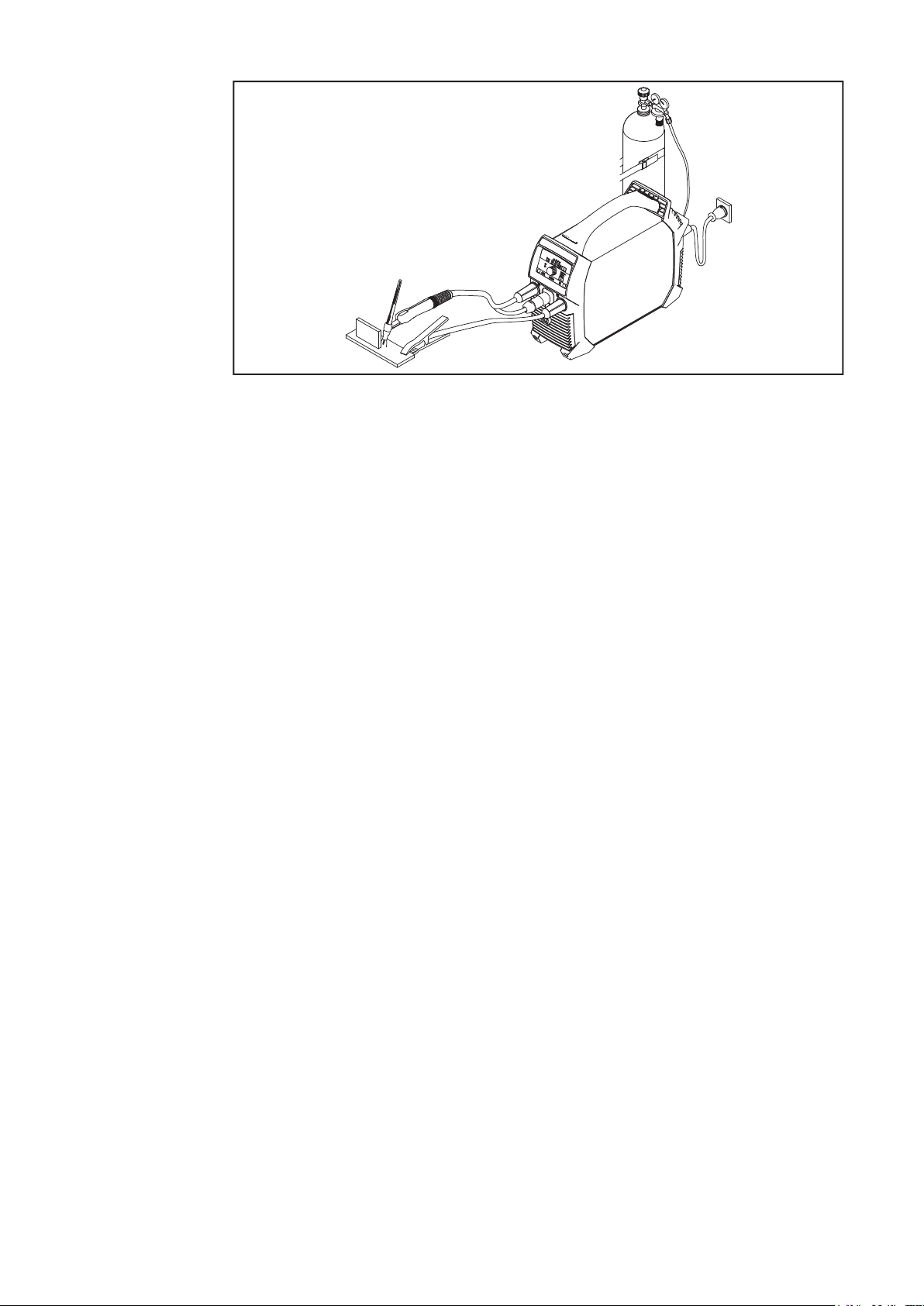

AWI-hegesztés

max. 5 bar (72 psi)

Általános tudnivalók

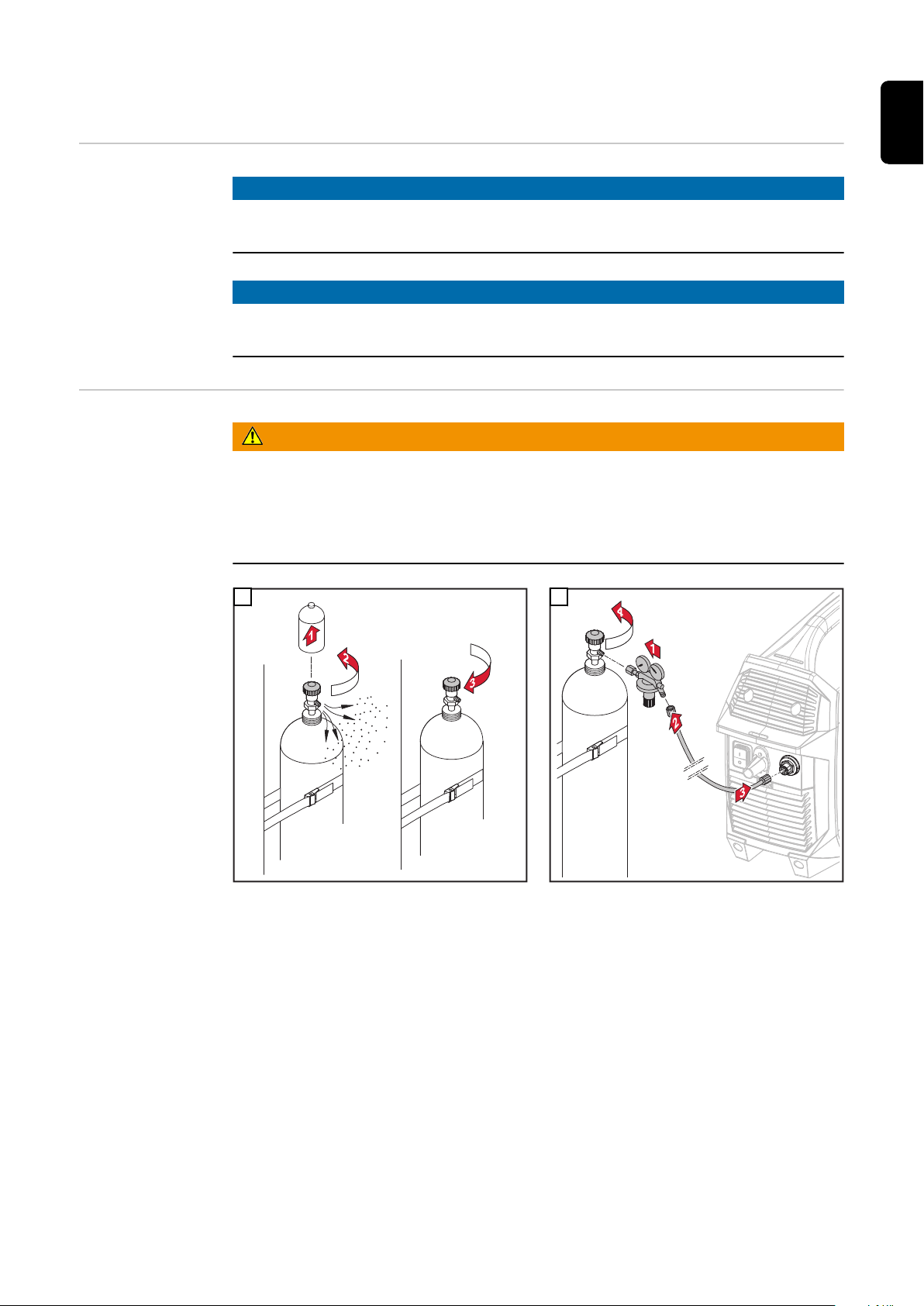

A gázpalack csatlakoztatása

MEGJEGYZÉS!

A választott WIG-hegesztési eljáráshoz ne használjon tiszta wolfrámelektródát (megkülönböztető szín: zöld).

MEGJEGYZÉS!

2-ütemű és 4-ütemű hegesztés csak TMC-dugós hegesztőpisztoly használta esetén lehetséges.

VESZÉLY!

Felboruló gázpalackok miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A gázpalackokat sík és szilárd alapfelületre kell stabilan felállítani. Biztosítsa felbo-

▶

rulás ellen a gázpalackokat. Vegye figyelembe a gázpalack gyártójának biztonsági előírásait.

▶

Előkészítés

1 2

VIGYÁZAT!

Elektromos áramütés miatti veszély. Amint az áramforrás be van kapcsolva, a hegesztőpisztoly elektródája feszültség alatt áll.

Személyi sérülés és anyagi kár lehet a következmény.

Biztosítsa, hogy az elektróda ne érjen személyekhez vagy elektromosan vezető

▶

vagy földelt részekhez (például ház, ...).

3 4

TIG multi csatlakozó nélkül használt hegesztőpisztoly esetén:

Az „Üzemmód” (trigger mode) hegesztési paraméter Setup menüjében válassza ki az OFF beállítást (2-ütemű vagy 4-ütemű hegesztés csak TIG multi csatlakozós hegesztőpisztoly használata esetén működik)

Gáznyomás

4 5 7

beállítása

Hegesztőpisztoly pisztolyvezérlő gombbal (és TIG multi csatlakozóval)

Hegesztőpisztoly pisztolyvezérlő gombbal (és TIG multi csatlakozóval):

Nyomja meg a pisztolyvezérlő gombot

- A védőgáz áramlik Állítsa be a nyomáscsökkentőn a

kívánt gázmennyiséget Engedje el a pisztolyvezérlő gombot

AVI-hegesztés

Válassza ki a hegesztőeljárás gombbal a AVI-hegesztést

- Világítani kezd a AVI-hegesztés kijelző

Nyomja a beállítási érték gombot addig, amíg

- a hegesztőáram kijelző világítani kezd

Állítsa be a hegesztőáramot a beállító kerékkel

Hegesztőpisztoly pisztolyvezérlő gombbal és TIG multi csatlakozóval történő használata esetén (2-ütemű üzemmódú gyári beállítással):

Helyezze a gázfúvókát a gyújtási helyre úgy, hogy a wolframelektróda és a munka-

darab között kb. 2 - 3 mm (5/64 - 1/8 in.) távolság legyen Állítsa fel lassan a hegesztőpisztolyt addig, amíg a wolfrámelektróda hozzá nem ér

a munkadarabhoz Húzza vissza és tartsa a pisztolyvezérlő gombot

- A védőgáz áramlik Emelje meg és fordítsa normál helyzetbe a hegesztőpisztolyt

- Létrejön az ívgyújtás Végezze el a hegesztést

TIG Comfort Stop A TIG Comfort Stop funkció aktiválásához és beállításához lásd a Comfort Stop

1 2 3 4 5

tdown

Max. A

70 A

(1)

(2)

1 2

3 4 5+

érzékenység (Comfort Stop Sensitivity) leírást 43 oldaltól.

A TIG Comfort Stop működésmódja és alkalmazása:

Hegesztés

Hegesztés közben emelje meg a hegesztőpisztolyt

- Az ív jelentősen meghosszabbodik Engedje le a hegesztőpisztolyt

- Az ív jelentősen lerövidül

- Működésbe lép a TIG Comfort Stop funkció Tartsa meg a hegesztőpisztoly magasságát

- A hegesztőáram rámpaszerűen csökken (DownSlope), amíg az ív kialszik Várja ki a gáz utánáramlási időt és emelje el a hegesztőpisztolyt a munkadarabtól

Hegesztőáram és gázáramlás lefolyása aktivált TIG Comfort Stop funkció esetén

(1) Gáz előáramlás (2) Gáz utánáramlás

DownSlope:

1/F-P

I-P

I-G

down

I-S

I-E

dcY

A t

DownSlope idő értéke 0,5 sec és nem állítható.

down

Gáz utánáramlás:

A gáz utánáramlás a Setup menüben a „Gáz utánáramlási idő” (Gas Post flow) hegesztési paraméterrel módosítható.

Impulzusos ívhegesztés

Az impulzusos ívhegesztés egy pulzáló hegesztőárammal végzett hegesztés. Acélcsövek kényszerhelyzetben végzett hegesztésekor vagy vékony lemezek hegesztésekor alkalmazzák.

Ezeknél az alkalmazásoknál a hegesztés kezdetére beállított hegesztőáram nem mindig előnyös a teljes hegesztési folyamatra vonatkozóan:

- túl kicsi áramerősség esetén az alapanyag nem olvad meg megfelelően,

- túlmelegedés esetén fennáll a veszély, hogy a folyékony hegesztési fémfürdő lecsepeg.

Beállítási tartomány: 0,5-100 Hz

Hatásmechanizmus:

- Az alacsony I-G alapáram meredek emelkedés után a lényegesen magasabb I-P impulzusáramra nő, és a Duty cycle dcY idő után újra visszaesik az I-G alapáramra. Az I-P impulzusáram az áramforráson állítható be.

- Ennek során egy olyan áram-középérték adódik, amely alacsonyabb, mint a beállított I-P impulzusáram.

- Impulzusos ívhegesztésnél a hegesztési hely kis szakaszai gyorsan felolvadnak, de gyorsan újra meg is dermednek.

Az áramforrás szabályozza a dcY Duty cycle és az I-G alapáram hegesztési paramétereket a beállított impulzusáramnak és a beállított impulzus-frekvenciának megfelelően.

Impulzusos ívhegesztés - a hegesztőáram alakulása

- I-S = Start áram

Beállítható hegesztési paraméterek:

- I-E = Befejezési áram

- F-P = Impulzus-frekvencia (1/F-P = két impulzus időköze)

- I-P = Impulzusáram

Nem beállítható hegesztési paraméterek:

tAC

I-1

down

I-S

I-E

I-G

I-P

1/F-P

dcY

- tup = UpSlope (áramváltás)

- t

= DownSlope

Down

- dcY = Duty cycle

- I-G = Alapáram

Impulzusos ívhegesztés alkalmazása:

Nyomja a beállítási érték gombot addig, amíg

- világít az impulzusos ívhegesztés kijelző

Forgassa a beállító kereket a kívánt frekvenciaérték (Hz) eléréséig

- Az áramforrás hegesztésre kész

Összefűzés funkció

Az összefűzés funkció aktiválásához és beállításához lásd Összefűzés funkció (tAC-

king) leírást 43 oldaltól.

- Amint a tAC (összefűzés) Setup hegesztési paraméterhez beállított egy időtartamot, az összefűzés funkcióval kapcsolatos összes üzemmód beállításra kerül

- Az üzemmódok alapvető lefolyása változatlan marad

- A beállított időtartam alatt impulzusárammal történik a hegesztés, amely két alkatrész összefűzése során optimalizálja a hegesztési fémfürdők egymásba folyását.

A hegesztőáram alakulása

Beállítható hegesztési paraméterek:

- tAC = Az összefűzési folyamat impulzusáramának időtartama

- I-E = Befejezési áram

- I-S = Start áram

- I-1 = Főáram

Nem beállítható hegesztési paraméterek:

- tup = UpSlope (áramváltás)

- t

= DownSlope

Down

- I-P = Impulzusáram

- dcY = Duty cycle

- F-P = Impulzus-frekvencia

- I-G = Alapáram

Az áramforrás szabályozza az F-P impulzus-frekvencia, az I-P impulzusáram, a dcY Duty cycle és az I-G alapáram hegesztési paramétereket a beállított I-1 főáramnak megfelelően.

Az impulzusáram

- az I-S start áram fázis lefolyása után

- a tup UpSlope (áramváltás) fázissal kezdődik

A tAC idő letelte után konstans hegesztőárammal folytatódik a hegesztés, adott esetben beállított impulzus hegesztés paraméterek állnak rendelkezésre.

Hegesztőeljárás Setup menü

Belépés a Setup menübe

Hegesztési paraméter módosítása

A hegesztőeljárás gombbal válassza ki azt az eljárást, amelyhez

módosítani kell a setup hegesztési paramétert:

- Bevont elektródás hegesztés

- Bevont elektródás hegesztés Cel-elektródával

- AVI-hegesztés

Nyomja meg egyidejűleg a beállítási érték gombot és a hegesztőeljárás

gombot

- Megjelenik a Setup menü első hegesztési paraméterének rövidítése a kezelőpanelen

A kívánt hegesztési paraméter kiválasztásához forgassa el a beállító ke-

reket

A hegesztési paraméter beállított értékének kijelzéséhez nyomja meg a

beállító kereket

Setup menü elhagyása

Az érték módosításához forgassa el a beállító kereket

- A beállított érték azonnal aktív

- Kivétel: A gyári beállítás visszaállításakor az érték módosítása után

meg kell nyomni a beállító kereket a módosítás aktiválásához.

A hegesztési paraméterek listájára történő visszatéréshez nyomja meg a

beállító kereket

Nyomja meg a beállítási érték gombot vagy a hegesztési eljárás gombot

a Setup menüből való ismételt kilépéshez.

Bevont elektródás hegesztés hegesztési paraméterei

Hegesztési paraméter

Leírás Terület Egység

Start áram időtartama

a lágy indítás / HotStart funkcióhoz

Gyári beállítás: 0,5 másodperc

0,1-2,0 másod-

perc

Anti-Stick (elektróda-összeragadás gátlás)

Aktivált Anti-Stick (elektróda-összeragadás gátlás) funkció mellett rövidzár esetén (elektróda letapadás) az ív 1,5 sec elteltével lekapcsolódik

Gyári beállítás: ON (BE) (aktiválva)

Indítórámpa

Az indítórámpa aktiválásához / inaktiválásához

Gyári beállítás: ON (BE) (aktiválva)

Megszakítási feszültség (Voltage cut off)

Annak meghatározására szolgál, hogy milyen hegesztőív hossznál ér véget a hegesztési folyamat. A hegesztőfeszültség az ív hosszával növekszik. Az itt beállított feszültség elérésekor az ív lekapcsolódik.

Gyári beállítás: 45 V

Gyári beállítás (FACtory)

On (Be)

OFF (KI)

On (Be)

OFF (KI)

25-90 V

Itt állítható vissza a készülék a gyári beállításokra

- Visszaállítás megszakítása no (nem)

- A beállított hegesztőeljárás hegesztési pa-

ramétereinek visszaállítása a gyári beállításra

- Az összes hegesztőeljárás hegesztési pa-

ramétereinek visszaállítása a gyári beállításra

A gyári beállításra történő visszaállításhoz a beállító kerék megnyomásával meg kell erősíteni a kiválasztott értéket!

Setup menü 2. szint

Általános hegesztési paraméterek beállításához

Részleteket lásd „Setup menü 2. szint” fejezetben

YES (IGEN)

ALL (ÖSSZES )

AVI-hegesztés hegesztési paraméterei

Hegesztési paraméter

Leírás Terület Egység

Üzemmód (trigger mode)

- Üzemelés pisztolyvezérlő gomb nélküli hegesztőpisztollyal

- 2-ütemű üzemmód 2t

- 4-ütemű üzemmód

Gyári beállítás: 2t

Start áram (I-Start)

Ez a hegesztési paraméter csak 4-ütemű üzemmódban áll rendelkezésre (tri = 4t)

Gyári beállítás: 35%

Csökkentett áram

Ez a hegesztési paraméter csak 4-ütemű üzemmódban áll rendelkezésre (tri = 4t)

Gyári beállítás: 50%

Befejezési áram (I-End)

Ez a hegesztési paraméter csak 4-ütemű üzemmódban áll rendelkezésre (tri = 4t)

OFF (KI)

1-200 Százalék

1-100 Százalék

Gyári beállítás: 30%

Gáz előbeáramlási idő (Gas Pre flow)

Gáz előáramlás időtartama

Gyári beállítás: 0,0 másodperc

Gáz utánáramlási idő (Gas Post flow)

Az az időtartam, ami alatt a gáz a hegesztés vége után még áramlik

Gyári beállítás: AUt

Gázöblítés (Gas purging)

A védőgázas előöblítés azonnal elindul, amint be lett állítva a GPU érték. Biztonsági okokból a védőgázas előöblítés ismételt indításához újra be kell állítani a GPU értéket.

FONTOS! A védőgázas előöblítés mindenekelőtt hideg időben eltelt hosszabb állásidő után képződő kondenzvíz esetén szükséges. Ez elsősorban a hosszú tömlőkötegeket érinti.

0,0-9,9 másod-

perc

AUt

másod-

0,2-25

0,1-9,9 perc

perc

Gyári beállítás = off (ki)

Hegesztési paraméter

Leírás Terület Egység

Comfort Stop érzékenység (Comfort Stop Sensitivity)

Ez a hegesztési paraméter csak akkor áll rendelkezésre, ha a tri paraméter OFF-ra (KI) van állítva.

Gyári beállítás: 1,5 V

A részleteket lásd TIG Comfort Stop36 oldaltól

Megszakítási feszültség (Voltage cut off)

Gyári beállítás: 35 V (2-ütemű, 4-ütemű és lábtávszabályozós üzemmód esetén)

Gyári beállítás: 25 V (Trigger = oFF (Ki) üzem esetén)

Összefűzés funkció (tACking)

Gyári beállítás: OFF (KI)

0,6-3,5 V

10-45 V

OFF(KI)

0,1-9,9 másod-

perc

Részleteket lásd az „Összefűzés” funkció leírásánál

Gyári beállítás (FACtory)

Itt állítható vissza a készülék a gyári beállításokra

- Visszaállítás megszakítása no (nem)

- A beállított hegesztőeljárás hegesztési pa-

ramétereinek visszaállítása a gyári beállításra

- Az összes hegesztőeljárás hegesztési pa-

ramétereinek visszaállítása a gyári beállításra

A gyári beállításra történő visszaállításhoz a beállító kerék megnyomásával meg kell erősíteni a kiválasztott értéket!

Setup menü 2. szint

Általános hegesztési paraméterek beállításához

Részleteket lásd „Setup menü 2. szint”

YES (IGEN)

ALL (ÖSSZES )

Setup menü 2. szint

Setup menü 2. szint hegesztési paraméterei

Hegesztési paraméter

Leírás Terület Egység

Szoftververzió

Az aktuális szoftver teljes verziószáma több kijelzőre van elosztva és a beállító kerék elforgatásával hívható be.

Automatikus lekapcsolás (time Shut down)

Ha a készüléket a beállított időtartam alatt nem használják vagy nem kezelik, automatikusan standby üzemmódba kapcsol.

A kezelőpanel egyik gombjának megnyomásával a standby üzemmód befejeződik

- a készülék újra hegesztésre kész.

Gyári beállítás: OFF (KI)

Biztosító

A felhasznált biztosító kijelzéséhez / beállításához

Gyári beállítás:

- 230 V hálózati feszültségnél = 16 A

- 120 V hálózati feszültségnél = 20 A

5-60 OFF

230 V-nál:

10 / 13 /

16 / OFF

(KI) (csak

TP 180 MV

esetén)

perc

Amper

Ha biztosító van beállítva az áramforráson, az áramforrás korlátozza a hálózatról vételezhető áramot - ezzel megakadályozva a vezetékvédő kapcsoló azonnali kioldását.

TransPocket 150 - A beállított biztosító viszonya a hegesztőáramhoz:

Hálózati

feszültség

230 V 10 A 110 A 150 A 35%

13 A 130 A 150 A 35%

TransPocket 180 - a beállított biztosító viszonya a hegesztőáramhoz:

Hálózati

feszültség

230 V 10 A 125 A 180 A 40%

13 A 150 A 200 A 40% 16 A 180 A 220 A 40%

Beállított biztosító

16 A 150 A 150 A 35%

Beállított biztosító

Elektróda he-

gesztőárama

Elektróda he-

gesztőárama

hegesztőáram

TP 180 MV

AVI

120 V-nál:

15 / 16 /

20 / OFF

(KI) (csak

esetén)

Bekapcsolási

időtartam

Bekapcsolási

időtartam

OFF (KI)

(csak TP 180

MV esetén)

120 V* 15 A 85 A 130 A 40%

16 A 95 A 140 A 40%

180 A 220 A 40%

20 A (csak

TP 180 MV

esetén)

OFF (KI)

(csak TP 180

MV esetén)

* 120 V hálózatnál a felhasznált vezetékvédő kapcsoló kioldási jelleggörbéjétől függően a 40%-os teljes bekapcsolási időtartam nem érhető el (például USA Circuit breaker type CH 15% ED).

Hegesztési paraméter

Leírás Terület Egység

Üzemóra (System on time)

Az üzemidő kijelzéséhez (a készülék bekapcsolásakor kezd számlálni)

A teljes üzemtartam több kijelzőre van elosztva és a beállító kerék elforgatásával hívható be.

Hegesztési időtartam (System Active time)

A hegesztési időtartam kijelzésére (csak azt az időt mutatja, ami alatt hegesztés történt).

120 A 170 A 40%

óra, perc,

másod-

perc

óra, perc,

másod-

perc

A teljes hegesztési időtartam több kijelzőre van elosztva és a beállító kerék elforgatásával hívható be.

Ápolás, karbantartás és ártalmatlanítás

Biztonság

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett szak-

▶

személyzet hajthatja végre. Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell kapcsol-

▶

ni és le kell választani a villamos hálózatról. Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás ellen.

▶

A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról, hogy az

▶

elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

VESZÉLY!

Általános tudnivalók

Karbantartás minden üzembe helyezéskor

Nem megfelelő védővezető-összekötések miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A ház csavarjai megfelelő védővezető-csatlakozást biztosítanak a ház földeléséhez.

▶

A ház csavarjait semmiképpen nem szabad megbízható védővezető-csatlakozás

▶

nélküli csavarokra cserélni.

Szokásos üzemeltetési feltételek mellett a készülék csak minimális ápolást és karbantartást igényel. Néhány pont betartása azonban elengedhetetlen ahhoz, hogy éveken át működőképes állapotban tartsa a készüléket.

- Gondoskodjon róla, hogy a hálózati csatlakozó és a hálózati kábel, valamint a he-

gesztőpisztoly / elektródatartó sérülésmentes legyen. Cserélje ki a sérült alkatrészeket.

- Gondoskodjon róla, hogy a hegesztőpisztoly / elektródatartó és a testkábel előírásszerűen, az ebben a dokumentumban leírtak szerint legyen csatlakoztatva, rácsavarva / rögzítve az áramforrásra

- Biztosítsa a munkadarab szabályszerű testelését.

- Biztosítsa, hogy a készülék körkörös távolsága 0,5 m (1 ft. 8 in.) legyen, ezáltal a hűtőlevegő akadálytalanul beáramolhasson és távozhasson. A levegő be- és kiömlőnyílásait semmiképpen, még részben sem szabad lefedni.

2 havonta karbantartás

Tisztítsa meg a légszűrőt:

Ártalmatlanítás Az ártalmatlanítást a hatályos nemzeti és regionális előírásoknak megfelelően végezze

el.

Zavarelhárítás

Biztonság

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett szak-

▶

személyzet hajthatja végre. Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell kapcsol-

▶

ni és le kell választani a villamos hálózatról. Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás ellen.

▶

A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról, hogy az

▶

elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

VESZÉLY!

Nem megfelelő védővezető-összekötések miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A ház csavarjai megfelelő védővezető-csatlakozást biztosítanak a ház földeléséhez.

▶

A ház csavarjait semmiképpen nem szabad megbízható védővezető-csatlakozás

▶

nélküli csavarokra cserélni.

Kijelzett zavarok

Szervizüzenetek Ha a kijelzőben E és egy kétjegyű hibaszám (pl. E02) jelenik meg és a zavar kijelző

Túlmelegedés

A kijelzőn „hot” jelenik meg, a hőmérséklet kijelző világít

Ok: Elhárítás:

világít, az áramforrás belső szervizkódjáról van szó.

Az üzemi hőmérséklet túl magas Hagyja lehűlni a készüléket (ne kapcsolja ki a készüléket - a ventilátor hűti

a készüléket)

Példa:

Több hibaszám is létezhet. Ezek a beállító kerék forgatásakor jelennek meg.

Jegyezze fel az összes megjelenített hibaszámot, valamint az áramforrás sorozatszámát és konfigurációját, továbbá értesítse a szervizszolgálatot részletes hibaleírással.

E01 - E03 / E11 / E15 / E21 / E33 - E35 / E37 - E40 / E42 - E44 / E46 - E52

Ok: Elhárítás:

E04

Ok:

Elhárítás:

E05 / E06 / E12

Ok: Elhárítás:

E10

Ok: Elhárítás:

E16 / E17

Ok: Elhárítás:

Teljesítményátviteli egység hiba Értesítse a szervizszolgálatot

Nem érhető el az üresjárati feszültség: Az elektróda felfekszik a munkadarabon / hardverhiba

Távolítsa el az elektródatartót a munkadarabtól. Ha ezután továbbra is megjelenik a szervizkód, értesítse a szervizszolgálatot

Sikertelen rendszerindítás Kapcsolja ki és be a készüléket. Többszöri előfordulás esetén értesítse a

szervizszolgálatot

Túlfeszültség az áramátadó hüvelyen (> 113 VDC) Értesítse a szerviz szolgálatot

Memóriahiba Értesítse a szervizszolgálatot / a szervizüzenet nyugtázásához nyomja meg

a beállító kereket

MEGJEGYZÉS!

Standard készülékváltozatoknál a szervizüzenet nyugtázása nincs hatással az áramforrás funkcionális képességeire.

Az összes többi készülékváltozatnál (TIG, ...) az áramforrás a nyugtázás után már csak korlátozott funkcionális képességekkel rendelkezik - a teljes funkcionalitás helyreállításához értesítse a szervizszolgálatot.

E19

Ok: Elhárítás:

E20

Ok: Elhárítás:

E22

Ok: Elhárítás:

Túl magas vagy túl alacsony hőmérséklet A megengedett környezeti hőmérsékleten üzemeltesse a készüléket. A

környezeti feltételekkel kapcsolatos közelebbi információkat lásd a „Biztonsági előírások“ fejezet „Környezeti feltételek“ szakaszában

A készülék nem rendeltetésszerű használata Csak rendeltetésszerűen használja a készüléket

A beállított hegesztőáram túl nagy Biztosítsa az áramforrás megfelelő hálózati feszültséggel történő üzemel-

tetését; biztosítsa a megfelelő biztosító használatát; állítson be alacsonyabb hegesztőáramot

E37

Ok: Elhárítás:

E36, E41, E45

Ok: Elhárítás:

E65 - E75

Ok: Elhárítás:

A hálózati feszültség túl magas Azonnal húzza ki a hálózati csatlakozót; biztosítsa, hogy az áramforrás a

megfelelő hálózati feszültséggel üzemeljen

A hálózati feszültség a tűrésen kívül van vagy a hálózat kevéssé terhelhető Biztosítsa az áramforrás megfelelő hálózati feszültséggel történő üzemel-

tetését; biztosítsa a megfelelő biztosító használatát;

Kommunikációs hiba a kijelzővel Kapcsolja ki és be a készüléket / többszöri előfordulás esetén értesítse a

szervizszolgálatot

Nincs működés

A készülék nem kapcsolható be

Ok: Elhárítás:

Nincs hegesztőáram

Az áramforrás be van kapcsolva, a kiválasztott hegesztőeljárás kijelzője világít

Ok: Elhárítás:

A hálózati kapcsoló hibás Értesítse a szervizszolgálatot.

Hegesztőkábel kapcsolat megszakadt Hozzon létre szabályszerű hegesztőkábel kapcsolatokat

Hibás vagy hiányzó testelés Kapcsolat helyreállítása a munkadarabbal

A hegesztőpisztoly vagy az elektródatartó áramkábele szakadt Cserélje ki a hegesztőpisztolyt vagy az elektródatartót

Nincs hegesztőáram

A készülék be van kapcsolva, a kiválasztott hegesztőeljárás kijelzője világít, a túlmelegedés kijelző világít

Ok: Elhárítás:

Bekapcsolási időtartam túllépés - a készülék túlterhelt - a ventilátor jár Tartsa be a bekapcsolási időtartamot

A termo-biztonsági automatika lekapcsolta a készüléket Várja meg a lehűlési fázist (ne kapcsolja ki a készüléket - ventilátor hűti a

készüléket); az áramforrás rövid idő elteltével önműködően újra bekapcsol

Hibás az áramforrás ventilátora Értesítse a szervizszolgálatot.

Nem megfelelő a hűtőlevegő hozzávezetés Gondoskodjon elegendő friss levegő hozzávezetéséről

A légszűrő szennyezett Tisztítsa meg a légszűrőt

Teljesítményátviteli egység hibája Kapcsolja ki, majd ezt követően kapcsolja újra be a készüléket

Ha gyakrabban előfordul a hiba, értesítse a szervizszolgálatot

Nem megfelelő működés

Rossz gyújtási tulajdonságok bevont elektródás hegesztésnél

Ok: Elhárítás:

Ok:

Elhárítás:

Az ív a hegesztési folyamat közben esetenként megszakad

Ok: Elhárítás:

A bevont elektróda hajlamos a letapadásra

Ok:

Elhárítás:

Helytelen hegesztőeljárást választott Válassza a "Bevont elektródás hegesztés" vagy a "Bevont elektródás he-

gesztés CEL-elektródával" eljárást

Túl alacsony start áram; az elektróda a gyújtási folyamat során letapad Növelje a start áramot a HotStart funkcióval

Túl magas start áram; az elektróda túl gyorsan leég vagy erősen fröcsköl a gyújtási folyamat során

Csökkentse a start áramot a Lágy indítás funkcióval

Túl alacsonyra van beállítva a megszakítási feszültség (Uco) Növelje meg a Setup menüben a megszakítási feszültséget (Uco)

Az elektróda ívtartó feszültsége túl magas (pl. horonyelektróda) Ha lehetséges, használjon alternatív elektródát, vagy alkalmazzon nagyobb

hegesztési teljesítményű áramforrást

A dinamika paraméter (bevont elektródás hegesztés) túl alacsony értékre van beállítva

Állítsa be magasabb értékre a dinamika paramétert

Rossz hegesztési tulajdonság

(erős fröcskölés)

Ok: Elhárítás:

A wolfrámelektróda leolvad

Wolfrám zárványok az alapanyagban a gyújtási fázis közben

Ok: Elhárítás:

Az elektróda helytelen polaritása Cserélje meg az elektróda polaritását (vegye figyelembe a gyártó adatait)

Hibás testelés Rögzítse közvetlenül a munkadarabon a testkábel csatlakozó kapcsokat

Kedvezőtlen Setup-beállítás a választott hegesztőeljáráshoz Optimalizálja a Setup-menüben a választott hegesztőeljárás beállítását

A wolfrámelektróda helytelen polaritása Csatlakoztassa az AWI-hegesztőpisztolyt a (-) áramátadó hüvelyhez

Nem megfelelő védőgáz, nincs védőgáz Használjon semleges védőgázt (argon)

Átlagos fogyasztási értékek hegesztésnél

Átlagos huzalelektróda fogyasztás MIG/ MAG-hegesztésnél

Átlagos védőgáz fogyasztás MIG/ MAG-hegesztésnél

Átlagos huzalelektróda fogyasztás 5 m/perc huzalelőtolási sebességnél

1,0 mm huzal-

elektróda

átmérő

Acél huzalelektróda 1,8 kg/óra 2,7 kg/óra 4,7 kg/óra Alumínium huzalelektróda 0,6 kg/óra 0,9 kg/óra 1,6 kg/óra Króm-nikkel huzalelektróda 1,9 kg/óra 2,8 kg/óra 4,8 kg/óra

Átlagos huzalelektróda fogyasztás 10 m/perc huzalelőtolási sebességnél

1,0 mm huzal-

elektróda

átmérő

Acél huzalelektróda 3,7 kg/óra 5,3 kg/óra 9,5 kg/óra Alumínium huzalelektróda 1,3 kg/óra 1,8 kg/óra 3,2 kg/óra Króm-nikkel huzalelektróda 3,8 kg/óra 5,4 kg/óra 9,6 kg/óra

Huzalelektróda átmérő

Átlagos fogyasztás

1,0 mm 1,2 mm 1,6 mm 2,0 mm 2 x 1,2 mm (TWIN)

10 l/perc 12 l/perc 16 l/perc 20 l/perc 24 l/perc

1,2 mm huzal-

elektróda

átmérő

1,2 mm huzal-

elektróda

átmérő

1,6 mm huzal-

elektróda

átmérő

1,6 mm huzal-

elektróda

átmérő

Átlagos védőgáz fogyasztás AVIhegesztésnél

Gázfúvóka mérete

Átlagos fogyasztás

4 5 6 7 8 10

6 l/perc 8 l/perc 10 l/perc 12 l/perc 12 l/perc 15 l/perc

MŰSZAKI ADATOK

10 Min.6 Min.

150 A

0 Min.

0 A

4 Min.6 Min.

60 %

A bekapcsolási időtartam fogalmának magyarázata

A bekapcsolási időtartam (ED) egy olyan 10 perces ciklus időtartama, amely alatt a készülék a megadott teljesítménnyel üzemeltethető túlmelegedés nélkül.

MEGJEGYZÉS!

Az adattáblán megadott értékek 40°C környezeti hőmérsékletre vonatkoznak.

Ha a környezeti hőmérséklet magasabb, a bekapcsolási időtartamot vagy a teljesítményt megfelelő mértékben csökkenteni kell.

Példa: hegesztés 150 A-rel 60% bekapcsolási időtartam esetén

- Hegesztési fázis = a 10 perc 60% -a = 6 perc

- Lehűlési fázis = fennmaradó idő = 4 perc

- A lehűlési fázis után újra kezdődik a ciklus.

TransPocket 150 AVI

Amennyiben megszakítások nélkül üzemben kell maradnia a készüléknek:

Keressen ki a műszaki adatokban egy olyan 100%-os bekapcsolási időtartamot,

amely a fennálló környezeti hőmérsékletre vonatkozik. Ennek az értéknek megfelelően csökkentse a teljesítmény vagy az áramerősség

értékét úgy, hogy a készülék lehűlési fázis nélkül üzemben maradhasson.

Hálózati feszültség (U1) 1 x 230 V

Max. effektív primeráram (I

Max. primeráram (I

1max

Max. látszólagos teljesítmény (S

) 15 A

1eff

) 24 A

) 5,52 kVA

1max

Hálózati biztosító 16 A, lomha Hálózati feszültség tűrése -20% / + 15% Hálózati frekvencia 50 / 60 Hz Cos fi 0,99

Max. megengedett hálózati impedancia Z

a PCC-n

max

32 mOhm

Javasolt hibaáram-védőkapcsoló B típus

Hegesztőáram-tartomány (I2) Bevont elektróda 10-150 A

Hegesztőáram-tartomány (I2) AVI 10-150 A

Hegesztőáram bevont elektródás hegesztésnél 10 perc/40 °C (104 °F)

Hegesztőáram AVI-hegesztésnél 10 perc/40 °C (104 °F)

35 %

150 A

35 %

150 A

60 %

110 A

60 %

110 A

100 %

90 A

100 %

90 A

Kimeneti feszültségtartomány a szabványos jelleggörbe

20,4-26 V

szerint (U2) Bevont elektróda

Kimeneti feszültségtartomány a szabványos jelleggörbe

10,4-16 V

szerint (U2) AVI

Üresjárati feszültség (U0 csúcs) 96 V

IP-védettség IP 23 Hűtési mód AF

TransPocket 180 AVI

Túlfeszültség-kategória III Szennyezettségi fok az IEC60664 szabvány szerint 3 EMC készülékosztály A Biztonsági jelölés S, CE Védőgáz maximális nyomása 5 bar

72.52 psi

Méretek hosszúság x szélesség x magasság 365 x 130 x 285 mm

14.4 x 5.1 x 11.2 in.

Tömeg 6,6 kg

14.6 lb.

Az energiafogyasztás tétlen állapotban

15 W

230 V esetén Az áramforrás hatékonysága

87%

150 A / 26 V esetén

1) Interfész a 230/400 V-os, 50 Hz-es villamos hálózathoz

Hálózati feszültség (U1) 1 x 230 V

Max. effektív primeráram (I

) 16 A

1eff

Max. primeráram (I

Max. látszólagos teljesítmény (S

) 25 A

1max

) 5,75 kVA

1max

Hálózati biztosító 16 A, lomha

Hálózati feszültség tűrése -20% / + 15% Hálózati frekvencia 50 / 60 Hz Cos fi 0,99

Max. megengedett hálózati impedancia Z

a PCC-n

max

285 mOhm

Javasolt hibaáram-védőkapcsoló B típus

Hegesztőáram-tartomány (I2) Bevont elektróda 10-180 A

Hegesztőáram-tartomány (I2) AVI 10-220 A

Hegesztőáram bevont elektródás hegesztésnél 10 perc/40 °C (104 °F)

Hegesztőáram AVI-hegesztésnél 10 perc/40 °C (104 °F)

40 %

180 A

40 %

220 A

60 %

150 A

60 %

150 A

100 %

120 A

100 %

120 A

Kimeneti feszültségtartomány a szabványos jelleggörbe

20,4-27,2 V

szerint (U2) Bevont elektróda

Kimeneti feszültségtartomány a szabványos jelleggörbe

10,4-18,8 V

szerint (U2) AVI

Üresjárati feszültség (U0 csúcs) 101 V

IP-védettség IP 23 Hűtési mód AF Túlfeszültség-kategória III Szennyezettségi fok az IEC60664 szabvány szerint 3 EMC készülékosztály A Biztonsági jelölés S, CE

TransPocket 180 AVI MV

Védőgáz maximális nyomása 5 bar

72.52 psi

Méretek hosszúság x szélesség x magasság 435 x 160 x 310 mm

17.1 x 6.3 x 12.2 in.

Tömeg 9,0 kg

19.8 lb.

Az energiafogyasztás tétlen állapotban

15 W

230 V esetén Az áramforrás hatékonysága

88%

180 A / 27,2 V esetén

1) Interfész a 230/400 V-os, 50 Hz-es villamos hálózathoz

Hálózati feszültség (U1) 1 x 230 V

Max. effektív primeráram (I

Max. primeráram (I

1max

) 16 A

1eff

) 25 A

Max. látszólagos teljesítmény (S

) 5,75 kVA

1max

Hálózati biztosító 16 A, lomha

Hálózati feszültség (U1) 1 x 120 V

Max. effektív primeráram (I

Max. primeráram (I

1max

Max. látszólagos teljesítmény (S

) 20 A

1eff

) 29 A

) 3,48 kVA

1max

Hálózati biztosító 20 A, lomha

Hálózati feszültség (U1) 1 x 120 V

Max. effektív primeráram (I

Max. primeráram (I

1max

Max. látszólagos teljesítmény (S

) 15 A

1eff

) 19 A

) 2,28 kVA

1max

Hálózati biztosító 15 A, lomha

Hálózati feszültség tűrése -20% / + 15% Hálózati frekvencia 50 / 60 Hz

Cos fi 0,99

Max. megengedett hálózati impedancia Z

a PCC-n

max

285 mOhm

Javasolt hibaáram-védőkapcsoló B típus

Hegesztőáram tartomány (I2), U1 = 230 V

10-180 A

Bevont elektróda Hegesztőáram tartomány (I2), U1 = 230 V,

10-220 A

AVI

Hegesztőáram tartomány (I2), U1 = 120 V,

10-120 A

biztosító = 20 A, bevont elektróda Hegesztőáram tartomány (I2), U1 = 120 V,

10-170 A

biztosító = 20 A, AVI

Hegesztőáram tartomány (I2), U1 = 120 V,

10-85 A

biztosító = 15 A, bevont elektróda Hegesztőáram tartomány (I2), U1 = 120 V,

10-140 A

biztosító = 15 A, AVI

Hegesztőáram bevont elektródás hegesztésnél, 10 perc/40 °C (104 °F),

40 %

180 A

60 %

150 A

(U1= 230 V, biztosító = 16 A)

100 %

120 A

Hegesztőáram AVI-hegesztésnél, 10 perc/40 °C (104 °F), (U1 = 230 V, biztosító = 16 A)

40 %

220 A

60 %

160 A

100 %

130 A

Hegesztőáram bevont elektródás hegesztésnél, 10 perc/40 °C (104 °F), (U1 = 120 V, biztosító = 20 A)

Hegesztőáram AVI-hegesztésnél, 10 perc/40 °C (104 °F), (U1 = 120 V, biztosító = 20 A)

Hegesztőáram bevont elektródás hegesztésnél, 10 perc/40 °C (104 °F), (U1 = 120 V, biztosító = 15 A)

Hegesztőáram AVI-hegesztésnél, 10 perc/40 °C (104 °F), (U1 = 120 V, biztosító = 15 A)

Kimeneti feszültségtartomány a szabványos jelleggörbe szerint (U2)

Bevont elektróda Kimeneti feszültségtartomány a szabványos jelleggörbe

szerint (U2) AVI

40 %

120 A

40 %

170 A

40 %

85 A

40 %

140 A

60 %

100 A

60 %

130 A

60 %

70 A

60 %

110 A

20,4-27,2 V

10,4-18,8 V

100 %

90 A

100 %

100 A

100 %

65 A

100 %

100 A

Üresjárati feszültség (U0 csúcs) 101 V

IP-védettség IP 23 Hűtési mód AF Túlfeszültség-kategória III Szennyezettségi fok az IEC60664 szabvány szerint 3 EMC készülékosztály A Biztonsági jelölés S, CE Védőgáz maximális nyomása 5 bar

72.52 psi

Méretek hosszúság x szélesség x magasság 435 x 160 x 310 mm

17.1 x 6.3 x 12.2 in.

Tömeg 9,2 kg

20.3 lb.

Az energiafogyasztás tétlen állapotban 230 V esetén

Az áramforrás hatékonysága 180 A / 27,2 V esetén

15 W

88%

1) Interfész a 230/400 V-os, 50 Hz-es villamos hálózathoz

Kritikus nyersanyagokat tartalmazó áttekintés, a készülék gyártási éve

Kritikus nyersanyagokat tartalmazó áttekintés:

Az alábbi internetes címen érhető el az áttekintés, amely tartalmazza, hogy milyen kritikus nyersanyagok találhatók ebben az eszközben.

www.fronius.com/en/about-fronius/sustainability.

A készülék gyártási évének kiszámítása:

- minden készülék sorozatszámmal van ellátva

- a sorozatszám 8 számjegyből áll - például 28020099

- az első két számjegy adja meg azt a számot, amelyből az eszköz gyártási éve kiszámítható

- Ha ebből a számból kivon 11-et, akkor megkapja a gyártási évet

- Például: Sorozatszám = 28020065, a gyártási év kiszámítása = 28 - 11 = 17,

gyártási év = 2017

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

contact@fronius.com

www.fronius.com

Under www.fronius.com/contact you will find the adresses

of all Fronius Sales & Service Partners and locations.

spareparts.fronius.com

SPAREPARTS

ONLINE

Fronius TransPocket 150/180 TIG Operating Instruction [HU]

Specifications and Main Features

Frequently Asked Questions

User Manual
