TransPocket 150 TIG
TransPocket 180 TIG

Kullanım kılavuzu

TR

42,0426,0207,TR 030-10022022

İçindekiler

Güvenlik kuralları 5

Güvenlik talimatları açıklaması 5
Genel 5
Amaca uygun kullanım 6
Ortam koşulları 6
İşletme sahibinin yükümlülükleri 6
Personelin yükümlülükleri 6
Ağ bağlantısı 7
Hatalı akım koruma şalteri 7
Kendini koruma ve çalışanların korunması 7
Gürültü emisyon değerlerine ilişkin bilgiler 8
Zararlı gazlar ve buharlardan kaynaklanan tehlike 8
Kıvılcımdan kaynaklanan tehlike 8
Şebeke ve kaynak akımından kaynaklanan tehlikeler 9
Kaçak kaynak akımları 10
EMU cihaz sınıfları 10
EMU önlemleri 10
EMA ile ilgili önlemler 11
Özel tehlike noktaları 11
Koruyucu gazda aranan nitelikler 12
Koruyucu gaz tüpleri nedeniyle tehlike 12
Kurulum yerinde ve taşıma esnasında güvenlik tedbirleri 13
Normal işletim durumunda güvenlik önlemleri 13
Devreye alma, bakım ve onarım 14
Teknik güvenlik denetimi 14
Atık yönetimi 15
Güvenlik işareti 15
Veri yedekleme 15
Telif hakkı 15

Genel bilgi 16

Cihaz konsepti 16
Cihaz üzerindeki uyarı notları 16
Kullanım alanları 17

İşletmeye almadan önce 19

Güvenlik 19
Amaca uygun kullanım 19
Kurulum yönetmeliği 19
Jeneratör işletimi 19

Kumanda elemanları, bağlantı noktaları ve mekanik bileşenler 21

Güvenlik 21
Kumanda elemanları, bağlantı soketleri ve mekanik bileşenler TransPocket 150 22
Kumanda elemanları, bağlantı soketleri ve mekanik bileşenler TransPocket 180 23
Kumanda paneli 24

Örtülü elektrot kaynağı 26

Hazırlık 26
Örtülü elektrot kaynağı 27

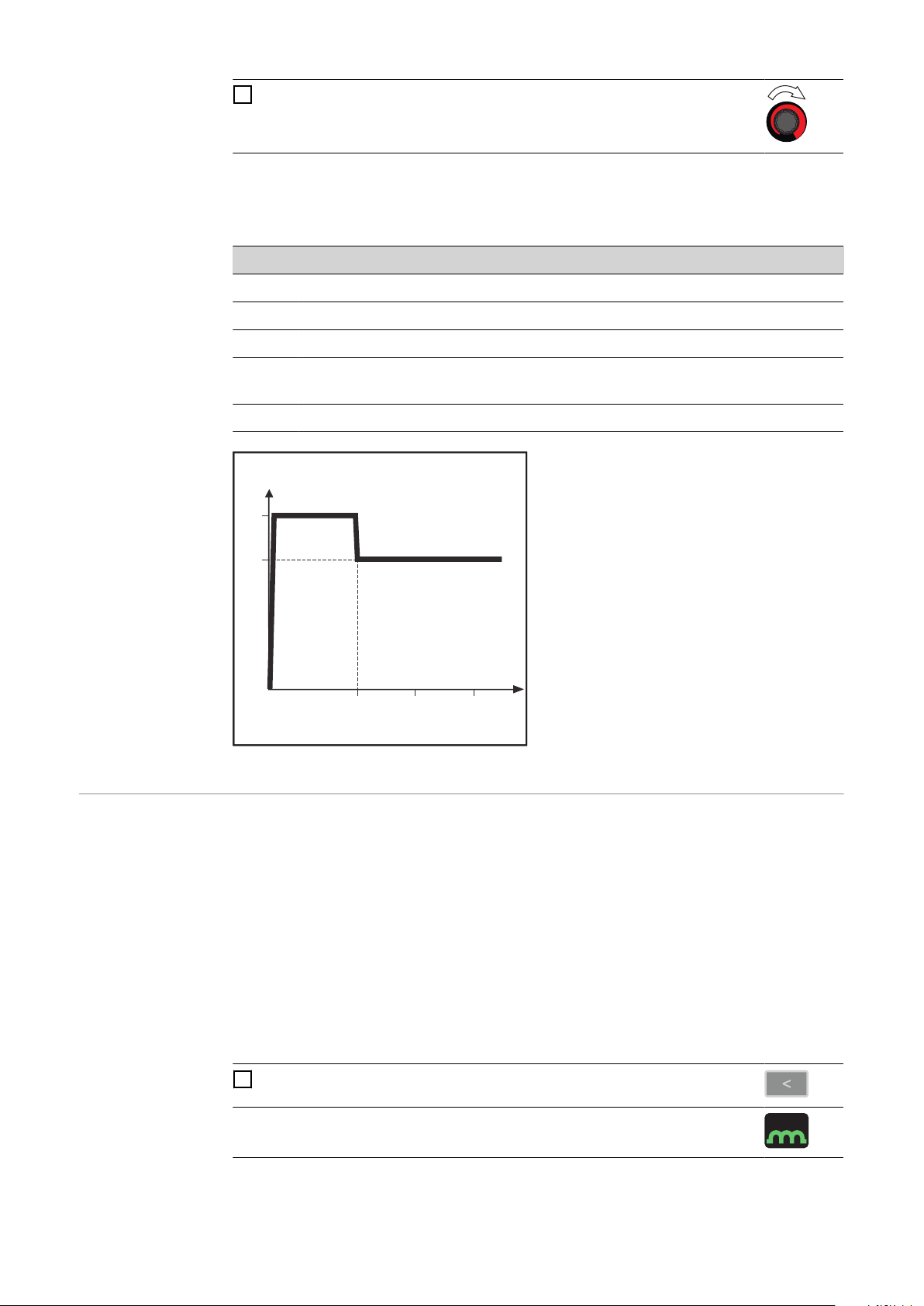

Yumuşak yol verme / Sıcak ateşleme fonksiyonu 27
Dinamik 28

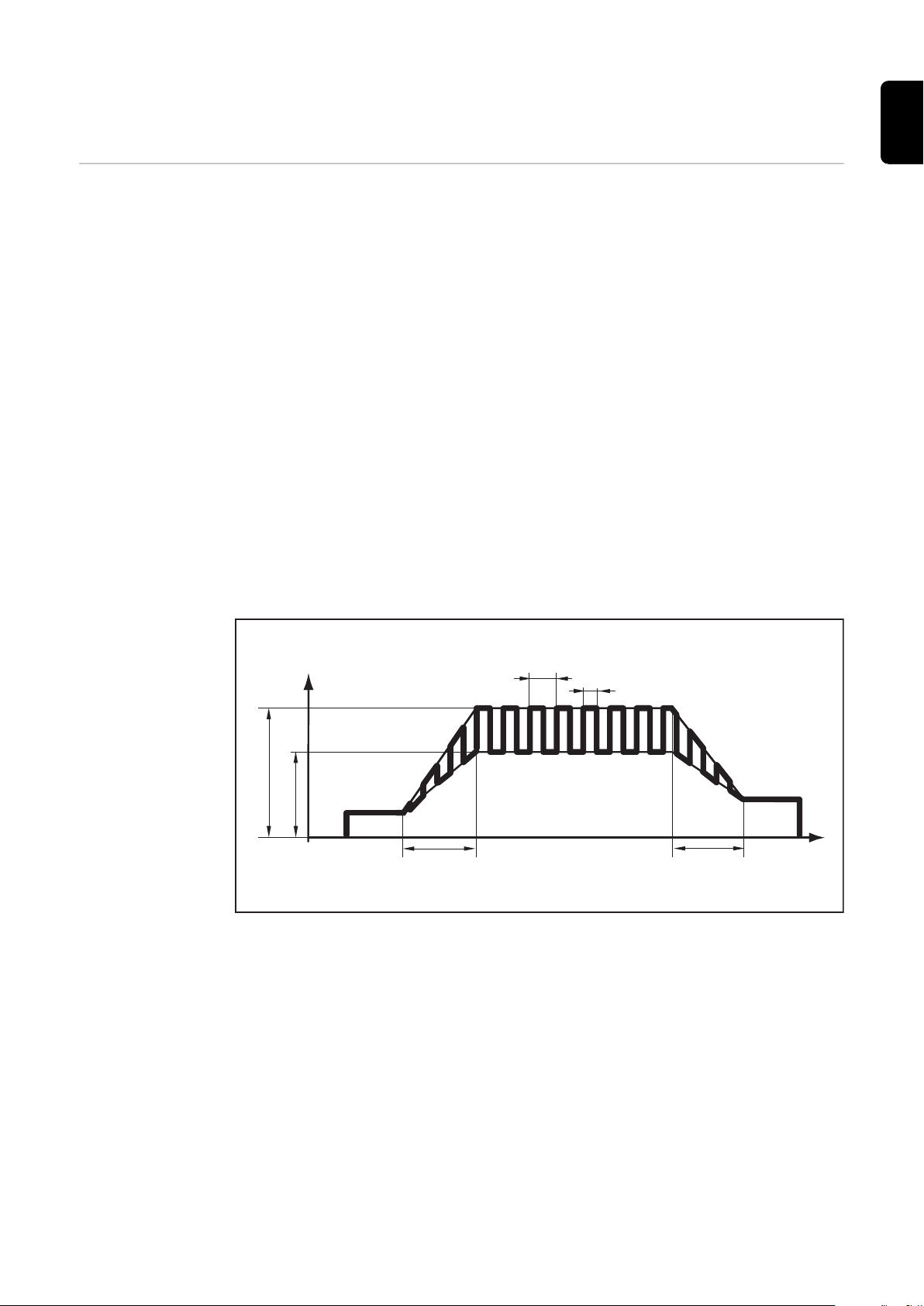

Darbe kaynağı 29

TIG işletim modları 31

Semboller ve anlamları 31
2 tetik modu 31
4 tetik modu 32

TIG kaynağı 33

Genel 33
Gaz tüpünü bağlama 33
Hazırlık 34
Gaz basıncını ayarlayın 35
TIG kaynağı 35
TIG Comfort Stop 35

TR

3

Darbe kaynağı 37
Puntalama fonksiyonu 38

Kaynak yöntemi ayar menüsü 40

Ayar menüsüne giriş 40
Parametre değiştirme 40
Ayar menüsünden çıkma 40
Örtülü elektrot kaynağı için parametreler 41
TIG kaynağı için parametreler 42

Ayar menüsü Seviye 2 44

Parametre ayar menüsü Seviye 2 44

Bakım, onarım ve atık yönetimi 46

Güvenlik 46
Genel bilgiler 46
Her devreye alma sırasında bakım 46

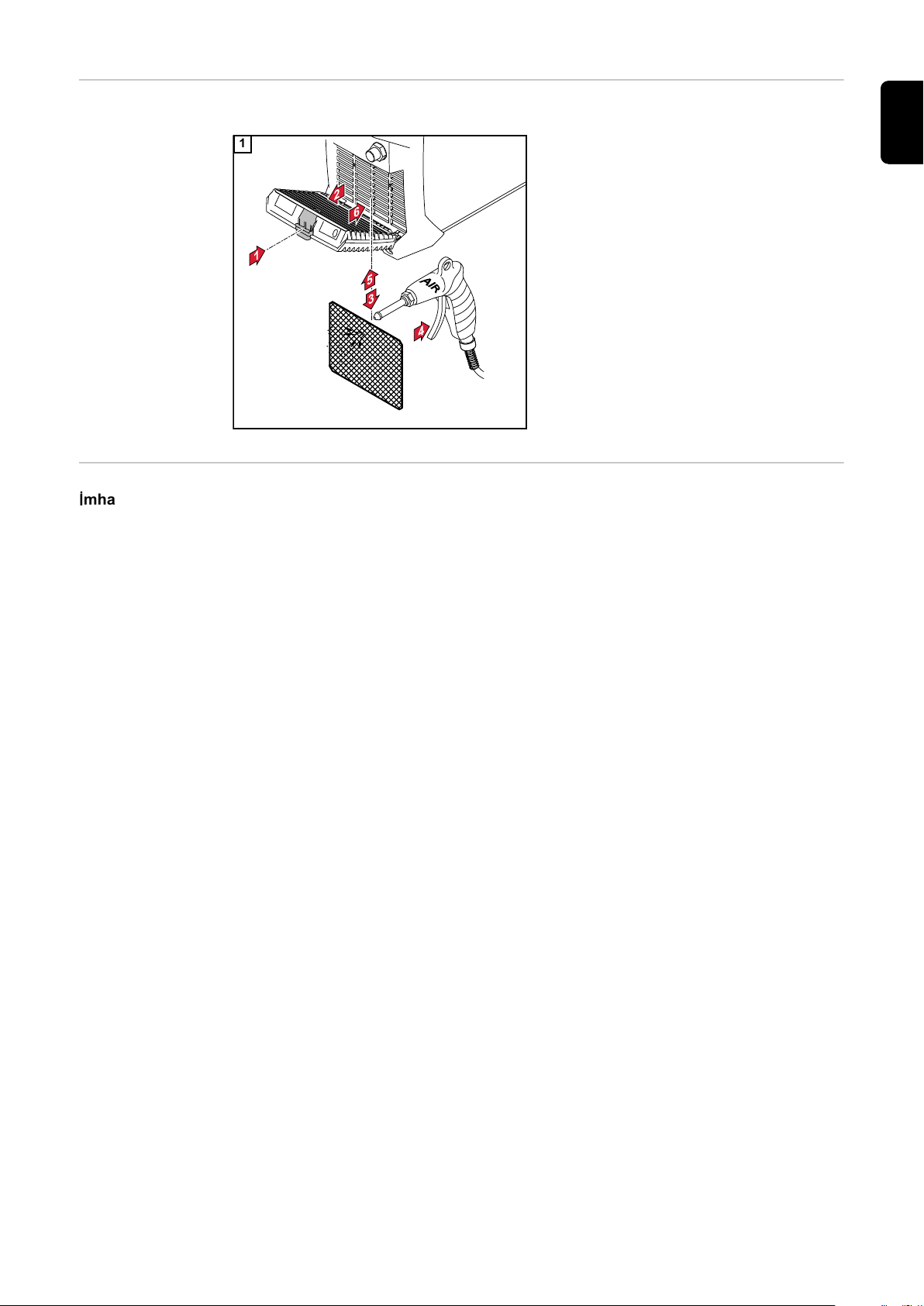

Her 2 ayda bir bakım yapılmalı 47
İmha etme 47

Arıza onarımı 48

Güvenlik 48
Gösterilen arızalar 48
Servis bildirimleri 48
Çalışmıyor 50
Eksik fonksiyon 51

Kaynak yapımı sırasında ortalama tüketim değerleri 52

MIG/MAG kaynağı sırasında ortalama kaynak teli tüketimi 52
MIG/MAG kaynağında ortalama koruyucu gaz tüketimi 52
MAG kaynağında ortalama koruyucu gaz tüketimi 52

Teknik özellikler 53

Devrede kalma oranı kavramının açıklaması 53
TransPocket 150 TIG 53
TransPocket 180 TIG 54
TransPocket 180 TIG MV 55
Kritik ham maddeleri içeren genel bakış, cihazın üretim yılı 57

4

Güvenlik kuralları

TR

Güvenlik talimatl­arı açıklaması

UYARI!

Doğrudan tehdit oluşturan bir tehlikeyi ifade eder.

Bu tehlike önlenmediği takdirde ölüm ya da ciddi yaralanma meydana gelir.

▶

TEHLİKE!

Tehlikeli oluşturması muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.

▶

DİKKAT!

Zarar vermesi muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde hafif ya da küçük çaplı yaralanmalar ve maddi

▶

kayıplar meydana gelebilir.

NOT!

Yapılan işlemin sonuçlarını etkileyebilecek ihtimali ve ekipmanda meydana gelebi­lecek hasar ihtimalini ifade eder.

Genel Cihaz, günümüz teknolojisine ve geçerliliği kabul edilmiş düzenlemelere uygun olarak

üretilmiştir. Bununla birlikte hatalı ya da amaç dışı kullanımda;

- operatörün ya da üçüncü kişilerin hayatları,

- cihaz ve işletme sahibinin maddi varlıkları,

- cihazla verimli çalışma açısından tehlike mevcuttur.

Cihazın devreye alınması, kullanılması, bakımı ve onarımı ile görevli kişilerin,

- gerekli yetkinliğe sahip olması,

- kaynak bilgisine sahip olması ve

- bu kullanım kılavuzunu eksiksiz bir şekilde okuyarak tam olarak uygulaması zorunlu-

dur.

Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir. Kull­anım kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik genel ve
yerel düzenlemelere de uyulması zorunludur.

Cihaz üzerindeki tüm güvenlik ve tehlike notları,

- okunur durumda bulunacak

- zarar verilmeyecek

- yerinden çıkartılmayacak

- üzeri kapatılamayacak, üzerine herhangi bir şey yapıştırılmayacak ya da üzeri boy­anmayacaktır.

Cihaz üzerinde bulunan güvenlik ve tehlike talimatlarının yerleri için cihazınızın kullanım
kılavuzunun "Genel bilgi" bölümüne bakın.
Güvenliği etkileyebilecek arızaları cihazı devreye almadan önce ortadan kaldırın.

Söz konusu olan sizin güvenliğiniz!

5

Amaca uygun
kullanım

Ortam koşulları Cihazın belirtilen alanlar dışında çalıştırılması ya da depolanması da amaç dışı kullanım

Cihaz yalnızca kullanım amacına uygun işler için kullanılmalıdır.

Cihaz yalnızca anma değerleri plakasında belirtilen kaynak yöntemleri için tasarlanmıştır.
Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun olar­ak kabul edilmez. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

- kullanım kılavuzundaki tüm bilgi notlarının tam olarak okunması ve tatbik edilmesi

- tüm güvenlik ve tehlike notlarının tam olarak okunması ve tatbik edilmesi

- denetleme ve bakım işlemlerinin yapılması.

Cihazı aşağıdaki uygulamalar için asla kullanmayın:

- Boruların buzunu çözme

- Pilleri/Aküleri şarj etme

- Motorlara yol verme

Cihaz, endüstri ve ticaret alanında kullanılmak üzere tasarlanmıştır. Yaşam alanında kull­anımdan kaynaklanan zararlardan üretici sorumlu tutulamaz.

Kusurlu ya da hatalı iş sonuçları dolayısıyla üretici hiçbir sorumluluk kabul etmez.

olarak değerlendirilir. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değil­dir.

İşletme sahibinin
yükümlülükleri

Ortam havasının sıcaklık aralığı:

- işletme esnasında: -10 ° C ila + 40 ° C (14 ° F ila 104 ° F)

- taşıma ve depolama esnasında: -20 ° C ila +55 ° C (-4 ° F ila 131 ° F)

Bağıl hava nemi:

- 40 ° C'de (104 ° F) % 50

- 20° C'de (68 ° F) % 90'a kadar

Ortam havası: tozdan, asitlerden, aşındırıcı gazlardan ya da kimyasal maddelerden vb.
arındırılmış olmalıdır
Deniz seviyesinden yükseklik: en fazla 2000 m (6561 ft. 8.16 in.)

Sadece

- iş güvenliği ve kazaları önleme konusunda temel kurallara aşina ve cihazın kull­anımı konusunda eğitilmiş,

- bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü okumuş, anlamış ve
bunu imzasıyla onaylamış,

- taleplere uygun iş sonuçları konusunda eğitimli kişilerin cihaz üzerinde çalışması
işletme sahibinin yükümlülüğü altındadır.

Personelin güvenlik bilinciyle çalışıp çalışmadığı düzenli aralıklarla kontrol edilmelidir.

Personelin
yükümlülükleri

6

Cihazda çalışmakla yükümlü tüm kişiler, çalışma öncesinde

- iş güvenliği ve kazaları önleme konusunda temel kurallara uymakla

- bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü ve uyarı notlarını
okumakla ve bunları anladıklarını ve uyguladıklarını imza ile onaylamakla mükellef­tir.

İşyerini terk etmeden önce, kimse yokken dahi can ve mal kayıplarının oluşmayacağınd­an emin olun.

Ağ bağlantısı Yüksek güçlü cihazlar akım tüketimleri nedeniyle şebekenin enerji kalitesini etkileyebilir-

ler.

Bu durum bazı cihaz tiplerini aşağıdaki şekillerde ilgilendirebilir:

- Bağlantı ile ilgili sınırlamalar

-

İzin verilen maksimum şebeke empedansı ile ilgili gereksinimler

-

Gerekli minimum kısa devre kapasitesi ile ilgili gereksinimler

*)

umumi şebekeye yapılan her bir arabirim üzerinde

*)

*)

bkz. Teknik Veriler

Bu durumda işletme sahibi ya da cihaz kullanıcısı, cihaz bağlantısının yapılıp yapılamay­acağına elektrik dağıtım şirketine danışarak karar vermek zorundadır.

ÖNEMLİ! Ağ bağlantısının güvenli bir topraklamaya sahip olmasına dikkat edin!

TR

Hatalı akım koru­ma şalteri

Kendini koruma
ve çalışanların
korunması

Yerel belirlemeler ve ulusal yönetmelikler bir cihazın elektrik şebekesine bağlanması söz
konusu olduğunda bir hatalı akım koruma şalterini gerekli kılabilir.
Üretici firma tarafından cihaz için tavsiye edilen hatalı akım koruyucu şalter türü teknik
verilerde belirtilmiştir.

Cihazı kullanırken birçok tehlikeyle karşı karşıya kalırsınız, örneğin:

- Kıvılcım, etrafa saçılan sıcak metal parçalar

- gözlere ve deriye zarar veren ark ışınımı

- kalp pili taşıyan kişiler için hayati tehlike anlamına gelen tehlikeli elektromanyetik al­anlar

- şebeke ve kaynak akımından kaynaklanan elektriksel tehlike

- artan gürültü kirliliği

- zararlı kaynak dumanı ve gazlar

Cihazı kullanırken uygun koruyucu giysi kullanın. Koruyucu giysi aşağıdaki özelliklere
sahip olmalıdır:

- aleve dayanıklı

- izole ve kuru

- tüm bedeni kaplayan, hasar görmemiş ve iyi durumda

- koruyucu kask

- paçasız pantolon

Koruyucu giysilere ayrıca şunlar dahildir:

- Uygun filtre içeren koruyucu siperlik vasıtasıyla gözleri ve yüzü UV ışınlarına, ısıya
ve kıvılcıma karşı koruyun.

- Koruyucu siperlik gerisinde kenar koruması olan uygun bir koruyucu gözlük takın.

- Islak yüzeylerde bile yalıtım sağlayan sağlam ayakkabı giyin.

- Elleri uygun eldivenlerle koruyun (elektrik yalıtımı, ısıdan koruma).

- Gürültü kirliliğini azaltmak ve yaralanmalardan korunmak için kulaklık takın.

İnsanları, özellikle çocukları, cihazların işletimi ve kaynak prosesi esnasında uzak tutun.
Buna rağmen etrafta insanlar bulunduğu takdirde

- ortaya çıkabilecek tehlikeler konusunda (ark nedeniyle parlama, kıvılcım, sağlığa
zararlı kaynak dumanı, gürültü kirliliği nedeniyle yaralanma tehlikesi, şebeke ya da
kaynak akımı nedeniyle olası kazalar vb.) bu kişileri bilgilendirin,

- uygun korunma araçları bulundurun ya da

- uygun koruyucu duvarlar ve perdeler inşa edin.

7

Gürültü emisyon
değerlerine ilişkin
bilgiler

Cihaz boşta iken ve EN 60974-1 uyarınca standart yükte izin verilen maksimum çalışma
noktasına uygun olarak çalışma sonrası soğuma evresinde 80dB(A)'dan düşük bir mak­simum ses şiddeti seviyesi (ref. 1pW) üretir.

Yönteme ve ortama göre değişiklik gösterdiği için, işyeri ile ilgili bir emisyon değeri kayn­ak esnasında (ve kesme esnasında) belirtilmeyebilir. Kaynak yöntemi (MIG/MAG kay­nağı, TIG kaynağı), seçilen akım tipi (doğru akım, alternatif akım), performans aralığı,
kaynakta kullanılan metal tipi, iş parçasının rezonans karakteristiği, işyeri ortamı gibi çok
farklı parametrelere bağlıdır.

Zararlı gazlar ve
buharlardan kay­naklanan tehlike

Kaynak esnasında ortaya çıkan duman sağlığa zararlı gazlar ve buharlar içerir.

Kaynak dumanında, International Agency for Research on Cancer'in 118. Monografı uy­arınca kansere yol açan içerikler bulunmaktadır.

Noktaya odaklı çekiş ve oda çekişi uygulayın.
Mümkünse entegre çekiş düzeneği olan torç kullanın.

Başınızı ortaya çıkan kaynak dumanından ve gazlardan uzak tutun.

Ortaya çıkan duman ve zararlı gazları

- solumayın

- uygun araçlarla çalışma alanından tahliye edin.

Yeterli taze hava girişi sağlayın. Havalandırma oranının her zaman saatte en az 20 m³
olmasını sağlayın.

Yetersiz havalandırma durumunda, hava girişi olan bir kaynak kaskı kullanın.

Emiş gücünün yeterli olup olmadığı konusunda belirsizlik varsa, ölçülen zararlı madde
emisyon değerlerini izin verilen sınır değerlerle karşılaştırın.

Aşağıdaki bileşenler diğerlerine nazaran kaynak dumanının zararlılık derecesinden so­rumludur:

- iş parçası için teşkil edilen metaller

- Elektrotlar

- Kaplamalar

- Temizleyiciler, yağ gidericiler ve benzerleri

- kullanılan kaynak prosesi

Kıvılcımdan kay­naklanan tehlike

8

Bu nedenle listelenen bileşenlere ilişkin uygun malzeme güvenliği veri sayfalarını ve üre­tici verilerini göz önünde bulundurun.

Maruz kalma senaryoları, risk yönetimi önlemleri ve iş koşulları tanımlanması için tavsi­yeleri European Welding Association web sitesindeHealth & Safety alanında bulabilirsi­niz (https://european-welding.org).

Alev alabilir buharları (örneğin solvent buharları) arkın ışının alanından uzak tutun.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz beslemesini
kapatın.

Kıvılcım, yangınlara ve patlamalara neden olabilir.

Yanıcı maddelerin yakınında asla kaynak yapmayın.

Yanıcı maddeler arktan en az 11 metre (36 ft. 1.07 in.) yüksekte olmalı veya onaylanmış
bir kapakla kapatılmalıdır.

Uygun, test edilmiş yangın söndürücüleri hazır bulundurun.

Şebeke ve kaynak
akımından kayn­aklanan tehlikeler

Kıvılcım ve sıcak metal parçaları küçük çatlak ve deliklerden bile etraftaki alanlara
ulaşabilir. Yaralanma ve yangın tehlikesi oluşmaması için uygun tedbirler alın.

Uygun ulusal ve uluslararası standartlara göre hazırlanmayan, yangın ve patlama tehli­kesi olan alanlarda ve kapalı tanklarda, varillerde ya da borularda kaynak yapmayın.

İçinde gaz, yakıt, mineral yağı vb. depolanmış olan konteynerlerde kaynak yapılmam­alıdır. Artık madde nedeniyle patlama tehlikesi olabilir.

Elektrik çarpması çok tehlikelidir ve öldürücü olabilir.

Cihazın içindeki ve dışındaki gerilim altında bulunan parçalara dokunmayın.

MIG/MAG ve TIG kaynağında, kaynak teli, tel makarası, besleme makaraları ve kaynak
teli ile bağlantılı olan tüm metal parçalar da gerilim altında bulunur.

Tel sürme ünitesini daima yeterli şekilde yalıtılmış alt zemine yerleştirin ya da uygun,
yalıtılmış tel sürme ünitesi tespit yuvası kullanın.

Kişisel korunma ve çalışanların korunması için toprak ya da toprak potansiyeli karşısında
bulunan yeterli şekilde yalıtılmış, kuru altlık ya da kapak sağlayın. Altlık ya da kapak, tüm
bölgeyi gövde ve toprak ya da toprak potansiyeli arasında tamamen kaplamalıdır.

Tüm kablo ve iletim hatları sıkı, hasarsız, izole edilmiş ve yeterli ölçülere sahip olmalıdır.
Gevşek bağlantıları, yanık, hasar görmüş ya da yetersiz ölçülere sahip kabloları ve iletim
hatlarını derhal yenileyin.
Her kullanımdan önce manuel olarak akım bağlantısı sıkı oturma bakımından kontrol
edin.
Bajonet soketli akım kablolarında akım kablosunu uzunlamasına eksende en az 180°
döndürün ve gerin.

TR

Kabloları ya da iletim hatlarını ne gövde ne de gövde parçaları etrafına dolamayın.

MMA (örtülü elektrot, tungsten elektrot, kaynak teli...)

- soğutmak için asla sıvı içine daldırmayın

- devrede bulunan güç kaynağına asla temas etmeyin.

İki kaynak sisteminin elektrotları arasında, örneğin bir kaynak sisteminin iki kat boşta
çalışma gerilimi ortaya çıkabilir. Her iki elektrot potansiyeline aynı anda temas edince
muhtemelen hayati tehlikeye neden olabilir.

Şebeke ve cihaz kablosunu, koruyucu iletkenin fonksiyonel etkinliği açısından uzman bir
elektrikçiye düzenli olarak kontrol ettirin.

Koruma sınıfı I olan cihazların düzenli çalışması için koruyucu iletkeni olan bir ağ ve ko­ruyucu iletken kontağı olan bir priz sistemi gerekmektedir.

Cihazın koruyucu iletkeni olan bir ağ ve koruyucu iletken kontağı olan bir priz sistemi ol­madan çalıştırılmasına sadece güvenli ayırma yönündeki tüm ulusal kurallar uyulması
durumunda izin verilmektedir.
Aksi takdirde ağır ihmal olarak kabul edilir. Bu türden kullanımlardan doğan hasarlardan
üretici sorumlu değildir.

Gerekirse iş parçasını yeterli düzeyde topraklamak için uygun araçlar temin edin.

Kullanılmayan cihazları kapatın.

Yüksekte çalışırken düşmeyi önlemek için emniyet kemeri takın.

Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin.

9

Cihazı, şebeke fişi takılmasın ve tekrar açılmasın diye açık şekilde okunabilen ve an­laşılır bir uyarı levhası ile güvenceye alın.

Cihazı açtıktan sonra:

- elektrik yükleri depolayan tüm iş parçalarını deşarj edin

- cihazın tüm bileşenlerinin enerjisiz olduğundan emin olun.

Gerilim altında bulunan parçalarda çalışmak gerekirse, ana şalteri zamanında devreden
çıkaracak ikinci bir kişi çağırın.

Kaçak kaynak
akımları

EMU cihaz sınıfl­arı

Aşağıda belirtilen uyarılar dikkate alınmazsa, kaçak kaynak akımı oluşması mümkündür,
bu akımlar aşağıdakilere neden olabilir:

- Yangın tehlikesi

- İş parçasına bağlı olan yapı parçalarının aşırı ısınması

- Koruyucu iletkenlerin tahrip olması

- Cihazın ve diğer elektrik tesisatının hasar görmesi

İş parçası klemensinin iş parçasına sağlam şekilde bağlanmasını sağlayın.

İş parçası klempini, kaynak yapılacak yere mümkün olduğunca yakın şekilde sabitleyin.

Cihazı elektrik iletkenliği olan ortama karşı yeterli bir izolasyonla kurun, örn. iletken ze­min veya iletken raflara karşı izolasyon sağlayın.

Akım bölücü, çift başlıklı yuva, ... kullanımında, aşağıdakilere dikkat edin: Kullanılmayan
torç / elektrot tutucu elektrotu bile gerilim taşır. Kullanılmayan torç / elektrot tutucu için
yeterli düzeyde yalıtılmış bir depolama alanı sağlayın.

Otomatik MIG/MAG uygulamalarında, tel sürme için sadece kaynak teli fıçısından, büyük
makaradan ya da tel makarasından izole edilen kaynak teli sürün.

Emisyon sınıfı A olan cihazlar:

- yalnızca sanayi bölgelerinde kullanım için uygundur

- bunun dışındaki bölgelerde performansı etkileyen ve tahrip edici arızalara yol açabi­lir.

Emisyon sınıfı B olan cihazlar:

- yerleşim ve sanayi bölgeleri için öngörülen emisyon şartlarını sağlarlar. Bu durum
enerjinin umumi bir alçak gerilim şebekesinden temin edildiği yerleşim bölgeleri için
de geçerlidir.

Anma değerleri plakasına ya da teknik özelliklere uygun EMU cihaz sınıfı.

EMU önlemleri Bazı özel durumlarda normlarda belirtilen emisyon sınır değerleri aşılmamasına rağmen

öngörülen uygulama alanına yönelik bazı etkiler ortaya çıkabilir (ör. kurulumun yapıldığı
yerde hassas cihazlar varsa ya da kurulumun yapıldığı yerin yakınlarında radyo ya da
televizyon alıcıları varsa).
Bu tür bir durumda arızanın ortadan kaldırılması için gerekli önlemleri almak işletme sa­hibinin sorumluluğundadır.

Cihazın çevresindeki ekipmanların ulusal ve uluslararası yönetmeliklere uygunluğunu
test edin ve değerlendirin. Cihazdan etkilenebilecek arızalı ekipmanlara örnekler şu
şekildedir:

- Güvenlik donanımları

- Ağ, sinyal ve veri aktarım hatları

- EDV ve telekomünikasyon ekipmanları

- Ölçme ve kalibre etme ekipmanları

10

EMU sorunlarını önleyecek destekleyici tedbirler:

1. Ağ beslemesi

- Uygun şebeke bağlantısına rağmen elektromanyetik arızalar ortaya çıkarsa, ek

tedbirler alın (örneğin uygun şebeke filtresi kullanın).

2. Akım kabloları

- mümkün olduğunca kısa tutun

- birbirine yakın çektirin (aynı zamanda EMF sorunlarını önlemek için)

- diğer hatlardan oldukça uzağa yerleştirin

3. Eşpotansiyel bağlantısı

4. İş parçasını topraklama

- Gerekirse, toprak bağlantısını uygun kondansatörler üzerinden yapın.

5. Gerekirse perdeleme

- Ortamdaki diğer ekipmanları perdeleyin

- Komple kaynak donanımını perdeleyin

TR

EMA ile ilgili
önlemler

Özel tehlike nokt­aları

Elektromanyetik alanlar, sebebi henüz bilinmeyen sağlık sorunlarına neden olabilirler:

- Yakında bulunan kişilerin sağlığı üzerinde etkiler, ör. kalp pili ve işitme cihazları
taşıyanlar

- Kalp pili taşıyan kişiler, cihazın ve kaynak prosesinin hemen yakınında durmadan
önce, doktorundan tavsiye almalıdır

- Akım kablolarını ve torcun başlık/gövde kısımları arasındaki mesafe güvenlik nede­niyle mümkün olduğunca büyük tutulmalıdır

- Akım kablosunu ve hortum paketlerini sırtınızda taşımayın ve vücut ve vücudun
parçaları etrafına sarmayın

Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun, örneğin:

- Vantilatörler

- Dişliler

- Makaralar

- Akslar

- Tel makaraları ve kaynak telleri

Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.

Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir / uzak­laştırılabilir.

İşletim esnasında

- Tüm kapakların kapalı ve tüm kenar parçalarının düzenli şekilde monte edildiğinden
emin olun.

- Bütün kapaklar ve kenar parçaları kapalı halde tutulmalıdır.

Torçtan kaynak teli sızıntısı yüksek yaralanma riski anlamına gelir (elin delinmesi, yüzün
ve gözlerin yaralanması...).

Bu nedenle, torcu vücudunuzdan uzak tutun (tel sürmeli cihazlar) ve koruyucu bir gözlük
kullanın.

Kaynak esnasında ve kaynaktan sonra iş parçasına dokunmayın - yanma tehlikesi.

Soğuyan iş parçalarından cüruf dökülebilir. Bu nedenle iş parçasını düzeltme
çalışmasında dahi uygun koruyucu ekipman takın ve diğer kişilerin yeterli şekilde korun­masını sağlayın.

Yüksek çalışma sıcaklığı olan torç ve diğer donanım parçalarını üzerinde çalışmadan
önce soğumasını bekleyin.

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

- ilgili ulusal ve uluslararası hükümlere riayet edin.

11

Elektrik tehlikesi yüksek olan alanlarda çalışacak güç kaynakları (ör. boyler), (Safety)
işareti ile işaretlenmelidir. Güç kaynağı yine de bu tür yerlerde bulunmamalıdır.

Kaçak soğutucu madde nedeniyle yanık tehlikesi. İleri ve geri su akışı için bağlantıları
tanımlamadan önce, soğutma ünitesini devre dışı bırakın.

Soğutma maddesiyle çalışırken, soğutucu madde güvenlik bilgi formu talimatlarını göze­tin. Soğutucu madde güvenlik bilgi formunu servis noktanızdan ya da üreticinin internet
sayfasından elde edebilirsiniz.

Cihazları vinçle taşımak için, sadece üreticinin uygun yük taşıma ekipmanlarını kullanın.

- Uygun yük taşıma ekipmanının ön görülen tüm askı noktalarına zincir ya da halat
asın.

- Zincir ya da halatlar dikeyden olabildiğince küçük bir açı ile durmalıdır.

- Gaz tüpünü ve tel sürme ünitesini (MIG/MAG ve TIG cihazları) uzaklaştırın.

Kaynak esnasında tel sürme ünitesinin vinç askısında daima uygun, izole bir tel makar­ası asma tertibatı kullanın (MIG/MAG ve TIG cihazları).

Cihaz taşıma kayışı ya da taşıma tutamağı ile teçhiz edilmişse, bu özellikle elle taşıma
yapmaya yarar. Vinç, çatallı forklift ya da diğer mekanik kaldırma araçları vasıtasıyla
taşıma yapmak için, taşıma kayışı uygun değildir.

Cihaz veya bileşenleri ile birlikte kullanılan tüm kaldırma aksesuarlarının (kayış, toka,
zincir, ...) düzenli olarak kontrol edilmesi gerekmektedir (ör. mekanik hasar, korozyon ve­ya çevresel koşullardan kaynaklanan diğer değişimlere karşı).
Test aralıkları ve testin kapsamı en azından ulusal normlar ve yönetmeliklere uygun olm­alıdır.

Koruyucu gazda
aranan nitelikler

Koruyucu gaz
tüpleri nedeniyle
tehlike

Koruyucu gaz bağlantı soketi için adaptör kullanımında, renksiz ve kokusuz koruyucu
gazın fark edilmeden sızıntı yapma tehlikesi. Koruyucu gaz bağlantı soketi için, ad­aptörün cihaz tarafındaki vida dişlerini montaj öncesinde uygun teflon bantla sarın.

Özellikle halka bağlantılarında kirlenmiş koruyucu gaz, donanımda hasara ve kaynak ka­litesinde düşüşe sebep olabilir.
Koruyucu gaz kalitesinin sağlanması için aşağıdaki gereklilikler sağlanmalıdır:

- Katı tanecik boyutu < 40 µm

- Basınç yoğuşma noktası < -20 °C

- maks. yağ içeriği < 25 mg/m³

Gerekirse filtre kullanın!

Koruyucu gaz tüpleri basınç altında bulunan gaz içerir ve hasar gördüğünde patlayabilir.
Koruyucu gaz tüpleri, kaynak ekipmanının parçası olduğu için, çok dikkatli bir şekilde
kullanılmalıdır.

Sıkıştırılmış gaz içeren koruyucu gaz tüplerini, aşırı ısıya, mekanik şoklara, çapağa,
çıplak ateşe, kıvılcıma ve arka karşı koruyun.

Koruyucu gaz tüplerini dikey monte edin ve devrilmemesi için kılavuza göre sabitleyin.

12

Koruyucu gaz tüplerini kaynak ya da diğer akım devrelerinden uzak tutun.

Torcu asla koruyucu gaz tüpüne asmayın.

Koruyucu gaz tüpüne asla bir elektrotla dokunmayın.

Patlama tehlikesi - basınçlı koruyucu gaz tüpü üzerinde asla kaynak yapmayın.

Sadece uygun koruyucu gaz tüplerinin ilgili kullanımı için daima buna uyan, uygun akse­suar (regülatör, hortum ve bağlantı elemanları, ...) kullanın. Koruyucu gaz tüplerini ve ak­sesuarı sadece iyi durumda kullanın.

Koruyucu gaz tüpü vana ile açılırsa, yüzünüzü ağızdan öteye çevirin.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını kapatın.

Koruyucu gaz tüpü bağlı değilken, kapağı koruyucu gaz tüpünün vanası üzerinde
bırakın.

Koruyucu gaz tüplerine ve aksesuar parçalarına yönelik üretici verilerine ve ilgili ulusal ve
uluslararası hükümlere uyun.

TR

Kurulum yerinde
ve taşıma esn­asında güvenlik
tedbirleri

Devrilecek bir cihaz hayati tehlike anlamına gelebilir! Cihazı düz, sağlam alt zemine hiz­alı bir şekilde yerleştirin

- Maksimum 10° eğim açısına izin verilir.

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

- ilgili ulusal ve uluslararası hükümlere riayet edin.

Kurum içi talimatlar ve kontroller yardımıyla işyeri çevresinin daima temiz ve ferah olm­asını sağlayın.

Cihaz yalnızca anma değerleri plakasında belirtilen IP'de kurulmalı ve çalıştırılmalıdır.

Cihaz kurulumunda, cihaz çevresinde 0,5 m (1 ft. 7.69 in.) boşluk olmasını sağlayın,
böylece soğutma havasının serbestçe içeri akmasını ve dışarı çıkmasını sağlamış olur­sunuz.

Cihazı taşıma esnasında, geçerli ulusal ve yerel talimatnamelere ve kaza önleme kurall­arına uyulmasını sağlayın. Bu özellikle taşıma ve sevk esnasında oluşan hasarla ilgili di­rektifler için geçerlidir.

Aktif cihazları kaldırmayın veya taşımayın. Cihazları taşımadan veya kaldırmadan önce
kapatın!

Cihaz her taşındığında, soğutucu maddeyi tamamen boşaltın ve aşağıdaki bileşenleri
demonte edin:

- Tel sürme

- Tel makarası

- Koruyucu gaz tüpü

Normal işletim
durumunda
güvenlik önlemle­ri

Taşıma sonrasında devreye almadan önce, cihazı hasar açısından görsel kontrol yapın.
Devreye alma öncesi olası hasarlar eğitimli servis personeli tarafından onarılmalıdır.

Cihazı, tüm güvenlik donanımlarının tam olarak işlevlerini yerine getirdiklerinden emin ol­duktan sonra çalıştırın. Güvenlik donanımlarının tam olarak işlevlerini yerine getirmemesi
durumunda

- operatörün ya da üçüncü kişilerin hayatları,

- cihaz ve işletme sahibinin maddi varlıkları,

- cihazla verimli çalışma açısından tehlike mevcuttur.

Cihazı devreye almadan önce tam fonksiyonlu olmayan güvenlik donanımlarını onarın.

Güvenlik donanımlarını asla baypas etmeyin ya da devre dışı bırakmayın.

Cihazı devreye almadan önce kimsenin risk altında olmadığından emin olun.

Cihazı en azından haftada bir defa, dışarıdan fark edilebilir hasarlar ve güvenlik don­anımlarının fonksiyonelliği açısından kontrol edin.

13

Koruyucu gaz tüpünü daima iyi sabitleyin ve vinçle taşıma esnasında önceden ağırlığını
azaltın.

Cihazlarımızda kullanılmak üzere özellikleri nedeniyle (elektriksel iletkenlik, donmaya
karşı koruma, malzeme uygunluğu, yanabilirlik, ...) sadece üreticinin orijinal soğutma
maddesi uygundur.

Sadece üreticinin uygun orijinal soğutma maddesini kullanın.

Üreticinin orijinal soğutma maddesini diğer soğutucu maddelerle karıştırmayın.

Sadece üreticiye ait sistem bileşenlerini soğutma ünitesi devresine bağlayın.

Başka sistem bileşenleri veya başka soğutucu madde kullanımı esnasında hasarlar orta­ya çıkarsa, üretici bundan sorumlu tutulamaz ve bu tür durumlarda garanti geçersizdir.

Cooling Liquid FCL 10/20 yanıcı değildir. Etanol temelli soğutucu madde belirli koşullar
altında yanıcıdır. Soğutucu maddeyi sadece kapalı orijinal kutusunda taşıyın ve ateşle­me kaynaklarından uzak tutun

Artık kullanılmayan soğutucu maddeyi ulusal ve uluslararası kurallara uygun olarak pro­fesyonel şekilde atığa çıkartın. Soğutucu madde güvenlik bilgi formunu servis noktanızd­an ya da üreticinin internet sayfasından elde edebilirsiniz.

Soğutulan tesiste her kaynak başlangıcından önce soğutucu madde seviyesini kontrol
edin.

Devreye alma,
bakım ve onarım

Teknik güvenlik
denetimi

Dışarıdan satın alınan parçaların, strese dayanıklı ve güvenlik koşullarını yerine geti­recek şekilde tasarlanmış ve üretilmiş olduğu garanti edilmez.

- Yalnızca orijinal yedek parçalar ve sarf malzemeleri kullanın (norm parçalar dahil).

- Üreticinin onayı olmadan cihaz üzerinde değişiklik, ilave ya da tadilat yapmayın.

- Kusursuz durumda olmayan yapı parçalarını derhal değiştirin.

- Sipariş esnasında yedek parça listesine göre tam adı ve malzeme numarasını yanı
sıra cihazın seri numarasını belirtin.

Mahfaza vidaları, mahfaza parçalarının topraklaması için koruyucu iletken bağlantısını
oluşturur.
Daima uygun sayıda orijinal mahfaza vidasını belirtilen dönme momenti ile kullanın.

Üretici, en az her 12 ayda bir cihaz üzerinde teknik güvenlik denetimi yaptırmanızı tavsi­ye eder.

Üretici, aynı 12 aylık zaman aralığı içinde bir güç kaynağı kalibrasyonu tavsiye eder.

Teknik güvenlikle ilgili denetimi lisanslı, uzman bir elektrikçinin gerçekleştirmesi tavsiye
edilir

- modifikasyon ardından

- montaj ve tadilat ardından

- tamirat, bakım ve onarım ardından

- en azından her on iki ayda bir.

14

Teknik güvenlikle ilgili denetimler için uygun ulusal ve uluslararası standartlara ve direktif­lere uyun.

Teknik güvenlikle ilgili denetimlere ve kalibrasyona yönelik daha fazla bilgiyi servis nokt­asından elde edebilirsiniz. Bu, istek üzerine size gerekli dokümanları temin eder.

Atık yönetimi Bu cihazı evsel atıklarla birlikte atmayın! Eskimiş elektrik ve elektronik aletlerle ilgili Avru-

pa Birliği Direktifine ve ulusal yasada yapılan değişikliğe göre kullanılmış elektrikli aletler
ayrı olarak toplanmak ve çevresel koruma çerçevesinde geri kazanıma yönlendirilmek
zorundadır. Kullanılmış cihazınızı, satıcınıza iade edin ya da yerel ve yetkili bir toplama
ve imha etme sistemi hakkında bilgi edinin. Bu AB direktifinin göz ardı edilmesi, çevreniz
ve sağlığınız üzerinde potansiyel bazı etkilerin ortaya çıkmasına yol açabilir!

Güvenlik işareti CE işareti olan cihazlar, alçak gerilim ve elektromanyetik uyumluluk direktiflerinde belirti-

len temel koşulları yerine getirir (ör. EN 60 974 standart serisinin önemli ürün normları).

Fronius International GmbH, cihazın 2014/53/EU yönetmeliğine uygun olduğunu açıklar.
AB Uygunluk bildiriminin tam metni aşağıdaki internet adresinde mevcuttur: http://
www.fronius.com

CSA uygunluk işareti ile işaretlenmiş cihazlar, Kanada ve ABD için önemli standartların
koşullarını yerine getirir.

Veri yedekleme Fabrika ayarlarında yapılacak değişikliklere ilişkin verilerin yedeklenmesi kullanıcının so-

rumluluğundadır. Kişisel ayarların silinmesi durumunda üretici hiçbir sorumluluk kabul et­mez.

TR

Telif hakkı Bu kullanım kılavuzunun telif hakkı üreticiye aittir.

Metin ve resimler, baskının hazırlandığı tarihte geçerli olan teknik düzeyi yansıtmaktadır.
Değişiklik yapma hakkı saklıdır. Kullanım kılavuzunun içeriği, alıcıya hiçbir hak vermez.
İyileştirme önerileri ve kullanım kılavuzundaki hatalara yönelik bilgilendirmeler için
teşekkür ederiz.

15

Genel bilgi

Cihaz konsepti Güç kaynağı aşağıdaki özellikleri ihtiva

eder:

- küçük boyutlar

- sağlam plastik gövde

- zorlu kullanım koşullarında bile

yüksek güvenilirlik

- inşaat yerlerinde de basit taşıma için
taşıma kemeri

- korumalı yerleştirilmiş kumanda elem­anları

- Bayonet kilit mekanizmalı akım soket­leri

Dijital rezonans inverterle bağlantılı olarak kaynak yaparken bir elektronik regülatör güç
kaynağı karakteristiği, kaynak yapılacak elektroda uyar. Bu sayede mümkün olan en
düşük ağırlık ve en küçük ebatlarla mükemmel ateşleme ve kaynak özellikleri elde edilir.

Cihaz üzerindeki
uyarı notları

Ayrıca güç kaynağı bir Power Factor Correction’a sahiptir ve bu sayede güç kaynağının
akım tüketimi sinüs şeklindeki şebeke gerilimine uyarlanır. Böylelikle kullanıcı için çok
sayıda avantaj oluşur, örneğin:

- daha düşük primer akım

- daha az güç kaybı

- devre kesici daha geç devreye girer

- gerilim değişimlerinde daha iyi sağlamlık

- uzun şebeke bağlantı kabloları mümkün

- multivoltaj cihazlarında kesintisiz giriş gerilim aralığı

Selüloz elektrot (CEL) kullanımında mükemmel kaynak sonuçları için özellikle tercih edi­len bir işletim modu sağlar.

Temaslı ateşlemeye sahip TIG kaynağı, kullanım ve uygulama alanının oldukça genişle­mesini sağlar.

Güç kaynağında bulunan uyarı notları ve güvenlik sembolleri yerlerinden çıkartılmamalı
ya da bunların üzeri kapatılmamalıdır. Notlar ve semboller, mal ve can kaybına yol açabi­lecek hatalı kullanımlara karşı sizi uyarır.

Cihazdaki güvenlik sembollerinin anlamı:

16

Kaynak yapmak tehlikelidir. Cihazla doğru bir şekilde çalışmak için
aşağıdaki temel koşullar yerine getirilmiş olmalıdır

- Yeterli düzeyde kaynak yapma kalifikasyonu

- Uygun koruma ekipmanı

- İlgili olmayan kişilerin kaynak prosesinden uzakta tutulması

Tarif edilen işlevleri, aşağıdaki dokümanları tam olarak okuduktan ve an­ladıktan sonra kullanın:

- bu kullanım kılavuzu

- başta güvenlik kuralları olmak üzere güç kaynağının sistem bileşen­lerine ait tüm kullanım kılavuzları

Kullanılmış cihazları evsel atıklarla birlikte atmayın; güvenlik kurallarına
uygun olarak imha edin.

TR

Kullanım alanları

Örtülü elektrot kayna

ğı

17

TIG kaynağı, tetikli torç ve TMC fişi

18

İşletmeye almadan önce

TR

Güvenlik

Amaca uygun
kullanım

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olarak

▶

eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı dokümanl-

▶

arı okunmalı ve anlaşılmalıdır.

Güç kaynağı yalnızca örtülü elektrot kaynağı ve üreticinin sistem bileşenleri ile bağlantılı
olarak TIG kaynağı için tahsis edilmiştir.
Başka türlü veya bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun olarak
kabul edilmez.
Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

- bu kullanım kılavuzunun tam olarak okunması

- bu kullanım kılavuzundaki tüm talimatlar ile güvenlik kurallarının takip edilmesi

- denetleme ve bakım işlemlerinin yapılması

Kurulum yönet­meliği

TEHLİKE!

Cihazın aşağı düşmesinden veya devrilmesinden doğabilecek tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Cihazı düz, sağlam alt zemine hizalı bir şekilde yerleştirin.

▶

Montaj sonrasında tüm vida bağlantılarının sıkı yapılmış olduğunu kontrol edin.

▶

Cihaz, IP23 koruma derecesine göre test edilmiştir, bunun anlamı şudur:

- Ø 12,5 mm'den (49 in.) daha büyük katı yabancı maddelerin girişine karşı koruma

- Düşey doğrultudan 60°'lik açıya kadar püskürtme suyuna karşı koruma

Soğutma havası

Cihaz, ön ve arka taraftaki havalandırma yarıklarından soğutma havasının akışını engel­lemeyecek şekilde kurulmalıdır.

Toz

Metal tozların fan ile cihazın içerisine emilmediğinden emin olun. Örneğin taşlama işle­rinde.

Açık havada işletim

Cihaz, IP23 koruma derecesi uyarınca dışarıya yerleştirilebilir ve çalıştırılabilir. Doğrudan
neme (örn. yağmur nedeniyle) maruz kalması önlenmelidir.

Jeneratör işletimi Güç kaynağı jeneratör için uygundur.

Gerekli jeneratör gücünün boyutlandırılması için güç kaynağının maksimum görünür
gücü S

1max

gereklidir.

19

Güç kaynağının maksimum görünür gücü S
S

1max

= I

1max

x U

1

şu şekilde hesaplanır:

1max

Cihaz performans tabelası veya teknik verilere göre I

Jeneratörün gerekli görünür gücü S
S

GEN

= S

1max

x 1,35

aşağıdaki el kararı formül ile hesaplanır:

GEN

1maks

ve U

1

Kaynak işlemi tam güçle yapılmadığında daha küçük bir jeneratör kullanılabilir.

ÖNEMLİ! Jeneratörün görünür gücü S
S

daha küçük olmamalıdır!

1maks

güç kaynağının maksimum görünür gücünden

GEN

3-fazlı jeneratörlerde 1-fazlı cihazlar işletildiğinde belirtilen jeneratör görünür gücünün
çoğunlukla sadece jeneratörün tüm üç fazında mevcut olabileceği dikkate alınmalıdır.
Gerektiği takdirde jeneratörün tek fazlı durumdaki gücüne ilişkin bilgileri jeneratör üretici­sinden alın.

NOT!

Jeneratörün verili gerilimi, şebeke gerilimi toleransı aralığının hiç bir zaman altına
düşmemeli veya üstüne çıkmamalıdır.

Şebeke gerilimi tolerans bilgisi "Teknik Özellikler" bölümünde yer almaktadır.

20

Kumanda elemanları, bağlantı noktaları ve mekanik
bileşenler

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olarak

▶

eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı dokümanl-

▶

arı okunmalı ve anlaşılmalıdır.

Yazılım güncellemeleri nedeniyle, cihazınızda bu kullanım kılavuzunda açıklanmamış
fonksiyonlar bulunabilir veya tersi durum söz konusu olabilir.
Ayrıca bazı resimler cihazınızdaki kumanda elemanlarından biraz farklı olabilir. Ancak bu
kumanda elemanlarının çalışma prensibi özdeştir.

TR

21

Kumanda elem-

(2)
(3)

(4)

(1)

(7)

(8)

(5)

(6)

(9)

anları, bağlantı
soketleri ve mek­anik bileşenler Tr­ansPocket 150

(1) Kumanda paneli

(2) (-) Akım soketi

bayonet kilit mekanizmalı

(3) TMC bağlantı soketi (TIG Multi Connector)

Bir uzaktan kumanda ünitesi güç kaynağına bağlandıktan sonra

- güç kaynağının ekranında ‘rc’ gösterilir

- kaynak akımı bundan böyle sadece bir uzaktan kumanda ünitesi ile ayarlan-

abilir

(4) (+) Akım soketi

bayonet kilit mekanizmalı

(5) Taşıma kemeri

(6) Kablo kemeri

Şebeke kablosu ve akım kablosunun alımı için
Cihazın taşımasında kullanmayın!

(7) Şebeke şalteri

(8) Hava filtresi

(9) Koruyucu gaz bağlantısı

Örtülü elektrot kaynağında akım bağlantısının kullanılması (elektrot tipine bağlı ol­arak):

- (+)-Akım soketi elektrot tutucu veya şasi kablosu için

- (-)-Akım soketi elektrot tutucu veya şasi kablosu için

TIG kaynağında akım bağlantılarının kullanımı:

- (+)-Akım soketi şasi kablosu için

- (-)-Akım soketi torç için

22

Kumanda elem-

(2)
(3)

(4)

(1)

(7)

(8)

(5)

(6)

(9)

anları, bağlantı
soketleri ve mek­anik bileşenler Tr­ansPocket 180

TR

(1) Kumanda paneli

(2) (-) Akım soketi

bayonet kilit mekanizmalı

(3) TMC bağlantı soketi (TIG Multi Connector)

Bir uzaktan kumanda ünitesi güç kaynağına bağlandıktan sonra

- güç kaynağının ekranında ‘rc’ gösterilir

- kaynak akımı bundan böyle sadece bir uzaktan kumanda ünitesi ile ayarlan-

abilir

(4) (+) Akım soketi

bayonet kilit mekanizmalı

(5) Taşıma kemeri

(6) Kablo kemeri

Şebeke kablosu ve akım kablosunun alımı için
Cihazın taşımasında kullanmayın!

(7) Şebeke şalteri

(8) Hava filtresi

(9) Koruyucu gaz bağlantısı

Örtülü elektrot kaynağında akım bağlantısının kullanılması (elektrot tipine bağlı ol­arak):

- (+)-Akım soketi elektrot tutucu veya şasi kablosu için

- (-)-Akım soketi elektrot tutucu veya şasi kablosu için

TIG kaynağında akım bağlantılarının kullanımı:

- (+)-Akım soketi şasi kablosu için

- (-)-Akım soketi torç için

23

Kumanda paneli

(7)

(3)

(4)

(5)

(6)

(1)
(2)

(8)

(1) Ayar değeri göstergesi

hangi ayar değerinin seçildiğini gösterir:

- Dinamik

- Kaynak akımı

- Yumuşak yol verme / Sıcak ateşleme fonksiyonu

- Darbe kaynağı

(2) Birim göstergesi

güncel olarak ayar çarkı (7) ile değiştirilen değerin hangi birimde ol­duğunu gösterir:

- Zaman (Saniye)

- Yüzde

- Frekans (Hertz)

(3) Ayar değeri tuşu

istenen ayar değerinin (1) seçilmesi için

(4) Ekran

seçilen ayar değerinin güncel boyutunu gösterir

(5) Kaynak yöntemi göstergesi

hangi kaynak yönteminin seçildiğini gösterir:

24

- Örtülü elektrot kaynağı

- Selülöz elektrotlu örtülü elektrot kaynağı

- TIG kaynağı

(6) Kaynak yöntemi tuşu

kaynak yönteminin seçilmesi için

(7) Ayar çarkı

, seçilen ayar değerinin (1) değiştirilmesi için

(8) Durum göstergeleri

güç kaynağının farklı işletme durumlarının gösterilmesi için bulunur:

- VRD

, gerilim azaltımına ait güvenlik donanımı aktif olduğunda yanar
(sadece VRD cihaz varyasyonunda)

- AyarAyar modunda yanar

- Sıcaklık
, cihaz izin verilen sıcaklık alanının dışında bulunuyorsa yanar

- Arıza
, bir arıza durumunda yanar, ayrıca bkz. "Arıza giderme" bölümü

- TAC (Hızlı puntalama)
puntalama fonksiyonu etkinleştirildiğinde yanar
(sadece TIG cihaz sürümünde TIG kaynak yönteminde
mümkündür)

TR

25

Örtülü elektrot kaynağı

Hazırlık

1 2

3 4

DİKKAT!

Elektrik çarpması nedeniyle tehlike. Güç kaynağı açık olduğu müddetçe, elektrot
tutucudaki elektrotlar gerilim iletir.

Mal ve can kaybı meydana gelebilir.

Elektrotun insanlara veya elektriği ileten veya topraklanmış herhangi bir parçaya te-

▶

mas etmediğinden emin olun (örneğin mahfaza, ...).

26

5

TR

Örtülü elektrot
kaynağı

Yumuşak yol ver­me / Sıcak ateşle­me fonksiyonu

Kaynak yöntemi tuşu ile aşağıdaki yöntemlerden birini seçin:

1

- Örtülü elektrot kaynağı - seçimden sonra örtülü elektrotlu kay­nağı göstergesi yanar

- Selülöz elektrotlu örtülü elektrot kaynağı - seçimden sonra
selülöz elektrotlu örtülü elektrot kaynağı göstergesi yanar

Ayar değeri tuşuna şu zamana kadar basın

2

- Kaynak akımı göstergesi yanıyor

Kaynak akımını ayar çarkı ile ayarlayın

3

- Güç kaynağı kaynağa hazır

Fonksiyon, start akımının ayarlanması için kullanılır.

Ayar aralığı: %1 - 200

Etki biçimi:
Kaynak akımı bu sırada kaynak işleminin başlangıcında 0,5 saniye için ayara göre az­altılır (yumuşak yol verme) veya artırılır (sıcak ateşleme).
Değişiklik, ayarlanan kaynak akımında yüzde cinsinde bildirilir.

Start akımının süresi, ayar menüsünde Start akımı süresi (Hti) parametresi üzerinden
değiştirilebilir.

Start akımı ayarı:

Ayar değeri tuşuna şu zamana kadar basın

1

- Yumuşak yol verme / Sıcak ateşleme göstergesi yanıyor

27

Ayar çarkını istenen değere ulaşıncaya kadar çevirin

I (A)

t

90A

0,5 s 1 s 1,5 s

120A

2

- Güç kaynağı kaynağa hazır

Azami sıcak çalıştırma akımı şu şekilde sınırlandırılmıştır:

- TransPocket 150'de 160 A ile

- TransPocket 180'de 200 A ile

Örnekler:(ayarlanan kaynak akımı = 100 A):

%100 = 100 A Start akımı = Fonksiyon devre dışı

%80 = 80 A Start akımı = Yumuşak yol verme

%135 = 135 A Start akımı = Sıcak ateşleme

%200 = 160 A Start akımı TransPocket 150’de = Sıcak ateşleme, azami akım

sınırına ulaştı!

%200 = 200 A Start akımı TransPocket 180’de = Sıcak ateşleme

Yumuşak yol verme fonksiyonunun özellik­leri:

- Bazı elektrot tiplerinde gözenek
oluşumunun düşürülmesi

Sıcak ateşleme fonksiyonunun özellikleri:

- Kötü ateşleme özelliklerine sahip
elektrotlarda bile ateşleme özelliklerini
iyileştirme

- Başlangıç aşamasında ana malzeme­yi daha iyi eriterek, daha az soğuk
noktanın oluşması

- Hemen hemen hiç çapak kalıntısı kal­maz

Sıcak ateşleme fonksiyonu için örnek

Dinamik Optimum bir kaynak sonucu elde etmek için çoğu durumda dinamik ayarlanmalıdır.

Ayar aralığı: 0 - 100 (0 - 200 A akım artışına eşittir)

Etki biçimi:
Damlacık geçişi yaşandığı anda veya kısa devre olduğunda stabil bir ark elde edebilmek
için akım gücü kısa süreliğine artar.
Örtülü elektrotlar kaynak havuzuna batmaya zorladığında, bu önlemle kaynak havuzu­nun katılaşması, ayrıca arkın uzun süre kısa devre yapması engellenir. Yapışan örtülü
elektrot bu şekilde büyük ölçüde engellenmiş olur.

28

Dinamiği ayarlama:

Ayar değeri tuşuna şu zamana kadar basın

1

- Dinamik göstergesi yanıyor

Ayar çarkını düzeltme değerine ulaşıncaya kadar çevirin

2

- Güç kaynağı kaynağa hazır

Azami dinamik akım şu şekilde sınırlandırılmıştır:

- TransPocket 150'de 180 A ile

- TransPocket 180'de 220 A ile

Örnekler:

- Dinamik = 0

- Dinamik devre dışı bırakıldı

- zayıf ve az çapaklı ark

- Dinamik = 20

- Dinamik 40 A akım artışı

- daha sert ve daha kararlı ark

- Dinamik = 60, ayarlanan kaynak akımı = 100 A

- TransPocket 150'de gerçek akım artışı 80 Amperde azami akım sınırına ulaştı!

- TransPocket 180'de: Dinamik 120 A akım artışı

Darbe kaynağı Darbe kaynağı, darbeli kaynak akımıyla kaynak yapımıdır. Zorunlu durumlarda çelik boru

veya ince plaka kaynağında kullanılır.

TR

Bu uygulamalar sırasında, başlangıç için ayarlanmış kaynak akımı her zaman tüm kayn­ak işlemi için faydalı olmayabilir:

- çok düşük akım şiddetinde ana malzeme yeterince erimez,

- aşırı ısıtmada ise akışkan kaynak havuzunun akarak yerine terk etmesi tehlikesi
oluşur.

Ayar aralığı: 0,2 - 990 Hz

Etki türü:

- Düşük bir I-G ana akımı düz bir yükseliş göstererek daha yüksek bir I-P darbe
akımına yükseltilir ve ayarlanan Duty cycle dcY zamanına bağlı olarak yeniden I-G
ana akım değerine düşer. I-P darbe akımı güç kaynağında ayarlanabilir.

- Bu esnada ayarlanan I-P darbe akımından daha düşük olan bir orta değer akımı
oluşur.

- Darbe kaynağı özelliğinde kaynak yerinin küçük kısımları hızlı bir şekilde eritilir ve
bunlar hızlı bir şekilde yeniden sertleşir.

Güç kaynağı devrede kalma oranı dcY parametresini ve I-G ana akımı ayarlanan
darbe akımına ve ayarlanan darbe frekansına uygun olarak ayarlar.

29

I-P

I-G

I

t

SoftStart / HotStart

dcY

1/F-P

Darbe kaynağı - Kaynak akımı prosesi

Ayarlanabilir parametreler:

- F-P = Darbe frekansı (1/F-P = İki impuls arasında geçen süre)

- I-P = Darbe akımı

- SoftStart / HotStart

Ayarlanamayan parametreler:

- I-G = Ana akım

- dcY = Devrede kalma oranı

Darbe kaynağı kullanımı:

Ayar değeri tuşuna şu zamana kadar basın

1

- Darbe kaynağı göstergesi yanıyor

Ayar çarkını frekans değerine (Hz) ulaşıncaya kadar çevirin

2

- Güç kaynağı kaynağa hazır

30

TIG işletim modları

I

t

I-1

GPo

GPr

1 2 3

tdowntup

TR

Semboller ve anl­amları

Tetiği geriye çekin ve tutun

Tetiği öne doğru bırakın

Tetiğe bastırın ve tutun

Tetiği arkaya doğru bırakın

Ayarlanabilir parametreler:

- GPo: Son gaz akışı süresi

- I-S: Start akımı fazı: İlave malzemeyi doğru şekilde konumlandırmak için, düşük
kaynak akımı ile dikkatli ısıtma işlemi gerçekleştirin

- I-E: Son akım fazı - Son krater çatlakları veya son krater deliklerinin önlenmesi için

- I-1: Ana akım fazı (kaynak akımı fazı) - önceki ısı nedeniyle ana malzemeye eşit
dağılımlı ısı transferi

- I-2: Azaltma akımı fazı - Ana malzemenin yerel ısınmasını önlemek için kaynak
akımını düşürme akımı

Ayarlanamayan parametreler:

- GPr: Gaz ön akış süresi

- tup: Akım yükseliş süresi fazı - kaynak akımının istikrarlı artışı
Süre: = 0,5 saniye

- t

: Aşağı eğim fazı - kaynak akımının istikrarlı düşüşü

down

Süre: = 0,5 saniye

- tS: Start akımı süresi

- tE: Son akım süresi

2 tetik modu 2 tetik modunun etkinleştirilmesi için İşletim modu (tetikleme modu) sayfadaki 42

açıklamasına bakın.

İş parçası üzerine Tungsten elektrotu yerleştirin, sonra tetiği çekip tutun => koruyucu

1

gaz akar

31

Tungsten elektrodunu kaldırın => Ark ateşler

I

t

I-1

GPr

I-S

I-E

I-2

GPo

I-1

tdown tets

1 2 3 4 5 6 7

tup

2

Tetiği bırakın => Kaynak sonu

3

4 tetik modu 4 tetik modunun etkinleştirilmesi için İşletim modu (tetikleme modu) sayfadaki 42

açıklamasına bakın.

I-2 düşürme akımlı 4 tetik modu

Düşürme akımında kaynak akımı, ana akım fazı esnasında tetik vasıtasıyla kaynakçı tar­afından ayarlanan I-2 düşürme akımına azaltılır.

İş parçası üzerine Tungsten elektrotu yerleştirin, sonra tetiği çekip tutun => koruyucu

1

gaz akar
Tungsten elektrotu kaldırın => I-S start akımla kaynak stardı

2

Tetiği bırakın => I-1 ana akımla kaynak yapma

3

Tetiğe basın ve tutun => Düşürme akımını I-2 azaltma akımıyla etkinleştirme

4

Tetiği bırakın => I-1 ana akımla kaynak yapma

5

Tetiği çekin ve tutun => I-E son akımına düşürme

6

Tetiği bırakın => Kaynak sonu

7

32

TIG kaynağı

max. 5 bar
(72 psi)

TR

Genel

Gaz tüpünü
bağlama

NOT!

Seçilen TIG kaynağı yönteminde saf tungsten elektrot (karakteristik renk: yeşil)
kullanmayın.

NOT!

2 tetik ve 4 tetik kaynağı, sadece TMC soketli bir torç kullanılırsa mümkün.

TEHLİKE!

Düşen gaz tüpleri nedeniyle tehlike.

Kişilerde ciddi yaralanmalara ve ağır maddi hasara neden olabilir.

Gaz tüplerini düz ve sağlam alt zemine dengeli bir şekilde yerleştirin. Devrilmemesi

▶

için gaz tüplerini sıkıca tutturun.
Gaz tüpü üretici firmasının güvenlik kurallarına riayet edin.

▶

1

2

33

Hazırlık

1 2

DİKKAT!

Elektrik çarpması nedeniyle tehlike. Güç kaynağı açık olduğu müddetçe, torçtaki
elektrotlar gerilim iletir.

Mal ve can kaybı meydana gelebilir.

Elektrotun insanlara veya elektriği ileten veya topraklanmış herhangi bir parçaya te-

▶

mas etmediğinden emin olun (örneğin mahfaza, ...).

3 4

TMC soketi olmayan bir torç kullanılırsa:

5

Ayar menüsünde "İşletim modu" (trigger mode) parametresi için OFF ayarını seçin (2
tetikli veya 4 tetikli kaynak, sadece TMC soketli bir torç kullanıldığında çalışır)

34

Gaz basıncını ay-

4 5 7

arlayın

Tetikli torç
(ve TMC fişi)

Tetikli torç (ve TMC fişi):

Tetiğe basın

1

- Koruyucu gaz akışı başlar
Basınç regülatöründe istediğiniz gaz

2

miktarını ayarlayın
Tetiği bırakın

3

TR

TIG kaynağı

Kaynak yöntemi tuşu ile TIG kaynağını seçin

1

- TIG kaynağı göstergesi yanıyor

Ayar değeri tuşuna şu zamana kadar basın

2

- Kaynak akımı göstergesi yanıyor

Kaynak akımını ayar çarkı ile ayarlayın

3

Tetikli ve TIG Multi Connector soketli bir torç kullanıldığında (fabrika ayarıyla 2
tetik modu):

Gaz nozulunu ateşleme yerine, tungsten elektrot ve iş parçası arasında yaklaşık 2

4

ila 3 mm (5/64 ila 1/8 in.) mesafe olacak şekilde takın
Tungsten elektrot iş parçasına temas edene kadar torcu yavaşça dik duruma getirin

5

Tetiği geriye çekin ve tutun

6

- Koruyucu gaz akışı başlar
Torcu yukarı kaldırın ve normal konumuna döndürün

7

- Ark ateşlenir
Kaynak işlemini gerçekleştirin

8

TIG Comfort Stop TIG Comfort Stop fonksiyonunun etkinleştirilmesi ve ayarlanması için Comfort

Stop Hassasiyeti (Comfort Stop Sensitivity) sayfasında 43 açıklamasına bakın.

35

TIG Comfort Stop fonksiyonunun fonksiyon türü ve kullanımı:

1 2 3 4 5

+

t

tdown

I

Max. A

70 A

(1)

(2)

1 2

3 4 5+

Kaynak yapma

1

Kaynak esnasında torcu yukarı kaldırın

2

- Ark belirgin şekilde uzar
Torcu indirin

3

- Ark belirgin şekilde kısalır

- TIG Comfort Stop fonksiyonu devreye girer
Torç yüksekliğini koruyun

4

- Ark sönene kadar kaynak akımı eğik şekilde düşürülür (DownSlope)
Son gaz akışı süresini bekleyin ve torcu iş parçasından yukarı kaldırın

5

Kaynak akımının ve gaz ak

(1) Gaz ön akışı

ışını

n TIG Comfort Stop fonksiyonu etkinken hareketi

(2) Son gaz akışı

DownSlope:

DownSlope süresi t

0,5 saniyedir ve değiştirilemez.

down

36

Son gaz akışı:

1/F-P

I-P

I-G

I

t

t

up

t

down

I-S

I-E

dcY

Son gaz akışı, ayar menüsünde "Son gaz akışı süresi" (Gas Post flow) parametresi üze­rinden değiştirilebilir.

Darbe kaynağı Darbe kaynağı, darbeli kaynak akımıyla kaynak yapımıdır. Zorunlu durumlarda çelik boru

veya ince plaka kaynağında kullanılır.

Bu uygulamalar sırasında, başlangıç için ayarlanmış kaynak akımı her zaman tüm kayn­ak işlemi için faydalı olmayabilir:

- çok düşük akım şiddetinde ana malzeme yeterince erimez,

- aşırı ısıtmada ise akışkan kaynak havuzunun akarak yerine terk etmesi tehlikesi
oluşur.

Ayar aralığı: 0,5 - 100 Hz

Etki türü:

- Düşük bir I-G ana akımı düz bir yükseliş göstererek daha yüksek bir I-P darbe
akımına yükseltilir ve ayarlanan Duty cycle dcY zamanına bağlı olarak yeniden I-G
ana akım değerine düşer. I-P darbe akımı güç kaynağında ayarlanabilir.

- Bu esnada ayarlanan I-P darbe akımından daha düşük olan bir orta değer akımı
oluşur.

- Darbe kaynağı özelliğinde kaynak yerinin küçük kısımları hızlı bir şekilde eritilir ve
bunlar hızlı bir şekilde yeniden sertleşir.

TR

Güç kaynağı devrede kalma oranı dcY parametresini ve I-G ana akımı ayarlanan darbe
akımına ve ayarlanan darbe frekansına uygun olarak ayarlar.

Darbe kaynağı - Kaynak akımı prosesi

Ayarlanabilir parametreler:

- I-S = Start akımı

- I-E = Son akım

- F-P = Darbe frekansı (1/F-P = İki impuls arasında geçen süre)

- I-P = Darbe akımı

Ayarlanamayan parametreler:

- tup = Akım yükseliş süresi

- t

= Aşağı eğim

Down

- dcY = Devrede kalma oranı

- I-G = Ana akım

Darbe kaynağı kullanımı:

37

Ayar değeri tuşuna şu zamana kadar basın

tAC

I-1

I

t

t

up

t

down

I-S

I-E

I-G

I-P

1/F-P

dcY

1

- Darbe kaynağı göstergesi yanıyor

Ayar çarkını frekans değerine (Hz) ulaşıncaya kadar çevirin

2

- Güç kaynağı kaynağa hazır

Puntalama fonk­siyonu

Puntalama fonksiyonunun etkinleştirilmesi ve ayarlanması için Puntalama fonksiyonu

(tACking) sayfasında 43 açıklamasına bakın.

- tAC (hızlı puntalama) (tutturma) ayar parametresi için bir zaman süresi ayarlanınca,
tüm işletim modlarına puntalama fonksiyonu atanır

- İşletim modlarının genel işleyişi değişmez

- Ayarlanan zaman aralığı esnasında iki iş parçasını puntalarken kaynak havuzunun
birlikte akmasını optimize eden darbeli bir kaynak akımı ile kaynak yapılır.

Kaynak akımı prosesi

38

Ayarlanabilir parametreler:

- tAC = Puntalama işlemi için darbe akımı süresi

- I-E = Son akım

- I-S = Start akımı

- I-1 = Ana akım

Ayarlanamayan parametreler:

- tup = Akım yükseliş süresi

- t

= Aşağı eğim

Down

- I-P = Darbe akımı

- dcY = Devrede kalma oranı

- F-P = Darbe frekansı

- I-G = Ana akım

Güç kaynağı F-P darbe frekansı parametresini, I-P darbe akımını, dcY devrede kalma
oranını ve I-G ana akımı ayarlanan I-1 ana akıma uygun olarak ayarlar.

Darbe akımı başlıyor

- I-S start akımı fazının bitiminin ardından başlar

- Akım yükseliş süresi fazı tup ile

tAC (hızlı puntalama) süresinin bitiminin ardından sabit kaynak akımı ile kaynak işlemine
devam edilir, gerekli durumlarda ayarlanan Darbe parametresi kullanılabilir.

TR

39

Kaynak yöntemi ayar menüsü

Ayar menüsüne
giriş

Parametre
değiştirme

Kaynak yöntemi tuşu ile ayar parametresinde değiştirilecek herhangi bir

1

yöntem seçin:

- Örtülü elektrot kaynağı

- Selülöz elektrotlu örtülü elektrot kaynağı

- TIG kaynağı

Ayar değeri ve kaynak yöntemi tuşlarına aynı anda basın

2

- kumanda panelindeki ayar menüsünün ilk parametresinin kısaltm­ası gösterilir

İstenen parametreyi seçmek için ayar çarkını çevirin

1

Parametrenin ayarlanan değerinin gösterilmesi için ayar çarkına basın

2

Ayar
menüsünden
çıkma

Değeri değiştirmek için ayar çarkını çevirin

3

- ayarlanan değer hemen etkin olur

- İstisna: Fabrika ayarına sıfırlama sırasında, değişikliğin etkin hale ge-

tirilmesi için ayar çarkına değerin değiştirilmesinden sonra basılm­alıdır.

Parametre listesine geri dönmek için ayar çarkına basın

4

Ayar değeri veya kaynak yöntemi tuşuna basın, bu şekilde ayar

1

menüsünü yeniden terk edebilirsiniz

40

Örtülü elektrot
kaynağı için para­metreler

Para­metre

Tanım Aralık Birim

Start akımı süresi

Yumuşak yol verme / Sıcak ateşleme fonksiyonları
için

Fabrika ayarı: 0,5 saniye

0,1 - 2,0 Saniye

TR

Anti-Stick

Anti-Stick fonksiyonu etkin olduğunda bir kısa dev­re meydana gelirse (elektrotların yapışması) ark
1,5 saniye sonra devre dışı bırakılır

Fabrika ayarı: ON (etkin)

Başlama rampası

Başlama rampasını aktifleştirmek / devre dışı
bırakmak için

Fabrika ayarı: ON (etkin)

Kopma gerilimi (Voltage cut off)

Kaynak işlemindeki hangi arkın bittiğini tespit et­meye yarar.
Kaynak gerilimi ark boyuna bağlı olarak artar. Bur­ada ayarlanan gerilime ulaşılması halinde ark kap­atılır

Fabrika ayarı: 45 Volt

Fabrika ayarı (FACtory)

On

OFF

On

OFF

25 - 90 Volt

Burada cihaz kendi fabrika ayarlarına geri
döndürülebilir

- Sıfırlamayı iptal et no

- Ayarlanan kaynak yöntemi parametrelerini

fabrika ayarına sıfırla

- Tüm kaynak yöntemlerinin parametrelerini

fabrika ayarına sıfırla

Fabrika ayarına sıfırlamak için seçilen
değerin, ayar çarkına basarak onaylanm­ası gerekir!

Ayar menüsü Seviye 2

Genel parametre ayarı için

Detaylar için “Ayar menüsü Seviye 2” bölümüne
bakın

YES

ALL

41

TIG kaynağı için
parametreler

Para­metre

Tanım Aralık Birim

İşletim modu (tetikleme modu)

- Tetiksiz torçla işletim OFF

- 2 tetik modu 2t

- 4 tetik modu

Fabrika ayarı: 2t

Start akımı (I-Start)

Bu parametre sadece 4 tetik modunda (tri = 4t)
kullanılabilir

Fabrika ayarı: % 35

Düşürme akımı

Bu parametre sadece 4 tetik modunda (tri = 4t)
kullanılabilir

Fabrika ayarı: %50

Son akım (I-End)

Bu parametre sadece 4 tetik modunda (tri = 4t)
kullanılabilir

Fabrika ayarı: %30

Gaz ön akışın süresi (Gas Pre flow)

4t

1 - 200 Yüzde

1 - 200 Yüzde

1 - 100 Yüzde

0,0 - 9,9 Saniye

Gaz ön akışın süresi

Fabrika ayarı: 0,0 saniye

Son gaz akışı (Gas Post flow)

Gazın kaynak sonundan sonraki zaman diliminde
aktığı süre

Fabrika ayarı: AUt

Gaz flush (Gas purging)

GPU için bir değer ayarlanınca koruyucu gaz
boşaltma işlemi başlatılır. Koruyucu gaz boşaltma
işlemi tekrar başlatıldığında güvenlik nedeniyle
GPU değerini yeniden ayarlamak gerekir.

ÖNEMLİ! Koruyucu gaz boşaltma işlemi özellikle
soğukta boşta uzun süre beklemenin ardından
yoğunlaşan suyun oluşması durumunda gereklidir.
Bundan özellikle uzun hortum paketleri etkilenir.

Fabrika ayarı: off

AUt

Saniye

0,2 - 25

0,1 - 9,9 Dakika

42

Para­metre

Tanım Aralık Birim

Comfort Stop Hassasiyeti (Comfort Stop Sensi­tivity)

Bu parametre, tri parametresi OFF konumundaysa
kullanılabilir.

Fabrika ayarı: 1,5 V

Ayrıntılar için bkz. TIG Comfort Stop, 35 sayf­asından itibaren

0,6 - 3,5 Volt

TR

Kopma gerilimi (Voltage cut off)

Kaynak işlemindeki hangi arkın bittiğini tespit et­meye yarar.
Kaynak gerilimi ark boyuna bağlı olarak artar. Bur­ada ayarlanan gerilime ulaşılması halinde ark kap­atılır.

Fabrika ayarı: 35 Volt (2 tetik, 4 tetik modu ve ayak
tipi uzaktan kumanda ünitesi işletimi için)

Fabrika ayarı: 25 V (Trigger = oFF işletimi için)

Puntalama fonksiyonu (tACking)

Fabrika ayarı: OFF

Detaylar için "Puntalama fonksiyonu" fonksiyonun
açıklamasına bakın

Fabrika ayarı (FACtory)

Burada cihaz kendi fabrika ayarlarına geri
döndürülebilir

- Sıfırlamayı iptal et no

10 - 45 Volt

OFF

0,1 - 9,9 Saniye

- Ayarlanan kaynak yöntemi parametrelerini

fabrika ayarına sıfırla

- Tüm kaynak yöntemlerinin parametrelerini

fabrika ayarına sıfırla

Fabrika ayarına sıfırlamak için seçilen
değerin, ayar çarkına basarak onaylanm­ası gerekir!

Ayar menüsü Seviye 2

Genel parametre ayarı için

Detaylar için “Ayar menüsü Seviye 2” bölümüne
bakın

YES

ALL

43

Ayar menüsü Seviye 2

Parametre ayar
menüsü Seviye 2

Parametre Tanım Aralık Birim

Yazılım versiyonu

Güncel yazılımın eksiksiz sürüm numarası
birden çok ekran göstergesine ayrılmıştır ve
ayar çarkının döndürülmesiyle çağrılabilir

Otomatik kapama (time Shut down)

Cihaz ayarlanan süre içerisinde kullanılm­adığında veya devreye sokulmadığında, ken­diliğinden standby moda geçer

Kumanda panelindeki bir tuşa basarak st­andby modu sonlandırılır; cihaz tekrar kaynak
için hazır hale gelir

Fabrika ayarı: OFF

Sigorta

Kullanılan sigortanın gösterimi / ayarlanması
içindir

Fabrika ayarı:

- 230 V şebeke geriliminde = 16 A

- 120 V şebeke geriliminde = 20 A

Güç kaynağında bir sigorta ayarlanırsa, güç
kaynağı ağdan alınan akımı sınırlar; bu saye­de çalışma koruma şalterinin hemen devreye
girmesi önlenir

5 - 60

OFF

230 V'de:

10 / 13 /

16 / OFF
(sadece TP
180 MV'de)

120 V'de:

15 / 16 /

20 / OFF
(sadece TP
180 MV'de)

Dakika

Amper

TransPocket 150 - Ayarlanan sigortanın kaynak akımına oranı:

Şebeke gerili-miayarlanan

sigorta

230 V 10 A 110 A 150 A %35

13 A 130 A 150 A %35

16 A 150 A 150 A %35

TransPocket 180 - Ayarlanan sigortanın kaynak akımına oranı:

Şebeke gerili-miayarlanan

sigorta

230 V 10 A 125 A 180 A %40

13 A 150 A 200 A %40

16 A 180 A 220 A %40

OFF (sadece

TP 180
MV'de)

Kaynak akımı

elektrotu

Kaynak akımı

elektrotu

180 A 220 A %40

Kaynak akımı

TIG

Kaynak akımı

TIG

Devrede kalma

oranı

Devrede kalma

oranı

44

120 V 15 A 85 A 130 A %40

16 A 95 A 140 A %40

20 A (sadece

TP 180
MV'de)

OFF (sadece

TP 180
MV'de)

* 120 V ana şebeke durumunda kullanılan güç koruma şalterinin devreye girme
yapısına bağlı olarak % 40'lık devrede kalma oranına ulaşılamayabilir (örneğin USA
Circuit breaker type CH %15 DKO).

Parametre Tanım Aralık Birim

İşletme süresi (System on time)

İşletme süresinin gösterimi için (cihaz
açıldığında saymaya başlar)

İşletme süresi birden çok ekran göstergesine

ayrılmıştır ve ayar çarkının döndürülmesiyle
çağrılabilir

Kaynak süresi (System Active time)

Kaynak süresinin gösterimi için (sadece kay­nak yapılan süreyi gösterir)

120 A 170 A %40

120 A 170 A %40

Saatler,

dakikalar,

saniyeler

Saatler,

dakikalar,

saniyeler

TR

Kaynak süresi birden çok ekran göstergesine
ayrılmıştır ve ayar çarkının döndürülmesiyle
çağrılabilir

45

Bakım, onarım ve atık yönetimi

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olarak

▶

eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı dokümanl-

▶

arı okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenleri ka-

▶

patın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emniyete

▶

alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bileşenlerin

▶

(örn. kondansatörler) deşarj olduğundan emin olun.

TEHLİKE!

Yetersiz topraklama iletkeni bağlantıları sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Mahfaza vidaları, mahfazanın topraklaması için uygun bir topraklama iletkeni

▶

bağlantısı teşkil eder.
Mahfaza cıvataları hiçbir şekilde güvenilir topraklama iletkeni bağlantısı olmayan

▶

başka cıvatalarla değiştirilmemelidir.

Genel bilgiler Cihaz normal çalıştırma koşulları altında sadece çok az bakım ve onarım gerektirir. Bu-

nunla birlikte cihazı yıllarca çalışabilir durumda tutmak için birkaç noktaya dikkat etmek
zorunludur.

Her devreye alma
sırasında bakım

- Şebeke soketi ve şebeke kablosunun, ayrıca torcun / elektrot tutucunun hasarsız ol­duğundan emin olun. Hasarlı bileşenleri değiştirin.

- Torcun / Kaynak pensesinin ve şasi kablosunun, bu dokümanda açıklanan şekilde
kurallara uygun olarak güç kaynağına bağlanmasını ve vidalanmasını / kilitlenmesini
sağlayın

- İş parçasına düzgün bir şasi bağlantısı oluşturulduğundan emin olun.

- Cihazın etrafındaki boş alanın 0,5 m (1 ft. 8 in.) olduğundan ve böylece soğutma ha­vasının serbestçe içeri akabileceğini ve çıkabileceğini kontrol edin. Hava giriş ve
çıkış açıklıkları hiçbir şekilde kısmen bile olsa kapalı halde olmamalıdır.

46

Her 2 ayda bir
bakım yapılmalı

Hava filtresini temizleyin:

1

İmha etme Atığa çıkartma sadece geçerli ulusal ve bölgesel hükümlere göre yapılmalıdır.

TR

47

Arıza onarımı

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olarak

▶

eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı dokümanl-

▶

arı okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenleri ka-

▶

patın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emniyete

▶

alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bileşenlerin

▶

(örn. kondansatörler) deşarj olduğundan emin olun.

TEHLİKE!

Yetersiz topraklama iletkeni bağlantıları sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Mahfaza vidaları, mahfazanın topraklaması için uygun bir topraklama iletkeni

▶

bağlantısı teşkil eder.
Mahfaza cıvataları hiçbir şekilde güvenilir topraklama iletkeni bağlantısı olmayan

▶

başka cıvatalarla değiştirilmemelidir.

Gösterilen arızal­ar

Servis bildirimleri Ekranda E ve 2 haneli bir hata numarası (örn. E02) gösterilir ve arıza göstergesi yanar-

Aşırı ısı

Ekranda “hot“ gösterilir, sıcaklık göstergesi yanar

Nedeni:
Çözümü:

sa, söz konusu olan güç kaynağının dahili bir servis kodudur.

İşletme sıcaklığı çok yüksek
Cihazın soğumasını sağlayın (cihazı kapamayın - Soğutucu cihazı soğutur)

48

Örnek:

Birden fazla hata numarası mevcut olabilir. Bunlar, ayar çarkının dönmesi sırasında
gösterilir.

Görüntülenen hata numaralarının yanı sıra güç kaynağının seri numarasını ve kon­figürasyonunu not edin ve ayrıntılı hata tanımı ile servise başvurun.

E01 - E03 / E11 / E15 / E21 / E33 - E35 / E37 - E40 / E42 - E44 / E46 - E52

Nedeni:
Çözüm:

E04

Nedeni:

Çözüm:

E05 / E06 / E12

Nedeni:
Çözüm:

E10

Nedeni:
Çözüm:

E16 / E17

Nedeni:
Çözüm:

Güç ünitesi hata
Servise danışın

Boşta çalışma gerilimine ulaşılmıyor:
Elektrot iş parçasında / donanım arızası

Kaynak pensesini iş parçasından uzaklaştırın. Sonrasında servis kodu hala
gösteriliyorsa, servise danışın

Sistem başlangıcı yapılamadı
Cihazı kapayın ve açın. Birden fazla meydana gelirse servise danışın

Akım soketinde yüksek gerilim (> 113 VDC)
Servise danışın

Kayıt hatası
Servise haber verin / Servis bildirimini onaylamak için ayar çarkına basın

TR

NOT!

Standart cihaz varyantlarında servis bildiriminin onaylanması güç kaynağının
fonksiyon kapsamını etkilemez.

Tüm diğer cihaz varyantlarında (TIG, ...) onaylamadan sonra güç kaynağı kısıtlı fonksi­yon kapsamında mevcut olur. Komple fonksiyon kapsamını tekrardan oluşturmak için
servisi bilgilendirin.

E19

Nedeni:
Çözümü:

E20

Nedeni:
Çözüm:

E22

Nedeni:
Çözüm:

Çok yüksek veya düşük sıcaklık
Cihazı izin verilen ortam sıcaklığında çalıştırın. Çevre koşulları ile ilgili

ayrıntılı bilgi için "Güvenlik kuralları" bölümünde "Çevre koşulları" bölümüne
bakınız

Cihazın amacına uygun olmayan kullanımı
Cihazı sadece amacına uygun olarak kullanın

Ayarlanan kaynak akımı çok yüksek
Güç kaynağının doğru şebeke gerilimi ile işletildiğinden emin olun; doğru si-

gortanın ayarlandığından emin olun; düşük kaynak akımı ayarlayın

E37

Nedeni:
Çözüm:

Şebeke gerilimi çok yüksek
Derhal şebeke soketini çekin; güç kaynağının doğru şebeke gerilimi ile işle-

tildiğinden emin olun

49

E36, E41, E45

Nedeni:
Çözüm:

E65 - E75

Nedeni:
Çözümü:

Şebeke gerilimi tolerans dışında veya ağa yüklenebilirlik çok az
Güç kaynağının doğru şebeke gerilimi ile işletildiğinden emin olun; doğru si-

gortanın ayarlandığından emin olun;

Ekranla iletişim hatası
Cihazı açıp kapayın / tekrar tekrar meydana geldiğinde servise haber verin

Çalışmıyor

Cihaz devreye alınamıyor

Nedeni:
Çözüm:

kaynak akımı yok

Güç kaynağı devrede, seçilen kaynak yöntemine yönelik gösterge yanıyor

Nedeni:
Çözüm:

Nedeni:
Çözüm:

Nedeni:
Çözüm:

kaynak akımı yok

Cihaz devrede, seçilen kaynak yöntemine yönelik gösterge yanıyor, aşırı sıcaklık göster­gesi yanıyor

Nedeni:
Çözümü:

Şebeke şalteri arızalı
Servise danışın

Akım kablosu bağlantısı kesildi
Akım kablosu bağlantısını uygun şekilde oluşturun

Kötü şasi veya şasi yok
İş parçası ile bağlantı oluşturun

Torçtaki veya elektrot tutucusundaki akım kablosu kesilmiş
Torcu veya elektrot tutucusunu değiştirin

Devrede kalma oranı aşıldı - Cihaz aşırı yüklenmiş - Havalandırma çalışıyor
Devrede kalma oranına uyun

50

Nedeni:
Çözümü:

Nedeni:
Çözümü:

Nedeni:
Çözümü:

Nedeni:
Çözümü:

Nedeni:
Çözümü:

Termal devre kesici cihazı kapattı
Soğuma devresini bekleyin (cihazı kapatmayın - Soğutucu cihazı soğutm-

akta); güç kaynağı kısa bir süre sonra tekrar kendiliğinden açılır

Güç kaynağındaki fan arızalı
Servise danışın

Soğutma havası girişi yetersiz
yeterli hava girişi sağlayın

Hava filtresi kirli
Hava filtresini temizleyin

Güç ünitesi arızası
Cihazı kapatın ve yeniden çalıştırın

Hata sıklıkla meydana geldiğinde - servise danışın

Eksik fonksiyon

Örtülü elektrot kaynağında kötü ateşleme özellikleri

Nedeni:
Çözüm:

Yanlış yöntem seçilmiş
"Örtülü elektrot kaynağı" veya "Selülöz elektrotlu örtülü elektrotlu kaynağı"

kaynak yöntemini seçin

TR

Nedeni:
Çözüm:

Nedeni:

Çözüm:

Ark, kaynak işlemi esnasında bazen kesiliyor

Nedeni:
Çözüm:

Nedeni:
Çözüm:

Örtülü elektrot yapışma eğilimi gösteriyor

Nedeni:

Çözüm:

kötü kaynak özelliği

(yoğun çapak oluşumu)

çok düşük start akımı; elektrot ateşleme prosesinde yapışık kalıyor
Sıcak ateşleme fonksiyonu ile start akımını arttırın

çok yüksek start akımı; elektrot ateşleme prosesinde çok hızlı yanıyor veya
aşırı püskürüyor

Yumuşak yol verme fonksiyonu ile start akımını düşürün

Kopma gerilimi (Uco) çok düşük ayarlanmış
Ayar menüsünde kopma gerilimini (Uco) arttırın

Çok yüksek elektrot yakma gerilimi (örn. nut elektrot)
Mümkünse alternatif elektrot kullanın veya daha yüksek kaynak gücü olan

kaynak sistemi kullanın

Dinamik parametresi (Örtülü elektrot kaynağı) çok düşük bir değere ayarl­anmış

Dinamik parametresini yüksek bir değere ayarlayın

Nedeni:
Çözümü:

Nedeni:
Çözümü:

Nedeni:
Çözümü:

Tungsten elektrodu eriyor

Ateşleme prosesinde ana malzemedeki Tungsten bağlantıları

Nedeni:
Çözüm:

Nedeni:
Çözüm:

Yanlış elektrot polaritesi
Elektrot polaritesini ters çevirin (üreticinin verdiği bilgileri dikkate alın)

Kötü şasi bağlantısı
Şasi penselerini doğrudan iş parçasına sabitleyin

Seçilen yöntem için uygun olmayan kurulum ayarı
seçilen yöntem için ayar menüsündeki ayarı optimize edin

Yanlış tungsten elektrot polaritesi
TIG torcunu (-) akım soketine bağlayın

Yanlış koruyucu gaz, koruyucu gaz yok
İnert koruyucu gaz (Argon) kullanın

51

Kaynak yapımı sırasında ortalama tüketim değerleri

MIG/MAG kay­nağı sırasında or­talama kaynak te­li tüketimi

MIG/MAG kay­nağında ortalama
koruyucu gaz
tüketimi

Dakikada 5 metrelik tel sürme hızında ortalama kaynak teli tüketimi

1,0 mm kayn-

ak teli çapı

Çelik kaynak teli 1,8 kg/saat 2,7 kg/saat 4,7 kg/saat

Alüminyum kaynak teli 0,6 kg/saat 0,9 kg/saat 1,6 kg/saat

CrNi kaynak teli 1,9 kg/saat 2,8 kg/saat 4,8 kg/saat

Dakikada 10 metrelik tel sürme hızında ortalama kaynak teli tüketimi

1,0 mm kayn-

ak teli çapı

Çelik kaynak teli 3,7 kg/saat 5,3 kg/saat 9,5 kg/saat

Alüminyum kaynak teli 1,3 kg/saat 1,8 kg/saat 3,2 kg/saat

CrNi kaynak teli 3,8 kg/saat 5,4 kg/saat 9,6 kg/saat

Kaynak teli çapı 1,0 mm 1,2 mm 1,6 mm 2,0mm 2 x 1,2mm (TWIN)

Ortalama tüketim 10 l/dak 12 l/dak 16 l/dak 20 l/dak 24 l/dak

1,2 mm kayn-

ak teli çapı

1,2 mm kayn-

ak teli çapı

1,6 mm kayn-

ak teli çapı

1,6 mm kayn-

ak teli çapı

MAG kaynağında
ortalama koruyu­cu gaz tüketimi

Gaz nozulu bo­yutu

Ortalama tüketim 6 l/dak 8 l/dak 10 l/dak 12 l/dak 12 l/dak 15 l/dak

4 5 6 7 8 10

52

Teknik özellikler

10 Min.6 Min.

150 A

0 Min.

0 A

4 Min.6 Min.

60 %

TR

Devrede kalma
oranı kavramının
açıklaması

Devrede kalma oranı (DKO), cihazın aşırı ısınma olmadan belirlenen güç düzeyinde
çalıştığı 10 dakikalık bir döngü süresidir.

NOT!

Güç tabelasında listelenen DKO değerleri 40°C’lik bir ortam sıcaklığı ile ilgidir.

Ortam sıcaklığı daha yüksek ise DKO veya güç uygun şekilde düşürülmelidir.

Örnek: %60 DKO'da 150 A ile kaynak yapma

- Kaynak fazı = 10 dk'nin %60'ı = 6 dk.

- Soğutma fazı = Kalan süre = 4 dk.

- Soğutma fazının ardından döngü yeniden başlar.

TransPocket 150
TIG

Cihaz kesinti olmadan işletimde kalırsa:

Teknik verilerde ilgili ortam sıcaklığına uygun %100 DKO değerine bakın.

1

Bu değerlere göre cihazın soğutma fazı olmadan işletime devam etmesi için güç ve-

2

ya akımı azaltın.

Şebeke gerilimi (U1) 1 x 230 V

Maks. etkin primer akım (I

Maks. primer akım (I

Maks görünür güç (S

1max

1max

) 15 A

1eff

) 24 A

) 5,52 kVA

Şebeke sigortası 16 A gecikmeli

Şebeke gerilimi toleransı -% 20 /+ % 15

Şebeke frekansı 50/60 Hz

Cos Fi 0,99

PCC'de1) izin verilen maks. şebeke empedansı Z

maks

32 mOhm

53

Tavsiye edilen hatalı akım koruma şalteri Tip B

Kaynak akımı aralığı (I2) Örtülü elektrot 10 - 150 A

Kaynak akımı aralığı (I2) TIG 10 - 150 A

Örtülü elektrot kaynağında kaynak akımı 10 dak / 40 °C
(104 °F)

TIG kaynağında kaynak akımı 10 dak / 40 °C (104 °F) %35

%35

150 A

150 A

%60

110 A

%60

110 A

%100

90 A

%100

90 A

Standart karakteristiğe göre çıkış gerilimi aralığı (U2)

20,4 - 26 V

Örtülü elektrot

Standart karakteristiğe göre çıkış gerilimi aralığı (U2)

10,4 - 16 V

TIG

Boşta çalışma gerilimi (U0 peak) 96 V

Koruma derecesi IP 23

Soğutma türü AF

Yüksek gerilim kategorisi III

IEC60664 standardına göre kirlilik derecesi 3

EMU cihaz sınıfı A

Güvenlik işareti S, CE

Maksimum koruyucu gaz basıncı 5 bar

72.52 psi

TransPocket 180
TIG

Boyutlar uzunluk x genişlik x yükseklik 365 x 130 x 285 mm

14.4 x 5.1 x 11.2 in.

Ağırlık 6,6 kg

14.6 lb.

230 V’de

15 W

boşta çalışma durumunda güç alımı

%87

150 A / 26 V’de güç kaynağının enerji verimi

1) 230/400 V ve 50 Hz değerlerine sahip şehir ana şebekeleri ile arabirimler

Şebeke gerilimi (U1) 1 x 230 V

Maks. etkin primer akım (I

Maks. primer akım (I

Maks. görünür güç (S

1max

1max

) 16 A

1eff

) 25 A

) 5,75 kVA

Şebeke sigortası 16 A gecikmeli

54

Şebeke gerilimi toleransı -% 20 /+ % 15

Şebeke frekansı 50/60 Hz

Cos Fi 0,99

PCC'de1) izin verilen maks. şebeke empedansı Z

maks

285 mOhm

Tavsiye edilen hatalı akım koruma şalteri Tip B

Kaynak akımı aralığı (I2) Örtülü elektrot 10 - 180 A

Kaynak akımı aralığı (I2) TIG 10 - 220 A

Örtülü elektrot kaynağında kaynak akımı 10 dak / 40 °C
(104 °F)

TIG kaynağında kaynak akımı 10 dak / 40 °C (104 °F) %40

%40

180 A

%60

150 A

%60

220 A

150 A

%100

120 A

%100

120 A

Standart karakteristiğe göre çıkış gerilimi aralığı (U2)

20,4 - 27,2 V

Örtülü elektrot

Standart karakteristiğe göre çıkış gerilimi aralığı (U2)

10,4 - 18,8 V

TIG

Boşta çalışma gerilimi (U0 peak) 101 V

TR

Koruma derecesi IP 23

Soğutma türü AF

Yüksek gerilim kategorisi III

IEC60664 standardına göre kirlilik derecesi 3

EMU cihaz sınıfı A

Güvenlik işareti S, CE

Maksimum koruyucu gaz basıncı 5 bar

72.52 psi

Boyutlar uzunluk x genişlik x yükseklik 435 x 160 x 310 mm

17.1 x 6.3 x 12.2 in.

Ağırlık 9,0 kg

19.8 lb.

230 V’de

15 W

boşta çalışma durumunda güç alımı

%88

180 A / 27,2 V’de güç kaynağının enerji verimi

1) 230/400 V ve 50 Hz değerlerine sahip şehir ana şebekeleri ile arabirimler

TransPocket 180
TIG MV

Şebeke gerilimi (U1) 1 x 230 V

Maks. etkin primer akım (I

Maks. primer akım (I

Maks. görünür güç (S

1max

1max

) 16 A

1eff

) 25 A

) 5,75 kVA

55

Şebeke sigortası 16 A gecikmeli

Şebeke gerilimi (U1) 1 x 120 V

Maks. etkin primer akım (I

Maks. primer akım (I

Maks. görünür güç (S

1max

1max

) 20 A

1eff

) 29 A

) 3,48 kVA

Şebeke sigortası 20 A gecikmeli

Şebeke gerilimi (U1) 1 x 120 V

Maks. etkin primer akım (I

Maks. primer akım (I

Maks. görünür güç (S

1max

1max

) 15 A

1eff

) 19 A

) 2,28 kVA

Şebeke sigortası 15 A gecikmeli

Şebeke gerilimi toleransı -% 20 /+ % 15

Şebeke frekansı 50/60 Hz

Cos Fi 0,99

PCC'de1) izin verilen maks. şebeke empedansı Z

maks

285 mOhm

Tavsiye edilen hatalı akım koruma şalteri Tip B

Kaynak akımı aralığı (I2), U1 = 230 V,

10 - 180 A

örtülü elektrot

Kaynak akımı aralığı (I2), U1 = 230 V,

10 - 220 A

TIG

Kaynak akımı aralığı (I2), U1 = 120 V,

10 - 120 A

Sigorta = 20 A, örtülü elektrot

Kaynak akımı aralığı (I2), U1 = 120 V,

10 - 170 A

Sigorta = 20 A, TIG

Kaynak akımı aralığı (I2), U1 = 120 V,

10 - 85 A

Sigorta = 15 A, örtülü elektrot

Kaynak akımı aralığı (I2), U1 = 120 V,

10 - 140 A

Sigorta = 15 A, TIG

Örtülü elektrot kaynağında kaynak akımı,
10 dak / 40 °C (104 °F),

%40

180 A

%60

150 A

(U1 = 230 V, Sigorta = 16 A)

%100

120 A

56

TIG kaynağında kaynak akımı,
10 dak / 40 °C (104 °F),
(U1 = 230 V, Sigorta = 16 A)

%40

220 A

%60

160 A

%100

130 A

Örtülü elektrot kaynağında kaynak akımı,
10 dak / 40 °C (104 °F),
(U1 = 120 V, Sigorta = 20 A)

TIG kaynağında kaynak akımı,
10 dak / 40 °C (104 °F),
(U1 = 120 V, Sigorta = 20 A)

Örtülü elektrot kaynağında kaynak akımı,
10 dak / 40 °C (104 °F),
(U1 = 120 V, Sigorta = 15 A)

TIG kaynağında kaynak akımı,
10 dak / 40 °C (104 °F),
(U1 = 120 V, Sigorta = 15 A)

Standart karakteristiğe göre çıkış gerilimi aralığı (U2)
Örtülü elektrot

Standart karakteristiğe göre çıkış gerilimi aralığı (U2)
TIG

%40

120 A

%40

170 A

%40

85 A

%40

140 A

%60

100 A

%60

130 A

%60

70 A

%60

110 A

20,4 - 27,2 V

10,4 - 18,8 V

%100

90 A

%100

100 A

%100

65 A

%100

100 A

TR

Boşta çalışma gerilimi (U0 peak) 101 V

Koruma derecesi IP 23

Soğutma türü AF

Yüksek gerilim kategorisi III

IEC60664 standardına göre kirlilik derecesi 3

EMU cihaz sınıfı A

Güvenlik işareti S, CE

Maksimum koruyucu gaz basıncı 5 bar

72.52 psi

Boyutlar uzunluk x genişlik x yükseklik 435 x 160 x 310 mm

17.1 x 6.3 x 12.2 in.

Ağırlık 9,2 kg

20.3 lb.

230 V’de
boşta çalışma durumunda güç alımı

180 A / 27,2 V’de güç kaynağının enerji verimi

15 W

%88

Kritik ham mad­deleri içeren ge­nel bakış, cihazın
üretim yılı

1) 230/400 V ve 50 Hz değerlerine sahip şehir ana şebekeleri ile arabirimler

Kritik ham maddeleri içeren genel bakış:

Bu cihazda bulunan kritik ham maddeleri içeren bir genel bakışa aşağıdaki internet adre­si üzerinden erişebilirsiniz.

Www.fronius.com/en/about-fronius/sustainability.

57

Cihazın üretim yılının hesaplanması:

- Her cihazda bir seri numarası bulunmaktadır

- Seri numarası 8 rakamdan oluşmaktadır, örneğin 28020099

- İlk iki rakam, cihazın üretim yılının hesaplanmasını mümkün yılan sayılardan
oluşmaktadır

- Bu rakamdan 11 çıkartıldığında, üretim yılı elde edilmektedir

- Örnek olarak: Seri numarası = 28020065, üretim yılı hesabı = 28 - 11 = 17, üre-

tim yılı = 2017

58

TR

59

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

[e-mail]

www.fronius.com

Under www.fronius.com/contact you will find the adresses

of all Fronius Sales & Service Partners and locations.

spareparts.fronius.com

SPAREPARTS

ONLINE
