Operating instructions

TPS 320i / 400i / 500i / 600i TPS 400i LSC ADV

Upute za upotrebu

42,0426,0114,HR 040-10062022

Sadržaj

Sigurnosni propisi 10

Objašnjenje sigurnosnih napomena 10 Općenito 10 Propisna primjena 11 Mrežni priključak 11 Okolni uvjeti 11 Obaveze vlasnika 12 Obaveze osoblja 12 Zaštitna strujna sklopka 12 Vlastita zaštita i zaštita drugih osoba 12 Podaci za vrijednosti emisije buke 13 Opasnost od opasnih plinova i para 13 Opasnost putem iskakanja iskre 14 Opasnosti od mrežne struje i struje zavarivanja 14 Lutajuća struja zavarivanja 15 EMC kategorizacija uređaja 15 EMC mjere 16 EMF mjere 16 Osobito kritične točke 16 Zahtjev za zaštitni plin 18 Opasnost putem boca zaštitnog plina 18 Opasnost od izlazećeg zaštitnog plina 18 Sigurnosne mjere na mjestu montaže i prilikom transporta 19 Sigurnosne mjere tijekom normalnog rada 19 Puštanje u pogon, održavanje i servisiranje 20 Sigurnosno-tehnička provjera 20 Odlaganje 21 Sigurnosna oznaka 21 Sigurnost podataka 21 Autorska prava 21

Opće informacije 23

Općenito 25

Koncept uređaja 25 Princip funkcioniranja 25 Područja djelovanja 25 Sukladnosti 26 Bluetooth trademarks 27 Upozorenja na uređaju 27

Paketi zavarivanja, karakteristične krivulje zavarivanja, postupci zavarivanja i procesi 29

Općenito 29 Paketi zavarivanja 29 Karakteristične krivulje zavarivanja 29 Kratki opis MIG/MAG impulsno-sinergijskog zavarivanja 34 Kratki opis MIG/MAG standardnog-sinergijskog zavarivanja 34 Kratki opis PMC postupaka 34 Kratki opis LSC / LSC Advanced postupaka 34 Kratki opis Synchropuls zavarivanja 35 Kratki opis CMT postupka 35 Kratak opis CMT Cycle Step postupka zavarivanja 35 Kratak opis tehnologije WireSense 36 Kratak opis ConstantWire 36 Kratak opis žljebljenja (Arc Air Gouging) 36

Komponente sustava 37

Općenito 37 Pregled 37 Opcije 38 Opcija OPT/i Safety Stop PL d 40

Kontrole, priključci i mehaničke komponente 41

Upravljačka ploča 43

Općenito 43 Sigurnost 43 Upravljačka ploča 44

Priključci, prekidači i mehaničke komponente 46

Izvor struje TPS 320i / 400i / 500i / 600i, TPS 400i LSC ADV 46

Koncept korištenja 49

Opcije za unos 51

Općenito 51 Unos putem okretanja/pritiskanja okretnog gumba 51 Unos pritiskanjem tipke 52 Unos se vrši dodirivanjem zaslona 52

Zaslon i redak statusa 53

Zaslon 53 Redak statusa 54 Redak statusa – dosegnuto je ograničenje struje 55

Instalacija i puštanje u pogon 57

Minimalna oprema za pogon zavarivanja 59

Općenito 59 MIG/MAG – zavarivanje, plinom hlađeno 59 MIG/MAG – zavarivanje, vodom hlađeno 59 MIG/MAG – automatizirano zavarivanje 59 CMT zavarivanje, ručno 60 CMT zavarivanje, automatizirano 60 TIG DC zavarivanje 60 Zavarivanje štapnom elektrodom 60 Žljebljenje 60

Prije instalacije i puštanja u pogon 61

Sigurnost 61 Propisna primjena 61 Odredbe za postavljanje 61 Mrežni priključak 61 Generatorski pogon 62 Informacije o komponentama sustava 62

Priključivanje mrežnog kabela 63

Općenito 63 Propisani mrežni kabel 63 Sigurnost 64 Priključivanje mrežnog kabela – općenito 64

Puštanje u pogon izvora struje TPS 320i / 400i / 500i / 600i, TPS 400i LSC ADV 66

Sigurnost 66 Općenito 66 TPS 320i / 400i / 500i / 600i: Postavljanje komponenti sustava (pregled) 67 TPS 400i LSC ADV: Postavljanje komponenti sustava (pregled) 68 Fiksirajte vlačno rasterećenje spojnog paketa crijeva 69 Priključivanje spojnog paketa crijeva 69 Ispravno produživanje poveznog paketa crijeva 70 Priključivanje boce za plin 71 Uspostavljanje uzemljenja 72 MIG/MAG gorionik za zavarivanje priključite na sustav za promjenu brzine žice 73 Ostale radnje 75

Blokiranje i odblokiranje izvora struje s pomoću NFC ključa 76

Općenito 76 Blokiranje i deblokiranje izvora struje s pomoću NFC ključa 76

Pogon zavarivanja 79

MIG/MAG način rada 81

Općenito 81 Simboli i objašnjenje 81 2-taktni pogon 82 4-taktni pogon 82 Posebni 4-taktni pogon 83 Posebni 2-taktni pogon 83 Točkasto zavarivanje 84

MIG/MAG i CMT zavarivanje 85

Sigurnost 85 MIG/MAG i CMT zavarivanje – pregled 85 Uključite izvor struje 85 Postavljanje postupka zavarivanja i načina rada 86 Odaberite dodatni materijal i zaštitni plin 87 Namještanje parametara zavarivanja 88 Namještanje količine zaštitnog plina 89 MIG/MAG ili CMT zavarivanje 89

Parametri MIG/MAG i CMT zavarivanja 91

Parametri zavarivanja za MIG/MAG impulsno-sinergijsko zavarivanje, CMT zavarivanje i PMC zavarivanje Parametri zavarivanja za MIG/MAG standardno-sinergijsko zavarivanje i LSC zavarivanje 92 Parametri zavarivanja za MIG/MAG standardno-ručno zavarivanje 93 Objašnjenje fusnota 93

Način EasyJob 94

Općenito 94 Aktiviranje načina EasyJob 94 Spremanje radnih točaka EasyJoba 95 Pozivanje radnih točaka EasyJoba 95 Brisanje radnih točaka EasyJoba 96

Pogon Job 97

Općenito 97 Spremanje postavki u obliku radne točke („kao Job”) 97 Job zavarivanje – pozivanje Jobova 98 Promjena naziva Joba 99 Brisanje Joba 100 Učitavanje Joba 101 Optimizirati Job 102 Namještanje korekcije granice za Job 103 Postavka za „Spremi kao Job” 105

Točkasto zavarivanje 107

Zavarivanje TIG postupkom 110

Sigurnost 110 Priprema 110 Zavarivanje postupkom TIG 111 Paljenje električnog luka 113 Završite postupak zavarivanja 114

Ručno elektrolučno zavarivanje 115

Sigurnost 115 Priprema 115 Ručno elektrolučno zavarivanje 116 Parametar zavarivanja za ručno elektrolučno zavarivanje 119

Žljebljenje 120

Sigurnost 120 Priprema 120 Žljebljenje 121

Parametri postupka 123

Pregled 125

Parametar postupka Općenito 126

Parametar postupka Općenito 126 Parametri postupka za CEL 126 Parametar postupka za početak zavarivanja / kraj zavarivanja 127 Parametri procesa za postavljanje plina 129 Parametri postupka za reguliranje postupka 130 stabilizator penetracije 130 Stabilizator duljine električnog luka 131 Kombinacija stabilizatora penetracije i stabilizatora visine električnog luka 134 Parametri postupka za SynchroPuls 135 Parametri postupka za postupak Mix 137 Parametri postupka za reguliranje TWIN postupka 140 Parametri postupka za CMT Cycle Step 142 Parametri postupka za ConstantWire 143 Parametri procesa za točkasto zavarivanje 144 R/L usklađivanje 144 Parametri postupka za Postavljanje za TIG / elektrodu 145

Parametar postupka Komponente i nadzor 149

Parametri postupka komponente i nadzor 149 Parametri postupka za komponente 149 Parametre postupka za pražnjenje/punjenje paketa crijeva za gorionik za zavarivanje 152 Usklađivanje sustava 152 Nadzor prekida električnog luka 153 Lijepljenje žice na kontaktnoj cijevi 153 Lijepljenje žice na izratku 154 Uparivanje strujnog kruga zavarivanja 154 Nadzor kraja žice 155 Nadzor plina 156 Nadzor snage motora 157 Nadzor odbojnika za žicu 157

Parametar postupka Job 158

Pregled – parametar postupka Job 158 Optimiziranje parametara postupka za Job 158 Parametar postupka za granice korekcije 161 Parametar postupka za postavke za „Spremi kao Job” 161

Standardne postavke 165

Standardne postavke 167

Općenito 167 Pregled 167

Postavke – prikaz 168

Standardne postavke Prikaz 168 Namještanje jezika 168 Namjestite jedinice/standarde 168 Namještanje datuma i vremena 169 Pozivanje sistemskih podataka 169 Prikaz karakterističnih krivulja 172

Postavke – Sustav 173

Standardne postavke Sustav 173 Pozivanje informacija o uređaju 173 Vraćanje tvorničkih postavki 173 Obnavljanje lozinke web-mjesta 174 Postavljanje načina rada: Posebni 4-taktni pogon „Guntrigger”, posebni prikaz JobMaster, točkasto zavarivanje i namještanje tipke gorionika za odabira Joba Service Connect 176 Ručno namještanje mrežnih parametara 177 Podešavanje WLAN-a 178 Postavljanje Bluetootha 179 Konfiguracija izvora struje 181 Postavljanje dodavanja žice 181 Postavljanje sučelja 181 Postavljanje TWIN postupka 182

175

Postavke – Dokumentacija 183

Standardne postavke, Dokumentacija 183 Namještanje stope očitavanja 183 Pregled dnevnika 183 Uključivanje/isključivanje nadzora granične vrijednosti 184

Standardne postavke – Upravljanje 185

Standardne postavke Upravljanje 185 Općenito 185 Pojašnjenja pojmova 185 Definirane uloge i korisnici 186 Pregled Upravljanje korisnicima 186

Postavljanje administratora i uloga 187

Preporuka za postavljanje uloga i korisnika 187 Postavljanje administratorskog ključa 188 Postavljanje uloga 188 Kopiranje uloga 189

Postavljanje korisnika 190

Postavljanje korisnika 190 Kopirajte korisnika 190

Uređivanje uloga/korisnika, deaktiviranje upravljanja korisnika 192

Uređivanje uloga 192 Brisanje uloga 192 Uređivanje korisnika 192 Izbriši korisnika 193 Deaktiviranje upravljanja korisnicima 193 Izgubili ste administratorski NFC ključ? 194

CENTRUM – Central User Management 195

Aktiviranje poslužitelja CENTRUM 195

SmartManager – web-mjesto izvora struje 197

SmartManager – web-mjesto izvora struje 199

Općenito 199 Pozivanje i prijava SmartManagera izvora struje 199 Pomoćne funkcije ako prijava ne funkcionira 200 Promjena lozinke / odjava 200 Postavke 201 Odabir jezika 201 Prikaz statusa 202 Fronius 202

Aktualni sistemski podaci 203

Dokumentacija, dnevnik 204

Dokumentacija 204

Podaci Joba 206

Podaci Joba 206 Pregled poslova 206 Uređivanje Joba 206 Uvoz Joba 207 Izvoz Joba 207 Izvezi Job(ove) kao ... 207

Postavke izvora struje 209

Parametri postupka 209 Opis i lokacija 209 MQTT postavke 209 OPC-UA postavke 209

Sigurnosno kopiranje/obnavljanje 210

Općenito 210 Sigurnosno kopiranje i obnavljanje 210 Automatsko sigurnosno kopiranje 211

Vizualni prikaz signala 212

Upravljanje korisnicima 213

Općenito 213 Korisnici 213 Korisničke uloge 213 Izvoz i uvoz 214 CENTRUM 214

Pregled 215

Pregled 215 Proširi sve grupe / sažmi sve grupe 215 Spremi kao xml datoteku 215

Ažuriranje 216

Ažuriranje 216 Pretraži datoteku ažuriranja (Provedi ažuriranje) 216 Fronius WeldConnect 217

Paketi funkcija 218

Paketi funkcija 218 Paketi zavarivanja 218 Posebne krivulje 218 Opcije 218 Umetanje paketa funkcija 218

Pregled krivulja 219

Pregled karakterističnih krivulja 219 Prikazati/sakriti filter 219

Snimak zaslona 220

Snimka zaslona 220

Sučelje 221

Uklanjanje grešaka i održavanje 223

Dijagnoza grešaka, uklanjanje grešaka 225

Općenito 225 Sigurnost 225 Zavarivanje MIG/MAG postupkom – ograničenje struje 225 Dijagnosticiranje pogrešaka električnog generatora 226

Njega, održavanje i odlaganje 230

Općenito 230 Sigurnost 230 Prilikom svakog stavljanja u pogon 230 Svaka 2 mjeseca 230 Svakih 6 mjeseci 230 Ažurirajte firmver 231 Odlaganje 231

Dodatak 233

Prosječne vrijednosti potrošnje pri zavarivanju 235

Prosječna potrošnja žičanih elektroda pri zavarivanju MIG/MAG postupkom 235 Prosječna potrošnja zaštitnog plina pri zavarivanju MIG/MAG postupkom 235 Prosječna potrošnja zaštitnog plina pri zavarivanju TIG postupkom 235

Tehnički podaci 236

Objašnjenje pojma Trajanje primjene 236 Posebni napon 236 Pregled s ključnim sirovinama, godina proizvodnje uređaja 236 TPS 320i 238 TPS 320i /nc 240 TPS 320i /600V/nc 242 TPS 320i /MV/nc 243 TPS 400i 245 TPS 400i /nc 247 TPS 400i /600V/nc 249 TPS 400i /MV/nc 250 TPS 400i LSC ADV 252

TPS 400i LSC ADV /nc 254 TPS 400i LSC ADV /600V/nc 256 TPS 400i LSC ADV /MV/nc 257 TPS 500i 259 TPS 500i /nc 261 TPS 500i /600V/nc 263 TPS 500i /MV/nc 264 TPS 600i 266 TPS 600i /nc 268 TPS 600i /600V/nc 270 Parametri radija 271

Sigurnosni propisi

Objašnjenje sigurnosnih napomena

OPASNOST!

Označava neposrednu opasnost.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosne ili vrlo teške ozljede.

▶

UPOZORENJE!

Označava moguću opasnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosni i najteži oblici ozlje-

▶

da.

OPREZ!

Označava moguću štetnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti male ili manje ozljede, kao i ma-

▶

terijalna šteta.

NAPOMENA!

Označava mogućnost manjkavih rezultata rada i štete na opremi.

Općenito Uređaj je izrađen pomoću najnovije tehnologije i u skladu s priznatim sigurnosno-

tehničkim propisima. Međutim, nepravilna upotreba ili zloupotreba može ugroziti

život i zdravlje korisnika ili trećih osoba,

uređaj i ostalu imovinu korisnika,

učinkovit rad s uređajem.

Sve osobe koje sudjeluju u postavljanju, upotrebi, održavanju i servisiranju uređaja moraju

imati odgovarajuće kvalifikacije,

posjedovati znanje o zavarivanju i

temeljito pročitati ove upute za upotrebu te ih se strogo pridržavati.

Upute za upotrebu moraju se stalno čuvati na lokaciji upotrebe uređaja. Osim uputa za upotrebu, obavezno je pridržavati se općih i lokalnih propisa o sprečavanju nesreća i zaštiti okoliša.

Sve napomene o sigurnosti i opasnostima na uređaju

držite u čitljivom stanju

nemojte oštetiti

nemojte ukloniti

nemojte prekriti, zalijepiti ili premazati.

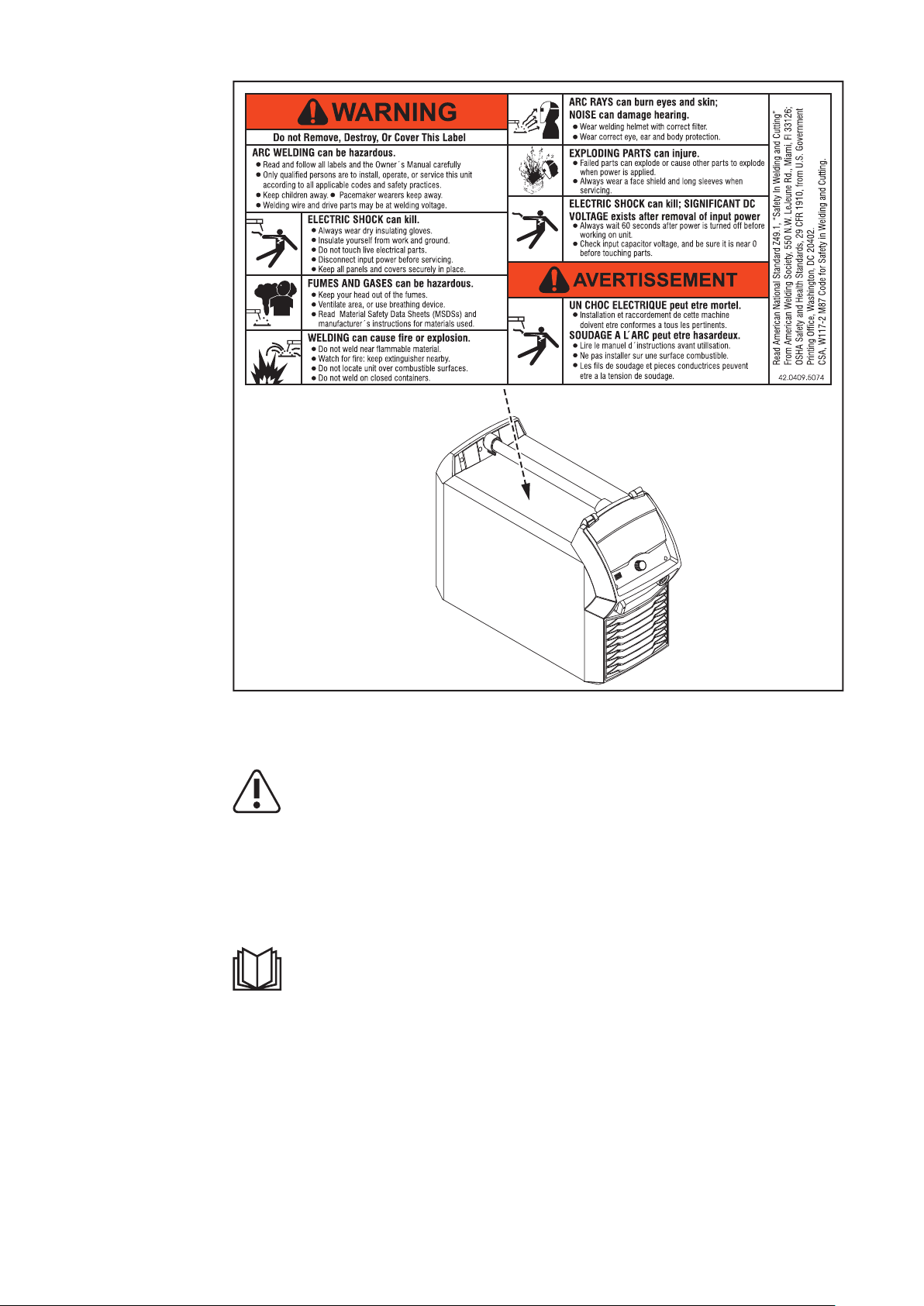

Položaje napomena o sigurnosti i opasnostima na uređaju možete pronaći u poglavlju „Općenito” u sklopu uputa za upotrebu uređaja. Smetnje koje mogu utjecati na sigurnost moraju se ukloniti prije uključivanja uređaja.

Riječ je o vašoj sigurnosti!

Propisna primje-naUređaj služi za rad isključivo u svrhe za koje je namijenjen.

Uređaj je namijenjen isključivo za postupke zavarivanja koji su navedeni na natpisnoj pločici. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i sljedeće:

temeljito čitanje i pridržavanje svih napomena iz uputa za upotrebu

temeljito čitanje i pridržavanje svih napomena o sigurnosti i opasnostima

pravilno provođenje inspekcijskih radova i radova na održavanju.

Uređaj nikada ne upotrebljavajte za sljedeće:

odmrzavanje cijevi

punjenje baterija/akumulatora

pokretanje motora

Uređaj je namijenjen za pogon u industriji i obrtima. Proizvođač ne odgovara za štete koje nastaju uslijed korištenja u stambenom prostoru.

Za nepotpune ili pogrešne rezultate rada proizvođač također ne preuzima nikakvu odgovornost.

Mrežni priključak

Uređaji velike snage mogu zbog svoje potrošnje električne struje smanjiti energetsku kvalitetu mreže.

To može utjecati na pojedine vrste uređaja na sljedeće načine:

ograničenja priključka

zahtjevi koji se odnose na maksimalnu dopuštenu mrežnu impedanciju

zahtjevi koji se odnose na minimalnu dopuštenu snagu kratkog spoja

na svakom priključenju na javnu mrežu

pogledajte Tehničke podatke

U tom slučaju rukovatelj ili korisnik uređaja mora osigurati da je priključenje uređaja dopušteno, eventualno u konzultaciji s poduzećem za opskrbu električnom energijom.

VAŽNO! Potrebno je sigurno uzemljiti mrežni priključak!

Okolni uvjeti Upotreba ili skladištenje uređaja izvan navedenog raspona smatraju se nepropis-

nim. Proizvođač ne snosi odgovornost za tako nastale štete.

Raspon temperature okolnog zraka:

tijekom rada: od -10 °C do +40 °C (od 14 °F do 104 °F)

tijekom transporta i skladištenja: od -20 °C do +55 °C (od -4 °F do 131 °F)

Relativna vlažnost zraka:

do 50 % pri 40 °C (104 °F)

do 90 % pri 20 °C (68 °F)

Okolni zrak: ne sadržava prašinu, kiseline, nagrizajuće plinove ili tvari itd. Maksimalna nadmorska visina: do 2000 m (6561 ft. 8.16 in)

Obaveze vlasnika

Obaveze osoblja Sve osobe koje su zadužene za rad na uređaju obavezne su prije početka rada

Vlasnik se obvezuje da će dopustiti da na uređaju rade samo osobe koje su

upoznate s temeljnim propisima o sigurnosti na radu i sprečavanju nesreća i

upućene u rukovanje uređajem pročitale i razumjele upute za upotrebu, osobito poglavlje „Sigurnosni propi-

si” te to svojim potpisom potvrdile obučene u skladu sa zahtjevima za rezultate rada.

Savjestan rad osoblja u pogledu sigurnosti potrebno je provjeravati u redovitim razmacima.

slijediti osnovne propise o sigurnosti na radu i sprečavanju nesreća

pročitati ove upute za uporabu, osobito poglavlje „Sigurnosni propisi”, i pot-

vrditi svojim potpisom da su ih razumjele i da će ih slijediti.

Prije napuštanja radnog mjesta pobrinite se da ni u vašoj odsutnosti ne može doći do ozljeđivanja osoba ili materijalne štete.

Zaštitna strujna sklopka

Vlastita zaštita i zaštita drugih osoba

Lokalne odredbe i nacionalne smjernice prilikom priključivanja uređaja na javnu elektroenergetsku mrežu mogu zahtijevati zaštitnu strujnu sklopku. U tehničkim podacima navedena je vrsta zaštitne strujne sklopke koju za uređaj preporučuje proizvođač.

Pri radu s uređajem izlažete se brojnim opasnostima, kao što su:

iskrenje, vrući metalni dijelovi koji lete uokolo

zračenje električnog luka koje je štetno za oči i kožu

štetna elektromagnetska polja, koja mogu ugroziti život osoba sa srčanim sti-

mulatorom opasnost od mrežne struje i struje zavarivanja

povećana izloženost buci

štetni dim koji nastaje pri zavarivanju i plinovi

Pri radu s uređajem nosite prikladnu zaštitnu odjeću. Zaštitna odjeća mora imati sljedeća svojstva:

teško se može zapaliti

izolirajuća je i suha

prekriva cijelo tijelo, neoštećena je i u dobrom je stanju

zaštitna kaciga

hlače koje nisu zavrnute

U zaštitnu opremu ubraja se između ostaloga:

Oči i lice zaštitite štitnikom za zaštitu očiju i lica s filtrom koji je u skladu s

propisima od UV zračenja, vrućine i iskrenja. Iza štitnika za zaštitu očiju i lica nosite propisne zaštitne naočale sa zaštitnim

vizirom. Nosite izdržljive cipele koje izoliraju i u vlažnim uvjetima.

Ruke zaštitite prikladnim rukavicama (koje izoliraju od električne struje, štite

od vrućine). Za smanjenje izloženosti buci i zaštitu od ozljeda nosite zaštitu za sluh.

Osobe, a prvenstveno djeca, moraju se držati podalje tijekom rada uređaja i izvođenja postupka zavarivanja. Ako se osobe ipak nalaze u blizini,

podučite ih o svim opasnostima (opasnost od osljepljivanja putem električnog

luka, opasnost od ozljeđivanja zbog iskrenja, dim koji nastaje pri zavarivanju i koji je opasan za zdravlje, izloženost buci, moguće opasnosti putem mrežne struje ili struje zavarivanja...), stavite im na raspolaganje zaštitna sredstva ili

izgradite prikladne zaštitne zidove i zastore.

Podaci za vrijednosti emisije buke

Opasnost od opasnih plinova i para

Uređaj proizvodi maksimalnu razinu buke <80dB(A) (ref. 1pW) prilikom praznog hoda te u fazi hlađenja nakon rada, u skladu s maksimalno dopuštenom radnom točkom prilikom normalnog opterećenja prema normi EN 60974-1.

Vrijednost emisija koja se odnosi na radno mjesto prilikom zavarivanja (i rezanja) nije navedena jer ona ovisi o postupcima i uvjetima okoline. Ona ovisi o najrazličitijim parametrima, kao što su, primjerice, postupak zavarivanja (MIG/MAG, zavarivanje TIG postupkom), odabrana vrsta struje (istosmjerna struja, izmjenična struja), raspon snage, vrsta zavarenog metala, rezonantno ponašanje izratka, okruženju radnog mjesta i ostalima.

Dim koji nastaje pri zavarivanju sadržava plinove i pare koji su opasni za zdravlje.

Dim koji nastaje pri zavarivanju sadržava tvari koje prema retku 118. Međunarodne agencije za istraživanje raka uzrokuju rak.

Primjenjujte precizno usisavanje i usisavanje prostorije. Ako je moguće, upotrijebite gorionik za zavarivanje s ugrađenim uređajem za usisavanje.

Držite glavu podalje od dima koji nastaje pri zavarivanju i plinova koji nastaju tijekom rada.

Nastali dim i opasne plinove

nemojte udisati

isišite ih pomoću prikladnih sredstava iz radnog područja.

Osigurajte dovoljno dovoda svježeg zraka. Pobrinite se da u svakom trenutku postoji stopa cirkulacije zraka od najmanje 20 m³ / sat.

Ako ventilacija nije dostatna, upotrebljavajte zavarivačku kacigu s dovodom zraka.

Ako postoje nejasnoće o tome je li kapacitet usisa dovoljan, izmjerene vrijednosti emisije štetnih tvari usporedite s dopuštenim graničnim vrijednostima.

Sljedeće su komponente među ostalim odgovorne za stupanj štetnosti dima koji nastaje prilikom zavarivanja:

metali upotrijebljeni za izradak

elektrode

naneseni slojevi

sredstva za čišćenje, odmašćivanje i slično

primijenjeni postupak zavarivanja

Stoga se pridržavajte odgovarajućih sigurnosnih podatkovnih listova za materijale i navoda proizvođača za nabrojene komponente.

Preporuke za scenarije izloženosti, mjere za upravljanje rizikom i utvrđivanje radnih uvjeta možete pronaći na web-stranici udruženja European Welding Association u području Health & Safety (https://european-welding.org).

Zapaljive pare (primjerice, pare otapala) držite podalje od područja emitiranja električnog luka.

Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.

Opasnost putem iskakanja iskre

Opasnosti od mrežne struje i struje zavarivanja

Iskakanje iskre može izazvati požare i eksplozije.

Nikada ne zavarujte u blizini zapaljivih materijala.

Zapaljivi materijali moraju biti barem 11 metara (36 ft. 1,07 in.) udaljeni od električnog luka ili poklopljeni provjerenom prekrivnom pločom.

Imajte spremne prikladne, ispitane aparate za gašenje požara.

Iskre i vrući metalni dijelovi mogu dospjeti u okolno područje i kroz male pukotine i otvore. Poduzmite odgovarajuće mjere kako biste spriječili opasnost od ozljeda i požara.

Nemojte zavarivati u područjima u kojima postoji opasnost od požara i eksplozije te na zatvorenim spremnicima, bačvama ili cijevima, ako oni nisu pripremljeni u skladu s odgovarajućim nacionalnim i međunarodnim normama.

Nije dopušteno zavarivati na spremnicima u kojima se skladište / su skladišteni plinovi, pogonska goriva, mineralna ulja i sl. Zbog mogućih ostataka postoji opasnost od eksplozije.

Strujni udar u načelu je opasan po život i može dovesti do smrti.

Ne dodirujte dijelove unutar i izvan uređaja koji su pod naponom.

Prilikom zavarivanja postupkom MIG/MAG i postupkom TIG pod naponom su i žica za zavarivanje, kolut za žicu, valjci za dovod i svi metalni dijelovi koji su povezani sa žicom za zavarivanje.

Dodavač žice uvijek postavljajte na dovoljno izoliranu podlogu ili koristite prikladan, izolirajući prihvatnik za pomicanje žice.

Za prikladnu osobnu zaštitu od potencijala uzemljenja ili mase osigurajte dostatno izolirajuću, suhu podlogu ili pokrivnu ploču. Podloga ili pokrivna ploča u potpunosti moraju pokrivati cijelo područje između tijela i potencijala uzemljenja ili mase.

Svi kabeli i žice moraju biti pričvršćeni, neoštećeni, izolirani i prikladnih dimenzija. Labave spojeve, spaljene, oštećene ili nedovoljno dimenzionirane kabele i žice potrebno je odmah zamijeniti. Prije svake upotrebe provjerite jesu li priključci za napajanje pričvršćeni na svojem mjestu. Kod kabela za napajanje s bajonet-priključcima okrenite kabel za napajanje za min. 180° po uzdužnoj osi i osigurajte prednapon.

Kabel ili žice nemojte ovijati oko tijela niti dijelova tijela.

Elektrodu (štapnu elektrodu, volframovu elektrodu, žicu za zavarivanje ...)

nikad ne uranjajte u tekućine kako bi se ohladila

nikad nemojte dodirivati ako je uključen izvor struje.

Između elektroda dvaju aparata za zavarivanje može se na primjer pojaviti dvostruki napon praznog hoda jednog aparata za zavarivanje. Istovremeno dodirivanje potencijala obiju elektroda pod određenim uvjetima može biti opasno po život.

Električar mora redovito provjeravati funkcionalnost zaštitnog vodiča na mrežnim kabelima i kabelima uređaja.

Za propisnu upotrebu uređaja razreda zaštite I potrebna je mreža sa zaštitnim vodičem i utičnim sustavom s kontaktom za zaštitni vodič.

Upotreba uređaja na mreži bez zaštitnog vodiča i utičnici bez kontakta za zaštitni vodič dopuštena je samo ako su zadovoljeni svi nacionalni propisi koji se odnose na zaštitno odvajanje. U protivnom se takva upotreba smatra grubim nemarom. Proizvođač ne snosi odgovornost za tako nastale štete.

Ako je potrebno, putem prikladnog sredstva osigurajte odgovarajuće uzemljenje radnog komada.

Isključite uređaje koji se ne upotrebljavaju.

U slučaju radova na većim visinama nosite sigurnosni pojas za rad na visini kako biste se osigurali od pada.

Prije rada na uređaju isključite uređaj i izvucite mrežni utikač.

Osigurajte uređaj jasno čitljivom i razumljivom pločom s upozorenjima kako netko ne bi uključio mrežni utikač i ponovno uključio uređaj.

Nakon otvaranja uređaja:

ispraznite sve komponente od električnog naboja

pobrinite se da ni u jednoj komponenti uređaja nema struje.

Lutajuća struja zavarivanja

Ako su potrebni radovi na dijelovima pod naponom, dogovorite se s drugom osobom da pravovremeno isključi glavnu sklopku.

Ako se ne pridržavate napomena koje su navedene u nastavku, moguć je nastanak lutajuće struje zavarivanja koja može izazvati sljedeće:

opasnost od požara

pregrijavanje sastavnih dijelova s kojima je povezan izradak

uništavanje zaštitnih vodiča

oštećenje uređaja i druge električne opreme

Osigurajte da je priključna stezaljka izratka čvrsto povezana s izratkom.

Priključnu stezaljku izratka pričvrstite što bliže mjestu koje se zavaruje.

Uređaj postavite tako da dovoljna količina izolacije bude okrenuta prema okolnom električki vodljivom području, primjerice izolacija prema podlozi ili postoljima koja provode električnu struju.

Ako upotrebljavate strujne razdjelnike, prihvatnike s dvije glave, ... pridržavajte se sljedećeg: I elektroda gorionika za zavarivanje / držača elektroda koji se ne upotrebljavaju može provoditi potencijal. Osigurajte da se gorionik za zavarivanje / držač elektroda skladište izolirani na odgovarajući način.

Ako se radi o automatskim MIG/MAG primjenama, žičanu elektrodu do dodavanja žice vodite samo ako je izolirana od bubnja žice za zavarivanje, velikog koluta ili koluta za žicu.

EMC kategorizacija uređaja

Uređaji emisijskog razreda A:

predviđeni su samo za upotrebu u industrijskim zonama

u drugim područjima mogu prouzročiti smetnje povezane s vodičima i zračen-

jem.

Uređaji emisijskog razreda B:

ispunjavaju emisijske zahtjeve za stambene i industrijske zone. To vrijedi i za

stambene zone u kojima se energetska opskrba odvija putem javne niskonaponske mreže.

EMC kategorizacija uređaja prema nazivnoj pločici ili tehničkim podacima.

EMC mjere U posebnim slučajevima, unatoč pridržavanju standardiziranih emisijskih gra-

ničnih vrijednosti, mogu nastupiti smetnje za predviđeno područje primjene (na primjer ako se na mjestu upotrebe nalaze osjetljivi uređaji ili ako je mjesto upotrebe u blizini radijskih ili televizijskih prijamnika). U tom slučaju korisnik je obvezan poduzeti mjere za uklanjanje smetnji.

Provjerite i ocijenite otpornost na smetnje opreme u okruženju uređaja u skladu s nacionalnim i međunarodnim odredbama. Ovo su primjeri opreme sklone smetnjama na koju uređaj može utjecati:

sigurnosni uređaji

mrežni vodovi i vodovi za prijenos signala i podataka

računalna i telekomunikacijska oprema

oprema za mjerenje i kalibriranje

Potporne mjere za izbjegavanje problema povezanih s elektromagnetskom kompatibilnosti:

Opskrba električnom energijom

1. Ako se elektromagnetske smetnje pojavljuju usprkos upotrebi mrežnog

priključka koji je u skladu s propisima, poduzmite dodatne mjere (primjerice upotrijebite prikladni mrežni filtar).

Kabeli za zavarivanje

2. neka budu što kraći

neka budu što bliže jedan drugome (i za izbjegavanje EMF problema)

položeni daleko od drugih vodova

Izjednačenje potencijala

Uzemljenje izratka

4. Ako je potrebno, uspostavite uzemljenje preko prikladnih kondenzatora.

Ako je potrebno, zaštitite ga

5. Zaštitite drugu opremu u okruženju

Zaštitite cijelu instalaciju za zavarivanje

EMF mjere Elektromagnetska polja mogu naštetiti zdravlju na način koji još nije poznat:

Djelovanje na zdravlje osoba u blizini, na primjer osoba koje nose srčane elek-

trostimulatore ili pomagala za sluh Osobe koje nose srčane elektrostimulatore moraju se savjetovati sa svojim li-

ječnikom prije nego što se budu zadržavale u neposrednoj blizini uređaja i postupka zavarivanja Razmaci između kabela za zavarivanje i glave/trupa zavarivača iz sigurnosnih

razloga moraju biti što veći Kabel za zavarivanje i pakete crijeva ne nosite preko ramena i ne omatajte oko

tijela ili dijelova tijela

Osobito kritične točke

Ruke, kosu, dijelove odjeće i alate držite podalje od pokretnih dijelova, kao što su na primjer:

ventilatori

zupčanici

valjci

vratila

kolutovi za žicu i žice za zavarivanje.

Ne posežite u rotirajuće zupčanike pogona za žicu ili rotirajuće komponente pogona.

Pokrivne ploče i bočne dijelove dopušteno je otvoriti/ukloniti samo tijekom trajanja radova na održavanju i popravaka.

Tijekom rada

Osigurajte da su sve pokrivne ploče zatvorene i da su svi bočni dijelovi pravil-

no montirani. Držite sve pokrivne ploče i bočne dijelove zatvorenima.

Izlazak žice za zavarivanje iz gorionika za zavarivanje predstavlja visok rizik od ozljeđivanja (probadanje ruke, ozljeđivanje lica i očiju...).

Stoga gorionik za zavarivanje uvijek držite podalje od tijela (uređaji sa sustavom za dodavanje žice) i upotrebljavajte prikladne zaštitne naočale.

Izradak ne dodirujte tijekom i nakon zavarivanja – postoji opasnost od opeklina.

S ohlađenog izratka može otpasti troska. Stoga i prilikom naknadne obrade izradaka nosite zaštitnu opremu u skladu s propisima i osigurajte odgovarajuću zaštitu za druge osobe.

Gorionik za zavarivanje i ostale komponente opreme s visokim radnim temperaturama ostavite da se ohlade prije nego što budete radili na njima.

U prostorijama u kojima postoji opasnost o požara i eksplozije vrijede posebni propisi – pridržavajte se odgovarajućih nacionalnih i međunarodnih odredbi.

Izvori struje za radove u prostorijama s povećanom električnom opasnosti (na primjer kotao) moraju biti označeni znakom (Safety). Izvor struje ne smije se međutim nalaziti u takvim prostorijama.

Rashladno sredstvo koje izlazi predstavlja opasnost od opeklina. Prije isključenja priključaka za protok ili povratni tok rashladnog sredstva, isključite rashladni uređaj.

Prilikom rukovanja rashladnim sredstvom pridržavajte se navoda sa sigurnosnog podatkovnog lista rashladnog sredstva. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

Za transport uređaja dizalicom koristite samo odgovarajuću proizvođačevu opremu za prijenos tereta.

Lance ili užad prikvačite na sve predviđene točke za montiranje odgovarajuće

opreme za prijenos tereta. Lanci ili užad moraju imati što je moguće manji kut na okomiti pravac.

Uklonite bocu za plin i sustav za dodavanje žice (MIG/MAG i TIG uređaji).

Ako je sustav za dodavanje žice ovješen na dizalicu prilikom zavarivanja, uvijek koristite prikladan, izolirajući ovjes za dodavanje žice (MIG/MAG i TIG uređaji).

Ako je uređaj opremljen remenom ili ručkom za nošenje, oni isključivo služe za transport uređaja rukom. Remen za nošenje nije prikladan za transport uz pomoć dizalice, viličara ili drugog mehaničkog uređaja za podizanje.

Sva sredstva za podizanje (remenje, kopče, lanci,...) koja se koriste zajedno s uređajem ili njegovim komponentama potrebno je redovito provjeravati (na primjer postoje li mehanička oštećenja, korozija ili druge promjene uzrokovane utjecajem okoliša). Interval i opseg provjere moraju odgovarati barem važećim nacionalnim normama i smjernicama.

Postoji opasnost od neopaženog istjecanja zaštitnog plina bez boje i mirisa u slučaju upotrebe adaptera za priključak za zaštitni plin. Navoje adaptera na strani uređaja za priključivanje zaštitnog plina potrebno je prije montaže zabrtviti pomoću prikladne teﬂonske trake.

Zahtjev za zaštitni plin

Opasnost putem boca zaštitnog plina

Onečišćeni zaštitni plin, posebno u prstenastim vodovima, može prouzročiti oštećenja opreme i smanjenu kvalitetu zavarivanja. Treba ispuniti sljedeća pravila o kvaliteti zaštitnog plina:

veličina čestica krute tvari < 40 µm

temperatura rosišta plina pod tlakom < -20 °C

maks. sadržaj ulja < 25 mg/m³

Po potrebi koristite filtre!

Boce zaštitnog plina sadrže plin pod tlakom i u slučaju oštećenja mogu eksplodirati. Budući da su boce zaštitnog plina sastavni dio opreme za zavarivanje, potrebno je jako oprezno rukovati njima.

Boce zaštitnog plina sa zabrtvljenim plinom zaštitite od previsoke temperature, mehaničkih udaraca, troske, otvorenog plamena, iskri i električnih lukova.

Boce zaštitnog plina montirajte okomito i pričvrstite u skladu s uputama kako se ne bi mogle prevrnuti.

Boce zaštitnog plina držite podalje od krugova zavarivanja ili drugih električnih strujnih krugova.

Nikad nemojte objesiti gorionik za zavarivanje na bocu zaštitnog plina.

Opasnost od izlazećeg zaštitnog plina

Nikad nemojte elektrodom dodirivati bocu zaštitnog plina.

Opasnost od eksplozije – nikad nemojte zavarivati na boci zaštitnog plina koja je pod tlakom.

Uvijek koristite samo prikladne boce zaštitnog plina i odgovarajući prikladni pribor (regulator, crijeva i priključke...) za svaku primjenu. Boce zaštitnog plina i pribor koristite samo ako su u dobrom stanju.

Ako je ventil boce zaštitnog plina otvoren, okrenite lice od ispusta.

Ako se ne zavaruje, zatvorite ventil boce zaštitnog plina.

Ako boca zaštitnog plina nije priključena, ostavite poklopac na ventilu boce zaštitnog plina.

Pridržavajte se navoda proizvođača te odgovarajućih nacionalnih i međunarodnih odredaba za boce zaštitnog plina i dijelove pribora.

Opasnost od gušenja nekontrolirano izlazećim zaštitnim plinom

Zaštitni je plin bezbojan i bezmirisan i može pri izlasku potisnuti kisik iz okolnog zraka.

Osigurajte dovoljan dovod svježeg zraka – stopa cirkulacije zraka mora izno-

siti najmanje 20 m³ po satu Slijedite sigurnosna upozorenja i upozorenja u vezi s održavanjem boce zaštit-

nog plina ili glavnog dovoda plina Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni do-

vod plina. Prije svakog stavljanja u pogon provjerite istječe li nekontrolirano plin iz boce

zaštitnog plina ili glavnog dovoda plina.

Sigurnosne mjere na mjestu montaže i prilikom transporta

Uređaj koji se prevrne može predstavljati opasnost po život! Uređaj postavljajte na ravnim, fiksnim podlogama tako da bude stabilan

Dopušten je nagibni kut od maksimalno 10°.

U prostorima u kojima postoji opasnost od požara i eksplozije vrijede posebni propisi

Pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.

Putem internih uputa i kontrola osigurajte da je okruženje radnog mjesta uvijek čisto i pregledno.

Uređaj postavljajte i upotrebljavajte isključivo u skladu sa stupnjem IP zaštite navedenim na označnoj pločici.

Prilikom postavljanja uređaja osigurajte slobodni prostor oko uređaja od 0,5 m (1 ft. 7,69 in.) kako bi hladni zrak mogao slobodno ulaziti i izlaziti.

Pobrinite se prilikom transporta uređaja da se pridržavate svih važećih nacionalnih i regionalnih smjernica i propisa za sprečavanje nesreća. To osobito vrijedi za smjernice koje se odnose na opasnosti prilikom transporta i otpremanja.

Ne podižite i ne transportirajte aktivne uređaje. Isključite uređaje prije transporta i podizanja!

Prije svakog transporta uređaja u potpunosti ispustite rashladno sredstvo te demontirajte sljedeće komponente:

Dodavanje žice

kolut žice

bocu zaštitnog plina

Sigurnosne mjere tijekom normalnog rada

Prije stavljanja u pogon, nakon transporta obvezno provjerite vizualnim pregledom postoje li oštećenja na uređaju. Neka sva moguća oštećenja popravi obučeno servisno osoblje prije stavljanja u pogon.

Uređaj upotrebljavajte samo kada svi sigurnosni uređaji u potpunosti funkcioniraju. Ako sigurnosni uređaji ne funkcioniraju u potpunosti, postoji opasnost za

život i zdravlje korisnika ili trećih osoba,

uređaj i ostalu imovinu korisnika

učinkovit rad s uređajem.

Prije uključivanja uređaja popravite sigurnosne uređaje koji ne funkcioniraju u potpunosti.

Sigurnosni uređaji nikada se ne smiju izbjegavati niti staviti izvan pogona.

Prije uključivanja uređaja osigurajte da nitko nije u opasnosti.

Barem jednom tjedno provjerite postoje li na uređaju izvana vidljiva oštećenja i provjerite funkcionalnost sigurnosnih uređaja.

Bocu zaštitnog plina uvijek dobro pričvrstite i u slučaju transporta uređaja dizalicom prethodno je skinite.

Samo je originalno rashladno sredstvo proizvođača zbog njegovih svojstava (električna vodljivost, zaštita od smrzavanja, kompatibilnost s materijalom, gorivost...) prikladno za upotrebu u našim uređajima.

Upotrebljavajte samo prikladno originalno rashladno sredstvo proizvođača.

Originalno rashladno sredstvo proizvođača nemojte miješati s drugim rashladnim sredstvima.

Na rashladni krug priključite samo komponente sustava proizvođača.

Ako u slučaju korištenja drugim komponentama sustava ili drugim rashladnim sredstvima dođe do oštećenja, proizvođač ne odgovara za njih i prestaju vrijediti svi jamstveni zahtjevi.

Rashladno sredstvo FCL 10/20 nije zapaljivo. Rashladno sredstvo na bazi etanola pod određenim je uvjetima zapaljivo. Rashladno sredstvo transportirajte samo u zatvorenim originalnim spremnicima i držite ih podalje od izvora zapaljenja

Istrošeno rashladno sredstvo stručno odložite u skladu s nacionalnim i međunarodnim propisima. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

U rashlađenom sustavu prije svakog početka zavarivanja provjerite razinu rashladnog sredstva.

Puštanje u pogon, održavanje i servisiranje

Sigurnosno-tehnička provjera

Za dijelove trećih strana ne može se jamčiti da su osmišljeni i izrađeni u skladu sa zahtjevima i sigurnosnim propisima.

Upotrebljavajte samo originalne rezervne i potrošne dijelove (vrijedi i za stan-

dardizirane dijelove). Uređaj se ne smije mijenjati ni dopunjavati bez odobrenja proizvođača.

Odmah zamijenite komponente koje nisu u besprijekornom stanju.

Prilikom naručivanja navedite točan naziv i broj dijela prema popisu zamjens-

kih dijelova te serijski broj svog uređaja.

Vijci kućišta predstavljaju veze za zaštitne vodiče za uzemljenje dijelova kućišta. Uvijek koristite odgovarajući broj originalnih vijaka kućišta s navedenim okretnim momentom.

Proizvođač preporučuje da se najmanje svakih 12 mjeseci provede sigurnosnotehnička provjera.

Unutar istog intervala od 12 mjeseci proizvođač preporučuje kalibriranje izvora struje.

Preporučuje se da ovlašteni električar izvede sigurnosno-tehničku provjeru

nakon izmjena

nakon ugradnje ili dogradnje

nakon popravaka i održavanja

najmanje svakih 12 mjeseci.

Prilikom sigurnosno-tehničke provjere potrebno je pridržavati se odgovarajućih međunarodnih i nacionalnih normi i smjernica.

Više informacija o sigurnosno-tehničkoj provjeri i kalibriranju možete dobiti u svojoj servisnoj službi. Ondje možete dobiti i potrebnu dokumentaciju.

Odlaganje Otpadna električna i elektronička oprema mora se odvojeno prikupljati u skladu s

europskom direktivom i nacionalnim zakonodavstvom i reciklirati na ekološki prihvatljiv način. Rabljeni se uređaji vraćaju dobavljaču ili predaju lokalnom ovlaštenom sustavu prikupljanja i zbrinjavanja. Ispravno zbrinjavanje otpadnog uređaja potiče održivo recikliranje materijalnih resursa. Ignoriranje može imati posljedice za zdravlje/okoliš.

Ambalažni materijali

Odvojeno prikupljanje. Provjerite propise vaše zajednice. Smanjite volumen kartonskih kutija.

Sigurnosna oznaka

Sigurnost podataka

Autorska prava Proizvođač zadržava autorska prava za ove upute za upotrebu.

Uređaji s CE oznakom ispunjavaju osnovne zahtjeve Direktive o niskonaponskoj i elektromagnetskoj kompatibilnosti (npr. relevantne norme proizvoda iz serije normi EN 60 974).

Fronius International GmbH izjavljuje da je uređaj u skladu s Direktivom 2014/53/EU. Potpuni tekst EU izjave o sukladnosti možete pronaći na sljedećoj internetskoj adresi: http://www.fronius.com

Uređaji s CSA kontrolnim znakom ispunjavaju zahtjeve relevantnih normi za Kanadu i SAD.

Korisnik je odgovoran za stvaranje pričuvne kopije promjena tvorničkih postavki. Proizvođač ne snosi odgovornost u slučaju brisanja osobnih postavki.

Tekst i ilustracije odgovaraju tehničkom stanju u vrijeme tiskanja. Zadržavamo pravo na izmjene. Sadržaj ovih uputa za upotrebu ne predstavlja temelj ni za kakve zahtjeve kupca. Bit ćemo vam zahvalni na prijedlozima za poboljšanja i napomene o pogreškama u uputama za upotrebu.

Opće informacije

Općenito

Koncept uređaja Izvori struje za MIG/MAG postupak

TPS 320i, TPS 400i, TPS 500i i TPS 600i potpuno su digitalizirani, mikroprocesorom upravljani inverterski izvori struje.

Modularni dizajn i jednostavne mogućnosti proširivanja sustava jamče visoku ﬂeksibilnost. Uređaje je moguće prilagoditi svakoj određenoj okolnosti.

Princip funkcioniranja

Područja djelovanja

Središnja upravljačka i regulacijska jedinica električnog generatora povezana je s digitalnim signalnim procesorom. Središnja upravljačka i regulacijska jedinica te signalni procesor upravljaju cijelim postupkom zavarivanja. Tijekom postupka zavarivanja kontinuirano se mjere stvarni podaci, odmah se reagira na promjene. Regulacijski algoritam osigurava da će se zadržati željeno zadano stanje.

Iz toga rezultira:

Precizni postupak zavarivanja,

Točna mogućnost reproduciranja svih rezultata

Izvanredna svojstva zavarivanja.

Uređaji se mogu koristiti u obrtima i u industriji: ručna i automatizirana primjena s klasičnim čelikom, pocinčanim limovima, kromom/niklom i aluminijem.

Izvori struje koncipirani su za:

Automobilsku i dobavljačku industriju,

Strojogradnju i proizvodnju tračnih vozila,

Izgradnju postrojenja za kemiju,

Izradu aparata,

Brodogradnju itd.

Sukladnosti FCC

Ovaj uređaj odgovara graničnim vrijednostima za digitalne uređaje EMC klase uređaja A u skladu s odjeljkom 15. propisa FCC-a. Granične vrijednosti trebaju pružiti prikladnu zaštitu od štetnih smetnji kada uređaj radi u komercijalnom području. Ovaj uređaj generira i upotrebljava visokofrekventnu energiju te može uzrokovati smetnje u radio-komunikacijskoj mreži ako se ne instalira i ne upotrebljava na propisan način sukladno uputama za upotrebu. Ako se uređaj upotrebljava u stambenim područjima, vrlo je vjerojatno da će nastati štetne smetnje; u tom je slučaju korisnik obvezan otkloniti smetnje na vlastiti trošak.

FCC ID: QKWSPBMCU2

Industry Canada RSS

Ovaj uređaj ispunjava norme Industry Canada RSS za koje nije potrebna licenca. Pogon je u skladu sa sljedećim uvjetima:

(1) Uređaj ne smije prouzročiti štetne smetnje. (2) Uređaj mora biti sposoban izdržati sve smetnje, uključujući smetnje koje

IC: 12270A-SPBMCU2

EU Usklađenost s Direktivom 2014/53/EU – Radio Equipment Directive (RED)

mogu negativno utjecati na rad.

Antene koje se upotrebljavaju za ovaj odašiljač moraju se instalirati tako da se održi minimalan razmak od 20 cm od svih osoba. Ne smiju se postaviti ili upotrebljavati zajedno s drugom antenom ili drugim odašiljačem. Integratori OEM i krajnji korisnici moraju imati upute za upotrebu odašiljača kako bi mogli slijediti smjernice za opterećenje radijskom frekvencijom.

ANATEL / Brazil

Ovim se uređajem upravlja sekundarno. Nema prava na zaštitu od štetnih smetnji, čak ni od uređaja iste vrste. Uređaj ne može uzrokovati smetnje u sustavima kojima se upravlja primarno. Ovaj uređaj u skladu je s graničnim vrijednostima koje je odredilo tijelo ANATEL za specifičnu brzinu apsorpcije povezanu s izloženošću električnim, magnetskim i elektromagnetskim poljima visoke frekvencije.

IFETEL / Meksiko

Rad ovog uređaja podliježe sljedećima dvama uvjetima: (1) Uređaj ne smije prouzročiti štetne smetnje;

(2) Uređaj mora prihvatiti sve smetnje, uključujući smetnje koje mogu prouz-

ročiti neželjeni rad.

NCC / Tajvan

Prema propisima NCC-a za niskonaponske radijske motore:

Članak 12. Certificirani niskonaponski radijski motor ne smije mijenjati frekvenciju, povećati snagu ili izmijeniti svojstva i funkcije izvornog dizajna bez odobrenja.

Članak 14. Upotreba niskonaponskih radijskih motora ne smije ugroziti sigurnost leta i pravnu komunikaciju. Ako se otkrije smetnja, mora se odmah deaktivirati i otkloniti dok se smetnja ne ukloni. Pravna komunikacija u prethodnom stavku odnosi se na radijske veze koje se koriste u skladu s odredbama Zakona o telekomunikacijama. Niskonaponski radijski

motori moraju podnijeti smetnje legitimne komunikacije ili radiološke, zračeće električne uređaje za industrijsku, znanstvenu i medicinsku primjenu.

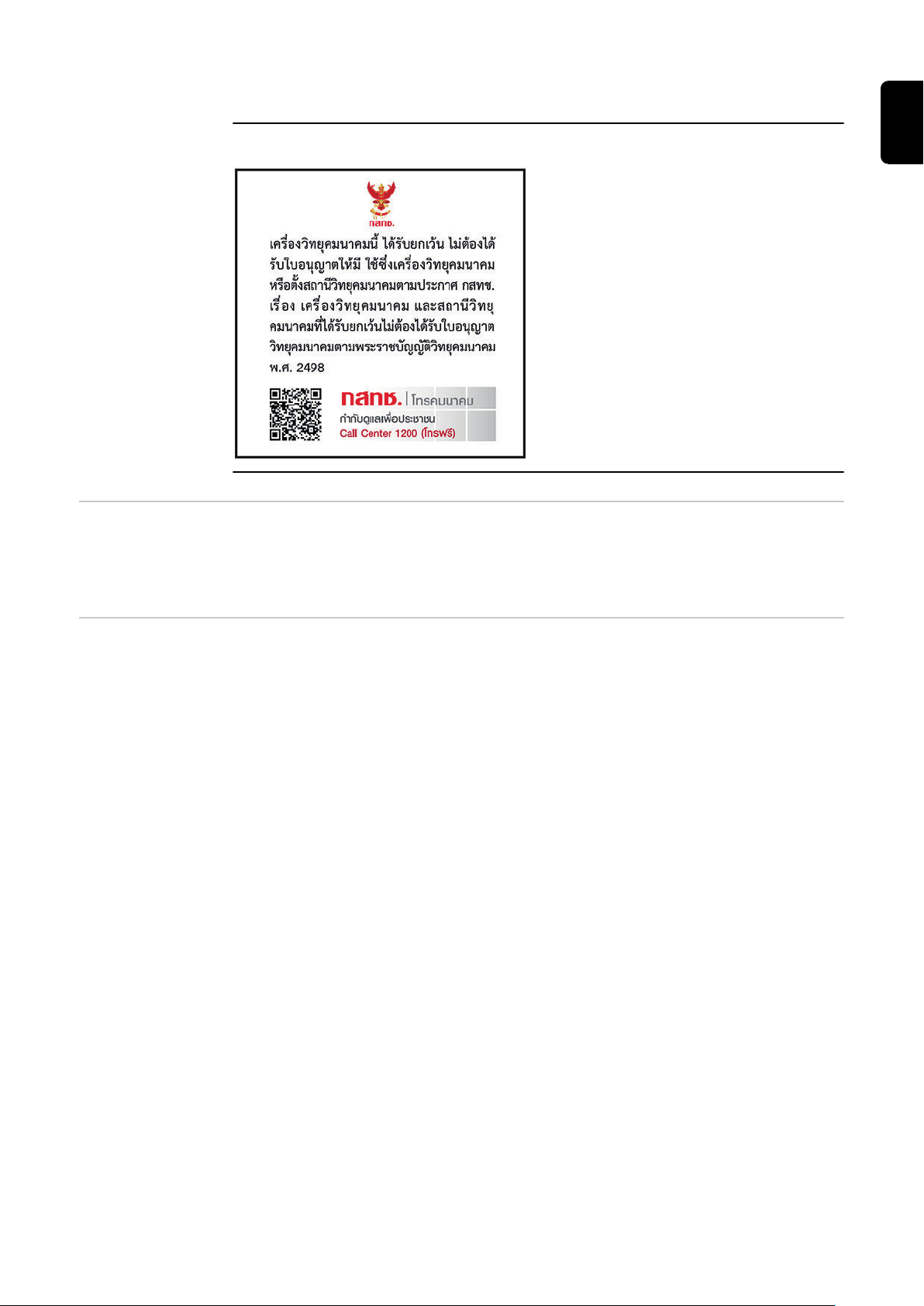

Tajland

Bluetooth trademarks

Upozorenja na uređaju

Verbalni žig Bluetooth® i Bluetooth®logotipovi registrirani su žigovi i vlasništvo društva Bluetooth SIG, Inc. te ih proizvođač upotrebljava na temelju licence. Drugi žigovi i trgovačke oznake vlasništvo su dotičnih vlasnika prava.

Na izvorima struje s kontrolnim znakom CSA za korištenje u sjevernoameričkom području (SAD i Kanada) nalaze se upozorenja i sigurnosni simboli. Ta upozorenja i sigurnosni simboli ne smiju se ukloniti ni premazati bojom. Napomene i simboli upozoravaju na nepravilno rukovanje koje može izazvati teške tjelesne ozljede i materijalnu štetu.

Sigurnosni simboli na natpisnoj pločici:

Zavarivanje je opasno. Potrebno je ispuniti sljedeće osnovne preduvjete:

odgovarajuće kvalifikacije za zavarivanje

prikladna zaštitna oprema

držati podalje osobe koje ne sudjeluju u radu.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate sljedeće dokumente:

ove upute za upotrebu

sve upute za upotrebu komponenti sustava, a osobito sigurnosne propise.

Paketi zavarivanja, karakteristične krivulje zavarivanja, postupci zavarivanja i procesi

Općenito Kako biste mogli učinkovito obrađivati najrazličitije materijale, na izvorima struje

TPSi na raspolaganju stoje različiti paketi zavarivanja, karakteristične krivulje zavarivanja, postupci zavarivanja i procesi.

Paketi zavarivan-jaZa izvore struje TPSi na raspolaganju stoje sljedeći paketi zavarivanja:

Welding Package Standard 4,066,012 (omogućava MIG/MAG standardno sinergijsko zavarivanje)

Welding Package Pulse 4,066,013 (omogućava MIG/MAG impulsno-sinergijsko zavarivanje)

Welding Package LSC * 4,066,014 (omogućava postupak LSC)

Welding Package PMC ** 4,066,015 (omogućava postupak PMC)

Karakteristične krivulje zavarivanja

Welding Package Cold Metal Transfer (CMT) *** 4,066,016 (omogućava postupak Cold Metal Transfer (CMT))

Welding Package ConstantWire 4,066,019 (omogućuje konstantnu struju ili način rada konstantnog napona pri lemljenju)

* samo u kombinaciji s paketom Welding Package Standard ** samo u kombinaciji s paketom Welding Package Pulse *** samo u kombinaciji s paketima Welding Package Standard i Welding Pa-

ckage Pulse

VAŽNO! Na izvoru struje TPSi bez paketa zavarivanja na raspolaganju stoje samo sljedeći postupci zavarivanja:

MIG/MAG standardno ručno zavarivanje

Zavarivanje TIG postupkom

Ručno elektrolučno zavarivanje

Ovisno o postupku zavarivanja i kombinaciji zaštitnog plina, pri odabiru dodatnog materijala na raspolaganju stoje različite karakteristične krivulje zavarivanja koje su optimizirane za postupak.

Primjeri karakterističnih krivulja zavarivanja:

MIG/MAG 3700 PMC Steel 1,0mm M21 - arc blow *

MIG/MAG 3450 PMC Steel 1,0mm M21 - dynamic *

MIG/MAG 3044 Puls AlMg5 1,2 mm I1 - universal *

MIG/MAG 2684 Standard Steel 0,9 mm M22 - root *

Dopunska oznaka (*) za postupak zavarivanja pruža informacije o posebnim svojstvima i upotrebi karakteristične krivulje zavarivanja. Karakteristične krivulje opisuju se prema sljedećoj shemi:

Oznaka

Postupak zavarivanja Svojstva

additive

CMT Karakteristične krivulje sa smanjenim unosom topline i više stabilnosti uz veću stopu taljenja za zavarivanje s jedne na drugu gusjenicu pri adaptivnim strukturama

ADV ***

CMT

dodatno potrebno: modul izmjenjivača za postupak izmjenične struje

negativno polirana faza postupka s manje unosa topline i višom stopom taljenja

ADV ***

LSC

dodatno potrebno: elektronički prekidač za prekid struje

maksimalni pad struje otvaranjem strujnog kruga u svakoj željenog fazi postupka

samo zajedno sa sustavom TPS 400i LSC ADV

arc blow

PMC karakteristične krivulje s poboljšanim svojstvima protiv prekida električnog luka otklonom u slučaju vanjskih magnetskih polja

arcing

Standard karakteristične krivulje za poseban oblik nanošenja tvrdog sloja na suhoj i mokroj podlozi (npr. na valjke za usitnjavanje u industriji šećera i etanola)

braze

CMT, LSC, PMC Karakteristične krivulje za postupke lemljenja (velika brzina lemljenja, sigurna umreženost i dobro istjecanje materijala za lemljenje)

braze+

CMT Optimizirane karakteristične krivulje za postupke lemljenja s pomoću posebne mlaznice za plin „Braze+” (uzak otvor mlaznice za plin, velika brzina strujanja zaštitnog plina)

cladding

CMT, LSC, PMC Karakteristične krivulje za navarivanje s malo penetracije, malim miješanjem i širokim istjecanjem šava za bolju umreženost

dynamic

CMT, PMC, Puls, Standard

Karakteristične krivulje za velike brzine zavarivanja s koncentriranim električnim lukom

ﬂanged edge

CMT Karakteristične krivulje za porubljene šavove uz prilagođavanje frekvencije i dobiti energije; rub je potpuno obuhvaćen, ali nije rastaljen.

galvanized

CMT, LSC, PMC, Puls, Standard Karakteristične krivulje za pocinčane površine od lima (mala opasnost od pora od cinka, smanjena ogorina cinka)

galvannealed

PMC Karakteristične krivulje za površine od lima obložene željezom-cinkom

gap bridging

CMT, PMC Karakteristične krivulje s vrlo malim unosom topline za najbolje premošćivanje zazora

hotspot

CMT Karakteristične krivulje s vrućim početnim slijedom, posebno za zavare u okruglome otvoru i MIG/MAG zavarenim spojevima

mix ** / ***

PMC

dodatno potrebno: paketi zavarivanja Pulse i PMC

Karakteristične krivulje sa zamjenom postupka između impulsnog i kratkog električnog luka Posebno za zavarivanje odozdo prema gore s cikličkom izmjenom vrućih i hladnih pomoćnih faza postupka.

Karakteristične krivulje za primjene LaserHybrid postupka (laser + MIG/MAG postupak)

marking

Karakteristične krivulje za označavanje površina koje provode električnu struju

Označavanje se provodi elektroerozijom bez znatne snage koja je aktivirana obrnutim kretanjem žičane elektrode.

mix ** / ***

CMT

dodatno potrebno: pogonska jedinica CMT WF 60i Robacta Drive CMT paketi zavarivanja Pulse, Standard i CMT

Karakteristične krivulje sa zamjenom postupka između impulsnog postupka i postupka CMT, pri čemu postupak CMT počinje promjenom smjera pomicanja žice.

mix drive ***

PMC

dodatno potrebno: pogonska jedinica PushPull WF 25i Robacta Drive ili WF 60i Robacta drive CMT paketi zavarivanja Pulse i PMC

Karakteristične krivulje sa zamjenom postupka između impulsnog i kratkog električnog luka, pri čemu stvaranje kratkog električnog luka počinje promjenom smjera pomicanja žice.

multi arc

PMC karakteristične krivulje za komponente na kojima se zavaruje više električnih lukova koji utječu jedni na druge

open root

Karakteristične krivulje za zavarivanje korijena s razmakom i optimiziranim protiskivanjem korijena bez propadanja korijena.

PCS **

PMC Pulse Controlled Sprayarc – izravni prijelaz s koncentriranog impulsnog električnog luka na kratki štrcajući električni luk. Prednosti impulsnog i standardnog električnog luka ujedinjene su u jednoj karakterističnoj krivulji.

Karakteristične krivulje za zavarivanje pinova na površinu Pokret povlačenja žičane elektrode u kombinaciji s protokom struje definiraju izgled pina.

pipe

PMC Karakteristične krivulje za primjene na cijevima i položajno zavarivanje na primjenama s uskim razmacima

retro

CMT, Puls, PMC, Standard Karakteristične krivulje sa svojstvima prethodne serije uređaja TransPuls Synergic (TPS)

ripple drive ***

PMC dodatno potrebno: pogonska jedinica CMT,WF 60i Robacts Drive CMT

karakteristične krivulje s ponašanjem kao intervalni pogon za izraženo ljuštenje šava, osobito pri aluminiju

root

CMT, LSC, Standard Karakteristične krivulje za položaj korijena sa snažnim električnim lukom

seam track

PMC, Puls Karakteristične krivulje s pojačanim signalom za traženje šava, posebno pri primjeni više gorionika za zavarivanje na jednoj komponenti.

TIME

PMC Karakteristične krivulje za zavarivanje s dugim Stickout i TIME zaštitnim plinovima (T.I.M.E. = Transferred Ionized Molten Energy)

TWIN

PMC

Sinkronizirane karakteristične krivulje za dvije žičane elektrode u zajedničkoj posudi za taljenje (postupak tandemskog zavarivanja)

universal

CMT, PMC, Puls, Standard Karakteristične krivulje za konvencionalne zadatke zavarivanja

weld+

CMT Karakteristične krivulje za zavarivanje s kratkim Stickoutom i mlaznicom za plin Braze+ (mlaznica za plin s malim otvorom i velikom brzinom strujanja)

** Karakteristične krivulje miješanih postupaka *** Karakteristične krivulje zavarivanja s posebnim značajkama zahvaljujući

dodatnom hardveru

Kratki opis MIG/MAG impulsno-sinergijskog zavarivanja

MIG/MAG impulsno sinergijsko

MIG/MAG impulsno-sinergijsko zavarivanje postupak je impulsnog električnog luka s upravljanim prijenosom materijala. Pritom se u fazi struje uzemljenja dovod energije toliko reducira da električni luk jedva stabilno gori, a površina radnog dijela se predzagrijava. U fazi struje pulsiranja točno dozirani impuls struje osigurava ciljano odvajanje kapljice materijala za zavarivanje. Tim se principom jamči zavarivanje bez prskotina i točan rad preko cijelog područja djelovanja.

Kratki opis MIG/MAG standardnog-sinergijskog zavarivanja

Kratki opis PMC postupaka

MIG/MAG standardno-sinergijsko

MIG/MAG standardno-sinergijsko zavarivanje postupak je MIG/MAG zavarivanja preko cijelog raspona snage izvora struje sa sljedećim oblicima električnog luka:

Kratki električni luk Prijenos kapljica vrši se u kratkom spoju u donjem rasponu snage.

Prijelazni električni luk Kapljica od zavarivanja povećava se na kraju žičane elektrode i u srednjem rasponu snage prenosi se u kratkom spoju.

Štrcajući električni luk U većem rasponu snage vrši se prijelaz materijala bez kratkog spoja.

PMC = Pulse Multi Control

PMC je postupak zavarivanja impulsnim električnim lukom s brzom obradom podataka, preciznim registriranjem stanja postupka i poboljšanim odvajanjem kapljica. Moguće je brže zavarivanje pri stabilnijem električnom luku i pri ravnomjernoj penetraciji.

Kratki opis LSC / LSC Advanced postupaka

LSC = Low Spatter Control

LSC je novi postupak električnog luka s malo prskotina. Prije razbijanja mosta kratkog spoja struja pada i vrši se ponovno paljenje pri značajno nižim vrijednostima struje zavarivanja.

LSC Advanced za LSC Advanced postupak potreban je izvor struje TPS 400i LSC ADV. Izvor struje TPS 400i LSC ADV ubrzava pad struje i poboljšava LSC svojstva. LSC Advanced postupak primjenjuje se prije svega pri većim induktivitetima kruga zavarivanja.

Kratki opis Synchropuls zavarivanja

Synchropuls stoji na raspolaganju za sve postupke (Standard / Puls / LSC / PMC). Cikličkom zamjenom snage zavarivanja između dvije radne točke uz Synchropuls postiže se ljuskav izgled zavarenog spoja i nekontinuirani unos topline.

Kratki opis CMT postupka

CMT = Cold Metal Transfer

Za CMT-postupak potrebna je posebna CMT-pogonska jedinica.

Povratni smjer kretanja žice kod CMT postupka rezultira odvajanjem kapljica s poboljšanim svojstvima kratkog električnog luka. Prednosti CMT postupka su

mali unos topline

smanjeno stvaranje prskotina

smanjenje emisija

velika stabilnost postupka

CMT postupak prikladan je za:

Zavarno povezivanje, navarivanje i lemljenje posebno s velikim zahtjevima po

pitanju unosa topline i stabilnosti postupka Zavarivanje tankog lima s malim izobličenjem

Posebna povezivanja, npr.bakar, cink, čelik-aluminij

NAPOMENA!

Stručna knjiga za CMT postupke s primjerima upotrebe stoji na raspolaganju pod ISBN 978-3-8111-6879-4.

Kratak opis CMT Cycle Step postupka zavarivanja

CMT Cycle Step je unaprjeđenje CMT postupka zavarivanja. I za ovo je potrebna posebna CMT pogonska jedinica.

CMT Cycle Step je postupak zavarivanja s najnižim unosom topline. Pri CMT Cycle Step postupku zavarivanja odvija se ciklička izmjena između CMT zavarivanja i stanki s podesivim vremenom stanki. Stankama tijekom zavarivanja smanjuje se unos topline i održava se kontinuitet zavarenog šava. Također su mogući pojedinačni CMT ciklusi. Veličina CMT točaka zavarivanja određuje se brojem CMT ciklusa.

Kratak opis tehnologije WireSense

WireSense pomoćni je proces zavarivanja za automatizirane primjene u okviru kojeg žičana elektroda ima ulogu senzora. S pomoću žičane elektrode moguće je prije svakog zavarivanja provjeriti položaj komponente, kao i pouzdano utvrditi stvarne visine rubova lima i njihov položaj.

Prednosti:

Reakcija na stvarna odstupanja komponenti

Nije nužno naknadno prilagođavanje programiranjem – ušteda vremena i nov-

ca Nije nužno kalibriranje TCP-a i senzora

CMT hardver nužan je za WireSense: WF 60i Robacta Drive CMT, SB 500i R s odbojnikom za žicu ili SB 60i R, WFi REEL

Paket zavarivanja CMT nije nužan za WireSense.

Kratak opis ConstantWire

Kratak opis žljebljenja (Arc Air Gouging)

ConstantWire upotrebljava se pri laserskom lemljenju i drugim laserskim zavarivanjima. Žica za zavarivanje povlači se do zavarne kupke ili kupke za lemljenje, paljenje električnog luka sprječava se preko regulacije dodavanja žice. Moguće su primjene u načinu rada konstantne struje (CC) i u načinu rada konstantnog napona (CV). Žica za zavarivanje može se dovoditi pod strujom za primjene za vruću žicu ili bez struje za primjene za hladnu žicu.

Strujni se luk kod žljebljenja pali između ugljene elektrode i radnog komada, a osnovni se materijal topi i ispuhuje s pomoću stlačenog zraka. Parametri za žljebljenje definirani su posebnom sinergijskom linijom.

Primjene:

Uklanjanje šupljina, pora ili uključaka troske s radnih komada

Odvajanje uljevka ili obrada cijelih površina radnog komada u ljevaonicama

Priprema rubova za debele limove

Priprema i popravljanje zavarâ

Dorađivanje korijena zavara ili pogreški

Izrada utora

Komponente sustava

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(2a)

Općenito Izvore struje moguće je pogoniti različitim komponentama sustava i opcijama.

Ovisno o području korištenja, moguće je optimizirati tijekove, rukovanje i korištenje.

Pregled

(1) Rashladni uređaji (2) Izvori struje (2a) Izvor struje TPS 400i LSC ADV (3) Pribor za robote (4) Povezni paketi crijeva (maks. 50 m)* (5) Dodavači žice (6) Prihvatnik za dodavač žice (7) Kolica i držači za plinske boce

* Povezni paketi crijeva > 50 m samo zajedno s opcijom

OPT/i SpeedNet Repeater

ostalo:

Gorionik za zavarivanje

Maseni kabeli i kabeli elektroda

Filter prašine

Dodatne utičnice

Opcije

OPT/i TPS 2.SpeedNet Connector

drugi SpeedNet priključak kao opcija

Pri tvorničkoj ugradnji montira se na stražnju stranu izvora struje (no može se montirati i na prednju stranu izvora struje).

OPT/i TPS 4x Switch SpeedNet

opcija kada je potrebno više dodatnih priključaka SpeedNet.

VAŽNO! Opcija OPT/i TPS 4x Switch SpeedNet ne može se upotrebljavati u kombinaciji s opcijom OPT/i TPS 2. SpeedNet Connector. Ako je opcija OPT/i TPS

2.SpeedNet Connector ugrađena u izvor struje, ona se mora ukloniti.

Opcija OPT/i TPS 4x Switch SpeedNet serijski je ugrađena u izvore struje TPS 600i.

OPT/i TPS SpeedNet Connector

proširenje opcije OPT/i TPS 4x Switch SpeedNet

Moguće samo zajedno s opcijom OPT/i TPS 4x Switch SpeedNet, maksimalno 2 komada po izvoru struje

OPT/i TPS 2. NT241 CU 1400i

Tijekom upotrebe CU 1400 rashladnog uređaja u izvore struje TPS 320i – 600i potrebno je ugraditi opciju OPT/i TPS 2. NT241 CU1400i.

Opcija OPT/i TPS 2. NT241 CU1400 serijski je ugrađen u izvore struje TPS 600i.

OPT/i TPS opskrba motora +

Ako u sustavu za zavarivanje treba pogoniti 3 pogonska motora ili više njih, potrebno je ugraditi opciju OPT/i TPS opskrba motora + u izvore struje TPS320i – 600i.

OPT/i TransPuls Synergic (TPS) filtar prašine

VAŽNO! Upotreba opcije OPT/i TPS filtar prašine na izvorima struje TPS 320i –

600i povezano je sa smanjenjem trajanja primjene!

OPT/i TPS 2. Plus-utičnica PC

2. (+) utičnica za struju (Power Connector) na prednjoj strani izvora struje kao op-

cija

OPT/i TPS 2. Utičnica za uzemljenje

2. (-) utičnica za struju (Dinse) na stražnjoj strani izvora struje kao opcija

OPT/i TPS 2. Plus-utičnica DINSE

2. (+) utičnica za struju (Dinse) na prednjoj strani izvora struje kao opcija

OPT/i TPS 2.Utičnica za uzemljenje PC

2. (-) utičnica za struju (Power Connector) na stražnjoj strani izvora struje kao op-

cija

OPT/i SpeedNet Repeater

Pojačivač signala kada je povezni paket crijeva ili veza s izvora struje do sustava za dodavanje žice dulja od 50 m

Uređaj za žljebljenje KRIS 13

Držač elektroda s priključkom za stlačeni zrak za žljebljenje

OPT/i Synergic Lines

Opcija za otključavanje svih dostupnih posebnih karakterističnih krivulja izvora struje TransPuls Synergic (TPS);

time se automatski otključavaju i ubuduće stvorene posebne karakteristične krivulje.

OPT/i GUN Trigger

Opcija za posebne funkcije u vezi s tipkom gorionika

OPT/i Jobs

Opcija za način rada Job

OPT/i Documentation

Opcija za funkciju dokumentacije

OPT/i Interface Designer

Opcija za individualnu konfiguraciju sučelja

OPT/i WebJobEdit

Opcija za uređivanje Jobova putem SmartManagera izvora struje

OPT/i Limit Monitoring

Opcija za navođenje graničnih vrijednosti struje zavarivanja, napona zavarivanja i brzine žice

OPT/i Custom NFC – ISO 14443A

Opcija za upotrebu frekvencijskog pojasa za ključ kartice specifičnog za korisnike

OPT/i Cold Metal Transfer (CMT) Cycle Step

Opcija za podesivi, ciklički Cold Metal Transfer (CMT) postupak zavarivanja

OPT/i OPC-UA

standardizirani protokol podatkovnog sučelja

OPT/i MQTT

standardizirani protokol podatkovnog sučelja

OPT/i WireSense

Traženje zavarenih spojeva / prepoznavanje rubova s pomoću žičane elektrode kod automatizirane primjene samo zajedno s hardverom Cold Metal Transfer (CMT)

OPT/i Touch Sense Adv.

za primjene s dva sustava za zavarivanje na jednoj komponenti: dok se jedan sustav za zavarivanje nalazi u pogonu zavarivanja, na drugom se sustavu za zavarivanje može utvrditi položaj zavarivanja

OPT/i SenseLead

opcija za sprječavanje problema s induktivitetom

OPT/i CU Interface

sučelje za rashladne uređaje CU 4700 i CU 1800

OPT/i Synchropulse 10 Hz

za povećanje frekvencije SynchroPuls s 3 Hz na 10 Hz

Opcija OPT/i Safety Stop PL d

VAŽNO! Sigurnosna opcija OPT/i Safety Stop PL d razvijena je prema standardu

EN ISO 13849-1:2008 + AC:2009 kao kategorija 3. Za nju je potreban dvokanalan dovod ulaznog signala. Premošćenje dvokanalnosti (npr. pomoću kratkospojnog mosta) nije dopušteno i dovodi do gubitka funkcije PL d.

Opis funkcija

Opcija OPT/i Safety Stop PL d osigurava sigurnosno zaustavljanje izvora struje prema funkciji PL d s kontroliranim krajem zavarivanja u manje od jedne sekunde. Prilikom svakog uključivanja izvora struje, sigurnosna funkcija Safety Stop PL d provodi samotestiranje.

VAŽNO! To samotestiranje potrebno je provesti barem jednom godišnje kako bi se provjerilo funkcioniranje samoisključenja.

Ako na barem jednom od 2 ulaza napon pada, funkcija Safety Stop PL d zaustavlja tekući pogon zavarivanja, motor sustava za promjenu brzine žice i napon zavarivanje se isključuju. Izvor struje daje kôd pogreške. Održava se komunikacija preko robotskog sučelja ili sustava sabirnica. Kako bi se sustav za zavarivanje ponovno pokrenuo, potrebno je ponovno postaviti napon. Preko tipke gorionika, zaslona ili sučelja potrebno je poništiti pogrešku i ponovno izvesti početak zavarivanja.

Neistodobno isključivanje obaju ulaza (> 750 ms) sustav javlja kao kritičnu pogrešku koju nije moguće poništiti. Izvor struje trajno ostaje isključen. Poništavanje se vrši isključivanjem/uključivanjem izvora struje.

Kontrole, priključci i mehaničke

komponente

Upravljačka ploča

Općenito Parametre koji su potrebni za zavarivanje moguće je jednostavno odabrati i izmi-

jeniti pomoću okretnog gumba. Parametri se tijekom zavarivanja prikazuju na zaslonu.

Na temelju funkcije Synergic prilikom promjene pojedinačnih parametara namještaju se i ostali parametri.

NAPOMENA!

Zbog ažuriranja firmvera na vašem uređaju mogu biti dostupne funkcije koje u ovim uputama za rad nisu opisane ili obrnuto.

Osim toga, pojedinačne se slike mogu neznatno razlikovati od kontrola na uređaju. Način djelovanja tih kontrola ipak je jednak.

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

Upravljačka

(1) (2) (5) (6)(3) (4)

ploča

43,0001,3547

Br. Funkcija

(1) Priključak USB

Za priključivanje USB memorije (npr. dongle za servis, licenčni ključ itd.). VAŽNO! Priključak USB nema galvansko odvajanje na krugu zavarivanja. Uređaji koji su povezani s drugim uređajima zbog toga se ne smiju priključivati na priključak USB!

(2) Okretni gumb s funkcijom okretanja/pritiskanja

Za odabir elemenata, za namještanje vrijednosti i za pomicanje po popisima

(3) Zaslon (s funkcijom dodira)

za rukovanje izvorom struje dodirivanjem zaslona prstima

za prikaz vrijednosti

za navigaciju izbornikom

(4) Područje za očitavanje NFC ključeva

za deblokiranje/blokiranje izvora struje s pomoću NFC ključeva

za prijavu različitih korisnika (kod aktivnog upravljanja korisnicima i

dodijeljenih NFC ključeva)

NFC ključ = NFC kartica ili NFC priključak za ključeve

(5) Tipka za uvlačenje žice

Za uvlačenje žičane elektrode bez plina i struje u paket crijeva za gorionik za zavarivanje

(6) Tipka za provjeru plina

Za namještanje potrebne količine plina na regulatoru tlaka plina. Nakon pritiskanja tipke za provjeru plina plin istječe u trajanju od 30 s. Ponovnim pritiskom postupak se prijevremeno zaustavlja.

Priključci, prekidači i mehaničke komponente

(1)

(2)

(3)

(4)

(6)

(5)

(7)

(8)

(12) (13)

(9)

(10)

(11)

Izvor struje TPS 320i / 400i / 500i / 600i, TPS 400i LSC ADV

Prednja strana

Br. Funkcija

(1) Mrežna sklopka

za uključivanje i isključivanje izvora struje

(2) Poklopac upravljačke ploče

Za zaštitu upravljačke ploče

(3) Upravljačka ploča sa zaslonom

Za upravljanje izvorom struje

(4) (-) Utičnica za struju s bajunetnim zaporom

za priključivanje masenog kabela pri zavarivanju MIG/MAG postupkom

(5) Slijepi pokrov

Predviđeno za opciju druge (+) utičnice za struju s bajunetnim zaporom

(6) Slijepi pokrov

Predviđeno za opciju drugog SpeedNet priključka

(7) Slijepi pokrov

Predviđeno za opciju drugog SpeedNet priključka

(8) (+) utičnica za struju s finim navojem (Power Connector)

za priključivanje strujnog kabela s poveznog paketa crijeva pri zavarivanju MIG/MAG postupkom

Stražnja strana

(9) Priključak SpeedNet

Za priključivanje poveznog paketa crijeva

(10) Priključak Ethernet

(11) Mrežni kabel s vlačnim rasterećenjem

(12) Slijepi pokrov

Predviđeno za opciju druge (-) utičnice za struju s bajunetnim zaporom

Druga (-) utičnica za struju služi za priključivanje poveznog paketa crijeva

pri zavarivanju MIG/MAG postupkom za promjenu polova (npr. za zavarivanje s punom žicom)

(13) Slijepi pokrov

Predviđeno za opciju drugog SpeedNet priključka ili sučelje robota RI FB Inside/i

Na TPS 600i montirana je druga pokrovna ploča koja sadržava priključak sabinice sustava opcije OPT/i TPS 4x Switch SpeedNet.

Koncept korištenja

Opcije za unos

Općenito

NAPOMENA!

Zbog ažuriranja firmwarea na vašem uređaju mogu biti dostupne funkcije koje u ovim uputama za upotrebu nisu opisane ili obrnuto.

Osim toga, pojedinačne se slike mogu neznatno razlikovati od kontrola na uređaju. Način djelovanja tih upravljačkih elemenata ipak je jednak.

UPOZORENJE!

Nepravilno rukovanje može uzrokovati ozbiljne tjelesne ozljede i materijalnu štetu.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem

▶

pročitate ove upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumije-

▶

vanjem pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise.

Na upravljačkoj ploči izvora struje postoje sljedeće mogućnosti za unos:

Unos putem okretanja/pritiskanja okretnog gumba

Unos pritiskanjem tipke

Unos se vrši dodirivanjem zaslona

Unos putem okretanja/pritiskanja okretnog gumba

Okretni gumb s funkcijom okretanja/pritiskanja služi za odabir elemenata, za promjenu funkcija i za pomicanje po popisima.

Okretanje okretnog gumba

Odaberite elemente u glavnom području zaslona:

Okretanje prema desno označava sljedeći element u redoslijedu.

Okretanje prema desno označava prethodni element u redoslijedu.

U okomitom popisu okretanje prema desno označava donji element, okretan-

je prema lijevo gornji element.

Mijenjanje vrijednosti:

Okretanje prema desno povećava vrijednost koja se postavlja.

Okretanje prema lijevo snižava vrijednost koja se postavlja.

Polagano okretanje okretnog gumba uzrokuje lagano mijenjanje vrijednosti

koja se postavlja, npr. za točno precizno postavljanje. Brzo okretanje okretnog gumba uzrokuje natproporcionalnu promjenu vri-

jednosti koja se postavlja. Na taj je način moguće unijeti velike promjene vrijednosti.

Kod nekih parametara kao što su brzina žice, struja zavarivanja, korekcija visine električnog luka itd. vrijednost koja se mijenja okretanjem okretnog gumba automatski se preuzima, a da nije potrebno pritisnuti okretni gumb.

Pritisnite okretni gumb

Preuzmite označene elemente, npr. kako biste promijenili vrijednost parametra za zavarivanje.

Preuzimanje vrijednosti određenih parametara.

Unos pritiskanjem tipke

Unos se vrši dodirivanjem zaslona

Pritiskanje tipke aktivira sljedeće funkcije:

Pritiskanjem tipke Uvlačenje žice žičana se elektroda bez plina i struje uvlači u paket crijeva za gorionik za zavarivanje.

Pritiskanjem tipke Provjera plina plin istječe 30 s. Ponovnim pritiskom postupak se prijevremeno zaustavlja.

Dodirivanje zaslona služi

za navigaciju,

za aktiviranje funkcija,

za odabir opcija

Dodirom, a time i odabirom elementa na zaslonu, element se označava.

Zaslon i redak statusa

(1)

(2)

(4)

(5)

(6)

(3)

Zaslon

Br. Funkcija

(1) Redak statusa

sadrži informacije o:

trenutačno namještenom postupku zavarivanja

trenutačno namještenom načinu rada

trenutačno namještenom programu zavarivanja (materijalu, zaštitnom

plinu i promjeru žice) aktivnim stabilizatorima i posebnim postupcima

statusu Bluetooth

prijavljenim korisnicima / blokiranom stanju izvora struje

postojećim pogreškama

vremenu i datumu

(2) lijevoj traci stranice

Lijeva traka stranice sadrži gumbe:

Zavarivanje

Postupak zavarivanja

Parametri postupka

Standardne postavke

Lijevom trakom stranice rukuje se dodirivanjem zaslona.

(3) Prikaz trenutačne vrijednosti

Struja zavarivanja, napon zavarivanja, brzina žice

(4) Glavno područje

Na glavnom području prikazani su parametri zavarivanja, grafikoni, popisi ili navigacijski elementi. Glavno je područje različito raščlanjeno i popunjeno elementima ovisno o primjeni.

Glavnim područjem rukuje se

preko okretnog gumba,

dodirivanjem zaslona.

Redak statusa

(1) (2) (3)

(6) (8)(7)(5)(4)

(5) Desna traka stranice

Ovisno o gumbima odabranima na lijevoj traci stranice, desnu traku stranice moguće je upotrebljavati na sljedeći način:

kao traku s funkcijama koja se sastoji od gumba za aplikacije i funkcije

za navigaciju na 2. razina izbornika

Desnom trakom stranice rukuje se dodirivanjem zaslona.

(6) Prikaz HOLD

Nakon svakog kraja zavarivanja spremaju se trenutačne ostvarene vrijednosti struje zavarivanja i napona zavarivanja – prikazuje se HOLD.

Redak statusa podijeljen je na segmente i sadrži sljedeće informacije:

(1) Trenutačno namještene postupke zavarivanja

(2) Trenutačno namješteni način rada

(3) Trenutačno namješteni program zavarivanja (materijal, zaštitni plin, karak-

teristična krivulja i promjer žice)

(4) Pregled stabilizatora / CMT Cycle Step aktivno

Stabilizator duljine električnog luka

Stabilizator penetracije

CMT Cycle Step (samo u vezi s CMT postupkom zavarivanja)

Simbol svijetli zeleno: stabilizator / CMT Cycle Step je aktivan

Simbol je siv: stabilizator / CMT Cycle Step je dostupan, ali se ne upotrebljava za zavarivanje

(5) Prikaz statusa Bluetootha (samo na certificiranim uređajima)

Simbol svijetli plavo:aktivna veza s Bluetooth sudionikom

Simbol je siv:Bluetooth sudionik prepoznat, nema aktivnog povezivan-

ili

prikaz Prijelazni električni luk

Current limit exceeded!

(6) samo u TWIN načinu rada:

broj izvora struje, LEAD / TRAIL / SINGLE

(7) Trenutačno prijavljeni korisnik (uz aktivirano upravljanje korisnicima)

ili

simbol ključa u slučaju blokiranog izvora struje (npr. ako je aktiviran profil / uloga „locked”)

(8) Vrijeme i datum

Redak statusa – dosegnuto je ograničenje struje

Ako se tijekom zavarivanja MIG/MAG postupkom dosegne ograničenje struje koje ovisi o karakterističnoj krivulji, na retku statusa prikazuje se odgovarajuća poruka.

Za podrobne informacije odaberite redak statusa

Informacije se prikazuju.

Za napuštanje odaberite gumb „Sakrij informacije”

Smanjiti brzinu žice, struju zavarivanja, napon zavarivanja ili debljinu materija-

ili

povećati razmak između kontaktne cijevi i izratka

Dodatne informacije o ograničenju struje potražite u odjeljku Dijagnoza pogrešaka / otklanjanje pogrešaka na stranici 225

Instalacija i puštanje u pogon

Minimalna oprema za pogon zavarivanja

Općenito Ovisno o postupku zavarivanja, potrebna je određena minimalna oprema kako bi

se radilo s izvora struje. U nastavku su opisani postupci zavarivanja i odgovarajuća minimalna oprema za pogon zavarivanja.

MIG/MAG – zavarivanje, plinom hlađeno

MIG/MAG – zavarivanje, vodom hlađeno

MIG/MAG – automatizirano zavarivanje

Izvor struje

Kabel za uzemljenje

MIG/MAG gorionik za zavarivanje, plinom hlađeno

Opskrba zaštitnim plinom

Sustav za promjenu brzine žice

Spojni paket crijeva

Žičana elektroda

Izvor struje

Rashladni uređaj

Kabel za uzemljenje

MIG/MAG gorionik za zavarivanje, vodom hlađeno

Opskrba zaštitnim plinom

Sustav za promjenu brzine žice

Spojni paket crijeva

Žičana elektroda

Izvor struje

Robotsko sučelje ili spojnica sabirnice polja

Kabel za uzemljenje

MIG/MAG robotski gorionik za zavarivanje ili MIG/MAG strojni gorionik za

zavarivanje

Kod vodom hlađenih robotskih ili strojnih gorionika za zavarivanje dodatno je potreban rashladni uređaj.

Priključak za plin (opskrba zaštitnim plinom)

Sustav za pomicanje žice

Povezni paket crijeva

Žičana elektroda

CMT zavarivanje, ručno

Izvor struje

Welding Packages Standard, Pulse i CMT aktivirani na izvoru struje

Kabel za uzemljenje

PullMig CMT gorionik za zavarivanje s CMT pogonskom jedinicom i CMT od-

bojnikom za žicu

VAŽNO! Kod CMT primjena, kad se hladi vodom, dodatno je potreban rashladni uređaj!

OPT/i PushPull

Sustav za pomicanje žice

CMT povezni paket crijeva

Žičana elektroda

Priključak za plin (opskrba zaštitnim plinom)

CMT zavarivanje, automatizirano

TIG DC zavarivanje

Izvor struje

Welding Packages Standard, Pulse i CMT aktivirani na izvoru struje

Robotsko sučelje ili poveznica sabirnice polja

Kabel za uzemljenje

CMT gorionik za zavarivanje uklj. CMT pogonsku jedinicu

Rashladni uređaj

Sustav za pomicanje žice s uređajem za odmatanje (WFi REEL)

Povezni paket crijeva

Paket crijeva za gorionik za zavarivanje

Crijevo za dovod žice

Mjesto razdvajanja medija (npr. SB 500i R, SB 60i R)

CMT odbojnik za žicu (uključen kod SB 60i R)

Žičana elektroda

Priključak za plin (opskrba zaštitnim plinom)

Izvor struje s ugrađenom opcijom OPT/i TPS 2. Plus utičnica

Kabel za uzemljenje

TIG potisnik plina za gorionik za zavarivanje

Priključak za plin (opskrba zaštitnim plinom)

Dodatni materijal ovisno o korištenju

Zavarivanje štapnom elektrodom

Žljebljenje

Izvor struje s ugrađenom opcijom OPT/i TPS 2. Plus utičnica

Kabel za uzemljenje

Držač elektroda s kabelom za zavarivanje

Štapne elektrode

Izvor struje s ugrađenom opcijom OPT/i TPS 2. Plus utičnica

Maseni kabel 120i PC

Adapter PowerConnector – Dinse

Uređaj za žljebljenje KRIS 13

Opskrba stlačenim zrakom

Prije instalacije i puštanja u pogon

Sigurnost

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

▶ ▶

▶

Propisna primje-naisključivo je namijenjen za zavarivanje MIG/MAG postupkom, štapnim elektroda-

ma i zavarivanje TIG postupkom. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i

Odredbe za postavljanje

Uređaj je ispitan prema stupnju zaštite IP23, što podrazumijeva sljedeće:

UPOZORENJE!

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo tehnički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za korisnika ovog uređaja i svih komponenti sustava.

pridržavanje svih napomena iz uputa za rad pravilno provođenje inspekcije i održavanja

zaštita od prodiranja krutih stranih tijela promjera većeg od Ø 12,5 mm (0,49 in.) zaštitu od prskajuće vode do kuta od 60° na okomiti pravac

Mrežni priključak

Sukladno stupnju zaštite IP23, uređaj se može postaviti i upotrebljavati na otvorenom prostoru. Potrebno je izbjegavati neposrednu vlagu (npr. putem kiše).

UPOZORENJE!

Prevrtanje ili pad uređaja može biti opasno po život.

Uređaje, stojeće konzole i kolica postavite na ravnu i čvrstu podlogu tako da

▶

su stabilni.

Ventilacijski kanal predstavlja bitan sigurnosni uređaj. Prilikom odabira mjesta postavljanja pripazite da rashladni zrak neometano može ulaziti ili izlaziti kroz ventilacijske otvore na prednjoj i stražnjoj strani uređaja. Prašina (npr. prilikom brušenja) koja pada, a koja vodi električnu energiju, ne smije biti izravno usisana u postrojenje.

Uređaji su namijenjeni za mrežni napon koji je naveden na natpisnoj pločici.

Uređaji s nazivnim naponom od 3 x 575 V smiju se pokretati samo na tro-

faznim mrežama koje su uzemljene na nultoj točki. Ako mrežni kabel ili mrežni utikač nisu postavljeni na vašem modelu uređaja,

kvalificirano osoblje ih mora montirati u skladu s nacionalnim standardima. Osiguranje mrežnih vodova navedeno je u tehničkim podacima.

OPREZ!

Elektroinstalacije nedovoljnih dimenzija mogu dovesti do velike materijalne štete.

Mrežni kabel te njegovo osiguranje potrebno je postaviti u skladu s posto-

▶

jećom opskrbom struje. Vrijede tehnički podaci na označnoj pločici.

Generatorski pogon

Izvor struje prikladan je za upotrebu s generatorom.

Za dimenzioniranje potrebne snage generatora potrebna je maksimalna prividna snaga S

Maksimalna prividna snaga S

izvora struje.

1max

izvora struje za trofazne uređaje izračunava se

1max

na sljedeći način:

= I

1max

i U1 prema nazivnoj pločici uređaja ili tehničkim podacima

1max

Potrebna prividna snaga generatora S

1max

x U1 x √3

izračunava se prema sljedećoj empirijs-

GEN

koj formuli:

GEN

= S

1max

x 1,35

Ako se ne zavaruje punom snagom, moguće je koristiti manji generator.

VAŽNO! Prividna snaga generatora S vidne snage S

izvora struje!

1max

ne smije biti manja od maksimalne pri-

GEN

NAPOMENA!

Navedeni napon generatora ne smije ni u kom slučaju biti ispod ili iznad raspona tolerancije mrežnog napona.

Podaci o toleranciji mrežnog napona nalaze se u odjeljku „Tehnički podaci”.

Informacije o komponentama sustava

U nastavku opisani radni koraci i radnje sadrže napomene o najrazličitijim komponentama sustava kao što su:

Kolica

Rashladni uređaji

Prihvati sustava za promjenu brzine žice

Promjene brzine žice

Spojni paketi crijeva

Gorionik za zavarivanje

itd.

Podrobne informacije o montaži i priključivanju komponenti sustava možete pronaći u odgovarajućim uputama za rad komponenti sustava.

Priključivanje mrežnog kabela

Općenito Ako nije priključen nijedan mrežni kabel, prije puštanja u pogon potrebno je mon-

tirati mrežni kabel koji odgovara naponu priključka. Na izvoru struje montirano je univerzalno vlačno rasterećenje za promjer kabela od 12 – 30 mm (0,47 – 1,18 in.).

Vlačna rasterećenja za ostale presjeke kabela potrebno je postaviti na odgovarajući način.

Propisani mrežni kabel

Izvor struje mrežni napon: SAD i Kanada * | Europa

TPS 320i /nc 3 x 400 V: AWG 12 | 4 G 2,5 3 x 460 V: AWG 14 | 4 G 2,5

TPS 320i /MV/nc 3 x 230 V: AWG 10 | 4 G 4 3 x 460 V: AWG 14 | 4 G 2,5

TPS 320i /600V/nc ** 3 x 575 V: AWG 14 | –

TPS 400i /nc 3 x 400 V: AWG 10 | 4 G 4 3 x 460 V: AWG 12 | 4 G 4

TPS 400i /MV/nc 3 x 230 V: AWG 6 | 4 G 6 3 x 460 V: AWG 10 | 4 G 4

TPS 400i /600V/nc ** 3 x 575 V: AWG 12 | –

TPS 500i /nc 3 x 400 V: AWG 8 | 4 G 4 3 x 460 V: AWG 10 | 4 G 4

TPS 500i /MV/nc 3 x 230 V: AWG 6 | 4 G 10 3 x 460 V: AWG 10 | 4 G 4

TPS 500i /600V/nc ** 3 x 575 V: AWG 10 | –

TPS 600i /nc 3 x 400 V: AWG 6 | 4 G 10 3 x 460 V: AWG 6 | 4 G 10

TPS 600i /600V/nc ** 3 x 575 V: AWG 6 | –

* Vrsta kabela za SAD/Kanadu: Extra-hard usage ** Izvor struje bez oznake CE; nije raspoloživo u Europi

AWG = American wire gauge (= američka dimenzija za presjek kabela)

Sigurnost

UPOZORENJE!

Opasnost zbog neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Radove koji su opisani u nastavku smije provoditi samo obučeno stručno os-

▶

oblje. Nužno je poštovati nacionalne standarde i smjernice.

▶

OPREZ!

Opasnost zbog nepropisno pripremljenog mrežnog kabela.

Posljedica mogu biti kratki spojevi i materijalna šteta.

Postavite kabelske završetke na sve fazne vodiče te zaštitni vodič mrežnog

▶

kabela s kojeg je skinuta izolacija.

Priključivanje mrežnog kabela – općenito

VAŽNO! Zaštitni vodič trebao bi biti oko 30 mm (1,18 in) dulji od faznih vodiča.

1 2

3 4

5 6

Puštanje u pogon izvora struje TPS 320i / 400i / 500i / 600i, TPS 400i LSC ADV

Sigurnost

Strujni udar može biti smrtonosan.

Ako je izvor struje tijekom instalacije priključen na mrežu, postoji opasnost od teških tjelesnih ozljeda i velike materijalne štete.

▶ ▶

Opasnost od električne struje uslijed prašine u uređaju koja provodi električnu energiju.

Posljedica mogu biti teške ozljede i materijalna šteta.

▶

Općenito Puštanje u pogon izvora struje TPS 320i / 400i / 500i / 600i i TPS 400i LSC ADV

opisano je na temelju ručne, vodom hlađene MIG/MAG primjene.

Sljedeće bi vam slike trebale pružiti pregled o sastavu pojedinačnih komponenti sustava. Podrobne informacije o pojedinačnim radnim koracima pronađite u odgovarajućim uputama za rad komponenti sustava.

UPOZORENJE!

Sve radove na uređaju provodite samo ako je mrežni prekidač izvora struje prebačen u položaj - O -. Sve radove na uređaju provodite samo ako je izvor struje odvojen od mreže.

UPOZORENJE!

Uređaj smije raditi samo kad je montiran filtar za zrak. Filtar za zrak predstavlja bitan sigurnosni uređaj za postizanje IP zaštite IP 23.

TPS 320i / 400i /

500i / 600i: Postavljanje komponenti sustava (pregled)

TPS 400i LSC ADV: Postavljanje komponenti sustava (pregled)

Fiksirajte vlačno

rasterećenje spojnog paketa crijeva

Priključivanje spojnog paketa crijeva

Fiksiranje vlačnog rasterećenja na kolica

Fiksiranje vlačnog rasterećenja na sustav za promjenu brzine žice

NAPOMENA!

Kod plinom hlađenih sustava nema rashladnog uređaja.

Kod plinom hlađenih sustava nije potrebno priključivanje priključaka za rashladno sredstvo.

Povezni paket crijeva spojite na izvor struje i rashladni uređaj

Priključivanje spojnog paketa crijeva na sustav za promjenu brzine žice

* samo kada su priključci za rashladno sredstvo ugrađeni u sustav za promjenu brzine žice i kod vodom hlađenih spojnih paketa crijeva

Ispravno produživanje poveznog paketa crijeva

OPREZ!

Opasnost od oštećenja komponenti sustava za zavarivanje putem pregrijavanja na temelju pogrešno položenog poveznog paketa crijeva.

Povezni paket crijeva postavite bez uvijanja

▶

Povezni paket crijeva nemojte prekrivati

▶

Povezni paket crijeva nemojte namotavati na bocu za plin niti je nemojte

▶

omotavati oko boce za plin

Ispravno produživanje poveznog paketa crijeva

VAŽNO!

Vrijednosti trajanja primjene (ED) poveznog paketa crijeva moguće je doseg-

nuti samo kada su povezni paketi crijeva ispravno postavljeni. Ako se promijeni postavljanje kabela poveznog paketa crijeva, provedite R/L

izjednačavanje (pogledajte stranicu 144)! Povezni paket crijeva izjednačeni magnetnim putem omogućuje izmjene post-

avljanja kabela bez promjene induktiviteta strujnog kruga zavarivanja. Povezni paketi crijeva izjednačeni magnetnim putem od 10 m dužine mogu se nabaviti u tvrtki Fronius.

Priključivanje

boce za plin

UPOZORENJE!

Opasnost od teških tjelesnih ozljeda i materijalne štete zbog pada boca za plin.

Boce za plin postavite na ravnu i čvrstu podlogu tako da su stabilne. Osiguraj-

▶

te boce za plin od prevrtanja. Pridržavajte se sigurnosnih propisa proizvođača boca za plin.

▶

Postavite bocu za plin na dno koli-

ca Bocu za plin pomoću remena boce

na gornjem dijelu boce (ali ne na grlu boce) osigurajte od prevrtanja

uklonite zaštitnu kapicu boce za

plin Kratko otvorite ventil boce za plin

kako biste uklonili prljavštinu koja se nalazi okolo

Provjerite brtvu na regulatoru tlaka

plina Zavrnite i pritegnite regulator tlaka

plina na boci za plin

Fiksiranje boce za plin na kolica

Crijevo zaštitnog plina poveznog

paketa crijeva pomoću crijeva za plin povežite s regulatorom tlaka plina

Uspostavljanje

- -

uzemljenja

NAPOMENA!

Kod uspostavljanja uzemljenja obratite pozornost na sljedeće:

Za svaki izvor struje upotrijebite zasebni maseni kabel

▶

Plus kabel i maseni kabel trebaju što duže biti što bliže jedan drugome

▶

Kabele strujnog kruga zavarivanja koji pripadaju pojedinačnim izvorima struje

▶

nužno je međusobno prostorno razdvojiti Nije dopušteno paralelno spajanje više masenih kabela;

▶

ako nije moguće izbjeći paralelno spajanje, potrebno je zajamčiti minimalan razmak od 30 cm između kabela pojedinačnih strujnih krugova zavarivanja Maseni kabel treba biti što kraći, treba predvidjeti velik poprečni rez

▶

Nije dopušteno križanje masenog kabela

▶

Potrebno je izbjegavati stavljanje feromagnetskih materijala između masenog

▶

kabela i poveznog paketa crijeva Nemojte namotavati dugačke masene kabele – učinak svitka!

▶

Dugačke masene kablove položite u obliku omče

▶

Maseni kabel nemojte polagati u željezne cijevi, metalne kabelske jarke ili čelične traverze, izbjegavajte kanale za kablove; (neće doći do problema zbog polaganja plus kabela i masenog kabela u jednu željeznu cijev) U slučaju više masenih kabela potrebno je što je više moguće razdvojiti točke uzemljenja komponente i ne dopustiti križanje strujnih puteva u okviru pojedinačnih električnih lukova. Nužna je upotreba kompenziranih poveznih paketa crijeva (povezni paketi crijeva s integriranim masenim kabelom)

Maseni kabel priključite u (–)

utičnicu za struju i blokirajte ga Drugi kraj masenog kabela povežite

s izratkom

VAŽNO! Za optimalna svojstva zavarivanja maseni kabel postavite što je moguće bliže poveznom paketu crijeva.

OPREZ!

Lošiji rezultati zavarivanja zbog zajedničkog uzemljenja više izvora struje!

Ako se vrši zavarivanje iz više izvora struje na jednoj komponenti, zajedničko uzemljenje može znatno utjecati na rezultate zavarivanja.

Odvojite strujne krugove zavarivanja!

▶

Za svaki strujni krug zavarivanja treba predvidjeti zasebno uzemljenje!

▶

Ne upotrebljavajte zajednički vodič za uzemljenje!

▶

MIG/MAG gorionik za zavarivanje priključite na sustav za promjenu brzine žice

Provjerite jesu li svi kabeli, vodovi i

paketi crijeva neoštećeni i ispravno izolirani

Otvorite pokrov pogona za žicu

Otvorite steznu polugu na pogonu

za žicu

Ispravno opremljen gorionik za za-

varivanje s oznakom gore sprijeda ugurajte u priključak za gorionik za zavarivanje sustava za promjenu brzine žice

Zatvorite steznu polugu na pogonu

za žicu

* Kod vodom hlađenih gorionika

za zavarivanje:

Priključite crijevo za predtok rash-

ladnog sredstva na priključku Predtok rashladnog sredstva (plavo)

Priključite crijevo za povratni tok

rashladnog sredstva na priključku Povratni tok rashladnog sredstva (crveno)

Zatvorite pokrov pogona za žicu

Provjerite jesu li svi priključci čvrs-

to priključeni

Ostale radnje Sljedeće radne korake provedite prema uputama za rad sustava za promjenu

brzine žice:

Umetnite valjke za dodavanje u sustav za promjenu brzine žice

Kolut žice ili žičani kolut za žicu s adapterom žičanog koluta za žicu umetnite

u sustav za promjenu brzine žice Skupljanje žičane elektrode

Namještanje kontaktnog pritiska

Namještanje kočnice

VAŽNO! Za optimalne rezultate zavarivanja proizvođač preporučuje da prilikom

prvog puštanja u pogon i svake promjene na sustavu zavarivanja provedete R/L usklađivanje. Ostale informacije od R/L usklađivanju pronađite u poglavlju „Pogon zavarivanja” u odjeljku „Parametar postupka” pod „R/L usklađivanje” (stranica

144).

Blokiranje i odblokiranje izvora struje s pomoću NFC ključa

Općenito NFC ključ = NFC kartica ili NFC priključak za ključeve

Izvor struje moguće je blokirati uz pomoć NFC ključa, primjerice kako bi se spriječio neželjeni pristup parametrima zavarivanja ili njihovo mijenjanje.

Blokiranje i odblokiranje izvodi se bez dodira na upravljačkoj ploči izvora struje.

Za blokiranje i odblokiranje izvora struje, izvor struje mora biti uključen.

Blokiranje i deblokiranje izvora struje s pomoću NFC ključa

Blokiranje izvora struje

Držite NFC ključ na području za očitavanje NFC ključeva

Na zaslonu se kratko prikazuje simbol ključa.

Na kraju se simbol ključa prikazuje u retku statusa.

Izvor struje sada je blokiran. Samo je parametre zavarivanja moguće pregledati i namjestiti uz pomoć okretnog gumba.

Ako se pozove blokirana funkcija, prikazuje se odgovarajuća poruka s napomenom.

Deblokiranje izvora struje

Držite NFC ključ na području za očitavanje NFC ključeva

Na zaslonu se nakratko prikazuje prekrižen simbol ključa.

Simbol ključa više se ne prikazuje u retku statusa. Sve funkcije izvora struje ponovno su na raspolaganju bez ograničenja.

NAPOMENA!

Dodatne informacije o zaključavanju izvora struje pronaći ćete u poglavlju „Standardne postavke – upravljanje / administracija” od stranice 185.

Pogon zavarivanja

MIG/MAG način rada

Općenito

Simboli i objašnjenje

UPOZORENJE!

Nepravilno rukovanje može uzrokovati ozbiljne tjelesne ozljede i materijalnu štetu.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem

▶

pročitate ove upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumije-

▶

vanjem pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

Podatke o namještanju, području postavljanja i mjernim jedinicama dostupnih parametara pronađite u izborniku za postavljanje.

Pritisnite tipku gorionika | Držite tipku gorionika | Otpustite tipku gorionika

GPr

Predtok plina

I-S

Faza početne struje: brzo zagrijavanje osnovnog materijala usprkos velikom odvodu topline na početku zavarivanja

t-S

trajanje početne struje

početak ispravka duljine električnog luka

SL1

Slope 1: kontinuirano padanje početne struje na struju zavarivanja

Faza struje zavarivanja: ravnomjeran dovod temperature u osnovni materijal koji je zagrijan predgrijavanjem

I-E

Faza završne struje: za sprečavanje mjesnog pregrijavanja osnovnog materijala zbog akumulacija topline na kraju zavarivanja. Sprječava se moguć neuspjeh zavarenog šava.

t-E

trajanje završne struje

Kraj ispravka duljine električnog luka

2-taktni pogon

GPr

GPo

GPr GPo

SL2

Slope 2: kontinuirano padanje struje zavarivanja na završnu struju

GPo

Naknadni protok plina

Podrobna objašnjenja o parametrima u poglavlju Parametar postupka

4-taktni pogon

Način rada „2-taktni rad” prikladan je za

Radove na pričvršćivanju

Kratke zavarene spojeve

Automatizirani i robotski rad

Način rada „4-taktni pogon” prikladan je za dulje zavarene šavove.

Posebni 4-taktni

GPr GPo

I-E

SL1t-S

I-S

SL2

+ +

t-E

I-S

I-E

GPr GPoSL1 SL2

t-S t-E

pogon

Posebni 2-taktni pogon

Način rada „Posebni 4-taktni pogon” prikladan je osobito za zavarivanje materijala od aluminija. Velika sposobnost vođenja topline aluminija uzima se u obzir primjenom posebnog protoka struje zavarivanja.

Način rada „Posebni 2-taktni pogon” prikladan je osobito za zavarivanje u većim rasponima snage. U Posebnom 2-taktnom pogonu strujni luk u početku ima malu snagu, a rezultat je jednostavnija stabilizacija strujnog luka.

Točkasto zavari-

GPr GPoSPt

vanje

Način rada „Točkasto zavarivanje” prikladan je za zavarene spojeve na preklopljenim limovima.

MIG/MAG i CMT zavarivanje

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

Nakon otvaranja uređaja s pomoću prikladnog mjernog uređaja provjerite jesu

▶

li električno nabijene komponente (primjerice kondenzatori) ispražnjene.

MIG/MAG i CMT zavarivanje – pregled

Uključite izvor struje

Odjeljak „MIG/MAG i CMT zavarivanje” obuhvaća sljedeće korake:

Uključite izvor struje

Odaberite postupak zavarivanja i načina rada

Odaberite dodatni materijal i zaštitni plin

Namjestite parametre zavarivanja i postupka

Namještanje količine zaštitnog plina

MIG/MAG ili CMT zavarivanje

NAPOMENA!

Tijekom upotrebe rashladnog uređaja pridržavajte se sigurnosnih propisa i radnih uvjeta navedenih u uputama za upotrebu rashladnog uređaja.

Ukopčajte mrežni kabel

Prebacite mrežni prekidač u položaj - I -

Rashladni uređaj koji se nalazi u sustavu za zavarivanje počinje raditi.

VAŽNO! Za optimalne rezultate zavarivanja proizvođač preporučuje da prilikom prvog puštanja u pogon i svake promjene na sustavu za zavarivanje provedete R/L usklađivanje. Ostale informacije o R/L usklađivanju pronađite u poglavlju Parametri postupka MIG/MAG pod „R/L usklađivanje” (stranica 144).

Postavljanje pos-

4-step

tupka zavarivanja i načina rada

Namještanje postupka zavarivanja

* sljedeća stranica: elektroda, TIG

Odaberite „Postupak zavarivanja”

Odaberite „Postupak”

Prikazuje se pregled postupaka zavarivanja. Ovisno o vrsti izvora struje ili instaliranom paketu funkcija, na raspolaganju su različiti postupci zavarivanja.

Odaberite željeni postupak zavarivanja

Namještanje načina rada

Odaberite „Način rada”

Prikazuje se pregled načina rada:

Odaberite do-

datni materijal i zaštitni plin

2-taktni pogon

4-taktni pogon

Posebni pogon u 2 koraka

Posebni 4-taktni pogon

Odaberite željeni način rada

Odaberite „Postupak zavarivanja“

Odaberite „Dodatni materijal“

Odaberite „Promijeni postavke materijala“

Okrećite okretni gumb i odaberite željeni dodatni materijal

Odaberite „Dalje“ / pritisnite okretni gumb

Okrećite okretni gumb kako biste odabrali željeni promjer žice

Odaberite „Dalje“ / pritisnite okretni gumb

Okrećite okretni gumb kako biste odabrali željeni zaštitni plin

Odaberite „Dalje“ / pritisnite okretni gumb

NAPOMENA!

Raspoložive krivulje po postupku ne prikazuju se ako je za odabrani dodatni materijal raspoloživa samo jedna karakteristična krivulja.

Odmah slijedi potvrdni korak asistenta za dodatni materijal, otpadaju radni koraci 10 – 14.

Okrećite okretni gumb kako biste odabrali željeni postupak

Za odabir željene karakteristične krivulje pritisnite okretni gumb (plava po-

zadina) Okrećite okretni gumb kako biste odabrali željenu karakterističnu krivulju

Pritisnite okretni gumb da biste preuzeli odabranu karakterističnu krivulju (bi-

jela pozadina) Odaberite „Dalje“

Namještanje pa-

rametara zavarivanja

Prikazuje se potvrdni korak asistenta za dodatni materijal:

Odaberite „Spremi“ / pritisnite okretni gumb

Spremaju se namješteni dodatni materijal i pripadajuće karakteristične krivulje po postupku.

Odaberite „Zavarivanje“

Okretanjem okretnog gumba odaberite željene parametre zavarivanja

Za promjenu parametra pritisnite okretni gumb

Vrijednost parametra prikazuje se kao vodoravna ljestvica:

npr. parametar Sustav za promjenu pomicanja žice

Odabrani parametar sada je moguće izmijeniti.

Izmijenite parametar okretanjem okretnog gumba

Izmijenjena vrijednost parametra odmah se preuzima. Ako se pri sinergijskom zavarivanju mijenja jedan od parametara Sustav za promjenu pomicanja žice, Debljina lima, Struja zavarivanja ili Napon zavarivanja, i ostali se parametri odmah usklađuju na izmjenu.

Kako biste došli na pregled parametara zavarivanja, pritisnite okretni gumb

Za postavke koje su specifične za korisnike ili primjene po potrebi postavite

parametre postupka na sustavu za zavarivanje

Namještanje količine zaštitnog plina

MIG/MAG ili CMT zavarivanje

Otvorite ventil na boci plina

Pritisnite tipku Provjera plina

Plin istječe.

Okrenite vijak za namještanje na donjoj strani reduktora tlaka dok manometar

ne prikaže željenu količinu zaštitnog plina Pritisnite tipku Provjera plina

Zaustavlja se istjecanje plina.

Odaberite „Zavarivanje” kako biste prikazali parametre zavarivanja

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete putem električnog udara i žičane elektrode koja izlazi.

Prilikom pritiskanja tipke za aktiviranje gorionika

gorionik za zavarivanje držite podalje od lica i tijela

▶

gorionik za zavarivanje nemojte usmjeravati prema osobama

▶

pripazite da žičane elektrode ne dodiruju dijelove koji provode električnu

▶

struju ili su uzemljeni (npr. kućište itd.)

Pritisnite tipku gorionika i pokrenite postupak zavarivanja

Nakon svakog kraja zavarivanja spremaju se trenutačne ostvarene vrijednosti struje zavarivanja, napona zavarivanja i brzine žice, na zaslonu se prikazuje HOLD.

NAPOMENA!

Parametri koji se namještaju na upravljačkoj ploči komponente sustava (npr. sustav za promjena brzine žice ili daljinsko upravljanje) pod određenim uvjetima nije moguće mijenjati na upravljačkoj ploči izvora struje.

Parametri MIG/MAG i CMT zavarivanja

Parametri zavarivanja za MIG/MAG impulsno-sinergijsko zavarivanje, CMT zavarivanje i PMC zavarivanje

Za MIG/MAG impulsno-sinergijsko zavarivanje, CMT zavarivanje i za PMC zavarivanje na gumbu „Zavarivanje” moguće je namjestiti i prikazati sljedeće parametre zavarivanja:

Struja 1) [A]

Područje namještanja: ovisno o odabranom postupku zavarivanja i programu zavarivanja

Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Napon 1) [V]

Područje namještanja: ovisno o odabranom postupku zavarivanja i programu zavarivanja

Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Debljina materijala

0,1 – 30,0 mm 2) / 0,004 – 1,18 2) in.

Promjena brzine žice

0,5 – maks.

Ispravak duljine električnog luka

za ispravak duljine električnog luka;

-10 – +10

Tvornička postavka: 0

- ... manja duljina električnog luka

0 ... neutralna duljina električnog luka + ... veća duljina električnog luka

Ispravak impulsa/dinamike

za ispravak impulsne energije kod impulsnog električnog luka

-10 – +10

Tvornička postavka: 0

- ... mala snaga odvajanja kapljica

0 ... neutralna snaga odvajanja kapljica + ... povećana snaga odvajanja kapljica

2) 3)

m/min / 19,69 – maks.

2) 3)

ipm.

Parametri zavarivanja za MIG/MAG standardno-sinergijsko zavarivanje i LSC zavarivanje

Za MIG/MAG standardno sinergijsko zavarivanje i za LSC zavarivanje u točki izbornika „Zavarivanje” moguće je namjestiti ii prikazati sljedeće parametre zavarivanja:

Struja 1) [A]

Područje namještanja: ovisno o odabranom postupku zavarivanja i programu zavarivanja

Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Napon 1) [V]

Područje namještanja: ovisno o odabranom postupku zavarivanja i programu zavarivanja

Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Debljina materijala

0,1 – 30,0 mm 2) / 0,004 – 1,18 2) in.

Promjena brzine žice

0,5 – maks.

2) 3)

m/min / 19,69 – maks

2) 3)

ipm.

Ispravak duljine električnog luka

za ispravak duljine električnog luka;

-10 – +10

Tvornička postavka: 0

- ... manja duljina električnog luka

0 ... neutralna duljina električnog luka + ... veća duljina električnog luka

Ispravak impulsa/dinamike

za ispravak impulsne energije kod impulsnog električnog luka

-10 – +10

Tvornička postavka: 0

- ... mala snaga odvajanja kapljica

0 ... neutralna snaga odvajanja kapljica + ... povećana snaga odvajanja kapljica

Parametri zavarivanja za MIG/MAG standardno-ručno zavarivanje

Za MIG/MAG standardno-ručno zavarivanje u točki izbornika „Zavarivanje” moguće je namjestiti i prikazati sljedeće parametre zavarivanja:

Napon 1) [V]

Područje namještanja: ovisno o odabranom postupku zavarivanja i programu zavarivanja

Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Dinamika:

za utjecanje na dinamiku kratkog spoja u trenutku prijenosa kapljica

0 – 10 Tvornička postavka: 0

0 ... čvršći i stabilniji električni luk 10 ... meki električni luk s malo prskotina

Objašnjenje fusnota

Promjena brzine žice

za namještanje čvršćeg i stabilnijeg električnog luka

0,5 – maks. 2) m/min / 19,69 – maks 2) ipm.

1) Sinergijski parametar

Ako se promijeni sinergijski parametar, zbog sinergijske funkcije automatski će se namjestiti i svi ostali sinergijski parametri.

Stvarni raspon postavke ovisi o korištenom izvoru struje i korištenom sustavu za promjenu brzine žice te odabranom programu zavarivanja.

2) Stvarni raspon postavke ovisi o odabranom programu zavarivanja.

3) Maksimalna vrijednost ovisi o korištenom sustavu za promjenu brzine žice.

Način EasyJob

Općenito Ako je aktiviran način EasyJob na zaslonu se prikazuje 5 dodatnih gumba koji

omogućavaju brzo spremanje od maks. 5 radnih točaka. Pritom se spremaju trenutačne postavke koje su relevantne za zavarivanje.

Aktiviranje načina EasyJob

Standardne postavke / Prikaz / Odabir EasyJob

Prikazuje se pregled za aktiviranje/deaktiviranje načina EasyJob.

Odaberite „Uključiti EasyJobs”

Odaberite „U redu”

Aktiviran je način EasyJob, prikazane su standardne postavke.

Odaberite „Zavarivanje”

Kod parametara zavarivanja prikazuje se 5 gumba za EasyJob.

Spremanje rad-

~ 3 sec.

< 3 sec.

nih točaka EasyJoba

NAPOMENA!

EasyJobovi spremaju se pod brojevima posla 1 - 5 i moguće ih je pozvati i preko način rada Job.

Spremanje EasyJoba piše preko posla koji je spremljen pod istim brojem posla!

Za spremanje trenutačnih postavki zavarivanja EasyJob gumb dodirnite oko 3

sekunde

Gumb najprije mijenja veličinu i boju. Nakon oko 3 sekunde gumb je prikazan u zelenoj boji i s okvirom.

Postavke se spremaju. Zadnje spremljene postavke su aktivirane. Aktivni EasyJob prikazan je s kvačicom na EasyJob gumbu. Slobodni EasyJob gumbi prikazani su u tamno sivoj boji.

Pozivanje radnih točaka EasyJoba

Za pozivanje spremljene radne točke EasyJoba kratko dodirnite (<3 sekunde)

odgovarajući EasyJob gumb

Gumb kratko mijenja veličinu i boju te se zatim prikazuje s kvačicom:

Ako se nakon dodirivanja EasyJob gumba ne prikaže kvačica, pod tim gumbom nije spremljena nijedna radna točka.

Brisanje radnih

> 5 sec.

točaka EasyJoba

Za brisanje radne točke EasyJoba pritisnite odgovarajući gumb EasyJob ot-

prilike 5 sekundi

Klikom na gumb

najprije se mijenja veličina i boja;

uokvireni prikaz vidljiv je otprilike nakon 3 sekunde;

Spremljena radna točka zamjenjuje se trenutačnim postavkama. nakon ukupno otprilike 5 sekundi pozadina će postati crvena (= brisanje).

Radna točka EasyJoba izbrisana je.

* ... pozadina će biti istaknuta crveno

Pogon Job

Općenito Na izvoru struje moguće je spremiti do 1000 Jobova i reproducirati ih.

Ručno dokumentiranje parametara zavarivanja nije potrebno. Job način time povećava kvalitetu kod automatiziranih i ručnih primjena.

Spremanje Jobova može se izvršiti samo u pogonu zavarivanja. Prilikom spremanja Jobova uz trenutačne postavke zavarivanja u obzir se uzimaju i parametri postupka te određene zadane postavke strojeva.

Spremanje postavki u obliku radne točke („kao Job”)

Namjestite parametre koje je potrebno spremiti kao Job:

Parametre zavarivanja

Postupak zavarivanja

Parametri postupka

po potrebi zadane postavke strojeva

Odaberite „Spremanje kao Job“

Prikazuje se popis Jobova.

Da biste prepisali postojeći prikaz, potrebno ga je odabrati tako da okrećete i potom pritisnete okretni gumb (ili pritišćete gumb „Dalje“). Nakon prikaza sigurnosnog upita odabrani Job se može prepisati.

Za novi Job odaberite „Izrada novog Joba“

Pritisnite okretni gumb / odaberite „Dalje“

Prikazuje se sljedeći slobodni Job broj.

Okrećite okretni gumb kako biste odabrali željeno mjesto pohrane

Pritisnite okretni gumb / odaberite „Dalje“

Prikazuje se tipkovnica.

Unesite naziv Joba

Odaberite tipku „U redu” i potvrdite naziv Joba / pritisnite okretni gumb

Naziv se preuzima, prikazuje se potvrda o uspješnom spremanju Joba.

Za izlazak pritisnite „Dovrši“ / pritisnite okretni gumb

Job zavarivanje – pozivanje Jobova

NAPOMENA!

Prije pozivanja Joba osigurajte da je sustav za zavarivanje konstruiran i instaliran u skladu s Jobom.

Odaberite „Postupak zavarivanja”

Odaberite „Postupak”

Odaberite „Način rada Job”

Način rada Job je aktiviran. Prikazuju se „Job zavarivanje” i podaci posljednjeg pozvanog Joba.

Odaberite „Job zavarivanje”

Okrećite okretni gumb i odaberite „Broj Joba” (bijela pozadina)

Za odabir željenog Joba pritisnite okretni gumb (plava pozadina)

Okretanjem okretnog gumba odaberite željeni broj Joba (plava pozadina)

Naziv odabranog Joba prikazuje se iznad indikatora trenutačne vrijednosti. Pritisnite okretni gumb da biste preuzeli odabrani broj Joba (bijela pozadina)

Pokrenite postupak zavarivanja

VAŽNO! U načinu rada Job sada je moguće promijeniti parametar zavarivanja

„Broj Joba”, ostale parametre moguće je samo pregledati.

Promjena naziva

universal

Joba

Odaberite „Spremi kao Job“

(funkcionira također u načinu rada Job)

Prikazuje se popis Jobova.

Okrećite okretni gumb kako biste odabrali Job kojemu se treba promijeniti

naziv Odaberite „Promjena naziva Joba”

Prikazuje se tipkovnica.

Uz pomoć tipkovnice promijenite naziv Joba

Odaberite tipku „U redu” i potvrdite promijenjeni naziv Joba / pritisnite okret-

ni gumb

Naziv Joba se mijenja i prikazuje se popis Jobova.

Brisanje Joba

universal

Za izlazak pritisnite gumb „Prekid“

Odaberite „Spremi kao Job“

(funkcionira također u načinu rada Job)

Prikazuje se popis Jobova.

100

Okrećite okretni gumb kako biste odabrali Job koji želite izbrisati

Odaberite „Izbriši Job”

Prikazuje se sigurnosno pitanje za brisanje Joba.

Odaberite „Da“ za brisanje odabranog Joba

Job se briše i prikazuje se popis Jobova.

Za izlazak pritisnite gumb „Prekid“

Fronius TPS 320i, TPS 400i, TPS 500i, TPS 600i, TPS 400i LSC ADV Operating Instruction [HR]

Specifications and Main Features

Frequently Asked Questions

User Manual
