TPS 270i C
Kurzanleitung
SICHERHEIT
Vor Arbeiten mit dem Gerät, alle beiliegenden und online zur Verfügung gestellten Dokumente lesen und verstehen!
Dieses Dokument beschreibt nur die wichtigsten Funktionen des Gerätes. Die vollständige Beschreibung des Gerätes befindet sich in der Bedienungsanleitung!

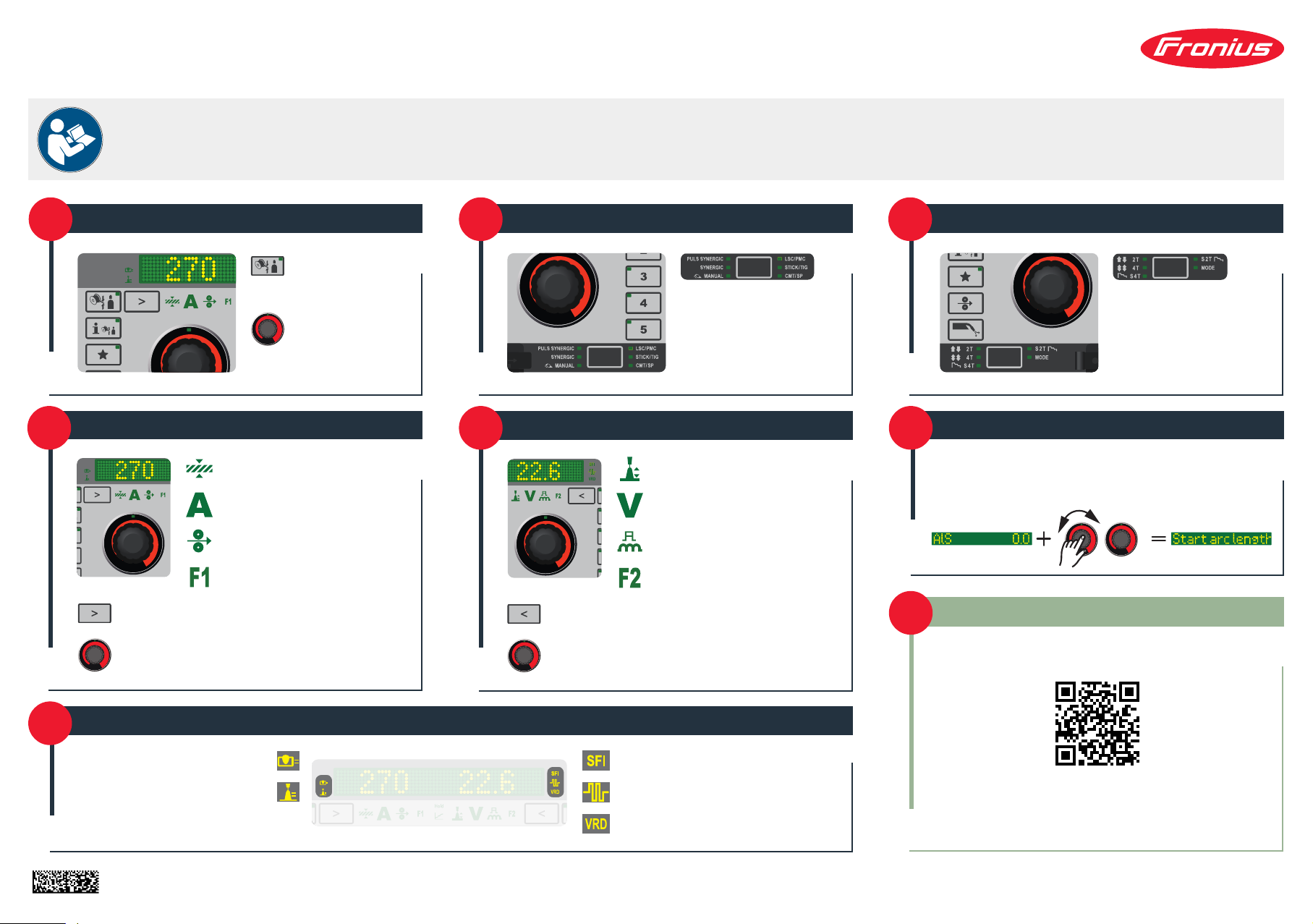

Zusatz-Werkstoff und Schutzgas einstellen
Schweißleistung einstellen
Blechdicke
Schweißstrom
Drahtgeschwindigkeit
Sonderfunktion F1
gewünschten Parameter anwählen
Materialauswahl starten
Drehen und
drücken um die
gewünschten
Einstellungen
zu tätigen
Verfahren einstellen
Korrekturparameter einstellen
gewünschten Parameter anwählen
Drücken um das gewünschte Verfahren
auszuwählen
Lichtbogen-Längenkorrektur
Schweißspannung
Puls-/Dynamikkorrektur
Sonderfunktion F2
Betriebsart einstellen
Drücken um die gewünschte Betriebsart
auszuwählen
Textanzeige
Aktiviern / Deaktivieren = linkes Einstellrad drücken
Volltext scrollen = linkes Einstellrad drehen
Abkürzung Volltext
Bedienungsanleitung
i
gewünschten Parameter einstellen
Statusanzeigen (leuchten, wenn die entsprechende Funktion aktiv ist)
Lichtbogen-Längenstabilisator Spatter Free Igniton
Einbrandstabilisator SynchroPuls
,,,DE
-
gewünschten Parameter einstellen
https://manuals.fronius.com/
html/4204260206
Voltage Reduction Device
In das Setup-Menü ein-/aussteigen
1x
1x
Prozessparameter
Start / Ende
I-S
AlS
t-S
SL1
SL2
I-E
AlE
t-E
SFI
SFI-HS
W-r
IgC
W-r (man.)
Gas Setup
Gpr Gas-Vorströmung (0,1)
GPo Gas-Nachströmung (0,5)
Prozess-Regelung
PSt Einbrandstabilisator (0,0)
AISt Lichtbogenlängen Stabilisator (0,0)
Komponenten
C-C Kühlkreis Betriebsart (auto)
C-t Filterzeit-Strömungswächter (10)
Fdi Einfädelgeschwindigkeit (10,0)
ito Zündtimeout (off)
STICK
I-S Startstrom (150)
Hti Startstrom-Zeit (0,5)
Eln Kennlinie (I-constant)
Ast Anti-Stick (on)
Uco Abriss-Spannung (90,0)
TIG
Uco Abriss-Spannung (14,0)
CSS Abriss-Spannung (14,0)
Synchropuls
Syn-Puls Synchropuls (off)
vd Drahtvorschub (5,0)
dFd Drahtvorschub-Hub (2,0)
F Frequenz (3,0)
DC Duty Cycle (50)
Al-h Lichtbogen-Korrektur hoch (0,0)
Al-l Lichtbogen-Korrektur tief (0,0)
Prozess-Mix
vd Drahtgeschwindigkeit (1,5)
AlC Lichtbogenlängen-Korrektur (0,0)
PDc Puls-/Dynamik Korrektur (0,0)
Hptc Obere-Leistungs-Dauer-Korrektur (0)
Lptc Untere Leistungs-Dauer-Korrektur(0,0)
Lpc Untere Leistungs-Korrektur (0,0)
Startstrom (135)
Start-Lichtbogenlängenkorrektur (0)
Startstromzeit (off)
Slope 1 (1,0)
Slope 2 (1,0)
Endstrom (50)
End-Lichtbogenlängenkorrektur (0,0)
Endstromzeit (off)
SFI-Zündung (off)
SFI Hotstart (off)
Drahtrückzug (0,0)
Zündstrom (manuell), (450)
Drahtrückzug (manuell), (0,0)
In das Setup-Menü ein-/aussteigen
R/L-Abgleich
Schweißkreis-Widerstand und Schweißkreis-Induktivität
abgleichen
Einstellungen
Anzeige
Einh. Einheiten
Norm Normen
UIBS Displayhelligkeitseinstellung
F1/F2 Param. Benutzerdefinierte Parameter für F1 / F2
Favorit Taste Favorit
IP System-Daten
System
CLS Gehäusebeleuchtungs Setup
FAC Werkseinstellungen herstellen
Web-PW reset Webseiten Passwort zurücksetzen
Informationen IM-V. / SWV / IP
Betriebsart
Setup
Sprache
cs, de, en, ...
(Werte / Angaben in Klammern zeigen die Werkseinstellung)
S4T / iJob
Tastensperre aktivieren/deaktivieren
Textanzeige
Abkürzung Volltext
Favorit
Die Favorit-Taste kann mit dem aktuell ausgewählten SetupParameter oder Setup-Ordner belegt werden.
abrufen:
speichern:
löschen:
EasyJobs
Die Easy-Job Tasten ermöglichen
ein Speichern von max. 5 Arbeitspunkten. Gespeichert werden
die aktuellen schweißrelevanten
Einstellungen.
abrufen:
speichern:
löschen:
Sonderfunktions-Parameter F1 / F2
F1 und F2 können mit dem aktuell auswegählten Setupparameter belegt werden.
abrufen:
speichern:
löschen:
Für F2 die
Taste verwenden!
