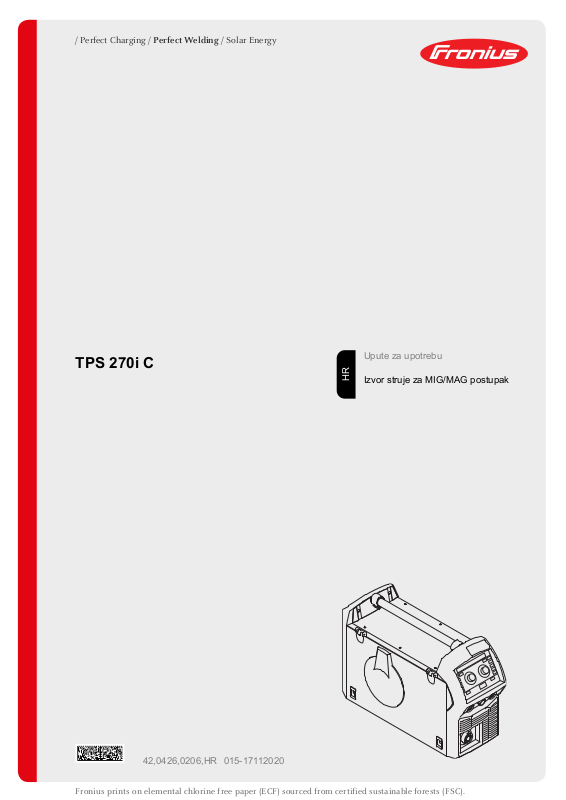

/ Perfect Charging / Perfect Welding / Solar Energy

TPS 270i C

Upute za upotrebu

Izvor struje za MIG/MAG postupak

42,0426,0206,HR 015-17112020

Sadržaj

Sigurnosni propisi 7

Objašnjenje sigurnosnih napomena 7 Općenito 7 Propisna primjena 8 Okolni uvjeti 8 Obaveze vlasnika 8 Obaveze osoblja 8 Mrežni priključak 9 Zaštitna strujna sklopka 9 Vlastita zaštita i zaštita drugih osoba 9 Podaci za vrijednosti emisije buke 10 Opasnost od opasnih plinova i para 10 Opasnost putem iskakanja iskre 10 Opasnosti od mrežne struje i struje zavarivanja 11 Lutajuće struje zavarivanja 12 EMC kategorizacija uređaja 12 EMC mjere 12 EMF mjere 13 Osobito kritične točke 13 Zahtjev za zaštitni plin 14 Opasnost putem boca zaštitnog plina 14 Opasnost od izlazećeg zaštitnog plina 15 Sigurnosne mjere na mjestu montaže i prilikom transporta 15 Sigurnosne mjere tijekom normalnog rada 16 Puštanje u pogon, održavanje i servisiranje 16 Sigurnosno-tehnička provjera 17 Odlaganje 17 Sigurnosna oznaka 17 Sigurnost podataka 17 Autorska prava 17

Opće informacije 19

Općenito 21

Koncept uređaja 21 Princip funkcioniranja 21 Područja primjene 21 Upozorenja na uređaju 22 Opis upozorenja na uređaju 24

Paketi zavarivanja, karakteristične krivulje zavarivanja, postupci zavarivanja i procesi 26

Općenito 26 Karakteristične krivulje zavarivanja 26 Kratki opis MIG/MAG impulsno-sinergijskog zavarivanja 28 Kratki opis MIG/MAG standardnog-sinergijskog zavarivanja 29 Kratki opis PMC postupaka 29 Kratki opis LSC postupaka 29 Kratki opis Synchropuls zavarivanja 29 Kratki opis CMT postupka 30

Komponente sustava 31

Općenito 31 Pregled 31 Opcije 31

Kontrole, priključci i mehaničke komponente 33

Upravljačka ploča 35

Općenito 35 Sigurnost 35 Upravljačka ploča 35 Prikaz punog teksta parametara 40

Parametri posebne funkcije F1/F2, tipka Favorit 41

Parametri posebne funkcije F1 i F2 41 Tipka Favorit 42

Priključci, prekidači i mehaničke komponente 45

Instalacija i puštanje u pogon 47

Minimalna oprema za pogon zavarivanja 49

Općenito 49 MIG/MAG – zavarivanje, plinom hlađeno 49 MIG/MAG – zavarivanje, vodom hlađeno 49 CMT zavarivanje, ručno 49 TIG DC zavarivanje 49 Zavarivanje štapnom elektrodom 49

Prije instalacije i puštanja u pogon 50

Sigurnost 50 Propisna primjena 50 Odredbe za postavljanje 50 Mrežni priključak 50 Rad s generatorom 51 Informacije o komponentama sustava 51

Priključivanje mrežnog kabela 52

Sigurnost 52 Općenito 52 Propisani mrežni kabel 52 Priključivanje mrežnog kabela – općenito 53

Stavljanje u pogon 55

Sigurnost 55 Općenito 55 Priključivanje boce za plin 55 Uspostavljanje uzemljenja 56 Priključite gorionik za zavarivanje 56 Namještanje/zamjena valjaka za dovod 57 Namještanje koluta za žicu 58 Namještanje koluta u obliku košare 59 Skupljanje žičane elektrode 60 Namještanje kontaktnog pritiska 61 Namještanje kočnice 62 Izvedba kočnice 62 Provedite R/L usklađivanje 63

Pogon zavarivanja 65

MIG/MAG način rada 67

Općenito 67 Simboli i objašnjenje 67 2-taktni rad 68 4-taktni rad 68 Specijalna 4-takta 68 Specijalna 2-takta 68

MIG/MAG i CMT zavarivanje 69

Sigurnost 69 MIG/MAG i CMT zavarivanje – pregled 69 Uključite izvor struje 69 Namještanje postupka zavarivanja i načina rada 69 Učitajte trenutačno postavljeni dodatni materijal 70 Odaberite dodatni materijal 70 Namještanje parametara zavarivanja 72 Namještanje količine zaštitnog plina 72 MIG/MAG ili CMT zavarivanje 73

Parametri MIG/MAG i CMT zavarivanja 74

Parametri zavarivanja za MIG/MAG impulsno-sinergijsko zavarivanje, CMT zavarivanje i PMC zavarivanje

Parametri zavarivanja za MIG/MAG standardno-sinergijsko zavarivanje i LSC zavarivanje 75 Parametri zavarivanja za MIG/MAG standardno-ručno zavarivanje 77 Objašnjenje fusnota 78

Način rada EasyJob 79

Općenito 79 Način rada EasyJob 79

Točkasto zavarivanje 80

Zavarivanje TIG postupkom 82

Sigurnost 82 Priprema 82 Zavarivanje TIG postupkom 82 Paljenje električnog luka 84 Završite postupak zavarivanja 84

Ručno elektrolučno zavarivanje 85

Sigurnost 85 Priprema 85 Ručno zavarivanje štapnim elektrodama 85 Parametri zavarivanja za ručno elektrolučno zavarivanje 87

Postavljanje postavki 89

Izbornik postavki – pregled 91

Ulazak/izlazak iz izbornika postavki 91 Izbornik za postavljanje – pregled 92

Parametri postupka 94

Parametar postupka za početak zavarivanja / kraj zavarivanja 94 Parametri postupka za postavljanje plina 95 Parametri postupka za reguliranje postupka 96 stabilizator penetracije 96 stabilizator duljine električnog luka 98 Kombinacija stabilizatora penetracije i stabilizatora visine električnog luka 100 Parametri postupka za točkasto zavarivanje 101 Parametri postupka za nadzor i komponente 101 Parametri postupka za postavljanje elektroda 102 Parametri postupka za postavljanje za TIG 105 Parametri postupka za SynchroPuls 107 Parametri postupka za miješani postupak 109 R/L usklađivanje 111

Postavke 113

Općenito 113 Pregled 113 Postavljanje jedinica mjere 113 Postavljanje standarda 114 Postavljanje svjetlina zaslona 114 Prikaži zamijenjene karakteristične krivulje 114 Postavljanje parametara posebne funkcije F1 i F2 putem Izbornika postavki 114 Postavljanje tipke Favorit putem Izbornika postavki 115 Pozivanje sistemskih podataka 115 Postavljanje unutarnjeg osvjetljenja 116 Vraćanje tvorničkih postavki 117 Vraćanje izvorne lozinke za web-stranicu izvora struje 117 Pozivanje informacija o uređaju 117 Postavljanje posebnog prikaza JobMaster 118 Postavljanje načina rada za točkasto zavarivanje 118

Namještanje jezika 119

Zaključavanje tipkovnice 120

SmartManager – web-mjesto izvora struje 121

SmartManager – web-mjesto izvora struje 123

Općenito 123 Otvaranje web-stranice izvora struje 123 Promjena lozinke / odjava 123 Postavke 124 Odabir jezika 124 Fronius 124

Pregled 125

Pregled 125 Proširi sve grupe / sažmi sve grupe 125 Spremi kao xml datoteku 125

Ažuriranje 126

Ažuriranje 126 Pretraži datoteku ažuriranja (Provedi ažuriranje) 126 Fronius WeldConnect 127

Snimak zaslona 128

Snimka zaslona 128

Sigurnosno kopiranje/obnavljanje 129

Općenito 129 Sigurnosno kopiranje i obnavljanje 129 Automatsko sigurnosno kopiranje 130

Paketi funkcija 131

Paketi funkcija 131 Paketi zavarivanja 131 Posebne krivulje 131 Opcije 131 Umetanje paketa funkcija 131

Pregled krivulja 132

Pregled karakterističnih krivulja 132 Prikaži/sakrij filter 132

Uklanjanje grešaka i održavanje 133

Izbornik pogrešaka 135

Dijagnoza grešaka, uklanjanje grešaka 136

Općenito 136 Sigurnost 136 Dijagnosticiranje pogrešaka električnog generatora 136

Njega, održavanje i odlaganje 140

Općenito 140 Sigurnost 140 Prilikom svakog stavljanja u pogon 140 Po potrebi 140 Svaka 2 mjeseca 140 Svakih 6 mjeseci 140 Ažurirajte firmver 140 Odlaganje 141

Tehnički podaci 143

Prosječne vrijednosti potrošnje pri zavarivanju 145

Prosječna potrošnja žičanih elektroda pri zavarivanju MIG/MAG postupkom 145 Prosječna potrošnja zaštitnog plina pri zavarivanju MIG/MAG postupkom 145 Prosječna potrošnja zaštitnog plina pri zavarivanju TIG postupkom 145

Tehnički podaci 146

Objašnjenje pojma Trajanje aktivnosti 146 Posebni napon 146 TPS 270i C 147 TPS 270i C /nc 148 TPS 270i C /MV/nc 149 TPS 270i C /S/nc 151 Pregled s ključnim sirovinama, godina proizvodnje uređaja 152

Sigurnosni propisi

Objašnjenje sigurnosnih napomena

OPASNOST!

Označava neposrednu opasnost.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosne ili vrlo teške ozljede.

▶

UPOZORENJE!

Označava moguću opasnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosni i najteži oblici ozljeda.

▶

OPREZ!

Označava moguću štetnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti male ili manje ozljede, kao i materijalna

▶

šteta.

NAPOMENA!

Označava mogućnost manjkavih rezultata rada i štete na opremi.

Općenito Uređaj je izrađen pomoću najnovije tehnologije i u skladu s priznatim sigurnosno-

tehničkim propisima. Međutim, nepravilna upotreba ili zloupotreba može ugroziti

- život i zdravlje korisnika ili trećih osoba,

- uređaj i ostalu imovinu korisnika,

- učinkovit rad s uređajem.

Sve osobe koje sudjeluju u postavljanju, upotrebi, održavanju i servisiranju uređaja moraju

- imati odgovarajuće kvalifikacije,

- posjedovati znanje o zavarivanju i

- temeljito pročitati ove upute za upotrebu te ih se strogo pridržavati.

Upute za upotrebu moraju se stalno čuvati na lokaciji upotrebe uređaja. Osim uputa za upotrebu, obavezno je pridržavati se općih i lokalnih propisa o sprečavanju nesreća i zaštiti okoliša.

Sve napomene o sigurnosti i opasnostima na uređaju

- držite u čitljivom stanju

- nemojte oštetiti

- nemojte ukloniti

- nemojte prekriti, zalijepiti ili premazati.

Položaje napomena o sigurnosti i opasnostima na uređaju možete pronaći u poglavlju „Općenito” u sklopu uputa za upotrebu uređaja. Smetnje koje mogu utjecati na sigurnost moraju se ukloniti prije uključivanja uređaja.

Riječ je o vašoj sigurnosti!

Propisna primjena

Okolni uvjeti Upotreba ili skladištenje uređaja izvan navedenog raspona smatraju se nepropisnim.

Uređaj služi za rad isključivo u svrhe za koje je namijenjen.

Uređaj je namijenjen isključivo za postupke zavarivanja koji su navedeni na natpisnoj pločici. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i sljedeće:

- temeljito čitanje i pridržavanje svih napomena iz uputa za upotrebu

- temeljito čitanje i pridržavanje svih napomena o sigurnosti i opasnostima

- pravilno provođenje inspekcijskih radova i radova na održavanju.

Uređaj nikada ne upotrebljavajte za sljedeće:

- odmrzavanje cijevi

- punjenje baterija/akumulatora

- pokretanje motora

Uređaj je namijenjen za pogon u industriji i obrtima. Proizvođač ne odgovara za štete koje nastaju uslijed korištenja u stambenom prostoru.

Za nepotpune ili pogrešne rezultate rada proizvođač također ne preuzima nikakvu odgovornost.

Proizvođač ne snosi odgovornost za tako nastale štete.

Raspon temperature okolnog zraka:

- tijekom rada: od -10 °C do +40 °C (od 14 °F do 104 °F)

- tijekom transporta i skladištenja: od -20 °C do +55 °C (od -4 °F do 131 °F)

Relativna vlažnost zraka:

- do 50 % pri 40 °C (104 °F)

- do 90 % pri 20 °C (68 °F)

Okolni zrak: ne sadržava prašinu, kiseline, nagrizajuće plinove ili tvari itd. Maksimalna nadmorska visina: do 2000 m (6561 ft. 8.16 in)

Obaveze vlasnika Vlasnik se obvezuje da će dopustiti da na uređaju rade samo osobe koje su

- upoznate s temeljnim propisima o sigurnosti na radu i sprečavanju nesreća i upućene u rukovanje uređajem

- pročitale i razumjele upute za upotrebu, osobito poglavlje „Sigurnosni propisi” te to svojim potpisom potvrdile

- obučene u skladu sa zahtjevima za rezultate rada.

Savjestan rad osoblja u pogledu sigurnosti potrebno je provjeravati u redovitim razmacima.

Obaveze osoblja Sve osobe koje su zadužene za rad na uređaju obavezne su prije početka rada

- slijediti osnovne propise o sigurnosti na radu i sprečavanju nesreća

- pročitati ove upute za uporabu, osobito poglavlje „Sigurnosni propisi”, i potvrditi svojim potpisom da su ih razumjele i da će ih slijediti.

Prije napuštanja radnog mjesta pobrinite se da ni u vašoj odsutnosti ne može doći do ozljeđivanja osoba ili materijalne štete.

Mrežni priključak Uređaji velike snage mogu zbog svoje potrošnje električne struje smanjiti energetsku

kvalitetu mreže.

To može utjecati na pojedine vrste uređaja na sljedeće načine:

- ograničenja priključka

zahtjevi koji se odnose na maksimalnu dopuštenu mrežnu impedanciju

zahtjevi koji se odnose na minimalnu dopuštenu snagu kratkog spoja

na svakom priključenju na javnu mrežu

pogledajte Tehničke podatke

U tom slučaju rukovatelj ili korisnik uređaja mora osigurati da je priključenje uređaja dopušteno, eventualno u konzultaciji s poduzećem za opskrbu električnom energijom.

VAŽNO! Potrebno je sigurno uzemljiti mrežni priključak!

Zaštitna strujna sklopka

Vlastita zaštita i zaštita drugih osoba

Lokalne odredbe i nacionalne smjernice prilikom priključivanja uređaja na javnu elektroenergetsku mrežu mogu zahtijevati zaštitnu strujnu sklopku. U tehničkim podacima navedena je vrsta zaštitne strujne sklopke koju za uređaj preporučuje proizvođač.

Pri radu s uređajem izlažete se brojnim opasnostima, kao što su:

- iskrenje, vrući metalni dijelovi koji lete uokolo

- zračenje električnog luka koje je štetno za oči i kožu

- štetna elektromagnetska polja, koja mogu ugroziti život osoba sa srčanim stimulatorom

- opasnost od mrežne struje i struje zavarivanja

- povećana izloženost buci

- štetni dim koji nastaje pri zavarivanju i plinovi

Pri radu s uređajem nosite prikladnu zaštitnu odjeću. Zaštitna odjeća mora imati sljedeća svojstva:

- teško se može zapaliti

- izolirajuća je i suha

- prekriva cijelo tijelo, neoštećena je i u dobrom je stanju

- zaštitna kaciga

- hlače koje nisu zavrnute

U zaštitnu opremu ubraja se između ostaloga:

- Oči i lice zaštitite štitnikom za zaštitu očiju i lica s filtrom koji je u skladu s propisima od UV zračenja, vrućine i iskrenja.

- Iza štitnika za zaštitu očiju i lica nosite propisne zaštitne naočale sa zaštitnim vizirom.

- Nosite izdržljive cipele koje izoliraju i u vlažnim uvjetima.

- Ruke zaštitite prikladnim rukavicama (koje izoliraju od električne struje, štite od vrućine).

- Za smanjenje izloženosti buci i zaštitu od ozljeda nosite zaštitu za sluh.

Osobe, a prvenstveno djeca, moraju se držati podalje tijekom rada uređaja i izvođenja postupka zavarivanja. Ako se osobe ipak nalaze u blizini,

- podučite ih o svim opasnostima (opasnost od osljepljivanja putem električnog luka, opasnost od ozljeđivanja zbog iskrenja, dim koji nastaje pri zavarivanju i koji je opasan za zdravlje, izloženost buci, moguće opasnosti putem mrežne struje ili struje zavarivanja...),

- stavite im na raspolaganje zaštitna sredstva ili

- izgradite prikladne zaštitne zidove i zastore.

Podaci za vrijednosti emisije buke

Uređaj proizvodi maksimalnu razinu buke <80dB(A) (ref. 1pW) prilikom praznog hoda te u fazi hlađenja nakon rada, u skladu s maksimalno dopuštenom radnom točkom prilikom normalnog opterećenja prema normi EN 60974-1.

Vrijednost emisija koja se odnosi na radno mjesto prilikom zavarivanja (i rezanja) nije navedena jer ona ovisi o postupcima i okruženju. Ona ovisi o najrazličitijim parametrima, kao što su npr. postupak zavarivanja (MIG/MAG, TIG zavarivanje), odabrana vrsta struje (istosmjerna struja, izmjenična struja), raspon snage, vrsta materijala za zavarivanje, rezonantno ponašanje radnog dijela, okruženju radnog mjesta i ostalima.

Opasnost od opasnih plinova i para

Dim koji nastaje pri zavarivanju sadržava plinove i pare koji su opasni za zdravlje.

Dim koji nastaje pri zavarivanju sadržava tvari koje prema retku 118. Međunarodne agencije za istraživanje raka uzrokuju rak.

Primjenjujte precizno usisavanje i usisavanje prostorije. Ako je moguće, upotrijebite gorionik za zavarivanje s ugrađenim uređajem za usisavanje.

Držite glavu podalje od dima koji nastaje pri zavarivanju i plinova koji nastaju tijekom rada.

Nastali dim i opasne plinove

- nemojte udisati

- isišite ih pomoću prikladnih sredstava iz radnog područja.

Osigurajte dovoljno dovoda svježeg zraka. Pobrinite se da u svakom trenutku postoji stopa cirkulacije zraka od najmanje 20 m³ / sat.

Ako ventilacija nije dostatna, upotrebljavajte zavarivačku kacigu s dovodom zraka.

Ako postoje nejasnoće o tome je li kapacitet usisa dovoljan, izmjerene vrijednosti emisije štetnih tvari usporedite s dopuštenim graničnim vrijednostima.

Sljedeće su komponente među ostalim odgovorne za stupanj štetnosti dima koji nastaje prilikom zavarivanja:

- metali upotrijebljeni za izradak

- elektrode

- naneseni slojevi

- sredstva za čišćenje, odmašćivanje i slično

- primijenjeni postupak zavarivanja

Opasnost putem iskakanja iskre

Stoga se pridržavajte odgovarajućih sigurnosnih podatkovnih listova za materijale i navoda proizvođača za nabrojene komponente.

Preporuke za scenarije izloženosti, mjere za upravljanje rizikom i utvrđivanje radnih uvjeta možete pronaći na web-stranici udruženja European Welding Association u području Health & Safety (https://european-welding.org).

Zapaljive pare (primjerice, pare otapala) držite podalje od područja emitiranja električnog luka.

Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.

Iskakanje iskre može izazvati požare i eksplozije.

Nikada ne zavarujte u blizini zapaljivih materijala.

Zapaljivi materijali moraju biti barem 11 metara (36 ft. 1,07 in.) udaljeni od električnog luka ili poklopljeni provjerenom prekrivnom pločom.

Imajte spremne prikladne, ispitane aparate za gašenje požara.

Opasnosti od mrežne struje i struje zavarivanja

Iskre i vrući metalni dijelovi mogu dospjeti u okolno područje i kroz male pukotine i otvore. Poduzmite odgovarajuće mjere kako biste spriječili opasnost od ozljeda i požara.

Nemojte zavarivati u područjima u kojima postoji opasnost od požara i eksplozije te na zatvorenim spremnicima, bačvama ili cijevima, ako oni nisu pripremljeni u skladu s odgovarajućim nacionalnim i međunarodnim normama.

Nije dopušteno zavarivati na spremnicima u kojima se skladište / su skladišteni plinovi, pogonska goriva, mineralna ulja i sl. Zbog mogućih ostataka postoji opasnost od eksplozije.

Strujni udar u načelu je opasan po život i može dovesti do smrti.

Ne dodirujte dijelove unutar i izvan uređaja koji su pod naponom.

Prilikom zavarivanja postupkom MIG/MAG i postupkom TIG pod naponom su i žica za zavarivanje, kolut za žicu, valjci za dovod i svi metalni dijelovi koji su povezani sa žicom za zavarivanje.

Dodavač žice uvijek postavljajte na dovoljno izoliranu podlogu ili koristite prikladan, izolirajući prihvatnik za pomicanje žice.

Za prikladnu osobnu zaštitu od potencijala uzemljenja ili mase osigurajte dostatno izolirajuću, suhu podlogu ili pokrivnu ploču. Podloga ili pokrivna ploča u potpunosti moraju pokrivati cijelo područje između tijela i potencijala uzemljenja ili mase.

Svi kabeli i žice moraju biti pričvršćeni, neoštećeni, izolirani i prikladnih dimenzija. Labave spojeve, spaljene, oštećene ili nedovoljno dimenzionirane kabele i žice potrebno je odmah zamijeniti. Prije svake upotrebe provjerite jesu li priključci za napajanje pričvršćeni na svojem mjestu. Kod kabela za napajanje s bajonet-priključcima okrenite kabel za napajanje za min. 180° po uzdužnoj osi i osigurajte prednapon.

Kabel ili žice nemojte ovijati oko tijela niti dijelova tijela.

Elektrodu (štapnu elektrodu, volframovu elektrodu, žicu za zavarivanje ...)

- nikad ne uranjajte u tekućine kako bi se ohladila

- nikad nemojte dodirivati ako je uključen izvor struje.

Između elektroda dvaju aparata za zavarivanje može se na primjer pojaviti dvostruki napon praznog hoda jednog aparata za zavarivanje. Istovremeno dodirivanje potencijala obiju elektroda pod određenim uvjetima može biti opasno po život.

Električar mora redovito provjeravati funkcionalnost zaštitnog vodiča na mrežnim kabelima i kabelima uređaja.

Za propisnu upotrebu uređaja razreda zaštite I potrebna je mreža sa zaštitnim vodičem i utičnim sustavom s kontaktom za zaštitni vodič.

Upotreba uređaja na mreži bez zaštitnog vodiča i utičnici bez kontakta za zaštitni vodič dopuštena je samo ako su zadovoljeni svi nacionalni propisi koji se odnose na zaštitno odvajanje. U protivnom se takva upotreba smatra grubim nemarom. Proizvođač ne snosi odgovornost za tako nastale štete.

Ako je potrebno, putem prikladnog sredstva osigurajte odgovarajuće uzemljenje radnog komada.

Isključite uređaje koji se ne upotrebljavaju.

U slučaju radova na većim visinama nosite sigurnosni pojas za rad na visini kako biste se osigurali od pada.

Prije rada na uređaju isključite uređaj i izvucite mrežni utikač.

Osigurajte uređaj jasno čitljivom i razumljivom pločom s upozorenjima kako netko ne bi uključio mrežni utikač i ponovno uključio uređaj.

Nakon otvaranja uređaja:

- ispraznite sve komponente od električnog naboja

- pobrinite se da ni u jednoj komponenti uređaja nema struje.

Ako su potrebni radovi na dijelovima pod naponom, dogovorite se s drugom osobom da pravovremeno isključi glavnu sklopku.

Lutajuće struje zavarivanja

Ako se ne pridržavate napomena koje su navedene u nastavku, moguć je nastanak lutajućih struja zavarivanja, koje mogu izazvati sljedeće:

- opasnost od požara

- pregrijavanje komponenti s kojima je radni komad povezan

- uništavanje zaštitnih vodiča

- oštećenje uređaja i druge električne opreme

Pobrinite se da je stezaljka radnog komada čvrsto povezana s radnim komadom.

Stezaljku radnog komada pričvrstite što bliže mjestu na kojem se zavaruje.

Uređaj postavite tako da dovoljna količina izolacije bude okrenuta prema okolnom električki vodljivom području, npr. izolacija prema podlozi ili postoljima koja provode električnu struju.

Ako upotrebljavate strujne razdjelnike, prihvatnike s dvije glave itd., pridržavajte se sljedećeg: I elektroda gorionika za zavarivanje / držača elektroda koji se ne upotrebljavaju može provoditi potencijal. Pobrinite se da se gorionik za zavarivanje / držač elektroda koji se ne upotrebljavaju skladište uz odgovarajuću izolaciju.

Ako se radi o automatskim MIG/MAG primjenama, žičanu elektrodu do dodavača žice vodite samo ako je izolirana od bubnja žice za zavarivanje, velikog koluta ili koluta za žicu.

EMC kategorizacija uređaja

EMC mjere U posebnim slučajevima, unatoč pridržavanju standardizirane emisijske granice, mogu

Uređaji emisijskog razreda A:

- predviđeni su samo za upotrebu u industrijskim zonama

- u drugim područjima mogu prouzročiti smetnje povezane s vodičima i zračenjem.

Uređaji emisijskog razreda B:

- ispunjavaju emisijske zahtjeve za stambene i industrijske zone. To vrijedi i za stambene zone u kojima se energetska opskrba odvija putem javne niskonaponske mreže.

EMC kategorizacija uređaja prema nazivnoj pločici ili tehničkim podacima.

nastupiti smetnje za predviđeno područje primjene (npr. ako se na mjestu upotrebe nalaze osjetljivi uređaji ili ako je mjesto upotrebe u blizini radijskih ili televizijskih prijamnika). U tom slučaju korisnik je obvezan poduzeti mjere za uklanjanje smetnji.

Provjerite i ocijenite otpornost na smetnje opreme u okruženju uređaja u skladu s nacionalnim i međunarodnim odredbama. Ovo su primjeri opreme sklone smetnjama na koju uređaj može utjecati:

- sigurnosna oprema

- električni vodovi i vodovi za prijenos signala i podataka

- računalna i telekomunikacijska oprema

- oprema za mjerenje i kalibriranje

Potporne mjere za izbjegavanje EMC problema:

1. Opskrba električnom energijom

- Ako se elektromagnetske smetnje pojavljuju usprkos korištenju strujnog prik-

ljučka koji je u skladu s propisima, poduzmite dodatne mjere (npr. koristite prikladni strujni filter).

2. Vodovi za zavarivanje

- neka budu što kraći

- neka budu što bliže jedan drugome (i za izbjegavanje EMF problema)

- položeni daleko od drugih vodova

3. Izjednačavanje potencijala

4. Uzemljenje radnog dijela

- Ako je potrebno, uspostavite uzemljenje preko prikladnih kondenzatora.

5. Ako je potrebno, zaštitite ga

- Zaštitite drugu opremu u okruženju

- Zaštitite cijelu instalaciju za zavarivanje

EMF mjere Elektromagnetska polja mogu naštetiti zdravlju na način koji još nije poznat:

- Djelovanje na zdravlje osoba u blizini, npr. osoba koje nose srčane elektrostimulatore ili pomagala za sluh

- Osobe koje nose srčane elektrostimulatore moraju se savjetovati sa svojim liječnikom prije nego što se budu zadržavale u neposrednoj blizini uređaja i postupka zavarivanja

- Razmak između kablova za zavarivanje i glave/trupa zavarivača iz sigurnosnih razloga mora biti što veći

- Kabel za zavarivanje i pakete crijeva ne nosite preko ramena i ne omatajte oko tijela ili dijelova tijela

Osobito kritične točke

Ruke, kosu, dijelove odjeće i alate držite podalje od pokretnih dijelova, kao što su na primjer:

- ventilatori

- zupčanici

- valjci

- vratila

- kolutovi za žicu i žice za zavarivanje.

Ne posežite u rotirajuće zupčanike pogona za žicu ili rotirajuće komponente pogona.

Pokrivne ploče i bočne dijelove dopušteno je otvoriti/ukloniti samo tijekom trajanja radova na održavanju i popravaka.

Tijekom rada

- Osigurajte da su sve pokrivne ploče zatvorene i da su svi bočni dijelovi pravilno montirani.

- Držite sve pokrivne ploče i bočne dijelove zatvorenima.

Izlazak žice za zavarivanje iz gorionika za zavarivanje predstavlja visok rizik od ozljeđivanja (probadanje ruke, ozljeđivanje lica i očiju...).

Stoga gorionik za zavarivanje uvijek držite podalje od tijela (uređaji sa sustavom za pomicanje žice) i upotrebljavajte prikladne zaštitne naočale.

Izradak ne dodirujte tijekom i nakon zavarivanja – postoji opasnost od opeklina.

S ohlađenog izratka može otpasti troska. Stoga i prilikom naknadne obrade izradaka nosite zaštitnu opremu u skladu s propisima i osigurajte odgovarajuću zaštitu za druge osobe.

Gorionik za zavarivanje i ostale komponente opreme s visokim radnim temperaturama ostavite da se ohlade prije nego što budete radili na njima.

U prostorijama u kojima postoji opasnost o požara i eksplozije vrijede posebni propisi – pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.

Izvori struje za radove u prostorijama s povećanom električnom opasnosti (npr. kotao) moraju biti označeni znakom (Safety). Izvor struje ne smije se međutim nalaziti u takvim prostorijama.

Rashladno sredstvo koje izlazi predstavlja opasnost od opeklina. Prije isključenja priključaka za protok ili povratni tok rashladnog sredstva, isključite rashladni uređaj.

Prilikom rukovanja rashladnim sredstvom pridržavajte se navoda sa sigurnosnog podatkovnog lista rashladnog sredstva. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

Za transport uređaja dizalicom koristite samo odgovarajuću proizvođačevu opremu za prijenos tereta.

- Lance ili užad prikvačite na sve predviđene točke za montiranje odgovarajuće opreme za prijenos tereta.

- Lanci ili užad moraju imati što je moguće manji kut na okomiti pravac.

- Uklonite bocu za plin i sustav za pomicanje žice (MIG/MAG i TIG uređaji).

Zahtjev za zaštitni plin

Ako je sustav za pomicanje žice ovješen na dizalicu prilikom zavarivanja, uvijek koristite prikladan, izolirajući ovjes za pomicanje žice (MIG/MAG i TIG uređaji).

Ako je uređaj opremljen remenom ili ručkom za nošenje, oni isključivo služe za transport uređaja rukom. Remen za nošenje nije prikladan za transport uz pomoć dizalice, viličara ili drugog mehaničkog uređaja za podizanje.

Sva sredstva za podizanje (remenje, kopče, lanci itd.) koja se koriste zajedno s uređajem ili njegovim komponentama potrebno je redovito provjeravati (npr. postoje li mehanička oštećenja, korozija ili druge promjene uzrokovane utjecajem okoliša). Interval i opseg provjere moraju odgovarati barem važećim nacionalnim normama i smjernicama.

Postoji opasnost od neopaženog istjecanja zaštitnog plina bez boje i mirisa u slučaju korištenja adaptera za priključak za zaštitni plin. Navoje adaptera na strani uređaja za priključivanje zaštitnog plina potrebno je prije montaže zabrtviti pomoću prikladne teflonske trake.

Onečišćeni zaštitni plin, posebno u prstenastim vodovima, može prouzročiti oštećenja opreme i smanjenu kvalitetu zavarivanja. Treba ispuniti sljedeća pravila o kvaliteti zaštitnog plina:

- veličina čestica krute tvari < 40 µm

- temperatura rosišta plina pod tlakom < -20 °C

- maks. sadržaj ulja < 25 mg/m³

Opasnost putem boca zaštitnog plina

Po potrebi koristite filtre!

Boce zaštitnog plina sadrže plin pod tlakom i u slučaju oštećenja mogu eksplodirati. Budući da su boce zaštitnog plina sastavni dio opreme za zavarivanje, potrebno je jako oprezno rukovati njima.

Boce zaštitnog plina sa zabrtvljenim plinom zaštitite od previsoke temperature, mehaničkih udaraca, troske, otvorenog plamena, iskri i električnih lukova.

Boce zaštitnog plina montirajte okomito i pričvrstite u skladu s uputama kako se ne bi mogle prevrnuti.

Boce zaštitnog plina držite podalje od krugova zavarivanja ili drugih električnih strujnih krugova.

Nikad nemojte objesiti gorionik za zavarivanje na bocu zaštitnog plina.

Nikad nemojte elektrodom dodirivati bocu zaštitnog plina.

Opasnost od eksplozije – nikad nemojte zavarivati na boci zaštitnog plina koja je pod tlakom.

Uvijek koristite samo prikladne boce zaštitnog plina i odgovarajući prikladni pribor (regulator, crijeva i priključke...) za svaku primjenu. Boce zaštitnog plina i pribor koristite samo ako su u dobrom stanju.

Ako je ventil boce zaštitnog plina otvoren, okrenite lice od ispusta.

Ako se ne zavaruje, zatvorite ventil boce zaštitnog plina.

Ako boca zaštitnog plina nije priključena, ostavite poklopac na ventilu boce zaštitnog plina.

Opasnost od izlazećeg zaštitnog plina

Sigurnosne mjere na mjestu montaže i prilikom transporta

Pridržavajte se navoda proizvođača te odgovarajućih nacionalnih i međunarodnih odredaba za boce zaštitnog plina i dijelove pribora.

Opasnost od gušenja nekontrolirano izlazećim zaštitnim plinom

Zaštitni je plin bezbojan i bezmirisan i može pri izlasku potisnuti kisik iz okolnog zraka.

- Osigurajte dovoljan dovod svježeg zraka – stopa cirkulacije zraka mora iznositi najmanje 20 m³ po satu

- Slijedite sigurnosna upozorenja i upozorenja u vezi s održavanjem boce zaštitnog plina ili glavnog dovoda plina

- Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.

- Prije svakog stavljanja u pogon provjerite istječe li nekontrolirano plin iz boce zaštitnog plina ili glavnog dovoda plina.

Uređaj koji se prevrne može predstavljati opasnost po život! Uređaj postavljajte na ravnim, fiksnim podlogama tako da bude stabilan

- Dopušten je nagibni kut od maksimalno 10°.

U prostorima u kojima postoji opasnost od požara i eksplozije vrijede posebni propisi

- Pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.

Putem internih uputa i kontrola osigurajte da je okruženje radnog mjesta uvijek čisto i pregledno.

Uređaj postavljajte i upotrebljavajte isključivo u skladu sa stupnjem IP zaštite navedenim na označnoj pločici.

Prilikom postavljanja uređaja osigurajte slobodni prostor oko uređaja od 0,5 m (1 ft. 7,69 in.) kako bi hladni zrak mogao slobodno ulaziti i izlaziti.

Pobrinite se prilikom transporta uređaja da se pridržavate svih važećih nacionalnih i regionalnih smjernica i propisa za sprečavanje nesreća. To osobito vrijedi za smjernice koje se odnose na opasnosti prilikom transporta i otpremanja.

Ne podižite i ne transportirajte aktivne uređaje. Isključite uređaje prije transporta i podizanja!

Prije svakog transporta uređaja u potpunosti ispustite rashladno sredstvo te demontirajte sljedeće komponente:

- Dodavanje žice

- kolut žice

- bocu zaštitnog plina

Prije stavljanja u pogon, nakon transporta obvezno provjerite vizualnim pregledom postoje li oštećenja na uređaju. Neka sva moguća oštećenja popravi obučeno servisno osoblje prije stavljanja u pogon.

Sigurnosne mjere tijekom normalnog rada

Uređaj upotrebljavajte samo kada svi sigurnosni uređaji u potpunosti funkcioniraju. Ako sigurnosni uređaji ne funkcioniraju u potpunosti, postoji opasnost za

- život i zdravlje korisnika ili trećih osoba,

- uređaj i ostalu imovinu korisnika

- učinkovit rad s uređajem.

Prije uključivanja uređaja popravite sigurnosne uređaje koji ne funkcioniraju u potpunosti.

Sigurnosni uređaji nikada se ne smiju izbjegavati niti staviti izvan pogona.

Prije uključivanja uređaja osigurajte da nitko nije u opasnosti.

Barem jednom tjedno provjerite postoje li na uređaju izvana vidljiva oštećenja i provjerite funkcionalnost sigurnosnih uređaja.

Bocu zaštitnog plina uvijek dobro pričvrstite i u slučaju transporta uređaja dizalicom prethodno je skinite.

Samo je originalno rashladno sredstvo proizvođača zbog njegovih svojstava (električna vodljivost, zaštita od smrzavanja, kompatibilnost s materijalom, gorivost...) prikladno za upotrebu u našim uređajima.

Upotrebljavajte samo prikladno originalno rashladno sredstvo proizvođača.

Originalno rashladno sredstvo proizvođača nemojte miješati s drugim rashladnim sredstvima.

Puštanje u pogon, održavanje i servisiranje

Na rashladni krug priključite samo komponente sustava proizvođača.

Ako u slučaju korištenja drugim komponentama sustava ili drugim rashladnim sredstvima dođe do oštećenja, proizvođač ne odgovara za njih i prestaju vrijediti svi jamstveni zahtjevi.

Rashladno sredstvo FCL 10/20 nije zapaljivo. Rashladno sredstvo na bazi etanola pod određenim je uvjetima zapaljivo. Rashladno sredstvo transportirajte samo u zatvorenim originalnim spremnicima i držite ih podalje od izvora zapaljenja

Istrošeno rashladno sredstvo stručno odložite u skladu s nacionalnim i međunarodnim propisima. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

U rashlađenom sustavu prije svakog početka zavarivanja provjerite razinu rashladnog sredstva.

Za dijelove trećih strana ne može se jamčiti da su osmišljeni i izrađeni u skladu sa zahtjevima i sigurnosnim propisima.

- Upotrebljavajte samo originalne rezervne i potrošne dijelove (vrijedi i za standardizirane dijelove).

- Uređaj se ne smije mijenjati ni dopunjavati bez odobrenja proizvođača.

- Odmah zamijenite komponente koje nisu u besprijekornom stanju.

- Prilikom naručivanja navedite točan naziv i broj dijela prema popisu zamjenskih dijelova te serijski broj svog uređaja.

Vijci kućišta predstavljaju veze za zaštitne vodiče za uzemljenje dijelova kućišta. Uvijek koristite odgovarajući broj originalnih vijaka kućišta s navedenim okretnim momentom.

Sigurnosnotehnička provjera

Odlaganje Ne odlažite uređaj s kućnim otpadom! Sukladno europskoj Direktivi 2002/96/EZ o elek-

Proizvođač preporučuje da se najmanje svakih 12 mjeseci provede sigurnosno-tehnička provjera.

Unutar istog intervala od 12 mjeseci proizvođač preporučuje kalibriranje izvora struje.

Preporučuje se da ovlašteni električar izvede sigurnosno-tehničku provjeru

- nakon izmjena

- nakon ugradnje ili dogradnje

- nakon popravaka i održavanja

- najmanje svakih 12 mjeseci.

Prilikom sigurnosno-tehničke provjere potrebno je pridržavati se odgovarajućih međunarodnih i nacionalnih normi i smjernica.

Više informacija o sigurnosno-tehničkoj provjeri i kalibriranju možete dobiti u svojoj servisnoj službi. Ondje možete dobiti i potrebnu dokumentaciju.

tričnom i elektroničkom otpadu i njezinoj provedbi u nacionalnom pravu, iskorišteni električni alati moraju se prikupljati odvojeno i reciklirati na ekološki prihvatljiv način. Vratite svoj iskorišteni uređaj dobavljaču ili nabavite informacije o lokalnom, ovlaštenom poduzeću za prikupljanje i odlaganje otpada. Nepridržavanje ove Direktive EU-a može negativno utjecati na okoliš i vaše zdravlje!

Sigurnosna oznaka

Sigurnost podataka

Autorska prava Proizvođač zadržava autorska prava za ove upute za upotrebu.

Uređaji s oznakom CE ispunjavaju osnovne zahtjeve Direktive o niskonaponskoj i elektromagnetskoj kompatibilnosti (npr. relevantne norme proizvoda iz serije normi EN 60

974).

Fronius International GmbH izjavljuje da je uređaj u skladu s Direktivom 2014/53/EU. Potpuni tekst EU izjave o sukladnosti možete pronaći na sljedećoj internetskoj adresi: http://www.fronius.com

Uređaji s CSA kontrolnim znakom ispunjavaju zahtjeve relevantnih normi za Kanadu i SAD.

Korisnik je odgovoran za stvaranje pričuvne kopije promjena tvorničkih postavki. Proizvođač ne snosi odgovornost u slučaju brisanja osobnih postavki.

Tekst i ilustracije odgovaraju tehničkom stanju u vrijeme tiskanja. Zadržavamo pravo na izmjene. Sadržaj ovih uputa za upotrebu ne predstavlja temelj ni za kakve zahtjeve kupca. Bit ćemo vam zahvalni na prijedlozima za poboljšanja i napomene o pogreškama u uputama za upotrebu.

Opće informacije

Općenito

Koncept uređaja Izvor struje za MIG/MAG postupak TPS

270i C potpuno je digitalizirani, mikroprocesorski kontrolirani inverterski izvor struje s integriranim pogonom za žicu s 4 valjka.

Modularni dizajn i mogućnost jednostavnog proširenja sustava omogućuju visoku fleksibilnost. Zbog takvog kompaktnog načina izrade TPS 270i C prije svega je prikladan za mobilnu upotrebu.

Izvor struje moguće je prilagoditi svakog specifičnoj okolnosti.

Princip funkcioniranja

Područja primjene

Središnja upravljačka i regulacijska jedinica električnog generatora povezana je s digitalnim signalnim procesorom. Središnja upravljačka i regulacijska jedinica te signalni procesor upravljaju cijelim postupkom zavarivanja. Tijekom postupka zavarivanja kontinuirano se mjere stvarni podaci, odmah se reagira na promjene. Regulacijski algoritam osigurava da će se zadržati željeno zadano stanje.

Iz toga rezultira:

- Precizni postupak zavarivanja,

- Točna mogućnost reproduciranja svih rezultata

- Izvanredna svojstva zavarivanja.

Uređaji se mogu koristiti u obrtima i u industriji: ručne primjene s klasičnim čelikom, pocinčanim limovima, kromom/niklom i aluminijem.

Zbog integriranog pogona žice s 4 valjka, velike snage i male težine izvor struje prije svega je prikladan za mobilnu upotrebu na gradilištima ili u radionicama za popravke.

Upozorenja na

uređaju

Na izvorima struje s CSA kontrolnim znakom za korištenje u sjevernoameričkom području (SAD i Kanada) nalaze se upozorenja i sigurnosni simboli. Ta upozorenja i sigurnosni simboli ne smiju se ukloniti ni premazati bojom. Napomene i simboli upozoravaju na nepravilno rukovanje koje može izazvati teške tjelesne ozljede i materijalnu štetu.

*) u unutrašnjosti uređaja

Zavarivanje je opasno. Da bi se osigurao pravilan rad s uređajem, potrebno je ispuniti sljedeće osnovne preduvjete:

- odgovarajuće kvalifikacije za automatsko zavarivanje

- prikladna zaštitna oprema

- držanje osoba koje ne sudjeluju u radu s uređajem podalje od sustava za dodavanje žice i mjesta izvođenja postupka zavarivanja.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate sljedeće dokumente:

- ove upute za upotrebu

- sve upute za upotrebu komponenti sustava, a osobito sigurnosne propise.

Uređaji kojima je prošao vijek trajanja ne smiju se odlagati zajedno s kućnim otpadom, već u skladu sa sigurnosnim propisima.

Ruke, kosu, dijelove odjeće i alate držite podalje od pokretnih dijelova, kao što su na primjer:

- zupčanici

- valjci za dovod

- kolutovi za žicu i žice za zavarivanje.

Ne posežite u rotirajuće zupčanike pogona za žicu ili rotirajuće komponente pogona.

Pokrivne ploče i bočne dijelove dopušteno je otvoriti/ukloniti samo tijekom trajanja radova na održavanju i popravaka.

Opis upozorenja

na uređaju

Pri određenim izvedbama uređaja, na njemu se nalaze upozorenja.

Raspored simbola može biti različit.

. Upozorenje! Pažnja!

Simboli predstavljaju moguće opasnosti.

A Valjci za dovod mogu ozlijediti prste.

B Žica za zavarivanje i dijelovi pogona tijekom rada nalaze se pod naponom elek-

tričnog luka. Držite ruke i metalne predmete dalje od njih!

1. Strujni udar može biti smrtonosan.

1.1. Nosite suhe, izolirajuće rukavice. Ne dodirujte žičane elektrode golim rukama. Ne

nosite mokre ili oštećene rukavice.

1.2. Kao zaštitu od električnog udara upotrijebite podlogu koja pruža izolaciju od tla i

radnog područja.

1.3. Prije rada na uređaju isključite uređaj i izvucite mrežni utikač ili prekinite opskrbu

strujom.

2. Udisanje dima koji nastaje pri zavarivanju može biti štetno za zdravlje.

2.1. Držite glavu podalje od dima koji nastaje pri zavarivanju.

2.2. Upotrijebite prisilno prozračivanje ili lokalno usisavanje kako biste uklonili dim koji

xx,xxxx,xxxx *

nastaje pri zavarivanju.

2.3. Uklonite dim koji nastaje pri zavarivanju ventilatorom.

3. Iskre nastale zavarivanjem mogu prouzročiti eksploziju ili požar.

3.1. Držite gorive materijale dalje od postupka zavarivanja. Ne zavarujte u blizini

zapaljivih materijala.

3.2. Iskre nastale zavarivanjem mogu prouzročiti požar. Na raspolaganju morate imati

aparat za gašenje požara. Po potrebi osigurajte prisutnost osobe za nadzor koja može rukovati aparatom za gašenje požara.

3.3. Ne zavarujte na kantama ili zatvorenim spremnicima.

4. Zrake električnog luka mogu opeći oči i ozlijediti kožu.

4.1. Nosite pokrivalo za glavu i zaštitne naočale. Upotrebljavajte zaštitu za sluh i

nosite ovratnik s gumbom. Nosite zavarivačku kacigu s ispravnim premazom. Nosite prikladnu zaštitnu odjeću na cijelom tijelu.

5. Prije rada na stroju ili prije zavarivanja:

educirajte se za rad na uređaju i pročitajte upute!

6. Nemojte ukloniti ili prebojiti naljepnice s upozorenjima.

* Proizvođačev narudžbeni broj naljepnice

Paketi zavarivanja, karakteristične krivulje zavarivanja, postupci zavarivanja i procesi

Općenito Kako biste mogli učinkovito obrađivati najrazličitije materijale, na izvorima struje TPSi na

raspolaganju stoje različiti paketi zavarivanja, karakteristične krivulje zavarivanja, postupci zavarivanja i procesi.

Karakteristične krivulje zavarivanja

Ovisno o postupku zavarivanja i kombinaciji zaštitnog plina, pri odabiru dodatnog materijala na raspolaganju stoje različite karakteristične krivulje zavarivanja koje su optimizirane za postupak.

Primjeri karakterističnih krivulja zavarivanja:

- MIG/MAG 3700 PMC Steel 1,0mm M21 - arc blow *

- MIG/MAG 3450 PMC Steel 1,0mm M21 - dynamic *

- MIG/MAG 3044 Puls AlMg5 1,2 mm I1 - universal *

- MIG/MAG 2684 Standard Steel 0,9 mm M22 - root *

Dopunska oznaka (*) za postupak zavarivanja pruža informacije o posebnim svojstvima i upotrebi karakteristične krivulje zavarivanja. Opis karakterističnih krivulja slijedi prema sljedećoj shemi:

Oznaka

Postupak zavarivanja Svojstva

arc blow

PMC Karakteristične krivulje s poboljšanim svojstvima protiv prekida električnog luka otklonom u slučaju vanjskih magnetskih polja

braze

CMT, LSC, PMC Karakteristične krivulje za postupke lemljenja (velika brzina lemljenja, sigurna umreženost i dobro istjecanje materijala za lemljenje)

braze+

CMT Optimizirane karakteristične krivulje za postupke lemljenja sa specijalnom mlaznicom za plin „Braze+” (uzak otvor mlaznice za plin, velika brzina strujanja zaštitnog plina)

cladding

CMT, LSC, PMC Karakteristične krivulje za navarivanje s malo penetracije, malim miješanjem i širokim istjecanjem šava za bolju umreženost

dynamic

CMT, PMC, Puls, Standard Karakteristične krivulje za velike brzine zavarivanja s koncentriranim električnim lukom

flanged edge

CMT Karakteristične krivulje za porubljene šavove uz prilagođavanje frekvencije i dobiti energije; rub je potpuno obuhvaćen, ali nije rastaljen.

galvanized

CMT, LSC, PMC, Puls, Standard Karakteristične krivulje za pocinčane površine od lima (mala opasnost od pora od cinka, smanjena ogorina cinka)

galvannealed

PMC Karakteristične krivulje za površine od lima obložene željezom-cinkom

gap bridging

CMT, PMC Karakteristične krivulje s vrlo malim unosom topline za najbolje premošćivanje zazora

hotspot

CMT Karakteristične krivulje s vrućim početnim slijedom, posebno za zavare u okruglome otvoru i MIG/MAG zavarenim spojevima

mix ** PMC

dodatno potrebno: Paketi zavarivanja Pulse i PMC

Karakteristične krivulje sa zamjenom postupka između impulsnog i kratkog električnog luka Posebno za zavarivanje odozdo prema gore s cikličkom izmjenom vrućih i hladnih pomoćnih faza postupka.

mix ** / ***

CMT

dodatno potrebno: pogonska jedinica CMT WF 60i Robacta Drive CMT paketi zavarivanja Pulse, Standard i CMT

Karakteristične krivulje sa zamjenom postupka između impulsnog postupka i postupka CMT, pri čemu postupak CMT počinje promjenom smjera pomicanja žice.

mix drive *** PMC

dodatno potrebno: pogonska jedinica PushPull WF 25i Robacta Drive ili WF 60i Robacta drive CMT paketi zavarivanja Pulse i PMC

Karakteristične krivulje sa zamjenom postupka između impulsnog i kratkog električnog luka, pri čemu stvaranje kratkog električnog luka počinje promjenom smjera pomicanja žice.

multi arc

PMC Karakteristične krivulje za komponente na kojima se zavaruje više električnih lukova koji utječu jedni na druge

PCS ** PMC Pulse Controlled Sprayarc – izravni prijelaz s koncentriranog impulsnog električnog luka na kratki štrcajući električni luk. Prednosti impulsnog i standardnog električnog luka ujedinjene su u jednoj karakterističnoj krivulji

pipe

PMC Karakteristične krivulje za primjene na cijevima i položajno zavarivanje na primjenama s uskim razmacima

retro

CMT, Puls, PMC, Standard Karakteristične krivulje sa svojstvima prethodne serije uređaja TransPuls Synergic (TPS)

ripple drive *** PMC

dodatno potrebno: pogonska jedinica CMT,WF 60i Robacts Drive CMT

karakteristične krivulje s ponašanjem kao intervalni pogon za izraženo ljuštenje šava, osobito pri aluminiju

root

CMT, LSC, Standard Karakteristične krivulje za položaj korijena sa snažnim električnim lukom

seam track

PMC, Puls Karakteristične krivulje s pojačanim signalom za traženje šava, posebno pri primjeni više gorionika za zavarivanje na jednoj komponenti.

TIME

PMC Karakteristične krivulje za zavarivanje s dugim Stickout i TIME zaštitnim plinovima (T.I.M.E. = Transferred Ionizend Molten Energy)

Kratki opis MIG/MAG impulsno-sinergijskog zavarivanja

universal

CMT, PMC, Puls, Standard Karakteristične krivulje za konvencionalne zadatke zavarivanja poznate kvalitete tvrtke Fronius

WAAM

CMT Karakteristične krivulje sa smanjenim unosom topline i više stabilnosti uz veću stopu taljenja za zavarivanje s jedne na drugu gusjenicu pri adaptivnim strukturama

weld+

CMT Karakteristične krivulje za zavarivanje s kratkim Stickout i mlaznicom za plin Braze+ (mlaznica za plin s malim otvorom i velikom brzinom strujanja)

** Karakteristične krivulje miješanih postupaka *** Karakteristične krivulje zavarivanja s posebnim značajkama zahvaljujući dodat-

nom hardveru

MIG/MAG impulsno-sinergijsko

MIG/MAG impulsno-sinergijsko zavarivanje postupak je impulsnog električnog luka s upravljanim prijenosom materijala. Pritom se u fazi struje uzemljenja dovod energije toliko reducira da električni luk jedva stabilno gori, a površina radnog dijela se predzagrijava. U fazi struje pulsiranja točno dozirani impuls struje osigurava ciljano odvajanje kapljice materijala za zavarivanje. Taj princip jamči zavarivanje bez prskotina i točan rad preko cijelog područja djelovanja jer su neželjeni kratki spojevi s istovremenim eksplodiranjem kapljice te time nekontrolirane prskotine prilikom zavarivanja skoro u potpunosti isključeni.

Kratki opis MIG/MAG standardnog-sinergijskog zavarivanja

MIG/MAG standardno-sinergijsko

MIG/MAG standardno-sinergijsko zavarivanje postupak je MIG/MAG zavarivanja preko cijelog raspona snage izvora struje sa sljedećim oblicima električnog luka:

Kratki električni luk Prijenos kapljica vrši se u kratkom spoju u donjem rasponu snage.

Prijelazni električni luk Kapljica od zavarivanja povećava se na kraju žičane elektrode i u srednjem rasponu snage prenosi se u kratkom spoju.

Štrcajući električni luk U većem rasponu snage vrši se prijelaz materijala bez kratkog spoja.

Kratki opis PMC postupaka

Kratki opis LSC postupaka

Kratki opis Synchropuls zavarivanja

PMC = Pulse Multi Control

PMC je postupak zavarivanja impulsnim električnim lukom s brzom obradom podataka, preciznim registriranjem stanja postupka i poboljšanim odvajanjem kapljica. Moguće je brže zavarivanje pri stabilnijem električnom luku i pri ravnomjernoj penetraciji.

LSC = Low Spatter Control

LSC je novi postupak električnog luka s malo prskotina. Prije razbijanja mosta kratkog spoja struja pada i vrši se ponovno paljenje pri značajno nižim vrijednostima struje zavarivanja.

Synchropuls stoji na raspolaganju za sve postupke (Standard / Puls / LSC / PMC). Cikličkom zamjenom snage zavarivanja između dvije radne točke uz Synchropuls postiže se ljuskav izgled zavarenog spoja i nekontinuirani unos topline.

Kratki opis CMT postupka

CMT = Cold Metal Transfer

Za CMT-postupak potrebna je posebna CMT-pogonska jedinica.

Povratni smjer kretanja žice kod CMT postupka rezultira odvajanjem kapljica s poboljšanim svojstvima kratkog električnog luka. Prednosti CMT postupka su

- mali unos topline

- smanjeno stvaranje prskotina

- smanjenje emisija

- velika stabilnost postupka

CMT postupak prikladan je za:

- Zavarno povezivanje, navarivanje i lemljenje posebno s velikim zahtjevima po pitanju unosa topline i stabilnosti postupka

- Zavarivanje tankog lima s malim izobličenjem

- Posebna povezivanja, npr.bakar, cink, čelik-aluminij

NAPOMENA!

Stručna knjiga za CMT postupke s primjerima upotrebe stoji na raspolaganju pod ISBN 978-3-8111-6879-4.

Komponente sustava

(1)

(2)

(3)

(4)

Općenito Izvore struje moguće je pogoniti različitim komponentama sustava i opcijama. Ovisno o

području korištenja, moguće je optimizirati tijekove, rukovanje i korištenje.

Pregled

Opcije

(1) izvor struje (2) Rashladni uređaj (3) Držač za plinske boce (4) kolica

ostalo:

- gorionik za zavarivanje

- Kabel za uzemljenje i elektroda

- Filter prašine

- Dodatne utičnice

OPT/i TPS C ulaz žice

OPT/i TPS C izmjenjivač polova

OPT/i TPS C SpeedNet Connector

drugi SpeedNet priključak kao opcija

Montira se na stražnju stranu izvora struje.

OPT/i TPS 270i C ext. Senzor

OPT/i TPS 270i C PushPull

OPT/i TPS C TIG TMC

OPT/i TPS 270i C Ethernet

OPT/i Synergic Lines

Opcija za otključavanje svih dostupnih posebnih karakterističnih krivulja izvora struje TPSi; time se automatski otključavaju i ubuduće stvorene posebne karakteristične krivulje.

OPT/i GUN Trigger

Opcija za posebne funkcije u vezi s tipkom gorionika

Kontrole, priključci i mehaničke

komponente

Upravljačka ploča

(1) (2) (3) (4) (5) (6)

(7)

(10)

(8)

(9)

(17)

(16)

(15) (14)

(13)

(12)

(11)

Općenito Parametre koji su potrebni za zavarivanje moguće je jednostavno odabrati i izmijeniti

pomoću okretnog gumba. Parametri se tijekom zavarivanja prikazuju na zaslonu.

Na temelju funkcije Synergic prilikom promjene pojedinačnih parametara namještaju se i ostali parametri.

NAPOMENA!

Zbog ažuriranja firmvera na vašem uređaju mogu biti dostupne funkcije koje u ovim uputama za rad nisu opisane ili obrnuto.

Osim toga, pojedinačne se slike mogu neznatno razlikovati od kontrola na uređaju. Način djelovanja tih kontrola ipak je jednak.

Sigurnost

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.

▶ ▶

Upravljačka ploča

UPOZORENJE!

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

Br. Funkcija

(1) Prikaz parametara upravljanja postupkom

za postupke zavarivanja LSC i PMC

Prikaz stabilizatora penetracije

svijetli kada je aktiviran stabilizator penetracije

Prikaz stabilizatora duljine električnog luka

svijetli kada je aktiviran stabilizator duljine električnog luka

(2) Odabir lijevih parametara

Ako je odabran parametar, svijetli odgovarajući indikator. Pritiskom na tipku mogu se odabrati sljedeći parametri:

Debljina materijala *

u mm ili inčima

Struja zavarivanja *

u A Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Brzina žice *

u m/min ili ipm

Posebna funkcija

može joj se dodijeliti bilo koji parametar Ova se funkcija može odabrati ako je spremljen parametar.

Stabilizator penetracije

Stabilizator duljine električnog luka

Parametri za regulaciju procesa stabilizator penetracije i stabilizator duljine električnog luka mogu se odabrati samo u postupcima zavarivanja Low Spatter Control (LSC) / Pulse Multi Control (PMC). Parametar koji se trenutačno treba postaviti označen je strelicom. * Sinergijski parametar. Ako se promijeni sinergijski parametar, zbog sinergijske funkcije automatski će se namjestiti i svi ostali sinergijski parametri.

(3) Zaslon

za prikaz vrijednosti

(4) Indikator Hold / prijelazni električni luk

Prikaz HOLD

Prikaz svijetli ako se pri svakom završetku zavarivanja trenutačne vrijednosti struje zavarivanja, napona zavarivanja, brzine žice itd. automatski prikazuju na zaslonu.

Prikaz prijelaznog električnog luka

Prikaz svijetli ako između kratkog i štrcajućeg električnog luka nastaje prijelazni električni luk s prskotinama.

(5) Desni odabir parametara

Ako je odabran parametar, svijetli odgovarajući indikator. Pritiskom na tipku mogu se odabrati sljedeći parametri:

Ispravak duljine električnog luka

za ispravak duljine električnog luka

Napon zavarivanja *

u V Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Ispravak impulsa/dinamike

Dodijeljene funkcije ovise o postupku zavarivanja. Opis svake funkcije slijedi u poglavlju Pogon zavarivanja kod odgovarajućeg postupka zavarivanja.

Posebna funkcija

može joj se dodijeliti bilo koji parametar Ova se funkcija može odabrati ako je spremljen parametar. * Sinergijski parametar Ako se promijeni sinergijski parametar, zbog sinergijske funkcije automatski će se namjestiti i svi ostali sinergijski parametri.

(6) Prikazi

Prikaz SFI

svijetli kada je aktivirana funkcija SFI (Spatter Free Ignition)

Prikaz SynchroPuls

svijetli kada je aktivirana funkcija SynchroPuls

Prikaz Voltage Reduction Device

svijetli kada je aktiviran uređaj za smanjenje napona VRD (Voltage Reduction Device)

(7) Tipke EasyJob

za spremanje, učitavanje i brisanje zadataka EasyJobs Kada je odabran, svijetli LED indikator odgovarajuće tipke.

(8) Desni okretni gumb s funkcijom okretanja/pritiskanja

Za podešavanje parametara Ispravak duljine električnog luka, Napon zavarivanja, Ispravak impulsa/dinamike i F2 Okretanje okretnog gumba: Mijenjanje vrijednosti, odabir parametara (u izborniku za postavljanje i pri odabiru dodatnog materijala) Pritiskanje okretnog gumba: potvrda odabira u izborniku, prihvaćanje vrijednosti

(9) Odabir postupka zavarivanja

Ako je odabran postupak zavarivanja, svijetli odgovarajući LED indikator. Pritiskom na tipku mogu se odabrati sljedeći postupci zavarivanja:

- PULS SYNERGIC (MIG/MAG impulsno sinergijsko zavarivanje)

- SYNERGIC (MIG/MAG standardno sinergijsko zavarivanje)

- LSC/PMC (LSC = Low Spatter Control, PMC = Pulse Multi Control)

- STICK/TIG (ručno elektrolučno zavarivanje / zavarivanje TIG postupkom)

- CMT / SP (CMT zavarivanje / posebni programi)

(10) Priključak USB

Za ažuriranje softvera putem USB Ethernet prilagodnika

(11) Odabir načina rada

Ako je odabran način rada, svijetli odgovarajući LED indikator. Pritiskom na tipku mogu se odabrati sljedeći načini rada:

- MODE (posebni načini rada ovisno o paketu funkcija)

(12) Tipka za provjeru plina

Za namještanje potrebne količine plina na regulatoru tlaka plina. Nakon pritiskanja tipke za provjeru plina plin istječe u trajanju od 30 s. Ponovnim pritiskom postupak se prijevremeno zaustavlja.

MANUAL (MIG/MAG standardno ručno zavarivanje)

ovisno o aktiviranom paketu funkcija

2T (2-taktni pogon)

4T (4-taktni pogon)

S4T (posebni 4-taktni pogon)

S2T (posebni pogon u 2 koraka)

(13) Tipka za uvlačenje žice

Za uvlačenje žičane elektrode bez plina i struje u paket crijeva za gorionik za zavarivanje

(14) Lijevi okretni gumb s funkcijom okretanja/pritiskanja

- Za postavljanje parametara debljina lima, struja zavarivanja, brzina žice, F1, stabilizator penetracije i stabilizator duljine električnog luka

- za prikaz tekstova pomoći

Okretanje okretnog gumba: odabir parametara, mijenjanje vrijednosti, prikaz dugih tekstova pomoći Pritiskanje okretnog gumba: potvrda odabira u izborniku, prihvaćanje vrijednosti, otvaranje pomoći za parametre

(15) Tipka Favorit

može joj se dodijeliti parametar ili nadređena mapa

(16) Tipka Informacije o dodatnom materijalu

Za prikaz trenutačno postavljenog dodatnog materijala

(17) Tipka Odabir dodatnog materijala

Za odabir dodatnog materijala

Prikaz punog

teksta parametara

Za svaku kraticu parametra koja se prikazuje na zaslonu s pomoću lijevog okretnog gumba može se prikazati i odgovarajući puni tekst.

Primjer:

Desnim

okretnim gumbom odabran je parametar ili unos iz izbornika postavki, LED indikator na desnom okretnom

gumbu svijetli.

Pritisnite lijevi okretni gumb

Prikazuje se puni tekst parametra, LED indikator na lijevom okretnom gumbu svijetli.

Za prikaz prekomjerno dugih punih tekstova okrenite lijevi okretni gumb

Puni se tekst pomiče na zaslonu.

Za daljnji odabir okrenite desni okretni gumb

Parametri posebne funkcije F1/F2, tipka Favorit

I-S [%] 150

~ 3 sec.

I-S [%] 0.0

~ 3 sec.

Parametri posebne funkcije F1 i F2

Primjer: Parametru F1 dodjeljuje se odabrani parametar I-S

Odaberite u izborniku postavki željeni parametar

Dodatne informacije o izborniku postavki potražite od stranice 89

Da bi ste parametru F1 ili F2 dodijelili odabrani parametar, držite tipku Odabir para-

metra pritisnutu u trajanju od 3 sekunde: F1 ... lijevi odabir parametra F2 ... desni odabir parametra

Dok je pritisnuta tipka za odabir parametara, indikator F1/F2 treperi.

Čim se parametar spremi, svijetli LED indikator odgovarajućeg parametra posebne funkcije. Iza parametra prikazuje se npr. oznaka F1 i kvačica:

Odabrani parametar sad je spremljen pod parametrom F1.

Ako neki parametar nije moguće dodijeliti parametru posebne funkcije F1 ili F2, nakon otprilike 5 sekundi prikazuju se npr. oznake F1 i X:

Pritom se već spremljeni parametar briše.

Učitavanje parametara posebne funkcije F1 i F2

Pritišćite tipku Odabir parametra dok indikator F1 ili F2 zasvijetli:

F1 ... lijevi odabir parametra F2 ... desni odabir parametra

Prvo se prikazuje spremljeni parametar, a nakon toga njegova trenutačno postavljena

150 0.0

2 2

> 5 sec.

~ 3 sec.

vrijednost.

Vrijednost parametra mijenja se okretanjem okretnog gumba:

F1 ... lijevi okretni gumb F2 ... desni okretni gumb

Brisanje parametara posebne funkcije F1 i F2

Držite tipku Odabir parametra pritisnutu najmanje 5 sekundi:

F1 ... lijevi odabir parametra F2 ... desni odabir parametra

Spremljeni se parametar briše, a na zaslonu se prikazuju oznake, kao npr. F1 i X:

Parametri posebne funkcije F1 i F2 također se mogu postaviti i u izborniku postavki (stranica 114).

Tipka Favorit Dodjela parametara/mapa tipki Favorit

Putem izbornika postavki tipki Favorit može se dodijeliti parametar ili nadređena mapa. Nakon toga taj parametar ili nadređena mapa mogu se učitati izravno putem upravljačke ploče.

Primjer: Tipki Favorit dodjeljuje se odabrana mapa Synchropuls

Odaberite u izborniku postavki željeni parametar ili željenu nadređenu mapu

< 3 sec.

> 5 sec.

Dodatne informacije o izborniku postavki potražite od stranice 89

Kako biste tipki Favorit dodijelili odabrani parametar ili mapu, držite je pritisnutom

otprilike 3 sekunde

Iza tog parametra odnosno mape prikazuje se kvačica:

Time je odabrani parametar ili mapa dodijeljen tipki Favorit.

Učitavanje favorita

Učitavanje parametara ili mapa koji su dodijeljen i tipki Favorit moguće je neovisno o postavkama, osim ako je izbornik postavki otvoren. Postupci odabira koji su u tijeku ili učitani Jobovi prekidaju se učitavanjem favorita.

Držite tipku Favorit kratko pritisnutu (< 3 sekunde)

LED indikator na tipki Favorit svijetli, spremljeni parametar ili mapa prikazuju se na zaslonu.

Za dovršetak učitavanja favorita ponovno držite tipku Favorit kratko pritisnutu

(< 3 sekunde)

LED indikator na tipki Favorit prestaje svijetliti, prikaz zaslona prelazi na parametar zavarivanja.

Brisanje favorita

Držite tipku Favorit pritisnutu najmanje 5 sekundi:

Spremljeni parametar ili mapa se briše, a na zaslonu se prikazuje Oznaka X:

Tipki Favorit također je moguće dodijeliti parametre ili mape putem izbornika postavki (stranica 115).

Priključci, prekidači i mehaničke komponente

(1)

(2)

(3)

(4)

(5)

(11)

(6)

(7)

(10)

(8)

(9)

Priključci, prekidači i mehaničke komponente

Br. Funkcija

(1) Upravljačka ploča sa zaslonom

Za upravljanje izvorom struje

(2) (+) Utičnica za struju s bajunet-

nim zaporom

(3) Slijepi pokrov

predviđeno za priključak TMC opcije TIG

(4) Priključak gorionika za zavari-

vanje

za priključivanje gorionika za zavarivanje

Prednja strana

(5) (-) Utičnica za struju s bajunet-

nim zaporom

služi za priključivanje masenog kabela pri zavarivanju MIG/MAG postupkom

Stražnja strana

Br. Funkcija

(6) priključak zaštitnog plina

MIG/MAG

(7) Slijepi pokrov / priključak zaštit-

nog plina TIG (opcija)

(8) Slijepi pokrov / priključak za

Ethernet TIG (opcija)

(9) Slijepi pokrov / priključak

SpeedNet Connector (opcija) / vanjski senzor (opcija)

(10) Mrežni kabel s vlačnim ras-

terećenjem

(11) Mrežna sklopka

za uključivanje i isključivanje izvora struje

(13)

(12)

Prikaz sa strane

Br. Funkcija

(12) Prihvatnik za kolut za žicu s

kočnicom

za prihvat standardiziranih kolutova za žicu do maks. 19 kg (41,89 lb.) i promjera od maks. 300 mm (11,81 in.)

(13) Pogon s 4 valjka

Instalacija i puštanje u pogon

Minimalna oprema za pogon zavarivanja

Općenito Ovisno o postupku zavarivanja, potrebna je određena minimalna oprema kako bi se

radilo s izvora struje. U nastavku su opisani postupci zavarivanja i odgovarajuća minimalna oprema za pogon zavarivanja.

MIG/MAG – zavarivanje, plinom hlađeno

MIG/MAG – zavarivanje, vodom hlađeno

CMT zavarivanje, ručno

- Izvor struje

- Kabel za uzemljenje

- MIG/MAG gorionik za zavarivanje, plinom hlađeno

- Opskrba zaštitnim plinom

- Žičana elektroda

- Izvor struje

- Rashladni uređaj

- Kabel za uzemljenje

- MIG/MAG gorionik za zavarivanje, vodom hlađeno

- Opskrba zaštitnim plinom

- Žičana elektroda

- Izvor struje

- Welding Packages Standard, Pulse i CMT aktivirani na izvoru struje

- Kabel za uzemljenje

- PullMig CMT gorionik za zavarivanje s CMT pogonskom jedinicom i CMT odbojnikom za žicu

VAŽNO! Kod CMT primjena, kad se hladi vodom, dodatno je potreban rashladni uređaj!

TIG DC zavarivanje

Zavarivanje štapnom elektrodom

- OPT/i PushPull

- CMT povezni paket crijeva

- Žičana elektroda

- Priključak za plin (opskrba zaštitnim plinom)

- Izvor struje

- Kabel za uzemljenje

- TIG potisnik plina za gorionik za zavarivanje

- Priključak za plin (opskrba zaštitnim plinom)

- Dodatni materijal ovisno o korištenju

- Izvor struje

- Kabel za uzemljenje

- Držač elektroda s kabelom za zavarivanje

- Štapne elektrode

Prije instalacije i puštanja u pogon

Sigurnost

Propisna primjena

Odredbe za postavljanje

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

▶

upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem

▶

pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

isključivo je namijenjen za zavarivanje MIG/MAG postupkom, štapnim elektrodama i zavarivanje TIG postupkom. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i

- pridržavanje svih napomena iz uputa za rad

- pravilno provođenje inspekcije i održavanja

Uređaj je ispitan prema stupnju zaštite IP23, što podrazumijeva sljedeće:

- zaštita od prodiranja krutih stranih tijela promjera većeg od Ø 12,5 mm (0,49 in.)

- zaštitu od prskajuće vode do kuta od 60° na okomiti pravac

Sukladno stupnju zaštite IP23, uređaj se može postaviti i upotrebljavati na otvorenom prostoru. Potrebno je izbjegavati neposrednu vlagu (npr. putem kiše).

UPOZORENJE!

Prevrtanje ili pad uređaja može biti opasno po život.

Uređaje, stojeće konzole i kolica postavite na ravnu i čvrstu podlogu tako da su sta-

▶

bilni.

Ventilacijski kanal predstavlja bitan sigurnosni uređaj. Prilikom odabira mjesta postavljanja pripazite da rashladni zrak neometano može ulaziti ili izlaziti kroz ventilacijske otvore na prednjoj i stražnjoj strani uređaja. Prašina (npr. prilikom brušenja) koja pada, a koja vodi električnu energiju, ne smije biti izravno usisana u postrojenje.

Mrežni priključak - Uređaji su namijenjeni za mrežni napon koji je naveden na natpisnoj pločici.

- Uređaji s nazivnim naponom od 3 x 575 V smiju se pokretati samo na trofaznim mrežama koje su uzemljene na nultoj točki.

- Ako mrežni kabel ili mrežni utikač nisu postavljeni na vašem modelu uređaja, kvalificirano osoblje ih mora montirati u skladu s nacionalnim standardima.

- Osiguranje mrežnih vodova navedeno je u tehničkim podacima.

OPREZ!

Rad s generatorom

Elektroinstalacije nedovoljnih dimenzija mogu dovesti do velike materijalne štete.

Mrežni kabel te njegovo osiguranje potrebno je postaviti u skladu s postojećom ops-

▶

krbom struje. Vrijede tehnički podaci na označnoj pločici.

Izvor struje prikladan je za upotrebu s generatorom.

Za dimenzioniranje potrebne snage generatora potrebna je maksimalna prividna snaga S

izvora struje.

1max

Maksimalna prividna snaga S

Trofazni uređaji: S

Jednofazni uređaji: S

i U1 prema nazivnoj pločici uređaja ili tehničkim podacima

1max

= I

1max

= I

Potrebna prividna snaga generatora S

izvora struje izračunava se na sljedeći način:

1max

x U1 x √3

x U

1max

izračunava se prema sljedećoj empirijskoj for-

GEN

muli:

GEN

= S

1max

x 1,35

Informacije o komponentama sustava

Ako se ne zavaruje punom snagom, moguće je koristiti manji generator.

VAŽNO! Prividna snaga generatora S snage S

izvora struje!

1max

ne smije biti manja od maksimalne prividne

GEN

Prilikom rada jednofaznih uređaja na trofaznim generatorima pripazite na to da navedena prividna snaga generatora često može stajati na raspolaganju samo kao zbroj svih triju faza generatora. Po potrebi od proizvođača generatora pribavite dodatne informacije o snazi pojedinačnih faza generatora.

NAPOMENA!

Navedeni napon generatora ne smije ni u kom slučaju biti ispod ili iznad raspona tolerancije mrežnog napona.

Podaci o toleranciji mrežnog napona nalaze se u odjeljku „Tehnički podaci”.

U nastavku opisani radni koraci i radnje sadrže napomene o najrazličitijim komponentama sustava kao što su:

- Kolica

- Gorionik za zavarivanje

- itd.

Podrobne informacije o montaži i priključivanju komponenti sustava možete pronaći u odgovarajućim uputama za rad komponenti sustava.

Priključivanje mrežnog kabela

Sigurnost

Opasnost zbog neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

▶ ▶

Opasnost zbog nepropisno pripremljenog mrežnog kabela.

Posljedica mogu biti kratki spojevi i materijalna šteta.

▶

Općenito Ako nije priključen nijedan mrežni kabel, prije stavljanja u pogon potrebno je montirati

mrežni kabel koji odgovara naponu priključka. Na TPS 270i C izvorima struje montirana su vlačna rasterećenja za kabele sljedećih promjera:

UPOZORENJE!

Radove koji su opisani u nastavku smije provoditi samo obučeno stručno osoblje. Nužno je poštovati nacionalne standarde i smjernice.

OPREZ!

Postavite kabelske završetke na sve fazne vodiče te zaštitni vodič mrežnog kabela s kojeg je skinuta izolacija.

Izvor struje Vanjski promjer kabela

Propisani mrežni kabel

TPS 270i C /nc 14 – 16 mm TPS 270 i C / S/nc 14 – 16 mm TPS 270i C /MV/nc 14 – 18,5 mm

Vlačna rasterećenja za ostale presjeke kabela potrebno je postaviti na odgovarajući način.

Izvor struje Mrežni napon Presjek kabela

SAD / Kanada* Europa

3 x 380 V

TPS 270i C /nc

TPS 270i C /MV/nc

TPS 270i C /S/nc**3 x 460 V

3 x 400 V 3 x 460 V

3 x 200 V 3 x 230 V

3 x 380 V 3 x 400 V 3 x 460 V

3 x 575 V

AWG 14 4G 2,5 mm²

AWG 12 4G 2,5 mm²

AWG 14 4G 2,5 mm²

AWG 14 -

* Vrsta kabela za SAD/Kanadu: Extra-hard usage ** Izvor struje bez oznake CE; nije raspoloživo u Europi

AWG = American wire gauge (= američka dimenzija za presjek kabela)

Priključivanje mrežnog kabela – općenito

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete zbog kratkih spojeva.

Ako se ne upotrebljavaju kabelski završeci, između faznih vodiča ili između faznih vodiča i zaštitnog vodiča može doći do kratkih spojeva.

Na izoliranom mrežnom kabelu stavite kabelske završetke na sve fazne vodiče i na

▶

zaštitni vodič.

NAPOMENA!

Priključivanje mrežnog kabela na uređaj smije obaviti samo kvalificirano osoblje uzimajući u obzir nacionalne standarde i smjernice!

VAŽNO! Zaštitni vodič trebao bi biti oko 20 – 25 mm (0,8 – 1 in.) dulji od faznih vodiča.

6 x TX25

5 x TX25

Moment privlačenja = 1,2 Nm

VAŽNO! Prilikom priključenja kabela na prekidač obratiti pozornost na sljedeće:

- Postavite vodič blizu prekidača

- Kabel ne treba biti dulji nego što je potrebno

- Ako je promjer kabela mal, postavite isporučeno zaštitno crijevo iznad kabela i zajedno ih umetnite u vlačno rasterećenje

Moment privlačenja = 1,2 Nm

5 x TX25, moment privlačenja = 3 Nm

6 x TX25, moment privlačenja = 3 Nm

Stavljanje u pogon

Sigurnost

Strujni udar može biti smrtonosan.

Ako je izvor struje tijekom instalacije priključen na mrežu, postoji opasnost od teških tjelesnih ozljeda i velike materijalne štete.

▶ ▶

Opasnost od električne struje uslijed prašine u uređaju koja provodi električnu energiju.

Posljedica mogu biti teške ozljede i materijalna šteta.

▶

Općenito Stavljanje izvora struje u pogon opisano je na temelju ručne, plinom hlađene MIG/MAG

primjene.

UPOZORENJE!

Sve radove na uređaju provodite samo ako je mrežni prekidač izvora struje prebačen u položaj - O -. Sve radove na uređaju provodite samo ako je izvor struje odvojen od mreže.

UPOZORENJE!

Uređaj smije raditi samo kad je montiran filtar za zrak. Filtar za zrak predstavlja bitan sigurnosni uređaj za postizanje IP zaštite IP 23.

Priključivanje boce za plin

UPOZORENJE!

Opasnost od teških tjelesnih ozljeda i materijalne štete prouzročeno padom boca za plin.

boce za plin postavite na ravnu i čvrstu podlogu tako da su stabilne

▶

osigurajte boce za plin od prevrtanja

▶

Pridržavajte se sigurnosnih propisa proizvođača boca za plin

▶

Bocu za plin postavite na ravnu i

čvrstu podlogu tako da bude stabilna Osigurajte da boca za plin ne može

pasti – no izbjegnite grlo boce uklonite zaštitnu kapicu boce za plin

Kratko otvorite ventil boce za plin kako

biste uklonili prljavštinu koja se nalazi okolo

Provjerite brtvu na regulatoru tlaka

plina zavrnite i pritegnite regulator tlaka

plina na boci za plin Povežite regulator tlaka plina s

pomoću crijeva za plin s priključkom

Priključite crijevo za plin

zaštitnog plina na izvoru struje

Uspostavljanje

uzemljenja

Priključenje kabela za uzemljenje

Kabel za uzemljenje umetnite u (-)

utičnicu za struju Blokirajte kabel za uzemljenje

Drugi kraj kabela za uzemljenje

povežite s izratkom

Priključite gorionik za zavarivanje

Prije priključivanja gorionika za zavarivanje provjerite jesu li svi kabeli, vodovi i paketi

crijeva neoštećeni i ispravno izolirani.

Otvaranje poklopca sustava za pomicanje žice

Namještanje/ zamjena valjaka za dovod

Kako bi se zajamčila optimalna isporuka žičane elektrode, valjci za dovod moraju biti prilagođeni promjeru žice koja se zavaruje i slitini žice.

NAPOMENA!

Upotrebljavajte samo valjke za dovod koji odgovaraju žičanoj elektrodi.

Pregled dostupnih valjaka za dovod i njihove mogućnosti korištenja nalaze se na popisima zamjenskih dijelova.

OPREZ!

Opasnost od ozljeda zbog držača valjaka za dovod koji iskaču.

Pri deblokiranju poluge prste držite podalje od područja na lijevoj i desnoj strani

▶

poluge.

1 2

3 4

Namještanje koluta za žicu

OPREZ!

Opasnost od ozljeda zbog djelovanja opruge namotane žičane elektrode.

Ako se koristi kolut za žicu, kraj žičane elektrode čvrsto držite kako biste spriječili

▶

ozljede putem žičane elektrode koja se vraća natrag.

OPREZ!

Opasnost od ozljeda prouzročenih padom koluta za žicu.

Osigurajte čvrstoću koluta žice na prihvatniku za kolut za žicu.

▶

OPREZ!

Opasnost od ozljeda i smanjenja funkcija prouzročenih padom koluta za žicu kod obrnuto postavljenog sigurnosnog prstena.

Sigurnosni prsten uvijek postavljajte u skladu s lijevom slikom.

▶

Namještanje koluta u obliku košare

OPREZ!

Opasnost od ozljeda zbog djelovanja opruge namotane žičane elektrode.

Ako se koristi kolut u obliku košare, kraj žičane elektrode čvrsto držite kako biste

▶

spriječili ozljede putem žičane elektrode koja se vraća natrag.

OPREZ!

Opasnost od tjelesnih ozljeda prouzročenih padom koluta u obliku košare.

Osigurajte kolut u obliku košare s pomoću adaptera za kolut u obliku košare na prih-

▶

vatniku za kolut za žicu.

NAPOMENA!

Pri radu s kolutom u obliku košare upotrebljavajte isključivo adapter za kolut u obliku košare koji je sadržan u opsegu isporuke uređaja!

OPREZ!

Opasnost od tjelesnih ozljeda prouzročenih padom koluta u obliku košare.

Kolut u obliku košare postavite na adapter za kolut u obliku košare tako da lica kori-

▶

jena koluta u obliku košare ulegnu u vodeće žljebove adaptera koluta u obliku košare.

OPREZ!

Opasnost od ozljeda i smanjenja funkcija prouzročenih padom koluta u obliku košare kod obrnuto postavljenog sigurnosnog prstena.

Sigurnosni prsten uvijek postavljajte u skladu s lijevom slikom.

▶

1 2

Skupljanje žičane elektrode

OPREZ!

Opasnost od ozljeđivanja zbog djelovanja opruge namotane žičane elektrode.

Kako biste izbjegli ozlijede žičanom elektrodom koja se vraća natrag:

Ako se žičana elektroda umata u pogon s 4 valjka, čvrsto držite kraj žičane elek-

▶

trode.

OPREZ!

Opasnost od oštećenja gorionika za zavarivanje od oštrih krajeva žičane elektrode.

Prije uvlačenja obradite kraj žičane elektrode.

▶

Paket crijeva za gorionik za zavarivanje postavite što je moguće ravnije.

▶

1 2

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete zbog električnog udara i žičane elektrode koja izlazi.

Prilikom pritiskanja tipke gorionika ili tipke za uvlačenje žice, odmaknite gorionik za

▶

zavarivanje od lica i tijela. gorionik za zavarivanje nemojte usmjeravati prema osobama

▶

Prilikom pritiskanja tipke gorionika pripazite da žičane elektrode ne dodiruju dijelove

▶

koji provode električnu struju ili su uzemljeni (npr. kućište itd.)

Namještanje kontaktnog pritiska

NAPOMENA!

Kontaktni pritisak namjestite tako da se žičana elektroda ne deformira, ali da se ipak zajamči besprijekoran prijenos žice.

Indikativne vrijednosti kontaktnog pritiska valjaka s U žlijebom

čelik: 4 – 5

CrNi 4 – 5

Elektrode od pune žice 2 – 3

Namještanje

STOP

kočnice

NAPOMENA!

Nakon puštanja tipke gorionika kolut žice ne bi se trebao namatati.

Po potrebi podesite kočnicu.

Izvedba kočnice

UPOZORENJE!

Opasnost u slučaju neispravne montaže.

Posljedica mogu biti teške ozljede i materijalna šteta.

Nemojte rastavljati kočnicu.

▶

Radove na održavanju i servisiranje

▶

kočnice smije provoditi samo obučeno stručno osoblje.

Kočnica je dostupna samo kao kompletni sustav. Slika sa strane služi isključivo u informativne svrhe!

Provedite R/L usklađivanje

VAŽNO! Za optimalne rezultate zavarivanja proizvođač preporučuje da prilikom prvog

puštanja u pogon i svake promjene na sustavu zavarivanja provedete R/L usklađivanje.

Pogon zavarivanja

MIG/MAG način rada

Općenito

Simboli i objašnjenje

UPOZORENJE!

Nepravilno rukovanje može uzrokovati ozbiljne tjelesne ozljede i materijalnu štetu.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

▶

upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem

▶

pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

Podatke o namještanju, području postavljanja i mjernim jedinicama dostupnih parametara pronađite u izborniku za postavljanje.

Pritisnite tipku gorionika | Držite tipku gorionika | Otpustite tipku gorionika

GPr

Predtok plina

I-S

Faza početne struje: brzo zagrijavanje osnovnog materijala usprkos velikom odvodu topline na početku zavarivanja

t-S

trajanje početne struje

početak ispravka duljine električnog luka

SL1

Slope 1: kontinuirano padanje početne struje na struju zavarivanja

Faza struje zavarivanja: ravnomjeran dovod temperature u osnovni materijal koji je zagrijan predgrijavanjem

I-E

Faza završne struje: za sprečavanje mjesnog pregrijavanja osnovnog materijala zbog akumulacija topline na kraju zavarivanja. Sprječava se moguć neuspjeh zavarenog šava.

t-E

trajanje završne struje

Kraj ispravka duljine električnog luka

SL2

GPr GPo

I-E

SL1t-S

I-S

SL2

+ +

t-E

I-S

I-E

GPr GPoSL1 SL2

t-S t-E

Slope 2: kontinuirano padanje struje zavarivanja na završnu struju

GPo

Naknadni protok plina

Podrobna objašnjenja o parametrima u poglavlju Parametar postupka

2-taktni rad

4-taktni rad

Specijalna 4-takta

Način rada „2-taktni rad” prikladan je za

- Radove na pričvršćivanju

- Kratke zavarene spojeve

- Automatizirani i robotski rad

Način rada „4-taktni rad” prikladan je za dulje zavarene spojeve.

Način rada „Specijalna 4-takta” prikladan je osobito za zavarivanje materijala od aluminija. Velika sposobnost vođenja topline aluminija uzima se u obzir posebnim protokom struje zavarivanja.

Specijalna 2-takta

Način rada „Specijalna 2-takta” prikladan je osobito za zavarivanje u većim rasponima snage. U pogonu sa Specijalna 2takta električni luk počinje s malom snagom, a rezultat je jednostavnija stabilizacija električnog luka.

MIG/MAG i CMT zavarivanje

Sigurnost

MIG/MAG i CMT zavarivanje – pregled

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

▶

upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem

▶

pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

UPOZORENJE!

Strujni udar može biti smrtonosan.

Ako je izvor struje tijekom instalacije priključen na mrežu, postoji opasnost od teških tjelesnih ozljeda i velike materijalne štete.

Sve radove na uređaju provodite samo ako je mrežni prekidač izvora struje

▶

prebačen u položaj - O -. Sve radove na uređaju provodite samo ako je izvor struje odvojen od mreže.

▶

Odjeljak „MIG/MAG i CMT zavarivanje” obuhvaća sljedeće korake:

- Uključite izvor struje

- Odaberite postupak zavarivanja i načina rada

- Učitajte trenutačno postavljeni dodatni materijal

- Odaberite dodatni materijal

- Namjestite parametre zavarivanja i postupka

- Namještanje količine zaštitnog plina

- MIG/MAG ili CMT zavarivanje

Uključite izvor struje

Namještanje postupka zavarivanja i načina rada

Ukopčajte mrežni kabel

Prebacite mrežni prekidač u položaj - I -

VAŽNO! Za optimalne rezultate zavarivanja proizvođač preporučuje da prilikom prvog

puštanja u pogon i svake promjene na sustavu zavarivanja provedete R/L usklađivanje.

Pritišćite tipku „Postupak zavarivanja“ dok LED indikator željenog postupka zavari-

vanja ne počne svijetliti Pritišćite tipku „Način rada“ dok LED indikator željenog načina rada ne počne svijetliti

Učitajte tre-

...

nutačno postavljeni dodatni materijal

Pritisnite tipku Informacije o dodatnom materijalu

LED indikator tipke svijetli, a na zaslonu se prikazuje trenutačno postavljeni dodatni materijal:

Okrenite desni okretni gumb

Na zaslonu se prikazuje trenutačno postavljeni promjer žice:

Odaberite dodatni materijal

Okrenite desni okretni gumb

Na zaslonu se prikazuje trenutačno postavljeni zaštitni plin:

Okrenite desni okretni gumb

Na zaslonu se prikazuje trenutačno postavljena karakteristična krivulja:

Pritisnite tipku Informacije o dodatnom materijalu

Na zaslonu se prikazuju trenutačno postavljeni parametri zavarivanja.

Pritisnite tipku Odabir dodatnog materijala

LED indikator tipke svijetli, a na zaslonu se prikazuje tekst „Materijal ?”:

Pritisnite desni okretni gumb

Prikazuje se prvi dostupni dodatni materijal:

Okretanjem desnog okretnog gumba odaberite željeni dodatni materijal

Pritisnite desni okretni gumb

Na zaslonu se prikazuje tekst „Promjer?”: *

Pritisnite desni okretni gumb

Prikazuje se prvi dostupni promjer žice:

Okretanjem desnog okretnog gumba odaberite željeni promjer žice

Pritisnite desni okretni gumb

Na zaslonu se prikazuje tekst „Plin?”: *

Pritisnite desni okretni gumb

Prikazuje se prvi dostupni zaštitni plin:

Okretanjem desnog okretnog gumba odaberite željeni zaštitni plin

Pritisnite desni okretni gumb

Ako postoji, prikazuje se prva dostupna karakteristična krivulja: *

Okretanjem desnog okretnog gumba odaberite željenu karakterističnu krivulju

Pritisnite desni okretni gumb

Prikazuje se upit za prihvaćanje promijenjenog dodatnog materijala: *

Pritisnite desni okretni gumb

Postavljeni se dodatni materijal pohranjuje.

Namještanje

22.8 5O.O

parametara zavarivanja

* Okretanjem desnog okretnog gumba prethodna se točka može učitati putem

mogućnosti odabira „natrag”.

Pritišćite tipku dok željeni parametar zavarivanja ne počne svijetliti

Debljina materijala

struja zavarivanja

Namještanje količine zaštitnog plina

Brzina žice

Posebna funkcija

Promijenite vrijednost parametra zavarivanja okretanjem lijevog okretnog gumba

Promijenite vrijednost parametra zavarivanja okretanjem desnog okretnog gumba

Promijenjene vrijednosti parametara odmah se pohranjuju. Ako se pri sinergijskom zavarivanju mijenja jedan od parametara Brzina žice, Debljina materijala, Struja zavarivanja ili Napon zavarivanja, i ostali se parametri odmah usklađuju s izmjenom.

Otvorite ventil na boci plina

Pritisnite tipku Provjera plina

Plin istječe.

Okrenite vijak za namještanje na donjoj strani reduktora tlaka dok manometar ne

prikaže željenu količinu zaštitnog plina Pritisnite tipku Provjera plina

Zaustavlja se istjecanje plina.

MIG/MAG ili CMT zavarivanje

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete putem električnog udara i žičane elektrode koja izlazi.

Prilikom pritiskanja tipke za aktiviranje gorionika

gorionik za zavarivanje držite podalje od lica i tijela

▶

gorionik za zavarivanje nemojte usmjeravati prema osobama

▶

pripazite da žičane elektrode ne dodiruju dijelove koji provode električnu struju ili su

▶

uzemljeni (npr. kućište itd.)

Pritisnite tipku gorionika i pokrenite postupak zavarivanja

Pri svakom kraju zavarivanja trenutačne se vrijednosti struje zavarivanja, napona zavarivanja i brzine žice pohranjuju, a na zaslonu svijetli prikaz HOLD.

NAPOMENA!

Parametre koji se namještaju na upravljačkoj ploči komponente sustava (npr. daljinsko upravljanje) pod određenim uvjetima nije moguće mijenjati na upravljačkoj ploči izvora struje.

Parametri MIG/MAG i CMT zavarivanja

Parametri zavarivanja za MIG/MAG impulsno-sinergijsko zavarivanje, CMT zavarivanje i PMC zavarivanje

Za MIG/MAG impulsno-sinergijsko zavarivanje, CMT zavarivanje i za PMC zavarivanje moguće je namjestiti i prikazati sljedeće parametre zavarivanja:

lijevim okretnim gumbom:

Debljina materijala

Raspon postavke: 0,1 – 30,0 mm 2) / 0,004 – 1,18 in.

Struja zavarivanja

u A

Područje namještanja: ovisno o odabranom postupku zavarivanja i programu zavarivanja

Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Brzina žice

Raspon postavke: 0,5 – 25 m/min 2) / 20 – 980 ipm.

Posebna funkcija

može joj se dodijeliti bilo koji parametar (pogledajte stranicu 41)

Ova se funkcija može odabrati ako je spremljen parametar.

Stabilizator penetracije4) (pogledajte stranicu 96)

Raspon postavke: 0 – 10 m/min / 0 – 393,7 ipm Tvornička postavka: 0

Stabilizator duljine električnog luka4) (pogledajte stranicu 98)

Raspon postavke: 0 – 5 Tvornička postavka: 0

desnim okretnim gumbom:

Ispravak duljine električnog luka

za ispravak duljine električnog luka;

Raspon postavke: –10 – +10 Tvornička postavka: 0

- ... manja duljina električnog luka

0 ... neutralna duljina električnog luka + ... veća duljina električnog luka

Napon zavarivanja

u V

Područje namještanja: ovisno o odabranom postupku zavarivanja i programu zavarivanja

Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Ispravak impulsa/dinamike

za ispravak impulsne energije kod impulsnog električnog luka

Raspon postavke: -10 – +10 Tvornička postavka: 0

– ... mala snaga odvajanja kapljica 0 ... neutralna snaga odvajanja kapljica + ... povećana snaga odvajanja kapljica

Parametri zavarivanja za MIG/MAG standardno-sinergijsko zavarivanje i LSC zavarivanje

Posebna funkcija

može joj se dodijeliti bilo koji parametar (pogledajte stranicu 41)

Ova se funkcija može odabrati ako je spremljen parametar.

Za MIG/MAG standardno sinergijsko zavarivanje i za LSC zavarivanje moguće je namjestiti i prikazati sljedeće parametre zavarivanja:

lijevim okretnim gumbom:

Debljina materijala

Raspon postavke: 0,1 – 30,0 mm 2) / 0,004 – 1,18 in.

Struja zavarivanja

u A

Područje namještanja: ovisno o odabranom postupku zavarivanja i programu zavarivanja

Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Brzina žice

za namještanje čvršćeg i stabilnijeg električnog luka

Raspon postavke: 0,5 – 25 m/min 2) / 20 – 980 ipm.

Posebna funkcija

može joj se dodijeliti bilo koji parametar (pogledajte stranicu 41)

Ova se funkcija može odabrati ako je spremljen parametar.

Stabilizator penetracije4) (pogledajte stranicu 96)

Raspon postavke: 0 – 10 m/min / 0 – 393,7 ipm Tvornička postavka: 0

desnim okretnim gumbom:

Stabilizator duljine električnog luka4) (pogledajte stranicu 98)

Raspon postavke. 0 – 2 Tvornička postavka: 0

Ispravak duljine električnog luka

za ispravak duljine električnog luka, koja je zadana karakterističnom krivuljom ili sinergijskim programom;

Raspon postavke: –10 – +10 Tvornička postavka: 0

- ... manja duljina električnog luka

0 ... neutralna duljina električnog luka + ... veća duljina električnog luka

Napon zavarivanja

u V

Područje namještanja: ovisno o odabranom postupku zavarivanja i programu zavarivanja

Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

Ispravak impulsa/dinamike

za djelovanje na dinamiku kratkog spoja u trenutku prijenosa kapljica

Raspon postavke: -10 – +10 Tvornička postavka: 0

- ... čvršći i stabilniji električni luk

0 ... neutralni električni luk + ... meki električni luk s malo prskotina

Parametri zavarivanja za MIG/MAG standardno-ručno zavarivanje

Posebna funkcija

može joj se dodijeliti bilo koji parametar (pogledajte stranicu 41)

Ova se funkcija može odabrati ako je spremljen parametar.

Za MIG/MAG standardno-ručno zavarivanje moguće je namjestiti i prikazati sljedeće parametre zavarivanja:

lijevim okretnim gumbom:

Brzina žice

za namještanje čvršćeg i stabilnijeg električnog luka

Raspon postavke: 0,5 – 25 m/min 2) / 20 – 980 ipm.

Posebna funkcija

može joj se dodijeliti bilo koji parametar (pogledajte stranicu 41)

Ova se funkcija može odabrati ako je spremljen parametar.

desnim okretnim gumbom:

Napon zavarivanja

u V

Područje namještanja: ovisno o odabranom postupku zavarivanja i programu zavarivanja

Ispravak impulsa/dinamike

za djelovanje na dinamiku kratkog spoja u trenutku prijenosa kapljica

Raspon postavke: 0 – 10 Tvornička postavka: 0

0 ... čvršći i stabilniji električni luk 10 ... meki električni luk s malo prskotina

Posebna funkcija

može joj se dodijeliti bilo koji parametar (pogledajte stranicu 41)

Ova se funkcija može odabrati ako je spremljen parametar.

Objašnjenje fusnota

1) Sinergijski parametar

Ako se promijeni sinergijski parametar, zbog sinergijske funkcije automatski će se namjestiti i svi ostali sinergijski parametri.

Stvarni raspon postavke ovisi o korištenom izvoru struje i korištenom sustavu za pomicanje žice te odabranom programu zavarivanja.

2) Stvarni raspon postavke ovisi o odabranom programu zavarivanja.

3) Maksimalna vrijednost ovisi o korištenom sustavu za pomicanje žice.

4) samo u postupcima zavarivanja PMC i LSC

Način rada EasyJob

~ 3 sec.

< 3 sec.

> 5 sec.

Općenito 5 EasyJob tipki omogućuju brzu pohranu do najviše 5 radnih točaka.

Pritom se spremaju trenutačne postavke koje su relevantne za zavarivanje.

Način rada EasyJob

Spremanje radnih točaka EasyJoba

Kako biste pohranili trenutačne postavke zavarivanja, držite jednu od EasyJob tipki

pritisnutu otprilike 3 sekunde

Na zaslonu se prikazuje tekst „Job”, broj tipke i kvačica, a LED indikator EasyJob tipke svijetli, npr.:

Postavke se spremaju.

VAŽNO! Ako je pod nekom EasyJob tipkom već spremljena radna točka, ona se briše bez upozorenja.

Učitavanje radnih točaka EasyJoba

Kako biste učitali spremljenu radnu točku EasyJoba, kratko držite odgovarajuću

EasyJob tipku pritisnutu (< 3 sekunde)

LED indikator EasyJob tipke svijetli, a spremljene se vrijednosti prikazuju na zaslonu.

Ako se nakon pritiskanja EasyJob tipke ne prikazuju vrijednosti, pod tom EasyJob tipkom nije spremljena radna točka.

Brisanje radnih točaka EasyJoba

Kako biste izbrisali neku radnu točku EasyJoba, držite odgovarajuću EasyJob tipku

pritisnutu otprilike 5 sekundi

Nakon otprilike 3 sekunde spremljena se radna točka briše i spremaju se trenutačne postavke, a na zaslonu se prikazuje tekst „Job”, broj tipke i kvačica. Nakon 5 sekundi LED indikator EasyJob tipke prestaje svijetliti, a na zaslonu se pri-

kazuje tekst „Job”, broj tipke i oznaka „X”, npr.: Radna točka EasyJoba je izbrisana.

Točkasto zavarivanje

Točkasto zavarivanje može se provesti u sljedećim postupcima zavarivanja: PULS SYNERGIC | SYNERGIC | MANUAL | LSC/PMC | SP (CMT)

Pritiskom tipke „Postupak zavarivanja” odaberite željeni postupak zavarivanja

Pritiskom tipke „Način rada” odaberite željeni način rada

Na zaslonu se kratko prikazuje „Spot”.

Izbornik za postavljanje / parametri procesa / točkasto zavarivanje

Pritisnite desni okretni gumb

Prikazuje se parametar Vrijeme točkanja (SPt).

Unesite željenu vrijednost za vrijeme točkanja (SPt): pritisnite i okrenite desni okretni

gumb

Raspon postavke: 0,1 – 10,0 s Tvornička postavka: 1,0 s

Preuzmite vrijednost pritiskom desnog okretnog gumba

NAPOMENA!

Serijski je za točkasto zavarivanje definiran 4-taktni način rada.

Pritisnite tipku gorionika – postupak točkastog zavarivanja odvija se do kraja vremena točkanja (SPt) – ponovnim pritiskom tipke prijevremeno se zaustavlja vrijeme točkanja (SPt)

U izborniku za postavljanje, pod Postavke / sustav / SPm, može se prebaciti na 2-

▶

taktni pogon (dodatne informacije o 2-taktnom i 4-taktnom pogonu pri točkastom zavarivanju od stranice 118)

Odaberite dodatni materijal, promjer žice i zaštitni plin

Otvorite ventil na boci plina

Namještanje količine zaštitnog plina

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete zbog električnog udara i žičane elektrode koja izlazi.

Pri pritiskanju tipke gorionika

Gorionik za zavarivanje držite podalje od lica i tijela

▶

upotrebljavajte odgovarajuće zaštitne naočale

▶

gorionik za zavarivanje nemojte usmjeravati prema osobama

▶

pripazite da žičane elektrode ne dodiruju dijelove koji provode električnu struju ili su

▶

uzemljeni (npr. kućište itd.)

Točkasto zavarivanje

Postupak za dobivanje točke zavarivanja:

Gorionik za zavarivanje držite okomito

Pritisnite i pustite tipku gorionika

Zadržite položaj gorionika za zavarivanje

Pričekajte vrijeme naknadnog protoka plina

Podignite gorionik za zavarivanje

NAPOMENA!

Namješteni parametri početka i kraja zavarivanja aktivni su i za točkasto zavarivanje.

U izborniku za postavljanje pod Parametri procesa / Početak/kraj može se definirati

▶

rukovanje početkom i krajem zavarivanja za točkasto zavarivanje. Kada je aktivirano vrijeme završne struje, kraj zavarivanja ne nastupa nakon

▶

namještenog vremena točkanja (SPt), nego tek nakon što isteknu namještena vremena Slope i vremena završne struje.

Zavarivanje TIG postupkom

Sigurnost

Priprema

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

▶

upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem

▶

pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

UPOZORENJE!

Strujni udar može biti smrtonosan.

Ako je izvor struje tijekom instalacije priključen na mrežu, postoji opasnost od teških tjelesnih ozljeda i velike materijalne štete.

Sve radove na uređaju provodite samo ako je mrežni prekidač izvora struje

▶

prebačen u položaj - O -. Sve radove na uređaju provodite samo ako je izvor struje odvojen od mreže.

▶

Mrežnu sklopku uključite na položaj - O -

Iskopčajte mrežnu sklopku

Demontirajte MIG/MAG gorionik za zavarivanje

Kabel za uzemljenje iskopčajte iz (-) utičnice za struju

Kabel za uzemljenje priključite u 2. (+) utičnicu za struju i blokirajte ga

S drugim krajem kabela za uzemljenje uspostavite vezu s radnim dijelom

Bajonet utikač za struju TIG potisnikom plina gorionika za zavarivanje ukopčajte u (-)

utičnicu za struju i blokirajte okretanje na desno Reduktor tlaka na boci za plin (argon) zavrnite i pritegnite

Crijevo za plin TIG potisnika plina gorionika za zavarivanje povežite s reduktorom

tlaka Priključite mrežni utikač

Zavarivanje TIG postupkom

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete uslijed električnog udara.

Čim se mrežni prekidač prebaci u položaj - I -, volframova elektroda gorionika za zavarivanje je pod naponom.

Pripazite da volframove elektrode ne dodiruju osobe niti dijelove koji provode elek-

▶

tričnu struju ili su uzemljeni (npr. kućište itd.)

Prebacite mrežni prekidač u položaj - I -

VAŽNO! Za optimalne rezultate zavarivanja proizvođač preporučuje da prilikom prvog

puštanja u pogon i svake promjene na sustavu za zavarivanje provedete R/L usklađivanje.

Pritišćite tipku „Postupak zavarivanja” dok LED indikator postupka zavarivanja

STICK/TIG ne počne svijetliti i na zaslonu se ne prikaže oznaka „TIG”.

Na zaslonu se nakon kratkog vremena prikazuje trenutačno postavljena struja zavarivanja, a prikaz struje zavarivanja svijetli.

Napon zavarivanja prebacuje se na utičnicu za zavarivanje s odgodom od 3 s.

NAPOMENA!

Parametri koji se namještaju na upravljačkoj ploči komponente sustava (npr. sustav za promjena brzine žice ili daljinsko upravljanje) pod određenim uvjetima nije moguće mijenjati na upravljačkoj ploči izvora struje.

Za promjenu struje zavarivanja okrećite lijevi okretni gumb

Izmijenjena vrijednost struje zavarivanja odmah se preuzima.

Za postavke koje su specifične za korisnike ili primjene po potrebi postavite para-

metre postupka na sustavu za zavarivanje Otvorite zaporni ventil na TIG gorioniku za zavarivanje s ventilom za plin

Na regulatoru tlaka plina postavite željenu količinu zaštitnog plina

Pokretanje postupka zavarivanja (paljenje električnog luka)

Paljenje elek-

1 2 3 4

tričnog luka

Paljenje električnog luka izvodi se dodirivanjem izratka volframovom elektrodom.

Postavite mlaznicu za plin na mjesto paljenja tako da između vrha volframove elek-

trode i izratka bude 2 – 3 mm ili 0,08 – 0,12 in razmaka Gorionik za zavarivanje polako uspravljajte dok volframova elektroda ne dodirne

izradak Podignite gorionik za zavarivanje i pomaknite ga u normalni položaj – električni se

luk pali Provedite zavarivanje

Završite postupak zavarivanja

TIG potisnik plina gorionika za zavarivanje podignite s radnog dijela dok se ne ugasi

električni luk.

VAŽNO! Kako biste zaštitili volframovu elektrodu, neka nakon kraja zavarivanja zaštitni plin toliko dugo istječe dok se volframova elektroda dovoljno ne ohladi.

Zatvorite zaporni ventil na TIG potisniku plina gorionika za zavarivanje

Ručno elektrolučno zavarivanje

Sigurnost

Priprema

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate ove

▶

upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumijevanjem

▶

pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

UPOZORENJE!

Strujni udar može biti smrtonosan.

Ako je izvor struje tijekom instalacije priključen na mrežu, postoji opasnost od teških tjelesnih ozljeda i velike materijalne štete.

Sve radove na uređaju provodite samo ako je mrežni prekidač izvora struje

▶

prebačen u položaj - O -. Sve radove na uređaju provodite samo ako je izvor struje odvojen od mreže.

▶

Prebacite mrežni prekidač u položaj - O -

Isključite mrežni prekidač

Demontirajte MIG/MAG gorionik za zavarivanje

Ručno zavarivanje štapnim elektrodama

NAPOMENA!

Pojedinosti o tome treba li štapnim elektrodama zavarivati na plus ili minus polu možete pronaći na pakiranju štapne elektrode ili na otisku na štapnoj elektrodi.

Maseni kabel ovisno o vrsti elektrode potrebno je uključiti u (-) ili (+) utičnicu za struju

i blokirati Drugi kraj masenog kabela povežite s izratkom

Bajonet utikač za struju kabela držača elektrode ovisno o vrsti elektrode ukopčajte u

slobodnu utičnicu za struju sa suprotnim polaritetom i blokirajte okretanjem na desno Priključite mrežni utikač

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete uslijed električnog udara.

Čim se mrežni prekidač prebaci u položaj - I -, štapna elektroda u držaču elektroda je pod naponom.

Pripazite da štapna elektroda ne dodiruje osobe ni dijelove koji provode električnu

▶

struju ili su uzemljeni (npr. kućište itd.)

Prebacite mrežni prekidač u položaj - I -

VAŽNO! Za optimalne rezultate zavarivanja proizvođač preporučuje da prilikom prvog

STICK

175 20

puštanja u pogon i svake promjene na sustavu za zavarivanje provedete R/L usklađivanje.

Pritišćite tipku „Postupak zavarivanja” dok LED indikator postupka zavarivanja

STICK/TIG ne počne svijetliti i na zaslonu se ne prikaže oznaka „STICK”.

Na zaslonu se nakon kratkog vremena prikazuje trenutačno postavljena struja zavarivanja te trenutačno postavljena dinamika, a indikatori struje zavarivanja i dinamike svijetle.

Napon zavarivanja prebacuje se na utičnicu za zavarivanje s odgodom od 3 s.

NAPOMENA!

Za promjenu struje zavarivanja okrećite lijevi okretni gumb

Po potrebi za promjenu dinamike okrećite desni okretni gumb

Promijenjene vrijednosti odmah se preuzimaju.

Za postavke koje su specifične za korisnike ili primjene po potrebi postavite para-

metre postupka na sustavu za zavarivanje Pokrenite postupak zavarivanja

Parametri zavarivanja za ručno elektrolučno zavarivanje

Za ručno elektrolučno zavarivanje moguće je namjestiti i prikazati sljedeće parametre zavarivanja:

lijevim okretnim gumbom:

Glavna struja

u A

Područje namještanja: ovisno o postojećem izvoru struje

Prije početka zavarivanja automatski se prikazuje indikativna vrijednost koja proizlazi iz programiranih parametara. Tijekom postupka zavarivanja prikazuje se trenutačna vrijednost.

desnim okretnim gumbom:

Dinamika:

za utjecanje na dinamiku kratkog spoja u trenutku prijenosa kapljica

Raspon postavke: 0 – 100 Tvornička postavka: 20

0 ... meki električni luk s malo prskotina 100 ... čvršći i stabilniji električni luk

Postavljanje postavki

Izbornik postavki – pregled

Ulazak/izlazak iz izbornika postavki

Za ulazak u izbornik postavki istovremeno pritisnite tipke Postupak zavarivanja i

Način rada

Na zaslonu se prikazuje tekst „Parametri postupka”.

Za izlazak iz izbornika postavki istovremeno pritisnite tipke Postupak zavarivanja i

Način rada

Izbornik za postavljanje – pregled

Parametri pos-

tupka

Početak/kraj

Prikaz Sustav natrag

Postavljanje plina

R. postupka.

Točkasto zavari-

vanje

Komponente

STICK

TIG

SynchroPuls

Miješ.postupak

Jedinica 9) xx

Standard

12)

UIBS

DRSL.

F1/F2 param.

R/L usklađivanje Favorit

11)

13)

14)

10)

15)

Postavke

FAC

16)

17)

CLS [s]

Web-PWre-

18)

set

Informacije

SPm

19)

20)

iJob xx

Language xx

< natrag Sistemski podaci < natrag

< natrag

... okrenite desni okretni gumb

... pritisnite desni okretni gumb

Pritiskanje lijevog okretnog gumba:

...

prikazuje se puni tekst parametra

Okretanje lijevog okretnog gumba: za čitanje dugih punih tekstova parametara; puni tekst parametra na zaslonu pomiče se

...

ulijevo

1) Parametri postupka

2) Jezična kratica

3) Početak / kraj zavarivanja

4) Upravljanje postupkom

5) Nadzor komponenti

6) Postavljanje elektroda

7) TIG postavljanje

8) Miješani postupak

9) Jedinice mjere

10) metric / imperial

11) Standardi

12) CEN / AWS

13) Svjetlina zaslona

14) prikaži zamijenjene karakteristične krivulje

15) Aktiviranje parametara F1/F2

16) Trajanje unutarnjeg osvjetljenja

17) Vraćanje tvorničkih postavki

18) Vraćanje izvorne lozinke za web-stranicu

19) Postavljanje načina rada – posebni prikaz Jobmaster

20) Točkasto zavarivanje 2-taktno/4-taktno

Parametri postupka

Parametar postupka za početak zavarivanja / kraj zavarivanja

Za početak zavarivanja i kraj zavarivanja moguće je namjestiti i prikazati sljedeće parametre postupka:

I-S Početna struja

za postavljanje početne struje kod zavarivanja MIG/MAG postupkom (npr. kod početka zavarivanja aluminija)

Raspon postavke: 0 – 200 % (od struje zavarivanja) Tvornička postavka: 135 %

AIS Početak ispravka duljine električnog luka

za ispravak duljine električnog luka pri početku zavarivanja

Raspon postavke: –10 – +10 % (od napona zavarivanja) Tvornička postavka: 0

- ... manja duljina električnog luka 0 ... neutralna duljina električnog luka + ... veća duljina električnog luka

t-S Vrijeme početne struje

za namještanje vremena tijekom kojeg početna struja treba biti aktivna

Raspon postavke: off (Isključeno) / 0,1 – 10,0 s Tvornička postavka: off (Isključeno)

SL1 Slope 1

za namještanje vremena tijekom kojeg se početna struja podiže ili spušta na struju zavarivanja

Raspon postavke: 0 – 9,9 s Tvornička postavka: 1 s

SL2 Slope 2

za namještanje vremena tijekom kojeg se struja zavarivanja podiže ili spušta na konačnu struju (završna struja).

Raspon postavke: 0 – 9,9 s Tvornička postavka: 1 s

I-E Završna struja

za namještanje konačne struje (završna struja) kako bi se a) spriječila akumulacija topline na kraju zavarivanja i b) završni krater napunio aluminijem

Raspon postavke: 0 – 200 % (od struje zavarivanja) Tvornička postavka: 50

AIE Kraj ispravka duljine električnog luka

za ispravak duljine električnog luka pri kraju zavarivanja

Raspon postavke: –10 – +10 % (od napona zavarivanja) Tvornička postavka: 0

- ... manja duljina električnog luka 0 ... neutralna duljina električnog luka + ... veća duljina električnog luka

t-E Vrijeme završne struje

za namještanje vremena tijekom kojeg završna struja treba biti aktivna

Raspon postavljanja: off (Isključeno) / 0,1 – 10,0 s Tvornička postavka: off (Isključeno)

SFI

za aktiviranje/deaktiviranje funkcije SFI (Spatter Free Ignition – paljenje električnog luka bez prskotina)

Raspon postavke: off (Isključeno) / on (Uključeno) Tvornička postavka: off (Isključeno)

SFI-HS SFI Hotstart

za namještanje vremena Hotstart u kombinaciji sa SFI paljenjem

Tijekom SFI paljenja unutar namještenog vremena Hotstart protječe faza štrcajućeg električnog luka, koja neovisno o načinu rada povećava unos topline i time jamči dublju penetraciju početka zavarivanja.

Raspon postavke: off (Isključeno) / 0,01 – 2,00 s Tvornička postavka: off (Isključeno)

W-r Povlačenje žice

za namještanje vrijednosti povlačenja žice (= kombinirana vrijednost koja se sastoji od vraćanja žice i vremena) Povlačenje žice ovisi o opremi gorionika za zavarivanje.

Raspon postavke: 0,0 – 10,0 Tvornička postavka: 0,0

IgC Struja paljenja (ručno)

za namještanje struje paljenja kod MIG/MAG standardnog ručnog zavarivanja

Raspon postavke: 100 – 450 A Tvornička postavka: 450

W-r (man.) Povlačenje žice (ručno)

za namještanje vrijednosti povlačenja žice (= kombinirana vrijednost koja se sastoji od vraćanja žice i vremena) kod MIG/MAG standardnog ručnog zavarivanja Povlačenje žice ovisi o opremi gorionika za zavarivanje.

Parametri postupka za postavljanje plina

Raspon postavke: 0,0 – 10,0 Tvornička postavka: 0,0

Za postavljanje plina moguće je namjestiti i prikazati sljedeće parametre postupka:

GPr Predprotok plina

za namještanje vremena protjecanja plina prije paljenja električnog luka

Raspon postavke: 0 – 9,9 s Tvornička postavka: 0,1 s

GPo Naknadni protok plina

za namještanje vremena protjecanja plina nakon obustave električnog luka

Raspon postavke: 0 – 9,9 s Tvornička postavka: 0,5 s

GCV Zadana vrijednost plina

za unos zadane vrijednosti plina u l/min

GCF Faktor plina

za postavljanje faktora ispravka plina

Raspon postavke: aut. (Automatski) / 0,90 – 20,0 Tvornička postavka: aut. (Automatski)

Parametri postupka za reguliranje postupka

stabilizator penetracije

Za reguliranje postupka moguće je namjestiti i prikazati sljedeće parametre postupka:

- PSt - stabilizator penetracije

- AlSt - stabilizator duljine električnog luka

Stabilizator penetracije i stabilizator duljine električnog luka moguće je kombinirati.

Stabilizator penetracije služi za namještanje maks. dopuštene promjene brzine žice kako bi se prilikom promjenjivog stick-outa struja zavarivanja, a time i penetracija, održali stabilnima ili konstantnima.

Parametar Stabilizator penetracije na raspolaganju je samo onda kada je na izvoru struje isključena opcija WP PMC (Welding Process Puls Multi Control) ili opcija WP LSC (Welding Process Low Spatter Control).

0 – 10,0 m/min (ipm) Tvornička postavka: 0 m/min

0 Stabilizator penetracije nije aktiviran. Brzina žice ostaje konstantna.

0,1 – 10,0 Stabilizator penetracije je aktiviran. Struja zavarivanja ostaje konstantna.

Primjeri primjene

Stabilizator penetracije = 0 m/min (nije aktiviran)

I [A]

[m/min]

t [s]

< s

2 x1

> x

Stabilizator penetracije = 0 m/min (nije aktiviran)

I [A]

[m/min]

t [s]

< s

2 x1

= x

Promjena razmaka kontaktne cijevi (h) na temelju duljeg stick-outa (s2) uzrokuje promjenu otpora u krugu zavarivanja.

Reguliranje konstantnog napona za konstantnu visinu električnog luka uzrokuje smanjenje srednje vrijednosti struje i time manju dubinu penetracije (x2).

Stabilizator penetracije = n m/min (aktiviran)

Zadana veličina vrijednosti za stabilizator penetracije u slučaju promjene stick-outa (s

==> s2) uzrokuje konstantnu visinu električnog luka bez velikih promjena struje. Dubina penetracije (x1, x2) ostaje približno ista i stabilna.

Stabilizator penetracije = 0,5 m/min (aktiviran)

I [A]

[m/min]

1 2

t [s]

< s

3 x1

> x

0,5 m/min

Stabilizator penetracije = 0,5 m/min (aktiviran)

Kako bi se u slučaju promjene stick-outa (s1 ==> s3) promjena struje zavarivanja održala što je moguće manjom, brzina žice povećava se ili smanjuje za 0,5 m/min.

U prikazanom primjeru stabilizirajuće djelovanje bez promjene struje zadržava se do namještene vrijednosti od 0,5 m/min (položaj 2).

I ... Struja zavarivanja vD ... Brzina žice

stabilizator duljine električnog luka

Stabilizator duljine električnog luka

Stabilizator duljine električnog luka preko regulacije kratkog spoja prisiljava kratki, s pogleda tehnologije zavarivanja pogodan električni luk i drži ga stabilnim i prilikom promjenjivog stick-outa ili prilikom vanjskih smetnji.

Parametar Stabilizator duljine električnog luka na raspolaganju je samo ako je na izvoru struje isključena opcija WP PMC (Welding Process Puls Multi Control).

0,0 – 5,0 (djelovanje stabilizatora) Tvornička postavka: 0,0

0,0 Stabilizator duljine električnog luka je deaktiviran.

0,1 – 5,0 Stabilizator duljine električnog luka je aktiviran. Duljina električnog luka se smanjuje dok ne dođe do kratkih spojeva.

Primjeri primjene

Stabilizator duljine električnog luka = 0 / 0,5 / 2,0

Stabilizator duljine električnog luka = 0

Stabilizator duljine električnog luka = 0,5

Stabilizator duljine električnog luka = 2

I [A]

[m/min]

U [V]

t [s]

> L2 > L

Stabilizator duljine električnog luka = 0 / 0,5 / 2,0

L1 = L

Aktiviranje stabilizatora visine električnog luka reducira visinu električnog luka dok ne nastupi kratki spoj. Učestalost kratkih spojeva pritom se regulira i održava stabilnom.

Povećanje stabilizatora visine električnog luka uzrokuje daljnje skraćenje visine električnog luka (L1 ==> L2 ==> L3). Prednosti kratkog, stabilno uređivanog električnog luka moguće je bolje koristiti.

Stabilizator električnog luka kod promjene oblika zavarenog spoja i položaja

Stabilizator duljine električnog luka nije aktiviran

Promjena oblika zavarenog spoja ili položaja zavara može negativno utjecati na rezultat zavarivanja

Stabilizator duljine električnog luka je aktiviran

Budući da se reguliraju broj i trajanje kratkih spojeva, svojstva električnog luka prilikom promjene oblika zavarenog spoja i položaja zavara ostaju jednaka.

I ... Struja zavarivanja vD ... Brzina žice U ... Napon zavarivanja * ... Broj kratkih spojeva

Kombinacija sta-

Δs

I [A]

[m/min]

U [V]

t [s]

Δs

I [A]

[m/min]

U [V]

t [s]

bilizatora penetracije i stabilizatora visine električnog luka

Primjer: Promjena stick-outa

Stabilizator duljine električnog luka bez stabilizatora penetracije

Prednosti kratkog električnog luka ostaju zadržane i pri promjeni stick-outa jer svojstva kratkog spoja ostaju ista.

Stabilizator duljine električnog luka sa stabilizatorom penetracije

Kod promjene stick-outa s aktiviranim stabilizatorom penetracije i penetracija ostaje jednaka. Ponašanje kratkog spoja regulira se putem stabilizatora visine električnog luka.

I ... Struja zavarivanja vD ... Brzina žice U ... Napon zavarivanja * ... Broj kratkih spojeva Δs ... Promjena stick-outa

100

Fronius TPS 270i C Operating Instruction [HR]

Specifications and Main Features

Frequently Asked Questions

User Manual
