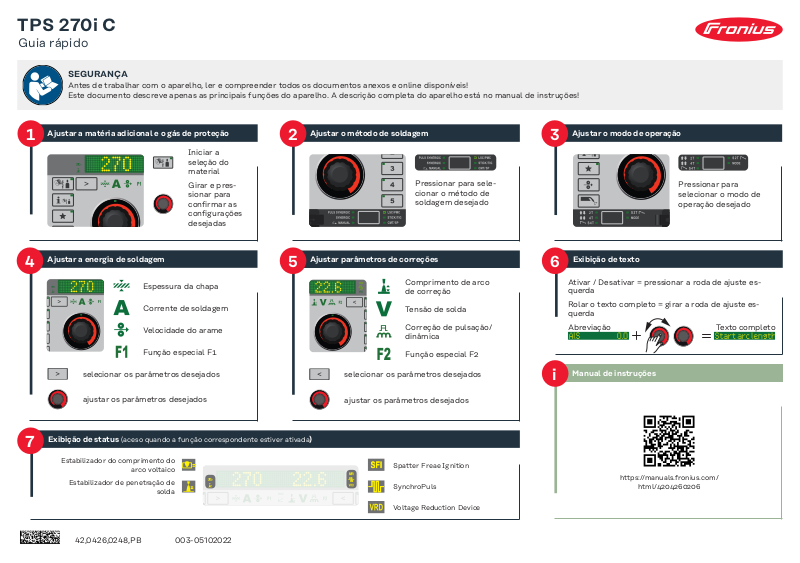

TPS 270i C
Guia rápido
SEGURANÇA
Antes de trabalhar com o aparelho, ler e compreender todos os documentos anexos e online disponíveis!
Este documento descreve apenas as principais funções do aparelho. A descrição completa do aparelho está no manual de instruções!
Ajustar a matéria adicional e o gás de proteção
Ajustar a energia de soldagem
Espessura da chapa
Corrente de soldagem
Velocidade do arame
Função especial F1
selecionar os parâmetros desejados
Iniciar a
seleção do
material
Girar e pressionar para
confirmar as
configurações
desejadas
Ajustar o método de soldagem
Ajustar parâmetros de correções
selecionar os parâmetros desejados
Pressionar para selecionar o método de
soldagem desejado
Comprimento de arco
de correção
Tensão de solda
Correção de pulsação/
dinâmica
Função especial F2
Ajustar o modo de operação
Pressionar para
selecionar o modo de
operação desejado
Exibição de texto
Ativar / Desativar = pressionar a roda de ajuste esquerda
Rolar o texto completo = girar a roda de ajuste esquerda
Abreviação Texto completo
Manual de instruções
i
ajustar os parâmetros desejados
Exibição de status (aceso quando a função correspondente estiver ativada)
Estabilizador do comprimento do
Estabilizador de penetração de
,,,PB
arco voltaico
solda
-
ajustar os parâmetros desejados
Spatter Freae Ignition
SynchroPuls
Voltage Reduction Device
https://manuals.fronius.com/
html/4204260206
Acessar/sair do menu setup
1x
1x
Parâmetro do processo
Início / fim
I-S Corrente inicial (135)
AlS Início do comprim. de arco de correção (0)
t-S Tempo de corrente inicial (off)
SL1 Slope 1 (1,0)
SL2 Slope 2 (1,0)
I-E Corrente final (50)
AlE Fim do comprim. de arco de correção (0,0)
t-E Tempo de corrente final (off)
SFI Ignição SFI (off)
SFI-HS Hotstart SFI (off)
W-r Requeima do arame (0,0)
IgC Corrente de ignição (manual), (450)
W-r (man.) Requeima do arame (manual), (0,0)tt
Ajuste do gás
Gpr Tempo de pré-fluxo de gás (0,1)
GPo Pós-fluxo de gás (0,5)
Regulagem do processo
PSt Estabilizador de penetração de solda (0,0)
AISt Estabiliz. do comprim. do arco voltaico (0,0)
Componentes
C-C Modo de operação do dispositivo de
refrigeração (auto)
C-t Monitor de fluxo do tempo do filtro (10)
Fdi Velocidade da introdução do arame (10,0)
ito Timeout da ignição (off)
STICK
I-S Corrente inicial (150)
Hti Tempo de corrente inicial (0,5)
Eln Curva característica (I-constant)
Ast Anti-Stick (on)
Uco Tensão de demolição (90,0)
TIG
Uco Tensão de demolição (14,0)
CSS sensibilidade Comfort-Stop (0,8)
Synchropuls
Syn-Puls SynchroPuls (off)
vd Avanço de arame (5,0)
dFd Curso do avanço de arame (2,0)
F Frequência (3,0)
DC Duty Cycle (50)
Al-h Correção do arco voltaico alto (0,0)
Al-l Correção do arco voltaico profundo (0,0)
Processo misto
vd Velocidade do arame (1,5)
AlC Correção do comprim. do arco voltaico (0,0)
PDc Correção de pulsação/dinâmica (0,0)
Hptc Correção da duração da potência superior (0)
Lptc Correção da duração da pot. inferior (0,0)
Lpc Correção da potência inferior (0,0)
Acessar/sair do menu setup
Calibração de R/L
Resistência do circuito de solda e
Calibrar a indutividade L do circuito de soldagem
Configurações
Indicação
Einh. Unidades
Norm Normas
UIBS Configuração do brilho da tela
F1/F2 Param. Parâmetros defin. pelo usuário para F1 e F2
Favorit Botão favorito
IP Dados do sistema
Sistema
CLS Setup de iluminação da carcaça
FAC Executar ajustes da fábrica
Web-PW reset Redefinir a senha da página da internet
Informasjoner IM-V./SWV/IP
Setup av driftstype
Idioma
cs, de, en, ...
(valores/indicações entre parênteses indicam a
configuração de fábrica)
S4T/iJob
Ativar/desativar bloqueio dos botões
Exibição de texto
Abreviação Texto completo
Favorito
O botão favorito pode ser ocupado com o parâmetro de setup
atualmente selecionado ou com a pasta de setup.
acessar:
salvar:
excluir:
EasyJobs
Os botões EasyJob possibilitam
o armazenamento de no máx. 5
pontos operacionais. São salvas
as configurações atuais relevantes para a soldagem.
acessar:
salvar:
excluir:
Parâmetro de função especial F1 / F2
F1 e F2 podem ser ocupados com o parâmetro de setup
atualmente selecionado.
acessar:
salvar:
excluir:
Para F2
utilizar o
botão!
