Fronius Symo GEN24 3.0, Symo GEN24 3.0 Plus, Symo GEN24 4.0, Symo GEN24 4.0 Plus, Symo GEN24 5.0 Operating Instruction [cs]

Operating
Instructions

Fronius Symo GEN24

3.0 / 3.0 Plus / 4.0 / 4.0 Plus

5.0 / 5.0 Plus

Návod k obsluze

CS

42,0426,0388,CS 019-17042023

Obsah

Bezpečnostní předpisy 7

Vysvětlení bezpečnostních pokynů 7
Bezpečnost 7
Všeobecné informace 7
Okolní podmínky 8
Kvalifikovaný personál 8
Informace k hodnotám hlukových emisí 8
Opatření EMC 9
Nouzové napájení 9
Zálohování dat 10
Autorské právo 10
Ochranné uzemnění (PE) 10

Všeobecné informace 11

Fronius Symo GEN24 13

Koncepce přístroje 13
Přehled funkcí 13
Fronius UP 14
Obsah balení 14
Předpisové použití 14
Tepelná koncepce 15
Fronius Solar.web 15
Místní komunikace 16

Jednotlivé provozní režimy 17

Provozní režimy – vysvětlení symbolů 17
Provozní režim – střídač s akumulátorem 17
Provozní režim – střídač s akumulátorem a několika elektroměry Smart Meter 18
Provozní režim – střídač s akumulátorem a střídavým propojením s dalším střídačem 18
Provozní režim – střídač s akumulátorem a regulátorem spotřeby Ohmpilot 19
Provozní režim – střídač s akumulátorem a dalším střídačem 19
Směr toku energie u střídače 19
Provozní stavy (pouze pro systémy s akumulátorem) 20

Energeticky úsporný režim 21

Všeobecné informace 21
Podmínky odpojení 21
Podmínky zapnutí 21
Zvláštní případ 21
Zobrazení energeticky úsporného režimu 22

Vhodné akumulátory 23

Všeobecné informace 23
BYD Battery-Box Premium 23
LG RESU FLEX 24

Ruční spuštění systému 26

Předpoklad 26
Oznámení o vypnutí systému 26
Ruční spuštění akumulátoru po vypnutí systému 26
Spuštění nouzového napájení po odpojení systému 26

Ochrana osob a zařízení 27

Centrální ochrana sítě a systému 27
WSD (Wired Shut Down) 27
RCMU 27
Bezpečný stav 27
Přepěťová ochrana 27

Ovládací prvky a přípojky 28

Připojovací část 28
Oddělení připojovací části 29
Uzemňovací svorkovnice 29
Odpojovač DC 30

CS

3

Část pro datovou komunikaci 30

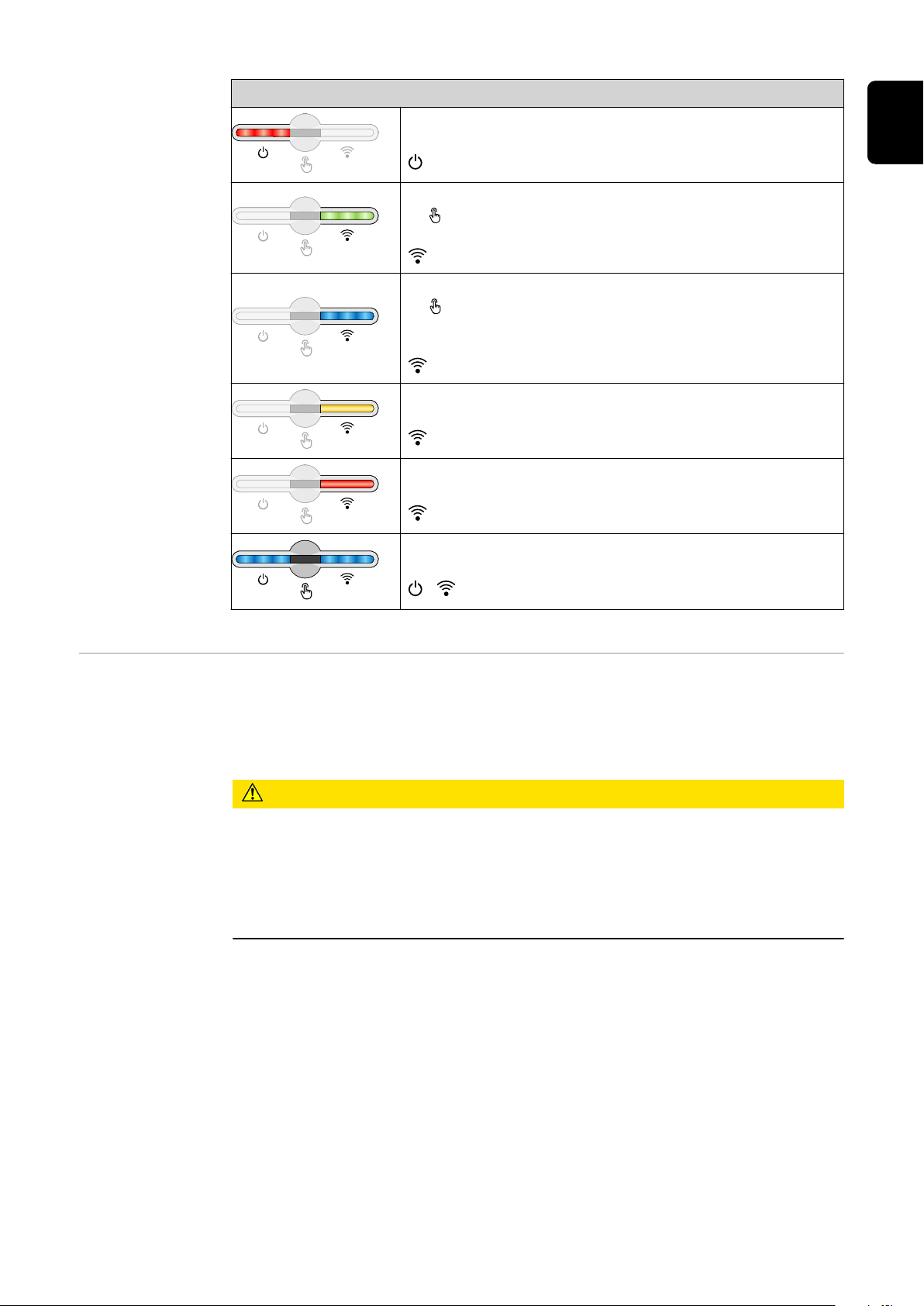

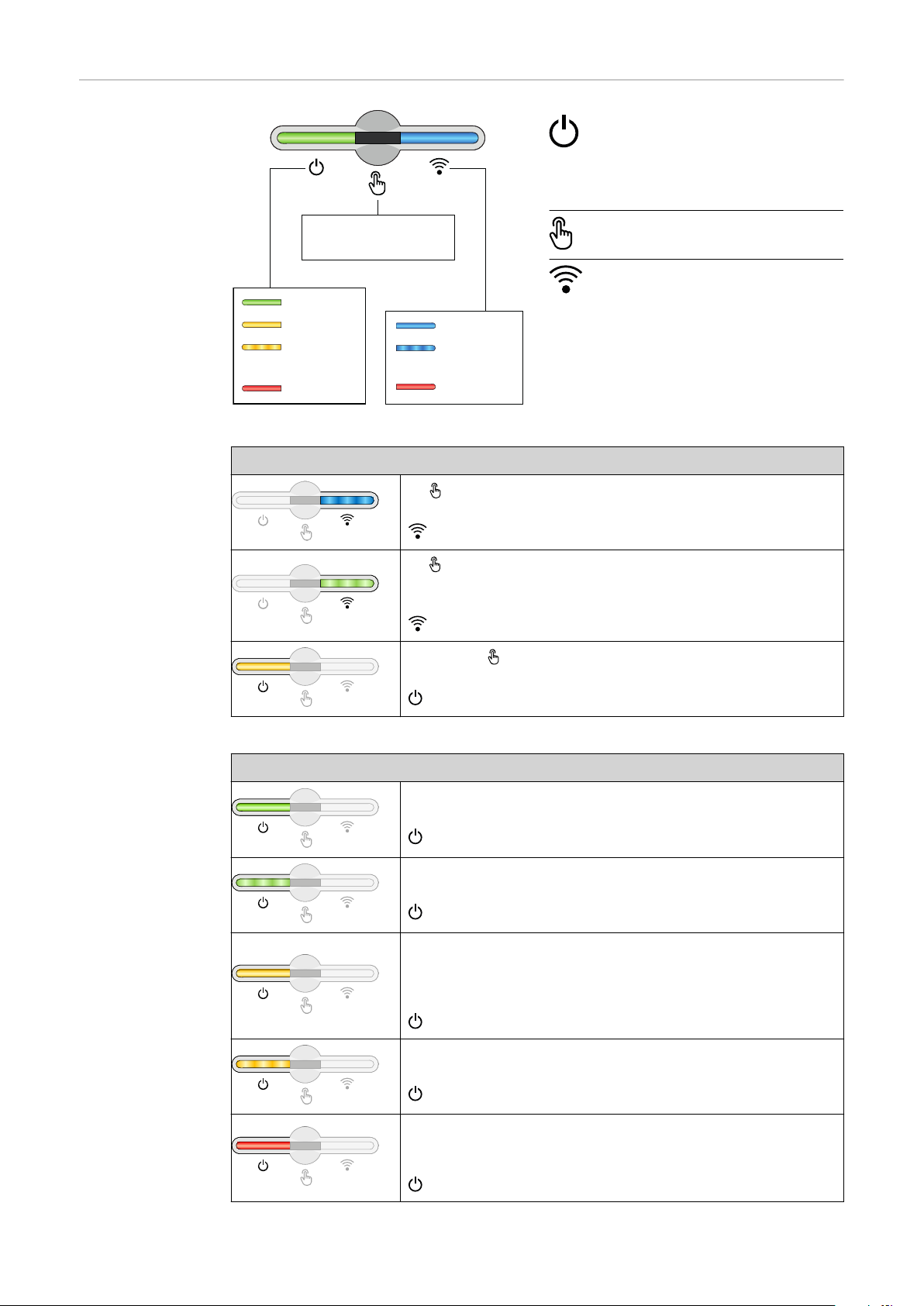

Funkce tlačítek a zobrazení stavu LED 32

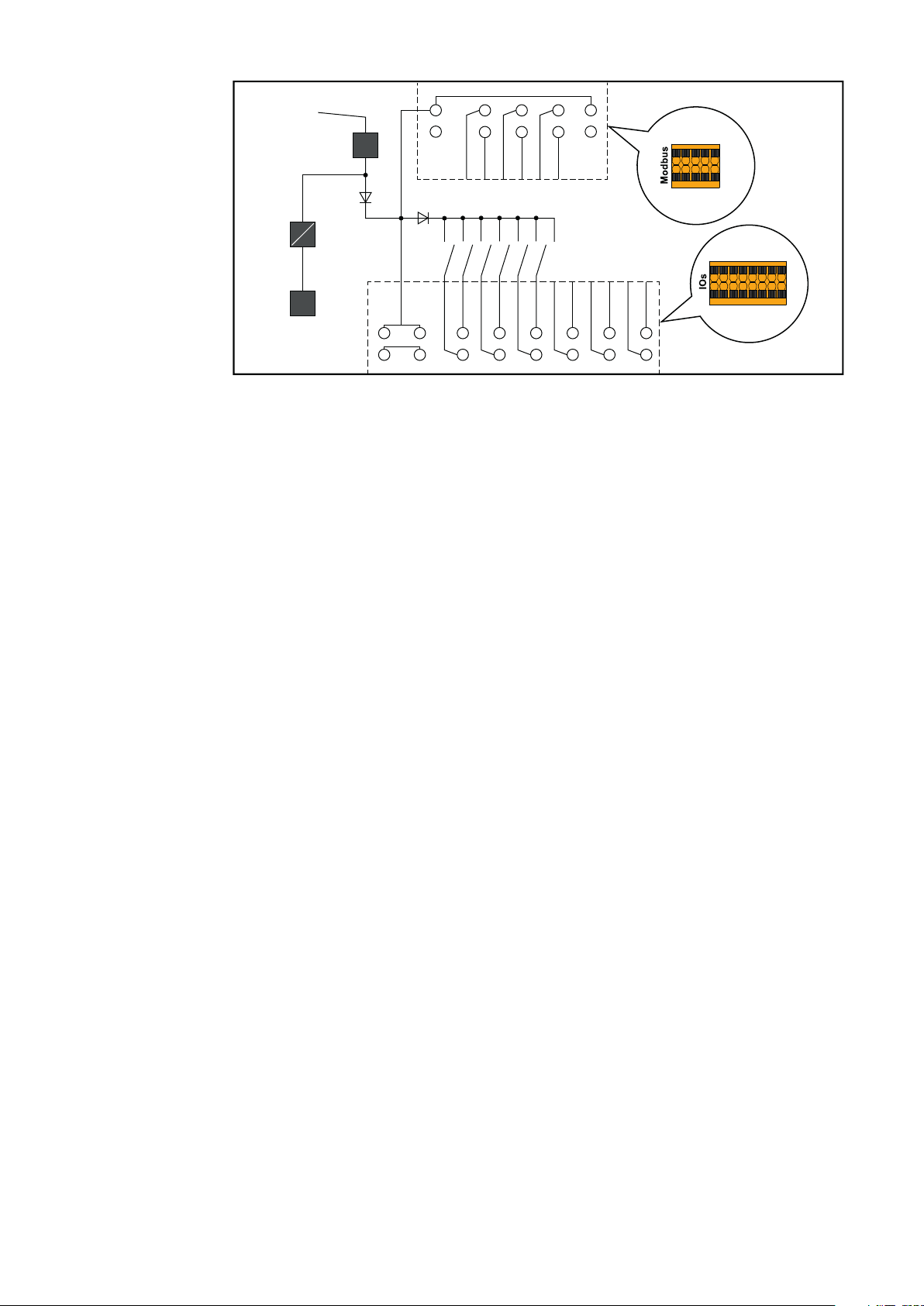

Schéma interního zapojení vstupů a výstupů 33

Varianta nouzového napájení – FV bod (OP) 35

Všeobecné informace 37

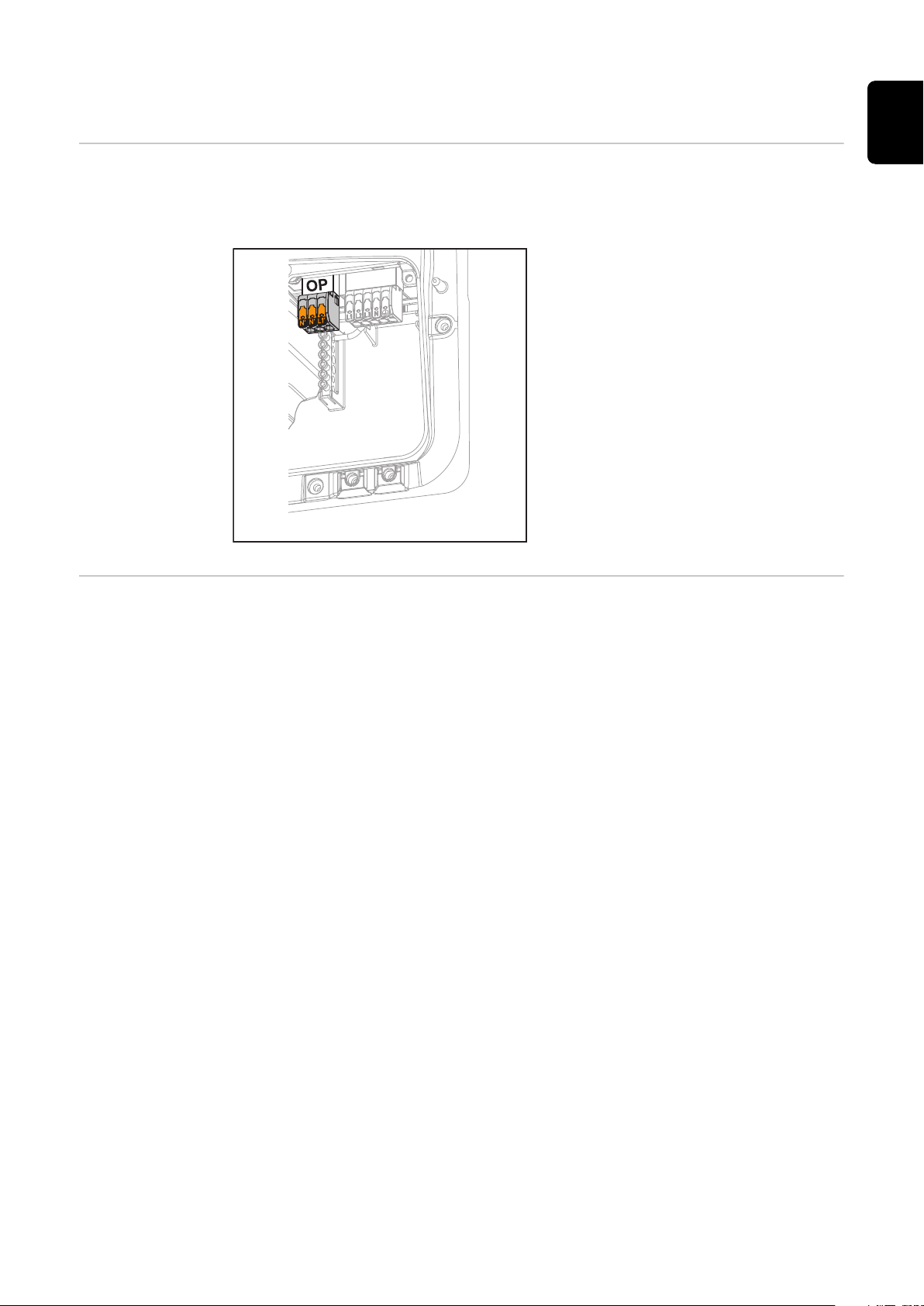

PV Point (OP) 37
Vysvětlení – PV Point (OP) 37

Instalace 39

Všeobecné informace 41

Systém s rychlouzávěrem 41

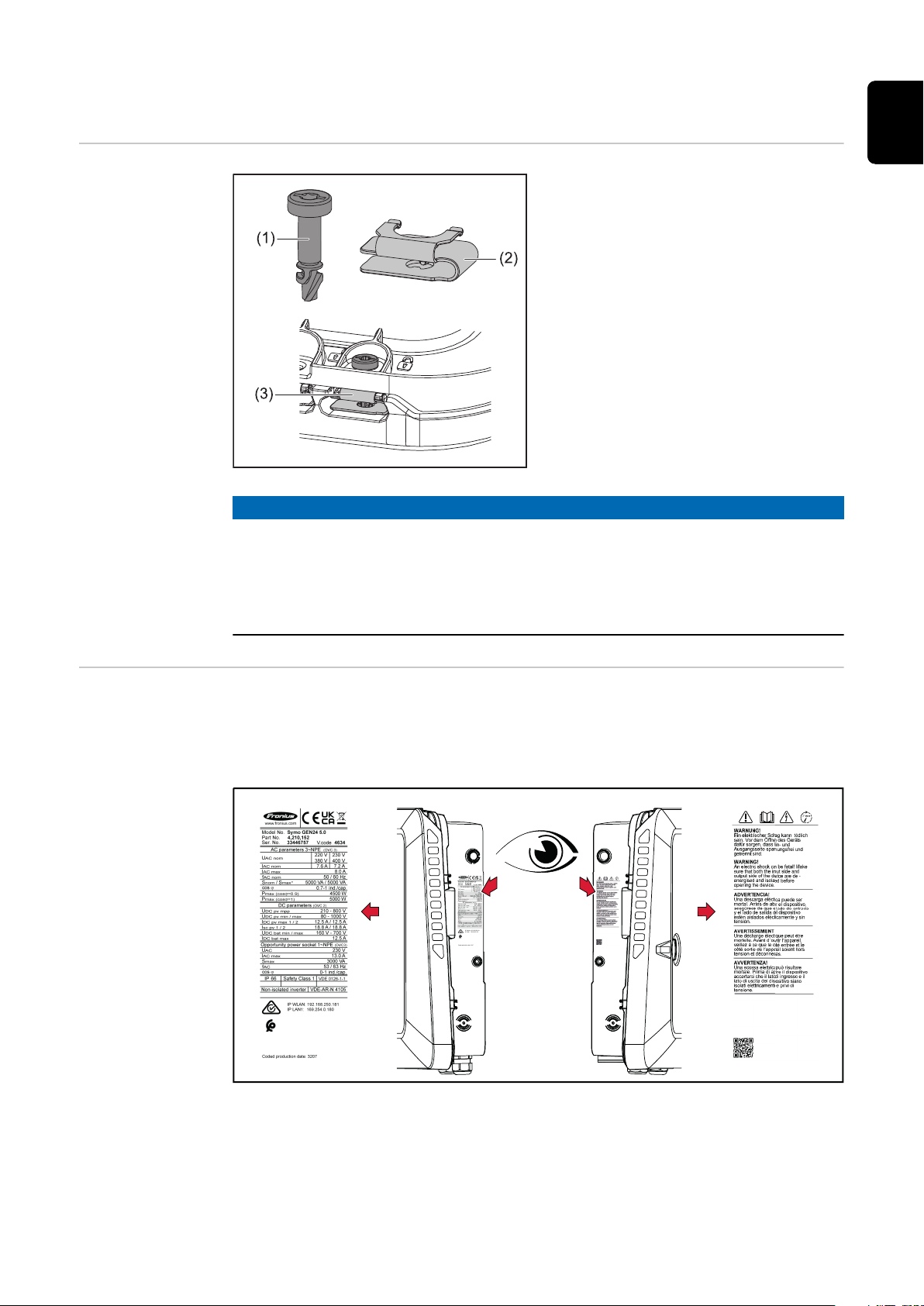

Varovná upozornění na přístroji 41
Kompatibilita systémových komponent 42

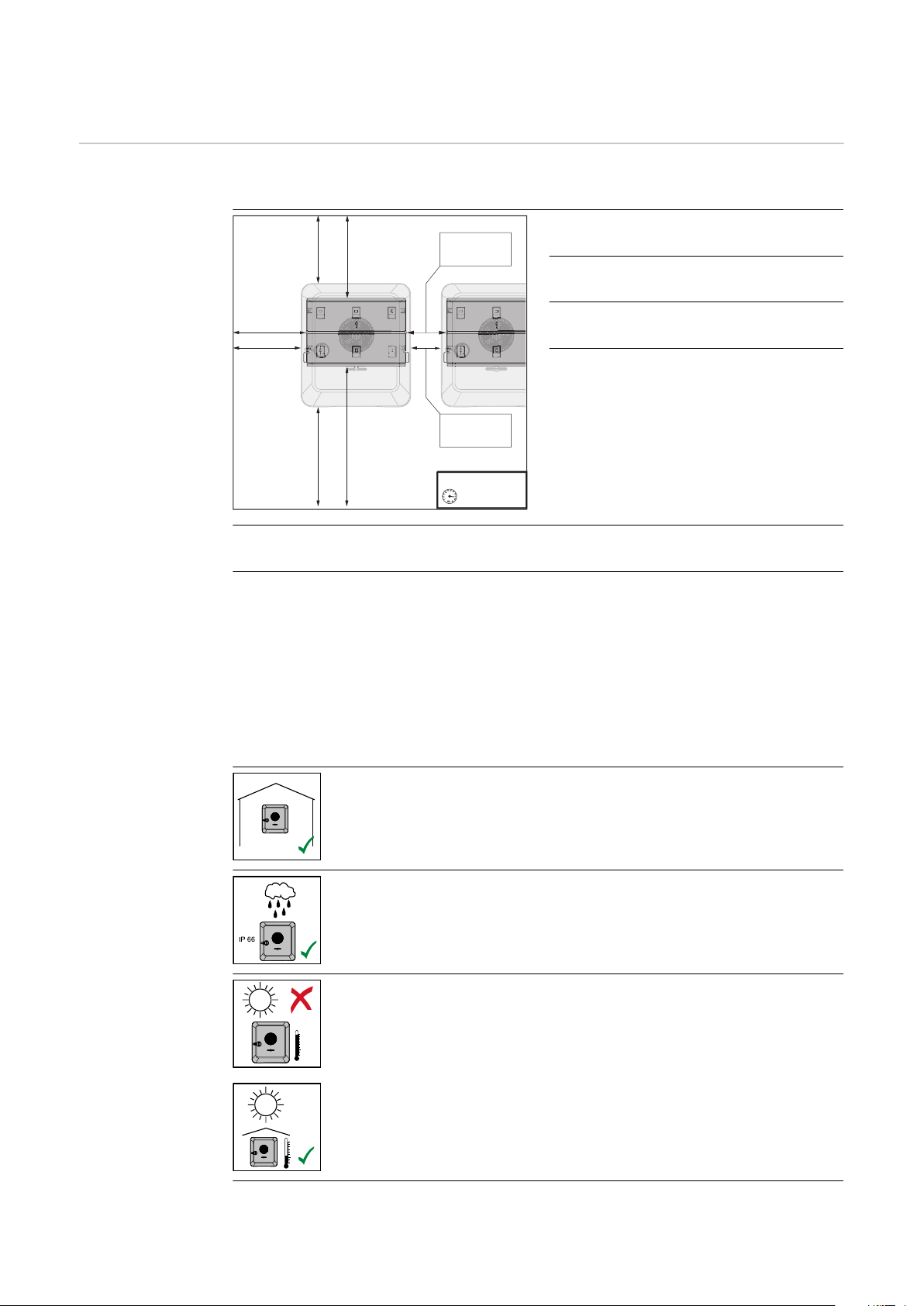

Volba umístění a montážní polohy 44

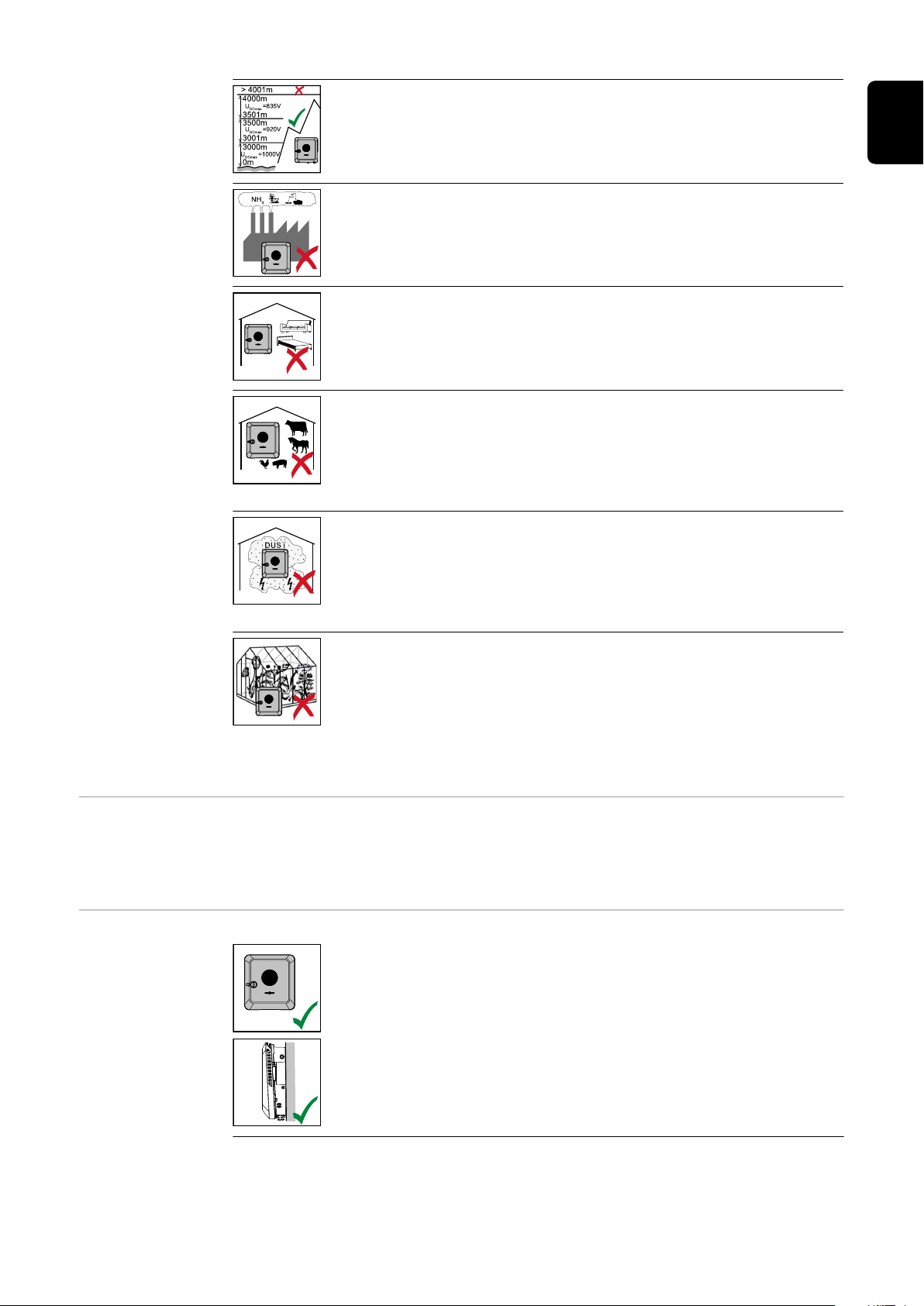

Volba umístění střídače 44
Volba umístění cizích akumulátorů 45

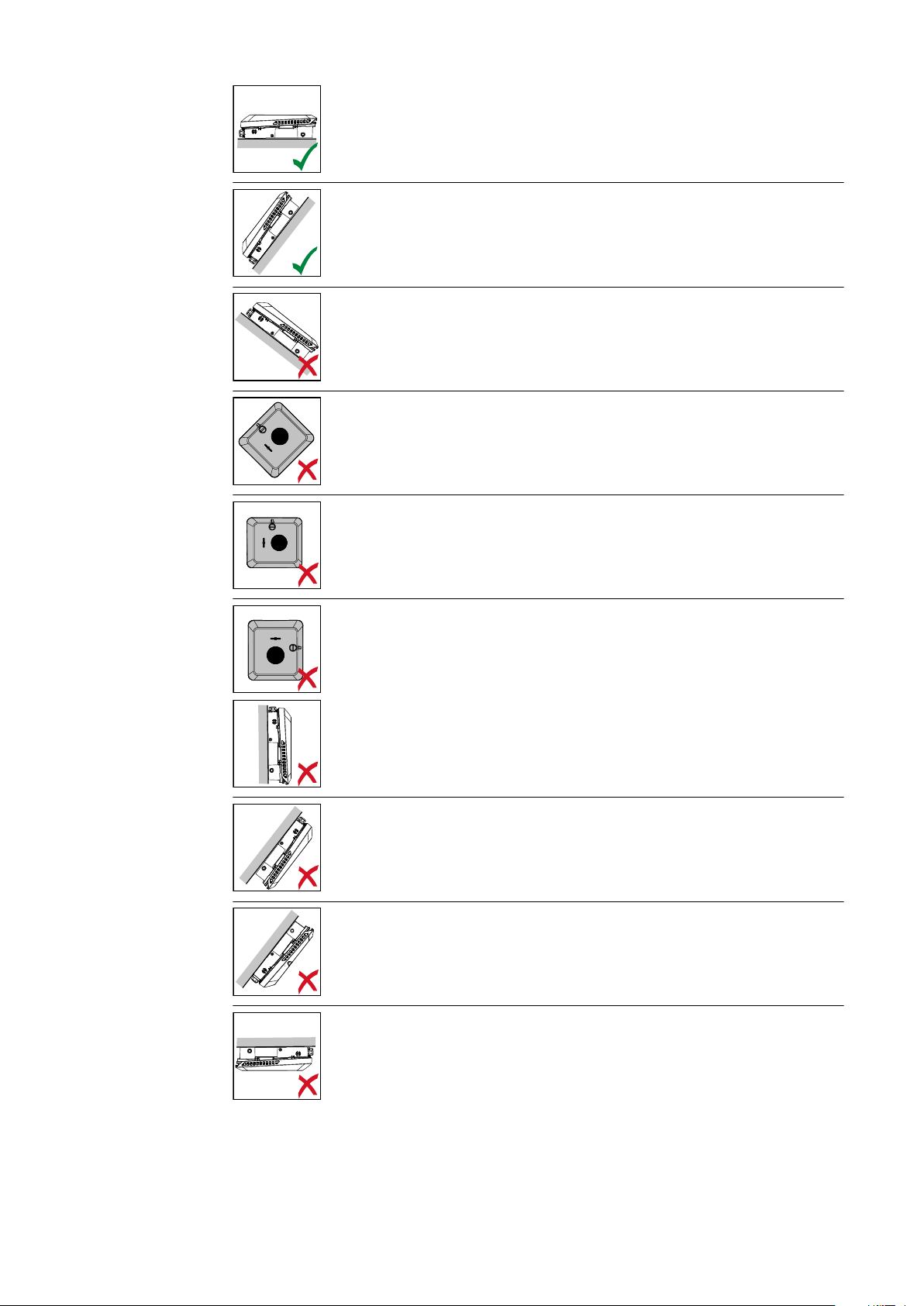

Montážní poloha střídače 45

Instalace montážní konzoly a zavěšení střídače 47

Výběr upevňovacího materiálu 47
Kvalita montážní konzoly 47
Nedeformujte montážní konzolu 47

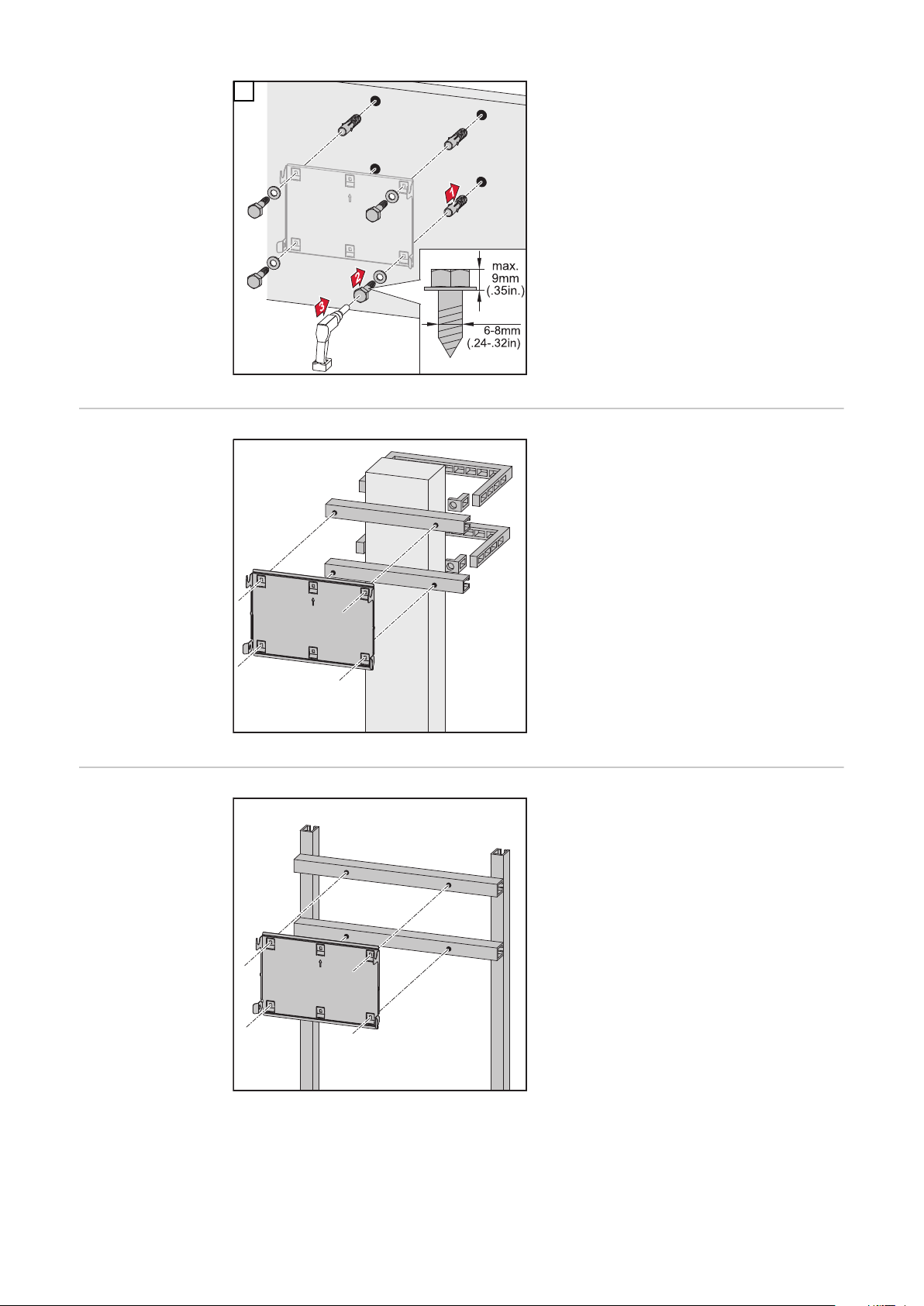

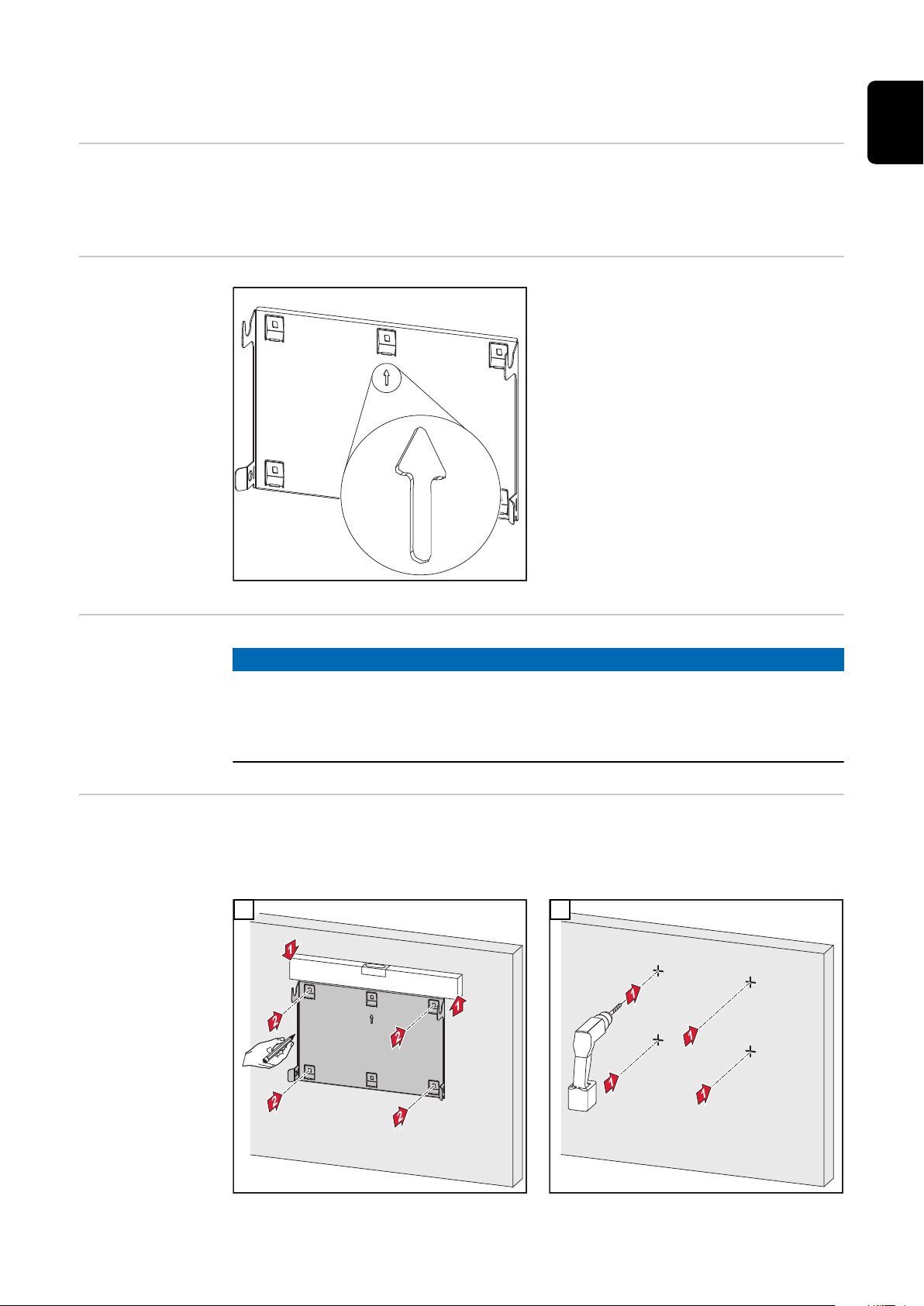

Instalace montážní konzoly na stěnu 47
Instalace montážní konzoly na sloupek nebo nosník 48
Instalace montážní konzoly na montážní lišty 48

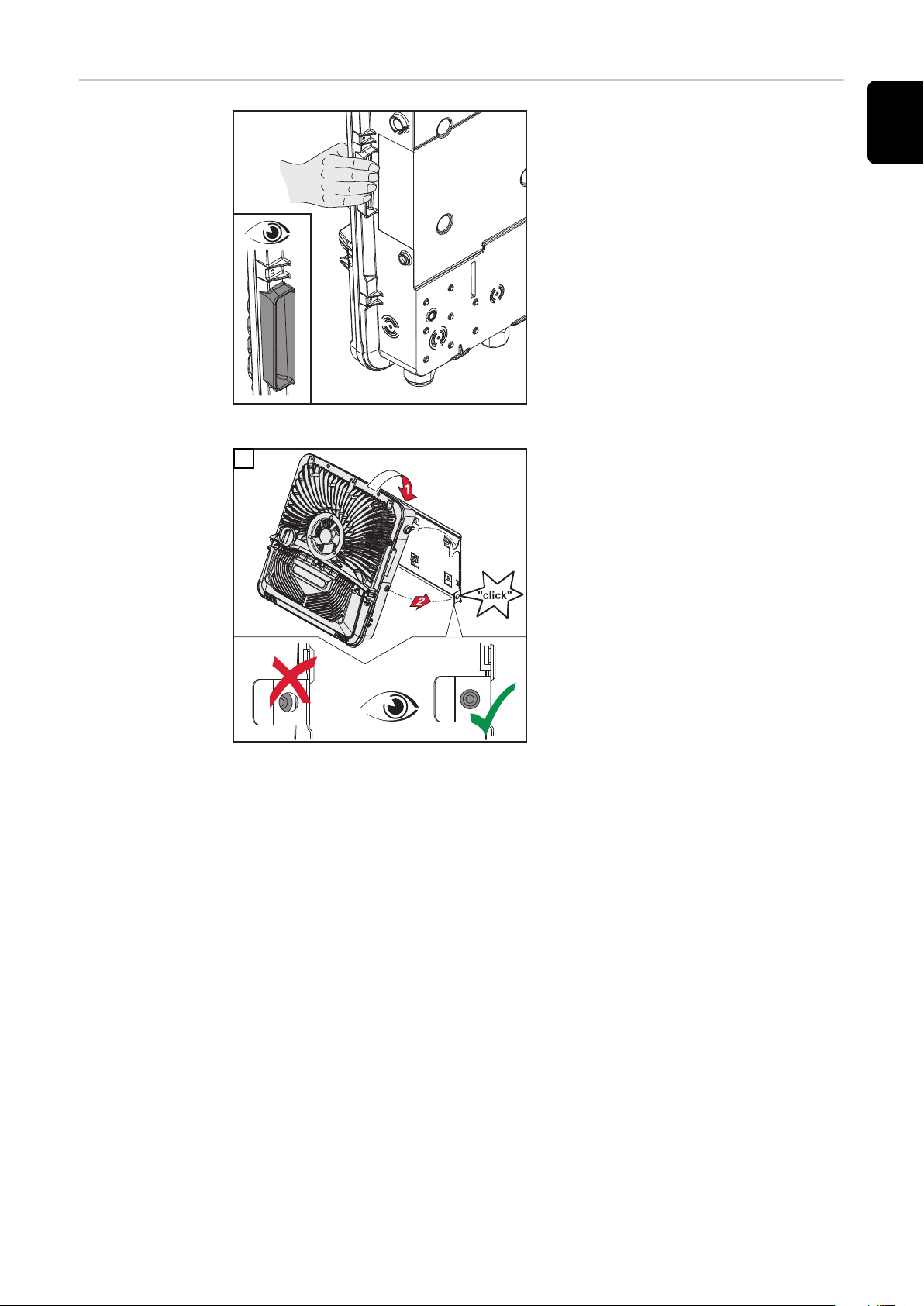

Zavěšení střídače na montážní konzolu 49

Předpoklady pro připojení střídače 50

Přípustné kabely pro elektrické připojení 50
Přípustné kabely pro připojení datové komunikace 50
Průřez AC kabelu 51
Průřez DC kabelu 52

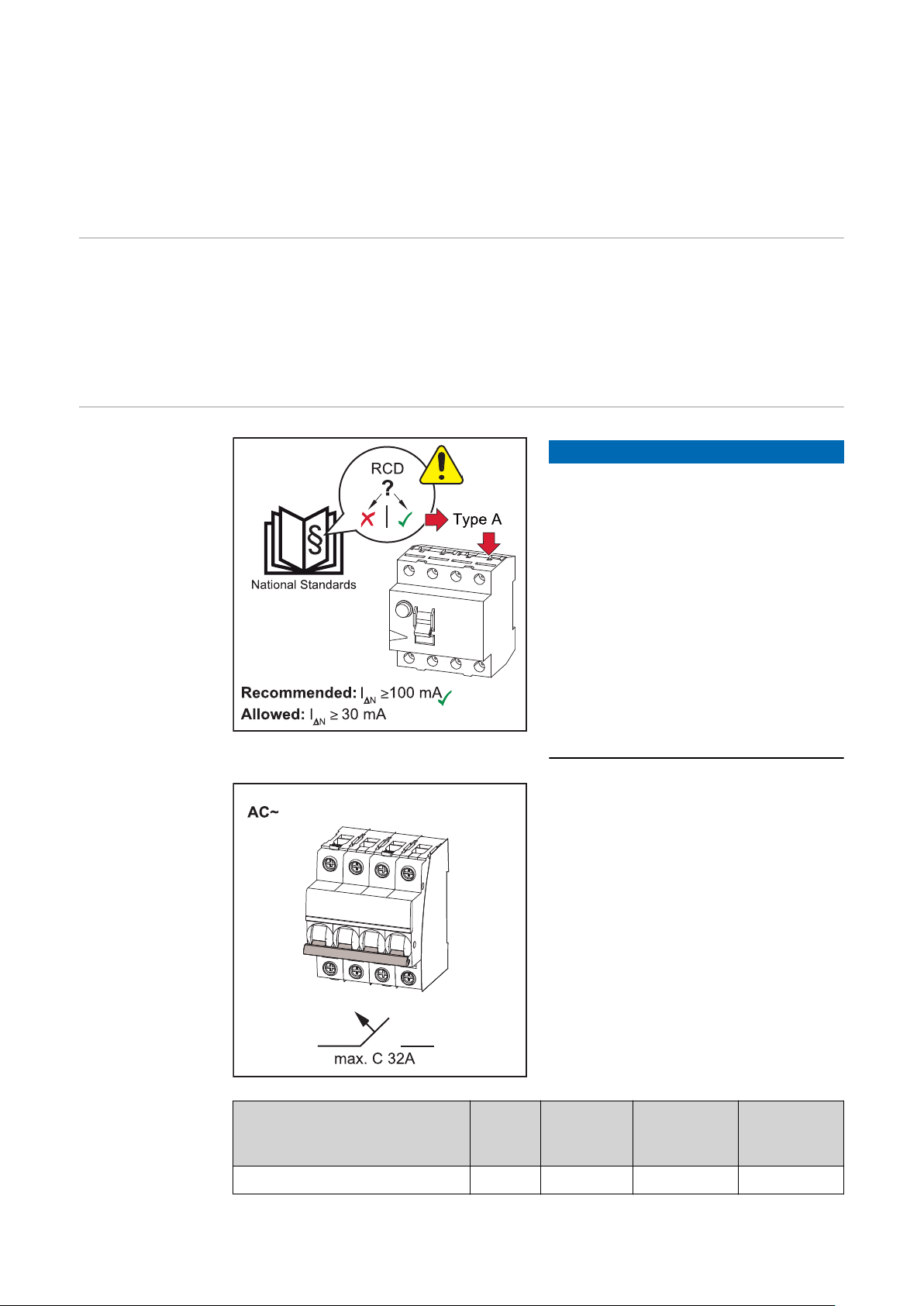

Maximální jištění na straně střídavého proudu 52

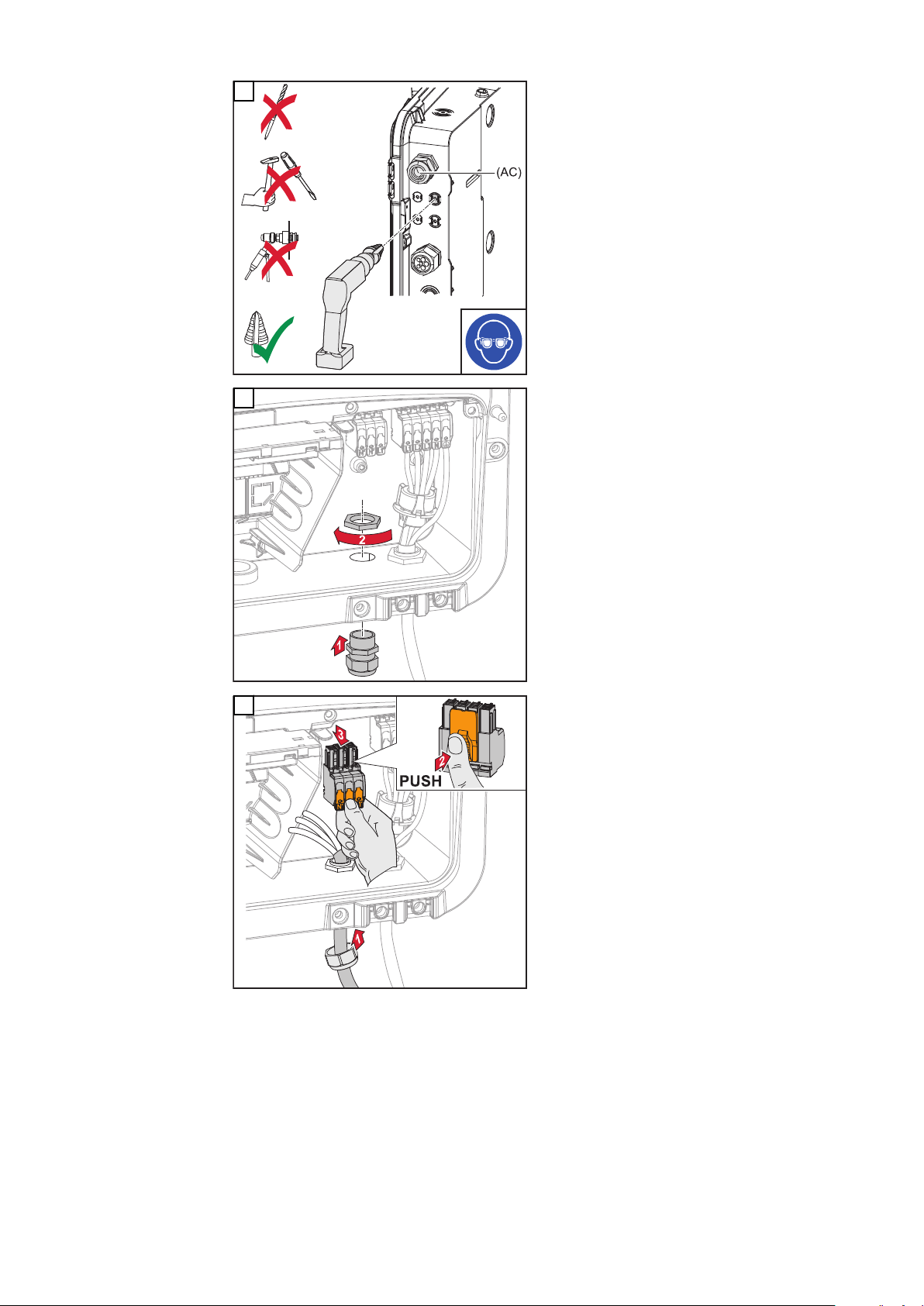

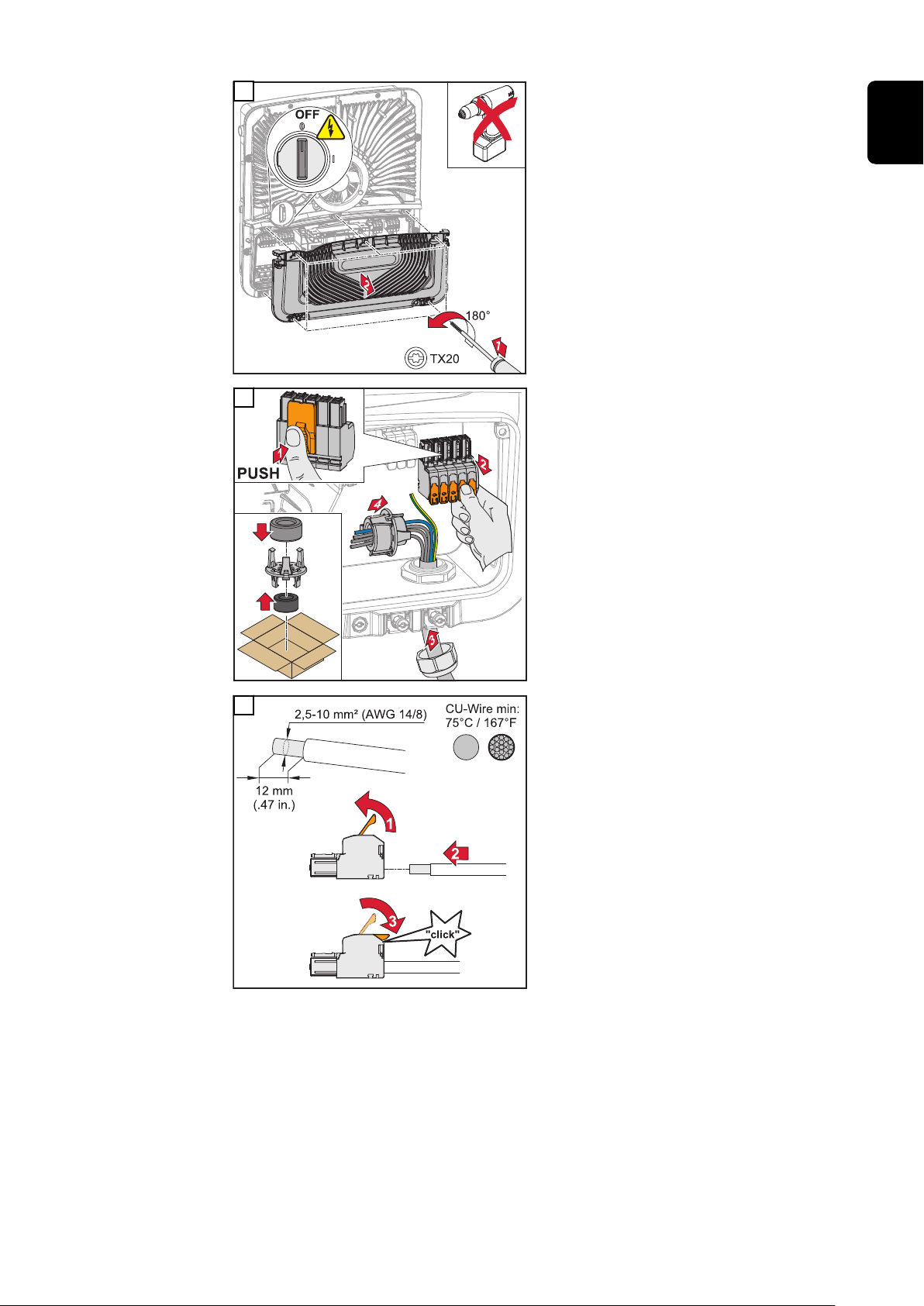

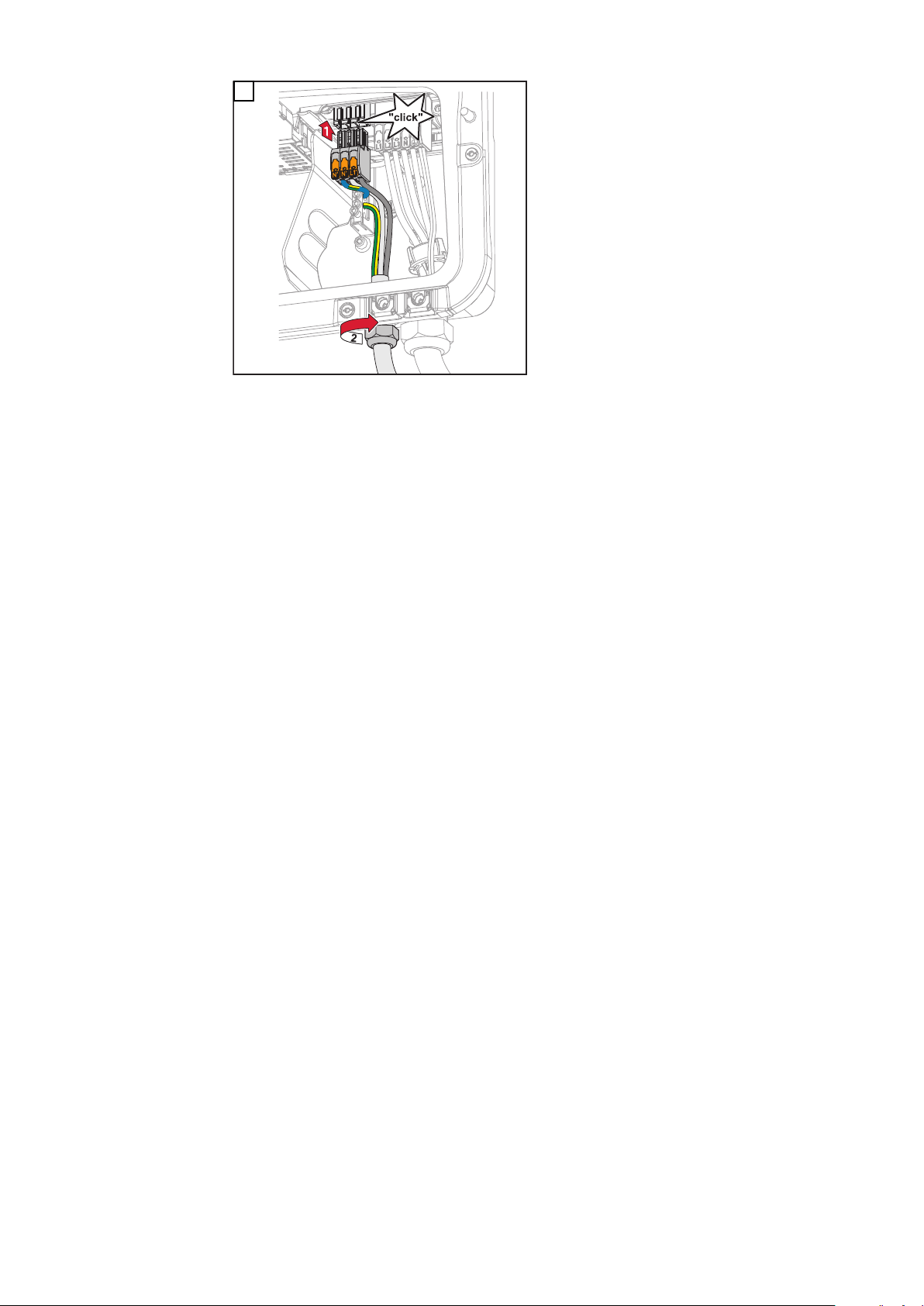

Připojení střídače k veřejné síti (strana AC) 54

Bezpečnost 54
Připojení střídače k veřejné síti (strana AC) 54

Připojení větví solárních panelů ke střídači 57

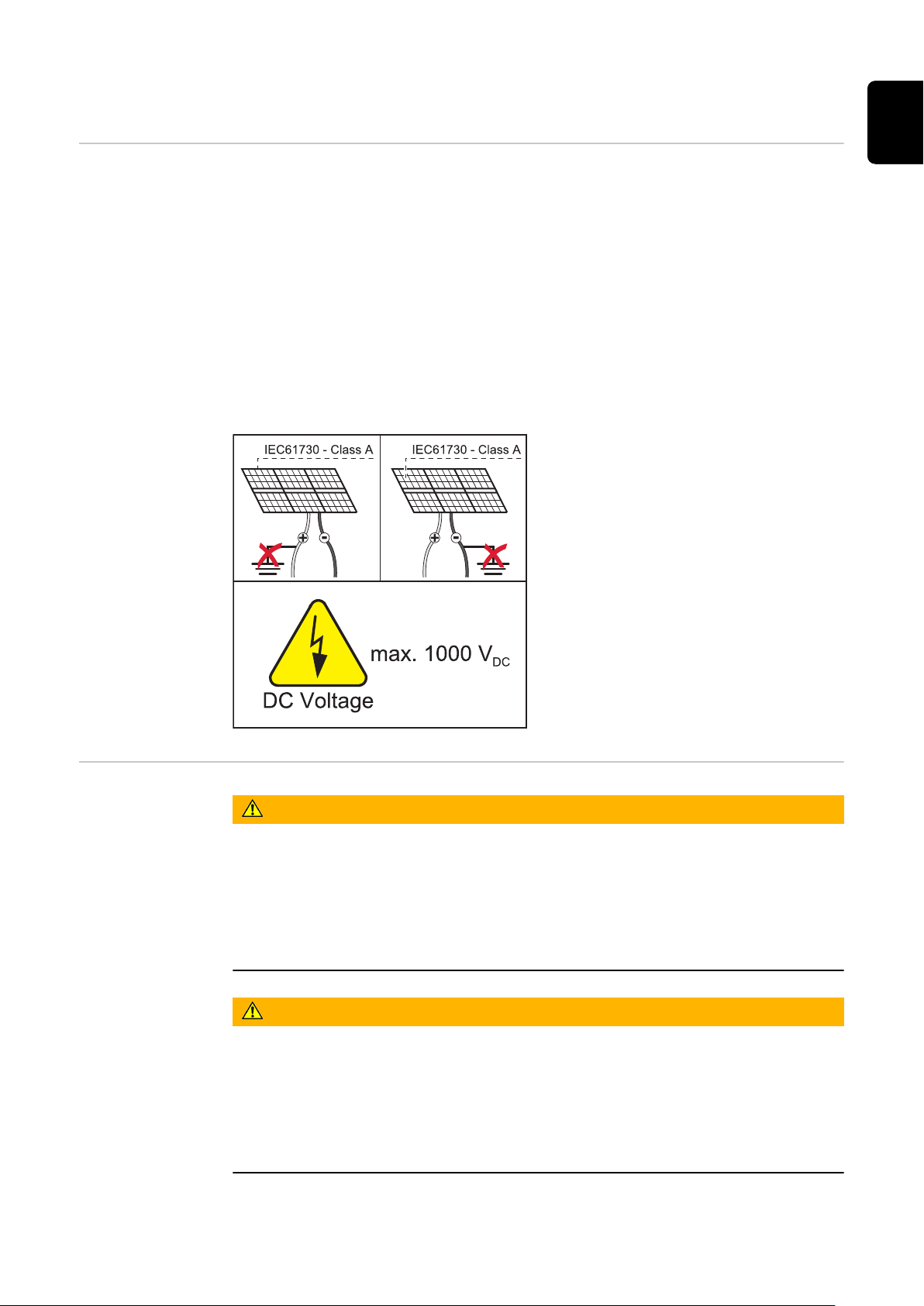

Všeobecné informace o solárních panelech 57
Bezpečnost 57
FV generátor: obecně 58

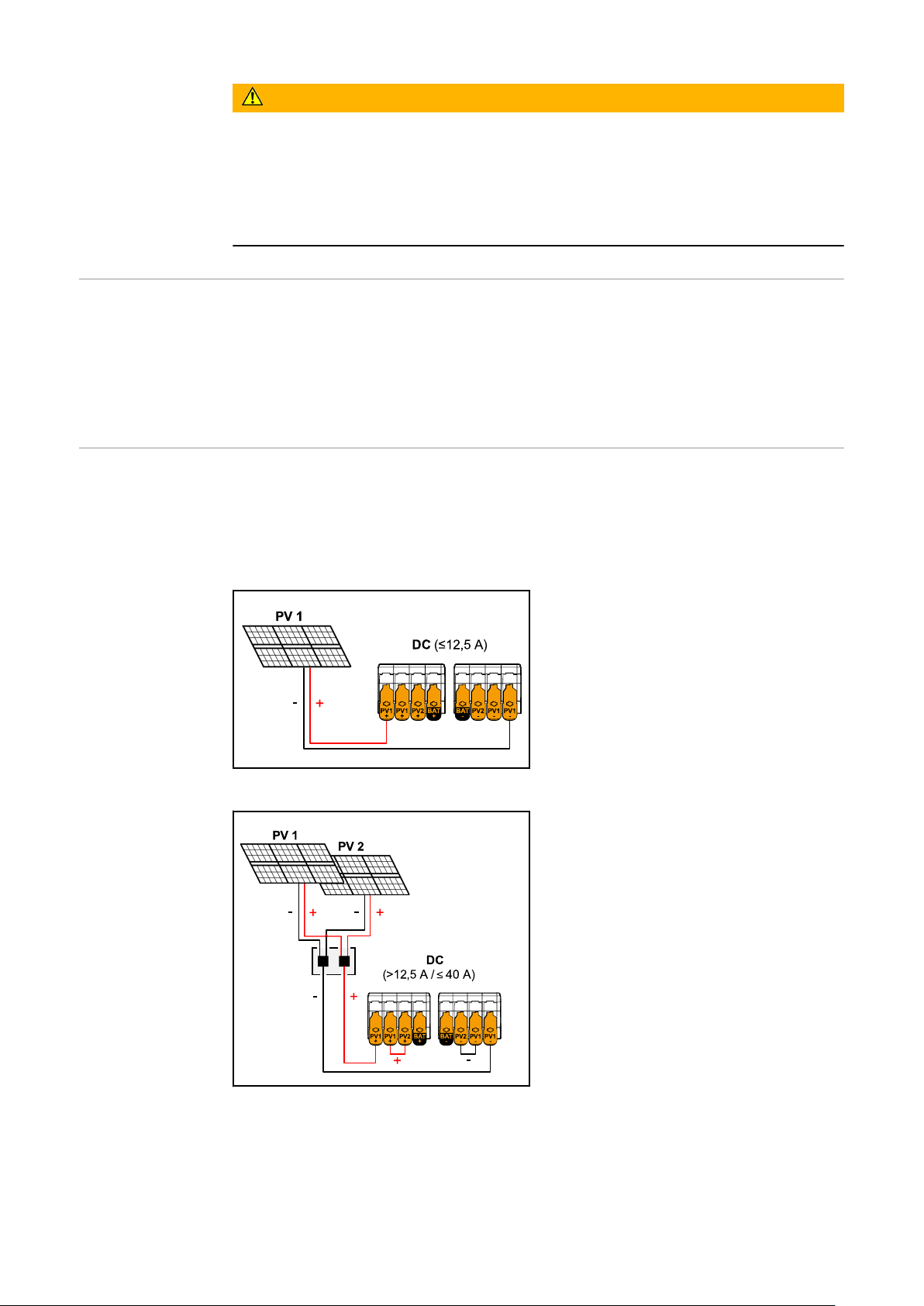

FV generátor: konfigurace3 ‑ 5 kW 58

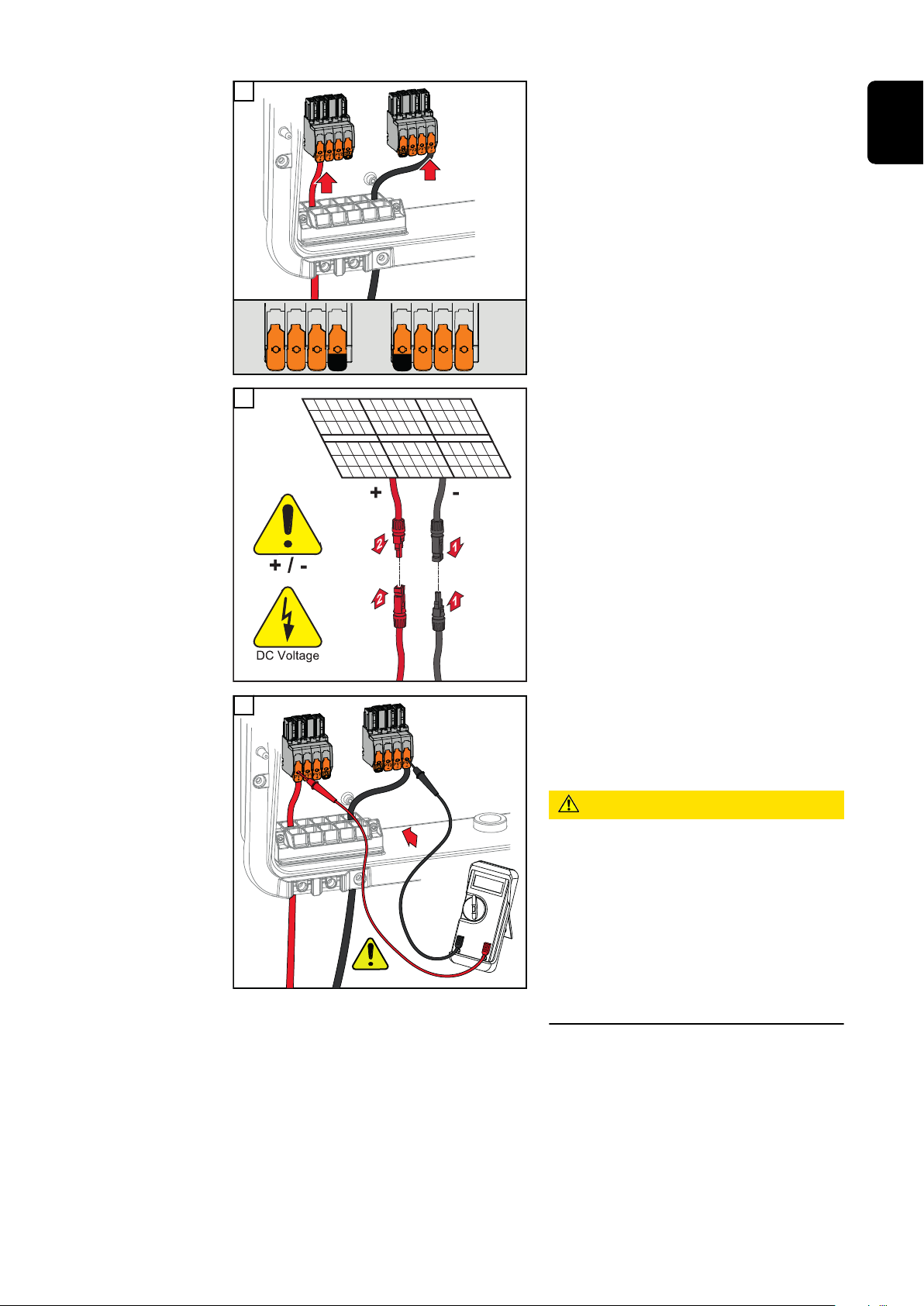

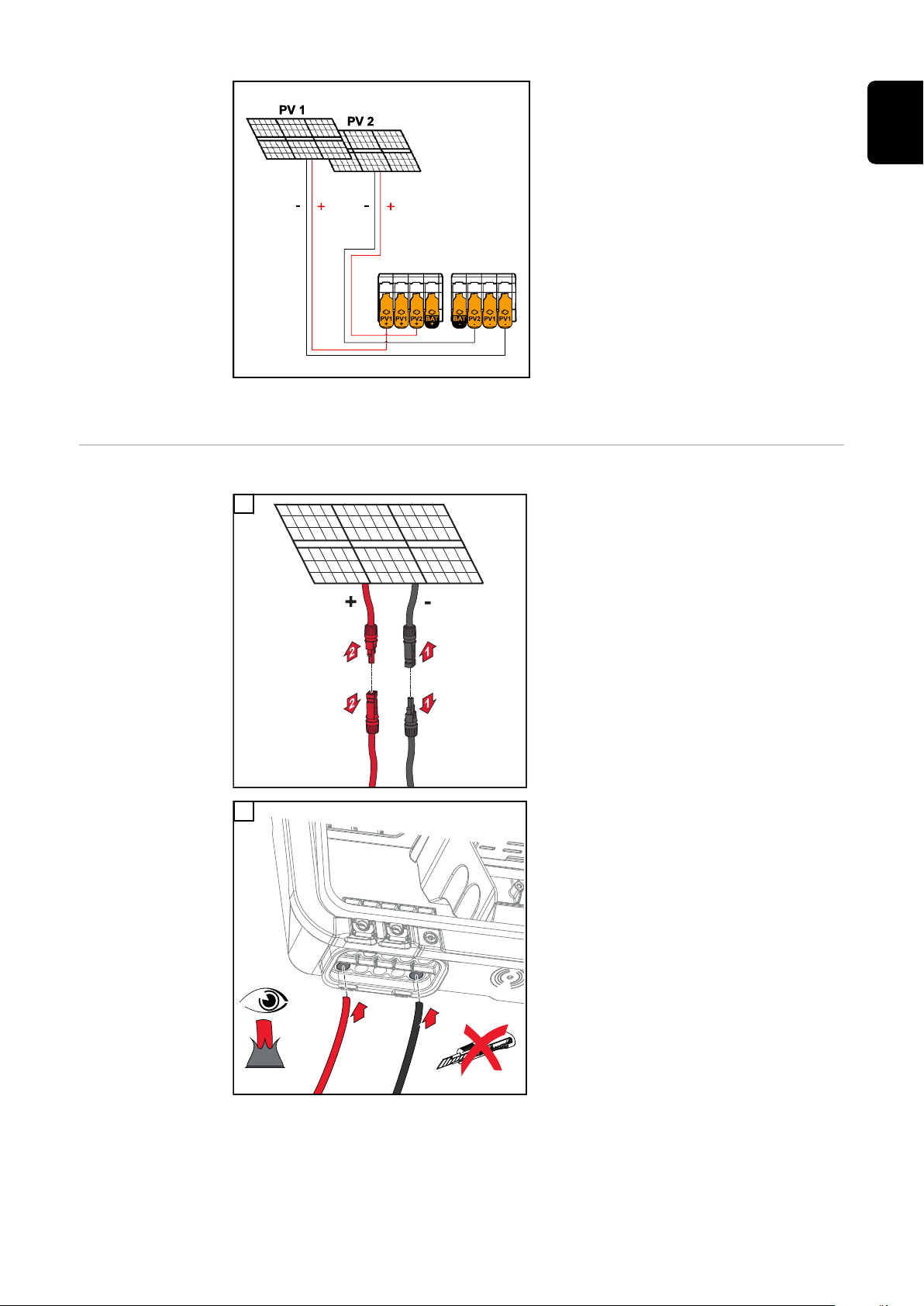

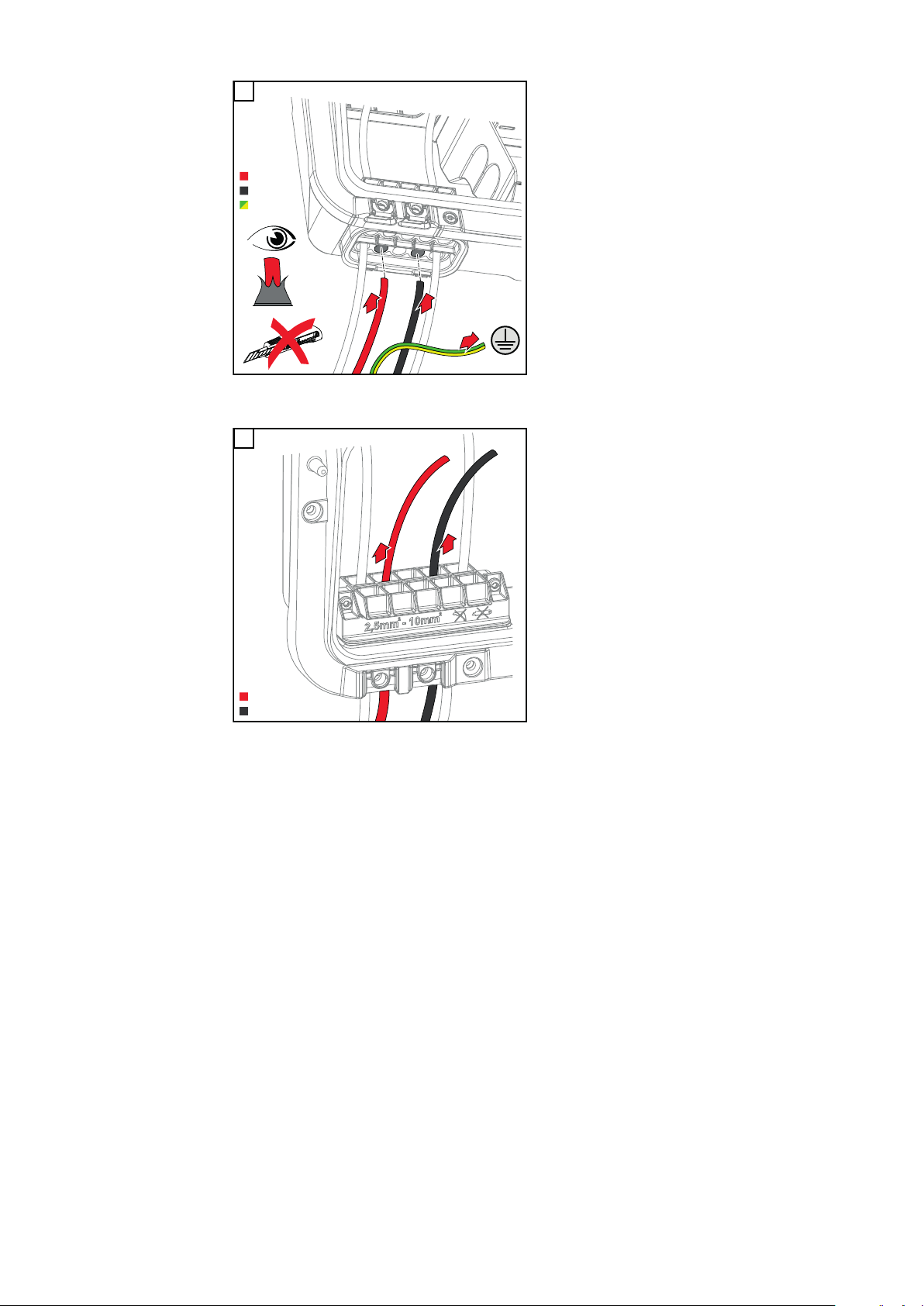

Připojení větví solárních panelů ke střídači 59

Připojení akumulátoru ke střídači 63

Bezpečnost 63

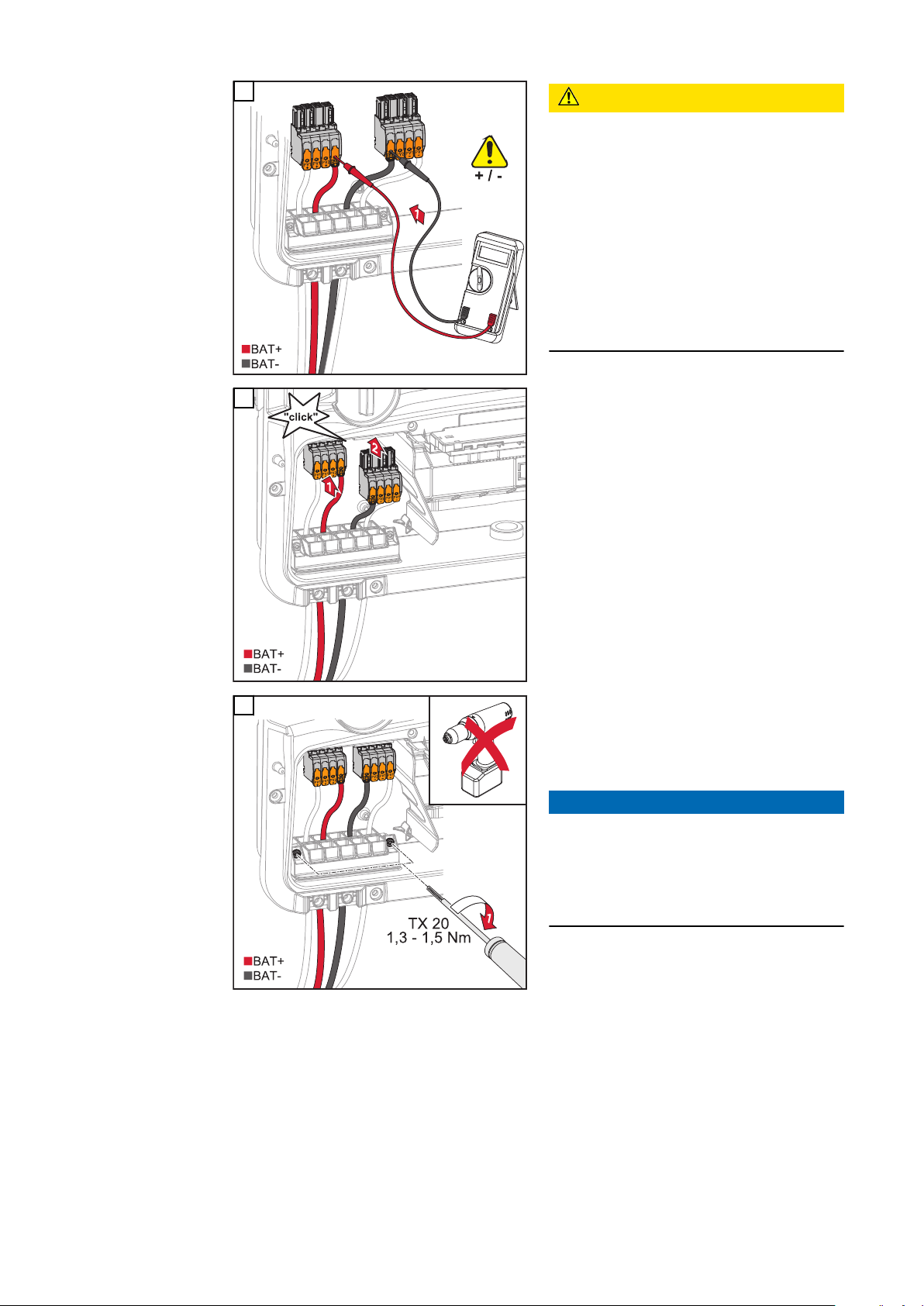

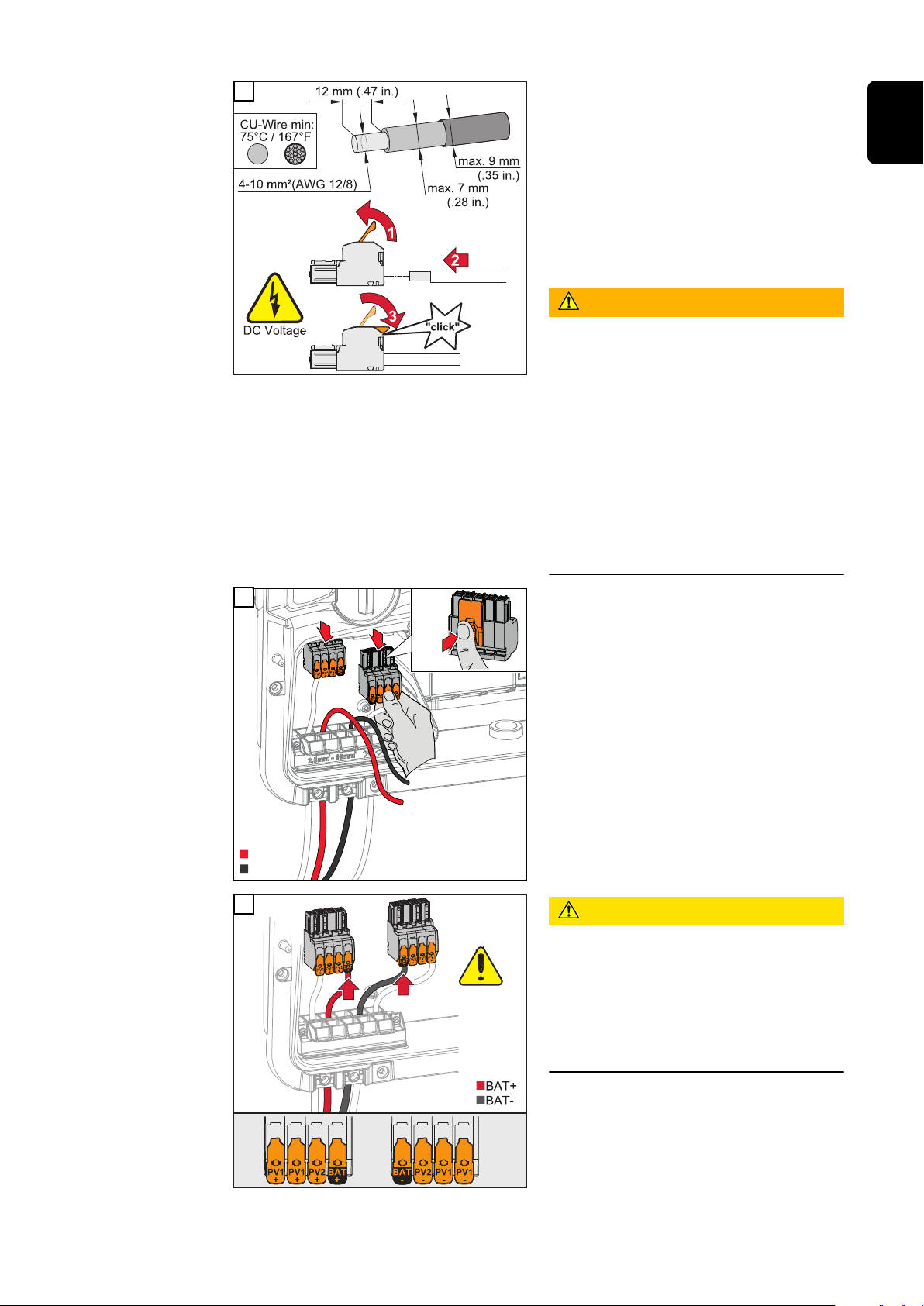

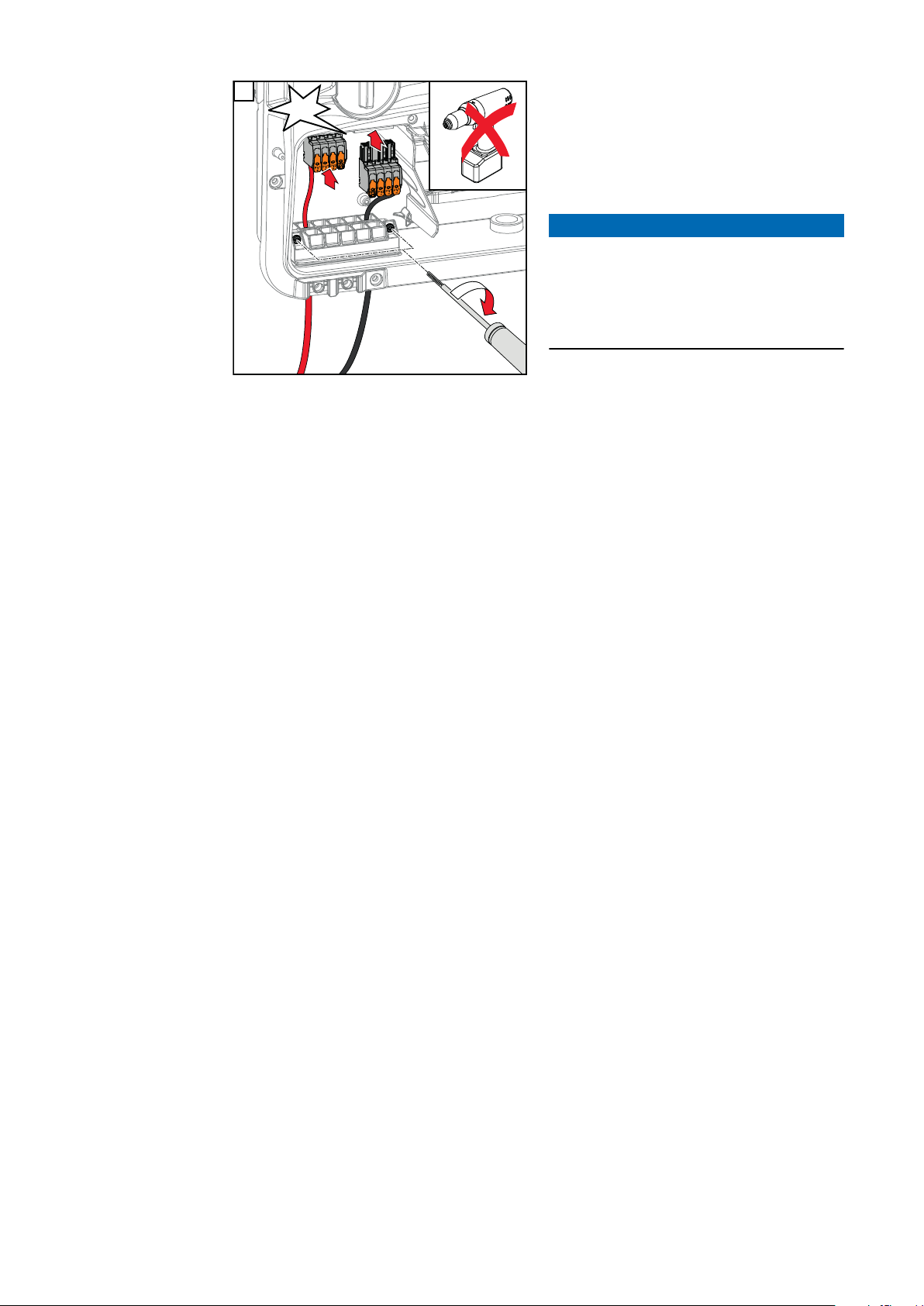

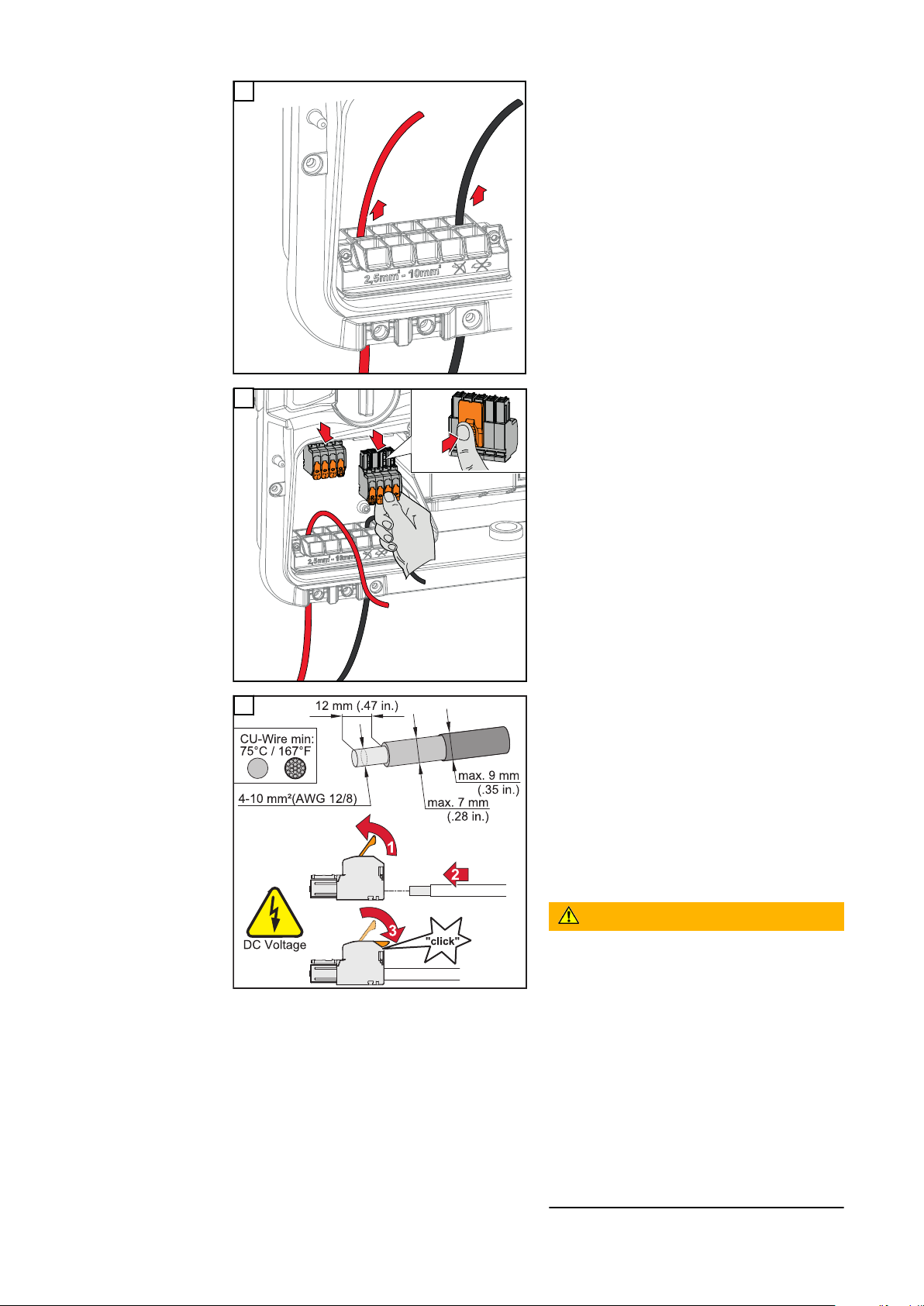

Připojení strany DC akumulátoru 63

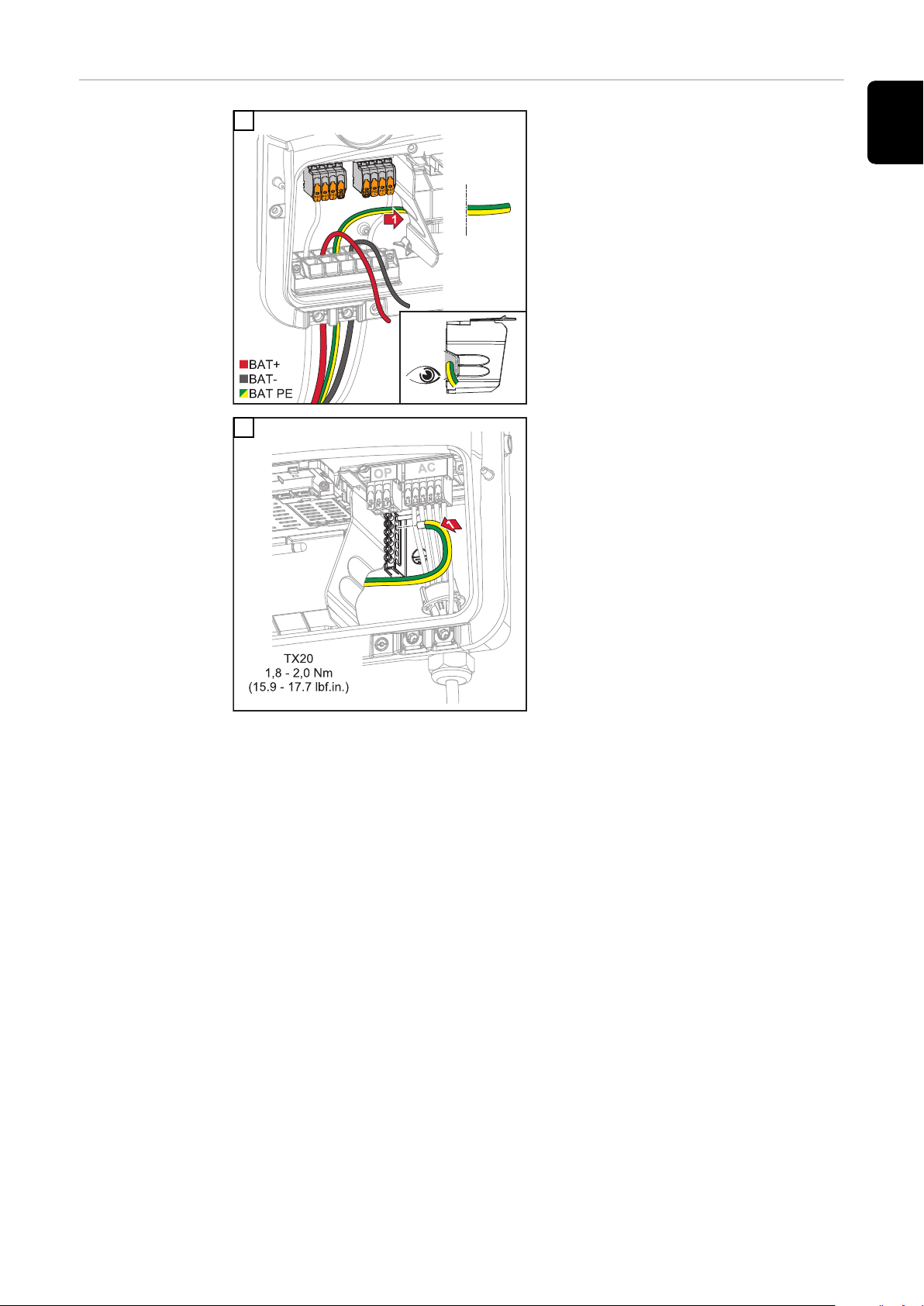

Připojení ochranného vodiče LG RESU FLEX 67

Připojení nouzového napájení – FV bodu (OP) 68

Bezpečnost 68
Instalace 68

Připojení kabelů datové komunikace 73

Modbus účastníci 73

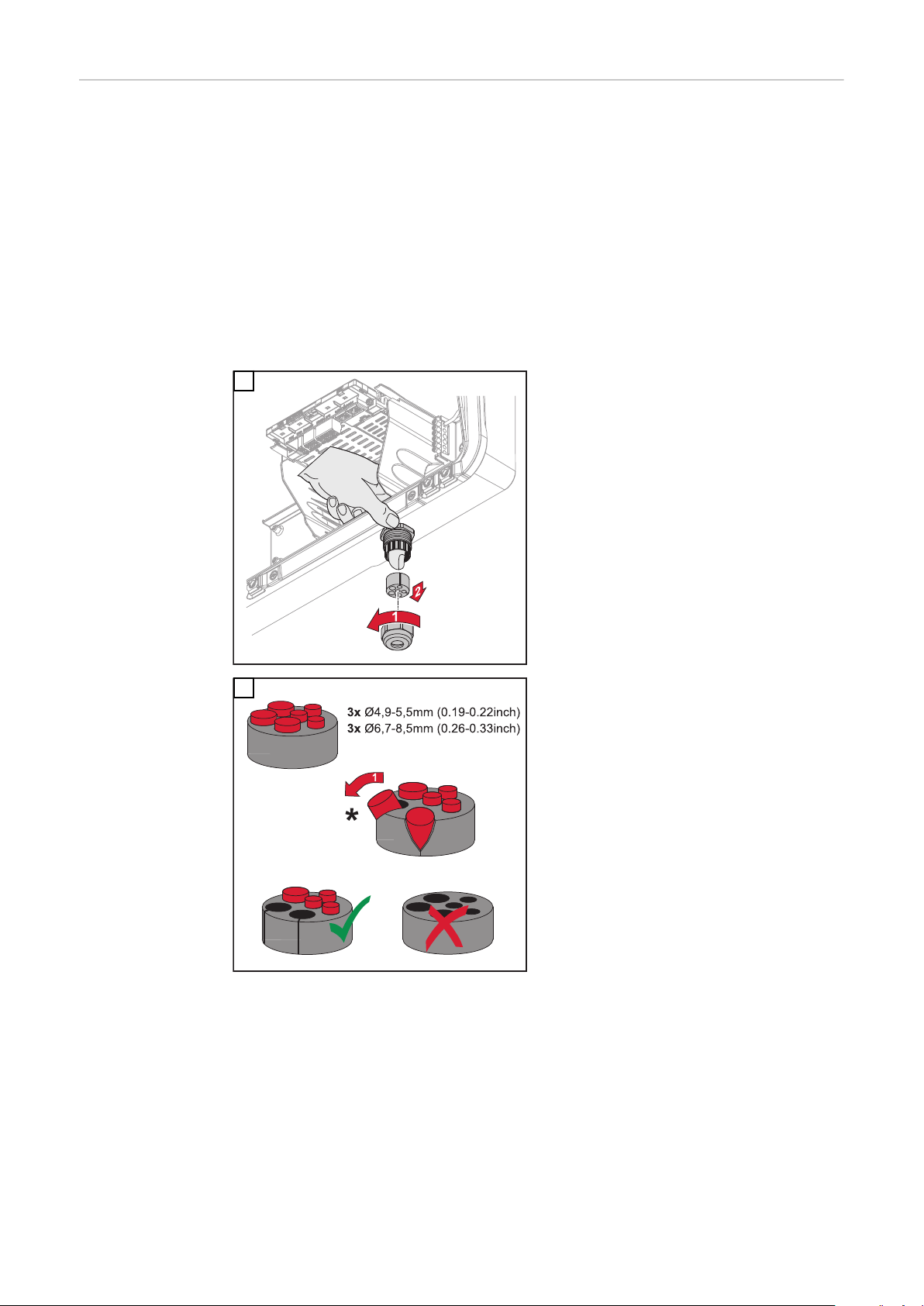

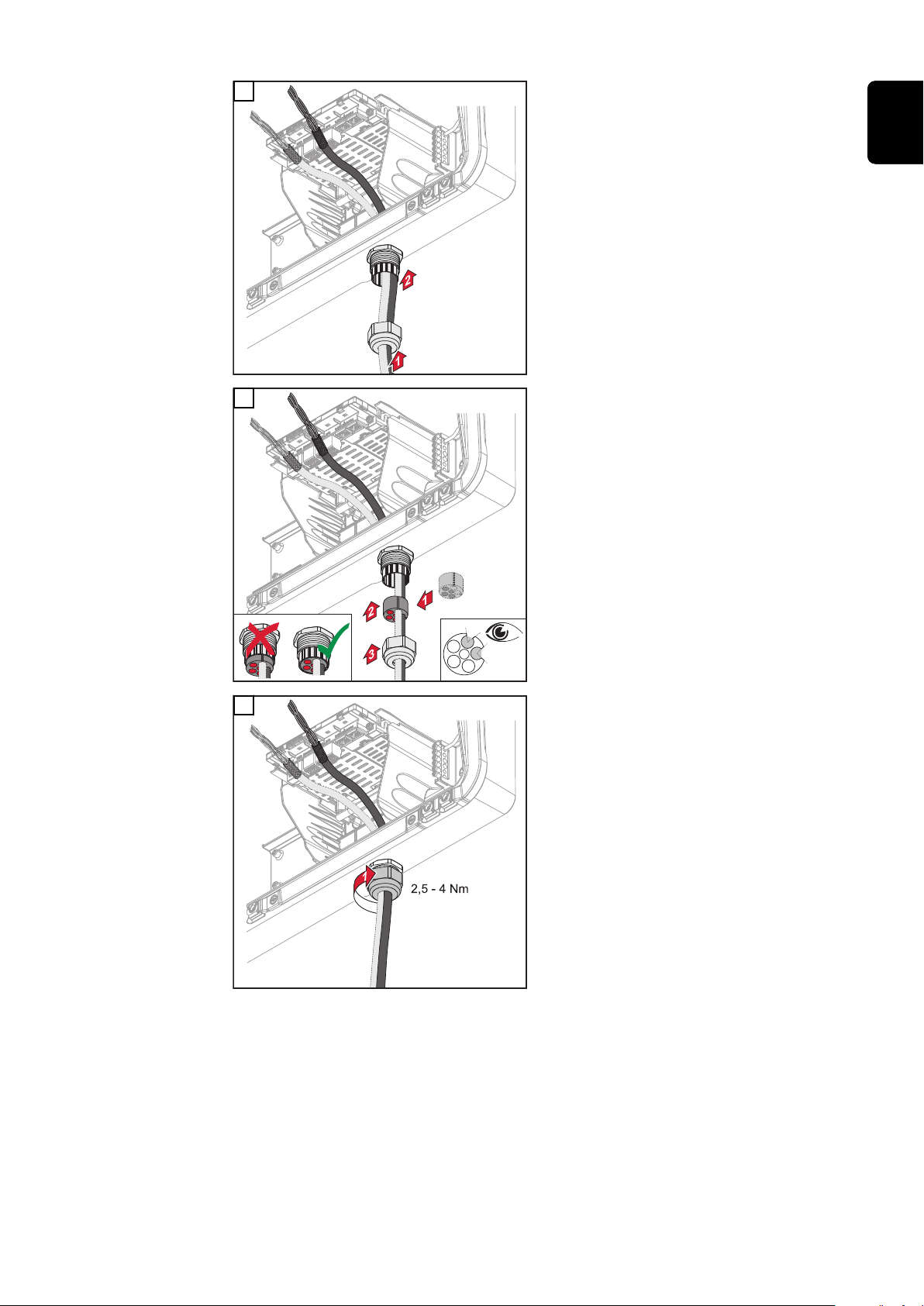

Vedení kabelů datové komunikace 74

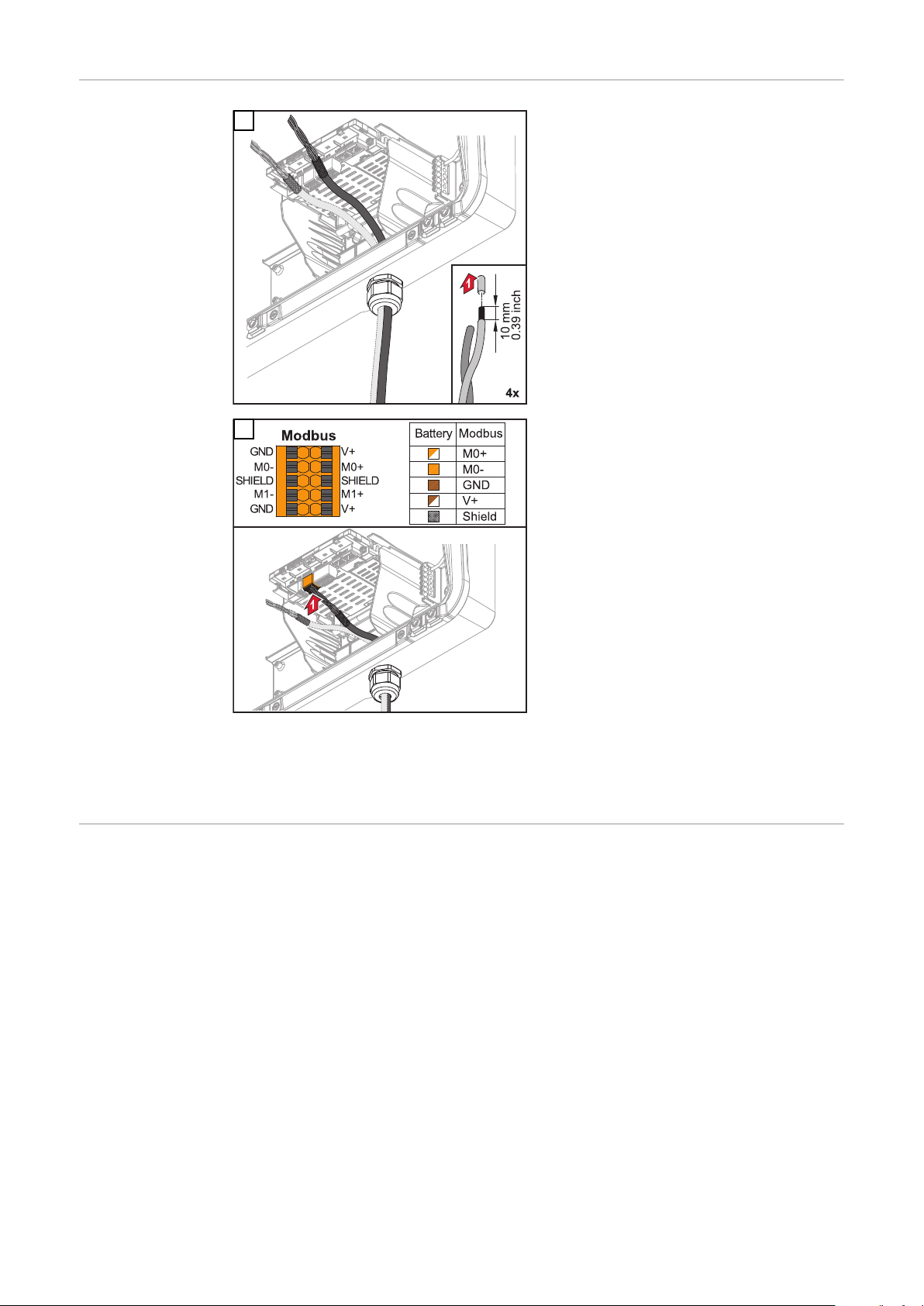

Připojení komunikačního kabelu akumulátoru 76

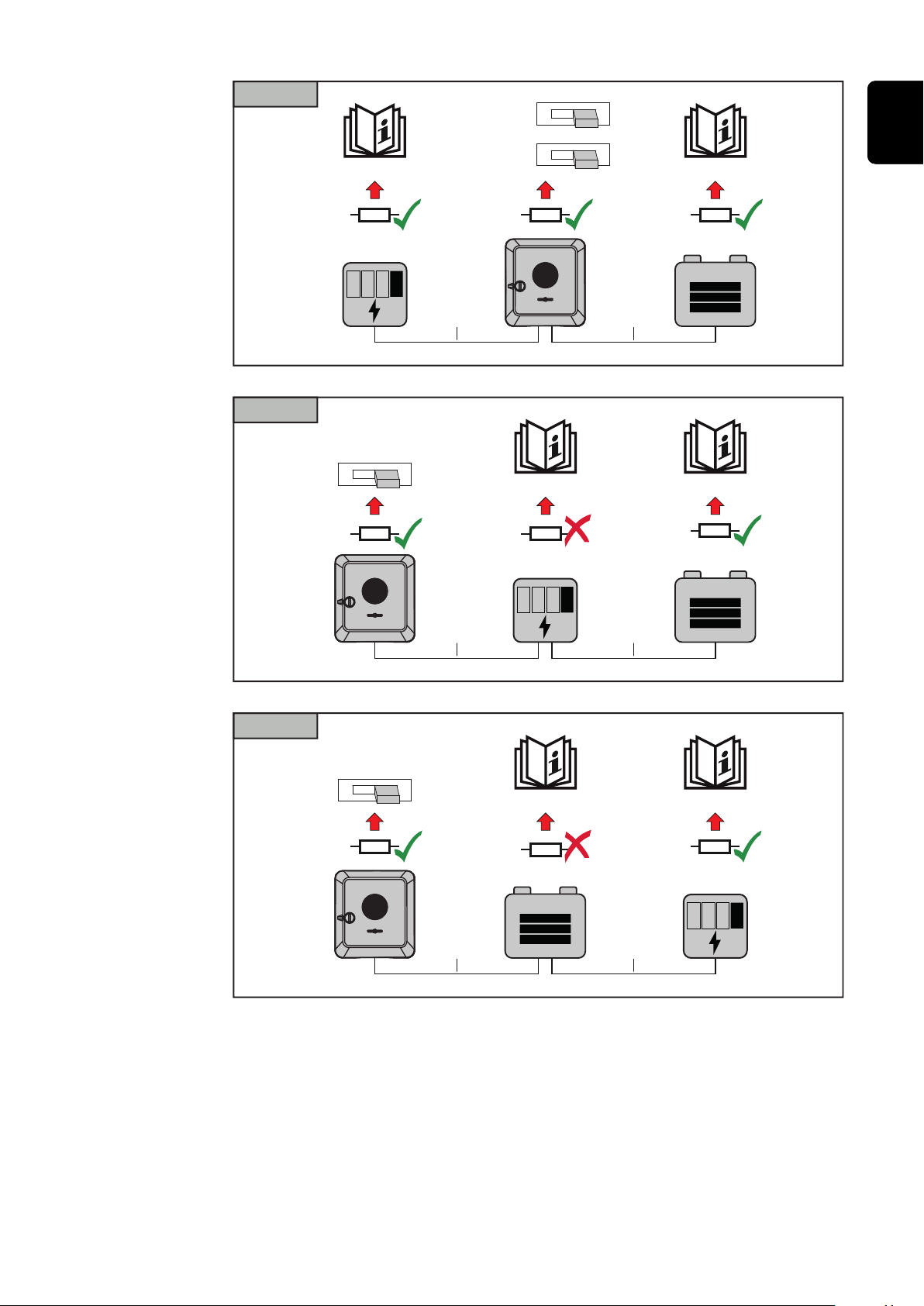

Zakončovací odpory 76

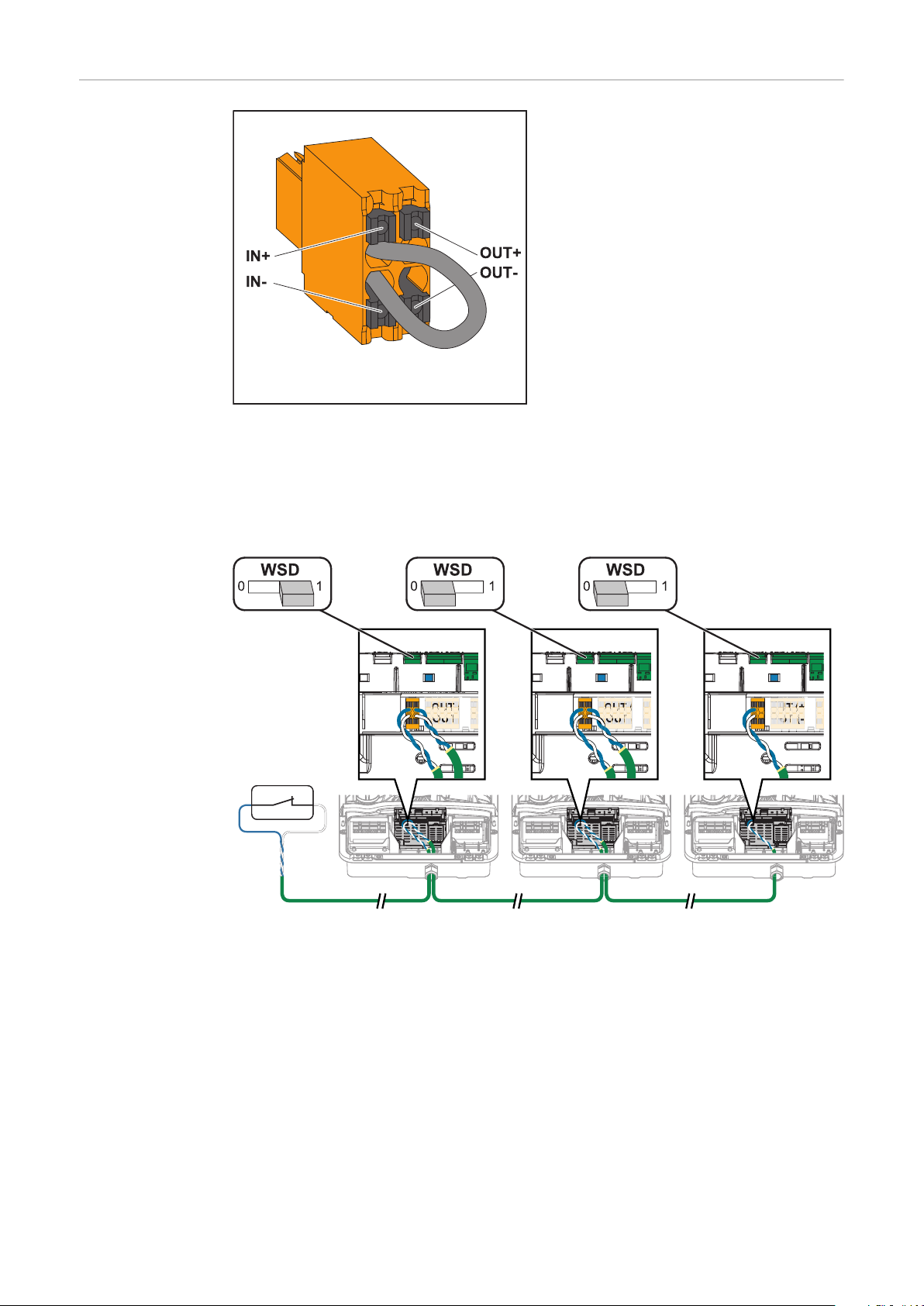

Instalace WSD (Wired Shut Down) 78

Zavření a uvedení střídače do provozu 79

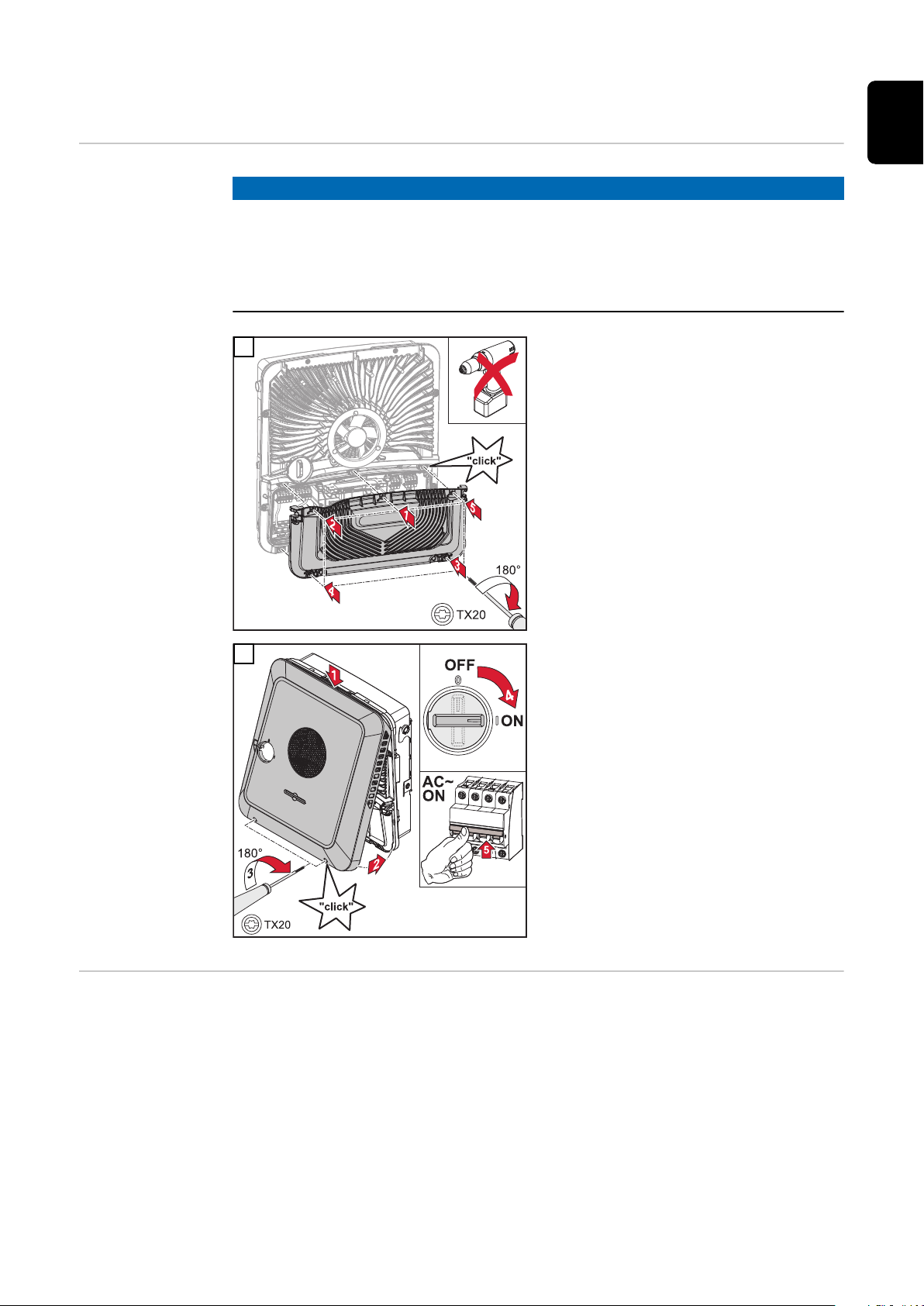

Zavření připojovací části / víka pláště střídače a uvedení střídače do provozu 79
První uvedení střídače do provozu 79

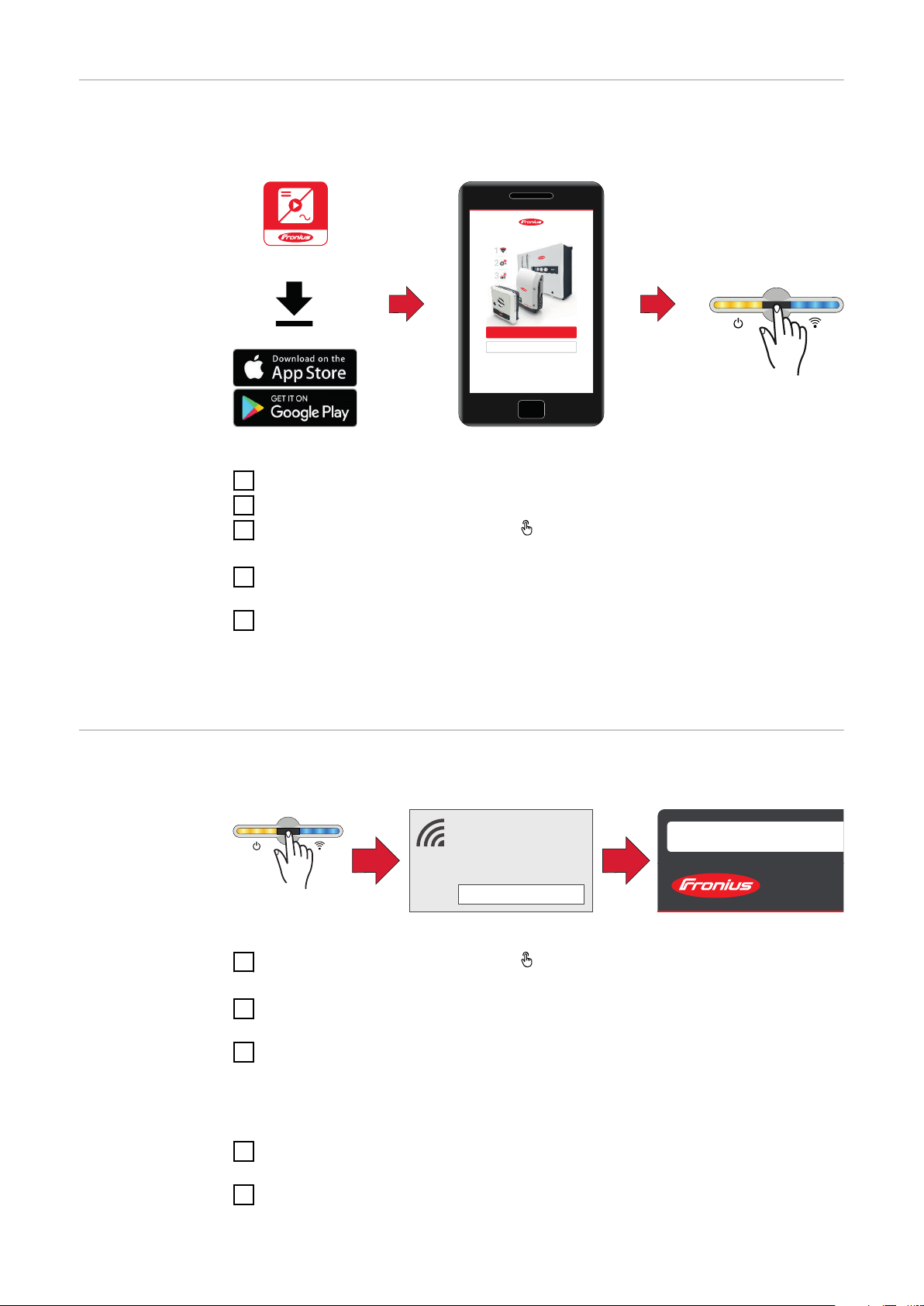

Instalace pomocí aplikace 80

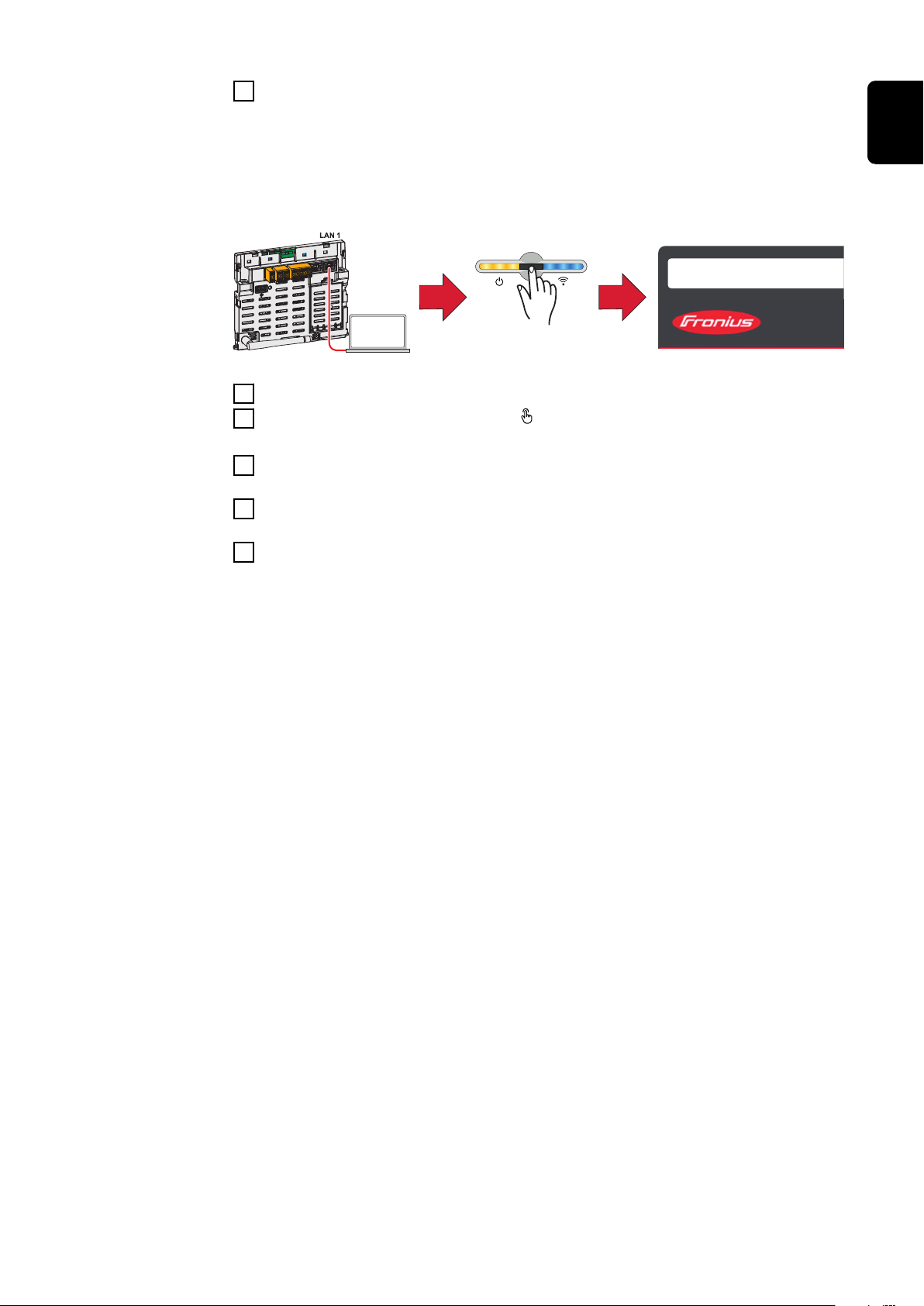

Instalace pomocí webového prohlížeče 80

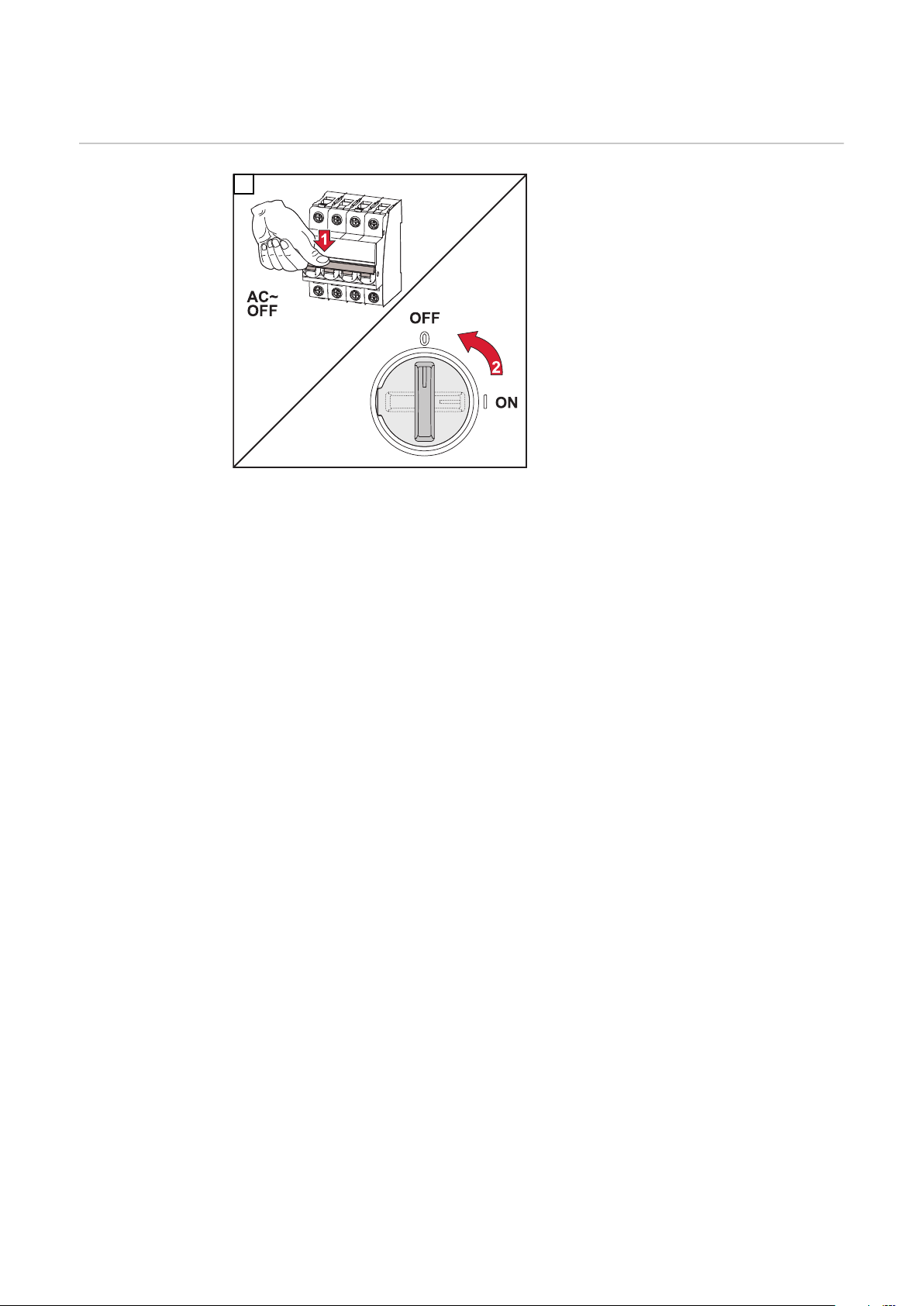

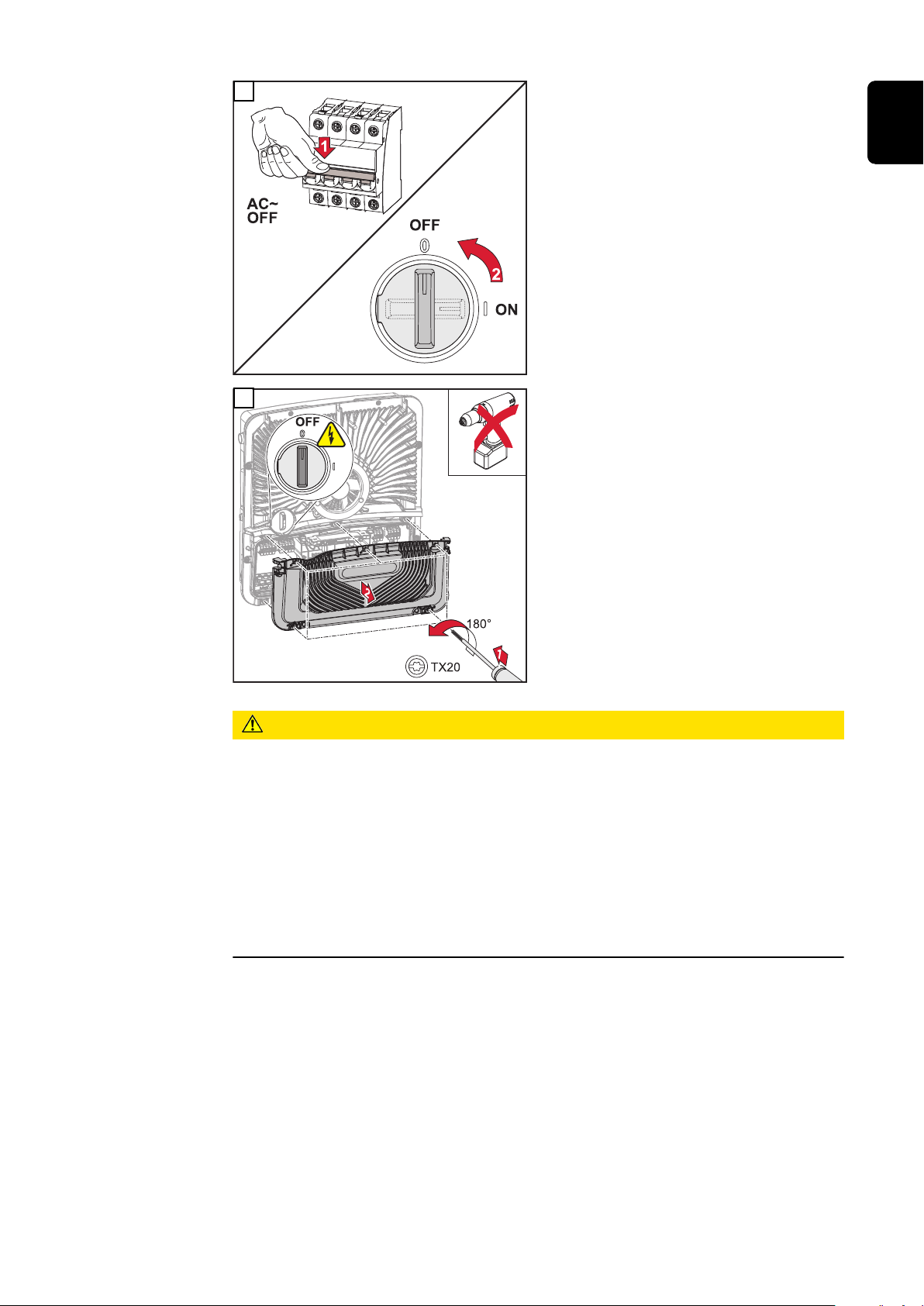

Odpojení střídače od napájení a jeho nové zapnutí 82

Odpojení střídače od napájení a jeho nové zapnutí 82

4

Nastavení – uživatelské rozhraní střídače 83

Uživatelská nastavení 85

Přihlášení uživatele 85
Výběr jazyka 85

Konfigurace přístroje 86

Komponenty 86
Funkcea vstupy/výstupy 87
Demand Response Modes (DRM) 88
Střídač 88

Energetický management 91

Energetický management 91

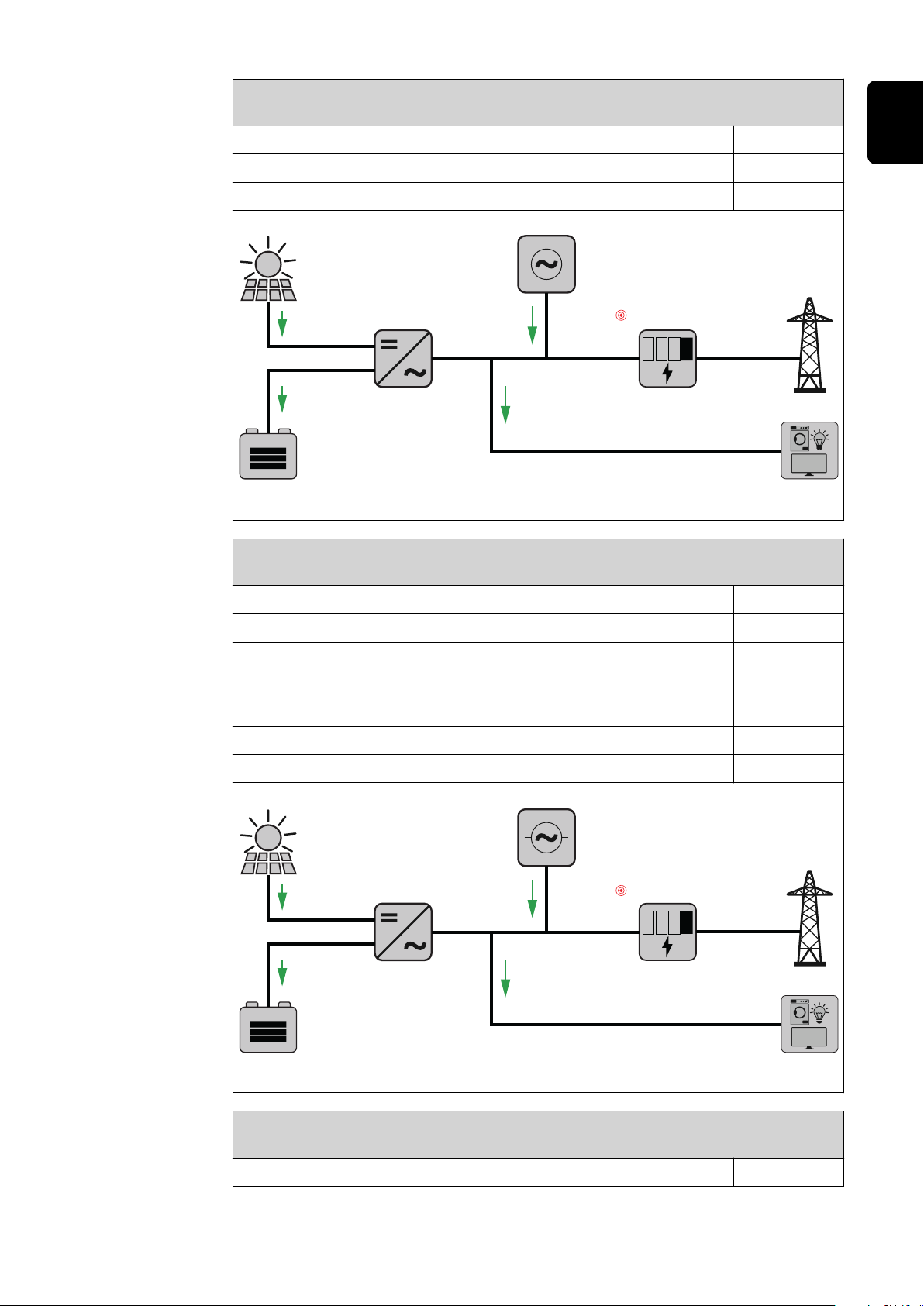

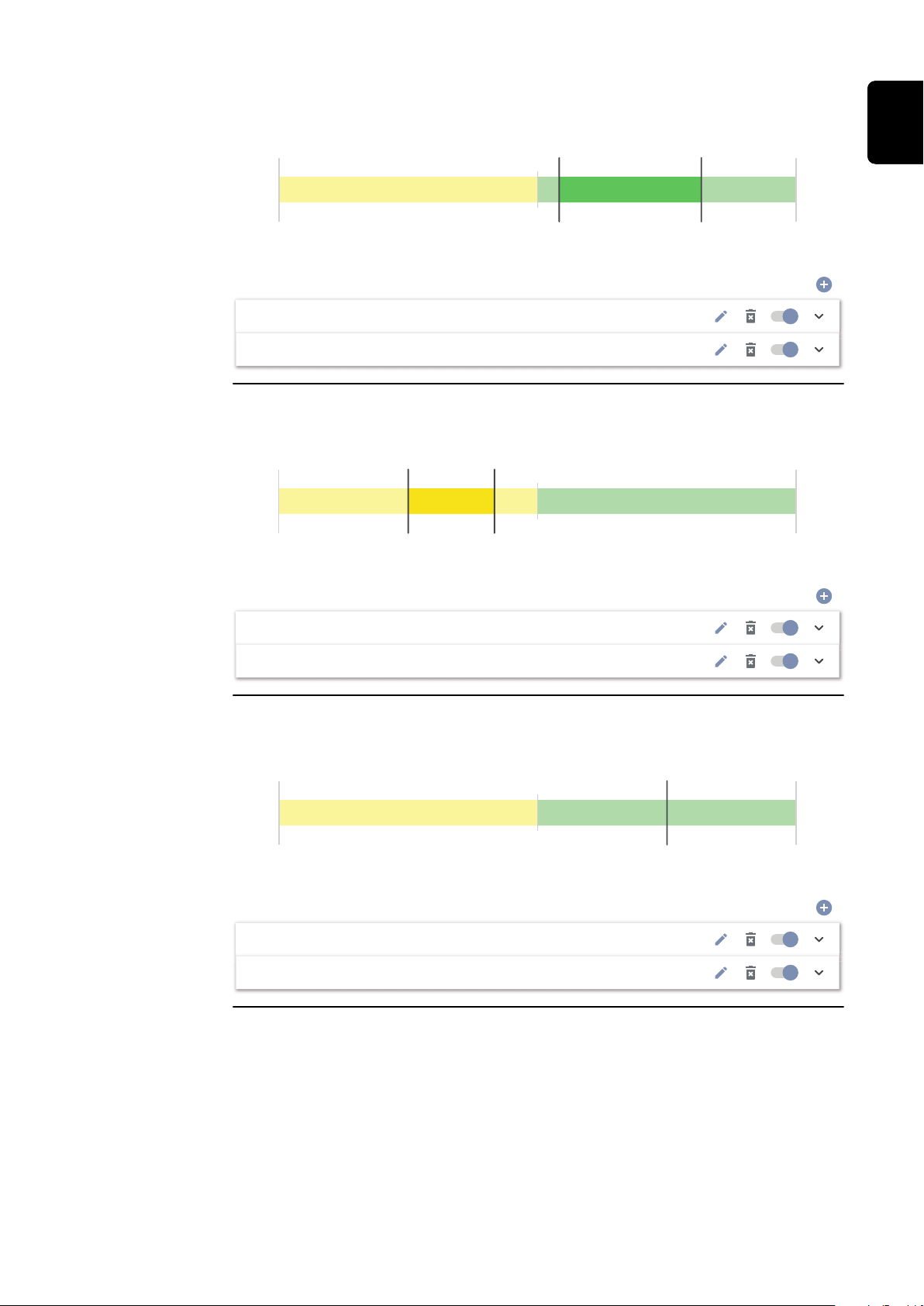

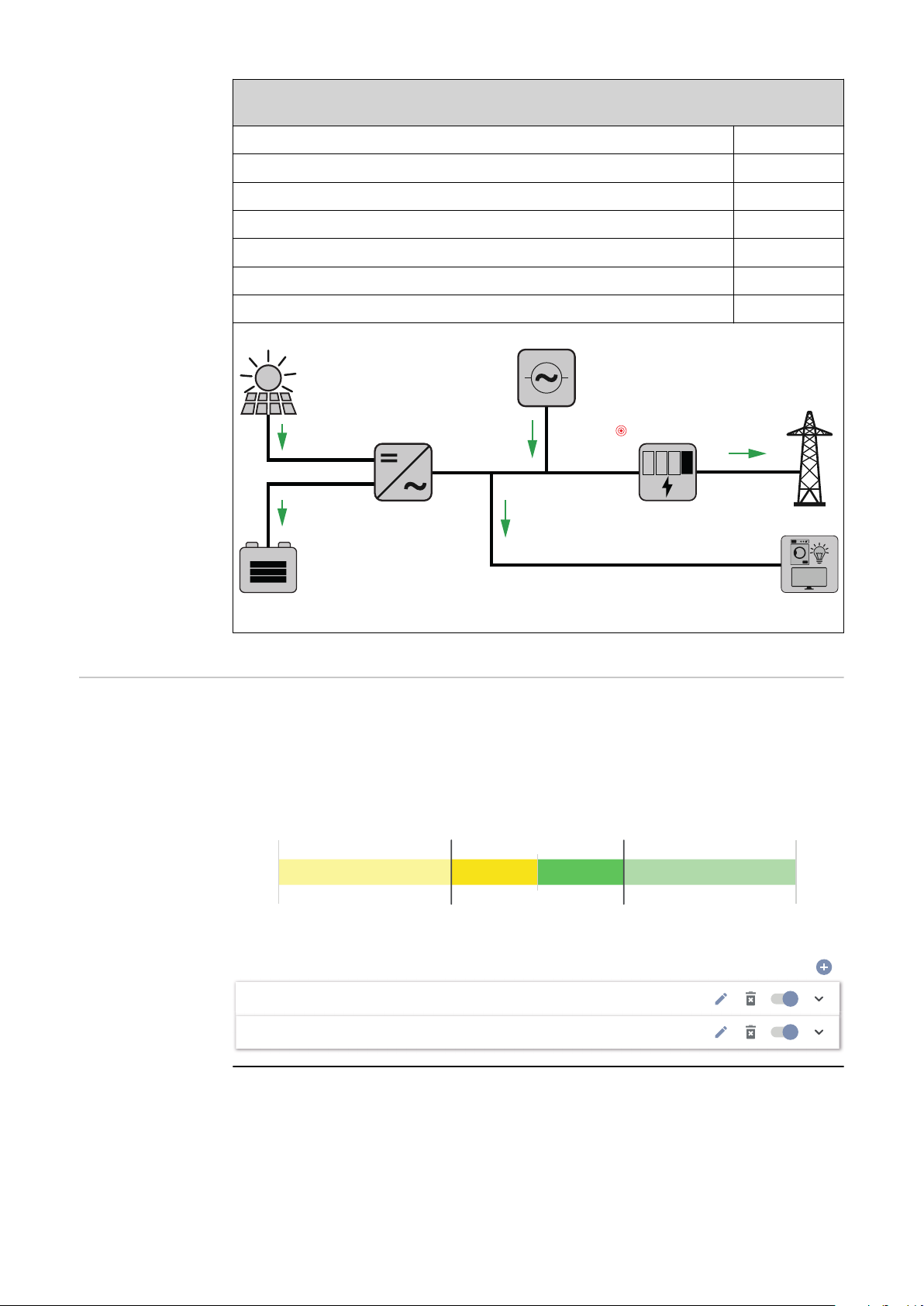

Příklady – Časově závislé řízení akumulátoru 92
Povolená pravidla pro řízení akumulátoru 94
Omezení fotovoltaického výkonu 96
Řízení zatížení 96

Systém 98

Všeobecné informace 98
Aktualizace 98
Asistent uvedení do provozu 98
Obnovení továrního nastavení 98
Protokol událostí 98
Informace 98
Správce licencí 99
Podpora 100

Komunikace 101

Síť 101
Modbus 102
Dálkové ovládání 103
Fronius Solar API 104

Bezpečnostní požadavky a požadavky na síť 105

Nastavení země 105
Omezení dodávky do sítě 105

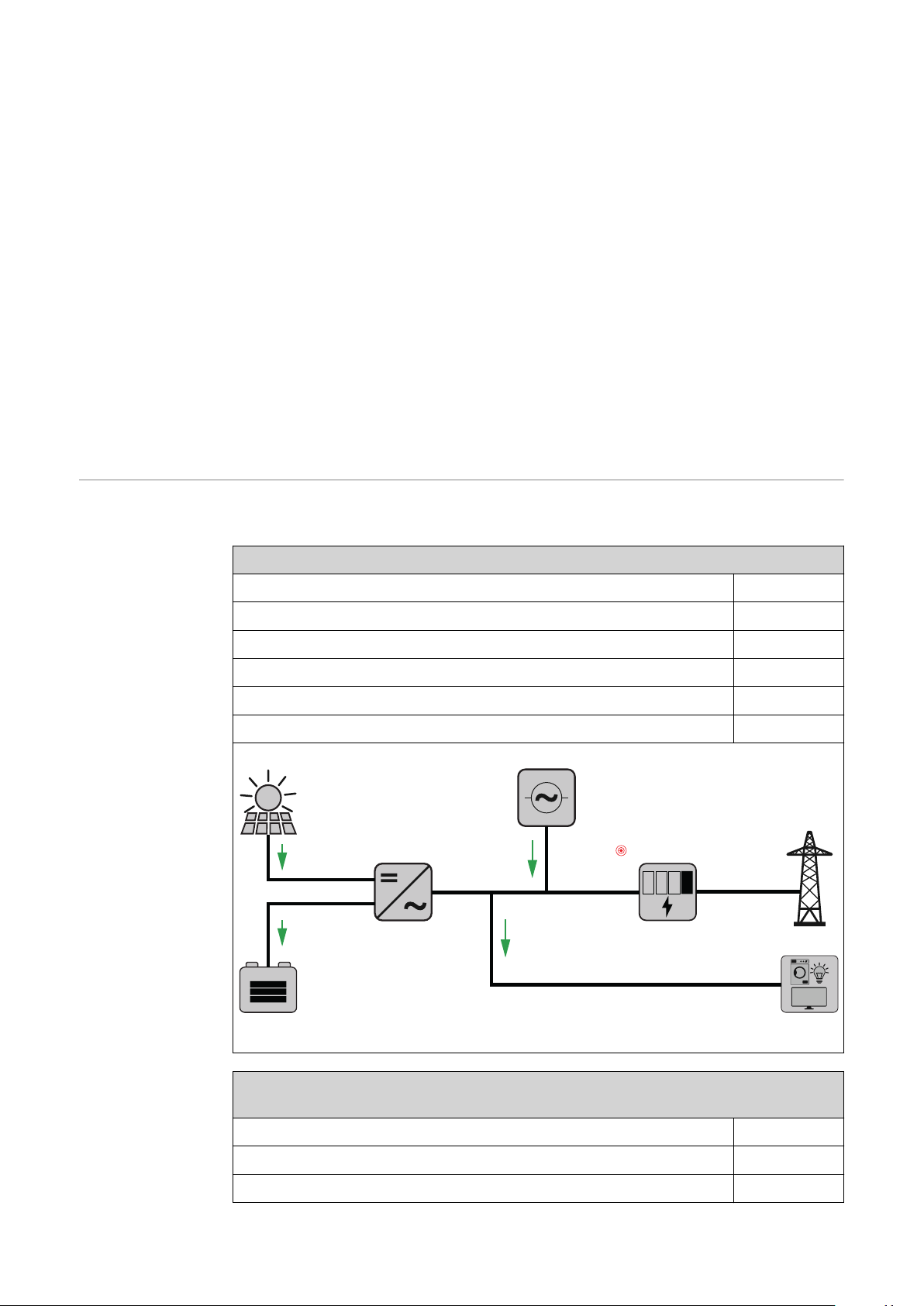

Dynamické omezení výkonu při použití více střídačů 107
Vstupy/výstupy pro řízení výkonu 109
Schéma připojení – 4 relé 110
Nastavení vstupů/výstupů pro řízení výkonu – 4 relé 111
Schéma připojení – 3 relé 112
Nastavení vstupů/výstupů pro řízení výkonu – 3 relé 113
Schéma připojení – 2 relé 114
Nastavení vstupů/výstupů pro řízení výkonu – 2 relé 115
Schéma připojení – 1 relé 116
Nastavení vstupů/výstupů pro řízení výkonu – 1 relé 117
Autotest(CEI 0-21) 117

CS

Rozšířená výbava 119

Ochrana proti přepětí SPD 121

Všeobecné informace 121
Bezpečnost 121
Obsah balení 121
Odpojte střídač od napětí 122
Instalace 123
Uvedení střídače do provozu 128

DC Connector Kit GEN24 130

Všeobecné informace 130
Všeobecné informace o solárních panelech 130
Bezpečnost 130
Obsah balení 131
Odpojte střídač od napětí 131
Instalace 132
Uvedení střídače do provozu 136

5

Příloha 137

Péče, údržba a likvidace odpadu 139

Všeobecné informace 139
Údržba 139
Čištění 139
Bezpečnost 139
Provoz ve velmi prašných prostorách 139
Likvidace 140

Záruční podmínky 142

Záruka společnosti Fronius 142

Stavové zprávy a odstranění problémů 143

Zobrazení 143
Stavové zprávy 143

Technické údaje 144

Fronius Symo GEN24 3.0 / 3.0 Plus 144
Fronius Symo GEN24 4.0 / 4.0 Plus 147
Fronius Symo GEN24 5.0 / 5.0 Plus 150
WLAN 154
Technické údaje přepěťové ochrany DC SPD typ 1+2 GEN24 154
Vysvětlivky 155
Integrovaný odpojovač DC 155

Schéma zapojení 157

Svorka nouzového napájení – FV bod (OP) 159

Schéma zapojení 159

Svorka záložního napájení – PV Point (OP) Austrálie 160

Schéma zapojení 160

Střídač Fronius Symo GEN24 s akumulátorem BYD Battery-Box Premium HV 161

Schéma zapojení 161

Fronius Symo GEN24 s 2 paralelně zapojenými akumulátory BYD Battery-Box Premium HV 162

Schéma zapojení 162

Fronius Symo GEN24 s 3 paralelně zapojenými akumulátory BYD Battery-Box Premium HV 163

Schéma zapojení 163

Fronius Symo GEN24 a LG RESU FLEX 164

Schéma zapojení 164

Plán zapojení – ochrana proti přepětí SPD 165

Schéma zapojení 165

Rozměry střídače 167

Fronius Symo GEN24 3–5 kW 169

Fronius Symo GEN24 3–5 kW 169

6

Bezpečnostní předpisy

CS

Vysvětlení bez­pečnostních po­kynů

VAROVÁNÍ!

Označuje případnou nebezpečnou situaci,

která by mohla mít za následek smrt nebo velmi těžká zranění, pokud by ne-

▶

byla odstraněna.

POZOR!

Označuje případnou závažnou situaci,

která by mohla mít za následek drobná nebo lehká zranění a materiální škody,

▶

pokud by nebyla odstraněna.

UPOZORNĚNĹ!

Upozorňuje na možné ohrožení kvality pracovních výsledků a na případné
poškození zařízení.

Uvidíte-li některý ze symbolů uvedených v kapitole „Bezpečnostní předpisy“, je to
důvod ke zvýšení pozornosti.

Bezpečnost

Všeobecné infor­mace

POZOR!

Při nesprávné manipulaci s dodatečnými a připojovacími díly hrozí nebezpečí po­hmožděnin.

Může dojít ke zranění končetin.

Zvedání, pokládání a zavěšování střídače provádějte pomocí integrovaných

▶

úchytů.
Při připojování dodatečných dílů dbejte na to, aby se vám mezi dodatečný díl

▶

a střídač nedostaly končetiny.
Nesahejte na blokování a odblokování jednotlivých pólů na přípojných

▶

svorkách.

Přístroj je vyroben podle současného stavu techniky a s ohledem na platné bez­pečnostní předpisy. Při neodborné obsluze nebo nesprávném použití hrozí nebez­pečí

ohrožení zdraví a života obsluhy nebo dalších osob,

-

poškození přístroje a jiného majetku provozovatele.

-

Všechny osoby, které se podílejí na uvedení do provozu, údržbě a opravách
přístroje, musí

mít odpovídající kvalifikaci,

-

mít znalosti v oboru elektroinstalací a

-

v plném rozsahu přečíst a pečlivě dodržovat tento návod k obsluze.

-

Kromě tohoto návodu k obsluze je nezbytné dodržovat příslušné všeobecně
platné i místní předpisy týkající se prevence úrazů a ochrany životního prostředí.

7

Všechny popisy na přístroji, které se týkají bezpečnosti provozu, je třeba

udržovat v čitelném stavu,

-

nepoškozovat,

-

neodstraňovat,

-

nezakrývat, nepřelepovat ani nezabarvovat.

-

Přístroj používejte pouze tehdy, jsou-li všechna bezpečnostní zařízení plně
funkční. Pokud tato bezpečnostní zařízení nejsou zcela funkční, existuje nebez­pečí

ohrožení zdraví a života obsluhy nebo dalších osob,

-

poškození přístroje a jiného majetku provozovatele.

-

Bezpečnostní zařízení, která nejsou plně funkční, nechte před zapnutím přístroje
opravit v autorizovaném servisu.

Bezpečnostní zařízení nikdy neobcházejte ani nevyřazujte z provozu.

Umístění bezpečnostních a varovných upozornění na přístroji najdete v návodu
k obsluze vašeho přístroje v kapitole „Varovná upozornění na přístroji“.

Závady, které narušují bezpečný provoz, musí být odstraněny před zapnutím
přístroje.

Okolní podmínky Provozování nebo uložení přístroje v podmínkách, které vybočují z dále uvedených

mezí, se považuje za nepředpisové. Za takto vzniklé škody výrobce neručí.

Kvalifikovaný
personál

Informace
k hodnotám hlu­kových emisí

Servisní informace v tomto návodu k obsluze jsou určeny pouze pro kvalifikovaný
odborný personál. Úraz elektrickým proudem může být smrtelný. Neprovádějte
jiné činnosti, než které jsou popsané v dokumentaci. To platí i v případě, že máte
odpovídající kvalifikaci.

Všechny kabely a vedení musí být pevné, nepoškozené, izolované a dostatečně di­menzované. Uvolněné spoje, spálené nebo jinak poškozené či poddimenzované
kabely a vedení ihned nechte opravit nebo vyměnit autorizovaným servisem.

Údržbu a opravy smí provádět výhradně autorizovaný odborný servis.

U dílů pocházejících od jiných výrobců nelze zaručit, že jsou navrženy a vyrobeny
tak, aby vyhověly bezpečnostním a provozním nárokům. Používejte pouze ori­ginální náhradní díly (platí i pro normalizované součásti).

Bez svolení výrobce neprovádějte na přístroji žádné změny, vestavby ani přestav­by.

Součásti, které vykazují nějakou vadu, ihned vyměňte.

Hladina akustického tlaku střídače je uvedena v části Technické údaje.

Přístroj je ochlazován prostřednictvím elektronické regulace teploty tak potichu,
jak jen je to možné. Ochlazování nezávisí na realizovaném výkonu, okolní teplotě,
znečištění přístroje apod.

Hodnotu emisí vztaženou na pracoviště pro tento přístroj nelze uvést, protože
skutečná hladina akustického tlaku je vysoce závislá na montážní situaci, kvalitě
sítě, okolních stěnách a obecných vlastnostech prostoru.

8

Opatření EMC Ve zvláštních případech může i přes dodržení normovaných mezních hodnot

emisí dojít k ovlivnění ve vyhrazené oblasti použití (např. v případě, že jsou v pro­storu umístění přístroje citlivé na rušení nebo se v blízkosti nachází rozhlasové a
televizní přijímače). V tomto případě je provozovatel povinen přijmout opatření,
která rušení odstraní.

CS

Nouzové
napájení

Systém je vybaven funkcí nouzového napájení. V případě výpadku veřejné sítě
může být spuštěno náhradní napájení.

Pokud je nainstalováno automatické nouzové napájení, je nutné umístit na elek­trický rozvaděč varovné upozornění „Nouzové napájení“ (https://
www.fronius.com/en/search-page, číslo položky: 42,0409,0275).

Při údržbářských a instalačních pracích na domovní síti je nutné provést oddělení
na straně sítě a deaktivovat režim náhradního napájení otevřením integrovaného
odpojovače DC na střídači.

V závislosti na slunečním záření a stavu akumulátoru se náhradní napájení deakti­vuje a aktivuje automaticky. Tím může dojít k nečekanému návratu nouzového
napájení z pohotovostního režimu. Z tohoto důvodu provádějte instalační práce
na domovní síti pouze při deaktivovaném nouzovém napájení.

Faktory ovlivňující celkový výkon v režimu nouzového napájení:

Jalový výkon

Elektrické spotřebiče, které mají hodnotu účiníku jinou než 1, potřebují kromě
činného výkonu také jalový výkon. Jalový výkon vede k dalšímu zatížení střídače.
Z tohoto důvodu není pro správný výpočet skutečného celkového výkonu rele­vantní jmenovitý výkon spotřebiče, ale proud způsobený činným a jalovým výko­nem.

Zařízení s vysokým jalovým výkonem jsou zejména elektromotory, které najdeme
například v následujících strojích:

vodní čerpadla,

-

kotoučové pily,

-

dmychadla a ventilátory.

-

Vysoký startovací/náběhový proud

Elektrické spotřebiče, které musí zrychlovat velké množství hmoty, vyžadují ob­vykle vysoký startovací/náběhový proud, který může být až desetkrát vyšší než
jmenovitý proud. Pro startovací/náběhový proud je k dispozici maximální proud
střídače. Spotřebiče s příliš vysokými startovacími/náběhovými proudy proto
nelze spustit/provozovat, i když jmenovitý výkon střídače naznačuje opak. Při di­menzování obvodu nouzového napájení je proto třeba zohlednit výkon připo­jeného spotřebiče a také možný startovací/náběhový proud.

Zařízení s vysokým startovacím/náběhovým proudem jsou například:

zařízení s elektromotory (např. zvedací plošina, kotoučové pily, hoblice),

-

zařízení s velkým převodovým poměrem a setrvačníkem,

-

zařízení s kompresory (např. kompresory na stlačený vzduch, klimatizační

-

zařízení).

DŮLEŽITÉ!

Velmi vysoké náběhové proudy mohou vést ke krátkodobému narušení nebo
přerušení výstupního napětí. Je nutné vyhnout se současnému provozu elektro­nických přístrojů v téže síti nouzového napájení.

9

Nerovnoměrné zatížení

Při dimenzování třífázových sítí nouzového napájení je třeba zohlednit celkový
výstupní výkon a výkony jednotlivých fází střídače.

DŮLEŽITÉ!

Střídač smí být provozován pouze v rámci technických možností. Provoz mimo
technické možnosti může vést k vypnutí střídače.

Zálohování dat Uživatel je odpovědný za zálohování dat při změně nastavení oproti továrnímu na-

stavení přístroje. Výrobce neručí za ztrátu či vymazání vašich uživatelských nasta­vení uložených v tomto zařízení.

Autorské právo Autorské právo na tento návod k obsluze zůstává výrobci.

Text a vyobrazení odpovídají technickému stavu v době zadání do tisku. Změny vy­hrazeny. Obsah tohoto návodu k obsluze nezakládá žádné nároky ze strany ku­pujícího. Uvítáme jakékoliv návrhy týkající se zlepšení dokumentace a upozornění
na případné chyby v návodu k obsluze.

Ochranné
uzemnění (PE)

Spojení jednoho bodu v přístroji, systému nebo zařízení se zemí na ochranu proti
zásahu elektrickým proudem v případě závady. Při instalaci střídače bezpečnostní
třídy 1 (viz Technické údaje) je nezbytná přípojka ochranného vodiče.

Při připojování ochranného vodiče dbejte na jeho zajištění proti neúmyslnému od­pojení. Je nutné dodržovat všechny pokyny uvedené v kapitole Připojení střídače

k veřejné síti (strana AC) na str. 54. Musí být zajištěno, že při použití odlehčení

tahu bude ochranný vodič v případě možného výpadku odpojený jako poslední. Při
připojování ochranného vodiče je nutné dodržovat všechny požadavky mi­nimálních průřezů stanovené příslušnými místními normami a směrnicemi.

10

Všeobecné informace

11

12

Fronius Symo GEN24

CS

Koncepce
přístroje

Střídač převádí stejnosměrný proud vyrobený solárními panely na střídavý proud.
Tento střídavý proud je synchronně se síťovým napětím dodáván do veřejné sítě.
Kromě toho je možné ukládat solární energii do připraveného akumulátoru pro
pozdější použití.

Střídač je určen pro použití v síťových fotovoltaických systémech. Střídač je vyba­ven funkcí záložního napájení a v případě odpovídajícího zapojení přejde do
režimu záložního napájení*.

Střídač automaticky monitoruje veřejnou elektrickou síť. Při abnormálních
síťových podmínkách (např. při výpadku sítě, přerušení apod.) se střídač ihned vy­pne a přeruší dodávky do veřejné elektrické sítě.
Síť je sledována pomocí monitorování napětí, frekvence a situace ostrovních
zařízení.

Po instalaci a uvedení do provozu pracuje střídač plně automaticky, přitom
odebírá maximální možný výkon ze solárních panelů.
V závislosti na provozním místě se tento výkon použije pro domovní síť, ukládá se
do akumulátoru* nebo je dodáván do sítě.

Jakmile nabídka energie ze solárních panelů nedostačuje, do domovní sítě je
dodáván výkon z akumulátoru. V závislosti na nastavení lze k nabíjení akumuláto­ru* použít také výkon z veřejné sítě.

Pokud se teplota střídače příliš zvýší, střídač pro vlastní ochranu automaticky
omezí aktuální výstupní či nabíjecí výkon nebo se úplně vypne.
Příčinou příliš vysoké teploty přístroje může být vysoká okolní teplota nebo nedo­statečný odvod tepla (např. při vestavbě do skříňového rozvaděče bez od­povídajícího odvodu tepla).

* V závislosti na variantě přístroje, vhodném akumulátoru, odpovídajícím za-

pojení, nastavení a místních normách a směrnicích.

Přehled funkcí

Funkce Symo GEN24 Symo GEN24 Plus

Varianta nouzového napájení – PV
Point (OP)

Připojení akumulátoru* volitelná výbava**

Varianta nouzového napájení – Full
Backup

* Vhodné akumulátory viz kapitolu Vhodné akumulátory.
** Funkce jsou volitelně k dispozici prostřednictvím aplikace Fronius UP (viz

kapitolu Fronius UP).

13

Fronius UP Pomocí aplikace Fronius UP* může autorizovaná odborná firma rozšířit střídač o

volitelně dostupné funkce (viz kapitolu Přehled funkcí).
* Dostupnost aplikace Fronius UP se v jednotlivých zemích liší. Další infor-

mace o aplikaci Fronius UP a její dostupnosti viz Průvodce instalací: Fro-

nius GEN24 a GEN24 Plus.

Obsah balení

Předpisové
použití

(1) Víko pláště
(2) Střídač
(3) Montážní konzola (ilustrační

obrázek)
(4) Průvodce rychlým spuštěním
(5) 2x feritový kroužek s držákem

Střídač je určen k převádění stejnosměrného proudu ze solárních panelů na
střídavý a jeho následné dodávání do veřejné elektrické sítě. S odpovídající ka­beláží je možný režim záložního napájení*.

Za nepředpisové použití se považuje:

jakékoli jiné a tento rámec přesahující použití,

-

na střídači nejsou povoleny žádné přestavby, které nebyly výslovně dopo-

-

ručeny společností Fronius,
není povolena vestavba součástek, které nebyly výslovně doporučeny nebo

-

dodány společností Fronius.

14

Za škody vzniklé takovým používáním výrobce neručí.
Záruční nároky zanikají.

K předpisovému používání patří rovněž:

kompletní seznámení se všemi bezpečnostními a varovnými upozorněními

-

v návodu k obsluze a jejich dodržování,
montáž podle popisu v kapitole „Instalace“ od str. 39.

-

Při sestavování fotovoltaického systému zajistěte, aby veškeré jeho součásti byly
provozovány výhradně v povoleném provozním rozsahu.

Dodržujte předpisy provozovatele sítě týkající se dodávání energie do sítě
a způsobů propojení.

Střídač Fronius GEN24 je síťový střídač s funkcí záložního napájení, a nikoli ost­rovní střídač. V režimu záložního napájení proto dodržujte následující omezení:

v režimu záložního napájení může pracovat max. 2 000 provozních hodin,

-

v režimu záložního napájení může pracovat více než 2 000 provozních hodin,

-

pokud se přitom v daném období nepřekročí 20 % provozní doby, kdy střídač
dodává energii do sítě.

* V závislosti na variantě přístroje, vhodném akumulátoru, odpovídajícím za-

pojení, nastavení a místních normách a směrnicích.

CS

Tepelná koncep­ce

Ventilátor umístěný v přední části
zařízení nasává okolní vzduch a na
bocích zařízení dochází k odvodu vzdu­chu. Rovnoměrný odvod tepla
umožňuje instalaci více střídačů vedle
sebe.

UPOZORNĚNĹ!

Nebezpečí v důsledku nedostatečného chlazení střídače.

Následkem může být pokles výkonu.

Zabraňte blokování ventilátoru (např. předměty, které vyčnívají z ochrany pro-

▶

ti dotyku).
Nezakrývejte větrací štěrbiny, a to ani částečně.

▶

Zajistěte, aby mohl okolní vzduch neustále bez překážek proudit skrz větrací

▶

štěrbiny střídače.

Fronius So­lar.web

Díky portálu Fronius Solar.web, resp. Fronius Solar.web Premium může vlastník
systému nebo instalační firma fotovoltaický systém snadno monitorovat a analy­zovat. Při odpovídající konfiguraci střídač předává na portál Fronius Solar.web da­ta, jako je výkon, výnosy, spotřeba nebo energetická bilance. Podrobnější informa­ce najdete v článku Fronius Solar.web – Monitorování a analýza.

Konfigurace se provádí prostřednictvím asistenta uvedení do provozu, viz kapitolu

Instalace pomocí aplikace na str. 80 nebo Instalace pomocí webového pro-
hlížeče na str. 80.

Předpoklady pro konfiguraci:

Internetové připojení (stahování: min. 512 kbit/s, odesílání: min. 256 kbit/s)*.

-

Uživatelský účet na solarweb.com.

-

Dokončená konfigurace prostřednictvím asistenta uvedení do provozu.

-

* Tyto specifikace nepředstavují absolutně žádnou záruku bezvadné funkce.

Vysoká chybovost přenosu, výkyvy při příjmu nebo výpadky přenosu mo­hou negativně ovlivnit přenos dat. Společnost Fronius doporučuje vy­zkoušet internetové připojení podle minimálních požadavků na místě.

15

Místní komunika-ceStřídač lze vyhledat pomocí protokolu Multicast DNS (mDNS). Doporučujeme vy-

hledat střídač podle přiřazeného názvu hostitele.

Prostřednictvím mDNS lze získat následující údaje:

NominalPower

-

Systemname

-

DeviceSerialNumber

-

SoftwareBundleVersion

-

16

Jednotlivé provozní režimy

CS

Provozní režimy
– vysvětlení
symbolů

Solární panel

vyrábí stejnosměrný proud

Střídač Fronius GEN24

přeměňuje stejnosměrný proud na střídavý proud a nabíjí akumulátor
(nabíjení akumulátoru závisí na variantě přístroje, vhodném akumuláto­ru, odpovídajícím zapojení a nastaveních). Díky vestavěné kontrole
a monitoringu systému je možné prostřednictvím rozhraní WLAN za­pojit střídač do sítě.

Doplňkový střídač v systému

přeměňuje stejnosměrný proud na střídavý proud. Nemůže však
nabíjet akumulátor a není k dispozici pro případ záložního napájení.

Akumulátor

je na stejnosměrné straně spojený se střídačem a skladuje elektrickou
energii.

Fronius Ohmpilot

pro využití přebytečné energie k přípravě teplé vody.

Primární elektroměr

zaznamenává křivku zatížení systému a poskytuje naměřená data pro
Energy Profiling na portálu Fronius Solar.web. Primární elektroměr řídí
také dynamickou regulaci dodávky energie do sítě.

Sekundární elektroměr

zaznamenává křivku zatížení jednotlivých spotřebičů (např. pračky,
osvětlení, televizoru, tepelného čerpadla atd.) ve větvi spotřeby a po­skytuje naměřená data pro Energy Profiling na portálu Fronius So­lar.web.

Spotřebiče v systému

jsou spotřebiče zapojené do systému.

Další spotřebiče a zařízení na výrobu elektrické energie v systému

jsou připojené k systému přes Smart Meter.

PV Point

je přerušitelný 1fázový obvod záložního napájení, který napájí elek­trická zařízení až do maximálního výkonu 3 kW, pokud je k dispozici
dostatečný výkon ze solárních panelů nebo akumulátoru.

Veřejná elektrická síť

napájí spotřebiče v systému, když není k dispozici dostatečný výkon ze
solárních panelů nebo akumulátoru.

Provozní režim –
střídač s aku­mulátorem

Za účelem maximálního využití vlastního proudu z fotovoltaického systému je
možné použít akumulátor jako úložiště. Akumulátor je na stejnosměrné straně
spojen se střídačem. Proto není nutná několikanásobná přeměna proudu a dosa­huje se vyšší účinnosti.

17

00

1

6

1

Provozní režim –

00

1

6

1

00

1

6

2

+

-

00

1

6

1

střídač s aku­mulátorem
a několika elek­troměry Smart
Meter

Provozní režim –
střídač s aku­mulátorem a
střídavým pro­pojením s dalším
střídačem

18

Provozní režim –

+

-

00

1

6

1

+

-

00

1

6

1

střídač s aku­mulátorem a re­gulátorem
spotřeby Ohmpi­lot

CS

Provozní režim –
střídač s aku­mulátorem a
dalším střídačem

Směr toku ener­gie u střídače

V hybridním fotovoltaickém systému smí být akumulátory připojeny jen ke
střídači s podporou akumulátorů. Akumulátory nelze rozdělit mezi více střídačů s
podporou akumulátorů. V závislosti na výrobci akumulátorů však lze na jednom
střídači kombinovat několik akumulátorů.

U hybridních střídačů existují čtyři různé směry toku energie:

19

AC~DC=

DC=

(1)

(2)

(4)

(3)

+

-

(1) Solární panel – střídač – spotřebič/síť
(2) Solární panel – střídač – akumulátor*
(3) Akumulátor – střídač – spotřebič/síť
(4) Síť – střídač – akumulátor*

* Závisí na nastavení a místních normách a směrnicích.

Provozní stavy
(pouze pro
systémy s aku­mulátorem)

U akumulátorových systémů rozlišujeme různé provozní stavy. Aktuální provozní
stav se přitom zobrazuje na uživatelském rozhraní střídače nebo na portálu Fro­nius Solar.web.

Provozní stav Popis

Normální režim Podle potřeby se energie ukládá, nebo odebírá.

Dosažen min. stav nabití
(SOC)

Energeticky úsporný
režim (Standby)

Start Akumulátorový systém se spustí z energeticky

Nucené dobíjení Střídač nabíjí akumulátor, aby udržoval nastave-

Akumulátor dosáhl minimální nastavené hodnoty
SOC nebo hodnoty SOC specifikované výrobcem.
Akumulátor nelze dále vybíjet.

Systém byl převeden do energeticky úsporného
režimu. Energeticky úsporný režim se automaticky
ukončí, jakmile je opět k dispozici dostatečný
přebytek energie.

úsporného režimu (Standby).

nou hodnotu SOC nebo hodnotu SOC specifiko­vanou výrobcem (ochrana před hlubokým vybitím).

Deaktivováno Akumulátor není aktivní. Buď došlo k jeho deakti-

vaci/vypnutí, nebo v důsledku chyby není možná
komunikace s akumulátorem.

20

Energeticky úsporný režim

CS

Všeobecné infor­mace

Podmínky odpo­jení

Energeticky úsporný režim (režim Standby) slouží ke snížení vlastní spotřeby
systému. Střídač i akumulátor za určitých podmínek automaticky přejdou do
energeticky úsporného režimu.

Střídač se přepne do energeticky úsporného režimu, když je akumulátor prázdný
a není k dispozici žádný fotovoltaický výkon. Zachována zůstane pouze komunika­ce střídače s elektroměrem Fronius Smart Meter a portálem Fronius Solar.web.

Jakmile jsou splněny všechny podmínky odpojení, přejde akumulátor během 10
minut do energeticky úsporného režimu. Tato časová prodleva zajišťuje, aby bylo
možné provést alespoň jedno nové spuštění střídače.

Stav nabití akumulátoru je nižší než zadaný minimální stav na-

bití nebo stejný.

Aktuální nabíjecí nebo vybíjecí výkon akumulátoru je nižší než

100 W.

K nabíjení akumulátoru je k dispozici méně než 50 W. Výkon

dodávaný do veřejné sítě je minimálně o 50 W nižší než ak­tuálně potřebný výkon v domovní síti.

Po akumulátoru automaticky přejde do energeticky úsporného režimu také
střídač.

Podmínky za­pnutí

Zvláštní případ Pokud není střídač do 12 minut zprovozněn (např. chyba) nebo došlo k přerušení

Jakmile je jedna z následujících podmínek splněna po dobu alespoň 30 sekund,
energeticky úsporný režim se ukončí:

Energeticky úsporný režim již není přípustný, a to z důvodu změny nastavení

-

na uživatelském rozhraní střídače.
Pokud je nastaveno dynamické omezení výkonu s hodnotou 0 nebo systém

-

funguje v režimu záložního napájení, je výkon dodávaný do veřejné sítě vždy
nižší než potřebný výkon v domovní síti.
Pro tento případ existuje vlastní podmínka (dynamické omezení výkonu < 300
W nebo aktivní režim záložního napájení):

Pokud je fotovoltaický výkon vyšší než nastavená prahová hodnota, dojde

-

k ukončení energeticky úsporného režimu.

Nabití akumulátoru z veřejné sítě se vyžádá prostřednictvím uživatelského

-

rozhraní střídače.
Akumulátor se dobije, aby mohl být obnoven minimální stav nabití nebo pro-

-

vedena kalibrace.

elektrického propojení střídače s akumulátorem a režim nouzového napájení není
dostupný, přejde akumulátor v každém případě do energeticky úsporného režimu.
Tím se sníží samovolné vybíjení akumulátoru.

21

Zobrazení ener-

5

%

Energy-saving mode

geticky
úsporného
režimu

Během energeticky úsporného režimu:

Provozní kontrolka LED střídače svítí oranžově (viz Funkce tlačítek a zobra-

-

zení stavu LED na straně 32).

Uživatelské rozhraní střídače je dostupné.

-

Všechna dostupná data se ukládají a odesílají na portál Fronius Solar.web.

-

Dostupná aktuální data se zobrazují na portálu Fronius Solar.web.

-

Energeticky úsporný režim je v přehle­du systému na uživatelském rozhraní
střídače a na portálu Fronius Solar.web
označen písmenem „i“ umístěným ved­le symbolu akumulátoru.

22

Vhodné akumulátory

CS

Všeobecné infor­mace

BYD Battery­Box Premium

Společnost Fronius výslovně upozorňuje, že u cizích akumulátorů se nejedná
o výrobky společnosti Fronius. Společnost Fronius není výrobcem, firmou
provádějící uvedení do provozu ani obchodníkem s těmito akumulátory. Spo­lečnost Fronius za tyto akumulátory nepřejímá žádnou odpovědnost, záruku ani
nároky na provádění servisních činností.

U zastaralých verzí firmwaru/softwaru může docházet k nekompatibilitě mezi
střídačem a akumulátorem. V tomto případě je potřeba postupovat následujícím
způsobem:

Aktualizujte software akumulátoru – viz dokumentace k akumulátoru.

1

Aktualizujte firmware střídače – viz Aktualizace na straně 98.

2

Před instalací a uvedením do provozu si přečtěte tento dokument a návod k insta­laci externího akumulátoru. Dokumentace je přiložena k příslušnému akumuláto­ru nebo ji získáte od výrobce akumulátoru či jeho servisních partnerů

Veškeré dokumenty související se střídačem najdete na následující adrese:

https://www.fronius.com/en/solar-energy/installers-partners/service-support/
tech-support

BYD Battery-Box Premium HVS 5.1 7.7 10.2 12.8

Fronius Symo GEN24 3.0 - 5.0*

Fronius Symo GEN24 3.0 - 5.0 Plus

Počet akumulátorových modulů 2 3 4 5

Paralelní provoz s akumulátorem**

BYD Battery-Box Premium HVM 8.3 11.0 13.8 16.6 19.3 22.1

Fronius Symo GEN24 3.0 - 5.0*

Fronius Symo GEN24 3.0 - 5.0 Plus

Počet akumulátorových modulů 3 4 5 6 7 8

Paralelní provoz s akumulátorem**

* Volitelně dostupná podpora akumulátoru.
** Max. lze kombinovat 3 akumulátory se stejnou kapacitou. V případě BYD

Battery-Box Premium HVM 22.1 lze kombinovat max. 2 akumulátory. Není
schváleno a certifikováno pro Itálii.

23

DŮLEŽITÉ! Pro zajištění provozu s akumulátorem BYD Battery-Box Premium je
nutné vždy dodržovat následující pořadí při zapínání jednotlivých komponent
systému.

1

Zapněte akumulátor.

LG RESU FLEX

2

Přepněte přepínač odpojovače DC do
polohy „Zapnuto“. Zapněte jistič.

LG RESU FLEX 8.6 12.9 17.2

Fronius Symo GEN24 3.0 - 10.0*

Fronius Symo GEN24 3.0 - 10.0 Plus

24

Počet akumulátorových modulů 2 3 4

* Volitelně dostupná podpora akumulátoru.

Zapnutí akumulátoru

1

Stáhněte kryt doprava.

CS

2

Stáhněte kryt odpojovače DC směrem
dopředu. Přepněte přepínač odpojo­vače DC do polohy „Zapnuto“.

Při sestavování akumulátoru postupujte podle výše uvedených kroků v opačném
pořadí.

25

Ruční spuštění systému

Předpoklad Ze solárních panelů ani z veřejné sítě není k dispozici žádná energie. Není-li

možné záložní napájení nebo akumulátorový provoz (např. ochrana akumulátoru
před hlubokým vybitím), střídač a akumulátor se odpojí.

Oznámení o vy­pnutí systému

Ruční spuštění
akumulátoru po
vypnutí systému

Spuštění nou­zového napájení
po odpojení
systému

Stavové zprávy o neaktivním stavu akumulátoru se zobrazují na uživatelském roz­hraní střídače nebo se rozesílají přes Solar.web prostřednictvím SMS nebo e-mai­lu (jen pokud je zasílání zpráv přes Solar.web vhodně nakonfigurované).

Jakmile je energie opět dostupná, střídač automaticky zahájí provoz, akumulátor
se však musí spustit ručně. Přitom je nutné dodržovat pořadí při zapínání, viz ka­pitolu Vhodné akumulátory na straně 23.

Pro spuštění nouzového napájení potřebuje střídač energii z akumulátoru.
Spuštění se provádí ručně na akumulátoru. Další informace o napájení pro obno­vené spuštění střídače prostřednictvím akumulátoru najdete v návodu k obsluze
od výrobce akumulátoru.

26

Ochrana osob a zařízení

CS

Centrální ochra­na sítě a systému

WSD (Wired
Shut Down)

RCMU Střídač je v souladu s normami IEC 62109-2 a IEC63112 vybaven kontrolní jed-

Střídač umožňuje použít integrovaná relé AC ve spojení s centrální ochranou sítě
a systému jako síťový vypínač (podle §6.4.1 normy VDE-AR-N 4105:2018:11). Za
tímto účelem je nutné do řetězce WSD integrovat centrální spouštěcí zařízení
(spínač) dle popisu uvedeného v kapitole „WSD (Wired Shut Down)“.

Kabelové vypínání WSD přeruší dodávání energie ze střídače do sítě, když je akti­vováno spouštěcí zařízení (spínač, např. nouzové vypnutí nebo kontakt požární
signalizace).

Při výpadku podřízeného střídače (Slave) dojde k jeho přemostění a ostatní
střídače zůstanou v provozu. Při výpadku druhého podřízeného střídače (Slave)
nebo hlavního střídače (Master) dojde k přerušení provozu celého řetězce WSD.

Instalace viz Instalace WSD (Wired Shut Down) na straně 78.

notkou chybového proudu (RCMU = Residual Current Monitoring Unit) s citlivostí
na všechny druhy proudu.
Tato jednotka monitoruje chybové proudy ze solárního panelu až k výstupu AC
střídače a v případě nepřípustného chybového proudu odpojí střídač od sítě.

Bezpečný stav Pokud se spustí jedno z následujících bezpečnostních zařízení, střídač se přepne

do bezpečného stavu:

WSD

-

Měření izolace a

-

RCMU

-

V bezpečném stavu již střídač nedodává proud do sítě a rozepnutím relé
střídavého proudu se od sítě odpojí.

Přepěťová
ochrana

Střídač je na straně DC i AC vybaven integrovanou přepěťovou ochranou v soula­du s normou IEC 62109-2. Přepěťová ochrana chrání systém před poškozením při
přepětí.

27

Ovládací prvky a přípojky

Připojovací část

28

(1) 2x 4pinová zasouvací přípojná svorka DC
(2) Zasouvací přípojná svorka WSD (Wired Shut Down)
(3) Zasouvací přípojné svorky části pro datovou komunikaci (Modbus, digitální

vstupy a výstupy)
(4) 3pinová zasouvací přípojná svorka pro PV Point (OP)
(5) 5pinová zasouvací přípojná svorka AC
(6) Kabelová průchodka / odlehčení tahu AC
(7) 6pinová uzemňovací svorkovnice
(8) Kabelová průchodka / odlehčení tahu části pro datovou komunikaci

(9) Oddělení připojovací části
(10) 10x kabelová průchodka DC
(11) Volitelná kabelová průchodka (M16)
(12) Volitelná kabelová průchodka (M16–M20)
(13) Volitelná kabelová průchodka (M16–M32)
(14) Volitelná kabelová průchodka (M16–M25)

CS

Oddělení připo­jovací části

Uzemňovací
svorkovnice

Oddělením připojovací části dojde k oddělení vysokonapěťových vodičů (DC a AC)
od signálních vedení. Za účelem lepšího přístupu k připojovací části lze oddělení
při připojování sejmout, ale následně je nutné ho znovu nasadit.

(1) Integrovaný kabelový kanál
(2) Prohlubně pro odebrání

oddělení připojovací části

(3) Zacvakávací háček pro zajištění/

odjištění

(4) Vylamovací část pro připojení

datové komunikace

Integrovaným kabelovým kanálem (1)
lze vést vodiče z jedné části střídače
do jiné. To umožňuje jednoduchou in­stalaci více střídačů vedle sebe.

Uzemňovací svorkovnice nabízí
možnost uzemnit další komponenty, ja­ko jsou např.:

Kabel AC

-

Nosná konstrukce solárních panelů

-

Zemní hrot

-

29

Odpojovač DC Odpojovač DC má přepínač se 3 polo-

hami:
(1) Zablokováno/vypnuto (otáčení

doleva)
(2) Vyp.
(3) Zap.

DŮLEŽITÉ!

Když je přepínač v poloze (1) a (3), lze
střídač zajistit proti zapnutí/vypnutí
běžně dostupným visacím zámkem. Za
tímto účelem je třeba dodržovat
příslušné národní předpisy.

Část pro datovou
komunikaci

Přípojná svorka Modbus Zasouvací přípojná svorka pro instalaci

Modbus 0, Modbus 1, 12 V a GND
(země).

Prostřednictvím přípojné svorky Mod­bus se vytvoří datové připojení k
připojeným komponentám. Vstupy M0
a M1 je možné volně zvolit. Max. 4
Modbus účastníci na jeden vstup, viz
kapitolu Modbus účastníci na str. 73.

Spínač WSD (Wired Shut Down) Definuje střídač jako hlavní zařízení

WSD (Master) nebo podřízené zařízení
WSD (Slave).

Poloha 1: WSD Master
Poloha 0: WSD Slave

30

Spínač Modbus 0 (MB0) Zapne/vypne zakončovací odpor pro

Modbus 0 (MB0).

Poloha 1: Zapnutý zakončovací odpor
(tovární nastavení)

Poloha 0: Vypnutý zakončovací odpor

Spínač Modbus 1 (MB1) Zapne/vypne zakončovací odpor pro

Modbus 1 (MB1).

Poloha 1: Zapnutý zakončovací odpor
(tovární nastavení)

Poloha 0: Vypnutý zakončovací odpor

CS

Optický senzor

Komunikační kontrolka LED

Provozní kontrolka LED

LAN 1 Ethernetová přípojka pro datovou ko-

LAN 2 Vyhrazeno pro budoucí funkce. Aby

Přípojná svorka WSD Zasouvací přípojná svorka pro instalaci

Přípojná svorka vstupů a výstupů Zasouvací přípojná svorka pro digitální

Slouží k ovládání střídače. Viz kapitolu

Funkce tlačítek a zobrazení stavu
LED na straně 32.

Ukazuje stav propojení střídače.

Ukazuje provozní stav střídače.

munikaci (např. router sítě WLAN,
domácí síť nebo pro uvedení do provo­zu pomocí notebooku viz kapitolu In-

stalace pomocí webového prohlížeče

na str. 80).

nedocházelo k funkčním poruchám,
používejte pouze síť LAN 1.

WSD. Viz kapitolu WSD (Wired Shut

Down) na straně 27.

vstupy/výstupy. Viz kapitolu

Přípustné kabely pro připojení datové
komunikace na str. 50.

Označení (RG0, CL0, 1/5, 2/6, 3/7,
4/8) platí pro funkci Demand Respon­se Mode, viz kapitolu Funkcea vstupy/

výstupy na straně 87.

31

Funkce tlačítek

Ok

Standby

Uncritical Error
(flashing)

Critical Error

Network Error

Connecting
(flashing)

Connected

1x WLAN access point
2x WPS
3-6 sec. Quit Service Message

a zobrazení stavu
LED

Prostřednictvím provozních

kontrolek LED se zobrazuje

stav střídače. Při poruchách je

třeba provést jednotlivé kroky

v aplikaci Fronius Solar.start.

Optický senzor se ovládá doty-

kem prstu.

Prostřednictvím komuni-

kačních kontrolek LED se zob-

razuje stav propojení. Za

účelem vytvoření propojení je

třeba provést jednotlivé kroky

v aplikaci Fronius Solar.start.

Funkce senzoru

1x = WLAN Access Point (AP) se otevře.

bliká modře

Zobrazení stavu LED

2x = aktivuje se zabezpečené nastavení WLAN Protec­ted Setup (WPS).

bliká zeleně

3 sekundy (max. 6 sekund) = servisní hlášení se ukončí.

svítí žlutě

Střídač pracuje bez problémů.

svítí zeleně

Střídač se spouští.

bliká zeleně

Střídač se nachází v pohotovostním režimu Standby, ne­pracuje (např. nedodává do sítě v noci) nebo není nakon­figurovaný.

32

svítí žlutě

Střídač signalizuje kritický stav.

bliká žlutě

Střídač signalizuje kritický stav a nedochází k dodávání
energie do sítě.

svítí červeně

Zobrazení stavu LED

Střídač signalizuje přetížení záložního napájení.

bliká červeně

Síťové připojení prostřednictvím WPS.
2x = režim vyhledávání WPS.

bliká zeleně

Síťové připojení prostřednictvím WLAN AP.
1x = režim vyhledávání WLAN AP (aktivní po dobu

30 minut).

bliká modře

Síťové připojení není nakonfigurované.

svítí žlutě

Střídač pracuje bez problémů, zobrazuje se chyba sítě.

svítí červeně

Střídač provádí aktualizaci.

CS

Schéma in­terního zapojení
vstupů a výstupů

/ blikají modře

Prostřednictvím pinu V+ / GND existuje možnost dodávat do externího síťového
zdroje napětí v rozsahu 12,5 - 24 V (+ max. 20 %). Výstupy IO 0–5 lze následně
napájet dodaným externím napětím. Z každého výstupu lze odebrat maximálně
1 A, přičemž celkově je povolen max. odběr 3 A. Jištění je třeba zajistit externě.

POZOR!

Nebezpečí na základě přepólování na přípojných svorkách v důsledku ne­správného připojení externích síťových zdrojů.

Následkem může být vážné poškození střídače.

Před připojením externího síťového zdroje zkontrolujte jeho polaritu vhodným

▶

měřicím přístrojem.
Kabely na výstupech V+ / GND je třeba připojit se správnou polaritou.

▶

DŮLEŽITÉ!

Při překročení celkového výkonu (6 W) střídač vypne celé externí napájení.

33

12 V DC

500 mA

V+ V+

GND

IO0

IO1

IN8

IN9

IN10

IN11

IN6

IN7

IO4

IO5

IO2

IO3

GND

(1)

12 V

USB

TYP A

5 V

IO4

V+

V+

IO0

IO2

IN6

IN8

IN10IN11

IN9

IN7

IO5

IO3

IO1

GND

GND

M0-

M0+

M1-

M1+

SHIELD

SHIELD

V+ V+

GND GND

V+

V+

M0+

SHIELD

M1+

GND

M1-

SHIELD

M0-

GND

(1) Omezení proudu

34

Varianta nouzového napájení –

FV bod (OP)

35

36

Všeobecné informace

PV Point (OP) DŮLEŽITÉ!

Pokud je k dispozici více variant záložního napájení, mějte na paměti, že lze nain­stalovat a nakonfigurovat jen jednu z nich.

CS

Prostřednictvím bodu PV Point lze při
výpadku veřejné sítě na přípojné svorce
Opportunity Power (OP) 1fázově
napájet elektrické přístroje s ma­ximálním výkonem 3‑kW, pokud je pro
tyto účely k dispozici dostatek energie
ze solárních panelů nebo volitelného
akumulátoru. V režimu síťového provo­zu je tato přípojná svorka OP bez
napětí, a proto v tomto režimu nejsou
připojené spotřebiče napájeny.

DŮLEŽITÉ!

Přepínání sítí pomocí relé není možné.

Vysvětlení – PV
Point (OP)

V zásadě platí, že střídač může na bodu PV Point poskytovat napětí 220 ‑ 240 V.
Za tímto účelem je nutné během uvedení do provozu provést odpovídající konfi­guraci.

Při výstupním napětí 220 ‑ 240 V je k dispozici max. 13 A střídavého trvalého
proudu.

Příklad:

230 V *13 A = 2860 W
240 V *13 A = max. 3 kW

V režimu záložního napájení mohou některé elektrické přístroje z důvodu příliš
vysokých náběhových proudů fungovat nesprávně (např. chladničky a mrazničky).
V režimu záložního napájení doporučujeme vypnout spotřebiče, které nejsou ne­zbytně nutné. Po dobu 5 sekund je možná přetížitelnost 35 % – v závislosti na ak­tuální výkonnosti solárních panelů a/nebo akumulátoru.

Přepnutí z režimu síťového provozu do režimu záložního napájení probíhá
s krátkým přerušením. Funkci záložního napájení proto nelze použít pro
nepřetržité napájení například počítače.

Pokud v režimu záložního napájení není k dispozici energie z akumulátoru ani ze
solárních panelů, dojde k jeho automatickému ukončení. Jakmile je znovu k dis­pozici dostatek energie ze solárních panelů, režim záložního napájení se zase au­tomaticky spustí.

Při příliš velké spotřebě dojde k přerušení režimu záložního napájení a na LED
zobrazení stavu střídače se zobrazí stavová zpráva „Přetížení záložního napájení“.
V režimu záložního napájení je nutné dodržovat maximální výkon odpovídající
technickým údajům.

37

38

Instalace

39

40

Všeobecné informace

CS

Systém s rych­louzávěrem

K montáži krytu připojovací části
i předního krytu se používá systém
s rychlouzávěrem (3). Systém se otvírá
a zavírá pootočením šroubu s pojistkou
proti ztrátě (1) o půl otáčky (180°) v
pružině rychlouzávěru (2).

Systém je nezávislý na utahovacím mo­mentu.

UPOZORNĚNĹ!

Nebezpečí při použití vrtacího šroubováku.

Může dojít ke zničení systému s rychlouzávěrem kvůli nadměrnému utahovacímu
momentu.

Použijte šroubovák (TX20).

▶

Neotáčejte šrouby více než o 180°.

▶

Varovná upo­zornění na
přístroji

Na střídači se nachází technické údaje, varovná upozornění a bezpečnostní sym­boly. Tato varovná upozornění a bezpečnostní symboly nesmějí být odstraněny ani
zabarveny. Tato upozornění a symboly varují před nesprávnou obsluhou, která
může vést k vážnému poškození zdraví a materiálním škodám.

Úplně dole na výkonovém štítku je natištěné 4místné číslo (coded production da­te), ze kterého lze odvodit datum výroby.
Odečtením 11 od prvních dvou číslic dostaneme rok výroby. Poslední dvě číslice
znamenají kalendářní týden, ve kterém byl přístroj vyroben.

Příklad:

41

Hodnota na výkonovém štítku = 3207
32 - 11 = 21 → rok výroby 2021
07 = kalendářní týden 07

Symboly na výkonovém štítku:

Označení CE – potvrzuje shodu s platnými směrnicemi a předpisy EU.

Označení UKCA – potvrzuje shodu s platnými směrnicemi a předpisy
Spojeného království.

Označení WEEE – odpadní elektrická a elektronická zařízení musí být
sbírána odděleně a recyklována způsobem šetrným k životnímu
prostředí v souladu s evropskou směrnicí a vnitrostátními právními
předpisy.

Označení RCM – testováno podle australských a novozélandských
požadavků.

Označení ICASA – testováno v souladu s požadavky Nezávislého
komunikačního úřadu Jihoafrické republiky.

Označení CMIM – testováno podle požadavků IMANOR na dovozní
předpisy a soulad s marockými normami.

Kompatibilita
systémových
komponent

Bezpečnostní symboly:

Nebezpečí závažného ohrožení osob a poškození majetku chybnou ob­sluhou.

Popsané funkce používejte teprve poté, co si přečtete následující doku­menty a porozumíte jejich obsahu:

Tento návod k obsluze.

-

Všechny návody k obsluze systémových komponent fotovoltaického

-

systému, zejména bezpečnostní předpisy.

Nebezpečné elektrické napětí.

Vyčkejte, až se vybijí kondenzátory střídače (2 minuty)!

Text varovného upozornění:

VAROVÁNÍ!

Úraz elektrickým proudem může být smrtelný. Před otevřením přístroje zajistěte,
aby vstupní i výstupní strana byly bez napětí a oddělené.

Všechny komponenty instalované ve fotovoltaickém systému musí být kompati­bilní a mít potřebné možnosti konfigurace. Instalované komponenty nesmí ome­zovat ani negativně ovlivňovat fungování fotovoltaického systému.

42

UPOZORNĚNĹ!

Riziko způsobené nekompatibilními a/nebo omezeně kompatibilními komponen­tami fotovoltaického systému.

Nekompatibilní komponenty mohou omezit a/nebo negativně ovlivnit provoz a/
nebo fungování fotovoltaického systému.

Do fotovoltaického systému instalujte pouze komponenty doporučené výrob-

▶

cem.
Před instalací si ujasněte kompatibilitu komponent, které nejsou výslovně do-

▶

poručeny výrobcem.

CS

43

Volba umístění a montážní polohy

≥ 200 mm

(≥ 7.87 inch)

≥ 200 mm

(≥ 7.87 inch)

≥ 440 mm
(≥ 17.32 inch)

≥ 250 mm

(≥ 9.84 inch)

≥ 225 mm

(≥ 8.86 inch)

≥ 270 mm
(≥ 10.63 inch)

≥ 150 mm
(≥ 5.91 inch)

≥ 100 mm
(≥ 3.94 inch)

-25°C - +60°C
0 - 100%

Volba umístění
střídače

Při výběru místa pro střídač dodržujte následující kritéria:

Zařízení instalujte pouze na pevný,

nehořlavý podklad.

Max. okolní teplota:

-25 °C až +60 °C

Relativní vlhkost vzduchu:
0 - 100 %

V případě zabudování střídače do
skříňového rozvaděče nebo po­dobného uzavřeného prostoru za­jistěte dostatečný odvod tepla
prostřednictvím nuceného větrání.

Podrobné informace o rozměrech
střídače viz kapitolu Fronius Symo

GEN24 3–5 kW na str. 169.

Při montáži střídače na vnější zeď stájí ponechejte mezi střídačem a větracími
otvory či jinými otvory ve zdech vzdálenost alespoň 2 m ve všech směrech.

Montáž je povolena na následující podklad:

Nástěnná montáž (stěny z vlnitého plechu [montážní lišty], cihlové zdi, be-

-

tonové zdi nebo jiné nehořlavé podklady s dostatečnou nosností)
Sloup nebo podpěra (montáž pomocí montážních lišt, za solární panely

-

přímo na nosnou konstrukci solárních panelů)
Ploché střechy (pokud se jedná o fóliovou střechu, je třeba zajistit, aby

-

fólie splňovaly požadavky protipožární ochrany a nebyly tedy snadno
hořlavé. je nutné dodržovat národní předpisy)
Přístřešky na parkovištích (nikoli montáž nad hlavou)

-

44

Střídač je určen pro montáž ve vnitřních prostorách.

Střídač je vhodný pro venkovní montáž.

Střídač je díky svému stupni krytí IP 66 odolný vůči vodě trys­kající ze všech směrů, lze jej tedy provozovat i ve vlhkém
prostředí.

Aby se střídač co nejméně zahříval, nevystavujte jej přímému
slunečnímu záření.

Namontujte střídač do chráněné polohy, např. pod solárními pa­nely nebo pod přesahem střechy.

Je zakázáno instalovat a provozovat střídač v nadmořské výšce
vyšší než 4 000 m.

Střídač neinstalujte v těchto místech:

oblasti výskytu čpavku, leptavých par, kyselin nebo solí

-

(např. sklady hnojiv, ventilátory stájí, chemická zařízení,
koželužné dílny atd.)

Vzhledem ke vzniku mírného hluku během určitých provozních
stavů neumísťujte střídač do bezprostřední blízkosti obydlí.

Střídač neinstalujte v těchto místech:

prostory se zvýšeným rizikem nehod způsobených

-

chovnými zvířaty (koně, dobytek, ovce, prasata atd.)
stáje a přilehlé prostory

-

sklady a zásobárny slámy, sena, řezanky, jadrných krmiv,

-

hnojiv…

Střídač je standardně prachotěsný (stupeň krytí IP 66). V oblas­tech s vysokým hromaděním prachu se může na chladicích
plochách usazovat prach a tím snížit tepelnou výkonnost. V tom­to případě je nezbytné pravidelné čištění, viz kapitola Provoz ve

velmi prašných prostorách na straně 139. Instalace v pro-

storách a okolí s vysokou tvorbou prachu se proto nedoporučuje.

CS

Volba umístění
cizích aku­mulátorů

Montážní poloha
střídače

Střídač neinstalujte v těchto místech:

skleníky

-

sklady a místa zpracování ovoce, zeleniny a vinařských pro-

-

duktů
prostory pro přípravu jadrných krmiv, zelených krmiv a

-

krmných směsí

DŮLEŽITÉ!

Vhodné umístění cizích akumulátorů je třeba převzít z dokumentace výrobce.

Střídač je určen ke svislé montáži na svislou stěnu nebo sloup.

45

Střídač je určen pro vodorovnou montážní polohu.

Střídač je vhodný pro montáž na šikmou plochu.

Střídač neinstalujte na šikmou plochu s přípojkami oriento­vanými nahoru.

Na svislou stěnu či sloup neinstalujte střídač do šikmé polohy.

Na svislou stěnu či sloup neinstalujte střídač do vodorovné polo­hy.

Na svislou stěnu či sloup neinstalujte střídač s přípojkami orien­tovanými nahoru.

Střídač neinstalujte převisle s přípojkami orientovanými nahoru.

Střídač neinstalujte převisle s přípojkami orientovanými dolů.

Střídač neinstalujte na strop.

46

Instalace montážní konzoly a zavěšení střídače

CS

Výběr
upevňovacího
materiálu

Kvalita montážní
konzoly

V závislosti na povrchu použijte odpovídající upevňovací materiály a dodržujte do­poručení týkající se rozměrů šroubů pro montážní konzolu.
Za správný výběr upevňovacího materiálu je odpovědný montážní pracovník.

Montážní konzola (ilustrační obrázek)
slouží zároveň jako šablona.

Otvory v montážní konzole jsou určeny
pro šrouby s průměrem závitu 6–8 mm
(0.24 - 0.32 inch).

Montážní konzola do značné míry vy­rovná nerovnosti montážního povrchu
(např. v případě hrubozrnné omítky).

Nedeformujte
montážní konzo­lu

Instalace
montážní konzo­ly na stěnu

UPOZORNĚNĹ!

Při instalaci montážní konzoly na stěnu nebo sloup zajistěte, aby nedošlo k její
deformaci.

Deformovaná montážní konzola může mít negativní vliv na zavěšení/nasunutí
střídače.

DŮLEŽITÉ!

Při instalaci montážní konzoly dbejte na to, abyste ji namontovali se šipkou
směřující nahoru.

1 2

47

3

Instalace
montážní konzo­ly na sloupek ne­bo nosník

Instalace
montážní konzo­ly na montážní
lišty

Při montáži střídače na sloupek nebo
na nosník doporučuje společnost Fro­nius použít připevňovací sadu „Pole
clamp“ (Obj. č. SZ 2584.000) od spo­lečnosti Rittal GmbH.

Sada „Pole clamp“ pokrývá následující
rozměry:

hranatý sloupek nebo nosník se

-

stranou o rozměru 50–150 mm
(1.97 - 5.91 inch),
kulatý sloupek nebo nosník

-

s průměrem 40–190 mm (1.57 -

7.48 inch).

DŮLEŽITÉ!

Montážní konzola musí být připevněna
alespoň ve čtyřech bodech.

48

Zavěšení
střídače na
montážní konzo­lu

Na boku střídače jsou integrované
úchyty, které usnadňují zvedání/
zavěšování.

CS

1

Střídač zavěste na montážní konzolu
seshora. Přípojky musí směřovat dolů.

Spodní část střídače je třeba zatlačit
do zacvakávacích háčků montážní kon­zoly tak, aby střídač na obou stranách
slyšitelně zacvaknul.

Na obou stranách zajistěte správné
usazení střídače.

49

Předpoklady pro připojení střídače

Přípustné kabely

K přípojným svorkám střídače lze připojit kabely následujících typů:

pro elektrické
připojení

měděný: kulatý, jednožilový

-

měděný: kulatý lankový až do třídy vodiče 4

-

Síťové připojení se zasouvací přípojnou svorkou*
Podle skutečného výkonu přístroje vyberte dostatečně velký průřez kabelu!

Počet pinů Jednožilové Vícežilové Lankové

zakončovacími dutinkami,

s límcem nebo bez límce

5

1,5 - 10 mm

2

1,5 - 10 mm

2

1,5 - 10 mm

2

Síťové připojení záložního napájení se zasouvací přípojnou svorkou*
Podle skutečného výkonu přístroje vyberte dostatečně velký průřez kabelu!

Počet pinů Jednožilové Vícežilové Lankové

zakončovacími dutinkami,

s límcem nebo bez límce

3

1,5 - 10 mm

2

1,5 - 10 mm

2

1,5 - 10 mm

2

Lankové s kabelovými ‐

1,5 - 6 mm

2

Lankové s kabelovými ‐

1,5 - 6 mm

2

Přípojky PV/BAT se zasouvací přípojnou svorkou**
Podle skutečného výkonu přístroje vyberte dostatečně velký průřez kabelu!

Lankové s kabelovými ‐

Počet pinů Jednožilové Vícežilové Lankové

zakončovacími dutinkami,

s límcem nebo bez límce

2 x 4

4 - 10 mm

2

4 - 10 mm

2

4 - 10 mm

2

Uzemňovací svorkovnice
Podle skutečného výkonu přístroje vyberte dostatečně velký průřez kabelu!

Lankové s kabelovými ‐

Počet pinů Jednožilové Vícežilové Lankové

zakončovacími dutinkami,

s límcem nebo bez límce

2

4

1,5 - 16 mm

1,5 - 10 mm

2

2

1,5 - 16 mm

1,5 - 10 mm

2

2

1,5 - 16 mm

1,5 - 10 mm

2

2

* Ochranný vodič musí podle výrobkové normy IEC 62109 u fázových

průřezů ≤16 mm² odpovídat fázovému průřezu, u fázových průřezů >16
mm² musí odpovídat minimálně 16 mm².

** V závislosti na instalační situaci a specifikacích výrobce akumulátoru je

třeba odpovídajícím způsobem dimenzovat průřez kabelu.

4 - 6 mm

1,5 - 16 mm

1,5 - 10 mm

2

2

2

Přípustné kabely
pro připojení da­tové komunikace

50

K přípojným svorkám střídače lze připojit kabely následujících typů:

měděný: kulatý, jednožilový

-

měděný: kulatý, lankový

-

DŮLEŽITÉ!

Pokud je k jednomu vstupu zasouvacích přípojných svorek připojeno více jednot­livých vodičů, spojte tyto jednotlivé vodiče vhodnou kabelovou zakončovací du­tinkou.

Přípojky WSD se zasouvací přípojnou svorkou

CS

Vzdále

nost

max.

100 m

109 yd

Odizolo-

vaná

délka

10 mm

0,39 inch

Jednožilové Lankové

0,14 -

1,5 mm

2

AWG 26 - 16

0,14 -

1,5 mm

AWG 26 - 16

Přípojky Modbus se zasouvací přípojnou svorkou

Vzdále

nost

max.

300 m

328 yd

Odizolo-

vaná

délka

10 mm

0,39 inch

Jednožilové Lankové

0,14 -

1,5 mm

2

AWG 26 - 16

0,14 -

1,5 mm

AWG 26 - 16

Lankové s ka-

belovými za­končovacími

dutinkami,

s límcem

Lankové s ka-

belovými za­končovacími

dutinkami,

bez límce

Doporučený

kabel

min. CAT 5

2

0,14 - 1 mm

2

AWG 26 - 18

0,14 -

1,5 mm

2

AWG 26 - 16

UTP

(nestíněný

kroucený

pár)

Lankové s ka-

belovými za­končovacími

dutinkami,

s límcem

Lankové s ka-

belovými za­končovacími

dutinkami,

bez límce

Doporučený

kabel

min. CAT 5

2

0,14 - 1 mm

2

AWG 26 - 18

0,14 -

1,5 mm

2

AWG 26 - 16

STP

(stíněný

kroucený

pár)

Přípojky vstupů/výstupů se zasouvací přípojnou svorkou

Vzdále

nost

max.

30 m

32 yd

Odizolo-

vaná

délka

10 mm

0,39 inch

Jednožilové Lankové

0,14 -

1,5 mm

2

AWG 26 - 16

0,14 -

1,5 mm

AWG 26 - 16

Lankové s ka-

belovými za­končovacími

dutinkami,

s límcem

2

0,14 - 1 mm
AWG 26 - 18

Lankové s ka-

belovými za­končovacími

dutinkami,

bez límce

2

0,14 -

1,5 mm

AWG 26 - 16

2

Doporučený

kabel

Možný sa-

mostatný

vodič

Přípojky LAN

Společnost Fronius doporučuje minimálně kabel CAT 5 STP (stíněný kroucený pár) a maximální
vzdálenost 100 m (109 yd).

Průřez AC kabe-luU sériového metrického šroubového spojení M32 s redukcí:

průměr kabelu 7 - 15 mm

51

U metrického šroubového spojení M32 (s odstraněnou redukcí):
průměr kabelu 11 - 21 mm
(u kabelu o průměru 11 mm se snižuje síla odlehčení tahu ze 100 N na max. 80 N)

V případě většího průměru kabelů než 21 mm musí být šroubové spojení M32
vyměněno za šroubové spojení M32 s rozšířenou upínací plochou – číslo položky:
42,0407,0780 - odlehčení tahu M32x1,5 KB 18-25.

Průřez DC kabe-luPrůměr kabelu pro odlehčení tahu: max. 9 mm.

Průměr kabelu pro připojení k zásuvné přípojné svorce: max. 6 mm

DŮLEŽITÉ!

U kabelů s dvojitou izolací a průměrem větším než 6 mm je nutné při připojení
k zásuvné přípojné svorce odstranit vnější izolační vrstvu.

Maximální jištění
na straně
střídavého prou­du

UPOZORNĚNĹ!

Národní předpisy, provozovatel sítě
a další okolnosti mohou u přípojného
vedení AC vyžadovat instalaci prou­dového chrániče.

Pro tento případ obecně postačí prou­dový chránič typu A. V ojedinělých
případech a v závislosti na místních
podmínkách však může dojít
k chybnému vybavení proudového
chrániče typu A. Z tohoto důvodu spo­lečnost Fronius s ohledem na národní
předpisy doporučuje použít proudový
chránič vhodný pro frekvenční měniče
s minimálním vybavovacím proudem
100 mA.

DŮLEŽITÉ!

Střídač se smí používat maximálně
s jističem C 32 A.

52

Dopo-

Výkon

Střídač Fáze

Fronius Symo GEN24 3 kW 3 3 000 W C 32 A C 10 A

AC

Maximální

jištění

ručené

jištění

Dopo-

Výkon

Střídač Fáze

Fronius Symo GEN24 4 kW 3 4 000 W C 32 A C 13 A

Fronius Symo GEN24 5 kW 3 5 000 W C 32 A C 16 A

AC

Maximální

jištění

ručené

jištění

CS

53

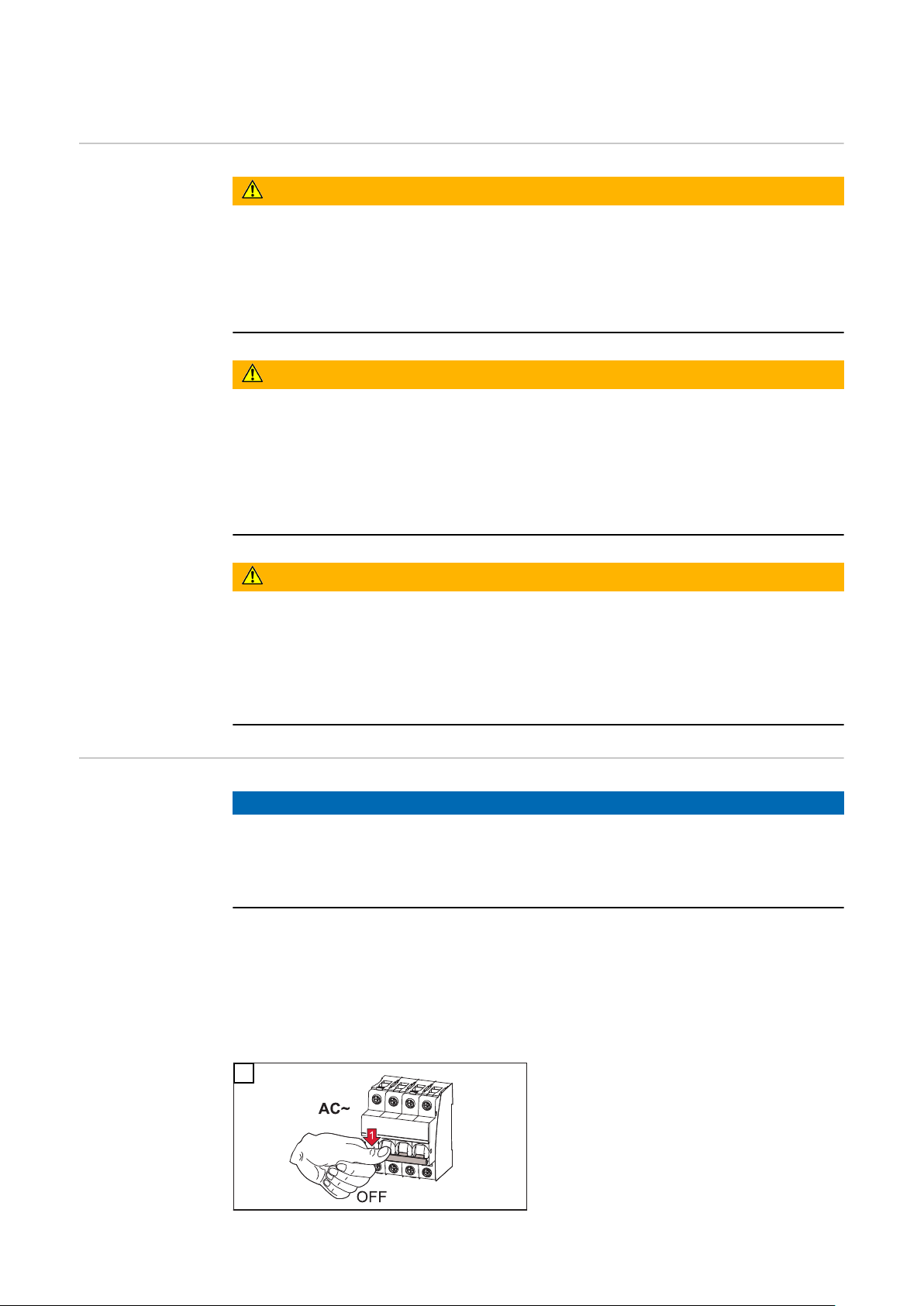

Připojení střídače k veřejné síti (strana AC)

Bezpečnost

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být těžká poranění a materiální škody.

Před instalací a uvedením do provozu si přečtěte návod k instalaci a návod k

▶

obsluze.
Uvedení střídače do provozu smí provádět pouze vyškolená obsluha a jen

▶

v rámci technických předpisů.

VAROVÁNÍ!

Nebezpečí poranění síťovým napětím a stejnosměrným napětím ze solárních pa­nelů, které jsou vystaveny světlu.

Úraz elektrickým proudem může být smrtelný.

Před veškerými pracemi na připojení zajistěte, aby strany AC a DC střídače

▶

byly odpojeny od proudu.
Pevné připojení k veřejné elektrické síti smí provést pouze elektroinstalatér

▶

s příslušným oprávněním.

VAROVÁNÍ!

Nebezpečí v důsledku poškozených a/nebo znečištěných přípojných svorek.

Následkem mohou být těžká poranění a materiální škody.

Před připojováním zkontrolujte, zda přípojné svorky nejsou poškozené nebo

▶

znečištěné.
Znečištění odstraňte v beznapěťovém stavu.

▶

Poškozené přípojné svorky nechte opravit v autorizovaném servisu.

▶

Připojení
střídače
k veřejné síti
(strana AC)

UPOZORNĚNĹ!

Připojení neutrálního vodiče je pro provoz střídače nezbytné.

Střídače se nesmí používat v sítích bez uzemnění, např. v IT sítích (v izolovaných
sítích bez ochranného vodiče).

Zajistěte, aby neutrální síťový vodič byl uzemněný.

▶

DŮLEŽITÉ!

Ochranný vodič kabelu AC musí být uložen tak, aby se v případě selhání od­lehčení tahu odpojil jako poslední.
Můžete odměřit delší ochranný vodič a vytvořit pohyblivou smyčku.

1

Vypněte jistič.

54

2

Přesvědčte se, že je přepínač odpojo­vače DC v poloze „Vypnuto“.
Pomocí šroubováku (TX20) otočte 5

CS

šroubů na krytu připojovací části
o 180° doleva a uvolněte je.
Sejměte kryt připojovací části
z přístroje.

3

Stiskněte západku na zadní straně
přípojné svorky a vytáhněte přípojnou
svorku AC.
Zespodu protáhněte napájecí kabel
skrz odlehčení tahu a feritové jádro,
které se nacházejí na pravé straně.

DŮLEŽITÉ!

Ochranný vodič se nesmí vést feri­tovým jádrem a musí být připojen s po­hyblivou smyčkou, aby se v případě se­lhání odlehčení tahu odpojil naposledy.
Další informace o odlehčení tahu viz
kapitolu Průřez AC kabelu na straně

51.

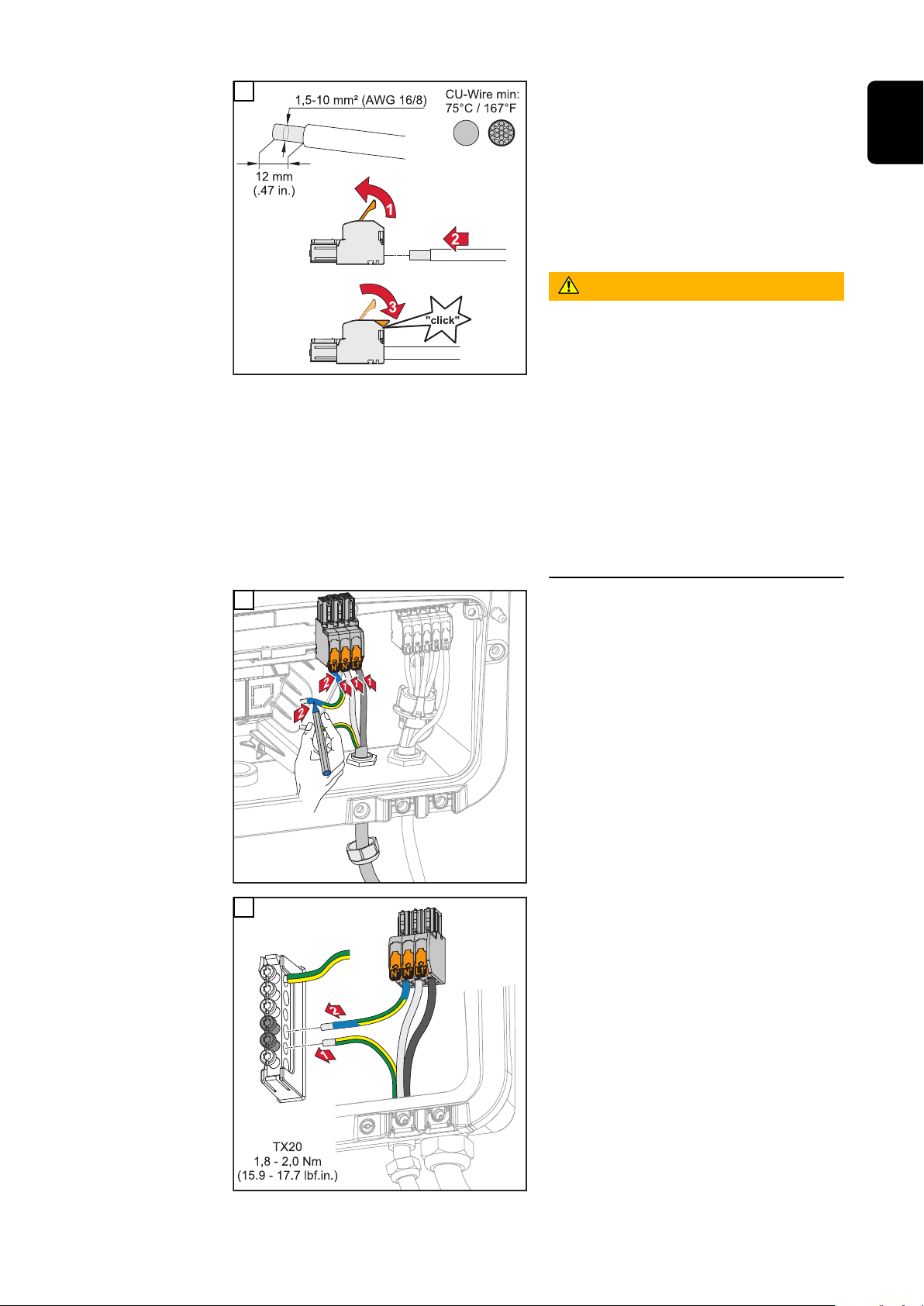

4

Na konci jednotlivých vodičů odstraňte
12 mm izolace.
Průřez kabelu vyberte podle údajů
uvedených v části Přípustné kabely

pro elektrické připojení začínající na

straně 50.
Nadzvednutím otevřete ovládací páčku
přípojné svorky a zasuňte odizolovaný
vodič do příslušné zdířky přípojné svor­ky až na doraz. Následně zavřete
ovládací páčku, až zacvakne.

DŮLEŽITÉ!

Ke každému pólu je povoleno připojit
pouze jeden vodič. Kabely AC lze
připojit k přípojné svorce AC bez kabe­lových zakončovacích dutinek.

55

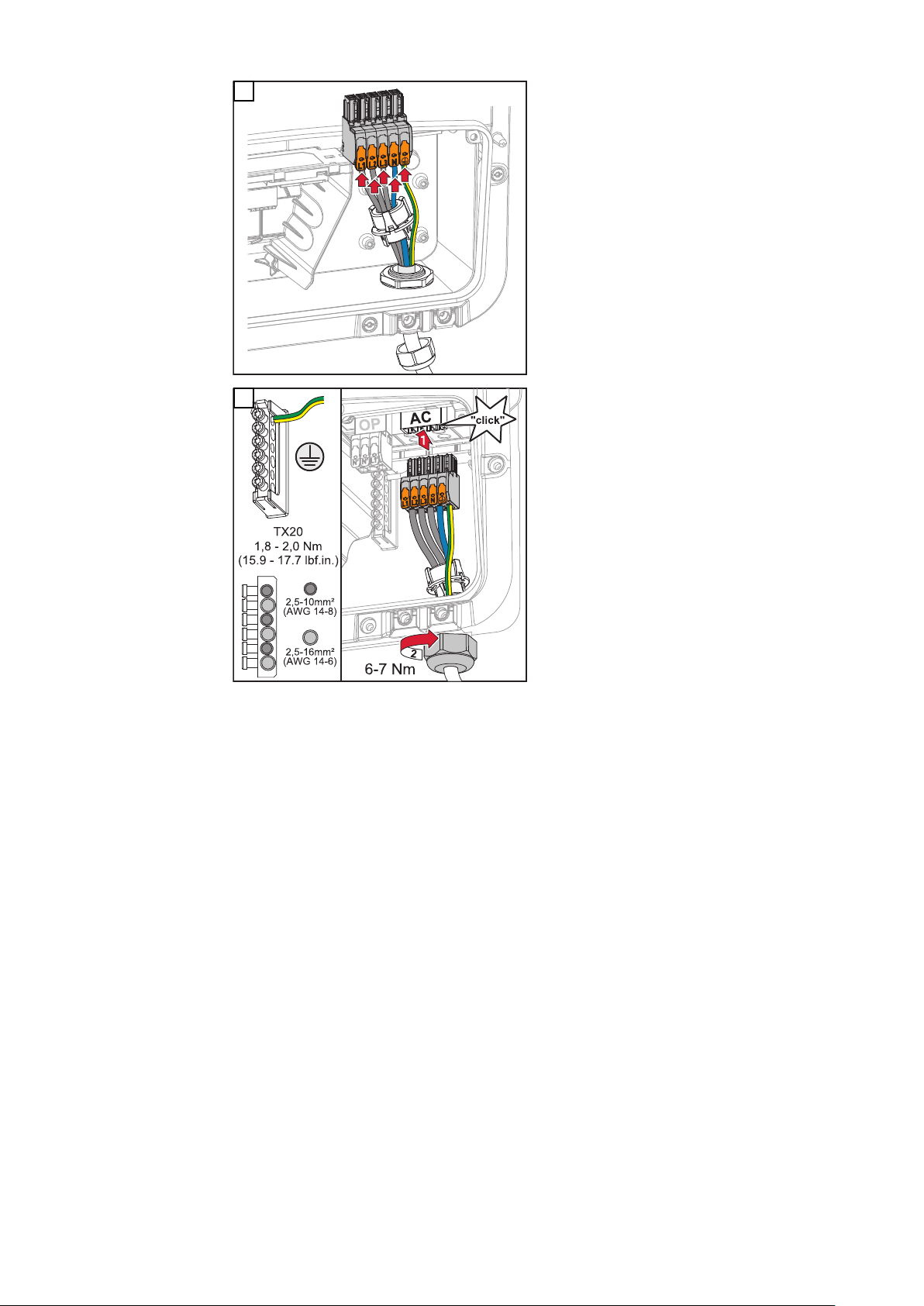

5

L1 Fázový vodič
L2 Fázový vodič
L3 Fázový vodič
N Neutrální vodič
PE Ochranný vodič

6

Zasuňte přípojnou svorku AC do zdířky
AC tak, abyste slyšeli zacvaknutí.
Utáhněte převlečnou matici odlehčení
tahu utahovacím momentem 6 ‑ 7 Nm.

56

Připojení větví solárních panelů ke střídači

CS

Všeobecné infor­mace o solárních
panelech

Za účelem vhodného výběru solárních panelů a co nejhospodárnějšího využití
střídače respektujte následující body:

Napětí naprázdno u solárních panelů při konstantním slunečním záření a kle-

-

sající teplotě stoupá. Napětí naprázdno nesmí překročit max. přípustné
systémové napětí. Napětí naprázdno vyšší než uvedené hodnoty vede ke
zničení střídače a zániku veškerých nároků na záruku.
Dodržujte teplotní koeficient uvedené na datovém listu solárních panelů.

-

Přesné hodnoty pro dimenzování solárních panelů poskytnou pro tento účel

-

vytvořené výpočetní programy, např. Fronius Solar.creator.

DŮLEŽITÉ!

Před připojením solárních panelů překontrolujte, zda hodnota napětí pro solární
panely uvedená výrobcem odpovídá skutečné hodnotě.

DŮLEŽITÉ!

Solární panely připojené ke střídači
musí odpovídat normě IEC 61730 třída
A.

DŮLEŽITÉ!

Větve solárních panelů nesmějí být
uzemněné.

Bezpečnost

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být vážná poranění a materiální škody.

Uvedení do provozu i činnosti údržby a servisní práce na výkonovém dílu

▶

střídače smí provádět v rámci technických předpisů pouze servisní pracovníci
vyškolení společností Fronius.
Před instalací a uvedením do provozu si přečtěte návod k instalaci a návod k

▶

obsluze.

VAROVÁNÍ!

Nebezpečí poranění síťovým napětím a stejnosměrným napětím ze solárních pa­nelů, které jsou vystaveny světlu.

Následkem mohou být vážná poranění a materiální škody.

Veškeré připojování, úkony údržby i servisní práce se smějí provádět pouze

▶

tehdy, když jsou AC i DC strana střídače bez napětí.
Pevné připojení k veřejné elektrické síti smí provést pouze elektroinstalatér

▶

s příslušným oprávněním.

57

VAROVÁNÍ!

Nebezpečí v důsledku poškozených a/nebo znečištěných přípojných svorek.

Následkem mohou být vážná poranění a materiální škody.

Před připojováním zkontrolujte, zda přípojné svorky nejsou poškozené nebo

▶

znečištěné.
Znečištění odstraňte v beznapěťovém stavu.

▶

Poškozené přípojné svorky nechte opravit v autorizovaném servisu.

▶

FV generátor:
obecně

FV generátor:
konfigurace
3 ‑ 5 kW

K dispozici jsou 2 navzájem nezávislé FV vstupy (PV 1 a PV 2). Tyto vstupy mohou
být obsazeny různým počtem panelů.

Při prvním uvedení do provozu nastavte FV generátor podle příslušné konfigura­ce (lze provést i dodatečně v nabídce „Konfigurace zařízení“ v položce nabídky

„Komponenty“).

DŮLEŽITÉ!

Instalace musí být provedena v souladu s platnými národními normami a směrni­cemi. Pokud se pro detekci oblouku podle normy IEC 63027 používá detekce ob­louku integrovaná ve střídači, větve solárních panelů se nesmí kombinovat před
střídačem.

Nastavení FV generátoru:

PV 1: ON (ZAP.)
PV 2: OFF (VYP.)

Proud menší/roven 12,5 A (I

Kombinované větve solárních panelů s celkovým
proudem větším než 12,5 A (I

dcmax

dcmax

).

).

Nastavení FV generátoru:

PV 1: ON (ZAP.)
PV 2: OFF (VYP.)
PV 1 + PV 2 (paralelní zapojení): ON

(ZAP.)

DŮLEŽITÉ!

Rozdělení celkového proudu (I
přemostěním PV 1 na PV 2 na přípojné

svorce je přípustné do ≤ 40 A (I

dcmax

SC max

)

).

58

Nastavení FV generátoru:

+ -

1

2

PV 1: ON (ZAP.)
PV 2: ON (ZAP.)

CS

Připojení větví
solárních panelů
ke střídači

PV 1 méně/rovno 20 A
PV 2 méně/rovno 20 A

1

2

(ISC PV1
(ISC PV2

)
)

Ručně provlékněte DC kabely skrz DC
průchodky.

DŮLEŽITÉ!

Před odstraněním izolace provlékněte
kabely skrz DC průchodku, aby se za­bránilo ohnutí/ulomení jednotlivých vo­dičů.

59

1

2

+ -

3

+ -

2

1

PUSH

2

4

5

Průřez kabelu vyberte podle údajů
uvedených v části Přípustné kabely

pro elektrické připojení od str. 50.

Na konci jednotlivých vodičů odstraňte
12 mm izolace. Nadzvednutím otevřete
ovládací páčku přípojné svorky a za­suňte jednotlivé odizolované vodiče do
příslušných zdířek přípojné svorky až
na doraz. Následně zavřete ovládací
páčku, až zacvakne.

VAROVÁNÍ!

Nebezpečí způsobené uvolněnými a/
nebo nesprávně upnutými jednot­livými vodiči v přípojné svorce.

Následkem mohou být vážná poranění
a materiální škody.

Do příslušné zdířky na přípojné

▶

svorce připojte pouze jeden vodič.
Zkontrolujte pevné uchycení jed-

▶

notlivých vodičů v přípojné svorce.
Dbejte na to, aby byl každý jednot-

▶

livý vodič zcela uvnitř přípojné
svorky a aby z přípojné svorky
žádné jednotlivé vodiče nevyčníva­ly.

60

+

-

PV1+PV1+PV2+BAT

+

PV2

-

BAT

-

PV1-PV1

-

6

1

+ / -

+

-

CS

7

8

Pomocí vhodného měřicího přístroje
zkontrolujte napětí a polaritu kabeláže
DC. Vyjměte obě přípojné svorky DC ze
zdířek.

POZOR!

Nebezpečí v důsledku přepólování na
přípojných svorkách.

Následkem může být vážné poškození
střídače.

Pomocí vhodného měřicího

▶

přístroje zkontrolujte polaritu ka­beláže DC.
Pomocí vhodného měřicího

▶

přístroje zkontrolujte napětí (max.
1 000 VDC)

61

3

TX 20

1,3 - 1,5 Nm

+ -

1

2

"click"

9

Zasuňte přípojné svorky DC do
příslušné zdířky tak, abyste slyšeli za­cvaknutí. Pomocí šroubováku (TX20)
připevněte utahovacím momentem
1,3–1,5 Nm šrouby odlehčení tahu
k plášti přístroje.

UPOZORNĚNĹ!

Riziko nadměrného utahovacího mo­mentu na odlehčení tahu.

Následkem může být poškození od­lehčení tahu.

Nepoužívejte vrtací šroubovák.

▶

62

Připojení akumulátoru ke střídači

CS

Bezpečnost

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být vážná poranění a materiální škody.

Uvedení do provozu, údržbu a servisní práce na střídači a akumulátoru smí

▶

provádět pouze servisní pracovníci vyškolení výrobcem střídače a akumuláto­ru a jen v rámci technických předpisů.
Před instalací a uvedením do provozu si přečtěte návod k instalaci a návod k

▶

obsluze od příslušného výrobce.

VAROVÁNÍ!

Nebezpečí poranění síťovým napětím a stejnosměrným napětím ze solárních pa­nelů, které jsou vystaveny světlu, a akumulátorů.

Následkem mohou být vážná poranění a materiální škody.

Veškeré připojování, úkony údržby i servisní práce se smějí provádět pouze

▶

tehdy, když jsou AC i DC strana střídače a akumulátor bez napětí.
Pevné připojení k veřejné elektrické síti smí provést pouze elektroinstalatér

▶

s příslušným oprávněním.

VAROVÁNÍ!

Nebezpečí v důsledku poškozených a/nebo znečištěných přípojných svorek.

Následkem mohou být vážná poranění a materiální škody.

Před připojováním zkontrolujte, zda přípojné svorky nejsou poškozené nebo

▶

znečištěné.
Znečištění odstraňte v beznapěťovém stavu.

▶

Poškozené přípojné svorky nechte opravit v autorizovaném servisu.

▶

Připojení strany
DC akumulátoru

POZOR!

Nebezpečí v důsledku používání akumulátoru ve vyšší nadmořské výšce, než je
přípustná nadmořská výška uváděná výrobcem.

Používání akumulátoru ve vyšší nadmořské výšce, než je přípustná, může vést
k omezenému provozu, výpadku provozu i nebezpečným stavům akumulátoru.

Dodržujte údaje výrobce o přípustné nadmořské výšce.

▶

Používejte akumulátor pouze v nadmořské výšce uváděné výrobcem.

▶

DŮLEŽITÉ!

Před instalací akumulátoru se přesvědčte, že je akumulátor vypnutý. Je třeba zo­hlednit max. délku DC kabelů pro instalaci externích akumulátorů podle údajů
výrobce, viz kapitolu Vhodné akumulátory na straně 23.

63

1

2

BAT PE

BAT+
BAT-

3*

1

1

2

BAT+
BAT-

Ručně provlékněte kabely akumulátoru
skrz průchodky pro DC kabely.

* Ochranný vodič akumulátoru musí
být připojen externě (např. skříňový
rozvaděč). Při připojování akumulátoru
LG RESU FLEX lze ochranný vodič
akumulátoru připojit ve střídači (viz ka­pitolu Připojení ochranného vodiče LG

RESU FLEX na straně 67. Dodržujte

minimální průřez ochranného vodiče
akumulátoru.

DŮLEŽITÉ!

Před odstraněním izolace provlékněte
kabely skrz DC průchodku, aby se za­bránilo ohnutí/ulomení jednotlivých vo­dičů.

2

64

3

1

PUSH

2

BAT+
BAT-

2

Průřez kabelu vyberte podle údajů
uvedených v části Přípustné kabely

pro elektrické připojení od str. 50.

Na konci jednotlivých vodičů odstraňte
12 mm izolace. Nadzvednutím otevřete
ovládací páčku přípojné svorky a za­suňte jednotlivé odizolované vodiče do
příslušných zdířek přípojné svorky až
na doraz. Následně zavřete ovládací
páčku, až zacvakne.

VAROVÁNÍ!

Nebezpečí způsobené uvolněnými a/
nebo nesprávně upnutými jednot­livými vodiči v přípojné svorce.

Následkem mohou být vážná poranění
a materiální škody.

Do příslušné zdířky na přípojné

▶

svorce připojte pouze jeden vodič.
Zkontrolujte pevné uchycení jed-

▶

notlivých vodičů v přípojné svorce.
Dbejte na to, aby byl každý jednot-

▶

livý vodič zcela uvnitř přípojné
svorky a aby z přípojné svorky
žádné jednotlivé žíly nevyčnívaly.

CS

4

5

Při použití jiných zdířek přípojné svor­ky hrozí nebezpečí v důsledku přepětí.

Následkem může být poškození aku­mulátoru a/nebo solárních panelů
vybíjením.

▶

POZOR!

K připojení akumulátoru použijte
pouze zdířky označené BAT.

65

6

Nebezpečí v důsledku přepólování na
přípojných svorkách.

Následkem může být vážné poškození
fotovoltaického systému.

▶

▶

POZOR!

Pomocí vhodného měřicího
přístroje zkontrolujte polaritu ka­beláže DC při zapnutém aku­mulátoru.
Nesmí dojít k překročení max.
napětí na vstupu do akumulátoru
(viz Technické údaje na straně

144).

7

8

Zasuňte přípojné svorky DC do
příslušné zdířky tak, abyste slyšeli za­cvaknutí.

Pomocí šroubováku (TX20) s utaho­vacím momentem 1,3–1,5 Nm
připevněte šrouby kabelového vedení
k plášti přístroje.

UPOZORNĚNĹ!

Riziko nadměrného utahovacího mo­mentu na odlehčení tahu.

Následkem může být poškození od­lehčení tahu.

Nepoužívejte vrtací šroubovák.

▶

66

DŮLEŽITÉ!

Informace o připojení na straně akumulátoru najdete v návodu k instalaci od
příslušných výrobců.

Připojení
ochranného vo­diče LG RESU
FLEX

1

Ochranný vodič akumulátoru vložte do
integrovaného kabelového kanálu

CS

oddělení připojovací části v připojovací
části AC.

2

Ochranný vodič akumulátoru
připevněte k druhému vstupu shora na
uzemňovací svorkovnici pomocí šrou­bováku (TX20) utahovacím momentem
1,8 - 2 Nm.

DŮLEŽITÉ!

Informace o připojení na straně akumulátoru najdete v návodu k instalaci od
příslušných výrobců.

67

Připojení nouzového napájení – FV bodu (OP)

Bezpečnost

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné instalace, uvedení do provozu, obsluhy nebo
nesprávného použití.

Následkem mohou být vážná poranění a materiální škody.

Instalaci a uvedení systému do provozu smí provádět pouze vyškolený od-

▶

borný personál a jen v rámci technických předpisů.
Před použitím je nutné pečlivě si přečíst návod k instalaci i návod k obsluze.

▶

V případě nejasností se okamžitě obraťte na prodejce.

▶

VAROVÁNÍ!

Nebezpečí v důsledku poškozených a/nebo znečištěných přípojných svorek.

Následkem mohou být vážná poranění a materiální škody.

Před připojováním zkontrolujte, zda přípojné svorky nejsou poškozené nebo

▶

znečištěné.
Znečištění odstraňte v beznapěťovém stavu.

▶

Poškozené přípojné svorky nechte opravit v autorizovaném servisu.

▶

UPOZORNĚNĹ!

Nepřetržité zásobování přes PV Point závisí na dostupném fotovoltaickém výko­nu.

Pokud není k dispozici dostatek energie ze solárních panelů, může docházet
k přerušování napájení.

Nepřipojujte žádné spotřebiče, které potřebují nepřetržité napájení.

▶

Instalace

DŮLEŽITÉ!

Je třeba zohlednit a uplatnit příslušné národní zákony, normy a předpisy i specifi­kace příslušného provozovatele sítě.
Důrazně se doporučuje projednat konkrétní instalaci s provozovatelem sítě a ne­chat si ji od něho výslovně schválit. Tato povinnost se vztahuje zejména na zřizo­vatele systému (např. instalační firmu).

UPOZORNĚNĹ!

Všechny spotřebiče napájené přes přípojnou svorku OP musí být jištěny prou­dovým chráničem.

Aby byla zaručena funkce tohoto proudového chrániče, je třeba propojit neutrální
vodič N´ (OP) se zemí.

Schéma zapojení doporučené společností Fronius najdete v části Svorka nou-

zového napájení – FV bod (OP) na straně 159.

68

1

Vypněte jistič a odpojovač DC.

CS

2

POZOR!

Nebezpečí v důsledku chybných nebo nedostatečných otvorů.

Může dojít ke zranění očí a rukou v důsledku odletujících součástí a ostrých hran
i k poškození střídače.

Při vrtání noste vhodné ochranné brýle.

▶

K vrtání používejte pouze stupňovitý vrták.

▶

Dbejte na to, abyste nepoškodili žádné součásti uvnitř přístroje (např. připojo-

▶

vací blok).
Průměr vrtaných otvorů přizpůsobte jednotlivým přípojkám.

▶

Vhodným nářadím očistěte hrany otvorů.

▶

Odstraňte ze střídače zbytky po vrtání.

▶

Přesvědčte se, že je přepínač odpojo­vače DC v poloze „Vypnuto“.
Pomocí šroubováku (TX20) otočte 5
šroubů na krytu připojovací části
o 180° doleva a uvolněte je.
Sejměte kryt připojovací části
z přístroje.

69

3

Volitelné kabelové vedení navrtejte
stupňovitým vrtákem.

4

Do otvoru vložte odlehčení tahu
a připevněte ho pomocí utahovacího
momentu uváděného výrobcem.

5

Zespodu protáhněte odlehčením tahu
napájecí kabel.
Vytáhněte přípojnou svorku OP.

70

6

Na konci jednotlivých vodičů odstraňte
12 mm izolace.
Průřez kabelu musí být v rozsahu

1,5 mm2 až 10 mm2. Nadzvednutím
otevřete ovládací páčku přípojné svor­ky a zasuňte odizolovaný vodič do
příslušné zdířky přípojné svorky až na
doraz. Následně zavřete ovládací
páčku, až zacvakne.

VAROVÁNÍ!

Nebezpečí způsobené uvolněnými a/
nebo nesprávně upnutými jednot­livými vodiči v přípojné svorce.

Následkem mohou být vážná poranění
a materiální škody.

Do příslušné zdířky na přípojné

▶

svorce připojte pouze jeden vodič.
Zkontrolujte pevné uchycení jed-

▶

notlivých vodičů v přípojné svorce.
Dbejte na to, aby byl každý jednot-

▶

livý vodič zcela uvnitř přípojné
svorky a aby z přípojné svorky
žádné jednotlivé vodiče nevyčníva­ly.

CS

7

8

L1´ Fázový vodič
N´ Neutrální vodič
N´ Vodič PEN

DŮLEŽITÉ!

Vodič PEN musí mít v souladu s
národními předpisy průřez 10 mm²
a konce permanentně označené mod­rou barvou.

Ochranný vodič a vodič PEN
připevněte k uzemňovací svorkovnici
pomocí šroubováku (TX20) utahovacím
momentem 1,8 - 2 Nm.

71

9

Zasuňte přípojnou svorku OP do zdířky
OP tak, abyste slyšeli zacvaknutí.
Připevněte převlečnou matici od­lehčení tahu pomocí utahovacího mo­mentu uváděného výrobcem.

72

Připojení kabelů datové komunikace

CS

Modbus účas­tníci

Vstupy M0 a M1 je možné volně zvolit. Na vstupech M0 a M1 přípojné svorky
Modbus mohou být připojeni vždy max. 4 Modbus účastníci.

DŮLEŽITÉ!

Na jeden střídač je možné připojit pouze jeden primární elektroměr, jeden aku­mulátor a jeden regulátor spotřeby Ohmpilot. Z důvodu vysokého přenosu dat
akumulátoru, obsadí akumulátor 2 účastníky. Po aktivaci funkce „Řízení střídače

prostřednictvím protokolu Modbus“ v nabídce „Komunikace“ → „Modbus“

nejsou možní žádní Modbus účastníci. Není možné současné odesílání a příjem
dat.

Příklad 1:

Vstup Akumulátor

Modbus 0 (M0)

Fronius

Ohmpilot

Počet

primárních

elektroměrů

0 4

0 2

0 1

Počet

sekundárních

elektroměrů

Modbus 1 (M1)

Příklad 2:

Vstup Akumulátor

Modbus 0 (M0)

Modbus 1 (M1)

Fronius

Ohmpilot

1 3

Počet

primárních

elektroměrů

1 3

0 4

0 2

0 1

Počet

sekundárních

elektroměrů

73

Vedení kabelů
datové komuni­kace

DŮLEŽITÉ!

Jsou-li do střídače zavedeny kabely datové komunikace, dodržujte následující po­kyny:

Podle počtu a průřezu zavedených kabelů datové komunikace odstraňte

-

záslepky z těsnicích vložek a nasaďte kabely datové komunikace.
Do volných otvorů v těsnicí vložce bezpodmínečně nasaďte příslušné záslep-

-

ky.

DŮLEŽITÉ!

Pokud nejsou záslepky nasazeny nebo jsou nasazeny nesprávně, nelze zaručit
stupeň krytí IP66.

1

Uvolněte převlečnou matici odlehčení
tahu a z vnitřní části přístroje vytlačte
ven těsnicí kroužek se záslepkami.

2

Na místě, kde se má odstranit záslep­ka, roztáhněte těsnicí kroužek.

* Vyjměte záslepku pohybem do strany.

74

3

Datový kabel veďte nejdříve převlečnou
maticí odlehčení tahu a následně otvo­rem v plášti přístroje.

CS

4

Mezi převlečnou matici a otvor v plášti
přístroje nasaďte těsnicí kroužek. Da­tový kabel zatlačte do kabelové
průchodky v těsnění. Potom těsnění
zatlačte až ke spodní hraně odlehčení
tahu.

5

Utáhněte převlečnou matici odlehčení
tahu utahovacím momentem v rozsahu
2,5 - 4 Nm.

75

Připojení komu­nikačního kabelu
akumulátoru

1

Z jednotlivých vodičů odstraňte 10 mm
izolace a na odizolované části případně
nasaďte kabelové zakončovací dutinky.

DŮLEŽITÉ!

Pokud je k jednomu vstupu zasou­vacích přípojných svorek připojeno více
jednotlivých vodičů, spojte tyto jednot­livé vodiče vhodnou kabelovou za­končovací dutinkou.

Zakončovací od­pory

2

Zasuňte kabely do příslušných zdířek
a zkontrolujte jejich připevnění.

DŮLEŽITÉ!

K připojení svorek „Data +/-“ i „Aktiva­ce +/-“ použijte pouze kroucené páry
kabelů, viz kapitola Přípustné kabely

pro připojení datové komunikace na

straně 50.

Zkruťte stínění kabelu a vložte jej do
zdířky s označením „SHIELD“
(STÍNĚNÍ).

DŮLEŽITÉ!

Nesprávně nainstalované stínění může
způsobit rušení datové komunikace.

Návrh zapojení kabeláže doporučené společností Fronius najdete na straně 161.

Systém je pravděpodobně funkční i bez zakončovacích odporů. Přesto se kvůli in­terferencím doporučuje pro správnou funkci použít zakončovací odpory podle
následujícího přehledu.

76

Informace o přípustných kabelech a max. vzdálenostech části pro datovou komu­nikaci najdete v kapitole Přípustné kabely pro připojení datové komunikace na
straně 50.

DŮLEŽITÉ!

Zakončovací odpory, které nejsou nastavené podle níže uvedených obrázků, mo­hou způsobit rušení datové komunikace.

00

1

6

+

-

Manufacturer manualManufacturer manual

OPTION 1

0 1

Modbus 1

0 1

Modbus 0

Modbus 0 / 1

(min. CAT 5)

Modbus 0 / 1

(min. CAT 5)

00

1

6

Manufacturer manual

OPTION 2

M0 / M1

0 1

+

-

Manufacturer manual

Modbus 0 / 1

(min. CAT 5)

Modbus 0 / 1

(min. CAT 5)

+

-

Manufacturer manual

OPTION 3

M0 / M1

0 1

00

1

6

Manufacturer manual

Modbus 0 / 1

(min. CAT 5)

Modbus 0 / 1

(min. CAT 5)

CS

77

Instalace WSD

IN (+)

IN (-)

OUT (+)

OUT (-)

IN (+)

IN (-)

OUT (+)

OUT (-)

IN (+)

IN (-)

OUT (+)

OUT (-)

CAT 5/6/7

*

(Wired Shut
Down)

DŮLEŽITÉ!

Zasouvací přípojná svorka WSD
v připojovací části střídače se stan­dardně dodává s přemostěním nainsta­lovaným ve výrobním závodu. Při insta­laci spouštěcího zařízení nebo řetězce
WSD je nutné toto přemostění odstra­nit.

U prvního střídače s připojeným spouštěcím zařízením z řetězce WSD musí být
spínač WSD nastaven do polohy 1 (Master). U všech ostatních střídačů je spínač
WSD nastaven do polohy 0 (Slave).

Max. vzdálenost mezi 2 přístroji: 100 m
Max. počet přístrojů: 28

* Beznapěťový kontakt spouštěcího zařízení (např. centrální ochrana sítě
a systému). Při použití několika beznapěťových kontaktů v řetězci WSD je třeba
tyto kontakty zapojit sériově.

78

Zavření a uvedení střídače do provozu

CS

Zavření připojo­vací části / víka
pláště střídače
a uvedení
střídače do pro­vozu

UPOZORNĚNĹ!

Víko pláště je z bezpečnostních důvodů opatřeno pojistkou, která umožňuje na­sunout víko pláště na střídač pouze tehdy, je-li hlavní odpojovač DC vypnutý.

Víko pláště zavěšujte nebo nasazujte na střídač pouze s vypnutým odpojo-

▶

vačem DC.
Víko pláště nezavěšujte ani nenasouvejte násilím.

▶

1

Nasaďte kryt na připojovací část.
V uvedeném pořadí našroubujte po­mocí šroubováku (TX20) všech 5
šroubů a utáhněte je otočením o 180°
doprava.

První uvedení
střídače do pro­vozu

2

Při prvním uvedení střídače do provozu je nutné zadat různá nastavení Setup.

Pokud bude nastavení zrušeno před dokončením, zadaná data nebudou uložena
a znovu se zobrazí úvodní obrazovka s průvodcem instalací. Při přerušení, např.
v důsledku výpadku sítě, budou data uložena. Uvedení do provozu bude po obno­vení dodávky energie pokračovat od místa přerušení. Když dojde k přerušení na­stavení, dodává střídač do sítě max. 500 W a provozní kontrolka LED bliká žlutě.

Zavěste víko pláště seshora na střídač.
Přitlačte spodní část víka pláště a po­mocí šroubováku (TX20) utáhněte 2
šrouby otočením o 180° doprava.
Přepněte přepínač odpojovače DC do
polohy „Zapnuto“. Zapněte jistič. U
systémů s akumulátorem je třeba do­držovat pořadí při zapínání uvedené v
kapitole Vhodné akumulátory na str.

23.

DŮLEŽITÉ! Otevření WLAN Access

Pointu pomocí optického senzoru je
popsáno v kapitole Funkce tlačítek

a zobrazení stavu LED na str. 32

Nastavení země je možné provést pouze při prvním uvedení střídače do provozu.
Pokud je nutné nastavení země dodatečně změnit, kontaktujte pracovníky insta­lační společnosti / technické podpory.

79

Instalace po-

1 2

open access point

Setup your PV system in a few minutes.

START INSTALLATION

LOGIN

Log in with your Fronius credentials (email adress
& password) in order to get the most out of the
PV System. Installing a new product does not
require a Login.

Imprint & Contact Terms & ConditionsData Privacy

Fronius Solar.start

open access point

1

FRONIUS_PILOTxxx

Secured

Password:

12345678

2

192.168.250.181

mocí aplikace

K instalaci je nutná aplikace „Fronius Solar.start“. Aplikace je dostupná na
různých platformách, aby odpovídala příslušnému koncovému zařízení, na kterém
se bude instalace provádět.

Spusťte instalaci v aplikaci.

1

Vyberte výrobek, ke kterému chcete vytvořit připojení.

2

3

Jedním dotykem senzoru otevřete přístupový bod → kontrolka LED komuni­kace bliká modře.

V jednotlivých částech postupujte podle průvodce instalací a dokončete in-

4

stalaci.
Přiřaďte systémové komponenty v aplikaci Fronius Solar.web a uveďte foto-

5

voltaický systém do provozu.

Instalace po­mocí webového
prohlížeče

80

Průvodce sítí a nastavení produktu lze provádět nezávisle na sobě. Průvodce in­stalací aplikace Fronius Solar.web vyžaduje síťové připojení.

Síť WLAN:

1

Jedním dotykem senzoru otevřete přístupový bod → kontrolka LED komuni­kace bliká modře.

V nastaveních sítě vytvořte připojení ke střídači (střídač je zobrazen s názvem

2

„FRONIUS_PILOT“ a sériovým číslem).
Zadejte heslo 12345678 a potvrďte je.

3

DŮLEŽITÉ!

Při zadávání hesla v systému Windows 10 je nejdříve nutné aktivovat odkaz
„Připojení pomocí síťového bezpečnostního klíče“, abyste mohli vytvořit
připojení pomocí hesla 12345678.

Do adresního řádku prohlížeče zadejte adresu IP 192.168.250.181 a potvrďte

4

ji. Otevře se průvodce instalací.
V jednotlivých částech postupujte podle průvodce instalací a dokončete in-

5

stalaci.

Přiřaďte systémové komponenty v aplikaci Fronius Solar.web a uveďte foto-

169.254.0.180

21

open access point

6

voltaický systém do provozu.

Průvodce sítí a nastavení produktu lze provádět nezávisle na sobě. Průvodce in­stalací aplikace Fronius Solar.web vyžaduje síťové připojení.

Připojení Ethernet:

Připojte střídač (LAN1) pomocí síťového kabelu (CAT5 STP nebo vyšší).

1

2

Jedním dotykem senzoru otevřete přístupový bod → kontrolka LED komuni­kace bliká modře.

Do adresního řádku prohlížeče zadejte adresu IP 169.254.0.180 a potvrďte ji.

3

Otevře se průvodce instalací.
V jednotlivých částech postupujte podle průvodce instalací a dokončete in-

4

stalaci.
Přiřaďte systémové komponenty v aplikaci Fronius Solar.web a uveďte foto-

5

voltaický systém do provozu.

CS

Průvodce sítí a nastavení produktu lze provádět nezávisle na sobě. Průvodce in­stalací aplikace Fronius Solar.web vyžaduje síťové připojení.

81

Odpojení střídače od napájení a jeho nové zapnutí

Odpojení
střídače od
napájení a jeho
nové zapnutí

Vypněte jistič.

1

1.
Přepněte odpojovač DC do polohy

2.
„Vypnuto“.

Pro opětovné uvedení střídače do pro­vozu postupujte podle výše uvedených
kroků v opačném pořadí.

82

Nastavení – uživatelské rozhraní

střídače

83

84

Uživatelská nastavení

CS

Přihlášení uživa­tele

Výběr jazyka

V prohlížeči otevřete uživatelské rozhraní střídače.

1

V nabídce „Přihlášení“ se přihlaste pomocí uživatelského jména a hesla nebo

2

v nabídce „Uživatel“ klikněte na tlačítko „Přihlášení uživatele“ a přihlaste se
pomocí uživatelského jména a hesla.

DŮLEŽITÉ!

V závislosti na oprávnění uživatele lze v jednotlivých nabídkách zadat nastavení.

V nabídce „Uživatel“ klikněte na tlačítko „Jazyk“ a vyberte požadovaný jazyk.

1

85

Konfigurace přístroje

Komponenty Prostřednictvím položky „Přidat komponenty+“ se do systému přidají všechny

existující komponenty.

FV generátor

Aktivujte střídač MPP Tracker a v příslušném poli zadejte připojený fotovoltaický
výkon. U kombinovaných větví solárních panelů je nutné aktivovat položku „para­lelní zapojení PV 1 + PV 2“.

Akumulátor

Pokud je režim SoC nastaven na položku „Automatický“, jsou hodnoty „Minimální
SoC“ a „Maximální SoC“ předem nastaveny podle technických údajů výrobce aku­mulátoru.

Pokud je režim SoC nastaven na položku „Ruční“, můžete hodnoty „Minimální
SoC“ a „Maximální SoC“ po konzultaci s výrobcem akumulátoru upravit v rámci
technických specifikací.

Prostřednictvím nastavení „Povolit nabíjení akumulátoru z dalších zařízení na
výrobu elektrické energie v domovní síti“ lze aktivovat/deaktivovat nabíjení aku­mulátoru z dalších zařízení na výrobu elektrické energie.

Prostřednictvím nastavení „Povolit nabíjení akumulátoru z veřejné sítě“ lze aktivo­vat/deaktivovat nabíjení akumulátoru z veřejné sítě.
U tohoto nastavení je třeba zohlednit normativní nebo úhradové předpisy. Nasta­vení neovlivní nabíjení akumulátoru dalšími zařízeními na výrobu elektrické ener­gie v domě. Týká se pouze odběru nabíjecí energie z veřejné sítě. Bez ohledu na
toto nastavení bude v nutných servisních případech docházet k nabíjení z veřejné
sítě (např. nucené dobíjení za účelem ochrany proti hlubokému vybití).

DŮLEŽITÉ!

Společnost Fronius v žádném případě neručí za škody na akumulátorech jiných
výrobců.

Primární elektroměr

Pro bezproblémový provoz s dalšími zařízeními na výrobu elektrické energie je
důležité, aby byl v místě dodávky instalován elektroměr Fronius Smart Meter.
Střídač a ostatní zařízení na výrobu elektrické energie musí být připojeny
k veřejné síti prostřednictvím elektroměru Fronius Smart Meter.
Toto uspořádání má rovněž vliv na chování střídače v noci. Pokud je funkce deak­tivovaná, střídač se přepne do pohotovostního režimu, jakmile už není k dispozici
fotovoltaický výkon ani nenásleduje žádný pokyn pro akumulátor ze strany ener­getického managementu (např. dosažení minimálního stavu nabití). Zobrazí se
zpráva „Power low“. Střídač se znovu spustí, jakmile je odeslán pokyn energe­tického managementu nebo je k dispozici dostatečný fotovoltaický výkon.
Pokud je funkce aktivovaná, střídač zůstane trvale připojený k síti, aby mohl kdy­koli přijímat energii z dalších zařízení na výrobu elektrické energie.
Po připojení elektroměru je nutné nakonfigurovat polohu. Pro každý elektroměr
Smart Meter je nutné nastavit vlastní adresu protokolu Modbus.
Hodnota výkonu ve wattech u elektroměru pro zařízení na výrobu elektrické ener­gie je součtem hodnot všech elektroměrů pro zařízení na výrobu elektrické ener­gie. Hodnota ve wattech u sekundárního elektroměru je součtem hodnot všech
sekundárních elektroměrů.

86

Ohmpilot

Zobrazí se všechna zařízení Ohmpilot, která jsou v systému dostupná. Vyberte
požadovaná zařízení Ohmpilot a prostřednictvím položky „Přidat“ je přidejte do
systému.

Funkce
a vstupy/výstupy

Záložní napájení

V režimu záložního napájení lze volit mezi možnostmi „Vypnuto“ a „PV Point“.

DŮLEŽITÉ!

Při konfiguraci režimu záložního napájení „PV Point“ je nutné respektovat upo­zornění v kapitole Bezpečnost na straně 68.

Jmenovité napětí při záložním napájení

Když je aktivován režim záložního napájení, je nutné zvolit jmenovité napětí
veřejné sítě.

Varovný limit stavu nabití

Od této zbytkové kapacity akumulátoru je v režimu záložního napájení vydáváno
varování.

Rezervní kapacita

nastavená hodnota udává zbytkovou kapacitu (v závislosti na kapacitě aku­mulátoru), která je rezervovaná pro případ záložního napájení. V síťovém provozu
se akumulátor nevybije pod zbytkovou kapacitu.

Řízení zatížení

Zde je možné vybrat až 4 piny pro řízení zatížení. Další nastavení pro řízení
zatížení jsou k dispozici v nabídce „Řízení zatížení“.
Výchozí nastavení: pin 1

CS

Austrálie – Demand Response Mode (DRM)

Zde je možné nastavit piny pro řízení prostřednictvím DRM:

Režim Popis Informace DRM pin

DRM0 Střídač se odpojí od

sítě

DRM0 se vyskytuje pou­ze při přerušení či zkratu
ve vedení REF GEN nebo

REF GEN
COM LO-

AD
COM LOAD nebo při ne­platných kombinacích
DRM1 - DRM8.
Síťová relé se otevřou.

DRM1 Import P

nom

≤ 0 %

aktuálně nepodporováno DRM 1/5 IN6

bez odpojení od sítě

DRM2 Import P

DRM3 Import P

≤ 50 % aktuálně nepodporováno DRM 2/6 IN7

nom

nom

≤ 75 %

aktuálně nepodporováno DRM 3/7 IN8

a
+Q

* ≥ 0 %

rel

DRM4 Import P

nom

≤ 100

aktuálně nepodporováno DRM 4/8 IN9

%

DRM5 Export P

nom

≤ 0 %

aktuálně nepodporováno DRM 1/5 IN6

bez odpojení od sítě

I/O

pin

IO4
IO5

DRM6 Export P

DRM7 Export P

a

-Q

* ≥ 0 %

rel

DRM8 Export P

≤ 50 % aktuálně nepodporováno DRM 2/6 IN7

nom

≤ 75 %

nom

≤ 100 % aktuálně nepodporováno DRM 4/8 IN9

nom

aktuálně nepodporováno DRM 3/7 IN8

87

Režim Popis Informace DRM pin

Údaje v procentech se vždy vztahují na jmenovitý výkon přístroje.

DŮLEŽITÉ!

Pokud je funkce Demand Response Mode (DRM) aktivována a není připojené
žádné ovládání DRM, přejde střídač do pohotovostního režimu.

I/O

pin

Demand Respon­se Modes (DRM)

Střídač „Vynucení pohotovostního režimu“

Zde je možné při nastavení země Austrálie zadat hodnotu odebraného zdánlivého
výkonu a odvedeného zdánlivého výkonu.

Při aktivaci této funkce se přeruší režim střídače pro dodávku energie do sítě. To
umožňuje vypnutí střídače bez výkonu a ochranu jeho komponent. Po opětovném
spuštění střídače se pohotovostní funkce automaticky deaktivuje.

„PV 1“ a „PV 2“

Parametr Rozsah hodnot Popis

„Režim“ Vyp. MPP tracker je deaktivován.

Auto Střídač používá napětí, při kterém je

Fix MPP tracker používá napětí definované v

„UDC fix“ 80 ‑ 530 V Střídač používá pevně nastavené napětí,

„Dynamik Peak
Manager“

Vyp. Funkce je deaktivována.

Zap. Celá větev solárních panelů je zkontro-

možný max. výkon MPP trackeru.

„UDC fix“.

které se používá u MPP trackeru.

lována z hlediska optimalizačního poten­ciálu a stanovuje nejlepší možné napětí pro
režim dodávání energie do sítě.

88

„Hromadný řídicí signál“

Hromadné řídicí signály jsou signály vysílané energetickým závodem k zapínání a
vypínání regulovatelných zátěží. V závislosti na instalační situaci může střídač
hromadné řídicí signály tlumit nebo zesilovat. V případě potřeby lze proti tomu
použít níže uvedená nastavení.

Parametr Rozsah hodnot Popis

„Snížení vlivu“ Vyp. Funkce je deaktivována.

Zap. Funkce je aktivována.

„Frekvence
hromadného
řídicího signálu“

„Indukčnost
sítě“

100 ‑ 3000 Hz Zde se zadává frekvence stanovená ener-

getickým závodem.

0,00001 ‑ 0,00
5 H

Zde se zadává hodnota naměřená v místě
dodávky do sítě.

„Opatření proti chybnému vybavení proudového chrániče / kontrolní jednotky
chybového proudu“

(při použití proudového chrániče 30 mA)

UPOZORNĚNĹ!

Národní předpisy, provozovatel sítě a další okolnosti mohou u přípojného vedení
AC vyžadovat instalaci proudového chrániče.

Pro tento případ obecně postačí proudový chránič typu A. V ojedinělých přípa­dech a v závislosti na místních podmínkách však může dojít k chybnému vybavení
proudového chrániče typu A. Z tohoto důvodu doporučuje společnost Fronius
s ohledem na národní předpisy proudový chránič vhodný pro frekvenční měniče
s minimálním vypínacím proudem 100 mA.

Parametr Rozsah hodnot Popis

CS

„Odpojení
střídače před
vybavením
proudového
chrániče 30
mA“

„Faktor svo­dového proudu
pro snížení
chybných vyba­vení RCMU/FI“
(pouze pro Sy­mo GEN24)

„Varování Iso“

Parametr Rozsah hodnot Popis

„Varování Iso“ Vyp. Upozornění na izolaci je deaktivováno.

„Režim měření
izolace“

0 Žádná opatření proti chybnému vybavení.

1 Střídač se vypíná při proudu 15 mA, dříve

než dojde k vybavení proudového chrániče.

0 ‑ 0,25
(výchozí: 0,16)

Zap. Upozornění na izolaci je aktivováno.

Přesně Monitorování izolace se provádí s nejvyšší

Snížením nastavené hodnoty se sníží svo­dový proud a zvýší se napětí meziobvodu,
což mírně sníží účinnost. Nastavení hodno­ty 0,16 umožňuje dosáhnout optimální
účinnosti.

V případě poškození izolace je vydáno va­rování.

přesností a naměřený izolační odpor se
zobrazuje na uživatelském rozhraní
střídače.

Rychle Monitorování izolace se provádí s menší

přesností, což zkracuje dobu měření izola­ce a hodnota izolace se nezobrazuje na
uživatelském rozhraní střídače.

„Prahová hod­nota pro va­rování izolace“

„Záložní napájení“

Parametr Rozsah hodnot Popis

„Jmenovité
napětí záložního
napájení“

100000 ‑
10000000 Ω

220 ‑ 240 V Je jmenovité výstupní fázové napětí v

Pokud této prahové hodnoty není do­saženo, zobrazí se na uživatelském roz­hraní střídače stavová zpráva 1083.

režimu záložního napájení.

89

Parametr Rozsah hodnot Popis

„Mezní hodnota
podpěťové
ochrany při
záložním
napájení U<
[pu]“

„Doba
podpěťové
ochrany při
záložním
napájení U<“

„Mezní hodnota
přepěťové
ochrany při
záložním
napájení U>
[pu]“

„Doba
přepěťové
ochrany při
záložním
napájení U>“

„Zpoždění re­startu záložního
napájení“

0 ‑ 2 % V Pomocí této hodnoty se nastaví mezní

hodnota pro vypnutí režimu záložního
napájení.
Např. nastavená hodnota 0,9 = 90 % jme­novitého napětí.

0,04 ‑ 20 s Doba vybavení při podkročení mezní hod-

noty podpěťové ochrany při záložním
napájení.

0 ‑ 2 % V Pomocí této hodnoty se nastaví mezní

hodnota pro vypnutí režimu záložního
napájení.
Např. nastavená hodnota 1,1 = 110 % jme­novitého napětí.

0,04 ‑ 20 s Doba vybavení při překročení mezní hod-

noty přepěťové ochrany při záložním
napájení.

0 ‑ 600 s Je doba čekání na obnovení režimu

záložního napájení po vypnutí.

„Pokusy o re­start záložního
napájení“

„Externí moni­torování frek­vence v
záložním
napájení“

(jen pro Itálii)

„Doba vypnutí
záložního
napájení při
zkratu“

1 ‑ 10 Je max. počet automatických pokusů o re-

start. Pokud je dosaženo max. počtu po­kusů o automatické restartování, je třeba
ručně potvrdit servisní zprávu 1177.

Vyp. Funkce je deaktivována

Zap. Pro režim záložního napájení (Full Backup)

v Itálii musí být aktivováno externí monito­rování frekvence. Před ukončením režimu
záložního napájení se zkontroluje frekven­ce sítě. Pokud je frekvence sítě v povo­leném mezním rozsahu, jsou zátěže připo­jeny k veřejné síti.

0,001 ‑ 60 s Dojde-li v režimu záložního napájení ke

zkratu, režim záložního napájení se po
uplynutí nastaveného času přeruší.

90

Energetický management

CS

Energetický ma­nagement

„Optimalizace vlastní spotřeby“

Nastavte provozní režim na možnost „Ruční“ nebo „Automatický“. Střídač vždy
reguluje na nastavenou hodnotu „Cílová hodnota v místě dodávky“. V provozním
režimu „Automatický“ (tovární nastavení) je regulace v místě dodávky energie do
sítě nastavena na 0 wattů (maximální vlastní spotřeba).

Tato „Cílová hodnota v místě dodávky“ platí, i když v tomto místě odečtu dodává
energii další zdroj. V takovém případě však musí být

v místě dodávky instalovaný a nakonfigurovaný elektroměr Fronius Smart

-

Meter,
aktivovaná funkce „Povolit nabíjení akumulátoru z dalších zařízení na výrobu

-

elektrické energie v domovní síti“ v nabídce „Komponenty“ → „Akumulátor“.

„Cílová hodnota v místě dodávky“

Pokud byla pod položkou Optimalizace vlastní spotřeby zvolena možnost
„Ruční“, je možné nastavit „Provozní režim“ („Odběr“ / „Dodávka“) a hodnotu

„Cílová hodnota v místě dodávky“.

DŮLEŽITÉ!

„Optimalizace vlastní spotřeby“ má nižší prioritu než „Správa akumulátoru“.

Externí zdroje (lze pouze s aktivním akumulátorem)

Pokud jsou v domácnosti instalovány další decentralizované generátory, které
jsou zapojené do regulace vlastní spotřeby hybridního střídače Fronius, musí být
aktivováno nastavení „Povolit nabíjení akumulátoru z dalších zařízení na výrobu

elektrické energie v domovní síti“ v nabídce „Konfigurace přístroje“ → „Kompo­nenty“ (viz kapitolu Komponenty na str. 86.

Pomocí střídače Fronius GEN24 Plus tak lze nabíjet akumulátor energií z domovní
sítě. Odebíraný výkon střídače Fronius GEN24 Plus je možné omezit zadáním
max. výkonu AC (AC max.). Maximální možný odebíraný výkon odpovídá jmeno­vitému výkonu AC střídače Fronius GEN24 Plus.

„Správa akumulátoru“

Pomocí časově závislého řízení akumulátoru je možné zamezit či omezit nabíjení/
vybíjení a také zadat definovaný výkon.

Správu akumulátoru ovlivňují např. následující nastavení

povolené nabíjení akumulátoru z veřejné sítě

-

omezení výkonu střídače, akumulátoru nebo celého systému

-

řízení předvoleb přes Modbus

-

optimalizace vlastní spotřeby

-

DŮLEŽITÉ!

Stanovená pravidla pro řízení akumulátoru mají po optimalizaci vlastní spotřeby
druhou nejnižší prioritu. V závislosti na konfiguraci se může stát, že pravidla ne­budou splněna kvůli jiným nastavením.

91

Pro pravidla časově závislého řízení akumulátoru lze zvolit následující hodnoty:

500 W

+

-

00

1

6

TARGET: 0W

0 W

500 W

1000 W

500 W

„Max. nabíjecí výkon“

-

K nabíjení akumulátoru bude použita maximálně hodnota nastavená v
zadávacím poli „Výkon“.

„Min. nabíjecí výkon“

-

K nabíjení akumulátoru bude použita minimálně hodnota nastavená v
zadávacím poli „Výkon“.

„Max. vybíjecí výkon“

-

K vybíjení akumulátoru bude použita maximálně hodnota nastavená v
zadávacím poli „Výkon“.

„Min. vybíjecí výkon“

-

K vybíjení akumulátoru bude použita minimálně hodnota nastavená v
zadávacím poli „Výkon“.

Načasování, kdy pravidlo platí, se nastavuje v zadávacích polích „Čas“ a výběrem
z nabídky „Dny v týdnu“.

Není možné definovat časový rozsah přes půlnoc (00:00).
Příklad: Zadání 22:00 až 06:00 h se musí vytvořit pomocí 2 zápisů „22:00 –
23:59 h“ a „00:00 – 06:00 h“.

Příklady –
Časově závislé
řízení aku­mulátoru

Následující příklady slouží k vysvětlení toků energie. Účinnost není zohledněna.

Příklad: Akumulátorový systém

Fotovoltaický systém na střídači 1 000 W

Výkon do akumulátoru 500 W

Výstupní výkon (AC) střídače 500 W

Nastavená cílová hodnota v místě dodávky 0 W

Dodávka do veřejné sítě 0 W

Spotřeba v domácnosti 500 W

Příklad: Akumulátorový systém bez fotovoltaiky včetně druhého zařízení na
výrobu elektrické energie v domě

92

Výkon do akumulátoru 1 500 W

Odebíraný výkon (AC) střídače 1 500 W

Druhé zařízení na výrobu elektrické energie v domovní síti 2 000 W

Příklad: Akumulátorový systém bez fotovoltaiky včetně druhého zařízení na

TARGET: 0W

0 W

500 W

2000 W

1500 W

1500 W

+

-

00

1

6

+

-

00

1

6

TARGET: 0W

0 W

500 W

2000 W1000 W

2500 W

1500 W

výrobu elektrické energie v domě

Nastavená cílová hodnota v místě dodávky 0 W

Dodávka do veřejné sítě 0 W

Spotřeba v domácnosti 500 W

CS

Příklad: Akumulátorový systém včetně druhého zařízení na výrobu elektrické
energie v domě

Fotovoltaický systém na střídači 1 000 W

Výkon do akumulátoru 2 500 W

Odebíraný výkon (AC) střídače 1 500 W

Druhé zařízení na výrobu elektrické energie v domovní síti 2 000 W

Nastavená cílová hodnota v místě dodávky 0 W

Dodávka do veřejné sítě 0 W

Spotřeba v domácnosti 500 W

Příklad: Akumulátorový systém včetně druhého zařízení na výrobu elektrické
energie v domě (s omezením AC max.)

Fotovoltaický systém na střídači 1 000 W

93

Příklad: Akumulátorový systém včetně druhého zařízení na výrobu elektrické

TARGET: 0W

500 W

500 W

2000 W1000 W

2000 W

AC MAX: 1000 W

1000 W

+

-

00

1

6

Max. charging power

Max. discharging power

2000 W

2000 W

00:00 – 23:59

00:00 – 23:59

1.

Mo Tu We Th Fr Sa Su

Mo Tu We Th Fr Sa Su

2.

Limit

charging power

Max. charging
power 2000 W

Limit

discharge power

Max. discharge

power 2000 W

0 W

energie v domě (s omezením AC max.)

Výkon do akumulátoru 2 000 W

Odebíraný výkon AC max. omezen na 1 000 W

Odebíraný výkon (AC) střídače 1 000 W

Druhé zařízení na výrobu elektrické energie v domovní síti 2 000 W

Nastavená cílová hodnota v místě dodávky 0 W

Dodávka do veřejné sítě 500 W

Spotřeba v domácnosti 500 W

Povolená pravi­dla pro řízení
akumulátoru

Pravidlo se vždy skládá z omezení nebo zadání a načasování, kdy je pravidlo ak­tivní, v poli „Čas“ a „Dny v týdnu“. Pravidla se stejným omezením (např. Max.
nabíjecí výkon) se nesmí časově překrývat.

Max. meze nabíjení a vybíjení

Je možné současně nakonfigurovat max. nabíjecí/vybíjecí výkon.

94

Zadání rozsahu nabíjení

Min. charging power

Max. charging power

500 W

3800 W

03:00 – 04:00

03:00 – 04:00

1.

Mo Tu We Th Fr Sa Su

Mo Tu We Th Fr Sa Su

2.

Limit

charging power

Max. charging
power 3800 W

Min. charging

power 500 W

Limit

discharge power

0 W

Max. discharging power

Min. discharging power

3000 W

1000 W

13:00 – 14:00

00:00 – 23:59

1.

Mo Tu We Th Fr Sa Su

Mo Tu We Th Fr Sa Su

2.

Limit

charging power

Limit

discharge power

Max. discharge

power 3000 W

Min. discharge

power 1000 W

0 W

Min. charging power

Max. charging power

3000 W

3000 W

03:00 – 04:00

03:00 – 04:00

1.

Mo Tu We Th Fr Sa Su

Mo Tu We Th Fr Sa Su2.

Limit

charging power

Min./Max. charging

power 3000 W

Limit

discharge power

0 W

Rozsah nabíjení lze definovat prostřednictvím min. a max. meze nabíjení. V ta­kovém případě není možné vybíjení akumulátoru.

Zadání rozsahu vybíjení

Rozsah vybíjení lze definovat prostřednictvím min. a max. meze vybíjení. V ta­kovém případě není možné nabíjení akumulátoru.

CS

Zadání definovaného nabíjení

Můžete zadat definovaný nabíjecí výkon, a to tak, že min. a max. nabíjecí výkon na­stavíte na stejnou hodnotu.

95

Zadání definovaného vybíjení

Min. discharging power

Max. discharging power

3000 W

3000 W

13:00 – 14:00

13:00 – 14:00

1.

Mo Tu We Th Fr Sa Su

Mo Tu We Th Fr Sa Su

2.

Limit

charging power

Min./Max. discharging

power 3000 W

Limit

discharge power

0 W

Můžete zadat definovaný vybíjecí výkon, a to tak, že min. a max. vybíjecí výkon na­stavíte na stejnou hodnotu.

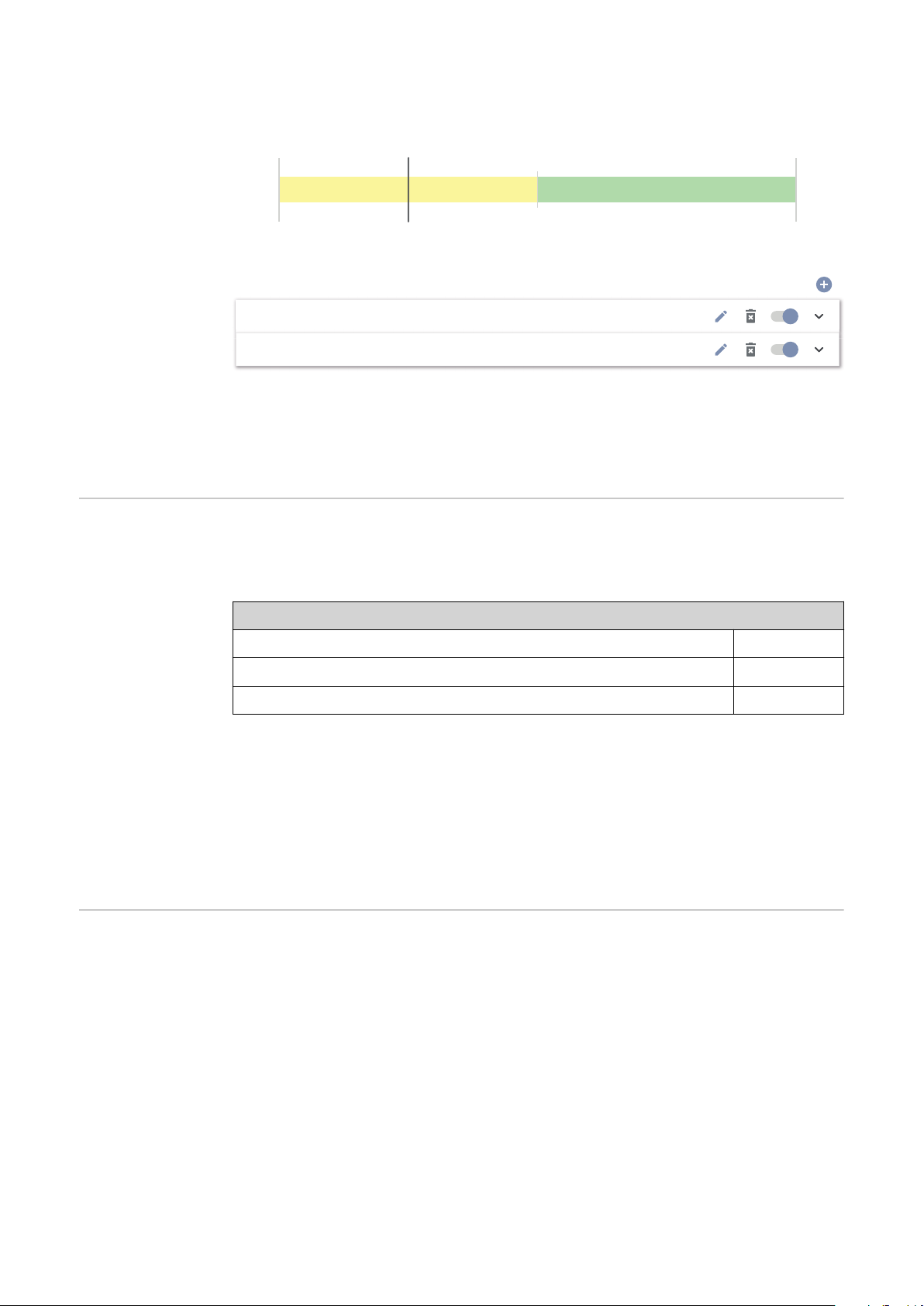

Případy možného použití

Tarify za elektrickou energii nezávislé na denní době

-

Rezervování akumulátoru při omezení výkonu v závislosti na trhu

-

Časově závislé rezervování akumulátoru pro případ záložního napájení

-

Omezení fotovol­taického výkonu

Pravidla v nabídce „Správa akumulátoru“ umožňují optimální využití vyrobené
energie. Mohou však nastat situace, kdy fotovoltaický výkon nelze prostřednic­tvím časově závislého řízení akumulátoru plně využít.

Příklad

Střídač Fronius (max. výstupní výkon) 6 000 W

Definované vybíjení akumulátoru 6 000 W

Fotovoltaický výkon 1 000 W

V tomto případě by střídač musel omezit fotovoltaický výkon na 0 wattů, protože
výstupní výkon střídače je max. 6 000 wattů a přístroj už je vytížen vybíjením aku­mulátoru.

Jelikož účelem není plýtvání fotovoltaickým výkonem, omezení výkonu se
u správy akumulátoru automaticky přizpůsobí tak, aby se žádný fotovoltaický
výkon nevyplýtval. Ve výše uvedeném příkladu to znamená, že akumulátor se vy­bije jen s 5 000 watty, aby 1 000 wattů fotovoltaického výkonu bylo možné využít.

Řízení zatížení „Priority“

Pokud systém obsahuje dodatečné komponenty (např. akumulátor, Fronius Ohm­pilot), lze na tomto místě nastavit jejich priority. Nejprve jsou aktivovány přístroje
s vyšší prioritou a poté, pokud je ještě k dispozici přebytečná energie, ty ostatní.

96

DŮLEŽITÉ!

Pokud se ve fotovoltaickém systému nachází Fronius Wattpilot, pohlíží se na něj
jako na spotřebič. Prioritu pro řízení zatížení přístroje Wattpilot je třeba nakonfi­gurovat v aplikaci Fronius Solar.wattpilot.

„Pravidla“

Je možné definovat až čtyři různá pravidla pro řízení zatížení. Při stejných pra­hových hodnotách budou pravidla aktivována popořadě. Při deaktivaci to funguje
obráceně, naposledy zapnutý vstup/výstup se vypne jako první. Při různých pra-

hových hodnotách se nejdříve zapne vstup/výstup s nejnižší prahovou hodnotou,
poté ten s druhou nejnižší prahovou hodnotou atd.

Vstupy a výstupy s řízením prostřednictvím vyrobeného výkonu jsou oproti aku­mulátoru a zařízení Fronius Ohmpilot vždy ve výhodě. To znamená, že vstup/
výstup se může zapnout a způsobit, že akumulátor už se nebude nabíjet nebo
zařízení Fronius Ohmpilot už nebude aktivováno.

DŮLEŽITÉ!

Vstup/výstup se aktivuje/deaktivuje až po 60 sekundách.

„Zatížení“

Řízení je „Vyp.“ (deaktivováno).

-

Řízení probíhá na základě „Vyrobeného výkonu“.

-

Řízení probíhá na základě „Přebytku výkonu“ (při omezení dodávek). Tuto

-

možnost lze zvolit pouze v případě, že byl připojen elektroměr. Řízení probíhá
prostřednictvím výkonu skutečně dodávaného do sítě.

„Prahové hodnoty“

„Zap.“: Slouží k zadání limitu činného výkonu, od kterého se výstup aktivuje.

-

„Vyp.“: Slouží k zadání limitu činného výkonu, od kterého se výstup deaktivu-

-

je.

„Doby provozu“

Pole sloužící k aktivaci „Minimální doby provozu na proces zapnutí“, která

-

určuje, jak dlouho má být výstup aktivní při každém procesu zapnutí.
Pole sloužící k aktivaci „Maximální doby provozu na den“.

-

Pole sloužící k aktivaci „Požadované doby provozu“, po kterou má výstup

-

zůstat aktivní (zohledňuje se více procesů zapnutí).

CS

97

Systém

Všeobecné infor­mace

Obecná nastavení

Do pole „Název systému“ zadejte název systému (max. 30 znaků).

1

Je-li aktivována „Automatická synchronizace času“ → vyberte „Oblast

2

časového pásma“ a „Místo časového pásma“. Datum a čas se budou přebírat
ze zadaného časového pásma.

Je-li deaktivována „Automatická synchronizace času“ → zadejte nebo vyber-

2

te „Datum“, „Čas“, „Oblast časového pásma“ a „Místo časového pásma“.
Klikněte na tlačítko „Uložit“.

3

Aktualizace Všechny dostupné aktualizace se zobrazují na stránce výrobku i v části „Vy-

hledávání souborů ke stažení“ na webu www.fronius.com .

Aktualizace firmwaru

Přetáhněte soubor firmwaru do pole „Uložit soubor sem“ nebo proveďte

1

výběr prostřednictvím možnosti „Vybrat soubor“.

Aktualizace se spustí.

Asistent uvedení

Zde můžete spustit příslušného asistenta uvedení do provozu.

do provozu

Obnovení
továrního nasta­vení

Všechna nastavení

Dojde k resetování všech dat konfigurace s výjimkou nastavení země. Změny na­stavení země smí provádět pouze pověření pracovníci.

Všechna nastavení kromě sítě

Dojde k resetu všech dat konfigurace s výjimkou nastavení země a nastavení sítě.
Změny nastavení země smí provádět pouze pověření pracovníci.

Protokol událostí Aktuální události

Zde se zobrazují všechny aktuální události připojených systémových komponent.

DŮLEŽITÉ!

Události je v závislosti na typu nutné potvrdit symbolem „zaškrtnutí“, aby mohly
být dále zpracovány.

Archivované

Zde se zobrazují všechny události připojených systémových komponent, které již
nejsou aktivní.

Informace V této nabídce se zobrazují všechny informace o systému a aktuální nastavení.

Uložit jako PDF

Klikněte na tlačítko „Uložit jako PDF“.

1

98

Vyberte požadované informace pomocí symbolu „zaškrtnutí“ vedle jednot-

2

livých informací nebo pomocí zaškrtnutí „Vybrat vše“.
Do zadávacího pole zadejte název souboru a klikněte na tlačítko „Uložit“.

3

Dojde k vytvoření a následnému zobrazení souboru PDF.

Správce licencí V licenčním souboru jsou uložené údaje o výkonu i rozsah funkcí střídače. Při

výměně střídače, výkonového dílu nebo části pro datovou komunikaci se musí
vyměnit také licenční soubor.

Licencování – online (doporučeno):

Je nutné internetové připojení a dokončená konfigurace portálu Fronius So­lar.web.

Dokončete instalační práce (viz kapitola Zavření připojovací části / víka

1

pláště střídače a uvedení střídače do provozu na str. 79).

Vytvořte spojení s uživatelským rozhraním střídače.

2

Zadejte sériové číslo a verifikační kód (VCode) vadného i náhradního přístroje.

3

Sériové číslo a VCode jsou uvedeny na výkonovém štítku střídače (viz kapitola

Varovná upozornění na přístroji na str. 41).

Klepněte na tlačítko „Spustit online licencování“.

4

Stisknutím tlačítka „Další“ přeskočte položky nabídky Všeobecné obchodní

5

podmínky a Nastavení sítě.

CS

Spustí se aktivace licence.

Licencování – offline:

Internetové připojení nesmí být navázané. Při licencování – offline se zacho­vaným internetovým připojením se licenční soubor automaticky načte do střídače.
Při načtení licenčního souboru tedy dojde k následující chybě: „Licence už byla
nainstalována a průvodce je možné ukončit“.

Dokončete instalační práce (viz kapitola Zavření připojovací části / víka

1

pláště střídače a uvedení střídače do provozu na str. 79).

Vytvořte spojení s uživatelským rozhraním střídače.

2

Zadejte sériové číslo a verifikační kód (VCode) vadného i náhradního přístroje.

3

Sériové číslo a VCode jsou uvedeny na výkonovém štítku střídače (viz kapitola

Varovná upozornění na přístroji na str. 41).

Klepněte na tlačítko „Spustit offline licencování“.

4

Klepnutím na tlačítko „Načíst servisní soubor“ načtěte servisní soubor do

5

koncového zařízení.
Načtěte webovou stránku licensemanager.solarweb.com a přihlaste se

6

prostřednictvím uživatelského jména a hesla.
Přetáhněte nebo načtěte servisní soubor do pole „Přetáhněte servisní soubor

7

sem nebo jej načtěte kliknutím“.

Nově vygenerovaný licenční soubor načtěte stisknutím tlačítka „Načíst li-

8

cenční soubor“ do koncového zařízení.

Přejděte na uživatelské rozhraní střídače a přetáhněte licenční soubor do po-

9

le „Uložit licenční soubor sem“ nebo proveďte výběr prostřednictvím možnos­ti „Vybrat licenční soubor“.

Spustí se aktivace licence.

99

Podpora Aktivace uživatele podpory

Klikněte na tlačítko „Aktivovat uživatele podpory“.

1

Uživatel podpory je aktivovaný.

DŮLEŽITÉ!

Uživatel podpory umožňuje výhradně pracovníkům podpory Fronius Technical
Support, aby přes zabezpečené připojení prováděli nastavení na střídači. Přístup
se deaktivuje tlačítkem „Ukončit přístup uživateli podpory“.

Vytvoření informací pro podporu (pro Fronius Support)

Klikněte na tlačítko „Vytvoření informací pro podporu“.

1

Dojde k automatickému stažení souboru sdp.cry. Chcete-li spustit ruční sta-

2

hování, klikněte na tlačítko „Stáhnout informace pro podporu“.

Soubor sdp.cry je uložen ve složce Stažené soubory.

Aktivace dálkové údržby

Klikněte na tlačítko „Aktivace dálkové údržby“.

1

Aktivuje se přístup dálkové údržby pro podporu Fronius Support.

DŮLEŽITÉ!

Přístup dálkové údržby umožňuje přístup ke střídači prostřednictvím zabez­pečeného připojení výhradně technické podpoře Fronius Support. V rámci tohoto
přístupu se přenášejí diagnostická data, která lze využít při odstraňování pro­blémů. Přístup dálkové údržby aktivujte pouze na žádost podpory Fronius Sup­port.

100
