Fronius Symo 3.0-3-S, Symo 3.0-3-M, Symo 3.7-3-M, Symo 4.5-3-M, Symo 5.0-3-M Installation Manual [en, pl, ro, de, el +12]

/ Perfect Charging / Perfect Welding / Solar Energy

42,0410,1997 005-16022016

Fronius Symo - Installation

3.0-3-S / 3.7-3-S / 4.5-3-S

3.0-3-M / 3.7-3-M / 4.5-3-M

5.0-3-M / 6.0-3-M / 7.0-3-M

8.2-3-M

FIND YOUR

OPERATING MANUALS

www.fronius.com/symo-manuals/3.0-8.2

FIND YOUR

OPERATING MANUALS

2

3

Sicherheit DE

WARNUNG! Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende Personen-

und Sachschäden verursachen. Die Inbetriebnahme des Wechselrichters darf nur durch geschultes Per­sonal und nur im Rahmen der technischen Bestimmungen erfolgen. Vor der Inbetriebnahme und der
Durchführung von Pflegearbeiten die Sicherheitsvorschriften lesen.

WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Netzspannung und DC-Spannung
von den Solarmodulen, welche Licht ausgesetzt sind.

- Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor dem Wechselrichter
spannungsfrei sind.

- Der fixe Anschluss an das öffentliche Stromnetz darf nur von einem konzessionierten Elektroinstal­lateur hergestellt werden.

WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Netzspannung und DC-Spannung
von den Solarmodulen.

- Der DC Hauptschalter dient ausschließlich zum stromlos Schalten des Leistungsteils. Bei ausge­schaltetem DC Hauptschalter steht der Anschlussbereich nach wie vor unter Spannung.

- Sämtliche Wartungs- und Service-Tätigkeiten dürfen nur dann durchgeführt werden, wenn Leis­tungsteil und Anschlussbereich voneinander getrennt sind.

- Der separate Bereich des Leistungsteils darf nur im spannungsfreien Zustand vom Anschlussbe­reich getrennt werden.

- Wartungs- und Service-Tätigkeiten im Leistungsteil des Wechselrichters dürfen nur von Fronius-ge­schultem Servicepersonal durchgeführt werden.

WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Restspannung von Kondensato­ren. Entladezeit der Kondensatoren abwarten. Die Entladezeit beträgt 5 Minuten.

WARNUNG! Unzureichende Schutzleiter-Verbindung kann schwerwiegende Personen- und Sachschä­den verursachen. Die Gehäuse-Schrauben stellen eine geeignete Schutzleiter-Verbindung für die Er­dung des Gehäuses dar und dürfen keinesfalls durch andere Schrauben ohne zuverlässige Schutzleiter­Verbindung ersetzt werden!

VORSICHT! Beschädigungsgefahr des Wechselrichters durch Verschmutzung oder Wasser an den An­schlussklemmen und Kontakten des Anschlussbereiches.

- Beim Bohren darauf achten, dass Anschlussklemmen und Kontakte am Anschlussbereich nicht ver­schmutzt oder nass werden.

- Die Wandhalterung ohne Leistungsteil entspricht nicht der Schutzart des ganzen Wechselrichters
und darf daher nicht ohne Leistungsteil montiert werden.
Wandhalterung bei der Montage vor Verschmutzung und Feuchtigkeit schützen.

VORSICHT! Beschädigungsgefahr des Wechselrichters durch nicht ordnungsgemäß angezogene An­schlussklemmen. Nicht ordnungsgemäß angezogene Anschlussklemmen können thermische Schäden
am Wechselrichter verursachen und in Folge zu Bränden führen. Beim Anschließen von AC- und DC­Kabeln darauf achten, dass alle Anschlussklemmen mit dem angegebenen Drehmoment fest angezo­gen sind.

VORSICHT! Beschädigungsgefahr des Wechselrichters durch Überlast.

- Maximal 32 A an einer einzelnen DC-Anschlussklemme anschließen.

- DC+ und DC- Kabel polrichtig an den DC+ und DC- Anschlussklemmen des Wechselrichters an­schließen.

- Die DC-Eingangsspannung darf maximal 1000 V DC betragen.

HINWEIS! Die Schutzart IP 65 gilt nur, wenn der Wechselrichter in der Wandhalterung eingehängt und
fest mit der Wandhalterung verschraubt ist.
Für die Wandhalterung ohne Wechselrichter gilt Schutzart IP 20!

HINWEIS! Die am Wechselrichter angeschlossenen Solarmodule müssen die Norm IEC 61730 Class
A erfüllen.

4

Fronius Werksga­rantie

Detaillierte, länderspezifische Garantiebedingungen sind im Internet erhältlich:
www.fronius.com/solar/garantie

Um die volle Garantielaufzeit für Ihren neu installierten Fronius Wechselrichter oder Spei­cher zu erhalten, registrieren Sie sich bitte unter: www.solarweb.com.

HINWEIS! Photovoltaik-Module die Licht ausgesetzt sind, liefern Strom an den Wechselrichter.

HINWEIS! Wenn die Kabelisolierung des AC Kabels nicht für ein Maximum von 1000 V ausgelegt ist,

dürfen AC und DC Kabel beim Anschluss im Wechselrichter nicht gekreuzt werden.
Ist ein Kreuzen der Kabel beim Anschluss unvermeidbar, muss das AC Kabel in einem Stück des mit
dem Wechselrichter mitgelieferten Schutzschlauches verlegt werden.
AC und DC Kabel dürfen nur dann gemeinsam verlegt werden, wenn bei beiden Kabeln die Kabeliso­lierung für die max. mögliche Spannung von 1000 V ausgelegt ist.

Brandverhütung

VORSICHT! Beschädigungsgefahr von Wechselrichtern und anderen stromführenden Bauteilen einer

Photovoltaikanlage durch mangelhafte oder unsachgemäße Installationen.
Mangelhafte oder unsachgemäße Installationen können zur Überhitzung von Kabeln und Klemmstellen
sowie zum Entstehen von Lichtbögen führen. Hieraus können thermische Schäden resultieren, die in
Folge zu Bränden führen können.

Beim Anschließen von AC- und DC-Kabeln folgendes beachten:

- Alle Anschlussklemmen mit dem in der Bedienungsanleitung angegebenen Drehmoment fest an­ziehen

- Alle Erdungsklemmen (PE / GND) mit dem in der Bedienungs­anleitung angegebenen Drehmoment fest anziehen, auch freie
Erdungsklemmen

- Kabel nicht überlasten

- Kabel auf Beschädigung und korrekte Verlegung überprüfen

- Sicherheitshinweise, Bedienungsanleitung sowie lokale An­schlussbestimmungen berücksichtigen

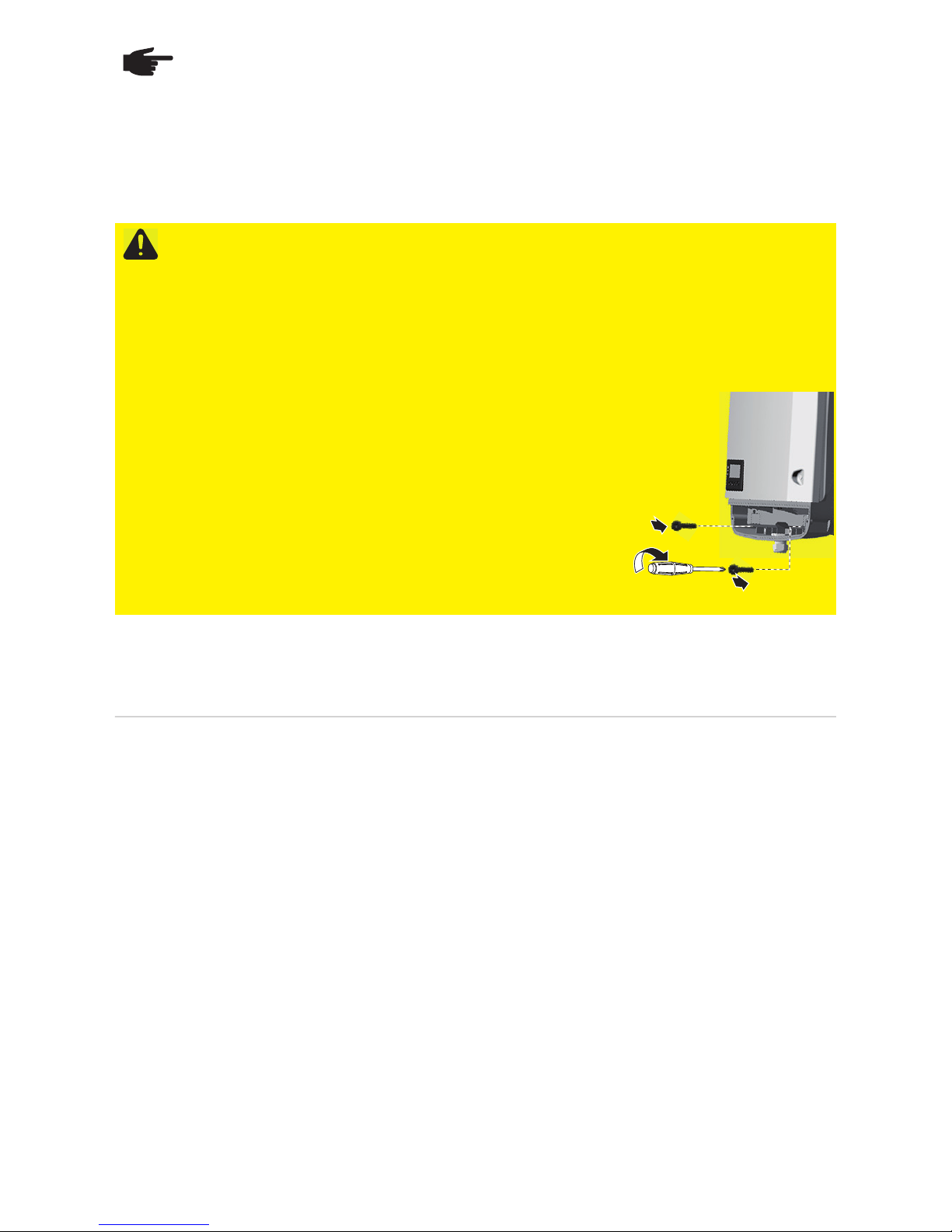

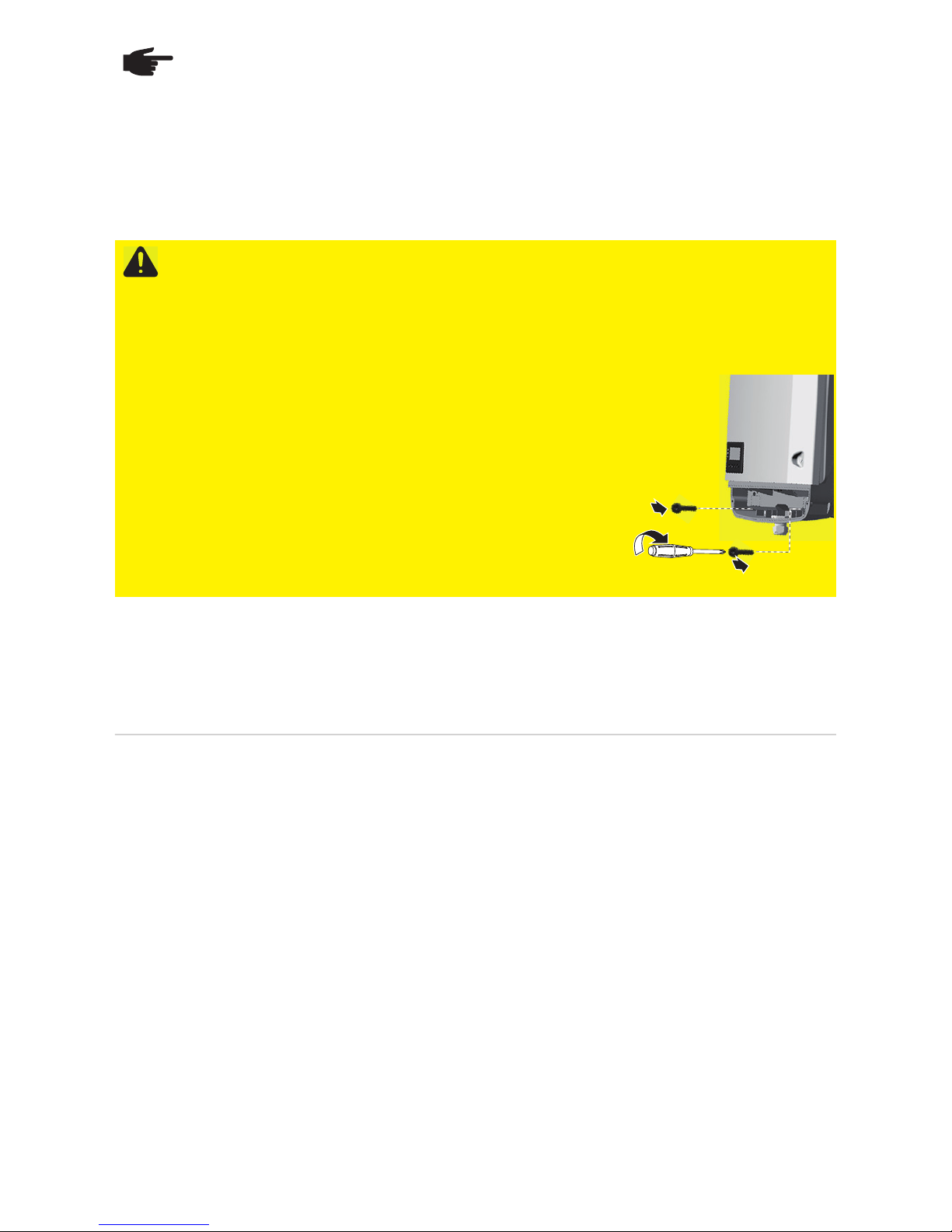

Den Wechselrichter immer mittels Fixierungsschrauben mit dem in
der Bedienungsanleitung angegebenen Drehmoment fest an der
Wandhalterung verschrauben.
Wechselrichter ausschließlich mit festgezogenen Fixierungsschrau­ben in Betrieb nehmen!

3

2

2.5 Nm

1

Die Herstellervorgaben für Anschluss, Installation und Betrieb sind unbedingt einzuhalten. Führen Sie sorgfältig
alle Installationen und Verbindungen den Vorgaben und Vorschriften entsprechend aus, um das Gefahrenpo­tential auf ein Minimum zu reduzieren.
Die Anzugsmomente an den jeweiligen Klemmstellen entnehmen Sie der Bedienungsanleitung / Installations­anleitung der Geräte.

5

Safety EN

WARNING! Incorrect operation or poorly executed work can cause serious injury or damage. Commis-

sioning of the inverter may only be carried out by trained personnel in accordance with the technical re­gulations. You should read the safety rules before commissioning the equipment or carrying out
maintenance work.

WARNING! An electric shock can be fatal. Danger due to grid voltage and DC voltage from solar modu­les that are exposed to light.

- Ensure that both the AC side and the DC side of the inverter are de-energised before carrying out
any connection work.

- Only an authorised electrical engineer is permitted to connect this equipment to the public grid.

WARNING! An electric shock can be fatal. Danger due to grid voltage and DC voltage from solar modu­les.

- The DC main switch is only to be used to de-energise the power stage set. The connection area is
still live when the DC main switch is switched off.

- Ensure that the power stage set and connection area are disconnected from one another before
carrying out any maintenance or service tasks.

- The power stage set, which is enclosed in a separate housing, must only be disconnected from the
connection area when in a de-energized state.

- Maintenance and servicing in the power stage set of the inverter must only be carried out by Fronius­trained service technicians.

WARNING! An electric shock can be fatal. Danger due to residual voltage in capacitors. Wait for the ca­pacitors to discharge. The discharge time is five minutes.

WARNING! An inadequate ground conductor connection can cause serious injury or damage. The
housing screws provide a suitable ground conductor connection for grounding the housing and must
NOT be replaced by any other screws that do not provide a reliable ground conductor connection.

CAUTION! Risk of damage to the inverter from dirt or water on the terminals and contacts of the connec­tion area.

- When drilling, ensure that terminals and contacts in the connection area do not become dirty or wet.

- Without a power stage set, the wall bracket does not conform to the protection class of the inverter
as a whole and so must not be installed without the power stage set.
The wall bracket should be protected from dirt and moisture during installation.

CAUTION! Risk of damage to the inverter as a result of incorrectly tightened terminals. Incorrectly tigh­tened terminals can cause heat damage to the inverter and, in turn, lead to a fire. When connecting AC
and DC cables, ensure that all the terminals are tightened to the specified torque.

CAUTION! Risk of damage to inverter from overload.

- The maximum amperage when connecting to a single DC terminal is 32 A.

- Connect the DC+ and DC- cables to the DC+ and DC- terminals on the inverter, taking care to en­sure that the polarity is correct.

- The maximum DC input voltage must not exceed 1000 V DC.

NOTE! Protection class IP65 is only applicable if the inverter is permanently attached to the wall bra­cket with screws.
Protection class IP20 applies to the wall bracket with no inverter.

NOTE! The solar modules connected to the inverter must conform to the Class A requirements of the
IEC 61730 standard.

NOTE! When photovoltaic modules are exposed to light, they supply current to the inverter.

6

Fronius manufac­turer's warranty

Detailed, country-specific warranty terms are available on the internet:
www.fronius.com/solar/warranty

To obtain the full warranty period for your newly installed Fronius inverter or storage sys­tem, please register at: www.solarweb.com.

NOTE! If the cable insulation of the AC cable is not designed for a maximum of 1000 V, AC and DC
cables must not be crossed when connecting in the inverter.
If crossing the cables during connection is unavoidable, the AC cable must be laid in one piece of the
protective hose supplied with the inverter.
AC and DC cables can only be laid together if the insulation on both cables is designed for the max.
possible voltage of 1000 V.

Fire prevention

CAUTION! Risk of damage to inverters and other live photovoltaic system components due to poor or

unprofessional installation.
Poor or unprofessional installation can cause overheating of cables and terminal connections and result
in arcs. These can cause heat damage, which in turn may lead to fires.

Observe the following when connecting AC and DC cables:

- Tighten all terminals to the torque specified in the operating instructions

- Tighten all grounding terminals (PE / GND), including free ones,
to the torque specified in the operating instructions

- Do not overload cables

- Check cables for damage and verify that they are laid correctly

- Take note of the safety instructions, operating instructions and
any local connection regulations

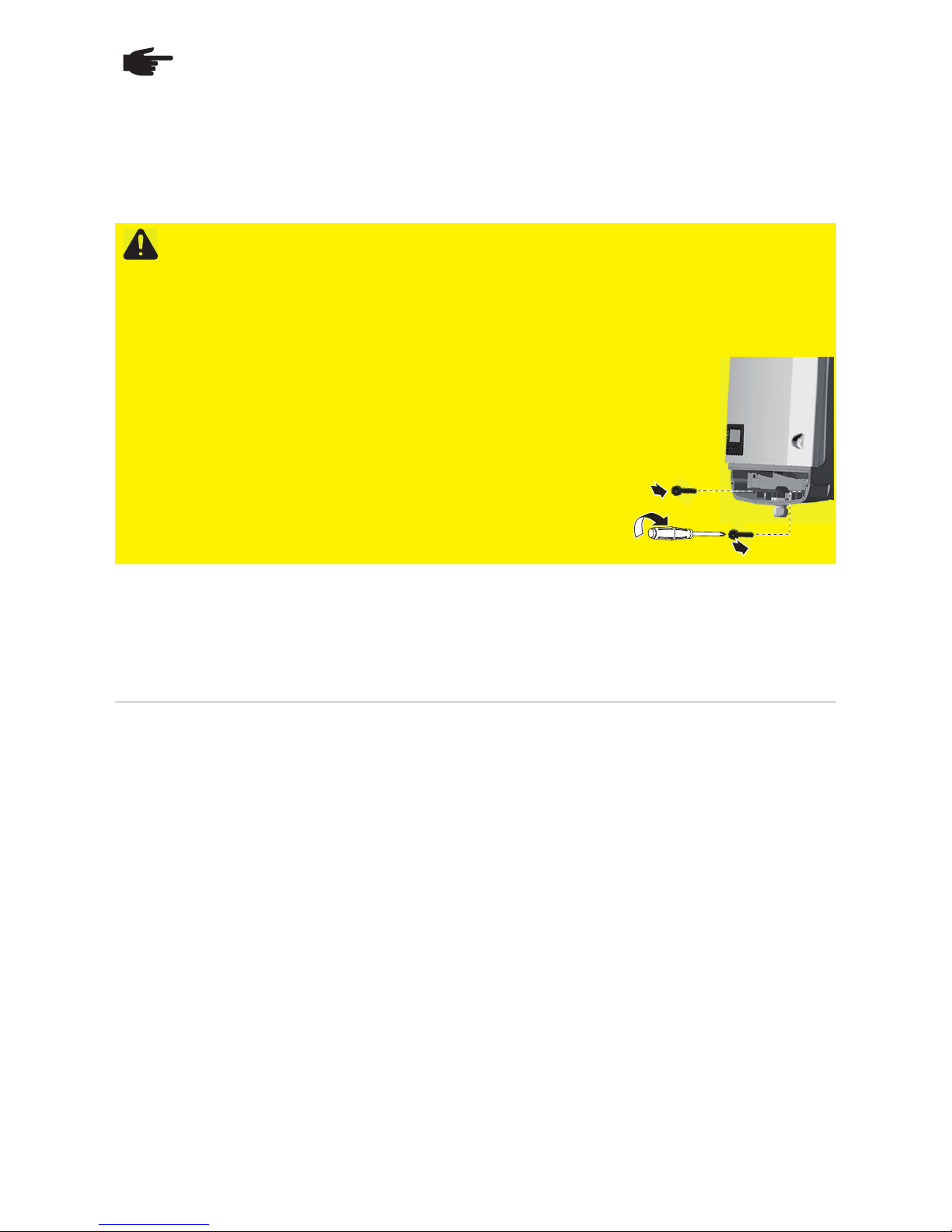

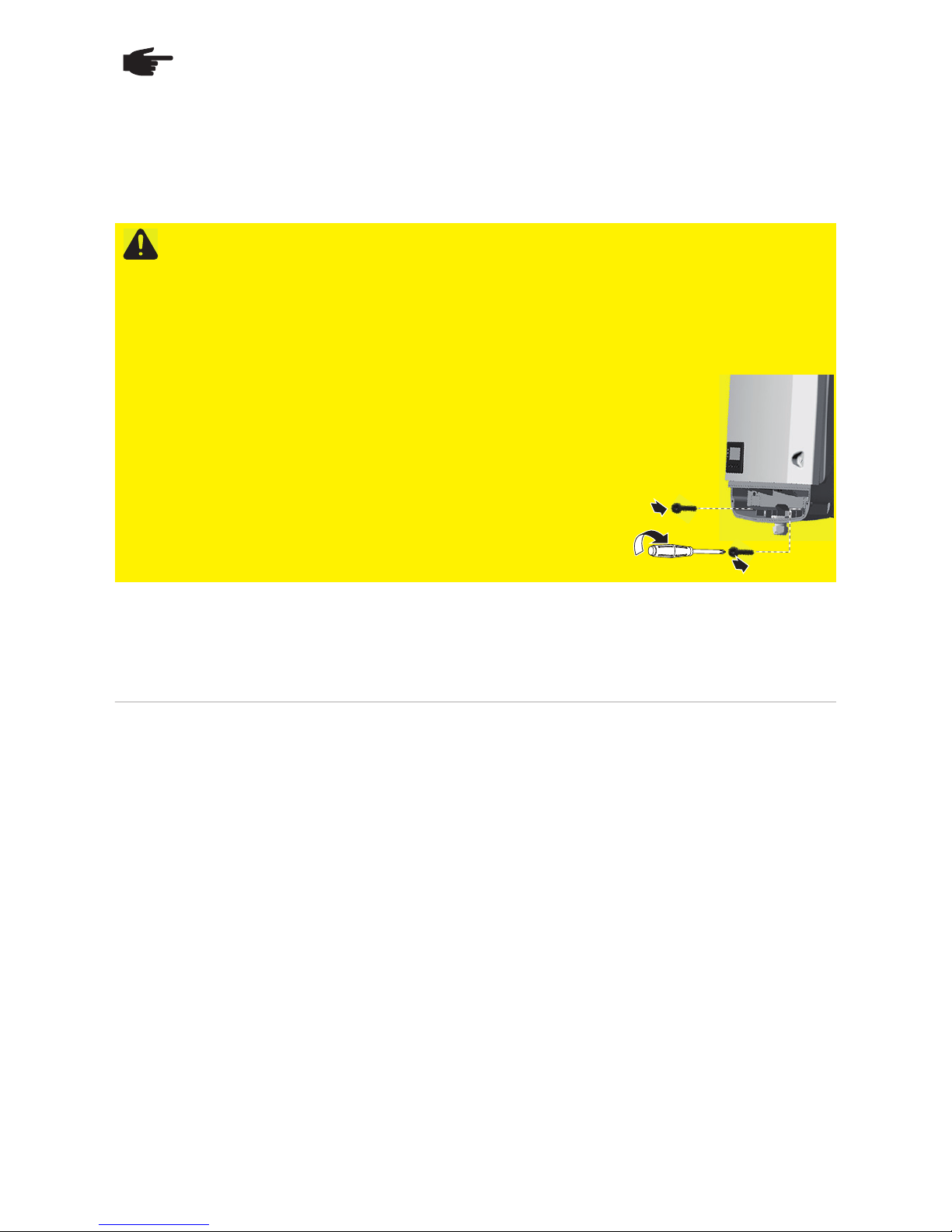

Using fastening screws, always screw the inverter firmly to the wall
bracket to the torque specified in the operating instructions.
Ensure that the fastening screws are tight before starting the inver­ter!

3

2

2.5 Nm

1

Observe the manufacturer's connection, installation and operating instructions at all times. To reduce the hazard
potential to a minimum, perform all installation and connection work carefully according to the instructions and
regulations.
Refer to the device operating instructions / installation instructions for the tightening torques to be used at the
relevant terminal connections.

7

Sécurité FR

AVERTISSEMENT ! Les erreurs de manipulation et les erreurs en cours d'opération peuvent entraîner

des dommages corporels et matériels graves. La mise en service de l'onduleur doit être effectuée
uniquement par du personnel formé à cet effet et dans le cadre des dispositions techniques. Avant la
mise en service et l'exécution de travaux d'entretien, lire les « Consignes de sécurité ».

AVERTISSEMENT ! Une décharge électrique peut être mortelle. Danger en raison de la tension du sec­teur et de la tension DC des modules solaires exposés à la lumière.

- Avant toute opération de raccordement, veiller à ce que les côtés AC et DC en amont de l'onduleur
soient hors tension.

- Le raccordement fixe au réseau électrique public doit être réalisé uniquement par un électricien
agréé.

AVERTISSEMENT ! Une décharge électrique peut être mortelle. Danger en raison de la tension du ré­seau et de la tension DC des modules solaires.

- L'interrupteur principal DC sert exclusivement à la mise hors courant de l'étage de puissance.
Lorsque l'interrupteur principal DC est déconnecté, la zone de raccordement reste sous tension.

- Les opérations de maintenance et de service doivent être exécutées uniquement lorsque l'étage de
puissance et la zone de raccordement sont séparés.

- Le bloc indépendant de l'étage de puissance ne doit être séparé de la zone de raccordement que
si l'ensemble est hors tension.

- Les opérations de maintenance et de service dans l'étage de puissance de l'onduleur doivent être
exécutées uniquement par du personnel de service formé par Fronius.

AVERTISSEMENT ! Une décharge électrique peut être mortelle. Danger en raison de la tension résidu­elle des condensateurs. Attendre l'expiration de la durée de décharge des condensateurs. Cette durée
correspond à 5 minutes.

AVERTISSEMENT ! Une connexion insuffisante à la terre peut entraîner de graves dommages corpo­rels et matériels. Les vis du carter constituent une connexion de protection appropriée pour la mise à la
terre du corps de l'appareil. Il ne faut en aucun cas remplacer ces vis par d'autres vis qui n'offriraient pas
ce type de connexion de protection autorisée !

ATTENTION ! Risques de dommages sur l'onduleur suite à l'encrassement ou la présence d'eau sur les
bornes de raccordement et les contacts de la zone de raccordement.

- En perçant, veiller à ce que les bornes de raccordement et les contacts de la zone de raccordement
ne soient pas salis ou mouillés.

- Le support mural sans étage de puissance ne correspond pas à l'indice de protection de l'onduleur
complet et ne doit donc pas être installé sans étage de puissance.
Lors du montage, protéger le support mural des salissures et de l'humidité.

ATTENTION ! Risque de dommages sur l'onduleur en raison de bornes de raccordement improprement
serrées. Des bornes de raccordement mal serrées peuvent causer des dégâts thermiques sur l'onduleur
et des incendies consécutifs. Lors du branchement des câbles AC et DC, veiller à serrer correctement
toutes les bornes de raccordement au couple de serrage préconisé.

ATTENTION ! Risque de dommages sur l'onduleur en raison d'une surcharge.

- Raccorder au maximum 32 A à une même borne de raccordement DC.

- Raccorder les câbles DC+ et DC- aux bornes de raccordement DC+ et DC- de l'onduleur en res­pectant la polarité.

- La tension d'entrée DC ne doit pas dépasser 1 000 V DC.

REMARQUE ! L'indice de protection IP 65 est valable uniquement lorsque l'onduleur est accroché et
fermement vissé au support mural.
Pour un support mural sans onduleur, l'indice de protection est IP 20 !

REMARQUE ! Les modules solaires branchés à l'onduleur doivent répondre à la norme CEI 61730
Classe A.

8

Garantie const­ructeur Fronius

Les conditions de garantie détaillées, spécifiques au pays, sont disponibles sur Internet :
www.fronius.com/solar/warranty

Afin de bénéficier pleinement de la durée de garantie de votre nouvel onduleur ou accu­mulateur Fronius, vous devez vous enregistrer sur : www.solarweb.com.

REMARQUE ! Les modules photovoltaïques recevant de la lumière fournissent du courant à l'ondu­leur.

REMARQUE ! Si l'isolation du câble AC n'est pas conçue pour un maximum de 1 000 V, les câbles AC
et DC ne doivent pas être croisés lors du raccordement de l'onduleur.
Si les câbles doivent inévitablement se croiser, le câble AC doit être inséré dans un morceau de tuyau
de protection livré avec l'onduleur.
Les câbles AC et DC peuvent uniquement être posés ensemble si les deux isolations sont conçues
pour une tension maximum de 1 000 V.

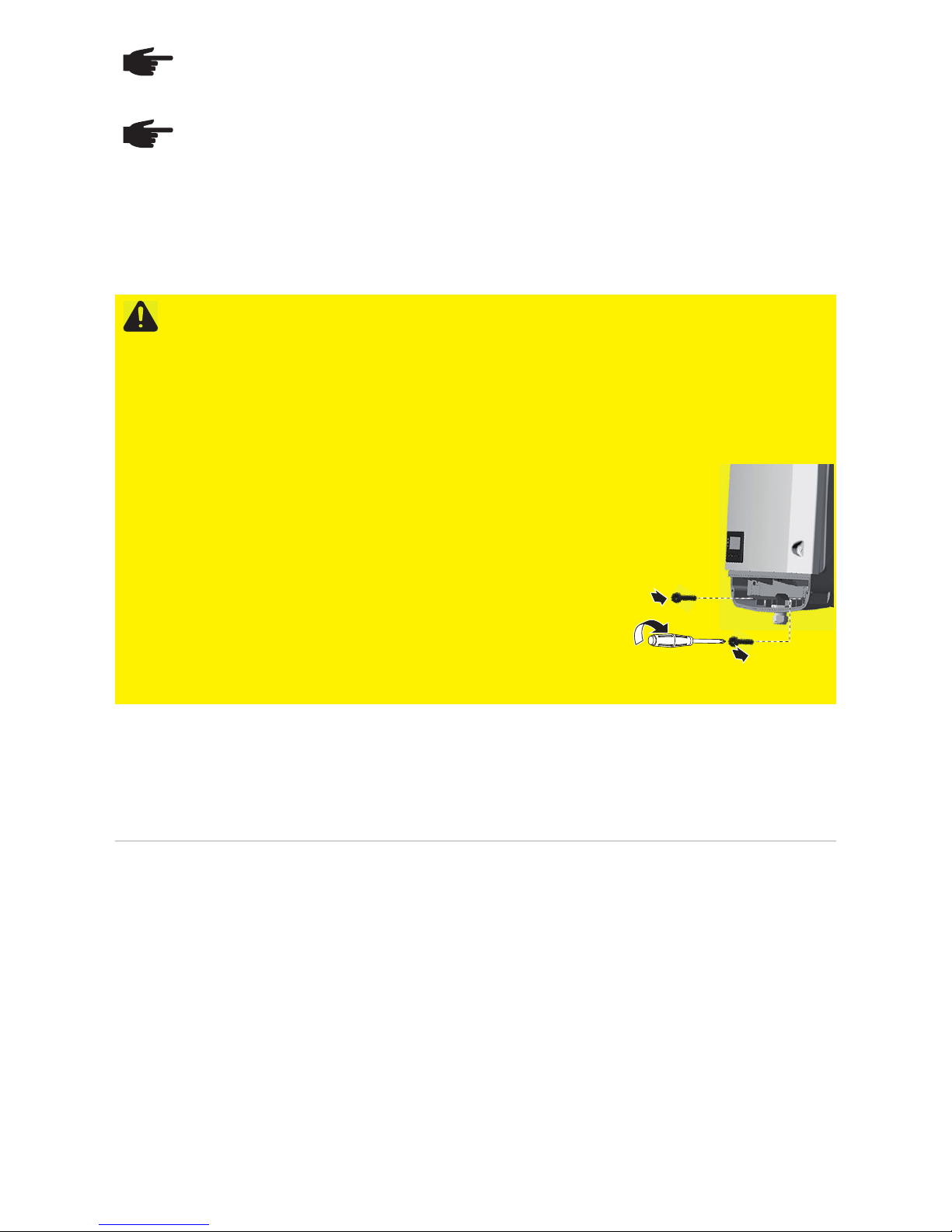

Prévention incendie

ATTENTION ! Risque de détérioration des onduleurs et autres composants sous tension d'une installa-

tion photovoltaïque en raison de montages défectueux ou incorrects.
Des montages défectueux ou incorrects peuvent entraîner une surchauffe des câbles et des connexions
et également provoquer des arcs électriques. Les dégâts thermiques qui en résultent peuvent provoquer
des incendies.

Lors du raccordement de câbles AC et DC, respecter ce qui suit :

- Serrer toutes les bornes de raccordement en respectant le couple de serrage figurant dans les In­structions de service

- Serrer toutes les bornes de mise à la terre (PE / GND) en res­pectant le couple de serrage figurant dans les Instructions de
service, y compris les bornes de mise à la terre libres

- Ne pas surcharger les câbles

- Vérifier les éventuels dommages sur les câbles ainsi que la cor­rection du montage

- Respecter les consignes de sécurité, les Instructions de service
ainsi que les directives de connexions locales

Toujours visser l'onduleur au support mural à l'aide des vis de fixati­on en respectant le couple de serrage figurant dans les Instructions
de service.
Mettre l'onduleur en service uniquement après avoir serré les vis de
fixation !

3

2

2.5 Nm

1

Il est impératif de respecter les indications du constructeur relatives à la connexion, à l'installation et au foncti­onnement. Afin de réduire à un minimum le potentiel de risques, exécuter toutes les installations et connexions
avec soin et en respectant les consignes et directives.
Les couples de serrage des différentes connexions figurent dans les Instructions de service / Instructions d'ins­tallation des appareils.

9

Seguridad ES

¡ADVERTENCIA! El manejo incorrecto y los trabajos realizados de forma defectuosa pueden causar

graves daños personales y materiales. La puesta en servicio del inversor solo debe ser efectuada por
personal formado y dentro del marco de las disposiciones técnicas. Antes de la puesta en servicio y la
realización de trabajos de mantenimiento, resulta imprescindible leer las normas de seguridad.

¡ADVERTENCIA! Las descargas eléctricas pueden ser mortales. Peligro originado por la tensión de red
y la tensión CC de los módulos solares expuestos a la luz.

- Antes de realizar cualquier tipo de trabajo de conexión se debe procurar que los lados CA y CC
delante del inversor no tengan tensión.

- La conexión fija a la red de corriente pública solo debe ser efectuada por un instalador eléctrico au­torizado.

¡ADVERTENCIA! Las descargas eléctricas pueden ser mortales. Peligro originado por la tensión de red
y la tensión CC de los módulos solares.

- El interruptor principal CC sirve exclusivamente para conmutar la etapa de potencia sin corriente.
Si el interruptor principal CC está desconectado, la zona de conexión sigue estando bajo tensión.

- Las actividades de mantenimiento y servicio solo deben ser realizadas cuando se hayan separado
entre sí la etapa de potencia y la zona de conexión.

- La zona separada de la etapa de potencia solo se puede separar de la zona de conexión cuando
no tiene tensión.

- Las actividades de mantenimiento y servicio en la etapa de potencia del inversor solo deben ser
realizadas por el servicio técnico cualificado de Fronius.

¡ADVERTENCIA! Las descargas eléctricas pueden ser mortales. Peligro originado por la tensión resi­dual de los condensadores. Esperar hasta que se descarguen los condensadores. El tiempo de descar­ga es de 5 minutos.

¡ADVERTENCIA! Una conexión inapropiada del conductor protector puede causar graves daños per­sonales y materiales. ¡Los tornillos de la caja del aparato garantizan una conexión adecuada del con­ductor protector para la puesta a tierra de la caja y nunca deben ser sustituidos por otros tornillos que
no garanticen una conducción fiable del conductor protector!

¡PRECAUCIÓN! Riesgo de dañar el inversor debido a suciedad o agua en los bornes de conexión y en
los contactos de la zona de conexión.

- Al taladrar, debe prestarse atención a que los bornes de conexión y los contactos en la zona de
conexión no se ensucien ni humedezcan.

- El soporte mural sin la etapa de potencia no corresponde al tipo de protección de todo el inversor,
por lo que no debe montarse sin la etapa de potencia.
Durante el montaje, proteger el soporte mural frente a la suciedad y la humedad.

¡PRECAUCIÓN! Riesgo de dañar el inversor debido a unos bornes de conexión no apretados correcta­mente. Los bornes de conexión no apretados correctamente pueden provocar daños térmicos en el in­versor y, en consecuencia, causar incendios. Al conectar cables CA y CC debe prestarse atención a
que todos los bornes de conexión estén apretados firmemente con el par indicado.

¡PRECAUCIÓN! Riesgo de dañar el inversor por sobrecarga.

- Conectar como máximo 32 A a un solo borne de conexión CC.

- Conectar los cables CC+ y CC- con la polaridad correcta a los bornes de conexión CC+ y CC- del
inversor.

- La tensión de entrada CC debe ser de 1000 V CC como máximo.

¡OBSERVACIÓN! El tipo de protección IP 65 únicamente es aplicable cuando el inversor está engan­chado y firmemente atornillado al soporte mural.
¡Para el soporte mural sin inversor es aplicable el tipo de protección IP 20!

¡OBSERVACIÓN! Los módulos solares conectados al inversor deben cumplir la norma IEC 61730 cla­se A.

10

Garantía de fábri­ca de Fronius

Las cláusulas de garantía detalladas específicas para cada país están disponibles en In­ternet:
www.fronius.com/solar/warranty

Para poder disfrutar de todo el período de garantía para la batería de almacenamiento o
el inversor Fronius que ha instalado recientemente, rogamos que se registre en:
www.solarweb.com.

¡OBSERVACIÓN! Los módulos fotovoltaicos que están expuestos a la luz suministran corriente al in­versor.

¡OBSERVACIÓN! Si el aislamiento del cable CA no está diseñado para un máximo de 1000 V, no se
deben cruzar los cables CA y CC al conectar el inversor.
Si es inevitable cruzar los cables al realizar la conexión, el cable CA debe instalarse en un tramo del
tubo de protección suministrado adjunto con el inversor.
Los cables CA y CC deben instalarse juntos solo si el aislamiento de ambos cables está diseñado para
la máxima tensión posible de 1000 V.

Prevención de incendios

¡PRECAUCIÓN! Riesgo de dañar los inversores y otros componentes bajo corriente de una instalación

fotovoltaica debido a instalaciones deficientes o indebidas.
Las instalaciones deficientes o indebidas pueden provocar el calentamiento excesivo de cables y puntos
de apriete, así como la generación de arcos voltaicos. Como resultado, pueden producirse daños tér­micos que pueden provocar incendios.

A la hora de conectar cables CA y CC debe tenerse en cuenta lo siguiente:

- Apretar firmemente todos los bornes de conexión con el par indicado en el manual de instrucciones

- Apretar todos los bornes de conexión a tierra (PE / GND) con el
par indicado en el manual de instrucciones, incluyendo los bor­nes de conexión a tierra libres

- No sobrecargar los cables

- Comprobar que los cables están bien colocados y no están
dañados

- Tener en cuenta las instrucciones de seguridad, el manual de
instrucciones, así como las disposiciones de conexión locales

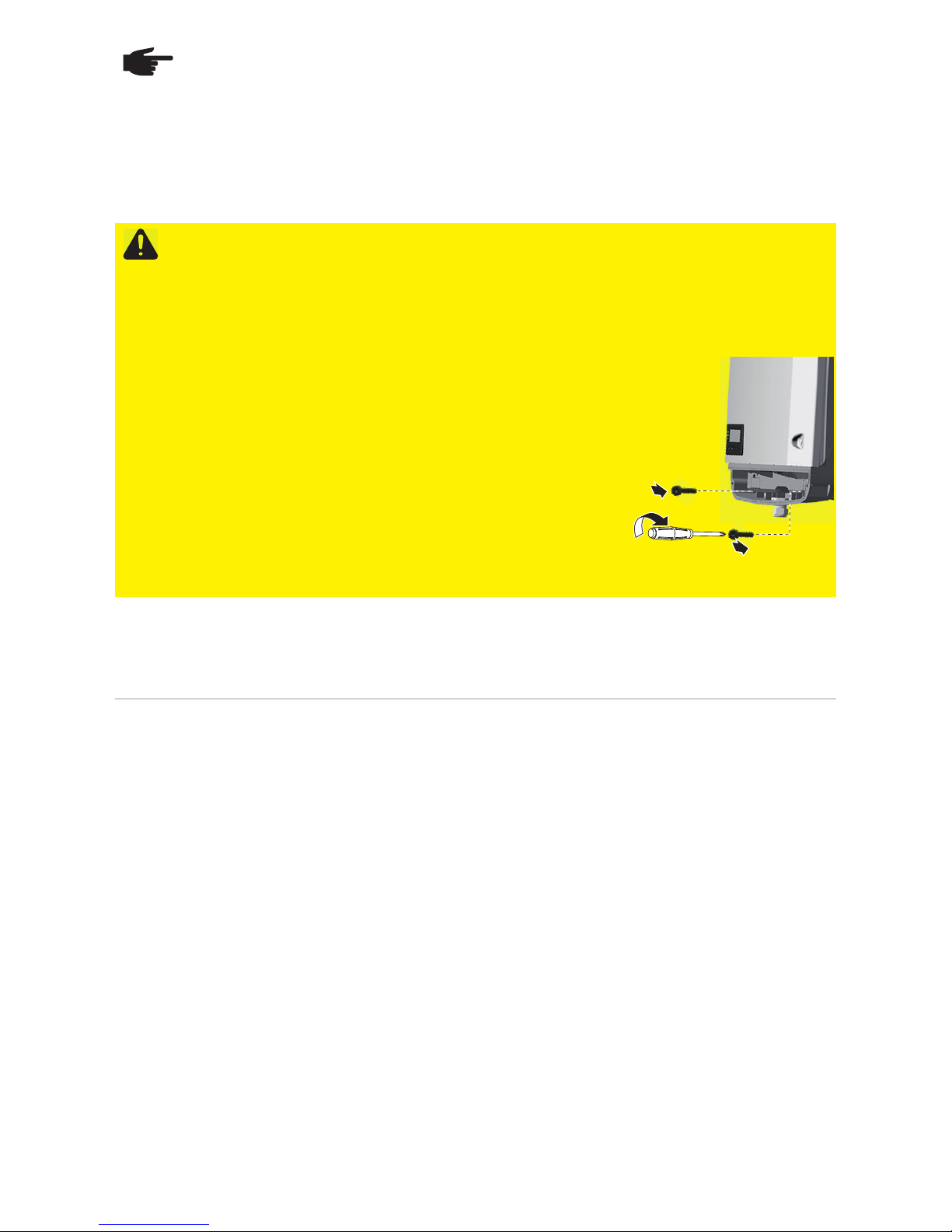

Atornillar el inversor siempre mediante los tornillos de fijación, según
el par indicado en el manual de instrucciones, firmemente al soporte
mural.
¡Poner el inversor únicamente en servicio con los tornillos de fijación
apretados!

3

2

2.5 Nm

1

Resulta imprescindible cumplir las indicaciones del fabricante para conexión, instalación y servicio. Realizar to­das las instalaciones y conexiones según las especificaciones y prescripciones para reducir al mínimo el poten­cial de peligro.
Los pares de apriete de los correspondientes puntos de apriete figuran en el manual de instrucciones o en las
instrucciones de instalación de los equipos.

11

Sicurezza IT

AVVISO! Il cattivo uso dell'apparecchio e l'errata esecuzione dei lavori possono causare gravi lesioni

personali e danni materiali. La messa in funzione dell'inverter deve essere eseguita esclusivamente da
personale qualificato e conformemente alle disposizioni tecniche. Prima della messa in funzione e de­ll'esecuzione dei lavori di manutenzione, leggere le norme di sicurezza.

AVVISO! Una scossa elettrica può risultare mortale. Pericolo derivante dalla tensione di rete e dalla ten­sione CC dei moduli solari esposti alla luce.

- Prima di eseguire qualsiasi collegamento, togliere la tensione dal lato CA e CC dell'inverter.

- Il collegamento fisso alla rete elettrica pubblica deve essere realizzato esclusivamente da un instal­latore elettrico autorizzato.

AVVISO! Una scossa elettrica può risultare mortale. Pericolo derivante dalla tensione di rete e dalla ten­sione CC dei moduli solari.

- L'interruttore CC principale serve esclusivamente per togliere corrente alla fonte d'energia. Se l'in­terruttore CC principale è disinserito, la scatola dei collegamenti continua a essere sotto tensione.

- Tutte le operazioni di manutenzione e assistenza devono essere eseguite soltanto quando fonte
d'energia e scatola dei collegamenti sono scollegate l'una dall'altra.

- La scatola della fonte d'energia deve essere staccata dalla scatola dei collegamenti solo in assenza
di tensione.

- Le operazioni di manutenzione e assistenza all'interno della fonte d'energia dell'inverter devono es­sere eseguite solo da personale qualificato dell'assistenza Fronius.

AVVISO! Una scossa elettrica può risultare mortale. Pericolo derivante dalla tensione residua dei con­densatori. Attendere il tempo di scaricamento dei condensatori (5 minuti).

AVVISO! Il collegamento insufficiente con il conduttore di terra può causare gravi lesioni personali e
danni materiali. Le viti del corpo esterno rappresentano un collegamento adeguato con il conduttore di
terra per la messa a terra del corpo esterno e non devono in alcun caso essere sostituite da altre viti
senza collegamento affidabile!

PRUDENZA! Pericolo di danneggiamento dell'inverter causato dalla presenza di impurità o acqua sui
morsetti e sui contatti della scatola dei collegamenti.

- Durante l'esecuzione dei fori prestare attenzione a non sporcare o bagnare i morsetti e i contatti sul­la scatola dei collegamenti.

- Il supporto da parete senza fonte d'energia non è conforme alla classe di protezione dell'intero in­verter, per questo non deve essere montato senza fonte d'energia.
Durante il montaggio proteggere il supporto da parete da impurità e umidità.

PRUDENZA! Morsetti non correttamente serrati possono causare danni all'inverter. Morsetti non corret­tamente serrati possono causare danni termici all'inverter e di conseguenza provocare incendi. Durante
il collegamento dei cavi CA e CC, prestare attenzione affinché tutti i morsetti siano ben serrati applicando
la coppia prescritta.

PRUDENZA! Un sovraccarico può provocare danni all'inverter.

- A ciascun morsetto CC collegare al massimo 32 A.

- Collegare i cavi CC+ e CC- rispettando la polarità corretta ai morsetti CC+ e CC- dell'inverter.

- La tensione CC di entrata deve essere max. 1000 V CC.

AVVERTENZA! La classe di protezione IP 65 è valida solo se l'inverter è agganciato al supporto da
parete e avvitato bene a esso.
La classe di protezione del supporto da parete senza inverter è IP 20!

AVVERTENZA! I moduli solari collegati all'inverter devono rispondere ai requisiti della norma IEC
61730 Classe A.

AVVERTENZA! I moduli fotovoltaici esposti alla luce erogano corrente all'inverter.

12

Garanzia del co­struttore Fronius

Le Condizioni di garanzia dettagliate specifiche per paese sono disponili in Internet:
www.fronius.com/solar/warranty

Per usufruire dell'intero periodo di garanzia per gli inverter o gli accumulatori appena ins­tallati, eseguire la registrazione su www.solarweb.com.

AVVERTENZA! Se l'isolamento del cavo CA non è predisposto per un valore massimo di 1000 V, non
si devono incrociare i cavi CA e CC quando li si collega nell'inverter.
Se non è possibile evitare di incrociare i cavi durante il collegamento, occorre inserire il cavo CA in un
pezzo del tubo protettivo fornito con l'inverter.
È possibile inserire insieme i cavi CA e CC solo se l'isolamento di entrambi i cavi è predisposto per una
tensione max. possibile di 1000 V.

Prevenzione degli incendi

PRUDENZA! Installazioni difettose o non corrette possono danneggiare gli inverter e gli altri componenti

sotto corrente degli impianti fotovoltaici.
Installazioni difettose o non corrette possono causare il surriscaldamento di cavi e blocchi di morsetti,
nonché la formazione di archi voltaici, determinando danni termici con conseguente rischio di incendi.

Durante il collegamento dei cavi CA e CC prestare attenzione a quanto segue:

- Serrare saldamente tutti i morsetti alla coppia indicata nelle istruzioni per l'uso.

- Serrare bene tutti i morsetti di terra (PE/GND), compresi i mor­setti di terra liberi, alla coppia indicata nelle istruzioni per l'uso.

- Non sovraccaricare i cavi.

- Controllare che i cavi siano integri e posati correttamente.

- Tenere presenti le avvertenze per la sicurezza, le istruzioni per
l'uso e le norme locali per i collegamenti.

Fissare bene l'inverter al supporto da parete con le viti di fissaggio
alla coppia indicata nelle istruzioni per l'uso.
Mettere in funzione l'inverter esclusivamente con le viti di fissaggio
serrate!

3

2

2.5 Nm

1

Occorre assolutamente osservare le direttive del produttore per il collegamento, l'installazione e il funzionamen­to. Eseguire con cura tutti lavori di installazione e collegamento conformemente alle direttive e alle norme per
ridurre al minimo il potenziale di pericolo.
Per le coppie di serraggio dei rispettivi blocchi di morsetti, vedere le istruzioni per l'uso/istruzioni d'installazione
degli apparecchi.

13

Veiligheid NL

WAARSCHUWING! Verkeerde bediening en verkeerd uitgevoerde werkzaamheden kunnen ernstig

lichamelijk letsel en zware materiële schade veroorzaken. De inverter mag alleen door geschoold per­soneel en uitsluitend in het kader van de technische voorschriften in bedrijf worden gesteld. Vóór de in­gebruikstelling en het uitvoeren van onderhoudswerkzaamheden moet u de veiligheidsvoorschriften
lezen.

WAARSCHUWING! Een elektrische schok kan dodelijk zijn. Gevaar door netspanning en DC-spanning
van solarmodules die aan licht zijn blootgesteld.

- Zorg er vóór alle aansluitwerkzaamheden voor dat de AC- en DC-zijde van de inverter spanningsvrij
zijn.

- De apparatuur mag uitsluitend door een bevoegde elektrotechnicus op het openbare stroomnet
worden aangesloten.

WAARSCHUWING! Een elektrische schok kan dodelijk zijn. Gevaar door netspanning en DC-spanning
van de solarmodules.

- De DC-hoofdschakelaar dient uitsluitend voor het stroomloos schakelen van de vermogensmodule.
Bij uitgeschakelde DC-hoofdschakelaar blijft het aansluitgedeelte onder spanning staan.

- Alle onderhouds- en reparatiewerkzaamheden mogen alleen dan worden uitgevoerd, wanneer de
vermogensmodule en het aansluitgedeelte van elkaar zijn gescheiden.

- Het afzonderlijke deel van het vermogensgedeelte mag uitsluitend in spanningsvrije toestand wor­den gescheiden van het aansluitgedeelte.

- Onderhouds- en reparatiewerkzaamheden aan de vermogensmodule van de inverter mogen uits­luitend worden uitgevoerd door servicemedewerkers die door Fronius zijn getraind.

WAARSCHUWING! Een elektrische schok kan dodelijk zijn. Gevaar door restspanning van condensa­toren. Ontlaadtijd van condensatoren afwachten. De ontlaadtijd bedraagt 5 minuten.

WAARSCHUWING! Een ontoereikende randaardeverbinding kan ernstig lichamelijk letsel en omvangri­jke materiële schade veroorzaken. De schroeven van de behuizing vormen een geschikte randaarde­verbinding voor het aarden van de behuizing en mogen in geen geval door andere schroeven zonder
betrouwbare aardedraad worden vervangen!

VOORZICHTIG! Kans op beschadiging van de inverter door vuil of water bij de aansluitklemmen en con­tacten van het aansluitgedeelte.

- Let er bij het boren op dat de aansluitklemmen en contacten bij het aansluitgedeelte niet vuil of nat
worden.

- De muursteun zonder vermogensmodule heeft niet de beschermingsklasse van de gehele inverter
en mag daarom niet zonder vermogensmodule worden gemonteerd.
Muursteun bij het monteren tegen vuil en vocht beschermen.

VOORZICHTIG! Risico op beschadiging van de inverter door niet volledig aangedraaide aansluitklem­men. Niet volledig aangedraaide aansluitklemmen kunnen thermische schade aan de inverter veroorza­ken en uiteindelijk leiden tot brand. Let er bij het aansluiten van de AC- en DC-kabels op dat alle
aansluitklemmen stevig zijn aangedraaid met het aangegeven aanhaalmoment.

VOORZICHTIG! Risico op beschadiging van de inverter door overbelasting.

- Sluit maximaal 32 A aan op elke afzonderlijke DC-aansluitklem.

- Sluit de kabels DC+ en DC- aan op de correcte polen van de aansluitklemmen DC+ en DC- van de
inverter.

- De DC-ingangsspanning mag maximaal 1.000 V DC bedragen.

OPMERKING! Beschermingsklasse IP 65 geldt alleen wanneer de inverter in de muursteun is beves­tigd en vast met de muursteun is verbonden.
Voor de muursteun zonder inverter geldt beschermingsklasse IP 20!

OPMERKING! De op de inverter aangesloten solarmodule moet aan de norm IEC 61730 Klasse A
voldoen.

14

Fronius-fabrieks­garantie

Gedetailleerde, landspecifieke garantievoorwaarden zijn beschikbaar op internet:
www.fronius.com/solar/warranty

Om de volledige garantieperiode voor uw nieuw geïnstalleerde Fronius-inverter of -opslag
te krijgen, registreert u zich op: www.solarweb.com.

OPMERKING! PV-installaties die aan licht blootgesteld worden, leveren stroom aan de inverter.

OPMERKING! Als de kabelisolatie van de AC-kabel niet ontworpen is voor maximaal 1.000 V, mogen

de AC- en DC-kabel bij het aansluiten in de inverter niet worden gekruist.
Is het kruisen van de kabels bij het aansluiten onvermijdelijk, dan moet de AC-kabel in een deel van de
bij de inverter meegeleverde beschermingsbuis worden geplaatst.
De AC- en DC-kabel mogen alleen samen worden geplaatst als de kabelisolatie van beide kabels ge­schikt is voor de maximale spanning van 1.000 V.

Brandpreventie

VOORZICHTIG! Gevaar voor beschadiging van inverters en andere stroomvoerende onderdelen van

een PV-installatie door defecte of ondeskundige installatie.
Een gebrekkige of ondeskundige installatie kan leiden tot oververhitting van kabels en aansluitingen,
alsmede tot de vorming van vlambogen. Dit kan resulteren in thermische schade en uiteindelijk zelfs in
brand.

Let bij het aansluiten van de AC- en DC-kabels op het volgende:

- Draai alle aansluitklemmen stevig aan met het aanhaalmoment dat in de gebruiksaanwijzing is aan­gegeven

- Draai alle aardingsklemmen (PE / GND) stevig aan met het aan­haalmoment dat in de gebruiksaanwijzing is aangegeven. Dit
geldt ook voor vrije aardingsklemmen

- Zorg ervoor dat kabels niet worden overbelast

- Controleer of de kabels correct zijn gelegd en onbeschadigd zijn

- Houd u aan de veiligheidsaanwijzingen, de gebruiksaanwijzing
en de ter plaatse geldende regelgeving

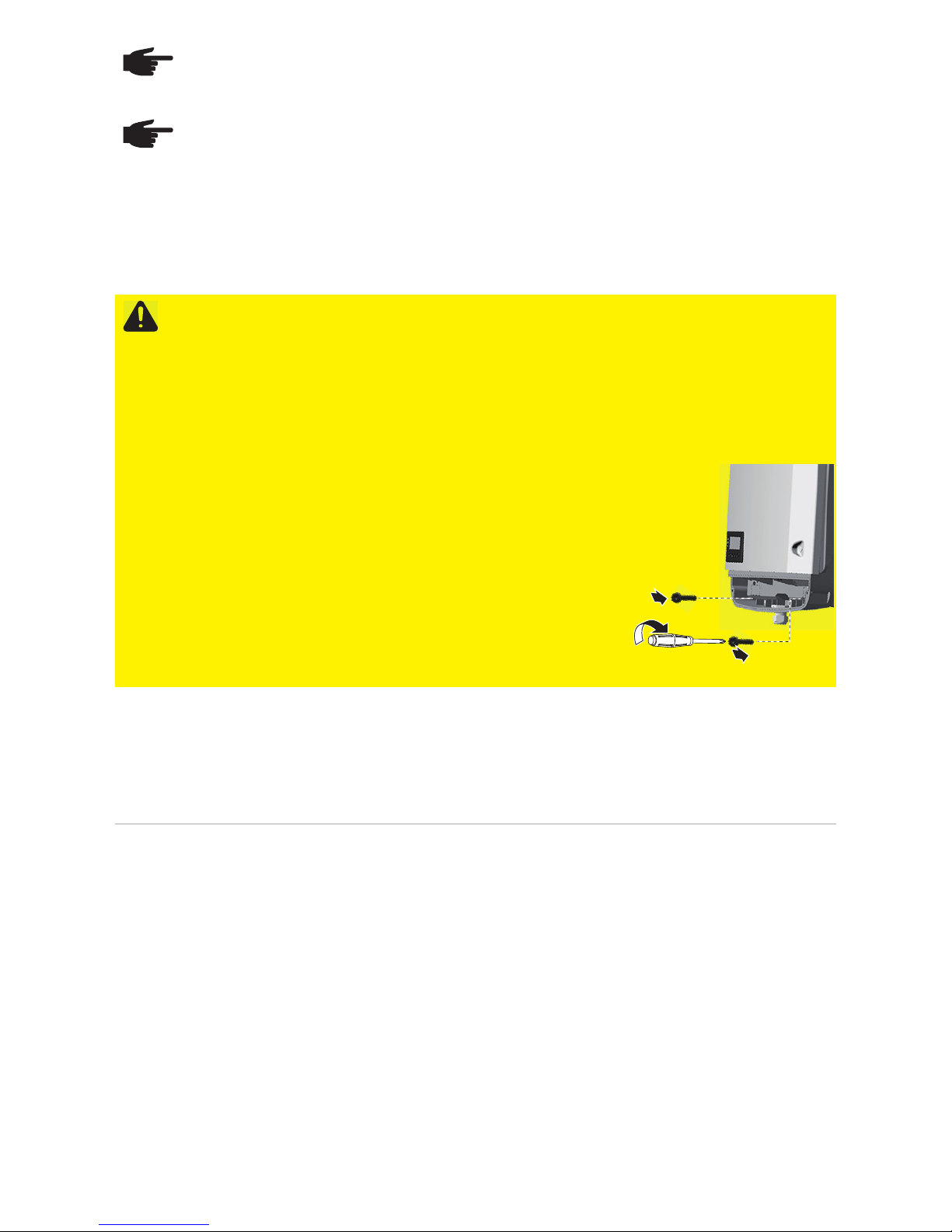

Zet de inverter met behulp van bevestigingsschroeven altijd stevig
vast aan de muursteun. Houd u hierbij aan het aanhaalmoment dat
in de gebruiksaanwijzing is aangegeven.
Neem de inverter uitsluitend met vastgedraaide bevestigingsschroe­ven in bedrijf!

3

2

2.5 Nm

1

De specificaties van de fabrikant met betrekking tot levering, installatie en bedrijf moeten worden nageleefd.
Volg alle installaties- en aansluitwerkzaamheden zorgvuldig volgens de normen en wettelijke voorschriften uit
om mogelijke gevaren tot een minimum te beperken.
De aanhaalmomenten van de betreffende aansluitingen vindt u in de gebruiksaanwijzing / installatiehandleiding
van de apparaten.

15

Sikkerhed DA

ADVARSEL! Fejlbetjening og forkert udført arbejde kan være årsag til alvorlige personskader og mate-

rielle skader. Inverteren må kun startes op af uddannet personale og kun ifølge de tekniske bestemmel­ser. Læs sikkerhedsforskrifterne før opstart og vedligeholdelsesarbejde.

ADVARSEL! Elektriske stød kan være dræbende. Fare på grund af netspænding og DC-spænding fra
solcellemoduler, som er udsat for lys.

- Sørg for, at AC- og DC-siden før inverteren er spændingsfri før tilslutningsarbejdet udføres.

- Den faste tilslutning til det offentlige strømnet må kun udføres af en autoriseret elinstallatør.

ADVARSEL! Elektriske stød kan være dræbende. Fare på grund af netspænding og DC-spænding fra
solcellemodulerne.

- DC-hovedafbryderen bruges udelukkende til at afbryde effektdelen, så den ikke er strømførende.
Når DC-hovedafbryderen er slukket, står tilslutningsområdet stadig under spænding.

- Vedligeholdelses- og servicearbejde må kun udføres, når effektdelen og tilslutningsområdet er af­brudt fra hinanden.

- Effektdelens separate område må kun afbrydes, når tilslutningsområdet er spændingsfrit.

- Vedligeholdelses- og servicearbejde i inverterens effektdel må kun udføres af Fronius-uddannet
servicepersonale.

ADVARSEL! Elektriske stød kan være dræbende. Fare på grund af restspænding fra kondensatorer.
Vent, til kondensatorernes afladningstid er gået. Afladningstiden tager 5 minutter.

ADVARSEL! Utilstrækkelig beskyttelsesleder-forbindelse kan være årsag til alvorlige personskader og
materielle skader. Husets skruer danner en velegnet beskyttelseslederforbindelse til jordforbindelse af
huset og må ikke udskiftes med andre skruer uden sikker beskyttelseslederforbindelse!

FORSIGTIG! Fare for at beskadige inverteren på grund af snavs eller vand på tilslutningsområdets tils­lutningsklemmer og kontakter.

- Sørg for ved boring, at tilslutningsklemmerne og kontakterne i tilslutningsområdet ikke bliver snav­sede eller våde.

- Vægholderen uden effektdel er ikke i overensstemmelse med inverterens beskyttelsesart, og det
må derfor ikke monteres uden effektdel,
Beskyt vægholderen mod snavs og fugt ved monteringen.

FORSIGTIG! Fare for beskadigelse af inverteren på grund af tilslutningsklemmer, der ikke er spændt
korrekt. Tilslutningsklemmer, der ikke er spændt korrekt, kan være årsag til termiske skader på inverte­ren og som følge heraf til brand. Sørg for ved tilslutning af AC- og DC-kabler, at alle tilslutningsklemmer
er spændt med det angivne moment.

FORSIGTIG! Fare for ødelæggelse af inverteren på grund af overbelastning.

- Tilslut maksimalt 32 A til en enkelt DC-tilslutningsklemme.

- Tilslut DC+ og DC-kablerne til inverterens DC+ og DC- tilslutningsklemmer, så polerne vender rig­tigt.

- DC-indgangsspændingen må maksimalt være 1000 V DC.

BEMÆRK! Beskyttelsesarten IP 65 gælder kun, hvis inverteren hænger i vægholderen og er skruet
fast til vægholderen.
For vægholderen uden inverter gælder beskyttelsesart IP 20!

BEMÆRK! Solcellemodulerne, der er sluttet til inverteren, skal opfylde normen IEC 61730 Class A.

BEMÆRK! Solcellemoduler, der udsættes for lys, leverer strøm til inverteren.

16

Fronius fabriks­garanti

Detaljerede garantibetingelser, der gælder for det enkelte land, kan findes på internettet:
www.fronius.com/solar/warranty

Du bedes registrere dig under: www.solarweb.com for at få den fulde garantiperiode for
din/dit nyinstallerede Fronius-inverter eller -lager.

BEMÆRK! Hvis kabelisoleringen af AC-kablet ikke er dimensioneret til et maksimum på 1000 V, må
AC- og DC-kablerne ikke krydse hinanden ved tilslutning i inverteren.
Hvis det ikke kan undgås at krydse kablerne ved tilslutning, skal AC-kablet lægges i et stykke af bes­kyttelsesslangen, der følger med inverteren.
AC- og DC-kabler må kun lægges sammen, hvis begge kabler er dimensioneret til den maks. mulige
spænding på 1000 V.

Brandbeskyttelse

FORSIGTIG! Fare for ødelæggelse af inverterne og andre strømførende komponenter i solcelleanlæg-

get på grund af mangelfulde og ukorrekte installationer.
Mangelfulde eller ukorrekte installationer kan føre til overophedning af kabler og klemmesteder og der­med føre til lysbuer. Derved kan der opstå termiske skader, som kan medføre brand.

Overhold følgende ved tilslutning af AC- og DC-kabler:

- Stram alle tilslutningsklemmer med momentet, som er angivet i betjeningsvejledningen.

- Stram alle jordklemmer (PE / GND) med momentet, som er an­givet i betjeningsvejledningen, også de frie jordklemmer

- Overbelast ikke kablerne

- Kontrollér kablerne for skader og korrekt lægning

- Overhold sikkerhedsanvisningerne, betjeningsvejledningen og
lokale tilslutningsbestemmelser

Skru altid inverteren fast til vægholderen med fikseringsskruerne
med momentet, som er angivet i betjeningsvejledningen.
Start udelukkende inverteren op med strammede fikseringsskruer!

3

2

2.5 Nm

1

Producentens anvisninger til tilslutning, installation og drift skal altid overholdes. Udfør alle installationer og for­bindelser omhyggeligt efter bestemmelserne og forskrifterne, så farepotentialet reduceres til et minimum.
Tilspændingsmomenterne til de forskellige klemmesteder kan findes i betjeningsvejledningen / installations­vejledningen til apparaterne.

17

Ασφάλεια EL

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ο εσφαλμένος χειρισμός και η εσφαλμένη εκτέλεση των εργασιών είναι πιθανό να

προκαλέσουν σοβαρές σωματικές βλάβες και υλικές ζημιές. Η θέση του μετατροπέα σε λειτουργία
επιτρέπεται να ανατίθεται αποκλειστικά σε εκπαιδευμένο προσωπικό και μόνο στο πλαίσιο των τεχνικών
προδιαγραφών. Πριν τη θέση σε λειτουργία και την εκτέλεση των εργασιών συντήρησης διαβάστε τις
προδιαγραφές ασφάλειας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος θανάτου από ηλεκτροπληξία. Κίνδυνος από την τάση δικτύου και την τάση
DC από τα φ/β πλαίσια που εκτίθενται σε φως.

- Πριν από την εκτέλεση οποιασδήποτε εργασίας σύνδεσης μεριμνήστε, ώστε η πλευρά AC και DC
πριν το μετατροπέα να μην έχει τάση.

- Η σταθερή σύνδεση στο δημόσιο δίκτυο ηλεκτροδότησης επιτρέπεται να πραγματοποιηθεί μόνο
από εξουσιοδοτημένο ηλεκτρολόγο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος θανάτου από ηλεκτροπληξία. Κίνδυνος λόγω τάσης δικτύου και τάσης DC
των φ/β πλαισίων.

- Ο γενικός διακόπτης DC χρησιμεύει αποκλειστικά στη διακοπή τάσης προς τη μονάδα ισχύος. Όταν
ο γενικός διακόπτης DC απενεργοποιείται, η περιοχή σύνδεσης εξακολουθεί να βρίσκεται υπό τάση.

- Η εκτέλεση όλων των εργασιών συντήρησης και σέρβις επιτρέπεται μόνο, εφόσον η μονάδα ισχύος
έχει αποσυνδεθεί από την περιοχή σύνδεσης.

- Η αποσύνδεση της ξεχωριστής περιοχής της μονάδας ισχύος από την περιοχή σύνδεσης
επιτρέπεται μόνο σε κατάσταση εκτός τάσης.

- Οι εργασίες συντήρησης και σέρβις στη μονάδα ισχύος του μετατροπέα επιτρέπεται να διεξάγονται
μόνο από εκπαιδευμένο τεχνικό σέρβις της Fronius.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος θανάτου από ηλεκτροπληξία. Κίνδυνος από την παραμένουσα τάση των
πυκνωτών. Περιμένετε να ολοκληρωθεί ο χρόνος εκφόρτισης των πυκνωτών. Ο χρόνος εκφόρτισης
ανέρχεται σε 5 λεπτά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η ανεπαρκής σύνδεση του προστατευτικού αγωγού μπορεί να προκαλέσει
σοβαρούς τραυματισμούς και υλικές ζημιές. Οι βίδες του περιβλήματος διασφαλίζουν την κατάλληλη
σύνδεση του προστατευτικού αγωγού για τη γείωση του περιβλήματος και σε καμία περίπτωση δεν
επιτρέπεται η αντικατάστασή τους από άλλες βίδες που δεν εγγυώνται την αξιόπιστη σύνδεση του
προστατευτικού αγωγού!

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης φθοράς στο μετατροπέα εξαιτίας ρύπων ή νερού στους ακροδέκτες
σύνδεσης και στις επαφές της περιοχής σύνδεσης.

- Κατά τη διάνοιξη οπών προσέξτε να μην λερωθούν ή βραχούν οι ακροδέκτες σύνδεσης και οι
επαφές στην περιοχή σύνδεσης.

- Το στήριγμα τοίχου χωρίς μονάδα ισχύος δεν συμμορφώνεται με τις απαιτήσεις του βαθμού
προστασίας ολόκληρου του μετατροπέα και επομένως δεν επιτρέπεται η τοποθέτησή του χωρίς
μονάδα ισχύος.
Κατά τη τοποθέτηση προστατέψτε το στήριγμα τοίχου από ρύπους και υγρασία.

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς στον μετατροπέα εξαιτίας ελλιπούς σύσφιξης των ακροδεκτών
σύνδεσης. Αν οι ακροδέκτες σύνδεσης δεν έχουν σφιχτεί σωστά, μπορεί να προκληθούν θερμικές ζημιές
στον μετατροπέα και κατά συνέπεια πυρκαγιά. Κατά τη σύνδεση των καλωδίων AC και DC, φροντίστε
να σφίξετε καλά όλους τους ακροδέκτες σύνδεσης με την προβλεπόμενη ροπή.

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς στο μετατροπέα εξαιτίας υπερφόρτωσης.

- Συνδέστε το πολύ έως 32 A σε έναν μεμονωμένο ακροδέκτη σύνδεσης DC.

- Συνδέστε τα καλώδια DC+ και DC- με τον σωστό πόλο στους ακροδέκτες σύνδεσης DC+ και DC­του μετατροπέα.

- Η τάση εισόδου DC δεν επιτρέπεται να ξεπερνά τα 1000 V DC.

ΥΠΟΔΕΙΞΗ! Ο βαθμός προστασίας IP 65 ισχύει μόνο, όταν ο μετατροπέας είναι αναρτημένος στο
στήριγμα τοίχου και σφικτά βιδωμένος σε αυτό.
Για το στήριγμα τοίχου χωρίς μετατροπέα ισχύει ο βαθμός προστασίας IP 20!

18

Εργοστασιακή
εγγύηση Fronius

Λεπτομερείς όρους εγγύησης για την κάθε χώρα μπορείτε να βρείτε στο Internet, στη
διεύθυνση www.fronius.com/solar/warranty

Για να λάβετε την πλήρη εγγύηση για τον νέο μετατροπέα Fronius ή τον συσσωρευτή που
εγκαταστήσατε, εγγραφείτε σε αυτήν τη διεύθυνση: www.solarweb.com.

ΥΠΟΔΕΙΞΗ! Τα φ/β πλαίσια που είναι συνδεδεμένα στο μετατροπέα πρέπει να συμμορφώνονται με το
πρότυπο IEC 61730 Class A.

ΥΠΟΔΕΙΞΗ! Τα φ/β πλαίσια που εκτίθενται σε φως τροφοδοτούν το μετατροπέα με ρεύμα.

ΥΠΟΔΕΙΞΗ! Αν η μόνωση του καλωδίου AC δεν προορίζεται για μέγιστη τιμή 1000 V, τα καλώδια AC

και DC δεν επιτρέπεται να διασταυρώνονται κατά τη σύνδεση στο μετατροπέα.
Αν κατά τη σύνδεση η διασταύρωση των καλωδίων είναι αναπόφευκτη, το καλώδιο AC πρέπει να
τοποθετηθεί σε ένα τμήμα του προστατευτικού εύκαμπτου σωλήνα που παρέχεται μαζί με το
μετατροπέα.
Τα καλώδια AC και DC επιτρέπεται να τοποθετηθούν μαζί μόνο εφόσον η μόνωση και των δύο
καλωδίων προορίζεται για τη μέγιστη πιθανή τάση 1000 V.

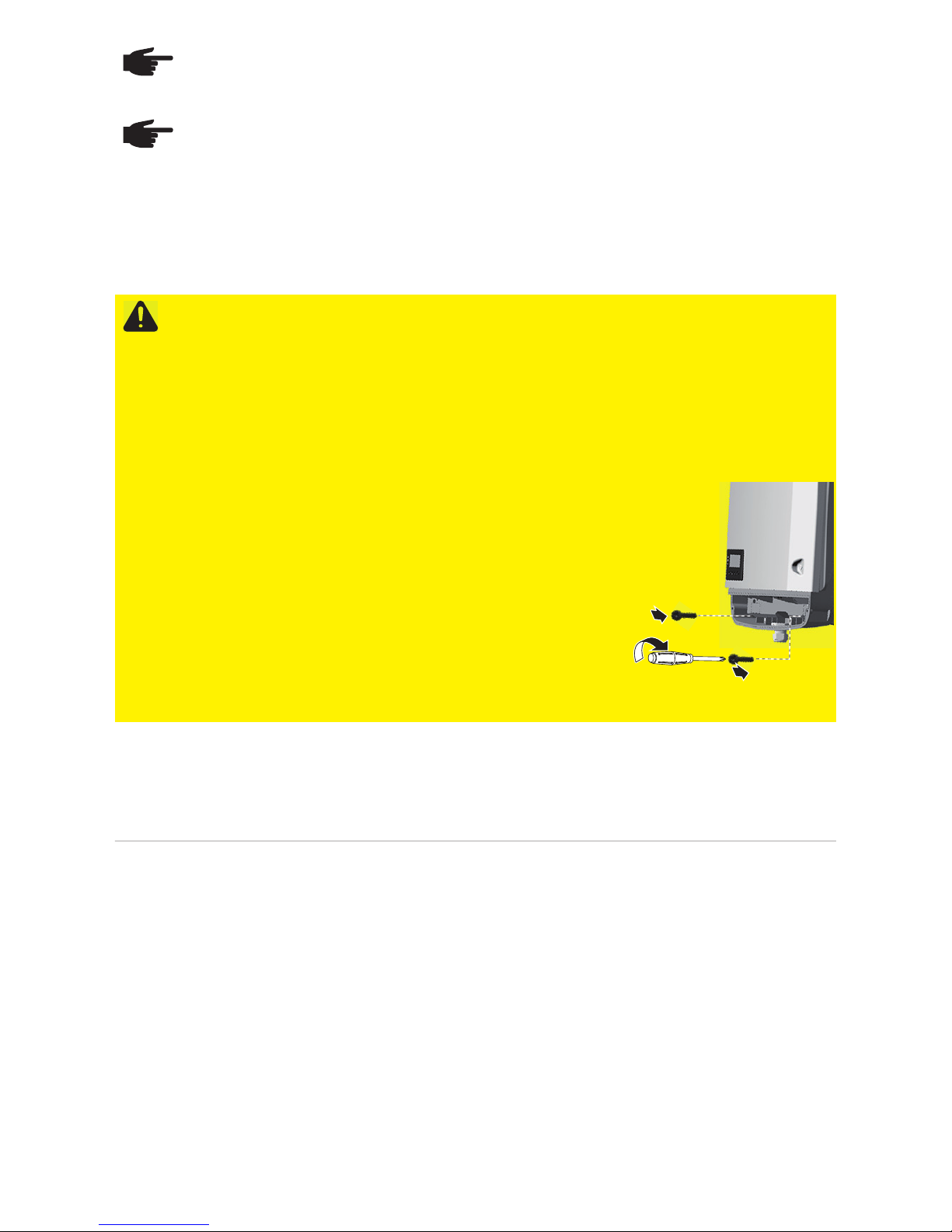

Προστασία από πυρκαγιές

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιών σε μετατροπείς και άλλα ρευματοφόρα εξαρτήματα μιας

φωτοβολταϊκής εγκατάστασης λόγω ελλιπούς ή ακατάλληλης εγκατάστασης.
Η ελλιπής ή ακατάλληλη εγκατάσταση μπορεί να έχει ως συνέπεια την υπερθέρμανση των καλωδίων και
των σημείων σύνδεσης, καθώς και τη δημιουργία βολταϊκών τόξων. Κατά συνέπεια, μπορεί να
προκληθούν θερμικές ζημιές που με τη σειρά τους μπορεί να προκαλέσουν πυρκαγιά.

Κατά τη σύνδεση καλωδίων AC και DC προσέξτε τα εξής:

- Σφίξτε καλά όλους τους ακροδέκτες σύνδεσης με τη ροπή στρέψης που αναφέρεται στις οδηγίες
χειρισμού.

- Σφίξτε καλά όλους τους ακροδέκτες γείωσης (PE / GND), ακόμα
και τους ελεύθερους, με τη ροπή στρέψης που αναφέρεται στις
οδηγίες χειρισμού.

- Μην υπερφορτώνετε τα καλώδια.

- Ελέγξτε μήπως τα καλώδια εμφανίζουν ζημιές και αν έχουν
τοποθετηθεί σωστά.

- Λάβετε υπόψη τις υποδείξεις ασφαλείας, τις οδηγίες χειρισμού,

καθώς και τις τοπικές προδιαγραφές σύνδεσης.

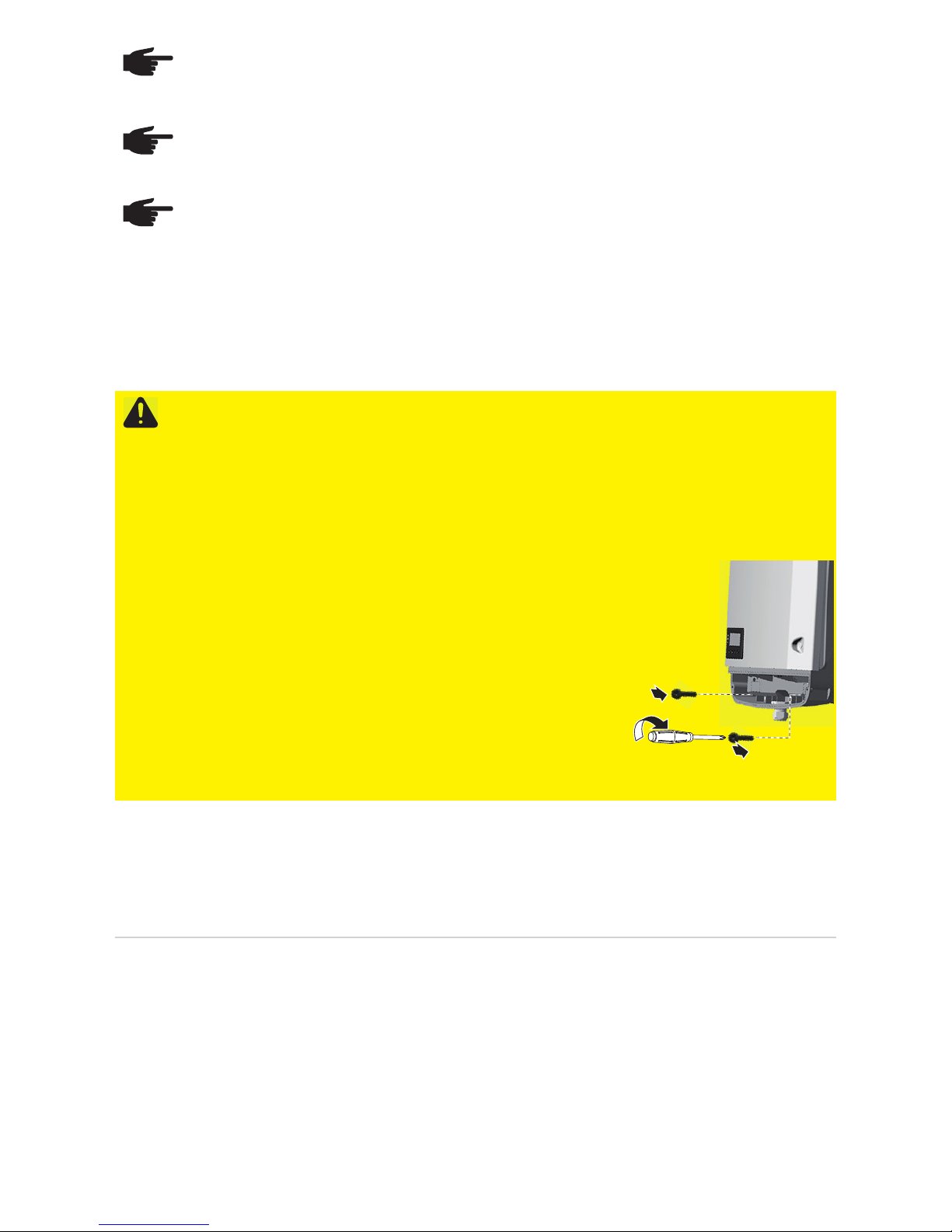

Βιδώνετε το μετατροπέα σταθερά στο στήριγμα τοίχου
χρησιμοποιώντας πάντα βίδες στερέωσης, με τη ροπή στρέψης που
αναφέρεται στις οδηγίες χειρισμού.
Ο μετατροπέας πρέπει να τίθεται σε λειτουργία αποκλειστικά και
μόνο με σφιγμένες τις βίδες στερέωσης!

3

2

2.5 Nm

1

Τηρείτε οπωσδήποτε τις προδιαγραφές του κατασκευαστή για τη σύνδεση, την εγκατάσταση και τη λειτουργία.
Εκτελείτε προσεκτικά όλες τις εργασίες εγκατάστασης και σύνδεσης βάσει των οδηγιών και των προδιαγραφών,
ώστε να επιτυγχάνεται η μείωση των ενδεχομένων κινδύνων στο ελάχιστο.
Οι ροπές σύσφιξης στα εκάστοτε σημεία σύνδεσης αναφέρονται στις οδηγίες χειρισμού / οδηγίες εγκατάστασης
των συσκευών.

19

Biztonság HU

FIGYELMEZTETÉS! Komoly személyi és anyagi károkat okozhat a helytelen kezelés és a hibásan el-

végzett munka. Az inverter üzembe helyezését csak szakképzett személyzet, kizárólag a műszaki ren­delkezések keretén belül végezheti el. Az üzembe helyezés és az ápolás elvégzése előtt feltétlenül
olvassa el a „Biztonsági előírások” c. fejezetet.

FIGYELMEZTETÉS! Az áramütés halálos lehet. Hálózati feszültség és fénynek kitett szolármoduloktól
jövő DC feszültség miatti veszély.

- Valamennyi csatlakoztatási munka elvégzése előtt gondoskodjon arról, hogy az inverter előtt az
AC- és a DC-oldal feszültségmentes legyen.

- A nyilvános hálózatra való fix csatlakoztatást csak engedéllyel rendelkező villanyszerelő végezheti.

FIGYELMEZTETÉS! Az áramütés halálos lehet. Hálózati feszültség és a szolármoduloktól jövő DC fes-
zültség miatti veszély.

- A DC főkapcsoló kizárólag a teljesítményátviteli egység áramtalanítására szolgál. Kikapcsolt DC fő-
kapcsolónál a csatlakozó rész továbbra is feszültség alatt áll.

- Valamennyi karbantartási és szervizelési munkát csak akkor szabad elvégezni, ha a teljesítményát­viteli egység és a csatlakozó rész egymástól le van választva.

- A teljesítményátviteli egység különálló részét csak feszültségmentes állapotban szabad leválaszta­ni a csatlakozó részről.

- Az inverter teljesítményátviteli egységén csak a Fronius által kiképzett szervizszemélyzet végezhet
karbantartási és szerviztevékenységet.

FIGYELMEZTETÉS! Az áramütés halálos lehet. Kondenzátorok maradék feszültsége miatti veszély.
Várja ki végig a kondenzátorok kisülési idejét. A kisülési idő 5 perc.

FIGYELMEZTETÉS! A nem megfelelő védővezető-csatlakozás súlyos személyi sérüléseket és anyagi
károkat okozhat. A ház csavarjai megfelelő védővezető-csatlakozást biztosítanak a ház földeléséhez és
ezeket semmi esetre sem szabad megbízható védővezető-csatlakozás nélküli más csavarra cserélni.

VIGYÁZAT! Inverter károsodásának veszélye a csatlakozó részben lévő csatlakozókapcsok és érintke-
zők elszennyeződése vagy víz miatt.

- Fúráskor ügyeljen arra, hogy a csatlakozó részben lévő csatlakozókapcsok és érintkezők ne szen­nyeződjenek el vagy nedvesedjenek be.

- A teljesítményátviteli egység nélküli falitartó védettsége nem felel meg a komplett inverter vé­dettségének, és ezért nem szabad a teljesítményátviteli egység nélkül felszerelni.
Szereléskor védje a falitartót a szennyeződésektől és a nedvességtől.

VIGYÁZAT! A nem szabályszerűen meghúzott csatlakozókapcsok miatt az inverter károsodásának ves-
zélye áll fenn. A nem előírásszerűen meghúzott csatlakozókapcsok termikus károkat okozhatnak az in­verterben, aminek tűz lehet a következménye. Az AC és DC kábelek csatlakoztatásakor ügyeljen arra,
hogy a megadott nyomatékkal húzza meg az összes csatlakozókapcsot.

VIGYÁZAT! Az inverter károsodásának veszélye túlterhelés miatt.

- Egy DC csatlakozókapocsra maximum 32 A csatlakoztatható.

- A DC+ és DC- kábeleket pólushelyesen csatlakoztassa az inverter DC+ és DC- csatlakozókapcsai­ra.

- A DC-bemeneti feszültség maximum 1000 V DC lehet.

TUDNIVALÓ: Az IP 65 védettség csak akkor áll fenn, ha az inverter a falitartóba be van akasztva és
fixen össze van csavarozva a falitartóval.
Az inverter nélküli falitartó védettsége IP 20!

TUDNIVALÓ: Az inverterhez csatlakoztatott szolármoduloknak teljesíteniük kell az IEC 61730 Class A
előírásait.

TUDNIVALÓ: Fénynek kitett fotovoltaikus modulok áramot szállítanak az inverterre.

20

Fronius gyári ga­rancia

Részletes, országspecifikus garanciafeltételek az Interneten találhatók:
www.fronius.com/solar/warranty

Annak érdekében, hogy megtartsa a teljes garanciális időt az újonnan telepített Fronius in­verterek vagy tárolóeszközök esetében, kérjük, regisztráljon a www.solarweb.com web­helyen.

TUDNIVALÓ: Ha az AC kábel kábelszigetelése nem 1000 V maximális feszültségre van méretezve,
akkor az AC és a DC kábelnek nem szabad egymást kereszteznie az inverterre történő csatlakoztatás­kor.
Ha csatlakoztatáskor elkerülhetetlen a keresztezés, akkor az AC kábelt egy darab, az inverterrel szállí­tott védőtömlőben kell vezetni.
Az AC és a DC kábelt csak akkor szabad együtt vezetni, ha a kábelszigetelés mindkét kábelnél 1000
V maximálisan lehetséges feszültségre van méretezve.

Tűzmegelőzés

VIGYÁZAT! A hiányos vagy szakszerűtlen telepítés miatt fennáll egy fotovoltaikus berendezés inverter-

einek és egyéb áramvezető alkatrészeinek sérülésveszélye.
A hiányos vagy szakszerűtlen telepítés a kábelek és csatlakozási helyek túlmelegedését okozhatja,
valamint ívet idézhet elő. Emiatt hő okozta károk keletkezhetnek, melyek következménye tűz is lehet.

Az AC és DC kábelek csatlakoztatásakor ügyeljen a következőkre:

- A csatlakozókapcsokat húzza meg szorosan a kezelési útmutatóban megadott nyomatékkal.

- Húzza meg az összes földelőkapcsot (PE / GND) – a szabad
földelőkapcsokat is – a kezelési útmutatóban megadott nyo­matékkal.

- Ne terhelje túl a kábelt

- Ellenőrizze a kábelt a rongálódás és a kifogástalan elhelyezés
szempontjából

- Vegye figyelembe a biztonsági tudnivalókat, a kezelési út­mutatót és a helyi csatlakoztatásra vonatkozó rendelkezéseket.

Az invertert mindig csavarozza rögzítőcsavarokkal, a kezelési út­mutatóban megadott nyomatékkal a fali tartóhoz.
Az invertert kizárólag meghúzott rögzítőcsavarokkal helyezze üzem­be!

3

2

2.5 Nm

1

Feltétlenül tartsa be a gyártó csatlakoztatásra, telepítésre és üzemeltetésre vonatkozó utasításait. Az összes
telepítési és csatlakoztatási műveletet a megadott információknak és az előírásoknak megfelelően, gondosan
végezze el, hogy a legkisebbre csökkentse a veszély lehetőségét.
Az adott csatlakoztatási helyek meghúzási nyomatékai a készülékek üzemeltetési / telepítési útmutatójában
találhatók.

21

Güvenlik TR

UYARI! Hatalı olarak gerçekleştirilen işler, ağır yaralanmalara ve mal kayıplarına yol açabilir. İnverterin

devreye alınması sadece eğitilmiş personel tarafından ve mutlaka teknik yönetmeliklere uygun şekilde
gerçekleştirilmelidir. Devreye alma ve bakım işlemlerinin gerçekleştirilmesi öncesinde 'Güvenlik Kural­ları'nı okuyun.

UYARI! Elektrik çarpması öldürücü olabilir. Şebeke gerilimi ve ışığa maruz kalan solar panellerden gelen
DC gerilimi nedeniyle tehlike.

- Tüm bağlantı işlemlerinden önce inverterin AC ve DC taraflarında gerilim bulunmadığından emin
olun.

- Ana şebekeye yapılacak sabit bağlantı sadece lisanslı bir elektrikçi tarafından tesis edilmelidir.

UYARI! Elektrik çarpması öldürücü olabilir. Şebeke gerilimi ve solar panellerdeki DC gerilimden doğan
tehlike.

- DC ana şalteri sadece güç ünitesini akım vermeden devreye almak için kullanılır. DC ana şalteri de­vre dışı olduğunda bağlantı alanı hala gerilim altında bulunur.

- Tüm bakım ve servis işlemleri ancak güç ünitesi ve bağlantı alanı birbirinden ayrıldığında gerçekleş-
tirilmelidir.

- Güç ünitesinin bulunduğu bağımsız bölüm, yalnızca gerilim olmayan durumda bağlantı alanından
ayrılabilir.

- İnverterin güç ünitesindeki bakım ve servis işlemleri sadece Fronius tarafından eğitimli servis per­soneli tarafından gerçekleştirilmelidir.

UYARI! Elektrik çarpması öldürücü olabilir. Kondansatörlerdeki artık gerilimden doğan tehlike. Kondan-
satörlerin boşalma süresi dolana dek bekleyin. Boşalma süresi 5 dakikadır.

UYARI! Yetersiz koruyucu iletken bağlantısı ciddi can ve mal kayıplarına yol açabilir. Mahfaza vidaları,
mahfazanın topraklaması için uygun bir koruyucu iletken bağlantısı teşkil eder ve hiç bir şekilde güvenilir
koruyucu iletken bağlantısı olmayan diğer vidalarla değiştirilmemelidir!

DİKKAT! Klemenslerde ve bağlantı alanı kontaklarında kir ya da su nedeniyle inverterde hasar tehlikesi.

- Delme esnasında bağlantı alanındaki klemenslerin ve kontakların kirli ya da ıslak olmamasına dik­kat edilmelidir.

- Güç ünitesi olmayan duvar tutamağı inverterin koruma derecesine uygun değildir, bu nedenle güç
ünitesi olmadan monte edilmemelidir.
Montaj esnasında duvar tutamağını kirden ve nemden koruyun.

DİKKAT! Düzgün bir şekilde sıkılmamış klemensler nedeniyle inverterde hasar tehlikesi. Düzgün bir şe-
kilde sıkılmamış klemensler inverterde termik hasarlara neden olabilir ve bunun neticesinde yanıklar
meydana gelebilir. AC ve DC kabloları bağlarken tüm klemenslerin belirtilen torkta sıkı bir şekilde sıkıl­masına dikkat edilmelidir.

DİKKAT! Aşırı yük nedeniyle inverterde hasar tehlikesi.

- Her bir DC klemense en fazla 32 A bağlantı yapın.

- DC+ ve DC- kabloları inverterin DC+ ve DC- klemenslere doğru polaritede bağlayın.

- DC giriş gerilimi maksimum 1000 V DC olabilir.

NOT! IP 65 koruma derecesi sadece inverter duvar tutucusuna asılı olduğunda ve duvar tutucusuyla
ile sıkıca vidalandığında geçerlidir.
İnverter olmayan duvar tutucusu için IP 20 koruma derecesi geçerlidir!

NOT! İnvertere bağlı solar paneller IEC 61730 A sınıfı normuna uygun olmalılar.

NOT! Işığa maruz kalan fotovoltaik paneller invertere akım aktarırlar.

22

Fronius fabrika
garantisi

Ayrıntılı, ülkeye özel garanti şartlarına internetten ulaşılabilir:
www.fronius.com/solar/warranty

Yeni kurulan Fronius inverteri veya aküsü için tam garanti süresini almak için lütfen şu ad­reste kaydınızı yapın: www.solarweb.com.

NOT! AC kablosunun kablo izolasyonu maksimum 1000 V için uygun değilse, AC ve DC kabloları in-
verterde bağlantı esnasında kesişmemeli.
Kabloların kesişmesinin önlenmesi mümkün değilse, AC kablosu inverter ile birlikte teslim edilen koru­ma hortumunun bir parçasına döşenmelidir.
AC ve DC kabloları sadece her iki kablonun da kablo izolasyonu maksimum 1000 V için uygunsa bir­likte döşenebilirler.

Yangın önleme

DİKKAT! Hatalı ya da uygunsuz kurulumlar nedeniyle inverterlerde ve fotovoltaik tesisin akım taşıyan

diğer yapı parçalarında hasar tehlikesi.
Hatalı ya da uygunsuz kurulumlar kabloların ve kontak noktalarının aşırı ısınmasına ve ark oluşumuna
yol açabilir. Netice itibarı ile yangınlara neden olabilecek termik hasarlar meydana gelebilir.

AC ve DC kabloları bağlarken aşağıdakilere dikkat edin:

- Tüm klemensleri kullanım kılavuzunda belirtilen torkla sıkı bir şekilde sıkın

-Boş topraklama klemenslerinin yanı sıra, tüm topraklama kle-
menslerini (PE / GND) kullanım kılavuzunda belirtilen torkla sıkı
bir şekilde sıkın

- Kabloları aşırı yüklemeyin

- Kabloları hasar ve doğru yerleşim açısından kontrol edin

- Güvenlik talimatlarını, kullanım kılavuzunu ve yerel bağlantı hü-
kümlerini dikkate alın

İnverter daima, kullanım kılavuzunda belirtilen torkla duvar braketine
sabitleme vidaları ile sıkı bir şekilde vidalanmalıdır.
Yalnızca sabitleme vidaları ile sıkılan inverterleri devreye alın!

3

2

2.5 Nm

1

Bağlantı, kurulum ve işletime yönelik üretici talimatlarına kesinlikle uyulmalıdır. Tehlike potansiyelini en aza in­dirgemek için tüm kurulum ve bağlantıları, talimatlara ve kurallara uygun olarak dikkatli bir şekilde gerçekleştirin.
Her bir klemens noktasındaki torkları cihazların kullanım kılavuzunda / kurulum talimatında bulabilirsiniz.

23

Bezpieczeństwo PL

OSTRZEŻENIE! Błędy obsługi i nieprawidłowo wykonane prace mogą spowodować poważne obraże-

nia ciała oraz straty materialne. Uruchamianie falownika może być wykonywane tylko przez przeszkol­ony personel i tylko zgodnie z przepisami technicznymi. Przed uruchomieniem urządzenia
i przeprowadzeniem prac konserwacyjnych należy zapoznać się z rozdziałem „Przepisy dotyczące be­zpieczeństwa”.

OSTRZEŻENIE! Porażenie prądem elektrycznym może spowodować śmierć. Niebezpieczeństwo spo-
wodowane napięciem sieciowym oraz napięciem prądu stałego z modułów solarnych wystawionych na
działanie światła.

- Przed rozpoczęciem wszelkich prac przy połączeniach należy zadbać o to, aby obwody prądu pr­zemiennego i prądu stałego przed falownikiem były pozbawione napięcia.

- Stałe połączenie z siecią publiczną może zostać wykonane wyłącznie przez koncesjonowanego
elektroinstalatora.

OSTRZEŻENIE! Porażenie prądem elektrycznym może spowodować śmierć. Niebezpieczeństwo
stwarzane przez napięcie sieciowe i napięcie prądu stałego z modułów solarnych.

-Wyłącznik główny prądu stałego służy wyłącznie do odłączenia dopływu prądu do modułu mocy. Po
użyciu wyłącznika głównego prądu stałego część przyłączeniowa jest nadal pod napięciem.

- Wszelkie prace konserwacyjne i serwisowe można przeprowadzać tylko wtedy, gdy moduł mocy i
sekcja przyłączy są całkowicie odłączone od siebie.

- Odrębna sekcja modułów mocy może być odłączana od części przyłączeniowej wyłącznie w stanie
pozbawionym napięcia.

- Czynności konserwacyjne i serwisowe w module mocy falownika mogą być wykonywane jedynie
przez personel serwisowy przeszkolony przez firmę Fronius.

OSTRZEŻENIE! Porażenie prądem elektrycznym może spowodować śmierć. Niebezpieczeństwo
stwarzane przez napięcie resztkowe z kondensatorów. Odczekać, aż kondensatory się rozładują. Czas
potrzebny na rozładowanie wynosi 5 minut.

OSTRZEŻENIE! Nieprawidłowe podłączenie przewodu ochronnego może być przyczyną poważnych
obrażeń ciała i strat materialnych. Śruby obudowy są odpowiednim podłączeniem przewodu ochronne­go do uziemienia obudowy i w żadnym wypadku nie wolno ich zastępować innymi śrubami bez nieza­wodnego podłączenia przewodu ochronnego!

OSTROŻNIE! Niebezpieczeństwo uszkodzenia falownika wskutek zabrudzenia lub kontaktu z wodą na
zaciskach przyłączeniowych i stykach sekcji przyłączy.

- W przypadku wiercenia należy uważać, aby zaciski przyłączeniowe i styki nie zostały zabrudzone
lub nie weszły w kontakt z wodą.

- Uchwyt ścienny bez modułu mocy nie jest zgodny ze stopniem ochrony całego falownika i dlatego
nie należy montować go bez modułu mocy.
Uchwyt ścienny należy w trakcie montażu chronić przed wilgocią i zabrudzeniem.

OSTROŻNIE! Niebezpieczeństwo uszkodzenia falownika wskutek nieprawidłowo dokręconych zacis-
ków przyłączeniowych. Nieprawidłowo dokręcone zaciski przyłączeniowe mogą doprowadzić do uszko­dzeń termicznych inwertera i w konsekwencji do wybuchu pożarów. W przypadku podłączania
przewodów prądu stałego DC i przemiennego AC należy uważać, aby wszystkie zaciski przyłączeniowe
były dokręcone za pomocą podawanego momentu obrotowego.

OSTROŻNIE! Niebezpieczeństwo uszkodzenia falownika na skutek przeciążenia.

- Na jednym zacisku przyłączeniowym prądu stałego podłączać maksymalnie 32 A prądu stałego.

- Kable DC+ i DC- podłączyć do zacisków DC+ i DC- falownika, zwracając uwagę na polaryzację.

- Napięcie wejściowe DC może wynosić maksymalnie 1000 V DC.

WSKAZÓWKA! Stopień ochrony IP 65 obowiązuje jedynie wtedy, gdy falownik jest zawieszony na
uchwycie ściennym i mocno przykręcony do uchwytu ściennego.
Sam uchwyt ścienny bez falownika ma stopień ochrony IP 20!

WSKAZÓWKA! Moduły solarne podłączone do falownika muszą spełniać normę IEC 61730 Class A.

24

Fabryczna gwa­rancja Fronius

Szczegółowe warunki gwarancji obowiązujące w danym kraju są dostępne w Internecie:
www.fronius.com/solar/warranty

W celu uzyskania pełnego czasu gwarancji na nowy zainstalowany falownik lub zasobnik
firmy Fronius, prosimy o rejestrację na stronie: www.solarweb.com.

WSKAZÓWKA! Moduły fotowoltaiczne wystawione na działanie światła dostarczają prądu do falowni-
ka.

WSKAZÓWKA! Jeżeli izolacja kabla AC nie jest zaprojektowana do maksymalnego napięcia 1000 V,
podczas podłączania kabli AC i DC w falowniku nie wolno ich ze sobą krzyżować.
Jeżeli skrzyżowanie kabli podczas podłączania jest nieuniknione, kabel AC należy ułożyć
w przewodzie ochronnym dostarczonym razem z falownikiem.
Kable AC i DC wolno układać razem tylko wtedy, gdy oba kable mają izolację przystosowaną do
maksymalnego możliwego napięcia, wynoszącego 1000 V.

Ochrona przeciwpożarowa

OSTROŻNIE! Niebezpieczeństwo uszkodzenia falowników i innych podzespołów instalacji fotowoltaicz-

nej przewodzących prąd elektryczny wskutek wadliwego lub nieprawidłowo przeprowadzonych czyn­ności instalacyjnych.
Wadliwie lub nieprawidłowo przeprowadzone czynności instalacyjne mogą doprowadzić do przegrzania
kabli i miejsc zacisków oraz spowodować powstanie łuku świetlnego. Może to skutkować szkodami ter­micznymi, które z kolei mogą prowadzić do pożarów.

Podczas podłączania kabli prądu przemiennego i prądu stałego należy przestrzegać następujących za­sad:

- Wszystkie zaciski przyłączeniowe dokręcać momentem obrotowym podanym w instrukcji obsługi.

- Wszystkie zaciski uziemiające (PE/GND), w tym wolne zaciski
uziemiające, dokręcać momentem obrotowym podanym
w instrukcji obsługi.

- Nie przeciążać kabli.

- Sprawdzać kable pod kątem uszkodzeń i prawidłowego ułoże­nia.

- Przestrzegać zasad bezpieczeństwa, instrukcji obsługi oraz
uwzględniać lokalne warunki przyłączeniowe.

Falownik należy zawsze przykręcać do uchwytu ściennego śrubami
mocującymi, przy użyciu momentu obrotowego podanego
w instrukcji obsługi.
Falownik uruchamiać wyłącznie po dobrym dokręceniu go śrubami
mocującymi!

3

2

2.5 Nm

1

Należy bezwzględnie przestrzegać instrukcji producenta dotyczących podłączenia, instalacji i eksploatacji. Ws­zelkie instalacje i połączenia należy wykonać dokładnie, zgodnie z założeniami i przepisami, w celu zredukowa­nia do minimum potencjału zagrożenia.
Momenty dokręcania do danych miejsc zacisków podano w instrukcji obsługi / instalacji urządzenia.

25

Bezpečnost CS

VAROVÁNÍ! Nesprávná obsluha a chybně provedená práce mohou zapříčinit závažná zranění a mate-

riální škody. Uvedení střídače do provozu smí provádět pouze vyškolená obsluha při dodržení
technických předpisů. Před uvedením do provozu a prováděním údržbářských prací si přečtěte bezpeč-
nostní předpisy.

VAROVÁNÍ! Úraz elektrickým proudem může být smrtelný. Nebezpečí poranění síťovým napětím a ste-
jnosměrným napětím ze solárních panelů, které jsou vystaveny světlu.

-Před veškerými pracemi na připojení zajistěte, aby strany AC a DC střídače byly odpojeny od pro-
udu.

- Pevné připojení k veřejné elektrické síti smí provést pouze elektrikář s příslušným oprávněním.

VAROVÁNÍ! Úraz elektrickým proudem může být smrtelný. Nebezpečí poranění síťovým napětím a ste-
jnosměrným napětím ze solárních panelů.

- Hlavní spínač DC slouží výlučně k bezproudovému spínání výkonového dílu. V případě vypnutí hla­vního spínače DC je připojovací část stále pod napětím.

- Veškeré údržbářské a servisní práce se smějí provádět pouze tehdy, když jsou výkonový díl a při­pojovací část od sebe oddělené.

- Samostatnou část výkonového dílu lze od připojovací části odpojit pouze v beznapěťovém stavu.

- Údržbářské a servisní práce na výkonovém dílu střídače smějí provádět pouze servisní pracovníci
proškolení společností Fronius.

VAROVÁNÍ! Úraz elektrickým proudem může být smrtelný. Nebezpečí poranění zbytkovým napětím
kondenzátorů. Vyčkejte na vybití kondenzátorů. Doba vybití je 5 minut.

VAROVÁNÍ! Nedostatečné připojení ochranného vodiče může způsobit závažná zranění a materiální
škody. Šrouby připevňující plášť jsou určeny k uzemnění pláště prostřednictvím ochranného vodiče, a
proto nesmějí být v žádném případě nahrazeny jinými šrouby bez spolehlivého propojení s ochranným
vodičem.

POZOR! Nebezpečí poškození střídače znečištěnými nebo vodou potřísněnými přípojnými svorkami a
kontakty připojovací části.

-Během vrtání zajistěte, aby nedošlo k navlhnutí nebo znečištění přípojných svorek a kontaktů při-
pojovací části.

- Nástěnný držák bez výkonového dílu neodpovídá krytí celého střídače, a nesmí být proto namon­tován bez výkonového dílu.
Během montáže chraňte nástěnný držák před znečištěním a vlhkostí.

POZOR! Nebezpečí poškození střídače nesprávně dotaženými přípojnými svorkami. Nesprávné do-
tažení přípojných svorek může zapříčinit tepelné poškození střídače a následně vést k požáru. Při při­pojování kabelů AC a DC dbejte, aby všechny svorky byly správně dotažené uvedeným utahovacím
momentem.

POZOR! Nebezpečí poškození střídače z důvodu přetížení.

- K jedné přípojné svorce DC připojujte maximálně 32 A.

- Kabely DC+ a DC- připojte na svorky DC+ a DC- střídače se správnou polaritou.

- Vstupní napětí DC smí být maximálně 1000 V DC.

UPOZORNĚNÍ! Krytí IP 65 platí pouze tehdy, pokud je střídač zavěšený v nástěnném držáku a je k
němu pevně přišroubovaný.
Pro nástěnný držák bez střídače platí krytí IP 20!

UPOZORNĚNÍ! Solární panely připojené ke střídači musí odpovídat normě IEC 61730 třída A.

UPOZORNĚNÍ! Fotovoltaické panely, které jsou vystavené světlu, dodávají proud do střídače.

26

Záruka společ­nosti Fronius

Podrobné místní záruční podmínky jsou k dispozici na internetu:
www.fronius.com/solar/warranty

Pokud chcete pro váš nově instalovaný střídač nebo akumulátor Fronius využít celou dobu
trvání záruky, zaregistrujte se prosím na adrese: www.solarweb.com.

UPOZORNĚNÍ! Pokud kabelová izolace kabelu AC není dimenzovaná na maximální napětí 1000 V,
nesmí být kabely AC a DC při připojení ke střídači překřížené.
Pokud se překřížení kabelů při připojení nelze vyhnout, musí být kabel AC veden kusem ochranné ha­dice dodané se střídačem.
Kabely AC a DC smějí být položeny společně pouze tehdy, jestliže kabelová izolace obou kabelů je
dimenzovaná na maximální možné napětí 1000 V.

Požární prevence

POZOR! Nebezpečí poškození střídačů a dalších vodivých součástí fotovoltaického systému v důsledku

nesprávné nebo neodborné instalace.
Chybná nebo neodborná instalace může vést k přehřátí kabelů a svěracích míst a ke vzniku oblouků. V
důsledku toho může dojít k tepelnému poškození, které může následně vést k požáru.

Při připojení kabelů AC a DC dodržujte následující pokyny:

- Všechny přípojné svorky řádně dotáhněte s utahovacím momentem uvedeným v návodu k obsluze

- Všechny zemnicí svorky (PE/GND) řádně dotáhněte s utaho­vacím momentem uvedeným v návodu k obsluze, stejně tak
volné zemnicí svorky

- Kabely nepřetěžujte

- Kabely prohlédněte, zda nejsou poškozené a zda jsou správně
vedené

- Dodržujte bezpečnostní pokyny, návod k obsluze i místní před-
pisy pro připojení

Střídač vždy pevně přišroubujte k nástěnnému držáku pomocí
fixačních šroubů a utahovacím momentem uvedeným v návodu k
obsluze.
Střídač uvádějte do provozu výhradně s pevně dotaženými fixačními
šrouby!

3

2

2.5 Nm

1

Bezpodmínečně dodržujte pokyny výrobce pro připojení, instalaci a provoz. Pečlivě proveďte všechny instalace
a spojení podle pokynů a předpisů, abyste omezili riziko na minimum.
Utahovací momenty pro jednotlivá svěrací místa najdete v příslušném návodu k obsluze/instalaci přístroje.

27

Bezpečnosť SK

VAROVANIE! Chybná obsluha a chybne vykonané práce môžu zapríčiniť závažné poranenia osôb

a materiálne škody. Striedač môže uvádzať do prevádzky iba zaškolený personál a iba v rámci
technických podmienok. Pred uvedením do prevádzky a vykonávaním údržby si prečítajte bezpečnost-
né predpisy.

VAROVANIE! Zásah elektrickým prúdom môže byť smrteľný. Nebezpečenstvo spôsobené sieťovým
napätím a napätím DC zo solárnych modulov, ktoré sú vystavené svetlu.

- Pred všetkými pripojovacími prácami dbajte na to, aby bola strana striedavého a jednosmerného
prúdu striedača bez napätia.

- Pevnú prípojku k verejnej elektrickej sieti smie vytvoriť iba oprávnený elektroinštalatér.

VAROVANIE! Zásah elektrickým prúdom môže byť smrteľný. Nebezpečenstvo vyplývajúce zo sieťo-
vého napätia a napätia DC solárnych modulov.

- Hlavný vypínač DC slúži výhradne na beznapäťové prepnutie výkonového dielu. Pri vypnutom hla­vnom vypínači DC je pripojovací diel, tak ako predtým, pod napätím.

- Všetky údržbové a servisné činnosti sa smú vykonávať iba vtedy, ak sú výkonový diel a pripojovací
diel od seba oddelené.

- Oddelená časť výkonového dielu sa môže odpojiť od pripojovacieho dielu iba v stave bez napätia.

- Údržbové a servisné činnosti vo výkonovom diele striedača smie vykonávať iba servisný personál
vyškolený firmou Fronius.

VAROVANIE! Zásah elektrickým prúdom môže byť smrteľný. Nebezpečenstvo zvyškového napätia
kondenzátorov. Počkajte, kým sa kondenzátory vybijú. Doba vybitia je 5 minút.

VAROVANIE! Nedostatočné spojenie ochranného vodiča môže zapríčiniť závažné poranenia osôb
a materiálne škody. Skrutky skrine predstavujú vhodné spojenie pre ochranný vodič na uzemnenie skri­ne, a nesmú sa preto nahrádzať inými skrutkami bez spoľahlivého spojenia ochranného vodiča!

POZOR! Nebezpečenstvo poškodenia striedača znečistením alebo vodou na pripojovacích svorkách a
kontaktoch pripojovacieho dielu.

- Pri vŕtaní dávajte pozor na to, aby sa neznečistili ani nenavlhli pripojovacie svorky a kontakty na pri­pojovacom diele.

- Stenový držiak bez výkonového dielu nezodpovedá stupňu krytia celého striedača, a preto sa nes­mie montovať bez výkonového dielu.
Stenový držiak pri montáži chráňte pred znečistením a vlhkosťou.

POZOR! Nebezpečenstvo poškodenia striedača nedostatočným zatiahnutím pripojovacích svoriek. Pri-
pojovacie svorky, ktoré nie sú riadne zatiahnuté, môžu spôsobiť poškodenie striedača a materiálne ško­dy a následne spôsobiť aj požiare. Pri pripojovaní striedavých a jednosmerných káblov dbajte na to, aby
boli všetky pripojovacie svorky pevne zatiahnuté predpísaným momentom.

POZOR! Nebezpečenstvo poškodenia striedača preťažením.

- Na každú pripojovaciu svorku DC pripájajte maximálne 32 A.

- Póly káblov jednosmerného prúdu pripojte na správne pripojovacie svorky jednosmerného prúdu
striedača.

- Vstupné napätie DC smie byť maximálne 1000 V DC.

UPOZORNENIE! Stupeň krytia IP 65 platí iba vtedy, keď je striedač zavesený v stenovom držiaku a
pevne zoskrutkovaný so stenovým držiakom.
Pre stenový držiak bez striedača platí krytie IP 20!

UPOZORNENIE! Solárne moduly na striedači musia spĺňať normu IEC 61730 trieda A.

UPOZORNENIE! Fotovoltické moduly, ktoré sú vystavené svetlu, dodávajú prúd do striedača.

28

Záruka výrobcu
Fronius

Podrobné záručné podmienky, špecifické pre danú krajinu, je možné nájsť na internete:
www.fronius.com/solar/warranty

Pre získanie plnej doby trvania záruky pre svoj nový nainštalovaný striedač alebo aku­mulátor sa zaregistrujte na stránke: www.solarweb.com.

UPOZORNENIE! Ak izolácia kábla AC nie je dimenzovaná pre max. 1000 V, nesmie sa AC a DC kábel
pri pripájaní striedača križovať.
Ak sa pri pripájaní nedá zabrániť križovaniu káblov, musí sa AC kábel položiť v jednom kuse s ochran­nou hadicou dodanou spolu so striedačom.
AC a DC káble sa smú spoločne pokladať iba vtedy, keď je izolácia kábla pri oboch kábloch dimenzo­vaná pre max. možné napätie 1000 V.

Prevencia požiarov

POZOR! Nebezpečenstvo poškodenia striedačov a iných konštrukčných dielov fotovoltickej inštalácie

vedúcich elektrický prúd následkom nesprávnej alebo neodbornej inštalácie.
Nesprávne alebo neodborné inštalácie môžu mať za následok prehriatie káblov a upínacích miest, ako
aj vznik elektrických oblúkov. Z toho môžu vznikať termické poškodenia, ktorých následkom môžu byť
požiare.

Pri pripájaní káblov AC a DC dodržiavajte nasledovné:

- Všetky pripojovacie svorky pevne utiahnite uťahovacím momentom uvedeným v návode na obsl­uhu.

- Všetky uzemňovacie svorky (PE / GND) pevne utiahnite uťaho-
vacím momentom uvedeným v návode na obsluhu, aj voľné
uzemňovacie svorky.

- Káble nepreťažujte.

- Káble prekontrolujte na poškodenie a správne položenie.

- Berte do úvahy bezpečnostné pokyny, návod na obsluhu, ako
aj miestne ustanovenia o pripájaní.

Striedač pomocou fixačných skrutiek pevne priskrutkujte na držiak
na stenu uťahovacím momentom, ktorý je uvedený v návode na
obsluhu.
Menič uvádzajte do prevádzky výlučne s utiahnutými upevňovacími
skrutkami!

3

2

2.5 Nm

1

Zadania výrobcu pre pripojenie, inštaláciu a prevádzku sa musia bezpodmienečne dodržiavať. Všetky inštalácie
a pripojenia realizujte podľa zadaní a predpisov, aby sa riziko nebezpečenstva znížilo na minimum.
Uťahovacie momenty pre jednotlivé upínacie miesta nájdete v návode na obsluhu / návode na montáž zariadení.

29

Segurança PT-BR

ALERTA! A operação incorreta e os trabalhos executados de forma incorreta podem causar lesões cor-

porais e danos materiais graves. O comissionamento do inversor somente deve ser feito por pessoal
treinado e no âmbito das determinações técnicas. Antes do comissionamento e de realizar os trabalhos
de conservação, ler as diretrizes de segurança.

ALERTA! Um choque elétrico pode ser fatal. Perigo por tensão da rede e por tensão CC dos módulos
solares que são expostos à luz.

- Antes de todos os trabalhos de conexão assegurar-se de que o lado CA e CC antes do inversor
estejam livres de tensão.

- A conexão fixa para a rede de energia pública deve ser feita somente por instalador elétrico da con­cessionária.

ALERTA! Um choque elétrico pode ser fatal. Perigo por tensão da rede e tensão CC dos módulos so­lares.

- O interruptor principal CC serve exclusivamente para a comutação para sem energia da parte de
potência. Com o interruptor principal CC desligado, a área de conexão continua sob tensão.

- Todas as atividades de manutenção e de serviço somente devem ser executadas quando o módulo
de potência e a área de conexão estiverem separados.

- A área separada do módulo de potência somente deve ser separada da área de conexão quando
estiver sem tensão.

- Atividades de manutenção e de serviços na parte de potência do inversor somente devem ser re­alizadas por pessoal de serviço treinado da Fronius.

ALERTA! Um choque elétrico pode ser fatal. Perigo por tensão residual dos capacitores. Aguardar o
tempo de descarga dos capacitores. O tempo de descarga é de 5 minutos.

ALERTA! A interligação insuficiente do fio terra pode causar lesões corporais e danos materiais graves.
Os parafusos da carcaça produzem uma conexão adequada do fio terra para o aterramento da carcaça
e não podem ser substituídos em hipótese alguma por outros parafusos sem uma conexão de proteção
confiável!

CUIDADO! Perigo de danos ao inversor por sujeira ou água nos bornes de conexão e contatos da área
de conexão.

- Ao fazer perfurações, observar para que os bornes de conexão e contatos na área de conexão não
fiquem sujos ou molhados.

- O suporte de parede sem o módulo de potência não corresponde ao grau de proteção de todo o
inversor e não deve ser montado sem o módulo de potência.
Durante a montagem proteger o suporte de parede contra sujeira e umidade.

CUIDADO! Perigo de danos ao inversor por bornes de conexão não corretamente apertados. Os bornes
de conexão não corretamente apertados podem causar danos térmicos no inversor e em consequência
disso, causar incêndios. Ao fazer a conexão de cabos CA e CC, observar para que todos os bornes de
conexão estejam apertados com o torque especificado.

CUIDADO! Perigo de danos ao inversor por sobrecarga.

- Conectar no máximo 32 A em um único borne de conexão CC.

- Conectar os cabos CC+ e CC com os polos corretos nos bornes de conexão CC+ e CC do inversor.

- A tensão de alimentação CC pode ser de no máximo 1000 V CC.

AVISO! O grau de proteção IP 65 é válido somente quando o inversor está enganchado no suporte de
parede e aparafusado firmemente com o suporte de parede.
Para o suporte de parede sem o inversor é válido o grau de proteção IP 20!

AVISO! Os módulos solares conectados no inversor devem obedecer à norma IEC 61730 Classe A.

30

Garantia de Fábri­ca Fronius

Condições detalhadas de garantia específicas do país estão disponíveis na internet:
www.fronius.com/solar/warranty

Para obter o período completo da garantia para o seu inversor ou memória da Fronius
recém-instalado, faça o registro em: www.solarweb.com.

AVISO! Os módulos fotovoltaicos expostos à luz fornecem energia ao inversor.

AVISO! Se o isolamento do cabo CA não for previsto para um máximo de 1000 V, os cabos CA e CC

não podem ser conectados em cruz na conexão do inversor.
Se não for possível evitar o cruzamento dos cabos na conexão, o cabo CA deve passado por uma par­te da mangueira de proteção fornecida com o inversor.
Os cabos CA e CC somente podem ser passados juntos se os isolamentos de ambos os cabos forem
previstos para a tensão máx. possível de 1000 V.

Prevenção de incêndio

CUIDADO! Risco de dano dos inversores e outros componentes que conduzem corrente de um sistema

fotovoltaico através da instalação incorreta ou incompleta.
A instalação incorreta ou incompleta pode causar o sobreaquecimento dos cabos e dos locais de co­nexão e isso pode criar arcos voltaicos. Isso pode resultar em dano térmico, que pode causar incêndios.

Ao conectar os cabos CA e CC, observar o seguinte:

- Todos os bornes de conexão devem ser apertados com o torque de aperto especificado no manual
de instruções

- Todos os bornes de aterramento (PE/GND) devem ser aper­tados com o torque de aperto especificado no manual de inst­ruções, até os bornes de aterramento não ocupados

- Não sobrecarregar os cabos

- Verificar os cabos quando a danos e conexão correta

- Seguir as dicas de segurança, o manual de instruções e as de­terminações de conexão

Sempre prender o inversor no suporte da parede com parafusos de
fixação com o torque de aperto especificado no manual de inst­ruções.
Somente colocar o inversor em operação com os suportes de pare­de apertados!

3

2

2.5 Nm

1

Sempre observar as indicações do fabricante para a conexão, instalação e operação. Realizar todas as in­stalações e conexões de acordo com as instruções para reduzir ao mínimo o potencial de riscos.
Os torques de cada local de conexão são obtidos no manual de instruções/instruções de instalação do aparel­ho.

31

Säkerhet SV

VARNING! Användarfel och felaktigt utfört arbete kan orsaka allvarliga person- och sakskador. Växel-

riktaren får tas i drift endast av utbildad personal och i enlighet med de tekniska föreskrifterna. Läs ka­pitlet ”Säkerhetsföreskrifter” inför idrifttagandet och genomförandet av underhållsarbeten.

VARNING! En elektrisk stöt kan vara dödlig. Fara utgår från nätspänningen och från DC-spänningen
från solpanelsmoduler som utsätts för ljus.

- Se inför samtliga anslutningsarbeten till att AC- och DC-sidan är spänningsfria före växelriktaren.

- Bara en behörig elektriker får ansluta anläggningen fast till det allmänna elnätet.

VARNING! En elektrisk stöt kan vara dödlig. Fara på grund av nätspänning och DC-spänning från sol­panelsmodulerna.

- Huvudströmbrytaren för DC är avsedd endast för avstängning av strömmen till effektdelen. När hu­vudströmbrytaren för DC är avstängd, står anslutningsområdet fortfarande under spänning.

- Samtliga underhålls- och servicearbeten får utföras, endast om effektdelen och anslutningsområdet
är skilda från varandra.

- Effektdelens separata område får isoleras från anslutningsområdet endast i spänningsfritt tillstånd.

- Endast av Fronius utbildad servicepersonal får utföra underhålls- och servicearbeten på växelrikta­rens effektdel.

VARNING! En elektrisk stöt kan vara dödlig. Det råder fara utgående från restspänning från kondensa­torer. Vänta tills att kondensatorerna har laddats ur. Urladdningstiden är 5 minuter.

VARNING! Otillräcklig skyddsledarförbindelse kan orsaka svåra person- och sakskador. Växelriktarhu­sets skruvar utgör en lämplig skyddsledarförbindelse för jordning av växelriktarhuset. De får inte ersättas
av andra skruvar utan tillförlitlig skyddsledarförbindelse.

SE UPP! Det finns risk för skador på växelriktaren på grund av smuts eller vatten på anslutningskläm­morna och kontakterna på anslutningsområdet.

- Se vid borrning till att anslutningsklämmorna och kontakterna på anslutningsområdet inte blir smut­siga eller våta.

- Väggfästet utan effektdel uppfyller inte samma kapslingsklass som hela växelriktaren och får därför
inte monteras utan effektdel.
Skydda väggfästet mot smuts och fukt vid monteringen.

SE UPP! Det finns risk för skador på växelriktaren vid felaktigt åtdragna anslutningsklämmor. Felaktigt
åtdragna anslutningsklämmor kan förorsaka termiska skador på växelriktaren och starta bränder som en
följd av det. Se vid anslutning av AC- och DC-kablar till att alla anslutningsklämmor har dragits åt ordent­ligt med det angivna vridmomentet.

SE UPP! Det finns risk för skador på växelriktaren genom överbelastning.

- Anslut maximalt 32 A på en enskild anslutningsklämma för DC.

- Anslut kablarna för DC+ och DC- med rätt polning till växelriktarens anslutningsklämmor för DC+
och DC-.

- DC-ingångsspänningen får vara maximalt 1 000 V DC.

OBSERVERA! Kapslingsklassen IP 65 gäller bara om växelriktaren hänger i väggfästet och har skru­vats fast i väggfästet.
För väggfästet utan växelriktare gäller kapslingsklass IP 20!

OBSERVERA! De på växelriktaren anslutna solpanelsmodulerna måste uppfylla normen IEC 61730,
klass A.

OBSERVERA! Solcellsmoduler som utsätts för ljus levererar ström till växelriktaren.

32

Fronius fabriks­garanti

Det finns detaljerade, nationella garantivillkor på Internet, se
www.fronius.com/solar/warranty

Registrera dig på www.solarweb.com för att tillgodogöra dig hela garantitiden för din
nyinstallerade Fronius växelriktare eller ackumulator.

OBSERVERA! Om AC-kabelns isolering inte är konstruerad för upp till 1 000 V, får AC- och DC-kab­larna inte korsa varandra vid anslutningen i växelriktaren.
Går det inte att undvika att korsa kablarna vid anslutningen, måste AC-kabeln dras i en bit av den
skyddsslang som följde med växelriktaren.
AC- och DC-kablarna får dras bredvid varandra, endast om båda kablarnas isolering är konstruerade
för den maximalt möjliga spänningen 1 000 V.

Brandförebyggande

SE UPP! Det finns risk för skador på växelriktarna och andra strömförande komponenter i en solcells-

anläggning på grund av bristande eller felaktiga installationer.
Bristande eller felaktiga installationer kan leda till överhettning av kablar och klämmor och att det skapas
ljusbågar. Det kan leda till termiska skador som i sin tur kan förorsaka bränder.

Beakta följande vid anslutning av AC- och DC-kablar:

- Dra åt alla anslutningsklämmor med det vridmoment som anges i bruksanvisningen.

- Dra åt alla jordningsklämmor (PE/GND) med det vridmoment
som anges i bruksanvisningen (gäller även lediga jordnings­klämmor).

- Överbelasta inte kablarna.

- Kontrollera kablarna med avseende på skador och rätt drag­ning.

- Beakta säkerhetsanvisningarna, bruksanvisningen och de loka­la anslutningsbestämmelserna.

Skruva alltid med hjälp av fixerskruvar fast växelriktaren i väggfästet
med det vridmoment som anges i bruksanvisningen.
Ta växelriktaren i drift enbart med åtdragna fixerskruvar!

3

2

2.5 Nm

1

Följ tillverkarens uppgifter om anslutning, installation och drift. Utför alla installationer och anslutningar noga en­ligt uppgifterna och föreskrifterna för att reducera riskpotentialen till ett minimum.
Hämta åtdragningsmomenten för de aktuella klämmorna från bruksanvisningen/installationsanvisningen till en­heterna.

33

Siguranţa RO

AVERTISMENT! Operarea defectuoasă şi lucrările executate incorect pot cauza vătămări corporale şi

daune materiale grave. Punerea în funcţiune a invertorului poate fi efectuată doar de către personalul
calificat şi doar în condiţiile respectării dispoziţiilor tehnice. Înainte de punerea în funcţiune şi efectuarea
lucrărilor de întreţinere citiţi obligatoriu dispoziţiile de siguranţă.

AVERTISMENT! Un şoc electric poate fi mortal. Pericol din cauza tensiunii de reţea şi a tensiunii DC de
la modulele solare expuse la lumină.

- Înainte de efectuarea oricăror lucrări de racordare asiguraţi-vă că părţile AC şi DC din faţa invertoru­lui sunt scoase de sub tensiune.

- Racordul fix a reţeaua publică de energie electrică poate fi realizat doar de un electro-instalator au­torizat.

AVERTISMENT! Un şoc electric poate fi mortal. Pericol din cauza tensiunii de reţea şi a tensiunii DC de
la modulele solare.

- Întrerupătorul principal DC are funcţia exclusivă de a scoate de sub tensiune partea de putere. La
întrerupătorul principal DC oprit, zona de racordare se află în continuare sub tensiune.

- Toate activităţile de întreţinere şi service trebuie efectuate numai atunci când partea de putere şi
zona de racordare sunt separate.

- Zona separată a părţii de putere poate fi despărţită de zona de racordare doar după scoaterea de
sub tensiune.

- Toate activităţile de întreţinere şi service din partea de putere a invertorului pot fi efectuate doar de
către personalul de service instruit de Fronius.

AVERTISMENT! Un şoc electric poate fi mortal. Pericol din cauza tensiunii reziduale a condensatorilor.
Respectaţi timpul necesar pentru descărcarea condensatorilor. Timpul necesar pentru descărcare este
de 5 minute.

AVERTISMENT! Conectarea insuficientă a conductorilor de protecţie poate cauza vătămări corporale
grave sau pagube materiale majore. Şuruburile carcasei reprezintă o conectare adecvată a conductori­lor de protecţie pentru pământarea carcasei, nefiind în nici un caz permisă înlocuirea lor cu alte şuruburi
fără o conectare corespunzătoare a conductorilor de protecţie!

PRECAUŢIE! Pericol de deteriorare a invertorului prin murdărire sau apă la bornele de racordare şi con-
tactele zonei de racordare.

- La perforare aveţi grijă ca bornele de racordare şi contactele din zona de racordare să nu se
murdărească sau să se umezească.

- Suportul de perete fără partea de putere nu corespunde tipului de protecţie al invertorului şi de
aceea nu poate fi montat fără partea de putere.
La montaj protejaţi suportul de perete împotriva murdăririi şi a umidităţii.

PRECAUŢIE! Pericol de deteriorare a invertorului din cauza bornelor de racordare strânse incorect. Bor­nele de racordare strânse incorect pot cauza daune termice la nivelul invertorului şi în consecinţă pot
duce la incendii. La racordarea cablurilor AC şi DC aveţi grijă ca toate bornele de racordare să fie strânse
cu cuplul indicat.

PRECAUŢIE! Pericol de deteriorare a invertorului prin supraîncărcare.

- La fiecare bornă de racordare DC se vor racorda maximum 32 A.

- Cablurile DC+ şi DC- se racordează cu polaritatea corespunzătoare la bornele de racordare DC+ şi
DC- ale invertorului.

- Tensiunea DC de intrare poate fi de maximum 1000 V DC.

INDICAŢIE! Tipul de protecţie IP 65 este valabil numai atunci când invertorul este suspendat în supor-
tul de perete şi este înşurubat fix cu suportul de perete.
Pentru suportul de perete fără invertor este valabil tipul de protecţie IP 20!

INDICAŢIE! Modulele solare racordate la invertor trebuie să îndeplinească norma IEC 61730 clasa A.

34

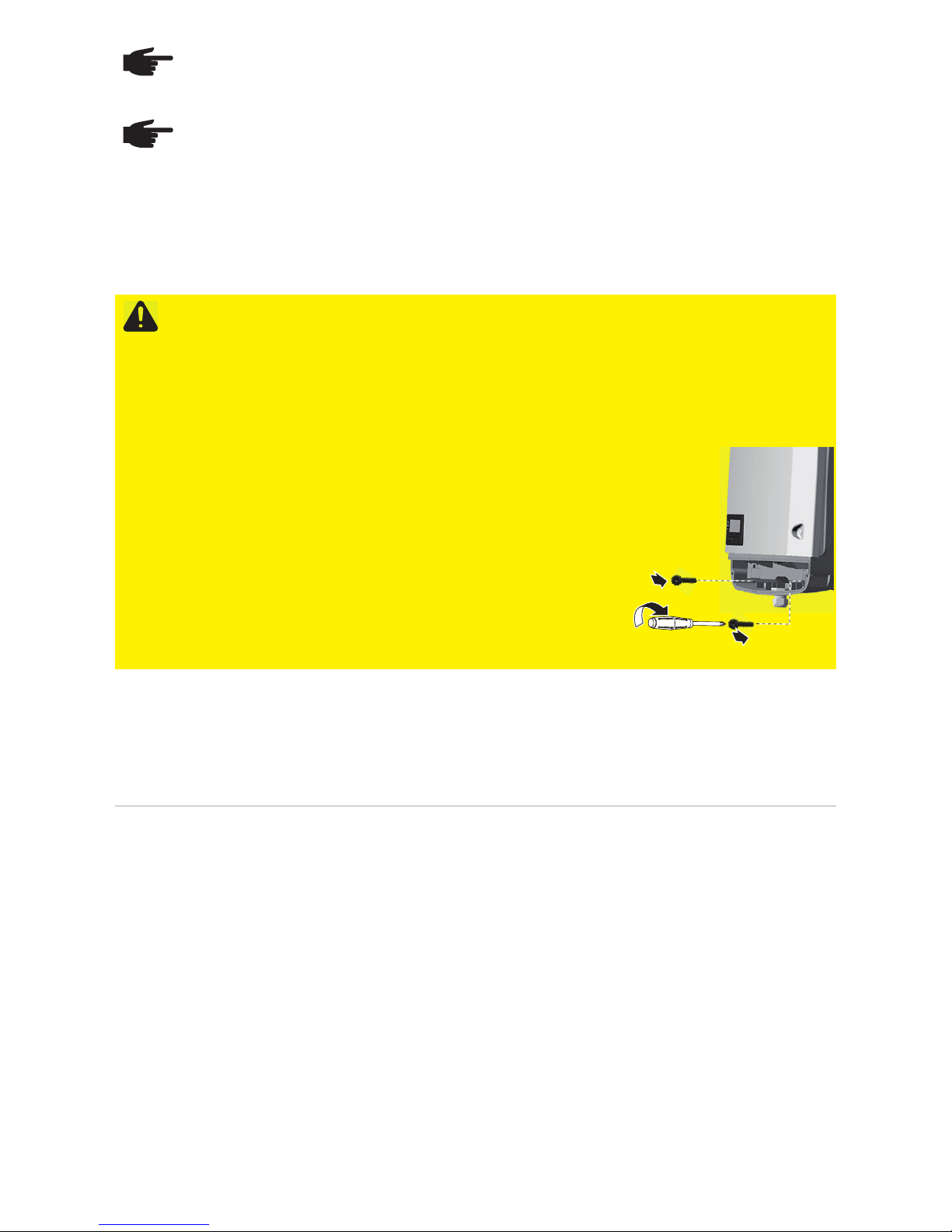

Garanţia de fabri­caţie Fronius

Condițiile de garanție detaliate, specifice fiecărei țări în parte, sunt disponibile pe internet,
la adresa: www.fronius.com/solar/warranty

Pentru a primi întreaga perioadă de garanție acordată noului dvs. invertor sau acumulator
Fronius, vă rugăm să vă înregistrați pe: www.solarweb.com.

INDICAŢIE! Modulele fotovoltaice care sunt expuse la lumină furnizează curent electric invertorului.

INDICAŢIE! În cazul în care izolaţia cablului AC nu este concepută pentru un maxim de 1000 V, nu

este permisă încrucişarea cablului AC şi DC la racordarea în invertor.
Dacă încrucişarea la racordare este inevitabilă, cablul AC trebuie pozat într-o bucată din furtunul de
protecţie furnizat împreună cu invertorul.
Cablurile AC şi DC pot fi pozate împreună numai dacă izolaţia ambelor cabluri a fost concepută pentru
tensiunea max. posibilă de 1000 V.

Protecţie anti-incendiu

PRECAUŢIE! Pericol de deteriorare a invertoarelor şi a altor componente conducătoare de electricitate

ale unei instalaţii fotovoltaice din cauza lucrărilor de instalare defectuoase sau necorespunzătoare.
Instalaţiile defectuoase sau necorespunzătoare pot duce la supraîncălzirea cablurilor şi a punctelor de
prindere precum şi la formarea de arcuri electrice. Acestea pot provoca daune termice, care, ulterior, pot
duce la incendii.

La racordarea cablurilor AC şi DC respectaţi următoarele:

- Toate bornele de racordare se strâng cu cuplul indicat în manualul de utilizare

- Toate bornele de pământare (PE / GND) se strâng cu cuplul in­dicat în manualul de utilizare, chiar şi bornele de pământare li­bere

- Cablurile nu se suprasolicită

- Cablurile se verifică în ceea ce priveşte deteriorarea şi pozarea
corectă

- Instrucţiunile de siguranţă, manualul de utilizare precum şi di­spoziţiile locale de racordare trebuie respectate

Fixaţi invertoarele în poziţie stabilă pe suportul de perete, folosind
şuruburi de fixare strânse la cuplul indicat în manualul de utilizare.
Puneţi invertoarele în funcţiune doar după ce şuruburile de fixare au
fost bine strânse!

3

2

2.5 Nm

1

Prevederile producătorului pentru conectare, instalare şi exploatare trebuie respectate obligatoriu. Efectuaţi cu
atenţie toate lucrările de instalare şi conectare urmând prevederile şi normele, pentru a reduce la minimum po­tenţialul de pericol.
Cuplurile de strângere de la respectivele puncte de prindere sunt indicate în manualele de utilizare ale aparate­lor.

35

Turvallisuus FI

VAROITUS! Virheellinen käyttö ja virheellisesti tehdyt työt voivat aiheuttaa vakavia henkilö- ja aineellisia

vahinkoja. Ainoastaan koulutettu henkilöstö saa ottaa invertterin käyttöön teknisten määräysten mukai­sesti. Lue turvallisuusohjeet ennen käyttöönottoa ja huoltotöiden suorittamista.

VAROITUS! Sähköisku voi aiheuttaa kuoleman. Verkkojännitteen ja DC-jännitteen vaara aurinkopanee­leista, jotka ovat altistuneet valolle.

- Ennen liitäntätöiden tekemistä täytyy varmistaa, että invertterin AC- ja DC-puoli ovat jännitteettö­miä.

- Vain valtuutettu sähköasentaja saa liittää laitteen julkiseen sähköverkkoon.

VAROITUS! Sähköisku voi aiheuttaa kuoleman. Verkkojännitteen ja aurinkopaneelien DC-jännitteen ai­heuttama vaara.

- DC-pääkytkintä saa käyttää vain teho-osan virran poiskytkemiseen. Kun DC-pääkytkin on kytketty
pois päältä, liitäntäalue on vielä jännitteinen.

- Huolto- ja kunnossapitotöitä saa tehdä vain silloin, kun teho-osa ja liitäntäalue on erotettu toisistaan.

- Teho-osan erillisen alueen saa irrottaa liitäntäalueesta vain jännitteettömänä.

- Vain Fronius-koulutetut huoltoteknikot saavat tehdä invertterin teho-osan huolto- ja kunnossapi­totöitä.

VAROITUS! Sähköisku voi aiheuttaa kuoleman. Kondensaattorien jäännösjännitteen aiheuttama vaara.
Odota kondensaattoreiden purkausaikaa. Purkausaika on viisi minuuttia.

VAROITUS! Riittämättömien suojajohtimien käyttö voi aiheuttaa vakavia henkilö- tai esinevahinkoja. Ko­telon ruuvit toimivat suojajohtimina kotelon maadoitusta varten, eikä niitä saa missään tapauksessa kor­vata muilla ruuveilla ilman luotettavaa suojajohdinliitäntää.

VARO! Invertterin vaurioitumisvaara kytkentäliittimien ja liitäntäalueen kytkimien likaantumisen tai kas­tumisen vuoksi.

- Varmista poraamisen aikana, etteivät kytkentäliittimet ja liitäntäalueen kytkimet likaannu ja kastu.

- Seinäkiinnike ilman teho-osaa ei vastaa koko invertterin suojausluokkaa, eikä sitä siksi saa asentaa
ilman teho-osaa.
Suojaa seinäkiinnike asennuksen aikana likaantumiselta ja kosteudelta.

VARO! Invertterin vaurioitumisvaara väärin kiristettyjen kytkentäliittimien vuoksi. Väärin kiristetyt
kytkentäliittimet voivat aiheuttaa invertterissä lämpövaurioita ja sitä kautta tulipalon. AC- ja DC-kaapelei­ta liitettäessä täytyy varmistaa, että kaikki kytkentäliittimet on kiristetty määritettyyn momenttiin.

VARO! Invertterin vaurioitumisvaara ylikuormituksen vuoksi.

- Suurin ampeeriluku yksittäiseen DC-kytkentäliittimeen liitettäessä on 32 A.

- Liitä DC-kaapelit (DC+ ja DC-) napaisuudet huomioiden invertterin kytkentäliittimiin (DC+ ja DC-).

- DC-tulojännite saa olla enintään 1 000 V DC.

HUOMIO! Suojausluokka IP 65 on voimassa vain silloin, kun invertteri on asetettu seinäkiinnikkeeseen
ja kiinnitetty siihen tiukasti ruuveilla.
Jos seinäkiinnikkeessä ei ole invertteriä, se kuuluu suojausluokkaan IP 20!

HUOMIO! Invertteriin liitettyjen aurinkopaneelien täytyy vastata standardin IEC 61730 luokan A vaati­muksia.

HUOMIO! Valolle altistuvat aurinkopaneelit tuottavat sähköä invertteriin.

36

Fronius-tehdasta­kuu

Yksityiskohtaiset, maakohtaiset takuuehdot ovat Internet-osoitteessa
www.fronius.com/solar/warranty

Jotta uuden, asennetun Fronius-invertterin tai -tallentimen koko takuuaika olisi hyödynnet­tävissä, on suositeltavaa rekisteröityä osoitteessa www.solarweb.com.

HUOMIO! Jos AC-kaapelin kaapelineristys ei ole tarkoitettu enintään 1 000 V:lle, AC- ja DC-kaapelit
eivät saa mennä ristikkäin invertteriin kytkettäessä.
Jos kytkettäessä ei voi välttää kaapelin risteämistä, täytyy AC-kaapeli asettaa invertterin mukana toi­mitettuun suojaletkuun.
AC- ja DC-kaapelit saa asettaa yhteen vain silloin, kun kummankin kaapelin kaapelineristys on tarkoi­tettu enintään 1 000 V:n jännitteelle.

Palontorjunta

VARO! Invertterien ja aurinkosähköjärjestelmän muiden virrallisten osien vaurioitumisvaara puutteellis-

ten tai virheellisten asennusten vuoksi.
Puutteelliset tai virheelliset asennukset voivat aiheuttaa kaapelien ja kiinnityskohtien ylikuumenemisen
sekä valokaarien syntymisen. Siitä voi aiheutua lämpövaurioita, jotka puolestaan voivat aiheuttaa tulipa­lon.

Ota AC- ja DC-kaapelien kiinnittämisessä huomioon seuraavat seikat:

- kiristä kaikki kytkentäliittimet käyttöohjeessa määritettyyn momenttiin

- kiristä kaikki maadoitusliittimet (PE/GND) käyttöohjeessa mää­ritettyyn momenttiin vapaat maadoitusliittimet mukaan luettuna

- älä ylikuormita kaapelia

- tarkasta kaapeli mahdollisten vaurioiden varalta ja oikean asen­nuksen takaamiseksi

- noudata turvaohjeita, käyttöohjetta ja paikallisia liitäntämääräy­ksiä.

Kiinnitä invertteri seinäkiinnikkeeseen aina kiinnitysruuveilla
käyttöohjeessa määritettyyn momenttiin.
Ota invertteri käyttöön ainoastaan silloin, kun kiinnitysruuvit on kiris­tetty oikein!

3

2

2.5 Nm

1

Valmistajan määrittämiä liitäntä-, asennus- ja käyttötietoja täytyy ehdottomasti noudattaa. Tee kaikki asennus­ja liitäntätyöt huolellisesti ohjeiden ja määräysten mukaan, jotta vaaratilanteilta vältyttäisiin mahdollisimman te­hokkaasti.
Noudata kaikissa kiinnityskohdissa laitteiden käyttö- ja asennusohjeissa mainittuja kiristysmomentteja.

37

Fronius Symo Installation Help

Deutsch English Ceština Italiano Français Español

Deutsch www.fronius.com/QR-link/4204260172DE
English www.fronius.com/QR-link/4204260172EN
Ceština www.fronius.com/QR-link/4204260172CS
Italiano www.fronius.com/QR-link/4204260172IT
Français www.fronius.com/QR-link/4204260172FR
Español www.fronius.com/QR-link/4204260172ES

Dansk Svensk Polski Português

(Brasil)

Magyar Türk

Dansk www.fronius.com/QR-link/4204260172DA
Svensk www.fronius.com/QR-link/4204260172SV
Polski www.fronius.com/QR-link/4204260172PL
Português

(Brasil)

www.fronius.com/QR-link/4204260172PB

Magyar www.fronius.com/QR-link/4204260172HU
Türk www.fronius.com/QR-link/4204260172TR

Slovenský Nederlands ελληνικά Român Suomalainen

Slovenský www.fronius.com/QR-link/4204260172SK
Nederlands www.fronius.com/QR-link/4204260172NL

ελληνικά www.fronius.com/QR-link/4204260172EL

Român www.fronius.com/QR-link/4204260172RO
Suomalainen www.fronius.com/QR-link/4204260172FI

38

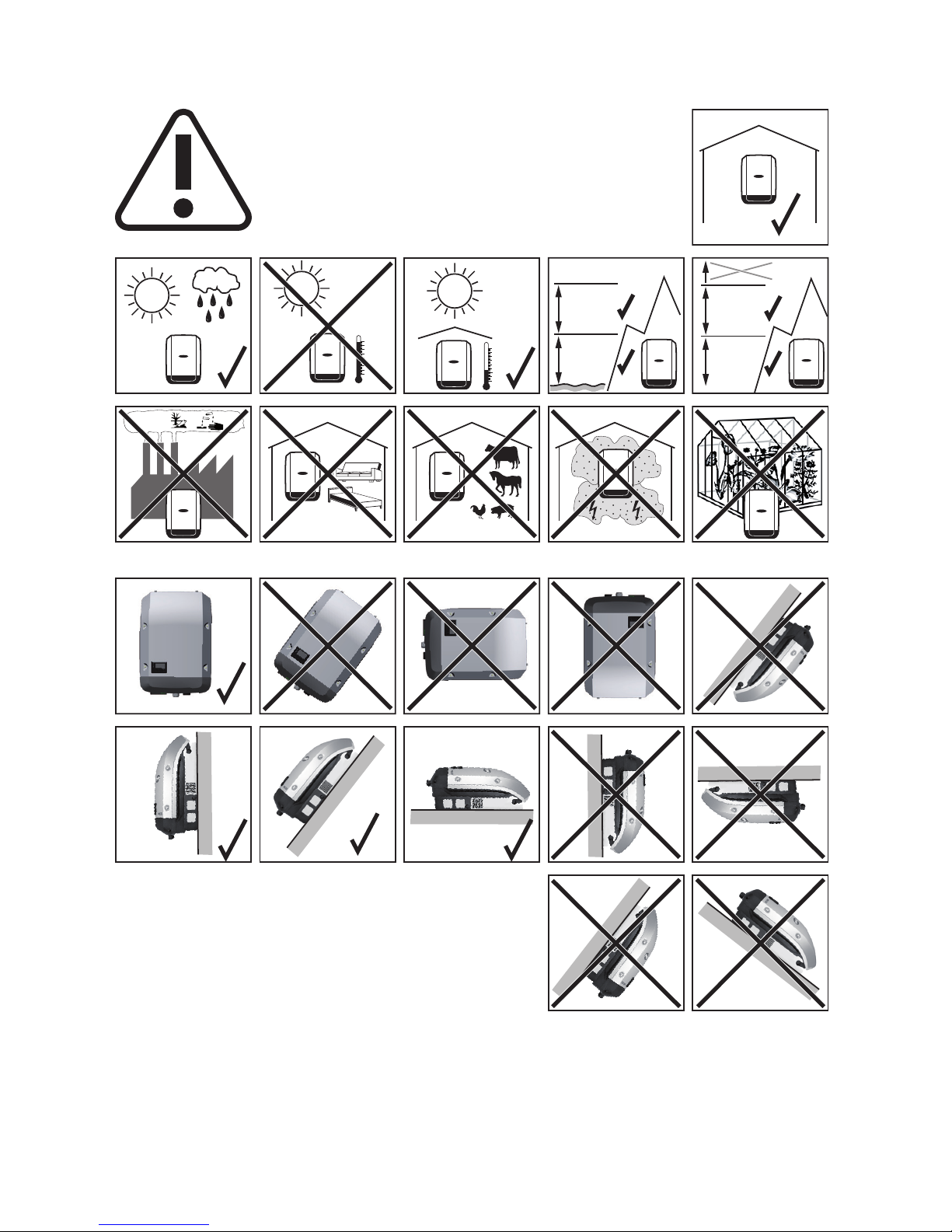

Fronius Symo Installation

IP 65

2000 m

2000 m

2500 m

UDCmax =
1000 V

U

DCmax =

900 V

3000 m

2500 m

3000 m

3400 m

UDCmax =
815 V

U

DCmax =

750 V

> 3400 m

NH

3

39

200 mm

100 mm

150 mm

-25 °C - +60 °C

0 - 100 %

1 1

1 1

1

2

3 4

40

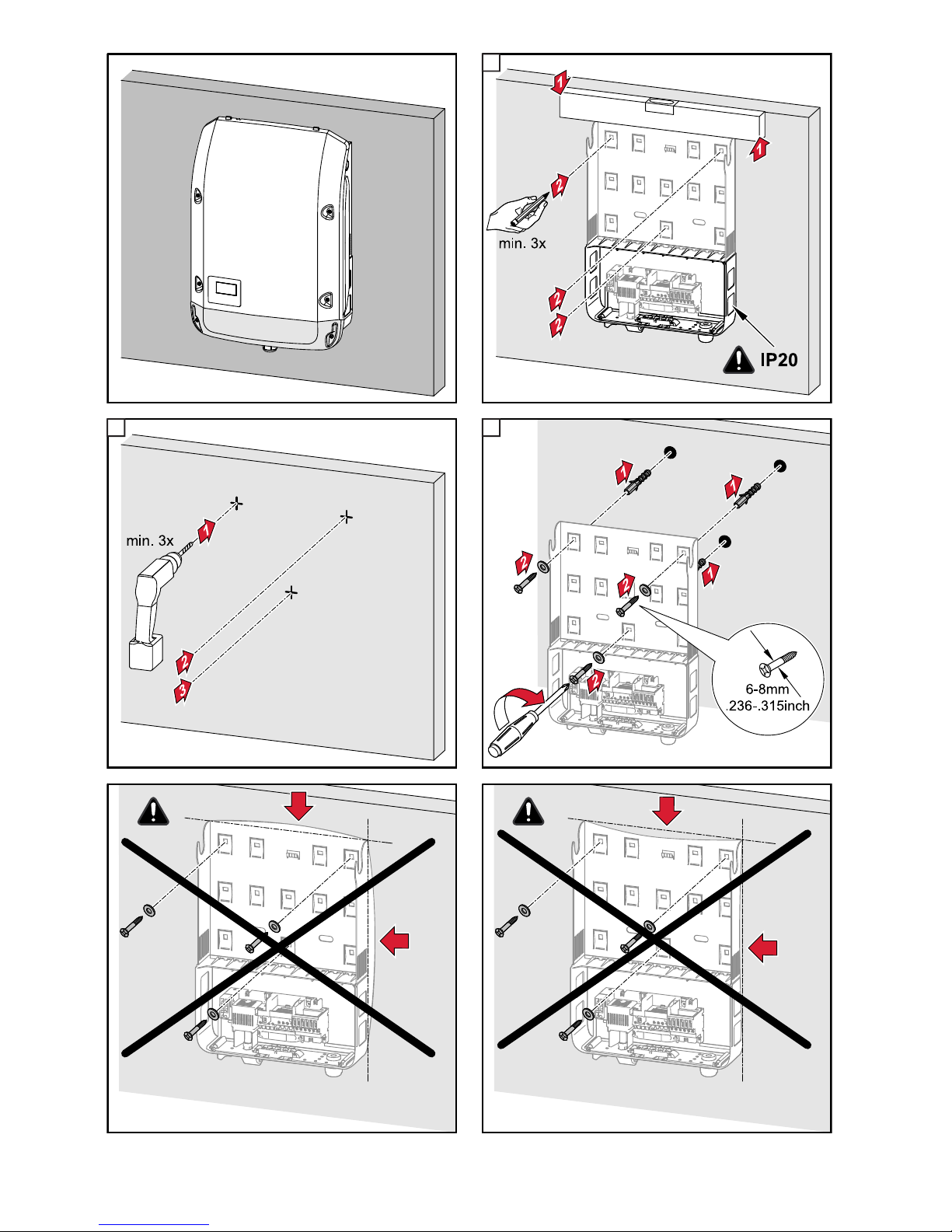

1

1 1

1

2 3

41

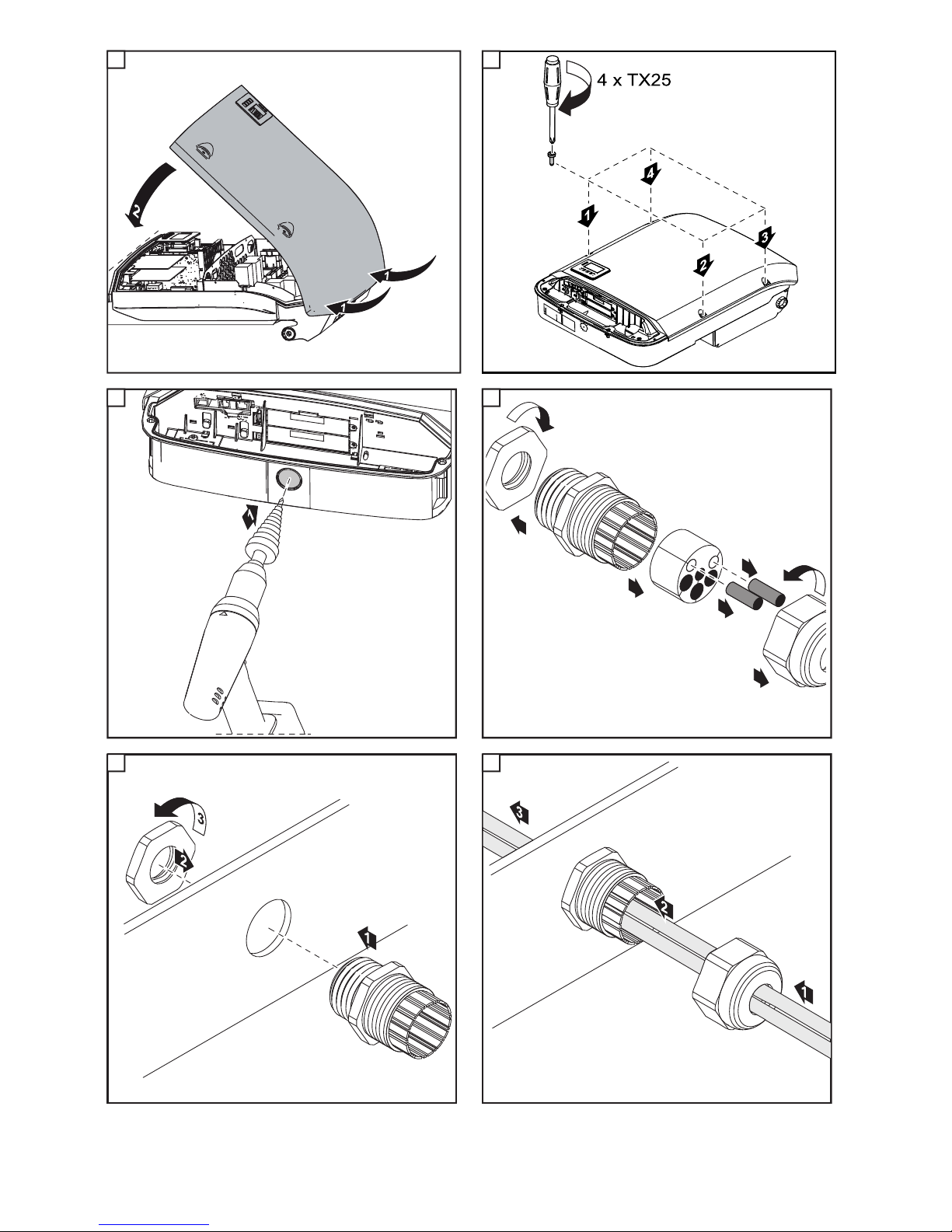

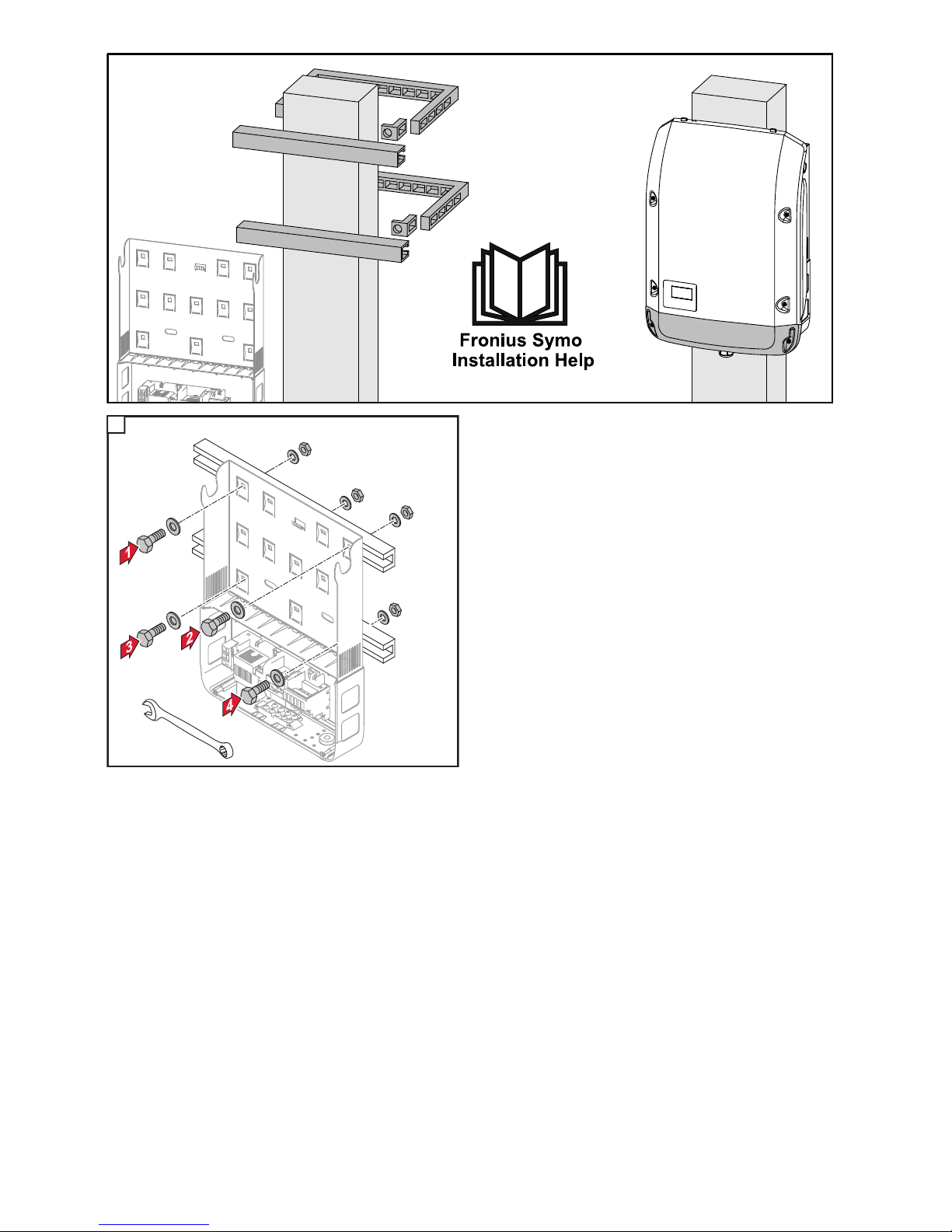

1

min. 4x

1

42

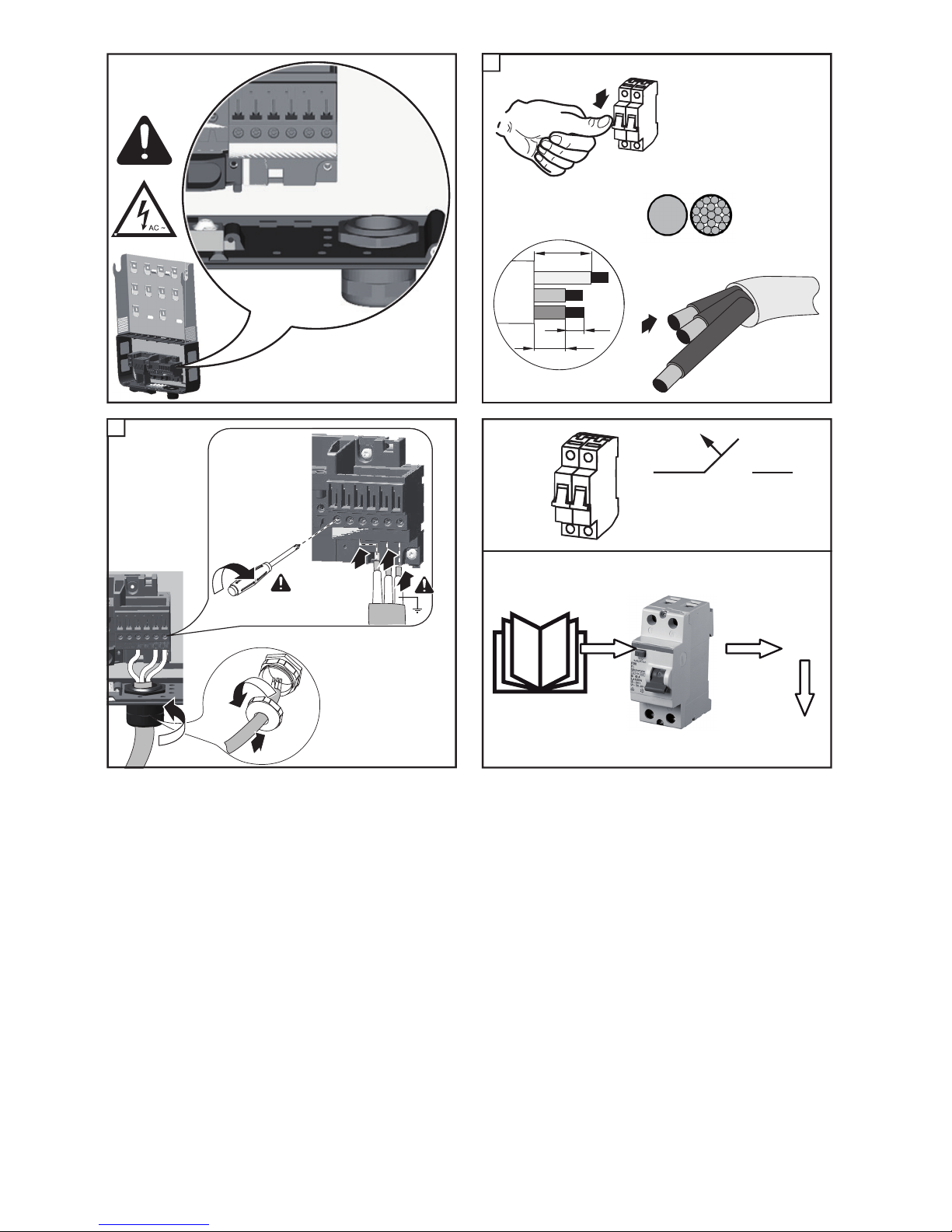

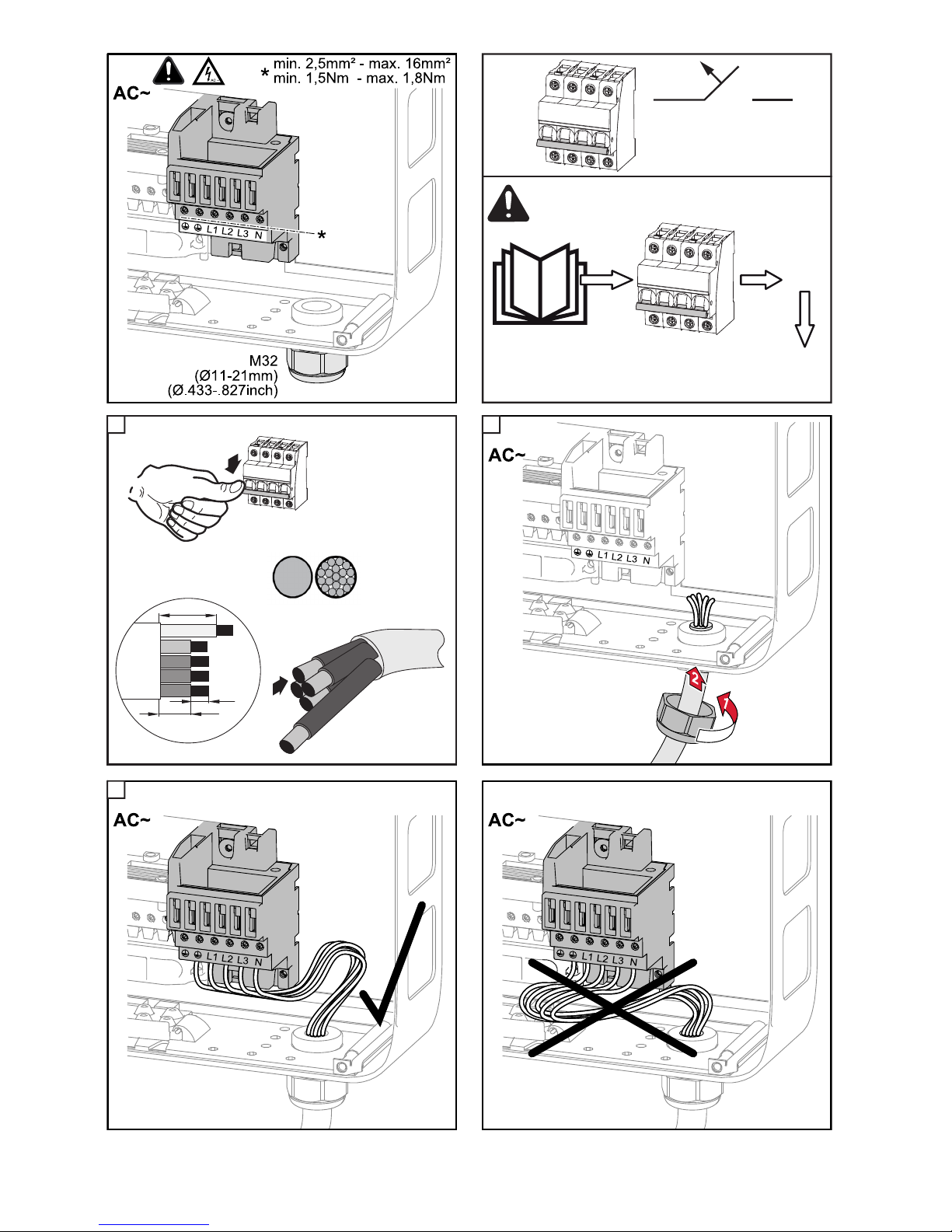

1 1

1

max. C 25 A

AC ~

RCD

National Standards

?

Type A

YES

IΔN ≥ 100 mA

§

> 200 mm

15 mm

AC
~

PE

> 250 mm

PE

PE

Cu / Al Cu

max. Class 4

1

OFF

1

2

2

43

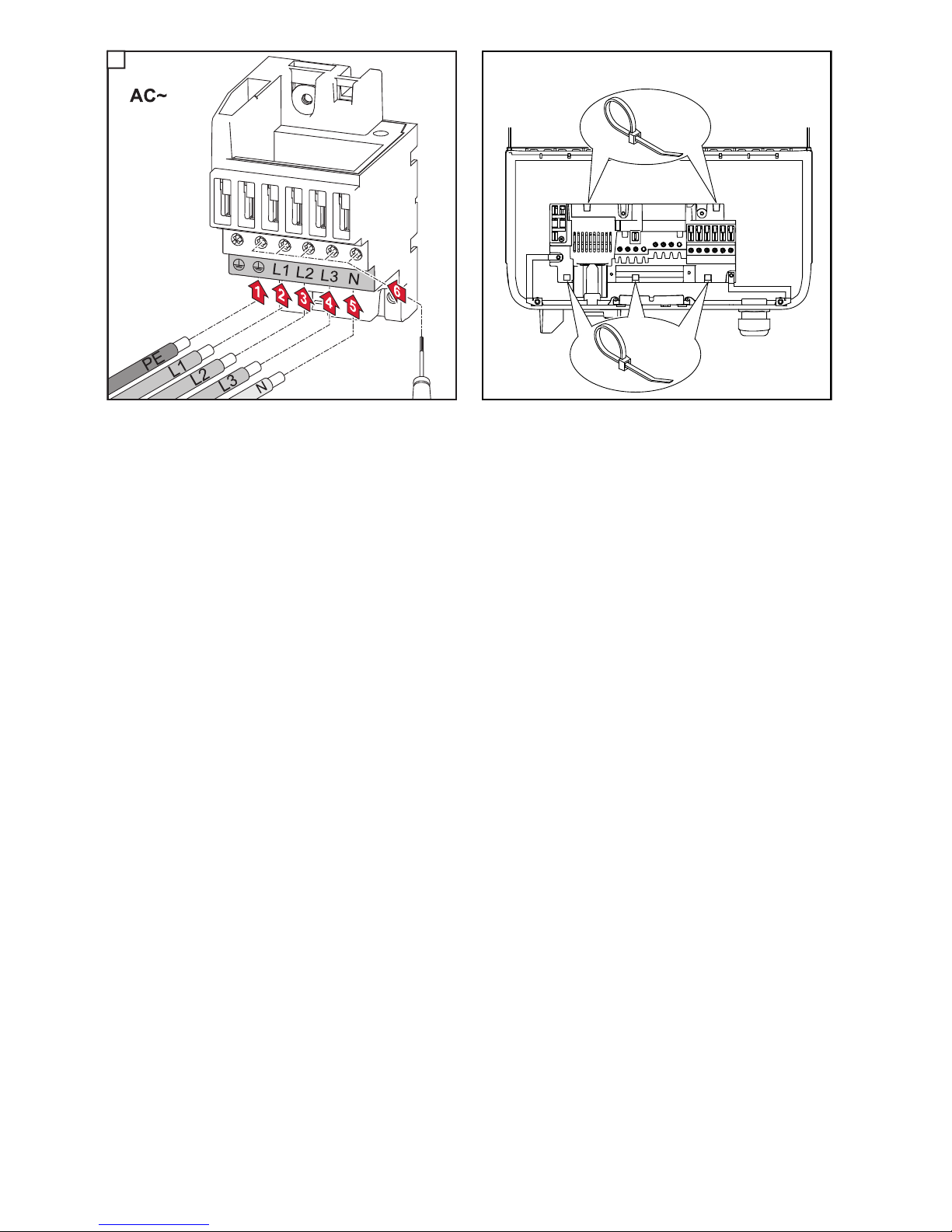

1

3

44

1

1

min. 2,5 mm² - max. 16 mm²
min 1,5 Nm - max. 1,8 Nm

*

AC ~

PE

PE

PE

PE N

L1

L1

PE

PE

*

M32
(ø11 - 21 mm)

21 mm)

DUMMY

1

15 mm

AC
~

OFF

PE

PE

Cu / Al Cu

max. Class 4

> 200 mm

> 250 mm

1

2

1

7,5 Nm

PE

PE

L1

N

5x

5

4

3

6

7

PE

min. 1,5 Nm
max. 1,8 Nm

2

max. C 25 A

AC ~

RCD

National Standards

?

Type A

YES

§

45

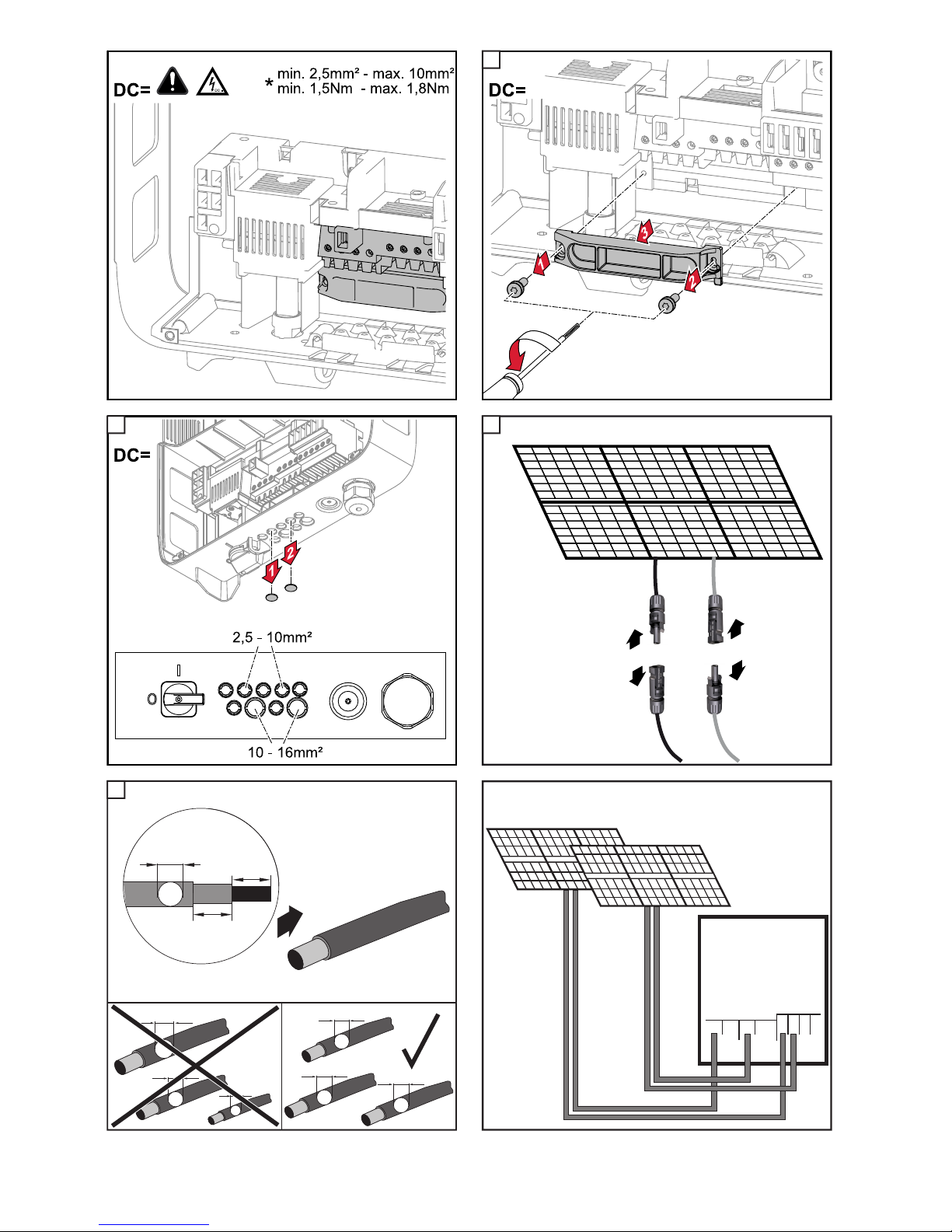

1

1 1

1

1

2

1

2

1

DC-

DC+

2

3

D1

D2

D3

D1

D1

D1

15 mm

70 mm

D > 6 mm

4

1

DC+1

DC-1

PV 1PV 1

PV 2

DC+1

DC-2

DC+2

DC+2

DC-

1

1234

22

Fronius Symo 3.0-3-M - 8.2-3-M

46

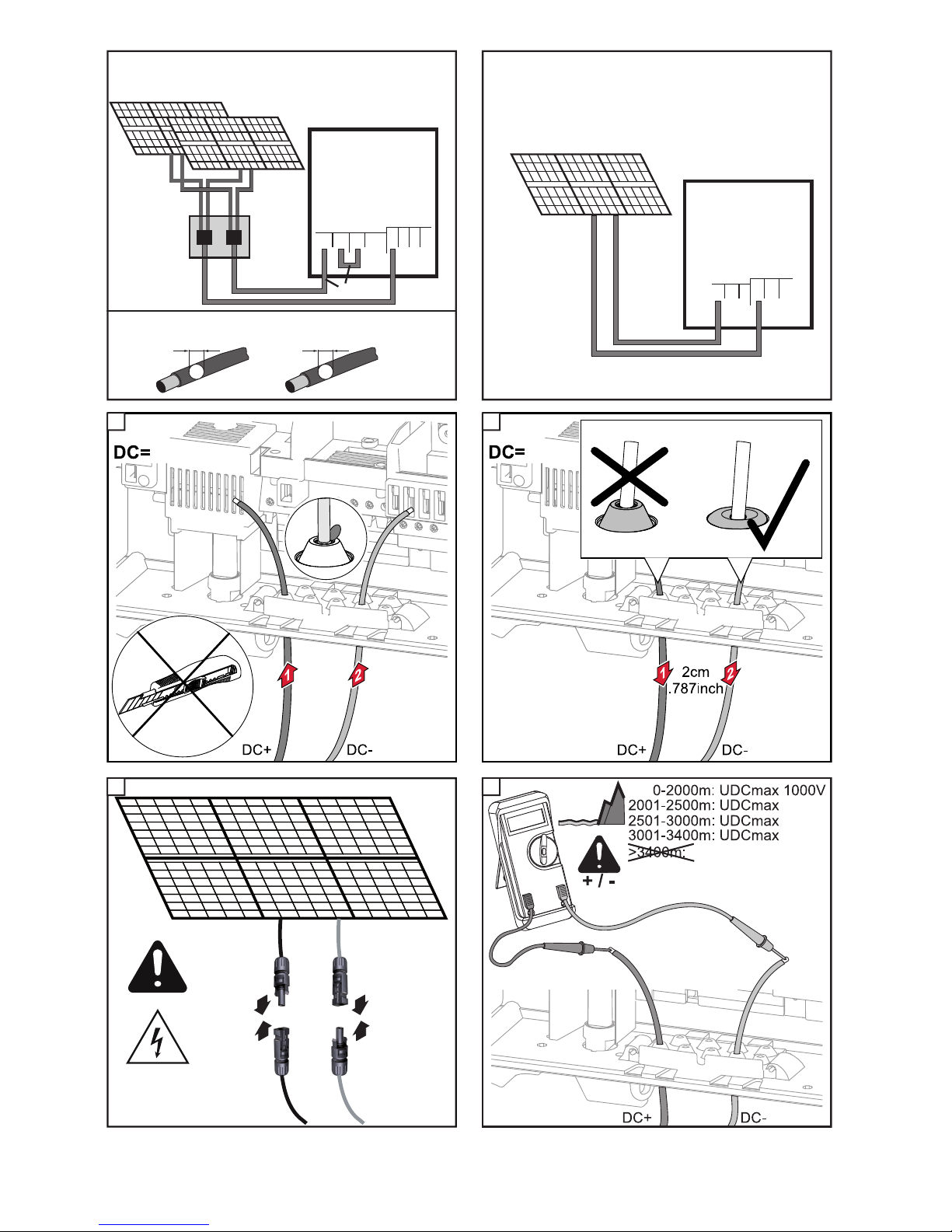

1 1

1 1

1

DC+1

DC-1

DC+1

DC+2

DC-

1

1234

22

PV 1

PV 2

D1

D1

=

*

*

Fronius Symo 3.0-3-M - 8.2-3-M

+

DC+

DC-1

DC+1

DC-

+

---

+

PV 1

Fronius Symo

3.0-3-S / 3.7-3-S / 4.5-3-S

5 6

2

DC+DC-

2

1

1

DC=

7

900V
815V
750V

8

47

1 1

1 1

1

2

1

DC+DC-

2

9

PV1 PV1 PV2 PV2

PV PV PV

3.0-3-M

3.7-3-M

4.5-3-M

5.0-3-M

6.0-3-M

7.0-3-M

8.2-3-M

3.0-3-S

3.7-3-S

4.5-3-S

10

11 12

48

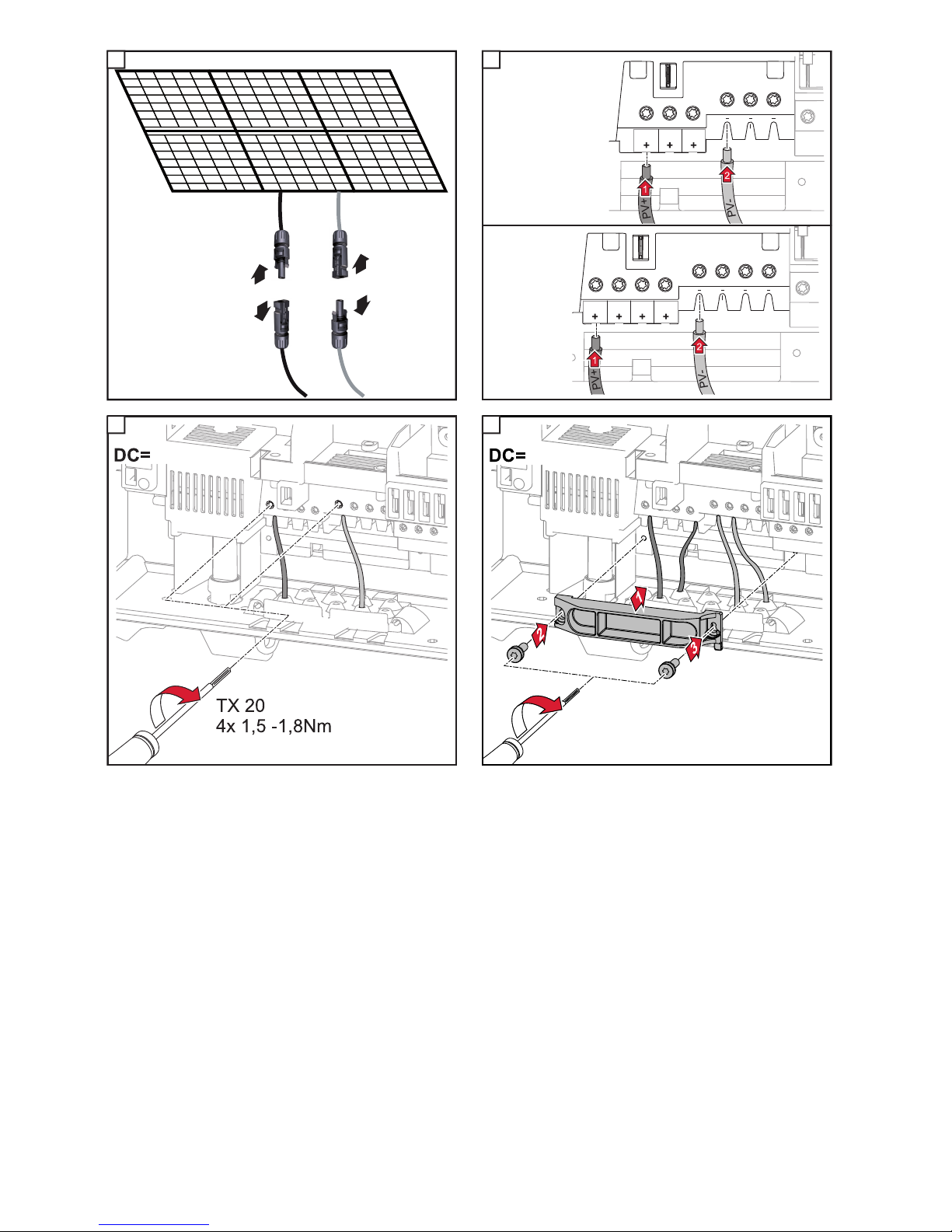

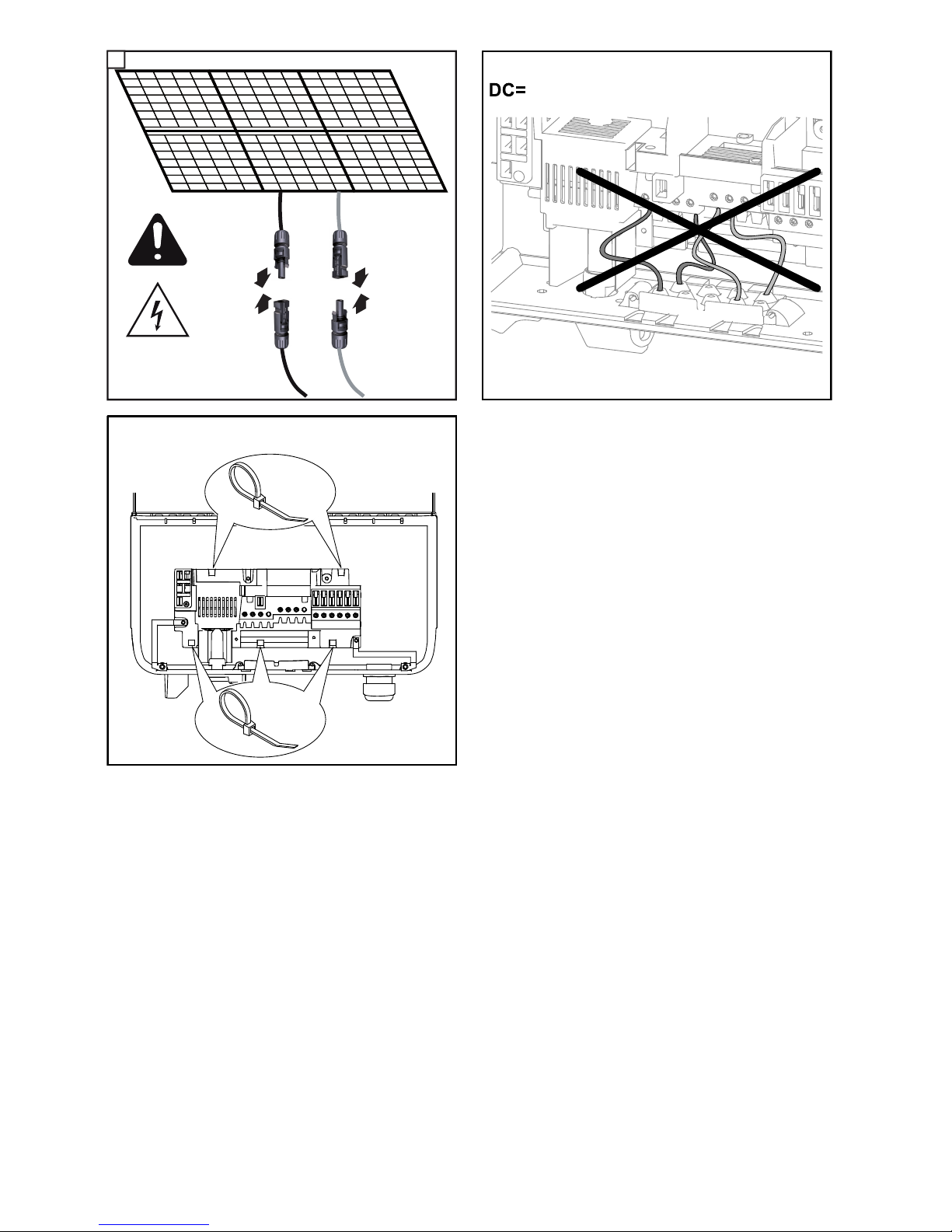

1

2

DC+DC-

2

1

1

DC=

12

49

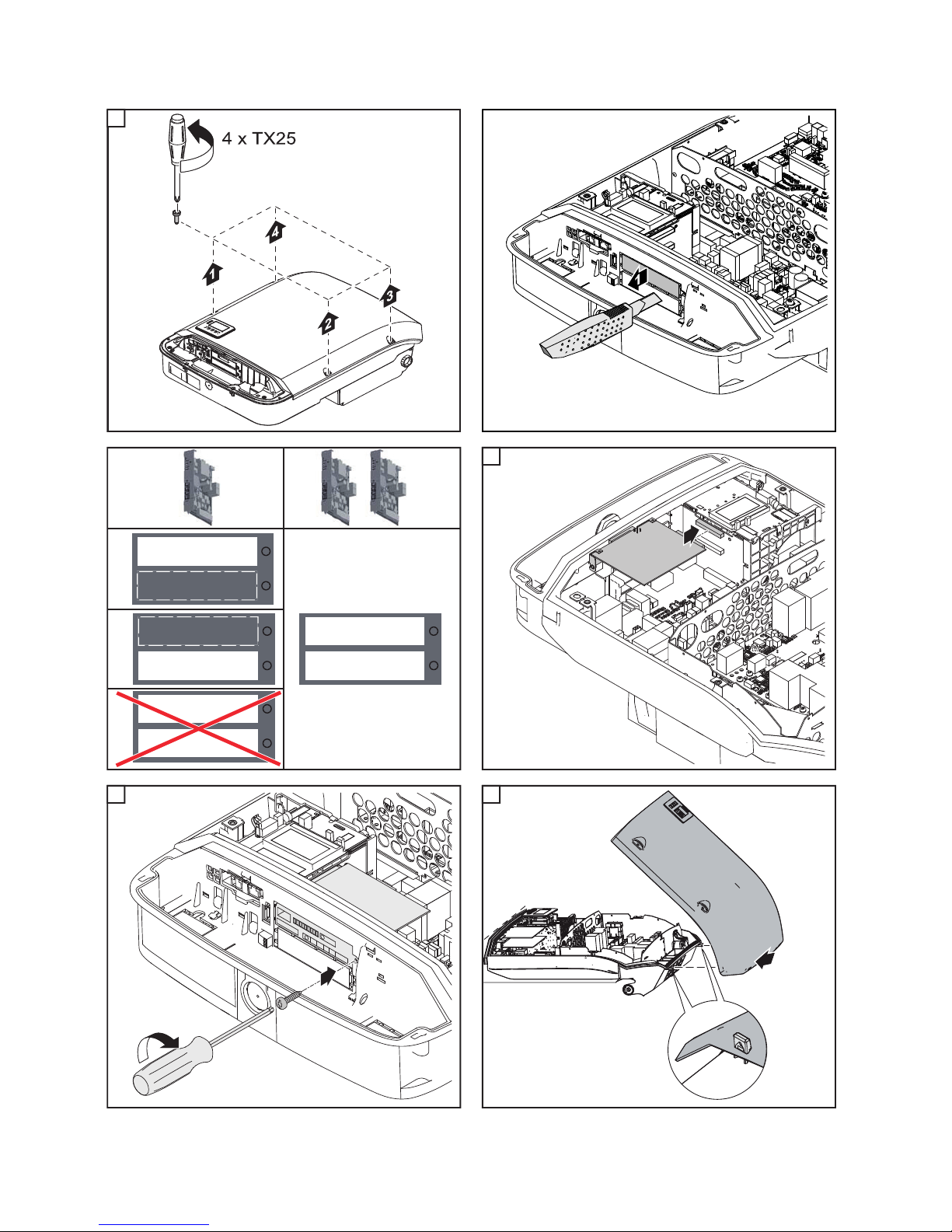

DATCOM

1

1

1 1

1

1

3

TX20

10.62 lb-in

0.89 ft. lb.

1.2 Nm

1

2

4

1

5

50

1 1

1 1

1 1

6

22.13 lb-in

1.84 ft. lb

2.5 Nm

7

8

3

1

6

7

2

4

5

9

5 - 12 Nm

10 11

51

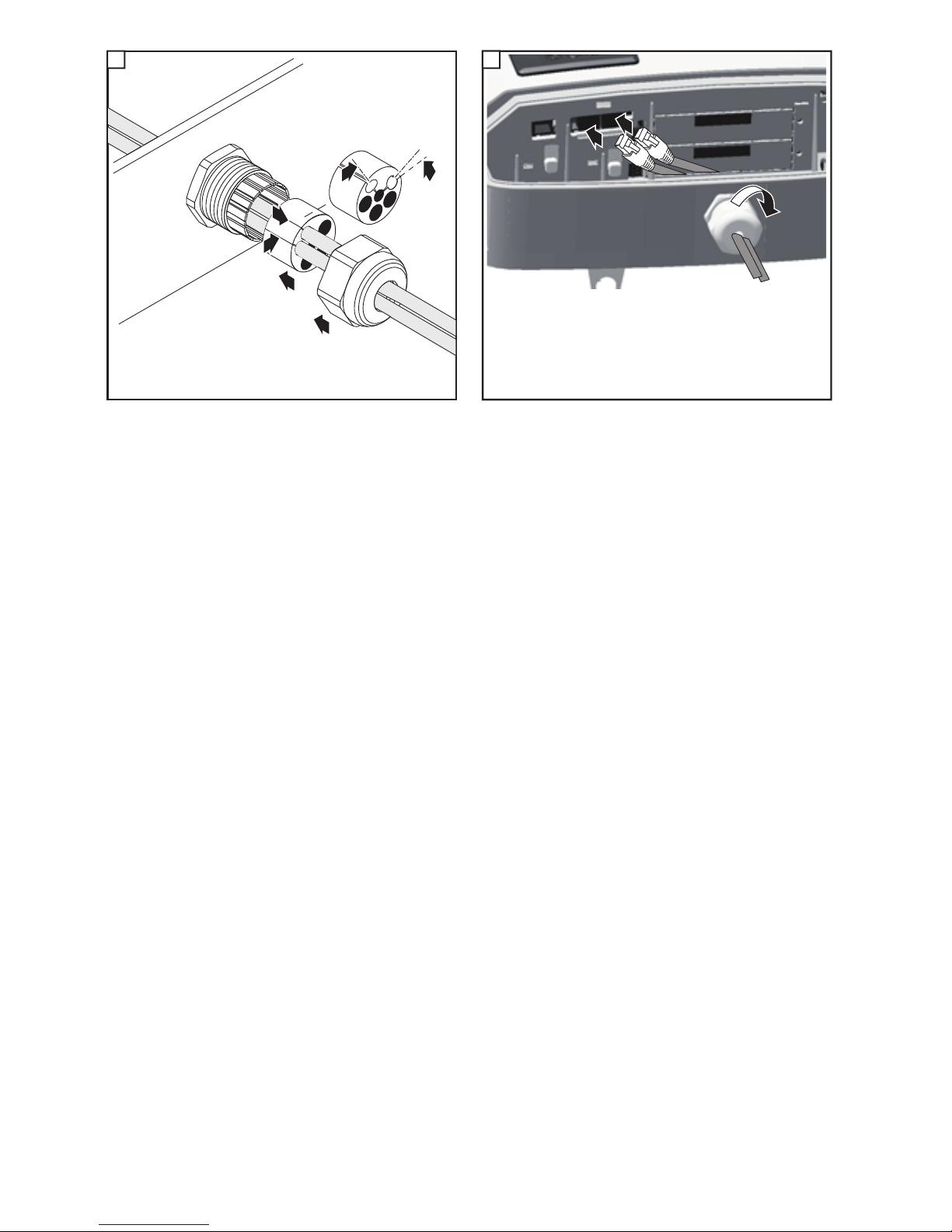

1 1

1

6

2

4

3

5

12

IN OUT

1

2

3

max. 4 Nm

13

52

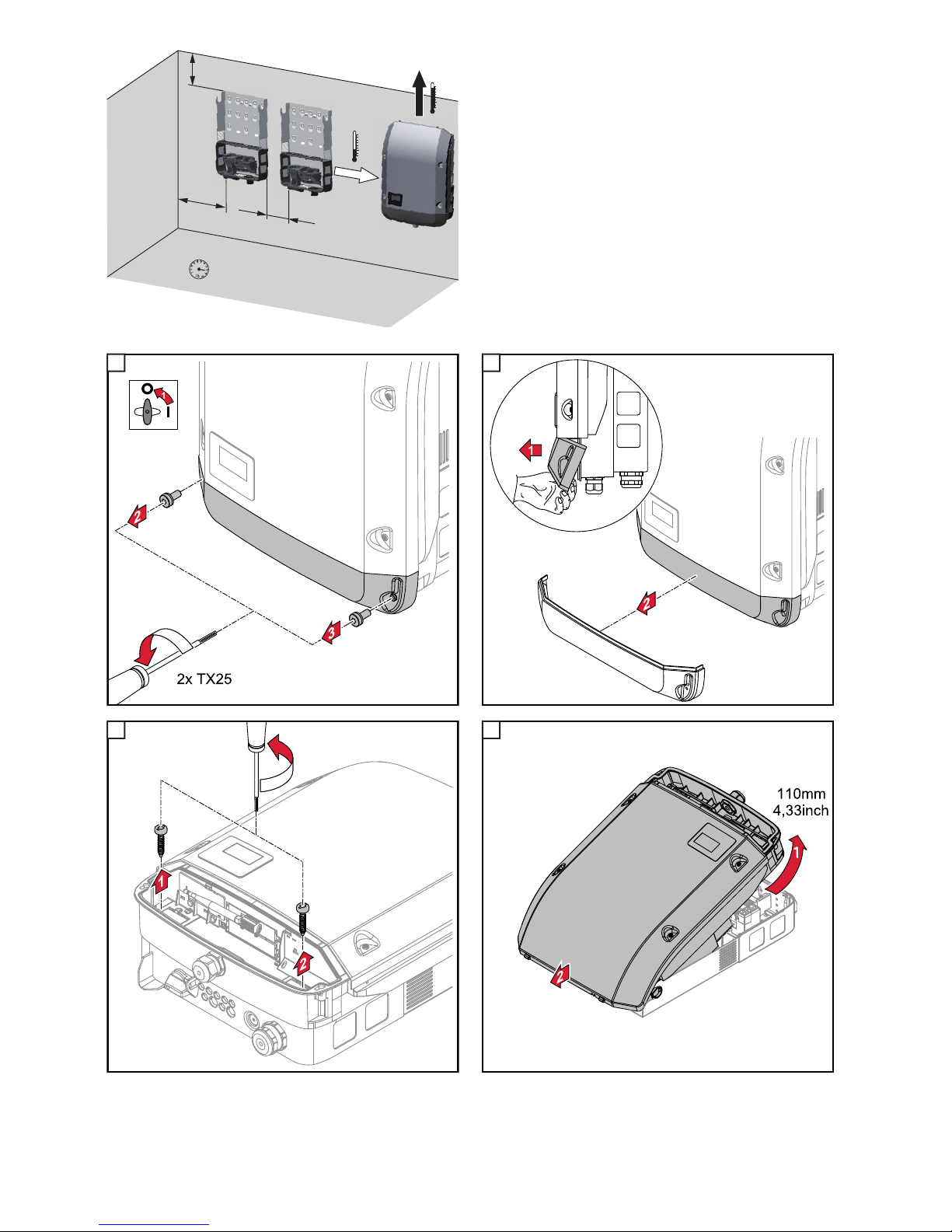

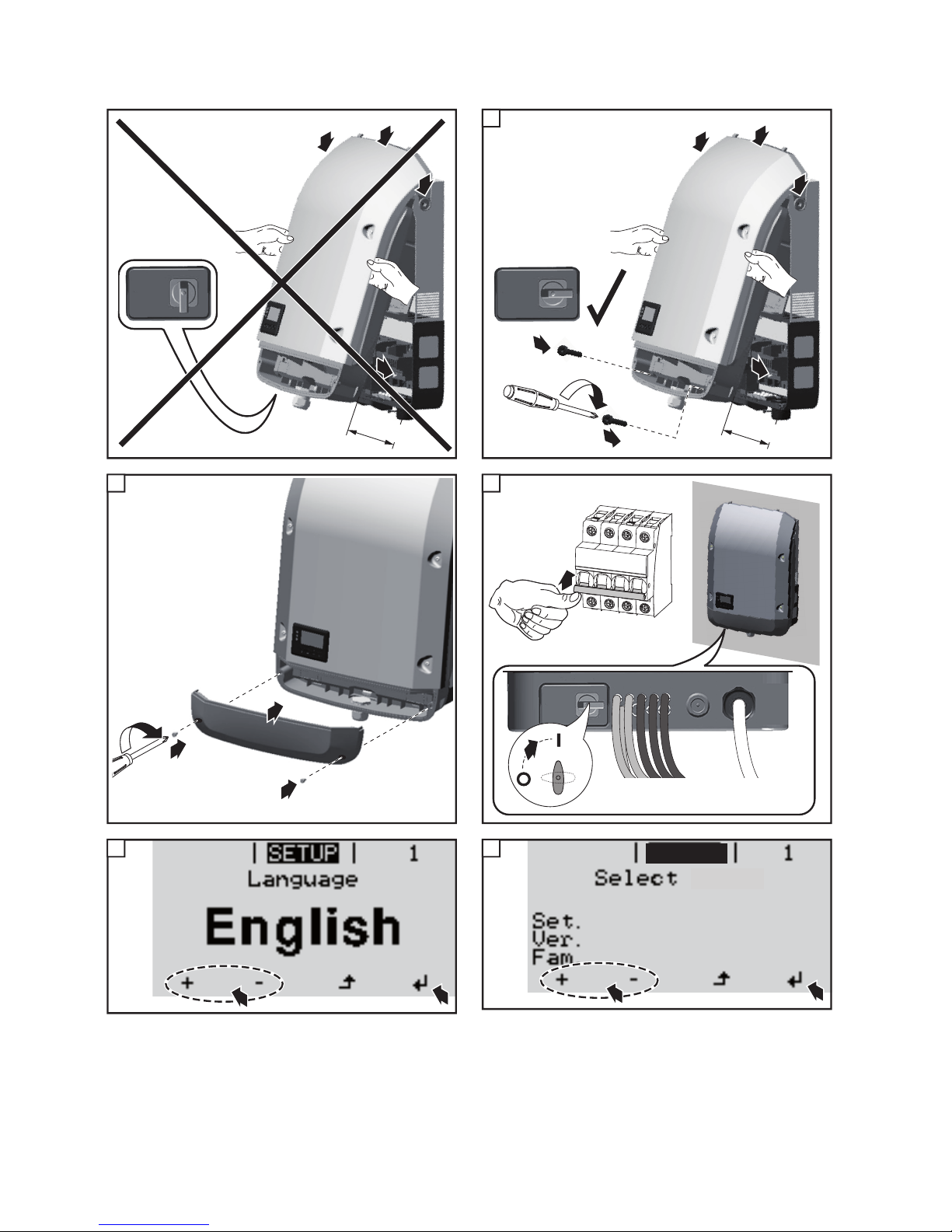

Operation

1

1 1

1 1

2

1

1

1

110 mm

0

I

2

1

1

1

4

3

2,5 Nm

110 mm

0

I

2 x TX25

1

1

3

2

2,5 Nm

2

AC

ON

2

I

0

3

1

3

2

1

4

2

inst.
EX
V0.0.03
0x0001

new
DE1
V0.0.08
0x0001

1

CONFIG

Country

*

5

53

* Country Setups
50HZ International 50 Hz GB Great Britain
60HZ International 60 Hz GR Ελλάδα
AT1 Österreich: Anlagengröße < 3,68 kVA HU Magyarország
AT2 Österreich: Anlagengröße < 13,8 kVA IE Éire / Ireland; Malta
AT3 Österreich: Anlagengröße > 13,8 kVA IL ﺇﺱﺭﺍﺉﻱﻝ / ישראל / Israel
AU Australia IT2 Italia: Dimensioni impianto < 6 kVA (Multis-

tring)

BE Belgique / België IT3 Italia: Dimensioni impianto > 6 kVA (Multis-

tring)
BR2 Brasil: > 3,6 kVA MG50 Microgrid 50 Hz
BR3 Brasil: > 6 kVA (Multistring) MG60 Microgrid 60 Hz
CH Schweiz / Suisse / Svizzera / Svizra NL Nederland
CY Cyprus PF1 Polynésie française
CZ Česko PT Portugal
DE1 Deutschland: Anlagengröße < 3,68 kVA RO România
DE2 Deutschland: Anlagengröße < 13,8 kVA SE Sverige
DE3 Deutschland: Anlagengröße > 13,8 kVA SI Slovenija
DK Danmark SK Slovensko
ES España TR Türkiye
ESOS Territorios españoles en el extranjero (Spa-

nish Oversea Islands)

ZA South Africa

FR France
FROS Territoire d’Outre-Mer (French Oversea Islands)

1 1

1 1

1 1

CONFIG

6

2

1

7

2

1

8

2

1

BASIC

MPP TRACKER 2

9

10 11

54

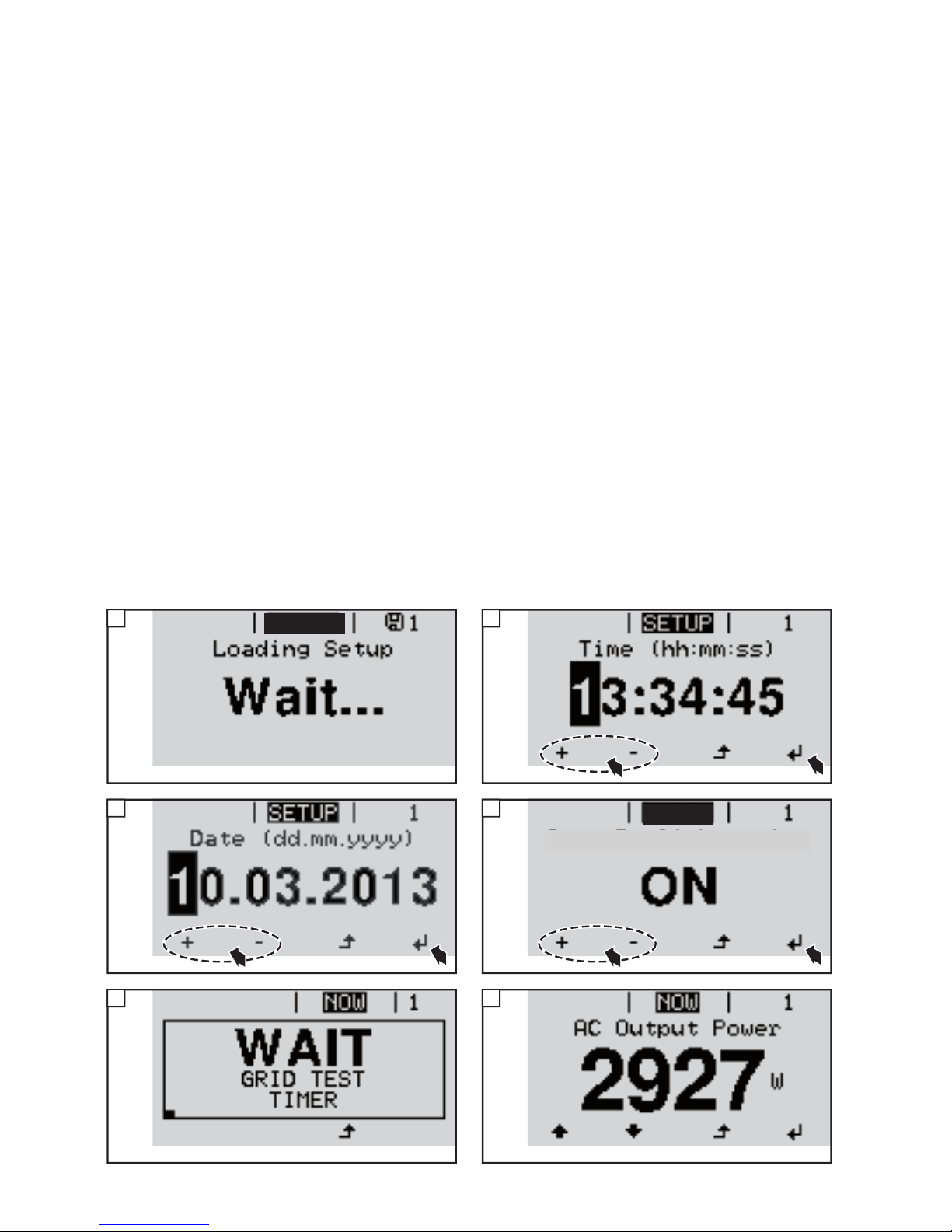

DE Die Anzeige der einzustellenden Parameter hängt vom ausgewählten Gerätetyp ab
EN The display of parameters to be configured depends on the selected device type
FR L’affichage des paramètres à configurer dépend du type d’appareil sélectionné
ES La indicación de los parámetros a ajustar varía en función del tipo de equipo seleccionado
IT La visualizzazione dei parametri da impostare dipende dal modello di apparecchio selezionato
NL De weergave van de in te stellen parameter hangt af van het geselecteerde type apparaat
DA Parametrene, der skal indstilles, afhænger af den udvalgte apparattype
EL Η προβολή των παραμέτρων προς ρύθμιση εξαρτάται από τον επιλεγμένο τύπο συσκευής
HU A beállítandó paraméterek kijelzése a kiválasztott készüléktípustól függ
TR Ayarlanacak parametrelerin göstergesi seçili cihaz tipine baðlýdýr
PL Wyświetlanie parametrów, jakie można ustawić, zależy od wybranej konfiguracji krajowej.
CS Zobrazení nastavovaných parametrů závisí na zvoleném typu přístroje
SK Zobrazenie nastavovaných parametrov závisí od zvoleného nastavenia typu zariadenia
PT-BR A exibição dos parâmetros a configurar depende do tipo de aparelho selecionado
SV Indikeringen av de parametrar som ska ställas in är beroende av den valda typen av enhet.
RO Afişajul parametrilor de setat depinde de configuraţia naţională selectată.

55

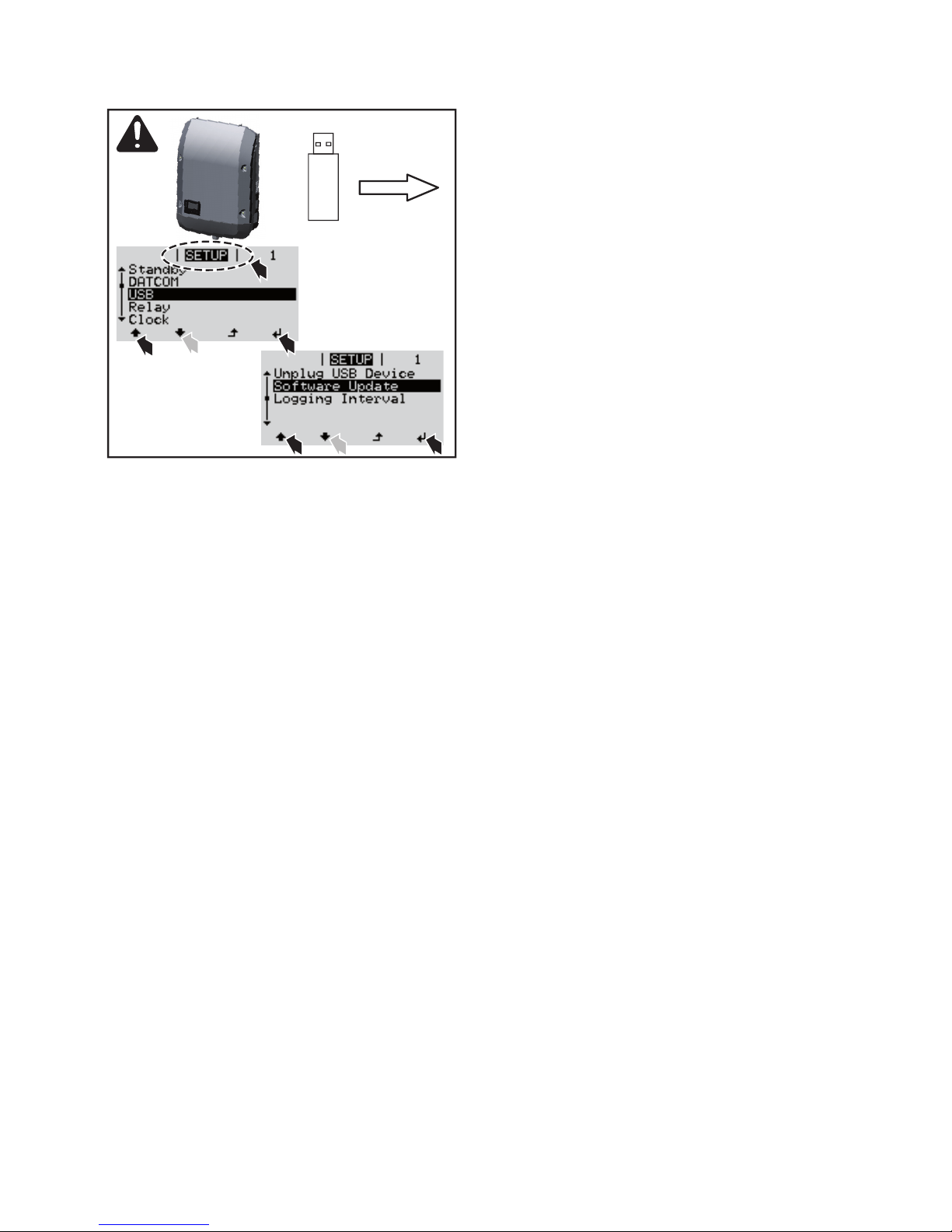

Firmware Update

USB

+

3

5

4

4

1

2

2

56

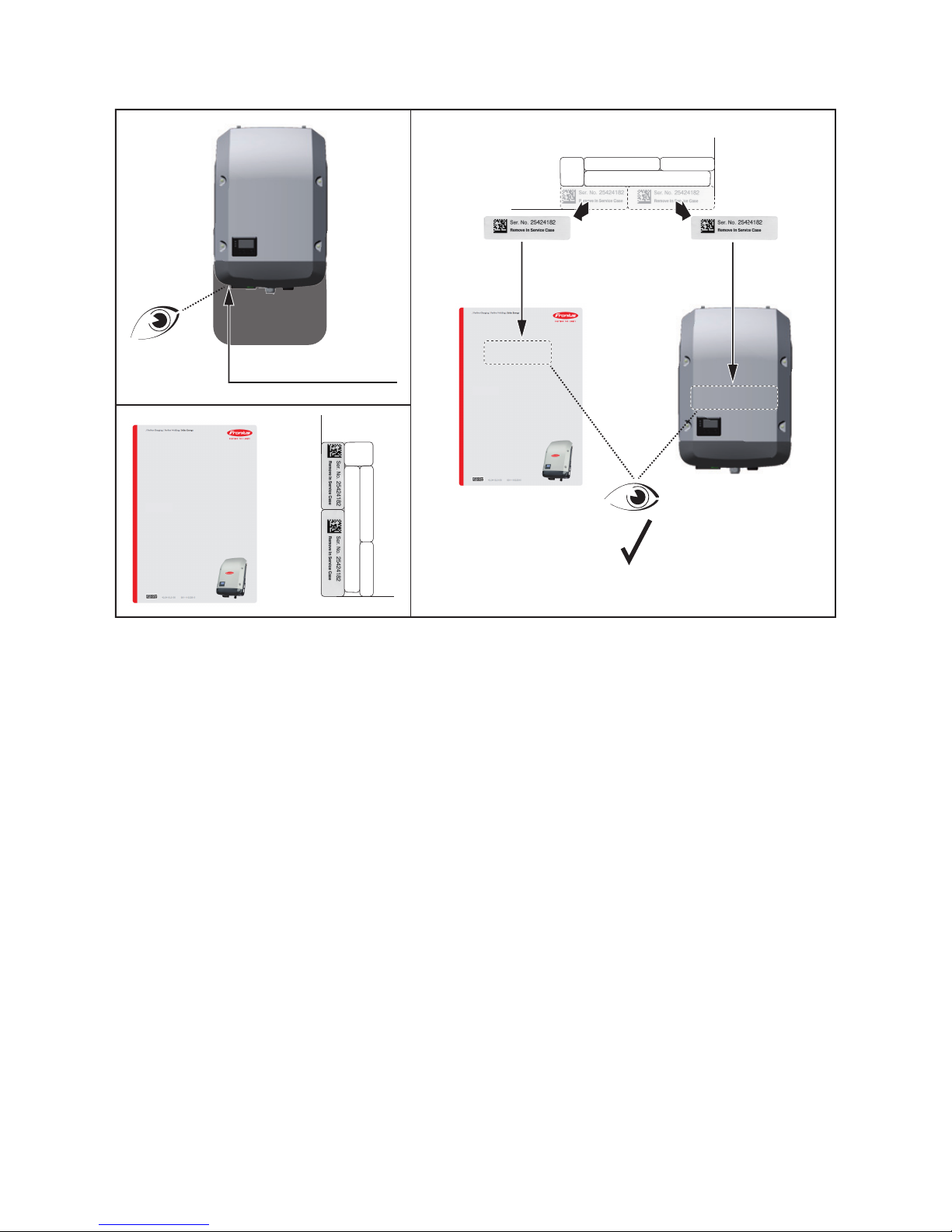

Serial Number Sticker for Customer Use

+

Fronius Inverter
Installation

Serial No. on rating plate

?

1

2

Fronius Inverter
Operating
Instructions

* Serial Number Sticker for Customer Use, 57 x 20 mm
** Serial Number Sticker for Customer Use, 67 x 20 mm

*

**

***

Application example

57

58

59

Fronius Worldwide - www.fronius.com/addresses

Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!

Fronius International GmbH

4600 Wels, Froniusplatz 1, Austria
E-Mail: [email protected]
http://www.fronius.com

Fronius USA LLC Solar Electronics Division
6797 Fronius Drive, Portage, IN 46368
E-Mail: [email protected]
http://www.fronius-usa.com
