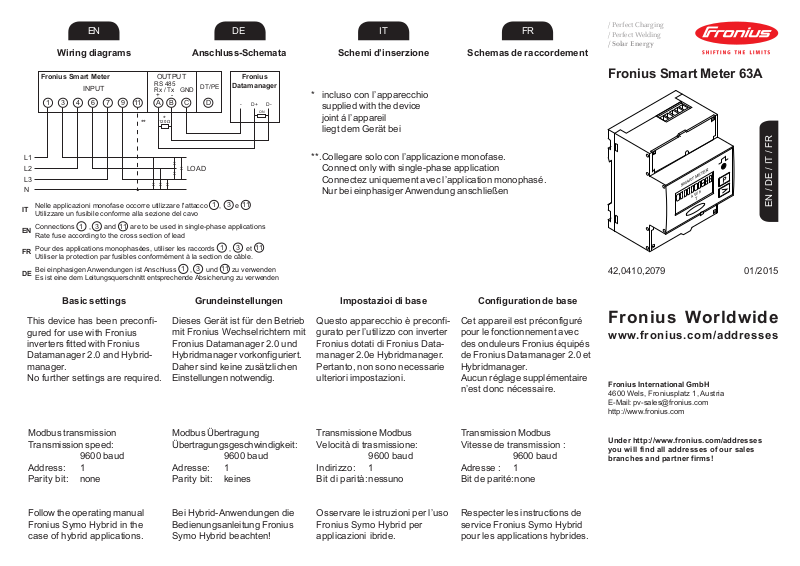

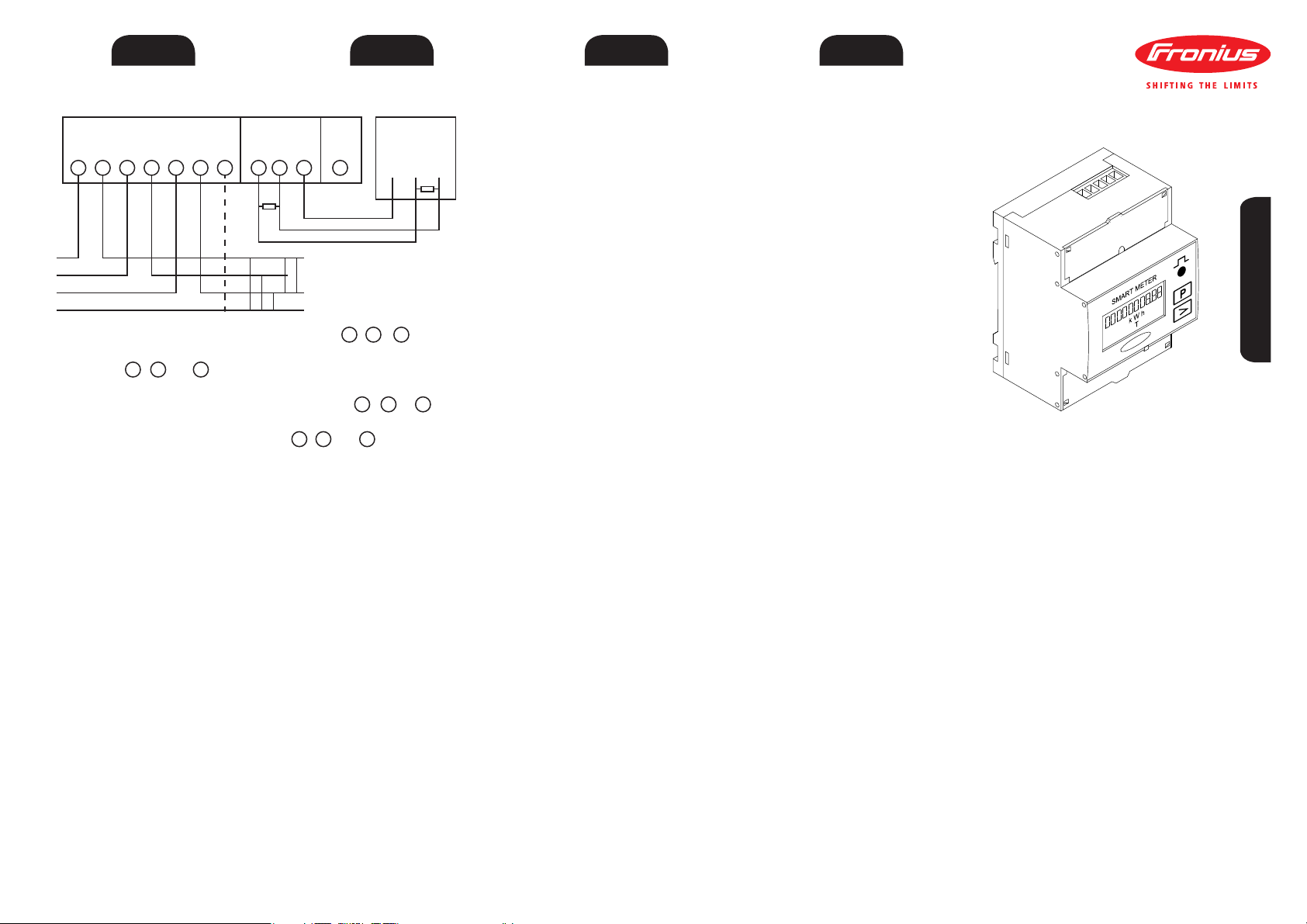

Schemas de raccordementSchemi d’inserzioneAnschluss-SchemataWiring diagrams
Fronius Smart Meter
INPUT
1
3 4 6 7 9 11
L1
L2
L3
N
Nelle applicazioni monofase occorre utilizzare l'attacco , e
IT
Utilizzare un fusibile conforme alla sezione del cavo
Connections , and are to be used in single-phase applications
EN
Rate fuse according to the cross section of lead
Pour des applications monophasées, utiliser les raccords , et
FR
Utiliser la protection par fusibles conformément à la section de câble.
Bei einphasigen Anwendungen ist Anschluss , und zu verwenden
DE
Es ist eine dem Leitungsquerschnitt entsprechende Absicherung zu verwenden
1 3
11
This device has been preconfigured for use with Fronius
inverters fitted with Fronius
Datamanager 2.0 and Hybridmanager.
No further settings are required.
OUTPUT
RS 485
Rx / Tx GND
-
+
A B C D
*
120 Ω
**
XXX
Dieses Gerät ist für den Betrieb
mit Fronius Wechselrichtern mit
Fronius Datamanager 2.0 und
Hybridmanager vorkonfiguriert.
Daher sind keine zusätzlichen
Einstellungen notwendig.
X
X
X
LOAD
1 3
DT/PE
1 3
Fronius
Datamanager
11
1 3
11
Fronius Smart Meter 63A
incluso con l’apparecchio
D+ D--
ON
11
*
supplied with the device
joint á l’appareil
liegt dem Gerät bei
**.Collegare solo con l’applicazione monofase.
Connect only with single-phase application
Connectez uniquement avec l’application monophasé.
Nur bei einphasiger Anwendung anschließen
Configuration de baseImpostazioi di baseGrundeinstellungenBasic settings
Questo apparecchio è preconfigurato per l’utilizzo con inverter
Fronius dotati di Fronius Datamanager 2.0e Hybridmanager.
Pertanto, non sono necessarie
ulteriori impostazioni.
Cet appareil est préconfiguré
pour le fonctionnement avec
des onduleurs Fronius équipés
de Fronius Datamanager 2.0 et
Hybridmanager.
Aucun réglage supplémentaire
n’est donc nécessaire.
42,0410,2079
01/2015
Fronius Worldwide
www.fronius.com/addresses
Fronius International GmbH
4600 Wels, Froniusplatz 1, Austria
E-Mail: [email protected]
http://www.fronius.com
EN / DE / IT / FR
Modbus transmission
Transmission speed:
9600 baud
Address: 1
Parity bit: none
Follow the operating manual
Fronius Symo Hybrid in the
case of hybrid applications.
Modbus Übertragung
Übertragungsgeschwindigkeit:
9600 baud
Adresse: 1
Parity bit: keines
Bei Hybrid-Anwendungen die
Bedienungsanleitung Fronius
Symo Hybrid beachten!
Transmissione Modbus
Velocità di trasmissione:
9600 baud
Indirizzo: 1
Bit di parità:nessuno
Osservare le istruzioni per l’uso
Fronius Symo Hybrid per
applicazioni ibride.
Transmission Modbus
Vitesse de transmission :
9600 baud
Adresse : 1
Bit de parité:none
Respecter les instructions de
service Fronius Symo Hybrid
pour les applications hybrides.
Under http://www.fronius.com/addresses
you will find all addresses of our sales
branches and partner firms!
Page 2

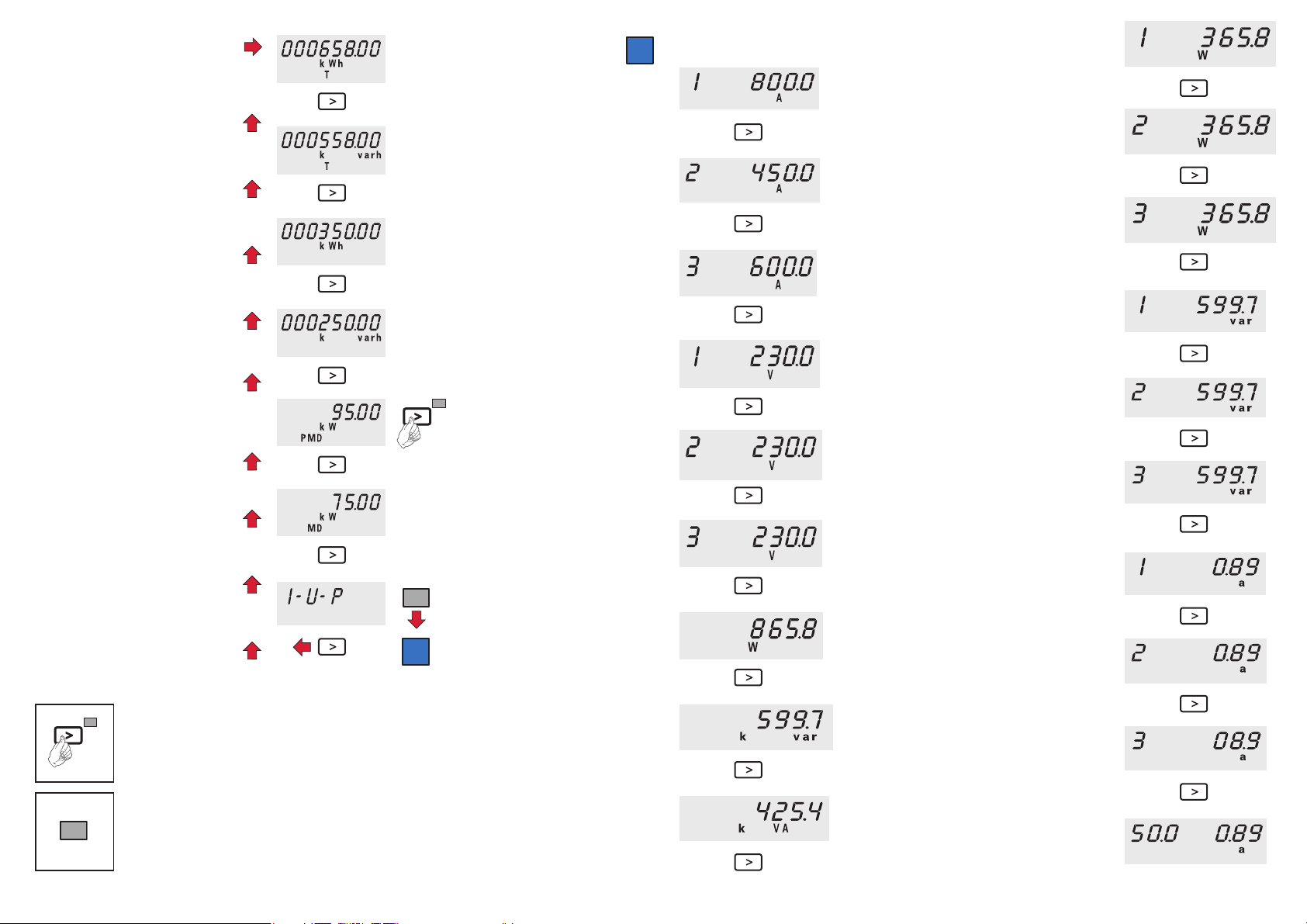

Energia attiva reference totale
1
1
Active energy reference total
Energie active référnce totale
Wirkenergie Bezug Total
Energia Reattiva reference totale
Reactive energy reference total
Energie rèactive référnce totale
Blindenergie Bezug Total
Energia Attiva alimentatione totale
Active energy total feed
Energie active alimentation totale
Wirkenergie Einspeisung Total
Energia Reattiva alimentatione totale
Reactive energy total feed
Energie rèactive alimentation totale
Blindenergie Einspeisung Total
Valore Massimo Potenza Attiva Media
Active Power Max. Demand
Puissance Moyenne Maximale Active
Wirkleistungsmittelwert Max.
Potenza Attiva Media
Active Power Demand
Puissance Moyenne Active
Wirkleistungsmittelwert
Menù tensioni - correnti
Voltages - currents menu
Menu tensions - courants
Spannungs- und Strommenü
R
2s
Tenere premuto per 2 secondi per l’azzeramento
For the Reset keep pressed the key for 2 seconds
=
Pour la Remise à zéro tenir appuyé la touche pour 2 seconds
Für die Rückstellung, die Taste für 2 Sekunden drücken
Attendere 2 secondi
Wait for 2 seconds
=
Attendre 2 secondes
2 Sekunden warten
MT
MT
2s
Corrente L1
Current L1
Courant L1
Strom L1
Corrente L2
Current L2
Courant L2
Strom L2
Corrente L3
Current L3
Courant L3
Strom L3
Tensione L1
Voltage L1
Tension L1
Spannung L1
R
Tensione L2
Voltage L2
Tension L2
Spannung L2
Tensione L3
Voltage L3
Tension L3
Spannung L3
Potenza attiva
Active power
Puissance active
Wirkleistung
Potenza reattiva
Reactive power
Puissance réactive
Blindleistung
Potenza apparente
Apparent power
Puissance apparente
Scheinleistung
Potenza attiva fase 1
Phase active power 1
Puissance active phasé 1
Wirkleistung der Phase 1
Potenza attiva fase 2
Phase active power 2
Puissance active phasé 2
Wirkleistung der Phase 2
Potenza attiva fase 3
Phase active power 3
Puissance active phasé 3
Wirkleistung der Phase 3
Potenza reattiva fase 1
Phase reactive power 1
Puissance réactive phasé 1
Blindleistung der Phase 1
Potenza reattiva fase 2
Phase reactive power 2
Puissance réactive phasé 2
Blindleistung der Phase 2
Potenza reattiva fase 3
Phase reactive power 3
Puissance réactive phasé 3
Blindleistung der Phase 3
Fattore di potenza fase 1
Phase power factor 1
Factor de puissance phasé 1
Leistungsfaktor der Phase 1
Fattore di potenza fase 2
Phase power factor 2
Factor de puissance phasé 2
Leistungsfaktor der Phase 2
Fattore di potenza fase 3
Phase power factor 3
Factor de puissance phasé 3
Leistungsfaktor der Phase 3
Frequenza - Fattore di potenza
Frequency - Power factor
Fréquence - Facteuer de puissance
Frequenz - Leistungsfaktor
a = IND r = CAP
