Operating Instructions

Selectiva 4.0 8 - 18 kW

Bedieningshandleiding

42,0426,0358,NL 012-16022023

Inhoudsopgave

Veiligheidsvoorschriften 5

Algemeen 5 Verklaring veiligheidsaanwijzingen 5 Omgevingsvoorwaarden 6 Netaansluiting 6 Gevaren door net- en laadstroom 6 Gevaar door zuren, gassen en dampen 6 Algemene aanwijzingen voor de omgang met accu’s 7 Bescherming van uzelf en derden 7 Veiligheidsmaatregelen bij normaal gebruik 7 EMV-apparaatclassificaties 8 EMV-maatregelen 8 Gegevensbescherming 8 Onderhoud 8 Reparatie en herstel 8 Verplichtingen van de gebruiker 8 Veiligheidscontrole 9 Aanduidingen op het apparaat 9 Afvoer van oude apparaten 9 Auteursrecht 9

Vermogenscategorieën 10

Algemeen 10 8 kW 400 V 10 16 kW 220 V 10 16 kW 400 V 10 18 kW 400 V 10

Algemene informatie 11

Apparaatconcept 11 Beoogd gebruik 11 Leveringsomvang 12 Netaansluiting 12 Laadkabel 13 Correct leggen van net-/laadkabels 13 Waarschuwingen op het apparaat 14 Waarschuwingen binnenin het apparaat 15

Locatiekeuze en wandmontage 16

Vereisten voor de installatielocatie 16 Muursteun 17

Bedieningselementen en aansluitingen 20

Bedieningselementen en aansluitingen 20 Bedieningspaneel 23

Accu laden 25

Eerste gebruik 25 Laadproces starten 26 Laadproces onderbreken 28 Laadproces beëindigen 29

Weergave 31

Overzicht van aﬂeesmodi 31 Instellingen herstellen 31

Standaardmodus 32

Statistiekmodus 33

Geschiedenismodus 34

Configuratiemodus 36

Overzicht van de instelmogelijkheden in de configuratiemodus 36 Configuratiemodus openen 36 Configuratiemodus sluiten 38

USB-modus in de configuratiemodus 39

USB-modus 39

Laadinstellingen in de configuratiemodus 41

Overzicht van laadinstellingen 41 Elektrolytcirculatie 41 Temperatuurgestuurd laden 42 Vereffeningslading 43 Vertraging 44 Kalender 44 Speciale ladingen 46 Speciale functie Tussentijds bijladen 47 DC-verbinding 48

Extra functies in de configuratiemodus 49

Overzicht van extra functies 49 Instelling van de blauwe weergave 'Blauwe led' 49 Externe start/stop 49 Navulindicator 50 Relaiskaart 50 Instelling voor extern lampje 51 Extern display 52

Algemene instellingen in de configuratiemodus 53

Overzicht van algemene instellingen 53 Instellingen van de laadkabel 53 AC-stroomlimiet 53 Temperatuur 54 Code 54 USB-tijdsinterval 54

Statuscodes 55

Overzicht van beschikbare opties 60

Veiligheid 60 Elektrolytcirculatie (niet beschikbaar bij de varianten Selectiva 3x220 16kW) 60 Externe start/stop 61 Laadlampjes 61 Temperatuurgestuurd laden 61 Relaiskaart 62 Muur- en vloersteun 62 LED-strip 62 IP 23 63 Luchtfilter 63 Mobiele set 63 Extern display 63 Gateway 63 Gateway Link 63 TagID 63 TagID Link 63

Technische gegevens 64

Selectiva 8 kW 400 V 64 Selectiva 16 kW 220 V 66 Selectiva 16 kW 400 V 68 Selectiva 18 kW 400 V 70

Veiligheidsvoorschriften

Algemeen Het apparaat is volgens de laatste stand van de techniek conform de officiële vei-

ligheidseisen vervaardigd. Onjuiste bediening of misbruik levert echter gevaar op voor

het leven van de gebruiker of dat van derden;

het apparaat en andere bezittingen van de gebruiker;

het efficiënt werken met het apparaat.

Alle personen die met ingebruikname, bediening, onderhoud en reparatie van het apparaat te maken hebben, moeten:

beschikken over de juiste kwalificaties;

deze gebruiksaanwijzing volledig lezen en exact opvolgen.

De gebruiksaanwijzing moet worden bewaard op de plaats waar het apparaat wordt gebruikt. Naast de gebruiksaanwijzing moet bovendien de overkoepelende en lokale regelgeving ter voorkoming van ongevallen en ter bescherming van het milieu worden nageleefd.

Alle aanwijzingen met betrekking tot veiligheid en gevaren op het apparaat:

in leesbare toestand houden;

niet beschadigen;

niet verwijderen;

niet afdekken, afplakken of overschilderen.

Verklaring veiligheidsaanwijzingen

De plaatsen waar de aanwijzingen met betrekking tot veiligheid en gevaren op het apparaat zijn aangebracht, vindt u in het hoofdstuk 'Algemene informatie' in de bedieningshandleiding van het apparaat. Storingen die de veiligheid nadelig kunnen beïnvloeden, moeten zijn verholpen voordat het apparaat wordt ingeschakeld.

Het gaat om uw eigen veiligheid!

WAARSCHUWING!

Duidt op een onmiddellijk dreigend gevaar.

Wanneer dit gevaar niet wordt vermeden, heeft dit de dood of zwaar licha-

▶

melijk letsel tot gevolg.

GEVAAR!

Duidt op een mogelijk gevaarlijke situatie.

Wanneer deze situatie niet wordt vermeden, kan dit de dood of zwaar licha-

▶

melijk letsel tot gevolg hebben.

VOORZICHTIG!

Duidt op een situatie die mogelijk schade tot gevolg kan hebben.

Wanneer deze situatie niet wordt vermeden, kan dit lichte of geringe verwon-

▶

dingen evenals materiële schade tot gevolg hebben.

OPMERKING!

Duidt op de mogelijkheid van minder goede resultaten en mogelijke beschadiging van de apparatuur.

Omgevingsvoorwaarden

Het gebruik of opslaan van het apparaat buiten het aangegeven bereik geldt niet als beoogd gebruik. De fabrikant is niet aansprakelijk voor hieruit voortvloeiende schade.

Precieze informatie over de toelaatbare omgevingsvoorwaarden vindt u in het hoofdstuk 'Technische gegevens'.

Netaansluiting Apparaten met een hoog vermogen kunnen vanwege hun stroomopname de ener-

giekwaliteit van het stroomnetwerk beïnvloeden.

Dit kan apparaattypen in de vorm van:

aansluitingsbeperkingen, eisen m.b.t. de maximaal toegestane netimpedantie

eisen m.b.t. het minimaal vereiste kortsluitvermogen

beïnvloeden.

telkens bij de aansluiting op het openbare stroomnetwerk

zie de technische gegevens

In dat geval moet de eigenaar of de gebruiker van het apparaat eerst nagaan of het apparaat wel mag worden aangesloten. Indien nodig dient hiertoe te worden overlegd met de energieleverancier.

Gevaren door net- en laadstroom

Gevaar door zuren, gassen en dampen

BELANGRIJK! Zorg voor een veilige aarding van de netaansluiting!

Bij het werken met acculaadapparaten staat u aan talrijke gevaren bloot, bijv.:

Elektrisch gevaar door net- en laadstroom.

Schadelijke elektromagnetische velden, die voor dragers van een pacemaker

levensgevaarlijk kunnen zijn.

Een elektrische schok kan dodelijk zijn. Elke elektrische schok is in principe levensgevaarlijk. Om elektrische schokken tijdens het werk te vermijden:

Geen spanningvoerende delen binnen en buiten het apparaat aanraken.

In geen geval de accupolen aanraken.

Laadkabel of laadklemmen niet kortsluiten.

Alle kabels en leidingen moeten goed zijn bevestigd, onbeschadigd en geïsoleerd zijn, en een voldoende dikke kern hebben. Loszittende verbindingen, door hitte aangetaste of beschadigde kabels, evenals kabels en leidingen met een te dunne kern moet u direct door een geautoriseerd bedrijf laten herstellen.

Accu's bevatten zuren die de ogen en huid aantasten. Daarnaast ontstaan bij het laden van accu's gassen en dampen die een gevaar voor de gezondheid kunnen vormen en die onder bepaalde omstandigheden zeer explosief kunnen zijn.

Het laadapparaat uitsluitend gebruiken in goed geventileerde ruimtes. Zo wordt een opeenhoping van explosieve gassen voorkomen. In accuruimtes bestaat geen

explosiegevaar wanneer door natuurlijke of mechanische ventilatie een waterstofconcentratie van minder dan 4% is gegarandeerd.

Tijdens het laden dient een minimale afstand van 0,5 m (19,69 in.) tussen de accu en het acculaadapparaat in acht te worden genomen. Mogelijke ontstekingsbronnen zoals vuur en open licht uit de omgeving van de accu verwijderd houden.

De verbinding met de accu (bijvoorbeeld laadklemmen) in geen geval tijdens het laden loskoppelen.

Gassen en dampen niet inademen - Zorg voor voldoende toevoer van verse lucht.

Geen gereedschap of elektrisch geleidende metalen op de accu leggen om kortsluiting te vermijden.

Accuzuur mag in geen geval in de ogen, op de huid of op de kleding komen. Veiligheidsbril en geschikte veiligheidskleding dragen. Spoel druppels accuzuur direct en grondig met schoon water weg. Raadpleeg in geval van nood een arts.

Algemene aanwijzingen voor de omgang met accu’s

Bescherming van uzelf en derden

Accu’s beschermen tegen vuil en mechanische beschadiging.

Geladen accu’s in een koele ruimte opslaan. Bij ca. +2 °C (35.6 °F) vindt de

minste zelfontlading plaats. Volgens de instructies van de accufabrikant of met minstens één wekelijkse

visuele controle nagaan of de accu tot het MAX-merkteken met zuur (elektrolyt) is gevuld. Werking van het apparaat niet starten of direct stoppen en de accu door een

geautoriseerde werkplaats laten controleren bij:

ongelijkmatig zuurpeil of hoog waterverbruik in afzonderlijke cellen, ver-

oorzaakt door een mogelijk defect. ontoelaatbare verwarming van de accu tot boven 55 °C (131 °F).

Personen, vooral kinderen, tijdens het gebruik van het apparaat en van de werkplek weghouden. Als er zich desondanks nog personen in de omgeving bevinden:

deze op de hoogte brengen van alle gevaren (voor de gezondheid schadelijke

zuren en gassen, gevaar door net- en laadstroom, ...) stel geschikte veiligheidsmiddelen ter beschikking.

Controleer voordat u de werkplek verlaat of tijdens uw afwezigheid geen persoonlijk letsel of materiële schade kan ontstaan.

Veiligheidsmaatregelen bij normaal gebruik

Apparaten met een randaardedraad alleen aansluiten op een net met randaarde en een wandcontactdoos met randaardecontact. Wordt het apparaat aangesloten op een net zonder randaarde of een wandcontactdoos zonder randaardecontact, dan geldt dit als ernstig nalatig. De fabrikant is niet aansprakelijk voor hieruit voortvloeiende schade.

Het apparaat uitsluitend volgens de op het kenplaatje aangeduide beschermingsgraad gebruiken.

Het apparaat nooit in gebruik nemen wanneer het is beschadigd.

De net- en apparaatkabels regelmatig door een elektromonteur op een juiste werking van de randaarde laten controleren.

Niet in goede staat verkerende veiligheidsvoorzieningen en onderdelen die niet in onberispelijke staat verkeren, vóór het inschakelen van het apparaat door een geautoriseerd bedrijf laten herstellen.

Omzeil veiligheidsvoorzieningen niet en stel ze niet buiten werking.

Na de montage is een vrij toegankelijke netstekker benodigd.

EMV-apparaatclassificaties

EMV-maatregelen

Gegevensbescherming

Apparaten van emissieklasse A:

Zijn uitsluitend bedoeld voor toepassing in industriegebieden.

Kunnen in andere gebieden leidinggebonden storingen of storingen door

straling veroorzaken.

Apparaten van emissieklasse B:

voldoen aan de emissievereisten voor woon- en industriegebieden. Dit geldt

ook voor woongebieden waar de energievoorziening is gebaseerd op het openbare laagspanningsnet.

EMV-apparaatclassificatie volgens kenplaatje of technische gegevens.

In uitzonderlijke gevallen kan er, ondanks het naleven van de emissiegrenswaarden, sprake zijn van beïnvloeding van het geëigende gebruiksgebied (bijvoorbeeld als zich op de installatielocatie gevoelige apparatuur bevindt of als de installatielocatie is gelegen in de nabijheid van radio- of televisieontvangers). In dit geval is de gebruiker verplicht adequate maatregelen te treffen om de storing op te heffen.

De gebruiker is zelf verantwoordelijk voor het beveiligen van gegevens die afwijken van de fabrieksinstellingen. Voor schade die ontstaat door gewiste persoonlijke instellingen is de fabrikant niet aansprakelijk.

Onderhoud Controleer voor elke ingebruikname de netstekker en de netkabel en de laadka-

bels en laadklemmen op beschadigingen. Als het oppervlak van de behuizing van het toestel vuil is, reinigt u het met een zachte doek en gebruikt u uitsluitend oplosmiddelvrije reinigingsmiddelen.

Reparatie en herstel

Verplichtingen van de gebruiker

Laat reparaties en herstelwerkzaamheden uitsluitend uitvoeren door een geautoriseerd bedrijf. Gebruik alleen originele vervangingsonderdelen (dit geldt ook voor genormeerde onderdelen). Bij niet-originele onderdelen is niet gewaarborgd dat deze voldoende robuust en veilig zijn geconstrueerd en geproduceerd.

Het aanbrengen van wijzigingen en installatie- of ombouwwerkzaamheden zijn alleen toegestaan na goedkeuring door de fabrikant.

De gebruiker is verplicht uitsluitend personen met het apparaat te laten werken die:

op de hoogte zijn van de fundamentele voorschriften over arbeidsveiligheid

en ongevallenpreventie, en vertrouwd zijn met de bediening van het apparaat, deze bedieningshandleiding, met name het hoofdstuk 'Veiligheidsvoorschrif-

ten', hebben gelezen en begrepen, en dit door het zetten van hun handtekening hebben bevestigd, voldoende gekwalificeerd zijn voor de werkzaamheden die zij uitvoeren.

Er moet regelmatig worden gecontroleerd of het personeel in voldoende mate veiligheidsbewust werkt.

Veiligheidscontrole

Aanduidingen op het apparaat

De fabrikant raadt aan om ten minste eenmaal per 12 maanden een veiligheidscontrole aan het apparaat uit te laten voeren.

Een veiligheidscontrole mag alleen door een hiervoor bevoegde elektromonteur worden uitgevoerd

na het aanbrengen van wijzigingen,

na installatie of ombouw,

na het uitvoeren van reparaties en onderhoud,

na een periode van maximaal twaalf maanden.

Voor de veiligheidscontrole dient u zich aan de geldende nationale en internationale normen en richtlijnen te houden.

Voor meer informatie over het uitvoeren van veiligheidscontroles kunt u zich wenden tot de servicedienst. Deze verstrekt u op verzoek alle noodzakelijke documentatie.

Apparaten met CE-aanduiding voldoen aan de fundamentele eisen van de desbetreffende richtlijnen.

Apparaten die zijn voorzien van het EAC-testsymbool, voldoen aan de eisen van de relevante normen voor Rusland, Wit-Rusland, Kazachstan, Armenië en Kirgizië.

Afvoer van oude apparaten

Auteursrecht Het auteursrecht op deze handleiding berust bij de fabrikant.

Afgedankte elektrische en elektronische apparatuur moet conform EU-richtlijnen en nationale wetgeving gescheiden worden ingezameld en op een milieuvriendelijke manier worden gerecycled. Gebruikte apparaten moeten bij de dealer of bij een erkend plaatselijk inzamelpunt worden ingeleverd. Een correcte afvoer van oude apparaten bevordert een duurzame recycling van materiële hulpbronnen. Het negeren van deze instructie kan leiden tot mogelijke gezondheids-/milieueffecten.

Verpakkingsmateriaal

Gescheiden inzameling. Ga na wat de regels in uw gemeente zijn. Bind karton samen tot zo klein mogelijke pakketjes.

Tekst en afbeeldingen komen overeen met de stand van de techniek bij het ter perse gaan. Wijzigingen voorbehouden. Aan de inhoud van deze handleiding kan de gebruiker geen rechten ontlenen. Hebt u een voorstel tot verbetering? Ziet u een fout in deze handleiding? Wij zijn u dankbaar voor uw opmerkingen.

Vermogenscategorieën

Algemeen De kW-aanduiding voor de vermogenscategorieën heeft betrekking op de behui-

zingsuitvoering en houdt geen direct verband met het daadwerkelijke apparaatvermogen.

8 kW 400 V Selectiva

2100 / 2120 / 2140 / 2160 / 2180 / 2200 / 2225 4060 / 4075 / 4090 / 4090A / 4120 / 4120A / 4140 / 4140A / 4160 / 4160A / 4185 8040 / 8060 / 8060A / 8075 / 8075A / 8090 / 8090A / 8110

16 kW 220 V Selectiva

4120 / 4140 / 4160

16 kW 400 V Selectiva

4210 8120 / 8140 / 8160 / 8180 / 8210

18 kW 400 V Selectiva

2250 / 2300 / 2350 4250 / 4300 / 4325

Algemene informatie

Apparaatconcept

Beoogd gebruik Het laadapparaat dient voor het laden van de hierna vermelde accu's. Elk ander

Het acculaadapparaat in het driefasige bereik wordt gekenmerkt door intelligente laadtechnologie. De Active Inverter Technology met het Ri-laadproces past zich aan de behoeften van de accu aan en levert alleen stroom die de accu werkelijk nodig heeft.

De technologie is in een robuuste behuizing conform de industriestandaard ingebed. De compacte bouwwijze voldoet aan alle eisen aan veiligheidsstandaarden, reduceert de benodigde ruimte en beschermt de onderdelen voor een lange levensduur.

Het acculaadapparaat is met een grafisch display, een geïntegreerde datalogger, nieuwe interfaces en extra opties perfect op de toekomst voorbereid.

of afwijkend gebruik geldt als oneigenlijk. De fabrikant is niet aansprakelijk voor de hieruit voortvloeiende schade. Tot het beoogde gebruik behoort ook

het naleven van alle aanwijzingen in de gebruiksaanwijzing,

het regelmatig controleren van de net- en laadkabel.

GEVAAR!

Gevaar door het opladen van droge accu's (primaire elementen) en niet-oplaadbare accu's.

Een lekkende accu kan ernstig letsel of schade aan eigendommen veroorzaken.

Laad alleen de onderstaande accutypen op.

▶

GEVAAR!

Gevaar door het laden van ongeschikte accu's.

Dit kan leiden tot ernstig letsel en schade aan eigendommen als gevolg van ontsnappende gassen, ontsteking of explosie.

Sluit alleen accu's op het laadapparaat aan die wat hun type, spanning en ca-

▶

paciteit betreft geschikt zijn voor het laadapparaat en die overeenkomen met de instellingen op het laadapparaat.

Het acculaadapparaat is bedoeld voor het opladen van loodaccu's en NiCd-accu's.

Pb-WET-accu's (PzS, GiS, ...):

Gesloten natte loodaccu's met overdrukventiel en vloeibare elektrolyt. Pb-GEL-accu's (PzV, GiV, ...):

Met een klep geregelde, gesloten loodaccu's (VRLA) met vastgelegde elektrolyt (gel of vlies). NiCd-accu's:

Gesloten NiCd-accu's met vloeibare elektrolyt. Pb-CSM-WET-accu's (Copper Strained Metal):

Gesloten CSM-loodaccu's met vloeibare elektrolyt. Lead Crystal-accu's:

Lead Crystal-accu's van het type EVFJ / CNFJ.

De probleemloze functie van het apparaat hangt af van het correcte gebruik. Het apparaat mag in geen geval worden verplaatst door aan de kabel te trekken.

Leveringsomvang

(1) Acculaadapparaat (2) Gebruiksaanwijzing (3) Snelstartgids

Netaansluiting

GEVAAR!

Gevaar door elektrische stroom.

Zwaar letsel of overlijden kan het gevolg zijn.

Schakel voor aanvang van de werkzaamheden alle betrokken apparaten en

▶

componenten uit en ontkoppel ze van het elektriciteitsnet. Beveilig alle betrokken apparaten en componenten tegen opnieuw inschake-

▶

len. Gebruik voor de netaansluiting indien vereist uitsluitend een type B FI-bevei-

▶

ligingsschakelaar.

GEVAAR!

Gevaar door verkeerde bediening en verkeerd uitgevoerde werkzaamheden.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Alle werkzaamheden en functies die in dit document worden beschreven,

▶

mogen uitsluitend door geschoold personeel worden uitgevoerd. U dient dit document te lezen en te begrijpen.

▶

Alle gebruiksaanwijzingen van de systeemcomponenten, in het bijzonder de

▶

veiligheidsvoorschriften, moeten gelezen en begrepen worden.

GEVAAR!

Gevaar door defecte of onvoldoende netvoeding.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Aan de eisen voor de stroomvoorziening conform het hoofdstuk 'Technische

▶

gegevens' moet zijn voldaan.

Laadkabel

GEVAAR!

Gevaar van rondvliegende vonken door onjuiste ontkoppeling van de laadstekker.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken. De vonken die hierbij ontstaan, kunnen laadgassen die tijdens het laadproces ontstaan laten ontbranden. Het gevolg hiervan kan een brand of een explosie zijn

Beëindig het laden via het acculaadapparaat en rol de laadkabels na afkoe-

▶

ling op of leg ze, indien aanwezig, op de kabelhouder.

Correct leggen van net-/laadkabels

GEVAAR!

Gevaar door rondslingerende laadkabels.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken. Personen kunnen aan losgetrokken kabels blijven hangen of erover struikelen.

Leg laadkabels dusdanig dat niemand erover kan struikelen of eraan kan blij-

▶

ven hangen.

VOORZICHTIG!

Gevaar voor oververhitting door verkeerd gelegde net-/laadkabels.

Gevaar van beschadiging van de stroomnetwerk-/laadkabels.

Net-/laadkabels mogen alleen door een elektrotechnicus worden vervangen.

▶

Vermijd lussen in net-/laadkabels.

▶

Bedek net-/laadkabels niet.

▶

Laadkabels die langer zijn dan 5 m (16 ft. 4,85 in.) afzonderlijk leggen (niet

▶

bundelen). Laadkabels die langer zijn dan 5 m (16 ft. 4,85 in.) kunnen een verhoogde op-

▶

pervlaktetemperatuur hebben (pas op voor hete oppervlakken). Zorg er in de volgende gevallen voor dat de oppervlaktetemperatuur van de

▶

laadkabels niet hoger is dan 80 °C (176 °F):

- De omgevingstemperatuur bedraagt 30 °C (86 °F) of meer

- De diameter van de laadkabel bedraagt 95 mm2 of meer

- De lengte van de laadkabel bedraagt 5 m (16 ft. 4,85 in.) of meer

Waarschuwingen

Ser. No.:

Part No.:

UDC nom.

IDC max.

Protective class I

IAC max.

UAC nom.

PAC max.

www.fronius.com

OVC III

IP20

xxV

xxxA

xxA

3~ NPE xxxV 50/60Hz

xxxxW

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

xxxxxxxx

4,010,xxx

Selectiva x.0 xxxx xkW

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird! Explosive Gase. Flammen und Funken vermeiden. Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable! Explosive gases. Prevent flames and sparks. Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge! Gaz explosifs. Éviter les flammes et les étincelles. Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga! Gases explosivos. Evitar llamas y chipas. ¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica! Gas esplosivi. Evitare fiamme libere e scintille. Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION ADVERTENCIA - AVVISO

42,0409,0419

op het apparaat

Het acculaadapparaat is voorzien van veiligheidssymbolen. De veiligheidssymbolen mogen niet worden verwijderd of worden overgeschilderd.

Een elektrische schok kan dodelijk zijn. De behuizing mag uitsluitend worden geopend door servicemedewerkers die door de fabrikant zijn opgeleid. Vóór het uitvoeren van werkzaamheden met geopende behuizing moet het acculaadapparaat eerst van het stroomnetwerk worden losgekoppeld. Met een geschikt meetapparaat moet worden gecontroleerd of de elektrisch geladen onderdelen (bijv. condensatoren) volledig ontladen zijn. Zorg ervoor dat het acculaadapparaat tot het beëindigen van alle werkzaamheden van het stroomnetwerk losgekoppeld is.

Gebruik de diverse functies pas nadat u de bedieningshandleiding volledig hebt gelezen.

Houd mogelijke ontstekingsbronnen, zoals vuur, vonken en open licht, bij de accu vandaan.

Explosiegevaar! Door het laden ontstaat in de accu knalgas.

Accuzuur is bijtend en mag in geen geval in aanraking komen met de ogen, de huid of de kleding.

Zorg tijdens het laden voor voldoende toevoer van buitenlucht.

Het acculaadapparaat kan DC-aardlekstroom in de randaarde veroorzaken. Als aan de netvoedingszijde een aardlekschakelaar (RCD) wordt gebruikt voor het beschermen tegen elektrische schokken, dan moet deze schakelaar overeenkomen met type B.

Geef het product niet met het huisvuil mee, maar verwijder het volgens de op de installatieplek geldende afvalverwijderingsvoorschriften voor oude elektrische en elektronische apparaten.

Waarschuwingen

WARNING

Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

binnenin het apparaat

GEVAAR!

Gevaar door elektrische stroom.

Zwaar letsel of overlijden kan het gevolg zijn.

De behuizing mag uitsluitend worden geopend door servicemedewerkers die

▶

door de fabrikant zijn opgeleid. Schakel voor aanvang van de werkzaamheden alle betrokken apparaten en

▶

componenten uit en ontkoppel ze van het elektriciteitsnet. Beveilig alle betrokken apparaten en componenten tegen opnieuw inschake-

▶

len. Controleer na het openen van het apparaat met behulp van een geschikte

▶

meter of de elektrisch geladen onderdelen (bijv. condensatoren) ontladen zijn. Zorg er met behulp van een goed leesbare, begrijpelijke waarschuwing voor

▶

dat het apparaat tot het beëindigen van alle werkzaamheden van het stroomnetwerk losgekoppeld blijft.

Locatiekeuze en wandmontage

Vereisten voor de installatielocatie

GEVAAR!

Gevaar door omvallende of naar beneden vallende apparaten.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Stel alle systeemcomponenten daarom stabiel op.

▶

Controleer bij gebruik van vloer- of muursteun continu of alle bevestigings-

▶

elementen goed vastzitten. Apparaten die meer dan 25 kg (55.12 lb.) wegen, moeten door minimaal 2

▶

personen worden gedragen. Bij montage in een rek moet het draagvermogen van de rekbodem minimaal

▶

het gewicht van het acculaadapparaat kunnen ondersteunen.

Het apparaat is getest conform beschermingsklasse IP 20. Dit betekent:

Bescherming tegen het binnendringen van vaste vreemde lichamen met een

diameter van meer dan 12,5 mm (0,49 in.). Geen bescherming tegen water.

Het acculaadapparaat kan overeenkomstig beschermingsklasse IP20 in droge, afgesloten ruimtes worden opgesteld en gebruikt. Het binnendringen van vocht moet worden voorkomen.

De toegestane gebruikspositie van het acculaadapparaat is horizontaal.

Koellucht

Het acculaadapparaat moet zo worden opgesteld dat de koellucht ongehinderd door de daarvoor bestemde kastopeningen kan stromen. Voor de luchtinlaat- en luchtuitlaatopeningen moet altijd een minimale afstand van 0,2 m (7.874 in.) worden aangehouden. De omgevingslucht moet vrij zijn van

Overmatig sterke stofbelasting

Elektrisch geleidende deeltjes (roet of metaalsplinters)

Warmtebronnen

Accuzuurdampen

De aan- en afvoer van koellucht geschiedt zoals in de volgende afbeeldingen door de pijlen wordt aangegeven.

VOORZICHTIG!

Gevaar bij gedeeltelijk of volledig afgedekte luchtinlaat- en uitblaasopeningen.

Dit kan schade aan eigendommen veroorzaken.

Als meerdere apparaten achter elkaar worden opgesteld, dan moeten ze ge-

▶

schakeld worden opgesteld.

(a)

(b)

Als de apparaten niet zijn geschakeld, maar in een lijn achter elkaar zijn opge-

312

steld, moet de afstand tussen de apparaten als volgt worden gemeten:

8 kW: Minimale afstand 30 cm (11,81 in.)

16-18 kW: Minimale afstand 60 cm (1 ft. 11,62 in.)

Muursteun

GEVAAR!

Gevaar door verkeerd uitgevoerde werkzaamheden en vallende apparaten.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

De montage mag uitsluitend door geschoold personeel worden uitgevoerd.

▶

Welke pluggen en schroeven er moeten worden gebruikt, is afhankelijk van

▶

de ondergrond. Daarom niet inbegrepen in de leveringsomvang. De monteur is zelf verantwoordelijk voor het kiezen van passende pluggen en

▶

schroeven.

GEVAAR!

Gevaar door omvallende of naar beneden vallende apparaten.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Gebruik deze muursteun alleen met het acculaadapparaat Selectiva 8 - 18

▶

kW van Fronius. Monteer het acculaadapparaat horizontaal.

▶

633 (24.92)

mm (in.)

13 (.51)

180 (7.09)

193 (7.6)

595,5 (23.44)

179 (7.05)

453 (17.83)

344 (13.54)

109

(4.29)

8 kW

16 kW

392 (15.43)

502 (19.76)

647 (25.47)

267 (10.51)

247 (9.72)

241 (9.49)

585 (23.03)

20 (.79)

110

(4.33)

mm (in.)

342 (13.46)

418 (16.46)

494 (19.45)

500 (19.69)

492 (19.37)

450 (17.72)

400 (15.75)

300 (11.81)

200 (7.87)

20 (.79)

8.3

(.79)

6 (.24)

7 (.28)

8.5 (.33)

(.24)

(.98)

76 (2.99)

(2.36)

mm (in.)

8 kW / 16 kW

Boorpatroon

18 kW

392 (15.43)

516 (20.31)

mm (in.)

785 (30.91)

500 (19.69)

570 (22.44)

241 (9.49)

646 (25.43)

723 (28.46)

267 (10.51)

247 (9.72

(.79)

(2.99)

(.35)

(.94)

124

(4.88)

Gewicht van muursteun:

8 kW 1,80 kg (3,97 lb.)

16 kW 3,15 kg (6,49 lb.)

18 kW 4,30 kg (9,48 lb.)

Bedieningselementen en aansluitingen

(5)

(4)

(3)

(2)

(8)

(6)

(7)

(1)

(9)

(11)

(10)

(12)

Bedieningselementen en aansluitingen

Nr. Functie

(1) USB-aansluiting

Tijdens het laden via de USBstick ondersteunt de USB-aansluiting een acculaadapparaatupdate en het protocolleren van de laadparameters. Er is een voedingsstroom van maximaal 0,5 A beschikbaar.

(2) Positie voor de optie Extern

display of Laadlampje 13 V.

(3) Positie voor de optie Externe

start-stop of optie Temperatuurgestuurd laden.

Nr. Functie

(4) (-)-laadkabel

(5) (+)-laadkabel

(6) Posities voor op relais gebaseerde opties.

(bijv. Aquamatic) Gedetailleerde informatie daarover vindt u in het hoofdstuk 'Opties'.

(7) Positie voor de optie Interne elektrolytcirculatie.

Persluchtuitgang

(8) Positie voor de optie Interne elektrolytcirculatie.

Luchtinlaat met luchtfilter

(9) Netkabel

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug Code

Plug 18p

(10) Optionele LED-strip.

Brandt afhankelijk van de laadstatus in de betreffende kleuren, in overeenstemming met de in de paragraaf 'Bedieningspaneel' toegelichte lampjes.

(11) Bedieningspaneel

(12) Opties-aansluitpaneel

Het aansluitpaneel is alleen bereikbaar als de aansluitplaat op de voorzijde van het acculaadapparaat wordt verwijderd. Volg hiervoor de waarschuwingen die in het hoofdstuk 'Opties', paragraaf 'Veiligheid' zijn opgenomen.

Aansluitingen 18-polige optiestekker op Print P-Control binnenin de behuizing

Plug

Code Function

Plug

Code Function

17 G / 2 Ext. LED Green

Remote Control wire 2 Power Supply Remote Con-

CBG Easy VCC

15 Y / 3 Ext. LED Yellow 16 R / 4 Extern LED Red

Remote Control wire 3 Remote Control wire 4

CBG Easy De-

tect

13 B Ext. LED Blue 14 Dete Detect

CBG Easy GND wire white

11 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND

wire brown wire white

7 C1 L CAN 1Low 8 C2 L CAN 2Low

wire yellow wire yellow

18 13V /113 V Ext. LED

trol wire 1

10 13VO13 V Power

Supply

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

3 4

1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging

Extern Start / Stop Extern Start / Stop

Gateway / Cloud

Battery Link

Bedieningspa-

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

neel

Nr. Functie

(1) Display

(2) Toets 'Menu'

Selectie van het gewenste menu. Terugkeren naar de bovenstaande selectie.

(3) Toetsen 'Omhoog / Omlaag'

Selectie van het gewenste menupunt. Instellen van gewenste waarde.

(4) Toets 'Pauze / Start'

Onderbreken en hervatten van het laadproces. Bevestigen van een menupunt of een instelling.

(5) Lampje 'Accu afgekoeld' (blauw)

Geeft een afgekoelde, gebruiksklare accu aan. Brandt continu: Na het einde van de laadfase werd de ingestelde afkoeltijd of optioneel de accutemperatuur bereikt. Knippert een keer per seconde: Daarnaast is de waternavulindicator geactiveerd. Gedetailleerde informatie daarover vindt u in het hoofdstuk 'Weergave', paragraaf Extra functies in de configuratiemodus.

(6) Lampje 'Fout' (rood)

Brandt continu: Het apparaat geeft een foutmelding. De huidige situatie

staat geen laden volgens de voorschriften toe. Als het rode lampje brandt, kan er niet worden opgeladen (laden onderbroken). Het display toont een statuscode. Knippert elke 3 sec. kort: Het apparaat geeft een waarschuwing. Ongunstige laadparameters, het laden wordt echter voortgezet. Het display toont afwisselend de statuscode en de laadstatus.

(7) Lampje 'Opladen' (geel)

Brandt: tijdens het laden. Knippert: als het laden is onderbroken.

(8) Lampje 'Accu is opgeladen' (groen)

Brandt continu: Opladen beëindigd. Knippert een keer per seconde: Opladen beëindigd. Daarnaast is de wa-

ternavulindicator geactiveerd. Gedetailleerde informatie daarover vindt u in het hoofdstuk 'Weergave', paragraaf Extra functies in de configuratie-

modus.

Accu laden

Eerste gebruik Als het acculaadapparaat voor het eerst met het stroomnetwerk wordt verbon-

den, dan bevindt het zich in de SETUP-modus.

In deze modus moeten de volgende basisinstellingen worden vastgelegd of bevestigd:

Taal (Engels, Duits, Frans, ...)

Datum, tijd en tijdzone

Lengte en doorsnede van laadkabel

Accutype, karakteristiek, aantal cellen en laadtijd of accucapaciteit

Sluit de netstekker van acculaadapparaat op het stroomnetwerk aan.

Selecteer met de toets 'Omhoog /

Omlaag' de gewenste menutaal.

Bevestig de keuze met de toets

'Pauze / Start'.

Als standaardtaal is Engels ingesteld.

Selecteer met de toets 'Omhoog /

Omlaag' de tijdzone.

Bevestig de keuze met de toets

'Pauze / Start'.

Standaard is de tijdzone UTC+1 Central European Time (Berlijn) ingesteld.

De volgende instellingen moeten worden vastgelegd:

Zomertijd 'EIN' / 'AUS' (AAN /

UIT) Uurindeling

Tijd

Datum

Leg met de toetsen 'Omhoog /

Omlaag' de gewenste instelling vast.

Bevestig de desbetreffende instel-

ling met de toets 'Pauze / Start'.

Zomertijd 'EIN' (AAN) en de 24-uursindeling zijn als standaard ingesteld.

Stel met de toetsen 'Omhoog /

Omlaag' de juiste laadkabellengte in.

Bevestig de keuze met de toets

'Pauze / Start'.

Het acculaadapparaat is met de volgens de bestelling juiste laadkabellengte geconfigureerd.

Een verkeerd ingestelde laadkabellengte kan het laadproces negatief beïnvloeden!

Stel met de toetsen 'Omhoog /

Omlaag' de juiste laadkabeldoorsnede in.

Bevestig de keuze met de toets

'Pauze / Start'.

Het acculaadapparaat is met de volgens de bestelling juiste laadkabeldoorsnede geconfigureerd.

Een verkeerd ingestelde laadkabeldoorsnede kan het laadproces negatief beïnvloeden!

Als de weergegeven laadconfigura-

tie klopt, bevestigt u de laadconfiguratie met de toets 'Pauze / Start'.

Het acculaadapparaat is in overeenstemming met de bestelling vooraf geconfigureerd.

Als het acculaadapparaat zonder extra configuratie is besteld, gelden de volgende instellingen als standaard:

Accutype Pb-nat (voor PzS, GiS)

Karakteristiek 6 - RI

Maximaal aantal cellen voor het acculaadapparaat

Laadtijd 7-8 h (7-8 u)

Als de configuratie niet met de gebruikte accu overeenkomt, moeten de parameters dienovereenkomstig worden aangepast.

Gedetailleerde informatie over de acculaadapparaatparameters bevindt zich in het hoofdstuk 'Weergave', paragraaf Configuratiemodus

Laadproces starten

GEVAAR!

Gevaar door ontsnappend accuzuur of door explosies bij het laden van defecte accu's.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Voordat met het laden wordt begonnen, moet u controleren of de te laden

▶

accu niet beschadigd is.

GEVAAR!

Gevaar door verkeerde accutype en foute laadinstellingen.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Controleer voor aanvang van het laadproces of het juiste accutype op het ac-

▶

culaadapparaat is ingesteld. De volgende instellingen moeten voor de afzonderlijke accutypen vóór het

▶

laden worden vastgelegd: laadcurve nominale spanning (aantal accucellen) accucapaciteit (Ah) of laadtijd (h)

Gedetailleerde informatie over de acculaadapparaatparameters bevindt zich in het hoofdstuk 'Weergave', paragraaf Configuratiemodus.

VOORZICHTIG!

Gevaar voor schade aan eigendommen door sterke vervuiling van de laadstekkercontacten.

De hierdoor ontstane verhoogde overgangsweerstand kan oververhitting en vervolgens verwoesting van de laadstekker veroorzaken.

Houd de laadstekkercontacten vrij van vuil en reinig ze indien nodig.

▶

Sluit de netstekker van acculaadapparaat op het stroomnetwerk aan.

U wordt gevraagd of u de juiste parameters voor de te laden accu's hebt ingesteld.

Aansluitend wordt de standaardmodus weergegeven. Het display toont de parameters van het acculaadapparaat:

Accutype (bijv. Pb-WET)

Laadkarakteristiek (bijv. IUI)

Nominale spanning (bijv. 48 V)

Capaciteit (bijv. 300 Ah)

Weekdag, tijd en datum

De acculaadapparaatparameters kunnen afzonderlijk worden ingesteld. Gedetailleerde informatie over de acculaadapparaatparameters bevindt zich in het hoofdstuk 'Weergave', paragraaf Configuratiemodus. Controleer of de op te laden accu met de configuratie van het acculaadapparaat overeenkomt.

Sluit de laadstekker aan.

Het acculaadapparaat herkent de aangesloten accu en start het laadproces. Als de startvertragingsfunctie geactiveerd is, start het laadproces nadat de vertragingstijd verstreken is. Gedetailleerde informatie daarover vindt u in het hoofdstuk 'Weergave', paragraaf Configuratiemodus.

Tijdens het laden worden de volgende waarden op het display getoond:

Actuele laadstroom (A)

Actuele laadspanning (V)

Ingebrachte lading (Ah)

Accutemperatuur bij de optie 'Temperatuurgestuurd laden'

Tijd (uu:mm) vanaf het starten van het laden

Het accusymbool geeft de actuele laadtoestand weer. Hoe meer balkjes worden weergegeven, des te verder is het laadproces gevorderd. Zodra de accu volledig geladen is, wordt een minutenteller (afbeelding rechts) weergegeven. De minutenteller telt de minuten vanaf het einde van de laadfase en dient als hulpmiddel om tijdens het gebruik van meerdere acculaadapparaten eenvoudiger te kunnen beoordelen welke accu het meest afgekoeld is.

Als in plaats van de minutenteller nog steeds de standaardweergave weergegeven wordt:

Schakel met de toetsen 'Omhoog / Omlaag' tussen de minutenteller en de

standaardweergave.

Als de accu volledig is opgeladen, worden de 4 balkjes van het accusymbool zwart weergegeven. Zodra de accu volledig is opgeladen, begint het groene lampje te branden.

Laadproces onderbreken

Accu is blijvend gereed voor ge-

bruik. Accu kan naar believen op het ac-

culaadapparaat aangesloten blijven. Onderhoudslading werkt zelfontla-

ding van de accu tegen.

Ga als volgt te werk om het laadproces te onderbreken:

Druk op de toets 'Pauze / Start'.

Bij onderbroken laadproces:

Lampje 'Laden' knippert (geel).

Ga als volgt te werk om door te gaan met het laadproces:

Druk opnieuw op de toets 'Pauze / Start'.

Zolang het acculaadapparaat op een accu is aangesloten, kan het laadproces met de toets 'Pauze / Start' worden onderbroken en hervat. Er kan pas tussen de weergavemodi worden geschakeld met de toets 'Menu' en in overeenstemming met de instructies uit het hoofdstuk 'Weergave' nadat de accu van het acculaadapparaat is losgekoppeld.

Laadproces beëindigen

GEVAAR!

Gevaar van knalgasontsteking als gevolg van vonkvorming bij het lostrekken van de laadkabels.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Beëindig het laadproces door op de toets 'Pauze / Start' te drukken vóórdat

▶

u de laadstekker afklemt of loskoppelt.

GEVAAR!

Gevaar bij loskoppeling van de stekkerverbinding tijdens het laadproces.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Koppel de stekkerverbinding niet los tijdens het laadproces.

▶

Raak geen spanningvoerende contacten in de laadstekker aan.

▶

VOORZICHTIG!

Gevaar van schade aan de accu bij het loskoppelen van de accu van het acculaadapparaat, als het laadproces nog niet volledig afgesloten is.

Kan schade aan de accu tot gevolg hebben.

Koppel de accu pas van het acculaadapparaat los als de accu volledig gela-

▶

den is (groene lampje 'Accu is geladen' brandt).

Zodra de accu volledig is opgeladen en afgekoeld, branden de volgende lampjes:

Lampje 'Accu is opgeladen' (groen)

Lampje 'Accu afgekoeld' (blauw)

Koppel de accu conform de onderstaande instructies voor een optimale levensduur pas van het acculaadapparaat los als niet alleen het groene lampje, maar ook het blauwe lampje 'Accu afgekoeld' brandt. Als er meerdere acculaadapparaten in gebruik zijn, koppelt u eerst de accu los die het langst opgeladen is (het meest is afgekoeld).

Ga als volgt te werk om het laadproces te beëindigen:

Druk op de toets 'Pauze / Start'.

Ontkoppel de laadstekker.

Bij open laadcontacten controleert de automatische nullastspanningsherkenning of de laadcontacten spanningsvrij zijn.

Weergave

Overzicht van afleesmodi

Nr. Functie

Standaardmodus

In de standaardmodus geeft het display de laadparameters weer.

Statistiekmodus

De statistiekmodus geeft de status van de bedrijfstoestanden van het apparaat, het totaal aantal ladingen en een overzicht van de absoluut en gemiddeld per lading afgegeven Ah en opgenomen hoeveelheden energie weer.

Geschiedenismodus

De geschiedenismodus geeft informatie weer over de parameters van alle opgeslagen laadprocessen.

Configuratiemodus

In de configuratiemodus kunnen alle instellingen voor het apparaat en het laadproces worden geconfigureerd.

USB-modus

In de USB-modus kunnen apparaatupdates worden ingesteld en uitgevoerd, kan van apparaatconfiguraties een back-up worden gemaakt, kunnen deze worden geüpload en kunnen de laadparameters tijdens een laadproces via een USB-stick worden geprotocolleerd.

Zolang het acculaadapparaat op een accu is aangesloten, kan het laadproces alleen met de toets 'Pauze / Start' worden onderbroken en hervat. Er kan alleen tussen de weergavemodi worden geschakeld met de toets 'Menu' nadat de accu van het acculaadapparaat is losgekoppeld. Een gedetailleerde beschrijving van de weergavemodi vindt u in het volgende hoofdstuk.

Instellingen herstellen

Tijdens een laadpauze is het menu beperkt beschikbaar.

OPMERKING!

Tijdens een laadpauze is het menu beperkt beschikbaar.

Het menupunt biedt 2 mogelijkheden om alle gemaakte instellingen te resetten:

'Reset Factory Settings' (fabrieksinstellingen terugzetten):

Resetten van betreffende fabrieks-

instellingen.

'Reset Default Settings' (standaardinstellingen terugzetten):

Resetten van de betreffende in-

stellingen naar de standaardinstellingen van de fabrikant.

Standaardmodus

Nadat de netstekker op het elektrische netwerk is aangesloten, wordt op het display automatisch de standaardmodus weergegeven.

In de standaardmodus toont de display de laadapparaatparameters:

Accutype (bijv. Pb-WET)

Laadkarakteristiek (bijv. IUI)

Nominale spanning (bijv. 48 V)

Capaciteit (bijv. 300 Ah)

Dag van de week, datum en tijd

De laadapparaatparameters kunnen afzonderlijk worden ingesteld. Gedetailleerde informatie daarover vindt u in de paragraaf 'Configuratiemodus'.

Statistiekmodus

Statistiekmodus In de statistiekmodus geven verticale

balkjes de status van de bedrijfstoestanden van het apparaat weer:

Stationair draaien ('Idle')

Laden ('Charging')

'Floatingcharge' (Onderhoudsla-

ding) 'Cooldown' (Afkoelen)

Foutstatus ('Error')

Wissel met de toetsen 'Up / Down' (Omhoog / Omlaag) tussen pagina 1/2 en

pagina 2/2.

Pagina 2/2 toont de volgende waarden:

'Charges' (Totaal aantal ladingen).

Totaal afgegeven Ah.

Gemiddeld afgegeven Ah per la-

ding ('Charge'). Totale hoeveelheid opgenomen

energie (kWh). Gemiddelde hoeveelheid opgeno-

men energie (kWh) per 'charge' (lading).

De weergegeven opgenomen energie is een richtwaarde en kan bij een nominaal vermogen van maximaal 5% van de werkelijke hoeveelheid energie afwijken. Bij een lager vermogen kan de afwijking hoger zijn.

Geschiedenismodus

(1)

(2)

(3)

(4)

(5) (7)

(6)

Geschiedenismodus

De geschiedenismodus geeft informatie weer over de parameters van alle opgeslagen laadprocessen. Om andere of verschillende weergaven te kunnen tonen, wordt het volgende weergavevenster twee keer afgebeeld:

Schakel met de toetsen 'Omhoog / Omlaag' tussen de pagina's van elk opge-

slagen laadproces.

Inhoud van het weergavevenster

Startdatum van de lading, bijv.: donderdag, 19-06-2014

Starttijd van de lading, bijv.: 19:29 of laadduur, bijv.: 8 u 28 min.

Spanning bij begin van de laadfase: bijv.: 45,9 V.

Spanning na 5 minuten: bijv.: 47,9 V.

Spanning bij einde van de laadfase: bijv.: 48,0 V.

Opgenomen Ah, bijv.: 397 Ah.

Opgenomen kWh, bijv.: 19 kWh.

Laadkarakteristiek, bijv.: 6 RI.

Ingestelde laadduur, bijv.: 8 - 9 u of ingestelde Ah, bijv.: 400 Ah of ingesteld

tijdstip voor einde van de laadfase (niet afgebeeld).

Weergegeven symbolen

Nr. Functie

(1) Volle accu

Het laden is voltooid.

(2) Lege accu

Het laden is niet voltooid.

(3) Uitroepteken met getal

Waarschuwing wordt gemeld, met bijbehorende statuscode. Gedetailleerde informatie hierover vindt u in de paragraaf Statuscodes.

(4) Symbool met getal

Fout wordt gemeld, met bijbehorende statuscode. Gedetailleerde informatie hierover vindt u in de paragraaf Statuscodes.

(5) Toetssymbool met vinkje

Het laden is correct beëindigd met de toets 'Pauze / Start'.

(6) Toetssymbool met kruis

Het laden is beëindigd zonder dat de toets 'Pauze / Start' is gebruikt.

(7) Laaddetails

Weergave van bepaalde accugegevens aan het begin en aan het einde van het laden: Aantal cellen Ah Karakteristiek Accutype

Configuratiemodus

Overzicht van de instelmogelijkheden in de configuratiemodus

'Charging settings' (laadinstellingen): Instellingen voor accu

Accutype, bijv. 'Nat'.

Laadkarakteristiek, bijv. 'IU'.

Capaciteit (Ah) of laadtijd (u), afhankelijk van laadkarakteristiek.

Cellen: Spanning (V) en aantal accucellen of automatische instelling van het

aantal cellen.

VOORZICHTIG!

Gevaar van schade aan de accu door verkeerd ingestelde waarden.

Dit kan schade aan eigendommen veroorzaken.

Gebruik de automatische instelling van het aantal cellen alleen voor ac-

▶

cu's met de volgende nominale spanningen: 12 V en 24 V bij 24V-apparaten, 24 V en 48 V bij 48V-apparaten. Gebruik de automatische instelling van het aantal cellen niet bij diepont-

▶

laden accu's.

Overige instellingen:

Voor aanpassen van afzonderlijke laadkarakteristiek.

'Additional functions': Extra functies

Blauwe LED

Externe start-stop

Navulindicator

Optiegedeelte

Herstart laadproces na netwerkfout

Configuratiemodus openen

'General options': Algemene instellingen

Taal

Contrast

Tijd (uu:mm:ss)

Tijdzone Zomertijd / Normale tijd Datum (dd:mm:jj)

Laadkabellengte (m)

Doorsnede laadkabel (mm2) AC-stroomlimiet

Eenheid voor temperatuurwaarden

Code voor toegang tot configuratiemenu geactiveerd / gedeactiveerd.

Tijdsinterval voor op de USB-stick geprotocolleerde parameter(s).

Statistiek resetten

Geschiedenis resetten

'Reset Settings' (Instellingen terugzetten)

Met extra terugkoppeling ('OK?') om nogmaals te bevestigen.

Vervolgens wordt de standaarddatumen standaardtijdweergave en de softwareversie op het beeldscherm weergegeven.

Met de toets 'Omhoog / Omlaag' kunt u de volgende informatie oproepen:

Serienummer van acculaadapparaat en serienummer en versie van confi-

guratiegeheugen. Printplaat voor besturing / vermogenselektronica: Hardwareversie en se-

rienummer. Software: hoofdsoftware, secundaire software, primaire software, versie

voor karakteristiekblok.

Ga als volgt te werk om het configuratiemenu te openen:

Druk op de toets 'Pauze / Start'.

Er wordt een venster weergegeven voor het invoeren van de vereiste code.

Ga als volgt te werk om de vereiste code '1511' in te voeren:

Voer met de toets 'Omhoog / Omlaag' het eerste cijfer van de code in.

Ga met de toets 'Menu' naar het volgende cijfer van de code.

Ga zoals hierboven beschreven door tot de volledige code is ingevoerd.

Bevestig de invoer met de toets 'Pauze / Start'.

De te selecteren hoofdmenuopties van de configuratiemodus worden weergegeven.

Als u een menuoptie selecteert, wordt er op het scherm mogelijk een bericht weergegeven dat aangeeft dat u de gebruiksaanwijzing moet raadplegen. Bevestig het bericht door opnieuw op de toets 'Pauze / Start' te drukken.

Ga als volgt te werk om in het configuratiemenu en de onderliggende menu's te navigeren:

Selecteer met de toets 'Omhoog / Omlaag' de gewenste menuoptie.

Bevestig met de toets 'Pauze / Start' de menuoptie en bevestig vervolgens de

extra terugkoppeling (bijv. 'OK?').

Indien nodig gebruikt u de toets 'Omhoog / Omlaag' om een optie te selecte-

ren (bijv. Uit / Aan) of een waarde in te voeren.

Bevestig de ingevoerde waarde met de toets 'Pauze / Start'.

Als na het bevestigen van de waarde de cursor naar een volgende instelling of

cijfer springt, voert u de stappen (3) en (4) opnieuw uit.

Ga als volgt te werk om het actieve menu te verlaten:

Keer met de toets 'Menu' naar de bovenliggende selectie terug.

Configuratiemodus sluiten

Als in de configuratiemodus een of meer relevante instellingen voor het laadproces worden gewijzigd, dan wordt u bij het verlaten van de configuratiemodus nog eens gevraagd of de gekozen instelling moet worden vastgelegd.

De volgende instellingen moeten bij het verlaten van de configuratiemodus worden bevestigd:

Karakteristiek

Accucapaciteit in Ah (behalve RI-karakteristiek)

Aantal cellen

Vereffeningslading 'EIN' / 'AUS' (AAN / UIT)

CAN-protocol

Voorbeeld:

Karakteristiek veranderd van 3 - IUI (Pb-WET) in 6 - RI (Pb-WET).

Als de instelling niet wordt bevestigd, schakelt het acculaadapparaat weer over op de configuratiemodus en kan de instelling in de gewenste waarde worden veranderd.

USB-modus in de configuratiemodus

USB-modus In de USB-modus wordt op het display

weergegeven of een USB-stick aangesloten is.

De USB-stick moet aan de volgende specificaties voldoen:

Indeling: FAT32

Maximaal 32 gigabyte

Geen meervoudige partitionering

De software I-SPoT-VIEWER (www.fronius.com/i-spot) ondersteunt de visualise- ring en analyse van de gegevens op de USB-stick.

Voordat hij wordt gestart, moet een gegevensdownload met de toets 'Pauze / Start' worden bevestigd. Als deze bevestiging met de toets 'Pauze / Start' niet wordt uitgevoerd, dan start de download na één minuut automatisch.

Tijdens een laadproces moet na het drukken op de toets 'Pauze / Start' de USBstick worden aangesloten. Hierbij kunnen alleen gegevens worden gelezen, kan er geen update worden uitgevoerd en kan er geen configuratie worden geladen.

Veilig verwijderen ('Safely remove')

Zodra de gewenste actie is voltooid, kunt u de USB-stick veilig verwijderen.

Updaten

Er wordt een lijst met op de USB-stick opgeslagen en geschikte updatebe-

standen weergegeven. Het selecteren en bevestigen van het gewenste bestand gebeurt op dezelfde

wijze als het bladeren door de instellingen. Herbenoem de automatisch toegewezen bestandsnaam van het updatebe-

stand niet! De recentste firmware staat in het gedeelte 'Download' (downloaden) van de

Fronius-website ter beschikking. De handleiding voor de firmware-installatie bevindt zich in het zipbestand

van de download.

Dowloaden

De op de datalogger van het apparaat opgeslagen data met meegeprotocol-

leerde laadparameters worden voor de I-SPoT VIEWER op de USB-stick opgeslagen. Daarnaast worden ook gebeurtenissen, zogenoemde events, alsmede appa-

raatinstellingen en gebruikerscurves (configuratie) opgeslagen. Voor de datalogger kunnen de volgende periodes worden gekozen:

1 maand 3 maanden Alles Sinds de laatste keer

Downloaden optioneel

De volgende opties zijn beschikbaar:

I-SPoT VIEWER

Het opslaan van meegeprotocolleerde gegevens gebeurt op dezelfde manier als voor 'download', echter alleen met de gegevens voor de I-SPoT VIEWER. Datalogger opslaan

Het opslaan van meegeprotocolleerde gegevens gebeurt op dezelfde manier als voor 'download' (downloaden), echter niet in I-SPoT VIEWER-formaat, maar als 'csv'-bestanden. (Automatisch ingestelde mappenstructuur voor de 'csv'-bestanden: * Fronius\<Serienummer apparaat>\Charges\<jjjjmmdd>\<uummss.csv>) Gebeurtenissen opslaan.

Gebeurtenissen, zogenoemde events, worden op de USB-stick opgeslagen. Configuratie opslaan.

Apparaatinstellingen worden op de USB-stick opgeslagen.

Configuratie laden ('Load configuration')

Hiermee wordt een op de USB-stick opgeslagen en geschikte apparaatconfi-

guratie op het apparaat geladen.

Dealertekst laden ('Load dealer text')

Hiermee kunt u een tekstbestand vanaf de USB-stick laden. Het tekstbe-

stand wordt weergegeven zodra er in het apparaat een fout optreedt. Het tekstbestand kan bijvoorbeeld de contactgegevens van de dealer bevat-

ten. Het bestand moet in het formaat '.txt' in 'unicode'-indeling op de USB-stick

opgeslagen zijn. De bestandsnaam moet 'dealer.txt' zijn.

De bestandsnaam mag maximaal 99 tekens bevatten.

* Als tijdens het laden een USB-stick is aangesloten, worden de csv-bestan-

den direct op de USB-stick opgeslagen. De mappenstructuur die hierbij tevens automatisch wordt aangemaakt, is te herkennen aan de map 'Datalog', in plaats van de map 'Charges'.

Laadinstellingen in de configuratiemodus

Overzicht van laadinstellingen

Elektrolytcirculatie

Hieronder vindt u gedetailleerde informatie over het menupunt -> 'Settings' (instellingen), bij het selecteren van het eerder genoemde menupunt 'Charging settings' (laadinstellingen). De navigatie verloopt zoals beschreven in de paragraaf

Configuratiemodus.

Er wordt een lijst met de volgende selectiemogelijkheden weergegeven:

De afzonderlijke selecties worden hieronder beschreven.

Elektrolytcirculatie 'Air Pump' (niet be- schikbaar bij Selectiva-variant 220 V):

De volgordebesturing van de elektrolytcirculatie loopt via de besturing van het acculaadapparaat. Hiervoor staan meerdere keuzemogelijkheden ter beschikking.

Voor de elektrolytcirculatie kunnen de volgende instellingen worden geconfigureerd:

'Off' (Uit)

Elektrolytcirculatie uitgeschakeld.

'Continuous' (Continubedrijf)

Elektrolytcirculatie permanent ingeschakeld.

'Program' (Programma) 1 t/m 5

Standaard beschikbare programma's voor de elektrolytcirculatie en de rele-

vante parameters hiervan vindt u in de tabel in het hoofdstuk 'Weergave', paragraaf 'Instellingen'.

'Automatic' (Automatisch)

Automatische aanpassing van de doorstroomhoeveelheid voor de elektrolyt-

circulatie aan de hand van de ingestelde accuparameters.

'User' (Gebruiker) 'On' (Aan) / 'Off' (Uit)

Individuele instelling van elektrolytcirculatie.

De instellingen voor 'On' (Aan) en 'Off' (Uit) bepalen de verhouding impuls/

onderbreking van de luchtstroomintervallen.

In de volgende tabel vindt u de standaard beschikbare programma's voor de elektrolytcirculatie en de relevante parameters hiervan:

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

In elk van deze programma's wordt de magneetklep bij de tijd 'ON 1' (AAN 1) geopend en bij de tijd 'OFF 1' (UIT 1) gesloten. Dit proces wordt zo vaak herhaald als bij 'Repeat' (Herhaling) ingesteld staat. Als het ingestelde aantal herhalingen uitgevoerd is, wordt met de tijden 'ON 2' (AAN 2) en 'OFF 2' (UIT 2) herhaald tot het einde van de laadfase.

Temperatuurgestuurd laden

'Temperature-controlled charging' (Temperatuurgestuurd laden):

De volgende instellingen kunnen bij de selectie van temperatuurgestuurd laden worden geconfigureerd:

'automatic' (automatisch) / 'OFF' (UIT) / 'required' (vereist)

'automatic' (automatisch) ... Temperatuurafhankelijk aanpassen van laadka-

rakteristiek. 'OFF' (UIT) ... De gemeten accutemperatuur wordt genegeerd.

'required' (vereist) ...

Lading start alleen als de temperatuursensor is aangesloten.

'Error overtemperature' (Fout bij te hoge temperatuur) 'ON' / 'OFF' (AAN / UIT)

'ON' (AAN) ... Foutmelding wordt weergegeven bij te hoge temperatuur van

accu. Laadproces stopt en kan pas worden hervat na afkoelen en opnieuw aansluiten van accu. 'OFF' (UIT) ... Geen foutmelding bij te hoge temperatuur van accu.

'Warning overtemperature' (Waarschuwing bij te hoge temperatuur) 'ON' / 'OFF' (AAN / UIT)

'ON' (AAN) ... Waarschuwing wordt weergegeven bij te hoge temperatuur van

accu. 'OFF' (UIT) ... Geen waarschuwing bij te hoge temperatuur van accu.

Voor bepaalde karakteristieken is een externe temperatuursensor nodig. Als een dergelijke karakteristiek in de configuratiemodus wordt gekozen, dan volgt er een mededeling dat er een externe temperatuursensor nodig is.

De volgende karakteristieken vereisen een externe temperatuursensor:

28 - FCC IUI - CSM WET

30 - FCC IUI - WET

Als u een karakteristiek selecteert die een externe temperatuursensor behoeft, dan verschijnt er een aanwijzing.

Bevestig de aanwijzing met de

toets 'Pauze / Start'.

Vereffeningslading

'Equalize charge' (vereffeningslading)

UIT

Er volgt geen vereffeningslading.

'Delay' (vertraging)

Als de accu tijdens de ingestelde 'equalize charge delay' (compensatiela-

dingsgrens) op het acculaadapparaat aangesloten blijft, dan wordt op een speciale manier geladen. Op deze manier wordt laagvorming in het zuur voorkomen. De parameters voor stroom (A / 100 Ah), spanning (V / cel) en duur van de

vereffeningslading kunnen worden gewijzigd.

'Weekday' (dag van de week)

Weergave van de dag van de week waarop de vereffeningslading moet plaats-

vinden. De parameters voor stroom (A / 100 Ah), spanning (V / cel) en duur van de

vereffeningslading kunnen worden gewijzigd.

Handmatige vereffeningslading ('Handmatig')

Een vereffeningslading kan handmatig worden geactiveerd door op een knop

op het display te drukken. De vereffeningslading start na de ingestelde vertraging met de ingestelde pa-

rameters. De parameters voor stroom (A / 100 Ah), spanning (V / cel) en duur van de

vereffeningslading kunnen worden gewijzigd. Deze functie is alleen bij karakteristieken voor natte loodaccu's beschikbaar.

Als een instelling voor de vereffeningslading is geactiveerd, wordt op de startpagina via een symbool naast de ingestelde ampère-uren / de ingestelde laadtijd weergegeven of er een vereffeningslading wordt uitgevoerd of kan worden gestart.

Vertraging 'Delay' (vertraging)

'Charge start delay' (laadstartvertraging)

Vertragingstijd (in minuten) van de eigenlijke laadstart versus het tijdstip

waarop de laadstart werd geactiveerd.

'Charge end delay' (vertraging van het einde van de laadfase)

Vertragingstijd (in minuten) van het gesignaliseerde einde van de laadfase

(bijv. groene lampje) versus het daadwerkelijke einde van de laadfase.

'At mains failure restart charging' (nieuwe laadstart na netvoedingsfout)

Als deze optie is geselecteerd, wordt het laadproces na een storing van het

stroomnetwerk automatisch opnieuw gestart zodra het stroomnetwerk weer beschikbaar is.

Na netvoedingsfout ('na netvoedingsfout')

lading opnieuw starten

automatisch / lading voortzetten

Als de optie 'Lading opnieuw starten' is geselecteerd, wordt het laadproces na een storing van het stroomnetwerk automatisch opnieuw gestart zodra het stroomnetwerk weer beschikbaar is.

Als de optie 'automatisch / lading voortzetten' is geselecteerd, wordt het laadproces na een storing van het stroomnetwerk automatisch voortgezet zodra het stroomnetwerk weer beschikbaar is.

Kalender 'Calendar' (kalender)

Met de agendafunctie kan aan de hand van de volgende criteria een automatische laadstart worden geconfigureerd:

Tijdsperiode waarin geen laadstart mag plaatsvinden als er een accu wordt

aangesloten. Tijdsperiode waarin met een gedefinieerde karakteristiek 1 moet worden ge-

start als een accu wordt aangesloten. Tijdsperiode waarin met een gedefinieerde karakteristiek 2 moet worden ge-

start als een accu wordt aangesloten.

Selecteer en bevestig de instelling

'AAN' om de agendafunctie te activeren.

Menupunt 'charging settings' (laadinstellingen):

Accutype voor alle karakteristie-

ken: bijv. Pb-WET. Curve-instellingen bij selectie van

betreffende karakteristiek.

Met de functie 'Calendar' (kalender) kunnen meer instellingen worden geconfigureerd:

'Day setting 1-5': (dagconfiguratie 1-5): Met de dagconfiguratie kunt u met de volgende instelmogelijkheden maximaal 5 verschillende laadstarttijdprofielen definiëren:

Symbool voor karakteristiek 1:

Tijdsperiode waarin moet worden gestart met karakteristiek 1 (bijv.: 0:00-6:00) Stop:

Tijdsperiode waarin er geen accu mag worden geladen (bijv.: 06:00-20:00) Symbool voor karakteristiek 1:

Tijdsperiode waarin moet worden gestart met karakteristiek 1 (bijv.: 20:00-24:00)

OPMERKING!

Lopende laadprocessen worden niet beïnvloed door de ingestelde tijdsperiode.

Als er in bovenstaand voorbeeld om 05:45 een accu wordt aangesloten, volgt

▶

het einde van de laadfase conform de instellingen en wordt dit niet door de aangegeven eindtijd (in voorbeeld 6:00) van de ingestelde tijdsperiode onderbroken. Als de accu tijdens de stoptijdsperiode wordt aangesloten, wordt het laden

▶

automatisch in de volgende tijdsperiode gestart. Als tijdens de stoptijdsperiode een laadstart handmatig geactiveerd wordt, dan wordt er altijd geladen met karakteristiek 1.

Extra instelmogelijkheden:

Schakelen tussen bijbehorende ka-

rakteristieken: Symbool van karakteristiek. Verwijderen van betreffende ka-

rakteristiek: 'remove' (verwijderen).

'Week setting' (Weekconfiguratie):

Er kunnen 3 verschillende week-

configuraties worden samengesteld.

Elke weekdag kan aan een eerder gemaakte dagconfiguratie worden toegewezen.

'Year setting' (Jaarconfiguratie):

Er kunnen meerdere agendaperio-

den (bijv. 1.1. - 7.1.) aan een weekconfiguratie worden toegewezen.

Speciale ladingen

Bij geactiveerde kalenderfunctie verschijnt een kalendersymbool (hier met het getal '4' als de huidige datum) in de weergave.

'Special charges' (speciale ladingen)

Door 'special charges' (speciale ladingen) te selecteren, kunt u tijdelijk een of meer laadtypen uitvoeren die afwijken van de standaardlaadtypen.

De instelling voor 'repeat' (herhalingen) bepaalt hoe vaak de afwijkende lading moet worden uitgevoerd totdat het weer permanent wordt voortgezet met de oorspronkelijke laadparameters:

Instelbereik

1 tot 99 herhalingen

'Disable start button' (toets start deactiveren)

Speciale functie Tussentijds bijladen

'ON' (AAN)

Het starten van het laadproces met de toets 'Pauze / Start' is niet mogelijk,

bijv. om onbevoegde toegang te verhinderen.

'OFF' (UIT)

Het starten van het laadproces met de toets 'Pauze / Start' is mogelijk.

Verder zijn de volgende instellingen mogelijk:

Karakteristiek:

bijv. 'Deep discharge 10' (diepontlading 10) Aantal accucellen:

'Cells' (cellen) - bijv. 12 x Accucapaciteit in Ah:

bijv. 375 Ah

Speciale functie 'Opportunity Charge' (tussentijds bijladen):

Om de werkingsduur van de accu te verlengen, kan bijv. tijdens een pauze de accu nageladen worden.

De volgende curve-instellingen zijn mogelijk:

Karakteristiek:

Curve - bijv. 'RI - Pb-WET' (RI Pb-NAT) Laadtijd:

'Charging time' (laadtijd) - bijv. 5-6 h (5-6 u)

Bij tussentijds bijladen op AAN en aangesloten accu wordt het volgende weergegeven:

Weergave bij geselecteerde RI-karakteristiek

Weergave andere kenmerken (bijv. IUI)

Tussentijds bijladen starten:

Selecteer met toets 'Omhoog' het 'Hardloper-symbool' (1).

(1)

'Hardloper-symbool' (1)

DC-verbinding 'DC-Connection' (DC-verbinding):

Weergave bij starten van tussentijds bijladen

In het menu DC-verbinding bevindt zich de instelling voor de DC-verbindingscontrole. Als de DC-verbindingscontrole is ingeschakeld ('ON' (AAN)), dan wordt de verbinding tussen het laadapparaat en de accu tijdens het laadproces gecontroleerd.

Als tijdens het laadproces problemen met de DC-verbinding optreden, wordt bij een actieve DC-verbindingscontrole de statuscode 17 weergegeven. Een verbindingsprobleem kan bijvoorbeeld worden veroorzaakt door versleten of vervuilde laadcontacten.

Extra functies in de configuratiemodus

Overzicht van extra functies

Gedetailleerde informatie over de menuoptie 'Additional functions' (Extra functies) in de configuratiemodus. De navigatie verloopt zoals beschreven in de paragraaf 'Configuratiemodus'.

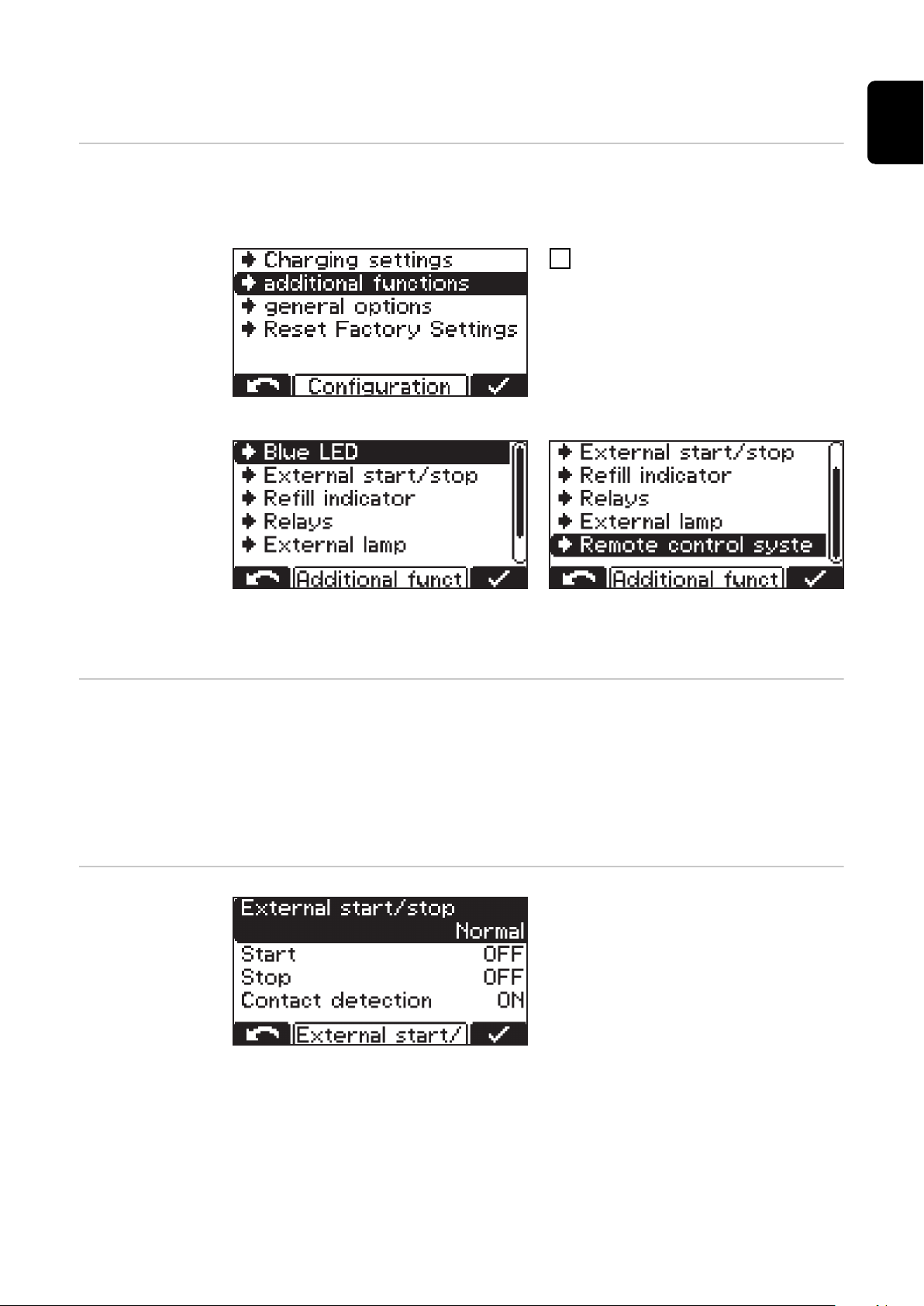

Selecteer de menuoptie 'Additio-

nal functions' (Extra functies).

Er wordt een lijst met de volgende selectiemogelijkheden weergegeven:

Instelling van de blauwe weergave 'Blauwe led'

Externe start/ stop

De afzonderlijke selecties worden hieronder beschreven:

Instelling van tijd (minuten) waarna het blauwe lampje 'Accu afgekoeld' moet gaan branden om aan te geven dat de accu voldoende is afgekoeld. Als instelwaarde geldt de tijd vanaf het einde van de laadfase.

De optie 'Temperatuurgestuurd laden' kan in combinatie met een temperatuurwaarde worden ingesteld. Vanaf dat moment moet het blauwe lampje 'Accu afgekoeld' gaan branden om aan te geven dat de accu voldoende is afgekoeld.

De volgende instellingen kunnen bij de selectie van de externe start / stop worden geconfigureerd:

'Button' (toets)

Met de externe toets kan de functie van de toets 'Pauze / Start' worden gesi-

muleerd.

Normaal

Start 'ON' (AAN):

Na het sluiten van een externe schakelaar en als een accu wordt herkend, volgt een laadstart, of na het aansluiten van een laadstekker en bijgevolg het sluiten van het hulpcontact of nadat een accu wordt herkend, volgt een laadstart. Start 'OFF' (UIT):

Na het aansluiten van een accu volgt een laadstart. Stop 'ON' (AAN):

Als een externe schakelaar wordt geopend, wordt het laden onderbroken, of als het hulpcontact wordt geopend of de laadstekker wordt losgekoppeld, wordt het laden onderbroken. Stop 'OFF' (UIT):

Het openen van een externe schakelaar of het hulpcontact wordt genegeerd.

'Contact detection' (contactherkenning)

'ON' (AAN):

Als bij de instelling 'Start ON' een accu wordt aangesloten en het externe start/stop-contact niet is gesloten, verschijnt de statuscode (16) 'Externe start/stop is niet gesloten'. Als bij de instelling 'Stop ON' een lading is gestart, het externe start/stopcontact is geopend en de accu niet is aangesloten, verschijnt de statuscode (16) 'Externe start/stop is niet gesloten'. 'OFF' (UIT):

Contactherkenning wordt niet uitgevoerd.

Navulindicator De navulvulindicator wordt geactiveerd (als melding) zodra er gedestilleerd water

in de accu moet worden bijgevuld. U kunt het tijdstip voor het bijvullen als volgt definiëren:

Elke zoveelste week en dag van de week

bijv. elke 2e week op vrijdag water bijvullen

Bij de instelling 'OFF' (UIT) is geen bevestiging van de bijvulaanvraag nodig.

Relaiskaart

Bij de selectie van de relaiskaart kunt u voor elke van de 4 aansluitklemmen, gezien van links naar rechts, een van de volgende functies instellen:

Aquamatic

Signaal, bijv. voor aansturen van magneetklep

Programma 'Standard' (Standaard) met in fabriek vooraf geconfigureerde in-

stellingen Programma 'User' (Gebruiker) met door gebruiker gedefinieerde instelmoge-

lijkheden Meer informatie over Aquamatic vindt u in het hoofdstuk 'Opties', paragraaf

'Aquamatic'.

'Charging' (Bezig met laden)

'Charge 50 %' (50% geladen)

'Charge 80%' (80% geladen)

'Charge Finish' (Einde van de laadfase)

'Main Charge Finished' (Hoofdlading beëindigd)

Signaal, wanneer hoofdlaadfase is beëindigd

Laden niet klaar

Signaal, wanneer de accu voortijdig van het acculaadapparaat losgekoppeld

wordt 1 tot 10 seconden instelbaar

'Charge OK' (Laden OK)

Accu wordt geladen of is al volledig geladen

'Cumulative Error' (Verzamelfouten)

Signaal bij optredende fout

Het uitvallen van de netvoeding kan optioneel als fout worden aangeduid (in-

stelling 'ON' (AAN)). Als er een fout in het acculaadapparaat optreedt, dan kan een geheel vrij de-

finieerbare tekst worden weergegeven (bijvoorbeeld de contactgegevens van de handelaar). Gedetailleerde informatie hierover vindt u in de paragraaf 'USB-modus'.

Verzamelfout + waarschuwing

In overeenstemming met de functie 'verzamelfout' wordt de betreffende re-

laiskaart geactiveerd zodra een fout of waarschuwing optreedt.

'Signal Lamp' (Meldlamp)

Er kunnen ook een of meer geschikte lampjes op de relaiskaart worden aan-

gesloten, waarmee de laadtoestand of de bedrijfstoestand van het acculaadapparaat kan worden aangeduid. Gedetailleerde informatie daarover vindt u in het hoofdstuk 'Opties', para-

graaf 'Meldlampen'.

'Immobiliser' (Wegrijblokkering)

AAN

De relaiskaart werkt permanent zodra het acculaadapparaat op het stroom-

netwerk wordt aangesloten.

'Refill Indicator' (Navulindicator)

Geeft aan dat de accu met gedestilleerd water moet worden bijgevuld.

Gedetailleerde informatie daarover vindt u in het hoofdstuk 'Weergave', para-

graaf 'Extra functies'.

'Battery Cold' (Accu afgekoeld)

'External Air Pump' (Externe luchtpomp voor elektrolytcirculatie)

U kunt de instellingen voor de elektrolytcirculatie ('Air Pump' (Luchtpomp))

configureren zoals aangegeven in de paragraaf '-> Settings' ('Instellingen').

Gedetailleerde informatie over de relaiskaart vindt u in het hoofdstuk 'Opties'.

Instelling voor extern lampje

Conform hoofdstuk 'Opties', paragraaf 'Laadlampje', kunnen geschikte externe lampjes aangesloten worden om de laadtoestand of de bedrijfstoestand van het acculaadapparaat te visualiseren. De volgende instellingen zijn beschikbaar:

Extern display

Normaal (conventionele externe lampjes)

RGB (LED-strip)

Voor het externe display kunt u het contrast instellen.

'At mains failure restart charging' (nieuwe laadstart na netvoedingsfout):

Als deze optie geselecteerd is, wordt het laadproces na een storing van het elektriciteitsnet automatisch opnieuw gestart, zodra het elektriciteitsnet weer beschikbaar is.

Algemene instellingen in de configuratiemodus

Overzicht van algemene instellingen

Gedetailleerde informatie over het menupunt 'general options' (algemene instellingen) in de configuratiemodus.

Menupunt 'General options' (alge-

mene instellingen) selecteren.

Er wordt een lijst met de volgende selectiemogelijkheden weergegeven:

'Language' (taal)

Display-instellingen

'Contrast' (contrast)

'LED brightness' (Helderheid)

'Show Ah at charge end'

(Weergave van Ah bij einde van de laadfase) 'ON/OFF' (AAN/ UIT)

'Time and Date' (tijd en datum)

'Daylight saving time' (zomer-

tijd / normale tijd) Voorgedefinieerde tijdzones

Door gebruiker gedefinieerde

tijdzones

Instellingen van de laadkabel

AC-stroomlimiet

Laadkabel ('Charging cable'):

Enkelvoudige lengte van laadkabel

(m)

Kabeldoorsnede ('Cable cross section'):

Doorsnede van laadkabel (mm²)

Aanpassing van maximaal opgeno-

men apparaatstroom aan de elektrische installatie ter plaatse of aan de apparaatstekker die op het apparaat is geïnstalleerd.

De minimale en maximale waarden

verschillen bij de verschillende apparaatklassen. De minimale waarde bedraagt ca. 25% van de maximale nominale stroom van het desbetreffende apparaat.

Temperatuur

Code Invoeren van code voor toegang tot configuratiemodus vereist / niet vereist ('Co-

de ON / OFF' ((Code AAN / UIT))

USB-tijdsinterval

Temperatuur in °C / °F

Tijdsinterval voor via USB-stick ge-

protocolleerde laadparameter(s) ('USB Logging Time')

Statistiek resetten ('Reset statistics')

Geschiedenis resetten ('Reset history')

Gedetailleerde informatie over statistiek en geschiedenis staat in de paragrafen 'Statistiekmodus' en 'Geschiedenismodus'.

Statuscodes

Als tijdens de werking van het acculaadapparaat een storing optreedt, worden op het display bepaalde statuscodes weergegeven. Dit kan de volgende oorzaken hebben:

Accufout: Als de accu een fouttoestand meldt, geeft het acculaadapparaat deze fout als accufout weer, inclusief het bijbehorende foutnummer van de accu. De corresponderende uitleg van de fout vindt u in de gebruiksaanwijzing van de accu.

Accufout Een accu met ongeschikte spanning is aangesloten. Het acculaadapparaat is oververhit. Er is een software- of hardwarefout opgetreden.

Ga als volgt te werk als op het display een foutmelding wordt weergegeven en de fout niet zelfstandig kan worden verholpen:

Noteer de weergegeven statuscode, bijv. 'Statecode (31)' (Statuscode (31)).

Noteer de configuratie van het acculaadapparaat.

Neem contact op met de geautoriseerde servicedienst.

Als er een fout in het acculaadapparaat optreedt, kan een geheel vrij definieerbare tekst worden weergegeven die bijvoorbeeld de contactgegevens van de handelaar bevat.

Statuscodes met externe oorzaak

Nr. Oorzaak / oplossing

(11) Netspanning controleren

(12) Stroomnetwerk controleren (fase-uitval)

(13) Externe temperatuursensor defect

(14) Elektrolytcirculatie defect (drukschakelaar schakelt niet)

(15) Geen bedieningsspanning herkend

(16) Externe start-stop is niet gesloten.

(17) Veelvuldig uitgelokte nullastspanning tijdens een lading (bijv. versleten

laadcontacten)

Statuscodes bij accufout

Nr. Oorzaak / oplossing

(22) Onderspanning accu

(23) Overspanning accu

(24) Te hete accu (alleen bij externe temperatuursensor)

(25) Te lage temperatuur van accu (alleen bij externe temperatuursensor)

(26) Defecte accucellen gedetecteerd

(27) Accu wordt niet ondersteund

(28) Accu sterk ontladen - veiligheidsladen wordt uitgevoerd

(29) Onjuiste polariteit accu

(30) Thermal Runaway

Statuscodes bij oplaadfout

Nr. Oorzaak / oplossing

(31) Tijdsoverschrijding in de I1-fase

(32) Tijdsoverschrijding in de U1-fase

(33) Te hoge accuspanning in de I2-fase

(34) Ah-overschrijding

(35) Tijdsoverschrijding in de I2-fase

(36) Doelspanning in I2-fase niet bereikt (alleen bij formaatkarakteristiek)

(37) Fout tijdens RI-laden

(38) Ingestelde laadtijd kan niet worden bereikt

(39) Tijdsoverschrijding tijdens RI-laden

Statuscodes bij een CAN-fout (accu)

Nr. Oorzaak / oplossing

(51) Accu reageert niet

(52) Accugegevens zijn niet oproepbaar

(53) Accuspanning wordt niet ondersteund

(54) Communicatiefout

(55) Accufout

(56) Accu wordt niet geactiveerd

(57) Tijdslimiet voor melding overschreden

(58) Aanmelding mislukt

Statuscodes bij een Gateway-fout

Nr. Oorzaak / oplossing

(101) Setting CAN Connect is actief en er kan minstens 2 minuten geen CAN-

verbinding met de gateway worden opgebouwd.

(102) Gateway heeft geen verbinding met back-end.

Statuscodes bij een TagID-fout

Nr. Oorzaak / oplossing

(200) De op het acculaadapparaat ingestelde technologie is niet compatibel met

de aangesloten accu.

(201) De nominale spanning van de accu wordt niet ondersteund door het accu-

laadapparaat of wordt uitgesloten door een instelling van het acculaadapparaat.

(202) Het vermogen van het acculaadapparaat is niet hoog genoeg om de aan-

gesloten accu op te laden.

(203) CAN-communicatie met TagID kon niet tot stand worden gebracht.

(204) TagID-gegevens konden niet worden uitgelezen.

(205) TagID-gegevens konden niet worden uitgevoerd.

(206) TagID-temperatuursensor is defect.

(207) TagID-spanningssensor is defect.

(208) Stamgegevens van de TagID zijn ongeldig of niet beschikbaar.

(209) Defect EEPROM-geheugen.

(210) Defect ﬂashgeheugen.

(211) Ongeldige apparaathandtekening.

(212) TagID-gegevens konden niet worden beschreven.

(213) Het vermogen van het acculaadapparaat is niet voldoende om de accu

binnen de gewenste laadtijd te laden.

(214) Te veel vermogensverlies op het DC-pad.

(215) TagID-vulpeilsensor is in de verkeerde cel gemonteerd of defect.

(216) Crash van TagID-software

Statuscodes bij fout in primair circuit

Nr. Oorzaak / oplossing

(500) Temperatuursensor module 1 (boven) defect

(501) Temperatuursensor module 2 (onder) defect

(502) Temperatuursensor printplaat defect

(503) Primaire oververhitting

(504) Ventilator geblokkeerd / defect

(505) Over- / Onderspanning tussencircuit

(506) Asymmetrie in tussencircuit

(507) Voedingsspanning primair circuit buiten tolerantiewaarden

(508) Stroomuitval

(509) Verkeerde acculaadapparaatconfiguratie

(510) Primaire EEPROM defect

(527) Faseshifter overstroom

(528) Uploadrelais uitgeschakeld tijdens belasting

(530) Communicatieprobleem

(532) Microcontroller-fout (bijv. deling door 0)

(533) Referentiespanning buiten tolerantiewaarden

(534) Opstartprobleem

(535) PFC-overstroom

(536) Faseshifter of PFC defect

Statuscodes bij fout in secundaire circuit

Nr. Oorzaak / oplossing

(520) Secundaire temperatuursensor defect

(521) Secundaire te hoge temperatuur

(522) Uitgangszekering defect

(523) Voedingsspanning secundaire circuit buiten tolerantiewaarden

(524) Referentiespanning secundaire circuit buiten tolerantiewaarden

(525) Compensatiestroom

(526) Compensatiestroom buiten tolerantiewaarden

(527) Overstroom vermogensfasedeel (primair)

(529) Geen secundaire communicatie

(530) Geen primaire communicatie

(531) Secundaire EEPROM defect

(532) Fout in microcontroller

(537) Spanningsmeting defect

(570) Secundair relais kan niet worden ingeschakeld

(571) ADC/SPI probleem

Statuscodes bij een fout in de besturing

Nr. Oorzaak / oplossing

(540) Opslagparameter configuratie ontbreekt/defect

(541) Geen secundaire communicatie

(542) Secundaire initialisatie mislukt

(543) Programma-/opslagfout in karakteristiekenbesturing

(544) Programma-/opslagfout in karakteristiekenbesturing

(545) Primaire initialisatie mislukt

(546) Update mislukt

(547) Instellingen laden / opslaan mislukt

(548) Curve-instellingen laden / opslaan mislukt

(549) Het laden kan na een stroomuitval niet worden voortgezet

(550) Tijd niet ingesteld

(551) Hardwarewijziging gedetecteerd

(552) Ongeldige opslagparameter configuratie

(553) Primaire update mislukt

(554) Communicatiestoring

(555) Verkeerde apparaatsoftware

(557) Onderbreking van de InterLock-communicatie

(558) Het tweede acculaadapparaat, dat via de optie InterLock verbonden is,

heeft te maken met een fout

(559) Het tweede acculaadapparaat, dat via de optie InterLock verbonden is, is

niet compatibel met dit acculaadapparaat

Overzicht van beschikbare opties

Veiligheid Als u een optie wilt aansluiten, moet u de behuizing deels openen.

GEVAAR!

Gevaar door elektrische schok.

Zwaar letsel of overlijden kan het gevolg zijn.

De behuizing mag uitsluitend worden geopend door servicemedewerkers die

▶

door de fabrikant zijn opgeleid. Vóór het uitvoeren van werkzaamheden met geopende behuizing moet het

▶

acculaadapparaat eerst van het stroomnetwerk worden losgekoppeld. Met een geschikt meetapparaat moet worden gecontroleerd of de elektrisch

▶

geladen onderdelen (bijv. condensatoren) volledig ontladen zijn. Zorg er met behulp van een goed leesbare, begrijpelijke waarschuwing voor

▶

dat het apparaat tot het beëindigen van alle werkzaamheden van het stroomnetwerk losgekoppeld blijft.

GEVAAR!

Gevaar door ondeskundig uitgevoerde werkzaamheden.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Alle werkzaamheden met betrekking tot het aansluiten van de opties mogen

▶

alleen worden uitgevoerd door servicemedewerkers die door de fabrikant zijn opgeleid. Als voor de betreffende optie een installatiehandleiding of een bijlage be-

▶

schikbaar is, moeten alle daarin vermelde waarschuwingen en instructies worden opgevolgd. Bij alle opties met elektrische aansluitingen moet na de aansluitwerkzaamhe-

▶

den een veiligheidscontrole conform de geldende nationale en internationale normen en richtlijnen worden uitgevoerd. Voor meer informatie over het uitvoeren van veiligheidscontroles kunt u zich

▶

wenden tot de geautoriseerde servicedienst. Deze verstrekt u op verzoek alle noodzakelijke documentatie.

▶

Elektrolytcirculatie (niet beschikbaar bij de varianten Selectiva 3x220 16kW)

De optie Elektrolytcirculatie maakt gebruik van een in het laadapparaat ingebouwde luchtpomp. Dit transporteert lucht door speciaal daarvoor aangebrachte capillaire buizen in de accu. Dit leidt tot een intensieve circulatie van de elektrolyt. Het gevolg is een lagere verwarming van de accu en tegelijkertijd een langere levensduur van de accu, en minder waterverlies tijdens het laadproces.

De volgordebesturing van de elektrolytcirculatie loopt via de besturing van het acculaadapparaat. Hiertoe zijn meerdere opties in het configuratiemenu opgenomen. Gedetailleerde informatie daarover vindt u in het hoofdstuk 'Weergave', paragraaf Overzicht van extra functies.

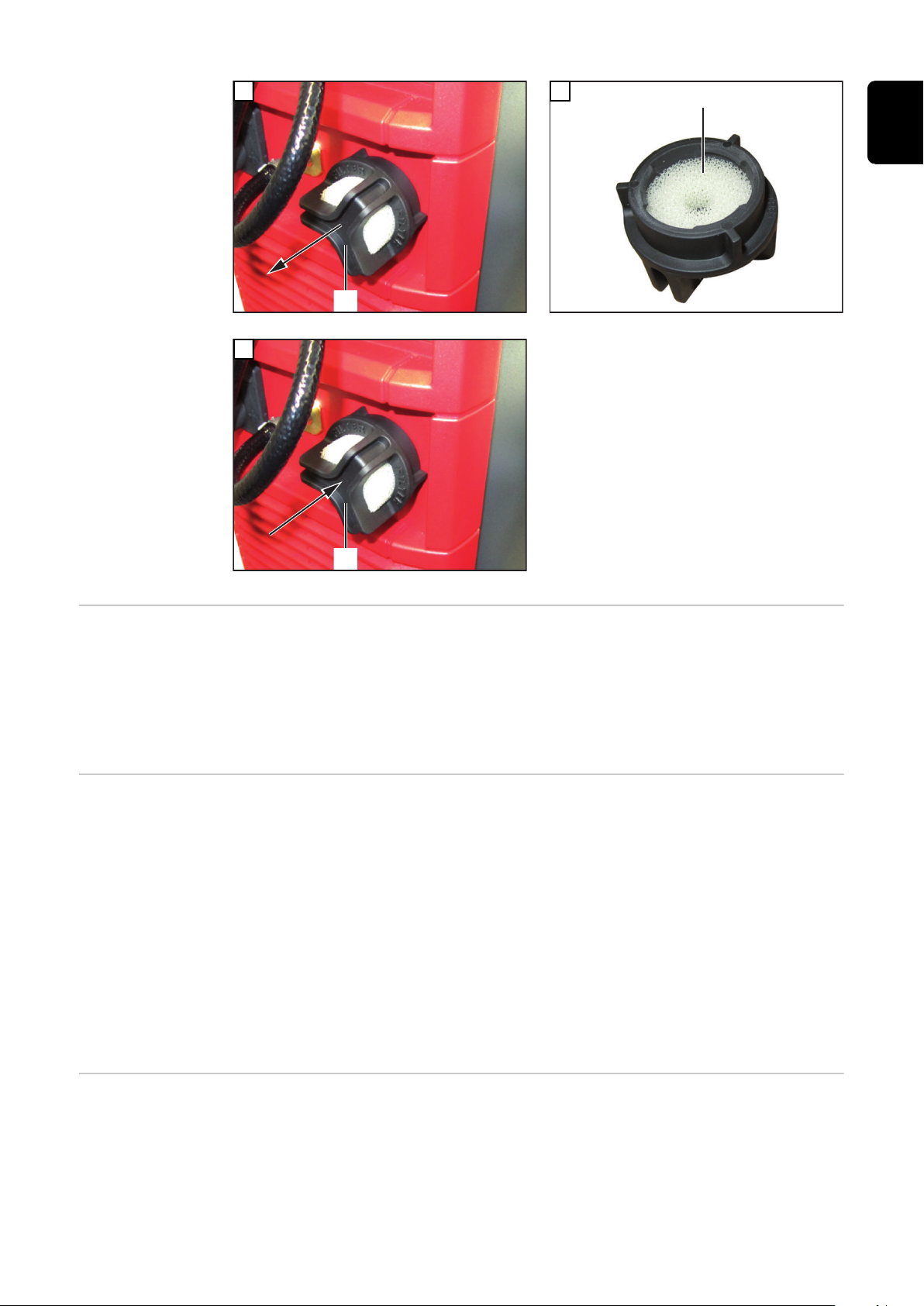

Luchtfilterelement reinigen

Reinig het luchtfilterelement van de geïntegreerde luchtpomp een keer per jaar. Kort in het geval van veel stof het reinigingsinterval overeenkomstig in. Voor het reinigen moet het luchtfilterelement (2) worden verwijderd. Ga als volgt te werk om het luchtfilter (1) te verwijderen door dit eraf te trekken en het vervolgens weer te plaatsen:

(1)

(2)

(1)

Externe start/ stop

De optie 'Externe start-stop' voorkomt vonken bij de laadstekker als deze tijdens het laadproces wordt losgekoppeld. Speciale contacten binnenin de laadstekker registreren een scheiding. Deze contacten zijn voorbarig vergeleken met de hoofdcontacten. Onmiddellijk wordt er een laadstop geactiveerd. Op deze manier slijten de hoofdcontacten niet en is meer bescherming tegen knalgasontstekingen gegarandeerd.

Laadlampjes Op de aansluitingen aan de binnenkant van het apparaat kunnen geschikte exter-

ne lampjes worden aangesloten waarmee de laadtoestand of de bedrijfstoestand van het acculaadapparaat kan worden aangegeven. Gedetailleerde informatie daarover vindt u in het hoofdstuk Bedieningselementen en aansluitingen, para- graaf 'Optiesectie' De werkspanning van elke externe lampjes moet 13 V bedragen en de som van de door alle externe lampjes opgenomen stroom mag niet meer dan 0,5 A bedragen.

Als in het menu de instelling RGB (LED-strip) is geconfigureerd, wordt de aansluiting (15) (geel) niet ondersteund. De instelling 'normaal' (conventionele externe lampjes) of 'RGB' (LED-strip) wordt voor de functie 'External lamp' (Extern lampje) in het hoofdstuk 'Extra functies in de configuratiemodus' van de paragraaf Overzicht van extra functies beschreven.

Temperatuurgestuurd laden

De optie Temperatuurgestuurd laden regelt de laadspanning continu los van de actuele accutemperatuur. Hierdoor wordt de levensduur van de accu beduidend verlengd, met name bij gebruik in koelcellen.

Relaiskaart

Risk of Electric Shock! Do not operate at circuits more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common NC Normally Closed NO Normally Opened L Line N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

Met de optionele relaiskaart kunnen de bedrijfstoestanden van het acculaadapparaat en de laadtoestanden van de aangesloten accu extern worden beoordeeld. Bovendien kunnen een of meer externe verbruikers met ingangsspanning faseleiding-neutraalleiding van stroom worden voorzien. Een voorwaarde is dan wel dat een aardekabel in het stroomnetwerk aanwezig moet zijn.

Bijgevoegd vindt u een lijst met direct met de relaiskaart verbonden opties. Deze met de relaiskaart gerelateerde opties worden via de uitgangen van de relaiskaart aangestuurd:

Aquamatic

Lading actief

50% geladen

80% geladen

Einde van de laadfase

Hoofdlading beëindigd

Laden OK

Laden niet klaar

Signaal, wanneer de accu voortijdig van het acculaadapparaat losgekoppeld wordt Verzamelfout

Verzamelfout + waarschuwing

Meldlamp

Wegrijblokkering

'ON' (AAN)

Bijvulindicator

Accu afgekoeld

Externe luchtpomp (elektrolytcirculatie)

Meer informatie over de configuratie van de uitgangen op de relaiskaart vindt u in de gebruiksaanwijzing van het acculaadapparaat: Hoofdstuk 'Extra functies in configuratiemodus' van de paragraaf Overzicht van extra functies.

Muur- en vloersteun

LED-strip De LED-strip wordt gebruikt als statusdisplay en brandt analoog aan de weerga-

De robuuste wand- en vloersteun waarborgt een veilige montage op de plaats waar het apparaat wordt gebruikt. Gedetailleerde informatie is te vinden in de betreffende installatiehandleiding.

ve-elementen op het bedieningspaneel in de juiste kleuren. Hiertoe wordt in de

spleet tussen de voorwand en de bovenkant van de kast een LED-strip met diffuser gemonteerd.

IP 23 Met de optie IP 23 wordt de IP-beveiliging van het apparaat verhoogd van IP 20

naar 23. Gedetailleerde informatie is te vinden in het bijbehorende bijlage.

Luchtfilter In stoffige omgevingen verhindert het luchtfilter het binnendringen van veront-

reinigingen in het apparaat. Hierdoor worden eventuele vermogensvermindering of andere beïnvloedingen van het apparaat verhinderd. Gedetailleerde informatie is te vinden in het bijbehorende bijlage. Reinigingsinterval naar behoefte (aanbeveling van fabrikant: maandelijks)

Mobiele set Een draagband in combinatie met een grijpbuis vergroten de mobiliteit van het

apparaat.

De mobiele set is bij apparaten van vermogenscategorie 18 kW niet beschikbaar.

Extern display Via het externe display kunt u het apparaat helemaal bedienen, tot op een af-

stand van maximaal 30 m (98 ft., 5,1 inch). Deze optie omvat een volledig bedieningspaneel in een aluminium behuizing.

Gateway De gateway vormt het verbindingsstuk tussen het laadapparaat en Charge&Con-

nect. Gedetailleerde informatie is te vinden in het bijbehorende bijlage.

Gateway Link De Gateway Link stelt u in staat om de gateway eenvoudig op het laadapparaat

aan te sluiten. De gateway kan worden aangesloten zonder dat het acculaadapparaat wordt geopend.

TagID De TagID is een elektronisch meet- en regelsysteem dat accugegevens uitwisselt

met het acculaadapparaat en het laden optimaliseert.

TagID Link De TagID Link maakt de overdracht van relevante accugegevens tussen de TagID

en het acculaadapparaat mogelijk.

Technische gegevens

Selectiva 8 kW 400 V

GEVAAR!

Gevaar door een elektrische schok door een aardlekstroom kan dodelijk zijn.

Gebruik voor de netaansluiting uitsluitend een type B FI-beveiligingsschakelaar.

Netspanning (-10% / +30%) 1) Optioneel:

Netbeveiliging

Minimale doorsnede van netvoedingskabel 2,5 mm² (0.003875 in.²)

Inschakelduur 100%

EMV-apparaatklasse B

Stand-byverbruik 24V-apparaten 48V-apparaten 80V-apparaten

Beveiligingsklasse I

Max. toelaatbare netimpedantie Z

PCC

Beschermingsklasse

bij

max

3~ NPE 400 V / 50/60 Hz 3~ PE 400 V / 50/60 Hz

16 A

10 W 10,1 W 10,3 W

geen

IP20

Overspanningscategorie III

Bedrijfstemperatuur

Opslagtemperatuur -25 °C tot +80 °C

Relatieve luchtvochtigheid max. 85%

Maximale hoogte boven de zeespiegel 2.000 m (6.561 ft.)

Goedkeuringsmerk volgens kenplaatje

Productnorm EN 62477-1

Afmetingen l x b x h 633 x 180 x 344 mm

Gewicht (met standaard net- en laadkabel) 23 kg (50,71 lb.)

Vervuilingsgraad 3

1) Het is toegestaan om het acculaadapparaat in netwerken die op het sterpunt zijn aangesloten, met een maximale nominale buitengeleiderspanning van 400 V te gebruiken. Voor de optie Elektrolytcirculatie en Relaiskaart geldt een netspanningstolerantie L-N van 207 V tot 250 V.

2) Gebruik voor de netaansluiting uitsluitend een type B FI-beveiligingsschakelaar. Als het apparaat met 32 A wordt gezekerd, mag de warmtewaarde van de automatische zekering 82.000 A²s niet overschrijden. De aﬂeidstroom t.o.v. de aarde bedraagt minder dan 3,5 mA.

-20 °C tot +40 °C (-4 °F tot 104 °F)

(-13 °F tot 176 °F)

(24.92 x 7.09 x 13.54 in.)

3) Interface voor openbaar elektriciteitsnet met 230 / 400 V en 50 Hz.

4) Uitsluitend geschikt voor binnengebruik. Mag niet aan regen of sneeuw worden blootgesteld.

5) Bij een hogere omgevingstemperatuur kan er vermogensvermindering optreden (derating).

Apparaatspecifieke gegevens

Max. AC-

Apparaat

2100 8 kW 6,7 A 3860 W 24 V 100 A

2120 8 kW 7,8 A 4590 W 24 V 120 A

2140 8 kW 9,0 A 5350 W 24 V 140 A

2160 8 kW 10,1 A 6090 W 24 V 160 A

2180 8 kW 11,2 A 6860 W 24 V 180 A

2200 8 kW 12,3 A 7610 W 24 V 200 A

2225 8 kW 13,7 A 8560 W 24 V 225 A

4060 8 kW 7,3 A 4610 W 48 V 60 A

4075 8 kW 9,0 A 5710 W 48 V 75 A

4090 8 kW 10,6 A 6820 W 48 V 90 A

4090A 8 kW 10,4 A 6810 W 48 V 90 A

4120 8 kW 13,8 A 9050 W 48 V 120 A

4120 A 8 kW 13,7 A 9040 W 48 V 120 A

4140 8 kW 14,4 A 9340 W 48 V 140 A

4140 A 8 kW 14,3 A 9280 W 48 V 140 A

stroom

Max. AC-vermogen

Nominale spanning

Max. laadstroom

4160 8 kW 14,5 A 9390 W 48 V 160 A

4160 A 8 kW 14,4 A 9370 W 48 V 160 A

4185 8 kW 15,3 A 9950 W 48 V 185 A

8040 8 kW 8,2 A 5000 W 80 V 40 A

8060 8 kW 12,0 A 7440 W 80 V 60 A

8060 A 8 kW 11,8 A 7440 W 80 V 60 A

8075 8 kW 14,1 A 9110 W 80 V 75 A

8075 A 8 kW 14,0 A 9110 W 80 V 75 A

8090 8 kW 14,2 A 9210 W 80 V 90 A

8090 A 8 kW 14,1 A 9190 W 80 V 90 A

8110 8 kW 15,1 A 9740 W 80 V 110 A

Selectiva 16 kW 220 V

GEVAAR!

Gevaar door een elektrische schok door een aardlekstroom kan dodelijk zijn.

Gebruik voor de netaansluiting uitsluitend een type B FI-beveiligingsschakelaar.

Netspanning (-10% / +30%) 1) Optioneel:

Netbeveiliging

3~ NPE 220 V / 50/60 Hz 3~ PE 220 V / 50/60 Hz

32 A

Minimale doorsnede van netvoedingskabel Selectiva 4120 Selectiva 4140 / 4160

4 mm² (0.0062 in.²) 6 mm² (0.0093 in.²)

Inschakelduur 100%

EMV-apparaatklasse B

Stand-byverbruik 6,9 W

Beveiligingsklasse I

Max. toelaatbare netimpedantie Z

PCC

Beschermingsklasse

max

bij

zoals in onderstaande tabel 'Apparaatspecifieke gegevens'

IP20

Overspanningscategorie III

Bedrijfstemperatuur

-20 °C tot +40 °C (-4 °F tot 104 °F)

Opslagtemperatuur -25 °C tot +80 °C

(-13 °F tot 176 °F)

Relatieve luchtvochtigheid max. 85%

Maximale hoogte boven de zeespiegel 3000 m (9.842 ft.)

Goedkeuringsmerk volgens kenplaatje

Productnorm EN 62477-1

Afmetingen l x b x h 647 x 247 x 392 mm

(25.47 x 9.72 x 15.43 in.)

Gewicht (met standaard net- en laadkabel) 34,84 kg (76,81 lb.)

Vervuilingsgraad 3

1) Het is toegestaan om het acculaadapparaat in netwerken die op het sterpunt zijn aangesloten, met een maximale nominale buitengeleiderspanning van 220 V te gebruiken.

2) Gebruik voor de netaansluiting uitsluitend een type B FI-beveiligingsschakelaar. De aﬂeidstroom t.o.v. de aarde bedraagt minder dan 3,5 mA.

3) Interface voor openbaar elektriciteitsnet met 127 / 220 V en 50 Hz.

4) Uitsluitend geschikt voor binnengebruik. Mag niet aan regen of sneeuw worden blootgesteld.

5) Bij een hogere omgevingstemperatuur kan er vermogensvermindering optreden (derating).

Apparaatspecifieke gegevens

Apparaat

4120 3x220 16kW

4140 3x220 16 kW

4160 3x220 16 kW

Max. ACstroom

Max. ACvermogen

Nominale spanning

Max. laadstroom

max

28,5 A 9070 W 48 V 120 A 203

mOhm

29,6 A 9390 W 48 V 140 A 183

mOhm

29,9 A 9.490 W 48 V 160 A 156

mOhm

Selectiva 16 kW 400 V

GEVAAR!

Gevaar door een elektrische schok door een aardlekstroom kan dodelijk zijn.

Gebruik voor de netaansluiting uitsluitend een type B FI-beveiligingsschakelaar.

Netspanning (-10% / +30%) 1) Optioneel:

Netbeveiliging

3~ NPE 400 V / 50/60 Hz 3~ PE 400 V / 50/60 Hz

32 A

Minimale doorsnede van netvoedingskabel Selectiva 4210 / 8120 / 8140 Selectiva 8160 / 8180 / 8210

4 mm² (0.0062 in.²) 6 mm² (0.0093 in.²)

Inschakelduur 100%

EMV-apparaatklasse B

Stand-byverbruik 12,8 W

Beveiligingsklasse I

Max. toelaatbare netimpedantie Z

PCC

Beschermingsklasse

max

bij

zoals in onderstaande tabel 'Apparaatspecifieke gegevens'

IP20

Overspanningscategorie III

Bedrijfstemperatuur

-20 °C tot +40 °C (-4 °F tot 104 °F)

Opslagtemperatuur -25 °C tot +80 °C

(-13 °F tot 176 °F)

Relatieve luchtvochtigheid max. 85%

Maximale hoogte boven de zeespiegel 2.000 m (6.561 ft.)

Goedkeuringsmerk volgens kenplaatje

Productnorm EN 62477-1

Afmetingen l x b x h 647 x 247 x 392 mm

(25.47 x 9.72 x 15.43 in.)

Gewicht (met standaard net- en laadkabel) 36,8 kg (81.13 lb.)

Vervuilingsgraad 3

2) Gebruik voor de netaansluiting uitsluitend een type B FI-beveiligingsschakelaar. De aﬂeidstroom t.o.v. de aarde bedraagt minder dan 3,5 mA.

3) Interface voor openbaar elektriciteitsnet met 230 / 400 V en 50 Hz.

4) Uitsluitend geschikt voor binnengebruik. Mag niet aan regen of sneeuw worden blootgesteld.

5) Bij een hogere omgevingstemperatuur kan er vermogensvermindering optreden (derating).

Apparaatspecifieke gegevens

Apparaat

4210 (16 kW)

8120 (16 kW)

8140 (16 kW)

8160 (16 kW)

8180 (16 kW)

8210 (16 kW)

Max. ACstroom

Max. ACvermogen

Nominale spanning

Max. laadstroom

max

27,6 A 15.860 W 48 V 210 A 107

mOhm

23,8 A 14.830 W 80 V 120 A 96

mOhm

27,5 A 17.270 W 80 V 140 A 82

mOhm

30,3 A 18.150 W 80 V 160 A 74

mOhm

30,6 A 18.260 W 80 V 180 A 67

mOhm

30,9 A 18.430 W 80 V 210 A 67

mOhm

Selectiva 18 kW 400 V

GEVAAR!

Gevaar door een elektrische schok door een aardlekstroom kan dodelijk zijn.

Gebruik voor de netaansluiting uitsluitend een type B FI-beveiligingsschakelaar.

Netspanning (-10% / +30%) 1) Optioneel:

Netbeveiliging

Selectiva 2250 / 2300 / 2350 Selectiva 4250 / 4300 / 4325

3~ NPE 400 V / 50/60 Hz 3~ PE 400 V / 50/60 Hz

16 A / 32 A 32 A

Minimale doorsnede van netvoedingskabel Selectiva 2250 / 2300 / 2350 Selectiva 4250 / 4300 / 4325

4 mm² (0.0062 in.²) 6 mm² (0.0093 in.²)

Inschakelduur 100%

EMV-apparaatklasse B

Stand-byverbruik Selectiva 2250 / 2300 / 2350 Selectiva 4250 Selectiva 4300 / 4325

12,6 W 12,7 W 13,1 W

Beveiligingsklasse I

Max. toelaatbare netimpedantie Z

PCC

Beschermingsklasse

max

bij

zoals in onderstaande tabel 'Apparaatspecifieke gegevens'

IP20

Overspanningscategorie III

Bedrijfstemperatuur

-20 °C tot +40 °C (-4 °F tot 104 °F)

Opslagtemperatuur -25 °C tot +80 °C

(-13 °F tot 176 °F)

Relatieve luchtvochtigheid max. 85%

Maximale hoogte boven de zeespiegel 2.000 m (6.561 ft.)

Goedkeuringsmerk volgens kenplaatje

Productnorm EN 62477-1

Afmetingen l x b x h 785 x 247 x 392 mm

(30,91 x 9,72 x 15,43 in.)

Gewicht (met standaard net- en laadkabel) 47 kg (103,62 lb.)

Vervuilingsgraad 3

2) Gebruik voor de netaansluiting uitsluitend een type B FI-beveiligingsschakelaar. De aﬂeidstroom t.o.v. de aarde bedraagt minder dan 3,5 mA.

3) Selectiva 2250 / 2300 / 2350: Als het apparaat is beveiligd met 32 A, mag de warmtewaarde van de automatische zekering 210.000 A²s niet overschrijden.

4) Interface voor openbaar elektriciteitsnet met 230 / 400 V en 50 Hz.

5) Uitsluitend geschikt voor binnengebruik. Mag niet aan regen of sneeuw worden blootgesteld.

6) Bij een hogere omgevingstemperatuur kan er vermogensvermindering optreden (derating).

Apparaatspecifieke gegevens

Apparaat

2250 (18

Max. ACstroom

15,3 A 9690 W 24 V 250 A geen

Max. ACvermogen

Nominale spanning

Max. laadstroom

max

kW)

2300 18 kW 15,6 A 9890 W 24 V 300 A geen

2350 18 kW 15,9 A 10.060 W 24 V 350 A geen

4250 18 kW 30,2 A 18.650 W 48 V 250 A 93

mOhm

4300 18 kW 30,7 A 19.500 W 48 V 300 A 80

mOhm

4325 18 kW 31 A 19.620 W 48 V 325 A 75

mOhm

Fronius Selectiva 8-18 kW 4.0 Operating Instruction [NL]

Specifications and Main Features

Frequently Asked Questions

User Manual
