Operating Instructions

Selectiva 4.0 8 - 18 kW

Naudojimo instrukcijos

42,0426,0358,LT 012-16022023

Turinys

Saugos taisyklės 5

Bendroji informacija 5 Saugos simbolių apibūdinimas 5 Aplinkos sąlygos 6 Prijungimas prie elektros tinklo 6 Tinklo ir įkrovos srovės keliami pavojai 6 Rūgščių, garų ir dujų keliami pavojai 6 Bendroji informacija dėl darbo su akumuliatoriais 7 Operatoriaus ir aplinkinių apsauga 7 Saugos priemonės įprastu veikimo režimu 7 Prietaiso EMS klasifikacija 7 EMS priemonės 8 Duomenų apsauga 8 Techninė priežiūra 8 Remontas ir priežiūra 8 Veiklos vykdytojo įsipareigojimai 8 Saugos patikra 8 Ženklai ant prietaiso 9 Utilizavimas 9 Autorių teisės 9

Galios klasės 10

Bendroji informacija 10 8 kW, 400 V 10 16 kW, 220 V 10 16 kW, 400 V 10 18 kW, 400 V 10

Bendroji informacija 11

Įkroviklio veikimo principas 11 Naudojimas pagal paskirtį 11 Tiekiamas komplektas 12 Prijungimas prie elektros tinklo 12 Įkroviklio laidas 13 Tinkamas maitinimo / įkrovimo laidų nutiesimas 13 Įspėjimai ant prietaiso 14 Įspėjimai prietaiso viduje 15

Vietos pasirinkimas ir montavimas ant sienos 16

Tinkamas prietaiso pastatymas 16 Sieninis laikiklis 17

Valdymo elementai ir jungtys 20

Valdymo elementai ir jungtys 20 Valdymo pultas 23

Akumuliatoriaus krovimas 25

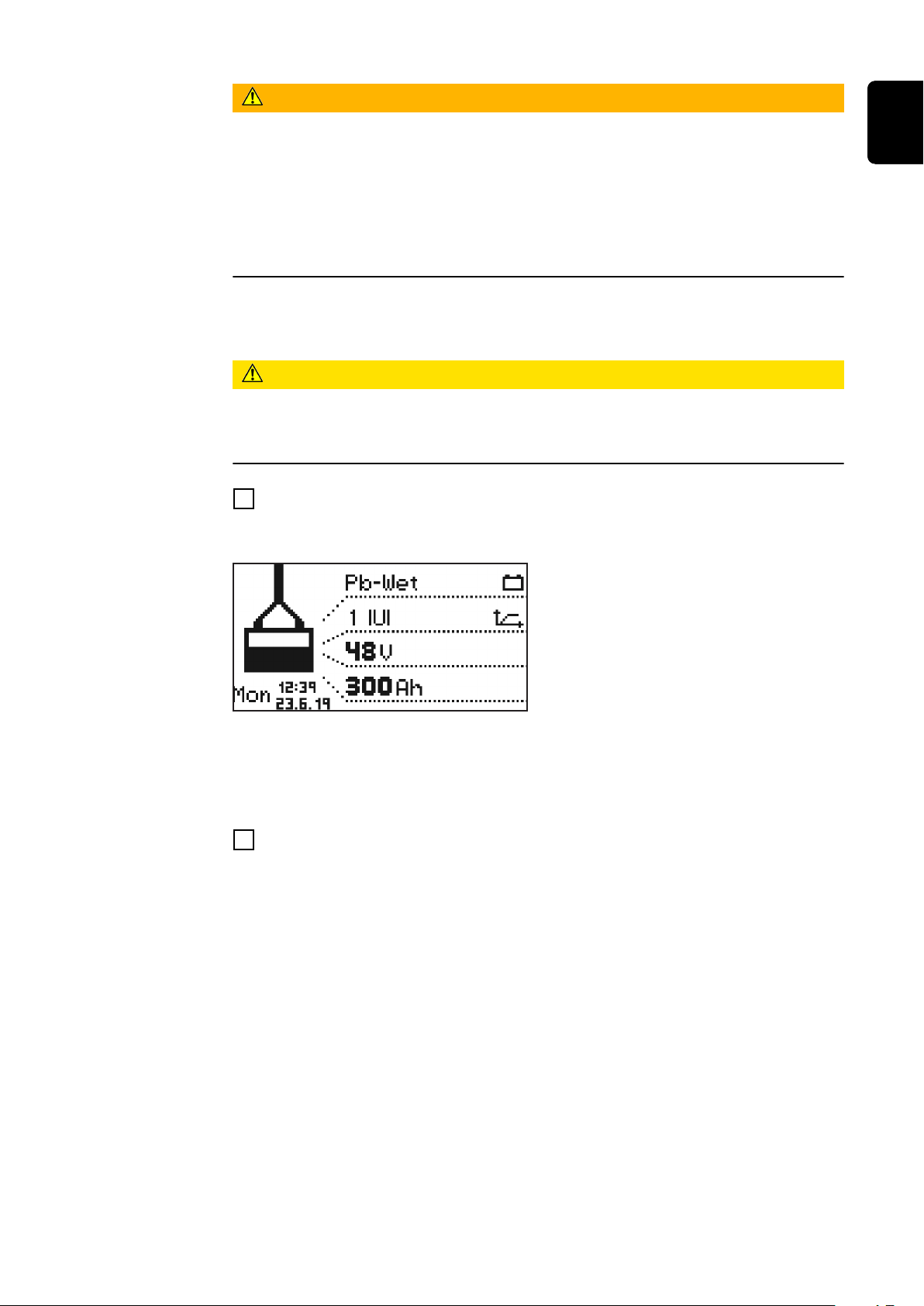

Eksploatavimo pradžia 25 Krovimo pradžia 26 Krovimo pertraukimas 28 Krovimo baigimas 29

Ekranas 31

Rodinio režimų apžvalga 31 Nuostatų atstata 31

Standartinis režimas 32

Statistikos režimas 33

Istorijos režimas 34

Konfigūravimo režimas 36

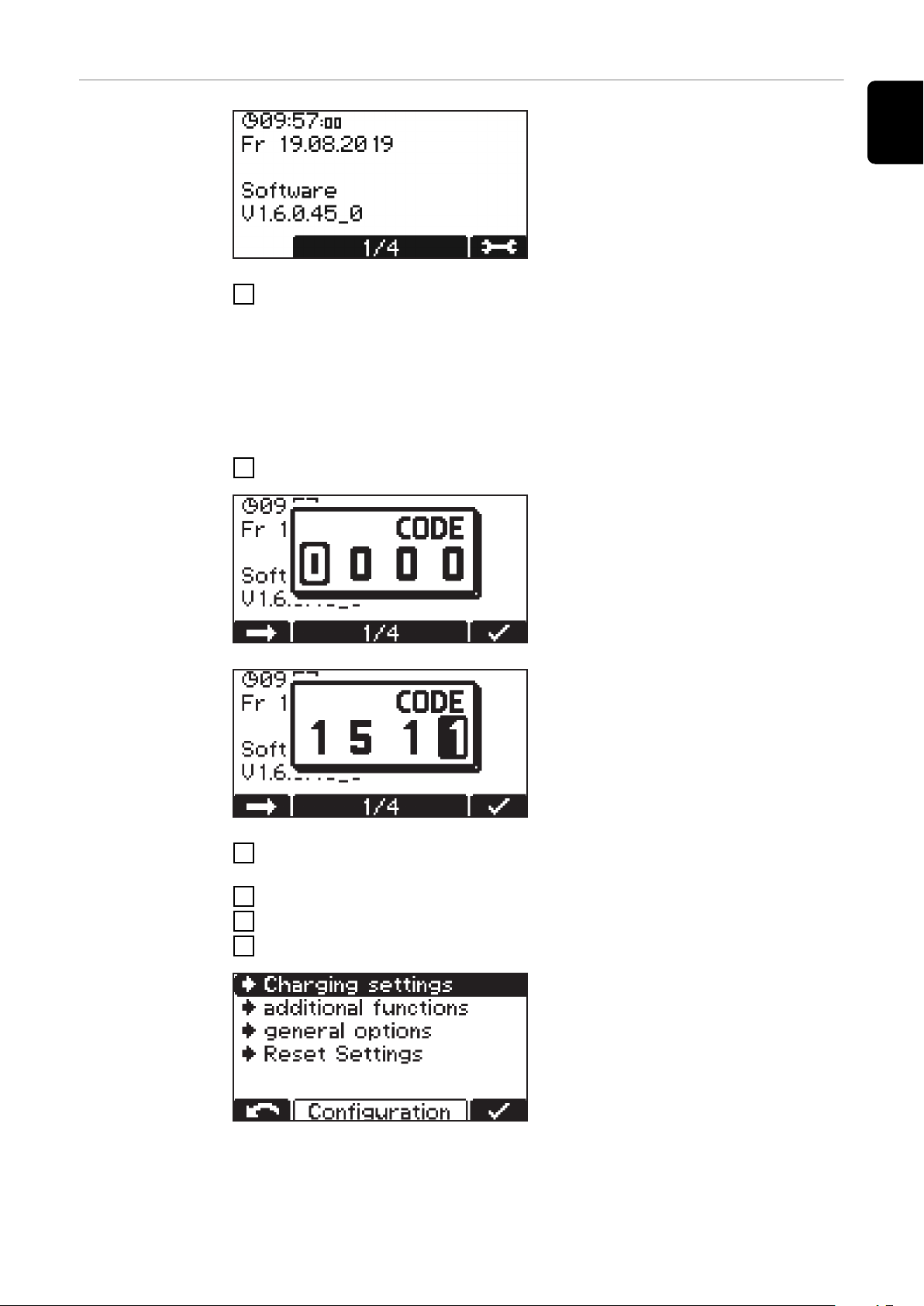

Nuostatų parinkčių konfigūravimo režimu apžvalga 36 Prieiga prie konfigūravimo režimo 37 Atsijungimas nuo konfigūracijos režimo 38

USB režimas, kai įjungtas konfigūracijos režimas 39

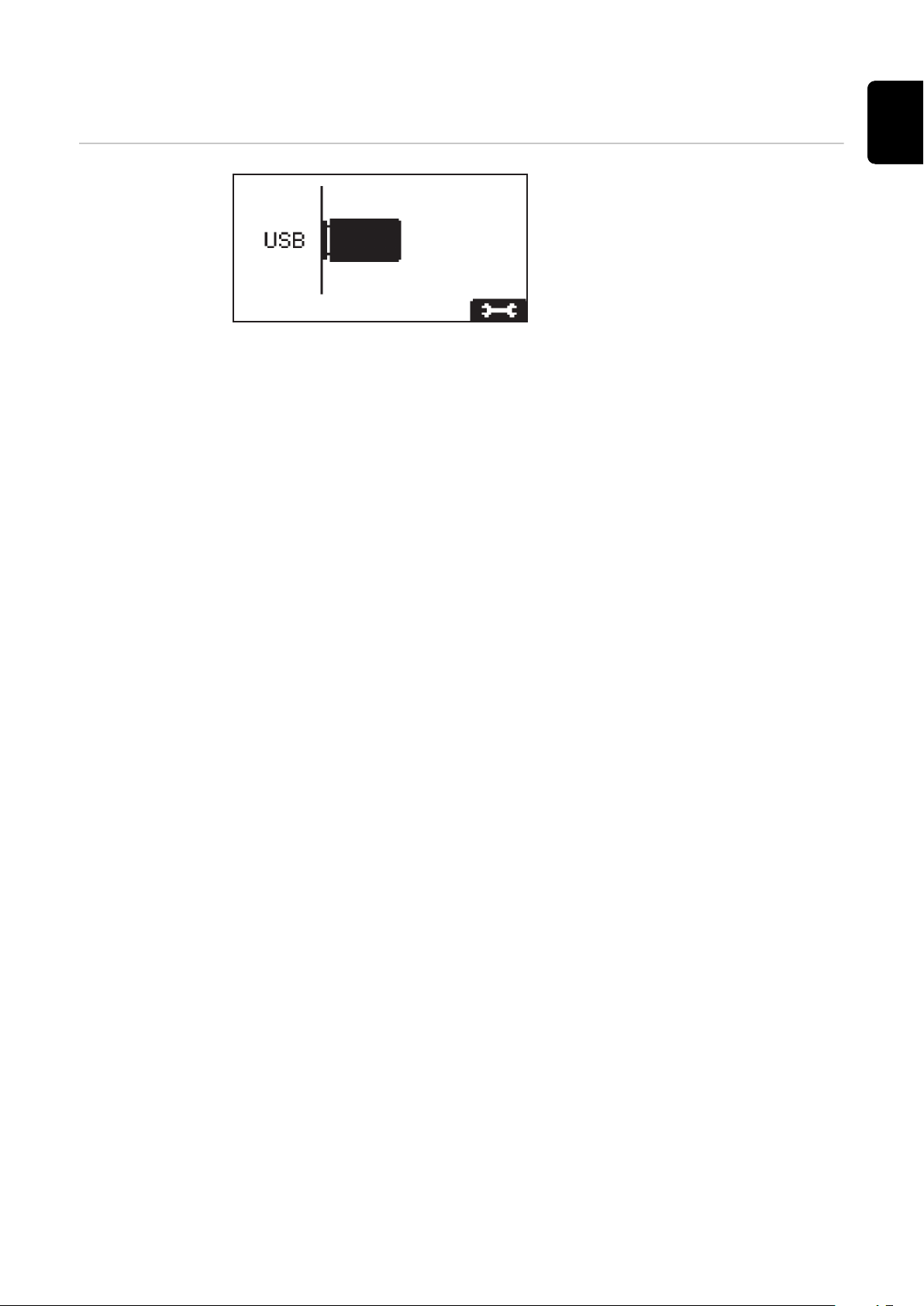

USB režimas 39

Įkrovimo nuostatos konfigūravimo režimu 41

Įkrovimo nuostatų apžvalga 41 Elektrolito cirkuliacija 41 Krovimas pagal temperatūrą 42 Išlyginamoji įkrova 43 Atidėjimas 44 Kalendorius 44 Specialusis krovimas 46 Krovimas pagal aplinkybes 47 DC jungtis 48

Papildomos funkcijos konfigūravimo režimu 49

Papildomų funkcijų apžvalga 49 Rodinio „Blue LED“ (mėlynas šviesos diodas) nuostata 49 Išorinis įjungiklis / išjungiklis 49 Papildymo indikatorius 50 Relės plokštė 50 Mėlyno rodmens nuostatos 51 Nuotolinis rodinys 52

Bendrosios nuostatos konfigūravimo režimu 53

Bendrųjų nuostatų apžvalga 53 Įkrovimo laido nuostatos 53 Kint. srovės ribotuvas 53 Temperatūra 54 Kodas 54 USB laiko intervalas 54

Būsenos pranešimai 55

Galimų parinkčių apžvalga 60

Saugumas 60 Elektrolitų apykaitos siurblys („Selectiva 3x220 16kW“ variantams nėra) 60 Išorinis įjungiklis / išjungiklis 61 Krovimo lemputės 61 Krovimas pagal temperatūrą 61 Relės plokštė 62 Sieniniai ir grindiniai laikikliai 62 Šviesos diodų juostelės 62 IP 23 63 Oro filtras 63 „Mobile“ rinkinys 63 Nuotolinis rodinys 63 Tinklų sietuvas 63 „Gateway Link“ (tinklų sietuvo saitas) 63 „TagID“ 63 „TagID Link“ 63

Techniniai duomenys 64

„Selectiva“ 8 kW 400 V 64 „Selectiva“ 16 kW 220 V 66 „Selectiva“ 16 kW 400 V 68 „Selectiva“ 18 kW 400 V 70

Saugos taisyklės

Bendroji informacija

Prietaisas yra pagamintas pagal naujausias technologijas ir pripažintus saugos standartus. Naudojantis juo netinkamai ar ne pagal paskirtį, jis gali kelti pavojų

operatoriaus ar trečiųjų asmenų sveikatai ir gyvybei;

sugesti ar sugadinti kitus eksploatuojančiai jį kompanijai priklausančius įren-

ginius; prietaisas gali veikti nenašiai.

Visi asmenys, atliekantys prietaiso paleidimo eksploatuoti, eksploatavimo, priežiūros ir aptarnavimo darbus, privalo

būti tinkamai kvalifikuoti ir

būti perskaitę šią naudojimo instrukciją ir jos laikytis.

Naudojimo instrukciją visada laikykite kartu su prietaisu. Be jos nuostatų taip pat būtina paisyti vietinių ir bendrųjų nelaimingų atsitikimų prevencijos taisyklių.

Visi įspėjantys apie pavojų ir saugumą ženklai ant prietaiso turi būti:

lengvai įskaitomi;

nepažeisti;

nenuimti;

neuždengti, neužklijuoti ir neuždažyti.

Kur ant prietaiso yra pritvirtinti apie saugumą ir pavojų įspėjantys užrašai, žr. savo prietaiso naudojimo instrukcijos sk. „Bendroji informacija“. Prieš įjungdami prietaisą pašalinkite gedimus, kurie gali kelti pavojų saugiai jo eksploatacijai.

Saugos simbolių apibūdinimas

Pasirūpinkite savo saugumu!

PAVOJUS!

Rodo tiesioginį realų pavojų.

Nesiėmus priemonių jo išvengti, galima sunkiai ar net mirtinai susižaloti.

▶

ĮSPĖJIMAS!

Rodo situaciją, kurioje gali kilti pavojus.

Nesiėmus priemonių jo išvengti, kyla pavojus sunkiai ar net mirtinai susižaloti.

▶

ATSARGIAI!

Rodo situaciją, kurioje galima susižaloti ar sugadinti turtą.

Nesiėmus priemonių jo išvengti, kyla pavojus nestipriai susižaloti ir / arba su-

▶

gadinti turtą.

PRANEŠIMAS!

Rodo pavojų, kad produkto naudojimo rezultatas bus nepakankamas ir galima sugadinti įrangą.

Aplinkos sąlygos Prietaiso naudojimas ar sandėliavimas nesilaikant pateiktų reikalavimų laikomas

netinkamu. Už žalą, kylančią dėl tokio naudojimo, gamintojas neatsako.

Išsamios informacijos apie leistinas aplinkos sąlygas ieškokite sk. „Techniniai duomenys“.

Prijungimas prie elektros tinklo

Tinklo ir įkrovos srovės keliami pavojai

Dėl įeinančios srovės didesnės galios prietaisai gali turėti įtakos elektros kokybei.

Tai gali taip veikti kai kurių rūšių prietaisus:

riboti prisijungimą, riboti reikalavimą dėl maksimalios leistinos tinklo varžos arba

riboti minimalios trumpojo jungimo galios reikalavimą

Jei jungiama prie viešojo naudojimo tinklo,

žr. sk. „Techniniai duomenys“.

Tokiu atveju prietaiso naudotojas ir operatorius turi patikrinti, ar prietaisą galima prijungti; prireikus pasitarti su elektros energiją tiekiančia įmone.

SVARBU! Pasirūpinkite, kad elektros tinklas būtų tinkamai įžemintas!

Su įkrovikliais dirbantiems asmenims kyla įvairūs pavojai, pvz.:

Pavojus būti nukrėstam tinklo ir įkrovos srovės.

Susidarantys pavojingi elektromagnetiniai laukai, kurie gali kelti pavojų as-

menų, turinčių širdies stimuliatorių, gyvybei

Elektros smūgis gali būti mirtinas. Kiekvienas elektros smūgis gali kelti pavojų gyvybei. Kad išvengtumėte elektros smūgio naudodami įkroviklį:

Nelieskite jokių prietaiso vidinių ar išorinių dalių, kuriomis teka srovė.

Jokiu būdu nelieskite akumuliatoriaus gnybtų.

Užtikrinkite, kad neįvyktų krovimo laido ar krovimo gnybtų trumpasis jungi-

mas.

Rūgščių, garų ir dujų keliami pavojai

Visi laidai ir jungtys turi būti patikimai prijungti, nepažeisti, izoliuoti ir atitinkamų matmenų. Atsipalaidavusius sujungimus, apdegusius, pažeistus ar netinkamų matmenų laidus ir jungtis turi nedelsiant sutvarkyti kvalifikuoti darbuotojai.

Akumuliatoriuose yra akims ir odai kenksmingų rūgščių. Įkrovimo metu išsiskiriančios dujos ir garai gali pakenkti sveikatai ir tam tikromis aplinkybėmis kelia didelį sprogimo pavojų.

Įkroviklį naudokite tik gerai vėdinamoje patalpoje, kad joje nesusikauptų sprogių dujų. Vietos, kuriose laikomi ir kraunami akumuliatoriai, laikomos nekeliančiomis pavojaus, jei natūralia ar dirbtine ventiliacija galima užtikrinti, kad jose vandenilio koncentracija neviršys 4 %.

Krovimo metu tarp įkroviklio ir akumuliatoriaus būtina išlaikyti bent 0,5 m atstumą. Galimi užsidegimo šaltiniai, tokie kaip ugnis ir atvira liepsna, turi būti laikomi saugiu atstumu nuo akumuliatorių.

Krovimo metu jokiu būdu negalima atjungti akumuliatoriaus jungčių (pvz., krovimo gnybtų).

Jokiu būdu neįkvėpkite išsiskiriančių dujų ir garų; pasirūpinkite, kad būtų pakankamai gryno oro.

Kad neįvyktų trumpasis jungimas, ant akumuliatoriaus nedėkite instrumentų ar laidžių srovei metalų.

Saugokite, kad akumuliatoriaus rūgšties nepatektų ant odos, drabužių ar į akis. Dėvėkite apsauginius akinius ir vilkėkite apsauginius drabužius. Ištiškusią rūgštį iškart kruopščiai nuplaukite švariu vandeniu ir, jei reikia, kreipkitės į gydytoją.

Bendroji informacija dėl darbo su akumuliatoriais

Operatoriaus ir aplinkinių apsauga

Saugokite akumuliatorius nuo purvo ir mechaninių pažeidimų.

Įkrautus akumuliatorius laikykite vėsioje patalpoje. Esant +2 °C temperatūrai

savaiminė iškrova yra mažiausia. Vadovaudamiesi akumuliatoriaus gamintojo nurodymais arba bent kartą per

savaitę atlikite apžiūrą ir įsitikinkite, kad akumuliatorius yra pripildytas rūgšties (elektrolito) iki žymos „maks.“ Nenaudokite prietaiso arba iškart nustokite juo naudotis ir atiduokite akumu-

liatorių patikrinti kvalifikuotiems specialistams, jei

rūgšties lygis svyruoja arba atskiri akumuliatoriaus blokai naudoja itin

daug vandens – tai gali rodyti, kad įvyko gedimas; akumuliatorius neleistinai įkaista iki daugiau nei 55 °C temperatūros.

Kol įkroviklis naudojamas, pasirūpinkite, kad darbo zonoje nebūtų žmonių, ypač vaikų. Jei greta esama žmonių:

įspėkite juos apie galimus pavojus (kenksmingas rūgštis ir dujas, tinklo ir įkro-

vos srovės keliamą pavojų ir pan.); pasirūpinkite atitinkamomis apsaugos priemonėmis.

Prieš išeidami iš darbo zonos pasirūpinkite, kad jums nesant nekiltų pavojaus žmonėms, įrenginiams ir patalpoms.

Saugos priemonės įprastu veikimo režimu

Prietaiso EMS klasifikacija

Įkroviklius su įžeminimo jungtimi galima jungti tik prie elektros tinklo ir kištuko su įžeminimo jungties kontaktu. Jei prietaisas eksploatuojamas tinkle be įžeminimo arba prijungiamas prie kištuko be įžeminimo kontakto, tai laikoma grubiu aplaidumu. Už žalą, kylančią dėl tokio naudojimo, gamintojas neatsako.

Prietaisą eksploatuokite tik pasirūpinę ant tipo plokštelės nurodyto lygio apsauga.

Jokiu būdu nenaudokite prietaiso, jei jis yra pažeistas.

Tinklo laidą ir prietaiso jungtis turi reguliariai patikrinti elektrikas ir įsitikinti, kad įžeminimo jungtis veikia tinkamai.

Tinkamai neveikiančius apsauginius įtaisus ir dalis prieš įkroviklį įjungiant turi suremontuoti kvalifikuotas technikas.

Neapeikite ir neišjunkite apsauginių įtaisų.

Sumontavę prietaisą pasirūpinkite, kad šalia būtų lengvai prieinamas elektros lizdas.

Emisijos A klasės prietaisai:

yra skirti naudoti tik pramoninėje aplinkoje;

gali kelti laidais ir bangomis sklindančių trikdžių kitose aplinkose.

Emisijos B klasės prietaisai:

atitinka emisijų gyvenamosioms ir pramoninėms zonoms kriterijus. Tai taiko-

ma gyvenamosioms zonoms, kuriose elektros srovė tiekiama iš viešojo žemos įtampos srovės tinklo.

Prietaisų EMS klasifikacija nustatoma pagal tipo plokštelę arba techninius duomenis.

EMS priemonės Tam tikrais atvejais, net jei prietaisas atitinka standartines emisijos ribines vertes,

jis gali kelti trikdžių eksploatuojant aplinkoje, kuriai jis buvo numatytas (pvz., jei toje pačioje vietoje yra jautrios įrangos, jei arti yra radijo ar TV signalų imtuvų). Tokiu atveju naudotojas privalo imtis atitinkamų priemonių situacijai ištaisyti.

Duomenų apsau-gaUž duomenų apsaugą nuo gamyklinių nustatymų pakeitimo atsako naudotojas. Už

ištrintus asmeninius nustatymus gamintojas neatsako.

Techninė priežiūra

Remontas ir priežiūra

Veiklos vykdytojo įsipareigojimai

Kiekvieną kartą prieš pradėdami eksploatuoti patikrinkite, ar nepažeistas maitinimo kištukas ir maitinimo laidas, taip pat įkrovimo laidai ir įkrovimo gnybtai. Jei prietaiso korpuso paviršius užterštas, nuvalykite jį minkšta šluoste ir tik valymo priemonėmis, kuriose nėra tirpiklių.

Priežiūros ir remonto darbus turi atlikti tik kvalifikuoti specialistai. Naudokite tik originalias atsargines ir nusidėvinčias dalis (tai taikoma ir standartinėms dalims). Kad kitų gamintojų suprojektuotos ir pagamintos dalys atitiks prietaiso veikimo našumo ir saugos reikalavimus, garantuoti negalima.

Modifikuoti, montuoti papildomus įtaisus arba daryti pakeitimus leidžiama tik gavus gamintojo leidimą.

Veiklos vykdytojas įsipareigoja leisti dirbti su prietaisu tik tiems asmenims, kurie

yra susipažinę su pagrindinėmis nuostatomis dėl darbo saugos ir nelaimingų

atsitikimų prevencijos ir kurie yra išmokyti naudoti prietaisą, yra perskaitę ir supratę šią naudojimo instrukciją, ypač skyrių „Saugos tai-

syklės“, ir patvirtinę tai savo parašu, buvo išmokyti pagal reikalavimus, susijusius su darbo rezultatais.

Reguliariai turi būti tikrinama, ar darbe darbuotojai rūpinasi darbo sauga.

Saugos patikra Gamintojas rekomenduoja atlikti prietaiso saugos patikrą mažiausiai kas 12

mėnesių.

Saugos patikrą gali atlikti tik kvalifikuotas elektrikas

po to, kai buvo atliekami keitimai,

po to, kai buvo sumontuoti papildomi įtaisai,

atlikus techninės ir profilaktinės priežiūros bei remonto darbus,

mažiausiai kartą per 12 mėnesių.

Saugos patikros metu laikykitės atitinkamų vietinių ir tarptautinių standartų ir direktyvų.

Daugiau informacijos apie saugos patikrą teiraukitės techninio aptarnavimo centre. Pagal pageidavimą jame gausite reikalingus dokumentus.

Ženklai ant prietaiso

Utilizavimas Elektros ir elektroninės įrangos atliekos turi būti surenkamos atskirai pagal ES di-

Autorių teisės Autorių teisės į šią naudojimo instrukciją priklauso gamintojui.

CE ženklu pažymėti prietaisai atitinka svarbiausius atitinkamų direktyvų reikalavimus.

EAC patikros ženklu pažymėti prietaisai atitinka Rusijoje, Baltarusijoje, Kazachstane, Armėnijoje ir Kirgizijoje taikomų standartų reikalavimus.

rektyvas bei nacionalinius teisės aktus ir perdirbamos aplinkai nekenksmingu būdu. Panaudoti prietaisai turi būti grąžinti mažmenininkui arba utilizuoti naudojant vietinę įgaliotą surinkimo ir utilizavimo sistemą. Tinkamas seno prietaiso utilizavimas – tvaraus medžiagų išteklių antrinio perdirbimo pagrindas. Dėl taisyklių nepaisymo gali atsirasti neigiamas poveikis sveikatai / aplinkai.

Pakuotės medžiagos

Išmesti išrūšiavus. Pasidomėkite savivaldybėje galiojančiomis taisyklėmis. Išardykite dėžę, kad sumažintumėte jos tūrį.

Tekstas ir iliustracijos spausdinimo metu visos buvo techniškai teisingos. Mes pasiliekame teisę atlikti keitimus. Naudojimo instrukcijos turinys neteikia jokio pagrindo pirkėjui teikti kokio nors pobūdžio pretenzijas. Jei turite pasiūlymų, kaip galėtumėme patobulinti šį leidinį, arba jame radote klaidų, būsime dėkingi už jūsų komentarus.

Galios klasės

Bendroji informacija

8 kW, 400 V „Selectiva“

16 kW, 220 V „Selectiva“

16 kW, 400 V „Selectiva“

Galios klasių kW specifikacija yra susijusi su korpuso versija ir nėra tiesiogiai susijusi su faktine prietaiso galia.

2100 / 2120 / 2140 / 2160 / 2180 / 2200 / 2225 4060 / 4075 / 4090 / 4090A / 4120 / 4120A / 4140 / 4140A / 4160 / 4160A / 4185 8040 / 8060 / 8060A / 8075 / 8075A / 8090 / 8090A / 8110

4120 / 4140 / 4160

4210 8120 / 8140 / 8160 / 8180 / 8210

18 kW, 400 V „Selectiva“

2250 / 2300 / 2350 4250 / 4300 / 4325

Bendroji informacija

Įkroviklio veikimo principas

Naudojimas pagal paskirtį

Trifazio diapazono akumuliatorių įkrovimo sistemose naudojamos pažangios įkrovimo technologijos. Taikoma „Active inverter“ technologija, kurią naudojant vykdomas Ri krovimo procesas, prisitaiko prie akumuliatoriaus ypatybių ir kraunant naudojama tik tiek elektros srovės, kiek akumuliatoriui iš tikrųjų reikia.

Prietaisas įdėtas į tvirtą pramoninio standarto korpusą. Kompaktiška konstrukcija atitinka visus saugos standartų reikalavimus, mažiau reikia vietos ir komponentai apsaugomi taip, kad būtų užtikrinta ilga eksploatavimo trukmė.

Prietaisas puikiai parengtas ateičiai, nes jame sumontuotas grafinis ekranas, integruotas duomenų kaupiklis, yra naujų sąsajų ir papildomų funkcijų.

Įkroviklis skirtas įkrauti toliau nurodytiems akumuliatoriams. Bet koks kitoks jo naudojimas laikomas naudojimu ne pagal paskirtį. Už žalą, kylančią iš tokio naudojimo, gamintojas neatsako. Į prietaiso naudojimo pagal paskirtį sampratą įeina:

visų naudojimo instrukcijos nurodymų laikymasis,

reguliarus tinklo ir krovimo laido tikrinimas.

ĮSPĖJIMAS!

Pavojus įkraunant sausus akumuliatorius (pirminius elementus) ir vienkartines baterijas.

Dėl nuotėkio iš akumuliatoriaus gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Įkraukite tik nurodytų tipų akumuliatorius.

▶

ĮSPĖJIMAS!

Pavojus įkraunant netinkamus akumuliatorius.

Išsiveržiančios dujos, liepsna ar sprogimas gali rimtai sužaloti ir sugadinti turtą.

Nejunkite akumuliatoriaus prie įkroviklio, jei jo tipas, įtampa ir talpa neatitinka

▶

įkroviklio specifikacijų ir nuostatų.

Įkroviklis skirtas įkrauti švino rūgštiniams ir NiCd akumuliatoriams:

„Pb-WET“ akumuliatoriai (PzS, GiS ir kt.):

ventiliuojamieji uždari švino rūgštiniai akumuliatoriai su skystu elektrolitu. „Pb-GEL“ akumuliatoriai (PzV, GiV ir kt.):

vožtuvais reguliuojami hermetiški švino rūgštiniai akumuliatoriai (VRLA) su fiksuotu elektrolitu (geliu arba neaustine medžiaga). NiCd akumuliatoriai:

hermetiški arba uždari NiCd akumuliatoriai su skystu elektrolitu. „Pb-CSM-WET“ akumuliatoriai („Copper Strained Metal“):

hermetiški švino rūgštiniai CSM akumuliatoriai su skystu elektrolitu. „Lead Crystal“ akumuliatoriai:

„Lead Crystal“ akumuliatoriai, kurių tipas – EVFJ / CNFJ.

Kad prietaisas veiktų nepriekaištingai, būtina su juo tinkamai elgtis. Negalima prietaiso traukti iš elektros lizdo suėmus už laido.

Tiekiamas komplektas

(1) Įkroviklis (2) Naudojimo instrukcija (3) Trumpasis vadovas

Prijungimas prie elektros tinklo

ĮSPĖJIMAS!

Pavojus dėl elektros srovės poveikio.

Kyla pavojus sunkiai ar net mirtinai susižaloti.

Prieš pradėdami darbą, išjunkite visus prietaisus ir komponentus ir atjunkite

▶

juos nuo maitinimo šaltinio. Užtikrinkite, kad visi susiję prietaisai ir komponentai būtų apsaugoti nuo pa-

▶

kartotinio įjungimo. Jei reikia, prietaisą prie elektros tinklo prijungti galima tik su B tipo likutinės

▶

srovės pertraukikliu.

ĮSPĖJIMAS!

Pavojus netinkamai naudojant ir dėl netinkamai atliktų darbų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Visus šiame dokumente aprašytus darbus ir funkcijas gali atlikti tik išmokyti ir

▶

kvalifikuoti darbuotojai. Reikia perskaityti ir suprasti šį dokumentą.

▶

Reikia perskaityti ir suprasti visų sistemos sudedamųjų dalių naudojimo inst-

▶

rukcijų, ypač saugos taisyklių, reikalavimus.

ĮSPĖJIMAS!

Pavojus dėl netinkamo arba nepakankamos galios maitinimo šaltinio.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Turi būti laikomasi elektros energijos tiekimo reikalavimų, nurodytų skyriuje

▶

„Techniniai duomenys“.

Įkroviklio laidas

ĮSPĖJIMAS!

Netinkamai atjungus įkrovimo kištuką, kyla kibirkščiavimo sukeltas pavojus.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui. Dėl to atsirandančios kibirkštys gali uždegti įkrovimo dujas, susiformavusias įkrovimo metu, ir sukelti gaisrą arba sprogimą

Užbaikite įkrovimą įkrovikliu, tada palaukite, kol atvės įkrovimo laidai, ir juos

▶

suvyniokite arba, jei yra, padėkite ant laidų laikiklio.

Tinkamas maitinimo / įkrovimo laidų nutiesimas

ĮSPĖJIMAS!

Pavojus dėl netvarkingai išmėtytų įkrovimo laidų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui. Asmenys gali įsipainioti ištrauktuose laisvuose laiduose arba už jų užkliūti.

Įkrovimo laidus nutieskite taip, kad už jo niekas neužkliūtų ir neužstrigtų.

▶

ATSARGIAI!

Pavojus dėl perkaitimo klaidingai nutiesus maitinimo / įkrovimo laidus.

Maitinimo / įkrovimo laidų pažeidimo pavojus.

Maitinimo / įkrovimo laidus gali keisti tik kvalifikuotas elektrikas.

▶

Maitinimo / įkrovimo laidus nutieskite be kilpų.

▶

Maitinimo / įkrovimo laidų neuždenkite.

▶

Įkrovimo laidai, kurių ilgis didesnis nei 5 m Laidų tiesimas atliekamas atskirai

▶

(jokio susiejimo). Įkrovimo laidai, kurių ilgis didesnis nei 5 m Laidų paviršiaus temperatūra gali

▶

būti padidėjusi (atsargiai, karšti paviršiai). Šiais atvejais įsitikinkite, kad įkrovimo laidų paviršiaus temperatūra neviršija

▶

80° C:

- aplinkos temperatūra siekia 30° C arba daugiau

- įkrovimo laidų skerspjūvis 95 mm2 arba daugiau

- įkrovimo laidų ilgis siekia 5 m arba daugiau

Įspėjimai ant

Ser. No.:

Part No.:

UDC nom.

IDC max.

Protective class I

IAC max.

UAC nom.

PAC max.

www.fronius.com

OVC III

IP20

xxV

xxxA

xxA

3~ NPE xxxV 50/60Hz

xxxxW

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

xxxxxxxx

4,010,xxx

Selectiva x.0 xxxx xkW

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird! Explosive Gase. Flammen und Funken vermeiden. Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable! Explosive gases. Prevent flames and sparks. Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge! Gaz explosifs. Éviter les flammes et les étincelles. Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga! Gases explosivos. Evitar llamas y chipas. ¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica! Gas esplosivi. Evitare fiamme libere e scintille. Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION ADVERTENCIA - AVVISO

42,0409,0419

prietaiso

Ant įkroviklio yra keletas saugos ženklų. Jų negalima nuimti ar uždažyti.

Elektros smūgis gali būti mirtinas. Korpusą gali atidaryti tik gamintojo išmokytas kvalifikuotas techninės priežiūros specialistas. Prieš atliekant darbus su atidarytu korpusu prietaisą būtina atjungti nuo elektros tinklo. Tinkamu matuokliu patikrinkite, ar konstrukcinės dalys, kuriose būna elektros įkrova (pvz., kondensatoriai), yra visiškai iškrautos. Pasirūpinkite, kad prietaisas būtų atjungtas nuo elektros tinklo, kol visi remonto darbai bus baigti.

Nenaudokite jokių funkcijų, kol neperskaitėte visų naudojimo instrukcijų.

Galimi užsidegimo šaltiniai, tokie kaip ugnis, kibirkštys ir atvira liepsna, turi būti laikomi saugiu atstumu nuo akumuliatorių.

Sprogimo pavojus! Įkrovos metu akumuliatoriuje susidaro deguonies vandenilio dujos.

Akumuliatoriaus rūgštis yra ėsdinanti, saugokitės, kad jos nepatektų ant odos, drabužių ar į akis.

Pasirūpinkite, kad įkrovimo metu būtų tiekiama pakankamai šviežio oro.

Įkroviklis gali kelti nuolatinės srovės triktis įžeminimo vietoje. Jei apsaugai nuo elektros smūgio naudojamas apsaugos nuo srovės trikčių įtaisas (RCD), jis turi atitikti B tipo įrangai keliamus reikalavimus.

Nemeskite gaminio į buitines atliekas; laikykitės įrengimo vietoje galiojančių elektros ir elektroninės įrangos atliekų tvarkymo taisyklių.

Įspėjimai prietai-

WARNING

Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

so viduje

ĮSPĖJIMAS!

Pavojus dėl elektros srovės poveikio.

Kyla pavojus sunkiai ar net mirtinai susižaloti.

Korpusą gali atidaryti tik gamintojo išmokytas kvalifikuotas techninės

▶

priežiūros specialistas. Prieš pradėdami darbą, išjunkite visus prietaisus ir komponentus ir atjunkite

▶

juos nuo maitinimo šaltinio. Užtikrinkite, kad visi susiję prietaisai ir komponentai būtų apsaugoti nuo pa-

▶

kartotinio įjungimo. Atidarę prietaisą, tinkamu matuokliu patikrinkite ir įsitikinkite, kad neliko

▶

įkrovos dalyse, kuriose teka elektros srovė (pvz., kondensatoriuose). Lengvai įskaitomu ir aiškiai suprantamu įspėjamuoju ženklu pažymėkite prie-

▶

taisą ir pasirūpinkite, kad jis nebūtų prijungtas prie elektros tinklo, kol nebus baigti visi darbai.

Vietos pasirinkimas ir montavimas ant sienos

Tinkamas prietaiso pastatymas

ĮSPĖJIMAS!

Pavojus dėl virstančių ar krintančių prietaisų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Visas sistemos dalis tvirtai pastatykite.

▶

Jei naudojate grindų ar sienos laikiklį, pasirūpinkite, kad visos tvirtinimo dalys

▶

būtų pritvirtintos tinkamai. Daugiau nei 25 kg (55,12 sv.) sveriančius prietaisus turi nešti mažiausiai 2 as-

▶

menys. Montuojant ant lentynų, lentynų apačios keliamoji galia turi atitikti prietaiso

▶

svorį.

Prietaisas patikrintas pagal IP20 apsaugos laipsnio reikalavimus. Tai reiškia, kad:

Užtikrinama apsauga nuo kietų pašalinių objektų, kurių skersmuo viršija 12,5

mm, patekimo į vidų. Prietaisas nėra apsaugotas nuo vandens prasiskverbimo.

Prietaisą galima sumontuoti ir eksploatuoti sausoje uždaroje patalpoje, atitinkančioje IP20 apsaugos lygį. Saugokite prietaisą nuo drėgmės.

Leidžiama prietaiso darbinė padėtis – horizontali.

Aušinimo oras

Įkroviklį pastatykite taip, kad per korpuse esančias ventiliacijos angas galėtų laisvai tekėti aušinimo oras. Pasirūpinkite, kad iki oro įleidimo ir išleidimo angų visada būtų bent 0,2 m atstumas. Aplinkos ore neturi būti:

Per daug dulkių

Elektrai laidžių dalelių (anglies ar metalo dulkių)

Šilumos šaltinių.

Akumuliatoriaus rūgšties garai

Aušinimo oras įsiurbiamas ir teka prietaise, kaip toliau iliustracijose pavaizduota rodyklėmis.

ATSARGIAI!

Pavojus dėl iš dalies arba visiškai uždengtų oro įsiurbimo ir išleidimo angų.

Gali būti padaryta žala turtui.

Jei vienas prie kito statomi keli įkrovikliai, juos reikia išdėstyti pakopomis.

▶

(a)

(b)

Jei įkrovikliai vienas prie kito statomi į liniją be poslinkio, reikia palikti bent tokį

312

minimalų atstumą tarp dviejų prietaisų:

8 kW: mažiausias atstumas – 30 cm

16–18 kW: mažiausias atstumas – 60 cm

Sieninis laikiklis

ĮSPĖJIMAS!

Pavojus dėl netinkamai atliktų darbų ir krintančių prietaisų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Laikiklius gali montuoti tik išmokyti ir kvalifikuoti darbuotojai.

▶

Atsižvelgiant į pagrindą reikia naudoti skirtingus kaiščius ir varžtus. Todėl jie į

▶

pakuotę neįtraukti. Už tinkamų varžtų ir kaiščių pasirinkimą atsako pats montuotojas.

▶

ĮSPĖJIMAS!

Pavojus dėl virstančių ar krintančių prietaisų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Naudokite tik „Fronius“ įkroviklį „Selectiva“ 8–18 kW.

▶

Prietaiso montavimas horizontaliai.

▶

633 (24.92)

mm (in.)

13 (.51)

180 (7.09)

193 (7.6)

595,5 (23.44)

179 (7.05)

453 (17.83)

344 (13.54)

109

(4.29)

8 kW

16 kW

392 (15.43)

502 (19.76)

647 (25.47)

267 (10.51)

247 (9.72)

241 (9.49)

585 (23.03)

20 (.79)

110

(4.33)

mm (in.)

342 (13.46)

418 (16.46)

494 (19.45)

500 (19.69)

492 (19.37)

450 (17.72)

400 (15.75)

300 (11.81)

200 (7.87)

20 (.79)

8.3

(.79)

6 (.24)

7 (.28)

8.5 (.33)

(.24)

(.98)

76 (2.99)

(2.36)

mm (in.)

8 kW / 16 kW

Skylių gręžimo šablonas

18 kW

392 (15.43)

516 (20.31)

mm (in.)

785 (30.91)

500 (19.69)

570 (22.44)

241 (9.49)

646 (25.43)

723 (28.46)

267 (10.51)

247 (9.72

(.79)

(2.99)

(.35)

(.94)

124

(4.88)

Sieninio laikiklio svoris:

8 kW 1,80 kg 16 kW 3,15 kg 18 kW 4,30 kg

Valdymo elementai ir jungtys

(5)

(4)

(3)

(2)

(8)

(6)

(7)

(1)

(9)

(11)

(10)

(12)

Valdymo elementai ir jungtys

Nr. Funkcija

(1) USB jungtis

Prie USB jungties galima prijungti USB atmintinę, atnaujinti prietaiso programą ir įrašyti įkrovos parametrus krovimo metu. Maksimalus tiekiamos srovės stipris – 0,5 A.

(2) Nuotolinio valdymo sistemos

arba 13 V krovimo lemputės funkcijos padėtis.

(3) Išorinio paleidimo ir sustabdy-

mo arba įkrovimo pagal temperatūrą funkcijos padėtis.

Nr. Funkcija

(4) (-) įkroviklio laidas

(5) (+) įkroviklio laidas

(6) Su relėmis susijusių funkcijų padėtys.

(pvz., „Aquamatic“) Daugiau informacijos ieškokite skyriuje „Parinktys“.

(7) Vidinės elektrolito cirkuliacijos funkcijos padėtis.

Suspausto oro išleidimo jungtis

(8) Vidinės elektrolito cirkuliacijos funkcijos padėtis.

Oro įsiurbimo anga su oro filtru

(9) Tinklo laidas

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug Code

Plug 18p

(10) Parinktis „LED juostelė“.

Šviečia skirtinga spalva, priklausomai nuo įkrovos būsenos. Spalvų reikšmės apibūdintos skyriuje „Valdymo pultas“.

(11) Valdymo pultas

(12) Parinkčių jungčių sritis

Jungčių sritį galima pasiekti nuėmus prietaiso priekyje esantį jungčių dangtelį. Tai darydami vadovaukitės įspėjimais, pateiktais skyriaus „Parinktys“ dalyje „Sauga“.

Jungtys: 18 polių pasirinktinis „Print P-Control“ kištukas korpuso viduje

Plug

Code Function

Plug

Code Function

17 G / 2 Ext. LED Green

Remote Control wire 2 Power Supply Remote Cont-

CBG Easy VCC

15 Y / 3 Ext. LED Yellow 16 R / 4 Extern LED Red

Remote Control wire 3 Remote Control wire 4 CBG Easy De-

tect

13 B Ext. LED Blue 14 Dete Detect

CBG Easy GND wire white

11 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND

wire brown wire white

7 C1 L CAN 1Low 8 C2 L CAN 2Low

wire yellow wire yellow

18 13

V / 1

10 13VO13 V Power Su-

13 V Ext. LED

pply

rol wire 1

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

3 4 1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging Extern Start / Stop Extern Start / Stop

„Gateway / Cloud“ (tinklų sietuvas / debesis)

„Battery Link“ (akumuliatoriaus saitas)

Valdymo pultas

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

Nr. Funkcija

(1) Ekranas

(2) Meniu mygtukas

Galima pasirinkti norimą meniu. Grįžkite atgal į aukštesnio lygio meniu.

(3) Mygtukai „Up / Down“ (aukštyn / žemyn)

Galima pasirinkti norimą meniu elementą. Nustatoma norima vertė.

(4) Mygtukas „Pause /Start“ (pristabdymas / įjungimas)

Pertraukiama ir tęsiama įkrovos eiga. Patvirtinamas meniu elementas arba nuostata.

(5) Indikatorius „Akumuliatorius atvėso“ (mėlynas)

Rodo, kad akumuliatorius atvėso ir yra paruoštas eksploatuoti. Jei šviečia nemirksėdamas: baigus krauti praėjo nustatytas aušinimo laikotarpis arba pasiekta nustatyta akumuliatoriaus temperatūra. Jei mirksi sekundiniu intervalu: taip pat suveikė vandens įpylimo indikatorius. Daugiau informacijos ieškokite skyriaus „Ekranas“ dalyje Papildomos

funkcijos konfigūravimo režimu.

(6) Indikatorius „Klaida“ (raudonas)

Jei šviečia nemirksėdamas: prietaisas sugeneravo klaidą. Esamomis aplin-

kybėmis tinkamas krovimas neįmanomas. Kai šviečia raudonas indikatorius, krovimas nevyksta (yra nutrūkęs). Ekrane rodomas atitinkamas būsenos kodas. Trumpai sumirksi kas 3 s: prietaisas sugeneravo įspėjimą. Įkrovimo parametrai netinkami, tačiau krovimas tęsiamas. Ekrane pakaitomis rodomas atitinkamas būsenos pranešimas ir įkrovos būsena.

(7) Indikatorius „Krovimas“ (geltonas)

Šviečia: krovimo metu. Mirksi: krovimas buvo pertrauktas.

(8) Indikatorius „Akumuliatorius įkrautas“ (žalias)

Jei šviečia nemirksėdamas: krovimas baigtas. Jei mirksi sekundiniu intervalu: krovimas baigtas. Taip pat suveikė van-

dens įpylimo indikatorius. Daugiau informacijos ieškokite skyriaus „Ekranas“ dalyje Papildomos funkcijos konfigūravimo režimu.

Akumuliatoriaus krovimas

Eksploatavimo pradžia

Kai įkroviklis pirmą kartą prijungiamas prie elektros tinklo, prietaisas veikia SETUP (nustatymo) režimu.

Šiuo režimu turi būti atlikti arba patvirtinti šie pagrindiniai nustatymai:

Kalba (anglų, vokiečių, prancūzų ir kt.)

Data, laikas ir laiko juosta

Įkrovimo laidų ilgis ir įkrovimo laidų skerspjūvis

Akumuliatoriaus tipas, charakteristikos, elementų skaičius ir krovimo laikas

arba akumuliatoriaus talpa

Prijunkite įkroviklį prie elektros tinklo.

Mygtukais „Up / Down“ (aukštyn /

žemyn) pasirinkite norimą meniu kalbą.

Patvirtinkite mygtuku „Pause /

Start“ (pristabdymas / įjungimas).

Anglų kalba yra numatytoji kalba.

Mygtukais „Up / Down“ (aukštyn /

žemyn) pasirinkite laiko juostą. Patvirtinkite mygtuku „Pause /

Start“ (pristabdymas / įjungimas).

Laiko juosta UTC + 1 Vidurio Europos laikas (Berlynas) saugoma kaip standartinė.

Reikalingos tokios nuostatos:

Vasaros laikas ĮJ. / IŠJ.

Valandų laiko formatas

Paros laikas

Data

Mygtukais „Up / Down“ (aukštyn /

žemyn) pasirinkite atitinkamą nuostatą.

Patvirtinkite atitinkamą nuostatą

mygtuku „Pause /Start“ (pristabdymas / įjungimas).

Vasaros laiko įjungimo ir 24 h formato parinktys įrašomos kaip standartinės.

Mygtukais „Up / Down“ (aukštyn /

žemyn) pasirinkite atitinkamą įkrovimo laidų ilgį.

Patvirtinkite mygtuku „Pause /

Start“ (pristabdymas / įjungimas).

Įkroviklis sukonfigūruotas su tinkamo įkrovimo laidų ilgio parinktimi, kaip nurodyta.

Neteisingai nustatytas įkrovimo laidų ilgis gali neigiamai paveikti krovimo procesą!

Mygtukais „Up / Down“ (aukštyn /

žemyn) pasirinkite atitinkamą įkrovimo laidų skerspjūvį.

Patvirtinkite mygtuku „Pause /

Start“ (pristabdymas / įjungimas).

Įkroviklis sukonfigūruotas su tinkamo įkrovimo laidų skerspjūvio parinktimi, kaip nurodyta.

Neteisingai nustatytas įkrovimo laidų skerspjūvis gali neigiamai paveikti krovimo procesą!

Jei rodoma įkrovimo konfigūracija

yra teisinga, patvirtinkite įkrovimo konfigūraciją pristabdymo ir įjungimo mygtuku.

Įkroviklis yra iš anksto sukonfigūruotas pagal užsakymą.

Jei įkroviklis buvo užsakytas be papildomos konfigūracijos, kaip standartiniai taikomi šie parametrai:

Akumuliatorius šlapio tipo („Pb-Wet“) (PzS, GiS atveju)

Charakteristika 6 - RI

Maksimalus įkrovikliui nustatytas akumuliatoriaus blokų skaičius

Krovimo laikas 7–8 val.

Jei konfigūracija neatitinka naudojamo akumuliatoriaus tipo, parametrai turi būti atitinkamai pakoreguoti.

Daugiau informacijos apie įkroviklio parametrus ieškokite skyriaus „Ekranas“ dalyje Konfigūravimo režimas

Krovimo pradžia

ĮSPĖJIMAS!

Įkraunant pažeistus akumuliatorius kyla pavojus dėl iš akumuliatoriaus išbėgusios rūgšties ar sprogimo.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Prieš kraudami įsitikinkite, kad įkrautinas akumuliatorius nėra pažeistas.

▶

ĮSPĖJIMAS!

Pavojus dėl netinkamo akumuliatoriaus tipo ir netinkamų krovimo nuostatų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Prieš pradėdami krovimo procesą, įsitikinkite, kad įkroviklyje nustatytas rei-

▶

kiamas akumuliatoriaus tipas. Prieš įkraunant turi būti nustatyti šie atskirų tipų akumuliatorių parametrai:

▶

įkrovimo kreivė vardinė įtampa (akumuliatoriaus blokų skaičius) akumuliatoriaus talpa (Ah) arba krovimo trukmė (h)

Daugiau informacijos apie įkroviklio parametrus ieškokite skyriaus „Ekranas“ dalyje Konfigūravimo režimas.

ATSARGIAI!

Jei krovimo kištuko kontaktai labai purvini, galima sugadinti prietaisus.

Dėl padidėjusios kontaktų varžos krovimo kištukas gali perkaisti ir sugesti.

Valykite krovimo kištuko kontaktus, kad ant jų nesikauptų nešvarumai.

▶

Prijunkite įkroviklį prie elektros tinklo.

Klausiama, ar nustatyti teisingi įkraunamo akumuliatoriaus parametrai.

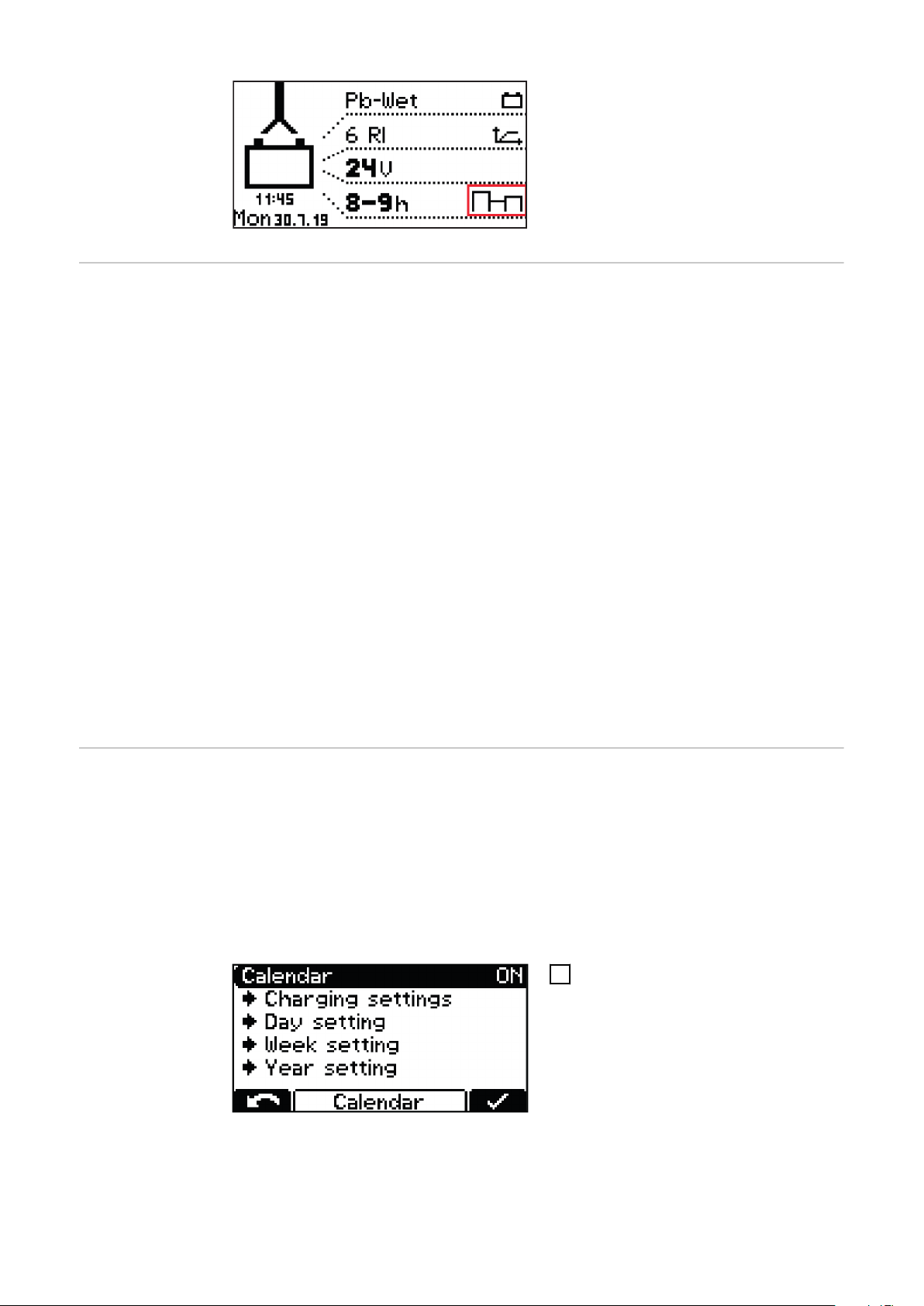

Po to atveriamas standartinio režimo ekranas. Ekrane rodomi įkroviklio parametrai:

Akumuliatoriaus tipas (pvz., „Pb-

WET“) Krovimo charakteristika (pvz., IUI)

Vardinė įtampa (pvz., 48 V)

Talpa (pvz., 300 Ah)

savaitės diena, data ir laikas.

Įkroviklio parametrai gali būti nustatyti individualiai. Daugiau informacijos apie įkroviklio parametrus ieškokite skyriaus „Ekranas“ dalyje Konfigūravimo režimas. Įsitikinkite, kad įkrautinas akumuliatorius atitinka įkroviklio konfigūraciją.

Prijunkite krovimo kištuką.

Įkroviklis atpažins, kad prijungtas akumuliatorius, ir pradės krovimą. Jei įjungta krovimo atidėjimo funkcija, krovimas prasidės praėjus nustatytam atidėjimo laikotarpiui. Daugiau informacijos ieškokite skyriaus „Ekranas“ dalyje Konfigūravimo

režimas.

Krovimo metu ekrane rodomos šios vertės:

Momentinė įkrovos srovė (A)

Momentinė įkrovos įtampa (V)

Esama įkrova (Ah)

Akumuliatoriaus temperatūra, pasirinkus įkrovimo pagal temperatūrą va-

riantą Laikas (vv:mm) nuo krovimo pradžios

Momentinė įkrova vaizduojama akumuliatoriaus ženklu. Kuo daugiau stulpelių, tuo daugiau įkrautas akumuliatorius. Kai akumuliatorius įkraunamas visiškai, įsijungia minučių skaitiklis (žr. pav. dešinėje). Juo skaičiuojamas nuo įkrovimo pabaigos praėjęs laikas minutėmis. Taip lengviau nuspręsti, kuris akumuliatorius labiausiai atvėso, jei vienu metu buvo kraunami keli akumuliatoriai.

Jei vietoj minučių skaitiklio teberodomas standartinis ekrano rodinys:

Mygtukais „Aukštyn / Žemyn“ persijunkite tarp minučių skaitiklio ir standarti-

nio ekrano rodinio.

Kai akumuliatorius visiškai įkraunamas, visi 4 akumuliatoriaus ženklo stulpeliai rodomi juoda spalva. Kai tik akumuliatorius visiškai įkraunamas, užsidega žalia lemputė.

Akumuliatorius yra visada pa-

ruoštas naudoti. Akumuliatorius gali likti prijungtas

prie įkroviklio neribotą laiką. Palaikomasis krovimas apsaugo

nuo savaiminio akumuliatoriaus išsikrovimo.

Krovimo pertraukimas

Krovimo eiga pertraukiama taip:

Paspauskite mygtuką „Pause /Start“ (pristabdymas / įjungimas).

Kai įkrovimas pertraukiamas:

Mirksi indikatorius „Krovimas“ (gel-

tonas).

Krovimo eiga tęsiama taip:

Paspauskite mygtuką „Pause /Start“ (pristabdymas / įjungimas) dar kartą.

Kol akumuliatorius prijungtas prie įkroviklio, pertraukti ir vėl atnaujinti krovimo eigą galima paspaudus mygtuką „Pause /Start“ (pristabdymas / įjungimas). Perjungti rodinio režimą spaudžiant meniu mygtuką, kaip tai apibūdinta skyriuje „Ekranas“, galima tik tada, kai akumuliatorius yra atjungtas nuo įkroviklio.

Krovimo baigimas

ĮSPĖJIMAS!

Pavojus dėl susikaupusio deguonies ir vandenilio užsidegimo dėl kibirkščių, atsiradusių atjungiant įkroviklio laidus.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Prieš atjungdami krovimo kištuką ar gnybtus, sustabdykite krovimo eigą pa-

▶

spausdami mygtuką „Stop / Start“ (pristabdymas / įjungimas).

ĮSPĖJIMAS!

Pavojus dėl įkrovimo metu atjungtos kištukinės jungties.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Įkrovimo metu neatjunkite kištukinės jungties.

▶

Nelieskite krovimo kištuko kontaktų, kuriais teka srovė.

▶

ATSARGIAI!

Atjungiant akumuliatorių nuo įkroviklio, kai krovimas dar nebaigtas, kyla akumuliatoriaus apgadinimo pavojus.

Kyla akumuliatoriaus apgadinimo pavojus.

Atjunkite akumuliatorių nuo įkroviklio tik tada, kai akumuliatorius bus visiškai

▶

įkrautas (šviečia žalias įkrauto akumuliatoriaus indikatorius).

Kai akumuliatorius yra visiškai įkrautas ir atvėsta, įsižiebia šie indikatoriai:

Indikatorius „Akumuliatorius įkrau-

tas“ (žalias) Indikatorius „Akumuliatorius

atvėso“ (mėlynas)

Norėdami užtikrinti optimalų akumuliatoriaus eksploatavimo laikotarpį, pirmiausia, vadovaudamiesi toliau pateiktu paaiškinimu, atjunkite akumuliatorių nuo įkroviklio, kai mėlynas atvėsusio akumuliatoriaus indikatorius užsidegs kartu su žaliu indikatoriumi. Jei naudojate daugiau įkroviklių, išimkite pirmiausia tą akumuliatorių, kuris ilgiausiai yra tinkamai pakrautas (labiausiai atvėsęs).

Krovimo eiga baigiama taip:

Paspauskite mygtuką „Pause /Start“ (pristabdymas / įjungimas).

Ištraukite krovimo kištuką.

Jei įkrovimo kontaktai yra atviri, automatinio tuščiosios eigos aptikimo funkcija užtikrina, kad įkrovimo kontaktuose nėra įtampos.

Ekranas

Rodinio režimų apžvalga

Nr. Funkcija

Standartinis režimas

Standartiniu režimu ekrane rodomi krovimo parametrai

Statistikos režimas

Rodomas prietaiso veikimo režimų dažnis ir bendra įkrovimo trukmė valandomis, taip pat pateikiama suminė ir vidutinė galia Ah bei įkrovai suvartota elektros energija.

Istorijos režimas

Pateikiama informacija apie visų įrašytų krovimo procesų parametrus

Konfigūravimo režimas

Skirtas visoms prietaiso nuostatoms ir krovimo procesui konfigūruoti

USB režimas

USB režimu galima atnaujinti prietaiso programą, į prijungtą USB atmintinę įrašyti ir įkelti prietaiso konfigūraciją bei krovimo parametrus krovimo metu.

Kol akumuliatorius prijungtas prie įkroviklio, pertraukti ir vėl atnaujinti krovimo eigą galima tik paspaudus mygtuką „Pause /Start“ (pristabdymas / įjungimas). Perjungti rodinio režimą spaudžiant meniu mygtuką galima tik tada, kai akumuliatorius yra atjungtas nuo įkroviklio. Išsamus rodinio režimų aprašymas pateiktas kitame skyriuje.

Įkrovimo pertraukos metu meniu funkcijų pasirinkimas yra ribotas.

PRANEŠIMAS!

Įkrovimo pertraukos metu meniu funkcijų pasirinkimas yra ribotas.

Nuostatų atstata Meniu punkte yra 2 visų atliktų nustatymų atstatos parinktys:

Pasirenkant „Reset Factory Settings“ (atstatyti gamyklines nuostatas).

Atstatomos gamyklinės nuostatos.

Pasirenkant „Reset Default Settings“ (atstatyti numatytąsias nuostatas).

Atstatomos standartinės gaminto-

jo nuostatos.

Standartinis režimas

Įjungus tinklo kištuką į elektros tinklą, ekrane automatiškai atveriamas standartinis režimas.

Standartiniu režimu ekrane rodomi šie kroviklio parametrai:

Akumuliatoriaus tipas (pvz., „Pb-

WET“) Krovimo charakteristika (pvz., IUI)

Vardinė įtampa (pvz., 48 V)

Talpa (pvz., 300 Ah)

Savaitės diena, data ir laikas

Įkroviklio parametrai gali būti nustatyti individualiai. Daugiau informacijos ieškokite dalyje „Konfigūravimo režimas“.

Statistikos režimas

Statistikos režimu horizontaliomis juostelėmis rodomas šių prietaiso veikimo būsenų dažnis:

„Idle“ (tuščioji eiga)

„Charging“ (krovimas)

„Floatingcharge“ (palaikomasis

krovimas) „Cooldown“ (aušinimas)

„Error“ (klaida)

Mygtukais „Aukštyn / Žemyn“ persijunkite tarp 1/2 ir 2/2 puslapio.

2/2 puslapyje pateikiamos tokios vertės:

Bendrasis operacijų „Charges“

(krovimas) skaičius. Bendroji įkrauta galia (Ah).

Vidutinė įkrauta galia Ah vienai

operacijai „Charge“ (krovimas). Iš viso suvartota elektros energijos

(kWh). Vidutinė elektros energija (kWh),

suvartota vienai operacijai „Charge“ (krovimas).

Suvartota elektros energija yra startinė vertė, ji gali iki 5 % skirtis nuo faktiškai suvartoto elektros energijos kiekio. Esant mažesniam galios lygiui skirtumas gali būti didesnis.

Istorijos režimas

(1)

(2)

(3)

(4)

(5) (7)

(6)

Istorijos režimas Pateikiama informacijos apie visų įrašytų krovimo procesų parametrus. Kad būtų

galima pavaizduoti perjungiamus arba skirtingus rodinius, pateikiami du rodinio variantai:

Mygtukais „Up / Down“ (aukštyn / žemyn) pereikite per puslapius, skirtus

kiekvienam įrašytam krovimo procesui.

Rodinių lango turinys

Krovinio pradžios data, pvz.: 2014 m. birželio 19 d., ketvirtadienis.

Krovinio pradžios laikas, pvz.: 19:29 arba krovimo laikas, pvz.: 8 h 28 min.

Įtampa krovimo pradžioje, pvz.: 45,9 V.

Įtampa po 5 minučių, pvz.: 47,9 V.

Įtampa krovimo pabaigoje, pvz.: 48,0 V.

Įkrauta Ah, pvz.: 397 Ah.

Įkrauta kWh, pvz.: 19 kWh.

Krovimo charakteristika, pvz.: 6 RI.

Nustatytas krovimo laikas, pvz.: 8–9 val., arba nustatyta įkrova Ah, pvz.: 400

Ah arba nustatytas krovimo pabaigos laikas (nepavaizduotas).

Rodomi ženklai

Nr. Funkcija

(1) Visiškai įkrautas akumuliatorius

Krovimas baigtas.

(2) Tuščias akumuliatorius

Krovimas nebaigtas.

(3) Šauktukas su skaičiais

Sugeneruotas įspėjimas su atitinkamu būsenos pranešimo kodu. Daugiau informacijos ieškokite dalyje Būsenos pranešimai.

(4) Ženklas su skaičiumi

Sugeneruota klaida su atitinkamu būsenos pranešimo kodu. Daugiau informacijos ieškokite dalyje Būsenos pranešimai.

(5) Raktas su varnele

Krovimas teisingai baigtas pristabdymo ir įjungimo mygtuku.

(6) Raktas su kryžiuku

Krovimas baigtas nepaspaudus pristabdymo ir įjungimo mygtuko.

(7) Krovimo informacija

Tam tikrų akumuliatoriaus duomenų indikatorius įkrovos pradžioje ir pabaigoje: Blokų skaičius Ah Charakteristika Akumuliatoriaus tipas

Konfigūravimo režimas

Nuostatų parinkčių konfigūravimo režimu apžvalga

„Charging settings“ (krovimo nuostatos): Akumuliatoriaus nuostatos

Akumuliatoriaus tipas, pvz., šlapio tipo

Krovimo charakteristika, pvz., IU

Talpa (Ah) arba įkrovos trukmė (h), atsižvelgiant į krovimo charakteristikas.

Blokai: įtampa (V) ir akumuliatoriaus blokų skaičius arba automatinis blokų

skaičiaus nustatymas.

ATSARGIAI!

Akumuliatoriaus gedimo pavojus dėl klaidingai nustatytų verčių.

Gali būti padaryta žala turtui.

Automatinis akumuliatoriaus blokų nustatymas įmanomas tik šios var-

▶

dinės įtampos akumuliatoriuose: 12 V ir 24 V, skirtuose 24 V prietaisams; 24 V ir 48 V, skirtuose 48 V prietaisams. Nenaudokite automatinio akumuliatoriaus blokų skaičiaus nustatymo

▶

akumuliatoriuje, kurio įkrova visiškai išsekusi.

Kitos nuostatos:

leidžia pritaikyti asmenines parinktis krovimo charakteristikai.

„Additional functions“ (papildomos funkcijos): Papildomos funkcijos

Mėlynas LED

Išorinis įjungiklis-išjungiklis

Papildymo indikatorius

Parinkčių sritis

Pakartotinis įkrovos įjungimas po tinko klaidos

„General options“ (bendrosios nuostatos): Bendrosios nuostatos

Kalba

Kontrastas

Laikas (hh:mm:ss)

Laiko juosta Vasaros laikas / įprastinis laikas Data (mmmm-mm-dd)

Įkroviklio laido ilgis (m)

Įkroviklio laido skersmuo (mm2) Kint. srovės ribotuvas

Temperatūros verčių vienetas

Prieigos prie konfigūravimo meniu kodas įjungtas / išjungtas.

Laiko intervalas USB rakte įrašomam (-iems) parametrui (-ams).

Iš naujo nustatyti statistiką

Iš naujo nustatyti istoriją

„Reset Settings“ (nuostatų atkūrimas)

Su papildomu patikrinimu (OK? (gerai?)), kuriam reikalingas papildomas pa-

tvirtinimas.

Prieiga prie konfigūravimo režimo

Visų pirma atveriamas ekranas su datos, laiko ir naudojamos programinės įrangos versijos rodmeniu.

Mygtukais „Up / Down“ (aukštyn / žemyn) gali būti atverta tokia informacija:

Krautuvo serijos numeris ir konfigūravimo atminties serijos numeris ir ver-

sija. Valdymo / galios elektronikos informacija: aparatūros versija ir serijos nu-

meris. Programinė įranga: pagrindinė programinė įranga, antrinė programinė

įranga, pirminė programinė įranga ir charakteristikų kreivių bloko versija.

Konfigūravimo meniu nustatomas taip:

Paspauskite mygtuką „Pause /Start“ (pristabdymas / įjungimas).

Būsite paraginti įvesti kodą.

Reikalingas kodas 1511 įvedamas taip:

Naudodamiesi mygtukais „Up / Down“ (aukštyn / žemyn) įveskite pirmąjį kodo

skaitmenį. Meniu mygtuku įvedamas kitas kodo skaitmuo.

Kaip aprašyta pirmiau, tęskite procedūrą, kol įvesite visą kodą.

Įvestį patvirtinkite mygtuku „Pause /Start“ (pristabdymas / įjungimas).

Būsite paraginti pasirinkti vieną iš pagrindinių konfigūravimo režimo meniu elementų.

Pasirinkę meniu elementą galite pamatyti raginimą perskaityti naudojimo instrukciją. Patvirtinkite šią nuorodą dar kartą paspausdami mygtuką „Pause /Start“ (pristabdymas / įjungimas).

Konfigūracijos meniu ir jo submeniu navigacijos procedūra:

Mygtukais „Up / Down“ (aukštyn / žemyn) pasirinkite norimo meniu elementą.

Mygtuku „Pause /Start“ (pristabdymas / įjungimas) patvirtinkite meniu ele-

mentą ir dar kartą patvirtinkite antrojo patvirtinimo užklausą (pvz., OK? (gerai?)).

Jei reikia, mygtukais „Up / Down“ (aukštyn / žemyn) pasirinkite reikiamą ele-

mentą (pvz., „Off / On“ (išjungti / įjungti)) arba įveskite vertę. Patvirtinkite įvestį mygtuku „Pause /Start“ (pristabdymas / įjungimas).

Jei, patvirtinus ankstesnę nuostatą, žymeklį reikia perkelti į kitą nuostatą ar

padėtį, reikia pakartoti procedūrą, apibūdintą aprašant 3 ir 4 veiksmus.

Jei norite išeiti iš meniu:

Meniu mygtuku grįžkite atgal į aukštesnio lygio meniu.

Atsijungimas nuo konfigūracijos režimo

Jei konfigūracijos režimu bus pakeistas vienas ar keli atitinkami krovimo proceso parametrai, išjungiant konfigūracijos režimą dar kartą paklausiama, ar reikia priimti nustatytus parametrus.

Išjungiant konfigūracijos režimą, turi būti patvirtinti šie parametrai:

Charakteristika

Akumuliatoriaus talpa Ah (išskyrus RI charakteristiką)

Akumuliatoriaus blokų skaičius

Išlyginamasis įkrovimas ĮJ. / IŠJ.

CAN protokolas

Pavyzdys:

Charakteristikos pakeitimas iš 3 - IUI (Pb-WET) į 6 - RI (Pb-WET).

Jei nuostata nepatvirtinama, įkroviklis persijungia į konfigūracijos režimą ir parametrą galima pakeisti nustatant norimą vertę.

USB režimas, kai įjungtas konfigūracijos režimas

USB režimas USB režimu ekrane rodoma, ar prijung-

ta USB atmintinė.

USB atmintinė turi atitikti šiuos reikalavimus:

Formatavimas: FAT32

Maks. 32 GB

nesuskaidyta į kelias dalis

Programinė įranga „I-SPoT-VIEWER“ (www.fronius.com/i-spot) palaiko USB rak- to duomenų vizualizavimą ir vertinimą.

Norėdami pradėti duomenų atsisiuntimą, patvirtinkite tai paspausdami mygtuką „Pause /Start“ (pristabdymas / įjungimas). Jei atsisiuntimo nepatvirtinsite, paspaudus mygtuką „Pause /Start“ (pristabdymas / įjungimas) atsisiuntimas automatiškai prasidės po vienos minutės.

Kai vyksta krovimas, paspaudus mygtuką „Pause /Start“ (pristabdymas / įjungimas) galima prijungti USB atmintinę. Galima tik nuskaityti duomenis, o ne atnaujinti ar įkelti konfigūraciją.

„Safely remove“ (saugiai išimti)

Kai pageidaujamas veiksmas baigtas, saugiai išimkite USB atmintinę.

„Update“ (atnaujinti)

Parodomas USB atmintinėje įrašytų tinkamų atnaujinimo failų sąrašas.

Pasirinkite ir patvirtinkite norimą failą taip pat, kaip eidami per nuostatas.

Nekeiskite automatiškai sugeneruotų atnaujinimo failų pavadinimų.

Naujausia mikroprograminė įranga yra atsisiuntimo srityje, esančioje FRO-

NIUS interneto svetainėje. Mikroprograminės įrangos diegimo instrukcijos yra atsisiųstame ZIP faile.

„Download“ (atsisiųsti)

Prietaiso duomenų registre įrašyti duomenys ir užfiksuoti krovimo parametrai

įrašomi į USB atmintinę ir yra skirti programai „I-SpoT VIEWER“. Be to, įrašomi įvykiai („Events“), taip pat prietaiso parametrai ir naudotojo

charakteristikos (konfigūracija). Duomenų registrui gali būti pasirinkti šie laiko intervalai:

1 mėnuo 3 mėnesiai Viskas Nuo praėjusio karto

„Download optional“ (atsisiųsti pasirinktinai)

Galimos šios parinktys:

„I-SPoT-VIEWER“

Užfiksuoti duomenys įrašomi kaip ir funkcijos „Download“ (atsisiųsti)atveju, bet šie duomenys yra skirti tik „I-SPoT VIEWER“. Įrašyti duomenų registre

Užfiksuoti duomenys įrašomi, kaip ir funkcijos „Download“ (atsisiųsti) atveju, bet šie duomenys yra ne „I-SPoT VIEWER“ formato, o .csv formato failai. (automatiškai sukuriama struktūra, skirta .csv failams: * Fronius\<prietaiso serijos Nr.>\Charges\<yyyymmdd>\<hhmmss.csv>) Įvykių įrašymas.

Įvykiai (angl. „Events“) įrašomi į USB atmintinę. Konfigūracijos įrašymas.

Prietaiso nuostatos įrašomos į USB atmintinę.

„Load configuration“ (įkelti konfigūraciją)

Įkelia USB rakte įrašytą tinkamą prietaiso konfigūraciją į prietaisą.

„Load dealer text“ (įkelti pardavėjo tekstą)

Čia galima iš USB rakto įkelti tekstinį failą, kuris rodomas, kai įvyksta prietai-

so klaida. Tekstiniame faile, pvz., gali būti pateikiami pardavėjo kontaktiniai duomenys.

Failas turi būti „Unicode“, .txt formato ir įrašytas USB rakte.

Failo pavadinimas turi būti „dealer.txt“.

Teksto ilgis ribojamas iki 99 ženklų.

* Jei krovimo metu prijungiama USB atmintinė, .csv formato failai įrašomi

tiesiai į USB atmintinę. Aplankų struktūra taip pat sukuriama automatiškai ir skiriasi, nes vietoj aplanko „Charges“ (krovimai) sukuriamas aplankas „Datalog“ (duomenų žurnalas).

Įkrovimo nuostatos konfigūravimo režimu

Įkrovimo nuostatų apžvalga

Elektrolito cirkuliacija

Toliau išsamiai apibūdintas meniu elementas „Settings“ (nuostatos) iš pirmiau apibūdinto meniu „Charging settings“ (krovimo nuostatos). Naršymas vyksta taip, kaip apibūdinta skyriuje Konfigūravimo režimas.

Atveriamas meniu su toliau nurodytomis parinktimis:

Parinktys išsamiau aprašomos toliau.

Elektrolitų apykaitos siurblys „Air Pump“ („Selectiva 220 V“ variante nėra):

Elektrolito cirkuliacijos ciklą kontroliuoja akumuliatoriaus įkrovimo sistemos valdymo sistema. Šiam tikslui galima pasirinkti įvairias parinktis.

Galimos tokios elektrolito cirkuliacijos nuostatos:

„Off“ (išjungti)

Elektrolito cirkuliacija išjungta.

„Continuous“ (nuolatinis )

Elektrolito cirkuliacija nuolat įjungta.

„Program“ (programa) nuo 1 iki 5

Gamykloje įvestos elektrolito cirkuliacijos programos ir jų atitinkami paramet-

rai pateikiami skyriaus „Ekranas“ dalyje „Nuostatos“.

„Automatic“ (automatinis)

Automatinis elektrolito cirkuliacijos srauto reguliavimas pagal nustatytus

akumuliatoriaus parametrus.

„User“ (naudotojas) – „On“ (įjungti) / „Off“ (išjungti)

Atskiros elektrolito cirkuliacijos nuostatos.

„On“ (įjungti) ir „Off“ (išjungti) nuostatos lemia oro srauto intervalų impulso ir

pauzės santykį.

Gamykloje įvestos elektrolito cirkuliacijos programos ir atitinkami parametrai pateikiami šioje lentelėje:

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

Kiekvienoje iš šių programų solenoidinis vožtuvas atidaromas laikui „ON 1“ (įjungti

1) ir uždaromas laikui „OFF 1“ (išjungti 1). Šis procesas kartojamas tiek kartų, kiek nurodyta skiltyje „Kartoti“ („Repeat“). Po to, kai procesas pakartojamas tiek kartų, kiek nurodyta, procesas tęsiamas su „ON 2“ (įjungti 2) ir „OFF 2“ (išjungti

2), kol krovimas yra baigiamas.

Krovimas pagal temperatūrą

Krovimas pagal temperatūrą („Temperature-controlled charging“):

Galimos tokios krovimo pagal temperatūrą nuostatos:

„Automatic“ (automatinis) / OFF (išjungti) / „required“ (privalomas)

„automatic“ (automatinis)... nuo temperatūros priklausantis krovimo charak-

teristikų koregavimas. OFF (išjungti)... į išmatuotą akumuliatoriaus temperatūrą neatsižvelgiama.

„required“ (privalomas)...

krovimas prasideda tik tada, kai prijungtas temperatūros jutiklis.

Klaida: viršyta temperatūra („Error overtemperature“) – ON / OFF (įjungti / išjungti)

ON (įjungti)... klaidos pranešimas, kai viršyta akumuliatoriaus temperatūra.

Krovimo eiga sustabdoma ir gali būti tęsiama po to, kai akumuliatorius atvės ir bus prijungtas iš naujo. OFF (išjungti)... nerodomas klaidos pranešimas viršijus leistiną akumuliato-

riaus temperatūrą.

Įspėjimas: viršyta temperatūra („Warning overtemperature“) – ON / OFF (įjungti / išjungti)

ON (įjungti)... įspėjimas, kad viršyta akumuliatoriaus temperatūra.

OFF (išjungti)... nerodomas įspėjamasis pranešimas viršijus leistiną akumulia-

toriaus temperatūrą.

Tam tikrų charakteristikų atveju reikalingas išorinis temperatūros jutiklis. Jei tokia charakteristika pasirinkta konfigūracijos režimu, pasirodo pranešimas, kad reikalingas išorinis temperatūros jutiklis.

Šių charakteristikų atveju reikalingas išorinis temperatūros jutiklis:

28 - FCC IUI - CSM WET

30 - FCC IUI - WET

Jei pasirenkama charakteristika, kurios atveju reikalingas išorinis temperatūros jutiklis, pasirodo pranešimas.

Nurodymą patvirtinkite pristabdy-

mo ir įjungimo mygtuku.

Išlyginamoji įkrova

„Equalising charge“ (išlyginamoji įkrova)

OFF (išjungti)

Išlyginamoji įkrova nenaudojama.

„Delay“ (atidėjimas)

Jei akumuliatorius lieka prijungtas prie akumuliatoriaus įkrovimo sistemos pa-

sirinkus parinktį „equalize charge delay“ (išlyginamojo krovimo atidėjimas), naudojamas specialusis įkrovimas. Jis neleidžia susisluoksniuoti rūgščiai. Elektros srovės (amperai / 100 ampervalandžių), įtampos (voltai / bloke) ir

išlyginamojo įkrovimo trukmės parametrus galima keisti.

Savaitės diena („Weekday“)

Savaitės dienos nuoroda, kada turi būti atliktas išlyginamasis krovimas.

Elektros srovės (amperai / 100 ampervalandžių), įtampos (voltai / bloke) ir

išlyginamojo įkrovimo trukmės parametrus galima keisti.

Išlyginamasis įkrovimas rankiniu būdu („Rankinis“)

Išlyginamąjį įkrovimą galima įjungti rankiniu būdu, spaudžiant mygtuką ekra-

ne. Praėjus nustatytai delsos trukmei, išlyginamasis įkrovimas prasideda pagal

nustatytus parametrus. Elektros srovės (amperai / 100 ampervalandžių), įtampos (voltai / bloke) ir

išlyginamojo įkrovimo trukmės parametrus galima keisti. Ši funkcija veikia tik vandeniu užpildytų švino akumuliatorių kreivėse.

Suaktyvinus išlyginamojo įkrovimo nuostatą, pradiniame puslapyje šalia nustatytų ampervalandžių / nustatytos įkrovimo trukmės pateikiamas ženklas, nurodantis, ar išlyginamasis įkrovimas atliekamas arba ar gali būti pradėtas.

Atidėjimas „Delay“ (atidėjimas)

„Charge start delay“ (krovimo pradžios delsa)

Faktinio krovimo pradžios atidėjimo laikas (minutėmis), palyginti su krovimo

pradžios laiku.

„Charge end delay“ (krovimo pabaigos atidėjimas)

Signalizuoto įkrovimo pabaigos atidėjimo laikas (minutėmis) (pvz., ekranas

žalias), palyginti su faktiniu įkrovimo pabaigos laiku.

At mains failure restart charging (pakartotinio krovimo pradžia po tinklo klaidos)

Jei pasirinkta ši parinktis, po elektros tinkle įvykusio sutrikimo krovimas auto-

matiškai pradedamas, kai vėl atkuriamas elektros tiekimas.

At mains failure (esant tinklo klaidai)

Pradėti įkrovimą iš naujo

Automatiškai / tęsti įkrovimą

Jei pasirinkta įkrovimo pradėjimo iš naujo parinktis, po elektros tinkle įvykusio sutrikimo krovimas automatiškai pradedamas, kai vėl atkuriamas elektros tiekimas.

Jei pasirinkta parinktis „Automatiškai / tęsti įkrovimą“, po elektros tinkle įvykusio sutrikimo krovimas automatiškai tęsiamas, kai vėl atkuriamas elektros tiekimas.

Kalendorius Kalendorius („calendar“)

Kalendoriaus funkcija leidžia pradėti krovimą automatiškai pagal šiuos kriterijus:

Laiko intervalas, per kurį krovimas negali prasidėti, jei akumuliatorius yra pri-

jungtas. Laiko intervalas, per kurį turi būti pradėtas krovimas, nustatytas 1 apibrėžta

charakteristika, jei akumuliatorius yra prijungtas. Laiko intervalas, per kurį turi būti pradėtas krovimas, nustatytas 2 apibrėžta

charakteristika, jei akumuliatorius yra prijungtas.

Jei norite įjungti kalendoriaus funk-

ciją, pasirinkite nuostatą ON (įjungti) ir patvirtinkite.

Meniu punktas „Charging settings“ (krovimo nuostatos):

Visų charakteristikų akumuliato-

riaus tipas: pvz., „Pb-WET“. Charakteristikos nuostatos pasirin-

kus atitinkamą charakteristiką.

Naudojant kalendoriaus funkciją („Calendar“) galima pasirinkti kitas nuostatas:

1–5 dienų nuostatos: („Day Setting 1-5“): dienos nuostatomis galima nustatyti iki 5 skirtingų krovimo pradžios laiko profilių su tokiomis nuostatomis:

1 charakteristikos ženklas:

Laikotarpis, per kurį bus pradedamas krovimas pagal 1 charakteristiką (pvz., 0.00–6.00). „Stop“ (stabdymas):

Laikotarpis, per kurį krovimas neturi vykti (pvz., 6.00–20.00) 1 charakteristikos ženklas:

Laikotarpis, per kurį bus pradedamas krovimas pagal 1 charakteristiką (pvz., 20.00–24.00)

PRANEŠIMAS!

Nustatyti laikotarpiai jau vykstančiam krovimo procesui negalioja.

Jei minėtame pavyzdyje akumuliatorius prijungiamas 05.45, krovimo pabai-

▶

gos laikas nustatomas pagal poreikį ir krovimas nepertraukiamas iki pabaigos laiko, nurodyto nustatytam laikotarpiui (pavyzdyje – 06.00). Jei akumuliatorius prijungiamas per laikotarpį „Stop“ (sustabdymas), krovi-

▶

mas automatiškai pradedamas per kitą laikotarpį. Jei krauti rankiniu būdu prijungiama per laikotarpį „Stop“ (sustabdymas), krovimas vyksta pagal 1 charakteristiką.

Papildomos nuostatos:

Nustatytos charakteristikos keiti-

mas: charakteristikos ženklas. Nustatytos charakteristikos pašali-

nimas: Pašalinti („remove“).

Nuostata „Week Setting“ (savaitės nuostata):

Galima parinkti 3 skirtingas sa-

vaitės nuostatas.

Anksčiau sukurta dienos nuostata gali būti priskirta bet kuriai savaitės dienai.

Nuostata „Year Setting“ (metų nuostata):

keliems kalendoriaus laikotarpiams

(pvz., 1.1. –7.1) priskirti po vieną savaitės nuostatą.

Specialusis krovimas

Kai įjungta kalendoriaus funkcija, ekrane rodomas kalendoriaus ženklas (čia su ženklu „4“).

Specialusis krovimas („Special Charges“)

Parinktimi „Specialusis krovimas“ („Special Charges“) galima pasirinkti laikinai įjungti vieną ar kitą krovimo tipą.

Kartojimo („repeat“) nuostata apibrėžiama, kaip dažnai turi būti taikomas pakaitinis krovimo režimas, iki kol prietaisas grįžta atgal į pradinę krovimo nuostatą:

Nuostatų diapazonas

Nuo 1 iki 99 pakartojimų

Išjungti paleidimo mygtuką („Disable Start Button“)

Krovimas pagal aplinkybes

„ON“ (įjungti)

Krovimo proceso paleisti pristabdymo ir įjungimo mygtuku negalima, pvz.,

viena iš priežasčių yra apsauga nuo prieigos.

„OFF“ (išjungti)

Krovimo procesą galima paleisti pristabdymo ir įjungimo mygtuku.

Taip pat galima pasirinkti tokias nuostatas:

Charakteristika:

pvz., „Deep discharge 10“ (stiprus įkrovos išsekimas 10) Akumuliatoriaus elementų

skaičius: „Cells“ (elementai), pvz., 12 x akumuliatoriaus talpa, Ah:

pvz., 375 Ah

Krovimas pagal aplinkybes („Opportunity Charge“):

Norint pailginti akumuliatoriaus eksploatavimo laikotarpį, pvz., galima įkrauti jį pakartotinai tuo metu, kai jis nenaudojamas.

Galimos tokios charakteristikos nuostatos:

Charakteristika

„Curve“, pvz., RI – „Pb-WET“ Krovimo laikas

(„Charging time“), pvz., 5–6 val.

Kai įkrovimas pagal aplinkybes yra „ON“ (įjungti) ir prijungiamas akumuliatorius, ekrane matysite šį rodinį:

Indikatorius, kai pasirinkta RI charakteristika

Indikatorius kitų charakteristikų (pvz., IUI) atveju

Norėdami naudoti įkrovimą pagal aplinkybes:

Pasirinkite „Bėgiko simbolį“ (1) mygtuku „Up“ (aukštyn).

(1)

Bėgiko simbolis (1)

DC jungtis DC jungtis („DC-Connection“):

Indikatorius, rodantis, kad prasidėjo krovimas pagal aplinkybes

DC jungties meniu rasite DC jungties patikrinimo nuostatą. Jei DC jungties patikrinimo funkcija įjungta (ĮJ.), krovimo metu patikrinamas įkroviklio ir akumuliatoriaus ryšys.

Jei įkrovimo metu kyla problemų dėl DC jungties, esant įjungtai DC jungties patikrinimo nuostatai pateikiamas 17 būsenos pranešimas. Ryšio problema gali kilti, pvz., jei susidėvėję ar nešvarūs įkrovimo kontaktai.

Papildomos funkcijos konfigūravimo režimu

Papildomų funkcijų apžvalga

Išsamus meniu punkto „Additional functions“ (papildomos funkcijos) paaiškinimas pateikiamas konfigūravimo režimu. Naršymas vyksta taip, kaip apibūdinta skyriuje „Konfigūravimo režimas“.

Pasirenkamas meniu „Additional

functions“ (papildomos funkcijos).

Atveriamas meniu su toliau nurodytomis parinktimis:

Rodinio „Blue LED“ (mėlynas šviesos diodas) nuostata

Išorinis įjungiklis / išjungiklis

Parinktys išsamiau aprašomos toliau.

Laikas minutėmis, kuris turi praeiti, iki kol įsižiebs mėlynas indikatorius „Akumuliatorius atvėso“, rodantis, kad akumuliatorius pakankamai atvėso. Kaip nustatyta vertė rodomas laikas nuo krovimo pabaigos.

Kartu su parinktimi „Krovimas pagal temperatūrą“ galima čia nustatyti temperatūrą. Mėlynas indikatorius „Akumuliatorius atvėso“ įsižiebs, rodydamas, kad akumuliatorius pakankamai atvėso, kai temperatūra nukris žemiau šios vertės.

Galimos tokios išorinio paleidimo / sustabdymo nuostatos:

„Button“ (mygtukas)

Išoriniu mygtuku galima imituoti pristabdymo ir įjungimo mygtuko funkciją.

„Normal“ (įprastas)

„Start ON“:

krovimas pradedamas, kai išorinis jungiklis uždaromas ir aptinkamas akumuliatorius arba kai prijungiamas krovimo kištukas uždarant pagalbinius kontaktus ir aptinkamas akumuliatorius. „Start“ IŠJ.:

krovimas pradedamas, kai prijungiamas akumuliatorius. „Stopp ON“:

krovimas sustabdomas, kai atidaromas išorinis jungiklis arba kai atjungiamas krovimo kištukas atidarant pagalbinius kontaktus. „Stopp“ IŠJ.:

atidaromas išorinis jungiklis arba nepaisoma pagalbinių kontaktų.

„Contact detection“ (kontaktų aptikimas)

ON (įjungti):

Jei esant parinkčiai „Start ON“ (įj.) prijungiamas akumuliatorius, o išorinis paleidimo / sustabdymo kontaktas nėra uždarytas, rodomas būsenos pranešimas (16) „Išorinis paleidimo / sustabdymo kontaktas nėra uždarytas“. Jei esant parinkčiai „Stopp ON“ (įj.) pradedamas įkrovimas, o išorinis paleidimo / sustabdymo kontaktas atidaromas ir akumuliatorius nėra prijungiamas, rodomas būsenos pranešimas (16) „Išorinis paleidimo / sustabdymo kontaktas nėra uždarytas“. OFF (išjungti):

Kontaktų aptikimo funkcija nevykdoma.

Papildymo indikatorius

Relės plokštė

Papildymo indikatorius yra pranešimas, kuris pasirodo, kai reikia į akumuliatorių įpilti distiliuoto vandens. Laikas, po kurio reikia įpilti vandens, nustatomas taip:

kas x savaitę ir savaitės dieną,

pvz., kas 2 savaitę penktadienį įpilti vandens

Esant nuostatai OFF (išjungta), nebūtina patvirtinti įpylimo raginimo.

Pasirinkus relių plokštę, galima nustatyti vieną iš šių funkcijų kiekvienam iš 4 prijungimo gnybtų nuo iš kairės į dešinę:

„Aquamatic“

Signalas, pvz., skirtas solenoidiniam vožtuvui aktyvinti

Programa „Standard“ (standartinė) su jau sukonfigūruotomis gamyklinėmis

nuostatomis Programa „User“ (naudotojas) su naudotojo pasirinktomis nuostatomis

Daugiau informacijos apie „Aquamatic“ ieškokite skyriaus „Parinktys“ dalyje

„Aquamatic“.

„Charging“ (kraunama)

„Charge 50 %“ (įkrauta 50 %)

„Charge 80 %“ (įkrauta 80 %)

„Charge Finish“ (krovimas baigtas)

„Main Charge Finished“ (pagrindinis krovimas baigtas)

Signalas, rodantis, kad pagrindinė krovimo fazė baigta

Įkrovimas nebaigtas

Signalas, kai akumuliatorius atjungiamas nuo įkroviklio per anksti

Galima nustatyti nuo 1 iki 10 s

„Charge OK“ (krovimas tinkamas)

Signalas, rodantis, kad akumuliatorius yra įkraunamas arba jau visiškai įkrau-

tas

„Cumulative Error“ (bendroji klaida)

Klaidos signalas

Elektros tiekimo triktis prireikus taip pat gali būti rodoma kaip klaida (pasirin-

kus nuostatą ON (įj.)). Jei prietaiso veikimas sutriko, gali būti rodomas nustatytas laisvos formos

tekstinis pranešimas, pvz., jame gali būti nurodyti pardavėjo kontaktiniai duomenys. Daugiau informacijos ieškokite dalyje „USB režimas“.

Bendroji klaida + įspėjimas

Bendrosios klaidos funkcijos analogas pritraukia atitinkamą relę, kai yra klai-

da arba įspėjimas.

„Signal Lamp“ (signalinė lemputė)

Prie relių plokštės galima prijungti vieną ar kelias lemputes, rodančias įkrovos

būseną arba įkroviklio darbinę būseną. Daugiau informacijos ieškokite skyriaus „Parinktys“ dalyje „Signalinės lem-

putės“.

„Immobiliser“ (imobilizatorius)

ON (įjungti)

Kai tik prie elektros tinklo prijungiamas įkroviklis, relė iškart įsijungia.

„Refill Indicator“ (papildymo indikatorius)

Signalas, rodantis, kad į akumuliatorių reikia įpilti distiliuoto vandens.

Daugiau informacijos ieškokite skyriaus „Ekranas“ dalyje „Papildomos funkci-

jos“.

„Battery Cold“ (akumuliatorius atvėso)

„External Air Pump“ (išorinis oro siurblys elektrolito cirkuliacijai)

Nuostatos pasirenkamos taip, kaip apibūdinta sk. -> „Settings“ (nuostatos)

oro siurblio elektrolito cirkuliacijai.

Daugiau informacijos apie relių plokštes ieškokite skyriuje „Parinktys“.

Mėlyno rodmens nuostatos

Parinkties „External lamp“ (išorinė lemputė) nuostata. Žr. skyriaus „Parinktys“ dalį „Krovimo lemputės“; galima prijungti atitinkamas signalines lemputes, kurios rodytų įkrovos būseną arba įkroviklio veikimo būseną. Galimos tokios nuostatos:

„Normal“ (paprasti išoriniai ekranai)

RGB (LED juosta)

Nuotolinis rodinys

Galima reguliuoti nuotolinio valdymo sistemos vaizdo kontrastingumą.

„At mains failure restart charging“ (pakartotinio krovimo pradžia po tinklo klaidos)

Jei pasirinkta ši parinktis, krovimas automatiškai pradedamas, kai vėl atkuriamas elektros tiekimas.

Bendrosios nuostatos konfigūravimo režimu

Bendrųjų nuostatų apžvalga

Išsamus meniu elemento „General options“ (bendrosios parinktys) konfigūravimo režimu aprašymas.

Pasirinkite meniu punktą „General

options“ (bendrosios nuostatos).

Atveriamas meniu su toliau nurodytomis parinktimis:

„Language“ (kalba)

Ekrano nuostatos

„Contrast“ (kontrastingumas)

„LED brightness“ (šviesumas)

„Show Ah at charge end“ (ah

indikatorius krovimo pabaigoje) ON/OFF (įjungti / išjungti)

„Time“ (laikas) ir „Date“ (data)

„Daylight saving time“ ((vasa-

ros laikas) / įprastas laikas) Iš anksto nustatytos laiko

juostos Naudotojo nustatytos laiko

juostos

Įkrovimo laido nuostatos

Kint. srovės ribotuvas

„Charging cable“ (įkrovimo laidas):

Įkrovimo laido ilgis metrais (m)

„Cable cross section“ (laido skerspjūvis):

Laido skerspjūvis (mm²)

Maksimalios prietaiso srovės

vertės suderinimas su elektros instaliacija vietoje arba su prietaiso kištuku, kuris sumontuotas prietaise.

Skirtingoms prietaisų klasėms tai-

komi skirtingi minimalūs ir maksimalūs dydžiai. Minimalus dydis atitinka apie 25 % maksimalios konkretaus prietaiso vardinės srovės.

Temperatūra

Kodas Kodo įvedimas pasirinkus „Code ON / OFF“ (kodas įj./ išj.), nustatantis, ar reikia

įvesti kodą norint prieiti prie konfigūravimo režimo

USB laiko intervalas

Temperatūra (°C)

Laikas „USB Logging Time“ (USB

įrašymo laikas), nustatantis krovimo parametrų įrašymo į USB atmintinę laiką

„Reset statistics“ (statistikos atkūrimas)

„Reset history“ (istorijos atkūrimas)

Išsamios informacijos apie statistiką ir istoriją yra skyreliuose „Statistikos režimas“ ir „Istorijos režimas“.

Būsenos pranešimai

Jei veikimo metu įvyksta klaida, ekrane gali būti parodomas atitinkamas klaidos kodas. Klaidų priežastys gali būti tokios:

Akumuliatoriaus klaida

Netinkama prijungto akumuliatoriaus įtampa.

Perkaito prietaisas.

Įvyko programinės arba aparatinės įrangos triktis.

Akumuliatoriaus klaida. Jei rodomas pranešimas dėl akumuliatoriaus klaidos, įkroviklis rodo šią klaidą kaip akumuliatoriaus klaidą kartu su susijusiu akumuliatoriaus klaidos numeriu. Konkretus klaidos paaiškinimas pateiktas akumuliatoriaus naudojimo instrukcijoje.

Jei ekrane parodomas klaidos pranešimas ir patys klaidos pašalinti negalite:

Pasižymėkite rodomą būsenos kodą, pvz., „Statecode (31)“.

Pasižymėkite prietaiso konfigūraciją.

Susisiekite su įgaliota klientų aptarnavimo tarnyba.

Jei sutriko prietaiso veikimas, gali būti rodomas nustatytas laisvos formos tekstinis pranešimas, pvz., jame gali būti nurodyti pardavėjo kontaktiniai duomenys.

Būsenos pranešimai, kurių priežastys gali būti išorinės

Nr. Priežastis / taisymo priemonė

(11) Patikrinkite tinklo įtampą

(12) Patikrinkite tinklą (dingo fazė)

(13) Išorinio temperatūros jutiklio gedimas

(14) Elektrolito cirkuliacijos triktis (neįsijungia slėgio jungiklis)

(15) Nerandama valdymo įtampos

(16) Neuždarytas išorinis įjungimo / išjungimo kontaktas.

(17) Įkraunant daug kartų suveikė tuščiosios eigos atpažinimo funkcija

(pvz., susidėvėję krovimo kontaktai)

Būsenos pranešimai, jei įvyko akumuliatoriaus gedimas

Nr. Priežastis / taisymo priemonė

(22) Per žema akumuliatoriaus įtampa

(23) Per aukšta akumuliatoriaus įtampa

(24) Per karštas akumuliatorius (tik su išoriniu temperatūros jutikliu)

(25) Per žema akumuliatoriaus temperatūra (tik su išoriniu temperatūros jutik-

liu)

(26) Atpažintas bloko defektas

(27) Netinkamas akumuliatorius

(28) Akumuliatorius visiškai išsikrovęs – atliekamas apsauginis krovimas

(29) Akumuliatorius prijungtas sukeitus polius

(30) „Thermal Runaway“

Būsenos pranešimai, jei įvyko įkroviklio gedimas

Nr. Priežastis / taisymo priemonė

(31) Viršytas I1 fazės laikas

(32) Viršytas U1 fazės laikas

(33) Per didelė akumuliatoriaus įtampa I2 fazės metu

(34) Viršyta talpa Ah

(35) Viršytas I2 fazės laikas

(36) Nustatyta įtampa I2 fazėje nepasiekta (tik formato charakteristika)

(37) RI įkrovos problema

(38) Nepavyko pasiekti nustatyto krovimo laiko

(39) RI įkrovos laikas baigėsi

Būsenos pranešimai, jei įvyko CAN gedimas (akumuliatorius)

Nr. Priežastis / taisymo priemonė

(51) Akumuliatorius nereaguoja

(52) Nepavyksta nuskaityti akumuliatoriaus duomenų

(53) Netinkama akumuliatoriaus įtampa

(54) Ryšio klaida

(55) Akumuliatoriaus klaida

(56) Akumuliatorius neįsijungia

(57) Baigėsi pranešimo skirtasis laikas

(58) Nepavyko užsiregistruoti

Būsenos pranešimai, jei įvyko „Gateway“ gedimas

Nr. Priežastis / taisymo priemonė

(101) Nuostata „CAN-Connect“ įjungta, tačiau CAN ryšio su „Gateway“ nepa-

vyksta užmegzti bent 2 minutes.

(102) Nėra „Gateway“ ryšio su „Back End“.

Būsenos pranešimai, jei įvyko „TagID“ gedimas

Nr. Priežastis / taisymo priemonė

(200) Įkroviklyje įdiegta technologija nesuderinama su prijungtu akumuliatoriu-

mi.

(201) Įkroviklis nepalaiko akumuliatoriaus vardinės įtampos arba ji atmetama dėl

esamos įkroviklio nuostatos

(202) Įkroviklio galios nepakankama, kad būtų galima įkrauti prijungtą akumulia-

torių

(203) Nepavyko užmegzti CAN ryšio su „TagID“

(204) Nepavyko nuskaityti „TagID“ duomenų

(205) Nepavyko atnaujinti „TagID“

(206) Sugedęs „TagID“ temperatūros jutiklis

(207) Sugedęs „TagID“ įtampos jutiklis

(208) Pagrindiniai akumuliatoriaus „TagID“ duomenys klaidingi arba nepasiekia-

(209) Sugedusi EEPROM laikmena

(210) Sugedusi „Flash“ laikmena

(211) Netinkama prietaiso informacija

(212) Nepavyko įrašyti „TagID“ duomenų

(213) Nepakanka įkroviklio galios, kad akumuliatorius būtų įkrautas per pagei-

daujamą įkrovimo laiką.

(214) Nuolatinės srovės kontūre per dideli galios nuostoliai

(215) „TagID“ lygio jutiklis sumontuotas netinkamame bloke arba yra sugedęs

(216) Programinės įrangos „TagID“ gedimas

Būsenos kodai, jei įvyko pradinės grandinės klaida

Nr. Priežastis / taisymo priemonė

(500) Sugedo 1 modulio (viršuje) temperatūros jutiklis

(501) Sugedo 2 modulio (apačioje) temperatūros jutiklis

(502) Sugedo PCB temperatūros jutiklis

(503) Per aukšta pirminė temperatūra

(504) Užstrigo / sugedo ventiliatorius

(505) Per aukšta / per žema tarpinės grandinės įtampa

(506) Tarpinės grandinės disbalansas

(507) Pradinė tiekimo įtampa neatitinka leidžiamųjų ribų

(508) Elektros triktis

(509) Netinkama prietaiso konfigūracija

(510) Pirminio EEPROM triktis

(527) Fazės keitiklio srovės stipris viršija leidžiamąsias ribas

(528) Įkėlimo relė išsijungė veikimo su apkrova metu

(530) Ryšio problema

(532) Mikroreguliatoriaus klaida (pvz., padalyta iš 0)

(533) Srovės nuorodinė įtampa neatitinka leidžiamųjų ribų

(534) Paleidimo problema

(535) PFC srovės stipris viršija leidžiamąsias ribas

(536) Fazės keitiklio ir PFC srovės stipris viršija leidžiamąsias ribas

Būsenos kodai, jei įvyko antrinės grandinės klaida

Nr. Priežastis / taisymo priemonė

(520) Antrinio temperatūros jutiklio gedimas

(521) Per aukšta antrinė temperatūra

(522) Išeinančios grandinės saugiklio gedimas

(523) Antrinė maitinimo įtampa neatitinka leidžiamųjų ribų

(524) Antrinė nuorodinė įtampa neatitinka leidžiamųjų ribų

(525) Srovės nuokrypis

(526) Srovės stiprumo nuokrypis neatitinka leidžiamųjų ribų

(527) Maitinimo modulio srovės stipris viršija leidžiamąsias ribas (pirminė)

(529) Nėra antrinio ryšio

(530) Nėra pirminio ryšio

(531) Antrinės EEPROM triktis

(532) Mikroreguliatoriaus klaida

(537) Įtampos matavimo įtaiso paklaida

(570) Negalima įjungti antrinių relių

(571) ADC / SPI problema

Būsenos pranešimai, jei įvyko valdiklio gedimas

Nr. Priežastis / taisymo priemonė

(540) Nėra / netinkamas konfigūracijos atmintinės elementas

(541) Nėra antrinio ryšio

(542) Antrinis paleidimas nepavyko

(543) Programos / atminties klaida charakteristikos valdiklyje

(544) Programos / atminties klaida charakteristikos valdiklyje

(545) Pirminis paleidimas nepavyko

(546) Nepavyko atnaujinti

(547) Nepavyko įkelti / įrašyti nuostatų

(548) Nepavyko įkelti / įrašyti charakteristikų nuostatų

(549) Nepavyko atnaujinti įkrovimo po elektros tiekimo pertrūkio

(550) Nenustatytas laikas

(551) Aptiktas techninės įrangos pakeitimas

(552) Negalioja konfigūracijos atmintinės elementas

(553) Nepavyko pirminis atnaujinimas

(554) Ryšio triktis

(555) Netinkama prietaiso programinė įranga

(557) Nutrauktas „InterLock“ ryšys

(558) Antro įrenginio, prijungto per „InterLock“, klaida

(559) Antras įrenginys, prijungtas per „InterLock“, su šiuo įrenginiu nesuderina-

mas

Galimų parinkčių apžvalga

Saugumas Kad būtų galima prijungti papildomus komponentus, gali prireikti atidaryti kor-

pusą.

ĮSPĖJIMAS!

Pavojus dėl elektros srovės smūgio.

Kyla pavojus sunkiai ar net mirtinai susižaloti.

Korpusą gali atidaryti tik gamintojo išmokytas kvalifikuotas techninės

▶

priežiūros specialistas. Prieš atliekant darbus su atidarytu korpusu prietaisą būtina atjungti nuo

▶

elektros tinklo. Tinkamu matuokliu patikrinkite, ar konstrukcinės dalys, kuriose būna elektros

▶

įkrova (pvz., kondensatoriai), yra visiškai iškrautos. Lengvai įskaitomu ir aiškiai suprantamu įspėjamuoju ženklu pažymėkite prie-

▶

taisą ir pasirūpinkite, kad jis nebūtų prijungtas prie elektros tinklo, kol nebus baigti visi darbai.

ĮSPĖJIMAS!

Elektrolitų apykaitos siurblys („Selectiva 3x220 16kW“ variantams nėra)

Pavojus dėl netinkamai atliktų darbų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Visus darbus, susijusius su papildomų komponentų prijungimu, turi atlikti ga-

▶

mintojo išmokytas kvalifikuotas techninės priežiūros specialistas. Jei pateiktos papildomų komponentų montavimo instrukcijos arba lankstinu-

▶

kas, būtina paisyti visų juose pateiktų įspėjamųjų pranešimų ir instrukcijų. Per elektros jungtis prijungus bet kokią papildomą įrangą ir baigus jungimo

▶

darbus, reikia pagal taikomus nacionalinius ir tarptautinius standartus bei reikalavimus atlikti saugos patikrą. Daugiau informacijos apie saugos patikrą teiraukitės įgaliotųjų techninės

▶

priežiūros specialistų. Pageidaujant jie pateiks reikalingus dokumentus.

▶

Elektrolito cirkuliacijos parinkčiai reikia oro siurblio, integruoto į akumuliatorių įkrovimo sistemą. Juo oras tiekiamas į akumuliatorius per tam specialiai skirtus vamzdelius. Taip užtikrinamas intensyvus elektrolito maišymasis. Dėl to akumuliatorius kaista mažiau, ilgėja jo eksploatavimo trukmė ir mažėja vandens nuostolis krovimo metu.

Elektrolito cirkuliacijos ciklą kontroliuoja akumuliatoriaus įkrovimo sistemos valdymo sistema. Šiam tikslui konfigūravimo meniu galima pasirinkti įvairias parinktis. Daugiau informacijos ieškokite skyriaus „Ekranas“ dalyje Papildomų funkcijų

apžvalga.

Oro filtro intarpo valymas

Oro filtro intarpas integruotam oro siurbliui turi būti valomas kartą per metus. Dulkinoje aplinkoje valymo intervalas turi būti atitinkamai trumpesnis. Prieš valant oro filtro intarpą (2) reikia išmontuoti. Ištraukite oro filtrą (1) patraukdami ir tada įstatykite atgal taip:

(1)

(2)

(1)

Išorinis įjungiklis / išjungiklis

Krovimo lemputės

Krovimas pagal temperatūrą

Išorinio paleidimo ir sustabdymo funkcija apsaugo nuo kibirkščiavimo, jei krovimo metu krovimo kaištukas atsijungia. Įkroviklio viduje esantys specialūs kontaktai užfiksuoja atskirtį. Šie kontaktai yra pirminiai, palyginti su pagrindiniais kontaktais. Dėl to krovimas iš karto pertraukiamas. Tada nesidėvi maitinimo laido kontaktai ir užtikrinama didesnė apsauga nuo deguonies vandenilio sprogimo.

Prie jungčių prietaise galima prijungti atitinkamus išorinius ekranus, skirtus įkrovos būsenai arba įkroviklio darbinei būsenai rodyti. Daugiau informacijos ieškokite skyriaus Valdymo elementai ir jungtys dalyje „Parinkčių sritis“. Kiekvieno išorinio ekrano darbinė įtampa turi būti 13 V, o visų išorinių ekranų naudojamos srovės stiprumo suma neturi viršyti 0,5 A.

Jei meniu nustatyta RGB nuostata (LED juosta), jungtis (15) (geltona) nesuderinama. Kaip naudoti įprastas (paprasti išoriniai ekranai) arba RGB (LED juostos) lemputes funkcijai „External Lamp“ (išorinė lemputė), paaiškinta skyriaus „Ekranas“ dalyje „Papildomos funkcijos“ Papildomų funkcijų apžvalga.

Krovimo pagal temperatūrą parinktis visada pakoreguoja įkrovos įtampą pagal esamą akumuliatoriaus temperatūrą. Šis rezultatas gerokai pailgina akumuliatoriaus veikimo trukmę, ypač jei akumuliatoriai yra laikomi šaltose patalpose.

Relės plokštė

Risk of Electric Shock! Do not operate at circuits more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common NC Normally Closed NO Normally Opened L Line N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

Pasirinktinė relės plokštė įjungia įkroviklio darbinę būseną ir leidžia įjungti prijungto akumuliatoriaus įkrovos būseną išoriniu būdu. Be to, esant įėjimo įtampai L-N, galimas tiekimas vienam ar daugiau išorinių vartotojų. Tam reikia neutralios jungties elektros tinkle.

Toliau pateikiama parinkčių, tiesiogiai susijusių su relės plokšte, apžvalga. Šios su rele susijusios parinktys suaktyvinamos per relės plokštės išvadus.

„Aquamatic“

Kraunama

Įkrauta 50 %

Įkrauta 80 %

Įkrovimas baigtas

Pagrindinis įkrovimas baigtas

Įkrovimas tinkamas

Įkrovimas nebaigtas

Signalas, kai akumuliatorius atjungiamas nuo įkroviklio per anksti Bendroji klaida

Bendroji klaida + įspėjimas

Signalinė lemputė

Imobilizatorius

ON (įjungti)

Papildymo indikatorius

Akumuliatorius atvėsęs

Išorinis oro siurblys elektrolito cirkuliacijai

Sieniniai ir grindiniai laikikliai

Šviesos diodų juostelės

Relės plokštės išvadų konfigūracija apibūdinta akumuliatoriaus įkrovimo sistemos naudojimo instrukcijose, skyriaus „Papildomos funkcijos konfigūravimo režimu“ dalyje Papildomų funkcijų apžvalga.

Tvirtas sieninis ir grindų laikiklis užtikrina saugų įrenginio pritvirtinimą darbo vietoje. Daugiau informacijos ieškokite atitinkamose montavimo instrukcijose.

LED juosta veikia kaip būsenos rodmuo ir užsidega ta pačia spalva, kaip ir ekrano elementai valdymo pulte. Tarp priekinės sienelės ir priekinės korpuso dalies sumontuota LED juosta su sklaidytuvu.

IP 23 IP 23 funkcija padidina prietaisų IP 20–IP 23 IP apsaugą. Daugiau informacijos

ieškokite pridedame lankstinuke.

Oro filtras Dulkėtoje aplinkoje oro filtras saugo nuo užteršimo prietaiso vidų. Taip išvengia-

ma galimo galios sumažinimo arba kitų prietaiso trikčių. Daugiau informacijos ieškokite pridėtame lankstinuke. Valymo intervalas pagal poreikį (gamintojo rekomendacija: kas mėnesį)

„Mobile“ rinkinys Prietaisą patogiau nešioti su dirželiu ir rankena.

„Mobile“ rinkinys neprieinamas 18 kW galios klasės prietaisams.

Nuotolinis rodinys

Tinklų sietuvas Tinklų sietuvas – jungiamoji grandis tarp kroviklio ir „Charge&Connect“. Daugiau

„Gateway Link“ (tinklų sietuvo saitas)

„TagID“ „TagID“ – tai elektroninė matavimo ir valdymo sistema, kuri keičiasi akumuliato-

„TagID Link“ „TagID Link“ sudaro galimybę keistis atitinkamais akumuliatoriaus duomenimis

Nuotolinio ryšio indikatorius leidžia prietaisą valdyti iki 30 m atstumu. Šios parinktis apima visą valdymo skydelį, esantį aliuminio korpuse.

informacijos ieškokite pridedame lankstinuke.

Tinklų sietuvo saitas suteikia galimybę lengvai prijungti tinklų sietuvus prie kroviklio. Tinklų sietuvą galima prijungti neatidarius kroviklio.

riaus duomenimis su įkrovikliu ir optimizuoja įkrovimą.

tarp „TagID“ ir įkroviklio.

Techniniai duomenys

„Selectiva“ 8 kW 400 V

ĮSPĖJIMAS!

Elektros smūgio, atsirandančio dėl srovės trikties, pavojus, kuris gali būti mirtinas.

Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės pertraukikliu.

Tinklo įtampa (–10 % / +30 %) Pasirinktinai:

Elektros srovės saugiklis

3~ NPE 400 V / 50/60 Hz 3~ PE 400 V / 50/60 Hz

16 A

Minimalus elektros laido skersmuo 2,5 mm²

Eigos ciklas 100 %

EMS prietaisų klasė B

Sąnaudos budėjimo režimu 24 V prietaisų 48 V prietaisų 80 V prietaisų

10 W 10,1 W 10,3 W

Apsaugos klasė I

Maks. leidžiamoji tinklo pilnutinė varža Z

ties PCC

maks.

Apsaugos lygis

nėra

IP 20

Viršįtampio kategorija III

Darbinė temperatūra

nuo –20 iki +40 °C

Sandėliavimo temperatūra –25–+80 °C

Santykinis oro drėgnis maks. 85 %

Maksimalus aukštis virš jūros lygio 2000 m

Sertifikavimo ženklas žr. identifikacinę plokštelę

Gaminio standartas EN 62477-1

Matmenys (ilgis x plotis x aukštis) 633x180x344 mm

Svoris (su standartiniu maitinimo laidu ir

23 kg

įkroviklio laidu)

Taršos lygis 3

1 Prietaisas patvirtintas naudoti su neutraliu įžemintu elektros tinklu, kurio

maksimali išorinio laidininko vardinė įtampa yra 400 V. Elektrolito cirkuliacijos ir relių plokštės funkcijoms galioja tinklo įtampos L-N nuokrypis nuo 207 iki 250 V.

2 Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės

pertraukikliu. Jei įkroviklis turi 32 A saugiklį, automatinio grandinės pertraukiklio šiluminė apkrova neturi viršyti 82 000 A²s.

Įžeminimo nuotėkio srovės stipris turi būti mažesnis nei 3,5 mA. 3 Sąsaja su viešuoju 230 / 400 V ir 50 Hz elektros tinklu. 4 Skirta naudoti tik patalpoje, reikia saugoti nuo sniego ir lietaus. 5 Esant aukštai aplinkos temperatūrai galia gali būti ribota („Derating“).

Specifiniai prietaiso duomenys

Maks. kint.

Prietaisas

2100 8 kW 6,7 A 3860 W 24 V 100 A

2120 8 kW 7,8 A 4590 W 24 V 120 A

2140 8 kW 9,0 A 5350 W 24 V 140 A

2160 8 kW 10,1 A 6090 W 24 V 160 A

2180 8 kW 11,2 A 6860 W 24 V 180 A

2200 8 kW 12,3 A 7610 W 24 V 200 A

2225 8 kW 13,7 A 8560 W 24 V 225 A

4060 8 kW 7,3 A 4610 W 48 V 60 A

4075 8 kW 9,0 A 5710 W 48 V 75 A

4090 8 kW 10,6 A 6820 W 48 V 90 A

4090A 8 kW 10,4 A 6810 W 48 V 90 A

4120 8 kW 13,8 A 9050 W 48 V 120 A

4120A 8 kW 13,7 A 9040 W 48 V 120 A

4140 8 kW 14,4 A 9340 W 48 V 140 A

4140A 8 kW 14,3 A 9280 W 48 V 140 A

srovė

Maks. kint. srovės galia

Vardinė įtam-paMaks. įkrovos

srovė

4160 8 kW 14,5 A 9390 W 48 V 160 A

4160A 8 kW 14,4 A 9370 W 48 V 160 A

4185 8 kW 15,3 A 9950 W 48 V 185 A

8040 8 kW 8,2 A 5000 W 80 V 40 A

8060 8 kW 12,0 A 7440 W 80 V 60 A

8060A 8 kW 11,8 A 7440 W 80 V 60 A

8075 8 kW 14,1 A 9110 W 80 V 75 A

8075A 8 kW 14,0 A 9110 W 80 V 75 A

8090 8 kW 14,2 A 9210 W 80 V 90 A

8090A 8 kW 14,1 A 9190 W 80 V 90 A

8110 8 kW 15,1 A 9740 W 80 V 110 A

„Selectiva“ 16 kW 220 V

ĮSPĖJIMAS!

Elektros smūgio, atsirandančio dėl srovės trikties, pavojus, kuris gali būti mirtinas.

Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės pertraukikliu.

Tinklo įtampa (–10 % / +30 %) Pasirinktinai:

Elektros srovės saugiklis

3~ NPE 220 V / 50/60 Hz 3~ PE 220 V / 50/60 Hz

32 A

Minimalus laido skersmuo „Selectiva“ 4120 „Selectiva“ 4140 / 4160

4 mm² 6 mm²

Eigos ciklas 100 %

EMS prietaisų klasė B

Sąnaudos budėjimo režimu 6,9 W

Apsaugos klasė I

Maks. leidžiamoji tinklo pilnutinė varža Z

maks.

ties PCC

kaip nurodyta tolesnėje lentelėje „Specifiniai prietaiso duomenys“

Apsaugos lygis

IP 20

Viršįtampio kategorija III

Darbinė temperatūra

nuo –20 iki +40 °C

Sandėliavimo temperatūra –25–+80 °C

Santykinis oro drėgnis maks. 85 %

Maksimalus aukštis virš jūros lygio 3000 m

Sertifikavimo ženklas žr. identifikacinę plokštelę

Gaminio standartas EN 62477-1

Matmenys (ilgis x plotis x aukštis) 647x247x392 mm

Svoris (su standartiniu maitinimo laidu ir

34,84 kg

įkroviklio laidu)

Taršos lygis 3

1 Prietaisas patvirtintas naudoti su neutraliu įžemintu elektros tinklu, kurio

maksimali išorinio laidininko vardinė įtampa yra 220 V. 2 Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės

pertraukikliu. Nuotėkis į žemę turi būti mažesnis nei 3,5 mA. 3 Sąsaja su viešuoju 127 / 220 V ir 50 Hz elektros tinklu. 4 Skirta naudoti tik patalpoje, reikia saugoti nuo sniego ir lietaus. 5 Esant aukštai aplinkos temperatūrai galia gali būti ribota („Derating“).

Specifiniai prietaiso duomenys

Prietaisas

4120 3x220 16kW

4140 3x220 16kW

4160 3x220 16kW

Maks. kint. srovė

Maks. kint. srovės galia

Vardinė įtampa

Maks. įkrovos srovė

maks.

28,5 A 9070 W 48 V 120 A 203

mOhm

29,6 A 9390 W 48 V 140 A 183

mOhm

29,9 A 9490 W 48 V 160 A 156

mOhm

„Selectiva“ 16 kW 400 V

ĮSPĖJIMAS!

Elektros smūgio, atsirandančio dėl srovės trikties, pavojus, kuris gali būti mirtinas.

Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės pertraukikliu.

Tinklo įtampa (–10 % / +30 %) Pasirinktinai:

Elektros srovės saugiklis

3~ NPE 400 V / 50/60 Hz 3~ PE 400 V / 50/60 Hz

32 A

Minimalus laido skersmuo „Selectiva“ 4210 / 8120 / 8140 „Selectiva“ 8160 / 8180 / 8210

4 mm² 6 mm²

Eigos ciklas 100 %

EMS prietaisų klasė B

Sąnaudos budėjimo režimu 12,8 W

Apsaugos klasė I

Maks. leidžiamoji tinklo pilnutinė varža Z

maks.

ties PCC

kaip nurodyta tolesnėje lentelėje „Specifiniai prietaiso duomenys“

Apsaugos lygis

IP 20

Viršįtampio kategorija III

Darbinė temperatūra

nuo –20 iki +40 °C

Sandėliavimo temperatūra –25–+80 °C

Santykinis oro drėgnis maks. 85 %

Maksimalus aukštis virš jūros lygio 2000 m

Sertifikavimo ženklas žr. identifikacinę plokštelę

Gaminio standartas EN 62477-1

Matmenys (ilgis x plotis x aukštis) 647x247x392 mm

Svoris (su standartiniu maitinimo laidu ir

36,8 kg

įkroviklio laidu)

Taršos lygis 3

1 Prietaisas patvirtintas naudoti su neutraliu įžemintu elektros tinklu, kurio

maksimali išorinio laidininko vardinė įtampa yra 400 V. Elektrolito cirkulia-

cijos ir relių plokštės funkcijoms galioja tinklo įtampos L-N nuokrypis nuo

207 iki 250 V. 2 Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės

pertraukikliu. Nuotėkis į žemę turi būti mažesnis nei 3,5 mA. 3 Sąsaja su viešuoju 230 / 400 V ir 50 Hz elektros tinklu. 4 Skirta naudoti tik patalpoje, reikia saugoti nuo sniego ir lietaus. 5 Esant aukštai aplinkos temperatūrai galia gali būti ribota („Derating“).

Specifiniai prietaiso duomenys

Prietaisas

Maks. kint. srovė

Maks. kint. srovės galia

Vardinė įtampa

Maks. įkrovos srovė

maks.

4210 16kW 27,6 A 15860 W 48 V 210 A 107

mOhm

8120 16kW 23,8 A 14830 W 80 V 120 A 96

mOhm

8140 16kW 27,5 A 17270 W 80 V 140 A 82

mOhm

8160 16kW 30,3 A 18150 W 80 V 160 A 74

mOhm

8180 16kW 30,6 A 18260 W 80 V 180 A 67

mOhm

8210 16kW 30,9 A 18430 W 80 V 210 A 67

mOhm

„Selectiva“ 18 kW 400 V

ĮSPĖJIMAS!

Elektros smūgio, atsirandančio dėl srovės trikties, pavojus, kuris gali būti mirtinas.

Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės pertraukikliu.

Tinklo įtampa (–10 % / +30 %) Pasirinktinai:

Elektros srovės saugiklis

„Selectiva“ 2250 / 2300 / 2350 „Selectiva“ 4250 / 4300 / 4325

3~ NPE 400 V / 50/60 Hz 3~ PE 400 V / 50/60 Hz

16 A / 32 A 32 A

Minimalus laido skersmuo „Selectiva“ 2250 / 2300 / 2350 „Selectiva“ 4250 / 4300 / 4325

4 mm² 6 mm²

Eigos ciklas 100 %

EMS prietaisų klasė B

Sąnaudos budėjimo režimu „Selectiva“ 2250 / 2300 / 2350 „Selectiva“ 4250 „Selectiva“ 4300 / 4325

12,6 W 12,7 W 13,1 W

Apsaugos klasė I

Maks. leidžiamoji tinklo pilnutinė varža Z

maks.

ties PCC

kaip nurodyta tolesnėje lentelėje „Specifiniai prietaiso duomenys“

Apsaugos lygis

IP 20

Viršįtampio kategorija III

Darbinė temperatūra

nuo –20 iki +40 °C

Sandėliavimo temperatūra –25–+80 °C

Santykinis oro drėgnis maks. 85 %

Maksimalus aukštis virš jūros lygio 2000 m

Sertifikavimo ženklas žr. identifikacinę plokštelę

Gaminio standartas EN 62477-1

Matmenys (ilgis x plotis x aukštis) 785x247x392 mm

Svoris (su standartiniu maitinimo laidu ir

47 kg

įkroviklio laidu)

Taršos lygis 3

1 Prietaisas patvirtintas naudoti su neutraliu įžemintu elektros tinklu, kurio

maksimali išorinio laidininko vardinė įtampa yra 400 V. Elektrolito cirkulia-

cijos ir relių plokštės funkcijoms galioja tinklo įtampos L-N nuokrypis nuo

207 iki 250 V. 2 Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės

pertraukikliu. Nuotėkis į žemę turi būti mažesnis nei 3,5 mA.

3 „Selectiva“ 2250 / 2300 / 2350: Jei prietaisas apsaugotas 32 A saugikliu, li-

nijos grandinės pertraukiklio šiluminė vertė neturi viršyti 210 000 A²s. 4 Sąsaja su viešuoju 230 / 400 V ir 50 Hz elektros tinklu. 5 Skirta naudoti tik patalpoje, reikia saugoti nuo sniego ir lietaus. 6 Esant aukštai aplinkos temperatūrai galia gali būti ribota („Derating“).

Specifiniai prietaiso duomenys

Prietaisas

Maks. kint. srovė

Maks. kint. srovės galia

Vardinė įtampa

Maks. įkrovos srovė

maks.

2250 18kW 15,3 A 9690 W 24 V 250 A nėra

2300 18kW 15,6 A 9890 W 24 V 300 A nėra

2350 18kW 15,9 A 10060 W 24 V 350 A nėra

4250 18kW 30,2 A 18650 W 48 V 250 A 93

mOhm

4300 18kW 30,7 A 19500 W 48 V 300 A 80

mOhm

4325 18kW 31 A 19620 W 48 V 325 A 75

mOhm

Fronius Selectiva 8-18 kW 4.0 Operating Instruction [LT]

Specifications and Main Features

Frequently Asked Questions

User Manual
