Classes de potência

PT-BR

Informações ge­rais

8 kW 400 V Selectiva

16 kW 220 V Selectiva

16 kW 400 V Selectiva

As especificações de kW para as classes de potência se relacionam ao modelo da
carcaça e não estão diretamente relacionadas à potência real do equipamento.

2100 / 2120 / 2140 / 2160 / 2180 / 2200 / 2225
4060 / 4075 / 4090 / 4120 / 4140 / 4160 / 4185
8040 / 8060 / 8075 / 8090 / 8110

4120 / 4140 / 4160

4210
8120 / 8140 / 8160 / 8180 / 8210

5

Diretrizes de segurança

Informações ge­rais

O equipamento é produzido de acordo com tecnologias de ponta e com os regu­lamentos técnicos de segurança reconhecidos. Entretanto, no caso de operação
ou uso incorreto, há riscos

à vida e à integridade física do operador ou de terceiros,

-

para o equipamento e outros bens materiais do operador,

-

para o trabalho eficiente com o equipamento.

-

Todas as pessoas envolvidas no comissionamento, operação, manutenção e repa­ro do equipamento devem

ter as qualificações adequadas,

-

ter lido completamente esse manual de instruções e cumprir com exatidão

-

as instruções.

O manual de instruções deve ser guardado permanentemente no local de utili­zação do equipamento. Como complemento ao manual de instruções, devem ser
cumpridos os regulamentos gerais e locais válidos para a prevenção de acidentes
e proteção ao meio ambiente.

Todos os avisos de segurança e de perigo no equipamento

devem ser mantidos legíveis,

-

não devem ser danificados,

-

não devem ser removidos,

-

não devem ser ocultados, encobertos ou pintados.

-

As posições dos avisos de segurança e perigo no equipamento devem ser obser­vadas no capítulo „Informações gerais“ do manual de instruções do seu equipa­mento.
Falhas que podem afetar a segurança devem ser eliminadas antes de ligar o mes­mo.

Condições ambi­entais

Acoplamento à
rede

Trata-se da sua segurança!

A operação ou o armazenamento do equipamento fora da área especificada é
considerada imprópria. O fabricante não se responsabiliza por quaisquer danos
decorrentes.

As informações específicas sobre as condições ambientais permitidas podem ser
observadas no capítulo „Dados técnicos“.

Equipamentos com alta potência podem, devido à sua corrente de entrada, influ-
enciar na qualidade de energia da rede.

Isso pode afetar alguns tipos de dispositivos na forma de:

-

restrições de conexão, requisitos de impedância de rede máxima permitida
ou
exigências com relação à potência mínima de corrente de curto-circuito ne-

-

cessária

.

*)

para informações referentes às interfaces com a rede elétrica pública

consulte os dados técnicos

*)

*)

6

Nesse caso, o operador ou usuário do equipamento deve se certificar se o equipa­mento pode ser conectado, possivelmente por meio de consulta à companhia
elétrica.

IMPORTANTE! Observar se há um aterramento seguro do acoplamento à rede!

PT-BR

Perigos devido à
corrente de car­ga e da rede
elétrica

Perigo devido a
ácidos, gases e
vapores

Durante os trabalhos com os sistemas de carregamento de baterias você está ex­posto a diversos riscos, como:

Perigos elétricos devido à corrente de carga e da rede elétrica.

-

Campos magnéticos prejudiciais, que podem apresentar risco de vida para

-

portadores de marca-passos.

Um choque elétrico pode ser fatal. De forma geral, todo choque elétrico pode
causar morte. Para evitar choques elétricos durante a operação:

Não tocar em peças sob tensão elétrica dentro e fora do equipamento.

-

Nunca tocar os terminais da bateria.

-

Não ligar em curto o cabo de carregamento ou terminal de carga.

-

Todos os cabos e condutores devem estar firmes, intactos, isolados e com as di­mensões adequadas. Conexões soltas, cabos e condutores chamuscados, danifi­cados ou subdimensionados devem ser imediatamente reparados por empresa
especializada e autorizada.

Baterias contêm ácidos prejudiciais aos olhos e à pele. Além disso, ao carregar a
bateria são gerados gases e vapores que podem causar danos à saúde e que, em
certas circunstâncias, podem ser altamente explosivos.

Utilizar o sistema de carregamento de baterias apenas em espaços bem ventila­dos, de modo a evitar a acumulação de gases explosivos. Os compartimentos da
bateria não apresentam perigo de explosão, caso seja garantida uma concen­tração de hidrogênio abaixo de 4 %, através de ventilação natural ou técnica.

Durante a carga, manter uma distância mínima de 0,5 m (19.69 in.) entre a bate­ria e o sistema de carregamento de baterias. Manter possíveis fontes de ignição,
como fogo e luz direta, longe da bateria.

A conexão com a bateria (por exemplo, terminais de carga) nunca deve ser remo­vida durante o processo de carregamento.

Nunca inale quaisquer gases ou vapores. Assegure o fornecimento de ar fresco
suficiente.

Para evitar curtos-circuitos, não colocar ferramentas ou metais condutores de
eletricidade sobre a bateria.

O ácido da bateria não deve nunca atingir os olhos, a pele ou roupas. Usar óculos
de proteção e roupas de proteção adequadas. Enxaguar imediatamente com água
limpa os respingos de ácido e, se houver necessidade, consultar um médico.

7

Instruções ge­rais para o manu­seio de baterias

Proteger as baterias contra sujeira e danos mecânicos.

-

Armazenar baterias carregadas em locais frescos. A autodescarga mínima

-

ocorre a aprox. +2 °C (35.6 °F).
Garantir, com base em dados do fabricante da bateria ou através de pelo me-

-

nos uma inspeção visual semanal, que a bateria esteja preenchida com ácido
(eletrólito) até sua marcação máxima.
Não iniciar a operação do equipamento ou desligar o mesmo imediatamente

-

e mandar verificar a bateria por uma oficina especializada autorizada em ca­so de:

nível desigual de ácido ou alto consumo de água em células individuais,

-

possivelmente devido a um defeito.
aquecimento inadmissível da bateria acima de 55 °C (131 °F).

-

Autoproteção e
proteção indivi­dual

Medidas de se­gurança em ope­ração normal

Pessoas, especialmente crianças devem ser mantidas afastadas do equipamento
durante sua operação. Se ainda assim houver pessoas nas proximidades,

informá-las sobre todos os perigos (ácidos e gases nocivos à saúde, riscos re-

-

lacionados à corrente de carga e de rede...),
disponibilizar os meios de proteção apropriados.

-

Antes de sair da área de trabalho, garantir que, mesmo na sua ausência, não pos­sam ocorrer danos a pessoas ou a materiais.

Usar equipamentos com fio terra apenas em rede elétrica com fio terra e soquete
com contato de fio terra. É considerado extremamente perigoso operar o equipa­mento em uma rede elétrica sem fio terra ou em um soquete sem contato de fio
terra. O fabricante não se responsabiliza por quaisquer danos decorrentes.

Operar o equipamento somente conforme o grau de proteção indicado na placa
de identificação.

Não colocar o equipamento em operação se ele estiver danificado.

Um eletricista qualificado deve verificar regularmente o funcionamento do fio
terra nas alimentações da rede elétrica e do equipamento.

Antes de ligar o equipamento, providenciar o reparo dos dispositivos de segu­rança defeituosos e componentes que não estejam em perfeitas condições por
uma empresa especializada e autorizada.

Classificação de
equipamentos
com compatibili­dade eletro­magnética

8

Nunca burlar dispositivos de proteção ou colocá-los fora de operação.

Após a montagem, é necessária uma tomada de rede com acesso livre.

Equipamentos da categoria de Emissão A:

são indicados para uso apenas em áreas industriais.

-

em outras áreas, podem causar falhas nos cabos condutores de energia

-

elétrica e irradiação.

Equipamentos da categoria de Emissão B:

atendem aos requisitos de emissão para áreas residenciais e industriais.

-

Também é válido para áreas residenciais em que o fornecimento de energia
elétrica é feito por uma rede pública de baixa tensão.

Classificação dos equipamentos de compatibilidade eletromagnética conforme a
placa de identificação e os dados técnicos.

PT-BR

Medidas de com­patibilidade ele­tromagnética

Segurança de
dados

Manutenção Antes de cada uso, verifique se existem danos na tomada e no cabo de energia,

Reparo e manu­tenção

Em casos especiais, apesar da observância aos valores limite de emissão autori­zados, pode haver influências na região de aplicação prevista (por exemplo, quan­do aparelhos sensíveis se encontram no local de instalação ou se o local de insta­lação estiver próximo a receptores de rádio ou de televisão).
Nesse caso, o operador é responsável por tomar as medidas adequadas para eli­minar o problema.

O usuário é responsável por proteger os dados contra alterações dos ajustes da
fábrica. O fabricante não se responsabiliza por configurações pessoais perdidas.

bem como nos cabos de carregamento e terminais de carga.
Se a carcaça do equipamento estiver suja, limpe-a com um pano macio e apenas
com produtos de limpeza sem solventes.

Serviços de reparos e manutenção devem ser feitos somente por empresas espe­cializadas e autorizadas. Somente utilizar peças de desgaste e de reposição origi­nais (válido também para peças padrão). Em peças adquiridas de terceiros, não
há garantia de construção e fabricação conforme as normas de desgaste e segu­rança.

Responsabilida­des do operador

Revisão técnica
de segurança

Alterações, modificações ou adaptações somente devem ser realizadas com a
autorização do fabricante.

O operador deve garantir que o trabalho no equipamento somente seja realizado
por pessoas que

estejam familiarizadas com as regras básicas de segurança no trabalho e pre-

-

venção de acidentes, e tenham sido treinadas para o manuseio do mesmo,
tenham lido e compreendido esse manual de instruções, especialmente o

-

capítulo „Diretrizes de segurança“, e tenham confirmado com uma assinatu­ra,
tenham sido treinadas de acordo com as exigências para os resultados do

-

trabalho.

O trabalho de conscientização de segurança do pessoal deve ser verificado regu­larmente.

O fabricante recomenda executar pelo menos a cada 12 meses uma revisão
técnica de segurança no equipamento.

A revisão técnica de segurança somente deve ser executada por um eletricista
qualificado

após alteração,

-

após montagens ou adaptações,

-

após reparo, cuidados e manutenção,

-

no mínimo a cada 12 meses.

-

9

Para a revisão técnica de segurança, seguir as respectivas normas e diretrizes na­cionais e internacionais.

Mais informações sobre a revisão técnica de segurança são fornecidas por sua as­sistência técnica. Ela pode disponibilizar o suporte necessário mediante sua soli­citação.

Identificações
no equipamento

Descarte Não descartar o produto em lixo doméstico, mas sim de acordo com as diretrizes

Direito autorais Os direitos autorais deste manual de instruções permanecem com o fabricante.

Equipamentos com a indicação CE cumprem as exigências básicas das diretrizes
aplicáveis.

Equipamentos marcados com este símbolo de conformidade EAC cumprem as
exigências das normas relevantes para Rússia, Bielorrússia, Cazaquistão, Armênia
e Quirguistão.

de descarte válidas do local de instalação para equipamentos eletroeletrônicos
antigos.

O texto e as imagens estão de acordo com o padrão técnico no momento da im­pressão. Sujeito a alterações. O conteúdo do manual de instruções não dá qual­quer direito ao comprador. Agradecemos pelas sugestões de aprimoramentos e
pelos avisos sobre erros no manual de instruções.

10

Informações gerais

PT-BR

Explicação dos
avisos de segu­rança

ALERTA!

Marca um perigo de ameaça imediata.

Caso não seja evitado, a consequência é a morte ou lesões graves.

▶

PERIGO!

Marca uma possível situação perigosa.

Caso não seja evitada, a consequência pode ser a morte e lesões graves.

▶

CUIDADO!

Marca uma possível situação danosa.

Caso não seja evitada, lesões leves ou menores e também danos materiais

▶

podem ser a consequência.

AVISO!

Descreve a possibilidade de resultados de trabalho prejudicados e de danos no
equipamento.

Conceito de dis­positivo

Utilização pre­vista

Os sistemas de carregamento de baterias na faixa trifásica são caracterizados pe­la tecnologia de carga inteligente. A bem-sucedida tecnologia Active Inverter
com o revolucionário processo de carregamento Ri se adapta às necessidades da
bateria e a carrega somente com a corrente necessária.

A tecnologia é uma carcaça robusta embutida de acordo com o padrão da
indústria. A estrutura muito compacta atende todas as exigências das normas de
segurança, reduz a necessidade de local e protege os componentes para uma vi­da útil longa.

Equipado com uma tela de gráfico, um Datalogger integrado, novas interfaces e
opções adicionais, o equipamento está preparado para o futuro.

O sistema de carregamento de baterias serve para a carga das seguintes baterias.
Qualquer outro uso diferente do previsto ou uso adicional é considerado inade­quado. O fabricante não assume a responsabilidade por quaisquer danos decor­rentes. Também fazem parte da utilização prevista

a consideração de todos os avisos do manual de instruções,

-

a verificação regular do cabo da rede elétrica e de carregamento.

-

11

PERIGO!

Perigo devido ao carregamento de baterias a seco (elementos primários) e bate­rias não recarregáveis.

Podem ocorrer lesões pessoais e danos materiais graves devido ao vazamento da
bateria.

Carregar apenas nos seguintes tipos de bateria designados.

▶

PERIGO!

Perigo devido ao carregamento de baterias inadequadas.

Danos pessoais e materiais graves podem ocorrer devido à liberação de gases, ex­plosão ou incêndio.

Somente conectar no sistema de carregamento de baterias as baterias que

▶

são adequadas para seu tipo, tensão e capacidade e que estão de acordo com
as configurações.

O sistema de carregamento de baterias é usado para a carga de baterias de
chumbo-ácido e NiCd:

Baterias Pb-WET (PzS, GiS...):

-

baterias úmidas de chumbo-ácido fechadas, abertas para escape, com ele­trólito líquido.
Baterias de gel Pb (PzV, GiV...):

-

baterias de chumbo-ácido (VRLA) fechadas, reguladas por válvula, com ele­trólito específico (gel ou lã).
Baterias NiCd:

-

baterias NiCd fechadas ou trancadas, com eletrólito líquido.
Baterias Pb-CSM-WET (Copper Strained Metal):

-

baterias CSM de chumbo-ácido fechadas, com eletrólito líquido.
Baterias Lead Crystal:

-

baterias Lead Crystal de tipo EVFJ/CNFJ.

Acoplamento à
rede

O funcionamento correto do equipamento depende do manuseio adequado. O
equipamento não deve ser puxado em nenhuma circunstância pelo cabo.

PERIGO!

Perigo devido à corrente elétrica.

Podem ocorrer ferimentos graves ou morte.

Antes de iniciar os trabalhos, todos os equipamentos e componentes envolvi-

▶

dos devem ser desligados e desconectados da rede de energia.
Todos os equipamentos e componentes listados devem ser protegidos contra

▶

religamento.
Se necessário, utilizar somente um disjuntor FI do tipo B para o acoplamento

▶

à rede do equipamento.

PERIGO!

Perigo devido a manuseio e trabalhos realizados incorretamente.

Podem ocorrer ferimentos e danos materiais graves.

Todos os trabalhos e funções descritos nesse documento somente devem ser

▶

realizados por pessoal especializado e treinado.
Leia e compreenda este documento.

▶

Todos os manuais de instruções dos componentes do sistema, especialmente

▶

as diretrizes de segurança, devem ser lidos e compreendidos.

12

PERIGO!

Cabo de carrega­mento

Instalação cor­reta dos cabos
de carregamen­to/rede

Perigo devido à alimentação de rede insuficiente ou com erro.

Podem ocorrer ferimentos e danos materiais graves.

As exigências relacionadas à alimentação elétrica do capítulo „Dados técni-

▶

cos“ devem ser atendidas.

PERIGO!

Perigo de faíscas devido à desconexão incorreta do conector de carga.

Podem ocorrer ferimentos e danos materiais graves. As faíscas resultantes po­dem causar a ignição dos gases de carregamento que se formam durante o pro­cedimento de carregamento resultando em um incêndio ou explosão

Termine o processo de carregamento usando o sistema de carregamento de

▶

baterias e, depois que os cabos de carregamento esfriarem, enrole-os ou, se
disponível, coloque-os no suporte do cabo.

PERIGO!

Perigo devido a cabos de carregamento soltos.

Podem ocorrer ferimentos e danos materiais graves. As pessoas podem ficar pre­sas ou tropeçar nos cabos removidos e soltos.

Coloque o cabo de carregamento de modo que ninguém possa tropeçar ou

▶

ficar preso nele.

PT-BR

CUIDADO!

Perigo de superaquecimento devido a cabos de carregamento/rede colocados
incorretamente.

Risco de danos nos cabos de carregamento/rede.

A troca de potência de carga/rede elétrica somente deve ser realizada por

▶

eletricistas qualificados.
Cabos de carregamento/rede não devem ser enrolados.

▶

Cabos de carregamento/de rede elétrica não devem ser cobertos.

▶

Cabos de carregamento com mais de 5 m (16 ft. 4.85 in.) Enrolar o compri-

▶

mento individualmente (sem agrupar).
Cabos de carregamento com mais de 5 m (16 ft. 4.85 in.) Os comprimentos

▶

podem apresentar uma temperatura superficial mais alta (observar superfíci­es quentes).
Nos seguintes casos, certifique-se de que a temperatura da superfície dos

▶

cabos de carregamento não exceda 80 °C (176 °F):

- A temperatura ambiente é de 30 °C (86 °F) ou mais

- A seção transversal dos cabos de carregamento é de 95 mm2 ou mais

- O comprimento do cabo de carregamento é de 5 m (16 ft. 4.85 in.) ou mais

13

14

Avisos no equi-

Ser. No.:

Part No.:

UDC nom.

IDC max.

Protective class I

IAC max.

UAC nom.

PAC max.

www.fronius.com

OVC III

IP20

xxV

xxxA

xxA

3~ NPE xxxV 50/60Hz

xxxxW

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

xxxxxxxx

xxxxxxxx

4,010,xxx

Selectiva x.0 xxxx xkW

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!
Explosive Gase. Flammen und Funken vermeiden.
Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable!
Explosive gases. Prevent flames and sparks.
Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge!
Gaz explosifs. Éviter les flammes et les étincelles.
Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga!
Gases explosivos. Evitar llamas y chipas.
¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica!
Gas esplosivi. Evitare fiamme libere e scintille.
Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION
ADVERTENCIA - AVVISO

42,0409,0419

pamento

O sistema de carregamento de baterias está equipado com símbolos de segu­rança. Os símbolos de segurança não podem ser retirados ou pintados.

PT-BR

Um choque elétrico pode ser fatal. A abertura da carcaça deve ser rea­lizada somente por um técnico de serviço treinado pelo fabricante. An­tes de trabalhar na carcaça aberta, o equipamento deve ser desconec­tado da rede elétrica. Com um equipamento de medição adequado, ga­ranta que componentes carregados eletricamente (por exemplo, capa­citores) estejam completamente descarregados. Certifique-se de que o
equipamento permaneça desconectado da rede elétrica até o final de
todos os trabalhos.

Aplicar as funções somente após a leitura completa do manual de ins­truções.

Afastar a bateria de possíveis fontes de ignição, como fogo, faíscas e
luz aberta.

Perigo de explosão! Através da carga será gerado oxi-hidrogênio na ba­teria.

O ácido da bateria é corrosivo e não pode de modo algum entrar em
contato com os olhos, a pele ou as roupas.

Durante a carga, providenciar um fornecimento de ar fresco suficiente.

O equipamento pode causar correntes residuais CC no fio terra. Caso
seja utilizado um dispositivo de proteção contra choques elétricos
(RCD) na rede, ele deve corresponder ao tipo B.

Não descartar o produto em lixo doméstico, mas sim de acordo com as
diretrizes de descarte válidas do local de instalação para equipamen­tos eletroeletrônicos antigos.

15

Avisos nos com-

WARNING

Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

ponentes inter­nos

PERIGO!

Perigo devido à corrente elétrica.

Podem ocorrer ferimentos graves ou morte.

A abertura da carcaça deve ser realizada somente por um técnico de serviço

▶

treinado pelo fabricante.
Antes de iniciar os trabalhos, todos os equipamentos e componentes envolvi-

▶

dos devem ser desligados e desconectados da rede de energia.
Todos os equipamentos e componentes listados devem ser protegidos contra

▶

religamento.
Depois de abrir o equipamento, com a ajuda de um medidor adequado, certi-

▶

fique-se de que os componentes elétricos (por exemplo, capacitores) estejam
descarregados.
Com a ajuda de uma placa de aviso legível e compreensível, garanta que o

▶

equipamento permaneça desconectado da rede elétrica até a conclusão de
todos os trabalhos.

Requisitos de
configuração

16

PERIGO!

Perigo por tombamento e queda dos aparelhos.

Podem ocorrer danos pessoais e materiais graves.

Posicionar todos os componentes do sistema de maneira estável.

▶

Na utilização de um suporte de piso ou suporte de parede, garantir continua-

▶

mente o posicionamento firme de todos os elementos de fixação.
Aparelhos com um peso de mais de 25 kg (55.12 lb.) precisam ser carregados

▶

por pelo menos duas pessoas.
Na montagem em prateleiras, a capacidade da prateleira deve corresponder

▶

pelo menos ao peso do aparelho.

O aparelho foi testado conforme o grau de proteção IP 20, o que significa:

Proteção contra entrada de corpos estranhos com diâmetro de mais de 12,5

-

mm (0.49 in.).
Nenhuma proteção contra água.

-

O aparelho pode ser colocado e operado em ambientes secos e fechados, confor­me o grau de proteção IP 20. Deve-se evitar a umidade.

Deve-se usar o aparelho em posição

(a)

(b)

horizontal.

O ar no ambiente do aparelho deve ser mantido livre de vapores de ácido da ba­teria. Por isso, deve-se evitar a montagem do aparelho diretamente sobre a bate­ria a ser carregada.

Ar frio

O aparelho deve ficar posicionado de modo que o ar frio possa fluir livremente,
por meio das aberturas na carcaça previstas para essa finalidade. Para as abertu­ras de entrada e saída de ar deve existir sempre uma distância mínima de 0,2 m
(7.874 in.). O ar ambiente deve estar livre de

Quantidades excessivas de poeira

-

Partículas condutoras de eletricidade (fuligem ou lascas de metal)

-

Fontes de calor

-

PT-BR

A entrada e a saída do ar frio devem ocorrer conforme ilustrado nas seguintes
imagens através das setas.

AVISO!

Perigo devido a aberturas de entrada e saída de ar parcial ou totalmente cober­tas.

Podem ocorrer danos materiais.

A colocação de vários aparelhos em sequência deve ser realizada com es-

▶

paçamentos.

Caso os aparelhos sejam organizados em uma linha, sem deslocamento, a
distância entre eles deve ser medida da seguinte maneira:

8 kW: Distância mínima 30 cm (11.81 in.)

a)

16 kW: Distância mínima 60 cm (1 ft. 11.62 in.)

b)

17

Suporte de pare-

312

32

62

62

de

PERIGO!

Perigo devido a trabalhos realizados incorretamente e queda de aparelhos.

Podem ocorrer danos pessoais e materiais graves.

Esta montagem só deve ser executada por pessoal especializado e qualifica-

▶

do.
Observar as diretrizes de segurança no manual de instruções do carregador.

▶

Para cada base, são necessários parafusos e buchas diferentes.

▶

Por isso, parafusos e buchas não estão inclusos no escopo de fornecimento.

▶

O montador é responsável pela seleção correta de buchas e parafusos ade-

▶

quados.

PERIGO!

Perigo por tombamento e queda dos aparelhos.

Podem ocorrer danos pessoais e materiais graves.

Verificar se todas as conexões de rosca estão firmemente apertadas.

▶

Utilizar somente com um sistema de carregamento de baterias Fronius Se-

▶

lectiva 8 - 16 kW.
Montar o aparelho na horizontal.

▶

1

2

18

633 (24.92)

mm (in.)

13
(.51)

180 (7.09)

193 (7.6)

595,5 (23.44)

179 (7.05)

453 (17.83)

344 (13.54)

109

(4.29)

8 kW

16 kW

392 (15.43)

502 (19.76)

647 (25.47)

267 (10.51)

247 (9.72)

241 (9.49)

585 (23.03)

20
(.79)

110

(4.33)

mm (in.)

PT-BR

19

342 (13.46)

418 (16.46)

494 (19.45)

500 (19.69)

492 (19.37)

450 (17.72)

400 (15.75)

300 (11.81)

200 (7.87)

20 (.79)

8.3

(.79)

6
(.24)

7 (.28)

8.5
(.33)

6

(.24)

25

(.98)

76 (2.99)

60

(2.36)

mm (in.)

8 kW / 16 kW

Perfuração

Peso do suporte de parede:

8 kW 1,80 kg (3.97 lb.)
16 kW 3,15 kg (6.49 lb.)

20

Elementos de comando e conexões

(5)

(4)

(3)

(2)

(8)

(6)

(7)

(1)

(9)

(11)

(10)

(12)

Elementos de
comando e co­nexões

PT-BR

Nº Função

(1) Conexão USB

(2) Posição para as opções de indi-

(3) Posição para a opção de Início/

Nº Função

(4) (-) Cabo de carregamento

(5) (+) Cabo de carregamento

(6) Posições para opções de relés vinculados.

(por exemplo, Aquamatic)
Informações detalhadas encontram-se no capítulo „Opções“.

A conexão USB permite uma
atualização do aparelho e a
criação de protocolos dos
parâmetros de carga durante o
carregamento por um pen drive
USB. Está disponível uma cor­rente da alimentação de no
máximo 0,5 A.

cação remota ou luz de carre­gamento de 13 V.

parada externa ou de carrega­mento conduzido por tempera­tura.

21

(7) Posição para a opção de circulação de eletrólito interna.

17 G / 2 13V / 1

Y / 3 R / 4

B

Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug
Code

Plug
Code

Plug
18p

15

13

11

9

7

5

3

1

18

16

14

12

10

8

6

4

2

Saída de ar comprimido

(8) Posição para a opção de circulação de eletrólito interna.

Aspiração com filtro de ar

(9) Cabo de rede

(10) Opção de fitas de LED.

Acendem de acordo com o status da carga nas cores correspondentes,
conforme indicado na seção „Painel de comando“.

(11) Painel de comando

(12) Área de conexão das opções

A área de conexão somente é acessível com a remoção da placa de co­nexão no lado dianteiro do aparelho.
Para isso, seguir os avisos de alerta que estão no capítulo „Opções“, seção
„Segurança“.

Conexões 18 pol. do conector de
opções no cartão P-Control na parte
interna da carcaça

22

Plug

Pin

Code Function

Plug

Pin

Code Function

17 G / 2 Ext. LED Green

Remote Control wire 2 Power Supply Remote Control

CBG Easy VCC

15 Y / 3 Ext. LED Yellow 16 R / 4 Extern LED Red

Remote Control wire 3 Remote Control wire 4
CBG Easy De-

tect

13 B Ext. LED Blue 14 Dete

CBG Easy GND

11

9 C1 G 10 13VO

7 C1 L 8 C2 L

18 13V /113 V Ext. LED

wire 1

12 C2 G

PT-BR

5 C1 H 6 C2 H

3 4
1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging
Extern Start / Stop Extern Start / Stop

23

Painel de coman-

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

do

N.º Função

(1) Display

(2) Tecla „Menu“

Seleção do menu desejado.
Retornar à seleção superior.

(3) Teclas „Up/Down“ (Para cima/Para baixo)

Seleção do item de menu desejado.
Configuração do valor desejado.

(4) Tecla „Pause/Start“ (Pausar/Iniciar)

Interrupção e reinício do processo de carregamento.
Confirmar um item de menu ou uma configuração.

(5) Indicação „Bateria resfriada“ (azul)

Sinaliza uma bateria pronta e já resfriada.
Acesa constantemente: Após o final de carregamento, é atingido o tempo
de resfriamento configurado ou é atingida a temperatura de bateria opcio­nal.
Piscando em intervalos de um segundo: Adicionalmente, foi acionada a in­dicação de refil de água. Para obter informações detalhadas, consulte o
capítulo „Indicações“, seção Funções adicionais.

24

(6) Indicação „Erro“ (vermelho)

Acesa constantemente: O equipamento emite um erro. A situação atual

não permite uma carga adequada. Enquanto a indicação vermelha estiver
acesa, não pode ser realizada nenhuma carga (carregamento interrompi­do). A tela mostra uma mensagem de status correspondente.
Pisca brevemente a cada 3 s: O equipamento emite um alerta. Os parâme­tros de carga são desfavoráveis, porém, a carga será continuada. A tela

mostra alternadamente a mensagem de status correspondente e o status
da carga.

(7) Indicação „Carga“ (amarelo)

Aceso: durante a carga.
Piscando: quando a carga for interrompida.

(8) Indicação „Bateria carregada“ (verde)

Acesa constantemente: Carga terminada.
Piscando em intervalos de um segundo: Carga terminada. Adicionalmen-

te, foi acionada a indicação de refil de água. Para obter informações deta­lhadas, consulte o capítulo „Indicações“, seção Funções adicionais

PT-BR

25

Carregar a bateria

Primeiro comis­sionamento

Ao conectar o sistema de carregamento de baterias na rede elétrica pela primei­ra vez, o equipamento deve estar no modo SETUP.

Nesse modo, as seguintes configurações básicas devem ser realizadas ou confir­madas:

Idioma (inglês, alemão, francês...)

-

Data, hora e fuso horário

-

Unidades: métrica / imperial

-

Comprimento do cabo de carregamento e seção transversal do cabo de car-

-

regamento
Tipo de bateria, curva sinérgica, número de células e tempo de carregamento

-

ou capacidade da bateria

Conectar o cabo de alimentação do sistema de carregamento de baterias na

1

rede elétrica.

Com as teclas „Up/Down“ (Para ci-

2

ma/Para baixo), selecionar o idioma
de menu desejado.

Confirmar com a tecla „Pause/

3

Start“ (Pausar/Iniciar).

O idioma inglês é definido como pa­drão.

Com as teclas „Up/Down“ (Para ci-

4

ma/Para baixo), selecionar o fuso
horário desejado.

Confirmar com a tecla „Pause/

5

Start“ (Pausar/Iniciar).

O fuso horário UTC+1 Central Europe­an Time (Berlin) é definido como pa­drão.

As seguintes configurações devem ser
realizadas:

Horário de verão: LIGADO/DESLI-

-

GADO
Formato de hora

-

Horário

-

Data

-

Com as teclas „Up/Down“ (Para ci-

6

ma/Para baixo), realizar cada confi­guração desejada.

Confirmar as respectivas configu-

7

rações com a tecla „Pause/
Start“ (Pausar/Iniciar).

26

Horário de verão LIGADO e o formato
de 24 horas são definidos como pa­drão.

Com as teclas „Up/Down“ (Para ci-

8

ma/Para baixo), realizar cada confi­guração desejada (métrica / impe­rial).

Confirmar com a tecla „Pause/

9

Start“ (Pausar/Iniciar).

Com as teclas „Up/Down“ (Para ci-

10

ma/Para baixo), selecionar o com­primento do cabo de carregamento
(m / ft).

Confirmar com a tecla „Pause/

11

Start“ (Pausar/Iniciar).

O sistema de carregamento de baterias
é configurado com o comprimento do
cabo de carregamento correto de acor­do com o pedido.

O comprimento incorreto do cabo de
carregamento pode influenciar negati­vamente o processo de carga!

PT-BR

Com as teclas „Up/Down“ (Para ci-

12

ma/Para baixo), selecionar a seção
transversal do cabo de carrega­mento (mm² / AWG).

Confirmar com a tecla „Pause/

13

Start“ (Pausar/Iniciar).

O sistema de carregamento de baterias
é configurado com a seção transversal
do cabo de carregamento correto de
acordo com o pedido.

A seção transversal incorreta do cabo
de carregamento pode influenciar ne­gativamente o processo de carga!

Se a configuração de carga exibida

14

estiver correta, confirme-a com a
tecla „Pause/Start“(Pausar/Iniciar).

O sistema de carregamento de baterias
é pré-configurado de acordo com o pe­dido.

Caso o sistema de carregamento de baterias tenha sido solicitado sem configu­ração adicional, as seguintes configurações valem como padrão:

Tipo de bateria Pb-Wet (para PzS, GiS)

-

Curva sinérgica 6 - RI

-

Número de células máximo previsto para o sistema de carregamento de bate-

-

rias
Tempo de carregamento 7-8 h

-

Caso a configuração não esteja de acordo com a bateria usada, é necessário
adaptar os parâmetros de acordo.

27

Informações detalhadas sobre os parâmetros do sistema de carregamento de ba­terias podem ser encontradas no capítulo „Indicações“, seção Modo de configu-

ração

Iniciar o proces­so de carrega­mento

PERIGO!

Perigo devido ao vazamento de ácido da bateria ou explosão durante a carga de
baterias com defeito.

Podem ocorrer ferimentos e danos materiais graves.

Antes do início de processo de carga, certifique-se que a bateria a ser carre-

▶

gada esteja totalmente funcional.

PERIGO!

Perigo devido a tipo de bateria e definições de carga incorretos.

Podem ocorrer ferimentos e danos materiais graves.

Antes de começar o processo de carga, certifique-se de que o tipo de bateria

▶

correto está configurado no sistema de carregamento de baterias.
As seguintes configurações devem ser realizadas para os diferentes tipos de

▶

bateria antes da carga:
Curva de carga
Tensão nominal (número de células de bateria)
Capacidade da bateria (Ah) ou tempo de carregamento (h)

Informações detalhadas sobre os parâmetros do sistema de carregamento de ba­terias podem ser encontradas no capítulo „Indicações“, seção Modo de configu-

ração.

CUIDADO!

Perigo de danos materiais por sujeira pesada nos contatos do conector de carga.

Isso pode aumentar a resistência da transferência, causando um sobreaqueci­mento e, como consequência, defeitos no conector de carga.

Manter os contatos do conector de carga livres de sujeira e, se necessário,

▶

limpá-los.

Conectar o cabo de alimentação do sistema de carregamento de baterias na

1

rede elétrica.

É exibida uma pergunta se os parâmetros corretos foram configurados para a ba­teria a ser carregada.

A seguir, aparece a indicação no modo

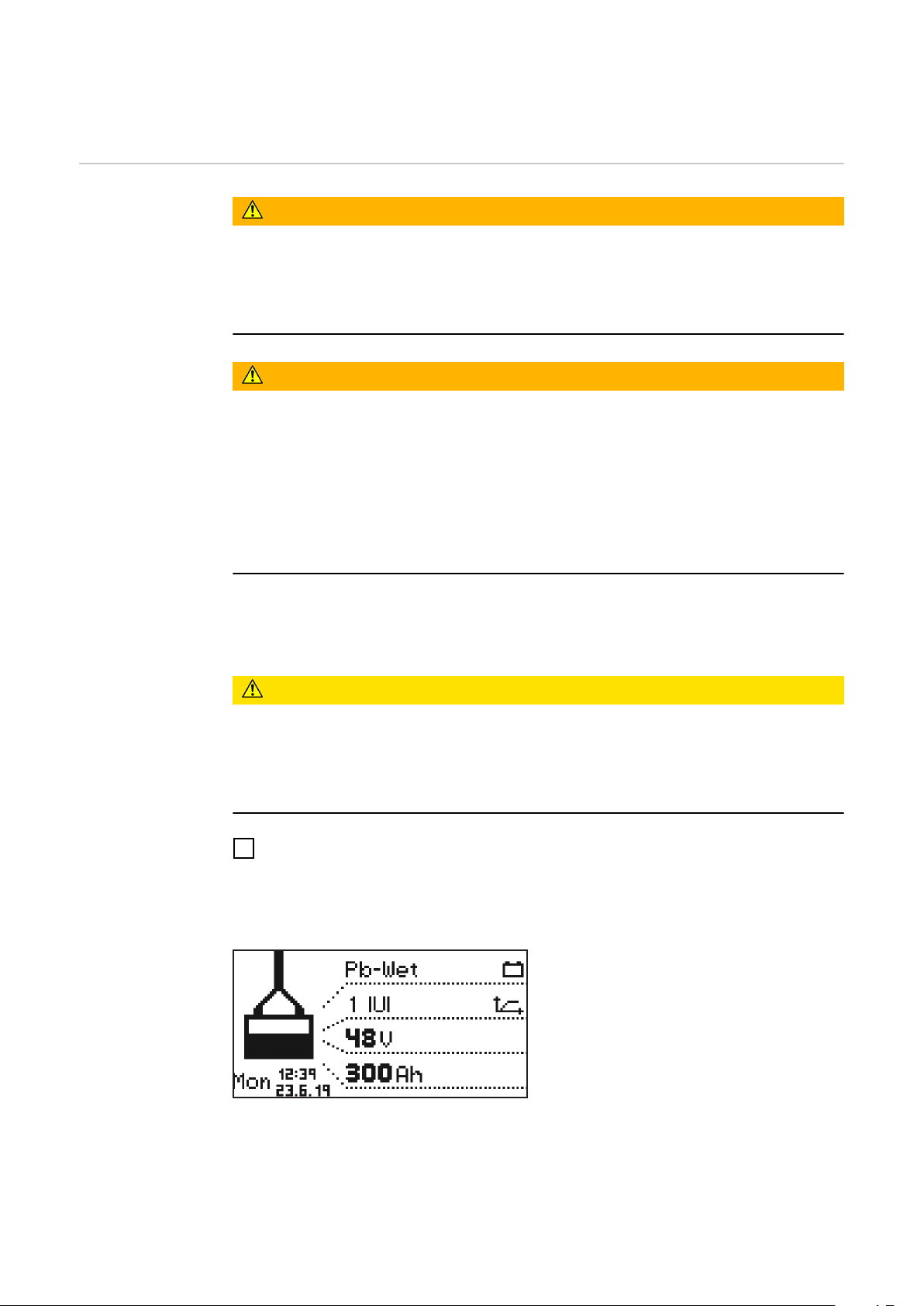

padrão. A tela mostra os parâmetros
do sistema de carregamento de bateri­as:

Tipo de bateria (por exemplo, Pb-

-

WET)
Características do carregamento

-

(por exemplo, B. IUI)
Tensão nominal (por exemplo, 48

-

V)
Capacidade (por exemplo, 300 Ah)

-

Dia da semana, horário e data

-

28

Os parâmetros de soldagem do sistema de carregamento de baterias podem ser
ajustados individualmente. Informações detalhadas sobre os parâmetros do sis­tema de carregamento de baterias podem ser encontradas no capítulo „Indi­cações“, seção Modo de configuração. Garantir que a bateria que deve ser carre­gada esteja de acordo com a configuração do sistema de carregamento de bateri­as.

Inserir o conector de carga.

2

O sistema de carregamento de baterias reconhece a bateria conectada e inicia o
processo de carga. Caso o atraso no início estiver ativado, o processo de carrega­mento é iniciado depois de decorrido o tempo de atraso configurado. Para obter
informações detalhadas, consulte o capítulo „Indicações“, seção Modo de confi-

guração.

Durante o processo de carregamento a tela exibe os seguintes valores:

Corrente de carga momentânea (A)

-

Tensão de carga momentânea (V)

-

Carga introduzida (Ah)

-

Temperatura da bateria na opção „Carregamento conduzido por temperatu-

-

ra“
Tempo (hh:mm) a partir do início da carga

-

PT-BR

O símbolo de bateria indica o estado da carga atual. Quanto mais barras forem
exibidas, mais avançado está o processo de carga. Assim que a bateria estiver
completamente carregada é exibido um contador de minutos (ilustração à direi­ta). Ele conta os minutos a partir do final de carregamento e serve de ajuda para
avaliar de maneira mais simples qual bateria já está mais fria durante o uso de di­versos sistemas de carregamento de baterias.

No entanto, caso a exibição padrão continue sendo exibida ao invés do contador
de minutos:

Com as teclas „Up/Down“ (Para cima/Para baixo), alternar entre o contador

1

de minutos e a exibição padrão.

Quando a bateria está totalmente carregada, todas as 4 barras do símbolo da ba­teria aparecem em preto. Assim que a bateria está totalmente carregada, a indi­cação verde se acende.

29

A bateria está constantemente

-

pronta para utilização.
A bateria pode ficar conectada pe-

-

lo tempo desejado no sistema de
carregamento de baterias.
A carga de manutenção atua con-

-

tra a autodescarga da bateria.

Interromper o
processo de car­regamento

Interromper o processo de carregamento do seguinte modo:

Pressionar o botão „Pause/Start“ (Pausar/Iniciar).

1

Enquanto o processo de carregamento
está interrompido:

Indicação „Carga“ (amarelo) pisca.

-

Continuar o processo de carregamento do seguinte modo:

Pressionar novamente o botão „Pause/Start“ (Pausar/Iniciar).

2

Enquanto houver uma bateria conectada no sistema de carregamento de bateri­as, só é possível interromper e continuar o processo de carregamento com o
botão „Pause/Start“ (Pausar/Iniciar). A troca dos modos de exibição com a tecla
„Menu“, de acordo com o capítulo „Indicação“, somente é possível depois de reti­rar a bateria do sistema de carregamento de baterias.

Terminar o pro­cesso de carre­gamento

PERIGO!

Perigo de ignição do oxi-hidrogênio devido à formação de faíscas ao separar os
cabos de carregamento.

Podem ocorrer ferimentos e danos materiais graves.

Antes de desconectar ou retirar o conector de carga, encerrar o processo de

▶

carga pressionando a tecla „Pause/Start“ (Pausar/Iniciar).

PERIGO!

Perigo ao desligar o conector durante o processo de carga.

Podem ocorrer ferimentos e danos materiais graves.

Não retire o conector durante o processo de carga.

▶

Não tocar nos contatos sob tensão no conector de carga.

▶

30

CUIDADO!

Perigo de danos à bateria ao desconectar a bateria do sistema de carregamento
de baterias se o processo de carga ainda não tiver sido completamente encerra­do.

Podem ocorrer danos à bateria.

Somente separar a bateria do sistema de carregamento de baterias quando

▶

ela estiver completamente carregada (a indicação verde „Bateria carrega­da“ se acende).

Quando a bateria estiver completamente carregada e resfriada, as seguintes indi­cações se acendem:

Indicação „Bateria carregada“ (ver-

-

de)
Indicação „Bateria resfriada“ (azul)

-

Para a vida útil ideal da bateria, sepa­rar a bateria do sistema de carrega­mento de baterias de acordo com a de­claração a seguir, se a indicação azul
„Bateria resfriada“ se acender além da
indicação verde. Se forem usados di­versos sistemas de carregamento de
baterias, primeiro remover a bateria
que já foi carregada por completo há
mais tempo (a mais resfriada).

PT-BR

Encerrar o processo de carga do seguinte modo:

Pressionar o botão „Pause/Start“ (Pausar/Iniciar).

1

Desconecte o conector de carga.

2

Quando os contatos de carga estão abertos, a detecção automática do circuito
aberto assegura que os contatos de carga estão desenergizados.

31

Indicação

Visão geral dos
modos de indi­cação

N.º Função

Modo padrão

No modo padrão a tela exibe os parâmetros de carga.

Modo de estatística

Visualiza a frequência dos estados operacionais do equipamento e mos­tra a quantidade total de cargas, além de uma visão geral do Ah emitido
e das quantidades de energia utilizadas no valor médio e total por car­ga.

Modo de histórico

Informa sobre os parâmetros de todos os processos de carregamento
salvos.

Modo de configuração

O modo de configuração possibilita todas as configurações do equipa­mento e do processo de carregamento.

Modo USB

O modo USB auxilia a atualização do equipamento, o backup e o upload
das configurações do equipamento, além da protocolar os parâmetros
de carga durante o processo de carregamento com pen drive USB.

Enquanto uma bateria estiver conectada no sistema de carregamento de bateri­as, somente é possível interromper e retomar o processo de carregamento com a
tecla „Pause/Start“ (Pausar/Iniciar). A troca dos modos de exibição com a tecla
„Menu“, somente é possível depois de retirar a bateria do sistema de carrega­mento de baterias. Uma descrição detalhada dos modos de exibição é fornecida
no capítulo seguinte.

Durante uma pausa de carregamento, a seleção do menu está disponível somente
de forma limitada.

AVISO!

Durante uma pausa de carregamento, a seleção do menu está disponível somen­te de forma limitada.

Modo padrão Após conectar o cabo de alimentação na rede elétrica, a tela estará automatica-

mente no modo padrão.

No modo padrão a tela exibe os
parâmetros dos carregadores:

Tipo de bateria (por exemplo, Pb-

-

WET)
Características do carregamento

-

(por exemplo, B. IUI)
Tensão nominal (por exemplo, 48

-

V)
Capacidade (por exemplo, 300 Ah)

-

Dia da semana, data e horário

-

Os parâmetros do carregador são ajustáveis individualmente. Para obter infor­mações detalhadas, consulte a seção „Modo de configuração“.

32

Seleção do menu

A partir do modo de seleção, trocar na seleção do menu do seguinte modo:

Pressionar a tecla „Menu“, por aprox. 5 segundos.

1

A partir dos outros modos, trocar para a seleção do menu do seguinte modo:

Apertar a tecla „Menu“ brevemente.

1

Abrir o modo desejado:

Com as teclas „Up/Down“ (Para cima/Para baixo), selecionar o símbolo do

2

modo desejado.

por exemplo, o símbolo da bateria para o modo padrão

-

Confirmar o símbolo de „Confirmação“ com a tecla „Pause/Start“ (Pausar/

3

Iniciar).

PT-BR

Modo de es­tatística

No modo de estatística, barras hori­zontais visualizam a frequência dos se­guintes estados operacionais do equi­pamento:

Inativo („Idle“)

-

Carga („Charging“)

-

Carga de manutenção („Floating-

-

charge“)
Resfriamento („Cooldown“)

-

Estado de erro („Error“)

-

Com as teclas „Up/Down“ (Para cima/Para baixo), alternar entre as páginas

1

1/2 e 2/2.

A página 2/2 exibe os seguintes valo­res:

Quantidade total de cargas („Char-

-

ges“).
Ah total emitida.

-

Ah emitida em média por carga

-

(„Charge“).
Energia total absorvida (kW/h).

-

Energia absorvida em média

-

(kW/h) por carga („Charge“).

A indicação da energia absorvida é entendida como valor de referência e pode di­ferir na potência nominal em até 5% da quantidade real de energia. No caso de
potência menor, a falha pode ser maior.

Modo de históri-coO modo de histórico informa sobre os parâmetros de todos os processos de car-

regamento salvos. Para poder apresentar indicações alternantes ou diferentes, a
janela de indicação está apresentada duas vezes a seguir:

33

Com as teclas „Up/Down“ (Para cima/Para baixo), alternar entre as páginas

(1)

(2)

(3)

(4)

(5) (7)

(6)

1

para cada processo de carregamento salvo.

Conteúdo da janela de indicação

Data de início da carga, por exemplo: Quinta-feira, 19/06/2014.

-

Hora de início da carga, por exemplo: 19:29 ou duração do carregamento, por

-

exemplo: 8h28 min.
Tensão no início da carga, por exemplo: 45,9 V.

-

Tensão após 5 minutos, por exemplo: 47,9 V.

-

Tensão ao final de carregamento, por exemplo: 48,0 V.

-

Ah absorvida, por exemplo: 397 Ah.

-

kW/h absorvido, por exemplo: 19 kW/h.

-

Características do carregamento, por exemplo: 6 RI.

-

Duração do carregamento configurada, por exemplo: 8 - 9h ou Ah configura-

-

da, por exemplo: 400 Ah ou momento de final de carregamento configurado
(não exibido).

Símbolos exibidos

34

N.º Função

(1) Bateria cheia

A carga foi finalizada.

(2) Bateria vazia

A carga não foi finalizada.

(3) Ponto de exclamação com número

Foi indicado um alerta com código para a mensagem de status correspon­dente. Para obter informações detalhadas, consulte a seção Mensagens

de status.

(4) Símbolo com número

Foi indicado um erro com código para a mensagem de status correspon­dente. Para obter informações detalhadas, consulte a seção Mensagens

de status.

(5) Símbolo de tecla com confirmação

A carga foi finalizada corretamente com a tecla „Pause/Start“ (Pausar/
Iniciar).

(6) Símbolo de tecla com x

A carga foi finalizada sem a tecla „Pause/Start“ (Pausar/Iniciar).

(7) Detalhe da carga

Indicação de determinados dados da bateria no início e fim da carga:
Número de células
Ah
Curva sinérgica
Tipo de bateria

PT-BR

Modo de confi­guração

O modo de configuração oferece as seguintes possibilidades de configuração:

„Charging settings“ (Configurações de carga): Configurações para a bateria

Tipo de bateria, por exemplo, „Úmida“.

-

Características do carregamento, por exemplo, „IU“.

-

Capacidade (Ah) ou tempo de carregamento (h), dependendo das carac-

-

terísticas do carregamento.
Células: tensão (V) e número de células de baterias ou configuração au-

-

tomática do número de células.

CUIDADO!

Perigo de danificar a bateria.

Pode ocorrer um dano permanente à bateria.

A configuração automática do número de células somente deve ser usa-

▶

da em baterias com as seguintes tensões nominais: 12 V e 24 V em equi­pamentos de 24 V, 24 V e 48 V em equipamentos de 48 V.
Não usar a configuração automática do número de células em baterias

▶

completamente descarregadas.

Outras configurações:

-

Para possibilidades personalizadas de ajuste das características do carrega­mento.

„Additional functions“: Funções adicionais

LED azul

-

Início/parada externa

-

Indicação de refil

-

Área de opções

-

Novo início de carga após um erro de rede

-

35

„General options“: Configurações gerais

Idioma

-

Contraste

-

Horário (hh:mm:ss)

-

Fuso horário
Horário de verão/Horário de inverno
Data (dd:mm:aa)

-

Comprimento do cabo de carregamento (m)

-

-

Corte transversal do cabo de carregamento (mm2)
Limite de corrente CA

-

Unidade para valores de temperatura

-

Código para entrada no menu de configuração ativado/desativado.

-

Intervalo de tempo para os parâmetros protocolados no pen drive USB (s).

-

Redefinir as estatísticas

-

Redefinir histórico

-

„Reset Settings“:Restaurar as configurações

Com pergunta de segurança („OK?“) para nova confirmação.

-

Em seguida, a tela aparece na configu­ração básica com indicação de data e
horário, além da versão do software.

Com os botões „Up/Down“ (Para cima/Para baixo), acessar as seguintes infor-

1

mações:

Número de série do equipamento, bem como número de série e versão da

-

memória da configuração.
Cartão de controle/eletrônica de potência: versão do hardware e número

-

de série.
Software: software principal, software secundário, software primário e

-

versão de bloco das linhas sinérgicas.

Entrar no menu de configuração da seguinte maneira:

Pressionar a tecla „Pause/Start“ (Pausar/Iniciar).

1

É necessário inserir o código.

Inserir o código necessário „1511“ da
seguinte maneira:

36

Com os botões „Up/Down“ (Para cima/Para baixo), inserir o primeiro dígito do

1

código.

Com o botão „Menu“, alterar para o próximo dígito do código.

2

Proceder conforme descrito acima até que o código completo tenha sido in-

3

serido.
Confirmar a entrada com a tecla „Pause/Start“ (Pausar/Iniciar).

4

É exibida a seleção dos pontos do me­nu principal para o modo de configu­ração.

Ao se selecionar um item de menu, po­de haver uma solicitação de leitura do
manual de instruções. Esta solicitação
deve ser confirmada clicando nova­mente na tecla „Pause/Start“ (Pausar/
Iniciar).

PT-BR

Navegar no menu de configuração e nos submenus da seguinte maneira:

Com as teclas „Up/Down“ (Para cima/Para baixo), selecionar o ponto deseja-

1

do do menu.
Com a tecla „Pause/Start“ (Pausar/Iniciar), confirmar o item de menu e, se

2

possível, confirmar novamente a pergunta de segurança (por exemplo, „OK?
“).

Se necessário, selecionar usando os botões „Up/Down“ (Para cima/Para bai-

3

xo), por exemplo, „Off/On“ (Desligar/Ligar) ou inserir um valor.
Confirmar a entrada com o botão „Pause/Start“ (Pausar/Iniciar).

4

Se o cursor alternar para uma próxima configuração ou local após a confir-

5

mação, proceder novamente conforme os pontos (3) e (4).

Para abandonar o menu atual:

Voltar para a seleção geral com o botão „Menu“.

6

A configuração das definições de carga
está explicada a seguir, como exemplo:

Com as teclas „Up/Down“ (Para cima/Para baixo), selecionar o ponto do menu

1

„Charging settings“ (Definições de carga).
Confirmar o ponto do menu com a tecla „Pause/Start“ (Pausar/Iniciar).

2

É exibida uma seleção das configurações para o ponto do menu „Charging set­tings“ (Configurações de carga):

37

Conforme a seleção feita, a indicação pode variar. Caso „Pb-WET“ seja seleciona­do como tipo de bateria, como na ilustração, em conjunto com a linha sinérgica
(„Curve“) „RI“, a rubrica „Ah“ é substituída por uma possibilidade de configu­ração de „Tempo de carregamento“ („Charging time“).

Tanto o início como o fim do tempo de carregamento podem ser configurados. Se
necessário, a seleção do ponto de partida pode ser cancelada; neste caso, o tem­po de carregamento se baseia em um início de carregamento manual, somente
depois do final de carregamento definido.

Ao selecionar as configurações, o usuário é conduzido através do menu como em
uma função de assistente.

Com as teclas „Up/Down“ (Para cima/Para baixo), selecionar o parâmetro de-

3

sejado (por exemplo, „Cells“ (Células)).
Com a tecla „Pause/Start“ (Pausar/Iniciar), confirmar o parâmetro.

4

Com as teclas „Up/Down“ (Para cima/Para baixo), configurar o valor desejado

5

(por exemplo, „24“ para a quantidade de células da bateria).
Confirmar a entrada com o botão „Pause/Start“ (Pausar/Iniciar).

6

Quando uma ou mais configurações relevantes para o processo de carga são alte­radas no modo de configuração, é exibida mais uma mensagem confirmando as
configurações ao sair do modo de configuração.

As seguintes configurações devem ser confirmadas ao sair do modo de configu­ração:

Linha sinérgica

-

Capacidade da bateria em Ah (exceto linha sinérgica RI)

-

Número de células

-

Carga de equalização: LIGADO/DESLIGADO

-

Protocolo CAN

-

Exemplo:

Alteração da linha sinérgica de 3 - IUI
(Pb-WET) para 6 - RI (Pb-WET).

Se a configuração não for confirmada,
o sistema de carregamento de baterias
volta novamente para o modo de confi­guração e a configuração pode ser al­terada para o valor desejado.

38

Visão geral das
definições de
carga

A seguir, encontra-se um esclarecimento detalhado das opções de menu „Set­tings“ (Configurações), na seleção para a opção de menu abordada anteriormente
„Charging settings“ (Definições de carga). A navegação ocorre de acordo com a
seção Modo de configuração.

É exibida uma lista com as seguintes possibilidades de seleção:

As possibilidades individuais de seleção são esclarecidas em detalhes a seguir.

PT-BR

Circulação de
eletrólito

Circulação de eletrólito da „Air
Pump“ (Bomba de ar) (não disponível
na versão Selectiva 220 V):

O controle de fluxo da circulação de
eletrólito é feito pelo controle do siste­ma de carregamento de baterias. Para
isso, estão disponíveis diversas opções
de seleção.

Na seleção para a circulação de eletrólito estão disponíveis as seguintes configu­rações:

Off (desligado)

Circulação de eletrólito desligada.

-

Operação contínua („continuous“)

Circulação de eletrólito ligada continuamente.

-

Programa („program“) 1 até 5

Programas predefinidos de fábrica para a circulação de eletrólito e seus

-

parâmetros relevantes estão na tabela no capítulo „Indicação“, seção „Set­tings“ (Configuração).

Automatic (Automático)

Ajuste automático do volume de fluxo da circulação de eletrólito conforme

-

os parâmetros configurados da bateria.

„User“ (usuário) „On“/„Off“ (Ligado/Desligado)

Configuração individual da circulação de eletrólito.

-

As configurações para „On“ (Ligado) e „Off“ (Desligado) definem as relações

-

de impulso/pausa dos intervalos do fluxo de ar.

Programas predefinidos de fábrica para a circulação de eletrólito e seus parâme­tros relevantes estão na tabela ilustrada a seguir:

39

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

Em qualquer um desses programas, a válvula solenoide é tensionada por um
período „LIGADO 1“ („ON 1“) e se solta por um período „DESLIGADO 1“ („OFF
1“). Este processo se repete na frequência indicada em „Repetir“ („Repeat“). De­pois de realizar a quantidade definida de repetições, é continuado com os
períodos „LIGADO 2“ („ON 2“) e „DESLIGADO 2“ („OFF 2“) até o final de carre­gamento.

Carregamento
conduzido por
temperatura

Carregamento conduzido por temperatura („Temperature-controlled charging“):

Na seleção para o carregamento conduzido por temperatura estão disponíveis as
seguintes configurações:

automatic (automático)/OFF (DESLIGADO)/required (solicitado)

automatic (automático)... Adaptação das características do carregamento em

-

função da temperatura.
OFF (DESLIGADO)... A temperatura medida da bateria continua não sendo

-

considerada.
solicitado („required“)...

-

A carga somente começa quando o sensor de temperatura está conectado.

Erro devido a sobreaquecimento („Error overtemperature“) ON/OFF (LIGADO/
DESLIGADO)

ON (LIGADO)... É exibida uma mensagem de erro em caso de sobreaqueci-

-

mento da bateria.
O processo de carregamento é interrompido e somente pode continuar após
a bateria resfriar e ser conectada novamente.
OFF (DESLIGADO)... Nenhuma mensagem de erro em caso de sobreaqueci-

-

mento da bateria.

40

Alerta devido a sobreaquecimento („Warning overtemperature“) ON/OFF (LI­GADO/DESLIGADO)

ON (LIGADO)... Ocorre alerta em caso de sobreaquecimento da bateria.

-

OFF (DESLIGADO)... Nenhum alerta em caso de sobreaquecimento da bate-

-

ria.

Para determinadas curvas sinérgicas, é necessário um sensor de temperatura ex­terno. Se for selecionada essa curva sinérgica no modo de configuração, é exibida
uma nota avisando que é necessário um sensor de temperatura externo.

As seguintes curvas sinérgicas precisam de um sensor de temperatura externo:

28 - FCC IUI - CSM WET

-

30 - FCC IUI - WET

-

Se for selecionada uma curva sinérgica
que necessita de um sensor de tempe­ratura externa, é exibida uma nota.

Confirmar a nota com a tecla „Pau-

1

se/Start“ (Pausar/Iniciar).

PT-BR

Carga de equali­zação

Carga de equalização („Equalising charge“)

OFF (DESLIGADO)

Não é realizada carga de equalização.

-

Atraso („delay“)

Se a bateria permanecer conectada ao sistema de carregamento de baterias

-

durante o retardamento do carregamento de compensação („equalize charge
delay“) configurado, é realizada uma forma especial de carga. Ela evita a es­tratificação de ácido.
Os parâmetros para a corrente (ampère/100 Ah), tensão (volt/célula) e du-

-

ração da carga de equalização podem ser alterados.

Dia da semana („Weekday“)

Indicação do dia da semana quando deve ocorrer a carga de equalização.

-

Os parâmetros para a corrente (ampère/100 Ah), tensão (volt/célula) e du-

-

ração da carga de equalização podem ser alterados.

41

Carga de equalização manual („Manual“)

Uma carga de equalização pode ser ativada manualmente por um botão no

-

display.
A carga de equalização é iniciada no tempo de atraso ajustado com os

-

parâmetros ajustados.
Os parâmetros para a corrente (ampère/100 Ah), tensão (volt/célula) e du-

-

ração da carga de equalização podem ser alterados.
Essa função está disponível apenas para a curva sinérgica de umidade/chum-

-

bo.

Quando há um ajuste ativado para a carga de equalização, é exibido na tela inicial,
através um símbolo próximo ao tempo de carregamento ajustado/Ah, se uma car­ga de equalização está sendo executada ou pode ser iniciada.

Atraso Atraso („delay“)

Atraso no início da carga („charge start delay“)

Tempo de atraso (minutos) do início da carga real em comparação com o mo-

-

mento de ativação do início da carga.

Atraso do final de carregamento („charge end delay“)

Tempo de atraso (minutos) do final de carregamento sinalizado (por exemplo,

-

indicação verde) em comparação com o final de carregamento efetivo.

Novo início de carga após erro de rede („at mains failure restart charging“)

Se essa possibilidade de seleção estiver ativa, após uma falha da rede elétri-

-

ca, é realizado um reinício automático do processo de carga assim que a rede
elétrica estiver disponível novamente.

Em uma falha de rede („at mains failure“)

Reinício de carga

-

automático/continuar carga

-

Se for possível selecionar „Reiniciar carregamento“, após uma falha da rede
elétrica, é realizado um reinício automático do processo de carga assim que a re­de elétrica estiver disponível novamente.

Se for possível selecionar „automático/continuar carregamento“ após uma falha
da rede elétrica, é realizado um reinício automático do processo de carga assim
que a rede elétrica estiver disponível novamente.

Calendário Calendário („calendar“)

42

A função de calendário possibilita um início automático de carga conforme os se­guintes critérios:

Período de tempo durante o qual não deve existir um início de carga, quando

-

uma bateria for conectada.
Período de tempo durante o qual o início deve ocorrer com uma curva

-

sinérgica 1 definida, quando uma bateria for conectada.
Período de tempo durante o qual o início deve ocorrer com uma curva

-

sinérgica 2 definida, quando uma bateria for conectada.

Para ativar a função de calendário,

1

selecionar e confirmar a configu­ração „ON“ (LIGADO).

Opção de menu Definições de carga
(„Charging settings“):

Tipo de bateria para todas as cur-

-

vas sinérgicas:
por exemplo, Pb-WET.
Configurações da curva carac-

-

terística na seleção da curva
sinérgica correspondente.

PT-BR

Dentro da função de calendário („Calendar“) são possíveis outras configurações:

Configuração do dia 1-5:
(„Day Setting 1-5“):
As configurações do dia possibilitam
uma definição de até 5 perfis diferen­tes de tempo de início de carga, com as
seguintes possibilidades de ajuste:

Símbolo para a curva sinérgica 1:

-

Período de tempo durante o qual
deve ser iniciada a curva sinérgica
1 (por exemplo: 0:00-6:00)
Stop (Parar):

-

Período de tempo durante o qual
nenhuma carga deve ser realizada
(por exemplo: 06:00-20:00)
Símbolo para a curva sinérgica 1:

-

Período de tempo durante o qual
deve ser iniciada a curva sinérgica
1 (por exemplo: 20:00-24:00)

43

AVISO!

Cargas em andamento não são influenciadas pelos períodos de tempo configu­rados.

No exemplo anterior, caso seja conectada uma bateria às 05:45, o final de

▶

carregamento ocorre conforme requisitado e não é interrompido pelo horário
final definido (no exemplo, 06:00) do período de tempo ajustado.
Caso a bateria seja conectada durante o período de tempo de parada, o início

▶

da carga ocorre automaticamente no próximo período de tempo. Caso um
início de carga manual seja acionado durante o período de tempo de parada,
a carga é realizada sempre com a curva sinérgica 1.

Possibilidades adicionais de configu­ração:

Alteração da curva sinérgica atri-

-

buída:
símbolo de curva sinérgica.
Remoção da curva sinérgica cor-

-

respondente:
„remover“ („remove“).

Configuração de semana („Week Set­ting“):

É possível compilar 3 configu-

-

rações semanais diferentes.

Para cada dia da semana é possível
atribuir uma das configurações de dia
criadas anteriormente.

Configuração do ano („Year Setting“):

Existe a possibilidade de alocar pa-

-

ra diversos períodos do calendário
(por exemplo, 1.1. - 7.1.) atribui
uma configuração de semana.

Na função de calendário ativa, um
símbolo de calendário (aqui com o
número „4“ como data atual) aparece
na indicação.

44

Cargas especiais Cargas especiais („Special Charges“)

A configuração para „Repetições“ („repeat“) define com qual frequência a carga
especial deve ser realizada, até ser retomada de forma permanente com os
parâmetros de carga originais:

Faixa de ajuste

1 até 99 repetições

-

Desativar a tecla de início („Disable Start Button“)

ON (LIGADO)

Um início do processo de carga com a tecla „Pause/Start“ (Pausar/Iniciar)

-

não é possível para, por exemplo, evitar o acesso não autorizado.

A seleção para „Cargas especi­ais“ („Special Charges“) permite a rea­lização temporária de uma ou mais
cargas diferentes dos tipos de carga
utilizados.

PT-BR

Função especial:
carga interme­diária

OFF (DESLIGADO)

É possível iniciar o processo de carga com a tecla „Pause/Start“ (Pausar/

-

Iniciar).

São possíveis as seguintes configu­rações adicionais:

Curva sinérgica:

-

por exemplo, „Deep discharge
10“ (Descarregamento profundo

10)
Número de células de bateria:

-

„Cells“ (Células), por exemplo, 12x
Capacidade da bateria em Ah:

-

por exemplo, 375 Ah

Função especial de carga intermediária („Opportunity Charge“):

Para aumentar o intervalo operacional
da bateria é possível, por exemplo, rea­lizar a recarga da bateria durante uma
pausa operacional.

45

São possíveis as seguintes configu-

(1)

rações da curva sinérgica:

Curva sinérgica:

-

„Curve“ (Curva), por exemplo, RI ­Pb-WET
Tempo de carregamento:

-

„Charging time“ (tempo de carre­gamento), por exemplo, 5-6 h

No caso de carga intermediária configurada em „ON“ (LIGADA) e bateria conec­tada, é exibida a seguinte indicação:

Indicação com curva sinérgica RI selecionada Indicação com outras curvas sinérgicas (por

Iniciar carga intermediária:

Selecionar o „Símbolo de corredor“ (1) com a tecla „Up“ (Para cima).

-

„Símbolo de corredor“ (1)

Conexão CC Conexão CC („DC-Connection“):

exemplo, IUI)

Indicação no início da carga intermediária

No menu Conexão CC, está a configu­ração para a verificação de conexão
CC.
Se a verificação da conexão CC estiver
ligada („ON“), é verificada a conexão
entre o sistema de carregamento de
baterias e a bateria durante o processo
de carga.

46

Se ocorrer um problema durante o
processo de carga com a conexão CC,
a verificação da conexão CC ativa
apresenta a mensagem de status 17.
Um problema de conexão pode acon­tecer, por exemplo, devido a contatos
de carga sujos ou desgastados.

Funções adicio­nais

Explicação detalhada do item de menu „Funções adicionais“ („additional functi­ons“) no modo de configuração. A navegação ocorre conforme a seção „Modo de
configuração“.

Selecionar o item de menu

1

„Funções adicionais“ („additional
functions“).

É exibida uma lista com as seguintes possibilidades de seleção:

PT-BR

As possibilidades individuais de seleção são esclarecidas em detalhes a seguir:

Configuração da indicação azul „LED azul“ („Blue LED“)

Configuração do tempo (minutos) após o qual a indicação azul „Bateria resfria­da“ deve acender para sinalizar que a bateria está fria o suficiente. Como valor de
configuração, o tempo é contado a partir do final de carregamento.

Em conjunto com a opção „Carregamento regulado sobre temperatura“ é
possível a configuração de um valor de temperatura que, quando não atingido,
fará acender a indicação azul „Bateria resfriada“ para sinalizar que a bateria está
fria o suficiente.

Início/parada externa („external start/stop“)

Na seleção para início/parada externa estão disponíveis as seguintes configu­rações:

Tecla („Button“)

Com uma tecla externa é possível simular o funcionamento da tecla „Pause/

-

Start“ (Pausar/Iniciar).

47

Normal

Start ON (Início LIGADO):

-

O início da carga ocorre ao fechar um interruptor externo e em caso de bate­ria reconhecida
ou ao conectar o conector de carga ao fechar os contatos auxiliares e em ca­so de bateria reconhecida.
Start OFF (Início DESLIGADO):

-

O início da carga ocorre ao conectar uma bateria.
Stopp ON (Parada LIGADA):

-

A interrupção da carga ocorre ao abrir o interruptor externo
ou ao desconectar o conector de carga abrindo os contatos auxiliares.
Stop OFF (Parada DESLIGADA):

-

A abertura de um interruptor externo ou dos contatos auxiliares é ignorada.

Reconhecimento do contato („Contact detection“)

ON (LIGADO):

-

Na configuração „Start ON“ (Início LIGADO), é conectada uma bateria e não
é conectado um contato de início/parada externo. A mensagem de status
(16) „Início/Parada externa não está conectada“ é exibida.
Na configuração „Stop ON“ (Parada LIGADA), é iniciada uma carga, o conta­to Start/Stop (início/parada) externo é aberto e a bateria não está completa.
A mensagem de status (16) „Início/Parada externa não está conectada.“ é
exibida.
OFF (DESLIGADO):

-

Reconhecimento de contato não é realizado.

Indicação de refil („Refill Indicator“)

A indicação de refil aparece como mensagem quando for necessário completar a
bateria com água destilada. O momento da requisição de refil pode ser definido
da seguinte maneira:

Cada x vezes na semana e dias da semana

por exemplo, reabastecer com água a cada duas semanas, na sexta-feira

-

Na configuração „OFF“ (Desligado), não é necessário confirmar a solicitação de
reabastecimento.

Cartão de relé („Relays“)

Na seleção para o cartão de relé, uma das seguintes funcionalidades pode ser
ajustada para cada um dos 4 bornes de conexão, da esquerda para a direita:

48

Aquamatic

Sinal, por exemplo, para o controle de uma válvula solenoide

-

Programa „Standard“ (Padrão) com ajustes pré-configurados de fábrica

-

Programa „User“ (Usuário) com possibilidades de ajuste definidas pelo

-

usuário
Para obter outras informações sobre o Aquamatic, consulte o capítulo

-

„Opções“, seção „Aquamatic“.

Carga ativa („Charging“)

Carga 50% („Charge 50%“)

Carga 80% („Charge 80%“)

Final de carregamento („Charge Finish“)

Carga principal finalizada („Main Charge Finished“)

Sinal na finalização da fase de carga principal

-

Carga não terminada

Sinal quando a bateria é separada antecipadamente do carregador

-

Pode ser ajustado 1 a 10 s

-

Carga OK („Charge OK“)

A bateria está sendo carregada ou já está carregada

-

Erro comum („Cumulative Error“)

Sinal em caso de erro

-

Uma falha na rede pode ser exibida opcionalmente como erro (Configuração

-

„ON“ - LIGADO).
Caso o aparelho se encontre em estado de erro, é possível exibir um texto

-

que pode ser definido livremente e que pode, por exemplo, conter os dados
de contato do fabricante. Para obter informações detalhadas, consulte a
seção „Modo USB“.

PT-BR

Erro comum + Atenção

Análogo à função „Erro comum“, o relé se tensiona permanentemente assim

-

que ocorrer um erro ou um alerta.

Lâmpada de sinalização („Signal Lamp“)

A conexão de uma ou mais lâmpadas adequadas no cartão de relé é possível

-

para exibir o estado da carga ou o estado operacional do carregador.
Para obter informações detalhadas, consulte o capítulo „Opções“, seção

-

„Lâmpada de sinalização“.

Proteção de arranque („Immobiliser“)

ON (LIGADO)

O relé se tensiona permanentemente assim que o carregador é conectado

-

com a rede elétrica.

Indicação de refil („Refill Indicator“)

Sinaliza que é necessário realizar um refil da bateria com água destilada.

-

Para obter informações detalhadas, consulte o capítulo „Indicação“, seção

-

„Funções adicionais“.

Bateria fria („Battery Cold“)

Bomba de ar externa para a circulação de eletrólito („External Air Pump“)

As configurações ocorrem conforme explicado na seção „-> Settings“ (Confi-

-

gurações) para a circulação de eletrólito („Air Pump“).

Para obter informações detalhadas sobre o cartão de relé, consulte o capítulo
„Opções“.

Configuração para indicação externa („External lamp“)

conforme o capítulo „Opções“, seção „Luz de carregamento“, indicações externas
podem ser conectadas para exibir um estado da carga ou o estado operacional do

49

sistema de carregamento de baterias. As seguintes configurações estão dis­poníveis:

Normal (indicação externa convencional)

-

RGB (fitas de LED)

-

Indicação remota („Remote control system“)

Para o sistema de indicação remota é possível configurar o contraste.

Novo início de carga após um erro de rede („at mains failure restart charging“)

Se essa possibilidade de seleção estiver ativa, após uma falha da rede elétrica, é
realizado um reinício automático do processo de carga assim que a rede elétrica
estiver disponível novamente.

Configurações
gerais

Explicação detalhada do item de menu „Configurações gerais“ („general opti­ons“) no modo de configuração.

Selecionar o item de menu „Confi-

1

gurações gerais“ („general opti­ons“).

É exibida uma lista com as seguintes possibilidades de seleção:

Idioma („Language“)

-

Configurações do display

-

Contraste („Contrast“)

-

Brilho („LED brightness“)

-

Indicação de Ah no final do

-

carregamento („Show Ah at
charge end“) ON/OFF (LIGA­DO/DESLIGADO)

Horário („Time“) e Data („Date“)

-

Horário de verão („daylight sa-

-

ving time“)/Horário de inverno
Fuso horário pré-definido

-

Fuso horário definido pelo

-

usuário

50

Cabo de carregamento („Charging cable“):

Comprimento simples do cabo de

-

carregamento (m)

Seção transversal do cabo („Cable cross section“):

Seção transversal do cabo de carregamento (mm²)

-

Consumo da corrente CA („AC current consumption“):

Ajuste da corrente máxima absor-

-

vida do equipamento na instalação
elétrica no local, ou no conector
que foi instalado no equipamento.

PT-BR

Os valores mínimo e máximo são

-

diferentes para as diferentes clas­ses de equipamento. O valor míni­mo é de aproximadamente 25% da
tensão nominal máxima do respec­tivo equipamento.

Temperatura („Temperature“):

Temperatura em °C/°F

-

Código („Code“):

Inserção do código para acessar o modo de configuração necessária/não ne-

-

cessária („Code ON/OFF“)

51

Intervalo de tempo USB („USB Logging Time“):

Intervalo de tempo do parâmetro

-

de carga (s) („USB Logging Time“)
no pen drive USB

Redefinir as estatísticas („Reset statistics“)

Redefinir o histórico („Reset history“)

Informações detalhadas de estatística e de histórico encontram-se nas seções
„Modo de estatística“ e „Modo de histórico“.

Zerar ajustes Este item de menu oferece 2 opções para redefinir todas as configurações feitas:

Reset Factory Settings (Restaurar con­figurações de fábrica):

Redefinir as configurações corres-

-

pondentes para o estado de entre­ga.

Reset Default Settings (Restaurar con­figurações padrão):

Redefinir as configurações corres-

-

pondentes para a configuração pa­drão do fabricante.

Modo USB O modo USB mostra na tela se está

conectado um pen drive USB.

O pen drive USB precisa corresponder
com a seguinte especificação:

Formatação: FAT32

-

32 Gigabytes, no máximo

-

Sem partições múltiplas

-

O software I-SPoT-VIEWER (www.fronius.com/i-spot) oferece suporte para a vi-
sualização e a avaliação dos dados no pen drive USB.

Para iniciar um download de dados, confirmar isso novamente com o botão „Pau­se/Start“ (Pausar/Iniciar). Se essa outra confirmação com o botão „Pause/
Start“ (Pausar/Iniciar) não for realizada, o download começará automaticamente
após um minuto.

52

Enquanto ocorre um processo de carga, é possível conectar um pen drive USB
depois de apertar o botão „Pause/Start“ (Pausar/Iniciar). Somente é possível ler
os dados, não é possível atualizar ou carregar uma configuração.

Remover com segurança („Safely remove“)

Assim que a ação desejada for concluída, remover o pen drive USB com se-

-

gurança.

Atualização („Update“)

É aberta uma lista de arquivos de atualização salvos no pen drive USB.

-

A seleção e a confirmação do arquivo desejado são realizadas de forma

-

analógica à navegação nas configurações.
Não renomear o nome do arquivo de atualização atribuído automaticamente!

-

O firmware mais atualizado está disponível na área de download do site da

-

Fronius.
As instruções para a instalação do firmware estão no arquivo compactado do

-

download.

Download

Os dados do parâmetro de carga protocolado salvos no Datalogger do equi-

-

pamento são armazenados no pen drive USB para o I-SPoT VIEWER.
Adicionalmente, é feito um salvamento dos eventos, chamados eventos, além

-

das configurações do aparelho e curvas características do usuário (configu­ração).
No Datenlogger, podem ser selecionados os seguintes períodos de tempo:

-

1 mês
3 meses
Sempre
desde a última vez

Download opcional („Download optional“)

As seguintes opções estão disponíveis:

I-SPoT VIEWER

-

O salvamento dos dados protocolados é realizado como em „Download“, mas
somente com os dados do I-SPoT VIEWER.
Salvar Datenlogger

-

O salvamento dos dados protocolados é realizado como no „Download“, não
no formato I-SPoT VIEWER, mas como arquivos „csv“.
(Estrutura de diretório definida automaticamente para arquivos „csv“: *
Fronius\<Número de série do equipamento>\Lotes\<aaaammdd>
\<hhmmss.csv>)
Salvar eventos.

-

Eventos (Events) são salvos no pen drive USB.
Salvar configurações.

-

As configurações do equipamento são salvas no pen drive USB.

PT-BR

Carregar configuração („Load configuration“)

Carrega no equipamento uma configuração salva no pen drive USB.

-

Carregar texto do revendedor („Load dealer text“)

Aqui pode ser carregado um arquivo de texto do pen drive USB que é exibido

-

quando ocorrer um erro do equipamento.
O arquivo de texto pode, por exemplo, conter os dados de contato do reven-

-

dedor.
O arquivo precisa ser salvo no formato „.txt“ no formato „unicode“ no pen

-

drive USB.
O nome do arquivo precisa ser „dealer.txt“.

-

O número de caracteres está limitado a 99.

-

* Se um pen drive USB estiver conectado durante a carga, os arquivos .csv

são salvos diretamente no pen drive USB. A estrutura do diretório criada
automaticamente é diferente por ter o diretório „Datalog“ ao invés do di­retório „Lotes“.

53

Mensagens de
status

Se houver uma falha durante a operação, a tela pode indicar algumas mensagens
de status. Isso pode ter as seguintes causas:

Erro na bateria

-

Há uma bateria conectada com tensão inadequada.

-

O equipamento está superaquecido.

-

Há um erro de software ou de hardware.

-

Erro na bateria:
Se a bateria indicar um estado de erro, o sistema de carregamento de baterias
exibe este erro como erro da bateria, inclusive o número do erro correspondente
na bateria. A explicação desse erro encontra-se no manual de instruções da bate­ria.

Se for exibida na tela uma mensagem de erro e o erro não puder ser corrigido de
modo independente:

Anotar a mensagem de status exibida: por exemplo, „Statecode (31)“ (Código

1

de estado (31)).
Anotar a configuração do equipamento.

2

Informar o serviço de assistência autorizado.

3

Caso o equipamento se encontre em estado de erro, é possível exibir um tex­to que pode ser definido livremente e conter, por exemplo, os dados de con­tato do revendedor.

Mensagens de status com causa externa

N.º Causa/Solução

(11) Verificar a tensão da rede

(12) Verificar a rede elétrica (queda de fase)

(13) Sensor externo de temperatura com defeito

(14) Circulação de eletrólito com defeito (pressostato não comuta)

(15) Nenhum controle de tensão reconhecido

(16) Início/parada externa não está desligado

(17) Acionamento repetido tensão de circuito aberto durante a carga

(por exemplo: contatos de carregamento gastos)

Mensagens de status em caso de erro na bateria

N.º Causa/Solução

(22) Subtensão da bateria

(23) Sobretensão da bateria

54

(24) Bateria muito quente (somente em caso de sensor de temperatura exter-

no)

(25) Subtemperatura da bateria (somente em caso de sensor de temperatura

externo)

(26) Defeito de células reconhecido

(27) Bateria não suportada

(28) Bateria muito descarregada - carga de segurança é realizada

(29) Bateria com polaridade incorreta

(30) Descontrole térmico (Runaway)

Mensagens de status em caso de falha de carregamento

N.º Causa/Solução

(31) Tempo excedido na fase I1

(32) Tempo excedido na fase U1

(33) Sobretensão da bateria na fase I2

PT-BR

(34) Ah excedido

(35) Tempo excedido na fase I2

(36) Tensão nominal na fase I2 não atingida (somente em caso de linha sinérgi-

ca de formato)

(37) Erro na carga RI

(38) Tempo de carregamento configurado não pôde ser atingido

(39) Tempo ultrapassado na carga RI

Mensagem de status em caso de um erro CAN (bateria)

N.º Causa/Solução

(51) Bateria não responde

(52) Dados da bateria não solicitados

(53) Tensão da bateria não suportada

(54) Erro de comunicação

(55) Erro na bateria

(56) A bateria não liga

(57) Tempo de limite da mensagem expirado

(58) Registro falhou

55

Mensagens de status em caso de erro de Gateway

N.º Causa/Solução

(101) O ajuste CAN-Connect (Conexão CAN) está ativo e não foi possível esta-

belecer a conexão CAN com o gateway por pelo menos 2 minutos.

(102) Gateway não está conectado ao back-end.

Mensagens de status em caso de erro de TagID

N.º Causa/Solução

(200) A tecnologia configurada no sistema de carregamento de baterias não é

compatível com a bateria conectada.

(201) A tensão nominal da bateria não é suportada pelo sistema de carregamen-

to de baterias ou foi excluída por um ajuste do sistema de carregamento
de baterias

(202) A potência do sistema de carregamento de baterias não é alta o suficiente

para carregar a bateria conectada

(203) Não foi possível estabelecer comunicação CAN para TagID

(204) Os dados TagID não puderam ser lidos

(205) A atualização da TagID não pôde ser realizada

(206) O sensor de temperatura TagID está com defeito

(207) O sensor de tensão TagID está com defeito

(208) Os dados mestres da bateria do TagID são inválidos ou não estão dis-

poníveis

(209) Acumulador EEPROM com defeito

(210) Acumulador Flash com defeito

(211) Assinatura do equipamento inválida

(212) Os dados TagID não puderam ser gravados

(213) A potência do sistema de carregamento de baterias não é suficiente para

carregar a bateria no tempo de carregamento desejado

(214) Demasiada perda de potência no circuito CC

(215) O sensor de nível TagID está instalado na célula errada ou está com defei-

to

(216) Falha no software TagID

56

Mensagens de status em caso de erro no circuito primário

N.º Causa/Solução

(500) Sensor de temperatura do módulo 1 (superior) com defeito

(501) Sensor de temperatura do módulo 2 (inferior) com defeito

(502) Sensor de temperatura PCB com defeito

(503) Sobreaquecimento primário

(504) Ventilador bloqueado/com defeito

(505) Sobretensão/subtensão do circuito intermediário

(506) Assimetria no circuito intermediário

(507) Tensão de alimentação primária fora da tolerância

(508) Queda de rede

(509) Configuração incorreta do equipamento

(510) EEPROM primário com erro

(527) Sobrecorrente do phaseshifter

(528) Relé de carga desligado durante a operação de carga

(530) Problema de comunicação

(532) Erro do microcontrolador (por exemplo, divisão por 0)

(533) Tensão de referência fora da tolerância

(534) Problema de inicialização

(535) Sobrecorrente PFC

(536) Phaseshifter ou PFC com defeito

PT-BR

Mensagens de status em caso de erro no circuito secundário

N.º Causa/Solução

(520) Sensor secundário de temperatura com defeito

(521) Superaquecimento secundário

(522) Proteção de saída com defeito

(523) Tensão de alimentação secundária fora da tolerância

(524) Tensão de referência secundária fora da tolerância

(525) Deslocamento da corrente

(526) Deslocamento da corrente fora da tolerância

(527) Sobrecorrente do módulo de potência (primário)

(529) Não há comunicação secundária

(530) Não há comunicação primária

(531) EEPROM secundário com defeito

(532) Erro no microcontrolador

(537) Medição de tensão com defeito

(570) Não é possível comutar o relé secundário

(571) Problema ADC/SPI

57

Mensagens de status em caso de erro no controle

N.º Causa/Solução

(540) Módulo de memória da configuração ausente/com defeito

(541) Não há comunicação secundária

(542) Inicialização secundária falhou

(543) Erro no programa/memória no controle da curva sinérgica

(544) Erro no programa/memória no controle da curva sinérgica

(545) Inicialização primária falhou

(546) Atualização falhou

(547) Carregamento/salvamento de configurações falhou

(548) Carregamento/salvamento de configurações das curvas sinérgicas falhou

(549) Não foi possível continuar a carga após uma queda de rede

(550) Horário não configurado

(551) Alteração de hardware detectada

(552) Módulo de memória da configuração inválido

(553) Atualização primária falhou

(554) Falha de comunicação

(555) Software do equipamento incorreto

(557) Interrupção da comunicação do InterLock

(558) Erro no segundo equipamento conectado ao InterLock

(559) O segundo equipamento conectado ao InterLock não é compatível com

esse equipamento

58

Opções

Segurança Para conectar as opções, abrir a carcaça parcialmente.

PERIGO!

Perigo devido a choque elétrico.

Podem ocorrer ferimentos graves ou morte.

A abertura da carcaça deve ser realizada somente por um técnico de serviço

▶

treinado pelo fabricante.
Antes de trabalhar na carcaça aberta, o equipamento deve ser desconectado

▶

da rede elétrica.
Com um equipamento de medição adequado, garanta que componentes car-

▶

regados eletricamente (por exemplo, capacitores) estejam completamente
descarregados.
Com a ajuda de uma placa de aviso legível e compreensível, garanta que o

▶

equipamento permaneça desconectado da rede elétrica até a conclusão de
todos os trabalhos.

PERIGO!

PT-BR

Circulação de
eletrólito (não
disponível na
versão Selectiva
3x220 16 kW)

Perigo devido a trabalho executado de forma incorreta.

Podem ocorrer ferimentos e danos materiais graves.

Todos os trabalhos relacionados à conexão das opções somente podem ser

▶

realizados por técnicos de serviço treinados e qualificados.
Se existirem instruções de instalação ou uma folha anexa para a opção cor-

▶

respondente, seguir todas as orientações e os avisos indicados.
Em todas as opções com conexões elétricas, após a conclusão dos trabalhos

▶

de conexão, realizar uma revisão técnica de segurança de acordo com as nor­mas nacionais e internacionais válidas.
Informações mais detalhadas sobre a revisão técnica de segurança podem

▶

ser obtidas no serviço de assistência autorizado.
Ele fornecerá o suporte necessário mediante solicitação.

▶

A opção de circulação de eletrólito possui uma bomba de ar integrada no sistema
de carregamento de baterias. Ela alimenta ar através de uma tubulação capilar
especial na bateria. Isso resulta numa mistura intensa do eletrólito. A vantagem é
um aquecimento menor da bateria, com aumento da vida útil da bateria e
também uma perda menor de água durante o processo de carregamento.

O controle de fluxo da circulação de eletrólito é feito pelo controle do sistema de
carregamento de baterias. Diversas opções de seleção estão disponíveis no menu
de configuração. Para obter informações detalhadas, consulte o capítulo „Indi­cações“, seção Funções adicionais.

Limpar o filtro de ar

Limpar o filtro de ar da bomba de ar integrada uma vez por ano. Em caso de alta
incidência de poeira, reduzir o intervalo de limpeza de acordo com a necessidade.
Para a limpeza, é necessário remover o filtro de ar (2). A retirada e reinstalação
do filtro de ar (1) devem ser realizadas do seguinte modo:

59

(1)

1

(2)

(1)

3

2

Início/parada ex­terna

Sinalizador de
carga

A opção início/parada externa evita uma formação de faíscas no conector de car­ga quando este é desconectado durante o processo de carregamento. Contatos
especiais na parte interna do conector de carga registram uma desconexão. Esses
contatos são mais rápidos em comparação com os contatos principais. É aciona­da uma parada imediata de carga. Não ocorre nenhum desgaste nos contatos
principais, e é fornecida uma segurança elevada contra uma ignição do oxi-hi­drogênio.

Nas conexões nos componentes internos, conforme a ilustração, podem ser co­nectadas indicações externas adequadas para mostrar o estado da carga ou o es­tado operacional do sistema de carregamento de baterias. A tensão de trabalho
de cada indicação externa deve ser de 13 V, sendo que a soma da corrente de to­das as indicações não pode ultrapassar 0,5 A.

60

17 G / 2 13V / 1

Y / 3 R / 4

B

Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug
Code

Plug
Code

Plug
18p

15

13

11

9

7

5

3

1

18

16

14

12

10

8

6

4

2

Conexões para o sinalizador de carga

Risk of Electric Shock!
Do not operate at circuits
more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common
NC Normally Closed
NO Normally Opened
L Line
N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

no conector de opções

Pino Função Cor

18 Alimentação 13 V.

17 A bateria foi carregada. Verde

16 Ocorreu um erro (erro comum). Verme-

lho

PT-BR

15 Aceso: A bateria está sendo carregada.

13 A bateria já está fria e pronta para o uso. Azul

Se no menu estiver definida a configuração RGB (fitas de LED), a conexão 15
(amarelo) não é suportada. A configuração normal (indicação externa convencio­nal) ou RGB (fitas de LED) para a função „Luz externa“ („External lamp“) é expli­cada na seção „Funções adicionais“ do capítulo „Indicação“.

Carregamento
controlado por
temperatura

Cartão de relé

Com a opção carregamento controlado por temperatura regula a tensão de car­regamento, sempre dependente da temperatura atual da bateria. Com isso a vida
útil da bateria é prolongada consideravelmente no uso em câmaras frias

Amarelo

Pisca: A carga foi interrompida.

61

O cartão de relé opcional possibilita a avaliação externa dos estados operacionais
do sistema de carregamento de baterias e do estado da carga da bateria conecta­da. Além disso, é possível a alimentação de um ou mais consumidores externos
com tensão de entrada L-N. Condição para isso é um condutor neutro disponível
na rede elétrica.

Aqui está uma visão geral de opções relacionadas diretamente com o cartão de
relé. As opções relacionadas ao relé são controladas através das saídas do cartão
de relé:

Aquamatic

-

Carga ativa

-

Carga 50 %

-

Carga 80 %

-

Final de carregamento

-

Carga principal concluída

-

Carga OK

-

Carga não concluída

-

Sinal quando a bateria é desconectada prematuramente do sistema de carre­gamento de baterias
Erro comum

-

Erro comum + Atenção

-

Lâmpada de sinalização

-

Proteção de arranque

-

ON (LIGADO)

-

Indicação de refil

-

Bateria fria

-

Bomba de ar externa (Circulação de eletrólito)

-

Uma explicação da configuração para as saídas do cartão de relé pode ser encon­trada no manual de instruções do sistema de carregamento de baterias: Capítulo
„Funções adicionais no modo de configuração“ da seção Funções adicionais.

Aquamatic O Aquamatic contém o controle de uma válvula solenoide para o reabastecimen-

to automatizado de água na bateria que deve ser carregada.

Configuração padrão

No início da fase de reabastecimento, a válvula solenoide é tensionada por 12

-

segundos, depois, ela é solta por 4 segundos.
Esse ciclo se repete 26 vezes.

-

Configuração USER (USUÁRIO)

Período „ON“ (LIGADO) (tensionamento da válvula solenoide) ajustável após

-

o fim de uma fase de carga principal.

Carregamento
ativo

A opção „carregamento ativo“ é apropriada, por ex., para o controle da lâmpada
de sinalização. Durante um carregamento, o relé se aperta automaticamente.

Carga 50 % Análogo à função „Carga principal terminada“, o relé correspondente se tensio-

na, assim que a bateria estiver carregada em 50 %.

Carregamento
80 %

62

Análogo à função „carregamento principal finalizado“ o relé correspondente co­muta, assim que a bateria está carregada em 80 %.

Carga não termi­nada

A opção „Carga não terminada“ é adequada para, por exemplo, controlar um
emissor de sinal acústico. Se a bateria for separada do carregador antes do
término do processo de carregamento, o relé se tensiona por um período
ajustável de 1 a 10 s.

PT-BR

Final de carrega­mento

Carregamento
principal finali­zado

Erro cumulativo A opção erro cumulativo é apropriada, por ex., para o controle da lâmpada de si-

Erro comum +
Alerta

Lâmpada sinali­zadora

A opção „final de carregamento“ é apropriada, por ex., para o controle da lâmpa­da de sinalização. Após a finalização completa da curva característica de carre­gamento configurada, o relé correspondente á ativado.

A opção „carregamento principal finalizado“ é apropriada, por ex., para o contro­le da lâmpada de sinalização. Após a finalização da fase de carregamento princi­pal, o relé correspondente á ativado.

nalização. Em cada erro detectado, o relé correspondente á ativado.

Análogo à função „Erro comum“, o relé se tensiona permanentemente assim que
ocorrer um erro ou um alerta.

Como uma alternativa ao sinalizador de carregamento é possível conectar uma
ou mais lâmpadas apropriadas no cartão de relés, para indicar o estado de carre­gamento ou o estado de operação do carregador. As lâmpadas podem ser proje­tadas para uma tensão de até 30 V CC ou de até 250 V CA em um ponto neutro
aterrado à rede.

Proteção de ar­ranque

Bateria refrige­rada

Se as lâmpadas são comutadas para livres de potência, a corrente de comutação
deve ser de no máximo 4 A. Uma lâmpada, que é acionada pelo relé de alimen­tação 230 V, deve ser operada com uma corrente de saída de no máximo 1 A.

Se o sistema de carregamento de baterias é implementado como uma solução
On Board em um veículo, a proteção de arranque opcional evita uma colocação
em funcionamento não intencional do veículo durante o processo de carga. Com
isso, o veículo, a bateria e os cabos de carregamento são protegidos contra danos.

Assim que o veículo é conectado na rede de energia, é estabelecido o relé corres­pondente e é bloqueado o sinal da chave de ignição, por exemplo. Um outro
exemplo é a ativação de uma luz de sinalização adequada como representação
óptica que indica o estado da carga.

Após decorrido o tempo configurado previamente no menu, o relé corresponden­te desativa automaticamente.

63

Bomba de ar ex­terna - Circu­lação de eletróli­to

Esta opção permite o controle de uma bomba de ar externa por contato de relé,
no sentido da opção „Circulação de eletrólito“.

Suporte de pare­de e de piso

Fitas de LED As fitas de LED servem como indicação de status e se acendem analogicamente

IP 23 Com a opção IP 23, aumenta-se a proteção de IP do aparelho de IP 20 para IP

Filtro de ar Em ambientes com muita poeira, o filtro de ar evita uma contaminação do interi-

O suporte de parede e de piso robusto garante uma montagem segura no local de
utilização. Informações detalhadas podem ser encontradas nas respectivas ins­truções de instalação.

aos elementos de exibição do painel de comando nas cores correspondentes.
Uma fita de LED incluindo difusor é instalada na fenda entre a parede dianteira
da carcaça e a parte superior da carcaça.

23. Informações detalhadas podem ser encontradas na folha anexa.

or do aparelho. Com isso, é evitada uma possível redução de potência ou outras
deficiências do aparelho. Informações detalhadas podem ser encontradas na res­pectiva folha anexa.
Intervalo de limpeza de acordo com a necessidade (recomendação do fabricante:
mensalmente)

Conjunto „Mo­bil“ (Mobilidade)

Indicação remo-taA indicação remota possibilita a operação completa do aparelho a uma distância

TagID O TagID é um sistema eletrônico de medição e controle que troca os dados da

TagID Link O TagID Link permite a troca de dados relevantes da bateria entre o TagID e o

Uma cinta de transporte junto com uma alça aumenta a mobilidade de aparelho.

de até 30 m (98 ft., 5.1 in.). Esta opção inclui um painel de comando completo em
uma carcaça de alumínio.

bateria com o sistema de carregamento de baterias e otimiza a carga.

sistema de carregamento de baterias.

64

Dados técnicos

PT-BR

Selectiva 8 kW
400 V

PERIGO!

Um choque elétrico causado por uma corrente residual pode ser fatal.

Para o acoplamento do aparelho à rede, utilizar somente um disjuntor diferencial
residual do tipo B.

Tensão da rede (-10%/+30%)

1)

Opcional:

Fusível de rede de ação lenta

2)

Seção transversal mínima do cabo de ener-

3~ NPE 400 V/50/60 Hz
3~ PE 400 V/50/60 Hz

16 A

2,5 mm² (.003875 in.²)

gia elétrica

Ciclo de trabalho 100%

Classe de dispositivo EMC B

Consumo Standby
Equipamentos de 24 V
Equipamentos de 48 V
Equipamentos de 80 V

10 W
10,1 W
10,3 W

Classe de proteção I

Impedância de rede máxima permitida Z
no PCC

Grau de proteção

3)

4)

máx.

nenhuma

IP 20

Categoria de sobretensão III

Temperatura operacional

5)

-20 °C até +40 °C
(-4 °F até 104 °F)

Temperatura de armazenamento -25 °C a +80 °C

(-13 °F a 176 °F)

Umidade relativa do ar máx. 85%

Posição de altura máxima acima do nível do

2000 m (6561 ft.)

mar

Símbolo de conformidade conforme placa de identificação

Norma do produto EN 62477-1

Dimensões C x L x A 633 x 180 x 344 mm

(24.92 x 7.09 x 13.54 in.)

Peso (com cabo de carregamento e de rede

23 kg (50.71 lb.)

elétrica padrão)

Grau de poluição 3

1) É permitida a operação do aparelho em redes aterradas em estrela com no
máximo 400 V de tensão nominal do condutor externo. Para a opção de
circulação de eletrólito e cartão de relé, é válida uma tolerância de tensão
de alimentação L-N de 207 V até 250 V.

65

2) Para o acoplamento do aparelho à rede, utilizar somente um disjuntor di­ferencial residual do tipo B.
Se o equipamento for protegido com 32 A, o valor térmico de 82.000 A²s
do disjuntor não deve ser ultrapassado.
A corrente conduzida para a terra é menor que 3,5 mA.

3) Interface para uma rede de energia pública com 230/400 V e 50 Hz.

4) Apenas para utilização em ambientes fechados, não deve ser exposto a
chuva ou neve.

5) No caso de temperatura ambiente alta, é possível ocorrer uma diminuição
da potência (Derating).

Dados específicos do aparelho

Corrente CA

Aparelho

2100 8 kW 6,7 A 3860 W 24 V 100 A

2120 8 kW 7,8 A 4590 W 24 V 120 A

2140 8 kW 9,0 A 5350 W 24 V 140 A

2160 8 kW 10,1 A 6090 W 24 V 160 A

2180 8 kW 11,2 A 6860 W 24 V 180 A

2200 8 kW 12,3 A 7610 W 24 V 200 A

2225 8 kW 13,7 A 8560 W 24 V 225 A

4060 8 kW 7,3 A 4610 W 48 V 60 A

4075 8 kW 9,0 A 5710 W 48 V 75 A

4090 8 kW 10,6 A 6820 W 48 V 90 A

4120 8 kW 13,8 A 9050 W 48 V 120 A

4140 8 kW 14,4 A 9340 W 48 V 140 A

4160 8 kW 14,5 A 9390 W 48 V 160 A

4185 8 kW 15,3 A 9950 W 48 V 185 A

8040 8 kW 8,2 A 5000 W 80 V 40 A

máx.

Potência CA
máx.

Tensão nomi­nal

Corrente de
carga máx.

66

8060 8 kW 12,0 A 7440 W 80 V 60 A

8075 8 kW 14,1 A 9110 W 80 V 75 A

8090 8 kW 14,2 A 9210 W 80 V 90 A

8110 8 kW 15,1 A 9740 W 80 V 110 A

Selectiva 16 kW
220 V

PERIGO!

PT-BR

Um choque elétrico causado por uma corrente residual pode ser fatal.

Para a conexão à rede de alimentação elétrica, utilizar somente um disjuntor di­ferencial do tipo B.

Tensão da rede (-10%/+30 %)
Opcional:

Fusível de rede de ação lenta

1)

2)

3~ NPE 220 V / 50/60 Hz
3~ PE 220 V / 50/60 Hz

32 A

Corte transversal mínimo do cabo de ener­gia elétrica
Selectiva 4120

4 mm² (.0062 in.²)
6 mm² (.0093 in.²)

Selectiva 4140 / 4160

Ciclo de trabalho 100%

Classe de dispositivo EMC B

Consumo em standby 6,9 W

Classe de proteção I

Impedância de rede máxima permitida Z
no PCC

3)

máx.

de acordo com a tabela „Dados
específicos do equipamento“ ci­tada abaixo

Grau de proteção

4)

IP 20

Categoria de sobretensão III

Temperatura operacional

5)

-20 °C até +40 °C
(-4 °F até 104 °F)

Temperatura de armazenamento -25 °C até +80 °C

(-13 °F até 176 °F)

Umidade relativa do ar máx. 85%

Posição de altura máxima acima do nível do

3000 m (9842 ft.)

mar

Símbolo de conformidade conforme placa de identificação

Norma do produto EN 62477-1

Dimensões C x L x A 647 x 247 x 392 mm

(25.47 x 9.72 x 15.43 in.)

Peso (com cabo de rede e de carregamento

34,84 kg (76.81 lb.)

padrão)

Grau de poluição 3

1) É permitida a operação do equipamento em redes elétricas aterradas com
ponto neutro com no máximo 220 V de tensão nominal do condutor exter­no.

2) Para a conexão à rede de alimentação elétrica, utilizar somente um disjun­tor diferencial do tipo B. A corrente de fuga conduzida para a terra é me­nor que 3,5 mA.

3) Interfaces para uma rede de energia pública com 127/220 V e 50 Hz.

4) Apenas para utilização em ambientes fechados, não deve ser exposto à
chuva ou neve.

67

5) No caso de temperatura ambiente alta, é possível ocorrer uma diminuição
da potência (Derating).

Dados específicos do equipamento

Corrente

Equipamen-toCorrente

CA máx.

Potência
CA máx.

Tensão nomi­nal

de carga
máx.

Z

máx.

4120 3x220
16 kW

4140 3x220
16 kW

4160 3x220
16 kW

28,5 A 9070 W 48 V 120 A 203

mOhm

29,6 A 9390 W 48 V 140 A 183

mOhm

29,9 A 9490 W 48 V 160 A 156

mOhm

68

Selectiva 16 kW
400 V

PERIGO!

PT-BR

Um choque elétrico causado por uma corrente residual pode ser fatal.

Para a conexão à rede de alimentação elétrica, utilizar somente um disjuntor di­ferencial do tipo B.

Tensão da rede (-10%/+30 %)
Opcional:

Fusível de rede de ação lenta

1)

2)

3~ NPE 400 V / 50/60 Hz
3~ PE 400 V / 50/60 Hz

32 A

Corte transversal mínimo do cabo de ener­gia elétrica
Selectiva 4210 / 8120 / 8140

4 mm² (.0062 in.²)
6 mm² (.0093 in.²)

Selectiva 8160 / 8180 / 8210

Ciclo de trabalho 100%

Classe de dispositivo EMC B

Consumo em standby 12,8 W

Classe de proteção I

Impedância de rede máxima permitida Z
no PCC

3)

máx.

de acordo com a tabela „Dados
específicos do equipamento“ ci­tada abaixo

Grau de proteção

4)

IP 20

Categoria de sobretensão III

Temperatura operacional

5)

-20 °C até +40 °C
(-4 °F até 104 °F)

Temperatura de armazenamento -25 °C até +80 °C

(-13 °F até 176 °F)

Umidade relativa do ar máx. 85%

Posição de altura máxima acima do nível do

2000 m (6561 ft.)

mar

Símbolo de conformidade conforme placa de identificação

Norma do produto EN 62477-1

Dimensões C x L x A 647 x 247 x 392 mm

(25.47 x 9.72 x 15.43 in.)

Peso (com cabo de rede e de carregamento

36,8 kg (81.13 lb.)

padrão)

Grau de poluição 3

1) É permitida a operação do equipamento em redes elétricas aterradas com
ponto neutro com no máximo 400 V de tensão nominal do condutor exter­no. Para a opção de circulação de eletrólito e cartão de relé, aplica-se uma
tolerância de tensão de alimentação L-N de 207 V até 250 V.

2) Para a conexão à rede de alimentação elétrica, utilizar somente um disjun­tor diferencial do tipo B. A corrente de fuga conduzida para a terra é me­nor que 3,5 mA.

3) Interfaces para uma rede de energia pública com 230/400 V e 50 Hz.

69

4) Apenas para utilização em ambientes fechados, não deve ser exposto à
chuva ou neve.

5) No caso de temperatura ambiente alta, é possível ocorrer uma diminuição
da potência (Derating).

Dados específicos do equipamento

Corrente

Equipamen-toCorrente

CA máx.

Potência
CA máx.

Tensão nomi­nal

de carga
máx.

Z

máx.

4210 16 kW 27,6 A 15860 W 48 V 210 A 107

mOhm

8120 16 kW 23,8 A 14830 W 80 V 120 A 96

mOhm

8140 16 kW 27,5 A 17270 W 80 V 140 A 82

mOhm

8160 16 kW 30,3 A 18150 W 80 V 160 A 74

mOhm

8180 16 kW 30,6 A 18260 W 80 V 180 A 67

mOhm

8210 16 kW 30,9 A 18430 W 80 V 210 A 67

mOhm

70

PT-BR

71
