Fronius Selectiva 30 kW 4.0 96V/120V Operating Instruction [PT]

Operating
Instructions

Selectiva 4.0
30 kW 96 V / 120 V

PT-BR

Manual de instruções

42,0426,0403,PB 005-18042023

Índice

Classes de potência 5

Informações gerais 5

Diretrizes de segurança 6

Informações gerais 6
Condições ambientais 6
Acoplamento à rede 6
Perigos devido à corrente de carga e da rede elétrica 7
Perigo devido a ácidos, gases e vapores 7
Instruções gerais para o manuseio de baterias 8
Autoproteção e proteção individual 8
Medidas de segurança em operação normal 8
Classificação de equipamentos com compatibilidade eletromagnética 8
Medidas de compatibilidade eletromagnética 9
Segurança de dados 9
Manutenção 9
Reparo e manutenção 9
Responsabilidades do operador 9
Revisão técnica de segurança 9
Identificações no equipamento 10
Descarte 10
Direito autorais 10

Informações gerais 11

Explicação dos avisos de segurança 11
Conceito de dispositivo 11
Utilização prevista 11
Informações específicas do cliente 12
Acoplamento à rede 12
Cabo de carregamento 13

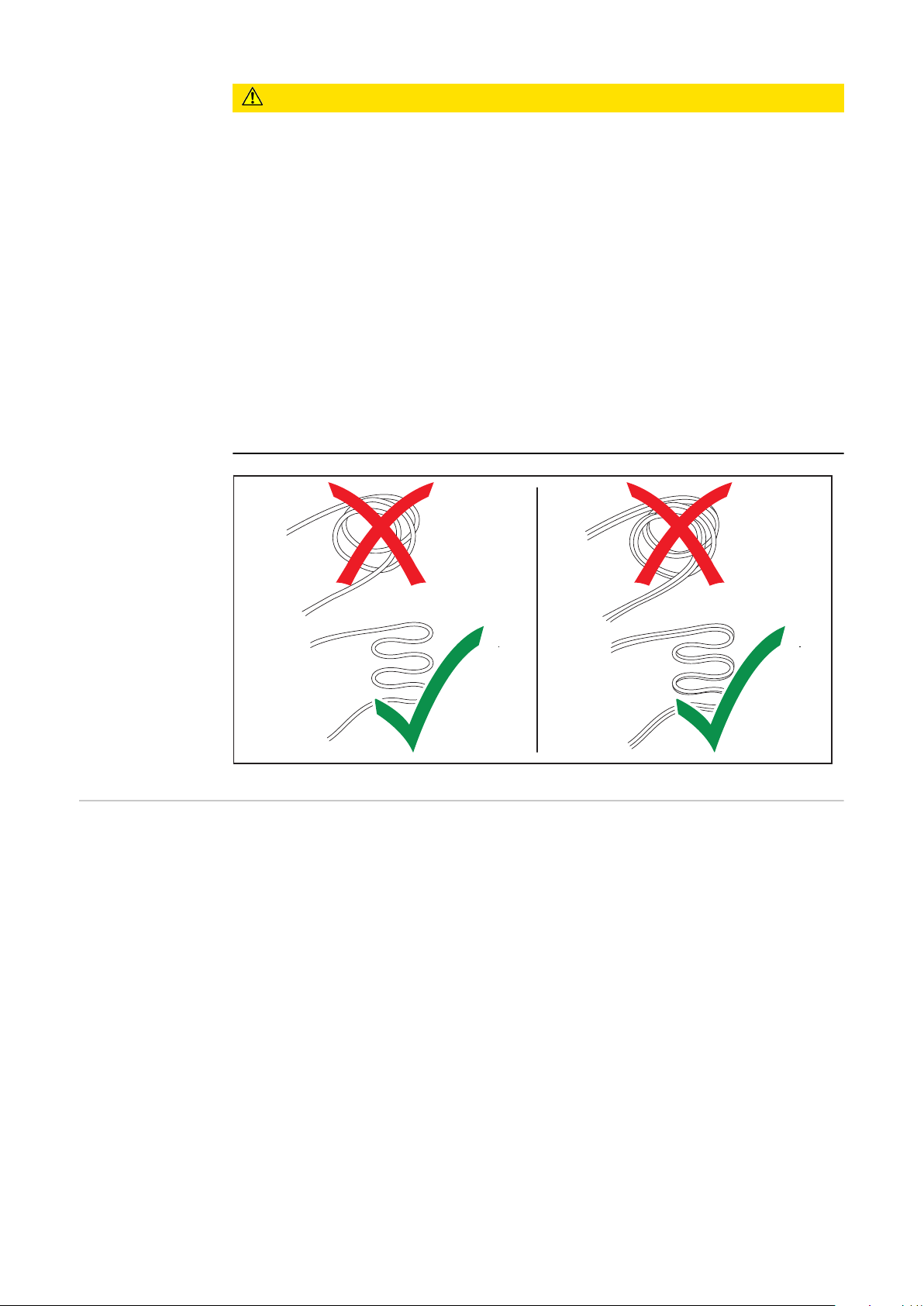

Instalação correta dos cabos de carregamento/rede 13
Avisos no equipamento 14
Avisos nos componentes internos 17
Requisitos de configuração 18
Dimensões 20
Remover palete 20
Montagem no piso 21
Montagem na parede 21
Arranque/parada externa 23

Elementos de comando e conexões 24

Elementos de comando e conexões 24
Painel de comando 27

Carregar a bateria 29

Primeiro comissionamento 29
Iniciar o processo de carregamento 31
Interromper o processo de carregamento 33
Terminar o processo de carregamento 33

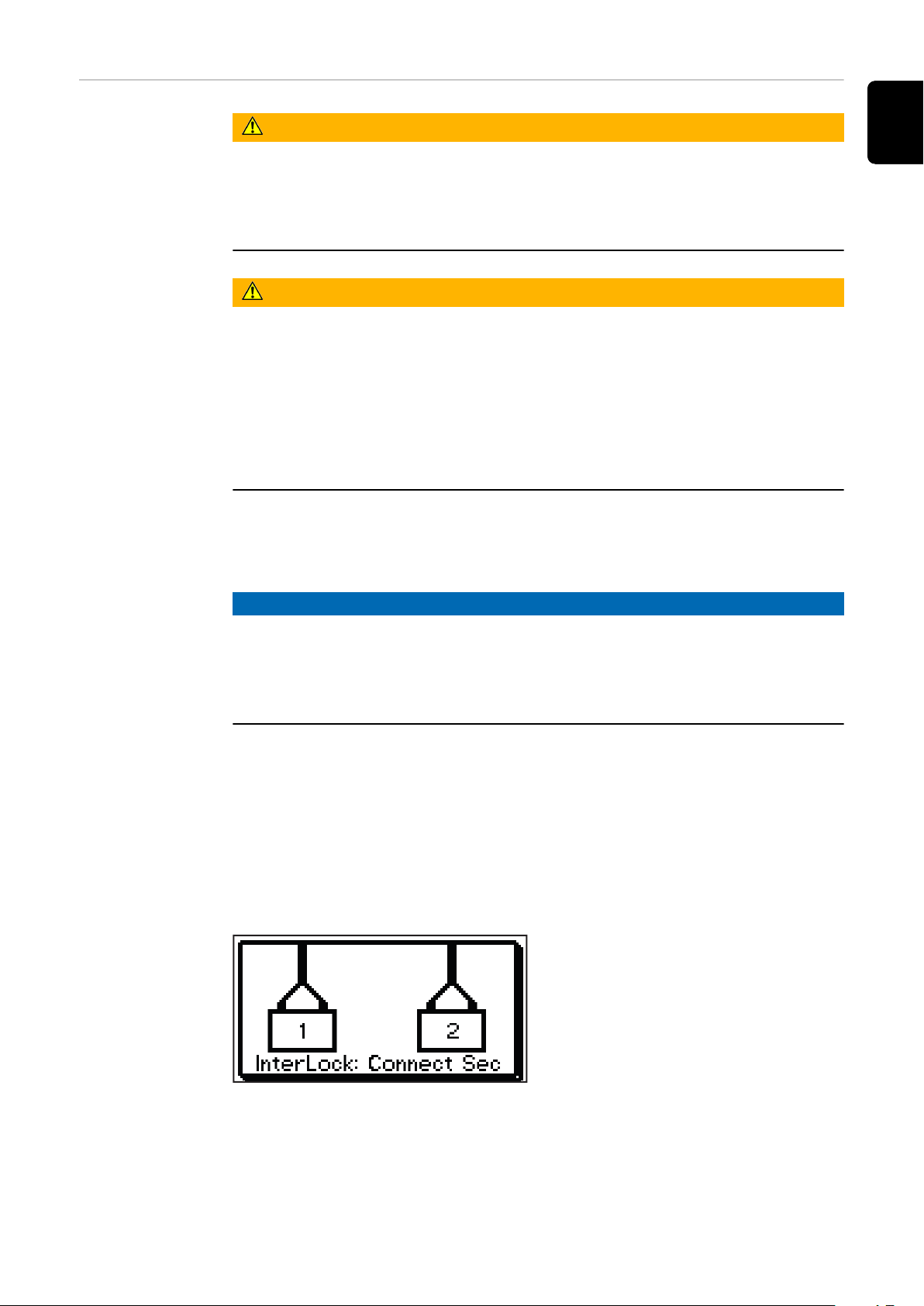

Processo de carga com a opção InterLock 35

Indicação 37

Visão geral dos modos de indicação 37
Modo padrão 37
Seleção do menu 38
Modo de estatística 38
Modo de histórico 38
Modo de configuração 40
Settings (Configurações) 43
Circulação de eletrólito 44
Carregamento conduzido por temperatura 45
Carga de equalização 45
Atraso 46
Calendário 46
Cargas especiais 49

PT-BR

3

Conexão CC 49
Funções adicionais 50
Configurações gerais 52
Zerar ajustes 54
Modo USB 55
Mensagens de status 56
Mensagens de status da trajetória da potência 61

Opções 62

Segurança 62
Circulação de eletrólito 62
Carregamento controlado por temperatura 64
Cartão de relé 64
Aquamatic 65
Carregamento ativo 65
Carga 50 % 65
Carregamento 80 % 65
Carga não terminada 66
Final de carregamento 66
Carregamento principal finalizado 66
Erro cumulativo 66
Erro comum + Alerta 66
Lâmpada sinalizadora 66
Proteção de arranque 66
Bateria refrigerada 66
Bomba de ar externa - Circulação de eletrólito 67
Fitas de LED 67
Filtro de ar 67
Indicação remota 67
Gateway Link 67
Gateway 67
TagID Link 67
TagID 67
InterLock 67

Dados técnicos 68

Selectiva 30 kW 96 V/120 V 68

4

Classes de potência

PT-BR

Informações ge­rais

Tensão da bateria

96 V

120 V

As especificações de kW para as classes de potência se relacionam ao modelo da
carcaça e não estão diretamente relacionadas à potência real do equipamento.

Tipos de disposi­tivos

9250 (30kW) 250 A

9300 (30kW) 300 A

12210 (30kW) 210 A

12250 (30kW) 250 A

Corrente de car­ga máx. Housing Tensão da rede

G1 3 ~ 400 V

G1 3 ~ 400 V

5

Diretrizes de segurança

Informações ge­rais

O equipamento é produzido de acordo com tecnologias de ponta e com os regu­lamentos técnicos de segurança reconhecidos. Entretanto, no caso de operação
ou uso incorreto, há riscos

à vida e à integridade física do operador ou de terceiros,

-

para o equipamento e outros bens materiais do operador,

-

para o trabalho eficiente com o equipamento.

-

Todas as pessoas envolvidas no comissionamento, operação, manutenção e repa­ro do equipamento devem

ter as qualificações adequadas,

-

ter lido completamente esse manual de instruções e cumprir com exatidão

-

as instruções.

O manual de instruções deve ser guardado permanentemente no local de utili­zação do equipamento. Como complemento ao manual de instruções, devem ser
cumpridos os regulamentos gerais e locais válidos para a prevenção de acidentes
e proteção ao meio ambiente.

Todos os avisos de segurança e de perigo no equipamento

devem ser mantidos legíveis,

-

não devem ser danificados,

-

não devem ser removidos,

-

não devem ser ocultados, encobertos ou pintados.

-

As posições dos avisos de segurança e perigo no equipamento devem ser obser­vadas no capítulo „Informações gerais“ do manual de instruções do seu equipa­mento.
Falhas que podem afetar a segurança devem ser eliminadas antes de ligar o mes­mo.

Condições ambi­entais

Acoplamento à
rede

Trata-se da sua segurança!

A operação ou o armazenamento do equipamento fora da área especificada é
considerada imprópria. O fabricante não se responsabiliza por quaisquer danos
decorrentes.

As informações específicas sobre as condições ambientais permitidas podem ser
observadas no capítulo „Dados técnicos“.

Equipamentos com alta potência podem, devido à sua corrente de entrada, influ-
enciar na qualidade de energia da rede.

Isso pode afetar alguns tipos de dispositivos na forma de:

-

restrições de conexão, requisitos de impedância de rede máxima permitida
ou
exigências com relação à potência mínima de corrente de curto-circuito ne-

-

cessária

.

*)

para informações referentes às interfaces com a rede elétrica pública

consulte os dados técnicos

*)

*)

6

Nesse caso, o operador ou usuário do equipamento deve se certificar se o equipa­mento pode ser conectado, possivelmente por meio de consulta à companhia
elétrica.

IMPORTANTE! Observar se há um aterramento seguro do acoplamento à rede!

PT-BR

Perigos devido à
corrente de car­ga e da rede
elétrica

Perigo devido a
ácidos, gases e
vapores

Durante os trabalhos com os sistemas de carregamento de baterias você está ex­posto a diversos riscos, como:

Perigos elétricos devido à corrente de carga e da rede elétrica.

-

Campos magnéticos prejudiciais, que podem apresentar risco de vida para

-

portadores de marca-passos.

Um choque elétrico pode ser fatal. De forma geral, todo choque elétrico pode
causar morte. Para evitar choques elétricos durante a operação:

Não tocar em peças sob tensão elétrica dentro e fora do equipamento.

-

Nunca tocar os terminais da bateria.

-

Não ligar em curto o cabo de carregamento ou terminal de carga.

-

Todos os cabos e condutores devem estar firmes, intactos, isolados e com as di­mensões adequadas. Conexões soltas, cabos e condutores chamuscados, danifi­cados ou subdimensionados devem ser imediatamente reparados por empresa
especializada e autorizada.

Baterias contêm ácidos prejudiciais aos olhos e à pele. Além disso, ao carregar a
bateria são gerados gases e vapores que podem causar danos à saúde e que, em
certas circunstâncias, podem ser altamente explosivos.

Utilizar o sistema de carregamento de baterias apenas em espaços bem ventila­dos, de modo a evitar a acumulação de gases explosivos. Os compartimentos da
bateria não apresentam perigo de explosão, caso seja garantida uma concen­tração de hidrogênio abaixo de 4 %, através de ventilação natural ou técnica.

Durante a carga, manter uma distância mínima de 0,5 m (19.69 in.) entre a bate­ria e o sistema de carregamento de baterias. Manter possíveis fontes de ignição,
como fogo e luz direta, longe da bateria.

A conexão com a bateria (por exemplo, terminais de carga) nunca deve ser remo­vida durante o processo de carregamento.

Nunca inale quaisquer gases ou vapores. Assegure o fornecimento de ar fresco
suficiente.

Para evitar curtos-circuitos, não colocar ferramentas ou metais condutores de
eletricidade sobre a bateria.

O ácido da bateria não deve nunca atingir os olhos, a pele ou roupas. Usar óculos
de proteção e roupas de proteção adequadas. Enxaguar imediatamente com água
limpa os respingos de ácido e, se houver necessidade, consultar um médico.

7

Instruções ge­rais para o manu­seio de baterias

Proteger as baterias contra sujeira e danos mecânicos.

-

Armazenar baterias carregadas em locais frescos. A autodescarga mínima

-

ocorre a aprox. +2 °C (35.6 °F).
Garantir, com base em dados do fabricante da bateria ou através de pelo me-

-

nos uma inspeção visual semanal, que a bateria esteja preenchida com ácido
(eletrólito) até sua marcação máxima.
Não iniciar a operação do equipamento ou desligar o mesmo imediatamente

-

e mandar verificar a bateria por uma oficina especializada autorizada em ca­so de:

nível desigual de ácido ou alto consumo de água em células individuais,

-

possivelmente devido a um defeito.
aquecimento inadmissível da bateria acima de 55 °C (131 °F).

-

Autoproteção e
proteção indivi­dual

Medidas de se­gurança em ope­ração normal

Pessoas, especialmente crianças devem ser mantidas afastadas do equipamento
durante sua operação. Se ainda assim houver pessoas nas proximidades,

informá-las sobre todos os perigos (ácidos e gases nocivos à saúde, riscos re-

-

lacionados à corrente de carga e de rede...),
disponibilizar os meios de proteção apropriados.

-

Antes de sair da área de trabalho, garantir que, mesmo na sua ausência, não pos­sam ocorrer danos a pessoas ou a materiais.

Usar equipamentos com fio terra apenas em rede elétrica com fio terra e soquete
com contato de fio terra. É considerado extremamente perigoso operar o equipa­mento em uma rede elétrica sem fio terra ou em um soquete sem contato de fio
terra. O fabricante não se responsabiliza por quaisquer danos decorrentes.

Operar o equipamento somente conforme o grau de proteção indicado na placa
de identificação.

Não colocar o equipamento em operação se ele estiver danificado.

Um eletricista qualificado deve verificar regularmente o funcionamento do fio
terra nas alimentações da rede elétrica e do equipamento.

Antes de ligar o equipamento, providenciar o reparo dos dispositivos de segu­rança defeituosos e componentes que não estejam em perfeitas condições por
uma empresa especializada e autorizada.

Classificação de
equipamentos
com compatibili­dade eletro­magnética

8

Nunca burlar dispositivos de proteção ou colocá-los fora de operação.

Após a montagem, é necessária uma tomada de rede com acesso livre.

Equipamentos da categoria de Emissão A:

são indicados para uso apenas em áreas industriais.

-

em outras áreas, podem causar falhas nos cabos condutores de energia

-

elétrica e irradiação.

Equipamentos da categoria de Emissão B:

atendem aos requisitos de emissão para áreas residenciais e industriais.

-

Também é válido para áreas residenciais em que o fornecimento de energia
elétrica é feito por uma rede pública de baixa tensão.

Classificação dos equipamentos de compatibilidade eletromagnética conforme a
placa de identificação e os dados técnicos.

PT-BR

Medidas de com­patibilidade ele­tromagnética

Segurança de
dados

Manutenção Antes de cada uso, verifique se existem danos na tomada e no cabo de energia,

Reparo e manu­tenção

Em casos especiais, apesar da observância aos valores limite de emissão autori­zados, pode haver influências na região de aplicação prevista (por exemplo, quan­do aparelhos sensíveis se encontram no local de instalação ou se o local de insta­lação estiver próximo a receptores de rádio ou de televisão).
Nesse caso, o operador é responsável por tomar as medidas adequadas para eli­minar o problema.

O usuário é responsável por proteger os dados contra alterações dos ajustes da
fábrica. O fabricante não se responsabiliza por configurações pessoais perdidas.

bem como nos cabos de carregamento e terminais de carga.
Se a carcaça do equipamento estiver suja, limpe-a com um pano macio e apenas
com produtos de limpeza sem solventes.

Serviços de reparos e manutenção devem ser feitos somente por empresas espe­cializadas e autorizadas. Somente utilizar peças de desgaste e de reposição origi­nais (válido também para peças padrão). Em peças adquiridas de terceiros, não
há garantia de construção e fabricação conforme as normas de desgaste e segu­rança.

Responsabilida­des do operador

Revisão técnica
de segurança

Alterações, modificações ou adaptações somente devem ser realizadas com a
autorização do fabricante.

O operador deve garantir que o trabalho no equipamento somente seja realizado
por pessoas que

estejam familiarizadas com as regras básicas de segurança no trabalho e pre-

-

venção de acidentes, e tenham sido treinadas para o manuseio do mesmo,
tenham lido e compreendido esse manual de instruções, especialmente o

-

capítulo „Diretrizes de segurança“, e tenham confirmado com uma assinatu­ra,
tenham sido treinadas de acordo com as exigências para os resultados do

-

trabalho.

O trabalho de conscientização de segurança do pessoal deve ser verificado regu­larmente.

O fabricante recomenda executar pelo menos a cada 12 meses uma revisão
técnica de segurança no equipamento.

A revisão técnica de segurança somente deve ser executada por um eletricista
qualificado

após alteração,

-

após montagens ou adaptações,

-

após reparo, cuidados e manutenção,

-

no mínimo a cada 12 meses.

-

9

Para a revisão técnica de segurança, seguir as respectivas normas e diretrizes na­cionais e internacionais.

Mais informações sobre a revisão técnica de segurança são fornecidas por sua as­sistência técnica. Ela pode disponibilizar o suporte necessário mediante sua soli­citação.

Identificações
no equipamento

Descarte Os resíduos de equipamentos elétricos e eletrônicos devem ser coletados separa-

Direito autorais Os direitos autorais deste manual de instruções permanecem com o fabricante.

Equipamentos com a indicação CE cumprem as exigências básicas das diretrizes
aplicáveis.

Equipamentos marcados com este símbolo de conformidade EAC cumprem as
exigências das normas relevantes para Rússia, Bielorrússia, Cazaquistão, Armênia
e Quirguistão.

damente e reciclados de modo ambientalmente correto, de acordo com a Direti­va Europeia e a legislação nacional. Os aparelhos usados devem ser devolvidos ao
revendedor ou devolvidos através de um sistema local autorizado de coleta e
descarte. O descarte adequado do antigo aparelho promove a reciclagem sus­tentável dos materiais. Ignorar pode resultar em potenciais impactos ambientais
e para a saúde.

Materiais de embalagem

Coleta seletiva. Verificar os regulamentos do seu município. Reduzir o volume da
caixa de papelão.

O texto e as imagens estão de acordo com o padrão técnico no momento da im­pressão. Sujeito a alterações. O conteúdo do manual de instruções não dá qual­quer direito ao comprador. Agradecemos pelas sugestões de aprimoramentos e
pelos avisos sobre erros no manual de instruções.

10

Informações gerais

PT-BR

Explicação dos
avisos de segu­rança

ALERTA!

Marca um perigo de ameaça imediata.

Caso não seja evitado, a consequência é a morte ou lesões graves.

▶

PERIGO!

Marca uma possível situação perigosa.

Caso não seja evitada, a consequência pode ser a morte e lesões graves.

▶

CUIDADO!

Marca uma possível situação danosa.

Caso não seja evitada, lesões leves ou menores e também danos materiais

▶

podem ser a consequência.

AVISO!

Descreve a possibilidade de resultados de trabalho prejudicados e de danos no
equipamento.

Conceito de dis­positivo

Utilização pre­vista

Os carregadores de bateria na faixa trifásica são caracterizados pela tecnologia
de carga inteligente. A bem-sucedida tecnologia Active Inverter se adapta às ne­cessidades da bateria e só carrega a corrente na bateria que é realmente ne­cessária.

A tecnologia é uma carcaça robusta embutida de acordo com o padrão da
indústria. A estrutura muito compacta atende todas as exigências das normas de
segurança, reduz a necessidade de local e protege os componentes para uma vi­da útil longa.

Equipado com uma tela de gráfico, um Datalogger integrado, novas interfaces e
opções adicionais, o aparelho está preparado para o futuro.

O sistema de carregamento de baterias serve para a carga das seguintes baterias.
Qualquer outro uso diferente do previsto ou uso adicional é considerado inade­quado. O fabricante não assume a responsabilidade por quaisquer danos decor­rentes. Também fazem parte da utilização prevista

a consideração de todos os avisos do manual de instruções,

-

a verificação regular do cabo da rede elétrica e de carregamento.

-

11

PERIGO!

Perigo devido ao carregamento de baterias a seco (elementos primários) e bate­rias não recarregáveis.

Podem ocorrer lesões pessoais e danos materiais graves devido ao vazamento da
bateria.

Carregar apenas nos seguintes tipos de bateria designados.

▶

PERIGO!

Perigo devido ao carregamento de baterias inadequadas.

Danos pessoais e materiais graves podem ocorrer devido à liberação de gases, ex­plosão ou incêndio.

Somente conectar no sistema de carregamento de baterias as baterias que

▶

são adequadas para seu tipo, tensão e capacidade e que estão de acordo com
as configurações.

O sistema de carregamento de baterias é usado para a carga de baterias de
chumbo-ácido e NiCd:

Baterias Pb-WET (PzS, GiS...):

-

baterias úmidas de chumbo-ácido fechadas, abertas para escape, com ele­trólito líquido.
Baterias de gel Pb (PzV, GiV...):

-

baterias de chumbo-ácido (VRLA) fechadas, reguladas por válvula, com ele­trólito específico (gel ou lã).
Baterias NiCd:

-

baterias NiCd fechadas ou trancadas, com eletrólito líquido.
Baterias Pb-CSM-WET (Copper Strained Metal):

-

baterias CSM de chumbo-ácido fechadas, com eletrólito líquido.
Baterias Lead Crystal:

-

baterias Lead Crystal de tipo EVFJ/CNFJ.

Informações es­pecíficas do cli­ente

Acoplamento à
rede

O funcionamento correto do equipamento depende do manuseio adequado. O
equipamento não deve ser puxado em nenhuma circunstância pelo cabo.

Caso existam informações específicas do cliente para o equipamento fornecido,
elas estarão presentes no equipamento.

PERIGO!

Perigo de corrente residual.

Podem ocorrer morte ou ferimentos graves.

Se necessário, utilizar somente um disjuntor diferencial residual do tipo B

▶

para o acoplamento à rede do aparelho.
A seção transversal mínima do fio terra precisa corresponder às determi-

▶

nações de segurança locais para sistemas de eletricidade.
O aparelho possui uma elevada corrente de fuga. Na instalação do aparelho,

▶

essa corrente deve ser levada em consideração de acordo com as normas na­cionais.
A corrente de fuga e sua relação com a tensão da rede estão indicadas no

▶

capítulo „Dados técnicos“.

12

PERIGO!

Cabo de carrega­mento

Perigo por manuseio incorreto.

Podem ocorrer danos pessoais e materiais graves.

As funções descritas só devem ser utilizadas depois que os seguintes docu-

▶

mentos tiverem sido completamente lidos e compreendidos:
Manual de instruções

▶

Todos os manuais de instruções dos componentes do sistema, especialmente

▶

as diretrizes de segurança
Manuais de instruções e diretrizes de segurança do fabricante da bateria e do

▶

veículo

PERIGO!

Perigo devido à alimentação de rede insuficiente ou com erro.

Podem ocorrer danos pessoais e materiais graves.

As exigências relacionadas à alimentação elétrica do capítulo „Dados técni-

▶

cos“ devem ser atendidas.

PERIGO!

Perigo de faíscas devido à desconexão incorreta do conector de carga.

Podem ocorrer ferimentos e danos materiais graves. As faíscas resultantes po­dem causar a ignição dos gases de carregamento que se formam durante o pro­cedimento de carregamento resultando em um incêndio ou explosão

Termine o processo de carregamento usando o sistema de carregamento de

▶

baterias e, depois que os cabos de carregamento esfriarem, enrole-os ou, se
disponível, coloque-os no suporte do cabo.

PT-BR

Instalação cor­reta dos cabos
de carregamen­to/rede

PERIGO!

Perigo devido a cabos de carregamento soltos.

Podem ocorrer ferimentos e danos materiais graves. As pessoas podem ficar pre­sas ou tropeçar nos cabos removidos e soltos.

Coloque o cabo de carregamento de modo que ninguém possa tropeçar ou

▶

ficar preso nele.

13

CUIDADO!

Perigo de superaquecimento devido a cabos de carregamento/rede colocados
incorretamente.

Risco de danos nos cabos de carregamento/rede.

A troca de potência de carga/rede elétrica somente deve ser realizada por

▶

eletricistas qualificados.
Cabos de carregamento/rede não devem ser enrolados.

▶

Cabos de carregamento/de rede elétrica não devem ser cobertos.

▶

Cabos de carregamento com mais de 5 m (16 ft. 4.85 in.) Enrolar o compri-

▶

mento individualmente (sem agrupar).
Cabos de carregamento com mais de 5 m (16 ft. 4.85 in.) Os comprimentos

▶

podem apresentar uma temperatura superficial mais alta (observar superfíci­es quentes).
Nos seguintes casos, certifique-se de que a temperatura da superfície dos

▶

cabos de carregamento não exceda 80 °C (176 °F):

- A temperatura ambiente é de 30 °C (86 °F) ou mais

- A seção transversal dos cabos de carregamento é de 95 mm2 ou mais

- O comprimento do cabo de carregamento é de 5 m (16 ft. 4.85 in.) ou mais

Avisos no equi­pamento

14

O sistema de carregamento de baterias possui símbolos de segurança na placa de
identificação. Os símbolos de segurança não podem ser retirados ou pintados.

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!
Explosive Gase. Flammen und Funken vermeiden.
Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable!
Explosive gases. Prevent flames and sparks.
Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge!
Gaz explosifs. Éviter les flammes et les étincelles.
Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga!
Gases explosivos. Evitar llamas y chipas.
¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica!
Gas esplosivi. Evitare fiamme libere e scintille.
Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION
ADVERTENCIA - AVVISO

42,0409,0419

Platform G1

xxA

xxxxW

3~ NPE xxxV 50/60Hz

xxxA

xxV

Always stop charging before you disconnect the charging cable!

HIGH LEAKAGE CURRENT! Ensure proper grounding

Fronius International GmbH

Froniusstraße 1

A-4643 Pettenbach

Austria

Protective class I

IP20 Production Date Code

UAC nom.

OVC III

Part No.:

Ser. No.:

IAC max.
PAC max.

UDC nom.

IDC max.

xxxxxxxx

xxxxxxxx

xxxx

Selectiva x.0 xxxx xxkW

4,010,xxx

PT-BR

Um choque elétrico pode ser fatal. A abertura da carcaça deve ser rea­lizada somente por um técnico de serviço treinado pelo fabricante. An­tes de trabalhar na carcaça aberta, o equipamento deve ser desconec­tado da rede elétrica. Com um equipamento de medição adequado, ga­ranta que componentes carregados eletricamente (por exemplo, capa­citores) estejam completamente descarregados. Certifique-se de que o
equipamento permaneça desconectado da rede elétrica até o final de
todos os trabalhos.

Aplicar as funções somente após a leitura completa do manual de ins­truções.

Afastar a bateria de possíveis fontes de ignição, como fogo, faíscas e
luz aberta.

Perigo de explosão! Através da carga será gerado oxi-hidrogênio na ba­teria.

O ácido da bateria é corrosivo e não pode de modo algum entrar em
contato com os olhos, a pele ou as roupas.

Durante a carga, providenciar um fornecimento de ar fresco suficiente.

15

O equipamento pode causar correntes residuais CC no fio terra. Caso
seja utilizado um dispositivo de proteção contra choques elétricos
(RCD) na rede, ele deve corresponder ao tipo B. O equipamento possui
uma elevada corrente de fuga. Na instalação do aparelho, essa corren­te deve ser levada em consideração de acordo com as normas nacio­nais.

Não descartar o produto em lixo doméstico, mas sim de acordo com as
diretrizes de descarte válidas do local de instalação para equipamen­tos eletroeletrônicos antigos.

16

Avisos nos com-

WARNING Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

ponentes inter­nos

PERIGO!

Perigo devido à corrente elétrica.

Podem ocorrer morte ou ferimentos graves.

A abertura da carcaça deve ser realizada somente por um técnico de serviço

▶

treinado pelo fabricante.
Antes de começar os trabalhos, todos os dispositivos e componentes envolvi-

▶

dos devem ser desligados e desconectados da rede de energia.
Todos os dispositivos listados e componentes devem ser protegidos contra

▶

religamento.
Depois de abrir o aparelho, certificar-se, com a ajuda de um medidor adequa-

▶

do, de que os componentes elétricos (por exemplo, capacitores) estejam des­carregados.
Por meio de uma placa de aviso legível e compreensível, garantir que o apare-

▶

lho permaneça desconectado da rede elétrica até a conclusão de todos os
trabalhos.

Nos componentes internos:

PT-BR

17

Requisitos de

(1) (1)

(2) (2)

configuração

PERIGO!

Perigo devido ao tombamento ou queda de componentes do sistema.

Podem ocorrer ferimentos e danos materiais graves.

Após a entrega, remover o equipamento do palete, conforme o parágrafo

▶

„Remover palete“.
Posicionar todos os componentes do sistema de maneira estável.

▶

Depois do seu posicionamento, é estritamente necessário o aparelho ser fixa-

▶

do no piso ou na parede por meio de ferrolhos de suporte de parede.
Na utilização de um suporte de piso ou suporte de parede, sempre garantir o

▶

posicionamento firme de todos os elementos de fixação, inclusive dos ferro­lhos de suporte de parede.
Não é permitido o empilhamento dos aparelhos nem colocar objetos sobre os

▶

aparelhos.
O aparelho deve ser protegido contra tombamento durante o transporte.

▶

De modo geral, a carga deve ser acondicionada de forma apropriada.

▶

No transporte, os cabos devem ser fixados no suporte de cabos da parte tra-

▶

seira.
No caso de transporte com paleteira, elétrico ou manual, as proteções contra

▶

tombamento (1) devem ser removidas em caso de necessidade.
Na parte de trás do aparelho, existe a possibilidade de guardar as proteções

▶

contra tombamento (1) fixando-as com parafusos de orelha (2).
Se necessário, as proteções contra tombamento (1) podem ser montadas no-

▶

vamente nas posições previstas.

18

O equipamento foi testado de acordo com o grau de proteção IP20, o que signifi­ca que:

Proteção contra entrada de corpo estranho sólido com um diâmetro maior

-

que 12,5 mm (.49 in.)
Nenhuma proteção contra água

-

Conforme o grau de proteção IP20, o equipamento precisa ser colocado e opera­do em ambientes secos e fechados. Deve-se evitar a umidade.

Deve-se usar o aparelho em posição horizontal, em cima da base.

Ar frio

O equipamento deve ficar posicionado de modo que o ar frio possa fluir livre­mente, por meio das aberturas na carcaça previstas para essa finalidade. Sempre
deve existir uma distância mínima de 0,2 m (7.874 in.) nas aberturas de entrada e
saída de ar. O ar ambiente deve estar livre de

Quantidades excessivas de poeira

-

Partículas condutoras de eletricidade (fuligem ou lascas de metal)

-

Fontes de calor

-

A entrada e a saída do ar frio devem ocorrer conforme as setas exibidas nas se-

(a)

guintes imagens a seguir.

AVISO!

Perigo devido a aberturas de entrada e saída de ar parciais ou totalmente cober­tas.

Podem ocorrer danos materiais.

A colocação de vários equipamentos em sequência deve ser realizada com

▶

espaçamentos.

PT-BR

Caso os equipamentos sejam organizados em uma linha sem desvios, a

distância mínima entre eles deve ser medida da seguinte maneira:

a) 30 kW (G1): Distância mínima de 30 cm (11.81 in.)

19

Dimensões

mm (in.)

780 (30.71) 369 (14.53)

1090 (42.91)

110 (4.33)

600 (23.62)

145 (5.71)

Remover palete Após a entrega, remover o aparelho do

palete.

PERIGO!

Perigo no caso de funcionamento do
aparelho sobre o palete.

Podem ocorrer danos pessoais e mate­riais graves.

Não é permitido operar o aparelho

▶

sobre o palete.
Depois do seu posicionamento, é

▶

estritamente necessário o apare­lho ser fixado no piso ou na parede
por meio de ferrolhos de suporte
de parede.
Para obter informações detalhadas

▶

sobre o ferrolho de suporte de pa­rede, consulte a seção „Montagem
na parede“.

20

Montagem no pi-

750 (29.53)mm (in.)

369 (14.53)

13

(.51)

35

(1.38)

300

(11.81)

Center

240 (9.45)

mm (in.)

950 (37.4)

(1) (1)

so

PT-BR

Montagem na
parede

Realizar furos (1) de acordo com os

1

parafusos e as buchas utilizadas.

Se a base permitir, é possível utilizar os
parafusos SW10 (3) e as arruelas (4)
que são utilizados para guardar o fer­rolho de suporte de parede, como indi­cado na ilustração abaixo.

Senão é necessário utilizar outros pa­rafusos e arruelas apropriados.

21

(3) (3)

(4)

(2)

(4)

Remover ferrolho de suporte de

(4)

(3)(3)

(2)

(4)

1

2

(2)

(5) (6)(6)

2

parede (2):

Remover parafusos SW10 (3) e

-

arruelas (4)

Se a consistência da parede for

3

apropriada, pré-montar o ferrolho
de suporte de parede (2) com os
parafusos SW10 (3) e as arruelas
(4) retirados anteriormente.

Senão é necessário utilizar outros pa­rafusos e arruelas apropriados.

Empurrar o aparelho até a parede

4

de modo que o suporte de cabos
(5) fique posicionado entre os dois
parafusos de fixação (6) do ferro­lho de suporte de parede (2).

Inclinar o ferrolho de suporte de

5

parede (2) para baixo e fixá-lo.

22

(7)(2)(7)

Se o ferrolho de suporte de parede (2)

(8) (8) (2)

não for necessário, fixá-lo com parafu­sos de orelha (7) na parte traseira do
aparelho para guardá-lo.

Também existe a possibilidade alterna­tiva de guardar o ferrolho de suporte
de parede (2) no lado direito do apare­lho. A fixação é realizada com parafu­sos TX25 (8) com 3 Nm.

PT-BR

Arranque/para­da externa

PERIGO!

Perigo ao desligar o conector durante o processo de carga

Podem ocorrer ferimentos e danos materiais graves.

Não desligue o conector durante o processo de carga.

▶

Não tocar nos contatos sob tensão no conector de carga.

▶

A função de parada/arranque externo é implementada de série.

Com a função de arranque/parada externa, é possível controlar o processo de
carga tanto por meio de um contato auxiliar, como por um interruptor externo.

Se o cabo de carga for desconectado durante o processo de carga, o arranque/
parada externa evita faíscas e, com isso, prolonga a vida útil dos contatos.

23

Elementos de comando e conexões

(1)

(2)

(3)

(4)

(8)

(6)

(7)

(5)

(9) (12)(11)(10)

Elementos de
comando e co­nexões

Nº Função

(1) (+) Cabo de carregamento

(2) Posição para a opção de arranque/parada externa ou de carregamento

conduzido por temperatura.

(3) (-) Cabo de carregamento

(4) Posição para a opção de circulação de eletrólito interna.

Saída de ar comprimido

(5) Posição para as opções de indicação remota ou luz de carregamento de

13 V ou InterLock.

(6) Conexão USB

A conexão USB permite uma atualização do equipamento e a criação de
protocolos dos parâmetros de carga durante o processo de carregamento
por um pen drive USB. Está disponível uma corrente da alimentação de no
máximo 0,5 A.

(7) Posições para opções de relés vinculados.

(por exemplo, Aquamatic)
Informações detalhadas encontram-se no capítulo „Opções“.

(8) Cabo de rede

24

(9) Opção de fitas de LED

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug
Code

Plug
Code

Plug
18p

15

13

11

9

7

5

3

1

18

16

14

12

10

8

6

4

2

acendem de acordo com o status da carga nas cores correspondentes,
conforme indicado na seção „Painel de comando“

(10) Painel de comando

(11) Posição para a opção de circulação de eletrólito interna.

Aspiração com filtro de ar

(12) Área de conexão das opções

A área de conexão na parte interna da carcaça somente é acessível com a
remoção da placa de conexão no lado dianteiro do equipamento.
Para isso, seguir os avisos de alerta que estão no capítulo „Opções“, seção
„Segurança“.

Conexões de 18 pol. do conector de
opções no cartão P-Control na parte
interna da carcaça

PT-BR

25

Pi-

no

Códi

go
do

plu-

gue Function

Códi

go
do

Pi-

plu-

no

gue Function

17 G/2 Ext. LED Green

Remote Control wire 2

InterLock wire Green

CBG Easy VCC

15 Y/3 Ext. LED Yellow 16 R/4 Extern LED Red

Remote Control wire 3

InterLock wire Yellow

CBG Easy De-

tect

13 B Ext. LED Blue

InterLock wire Brown

CBG Easy GND wire white

11 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND

wire brown wire white

7 C1 L CAN 1Low 8 C2 L CAN 2Low

18 13

V/1

Power Supply Remote Con-

Remote Control wire 4

14 Dete Detect

10 13 VO13 V Power

13 V Ext. LED

trol wire 1

InterLock wire White

Supply

wire yellow wire yellow

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

3 4
1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging
Extern Start/Stop Extern Start/Stop

Gateway/Cloud

Battery Link

26

Painel de coman-

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

do

PT-BR

N.º Função

(1) Display

(2) Tecla „Menu“

Seleção do menu desejado.
Retornar à seleção superior.

(3) Teclas „Up/Down“ (Para cima/Para baixo)

Seleção do item de menu desejado.
Configuração do valor desejado.

(4) Tecla „Pause/Start“ (Pausar/Iniciar)

Interrupção e reinício do processo de carregamento.
Confirmar um item de menu ou uma configuração.

(5) Indicação „Bateria resfriada“ (azul)

Sinaliza uma bateria pronta e já resfriada.
Acesa constantemente: Após o final de carregamento, é atingido o tempo
de resfriamento configurado ou é atingida a temperatura de bateria opcio­nal.
Piscando em intervalos de um segundo: Adicionalmente, foi acionada a in­dicação de refil de água. Para obter informações detalhadas, consulte o
capítulo „Indicações“, seção Funções adicionais.

(6) Indicação „Erro“ (vermelho)

Acesa constantemente: O equipamento emite um erro. A situação atual

não permite uma carga adequada. Enquanto a indicação vermelha estiver
acesa, não pode ser realizada nenhuma carga (carregamento interrompi­do). A tela mostra uma mensagem de status correspondente.
Pisca brevemente a cada 3 s: O equipamento emite um alerta. Os parâme­tros de carga são desfavoráveis, porém, a carga será continuada. A tela

27

mostra alternadamente a mensagem de status correspondente e o status
da carga.

(7) Indicação „Carga“ (amarelo)

Aceso: durante a carga.
Piscando: quando a carga for interrompida.

(8) Indicação „Bateria carregada“ (verde)

Acesa constantemente: Carga terminada.
Piscando em intervalos de um segundo: Carga terminada. Adicionalmen-

te, foi acionada a indicação de refil de água. Para obter informações deta­lhadas, consulte o capítulo „Indicações“, seção Funções adicionais

28

Carregar a bateria

PT-BR

Primeiro comis­sionamento

Ao se conectar o sistema de carregamento de baterias na rede elétrica pela pri­meira vez, o equipamento deve estar no modo SETUP.

Nesse modo, as seguintes configurações básicas devem ser realizadas ou confir­madas:

Idioma (inglês, alemão, francês...)

-

Data, hora e fuso horário

-

Comprimento e seção transversal do cabo de carregamento

-

Tipo de bateria, curva sinérgica, número de células e tempo de carregamento

-

ou capacidade da bateria

Conectar o cabo de alimentação do sistema de carregamento de baterias na

1

rede elétrica.

Com as teclas „Up/Down“ (Para ci-

2

ma/Para baixo), selecionar o idioma
de menu desejado.

Confirmar com a tecla „Pause/

3

Start“ (Pausar/Iniciar).

O idioma inglês é definido como pa­drão.

Com as teclas „Up/Down“ (Para ci-

4

ma/Para baixo), selecionar o fuso
horário desejado.

Confirmar com a tecla „Pause/

5

Start“ (Pausar/Iniciar).

O fuso horário UTC+1 Central Europe­an Time (Berlin) é definido como pa­drão.

As seguintes configurações devem ser
realizadas:

Horário de verão: LIGADO/DESLI-

-

GADO
Formato de hora

-

Horário

-

Data

-

Com as teclas „Up/Down“ (Para ci-

6

ma/Para baixo), realizar cada confi­guração desejada.

Confirmar as respectivas configu-

7

rações com a tecla „Pause/
Start“ (Pausar/Iniciar).

Horário de verão LIGADO e o formato
de 24 horas são definidos como pa­drão.

29

Com as teclas „Up/Down“ (Para ci-

8

ma/Para baixo), selecionar o com­primento do cabo de carregamen­to.

Confirmar com a tecla „Pause/

9

Start“ (Pausar/Iniciar).

O sistema de carregamento de baterias
é configurado com o comprimento do
cabo de carregamento correto de acor­do com o pedido.

O comprimento incorreto do cabo de
carregamento pode influenciar negati­vamente o processo de carga!

Com as teclas „Up/Down“ (Para ci-

10

ma/Para baixo), selecionar a seção
transversal do cabo de carrega­mento.

Confirmar com a tecla „Pause/

11

Start“ (Pausar/Iniciar).

O sistema de carregamento de baterias
é configurado com a seção transversal
correta do cabo de carregamento de
acordo com o pedido.

A seção transversal incorreta do cabo
de carregamento pode influenciar ne­gativamente o processo de carga!

Se a configuração de carga exibida

12

estiver correta, confirme-a com a
tecla „Pause/Start“(Pausar/Iniciar).

O sistema de carregamento de baterias
é pré-configurado de acordo com o pe­dido.

Caso o sistema de carregamento de baterias tenha sido solicitado sem configu­ração adicional, as seguintes configurações valem como padrão:

Tipo de bateria Pb-Wet (para PzS, GiS)

-

Curva sinérgica 1 - IUI - WET

-

Número de células máximo previsto para o sistema de carregamento de bate-

-

rias
Capacidade máxima da bateria prevista para o sistema de carregamento de

-

baterias

Caso a configuração não esteja de acordo com a bateria usada, é necessário
adaptar os parâmetros de acordo.

30

Para obter informações detalhadas sobre os parâmetros dos sistemas de carre­gamento de baterias, consulte o capítulo „Indicação“, seção „Modo de configu­ração“.

Iniciar o proces­so de carrega­mento

PERIGO!

Perigo devido ao vazamento de ácido da bateria ou explosão durante a carga de
baterias com defeito.

Podem ocorrer ferimentos e danos materiais graves.

Antes do início de processo de carga, certifique-se que a bateria a ser carre-

▶

gada esteja totalmente funcional.

PERIGO!

Perigo devido a tipo de bateria e definições de carga incorretos.

Podem ocorrer ferimentos e danos materiais graves.

Antes de começar o processo de carga, certifique-se de que o tipo de bateria

▶

correto está configurado no sistema de carregamento de baterias.
As seguintes configurações devem ser realizadas para os diferentes tipos de

▶

bateria antes da carga:
Curva de carga
Tensão nominal (número de células de bateria)
Capacidade da bateria (Ah) ou tempo de carregamento (h)

Informações detalhadas sobre os parâmetros do sistema de carregamento de ba­terias podem ser encontradas no capítulo „Indicações“, seção Modo de configu-

ração.

PT-BR

CUIDADO!

Perigo de danos materiais por sujeira pesada nos contatos do conector de carga.

Isso pode aumentar a resistência da transferência, causando um sobreaqueci­mento e, como consequência, defeitos no conector de carga.

Manter os contatos do conector de carga livres de sujeira e, se necessário,

▶

limpá-los.

Conectar o cabo de alimentação do sistema de carregamento de baterias na

1

rede elétrica.

É exibida uma pergunta se os parâmetros corretos foram configurados para a ba­teria a ser carregada.

A seguir, aparece a indicação no modo
padrão. A tela mostra os parâmetros
do sistema de carregamento de bateri­as:

Tipo de bateria (por exemplo, Pb-

-

WET)
Características do carregamento

-

(por exemplo, B. IUI)
Tensão nominal (por exemplo, 48

-

V)
Capacidade (por exemplo, 300 Ah)

-

Dia da semana, horário e data

-

Os parâmetros de soldagem do sistema de carregamento de baterias podem ser
ajustados individualmente. Informações detalhadas sobre os parâmetros do sis­tema de carregamento de baterias podem ser encontradas no capítulo „Indi­cações“, seção Modo de configuração. Garantir que a bateria que deve ser carre­gada esteja de acordo com a configuração do sistema de carregamento de bateri­as.

31

Inserir o conector de carga.

2

O sistema de carregamento de baterias reconhece a bateria conectada e inicia o
processo de carga. Caso o atraso no início estiver ativado, o processo de carrega­mento é iniciado depois de decorrido o tempo de atraso configurado. Para obter
informações detalhadas, consulte o capítulo „Indicações“, seção Modo de confi-

guração.

Durante o processo de carregamento a tela exibe os seguintes valores:

Corrente de carga momentânea (A)

-

Tensão de carga momentânea (V)

-

Carga introduzida (Ah)

-

Temperatura da bateria na opção „Carregamento conduzido por temperatu-

-

ra“
Tempo (hh:mm) a partir do início da carga

-

O símbolo de bateria indica o estado da carga atual. Quanto mais barras forem
exibidas, mais avançado está o processo de carga. Assim que a bateria estiver
completamente carregada é exibido um contador de minutos (ilustração à direi­ta). Ele conta os minutos a partir do final de carregamento e serve de ajuda para
avaliar de maneira mais simples qual bateria já está mais fria durante o uso de di­versos sistemas de carregamento de baterias.

No entanto, caso a exibição padrão continue sendo exibida ao invés do contador
de minutos:

Com as teclas „Up/Down“ (Para cima/Para baixo), alternar entre o contador

1

de minutos e a exibição padrão.

Quando a bateria está totalmente carregada, todas as 4 barras do símbolo da ba­teria aparecem em preto. Assim que a bateria está totalmente carregada, a indi­cação verde se acende.

32

A bateria está constantemente

-

pronta para utilização.
A bateria pode ficar conectada pe-

-

lo tempo desejado no sistema de
carregamento de baterias.
A carga de manutenção atua con-

-

tra a autodescarga da bateria.

Interromper o
processo de car­regamento

Interromper o processo de carregamento do seguinte modo:

Pressionar o botão „Pause/Start“ (Pausar/Iniciar).

1

Enquanto o processo de carregamento
está interrompido:

Indicação „Carga“ (amarelo) pisca.

-

Continuar o processo de carregamento do seguinte modo:

Pressionar novamente o botão „Pause/Start“ (Pausar/Iniciar).

2

Enquanto houver uma bateria conectada no sistema de carregamento de bateri­as, só é possível interromper e continuar o processo de carregamento com o
botão „Pause/Start“ (Pausar/Iniciar). A troca dos modos de exibição com a tecla
„Menu“, de acordo com o capítulo „Indicação“, somente é possível depois de reti­rar a bateria do sistema de carregamento de baterias.

PT-BR

Terminar o pro­cesso de carre­gamento

PERIGO!

Perigo de ignição do oxi-hidrogênio devido à formação de faíscas ao separar os
cabos de carregamento.

Podem ocorrer ferimentos e danos materiais graves.

Antes de desconectar ou retirar o conector de carga, encerrar o processo de

▶

carga pressionando a tecla „Pause/Start“ (Pausar/Iniciar).

PERIGO!

Perigo ao desligar o conector durante o processo de carga.

Podem ocorrer ferimentos e danos materiais graves.

Não retire o conector durante o processo de carga.

▶

Não tocar nos contatos sob tensão no conector de carga.

▶

CUIDADO!

Perigo de danos à bateria ao desconectar a bateria do sistema de carregamento
de baterias se o processo de carga ainda não tiver sido completamente encerra­do.

Podem ocorrer danos à bateria.

Somente separar a bateria do sistema de carregamento de baterias quando

▶

ela estiver completamente carregada (a indicação verde „Bateria carrega­da“ se acende).

Quando a bateria estiver completamente carregada e resfriada, as seguintes indi­cações se acendem:

33

Indicação „Bateria carregada“ (ver-

-

de)
Indicação „Bateria resfriada“ (azul)

-

Para a vida útil ideal da bateria, sepa­rar a bateria do sistema de carrega­mento de baterias de acordo com a de­claração a seguir, se a indicação azul
„Bateria resfriada“ se acender além da
indicação verde. Se forem usados di­versos sistemas de carregamento de
baterias, primeiro remover a bateria
que já foi carregada por completo há
mais tempo (a mais resfriada).

Encerrar o processo de carga do seguinte modo:

Pressionar o botão „Pause/Start“ (Pausar/Iniciar).

1

Desconecte o conector de carga.

2

Quando os contatos de carga estão abertos, a detecção automática do circuito
aberto assegura que os contatos de carga estão desenergizados.

34

Processo de car­ga com a opção
InterLock

PERIGO!

Perigo devido ao vazamento de ácido da bateria ou explosão durante a carga de
baterias com defeito.

Podem ocorrer ferimentos e danos materiais graves.

Antes do início de processo de carga, certifique-se que a bateria a ser carre-

▶

gada está totalmente funcional.

PERIGO!

Perigo devido a tipo de bateria e definições de carga incorretos.

Podem ocorrer ferimentos e danos materiais graves.

Antes de começar o processo de carga, certifique-se de que o tipo de bateria

▶

correto está configurado no sistema de carregamento de baterias.
As seguintes configurações devem ser realizadas para os diferentes tipos de

▶

bateria antes da carga:
Curva de carga
Tensão nominal (número de células de bateria)
Capacidade da bateria (Ah) ou tempo de carregamento (h)

Para obter informações detalhadas sobre os parâmetros dos sistemas de carre­gamento de baterias, consulte o capítulo „Indicação“, seção „Modo de configu­ração“.

PT-BR

AVISO!

Perigo de danos materiais por sujeira pesada nos contatos do conector de carga.

Isso pode aumentar a resistência da transferência, causando um sobreaqueci­mento e, como consequência, defeitos no conector de carga.

Manter os contatos do conector de carga livres de sujeira e, se necessário,

▶

limpá-los.

A opção InterLock é descrita abaixo e serve como uma extensão de informação
para as seções existentes „Processo de carga“, „Processo de carga interrompi­do“ e „Fim do processo de carga“.

Início do carregamento:

Se a opção InterLock for executada, o sistema de carregamento de baterias co­meça a carregar no InterLock quando ambas as baterias estiverem conectadas
nos dois sistemas de carregamento de baterias.

Se apenas uma bateria estiver conec­tada, a nota „InterLock: Connect Se­cond Battery“ (InterLock: conectar se­gunda bateria) aparece no visor e o in­dicador amarelo começa a piscar.

35

Se o início/parada externa estiver fe­chado em apenas uma bateria, o visor
do carregador com o início/parada ex­terna fechado mostrará a seguinte no­ta „Check other Charger“ (Verificar ou­tro carregador).

Interromper o processo de cobrança:

O processo de carga em ambos os sistemas de carregamento de baterias é inter­rompido (Break Mode - Modo de interrupção), se ocorrer uma falha ou se o botão
Pause/Start (Pausar/Iniciar) for pressionado em um dos dois sistemas de carre­gamento de baterias.

A seguinte nota aparecerá na área su­perior direita do visor „STOPPED“ (In­terrompido).
O processo de carga continua automa­ticamente após a solução de proble­mas ou após pressionar novamente o
botão Pause/Start (Pausar/Iniciar) ou
Stop (Parar) em um dos dois sistemas
de carregamento de baterias.

Terminar o processo de cobrança:

O símbolo da bateria funciona como um indicador do estado da carga atual.
Quanto mais barras forem exibidas, mais avançado está o processo de carga. As­sim que ambas as baterias estiverem completamente carregadas, um contador
de minutos aparece (foto à direita) e o indicador verde começa a acender.

A bateria está constantemente

-

pronta para utilização.
A bateria pode ficar conectada pe-

-

lo tempo desejado no sistema de
carregamento de baterias.
A carga de manutenção atua con-

-

tra a autodescarga da bateria.

36

Indicação

PT-BR

Visão geral dos
modos de indi­cação

N.º Função

Modo padrão

No modo padrão a tela exibe os parâmetros de carga.

Modo de estatística

Visualiza a frequência dos estados operacionais do equipamento e mos­tra a quantidade total de cargas, além de uma visão geral do Ah emitido
e das quantidades de energia utilizadas no valor médio e total por car­ga.

Modo de histórico

Informa sobre os parâmetros de todos os processos de carregamento
salvos.

Modo de configuração

O modo de configuração possibilita todas as configurações do equipa­mento e do processo de carregamento.

Modo USB

O modo USB auxilia a atualização do equipamento, o backup e o upload
das configurações do equipamento, além da protocolar os parâmetros
de carga durante o processo de carregamento com pen drive USB.

Enquanto uma bateria estiver conectada no sistema de carregamento de bateri­as, somente é possível interromper e retomar o processo de carregamento com a
tecla „Pause/Start“ (Pausar/Iniciar). A troca dos modos de exibição com a tecla
„Menu“, somente é possível depois de retirar a bateria do sistema de carrega­mento de baterias. Uma descrição detalhada dos modos de exibição é fornecida
no capítulo seguinte.

Durante uma pausa de carregamento, a seleção do menu está disponível somente
de forma limitada.

AVISO!

Durante uma pausa de carregamento, a seleção do menu está disponível somen­te de forma limitada.

Modo padrão Após conectar o cabo de alimentação na rede elétrica, a tela estará automatica-

mente no modo padrão.

No modo padrão a tela exibe os
parâmetros dos carregadores:

Tipo de bateria (por exemplo, Pb-

-

WET)
Características do carregamento

-

(por exemplo, B. IUI)
Tensão nominal (por exemplo, 48

-

V)
Capacidade (por exemplo, 300 Ah)

-

Dia da semana, data e horário

-

Os parâmetros do carregador são ajustáveis individualmente. Para obter infor­mações detalhadas, consulte a seção „Modo de configuração“.

37

Seleção do menu

A partir do modo de seleção, trocar na seleção do menu do seguinte modo:

Pressionar a tecla „Menu“, por aprox. 5 segundos.

1

A partir dos outros modos, trocar para a seleção do menu do seguinte modo:

Apertar a tecla „Menu“ brevemente.

1

Abrir o modo desejado:

Com as teclas „Up/Down“ (Para cima/Para baixo), selecionar o símbolo do

2

modo desejado.

por exemplo, o símbolo da bateria para o modo padrão

-

Confirmar o símbolo de „Confirmação“ com a tecla „Pause/Start“ (Pausar/

3

Iniciar).

Modo de es­tatística

No modo de estatística, barras hori­zontais visualizam a frequência dos se­guintes estados operacionais do equi­pamento:

Inativo („Idle“)

-

Carga („Charging“)

-

Carga de manutenção („Floating-

-

charge“)
Resfriamento („Cooldown“)

-

Estado de erro („Error“)

-

Com as teclas „Up/Down“ (Para cima/Para baixo), alternar entre as páginas

1

1/2 e 2/2.

A página 2/2 exibe os seguintes valo­res:

Quantidade total de cargas („Char-

-

ges“).
Ah total emitida.

-

Ah emitida em média por carga

-

(„Charge“).
Energia total absorvida (kW/h).

-

Energia absorvida em média

-

(kW/h) por carga („Charge“).

A indicação da energia absorvida é entendida como valor de referência e pode di­ferir na potência nominal em até 5% da quantidade real de energia. No caso de
potência menor, a falha pode ser maior.

Modo de históri-coO modo de histórico informa sobre os parâmetros de todos os processos de car-

regamento salvos. Para poder apresentar indicações alternantes ou diferentes, a
janela de indicação está apresentada duas vezes a seguir:

38

Com as teclas „Up/Down“ (Para cima/Para baixo), alternar entre as páginas

(1)

(2)

(3)

(4)

(5) (7)

(6)

1

para cada processo de carregamento salvo.

Conteúdo da janela de indicação

Data de início da carga, por exemplo: Quinta-feira, 19/06/2014.

-

Hora de início da carga, por exemplo: 19:29 ou duração do carregamento, por

-

exemplo: 8h28 min.
Tensão no início da carga, por exemplo: 45,9 V.

-

Tensão após 5 minutos, por exemplo: 47,9 V.

-

Tensão ao final de carregamento, por exemplo: 48,0 V.

-

Ah absorvida, por exemplo: 397 Ah.

-

kW/h absorvido, por exemplo: 19 kW/h.

-

Características do carregamento, por exemplo: 6 RI.

-

Duração do carregamento configurada, por exemplo: 8 - 9h ou Ah configura-

-

da, por exemplo: 400 Ah ou momento de final de carregamento configurado
(não exibido).

Símbolos exibidos

PT-BR

N.º Função

(1) Bateria cheia

A carga foi finalizada.

(2) Bateria vazia

A carga não foi finalizada.

(3) Ponto de exclamação com número

Foi indicado um alerta com código para a mensagem de status correspon­dente. Para obter informações detalhadas, consulte a seção Mensagens

de status.

(4) Símbolo com número

Foi indicado um erro com código para a mensagem de status correspon­dente. Para obter informações detalhadas, consulte a seção Mensagens

de status.

39

(5) Símbolo de tecla com confirmação

A carga foi finalizada corretamente com a tecla „Pause/Start“ (Pausar/
Iniciar).

(6) Símbolo de tecla com x

A carga foi finalizada sem a tecla „Pause/Start“ (Pausar/Iniciar).

(7) Detalhe da carga

Indicação de determinados dados da bateria no início e fim da carga:
Número de células
Ah
Curva sinérgica
Tipo de bateria

Modo de confi­guração

O modo de configuração oferece as seguintes possibilidades de configuração:

„Charging settings“ (Configurações de carga): Configurações para a bateria

Tipo de bateria, por exemplo, „Úmida“.

-

Características do carregamento, por exemplo, „IU“.

-

Capacidade (Ah) ou tempo de carregamento (h), dependendo das carac-

-

terísticas do carregamento.
Células: tensão (V) e número de células de baterias ou configuração au-

-

tomática do número de células.

CUIDADO!

Perigo de danificar a bateria.

Pode ocorrer um dano permanente à bateria.

A configuração automática do número de células somente deve ser usa-

▶

da em baterias com as seguintes tensões nominais: 12 V e 24 V em equi­pamentos de 24 V, 24 V e 48 V em equipamentos de 48 V.
Não usar a configuração automática do número de células em baterias

▶

completamente descarregadas.

Outras configurações:

-

Para possibilidades personalizadas de ajuste das características do carrega­mento.

„Additional functions“: Funções adicionais

LED azul

-

Arranque/parada externa

-

InterLock

-

Indicação de refil

-

Seção de opções

-

Novo início de carga após um erro de rede

-

40

„General options“: Configurações gerais

Idioma

-

Contraste

-

Horário (hh:mm:ss)

-

Fuso horário
Horário de verão/Horário de inverno
Data (dd:mm:aa)

-

Comprimento do cabo de carregamento (m)

-

-

Corte transversal do cabo de carregamento (mm2)
Limite de corrente CA

-

Unidade para valores de temperatura

-

Código para entrada no menu de configuração ativado/desativado.

-

Intervalo de tempo para os parâmetros protocolados no pen drive USB (s).

-

Redefinir as estatísticas

-

Redefinir histórico

-

„Reset Settings“:Restaurar as configurações

Com pergunta de segurança („OK?“) para nova confirmação.

-

Em seguida, a tela aparece na configu­ração básica com indicação de data e
horário, além da versão do software.

PT-BR

Com os botões „Up/Down“ (Para cima/Para baixo), acessar as seguintes infor-

1

mações:

Número de série do equipamento, bem como número de série e versão da

-

memória da configuração.
Cartão de controle/eletrônica de potência: versão do hardware e número

-

de série.
Software: software principal, software secundário, software primário e

-

versão de bloco das linhas sinérgicas.

Entrar no menu de configuração da seguinte maneira:

Pressionar a tecla „Pause/Start“ (Pausar/Iniciar).

1

É necessário inserir o código.

Inserir o código necessário „1511“ da
seguinte maneira:

Com os botões „Up/Down“ (Para cima/Para baixo), inserir o primeiro dígito do

1

código.

41

Com o botão „Menu“, alterar para o próximo dígito do código.

2

Proceder conforme descrito acima até que o código completo tenha sido in-

3

serido.
Confirmar a entrada com a tecla „Pause/Start“ (Pausar/Iniciar).

4

É exibida a seleção dos pontos do me­nu principal para o modo de configu­ração.

Ao se selecionar um item de menu, po­de haver uma solicitação de leitura do
manual de instruções. Esta solicitação
deve ser confirmada clicando nova­mente na tecla „Pause/Start“ (Pausar/
Iniciar).

Navegar no menu de configuração e nos submenus da seguinte maneira:

Com as teclas „Up/Down“ (Para cima/Para baixo), selecionar o ponto deseja-

1

do do menu.
Com a tecla „Pause/Start“ (Pausar/Iniciar), confirmar o item de menu e, se

2

possível, confirmar novamente a pergunta de segurança (por exemplo, „OK?
“).

Se necessário, selecionar usando os botões „Up/Down“ (Para cima/Para bai-

3

xo), por exemplo, „Off/On“ (Desligar/Ligar) ou inserir um valor.
Confirmar a entrada com o botão „Pause/Start“ (Pausar/Iniciar).

4

Se o cursor alternar para uma próxima configuração ou local após a confir-

5

mação, proceder novamente conforme os pontos (3) e (4).

Para abandonar o menu atual:

Voltar para a seleção geral com o botão „Menu“.

6

A configuração das definições de carga
está explicada a seguir, como exemplo:

42

Com as teclas „Up/Down“ (Para cima/Para baixo), selecionar o ponto do menu

1

„Charging settings“ (Definições de carga).
Confirmar o ponto do menu com a tecla „Pause/Start“ (Pausar/Iniciar).

2

É exibida uma seleção das configurações para o ponto do menu „Charging set­tings“ (Configurações de carga):

Conforme a seleção feita, a indicação pode variar.

Tanto o início como o fim do tempo de carga podem ser configurados. Se ne­cessário, a seleção do ponto de partida pode ser cancelada; neste caso, o tempo
de carregamento se baseia em um início de carregamento manual, somente de­pois do final de carregamento definido.

Ao selecionar as configurações, o usuário é conduzido através do menu como em
uma função de assistente.

Com as teclas „Up/Down“ (Para cima/Para baixo), selecionar o parâmetro de-

3

sejado (por exemplo, „Cells“ (Células)).
Com a tecla „Pause/Start“ (Pausar/Iniciar), confirmar o parâmetro.

4

Com as teclas „Up/Down“ (Para cima/Para baixo), configurar o valor desejado

5

(por exemplo, „24“ para a quantidade de células da bateria).
Confirmar a entrada com o botão „Pause/Start“ (Pausar/Iniciar).

6

PT-BR

Settings (Confi­gurações)

Quando uma ou mais configurações relevantes para o processo de carga são alte­radas no modo de configuração, é exibida mais uma mensagem confirmando as
configurações ao sair do modo de configuração.

As seguintes configurações devem ser confirmadas ao sair do modo de configu­ração:

Curva sinérgica

-

Capacidade da bateria no Ah

-

Número de células

-

Carga de equalização: LIGADO/DESLIGADO

-

Protocolo CAN

-

A seguir, encontra-se um esclarecimento detalhado das opções de menu „Set­tings“ (Configurações), na seleção para a opção de menu abordada anteriormente
„Charging settings“ (Definições de carga). A navegação ocorre conforme a seção
„Modo de configuração“.

É exibida uma lista com as seguintes possibilidades de seleção:

As possibilidades individuais de seleção são esclarecidas em detalhes a seguir.

43

Circulação de

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

eletrólito

O controle de fluxo da circulação de
eletrólito é feito pelo controle do siste­ma de carregamento de baterias. Para
isso, estão disponíveis diversas opções
de seleção.

Na seleção para a circulação de eletrólito estão disponíveis as seguintes configu­rações:

Off (desligado)

Circulação de eletrólito desligada.

-

Operação contínua („continuous“)

Circulação de eletrólito ligada continuamente.

-

Programa („program“) 1 até 5

Programas predefinidos de fábrica para a circulação de eletrólito e seus

-

parâmetros relevantes estão na tabela no capítulo „Indicação“, seção „Set­tings“ (Configuração).

Automatic (Automático)

Ajuste automático do volume de fluxo da circulação de eletrólito conforme

-

os parâmetros configurados da bateria.

„User“ (usuário) „On“/„Off“ (Ligado/Desligado)

Configuração individual da circulação de eletrólito.

-

As configurações para „On“ (Ligado) e „Off“ (Desligado) definem as relações

-

de impulso/pausa dos intervalos do fluxo de ar.

Programas predefinidos de fábrica para a circulação de eletrólito e seus parâme­tros relevantes estão na tabela ilustrada a seguir:

Em qualquer um desses programas, a válvula solenoide é tensionada por um
período „LIGADO 1“ („ON 1“) e se solta por um período „DESLIGADO 1“ („OFF
1“). Este processo se repete na frequência indicada em „Repetir“ („Repeat“). De­pois de realizar a quantidade definida de repetições, é continuado com os
períodos „LIGADO 2“ („ON 2“) e „DESLIGADO 2“ („OFF 2“) até o final de carre­gamento.

44

Carregamento
conduzido por
temperatura

Carregamento conduzido por temperatura („Temperature-controlled charging“):

Na seleção para o carregamento conduzido por temperatura estão disponíveis as
seguintes configurações:

automatic (automático)/OFF (DESLIGADO)/required (solicitado)

automatic (automático)... Adaptação das características do carregamento em

-

função da temperatura.
OFF (DESLIGADO)... A temperatura medida da bateria continua não sendo

-

considerada.
solicitado („required“)...

-

A carga somente começa quando o sensor de temperatura está conectado.

Erro devido a sobreaquecimento („Error overtemperature“) ON/OFF (LIGADO/
DESLIGADO)

ON (LIGADO)... É exibida uma mensagem de erro em caso de sobreaqueci-

-

mento da bateria.
O processo de carregamento é interrompido e somente pode continuar após
a bateria resfriar e ser conectada novamente.
OFF (DESLIGADO)... Nenhuma mensagem de erro em caso de sobreaqueci-

-

mento da bateria.

PT-BR

Carga de equali­zação

Alerta devido a sobreaquecimento („Warning overtemperature“) ON/OFF (LI­GADO/DESLIGADO)

ON (LIGADO)... Ocorre alerta em caso de sobreaquecimento da bateria.

-

OFF (DESLIGADO)... Nenhum alerta em caso de sobreaquecimento da bate-

-

ria.

Para determinadas curvas sinérgicas, é necessário um sensor de temperatura ex­terno. Se for selecionada essa curva sinérgica no modo de configuração, é exibida
uma nota avisando que é necessário um sensor de temperatura externo.

Carga de equalização („Equalising charge“)

OFF (DESLIGADO)

Não é realizada carga de equalização.

-

Atraso („delay“)

Se a bateria permanecer conectada no carregador durante o retardamento

-

do carregamento de compensação („equalize charge delay“) configurado, é
realizada uma forma especial de carga. Ela evita a estratificação de ácido.
Os parâmetros para a corrente (ampère/100 Ah), tensão (volt/célula) e du-

-

ração da carga de equalização podem ser alterados.

Dia da semana („Weekday“)

Indicação do dia da semana quando deve ocorrer a carga de equalização.

-

Os parâmetros para a corrente (ampère/100 Ah), tensão (volt/célula) e du-

-

ração da carga de equalização podem ser alterados.

45

Carga de equalização manual („Manual“)

Uma carga de equalização pode ser ativada manualmente por um botão no

-

display.
A carga de equalização é iniciada no tempo de atraso ajustado com os

-

parâmetros ajustados.
Os parâmetros para a corrente (ampère/100 Ah), tensão (volt/célula) e du-

-

ração da carga de equalização podem ser alterados.
Essa função está disponível apenas para a curva sinérgica de umidade/chum-

-

bo.

Quando há um ajuste ativado para a carga de equalização, é exibido na tela inicial,
através um símbolo próximo ao tempo de carregamento ajustado/Ah, se uma car­ga de equalização está sendo executada ou pode ser iniciada.

Atraso Atraso („delay“)

Atraso no início da carga („charge start delay“)

Tempo de atraso (minutos) do início da carga real em comparação com o mo-

-

mento de ativação do início da carga.

Atraso do final de carregamento („charge end delay“)

Tempo de atraso (minutos) do final de carregamento sinalizado (por exemplo,

-

indicação verde) em comparação com o final de carregamento efetivo.

Novo início de carga após erro de rede („at mains failure restart charging“)

Se essa possibilidade de seleção estiver ativa, após uma falha da rede elétri-

-

ca, é realizado um reinício automático do processo de carga assim que a rede
elétrica estiver disponível novamente.

Em uma falha de rede („at mains failure“)

Reinício de carga

-

automático/continuar carga

-

Se for possível selecionar „Reiniciar carregamento“, após uma falha da rede
elétrica, é realizado um reinício automático do processo de carga assim que a re­de elétrica estiver disponível novamente.

Se for possível selecionar „automático/continuar carregamento“ após uma falha
da rede elétrica, é realizado um reinício automático do processo de carga assim
que a rede elétrica estiver disponível novamente.

Calendário Calendário („calendar“)

46

A função de calendário possibilita um início automático de carga conforme os se­guintes critérios:

Período de tempo durante o qual não deve existir um início de carga, quando

-

uma bateria for conectada.
Período de tempo durante o qual o início deve ocorrer com uma curva

-

sinérgica 1 definida, quando uma bateria for conectada.
Período de tempo durante o qual o início deve ocorrer com uma curva

-

sinérgica 2 definida, quando uma bateria for conectada.

Para ativar a função de calendário,

1

selecionar e confirmar a configu­ração „ON“ (LIGADO).

Opção de menu Definições de carga
(„Charging settings“):

Tipo de bateria para todas as cur-

-

vas sinérgicas:
por exemplo, Pb-WET.
Configurações da curva sinérgica

-

na seleção da curva sinérgica cor­respondente.

PT-BR

Dentro da função de calendário („Calendar“) são possíveis outras configurações:

Configuração do dia 1-5:
(„Day Setting 1-5“):
As configurações do dia possibilitam
uma definição de até 5 perfis diferen­tes de tempo de início de carga, com as
seguintes possibilidades de ajuste:

Símbolo para a curva sinérgica 1:

-

Período de tempo durante o qual
deve ser iniciada a curva sinérgica
1 (por exemplo: 0:00-6:00)
Stop (Parar):

-

Período de tempo durante o qual
nenhuma carga deve ser realizada
(por exemplo: 06:00-20:00)
Símbolo para a curva sinérgica 1:

-

Período de tempo durante o qual
deve ser iniciada a curva sinérgica
1 (por exemplo: 20:00-24:00)

47

AVISO!

Cargas em andamento não são influenciadas pelos períodos de tempo configu­rados.

Caso seja conectada uma bateria às 05:45 no exemplo acima, o final de car-

▶

regamento ocorre conforme requisitado e não é interrompido pelo horário fi­nal definido (no exemplo, 06:00) do período de tempo.
Caso a bateria seja conectada durante o período de tempo de parada, o início

▶

da carga ocorre automaticamente no próximo período de tempo. Caso um
início de carga manual seja acionado durante o período de tempo de parada,
a carga é realizada sempre com a curva sinérgica 1.

Possibilidades adicionais de configu­ração:

Alteração da curva sinérgica atri-

-

buída:
símbolo de curva sinérgica.
Remoção da curva sinérgica cor-

-

respondente:
„remover“ („remove“).

Configuração de semana („Week Set­ting“):

Existe a possibilidade de reunir

-

três configurações diferentes da
semana.

Para cada dia da semana é possível
atribuir uma das configurações de dia
criadas anteriormente.

Configuração do ano („Year Setting“):

Existe a possibilidade de alocar pa-

-

ra diversos períodos do calendário
(por exemplo, 1.1. - 7.1.) uma con­figuração de semana específica.

Na função de calendário ativa, um
símbolo de calendário (aqui com o
número „4“ como data atual) aparece
na indicação.

48

Cargas especiais Cargas especiais („Special Charges“)

A configuração para „Repetições“ („repeat“) define com qual frequência a carga
especial deve ser realizada, até ser retomada de forma permanente com os
parâmetros de carga originais:

Faixa de ajuste

1 até 99 repetições

-

Desativar a tecla de início („Disable Start Button“)

ON (LIGADO)

Um início do processo de carga com a tecla „Pause/Start“ (Pausar/Iniciar)

-

não é possível para, por exemplo, evitar o acesso não autorizado.

A seleção para „Cargas especi­ais“ („Special Charges“) permite a rea­lização temporária de uma ou mais
cargas diferentes dos tipos de carga
utilizados.

PT-BR

OFF (DESLIGADO)

É possível iniciar o processo de carga com a tecla „Pause/Start“ (Pausar/

-

Iniciar).

Conexão CC Conexão CC („DC-Connection“):

São possíveis as seguintes configu­rações adicionais:

Curva sinérgica:

-

por exemplo, „Deep discharge
10“ (Descarregamento profundo

10)
Número de células de bateria:

-

„Cells“ (Células), por exemplo, 12x
Capacidade da bateria em Ah:

-

por exemplo, 375 Ah

No menu Conexão CC, está a configu­ração para a verificação de conexão
CC.
Se a verificação da conexão CC estiver
ligada („ON“), é verificada a conexão
entre o sistema de carregamento de
baterias e a bateria durante o processo
de carga.

49

Se ocorrer um problema durante o
processo de carga com a conexão CC,
a verificação da conexão CC ativa
apresenta a mensagem de status 17.
Um problema de conexão pode acon­tecer, por exemplo, devido a contatos
de carga sujos ou desgastados.

Funções adicio­nais

Explicação detalhada do item de menu „Funções adicionais“ („additional functi­ons“) no modo de configuração. A navegação ocorre conforme a seção „Modo de
configuração“.

Selecionar o item de menu

1

„Funções adicionais“ („additional
functions“).

É exibida uma lista com as seguintes possibilidades de seleção:

As possibilidades individuais de seleção são esclarecidas em detalhes a seguir:

Configuração da indicação azul „LED azul“ („Blue LED“)

Configuração do tempo (minutos) após o qual a indicação azul „Bateria resfria­da“ deve acender para sinalizar que a bateria está fria o suficiente. Como valor de
configuração, o tempo é contado a partir do final de carregamento.

Em conjunto com a opção „Carregamento regulado sobre temperatura“, é
possível a configuração de um valor de temperatura que, quando não atingido,
fará acender a indicação azul „Bateria resfriada“ para sinalizar que a bateria está
fria o suficiente.

Indicação de refil („Refill Indicator“)

A indicação de refil aparece como mensagem quando for necessário completar a
bateria com água destilada. O momento da requisição de refil pode ser definido
da seguinte maneira:

Cada x vezes na semana e dias da semana

por exemplo, reabastecer com água a cada duas semanas, na sexta-feira

-

Na configuração „OFF“ (Desligado), não é necessário confirmar a solicitação de
reabastecimento.

50

Cartão de relé („Relays“)

Na seleção para o cartão de relé, uma das seguintes funcionalidades pode ser
ajustada para cada um dos 4 bornes de conexão, da esquerda para a direita:

Aquamatic

Sinal, por exemplo, para o controle de uma válvula solenoide

-

Programa „Standard“ (Padrão) com ajustes pré-configurados de fábrica

-

Programa „User“ (Usuário) com possibilidades de ajuste definidas pelo

-

usuário
Para obter outras informações sobre o Aquamatic, consulte o capítulo

-

„Opções“, seção „Aquamatic“.

Carga ativa („Charging“)

PT-BR

Carga 50% („Charge 50%“)

Carga 80% („Charge 80%“)

Final de carregamento („Charge Finish“)

Carga principal finalizada („Main Charge Finished“)

Sinal na finalização da fase de carga principal

-

Carga não terminada

Sinal quando a bateria é separada antecipadamente do sistema de carrega-

-

mento de baterias
Pode ser ajustado 1 a 10 s

-

Carga OK („Charge OK“)

A bateria está sendo carregada ou já está carregada

-

Erro comum („Cumulative Error“)

Sinal em caso de erro

-

Uma falha na rede pode ser exibida opcionalmente como erro (Configuração

-

„ON“ - LIGADO).
Caso o equipamento se encontre em estado de erro, é possível exibir um tex-

-

to que pode ser definido livremente e que pode, por exemplo, conter os da­dos de contato do revendedor. Para obter informações detalhadas, consulte
a seção „Modo USB“.

Erro comum + Atenção

Análogo à função „Erro comum“, o relé se tensiona permanentemente assim

-

que ocorrer um erro ou um alerta.

Lâmpada de sinalização („Signal Lamp“)

A conexão de uma ou mais lâmpadas adequadas no cartão de relé é possível

-

para exibir o estado da carga ou o estado operacional do sistema de carrega­mento de baterias.
Para obter informações detalhadas, consulte o capítulo „Opções“, seção

-

„Lâmpada de sinalização“.

51

Proteção de arranque („Immobiliser“)

ON (LIGADO)

O relé se tensiona permanentemente assim que o sistema de carregamento

-

de baterias é conectado com a rede elétrica.

Indicação de refil („Refill Indicator“)

Sinaliza que é necessário realizar um refil da bateria com água destilada.

-

Para obter informações detalhadas, consulte o capítulo „Indicação“, seção

-

„Funções adicionais“.

Bateria fria („Battery Cold“)

Bomba de ar externa para a circulação de eletrólito („External Air Pump“)

As configurações ocorrem conforme explicado na seção „-> Settings“ (Confi-

-

gurações) para a circulação de eletrólito („Air Pump“).

Para obter informações detalhadas sobre o cartão de relé, consulte o capítulo
„Opções“.

Configuração para indicação externa („External lamp“)

conforme o capítulo „Opções“, seção „Luz de carregamento“, indicações externas
podem ser conectadas para exibir um estado da carga ou o estado operacional do
sistema de carregamento de baterias. As seguintes configurações estão dis­poníveis:

Normal (indicação externa convencional)

-

RGB (fitas de LED)

-

Configurações
gerais

Indicação remota („Remote control system“)

Para o sistema de indicação remota é possível configurar o contraste.

Novo início de carga após um erro de rede („at mains failure restart charging“)

Se esta possibilidade de seleção estiver ativa após uma falha da rede elétrica, é
realizado um reinício automático do processo de carga assim que a rede elétrica
estiver disponível novamente.

Explicação detalhada do item de menu „Configurações gerais“ („general opti­ons“) no modo de configuração.

52

Selecionar o item de menu „Confi-

1

gurações gerais“ („general opti­ons“).

É exibida uma lista com as seguintes possibilidades de seleção:

Idioma („Language“)

-

Configurações do display

-

Contraste („Contrast“)

-

Brilho („LED brightness“)

-

Indicação de Ah no final do

-

carregamento („Show Ah at
charge end“) ON/OFF (LIGA­DO/DESLIGADO)

Horário („Time“) e Data („Date“)

-

Horário de verão („daylight sa-

-

ving time“)/Horário de inverno
Fuso horário pré-definido

-

Fuso horário definido pelo

-

usuário

PT-BR

Cabo de carregamento („Charging cable“):

Comprimento simples do cabo de

-

carregamento (m)

Seção transversal do cabo („Cable cross section“):

Seção transversal do cabo de carregamento (mm²)

-

Consumo da corrente CA („AC current consumption“):

Ajuste da corrente máxima absor-

-

vida do equipamento na instalação
elétrica no local, ou no conector
que foi instalado no equipamento.

Os valores mínimo e máximo são

-

diferentes para as diferentes clas­ses de equipamento. O valor míni­mo é de aproximadamente 25% da
tensão nominal máxima do respec­tivo equipamento.

53

Temperatura („Temperature“):

Temperatura em °C/°F

-

Código („Code“):

Inserção do código para acessar o modo de configuração necessária/não ne-

-

cessária („Code ON/OFF“)

Intervalo de tempo USB („USB Logging Time“):

Intervalo de tempo do parâmetro

-

de carga (s) („USB Logging Time“)
no pen drive USB

Redefinir as estatísticas („Reset statistics“)

Redefinir o histórico („Reset history“)

Informações detalhadas de estatística e de histórico encontram-se nas seções
„Modo de estatística“ e „Modo de histórico“.

Zerar ajustes Este item de menu oferece 2 opções para redefinir todas as configurações feitas:

Reset Factory Settings (Restaurar con­figurações de fábrica):

Redefinir as configurações corres-

-

pondentes para o estado de entre­ga.

Reset Default Settings (Restaurar con­figurações padrão):

Redefinir as configurações corres-

-

pondentes para a configuração pa­drão do fabricante.

54

Modo USB O modo USB mostra na tela se está

conectado um pen drive USB.

O pen drive USB precisa corresponder
com a seguinte especificação:

Formatação: FAT32

-

32 Gigabytes, no máximo

-

Sem partições múltiplas

-

O software I-SPoT-VIEWER (www.fronius.com/i-spot) oferece suporte para a vi-
sualização e a avaliação dos dados no pen drive USB.

Para iniciar um download de dados, confirmar isso novamente com o botão „Pau­se/Start“ (Pausar/Iniciar). Se essa outra confirmação com o botão „Pause/
Start“ (Pausar/Iniciar) não for realizada, o download começará automaticamente
após um minuto.

Enquanto ocorre um processo de carga, é possível conectar um pen drive USB
depois de apertar o botão „Pause/Start“ (Pausar/Iniciar). Somente é possível ler
os dados, não é possível atualizar ou carregar uma configuração.

Remover com segurança („Safely remove“)

Assim que a ação desejada for concluída, remover o pen drive USB com se-

-

gurança.

PT-BR

Atualização („Update“)

É aberta uma lista de arquivos de atualização salvos no pen drive USB.

-

A seleção e a confirmação do arquivo desejado são realizadas de forma

-

analógica à navegação nas configurações.
Não renomear o nome do arquivo de atualização atribuído automaticamente!

-

O firmware mais atualizado está disponível na área de download do site da

-

Fronius.
As instruções para a instalação do firmware estão no arquivo compactado do

-

download.

Download

Os dados do parâmetro de carga protocolado salvos no Datalogger do equi-

-

pamento são armazenados no pen drive USB para o I-SPoT VIEWER.
Adicionalmente, é feito um salvamento dos eventos, chamados eventos, além

-

das configurações do aparelho e curvas características do usuário (configu­ração).
No Datenlogger, podem ser selecionados os seguintes períodos de tempo:

-

1 mês
3 meses
Sempre
desde a última vez

55

Download opcional („Download optional“)

As seguintes opções estão disponíveis:

I-SPoT VIEWER

-

O salvamento dos dados protocolados é realizado como em „Download“, mas
somente com os dados do I-SPoT VIEWER.
Salvar Datenlogger

-

O salvamento dos dados protocolados é realizado como no „Download“, não
no formato I-SPoT VIEWER, mas como arquivos „csv“.
(Estrutura de diretório definida automaticamente para arquivos „csv“: *
Fronius\<Número de série do equipamento>\Lotes\<aaaammdd>
\<hhmmss.csv>)
Salvar eventos.

-

Eventos (Events) são salvos no pen drive USB.
Salvar configurações.

-

As configurações do equipamento são salvas no pen drive USB.

Carregar configuração („Load configuration“)

Carrega no equipamento uma configuração salva no pen drive USB.

-

Carregar texto do revendedor („Load dealer text“)

Aqui pode ser carregado um arquivo de texto do pen drive USB que é exibido

-

quando ocorrer um erro do equipamento.
O arquivo de texto pode, por exemplo, conter os dados de contato do reven-

-

dedor.
O arquivo precisa ser salvo no formato „.txt“ no formato „unicode“ no pen

-

drive USB.
O nome do arquivo precisa ser „dealer.txt“.

-

O número de caracteres está limitado a 99.

-

Mensagens de
status

* Se um pen drive USB estiver conectado durante a carga, os arquivos .csv

são salvos diretamente no pen drive USB. A estrutura do diretório criada
automaticamente é diferente por ter o diretório „Datalog“ ao invés do di­retório „Lotes“.

Se houver uma falha durante a operação, a tela pode indicar algumas mensagens
de status. Isso pode ter as seguintes causas:

Erro na bateria

-

Há uma bateria conectada com tensão inadequada.

-

O equipamento está superaquecido.

-

Há um erro de software ou de hardware.

-

56

Erro na bateria:
Se a bateria indicar um estado de erro, o sistema de carregamento de baterias
exibe este erro como erro da bateria, inclusive o número do erro correspondente
na bateria. A explicação desse erro encontra-se no manual de instruções da bate­ria.

Se for exibida na tela uma mensagem de erro e o erro não puder ser corrigido de
modo independente:

Anotar a mensagem de status exibida: por exemplo, „Statecode (31)“ (Código

1

de estado (31)).
Anotar a configuração do equipamento.

2

Informar o serviço de assistência autorizado.

3

Caso o equipamento se encontre em estado de erro, é possível exibir um tex­to que pode ser definido livremente e conter, por exemplo, os dados de con­tato do revendedor.

Mensagens de status com causa externa

N.º Causa/Solução

(11) Verificar a tensão da rede

(12) Verificar a rede elétrica (queda de fase)

(13) Sensor externo de temperatura com defeito

(14) Circulação de eletrólito com defeito (pressostato não comuta)

(15) Nenhum controle de tensão reconhecido

(16) Início/parada externa não está desligado

PT-BR

(17) Acionamento repetido tensão de circuito aberto durante a carga

(por exemplo: contatos de carregamento gastos)

Mensagens de status em caso de erro na bateria

N.º Causa/Solução

(22) Subtensão da bateria

(23) Sobretensão da bateria

(24) Bateria muito quente (somente em caso de sensor de temperatura exter-

no)

(25) Subtemperatura da bateria (somente em caso de sensor de temperatura

externo)

(26) Defeito de células reconhecido

(27) Bateria não suportada

(28) Bateria muito descarregada - carga de segurança é realizada

(29) Bateria com polaridade incorreta

(30) Descontrole térmico (Runaway)

Mensagens de status em caso de falha de carregamento

N.º Causa/Solução

(31) Tempo excedido na fase I1

(32) Tempo excedido na fase U1

(33) Sobretensão da bateria na fase I2

57

(34) Ah excedido

(35) Tempo excedido na fase I2

(36) Tensão nominal na fase I2 não atingida (somente em caso de linha sinérgi-

ca de formato)

(37) Erro na carga RI

(38) Tempo de carregamento configurado não pôde ser atingido

(39) Tempo ultrapassado na carga RI

Mensagem de status em caso de um erro CAN (bateria)

N.º Causa/Solução

(51) Bateria não responde

(52) Dados da bateria não solicitados

(53) Tensão da bateria não suportada

(54) Erro de comunicação

(55) Erro na bateria

(56) A bateria não liga

(57) Tempo de limite da mensagem expirado

(58) Registro falhou

Mensagens de status em caso de erro de Gateway

N.º Causa/Solução

(101) O ajuste CAN-Connect (Conexão CAN) está ativo e não foi possível esta-

belecer a conexão CAN com o gateway por pelo menos 2 minutos.

(102) Gateway não está conectado ao back-end.

Mensagens de status em caso de erro de TagID

N.º Causa/Solução

(200) A tecnologia configurada no sistema de carregamento de baterias não é

compatível com a bateria conectada.

(201) A tensão nominal da bateria não é suportada pelo sistema de carregamen-

to de baterias ou foi excluída por um ajuste do sistema de carregamento
de baterias

58

(202) A potência do sistema de carregamento de baterias não é alta o suficiente

para carregar a bateria conectada

(203) Não foi possível estabelecer comunicação CAN para TagID

(204) Os dados TagID não puderam ser lidos

(205) A atualização da TagID não pôde ser realizada

(206) O sensor de temperatura TagID está com defeito

(207) O sensor de tensão TagID está com defeito

(208) Os dados mestres da bateria do TagID são inválidos ou não estão dis-

poníveis

(209) Acumulador EEPROM com defeito

(210) Acumulador Flash com defeito

(211) Assinatura do equipamento inválida

(212) Os dados TagID não puderam ser gravados

(213) A potência do sistema de carregamento de baterias não é suficiente para

carregar a bateria no tempo de carregamento desejado

(214) Demasiada perda de potência no circuito CC

(215) O sensor de nível TagID está instalado na célula errada ou está com defei-

to

(216) Falha no software TagID

Mensagens de status em caso de erro no circuito primário

N.º Causa/Solução

PT-BR

(500) Sensor de temperatura do módulo 1 (superior) com defeito

(501) Sensor de temperatura do módulo 2 (inferior) com defeito

(502) Sensor de temperatura PCB com defeito

(503) Sobreaquecimento primário

(504) Ventilador bloqueado/com defeito

(505) Sobretensão/subtensão do circuito intermediário

(506) Assimetria no circuito intermediário

(507) Tensão de alimentação primária fora da tolerância

(508) Queda de rede

(509) Configuração incorreta do equipamento

(510) EEPROM primário com erro

(527) Sobrecorrente do phaseshifter

(528) Relé de carga desligado durante a operação de carga

(530) Problema de comunicação

(532) Erro do microcontrolador (por exemplo, divisão por 0)

(533) Tensão de referência fora da tolerância

(534) Problema de inicialização

(535) Sobrecorrente PFC

(536) Phaseshifter ou PFC com defeito

59

Mensagens de status em caso de erro no circuito secundário

N.º Causa/Solução

(520) Sensor secundário de temperatura com defeito

(521) Superaquecimento secundário

(522) Proteção de saída com defeito

(523) Tensão de alimentação secundária fora da tolerância

(524) Tensão de referência secundária fora da tolerância

(525) Deslocamento da corrente

(526) Deslocamento da corrente fora da tolerância

(527) Sobrecorrente do módulo de potência (primário)

(529) Não há comunicação secundária

(530) Não há comunicação primária

(531) EEPROM secundário com defeito

(532) Erro no microcontrolador

(537) Medição de tensão com defeito

(570) Não é possível comutar o relé secundário

(571) Problema ADC/SPI

Mensagens de status em caso de erro no controle

N.º Causa/Solução

(540) Módulo de memória da configuração ausente/com defeito

(541) Não há comunicação secundária

(542) Inicialização secundária falhou

(543) Erro no programa/memória no controle da curva sinérgica

(544) Erro no programa/memória no controle da curva sinérgica

(545) Inicialização primária falhou

(546) Atualização falhou

(547) Carregamento/salvamento de configurações falhou

(548) Carregamento/salvamento de configurações das curvas sinérgicas falhou

(549) Não foi possível continuar a carga após uma queda de rede

60

(550) Horário não configurado

(551) Alteração de hardware detectada

(552) Módulo de memória da configuração inválido

(553) Atualização primária falhou

(554) Falha de comunicação

(555) Software do equipamento incorreto

(557) Interrupção da comunicação do InterLock

(1)

(2)

Mensagens de
status da tra­jetória da
potência

(558) Erro no segundo equipamento conectado ao InterLock

(559) O segundo equipamento conectado ao InterLock não é compatível com

esse equipamento

A mensagem de status indica a trajetória da potência afetada:

(1): Trajetória da potência 1, por exemplo, código de estado (542-1)

-

(2): Trajetória da potência 2, por exemplo, código de estado (542-2)

-

PT-BR

61

Opções

Segurança Para conectar as opções, abrir a carcaça parcialmente. Para isso, seguir os se-

guintes avisos:

PERIGO!

Perigo devido a trabalho executado de forma incorreta.

Podem ocorrer danos pessoais e materiais graves.

Todos os trabalhos relacionados à conexão das opções somente podem ser

▶

realizados por pessoal treinado e qualificado.
Se existir um manual de instalação ou um anexo para a opção corresponden-

▶

te, seguir todas as orientações e os avisos indicados.
Em todas as opções com conexões elétricas, após a conclusão dos trabalhos

▶

de conexão, realizar uma revisão técnica de segurança de acordo com as nor­mas nacionais e internacionais válidas.
Você obtém informações mais detalhadas sobre a revisão técnica de segu-

▶

rança no serviço de assistência autorizado.
É ele quem pode disponibilizar os suportes necessários mediante sua solici-

▶

tação.

Circulação de
eletrólito

AVISO!

Perigo decorrente da penetração do eletrólito da bateria ou decorrente da ope­ração sem contrapressão.

Pode ser provado dano à bomba de ar.

Sempre colocar o carregador, de modo que haja pelo menos 0,5 m (1 ft. 7.69

▶

in.) da bateria que deve ser carregada.
A saída do ar comprimido no carregador sempre deve estar conectada com a

▶

bateria através de uma junta soldada fornecida e adequada.

AVISO!

Perigo devido ao não seguimento da tolerância de tensão de alimentação permi­tida.

Podem ocorrer danos materiais e de função.

Para a opção de circulação de eletrólito é aplicada, no sistema de carrega-

▶

mento de baterias, uma tolerância de tensão de alimentação limitada de 207
V até 250 V, Fase - Fase: 360 V até 433 V.

A opção de circulação de eletrólito possui uma bomba de ar integrada no carre­gador. Ela alimenta ar através de uma tubulação capilar especial na bateria. Isso
resulta numa mistura intensa do eletrólito. A vantagem é um aquecimento menor
da bateria, com aumento da vida útil da bateria e também uma perda menor de
água durante o processo de carregamento.

62

Se for reconhecido um erro por causa de um defeito na bomba, ou por causa de
vazamentos na conexão com a bateria, aparecerá no display a mensagem de sta­tus „Statecode 14“ (código de estado 14). Este defeito pode ser exibido como er­ro comum com, por exemplo, uma lâmpada de sinalização externa.

O controle de fluxo da circulação de eletrólito é feito pelo controle do sistema de
carregamento de baterias. Diversas opções de seleção estão disponíveis no menu

de configuração. Para obter informações detalhadas, consulte o capítulo „Indi-

(1)

(2)

cação“, seção „Funções adicionais“.

Estas opções de seleção incluem os programas predefinidos de fábrica de 1 a 5.
Os parâmetros relevantes destes programas estão detalhados na seguinte tabela
com a explicação a seguir.

Program
(Programa)

ON (LIGA­DO) 1

OFF (DES­LIGADO) 1

Repeat
(Repetir)

ON (LIGA­DO) 2

OFF (DES­LIGADO) 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

Em qualquer um desses programas, a válvula solenoide é tensionada por um
período „LIGADO 1“ („ON 1“) e se solta por um período „DESLIGADO 1“ („OFF
1“). Este processo se repete na frequência indicada em „Repetir“ („Repeat“). De­pois de realizar a quantidade definida de repetições, é continuado com os
períodos „LIGADO 2“ („ON 2“) e „DESLIGADO 2“ („OFF 2“) até o final de carre­gamento.

Limpar o filtro de ar

PT-BR

Limpar o filtro de ar da bomba de ar integrada uma vez por ano. Em caso de alta
incidência de poeira, reduzir o intervalo de limpeza de acordo com a necessidade.
Para a limpeza, é necessário remover o filtro de ar (2). A retirada e reinstalação
do filtro de ar (1) devem ser realizadas do seguinte modo:

1

2

63

(1)

3

Risk of Electric Shock!
Do not operate at circuits
more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common
NC Normally Closed
NO Normally Opened
L Line
N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

Carregamento
controlado por
temperatura

Cartão de relé

Com a opção carregamento controlado por temperatura regula a tensão de car­regamento, sempre dependente da temperatura atual da bateria. Com isso a vida
útil da bateria é prolongada consideravelmente no uso em câmaras frias

PERIGO!

Perigo durante a aplicação do cartão de relé para funções críticas em termos de
segurança.

Podem ocorrer danos pessoais e materiais graves.

O cartão de relé não deve ser utilizado para funções críticas em termos de

▶

segurança.

AVISO!

Perigo devido ao não seguimento da tolerância de tensão de alimentação permi­tida.

Podem ocorrer danos materiais e de função.

Para a opção de cartão de relé, é aplicada uma tensão de entrada limitada L-

▶

N de no máximo 250 V no sistema de carregamento de baterias.

64

O cartão de relé opcional possibilita a avaliação externa de estados operacionais
do carregador e do estado da carga da bateria conectada. Além disso, é possível
a alimentação de uma ou mais cargas externas com tensão de entrada L-N. Con­dição para isso é um condutor neutro disponível na rede elétrica. Uma explicação
da configuração para as saídas do cartão de relé pode ser encontrada no manual
de instruções do carregador: Capítulo „Indicação“, seção „Funções adicionais“.

Informações detalhadas sobre o cartão de relé podem ser encontradas nas ins­truções fornecidas com a opção cartão de relé.

Aqui está uma visão geral de opções relacionadas diretamente com o cartão de
relé. As opções relacionadas ao relé são controladas através das saídas do cartão
de relé:

Aquamatic

-

Carga ativa

-

Carga 50%

-

Carga 80%

-

Final de carregamento

-

Carga principal concluída

-

Carga OK

-

Carga não terminada

-

Sinal quando a bateria é separada antecipadamente do carregador
Erro comum

-

Erro comum + Atenção

-

Lâmpada de sinalização

-

Proteção de arranque

-

ON (LIGADO)

-

Indicação de refil

-

Bateria fria

-

Bomba de ar externa (Circulação de eletrólito)

-

PT-BR

Aquamatic O Aquamatic contém o controle de uma válvula solenoide para o reabastecimen-

to automatizado de água na bateria que deve ser carregada.

Configuração padrão

No início da fase de reabastecimento, a válvula solenoide é tensionada por 12

-

segundos, depois, ela é solta por 4 segundos.
Esse ciclo se repete 26 vezes.

-

Configuração USER (USUÁRIO)

Período „ON“ (LIGADO) (tensionamento da válvula solenoide) ajustável após

-

o fim de uma fase de carga principal.

Carregamento
ativo

Carga 50 % Análogo à função „Carga principal terminada“, o relé correspondente se tensio-

A opção „carregamento ativo“ é apropriada, por ex., para o controle da lâmpada
de sinalização. Durante um carregamento, o relé se aperta automaticamente.

na, assim que a bateria estiver carregada em 50 %.

Carregamento
80 %

Análogo à função „carregamento principal finalizado“ o relé correspondente co­muta, assim que a bateria está carregada em 80 %.

65

Carga não termi­nada

A opção „Carga não terminada“ é adequada para, por exemplo, controlar um
emissor de sinal acústico. Se a bateria for separada do carregador antes do
término do processo de carregamento, o relé se tensiona por um período
ajustável de 1 a 10 s.

Final de carrega­mento

Carregamento
principal finali­zado

Erro cumulativo A opção erro cumulativo é apropriada, por ex., para o controle da lâmpada de si-

Erro comum +
Alerta

Lâmpada sinali­zadora

A opção „final de carregamento“ é apropriada, por ex., para o controle da lâmpa­da de sinalização. Após a finalização completa da curva característica de carre­gamento configurada, o relé correspondente á ativado.

A opção „carregamento principal finalizado“ é apropriada, por ex., para o contro­le da lâmpada de sinalização. Após a finalização da fase de carregamento princi­pal, o relé correspondente á ativado.

nalização. Em cada erro detectado, o relé correspondente á ativado.

Análogo à função „Erro comum“, o relé se tensiona permanentemente assim que
ocorrer um erro ou um alerta.

Como uma alternativa ao sinalizador de carregamento é possível conectar uma
ou mais lâmpadas apropriadas no cartão de relés, para indicar o estado de carre­gamento ou o estado de operação do carregador. As lâmpadas podem ser proje­tadas para uma tensão de até 30 V CC ou de até 250 V CA em um ponto neutro
aterrado à rede.

Proteção de ar­ranque

Bateria refrige­rada

Se as lâmpadas são comutadas para livres de potência, a corrente de comutação
deve ser de no máximo 4 A. Uma lâmpada, que é acionada pelo relé de alimen­tação 230 V, deve ser operada com uma corrente de saída de no máximo 1 A.

Se o sistema de carregamento de baterias é implementado como uma solução
On Board em um veículo, a proteção de arranque opcional evita uma colocação
em funcionamento não intencional do veículo durante o processo de carga. Com
isso, o veículo, a bateria e os cabos de carregamento são protegidos contra danos.

Assim que o veículo é conectado na rede de energia, é estabelecido o relé corres­pondente e é bloqueado o sinal da chave de ignição, por exemplo. Um outro
exemplo é a ativação de uma luz de sinalização adequada como representação
óptica que indica o estado da carga.

Após decorrido o tempo configurado previamente no menu, o relé corresponden­te desativa automaticamente.

66

Bomba de ar ex­terna - Circu­lação de eletróli­to

Fitas de LED As fitas de LED servem como indicação de status e se acendem analogicamente

Filtro de ar Em ambientes com muita poeira, o filtro de ar evita uma contaminação do interi-

Indicação remo-taA indicação remota possibilita a operação completa do aparelho a uma distância

Esta opção permite o controle de uma bomba de ar externa por contato de relé,
no sentido da opção „Circulação de eletrólito“.

aos elementos de exibição do painel de comando nas cores correspondentes.
Uma fita de LED incluindo difusor é instalada na fenda entre a parede dianteira
da carcaça e a parte superior da carcaça.

or do aparelho. Com isso, é evitada uma possível redução de potência ou outras
deficiências do aparelho. Informações detalhadas podem ser encontradas na res­pectiva folha anexa.
Intervalo de limpeza de acordo com a necessidade (recomendação do fabricante:
mensalmente)

de até 30 m (98 ft., 5.1 in.). Esta opção inclui um painel de comando completo em
uma carcaça de alumínio.

PT-BR

Gateway Link O Gateway Link facilita a conexão da porta de entrada do sistema de carrega-

mento de baterias. O gateway pode ser conectado sem abrir o sistema de carre­gamento de baterias.

Gateway O gateway é o elo entre o sistema de carregamento de baterias e o Charge&Con-

nect. Informações detalhadas podem ser encontradas na folha anexa.

TagID Link O TagID Link permite a troca de dados relevantes da bateria entre o TagID e o

sistema de carregamento de baterias.

TagID O TagID é um sistema eletrônico de medição e controle que troca os dados da

bateria com o sistema de carregamento de baterias e otimiza a carga.

InterLock O InterLock conecta dois sistemas de carregamento de baterias e sincroniza o

início e o final de carregamento, conseguindo um carregamento total uniforme
das baterias conectadas.

67

Dados técnicos

Selectiva 30 kW
96 V/120 V

Tensão da rede:

- 96 V (-10%/+30%)

- 120 V (-10%/+10%)

1)

1)

Opcional:

Fusível de rede de ação lenta

Seção transversal mínima do cabo de ener-

3~ NPE 400 V/50/60 Hz
3~ NPE 400 V/50/60 Hz
3~ PE 400 V/50/60 Hz

63 A

10 mm² (.0155 in²)

gia elétrica

Fuga de corrente típica

2)

360 VCA - 3,3 mA a.c.
400 VCA - 4,2 mA a.c.
520 VCA - 4,8 mA a.c.

Ciclo de trabalho 100 %

Classe de dispositivo EMC B

Consumo Standby
Selectiva 9250/9300
Selectiva 12210/12250

25,4 W
25,2 W

Classe de proteção I

Impedância de rede máxima permitida Z
no PCC

3)

máx.

de acordo com a tabela „Dados
específicos do equipamento“ re­ferida abaixo

Grau de proteção

4)

IP20

Categoria de sobretensão III

Temperatura operacional

5)

-20 °C a +40 °C
(-4 °F a 104 °F)

Temperatura de armazenamento -25 °C a +80 °C

(-13 °F a 176 °F)

Umidade relativa do ar máximo de 85%

Altura máxima de uso acima do nível do mar 2000 m (6561 ft.)

Símbolo de conformidade conforme placa de identificação

Norma do produto EN62477-1

Dimensões c x l x a 780 x 369 x 1090 mm

(30.71 x 14.53 x 42.91 in.)

Peso (com cabo de rede elétrica e de energia

104 kg (229.28 lb.)

padrão)

Grau de poluição 3

Housing G1

1) É permitida a operação do equipamento em redes aterradas em estrela
com no máximo 400 V de tensão nominal do condutor externo. Para a
opção de circulação de eletrólito e cartão de relé, é válida uma tolerância
de tensão de alimentação L-N de 207 V até 250 V.

68

2) Para o acoplamento do aparelho à rede, utilizar somente um disjuntor di­ferencial residual do tipo B. O equipamento possui uma elevada corrente
de fuga.
A corrente conduzida para a terra é menor que 12,6 mA.

3) Interfaces para uma rede de energia pública com 230/400 V e 50 Hz.

4) Apenas para utilização em ambientes fechados, não deve ser exposto a
chuva ou neve.

5) No caso de temperatura ambiente alta, é possível ocorrer uma diminuição
da potência (Derating).

Dados específicos do equipamento

Corrente

Equipamen-toCorrente

CA máx.

Potência
CA máx.

Tensão nomi­nal

de carga
máx.

Z

máx.

9250 30kW 53,3 A 31830 W 96 V 250 A 50

mOhm

9300 30kW 53,9 A 32220 W 96 V 300 A 44

mOhm

PT-BR

12210

53,2 A 31660 W 120 V 210 A 49

30kW

12250

53,9 A 31980 W 120 V 250 A 42

30kW

Dados específi­cos do equipa­mento

PF λ (a UCA nom, 50 Hz,
UCC nom, ICC máx.)

THDi [%] (a UCA nom, 50 Hz,
UCC nom, ICC máx.)

9250 30kW 0,906 44,02

9300 30kW 0,904 41,82

12210 30kW 0,909 43,84

12250 30kW 0,905 42,95

mOhm

mOhm

69

70

PT-BR

71
