Operating Instructions

Selectiva 4.0 30 kW 96 V / 120 V

Navodilo za uporabo

42,0426,0403,SL 005-18042023

Kazalo

Razredi moči 5

Splošno 5

Varnostni predpisi 6

Splošno 6 Pogoji okolice 6 Priključitev na električno omrežje 6 Nevarnosti zaradi omrežnega in polnilnega toka 7 Nevarnost zaradi kislin, plinov in hlapov 7 Splošni napotki za ravnanje z akumulatorji 7 Samozaščita in zaščita drugih oseb 8 Varnostni ukrepi med običajnim delovanjem naprave 8 Klasifikacija naprav po elektromagnetni združljivosti 8 Ukrepi za elektromagnetno združljivost 8 Varnost podatkov 8 Vzdrževanje 9 Popravila in servisna dela 9 Obveznosti uporabnika 9 Varnostno-tehnični pregled 9 Oznake na napravi 9 Odlaganje naprave na deponijo 9 Avtorske pravice 10

Splošne informacije 11

Pojasnilo varnostnih predpisov 11 Koncept naprave 11 Namenska uporaba 11 Informacije, specifične za stranko 12 Priključitev na električno omrežje 12 Polnilni kabel 13 Pravilna položitev omrežnih/polnilnih kablov 13 Opozorila na napravi 14 Opozorila v notranjosti naprave 16 Določila za postavitev 17 Dimenzije 19 Odstranjevanje palete 19 Montaža v tla 20 Montaža na steno 20 Zunanji zagon/zaustavitev 22

Upravljalni elementi in priključki 23

Upravljalni elementi in priključki 23 Upravljalna plošča 26

Polnjenje akumulatorja 28

Prva uporaba 28 Začetek polnjenja 29 Prekinitev polnjenja 31 Končanje polnjenja 32 Polnjenje z možnostjo InterLock 34

Prikaz 36

Pregled načinov prikazovanja 36 Standardni način 36 Izbira menija 37 Način statistike 37 Način zgodovine 37 Način konfiguracije 39 Settings (Nastavitve) 42 Kroženje elektrolitov 42 Temperaturno vodeno polnjenje 43 Izenačevalno polnjenje 44 Zamik 44 Koledar 45 Posebna polnjenja 47

Povezava z enosmernim tokom 48 Dodatne funkcije 48 Splošne nastavitve 50 Ponastavitev nastavitev 52 Način USB 52 Sporočila o stanju 54 Sporočila o stanju za pot moči 58

Dodatne možnosti 60

Varnost 60 Kroženje elektrolitov 60 Temperaturno vodeno polnjenje 62 Relejska kartica 62 Aquamatic 63 Polnjenje aktivno 63 Polnjenje 50 % 63 Polnjenje 80 % 63 Polnjenje ni končano 63 Konec polnjenja 64 Glavno polnjenje končano 64 Skupna napaka 64 Skupna napaka + Opozorilo 64 Opozorilna lučka 64 Naprava za imobilizacijo vozila 64 Akumulator ohlajen 64 Zunanja zračna črpalka – kroženje elektrolitov 64 Trak LED 64 Zračni filter 65 Oddaljen prikaz 65 Gateway Link (Povezava prehoda) 65 Gateway (Prehod) 65 TagID Link 65 TagID 65 InterLock 65

Tehnični podatki 66

Selectiva 30 kW 96 V/120 V 66

Razredi moči

Splošno Navedba kW za razrede moči se nanaša na izvedbo ohišja in ni neposredno pove-

zana z dejansko zmogljivostjo naprave.

Napetost akumulatorja Tip naprave Maks. polnilni tok Housing

96 V

120 V

9250 (30 kW) 250 A

G1 3~400 V

9300 (30 kW) 300 A

12210 (30 kW) 210 A

G1 3~400 V

12250 (30 kW) 250 A

Omrežna napetost

Varnostni predpisi

Splošno Naprava je izdelana v skladu z najnovejšimi tehnološkimi trendi in priznanimi var-

nostno-tehničnimi pravili. Kljub temu pa obstaja v primeru nepravilne uporabe ali zlorabe nevarnost za

telo in življenje uporabnika ali tretjih oseb,

napravo in drugo materialno lastnino uporabnika ter

učinkovito uporabo naprave.

Vse osebe, ki napravo zaganjajo, upravljajo, vzdržujejo in servisirajo, morajo

biti ustrezno usposobljene,

v celoti prebrati ta navodila za uporabo in jih natančno upoštevati.

Navodila za uporabo vedno hranite na mestu uporabe naprave. Poleg navodil za uporabo morate upoštevati tudi splošno veljavne ter lokalne predpise za preprečevanje nesreč in varovanje okolja.

Varnostna opozorila in opozorila na nevarnost na napravi

vzdržujte v berljivem stanju,

ne poškodujte,

ne odstranjujte,

ne zakrivajte, prelepite z drugimi nalepkami ali prebarvajte.

Položaje varnostnih opozoril in opozoril na nevarnost na napravi najdete v poglavju »Splošne informacije« navodil za uporabo vaše naprave. Pred vklopom naprave morate odpraviti motnje, ki lahko zmanjšajo varno uporabo naprave.

Za vašo varnost gre!

Pogoji okolice Uporaba ali skladiščenje naprave zunaj navedenega območja velja za nenamensko

uporabo. Proizvajalec ne jamči za posledično škodo.

Natančne informacije o dovoljenih pogojih okolice najdete v poglavju »Tehnični podatki«.

Priključitev na električno omrežje

Zaradi porabe električnega toka lahko naprave z večjo močjo vplivajo na kakovost električne energije omrežja.

Zato za vrste naprav veljajo:

omejitve pri priključitvi na električno omrežje, zahteve glede maksimalne do-

voljene impedance električnega omrežja *) ali

zahteve glede minimalne zahtevane moči za kratki stik

na posameznem vmesniku do javnega električnega omrežja.

Glejte tehnične podatke.

V tem primeru se mora upravljavec ali uporabnik naprave prepričati, ali je napravo dovoljeno priključiti na električno omrežje, in se po potrebi posvetovati s svojim ponudnikom električne energije.

POMEMBNO! Zagotoviti morate varno ozemljitev omrežnega priključka!

Nevarnosti zaradi omrežnega in polnilnega toka

Pri delu s polnilnimi napravami ste izpostavljeni številnim nevarnostim, kot so:

nevarnosti električnega udara zaradi omrežnega in polnilnega toka,

škodljiva elektromagnetna polja, ki so lahko za uporabnike srčnega spodbuje-

valnika življenjsko nevarna.

Električni udar lahko povzroči smrt. V osnovi je vsak električni udar lahko smrtno nevaren. Da bi med delovanjem naprave preprečili električni udar:

Ne dotikajte se prevodnih delov v napravi ali zunaj nje.

V nobenem primeru se ne dotikajte polov akumulatorja.

Ne povzročite kratkega stika polnilnega kabla ali polnilnih sponk.

Vsi kabli in napeljave morajo biti pritrjeni, nepoškodovani, izolirani in ustrezne dolžine. Zrahljane priključke ter zažgane, poškodovane ali prekratke kable in napeljave mora nemudoma zamenjati pooblaščeni servis.

Nevarnost zaradi kislin, plinov in hlapov

Akumulatorji vsebujejo kisline, ki dražijo oči in kožo. Prav tako pa nastajajo med polnjenjem akumulatorjev plini in hlapi, ki lahko povzročijo zdravstvene težave in so pod določenimi pogoji izredno eksplozivni.

Da bi preprečili kopičenje eksplozivnih plinov, uporabljajte polnilno napravo samo v dobro prezračevanih prostorih. Dokler je z naravnim ali s tehničnim prezračevanjem zagotovljeno vzdrževanje koncentracije vodika pod 4 %, predeli akumulatorja niso eksplozivni.

Med polnjenjem naj bo razdalja med akumulatorjem in polnilno napravo vsaj 0,5 m. Akumulator hranite ločeno od virov vžiga, ognja in neposredne svetlobe.

Med polnjenjem v nobenem primeru ne smete prekiniti povezave z akumulatorjem (npr. polnilne sponke).

V nobenem primeru ne vdihavajte nastajajočih plinov in hlapov in poskrbite za zadostno dovajanje svežega zraka.

Da bi preprečili kratke stike, na akumulator ne odlagajte orodja ali električno prevodnih kovin.

Oči, koža in oblačila v nobenem primeru ne smejo priti v stik z akumulatorsko kislino. Nosite zaščitna očala in ustrezna zaščitna oblačila. Nemudoma in temeljito sperite kapljice kisline s čisto vodo in po potrebi poiščite zdravniško pomoč.

Splošni napotki za ravnanje z akumulatorji

Akumulatorje zaščitite pred umazanijo in mehanskimi poškodbami.

Napolnjene akumulatorje hranite v hladnih prostorih. Pri pribl. +2 °C je

možnost samodejne izpraznitve najmanjša. V skladu s podatki proizvajalca akumulatorja ali z najmanj enim vizualnim

pregledom na teden zagotovite, da je akumulator napolnjen s kislino (z elektrolitom) do oznake »max.«. Naprave ne vklopite oz. jo takoj izklopite ter jo odnesite na pregled v poo-

blaščeni servis, če:

je nivo kisline neenakomeren ali prihaja do velike porabe vode v posame-

znih celicah, ki je lahko posledica morebitne okvare, se akumulator prekomerno segreva nad temperaturo 55 °C.

Samozaščita in zaščita drugih oseb

Med delovanjem naprave se osebe, zlasti otroci, ne smejo zadrževati v bližini naprave in njenega delovnega območja. Če se kljub temu v njeni bližini nahajajo osebe,

jih poučite o vseh nevarnostih (zdravju škodljive kisline in plini, nevarnost za-

radi omrežnega in polnilnega toka ...), zagotovite ustrezna zaščitna sredstva.

Preden zapustite delovno območje, se prepričajte, da tudi med vašo odsotnostjo ne more priti do telesnih poškodb oseb ali materialne škode.

Varnostni ukrepi med običajnim delovanjem naprave

Klasifikacija naprav po elektromagnetni združljivosti

Naprave z ozemljitvenim vodnikom priklopite samo na omrežje z ozemljitvenim vodnikom in vtičnico s kontaktom za ozemljitveni vodnik. Uporaba naprave na omrežju brez ozemljitvenega vodnika ali priključitev v vtičnico brez kontakta z ozemljitvenim vodnikom šteje za hudo malomarnost. Proizvajalec ne jamči za posledično škodo.

Napravo uporabljajte samo z vrsto zaščite, navedeno na tipski tablici.

Če je naprava poškodovana, je ne smete uporabljati v nobenem primeru.

Električar mora redno preverjati omrežne napeljave in napeljave naprave glede pravilnega delovanja ozemljitvenega vodnika.

Pred vklopom naprave mora pooblaščeni servis servisirati nedelujoče varnostne priprave in sestavne dele, ki niso v brezhibnem stanju.

Zaščitnih priprav ni dovoljeno premostiti ali izklopiti.

Po vgradnji mora biti omrežna vtičnica prosto dostopna.

Naprave emisijskega razreda A:

so predvidene samo za uporabo na industrijskem območju,

lahko na drugih območjih povzročajo motnje, povezane s prevodnostjo in se-

vanjem.

Ukrepi za elektromagnetno združljivost

Varnost podatkov

Naprave emisijskega razreda B:

izpolnjujejo zahteve glede emisij za uporabo na stanovanjskem in industrij-

skem območju. To velja tudi za stanovanjska območja, ki se napajajo prek javnega nizkonapetostnega omrežja.

Klasifikacija naprav po elektromagnetni združljivosti glede na tipsko tablico ali tehnične podatke.

V posebnih primerih se za predvideno območje uporabe kljub upoštevanju standardiziranih mejnih emisijskih vrednosti lahko pojavijo določeni vplivi (npr. prisotnost občutljivih naprav na mestu postavitve ali v primeru, kadar je mesto postavitve v bližini radijskih ali televizijskih sprejemnikov). V tem primeru je upravljavec dolžan izvesti ustrezne ukrepe za odpravo motenj.

Uporabnik je odgovoren za varnostno kopiranje sprememb tovarniških nastavitev, ki jih je izvedel. Proizvajalec ne odgovarja za izbrisane osebne nastavitve.

Vzdrževanje Pred vsakim zagonom preverite omrežni vtič in omrežni kabel ter polnilne kable

in polnilne sponke glede poškodb. V primeru umazanije očistite površino ohišja naprave z mehko krpo in izključno s čistilnimi sredstvi, ki ne vsebujejo topil.

Popravila in servisna dela

Obveznosti uporabnika

Varnostno-tehnični pregled

Popravila in servisna dela sme izvajati izključno pooblaščeni servis. Uporabljajte samo originalne nadomestne in potrošne dele (velja za vse standardne dele). Pri delih tujega proizvajalca ni zagotovljeno, da so zasnovani in izdelani skladno z obremenitvami in varnostjo.

Spremembe, vgradnje ali predelave so dovoljene samo z odobritvijo proizvajalca.

Uporabnik se obvezuje, da bo delo na napravi dovolil le osebam, ki

poznajo temeljne predpise o varnosti pri delu in preprečevanju nesreč ter so

seznanjene z navodili za uporabo naprave, so prebrale in razumejo ta navodila za uporabo, zlasti poglavje »Varnostni

predpisi« in so to potrdile s svojim podpisom, imajo ustrezno izobrazbo v zvezi z zahtevami glede rezultatov dela.

V rednih intervalih preverite, ali osebje dela varno.

Proizvajalec priporoča, da najmanj vsakih 12 mesecev izvedete varnostno-tehnični pregled naprave.

Varnostno-tehnični pregled lahko izvede le za to usposobljen električar

po spremembah,

po vgradnji ali predelavi,

po popravilu, negi in vzdrževanju,

vsaj na vsakih 12 mesecev.

Oznake na napravi

Odlaganje naprave na deponijo

Pri varnostno-tehničnem pregledu morajo biti upoštevani ustrezni nacionalni in mednarodni standardi ter direktive.

Podrobne informacije o varnostno-tehničnem pregledu so na voljo pri vašem serviserju. Po želji vam lahko zagotovi tudi potrebno dokumentacijo.

Naprave z oznako CE izpolnjujejo osnovne zahteve zadevne direktive.

Naprave, označene s testno oznako EAC, izpolnjujejo zahteve zadevnih standardov za Rusijo, Belorusijo, Kazahstan, Armenijo in Kirgizistan.

Odpadno električno in elektronsko opremo je treba ločeno zbirati v skladu z evropsko direktivo in državno zakonodajo ter jo okolju prijazno reciklirati. Rabljene naprave je treba vrniti pri trgovcu ali prek lokalnega, pooblaščenega sistema zbiranja in odstranjevanja. Strokovno odlaganje odslužene naprave zahteva trajnostno recikliranje materialnih virov. Neupoštevanje ima lahko posledice na zdravje/okolje.

Embalažni materiali

Ločeno zbiranje. Preverite predpise vaše občine. Zmanjšajte prostornino kartona.

Avtorske pravice Proizvajalec si pridržuje avtorske pravice za ta navodila za uporabo.

Besedilo in slike ustrezajo tehničnemu stanju v času izdaje. Pridržujemo si pravico do sprememb. Vsebina navodil za uporabo ne podeljuje kupcu nobenih pravic. Za predloge za izboljšavo ter opozorila na napake v navodilih za uporabo se vnaprej zahvaljujemo.

Splošne informacije

Pojasnilo varnostnih predpisov

NEVARNOST!

Označuje neposredno nevarnost.

Če ni preprečena, lahko povzroči smrt ali hude telesne poškodbe.

▶

OPOZORILO!

Označuje morebitno nevarno situacijo.

Če ni preprečena, lahko povzroči smrt in hude telesne poškodbe.

▶

PREVIDNOST!

Označuje morebitno škodljivo situacijo.

Če ni preprečena, lahko povzroči lažje ali neznatne telesne poškodbe ter ma-

▶

terialno škodo.

NAPOTEK!

Označuje verjetnost slabših delovnih rezultatov ter škode na opremi.

Koncept naprave Sisteme za polnjenje akumulatorjev v trifaznem območju odlikuje pametna teh-

nologija polnjenja. Zanesljiva tehnologija Active Inverter se prilagaja potrebam akumulatorja in akumulatorju dovaja le elektriko, ki je dejansko potrebna.

Tehnologija je vgrajena v robustno ohišje, skladno z industrijskim standardom. Zelo kompaktna zasnova izpolnjuje vse zahteve varnostnih standardov, zmanjšuje količino potrebnega prostora in varuje sestavne dele ter tako omogoča dolgo življenjsko dobo.

Naprava je opremljena z grafičnim prikazovalnikom, zapisovalnikom podatkov, novimi vmesniki in dodatnimi možnostmi, zato je popolnoma opremljena za prihodnost.

Namenska uporaba

Polnilna naprava je namenjena polnjenju spodaj navedenih tipov akumulatorjev. Vsaka drugačna uporaba ali uporaba zunaj navedenih karakteristik naprave velja za nenamensko uporabo. Proizvajalec ne jamči za posledično škodo. K namenski uporabi spadajo tudi

upoštevanje vseh napotkov navodil za uporabo,

redno preverjanje omrežnih in polnilnih kablov.

OPOZORILO!

Nevarnost zaradi polnjenja suhih akumulatorjev (primarnih elementov) in nepolnilnih akumulatorjev.

Zaradi iztekanja akumulatorske tekočine lahko pride do hudih telesnih poškodb in materialne škode.

Polnite samo tipe akumulatorjev, navedene v nadaljevanju.

▶

OPOZORILO!

Nevarnost zaradi polnjenja neprimernih akumulatorjev.

Zaradi uhajajočih plinov, vžiga ali eksplozije obstaja nevarnost hudih telesnih poškodb oseb in materialne škode.

Na polnilno napravo priključite samo akumulatorje, ki so primerni za to glede

▶

na tip, napetost in zmogljivost ter ustrezajo nastavitvam na polnilni napravi.

Polnilna naprava je predvidena za polnjenje svinčeno-kislinskih akumulatorjev in nikelj-kadmijevih akumulatorjev.

Akumulatorji Pb-WET (PzS, GiS ipd.):

Odzračevalni, zaprti svinčeno-kislinski mokri akumulatorji s tekočim elektrolitom. Akumulatorji Pb-GEL-(PzV, GiV ipd.):

Ventilsko regulirani, zapečateni svinčeno-kislinski akumulatorji (VRLA) z določenim elektrolitom (gel ali koprena). Akumulatorji NiCd:

Zaprti ali zapečateni nikelj-kadmijevi akumulatorji s tekočim elektrolitom. Akumulatorji Pb-CSM-WET (Copper Strained Metal):

Zaprti svinčeno-kislinski akumulatorji s tekočim elektrolitom, narejeni z raztezanjem bakra. Akumulatorji s svinčevim kristalom:

Akumulatorji s svinčevim kristalom tipa EVFJ/CNFJ.

Informacije, specifične za stranko

Priključitev na električno omrežje

Brezhibno delovanje naprave je povezano s pravilno uporabo. V nobenem primeru ne smete naprave med uporabo vleči za kabel.

Če dobavljena naprava vsebuje informacije, specifične za stranko, so tovrstne informacije priložene napravi.

OPOZORILO!

Nevarnost zaradi okvarnega toka.

Posledica so lahko težke telesne poškodbe ali smrt.

Po potrebi za priključitev naprave na omrežje uporabite zaščitno stikalo za

▶

okvarni tok tipa B. Minimalni prečni prerez ozemljitvenega vodnika mora biti skladen z lokalnimi

▶

varnostnimi zahtevami za električne sisteme z močnimi ozemljitvenimi prevodniki. Naprava ima povišan uhajavi tok. Ta uhajavi tok morate, v skladu z nacionalni-

▶

mi predpisi, upoštevati pri namestitvi naprave. Uhajavi tok glede na omrežno napetost je naveden v poglavju »Tehnični po-

▶

datki«.

OPOZORILO!

Polnilni kabel

Nevarnost zaradi nepravilne uporabe.

Posledica so lahko težke telesne poškodbe in materialna škoda.

Opisane funkcije uporabite šele takrat, ko ste v celoti prebrali in razumeli

▶

spodnjo dokumentacijo: navodila za uporabo,

▶

vsa navodila za uporabo posameznih sistemskih komponent, še posebej var-

▶

nostne predpise, navodila za uporabo in varnostne predpise proizvajalca akumulatorja in vozi-

▶

la.

OPOZORILO!

Nevarnost pomanjkljivega ali nezadostnega napajanja.

Posledica so lahko težke telesne poškodbe in materialna škoda.

Izpolniti je treba zahteve glede napajanja, ki so navedene v poglavju »Tehnični

▶

podatki«.

OPOZORILO!

Nevarnost nastanka isker v primeru nestrokovnega odklopa polnilnega vtiča.

Posledica so lahko hude telesne poškodbe in materialna škoda. Iskre, ki pri tem nastanejo, lahko povzročijo vžig polnilnih plinov, ki nastajajo med polnjenjem, kar lahko vodi do požara ali eksplozije.

Zaključite postopek polnjenja prek polnilne naprave in polnilne kable po ohla-

▶

janju navijte ali jih odložite na držalo kabla, če je to na voljo.

Pravilna položitev omrežnih/polnilnih kablov

OPOZORILO!

Nevarnost zaradi polnilnih kablov, ki ležijo na tleh.

Posledica so lahko hude telesne poškodbe in materialna škoda. Osebe se lahko zapletejo v ali spotaknejo ob izvlečene, nepritrjene kable.

Polnilne kable položite tako, da se ne more nihče ob njih spotakniti ali se va-

▶

nje zaplesti.

PREVIDNOST!

Nevarnost zaradi pregrevanja zaradi napačno položenih omrežnih/polnilnih kablov.

Nevarnost poškodbe omrežnih/polnilnih kablov.

Omrežni/polnilni kabel lahko zamenja le usposobljen električar.

▶

Omrežni/polnilni kabel položite brez zanke.

▶

Omrežnega/polnilnega kabla ne pokrivajte.

▶

Polnilne kable, ki so daljši od 5 m, položite posamično (brez združevanja).

▶

Polnilni kabli, ki so daljši od 5 m, imajo lahko višjo temperaturo površine (po-

▶

zor, vroče površine). V naslednjih primerih še posebej pazite, da temperatura površine polnilnih

▶

kablov ne preseže 80 °C: – Temperatura okolice je 30 °C ali več

– Prečni prerez polnilnega kabla je 95 mm2 ali več – Dolžina polnilnega kabla je 5 m ali več

Opozorila na na-

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird! Explosive Gase. Flammen und Funken vermeiden. Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable! Explosive gases. Prevent flames and sparks. Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge! Gaz explosifs. Éviter les flammes et les étincelles. Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga! Gases explosivos. Evitar llamas y chipas. ¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica! Gas esplosivi. Evitare fiamme libere e scintille. Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION ADVERTENCIA - AVVISO

42,0409,0419

Platform G1

xxA

xxxxW

3~ NPE xxxV 50/60Hz

xxxA

xxV

Always stop charging before you disconnect the charging cable!

HIGH LEAKAGE CURRENT! Ensure proper grounding

Fronius International GmbH

Froniusstraße 1

A-4643 Pettenbach

Austria

Protective class I

IP20 Production Date Code

UAC nom.

OVC III

Part No.:

Ser. No.:

IAC max. PAC max.

UDC nom.

IDC max.

xxxxxxxx

xxxx

Selectiva x.0 xxxx xxkW

4,010,xxx

pravi

Polnilna naprava ima na tipski tablici navedene varnostne simbole. Varnostnih simbolov ne smete odstraniti ali prebarvati.

Električni udar lahko povzroči smrt. Ohišje smejo odpreti samo serviserji, ki so se usposabljali pri proizvajalcu. Pred deli na odprtem ohišju je treba napravo odklopiti iz omrežja. Z ustrezno merilno napravo se prepričajte, da so sestavni deli (npr. kondenzatorji), ki so običajno pod napetostjo, brez napetosti. Poskrbite, da naprava do zaključka del ne bo priključena na omrežje.

Funkcije naprave pričnite uporabljati šele po tem, ko ste prebrali celotna navodila za uporabo.

Akumulator hranite ločeno od virov vžiga ter ognja, isker in neposredne svetlobe.

Nevarnost eksplozije! Med polnjenjem v akumulatorju nastaja pokalni plin.

Akumulatorska kislina je jedka in ne sme priti v stik z očmi, kožo ali oblačili.

Med polnjenjem poskrbite za zadostno dovajanje svežega zraka.

Naprava lahko v ozemljitvenih vodnikih povzroči okvarne enosmerne toke. Če se na omrežju uporablja zaščitna naprava pred okvarnim tokom (RCD) za zaščito pred električnim udarom, mora ta biti tipa B. Naprava ima povišan uhajavi tok. Ta uhajavi tok morate, v skladu z nacionalnimi predpisi, upoštevati pri namestitvi naprave.

Naprave ne odlagajte med gospodinjske odpadke, temveč jo odstranite skladno s predpisi za odlaganje odpadne električne in elektronske opreme, ki veljajo na mestu namestitve.

Opozorila v no-

WARNING Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

tranjosti naprave

OPOZORILO!

Nevarnost zaradi električnega udara.

Posledica so lahko težke telesne poškodbe ali smrt.

Ohišje smejo odpreti samo serviserji, ki so se usposabljali pri proizvajalcu.

▶

Pred začetkom del izklopite vse udeležene naprave in komponente in jih

▶

ločite od električnega omrežja. Vse udeležene naprave in komponente zavarujte pred ponovnim vklopom.

▶

Ko napravo odprete, z ustreznim merilnikom preverite, ali so električno na-

▶

polnjeni sestavni deli (npr. kondenzatorji) brez napetosti. Z dobro berljivo opozorilno tablo zagotovite, da naprava vse do zaključka del

▶

ne bo priključena na električno omrežje.

V notranjosti naprave:

Določila za po-

(1) (1)

(2) (2)

stavitev

OPOZORILO!

Nevarnost zaradi prevrnjenih ali padajočih sistemskih komponent.

Posledica so lahko težke telesne poškodbe in materialna škoda.

Po dostavi montirajte napravo s palete, skladno z razdelkom »Odstranjevanje

▶

palete«. Ustrezno postavite vse sestavne dele sistema.

▶

Po postavitvi mora biti naprava obvezno pritrjena s stenskim zapahom v tla

▶

ali steno. Pri uporabi talnega ali stenskega nosilca vedno preverite, ali so posamezni

▶

pritrdilni elementi, vključno s stenskim zapahom, ustrezno pritrjeni. Postavljanje naprav ene na drugo ter odlaganje predmetov na naprave ni do-

▶

voljeno. Med transportom zavarujte napravo pred prevrnitvijo.

▶

Na splošno morate poskrbeti za zaščito tovora.

▶

Med transportom morate posamezne napeljave pritrditi na držala za napelja-

▶

ve na hrbtni strani naprave. Pri transportu z dvižnim ali ročnim vozičkom morate po potrebi odstraniti va-

▶

rovala pred prevrnitvijo (1). Na hrbtni strani naprave imate na voljo prostor za shranjevanje varoval pred

▶

prevrnitvijo (1) s pritrditvijo le-teh s krilatimi maticami (2). Po potrebi lahko varovala pred prevrnitvijo (1) namestite nazaj.

▶

Naprava je preizkušena v skladu s stopnjo zaščite IP20, kar pomeni:

Zaščito pred vstopom trdnih tujkov s premerom več kot 12,5 mm (.49 in.).

Brez zaščite pred vodo.

V skladu s stopnjo zaščite IP20 mora biti naprava postavljena in uporabljana v suhih in zaprtih prostorih. Preprečiti je treba vpliv vlage.

Dovoljena lega za uporabo naprave je vodoravno na podstavku.

Hladilni zrak

Naprava mora biti postavljena tako, da lahko hladilni zrak nemoteno kroži skozi predvidene odprtine v ohišju. Do odprtin za vstopanje in izstopanje zraka mora biti vedno zagotovljena minimalna razdalja 0,2 m (7,874 in.). Okoliški zrak mora biti brez

prekomernega prahu,

delcev, ki prevajajo elektriko (saje ali kovinski ostružki),

virov toplote.

Sesanje in izpihovanje hladilnega zraka potekata v smereh, ki sta na sliki prikazani s puščicama.

NAPOTEK!

(a)

Nevarnost zaradi delno ali v celoti zakritih odprtin za vstop in izstop zraka.

Posledica je lahko materialna škoda.

Če je več naprav postavljenih ena za drugo, naj bodo postavljene z zamikom.

▶

Če so naprave postavljene ena za drugo brez zamika, mora biti minimalna raz-

dalja med napravami takšna:

a) 30 kW (G1): minimalna razdalja 30 cm (11,81 in.)

Dimenzije

mm (in.)

780 (30.71) 369 (14.53)

1090 (42.91)

110 (4.33)

600 (23.62)

145 (5.71)

Odstranjevanje palete

Po dostavi montirajte napravo s palete.

OPOZORILO!

Nevarnost pri obratovanju naprave na paleti.

Posledica so lahko težke telesne poškodbe in materialna škoda.

Obratovanje naprave na paleti ni

▶

dovoljeno. Po postavitvi mora biti naprava ob-

▶

vezno pritrjena s stenskim zapahom v tla ali steno. Podrobnejše informacije o sten-

▶

skem zapahu najdete v razdelku »Montaža na steno«.

Montaža v tla

750 (29.53)mm (in.)

369 (14.53)

(.51)

(1.38)

300

(11.81)

Center

240 (9.45)

mm (in.)

950 (37.4)

(1) (1)

Montaža na steno

Izvrtajte luknje (1) glede na upora-

bljene vijake in zidne vložke.

Če tla dovoljujejo, lahko uporabite vijake SW10 (3) in podložke (4), ki se uporabljajo za shranjevanje stenskega zapaha, kot je razvidno iz spodnje slike.

V nasprotnem primeru je potrebna uporaba drugih primernih vijakov in podložk.

(3) (3)

(4)

(2)

(4)

Demontaža stenskega zapaha (2):

(4)

(3)(3)

(2)

(4)

(2)

(5) (6)(6)

Demontirajte vijake SW10 (3)

in podložke (4).

V primeru ustrezne sestave stene

predhodno montirajte stenski zapah (2) s prej odstranjenimi vijaki SW10 (3) in podložkami (4).

V nasprotnem primeru je potrebna uporaba drugih primernih vijakov in podložk.

Potisnite napravo ob steno tako, da

so držala za napeljave (5) pozicionirana med obema pritrdilnima vijakoma (6) stenskega zapaha (2).

Premaknite stenski zapah (2) in ga

fiksirajte.

(7)(2)(7)

Če stenskega zapaha (2) ne potrebuje-

(8) (8) (2)

te, ga shranite tako, da ga s krilatimi maticami (7) pritrdite na hrbtno stran naprave.

Stenski zapah (2) lahko shranite tudi na desni strani naprave. Pritrditi ga morate z vijaki TX25 (8) s 3 Nm.

Zunanji zagon/ zaustavitev

OPOZORILO!

Nevarnost pri odklopu konektorske povezave med polnjenjem

Posledica so lahko težke telesne poškodbe in materialna škoda.

Konektorske povezave ne odklopite med polnjenjem.

▶

Ne dotikajte se kontaktov, ki so pod napetostjo, na polnilnem vtiču.

▶

Funkcija zunanjega zagona/zaustavitve je vključena serijsko.

Funkcija zunanjega zagona/zaustavitve omogoča krmiljenje polnjenja tako prek pomožnega kontakta kot prek zunanjega stikala.

Če med polnjenjem pride do ločitve polnilnega kabla, zunanji zagon/zaustavitev preprečuje nastanek isker in tako podaljša življenjsko dobo kontaktov.

Upravljalni elementi in priključki

(1)

(2)

(3)

(4)

(8)

(6)

(7)

(5)

(9) (12)(11)(10)

Upravljalni elementi in priključki

Št. Funkcija

(1) Polnilni kabel s pozitivnim polom (+)

(2) Mesto za možnost zunanjega začetka/zaustavitve ali temperaturno krmi-

ljenega polnjenja.

(3) Polnilni kabel z negativnim polom (–)

(4) Mesto za možnost notranjega kroženja elektrolita.

Izhod stisnjenega zraka

(5) Mesto za možnosti oddaljenega prikaza, semafor polnjenja 13 V ali Inter-

Lock.

(6) Priključek USB

Priključek USB je namenjen posodobitvi naprave in protokoliranju parametrov polnjenja med polnjenjem prek ključka USB. Na voljo je oskrbovalni tok največ 0,5 A.

(7) Mesta za možnosti v povezavi z relejem

(npr. Aquamatic) Podrobnejše informacije o tem najdete v poglavju »Možnosti«.

(8) Omrežni kabel

(9) Izbirni trak LED

sveti glede na stanje polnjenja v ustreznih barvah, pojasnjenih v razdelku »Upravljalna plošča«

(10) Upravljalna plošča

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug Code

Plug 18p

(11) Mesto za možnost notranjega kroženja elektrolita.

Izhod zraka z zračnim filtrom

(12) Možnost priključnega območja

Priključno območje znotraj ohišja je dostopno samo po odstranitvi plošče s priključki na čelni strani naprave. Pri tem upoštevajte opozorila, navedena v poglavju »Možnosti«, razdelek »Varnost«.

Priključki 18 pol. opcijska vtičnica pri Print P-Control v notranjosti ohišja

Plug

Code Function

17 G / 2 Ext. LED Green

Plug

Code Function

18 13V /113 V Ext. LED

Remote Control wire 2

InterLock wire Green

CBG Easy VCC

15 Y / 3 Ext. LED Yellow 16 R / 4 Extern LED Red

Remote Control wire 3

InterLock wire Yellow

CBG Easy De-

tect

13 B Ext. LED Blue

InterLock wire Brown

CBG Easy GND wire white

11 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND

wire brown wire white

7 C1 L CAN 1Low 8 C2 L CAN 2Low

wire yellow wire yellow

Power Supply Remote Con-

trol wire 1

Remote Control wire 4

InterLock wire White

14 Dete Detect

10 13VO13 V Power Su-

pply

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

3 4 1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging Extern Start / Stop Extern Start / Stop

Gateway / Cloud

Battery Link

Upravljalna

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

plošča

Št. Funkcija

(1) Zaslon

(2) Tipka »Menu« (Meni)

Izbira želenega menija. Vračanje na nadrejeno izbiro.

(3) Tipki »Up/Down« (Gor/dol)

Izbira želene menijske točke. Nastavitev želene vrednosti.

(4) Tipka »Pause/Start« (Začasna ustavitev/začetek)

Prekinitev in nadaljevanje polnjenja. Potrditev menijske točke ali nastavitve.

(5) Prikaz »Akumulator ohlajen« (modra)

Označuje ohlajen akumulator, pripravljen za uporabo. Sveti neprestano: Po koncu polnjenja je bil dosežen nastavljen čas hlajenja ali po izbiri temperatura akumulatorja. Utripne vsako sekundo: Dodatno se je sprožil prikaz za dolivanje vode. Podrobnejše informacije o tem najdete v poglavju »Prikaz«, razdelek Doda-

tne funkcije.

(6) Prikaz »Napaka« (rdeča)

Sveti neprestano: naprava sproži sporočilo o napaki. Trenutna situacija ne

omogoča ustreznega polnjenja. Ko sveti rdeči prikaz, se polnjenje ne izvaja (polnjenje je prekinjeno). Na zaslonu je prikazano ustrezno sporočilo o stanju. Na kratko utripne vsake 3 sekunde: naprava sproži opozorilo. Parametri polnjenja so neugodni, vendar se polnjenje nadaljuje. Na zaslonu sta izmenično prikazana ustrezno sporočilo o stanju in stanje polnjenja.

(7) Prikaz »Polnjenje« (rumena)

Sveti: med polnjenjem. Utripa: če je bilo polnjenje prekinjeno.

(8) Prikaz »Akumulator je napolnjen« (zelena)

Sveti neprestano: polnjenje je končano. Utripne vsako sekundo: polnjenje je končano. Dodatno se je sprožil prikaz

za dolivanje vode. Podrobnejše informacije o tem najdete v poglavju »Prikaz«, razdelek Dodatne funkcije.

Polnjenje akumulatorja

Prva uporaba Ko napravo prvič priklapljate na električno omrežje, je naprava v načinu SETUP

(nastavitev).

V tem načinu izberete in potrdite naslednje osnovne nastavitve:

jezik (angleščina, nemščina, francoščina itn.),

datum, uro in časovni pas,

dolžino in prerez polnilnega kabla,

tip akumulatorja, karakteristično krivuljo, število celic in čas polnjenja ali ka-

paciteto akumulatorja.

Omrežni vtič polnilne naprave priključite na električno omrežje.

S tipkama »Up/Down (Gor/dol) iz-

berite želeni menijski jezik. Potrdite s tipko »Pause/Start«

(Začasna ustavitev/začetek).

Standardno je nastavljen angleški jezik.

S tipkama »Up/Down« (Gor/dol) iz-

berite časovni pas. Potrdite s tipko »Pause/Start«

(Začasna ustavitev/začetek).

Standardno je nastavljen časovni pas »UTC+1 Central European Time (Berlin)«.

Izberite naslednje nastavitve:

poletni čas VKL./IZKL.,

urni format,

uro,

datum.

S tipkama »Up/Down (Gor/dol) iz-

berite posamezno nastavitev. S tipko »Pause/Start« (Začasna

ustavitev/začetek) potrdite izbrano nastavitev.

Standardno sta nastavljena poletni čas VKL. in 24-urni format.

S tipkama »Up/Down (Gor/dol) iz-

berite dolžino polnilnega kabla. Potrdite s tipko »Pause/Start«

(Začasna ustavitev/začetek).

Polnilna naprava je skladno z naročilom konfigurirana s pravilno dolžino polnilnega kabla.

Nepravilno nastavljena dolžina polnilnega kabla lahko negativno vpliva na postopek polnjenja!

S tipkama »Up/Down (Gor/dol) na-

stavite prerez ustreznega polnilnega kabla.

Potrdite s tipko »Pause/Start«

(Začasna ustavitev/začetek).

Polnilna naprava je skladno z naročilom konfigurirana s pravilnim prerezom polnilnega kabla.

Nepravilno nastavljen prerez polnilnega kabla lahko negativno vpliva na postopek polnjenja!

Če je prikazana konfiguracija pol-

njenja pravilna, jo potrdite s tipko »Pause/Start« (Začasna ustavitev/ začetek).

Polnilna naprava je vnaprej konfigurirana skladno z naročilom.

Če polnilno napravo naročite brez dodatne konfiguracije, so v tem primeru naslednje nastavitve standardne:

tip akumulatorja mokri svinčeni (za PzS, GiS),

karakteristična krivulja 1 – IUI – WET,

največje predvideno število celic za polnilno napravo,

največja predvidena kapaciteta akumulatorja za polnilno napravo.

Če se konfiguracija ne ujema z uporabljenim akumulatorjem, je potrebna ustrezna prilagoditev parametrov.

Podrobnejše informacije o parametrih polnilne naprave najdete v poglavju »Prikaz«, razdelek »Način konfiguracije«.

Začetek polnjenja

OPOZORILO!

Nevarnost zaradi uhajajoče akumulatorske kisline ali eksplozije pri polnjenju okvarjenih akumulatorjev.

Posledica so lahko hude telesne poškodbe in materialna škoda.

Pred začetkom polnjenja poskrbite, da akumulator, ki ga želite polniti, ni

▶

poškodovan.

OPOZORILO!

Nevarnost zaradi napačnega tipa akumulatorja in pomanjkljivih nastavitev polnjenja.

Posledica so lahko hude telesne poškodbe in materialna škoda.

Pred začetkom polnjenja poskrbite, da je na polnilni napravi nastavljen pravil-

▶

ni tip akumulatorja. Pred polnjenjem so za posamezne tipe akumulatorjev potrebne naslednje na-

▶

stavitve: krivulja polnjenja nazivna napetost (število akumulatorskih celic) kapaciteta akumulatorja (Ah) ali čas polnjenja (h)

Podrobnejše informacije o parametrih polnilne naprave najdete v poglavju »Prikaz«, razdelek Način konfiguracije.

PREVIDNOST!

Nevarnost materialne škode zaradi močne umazanije na kontaktih polnilnega vtiča.

Zaradi povečanega prehodnega upora lahko pride do pregrevanja, kar pa lahko vodi do uničenja polnilnega vtiča.

Na kontaktih polnilnega vtiča ne sme biti umazanije, zato jih po potrebi očisti-

▶

te.

Omrežni vtič polnilne naprave priključite na električno omrežje.

Prikaže se vprašanje, ali so nastavljeni pravilni parametri za akumulator, ki ga želite napolniti.

Nato se pojavi prikaz v standardnem načinu. Na zaslonu so prikazani parametri polnilne naprave:

Tip akumulatorja (npr. Pb-WET)

Karakteristična krivulja polnjenja

(npr. IUI) Nazivna napetost (npr. 48 V)

Zmogljivost (npr. 300 Ah)

Dan v tednu, ura in datum

Parametre polnilne naprave lahko nastavite posamezno. Podrobnejše informacije o parametrih polnilne naprave najdete v poglavju »Prikaz«, razdelek Način konfi-

guracije. Zagotovite, da akumulator, ki ga boste polnili, ustreza konfiguraciji pol-

nilne naprave.

Priključite polnilni vtič.

Polnilna naprava zazna priključeni akumulator in začne polnjenje. V primeru aktivnega zamika začetka se polnjenje začne po poteku nastavljenega časovnega zamika. Podrobnejše informacije o tem najdete v poglavju »Prikaz«, razdelek

Način konfiguracije.

Med polnjenjem zaslon prikazuje naslednje vrednosti:

Trenutni polnilni tok (A)

Trenutna polnilna napetost (V)

Izvedeno polnjenje (Ah)

Temperatura akumulatorja pri možnosti »Temperaturno krmiljeno polnjenje«

Čas (uu:mm) od začetka polnjenja

Simbol akumulatorja prikazuje trenutno stanje napolnjenosti. Več kot je prikazanih stolpcev, toliko dlje je napredovalo polnjenje. Ko je akumulator napolnjen, se prikaže minutni števec (desna slika). Ta šteje minute od konca polnjenja in pri uporabi več polnilnih naprav pomaga lažje oceniti, kateri akumulator se je najbolj ohladil.

Če želite namesto minutnega števca še naprej uporabljati običajni prikaz:

S tipkama »Up/Down« (Gor/dol) preklapljajte med minutnim števcem in

običajnim prikazom.

Prekinitev polnjenja

Pri povsem napolnjenem akumulatorju so vsi štirje stolpci simbola akumulatorja črni. Ko je akumulator popolnoma napolnjen, zasveti zeleni prikaz.

Akumulator je neprestano pripra-

vljen za uporabo. Akumulator lahko poljubno dolgo

ostane priklopljen na polnilno napravo. Vzdrževalno polnjenje preprečuje

samodejno praznjenje akumulatorja.

Polnjenje prekinete tako:

Pritisnite tipko »Pause/Start« (Začasna ustavitev/začetek).

Ko je postopek polnjenja prekinjen:

Utripa prikaz »Polnjenje« (rume-

na).

Polnjenje nadaljujete tako:

Ponovno pritisnite tipko »Pause/Start« (Začasna ustavitev/začetek).

Dokler je na polnilno napravo priključen akumulator, lahko polnjenje prekinete in nato nadaljujete s tipko »Pause/Start« (Začasna ustavitev/začetek). Preklop med načini prikazovanja s tipko »Menu« (Meni) je, skladno s poglavjem »Prikaz«, mogoč šele po odklopu akumulatorja s polnilne naprave.

Končanje polnjenja

OPOZORILO!

Nevarnost nastanka isker pri odklopu polnilnih kablov in vžiga pokalnih plinov.

Posledica so lahko hude telesne poškodbe in materialna škoda.

Pred odklopom polnilnega vtiča prekinite polnjenje s pritiskom tipke »Pause/

▶

Start« (Začasna ustavitev/začetek).

OPOZORILO!

Nevarnost pri odklopu konektorske povezave med polnjenjem.

Posledica so lahko hude telesne poškodbe in materialna škoda.

Konektorske povezave ne smete odklopiti med polnjenjem.

▶

Ne dotikajte se kontaktov na polnilnem vtiču, ki so pod napetostjo.

▶

PREVIDNOST!

Če akumulator odklopite s polnilne naprave, medtem ko se polnjenje še ni popolnoma zaključilo, obstaja nevarnost okvare akumulatorja.

Posledica je lahko poškodba akumulatorja.

Akumulator lahko s polnilne naprave odklopite šele, ko je povsem napolnjen

▶

(sveti zeleni prikaz »Akumulator je napolnjen«).

Ko je akumulator povsem napolnjen in ohlajen, svetita naslednja prikaza:

Prikaz »Akumulator je napolnjen«

(zelena) Prikaz »Akumulator ohlajen« (mo-

dra)

Za optimalno življenjsko dobo akumulatorja po naslednji razlagi odklopite akumulator s polnilne naprave šele, ko poleg zelenega prikaza sveti tudi modri prikaz »Akumulator ohlajen«. Če uporabljate več polnilnih naprav, najprej odstranite akumulator, ki je najdlje časa napolnjen do konca (najbolj ohlajen).

Postopek polnjenja končajte na naslednji način:

Pritisnite tipko »Pause/Start« (Začasna ustavitev/začetek).

Izvlecite polnilni vtič.

Pri odprtih polnilnih kontaktih samodejno zaznavanje prostega teka zagotovi, da polnilni kontakti niso pod napetostjo.

Polnjenje z možnostjo InterLock

OPOZORILO!

Nevarnost zaradi uhajajoče akumulatorske kisline ali eksplozije pri polnjenju okvarjenih akumulatorjev.

Posledica so lahko težke telesne poškodbe in materialna škoda.

Pred začetkom polnjenja poskrbite, da je akumulator za polnjenje v celoti

▶

funkcionalen.

OPOZORILO!

Nevarnost zaradi napačnega tipa akumulatorja in pomanjkljivih nastavitev polnjenja.

Posledica so lahko težke telesne poškodbe in materialna škoda.

Pred začetkom polnjenja poskrbite, da je v polnilno napravo vstavljen pravilni

▶

tip akumulatorja. Pred polnjenjem so za posamezne tipe akumulatorjev potrebne naslednje na-

▶

stavitve: krivulja polnjenja nazivna napetost (število akumulatorskih celic) kapaciteta akumulatorja (Ah) ali čas polnjenja (h)

Podrobnejše informacije o parametrih polnilne naprave najdete v poglavju »Prikaz«, razdelek »Način konfiguracije«.

NAPOTEK!

Nevarnost materialne škode zaradi močne umazanije na kontaktih polnilnega vtiča.

Zaradi povečanega prehodnega upora lahko pride do pregrevanja, kar pa lahko vodi do uničenja polnilnega vtiča.

Na kontaktih polnilnega vtiča ne sme biti umazanije, zato jih po potrebi očisti-

▶

te.

V nadaljevanju je opisana možnost InterLock s podrobnejšimi informacijami o obstoječih razdelkih »Polnjenje«, »Prekinitev polnjenja« in »Končanje polnjenja«.

Začetek polnjenja:

Pri izvedeni možnosti InterLock polnilna naprava začne polnjenje v napravi InterLock, če sta bila oba akumulatorja povezana na obe polnilni napravi.

Če je priključen samo en akumulator, se na zaslonu prikaže opomba „InterLock: Connect Second Battery“ in rumeni prikaz začne utripati.

Če je pri samo enem akumulatorju zunanji začetek/zunanja zaustavitev zaprta, se na zaslonu polnilne naprave z zaprtim zunanjim začetkom/zunanjo zaustavitvijo prikaže opomba „Check other Charger“.

Prekinitev polnjenja:

Polnjenje na obeh polnilnih napravah se prekine (Break Mode) v primeru okvare ali če se na eni od obeh polnilnih naprav pritisne tipka »Pause/Start« (Začasna ustavitev/začetek).

Na zaslonu v zgornjem desnem območju se prikaže opomba »STOPPED«. Polnjenje se po odpravi napake oz. po ponovnem pritisku tipke »Pause/Start (Stop)« (Začasna ustavitev/ začetek(zaustavitev)) na eni od obeh polnilnih naprav samodejno nadaljuje.

Končanje polnjenja:

Simbol akumulatorja prikazuje trenutno stanje napolnjenosti. Več kot je prikazanih stolpcev, toliko dlje je napredovalo polnjenje. Ko sta oba akumulatorja v celoti napolnjena, se prikaže minutni števec (desna slika) in zeleni prikaz zasveti.

Akumulator je neprestano pripra-

vljen za uporabo. Akumulator lahko poljubno dolgo

ostane priklopljen na polnilno napravo. Vzdrževalno polnjenje preprečuje

samodejno praznjenje akumulatorja.

Prikaz

Pregled načinov prikazovanja

Št. Funkcija

Standardni način

V standardnem načinu so na zaslonu prikazani polnilni parametri.

Način statistike

Prikaže pogostost načinov delovanja naprave in skupno število polnjenj ter pregled absolutnih in povprečnih Ah, oddanih na polnjenje, in prejete količine energije.

Način zgodovine

Omogoča vpogled v parametre vseh shranjenih polnjenj.

Način konfiguracije

Način konfiguracije omogoča vse nastavitve za napravo in polnjenje.

Način USB

Način USB omogoča posodobitev naprave, shranjevanje in nalaganje konfiguracij naprave ter protokoliranje polnilnih parametrov prek ključka USB med polnjenjem.

Dokler je na polnilno napravo priključen akumulator, lahko polnjenje prekinete in nato nadaljujete samo s tipko »Pause/Start« (Začasna ustavitev/začetek). Preklop med načini prikazovanja s tipko »Menu« (Meni) je, skladno s poglavjem »Prikaz«, mogoč samo po odklopu akumulatorja s polnilne naprave. Podroben opis načinov prikazovanja je opisan v naslednjem poglavju.

Med premorom polnjenja je izbira menija na voljo v omejeni obliki.

NAPOTEK!

Med premorom polnjenja je izbira menija na voljo v omejeni obliki.

Standardni način Po priključitvi polnilnega vtiča v električno omrežje je zaslon samodejno v stan-

dardnem načinu.

V standardnem načinu so na zaslonu prikazani parametri polnilne naprave:

tip akumulatorja (npr. Pb-WET),

karakteristična krivulja polnjenja

(npr. IUI), nazivna napetost (npr. 48 V),

zmogljivost (npr. 300 Ah).

Dan v tednu, datum in ura

Parametre polnilnih naprav lahko nastavite posamezno. Podrobnejše informacije o tem najdete v razdelku »Način konfiguracije«.

Izbira menija

Iz standardnega načina preklopite v izbiro menija po naslednjem postopku:

Pritisnite tipko »Menu« (Meni) za približno 5 sekund.

Iz drugih načinov preklopite v izbiro menija po naslednjem postopku:

Na kratko pritisnite tipko »Menu« (Meni).

Odprite želeni meni:

S tipkama »Up/Down« (Gor/dol) izberite simbol želenega menija,

npr. simbol akumulatorja za standardni način.

S tipko »Pause/Start« (Začasna ustavitev/začetek) potrdite simbol kljukice.

Način statistike V načinu statistike predstavljajo vodo-

ravni stolpci pogostost naslednjih obratovalnih stanj naprave:

Prazni tek (»Idle«)

Polnjenje (»Charging«)

Vzdrževalno polnjenje (»Floatin-

gcharge«) Hlajenje (»Cooldown«)

Stanje napake (»Error«)

S tipkama »Up/Down« (Gor/dol) preklopite med stranjo 1/2 in stranjo 2/2.

Na strani 2/2 so prikazane naslednje vrednosti:

Skupno število polnjenj (»Char-

ges«). Skupno število oddanih Ah.

Povprečno oddani Ah na polnjenje

(»Charge«). Skupna prejeta energija (kWh).

Povprečno prejeta energija (kWh)

na polnjenje (»Charge«).

Prikaz prejete energije predstavlja orientacijsko vrednost in lahko pri nazivni moči odstopa za do 5 % od dejanske količine energije. V primeru manjše zmogljivosti je lahko odstopanje večje.

Način zgodovine Način zgodovine omogoča vpogled v parametre vseh shranjenih polnjenj. Za pri-

kaz spremenljivih ali različnih prikazov je v nadaljevanju okno za prikaz prikazano dvakrat:

S tipkama »Up/Down« (Gor/dol) preklapljate med stranmi za vsak shranjeni

(1)

(2)

(3)

(4)

(5) (7)

(6)

postopek polnjenja.

Vsebine okna prikaza

Datum začetka polnjenja, npr.: četrtek, 19. 6. 14.

Čas začetka polnjenja, npr.: 19:29 ali trajanje polnjenja, npr.: 8 h 28 min.

Napetost ob začetku polnjenja: npr.: 45,9 V.

Napetost po 5 minutah: npr.: 47,9 V.

Napetost ob končanem polnjenju: npr.: 48,0 V.

Prejete Ah, npr.: 397 Ah.

Prejete kWh, npr.: 19 kWh.

Karakteristična krivulja polnjenja, npr.: 6 RI.

Nastavljeno trajanje polnjenja, npr.: 8–9 h ali nastavljene Ah, npr.: 400 Ah ali

nastavljeni čas konca polnjenja (ni prikazan).

Prikazani simboli

Št. Funkcija

(1) Poln akumulator

Polnjenje je zaključeno.

(2) Prazen akumulator

Polnjenje ni bilo zaključeno.

(3) Klicaj s številko

Izdano je bilo opozorilo s kodo za ustrezno sporočilo o stanju. Podrobnejše informacije o tem najdete v razdelku Sporočila o stanju.

(4) Simbol s številko

Zaznana je bila napaka s kodo za ustrezno sporočilo o stanju. Podrobnejše informacije o tem najdete v razdelku Sporočila o stanju.

(5) Tipka s simbolom kljukice

Polnjenje je bilo pravilno končano s pritiskom tipke »Pause/Start« (Začasna ustavitev/začetek).

(6) Tipka s simbolom križca

Polnjenje je bilo končano brez pritiska tipke »Pause/Start« (Začasna ustavitev/začetek).

(7) Podrobnosti o polnjenju

Prikaz določenih podatkov o akumulatorju na začetku in koncu polnjenja: Število celic Ah Karakteristična krivulja Tip akumulatorja

Način konfiguracije

Način konfiguracije omogoča te nastavitve:

»Charging settings« (Nastavitve polnjenja): nastavitve za akumulator

Tip akumulatorja, npr. »mokri«.

Karakteristična krivulja polnjenja, npr. »IU«.

Kapaciteta (Ah) ali čas polnjenja (h) glede na karakteristično krivuljo polnje-

nja. Celice: napetost (V) in število akumulatorskih celic ali samodejna nastavitev

števila celic.

PREVIDNOST!

Nevarnost poškodbe akumulatorja.

Posledica je lahko poškodba akumulatorja.

Samodejno nastavitev števila celic uporabljajte samo pri akumulatorjih z

▶

naslednjo nazivno napetostjo: 12 V in 24 V pri napravah 24 V, 24 V in 48 V pri napravah 48 V. Samodejne nastavitve števila celic ne uporabljajte pri globoko izpraznje-

▶

nih akumulatorjih.

Druge nastavitve:

Za posamezne možnosti prilagajanja karakteristične krivulje.

»Additional functions«: dodatne funkcije

Modra lučka LED

Zunanji zagon/zaustavitev

InterLock

Prikaz za dolivanje

Območje možnosti

Ponoven začetek polnjenja po napaki v omrežju

»General options« (Splošne možnosti): splošne nastavitve

Jezik

Ločljivost

Čas (uu:mm:ss)

Časovni pas Poletni/standardni čas Datum (dd:mm:ll)

Dolžina polnilnega kabla (m)

Prečni prerez polnilnega kabla (mm2) Omejevalnik izmeničnega toka

Enota za temperaturne vrednosti

Vstopna koda za meni za konfiguracijo aktivirana/deaktivirana

Časovni interval parametrov, protokoliranih na ključku USB (s)

Ponastavitev statistike

Ponastavitev zgodovine

»Reset Settings« (Ponastavitev)

Z varnostno poizvedbo (»OK?« (V redu?)) za ponovno potrditev.

Najprej je prikazan zaslon v osnovni nastavitvi s prikazom datuma in časa ter različice programske opreme.

S tipkama »Up/Down« (Gor/dol) prikličete te informacije:

Serijska številka naprave ter serijska številka in različica pomnilnika konfi-

guracije. Natis za krmiljenje/energetsko elektroniko: različica in serijska številka

strojne opreme. Programska oprema: glavna, sekundarna, primarna programska oprema

in različica niza karakteristik.

Meni za konfiguracijo odprete tako:

Pritisnite tipko »Pause/Start« (Začasna ustavitev/začetek).

Prikaže se zahteva za vnos kode.

Potrebno kodo »1511« vnesite tako:

S tipkama »Up/Down« (Gor/dol) vnesite prvo mesto kode.

S tipko »Menu« (Meni) se pomaknite na naslednje mesto kode.

Ponavljajte zgornja koraka, dokler ne vnesete celotne kode.

Vnos potrdite s tipko »Pause/Start« (Začasna ustavitev/začetek).

Prikaže se izbira glavnih menijskih točk za način konfiguracije.

Pri izbiri menijske točke se lahko prikaže poziv k branju navodil za uporabo. Zahtevo potrdite s tipko »Pause/Start« (Začasna ustavitev/začetek).

Po meniju za konfiguracijo in njegovih podmenijih se premikate tako:

S tipkama »Up/Down« (Gor/dol) izberite želeno menijsko točko.

S tipko »Pause/Start« (Začasna ustavitev/začetek) potrdite menijsko točko

ter morebitno varnostno poizvedbo (npr. »OK?« (V redu?)). Po potrebi izberite želeno možnost s tipkama »Up/Down« (Gor/dol), npr.

»Off/On« (Izklop/vklop), ali vnesite vrednost. S tipko »Pause/Start« (Začasna ustavitev/začetek) potrdite vnos.

Če kazalec po potrditvi preskoči na naslednjo nastavitev ali mesto, ponovite

koraka (3) in (4).

Trenutni meni zapustite tako:

S tipko »Menu« (Meni) se vrnite na nadrejeno izbiro.

Kot primer je v nadaljevanju pojasnjeno nastavljanje nastavitev polnjenja:

S tipkama »Up/Down« (Gor/dol) izberite menijsko točko »Charging settings«

(Nastavitve polnjenja). S tipko »Pause/Start« (Začasna ustavitev/začetek) potrdite menijsko točko.

Prikaže se možnost izbire nastavitev za menijsko točko »Charging settings« (Nastavitve polnjenja):

Odvisno od izbora se lahko prikazi razlikujejo.

Za časovno obdobje polnjenja lahko nastavite začetek in konec. Po potrebi lahko prekličete izbor začetnega časa; s tem je čas polnjenja odvisen od ročno nastavljenega začetka polnjenja samo po določenem koncu polnjenja.

Uporabnika skozi meni z nastavitvami vodi čarovniku podobna funkcija.

S tipkama »Up/Down« (Gor/dol) izberite želeni parameter (npr. »Cells« (Celi-

ce)). S tipko »Pause/Start« (Začasna ustavitev/začetek) potrdite parameter.

S tipkama »Up/Down« (Gor/dol) nastavite želeno vrednost (npr. »24« za števi-

lo celic akumulatorja). S tipko »Pause/Start« (Začasna ustavitev/začetek) potrdite vnos.

Če v načinu konfiguracije spremenite eno ali več pomembnih nastavitev za postopek polnjenja, se ob zapuščanju načina konfiguracije še enkrat prikaže vprašanje, ali naj naprava prevzame izbrano nastavitev.

Ko zapuščate način konfiguracije, je treba potrditi naslednje nastavitve:

Karakteristična krivulja

Kapaciteta akumulatorja v Ah

Število celic

Izenačevalno polnjenje VKL./IZKL.

Protokol CAN

Settings (Nastavitve)

Kroženje elektrolitov

Sledi podrobno pojasnilo točke menija »Settings« (Nastavitve), v izboru za predhodno obravnavano menijsko točko »Charging settings« (Nastavitve polnjenja). Navigacija je izvedena v skladu z razdelkom »Način konfiguracije«.

Prikaže se seznam z naslednjimi možnostmi izbire:

V nadaljevanju so podrobneje pojasnjene posamezne možnosti izbire.

Potek kroženja elektrolitov lahko nadzorujete prek krmilnika polnilne naprave. Na voljo je več možnosti.

Pri izbiri za kroženje elektrolitov so na voljo te nastavitve:

Off (Izkl.)

Kroženje elektrolitov izklopljeno.

Neprekinjeno delovanje (»continuous«)

Kroženje elektrolitov stalno vklopljeno.

Program (»program«) od 1 do 5

Tovarniško prednastavljeni programi za kroženje elektrolitov in ustrezni para-

metri so v tabeli v poglavju »Prikaz«, razdelek »Nastavitve«.

Automatic (Samodejno)

Samodejno prilaganje količine kroženja elektrolitov na podlagi nastavljenih

parametrov akumulatorja.

Uporabnik (»user«) »On« (Vkl.)/»Off« (Izkl.)

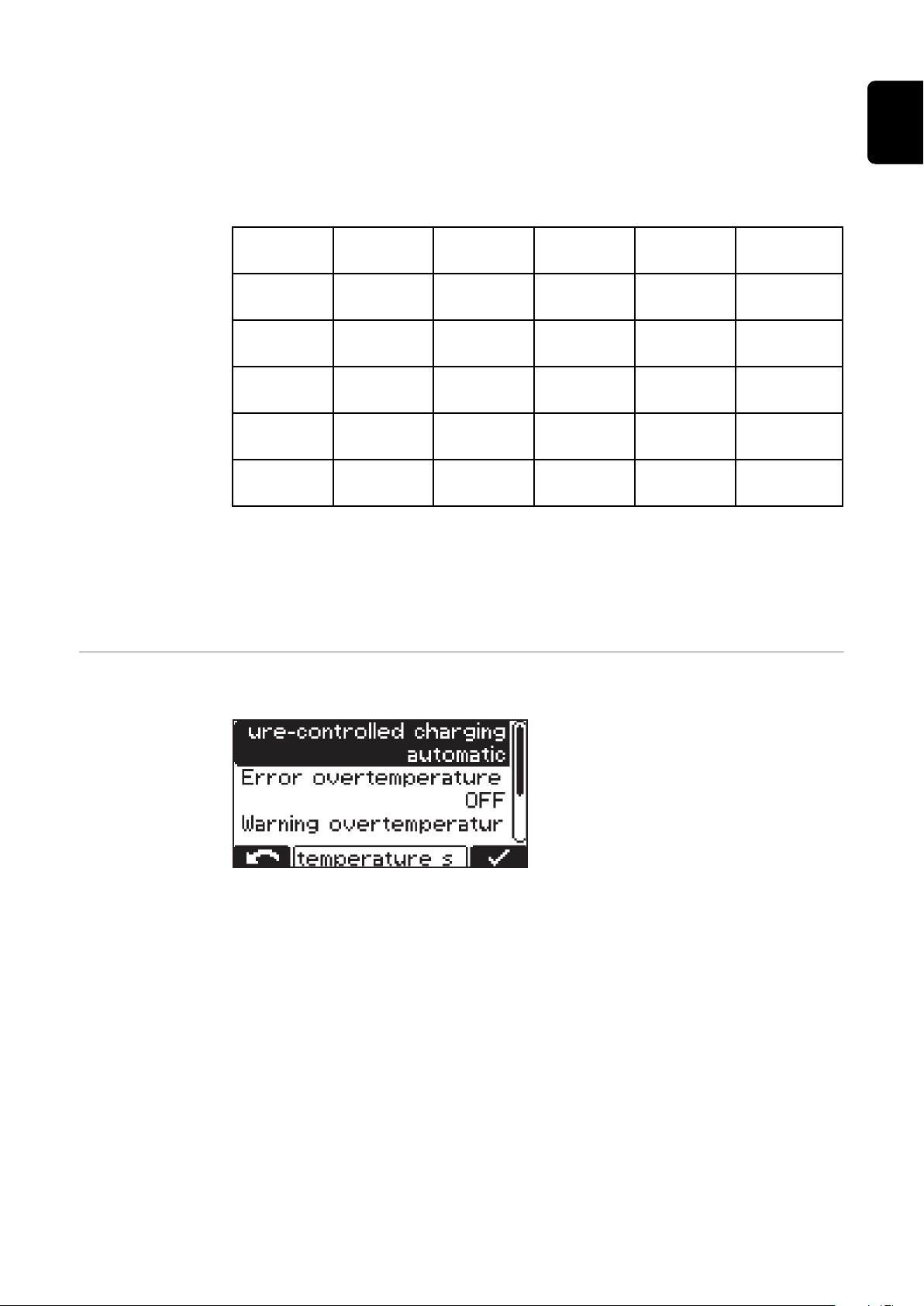

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

Individualna nastavitev kroženja elektrolitov.

Nastavitve za »On« (Vkl.) in »Off« (Izkl.) določajo razmerje impulzov/prekini-

tev intervalov pretoka zraka.

Tovarniško prednastavljeni programi za kroženje elektrolitov in ustrezni parametri so v spodnji tabeli:

V vsakem od teh programov se elektromagnetni ventil za nekaj časa »VKL. 1« (»ON 1«) odpre in se za nekaj časa »IZKL. 1« (»OFF 1«) zapre. Ta postopek se ponovi tolikokrat, kot je določeno za »Ponovitev« (»Repeat«). Po tem številu ponovitev se do konca polnjenja nadaljuje s položajema »VKL. 2« (»ON 2«) in »IZKL. 2« (»OFF 2«).

Temperaturno vodeno polnjenje

Temperaturno krmiljeno polnjenje (»Temperature-controlled charging«):

Pri izbiri za temperaturno krmiljeno polnjenje so na voljo te nastavitve:

automatic (samodejno)/OFF (IZKL.)/je potrebno (»required«)

automatic (samodejno) ... Od temperature odvisna prilagoditev karakteri-

stične krivulje polnjenja. OFF (IZKL.) ... Izmerjena temperatura akumulatorja ni upoštevana.

je potrebno (»required«) ...

Polnjenje se začne samo pri priključenem temperaturnem senzorju.

Sporočilo o napaki ob previsoki temperaturi (»Error overtemperature«) ON/OFF (VKL./IZKL.)

ON (VKL.) ... Ob previsoki temperaturi akumulatorja se prikaže sporočilo o

napaki. Polnjenje se zaustavi in se lahko nadaljuje po ohladitvi in ponovni priključitvi akumulatorja. OFF (IZKL.) ... Brez sporočila o napaki ob previsoki temperaturi akumulatorja.

Opozorilo ob previsoki temperaturi (»Warning overtemperature«) ON/OFF (VKL./IZKL.)

ON (VKL.) ... Prikaže se opozorilo ob previsoki temperaturi akumulatorja.

OFF (IZKL.) ... Brez opozorila ob previsoki temperaturi akumulatorja.

Za določene karakteristične krivulje je zahtevan zunanji temperaturni senzor. Če tovrstno karakteristično krivuljo izberete v načinu konfiguracije, se prikaže opomba, da je potreben zunanji temperaturni senzor.

Izenačevalno polnjenje

Izenačevalno polnjenje (»Equalising charge«)

OFF (IZKL.)

Brez izenačevalnega polnjenja.

Zamik (»delay«)

Če akumulator ostane priključen na polnilno napravo ves čas trajanja časov-

nega zamika izenačevalnega polnjenja (»equalize charge delay«), sledi posebna oblika polnjenja. Ta preprečuje stratifikacijo kisline. Parametre za tok (amperi/100 amperskih ur), napetost (V/celica) in trajanje

izenačevalnega polnjenja je mogoče spremeniti.

Dan v tednu (»weekday«)

Prikaz dneva v tednu, kadar naj se izvaja izenačevalno polnjenje.

Parametre za tok (amperi/100 amperskih ur), napetost (V/celica) in trajanje

izenačevalnega polnjenja je mogoče spremeniti.

Ročno izenačevalno polnjenje (»Manuell«)

Izenačevalno polnjenje je mogoče aktivirati ročno prek pritiska tipke na prika-

zovalniku. Izenačevalno polnjenje se zažene po nastavljenem zamiku z nastavljenimi pa-

rametri. Parametre za tok (amperi/100 amperskih ur), napetost (V/celica) in trajanje

izenačevalnega polnjenja je mogoče spremeniti. Ta funkcija je na voljo samo pri mokre svinčene karakteristične krivulje.

Če je aktivirana nastavitev za izenačevalno polnjenje, se na domačem zaslonu poleg nastavljenih amperskih ur prikaže simbol za nastavljen čas polnjenja in ali je mogoče izenačevalno polnjenje izvesti oz. zagnati.

Zamik Zamik (»delay«)

Zamik začetka polnjenja (»charge start delay«)

Časovni zamik (minute) dejanskega začetka polnjenja v primerjavi s časom

sprožitve začetka polnjenja.

Zamik konca polnjenja (»charge end delay«)

Časovni zamik (minute) javljenega konca polnjenja (npr. zeleni prikaz) v pri-

merjavi z dejanskim koncem polnjenja.

Ponovni začetek polnjenja po napaki v omrežju (»at mains failure restart charging«)

Če je ta izbirna možnost aktivirana, se polnjenje po motnji v električnem

omrežju samodejno znova zažene, takoj ko je električno omrežje spet na voljo.

Pri izpadu omrežja (»at mains failure«)

Vnovični začetek polnjenja

Samodejno/nadaljevanje polnjenja

Če je aktivirana izbirna možnost »vnovični začetek polnjenja«, se polnjenje po motnji v električnem omrežju samodejno znova zažene, takoj ko je električno omrežje spet na voljo.

Če je aktivirana izbirna možnost »samodejno/nadaljevanje polnjenja«, se polnjenje po motnji v električnem omrežju samodejno nadaljuje, takoj ko je električno omrežje spet na voljo.

Koledar Koledar (»calendar«)

Funkcija koledarja omogoča samodejni začetek polnjenja po teh kriterijih:

Časovno obdobje, znotraj katerega se polnjenje ne sme začeti, ko je akumula-

tor priklopljen. Časovno obdobje, znotraj katerega naj se polnjenje začne z opredeljeno ka-

rakteristično krivuljo 1, ko je akumulator priklopljen. Časovno obdobje, znotraj katerega naj se polnjenje začne z opredeljeno ka-

rakteristično krivuljo 2, ko je akumulator priklopljen.

Za aktiviranje funkcije koledarja iz-

berite nastavitev »ON« (VKL.) in jo potrdite.

Menijska točka »Charging settings« (Nastavitve polnjenja):

Tip akumulatorja za vse karakteri-

stične krivulje: npr. Pb-WET. Nastavitve karakteristične krivulje

pri izbiri ustrezne karakteristične krivulje.

Znotraj funkcije koledarja (»Calendar«) so možne te nastavitve:

Konfiguracija dneva 1–5: (»Day Setting 1-5«): Konfiguracija dneva omogoča nastavitev do 5 različnih časovnih profilov za začetek polnjenja s spodaj navedenimi možnostmi nastavitve:

Simbol za karakteristično krivuljo

1: Časovno obdobje, znotraj katerega naj se polnjenje začne s karakteristično krivuljo 1 (npr.: 0:00–6:00) Stop (zaustavitev):

Časovno obdobje, znotraj katerega naj se polnjenje ne izvaja (npr.: 6:00-20:00) Simbol za karakteristično krivuljo

1: Časovno obdobje, znotraj katerega naj se polnjenje začne s karakteristično krivuljo 1 (npr.: 20:00-24:00)

NAPOTEK!

Nastavljena časovna obdobja ne vplivajo na polnjenja v teku.

Če je v zgoraj navedenem primeru akumulator priklopljen ob 05:45, se pol-

▶

njenje izvede glede na potrebo in ga čas zaključka (v primeru ob 6:00) nastavljenega časovnega obdobja ne prekine. Če je akumulator priklopljen znotraj časovnega obdobja zaustavitve, se pol-

▶

njenje samodejno začne v naslednjem časovnem obdobju. Če je v časovnem okviru zaustavitve ročno sprožen začetek polnjenja, polnjenje vedno poteka s karakteristično krivuljo 1.

Dodatne možnosti nastavitve:

Zamenjava dodeljene karakteri-

stične krivulje: simbol karakteristične krivulje. Odstranitev zadevne karakteri-

stične krivulje: »remove« (odstrani).

Konfiguracija tedna (»Week Setting«):

Na voljo je možnost nastavitve treh

različnih konfiguracij tedna.

Vsakemu dnevu v tednu lahko dodelite prej ustvarjeno konfiguracijo dneva.

Konfiguracija leta (»Year Setting«):

Več koledarskim časovnim obdob-

jem (npr.: 1.1. –7.1.) je mogoče dodeliti po eno konfiguracijo tedna.

Če je aktivirana funkcija koledarja, je na prikazu viden simbol koledarja (tukaj s številko »4«, kot trenutnim datumom).

Posebna polnjenja

Posebna polnjenja (»Special Charges«)

Možnost »Special Charges« (Posebna polnjenja) omogoča začasno izvajanje enega ali več polnjenj, ki se razlikujejo od siceršnje vrste polnjenja.

Nastavitev za »Ponovitve« (»repeat«) določa, kako pogosto naj se izvaja drugačno polnjenje, dokler se spet trajno ne nadaljuje s prvotnimi parametri polnjenja:

Območje nastavitve

Od 1 do 99 ponovitev

Deaktiviranje tipke za začetek (»Disable Start Button«)

ON (VKL.)

Polnjenja ni mogoče začeti s pritiskom tipke »Pause/Start« (Začasna ustavi-

tev/začetek), npr za preprečevanje nepooblaščenega dostopa.

OFF (IZKL.)

Polnjenje lahko začnete s pritiskom tipke »Pause/Start« (Začasna ustavitev/

začetek).

Možne so tudi te nastavitve:

Karakteristična krivulja:

npr. »Deep discharge 10« (Globoko praznjenje 10) Število akumulatorskih celic:

»Cells« (Celice), npr. 12 × Kapaciteta akumulatorja v Ah:

npr. 375 Ah

Povezava z eno-

Povezava z enosmernim tokom (»DC-Connection«):

smernim tokom

V meniju Povezava z enosmernim tokom je nastavitev za preverjanje povezave z enosmernim tokom. Če je preverjanje povezave z enosmernim tokom vklopljeno (»ON«), med postopkom polnjenja poteka preverjanje povezave med polnilno napravo in akumulatorjem.

Če se med postopkom polnjenja pri povezavi z enosmernim tokom pojavijo težave, se pri aktivnem preverjanju povezave z enosmernim tokom pojavi sporočilo o stanju 17. Težava s povezavo se lahko pojavi, če so kontakti za polnjenje na primer obrabljeni ali umazani.

Dodatne funkcije Podroben opis menijske točke »Dodatne funkcije« (»additional functions«) v

načinu konfiguracije. Navigacija je izvedena v skladu z razdelkom »Način konfiguracije«.

Izberite menijsko točko »Dodatne

funkcije« (»additional functions«).

Prikaže se seznam z naslednjimi možnostmi izbire:

V nadaljevanju so podrobneje pojasnjene posamezne možnosti izbire:

Nastavitev modrega prikaza »Modra lučka LED« (»Blue LED«)

Nastavitev časa (minute), po poteku katerega mora zasvetiti modri prikaz »Akumulator ohlajen«, ki označuje, da se je akumulator dovolj ohladil. Nastavljena vrednost je čas od konca polnjenja.

V povezavi z možnostjo »Temperaturno krmiljeno polnjenje« je mogoče nastaviti temperaturno vrednost, pri kateri naj zasveti modri prikaz »Akumulator ohlajen«, ki označuje, da je akumulator dovolj ohlajen.

Prikaz za dolivanje (»Refill Indicator«)

Prikaz za dolivanje se pojavi, ko je treba doliti destilirano vodo v akumulator. Čas zahteve za dolivanje lahko določite, kot sledi:

Vsak x. teden in dan v tednu

npr. vsak 2. teden v petek dolijte vodo

Pri nastavitvi »OFF« (izkl.) ni treba potrditi zahteve za dolivanje.

Relejska kartica (»Relays«)

Pri izbiri za relejsko kartico je za vsako od 4 priključnih spon – od leve proti desni – mogoče nastaviti eno od naslednjih funkcij:

Aquamatic

Signal, na primer za krmiljenje elektromagnetnega ventila

Program »Standard« s tovarniškimi prednastavitvami

Program »User« (Uporabnik) z uporabniško določenimi nastavitvami

Podrobnejše informacije o tem najdete v poglavju »Možnosti«, razdelek

»Aquamatic«.

Polnjenje aktivno (»Charging«)

Polnjenje 50 % (»Charge 50 %«)

Polnjenje 80 % (»Charge 80 %«)

Konec polnjenja (»Charge Finish«)

Glavno polnjenje končano (»Main Charge Finished«)

Signal po koncu glavnega polnjenja

Polnjenje ni končano

Signal ob predčasnem odklopu akumulatorja s polnilne naprave

nastavljiv od 1 do 10 sekund

Polnjenje v redu (»Charge OK«)

Akumulator se polni ali se je že napolnil

Skupna napaka (»Cumulative Error«)

Signal v primeru okvare

Izpad električne energije je lahko prikazan kot napaka (nastavitev »ON«

(VKL.)). Če je v napravi prisotna napaka, je lahko prikazano prosto opredeljeno bese-

dilo, ki lahko vsebuje kontaktne podatke trgovca. Podrobnejše informacije o tem najdete v razdelku »Način USB«.

Skupna napaka + opozorilo

Podobno kot pri funkciji »Cumulative error« (Skupna napaka) se ustrezen rele

aktivira takoj, ko se pojavi napaka ali opozorilo.

Opozorilna lučka (»Signal Lamp«)

Za prikaz stanja napolnjenosti ali stanja delovanja polnilne naprave lahko na

relejsko kartico priklopite eno ali več primernih opozorilnih lučk. Podrobnejše informacije o tem najdete v poglavju »Možnosti«, razdelek

»Opozorilna lučka«.

Naprava za imobilizacijo vozila (»Immobiliser«)

ON (VKL.)

Rele se trajno aktivira takoj, ko je polnilna naprava priključena na omrežje.

Prikaz za dolivanje (»Refill Indicator«)

Opozarja na to, da je v akumulator treba doliti destilirano vodo.

Podrobnejše informacije o tem najdete v poglavju »Prikaz«, razdelek »Doda-

tne funkcije«.

Akumulator ohlajen (»Battery Cold«)

Zunanja zračna črpalka za kroženje elektrolitov (»External Air Pump«)

Nastavitve si sledijo, kot je opisano v razdelku »-> Settings (Nastavitve)« za

kroženje elektrolitov (»Air Pump« (Zračna črpalka)).

Podrobnejše informacije o relejski kartici najdete v poglavju »Možnosti«.

Nastavitev za zunanjo lučko (»External lamp«)

V skladu s poglavjem »Možnosti«, razdelkom »Semafor polnjenja« lahko priključite ustrezne zunanje lučke, ki prikazujejo stanje napolnjenosti ali stanje delovanja polnilne naprave. Na voljo so naslednje nastavitve:

Normal (konvencionalni zunanji prikazi),

RGB (trak LED).

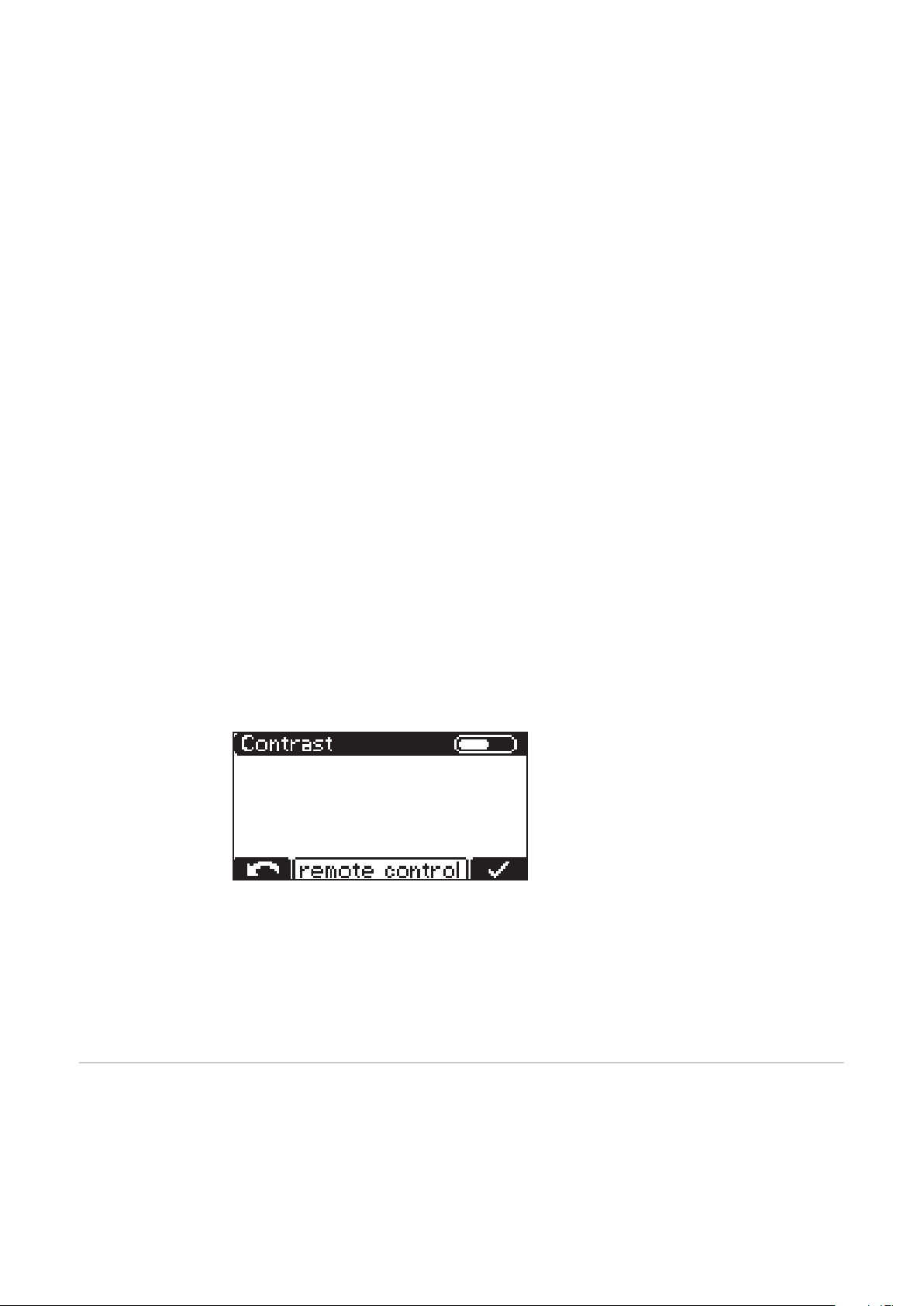

Sistem za daljinsko upravljanje (»Remote control system«)

Sistemu za daljinsko upravljanje je mogoče prilagoditi ločljivost.

Ponovni začetek polnjenja po napaki v omrežju (»at mains failure restart charging«)

Če je ta izbirna možnost aktivirana, se polnjenje po motnji v električnem omrežju samodejno znova zažene takoj, ko je električno omrežje spet na voljo.

Splošne nastavitve

Podroben opis menijske točke »Splošne nastavitve« (»general options«) v načinu konfiguracije.

Izberite menijsko točko »Splošne

nastavitve« (»general options«).

Prikaže se seznam z naslednjimi možnostmi izbire:

Jezik (»Language«)

Nastavitve zaslona

Čas (»Time«) in datum (»Date«)

Ločljivost (»Contrast«) Svetlost (»LED brightness«) Prikaz Ah ob koncu polnjenja (»Show Ah at charge end«) ON/OFF (vklopljen/izklopljen)

Poletni čas (»daylight saving time«)/običajni čas Predhodno določeni časovni pasovi Časovni pasovi uporabnika

Polnilni kabel (»Charging cable«):

Dolžina polnilnega kabla (m)

Prečni prerez kabla (»Cable cross section«):

Prečni prerez polnilnega kabla (mm²)

Omejevalnik izmeničnega toka (»AC current consumption«):

Prilagajanje prejete električne

energije iz naprave električni inštalaciji na kraju samem ali vtiču naprave, vgrajenem na napravo.

Minimalne in maksimalne vrednosti

se razlikujejo pri različnih razredih naprav. Minimalna vrednost je pribl. 25 % maksimalnega nazivnega toka zadevne naprave.

Temperatura (»Temperature«):

Temperatura v °C/°F

Koda:

Vnos kode za vstop v način konfiguracije potreben/ni potreben (»Code ON/

OFF« (vklop/izklop kode))

Časovni interval USB (»USB Logging Time«):

Časovni interval parametrov pol-

njenja, protokoliranih na ključku USB (»USB Logging Time«)

Ponastavitev statistike (»Reset statistics«)

Ponastavitev zgodovine (»Reset history«)

Podrobnejše informacije o statistiki in zgodovini so na voljo v razdelkih »Način statistike« in »Način zgodovine«.

Ponastavitev nastavitev

Način USB V načinu USB je na zaslonu prikazano,

Menijska točka ponuja 2 možnosti za ponastavitev vseh nastavitev:

Reset Factory Settings (Ponastavitev na tovarniške nastavitve):

Ponastavitev izbranih nastavitev na

stanje ob dobavi.

Reset Default Settings (Ponastavitev na privzete nastavitve):

Ponastavitev izbranih nastavitev na

standardne nastavitve proizvajalca.

ali je ključek USB priključen.

Ključek USB mora ustrezati naslednjim specifikacijam:

Formatiranje: FAT32

največ 32 GB

brez večkratnega particioniranja

Programska oprema I-SPoT-VIEWER (www.fronius.com/i-spot) podpira vizualiza- cijo in ocenjevanje podatkov na ključku USB.

Za začetek prenosa podatkov izbiro še enkrat potrdite s tipko »Pause/Start« (Začasna ustavitev/začetek). Če ne izvedete potrditve s tipko »Pause/Start« (Začasna ustavitev/začetek), se prenos po eni minuti začne samodejno.

Med polnjenjem je priključitev ključka USB dovoljena po pritisku tipke »Pause/ Start« (Začasna ustavitev/začetek). Pri tem je mogoče samo branje podatkov, ne pa tudi nameščanje posodobitev ali nalaganje konfiguracije.

Varna odstranitev (»Safely remove«)

Ko je želeno dejanje dokončano, varno odstranite ključek USB.

Update (Posodobitev)

Odpre se seznam ustreznih posodobitvenih datotek, shranjenih na ključku

USB. Želeno datoteko izberete in potrdite enako kot pri listanju po nastavitvah.

Ne spreminjajte samodejno prevzetega imena posodobitvene datoteke!

Najnovejša strojna programska oprema je na voljo v območju prenosov na

spletni strani Fronius. Navodila za namestitev strojne programske opreme se nahajajo v preneseni

datoteki Zip.

Download (Prenos)

Podatki protokoliranih parametrov za polnjenje, shranjeni v podatkovnem za-

pisovalniku naprave, so shranjeni na ključku USB za programsko opremo ISPoT VIEWER. Dodatno sledi shranjevanje dogodkov – tako imenovanih »Events« – ter na-

stavitev naprave in karakterističnih krivulj uporabnika (konfiguracija). Za podatkovni zapisovalnik lahko izbirate med temi časovnimi obdobji:

1 mesec 3 meseci vse od zadnjič

Download optional (Izbirni prenos)

Na voljo so te možnosti:

I-SPoT VIEWER

Shranjevanje protokoliranih podatkov poteka kot za »Download« (Prenos), vendar le s podatki za I-SPoT VIEWER. Shranjevanje podatkovnega zapisovalnika

Shranjevanje protokoliranih podatkov poteka kot za »Download« (Prenos), vendar ne v obliki zapisa I-SPoT VIEWER, temveč kot datoteke »csv«. (Samodejno določena struktura mape za datoteke »csv«: * Fronius\<Serijska številka naprave>\Charges\<llllmmdd>\<hhmmss.csv>) Shranjevanje dogodkov.

Dogodki ali »Events« se shranijo na ključek USB. Shranjevanje konfiguracije.

Nastavitve naprave se shranijo na ključek USB.

Naloži konfiguracijo (»Load configuration«)

Naloži ustrezno konfiguracijo naprave s ključka USB v napravo.

Sporočila o stanju

Naloži besedilo trgovca (»Load dealer text«)

Tukaj lahko s ključka USB naložite besedilno datoteko, ki se prikaže, ko se v

napravi pojavi napaka. Besedilna datoteka lahko na primer vsebuje kontaktne podatke trgovca.

Datoteka mora biti shranjena na ključku USB kot datoteka s končnico ».txt« v

obliki zapisa »unicode«. Ime datoteke mora biti »dealer.txt«.

Število znakov je omejeno na 99.

* Če je med polnjenjem priključen ključek USB, se datoteka csv shrani ne-

posredno na ključek USB. Tudi tukaj se samodejno določena struktura mape razlikuje v mapi »Datalog« (Dnevnik podatkov), ki je uporabljena namesto mape »Charges« (Polnjenja).

Če med delovanjem naprave pride do motnje, so lahko na zaslonu prikazana sporočila o stanju. Vzroki za to so lahko:

Napaka na akumulatorju

Priključen je akumulator z neprimerno napetostjo.

Naprava je pregreta.

Prišlo je do napake programske ali strojne opreme.

Napaka na akumulatorju: Če bo akumulator javil stanje napake, bo polnilna naprava to napako prikazala kot napako akumulatorja, vključno s pripadajočo številko napake akumulatorja. Zadevno pojasnilo o napaki najdete v navodilih za uporabo akumulatorja.

Če je na zaslonu prikazano sporočilo o napaki in napake ni mogoče samodejno odpraviti:

Zabeležite si prikazano sporočilo o stanju: npr. »Statecode (31)« (Koda stanja

31). Zabeležite si konfiguracijo naprave.

Obvestite pooblaščeni servis.

Če je v napravi prisotna napaka, je lahko prikazano prosto opredeljeno besedilo, ki lahko vsebuje kontaktne podatke trgovca.

Sporočila o stanju z zunanjim vzrokom

Št. Vzrok/odpravljanje motnje

(11) Preverite omrežno napetost

(12) Preverite omrežje (izpad faze)

(13) Okvarjen zunanji temperaturni senzor

(14) Kroženje elektrolitov okvarjeno (tlačno stikalo ne preklaplja)

(15) Krmilna napetost ni zaznana

(16) Zunanji zagon/zaustavitev ni zaprt(-a)

(17) Večkratna sprožitev zaznavanja prostega teka med polnjenjem (npr. obra-

bljeni polnilni kontakti)

Sporočila o stanju ob napaki na akumulatorju

Št. Vzrok/odpravljanje motnje

(22) Podnapetost akumulatorja

(23) Prenapetost akumulatorja

(24) Akumulator je prevroč (samo pri zunanjem temperaturnem senzorju)

(25) Prenizka temperatura akumulatorja (samo pri zunanjem temperaturnem

senzorju)

(26) Zaznana okvara celice

(27) Akumulator ni podprt

(28) Akumulator je skoraj povsem izpraznjen – izvedeno bo varnostno polnje-

nje

(29) Akumulator je napačno polariziran

(30) Uhajanje toplote (»Thermal Runaway«)

Sporočila o stanju ob napaki polnjenja

Št. Vzrok/odpravljanje motnje

(31) Časovna prekoračitev v fazi I1

(32) Časovna prekoračitev v fazi U1

(33) Prenapetost akumulatorja v fazi I2

(34) Prekoračitev Ah

(35) Časovna prekoračitev v fazi I2

(36) Referenčna napetost v fazi I2 ni dosežena (samo pri formatni karakteri-

stični krivulji)

(37) Napaka polnjenja RI

(38) Nastavljenega časa polnjenja ni mogoče doseči

(39) Časovna prekoračitev polnjenja RI

Sporočila o stanju ob napaki CAN (akumulator)

Št. Vzrok/odpravljanje motnje

(51) Akumulator se ne odziva

(52) Ni mogoče pridobiti podatkov akumulatorja

(53) Napetost akumulatorja ni podprta

(54) Napaka v komunikaciji

(55) Napaka na akumulatorju

(56) Akumulator se ne vklopi

(57) Prekoračena časovna omejitev sporočila

(58) Neuspešna prijava

Sporočila o stanju ob napaki prehoda (Gateway)

Št. Vzrok/odpravljanje motnje

(101) Nastavitev CAN Connect je aktivna in najmanj 2 minuti ni bilo mogoče

vzpostaviti povezave CAN s prehodom (Gateway).

(102) Prehod (Gateway) ni povezan z zaledjem (Back-End).

Sporočila o stanju ob napaki TagID

Št. Vzrok/odpravljanje motnje

(200) Tehnologija, nastavljena na polnilniku, ni združljiva s priključenim akumu-

latorjem.

(201) Polnilna naprava ne podpira nazivne napetosti akumulatorja ali pa jo pre-

prečuje nastavitev polnilne naprave

(202) Moč polnilne naprave ni dovolj velika za polnjenje priključenega akumula-

torja

(203) Komunikacije CAN z TagID ni bilo mogoče vzpostaviti

(204) Podatkov TagID ni bilo mogoče odčitati

(205) Posodobitve podatkov TagID ni bilo mogoče izvesti

(206) Temperaturni senzor TagID je pokvarjen

(207) Senzor napetosti TagID je pokvarjen

(208) Glavni podatki akumulatorja TagID so neveljavni ali niso na voljo

(209) Pomnilnik EEPROM je pokvarjen

(210) Pomnilnik Flash je pokvarjen

(211) Podpis naprave je neveljaven

(212) Podatkov TagID ni bilo mogoče opisati

(213) Moč polnilne naprave ne zadošča za polnjenje akumulatorja v želenem

času

(214) Na poti enosmernega toka je prevelika izguba moči

(215) Senzor nivoja napolnjenosti TagID je nameščen v napačno celico ali je po-

kvarjen

(216) Nenadno prenehanje delovanja programske opreme TagID

Sporočila o stanju ob napaki v primarnem tokokrogu

Št. Vzrok/odpravljanje motnje

(500) Okvarjen modul 1 (zgoraj) temperaturnega senzorja

(501) Okvarjen modul 2 (spodaj) temperaturnega senzorja

(502) Okvarjena plošča tiskanega vezja temperaturnega senzorja

(503) Primarna previsoka temperatura

(504) Blokiran/okvarjen ventilator

(505) Prenapetost/podnapetost vmesnega tokokroga

(506) Nesimetričnost v vmesnem tokokrogu

(507) Primarna oskrbovalna napetost zunaj tolerance

(508) Izpad omrežja

(509) Napačna konfiguracija naprave

(510) Primarni pomnilnik EEPROM z napako

(527) Prevelik tok v preklopniku napetosti

(528) Nalagalni rele med tekom pod obremenitvijo izklopljen

(530) Težava v komunikaciji

(532) Napaka mikrokontrolerja (npr. deljenje z 0)

(533) Referenčna napetost zunaj tolerance

(534) Težava z zagonom

(535) Prevelik tok v enoti PFC

(536) Preklopnik napetosti ali PFC z napako

Sporočila o stanju ob napaki v sekundarnem tokokrogu

Št. Vzrok/odpravljanje motnje

(520) Okvarjen sekundarni temperaturni senzor

(521) Sekundarna previsoka temperatura

(522) Okvarjena izhodna varovalka

(523) Sekundarna oskrbovalna napetost zunaj meje dovoljenega odstopanja

(524) Sekundarna referenčna napetost zunaj meje dovoljenega odstopanja

(525) Zamik toka

(526) Zamik toka zunaj meje dovoljenega odstopanja

(527) Prevelik tok napajalne enote (primarno)

(529) Ni sekundarne komunikacije

(530) Ni primarne komunikacije

(531) Okvarjen sekundarni EEPROM

(532) Napaka mikrokontrolerja

(537) Napačno izmerjena napetost

(570) Sekundarnega releja ni mogoče preklopiti

(571) Težava na vodilu ADC/SPI

Sporočila o stanju ob napaki v krmiljenju

Št. Vzrok/odpravljanje motnje

(540) Pomnilniški modul za konfiguracije manjka/okvarjen

(541) Ni sekundarne komunikacije

(542) Neuspešna sekundarna inicializacija

(543) Napaka programa/pomnilnika v krmilniku karakterističnih krivulj

(544) Napaka programa/pomnilnika v krmilniku karakterističnih krivulj

(545) Neuspešna primarna inicializacija

(546) Neuspešna posodobitev

(547) Neuspešno nalaganje/shranjevanje nastavitev

(548) Neuspešno nalaganje/shranjevanje nastavitev karakterističnih krivulj

Sporočila o stanju za pot moči

(549) Po izpadu omrežja polnjenja ni bilo mogoče nadaljevati

(550) Čas ni nastavljen

(551) Prepoznana je sprememba strojne opreme

(552) Neveljaven pomnilniški modul za konfiguracije

(553) Neuspešna primarna posodobitev

(554) Napaka v komunikaciji

(555) Napačna programska oprema naprave

(557) Prekinitev komunikacije z napravo InterLock

(558) Druga naprava, ki je povezana prek možnosti InterLock, ima napako

(559) Druga naprava, ki je povezana prek možnosti InterLock, ni kompatibilna s

to napravo

Iz sporočila o stanju je razvidno, za katero pot moči gre:

(1): Pot moči 1 – npr. koda stanja (542-1)

(2): Pot moči 2 – npr. koda stanja (542-2)

(1)

(2)

Dodatne možnosti

Varnost Za priključitev možnosti je treba delno odpreti ohišje. V ta namen upoštevajte

spodnja opozorila:

OPOZORILO!

Nevarnost zaradi nepravilno izvedenih del.

Posledica so lahko težke telesne poškodbe in materialna škoda.

Vsa dela, povezana s priključitvijo možnosti, sme izvesti samo usposobljeno

▶

strokovno osebje. Če za določeno možnost obstajajo navodila za vgradnjo ali priloga, morate

▶

upoštevati vsa navedena opozorila in navodila. Pri vseh možnostih z električnimi priključki morate po zaključenih pri-

▶

ključitvenih delih v skladu z veljavnimi nacionalnimi in mednarodnimi standardi ter direktivami izvesti varnostno-tehnični pregled. Podrobne informacije o varnostno-tehničnem pregledu so na voljo pri poo-

▶

blaščenem serviserju. Serviser vam lahko po želji zagotovi tudi potrebno dokumentacijo.

▶

Kroženje elektrolitov

NAPOTEK!

Nevarnost zaradi elektrolita, ki prodre iz akumulatorja ali zaradi delovanja brez protitlaka.

Posledica je lahko poškodba zračne črpalke.

Polnilno napravo vedno postavite tako, da je vsaj 0,5 m (1 ft. 7,69 in.) nad

▶

akumulatorjem, ki se polni. Izhod stisnjenega zraka na polnilni napravi vedno priključujte prek namenske

▶

in neoporečne povezovalne cevi na akumulator.

NAPOTEK!

Nevarnost zaradi neupoštevanja dovoljenih toleranc omrežne napetosti.

Posledica so lahko omejitve delovanja in materialna škoda.

Za možnost kroženja elektrolitov velja prek polnilne naprave omejena tole-

▶

ranca omrežne napetosti od 207 V do 250 V, faza–faza: od 360 V do 433 V.

Možnost kroženja elektrolitov ima na voljo zračno črpalko, vgrajeno v polnilno napravo. Ta prinaša zrak skozi posebej za to predvidene kapilarne cevi v akumulatorju. Rezultat je intenzivno mešanje elektrolitov. Prednost je manjše segrevanje akumulatorja, njegova življenjska doba je posledično daljša, izguba vode med polnjenjem pa manjša.

Če je zaznana napaka zaradi okvare črpalke ali netesnosti povezave z akumulatorjem, se na zaslonu prikaže sporočilo o stanju »Statecode 14« (Koda stanja 14). Ta napaka se lahko npr. prikaže prek zunanje opozorilne lučke kot skupna napaka.

Potek kroženja elektrolitov lahko nadzorujete prek krmilnika polnilne naprave. Več možnosti je na voljo v meniju za konfiguracijo. Podrobnejše informacije o tem najdete v poglavju »Prikaz«, razdelek »Dodatne funkcije«.

Te možnosti vključujejo tovarniško prednastavljene programe od 1 do 5. Ustrezni parametri za te programe so prikazani v spodnji tabeli, sledi pa pojasnilo.

Program ON 1 (VKL.1)OFF 1 (IZ-

(1)

(2)

KL. 1)

Repeat (Ponovitev)

ON 2 (VKL.2)OFF 2 (IZ-

KL. 2)

1 30 min 25 min 1 × 5 min 25 min

2 3 min 10 min 4 × 3 min 20 min

3 3 min 12 min 1 × 3 min 12 min

4 5 min 10 min 3 × 5 min 20 min

5 2,5 min 7,5 min 1 × 2,5 min 7,5 min

V vsakem od teh programov se elektromagnetni ventil za nekaj časa »VKL. 1« (»ON 1«) odpre in se za nekaj časa »AUS 1« (»OFF 1«) zapre. Ta postopek se ponovi tolikokrat, kot je določeno za »Ponovitev« (»Repeat«). Po tem številu ponovitev se do konca polnjenja nadaljuje s položajema »VKL. 2« (»ON 2«) in »IZKL. 2« (»OFF 2«).

Čiščenje vložka zračnega filtra

Vložek zračnega filtra za zračno črpalko očistite enkrat na leto. V zelo prašnem okolju interval čiščenja ustrezno skrajšajte. Za čiščenje je priporočljivo, da vložek zračnega filtra (2) razstavite. Zračni filter (1) odstranite s potegom in ga pozneje nadomestite po tem postopku:

(1)

Risk of Electric Shock! Do not operate at circuits more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common NC Normally Closed NO Normally Opened L Line N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

Temperaturno vodeno polnjenje

Relejska kartica

Možnost temperaturno vodenega polnjenja uravnava polnilno napetost vedno odvisno od trenutne temperature akumulatorja. Tako se življenjska doba akumulatorja bistveno podaljša, zlasti pri uporabi v hladilnicah.

OPOZORILO!

Nevarnost pri uporabi relejske kartice za funkcije, ki so nujne za varnost.

Posledica so lahko težke telesne poškodbe in materialna škoda.

Relejske kartice ne uporabljajte za funkcije, ki so nujne za varnost.

▶

NAPOTEK!

Nevarnost zaradi neupoštevanja dovoljenih toleranc omrežne napetosti.

Posledica so lahko omejitve delovanja in materialna škoda.

Za možnost relejske kartice velja prek polnilne naprave omejena vhodna na-

▶

petost L-N največ 250 V.

Izbirna relejska kartica omogoča zunanjo oceno stanja delovanja polnilne naprave in stanja napolnjenosti priključenega akumulatorja. Mogoče je tudi napajanje enega ali več zunanjih porabnikov z vhodno napetostjo L-N. Za to je potreben obstoječi nevtralni vodnik v električnem omrežju. Razlaga konfiguracije za izhode relej-

ske kartice je v navodilih za uporabo polnilne naprave: poglavje »Prikaz«, razdelek »Dodatne funkcije«.

Podrobne informacije o relejni kartici so v navodilih, ki so priložene možnosti relejske kartice.

Priložen je pregled možnosti, ki so neposredno povezane z relejsko kartico. Te možnosti so krmiljene prek izhodov relejske kartice:

Aquamatic

Polnjenje aktivno

Polnjenje 50 %

Polnjenje 80 %

Konec polnjenja

Glavno polnjenje končano

Polnjenje OK

Polnjenje ni končano

Signal ob predčasnem odklopu akumulatorja s polnilne naprave Skupna napaka

Skupna napaka + opozorilo

Opozorilna lučka

Naprava za imobilizacijo vozila

ON (VKL.)

Prikaz za dolivanje

Akumulator ohlajen

Zunanja zračna črpalka (kroženje elektrolitov)

Aquamatic Možnost Aquamatic vključuje krmiljenje elektromagnetnega ventila za samodejno

dodajanje vode akumulatorju, ki se polni.

Nastavitev Standard

Na začetku dodatnega polnjenja se elektromagnetni ventil zapre za 12 se-

kund ter se nato za 4 sekunde odpre. Cikel se ponovi 26-krat.

Nastavitev USER (uporabnik)

Nastavljivi čas »ON« (VKL.) (elektromagnetni ventil se zapre) po koncu glav-

nega polnjenja.

Polnjenje aktivno

Polnjenje 50 % Podobno kot pri funkciji »Glavno polnjenje končano« ustrezen rele preklopi takoj,

Možnost »Polnjenje aktivno« je primerna na primer za krmiljenje opozorilne lučke. Medtem ko je polnjenje v teku, se ustrezni rele samodejno zapre.

ko je akumulator napolnjen do 50 %.

Polnjenje 80 % Podobno kot pri funkciji »Glavno polnjenje končano« ustrezen rele preklopi takoj,

ko je akumulator napolnjen do 80 %.

Polnjenje ni končano

Možnost »Polnjenje ni končano« je primerna na primer za krmiljenje oddajnika zvočnih signalov. Če je akumulator odklopljen s polnilne naprave pred koncem polnjenja, rele preklaplja v nastavljivem času od 1 do 10 sekund.

Konec polnjenja Možnost »Konec polnjenja« je primerna na primer za krmiljenje opozorilne lučke.

Po popolnem zaključku polnjenja s konfigurirano karakteristično krivuljo se rele samodejno zapre.

Glavno polnjenje končano

Skupna napaka Možnost »Skupna napaka« je primerna na primer za nadzorovanje opozorilne

Skupna napaka + Opozorilo

Opozorilna lučka Za prikaz stanja napolnjenosti ali stanja delovanja polnilne naprave lahko name-

Možnost »Glavno polnjenje končano« je primerna na primer za krmiljenje opozorilne lučke. Po končanem glavnem polnjenju se ustrezni rele samodejno aktivira.

lučke. Pri vsaki zaznani napaki se ustrezni rele samodejno aktivira.

Podobno kot pri funkciji »Cumulative error« (Skupna napaka) se ustrezen rele aktivira takoj, ko se pojavi napaka ali opozorilo.

sto uporabe semaforja polnjenja na relejno kartico priključite eno ali več ustreznih lučk. Lučke so primerne za napetosti do 30 V enosmernega toka ali do 250 V izmeničnega toka na nevtralni točki ozemljenega omrežja.

Če lučke preklapljajo brez potencialov, tok stikala ne sme presegati 4 A. Lučko, ki jo krmili relejski vir 230 V, lahko uporabljate pri maksimalnem izhodnem toku 1 A.

Naprava za imobilizacijo vozila

Akumulator ohlajen

Zunanja zračna črpalka – kroženje elektrolitov

Trak LED Trak LED je namenjen prikazu stanja in sveti analogno v ustrezni barvi, glede na

Če polnilna naprava vgrajena v vozilo, izbirna naprava za imobilizacijo vozila preprečuje nenamerni zagon vozila, medtem ko se akumulator polni. S tem so vozilo, akumulator in polnilni kabli zaščiteni pred poškodbami.

Takoj po priklopu vozila na električno omrežje, se aktivira ustrezni rele in na primer zablokira signal stikala za vžig. Drug primer je krmiljenje ustrezne opozorilne lučke kot vizualni prikaz, da pravkar poteka polnjenje.

Po preteku časa, prednastavljenega v meniju, ustrezen rele samodejno preklopi.

Ta možnost omogoča nadzor zunanje zračne črpalke prek relejske kartice, v smislu možnosti »Kroženje elektrolitov«.

prikazni element upravljalne plošče. V ta namen je v režo med sprednjo steno ter zgornjim predelom ohišja nameščen trak LED vključno z difuzorjem.

Zračni filter V prašnem okolju zračni filter preprečuje onesnaženje notranjosti naprave. S tem

se prepreči morebitno zmanjšanje zmogljivosti ali druge okvare naprave. Podrobnejše informacije o tem najdete v ustrezni prilogi. Interval čiščenja po potrebi (priporočilo proizvajalca: mesečno)

Oddaljen prikaz Oddaljen prikaz omogoča popolno upravljanje naprave z razdalje do 30 m. Ta

možnost vključuje celotno upravljalno ploščo v aluminijastem ohišju.

Gateway Link (Povezava prehoda)

Gateway (Prehod)

TagID Link TagID Link omogoča izmenjavo relevantnih podatkov akumulatorja med TagID in

TagID TagID je elektronski merilni in krmilni sistem, ki izmenjuje podatke akumulatorja s

InterLock InterLock povezuje dve polnilni napravi ter sinhronizira začetek in konec polnje-

Povezava prehoda omogoča preprosto priključitev prehoda na polnilno napravo. Odpiranje naprave zaradi priključitve prehoda ni potrebno.

Prehod je vezni člen med polnilno napravo in omrežjem. Podrobnejše informacije o tem najdete v ustrezni prilogi.

polnilno napravo.

polnilnikom in optimizira polnjenje.

nja, s čimer se doseže enakomerno polnjenje priključenih akumulatorjev v celoti.

Tehnični podatki

Selectiva 30 kW 96 V/120 V

Omrežna napetost: –96 V (–10 %/+30 %) –120 V (–10 %/+10 %)

Izbirno:

Omrežna zaščita

Minimalni prečni prerez dovodne omrežne

3~ NPE 400 V/50/60 Hz 3~ NPE 400 V/50/60 Hz 3~ PE 400 V/50/60 Hz

63 A

10 mm² (.0155 in²)

napeljave

Tipični uhajavi tok

360 VAC – 3,3 mA a.c. 400 VAC – 4,2 mA a.c. 520 VAC – 4,8 mA a.c.

Trajanje vklopa 100 %

Razred elektromagnetne združljivosti napra-veB

Poraba v stanju pripravljenosti Selectiva 9250/9300 Selectiva 12210/12250

25,4 W 25,2 W

Zaščitni razred I

Maks. dovoljena omrežna impedanca Z na PCC

maks

skladno s »podatki, specifičnimi za napravo«, navedenimi v spodnji tabeli

Stopnja zaščite

IP 20

Kategorija prenapetosti III

Delovna temperatura

od –20 °C do +40 °C (od –4 °F do 104 °F)

Temperatura skladiščenja od –25 °C do +80 °C

(od –13 °F do 176 °F)

Relativna zračna vlaga največ 85 %

Maksimalna nadmorska višina uporabe 2000 m (6561 ft.)

Testna oznaka v skladu s tipsko tablico

Standard izdelka EN62477-1

Dimenzije d× š × v 780 x 369 x 1090 mm

(30,71 x 14,53 x 42,91 in.)

Teža (s standardnim omrežnim in polnilnim

104 kg (229,28 lb.)

kablom)

Stopnja onesnaženja 3

Housing G1

1) Dovoljena je uporaba naprave na omrežjih, ozemljenih z zvezdiščem z nazivno napetostjo zunanjega vodnika do največ 400 V. Za možnosti kroženja elektrolitov in relejske kartice velja toleranca omrežne napetosti L-N od 207 V do 250 V.

2) Za priključitev naprave na omrežje uporabite zaščitno stikalo za okvarni tok tipa B. Naprava ima povišan uhajavi tok. Uhajavi tok proti zemlji znaša manj kot 12,6 mA.

3) Vmesnik do javnega električnega omrežja z 230/400 V in 50 Hz.

4) Samo za uporabo v prostorih, naprava ne sme biti izpostavljena dežju ali snegu.

5) Pri visokih temperaturah okolice lahko pride do zmanjšanja zmogljivosti, angl. derating.

Podatki, specifični za napravo

Naprava

Maks. izmenični tok

Maks. izmenična zmogljivost

Nazivna napetost

Maks. polnilni tok

maks

9250 30 kW 53,3 A 31830 W 96 V 250 A 50 mO-

9300 30 kW 53,9 A 32220 W 96 V 300 A 44 mO-

12210 30 kW

12250 30 kW

Podatki, specifični za napravo

53,2 A 31660 W 120 V 210 A 49 mO-

53,9 A 31980 W 120 V 250 A 42 mO-

PF λ (pri UAC naz., 50 Hz, UDC naz., IDC maks.)

THDi [%] (pri UAC naz., 50 Hz, UDC naz., IDC maks.)

9250 30 kW 0,906 44,02

9300 30 kW 0,904 41,82

12210 30 kW 0,909 43,84

12250 30 kW 0,905 42,95

Fronius Selectiva 30 kW 4.0 96V/120V Operating Instruction [SL]

Specifications and Main Features

Frequently Asked Questions

User Manual
