Operating Instructions

Selectiva 4.0 30 kW 96 V / 120 V

Käyttöohje

42,0426,0403,FI 005-18042023

Sisällysluettelo

Teholuokat 5

Yleistä 5

Turvallisuusohjeet 6

Yleistä 6 Ympäristöolosuhteet 6 Verkkoliitäntä 6 Verkko- ja latausvirran aiheuttama vaara 7 Happojen, kaasujen ja höyryjen aiheuttama vaara 7 Yleisiä ohjeita akun käsittelyyn 7 Itsensä ja muiden suojelu 8 Turvatoimenpiteet normaalikäytössä 8 Sähkömagneettisesti yhteensopivien laitteiden luokittelu 8 Sähkömagneettiseen yhteensopivuuteen liittyvät toimet 8 Tietojen varmistukset 8 Huolto 9 Korjaus ja kunnossapito 9 Toiminnanharjoittajan velvollisuudet 9 Turvallisuustekninen tarkastus 9 Laitteessa olevat merkinnät 9 Hävittäminen 9 Tekijänoikeus 10

Yleisiä tietoja 11

Turvaohjeiden selitys 11 Laite 11 Määräystenmukainen käyttö 11 Asiakaskohtaiset tiedot 12 Verkkoliitäntä 12 Latausjohto 13 Verkko-/latausjohtojen oikea asennus 13 Laitteessa olevat varoitukset 14 Varoitukset laitteen sisätilassa 16 Asennusmääräykset 17 Mitat 19 Lavan poisto 19 lattia-asennus 20 seinäasennus 20 Ulkoinen käynnistys ja pysäytys 22

Käyttöosat ja liitännät 23

Käyttöosat ja liitännät 23 Käyttöpaneeli 26

Akun lataaminen 28

Ensimmäinen käyttöönotto 28 Latauksen aloitus 29 Lataamisen keskeyttäminen 31 Lataamisen lopettaminen 31 Lataaminen InterLock-lisävarusteen kanssa 33

Näyttö 35

Näyttötilojen yleiskatsaus 35 Vakiotila 35 Valikon valinta 36 Tilastotila 36 Historiatila 36 Kokoonpanotila 38 Settings (asetukset) 41 Elektrolyyttikierto 41 Lämpötilaohjattu lataus 42 Tasauslataus 43 Viive 43 Kalenteri 44 Erityislataukset 46

DC-yhteys 46 Lisätoiminnot 47 Yleiset asetukset 49 Asetusten nollaus 51 USB-tila 51 Tilailmoitukset 53 Tehoväylän tilailmoitukset 57

Lisävarusteet 58

Turvallisuus 58 Elektrolyyttikierto 58 Lämpötilaohjattu lataus 60 Relekortti 60 Aquamatic 61 Lataaminen käynnissä 61 Lataus 50 % 61 Lataus 80 % 61 Lataus ei ole valmis 61 Lataamisen loppu 61 Päälataus päättynyt 62 Yleisvirhe 62 Yleisvirhe + varoitus 62 Signaalilamppu 62 Lukituslaite 62 Akku jäähtynyt 62 Ulkoinen ilmapumppu (elektrolyyttikierto) 62 LED-nauha 62 Ilmansuodatin 62 Etänäyttö 63 Gateway Link 63 Yhdyskäytävä 63 TagID Link 63 TagID 63 InterLock 63

Tekniset tiedot 64

Selectiva 30 kW 96 V / 120 V 64

Teholuokat

Yleistä Teholuokkien kW-tiedot viittaavat koteloversioon eivätkä ole suorassa yhteydessä

todelliseen laitteen tehoon.

Maksimilataus-

Akkujännite Laitetyyppi

virta Housing Verkkojännite

96 V

120 V

9 250 (30 kW) 250 A

G1 3~ 400 V

9 300 (30 kW) 300 A

12 210 (30 kW) 210 A

G1 3~ 400 V

12 250 (30 kW) 250 A

Turvallisuusohjeet

Yleistä Laite on valmistettu uusimman teknisen tietämyksen ja yleisesti hyväksyttyjen

turvallisuusteknisten sääntöjen mukaisesti. Laitteen väärä ja epäasianmukainen käyttö voi silti aiheuttaa

hengen- ja onnettomuusvaaran käyttäjälle tai kolmannelle osapuolelle

laitevaurioiden ja muiden aineellisten vahinkojen vaaran toiminnanharjoitta-

jalla laitteen tehon heikentymisen.

Kaikkien laitteen käyttöönottoon, käyttöön, huoltoon ja kunnossapitoon osallistuvien on

oltava päteviä tehtäväänsä

luettava käyttöohje kokonaan ja noudatettava sitä.

Säilytä käyttöohjetta aina laitteen käyttöpaikassa. Käyttöohjeen lisäksi on noudatettava voimassa olevia paikallisia tapaturmantorjunta- ja ympäristönsuojelumääräyksiä.

Laitteen turvallisuus- ja varoitusmerkinnät:

merkit on pidettävä luettavassa kunnossa

merkkejä ei saa vaurioittaa

merkkejä ei saa poistaa

merkkejä ei saa peittää.

Laitteeseen merkittyjen turvallisuus- ja varoitusmerkintöjen paikat on kerrottu laitteen käyttöohjeen kohdassa Yleisiä tietoja. Turvallisuutta mahdollisesti vaarantavat häiriöt täytyy korjata ennen laitteen kytkemistä päälle.

Kyseessä on oma turvallisuutesi!

Ympäristöolosuhteet

Verkkoliitäntä Suuritehoiset laitteet saattavat virrankulutuksensa kautta vaikuttaa verkon ener-

Laitteen käyttö tai varastointi ilmoitetun lämpötila-alueen ulkopuolella on määräystenvastaista käyttöä. Valmistaja ei ole tällöin vastuussa syntyvistä vaurioista.

Tarkat tiedot sallituista ympäristöolosuhteista on ilmoitettu Tekniset tiedot -luvussa.

gialaatuun.

Tämä saattaa koskea laitetyyppejä liittyen

liitäntöjen rajoituksiin, vaatimuksiin suurimman sallitun verkkoimpedanssin tai

vaatimuksiin oikosulkutehon vähimmäisvaatimuksen

osalta.

aina avoimen verkon liitännässä

katso Tekniset tiedot

Tällöin toiminnanharjoittajan tai käyttäjän on varmistettava, että laitteen saa kytkeä verkkoon. Tarvittaessa on otettava yhteys energiayhtiöön.

TÄRKEÄÄ! Varmista, että verkkoliitännän maadoitus on luotettava!

Verkko- ja latausvirran aiheuttama vaara

Happojen, kaasujen ja höyryjen aiheuttama vaara

Akkulatureiden käsittelyyn liittyy monenlaisia vaaroja, kuten

verkko- ja varausvirran aiheuttama sähkövaara

vahingollisten sähkömagneettisten kenttien vaara (hengenvaarallisia

sydämentahdistimien käyttäjille).

Sähköisku voi aiheuttaa kuoleman. Jokainen sähköisku on periaatteessa hengenvaarallinen. Jotta käytön aikana ei syntyisi sähköiskua,

älä kosketa laitteen sisä- tai ulkopuolella olevia jännitteisiä osia

älä missään tapauksessa kosketa akun napoja

älä oikosulje latauskaapelia tai latausliittimiä.

Kaikkien kaapelien ja johtojen on oltava kestäviä, vaurioitumattomia, eristettyjä ja oikean kokoisia. Valtuutetun huoltoliikkeen on heti korjattava löysät liitokset sekä likaiset, vaurioituneet ja väärän kokoiset kaapelit ja johdot.

Akut sisältävät happoja, jotka voivat vaurioittaa ihoa ja silmiä. Lisäksi akkujen latauksessa syntyy kaasuja ja höyryjä, jotka ovat terveydelle haitallisia ja jotka voivat räjähtää tietyissä olosuhteissa.

Akkulaturia saa käyttää vain hyvin tuuletetuissa tiloissa, jotta räjähdysvaarallisia kaasuja ei pääse kerääntymään tilaan. Akkuhuone ei ole räjähdysvaarallinen, mikäli luontainen tai tekninen ilmanvaihto pitää vetypitoisuuden alle 4 prosentissa.

Yleisiä ohjeita akun käsittelyyn

Huolehdi siitä, että latauksen aikana akun ja akkulaturin vähimmäisetäisyys on 0,5 m (19.69 in). Pidä mahdolliset syttymislähteet, tuli ja avoliekki kaukana akusta.

Älä missään tapauksessa irrota akun liitäntää (esim. latausliittimiä) latauksen aikana.

Älä hengitä syntyviä kaasuja ja höyryjä – varmista riittävä ilmanvaihto.

Oikosulun välttämiseksi älä aseta akun päälle mitään työkaluja tai sähköä johtavia metalleja.

Akkuhappoa ei missään tapauksessa saa joutua silmiin, iholle tai vaatteille. Käytä suojalaseja ja sopivia suojavarusteita. Huuhtele happoroiskeet heti huolellisesti puhtaalla vedellä ja hakeudu tarvittaessa lääkäriin.

Suojaa akku lialta ja mekaanisilta vaurioilta.

Säilytä varattua akkua viileässä tilassa. Akun varaus säilyy parhaiten noin +2

°C:n (35,6 °F) lämpötilassa. Varmista akun valmistajan ohjeiden mukaan tai ainakin viikoittain

silmämääräisesti, että akussa on happoa (elektrolyyttiä) maksimitason merkintään saakka. Älä käynnistä laitetta tai sammuta se välittömästi, ja vie akku tarkistettavaksi

valtuutettuun huoltoon seuraavissa tapauksissa:

jos happotaso on epätasainen tai yksittäisten kennojen vedenkulutus kor-

kea mahdollisen vian takia jos akku lämpenee liikaa, yli 55 °C:seen (131 °F).

Itsensä ja muiden suojelu

Pidä kaikki ihmiset, erityisesti lapset, poissa laitteen luota ja toiminta-alueelta käytön aikana. Jos lähistöllä kuitenkin on ihmisiä,

kerro heille kaikista vaaroista (terveydelle haitalliset hapot ja kaasut, verkko-

ja varausvirran aiheuttama vaara) anna heille käyttöön asianmukaiset suojavarusteet.

Varmista ennen kuin poistut toiminta-alueelta, ettei myöskään poissa ollessasi voi aiheutua henkilövahinkoja tai aineellisia vahinkoja.

Turvatoimenpiteet normaalikäytössä

Sähkömagneettisesti yhteensopivien laitteiden luokittelu

Käytä laitetta, jossa on suojajohdin, vain verkossa, jossa on suojajohdin, ja pistorasiassa, jossa on suojajohdinkosketin. Laitteen käyttäminen verkossa, jossa ei ole suojajohdinta, tai pistorasiassa, jossa ei ole suojajohdinkosketinta, luokitellaan vakavaksi varomattomuudeksi. Valmistaja ei ole tällöin vastuussa syntyvistä vaurioista.

Laitetta saa käyttää vain tehokilvessä ilmoitetun suojausluokan mukaisesti.

Vaurioitunutta laitetta ei saa missään tapauksessa ottaa käyttöön.

Tarkistuta sähköalan ammattilaisella säännöllisin väliajoin verkon ja laitteen syöttöjohdon suojajohtimen toimivuus.

Huollata vialliset turvavarusteet ja laitteen osat valtuutetussa huoltoliikkeessä ennen laitteen päällekytkemistä.

Älä ohita suojalaitteita tai kytke niitä pois toiminnasta.

Asennuksen jälkeen verkkopistokkeen luokse täytyy olla vapaa pääsy.

Luokan A laitteet

on tarkoitettu käytettäviksi vain teollisuusalueilla

saattavat muilla alueilla käytettäessä aiheuttaa tehoon ja säteilyyn liittyviä

häiriöitä.

Sähkömagneettiseen yhteensopivuuteen liittyvät toimet

Tietojen varmistukset

Luokan B laitteet

täyttävät asuin- ja teollisuusalueita koskevat päästövaatimukset, ja tämä kos-

kee myös asuinalueita, joilla energiansyöttö tapahtuu julkisesta pienjänniteverkosta.

Sähkömagneettista yhteensopivuutta koskeva laiteluokitus tehdään tehokilven tai teknisten tietojen mukaan.

Erityistapauksissa saattaa standardoitujen päästöraja-arvojen noudattamisesta huolimatta esiintyä vaikutuksia käyttöalueella (esim. sijoituspaikassa olevien vastaanottolaitteiden vuoksi tai sijoituspaikan ollessa radio- tai televisiovastaanottimien läheisyydessä). Tällöin käyttäjän on ryhdyttävä vaadittaviin toimenpiteisiin häiriön poistamiseksi.

Käyttäjä on vastuussa tehdasasetuksista poikkeavien muutosten tallentamisesta. Valmistaja ei ota vastuuta yksilöllisten asetusten tuhoutumisesta.

Huolto Tarkasta verkkopistoke ja -kaapeli sekä latausjohdot ja -liittimet vaurioiden varal-

ta aina ennen käyttöönottoa. Jos laitteen kotelon pinnalla on likaa, puhdista se pehmeällä liinalla ja ainoastaan liuottimia sisältämättömillä puhdistusaineilla.

Korjaus ja kunnossapito

Toiminnanharjoittajan velvollisuudet

Turvallisuustekninen tarkastus

Korjaus- ja kunnossapitotöitä saa suorittaa vain valtuutettu ammattiliike. Vain alkuperäisten vara- ja kulutusosien käyttö on sallittu (koskee myös standardoituja osia). Muiden osien vaatimustenmukaisuutta ja turvallisuutta ei voida taata.

Kaikenlaiset muutokset ovat sallittuja vain valmistajan luvalla.

Toiminnanharjoittaja sitoutuu siihen, että hän antaa laitteen vain sellaisen henkilöiden käyttöön, jotka ovat

perehtyneet työturvallisuutta ja tapaturmantorjuntaa koskeviin määräyksiin

sekä laitteen käyttöön lukeneet ja ymmärtäneet tämän käyttöohjeen ja siitä erityisesti Turvallisuus-

ohjeet-luvun sekä ovat tämän allekirjoituksellaan vahvistaneet saaneet työtulosten vaatimuksia vastaavan koulutuksen.

Henkilöstön turvallisuustietoinen työskentely täytyy tarkastaa säännöllisin väliajoin.

Valmistaja suosittelee, että laitteelle teetetään turvallisuustekninen tarkastus vähintään kerran vuodessa.

Turvallisuusteknisen tarkastuksen saa suorittaa vain sähköalan ammattilainen

muutosten jälkeen

lisäosien asentamisen tai laitteen rakenteen muuttamisen jälkeen

korjaus-, huolto- ja kunnossapitotöiden jälkeen

vähintään kerran vuodessa.

Turvallisuusteknisessä tarkastuksessa on noudatettava kansallisia ja kansainvälisiä standardeja ja direktiivejä.

Lisätietoja turvallisuusteknisestä tarkastuksesta saat huoltoliikkeestä. Halutessasi saat huoltoliikkeestä myös tarvittavat asiakirjat.

Laitteessa olevat merkinnät

Hävittäminen Käytetyt sähkö- ja elektroniikkalaitteet on kerättävä erikseen EU-direktiivin ja

CE-merkinnällä varustetut laitteet täyttävät asianmukaisten direktiivien vaatimukset.

EAC-tarkastusmerkillä merkityt laitteet täyttävät Venäjän, Valko-Venäjän, Kazakstanin, Armenian ja Kirgisian asianmukaisten standardien sisältämät vaatimukset.

kansallisen lain mukaisesti ja kierrätettävä ympäristöystävällisesti. Käytetyt laitteet on palautettava jälleenmyyjälle tai paikalliseen valtuutettuun keräys- ja hävityspisteeseen. Käytetyn laitteen asianmukainen hävittäminen edistää materiaalien kestävää kierrättämistä. Huomioimatta jättäminen voi aiheuttaa terveys- ja ympäristövaikutuksia.

Pakkausmateriaalit

Erilliskeräys. Tarkasta kunnassasi voimassa olevat määräykset. Litistä pahvilaatikot.

Tekijänoikeus Tämän käyttöohjeen tekijänoikeus on valmistajalla.

Teksti ja kuvat ovat painoteknisen tason mukaisia. Oikeus muutoksiin pidätetään. Käyttöohjeen sisältö ei oikeuta ostajaa mihinkään vaatimuksiin. Otamme mielellämme vastaan parannusehdotuksia ja huomautuksia virheistä.

Yleisiä tietoja

Turvaohjeiden selitys

VAROITUS!

Tarkoittaa välittömästi uhkaavaa vaaraa,

jonka seurauksena voi olla vakavia vammoja ja kuolema.

▶

VAARA!

Tarkoittaa mahdollisesti vaarallista tilannetta,

jonka seurauksena voi olla vakavia vammoja ja kuolema.

▶

VARO!

Tarkoittaa mahdollisesti vahingollista tilannetta,

jonka seurauksena voi olla lieviä vammoja sekä aineellisia vahinkoja.

▶

HUOMIO!

Tarkoittaa toiminnan heikentymisen ja laitevaurioiden mahdollisuutta.

Laite Kolmivaihealueella olevissa akun latausjärjestelmissä hyödynnetään älykästä la-

taustekniikkaa. Menestyksekäs Active Inverter Technology -tekniikka mukautuu akkutarpeisiin ja lataa akkuun vain todella tarvittavan määrän.

Tekniset osat on sijoitettu alan standardien mukaiseen tukevaan koteloon. Erittäin kompakti rakenne täyttää kaikki turvallisuusstandardien vaatimukset, vähentää tilantarvetta, suojaa osia ja takaa pitkän käyttöiän.

Graafinen näyttö, integroitu tietojenkoontiyksikkö, uudet liitännät ja lisävarusteet takaavat laitteen olevan valmiina tulevaisuutta varten.

Määräystenmukainen käyttö

Akkulaturilla ladataan alla mainittuja akkuja. Muu käyttö luokitellaan määräystenvastaiseksi käytöksi. Valmistaja ei ole tällöin vastuussa syntyvistä vaurioista. Määräystenmukaiseen käyttöön sisältyy myös

käyttöohjeen kaikkien ohjeiden noudattaminen

verkko- ja latauskaapelin säännöllinen tarkistus.

VAARA!

Vaara kuiva-akkujen (ensiöelementtien) ja kertakäyttöisten akkujen lataamisen vuoksi.

Seurauksena voi olla vakavia henkilö- ja aineellisia vahinkoja ulostulevan akun vuoksi.

Lataa vain seuraavia akkutyyppejä.

▶

VAARA!

Soveltumattomien akkujen lataamisen aiheuttama vaara.

Kehittyvät kaasut, syttyminen tai räjähdys voivat aiheuttaa vakavia henkilö- ja aineellisia vahinkoja.

Liitä akkulaturiin vain akkuja, jotka sopivat tyypin, jännitteen ja kapasiteetin

▶

puolesta akkulaturiin ja jotka vastaavat akkulaturin asetuksia.

Akkulaturi on tarkoitettu lyijyhappoakkujen ja NiCd-akkujen lataamiseen:

Pb-WET-akut (PzS, GiS, ...):

Tuulettuvat, umpinaiset märkätyyppiset lyijyhappoakut, joissa on nestemäinen elektrolyytti. Pb-GEL-akut (PzV, GiV, ...):

Venttiilisäätöiset, suljetut lyijyhappoakut (VRLA), joissa on kiinteä elektrolyytti (geeli tai kuitumatto). NiCd-akut:

Umpinaiset tai suljetut NiCd-akut, joissa on nestemäinen elektrolyytti. Pb-CSM-WET-akut (Copper Strained Metal):

Umpinaiset lyijyhappo-CSM-akut, joissa on nestemäinen elektrolyytti. Lead Crystal -akut:

Lead Crystal -akut, joiden tyyppi on EVFJ / CNFJ.

Laitteen moitteeton toiminta riippuu asianmukaisesta käsittelystä. Laitetta ei saa missään tapauksessa vetää johdosta käytön aikana.

Asiakaskohtaiset tiedot

Verkkoliitäntä

Jos toimitetulle laitteelle on olemassa asiakaskohtaisia tietoja, ne toimitetaan laitteen mukana.

VAARA!

Vikavirran vaara.

Vakavien vammojen ja kuoleman vaara.

Käytä tarvittaessa laitteen verkkoliitäntää varten vain tyypin B vikavirtasuoja-

▶

kytkintä. Suojajohtimen vähimmäispoikkipinnan täytyy vastata virtalaitteiden suojajoh-

▶

timien korkeille vaatimuksille asetettuja paikallisia turvallisuusmääräyksiä. Laitteella on korotettu maavuotovirta. Se täytyy ottaa huomioon laitteen

▶

asennuksessa kansallisten määräysten mukaisesti. Verkkojännitteestä riippuva maavuotovirta on ilmoitettu Tekniset tiedot -lu-

▶

vussa.

VAARA!

Vaara virheellisen käytön vuoksi.

Vaara voi aiheuttaa vakavia henkilö- ja aineellisia vahinkoja.

Käytä laitetta vasta, kun olet lukenut ja ymmärtänyt seuraavat asiakirjat:

▶

käyttöohje

▶

kaikki järjestelmäkomponenttien käyttöohjeet, erityisesti turvallisuusohjeet

▶

akku- ja ajoneuvovalmistajan käyttöohjeet ja turvallisuusohjeet.

▶

VAARA!

Latausjohto

Verkko-/latausjohtojen oikea asennus

Vaara virheellisen tai riittämättömän virransyötön vuoksi.

Vaara voi aiheuttaa vakavia henkilö- ja aineellisia vahinkoja.

Virransyötön vaatimukset täytyy täyttää Tekniset tiedot -luvun mukaan.

▶

VAARA!

Latauspistokkeen epäasianmukaisesta irrottamisesta aiheutuvan kipinöiden lentämisen aiheuttama vaara.

Seurauksena voi olla vakavia henkilö- ja aineellisia vahinkoja. Tällöin syntyvät kipinät voivat sytyttää latauksen aikana muodostuvat kaasut ja aiheuttaa tulipalon tai räjähdyksen.

Lopeta lataus akkulaturin kautta ja kelaa latausjohdot niiden jäähdyttyä tai

▶

laita ne kaapelipidikkeeseen, jos sellainen on saatavilla.

VAARA!

Lojuvien latausjohtojen aiheuttama vaara.

Seurauksena voi olla vakavia henkilö- ja aineellisia vahinkoja. Henkilöt voivat takertua tai kompastua vapaasti lojuviin kaapeleihin.

Asettele latausjohto siten, ettei siihen voi kompastua tai takertua.

▶

VARO!

Ylikuumenemisen aiheuttama vaara väärin asennettujen verkko-/latausjohtojen vuoksi.

Verkko-/latausjohtojen vaurioitumisen vaara.

Vain sähköalan ammattilainen saa vaihtaa verkko-/latausjohdon.

▶

Älä aseta verkko-/latausjohtoa kiepille.

▶

Älä peitä verkko-/latausjohtoa.

▶

Latausjohdot, jotka ovat yli 5 m (16 ft. 4.85 in.). Aseta pituus erikseen (ei ryh-

▶

mitystä). Latausjohdot, jotka ovat yli 5 m (16 ft. 4.85 in.). Korkeammat pintalämpötilat

▶

mahdollisia (varo kuumia pintoja). Seuraavissa tapauksissa täytyy kiinnittää erityistä huomiota siihen, ettei la-

▶

tausjohtojen pintalämpötila ole yli 80 °C (176 °F):

- ympäristön lämpötila on vähintään 30 °C (86 °F)

- latausjohdon poikkipinta on vähintään 95 mm

- latausjohdon pituus on vähintään 5 m (16 ft. 4.85 in.).

Laitteessa olevat

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird! Explosive Gase. Flammen und Funken vermeiden. Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable! Explosive gases. Prevent flames and sparks. Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge! Gaz explosifs. Éviter les flammes et les étincelles. Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga! Gases explosivos. Evitar llamas y chipas. ¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica! Gas esplosivi. Evitare fiamme libere e scintille. Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION ADVERTENCIA - AVVISO

42,0409,0419

Platform G1

xxA

xxxxW

3~ NPE xxxV 50/60Hz

xxxA

xxV

Always stop charging before you disconnect the charging cable!

HIGH LEAKAGE CURRENT! Ensure proper grounding

Fronius International GmbH

Froniusstraße 1

A-4643 Pettenbach

Austria

Protective class I

IP20 Production Date Code

UAC nom.

OVC III

Part No.:

Ser. No.:

IAC max. PAC max.

UDC nom.

IDC max.

xxxxxxxx

xxxx

Selectiva x.0 xxxx xxkW

4,010,xxx

varoitukset

Akkulaturin tehokilpeen on merkitty turvallisuuskuvakkeet. Turvallisuuskuvakkeita ei saa poistaa eikä peittää.

Sähköisku voi aiheuttaa kuoleman. Vain valmistajan kouluttama huoltoteknikko saa avata kotelon. Ennen kuin laitetta käsitellään kotelo avattuna, laite täytyy irrottaa sähköverkosta. Asianmukaisella mittauslaitteella täytyy varmistaa, että sähkövarauksiset osat (esim. kondensaattorit) ovat kokonaan purkautuneet. Varmista, että laite on irrotettu sähköverkosta kaikkien töiden päättymiseen asti.

Lue käyttöohje huolellisesti, ennen kuin otat laitteen käyttöön.

Pidä mahdolliset syttymislähteet, tuli, kipinät ja avoliekki kaukana akusta.

Räjähdysvaara! Akkuun muodostuu latauksen aikana räjähdyskaasua.

Akkuhappo on syövyttävää, eikä sitä saa joutua silmiin, iholle tai vaatteille.

Huolehdi riittävästä ilmanvaihdosta latauksen aikana.

Laite voi aiheuttaa suojajohtimessa DC-vikavirtoja. Jos sähköverkon puolella käytetään vikavirtasuojakytkintä (RCD) sähköiskulta suojaamiseksi, sen täytyy olla tyyppiä B. Laitteella on korotettu maavuotovirta. Se täytyy ottaa huomioon laitteen asennuksessa kansallisten määräysten mukaisesti.

Älä hävitä tuotetta kotitalousjätteen mukana, vaan asennuspaikassa voimassa olevien sähkö- ja elektroniikkaromua koskevien jätehuoltovaatimusten mukaisesti.

Varoitukset lait-

WARNING Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

teen sisätilassa

VAARA!

Sähkövirran aiheuttama vaara.

Vakavien vammojen ja kuoleman vaara.

Vain koulutettu huoltoteknikko saa avata kotelon.

▶

Irrota kaikki asianmukaiset laitteet ja komponentit sähköverkosta ennen

▶

töiden aloittamista. Varmista kaikki asianmukaiset laitteet ja komponentit päällekytkemisen

▶

estämiseksi. Varmista laitteen avaamisen jälkeen sopivalla mittauslaitteella, että

▶

sähköisesti varautuneet osat (esim. kondensaattorit) ovat jännitteettömiä. Varmista selkeällä, hyvin luettavissa olevalla varoituskilvellä, että laite pysyy

▶

sähköverkosta irrotettuna kaikkien töiden päättymiseen asti.

Laitteen sisätila:

Asen-

(1) (1)

(2) (2)

nusmääräykset

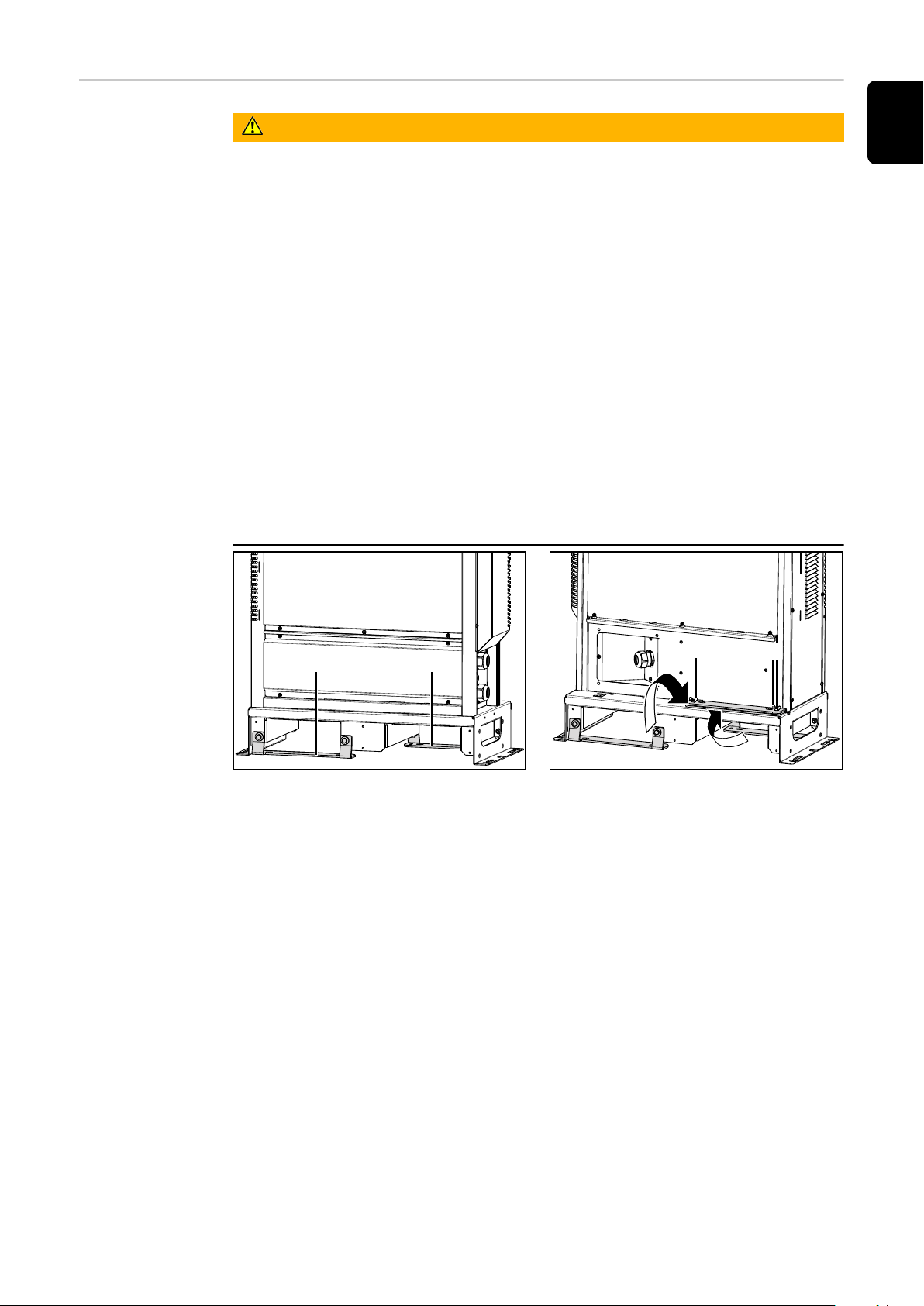

VAARA!

Kaatuvien ja putoavien järjestelmäkomponenttien aiheuttama vaara.

Vaara voi aiheuttaa vakavia henkilö- ja aineellisia vahinkoja.

Irrota laite toimituksen jälkeen lavasta Lavan poisto -kohdan mukaan.

▶

Kaikki järjestelmäkomponentit täytyy asentaa siten, että ne pysyvät vakaasti

▶

paikoillaan. Kun laite on asetettu paikoilleen, se täytyy ehdottomasti kiinnittää lattiaan

▶

tai seinään seinäkiinnikkeellä. Kun käytetään lattia- tai seinäkiinnitystä, kaikkien kiinnikkeiden tiukkuus

▶

täytyy varmistaa asennuskiinnike mukaan luettuna. Laitteita ei saa asettaa päällekkäin, eikä laitteiden päälle saa laittaa esineitä.

▶

Laite on varmistettava kuljetuksen ajaksi kaatumista vastaan.

▶

Ylipäätään täytyy huolehtia asianmukaisesta kuorman varmistamisesta.

▶

Kaapelit täytyy kiinnittää kuljetuksen ajaksi takasivulla olevaan kaapelinpidik-

▶

keeseen. Pinoamisvaunulla kuljetuksen yhteydessä ja tapauskohtaisesti myös

▶

käsikäyttöisellä pinoamisvaunulla kuljetuksen yhteydessä täytyy poistaa kaatumisesteet (1). Kaatumisesteitä (1) voi säilyttää laitteen takapuolella kiinnittämällä ne siipi-

▶

muttereilla (2). Asenna kaatumisesteet (1) tarvittaessa takaisin niille tarkoitettuihin kohtiin.

▶

Laite on tarkastettu suojausluokan IP20 mukaan:

suojaus kiinteiden vieraiden esineiden tunkeutumista vastaan; suojattu hal-

kaisijaltaan yli 12,5 mm:n (.49 in.) kokoisilta vierailta esineiltä ei suojausta vedeltä.

Laitteen asennus ja käyttäminen on tehtävä suojausluokan IP20 mukaan kuivissa, suljetuissa tiloissa. Vältettävä kosteuden vaikutusta.

Laitetta saa käyttää vain vaakasuorassa alustan päällä.

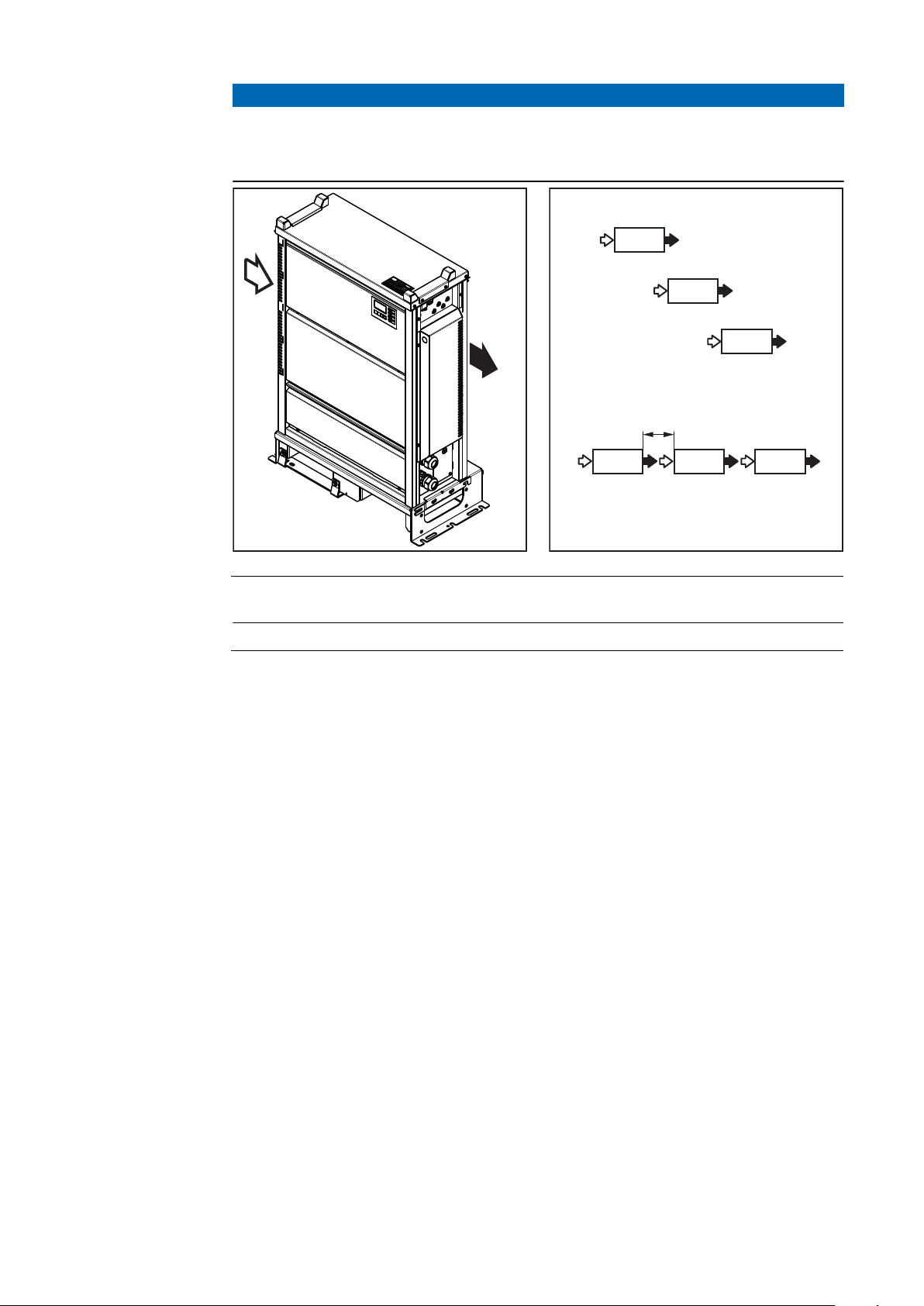

Jäähdytysilma

Laite täytyy asettaa siten, että jäähdytysilma pääsee virtaamaan esteettömästi kotelossa olevien jäähdytysaukkojen kautta. Ilmanotto- ja poistoaukkoihin täytyy olla aina vähintään 0,2 m:n (7.874 in.) etäisyys. Ympäristön ilmassa ei saa olla

liian suurta pölypitoisuutta

sähköä johtavia hiukkasia (nokea tai metallilastuja)

lämmönlähteitä.

Jäähdytysilma virtaa sisään ja ulos seuraavissa kuvissa esitettyjen nuolien suuntaisesti.

HUOMIO!

(a)

Vaara osittain tai kokonaan peitettyjen ilmanotto- ja poistoaukkojen vuoksi.

Vaara voi aiheuttaa aineellisia vahinkoja.

Jos laitteita on peräkkäin useita, ne pitää asettaa eri linjaan.

▶

Jos laitteet ovat peräkkäin samassa linjassa, täytyy niiden välille jättää seuraa-

vat vähimmäisetäisyydet:

a) 30 kW (G1): vähimmäisetäisyys 30 cm (11.81 in.)

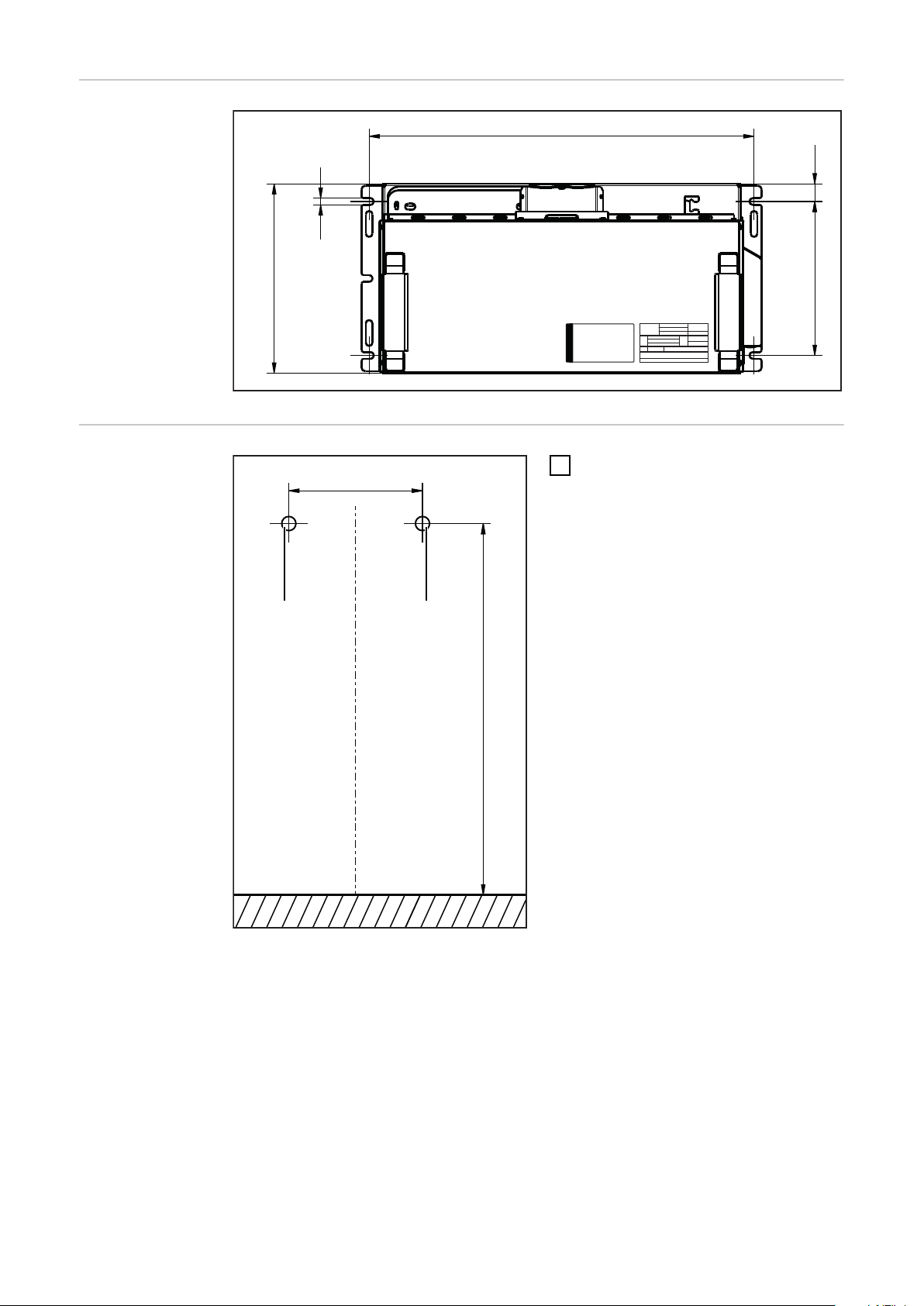

Mitat

mm (in.)

780 (30.71) 369 (14.53)

1090 (42.91)

110 (4.33)

600 (23.62)

145 (5.71)

Lavan poisto Irrota laite toimituksen jälkeen lavasta.

VAARA!

Vaara käytettäessä laitetta lavan päällä.

Vaara voi aiheuttaa vakavia henkilö- ja aineellisia vahinkoja.

Laitetta ei saa käyttää lavan päällä.

▶

Kun laite on asetettu paikoilleen,

▶

se täytyy ehdottomasti kiinnittää lattiaan tai seinään seinäkiinnikkeellä. Lisätietoja seinäkiinnikkeestä on

▶

Seinäasennus-kohdassa.

lattia-asennus

750 (29.53)mm (in.)

369 (14.53)

(.51)

(1.38)

300

(11.81)

Center

240 (9.45)

mm (in.)

950 (37.4)

(1) (1)

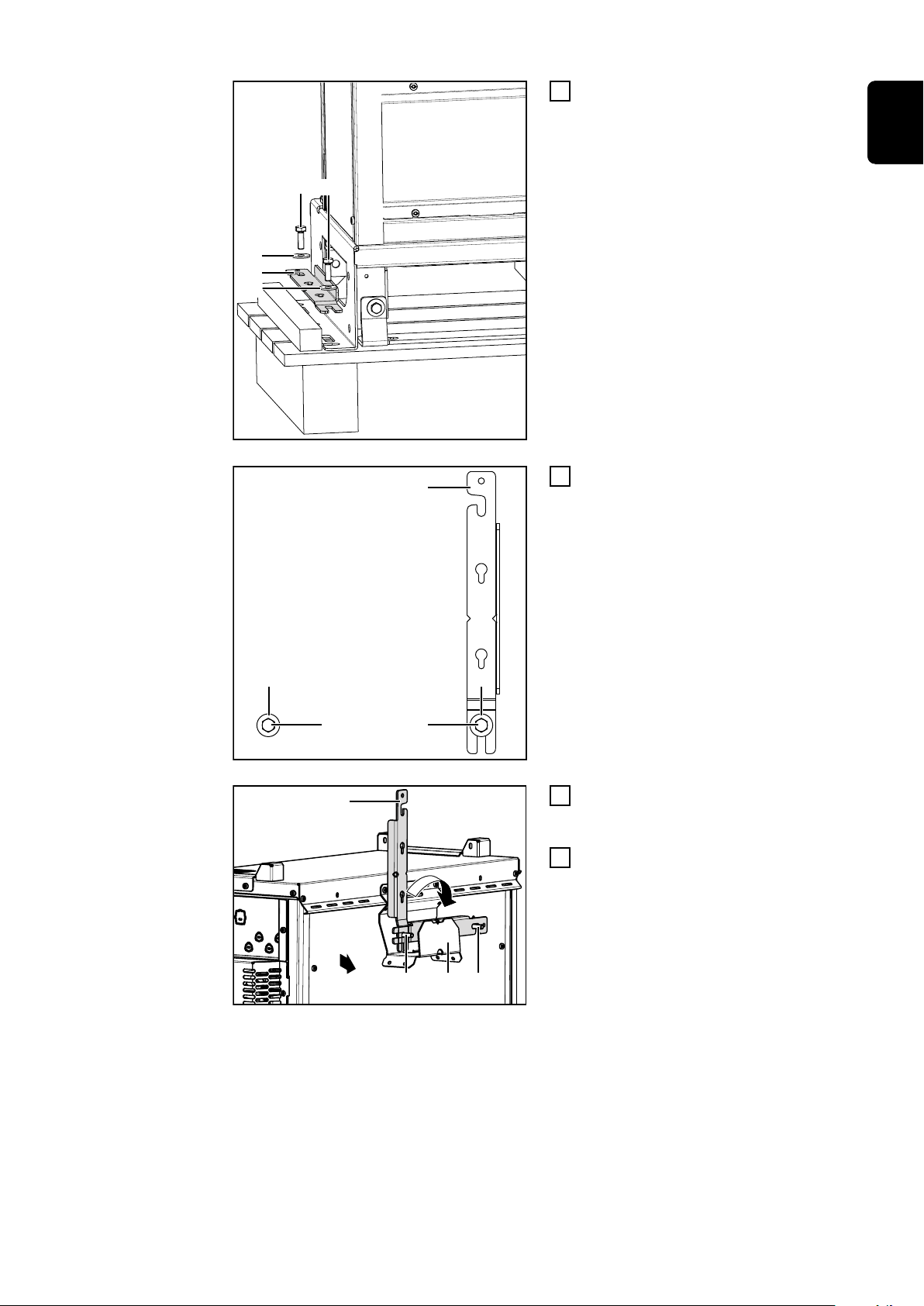

seinäasennus

Poraa reiät (1) käytettävien ruuvien

ja tulppien mukaan.

Alustan salliessa voidaan käyttää SW10-ruuveja (3) ja aluslevyjä (4), joita käytetään seinäkiinnikkeiden säilytykseen, katso alla oleva kuva.

Muussa tapauksessa täytyy käyttää muita sopivia ruuveja ja aluslevyjä.

(3) (3)

(4)

(2)

(4)

Seinäkiinnikkee n (2) irrotus:

(4)

(3)(3)

(2)

(4)

(2)

(5) (6)(6)

irrota SW10-ruuvit (3) ja alus-

levyt (4).

Jos seinä on tyypiltään sopiva,

asenna ensin seinäkiinnike (2) irrotettujen SW10-ruuvien (3) ja aluslevyjen (4) kanssa seinään.

Muussa tapauksessa täytyy käyttää muita sopivia ruuveja ja aluslevyjä.

Työnnä laite seinän luo siten, että

johtopidike (5) on seinäkiinnikkeen (2) kiinnitysruuvien (6) välissä.

Käännä seinäkiinnikettä (2) ja kiin-

nitä se.

(7)(2)(7)

Jos seinäkiinnikettä (2) ei tarvita, kiin-

(8) (8) (2)

nitä se säilytystä varten laitteen takasivulle siipimuttereilla (7).

Vaihtoehtoisesti seinäkiinnikettä (2) voi säilyttää laitteen oikealla sivulla. Käytä kiinnitykseen TX25-ruuveja (8) ja 3 Nm:n vääntömomenttia.

Ulkoinen käynnistys ja pysäytys

VAARA!

Vaara irrotettaessa pistoketta lataamisen aikana

Vaara voi aiheuttaa vakavia henkilö- ja aineellisia vahinkoja.

Älä irrota pistoketta lataamisen aikana.

▶

Älä kosketa latauspistokkeen virrallisia koskettimia.

▶

Ulkoisen käynnistyksen ja pysäytyksen toiminto on toteutettu vakiona.

Ulkoisen käynnistyksen ja pysäytyksen toiminnon avulla lataamista voi ohjata sekä apukoskettimen että ulkoisen kytkimen kautta.

Jos käynnissä olevan latausprosessin aikana irrotetaan latauskaapeli, ulkoinen käynnistys/pysäytys estää kipinöimisen ja pidentää siten koskettimien käyttöikää.

Käyttöosat ja liitännät

(1)

(2)

(3)

(4)

(8)

(6)

(7)

(5)

(9) (12)(11)(10)

Käyttöosat ja liitännät

Nro Toiminto

(1) (+) Latausjohto

(2) Lisävarusteena saatava ulkoinen katkaisin tai lämpötilaohjattu lataus.

(3) (-) Latausjohto

(4) Lisävarusteena saatava sisäinen elektrolyyttikierto.

Paineilman lähtö

(5) Paikka lisävarusteena saatavaa etänäyttöä, latauslamppua 13 V tai Inter-

Lockia varten.

(6) USB-liitäntä

USB-liitäntä tukee laitteen päivitystä ja latausparametrien merkintää lokiin USB-tikun avulla latauksen aikana. Käytettävissä oleva enimmäissyöttövirta on 0,5 A.

(7) Releisiin liittyvät lisävarusteet.

(esim. Aquamatic) Lisätietoja on Lisävarusteet-luvussa.

(8) Verkkokaapeli

(9) Lisävarusteena saatava LED-nauha

palaa latauksen tilan mukaisissa väreissä Käyttöpaneeli-luvussa esitettävien näyttöjen mukaan.

(10) Käyttöpaneeli

(11) Lisävarusteena saatava sisäinen elektrolyyttikierto.

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug Code

Plug 18p

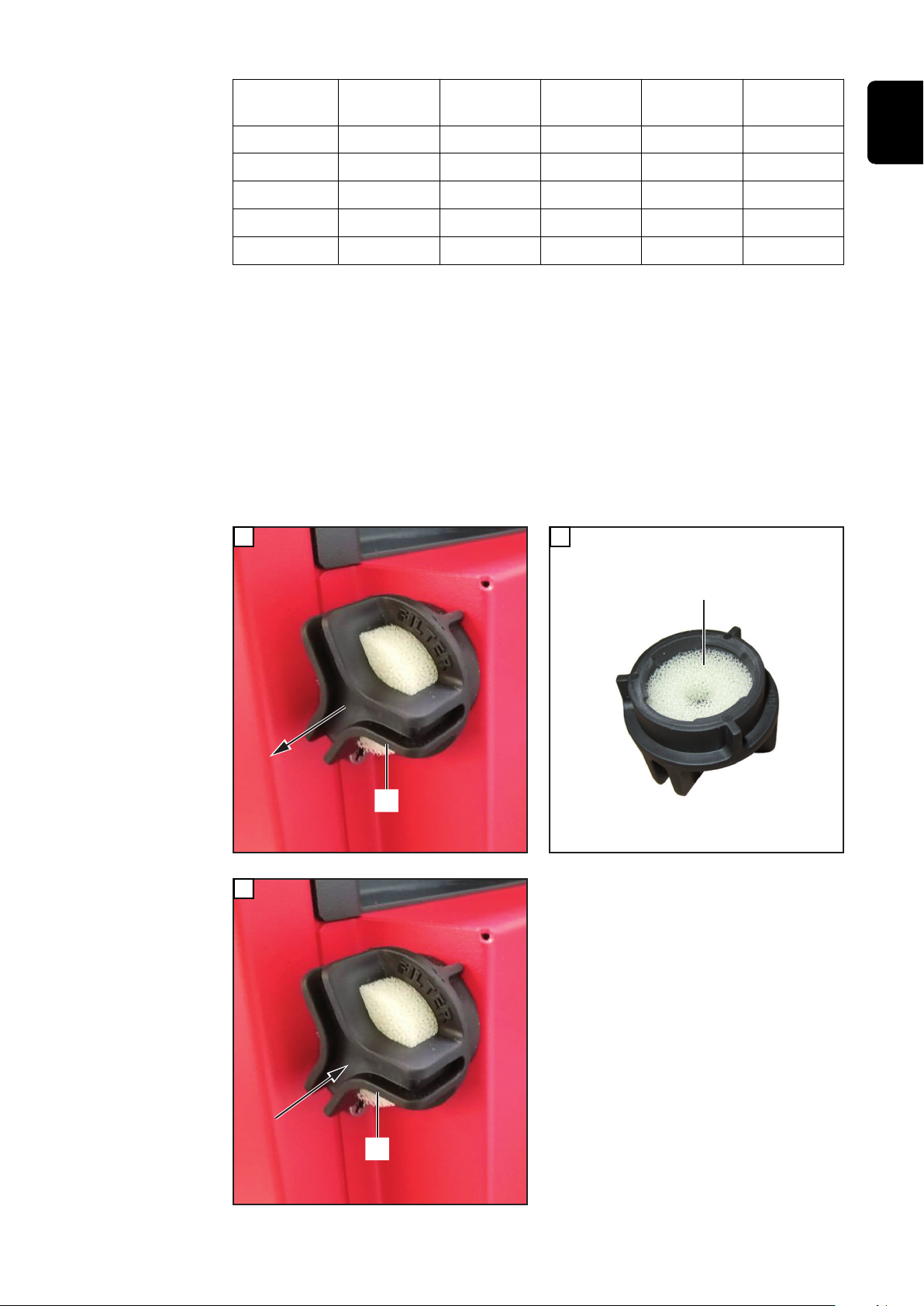

ilmansuodattimella varustettu ilmanotto

(12) Lisävarusteiden liitäntäalue

Kotelon sisällä olevaan liitäntäalueeseen pääsee vain poistamalla liitäntälevyn laitteen päätysivulta. Ota huomioon varoitukset, jotka ovat Lisävarusteet-luvun Turvallisuuskohdassa.

18-nap. lisävarustepistokkeiden liitännät P-Control-piirilevyssä kotelon sisällä

Plug

Code Function

17 G / 2 Ext. LED Green

Plug

Code Function

18 13V /113 V Ext. LED

Remote Control wire 2

InterLock wire Green

CBG Easy VCC

15 Y / 3 Ext. LED Yellow 16 R / 4 Extern LED Red

Remote Control wire 3

InterLock wire Yellow

CBG Easy De-

tect

13 B Ext. LED Blue

InterLock wire Brown

CBG Easy GND wire white

11 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND

wire brown wire white

7 C1 L CAN 1Low 8 C2 L CAN 2Low

wire yellow wire yellow

Power Supply Remote Cont-

rol wire 1

Remote Control wire 4

InterLock wire White

14 Dete Detect

10 13VO13 V Power

Supply

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

3 4

1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging

Extern Start / Stop Extern Start / Stop

Gateway / Cloud

Battery Link

Käyttöpaneeli

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

Nro Toiminto

(1) Näyttö

(2) Valikko-painike

Halutun valikon valinta. Ylätason valintaan palaaminen.

(3) Up/Down-painikkeet

Halutun valikkokohdan valinta. Halutun arvon asettaminen.

(4) Pause/Start-painike

Latauksen keskeyttäminen ja jatkaminen. Valikkokohdan tai asetuksen vahvistaminen.

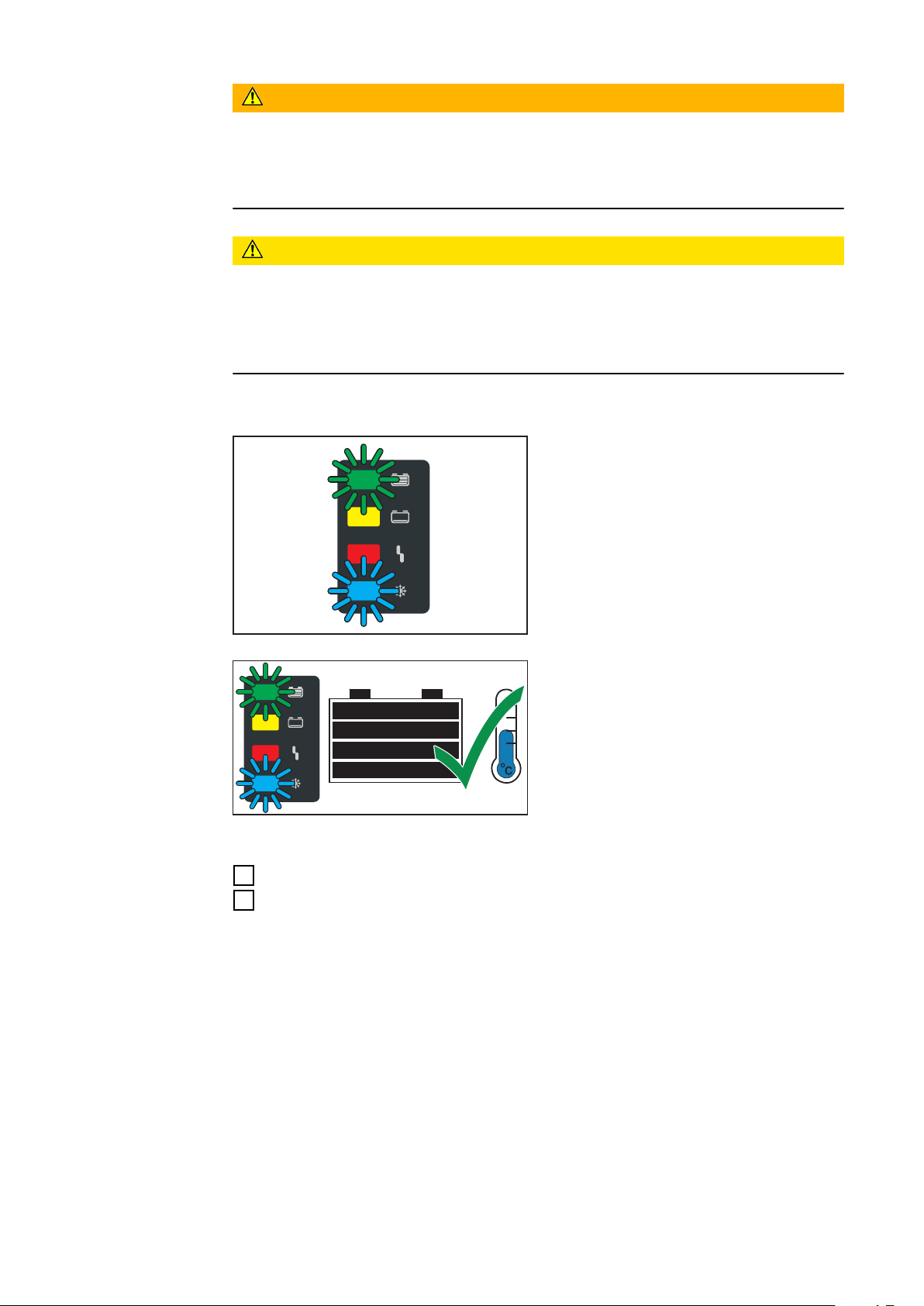

(5) Akku jäähtynyt -osoitin (sininen).

Osoittaa akun jäähtyneen ja olevan käyttövalmis. Palaa jatkuvasti: kun lataaminen on päättynyt, määritetty jäähtymisaika tai vaihtoehtoisesti akun lämpötila on saavutettu. Vilkkuu sekunnin välein: Myös veden jälkitäytön osoitin on laukaistu. Lisätietoja on Näyttö-luvun kohdassa Lisätoiminnot.

(6) Virhe-osoitin (punainen)

Palaa jatkuvasti: Laite antaa virheilmoituksen. Nykyinen tilanne ei salli

asianmukaista lataamista. Kun punainen osoitin palaa, lataaminen ei ole mahdollista (lataaminen keskeytetty). Näytössä näkyy vastaava tilailmoitus. Vilkkuu lyhyesti 3 s välein: Laite antaa varoituksen. Latausparametrit ovat epäedulliset, latausta kuitenkin jatketaan. Näyttö näyttää vuorotellen vastaavan tilailmoituksen ja latauksen tilan.

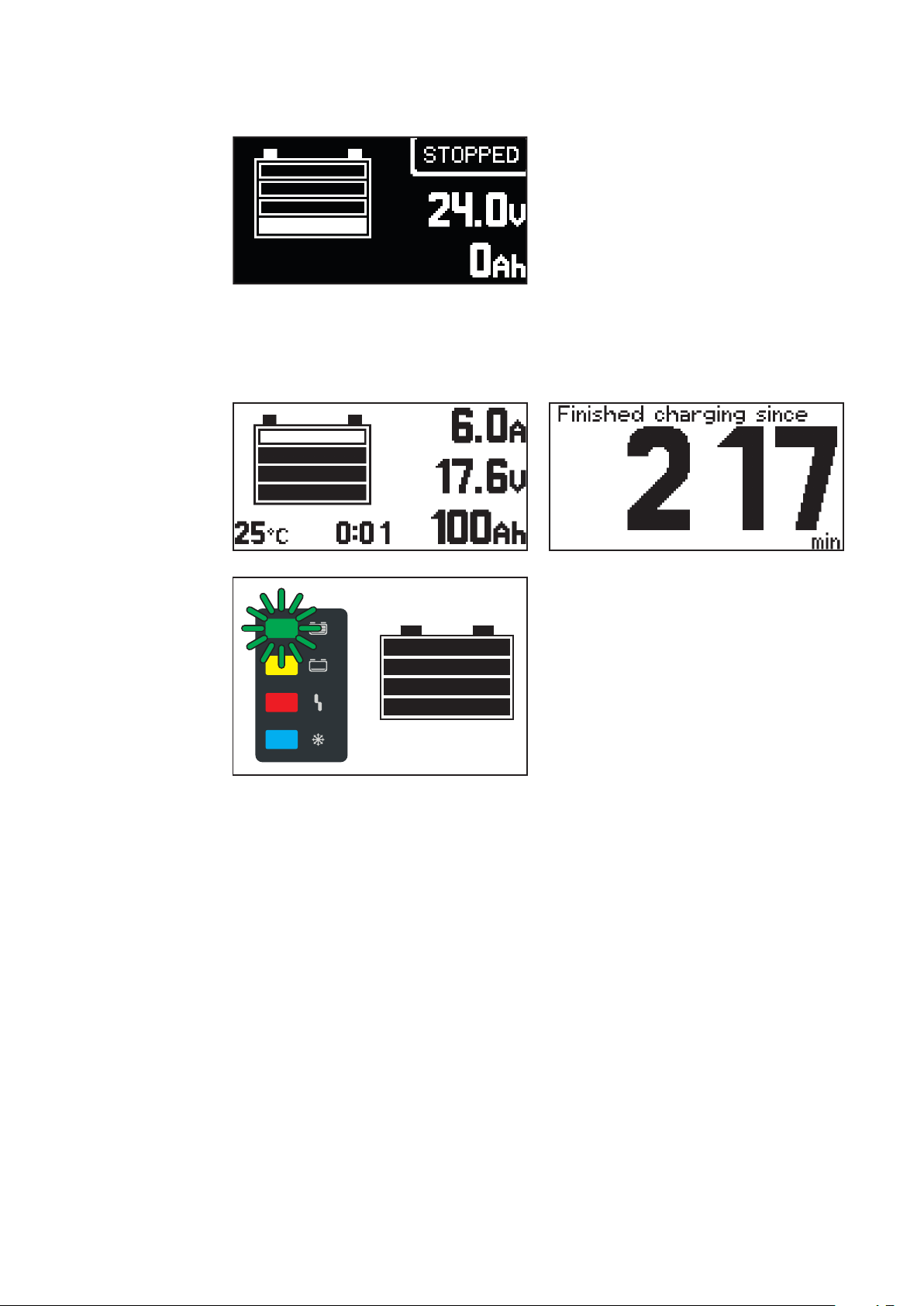

(7) Lataus-osoitin (keltainen)

Palaa: lataaminen käynnissä. Vilkkuu: lataaminen keskeytetty.

(8) Akku on ladattu -osoitin (vihreä)

Palaa jatkuvasti: lataaminen on päättynyt. Vilkkuu sekunnin välein: lataaminen on päättynyt. Myös veden jälkitäytön

osoitin on laukaistu. Lisätietoja on Näyttö-luvun kohdassa Lisätoiminnot.

Akun lataaminen

Ensimmäinen käyttöönotto

Kun akkulaturi liitetään ensimmäisen kerran sähköverkkoon, laite on SETUP-tilassa.

Siinä tilassa voi tehdä ja vahvistaa seuraavia perusasetuksia:

kieli (englanti, saksa, ranska, ...)

päivämäärä, kellonaika ja aikavyöhyke

latausjohdon pituus ja poikkipinta

akkutyyppi, ominaiskäyrä, kennojen lukumäärä ja latausaika tai akun kapasi-

teetti.

Liitä akkulaturin virtapistoke sähköverkkoon.

Valitse haluttu valikkokieli Ylös-/

Alas-painikkeilla. Vahvista Pause/Start-painikkeella.

Englanti on määritetty oletuskieleksi.

Valitse aikavyöhyke Ylös-/Alas-pai-

nikkeilla. Vahvista Pause/Start-painikkeella.

Aikavyöhyke UTC+1 Central European Time (Berliini) on määritetty oletusarvoksi.

Seuraavat asetukset täytyy tehdä:

kesäaika ON/OFF

ajan esitysmuoto

kellonaika

päivämäärä.

Valitse haluttu asetus Ylös-/Alas-

painikkeilla. Vahvista tehty asetus Pause/Start-

painikkeella.

Kesäaika ON ja 24 tunnin esitysmuoto on määritetty oletusarvoiksi.

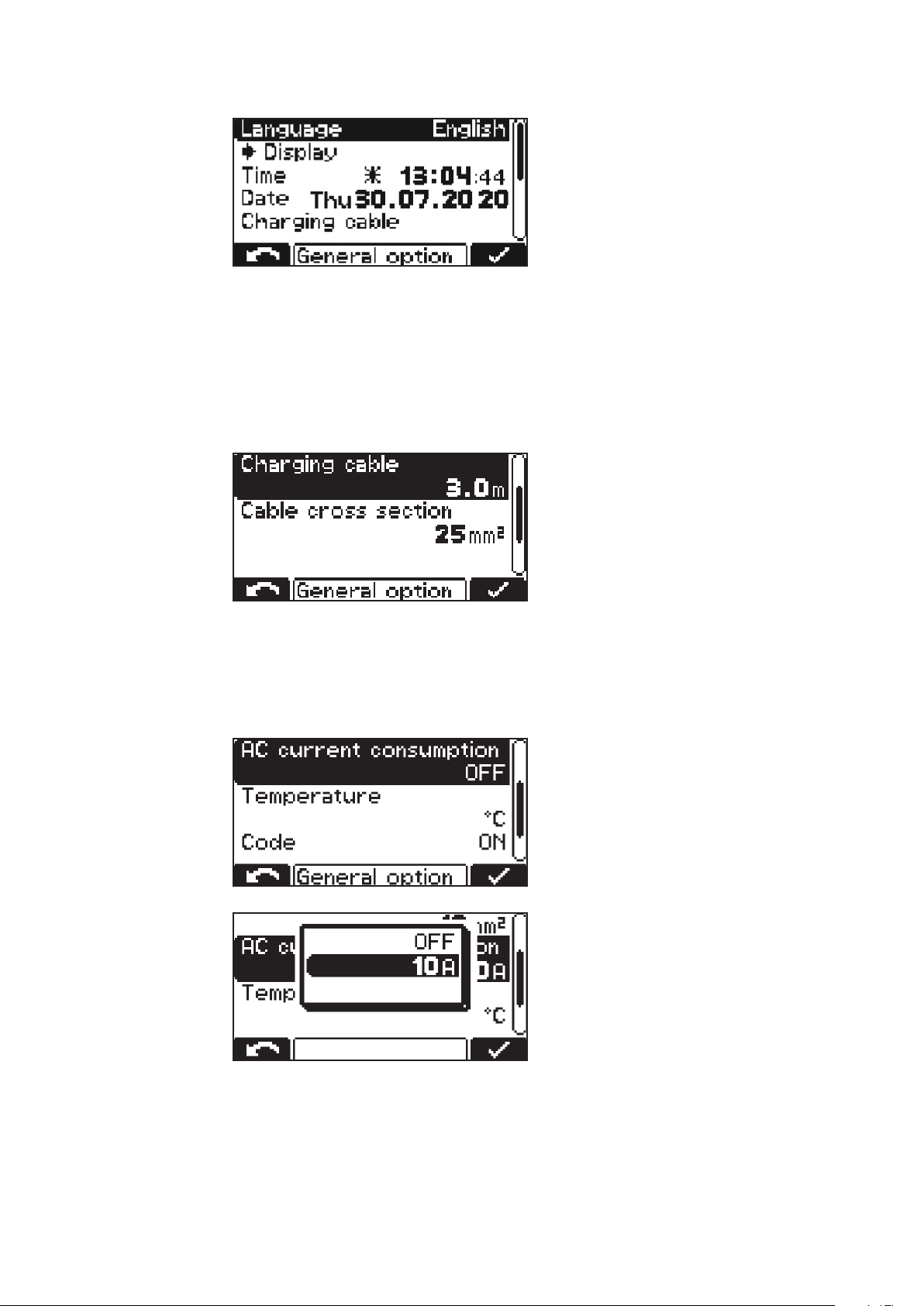

Valitse sopiva latausjohdon pituus

Ylös-/Alas-painikkeilla. Vahvista Pause/Start-painikkeella.

Akkulaturi on konfiguroitu oikean latausjohdon pituuden avulla tilauksen mukaan.

Väärin asetettu latausjohdon pituus voi haitata lataamista!

Valitse sopiva latausjohdon poikki-

pinta Ylös-/Alas-painikkeilla. Vahvista Pause/Start-painikkeella.

Akkulaturi on konfiguroitu oikean latausjohdon poikkipinnan avulla tilauksen mukaan.

Väärin asetettu latausjohdon poikkipinta voi haitata lataamista!

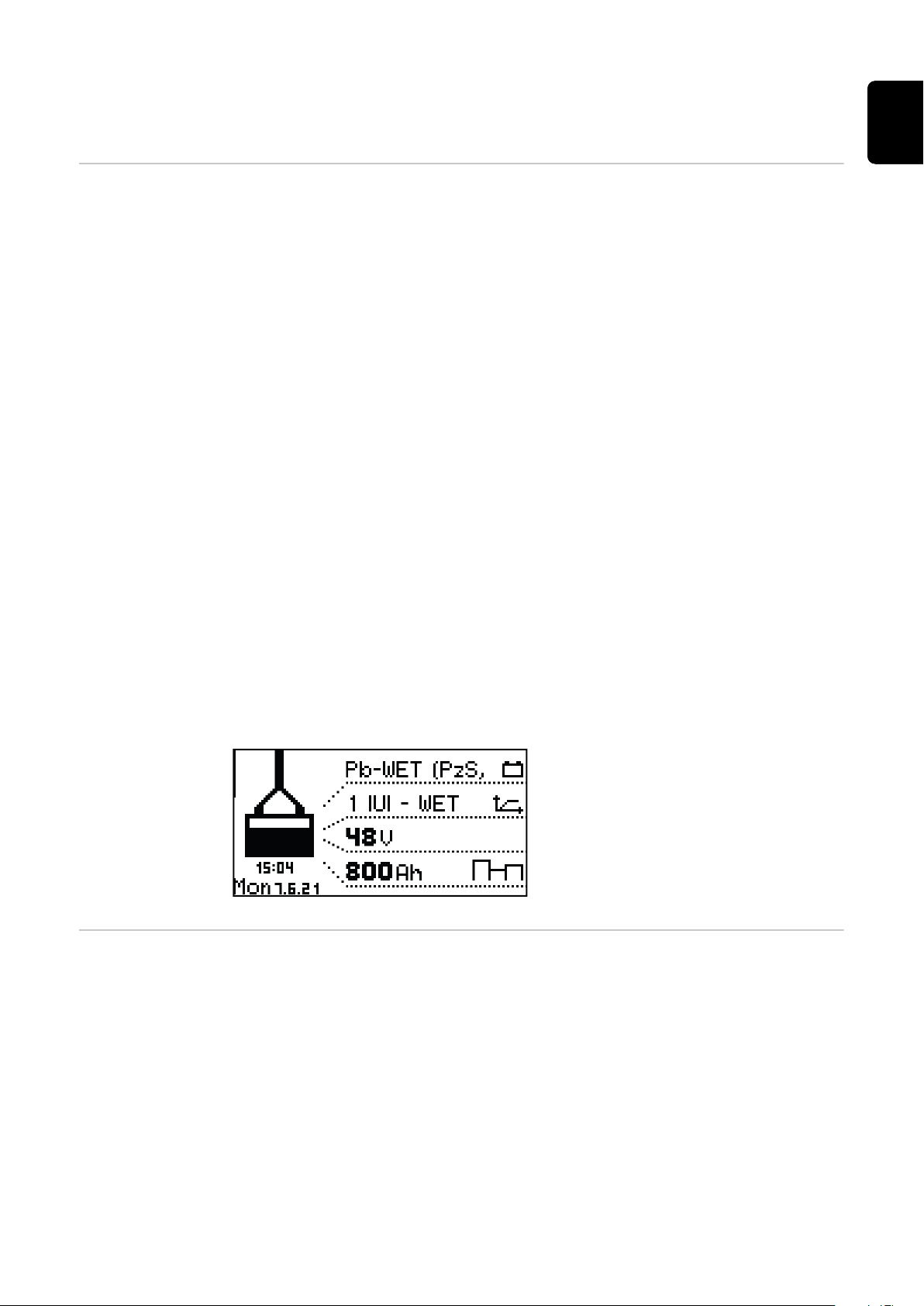

Kun näytetty latauskokoonpano on

oikein, vahvista se Pause/Start-painikkeella.

Akkulaturi on etukäteen konfiguroitu tilauksen mukaan.

Jos akkulaturia ei ole tilattu lisäkokoonpanon kanssa, seuraavat asetukset ovat oletusarvoisesti voimassa:

akkutyyppi Pb-märkä (PzS, GiS)

ominaiskäyrä 1 - IUI - WET

akkulaturille tarkoitettu kennojen maksimimäärä

akkulaturille tarkoitettu akun maksimikapasiteetti.

Latauksen aloitus

Jos kokoonpano ei ole käytetyn akun mukainen, täytyy parametreja mukauttaa vastaavasti.

Lisätietoja akkulaturin parametreista on Näyttö-luvun Kokoonpanotila-kohdassa.

VAARA!

Vaara vuotavan akkuhapon tai räjähdyksen vuoksi, kun ladataan viallisia akkuja.

Seurauksena voi olla vakavia henkilö- ja aineellisia vahinkoja.

Varmista ennen latausta, että ladattavassa akussa ei ole vaurioita.

▶

VAARA!

Vaara väärän akkutyypin ja virheellisten latausasetusten vuoksi.

Seurauksena voi olla vakavia henkilö- ja aineellisia vahinkoja.

Varmista ennen latausta, että akkulaturiin on määritetty oikea akkutyyppi.

▶

Seuraavat asetukset täytyy tehdä kullekin yksittäiselle akkutyypille ennen la-

▶

taamista: latauskäyrä nimellisjännite (akkukennojen lukumäärä) akun kapasiteetti (Ah) tai latausaika (h).

Lisätietoja akkulaturin parametreista on Näyttö-luvun kohdassa Kokoonpanotila.

VARO!

Aineellisten vahinkojen vaara latauspistokkeiden koskettimien huomattavan likaisuuden vuoksi.

Likaantumisesta johtuva suurempi siirtymävastus voi aiheuttaa ylikuumenemisen ja sitä kautta latauspistokkeen hajoamisen.

Vältä latauspistokkeen koskettimien likaantumista, ja puhdista ne tarvittaes-

▶

sa.

Liitä akkulaturin virtapistoke sähköverkkoon.

Näytössä näkyy kysely, onko ladattavalle akulle säädetty oikeat parametrit.

Sen jälkeen näyttö tulee näkyviin vakiotilassa. Näytössä näkyvät akkulaturin parametrit:

akkutyyppi (esim. Pb-WET)

latauskäyrä (esim. IUI)

nimellisjännite (esim. 48 V)

kapasiteetti (esim. 300 Ah)

viikonpäivä, kellonaika ja

päivämäärä.

Akkulaturin parametreja voi säätää erikseen. Lisätietoja akkulaturin parametreista on Näyttö-luvun kohdassa Kokoonpanotila. Varmista, että ladattava akku vas- taa akkulaturin kokoonpanoa.

Kiinnitä latauspistoke.

Akkulaturi tunnistaa liitetyn akun ja aloittaa latauksen. Kun käynnistysviive on aktivoitu, lataaminen alkaa määritetyn viiveajan jälkeen. Lisätietoja on Näyttö-luvun kohdassa Kokoonpanotila.

Lataamisen aikana näytössä näkyvät seuraavat arvot:

senhetkinen latausvirta (A)

senhetkinen latausjännite (V)

syötetty lataus (Ah)

akun lämpötila, kun käytetään Lämpötilaohjattu lataus -lisävarustetta

lataamisen alkamisesta kulunut aika (hh:mm).

Akkusymboli näyttää senhetkisen varaustilan. Mitä enemmän palkkeja on näkyvissä, sitä pidemmälle lataaminen on edennyt. Heti kun akku on latautunut kokonaan, näkyviin tulee minuuttilaskuri (kuva oikealla). Se laskee minuutit lataamisen päättymisestä ja auttaa useita akkulatureita käytettäessä arvioimaan, mikä akku on jo eniten jäähtynyt.

Jos minuuttilaskurin sijaan halutaan näyttää vakionäyttö:

Vaihda minuuttilaskurin ja vakionäytön välillä käyttämällä Up/Down-painik-

keita.

Kun akku on ladattu kokonaan, akkusymbolin kaikki neljä palkkia näkyvät mustina. Kun akku on ladattu täyteen, vihreä valo palaa.

Akku on pysyvästi käyttövalmis.

Akku voi olla liitettynä akkulaturiin

niin kauan kuin haluat. Ylläpitopitolataus estää akun itse-

purkautumisen.

Lataamisen keskeyttäminen

Lataamisen lopettaminen

Lataaminen keskeytetään seuraavasti:

Paina Pause/Start-painiketta.

Kun lataus on keskeytetty:

Latausvalo (keltainen) vilkkuu.

Jatka lataamista seuraavasti:

Paina Pause/Start-painiketta uudelleen.

Niin kauan kuin akkulaturiin on kytketty akku, lataamisen voi keskeyttää ja lataamista voi jatkaa painamalla Pause/Start-painiketta. Näyttö-luvussa mainittu näyttötilojen vaihto Menu (valikko) -painikkeella on mahdollista vasta sen jälkeen, kun akku on irrotettu akkulaturista.

VAARA!

Vaara räjähdyskaasun syttymisen vuoksi, kun latausjohtoja irrotettaessa syntyy kipinöitä.

Seurauksena voi olla vakavia henkilö- ja aineellisia vahinkoja.

Ennen latauspistokkeen irrottamista lataaminen täytyy lopettaa Pause/Start-

▶

painikkeella.

VAARA!

Vaara irrotettaessa pistoketta lataamisen aikana.

Seurauksena voi olla vakavia henkilö- ja aineellisia vahinkoja.

Älä irrota pistoketta lataamisen aikana.

▶

Älä kosketa latauspistokkeen virrallisia koskettimia.

▶

VARO!

Akkuvaurioiden vaara irrotettaessa akkua akkulaturista, jos lataus ei ole vielä täysin valmis.

Seurauksena voi olla akun vaurioituminen.

Irrota akku akkulaturista aikaisintaan sitten, kun se on täysin latautunut (vih-

▶

reä valo "Akku on ladattu" palaa).

Kun akku on täysin latautunut ja jäähtynyt, seuraavat osoittimet palavat:

Akku on ladattu -osoitin (vihreä)

Akku jäähtynyt -osoitin (sininen).

Akun käyttöiän optimoimiseksi akun saa irrottaa akkulaturista seuraavan selityksen mukaan vasta sitten, kun vihreän osoittimen lisäksi palaa sininen Akku jäähtynyt -osoitin. Jos käytössä on useita akkulatureita, ensin on poistettava se akku, joka on kauimmin ollut valmiiksi ladattuna (jäähtynein akku).

Lopeta lataaminen seuraavasti:

Paina Pause/Start-painiketta.

Irrota latauspistoke.

Jos laitteessa on avoin latauskosketin, tyhjän latauskoskettimen automaattinen tunnistus varmistaa, että latauskoskettimissa ei ole jännitettä.

Lataaminen InterLock-lisävarusteen kanssa

VAARA!

Vaara vuotavan akkuhapon tai räjähdyksen vuoksi, kun ladataan viallisia akkuja.

Vaara voi aiheuttaa vakavia henkilö- ja aineellisia vahinkoja.

Varmista ennen latausta, että ladattava akku toimii oikein.

▶

VAARA!

Vaara väärän akkutyypin ja virheellisten latausasetusten vuoksi.

Vaara voi aiheuttaa vakavia henkilö- ja aineellisia vahinkoja.

Varmista ennen latausta, että akkulaturiin on määritetty oikea akkutyyppi.

▶

Seuraavat asetukset täytyy tehdä kullekin yksittäiselle akkutyypille ennen la-

▶

taamista: latauskäyrä nimellisjännite (akkukennojen lukumäärä) akun kapasiteetti (Ah) tai latausaika (h).

Lisätietoja akkulaturin parametreista on Näyttö-luvun Kokoonpanotila-kohdassa.

HUOMIO!

Aineellisten vahinkojen vaara latauspistokkeiden kontaktien huomattavan likaisuuden vuoksi.

Likaantumisesta johtuva suurempi siirtymävastus voi aiheuttaa ylikuumenemisen ja sitä kautta latauspistokkeen hajoamisen.

Vältä latauspistokkeen kontaktien likaantumista ja puhdista ne tarvittaessa.

▶

Seuraavaksi kuvataan InterLock-lisävarustetta. Kuvaus on laajennus olemassa oleviin Lataaminen-, Lataamisen keskeyttäminen- ja Lataamisen lopettaminen kohtiin.

Lataamisen käynnistys:

InterLock-lisävarustetta käytettäessä akkulaturi käynnistää lataamisen InterLockissa, kun kummatkin akut on liitetty kumpaankin akkulaturiin.

Jos vain toinen akku on liitetty, näytössä näkyy ilmoitus „InterLock: Connect Second Battery“ (InterLock: liitä toinen akku) ja keltainen osoitin alkaa vilkkua.

Jos ulkoinen käynnistys/pysäytys on liitetty vain toiseen akkuun, siihen liittyvän akkulaturin näytössä näkyy ilmoitus „Check other Charger“ (Tarkista toinen akkulaturi).

Lataamisen keskeyttäminen:

Lataaminen keskeytetään kummassakin akkulaturissa (Break Mode), kun tapahtuu virhe tai kun toisessa akkulaturissa painetaan Pause/Start-painiketta.

Näytön oikeassa yläalueessa näkyy ilmoitus „STOPPED“. (Pysäytetty) Lataamista jatketaan automaattisesti virheenkorjauksen jälkeen tai jommankumman akkulaturin Pause/ Start (Stop) -painikkeen uudelleenpainamisen jälkeen.

Lataamisen lopettaminen:

Akkusymboli näyttää senhetkisen varaustilan. Mitä enemmän palkkeja on näkyvissä, sitä pidemmälle lataaminen on edennyt. Kun kummatkin akut on ladattu täyteen, näkyviin tulee minuuttilaskuri (kuva oikealla) ja vihreä osoitin syttyy.

Akku on pysyvästi käyttövalmis.

Akku voi olla liitettynä akkulaturiin

niin kauan kuin haluat. Ylläpitopitolataus estää akun itse-

purkautumisen.

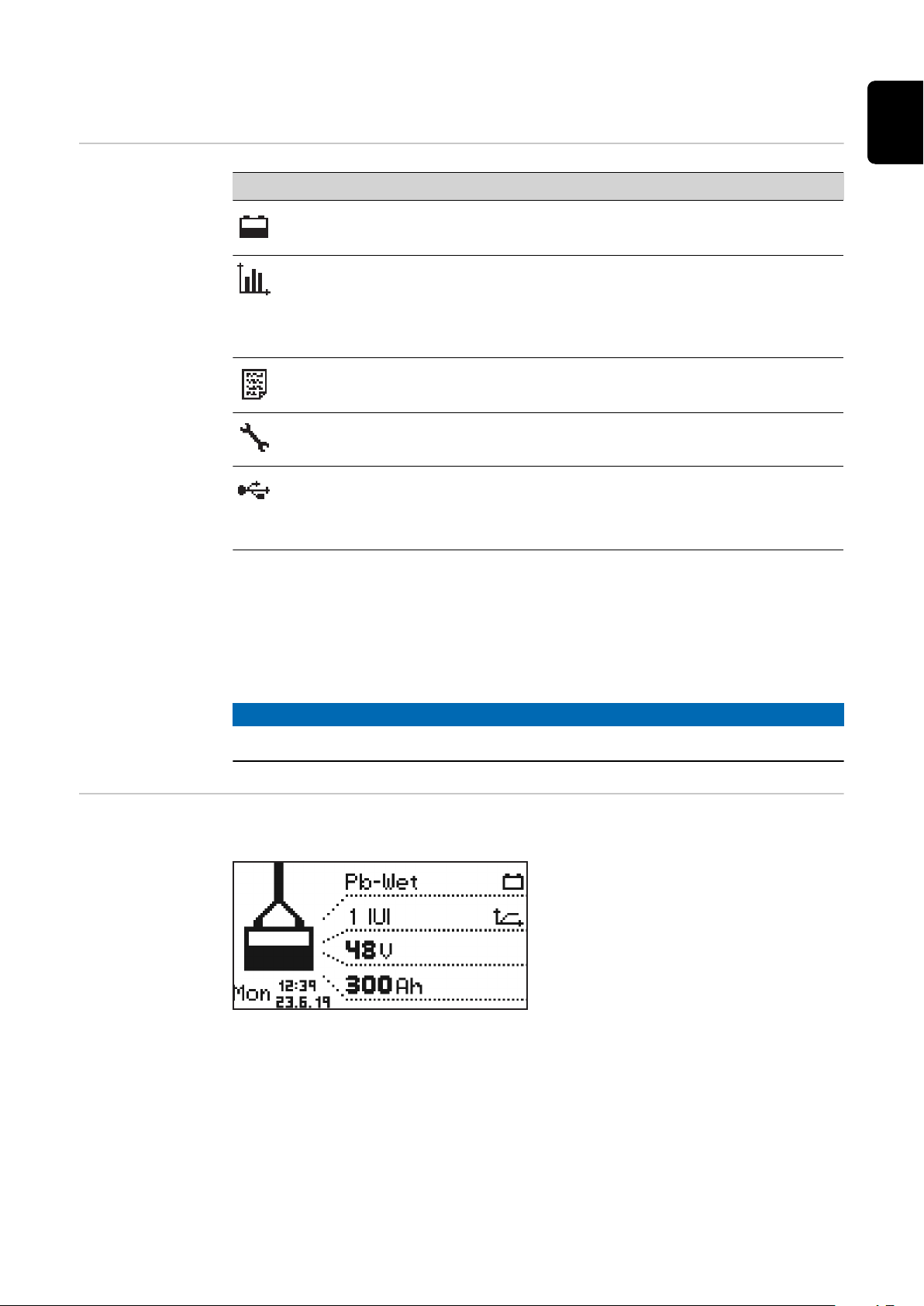

Näyttö

Näyttötilojen yleiskatsaus

Nro Toiminto

Vakiotila

Vakiotilassa näytössä näytetään latausparametrit.

Tilastotila

Osoittaa laitteen käyttötilojen toistuvuuden ja latausten kokonaislukumäärän. Se näyttää myös yleiskatsauksen tuotetusta absoluuttisesta ja keskimääräisestä ampeerituntimäärästä sekä energianottomääristä latausta kohti.

Historiatila

Antaa tietoja kaikkien tallennettujen latausprosessien parametreista.

Kokoonpanotila

Laitteen ja lataamisen asetusten määrittämistä varten.

USB-tila USB-tila tukee laitepäivitystä, laitekokoonpanojen tallentamista ja lataamista sekä latausparametrien merkitsemistä lokiin USB-tikun avulla tehtävän lataamisen aikana.

Niin kauan kuin akkulaturiin on kytketty akku, lataamisen voi keskeyttää ja lataamista voi jatkaa vain painamalla Pause/Start-painiketta. Näyttötilojen vaihto Menu (valikko) -painikkeella on mahdollista vain sen jälkeen, kun akku on irrotettu akkulaturista. Näyttötilojen yksityiskohtainen kuvaus on seuraavassa luvussa.

Lataustauon aikana valikkovalinta on käytettävissä rajoitetussa muodossa.

HUOMIO!

Lataustauon aikana valikkovalinta on käytettävissä rajoitetussa muodossa.

Vakiotila Kun virtapistoke on kytketty sähköverkkoon, näyttö on automaattisesti vakiotilas-

sa.

Vakiotilassa näytössä näytetään akkulaturiparametrit:

akkutyyppi (esim. Pb-WET)

latauskäyrä (esim. IUI)

nimellisjännite (esim. 48 V)

kapasiteetti (esim. 300 Ah)

viikonpäivä, päivämäärä ja kellonai-

ka.

Akkulaturin parametreja voi määrittää erikseen. Lisätietoja on Kokoonpanotilakohdassa.

Valikon valinta

Siirry vakiotilasta valikon valintaan seuraavasti:

Paina Menu (valikko) -painiketta pitkään noin viiden sekunnin ajan.

Siirry muista tiloista valikon valintaan seuraavasti:

Paina Menu (valikko) -painiketta lyhyesti.

Avaa haluttu tila:

Valitse Ylös-/Alas-painikkeilla halutun tilan symboli.

esim. vakiotilan akkusymboli.

Vahvista hakassymboli Pause/Start-painikkeella.

Tilastotila Tilastotilassa vaakasuorat palkit

esittävät laitteen seuraavien käyttötilojen toistuvuutta:

joutokäynti (Idle)

lataaminen (Charging)

ylläpitolataaminen (Floatingchar-

ge) jäähdyttäminen (Cooldown)

virhetila (Error).

Vaihda sivujen 1/2 ja 2/2 välillä käyttämällä Up/Down-painikkeita.

Sivulla 2/2 näytetään seuraavat arvot:

latauskertojen kokonaismäärä

(Charges) tuotettujen ampeerituntien koko-

naismäärä (Ah) keskimääräinen tuotettu ampeeri-

tuntimäärä latausta kohti (Charge) energianottomäärä yhteensä (kWh)

keskimääräinen energianottomäärä

(kWh) latausta kohti (Charge).

Energianottomäärän näyttö on ohjearvo, joka voi poiketa nimellistehon yhteydessä todellisesta energiamäärästä korkeintaan 5 %. Alemmalla teholla poikkeama voi olla suurempi.

Historiatila Historiatila antaa tietoja kaikkien tallennettujen latausprosessien parametreista.

Alla on kaksi eri versiota näyttöikkunasta malliksi siitä, millaisia vaihtuvia tai erilaisia näyttöjä on olemassa:

Vaihda tallennettujen latausprosessien sivujen välillä Up/Down-painikkeilla.

(1)

(2)

(3)

(4)

(5) (7)

(6)

Näyttöikkunan sisältö

lataamisen aloituksen päivämäärä, esim.: torstai, 19.6.14

lataamisen aloituksen kellonaika, esim.: 19:29 tai lataamisen kesto, esim.: 8 h

28 min jännite lataamisen alussa: esim.: 45,9 V

jännite viiden minuutin jälkeen: esim.: 47,9 V

jännite lataamisen lopussa: esim.: 48,0 V

ladattu Ah, esim.: 397 Ah

ladattu kWh, esim.: 19 kWh

latauskäyrä, esim.: 6 RI

asetettu lataamisen kesto, esim.: 8–9 h tai asetettu Ah, esim.: 400 Ah tai

asetettu lataamisen päättymisajankohta (ei kuvattu).

Näytetyt symbolit

Nro Toiminto

(1) Täysi akku

Lataaminen on päättynyt.

(2) Tyhjä akku

Lataaminen ei ole päättynyt.

(3) Huutomerkki ja numero

Varoitus, koodi osoittaa vastaavan tilailmoituksen. Lisätietoja on luvussa

Tilailmoitukset.

(4) Symboli ja numero

Varoitus, koodi osoittaa vastaavan tilailmoituksen. Lisätietoja on luvussa

Tilailmoitukset.

(5) Painikesymboli ja hakanen

Lataaminen on lopetettu oikein Pause/Start-painikkeella.

(6) Painikesymboli ja risti

Lataaminen on lopetettu ilman Pause/Start-painiketta.

(7) Lataustiedot

Tiettyjen akkutietojen näyttö aina lataamisen alussa ja lopussa: kennojen määrä Ah ominaiskäyrä akkutyyppi.

Kokoonpanotila Kokoonpanotilassa on seuraavat asetusmahdollisuudet:

Charging settings: akkuasetukset

akkutyyppi, esim. märkä

latauskäyrä, esim. IU

kapasiteetti (Ah) tai latausaika (h) latauskäyrän mukaan

kennot: jännite (V) ja akkukennojen lukumäärä tai kennojen lukumäärän auto-

maattinen asetus.

VARO!

Akun vaurioitumisvaara.

Vaara voi aiheuttaa akun vaurioitumisen.

Käytä kennojen lukumäärän automaattista asetusta vain akkujen kanssa,

▶

joilla on seuraavat nimellisjännitearvot: 12 V ja 24 V 24 V -laitteissa, 24 V ja 48 V 48 V -laitteissa. Älä käytä kennojen lukumäärän automaattista asetusta, kun akkujen va-

▶

raustaso on erittäin alhainen.

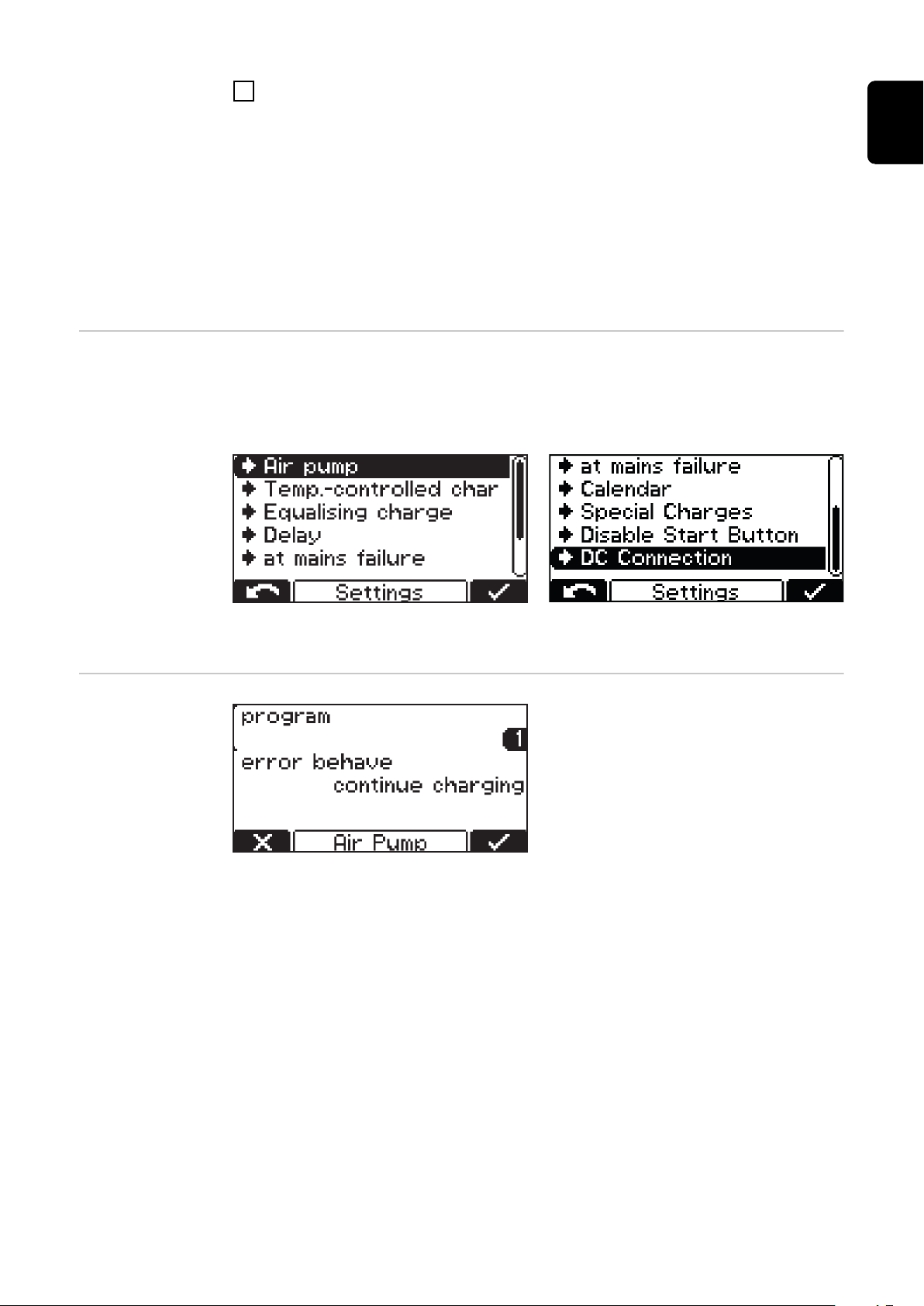

Muut asetukset:

latauskäyrän mukautusvaihtoehtoja varten.

Additional functions: lisätoiminnot

sininen LED

ulkoinen käynnistys ja pysäytys

InterLock

jälkitäytön osoitin

lisävarustealue

uusi lataamisen käynnistys verkkovirheen jälkeen.

General options: yleiset asetukset

kieli

kontrasti

kellonaika (hh:mm:ss)

aikavyöhyke kesäaika/normaaliaika päivämäärä (dd:mm:yy)

latauskaapelin pituus (m)

latauskaapelin poikkipinta (mm2) AC power limit (AC-virranrajoitus)

lämpötila-arvojen yksikkö

koodi kokoonpanovalikkoon siirtymistä varten aktivoitu / koodin aktivointi

poistettu aikaväli USB-tikulle tallennettuja parametreja varten (s)

tilaston nollaaminen

historian nollaaminen.

Reset Settings (asetusten nollaus)

Varmuuskysely (OK?) uudelleenvahvistusta varten.

Ensin näyttö näkyy perusmuodossaan päivämäärän ja kellonajan sekä ohjelmistoversion kanssa.

Ylös- ja Alas-painikkeilla saa näkyviin seuraavat tiedot:

laitteen sarjanumero sekä kokoonpanomuistin sarjanumero ja versio

piirilevy ohjausta / tehoelektroniikkaa varten: laitteistoversio ja sarjanu-

mero ohjelmisto: pääohjelmisto, toissijainen ohjelmisto, ensisijainen ohjelmisto

ja ominaiskäyrän lohkon versio.

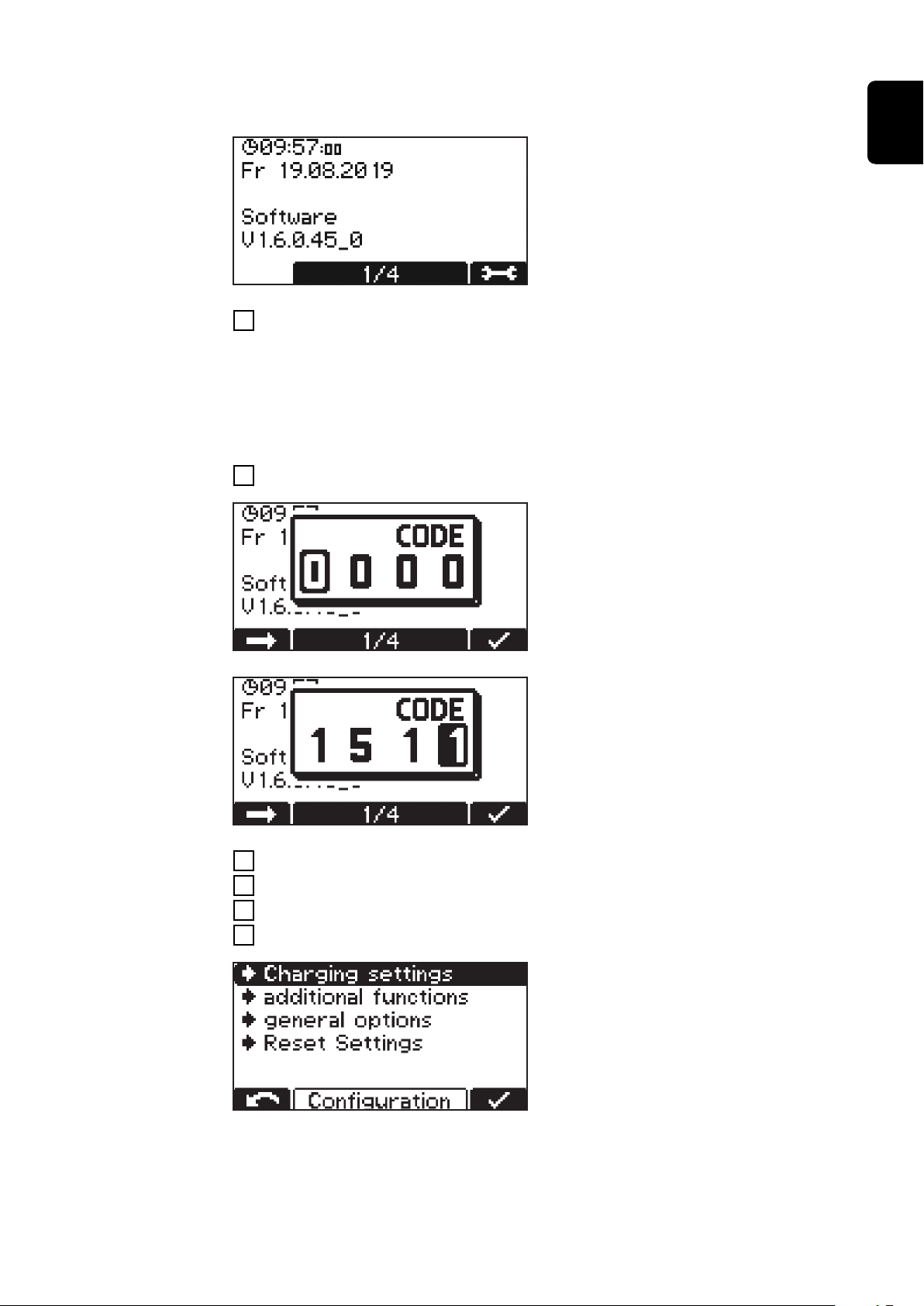

Siirry kokoonpanovalikkoon seuraavasti:

Paina Pause/Start-painiketta.

Näkyviin tulee kehotus syöttää koodi.

Syötä tarvittava koodi 1511 seuraavasti:

Syötä koodin ensimmäinen numero Ylös- ja Alas-painikkeilla.

Siirry koodin seuraavaan numeroon Menu (valikko) -painikkeella.

Jatka edellä kuvattuun tapaan, kunnes koko koodi on syötetty.

Vahvista syötetyt tiedot Pause/Stop-painikkeella.

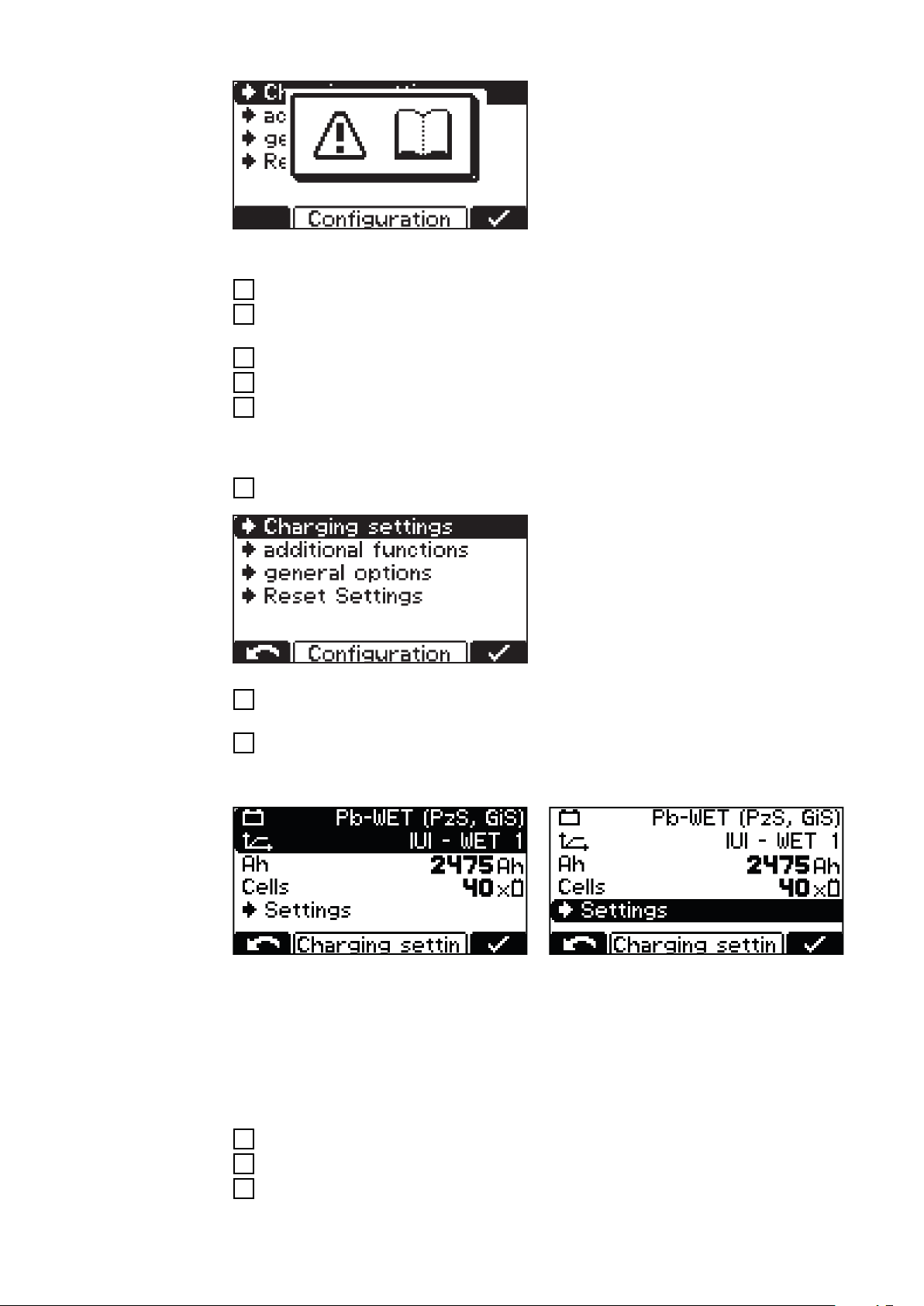

Seuraavaksi kehotetaan valitsemaan päävalikkokohdat kokoonpanotilaa varten.

Valikkokohtaa valittaessa voi näkyviin tulla kehotus lukea käyttöohje. Vahvista kehotus painamalla uudelleen Pause/Start-painiketta.

Navigoi kokoonpanovalikossa ja sen alivalikoissa seuraavasti:

Valitse haluttu valikkokohta Ylös-/Alas-painikkeilla.

Vahvista valikkokohta Pause/Start-painikkeella ja vahvista mahdollinen uu-

delleenvahvistuskysely (esim. OK?). Valitse tarvittaessa esim. Off / On Ylös- ja Alas-painikkeilla tai syötä arvo.

Vahvista syötetyt tiedot Pause/Stop-painikkeella.

Jos kohdistin täytyy vahvistuksen jälkeen siirtää toiseen asetukseen tai koh-

taan, toista kohdat (3) ja (4).

Poistuminen nykyisestä valikosta:

Palaa ylätason valintaan painamalla Menu (valikko) -painiketta.

Esimerkillä osoitetaan, miten latausasetukset määritetään:

Valitse Charging settings (latausasetukset) -valikkokohta Ylös- ja Alas-painik-

keilla. Vahvista valikkokohta Pause/Stop-painikkeella.

Näkyviin tulee asetusten valinta Charging settings (latausasetukset) -valikkokohdalle.

Näyttö voi vaihdella tehdyn valinnan mukaan.

Latausaikaa varten voi määrittää sekä alku- että loppuajankohdan. Alkuajankohdan voi valita tarvittaessa. Tällöin latausaika määräytyy manuaalisen latauksen alun perusteella vain ilmoitetun latauksen lopun mukaan.

Käyttäjä ohjataan asetuksia valittaessa valikon läpi avustajatoiminnon tapaan.

Valitse haluttu parametri (esim. Cells) Ylös-/Alas-painikkeilla.

Vahvista parametri Pause/Stop-painikkeella.

Määritä haluttu arvo Ylös- ja Alas-painikkeilla (esim. 24 akkukennojen lu-

kumääräksi).

Vahvista syötetyt tiedot Pause/Stop-painikkeella.

Settings (asetukset)

Jos kokoonpanotilassa muutetaan latausprosessin yhtä tai useaa asetusta, kokoonpanotilasta poistuttaessa näyttöön tulee vielä kysely siitä, otetaanko kyseinen asetus käyttöön.

Seuraavat asetukset täytyy vahvistaa poistuttaessa kokoonpanotilasta:

ominaiskäyrä

akkukapasiteetti Ah:na

kennojen määrä

tasauslataus ON/OFF

CAN-protokolla.

Seuraavaksi esitellään yksityiskohtaisesti Settings (Asetukset) -valikkokohta edellä käsiteltyyn Charging settings (Latausasetukset) -valikkokohtaan liittyen. Navigointi tapahtuu Kokoonpanotila-luvussa esitetyllä tavalla.

Näkyviin tulee luettelo, jossa on seuraavat valintamahdollisuudet:

Elektrolyyttikierto

Yksittäiset valintamahdollisuudet selitetään tarkemmin alla.

Elektrolyyttikierron kulunohjaus tapahtuu akkulaturin ohjauksen kautta. Sitä varten on käytettävissä useita valintavaihtoehtoja.

Elektrolyyttikierron valinnassa on käytettävissä seuraavat asetukset:

Off

elektrolyyttikierto on kytketty pois päältä.

Continuous (jatkuva käyttö)

elektrolyyttikierto on kytketty päälle jatkuvasti.

Program (ohjelma) 1–5

tehtaalla esiasetetut ohjelmat elektrolyyttikiertoa varten ja niihin liittyvät pa-

rametrit ovat Näyttö-luvun Settings-kohdassa olevassa taulukossa.

Automatic (automaattinen)

elektrolyyttikierron virtauksen automaattinen mukautus asetettujen akkupa-

rametrien mukaan.

User – On / Off (Käyttäjä – On / Off)

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

elektrolyyttikierron yksittäinen asetus

On- ja Off-asetukset määrittävät ilmavirtavälien pulssi-taukosuhteen.

Tehtaalla esiasetetut ohjelmat elektrolyyttikiertoa varten ja niihin liittyvät parametrit ovat seuraavassa taulukossa.

Kaikissa näissä ohjelmissa magneettiventtiili avautuu tietyksi ajaksi (ON 1) ja sulkeutuu tietyksi ajaksi (OFF 1). Tämän vaiheen toistokerrat määritetään Repeat (toisto) -asetuksella. Kun toistoille määritetty lukumäärä on saavutettu, jatketaan lataamisen loppuun asti ajoilla ON 2 ja OFF 2.

Lämpötilaohjattu lataus

Temperature-controlled charging (lämpötilaohjattu lataus):

Lämpötilaohjatun latauksen valinnassa on käytettävissä seuraavat asetukset:

automatic (automaattinen) / OFF / required (tarvitaan)

automatic (automaattinen)... Latauskäyrän lämpötilasta riippuva mukautus.

OFF ... Mitattua akun lämpötilaa ei oteta huomioon.

required... (tarvitaan)

Lataus käynnistyy vain silloin, kun lämpötila-anturi on liitetty.

Error overtemperature (ylilämpötilavirhe) ON / OFF

ON ... Akun ylilämpötila aiheuttaa virheilmoituksen.

Lataaminen pysähtyy, ja se voi jatkua vasta sitten, kun akku on jäähtynyt ja liitetty uudelleen. OFF ... Ei virheilmoitusta akun ylilämpötilan yhteydessä.

Warning overtemperature (ylilämpötilavaroitus) ON / OFF

ON ... Akun ylilämpötila aiheuttaa varoituksen.

OFF ... Ei varoitusta akun ylilämpötilan yhteydessä.

Tietyille ominaiskäyrille edellytetään ulkoista lämpötila-anturia. Jos sellainen ominaiskäyrä valitaan kokoonpanotilassa, näytetään huomautus, että tarvitaan ulkoinen lämpötila-anturi.

Tasauslataus Equalising charge (tasauslataus)

OFF

Ei tasauslatausta.

Delay (viive)

Jos akkua pidetään akkulaturiin kytkettynä määritettyä tasauslatausviivettä

(equalize charge delay) kauemmin, seuraa erityislataus. Se estää hapon kerrostumisen. Virran (ampeeri / 100 ampeerituntia), jännitteen (voltti / kenno) ja tasausla-

tauksen keston parametreja voi muuttaa.

Weekday (viikonpäivä)

Se viikonpäivä, jolloin tasauslataus suoritetaan.

Virran (ampeeri / 100 ampeerituntia), jännitteen (voltti / kenno) ja tasausla-

tauksen keston parametreja voi muuttaa.

Manuaalinen tasauslataus (”Manuaalinen”)

Tasauslatauksen voi aktivoida manuaalisesti painamalla painiketta näytössä.

Tasauslataus käynnistyy määritetyillä parametreilla asetetun viiveajan

jälkeen. Virran (ampeeri / 100 ampeerituntia), jännitteen (voltti / kenno) ja tasausla-

tauksen keston parametreja voi muuttaa. Tämä toiminto on käytettävissä vain Pb-Wet-ominaiskäyrää (lyijy-märkä) var-

ten.

Jos tasauslatauksen asetus on aktivoitu aloitusnäytössä, asetettujen ampeerituntien / asetetun latausajan vieressä olevalla symbolilla osoitetaan, suoritetaanko tasauslatausta tai voiko sen käynnistää.

Viive Viive (delay)

Lataamisen alkamisen viive (charge start delay)

Varsinaisen lataamisen alkamisen viive (minuutteina) suhteessa lataamisen

alkamisen laukaisuajankohtaan.

Lataamisen loppumisen viive (charge end delay)

Osoitetun lataamisen loppumisen (esim. vihreä valo) viive (minuutteina) suh-

teessa todelliseen lataamisen loppuun.

Lataamisen uudelleenkäynnistys verkkovirheen jälkeen (at mains failure restart charging)

Jos tämä valintavaihtoehto on aktivoitu, lataaminen aloitetaan automaatti-

sesti uudelleen sähköverkkovirheen jälkeen heti, kun sähköverkko on jälleen käytettävissä.

Verkkovirheen tapauksessa (at mains failure)

Käynnistä lataaminen uudelleen

Automaattinen / jatka lataamista.

Jos Käynnistä lataaminen uudelleen -valintavaihtoehto on aktivoitu, lataaminen aloitetaan automaattisesti uudelleen sähköverkkovirheen jälkeen heti, kun sähköverkko on jälleen käytettävissä.

Jos Automaattinen / jatka lataamista -valintavaihtoehto on aktivoitu, lataaminen aloitetaan automaattisesti uudelleen sähköverkkovirheen jälkeen heti, kun sähköverkko on jälleen käytettävissä.

Kalenteri Calendar (kalenteri)

Kalenteritoiminnon avulla lataaminen voidaan käynnistää automaattisesti seuraavien perusteiden mukaan:

aikaväli, jonka aikana lataaminen ei saa käynnistyä, kun akku on liitetty

aikaväli, jonka aikana lataaminen käynnistetään käyttämällä määritettyä omi-

naiskäyrää 1, kun akku on liitetty aikaväli, jonka aikana lataaminen käynnistetään käyttämällä määritettyä omi-

naiskäyrää 2, kun akku on liitetty.

Aktivoi kalenteritoiminto valitse-

malla ON-asetus ja vahvistamalla se.

Charging settings (latausasetukset) valikkokohta

akkutyyppi kaikille ominaiskäyrille:

(esim. Pb-WET) ominaiskäyräasetukset vastaavaa

ominaiskäyrää valittaessa.

Calendar-toiminnossa (kalenteri) voi valita lisäasetuksia:

Day Setting 1-5: (Päiväasetus 1-5): päiväasetuksen avulla voidaan määrittää jopa viisi erilaista latauksen käynnistyksen aikaprofiilia seuraavien asetusvaihtoehtojen avulla:

Ominaiskäyrän 1 symboli:

aikaväli, jonka aikana ominaiskäyrä 1 käynnistetään (esim. 0:00-6:00). Stop (pysäytys):

aikaväli, jonka aikana ei ole lataamista (esim.: 6:00-20:00). Ominaiskäyrän 1 symboli:

aikaväli, jonka aikana ominaiskäyrä 1 käynnistetään (esim. 20:00-24:00).

HUOMIO!

Määritetty aikaväli ei vaikuta käynnissä oleviin lataamisiin.

Jos edellä mainitussa esimerkissä liitetään akku kello 5:45, lataamisen

▶

päättyminen tapahtuu tarpeen mukaan, eikä määritetylle aikavälille ilmoitettu päättymisaika (esimerkissä kello 6:00) keskeytetä sitä. Jos akku liitetään Stop-aikavälin aikana, lataaminen käynnistyy automaatti-

▶

sesti seuraavalla aikavälillä. Jos Stop-aikavälin aikana lataaminen käynnistetään manuaalisesti, lataaminen suoritetaan aina ominaiskäyrän 1 mukaan.

Lisäasetusvaihtoehdot:

määritetyn ominaiskäyrän vaihto:

ominaiskäyrän symboli valitun ominaiskäyrän poisto:

remove (poista).

Week Setting (viikkoasetus):

kolme erilaista viikkoasetusta voi-

daan määrittää.

Jokaiselle viikonpäivälle voi määrittää aiemmin luodun päiväasetuksen.

Year Setting (vuosiasetus):

useille kalenterijaksoille (esim. 1.1.

- 7.1.) voi määrittää viikkoasetuksen.

Erityislataukset Special Charges (erityislataukset)

Repeat (toisto) -asetus määrittää, kuinka usein poikkeava lataaminen suoritetaan, kunnes jatketaan pysyvästi alkuperäisten latausparametrien kanssa:

Kun kalenteritoiminto on aktivoitu, näytössä näkyy kalenterisymboli (tässä kuluva päivämäärä numerolla 4).

Kun valitaan Special Charges (erityislataukset), voidaan suorittaa poikkeava lataus tai useita poikkeavia latauksia.

Asetusalue

1–99 toistoa.

Disable Start Button (käynnistyspainikkeen poistaminen käytöstä)

lataamista ei voi käynnistää Pause/Start-painikkeella esimerkiksi luvattoman

käytön estämiseksi

OFF

lataamisen voi käynnistää Pause/Start-painikkeella.

Myös seuraavat lisäasetukset ovat mahdollisia:

ominaiskäyrä:

esim. Deep discharge 10 akkukennojen lukumäärä:

Cells - esim. 12x akkukapasiteetti - Ah:

esim. 375 Ah.

DC-yhteys DC-yhteys (DC-Connection):

DC-yhteys-valikossa on DC-yhteyden tarkistusasetus. Jos DC-yhteyden tarkistus on kytketty päälle (ON), akkulaturin ja akun välinen yhteys tarkistetaan lataamisen aikana.

Jos DC-yhteydessä ilmenee ongelmia lataamisen aikana, aktiivisen DC-yhteyden tarkistuksen yhteydessä asetetaan tilailmoitus 17. Yhteysongelma voi johtua esim. kuluneista tai likaisista akkukoskettimista.

Lisätoiminnot Yksityiskohtainen esitys kokoonpanotilan Additional functions (lisätoiminnot) -

valikkokohdasta. Navigointi tapahtuu Kokoonpanotila-luvussa esitetyllä tavalla.

Valitse Additional functions

(lisätoiminnot) -valikkokohta.

Näkyviin tulee luettelo, jossa on seuraavat valintamahdollisuudet:

Yksittäiset valintamahdollisuudet selitetään tarkemmin alla:

Blue LED (sininen LED) -osoittimen asetus

ajan asetus (minuutteina), jonka kulumisen jälkeen akun jäähtymisen sininen valo palaa ja osoittaa akun jäähtyneen riittävästi. Asetusarvona käytetään aikaa latauksen päättymisestä.

Lämpötilaohjatun latauksen yhteydessä voidaan asettaa lämpötila-arvo, jonka alittuessa akun jäähtymisen osoitin palaa ja osoittaa akun jäähtyneen riittävästi.

Refill Indicator (jälkitäytön osoitin)

Ilmoitus osoittaa, milloin akkuun täytyy lisätä tislattua vettä. Jälkitäyttötarpeen ajankohdan voi määrittää seuraavasti:

Joka x. viikko ja viikonpäivä

esim. joka 2. viikon perjantaina jälkitäyttö vedellä.

OFF-asetuksen yhteydessä ei tarvita jälkitäyttökehotusta.

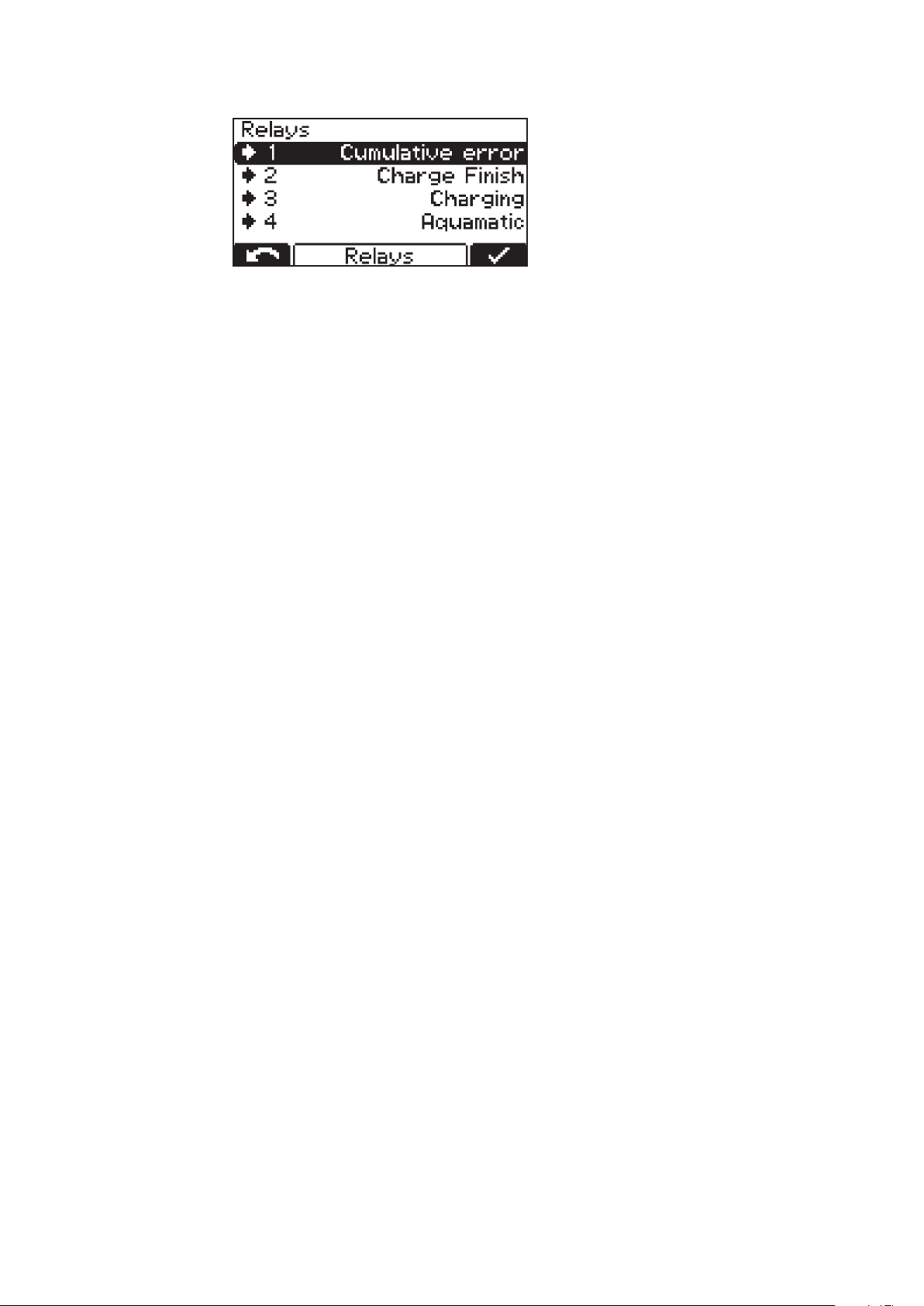

Relays (relekortti)

Kun relekortti on valittu, jokaiselle neljälle kytkentäliittimelle, vasemmalta oikealle nähtynä, voi määrittää seuraavat toiminnot:

Aquamatic

signaali, esim. magneettiventtiilin ohjaamiseen

Standard-ohjelma tehtaalla määritettyjen asetusten kanssa

User-ohjelma käyttäjän määrittämien asetusten kanssa

lisätietoja Aquamatic-vaihtoehdoista on Lisävarusteet-luvun Aquamatic-koh-

dassa.

Charging (lataaminen käynnissä)

Charge 50 % (lataus 50 %)

Charge 80 % (lataus 80 %)

Charge Finish (lataamisen loppu)

Main Charge Finished (päälataus päättynyt)

signaali, kun päälatausvaihe on päättynyt.

Lataus ei ole valmis

signaali, kun akku irrotetaan akkulaturista ennenaikaisesti

säädettävissä 1–10 s.

Charge OK (lataus OK)

akkua ladataan tai se on jo ladattu.

Cumulative Error (yleisvirhe)

signaali virhetapauksessa

verkkokatkoksen voi näyttää valinnaisesti virheenä (ON-asetus)

jos laite on virhetilassa, voidaan näyttää vapaasti määritettävä teksti, joka voi

esimerkiksi sisältää jälleenmyyjän yhteystiedot, lisätietoja on USB-tila-kohdassa.

Yleisvirhe + varoitus

Yleisvirhe-toiminnon tapaan vastaava rele vetää, kun ilmenee virhe tai varoi-

tus.

Signal Lamp (signaalilamppu)

relekorttiin voi liittää yhden sopivan lampun tai useita lamppuja varaustason

tai akkulaturin käyttötilan osoittamiseksi lisätietoja on Lisävarusteet-luvun Signaalilamppu-kohdassa.

Immobiliser (lukituslaite)

rele vetää jatkuvasti, kun akkulaturi liitetään sähköverkkoon.

Refill Indicator (jälkitäytön osoitin)

osoittaa, että akkuun täytyy lisätä tislattua vettä

Lisätietoja on Näyttö-luvun Lisätoiminnot-kohdassa.

Battery Cold (akku jäähtynyt)

External Air Pump (ulkoinen ilmapumppu elektrolyyttikiertoa varten)

asetukset määritetään kuten -> Settings -kohdan elektrolyyttikierrossa (Air

Pump).

Lisätietoja relekortista on Lisävarusteet-luvussa.

External lamp (ulkoisen lampun asetus)

Lisävarusteet-luvun Latauslamput-kohdan mukaan voidaan liittää sopivia signaalilamppuja varaustason tai akkulaturin käyttötilan näyttämiseksi. Seuraavat asetukset ovat käytettävissä:

Normal (tavalliset ulkoiset lamput)

RGB (LED-nauhat).

Remote control system (etänäyttö)

Yleiset asetukset

Kontrastia voi säätää etänäyttöä varten.

At mains failure restart charging (lataamisen uudelleenkäynnistys verkkovirheen jälkeen)

Kun tämä valintavaihtoehto on aktivoitu, lataaminen aloitetaan automaattisesti uudelleen sähköverkkovirheen jälkeen heti, kun sähköverkko on jälleen käytettävissä.

Yksityiskohtainen esittely kokoonpanotilan General options (yleiset asetukset) valikkokohdasta.

Valitse General options (yleiset

asetukset) -valikkokohta.

Näkyviin tulee luettelo, jossa on seuraavat valintamahdollisuudet:

Language (kieli)

näyttöasetukset

Contrast (kontrasti)

LED brightness (kirkkaus)

Show Ah at charge end (Ah-

määrän näyttö latauksen lopussa ) ON/OFF

Time (kellonaika) ja Date

(päivämäärä)

Daylight saving time (kesäai-

ka) / normaaliaika ennakkoon määritetyt aika-

vyöhykkeet käyttäjän määrittämät aika-

vyöhykkeet.

Charging cable (latauskaapeli):

latauskaapelin pituus (m).

Cable cross section (latauskaapelin poikkipinta):

latauskaapelin poikkipinta (mm²).

AC current consumption (AC-virranrajoitus):

käytetään otetun enimmäislaitevir-

ran mukautukseen paikan päälle tehtyyn sähköasennukseen tai siihen laitepistokkeeseen, joka on asennettu laitteeseen.

Vähimmäis- ja enimmäisarvot vaih-

televat eri laiteluokkien mukaan. Vähimmäisarvo on noin 25 % kyseisen laitteen enimmäisnimellisjännitteestä.

Temperature (lämpötila):

lämpötila °C- / °F-asteina.

Code (koodi):

Code ON / OFF (koodin syöttö on pakollinen / ei ole pakollinen kokoonpano-

tilaan siirtymistä varten)

USB Logging Time (USB-aikaväli):

USB Logging Time (aikaväli USB-

tikkuun lokiinmerkityille latausparametreille) (s)

Reset statistics (tilaston nollaaminen)

Reset history (historian nollaaminen)

Lisätietoja tilastosta ja historiasta on luvuissa Tilastotila ja Historiatila.

Asetusten nollaus

USB-tila USB-tilassa näyttö osoittaa, onko

Valikkokohdassa on kaksi mahdollisuutta nollata kaikki asiaankuuluvat asetukset:

Reset Factory Settings (nollaa tehdasasetukset):

nollaa tehdyt asetukset takaisin

toimitustilaan.

Reset Default Settings (nollaa oletusasetukset):

nollaa tehdyt asetukset takaisin

valmistajan oletusarvoihin.

USB-tikku kytketty.

USB-tikun täytyy olla seuraavien vaatimusten mukainen:

alustus: FAT32

enintään 32 gigatavua

ei moninkertaista osiointia.

Ohjelmisto I-SPoT-VIEWER (www.fronius.com/i-spot) tukee USB-tikulla olevien tietojen näyttämistä ja analysoimista.

Käynnistä tietojen lataus vahvistamalla se Pause/Start-painikkeella. Jos vahvistusta Pause/Start-painikkeella ei tehdä, lataus käynnistyy automaattisesti yhden minuutin kuluttua.

Lataamisen aikana USB-tikun voi liittää Pause/Start-painikkeen painamisen jälkeen. Tällöin voi vain näyttää tietoja, mutta päivitys tai kokoonpanon lataaminen ei ole mahdollista.

Turvallinen irrotus (Safely remove)

Kun haluttu toiminto on päättynyt, poista USB-tikku turvallisesti.

Update (päivitys)

Luettelo USB-tikulle tallennetuista, sopivista päivitystiedostoista avautuu.

Halutun tiedoston valinta ja vahvistus tapahtuu samalla tavalla kuin asetus-

ten selaamisessa. Älä muuta automaattisesti määritettyä päivitystiedoston nimeä!

Uusin laiteohjelmisto on käytettävissä Download-alueella Fronius-sivustossa.

Laiteohjelmiston asennusohje on ladattavassa zip-tiedostossa.

Download (lataus)

Laitteen tietojenkoontiyksikköön lokiin merkittyjen latausparametrien tiedot

tallennetaan I-SPoT VIEWER -ohjelmistoa varten USB-tikulle. Sen lisäksi tehdään tapahtumien (Events) sekä laiteasetusten ja käyttäjien

ominaiskäyrien (kokoonpanon) tallennus. Tietojenkoontiyksikölle voidaan valita seuraavat aikavälit:

yksi kuukausi kolme kuukautta kaikki viime kerrasta lähtien.

Download optional (valinnainen lataus)

Seuraavat vaihtoehdot ovat käytettävissä:

I-SPoT VIEWER

Lokiinmerkittyjen tietojen tallennus tapahtuu kuten Download-vaihtoehdossa (lataus), mutta vain I-SPoT VIEWER -ohjelmiston tietojen kanssa. Tietojenkoontiyksikön tallennus

Lokiinmerkittyjen tietojen tallennus tapahtuu kuten Download-vaihtoehdossa (lataus), mutta ei I-SPoT VIEWER -muodossa, vaan csv-tiedostoina. (Automaattisesti luotu kansiorakenne csv-tiedostoille: * Fronius\<laitteen sarjanumero>\Charges\<yyyymmdd>\<hhmmss.csv>) Tapahtumien tallennus.

Tapahtumat (Events) tallennetaan USB-tikulle. Kokoonpanon tallennus

Laiteasetukset tallennetaan USB-tikulle.

Kokoonpanon lataus (Load configuration)

Lataa USB-tikulle tallennetun sopivan laitekokoonpanon laitteeseen.

Jälleenmyyjätekstin lataus (Load dealer text)

Tässä voi ladata USB-tikulta tekstitiedoston, joka näytetään heti laitteen jou-

tuessa virhetilaan. Tekstitiedosto voi sisältää esimerkiksi jälleenmyyjän yhteystiedot.

Tiedoston on oltava tallennettuna USB-tikulle .txt-muotoisena unicode-muo-

dossa. Tiedoston nimen on oltava dealer.txt.

Merkkien enimmäislukumäärä on 99.

* Jos USB-tikku on liitetty lataamisen aikana, csv-tiedostot tallennetaan

suoraan USB-tikulle. Kansiorakenne luodaan samalla automaattisesti, ja siinä on Datalog-kansio Charges-kansion sijasta.

Tilailmoitukset

Jos käytön aikana ilmenee häiriö, näytössä voi näkyä tiettyjä tilailmoituksia. Häiriöt voivat johtua seuraavista seikoista:

akkuvirhe

liitetyn akun jännite on väärä

laite on kuumentunut liikaa

ohjelmisto- tai laitteistovirhe.

Akkuvirhe: jos akku ilmoittaa virhetilasta, akkulaturi näyttää virheen akkuvirheenä sekä akun asianmukaisen virhenumeron. Virheen selitys on akun käyttöohjeessa.

Jos näytössä näkyy virheilmoitus eikä virhettä voi korjata itse:

Merkitse näytetty tilailmoitus muistiin: esim. Statecode (31).

Merkitse laitteen kokoonpano muistiin.

Ota yhteys valtuutettuun huoltopalveluun.

Jos laite on virhetilassa, voidaan näyttää vapaasti määritettävä teksti, joka voi esimerkiksi sisältää jälleenmyyjän yhteystiedot.

Ulkoisen syyn aiheuttamat tilailmoitukset

Nro Syy/korjaustoimi

(11) Tarkista verkkojännite

(12) Tarkista sähköverkko (vaiheen katkeaminen)

(13) Ulkoinen lämpötila-anturi on viallinen

(14) Elektrolyyttikierto on viallinen (painekytkin ei kytke)

(15) Ohjausjännitettä ei tunnistettu

(16) Ulkoinen käynnistys/pysäytys ei ole suljettu

(17) Valmiustilan tunnistuksen moninkertainen laukaisu lataamisen aikana

(esim. kuluneet akkukoskettimet)

Tilailmoitukset akkuvian yhteydessä

Nro Syy/korjaustoimi

(22) Akun alijännite

(23) Akun ylijännite

(24) Akku on liian kuuma (vain ulkoisen lämpötila-anturin yhteydessä)

(25) Akun alilämpötila (vain ulkoisen lämpötila-anturin yhteydessä)

(26) Kennovika tunnistettu

(27) Akkua ei tueta

(28) Akun varaus erittäin alhainen - varmuuslataus suoritetaan

(29) Akun napaisuudet väärin

(30) Thermal Runaway (lämpöryntäys)

Tilailmoitukset latausvian yhteydessä

Nro Syy/korjaustoimi

(31) Ajan ylitys I1-vaiheessa

(32) Ajan ylitys U1-vaiheessa

(33) Akun ylijännite I2-vaiheessa

(34) Ah-ylitys

(35) Ajan ylitys I2-vaiheessa

(36) Tavoitejännitettä ei saavutettu I2-vaiheessa (vain ominaiskäyrälle)

(37) Virhe RI-latauksessa

(38) Määritettyä latausaikaa ei voi saavuttaa

(39) Ajan ylitys RI-latauksessa

Tilailmoitukset CAN-virheen yhteydessä (akku)

Nro Syy/korjaustoimi

(51) Akku ei vastaa

(52) Akkutietoja ei voi kysellä

(53) Akkujännitettä ei tueta

(54) Viestintävirhe

(55) Akkuvirhe

(56) Akku ei kytkeydy

(57) Ilmoitusten aikaraja ylittynyt

(58) Kirjautuminen epäonnistui

Tilailmoitukset yhdyskäytävävirheen yhteydessä

Nro Syy/korjaustoimi

(101) CAN-Connectin asetus on aktiivinen, eikä yhdyskäytävään ole voitu muo-

dostaa CAN-yhteyttä vähintään kahteen minuuttiin

(102) Yhdyskäytävällä ei ole yhteyttä taustaan.

Tilailmoitukset TagID-virheen yhteydessä

Nro Syy/korjaustoimi

(200) Akkulaturin säädetty tekniikka ei ole yhteensopiva liitetyn akun kanssa.

(201) Akkulaturi ei tue akun nimellisjännitettä tai akkulaturin asetus sulkee sen

pois

(202) Akkulaturin teho ei ole riittävän korkea liitetyn akun lataamiseksi

(203) CAN-tiedonsiirtoa TagID:hen ei voitu muodostaa

(204) TagID-tietoja ei voitu lukea

(205) TagID-päivitystä ei voitu suorittaa

(206) TagID-lämpötila-anturi on viallinen

(207) TagID-jänniteanturi on viallinen

(208) TagID:n akun pysyvät tiedot ovat virheelliset tai niitä ei ole saatavilla

(209) Viallinen EEPROM-muisti

(210) Viallinen ﬂash-muisti

(211) Virheellinen laiteallekirjoitus

(212) TagID-tietoja ei voitu kuvata

(213) Akkulaturin teho ei riitä akun lataamiseen halutussa latausajassa

(214) DC-polulla on liian paljon tehohäviötä

(215) TagID-täyttötasoanturi on asennettu väärään kennoon tai se on viallinen

(216) TagID-ohjelmisto on kaatunut

Tilailmoitukset ensiöpiirin vian yhteydessä

Nro Syy/korjaustoimi

(500) Viallinen lämpötila-anturi - aurinkopaneeli 1 (ylä)

(501) Viallinen lämpötila-anturi - aurinkopaneeli 2 (ala)

(502) Viallinen lämpötila-anturin piirilevy

(503) Ensiöpuolen ylilämpötila

(504) Juuttunut/viallinen tuuletin

(505) Välipiirin yli-/alijännite

(506) Epäsymmetrinen välipiiri

(507) Ensiösyöttöjännite toleranssin ulkopuolella

(508) Verkkokatkos

(509) Väärä laitekokoonpano

(510) Virheellinen ensiö-EEPROM

(527) Vaiheensiirtimen ylivirta

(528) Latausrele kytkeytynyt pois kuormakäytön aikana

(530) Viestintäongelma

(532) Mikro-ohjaimen virhe (esim. jako nollalla)

(533) Referenssijännite toleranssin ulkopuolella

(534) Käynnistysongelma

(535) PFC-ylivirta

(536) Vaiheensiirrin tai PFC virheellinen

Tilailmoitukset toisiopiirin vian yhteydessä

Nro Syy/korjaustoimi

(520) Toisiopuolen lämpötila-anturi on viallinen

(521) Toisiopuolen ylilämpötila

(522) Viallinen lähtösulake

(523) Toisiosyöttöjännite toleranssin ulkopuolella

(524) Toisioreferenssijännite toleranssin ulkopuolella

(525) Erovirta

(526) Erovirta toleranssin ulkopuolella

(527) Teho-osan ylivirta (ensiö)

(529) Ei toisioviestintää

(530) Ei ensiöviestintää

(531) Toisio-EEPROM on viallinen

(532) Mikro-ohjaimen virhe

(537) Jännitteenmittaus virheellinen

(570) Toisiorelettä ei voi kytkeä

(571) ADC/SPI-ongelma

Tilailmoitukset ohjauksen vian yhteydessä

Nro Syy/korjaustoimi

(540) Kokoonpanomuistimoduuli puuttuu/viallinen

(541) Ei toisioviestintää

(542) Toisioalustus epäonnistui

(543) Ohjelma-/muistivirhe ominaiskäyrän ohjauksessa

(544) Ohjelma-/muistivirhe ominaiskäyrän ohjauksessa

(545) Ensiöalustus epäonnistui

(546) Päivitys epäonnistui

(547) Asetusten lataus/tallennus epäonnistui

(548) Ominaiskäyräasetusten lataus/tallennus epäonnistui

(1)

(2)

Tehoväylän tilailmoitukset

(549) Latausta ei voitu jatkaa verkkokatkoksen jälkeen

(550) Kellonaikaa ei ole asetettu

(551) Laitteistomuutos tunnistettu

(552) Kokoonpanomuistimoduuli virheellinen

(553) Ensiöpäivitys epäonnistui

(554) Tiedonsiirto virheellinen

(555) Väärä laiteohjelmisto

(557) InterLock-viestinnän keskeytys

(558) Toisessa laitteessa, joka on yhdistetty InterLock-lisävarusteen kautta, on

virhe

(559) Toinen laite, joka on yhdistetty InterLock-lisävarusteen kautta, ei ole yh-

teensopiva tämän laitteen kanssa

Tilailmoituksesta näkee, mikä tehoväylä on kyseessä:

(1): tehoväylä 1 - esim. tilakoodi (542-1)

(2): tehoväylä 2 - esim. tilakoodi (542-2).

Lisävarusteet

Turvallisuus Joissain tapauksissa lisävarusteita voi liittää vasta kotelon avaamisen jälkeen. Ota

seuraavat varoitukset huomioon:

VAARA!

Vaara virheellisesti suoritettujen töiden vuoksi.

Vaara voi aiheuttaa vakavia henkilö- ja aineellisia vahinkoja.

Ainoastaan koulutettu henkilöstö saa tehdä lisävarusteiden liittämiseen liitty-

▶

viä töitä. Jos vastaavalle lisävarusteelle on olemassa asennusohje tai lisälehti, kaikkia

▶

niiden sisältämiä varoituksia ja ohjeita täytyy noudattaa. Kun kaikkien sähköliitäntöihin liittyvien vaihtoehtojen yhteydessä liitäntätyöt

▶

ovat valmiit, täytyy tehdä kansallisten ja kansainvälisten standardien ja direktiivien mukainen turvallisuustekninen tarkastus. Lisätietoja turvallisuusteknisestä tarkastuksesta saat valtuutetusta huolto-

▶

liikkeestä. Halutessasi saat huoltoliikkeestä myös tarvittavat asiakirjat.

▶

Elektrolyyttikierto

HUOMIO!

Vaara akusta tunkeutuvan elektrolyytin tai ilman vastapainetta tapahtuvan käytön vuoksi.

Vaara voi aiheuttaa ilmapumpun vaurioitumisen.

Aseta akkulaturi siten, että se on vähintään 0,5 m (1 ft. 7.69 in.) ladattavan

▶

akun yläpuolella. Liitä akkulaturin paineilman lähtö aina sille tarkoitetun ja toimivan letku-

▶

liitännän kautta akkuun.

HUOMIO!

Vaara sallitun verkkojännitetoleranssin noudattamatta jättämisestä.

Vaara voi aiheuttaa vakavia toimintahäiriöitä ja aineellisia vahinkoja.

Valinnaisen elektrolyyttikierron yhteydessä on voimassa akkulaturiin nähden

▶

rajoitettu verkkojännitetoleranssi 207–250 V, Vaihe-vaihe: 360–433 V.

Elektrolyyttikierron lisävarusteessa on akkulaturiin integroitu ilmapumppu. Se pumppaa akkuun ilmaa erityisten kapillaariputkien kautta. Siten elektrolyytti sekoittuu tehokkaasti. Tällöin akku kuumenee mahdollisimman vähän, akun käyttöikä on pidempi ja veden hävikki on lataamisen aikana pienempi.

Jos pumppuvian tai akkuliitännän epätiiviyden seurauksena tunnistetaan virhe, näytössä näkyy Statecode 14 -tilailmoitus. Tämä vika voidaan näyttää esimerkiksi ulkoisen signaalilampun avulla yleisvirheenä.

Elektrolyyttikierron kulunohjaus tapahtuu akkulaturin ohjauksen kautta. Kokoonpanovalikossa on sitä varten käytettävissä useita valintavaihtoehtoja. Lisätietoja on Näyttö-luvun Lisätoiminnot-kohdassa.

Valintavaihtoehtoja ovat myös tehtaalla määritetyt ohjelmat 1–5. Näihin ohjelmiin liittyvät parametrit ovat selityksineen seuraavassa taulukossa.

Ohjelma ON 1 OFF 1 Repeat

(1)

(2)

(1)

ON 2 OFF 2

(toisto)

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

Ilmansuodattimen sisäosan puhdistaminen

Puhdista integroidun ilmapumpun ilmansuodattimen sisäosa kerran vuodessa. Pölyisessä ympäristössä puhdistusväliä pitää vastaavasti lyhentää. Ilmansuodattimen sisäosa (2) täytyy irrottaa puhdistamista varten. Vedä ilmansuodatin (1) ulos ja laita se takaisin paikoilleen seuraavasti:

Lämpötilaohjat-

Risk of Electric Shock! Do not operate at circuits more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common NC Normally Closed NO Normally Opened L Line N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

tu lataus

Lämpötilaohjatun latauksen lisävaruste säätelee latausjännitettä aina senhetkisen akun lämpötilan mukaan. Se pidentää akun käyttöikää huomattavasti varsinkin kylmätiloissa.

Relekortti

VAARA!

Vaara käytettäessä relekorttia turvallisuuskriittisille toiminnoille.

Vaara voi aiheuttaa vakavia henkilö- ja aineellisia vahinkoja.

Relekorttia ei voi käyttää turvallisuuskriittisille toiminnoille.

▶

HUOMIO!

Vaara sallitun verkkojännitetoleranssin noudattamatta jättämisestä.

Vaara voi aiheuttaa vakavia toimintahäiriöitä ja aineellisia vahinkoja.

Valinnaisen relekortin yhteydessä on voimassa akkulaturiin nähden rajoitettu

▶

maksimitulojännite L-N 250 V.

Relekortti-lisävarusteen avulla akkulaturin käyttötiloja ja liitetyn akun varaustasoa voidaan arvioida ulkoisesti. Sen lisäksi yhdelle tai usealle virrankuluttajalle voidaan syöttää tulojännitettä L-N. Sitä varten täytyy sähköverkossa olla neutraalijohdin. Kokoonpanon selvitys relekortin lähtöjä varten on akkulaturin käyttöohjeessa: Näyttö-luku, Lisätoiminnot-kohta.

Lisätietoja relekortista on relekortin toimitukseen sisältyvissä ohjeissa.

Alla on yleiskatsaus suoraan relekorttiin liittyvistä lisävarusteista. Näitä releeseen liittyviä lisävarusteita ohjataan relekortin lähtöjen kautta:

Aquamatic

lataaminen käynnissä

lataus 50 %

lataus 80 %

lataamisen loppu

päälataus päättynyt

lataus OK

lataus ei ole valmis

signaali, kun akku irrotetaan akkulaturista ennenaikaisesti yleisvirhe

yleisvirhe + varoitus

signaalilamppu

lukituslaite

jälkitäytön osoitin

akku jäähtynyt

ulkoinen ilmapumppu (elektrolyyttikierto).

Aquamatic Aquamatic sisältää magneettiventtiilin ohjauksen, jonka avulla vettä lisätään la-

dattavaan akkuun automaattisesti.

Vakioasetus

jälkilatausvaiheen alussa magneettiventtiili avautuu 12 sekunniksi ja sulkeu-

tuu sen jälkeen neljäksi sekunniksi tämä sykli toistuu 26 kertaa.

USER-asetus (käyttäjä)

määritettävä ON-aika (magneettiventtiili avautuu) päälatausvaiheen päätty-

misen jälkeen.

Lataaminen käynnissä

Lataus 50 % Kuten Päälataus päättynyt -toiminnossa: vastaava rele kytkeytyy, kun akku on la-

Lataus 80 % Kuten Päälataus päättynyt -toiminnossa: vastaava rele kytkeytyy, kun akku on la-

Lataus ei ole valmis

Lataaminen käynnissä -lisävaruste sopii esimerkiksi signaalilampun ohjaamiseen. Kun lataaminen on käynnissä, vastaava rele vetää automaattisesti kiinni.

tautunut 50 %.

tautunut 80 %.

Lataus ei ole valmis -valinta sopii esimerkiksi äänihälyttimen ohjaamiseen. Jos akku irrotetaan akkulaturista ennen lataamisen päättymistä, rele kytkeytyy 1–10 sekunnin ajaksi. Aikaa voi säätää.

Lataamisen lop-puLataamisen loppu -lisävaruste sopii esimerkiksi signaalilampun ohjaamiseen. Kun

määritetty latauskäyrä on kokonaan päättynyt, vastaava rele vetää automaattisesti.

Päälataus päättynyt

Yleisvirhe Yleisvirhe-lisävaruste sopii esimerkiksi signaalilampun ohjaamiseen. Jokaisen tun-

Päälataus päättynyt -lisävaruste sopii esimerkiksi signaalilampun ohjaamiseen. Kun päälatausvaihe on päättynyt, vastaava rele vetää automaattisesti.

nistetun virheen yhteydessä vastaava rele vetää automaattisesti.

Yleisvirhe + varoitus

Signaalilamppu Latauslampun vaihtoehtona voi relekorttiin liittää yhden sopivan lampun tai usei-

Lukituslaite Jos akkulaturi asennetaan ajoneuvoon mukana kuljetettavaksi, lisävarusteena

Yleisvirhe-toiminnon tapaan vastaava rele vetää, kun ilmenee virhe tai varoitus.

ta lamppuja varaustason tai akkulaturin käyttötilan osoittamiseksi. Lamput voi asettaa jännitteelle, joka on korkeintaan 30 V DC tai 250 V AC, kun käytetään neutraalijohtimen kautta maadoitettua verkkoa.

Jos lamput on kytketty nollapotentiaaliin, kytkentävirta saa olla korkeintaan 4 A. Lamppua, jota ohjataan 230 V:n virransyöttöreleellä, saa käyttää vain korkeintaan 1 A:n lähtövirralla.

saatava lukituslaite estää ajoneuvon tahattoman käyttöönoton lataamisen aikana. Siten ajoneuvo, akku ja latausjohdot suojataan vaurioitumiselta.

Heti kun ajoneuvo liitetään sähköverkkoon, vastaava rele vetää ja estää esimerkiksi virtalukon signaalin. Toinen esimerkki on ohjata sopivaa signaalilamppua osoittamaan lataamisen olevan käynnissä.

Akku jäähtynyt Vastaava rele kytkeytyy automaattisesti, kun valikossa määritetty aika on umpeu-

tunut.

Ulkoinen ilmapumppu (elektrolyyttikierto)

LED-nauha LED-nauha toimii tilanäyttönä ja palaa käyttöpaneelin näyttöelementtien tapaan

Ilmansuodatin Runsaspölyisissä ympäristöissä ilmansuodatin estää laitteen sisätilan likaantumi-

Tämä lisävaruste mahdollistaa ulkoisen ilmapumpun ohjaamisen relekoskettimen kautta elektrolyyttikiertolisävarusteen tapaan.

vastaavissa väreissä. LED-nauha ja siihen sisältyvä diffuusori asennetaan kotelon etuseinän ja kotelon yläosan väliseen rakoon.

sen. Siten vältetään mahdollinen tehon aleneminen tai muut laitteen haitat. Lisätietoja on asianmukaisessa lisälehdessä. Puhdistusväli tarpeen mukaan (valmistajan suositus: kuukausittain).

Etänäyttö Etänäytön avulla laitetta voidaan käyttää jopa 30 metrin etäisyydeltä (98 ft., 5.1

in.). Tämä lisävaruste sisältää käyttöpaneelin alumiinikotelossa.

Gateway Link Gateway Linkin avulla yhdyskäytävän voi helposti yhdistää akkulaturiin. Yh-

dyskäytävän voi yhdistää avaamatta akkulaturia.

Yhdyskäytävä Yhdyskäytävä on lenkki akkulaturin ja Charge&Connectin välillä. Lisätietoja on

asianmukaisessa lisälehdessä.

TagID Link TagID Link mahdollistaa akun olennaisten tietojen vaihtamisen TagID:n ja akkula-

turin välillä.

TagID TagID on elektroninen mittaus- ja ohjausjärjestelmä, joka vaihtaa akun tietoja ak-

kulaturin kanssa ja optimoi latauksen.

InterLock InterLock yhdistää kaksi akkulaturia sekä synkronoi latauksen aloituksen ja lope-

tuksen, jolloin saavutetaan liitettyjen akkujen tasainen täydellinen lataus.

Tekniset tiedot

Selectiva 30 kW 96 V / 120 V

Verkkojännite:

- 96 V (-10 % / +30 %)

- 120 V (-10 % / +10 %) valinnainen:

Pääsulake

3~ NPE 400 V / 50/60 Hz 3~ NPE 400 V / 50/60 Hz 3~ PE 400 V / 50/60 Hz

63 A

Verkkosyöttöjohdon vähimmäispoikkipinta 10 mm² (.0155 in²)

Tyypillinen vuotovirta

360 VAC –3,3 mA a.c. 400 VAC –4,2 mA a.c. 520 VAC –4,8 mA a.c.

Kytkentäaika 100 %

EMC-laiteluokka B

Kulutus valmiustilassa Selectiva 9250 / 9300 Selectiva 12210 / 12250

25,4 W 25,2 W

Suojausluokka I

Suurin sallittu verkkoimpedanssi Z PCC:ssä

Suojausluokka

max

alla mainitun Laitekohtaiset tiedot -taulukon mukaan

IP 20

Ylijänniteluokka III

Käyttölämpötila

-20 °C – +40 °C (-4 °F – 104 °F)

Varastointilämpötila -25 °C – +80 °C

(-13 °F – 176 °F)

Suhteellinen ilmankosteus korkeintaan 85 %

Enimmäiskäyttökorkeus merenpinnasta 2 000 m (6 561 ft.)

Hyväksyntämerkintä tehokilven mukaan

Tuotestandardi SFS-EN 62477-1

Mitat p x l x k 780 x 369 x 1 090 mm

(30.71 x 14.53 x 42.91 in.)

Paino (vakiomallisen verkko- ja latausjohdon

104 kg (229.28 lb.)

kanssa)

Likaantumisaste 3

Housing G1

1) Laitetta saa käyttää nollamaadoitusverkoissa korkeintaan 400 V:n ulkojohtimen nimellisjännitteellä. Valinnaisen elektrolyyttikierron ja relekortin yhteydessä on voimassa verkkojännitetoleranssi L-N 207–250 V.

2) Käytä laitteen verkkoliitäntää varten vain tyypin B vikavirtasuojakytkintä. Laitteella on korotettu maavuotovirta. Maavuotovirta on alle 12,6 mA.

3) Avoimen sähköverkon liitäntä – 230 / 400 V ja 50 Hz.

4) Vain sisätilakäyttöön, ei saa altistaa sateelle tai lumelle.

5) Ympäristön korkea lämpötila voi aiheuttaa tehon alenemista (tehorasituksen pienentäminen).

Laitekohtaiset tiedot

Laite

9 250 30

ACenimmäi svirta

53,3 A 31 830 W 96 V 250 A 50

ACenimmäisteho

Nimellisjännite

9 300 30

53,9 A 32 220 W 96 V 300 A 44

12 210 30

53,2 A 31 660 W 120 V 210 A 49

12 250 30

53,9 A 31 980 W 120 V 250 A 42

Laitekohtaiset tiedot

PF λ (UAC nom, 50 Hz, U nom, IDC max)

THDi [%] (UAC nom, 50 Hz,

UDC nom, IDC max)

9 250 30 kW 0,906 44,02

9 300 30 kW 0,904 41,82

12 210 30 kW 0,909 43,84

12 250 30 kW 0,905 42,95

Maksimilatausvirta

max

mOhm

Fronius Selectiva 30 kW 4.0 96V/120V Operating Instruction [FI]

Specifications and Main Features

Frequently Asked Questions

User Manual
