Informações gerais5
Condições ambientais5
Acoplamento à rede5
Perigos devido à corrente de carga e da rede elétrica6
Perigo devido a ácidos, gases e vapores6
Instruções gerais para o manuseio de baterias7
Autoproteção e proteção individual7
Medidas de segurança em operação normal7
Classificação de equipamentos com compatibilidade eletromagnética7
Medidas de compatibilidade eletromagnética8
Segurança de dados8
Manutenção8
Reparo e manutenção8
Responsabilidades do operador8
Revisão técnica de segurança8
Identificações no equipamento9
Descarte9
Direito autorais9
Classes de potência10
Informações gerais10
30 kW10
Informações gerais11
Explicação dos avisos de segurança11
Conceito de dispositivo11
Utilização prevista11
Escopo de entrega12
Informações específicas do cliente13
Acoplamento à rede13
Cabo de carregamento13
Instalação correta dos cabos de carregamento/rede14
Avisos de alerta no aparelho14
Avisos nos componentes internos17
Dimensões18
Remover palete18
Seleção do local e instalação no piso/na parede19
Requisitos de configuração19
Montagem no piso20
Montagem na parede21
Elementos de comando e conexões23
Controles operacionais e conexões23
Ocupação das conexões do conector de opções25
Painel de comando26
Carregar a bateria28
Primeiro comissionamento28
Iniciar o processo de carregamento30
Interromper o processo de carregamento32
Terminar o processo de carregamento32
Indicação34
Visão geral dos modos de indicação34

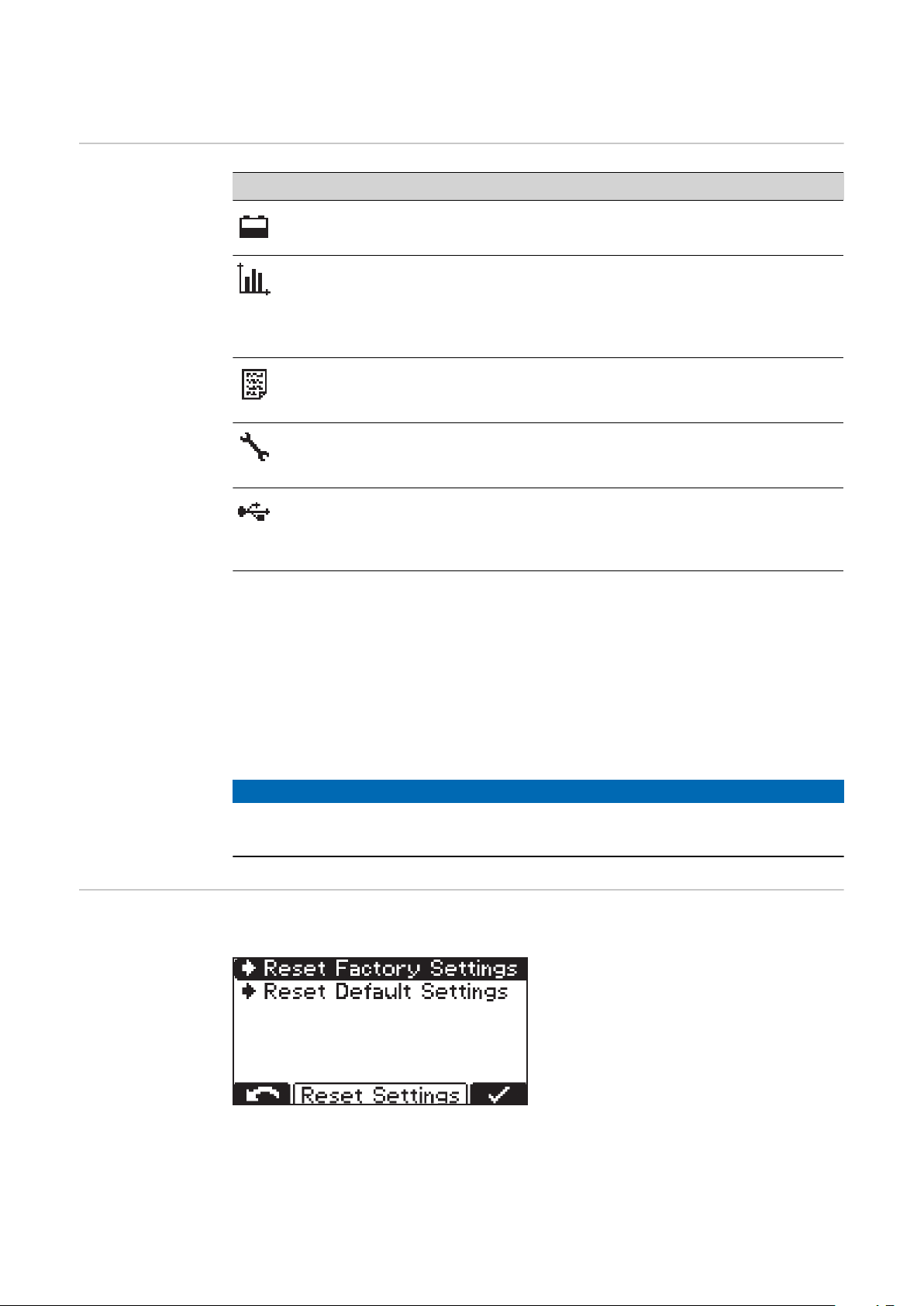

Zerar ajustes34
Modo padrão35
Modo padrão35
Modo de estatística36
Modo de estatística36

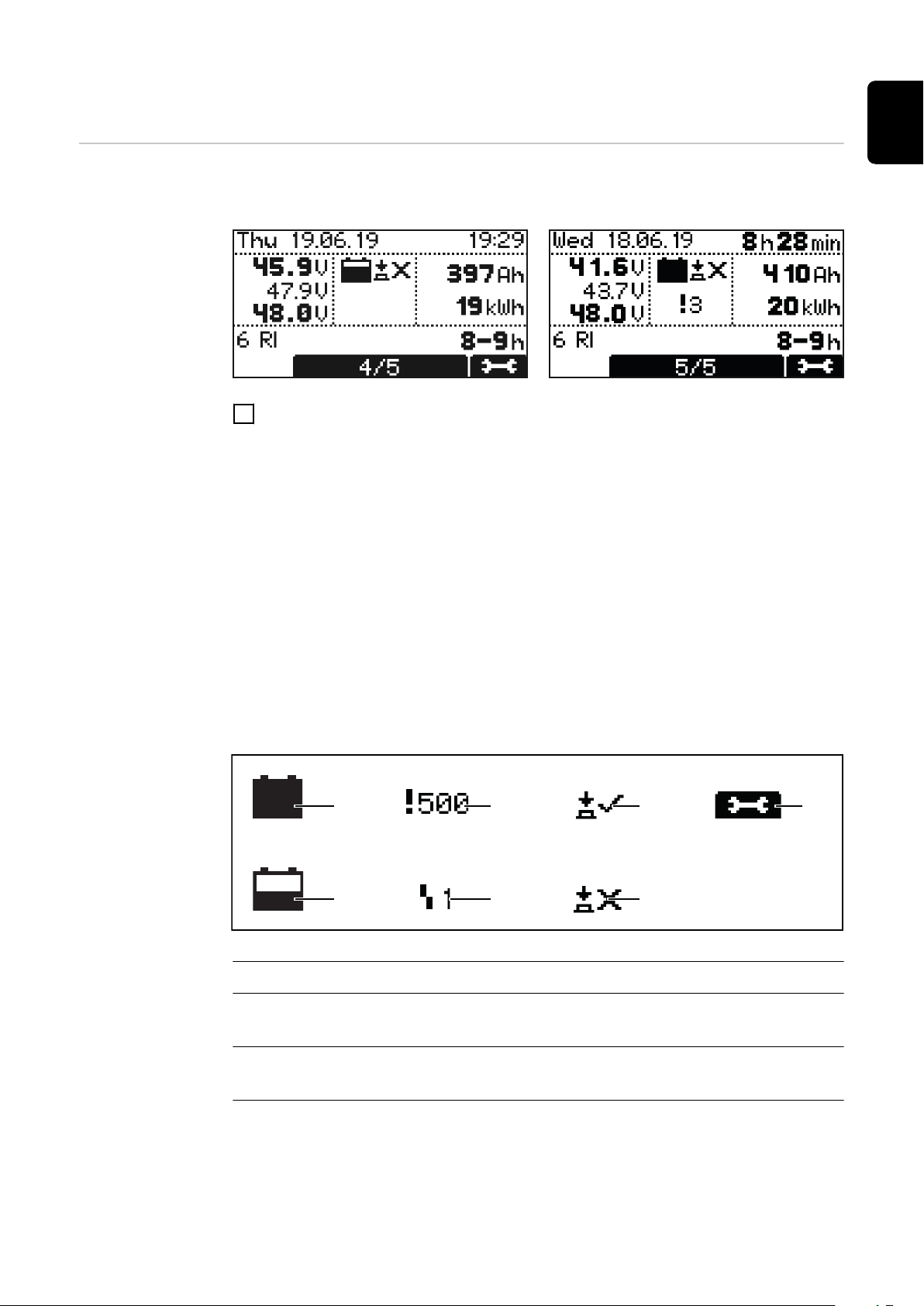

Modo de histórico37
Modo de histórico37
Modo de configuração39
Visão geral das opções de configuração no modo de configuração39
Entrada no modo de configuração40
PT-BR
3
Sair do modo de configuração41
Modo USB em modo de configuração42

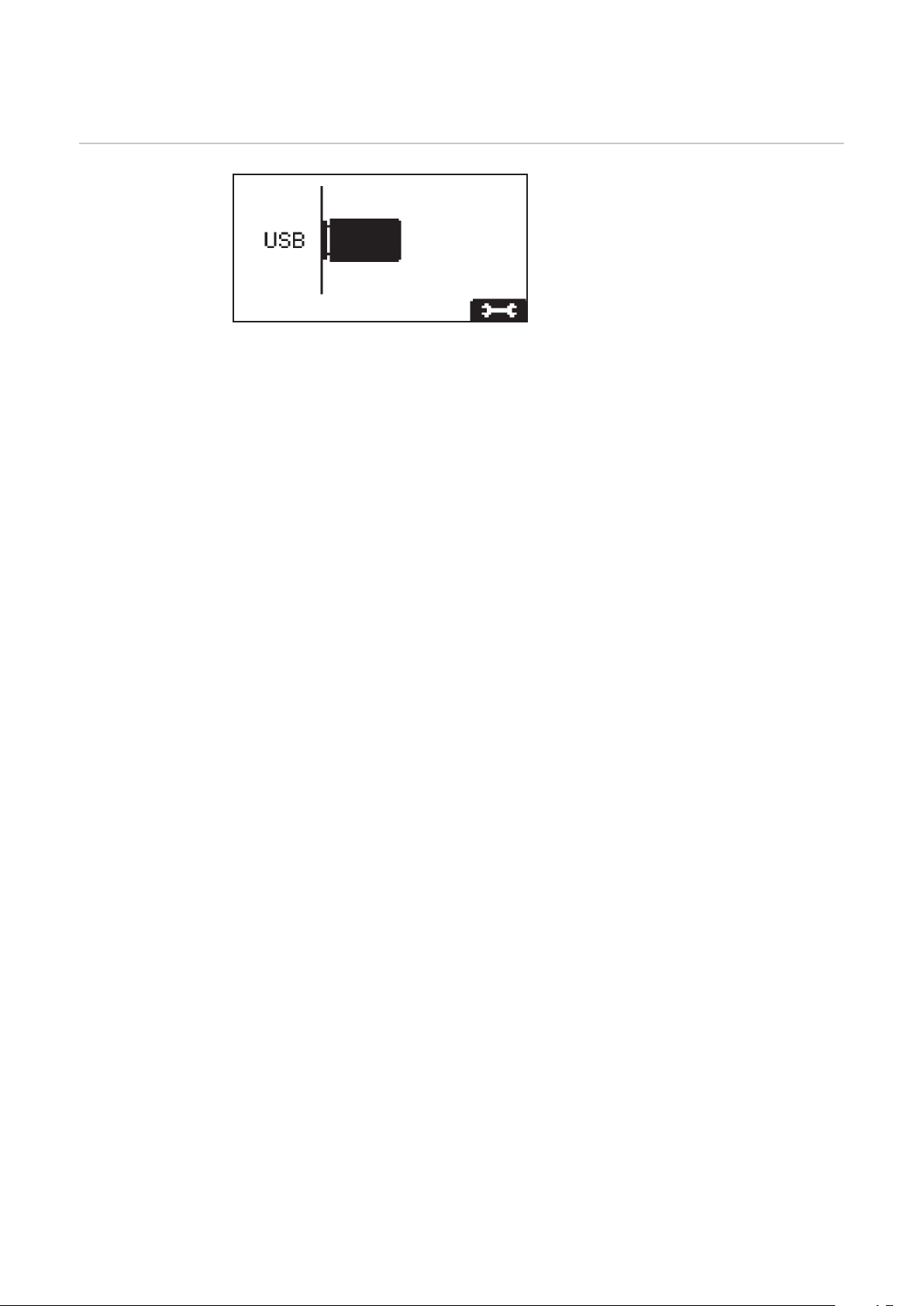

Modo USB42
Definições de carga no modo de configuração44
Visão geral das definições de carga44
Circulação de eletrólito44

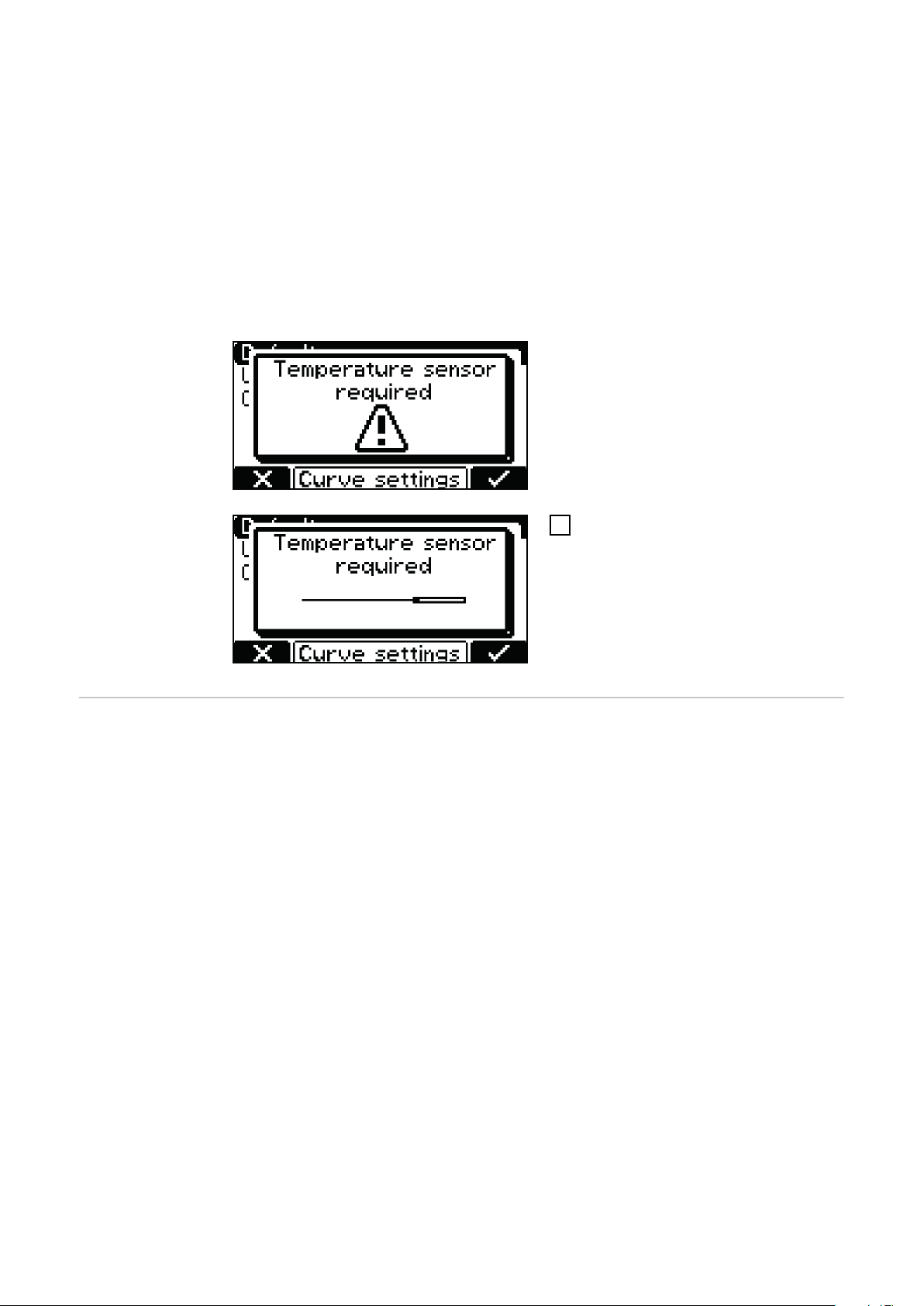

Carregamento conduzido por temperatura45
Carga de equalização46
Atraso47
Calendário47

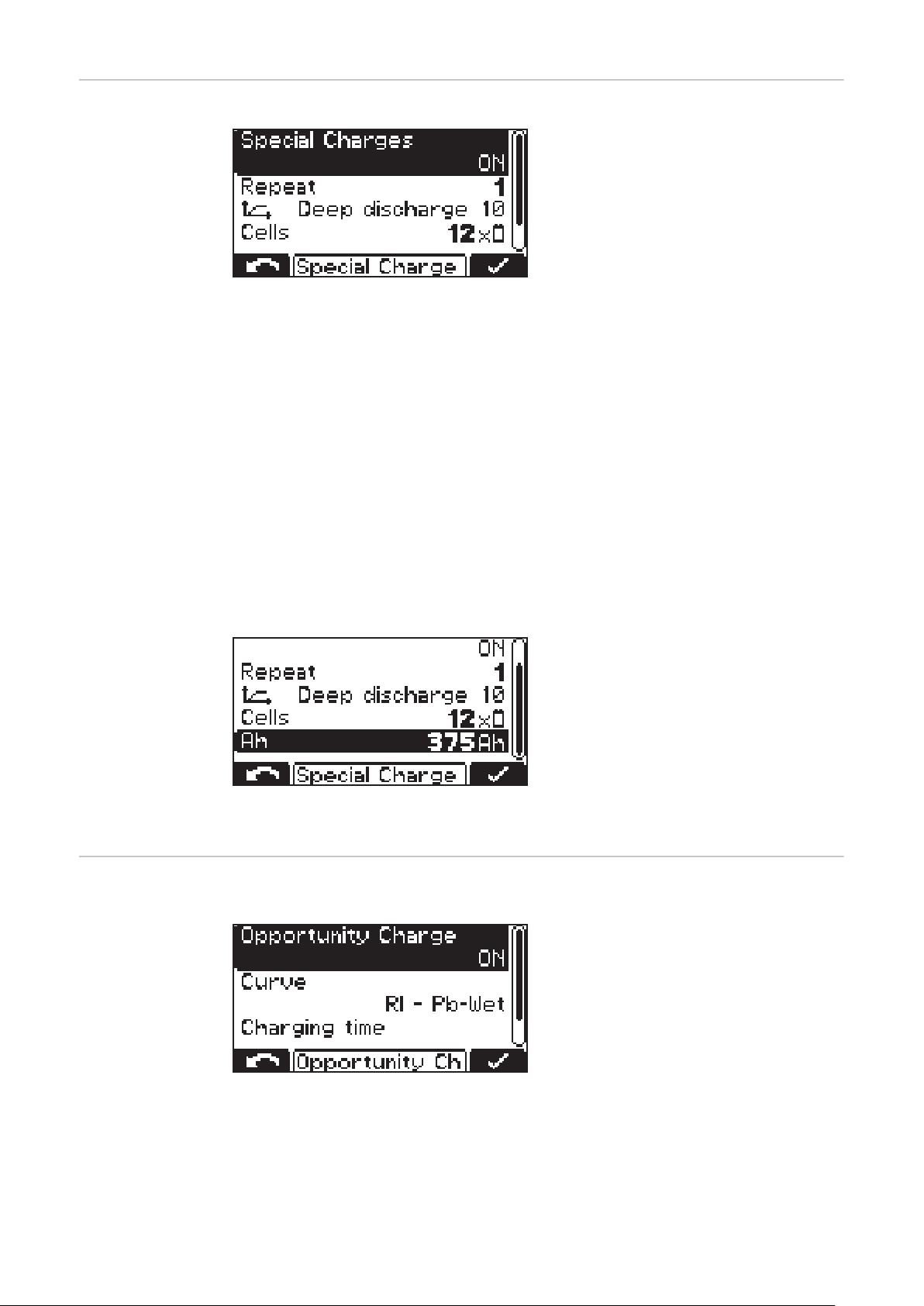

Cargas especiais50
Função especial: carga intermediária50
Conexão CC51
Funções adicionais no modo de configuração52
Visão geral das funções adicionais52
Configuração da indicação azul „LED azul“ („Blue LED“) 52
Novo início de carga após um erro de rede52
Configurações gerais no modo de configuração53
Visão geral das configurações gerais53
Configurações do cabo de carregamento53
Limite de corrente CA53
Temperatura54
Código54
Intervalo de tempo USB54

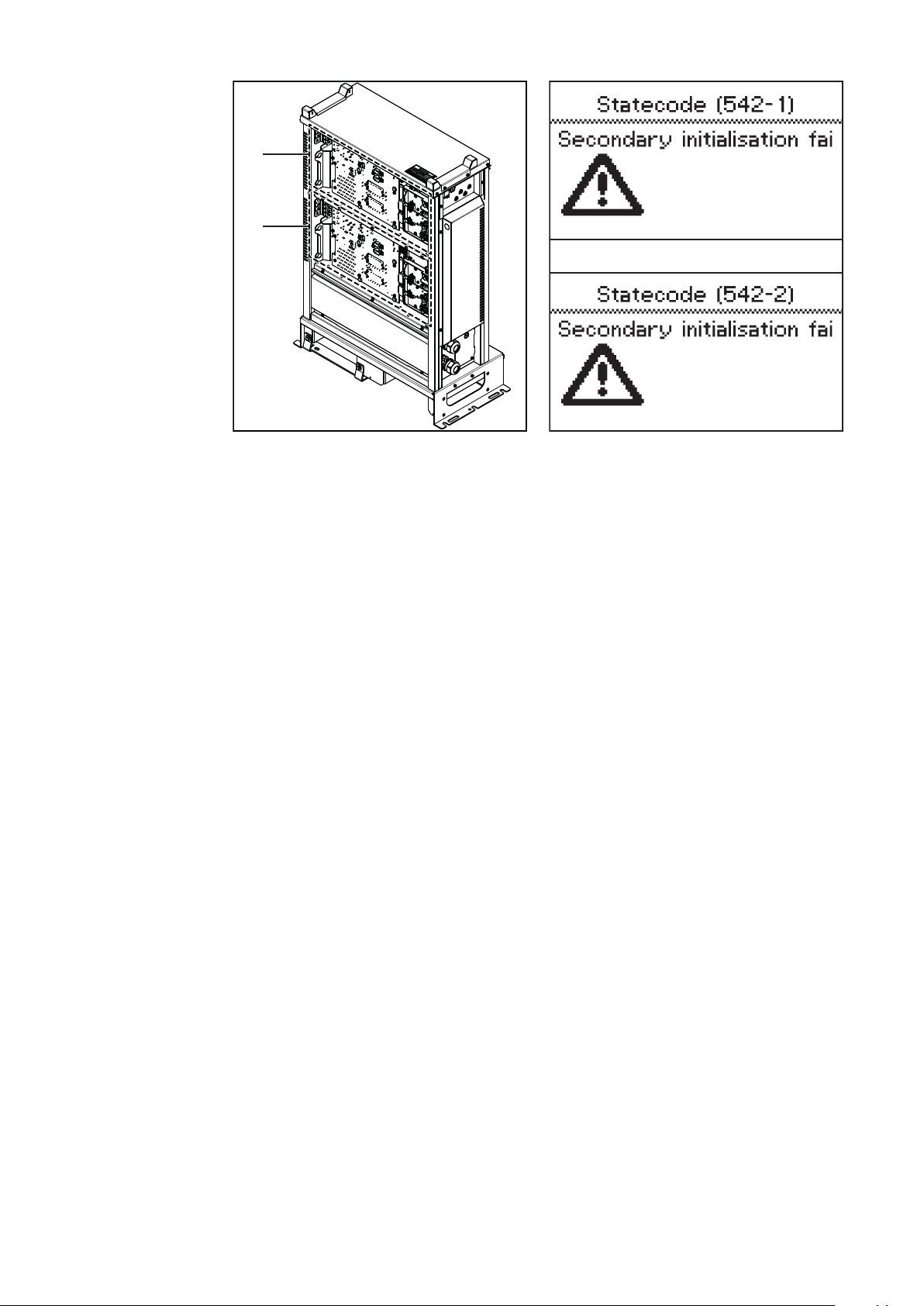

Mensagens de status55
Mensagens de status55
Mensagens de status da trajetória da potência59
Visão geral das opções disponíveis61
Segurança61
Circulação de eletrólito61
Início/parada externa63
Sinalizador de carga63
Carregamento controlado por temperatura63
Cartão de relé63
Fitas de LED64
Filtro de ar65
Indicação remota65
Gateway65
Gateway Link65
TagID65
TagID Link65
Dados técnicos66
Selectiva 30 kW66
4
Diretrizes de segurança
PT-BR
Informações gerais
O equipamento é produzido de acordo com tecnologias de ponta e com os regulamentos técnicos de segurança reconhecidos. Entretanto, no caso de operação
ou uso incorreto, há riscos
à vida e à integridade física do operador ou de terceiros,
-
para o equipamento e outros bens materiais do operador,
-
para o trabalho eficiente com o equipamento.
-
Todas as pessoas envolvidas no comissionamento, operação, manutenção e reparo do equipamento devem
ter as qualificações adequadas,
-
ter lido completamente esse manual de instruções e cumprir com exatidão
-
as instruções.
O manual de instruções deve ser guardado permanentemente no local de utilização do equipamento. Como complemento ao manual de instruções, devem ser
cumpridos os regulamentos gerais e locais válidos para a prevenção de acidentes
e proteção ao meio ambiente.
Todos os avisos de segurança e de perigo no equipamento
devem ser mantidos legíveis,
-
não devem ser danificados,
-
não devem ser removidos,
-
não devem ser ocultados, encobertos ou pintados.
-
As posições dos avisos de segurança e perigo no equipamento devem ser observadas no capítulo „Informações gerais“ do manual de instruções do seu equipamento.
Falhas que podem afetar a segurança devem ser eliminadas antes de ligar o mesmo.
Condições ambientais
Acoplamento à
rede
Trata-se da sua segurança!
A operação ou o armazenamento do equipamento fora da área especificada é
considerada imprópria. O fabricante não se responsabiliza por quaisquer danos
decorrentes.
As informações específicas sobre as condições ambientais permitidas podem ser
observadas no capítulo „Dados técnicos“.
Equipamentos com alta potência podem, devido à sua corrente de entrada, influ-enciar na qualidade de energia da rede.
Isso pode afetar alguns tipos de dispositivos na forma de:
-
restrições de conexão, requisitos de impedância de rede máxima permitida
ou
exigências com relação à potência mínima de corrente de curto-circuito ne-
-
cessária
.
*)
para informações referentes às interfaces com a rede elétrica pública
consulte os dados técnicos
*)
*)
5
Nesse caso, o operador ou usuário do equipamento deve se certificar se o equipamento pode ser conectado, possivelmente por meio de consulta à companhia
elétrica.
IMPORTANTE! Observar se há um aterramento seguro do acoplamento à rede!
Perigos devido à
corrente de carga e da rede
elétrica
Perigo devido a
ácidos, gases e
vapores
Durante os trabalhos com os sistemas de carregamento de baterias você está exposto a diversos riscos, como:
Perigos elétricos devido à corrente de carga e da rede elétrica.
-
Campos magnéticos prejudiciais, que podem apresentar risco de vida para
-
portadores de marca-passos.
Um choque elétrico pode ser fatal. De forma geral, todo choque elétrico pode
causar morte. Para evitar choques elétricos durante a operação:
Não tocar em peças sob tensão elétrica dentro e fora do equipamento.
-
Nunca tocar os terminais da bateria.
-
Não ligar em curto o cabo de carregamento ou terminal de carga.
-
Todos os cabos e condutores devem estar firmes, intactos, isolados e com as dimensões adequadas. Conexões soltas, cabos e condutores chamuscados, danificados ou subdimensionados devem ser imediatamente reparados por empresa
especializada e autorizada.
Baterias contêm ácidos prejudiciais aos olhos e à pele. Além disso, ao carregar a
bateria são gerados gases e vapores que podem causar danos à saúde e que, em
certas circunstâncias, podem ser altamente explosivos.
Utilizar o sistema de carregamento de baterias apenas em espaços bem ventilados, de modo a evitar a acumulação de gases explosivos. Os compartimentos da
bateria não apresentam perigo de explosão, caso seja garantida uma concentração de hidrogênio abaixo de 4 %, através de ventilação natural ou técnica.
Durante a carga, manter uma distância mínima de 0,5 m (19.69 in.) entre a bateria e o sistema de carregamento de baterias. Manter possíveis fontes de ignição,
como fogo e luz direta, longe da bateria.
A conexão com a bateria (por exemplo, terminais de carga) nunca deve ser removida durante o processo de carregamento.
Nunca inale quaisquer gases ou vapores. Assegure o fornecimento de ar fresco
suficiente.
Para evitar curtos-circuitos, não colocar ferramentas ou metais condutores de
eletricidade sobre a bateria.
O ácido da bateria não deve nunca atingir os olhos, a pele ou roupas. Usar óculos
de proteção e roupas de proteção adequadas. Enxaguar imediatamente com água
limpa os respingos de ácido e, se houver necessidade, consultar um médico.
6
Instruções gerais para o manuseio de baterias
Proteger as baterias contra sujeira e danos mecânicos.
-
Armazenar baterias carregadas em locais frescos. A autodescarga mínima
-
ocorre a aprox. +2 °C (35.6 °F).
Garantir, com base em dados do fabricante da bateria ou através de pelo me-
-
nos uma inspeção visual semanal, que a bateria esteja preenchida com ácido
(eletrólito) até sua marcação máxima.
Não iniciar a operação do equipamento ou desligar o mesmo imediatamente
-
e mandar verificar a bateria por uma oficina especializada autorizada em caso de:
nível desigual de ácido ou alto consumo de água em células individuais,
-
possivelmente devido a um defeito.
aquecimento inadmissível da bateria acima de 55 °C (131 °F).
-
PT-BR
Autoproteção e
proteção individual
Medidas de segurança em operação normal
Pessoas, especialmente crianças devem ser mantidas afastadas do equipamento
durante sua operação. Se ainda assim houver pessoas nas proximidades,
informá-las sobre todos os perigos (ácidos e gases nocivos à saúde, riscos re-
-
lacionados à corrente de carga e de rede...),
disponibilizar os meios de proteção apropriados.
-
Antes de sair da área de trabalho, garantir que, mesmo na sua ausência, não possam ocorrer danos a pessoas ou a materiais.
Usar equipamentos com fio terra apenas em rede elétrica com fio terra e soquete
com contato de fio terra. É considerado extremamente perigoso operar o equipamento em uma rede elétrica sem fio terra ou em um soquete sem contato de fio
terra. O fabricante não se responsabiliza por quaisquer danos decorrentes.
Operar o equipamento somente conforme o grau de proteção indicado na placa
de identificação.
Não colocar o equipamento em operação se ele estiver danificado.
Um eletricista qualificado deve verificar regularmente o funcionamento do fio
terra nas alimentações da rede elétrica e do equipamento.
Antes de ligar o equipamento, providenciar o reparo dos dispositivos de segurança defeituosos e componentes que não estejam em perfeitas condições por
uma empresa especializada e autorizada.
Classificação de
equipamentos
com compatibilidade eletromagnética
Nunca burlar dispositivos de proteção ou colocá-los fora de operação.
Após a montagem, é necessária uma tomada de rede com acesso livre.
Equipamentos da categoria de Emissão A:
são indicados para uso apenas em áreas industriais.
-
em outras áreas, podem causar falhas nos cabos condutores de energia
-
elétrica e irradiação.
Equipamentos da categoria de Emissão B:
atendem aos requisitos de emissão para áreas residenciais e industriais.
-
Também é válido para áreas residenciais em que o fornecimento de energia
elétrica é feito por uma rede pública de baixa tensão.
7
Classificação dos equipamentos de compatibilidade eletromagnética conforme a
placa de identificação e os dados técnicos.
Medidas de compatibilidade eletromagnética
Segurança de
dados
ManutençãoAntes de cada uso, verifique se existem danos na tomada e no cabo de energia,
Reparo e manutenção
Em casos especiais, apesar da observância aos valores limite de emissão autorizados, pode haver influências na região de aplicação prevista (por exemplo, quando aparelhos sensíveis se encontram no local de instalação ou se o local de instalação estiver próximo a receptores de rádio ou de televisão).
Nesse caso, o operador é responsável por tomar as medidas adequadas para eliminar o problema.
O usuário é responsável por proteger os dados contra alterações dos ajustes da
fábrica. O fabricante não se responsabiliza por configurações pessoais perdidas.
bem como nos cabos de carregamento e terminais de carga.
Se a carcaça do equipamento estiver suja, limpe-a com um pano macio e apenas
com produtos de limpeza sem solventes.
Serviços de reparos e manutenção devem ser feitos somente por empresas especializadas e autorizadas. Somente utilizar peças de desgaste e de reposição originais (válido também para peças padrão). Em peças adquiridas de terceiros, não
há garantia de construção e fabricação conforme as normas de desgaste e segurança.
Responsabilidades do operador
Revisão técnica
de segurança
Alterações, modificações ou adaptações somente devem ser realizadas com a
autorização do fabricante.
O operador deve garantir que o trabalho no equipamento somente seja realizado
por pessoas que
estejam familiarizadas com as regras básicas de segurança no trabalho e pre-
-
venção de acidentes, e tenham sido treinadas para o manuseio do mesmo,
tenham lido e compreendido esse manual de instruções, especialmente o
-
capítulo „Diretrizes de segurança“, e tenham confirmado com uma assinatura,
tenham sido treinadas de acordo com as exigências para os resultados do
-
trabalho.
O trabalho de conscientização de segurança do pessoal deve ser verificado regularmente.
O fabricante recomenda executar pelo menos a cada 12 meses uma revisão
técnica de segurança no equipamento.
A revisão técnica de segurança somente deve ser executada por um eletricista
qualificado
após alteração,
-
após montagens ou adaptações,
-
após reparo, cuidados e manutenção,
-
no mínimo a cada 12 meses.
-
8
Para a revisão técnica de segurança, seguir as respectivas normas e diretrizes nacionais e internacionais.
Mais informações sobre a revisão técnica de segurança são fornecidas por sua assistência técnica. Ela pode disponibilizar o suporte necessário mediante sua solicitação.
Identificações
no equipamento
DescarteOs resíduos de equipamentos elétricos e eletrônicos devem ser coletados separa-
Equipamentos com a indicação CE cumprem as exigências básicas das diretrizes
aplicáveis.
Equipamentos marcados com este símbolo de conformidade EAC cumprem as
exigências das normas relevantes para Rússia, Bielorrússia, Cazaquistão, Armênia
e Quirguistão.
damente e reciclados de modo ambientalmente correto, de acordo com a Diretiva Europeia e a legislação nacional. Os aparelhos usados devem ser devolvidos ao
revendedor ou devolvidos através de um sistema local autorizado de coleta e
descarte. O descarte adequado do antigo aparelho promove a reciclagem sustentável dos materiais. Ignorar pode resultar em potenciais impactos ambientais
e para a saúde.
Materiais de embalagem
Coleta seletiva. Verificar os regulamentos do seu município. Reduzir o volume da
caixa de papelão.
PT-BR
Direito autoraisOs direitos autorais deste manual de instruções permanecem com o fabricante.
O texto e as imagens estão de acordo com o padrão técnico no momento da impressão. Sujeito a alterações. O conteúdo do manual de instruções não dá qualquer direito ao comprador. Agradecemos pelas sugestões de aprimoramentos e
pelos avisos sobre erros no manual de instruções.
9
Classes de potência
Informações gerais
30 kWSelectiva
As especificações de kW para as classes de potência se relacionam ao modelo da
carcaça e não estão diretamente relacionadas à potência real do equipamento.
8250 / 8300 / 8375
10
Informações gerais
PT-BR
Explicação dos
avisos de segurança
ALERTA!
Marca um perigo de ameaça imediata.
Caso não seja evitado, a consequência é a morte ou lesões graves.
▶
PERIGO!
Marca uma possível situação perigosa.
Caso não seja evitada, a consequência pode ser a morte e lesões graves.
▶
CUIDADO!
Marca uma possível situação danosa.
Caso não seja evitada, lesões leves ou menores e também danos materiais
▶
podem ser a consequência.
AVISO!
Descreve a possibilidade de resultados de trabalho prejudicados e de danos no
equipamento.
Conceito de dispositivo
Utilização prevista
Os sistemas de carregamento de baterias na faixa trifásica são caracterizados pela tecnologia de carga inteligente. A bem-sucedida tecnologia Active Inverter
com o revolucionário processo de carregamento Ri se adapta às necessidades da
bateria e a carrega somente com a corrente necessária.
A tecnologia é uma carcaça robusta embutida de acordo com o padrão da
indústria. A estrutura muito compacta atende todas as exigências das normas de
segurança, reduz a necessidade de local e protege os componentes para uma vida útil longa.
Equipado com uma tela de gráfico, um Datalogger integrado, novas interfaces e
opções adicionais, o equipamento está preparado para o futuro.
O sistema de carregamento de baterias serve para a carga das seguintes baterias.
Qualquer outro uso diferente do previsto ou uso adicional é considerado inadequado. O fabricante não assume a responsabilidade por quaisquer danos decorrentes. Também fazem parte da utilização prevista
a consideração de todos os avisos do manual de instruções,
-
a verificação regular do cabo da rede elétrica e de carregamento.
-
11
PERIGO!
Perigo devido ao carregamento de baterias a seco (elementos primários) e baterias não recarregáveis.
Podem ocorrer lesões pessoais e danos materiais graves devido ao vazamento da
bateria.
Carregar apenas nos seguintes tipos de bateria designados.
▶
PERIGO!
Perigo devido ao carregamento de baterias inadequadas.
Danos pessoais e materiais graves podem ocorrer devido à liberação de gases, explosão ou incêndio.
Somente conectar no sistema de carregamento de baterias as baterias que
▶
são adequadas para seu tipo, tensão e capacidade e que estão de acordo com
as configurações.
O sistema de carregamento de baterias é usado para a carga de baterias de
chumbo-ácido e NiCd:
Baterias Pb-WET (PzS, GiS...):
-
baterias úmidas de chumbo-ácido fechadas, abertas para escape, com eletrólito líquido.
Baterias de gel Pb (PzV, GiV...):
-
baterias de chumbo-ácido (VRLA) fechadas, reguladas por válvula, com eletrólito específico (gel ou lã).
Baterias NiCd:
-
baterias NiCd fechadas ou trancadas, com eletrólito líquido.
Baterias Pb-CSM-WET (Copper Strained Metal):
-
baterias CSM de chumbo-ácido fechadas, com eletrólito líquido.
Baterias Lead Crystal:
-
baterias Lead Crystal de tipo EVFJ/CNFJ.
Escopo de entrega
O funcionamento correto do equipamento depende do manuseio adequado. O
equipamento não deve ser puxado em nenhuma circunstância pelo cabo.
(1)Sistema de carregamento de baterias
(2)Manual de instruções
(3)Guia rápido de iniciação
12
Informações específicas do cliente
Caso existam informações específicas do cliente para o equipamento fornecido,
elas estarão presentes no equipamento.
PT-BR
Acoplamento à
rede
PERIGO!
Perigo de corrente residual.
Podem ocorrer morte ou ferimentos graves.
Se necessário, utilizar somente um disjuntor diferencial residual do tipo B
▶
para o acoplamento à rede do aparelho.
A seção transversal mínima do fio terra precisa corresponder às determi-
▶
nações de segurança locais para sistemas de eletricidade.
O aparelho possui uma elevada corrente de fuga. Na instalação do aparelho,
▶
essa corrente deve ser levada em consideração de acordo com as normas nacionais.
A corrente de fuga e sua relação com a tensão da rede estão indicadas no
▶
capítulo „Dados técnicos“.
PERIGO!
Perigo por manuseio incorreto.
Podem ocorrer danos pessoais e materiais graves.
As funções descritas só devem ser utilizadas depois que os seguintes docu-
▶
mentos tiverem sido completamente lidos e compreendidos:
Manual de instruções
▶
Todos os manuais de instruções dos componentes do sistema, especialmente
▶
as diretrizes de segurança
Manuais de instruções e diretrizes de segurança do fabricante da bateria e do
▶
veículo
Cabo de carregamento
PERIGO!
Perigo devido à alimentação de rede insuficiente ou com erro.
Podem ocorrer danos pessoais e materiais graves.
As exigências relacionadas à alimentação elétrica do capítulo „Dados técni-
▶
cos“ devem ser atendidas.
PERIGO!
Perigo de faíscas devido à desconexão incorreta do conector de carga.
Podem ocorrer ferimentos e danos materiais graves. As faíscas resultantes podem causar a ignição dos gases de carregamento que se formam durante o procedimento de carregamento resultando em um incêndio ou explosão
Termine o processo de carregamento usando o sistema de carregamento de
▶
baterias e, depois que os cabos de carregamento esfriarem, enrole-os ou, se
disponível, coloque-os no suporte do cabo.
13
Instalação correta dos cabos
de carregamento/rede
PERIGO!
Perigo devido a cabos de carregamento soltos.
Podem ocorrer ferimentos e danos materiais graves. As pessoas podem ficar presas ou tropeçar nos cabos removidos e soltos.
Coloque o cabo de carregamento de modo que ninguém possa tropeçar ou
▶
ficar preso nele.
CUIDADO!
Perigo de superaquecimento devido a cabos de carregamento/rede colocados
incorretamente.
Risco de danos nos cabos de carregamento/rede.
A troca de potência de carga/rede elétrica somente deve ser realizada por
▶
eletricistas qualificados.
Cabos de carregamento/rede não devem ser enrolados.
▶
Cabos de carregamento/de rede elétrica não devem ser cobertos.
▶
Cabos de carregamento com mais de 5 m (16 ft. 4.85 in.) Enrolar o compri-
▶
mento individualmente (sem agrupar).
Cabos de carregamento com mais de 5 m (16 ft. 4.85 in.) Os comprimentos
▶
podem apresentar uma temperatura superficial mais alta (observar superfícies quentes).
Nos seguintes casos, certifique-se de que a temperatura da superfície dos
▶
cabos de carregamento não exceda 80 °C (176 °F):
- A temperatura ambiente é de 30 °C (86 °F) ou mais
- A seção transversal dos cabos de carregamento é de 95 mm2 ou mais
- O comprimento do cabo de carregamento é de 5 m (16 ft. 4.85 in.) ou mais
Avisos de alerta
no aparelho
14
O carregador é provido de símbolos de segurança na placa de identificação. Os
símbolos de segurança não podem ser retirados ou pintados.
Ser. No.:
Part No.:
UDC nom.
IDC max.
Protective class I
IAC max.
UAC nom.
PAC max.
www.fronius.com
OVC III
IP20
xxV
xxxA
xxA
3~ NPE xxxV 50/60Hz
xxxxW
xxxxxxxx
xxxxxxxx
4,010,xxx
Selectiva x.0 xxxx xkW
HIGH LEAKAGE CURRENT!
Ensure proper grounding
Fronius International GmbH
Froniusstraße 1
4643 Pettenbach
Austria
Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!
Explosive Gase. Flammen und Funken vermeiden.
Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!
Always stop charging before you disconnect the charging cable!
Explosive gases. Prevent flames and sparks.
Provide adequate ventilation during charge!
Toujours arrêter la charge avant de déconnecter le câble de charge!
Gaz explosifs. Éviter les flammes et les étincelles.
Prévoir une ventilation adaptée pendant la charge!
¡Detener siempre la carga antes de desconectar el cable de carga!
Gases explosivos. Evitar llamas y chipas.
¡Mantener una ventilación adecuada durante la carga!
Interrompere sempre la carica prima di scollegare il cavo di carica!
Gas esplosivi. Evitare fiamme libere e scintille.
Predisporre una ventilazione adeguata durante la carica!
Um choque elétrico pode ser fatal. A abertura da carcaça deve ser realizada somente por um técnico de serviço treinado pelo fabricante. Antes dos trabalhos na carcaça aberta, o aparelho deve ser desconectado
da rede elétrica. Garantir, com um aparelho de medição adequado, que
componentes carregados eletricamente (por exemplo, capacitores) estejam completamente descarregados. Certifique-se de que o aparelho
permaneça desconectado da rede elétrica até o final de todos os trabalhos.
Aplicar as funções somente após a leitura completa do manual de instruções.
Afastar da bateria possíveis fontes de ignição, como fogo, faíscas e luz
aberta.
Perigo de explosão! Através da carga será gerado oxi-hidrogênio na bateria.
O ácido da bateria é corrosivo e não pode de modo algum entrar em
contato com os olhos, a pele ou as roupas.
Durante a carga, providenciar um fornecimento de ar fresco suficiente.
O aparelho pode causar correntes residuais CC no fio terra. Caso seja
utilizado um dispositivo de proteção contra choques elétricos (RCD) na
rede, ele deve corresponder ao tipo B. O aparelho possui uma elevada
corrente de fuga. Na instalação do aparelho, essa corrente deve ser levada em consideração de acordo com as normas nacionais.
15
Não descartar o produto em lixo doméstico, mas sim de acordo com as
diretrizes de descarte válidas do local de instalação para equipamentos eletroeletrônicos antigos.
16
Avisos nos com-
WARNINGHazardous Voltage
Kondensator Entladezeit < 3 min.
Capacitor discharge time < 3 min.
Décharge de condensateur < 3 min.
Condensador tiempo de descarga < 3 min.
Condensatore tempo di scaricamento < 3 min.
ponentes internos
PERIGO!
Perigo devido à corrente elétrica.
Podem ocorrer morte ou ferimentos graves.
A abertura da carcaça deve ser realizada somente por um técnico de serviço
▶
treinado pelo fabricante.
Antes de começar os trabalhos, todos os dispositivos e componentes envolvi-
▶
dos devem ser desligados e desconectados da rede de energia.
Todos os dispositivos listados e componentes devem ser protegidos contra
▶
religamento.
Depois de abrir o aparelho, certificar-se, com a ajuda de um medidor adequa-
▶
do, de que os componentes elétricos (por exemplo, capacitores) estejam descarregados.
Por meio de uma placa de aviso legível e compreensível, garantir que o apare-
▶
lho permaneça desconectado da rede elétrica até a conclusão de todos os
trabalhos.
Nos componentes internos:
PT-BR
17
Dimensões
mm (in.)
780 (30.71)369 (14.53)
1090 (42.91)
110 (4.33)
600 (23.62)
145 (5.71)
Remover paleteApós a entrega, remover o aparelho do
palete.
PERIGO!
Perigo no caso de funcionamento do
aparelho sobre o palete.
Podem ocorrer danos pessoais e materiais graves.
Não é permitido operar o aparelho
▶
sobre o palete.
Depois do seu posicionamento, é
▶
estritamente necessário o aparelho ser fixado no piso ou na parede
por meio de ferrolhos de suporte
de parede.
Para obter informações detalhadas
▶
sobre o ferrolho de suporte de parede, consulte a seção „Montagem
na parede“.
18
Seleção do local e instalação no piso/na parede
(1)(1)
(2)(2)
PT-BR
Requisitos de
configuração
PERIGO!
Perigo devido ao tombamento ou queda de componentes do sistema.
Podem ocorrer danos pessoais e materiais graves.
Após a entrega, remover o aparelho do palete, conforme o parágrafo „Remo-
▶
ver palete“.
Posicionar todos os componentes do sistema de maneira estável.
▶
Depois do seu posicionamento, é estritamente necessário o aparelho ser fixa-
▶
do no piso ou na parede por meio de ferrolhos de suporte de parede.
Na utilização de um suporte de piso ou suporte de parede, sempre garantir o
▶
posicionamento firme de todos os elementos de fixação, inclusive dos ferrolhos de suporte de parede.
Não é permitido o empilhamento dos aparelhos nem colocar objetos sobre os
▶
aparelhos.
O aparelho deve ser protegido contra tombamento durante o transporte.
▶
De modo geral, a carga deve ser acondicionada de forma apropriada.
▶
No transporte, os cabos devem ser fixados no suporte de cabos da parte tra-
▶
seira.
No caso de transporte com paleteira, elétrico ou manual, as proteções contra
▶
tombamento (1) devem ser removidas em caso de necessidade.
Na parte de trás do aparelho, existe a possibilidade de guardar as proteções
▶
contra tombamento (1) fixando-as com parafusos de orelha (2).
Se necessário, as proteções contra tombamento (1) podem ser montadas no-
▶
vamente nas posições previstas.
O aparelho foi testado conforme o grau de proteção IP 20, o que significa:
Proteção contra entrada de corpo estranho sólido com um diâmetro maior
-
que 12,5 mm (.49 in.)
Nenhuma proteção contra água
-
Conforme o grau de proteção IP20, o aparelho precisa ser colocado e operado
em ambientes secos e fechados. Deve-se evitar a umidade.
Deve-se usar o aparelho em posição horizontal, em cima da base.
Ar frio
O aparelho deve ficar posicionado de modo que o ar frio possa fluir livremente,
por meio das aberturas na carcaça previstas para essa finalidade. Para as aberturas de entrada e saída de ar deve existir sempre uma distância mínima de 0,2 m
(7.874 in.). O ar ambiente deve estar livre de
Quantidades excessivas de poeira
-
Partículas condutoras de eletricidade (fuligem ou lascas de metal)
-
Fontes de calor
-
19
A entrada e a saída do ar frio devem ocorrer conforme ilustrado nas seguintes
30 cm (11.81 in.)
750 (29.53)mm (in.)
369 (14.53)
13
(.51)
35
(1.38)
300
(11.81)
imagens através das setas.
AVISO!
Perigo devido a aberturas de entrada e saída de ar, parcial ou totalmente cobertas.
Podem ocorrer danos materiais.
A colocação de vários aparelhos em sequência deve ser realizada com es-
▶
paçamentos.
Montagem no piso
Caso os aparelhos sejam organizados em uma linha sem compensação, a
distância mínima entre eles deve ser medida da seguinte maneira:
30 cm (11.81 in.)
20
Montagem na
Center
240 (9.45)
mm (in.)
950 (37.4)
(1)(1)
(3) (3)
(4)
(2)
(4)
parede
Realizar furos (1) de acordo com os
1
parafusos e as buchas utilizadas.
Se a base permitir, é possível utilizar os
parafusos SW10 (3) e as arruelas (4)
que são utilizados para guardar o ferrolho de suporte de parede, como indicado na ilustração abaixo.
Senão é necessário utilizar outros parafusos e arruelas apropriados.
PT-BR
Remover ferrolho de suporte de
2
parede (2):
Remover parafusos SW10 (3) e
-
arruelas (4)
21
(4)
(3)(3)
(2)
(4)
Se a consistência da parede for
1
2
(2)
(5) (6)(6)
(7)(2)(7)
(8)(8) (2)
3
apropriada, pré-montar o ferrolho
de suporte de parede (2) com os
parafusos SW10 (3) e as arruelas
(4) retirados anteriormente.
Senão é necessário utilizar outros parafusos e arruelas apropriados.
Empurrar o aparelho até a parede
4
de modo que o suporte de cabos
(5) fique posicionado entre os dois
parafusos de fixação (6) do ferrolho de suporte de parede (2).
Inclinar o ferrolho de suporte de
5
parede (2) para baixo e fixá-lo.
Se o ferrolho de suporte de parede (2)
não for necessário, fixá-lo com parafusos de orelha (7) na parte traseira do
aparelho para guardá-lo.
Também existe a possibilidade alternativa de guardar o ferrolho de suporte
de parede (2) no lado direito do aparelho. A fixação é realizada com parafusos TX25 (8) com 3 Nm.
22
Elementos de comando e conexões
(1)
(2)
(3)
(4)
(8)
(6)
(7)
(5)
(9)(12)(11)(10)
Controles operacionais e conexões
PT-BR
N.ºFunção
(1)Conexão para cabo de carregamento (+)
(2)Posição para a opção de início/parada externa ou de carregamento con-
duzido por temperatura.
(3)Conexão para cabo de carregamento (-)
(4)Posição para a opção de circulação de eletrólito interna.
Saída de ar comprimido
(5)Posição para as opções de indicação remota ou luz de carregamento de
13 V.
(6)Conexão USB
A conexão USB permite uma atualização do equipamento e a criação de
protocolos dos parâmetros de carga durante o processo de carregamento
por um pen drive USB. Está disponível uma corrente da alimentação de no
máximo 0,5 A.
(7)Posições para opções de relés vinculados.
(por exemplo, Aquamatic)
Informações detalhadas encontram-se no capítulo „Opções“.
(8)Cabo de rede
23
(9)Opção de fitas de LED
acendem de acordo com o status da carga nas cores correspondentes,
conforme indicado na seção „Painel de comando“
(10)Painel de comando
(11)Posição para a opção de circulação de eletrólito interna.
Aspiração com filtro de ar
(12)Área de conexão das opções
A área de conexão na parte interna da carcaça somente é acessível com a
remoção da placa de conexão no lado dianteiro do equipamento.
24
Ocupação das
17G / 213V / 1
Y / 3R / 4
BDete
C2 G
C1 G13V O
C1 LC2 L
C1 HC2 H
- St+ St
PinPin
Plug
Code
Plug
Code
Plug
18p
15
13
11
9
7
5
3
1
18
16
14
12
10
8
6
4
2
conexões do conector de opções
Conexões 18 pol. do conector de
opções no cartão P-Control na parte
interna da carcaça
PT-BR
Plug
Pin
CodeFunction
17G/2Ext. LED Green
Remote Control wire 2Power SupplyRemote Con-
Plug
Pin
CodeFunction
1813V/113 VExt. LED
trol wire 1
CBG Easy VCC
15Y/3Ext. LED Yellow16R/4Extern LED Red
Remote Control wire 3Remote Control wire 4CBG Easy Detect
Seleção do menu desejado.
Retornar à seleção superior.
(3)Teclas „Up/Down“ (Para cima/Para baixo)
Seleção do item de menu desejado.
Configuração do valor desejado.
(4)Tecla „Pause/Start“ (Pausar/Iniciar)
Interrupção e reinício do processo de carregamento.
Confirmar um item de menu ou uma configuração.
(5)Indicação „Bateria resfriada“ (azul)
Sinaliza uma bateria pronta e já resfriada.
Acesa constantemente: Após o final de carregamento, é atingido o tempo
de resfriamento configurado ou é atingida a temperatura de bateria opcional.
Piscando em intervalos de um segundo: Adicionalmente, foi acionada a indicação de refil de água. Para obter informações detalhadas, consulte o
capítulo „Indicações“, seção Funções adicionais no modo de configu-
ração.
26
(6)Indicação „Erro“ (vermelho)
Acesa constantemente: O equipamento emite um erro. A situação atual
não permite uma carga adequada. Enquanto a indicação vermelha estiver
acesa, não pode ser realizada nenhuma carga (carregamento interrompido). A tela mostra uma mensagem de status correspondente.
Pisca brevemente a cada 3 s: O equipamento emite um alerta. Os parâmetros de carga são desfavoráveis, porém, a carga será continuada. A tela
mostra alternadamente a mensagem de status correspondente e o status
da carga.
(7)Indicação „Carga“ (amarelo)
Aceso: durante a carga.
Piscando: quando a carga for interrompida.
(8)Indicação „Bateria carregada“ (verde)
Acesa constantemente: Carga terminada.
Piscando em intervalos de um segundo: Carga terminada. Adicionalmen-
te, foi acionada a indicação de refil de água. Para obter informações detalhadas, consulte o capítulo „Indicações“, seção Visão geral das funções
adicionais
PT-BR
27
Carregar a bateria
Primeiro comissionamento
Ao conectar o sistema de carregamento de baterias na rede elétrica pela primeira vez, o equipamento deve estar no modo SETUP.
Nesse modo, as seguintes configurações básicas devem ser realizadas ou confirmadas:
Idioma (inglês, alemão, francês...)
-
Data, hora e fuso horário
-
Comprimento do cabo de carregamento e seção transversal do cabo de car-
-
regamento
Tipo de bateria, curva sinérgica, número de células e tempo de carregamento
-
ou capacidade da bateria
Conectar o cabo de alimentação do sistema de carregamento de baterias na
1
rede elétrica.
Com as teclas „Up/Down“ (Para ci-
2
ma/Para baixo), selecionar o idioma
de menu desejado.
Confirmar com a tecla „Pause/
3
Start“ (Pausar/Iniciar).
O idioma inglês é definido como padrão.
Com as teclas „Up/Down“ (Para ci-
4
ma/Para baixo), selecionar o fuso
horário desejado.
Confirmar com a tecla „Pause/
5
Start“ (Pausar/Iniciar).
O fuso horário UTC+1 Central European Time (Berlin) é definido como padrão.
As seguintes configurações devem ser
realizadas:
Horário de verão: LIGADO/DESLI-
-
GADO
Formato de hora
-
Horário
-
Data
-
Com as teclas „Up/Down“ (Para ci-
6
ma/Para baixo), realizar cada configuração desejada.
Confirmar as respectivas configu-
7
rações com a tecla „Pause/
Start“ (Pausar/Iniciar).
28
Horário de verão LIGADO e o formato
de 24 horas são definidos como padrão.
Com as teclas „Up/Down“ (Para ci-
8
ma/Para baixo), selecionar o comprimento do cabo de carregamento.
Confirmar com a tecla „Pause/
9
Start“ (Pausar/Iniciar).
O sistema de carregamento de baterias
é configurado com o comprimento do
cabo de carregamento correto de acordo com o pedido.
O comprimento incorreto do cabo de
carregamento pode influenciar negativamente o processo de carga!
Com as teclas „Up/Down“ (Para ci-
10
ma/Para baixo), selecionar a seção
transversal do cabo de carregamento.
Confirmar com a tecla „Pause/
11
Start“ (Pausar/Iniciar).
O sistema de carregamento de baterias
é configurado com a seção transversal
do cabo de carregamento correto de
acordo com o pedido.
PT-BR
A seção transversal incorreta do cabo
de carregamento pode influenciar negativamente o processo de carga!

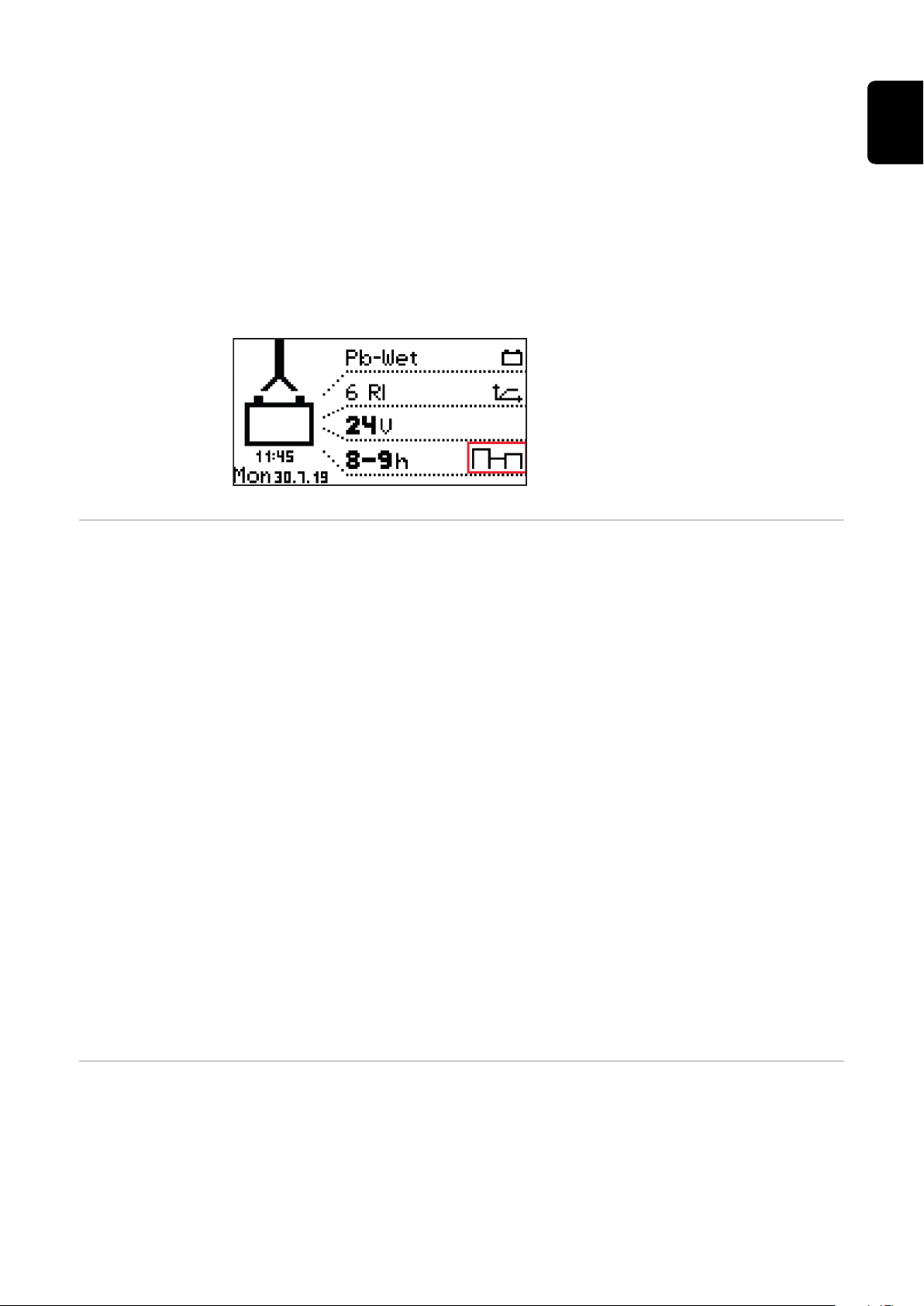

Se a configuração de carga exibida
12
estiver correta, confirme-a com a
tecla „Pause/Start“(Pausar/Iniciar).
O sistema de carregamento de baterias
é pré-configurado de acordo com o pedido.
Caso o sistema de carregamento de baterias tenha sido solicitado sem configuração adicional, as seguintes configurações valem como padrão:
Tipo de bateria Pb-Wet (para PzS, GiS)
-
Curva sinérgica 6 - RI
-
Número de células máximo previsto para o sistema de carregamento de bate-
-
rias
Tempo de carregamento 7-8 h
-
Caso a configuração não esteja de acordo com a bateria usada, é necessário
adaptar os parâmetros de acordo.
Informações detalhadas sobre os parâmetros do sistema de carregamento de baterias podem ser encontradas no capítulo „Indicações“, seção Modo de configu-
ração
29
Iniciar o processo de carregamento
PERIGO!
Perigo devido ao vazamento de ácido da bateria ou explosão durante a carga de
baterias com defeito.
Podem ocorrer ferimentos e danos materiais graves.
Antes do início de processo de carga, certifique-se que a bateria a ser carre-
▶
gada esteja totalmente funcional.
PERIGO!
Perigo devido a tipo de bateria e definições de carga incorretos.
Podem ocorrer ferimentos e danos materiais graves.
Antes de começar o processo de carga, certifique-se de que o tipo de bateria
▶
correto está configurado no sistema de carregamento de baterias.
As seguintes configurações devem ser realizadas para os diferentes tipos de
▶
bateria antes da carga:
Curva de carga
Tensão nominal (número de células de bateria)
Capacidade da bateria (Ah) ou tempo de carregamento (h)
Informações detalhadas sobre os parâmetros do sistema de carregamento de baterias podem ser encontradas no capítulo „Indicações“, seção Modo de configu-
ração.
CUIDADO!
Perigo de danos materiais por sujeira pesada nos contatos do conector de carga.
Isso pode aumentar a resistência da transferência, causando um sobreaquecimento e, como consequência, defeitos no conector de carga.
Manter os contatos do conector de carga livres de sujeira e, se necessário,
▶
limpá-los.
Conectar o cabo de alimentação do sistema de carregamento de baterias na
1
rede elétrica.
É exibida uma pergunta se os parâmetros corretos foram configurados para a bateria a ser carregada.

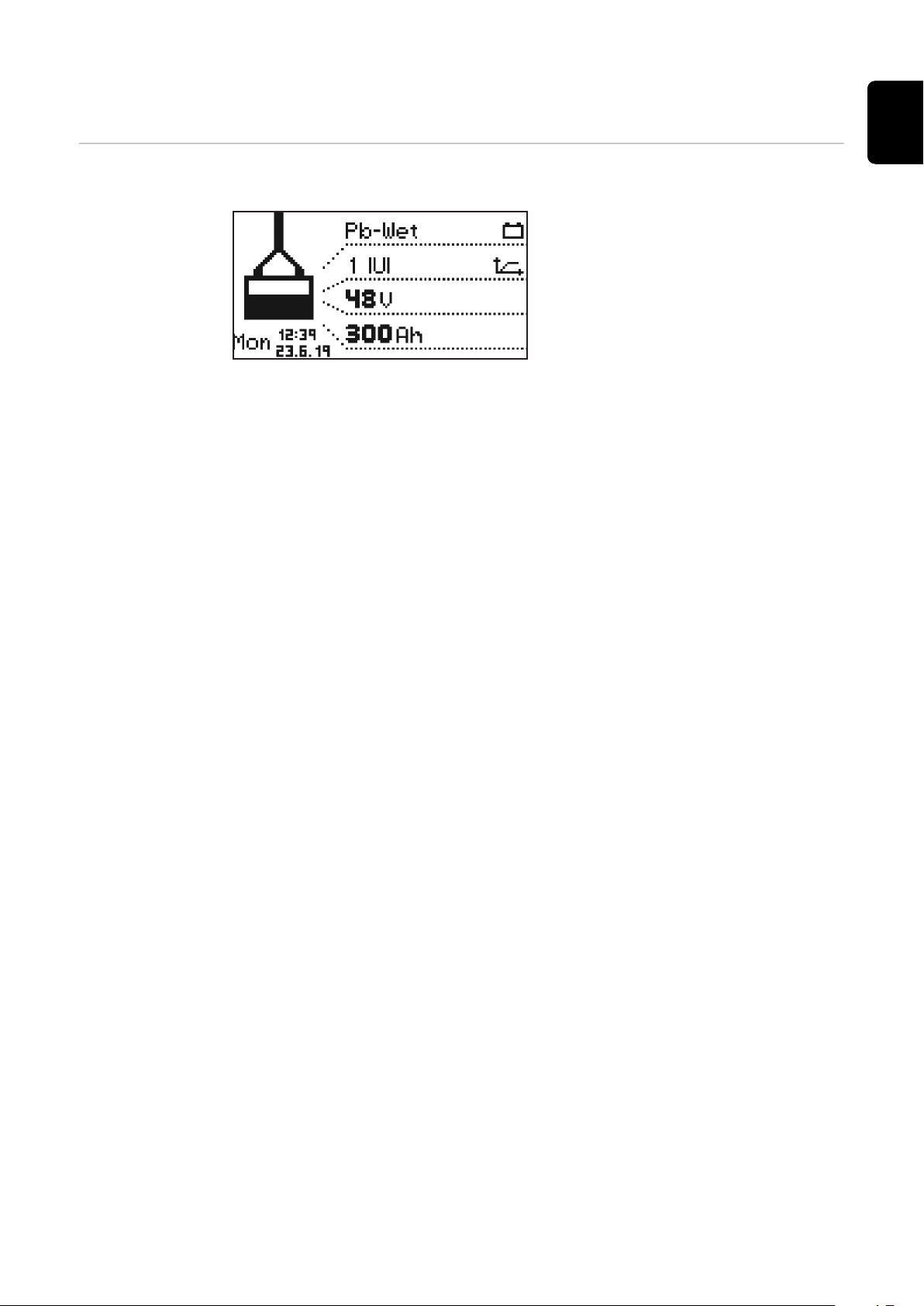

A seguir, aparece a indicação no modo
padrão. A tela mostra os parâmetros
do sistema de carregamento de baterias:
Tipo de bateria (por exemplo, Pb-
-
WET)
Características do carregamento
-
(por exemplo, B. IUI)
Tensão nominal (por exemplo, 48
-
V)
Capacidade (por exemplo, 300 Ah)
-
Dia da semana, horário e data
-
30
Os parâmetros de soldagem do sistema de carregamento de baterias podem ser
ajustados individualmente. Informações detalhadas sobre os parâmetros do sistema de carregamento de baterias podem ser encontradas no capítulo „Indicações“, seção Modo de configuração. Garantir que a bateria que deve ser carregada esteja de acordo com a configuração do sistema de carregamento de baterias.
Inserir o conector de carga.
2
O sistema de carregamento de baterias reconhece a bateria conectada e inicia o
processo de carga. Caso o atraso no início estiver ativado, o processo de carregamento é iniciado depois de decorrido o tempo de atraso configurado. Para obter
informações detalhadas, consulte o capítulo „Indicações“, seção Modo de confi-
guração.
Durante o processo de carregamento a tela exibe os seguintes valores:
Corrente de carga momentânea (A)
-
Tensão de carga momentânea (V)
-
Carga introduzida (Ah)
-
Temperatura da bateria na opção „Carregamento conduzido por temperatu-
-
ra“
Tempo (hh:mm) a partir do início da carga
-
PT-BR
O símbolo de bateria indica o estado da carga atual. Quanto mais barras forem
exibidas, mais avançado está o processo de carga. Assim que a bateria estiver
completamente carregada é exibido um contador de minutos (ilustração à direita). Ele conta os minutos a partir do final de carregamento e serve de ajuda para
avaliar de maneira mais simples qual bateria já está mais fria durante o uso de diversos sistemas de carregamento de baterias.
No entanto, caso a exibição padrão continue sendo exibida ao invés do contador
de minutos:
Com as teclas „Up/Down“ (Para cima/Para baixo), alternar entre o contador
1
de minutos e a exibição padrão.
Quando a bateria está totalmente carregada, todas as 4 barras do símbolo da bateria aparecem em preto. Assim que a bateria está totalmente carregada, a indicação verde se acende.
A bateria está constantemente
-
pronta para utilização.
A bateria pode ficar conectada pe-
-
lo tempo desejado no sistema de
carregamento de baterias.
A carga de manutenção atua con-
-
tra a autodescarga da bateria.
31
Interromper o
processo de carregamento
Interromper o processo de carregamento do seguinte modo:
Pressionar o botão „Pause/Start“ (Pausar/Iniciar).
1
Enquanto o processo de carregamento
está interrompido:
Indicação „Carga“ (amarelo) pisca.
-
Continuar o processo de carregamento do seguinte modo:
Pressionar novamente o botão „Pause/Start“ (Pausar/Iniciar).
2
Enquanto houver uma bateria conectada no sistema de carregamento de baterias, só é possível interromper e continuar o processo de carregamento com o
botão „Pause/Start“ (Pausar/Iniciar). A troca dos modos de exibição com a tecla
„Menu“, de acordo com o capítulo „Indicação“, somente é possível depois de retirar a bateria do sistema de carregamento de baterias.
Terminar o processo de carregamento
PERIGO!
Perigo de ignição do oxi-hidrogênio devido à formação de faíscas ao separar os
cabos de carregamento.
Podem ocorrer ferimentos e danos materiais graves.
Antes de desconectar ou retirar o conector de carga, encerrar o processo de
▶
carga pressionando a tecla „Pause/Start“ (Pausar/Iniciar).
PERIGO!
Perigo ao desligar o conector durante o processo de carga.
Podem ocorrer ferimentos e danos materiais graves.
Não retire o conector durante o processo de carga.
▶
Não tocar nos contatos sob tensão no conector de carga.
▶
CUIDADO!
Perigo de danos à bateria ao desconectar a bateria do sistema de carregamento
de baterias se o processo de carga ainda não tiver sido completamente encerrado.
Podem ocorrer danos à bateria.
Somente separar a bateria do sistema de carregamento de baterias quando
▶
ela estiver completamente carregada (a indicação verde „Bateria carregada“ se acende).
32
Quando a bateria estiver completamente carregada e resfriada, as seguintes indicações se acendem:
Indicação „Bateria carregada“ (ver-
-
de)
Indicação „Bateria resfriada“ (azul)
-
Para a vida útil ideal da bateria, separar a bateria do sistema de carregamento de baterias de acordo com a declaração a seguir, se a indicação azul
„Bateria resfriada“ se acender além da
indicação verde. Se forem usados diversos sistemas de carregamento de
baterias, primeiro remover a bateria
que já foi carregada por completo há
mais tempo (a mais resfriada).
Encerrar o processo de carga do seguinte modo:
Pressionar o botão „Pause/Start“ (Pausar/Iniciar).
1
Desconecte o conector de carga.
2
PT-BR
Quando os contatos de carga estão abertos, a detecção automática do circuito
aberto assegura que os contatos de carga estão desenergizados.
33
Indicação
Visão geral dos
modos de indicação
N.ºFunção
Modo padrão
No modo padrão a tela exibe os parâmetros de carga.
Modo de estatística
Visualiza a frequência dos estados operacionais do equipamento e mostra a quantidade total de cargas, além de uma visão geral do Ah emitido
e das quantidades de energia utilizadas no valor médio e total por carga.
Modo de histórico
Informa sobre os parâmetros de todos os processos de carregamento
salvos.
Modo de configuração
O modo de configuração possibilita todas as configurações do equipamento e do processo de carregamento.
Modo USB
O modo USB auxilia a atualização do equipamento, o backup e o upload
das configurações do equipamento, além da protocolar os parâmetros
de carga durante o processo de carregamento com pen drive USB.
Enquanto uma bateria estiver conectada no sistema de carregamento de baterias, somente é possível interromper e retomar o processo de carregamento com a
tecla „Pause/Start“ (Pausar/Iniciar). A troca dos modos de exibição com a tecla
„Menu“, somente é possível depois de retirar a bateria do sistema de carregamento de baterias. Uma descrição detalhada dos modos de exibição é fornecida
no capítulo seguinte.
Durante uma pausa de carregamento, a seleção do menu está disponível somente
de forma limitada.
AVISO!
Durante uma pausa de carregamento, a seleção do menu está disponível somente de forma limitada.
Zerar ajustesEste item de menu oferece 2 opções para redefinir todas as configurações feitas:
Reset Factory Settings (Restaurar configurações de fábrica):
pondentes para a configuração padrão do fabricante.
34
Modo padrão
Modo padrãoApós conectar o cabo de alimentação na rede elétrica, a tela estará automatica-
mente no modo padrão.
No modo padrão a tela exibe os
parâmetros dos carregadores:
Tipo de bateria (por exemplo, Pb-
-
WET)
Características do carregamento
-
(por exemplo, B. IUI)
Tensão nominal (por exemplo, 48
-
V)
Capacidade (por exemplo, 300 Ah)
-
Dia da semana, data e horário
-
Os parâmetros do carregador são ajustáveis individualmente. Para obter informações detalhadas, consulte a seção „Modo de configuração“.
PT-BR
35
Modo de estatística
Modo de estatística
No modo de estatística, barras horizontais visualizam a frequência dos seguintes estados operacionais do equipamento:
Inativo („Idle“)
-
Carga („Charging“)
-
Carga de manutenção („Floating-
-
charge“)
Resfriamento („Cooldown“)
-
Estado de erro („Error“)
-
Com as teclas „Up/Down“ (Para cima/Para baixo), alternar entre as páginas
1
1/2 e 2/2.
A página 2/2 exibe os seguintes valores:
Quantidade total de cargas („Char-
-
ges“).
Ah total emitida.
-
Ah emitida em média por carga
-
(„Charge“).
Energia total absorvida (kW/h).
-
Energia absorvida em média
-
(kW/h) por carga („Charge“).
A indicação da energia absorvida é entendida como valor de referência e pode diferir na potência nominal em até 5% da quantidade real de energia. No caso de
potência menor, a falha pode ser maior.
36
Modo de histórico
(1)
(2)
(3)
(4)
(5)(7)
(6)
Modo de históri-coO modo de histórico informa sobre os parâmetros de todos os processos de car-
regamento salvos. Para poder apresentar indicações alternantes ou diferentes, a
janela de indicação está apresentada duas vezes a seguir:
Com as teclas „Up/Down“ (Para cima/Para baixo), alternar entre as páginas
1
para cada processo de carregamento salvo.
Conteúdo da janela de indicação
Data de início da carga, por exemplo: Quinta-feira, 19/06/2014.
-
Hora de início da carga, por exemplo: 19:29 ou duração do carregamento, por
-
exemplo: 8h28 min.
Tensão no início da carga, por exemplo: 45,9 V.
-
Tensão após 5 minutos, por exemplo: 47,9 V.
-
Tensão ao final de carregamento, por exemplo: 48,0 V.
-
Ah absorvida, por exemplo: 397 Ah.
-
kW/h absorvido, por exemplo: 19 kW/h.
-
Características do carregamento, por exemplo: 6 RI.
-
Duração do carregamento configurada, por exemplo: 8 - 9h ou Ah configura-
-
da, por exemplo: 400 Ah ou momento de final de carregamento configurado
(não exibido).
PT-BR
Símbolos exibidos
N.ºFunção
(1)Bateria cheia
A carga foi finalizada.
(2)Bateria vazia
A carga não foi finalizada.
(3)Ponto de exclamação com número
Foi indicado um alerta com código para a mensagem de status correspondente. Para obter informações detalhadas, consulte a seção Mensagens
de status.
37
(4)Símbolo com número
Foi indicado um erro com código para a mensagem de status correspondente. Para obter informações detalhadas, consulte a seção Mensagens
de status.
(5)Símbolo de tecla com confirmação
A carga foi finalizada corretamente com a tecla „Pause/Start“ (Pausar/
Iniciar).
(6)Símbolo de tecla com x
A carga foi finalizada sem a tecla „Pause/Start“ (Pausar/Iniciar).
(7)Detalhe da carga
Indicação de determinados dados da bateria no início e fim da carga:
Número de células
Ah
Curva sinérgica
Tipo de bateria
38
Modo de configuração
PT-BR
Visão geral das
opções de configuração no modo
de configuração
„Charging settings“ (Configurações de carga): Configurações para a bateria
Tipo de bateria, por exemplo, „Úmida“.
-
Características do carregamento, por exemplo, „IU“.
-
Capacidade (Ah) ou tempo de carregamento (h), dependendo das carac-
-
terísticas do carregamento.
Células: tensão (V) e número de células de baterias ou configuração au-
-
tomática do número de células.
CUIDADO!
Risco de danos à bateria devido a valores ajustados incorretamente.
Podem ocorrer danos materiais.
A configuração automática do número de células somente deve ser usa-
▶
da em baterias com as seguintes tensões nominais: 12 V e 24 V em equipamentos de 24 V, 24 V e 48 V em equipamentos de 48 V.
Não usar a configuração automática do número de células em baterias
▶
completamente descarregadas.
Outras configurações:
-
Para possibilidades personalizadas de ajuste das características do carregamento.
„Additional functions“: Funções adicionais
LED azul
-
Início/parada externa
-
Indicação de refil
-
Seção de opções
-
Novo início de carga após um erro de rede
-
„General options“: Configurações gerais
Idioma
-
Contraste
-
Horário (hh:mm:ss)
-
Fuso horário
Horário de verão/Horário de inverno
Data (dd:mm:aa)
-
Comprimento do cabo de carregamento (m)
-
-
Corte transversal do cabo de carregamento (mm2)
Limite de corrente CA
-
Unidade para valores de temperatura
-
Código para entrada no menu de configuração ativado/desativado.
-
Intervalo de tempo para os parâmetros protocolados no pen drive USB (s).
-
Redefinir as estatísticas
-
Redefinir histórico
-
„Reset Settings“:Restaurar as configurações
Com pergunta de segurança („OK?“) para nova confirmação.
-
39
Entrada no modo
de configuração
Primeiro, a tela aparece na configuração básica com indicação de data e
horário, além da versão do software.
Com os botões „Up/Down“ (Para cima/Para baixo), acessar as seguintes infor-
1
mações:
Número de série do equipamento, bem como número de série e versão da
-
memória da configuração.
Cartão de controle/eletrônica de potência: versão do hardware e número
-
de série.
Software: software principal, software secundário, software primário e
-
versão de bloco das linhas sinérgicas.
Entrar no menu de configuração da seguinte maneira:
Pressionar o botão „Pause/Start“ (Pausar/Iniciar).
1
É necessário inserir o código.
Inserir o código necessário „1511“ da
seguinte maneira:
Com os botões „Up/Down“ (Para cima/Para baixo), inserir o primeiro dígito do
1
código.
Com o botão „Menu“, altere para o próximo dígito do código.
2
Proceda conforme descrito acima até que o código completo tenha sido inse-
3
rido.
Confirme a entrada com o botão „Pause/Start“ (Pausar/Iniciar).
4
É exibida a seleção dos pontos do menu principal para o modo de configuração.
40
Ao se selecionar um item de menu, pode haver uma solicitação de leitura do
manual de instruções. Esta solicitação
deve ser confirmada pressionando novamente o botão „Pause/
Start“ (Pausar/Iniciar).
Navegar no menu de configuração e nos submenus da seguinte maneira:
Com os botões „Up/Down“ (Para cima/Para baixo), selecionar o ponto deseja-
1
do do menu.
Com o botão „Pause/Start“ (Pausar/Iniciar), confirmar o item de menu e, se
2
possível, confirmar novamente a pergunta de segurança (por exemplo, „OK?
“).
Se necessário, selecionar usando os botões „Up/Down“ (Para cima/Para bai-
3
xo), por exemplo, „Off/On“ (Desligar/Ligar) ou inserir um valor.
Confirmar a entrada com o botão „Pause/Start“ (Pausar/Iniciar).
4
Se o cursor alternar para uma próxima configuração ou local após a confir-
5
mação, proceder novamente conforme os itens (3) e (4).
Para sair do menu atual:
Volte para a seleção geral com o botão „Menu“.
6
PT-BR
Sair do modo de
configuração
Se uma ou mais configurações relevantes para o processo de carga forem alteradas no modo de configuração, é exibida mais uma mensagem confirmando as
configurações ao sair do modo de configuração.
As seguintes configurações devem ser confirmadas ao sair do modo de configuração:
Curva sinérgica
-
Capacidade da bateria em Ah (exceto curva sinérgica RI)
-
Número de células
-
Carga de equalização: LIGADO/DESLIGADO
-
Protocolo CAN
-
Exemplo:
Alteração da curva sinérgica de 3 - IUI
(Pb-WET) para 6 - RI (Pb-WET).
Se a configuração não for confirmada,
o sistema de carregamento de baterias
volta novamente para o modo de configuração e a configuração pode ser alterada para o valor desejado.
41
Modo USB em modo de configuração
Modo USBO modo USB mostra na tela se está
conectado um pen drive USB.
O pen drive USB precisa corresponder
com a seguinte especificação:
Formatação: FAT32
-
32 Gigabytes, no máximo
-
Sem partições múltiplas
-
O software I-SPoT-VIEWER (www.fronius.com/i-spot) oferece suporte para a vi-
sualização e a avaliação dos dados no pen drive USB.
Para iniciar um download de dados, confirmar isso novamente com o botão „Pause/Start“ (Pausar/Iniciar). Se essa outra confirmação com o botão „Pause/
Start“ (Pausar/Iniciar) não for realizada, o download começará automaticamente
após um minuto.
Enquanto ocorre um processo de carga, é possível conectar um pen drive USB
depois de apertar o botão „Pause/Start“ (Pausar/Iniciar). Somente é possível ler
os dados, não é possível atualizar ou carregar uma configuração.
Remover com segurança („Safely remove“)
Assim que a ação desejada for concluída, remover o pen drive USB com se-
-
gurança.
Atualização („Update“)
É aberta uma lista de arquivos de atualização salvos no pen drive USB.
-
A seleção e a confirmação do arquivo desejado são realizadas de forma
-
analógica à navegação nas configurações.
Não renomear o nome do arquivo de atualização atribuído automaticamente!
-
O firmware mais atualizado está disponível na área de download do site da
-
Fronius.
As instruções para a instalação do firmware estão no arquivo compactado do
-
download.
Download
Os dados do parâmetro de carga protocolado salvos no Datalogger do equi-
-
pamento são armazenados no pen drive USB para o I-SPoT VIEWER.
Adicionalmente, é feito um salvamento dos eventos, chamados eventos, além
-
das configurações do aparelho e curvas características do usuário (configuração).
No Datenlogger, podem ser selecionados os seguintes períodos de tempo:
-
1 mês
3 meses
Sempre
desde a última vez
42
Download opcional („Download optional“)
As seguintes opções estão disponíveis:
I-SPoT VIEWER
-
O salvamento dos dados protocolados é realizado como em „Download“, mas
somente com os dados do I-SPoT VIEWER.
Salvar Datenlogger
-
O salvamento dos dados protocolados é realizado como no „Download“, não
no formato I-SPoT VIEWER, mas como arquivos „csv“.
(Estrutura de diretório definida automaticamente para arquivos „csv“: *
Fronius\<Número de série do equipamento>\Lotes\<aaaammdd>
\<hhmmss.csv>)
Salvar eventos.
-
Eventos (Events) são salvos no pen drive USB.
Salvar configurações.
-
As configurações do equipamento são salvas no pen drive USB.
Carregar configuração („Load configuration“)
Carrega no equipamento uma configuração salva no pen drive USB.
-
Carregar texto do revendedor („Load dealer text“)
Aqui pode ser carregado um arquivo de texto do pen drive USB que é exibido
-
quando ocorrer um erro do equipamento.
O arquivo de texto pode, por exemplo, conter os dados de contato do reven-
-
dedor.
O arquivo precisa ser salvo no formato „.txt“ no formato „unicode“ no pen
-
drive USB.
O nome do arquivo precisa ser „dealer.txt“.
-
O número de caracteres está limitado a 99.
-
PT-BR
*Se um pen drive USB estiver conectado durante a carga, os arquivos .csv
são salvos diretamente no pen drive USB. A estrutura do diretório criada
automaticamente é diferente por ter o diretório „Datalog“ ao invés do diretório „Lotes“.
43
Definições de carga no modo de configuração
Visão geral das
definições de
carga
Circulação de
eletrólito
A seguir, encontra-se um esclarecimento detalhado das opções de menu „Settings“ (Configurações), na seleção para a opção de menu abordada anteriormente
„Charging settings“ (Definições de carga). A navegação ocorre de acordo com a
seção Funções adicionais no modo de configuração.
É exibida uma lista com as seguintes possibilidades de seleção:
As possibilidades individuais de seleção são esclarecidas em detalhes a seguir.
Circulação de eletrólito da „Air
Pump“ (Bomba de ar) (não disponívelna versão Selectiva 220 V):
O controle de fluxo da circulação de
eletrólito é feito pelo controle do sistema de carregamento de baterias. Para
isso, estão disponíveis diversas opções
de seleção.
Na seleção para a circulação de eletrólito estão disponíveis as seguintes configurações:
Off (desligado)
Circulação de eletrólito desligada.
-
Operação contínua („continuous“)
Circulação de eletrólito ligada continuamente.
-
Programa („program“) 1 até 5
Programas predefinidos de fábrica para a circulação de eletrólito e seus
-
parâmetros relevantes estão na tabela no capítulo „Indicação“, seção „Settings“ (Configuração).
Automatic (Automático)
Ajuste automático do volume de fluxo da circulação de eletrólito conforme
-
os parâmetros configurados da bateria.
„User“ (usuário) „On“/„Off“ (Ligado/Desligado)
Configuração individual da circulação de eletrólito.
-
As configurações para „On“ (Ligado) e „Off“ (Desligado) definem as relações
-
de impulso/pausa dos intervalos do fluxo de ar.
Programas predefinidos de fábrica para a circulação de eletrólito e seus parâmetros relevantes estão na tabela ilustrada a seguir:
44
ProgramON 1OFF 1RepeatON 2OFF 2
130 min25 min1 x5 min25 min
23 min10 min4 x3 min20 min
33 min12 min1 x3 min12 min
45 min10 min3 x5 min20 min
52,5 min7,5 min1 x2,5 min7,5 min
Em qualquer um desses programas, a válvula solenoide é tensionada por um
período „LIGADO 1“ („ON 1“) e se solta por um período „DESLIGADO 1“ („OFF
1“). Este processo se repete na frequência indicada em „Repetir“ („Repeat“). Depois de realizar a quantidade definida de repetições, é continuado com os
períodos „LIGADO 2“ („ON 2“) e „DESLIGADO 2“ („OFF 2“) até o final de carregamento.
PT-BR
Carregamento
conduzido por
temperatura
Carregamento conduzido por temperatura („Temperature-controlled charging“):
Na seleção para o carregamento conduzido por temperatura estão disponíveis as
seguintes configurações:
automatic (automático)... Adaptação das características do carregamento em
-
função da temperatura.
OFF (DESLIGADO)... A temperatura medida da bateria continua não sendo
-
considerada.
solicitado („required“)...
-
A carga somente começa quando o sensor de temperatura está conectado.
Erro devido a sobreaquecimento („Error overtemperature“) ON/OFF (LIGADO/
DESLIGADO)
ON (LIGADO)... É exibida uma mensagem de erro em caso de sobreaqueci-
-
mento da bateria.
O processo de carregamento é interrompido e somente pode continuar após
a bateria resfriar e ser conectada novamente.
OFF (DESLIGADO)... Nenhuma mensagem de erro em caso de sobreaqueci-
-
mento da bateria.
45
Alerta devido a sobreaquecimento („Warning overtemperature“) ON/OFF (LIGADO/DESLIGADO)
ON (LIGADO)... Ocorre alerta em caso de sobreaquecimento da bateria.
-
OFF (DESLIGADO)... Nenhum alerta em caso de sobreaquecimento da bate-
-
ria.
Para determinadas curvas sinérgicas, é necessário um sensor de temperatura externo. Se for selecionada essa curva sinérgica no modo de configuração, é exibida
uma nota avisando que é necessário um sensor de temperatura externo.
As seguintes curvas sinérgicas precisam de um sensor de temperatura externo:
28 - FCC IUI - CSM WET
-
30 - FCC IUI - WET
-
Se for selecionada uma curva sinérgica
que necessita de um sensor de temperatura externa, é exibida uma nota.
Confirmar a nota com a tecla „Pau-
1
se/Start“ (Pausar/Iniciar).
Carga de equalização
Carga de equalização („Equalising charge“)
OFF (DESLIGADO)
Não é realizada carga de equalização.
-
Atraso („delay“)
Se a bateria permanecer conectada ao sistema de carregamento de baterias
-
durante o retardamento do carregamento de compensação („equalize charge
delay“) configurado, é realizada uma forma especial de carga. Ela evita a estratificação de ácido.
Os parâmetros para a corrente (ampère/100 Ah), tensão (volt/célula) e du-
-
ração da carga de equalização podem ser alterados.
Dia da semana („Weekday“)
Indicação do dia da semana quando deve ocorrer a carga de equalização.
-
Os parâmetros para a corrente (ampère/100 Ah), tensão (volt/célula) e du-
-
ração da carga de equalização podem ser alterados.
46
Carga de equalização manual („Manual“)
Uma carga de equalização pode ser ativada manualmente por um botão no
-
display.
A carga de equalização é iniciada no tempo de atraso ajustado com os
-
parâmetros ajustados.
Os parâmetros para a corrente (ampère/100 Ah), tensão (volt/célula) e du-
-
ração da carga de equalização podem ser alterados.
Essa função está disponível apenas para a curva sinérgica de umidade/chum-
-
bo.
Quando há um ajuste ativado para a carga de equalização, é exibido na tela inicial,
através um símbolo próximo ao tempo de carregamento ajustado/Ah, se uma carga de equalização está sendo executada ou pode ser iniciada.
PT-BR
AtrasoAtraso („delay“)
Atraso no início da carga („charge start delay“)
Tempo de atraso (minutos) do início da carga real em comparação com o mo-
-
mento de ativação do início da carga.
Atraso do final de carregamento („charge end delay“)
Tempo de atraso (minutos) do final de carregamento sinalizado (por exemplo,
-
indicação verde) em comparação com o final de carregamento efetivo.
Novo início de carga após erro de rede („at mains failure restart charging“)
Se essa possibilidade de seleção estiver ativa, após uma falha da rede elétri-
-
ca, é realizado um reinício automático do processo de carga assim que a rede
elétrica estiver disponível novamente.
Em uma falha de rede („at mains failure“)
Reinício de carga
-
automático/continuar carga
-
Se for possível selecionar „Reiniciar carregamento“, após uma falha da rede
elétrica, é realizado um reinício automático do processo de carga assim que a rede elétrica estiver disponível novamente.
Se for possível selecionar „automático/continuar carregamento“ após uma falha
da rede elétrica, é realizado um reinício automático do processo de carga assim
que a rede elétrica estiver disponível novamente.
CalendárioCalendário („calendar“)
47
A função de calendário possibilita um início automático de carga conforme os seguintes critérios:
Período de tempo durante o qual não deve existir um início de carga, quando
-
uma bateria for conectada.
Período de tempo durante o qual o início deve ocorrer com uma curva
-
sinérgica 1 definida, quando uma bateria for conectada.
Período de tempo durante o qual o início deve ocorrer com uma curva
-
sinérgica 2 definida, quando uma bateria for conectada.
Para ativar a função de calendário,
1
selecionar e confirmar a configuração „ON“ (LIGADO).
Opção de menu Definições de carga
(„Charging settings“):
Tipo de bateria para todas as cur-
-
vas sinérgicas:
por exemplo, Pb-WET.
Configurações da curva carac-
-
terística na seleção da curva
sinérgica correspondente.
Dentro da função de calendário („Calendar“) são possíveis outras configurações:
Configuração do dia 1-5:
(„Day Setting 1-5“):
As configurações do dia possibilitam
uma definição de até 5 perfis diferentes de tempo de início de carga, com as
seguintes possibilidades de ajuste:
Símbolo para a curva sinérgica 1:
-
Período de tempo durante o qual
deve ser iniciada a curva sinérgica
1 (por exemplo: 0:00-6:00)
Stop (Parar):
-
Período de tempo durante o qual
nenhuma carga deve ser realizada
(por exemplo: 06:00-20:00)
Símbolo para a curva sinérgica 1:
-
Período de tempo durante o qual
deve ser iniciada a curva sinérgica
1 (por exemplo: 20:00-24:00)
48
AVISO!
Cargas em andamento não são influenciadas pelos períodos de tempo configurados.
No exemplo anterior, caso seja conectada uma bateria às 05:45, o final de
▶
carregamento ocorre conforme requisitado e não é interrompido pelo horário
final definido (no exemplo, 06:00) do período de tempo ajustado.
Caso a bateria seja conectada durante o período de tempo de parada, o início
▶
da carga ocorre automaticamente no próximo período de tempo. Caso um
início de carga manual seja acionado durante o período de tempo de parada,
a carga é realizada sempre com a curva sinérgica 1.
Possibilidades adicionais de configuração:
Alteração da curva sinérgica atri-
-
buída:
símbolo de curva sinérgica.
Remoção da curva sinérgica cor-
-
respondente:
„remover“ („remove“).
Configuração de semana („Week Setting“):
É possível compilar 3 configu-
-
rações semanais diferentes.
PT-BR
Para cada dia da semana é possível
atribuir uma das configurações de dia
criadas anteriormente.
Configuração do ano („Year Setting“):
Existe a possibilidade de alocar pa-
-
ra diversos períodos do calendário
(por exemplo, 1.1. - 7.1.) atribui
uma configuração de semana.
Na função de calendário ativa, um
símbolo de calendário (aqui com o
número „4“ como data atual) aparece
na indicação.
A configuração para „Repetições“ („repeat“) define com qual frequência a carga
especial deve ser realizada, até ser retomada de forma permanente com os
parâmetros de carga originais:
Faixa de ajuste
1 até 99 repetições
-
Desativar a tecla de início („Disable Start Button“)
ON (LIGADO)
Um início do processo de carga com a tecla „Pause/Start“ (Pausar/Iniciar)
-
não é possível para, por exemplo, evitar o acesso não autorizado.
A seleção para „Cargas especiais“ („Special Charges“) permite a realização temporária de uma ou mais
cargas diferentes dos tipos de carga
utilizados.
Função especial:
carga intermediária
OFF (DESLIGADO)
É possível iniciar o processo de carga com a tecla „Pause/Start“ (Pausar/
-
Iniciar).
São possíveis as seguintes configurações adicionais:
Curva sinérgica:
-
por exemplo, „Deep discharge
10“ (Descarregamento profundo
10)
Número de células de bateria:
-
„Cells“ (Células), por exemplo, 12x
Capacidade da bateria em Ah:
-
por exemplo, 375 Ah
Função especial de carga intermediária („Opportunity Charge“):
Para aumentar o intervalo operacional
da bateria é possível, por exemplo, realizar a recarga da bateria durante uma
pausa operacional.
50

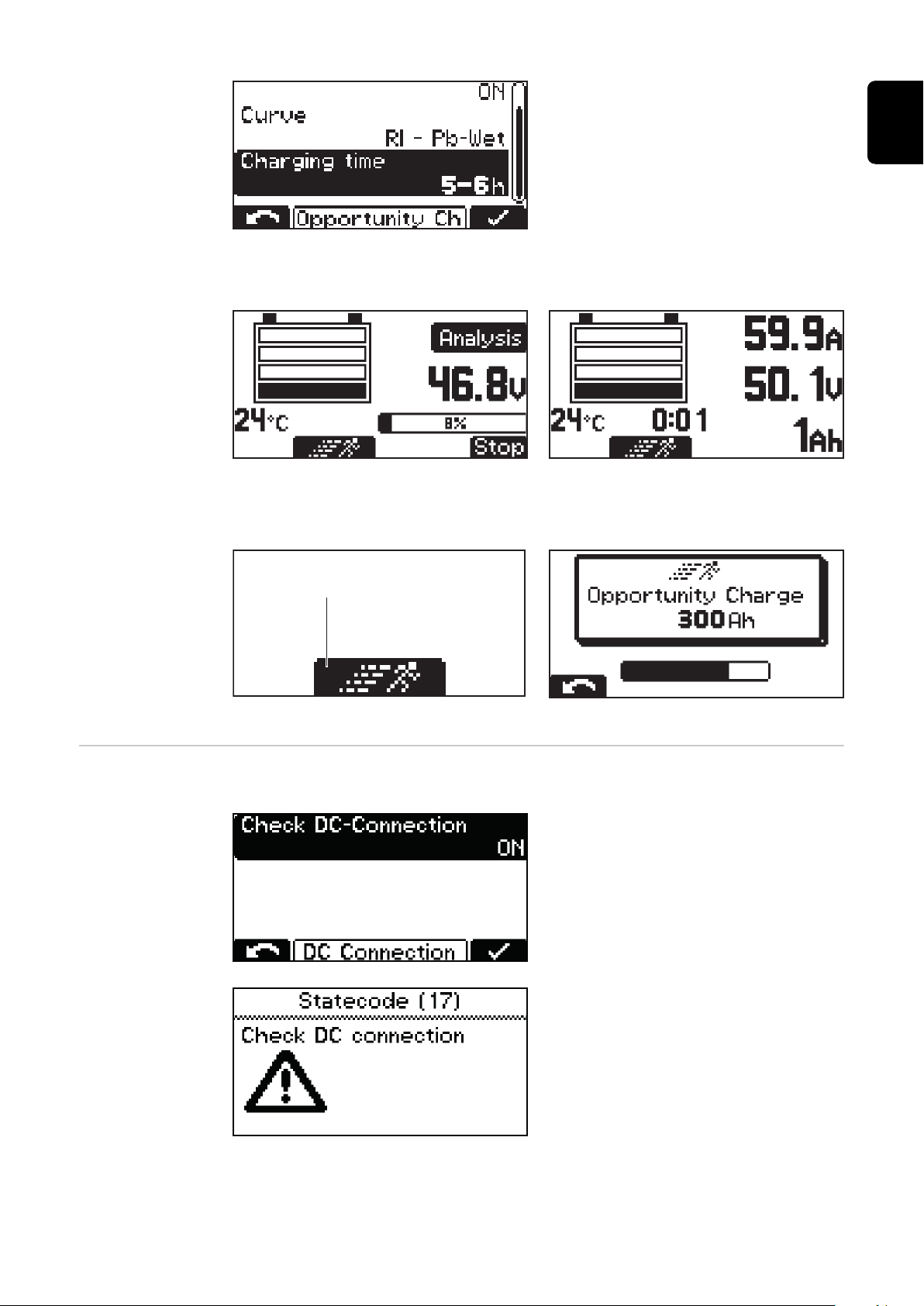

São possíveis as seguintes configu-
(1)
rações da curva sinérgica:
Curva sinérgica:
-
„Curve“ (Curva), por exemplo, RI Pb-WET
Tempo de carregamento:
-
„Charging time“ (tempo de carregamento), por exemplo, 5-6 h
No caso de carga intermediária configurada em „ON“ (LIGADA) e bateria conectada, é exibida a seguinte indicação:
PT-BR
Indicação com curva sinérgica RI selecionadaIndicação com outras curvas sinérgicas (por
Iniciar carga intermediária:
Selecionar o „Símbolo de corredor“ (1) com a tecla „Up“ (Para cima).
-
„Símbolo de corredor“ (1)
Conexão CCConexão CC („DC-Connection“):
exemplo, IUI)
Indicação no início da carga intermediária
No menu Conexão CC, está a configuração para a verificação de conexão
CC.
Se a verificação da conexão CC estiver
ligada („ON“), é verificada a conexão
entre o sistema de carregamento de
baterias e a bateria durante o processo
de carga.
Se ocorrer um problema durante o
processo de carga com a conexão CC,
a verificação da conexão CC ativa
apresenta a mensagem de status 17.
Um problema de conexão pode acontecer, por exemplo, devido a contatos
de carga sujos ou desgastados.
51
Funções adicionais no modo de configuração
Visão geral das
funções adicionais
Explicação detalhada do item de menu „Funções adicionais“ („additional functions“) no modo de configuração. A navegação ocorre conforme a seção „Modo de
configuração“.
Selecionar o item de menu
1
„Funções adicionais“ („additional
functions“).
É exibida uma lista com as seguintes possibilidades de seleção:
Configuração da
indicação azul
„LED
azul“ („Blue
LED“)
Novo início de
carga após um
erro de rede
As possibilidades individuais de seleção são esclarecidas em detalhes a seguir:
Configuração de tempo (em minutos), após esse período, a indicação azul „Bateria resfriada“ deve acender para sinalizar que a bateria está fria o suficiente. Como valor de configuração, o tempo é contado a partir do final de carregamento.
Se essa possibilidade de seleção estiver ativa, após uma falha da rede elétrica, é
realizado um reinício automático do processo de carga assim que a rede elétrica
estiver disponível novamente.
52
Configurações gerais no modo de configuração
PT-BR
Visão geral das
configurações
gerais
Explicação detalhada do item de menu „Configurações gerais“ („general options“) no modo de configuração.
Selecionar o item de menu „Confi-
1
gurações gerais“ („general options“).
É exibida uma lista com as seguintes possibilidades de seleção:
Idioma („Language“)
-
Configurações do display
-
Contraste („Contrast“)
-
Brilho („LED brightness“)
-
Indicação de Ah no final do
-
carregamento („Show Ah at
charge end“) ON/OFF (LIGADO/DESLIGADO)
Horário („Time“) e Data („Date“)
-
Horário de verão („daylight sa-
-
ving time“)/Horário de inverno
Fuso horário pré-definido
-
Fuso horário definido pelo
-
usuário
Configurações
do cabo de carregamento
Limite de corrente CA
Cabo de carregamento („Charging cable“):
Comprimento simples do cabo de
-
carregamento (m)
Seção transversal do cabo („Cable
cross section“):
Seção transversal do cabo de car-
-
regamento (mm²)
Ajuste da corrente máxima absor-
-
vida do equipamento na instalação
elétrica no local, ou no conector
que foi instalado no equipamento.
53
Os valores mínimo e máximo são
-
diferentes para as diferentes classes de equipamento. O valor mínimo é de aproximadamente 25% da
tensão nominal máxima do respectivo equipamento.
Temperatura
CódigoInserção do código para acessar o modo de configuração necessária/não ne-
cessária („Code ON/OFF“)
Intervalo de
tempo USB
Temperatura em °C/°F
-
Intervalo de tempo do parâmetro
-
de carga (s) („USB Logging Time“)
no pen drive USB
Redefinir as estatísticas („Reset statistics“)
Redefinir o histórico („Reset history“)
Informações detalhadas de estatística e de histórico encontram-se nas seções
„Modo de estatística“ e „Modo de histórico“.
54
Mensagens de status
Mensagens de
status
Se houver uma falha durante a operação, a tela pode indicar algumas mensagens
de status. Isso pode ter as seguintes causas:
Erro na bateria
-
Há uma bateria conectada com tensão inadequada.
-
O equipamento está superaquecido.
-
Há um erro de software ou de hardware.
-
Erro na bateria:
Se a bateria indicar um estado de erro, o sistema de carregamento de baterias
exibe este erro como erro da bateria, inclusive o número do erro correspondente
na bateria. A explicação desse erro encontra-se no manual de instruções da bateria.
PT-BR
Se for exibida na tela uma mensagem de erro e o erro não puder ser corrigido de
modo independente:
Anotar a mensagem de status exibida: por exemplo, „Statecode (31)“ (Código
1
de estado (31)).
Anotar a configuração do equipamento.
2
Informar o serviço de assistência autorizado.
3
Caso o equipamento se encontre em estado de erro, é possível exibir um texto que pode ser definido livremente e conter, por exemplo, os dados de contato do revendedor.
Mensagens de status com causa externa
N.ºCausa/Solução
(11)Verificar a tensão da rede
(12)Verificar a rede elétrica (queda de fase)
(13)Sensor externo de temperatura com defeito
(14)Circulação de eletrólito com defeito (pressostato não comuta)
(15)Nenhum controle de tensão reconhecido
(16)Início/parada externa não está desligado
(17)Acionamento repetido tensão de circuito aberto durante a carga
(por exemplo: contatos de carregamento gastos)
55
Mensagens de status em caso de erro na bateria
N.ºCausa/Solução
(22)Subtensão da bateria
(23)Sobretensão da bateria
(24)Bateria muito quente (somente em caso de sensor de temperatura exter-
no)
(25)Subtemperatura da bateria (somente em caso de sensor de temperatura
externo)
(26)Defeito de células reconhecido
(27)Bateria não suportada
(28)Bateria muito descarregada - carga de segurança é realizada
(29)Bateria com polaridade incorreta
(30)Descontrole térmico (Runaway)
Mensagens de status em caso de falha de carregamento
N.ºCausa/Solução
(31)Tempo excedido na fase I1
(32)Tempo excedido na fase U1
(33)Sobretensão da bateria na fase I2
(34)Ah excedido
(35)Tempo excedido na fase I2
(36)Tensão nominal na fase I2 não atingida (somente em caso de linha sinérgi-
ca de formato)
(37)Erro na carga RI
(38)Tempo de carregamento configurado não pôde ser atingido
(39)Tempo ultrapassado na carga RI
Mensagem de status em caso de um erro CAN (bateria)
N.ºCausa/Solução
(51)Bateria não responde
56
(52)Dados da bateria não solicitados
(53)Tensão da bateria não suportada
(54)Erro de comunicação
(55)Erro na bateria
(56)A bateria não liga
(57)Tempo de limite da mensagem expirado
(58)Registro falhou
Mensagens de status em caso de erro de Gateway
N.ºCausa/Solução
(101) O ajuste CAN-Connect (Conexão CAN) está ativo e não foi possível esta-
belecer a conexão CAN com o gateway por pelo menos 2 minutos.
(102) Gateway não está conectado ao back-end.
Mensagens de status em caso de erro de TagID
N.ºCausa/Solução
(200) A tecnologia configurada no sistema de carregamento de baterias não é
compatível com a bateria conectada.
(201) A tensão nominal da bateria não é suportada pelo sistema de carregamen-
to de baterias ou foi excluída por um ajuste do sistema de carregamento
de baterias
(202) A potência do sistema de carregamento de baterias não é alta o suficiente
para carregar a bateria conectada
(203) Não foi possível estabelecer comunicação CAN para TagID
(204) Os dados TagID não puderam ser lidos
PT-BR
(205) A atualização da TagID não pôde ser realizada
(206) O sensor de temperatura TagID está com defeito
(207) O sensor de tensão TagID está com defeito
(208) Os dados mestres da bateria do TagID são inválidos ou não estão dis-
poníveis
(209) Acumulador EEPROM com defeito
(210) Acumulador Flash com defeito
(211) Assinatura do equipamento inválida
(212) Os dados TagID não puderam ser gravados
(213) A potência do sistema de carregamento de baterias não é suficiente para
carregar a bateria no tempo de carregamento desejado
(214) Demasiada perda de potência no circuito CC
(215) O sensor de nível TagID está instalado na célula errada ou está com defei-
to
(216) Falha no software TagID
Mensagens de status em caso de erro no circuito primário
N.ºCausa/Solução
(500) Sensor de temperatura do módulo 1 (superior) com defeito
(501) Sensor de temperatura do módulo 2 (inferior) com defeito
(502) Sensor de temperatura PCB com defeito
57
(503) Sobreaquecimento primário
(504) Ventilador bloqueado/com defeito
(505) Sobretensão/subtensão do circuito intermediário
(506) Assimetria no circuito intermediário
(507) Tensão de alimentação primária fora da tolerância
(508) Queda de rede
(509) Configuração incorreta do equipamento
(510) EEPROM primário com erro
(527) Sobrecorrente do phaseshifter
(528) Relé de carga desligado durante a operação de carga
(530) Problema de comunicação
(532) Erro do microcontrolador (por exemplo, divisão por 0)
(533) Tensão de referência fora da tolerância
(534) Problema de inicialização
(535) Sobrecorrente PFC
(536) Phaseshifter ou PFC com defeito
Mensagens de status em caso de erro no circuito secundário
N.ºCausa/Solução
(520) Sensor secundário de temperatura com defeito
(521) Superaquecimento secundário
(522) Proteção de saída com defeito
(523) Tensão de alimentação secundária fora da tolerância
(524) Tensão de referência secundária fora da tolerância
(525) Deslocamento da corrente
(526) Deslocamento da corrente fora da tolerância
(527) Sobrecorrente do módulo de potência (primário)
(529) Não há comunicação secundária
(530) Não há comunicação primária
(531) EEPROM secundário com defeito
58
(532) Erro no microcontrolador
(537) Medição de tensão com defeito
(570) Não é possível comutar o relé secundário
(571) Problema ADC/SPI
Mensagens de status em caso de erro no controle
N.ºCausa/Solução
(540) Módulo de memória da configuração ausente/com defeito
(541) Não há comunicação secundária
(542) Inicialização secundária falhou
(543) Erro no programa/memória no controle da curva sinérgica
(544) Erro no programa/memória no controle da curva sinérgica
(545) Inicialização primária falhou
(546) Atualização falhou
(547) Carregamento/salvamento de configurações falhou
(548) Carregamento/salvamento de configurações das curvas sinérgicas falhou
(549) Não foi possível continuar a carga após uma queda de rede
(550) Horário não configurado
(551) Alteração de hardware detectada
(552) Módulo de memória da configuração inválido
PT-BR
Mensagens de
status da trajetória da
potência
(553) Atualização primária falhou
(554) Falha de comunicação
(555) Software do equipamento incorreto
(557) Interrupção da comunicação do InterLock
(558) Erro no segundo equipamento conectado ao InterLock
(559) O segundo equipamento conectado ao InterLock não é compatível com
esse equipamento
A mensagem de status indica a trajetória da potência afetada:
(1): Trajetória da potência 1, por exemplo, código de estado (542-1)
-
(2): Trajetória da potência 2, por exemplo, código de estado (542-2)
-
59
(1)
(2)
60
Visão geral das opções disponíveis
SegurançaPara conectar as opções, abrir a carcaça parcialmente. Para isso, seguir os se-
guintes avisos:
PERIGO!
Perigo devido a trabalho executado de forma incorreta.
Podem ocorrer danos pessoais e materiais graves.
Todos os trabalhos relacionados à conexão das opções somente podem ser
▶
realizados por pessoal treinado e qualificado.
Se existir um manual de instalação ou um anexo para a opção corresponden-
▶
te, seguir todas as orientações e os avisos indicados.
Em todas as opções com conexões elétricas, após a conclusão dos trabalhos
▶
de conexão, realizar uma revisão técnica de segurança de acordo com as normas nacionais e internacionais válidas.
Você obtém informações mais detalhadas sobre a revisão técnica de segu-
▶
rança no serviço de assistência autorizado.
É ele quem pode disponibilizar os suportes necessários mediante sua solici-
▶
tação.
PT-BR
Circulação de
eletrólito
AVISO!
Perigo decorrente da penetração do eletrólito da bateria ou decorrente da operação sem contrapressão.
Pode ser provado dano à bomba de ar.
Sempre colocar o carregador, de modo que haja pelo menos 0,5 m (1 ft. 7.69
▶
in.) da bateria que deve ser carregada.
A saída do ar comprimido no carregador sempre deve estar conectada com a
▶
bateria através de uma junta soldada fornecida e adequada.
AVISO!
Perigo devido ao não seguimento da tolerância de tensão de alimentação permitida.
Podem ocorrer danos materiais e de função.
Para a opção de circulação de eletrólito é aplicada, no sistema de carrega-
▶
mento de baterias, uma tolerância de tensão de alimentação limitada de 207
V até 250 V, Fase - Fase: 360 V até 433 V.
A opção de circulação de eletrólito possui uma bomba de ar integrada no carregador. Ela alimenta ar através de uma tubulação capilar especial na bateria. Isso
resulta numa mistura intensa do eletrólito. A vantagem é um aquecimento menor
da bateria, com aumento da vida útil da bateria e também uma perda menor de
água durante o processo de carregamento.
Se for reconhecido um erro por causa de um defeito na bomba, ou por causa de
vazamentos na conexão com a bateria, aparecerá no display a mensagem de status „Statecode 14“ (código de estado 14). Este defeito pode ser exibido como erro comum com, por exemplo, uma lâmpada de sinalização externa.
O controle de fluxo da circulação de eletrólito é feito pelo controle do sistema de
carregamento de baterias. Diversas opções de seleção estão disponíveis no menu
61
de configuração. Para obter informações detalhadas, consulte o capítulo „Indi-
(1)
(2)
cação“, seção „Funções adicionais“.
Estas opções de seleção incluem os programas predefinidos de fábrica de 1 a 5.
Os parâmetros relevantes destes programas estão detalhados na seguinte tabela
com a explicação a seguir.
Program
(Programa)
ON (LIGADO) 1
OFF (DESLIGADO) 1
Repeat
(Repetir)
ON (LIGADO) 2
OFF (DESLIGADO) 2
130 min25 min1 x5 min25 min
23 min10 min4 x3 min20 min
33 min12 min1 x3 min12 min
45 min10 min3 x5 min20 min
52,5 min7,5 min1 x2,5 min7,5 min
Em qualquer um desses programas, a válvula solenoide é tensionada por um
período „LIGADO 1“ („ON 1“) e se solta por um período „DESLIGADO 1“ („OFF
1“). Este processo se repete na frequência indicada em „Repetir“ („Repeat“). Depois de realizar a quantidade definida de repetições, é continuado com os
períodos „LIGADO 2“ („ON 2“) e „DESLIGADO 2“ („OFF 2“) até o final de carregamento.
Limpar o filtro de ar
Limpar o filtro de ar da bomba de ar integrada uma vez por ano. Em caso de alta
incidência de poeira, reduzir o intervalo de limpeza de acordo com a necessidade.
Para a limpeza, é necessário remover o filtro de ar (2). A retirada e reinstalação
do filtro de ar (1) devem ser realizadas do seguinte modo:
1
2
62
(1)
3
PT-BR
Início/parada externa
Sinalizador de
carga
A opção início/parada externa evita uma formação de faíscas no conector de carga quando este é desconectado durante o processo de carregamento. Contatos
especiais na parte interna do conector de carga registram uma desconexão. Esses
contatos são mais rápidos em comparação com os contatos principais. É acionada uma parada imediata de carga. Não ocorre nenhum desgaste nos contatos
principais, e é fornecida uma segurança elevada contra uma ignição do oxi-hidrogênio.
Nas conexões nos componentes internos podem ser conectadas indicações externas adequadas para mostrar o estado da carga ou o estado operacional do sistema de carregamento de baterias. Para informações detalhadas, consulte o
capítulo Elementos de comando e conexões, seção „Faixa de opções“. A tensão
de trabalho de cada indicador externo deve ser de 13 V, e a soma da corrente puxada por todos os indicadores externos não deve exceder 0,5 A.
Se a configuração RGB (fita de LED) estiver armazenada no menu, a conexão (15)
(amarela) não é suportada. A configuração normal (indicação externa convencional) ou RGB (tiras de LED) é descrita para a função „Luz externa“ („External
lamp“) no capítulo „Funções adicionais no modo de configuração“ da seção Visão
geral das funções adicionais.
Carregamento
controlado por
temperatura
Cartão de relé
Com a opção carregamento controlado por temperatura regula a tensão de carregamento, sempre dependente da temperatura atual da bateria. Com isso a vida
útil da bateria é prolongada consideravelmente no uso em câmaras frias
PERIGO!
Perigo durante a aplicação do cartão de relé para funções críticas em termos de
segurança.
Podem ocorrer danos pessoais e materiais graves.
O cartão de relé não deve ser utilizado para funções críticas em termos de
▶
segurança.
63
AVISO!
Risk of Electric Shock!
Do not operate at circuits
more than 250 V to ground!
0... 30V DC/4A
0... 250V AC/4A
Use Copper Conductors Only!
C Common
NC Normally Closed
NO Normally Opened
L Line
N Neutral Wire
max. 1A
AC Output!
42,0409,0008
C NC NOC NC NOC NC NO
L/C NC NO N
WARNING!
Perigo devido ao não seguimento da tolerância de tensão de alimentação permitida.
Podem ocorrer danos materiais e de função.
Para a opção de cartão de relé, é aplicada uma tensão de entrada limitada L-
▶
N de no máximo 250 V no sistema de carregamento de baterias.
O cartão de relé opcional possibilita a avaliação externa de estados operacionais
do carregador e do estado da carga da bateria conectada. Além disso, é possível
a alimentação de uma ou mais cargas externas com tensão de entrada L-N. Condição para isso é um condutor neutro disponível na rede elétrica. Uma explicação
da configuração para as saídas do cartão de relé pode ser encontrada no manual
de instruções do carregador: Capítulo „Indicação“, seção „Funções adicionais“.
Informações detalhadas sobre o cartão de relé podem ser encontradas nas instruções fornecidas com a opção cartão de relé.
Aqui está uma visão geral de opções relacionadas diretamente com o cartão de
relé. As opções relacionadas ao relé são controladas através das saídas do cartão
de relé:
Aquamatic
-
Carga ativa
-
Carga 50%
-
Carga 80%
-
Final de carregamento
-
Carga principal concluída
-
Carga OK
-
Carga não terminada
-
Sinal quando a bateria é separada antecipadamente do carregador
Erro comum
-
Erro comum + Atenção
-
Lâmpada de sinalização
-
Proteção de arranque
-
ON (LIGADO)
-
Indicação de refil
-
Bateria fria
-
Bomba de ar externa (Circulação de eletrólito)
-
Fitas de LEDAs fitas de LED servem como indicação de status e se acendem analogicamente
aos elementos de exibição do painel de comando nas cores correspondentes.
Uma fita de LED incluindo difusor é instalada na fenda entre a parede dianteira
da carcaça e a parte superior da carcaça.
64
Filtro de arEm ambientes com muita poeira, o filtro de ar evita uma contaminação do interi-
or do aparelho. Com isso, é evitada uma possível redução de potência ou outras
deficiências do aparelho. Informações detalhadas podem ser encontradas na respectiva folha anexa.
Intervalo de limpeza de acordo com a necessidade (recomendação do fabricante:
mensalmente)
Indicação remo-taA indicação remota possibilita a operação completa do aparelho a uma distância
de até 30 m (98 ft., 5.1 in.). Esta opção inclui um painel de comando completo em
uma carcaça de alumínio.
GatewayO gateway é o elo entre o sistema de carregamento de baterias e o Charge&Con-
nect. Informações detalhadas podem ser encontradas na folha anexa.
Gateway LinkO Gateway Link facilita a conexão da porta de entrada do sistema de carrega-
mento de baterias. O gateway pode ser conectado sem abrir o sistema de carregamento de baterias.
PT-BR
TagIDO TagID é um sistema eletrônico de medição e controle que troca os dados da
bateria com o sistema de carregamento de baterias e otimiza a carga.
TagID LinkO TagID Link permite a troca de dados relevantes da bateria entre o TagID e o
sistema de carregamento de baterias.
65
Dados técnicos
Selectiva 30 kW
PERIGO!
Um choque elétrico causado por uma corrente residual pode ser fatal.
Para a conexão à rede de alimentação elétrica, utilizar somente um disjuntor diferencial do tipo B.
Tensão da rede (-10%/+30 %)
1)
Opcional:
Fusível de rede de ação lenta
Seção transversal mínima do cabo de ener-
3~ NPE 400 V / 50/60 Hz
3~ PE 400 V / 50/60 Hz
63 A
10 mm² (.0155 in²)
gia elétrica
Corrente de fuga típica
2)
360 VCA - 3,3 mA a.c.
400 VCA - 4,2 mA a.c.
520 VCA - 4,8 mA a.c.
Altura máxima de uso acima do nível do mar2000 m (6561 ft.)
Símbolo de conformidadeconforme placa de identificação
Norma do produtoEN62477-1
Dimensões c x l x a780 x 369 x 1090 mm
(30.71 x 14.53 x 42.91 in.)
Peso (com cabo de rede e de carregamento
104 kg (229.28 lb.)
padrão)
66
Grau de poluição3
1)É permitida a operação do equipamento em redes aterradas com ponto
neutro com no máximo 400 V de tensão nominal do condutor externo.
2)A seção transversal mínima do fio terra precisa corresponder às determinações de segurança locais para sistemas de eletricidade. O equipamento
possui uma elevada corrente de fuga. Isso deve ser levado em consideração ao instalar o aparelho de acordo com os regulamentos nacionais.
A corrente de fuga para aterramento é inferior a 12,6 mA.
3)Interfaces para uma rede de energia pública com 230 / 400 V e 50 Hz.
4)Apenas para utilização em ambientes fechados, não deve ser exposto à
chuva ou neve.
5)No caso de temperatura ambiente alta, é possível ocorrer uma diminuição
da potência (Derating).
Dados específicos do equipamento
PT-BR
Corrente
Equipamento
8250 30 kW49,2 A30530 W80 V250 A
8300 30 kW52,0 A31640 W80 V300 A
8375 30 kW54,0 A32290 W80 V375 A
CA máx.
Potência CA
máx.Tensão nominal
Corrente de
carga máx.
67
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
