Tartalomjegyzék

Biztonsági előírások 5

Általános tudnivalók 5 Környezeti feltételek 5 Hálózati csatlakozó 5 A hálózati és a töltőáram okozta veszélyek 6 Savak, gázok és gőzök okozta veszély 6 Az akkumulátorok ápolásával kapcsolatos általános tudnivalók 7 Saját magunk és mások védelme 7 Biztonsági intézkedések normál üzemben 7 A készülékek elektromágneses összeférhetőségi besorolásai 7 EMC-intézkedések 8 Adatbiztonság 8 Karbantartás 8 Javítás és helyreállítás 8 Az üzemeltető kötelességei 8 Biztonságtechnikai ellenőrzés 8 Jelölések a készüléken 9 Ártalmatlanítás 9 Szerzői jog 9

Teljesítményosztályok 10

Általános tudnivalók 10 30 kW 10

Általános információk 11

A biztonsági tudnivalók értelmezése 11 Készülék-koncepció 11 Rendeltetésszerű használat 11 Szállítási terjedelem 12 Vevőspecifikus információk 13 Hálózati csatlakozás 13 Töltővezeték 13 A hálózati/töltővezetékek helyes vezetése 14 Figyelmeztetések a készüléken 14 Figyelmeztetések a készülék belsejében 17 Méretek 18 A paletta eltávolítása 18

A felállítási hely kiválasztása és a padlóra / fali szerelés 19

Felállítási utasítások 19 Padlóra szerelés 20 Felszerelés a falra 21

Kezelőelemek és csatlakozók 23

Kezelőelemek és csatlakozók 23 Az opcionális csatlakozó csatlakozó-kiosztása 25 Kezelőpanel 26

Az akkumulátor töltése 28

Első üzembe helyezés 28 A töltési folyamat indítása 30 A töltési folyamat megszakítása 31 A töltési folyamat befejezése 32

Kijelző 34

A kijelzési módok áttekintése 34 Beállítások visszaállítása 34

Standard üzemmód 35

Statisztika üzemmód 36

Előzmények üzemmód 37

Konfigurálás üzemmód 39

A beállítási lehetőségek áttekintése konfigurálás üzemmódban 39 Belépés a konfigurálás üzemmódba 40

Kilépés a konfigurálás üzemmódból 41

USB üzemmód konfigurálás üzemmódban 42

USB üzemmód 42

Töltési beállítások a konfigurálás üzemmódban 44

Töltési beállítások áttekintése 44 Elektrolit-keringtetés 44 Hőmérséklet-vezérelt töltés 45 Kiegyenlítő töltés 46 Késleltetés 47 Naptár 47 Különleges töltések 49 Rátöltés különleges funkció 50 DC-kapcsolat 51

Kiegészítő funkciók a konfigurálás üzemmódban 52

Kiegészítő funkciók áttekintése 52 A „Blue LED” (Kék LED) kék kijelző beállítása 52 A töltés újraindítása hálózati hiba után 52

Általános beállítások konfigurálás üzemmódban 53

Általános beállítások áttekintése 53 Töltőkábel beállításai 53 AC áramkorlátozás 53 Hőmérséklet 54 Kód 54 USB időintervallum 54

Állapotüzenetek 55

Állapotüzenetek 55 A teljesítményátviteli út állapotüzenetei 59

Rendelkezésre álló opciók áttekintése 61

Biztonság 61 Elektrolit-keringtetés 61 Külső indítás és leállítás 63 Töltőlámpa 63 Hőmérséklet-vezérelt töltés 63 Relékártya 63 LED-csík 64 Levegőszűrő 65 Távjelzés 65 Átjáró 65 Gateway Link 65 TagID 65 TagID link 65

MŰSZAKI ADATOK 66

Selectiva 30 kW 66

Biztonsági előírások

Általános tudnivalók

A készülék a technika mai állása és az elismert biztonságtechnikai szabályok szerint készült. Ennek ellenére hibás kezelés vagy visszaélés esetén veszély fenyegeti

a kezelő vagy harmadik személy testi épségét és életét,

az üzemeltető készülékét és egyéb anyagi értékeit,

a készülékkel végzett hatékony munkát.

A készülék üzembe helyezésével, kezelésével, karbantartásával és állagmegóvásával foglalkozó személyeknek

megfelelően képzettnek kell lenniük,

teljesen ismerniük és pontosan követniük kell ezt a kezelési útmutatót.

A kezelési útmutatót állandóan a készülék felhasználási helyén kell őrizni. A kezelési útmutató előírásain túl be kell tartani a balesetek megelőzésére és a környezet védelmére szolgáló általános és helyi szabályokat is.

A készüléken található összes biztonsági és figyelmeztető feliratot

olvasható állapotban kell tartani,

nem szabad tönkretenni,

nem szabad eltávolítani,

nem szabad letakarni, átragasztani vagy átfesteni.

A készüléken lévő biztonsági és veszélyjelző útmutatások helyét a készülék kezelési útmutatójának „Általános információk” című fejezete adja meg. A biztonságot veszélyeztető hibákat a készülék bekapcsolása előtt meg kell szüntetni.

Környezeti feltételek

Hálózati csatlakozó

Az Ön biztonságáról van szó!

A készüléknek a megadott tartományon kívül történő üzemeltetése vagy tárolása nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel.

A megengedett környezeti feltételekről szóló információt a „Műszaki adatok” című fejezetben találja meg.

A nagy teljesítményű készülékek áramfelvételük miatt befolyásolhatják a hálózat energetikai minőségét.

Ez néhány készüléktípust a

csatlakoztatási korlátozások, a maximálisan megengedett hálózati impedan-

ciára vonatkozó követelmények *) vagy a minimálisan szükséges rövidzárlati teljesítményre vonatkozó köve-

telmények

tekintetében érinthet.

Mindig a közhálózathoz menő csatlakozón

Lásd a műszaki adatokat

Ebben az esetben a készülék üzemeltetője vagy felhasználója – adott esetben az energiaszolgáltató vállalattal egyeztetve – köteles meggyőződni arról, hogy a készüléket szabad-e csatlakoztatni.

FONTOS! Ügyeljen a hálózati csatlakozó biztonságos földelésére!

A hálózati és a töltőáram okozta veszélyek

Savak, gázok és gőzök okozta veszély

Az akkumulátortöltő készülékekkel végzett munka során Ön számos veszélynek teszi ki magát, mint pl.:

a hálózati és a töltőáram okozta áramütés veszélye.

káros elektromágneses terek, amelyek szívritmus-szabályozóval ellátott

személyek számára életveszélyt jelenthetnek.

Az áramütés halálos lehet. Alapjában véve minden áramütés életveszélyes. A készülék üzemeltetése közbeni áramütés elkerülése érdekében:

ne érintsen semmilyen feszültség alatt álló alkatrészt a készüléken belül és

kívül. ne érintse semmi esetre sem az akkumulátor pólusait.

ne zárja rövidre a töltőkábelt, illetve a töltőkapcsokat.

Az összes kábelnek és vezetéknek jól rögzítettnek, sértetlennek, szigeteltnek és megfelelően méretezettnek kell lennie. A laza, megégett, károsodott vagy alulméretezett kábeleket és vezetékeket azonnal ki kell javíttatni az arra feljogosított szakműhellyel.

Az akkumulátorok a szemet és a bőrt károsító savakat tartalmaznak. Ezenkívül az akkumulátorok töltésekor olyan gázok és gőzök keletkeznek, amelyek egészségkárosodást okozhatnak, és bizonyos körülmények között erősen robbanékonyak.

Az akkumulátor töltőkészüléket csak jól szellőztetett helyiségben használjuk, hogy megakadályozzuk a gyúlékony gázok koncentrációját. Az akkumulátorhelyiségek akkor nem számítanak robbanásveszélyesnek, ha természetes vagy mesterséges szellőztetéssel a hidrogén koncentrációja 4 % alatt marad.

A töltés alatt az akkumulátor és az akkumulátortöltő készülék között minimálisan 0,5 méter (19.69 in.) távolságot kell tartani. Tartsa távol az akkumulátortól a lehetséges gyújtóforrásokat, mint a tűz és a nyílt láng.

Az akkumulátor csatlakozó vezetékét (pl. a töltőkapcsokat) semmi esetre se vegye le a töltés folyamán.

A keletkező gázokat és gőzöket ne lélegezze be - Gondoskodjon megfelelő mennyiségű friss levegőről.

A rövidzár elkerülése érdekében semmilyen szerszámot vagy villamosan vezető anyagot ne helyezzen az akkumulátorra.

Az akkumulátorsavnak semmi esetre sem szabad a szembe, a bőrre vagy a ruházatra jutnia. Viseljen védőszemüveget és megfelelő védőruházatot. A kifröccsent savat azonnal öblítse le tiszta vízzel, és szükség esetén forduljon orvoshoz.

Az akkumulátorok ápolásával kapcsolatos általános tudnivalók

Az akkumulátorokat védeni kell a szennyeződésektől és a mechanikai be-

hatásoktól. A feltöltött akkumulátorokat tartsa hűvös helyen. Kb. +2 °C (35,6 °F)

hőmérsékleten a legcsekélyebb az önkisülés. Az akkumulátorgyártó adatai szerint vagy legalább hetenkénti szemrevéte-

lezéssel biztosítsa, hogy az akkumulátor a max. jelölésig fel legyen töltve savval (elektrolittal). Ne indítsa el a készüléket, vagy állítsa le azonnal, és szakszervizben

vizsgáltassa meg az akkumulátort, ha:

valamilyen lehetséges hiba miatt az akkumulátor egyes celláiban a sav

szintje egyenetlen vagy nagy vízfelvételt mutat. az akkumulátor hőmérséklete 55 °C (131 °F) fölé emelkedik.

Saját magunk és mások védelme

Biztonsági intézkedések normál üzemben

A készülék használatakor más személyeket, mindenekelőtt a gyermekeket tartsa távol. Ha mégis tartózkodnak személyek a közelben, akkor

tájékoztassa őket az összes veszélyről (egészségre káros savak és gázok, a

hálózati és a töltőáram okozta veszélyeztetés…), bocsásson rendelkezésre megfelelő védőeszközt.

A munkaterület elhagyása előtt gondoskodjon arról, hogy a távollétében se keletkezzenek személyi vagy anyagi károk.

Védővezetővel ellátott készülékeket csak védővezetékes hálózathoz, védőérintkezővel ellátott dugaszoló aljzaton át csatlakoztasson. Amennyiben a készüléket védővezeték nélküli hálózathoz vagy védőérintkező nélküli dugaszoló aljzaton keresztül csatlakoztatja, az súlyos gondatlanságnak minősül. Az ebből eredő károkért a gyártó nem felel.

A készüléket csak az adattáblán megadott IP-védettséggel üzemeltesse.

A készüléket semmi esetre se helyezze üzembe, ha károsodás észlelhető rajta.

A hálózati és készülékcsatlakozó kábelekben rendszeresen vizsgáltassa meg villamos szakemberrel a védővezeték működőképességét.

A nem tökéletesen működőképes biztonsági berendezéseket és a nem kifogástalan állapotban lévő alkatrészeket a készülék bekapcsolása előtt javíttassa ki arra feljogosított szakműhellyel.

A készülékek elektromágneses összeférhetőségi besorolásai

A védőberendezéseket soha ne hidalja át, és ne helyezze üzemen kívül.

A beszerelés után szükség van egy könnyen hozzáférhető hálózati csatlakozóra.

„A” zavarkibocsátási osztályú készülékek:

Csak ipari területen történő használatra szolgálnak

Más területen vezetéken terjedő és sugárzott zavarokat okozhatnak.

„B” zavarkibocsátási osztályú készülékek:

Teljesítik az ipari és a lakóterületek zavarkibocsátási követelményeit. Ez

érvényes olyan lakóterületekre is, ahol az energiaellátás a kisfeszültségű közhálózatból történik.

A készülékek elektromágneses összeférhetőségi besorolása az adattábla vagy a műszaki adatok alapján.

EMCintézkedések

Adatbiztonság A gyári beállítások megváltoztatása esetén az adatok biztonságáért (mentéséért)

Karbantartás Minden üzembehelyezés előtt ellenőrizze a hálózati csatlakozót és a hálózati

Különleges esetekben a készülék a szabványban rögzített zavarkibocsátási határértékek betartása ellenére is befolyással lehet a tervezett alkalmazási területre (pl. ha a felállítás helyén érzékeny készülékek vannak, vagy ha a felállítás helye rádió- vagy televízió-vevőkészülékek közelébe esik). Ebben az esetben az üzemeltető köteles a zavar elhárítására megfelelő intézkedéseket tenni.

a felhasználó felelős. A személyes beállítások kitörlődéséért a gyártó nem felel.

kábelt valamint a töltővezetékeket és töltőkapcsokat. Szennyeződés esetén tisztítsa meg a készülékház felületét puha tisztítókendővel, majd oldószermentes tisztítószerrel.

Javítás és helyreállítás

Az üzemeltető kötelességei

Javítási és helyreállítási munkákat a készüléken kizárólag arra feljogosított szakműhellyel szabad végeztetni. Csak eredeti pót- és kopó alkatrészeket használjon (ez érvényes a szabványos alkatrészekre is). Idegen forrásból beszerzett alkatrészek esetén nem garantált, hogy az igénybevételnek és a biztonsági igényeknek megfelelően tervezték és gyártották őket.

A változtatások, beépítések vagy átépítések csak a gyártó jóváhagyásával engedélyezettek.

Az üzemeltető kötelezettséget vállal arra vonatkozóan, hogy csak olyan személyekkel végeztet munkát a géppel, akik

az alapvető munkabiztonsági és balesetmegelőzési előírásokkal tisztában

vannak és a készülék kezelésére betanították őket, a kezelési útmutatót, különösen a „Biztonsági előírások” fejezetet elolvasták,

megértették és azt aláírásukkal igazolták, a munka eredményével szemben támasztott követelményeknek megfelelő

képzésben részesültek.

A személyzet biztonságtudatos munkáját rendszeres időközönként ellenőrizni kell.

Biztonságtechnikai ellenőrzés

A gyártó javasolja, hogy legalább 12 havonta végeztesse el a gép biztonságtechnikai ellenőrzését.

Biztonságtechnikai ellenőrzést csak képesített elektromos szakember végezhet

módosítás után,

beépítés vagy átépítés után,

javítás, ápolás és karbantartás után,

legalább tizenkét havonta.

A biztonságtechnikai ellenőrzés során követni kell a megfelelő nemzeti és nemzetközi szabványok és irányelvek előírásait.

A biztonságtechnikai ellenőrzéssel kapcsolatban közelebbi tájékoztatást szervizhelye nyújt. A szerviz kérésre a szükséges dokumentumokat rendelkezésre bocsátja.

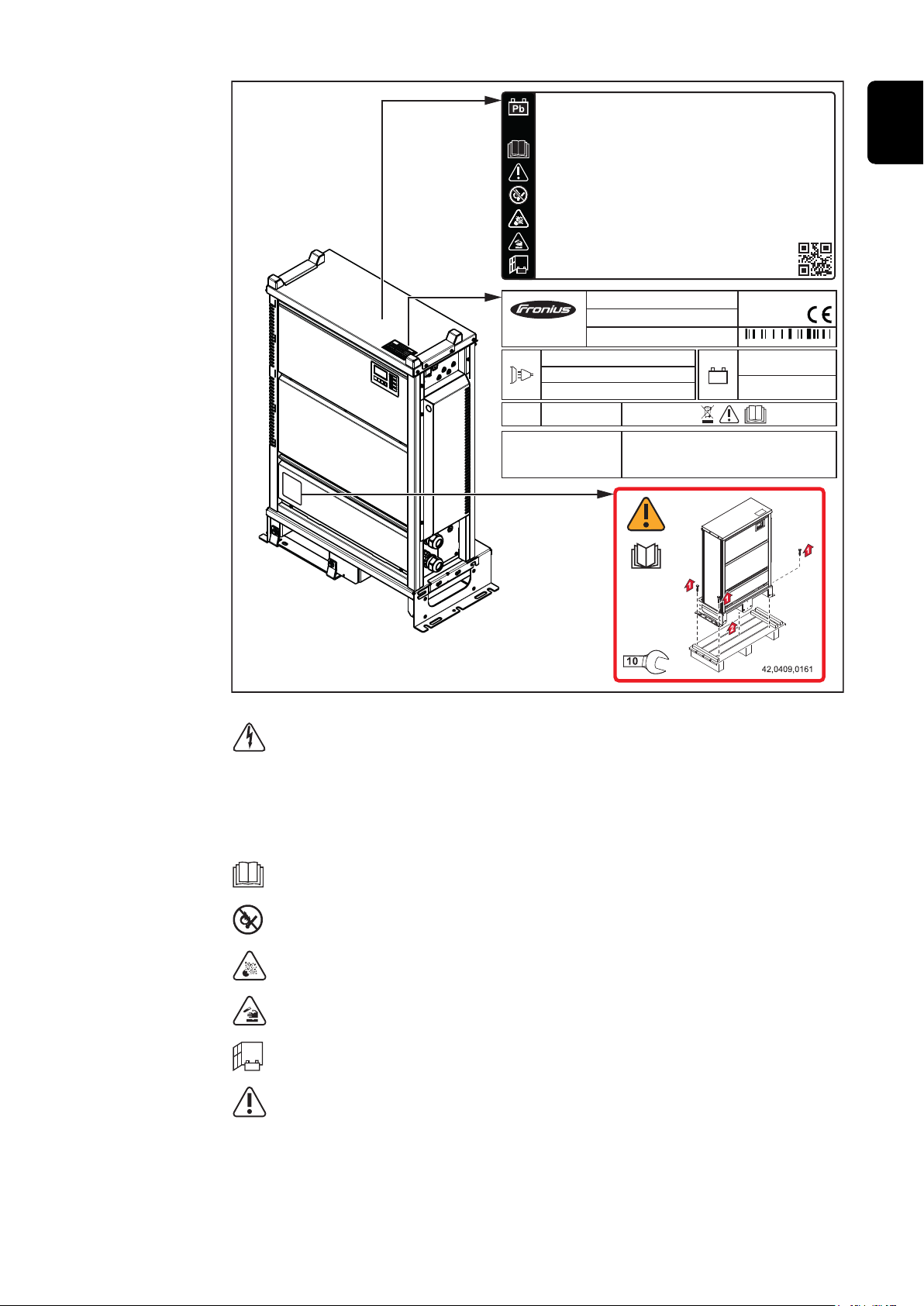

Jelölések a készüléken

Ártalmatlanítás Az elektromos és elektronikus berendezések hulladékait az EU-s irányelveknek

Szerzői jog A jelen kezelési útmutató szerzői joga a gyártóé.

A CE-jellel ellátott készülékek teljesítik a rájuk vonatkozó irányelvek alapvető követelményeit.

Az EAC vizsgálati jellel jelölt készülékek teljesítik az Oroszországban, Fehéroroszországban, Kazahsztánban, Örményországban és Kirgizisztánban érvényes releváns szabványok előírásait.

és a nemzeti jogszabályoknak megfelelően szelektíven kell gyűjteni, és környezetbarát módon kell újrahasznosítani. A használt készülékeket le kell adni a kereskedőnél, vagy egy helyi, felhatalmazott gyűjtő- és ártalmatlanító rendszeren keresztül. A régi készülék szakszerű ártalmatlanítása elősegíti az anyagi erőforrások fenntartható újrahasznosítását. Ezek figyelmen kívül hagyása potenciális egészségügyi / környezeti hatásokkal járhat.

Csomagolóanyagok

Szelektív gyűjtés. Ellenőrizze a települése előírásait. Csökkentse a doboz térfogatát.

A szöveg és az ábrák a nyomdába adás időpontjában fennálló műszaki állapotnak felelnek meg. A változtatás jogát fenntartjuk. A kezelési útmutató tartalma semmiféle igényre nem adhat alapot. Újítási javaslatokat és a kezelési útmutatóban előforduló hibák közlését köszönettel vesszük.

Teljesítményosztályok

Általános tudnivalók

30 kW Selectiva

A teljesítményosztályokra megadott kW-adat a házzal rendelkező kivitelre vonatkozik, és nincs közvetlen összefüggésben a tényleges készülékteljesítménnyel.

8250 / 8300 / 8375

Általános információk

A biztonsági tudnivalók értelmezése

FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelez.

Halál vagy súlyos sérülés a következménye, ha nem kerüli el.

▶

VESZÉLY!

Veszélyessé is válható helyzetet jelöl.

Ha nem kerüli el, következménye halál vagy súlyos sérülés lehet.

▶

VIGYÁZAT!

Károssá válható helyzetet jelöl.

Ha nem kerüli el, következménye könnyű személyi sérülés vagy csekély anya-

▶

gi kár lehet.

MEGJEGYZÉS!

Olyan lehetőséget jelöl, amely a munka eredményét hátrányosan befolyásolja és a felszerelésben károkat okozhat.

Készülék-koncepció

Rendeltetésszerű használat

A háromfázisú akkumulátortöltő készüléket intelligens töltési technológia jellemzi. Az Ri töltési eljárással rendelkező sikeres Active Inverter Technology (aktív inverter technológia) illeszkedik az akkumulátor igényeihez, és csak olyan árammal tölti az akkumulátort, amely valóban szükséges.

A technológia egy robusztus házban van elhelyezve az ipari szabványnak megfelelően. A kompakt felépítés a biztonsági szabványok által támasztott minden követelményt teljesít, csökkenti a helyigényt és hosszú élettartamot biztosítva védi az alkatrészeket.

A grafikus kijelzővel, beépített adatgyűjtővel, új interfészekkel és kiegészítő opciókkal felszerelt készülék tökéletesen megfelel a jövő kihívásainak.

Az akkumulátortöltő készülék a következőkben felsorolt akkumulátorok töltésére szolgál. Az egyéb vagy ezen túlmenő használat nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem vállal felelősséget. A rendeltetésszerű használathoz tartozik még

a kezelési útmutatóban szereplő összes tudnivaló figyelembevétele,

a hálózati kábel és a töltőkábel rendszeres ellenőrzése is.

VESZÉLY!

Szárazakkumulátorok (primer akkumulátorok) és nem újratölthető akkumulátorok töltésekor veszély áll fenn.

Kifolyó akkumulátor miatti súlyos személyi sérülés és anyagi kár lehet a következmény.

Csak az alábbiakban megadott típusú akkumulátorokat szabad tölteni.

▶

VESZÉLY!

Nem megfelelő akkumulátorok töltése miatti veszély.

A kilépő gázoknak, gyulladásnak vagy robbanásnak súlyos személyi sérülések és anyagi károk lehetnek a következményei.

Csak olyan akkumulátorokat szabad csatlakoztatni az akkumulátortöltő

▶

készülékre, amelyek típusukat, feszültségüket és kapacitásukat tekintve alkalmasak az akkumulátortöltő készülékhez, és megfelelnek az akkumulátortöltő készülék beállításainak.

Az akkumulátortöltő készülék savas ólomakkumulátorok és NiCd akkumulátorok töltésére tervezték:

Pb WET akkumulátorok (PzS, GiS, ...):

Szellőző, zárt, savas (nedves) ólomakkumulátorok folyékony elektrolittal. Pb GEL akkumulátorok (PzV, GiV, ...):

Szeleppel szabályozott, zárt, savas ólomakkumulátorok (VRLA) rögzített elektrolittal (zselé vagy szövet). NiCd akkumulátorok:

Zárt NiCd akkumulátorok folyékony elektrolittal. Pb CSM WET akkumulátorok (Copper Strained Metal):

Zárt, savas CSM ólomakkumulátorok folyékony elektrolittal. Lead Crystal akkumulátorok:

EVFJ / CNFJ típusú Lead Crystal akkumulátorok.

Szállítási terjedelem

A készülék kifogástalan működése a szakszerű használattól függ. A készüléket semmiképpen nem szabad a kábelnél fogva húzni.

(1) Akkumulátortöltő készülék (2) Kezelési útmutató (3) Rövid útmutató

Vevőspecifikus információk

Ha a leszállított készülékre vonatkozóan vevőspecifikus információk léteznének, akkor azok a készülékhez mellékelve találhatók.

Hálózati csatlakozás

VESZÉLY!

Hibaáram veszélye.

Súlyos sérülés vagy halál lehet a következmény.

Ha szükséges, a készülék hálózati csatlakoztatásához kizárólag B típusú FI-

▶

védőkapcsolót alkalmazzon. A védővezető minimális keresztmetszetének meg kell felelnie a nagy védőve-

▶

zetős áramberendezésekre érvényes helyi biztonsági rendelkezéseknek. A készülék megnövekedett levezetési árammal rendelkezik. Ezt a nemzeti

▶

előírásoknak megfelelően figyelembe kell venni a készülék telepítésénél. A levezetési áram a hálózati feszültségtől függően a „Műszaki adatok” című

▶

fejezetben van megadva.

VESZÉLY!

Hibás kezelés miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az ismertetett funkciókat csak akkor használja, ha a következő dokumentu-

▶

mokat teljesen átolvasta és megértette: Kezelési útmutató

▶

A rendszerelemek összes kezelési útmutatója, különösen a biztonsági

▶

előírások Az akkumulátor és a jármű gyártójának kezelési útmutatói és biztonsági

▶

előírásai

Töltővezeték

VESZÉLY!

Hibás vagy elégtelen hálózati ellátás miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A „Műszaki adatok” című fejezet szerinti hálózati ellátásra vonatkozó köve-

▶

telményeknek teljesülniük kell.

VESZÉLY!

A töltőcsatlakozó-dugó szakszerűtlen leválasztása következtében kirepülő szikrák veszélye.

Súlyos személyi sérülés és anyagi kár lehet a következmény. Az ennek során keletkező szikrák meggyújthatják a töltési folyamat közben képződő töltőgázokat és ezáltal tüzet vagy robbanást okozhatnak

Fejezze be a töltési folyamatot az akkumulátortöltő készülékkel, és a töltőve-

▶

zetékek lehűlése után csavarja fel a vezetékeket, vagy ha van kábeltartó, akkor azon helyezze el.

A hálózati/ töltővezetékek helyes vezetése

VESZÉLY!

Szanaszét heverő töltőkábelek miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény. A kihúzott, laza kábelekben valaki fennakadhat vagy felbukhat.

A töltővezetéket úgy kell vezetni, hogy senki se botolhasson beléjük, illetve

▶

akadjon fenn bennük.

VIGYÁZAT!

Túlmelegedés miatti veszély a helytelenül vezetett hálózati/töltővezetékek következtében.

A hálózati/töltővezetékek sérülésveszélye.

A hálózati/töltővezeték cseréjét csak elektromos szakember végezheti el.

▶

A hálózati/töltővezetékeket hurok nélkül kell vezetni.

▶

A hálózati/töltővezetékeket nem szabad letakarni.

▶

Az olyan töltővezetékeket, melyek hossza több, mint 5 m (16 ft. 4.85 in.)

▶

egyesével kell fektetni (nem kötegelve). Az olyan töltővezetékek, melyek hossza több, mint 5 m (16 ft. 4.85 in.) fel-

▶

forrósodhatnak (figyelem, forró felületek). A következő esetekben különösen figyelni kell arra, hogy a töltővezetékek

▶

felületi hőmérséklete ne lépje túl a 80 °C-ot (176 °F)

- A környezeti hőmérséklet 30 °C (86 °F) vagy annál több

- A töltővezeték keresztmetszete 95 mm2 vagy több

- A töltővezeték hossza 5 m (16 ft. 4.85 in.) vagy több

Figyelmeztetések a készüléken

A töltőkészülék adattábláján biztonsági szimbólumok láthatók. A biztonsági szimbólumokat nem szabad eltávolítani vagy átfesteni.

Ser. No.:

Part No.:

UDC nom.

IDC max.

Protective class I

IAC max.

UAC nom.

PAC max.

www.fronius.com

OVC III

IP20

xxV

xxxA

xxA

3~ NPE xxxV 50/60Hz

xxxxW

xxxxxxxx

4,010,xxx

Selectiva x.0 xxxx xkW

HIGH LEAKAGE CURRENT!

Ensure proper grounding

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird! Explosive Gase. Flammen und Funken vermeiden. Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable! Explosive gases. Prevent flames and sparks. Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge! Gaz explosifs. Éviter les flammes et les étincelles. Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga! Gases explosivos. Evitar llamas y chipas. ¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica! Gas esplosivi. Evitare fiamme libere e scintille. Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION ADVERTENCIA - AVVISO

42,0409,0419

Az áramütés halálos lehet. A házat csak a gyártó által kiképzett szerviztechnikusok nyithatják ki. A készülékház nyitott állapotában végzett munkák előtt a készüléket le kell választani a hálózatról. Megfelelő mérőkészülékkel meg kell győződni arról, hogy teljesen kisültek-e az elektromosan feltöltött alkatrészek (például kondenzátorok). Gondoskodjon arról, hogy a készülék a munkálatok befejezéséig a hálózatról leválasztva maradjon.

A funkciókat csak a kezelési útmutató teljes átolvasása után használja.

Tartsa távol az akkumulátortól a lehetséges gyújtóforrásokat, valamint a tüzet, a szikrákat és a nyílt lángot.

Robbanásveszély! Töltéskor az akkumulátorban durranógáz képződik.

Az akkumulátorsav maró hatású, semmi esetre sem kerülhet szembe, bőrre vagy ruházatra.

A töltés során gondoskodjon elegendő friss levegő bevezetéséről.

A készülék DC-hibaáramot okozhat a védővezetőben. Amennyiben a hálózati oldalon az áramütés elkerülése érdekében hibaáram-védőberendezés (RCD) kerül alkalmazásra, akkor annak meg kell felelnie a B típusnak. A készülék megnövekedett levezetési árammal rendelkezik. Ezt a nemzeti előírásoknak megfelelően figyelembe kell venni a készülék telepítésénél.

Ne a háztartási hulladékkal együtt ártalmatlanítsa a terméket, hanem a telepítési helyen érvényes, használt elektromos és elektronikus készülékekre vonatkozó ártalmatlanítási előírások szerint.

Figyelmez-

WARNING Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

tetések a készülék belsejében

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos sérülés vagy halál lehet a következmény.

A házat csak a gyártó által kiképzett szerviztechnikusok nyithatják ki.

▶

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell

▶

kapcsolni és le kell választani a villamos hálózatról. Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás

▶

ellen. A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról,

▶

hogy az elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e. Jól olvasható, érthető figyelmeztető táblával biztosítani kell, hogy a készülék

▶

a munkálatok befejezéséig a hálózatról leválasztva maradjon.

A készülék belsejében:

Méretek

mm (in.)

780 (30.71) 369 (14.53)

1090 (42.91)

110 (4.33)

600 (23.62)

145 (5.71)

A paletta eltávolítása

Leszállítás után szerelje le a készüléket a palettáról.

VESZÉLY!

A készüléknek palettán történő üzemeltetésekor veszély áll fenn.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A készüléknek a palettán történő

▶

üzemeltetése nem megengedett. Felállítás után a készüléket

▶

feltétlenül rögzíteni kell a padlón vagy a fali tartóretesszel a falon. A fali tartóreteszről a „Felszerelés

▶

a falra” című szakaszban találhatók részletesebb információk.

A felállítási hely kiválasztása és a padlóra / fali

(1) (1)

(2) (2)

szerelés

Felállítási utasítások

VESZÉLY!

Felboruló vagy leeső rendszerelemek miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Leszállítás után szerelje le a készüléket a palettáról a „Paletta eltávolítása”

▶

című szakasz szerint. Az összes rendszerelemet stabilan kell felállítani.

▶

Felállítás után a készüléket feltétlenül rögzíteni kell a padlón vagy a fali

▶

tartóretesszel a falon. Padlótartó vagy fali tartó alkalmazásakor mindig biztosítani kell az összes

▶

rögzítőelem stabil helyzetét, a fali tartóreteszt is beleértve. A készülékek egymásra helyezése vagy tárgyaknak a készülékekre való he-

▶

lyezése nem megengedett. Szállítás alatt biztosítani kell a készüléket eldőlés ellen.

▶

A megfelelő rakomány-biztosításról mindig gondoskodni kell.

▶

Szállításhoz rögzíteni kell a vezetékeket a hátoldali vezetéktartókkal.

▶

Magasemelő kocsival és esetenként kézi emelőkocsival történő szállításkor

▶

szükség esetén el kell távolítani az eldőlés elleni biztosítókat (1). A készülék hátoldalán lehetőség van az eldőlés elleni biztosítók (1) szárnyas

▶

anyával (2) való rögzítéssel történő tárolására. Szükség esetén vissza kell szerelni az eldőlés elleni biztosítókat (1) az erre a

▶

célra szolgáló pozíciókba.

A készülék IP20-védettség szempontjából be van vizsgálva, ami az alábbiakat jelenti:

12,5 mm-nél (0.49 in.) nagyobb átmérővel rendelkező, szilárd, idegen testek

behatolása elleni védelem Víz ellen nem védett

A készüléket az IP20-védettség szerint száraz, zárt helyiségekben kell felállítani és üzemeltetni. Nedvesség behatolását kerülni kell.

A készülék megengedett használati helyzete a vízszintes, lábazatra szerelve.

Hűtőlevegő

A készüléket úgy kell felállítani, hogy a hűtőlevegő akadálytalanul tudjon átáramolni a ház arra szolgáló nyílásain. A levegő be- és kiömlőnyílásai felé mindig legalább 0,2 méter (7.874 in.) távolságnak kell lennie. A környezeti levegőnek mentesnek kell lennie

a túlzott mértékű porterheléstől

30 cm (11.81 in.)

750 (29.53)mm (in.)

369 (14.53)

(.51)

(1.38)

300

(11.81)

az elektromosan vezető részecskéktől (koromtól, illetve fémforgácsoktól)

hőforrásoktól

A hűtőlevegő beszívása és kiáramlása az alábbi ábrákon látható nyilak szerint történik.

MEGJEGYZÉS!

Részben vagy teljesen letakart levegőbelépő és -kilépő nyílások miatti veszély.

Ennek anyagi károk lehetnek a következményei.

Több készülék egymás mögötti felállítását eltolva kell megvalósítani.

▶

Padlóra szerelés

Ha a készülékek elrendezése eltolás nélkül, egy sorban történik, akkor a

készülékek közötti távolságnak a következőnek kell lennie:

30 cm (11,81 hüvelyk)

Felszerelés a fal-

Center

240 (9.45)

mm (in.)

950 (37.4)

(1) (1)

(3) (3)

(4)

(2)

(4)

Készítse el a furatokat (1) a fel-

használt csavaroknak és tipliknek megfelelően.

Ha az alapfelület megengedi, akkor a fali tartóretesz tárolásához használható SW10-es csavarokat (3) és alátéteket (4) lehet felhasználni az alábbi ábra szerint.

Különben más, megfelelő csavarokat és alátéteket kell használni.

A fali tartóretesz (2) leszerelése:

Szerelje le az SW10-es csava-

rokat (3) és az alátéteket (4).

(4)

(3)(3)

(2)

(4)

Ha a fal tulajdonságai megfelelőek,

(2)

(5) (6)(6)

(7)(2)(7)

(8) (8) (2)

akkor végezze el a fali tartóretesz (2) előszerelését a korábban levett SW10-es csavarokkal (3) és az alátétekkel (4).

Különben más, megfelelő csavarokat és alátéteket kell használni.

Tolja a készüléket a falhoz úgy,

hogy a vezetéktartó (5) a fali tartóretesz (2) két rögzítőcsavarja (6) között legyen.

Billentse el és rögzítse a fali

tartóreteszt (2).

Ha a fali tartóreteszre (2) nincs szükség, akkor tároláshoz rögzítse azt szárnyas anyákkal (7) a készülék hátoldalára.

Alternatívaként a készülék jobb oldalán is lehet tárolni a fali tartóreteszt (2). A rögzítés 3 Nm-rel meghúzott, TX25-ös csavarokkal (8) történik.

Kezelőelemek és csatlakozók

(1)

(2)

(3)

(4)

(8)

(6)

(7)

(5)

(9) (12)(11)(10)

Kezelőelemek és csatlakozók

Sz. Funkció

(1) Csatlakozó (+) töltővezetékhez

(2) A külső indítás és leállítás opció vagy a hőmérséklet-vezérelt töltés opció

pozíciója.

(3) Csatlakozó (-) töltővezetékhez

(4) A belső elektrolit-keringtetési opció pozíciója.

Sűrített levegő kimenet

(5) A távjelzés vagy a 13 V töltőlámpa opció pozíciója.

(6) USB-csatlakozó

Az USB-csatlakozó USB-meghajtó segítségével támogatja a készülék szoftverfrissítését és a töltési paraméterek naplózását a töltési folyamat közben. Legfeljebb 0,5 A értékű tápáram áll rendelkezésre.

(7) Reléhez kötött opciók pozíciói.

(pl. Aquamatic vezérlés) Az ezzel kapcsolatos részletes információk az „Opciók” című fejezetben találhatók.

(8) Hálózati kábel

(9) Opcionális LED-csík

A töltöttségi állapotnak megfelelő színben világít a „Kezelőpanel” című szakaszban ismertetett kijelzések szerint

(10) Kezelőpanel

(11) A belső elektrolit-keringtetési opció pozíciója.

Levegőbeszívás levegőszűrővel

(12) Opcionális csatlakozó rész

A készülék belsejében lévő csatlakozó részhez csak a készülék homlokoldalán lévő csatlakozólap eltávolítása után lehet hozzáférni.

Az opcionális

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug Code

Plug 18p

csatlakozó csatlakozó-kiosztása

A készülék belsejében lévő P-Control NYÁK 18 pólusú opcionális csatlakozójának kiosztása

Plug

Code Function

17 G/2 Ext. LED Green

Remote Control wire 2 Power Supply Remote Cont-

Plug

Code Function

18 13V/113 V Ext. LED

rol wire 1

CBG Easy VCC

15 Y/3 Ext. LED Yellow 16 R/4 Extern LED Red

Remote Control wire 3 Remote Control wire 4 CBG Easy Detect

13 B Ext. LED Blue 14 Dete Detect

CBG Easy GND wire white

11 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND

10 13VO13 V Power

Supply

wire brown wire white

7 C1 L CAN 1Low 8 C2 L CAN 2Low

wire yellow wire yellow

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

3 4 1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging Extern Start / Stop Extern Start / Stop

Gateway Link

Battery Link Mandatory for Li-Ion Chargers

TagID Link

Device for Charge & Connect

Optional for Pb Chargers

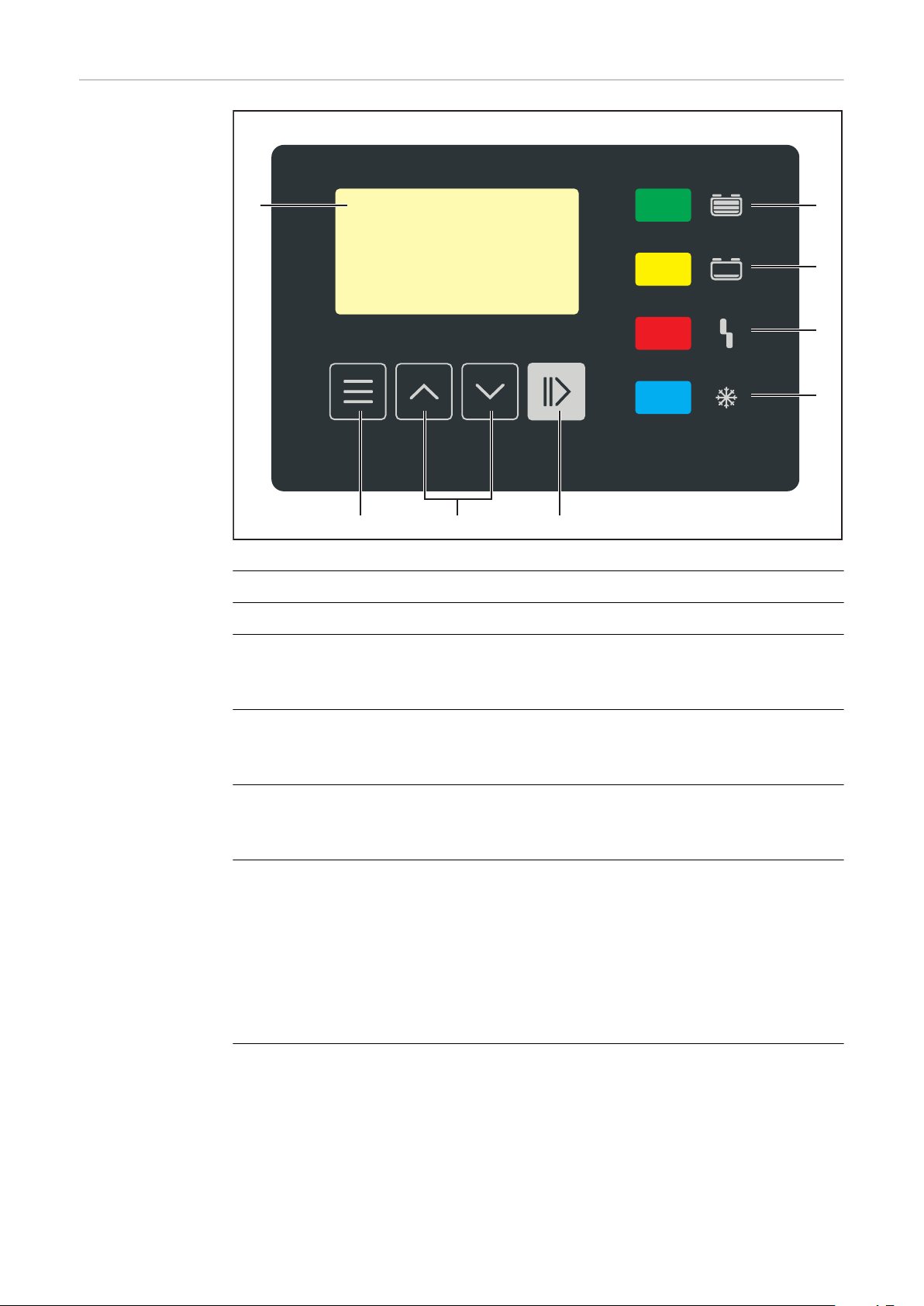

Kezelőpanel

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

Sz. Funkció

(1) Kijelző

(2) „Menü” gomb

A kívánt menü kiválasztása. Visszatérés a fölérendelt menübe.

(3) „Up / Down” („Fel / le”) gombok

A kívánt menüpont kiválasztása. A kívánt érték beállítása.

(4) „Pause / Start” („Szünet / Start”) gomb

A töltési folyamat megszakítása és újbóli folytatása. Egy menüpont vagy beállítás jóváhagyása.

(5) „Akkumulátor lehűlt” kijelzés (kék)

Már lehűlt, használatra kész állapotban lévő akkumulátort jelez. Folyamatosan világít: A töltés vége után el lett érve a beállított lehűlési idő, illetve opcionálisan az akkumulátor hőmérséklete. Másodperces ütemben villog: ezen kívül működésbe lépett a vízutántöltés-jelző. Részletes információk a „Kijelző” című fejezet Ki-

egészítő funkciók a konfigurálás üzemmódbancímű szakaszában

találhatók.

(6) „Hiba” kijelző (piros)

Folyamatosan világít: A készülék hibát jelez. Az aktuális helyzet nem tesz

lehetővé szabályszerű töltést. Ha világít a piros kijelzés, akkor nem lehetséges a töltés (töltés megszakítva). A kijelzőn ennek megfelelő állapotüzenet látható.

3 másodpercenként röviden felvillan: A készülék figyelmeztetést ad ki. A töltési paraméterek kedvezőtlenek, a töltés azonban folytatódik. A kijelzőn felváltva látható a megfelelő állapotüzenet és a töltöttségi állapot.

(7) „Töltés” kijelző(sárga)

Világít: folyamatban lévő töltést jelez. Villog: ha a töltés megszakadt.

(8) „Akkumulátor feltöltve” kijelző (zöld)

Folyamatosan világít: töltés befejezve. Másodperces ütemben villog: töltés befejezve. ezen kívül működésbe

lépett a vízutántöltés-jelző. Részletes információk a „Kijelző” című fejezet

Kiegészítő funkciók áttekintésecímű szakaszában találhatók

Az akkumulátor töltése

Első üzembe helyezés

Ha először kötik össze az akkumulátortöltő készüléket az elektromos hálózattal, akkor a készülék SETUP üzemmódba áll.

Ebben az üzemmódban el kell végezni vagy jóvá kell hagyni a következő alapbeállításokat:

nyelv (angol, német, francia, ...)

dátum, pontos idő és időzóna

Töltővezeték hossza és töltővezeték keresztmetszete

akkumulátortípus, jelleggörbe, cellaszám és töltési idő vagy akkumulátor-ka-

pacitás

Csatlakoztassa az elektromos hálózatra az akkumulátortöltő készülék

hálózati csatlakozóját.

Az „Up / Down” („Fel / le”) gom-

bokkal válassza ki a kívánt menünyelvet.

Hagyja jóvá a „Pause / Start”

(„Szünet / Start”) gombbal.

Alapbeállításként az angol nyelv van letárolva.

Az „Up / Down” („Fel / le”) gom-

bokkal válassza ki a kívánt időzónát.

Hagyja jóvá a „Pause / Start”

(„Szünet / Start”) gombbal.

Alapbeállításként az UTC+1 középeurópai idő (CET, Berlin) időzóna van letárolva.

A következő beállításokat kell elvégezni:

nyári időszámítás BE / KI

óraformátum

Időpont

Dátum

Az „Up / Down” („Fel / le”) gom-

bokkal válassza ki a kívánt beállítást.

Hagyja jóvá az elvégzett beállítást

a „Pause / Start” („Szünet / Start”) gombbal.

Alapbeállításként a nyári időszámítás BE és a 24 órás óraformátum van letárolva.

Az „Up / Down” („Fel / le”) gom-

bokkal állítsa be a töltővezeték megfelelő hosszát.

Hagyja jóvá a „Pause / Start”

(„Szünet / Start”) gombbal.

Az akkumulátortöltő készülék a megrendelés szerinti megfelelő töltővezeték-hosszal van konfigurálva.

A rosszul beállított töltővezeték-hossz negatív hatással lehet a töltési folyamatra!

Az „Up / Down” („Fel / le”) gom-

bokkal állítsa be a töltővezeték megfelelő átmérőjét.

Hagyja jóvá a „Pause / Start”

(„Szünet / Start”) gombbal.

Az akkumulátortöltő készülék a megrendelés szerinti megfelelő töltővezeték-keresztmetszettel van konfigurálva.

A rosszul beállított töltővezeték-keresztmetszet negatív hatással lehet a töltési folyamatra!

Ha a kijelzett töltési konfiguráció

helyes, akkor hagyja jóvá a töltési konfigurációt a „Szünet / Start” gombbal.

Az akkumulátortöltő készülék a megrendelés szerint van konfigurálva.

Ha az akkumulátortöltő készüléket kiegészítő konfigurálás nélkül rendelték meg, akkor a következő beállítások standard beállításként értendők:

Akkumulátortípus: nedves ólom (PzS, GiS)

Jelleggörbe: 6 - RI

Az akkumulátortöltő készüléknél maximálisan figyelembe vett cellaszám

Töltési idő: 7-8 óra

Ha a konfiguráció nem egyezik meg a használt akkumulátorral, akkor megfelelően be kell állítani a paramétereket.

Az akkumulátortöltő készülék-paraméterekre vonatkozó részletes információk a „Kijelző” című fejezet Konfigurálás üzemmódszakaszában találhatók

A töltési folyamat indítása

VESZÉLY!

A kifolyó akkumulátorsav vagy a hibás akkumulátorok töltésekor bekövetkező robbanás miatt veszély áll fenn.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A töltési folyamat megkezdése előtt győződjön meg a töltendő akkumulátor

▶

sértetlenségéről.

VESZÉLY!

Helytelen akkumulátortípus és hibás töltési beállítások miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A töltési folyamat elkezdése előtt gondoskodni kell róla, hogy a helyes akku-

▶

mulátortípus legyen beállítva az akkumulátortöltő készüléken. Az egyes akkumulátortípusokhoz a következő beállításokat kell elvégezni a

▶

töltés előtt: töltési görbe névleges feszültség (az akkumulátorcellák száma) akkumulátor-kapacitás (Ah) vagy töltési idő (h)

Az akkumulátortöltő készülék-paraméterekre vonatkozó részletes információk a „Kijelző” című fejezet Konfigurálás üzemmódszakaszában találhatók.

VIGYÁZAT!

Töltőcsatlakozó-dugók erősen szennyezett érintkezői miatti anyagi károk veszélye áll fenn.

Az ezáltal megnövekedett átmeneti ellenállás túlmelegedést vagy akár a töltőcsatlakozó-dugó tönkremenetelét is okozhatja.

Tartsa szennyeződésmentes állapotban, szükség esetén tisztítsa meg a

▶

töltőcsatlakozó-dugó érintkezőit.

Csatlakoztassa az elektromos hálózatra az akkumulátortöltő készülék

hálózati csatlakozóját.

Megjelenik a kérdés, hogy a helyes paramétereket állították-e be a töltendő akkumulátorhoz.

Ezután megjelenik a standard üzemmód kijelzője. A kijelző az akkumulátortöltő készülék paramétereket mutatja:

akkumulátortípus (pl. Pb-WET)

töltési jelleggörbe (pl. IUI)

névleges feszültség (pl. 48 V)

kapacitás (pl. 300 Ah)

a hét napja, a pontos idő és a

dátum

Az akkumulátortöltő készülék paraméterek egyedileg beállíthatók. Az akkumulátortöltő készülék-paraméterekre vonatkozó részletes információk a „Kijelző” című fejezet Konfigurálás üzemmódszakaszában találhatók. Biztosítsa, hogy a töltendő akkumulátor megfeleljen az akkumulátortöltő készülék konfigurációjának.

Dugja be a töltőcsatlakozó-dugót.

Az akkumulátortöltő készülék felismeri a csatlakoztatott akkumulátort, és elindítja a töltést. Aktivált indítás-késleltetés esetén a töltési folyamat a beállított késleltetési idő letelte után kezdődik. Részletes információk a „Kijelző” című fejezet Konfigurálás üzemmódcímű szakaszában találhatók.

A töltési folyamat alatt a kijelzőn a következő értékek láthatók:

Pillanatnyi töltőáram (A)

Pillanatnyi töltőfeszültség (V)

Bevitt töltés (Ah)

Akkumulátor-hőmérséklet „hőmérséklet-vezérelt töltés” opció esetén

A töltés kezdete óta eltelt idő (óó:pp)

Az akkumulátor szimbólum a pillanatnyi töltöttségi szint kijelzésére szolgál. Minél több oszlop látható, annál előrébb tart a töltési folyamat. Az akkumulátor teljes feltöltése után megjelenik egy percszámláló (lásd a jobb oldali ábrát). Ez a számláló a töltés vége óta eltelt perceket mutatja, és segítségével könnyebben megítélhető, hogy több akkumulátortöltő készülék alkalmazásakor melyik akkumulátor hűlt le a legjobban.

Ha a percszámláló helyett továbbra is a standard kijelzés látható:

Az „Up / Down” gombok segítségével válthat át a percszámláló és a standard

kijelző között.

Teljesen feltöltött akkumulátor esetén az akkumulátor szimbólum mind a 4 oszlopa fekete színnel jelenik meg. Ha az akkumulátor tele van töltve, akkor világít a zöld kijelzés.

Az akkumulátor állandóan

használatra kész. Az akkumulátor tetszőleges ideig

az akkumulátortöltő készülékre csatlakoztatva maradhat. A fenntartó töltés ellensúlyozza az

akkumulátor önkisülését.

A töltési folyamat megszakítása

A töltési folyamat a következőképpen szakítható meg:

Nyomja meg a „Pause / Start” („Szünet / Start”) gombot.

Miközben a töltési folyamat megszakadt:

Villog a „Töltés” kijelzés (sárga).

A töltési folyamat a következőképpen folytatható:

Nyomja meg ismét a „Pause / Start” („Szünet / Start”) gombot.

Ha az akkumulátortöltő készülékre akkumulátor van csatlakoztatva, akkor a töltési folyamat a „Pause / Start” („Szünet / Start”) gombbal szakítható meg és folytatható. A kijelzési mód átváltása a „Menü” gombbal a „Kijelző” című fejezetben foglaltak szerint csak azután lehetséges, hogy az akkumulátort leválasztotta az akkumulátortöltő készülékről.

A töltési folyamat befejezése

VESZÉLY!

A töltővezetékek leválasztásakor a szikraképződés következtében kialakuló durranógáz-gyulladás miatti veszélye.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A töltőcsatlakozó-dugó lekötése vagy leválasztása előtt állítsa le a töltési fo-

▶

lyamatot a „Szünet / Start” gomb megnyomásával.

VESZÉLY!

A dugaszoló csatlakozó leválasztásánál fennálló veszély a töltési folyamat során.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Ne válassza le a dugaszoló csatlakozót a töltési folyamat során.

▶

Ne érintse meg az áramvezető csatlakozókat a töltőcsatlakozó-dugónál.

▶

VIGYÁZAT!

Az akkumulátor akkumulátortöltő készülékről történő leválasztásakor az akkumulátor károsodásának veszélye áll fenn, amennyiben a töltési folyamat még nem zárult le teljesen.

Ennek akkumulátor-károk lehetnek a következményei.

Az akkumulátort legkorábban akkor válassza le az akkumulátortöltő

▶

készülékről, ha teljesen fel van töltve (az „Akkumulátor feltöltve” kijelzés zölden világít).

Amint az akkumulátor teljesen feltöltődött és lehűlt, akkor a következő kijelzések világítanak:

„Akkumulátor feltöltve” kijelző

(zöld) „Akkumulátor lehűlt” kijelzés (kék)

Az optimális akkumulátor-élettartam érdekében az akkumulátort a következő ismertetés szerint csak akkor kell leválasztani az akkumulátortöltő készülékről, ha a zöld kijelzésen kívül a kék „Akkumulátor lehűlt” kijelzés is világít. Ha több akkumulátortöltő készülék van használatban, akkor először azt az akkumulátort kell levenni, amelyik a legrégebben készre lett töltve (a legjobban lehűlt).

A töltési folyamat a következőképpen fejezhető be:

Nyomja meg a „Pause / Start” („Szünet / Start”) gombot.

Válasza le a töltőcsatlakozó-dugót.

Nyitott töltőérintkezők esetén az automatikus üresjárat-érzékelés biztosítja, hogy a töltőérintkezők feszültségmentesek legyenek.

Kijelző

A kijelzési módok áttekintése

Sz. Funkció

Standard üzemmód

Standard üzemmódban a kijelzőn a töltési paraméterek láthatók.

Statisztika üzemmód

A készülék üzemállapotainak gyakoriságát jeleníti meg, kijelzi a töltések összesített számát, és áttekintést ad a töltésenként leadott abszolút és átlagos Ah értékről és a felvett energiamennyiségekről.

Előzmények üzemmód

Információt ad az összes mentett töltési folyamat paramétereiről.

Konfigurálás üzemmód

A konfigurálás üzemmód lehetővé teszi a készülék és a töltési folyamat összes beállításának elvégzését.

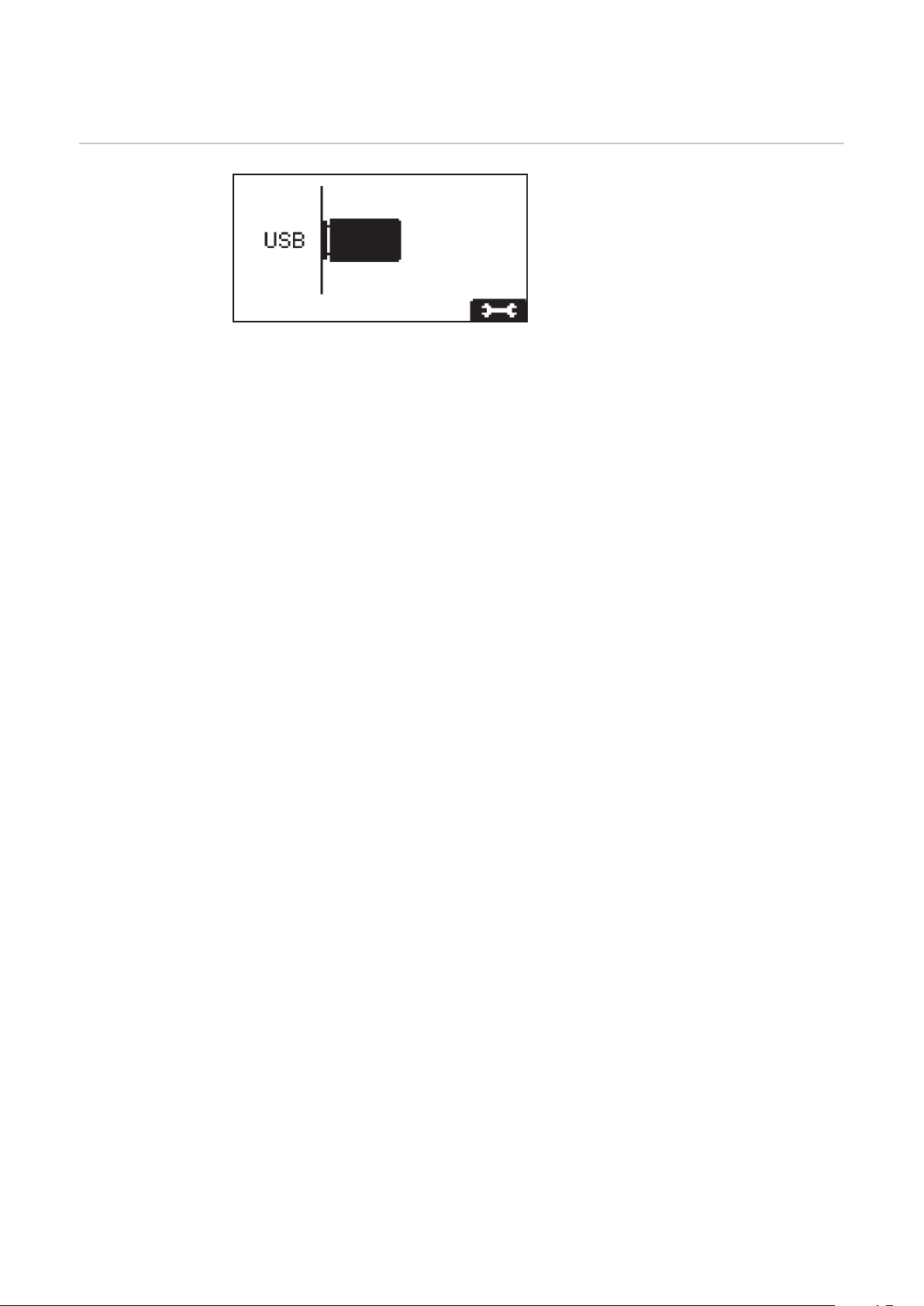

USB üzemmód

Az USB üzemmód támogatja az USB-meghajtó segítségével a készülék szoftverfrissítését, készülékkonfigurációk mentését és feltöltését, valamint a töltési paraméterek jegyzőkönyvezését a töltési folyamat közben.

Ha az akkumulátortöltő készülékre akkumulátor van csatlakoztatva, akkor a töltési folyamat csak a „Pause / Start” („Szünet / Start”) gombbal szakítható meg és folytatható. A kijelzési mód átváltása a „Menü” gombbal csak azután lehetséges, hogy az akkumulátort leválasztotta az akkumulátortöltő készülékről. A kijelzési mód részletes leírása az alábbi fejezetben található.

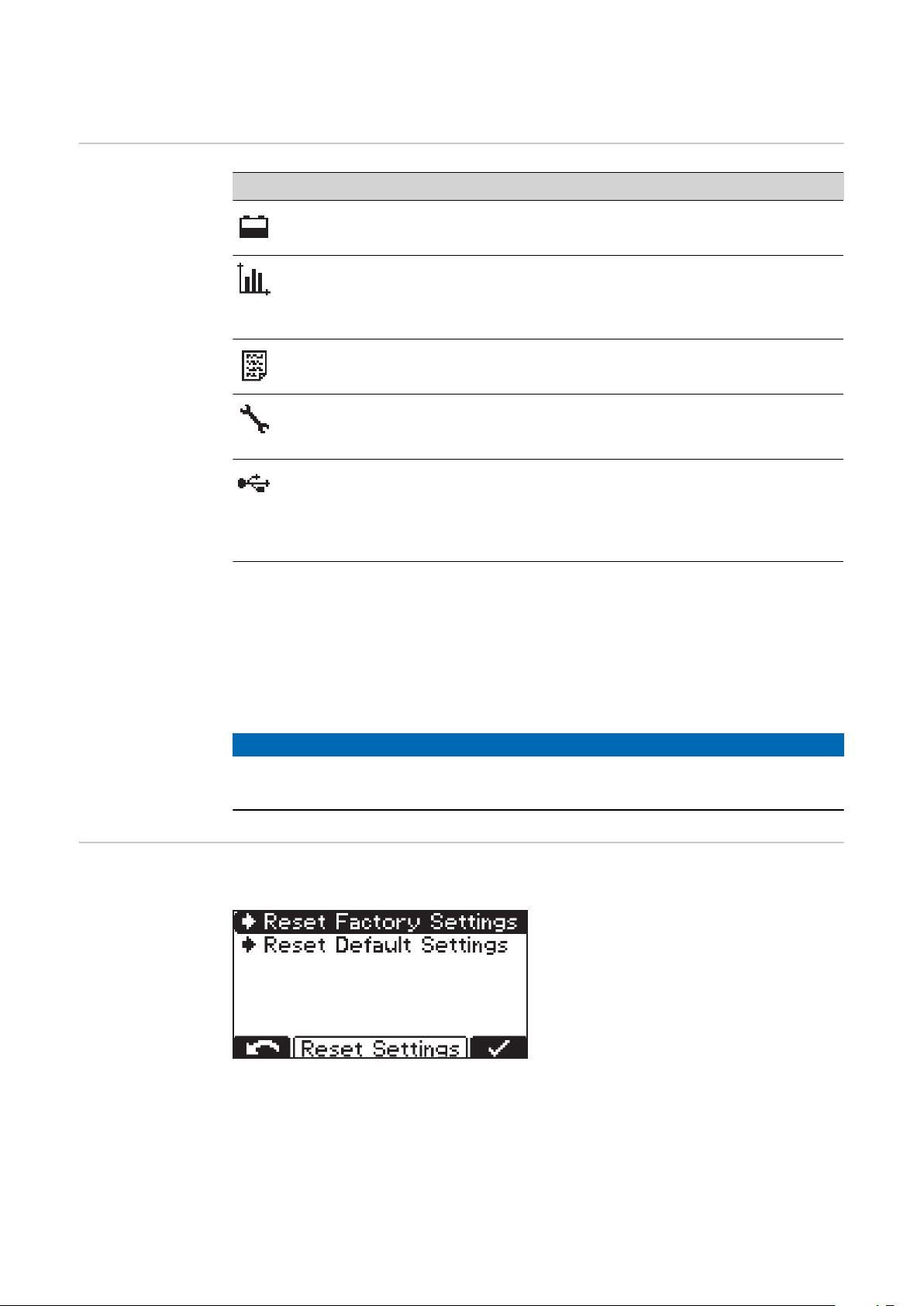

Beállítások visszaállítása

A töltési szünet közben a menüválaszték korlátozott formában áll rendelkezésre.

MEGJEGYZÉS!

A töltési szünet közben a menüválaszték korlátozott formában áll rendelkezésre.

A menüpont 2 lehetőséget kínál az összes érintett beállítás visszaállítására:

Reset Factory Settings:

Az elvégzett beállítások

visszaállítása kiszállítási állapotra.

Reset Default Settings:

Az elvégzett beállítások

visszaállítása a gyártó standard beállítására.

Standard üzemmód

A hálózati csatlakozó közhálózatra csatlakoztatása után a kijelző automatikusan standard üzemmódba kerül.

Standard üzemmódban a kijelzőn a töltőkészülék paraméterek láthatók:

akkumulátortípus (pl. Pb-WET)

töltési jelleggörbe (pl. IUI)

névleges feszültség (pl. 48 V)

kapacitás (pl. 300 Ah)

a hét napja, a dátum és a pontos

idő

A töltőkészülék-paraméterek egyedileg beállíthatók. Erről részletesebb információk a „Konfigurálás üzemmód” című szakaszban találhatók.

Statisztika üzemmód

Statisztika üzemmódban a vízszintes jelzősávok a készülék következő üzemmódjainak gyakoriságát jelenítik meg:

Üresjárat („Idle”)

Töltés („Charging”)

Fenntartó töltés („Floatingchar-

ge”) Lehűlés („Cooldown”)

Hibaállapot („Error”)

Az „Up / Down” gombokkal az 1/2 és a 2/2 oldal között lehet átváltani.

A 2/2 oldal a következő értékeket mutatja:

Töltések („Charges”) száma össze-

sen. Leadott Ah összesen.

Átlagosan leadott Ah töltésenként

(„Charge”). Felvett összes energia (kWh).

Átlagosan felvett energia (kWh)

töltésenként („Charge”).

A kijelzett felvett energia irányértékként értendő, és névleges teljesítmény esetén akár 5%-kal is eltérhet az energia tényleges értékétől. Kisebb teljesítmény esetén az eltérés nagyobb is lehet.

Előzmények üzemmód

(1)

(2)

(3)

(4)

(5) (7)

(6)

Előzmények üzemmód

Az előzmények üzemmód információt ad az összes mentett töltési folyamat paramétereiről. Annak érdekében, hogy be lehessen mutatni a váltakozó vagy eltérő kijelzéseket, az alábbiakban két kijelzőablak látható:

Az „Up / Down” („Fel / le”) gombokkal lehet átváltani az oldalak között min-

den mentett töltési folyamat esetében.

A kijelzőablak tartalma

A töltés indítási dátuma, pl.: csütörtök, 2014.06.19.

A töltés indítási időpontja, pl.: 19:29 vagy töltési időtartam, pl.: 8 óra 28 perc.

Feszültség a töltés indításakor: pl.: 45,9 V.

Feszültség 5 perc elteltével: pl.: 47,9 V.

Feszültség a töltés befejezésekor: pl.: 48,0 V.

Felvett Ah, pl.: 397 Ah.

Felvett kWh, pl.: 19 kWh.

Töltési jelleggörbe, pl.: 6 RI.

Beállított töltési időtartam, pl.: 8 - 9 óra vagy a beállított Ah érték, pl.: 400

Ah vagy a töltés befejezésének beállított időpontja (nincs a képen).

Megjelenített szimbólumok

Sz. Funkció

(1) Tele akkumulátor

A töltés befejeződött.

(2) Üres akkumulátor

A töltés nem fejeződött be.

(3) Felkiáltójel számmal

Figyelmeztetés került kiadásra a megfelelő állapotüzenet kódjával. Erről részletesebb információk az Állapotüzenetekcímű szakaszban találhatók.

(4) Szimbólum számmal

Hibajelzés került kiadásra a megfelelő állapotüzenet kódjával. Erről részletesebb információk az Állapotüzenetekcímű szakaszban találhatók.

(5) Gomb szimbólum kis pipával

A töltés megfelelő módon, a „Szünet / Start” gombbal befejezve.

(6) Gomb szimbólum kereszttel

A töltés a „Szünet / Start” gomb nélkül fejeződött be.

(7) A töltés részletei

Bizonyos akkumulátor-adatok kijelzése a töltés kezdetén és végén: Cellák száma Ah Jelleggörbe Akkumulátortípus

Konfigurálás üzemmód

A beállítási lehetőségek áttekintése konfigurálás üzemmódban

„Charging settings”: Beállítások az akkumulátorhoz

Akkumulátortípus, pl. „Nedves”.

Töltési jelleggörbe, pl. „IU”.

Kapacitás (Ah) vagy töltési idő (h), a töltési jelleggörbétől függően.

Cellák: az akkumulátorcellák feszültsége (V) és darabszáma vagy a cellaszám

automatikus beállítása.

VIGYÁZAT!

Az akkumulátor sérülésének veszélye a hibásan beállított értékek miatt.

Ennek anyagi károk lehetnek a következményei.

A cellaszám automatikus beállítását csak a következő névleges

▶

feszültségű akkumulátoroknál használja: 12 V és 24 V 24 V-os készülékeknél, 24 V és 48 V 48 V-os készülékeknél. Ne használja a cellaszám automatikus beállítását mélykisütött akku-

▶

mulátoroknál.

További beállítások:

A töltési jelleggörbe egyedi beállítási lehetőségeivel kapcsolatban.

„Additional functions”: Kiegészítő funkciók

Kék LED

Külső indítás és leállítás

Utántöltésjelző

Opciós terület

A töltés újraindítása hálózati hiba után

„General options”: Általános beállítások

Nyelv

Kontraszt

Időpont (óó:pp:mm)

Időzóna Nyári időszámítás / normál időszámítás Dátum (nn:hh:éé)

Töltőkábel hossza (m)

Töltőkábel keresztmetszete (mm2) AC áramkorlátozás

Hőmérsékletértékek egysége

A konfiguráció menübe való belépéshez szükséges kód aktiválva / deak-

tiválva. Az USB-meghajtóra mentett paraméterek időintervalluma (s).

Statisztika visszaállítása

Előzmények visszaállítása

„Reset Settings”

Biztonsági kérdéssel („OK?”) az újbóli jóváhagyáshoz.

Belépés a konfigurálás üzemmódba

Ezután megjelenik az alapbeállítási képernyő a dátum és az időt, valamint a szoftververzió megjelenítésével.

Az „Up / Down” („Fel / le”) gombbal a következő információk hívhatók elő:

A készülék sorozatszáma, valamint a konfigurációt tároló memória soro-

zatszáma és verziója. Vezérlés / teljesítményelektronika NYÁK: Hardververzió és sorozatszám.

Szoftver: fő szoftver, másodlagos szoftver, elsődleges szoftver és a jel-

leggörbe-blokk verziója.

A konfiguráció menübe a következőképpen kell belépni:

Nyomja meg a „Pause / Start” („Szünet / Start”) gombot.

Megjelenik a kód bevitelére való felszólítás.

Adja meg a szükséges „1511” kódot a következőképpen:

Az „Up / Down” („Fel / le”) gombokkal adja meg a kód első számjegyét.

Lépjen a beírandó kód következő mezőjére a „Menü” gombbal.

A fentiek szerint haladjon tovább, amíg végül be nem írja a teljes kódot.

Hagyja jóvá a bevitt adatokat a „Pause / Start” („Szünet / Start”) gombbal.

Ekkor megjelennek a konfigurálás üzemmód fő menüpontjai.

Valamelyik menüpont kiválasztásakor megjelenhet egy felszólítás, hogy olvassa el a kezelési útmutatót. Hagyja jóvá ezt a felszólítást a „Pause / Start” („Szünet / Start”) gomb újbóli megnyomásával.

A konfiguráció menüben és annak almenüiben a következőképpen navigálhat:

Az „Up / Down” („Fel / le”) gombokkal válassza ki a kívánt menüpontot.

A „Pause / Start” („Szünet / Start”) gombbal hagyja jóvá a kiválasztott

menüpontot, és hagyja jóvá ismét az esetleges biztonsági kérdést (pl. „OK?”). Szükség esetén válasszon az „Up / Down” („Fel / le”) gombokkal, pl. „Off /

On” („Ki / be”), vagy írjon be egy értéket. A „Pause / Start” („Szünet / Start”) gombbal hagyja jóvá a bevitt adatokat.

Ha a jóváhagyás után a kurzor a következő beállításra vagy helyre ugrik, akkor

járjon el ismét a (3) és (4) pont szerint.

Kilépés az aktuális menüből:

Lépjen vissza a fölérendelt kiválasztásba a „Menü” gombbal.

Kilépés a konfigurálás üzemmódból

Ha a konfigurálás üzemmódban a töltési folyamathoz megváltoztattak egy vagy több releváns beállítást, akkor a konfigurálás üzemmód elhagyásakor a rendszer még egyszer lekérdezi, hogy át kell-e venni az elvégzett beállítást.

A konfigurálás üzemmód elhagyásakor a következő beállításokat kell jóváhagyni:

Jelleggörbe

Akkumulátor-kapacitás Ah-ban (az RI jelleggörbe kivételével)

Cellaszám

Kiegyenlítő töltés BE / KI

CAN protokoll

Példa:

A 3 - IUI (Pb-WET) jelleggörbe változtatása 6 - RI (Pb-WET) jelleggörbére.

Ha nem hagyják jóvá a beállítást, akkor az akkumulátortöltő készülék ismét a konfigurálás üzemmódba vált, és a beállítást a kívánt értékre lehet módosítani.

USB üzemmód konfigurálás üzemmódban

USB üzemmód USB üzemmódban a kijelzőn látható,

hogy van-e csatlakoztatott USB-meghajtó.

Az USB-meghajtónak meg kell felelnie a következő specifikációknak:

Formázás: FAT32

Legfeljebb 32 gigabájt memória

nincs többszörös particionálás

Az I-SPoT-VIEWER szoftver (www.fronius.com/i-spot) támogatja az USB-meg- hajtón található adatok megjelenítését és kiértékelését.

Az adatletöltés megkezdését hagyja jóvá a „Pause / Start” („Szünet / Start”) gomb megnyomásával. Ha nem történik meg a jóváhagyás a „Pause / Start” („Szünet / Start”) gombbal, a letöltés egy perc múlva automatikusan elindul.

A töltési folyamat közben a „Pause / Start” („Szünet / Start”) gomb megnyomása után csatlakoztatható az USB-meghajtó. Ennek során csak az adatok kiolvasása megengedett, frissítés vagy konfiguráció betöltés nem lehetséges.

„Biztonságos eltávolítás” („Safely remove”)

Amint a kívánt művelet befejeződött, biztonságosan távolítsa el az USB-meg-

hajtót.

Frissítés

Megnyílik az USB-meghajtón tárolt, megfelelő frissítőfájlok listája.

A kívánt fájl kiválasztása és jóváhagyása a beállítások közötti lapozáshoz ha-

sonló módon történik. Ne nevezze át a frissítőfájl automatikusan megadott fájlnevét!

A legaktuálisabb firmware a Fronius weboldal letöltési területén áll rendel-

kezésre. A firmware telepítéséhez tartozó útmutatót a letöltés zip-fájlja tartalmazza.

Letöltés

A készülék adatgyűjtőjében tárolt, jegyzőkönyvezett töltési paraméterekkel

rendelkező adatok az I-SPoT VIEWER-hez az USB-meghajtón tárolódnak. Ezenkívül végbemegy az események - az úgynevezett event-, valamint a

készülékbeállítások és felhasználói jelleggörbék (konfiguráció) mentése. Az adatgyűjtő számára a következő időtartományok választhatók:

1 hónap 3 hónap Mind Utolsó alkalom óta

Opcionális letöltés

A következő opciók állnak rendelkezésre:

I-SPoT VIEWER

A jegyzőkönyvezett adatok mentése a „Download”-hoz hasonlóan, de csak az I-SPoT VIEWER adataira vonatkozóan történik. Adatgyűjtő mentése

A jegyzőkönyvezett adatok mentése a „Download” lehetőséghez hasonlóan, de nem I-SPoT VIEWER formátumban, hanem „csv”-fájlokként történik. (Automatikusan felvett mappastruktúra a „.csv”-fájlokhoz: * Fronius\<készülék-sorozatszám>\Charges\<ééééhhnn>\<óóppss.csv>) Események mentése.

Az eseményeket - úgynevezett eventeket - menti el az USB-meghajtóra. Konfiguráció mentése.

A készülék-beállításokat menti az USB-meghajtóra.

Konfiguráció betöltése („Load configuration”)

A készülékbe tölt egy USB-meghajtón tárolt, megfelelő készülékkonfi-

gurációt.

Kereskedői szöveg betöltése („Load dealer text”)

Itt tölthető be egy szövegfájl az USB-meghajtóról, amely akkor jelenik meg,

amikor a készülék hibaállapotban van. A szövegfájl tartalmazhatja például a kereskedő kapcsolattartói adatait.

A fájlt „.txt” kiterjesztéssel, „unicode” formátumban kell tárolni az USB-

meghajtón. A fájl nevének „dealer.txt”-nek kell lennie.

A karakterek maximális száma 99.

* Ha a betöltés közben USB-meghajtó van csatlakoztatva, akkor a csv-fájlok

mentése közvetlenül az USB-meghajtóra történik. Az eközben szintén automatikusan létrehozott mappastruktúra a „Charges” mappa helyetti „Datalog” mappában különbözik.

Töltési beállítások a konfigurálás üzemmódban

Töltési beállítások áttekintése

Elektrolit-keringtetés

Az alábbiakban található a „Settings” („Beállítások”) menüpont részletes ismertetése, amely a korábban tárgyalt „Töltési beállítások” („Charging settings”) menüpont kiválasztásánál látható. A navigálás a Kiegészítő funkciók a konfi-

gurálás üzemmódbancímű szakaszban foglaltak szerint történik.

A következő választási lehetőségeket tartalmazó lista jelenik meg:

Az egyes választási lehetőségek közelebbi magyarázata az alábbiakban olvasható.

„Air Pump” elektrolit-keringtetés (Se-

lectiva 220 V változat esetén nem áll rendelkezésre):

Az elektrolit-keringtetés folyamatvezérlése az akkumulátortöltő készülék vezérlésén keresztül valósul meg. Ehhez több választási lehetőség is rendelkezésre áll.

Az elektrolit-keringtetés kiválasztásakor a következő beállítások állnak rendelkezésre:

Off

Elektrolit-keringtetés lekapcsolva.

Folyamatos üzem („continuous”)

Az elektrolit-keringtetés folyamatosan be van kapcsolva.

1-5. program („program”)

A gyárilag megadott programok elektrolit-keringtetéshez és annak fontosabb

paraméterei a „Kijelző” című fejezet, „Beállítások” című szakaszában találhatók.

Automatic

Az elektrolit-keringtetés átfolyási mennyiségének automatikus beállítása a

beállított akkumulátor-paraméterek alapján.

Felhasználó („user”) „On” / „Off”

Az elektrolit-keringtetés egyedi, felhasználó által meghatározott beállítása.

Az „On” és az „Off” beállítás a levegőáramlási intervallumok impulzus- /

szünetarányát határozza meg.

A gyárilag megadott programok elektrolit-keringtetéshez és annak fontosabb paraméterei a következőkben mutatott táblázatban találhatók:

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

Ezen programok mindegyikében meghúz a mágnesszelep egy időre, „1. BE” („ON 1”), és elenged egy időre, „1. KI” („OFF 1”). Ez a folyamat az „Ismétlés” („Repeat”) szerinti gyakorisággal ismétlődik. Miután végbement az ismétlések megadott száma, a folytatás a „2. BE” („ON 2”) és a „2. KI” („OFF 2”) időtartamokkal folytatódik a töltés végéig.

Hőmérsékletvezérelt töltés

Hőmérséklet-vezérelt töltés („Temperature-controlled charging”):

A hőmérséklet-vezérelt töltés kiválasztásakor a következő beállítások állnak rendelkezésre:

automatikus / OFF / szükséges („required”)

automatic ... A töltési jelleggörbe hőmérséklettől függő beállítása.

OFF ... A mért akkumulátor-hőmérséklet figyelmen kívül marad.

szükséges („required”) ...

A töltés csak csatlakoztatott hőmérséklet-érzékelő esetén indul.

Hiba túl magas hőmérséklet esetén („Error overtemperature”) ON / OFF

ON ... Az akkumulátor túl magas hőmérséklete esetén hibaüzenet jön.

Leáll a töltési folyamat, és csak az akkumulátor lehűlését és újbóli csatlakoztatását követően folytatható. OFF ... Nem jön hibaüzenet az akkumulátor túl magas hőmérséklete esetén.

Figyelmeztetés túl magas hőmérséklet esetén („Warning overtemperature”) ON / OFF

ON ... Az akkumulátor túl magas hőmérséklete esetén figyelmeztetés jön.

OFF ... Nem jön figyelmeztetés az akkumulátor túl magas hőmérséklete

esetén.

Bizonyos jelleggörbékhez külső hőmérséklet-érzékelőre van szükség. Ha a konfigurálás üzemmódban ilyen jelleggörbét választanak ki, akkor üzenet érkezik, hogy külső hőmérséklet-érzékelőre van szükség.

A következő jelleggörbéknél külső hőmérséklet-érzékelőre van szükség:

28 - FCC IUI - CSM WET

30 - FCC IUI - WET

Ha olyan jelleggörbét választanak ki, amelyiknél külső hőmérsékletérzékelőre van szükség, akkor figyelmeztetés jelenik meg.

Hagyja jóvá a figyelmeztetést a

„Szünet / Start” gombbal.

Kiegyenlítő töltés

Kiegyenlítő töltés („Equalising charge”)

OFF

Nem történik kiegyenlítő töltés.

Késleltetés („delay”)

Ha az akkumulátor a beállított kiegyenlítő töltési késleltetésen („equalize

charge delay”) túl az akkumulátortöltő készülékre csatlakoztatva marad, akkor a töltés különleges formája valósul meg. Ez megakadályozza a savrétegződést. A kiegyenlítő töltés áramának (Amper / 100 Ah), feszültségének (volt / cella)

és időtartamának paraméterei módosíthatók.

A hét napja („Weekday”)

A hét azon napjának megadása, amelyen a kiegyenlítő töltést el kell végezni.

A kiegyenlítő töltés áramának (Amper / 100 Ah), feszültségének (volt / cella)

és időtartamának paraméterei módosíthatók.

Manuális kiegyenlítő töltés („Manuell”)

A kiegyenlítő töltés manuálisan aktiválható a kijelző egyik gombjának meg-

nyomásával. A kiegyenlítő töltés a beállított paraméterekkel, a beállított késleltetés el-

teltével veszi kezdetét. A kiegyenlítő töltés áramának (Amper / 100 Ah), feszültségének (volt / cella)

és időtartamának paraméterei módosíthatók. Ez a funkció csak nedves ólomakkumulátor-jelleggörbék esetén áll rendel-

kezésre.

Ha a kiegyenlítő töltéshez aktiválva van egy beállítás, akkor a kezdőképernyőn a beállított Ah / beállított töltési idő melletti szimbólum mutatja, hogy végbe fog-e menni, illetve el lehet-e indítani egy kiegyenlítő töltést.

Késleltetés Késleltetés („delay”)

Töltésindítás-késleltetés („charge start delay”)

A tulajdonképpeni töltésindítás késleltetési ideje (perc) a töltésindítás ak-

tiválási időpontjához képest.

A töltés befejezésének késleltetése („charge end delay”)

A töltés jelzett (pl. zöld kijelző) befejezésének késleltetési ideje (perc) a

töltés tényleges befejezéséhez képest.

Újbóli töltésindítás hálózati hiba után („at mains failure restart charging”)

Ha ez a kiválasztási lehetőség aktív, akkor az elektromos hálózat zavara után

a töltési folyamat automatikusan újraindul, amint az elektromos hálózat újból rendelkezésre áll.

Hálózatkimaradás esetén („at mains failure”)

Töltés újraindítása

Automatikus / töltés folytatása

Ha a „Töltés újraindítása” kiválasztási lehetőség aktiválva van, akkor az elektromos hálózat zavara után a töltési folyamat automatikusan újraindul, amint az elektromos hálózat újból rendelkezésre áll.

Ha az „Automatikus / töltés folytatása” kiválasztási lehetőség aktív, akkor az elektromos hálózat zavara után a töltési folyamat automatikusan folytatódik, amint az elektromos hálózat újból rendelkezésre áll.

Naptár Naptár („calendar”)

A naptárfunkció a következő feltételek szerinti automatikus töltésindítást tesz lehetővé:

Az az időablak, amelyen belül nem történhet töltésindítás az akkumulátor

csatlakoztatása után. Az az időablak, amelyen belül egy meghatározott 1. jelleggörbe szerinti

töltésnek kell elindulnia az akkumulátor csatlakoztatása után. Az az időablak, amelyen belül egy meghatározott 2. jelleggörbe szerinti

töltésnek kell elindulnia az akkumulátor csatlakoztatása után.

A naptár funkció aktiválása

érdekében válassza ki az „ON” beállítást, majd hagyja jóvá.

„Töltési beállítások” menüpont („Charging settings”):

Akkumulátortípus az összes jel-

leggörbéhez: pl. Pb-WET. Jelleggörbe-beállítások a megfe-

lelő jelleggörbe kiválasztásánál.

A naptár funkción („Calendar”) belül további beállítások lehetségesek:

1-5. napi konfiguráció: („Day Setting 1-5”): A napi konfigurációk lehetővé teszik akár 5 különböző töltéskezdési időprofil beállítását az alábbiakban bemutatott beállítási lehetőségekkel:

A 1. jelleggörbe szimbóluma:

Az az időablak, amelyen belül a töltést el kell indítani az 1. jelleggörbe szerint (pl.: 0:00-6:00) Stop:

Az az időablak, amelyen belül nem kell töltés (pl.: 6:00-20:00) A 1. jelleggörbe szimbóluma:

Az az időablak, amelyen belül a töltést el kell indítani az 1. jelleggörbe szerint (pl.: 20:00-24:00)

MEGJEGYZÉS!

A folyamatban lévő töltéseket nem befolyásolják a beállított időablakok.

Ha a fenti példában 05:45-kor csatlakoztatnak egy akkumulátort, akkor a

▶

töltés a követelmény szerint fejeződik be, és nem szakad meg a beállított időablak megadott záró időpontjában (a példában 6:00). Ha az akkumulátor csatlakoztatása a leállítási időablakon belül történik, a

▶

töltés automatikusan a következő időablakban indul el. Ha a leállítási időablak alatt kézi töltésindítás történik, a töltés mindig az 1. jelleggörbe szerint megy végbe.

További beállítási lehetőségek:

A hozzárendelt jelleggörbe

átváltása: jelleggörbe-szimbólum. Az érintett jelleggörbe eltávolítása:

„eltávolítás” („remove”).

Heti konfiguráció („Week Setting”):

Lehetőség van 3 különböző heti

konfiguráció összeállítására is.

A hét minden napjához hozzá lehet rendelni egy előre létrehozott napi konfigurációt.

Éves konfiguráció („Year Setting”):

Fennáll az a lehetőség is, hogy

több naptári időszakhoz (pl. 01.01. és 01.07. között) hozzárendeljen egy-egy heti konfigurációt.

Különleges töltések

Aktív naptár funkció esetén megjelenik egy naptár szimbólum (itt aktuális dátumként a „4” számmal) a kijelzőn.

Különleges töltések („Special Charges”)

A „Különleges töltések” („Special Charges”) kiválasztása lehetővé teszi egy vagy több, az egyéb töltéstípusoktól eltérő töltés(ek) ideiglenes végrehajtását.

Az „Ismétlések” („repeat”) beállítás meghatározza, hogy milyen gyakran kell végrehajtani az eltérő töltést az eredeti töltési paraméterek tartós folytatásáig:

Beállítási tartomány

1-99 ismétlés

Start gomb deaktiválása („Disable Start Button”)

A töltési folyamat „Szünet / Start” gombbal történő indítása nem lehetséges,

pl. az illetéktelen hozzáférés megakadályozása érdekében.

OFF

A töltési folyamat „Szünet / Start” gombbal történő indítása lehetséges.

Továbbá a következő beállítások lehetségesek:

Jelleggörbe:

pl. „Deep discharge 10” Akkumulátorcellák száma:

„Cells” - pl. 12x Akkumulátor-kapacitás (Ah):

pl. 375 Ah

Rátöltés különleges funkció

Rátöltés különleges funkció („Opportunity Charge”):

Az akkumulátor működési intervallumának meghosszabbítása érdekében az akkumulátor - például üzemszünetben - utántölthető.

A következő jelleggörbe-beállítások lehetségesek:

Jelleggörbe:

„Curve” - pl. RI - Pb-WET Töltési idő:

„Charging time” - pl. 5-6 h

„ON” állásban lévő rátöltés és csatlakoztatott akkumulátor esetén a következő kijelzés jelenik meg:

Kijelzés kiválasztott RI jelleggörbe esetén

Kijelzés egyéb jelleggörbék (pl. IUI) esetén

Rátöltés indítása:

Válassza ki a „Futó szimbólum”-ot (1) az „Up” gombbal.

(1)

„Futó szimbólum” (1)

DC-kapcsolat DC-kapcsolat („DC-Connection”):

Kijelzés a rátöltés indításakor

A DC-kapcsolat menüben a DC-kapcsolat-ellenőrzéshez tartozó beállítás található. Ha be van kapcsolva a DC-kapcsolatellenőrzés („ON”), akkor megtörténik az akkumulátortöltő készülék és az akkumulátor közötti kapcsolat ellenőrzése.

Ha a töltési folyamat közben problémák lépnének fel a DC-kapcsolatban, akkor aktív DC-kapcsolat-ellenőrzés esetén megjelenik a 17-es állapotüzenet. A kapcsolatban pl. kopott vagy elszennyeződött töltőérintkezők miatt léphet fel probléma.

Kiegészítő funkciók a konfigurálás üzemmódban

Kiegészítő funkciók áttekintése

A „Kiegészítő funkciók” („additional functions”) menüpont részletes magyarázata a konfigurálás üzemmódban található. A navigálás a „Konfigurálás üzemmód” című szakaszban foglaltak szerint történik.

Válassza ki a „Kiegészítő funkciók”

(„additional functions”) menüpontot.

A következő választási lehetőségeket tartalmazó lista jelenik meg:

A „Blue LED” (Kék LED) kék kijelző beállítása

A töltés újraindítása hálózati hiba után

Az egyes választási lehetőségek közelebbi magyarázata az alábbiakban olvasható:

Azon idő beállítása (percben), amelynek letelte után a kék „Akkumulátor lehűlt” kijelzőnek világítania kell a megfelelően lehűlt akkumulátor jelzéséhez. Beállítási értékként a töltés végétől számított idő érvényes.

Ha ez a kiválasztási lehetőség aktív, akkor az elektromos hálózat zavara után a töltési folyamat automatikusan újraindul, amint az elektromos hálózat újból rendelkezésre áll.

Általános beállítások konfigurálás üzemmódban

Általános beállítások áttekintése

Az „Általános beállítások” („general options”) menüpont részletes magyarázata a konfigurálás üzemmódban található.

Válassza ki az „Általános

beállítások” („general options”) menüpontot.

A következő választási lehetőségeket tartalmazó lista jelenik meg:

Nyelv („Language”)

Kijelző-beállítások

Kontraszt („Contrast”)

Fényerő („LED brightness”)

Ah érték kijelzése a töltés

végén („Show Ah at charge end”) ON/OFF

Idő („Time”) és dátum („Date”)

Nyári időszámítás („daylight

saving time”) / normál időszámítás Előre definiált időzónák

Felhasználó által definiált

időzónák

Töltőkábel beállításai

AC áramkorlátozás

Töltőkábel („Charging cable”):

Töltőkábel egyszeres hossza (m)

Kábelkeresztmetszet („Cable cross section”):

Töltőkábel keresztmetszete (mm²)

A maximálisan felvett eszközáram

hozzáigazítása a helyszíni elektromos szereléshez vagy a készülékre szerelt eszközdugaszhoz.

A különböző kategóriájú

készülékek minimális és maximális értékei különbözőek. A minimális érték a mindenkori készülék maximális névleges áramának kb. 25%-a.

Hőmérséklet

Kód Meg kell adni / nem kell megadni a konfigurálás üzemmódba való belépéshez

szükséges kódot („Code ON / OFF”)

USB időintervallum

Hőmérséklet (°C / °F)

Az USB-meghajtóra mentett

töltési paraméterek időintervalluma (s) („USB Logging Time”)

Statisztika visszaállítása („Reset statistics”)

Előzmények visszaállítása („Reset history”)

A statisztikával és az előzményekkel kapcsolatos részletes információk a „Statisztika üzemmód” és a „Előzmények üzemmód” szakaszokban találhatók.

Állapotüzenetek

Ha működés közben zavar lép fel, akkor a kijelzőn bizonyos állapotüzenetek jelenhetnek meg. Ennek a következő okai lehetnek:

Akkumulátorhiba

Nem megfelelő feszültségű akkumulátor van csatlakoztatva.

A készülék túlmelegedett.

Szoftver- vagy hardverhiba lépett fel.

Akkumulátorhiba: Ha az akkumulátorok hibaállapotot jeleznek, az akkumulátortöltő készülék ezt a hibát akkumulátorhibaként jelzi az akkumulátor hozzá tartozó hibaszámával együtt. Az adott hiba magyarázata megtalálható az akkumulátor kezelési útmutatójában.

Ha a kijelzőn hibaüzenet látható, és a hiba nem hárítható el önállóan:

Jegyezze fel a megjelenített állapotüzenetet: pl. „Statecode (31)”.

Jegyezze fel a készülék konfigurációját.

Értesítse a feljogosított szervizt.

Ha a készülék hibaállapotban van, akkor megjeleníthető egy szabadon meghatározott szöveg, amely például tartalmazhatja a kereskedő kapcsolattartói adatait.

Külső ok miatti állapotüzenetek

Sz. Ok / elhárítás

(11) Ellenőrizze a hálózati feszültséget

(12) Ellenőrizze a hálózatot (fáziskimaradás)

(13) Hibás a külső hőmérséklet-érzékelő

(14) Meghibásodott elektrolit-keringtető (nem kapcsol a nyomáskapcsoló)

(15) Nincs felismert vezérlőfeszültség

(16) Külső indítás és leállítás nincs zárva

(17) Üresjárat-felismerés többszöri aktiválása egy töltés alatt ( pl.: kopott

töltőérintkezők)

Állapotüzenetek akkumulátorhiba esetén

Sz. Ok / elhárítás

(22) Túl alacsony akkumulátor-feszültség

(23) Akkumulátor-túlfeszültség

(24) Túl forró akkumulátor (csak külső hőmérséklet-érzékelő esetén)

(25) Túl hideg akkumulátor (csak külső hőmérséklet-érzékelő esetén)

(26) Cellahiba észlelve

(27) Nem támogatott akkumulátor

(28) Akkumulátor erősen kisütve - biztonsági töltés következik

(29) Az akkumulátor helytelen polaritással van csatlakoztatva

(30) Thermal Runaway

Állapotüzenetek töltési hiba esetén

Sz. Ok / elhárítás

(31) Időtúllépés az I1 fázisban

(32) Időtúllépés az U1 fázisban

(33) Akkumulátor-túlfeszültség az I2 fázisban

(34) Ah-túllépés

(35) Időtúllépés az I2 fázisban

(36) Az I2 fázis előírt feszültsége nem lett elérve (csak formátum jelleggörbe

esetén)

(37) Hiba az RI-töltésben

(38) A beállított töltési idő nem érhető el

(39) Időtúllépés az RI-töltésben

Állapotüzenetek CAN-hiba esetén (akkumulátor)

Sz. Ok / elhárítás

(51) Nem válaszol az akkumulátor

(52) Az akkumulátoradatok nem lekérdezhetők

(53) Nem támogatott akkumulátorfeszültség

(54) Kommunikációs hiba

(55) Akkumulátorhiba

(56) Nem kapcsol be az akkumulátor

(57) Üzenet-időlimit túllépve

(58) A bejelentkezés nem sikerült

Állapotüzenetek Gateway-hiba esetén

Sz. Ok / elhárítás

(101) A Setting CAN-Connect aktív, és legalább 2 percig nem sikerült CAN-kap-

csolatot létesíteni a Gateway-jel.

(102) A Gateway-nek nincs kapcsolata a Back-Enddel.

Állapotüzenetek TagID-hiba esetén

Sz. Ok / elhárítás

(200) Az akkumulátortöltő készüléken beállított technológia nem kompatibilis a

csatlakoztatott akkumulátorral.

(201) Az akkumulátor névleges feszültségét nem támogatja az akkumulátor

töltőkészülék, vagy egy akkumulátortöltő készülék beállítás miatt kizárt

(202) Az akkumulátortöltő készülék teljesítménye nem elegendő a csatlakozta-

tott akkumulátor töltéséhez

(203) A CAN kommunikáció a TagID-vel nem építhető fel

(204) A TagID adatok nem olvashatók ki

(205) A TagID frissítés nem hajtható végre

(206) A TagID hőmérséklet-érzékelő hibás

(207) A TagID feszültségérzékelő hibás

(208) A TagID akkumulátor törzsadatok érvénytelenek vagy nem állnak rendel-

kezésre

(209) Hibás EEPROM memória

(210) Hibás Flash memória

(211) Érvénytelen készülék-aláírás

(212) A TagID adatok nem írhatók

(213) Az akkumulátortöltő készülék nem elegendő az akkumulátor kívánt töltési

időn belüli töltéséhez

(214) A DC elérési úton túl nagy a teljesítményveszteség

(215) A TagID töltésszint-érzékelő nem megfelelő cellában van felszerelve vagy

hibás

(216) A TagID szoftver összeomlása

Állapotüzenetek a primer teljesítmény-egységben bekövetkező hiba esetén

Sz. Ok / elhárítás

(500) 1. modul hőmérséklet-érzékelő (fent) meghibásodás

(501) 2. modul hőmérséklet-érzékelő (lent) meghibásodás

(502) A vezérlőkártya hőmérséklet-érzékelője meghibásodott

(503) Túl magas primer hőmérséklet

(504) Megakadt / hibás ventilátor

(505) Túl magas / túl alacsony közbenső köri feszültség

(506) Közbenső köri aszimmetria

(507) Primer tápfeszültség tűrésen kívül

(508) Hálózatkimaradás

(509) Helytelen készülékkonfiguráció

(510) Primer EEPROM hibás

(527) Fázistoló túláram

(528) Feltöltő relé terhelés üzemmód alatt ki van kapcsolva

(530) Kommunikációs probléma

(532) Mikro-Controller (mikrovezérlő) hiba (pl. osztás 0-val)

(533) Referenciafeszültség tűrésen kívül

(534) Indítási probléma

(535) PFC túláram

(536) Fázistoló vagy PFC hibás

Állapotüzenetek a szekunder körben bekövetkező hiba esetén

Sz. Ok / elhárítás

(520) Hibás a szekunder hőmérséklet-érzékelő

(521) Túl magas szekunder hőmérséklet

(522) Kimeneti biztosító hiba

(523) Szekunder tápfeszültség tűrésen kívül

(524) Szekunder referencia-feszültség tűrésen kívül

(525) Áram-ofszet

(526) Áram-ofszet tűrésen kívül

(527) Teljesítményátviteli egység túláram (primer)

(529) Nincs szekunder kommunikáció

(530) Nincs primer kommunikáció

(531) Hibás szekunder EEPROM

(532) Mikro-Controller (mikrovezérlő) hiba

(537) Feszültségmérés hibás

(570) Szekunder relé nem kapcsolható

(571) ADC/SPI probléma

Állapotüzenetek a vezérlésben bekövetkező hiba esetén

Sz. Ok / elhárítás

(540) Konfigurációs memóriaegység hiányzik/hibás

(541) Nincs szekunder kommunikáció

(542) Szekunder inicializálás sikertelen

(543) Program- / memóriahiba a jelleggörbe-vezérlésben

(544) Program- / memóriahiba a jelleggörbe-vezérlésben

(545) Primer inicializálás sikertelen

(546) A frissítés nem sikerült

(547) Beállítások betöltése/mentése sikertelen

(548) Jelleggörbe-beállítások betöltése/mentése sikertelen

(549) A töltést nem lehetett folytatni áramkimaradás után

(550) Idő nincs beállítva

(551) Hardver-változás felismerve

(552) Érvénytelen konfigurációs memóriaegység

(553) Primer frissítés sikertelen

A teljesítményátviteli út állapotüzenetei

(554) Hibás kommunikáció

(555) Hibás készülékszoftver

(557) Az InterLock kommunikáció megszakadása

(558) A második készülék, amely az InterLockon keresztül csatlakozik, hibás

(559) A második készülék, amely az InterLockon keresztül csatlakozik, nem

kompatibilis a készülékkel

Az állapotüzenetből kiderül, melyik teljesítményátviteli út érintett:

(1): 1. teljesítményátviteli út - pl. Statecode (542-1)

(2): 2. teljesítményátviteli út - pl. Statecode (542-2)

(1)

(2)

Rendelkezésre álló opciók áttekintése

Biztonság Az opciók csatlakoztatásához részben ki kell nyitni a házat. Ehhez kövesse az

alábbi figyelmeztető információkat:

VESZÉLY!

A szakszerűtlenül elvégzett munkák miatt veszély áll fenn.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az opciók csatlakoztatásával összefüggő összes munkát csak szakképzett

▶

személyzet végezheti el. Ha a megfelelő opcióhoz létezik beépítési utasítás vagy melléklet, akkor az

▶

abban foglalt összes figyelmeztető információt és utasítást figyelembe kell venni, és be kell tartani. Minden, elektromos csatlakozókkal rendelkező opció esetén a csatlakoztatási

▶

munkák elvégzése után el kell végezni az érvényes nemzeti és nemzetközi szabványoknak, valamint irányelveknek megfelelő biztonságtechnikai ellenőrzést. A biztonságtechnikai ellenőrzéssel kapcsolatban közelebbi tájékoztatást az

▶

erre feljogosított szervizben kaphat. Kérésre a szerviz a szükséges dokumentumokat rendelkezésre bocsátja.

▶

Elektrolit-keringtetés

MEGJEGYZÉS!

Az akkumulátorból behatoló elektrolit vagy az ellennyomás nélküli üzemelés miatt veszély áll fenn.

A levegőszivattyú megsérülése lehet a következmény.

A töltőkészüléket mindig úgy kell felállítani, hogy legalább 0,5 méterrel (1 ft.

▶

7.69 in.) a töltendő akkumulátor fölött legyen. A töltőkészüléken lévő sűrítettlevegő-kimenetet mindig az arra szolgáló és

▶

kifogástalan állapotban lévő tömlőcsatlakozáson keresztül csatlakoztassa az akkumulátorra.

MEGJEGYZÉS!

A hálózati feszültség megengedett tűrésének be nem tartása miatt veszély áll fenn.

Működési hibák és anyagi kár lehet a következmény.

Az elektrolit-keringtetés opcióra a töltőkészülékkel szemben korlátozott 207

▶

V - 250 V hálózati feszültség tűrés érvényes, fázisok között: 360 V - 433 V.

Az elektrolit-keringtetés opció rendelkezik egy, a készülékbe beépített levegőszivattyúval. Ez levegőt juttat a speciálisan erre a célra szolgáló kapilláris csöveken keresztül az akkumulátorba. Ennek eredménye az elektrolit intenzív átkeverése. Emiatt az akkumulátor kevésbé melegszik, nő az élettartama, valamint csökken a vízveszteség a töltési folyamat során.

Ha a szivattyú meghibásodása vagy az akkumulátor felé vezető kapcsolat tömítetlenségei miatt hiba észlelhető, akkor a kijelzőn megjelenik a „Statecode 14” („14-es állapotüzenet”). Ez a hiba külső jelzőlámpa segítségével, például gyűjtőhibaként megjeleníthető.

Az elektrolit-keringtetés folyamatvezérlése a töltőkészülék vezérlésén keresztül valósul meg. Ehhez több választási lehetőség is rendelkezésre áll a konfiguráció

menüben. Részletes információk a „Kijelző” című fejezet „Kiegészítő funkciók”

(1)

(2)

című szakaszában találhatók.

Ezekhez a választási lehetőségekhez tartoznak a gyárilag előre meghatározott 1 ... 5. programok. Az ezen a programok számára fontos paraméterek az alábbi táblázatban találhatók a kapcsolódó magyarázattal együtt.

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 perc 25 perc 1 x 5 perc 25 perc

2 3 perc 10 perc 4 x 3 perc 20 perc

3 3 perc 12 perc 1 x 3 perc 12 perc

4 5 perc 10 perc 3 x 5 perc 20 perc

5 2,5 perc 7,5 perc 1 x 2,5 perc 7,5 perc

Levegőszűrő-betét tisztítása

Évente egyszer tisztítsa meg a beépített levegőszivattyú levegőszűrő-betétjét. Erős porképződés esetén ennek megfelelően rövidítse a tisztítási időközt. A tisztításhoz ki kell szerelni a levegőszűrő-betétet (2). A levegőszűrő (1) levételét lehúzással, majd az azt követő visszaszerelést a következő módon hajtsa végre:

(1)

Külső indítás és leállítás

Töltőlámpa A töltöttségi szint vagy az akkumulátortöltő készülék üzemállapotának megje-

Hőmérsékletvezérelt töltés

A külső indítás és leállítás opció megakadályozza a töltőcsatlakozó-dugónál bekövetkező szikraképződést, ha annak leválasztása a töltési folyamat közben történik. A töltőcsatlakozó-dugó belsejében lévő, speciális érintkezők egy leválasztást érzékelnek. Ezek az érintkezők előbb működnek a fő érintkezőknél. Ez kiváltja a töltés azonnali leállítását. Ezért nem keletkezik kopás a fő érintkezőkön, és megnövekszik a biztonság a durranógáz gyulladásával szemben.

lenítése érdekében a készülék belsejében lévő csatlakozókra megfelelő külső kijelzők csatlakoztathatók. Erre vonatkozó információk a Kezelőelemek és csatla-

kozókfejezetben, az „Opciós terület” szakaszban találhatók Minden külső kijelző

munkafeszültségének 13 V-nak kell lenni, ahol az összes külső kijelző által felvett áram összege nem lehet több mint 0,5 A.

Ha a menüben az RGB (LED-csík) beállítás szerepel, akkor a csatlakozó (15) (sárga) nem támogatott. A normál beállítás (hagyományos külső kijelzők) vagy RGB (LED-csík) a „Külső lámpa” („External lamp”) a Kiegészítő funkciók átte-

kintéseszakasz „Kiegészítő funkciók a konfigurációs mód” fejezetben.

A hőmérséklet-vezérelt töltés opció folyamatosan szabályozza a töltőfeszültséget az akkumulátor aktuális hőmérsékletétől függően. Ezáltal különösen hűtőkamrákban való alkalmazás során - egyértelműen meghosszabbodik az akkumulátor élettartama.

Relékártya

VESZÉLY!

A relékártya biztonsági szempontból kritikus funkciókban való használata esetén veszély áll fenn.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A relékártyát ne használja biztonsági szempontból kritikus funkciókban.

▶

MEGJEGYZÉS!

Risk of Electric Shock! Do not operate at circuits more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common NC Normally Closed NO Normally Opened L Line N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

A hálózati feszültség megengedett tűrésének be nem tartása miatt veszély áll fenn.

Működési hibák és anyagi kár lehet a következmény.

A relékártya opcióra - a töltőkészülékkel szemben - korlátozott, max. 250 V

▶

bemeneti L-N feszültség érvényes.

Az opcionális relékártya lehetővé teszi a töltőkészülék üzemállapotainak és a csatlakoztatott akkumulátor töltöttségi szintjének külső kiértékelését. Továbbá lehetséges egy vagy több külső fogyasztó L-N bemeneti feszültséggel való táplálása. Ennek előfeltétele az elektromos hálózatban meglévő nullavezető. A relékártyák kimenetei konfigurációjának magyarázata megtalálható a töltőkészülék kezelési útmutatójában: „Kijelző” című fejezet, „Kiegészítő funkciók” szakasz.

A relékártyával kapcsolatos részletes információk megtalálhatók a relékártya opcióval szállított útmutatóban.

Íme a relékártyával közvetlenül összefüggő opciók áttekintése. Ezeknek a reléhez kapcsolódó opcióknak a vezérlése a relékártya kimenetein keresztül történik:

Aquamatic

Töltés aktív

Töltés 50%-on

Töltés 80%-on

Töltés vége

Fő töltés befejezve

Töltés OK

Töltés nincs kész

Jelzés, ha az akkumulátor idő előtt le lett választva a töltőkészülékről Gyűjtőhiba

Gyűjtőhiba + figyelmeztetés

Jelzőlámpa

Indításgátló

Utántöltésjelző

Akkumulátor lehűlt

Külső levegőszivattyú (elektrolit-keringtetés)

LED-csík A LED-csík státuszkijelzésként szolgál, és a kezelőpanel kijelzőelemeihez ha-

sonlóan a megfelelő színekben világít. Ehhez beszerelésre kerül még egy diffúzorral rendelkező LED-csík a ház előlapja és a ház felső része közötti résbe.

Levegőszűrő Porral terhelt környezetben a levegőszűrő megakadályozza a készülék belsejének

szennyeződését. Ez megelőzi a készülék esetleges teljesítménycsökkenését vagy egyéb hátrányos befolyásolását. Erről részletesebb információk a hozzá tartozó mellékletben találhatók. Tisztítási időköz szükség szerint (a gyártó javaslata: havonta)

Távjelzés A távjelzés lehetővé teszi a készülék teljes kezelését akár 30 m (98 ft., 5,1 in.)

távolságból. Ez az opció értékes alumíniumházas kezelőpanelt tartalmaz.

Átjáró Az átjáró az összekötő kapocs az akkumulátortöltő készülék és a Charge&Con-

nect között. Részletes információk a megfelelő kiegészítő lapon találhatók.

Gateway Link A Gateway Link lehetővé teszi az átjáró egyszerű csatlakoztatását az akku-

mulátortöltő készülékre. Az átjáró az akkumulátortöltő készülék kinyitása nélkül csatlakoztatható.

TagID A TagID egy elektronikus mérő- és vezérlőrendszer, amely az akkumulátor-adato-

kat kicseréli az akkumulátortöltő készülékkel, és optimalizálja a töltést.

TagID link A TagID link lehetővé teszi a lényeges akkumulátor-adatok TagID és akku-

mulátortöltő készülék közötti cseréjét.

MŰSZAKI ADATOK

Selectiva 30 kW

VESZÉLY!

A hibaáram által okozott áramütés veszélye halálos lehet.

A készülék hálózati csatlakoztatásához kizárólag B típusú FI-védőkapcsolót szabad használni.

Hálózati feszültség (-10% / +30%)

Opcionálisan:

Hálózati biztosítás

A hálózati tápvezeték minimális keresztmet-

3~ NPE 400 V / 50/60 Hz 3~ PE 400 V / 50/60 Hz

63 A

10 mm² (.0155 in²)

szete

Tipikus levezetési áram

360 VAC - 3,3 mA a.c. 400 VAC - 4,2 mA a.c. 520 VAC - 4,8 mA a.c.

Bekapcsolási időtartam 100%

EMC készülékosztály B

Fogyasztás készenléti állapotban Selectiva 8250 / 8300 Selectiva 8375

25,1 W 25,9 W

Érintésvédelmi osztály 1

Max. megengedett hálózati impedancia Z a PCC-n

Selectiva 8250 Selectiva 8300

max

59 mOhm 51 mOhm 41 mOhm

Selectiva 8375

IP-védettség

IP20

Túlfeszültség-kategória III

Üzemi hőmérséklet

-20 °C és +40 °C között (-4 °F és 104 °F között)

Tárolási hőmérséklet -25 °C és +80 °C között

(-13 °F és 176 °F között)

Relatív páratartalom maximum 85%

Maximális tengerszint feletti használati ma-

2000 m (6561 ft.)

gasság

Vizsgálati jel az adattábla szerint

Termékszabvány EN62477-1

Méretek (h x sz x ma) 780 x 369 x 1090 mm

(30.71 x 14.53 x 42.91 in.)

Súly (standard hálózati és töltővezetékkel) 104 kg (229.28 lb.)

Szennyezettségi fok 3

1) A készülék csillagponti földeléssel rendelkező, legfeljebb 400 V névleges fázisvezető-feszültségű hálózatról üzemeltethető.

2) A védővezető minimális keresztmetszetének meg kell felelnie a nagy védővezetős áramberendezésekre érvényes helyi biztonsági rendelkezéseknek. A készülék megnövekedett levezetési árammal rendelkezik. Ezt a készülék telepítésekor figyelembe kell venni a megfelelő nemzeti előírásoknak megfelelően. A levezetési áram a föld felé 12,6 mA-nél kisebb.

3) Interfész a 230/400 V-os, 50 Hz-es villamos közhálózathoz.

4) A készülék csak beltéri használatra alkalmas, eső vagy hó hatásának nem szabad kitenni.

5) Magas környezeti hőmérséklet esetén teljesítménycsökkentés léphet fel, derating.

Készülékspecifikus adatok

Max. AC

Készülék

8250 30 kW 49,2 A 30530 W 80 V 250 A

8300 30 kW 52,0 A 31640 W 80 V 300 A

8375 30 kW 54,0 A 32290 W 80 V 375 A

áram

Max. AC teljesítmény

Névleges feszültség

Max. töltőáram

Fronius Selectiva 30 kW 4.0 Operating Instruction [HU]

Specifications and Main Features

Frequently Asked Questions

User Manual
