安全 规范
一般 规定 本设备根据尖端技术制造 而成, 且符 合公 认安全 标准。任 何方式的操 作或使用不当,均 可
能 导致:
-
操作人员或 第三方严重或 致命伤 害
-
设备损坏以及运 营公 司的其它物资损失
-
设备工作效率低 下
所有 调试、操 作、 维修 和保 养设备的人员必须:
-
具备适 当的资格
-
已完整阅读并严格遵 守这些操 作说明书
无论何时使用设备,均 须随身 携带操 作说明书。 除此 之外, 还必须遵 守与事故预防和环境
保护 相关的所有适 用的当地 规则和法规。
设备上的所有安全 和危险警 告标识:
-
必须清 晰可读
-
必须完好 无损
-
不得擅自移 位
-
不得被 覆盖 、粘贴或刷涂
有关设备上 安全和危险 警告标志的位置 ,请参阅设备 操作说明书中标题为“一 般信息”的
章节。
开启 设备前, 请排 除可能降低安全 性的所有 故障。
ZH
这关乎您 的人身安全!
环境
条 件 在规定区域之 外操 作或储存设备 属 于违 反指 定用 途 行为 。 对于不当使用所导 致 的 任 何损
失, 制造商概 不负责。
有 关许可环境条 件的确 切信息, 请参阅“技术数据”章节。
电源连接 具有 高额定值的设备可能 会因其电流消耗 而影响电网的供电质量。
这可能 会在以 下几个方面对许多 设备类型造 成影响:
-
连接 限制、 关于最 大允许电网阻抗的要 求 *) 或
-
关于最 小所需 短路功率的标准 *)。
*)
二者均 关于与公 共电网连接 的接 口
请参阅“技术数据”
在这种情 况下,操 作人员或使用该设备的人员应检查 设备是否允许连接, 并在适 当情 况下
与电网运 营商 就此 事进行沟通。
重要!确保电源连接安全接地。
电网和充 电电流造
成的危险
使用蓄 电池充 电器可能 带来许多 危险,例如:
-
电网和充 电电流 导致 的电气危险。
-
危险的电磁场可能 对带心脏起搏 器的人造 成死亡 风险。
5
电击可能致 命。 每次 电击都有死亡 危险。 为防止操 作过程 中的电击:
-
请勿触摸 设备内外 的任 何带电装备部件。
-
切勿触摸蓄 电池极。
-
请勿使充 电电缆或充 电端子发生短路。
所有 电缆和引线必须连接 牢固、 完好 无损、 绝缘且尺寸适 当。如 果电缆或引线出现连接松
动、 烧焦、 受损或尺寸过小等情 况, 必须立即由授权专家进行维修。
酸、 气体和蒸 汽造
成的危险
使用蓄 电池 的一般
信息
蓄电 池包 含对眼 睛和皮肤 有害的 酸性液体 。此外,给 蓄电 池充电会产生 有害健 康的气体和
蒸汽 ,且在 某些情况下 极易 爆炸。
请仅在 通风良 好的 房间使用 蓄电 池充电器 ,以防止 爆炸性气体累积 。如果 通过自 然或人工
通风 保证氢气浓度 低于 4% ,则 蓄电 池充电间不存在 爆炸风险 。
充电期间 ,需确保蓄电 池和 蓄电 池充电器之间的 最小 距离为 0.5 m (19.69 in.) 。使 蓄电 池
远离潜 在火 源,例如火焰、 明火等。
在充 电过程 中, 切勿断开蓄 电池 (如充 电端子)。
切勿吸入蓄 电池 产生的气体和蒸 汽, 并确保有充 足的新 鲜空 气供应。
切勿在蓄 电池 上放置任 何工具或具有 传导性的金属,以 防止短路。
切勿让电解酸 性液体接触 眼睛、 皮肤或衣服。穿 戴护 目镜和合适 的防护 服。如有酸 液溅
出, 立即用清 水彻底 冲洗, 必要 时咨 询医 生。
-
避免 蓄电 池脏污和机械损坏 。
-
将已充 电蓄 电池 存放在阴凉房 间。最低 自放电发生在约 +2 °C (35.6 °F)。
-
参考 蓄电 池制 造商的规 范或每 周进行目视检 查,以确保蓄电 池充满 酸液(电 解质) ,
达到 最高标记 。
-
如果出现 以下 情况 ,请勿开 始操作设备 ,或立即停止 操作 ,并请授权专家检 查蓄电
池:
-
可能 由于存在缺 陷而引起 的酸 性液体液位高低 不均 或各电池 中的耗 水量增多
-
蓄 电池 加热到不允许的程 度, 即超过 55 °C (131 °F)
人员防护 操作期间,确保人员,尤其是儿童远离设备和工作区域。然而,若附近有人,则必须:
-
告知他 们所有 危险(有害酸 液和气体、 电网和充 电电流造 成的风险等 )。
-
提供合适 的保护 装置。
在您离 开工作区域前, 请确保 在您 不在场时不会造 成人员伤害 或财产损失。
正常操 作中的安全
措施
6
带 有保护接地线的设备在 操作时必须采用带 有保护接地线的电网和带 有保护接地线 触点的
插座 。如果所 操作设备未采用带 有保护接地线的电网或带 有保护接地线 触点的 插座 ,这将
被视为重大过失。 对于不当使用所导致 的任 何损失, 制造商概 不负责。
只能操 作防护等 级符 合功率铭牌 所示要 求的设备。
如 果设备损坏, 切勿调试设备。
电工必须定期对电网和设备电源线进行检查,以确保保护接地 线正常工作。
未完全 发挥作用的安全 装置和有缺 陷的部件必须在装置启 动前 由授权专家进行维修。
切勿略过或禁 用保护 装置。
安 装后需要 一个可自由接触 的电源插 头。
EMC 设备分 类 排放等级 A 级设备:
-
仅为在工业环境中使用而设计。
-
会在其 他区域 造成传导和发 射干扰 。
排放 等级 B 级设备 :
-
符 合住宅 区及 工业区的排 放标准。 其也适 用于由公 共低 压电网供电的住宅 区。
根据功率铭牌 或技术数据对 EMC 设备进行分 类。
EMC 措施 在某些情 况下, 即使某 一设备符 合标准的排 放限值, 它仍可能 影响到其设计应用区域(例
如,当同一位置存在敏 感性装置或设备的 安装 地点附 近设 有无线电或电视 接收机时) 。
此时 ,运营 公司必须采 取适当措 施来整顿这种局面 。
数据保护 如果用户对装置出厂前的设置进行了更改,则由用户自己负责对该数据进行安全保护。生
产商 对个人设置被删 除的情 况不承 担任 何责任。
保养 每次启动前,检查电源插头、电源线、充电电缆和充电端子是否损坏。
如果设备上积 有灰尘 ,请使用软布 清洁设备 外壳表面 ,并且只 能使用无溶剂 清洁剂 。
ZH
维护 与维修 维护 和维修 工作只能 由获得许可的人员执行。 只能 使用原装备件和磨 损件(此要 求同样适
用于标准件)。 无法保 证外 购件在设计和制造 上都符 合对其所提要 求, 或者无法保 证其符
合安全要 求。
未经制造商 允许, 切勿擅自改装、安 装或改造。
运 营公 司的义务 运 营公 司只能 允许以 下人员使用本设备:
-
熟悉 基本的职业安全 和事故防范 规定, 并接 受过设备操 作的培训,
-
已阅读并理解 本操 作说明书, 尤其是“安全 规程 ”部分, 并已签字确 认,
-
且已根据工作结果的要 求接 受培训。
必须定期检查 人员的安全 意识工作。
安全 检查 制造商 建议 , 至少每 12 个月对设备进行一 次安全 检 查。
当出现以 下情 况时,安全 检查 只能 由取 得相应资质的电工完成
-
进行任 何改造 后
-
安装 任何附件或进行 任何改装后
-
进行维修、保 养和维护 后
-
至少每十二个月一 次
安全检 查时请 遵循相应的国家与国际标准 及指令。
有关 安全检 查的更 多详细信息 ,可从服务中心获得 。他们会根据 您的 要求为 您提供 任何可
能需要的文档 。
7
设备标识 带有 CE 标识的设备符 合适 用指 南的基本要 求。
带有 EAC 合格标记的设备符 合俄罗斯、 白俄罗斯、 哈萨克斯坦、 亚美尼 亚和吉尔吉斯斯坦
相关标准的要 求。
处置 废弃的电气和电子设备必须单独收集, 并按 照欧洲指令 和国家相关法律法规以 无害 于环境
的方式回收。 使用过的设备必须归还经销商 或送入 当地 授权的收集 和处理系 统。 对使用过
的设备进行适 当处理可促进材料 资源的可持 续循 环利用。 否则可能 会导致潜 在的健康 /环境
影响。
包装材料
单独收集。 检查您 所在城市的规定。减 小包装盒容积。
版 权 本 操 作说明书的 版 权仍归制 造商 所 有。
文字和插 图在印 刷时准确 无误。 伏能 士保 留更改的权利。 无论何种状况,操 作说明书中的
内容均 不能 作为购买方进行任 何索赔的依据。若您有任 何改进建议, 或向我们指 出本操 作
说明书存在的任 何错误, 我们将不胜感 激。
8
功率 等级
概要 功率等级的 kW 信息与外壳设计有关,与设备的实际输出并无直接关联。
30 kW Selectiva
8250/8300/8375
ZH
9
一 般信息
安全标志说明
警告!
表 示存在直 接危险 。
若不予 以避免 ,将导 致死亡或严重的人 身伤 害。
▶
危险!
表示 存在潜 在危险的情 况。
若 不予以避 免, 可能 会导致死亡 或严重的人身 伤害。
▶
小心!
表示 可能 导致 财产损失或人身 伤害 的情 况。
若 不予以避 免, 可能 会导致 轻微 的人身 伤害 和/或财产损失。
▶
注意!
表示 可能 会导致 不良后果及 设备损坏。
设备设计方案 三相蓄 电池充 电器采用了智能充 电技术。有 源逆 变技术结合 Ri 充 电工艺,能 够适 应蓄 电池
的需要, 仅在必要 时对其进行充 电。
该项技术采用了符 合业内标准的坚固外 壳。 紧凑的设计能 够满足所有安全 标准要 求、减 小
所需空 间并对部件起保护 作用, 从而延 长其使用寿命。
该设备配 备有 图形显示 屏、集 成的数据记录仪、全新 的接 口以及 其他 选件, 这些 装备足以
应对未来的技术发展趋势。
预期用途 该蓄 电池充 电器专用于为下列蓄 电池充 电。任 何其他 用途 都将视为“不符 合预期用途 ”。
对于因此 类不当使用所导致 的任 何损失, 制造商概 不负责。 预期用途 亦指:
-
遵守本 操作说明书中的所 有操作说明
-
定期检查 电源线和充 电电缆
危险!
为干电池 (一次 电池 )和非 可充 电蓄 电池充 电时存在危险。
蓄 电池 泄漏 可能 导致 严重的人身 伤害 和财产损失。
仅为下列 型号的蓄 电池充 电。
▶
危险!
10
为不合适 的蓄 电池充 电存在危险。
气体逸 出、 着火 或爆炸 可能 会导致 严重的人身 伤害 和财产损失。
只能 将蓄 电池 连接 至类型、 电压和电容与蓄 电池 相匹配 且设置对应的蓄 电池充 电器。
▶
本蓄 电池充 电器适 用于为铅酸蓄 电池 和镍镉蓄 电池充 电。
供货范 围
-
Pb-湿式蓄 电池 (PzS、 GiS...):
带通 气孔并具有 液体电解 质的封闭湿式铅酸蓄 电池。
-
Pb-胶 体蓄 电池 (PzV、 GiV...):
具有 固体电解 质的阀控 式密封铅酸蓄 电池 (VRLA)(胶 体或羊毛)。
-
镍镉蓄 电池:
带液体电解 质的封闭式或密封式镍镉蓄 电池。
-
Pb-CSM-湿式蓄 电池 (铜板 栅):
带液体电解 质的封闭式铅酸 CSM 蓄 电池。
-
铅晶体蓄 电池:
EVFJ/CNFJ 型铅晶体电池。
必须正确 处理设备才能 使其正常运 行。 切勿在设备使用期间拉扯电缆。
ZH
(1) 蓄 电池充 电器
(2) 操 作说明书
(3) 快速入 门指 南
用户特 定信息 如果所提供的设备带有用户特定信息,请随设备一并提供。
电源连接
剩余电 流存在危险 。
此时可 能导 致严重的人员伤 亡。
▶
▶
▶
▶
危险!
如有需要,在将设备连 接到电源时 ,仅允许使用 B 型 剩余电 流断路器 。
保护接地线的 最小横截面必须 遵守当 地电气 安装 安全规定 ,此类规定针对 保护接地线
制订了严格的要 求。
设备的泄漏 电流有 所增加。安 装设备时, 必须考虑这一点, 并遵 守国家法规。
根据电源电压的不同, 泄漏 电流也有 所不同; 这一点在“技术数据”一章中有 所说
明。
11
危险!
误操 作时存在危险。
此 时可能 导致 严重的人身 伤害 和财产损失。
在使用此 处所介绍的功能前, 请务必完整阅读并充分 理解以 下文档:
▶
操作说明书
▶
有关 系统组件的所 有操作说明书 ,尤其是 安全规 程
▶
蓄电 池和车辆生产 商提供的 操作说明书和 安全规 程
▶
危险!
电源故障或电量不足时存在危险。
此 时可能 导致 严重的人身 伤害 和财产损失。
请务必遵 守“技术数据”中详细说明的电源要 求。
▶
充 电电缆
正确敷 设电源线/充
电电缆
危险!
充电 插头断开不当会 有火花飞溅的危险 。
此时可 能导 致严重的人 身伤 害和财产损失 。由 此产生的 火花可 能会点 燃充电过 程中形成的
充电气体 ,进而引发 火灾或 爆炸。
通过 蓄电 池充电器结束 充电过 程,在 充电电缆 冷却后 ,将其缠绕 起来 ,或者 如果可
▶
能, 将其放在电缆支架 上。
危险!
散放 充电电缆时存在危险 。
此时可 能导 致严重的人 身伤 害和财产损失 。相关人员可 能会被 拔掉的 松散电缆缠住或绊
倒。
请妥善安 置充 电电缆,以 防相关人员被电缆绊倒或缠住。
▶
小心!
电源线/充 电电缆敷 设不当会导致 过热危险。
有 损坏电源/充 电电缆的风险。
电源线/充 电电缆只能 由合格电工进行更换。
▶
布置电源/充 电电缆时不得缠绕。
▶
电源/充 电电缆上不得有覆 盖物。
▶
长度超过 5 m (16 ft. 4.85 in.) 的充 电电缆须单独布置(不得捆绑)。
▶
长度超过 5 m (16 ft. 4.85 in.) 的充 电电缆, 表面温度可能 会升高(小心注意过热表
▶
面)。
尤其在以 下情 况下, 请特 别注意充 电电缆的表面温度不超过 80 °C (176 °F):
▶
- 环境温度大于等 于 30 °C (86 °F)
- 充 电电缆截面积大于等 于 95 mm
- 充 电电缆长度大于等 于 5 m (16 ft. 4.85 in.)
2
12
设备上的警 告标志 充电设备的功率铭牌上配有大量安全标识。不得擅自挪动或刷涂这些安全标识。
Ser. No.:
Part No.:
UDC nom.
IDC max.
IAC max.
UAC nom.
PAC max.
www.fronius.com
OVC III
IP20
xxV
xxxA
xxA
3~ NPE 400V 50/60Hz
xxxxW
HIGH LEAKAGE CURRENT!
Ensure proper grounding
Selectiva x.0 xxxx xkW
4,010,xxx
xxxxxxxx
xxxxxxxx
Froniusstrasse 1, 4643 Pettenbach, Austria
Kirchenplatz 19, 4643 Pettenbach, Austria
EN Always stop charging before you disconnect the charging cable!
Explosive gases. Prevent flames and sparks.
Provide adequate ventilation during charge!
HU A töltési folyamatot minden esetben állítsa le, mielőtt kihúzza a töltőkábelt!
Robbanásveszélyes gázok. Nyílt láng és szikra kerülendő.
A töltés során gondoskodjon elegendő frisslevegő-bevezetésről!
ZH 务必在断开充电引线前停止充电过程。
避免气体爆炸、明火和火星。
充电期间应确保足够的新鲜空气供应量。
WARNING - FIGYELMEZTETÉS -
警告
ZH
电击可能致 命。外 壳千万不能 由经过制造商 培训的技术服务人员以外 的任 何人
员打开。 在外 壳开启 的状态下开始任 何工作之前, 设备必须与电源断开连接。
必须使用适 当的测量仪表来确保 带电部件(例如 电容器)完全 放电。确保 设备
始 终与电源断开连接, 直到完成所有操 作。
13
在使用各项功 能前,请务必完整阅读所 有操作说明书 。
蓄电 池必须远 离火焰、火星或明 火等火源 。
存在爆炸 风险!蓄 电池充 电期间会产生爆 鸣气体。
电解酸 性液体具有 腐蚀性, 因此 必须使其远离 肉眼、 皮肤和衣物。
充电期间应 确保足够的 新鲜 空气供应量 。
充电设备可 能会导 致保护接地线中出现直 流故障电 流。如果在电源侧使用故障
电流保护 装置 (RCD) 来防止电击, 则必须符 合 B 型剩 余电流 断路器的要 求。 设
备的泄漏 电流有 所增加。安 装设备时, 必须考虑这一点, 并遵 守国家法规。
请勿将本产品与生活垃圾 一起 处理。按 照安 装场所的有 效废弃电气、 电子设备
的处理要 求处理本产品。
14
设备内部的警 告通
Kondensator Entladezeit < 3 min.
Capacitor discharge time < 3 min.
Décharge de condensateur < 3 min.
Condensador tiempo de descarga < 3 min.
Condensatore tempo di scaricamento < 3 min.
PLQ
知
危险!
焊接电 流存在危险 。
此时可 能导 致严重的人员伤 亡。
设备 外壳只 能由经制 造商培训的技术服务人员打开 。
▶
在开始 工作之前, 关闭所有 相关的设备和部件, 并将它们同电网断开。
▶
保护好所 有相关设备和部件 以防意 外重 启。
▶
打开设备后, 使用合适 的测量仪器检查 带电部件(如 电容器)是否已放电。
▶
使用易于辨 认和理解 的警 告标志,以确保 在完成所有操 作后将设备重新 连接 至主电
▶
源。
设备内部:
ZH
15
尺寸
mm (in.)
780 (30.71) 369 (14.53)
1090 (42.91)
110 (4.33)
600 (23.62)
145 (5.71)
移 除托盘 交货后 , 请将设备从托盘上 卸 下 。
危险!
在托盘上操 作设备时存在危险。
此 时可能 导致 严重的人身 伤害 和财产损失。
不允许在托盘上操 作设备。
▶
安装后 ,必须使用壁挂托 架条将设备固
▶
定在 地板上或墙上 。
有关壁挂托 架条的详细信息 ,请参阅
▶
“壁式安 装”部分。
材料 中的关注物质
表
螺母
M4x12
部件名 称
铅
(Pb)
x o o o o o
汞
(Hg)
(Cd)
镉
有害 物质
六价铬
(Cr(VI))
多溴联苯
(PBB)
多溴 二苯醚
(PBDE)
16
螺母
M4x0,8 galv
x o o o o o
部件名 称
铅
(Pb)
汞
(Hg)
镉
(Cd)
有害 物质
六价铬
(Cr(VI))
多溴联苯
(PBB)
多溴 二苯醚
(PBDE)
ZH
垫圈
125 A 6 MS C
垫圈
125 A 10 MS C
垫圈
125 A 8 MS C
电流 端子
HN1205M
螺母
GM MS M32x1,5
螺母
GM MS M25x1,5
螺栓
M4x12 TX25MS
本表格依据 SJ/T 11364 的规定编制。
o: 表示 该有害 物质在该部件所有均 质材料 中的含 量均 在 GB/T 26572 规定的限量要 求
以 下。
x: 表示 该有害 物质至少在该部件的某 一均 质材料 中的含 量超出 GB/T 26572 规定的限
量要 求。
x o o o o o
x o o o o o
x o o o o o
x o o o o o
x o o o o o
x o o o o o
x o o o o o
17
场地 选择和底板 /壁挂安 装
安 装规定
危险!
系统组件翻倒或掉 落时存在危险 。
此时可 能导 致严重的人 身伤 害和财产损失 。
交货后 ,请 按照“ 移除托盘”部 分中的说明 ,将设备从托盘上 卸下 。
▶
安装 系统组件时 ,请 确保所 有组件 均已紧固就位 。
▶
安装后 ,必须使用壁挂托 架条将设备固定在 地板上或墙上 。
▶
如果使用了 底板托 架或壁挂托 架,请务必 确保所 有紧固元件 均已固定就位(包括壁挂
▶
托架条 )。
请勿堆叠设备; 请勿将其他 物品置于设备顶部。
▶
运输过 程中必须防止设备倾斜 。
▶
这需要适 当的货物装载保护 措施。
▶
在运输 过程 中, 相应的电缆应固定在设备背 面的电缆支架 上。
▶
如果使用平台装 卸机或手动叉车进行 运输,必 要时应 移除倾斜 保护装置 (1) 。
▶
倾斜保护 装置 (1) 可以 存放在设备的背 面并使用蝶 形螺母 (2) 固定。
▶
如果 需要,可 以将倾斜 保护装置 (1) 重 新安装到预定位置 。
▶
经测试本设备防护等 级为 IP 20, 这表示:
-
可防止直径超过 12.5 mm (0.49 in.) 的坚硬异 物侵入
-
无防水保护
必须在符 合 IP20 防护等 级的干燥、 密闭区域内安 装及操 作设备。 应避 免将设备暴露 在潮
湿环境中。
只能 在底 座上的水平位置上操 作该设备。
冷却 空气
安装 充电设备时 ,必须 确保冷却 空气 能够顺畅 流过 外壳上的 通风口 。确保进气口和出气口
周围至少 保留 0.2 m(7.874 英寸)的间 隙。周围 空气中不得 含有
-
过多 的灰 尘
-
导电微粒 (碳 黑或切屑 )
-
热源
吸入 和排 出冷 却空 气的方式如 下图中的箭 头所示。
注意!
部分 或完全覆 盖进气口和出气口时存在危险。
此时可 能导 致财产损失 。
如果 要连续 安装 多台 充电设备 ,则应错开摆放 。
▶
18
如果要连续安装多台充电设备而没有错开摆放,则充电设备之间的最小间隙必须为:
750 (29.53) mm (in.)
369 (14.53)
13
(.51)
35
(1.38)
300
(11.81)
30 cm (11.81 in)
ZH
地板安装
19
壁式安 装
Center
240 (9.45)
mm (in.)
950 (37.4)
(1) (1)
根据所选的壁式插 座和螺钉大小进行钻
1
孔 (1)。
如 果表面条 件允许,如 下图所示, 可以 使用
SW10 螺钉 (3) 和垫圈 (4) 存放壁挂托架
条。
如果 条件不允许 ,应使用其 他合 适的螺钉和
垫 圈。
移除壁挂托 架条 (2) :
2
-
移除 SW10 螺钉 (3) 和垫 圈 (4)
20
使用先前移 除的 SW10 螺钉 (3) 和垫圈
3
(4), 将壁挂托架条 (2) 预安 装到合适 的
墙壁上。
如 果条 件不允许, 应使用其他 合适 的螺钉和
垫圈。
在墙壁上移 动设备, 使电缆支架 (5) 位
4
于壁挂托架条 (2) 的两个紧固螺钉 (6)
之间。
转动并紧固壁挂托架条 (2)。
5
ZH
如 果不需要 壁挂托架条 (2), 请将其存放在
设备的背 面, 并使用蝶 形螺母 (7) 进行固
定。
另外, 壁挂托架条 (2) 也 可以 存放在设备的
右侧。 请使用 TX25 螺钉 (8) 以 3 Nm 的拧
紧力矩 进行固定。
21
操作元件和 接口
(1)
(2)
(3)
(4)
(8)
(6)
(7)
(5)
操 作控 件和接 口
编号 功能
(1) (+) 充 电电缆的连接
(2) 外 部启 动/停止选件或由温度决定的充 电选件的位置。
(3) (-) 充 电电缆的连接
(4) 内部电解 质循 环选件的位置。
压缩空 气输 出
(5) 遥控系 统选件或 13 V 充 电指示灯 选件的位置。
(6) USB 接 口
您 可通 过 USB 接 口使用 U 盘来更新 设备, 并在充 电过程 中记录充 电参数。最 大供
电电流 为 0.5 A。
(7) 继电器特 定选件的位置。
(例如 Aquamatic 控 制)
有 关详细信息, 请参阅“选件”一章。
(8) 电源线
(9) LED 灯条 选件
如 “控 制面板 ”部分 所述,指示灯 将根据充 电状态以适 当颜色点亮
(10) 控 制面板
22
(11) 内部电解 质循 环选件的位置。
带空 气滤清 器的进气口
(12) 选件的连接 区域
只有拆 下设备正面的连接板 才能 到达 设备内部的连接 区域。
ZH
23
选件插 头的引脚分
17 G / 2 13V / 1
Y / 3 R / 4
B Dete
C2 G
C1 G 13V O
C1 L C2 L
C1 H C2 H
- St + St
Pin Pin
Plug
Code
Plug
Code
Plug
18p
15
13
11
9
7
5
3
1
18
16
14
12
10
8
6
4
2
配
外壳内 P- 控制电路 板上 18 脚选件 插头的连
接
Plug
Pin
Code Function
17 G/2 Ext. LED Green
Remote Control wire 2 Power Supply Remote Control
Plug
Pin
Code Function
18 13V/1 13 V Ext. LED
wire 1
CBG Easy VCC
15 Y/3 Ext. LED Yellow 16 R/4 Extern LED Red
Remote Control wire 3 Remote Control wire 4
CBG Easy Detect
13 B Ext. LED Blue 14 Dete Detect
CBG Easy GND wire white
11 12 C2 G CAN 2GND
wire brown
9 C1 G CAN 1GND
10 13V O 13 V Power
Supply
wire brown wire white
7 C1 L CAN 1Low 8 C2 L CAN 2Low
wire yellow wire yellow
5 C1 H CAN 1High 6 C2 H CAN 2High
wire green wire green
3 4
1 - St Temperature Controlled 2 + St Temperature Controlled
Charging Charging
Extern Start / Stop Extern Start / Stop
24
Gateway Link
Battery Link Mandatory for Li-Ion Chargers
TagID Link
Device for Charge & Connect
Optional for Pb Chargers
控 制面板
(1) (8)
(7)
(6)
(5)
(4) (3) (2)
ZH
编号 功能
(1) 显示 屏
(2) “菜 单”按 钮
选择所需菜 单。
返 回上级选项。
(3) “上/下”按 钮
选择所需菜 单项。
设置所需 值。
(4) “暂停/开始 ”按 钮
暂停和恢复充 电过程。
确 认菜 单项或设置。
(5) “蓄 电池冷 却”指示灯 (蓝色)
表示冷 却后的蓄 电池 已准备就绪。
持 续亮起:充 电结束时, 已达 到设置的冷 却时间或蓄 电池 温度(视情 况而定)。
每秒闪烁一次:此外还会点亮补水指示灯。有关详细信息,请参阅“显示屏”一章
的配置模式下的其他功能 部分。
(6) “错误”指示灯 (红色)
持 续亮起: 设备输 出故障信息 。 当 前条 件不允许正常 充 电 。 红色 指示灯 点 亮 时无法
进行充 电(充 电暂停)。 相关状态代码将出现在显示 屏上。
每 3 s 短暂闪烁一次: 设备输 出警 告信息。充 电参数不利, 但充 电仍在继续。 相关
的状态代码及充 电状态将交替 出现在显示 屏上。
(7) “充 电”指示灯 (黄 色)
亮起:充 电期间。
闪烁:充电暂停时。
(8) “蓄 电池 已充 电”指示灯 (绿色)
持 续亮起:充 电完成。
25
每秒闪烁一 次:充电完成 。此外 还会点 亮 补水 指示灯。有 关详细信息 , 请参阅“显
示屏”一章的其他功能概述 部 分。
26
电池充 电
首次 投入 使用 当蓄 电池充 电器第 一次 连接 至电网时, 设备处于“设置”模 式。
在此模 式下, 必须进行或确 认以 下基本设置:
-
语言(英 语、 德语、 法语等 )
-
日期、 时间和时区
-
充电电缆长度和截面积
-
蓄 电池 型号、 曲线、 电池 数量以及充 电时间或电池 容量
将蓄 电池充 电器的电源插 头连接 至电网。
1
使用“上/下”按 钮选择所需菜 单语
2
言。
用“暂停/启 动”按 钮确 认。
3
默认语言为 英语 。
通过“上/下” 按钮选择时区 。
4
用“暂停/启 动”按 钮确 认。
5
ZH
默 认时区为 UTC+1 中欧时间(柏林)。
必须进行以 下设置:
-
夏令时开/关
-
小时格式
-
时间
-
日期
使用“上/下”按 钮选择所需 设置。
6
按 下“暂停/启 动”按 钮确 认各个设
7
置。
夏令 时开且默 认格式为 24 小时制。
使用“上/下”按 钮设置合适 的充 电电
8
缆长度。
用“暂停/启 动”按 钮确 认。
9
蓄 电池充 电器会依据订单配 置正确 的充 电电
缆长度。
充 电电缆长度设置不当会给充 电过程 带来不
利影响!
27
使用“上/下”按 钮设置合适 的充 电电
10
缆截面积。
用“暂停/启 动”按 钮确 认。
11
蓄 电池充 电器会依据订单配 置正确 的充 电电
缆截面积。
充 电电缆截面积设置不当会给充 电过程 带来
不利影响!
如 果所显示 的充 电配 置正确 无误, 请使
12
用“暂停/启 动”按 钮确 认充 电配 置。
蓄电 池充电器事先 按照订单进行了预 配置 。
如果 蓄电 池充电器在订购时未 指定附加 配置 ,则 默认设置 如下 :
-
Pb-湿式蓄 电池 (适 用于 PzS 和 GiS)
-
曲线 6 - RI
-
蓄电 池充电器的 最大电 池数量
-
充 电时间 7–8 h
开
始充电过 程
如果 配置与所用 蓄电 池存在冲 突,则 需相应调整参数 。
有关 蓄电 池充电器参数的详细信息 ,请参见“显 示屏”一章中的“ 配置 模式”部 分。
危险!
给有缺 陷的蓄 电池充 电时存在电解酸 性液体泄漏 或爆炸 危险。
此 时可能 导致 严重的人身 伤害 和财产损失。
在开始充 电过程前, 请确保待充 电的蓄 电池 功能 完好 无损。
▶
危险!
蓄电 池型号和 充电设置不正 确时存在危险 。
此时可 能导 致严重的人 身伤 害和财产损失 。
在开 始充电过 程之 前,请 确保为 蓄电 池充电器设置了正 确的 蓄电 池型号 。
▶
充电 前必须对各 蓄电 池型号进行 以下设置 :
▶
充 电曲线
额定电压(蓄 电池 数量)
电池 容量 (Ah) 或充 电时间 (h)
有 关蓄 电池充 电器参数的详细信息, 请参见“显示 屏”一章中的配置模 式 部分。
28
小心!
充 电插 头触 点严重污染 时存在财产损失危险。
由于触 点电阻增加, 可能 会导致充 电插 头过热并最 终损坏。
确保充 电插 头触 点免受污染, 并在必要 时进行清 洁。
▶
将蓄 电池充 电器的电源插 头连接 至电网。
1
系 统将提示您, 询问是否已为要充 电的蓄 电池 设置了正确 的参数。
显示 屏随 后将以 标准模 式显示。 显示 屏会显
示蓄 电池充 电器参数:
-
蓄电 池型号( 例如 Pb-湿式 蓄电 池)
-
充电曲线( 例如 IUI)
-
额定电压(例如 48 V)
-
电容(例如 300 Ah)
-
工作日、 时间和日期
可单独设置蓄 电池充 电器参数。有 关蓄 电池充 电器参数的详细信息, 请参见“显示 屏”一
章中的配置模式 部分。确保要充 电的蓄 电池符 合蓄 电池充 电器的配 置。
插入充 电插 头。
2
蓄 电池充 电器检测到蓄 电池 已连接 并开始充 电。如 果激活启 动延 迟, 则充 电过程 将在所设
置的延 迟时间结束后开始。有 关详细信息, 请参阅“显示 屏”一章的配置模式 部分。
充 电过程 中, 显示 屏将显示以 下值:
-
当前充 电电流 (A)
-
当前充 电电压 (V)
-
输送的电 流 (Ah)
-
带“由温度决定的充 电”选件时的蓄 电池 温度
-
开始充 电的时间(时:分 )
ZH
蓄 电池符 号表示 当前 的充 电状态。 显示 的格数越多, 说明充 电时间越久。蓄 电池 一充 满
电, 就会出现一个分 钟计时器(请参见右图)。 该计时器会计算多 长时间前充 电结束(以
分钟为单位) ,在使用 多个 蓄电 池充电器时 ,更容易判断哪个 蓄电 池的温度 最低。
如
果您 仍然 希望 显示 标准画 面而不是分 钟计时器:
使用“上/下”按 钮在分 钟计时器和标准画 面间进行切换。
1
当蓄 电池充 满电后,蓄 电池符 号的所有 4 个电池条均 显示 为黑色。 绿色指示灯 将在蓄 电池
充 满电后点亮。
29
暂停 充电过 程 按如 下方式暂停 充 电过 程:
按下“暂停/ 启动” 按钮 。
1
-
蓄电 池随时可供使用 。
-
该蓄 电池 可与蓄 电池充 电器保持任 意时
长的连接。
-
守恒 充电 抵消了 蓄电 池的自放电行为 。
充电暂停时 :
-
“充 电”指示灯 闪烁(黄 色)。
结束充 电过程
按如 下方式恢复充 电过程:
再次按 下“暂停/启 动”按 钮。
2
只要蓄 电池 连接 到蓄 电池充 电器, 就可使用“暂停/启 动”按 钮暂停和恢复充 电过程。 只有
在将蓄 电池 与充 电器断开后, 才能 使用“菜 单”按 钮更改显示模 式,如 “显示 器”一章所
述。
危险!
充电电缆断开时产生的 火花存在引 燃爆鸣气体的危险 。
此时可 能导 致严重的人 身伤 害和财产损失 。
在断开或 拔下 充电 插头 前,请先 按下“暂停/ 启动” 按钮 以停止 充电过 程。
▶
危险!
充电期间断开 插接连 接时存在危险
此时可 能导 致严重的人 身伤 害和财产损失 。
切勿在 充电期间断开 插接连 接。
▶
请勿触摸充 电插 头上的带电触 点。
▶
30
小心!
如果 充电过 程尚未完 全结束 ,则断开 蓄电 池与 蓄电 池充电器的连 接有损坏 蓄电 池的危险 。
此时可 能导 致蓄电 池损坏 。
仅在 蓄电 池充满电时将其与 蓄电 池充电器断开(绿色的“ 蓄电 池已 充电” 指示灯点
▶
亮 )。
当蓄 电池充 满电并冷 却后,以 下指示灯 点亮:
按如下方式结束 充电过 程:
按下“暂停/ 启动” 按钮 。
1
拔 下充 电插 头。
2
-
“蓄 电池 已充 电”指示灯 (绿色)
-
“ 蓄电 池冷却” 指示灯(蓝色)
按照 如下说明 ,为了获得 最佳的 蓄电 池寿
命, 只有 当蓝色“蓄 电池冷 却”指示灯 和绿
色指示灯 同时点亮 时, 才能 断开蓄 电池 与蓄
电池充 电器的连接。若 同时使用了若 干个蓄
电池充 电器, 那么应首先断开已充 满电时间
最 长(冷 却最 为充分 )的蓄 电池。
ZH
当充 电触 点处于开启 状态时, 自动执行开路检测可确保充 电触 点不存在电压。
31
显示 屏
显示模 式概述
编号 功能
标准模 式
在标准模 式下, 显示 屏将显示充 电参数。
统计模 式
将设备运 行状态的频率可视化, 显示 总充 电次 数,以及 每次充 电所产生的绝对
和平均安 时和能耗 的概 览。
历史模 式
将提供所有 已存储充 电过程 的参数信息。
配 置模 式
允许对设备和充 电过程 进行所有 设置。
USB 模 式
支持 设备更新、 设备配 置的备份 和上传,以及 在充 电过程 中通 过 U 盘记录充 电
参数。
只要蓄 电池 连接 到蓄 电池充 电器, 就只能 使用“暂停/启 动”按 钮中断和恢复充 电过程。 只
有 在将蓄 电池 与蓄 电池充 电器断开后, 才能 使用“菜 单”按 钮更改显示模 式。有 关显示模
式的详细说明, 请见下一章节。
暂停充 电时, 可选择有 限的菜 单。
注意!
暂停充 电时, 可选择有 限的菜 单。
重置设置 菜单项提供了两种重置所有设置的方法:
重置出厂设置:
-
将设置重置为出厂设置。
重置默 认设置:
-
将设置重置为制造商默 认的设置。
32
标准模 式
标准模 式 电源插 头连接 到电源后, 显示 屏将自动进入 标准模 式。
在标准模 式下, 显示 屏将显示以 下充 电设备
参数:
-
蓄电 池型号( 例如 Pb-湿式 蓄电 池)
-
充电 特征曲线( 例如 IUI)
-
额定电压(例如 48 V)
-
容量(例如 300 Ah)
-
星期几、 日期和时间
可单独设置充 电设备参数。有 关详细信息, 请参阅“配 置模 式”部分。
ZH
33

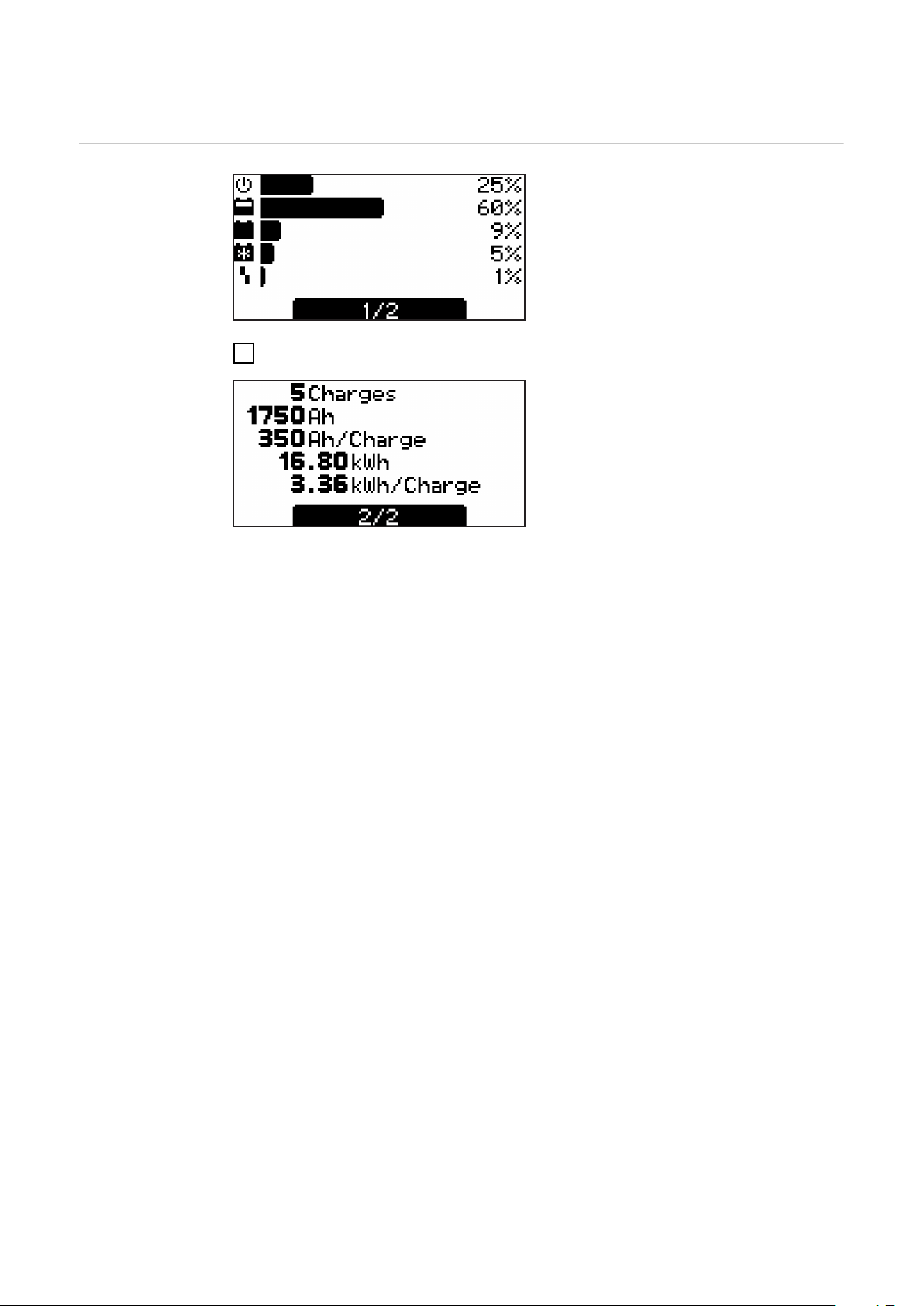

统计模 式
统计模 式 在统计模 式下, 水平条 显示以 下设备工作状
态的频率:
-
闲置
-
充电
-
守恒充 电
-
冷却
-
错误
使用“上/下”按 钮在 1/2 页和 2/2 页之间切换。
1
2/2 页显示以 下值:
-
充电总 次数 。
-
输送的总 安时 。
-
每次充 电的平均安 时输 出。
-
总能耗 (kWh)。
-
每次充 电时的平均能耗 (kWh)。
所显示能耗 是作为一个指 导值, 可能 与额定功率下的实际能耗 量有偏差, 但不会超过
5%。 在较低 的功率下,偏差 可能 更大。
34
历史模 式
(1)
(2)
(3)
(4)
(5) (7)
(6)
历史 模式 历史 模式将提供所 有已存储 充电过 程的参数信息 。显 示窗口在下方显 示两 次,以便 能够显
示变 化的或不同的数据 :
使用“上/下”按 钮在每个已存储充 电过程 的页面间切换。
1
显示窗 口内容
-
充电开 始日期 ,例如:2014 年 6 月 19 日 ,星期四 。
-
充电开 始时间 ,例如:19:29 或 充电时间 ,例如:8 小时 28 分。
-
充电开 始电压 ,例如:45.9 V 。
-
5 分 钟后的电压,例如: 47.9 V。
-
充电结束电压 ,例如:48.0 V 。
-
输入功率 Ah ,例如:397 Ah 。
-
输入功率 kWh ,例如:19 kWh 。
-
充电曲线 ,例如:6 RI 。
-
所设置的充 电时间,例如: 8–9 h 或所设置的安 时,例如: 400 Ah 或所设置的充 电结
束时间(未显示 )。
ZH
显示 的符 号
编号 功能
(1) 满电蓄 电池
充 电完成。
(2) 空蓄 电池
充 电未完成。
(3) 带数字的感 叹号
已使用相应的状态代码发出警 告。有 关详细信息, 请参阅状态代码 部分。
(4) 带数字的符 号
已使用相应的状态代码发出错误。有 关详细信息, 请参阅状态代码 部分。
(5) 带对钩的按 钮符 号
使用“暂停/开始 ”按 钮正确 结束充 电。
35
(6) 带叉号的按 钮符 号
未使用“暂停/启 动”按 钮结束充 电。
(7) 充 电详细信息
显示充 电开始 和结束时的特 定蓄 电池 数据:
电池 数量
Ah
曲线
蓄 电池 型号
36
配置 模式
ZH
配 置模 式下的设置
选项概述
充 电设置:蓄 电池 设置
-
蓄电 池型号 ,例如“湿式 蓄电 池” 。
-
充电曲线 ,例如“IU” 。
-
电容 (Ah) 或充 电时间 (h),取 决于充 电曲线。
-
电池: 电压 (V) 和蓄 电池 数量或自动设置电池 数量。
小心!
设定值错误可能 会有 损坏蓄 电池 的风险。
此 时可能 导致 财产损失。
仅对具有以 下额定电压值的蓄 电池 使用自动设置电池 数量: 24 V 设备为 12 V 和
▶
24 V, 48 V 设备为 24 V 和 48 V。
切勿针对深 度放电蓄 电池 使用自动设置电池 数量。
▶
-
其 他设置 :
适用于单独调整 充电曲线 。
其 他功 能:其 他功 能
-
蓝色 LED
-
外部 启动/停止
-
补水指示灯
-
选项部分
-
电源发生故障时重启充 电
常规选项: 常规设置
-
语言
-
对比 度
-
时间(时:分 :秒)
时区
夏令 时/标准时间
-
日期(年:月:日)
-
充电电缆长度 (m)
-
充电电缆截面积 (mm 2)
-
交流 电流极 限
-
温度值单位
-
用于进入 激活/停用配 置菜 单的代码。
-
U 盘记录参数的时间间隔。
-
重置统计
-
重置历史
重置设置
-
通 过确 认提示 (是否确 定? )作进一步确 认。
进入配 置模 式 屏幕 中首先会显示 基本设置, 并带有 日期、
时间和软件版 本。
37
使用“上/下”按 钮调用以 下信息:
1
-
设备序列 号以及配 置存储器的版 本和序列 号。
-
控制器/动力电子设备用电路 板:硬件 版本和序 列号 。
-
软件 :电源软件 、次级电路软件 、主电路软件 及曲线块 版本 。
按如下方式进 入配置 菜单 :
按下“暂停/ 启动” 按钮 。
1
随即将出现代码提 示。
按如下方式 输入所 需代码“1511” :
使用“上/下”按 钮输入 代码的第 一位。
1
按 下“菜 单”按 钮移 至代码的下一位。
2
继续执行上述 步骤直至输入 完整代码。
3
用“暂停/启 动”按 钮确 认输入。
4
随 即将出现配 置模 式的主菜 单选项。
在选择某 一菜 单项后,系 统可能 会提示您 阅
读操 作说明书。 再次按 下“暂停/启 动”按
钮以确 认此 提示。
38
按如 下方式导航配 置菜 单及 其子菜 单:
使用“上/下”按 钮选择所需菜 单项。
1
按 下“暂停/启 动”按 钮确 认菜 单项,然 后再次确 认所有确 认提示 (例如, 是否确
2
定? )。
如有 必要, 可使用“上/下”按 钮进行选择,例如: “开/关”或输入 值。
3
按 下“暂停/启 动”按 钮确 认输入。
4
如 果光标在确 认后移 至下一设置或数字, 则请再次 执行 (3) 和 (4)。
5
要退出当 前菜单 :
按下“ 菜单” 按钮 返回上级选项 。
6
退 出配 置模 式 如 果在配 置模 式下更改了充 电过程 的一个或多 个相关设置, 则在退 出配 置模 式时将出现另
一个提示, 询问是否应用所涉及 的设置。
退 出配 置模 式时需确 认以 下设置:
-
曲线
-
电池 容量 (Ah)(不包括 RI 曲线)
-
电池 数量
-
均衡 充电开/关
-
CAN 协议
示例:
将曲线从 3 - IUI(Pb-湿式蓄 电池 )更改为
6 - RI(Pb-湿式蓄 电池 )。
ZH
如果没 有确认设置 ,则 蓄电 池充电器将 返回
配置 模式 ,并可将设置更改为所 需值 。
39
配 置模 式下的 USB 模 式
USB 模 式 在 USB 模 式下, 显示 屏将显示 是否插入 了
U 盘。
U 盘必须符 合以 下规格:
-
格式: FAT32
-
最大容量 32 GB
-
无多 重分 区
可以 使用 I-SPoT-VIEWER 软件 (www.fronius.com/i-spot) 支持 可视化及 评估 U 盘上的数
据。
要开 始下载数据 ,请 按下“暂停/ 启动” 按钮再 次确认 。如果未使用“暂停/开 始” 按钮重
复确认 ,下载将在一 分钟后自动开 始。
在充 电过程 中,按 下“暂停/启 动”按 钮后, U 盘可能 已连接。 只能 读取 数据, 而不能 执行
更新 或加载配 置。
安全移 除
-
一旦完成所需操 作, 便可安全移 除 U 盘。
更新
-
随即将打开存储在 U 盘上的相应更 新文件 列表 。
-
选择并确 认所需 文件的方式与滚动设置的方式相同。
-
请勿修 改系 统为更新 文件自动分配 的文件名!
-
最新版本的固件可 通过伏 能士网站的 下载专区 获得 。
-
固件安 装说明包含 在下载的 zip 文件中。
下载
-
存储在设备数据记录仪中的记录充 电参数数据保 存在 U 盘上的 I-SPoT VIEWER 中。
-
此外,还将 保存事件 、设备设置和用户自定义曲线( 配置) 。
-
数据记录仪可以 选择以 下时间范 围:
1 个月
3 个月
所有 时间
自上次起
下载可选项
下列 选项可用:
-
I-SPoT VIEWER
所记录的数据将以 与“下载”功能 相同的方式保 存, 但所保 存的仅为 I-SPoT VIEWER
数据。
-
保 存数据记录仪
所记录的数据将以 与“下载”功能 相同的方式保 存, 但不是以 I-SPoT VIEWER 格式保
存, 而是作为“.csv”文件保 存。
(为“.csv”文件自动创建的文件夹结构: *
Fronius\<设备序列 号>\Charges\<年月日>\<时分 秒.csv>)
-
保 存事件。
事件被保 存至 U 盘中。
-
保 存配 置。
设备设置被保 存至 U 盘中。
40
加载配 置
-
将存储在 U 盘上的适 当设备配 置加载到设备上。
加载经销商 文本
-
设备进入 错误状态时显示 的文本文件可从 U 盘中加载。
-
例如,文本文件可 以包 含经销 商的 联系方式 。
-
该文件必须以 “unicode”格式的“.txt”文件保 存在 U 盘上。
-
文件名 必须为“dealer.txt ”。
-
字符 数不得超过 99 个。
* 如 果在充 电时插入 了 U 盘, 则 .csv 文件将直接保 存到 U 盘。 这里的文件夹结构也
是自动创建的, 包含 “Datalog”文件夹而非 “Charges”文件夹。
ZH
41
配置 模式下的 充电设置

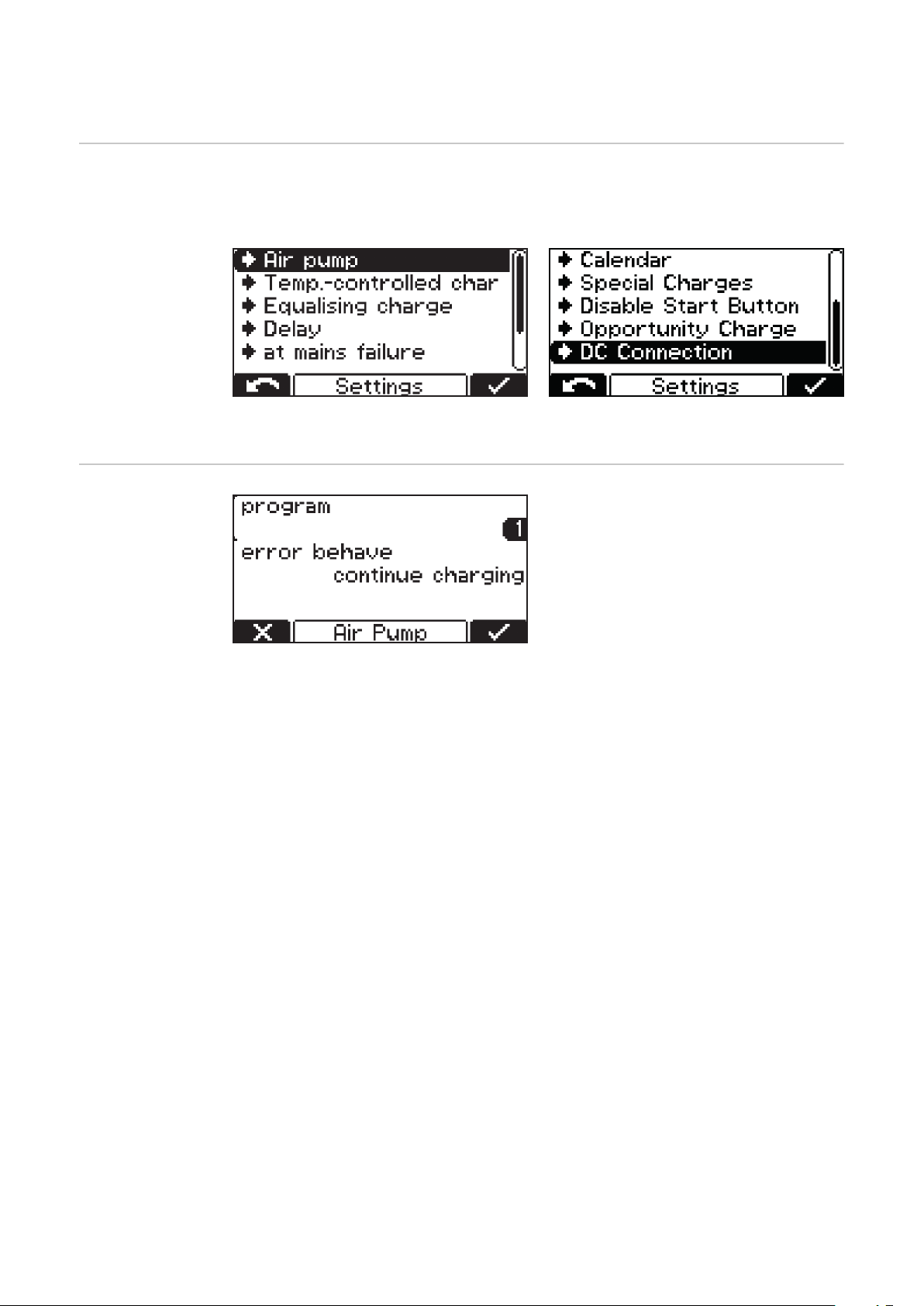

充电设置 概览 以下是对上 述“ 充电设置” 菜单项下选择的“设置” 菜单项的详细说明 。按配置 模式下的
其 他功 能部分所 述的方式进行导 航。
随即出现一个 列表 ,其中显 示有如下选项 :
下面将详细地 介绍每个选项。
电解 质循 环 电解 质循 环“气泵”
220 V 型)
电解 质循 环的顺序控 制通 过蓄 电池充 电器控
制单元进行。 为此 还提供了诸多 选项。
电解 质循 环可采用以 下设置:
关
-
电解 质循 环关闭。
连续
-
电 解质 循环 持续开 启。
程序 1 至 5
-
电解 质循 环的出厂设置程 序及 其相关参数可在“显示 屏”一章“设置”部分 的表格中
找到。
自动
-
根据所设定的蓄 电池 参数自动调整电解 质循 环流 量。
用户“开”/“关”
-
电解 质循 环的单独设置。
-
“开”和“关”的设置决定了气 流间隔的 脉冲/暂停 比。
:
(不 适用于 Selectiva
42
电解 质循 环的出厂设置程 序和相关参数如 下表所示:
Program ON 1 OFF 1 Repeat ON 2 OFF 2
1 30 min 25 min 1 x 5 min 25 min
2 3 min 10 min 4 x 3 min 20 min
3 3 min 12 min 1 x 3 min 12 min
4 5 min 10 min 3 x 5 min 20 min
5 2,5 min 7,5 min 1 x 2,5 min 7,5 min
在这些程 序中, 电磁阀在“开 1”时间启 动, 在“关 1”时间停止。此 过程 重复 的次 数与
“重复 ”规定的次 数相同。 重复 完上述次 数后, 继续以指 定次 数反复 执行“开 2”和“关
2”, 直至充 电结束。
由温度决定的充 电 由温度决定的充 电:
ZH
由温度决定的充 电可采用以 下设置:
自动/关/根据需要
-
自动...根据温度调整充 电曲线。
-
关...不考虑所测量的蓄 电池 温度。
-
根据 需要...
充电仅在连 接温度传 感器后开 始。
过温故障开/关
-
开... 蓄电 池过热时 输出故障信息 。
充电过 程停止 ,且只 有在 蓄电 池冷却并重 新连 接后才 能继续 充电 。
-
关...蓄 电池 过热时不显示 故障信息。
过温警 告开/关
-
开...蓄 电池 过热时输 出警 告信息。
-
关... 蓄电 池过热时不 输出 警告信息 。
某些曲线 需要外部温度传 感器 。如果在 配置 模式下选择了这种类型的曲线 ,则会显 示一则
需要外部温度传 感器的 消息 。
下
列 曲线需要外 部温度传感 器:
-
28 - FCC IUI - CSM 湿式蓄 电池
-
30 - FCC IUI - 湿式蓄 电池
43
均 衡充 电 均 衡充 电
关
-
不进行 均衡 充电 。
如果选择了 需要外部温度传 感器的曲线 ,会
显 示一 条消息 。
按下“暂停/ 启动” 按钮 以确认 此消
1
息。
延 迟
-
如果 蓄电 池在设定的 均衡 充电 延迟期间 保持与 蓄电 池充电器的连 接,则会进行一种 特
殊形式的 充电 。此类 充电可防止 酸液 分层 。
-
电流 (安 培/100 安 时)、 电压(伏特 /电池 )和均 衡充 电持 续时间的参数可更改。
工作日
-
指定一 周中进行 均衡 充电的一天 。
-
电流 (安 培/100 安 时)、 电压(伏特 /电池 )和均 衡充 电持 续时间的参数可更改。
手动模 式
-
按下显 示屏上的相关 按钮即可手动 启动 均衡 充电 。
-
均衡 充电在设定参数的设定 延迟后开 始。
-
电流 (安 培/100 安 时)、 电压(伏特 /电池 )和均 衡充 电持 续时间的参数可更改。
-
此功 能仅 适用于 Pb-湿式 蓄电 池曲线 。
如果 启动了 均衡 充电设置 ,则主屏 幕中设置 安时/设置 充电时间旁 边的 符号 指示均衡 充电是
否正在进行或可 以开 始。
延迟 延迟
充电 启动 延迟
-
充电结束 延迟
-
44
充电 启动的激活时间与实际 充电 启动之间的 延迟时间( 分钟) 。
充电结束信号的发出( 如绿色 指示灯)与实际 充电结束之间的 延迟时间( 分钟) 。
电源发生故障时重 启充电
-
电源发生故障时
-
-
如 果激活“重启充 电”选项, 则在电网发生故障后, 一旦电网再次 可用, 将自动重启充 电
过程。
如果激活“自动/继续 充电”选项 ,则在电网发生故障后 ,一旦电网再 次可用 ,将自动继续
充电过 程。
日历 日历
日历功能 允许按 照下列 标准自动启 动充 电:
-
-
-
如 果激活此 选项, 则在电网发生故障后, 一旦电网再次 可用, 将自动重启充 电过程。
重启充 电
自动/继续充 电
连接蓄 电池 后不应启 动充 电的时段。
连接蓄 电池 后应启 动定义的曲线 1 的时段。
连接蓄 电池 后应启 动定义的曲线 2 的时段。
要 激活日历功能, 请选择“开”设置并
1
予以确 认。
ZH
日历功
能 中还可进行进一步设置:
“充 电设置”菜 单项:
-
适用于所 有曲线的 蓄电 池型号 :
例如 Pb-湿式 蓄电 池。
-
选择相应曲线时的曲线设置。
“日设置 1-5”
:
日设置允许通 过以 下设置选项定义多达 5
个不同的充 电开始 时间配 置文件:
-
曲线 1 符 号:
曲线 1 应该启 动的时段(例如: 0:00–
6:00)
-
“Stop”(停止):
不应进行充 电的时段(例如:
6:00-20:00)
-
曲线 1 符 号:
曲线 1 应该启 动的时段(例如:
20:00–24:00)
45
注意!
正在进行的充 电不会受到所设定时段的影响。
如 果在上述示例 中, 于 05:45 连接 了蓄 电池, 则充 电将在必要 时停止, 且不会因为设
▶
定时段的 指定 充电结束时间( 示例中为 6:00)中断 。
如果在“停止”时段连 接蓄电 池,则 充电将在下一个时段内自动开 始。如果在“停
▶
止”时段中触 发了手动充 电启 动, 则会始 终使用曲线 1 进行充 电。
其他 设置选项:
-
更改指 定的曲线:
曲线符 号。
-
移 除有 问题的曲线:
“移 除”。
“周 设置”:
-
可配 置 3 种不同的周 设置。
可为一周 中的每一天分配 一个先前 创建的日
设置。
“年份 设置”:
-
可将一个周 设置分配 给多 个日历周 期
(例如 1.1.–7.1.)。
当日历功能 处于激活状态时, 显示 屏上会出
现一个日历符 号(其中包含 当前 日期,此 处
显示 的是数字“4”)。
46
特殊充 电 特殊充 电
“重复 ”设置定义了当设备再次恢复 到原始充 电参数前替 代充 电模 式的执行频率:
设置范 围
-
重 复 1 至 99 次
禁用 启动 按钮
开
-
不能 使用“暂停/启 动”键启 动充 电过程,例如以 防未经授权的干预。
关
-
可以 使用“暂停/启 动”键启 动充 电过程。
选择“特殊充 电”后允许临时进行一种或多
种替 代充 电类型。
此外也 可使用以 下设置:
-
特征曲线 :
例如“ 深度放电 10”
-
蓄 电池 数量:
“电池 ”- 例如 12x
-
电 池容量(单位为 Ah) :
例如 375 Ah
ZH
“机会充 电”特殊
功能
“机会充 电”特殊 功能:
为了延 长蓄 电池 的使用间隔, 可以 在不需要
蓄 电池 时对其进行重新充 电,例如 在计划的
工厂停工期间。
有以 下曲线设置可供使用:
-
曲线 - 例如 RI - Pb-湿式蓄 电池
-
充 电时间 - 例如 5 - 6 h
当机会充 电处于“开”状态且连接有蓄 电池 时, 会出现以 下情 况:
47
选择 RI 特 征曲线时的显示 选择其他特 征曲线时的显示 (例如 IUI)
要启动机会 充电 :
-
使用“上/下”键选择跑步者符 号 (1)。
“跑步者符 号”(1)
直流 连接 直流 连接:
启 动机会充 电时的显示
“直流 连接 ”菜 单包含 直流 连接 检查 设置。
如 果开启 直流 连接 检查 (“ON”), 则会
在充 电过程 中检查蓄 电池充 电器和蓄 电池 之
间的连接。
如 果在充 电过程 中出现直流 连接 问题, 则在
进行直流 连接 检查 时, 会设置状态代码
17。
如 果充 电触 点磨 损或脏污, 则会出现连接 问
题。
48
配 置模 式下的其他 功能
其他 功能概述 本部分 将详细介绍配 置模 式下的“其他 功能 ”菜 单项。按 “配 置模 式”部分 所述 的方式进
行导航。
选择“其他 功能 ”菜 单项。
1
随 即出现一个列 表, 其中显示有如 下选项:
ZH
“蓝色 LED”
灯 的设置
电源发生故障时重
启充电
指示
下面将详细地 介绍每个选项:
设置时间(分 钟),此 后蓝色“蓄 电池冷 却”指示灯 应亮起, 表示蓄 电池 已充分冷 却。 设
定值是自充 电结束起 的时间。
如 果激活此 选项, 则在电网发生故障后, 一旦电网再次 可用, 将自动重启充 电过程。
49
配 置模 式中的常规设置
常规设置概 览 本部分 将详细介绍配 置模 式下的“常规选项”菜 单项。
选择“常规选项”菜 单项。
1
随 即出现一个列 表, 其中显示有如 下选项:
-
语言
-
显示 设置
-
-
-
-
时间和日期
-
-
-
对比 度
LED 亮 度
在充 电结束时显示安 时“开/关”
夏令 时/标准时间
预定义时区
用户定义的时区
充 电电缆设置 充 电电缆:
-
充 电电缆的单纯长度 (m)
电缆截面积:
-
充 电电缆的截面积 (mm²)
交流 电流极 限
-
适应现场电气 安装的 最大设备电 流,或
适应已 安装在设备上的设备 插头 。
-
不同设备类别的最 小值和最 大值不尽相
同。最 小值约为相关设备最 大额定电流
的 25%。
50
温度
代码 进入配 置模 式需要 /无需输入 代码(“代码开/关”)
-
温度(°C 或 °F)
ZH
USB 时间间隔
-
U 盘记录充 电参数的时间间隔(“USB
记录时间”)
重置统计
重置历史
有 关统计和历史的详细信息, 请参阅“统计模 式”和“历史模 式”部分。
51
状态代码
状态代码
如 果在操 作过程 中发生故障, 可能 会显示特 定状态代码。 导致 故障的原因有以 下几种:
-
蓄电 池故障
-
连接 了电压不匹配 的蓄 电池。
-
设备过热。
-
软件或硬件出错 。
蓄电 池故障 :
如果 蓄电 池报告故障状态 ,则 蓄电 池充电器会将 此故障显 示为 蓄电 池故障 ,其中包 含蓄电
池的相应故障编号 。可在 蓄电 池的 操作说明书中 查阅相应的故障说明 。
如果显 示屏上出现故障信息 ,且 您无法自行 排除故障
请记下显示 的状态代码:例如 “状态代码 (31)”。
1
请注意设备的配 置。
2
请联系 获得许可的 Fronius Service Partner。
3
如 果设备处于故障状态, 则可显示 自由定义的文本,例如, 文本可包含 经销商 的联系
信息等 内容。
外 部原因导致 的状态代码
编号 原因/解 决方法
(11) 检查 电源电压
(12) 检查 电网(相位故障)
(13) 外 部温度传感 器存在缺 陷
(14) 电解 质循 环不良(未切换压力开关)
(15) 未检测到控 制电压
(16) 外 部启 动/停止未关闭
(17) 充 电期间多次触 发开路检测(如充 电触 点磨 损)
蓄 电池 发生故障时的状态代码
编号 原因/解 决方法
(22) 蓄 电池 欠电压
(23) 蓄 电池 过电压
(24) 蓄 电池 过热(仅适 用于外 部温度传感 器)
52
(25) 蓄 电池 温度过低 (仅适 用于外 部温度传感 器)
(26) 检测到电池缺 陷
(27) 蓄 电池 不受支持
(28) 蓄 电池 放电严重 - 正在进行安全充 电
(29) 蓄 电池极 性错误
(30) 热逃逸
充 电出错时的状态信息
编号 原因/解 决方法
(31) I1 相超时
(32) U1 相超时
(33) I2 相蓄 电池 过电压
(34) 超出电池 容量
(35) I2 相超时
(36) 未达 到 I2 相的目标电压(仅具有 设计曲线)
(37) RI 充 电故障
(38) 未达 到所设定的充 电时间
(39) RI 充 电超时
ZH
CAN 发生故障时的状态代码(蓄 电池 )
编号 原因/解 决方法
(51) 蓄 电池 没有 响应
(52) 无法查 询蓄 电池 数据
(53) 蓄 电池 电压不受支持
(54) 通 信错误
(55) 蓄 电池 故障
(56) 蓄 电池 未接通
(57) 超过消 息时间限制
(58) 登录失败
网关发生故障时的状态代码
编号 原因/解 决方法
(101) CAN 连接 设置处于活动状态且至少 2 分 钟无法与网关建立 CAN 连接
(102) 网关与后端无连接
53
TagID 发生故障时的状态代码
编号 原因/解 决方法
(200) 蓄 电池充 电器上的设置技术与所连接 的蓄 电池 不兼容
(201) 蓄 电池充 电器不支持蓄 电池 的额定电压, 或者蓄 电池充 电器设置阻止了蓄 电池 的额
定电压
(202) 蓄 电池充 电器的功率不足, 无法为所连接 的蓄 电池充 电
(203) 无法建立与 TagID 的 CAN 通 信
(204) 无法读取 TagID 数据
(205) 无法执行 TagID 更新
(206) TagID 温度传感 器存在缺 陷
(207) TagID 电压传感 器存在缺 陷
(208) TagID 的蓄 电池 主数据无效或不可用
(209) EEPROM 存储器存在缺 陷
(210) 闪存存在缺 陷
(211) 设备签名 无效
(212) TagID 数据无法写入
(213) 充 电器功率不足, 无法在所需充 电时间内为蓄 电池充 电
(214) 直流 路径上的功耗 过大
(215) TagID 液位传感 器安 装在错误的电池 中或存在缺 陷
(216) TagID 软件崩溃
主电路发生故障时的状态代码
编号 原因/解 决方法
(500) 温度传感 器模 块 1(顶部)存在缺 陷
(501) 温度传感 器模 块 2(底 部)存在缺 陷
(502) 温度传感 器电路板 存在缺 陷
(503) 主电路过热
(504) 风扇 阻塞/存在缺 陷
(505) 中间电路过电压/欠电压
(506) 中间电路不对称
54
(507) 主电源电压超出公差
(508) 电网故障
(509) 设备配 置不正确
(510) 主 EEPROM 存在故障
(527) 移 相器过电流
(528) 高压充 电继电器在加载操 作期间关闭
(530) 通 信问题
(532) 微控 制器错误(例如 除数为 0)
(533) 参考电压超出公差
(534) 启 动问题
(535) PFC 过电流
(536) 移 相器或 PFC 故障
二次 回路发生故障时的状态代码
编号 原因/解 决方法
(520) 二次 回路温度传感 器存在缺 陷
(521) 二次 回路过热
(522) 输 出保 险丝存在缺 陷
(523) 二次 回路电源电压超出公差
(524) 二次 回路参考电压超出公差
(525) 电流偏移
(526) 电流偏移 超出公差
ZH
(527) 功率模 块过电流 (初级)
(529) 无二次通 信
(530) 无主通 信
(531) 次 级 EEPROM 存在缺 陷
(532) 微控 制器错误
(537) 电压测量故障
(570) 无法切换二次 继电器
(571) ADC/SPI 问题
控 制系 统发生故障时的状态代码
编号 原因/解 决方法
(540) 配 置存储块丢失/故障
(541) 无二次通 信
(542) 二次 初始化 失败
(543) 曲线控 制中的程 序/存储故障
(544) 曲线控 制中的程 序/存储故障
(545) 初级初始化 失败
(546) 更新 失败
(547) 加载/保 存设置失败
55
(548) 加载/保 存曲线设置失败
(549) 电网故障后无法继续充 电
(550) 未设置时间
(551) 未检测到硬件变化
(552) 配 置存储块无效
(553) 主更新 失败
(554) 通 信故障
(555) 设备软件不正确
(557) 联 锁通 信中断
(558) 通 过联 锁连接 的第 二个设备存在故障
(559) 通 过联 锁选项连接 的第 二个设备与此 设备不兼容
电源路径状态代码 状态代码将指示 受影响的电源路径:
-
(1): 电源路径 1 - 例如 状态代码 (542-1)
-
(2): 电源路径 2 - 例如 状态代码 (542-2)
56
可用选件 概述
安全标识 要连 接可选部件 ,可 能需要打开 外壳 。请务必 遵守 以下 警告标识 :
危险!
工作不当时存在危险。
此 时可能 导致 严重的人身 伤害 和财产损失。
与可选部件连接 相关的所有 工作只能 由有 资质的专业技术人员进行。
▶
若有与可选部件相关的 安装说明书或用户信息 ,则必须 遵守其中的所 有警告标识和说
▶
明。
对于所有 具有 电气连接 的可选部件, 连接 工作完成后, 必须依照国家和国际相关标准
▶
和 指令进行 安全检 查。
有关 安全检 查的详细信息 ,可从 您的授权服务中心处获 取。
▶
他们会根据 您的请求为 您提供可 能需要的 任何文档 。
▶
ZH
电解 质循 环
注意!
蓄电 池电 解质 侵入或无 背压 操作时存在危险 。
此时可 能导 致气泵损坏 。
始终将 充电设备 安装在 待充电 蓄电 池上方至少 0.5 m (1 ft. 7.69 in.) 处 。
▶
始终使用专门提供的未损坏连 接软 管将 充电设备的压缩 空气出口连 接至 蓄电 池。
▶
注意!
不遵 守所允许的电源电压公差 时存在危险。
此 时可能 会导致 故障和损坏。
对于电解 质循 环选件,充 电设备的受限电源电压公差 为 207 V 至 250 V, 相电压为:
▶
360 V 至 433 V。
电解 质循 环选件具有 一个集 成在充 电设备中的气泵。 其通 过专门为此 目的提供的毛细管 将
空 气引入蓄 电池。 这使得电解 质能 够发生剧烈 的混 合。 这样做的好 处是减 少了蓄 电池 的发
热, 从而延 长了蓄 电池 的使用寿命, 并降低 了充 电过程 中的水分 损失。
若 泵存在故障或同蓄 电池 的连接 存在泄漏, 则会检测出故障,此 时显示 屏上将出现状态代
码“状态代码 14”。 这种故障的一种表示 方法是使用外 部指示灯 来显示 常见故障。
电解 质循 环周 期由充 电设备的控 制系 统控 制。 为此 还在配 置菜 单中提供了诸多 选项。有 关
详细信息, 请参阅“显示 屏”部分 中的“其他 功能 ”。
这些 选项中包括默 认的预配 置程 序 1 至 5。 下表列 出了这些程 序的相关参数, 并附有 后续
说明。
程
序 开 1 关 1 重复 开 2 关 2
1 30 min 25 min 1 x 5 min 25 min
2 3 min 10 min 4 x 3 min 20 min
3 3 min 12 min 1 x 3 min 12 min
4 5 min 10 min 3 x 5 min 20 min
5 2.5 min 7.5 min 1 x 2.5 min 7.5 min
57
在上述 每个程 序中, 电磁阀打开一段时间“开 1”, 关闭一段时间“关 1”。此 过程反复
进行“重复 ”下指 定的次 数。 重复 完上述次 数后,此 过程 继续以指 定次 数反复 执行“开
2”和“关 2”, 直至充 电完成。
清洁 空气滤 清器滤 芯
集成气泵的 空气滤 清器滤 芯应每年 清洗一 次。在 多尘环境中 ,清洗间隔应相应 地缩短 。清
洗前 必须拆 下空 气滤清 器滤芯 (2)。拔 出空 气滤清 器 (1),然 后按 照下面的步骤重新安 装:
1
3
2
外部 启动/停止 当充电插头在充电过程中断开时,外部启动/停止选件可防止形成火花。充电插头内的特殊
触点将记录断开 情况 。这 些是与主 触点相关的重 要触点 。将 触发即时的 充电停止 。因 此,
在主 触点上无 磨损 ,提高了防止引 燃爆鸣气体的 安全水平 。
充电 指示灯 可以将合适的外部指示灯连接到设备内部的接口,以用来指示蓄电池充电器的充电状态或
工作状态。有 关该方面的详细信息, 请参阅操作元件和接口 一章的“选项范 围”部分。 每
个外 部指示 器的工作电压必须为 13 V, 所有外 部指示 器消耗 的电流 总和不得超过 0.5 A。
58
如果在 菜单中存储了 RGB(LED 灯条)设置 ,则 接口 15( 黄色)不受支 持。“ 外部 灯”
Risk of Electric Shock!
Do not operate at circuits
more than 250 V to ground!
0... 30V DC/4A
0... 250V AC/4A
Use Copper Conductors Only!
C Common
NC Normally Closed
NO Normally Opened
L Line
N Neutral Wire
max. 1A
AC Output!
42,0409,0008
C NC NO C NC NO C NC NO
L/C NC NO N
WARNING!
功能 的一般 (常规外 部指示灯 )或 RGB(LED 灯条 )设置在其他 功能概述 一章的“配 置模
式下的其他 功能 ”部分有 所说明。
由温度决定的充 电 由温度决定的充 电选件能 够始 终根据蓄 电池 当前 的温度来调整充 电电压。 这极 大延 长了蓄
电池 的使用寿命,特 别是在冷藏 库中使用蓄 电池 时。
ZH
继电器板
危险!
使用继电器板 执行安全 攸关的功能 时存在危险。
此 时可能 导致 严重的人身 伤害 和财产损失。
切勿使用继电器板 执行安全 攸关的功能。
▶
注意!
不遵 守所允许的电源电压公差 时存在危险。
此 时可能 会导致 故障和损坏。
对于继电器板 选件,最 大为 250 V 受限 L-N 输入 电压适 用于充 电器。
▶
可选继电器板 使得充 电设备的工作状态和已连接蓄 电池 的充 电状态可于外 部评估。也 可为
一个或多 个外 部耗 电设备提供 L-N 输入 电压。 而实现这一点的先决条 件为电源中配有 一根
中性线。充 电设备操 作说明书中给出了继电器板 的输 出配 置: “显示 屏”部分 中的“其他
功能 ”。
有 关继电器板 的详细信息, 请参见随 继电器板 选件提供的操 作说明书。
下面概述 了与继电器板 直接 相连的选件。 这些 与继电器连接 的选件可通 过继电器板输 出激
活:
59
-
Aquamatic 控 制
-
充电
-
充电 50%
-
充电 80%
-
充电结束
-
主充 结束
-
充电正常
-
充电未完成
如果 蓄电 池过早 地与 充电设备断开 ,则会发出 此信号
-
常见故障
-
常见故障 + 警 告
-
信号灯
-
防盗设备
-
开
-
补水指示灯
-
蓄电 池冷却
-
外 部气泵(电解 质循 环)
LED 灯条 LED 灯条 用作状态指示灯, 并以控 制面板 上显示 元素的颜色亮起。 LED 灯条 (包含 一个扩
散器) 安装在 外壳上部和 前壁之间的间 隙中 。
空气滤 清器 在多尘环境中,空气滤清器可防止设备内部受到污染。这防止了设备性能的任何降低或其
它损 害。有关详细信息 ,请参阅相应的附录 。
按需制定 清洁间隔(制 造商建议 :每月 清洗一 次)
遥控系 统 遥控系 统允许在 30 m (98 ft., 5.1 in.) 开外 的距离 对设备进行全 面操 作。 该选件的铝制外 壳
内有 一个完整的控 制面板。
网关 网关是蓄 电池充 电设备和 Charge&Connect 之间的连接。有 关详细信息, 请参阅相应的附
录。
Gateway Link Gateway Link 可以 轻松启 用网关到蓄 电池充 电设备的连接。 网关在无需 打开蓄 电池充 电
设备的情 况下即可连接。
TagID TagID 是电子测量和控 制系 统, 它与蓄 电池充 电器交换蓄 电池 数据并优化充 电。
TagID 链接 TagID 链接 支持 在 TagID 和蓄 电池充 电器之间交换相关的蓄 电池 数据。
60
技术数据
ZH
Selectiva 30 kW
危险!
剩 余电流 引起 的电击危险可能 会危及 生命。
对于设备的电源连接, 仅允许使用 B 型剩 余电流 断路器。
电源电压 (-10%/+30%) 1)
可选:
电源保 险丝
最 小电源引线横截面 10 mm² (0.0155 in²)
典型泄漏 电流
暂载率 100%
EMC 排 放等 级 B
待 机消耗
Selectiva 8250/8300
Selectiva 8375
安全等 级 1
PCC 3) 上的最 大允许电网阻抗 Z
Selectiva 8250
Selectiva 8300
Selectiva 8375
防护等 级
2)
最 大
4)
3~ NPE 400 V / 50/60 Hz
3~ PE 400 V / 50/60 Hz
63 A
360 VAC – 3.3 mA A.C.
400 VAC – 4.2 mA A.C.
520 VAC – 4.8 mA A.C.
25.1 W
25.9 W
59 mOhm
51 mOhm
41 mOhm
防护等 级 20
过电压类别 III
工作温度
储存温度 -25 °C 至 +80 °C
相对湿度 最 大 85%
最 大运 行海拔 高度 2000 m (6561 ft)
合格标记 见功率铭牌
产品标准 EN62477-1
尺寸(长 × 宽 × 高) 780 x 369 x 1090 mm
重量(包括标准电源线和充 电电缆) 104 kg (229.28 lbs.)
污染等 级 3
1) 该设备可在中性点接地 且最 大外 导体额定电压为 400 V 的电网上运 行。
2) 保护接地 线的最 小截面积必须符 合当地 高压保护接地 线电力系 统的安全 规定。 设备
3) 230/400 V 和 50 Hz 公 共电网接 口。
5)
的泄漏 电流有 所增加。安 装设备时, 必须根据国家法规考虑这一点。
对地 泄漏 电流 小于 12.6 mA。
-20 °C 至 +40 °C
(-4 °F 至 104 °F)
(-13 °F 至 176 °F)
(30.71 x 14.53 x 42.91 in)
61
4) 仅供室内使用, 请勿暴露 于雨雪 环境中。
5) 当环境温度较高时, 可能 会出现功率下降 (功率降 额)。
设备特 定数据
最 大交流 电
设备
8250 30 kW 49.2 A 30530 W 80 V 250 A
8300 30 kW 52.0 A 31640 W 80 V 300 A
8375 30 kW 54.0 A 32290 W 80 V 375 A
流 最 大交流 功率 额定电压 最 大充 电电流
62
ZH
63
