Przepisy dotyczące bezpieczeństwa

Informacje ogólne

Urządzenie zbudowano zgodnie z najnowszym stanem wiedzy technicznej i uznanymi zasadami bezpieczeństwa technicznego. Mimo to w przypadku błędnej obsługi lub nieprawidłowego zastosowania istnieje niebezpieczeństwo:

odniesienia obrażeń lub utraty życia przez użytkownika lub osoby trzecie,

uszkodzenia urządzenia oraz innych dóbr materialnych użytkownika,

zmniejszenia wydajności urządzenia.

Wszystkie osoby zajmujące się uruchamianiem, obsługą, konserwacją i utrzymywaniem sprawności technicznej urządzenia muszą:

posiadać odpowiednie kwalifikacje,

zapoznać się z tą instrukcją obsługi i dokładnie jej przestrzegać.

Instrukcję obsługi należy zawsze przechowywać w miejscu użytkowania urządzenia. W uzupełnieniu do instrukcji obsługi obowiązują ogólne oraz miejscowe przepisy BHP i przepisy dotyczące ochrony środowiska.

Wszystkie wskazówki dotyczące bezpieczeństwa i ostrzeżenia umieszczone na urządzeniu należy

utrzymywać w czytelnym stanie;

chronić przed uszkodzeniami;

nie usuwać ich;

pilnować, aby nie były przykrywane, zaklejane ani zamalowywane.

Umiejscowienie poszczególnych instrukcji bezpieczeństwa i ostrzeżeń na urządzeniu — patrz rozdział instrukcji obsługi „Uwagi ogólne”. Usterki mogące wpłynąć na bezpieczeństwo użytkowania usuwać przed włączeniem urządzenia.

Warunki otoczenia

Podłączenie do sieci

Liczy się przede wszystkim bezpieczeństwo użytkownika!

Korzystanie z urządzenia lub jego przechowywanie poza przeznaczonym do tego obszarem jest uznawane za niezgodne z przeznaczeniem. Producent nie ponosi odpowiedzialności za powstałe w wyniku tego szkody.

Szczegółowe informacje o dopuszczalnych warunkach otoczenia znajdują się w rozdziale „Dane techniczne”.

Urządzenia o wysokiej mocy mogą mieć wpływ na jakość energii elektrycznej w sieci ze względu na duży prąd wejściowy.

Może to dotyczyć różnych typów urządzeń, przyjmując postać:

ograniczeń przyłączeniowych, wymogów dotyczących maksymalnej impedan-

cji sieci *) lub

wymogów dotyczących minimalnej wymaganej mocy zwarciowej *).

zawsze w przyłączu do sieci publicznej

patrz Dane techniczne

W takim przypadku użytkownik lub osoba korzystająca z urządzenia muszą sprawdzić, czy podłączenie urządzenia jest możliwe, w razie potrzeby zasięgając opinii u dostawcy energii elektrycznej.

WAŻNE! Zwracać uwagę na prawidłowe uziemienie przyłącza sieciowego!

Zagrożenia spowodowane prądem sieciowym i prądem ładowania

Zagrożenie spowodowane kontaktem z kwasami, gazami i oparami

Prace związane z systemami ładowania akumulatorów narażają na liczne zagrożenia, np.:

zagrożenia spowodowane prądem sieciowym i prądem ładowania;

działanie szkodliwych pól elektromagnetycznych, mogących stanowić za-

grożenie życia dla osób z wszczepionym rozrusznikiem serca.

Porażenie prądem elektrycznym może spowodować śmierć. Przyjmuje się, że każde porażenie prądem stanowi zagrożenie dla życia. Aby nie dopuścić do porażenia prądem elektrycznym w trakcie eksploatacji:

Nie dotykać żadnych elementów urządzenia (ani zewnętrznych, ani

wewnętrznych) przewodzących prąd elektryczny. W żadnym razie nie dotykać biegunów akumulatora.

Nie zwierać kabli ładowania lub zacisków ładowania.

Wszystkie kable i przewody muszą być kompletne, nieuszkodzone, zaizolowane i o odpowiednich parametrach. Luźne połączenia, przepalone, uszkodzone lub nieodpowiednie kable i przewody niezwłocznie naprawić w autoryzowanym serwisie.

Akumulatory zawierają kwasy szkodliwe dla oczu i skóry. Dodatkowo, w trakcie ładowania wydzielają się gazy i opary mogące mieć wpływ na zdrowie oraz stwarzające w pewnych okolicznościach zagrożenie wybuchowe.

Prostownika należy używać wyłącznie w dobrze wentylowanych pomieszczeniach, aby zapobiec gromadzeniu się wybuchowych gazów. Akumulatorów nie można uznać za chronione przed eksplozją, gdy naturalna lub wymuszona wentylacja zapewnia stężenie wodoru poniżej 4%.

Podczas ładowania, system ładowania akumulatorów i akumulator musi dzielić odstęp co najmniej 0,5 m (19,69 in). Akumulator trzymać z dala od możliwych źródeł iskier, ognia i otwartego światła.

Nigdy nie przerywać połączenia z akumulatorem w trakcie ładowania (np. nie odłączać zacisków ładowania).

Nie wdychać wytwarzających się gazów i oparów — zapewnić wystarczający dopływ świeżego powietrza.

Aby nie dopuścić do powstania zwarć elektrycznych, nie zostawiać na akumulatorze żadnych narzędzi ani przedmiotów wykonanych z metali przewodzących prąd elektryczny.

Chronić oczy, skórę i odzież przed kontaktem z elektrolitem w akumulatorze. Stosować okulary ochronne i odpowiednią odzież ochronną. W przypadku kontaktu z elektrolitem spłukać natychmiast obficie czystą wodą; w razie konieczności zwrócić się do lekarza.

Ogólne wskazówki dotyczące postępowania z akumulatorami

Ochrona osób W trakcie pracy wszystkie osoby z zewnątrz, a w szczególności dzieci, powinny

Akumulatory należy chronić przed zanieczyszczeniem i uszkodzeniami me-

chanicznymi. Naładowane akumulatory przechowywać w chłodnych pomieszczeniach. W

temperaturze ok. +2°C (35,6°F) samowyładowanie ma niewielki zakres. Zgodnie z informacjami od producenta lub przez co najmniej cotygodniowe

oględziny należy się upewnić, że akumulator jest wypełniony kwasem (elektrolitem) do znacznika maks. poziomu. Urządzenia nie wolno uruchamiać lub należy je natychmiast zatrzymać i zle-

cić sprawdzenie akumulatora w autoryzowanym warsztacie, w przypadku:

nierównomiernego poziomu kwasu lub dużego zużycia wody w po-

szczególnych ogniwach, co może być spowodowane uszkodzeniem; niedozwolonego rozgrzewania się akumulatora do poziomu ponad 55°C

(131°F).

przebywać z dala od urządzenia. Jeśli jednak w pobliżu przebywają osoby postronne:

Należy je poinstruować o grożących zagrożeniach (szkodliwe dla zdrowia

kwasy i gazy, zagrożenie porażeniem prądem z sieci i prądem ładowania itp.). Udostępnić odpowiednie środki ochrony osobistej.

Przed opuszczeniem stanowiska pracy upewnić się, że w trakcie nieobecności nie istnieje żadne zagrożenie dla ludzi ani ryzyko strat materialnych.

Środki bezpieczeństwa w normalnym trybie pracy

Klasyfikacje kompatybilności elektromagnetycznej urządzenia

Urządzenia wyposażone w przewód ochronny podłączać wyłącznie do sieci / gniazd posiadających również przewód ochronny oraz do wtyczek z uziemieniem. Podłączanie urządzenia do sieci i gniazd bez powyższych zabezpieczeń jest niewskazane. Producent nie ponosi odpowiedzialności za powstałe w wyniku tego szkody.

Urządzenie należy eksploatować wyłącznie zgodnie z informacjami o stopniu ochrony IP znajdującymi się na tabliczce znamionowej urządzenia.

Nie uruchamiać urządzenia w przypadku stwierdzenia jego uszkodzenia.

Należy regularnie zlecać wykwalifikowanym elektrykom sprawdzanie kabla zasilania pod kątem prawidłowego działania przewodu ochronnego.

Przed włączeniem urządzenia, wadliwie działające urządzenia zabezpieczające i podzespoły oddać do naprawy autoryzowanemu serwisowi.

Nie obchodzić ani nie wyłączać zabezpieczeń.

Po montażu niezbędny jest swobodny dostęp do wtyczki.

Urządzenia klasy emisji A:

Są przewidziane do użytku wyłącznie na obszarach przemysłowych.

Na innych obszarach mogą powodować zakłócenia przenoszone po przewo-

dach lub na drodze promieniowania.

Urządzenia klasy emisji B:

Spełniają wymagania dotyczące emisji na obszarach mieszkalnych i prze-

mysłowych. Dotyczy to również obszarów mieszkalnych zaopatrywanych w energię z publicznej sieci niskonapięciowej.

Klasyfikacja kompatybilności elektromagnetycznej urządzeń według tabliczki znamionowej lub danych technicznych.

Środki zapobiegania zakłóceniom elektromagnetycznym

Bezpieczeństwo danych

Konserwacja Przed każdym uruchomieniem sprawdzić, czy wtyczka, kabel zasilający oraz prze-

Naprawa i konserwacja

W szczególnych wypadkach, pomimo przestrzegania wymaganych przez normy wartości granicznych emisji, na obszarze zgodnego z przeznaczeniem stosowania mogą wystąpić nieznaczne zakłócenia (np. gdy w pobliżu miejsca ustawienia znajdują się czułe urządzenia lub gdy miejsce ustawienia znajduje się w pobliżu odbiorników radiowych i telewizyjnych). W takim przypadku użytkownik jest zobowiązany do powzięcia odpowiednich środków w celu zapobieżenia tym zakłóceniom.

Za zabezpieczenie danych o zmianach w zakresie ustawień fabrycznych odpowiada użytkownik. W wypadku skasowania ustawień osobistych użytkownika producent nie ponosi odpowiedzialności.

wody i zaciski ładowania nie są uszkodzone. W razie zabrudzenia przeczyścić powierzchnię obudowy urządzenia miękką szmatką, stosując wyłącznie środki czyszczące niezawierające rozpuszczalników.

Naprawę i konserwację zlecać wyłącznie autoryzowanym serwisom. Stosować wyłącznie oryginalne części zamienne i eksploatacyjne (obowiązuje również dla części znormalizowanych). Części obcego pochodzenia nie gwarantują bowiem, że wykonano je i skonstruowano zgodnie z wymogami dotyczącymi bezpieczeństwa i odporności na obciążenia.

Obowiązki użytkownika

Kontrola zgodności z wymogami bezpieczeństwa technicznego

Modyfikacje, rozbudowy lub przebudowy są dozwolone tylko za zgodą producenta.

Użytkownik zobowiązuje się zezwalać na pracę z użyciem urządzenia tylko osobom, które:

zapoznały się z podstawowymi przepisami dotyczącymi bezpieczeństwa pra-

cy i zapobiegania nieszczęśliwym wypadkom oraz zostały poinstruowane o sposobie obsługi urządzenia; przeczytały tę instrukcję obsługi, w szczególności rozdział „Przepisy do-

tyczące bezpieczeństwa”, przyswoiły sobie ich treść i potwierdziły to swoim podpisem; posiadają wykształcenie odpowiednie do wymagań związanych z wynikami

pracy.

Regularnie kontrolować pracowników pod względem wykonywania pracy zgodnie z zasadami bezpieczeństwa.

Producent zaleca, aby przynajmniej co 12 miesięcy zlecać przeprowadzenie kontroli zgodności urządzenia z wymogami bezpieczeństwa technicznego.

Kontrolę zgodności z wymogami bezpieczeństwa technicznego może przeprowadzić wyłącznie elektryk mający odpowiednie kwalifikacje

po wprowadzeniu modyfikacji;

po rozbudowie lub przebudowie;

po naprawie, czyszczeniu lub konserwacji;

przynajmniej co 12 miesięcy.

W celu właściwego przeprowadzenia kontroli zgodności z wymogami bezpieczeństwa technicznego przestrzegać odpowiednich krajowych i międzynarodowych norm oraz dyrektyw.

Dokładniejsze informacje na temat kontroli zgodności z wymogami bezpieczeństwa technicznego można uzyskać w najbliższym punkcie serwisowym. Udostępni on na życzenie wszystkie niezbędne dokumenty.

Oznaczenia na urządzeniu

Utylizacja Zgodnie z Dyrektywą Europejską i prawem krajowym, zużyte urządzenia elek-

Prawa autorskie Wszelkie prawa autorskie w odniesieniu do niniejszej instrukcji obsługi należą do

Urządzenia z oznaczeniem CE spełniają wymagania właściwych dyrektyw.

Urządzenia oznaczone znakiem jakości EAC spełniają wymagania istotnych norm obowiązujących w Rosji, Białorusi, Kazachstanie, Armenii i Kirgistanie.

tryczne i elektroniczne trzeba gromadzić osobno i przetwarzać w sposób bezpieczny dla środowiska. Zużyte urządzenia oddać do sprzedawcy lub w lokalnym, autoryzowanym punkcie zbiórki i utylizacji. Właściwa utylizacja starych urządzeń pomaga w odzysku surowców wtórnych i ochronie zasobów naturalnych. Zignorowanie tego zalecenia może mieć szkodliwy wpływ na zdrowie i środowisko.

Materiały opakowaniowe

Segregacja materiałów. Sprawdzić przepisy obowiązujące w lokalnej gminie. Zmniejszyć objętość opakowania kartonowego.

producenta.

Tekst i ilustracje odpowiadają stanowi technicznemu w momencie oddania instrukcji do druku. Zastrzega się możliwość wprowadzenia zmian. Treść instrukcji obsługi nie może być podstawą do roszczenia jakichkolwiek praw ze strony nabywcy. Będziemy wdzięczni za udzielanie wszelkich wskazówek i informacji o błędach znajdujących się w instrukcji obsługi.

Klasy mocy

Informacje ogólne

30 kW Selectiva

Informacje o liczbie kW dla klas mocy odnoszą się do wersji obudowy i nie są bezpośrednio związane z rzeczywistą mocą urządzenia.

8250 / 8300 / 8375

Informacje ogólne

Objaśnienie do wskazówek bezpieczeństwa

OSTRZEŻENIE!

Oznacza bezpośrednie niebezpieczeństwo.

Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem będzie

▶

kalectwo lub śmierć.

NIEBEZPIECZEŃSTWO!

Oznacza sytuację niebezpieczną.

Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem mogą być

▶

najcięższe obrażenia ciała lub śmierć.

OSTROŻNIE!

Oznacza sytuację potencjalnie szkodliwą.

Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem mogą być

▶

okaleczenia lub straty materialne.

WSKAZÓWKA!

Oznacza możliwość pogorszonych rezultatów pracy i uszkodzeń wyposażenia.

Koncepcja urządzenia

Użytkowanie zgodne z przeznaczeniem

Systemy ładowania akumulatorów zakresu trójfazowego wyróżniają się inteligentną technologią ładowania. Technologia Active Inverter Technology, wyposażona w proces ładowania Ri, dostosowuje się do wymogów akumulatora i ładuje go tylko taką ilością energii, która jest w nim rzeczywiście potrzebna.

Technologię tę zamknięto w solidnej obudowie, spełniającej standardy przemysłowe. Zwarta konstrukcja spełnia wszelkie wymogi standardów bezpieczeństwa, nie potrzebuje dużo miejsca i skutecznie chroni podzespoły, zapewniając im długą żywotność.

Urządzenie wyposażone w wyświetlacz graficzny, zintegrowany rejestrator danych, nowe interfejsy i dodatkowe opcje jest w pełni gotowe na przyszłe wyzwania.

System ładowania akumulatorów służy do ładowania niżej wymienionych akumulatorów. Inne lub wykraczające poza wyżej opisane użytkowanie jest uznawane za niezgodne z przeznaczeniem. Producent nie odpowiada za powstałe w ten sposób szkody. Do użytkowania zgodnego z przeznaczeniem zalicza się również

przestrzeganie wszystkich zaleceń zawartych w instrukcji obsługi;

regularne sprawdzanie kabli zasilania i ładowania.

NIEBEZPIECZEŃSTWO!

Zagrożenie wskutek ładowania akumulatorów suchych (elementów pierwotnych) i baterii jednorazowego użytku.

Skutkiem mogą być uszczerbki na zdrowiu osób i straty materialne wywołane przez akumulatory, których okres eksploatacji dobiega końca.

Ładować tylko akumulatory wyszczególnionych typów.

▶

NIEBEZPIECZEŃSTWO!

Zagrożenie wskutek ładowania nieodpowiednich akumulatorów.

Skutkiem mogą być poważne uszczerbki na zdrowiu lub straty materialne wywołane przez gazy wydostające się z akumulatora, mogące spowodować zapłon lub eksplozję.

Podłączać wyłącznie takie akumulatory, które ze względu na typ, napięcie i

▶

pojemność są dostosowane do danego systemu ładowania akumulatorów i odpowiadają jego ustawieniom.

System ładowania akumulatorów przewidziano do ładowania akumulatorów kwasowo-ołowiowych oraz NiCd:

Akumulatory Pb-WET (PzS, GiS itd.):

Odpowietrzające się, zamknięte akumulatory mokre kwasowo-ołowiowe z płynnym elektrolitem. Akumulatory Pb-GEL (PzV, GiV itd.):

Regulowane zaworowo, hermetyczne akumulatory kwasowo-ołowiowe (VRLA) z elektrolitem stałym (żelem lub włókniną). Akumulatory NiCd:

Zamknięte lub hermetyczne akumulatory NiCd z płynnym elektrolitem. Akumulatory Pb-CSM-WET (Copper Strained Metal):

Zamknięte akumulatory kwasowo-ołowiowe CSM z płynnym elektrolitem. Akumulatory Lead Crystal:

Akumulatory Lead Crystal typu EVFJ/CNFJ.

Zakres dostawy

Prawidłowe działanie urządzenia zależy od właściwej obsługi. Podczas pracy nigdy nie należy ciągnąć urządzenia za kabel.

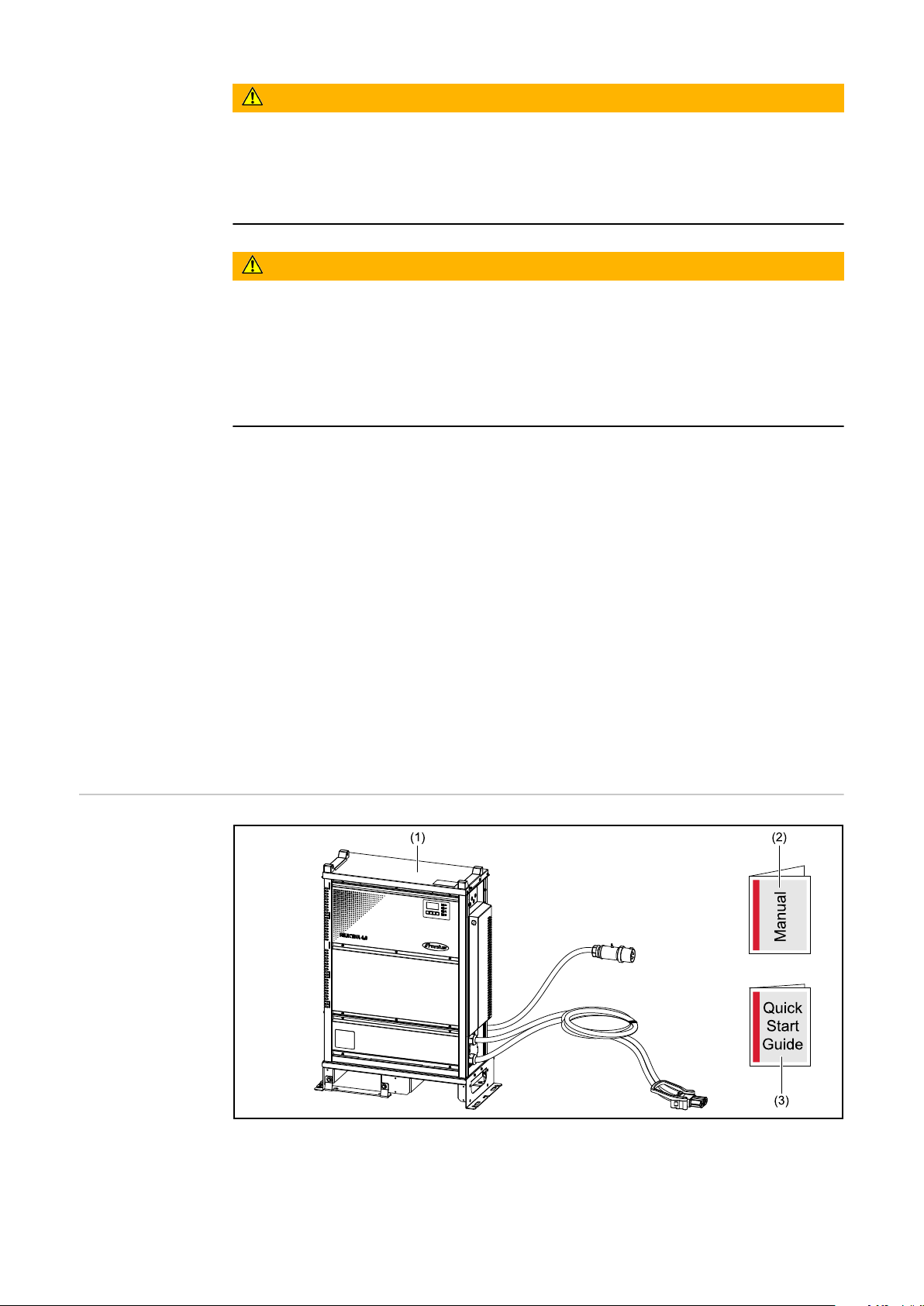

(1) System ładowania akumulatorów (2) instrukcją obsługi (3) Quick Start Guide

Informacje charakterystyczne dla danego klienta

Jeżeli do danego urządzenia są dostępne informacje charakterystyczne dla danego klienta, są one dołączone do urządzenia.

Przyłącze sieciowe

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo powstania prądów uszkodzeniowych.

Skutkiem mogą być poważne obrażenia ciała lub śmierć.

W razie potrzeby do wykonania przyłącza sieciowego urządzenia należy sto-

▶

sować tylko wyłącznik różnicowoprądowy typu B. Minimalny przekrój przewodu ochronnego musi być zgodny z lokalnymi prze-

▶

pisami bezpieczeństwa dotyczącymi przewodów ochronnych instalacji wysokoenergetycznych. Urządzenie generuje prąd upływowy o podwyższonej wartości. Trzeba to

▶

uwzględnić podczas instalacji urządzenia zgodnie z krajowymi przepisami. Wartość prądu upływowego zależną od napięcia sieciowego podano w roz-

▶

dziale „Dane techniczne”.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo powodowane przez błędną obsługę.

Skutkiem mogą być poważne uszczerbki na zdrowiu oraz straty materialne.

Z opisanych funkcji można korzystać dopiero po dokładnym zapoznaniu się

▶

z następującymi dokumentami: instrukcją obsługi;

▶

wszystkimi instrukcjami obsługi komponentów systemu, w szczególności

▶

przepisami dotyczącymi bezpieczeństwa; instrukcjami obsługi i przepisami dotyczącymi bezpieczeństwa dostarczonymi

▶

przez producentów akumulatora i pojazdu.

Przewód do ładowania

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo niesprawnego lub niewystarczającego zasilania sieciowego.

Skutkiem mogą być poważne uszczerbki na zdrowiu oraz straty materialne.

Bezwzględnie należy spełnić wymogi dotyczące zasilania sieciowego opisane

▶

w rozdziale „Dane techniczne”.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo wywołane iskrzeniem wskutek nieumiejętnego odłączania wtyczki do ładowania.

Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne. Pojawiające się wówczas iskrzenie może spowodować zapłon gazów wydzielanych podczas ładowania, co może skutkować pożarem lub wybuchem

Zakończyć proces ładowania w systemie ładowania akumulatorów i po osty-

▶

gnięciu przewodów do ładowania nawinąć je lub zawiesić na uchwycie przewodów, jeżeli jest zainstalowany.

Prawidłowe ułożenie przewodów zasilających/do ładowania

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo powodowane przez leżące wokół przewody do ładowania.

Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne. Istnieje niebezpieczeństwo potknięcia się lub zaczepienia o leżące luzem kable.

Przewody do ładowania układać tak, aby nikt nie mógł się o nie potknąć ani

▶

zaczepić.

OSTROŻNIE!

Niebezpieczeństwo spowodowane przegrzaniem wskutek nieprawidłowego ułożenia przewodów zasilających/do ładowania.

Niebezpieczeństwo uszkodzenia przewodów zasilających / do ładowania.

Wymianę przewodu zasilającego/do ładowania powierzać tylko wykwalifiko-

▶

wanym elektrykom. Przewód zasilający/do ładowania układać tak, aby nie tworzył pętli.

▶

Nie przykrywać przewodu zasilającego/do ładowania.

▶

Przewody do ładowania o długości przekraczającej 5 m (16 ft. 4,85 in)

▶

układać osobno (nie w wiązkach). Temperatura powierzchni przewodów do ładowania o długości przekra-

▶

czającej 5 m (16 ft. 4,85 in) może być podwyższona (uwaga na gorące powierzchnie). W poniższych przypadkach szczególnie zadbać, aby temperatura powierzchni

▶

przewodów do ładowania nie przekroczyła wartości 80°C (176°F): – Temperatura otoczenia wynosi 30°C (86°F) lub więcej

– Przekrój przewodu do ładowania wynosi 95 mm2 lub więcej – Długość przewodu do ładowania wynosi 5 m (16 ft. 4,85 in.) lub więcej

Ostrzeżenia na urządzeniu

Na systemie ładowania akumulatorów znajduje się tabliczka znamionowa z symbolami bezpieczeństwa. Zabronione jest usuwanie lub zamalowywanie symboli bezpieczeństwa.

Ser. No.:

Part No.:

UDC nom.

IDC max.

Protective class I

IAC max.

UAC nom.

PAC max.

www.fronius.com

OVC III

IP20

xxV

xxxA

xxA

3~ NPE xxxV 50/60Hz

xxxxW

xxxxxxxx

4,010,xxx

Selectiva x.0 xxxx xkW

HIGH LEAKAGE CURRENT!

Ensure proper grounding

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird! Explosive Gase. Flammen und Funken vermeiden. Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable! Explosive gases. Prevent flames and sparks. Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge! Gaz explosifs. Éviter les flammes et les étincelles. Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga! Gases explosivos. Evitar llamas y chipas. ¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica! Gas esplosivi. Evitare fiamme libere e scintille. Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION ADVERTENCIA - AVVISO

42,0409,0419

Porażenie prądem elektrycznym może spowodować śmierć. Obudowę mogą otwierać wyłącznie technicy serwisowi przeszkoleni przez producenta. Przed wykonaniem prac przy otwartej obudowie należy odłączyć urządzenie od sieci. Odpowiednim przyrządem pomiarowym potwierdzić całkowite rozładowanie elementów naładowanych elektrycznie (np. kondensatorów). Należy się upewnić, że urządzenie będzie odłączone od sieci aż do zakończenia wszystkich prac.

Z funkcji urządzenia można korzystać dopiero po dokładnym przeczytaniu instrukcji obsługi.

Nie zbliżać akumulatora do możliwych źródeł zapłonu, a także ognia, iskier i nieosłoniętych źródeł światła.

Zagrożenie wybuchem! Podczas ładowania w akumulatorze powstaje gaz piorunujący.

Elektrolit w akumulatorze jest żrący i w żadnym wypadku nie może mieć styczności z oczami, skórą lub odzieżą.

Podczas ładowania zapewnić odpowiednią wentylację.

Urządzenie może generować prądy uszkodzeniowe w przewodzie ochronnym. Jeżeli po stronie sieci do ochrony przed porażeniem elektrycznym zastosowano wyłącznik różnicowoprądowy (RCD), musi on być zgodny z typem B. Urządzenie generuje prąd upływowy o podwyższonej wartości. Trzeba to uwzględnić podczas instalacji urządzenia zgodnie z krajowymi przepisami.

Nie usuwać produktu z odpadami komunalnymi, lecz zgodnie z przepisami dotyczącymi utylizacji urządzeń elektrycznych i elektronicznych obowiązujących w miejscu zainstalowania.

Ostrzeżenia

WARNING Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

umieszczone we wnętrzu urządzenia

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo stwarzane przez prąd elektryczny.

Skutkiem mogą być poważne obrażenia ciała lub śmierć.

Obudowę mogą otwierać wyłącznie technicy serwisowi przeszkoleni przez

▶

producenta. Przed rozpoczęciem prac wyłączyć wszystkie uczestniczące urządzenia

▶

i komponenty i odłączyć je od sieci zasilającej. Zabezpieczyć wszystkie uczestniczące urządzenia i komponenty przed po-

▶

nownym włączeniem. Po otwarciu urządzenia odpowiednim przyrządem pomiarowym sprawdzić,

▶

czy wszystkie elementy naładowane elektrycznie (np. kondensatory) są rozładowane. Umieszczając dobrze czytelne, zrozumiałe tabliczki ostrzegawcze należy za-

▶

gwarantować, aby do czasu zakończenia wszelkich prac urządzenie pozostawało odłączone od sieci.

We wnętrzu urządzenia:

Wymiary

mm (in.)

780 (30.71) 369 (14.53)

1090 (42.91)

110 (4.33)

600 (23.62)

145 (5.71)

Usuwanie palety Po dostawie urządzenia należy zdjąć je

z palety.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo w przypadku użytkowania urządzenia na palecie.

Skutkiem mogą być poważne uszczerbki na zdrowiu oraz straty materialne.

Użytkowanie urządzenia na palecie

▶

jest niedozwolone. Po ustawieniu urządzenie należy

▶

koniecznie zamocować do podłoża lub do ściany, używając ryglowanego uchwytu ściennego. Szczegółowe informacje na temat

▶

ryglowanego uchwytu ściennego zamieszczono w części „Montaż ścienny”.

Wybór miejsca montażu i montaż na podłożu /

(1) (1)

(2) (2)

naścienny

Wskazówki dotyczące ustawienia

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo wskutek przewrócenia się lub upadku z wysokości komponentów systemu.

Skutkiem mogą być poważne uszczerbki na zdrowiu oraz straty materialne.

Po dostawie urządzenia należy zdjąć je z palety, zgodnie z punktem „Usuwa-

▶

nie palety”. Wszystkie komponenty systemu ustawić stabilnie.

▶

Po ustawieniu urządzenie należy koniecznie zamocować do podłoża lub do

▶

ściany, używając ryglowanego uchwytu ściennego. W przypadku stosowania uchwytów kotwiących do podłogi lub uchwytów

▶

ściennych, zapewnić stałą solidność osadzenia wszelkich elementów mocujących, włącznie z ryglowanymi uchwytami ściennymi. Konstrukcja przekładkowa urządzeń jest niedozwolona, podobnie jak ustawia-

▶

nie przedmiotów na urządzeniach. Na czas transportu zabezpieczyć urządzenie przed przewróceniem.

▶

Zasadniczo należy zadbać o odpowiednie zabezpieczenie ładunku.

▶

Na czas transportu wszystkie przewody zamocować w tylnych uchwytach

▶

przewodów. Podczas transportu wózkiem wysokiego podnoszenia i, ewentualnie, także

▶

ręcznym wózkiem podnoszącym należy w razie potrzeby usunąć zabezpieczenia przed przewróceniem (1). Zabezpieczenia przed przewróceniem (1) można umieścić z tyłu urządzenia,

▶

mocując je nakrętkami motylkowymi (2). W razie potrzeby zamontować zabezpieczenia przed przewróceniem (1) po-

▶

nownie we właściwych pozycjach.

Urządzenie ma stopień ochrony IP 20, co oznacza:

zabezpieczenie przed wnikaniem ciał obcych o średnicy większej niż 12,5 mm

(.49 in); brak ochrony przed wodą.

Zgodnie ze stopniem ochrony IP 20 urządzenie można ustawiać i użytkować tylko w suchych i zamkniętych pomieszczeniach. Należy unikać wilgotnych miejsc.

Dopuszczalnym położeniem użytkowym urządzenia jest położenie poziome na cokole.

Powietrze chłodzące

Urządzenie ustawić w taki sposób, aby powietrze chłodzące mogło swobodnie przepływać przez szczeliny wentylacyjne umieszczone na obudowie. Od wlotów

i wylotów powietrza należy zawsze zachowywać odstęp wynoszący co najmniej

30 cm (11.81 in.)

750 (29.53)mm (in.)

369 (14.53)

(.51)

(1.38)

300

(11.81)

0,2 m (7.874 in). Powietrze otoczenia musi być wolne od:

nadmiernego zapylenia;

cząstek przewodzących prąd elektryczny (sadzy lub metalowych wiórów);

źródeł ciepła.

Zasysanie i wypływ powietrza chłodzącego odbywa się zgodnie z kierunkiem wskazywanym przez symbole strzałek.

WSKAZÓWKA!

Niebezpieczeństwo stwarzane przez częściowe lub całkowite zakrycie wlotów i wylotów powietrza.

Skutkiem mogą być straty materialne.

Jeżeli urządzenia są ustawiane jedno za drugim, należy ustawiać je z przesu-

▶

nięciem.

Montaż podłogowy

Jeżeli urządzenia są ustawiane bez przesunięcia, w jednej linii, należy zachować

między nimi odstęp minimalny wynoszący:

30 cm (11.81 in)

Montaż naścien-

Center

240 (9.45)

mm (in.)

950 (37.4)

(1) (1)

(3) (3)

(4)

(2)

(4)

Wykonać otwory (1) odpowiednio

do stosowanych kołków i śrub.

Jeżeli umożliwia to rodzaj podłoża, można zastosować śruby SW10 (3) i podkładki (4), używane także do mocowania ryglowanego uchwytu ściennego na czas jego przechowywania, co przedstawiono na poniższej ilustracji.

W przeciwnym wypadku konieczne jest zastosowanie innych odpowiednich śrub i podkładek.

Demontaż ryglowanego uchwytu

ściennego (2):

Odkręcić śruby SW10 (3)

z podkładkami (4).

(4)

(3)(3)

(2)

(4)

W przypadku odpowiednich właści-

(2)

(5) (6)(6)

(7)(2)(7)

(8) (8) (2)

wości ściany przykręcić ryglowany uchwyt ścienny (2) wcześniej odkręconymi śrubami SW10 (3) z podkładkami (4).

W przeciwnym wypadku konieczne jest zastosowanie innych odpowiednich śrub i podkładek.

Dosunąć urządzenie do ściany, tak

aby uchwyt przewodu (5) ustawił się między obiema śrubami mocującymi (6) ryglowanego uchwytu ściennego (2).

Odchylić i dokręcić ryglowany

uchwyt ścienny (2).

Jeżeli ryglowany uchwyt ścienny (2) jest niepotrzebny, zamocować go z tyłu urządzenia nakrętkami motylkowymi (7).

Alternatywnie, ryglowany uchwyt ścienny (2) można zamocować po prawej stronie urządzenia. W przypadku mocowania śrubami TX25 (8) użyć momentu dokręcania 3 Nm.

Elementy obsługi oraz przyłącza

(1)

(2)

(3)

(4)

(8)

(6)

(7)

(5)

(9) (12)(11)(10)

Elementy obsługowe i przyłącza

Nr Funkcja

(1) Przyłącze przewodu do ładowania (+)

(2) Miejsce na opcje „Zewnętrzny Start/Stop” lub „Ładowanie sterowane

temperaturą”.

(3) Przyłącze przewodu do ładowania (-)

(4) Miejsce na opcję wewnętrznego wymuszonego obiegu elektrolitu.

Wyjście sprężonego powietrza

(5) Pozycja dla opcji „Wskaźnik zdalny” lub kontrolki ładowania 13 V.

(6) Złącze USB

Złącze USB umożliwia aktualizację urządzenia i protokołowanie parametrów ładowania podczas procesu ładowania za pomocą nośnika USB. Dostępny jest prąd zasilania o natężeniu maks. 0,5 A.

(7) Miejsce na opcje powiązane z przekaźnikiem.

(np. Aquamatic) Szczegółowe informacje na ten temat zamieszczono w rozdziale „Opcje”.

(8) Kabel zasilający

(9) Opcjonalny pasek diod

świeci w odpowiednich kolorach w zależności od stanu naładowania zgodnie z opisem w rozdziale „Panel obsługowy”.

(10) Panel obsługowy

(11) Miejsce na opcję wewnętrznego wymuszonego obiegu elektrolitu.

Zasysanie powietrza przez filtr powietrza

(12) Sekcja przyłączy elementów opcjonalnych

Sekcja przyłączy we wnętrzu urządzenia jest dostępna wyłącznie po zdjęciu płyty z przyłączami z przodu urządzenia.

Obłożenie

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug Code

Plug 18p

przyłącza wtyku opcji

Przyłącza 18-styk. wtyku opcji na płytce drukowanej P-Control we wnętrzu urządzenia

Plug

Code Function

17 G/2 Ext. LED Green

Remote Control wire 2 Power Supply Remote Con-

Plug

Code Function

18 13V/113 V Ext. LED

trol wire 1

CBG Easy VCC

15 Y/3 Ext. LED Yellow 16 R/4 Extern LED Red

Remote Control wire 3 Remote Control wire 4 CBG Easy Detect

13 B Ext. LED Blue 14 Dete Detect

CBG Easy GND wire white

11 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND

10 13VO13 V Power

Supply

wire brown wire white

7 C1 L CAN 1Low 8 C2 L CAN 2Low

wire yellow wire yellow

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

3 4 1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging Extern Start / Stop Extern Start / Stop

Gateway Link

Battery Link Mandatory for Li-Ion Chargers

TagID Link

Device for Charge & Connect

Optional for Pb Chargers

Panel obsługowy

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

Nr Funkcja

(1) Wyświetlacz

(2) Przycisk „Menu”

Wybór żądanego menu. Powrót do wyboru nadrzędnego.

(3) Przyciski „w górę / w dół”

Wybór żądanej pozycji menu. Ustawianie żądanej wartości.

(4) Przycisk „Pauza/Start”

Do przerywania i wznawiania procesu ładowania. Do potwierdzania wyboru pozycji menu lub ustawienia.

(5) Wskaźnik „Akumulator ostygnięty” (niebieski)

Sygnalizuje, że akumulator ostygł i jest gotowy do pracy. Świeci światłem ciągłym: po zakończeniu ładowania osiągnięto ustawiony czas stygnięcia lub, opcjonalnie, temperaturę akumulatora. Miga w sekundowych odstępach: Dodatkowo zapalił się wskaźnik uzupełnienia poziomu wody. Szczegółowe informacje na ten temat zamieszczono w rozdziale „Wyświetlacz”, w punkcie Dodatkowe funkcje w trybie

konfiguracji.

(6) Wskaźnik „Błąd” (czerwony)

Świeci światłem ciągłym: Urządzenie wysyła sygnał o błędzie. Bieżąca sy-

tuacja nie pozwala na prawidłowe ładowanie. Gdy świeci czerwony wskaźnik, nie można wykonać ładowania (ładowanie przerwane). Na wyświetlaczu wyświetlany jest odpowiedni komunikat statusu.

Miga krótko co 3 s: Urządzenie wysyła ostrzeżenie. Parametry ładowania są niekorzystne, ale ładowanie jest kontynuowane. Na wyświetlaczu na zmianę pojawia się odpowiedni komunikat statusu i stan naładowania.

(7) Wskaźnik „Ładowanie” (żółty)

Świeci: podczas procesu ładowania. Miga: gdy ładowanie zostało przerwane.

(8) Wskaźnik „Akumulator naładowany” (zielony)

Świeci światłem ciągłym: ładowanie zakończone. Miga w sekundowych odstępach: ładowanie zakończone. Dodatkowo zapa-

lił się wskaźnik uzupełnienia poziomu wody. Szczegółowe informacje na ten temat zamieszczono w rozdziale „Wyświetlacz”, w punkcie Przegląd

funkcji dodatkowych.

Ładowanie akumulatora

Pierwsze uruchomienie

Po pierwszym podłączeniu systemu ładowania akumulatorów do sieci elektrycznej aktywny jest tryb SETUP.

W tym trybie trzeba wybrać lub potwierdzić następujące ustawienia podstawowe:

język (angielski, niemiecki, francuski itd.);

datę, czas i strefę czasową;

długość przewodu do ładowania i przekrój przewodu do ładowania;

typ akumulatora, charakterystykę, liczbę ogniw i czas ładowania lub pojem-

ność akumulatora.

Podłączyć wtyczkę zasilania systemu ładowania akumulatorów do sieci elek-

trycznej.

Przyciskami „W górę / w dół” wy-

brać język menu. Potwierdzić wybór przyciskiem

„Pauza/Start”.

Standardowo jest ustawiony język angielski.

Przyciskami „W górę / w dół” wy-

brać strefę czasową. Potwierdzić wybór przyciskiem

„Pauza/Start”.

Standardowo jest ustawiona strefa czasowa UTC+1 Central European Time (Berlin).

Wybrać następujące ustawienia:

Czas letni wł./wył.

Format godziny

godzina;

Data

Przyciskami „W górę / w dół” wy-

brać dane ustawienie. Przyciskiem „Pauza/Start” po-

twierdzić wybrane ustawienie.

Standardowo są ustawione czas letni WŁ. i format 24-godzinny.

Przyciskami „W górę / w dół” wy-

brać właściwą długość przewodu do ładowania.

Potwierdzić wybór przyciskiem

„Pauza/Start”.

System ładowania akumulatorów jest skonfigurowany z przewodem do ładowania o właściwej długości, zgodnie z zamówieniem.

Nieprawidłowe ustawienie długości przewodu do ładowania może negatywnie wpłynąć na proces ładowania!

Przyciskami „W górę / w dół” wy-

brać właściwą wartość przekroju przewodu do ładowania.

Potwierdzić wybór przyciskiem

„Pauza/Start”.

System ładowania akumulatorów jest skonfigurowany z przewodem do ładowania o właściwym przekroju, zgodnie z zamówieniem.

Nieprawidłowe ustawienie przekroju przewodu do ładowania może negatywnie wpłynąć na proces ładowania!

Jeżeli wyświetlona konfiguracja

ładowania jest prawidłowa, potwierdzić ją przyciskiem „Pauza/Start”.

System ładowania akumulatorów jest wstępnie skonfigurowany zgodnie z zamówieniem.

Jeżeli system ładowania akumulatorów zamówiono bez dodatkowej konfiguracji, standardowo obowiązują następujące ustawienia:

Typ akumulatora Pb-mokry (do PzS, GiS)

charakterystyka 6 — RI;

Maksymalna liczba ogniw przewidziana dla danego systemu ładowania aku-

mulatorów czas ładowania 7–8 h.

Jeżeli ta konfiguracja jest niezgodna z obecnie używanym akumulatorem, konieczne jest odpowiednie dostosowanie parametrów.

Szczegółowe informacje na temat parametrów systemu ładowania akumulatorów zamieszczono w rozdziale „Wyświetlacz”, w punkcie Tryb konfiguracji.

Rozpoczęcie procesu ładowania

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo powodowane przez elektrolit wydostający się z akumulatora lub eksplozję podczas ładowania uszkodzonych akumulatorów.

Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne.

Przed rozpoczęciem ładowania upewnić się, że ładowany akumulator jest

▶

całkowicie sprawny.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo stwarzane przez nieprawidłowy typ akumulatora i błędne ustawienia ładowania.

Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne.

Przed rozpoczęciem ładowania upewnić się, że w systemie ładowania akumu-

▶

latorów ustawiono właściwy typ akumulatora. Przed ładowaniem wprowadzić następujące ustawienia dla poszczególnych

▶

typów akumulatorów: Krzywa ładowania Napięcie znamionowe (liczba ogniw akumulatora) Pojemność akumulatora (Ah) lub czas ładowania (h).

Szczegółowe informacje na temat parametrów systemu ładowania akumulatorów zamieszczono w rozdziale „Wyświetlacz”, w punkcie Tryb konfiguracji.

OSTROŻNIE!

Niebezpieczeństwo strat materialnych spowodowanych przez silne zabrudzenie styków wtyczki do ładowania.

W związku ze zwiększoną rezystancją przejścia może nastąpić przegrzanie i uszkodzenie wtyczki do ładowania, a w konsekwencji jej zniszczenie.

Utrzymywać czystość styków wtyczki do ładowania i oczyścić je w razie po-

▶

trzeby.

Podłączyć wtyczkę zasilania systemu ładowania akumulatorów do sieci elek-

trycznej.

Pojawi się zapytanie, czy ustawiono właściwe parametry dla ładowanego akumulatora.

Na koniec pojawi się wskazanie trybu standardowego. Wyświetlacz wskazuje parametry systemu ładowania akumulatorów:

typ akumulatora (np. Pb-WET);

charakterystykę ładowania (np.

IUI); napięcie znamionowe (np. 48 V);

pojemność (np. 300 Ah);

dzień tygodnia, godzinę i datę.

Parametry systemu ładowania akumulatorów można ustawiać indywidualnie. Szczegółowe informacje na temat parametrów systemu ładowania akumulatorów zamieszczono w rozdziale „Wyświetlacz”, w punkcie Tryb konfiguracji. Upewnić się, że ładowany akumulator jest zgodny z konfiguracją systemu ładowania akumulatorów.

Podłączyć wtyczkę do ładowania.

System ładowania akumulatorów rozpoznaje podłączony akumulator i rozpoczyna proces ładowania. Jeżeli opcja opóźnienia rozruchu jest aktywna, proces ładowania rozpoczyna się po upływie ustawionego czasu opóźnienia. Szczegółowe informacje na ten temat zamieszczono w rozdziale „Wyświetlacz”, w punkcie Tryb

konfiguracji.

W trakcie procesu ładowania wyświetlacz pokazuje następujące wartości:

chwilowy prąd ładowania (A);

chwilowe napięcie ładowania (V);

doprowadzony ładunek (Ah);

temperaturę akumulatora — tylko w przypadku opcji „Ładowanie sterowane

temperaturą”; czas (gg:mm), jaki upłynął od początku ładowania.

Symbol akumulatora jest wskaźnikiem chwilowego stanu naładowania. Im więcej pasków, tym bardziej zaawansowany jest proces ładowania. Gdy tylko akumulator zostanie w pełni naładowany, pojawi się licznik minut (ilustracja po prawej stronie). Odlicza on minuty od zakończenia ładowania i ułatwia ocenę, który akumulator najbardziej ostygł, jeżeli stosowanych jest więcej systemów ładowania akumulatorów.

Jeżeli zamiast licznika minut na wyświetlaczu wciąż widnieją wskazania standardowe:

Przyciskami „W górę / w dół” wybrać licznik minut lub wskazania standardo-

we.

W przypadku całkowicie naładowanego akumulatora wszystkie 4 paski symbolu akumulatora są wyświetlane w czarnym kolorze. Po całkowitym naładowaniu akumulatora zaczyna świecić zielony wskaźnik.

Akumulator jest przez cały czas

gotowy do użycia. Akumulator może być podłączony

do systemu ładowania akumulatorów przez dowolnie długi czas. Ładowanie konserwacyjne zapo-

biega samowyładowaniu akumulatora.

Przerwanie procesu ładowania

Proces ładowania należy przerywać w następujący sposób:

Nacisnąć przycisk „Pauza/Start”.

W przypadku przerwania procesu ładowania:

Wskaźnik „Ładowanie” (żółty) mi-

ga.

Proces ładowania należy wznawiać w następujący sposób:

Ponownie nacisnąć przycisk „Pauza/Start”.

Dopóki akumulator jest podłączony do systemu ładowania akumulatorów, proces ładowania można przerwać i wznowić przyciskiem „Pauza/Start”. Zmiana trybu wyświetlania przyciskiem „Menu”, zgodnie z informacjami zawartymi w rozdziale „Wyświetlacz”, jest możliwa tylko po odłączeniu akumulatora od systemu ładowania akumulatorów.

Zakończenie procesu ładowania

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo zapłonu gazu piorunującego wskutek iskrzenia w momencie odłączania przewodów do ładowania.

Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne.

Przed odłączeniem zacisków lub wyjęciem wtyczki do ładowania zakończyć

▶

proces ładowania, naciskając przycisk „Pauza/Start”.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo przy rozłączaniu połączenia wtykowego w trakcie procesu ładowania.

Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne.

Nie rozłączać połączenia wtykowego w trakcie procesu ładowania.

▶

Nie dotykać przewodzących kontaktów przy wtyczce do ładowania.

▶

OSTROŻNIE!

Niebezpieczeństwo uszkodzenia akumulatora w przypadku odłączenia akumulatora od systemu ładowania akumulatorów przed zakończeniem pełnego procesu ładowania.

Skutkiem mogą być uszkodzenia akumulatora.

Akumulator odłączyć od systemu ładowania akumulatorów dopiero po jego

▶

całkowitym naładowaniu (świeci zielony wskaźnik „Akumulator jest naładowany”)

Po pełnym naładowaniu i ostygnięciu akumulatora świecą następujące wskaźniki:

Wskaźnik „Akumulator naładowa-

ny” (zielony) Wskaźnik „Akumulator ostygnięty”

(niebieski)

W celu zapewnienia optymalnej żywotności akumulatora, zgodnie z poniższym objaśnieniem odłączyć akumulator od systemu ładowania akumulatorów dopiero wtedy, gdy oprócz zielonego wskaźnika zacznie świecić także niebieski wskaźnik „Akumulator ostygł”. Jeżeli używanych jest więcej systemów ładowania akumulatorów, najpierw odłączyć ten akumulator, którego ładowanie zakończyło się najwcześniej (jest najchłodniejszy).

Proces ładowania należy kończyć w następujący sposób:

Nacisnąć przycisk „Pauza/Start”.

Odłączyć wtyczkę do ładowania.

Gdy styki ładowania są odsłonięte, automatyczne wykrywanie napięcia układu otwartego sprawia, że nie dochodzi do nich napięcie.

Wyświetlacz

Przegląd trybów wyświetlania

Nr Funkcja

Tryb standardowy

W trybie standardowym wyświetlacz pokazuje parametry ładowania.

Tryb statystyki

Wizualizuje częstotliwość stanów pracy urządzenia, wyświetla łączną liczbę cykli ładowania, zestawienie bezwzględne i średnie Ah oddanych na ładowanie i pobranej ilości energii.

Tryb historii

Przedstawia informacje o parametrach ładowania wszystkich zapisanych procesów ładowania.

Tryb konfiguracji

Tryb konfiguracji umożliwia konfigurowanie wszystkich ustawień urządzenia i procesu ładowania.

Tryb USB

Tryb USB obsługuje aktualizację urządzenia, zapisywanie i wczytywanie konfiguracji urządzenia oraz protokołowanie parametrów ładowania za pośrednictwem nośnika danych USB podczas procesu ładowania.

Dopóki akumulator jest podłączony do systemu ładowania akumulatorów, proces ładowania można przerwać i wznowić wyłącznie przyciskiem „Pauza/Start”. Zmiana trybu wyświetlania przyciskiem „Menu” jest możliwa tylko po odłączeniu akumulatora od systemu ładowania akumulatorów. Szczegółowy opis trybów wyświetlania podano w kolejnym rozdziale.

Resetowanie ustawień

W czasie przerwy w ładowaniu wybór w menu jest wciąż dostępny, ale w ograniczonej formie.

WSKAZÓWKA!

W czasie przerwy w ładowaniu wybór w menu jest wciąż dostępny, ale w ograniczonej formie.

Pozycja menu umożliwia 2 sposoby zresetowania wszystkich wprowadzonych ustawień:

Reset Factory Settings:

przywrócenie ustawień do stanu

fabrycznego.

Reset Default Settings:

przywrócenie ustawień do wartości

standardowych producenta.

Tryb standardowy

Tryb standardo-wyPo podłączeniu wtyczki zasilania do sieci zasilania elektrycznego wyświetlacz au-

tomatycznie znajduje się w trybie standardowym.

W trybie standardowym wyświetlacz pokazuje następujące parametry systemu ładowania akumulatorów:

typ akumulatora (np. Pb-WET);

charakterystykę ładowania (np.

IUI); napięcie znamionowe (np. 48 V);

pojemność (np. 300 Ah);

dzień tygodnia, czas i datę.

Parametry systemu ładowania akumulatorów można ustawiać indywidualnie. Szczegółowe informacje na ten temat zamieszczono w części „Tryb konfiguracji”.

Tryb statystyki

Tryb statystyki W trybie statystyki, poziome paski

przedstawiają częstotliwość występowania następujących stanów pracy urządzenia:

tryb pracy jałowej („Idle”);

ładowanie („Charging”);

ładowanie konserwacyjne („Flo-

atingcharge”); stygnięcie („Cooldown”);

stan błędu („Error”).

Przyciskami „W górę / w dół” przejść ze strony 1/2 na stronę 2/2.

Na stronie 2/2 są wyświetlane następujące wartości:

łączna liczba cykli ładowania

(„Charges”); liczba łącznie oddanych ampero-

godzin; przeciętna liczba Ah oddanych na

ładowanie („Charge”); łącznie pobrana energia (kWh);

przeciętnie pobrana energia (kWh)

na ładowanie („Charge”).

Wskazanie pobranej energii jest wartością orientacyjną i w przypadku mocy znamionowej może odbiegać od rzeczywistej ilości energii nawet o 5%. W przypadku mniejszej mocy odchylenie może być większe.

Tryb historii

(1)

(2)

(3)

(4)

(5) (7)

(6)

Tryb historii Tryb historii zawiera informacje o parametrach ładowania wszystkich zapisanych

procesów ładowania. Aby było możliwe zaprezentowanie zmieniających się lub różnego typu wskazań, poniższe okno informacyjne jest pokazane podwójnie:

Przyciskami „W górę / w dół” wybrać stronę dotyczącą zapisanego procesu

ładowania.

Zawartość okna wskazań

Data początku ładowania, np.: czwartek, 19.06.14.

Czas początku ładowania, np.: 19:29 lub czas ładowania, np.: 8 h 28 min.

Napięcie na początku ładowania, np.: 45,9 V.

Napięcie po 5 minutach, np.: 47,9 V.

Napięcie na końcu ładowania, np.: 48,0 V.

Pobrana liczba Ah, np.: 397 Ah.

Pobrana liczba kWh, np.: 19 kWh.

Charakterystyka ładowania, np.: 6 RI.

Ustawiony czas ładowania, np.: 8–9 h lub ustawiona liczba amperogodzin, np.:

400 Ah lub ustawiony punkt czasowy końca ładowania (nieprzedstawiony na ilustracji).

Wyświetlane symbole

Nr Funkcja

(1) Całkowicie naładowany akumulator

Zakończono ładowanie.

(2) Rozładowany akumulator

Nie zakończono ładowania.

(3) Symbol wykrzyknika z cyfrą

Wysłano ostrzeżenie z podaniem kodu oraz wyświetleniem odpowiedniego komunikatu statusu. Szczegółowe informacje na ten temat zamieszczono w punkcie Komunikaty statusu.

(4) Symbol z cyfrą

Zasygnalizowano błąd z podaniem kodu oraz wyświetleniem odpowiedniego komunikatu statusu. Szczegółowe informacje na ten temat zamieszczono w punkcie Komunikaty statusu.

(5) Symbol przycisku z ptaszkiem

ładowanie zostało poprawnie zakończone przez naciśnięcie przycisku „Pauza/Start”.

(6) Symbol przycisku z krzyżykiem

ładowanie zostało zakończone bez naciśnięcia przycisku „Pauza/Start”.

(7) Szczegóły ładowania

Wyświetlenie określonych parametrów akumulatora, zawsze na początku i na końcu ładowania: Liczba ogniw Ah Charakterystyka Typ akumulatora

Tryb konfiguracji

Przegląd możliwości ustawiania w trybie konfiguracji

„Charging settings” („Ustawienia ładowania”): Ustawienia akumulatora

Typ akumulatora, np. „mokry”.

Charakterystyka ładowania, np. „IU”.

Pojemność (Ah) lub czas ładowania (h), w zależności od charakterystyki łado-

wania. Ogniwa: napięcie (V) i liczba ogniw akumulatora lub automatyczne ustawienie

liczby ogniw.

OSTROŻNIE!

Niebezpieczeństwo uszkodzenia akumulatora wskutek nieprawidłowego ustawienia wartości.

Skutkiem mogą być straty materialne.

Automatyczne ustawienie liczby ogniw stosować tylko w przypadku aku-

▶

mulatorów o następujących wartościach napięcia znamionowego: 12 V i 24 V w przypadku urządzeń 24 V oraz 24 V i 48 V w przypadku urządzeń 48 V. Nie stosować automatycznego ustawienia liczby ogniw w przypadku

▶

głęboko rozładowanych akumulatorów.

Pozostałe ustawienia:

do indywidualnych możliwości dostosowania charakterystyki ładowania.

„Additional functions”: funkcje dodatkowe

Niebieska dioda

Zewnętrzny start/stop

Wskaźnik uzupełnienia

Obszar opcji

Ponowne rozpoczęcie ładowania po wystąpieniu usterki sieci

„General options”: Ustawienia ogólne

Język

Kontrast

Czas (gg:mm:ss)

Strefa czasowa Czas letni / zimowy Data (dd:mm:rr)

Długość przewodu do ładowania (m)

Przekrój przewodu do ładowania (mm2) Ograniczenie prądu AC

Jednostka wartości temperatury

Kod wejścia do menu konfiguracji aktywny / nieaktywny.

Odstęp czasu (s) dla parametrów protokołowanych na nośniku danych USB.

Reset statystyki

Reset historii

„Reset Settings” (Przywracanie ustawień fabrycznych)

Z pytaniem zabezpieczającym („OK?”) w celu dodatkowego potwierdzenia.

Wejście do trybu konfiguracji

Najpierw pojawi się ekran w trybie podstawowym z wyświetleniem daty i czasu oraz wersji oprogramowania.

Przyciskami „W górę / w dół” wywołać następujące informacje:

Numer seryjny urządzenia oraz numer seryjny i wersja pamięci konfigura-

cji Płytka drukowana sterownika / układów elektronicznych mocy: wersja

i numer seryjny sprzętu. Oprogramowanie: oprogramowanie główne, oprogramowanie dru-

gorzędne, oprogramowanie pierwotne i wersja bloku charakterystyk.

Wejść do menu konfiguracji w następujący sposób:

Nacisnąć przycisk „Pauza/Start”.

Pojawi się żądanie wprowadzenia kodu.

Wprowadzić żądany kod „1511” w następujący sposób:

Przyciskami „W górę / w dół” wprowadzić pierwszą cyfrę kodu.

Przyciskiem „Menu” przejść do następnej cyfry kodu.

Postępować jak wyżej, aż zostanie wprowadzony cały kod.

Potwierdzić wprowadzony kod, naciskając przycisk „Pauza/Start”.

Pojawi się wybór pozycji menu głównego dla trybu konfiguracji.

Podczas wybierania danej pozycji menu może pojawić się żądanie przeczytania instrukcji obsługi. To żądanie należy potwierdzić, naciskając przycisk „Pauza/Start”.

W menu konfiguracji i podmenu nawiguje się w następujący sposób:

Przyciskami „W górę / w dół” wybrać pozycję menu.

Przyciskiem „Pauza/Start” potwierdzić wybór danej pozycji menu i ponownie

potwierdzić wszelkie pytania zabezpieczające (np. „OK?”). Jeżeli jest to wymagane, przyciskami „W górę / w dół” dokonać wyboru, np.

„Off/On” („Wł./wył.”) lub wprowadzić wartość. Potwierdzić wprowadzenie przyciskiem „Pauza/Start”.

Jeżeli po potwierdzeniu kursor przejdzie do następnej pozycji lub ustawienia,

ponownie wykonać czynności w punktach (3) i (4).

Aby wyjść z danego menu:

Przyciskiem „Menu” wrócić do nadrzędnego menu.

Wyjście z trybu konfiguracji

Jeżeli w trybie konfiguracji użytkownik zmieni co najmniej jedno z ustawień istotnych dla procesu ładowania, po wyjściu z trybu konfiguracji pojawi się jeszcze pytanie o zatwierdzenie wprowadzonych ustawień.

Podczas wychodzenia z trybu konfiguracji trzeba zatwierdzić następujące ustawienia:

Charakterystyka

pojemność akumulatora w Ah (z wyjątkiem charakterystyki Ri);

Liczba ogniw

Ładowanie wyrównawcze wł./wył.

Protokół CAN

Przykład:

zmiana charakterystyki z 3 — IUI (PbWET) na 6 — RI (Pb-WET).

Jeżeli użytkownik nie potwierdzi ustawienia, system ładowania akumulatorów wraca do trybu konfiguracji i możliwa jest zmiana ustawienia na wybraną wartość.

Tryb USB w trybie konfiguracji

Tryb USB W trybie USB wyświetlacz wskazuje,

czy podłączony jest nośnik USB.

Nośnik USB musi odpowiadać następującej specyfikacji:

format: FAT32

maksymalna pojemność 32 GB,

brak możliwości utworzenia więcej

niż jednej partycji.

Oprogramowanie I-SPoT VIEWER (www.fronius.com/i-spot) obsługuje wizuali- zację i analizę danych na nośniku danych USB.

Aby uruchomić pobieranie danych, potwierdzić wybór przyciskiem „Pauza/Start”. Jeżeli nie nastąpi potwierdzenie przyciskiem „Pauza/Start”, po upływie minuty pobieranie rozpocznie się automatycznie.

Podłączanie nośnika USB w trakcie procesu ładowania jest dozwolone po naciśnięciu przycisku „Pauza/Start”. Możliwy jest wówczas tylko odczyt danych, ale nie aktualizacja lub wczytywanie konfiguracji.

„Safely remove” (Usuń bezpiecznie)

Po zakończeniu żądanej czynności odłączyć bezpiecznie nośnik USB.

„Update” (Aktualizacja)

Otworzy się lista plików z aktualizacjami zapisanymi na nośniku USB.

Wybór i potwierdzenie wyboru żądanego pliku odbywa się analogicznie do

przechodzenia między ustawieniami. Nie zmieniać automatycznie nadanej nazwy pliku z aktualizacją na inną!

Najnowsza wersja oprogramowania sprzętowego jest dostępna w sekcji po-

bierania strony internetowej firmy Fronius.

Instrukcja instalacji oprogramowania sprzętowego jest zawarta w pobranym

pliku w formacie ZIP.

Download (Pobierz)

Dane zaprotokołowanych parametrów ładowania zapisane w rejestratorze da-

nych urządzenia system zapisze dla oprogramowania I-SPoT VIEWER na nośniku USB. Dodatkowo nastąpi zapis zdarzeń — tzw. „eventów” — oraz ustawień

urządzenia i charakterystyk użytkownika (konfiguracji). Dla rejestratora danych są dostępne następujące przedziały czasowe:

1 miesiąc 3 miesiące Wszystko Od ostatniego razu

„Download optional” (Pobieranie opcji)

Dostępne są następujące opcje:

I-SPoT VIEWER

Zapisywanie zaprotokołowanych danych odbywa się podobnie jak w przypadku opcji „Pobierz”, ale dotyczy to tylko danych dla I-SPoT VIEWER. Zapis rejestratora danych

Zapisywanie zaprotokołowanych danych odbywa się podobnie jak w przypadku opcji „Pobieranie”, ale nie w formacie I-SPoT VIEWER, tylko w postaci plików w formacie „.csv”. (Automatycznie tworzona struktura katalogów dla plików w formacie „.csv”: * Fronius\<numer seryjny urządzenia>\Charges\<rrrrmmdd>\<ggmmss.csv>); Zapis zdarzeń.

Zdarzenia — tzw. „eventy” — system zapisuje na nośniku USB. Zapis konfiguracji.

Ustawienia urządzenia system zapisuje na nośniku USB.

„Load configuration” (Wczytaj konfigurację)

Wczytuje do urządzenia konfigurację zapisaną na nośniku USB, dostosowaną

do danego urządzenia.

„Load dealer text” (Wczytaj tekst dystrybutora)

Tutaj można z nośnika USB załadować plik tekstowy, który zostanie wyświe-

tlony, gdy tylko urządzenie znajdzie się w stanie błędu. Plik tekstowy może przykładowo zawierać dane kontaktowe dystrybutora

urządzenia. Plik musi być zapisany na nośniku USB jako plik TXT w formacie „unicode”.

Nazwa pliku musi brzmieć „dealer.txt”.

Liczba znaków jest ograniczona do 99.

* Jeżeli podczas ładowania jest podłączony nośnik danych USB, następuje

bezpośredni zapis plików w formacie „.csv” na nośnik danych USB. Automatycznie utworzona wówczas struktura katalogów różni się katalogiem „Datalog” zamiast katalogu „Charges”.

Ustawienia ładowania w trybie konfiguracji

Przegląd ustawień ładowania

Wymuszony obieg elektrolitu

Poniżej podano szczegółowe objaśnienie pozycji menu „Settings” („Ustawienia”) po wybraniu wcześniej opisywanej pozycji menu „Charging settings” („Ustawienia ładowania”). Nawigacja odbywa się zgodnie z punktem Dodatkowe funkcje w try-

bie konfiguracji.

Pojawi się lista z następującymi możliwościami wyboru:

Poszczególne możliwości wyboru dokładniej objaśniono poniżej.

Wymuszony obieg elektrolitu „Air Pump” (niedostępny w przypadku wa- riantu Selectiva 220 V):

Sterowanie procesem wymuszonego obiegu elektrolitu odbywa się za pośrednictwem sterownika systemu ładowania akumulatorów. W tym celu do dyspozycji są różne możliwości wyboru.

Po wybraniu opcji związanej z wymuszonym obiegiem elektrolitu dostępne są następujące ustawienia:

Off (wył.)

Wymuszony obieg elektrolitu wyłączony.

Continuous (Tryb pracy ciągłej)

Wymuszony obieg elektrolitu włączony na stałe.

Program 1–5

Fabrycznie zdefiniowane programy wymuszonego obiegu elektrolitu i ich

istotne parametry przedstawiono w tabeli w rozdziale „Wyświetlacz”, punkt „Settings” („Ustawienia”).

Automatic (automatyczne)

Automatyczne dostosowanie przepływu wymuszonego obiegu elektrolitu na

podstawie ustawionych parametrów akumulatora.

User „On” / „Off” (Ustawienie użytkownika „Wł.”/„Wył.”)

Indywidualne ustawienie wymuszonego obiegu elektrolitu.

Ustawienia dla „On” i „Off” określają stosunek impuls/przerwa dla odstępów

między wpływaniem strumienia powietrza.

Fabrycznie zaimplementowane programy wymuszonego obiegu elektrolitu i ich istotne parametry podano w poniższej tabeli:

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

W każdym z tych programów zawór elektromagnetyczny otwiera się na czas „WŁ. 1” („ON 1”) i zamyka na czas „WYŁ. 1” („OFF 1”). Proces ten powtarza się tak długo, jak podano w parametrze „Powtórka” („Repeat”). Po upływie zadanej liczby powtórzeń następuje kontynuacja przy zastosowaniu czasów „WŁ. 2” („ON 2”) i „WYŁ. 2” („OFF 2”) aż do końca ładowania.

Ładowanie sterowane temperaturą

Ładowanie sterowane temperaturą („Temperature-controlled charging”):

Po wybraniu opcji ładowania sterowanego temperaturą dostępne są następujące ustawienia:

automatic/OFF/required (automatyczne/wył./wymagane)

„automatic” (automatyczne) ... Dostosowanie charakterystyki ładowania w za-

leżności od temperatury. OFF (WYŁ.) ... Zmierzona temperatura akumulatora nie będzie uwzględniana.

required (wymagane)…

Ładowanie rozpocznie się tylko przy podłączonym czujniku temperatury.

Błąd nadmiernej temperatury („Error overtemperature”) ON/OFF (wł./wył.)

ON (WŁ.) … System wyśle komunikat o błędzie dotyczący nadmiernej tempe-

ratury akumulatora. Proces ładowania zostanie wstrzymany i można go kontynuować dopiero po ochłodzeniu akumulatora i jego ponownym podłączeniu. OFF (WYŁ.) ... Brak komunikatu o błędzie w przypadku nadmiernej tempera-

tury akumulatora.

Ostrzeżenie o przekroczeniu temperatury („Warning overtemperature”) ON/OFF (wł./wył.)

ON (WŁ.) … System wyśle ostrzeżenie o nadmiernej temperaturze akumula-

tora. OFF (WYŁ.) ... Brak ostrzeżenia o nadmiernej temperaturze akumulatora.

Dla określonych charakterystyk zakłada się zastosowanie zewnętrznego czujnika temperatury. Jeżeli w trybie konfiguracji wybrano taką charakterystykę, pojawia się informacja o konieczności zamontowania zewnętrznego czujnika temperatury.

Następujące charakterystyki wymagają użycia zewnętrznego czujnika temperatury:

28 - FCC IUI - CSM WET,

30 - FCC IUI - WET.

Jeżeli użytkownik wybierze charakterystykę zakładającą zastosowanie zewnętrznego czujnika temperatury, pojawia się odpowiednia informacja.

Potwierdzić informację, naciskając

przycisk „Pauza/Start”.

Ładowanie wyrównawcze

Equalising charge (Ładowanie wyrównawcze)

OFF (WYŁ.)

Brak ładowania wyrównawczego.

Delay (Opóźnienie)

Jeżeli akumulator pozostaje podłączony do systemu ładowania akumulatorów

przez ustawiony czas opóźnienia ładowania wyrównawczego („equalize charge delay”), ładowanie odbywa się w specjalny sposób. Zapobiega to rozwarstwieniu elektrolitu. Można zmieniać wartości parametrów „Prąd” (A / 100 Ah), „Napięcie” (V/

ogniwo) i czas trwania ładowania wyrównawczego.

Weekday (Dzień tygodnia)

Podanie dnia tygodnia, w którym ma się odbyć ładowanie wyrównawcze.

Można zmieniać wartości parametrów „Prąd” (A / 100 Ah), „Napięcie” (V/

ogniwo) i czas trwania ładowania wyrównawczego.

Manuell (Ręczne ładowanie wyrównawcze)

Ładowanie wyrównawcze można włączyć ręcznie, naciskając przycisk na

wyświetlaczu. Ładowanie wyrównawcze z ustawionymi parametrami rozpoczyna się po

upływie ustawionego opóźnienia. Można zmieniać wartości parametrów „Prąd” (A / 100 Ah), „Napięcie” (V/

ogniwo) i czas trwania ładowania wyrównawczego. Ta funkcja jest dostępna tylko w przypadku charakterystyk mokrych akumu-

latorów ołowiowych.

Jeżeli ustawienie ładowania wyrównawczego jest aktywne, na ekranie głównym, oprócz ustawionej liczby Ah / ustawionego czasu ładowania, wyświetla się symbol informujący, czy trwa ładowanie wyrównawcze lub też, czy można je rozpocząć.

Opóźnienie Delay (Opóźnienie)

Charge start delay (Opóźnienie rozpoczęcia ładowania)

Czas opóźnienia (w minutach) właściwego rozpoczęcia ładowania w stosunku

do czasu uaktywnienia rozpoczęcia ładowania.

Charge end delay (Opóźnienie zakończenia ładowania)

Czas opóźnienia (w minutach) sygnalizowanego zakończenia ładowania (np.

świeci zielony wskaźnik) w stosunku do rzeczywistego zakończenia ładowania.

At mains failure restart charging (Ponowne rozpoczęcie ładowania po awarii sieci)

Jeżeli ta opcja jest włączona, po awarii sieci elektrycznej system automatycz-

nie wznawia proces ładowania, gdy tylko sieć elektryczna będzie znów dostępna.

At mains failure (w razie awarii sieci)

Ponowne rozpoczęcie ładowania

automatycznie / kontynuowanie ładowania

Jeżeli wybrano opcję „Ponowne rozpoczęcie ładowania”, po awarii sieci elektrycznej system automatycznie uruchamia ponownie proces ładowania, gdy tylko sieć elektryczna będzie znów dostępna.

Jeżeli wybrano opcję „automatycznie / kontynuowanie ładowania”, po awarii sieci elektrycznej system automatycznie kontynuuje proces ładowania, gdy tylko sieć elektryczna będzie znów dostępna.

Kalendarz Calendar (Kalendarz)

Funkcja kalendarza umożliwia automatyczne rozpoczęcie ładowania wg następujących kryteriów:

okno czasowe, w obrębie którego system nie rozpoczyna ładowania po

podłączeniu akumulatora; okno czasowe, w obrębie którego po podłączeniu akumulatora system ma

rozpocząć ładowanie z zastosowaniem zdefiniowanej charakterystyki 1; okno czasowe, w obrębie którego po podłączeniu akumulatora system ma

rozpocząć ładowanie z zastosowaniem zdefiniowanej charakterystyki 2;

Aby włączyć funkcję kalendarza,

należy wybrać ustawienie „ON” (wł.) i je potwierdzić.

Pozycja menu „Charging settings” („Ustawienia ładowania”):

Typ akumulatora dla wszystkich

charakterystyk: np. Pb-WET; ustawienia charakterystyk w przy-

padku wyboru odpowiedniej charakterystyki.

W obrębie funkcji kalendarza („Calendar”) możliwe są dalsze ustawienia:

Day Setting 1-5 (Konfiguracja dzienna 1–5) : Konfiguracja dzienna umożliwia definicję maks. 5 różnych profili czasowych rozpoczęcia ładowania niżej podanymi opcjami:

Symbol charakterystyki 1:

okno czasowe, w obrębie którego system rozpocznie ładowanie z zastosowaniem charakterystyki 1 (np.: 0:00–6:00) Stop:

okno czasowe, w obrębie którego system nie rozpocznie ładowania (np.: 6:00–20:00) Symbol charakterystyki 1:

okno czasowe, w obrębie którego system rozpocznie ładowanie z zastosowaniem charakterystyki 1 (np.: 20:00–24:00)

WSKAZÓWKA!

Ustawione okna czasowe nie mają wpływu na trwające ładowania.

Jeżeli w wyżej wymienionym przykładzie użytkownik podłączy akumulator o

▶

godzinie 05:45, zakończenie ładowania nastąpi zgodnie z potrzebą i nie dojdzie do jego przerwania przez podany czas końca ładowania (w tym przykładzie o 06:00) ustawionego okna czasowego. Jeżeli akumulator zostanie podłączony w obrębie okna czasowego zatrzyma-

▶

nia ładowania, ładowanie zostanie automatycznie wznowione w następnym oknie czasowym. Jeżeli w obrębie okna czasowego zatrzymania ładowania zostanie uaktywnione ręczne rozpoczęcie ładowania, zawsze będzie ono odbywać się przy zastosowaniu charakterystyki 1.

Dodatkowe możliwości ustawienia:

zmiana przyporządkowanej charak-

terystyki: symbol charakterystyki; usunięcie danej charakterystyki:

„remove” („usuń”).

Konfiguracja tygodniowa („Week Setting”):

Istnieje możliwość zestawienia

3 różnych konfiguracji tygodniowych.

Do każdego dnia tygodnia można przyporządkować wcześniej zdefiniowaną konfigurację dzienną.

Konfiguracja roczna („Year Setting”):

Istnieje możliwość przyporządko-

wania większej liczby okresów kalendarzowych (np. 1.1. – 7.1.) do danej konfiguracji tygodniowej.

Specjalne cykle ładowania

W przypadku aktywnej funkcji kalendarza na wyświetlaczu pojawi się symbol kalendarza (tutaj z cyfrą „4”).

Special Charges (Specjalne cykle ładowania)

Wybór opcji „Special Charges” („Specjalnych cykli ładowania”) pozwala przeprowadzić od czasu do czasu co najmniej jeden cykl ładowania w odmiennym niż w wybranym trybie ładowania.

Ustawienie „Powtórzenia” („repeat”) określa, jak często ma być przeprowadzane odmienne ładowanie, zanim zostanie przywrócony na stałe pierwotny tryb ładowania:

Zakres ustawień

od 1 do 99 powtórzeń

Disable Start Button (Wyłącz przycisk Start)

ON (WŁ.)

Brak możliwości rozpoczęcia procesu ładowania przyciskiem „Pauza/Start”,

na przykład w celu zapobieżenia dostępowi przez niepowołane osoby.

OFF (WYŁ.)

Możliwość rozpoczęcia ładowania przyciskiem „Pauza/Start”.

Możliwe są dalsze ustawienia:

Charakterystyka:

n p. „Deep discharge 10” Cells (Liczba ogniw akumulatora):

„” — np. 12× Pojemność akumulatora w Ah:

np. 375 Ah

Funkcja specjalna Ładowanie dodatkowe

Opportunity Charge (Funkcja specjalna Ładowanie dodatkowe):

Istnieje możliwość doładowywania akumulatora, na przykład w trakcie przerw w pracy, w celu wydłużenia czasu eksploatacji akumulatora między kolejnymi ładowaniami.

Możliwe jest ustawienie następujących charakterystyk:

Charakterystyka:

„Curve” — np. RI - Pb-WET Charging time (Czas ładowania):

— np. 5–6 h

Przy ładowaniu dodatkowym ustawionym na „ON” i podłączonym akumulatorze pojawia się następujące wskazanie:

Wskazanie w przypadku wybrania charakterystyki „RI”

Wskazanie w przypadku innych charakterystyk (np. IUI)

Rozpoczęcie ładowania dodatkowego:

Wybrać „symbol biegacza” (1) przyciskiem „W górę”.

(1)

„Symbol biegacza” (1)

Połączenie DC DC-Connection (Połączenie DC):

wskazanie przy rozpoczęciu ładowania dodatkowego

W menu „DC-Connection” (Połączenie DC) znajduje się ustawienie kontroli połączenia DC. Jeżeli kontrola połączenia DC jest włączona („ON”), w czasie procesu ładowania system będzie sprawdzać połączenie DC systemu ładowania akumulatorów z akumulatorem.

Jeżeli w trakcie procesu ładowania wystąpią problemy z połączeniem DC, gdy kontrola połączenia DC jest aktywna, system wyśle komunikat statusu 17. Problem z połączeniem może np. wystąpić, gdy styki ładowania są zabrudzone lub zużyte.

Dodatkowe funkcje w trybie konfiguracji

Przegląd funkcji dodatkowych

Dokładny opis pozycji menu „Additional functions” (Funkcje dodatkowe) w trybie konfiguracji. Nawigacja odbywa się zgodnie z rozdziałem „Tryb konfiguracji”.

Wybrać pozycję menu „Additional

functions” („Funkcje dodatkowe”).

Pojawi się lista z następującymi możliwościami wyboru:

Poszczególne możliwości wyboru dokładniej objaśniono poniżej:

Ustawienie niebieskiego wskaźnika „Blue LED” (niebieska dioda świecąca)

Ponowne rozpoczęcie ładowania po wystąpieniu usterki sieci

Ustawienie czasu (w minutach), po upływie którego ma zapalić się niebieski wskaźnik „Akumulator ostygnięty”, aby zasygnalizować wystarczające ostygnięcie akumulatora. Wartością ustawianą jest czas od końca ładowania.

Jeżeli ta opcja jest włączona, po awarii sieci elektrycznej system automatycznie wznawia proces ładowania, gdy tylko sieć elektryczna będzie znów dostępna.

Ustawienia ogólne w trybie konfiguracji

Przegląd ustawień ogólnych

Poniżej opisano dokładnie pozycję menu „General options” („Ustawienia ogólne”) w trybie konfiguracji.

Wybrać pozycję menu „General

options” („Ustawienia ogólne”).

Pojawi się lista z następującymi możliwościami wyboru:

Language (Język);

Ustawienia wyświetlacza

Kontrast („Contrast”);

LED brightness (Jasność);

Show Ah at charge end

ON/OFF (Wskaż liczbę załadowanych Ah na końcu ładowania WŁ./WYŁ.);

Czas („Time”) i data („Date”);

Czas letni („daylight saving ti-

me”) / czas normalny; Predefiniowane strefy czaso-

we; Strefy czasowe zdefiniowane

przez użytkownika;

Ustawienia przewodu do ładowania

Ograniczenie prądu AC

„Charging cable” (kabel do ładowania):

pojedyncza długość kabla do łado-

wania) (m).

„Cable cross section” (przekrój kabla):

przekrój kabla ładowania (mm²).

Dostosowanie wartości maksymal-

nego prądu pobieranego przez urządzenie do instalacji elektrycznej na miejscu lub do wtyczki, którą zamontowano w urządzeniu.

Wartości minimalne i maksymalne

różnią się w zależności od klas urządzenia. Wartość minimalna wynosi ok. 25% maksymalnego prądu znamionowego danego urządzenia.

Temperatura

Kod Wprowadzenie kodu w celu wejścia do trybu konfiguracji wymagane/niewymagane

(„Code ON / OFF”);

Odstęp czasowy USB

temperatura w °C/°F

Odstęp czasowy dla parametrów

ładowania protokołowanych na nośniku danych USB (s) („USB Logging Time”);

„Reset statistics” (zresetuj statystyki)

„Reset history” (zresetuj historię)

Szczegółowe informacje dotyczące statystyki i historii zawarto w sekcjach „Tryb statystyki” i „Tryb historii”.

Komunikaty statusu

Jeżeli w trakcie eksploatacji wystąpi usterka, wyświetlacz może wyświetlić określone komunikaty statusu. Przyczyny mogą być następujące:

Usterka akumulatora

Podłączenie akumulatora o nieprawidłowym napięciu.

Przegrzanie urządzenia.

Wystąpienie błędu sprzętu lub oprogramowania.

Błąd akumulatora: Jeżeli akumulator ma zgłosić stan błędu, system ładowania akumulatorów wskazuje ten błąd jako błąd akumulatora wraz z przynależnym numerem błędu. Odpowiedni opis błędu znajduje się w instrukcji obsługi akumulatora.

Jeżeli na wyświetlaczu pojawi się komunikat o błędzie, a błędu nie da się usunąć samodzielnie:

Zanotować wyświetlony komunikat statusu: np. „Statecode (31)”.

Zanotować konfigurację urządzenia.

Powiadomić autoryzowany serwis.

Jeżeli urządzenie jest w stanie błędu, można wyświetlić dowolnie zdefiniowany tekst, który może przykładowo zawierać dane kontaktowe dystrybutora urządzenia.

Komunikaty statusu wywołane przyczynami zewnętrznymi

Nr Przyczyna/usuwanie

(11) Sprawdzić napięcie sieciowe

(12) Sprawdzić sieć (awaria fazy)

(13) Uszkodzenie zewnętrznego czujnika temperatury

(14) Uszkodzenie wymuszonego obiegu elektrolitu (presostat nie włącza się)

(15) Nie wykryto napięcia sterowniczego

(16) Styk zewnętrznego Start/Stop nie jest zwarty.

(17) Wielokrotne uaktywnienie wykrywania biegu jałowego w czasie ładowania

(np. wskutek zużytych styków ładowania)

Komunikaty statusu wywołane usterką akumulatora

Nr Przyczyna/usuwanie

(22) Zbyt niskie napięcie akumulatora

(23) Zbyt wysokie napięcie akumulatora

(24) Zbyt wysoka temperatura akumulatora (tylko w przypadku podłączenia

zewnętrznego czujnika temperatury)

(25) Zbyt niska temperatura akumulatora (tylko w przypadku podłączenia

zewnętrznego czujnika temperatury)

(26) Wykryto uszkodzenie ogniwa

(27) Nieobsługiwany typ akumulatora

(28) Mocno rozładowany akumulator — system przeprowadzi ładowanie zabez-

pieczające

(29) Nieprawidłowa polaryzacja akumulatora

(30) Zniszczenie termiczne

Komunikaty statusu w razie błędu ładowania

Nr Przyczyna/usuwanie

(31) Przekroczenie czasu na etapie I1

(32) Przekroczenie czasu na etapie U1

(33) Przepięcie akumulatora na etapie I2

(34) Przekroczenie Ah

(35) Przekroczenie czasu na etapie I2

(36) Nie osiągnięto napięcia zadanego na etapie I2 (tylko w przypadku charak-

terystyki formatu)

(37) Błąd w ładowaniu RI

(38) Nie można uzyskać ustawionego czasu ładowania

(39) Przekroczenie czasu ładowania RI

Komunikaty statusu wywołane usterką CAN (akumulator)

Nr Przyczyna/usuwanie

(51) Brak odpowiedzi akumulatora

(52) Brak możliwości odczytu danych akumulatora

(53) Nieobsługiwane napięcie akumulatora

(54) Błąd komunikacji

(55) Usterka akumulatora

(56) Brak możliwości włączenia akumulatora

(57) Przekroczony limit czasowy wiadomości

(58) Niepowodzenie logowania

Komunikaty statusu wywołane usterką bramy

Nr Przyczyna/usuwanie

(101) Ustawienie CAN-Connect jest aktywne i przez co najmniej 2 minuty nie na-

wiązano połączenia CAN z bramą.

(102) Brama nie ma połączenia z Back End.

Komunikaty statusu wywołane błędem TagID

Nr Przyczyna/usuwanie

(200) Technologia ustawiona w systemie ładowania akumulatorów nie jest kom-

patybilna z podłączonym akumulatorem.

(201) System ładowania akumulatorów nie obsługuje napięcia znamionowego te-

go akumulatora lub jest ono wykluczone przez ustawienia systemu ładowania akumulatorów

(202) Moc systemu ładowania akumulatorów nie jest wystarczająco wysoka, aby

ładować podłączony akumulator

(203) Nie można nawiązać komunikacji CAN z TagID

(204) Nie można odczytać danych TagID

(205) Nie można uruchomić aktualizacji TagID

(206) Uszkodzenie czujnika temperatury TagID

(207) Uszkodzenie czujnika napięcia TagID

(208) Nieprawidłowe dane podstawowe akumulatora TagID lub ich nie ma

(209) Uszkodzenie pamięci EEPROM

(210) Uszkodzenie pamięci Flash

(211) Nieprawidłowa sygnatura urządzenia

(212) Nie można zapisać danych TagID

(213) Moc systemu ładowania akumulatorów jest niewystarczająca do naładowa-

nia akumulatora w żądanym czasie ładowania

(214) Na ścieżkę DC przypada za dużo mocy traconej

(215) Czujnik poziomu napełnienia TagID jest zamontowany w niewłaściwym

ogniwie lub uszkodzony

(216) Zawieszenie oprogramowania TagID

Komunikaty statusu w przypadku wystąpienia błędu w uzwojeniu pierwotnym

Nr Przyczyna/usuwanie

(500) Uszkodzenie czujnika temperatury modułu 1 (górnego)

(501) Uszkodzenie czujnika temperatury modułu 2 (dolnego)

(502) Uszkodzenie czujnika temperatury PCB

(503) Nadmierna temperatura w obwodzie pierwotnym

(504) Blokada/uszkodzenie wentylatora

(505) Zbyt wysokie/niskie napięcie w obwodzie pośrednim

(506) Asymetria w obwodzie pośrednim

(507) Pierwotne napięcie zasilające poza granicami tolerancji

(508) Awaria sieci

(509) Nieprawidłowa konfiguracja urządzenia

(510) Błąd EEPROM obwodu pierwotnego

(527) Prąd przetężeniowy w przesuwaczu fazy

(528) Wyłączenie przekaźnika wysokiego ładowania w czasie trybu obciążenia

(530) Problem z komunikacją

(532) Błąd mikrokontrolera (np. dzielenie przez 0)

(533) Napięcie referencyjne poza granicami tolerancji

(534) Problem z rozruchem

(535) Prąd przetężeniowy w PFC

(536) Usterka przesuwacza fazy lub PFC

Komunikaty statusu w przypadku wystąpienia błędu w obwodzie wtórnym

Nr Przyczyna/usuwanie

(520) Uszkodzenie czujnika temperatury obwodu wtórnego

(521) Nadmierna temperatura w obwodzie wtórnym

(522) Uszkodzenie bezpiecznika wyjściowego

(523) Wtórne napięcie zasilające poza granicami tolerancji

(524) Wtórne napięcie referencyjne poza granicami tolerancji

(525) Offset prądu

(526) Offset prądu poza granicami tolerancji

(527) Prąd przetężeniowy w module mocy (pierwotnym)

(529) Brak komunikacji z obwodem wtórnym

(530) Brak komunikacji z obwodem pierwotnym

(531) Uszkodzenie EEPROM obwodu wtórnego

(532) Usterka mikrokontrolera

(537) Wadliwy pomiar napięcia

(570) Brak możliwości włączenia przekaźnika obwodu wtórnego

(571) Problem z ADC/SPI

Komunikaty statusu w przypadku usterki sterownika

Nr Przyczyna/usuwanie

(540) Uszkodzenie/brak podzespołu pamięci konfiguracji

(541) Brak komunikacji z obwodem wtórnym

(542) Niepowodzenie inicjalizacji obwodu wtórnego

(543) Błąd programu/pamięci w sterowniku charakterystyki

(544) Błąd programu/pamięci w sterowniku charakterystyki

(545) Niepowodzenie inicjalizacji obwodu pierwotnego

(546) Niepowodzenie aktualizacji

(547) Niepowodzenie ładowania/zapisu ustawień

(548) Niepowodzenie ładowania/zapisu ustawień charakterystyki

(549) Nie można kontynuować ładowania po awarii zasilania

(550) Brak ustawienia czasu

(551) Wykryto zmianę sprzętową

(552) Nieprawidłowy podzespół pamięci konfiguracji

(553) Niepowodzenie aktualizacji obwodu pierwotnego

Komunikaty statusu toru zasilania

(554) Błąd komunikacji

(555) Nieprawidłowe oprogramowanie urządzenia

(557) Przerwanie komunikacji InterLock

(558) Wystąpił błąd w drugim urządzeniu połączonym za pośrednictwem Inter-

Lock

(559) Drugie urządzenie, które jest połączone za pośrednictwem InterLock, nie

jest kompatybilne z tym urządzeniem

Komunikat statusu wskazuje, w której ścieżce mocy wystąpiła usterka:

(1): Tor zasilania 1 — np. Statecode (542-1)

(2): Tor zasilania 2 — np. Statecode (542-2)

(1)

(2)

Przegląd dostępnych opcji

Bezpieczeństwo W celu podłączenia wyposażenia opcjonalnego częściowo konieczne jest otwarcie

obudowy. Należy wówczas przestrzegać następujących ostrzeżeń:

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo stwarzane przez nieprawidłowo przeprowadzone prace.

Skutkiem mogą być poważne uszczerbki na zdrowiu oraz straty materialne.

Wszelkie prace związane z podłączaniem wyposażenia opcjonalnego mogą

▶

wykonywać jedynie pracownicy wykwalifikowani. Jeżeli dla danego wyposażenia opcjonalnego dostępna jest instrukcja instala-

▶

cji lub broszura, należy przestrzegać zamieszczonych tam ostrzeżeń i wskazówek. W przypadku wszystkich opcji mających przyłącza elektryczne, po zakończe-

▶

niu prac przy przyłączach elektrycznych przeprowadzić kontrolę zgodności z wymogami bezpieczeństwa technicznego zgodnie z obowiązującymi krajowymi i międzynarodowymi normami oraz wytycznymi. Dokładniejsze informacje na temat kontroli zgodności z wymogami bezpie-

▶

czeństwa technicznego można uzyskać w najbliższym autoryzowanym serwisie. Udostępni on na życzenie wszystkie niezbędne dokumenty.

▶

Wymuszony obieg elektrolitu

WSKAZÓWKA!

Niebezpieczeństwo wskutek wydostawania się elektrolitu z akumulatora lub braku przeciwciśnienia podczas pracy.

Może to spowodować uszkodzenie pompy powietrza.

System ładowania akumulatorów należy ustawiać zawsze tak, aby znajdował

▶

się co najmniej 0,5 m (1 ft. 7.69 in) nad ładowanym akumulatorem. Wyjście sprężonego powietrza systemu ładowania akumulatorów zawsze

▶

łączyć z akumulatorem za pomocą sprawnego przewodu przeznaczonego do tego celu.

WSKAZÓWKA!

Niebezpieczeństwo wskutek nieprzestrzegania dozwolonej tolerancji napięcia sieciowego.

Skutkiem mogą być usterki działania i straty materialne.

Dla opcji wymuszonego obiegu elektrolitu w stosunku do systemu ładowania

▶

akumulatorów obowiązuje ograniczona tolerancja napięcia sieciowego wynosząca 207–250 V, faza–faza: 360–433 V.

Opcja wymuszonego obiegu elektrolitu dysponuje pompą powietrza zintegrowaną w systemie ładowania akumulatorów. Tłoczy ona powietrze do akumulatora za pośrednictwem zainstalowanych w tym celu rurek kapilarnych. Umożliwia to intensywne przemieszanie elektrolitu. Płynąca z tego korzyść to mniejsze rozgrzewanie się akumulatora (dłuższa żywotność) i mniejsza strata wody podczas ładowania.

Jeżeli wskutek uszkodzenia lub nieszczelności pompy w połączeniu z akumulatorem zostanie wykryta usterka, na wyświetlaczu pojawi się komunikat statusu „Statecode 14”. Uszkodzenie takie może wskazać np. kontrolka sygnalizacyjna jako błąd zbiorczy.

Sterowanie procesem wymuszonego obiegu elektrolitu odbywa się za pośrednic-

(1)

(2)

twem sterownika systemu ładowania akumulatorów. W tym celu do dyspozycji są różne możliwości wyboru dostępne w menu konfiguracji. Szczegółowe informacje na ten temat zamieszczono w rozdziale „Wyświetlacz” w części „Funkcje dodatkowe”.

Do tych możliwości wyboru zaliczają się fabrycznie przygotowane programy 1–5. Parametry istotne dla tych programów podano w poniższej tabeli wraz z objaśnieniami.

Program ON (WŁ.) 1 OFF

(WYŁ.) 1

Repeat ON (WŁ.) 2 OFF

(WYŁ.) 2

1 30 min 25 min 1× 5 min 25 min

2 3 min 10 min 4× 3 min 20 min

3 3 min 12 min 1× 3 min 12 min

4 5 min 10 min 3× 5 min 20 min

5 2,5 min 7,5 min 1× 2,5 min 7,5 min

Oczyszczanie wkładu filtra powietrza

Wkład filtra powietrza zintegrowanej pompy powietrza należy oczyszczać raz w roku. W przypadku silnego zapylenia, odstęp między kolejnymi czyszczeniami należy odpowiednio skrócić. W celu oczyszczenia niezbędne jest wyjęcie wkładu filtra powietrza (2). Demontaż filtra powietrza (1) przez ściągnięcie i ponowne zamontowanie wykonać zgodnie z ilustracjami:

(1)

Zewnętrzny Start/Stop

Kontrolka ładowania

Opcja „Zewnętrzny Start/Stop” zapobiega iskrzeniu na wtyczce do ładowania, gdy nastąpi jej odłączenie w trakcie procesu ładowania. Specjalne styki we wnętrzu wtyczki do ładowania rejestrują odłączenie od gniazda ładowania. Te styki mają szybszy czas reakcji w porównaniu do styków głównych. Dochodzi do natychmiastowego zatrzymania ładowania. Nie następuje wówczas zużycie styków głównych i zapewnione jest większe bezpieczeństwo przed zapłonem gazu piorunującego.

Do przyłączy we wnętrzu urządzenia można podłączyć odpowiednie wskaźniki zewnętrzne w celu sygnalizacji stanu naładowania lub stanów pracy systemu ładowania akumulatorów. Szczegółowe informacje na ten temat podano w rozdziale Elementy obsługi oraz przyłącza, w punkcie „Zakres opcji”. Napięcie robo- cze każdego wskaźnika zewnętrznego musi wynosić 13 V, przy czym suma prądu pobranego przez wszystkie zewnętrzne wskaźniki nie może przekroczyć 0,5 A.

Jeżeli w menu podświetlone jest ustawienie „RGB” (pasek diod), przyłącze (15) (żółte) nie jest obsługiwane. Ustawienie „normalne” (konwencjonalne wskaźniki zewnętrzne) lub „RGB” (pasek diod) dotyczy funkcji „External lamp” („Kontrolka zewnętrzna”) w części „Funkcje dodatkowe w trybie konfiguracji”, punkt

Przegląd funkcji dodatkowych.

Ładowanie sterowane temperaturą

Karta przekaźnikowa

Opcja „Ładowanie sterowane temperaturą” reguluje napięcie ładowania w zależności od aktualnej temperatury akumulatora. W ten sposób, szczególnie w przypadku zastosowania w chłodnych pomieszczeniach, znacząco przedłużana jest żywotność akumulatora.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo w przypadku zastosowania karty przekaźnikowej do funkcji istotnych dla bezpieczeństwa.

Skutkiem mogą być poważne uszczerbki na zdrowiu oraz straty materialne.

Nie używać karty przekaźnikowej do funkcji krytycznych dla bezpieczeństwa.

▶

WSKAZÓWKA!

Risk of Electric Shock! Do not operate at circuits more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common NC Normally Closed NO Normally Opened L Line N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

Niebezpieczeństwo wskutek nieprzestrzegania dozwolonej tolerancji napięcia sieciowego.

Skutkiem mogą być usterki działania i straty materialne.

Dla opcji karty przekaźnikowej w stosunku do systemu ładowania akumula-

▶

torów obowiązuje ograniczona tolerancja napięcia wejściowego L–N wynosząca maks. 250 V.

Opcjonalna karta przekaźnikowa umożliwia zewnętrzną analizę stanów pracy systemu ładowania akumulatorów i stanu naładowania podłączonego akumulatora. Ponadto możliwe jest zasilanie jednego lub większej liczby odbiorników napięciem wejściowym L-N. Warunkiem jest zainstalowanie przewodu neutralnego w sieci elektrycznej. Wyjaśnienie konfiguracji dla wyjść karty przekaźnikowej znajduje się w instrukcji obsługi systemu ładowania akumulatorów: rozdział „Wyświetlacz”, część „Funkcje dodatkowe”.

Szczegółowe informacje na temat karty przekaźnikowej zawarto w instrukcji dostarczanej razem z opcjonalną kartą przekaźnikową.

Podajemy zestawienie opcji związanych bezpośrednio z kartą przekaźnikową. Opcje związane z przekaźnikiem są sterowane wyjściami karty przekaźnikowej:

Aquamatic

Ładowanie aktywne

Ładowanie 50%

Ładowanie 80%

Koniec ładowania;

Zakończone ładowanie główne

Ładowanie OK

Ładowanie niezakończone

sygnał emitowany, gdy akumulator został przedwcześnie odłączony od systemu ładowania akumulatorów; Błąd zbiorczy;

Błąd zbiorczy + ostrzeżenie

Kontrolka sygnalizacyjna;

Zabezpieczenie przed uruchomieniem;

ON (WŁ.);

Wskaźnik uzupełnienia poziomu wody;

Akumulator ostygnięty;

Pasmo diodowe Pasmo diodowe pełni funkcję wskaźnika statusu i świeci analogicznie do ele-

mentów wskazujących na panelu obsługi w odpowiednich kolorach. W tym celu

Zewnętrzna pompa powietrza (wymuszony obieg elektrolitu).

pasmo diodowe razem z dyfuzorem jest instalowane w szczelinie między przednią ścianką obudowy a górną częścią obudowy.

Filtr powietrza W zapylonym otoczeniu filtr powietrza zapobiega przedostawaniu się zanieczysz-

czeń do wnętrza urządzenia. Zapobiega to ewentualnemu obniżeniu wydajności lub innym zakłóceniom w pracy urządzenia. Szczegółowe informacje na ten temat zamieszczono w przynależnej broszurze. Odstęp od kolejnego czyszczenia w zależności od potrzeby (zalecenie producenta: co miesiąc)

Wskaźnik zdalny Wskaźnik zdalny umożliwia pełną obsługę urządzenia na odległość maks. 30 m

(98 ft, 5,1 in). Opcja ta obejmuje pełnowartościowy panel obsługi w aluminiowej obudowie.

Brama Gateway jest elementem łączącym system ładowania akumulatorów z Char-

ge&Connect. Szczegółowe informacje na ten temat zamieszczono w przynależnej broszurze.

Gateway Link Gateway Link umożliwia łatwe połączenie Gateway z systemem ładowania akumu-

latorów. Bramę można podłączyć bez otwierania systemu ładowania akumulatorów.

TagID TagID to elektroniczny system pomiarowo-sterujący, wymieniający dane akumula-

tora z systemem ładowania akumulatorów i optymalizujący ładowanie.

TagID Link TagID Link umożliwia wymianę istotnych danych akumulatora pomiędzy TagID i

systemem ładowania akumulatorów.

Dane techniczne

Selectiva 30 kW

NIEBEZPIECZEŃSTWO!

Porażenie elektryczne wywołane prądem uszkodzeniowym może spowodować śmierć.

Do podłączenia urządzenia do sieci należy stosować tylko wyłącznik różnicowoprądowy typu B.

Napięcie sieciowe (-10% / +30%) *

Opcjonalnie:

Bezpiecznik sieciowy

Minimalny przekrój przewodu doprowa-

3~ NPE 400 V / 50/60 Hz 3~ PE 400 V / 50/60 Hz

63 A

10 mm² (,0155 in²)

dzającego

Typowy prąd upływowy

360 V AC – 3,3 mA a.c. 400 V AC – 4,2 mA a.c. 520 V AC – 4,8 mA a.c.

Cykl pracy 100%

Klasa EMC urządzenia B

Zużycie w trybie czuwania Selectiva 8250/8300 Selectiva 8375

25,1 W 25,9 W

Klasa ochrony 1

Maks. dopuszczalna impedancja sieci Z na PCC

Selectiva 8250 Selectiva 8300

maks.

59 mΩ 51 mΩ 41 mΩ

Selectiva 8375

Stopień ochrony

IP 20

Kategoria przepięciowa III

Temperatura robocza

od -20°C do +40°C (od -4°F do 104°F)

Temperatura przechowywania od -25°C do +80°C

(od -13°F do 176°F)

Wilgotność względna powietrza Maksymalnie 85%

Maksymalna wysokość nad poziomem morza 2000 m (6561 ft)

Znak jakości podany na tabliczce znamiono-

wej

Norma produktu EN62477-1

Wymiary (dł. × szer. × wys.) 780 × 369 × 1090 mm

(30,71 × 14,53 × 42,91 in)

Masa (ze standardowym kablem zasilającym i przewodem do ładowania)

Stopień zanieczyszczenia 3

104 kg (229,28 lb)

1) Dopuszczalna jest eksploatacja urządzenia w sieci z uziemionym punktem gwiazdowym, z napięciem znamionowym przewodu zewnętrznego wynoszącym maksymalnie 400 V.

2) Minimalny przekrój przewodu ochronnego musi być zgodny z lokalnymi przepisami bezpieczeństwa dotyczącymi przewodów ochronnych instalacji wysokoenergetycznych. Urządzenie generuje prąd upływowy o podwyższonej wartości. Trzeba to uwzględnić podczas instalacji urządzenia zgodnie z krajowymi przepisami. Prąd upływowy do ziemi wynosi mniej niż 12,6 mA.

3) Złącze do zasilania z publicznej sieci zasilającej 230/400 V i 50 Hz.

4) Tylko do użytku w pomieszczeniach zamkniętych, chronić przed deszczem i śniegiem.

5) Przy wyższych temperaturach otoczenia może następować zmniejszenie mocy (redukcja mocy znamionowej).

Dane poszczególnych urządzeń

Maks. moc

Maks. prąd

Urządzenie

8250 30 kW 49,2 A 30530 W 80 V 250 A

8300 30 kW 52,0 A 31640 W 80 V 300 A

przemienny

prądu przemiennego

Napięcie znamionowe

Maks. prąd ładowania

8375 30 kW 54,0 A 32290 W 80 V 375 A

Fronius Selectiva 30 kW 4.0 Operating Instruction [PL]

Specifications and Main Features

Frequently Asked Questions

User Manual
