Operating Instructions

Selectiva 4.0 30 kW

Bruksanvisning

42,0426,0359,SV 011-21022023

Innehållsförteckning

Säkerhetsföreskrifter 5

Allmänt 5 Omgivningsvillkor 5 Nätanslutning 5 Risk för nät- och laddningsström 6 Risk för syror, gaser och ångor 6 Allmänna råd gällande hantering av batterier 6 Egen- och personskydd 7 Säkerhetsåtgärder vid normal drift 7 EMC-klassificering av apparater 7 Åtgärder för elektromagnetisk kompatibilitet 7 Datasäkerhet 7 Underhåll 8 Reparation och underhåll 8 Ägarens skyldigheter 8 Säkerhetsteknisk kontroll 8 Märkningar på enheten 8 Slutomhändertagande och återvinning 8 Upphovsrätt 9

Effektklasser 10

Allmänt 10 30 kW 10

Allmän information 11

Förklaring säkerhetsanvisningar 11 Koncept 11 Avsedd användning 11 Leveransomfattning 12 Kundspecifik information 12 Nätanslutning 13 Laddningskabel 13 Korrekt dragning av nät- och laddningskablar 13 Varningsanvisningar på laddaren 14 Varningsanvisningar inuti laddaren 17 Mått 18 Borttagning av pall 18

Val av monteringsplats och golv-/väggmontering 19

Uppställningsvillkor 19 Golvmontering 20 Väggmontering 21

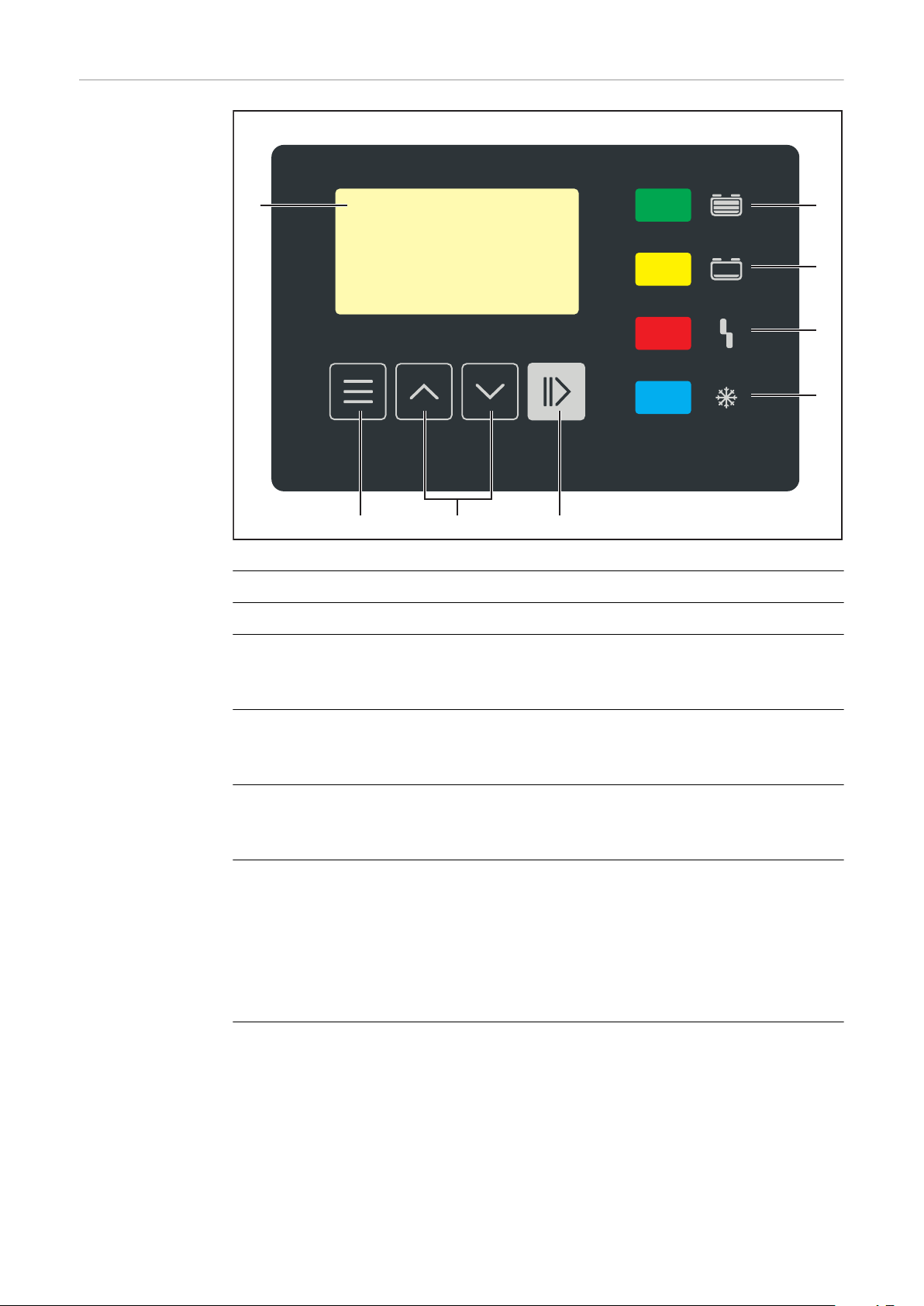

Manöverelement och anslutningar 23

Reglage och anslutningar 23 Anslutningskonfiguration för tillvalsstickkontakt 25 Frontpanel 26

Laddning av batteri 28

Första idrifttagandet 28 Starta laddningen 29 Avbryta laddningen 31 Avsluta laddning 31

Indikering 33

Översikt över visningslägen 33 Återställa inställningarna 33

Standardläge 34

Statistikläge 35

Historikläge 36

Konfigurationsläge 38

Översikt över inställningsalternativen i konfigurationsläget 38 Gå till konfigurationsläget 38

Lämna konfigurationsläget 40

USB-läget i konfigurationsläget 41

USB-läge 41

Laddningsinställningar i konfigurationsläget 43

Översikt över laddningsinställningarna 43 Elektrolytcirkulation 43 Temperaturstyrd laddning 44 Utjämningsladdning 45 Fördröjning 46 Kalender 46 Specialladdningar 48 Specialfunktionen Mellanladdning 49 Likströmsanslutning 49

Extrafunktioner i konfigurationsläget 51

Översikt över extrafunktionerna 51 Inställning av den blå indikatorn ”Blå lysdiod” 51 Laddningsstart efter nätfel 51

Allmänna inställningar i konfigurationsläget 52

Översikt över allmänna inställningar 52 Inställningar för laddningskabeln 52 AC-strömbegränsning 52 Temperatur 53 Kod 53 USB-tidsintervall 53

Statusmeddelanden 54

Statusmeddelanden 54 Statusmeddelanden om effektväg 58

Översikt över tillgängliga alternativ 60

Säkerhet 60 Elektrolytcirkulation 60 Extern start-stopp 62 Signallampa för laddning 62 Temperaturstyrd laddning 62 Reläkort 62 Lysdiodsslinga 63 Luftfilter 64 Fjärrindikator 64 Gateway 64 Gateway Link 64 Tagg-ID 64 Tagg-ID-länk 64

Tekniska data 65

Selectiva 30 kW 65

Säkerhetsföreskrifter

Allmänt Utrustningen är tillverkad enligt den senaste tekniken och gällande säkerhets-

tekniska regler. Trots detta kan felaktig användning eller missbruk medföra följande risker:

skada eller dödsfall för användaren eller tredje person,

skada på utrustningen eller annan egendom,

försämrad effektivitet vid arbete med utrustningen.

Alla personer som ska driftsätta, använda, underhålla och reparera utrustningen ska

vara tillräckligt kvalificerade,

ha läst hela denna bruksanvisning och följa den noggrant.

Bruksanvisningen ska alltid finnas tillgänglig där utrustningen används. Allmänt gällande säkerhets- och skyddsföreskrifter samt miljöskyddsföreskrifter kompletterar den här bruksanvisningen.

All säkerhets- och riskinformation på utrustningen

ska hållas i läsbart skick,

vara oskadad,

måste finnas kvar,

får inte övertäckas, klistras över eller målas över.

Placeringen av säkerhets- och riskinformation på utrustningen anges i kapitlet ”Allmän information” i bruksanvisningen. Störningar som kan försämra säkerheten ska åtgärdas innan utrustningen aktiveras.

Det gäller din säkerhet!

Omgivningsvillkor

Nätanslutning Enheter med hög effekt kan på grund av sin strömförbrukning påverka energikva-

Drift och förvaring av utrustningen utanför det angivna området ses som felaktig användning. Tillverkaren ansvarar inte för skador som uppstår på grund av det.

Exakt information om de tillåtna miljövillkoren finns att hämta i kapitlet ”Tekniska data”.

liteten i nätet.

Detta kan påverka utrustningstyper i form av:

anslutningsbegränsningar, krav med avseende på maximalt tillåten nätim-

pedans *) eller

krav med avseende på minsta nödvändiga kortslutningseffekt *).

Vid gränssnittet till det allmänna elnätet,

se Tekniska data.

I detta fall måste arbetsledningen eller användaren av utrustningen förvissa sig om att den får anslutas, eventuellt efter samråd med elleverantören.

VIKTIGT! Var noga med att jorda nätanslutningen säkert!

Risk för nät- och laddningsström

Det finns många risker när du arbetar med utrustningen, exempelvis:

Elektriska risker på grund av nät- och laddningsströmmen.

Skadliga elektromagnetiska fält som kan vara livsfarliga för användare av pa-

cemaker.

Elektriska stötar kan vara dödliga. I grund och botten är alla elstötar livsfarliga. För att undvika elstötar under drift:

får du inte röra spänningssatta delar inne i eller utanpå utrustningen,

får du inte under några omständigheter röra batteripolerna,

får du inte kortsluta laddningskabeln eller laddningsklämmorna.

Alla kablar och ledningar ska vara fastsatta, oskadade, isolerade och tillräckligt dimensionerade. Lösa anslutningar samt brända, skadade eller underdimensionerade kablar och ledningar ska genast repareras av behörig fackpersonal.

Risk för syror, gaser och ångor

Batterier innehåller syror som kan skada ögonen och huden. Dessutom kan det under laddningen alstras skadliga gaser och ångor som i vissa fall är mycket explosiva.

Du får använda laddaren endast i väl ventilerade rum, där ansamling av explosiva gaser förhindras. Batterirum anses inte vara explosionsfarliga, om de genom naturlig eller forcerad ventilation håller en vätekoncentration som understiger 4 %.

Under laddningen ska avståndet mellan batteriet och laddaren vara minst 0,5 m (19.69 in). Eventuella antändningskällor samt eld och öppna lågor ska hållas på behörigt avstånd från batteriet.

Du får inte under några omständigheter lossa anslutningarna på batteriet (exempelvis laddningsklämmorna) under pågående laddning.

Du får under inga omständigheter andas in gaser eller ångor som uppstår. Se till att det finns tillräcklig ventilation.

Du får inte lägga verktyg eller elektriskt ledande metaller på batteriet, då det kan orsaka kortslutning.

Batterisyran får inte komma vare sig i ögonen, på huden eller på kläderna. Använd skyddsglasögon och lämplig skyddsklädsel. Skölj genast bort syrastänk med mycket vatten. Kontakta läkare vid behov.

Allmänna råd gällande hantering av batterier

Skydda batteriet mot smuts och mekaniska skador.

Förvara laddade batterier i svala rum. Vid cirka +2 °C (35,6 °F) är självurladd-

ningen som lägst. Säkerställ enligt batteritillverkarens anvisningar eller åtminstone varje vecka

visuellt att batteriets syranivå (elektrolyten) ligger vid Max-märket. Starta inte apparaten och stäng genast av den och låt en fackverkstad kon-

trollera batteriet om:

syranivån är ojämn eller vattenförbrukningen i enskilda celler är hög på

grund av ett eventuellt fel batteriet värms upp över tillåtna 55 °C (131 °F).

Egen- och personskydd

Obehöriga, framför allt barn, får inte vistas inom laddarens arbetsområde under pågående arbete. Om det ändå finns obehöriga personer i närheten ska de:

informeras om alla risker (hälsovådliga syror och gaser, farlig nät- och ladd-

ningsström m.m.) förses med lämplig skyddsutrustning.

Innan du lämnar arbetsområdet ska du se till att det inte kan uppstå person- eller sakskador medan du är borta.

Säkerhetsåtgärder vid normal drift

EMC-klassificering av apparater

Utrustning med skyddsledare får anslutas endast till nät med skyddsledare och jordat eluttag. Ansluts utrustningen till ett nät utan skyddsledare eller till ett ojordat eluttag, anses det som vårdslöshet. Tillverkaren ansvarar inte för skador som uppstår på grund av det.

Använd växelriktaren endast enligt den kapslingsklass som anges på märkskylten.

Använd aldrig skadad utrustning.

Låt regelbundet en behörig elektriker kontrollera utrustningens nätanslutning och att skyddsledaren är funktionsduglig.

Säkerhetsanordningar och komponenter som inte är fullt funktionsdugliga ska repareras av behörig personal, innan du börjar använda utrustningen.

Koppla aldrig förbi skyddsanordningar och ta aldrig bort dem.

Efter montering krävs en lättåtkomlig nätkontakt.

Apparater av emissionsklass A:

är avsedda endast för användning inom industriområden,

kan förorsaka ledningsbundna och strålade störningar inom andra områden.

Apparater av emissionsklass B:

uppfyller emissionskraven för bostads- och industriområden. Detta gäller

även för bostadsområden som får sin strömförsörjning från det allmänna lågspänningsnätet.

EMC-klassificering av apparater enligt märkskylt eller tekniska data.

Åtgärder för elektromagnetisk kompatibilitet

Datasäkerhet Användaren ansvarar för datasäkring av ändringar i förhållande till fabriksinställ-

Även om de normerade emissionsgränsvärdena inte överskrids kan i vissa fall påverkan inom det avsedda användningsområdet uppträda (till exempel om det finns känsliga apparater i lokalen eller om radio- eller TV-mottagare finns i närheten). I sådana fall är arbetsledningen skyldig att vidta lämpliga åtgärder för att eliminera störningarna.

ningarna. Tillverkaren ansvarar inte för raderade personliga inställningar.

Underhåll Kontrollera före varje idrifttagande att nätkontakten och nätkabeln samt ladd-

ningskablarna och -klämmorna är oskadade. Om de är smutsiga ska du rengöra laddarens utsida med en mjuk trasa och endast med lösningsmedelsfria rengöringsmedel.

Reparation och underhåll

Ägarens skyldigheter

Säkerhetsteknisk kontroll

Endast auktoriserade personer får utföra reparations- och underhållsarbeten. Använd bara originalreservdelar (gäller även normdelar). Det finns ingen garanti för att delar från tredje part är konstruerade och tillverkade enligt gällande specifikationer och säkerhetsnormer.

Alla förändringar, installationer och ombyggnader måste ske med tillverkarens godkännande.

Ägaren åtar sig att se till att de personer som ska använda utrustningen

är väl förtrogna med de gällande föreskrifterna för arbetssäkerhet och före-

byggande av olyckor och är utbildade i hur utrustningen ska användas, har läst och förstått den här bruksanvisningen, särskilt kapitlet ”Säker-

hetsföreskrifter”, och har bekräftat det med en underskrift, är korrekt utbildade i kraven på arbetsresultat.

Kontrollera regelbundet att personalen arbetar på ett säkerhetsmedvetet sätt.

Tillverkaren rekommenderar att användaren utför en säkerhetsteknisk kontroll av apparaten minst var 12:e månad.

En säkerhetsteknisk kontroll får bara utföras av en behörig elektriker

efter förändringar,

efter installationer och ombyggnader,

efter reparation, skötsel eller underhåll,

åtminstone var 12:e månad.

Märkningar på enheten

Slutomhändertagande och återvinning

Den säkerhetstekniska kontrollen ska utföras enligt nationella och internationella normer och riktlinjer.

Närmare information om den säkerhetstekniska kontrollen och kalibreringen kan du få från din serviceavdelning. Servicekontoret ställer vid förfrågan alla nödvändiga underlag till förfogande.

CE-märkta enheter uppfyller de grundläggande kraven i gällande direktiv.

Enheter med EAC-kontrollmärket uppfyller kraven i de relevanta normerna för Ryssland, Vitryssland, Kazakstan, Armenien och Kirgizistan.

Elapparater och elskrot ska sorteras separat enligt EU-direktiv och nationellt gällande lagar, och lämnas in för miljövänlig återvinning. Förbrukade enheter ska återlämnas till försäljaren eller ett lokalt, godkänt insamlings- och återvinningssystem. Korrekt återvinning av förbrukade enheter främjar en hållbar återanvändning av material. Annan hantering kan innebära potentiella risker för hälsa och miljö.

Förpackningsmaterial

Separat insamling. Kontrollera bestämmelserna i din kommun. Platta till kartongen.

Upphovsrätt Copyrighten för denna användarhandbok tillhör tillverkaren.

Texterna och bilderna uppfyller den senaste tekniken vid tryckningen. Rätt till ändringar förbehålles. Innehållet i användarhandboken kan inte ligga till grund för anspråk från köparens sida. Vi tar tacksamt emot förslag till förbättringar och information om fel i användarhandboken.

Effektklasser

Allmänt kW-uppgiften för effektklasserna gäller laddarhusets utförande och har inget di-

rekt samband med laddarens faktiska effekt.

30 kW Selectiva

8250/8300/8375

Allmän information

Förklaring säkerhetsanvisningar

VARNING!

Betecknar en omedelbart hotande fara.

Om du inte kan avvärja den kan den orsaka dödsfall eller svåra kroppsskador.

▶

FARA!

Betecknar en eventuell farlig situation.

Om du inte kan avvärja den kan den orsaka dödsfall eller svåra kroppsskador.

▶

SE UPP!

Betecknar en eventuell skadlig situation.

Om du inte kan avvärja den kan den orsaka lätta eller ringa kropps- och

▶

sakskador.

OBSI!

Anger risk för försämrat arbetsresultat och eventuell skada på utrustningen.

Koncept Den trefasiga laddaren kännetecknas av den intelligenta laddningsteknologin.

Teknologin Active Inverter med Ri-laddningsprocessen anpassas efter batteriernas behov och laddar bara så mycket ström i batteriet som krävs just då.

Teknologin är inbäddad i ett robust hus enligt industristandard. Den kompakta konstruktionen uppfyller alla krav på säkerhetsstandarder, minskar platsbehovet och skyddar komponenterna så att de får en lång livslängd.

Enheten är perfekt utrustad för framtiden, då den är försedd med en grafikdisplay, en integrerad datalogger, nya gränssnitt och extra tillval.

Avsedd användning

Laddaren är avsedd för laddning av de batterier som anges nedan. Annan användning eller användning utöver detta är inte tillåten. Tillverkaren ansvarar inte för skador som uppstår på grund av felaktig användning. Till den avsedda användningen hör även:

att följa alla anvisningar i bruksanvisningen

att regelbundet kontrollera nät- och laddningskablarna.

FARA!

Det råder fara vid laddning av torrbatterier (primärelement) och batterier som inte är uppladdningsbara.

Risk för allvarliga person- och sakskador till följd av läckande batteri.

Ladda bara de batterityper som nämns nedan.

▶

FARA!

Fara vid laddning av olämpliga batterier.

Det kan leda till svåra person- och sakskador till följd av utströmmande gaser, brand eller explosion.

Anslut endast sådana batterier till laddaren som är lämpliga för laddaren

▶

med avseende på typ, spänning och kapacitet och som motsvarar laddarens inställningar.

Laddaren ska användas till att ladda blysyrabatterier och NiCd-batterier:

Pb-WET-batterier (PzS, GiS, ...):

avluftande, slutna våta blysyrabatterier med ﬂytande elektrolyt. Pb-GEL-batterier (PzV, GiV, ...):

ventilreglerade, förslutna blysyrabatterier (VRLA) med fast elektrolyt (gel eller AGM). NiCd-batterier:

slutna eller förslutna NiCd-batterier med ﬂytande elektrolyt. Pb-CSM-WET-batterier (Copper Strained Metal):

slutna blysyra-CSM-batterier med ﬂytande elektrolyt. Lead Crystal-batterier:

Lead Crystal-batterier av typen EVFJ/CNFJ.

En felfri funktion hos utrustningen är beroende av en korrekt hantering. Utrustningen får aldrig hanteras genom att dra i kabeln.

Leveransomfattning

Kundspecifik information

(1) Laddare (2) Bruksanvisning (3) Snabbstartguide

Om det finns kundspecifik information till laddaren följer den med vid leveransen.

Nätanslutning

FARA!

Fara till följd av läckström.

Det kan leda till svåra personskador eller till döden.

Använd om nödvändigt endast jordfelsbrytare av typ B vid anslutning av lad-

▶

daren till elnätet. Skyddsledarens minimitvärsnitt måste stämma överens med de lokala säker-

▶

hetsbestämmelserna för höga skyddsledarströmmar. Laddaren har en ökad läckström. Beakta den enligt de nationella föreskrif-

▶

terna under installationen av laddaren. Läckströmmen anges i förhållande till nätspänningen i kapitlet ”Tekniska da-

▶

ta”.

FARA!

Det råder fara vid felaktig användning.

Det kan leda till svåra person- och sakskador.

Använd de beskrivna funktionerna först när du har läst och förstått följande

▶

dokument i deras helhet: Bruksanvisningen

▶

Samtliga bruksanvisningar, i synnerhet säkerhetsföreskrifterna, för system-

▶

komponenterna Bruksanvisningarna och säkerhetsföreskrifterna från batteri- och fordonstill-

▶

verkarna

Laddningskabel

Korrekt dragning av nät- och laddningskablar

FARA!

Fara råder vid felaktig eller otillräcklig nätförsörjning.

Det kan leda till svåra person- och sakskador.

Kraven som rör nätförsörjningen enligt kapitlet ”Tekniska data” måste vara

▶

uppfyllda.

FARA!

Fara på grund av kringﬂygande gnistor om laddningskontakten kopplas bort på fel sätt.

Kan leda till svåra person- och materialskador. De gnistor som då bildas kan antända de laddningsgaser som bildas under laddningsprocessen, vilket kan förorsaka brand eller utlösa en explosion.

Avsluta laddningen via laddaren och när laddningskablarna har svalnat lindar

▶

du upp dem och hänger dem över kabelhållaren, om sådan finns.

FARA!

Fara råder om laddningskablarna ligger utspridda.

Kan leda till svåra person- och materialskador. Personer kan fastna i eller snubbla på utdragna, lösa kablar.

Dra laddningskabeln så att ingen kan snubbla på eller fastna i den.

▶

SE UPP!

Fara vid överhettning på grund av felaktigt dragna nät- eller laddningskablar.

Risk för skador på nät-/laddningskablarna.

Byte av nät- och laddningskablar får endast utföras av utbildad elektriker.

▶

Dra nät- och laddningskablarna utan slingor.

▶

Täck inte över nät- och laddningskablarna.

▶

Dra laddningskablar som är längre än 5 m (16 ft. 4.85 in.) separat (bunta inte

▶

ihop dem med andra kablar). Laddningskablar som är längre än 5 m (16 ft. 4.85 in.) kan vara varmare (var-

▶

ning för heta ytor). Se noga till i följande situationer att inte laddningskablarna blir varmare på

▶

ytan än 80 °C (176 °F).

- Omgivningstemperaturen är 30 °C (86 °F) eller högre

- Laddningskabelns tvärsnitt är 95 mm2 eller mer

- Laddningskabeln är 5 m (16 ft. 4.85 in.) eller längre

Varningsanvisningar på laddaren

På laddarens märkskylt finns det ett antal säkerhetssymboler. De får varken tas bort eller målas över.

Ser. No.:

Part No.:

UDC nom.

IDC max.

Protective class I

IAC max.

UAC nom.

PAC max.

www.fronius.com

OVC III

IP20

xxV

xxxA

xxA

3~ NPE xxxV 50/60Hz

xxxxW

xxxxxxxx

4,010,xxx

Selectiva x.0 xxxx xkW

HIGH LEAKAGE CURRENT!

Ensure proper grounding

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird! Explosive Gase. Flammen und Funken vermeiden. Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable! Explosive gases. Prevent flames and sparks. Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge! Gaz explosifs. Éviter les flammes et les étincelles. Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga! Gases explosivos. Evitar llamas y chipas. ¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica! Gas esplosivi. Evitare fiamme libere e scintille. Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION ADVERTENCIA - AVVISO

42,0409,0419

En elektrisk stöt kan vara dödlig. Endast en av tillverkaren utbildad servicetekniker får öppna huset. Laddaren måste skiljas från elnätet, innan ett arbete med öppet hus får påbörjas. Säkerställ med hjälp av ett lämpligt mätinstrument att alla elektriskt laddade komponenter (exempelvis kondensatorer) är helt urladdade. Säkerställ att laddaren förblir skild från elnätet tills alla arbeten har avslutats.

Använd funktionerna först efter att hela bruksanvisningen har lästs igenom.

Håll eventuella antändningskällor, såsom eld, gnistor och öppna lågor, borta från batteriet.

Explosionsrisk! Det bildas knallgas i batteriet under laddningen.

Batterisyran är frätande. Se till att den inte kommer i kontakt med ögonen, huden eller kläderna.

Se till att luftcirkulationen är tillräcklig under laddningen.

Laddaren kan förorsaka läckströmmar i skyddsledaren i DC-nätet. Används en jordfelsbrytare på elnätssidan som skydd mot elstötar, måste den vara av typ B. Laddaren har en ökad läckström. Beakta den enligt de nationella föreskrifterna under installationen av laddaren.

Kasta inte produkten i hushållsavfallet, utan kassera den i enlighet med de lokala bestämmelserna om bortskaffande av avfall som utgörs av eller innehåller elektriska eller elektroniska produkter.

Varningsanvis-

WARNING Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

ningar inuti laddaren

FARA!

Fara på grund av elektrisk ström.

Det kan leda till svåra personskador eller till döden.

Endast en av tillverkaren utbildad servicetekniker får öppna huset.

▶

Stäng av och bryt förbindelsen till elnätet inför arbeten på alla deltagande

▶

apparater och komponenter. Säkra alla deltagande apparater och komponenter mot återpåslagning.

▶

Kontrollera med ett lämpligt mätinstrument att elektriskt laddade kompo-

▶

nenter (exempelvis kondensatorer) är urladdade, efter att apparaten har öppnats. Säkerställ med hjälp av en lätt läsbar och tydlig varningsskylt att apparaten

▶

förblir skild från elnätet, tills att alla arbeten har avslutats.

Inuti laddaren:

Mått

mm (in.)

780 (30.71) 369 (14.53)

1090 (42.91)

110 (4.33)

600 (23.62)

145 (5.71)

Borttagning av pall

Demontera laddaren från pallen efter leveransen.

FARA!

Fara vid användning av laddaren på pallen.

Det kan leda till svåra person- och sakskador.

Det är inte tillåtet att använda lad-

▶

daren på pallen. Efter uppställningen måste ladda-

▶

ren fixeras i golvet eller i väggen med hjälp av en väggfästregel. Detaljerad information om

▶

väggfästregeln finns i avsnittet ”Väggmontering”.

Val av monteringsplats och golv-/väggmontering

(1) (1)

(2) (2)

Uppställningsvillkor

FARA!

Fara råder vid vältande eller fallande systemkomponenter.

Det kan leda till svåra person- och sakskador.

Demontera laddaren från pallen efter leveransen enligt avsnittet ”Borttag-

▶

ning av pall”. Ställ upp alla systemkomponenter stabilt.

▶

Efter uppställningen måste laddaren fixeras i golvet eller i väggen med hjälp

▶

av en väggfästregel. Säkerställ alltid vid användning av ett golv- eller väggfäste att samtliga fäste-

▶

lement, även väggfästregeln, sitter fast ordentligt. Det är inte tillåtet att stapla laddare på varandra, inte heller att ställa andra

▶

föremål ovanpå laddarna. Säkra laddaren mot att kunna välta under transporten.

▶

Se generellt till att lasten är ordentligt säkrad.

▶

Fixera de aktuella ledningarna i ledningsfästet på baksidan under transpor-

▶

ten. Ta vid behov bort tippsäkringarna (1) vid transport med truck och undantags-

▶

vis med pallyftare. På baksidan av laddaren finns det möjlighet att förvara tippsäkringarna (1)

▶

genom att fixera dem med vingmuttrar (2). Montera vid behov tippsäkringarna (1) igen på de för ändamålet avsedda po-

▶

sitionerna.

Laddaren har godkänts enligt kapslingsklassen IP20, vilket innebär:

Skydd mot inträngning av fasta föremål med en diameter överstigande 12,5

mm (0,49 in) Inget skydd mot vatten

Enligt kapslingsklassen IP20 måste laddaren placeras och användas i torra, slutna rum. Undvik påverkan från väta.

Laddarens tillåtna användningsposition är vågrätt på sockeln.

Kylluft

Laddaren måste placeras på ett sådant sätt, att kylluften kan strömma obehindrat genom de avsedda öppningarna i huset. Det måste alltid vara ett minimiavstånd på 0,2 m (7,874 in) till luftinlopps- och luftutloppsöppningarna. Omgivningsluften måste vara fri från följande:

Alltför kraftig dammbelastning

Elektriskt ledande partiklar (sot eller metallspån)

Värmekällor

Insugningen och utströmningen av kylluft sker enligt pilsymbolerna på bilderna

30 cm (11.81 in.)

750 (29.53)mm (in.)

369 (14.53)

(.51)

(1.38)

300

(11.81)

nedan.

OBSI!

Fara råder vid delvis eller fullständigt övertäckta luftinlopps- och luftutloppsöppningar.

Det kan leda till sakskador.

Uppställning av ﬂera laddare bör göras efter varandra eller förskjutet.

▶

Golvmontering

Placeras laddarna i en rad efter varandra utan förskjutning, måste minimi-

avståndet mellan laddarna vara som följer: 30 cm (11.81 in)

Väggmontering

Center

240 (9.45)

mm (in.)

950 (37.4)

(1) (1)

(3) (3)

(4)

(2)

(4)

Gör lämpliga borrhål (1) som pas-

sar till de skruvar och pluggar som ska användas.

Tillåter underlaget det, kan du ta de 10 mm skruvar (3) och brickor (4) som används för förvaringen av väggfästregeln, se bilden nedan.

I annat fall krävs det andra skruvar och brickor.

Demontering av väggfästregeln (2):

Ta bort 10 mm skruvarna (3)

och brickorna (4)

(4)

(3)(3)

(2)

(4)

Förmontera väggfästregeln (2) på

(2)

(5) (6)(6)

(7)(2)(7)

(8) (8) (2)

en lämplig vägg med hjälp av de lossade 10 mm skruvarna (3) och brickorna (4).

I annat fall krävs det andra skruvar och brickor.

Skjut laddaren mot väggen, så att

ledningshållaren (5) hamnar mellan de båda fästskruvarna (6) för väggfästregeln (2).

Sväng undan väggfästregeln (2)

och fixera den.

Fixera väggfästregeln (2), för att förvara den, på baksidan av laddaren med hjälp av vingmuttrar (7), om den inte behövs.

Som alternativ finns med möjlighet att förvara väggfästregeln (2) på den högra sidan av laddaren. Fäst den då med TX25-skruvar (8) med 3 Nm.

Manöverelement och anslutningar

(1)

(2)

(3)

(4)

(8)

(6)

(7)

(5)

(9) (12)(11)(10)

Reglage och anslutningar

Nr Funktion

(1) Anslutning för (+)-laddningskabel

(2) Position för tillvalen Extern start-stopp eller Temperaturstyrd laddning.

(3) Anslutning för (-)-laddningskabel

(4) Position för tillvalet Intern elektrolytcirkulation.

Tryckluftsutgång

(5) Position för tillvalen Fjärrkontroll eller Signallampa för laddning 13 V.

(6) USB-uttag

USB-uttaget stöder uppdatering av enheten och loggning av laddningsparametrar under laddning via ett USB-minne. En matningsström på maximalt 0,5 A står till förfogande.

(7) Positioner för reläbundna tillval.

(T.ex. Aquamatic) Detaljerad information finns i kapitlet ”Tillval”.

(8) Nätkabel

(9) Tillvalet lysdiodsslinga

Lyser i en färg som beror på laddningsstatusen, enligt de indikatorer som förklaras i avsnittet ”Frontpanel”

(10) Frontpanel

(11) Position för tillvalet Intern elektrolytcirkulation.

Luftinsug med luftfilter

(12) Tillvalsanslutningsområde

Anslutningsområdet inuti huset är tillgängligt endast genom att anslutningsplattan på enhetens kortsida tas bort.

Anslutningskon-

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug Code

Plug 18p

figuration för tillvalsstickkontakt

Anslutningar 18 pol. tillvalsstickkontakt på kretskortet P-Control inuti huset

Plug

Code Function

17 G/2 Ext. LED Green

Remote Control wire 2 Power Supply Remote Con-

Plug

Code Function

18 13V/113 V Ext. LED

trol wire 1

CBG Easy VCC

15 Y/3 Ext. LED Yellow 16 R/4 Extern LED Red

Remote Control wire 3 Remote Control wire 4 CBG Easy Detect

13 B Ext. LED Blue 14 Dete Detect

CBG Easy GND wire white

11 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND

10 13VO13 V Power

Supply

wire brown wire white

7 C1 L CAN 1Low 8 C2 L CAN 2Low

wire yellow wire yellow

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

3 4 1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging Extern Start / Stop Extern Start / Stop

Gateway Link

Battery Link Mandatory for Li-Ion Chargers

TagID Link

Device for Charge & Connect

Optional for Pb Chargers

Frontpanel

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

Nr Funktion

(1) Display

(2) Knappen ”Meny”

Val av önskad meny. Återgå till den överordnade listan.

(3) Knapparna ”Upp/Ned”

Välj önskat menyalternativ. Ställ in önskat värde.

(4) Knappen ”Paus/Start”

Avbryta och fortsätta laddningen. Bekräfta ett menyalternativ eller en inställning.

(5) Indikatorn ”Batteri svalnat” (blå)

Signalerar ett avkylt batteri klart för användning. Lyser med fast sken: När laddningen var klar nåddes den inställda avkylningstiden alternativt batteritemperaturen som tillval. Blinkar varje sekund: Dessutom har påfyllningsindikatorn för vatten löst ut. Detaljerad information finns i kapitlet ”Indikering”, avsnittet Extra-

funktioner i konfigurationsläget.

(6) Indikering ”Fel” (röd)

Lyser med fast sken: Enheten indikerar ett fel. Den aktuella situationen

tillåter inte korrekt laddning. När den röda indikeringen lyser, kan ingen laddning ske (laddningen har avbrutits). Displayen visar då ett statusmeddelande. Blinkar kort var 3:e sekund: Enheten avger en varning. Laddningsparametrarna är ogynnsamma, men laddningen fortsätter ändå. Displayen visar omväxlande det aktuella statusmeddelandet och laddningsstatusen.

(7) Indikering ”Laddning” (gul)

Lyser: Laddning pågår. Blinkar: Laddningen har avbrutits.

(8) Indikator ”Batteriet är laddat” (grön)

Lyser med fast sken: Laddningen är klar. Blinkar varje sekund: Laddningen är klar. Dessutom har påfyllningsindika-

torn för vatten löst ut. Detaljerad information finns i kapitlet ”Indikering”, avsnittet Översikt över extrafunktionerna.

Laddning av batteri

Första idrifttagandet

När laddaren ansluts till elnätet för första gången är laddaren i inställningsläge.

I det här läget ska följande grundinställningar göras eller bekräftas:

Språk (engelska, tyska, franska m.ﬂ.)

Datum, tid och tidszon

Laddningskabelns längd och laddningskabelns tvärsnitt

Batterityp, synergilinje, antal celler och laddningstid eller batterikapacitet

Sätt i laddarens nätkontakt i ett eluttag.

Välj önskat menyspråk med hjälp

av knapparna ”Upp/Ned”. Bekräfta genom att trycka på

knappen ”Paus/Start”.

Standardspråket är engelska.

Välj önskad tidszon med hjälp av

knapparna ”Upp/Ned”. Bekräfta genom att trycka på

knappen ”Paus/Start”.

Standardtidszonen är UTC+1 Central European Time (Berlin).

Följande inställningar ska göras:

Sommartid PÅ/AV

Timformat

tid

Datum

Välj önskad inställning med hjälp

av knapparna ”Upp/Ned”. Bekräfta inställningen genom att

trycka på knappen ”Paus/Start”.

Sommartid PÅ och 24-timmarsformat är standard.

Ställ in den aktuella laddningska-

belns längd med hjälp av knapparna ”Upp/Ned”.

Bekräfta genom att trycka på

knappen ”Paus/Start”.

Laddaren har konfigurerats med rätt längd på laddningskabeln enligt beställningen.

En felaktigt inställd längd på laddningskabeln kan påverka laddningen negativt!

Ställ in den aktuella laddningska-

belns tvärsnitt med hjälp av knapparna ”Upp/Ned”.

Bekräfta genom att trycka på

knappen ”Paus/Start”.

Laddaren har konfigurerats med rätt tvärsnitt hos laddningskabeln enligt beställningen.

Ett felaktigt inställt tvärsnitt hos laddningskabeln kan påverka laddningen negativt!

Om laddningskonfigurationen som

visas är korrekt bekräftar du laddningskonfigurationen med knappen ”Paus/Start”.

Laddaren är förkonfigurerad enligt beställningen.

Om laddaren har beställts utan ytterligare konfiguration gäller följande inställningar som standard:

Batterityp Pb-Vått (för PzS, GiS)

Synergilinje 6-RI

Maximalt antal celler avsett för laddaren

Laddningstid 7–8 h

Starta laddningen

Om konfigurationen inte överensstämmer med batteriet som används måste parametrarna anpassas.

Detaljerad information om laddarparametrarna finns i kapitlet ”Indikering”, avsnittet Konfigurationsläge

FARA!

Fara vid utströmmande batterisyra eller explosion vid laddning av defekta batterier.

Kan leda till svåra person- och materialskador.

Säkerställ inför laddningen att batteriet som ska laddas inte uppvisar några

▶

skador.

FARA!

Fara vid felaktig batterityp och felaktiga laddningsinställningar.

Kan leda till svåra person- och materialskador.

Innan laddningen påbörjas ska du förvissa dig om att rätt batterityp har

▶

ställts in på laddaren. Följande måste ställas in för de enskilda batterityperna innan laddningen

▶

påbörjas: laddningskurva nominell spänning (antal battericeller) batterikapacitet (Ah) eller laddningstid (h)

Detaljerad information om laddarparametrarna finns i kapitlet ”Indikering”, avsnittet Konfigurationsläge.

SE UPP!

Det finns risk för materialskador på grund av kraftig förorening av laddningskontakterna.

På grund av ett därigenom ökat övergångsmotstånd kan det uppstå en överhettning som kan leda till att laddningskontakten förstörs.

Håll laddningskontakterna fria från föroreningar. Rengör dem vid behov.

▶

Sätt i laddarens nätkontakt i ett eluttag.

Du får en fråga om korrekt parametrar har ställts in för batteriet som ska laddas.

Sedan visas standardläget. Displayen visar laddarens parametrar:

Batterityp (t.ex. Pb-WET)

Laddningssynergilinje (t.ex. IUI)

Nominell spänning (t.ex. 48 V)

Kapacitet (t.ex. 300 Ah)

Veckodag, tid och datum

Laddarens parametrar ställs in individuellt. Detaljerad information om laddarparametrarna finns i kapitlet ”Indikering”, avsnittet Konfigurationsläge. Säkerställ att det batteri som ska laddas motsvarar laddarens konfiguration.

Sätt i laddningskontakten.

Laddaren identifierar det anslutna batteriet och startar laddningen. Vid aktiverad startfördröjning påbörjas laddningen när den inställda fördröjningstiden har gått. Detaljerad information finns i kapitlet ”Indikering”, avsnittet Konfigurationsläge.

Displayen visar följande värden under laddningen:

Momentan laddningsström (A)

Momentan laddningsspänning (V)

Utförd laddning (Ah)

Batteritemperatur för tillvalet ”Temperaturstyrd laddning”

Tiden (tt:mm) från laddningsstarten

Batterisymbolen fungerar som indikering av den aktuella laddningsstatusen. Ju högre stapeln är, desto längre har laddningen kommit. Så fort batteriet är färdigladdat, visas en minuträknare (se bilden till höger). Den visar antalet minuter som gått sedan laddningen avslutades och hjälper till att bedöma vilket batteri som är mest avkylt vid användning av ﬂera laddare.

Om standardindikeringen ska fortsätta att visas istället för minuträknaren:

Växla mellan minuträknaren och standardindikeringen med hjälp av knappar-

na ”Upp/Ned”.

När batteriet är färdigladdat, visas batterisymbolens alla 4 staplar i svart. Så snart batteriet är fulladdat lyser den gröna indikeringen.

Batteriet är ständigt driftklart.

Batteriet kan vara anslutet till lad-

daren hur länge som helst. Underhållsladdningen motverkar

batteriets självurladdning.

Avbryta laddningen

Avsluta laddning

Avbryt laddningen så här:

Tryck på knappen ”Paus/Start”.

Under tiden laddningen är avbruten:

Indikeringen ”Laddning” (gul) blin-

kar.

Återuppta laddningen så här:

Tryck en gång till på knappen ”Paus/Start”.

När det finns ett batteri anslutet till laddaren kan laddningen avbrytas och sedan fortsättas med hjälp av knappen ”Paus/Start”. Du kan byta indikeringsläge genom att trycka på knappen ”Meny” först efter att batteriet har skiljts från laddaren, se kapitlet ”Indikering”.

FARA!

Fara vid antändning av knallgas på grund av gnistbildning när laddningskablarna dras ut.

Kan leda till svåra person- och materialskador.

Avsluta laddningen genom att trycka på knappen ”Paus/Start”, innan du tar

▶

bort laddningskontakten.

FARA!

Fara om stickkontakten dras ut under laddningen.

Kan leda till svåra person- och materialskador.

Stickkontakten får inte dras ut under pågående laddning.

▶

Rör inte vid strömförande kontakter vid laddningskontakten.

▶

SE UPP!

Det finns risk för skador på batteriet om det lossas från laddaren innan laddningen är klar.

Det kan leda till batteriskador.

Lossa inte batteriet från laddaren förrän det är färdigladdat (den gröna indi-

▶

katorn ”Batteriet är laddat” lyser).

Så snart batteriet är fulladdat och har svalnat, lyser följande indikatorer:

Indikator ”Batteriet är laddat”

(grön) Indikatorn ”Batteri svalnat” (blå)

För att få en optimal livslängd på batteriet ska batteriet inte skiljas från laddaren (enligt anvisningarna nedan) förrän både den gröna och den blåa indikatorn ”Batteri svalnat” lyser. Om ﬂera laddare används ska du först ta bort det batteri som har varit färdigladdat under längst tid (det som är svalast).

Avsluta laddningen så här:

Tryck på knappen ”Paus/Start”.

Dra ut laddningskontakten.

För öppna laddningskontakter säkerställer den automatiska tomgångsidentifieringen att laddningskontakterna är spänningsfria.

Indikering

Översikt över visningslägen

Nr Funktion

Standardläge

I standardläget visas laddningsparametrarna på displayen.

Statistikläge

Här visualiseras frekvensen av laddarens driftlägen och det totala antalet laddningar samt en översikt över de absolut och genomsnittligt per laddning avgivna Ah och förbrukade energimängderna.

Historikläge

Här ges information om parametrarna för alla lagrade laddningar.

Konfigurationsläge

Konfigurationsläget möjliggör inställningar för laddaren och laddningen.

USB-läge

USB-läget stöder en uppdatering av laddaren, sparande och uppladdning av apparatkonfigurationer samt loggning av laddningsparametrar under laddningen via USB-minne.

När det finns ett batteri anslutet till laddaren, kan laddningen avbrytas och sedan fortsättas endast med hjälp av knappen ”Paus/Start”. Du kan byta indikeringsläge genom att trycka på knappen ”Meny” först efter att batteriet har skiljts från laddaren. En närmare beskrivning av indikeringslägena hittar du i kapitlet som följer.

Återställa inställningarna

Under en laddningspaus är menyn tillgänglig i begränsad form.

OBSI!

Under en laddningspaus är menyn tillgänglig i begränsad form.

Menyalternativet innehåller två möjligheter att återställa samtliga inställningar som gjorts:

Reset Factory Settings (återställ fabriksinställningar):

Återställer de berörda inställning-

arna till leveranstillståndet.

Reset Default Settings (återställ standardinställningar):

Återställer de berörda inställning-

arna till tillverkarens standardinställningar.

Standardläge

Standardläge När nätstickkontakten har satts i ett eluttag, ställs displayen automatiskt i stan-

dardläget.

I standardläget visas följande laddarparametrar på displayen:

Batterityp (t.ex. Pb-WET)

Laddningskarakteristik (t.ex. IUI)

Nominell spänning (t.ex. 48 V)

Kapacitet (t.ex. 300 Ah)

Veckodag, datum och tid

Laddarparametrarna ställs in individuellt. Detaljerad information finns i avsnittet ”Konfigurationsläge”.

Statistikläge

Statistikläge I statistikläget visualiserar vågräta

staplar frekvensen av följande driftlägen för utrustningen:

Tomgång (”Idle”)

Ladda (”Charging”)

Underhållsladda (”Floatingchar-

ge”) Kyl av (”Cooldown”)

Felläge (”Error”)

Växla mellan sida 1/2 och 2/2 med hjälp av knapparna ”Upp/Ned”.

Sida 2/2 visar följande värden:

Totalt antal laddningar (”Char-

ges”). Totalt avgivna Ah.

Genomsnittligt avgivna Ah per

laddning (”Charge”). Totalt upptagen energi (kWh).

Genomsnittligt upptagen energi

(kWh) per laddning (”Charge”).

Indikeringen av den upptagna energin ska ses som ett riktvärde. Den nominella effekten kan avvika från den faktiska energimängden med upp till 5 %. Vid låg effekt kan avvikelsen vara större.

Historikläge

(1)

(2)

(3)

(4)

(5) (7)

(6)

Historikläge Historikläget ger information om parametrarna för alla lagrade laddningar. Indi-

keringsfönstret visas dubbelt nedan, för att det ska gå att visa växlande och olika indikeringar:

Växla mellan sidorna för varje lagrad laddning med hjälp av knapparna ”Upp/

Ned”.

Indikeringsfönstrets innehåll

Startdatum för laddning, t.ex.: Torsdag 2014-06-19.

Starttid för laddning, t.ex.: 19:29 eller laddningstid, t.ex.: 8 h 28 min.

Spänning vid laddningsstart, t.ex.: 45,9 V.

Spänning efter 5 minuter, t.ex.: 47,9 V.

Spänning vid laddningsslut, t.ex.: 48,0 V.

Förbrukade Ah, t.ex.: 397 Ah.

Förbrukade kWh, t.ex.: 19 kWh.

Laddningssynergilinje, t.ex.: 6 RI.

Inställd laddningstid, t.ex.: 8–9 tim eller inställd Ah, t.ex.: 400 Ah eller in-

ställd tidpunkt för laddningsslutet (inte på bild).

Symboler som visas

Nr Funktion

(1) Fullt batteri

Laddningen är klar.

(2) Tomt batteri

Laddningen är inte klar.

(3) Utropstecken med siffror

En varning med kod för det aktuella statusmeddelandet visades. Detaljerad information finns i avsnittet Statusmeddelanden.

(4) Symbol med siffra

Ett fel med kod för det aktuella statusmeddelandet visades. Detaljerad information finns i avsnittet Statusmeddelanden.

(5) Knappsymbol med bock

Laddningen avslutades korrekt med knappen ”Paus/Start”.

(6) Knappsymbol med kryss

Laddningen avslutades utan knappen ”Paus/Start”.

(7) Laddningsdetaljer

Visning av vissa batteridata i början och i slutet av laddningen: Antal celler Ah Synergilinje Typ av batteri

Konfigurationsläge

Översikt över inställningsalternativen i konfigurationsläget

”Charging settings” (laddningsinställningar): Inställningar för batteriet

Batterityp, t.ex. ”våt”.

Laddningssynergilinje, exempelvis ”IU”.

Kapacitet (Ah) eller laddningstid (h), beroende på laddningssynergilinje

Celler: Spänning (V) och antalet battericeller eller automatisk inställning av

antalet celler.

SE UPP!

Det finns risk för att batteriet skadas om fel värden ställs in.

Kan orsaka materiella skador.

Använd den automatiska inställningen av antalet celler bara på batterier

▶

med följande nominella spänning: 12 V och 24 V på 24 V-apparater, 24 V och 48 V på 48 V-enheter. Använd inte den automatiska inställningen av antalet celler på djupur-

▶

laddade batterier.

Övriga inställningar:

För individuella anpassningsmöjligheter för laddningssynergilinjen.

”Additional functions” (extrafunktioner): Extrafunktioner

Blå lysdiod

Extern start-stopp

Påfyllningsindikator

Tillvalsområde

Laddningsstart efter nätfel

Gå till konfigurationsläget

”General options”: Allmänna inställningar

Språk

Kontrast

Tid (tt:mm:ss)

Tidszon Sommartid/normaltid Datum (dd:mm:åå)

Laddningskabelns längd (m)

Laddningskabelns tvärsnitt (mm2) AC-strömbegränsning

Enhet för temperaturer

Kod för åtkomst till konfigurationsmenyn aktiverad/avaktiverad.

Tidsintervall för de protokollerade parametrarna på USB-minnet (s).

Återställ statistik

Återställ historik

”Reset Settings” (återställ inställningarna)

Med säkerhetsfråga (”OK?”) för extra bekräftelse.

Först visas grundinställningen med datum och tid samt programvaruversionen.

Visa följande information med knapparna ”Upp/Ned”:

Enhetens serienummer samt konfigurationsminnets serienummer och

version. Kretskort för styrning/kraftelektronik: Maskinvaruversion och serienum-

mer. Programvara: Huvudprogramvara, sekundär programvara, primär pro-

gramvara och synergilinjeblocksversion.

Gå till konfigurationsmenyn på följande sätt:

Tryck på knappen ”Paus/Start”.

Du får en uppmaning att ange en kod.

Ange koden ”1511” på följande sätt:

Ange den första siffran i koden med knapparna ”Upp/Ned”.

Växla till nästa position i koden genom att trycka på knappen ”Meny”.

Fortsätt enligt ovan, tills hela koden har angetts.

Bekräfta inmatningen genom att trycka på knappen ”Paus/Start”.

En lista över huvudmenyalternativen för konfigurationsläget visas.

Vid valet av menyalternativ kan en uppmaning om att läsa bruksanvisningen visas. Bekräfta uppmaningen genom att trycka en gång till på knappen ”Paus/Start”.

Navigera i konfigurationsmenyn och dess undermenyer på följande sätt:

Välj det önskade menyalternativet med hjälp av knapparna ”Upp/Ned”.

Bekräfta menyalternativet med hjälp av knappen ”Paus/Start” och bekräfta

sedan en eventuell säkerhetsfråga (exempelvis ”OK?”) igen.

Gör vid behov ett val med hjälp av knapparna ”Upp/Ned”, exempelvis ”Av/

På”, eller ange ett värde. Bekräfta inmatningen genom att trycka på knappen ”Paus/Start”.

Skulle markören hoppa till nästa inställning eller position efter bekräftelsen,

ska du göra som i punkterna (3) och (4) igen.

För att lämna den aktuella menyn:

Återgå till den överordnade listan genom att trycka på knappen ”Meny”.

Lämna konfigurationsläget

Om en eller ﬂera relevanta inställningar för laddningen ändras i konfigurationsläget, får du när du lämnar konfigurationsläget en till fråga om den gjorda inställningen ska tillämpas.

Följande inställningar måste bekräftas när du lämnar konfigurationsläget:

Synergilinje

Batterikapacitet i Ah (undantaget RI-synergilinje)

Cellantal

Utjämningsladdning PÅ/AV

CAN-protokoll

Exempel:

Synergilinje ändras från 3 - IUI (PbWET) till 6 - RI (Pb-WET).

Om inställningen inte bekräftas växlar laddaren tillbaka till konfigurationsläget och inställningen kan ändras till önskat värde.

USB-läget i konfigurationsläget

USB-läge I USB-läget visar displayen om det

finns ett USB-minne isatt.

USB-minnet ska uppfylla följande specifikation:

Formatering: FAT32

Maximalt 32 GB

Ingen multipartitionering

Programvaran I-SPoT-VIEWER (www.fronius.com/i-spot) stödjer visualisering och utvärdering av data på USB-minnet.

Börja ladda ned data genom att bekräfta detta med knappen ”Paus/Start”. Om du inte bekräftar med knappen ”Paus/Start”, startar nedladdningen automatiskt efter en minut.

Det är tillåtet att ansluta USB-minnet medan laddning pågår, om knappen ”Paus/ Start” först har tryckts in. Det är då möjligt att läsa data, men inte att uppdatera eller ladda en konfiguration.

Säker borttagning (”Safely remove”)

Ta bort USB-minnet säkert, så snart den önskade åtgärden är klar.

Uppdatering

En lista med lämpliga uppdateringsfiler som lagrats på USB-minnet öppnas.

Välj och bekräfta den önskade filen på samma sätt som när du bläddrar

bland inställningarna. Ändra inte uppdateringsfilens automatiskt tilldelade namn!

Den uppdaterade fasta programvaran finns i nedladdningsområdet på Froni-

us webbplats. Anvisningar om hur du installerar den fasta programvaran hittar du i zip-filen

i nedladdningen.

Ladda ner

Data över loggade laddningsparametrar som lagrats i enhetens datalogger

sparas för I-SPoT VIEWER på USB-minnet. Dessutom sparas händelserna (events på engelska), apparatinställningarna

och användarsynergilinjer (konfigurationen). Följande tidsområden kan väljas för dataloggern:

1 månad 3 månader Alla Sedan förra gången

Valfri nerladdning

Följande alternativ finns:

I-SPoT VIEWER

De medprotokollerade uppgifterna sparas på samma sätt som för ”Download” (ladda ned), men bara data för I-SPoT VIEWER. Spara dataloggern

De medprotokollerade uppgifterna sparas på samma sätt som för ”Download” (ladda ned), men inte i I-SPoT VIEWER-format utan som ”csv”-filer. (Automatiskt skapad mappstruktur för ”csv”-filer: * Fronius\<Utrustningens_serienummer>\Charges\<ååååmmdd> \<ttmmss.csv>) Spara händelser

Händelserna (events på engelska) sparas på ett USB-minne. Spara konfiguration

Utrustningsinställningarna sparas på ett USB-minne.

Ladda konfiguration (”Load configuration”)

Laddar en lämplig apparatkonfiguration, som lagrats på USB-minnet, i ladda-

ren.

Ladda återförsäljartext (”Load dealer text”)

Här kan en textfil, som visas så fort enheten befinner sig i ett felläge, laddas

från USB-minnet. Textfilen kan exempelvis innehålla kontaktuppgifter till försäljaren.

Filen måste sparas i formatet .txt i ”unicode” på USB-minnet.

Filnamnet måste lyda ”dealer.txt”.

Antalet tecken är begränsat till 99.

* Om ett USB-minne har satts i under laddningen, läggs ”csv”-filerna direkt

på USB-minnet. Den samtidigt automatiskt skapade mappstrukturen skiljer sig åt genom mappen ”Datalog” (datalogg) istället för mappen ”Charges” (laddningar).

Laddningsinställningar i konfigurationsläget

Översikt över laddningsinställningarna

Elektrolytcirkulation

Nedan hittar du en detaljerad förklaring till menyalternativet ”Settings” (Inställningar) i listan över det tidigare behandlade menyalternativet ”Laddningsinställningar” (”Charging settings”). Navigeringen sker enligt avsnittet Extrafunktioner

i konfigurationsläget.

En lista med följande valmöjligheter visas:

De enskilda valmöjligheterna förklaras närmare nedan.

Elektrolytcirkulation ”Air Pump” (luftpump) (inte tillgänglig för varianten Selectiva 220 V):

Styrningen av elektrolytcirkulationens förlopp sker via styrningen av laddaren. Det finns ﬂera valmöjligheter.

Följande inställningar kan väljas ur listan över elektrolytcirkulation:

Off (av)

Elektrolytcirkulation avstängd.

Kontinuerlig drift (”continuous”)

Elektrolytcirkulation påslagen hela tiden.

Program (”program”) 1 till 5

Fabriksinställda program för elektrolytcirkulation och deras relevanta para-

metrar finns i tabellen i kapitlet ”Indikering”, avsnittet ”Settings” (inställningar).

Automatic (automatik)

Automatisk anpassning av elektrolytcirkulationens ﬂödesmängd utifrån de

inställda batteriparametrarna.

Användare (”user”) ”On”/”Off” (på/av)

Individuell inställning av elektrolytcirkulationen.

Inställningarna för ”On” (på) och Off” (av) bestämmer luftﬂödesintervaller-

nas impuls-/pausförhållande.

Du hittar information om fabriksinställda program för elektrolytcirkulation och relevanta parametrar för detta i tabellen nedan:

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

I alla dessa program öppnas magnetventilen för en tid ”PÅ 1” (”ON 1”) och stängs för en tid ”AV 1” (”OFF 1”). Processen upprepas så många gånger som behövs enligt inställningen för ”Upprepning” (”Repeat”). När antalet upprepningar är klara, fortsätter tiderna ”PÅ 2” (”ON 2”) och ”AV 2” (”OFF 2”) fram till laddningsslutet.

Temperaturstyrd laddning

Temperaturstyrd laddning (”Temperature-controlled charging”):

Följande inställningar kan väljas ur listan över den temperaturstyrda laddningen:

automatic (automatik)/OFF (av)/krävs (”required”)

automatic (automatik) ... Temperaturberoende anpassning av laddningssyner-

gilinjen. OFF (av) ... Den uppmätta batteritemperaturen ignoreras.

behövs (”required”) ...

Laddningen startar bara om temperatursensorn är ansluten.

Fel vid övertemperatur (”Error overtemperature”) ON/OFF (på/av)

ON (på) ... Felmeddelande visas vid övertemperatur i batteriet.

Laddningen stoppas och kan sedan återupptas först efter avkylning och ny anslutning av batteriet. OFF (av) ... Inget felmeddelande visas vid övertemperatur i batteriet.

Varning vid övertemperatur (”Warning overtemperature”) ON/OFF (på/av)

ON (på) ... Varning visas vid övertemperatur i batteriet.

OFF (av) ... Ingen varning visas vid övertemperatur i batteriet.

Vissa synergilinjer kräver en temperatursensor. Om en sådan synergilinje väljs i konfigurationsläget visas information om att en temperatursensor behövs.

Följande synergilinjer kräver en extern temperatursensor:

28 - FCC IUI - CSM WET

30 - FCC IUI - WET

Om en synergilinje som förutsätter en extern temperatursensor väljs, visas en anvisning om detta.

Bekräfta anvisningen genom att

trycka på knappen ”Paus/Start”.

Utjämningsladdning

Utjämningsladdning (”Equalising charge”)

OFF

Ingen utjämningsladdning sker.

Fördröjning (”delay”)

Om batteriet förblir anslutet till laddaren under hela den inställda

fördröjningen av utjämningsladdningen (”equalize charge delay”), sker en speciell form av laddning. Den förhindrar en syraskiktning. Parametrarna för ström (A/100 Ah), spänning (volt/cell) och utjämningsladd-

ningens tid kan ändras.

Veckodag (”weekday”)

Uppgift om den veckodag då utjämningsladdningen ska ske.

Parametrarna för ström (A/100 Ah), spänning (volt/cell) och utjämningsladd-

ningens tid kan ändras.

Manuell utjämningsladdning (”Manuell”)

En utjämningsladdning kan aktiveras manuellt via ett knapptryck på display-

en. Utjämningsladdningen startar med de inställda parametrarna efter den in-

ställda fördröjningen. Parametrarna för ström (A/100 Ah), spänning (volt/cell) och utjämningsladd-

ningens tid kan ändras. Den här funktionen är bara tillgänglig för synergilinjer för våta blybatterier.

Om en inställning för utjämningsladdningen har aktiverats visar en symbol bredvid de inställda Ah respektive den inställda laddningstiden på startskärmen om en utjämningsladdning utförs, alternativt kan startas.

Fördröjning Fördröjning (”delay”)

Fördröjning av laddningsstart (”charge start delay”)

Fördröjningstid (minuter) för den egentliga laddningsstarten i förhållande till

utlösningstidpunkten för laddningsstarten.

Fördröjning av laddningsslut (”charge end delay”)

Fördröjningstid (minuter) för det signalerade laddningsslutet (t.ex. grön indi-

kering) i förhållande till det verkliga laddningsslutet.

Ny laddningsstart efter ett nätfel (”at mains failure restart charging”)

Om den här valmöjligheten är aktiverad sker en automatisk omstart av ladd-

ningen efter ett fel i elnätet så snart elnätet är tillgängligt igen.

Vid strömavbrott (”at mains failure”)

Starta om laddning

Automatiskt/fortsätt laddning

Om valmöjligheten ”Starta om laddning” är aktiverad sker en automatisk omstart av laddningen efter ett fel i elnätet så snart elnätet är tillgängligt igen.

Om valmöjligheten ”Automatiskt/fortsätt laddning” är aktiverad fortsätter laddningen automatiskt efter ett fel i elnätet så snart elnätet är tillgängligt igen.

Kalender Kalender (”calendar”)

Kalenderfunktionen möjliggör en automatisk laddningsstart enligt följande kriterier:

Tidsfönster då ingen laddningsstart ska ske, om ett batteri ansluts.

Tidsfönster då en start ska ske med en definierad synergilinje 1, om ett bat-

teri ansluts. Tidsfönster då en start ska ske med en definierad synergilinje 2, om ett bat-

teri ansluts.

Välj och bekräfta inställningen

”ON” (på) för att aktivera kalenderfunktionen.

Menyalternativet ”Laddningsinställningar” (”Charging settings”):

Typ av batteri för alla synergilinjer:

t.ex. Pb-WET. Synergilinjeinställningar vid val av

aktuell synergilinje.

Fler inställningar är möjliga i kalenderfunktionen (”Calendar”):

Dagskonfiguration 1–5: (”Day Setting 1-5”): Dagskonfigurationerna möjliggör en definition av upp till 5 olika tidsprofiler för laddningsstart med de nedan angivna inställningsmöjligheterna:

Symbol för synergilinje 1:

Tidsfönster då en start ska ske med synergilinje 1 (t.ex.: 00:00-06:00) Stopp (”Stop”):

Tidsfönster då ingen laddning ska ske (t.ex.: 06:00-20:00) Symbol för synergilinje 1:

Tidsfönster då en start ska ske med synergilinje 1 (t.ex.: 20:00– 24:00)

OBSI!

Pågående laddningar påverkas inte av de inställda tidsfönstren.

Om ett batteri ansluts klockan 05:45 som i exemplet ovan, sker laddningsslu-

▶

tet enligt kravet och avbryts inte genom den angivna sluttiden (i exemplet 06:00) för det inställda tidsfönstret. Om batteriet ansluts inom stopp-tidsfönstret, sker laddningsstarten automa-

▶

tiskt inom nästa tidsfönster. Om en manuell laddningsstart utlöses under stopp-tidsfönstret, sker laddningen alltid med synergilinje 1.

Övriga inställningsmöjligheter:

Byta den tilldelade Synergilinjen:

synergilinjesymbol. Ta bort den aktuella synergilinjen:

”ta bort” (”remove”).

Veckokonfiguration (”Week Setting”):

Det finns möjlighet att samman-

ställa 3 olika veckokonfigurationer.

Det går att tilldela varje veckodag en av de tidigare skapade dagskonfigurationerna.

Specialladdning-arSpecialladdningar (”Special Charges”)

Årskonfiguration (”Year Setting”):

Det finns möjlighet att tilldela ﬂe-

ra kalendariska tidsperioder (t.ex.

1.1. -7.1.) en veckokonfiguration.

Om kalenderfunktionen aktiverats visas en kalendersymbol (här med siffran ”4” som aktuellt datum) på displayen.

Funktionen ”Specialladdningar” (”Special Charges”) gör det möjligt att tills vidare utföra en eller ﬂera av de laddningar som avviker från laddningstypen.

Inställningen av ”Upprepningar” (”repeat”) definierar hur ofta den avvikande laddningen ska utföras, tills att de ursprungliga laddningsparametrarna ska återkomma kontinuerligt:

Inställningsområde

1–99 upprepningar

Inaktivera Start-knappen (”Disable Start Button”)

ON (på)

Det går inte att starta laddningen genom att trycka på knappen ”Paus/Start”,

t.ex. för att förhindra obehörig åtkomst.

OFF (av)

Det går inte att starta laddningen genom att trycka på knappen ”Paus/Start”.

Följande inställningar är också möjliga:

Karakteristik:

t. ex. ”Deep discharge 10” (djupurladdning 10) Antal battericeller:

”Cells” – t.ex. 12x Batterikapacitet i Ah:

t. ex. 375 Ah

Specialfunktio-

(1)

nen Mellanladdning

Specialfunktionen Mellanladdning (”Opportunity Charge”):

Det går att ladda batteriet, t.ex. under en driftpaus, för att förlänga batteriets driftintervall.

Följande karakteristikinställningar är möjliga:

Karakteristik:

”Curve” – t.ex. RI - Pb-WET Laddningstid:

”Charging time” – t.ex. 5–6 h

Vid mellanladdning på ”ON” och anslutet batteri visas följande indikering:

Likströmsanslutning

Indikering vid vald RI-karakteristik

Indikering vid andra karakteristiker (t.ex. IUI)

Starta mellanladdning:

Välj ”Stapelsymbol” (1) genom att trycka på knappen ”Up” (upp).

”Stapelsymbol” (1)

Indikering vid start av mellanladdning

Likströmsanslutning (”DC-Connection”):

På menyn Likströmsanslutning hittar du en inställning för likströmsanslutningskontroll. Om likströmsanslutningskontrollen är påslagen (”ON”) kontrolleras anslutningen mellan laddaren och batteriet under laddningen.

Om det skulle uppstå problem med likströmsanslutningen under laddningen, anges statusmeddelandet 17 om likströmsanslutningskontrollen är aktiv. Anslutningsproblem kan exempelvis uppstå om laddningskontakterna är slitna eller smutsiga.

Extrafunktioner i konfigurationsläget

Översikt över extrafunktionerna

Detaljerad förklaring av menyalternativet ”Extrafunktioner” (”additional functions”) i konfigurationsläget. Navigeringen sker enligt avsnittet ”Konfigurationsläge”.

Välj menyalternativet ”Extrafunk-

tioner” (”additional functions”).

En lista med följande valmöjligheter visas:

Inställning av den blå indikatorn ”Blå lysdiod”

Laddningsstart efter nätfel

De enskilda valmöjligheterna förklaras närmare nedan:

Inställning av hur lång tid (minuter) som ska gå innan den blå indikatorn ”Batteri avkylt” börjar lysa för att signalera att batteriet är tillräckligt avkylt. Som inställningsvärde gäller tiden från laddningsslutet.

Om den här valmöjligheten är aktiverad sker en automatisk omstart av laddningen efter en störning på elnätet så snart elnätet är tillgängligt igen.

Allmänna inställningar i konfigurationsläget

Översikt över allmänna inställningar

Nedan finns det en detaljerad förklaring till menyalternativet ”Allmänna inställningar” (”general options”) i konfigurationsläget.

Välj menyalternativet ”Allmänna

inställningar” (”general options”).

En lista med följande valmöjligheter visas:

Språk (”Language”)

Displayinställningar

Kontrast (”Contrast”)

Ljusstyrka (”LED brightness”)

Visa Ah vid laddningsslut

(”Show Ah at charge end”) ON/OFF (på/av)

Tid (”Time”) och Datum (”Date”)

Sommartid (”daylight saving

time”)/Normaltid Fördefinierade tidszoner

Användardefinierade tidszoner

Inställningar för laddningskabeln

AC-strömbegränsning

Laddningskabel (”Charging cable”):

Laddningskabelns längd (m)

Kabeltvärsnitt (”Cable cross section”):

Laddningskabelns tvärsnitt (mm²)

Avsedd för anpassning av den

maximalt förbrukade apparatströmmen via den lokala elinstallationen eller den apparatstickkontakt som har monterats på apparaten.

Minimi- och maximivärdena varie-

rar mellan de olika enhetsklasserna. Minimivärdet utgör cirka 25 % av den aktuella enhetens maximala nominella ström.

Temperatur

Kod Inmatning av kod för åtkomst till konfigurationsläget krävs/krävs inte (”Code ON/

OFF” (kod på/av))

USB-tidsintervall

Temperatur i °C/°F

Tidsintervall för de på USB-minnet

protokollerade laddningsparametrarna (s) (”USB Logging Time”)

Återställ statistik (”Reset statistics”)

Återställ historik (”Reset history”)

Detaljerad information om statistik och historik finns i avsnitten ”Statistikläge” och ”Historikläge”.

Statusmeddelanden

Om det uppstår ett fel under driften, kan vissa statusmeddelanden visas på displayen. Det kan ha följande orsaker:

Batterifel

Ett batteri med olämplig spänning har anslutits.

Enheten är överhettad.

Det föreligger ett programvaru- eller maskinvarufel.

Batterifel: Om batteriet meddelar ett felläge, indikerar laddaren det felet som ett batterifel inklusive den tillhörande felkoden för batteriet. Den aktuella förklaringen av felet finns i bruksanvisningen till batteriet.

Om ett felmeddelande visas på displayen och felet inte kan åtgärdas automatiskt:

Skriv upp statusmeddelandet som visas: exempel ”Statecode (31)” (status-

kod). Skriv upp enhetens konfiguration.

Kontakta den auktoriserade serviceverkstaden.

Om enheten befinner sig i ett felläge, kan en fritt definierad text visas, som exempelvis kan innehålla kontaktuppgifterna till försäljaren.

Statusmeddelanden med extern orsak

Nr Orsak/åtgärd

(11) Kontrollera nätspänningen

(12) Kontrollera nätet (fasbortfall)

(13) Extern temperatursensor defekt

(14) Elektrolytcirkulation defekt (tryckbrytaren kopplar inte)

(15) Ingen styrspänning identifierad

(16) Extern start-stopp har inte slutits

(17) Flera utlösningar av tomgångsidentifieringen under en laddning (exempel-

vis slitna laddningskontakter)

Statusmeddelanden vid batterifel

Nr Orsak/åtgärd

(22) Underspänning på batteriet

(23) Överspänning på batteriet

(24) Batteriet för varmt (endast vid extern temperatursensor)

(25) Undertemperatur på batteriet (endast vid extern temperatursensor)

(26) Celldefekt identifierad

(27) Batteriet stöds inte

(28) Batteriet är kraftigt urladdat – säkerhetsladdning sker

(29) Batteriet felaktigt polanslutet

(30) Thermal Runaway (temperaturrusning)

Statusmeddelanden vid ett laddningsfel

Nr Orsak/åtgärd

(31) Tiden har överskridits i I1-fasen

(32) Tiden har överskridits i U1-fasen

(33) Överspänning på batteriet i I2-fasen

(34) Ah har överskridits

(35) Tiden har överskridits i I2-fasen

(36) Den nominella spänningen i I2-fasen har inte uppnåtts (endast vid format-

synergilinje)

(37) Fel i RI-laddningen

(38) Den inställda laddningstiden kan inte nås

(39) Tiden har överskridits i RI-laddningen

Statusmeddelanden vid CAN-fel (batteri)

Nr Orsak/åtgärd

(51) Batteriet svarar inte

(52) Batteridata inte avläsbara

(53) Batterispänningen stöds inte

(54) Kommunikationsfel

(55) Batterifel

(56) Batteriet slås inte på

(57) Meddelandetidsgränsen har överskridits

(58) Inloggningen misslyckades

Statusmeddelande vid gatewayfel

Nr Orsak/åtgärd

(101) Inställningen CAN Connect är aktiv och det gick inte att upprätta en

CAN-anslutning till gatewayen under minst 2 minuter.

(102) Gatewayen saknar förbindelse till backend.

Statusmeddelande vid tagg-ID-fel

Nr Orsak/åtgärd

(200) Den inställda tekniken på laddaren är inte kompatibel med det anslutna

batteriet.

(201) Batteriets nominella spänning stöds inte av laddaren eller utesluts på

grund av en laddarinställning

(202) Laddarens effekt är inte tillräckligt hög för att ladda det anslutna batteri-

(203) Det gick inte att upprätta någon CAN-kommunikation med tagg-ID:t

(204) Det gick inte att läsa tagg-ID-data

(205) Tagg-ID-uppdateringen kunde inte genomföras

(206) Tagg-ID-temperatursensorn är defekt

(207) Tagg-ID-spänningssensorn är defekt

(208) Batterigrunddata för tagg-ID:t är ogiltiga eller inte tillgängliga

(209) Defekt EEPROM-minne

(210) Defekt ﬂashminne

(211) Ogiltig enhetssignatur

(212) Det gick inte att skriva tagg-ID-data

(213) Laddarens effekt räcker inte till för att ladda batteriet inom den önskade

laddningstiden

(214) Det är för stor effektförlust längs DC-vägen

(215) Tagg-ID-nivåsensorn är monterad i fel cell eller defekt

(216) Tagg-ID-programvaran kraschar

Statusmeddelanden vid ett fel i primärkretsen

Nr Orsak/åtgärd

(500) Temperatursensor modul 1 (uppe) defekt

(501) Temperatursensor modul 2 (nere) defekt

(502) Temperatursensor PCB defekt

(503) Primärövertemperatur

(504) Fläkten är blockerad eller defekt

(505) Över-/underspänning i mellankretsen

(506) Asymmetri i mellankretsen

(507) Primärmatningsspänningen utanför toleransen

(508) Strömavbrott

(509) Fel enhetskonfiguration

(510) Primär-EEPROM felaktig

(527) Fasförskjutare överström

(528) Högladdningsreläet avstängt under lastdrift

(530) Kommunikationsproblem

(532) Mikrostyrkretsfel (exempelvis division med 0)

(533) Referensspänningen utanför toleransen

(534) Startproblem

(535) PFC överström

(536) Fasförskjutare eller PFC felaktig

Statusmeddelanden vid fel i sekundärkretsen

Nr Orsak/åtgärd

(520) Sekundärtemperatursensor defekt

(521) Sekundär övertemperatur

(522) Utgångssäkring defekt

(523) Sekundärmatningsspänningen utanför toleransen

(524) Sekundärreferensspänningen utanför toleransen

(525) Ström-offset

(526) Ström-offset utanför toleransen

(527) Effektdel överström (primär)

(529) Ingen sekundärkommunikation

(530) Ingen primärkommunikation

(531) Sekundär-EEPROM defekt

(532) Mikrostyrkretsfel

(537) Spänningsmätningen felaktig

(570) Sekundärrelä kan inte kopplas

(571) ADC/SPI-problem

Statusmeddelanden vid fel i styrningen

Nr Orsak/åtgärd

(540) Konfigurationsminnesmodul saknas/defekt

(541) Ingen sekundärkommunikation

(542) Sekundär initiering misslyckades

(543) Program- eller minnesfel i synergilinjestyrningen

(544) Program- eller minnesfel i synergilinjestyrningen

(545) Primär initiering misslyckades

(546) Uppdateringen misslyckades

(547) Ladda eller spara inställningar misslyckades

(548) Det gick inte att ladda/spara inställningar för synergilinjer

(549) Laddningen kunde inte fortsätta på grund av ett strömavbrott

(550) Tiden har inte ställts in

(551) Maskinvaruändring identifierades

(552) Konfigurationsminnesmodul ogiltig

Statusmeddelanden om effektväg

(553) Primär uppdatering misslyckades

(554) Fel på kommunikationen

(555) Fel enhetsprogramvara

(557) Avbrott i InterLock-kommunikation

(558) Den andra enheten, som är ansluten via InterLock-tillvalet, har ett fel

(559) Den andra enheten, som är ansluten via InterLock-tillvalet, är inte kompa-

tibel med den här enheten

På statusmeddelandet framgår vilken effektväg som berörs:

(1): Effektväg 1 – t.ex. Statecode (542-1)

(2): Effektväg 2 – t.ex. Statecode (542-2)

(1)

(2)

Översikt över tillgängliga alternativ

Säkerhet Öppna huset delvis för att ansluta tillvalen. Beakta då följande varningsanvisning-

ar:

FARA!

Fara råder vid felaktigt utföra arbeten.

Det kan leda till svåra person- och sakskador.

Endast kvalificerad personal får utföra samtliga arbeten i samband med an-

▶

slutning av tillval. Finns det en monteringsanvisning eller en bilaga till det aktuella tillvalet, ska

▶

samtliga varningsanvisningar och andra anvisningar som finns däri följas. Utför en säkerhetsteknisk kontroll enligt de nationella och internationella

▶

normerna och riktlinjerna på samtliga tillval med elektriska anslutningar, när anslutningsarbetena är klara. Du kan få mer information om den säkerhetstekniska kontrollen och kalibre-

▶

ringen från en auktoriserad serviceverkstad. Den ställer vid förfrågan alla nödvändiga underlag till förfogande.

▶

Elektrolytcirkulation

OBSI!

Fara råder vid inträngande elektrolyt från batteriet eller på grund av att driften sker utan mottryck.

Det kan leda till en skada på luftpumpen.

Placera alltid laddaren på ett sådant sätt, att den befinner sig minst 0,5 m (1

▶

ft 7,69 in) högre än det batteri som ska laddas. Anslut alltid tryckluftsutgången på laddaren till batteriet via en för

▶

ändamålet avsedd och felfri slangförbindelse.

OBSI!

Fara råder om den tillåtna nätspänningstoleransen inte följs.

Det kan leda till svåra funktions- och sakskador.

För tillvalet Elektrolytcirkulation gäller en begränsad nätspänningstolerans

▶

på 207–250 V i förhållande till laddaren, fas–fas: 360–433 V.

Tillvalet Elektrolytcirkulation förfogar över en luftpump som integrerats i laddaren. Den matar luft till batteriet via speciella kapillärrör. Detta åstadkommer en intensiv blandning av elektrolyten. Fördelen är en svagare uppvärmning av batteriet, vilket ger batteriet en längre livslängd och en mindre vattenförlust under laddningen.

Identifieras ett fel på grund av en defekt på pumpen, eller på grund av otätheter i förbindelsen med batteriet, visas statusmeddelandet ”Statecode 14” på displayen. Defekten kan visas exempelvis som ackumulerat fel med hjälp av en extern signallampa.

Styrningen av elektrolytcirkulationens förlopp sker via styrningen av laddaren. Det finns då ﬂera valmöjligheter i konfigurationsmenyn. Detaljerad information finns i kapitlet ”Indikering”, avsnittet ”Extrafunktioner”.

Till valmöjligheterna räknas de i fabriken inställda programmen 1-5. De relevanta

(1)

(2)

parametrarna för de här programmen finns i tabellen nedan med efterföljande förklaring.

Program ON 1 OFF 1 Repeat

ON 2 OFF 2 (upprepning)

1 30 min 25 min 1 x 5 min 25 min 2 3 min 10 min 4 x 3 min 20 min 3 3 min 12 min 1 x 3 min 12 min 4 5 min 10 min 3 x 5 min 20 min 5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

I vart och ett av de här programmen öppnas magnetventilen för en tid ”PÅ 1” (”ON 1”) och stängs för en tid ”AV 1” (”OFF 1”). Processen upprepas så många gånger som behövs enligt angivelsen i ”Upprepning” (”Repeat”). När antalet upprepningar är klara, fortsätter tiderna ”PÅ 2” (”ON 2”) och ”AV 2” (”OFF 2”) fram till laddningsslutet.

Rengöring av luftfilterinsats

Rengör luftfilterinsatsen för den integrerade luftpumpen en gång om året. Förkorta rengöringsintervallet vid mycket damm. Luftfilterinsatsen (2) måste demonteras inför rengöringen. Dra bort luftfiltret (1) och montera det efteråt på följande sätt:

(1)

Extern startstopp

Signallampa för laddning

Temperaturstyrd laddning

Tillvalet Extern start-stopp förhindrar gnistbildning vid laddningskontakten, om den dras ut under laddningen. Särskilda kontakter inuti laddningskontakten registrerar en bortkoppling. De här kontakterna är ledande jämfört med huvudkontakterna. Ett omedelbart laddningsstopp utlöses. Därför uppstår det inget slitage på huvudkontakterna och en ökad säkerhet mot en antändning av knallgas skapas.

Det går att ansluta externa indikatorer till uttagen inuti laddaren för att indikera batteriets laddningsnivå eller laddarens driftläge. Detaljerad information finns i kapitlet Manöverelement och anslutningar, avsnittet ”Tillvalsområde”. Varje ex- tern indikators arbetsspänning måste vara 13 V, varvid summan av alla externa indikatorers strömförbrukning inte får överstiga 0,5 A.

Om inställningen RGB (lysdiodsslinga) har sparats i menyn stöds inte anslutning (15) (gult). Inställningen Normal (konventionella externa indikatorer) eller RGB (lysdiodsslinga) förklaras för funktionen ”Extern lampa” (”External lamp”) i avsnittet Översikt över extrafunktionerna i kapitlet ”Extrafunktioner i konfigura- tionsläget”.

Tillvalet Temperaturstyrd laddning reglerar alltid laddningsspänningen beroende på den aktuella batteritemperaturen. Därigenom förlängs batteriets livslängd avsevärt, särskilt om det används i kylrum.

Reläkort

FARA!

Fara råder vid användning av reläkortet för säkerhetskritiska funktioner.

Det kan leda till svåra person- och sakskador.

Använd inte reläkortet för säkerhetskritiska funktioner.

▶

OBSI!

Risk of Electric Shock! Do not operate at circuits more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common NC Normally Closed NO Normally Opened L Line N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

Fara råder om den tillåtna nätspänningstoleransen inte följs.

Det kan leda till svåra funktions- och sakskador.

För tillvalet Reläkort gäller en begränsad ingångsspänning L-N på maximalt

▶

250 V i förhållande till laddaren.

Tillvalet Reläkort möjliggör en extern utvärdering av laddarens driftlägen och det anslutna batteriets laddningsnivå. Dessutom är det möjligt att förse en eller ﬂera externa förbrukare med ingångsspänning L-N. Förutsättningen är en befintlig neutralledare i elnätet. I bruksanvisningen till laddaren finns det en förklaring av konfigurationen för reläkortets utgångar: se kapitlet ”Indikering”, avsnittet ”Extrafunktioner”.

Det finns detaljerad information om reläkortet i den bruksanvisning som följer med tillvalet Reläkort.

Nedan finns även en översikt över de tillval som hänger direkt samman med reläkortet. De här reläbundna tillvalen styrs via reläkortets utgångar:

Aquamatic

Laddning aktiv

Laddning 50 %

Laddning 80 %

Laddningsslut

Huvudladdning avslutad

Laddning OK

Laddning inte klar

Signal när batteriet tas bort från laddaren i förtid Ackumulerat fel

Ackumulerat fel + Warning (varning)

Signallampa

Körspärr

ON (på)

Påfyllningsindikator

Batteri avkylt

Extern luftpump (elektrolytcirkulation)

Lysdiodsslinga Lysdiodsslingan fungerar som statusindikator och lyser analogt med manöverpa-

nelens indikeringselement i de aktuella färgerna. Då installeras en lysdiodsslinga inklusive diffusor i spalten mellan husets front och husets överdel.

Luftfilter Luftfiltret förhindrar att utrustningen förorenas i dammiga omgivningar. Därmed

förebyggs en eventuell reducering av utrustningens prestanda eller andra begränsningar. Det finns detaljerad information i den tillhörande bilagan. Rengöringsintervall efter behov (tillverkarens rekommendation: varje månad)

Fjärrindikator Fjärrkontrollen möjliggör en fullständig styrning av laddaren på ett avstånd av

30 m (98 ft., 5.1 in.). Det här tillvalet innehåller en fullvärdig manöverpanel i ett aluminiumhus.

Gateway Gatewayen är en förbindelselänk mellan laddaren och Charge&Connect. Det

finns detaljerad information i den tillhörande bilagan.

Gateway Link Med Gateway Link är det enkelt att ansluta en gateway till laddaren. Gatewayen

kan anslutas utan att laddaren behöver öppnas.

Tagg-ID Tagg-ID:t är ett elektroniskt mät- och styrsystem som utbyter batteridata med

laddaren och optimerar laddningen.

Tagg-ID-länk Via tagg-ID-länken kan tagg-ID:t och laddaren utbyta relevanta batteridata.

Tekniska data

Selectiva 30 kW

FARA!

Elektriska stötar på grund av läckström kan vara dödliga.

Använd endast jordfelsbrytare av typ B vid nätanslutning av enheten.

Nätspänning (-10 %/+30 %) Tillval:

Nätsäkring

3~ NPE 400 V / 50/60 Hz 3~ PE 400 V / 50/60 Hz

63 A

Nätkabelns minimitvärsnitt 10 mm² (0,0155 in²)

Typisk läckström

360 VAC – 3,3 mA a.c. 400 VAC – 4,2 mA a.c.

520 VAC – 4,8 mA a.c. Inkopplingstid 100 % EMC-apparatklass B Standby-förbrukning

Selectiva 8250/8300 Selectiva 8375

25,1 W

25,9 W Skyddsklass 1 Maximalt tillåten nätimpedans Z

Selectiva 8250 Selectiva 8300

max

på PCC

59 mohm

51 mohm

41 mohm Selectiva 8375

Kapslingsklass

IP 20

Överspänningskategori III

Drifttemperatur

-20 °C till +40 °C

(-4 °F till +104 °F) Förvaringstemperatur -25 °C till +80 °C

(-13 °F till 176 °F) Relativ luftfuktighet Max. 85 % Max. användningshöjd över havet 2 000 m (6561 ft.) Kontrollmärke Enligt märkskylten Produktstandard SS-EN 62477-1 Mått L x B x H 780 x 369 x 1090 mm

(30.71 x 14.53 x 42.91 in.) Vikt (med standardmässig nät- och ladd-

104 kg (229,28 lb) ningskabel)

Föroreningsgrad 3

1) Enheten får användas på stjärnpunktsjordade nät med maximalt 400 V

nominell spänning på ytterledaren.

2) Skyddsledarens minimitvärsnitt måste stämma överens med de lokala

säkerhetsbestämmelserna för höga skyddsledarströmmar. Enheten har en ökad läckström. Ta hänsyn till den enligt de nationella föreskrifterna under installationen av laddaren. Läckströmmen mot jord är mindre än 12,6 mA.

3) Gränssnitt för det allmänna elnätet med 230/400 V och 50 Hz.

4) Får endast användas inomhus. Får inte utsättas för regn eller snö.

5) Vid högre omgivningstemperatur kan effekten sjunka, s.k. minskning.

Enhetsspecifika data

Växelström

Enhet

8250 30 kW 49,2 A 30 530 W 80 V 250 A 8300 30 kW 52,0 A 31 640 W 80 V 300 A 8375 30 kW 54,0 A 32 290 W 80 V 375 A

max.

AC-effekt max.

Nominell spänning

Laddningsström max.

Fronius Selectiva 30 kW 4.0 Operating Instruction [SV]

Specifications and Main Features

Frequently Asked Questions

User Manual
