Fronius Selectiva 30 kW 4.0 Operating Instruction [TR]

Operating
Instructions

Selectiva 4.0
30 kW

Kullanım kılavuzu

TR

42,0426,0359,TR 011-21022023

İçindekiler

Güvenlik kuralları 5

Genel 5
Çevresel koşullar 5
Ağ bağlantısı 5
Şebeke akımı ve şarj akımından doğan tehlikeler 6

Asitler, gazlar ve buharlar nedeniyle tehlike 6
Akülerin kullanımıyla ilgili genel bilgiler 6
Kendini koruma ve çalışanların korunması 6

Normal işletim durumunda güvenlik önlemleri 7
EMU cihaz sınıfları 7
EMU ile ilgili önlemler 7
Veri yedekleme 7
Bakım 7
Bakım ve onarım 8
İşletme sahibinin yükümlülükleri 8

Teknik güvenlik denetimi 8
Cihaz üzerindeki işaretler 8
Atık yönetimi 8
Telif hakkı 8

Güç sınıfları 10

Genel 10
30 kW 10

Genel Bilgiler 11

Güvenlik talimatları açıklaması 11
Cihaz konsepti 11

Amaca uygun kullanım 11

Teslimat kapsamı 12
Müşteriye özel bilgiler 12

Ağ bağlantısı 13
Şarj kablosu 13
Ağ / şarj kablolarının doğru şekilde döşenmesi 13

Cihaz üzerindeki uyarı notları 14
Cihazın iç kısmındaki uyarı notları 17

Ebatlar 18
Paleti çıkartın 18

Konum seçimi ve zemin/duvar montajı 19

Kurulum yönetmelikleri 19
Yere montaj 20
Duvara montaj 21

Kumanda elemanları ve bağlantılar 23

Kumanda elemanları ve bağlantı soketleri 23
Bağlantı için fiş opsiyonu 25
Kumanda paneli 26

Pilin şarj edilmesi 28

İlk devreye alma 28
Şarj işlemini başlatın 29
Şarj işleminin durdurulması 31
Şarj işleminin bitirilmesi 31

Gösterge 33

Ekran modlarına genel bakış 33
Ayarları sıfırlama 33

Standart mod 34

Standart mod 34

İstatistik modu 35

İstatistik modu 35

Geçmiş modu 36

Geçmiş modu 36

Konfigürasyon modu 38

Konfigürasyon modelindeki ayar seçeneklerine genel bakış 38
Konfigürasyon moduna giriş 38

TR

3

Konfigürasyon modunda çıkış 40

Yapılandırma modunda USB modu 41

USB modu 41

Konfigürasyon modunda şarj ayarları 43

Şarj ayarlarına genel bakış 43
Elektrolit sirkülasyonu 43
Sıcaklık kontrollü şarj 44
Dengeleme şarjı 45

Gecikme 46
Takvim 46

Özel şarjlar 48
Özel fonksiyon ara şarj 48
DC bağlantısı 49

Konfigürasyon modunda ek işlevler 51

Ek fonksiyonlara genel bakış 51

Mavi ekranın ayarlanması “Mavi LED” 51
Bir şebeke hatasından sonra şarjı yeniden başlat 51

Konfigürasyon modunda genel ayarlar 52

Genel ayarlara genel bakış 52
Şarj kablosu ayarları 52
AC akım sınırlaması 52
Sıcaklık 53
Kod 53
USB zaman aralığı 53

Durum bildirimleri 54

Durum bildirimleri 54
Durum bildirimleri güç yolu 58

Mevcut seçeneklere genel bakış 59

Güvenlik 59
Elektrolit sirkülasyonu 59
Harici start / stop 61

Şarj lambası 61
Sıcaklık kontrollü şarj 61
Röle kartı 61
LED çizgiler 62
Hava filtresi 63
Uzaktan kontrol sistemi 63
Gateway 63
Gateway Link 63
TagID 63
TagID bağlantısı 63

Teknik özellikler 64

Selectiva 30 kW 64

4

Güvenlik kuralları

Genel Cihaz, günümüz teknolojisine ve geçerliliği kabul edilmiş teknik güvenlik kurall-

arına uygun olarak imal edilmiştir. Ancak hatalı ya da amaç dışı kullanımda

operatörün ya da üçüncü kişilerin hayatları,

-

cihaz ve işletme sahibinin maddi varlıkları,

-

cihazla verimli çalışma açısından tehlike mevcuttur.

-

Cihazın devreye alınması, kullanılması, bakımı ve onarımı ile görevli tüm kişilerin

gerekli yetkinliğe sahip olmaları,

-

bu kullanım kılavuzunu eksiksiz bir şekilde okuyarak tam olarak uygulaması

-

zorunludur.

Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir.
Kullanım kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik
genel ve yerel düzenlemelere de uyulması zorunludur.

Cihazdaki bütün güvenlik ve tehlike ile ilgili talimatlar

okunur durumda tutulmalı,

-

zarar görmemeli,

-

yerinden çıkartılmamalı,

-

üzeri kapatılmamalı, üzerine etiket yapıştırılmamalı veya üzeri boyanmam-

-

alıdır.

TR

Ünite üzerindeki güvenlik ve tehlike uyarılarının konumları için ünitenizin kullanım
kılavuzundaki “Genel bilgiler” bölümüne bakın.
Üniteyi açmadan önce güvenliği etkileyebilecek arızaları giderin.

Konu sizin güvenliğinizdir!

Çevresel koşull-arÜnitenin belirtilen aralık dışında çalıştırılması veya depolanması uygunsuz olarak

kabul edilir. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.

İzin verilen çevresel koşullara ilişkin ayrıntılı bilgileri “Teknik Veriler” bölümünde
bulabilirsiniz.

Ağ bağlantısı Yüksek güçlü cihazlar akım tüketimleri nedeniyle şebekenin enerji kalitesini etkile-

yebilirler.

Bu durum cihaz tiplerini şu açıdan ilgilendirebilir:

-

Bağlantı sınırlamaları, izin verilen maksimum şebeke empedansı *) gereklilikle­ri veya

-

minimum gerekli kısa devre gücü *) gereklilikleri

.

*)

her biri ortak şebeke ara biriminde

bakınız Teknik Veriler

Bu durumda, işletme sahibi ya da cihaz kullanıcısı, gerekirse elektrik dağıtım şirke-
tine danışarak ünitenin bağlanıp bağlanamayacağını tespit etmelidir.

ÖNEMLİ! Ağ bağlantısının güvenli bir şekilde topraklanmasına dikkat edin!

5

Şebeke akımı ve
şarj akımından
doğan tehlikeler

Şarj cihazlarıyla çalışırken, kendinizi aşağıdakiler gibi çok sayıda tehlikeye maruz
bırakırsınız:

Ağ ve şarj akımı nedeniyle elektrik tehlikesi.

-

Kalp pili kullanıcılarının hayatını tehlikeye atabilecek zararlı elektromanyetik

-

alanlar.

Elektrik çarpması öldürücü olabilir. Temel olarak her elektrik çarpması hayati teh-
likeye neden olabilir. İşletim sırasında elektrik çarpmasını önlemek için:

Ünitenin içindeki veya dışındaki gerilim taşıyan parçalara dokunmayın.

-

Akü kutup başlarına dokunmayın.

-

Şarj kablosunda veya şarj terminallerinde kısa devre yapmayın.

-

Tüm kablo ve iletim hatları sıkı, hasarsız, izole edilmiş ve yeterli ölçülere sahip ol-
malıdır. Gevşek bağlantılar, erimeye başlamış, hasarlı veya boyutları küçük kablol­arı ve hatları yetkili bir uzman işletmenin hemen onarmasını sağlayın.

Asitler, gazlar ve
buharlar nede-

niyle tehlike

Akülerin kull-

anımıyla ilgili ge­nel bilgiler

Piller gözlere ve cilde zararlı asitler içeriyor. Buna ilaveten aküler şarj edilirken
sağlığa zararlı olan ve bazı durumlarda oldukça patlayıcı olan gazlar ve buharlar
oluşur.

Patlayıcı gazların toplanmasını önlemek için şarj cihazını sadece iyi havalandırılmış
alanlarda kullanın. Doğal veya teknik havalandırmanın % 4’ün altında bir hidrojen
konsantrasyonu sağlaması halinde akü odaları patlayıcı olarak kabul edilmez.

Şarj sırasında akü ve şarj cihazı arasında 0,5 m’lik (19,69 inç) bir asgari mesafe
bırakın. Ateş ve açık ışık gibi olası tutuşturucu kaynakları aküden uzak tutun.

Şarj sırasında akü bağlantısını (örn. şarj terminalleri) asla kesmeyin.

Oluşan gazları ve buharları solumayın - Yeterli temiz hava beslemesi sağlayın.

Kısa devreleri önlemek için akünün üzerine herhangi bir alet veya elektrik ileten
metaller koymayın.

Akü asidi kesinlikle gözlere, cilde veya giysilere bulaşmamalıdır. Koruyucu gözlük
takın ve uygun bir koruyucu giysi giyin. Sıçrayan asidi derhal ve temiz su ile durul­ayın, gerekirse tıbbi yardım alın.

Aküleri kire ve mekanik hasarlara karşı koruyun.

-

Şarj olmuş aküleri soğuk odalarda saklayın. Yakl. +2 °C (35,6 °F) en düşük

-

kendi kendine deşarj olma sıcaklığıdır.
Akü üreticisinin talimatlarına göre veya en azından haftada bir gözle kontrol

-

ederek, akünün maksimum işaretine kadar asit (elektrolit) ile dolu olduğundan
emin olun.
Şu durumlarda cihazı çalıştırmayın veya çalışmayı hemen durdurun ve aküyü

-

yetkili bir uzman atölyede kontrol ettirin:

Bir arıza nedeniyle asit seviyesinin dengesiz veya tekli hücrelerdeki su

-

tüketiminin yüksek olması halinde.
Akü sıcaklığı 55 °C (131 °F) üzerine çıkmış ise.

-

Kendini koruma
ve çalışanların
korunması

6

İnsanları, özellikle çocukları, cihazların işletimi sırasında ve çalışma alanından uz-
ak tutun. Buna rağmen etrafta insanlar bulunduğu takdirde

onları her türlü tehlike (sağlığa zararlı asitler ve gazlar, şebeke akımı ve şarj

-

akımından kaynaklanan tehlikeler...) hakkında bilgilendirin,
uygun koruyucu araç ve gereçler sağlayın.

-

Çalışma alanını terk etmeden önce, siz olmadığınızda bile kişisel yaralanma veya
maddi hasar meydana gelmeyeceğinden emin olun.

TR

Normal işletim
durumunda

güvenlik önlem-
leri

EMU cihaz sınıfl­arı

Topraklama iletkenine sahip cihazları sadece topraklama iletkeni bulunan bir
şebekede ve topraklama iletkeni kontağı olan bir prizde çalıştırın. Ünite koruyucu
topraklama iletkeni olmayan bir ağ üzerinde veya koruyucu topraklama kontağı ol-
mayan bir prizde çalıştırılması ağır ihmal olarak kabul edilir. Bu türden kullanıml-
ardan doğan hasarlardan üretici sorumlu değildir.

Cihazı yalnızca güç levhasında belirtilen koruma sınıfında çalıştırın.

Cihazda hasarlar mevcut olduğunda cihazı hiçbir şekilde devreye almayın.

Ağ ve cihaz kablosunu, topraklama iletkeninin fonksiyonel etkinliği açısından uzm-
an bir elektrikçiye düzenli olarak kontrol ettirin.

Cihazı çalıştırmadan önce tam olarak çalışmayan güvenlik donanımlarının ve so­runsuz çalışmayan parçaların yetkili bir uzman şirket tarafından onarılmasını
sağlayın.

Koruma düzeneğini ihmal etmeyin veya devre dışı bırakmayın.

Montaj sonrasında elektrik fişi kolayca erişilebilir olmalıdır.

Emisyon sınıfı A olan cihazlar:

Yalnızca sanayi bölgelerinde kullanım için uygundur.

-

Bunun dışındaki bölgelerde performansı etkileyen ve tahrip edici arızalara yol

-

açabilir.

Emisyon sınıfı B olan cihazlar:

Yerleşim ve sanayi bölgeleri için öngörülen emisyon şartlarını sağlarlar. Bu du-

-

rum enerjinin umumi bir alçak gerilim şebekesinden temin edildiği yerleşim
bölgeleri için de geçerlidir.

Anma değerleri plakasına ya da teknik özelliklere uygun EMU cihaz sınıfı.

EMU ile ilgili
önlemler

Veri yedekleme Fabrika ayarlarında yapılacak değişikliklere ilişkin verilerin yedeklenmesi kull-

Bakım Her devreye alma işleminden önce elektrik fişini ve şebeke kablosunu, ayrıca şarj

Bazı özel durumlarda normlarda belirtilen emisyon sınır değerleri aşılmamasına
rağmen öngörülen uygulama alanına yönelik bazı etkiler ortaya çıkabilir (örn. ku-
rulumun yapıldığı yerde hassas cihazlar varsa ya da kurulumun yapıldığı yerin
yakınlarında radyo ya da televizyon alıcıları varsa).
Bu tür bir durumda arızanın ortadan kaldırılması için gerekli önlemleri almak işlet-
me sahibinin sorumluluğundadır.

anıcının sorumluluğundadır. Kişisel ayarların silinmesi durumunda üretici hiçbir so-
rumluluk kabul etmez.

kablolarını ve şarj terminallerini hasara karşı kontrol edin.
Kirlenme durumunda, cihazın gövde yüzeyini yumuşak bir bezle ve yalnızca sol­vent içermeyen temizlik maddeleriyle temizleyin.

7

Bakım ve onarım Bakım ve onarım işleri sadece yetkili uzman bir işletme tarafından yapılmalıdır.

Yalnızca orijinal yedek parçalar ve sarf malzemeleri kullanın (norm parçalar dahil).
Dışarıdan satın alınan parçaların, dayanıklı ve güvenlik talimatları yerine getirecek
şekilde tasarlanmış ve üretilmiş olduğu garanti edilmez.

Sadece üreticinin onay vermesi durumunda değişiklik, montaj ve tadilata izin veri-

lir.

İşletme sahibinin
yükümlülükleri

Teknik güvenlik
denetimi

İşletmeci sadece aşağıdaki vasıflara sahip kişilerin cihazda çalışacağını taahhüt
eder:

İş güvenliği ve kazaların önlenmesi ile ilgili temel yönetmelikleri bilen ve cih-

-

azın kullanımı konusunda eğitim almış olan kişiler,
işbu kullanım kılavuzunu, özellikle de “Güvenlik kuralları” bölümünü okuyup

-

anladıklarını ve bunu imzalarıyla onayladıklarını beyan etmiş olanlar,
taleplere uygun iş sonuçları konusunda eğitim almış kişiler.

-

Personelin güvenlik bilinci doğrultusunda çalışmasını düzenli aralıklarla kontrol
edin.

Üretici, en az her 12 ayda bir cihaz üzerinde teknik güvenlik denetimi yaptırmanızı
tavsiye eder.

Teknik güvenlik denetimi sadece yetkili bir elektrik uzmanı tarafından yapılmalıdır

modifikasyon ardından,

-

montaj ve tadilat ardından,

-

tamirat, bakım ve onarım ardından,

-

en azından her 12 ayda bir.

-

Teknik güvenlik denetimi için uygun ulusal ve uluslararası standartlara ve direktif-
lere uyun.

Teknik güvenlik denetimine yönelik daha fazla bilgiyi servis noktasından elde ede­bilirsiniz. Bu, istek üzerine size gerekli dokümanları temin eder.

Cihaz üzerindeki
işaretler

Atık yönetimi Atık elektrikli ve elektronik ekipmanlar ayrı olarak toplanmalı ve AB Direktifine ve

Telif hakkı Bu kullanım kılavuzunun telif hakkı üreticiye aittir.

8

CE işaretine sahip cihazlar ilgili yönergelerin temel gereksinimlerini karşılar.

EAC test onay işareti ile işaretli cihazlar Rusya, Beyaz Rusya, Kazakistan, Erme-
nistan ve Kırgızistan’da geçerli standartlar ile ilgili gereklilikleri yerine getirir.

ulusal yasalara uygun olarak çevreye zarar vermeyecek şekilde geri

dönüştürülmelidir. Kullanılmış cihazlar satıcı veya yerel, yetkili bir toplama ve im­ha sistemi aracılığıyla iade edilmelidir. Eski cihazın uygun şekilde imha edilmesi,
maddi kaynakların sürdürülebilir şekilde geri dönüşümünü teşvik eder. Bunun göz
ardı edilmesi potansiyel sağlık/çevresel etkilere yol açabilir.

Ambalaj malzemeleri

Ayrı toplama. Belediye idaresine ait yönetmelikleri kontrol edin. Kutunun hacmini
azaltın.

Metin ve resimler, baskının hazırlandığı tarihte geçerli olan teknik düzeyi yansıtm­aktadır. Değişiklik yapma hakkı saklıdır. Kullanım kılavuzunun içeriği, alıcıya hiçbir
hak vermez. İyileştirme önerileri ve kullanım kılavuzundaki hatalara yönelik bilgi-
lendirmeler için teşekkür ederiz.

TR

9

Güç sınıfları

Genel Güç sınıflarının kW bilgileri muhafaza modeline bağlıdır ve doğrudan cihazın

gerçek gücüyle ilgili değildir.

30 kW Selectiva

8250 / 8300 / 8375

10

Genel Bilgiler

TR

Güvenlik talim­atları açıklaması

UYARI!

Doğrudan tehdit oluşturan bir tehlikeyi ifade eder.

Bu tehlike önlenmediği takdirde ölüm ya da ciddi yaralanma meydana gelir.

▶

TEHLİKE!

Tehlikeli oluşturması muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.

▶

DİKKAT!

Zarar vermesi muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde hafif ya da küçük çaplı yaralanmalar ve mad-

▶

di kayıplar meydana gelebilir.

NOT!

Yapılan işlemin sonuçlarını etkileyebilecek ihtimali ve ekipmanda meydana gele­bilecek hasar ihtimalini ifade eder.

Cihaz konsepti Üç fazlı alandaki şarj cihazı akıllı şarj teknolojisine sahiptir. Ri şarj prosesine sahip

Active Inverter Technology, akünün ihtiyaçlarına göre uyarlanır ve sadece gerçek-
ten gerekli olan akımın aküye ulaşmasını sağlar.

Teknoloji, sanayi standartlarına uygun olan sağlam bir mahfazaya yerleştirilmiştir.
Kompakt tasarım, güvenlik standartları için tüm gereksinimleri karşılar, alan ihtiy-

acını azaltır ve bileşenleri kullanım ömrünün uzun olması için korur.

Cihaz bir grafik ekran, entegre bir veri kaydedici, yeni arabirimler ve ilave opsiyonl­arla birlikte geleceğe yönelik mükemmel donatılmıştır.

Amaca uygun
kullanım

Şarj cihazı aşağıda sayılan akülerin şarjına yarar. Diğer veya bunun dışındaki herh-
angi bir kullanım amacına aykırı kullanım olarak kabul edilir. Bu tür kullanımlardan

doğan hasarlardan üretici firma sorumlu değildir. Amaca uygun kullanım kaps-
amına şu hususlar da dahildir

kullanım kılavuzundaki notlara uyma,

-

şebeke ve şarj kablolarının düzenli kontrolü de dahildir.

-

TEHLİKE!

Kuru aküleri (primer hücreler) ve şarj edilemeyen aküleri şarj etme tehlikesi.

Sızıntı yapan akü nedeniyle ciddi yaralanmalar ve maddi hasar meydana gelebilir.

Yalnızca aşağıda listelenen akü tiplerini şarj edin.

▶

11

TEHLİKE!

Uygun olmayan akülerin şarj edilmesi sebepli tehlike.

Bu, sızan gazlar, tutuşma veya patlama nedeniyle ciddi kişisel yaralanmalara ve
maddi hasara neden olabilir.

Şarj cihazına sadece tipleri, gerilimleri ve kapasiteleri açısından şarj cihazına

▶

uygun olan ve şarj cihazındaki ayarlara da uyan aküleri bağlayın.

Kurşun-asit aküleri ve NiCd aküleri şarj etmek için tasarlanmış olan şarj cihazı:

Pb-WET-aküleri (PzS, GiS ...):

-

Sıvı elektrolitli havası alınan, kapalı kurşun asitli sulu aküler.
Pb bakım gerektirmeyen jel aküler (PzV, GiV ...):

-

Sabit elektrolitli (jel veya keçe) valf kontrollü, kapalı kurşun asitli aküler.
NiCd aküleri:

-

Sıvı elektrolitli, kapalı veya kilitli NiCd aküleri.
Pb-CSM-WET aküleri (Copper Strained Metal):

-

Sıvı elektrolitli, kapalı kurşun asitli aküler.
Lead Crystal aküler:

-

EVFJ / CNFJ tipi kurşun kristal aküler.

Cihazın kusursuz biçimde çalışması, düzgün kullanıma bağlıdır. Cihaz hiçbir koşul
altında kablosundan çekilerek taşınmayacaktır.

Teslimat kapsamı

Müşteriye özel
bilgiler

(1) Şarj cihazı
(2) Kullanım kılavuzu
(3) Hızlı başlangıç kılavuzu

Teslim edilen cihazda müşteriye özel bilgiler var ise bunlar cihazın yanında bulu-
nur.

12

Ağ bağlantısı

TEHLİKE!

Arıza akımı tehlikesi.

Ciddi yaralanma veya ölüm meydana gelebilir.

Gerekirse, cihazı ağ bağlantısına bağlamak için sadece B tipi rezidüel akım

▶

devre kesici kullanın.
Koruyucu şalterin asgari kesiti yüksek koruyucu iletken güç sistemleri için ye-

▶

rel güvenlik yönetmeliklerine uygun olmalıdır.
Cihazda yüksek toprak kaçak akımı mevcuttur. Bu, cihazı kurma sırasında ulu-

▶

sal düzenlemeler dikkate alınmalıdır.
Şebeke gerilimine bağlı olarak toprak kaçak akımı, "Teknik veriler" bölümünde

▶

belirtilmiştir.

TEHLİKE!

Hatalı kullanım nedeniyle tehlike.

Bu ciddi kişisel yaralanmalara ve maddi hasara yol açabilir.

Açıklanan fonksiyonlar yalnızca aşağıdaki belgeler tamamen okunması ve an-

▶

laşılması halinde kullanın:
Kullanım kılavuzu

▶

Sistem bileşenleri için tüm kullanım kılavuzları, özellikle güvenlik kuralları

▶

Akü ve araç üreticilerinin kullanım kılavuzları ve güvenlik kuralları

▶

TR

Şarj kablosu

Ağ / şarj kablol­arının doğru

şekilde döşen-
mesi

TEHLİKE!

Hatalı veya yetersiz şebeke beslemesi sebebiyle tehlike.

Bu ciddi kişisel yaralanmalara ve maddi hasara yol açabilir.

"Teknik veriler" bölümüne uygun olarak şebeke beslemesine ilişkin gereklilik-

▶

ler yerine getirilmelidir.

TEHLİKE!

Şarj fişinin yanlış çıkarılması nedeniyle kıvılcım oluşma tehlikesi.

Ciddi can ve mal kayıpları meydana gelebilir. Bu esnada çıkan kıvılcımlar şarj esn­asında oluşan şarj gazlarını ateşleyebilir ve bunun sonucunda bir yangın veya patl-
ama meydana gelebilir

Şarj işlemini şarj cihazı üzerinden sonlandırın ve şarj kabloları soğuduktan

▶

sonra sarın veya varsa kablo tutucuya yerleştirin.

TEHLİKE!

Etrafta boşta duran şarj kabloları nedeniyle tehlike.

Ciddi can ve mal kayıpları meydana gelebilir. Kişiler yuvasından çıkartılmış, boşta
duran kablolara takılabilir veya tökezleyebilir.

Şarj kablosunu kimsenin takılıp düşmeyeceği veya takılmayacağı şekilde yer-

▶

leştirin.

13

DİKKAT!

Yanlış döşenen ağ / şarj kablolarından dolayı aşırı ısınmadan kaynaklı tehlike

oluşabilir.

Ağ/şarj kablolarında hasar riski.

Ağ / Şarj kablosu değişimi sadece uzman bir elektrikçi tarafından yapılmalıdır.

▶

Ağ / Şarj kablosunu düğümsüz döşeyin.

▶

Ağ / Şarj kablosunun üstünü kapatmayın.

▶

5 m’den daha uzun şarj kabloları (16 ft. 4,85 in.) Tekli olarak döşenir (demet

▶

halinde değil).
5 m’den daha uzun şarj kabloları (16 ft. 4,85 in.) Daha yüksek bir yüzey

▶

sıcaklığına sahip olabilirler (dikkat sıcak yüzeyler).
Aşağıdaki durumlarda, şarj kablolarının yüzey sıcaklığının 80 °C (176 °F)

▶

üstüne çıkmamasına özellikle dikkat edin:

- Çevre sıcaklığı 30 °C (86 °F) veya üstündeyse

- Şarj kablosunun kesiti 95 mm2 veya daha fazlaysa

- Şarj kablosunun uzunluğu 5 m (16 ft. 4,85 in.) veya daha fazlaysa

Cihaz üzerindeki
uyarı notları

Şarj cihazı, anma değerleri plakası üzerinde bulunan güvenlik sembolleri ile don-
atılmıştır. Güvenlik sembolleri yerlerinden çıkartılmamalı ya da üzerleri kapatılma-
malıdır.

14

Ser. No.:

Part No.:

UDC nom.

IDC max.

Protective class I

IAC max.

UAC nom.

PAC max.

www.fronius.com

OVC III

IP20

xxV

xxxA

xxA

3~ NPE xxxV 50/60Hz

xxxxW

xxxxxxxx

xxxxxxxx

4,010,xxx

Selectiva x.0 xxxx xkW

HIGH LEAKAGE CURRENT!

Ensure proper grounding

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!
Explosive Gase. Flammen und Funken vermeiden.
Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable!
Explosive gases. Prevent flames and sparks.
Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge!
Gaz explosifs. Éviter les flammes et les étincelles.
Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga!
Gases explosivos. Evitar llamas y chipas.
¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica!
Gas esplosivi. Evitare fiamme libere e scintille.
Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION
ADVERTENCIA - AVVISO

42,0409,0419

TR

Elektrik çarpması öldürücü olabilir. Muhafazayı sadece üretici tarafınd-
an eğitilmiş bir servis teknisyeni açabilir. Muhafaza açıkken çalışma yap-
madan önce cihaz elektrik şebekesinden ayrılmalıdır. Uygun bir ölçme
cihazı ile elektrik yüklü yapı parçalarının (örn. kondansatörler) tamamen
deşarj edildiğinden emin olunmalıdır. Cihazın tüm işlemler bitene kadar
şebeke ile bağlanmadığından emin olun.

Fonksiyonları kullanım kılavuzunu tamamen okuduktan sonra kullanın.

Olası tutuşma, ateş, kıvılcım ve açık ışığı aküden uzak tutun.

Patlama tehlikesi! Şarj nedeniyle akü içinde patlayıcı gaz oluşur.

Akü asidi yakıcıdır ve kesinlikle gözlere, cilde veya giysilere bulaşmam-
alıdır.

Şarj sırasında yeterli miktarda temiz hava girişi sağlayın.

Cihaz, koruyucu iletken içinde DC kaçak akımlarına neden olabilir.
Şebekede elektrik çarpmasına karşı koruma sağlamak için bir kaçak
akım koruyucu tertibatı (RCD) kullanılıyorsa, bu tertibat B tipine uygun
olmalıdır. Cihazda yüksek toprak kaçak akımı mevcuttur. Bu, cihazı kur­ma sırasında ulusal düzenlemeler dikkate alınmalıdır.

15

Ürünü evsel atıklarla birlikte atmayın; kurulum yerinde geçerli atık
elektrikli ve elektronik cihazların imhasına ilişkin yönetmeliklere uygun
olarak bertaraf edin.

16

Cihazın iç

WARNING Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

kısmındaki uyarı
notları

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi yaralanma veya ölüm meydana gelebilir.

Muhafazayı sadece üretici tarafından eğitilmiş bir servis teknisyeni açabilir.

▶

Çalışmalara başlamadan önce, ilgili tüm cihazları ve bileşenleri kapatın ve ana

▶

şebeke ile bağlantıyı kesin.
İlgili tüm cihazları ve bileşenleri tekrar açılmaya karşı emniyete alın.

▶

Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.
Kolayca okunabilir, anlaşılabilir bir uyarı işareti yardımıyla, tüm işler tamamla-

▶

nana kadar cihazın elektrik bağlantısının kesildiğinden emin olunmalıdır.

Cihazın iç kısmında:

TR

17

Ebatlar

mm (in.)

780 (30.71) 369 (14.53)

1090 (42.91)

110 (4.33)

600 (23.62)

145 (5.71)

Paleti çıkartın Cihazı teslim aldıktan sonra paletten

çıkartın.

TEHLİKE!

Cihazın paletin üstünde çalıştırılması
halinde tehlike.

Bu ciddi kişisel yaralanmalara ve maddi
hasara yol açabilir.

Cihazın paletin üstünde çalıştırılm-

▶

ası yasaktır.
Kurulumdan sonra cihazın mutlaka

▶

duvar tutucusuyla yere veya duva­ra sabitlenmesi gerekmektedir.
Duvar tutucusu hakkında ayrıntılı

▶

bilgiler “Duvara montaj”
bölümünde yer almaktadır.

18

Konum seçimi ve zemin/duvar montajı

(1) (1)

(2) (2)

TR

Kurulum yönet-

melikleri

TEHLİKE!

Devrilen veya aşağı düşen sistem bileşenleri nedeniyle tehlike.

Bu ciddi kişisel yaralanmalara ve maddi hasara yol açabilir.

Cihazı teslim aldıktan sonra “Paletten çıkarma” bölümüne göre paletten

▶

çıkarın.
Tüm sistem bileşenlerini güvenli bir şekilde kurun.

▶

Kurulumdan sonra cihazın mutlaka duvar tutucusuyla yere veya duvara sabit-

▶

lenmesi gerekmektedir.
Zemin braketi veya montaj bağlantı parçası kullanırken, duvar braketi dahil

▶

tüm bağlantı elemanlarının sağlam şekilde yerine oturduğundan emin olun.
Cihazların üst üste koyulması ve cihazların üstüne nesnelerin yerleştirilmesi

▶

yasaktır.
Cihaz taşıma esnasında devrilmeye karşı korumaya alınmalıdır.

▶

Uygun yük güvenliği genel olarak sağlanmalıdır.

▶

Taşıma esnasında ilgili kablolar arka kısımdaki kablo tutucuya sabitlenmelidir.

▶

Yüksek kaldırma aracıyla ve duruma göre el kaldırma aracıyla taşıma yapılac-

▶

aksa devrilme emniyetleri (1) gerekirse çıkartılmalıdır.
Cihazın arka tarafında devrilme emniyetlerinin (1) kanat somunlarıyla (2) sa-

▶

bitlenmesi ile saklanma imkanı mevcuttur.
İhtiyaca bağlı olarak devrilme emniyetleri (1) tekrardan belirlenmiş pozisyonl-

▶

arına monte edilmelidir.

Cihaz, IP20 koruma sınıfına göre test edilmiştir, bunun anlamı şudur:

Çapları 12,5 mm'den (.49 in.) büyük olan katı yabancı maddelerin içeri sızm-

-

asına karşı korunmuştur
Suya karşı koruma yoktur

-

Cihaz IP20 koruma sınıfına göre kuru ve kapalı alanlarda kurulmalı ve işletilmeli-
dir. Neme maruz bırakılmamalıdır.

Cihazın izin verilen kullanım pozisyonu soketin üstünde yataydır.

Soğutma havası

Cihaz, muhafazada öngörülen deliklerden soğutma havası engellenmeden geçebi­lecek şekilde kurulmalıdır. Hava giriş ve çıkış deliklerine her zaman en az 0,2 m

(7.874 in.) mesafe bırakılmalıdır. Çevredeki hava şunları içermemelidir:

Aşırı toza maruz kalma

-

Elektriği ileten partiküller (kurum veya metal talaşı)

-

Isı kaynakları

-

19

Soğutma havası aşağıdaki resimlerdeki oklarla gösterildiği gibi içeri çekilir ve dışarı

30 cm (11.81 in.)

750 (29.53)mm (in.)

369 (14.53)

13

(.51)

35

(1.38)

300

(11.81)

bırakılır.

NOT!

Kısmen veya tamamen kapalı hava giriş ve çıkış delikleri nedeniyle tehlike.

Maddi hasara neden olabilir.

Arka arkaya birkaç cihazın kurulumu şaşırtmalı yapılmalıdır.

▶

Yere montaj

Eğer cihazlar şaşırtma olmadan tek bir sıra halinde arka arkaya yerleştirilmişse

cihazlar arasındaki minimum mesafe şu şekilde olmalıdır:

30 cm (11.81 inç)

20

Duvara montaj

Center

240 (9.45)

mm (in.)

950 (37.4)

(1) (1)

(3) (3)

(4)

(2)

(4)

Kullanılan vida ve dübellere bağlı

1

olarak delikler (1) oluşturun.

Zeminin uygunluğuna bağlı olarak,
aşağıdaki görselde görülen duvar tutu-

cusunun saklanması için kullanılan
AA10 vidaları (3) ve diskleri (4) bu

işlem için de kullanılabilirler.

Aksi takdirde başka uygun vida ve disk-
ler kullanılması gerekmektedir.

TR

Duvar tutucusunu (2) sökün:

2

AA10 vidaları (3) ve diskleri (4)

-

sökün

21

(4)

(3)(3)

(2)

(4)

Duvarın durumu uygunsa, duvar tu-

1

2

(2)

(5) (6)(6)

(7)(2)(7)

(8) (8) (2)

3

tucusunu (2) öncesinde sökülen
AA10 vidaları (3) ve diskleriyle (4)
monte edin.

Aksi takdirde başka uygun vida ve disk-
ler kullanılması gerekmektedir.

Cihazı, kablo tutucusu (5) duvar tu-

4

tucusunun (2) her iki sabitleme vid­asının (6) arasına konumlanacak
şekilde duvara itin.

Duvar tutucusunu (2) yerleştirin ve

5

sabitleyin.

Duvar tutucusuna (2) ihtiyaç duyulmaz­sa, tutucuyu muhafaza etmek için cih-
azın arka kısmına kanat somunlarıyla
(7) sabitleyin.

Alternatif olarak duvar tutucusunu (2)
cihazın sağ tarafındaki ek bir muhafaza
yerinde de muhafaza etme imkanınız
bulunmaktadır. Sabitleme TX25 vidal­arıyla (8) 3 Nm ile yapılır.

22

Kumanda elemanları ve bağlantılar

(1)

(2)

(3)

(4)

(8)

(6)

(7)

(5)

(9) (12)(11)(10)

Kumanda elem­anları ve bağlantı

soketleri

TR

No. Fonksiyon

(1) (+) şarj kablosu için bağlantı soketi

(2) Harici start-stop seçeneği veya sıcaklık kontrollü şarj seçeneği için pozis-

yon.

(3) (-) şarj kablosu için bağlantı soketi

(4) Dahili elektrolit sirkülasyonu seçeneği için pozisyon.

Basınçlı hava çıkışı

(5) Uzaktan kontrol sistemi veya 13 V’lik şarj lambası seçenekleri için pozis-

yon.

(6) USB yuvası

USB yuvası bir cihaz güncellemesini ve şarj işlemi sırasında şarj parametre­lerinin bir USB belleğe kaydedilmesini destekler. Maksimum 0,5 A’lik bir

besleme akımı mevcuttur.

(7) Röleye bağlı seçenekler için pozisyonlar.

(örn. Aquamatic)
Bununla ilgili detaylı bilgileri “Seçenekler” bölümünde bulabilirsiniz.

(8) Şebeke kablosu

(9) LED şeritleri opsiyonu

şarj durumuna göre renk değiştirir, göstergeler “Kumanda paneli”
bölümünde açıklanmıştır

23

(10) Kumanda paneli

(11) Dahili elektrolit sirkülasyonu seçeneği için pozisyon.

Hava filtreli hava girişi

(12) Seçenek bağlantı alanı

Muhafazanın içindeki bağlantı alanına yalnızca cihazın önündeki bağlantı
plakası çıkarılarak erişilebilir.

24

Bağlantı için fiş

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug
Code

Plug
Code

Plug
18p

15

13

11

9

7

5

3

1

18

16

14

12

10

8

6

4

2

opsiyonu

Muhafaza içindeki Print P-Cont­rol'ünde 18 pinli fiş opsiyonlu
bağlantılar

TR

Plug

Pin

Code Function

17 G/2 Ext. LED Green

Remote Control wire 2 Power Supply Remote Cont-

Plug

Pin

Code Function

18 13V/113 V Ext. LED

rol wire 1

CBG Easy VCC

15 Y/3 Ext. LED Yellow 16 R/4 Extern LED Red

Remote Control wire 3 Remote Control wire 4

CBG Easy Detect

13 B Ext. LED Blue 14 Dete Detect

CBG Easy GND wire white

11 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND

10 13VO13 V Power

Supply

wire brown wire white

7 C1 L CAN 1Low 8 C2 L CAN 2Low

wire yellow wire yellow

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

3 4

1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging

Extern Start / Stop Extern Start / Stop

Gateway Link

Battery Link Mandatory for Li-Ion Chargers

TagID Link

Device for Charge & Connect

Optional for Pb Chargers

25

Kumanda paneli

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

No. Fonksiyon

(1) Ekran

(2) “Menü” düğmesi

İstenen menünün seçimi.
Üst düzey seçime geri dönme.

(3) “Up / Down” düğmesi

İstediğiniz menü öğesini seçin.
İstediğiniz değeri ayarlayın.

(4) Düğme “Pause / Start“

Şarj işlemini durdurma ve yeniden başlatma.
Bir menüyü veya ayarı teyit etme.

(5) Gösterge “Akü soğutuldu” (mavi)

Soğutulmuş, kullanıma hazır bir aküyü işaret eder.
Sürekli yanar: Şarj sonunda ayarlanan soğuma süresine veya opsiyonel akü
sıcaklığına ulaşıldı.

Saniyelik taktta yanar söner: Ayrıca, su tekrar dolum göstergesi de tetik-
lenmiştir. Bununla ilgili detaylı bilgiler, “Gösterge” bölümünün, Konfigüras-

yon modunda ek işlevleralt bölümünde bulunmaktadır.

(6) Gösterge “Arıza” (kırmızı)

Sürekli yanar: Cihaz bir hata veriyor. Güncel durum düzgün bir şarj yapılm-
asına izin vermiyor. Kırmızı gösterge yanarken şarj yapılamaz (şarj işlemine
ara verildi). Ekranda uygun bir durum bildirimi gösterilir.
3’de bir yanıp sönüyor: Cihaz bir uyarı veriyor. Şarj parametreleri elverişsiz
fakat şarja devam edilecek. Ekranda sırayla ilgili durum bildirimi ve şarj du-
rumu gösterilir.

26

(7) “Şarj” göstergesi (sarı)

Yanıyor: şarj sırasında.
Yanar söner: Şarj işlemine ara verildiğinde.

(8) Gösterge “Akü doldu” (yeşil)

Sürekli yanar: Şarj bitti.
Saniyelik taktta yanar söner: Şarj bitti. Ayrıca, su tekrar dolum göstergesi

de tetiklenmiştir. Bununla ilgili detaylı bilgiler, “Gösterge” bölümünün, Ek

fonksiyonlara genel bakışalt bölümünde bulunmaktadır

TR

27

Pilin şarj edilmesi

İlk devreye alma Şarj cihazı elektrik ağına ilk kez bağlandığında, ünite AYAR modundadır.

Bu modda aşağıdaki temel ayarlar yapılmalıdır veya onaylanmalıdır:

Dil (İngilizce, Almanca, Fransızca ...)

-

Tarih, saat ve saat dilimi

-

Şarj kablosu uzunluğu ve şarj kablosu kesiti

-

Akü tipi, karakteristik, hücre sayısı ve şarj süresi veya akü kapasitesi

-

Şarj cihazının elektrik fişini elektrik ağına bağlayın.

1

“Up / Down“ düğmeleri ile istenen

2

menü dilini seçin.
“Pause / Start“ düğmeleri ile onayl-

3

ayın.

İngilizce dili standart olarak kayıtlıdır.

“Up / Down“ düğmeleri ile zaman

4

dilimini seçin.
“Pause / Start“ düğmeleri ile onayl-

5

ayın.

Zaman dilimi UTC+1 Orta Avrupa Zam­anı (Berlin) standart olarak kayıtlıdır.

Aşağıdaki ayarlar yapılmalıdır:

Yaz saati AÇIK / KAPALI

-

Saat biçimi

-

Saat

-

Tarih

-

“Up / Down“ düğmeleri ile istenen

6

ayarı seçin.
“Pause / Start“ ile yapılan ayarı on-

7

aylayın.

Yaz saati AÇIK ve 24 saat biçimi stand­art olarak kayıtlıdır.

“Up / Down“ düğmeleri ile istenen

8

şarj kablosu uzunluğunu seçin.
“Pause / Start“ düğmeleri ile onayl-

9

ayın.

Şarj cihazı, siparişe göre doğru şarj
kablosu uzunluğu ile yapılandırılmıştır.

28

Şarj kablosu uzunluğunun yanlış ayarl­anması şarj işlemini olumsuz etkileyebi-

lir!

Uygun şarj kablosu kesitini ayarla-

10

mak için “Yukarı / Aşağı” düğmele-
rini kullanın.

“Pause / Start“ düğmeleri ile onayl-

11

ayın.

Şarj cihazı, siparişe göre doğru şarj
kablosu kesitiyle yapılandırılmıştır.

Yanlış ayarlanmış bir şarj kablosu kesiti
şarj işlemini olumsuz etkileyebilir!

Görüntülenen şarj konfigürasyonu

12

doğru ise, şarj konfigürasyonunu
“Pause / Start“ düğmesi ile onayl­ayın.

Şarj cihazı siparişe göre önceden
yapılandırılmıştır.

Şarj cihazı ek yapılandırma olmadan sipariş edilmişse, aşağıdaki ayarlar standart
olarak geçerlidir:

Akü tipi Pb Sulu (PzS, GiS i için)

-

6 - RI karakteristik

-

Şarj cihazına yönelik maksimum hücre sayısı

-

Şarj süresi 7−8 saat

-

TR

Şarj işlemini
başlatın

Konfigürasyon kullanılan akü ile eşleşmiyorsa, parametreler buna göre ayarlanm-
alıdır.

Şarj cihazı parametreleri hakkında ayrıntılı bilgi, “Gösterge” bölümünün Kon-

figürasyon modualt bölümünde bulunmaktadır

TEHLİKE!

Dışarı sızan akü asidi veya arızalı aküler şarj edilirken oluşan patlama nedeniyle
tehlike söz konusudur.

Ciddi can ve mal kayıpları meydana gelebilir.

Şarj işlemine başlamadan önce, şarj edilecek akünün hasarlı olmadığından

▶

emin olun.

TEHLİKE!

Yanlış akü tipi ve yanlış şarj ayarları nedeniyle tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Şarj işlemine başlamadan önce, şarj cihazında doğru akü tipinin ayarlandığınd-

▶

an emin olun.
Şarj etmeden önce her akü türü için aşağıdaki ayarlar yapılmalıdır:

▶

Şarj eğrisi
Nominal gerilim (Akü hücresi sayısı)

Akü kapasitesi (Ah) veya şarj süresi (h)

Şarj cihazı parametreleri hakkında ayrıntılı bilgi, “Gösterge” bölümünün Kon-

figürasyon modualt bölümünde bulunmaktadır.

29

DİKKAT!

Şarj fişi kontak noktalarının kirlenmesi nedeniyle maddi hasar tehlikesi.

Temas direncinin artması nedeniyle aşırı ısınma ve ardından şarj fişinde tahribat
meydana gelebilir.

Şarj fişinin temas noktalarını kirden uzak tutun ve gerekirse temizleyin.

▶

Şarj cihazının elektrik fişini elektrik ağına bağlayın.

1

Şarj edilecek akü için doğru parametrelerin ayarlanıp ayarlanmadığına dair bir sor-
gu yapılır.

Ardından ekran standart modda
görünür. Ekranda şarj cihazı paramet­releri gösterilir:

Akü tipi (örn. Pb-WET)

-

Şarj karakteristiği (örn. IUI)

-

Anma gerilimi (örn. 48 V)

-

Kapasite (örn. 300 Ah)

-

Gün, saat ve tarih

-

Şarj cihazı parametreleri özel ayarlanabilir. Şarj cihazı parametreleri hakkında
ayrıntılı bilgi, “Gösterge” bölümünün Konfigürasyon modualt bölümünde bulunm-
aktadır. Şarj edilen akünün şarj cihazı konfigürasyonuna uygun olduğundan emin
olun.

Şarj fişini takın.

2

Şarj cihazı bağlanan aküyü algılar ve şarj işlemini başlatır. Start gecikmesi aktif ise
şarj işlemi, ayarlanan gecikme zamanı dolduktan sonra başlar. Bununla ilgili det­aylı bilgiler, “Gösterge” bölümünün, Konfigürasyon modualt bölümünde bulunm-
aktadır.

Şarj işlemi sırasında ekranda şu değerler gösterilir:

Anlık şarj akımı (A)

-

Anlık şarj gerilimi (V)

-

Şarj kapasitesi (Ah)

-

“Sıcaklık kontrollü şarj“ opsiyonlu akü sıcaklığı

-

Şarj başlangıcından itibaren zaman (hh:mm)

-

Akü sembolü, mevcut şarj durumu göstergesi olarak işlev görür. Ne kadar çok
çubuk görünüyorsa şarj işlemi o kadar ilerlemiştir. Akü tamamen şarj olur olmaz,

bir dakika sayacı belirir (sağdaki şekil). Bu, şarjın sona ermesinden bu yana geçen
dakikaları sayar ve birden fazla şarj cihazı kullanırken hangi akünün soğutmada en
ileri durumda olduğunu değerlendirmesini daha kolay hale getirir.

30

Dakika sayacı yerine standart ekran gösterilmeye devam ediyorsa:

Dakika sayacı ve standart ekran arasında geçiş yapmak için “Up / Down”

1

düğmelerini kullanın.

Akü tamamen şarj olduğunda, akü sembolünün 4 çubuğunun tümü siyah görünür.
Akü tamamen şarj olur olmaz yeşil gösterge yanar.

Akü sürekli kullanıma hazır.

-

Akü, şarj cihazına istenildiği kadar

-

uzun bir süre boyunca bağlı kalabi­lir.
Koruma şarjı, akünün kendi kendi-

-

ne deşarj olmasını engeller.

TR

Şarj işleminin
durdurulması

Şarj işleminin bi-

tirilmesi

Şarj işlemini şu şekilde durdurun:

“Pause / Start” düğmesine basın.

1

Şarj işlemi iptal edildiği sırada:

“Şarj” göstergesi (sarı) yanıp söner.

-

Şarj işlemini şu şekilde devam ettirin:

“Pause / Start“ düğmesine tekrar basın.

2

Şarj cihazına bir akü bağlı olduğu sürece, şarj işlemi “Duraklat / Başlat” düğmesi­ne basılarak kesilebilir ve devam ettirilebilir. “Gösterge” bölümünde belirtildiği gibi

gösterge modunun “Menü” düğmesiyle değiştirilmesi, sadece akü şarj cihazından
ayrıldıktan sonra mümkündür.

TEHLİKE!

Şarj kablolarının ayrılması sırasında kıvılcımların neden olduğu oksihidrojen gazı
tutuşması nedeniyle tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Şarj fişini terminalden veya soketten çekmeden önce “Start / Stop” düğmesi-

▶

ne basarak şarj işlemini bitirin.

31

TEHLİKE!

Şarj prosesi esnasında soket bağlantısının ayrılması kaynaklı tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Soket bağlantısını şarj prosesi esnasında kesmeyin.

▶

Şarj fişindeki elektrik aktaran bağlantılara dokunmayın.

▶

DİKKAT!

Şarj işlemi tamamen bitmeden akü şarj cihazından çıkarılırsa akünün zarar
görmesi tehlikesi söz konusudur.

Aküde hasara neden olabilir.

Aküyü ancak tamamen dolduğunda şarj cihazından çıkarın (yeşil gösterge

▶

“akü dolu” yanmalı).

Akü tamamen şarj olup soğuduğunda, aşağıdaki göstergeler yanar:

Gösterge “Akü doldu” (yeşil)

-

Gösterge “Akü soğutuldu” (mavi)

-

Optimum akü kullanım ömrü için, yeşil
göstergeye ek olarak mavi “Akü
soğudu” göstergesi yandığında aküyü
şarj cihazından aşağıda açıklandığı gibi
çıkarın. Birden fazla şarj cihazı kull­anılıyorsa, önce en uzun süredir tam
şarjlı (en soğuk) olan aküyü çıkarın.

Şarj işlemini şu şekilde bitirin:

“Pause / Start” düğmesine basın.

1

Şarj fişini ayırın.

2

Şarj kontakları açık olduğunda, otomasyon açık devre algılama özelliği şarj kont­aklarının gerilimsiz olmasını sağlar.

32

Gösterge

TR

Ekran modlarına
genel bakış

No. Fonksiyon

Standart mod

Standart modda ekranda şarj parametreleri gösterilir.

İstatistik modu

Cihazın işletim modlarının sıklığını ve toplam şarj sayısı ile şarj başına ak-
tarılan mutlak ve ortalama Ah miktarını ve alınan enerji miktarlarını

gösterir.

Geçmiş modu

Kayıtlı tüm şarj işlemlerinin parametreleri hakkında bilgi verir.

Konfigürasyon modu

Konfigürasyon modu sayesinde cihaz ve şarj işlemi için tüm ayarlar
yapılır.

USB Modu

USB modu bir cihaz güncellemesini, cihaz konfigürasyonlarının kaydedil­mesini ve yüklenmesini ve de şarj parametrelerinin şarj işlemi sırasında

USB belleğe kaydedilmesini destekler.

Şarj cihazına bir akü bağlı olduğu sürece, yalnızca “Pause / Start” düğmesi kull­anılarak şarj işlemi durdurulabilir ve devam ettirilebilir. Ekran modlarının “Menü”
tuşu ile değiştirilmesi ancak akünün şarj cihazından çıkarılmasından sonra
mümkündür. Ekran modlarının ayrıntılı şekilde açıklaması bir sonraki bölümde ve-

rilmiştir.

Ayarları sıfırla­ma

Şarj duraklaması sırasında menü seçimi kısıtlı bir şekilde kullanılabilir.

NOT!

Şarj duraklaması sırasında menü seçimi kısıtlı bir şekilde kullanılabilir.

Menü öğesi, yapılan tüm ayarları sıfırlamak için 2 seçenek sunar:

Reset Factory Settings:

Yapılan tüm ayarlar fabrika ayarl-

-

arına geri alınır.

Reset Default Settings:

Yapılan tüm ayarlar fabrika ayarl-

-

arına geri alınır.

33

Standart mod

Standart mod Elektrik fişi elektrik şebekesine takıldıktan sonra ekran otomatik olarak standart

moda geçer.

Standart modda ekranda şarj cihazı
parametreleri gösterilir:

Akü tipi (örn. Pb-WET)

-

Şarj karakteristik eğrisi (örn. IUI)

-

Anma gerilimi (örn. 48 V)

-

Kapasite (örn. 300 Ah)

-

Gün, tarih ve saat

-

Şarj cihazı parametreleri özel ayarlanabilir. Bununla ilgili detaylı bilgileri "Kon-
figürasyon modu" alt bölümünde bulabilirsiniz.

34

İstatistik modu

İstatistik modu İstatistik modunda, yatay çubuklar üni-

tenin aşağıdaki çalışma durumlarının
sıklığını görsel hale getirir:

Rölanti (“Idle”)

-

Şarj (“Charging”)

-

Koruma şarjı (“Floatingcharge”)

-

Soğutma (“Cooldown”)

-

Hata durumu (“Error”)

-

“Up / Down” düğmeleriyle sayfa 1/2 ve sayfa 2/2 arasında geçiş yapın.

1

Sayfa 2/2 aşağıdaki değerleri gösterir:

Toplam şarj sayısı (“Charges“).

-

Toplam aktarılan Ah.

-

Şarj (“Charge”) başına aktarılan or-

-

talama Ah.
Toplam alınan enerji (kWh).

-

Şarj (“Charge“) başına ortalama

-

alınan enerji (kWh).

TR

Alınan enerji göstergesi referans değerdir ve nominal güçte asıl enerji miktarından
%5 oranına kadar sapabilir. Daha düşük güçle sapma daha yüksek olabilir.

35

Geçmiş modu

(1)

(2)

(3)

(4)

(5) (7)

(6)

Geçmiş modu Kayıtlı tüm şarj işlemlerinin parametreleri hakkında bilgi verir. Değişen veya farklı

göstergeleri görüntüleyebilmek için, gösterge ekranı aşağıda iki kez gösterilir:

Kayıtlı şarj işlemi sayfaları arasında “Up / Down” tuşlarıyla geçiş yapın.

1

Gösterge ekranı içerikleri

Şarj başlangıç tarihi, örn.: Perşembe, 19.06.14.

-

Şarj başlangıç saati, örn.: 19:29 veya şarj süresi, örn: 8 saat 28 dakika.

-

Şarj başlangıcında gerilim: örn.: 45,9 V.

-

5 dakika sonra gerilim: örn.: 47,9 V.

-

Şarj sonunda gerilim: örn.: 48,0 V.

-

Alınan Ah, örn.: 397 Ah.

-

Alınan kWh, örn.: 19 kWh.

-

Şarj karakteristiği, örn.: 6 RI.

-

Ayarlanan şarj süresi, örn.: 8−9 saat veya ayarlı Ah, örn.: 400 Ah ya da ayarlı

-

şarj sonu saati (gösterilmemiştir).

Gösterilen simgeler

No. Fonksiyon

(1) Dolu akü

Şarj tamamlandı.

(2) Boş akü

Şarj tamamlanmadı.

(3) Ünlem işaretli rakam

Uyarı, ilgili durum bildirimi koduyla birlikte verildi. Bununla ilgili detaylı bil­gileri Durum bildirimlerialt bölümünde bulabilirsiniz.

36

(4) Rakamlı simge

Hata, ilgili durum bildirimi koduyla birlikte verildi. Bununla ilgili detaylı bil­gileri Durum bildirimlerialt bölümünde bulabilirsiniz.

(5) Onay sembollü düğme simgesi

Şarj işlemi “Stop / Start” düğmesiyle doğru bir şekilde bitirildi.

(6) Çarpı işaretli düğme simgesi

Şarj işlemi “Stop / Start” düğmesi olmadan sona erdirildi.

(7) Şarj ayrıntıları

Şarj işleminin başında ve sonunda belirli akü verilerinin görüntülenmesi:
Hücre sayısı
Ah

Karakteristik
Akü tipi

TR

37

Konfigürasyon modu

Konfigürasyon
modelindeki ayar
seçeneklerine

genel bakış

“Charging settings”: Akü ayarları

Akü türü, örn. “Sulu”.

-

Şarj karakteristiği, örn. “IU”.

-

Kapasite (Ah) veya şarj süresi (saat), şarj karakteristiğine göre.

-

Hücreler: Gerilim (V) ve akü hücresi sayısı ya da hücre sayısının otomatik ayarı.

-

DİKKAT!

Yanlış ayarlanan değerler nedeniyle akünün hasar görme riski.

Maddi hasarlara neden olabilir.

Otomatik hücre numarası ayarını yalnızca aşağıdaki nominal gerilimi

▶

değerlerine sahip aküler için kullanın: 24 V cihazlarda 12 V ve 24 V, 48 V
cihazlarda 24 V ve 48 V.
Otomatik hücre sayısı ayarını aşırı deşarj olan akülerde kullanmayın.

▶

Diğer ayarlar:

-

şarj karakteristiği özel ayar seçenekleri için.

“Additional functions”: İlave fonksiyonlar

Mavi LED

-

Harici start-stop

-

Tekrar dolum göstergesi

-

Opsiyon alanı

-

Bir şebeke hatasından sonra şarjı yeniden başlat

-

Konfigürasyon

moduna giriş

“General options”: Genel ayarlar

Dil

-

Kontrast

-

Saat (ss:dd:sn)

-

Zaman dilimi
Yaz saati / normal saat
Tarih (gg:aa:yy)

-

Şarj kablosu uzunluğu (m)

-

-

Şarj kablosu kesiti (mm2)
AC akım sınırlaması

-

Sıcaklık değerleri için birim

-

Konfigürasyon menüsüne giriş kodunu etkinleştirme / devre dışı bırakma.

-

USB belleğinde kayıtlı parametrelerin zaman aralığı (s).

-

İstatistiğin sıfırlanması

-

Geçmişin sıfırlanması

-

“Reset Settings”

Tekrar onaylamak için güvenlik sorusu (“OK?”).

-

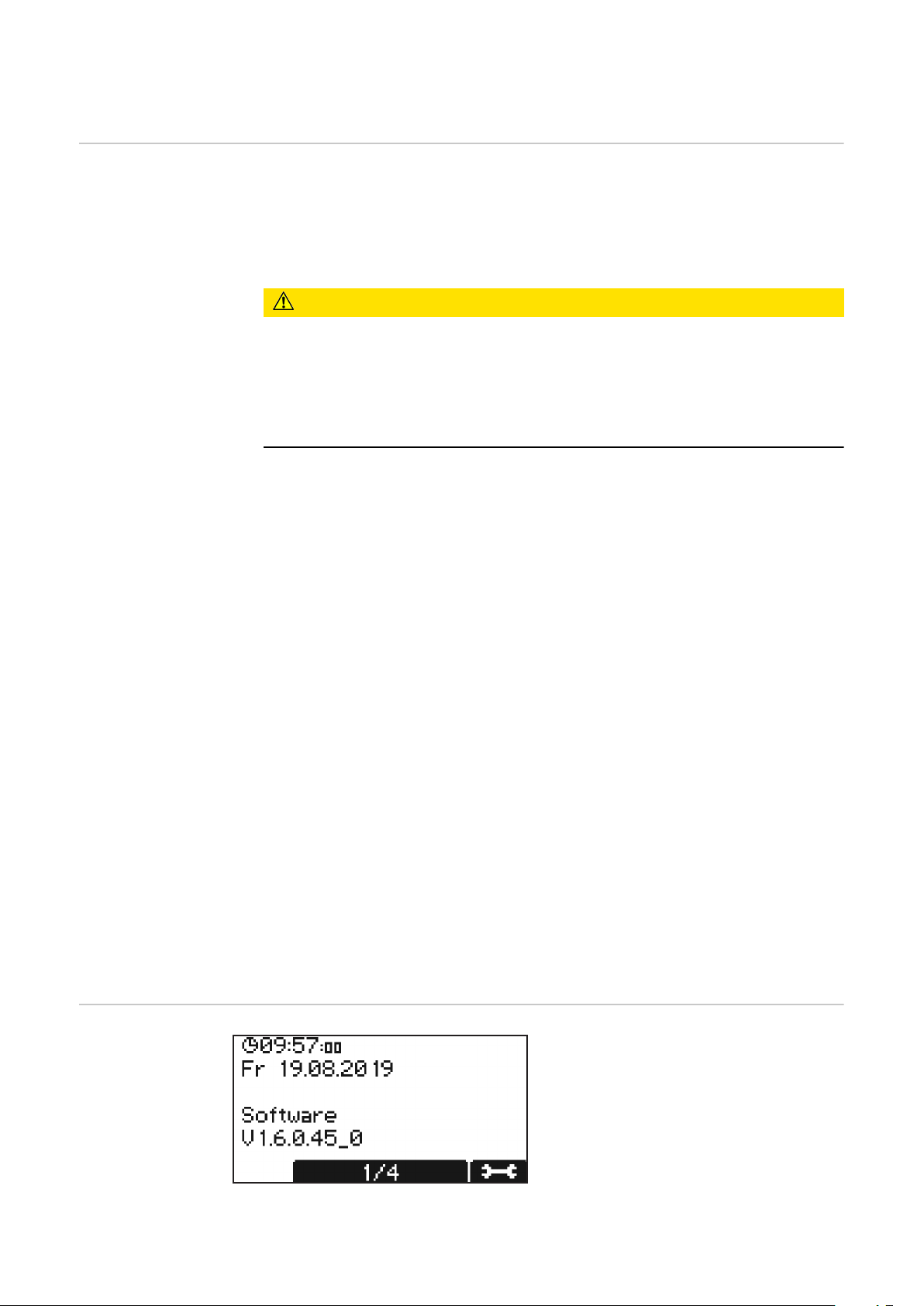

İlk olarak, tarih ve saatin yanı sıra
yazılım sürümünü gösteren temel ayar
ekranı görüntülenir.

38

“Up / Down” düğmeleri ile aşağıdaki bilgileri çağırın:

1

Cihaz seri numarası ve seri numaraları ve konfigürasyon belleğinin versiyo-

-

nu.
Kumanda / Güç elektroniği için print: Donanım versiyonu ve seri numarası.

-

Yazılım: Ana yazılım, ikincil yazılım, birincil yazılım ve karakteristik blok

-

versiyonu.

Konfigürasyon menüsüne şu şekilde geçin:

“Pause / Start” düğmesine basın.

1

Kod girişi için bir talep görüntülenir.

Gereken kodu “1511” şu şekilde girin:

TR

“Up / Down” düğmeleriyle kodun ilk hanesini girin.

1

“Menü” düğmesiyle kodun sonraki hanesine geçin.

2

Yukarıdaki açıklamaya göre, tam kod girilene kadar devam edin.

3

Girişi “Pause / Start” düğmeleri ile onaylayın.

4

Konfigürasyon modu için ana menü
maddesi seçim ekranı açılır.

Bir menü maddesi seçerken, kullanım
kılavuzunu okumanız istenebilir. Bu ta-
lebi “Pause / Start” düğmesine yeniden

basarak onaylayın.

Konfigürasyon menüsünde ve alt menülerinde şu şekilde gezinebilirsiniz:

“Up / Down” düğmeleriyle istenen menü maddesini seçin.

1

“Pause / Start” düğmesi ile menü maddesini onaylayın ve herhangi bir güvenlik

2

sorgusunu tekrar onaylayın (örn. “Tamam?”).
Gerekirse “Up / Down” düğmeleriyle bir seçim yapın, örn. “Off / On” ya da bir

3

değer girin.

39

Girişi “Pause / Start” düğmesi ile onaylayın.

4

Onayladıktan sonra imleç başka bir ayara veya haneye geçtiğinde, yeniden (3).

5

ve (4). maddelerde anlatıldığı gibi hareket edin.

Güncel menüden çıkmak için:

“Menü” düğmesiyle bir üst seçim ekranına geri dönün.

6

Konfigürasyon

modunda çıkış

Konfigürasyon modunda şarj işlemi için bir veya daha fazla ilgili ayar değiştiril­diğinde, yaptığınız ayarın kabul edilmesinin gerekip gerekmediği, konfigürasyon
modundan çıkıp çıkmayacağınız bir kez daha sorulacaktır.

Konfigürasyon modundan çıkarken aşağıdaki ayarlar onaylanmalıdır:

Karakteristik

-

Ah cinsinden akü kapasitesi (RI karakteristiği hariç)

-

Hücre sayısı

-

Dengeleme şarjı AÇIK / KAPALI

-

CAN protokolü

-

Örnek:

Karakteristik değişikliği 3 - IUI (Pb­WET) 6 - RI (Pb-WET) üzerinde.

Ayar onaylanmazsa, şarj cihazı kon-

figürasyon moduna döner ve ayar iste-
nen değere değiştirilebilir.

40

Yapılandırma modunda USB modu

USB modu USB modunda bir USB belleğin takılı

olup olmadığı ekranda gösterilir.

USB bellek şu spesifikasyona uygun ol­malıdır:

Formatlama: FAT32

-

maksimum 32 Gigabyte

-

çoklu bölümlendirme yok

-

Yazılım I-SPoT VIEWER (www.fronius.com/i-spot) USB bellekteki verilerin görsel
hale gelmesini ve değerlendirilmesini destekler.

Bir veri indirme işlemini başlatmak için “Duraklat/Başlat” tuşuyla onaylayın. Bu
onay “Duraklat/Başlat” düğmesi ile yapılmazsa, indirme işlemi bir dakika sonra

otomatik olarak başlar.

Bir şarj işlemi yapıldığında “Pause / Start” düğmesine basıldıktan sonra bir USB
belleği bağlanabilir. Bu esnada bir güncelleme yapılamaz veya bir konfigürasyon
yüklenemez, sadece veriler okunabilir.

TR

Güvenli bir şekilde çıkarma (“Safely remove”)

İstenilen aksiyon tamamlandığında USB belleği güvenli bir şekilde çıkartın.

-

Güncelleme

USB bellekte kayıtlı olan uygun güncelleme dosyalarının bir listesi açılır.

-

İstenen dosya, ayarlar içinde gezinme yöntemiyle analog şekilde seçilir ve on-

-

aylanır.
Güncelleme dosyasına otomatik olarak verilen ismi değiştirmeyin!

-

En son donanım yazılımı Fronius web sitesinin indirme alanında mevcuttur.

-

Donanım yazılımı yüklemesine ilişkin talimatlar, indirme işleminin zip dosy-

-

asındadır.

İndirme

Cihazın veri kaydedicisinde kaydedilen protokole alınmış şarj parametreleri,

-

USB bellekteki I-SPoT VIEWER için kaydedilir.
Ek olarak sonuçlar (event olarak adlandırılır), cihaz ayarları ve kullanıcı karak-

-

teristik eğrileri (konfigürasyon) kaydedilir.
Veri kaydedici için aşağıdaki zaman aralıkları seçilebilir:

-

1 ay
3 ay

Hepsi
Son kereden beri

41

Opsiyonel indirme

Aşağıdaki seçenekler mevcuttur:

I-SPoT VIEWER

-

Protokol edilen verilerin kaydedilmesi aynen “Download” için olduğu gibi
gerçekleşir fakat sadece I-SPoT VIEWER için olan veriler alınır.
Veri kaydediciyi kaydet

-

Protokol edilen verilerin kaydedilmesi aynen “İndirme” için olduğu gibi fakat I-
SPoT VIEWER formatında değil, “csv” dosyası olarak gerçekleşir.
(“csv“ dosyaları için otomatik olarak oluşturulan klasör yapısı: *
Fronius\<cihaz seri numarası>\Şarjlar\<yyyyaagg>\<ssddsnsn.csv>)
Olayların kaydedilmesi.

-

Olaylar - event olarak adlandırılır - USB belleğe kaydedilir.
Konfigürasyonun kaydedilmesi.

-

Cihaz ayarları USB belleğe kaydedildi.

“Konfigürasyonu yükle” (“Load configuration”)

Cihaza USB belleğe kaydedilmiş uygun bir cihaz konfigürasyonu yükler.

-

“Satıcı metnini yükle” (“Load dealer text”)

Burada, cihaz bir hata durumuna geçtiği an gösterilen bir metin dosyası USB

-

bellekten yüklenebilir.
Metin dosyası örnek olarak satıcının iletişim bilgilerini içerebilir.

-

USB belleğe kaydedilen dosyanın uzantısı ”.txt”, formatı “unicode” olmalıdır.

-

Dosya ismi “dealer.txt” olmalıdır.

-

Karakter sayısı 99 ile sınırlıdır.

-

* Şarj sırasında bir USB bellek takılıysa, “.csv” dosyaları doğrudan USB bel-

leğe kaydedilir. Bu esnada otomatik oluşturulan klasör, “Datalog” klasörü
ile “Charges” klasöründen farklıdır.

42

Konfigürasyon modunda şarj ayarları

TR

Şarj ayarlarına
genel bakış

Elektrolit
sirkülasyonu

Aşağıda daha önce anlatılan “Şarj ayarları” (“Charge settings”) menü maddesin-
deki “Ayarlar” menü maddesinin detaylı bir açıklaması bulunmaktadır. Navigasyon

Konfigürasyon modunda ek işlevleralt bölümünde anlatıldığı gibidir.

Şu seçeneklerin olduğu bir liste görünür:

Her bir seçenek aşağıda daha detaylı açıklanmıştır.

Elektrolit sirkülasyonu “Air Pump” (Se-

lectiva 220 V varyantında mevcut
değil):

Elektrolit sirkülasyonun akış kontrolü,
şarj cihazına ait kontrol biriminden
yapılır. Bunun için birkaç seçenek mev­cuttur.

Elektrolit sirkülasyonu seçeneğinde şu ayarlar mevcuttur:

Off

Elektrolit sirkülasyonu kapatıldı.

-

Sürekli işletim (“continuous”)

Elektrolit sirkülasyonu sürekli açıktır.

-

Program (“program”) 1−5

Elektrolit sirkülasyonu ve bunların ilgili parametreleri için fabrikada belirlenen

-

programlar “Gösterge” bölümü, “Ayarlar” kısmındaki tabloda bulunabilir.

Automatic

Ayarlanan akü parametrelerine göre elektrolit sirkülasyonunun akış hızının

-

otomatik olarak ayarlanması.

Kullanıcı (“user”) “On” / “Off”

Elektrolit sirkülasyonun özel ayarı.

-

“On” ve “Off” ayarları, hava akımı aralıklarının impuls / duraklama ilişkisini be-

-

lirler.

Elektrolit sirkülasyonu ve bunların ilgili parametreleri için fabrikada belirlenen
programlar aşağıdaki tabloda bulunmaktadır:

43

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

Bu programların her birinde manyetik valf belli bir süre için “AÇIK 1" (“ON 1")
çekilir ve belli bir süre için “KAPALI 1" (“OFF 1") bırakılır. Bu işlem, “Tekrar” (“Re-

peat”) ayarında belirtilen sıklıkta tekrarlanır. Bu tekrar sayısı tamamlandıktan son­ra “AÇIK 2" (“ON 2") ve “KAPALI 2" (“OFF 2") zamanlarıyla şarj sonuna kadar de­vam edilir.

Sıcaklık kont­rollü şarj

Sıcaklık kontrollü şarj (“Temperature-controlled charging”):

Sıcaklık kontrollü şarj seçeneğinde şu ayarlar mevcuttur:

automatic / OFF / gerekli (“required”)

automatic ... Şarj karakteristiğinin sıcaklığa bağlı olarak ayarlanması.

-

OFF ... Ölçülen akü sıcaklığı dikkate alınmaz.

-

gerekli (“required“) ...

-

Şarj işlemi yalnızca sıcaklık sensörü bağlı olduğunda başlar.

Yüksek sıcaklık hatası (“Error overtemperature”) ON / OFF

ON ... Akü fazla ısındığında hata mesajı verilir.

-

Şarj işlemi durur ve ancak akü soğuyup yeniden bağladıktan sonra devam
edebilirsiniz.

OFF ... Akünün aşırı ısınması durumunda hata mesajı yok.

-

Yüksek sıcaklık uyarısı (“Warning overtemperature”) ON / OFF

ON ... Akü fazla ısındığında uyarı verilir.

-

OFF ... Akü fazla ısındığında uyarı verilmez.

-

Belirli karakteristikler için harici bir sıcaklık sensörü önkoşuldur. Konfigürasyon
modunda böyle bir karakteristik seçildiğinde, harici bir sıcaklık sensörünün gerekli
olduğunu belirten bir bildirim görüntülenir.

Aşağıdaki karakteristikler harici bir sıcaklık sensörü gerektirir:

28 - FCC IUI - CSM WET

-

30 - FCC IUI - WET

-

44

Dengeleme şarjı Dengeleme şarjı (“Equalising charge“)

OFF

Dengeleme şarjı gerçekleşmez.

-

Harici bir sıcaklık sensörü gerektiren bir
karakteristik seçilirse, bir uyarı
görüntülenir.

Uyarıyı “Pause / Start“ düğmeleri

1

ile onaylayın.

TR

Gecikme (“delay”)

Akü, ayarlanan dengeleme şarjı gecikmesi (“equalize charge delay”) süresince

-

şarj cihazına bağlı kalırsa, özel bir şarj şekli gerçekleşir. Bu, asit tabaka-
laşmasını önler.
Akım (Amper / 100 Ah), gerilim (Volt / hücre) için parametreler ve dengeleme

-

şarjı süresi değiştirilebilir.

Gün (“Weekday”)

Dengeleme şarjı işleminin haftanın hangi gününde yapılacağının belirtilmesi.

-

Akım (Amper / 100 Ah), gerilim (Volt / hücre) için parametreler ve dengeleme

-

şarjı süresi değiştirilebilir.

Manuel dengeleme şarjı (“Manuell“)

Bir dengeleme şarjı, ekrandaki bir düğmeye basılarak manuel olarak etkin-

-

leştirilebilir.
Dengeleme şarjı, ayarlanan gecikmeden sonra ayarlanan parametrelerle

-

başlar.
Akım (Amper / 100 Ah), gerilim (Volt / hücre) için parametreler ve dengeleme

-

şarjı süresi değiştirilebilir.
Bu fonksiyon sadece kurşun-ıslak-karakteristikler için mevcuttur.

-

Dengeleme şarjı için bir ayar etkinleştirilmişse, ana ekranda ayarlanan amper sa­atinin / ayarlanan şarj süresinin yanındaki bir simge, dengeleme şarjının gerçek­leştirilip gerçekleştirilmediğini veya başlatılıp başlatılamayacağını gösterir.

45

Gecikme Gecikme (“delay”)

Şarj başlangıcında gecikme (“charge start delay“)

Şarj başlangıcının tetikleme süresine kıyasla gerçek şarj başlangıcının gecikme

-

zamanı (dakika).

Şarj bitişinde gecikme (“charge end delay“)

Sinyalli şarj sonunun (örn. yeşil ekran) gerçek şarj sonuna kıyasla gecikme za-

-

manı (dakika).

Elektrik kesintisinden sonra yeniden şarj başlangıcı (“at mains failure restart ch­arging“)

Bu seçenek etkinleştirildiğinde, elektrik şebekesindeki bir kesintiden sonra

-

elektrik şebekesi tekrar kullanılabilir olduğunda şarj işlemi otomatik olarak
yeniden başlar.

Şebeke elektriği kesildiğinde (“at mains failure“)

Şarjı yeniden başlatın

-

otomatik / şarja devam et

-

“Şarjı yeniden başlat” seçeneği etkinleştirilirse, elektrik şebekesinde meydana ge-
len bir arızadan sonra şebeke tekrar kullanılabilir hale gelir gelmez şarj işlemi oto-

matik olarak yeniden başlatılır.

“Otomatik / şarja devam et” seçeneği etkinleştirilirse, elektrik şebekesindeki bir
kesintiden sonra şebeke tekrar kullanılabilir olduğunda şarj işlemi otomatik olarak
devam ettirilir.

Takvim Takvim (“calendar“)

Takvim fonksiyonu, şu kriterlere göre şarjın otomatik başlamasını sağlar:

Bir akü bağlandığında şarjın başlamaması gereken zaman penceresi.

-

Bir akü bağlandığında tanımlanan bir karakteristik 1 ile başlatılacak zaman

-

penceresi.
Bir akü bağlandığında tanımlanan bir karakteristik 2 ile başlatılacak zaman

-

penceresi.

Takvim fonksiyonunu etkinleştir-

1

mek için “ON” ayarını seçin ve onay­layın.

Menü maddesi “Şarj ayarları“ (“Char­ging settings“):

Tüm karakteristikler için akü türü:

-

örn. Pb-WET.
İlgili karakteristik seçiminde karak-

-

teristik ayarları.

46

Takvim fonksiyonu (“Calendar”) içinde başka ayarlar da yapılabilir:

Gün konfigürasyonu 1−5:
(“Day Setting 1−5“):
Gün konfigürasyonları, aşağıdaki ayar
seçenekleriyle 5 adede kadar farklı şarj
başlangıç zamanı profilinin tanımlanm­asını sağlar:

Karakteristik 1 için simge:

-

İçinde karakteristik 1’in başlaması
gereken zaman penceresi (örn.:
0:00−6:00)
Dur:

-

Şarj işleminin yapılmaması gereken
zaman aralığı (örn.: 6:00−20:00)
Karakteristik 1 için simge:

-

İçinde karakteristik 1’in başlaması
gereken zaman penceresi (örn.:
20:00−24:00)

NOT!

Yürütülmekte olan şarjlar ayarlanan zaman penceresinden etkilenmez.

Yukarıda belirtilen örnekte saat 05.45’te bir akü bağlandığında, şarj işlemi ih-

▶

tiyaca göre sonlandırılır ve ayarlı zaman aralığında belirtilen bitiş zamanında
(örnekte 6.00) durdurulmaz.
Akü durdurma zamanı aralığı içinde bağlandığında, şarj başlangıcı sonraki za-

▶

man aralığında otomatik gerçekleşir. Durdurma zamanı aralığında şarj manuel
başlatıldığında, şarj işlemi her zaman karakteristik 1 ile gerçekleşir.

TR

Ek ayar olanakları:

Tayin edilen karakteristiğin değişik-

-

liği:
Karakteristik simgesi.
İlgili karakteristiğin kaldırılması:

-

”kaldır“ (“remove“).

Hafta konfigürasyonu (“Week Setting”):

3 farklı hafta konfigürasyonu

-

yapılabilir.

Her hafta gününe, daha önce ayarl­anmış gün konfigürasyonlarından biri

atanabilir.

47

Özel şarjlar Özel şarjlar („Special Charges“)

Yıl konfigürasyonu (“Year Setting”):

Birden çok takvim döneminin (örn.

-

1.1. - 7.1.) birer hafta konfigürasyo­nu atamak mümkündür.

Takvim fonksiyonu aktifken göstergede
bir takvim simgesi (burada güncel tarih

olarak “4” rakamıyla) görünür.

"Özel şarjlar" ("Special Charges")
seçeneğiyle normal şarj türünden farklı
olan bir veya birkaç şarjın yapılması
mümkündür.

"Tekrarla" ("repeat") ayarıyla, normal şarj parametresiyle kesintisiz şarja devam
edene kadar bu farklı şarjın ne kadar sıklıkta yapılacağı tanımlanır:

Ayar alanı

1 - 99 tekrar

-

Start düğmesinin etkinliğini kaldırın („Disable Start Button“)

ON

Şarj işlemini ”Pause / Start“ düğmesi ile başlatmak mümkün değildir, örn. yet-

-

kisiz erişimi önlemek için.

OFF

Şarj işlemini "Stop / Start" düğmesiyle başlatmak mümkündür.

-

Ayrıca aşağıdaki ayarlar mümkündür:

Karakteristik eğrisi:

-

Örn. „Deep discharge 10“
Akü hücrelerinin sayısı:

-

”Cells“ - örn. 12x
Ah cinsinden akü kapasitesi:

-

Örn. 375 Ah

Özel fonksiyon
ara şarj

48

Özel fonksiyon ara şarj („Opportunity Charge“):

Akünün işletim aralığını uzatmak için

(1)

örneğin işletime ara verildiği sırada
aküyü şarj etmek mümkündür.

Şu karakteristik eğrisi ayarları yapılabi-

lir:

Karakteristik eğrisi:

-

”Curve“ - örn. RI - Pb-WET
Şarj süresi:

-

„Charging time“ - örn. 5-6 saat

Ara şarj "ON" konumundaysa ve akü bağlıysa şu gösterge ekrana gelir:

TR

Seçilen RI karakteristik eğrisinde gösterge

Ara şarjı başlatma:

"Koşucu simgesi"ni (1) "Up" düğmesiyle seçin.

-

"Koşucu simgesi" (1)

DC bağlantısı DC bağlantısı (“DC-Connection“):

Diğer karakteristik eğrilerinde gösterge (örn. IUI)

Ara şarj başlatıldığındaki gösterge

DC bağlantısı menüsünde DC bağlantı
kontrolü ayarı mevcuttur.
DC bağlantı kontrolü açık ise (“ON“),
şarj işlemi sırasında şarj cihazı ile akü
arasındaki bağlantı kontrol edilir.

49

Şarj işlemi sırasında DC konnektörüyle
ilgili sorunlar ortaya çıkarsa, DC

bağlantı kontrolü etkin olduğunda du­rum bildirimi 17 ayarlanır.

Örneğin şarj kontakları aşınmış veya
kirli ise bir bağlantı sorunu ortaya çıka­bilir.

50

Konfigürasyon modunda ek işlevler

TR

Ek fonksiyonlara
genel bakış

Konfigürasyon modunda “ek fonksiyonlar” menü öğesinin ayrıntılı açıklaması. Na-
vigasyon “Konfigürasyon modu” bölümünde anlatıldığı gibidir.

“Ek fonksiyonlar” (“additional func-

1

tions”) menü maddesini seçin.

Şu seçeneklerin olduğu bir liste görünür:

Her bir seçenek aşağıda daha detaylı açıklanmıştır:

Mavi ekranın ay­arlanması “Mavi
LED”

Bir şebeke hat­asından sonra
şarjı yeniden
başlat

Akünün yeterince soğuduğunu göstermek için “Akü soğudu” mavi göstergesinin
gösterileceği zaman (dakika) ayarlanır. Ayar değeri olarak şarj sonundan sonraki

süre esas alınır.

Bu seçenek etkinleştirilirse, elektrik şebekesindeki bir kesintiden sonra elektrik
şebekesi tekrar kullanılabilir olduğunda şarj işlemi otomatik olarak yeniden başlar.

51

Konfigürasyon modunda genel ayarlar

Genel ayarlara
genel bakış

Konfigürasyon modunda “Genel seçenekler” menü öğesinin ayrıntılı açıklaması.

“Genel ayarlar“ (“general options“)

1

menü maddesini seçin.

Şu seçeneklerin olduğu bir liste görünür:

Dil (“Language“)

-

Ekran ayarları

-

Kontrast (“Contrast”)

-

Parlaklık (“LED brightness“)

-

Şarj bitiminde Ah göstergesi

-

(“Show Ah at charge end”)
ON/OFF

Saat (“Time”) ve tarih (“Date”)

-

Yaz saati (“daylight saving ti-

-

me”) / normal saat
Ön tanımlı zaman dilimleri

-

Kullanıcı tanımlı zaman dilim-

-

leri

Şarj kablosu ay­arları

AC akım sınırla­ması

Şarj kablosu (“Charging cable”):

Şarj kablosunun basit uzunluğu (m)

-

Kablo kesiti (“Cable cross section”):

Şarj kablosu kesiti (mm²)

-

Maksimum alınan ünite akımının

-

sahadaki elektrik tesisatına veya
üniteye takılan ünite fişine göre ay-

arlanması.

52

Minimum ve maksimum değerler

-

farklı cihaz sınıflarında değişiklik
gösterir. Minimum değer, ilgili üni­tenin maksimum anma akımının
yaklaşık %25’idir.

TR

Sıcaklık

Kod Konfigürasyon moduna giriş için kod girişi gerekli / gerekli değil (“Code ON /

OFF”)

USB zaman ar­alığı

°C / °F olarak sıcaklık

-

USB belleğe kaydedilen şarj para-

-

metreleri için zaman aralığı (s)
(“USB Logging Time”)

İstatistikleri sıfırlama (“Reset statistics”)

Geçmişi sıfırlama (“Reset history”)

İstatistik ve geçmişle ilgili detaylı bilgileri “İstatistik modu” ve “Geçmiş modu” alt
bölümlerinde bulabilirsiniz.

53

Durum bildirimleri

Durum bildirim-

leri

Çalışma sırasında bir arıza meydana gelirse, ekranda belirlenmiş durum bildirimi
görüntülenebilir. Bunun nedenleri şunlar olabilir:

Akü hatası

-

Gerilimi uygun olmayan bir akü bağlı.

-

Cihaz fazla ısınmıştır.

-

Bir yazılım veya donanım hatası mevcuttur.

-

Akü hatası:
Akü bir arıza durumu bildirirse, şarj cihazı bu arızayı ilgili akü arıza numarasıyla bir-
likte bir akü arızası olarak görüntüler. İlgili hata açıklaması, akünün kullanım kıla-
vuzunda bulunmaktadır.

Ekranda bir hata mesajı görüntüleniyorsa ve hata bağımsız olarak giderilemiyorsa:

Görüntülenen durum bildirimini not edin: örn. “Statecode (31)”.

1

Cihaz konfigürasyonunu not edin.

2

Yetkili servisi bilgilendirin.

3

Cihaz bir hata durumunda olduğunda, örnek olarak satıcının iletişim bilgilerini
içeren tanımlanmış bir metin görüntülenebilir.

Harici nedene dayanan durum bildirimleri

No. Nedeni / Giderimi

(11) Şebeke gerilimini kontrol edin

(12) Ağı kontrol edin (faz hatası)

(13) Harici sıcaklık sensörü bozuk

(14) Elektrolik sirkülasyonu bozuk (Basınç şalteri açmıyor)

(15) Kumanda gerilimi algılanmadı

(16) Harici Start/Stop bağlı değil

(17) Şarj sırasında açık devre geriliminin tekrardan tetiklenmesi

(örneğin; aşınmış şarj kontakları)

54

Akü hatasında durum bildirimleri

No. Nedeni / Giderimi

(22) Akü düşük gerilimi

(23) Akü yüksek gerilimi

(24) Akü çok sıcak (sadece harici sıcaklık sensörü varsa)

(25) Akü istenen sıcaklıkta değil (sadece harici sıcaklık sensörü varsa)

(26) Hücrede bozukluk tespit edildi

(27) Akü desteklenmiyor

(28) Akü aşırı deşarj olmuş - güvenlik şarjı yapılıyor

(29) Akü yanlış kutuplandı

(30) Thermal Runaway

Şarj hatasında durum bildirimleri

No. Nedeni / Giderimi

(31) I1 fazı zaman aşımına uğradı

(32) U1 fazında zaman aşımı

(33) I2 fazında akü aşırı gerilimi

(34) Ah aşımı

(35) I2 fazında zaman aşımı

(36) I2-fazında nominal gerilime erişilemedi (sadece biçim karakteristiğinde)

(37) RI şarjında hata

TR

(38) Ayarlanan şarj süresine ulaşılamaz

(39) RI şarjında zaman aşımı

CAN hatasında durum bildirimleri (akü)

No. Nedeni / Giderimi

(51) Akü cevap vermiyor

(52) Akü verileri sorgulanamıyor

(53) Akü gerilimi desteklenmiyor

(54) İletişim hatası

(55) Akü hatası

(56) Akü devreye girmiyor

(57) Bildirim zaman sınırı aşıldı

(58) Giriş başarısız

Gateway hatasında durum bildirimleri

No. Nedeni / Giderimi

(101) Setting CAN Connect aktif durumda ve en az 2 dakika boyunca Gateway’e

CAN bağlantısı oluşturulamaz.

(102) Gateway’in Back End’e bağlantısı yok.

55

TagID hatasında durum bildirimleri

No. Nedeni / Giderimi

(200) Şarj cihazı için ayarlı teknoloji bağlı olan akü ile uyumlu değil.

(201) Akünün nominal gerilimi şarj cihazı tarafından desteklenmiyor veya bir şarj

cihazı ayarı tarafından hariç tutuluyor

(202) Şarj cihazının gücü, bağlı aküyü şarj etmek için yeterince yüksek değil

(203) TagID ile CAN iletişimi kurulamadı

(204) TagID verileri okunamadı

(205) TagID güncellemesi gerçekleştirilemedi

(206) TagID sıcaklık sensörü arızalı

(207) TagID gerilim sensörü arızalı

(208) TagID’nin akü ana verileri geçersiz veya mevcut değil

(209) Arızalı EEPROM bellek

(210) Arızalı flash bellek

(211) Geçersiz cihaz imzası

(212) TagID verileri yazılamadı

(213) Şarj cihazının gücü, aküyü istenen şarj süresinde şarj etmek için yeterli

değil

(214) DC yolunda çok fazla güç kaybı var

(215) TagID doluluk seviyesi sensörü yanlış hücreye monte edilmiş veya arızalı

(216) TagID yazılımının çökmesi Yazılım

Primer devredeki bir hatada durum bildirimleri

No. Nedeni / Giderimi

(500) Sıcaklık sensörü solar panel 1 (üst) arızalı

(501) Sıcaklık sensörü solar panel 2 (alt) arızalı

(502) Sıcaklık sensörü PCB arızalı

(503) Primer yüksek sıcaklık

(504) Fan bloke / arızalı

(505) Aşırı /- düşük gerilim DC bağlantısı

56

(506) Simetrik olmayan ara devre

(507) Tolerans dışında primer besleme gerilimi

(508) Şebeke arızası

(509) Yanlış cihaz konfigürasyonu

(510) Primer EEPROM hatalı

(527) Faz kaydırıcı aşırı akımı

(528) Yük çalışması sırasında şarj rölesi kapalı

(530) İletişim hatası

(532) Mikrokontrol cihazı hatası (örn. 0’a bölünme)

(533) Referans gerilim toleransın dışında

(534) Çalışma problemi

(535) PFC aşırı akım

(536) Faz değiştirici veya PFC hatalı

Sekonder devredeki bir hatada durum bildirimleri

No. Nedeni / Giderimi

(520) Sekonder sıcaklık sensörü arızalı

(521) Sekonder yüksek sıcaklık

(522) Çıkış sigortası arızalı

(523) Sekonder besleme gerilimi toleransın dışında

(524) Sekonder referans gerilimi toleransın dışında

(525) Akım ofseti

TR

(526) Akım ofseti toleransın dışında

(527) Güç modülünde aşırı akım (primer)

(529) Sekonder iletişim yok

(530) Primer-iletişim yok

(531) Sekonder EEPROM arızalı

(532) Mikrokontrol cihazı arızası

(537) Gerilim ölçümü hatalı

(570) Sekonder röle kapatılamıyor

(571) ADC/SPI problemi

Kumandada bir hatada durum bildirimleri

No. Nedeni / Giderimi

(540) Konfigürasyon depolama yapı taşı eksik/arızalı

(541) Sekonder iletişim yok

(542) Sekonder Init başarısız

(543) Program hatası / kaydetme hatası karakteristik kontrolü

(544) Program hatası / kaydetme hatası karakteristik kontrolü

(545) Primer Init başarısız

(546) Güncelleme başarısız

57

(547) Ayarları yükleme/kaydetme başarısız

(1)

(2)

(548) Karakteristik ayarları yükleme/kaydetme başarısız

(549) Şarj elektrik kesintisinden sonra devam ettirilemedi

(550) Saat ayarlanmadı

(551) Donanım değişikliği algılandı

(552) Konfigürasyon depolama yapı taşı geçersiz

(553) Birincil güncelleme başarısız oldu

(554) İletişim hatası

(555) Yanlış cihaz yazılımı

(557) InterLock iletişiminde kesinti

(558) InterLock opsiyonu üzerinden bağlı olan ikinci cihazda bir hata var

(559) InterLock opsiyonu üzerinden bağlı olan ikinci cihaz, bu cihazla uyumlu

değil

Durum bildirim­leri güç yolu

Durum bildiriminden, hangi güç yolunun söz konusu olduğu görülmektedir:

(1): Güç yolu 1 - örn. Statecode (542-1)

-

(2): Güç yolu 2 - örn. Statecode (542-2)

-

58

Mevcut seçeneklere genel bakış

Güvenlik Opsiyonel eklentilerin bağlantısı için muhafaza kısmen açılmalıdır. Bunun için

aşağıdaki uyarı notlarına uyulmalıdır:

TEHLİKE!

Yanlış yapılan iş nedeniyle tehlike.

Bu ciddi kişisel yaralanmalara ve maddi hasara yol açabilir.

Opsiyonel eklentilerin bağlanmasıyla ilgili tüm çalışmalar sadece kalifiye uzm-

▶

an personel tarafından yapılabilir.
İlgili opsiyonel eklenti için bir kurulum talimatı veya ek sayfa varsa, bunların

▶

içinde bulunan tüm uyarlar ve talimatlar dikkate alınmalıdır.
Elektrik bağlantılı tüm opsiyonel eklentilerde bağlantı işlerinin gerçekleşme-

▶

sinden sonra yürürlükteki ulusal ve uluslararası standartlara ve yönergelere
uygun olarak bir teknik güvenlik denetimi gerçekleştirilmelidir.
Teknik güvenlik denetimi hakkında daha fazla bilgiyi yetkili servisten alabilirsi-

▶

niz.
Talep üzerine, size gerekli belgeleri sağlayacaktır.

▶

TR

Elektrolit
sirkülasyonu

NOT!

Aküden elektrolit sızdığında veya pompa karşı basınç olmadan çalıştırıldığında
tehlike söz konusudur.

Hava pompasında hasara neden olabilir.

Şarj cihazı, şarj edilecek aküye her zaman en az 0,5 m (1 ft. 7.69 in.) mesafe

▶

kalacak şekilde yerleştirilmelidir.
Şarj cihazındaki basınçlı hava çıkışını her zaman bunun için öngörülen ve ku-

▶

sursuz durumdaki bir hortumla aküye bağlayın.

NOT!

İzin verilen şebeke gerilimi toleransına uyulmaması sonucunda tehlike.

Fonksiyonel bozukluklara ve maddi hasara yol açabilir.

Elektrolit sirkülasyonu seçeneği için, şarj cihazına göre daha kısıtlı olan 207 V

▶

ila 250 V arası bir şebeke gerilim toleransı geçerlidir, fazdan faza: 360 V - 433
V.

Elektrolit sirkülasyonu eklentisinde şarj cihazına entegre edilmiş bir hava pompası
bulunuyor. Bu pompa, özel olarak bunun için öngörülmüş kılcal borulardan aküye
hava iletir. Bunun sonucunda elektrolit yoğun bir şekilde karıştırılır. Avantajları,
akünün daha az ısınması, buna dayanan daha uzun akü ömrü ve şarj sırasında da­ha az su kaybıdır.

Eğer bir pompa arızası veya akü bağlantısındaki sızıntılar nedeniyle bir arıza
algılanırsa ekranda "Statecode 14" durum bildirimi gösterilir. Bu arıza, örneğin,
toplu arıza olarak harici bir sinyal lambası vasıtasıyla görüntülenebilir.

Elektrolit sirkülasyonun akış kontrolü, şarj cihazına ait kontrol biriminden yapılır.
Bunun için konfigürasyon menüsünde çok sayıda seçenek bulunuyor. Bununla ilgili
detaylı bilgiler, "Gösterge” bölümündeki, “Ek fonksiyonlar” kısmında bulunmakt-
adır.

59

Bu seçim olanakları, fabrikada önceden ayarlanan 1 - 5 arası programları içermek-

(1)

(2)

tedir. Bu programlar için ilgili parametreler, aşağıda görüntülenen tabloyu izleyen
açıklamalarda bulunmaktadır.

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 dak 25 dak 1 x 5 dak 25 dak

2 3 dak 10 dak 4 x 3 dak 20 dak

3 3 dak 12 dak 1 x 3 dak 12 dak

4 5 dak 10 dak 3 x 5 dak 20 dak

5 2,5 dak 7,5 dak 1 x 2,5 dak 7,5 dak

Bu programların her birinde manyetik valf belli bir süre için "AÇIK 1" ("ON 1")
çekilir ve belli bir süre için "KAPALI 1“ ("OFF 1") bırakılır. Bu işlem, "Tekrar" ("Re-
peat") ayarında belirtilen sıklıkta tekrarlanır. Bu tekrar sayısı tamamlandıktan son­ra "AÇIK 2" ("ON 2") ve "KAPALI 2" ("OFF 2") zamanlarıyla şarj bitimine kadar de­vam edilir.

Hava filtresi eklentisinin temizlenmesi

Entegre hava pompasına ait hava filtresi eklentisini yılda bir kere temizleyin. Çok
fazla toz birikiminde, temizleme aralığını buna göre kısaltın. Temizlik için hava filt-
resi eklentisi (2) sökülmelidir. Hava filtresini (1) şu şekilde çekip çıkarın sonra da
tekrar monte edin:

1

2

60

(1)

3

TR

Harici start /
stop

Şarj lambası Şarj durumunu veya şarj cihazının çalışma durumunu göstermek için ünitenin için-

Sıcaklık kont­rollü şarj

Harici Start/Stop seçeneği şarj işlemi sırasında çıkarılırsa şarj fişinde kıvılcım
oluşmasını önler. Şarj fişinin içindeki özel kontaklar bağlantının kesildiğini kayde-
der. Bu kontaklar ana kontaklara kıyasla erken devreye girer. Derhal şarj işlemi
durdurulur. Bu nedenle ana kontaklarda aşınma olmaz ve oksihidrojen gazı patla-
masına karşı güvenlik artar.

deki bağlantı soketlerine uygun harici göstergeler bağlanabilir. Bununla ilgili
ayrıntılı bilgi Kumanda elemanları ve bağlantılarbölümünün, “Seçenek Aralığı” alt
bölümünde bulunabilir Her bir harici göstergenin çalışma gerilimi 13 V olmalıdır ve
tüm harici göstergeler tarafından çekilen akımın toplamı 0,5 A’yı aşmamalıdır.

Menüde RGB (LED şerit) ayarı kaydedilmişse, bağlantı soketi (15) (sarı) desteklen-
mez. Normal (konvenksiyonel harici ekranlar) veya RGB (LED şeritler) için ayar,

Ek fonksiyonlara genel bakışbölümünün “Yapılandırma modunda ek işlevler” alt

bölümünde“Harici lamba” işlevi olarak açıklanmıştır.

Sıcaklık kontrollü şarj seçeneği, şarj gerilimini her zaman güncel pil sıcaklığına
göre düzenler. Bu şekilde pilin ömrü, özellikle de soğutma odalarında kull-
anıldığında çok uzar.

Röle kartı

TEHLİKE!

Güvenlik açısından kritik fonksiyonlar için röle kartının kullanılması durumunda
tehlike.

Bu ciddi kişisel yaralanmalara ve maddi hasara yol açabilir.

Röle kartını güvenlik açısından kritik fonksiyonlar için kullanmayın.

▶

61

NOT!

Risk of Electric Shock!
Do not operate at circuits
more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common
NC Normally Closed
NO Normally Opened
L Line
N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

İzin verilen şebeke gerilimi toleransına uyulmaması sonucunda tehlike.

Fonksiyonel bozukluklara ve maddi hasara yol açabilir.

Röle kartı opsiyonel eklentisi, şarj cihazına kıyasla maksimum 250 V’luk sınırlı

▶

L-N giriş gerilimine sahiptir.

Opsiyonel röle kartı, şarj cihazının çalışma durumunun ve bağlı akünün şarj duru­munun harici olarak değerlendirilmesini sağlar. Bunun dışında bir veya birkaç hari­ci tüketici L-N giriş gerilimi ile beslenebilir. Bunun için elektrik şebekesinde nötr bir
iletkenin bulunması gerekir. Röle kartındaki çıkışların konfigürasyonuna ilişkin bir

açıklamayı şarj cihazına ait kullanım kılavuzunda bulabilirsiniz: Bölüm “Gösterge“,
Kısım “Ek fonksiyonlar“.

Röle kartına ilişkin detaylı bilgileri, röle kartıyla birlikte gönderilen kılavuzda bula-

bilirsiniz.

Ekte, röle kartına doğrudan takılabilen eklentileri görebilirsiniz. Bu röleye bağlı op­siyonel eklentiler röle kartının çıkışları aracılığıyla kontrol edilir:

Aquamatic

-

Şarj aktif

-

Şarj %50

-

Şarj %80

-

Şarj sonu

-

Ana şarj bitti

-

Şarj OK

-

Şarj hazır değil

-

Akü şarj cihazından erken çıkarıldığında sinyal
Toplu hata

-

Toplu hata+ uyarı

-

Sinyal lambası

-

İmmobilizer

-

ON

-

Dolum ikmal göstergesi

-

Akü soğutuldu

-

Harici hava pompası (Elektrolit sirkülasyonu)

-

LED çizgiler LED şeridi durum göstergesi görevi görür ve kumanda panelindeki gösterge elem-

anlarıyla aynı renklerde yanar. Bunun için muhafaza ön duvarı ve muhafaza üst
kısmı arasına difüzörle birlikte bir LED şeridi monte edilir.

62

Hava filtresi Tozlu ortamlarda, hava filtresi ünitenin iç kısmının kirlenmesini önler. Bu, birimin

performansında herhangi bir düşüşü veya başka bir değer düşüklüğü olmasını
önler. Ayrıntılı bilgi ilgili ek sayfada bulunabilir.
Gerektiği şekilde temizleme aralığı (üretici tavsiyesi: Aylık)

TR

Uzaktan kontrol

sistemi

Gateway Gateway, şarj cihazı ile Charge&Connect arasındaki bağlantıdır. Ayrıntılı bilgiler il-

Gateway Link Gateway Link, Gateway’in şarj cihazına kolay bağlanmasını sağlar. Gateway şarj ci-

TagID TagID, akü verilerini şarj cihazı ile değiştiren ve şarjı optimize eden elektronik bir

TagID bağlantısı TagID bağlantısı, TagID ile şarj cihazı arasında ilgili akü verilerinin değiş tokuş edil-

Uzaktan kontrol sistemi ile cihazın 30 m (98 ft., 5,1 in.) mesafeden tamamen kull-
anılması mümkündür. Bu seçenek, alüminyum muhafaza içinde bir kumanda pane-

li içerir.

gili ek sayfada bulunmaktadır.

hazını bağlamadan açılabilir.

ölçüm ve kontrol sistemidir.

mesini sağlar.

63

Teknik özellikler

Selectiva 30 kW

TEHLİKE!

Hata akımı nedeniyle elektrik çarpması tehlikesi ölümcül olabilir.

Cihazı ağ bağlantısı olarak yalnızca B tipi toprak kaçağı devre kesicisi kullanın.

Şebeke gerilimi (-%10 / +%30)

Opsiyonel:

Şebeke sigortası

1)

3~ faz 400 V / 50/60 Hz
3~ PE 400 V / 50/60 Hz

63 A

Şebeke kablosunun minimum kesiti 10 mm² (.0155 in²)

Tipik kaçak akım

2)

360 VAC - 3,3 mA a.c.
400 VAC - 4,2 mA a.c.
520 VAC - 4,8 mA a.c.

Devrede kalma oranı %100

EMU cihaz sınıfı B

Bekleme tüketimi

Selectiva 8250 / 8300
Selectiva 8375

25,1 W
25,9 W

Koruma sınıfı 1

Selectiva 8250
Selectiva 8300

Selectiva 8375 PCC

’de Z

için izin verilen maksimum şebeke

max

3)

59 mOhm
51 mOhm
41 mOhm

empedansı

Koruma derecesi

4)

IP 20

Yüksek gerilim kategorisi III

İşletme sıcaklığı

5)

-20 °C ila +40 °C
(-4 °F ila 104 °F)

Depolama sıcaklığı -25 °C ila +80 °C

(-13 °F ila 176 °F)

Bağıl nem oranı maksimum %85

Deniz seviye üzerindeki maksimum kullanım

2000 m (6561 ft.)

yüksekliği

Test onay işareti güç levhası uyarınca

Ürün normu EN62477-1

Ebatlar u x g x y 780 x 369 x 1090 mm

(30,71 x 14,53 x 42,91 in.)

Ağırlık (standart ağ ve şarj kablosuyla birlik-

104 kg (229,28 lb.)

te)

Kirlenme derecesi 3

1) Cihaz, nötr noktalı topraklanmış şebekelerle en fazla 400 V dış iletken an­ma gerilimiyle çalıştırılabilir.

64

2) Topraklama iletkeninin asgari enine kesiti, yüksek topraklama iletkeni akım
tesisleri için yerel güvenlik düzenlemelerine uygun olmalıdır. Cihazda

yüksek boşaltım akımı mevcuttur. Bu husus, üniteyi ulusal yönetmeliklere
uygun olarak kurarken dikkate alınmalıdır.
Toprağa giden kaçak akım 12,6 mA’den azdır.

3) 230 / 400 V ve 50 Hz değerlerine sahip şehir ana şebekeleri ile arabirimler.

4) Sadece iç mekanlarda kullanılabilir, yağmura ve kara maruz bırakılmam-
alıdır.

5) Yüksek çevre sıcaklığında bir performans düşüşü meydana gelebilir, azalt-
ma.

Cihaza özgü veriler

TR

Maks. AC

Cihaz

8250 30 kW 49,2 A 30530 W 80 V 250 A

8300 30 kW 52,0 A 31640 W 80 V 300 A

8375 30 kW 54,0 A 32290 W 80 V 375 A

akım

Maks. AC
gücü Anma gerilimi

Maks. şarj
akımı

65

66

TR

67
